Продолжаем обзоры материнских плат для новых процессоров Intel Arrow Lake от MSI. На этот раз будем внимательно рассматривать нового представителя серии Ace, который заявляется как почти флагманский продукт (круче только Godlike) способный «полностью раскрыть игровой потенциал процессоров Intel Core Ultra». И это же, в том числе, касается аппаратных возможностей, например сетевой карты 10G Ethernet на борту, так что немедленно прерывайте чтение этого абзаца и смотрите на таблицу ниже.
Характеристики
| Производитель | MSI |
|---|---|
| Модель | MEG Z890 Ace |
| Чипсет | Intel Z890 |
| Процессорный разъём | LGA 1851 |
| Процессоры | Intel Core Ultra (Series 2) |
| Память | 4 DIMM/CUDIMM DDR5 SDRAM, максимум 256 ГБ: 4800–6400 МГц 6400–9200+ (OC) МГц |
| Слоты PCIe | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 5.0 x16 (x8) — CPU 1 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2260/2280) — Z890 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280/22110) — Z890 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2280/22110) + SATA — Z890 |
| Встроенное видеоядро | + (в процессоре) |
| Количество подключаемых вентиляторов | 7 x 4pin + 1 x 3pin |
| Порты PS/2 | – |
| Порты USB | I/O-панель: 2 x Thunderbolt 4 (с поддержкой USB4), 11 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C) |
| Контактные группы: 1 x USB 3.2 Gen 2x2 Type C (1 порт), 2 x USB 3.2 Gen 1 (4 порта), 2 x USB 2.0 (4 порта) | |
| Serial ATA | 4 x SATA 6 Гбит/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Встроенный звук | Realtek ALC4082 + ESS9219Q Combo DAC/HPA |
| S/PDIF | + |
| Сетевые возможности | Проводная: 1 x Marvell AQC113CS (10G Ethernet) |
| Беспроводная: Killer BE1750X (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x JRGB |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные функции | Ultra Power +, Frozr Design, Dual Thunderbolt 4 ports, 10G Super LAN, Wi-Fi 7, Quintuple M.2 Connectors, EZ Magnetic M.2 Shield Frozr II, EZ PCIe Release, Lightning Gen 5, Audio Boost 5 HD |
| Стоимость, грн | 32 870 |
Комплект поставки
Коробка с материнской платой выглядит довольно типично. Она имеет средние габариты, стилизована под серию MSI Enthusiast Gaming (MEG) и снабжена ручкой для переноски.
Технические характеристики, изображение платы, главные преимущества и сильные стороны, а также описание I/O-панели находятся на обратной стороне коробки.

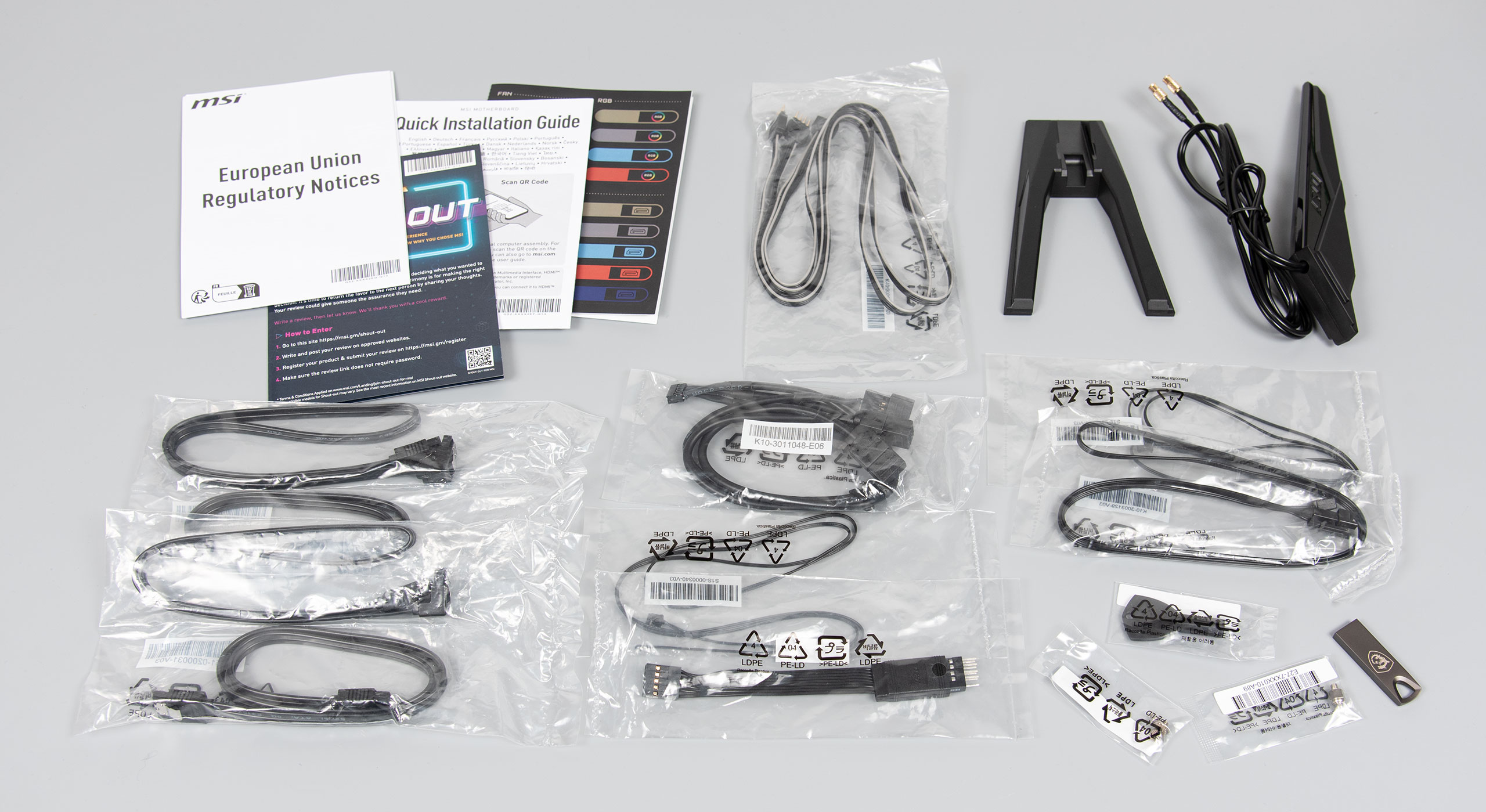

Содержимое коробки разделено на два уровня. В первом находится материнская плата в антистатик-пакете, а во втором — суб-коробка с довольно щедрой комплектацией:
- инструкция быстрого старта, гарантия и прочее;
- комплект наклеек;
- фирменный флеш-драйв емкостью 32 ГБ с комплектными драйверами и ПО;
- винты и стойки M.2 с ключом для их монтажа/демонтажа;
- кабель-удлинитель FRONT_PANEL (EZ Front Panel cable);
- кабель-удлинитель ARGB;
- кабель-разветвитель RGB (12V);
- два термистора;
- внешняя антенна EZ Wi-Fi с магнитной платформой;
- EZ Conn-cable V2 для подключения вентиляторов RGB LED для подключения вентиляторов RGB LED;
- четыре SATA-кабеля с металлическими защелками (два из них угловые).
Внешний вид

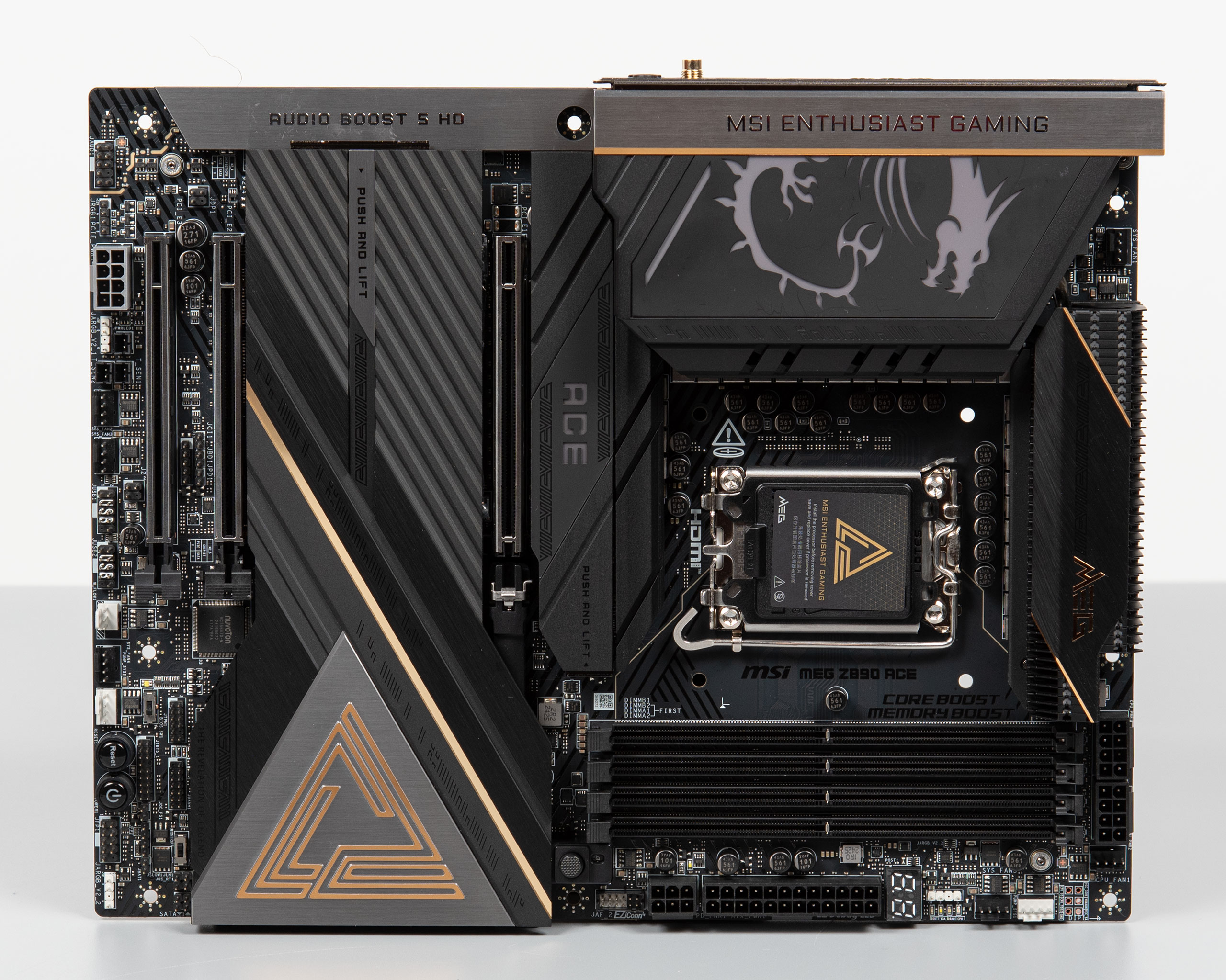

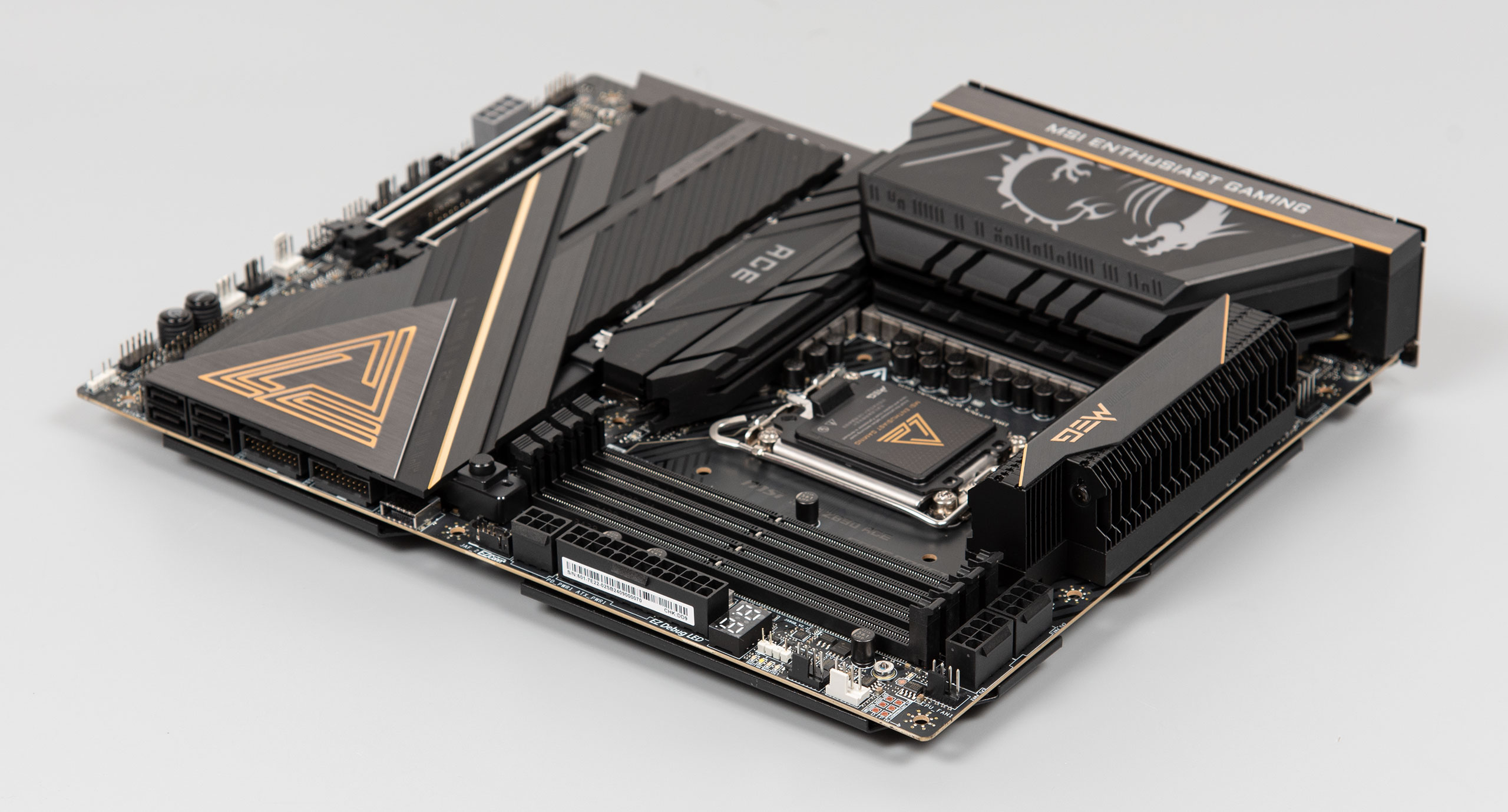

Он довольно нетипичен для большинства актуальных продуктов сегодняшнего дня. Сразу обращает на себя внимание одна из секций радиатора VRM, имеющая большое количество ребер, как будто это продукт 15-летней давности, хотя в нашем случае это скорее заявка на крутость, как было у EVGA Z690 DARK. Значительная часть текстолита накрыта разнообразными радиаторами. Узор дракона имеет RGB-подсветку. Ну и последнее, что бросается в глаза — это нетипичное расположение коннекторов питания EPS12V, которые находятся возле слотов оперативной памяти. Мы уже касались этой специфики расположения в обзоре MSI MPG Z890 Carbon WiFi, поэтому не будем повторяться и продолжим.

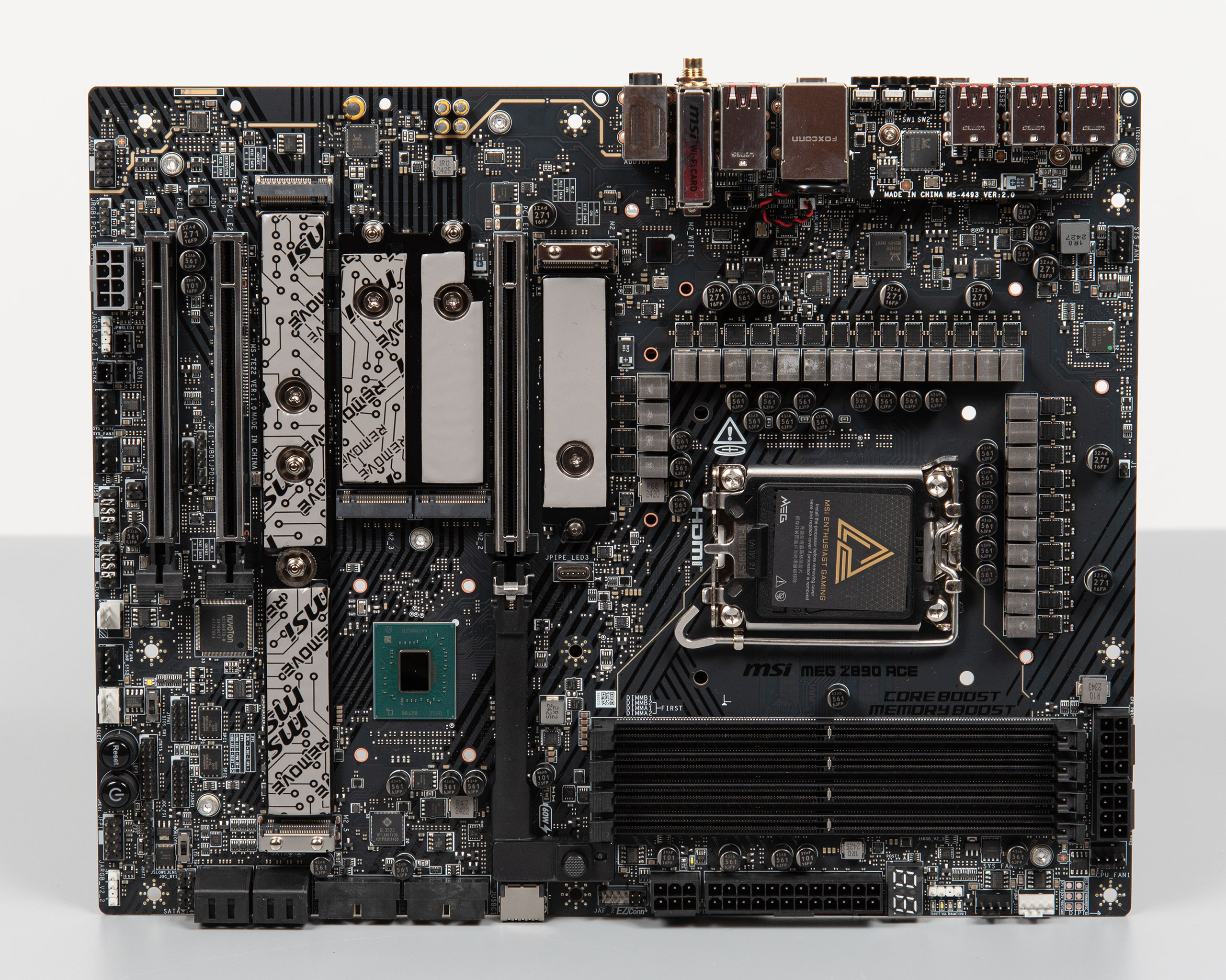

Если снять все лишнее с фронтальной части, то материнская плата MSI MEG Z890 Ace будет выглядеть вот так:

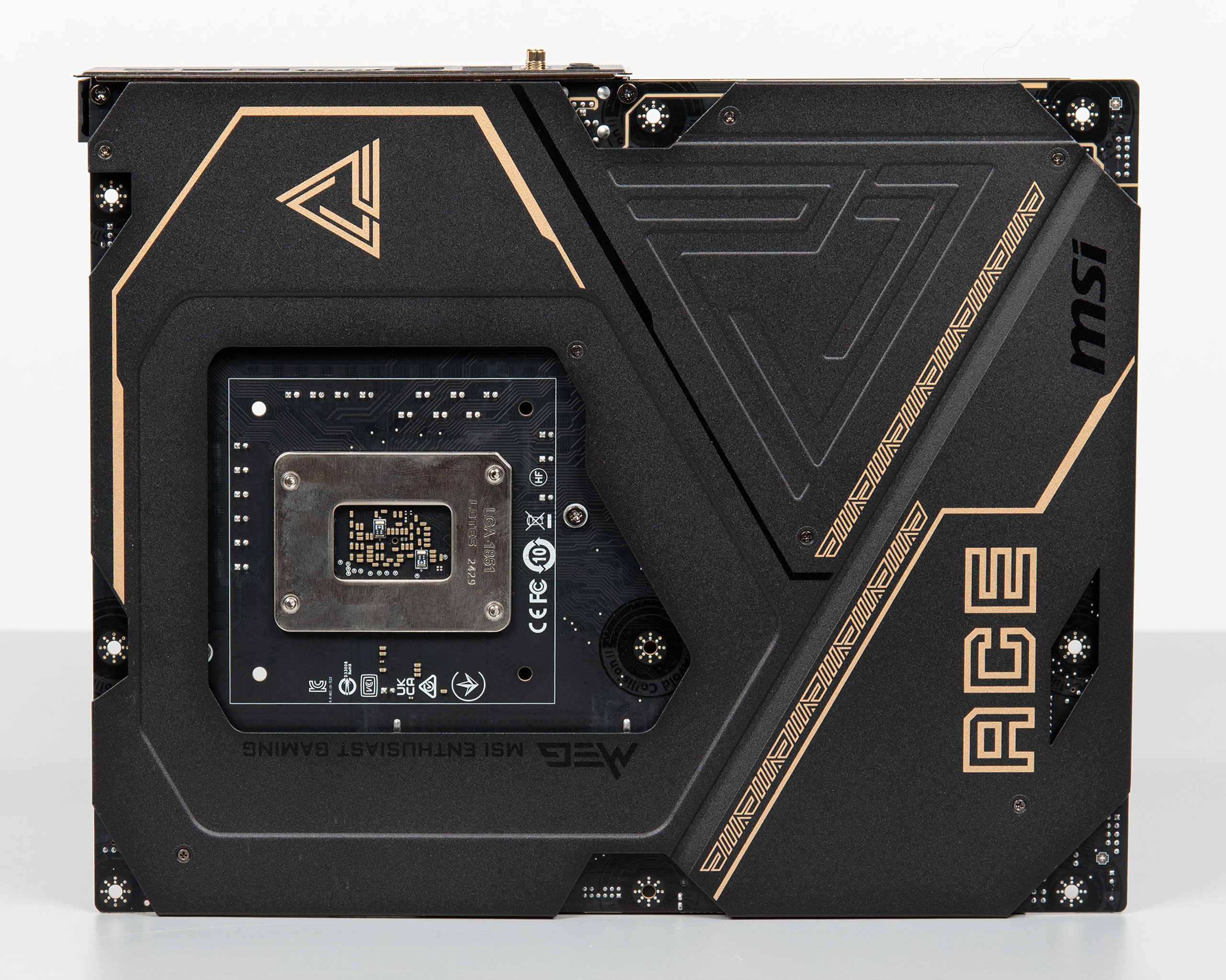

Обратная сторона платы снабжена бэкплейтом, который придает общей конструкции жесткости и помогает в отводе тепла зоны VRM. Он фиксируется на винтах и контактирует с текстолитом через толстые термопрокладки.

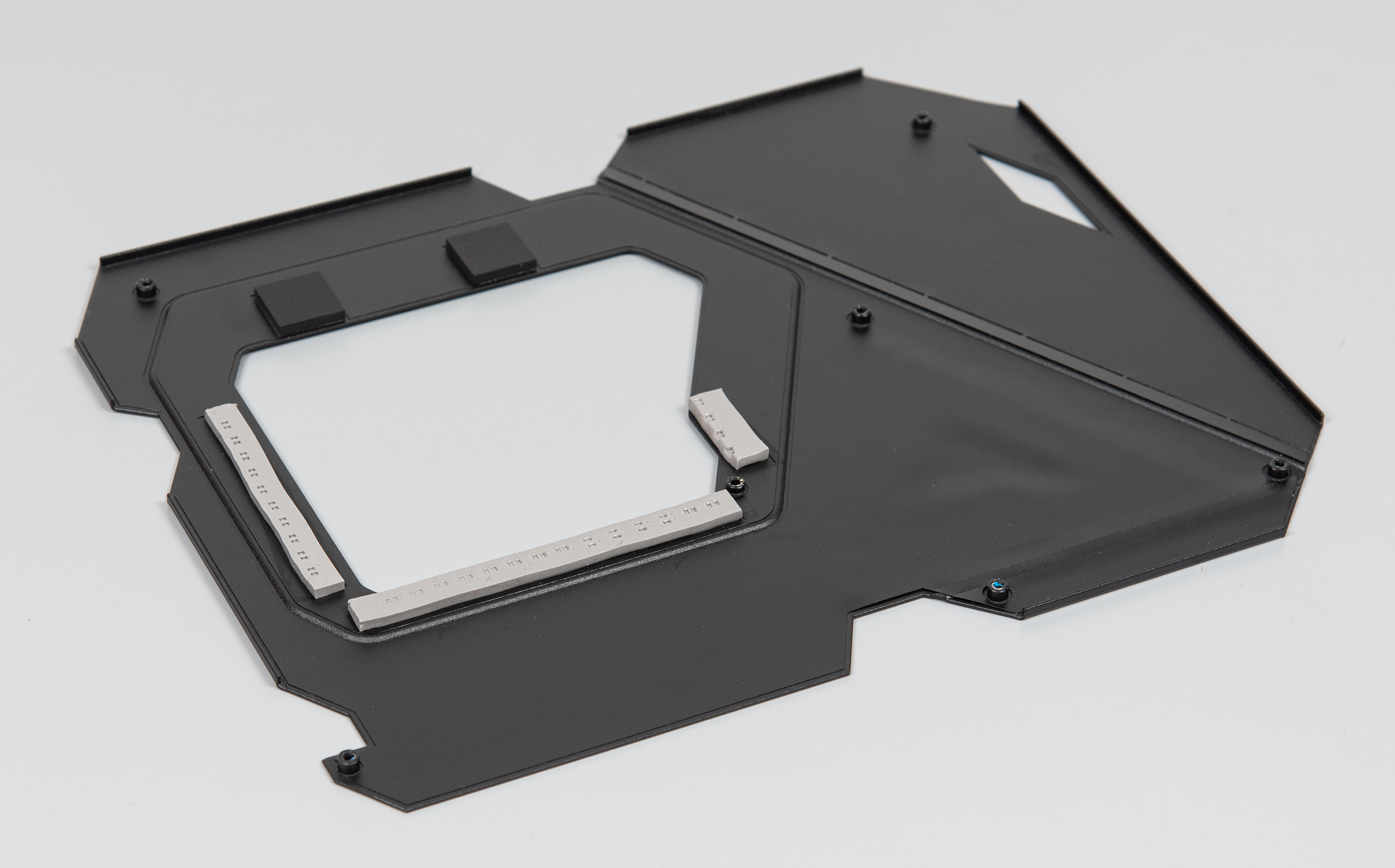

Вот так выглядит бэкплейт будучи снятым:

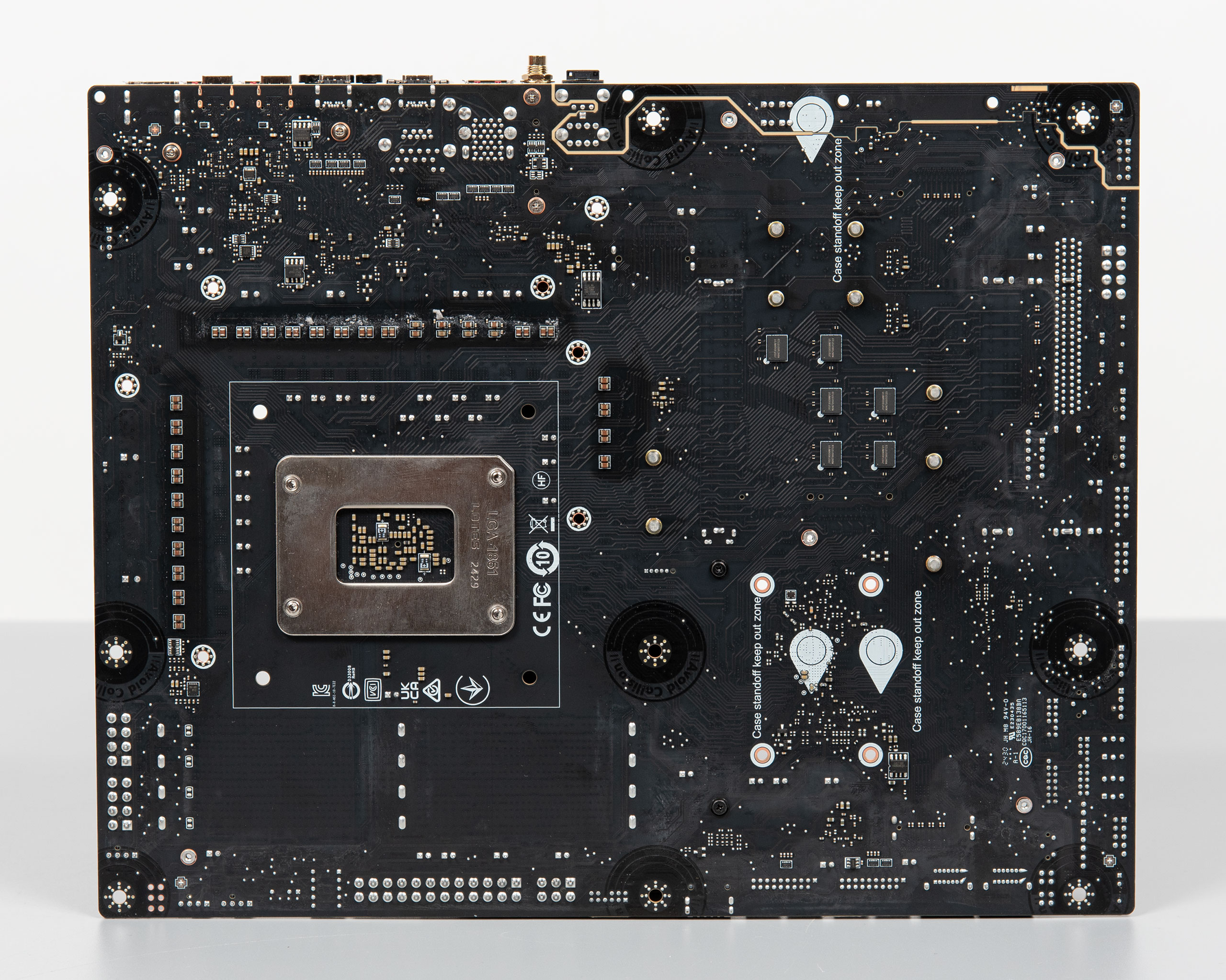

В целом ничего стоящего внимания кроме редрайверов PCIe на обратной стороне не обнаружено.
Силовая подсистема питания имеет полноценное третье плечо, поэтому радиатор имеет сложную конструкцию, а именно три отдельных секции, нанизанные на две тепловые трубки. Помимо VRM он также отводит тепло от сетевой карты Ethernet 10G. Центральная секция занимает внутреннее пространство I/O для увеличения теплоемкости, а весь профиль конструкции расширен до края I/O Shield. Фиксируется радиатор винтами и контактирует с соответствующими элементами через термопрокладки.

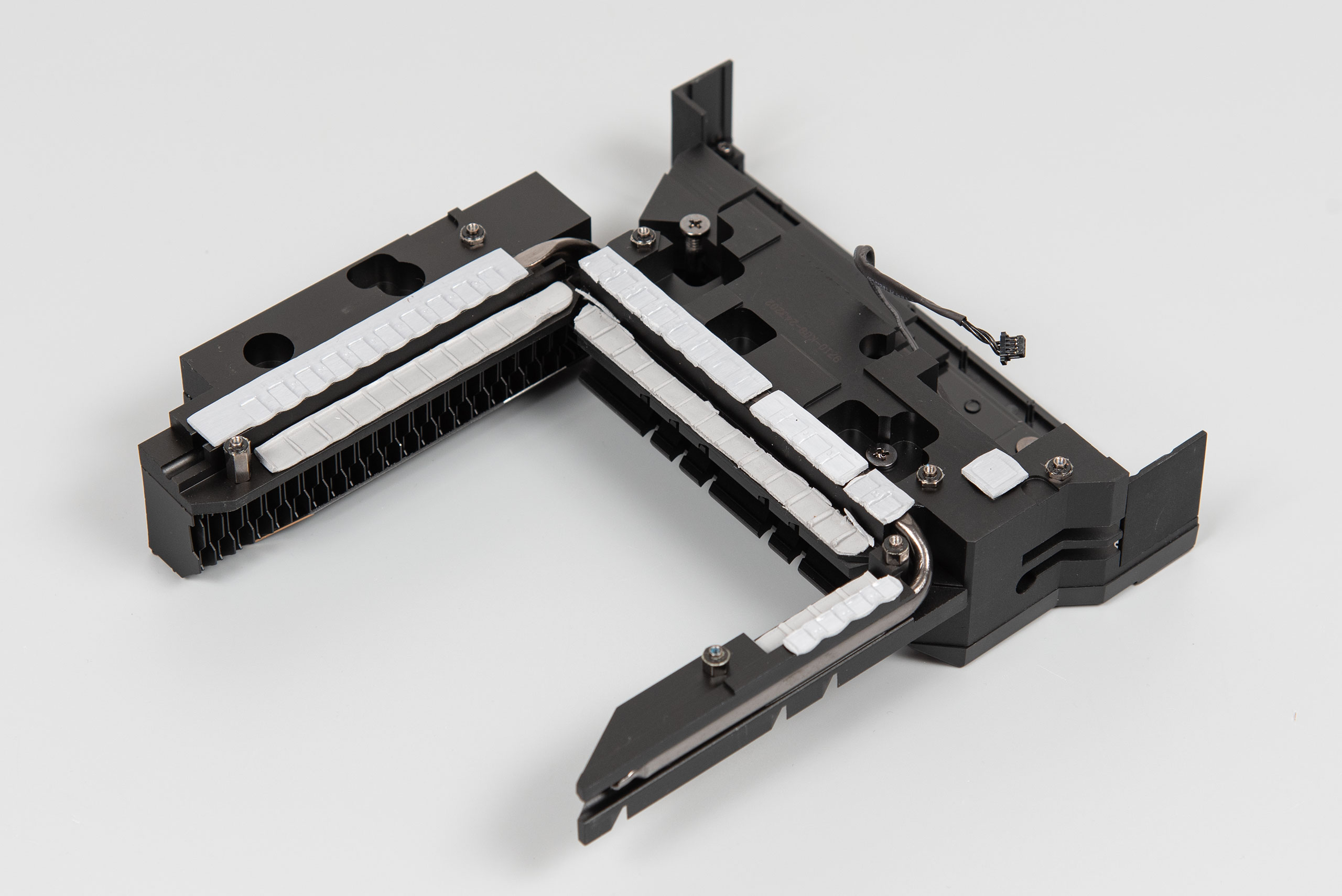

Как видим, конструкция его довольно сложная:
VRM имеет конструкцию 24+2+1+1 (VCORE+SA+GT+VNNAON). Процессорная группа набрана 24 силовыми элементами Renesas R2209004, которые рассчитаны на 110 А, а управляет ими ШИМ-контроллер Renesas RAA229131. Соседний ШИМ-контроллер RAA229134 отвечает за системный агент, который набран двумя силовыми элементами RAA220075R0, рассчитанными на 75 А. Интегрированная графика и VNNAON снабжены теми же самыми одиночными силовыми элементами. Питание подается через два коннектора EPS12V, которые смещены с традиционной позиции к слотам оперативной памяти.

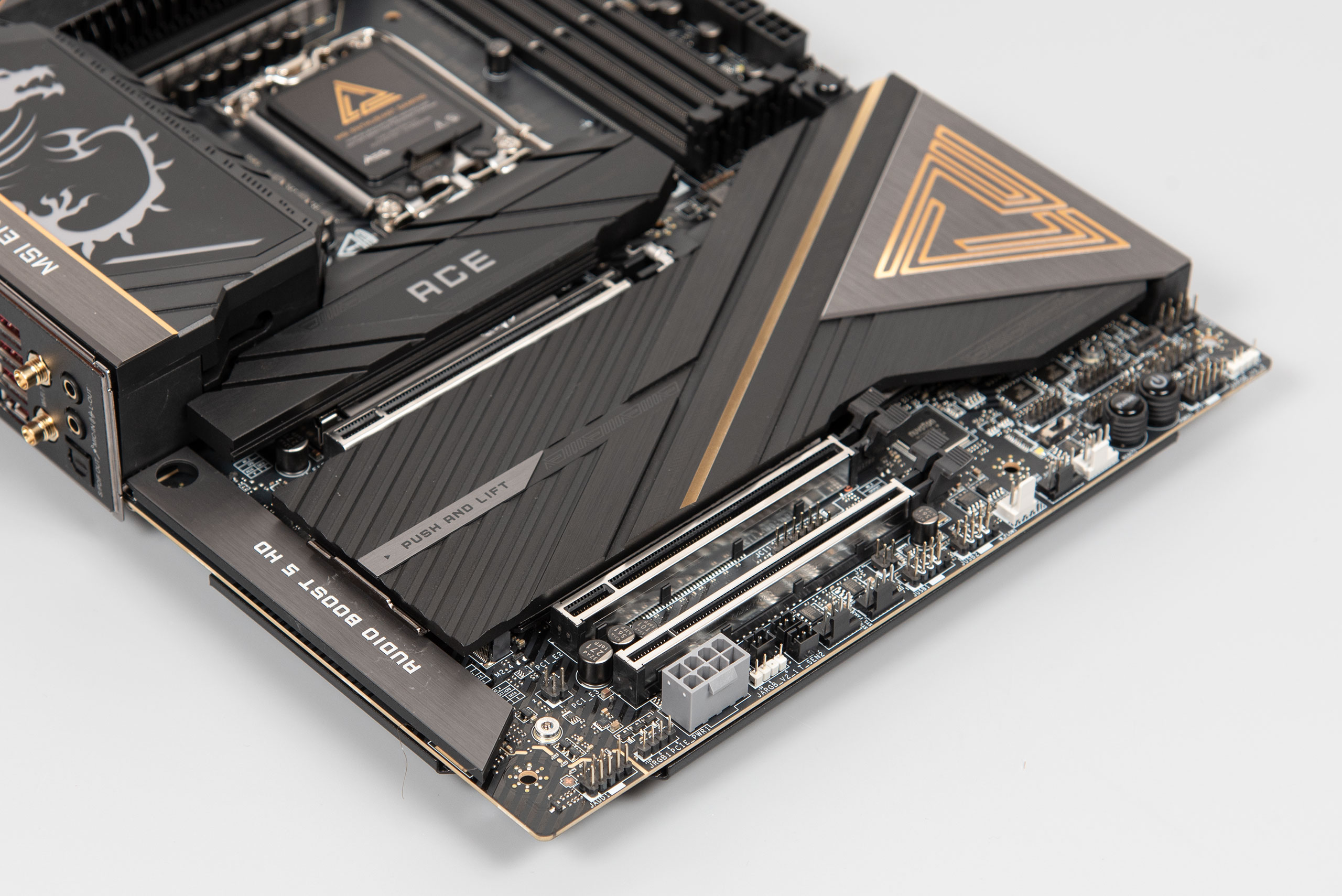

Теперь опишем подсистему накопителей M.2. Главный слот имеет радиатор с поддержкой RGB, и при этом сохранил возможности снятия голыми руками благодаря магнитному коннектору JPIPE.
Радиатор другой группы также можно снять голыми руками без специнструмента.

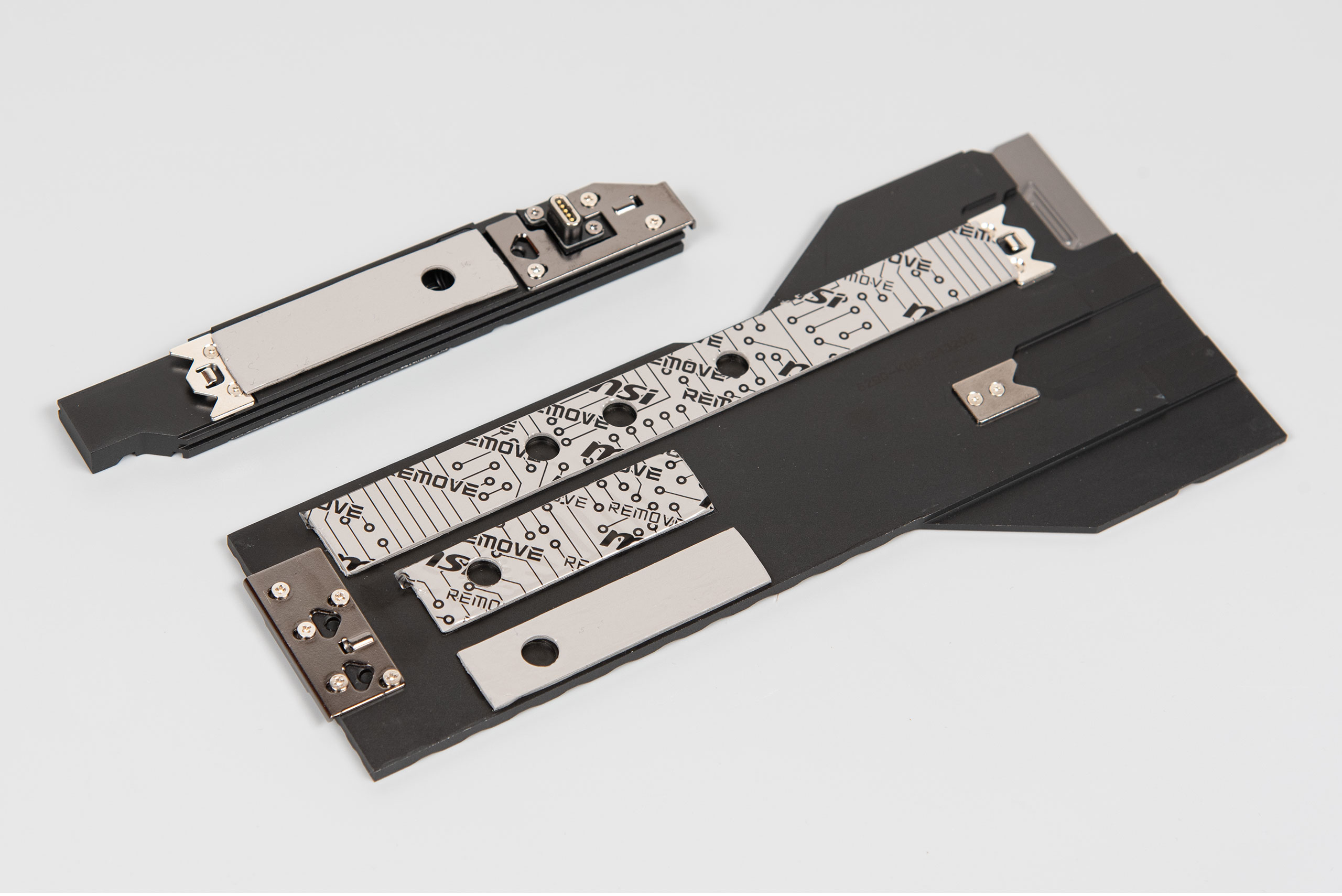

Эти радиаторы имеют следующий вид:

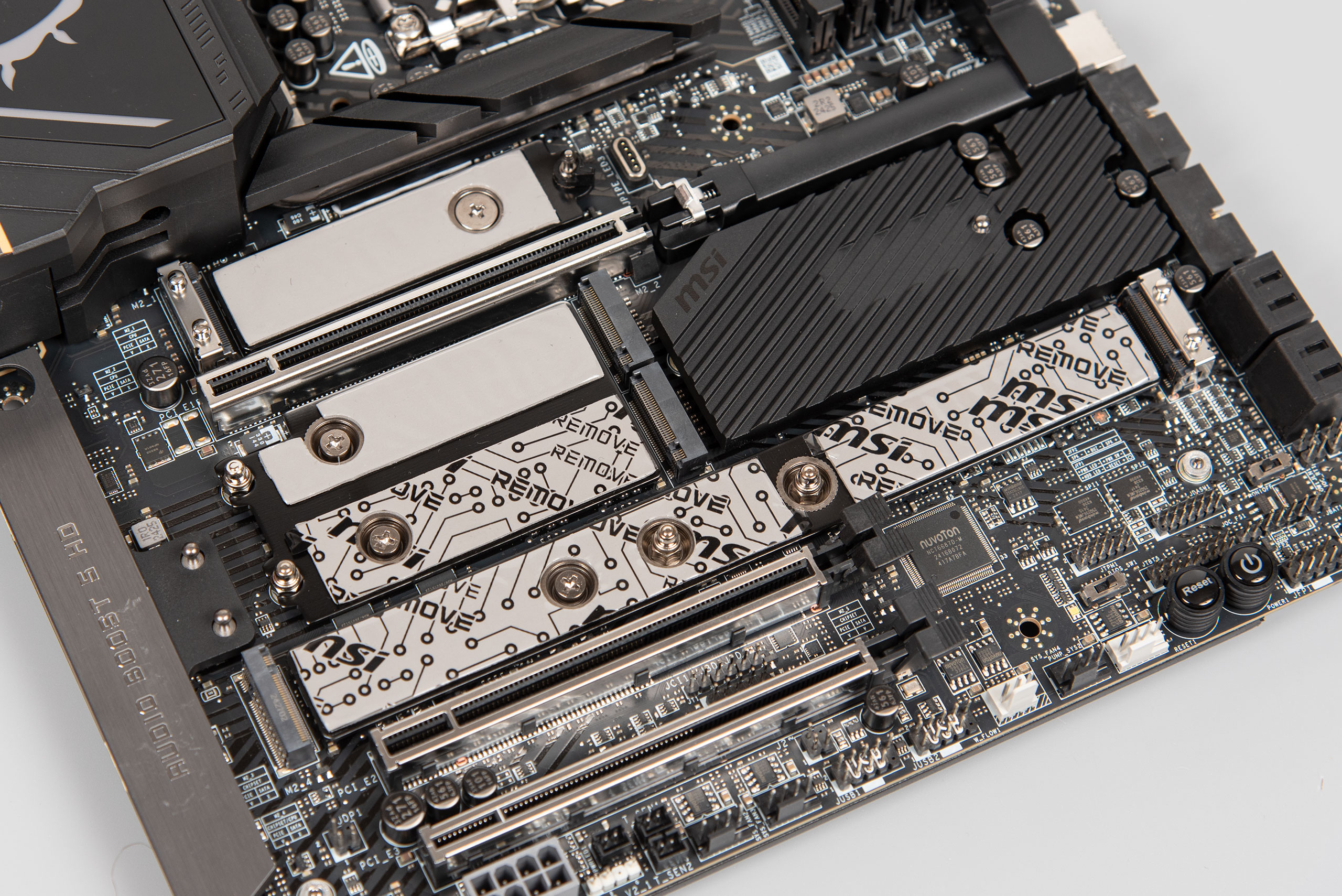

В целом материнская плата оборудована:
- M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
- M.2_2 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
- M.2_3 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету;
- M.2_4 особенный, и работает как от процессора, так и от чипсета, так что это скорости PCIe 5.0/4.0 x4. Совместим с размерами 2260/2280/22110 (Key M).
- M.2_5 работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к чипсету. Есть поддержка SATA.

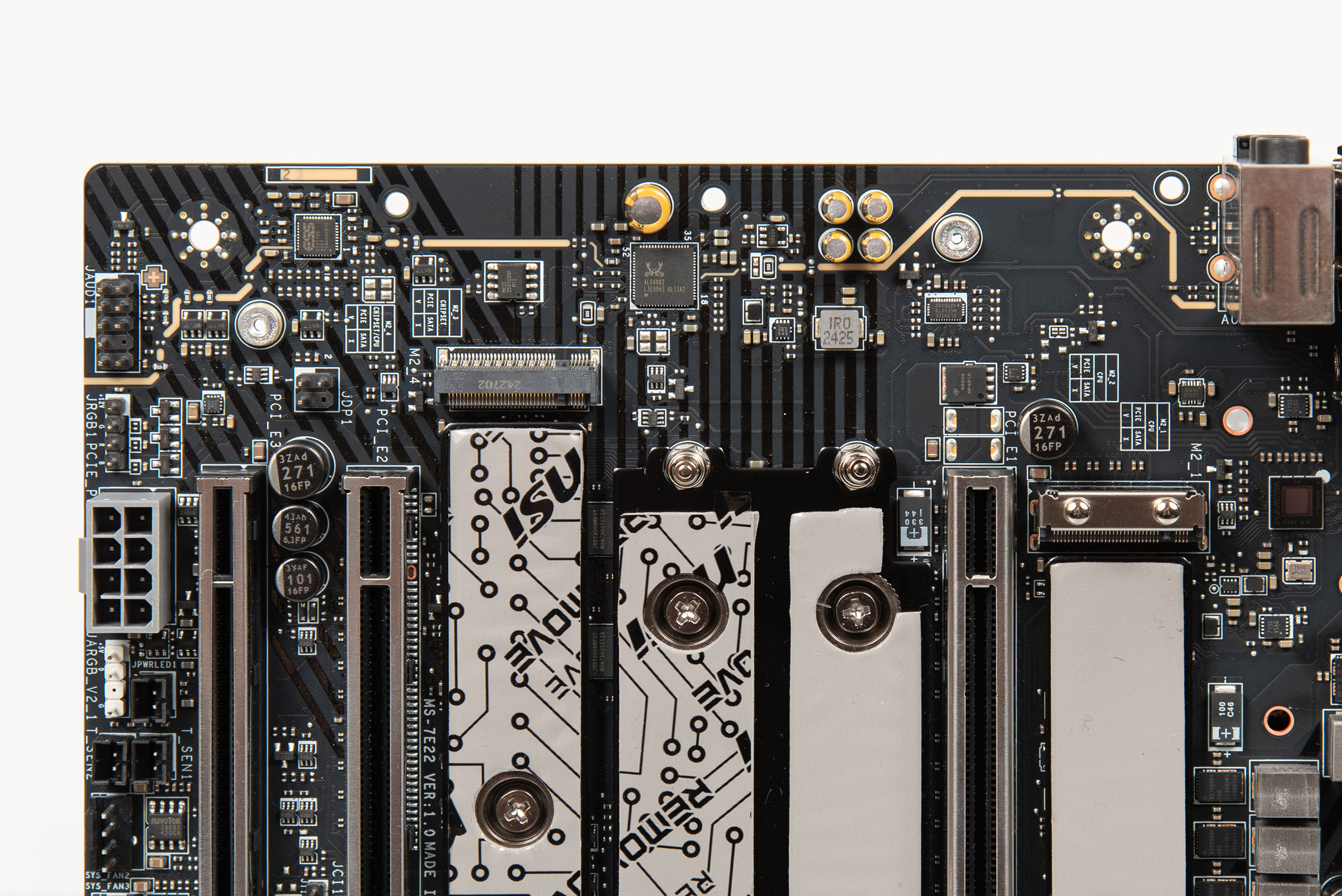

Как и у многих других плат подобной реализации чипсетный радиатор находится под одним из радиаторов охлаждения M.2. Он фиксируется на четырех винтах и контактирует с кристаллом через термопрокладку.

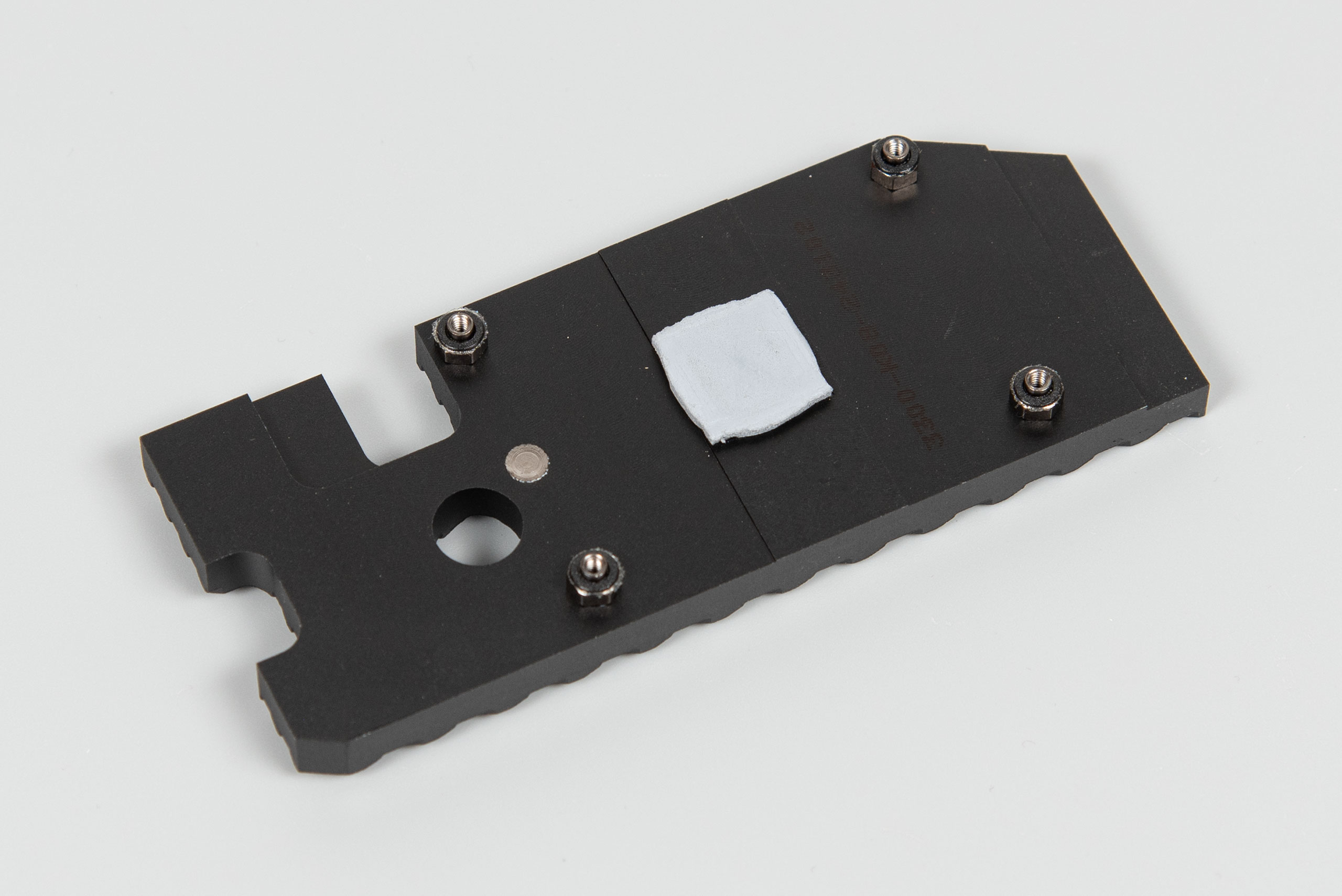

Конструктивно он выполнен из толстой алюминиевой пластины с небольшими «ребрами»:

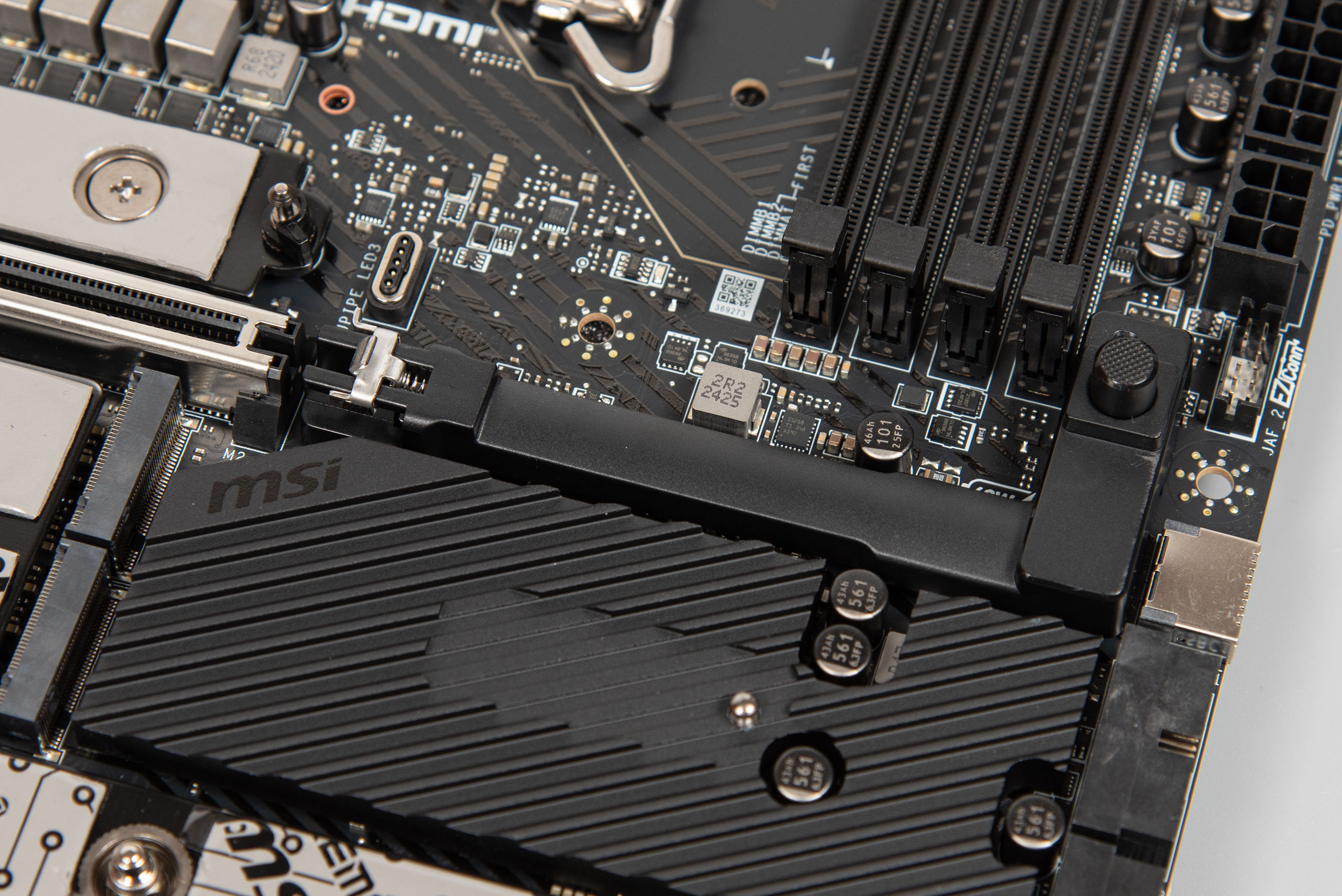

Теперь о механизме фиксации главного слота PCIe, это MSI EZ PCIe Release MSI EZ PCIe Release. Принцип работы прост. Нужно нажать кнопку для его разблокировки, затем вставить видеокарту (или другое устройство), и нажать кнопку еще раз для блокировки PCIe. Процедура завершена.

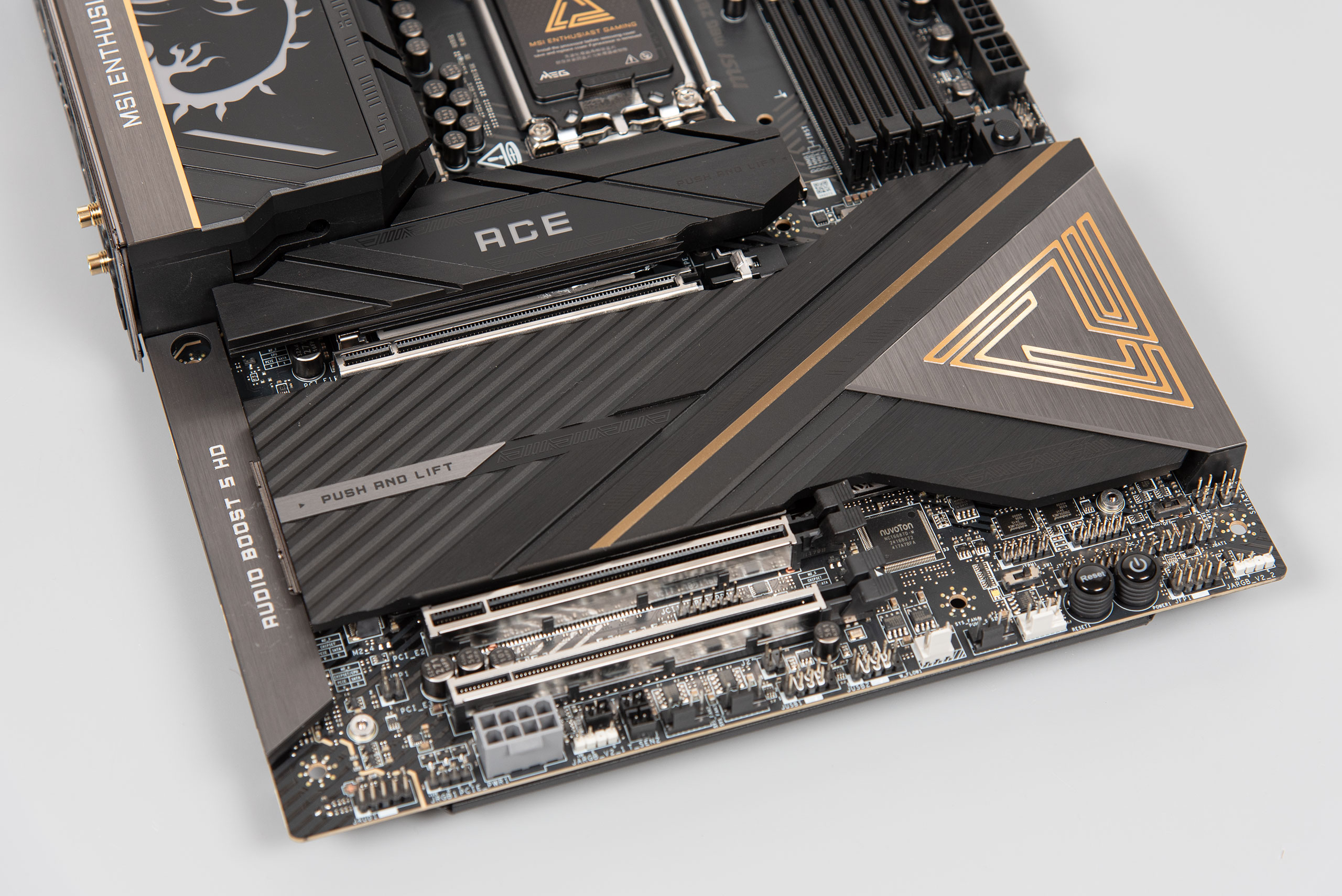

Аудиозона, конечно, отделена от основной части текстолита. Производитель использует собственную карту Audio Boost 5 HD, которая технически состоит из аудиокодека Realtek ALC4082, а также DAC ESS9219Q.

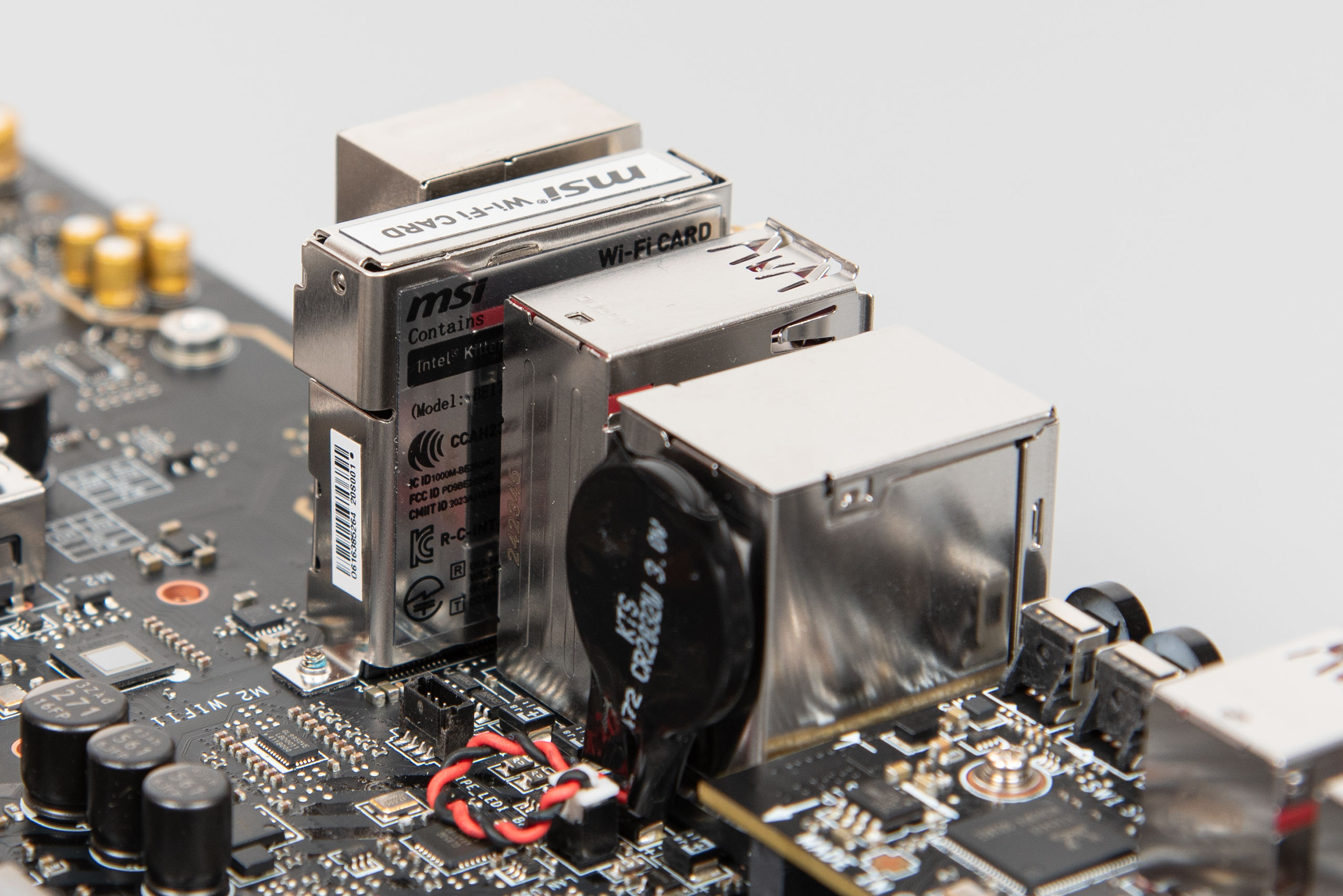

Сетевым возможностям уделено особое внимание. Для проводного подключения присутствует сетевой адаптер 10G-Ethernet Marvell AQC113CS. Для работы с беспроводными интерфейсами имеется модуль M.2 (Key E) с Intel Killer BE1750x на борту, обеспечивающий поддержку Wi-Fi 7 и Bluetooth 5.4.

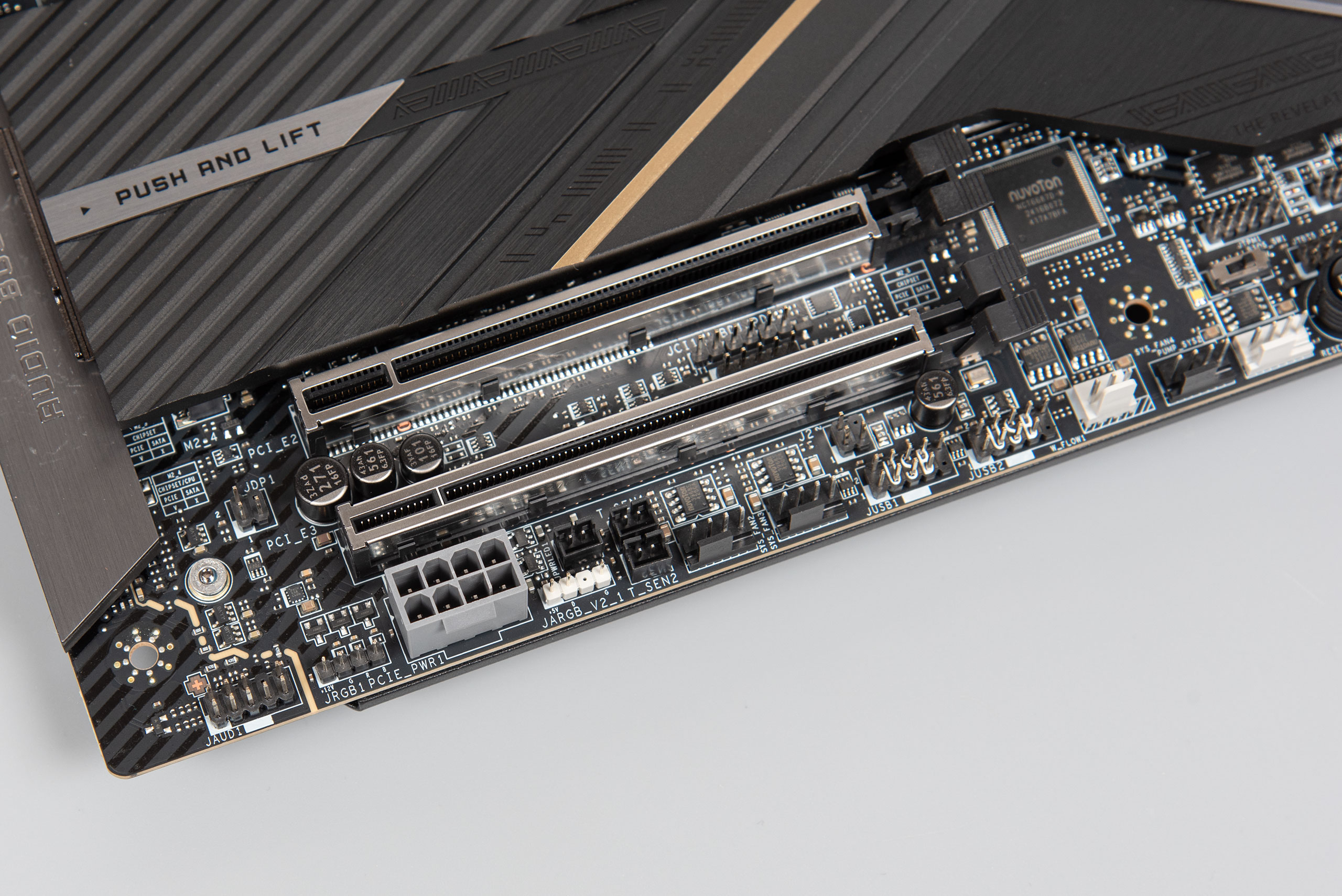

Снизу слева расположены контактная группа HD_AUDIO, коннектор JRGB (RGB 12V), коннектор дополнительного питания слотов PCIe 8pin, три коннектора термисторов, два разъема вентиляторов, две контактные группы USB 2.0.

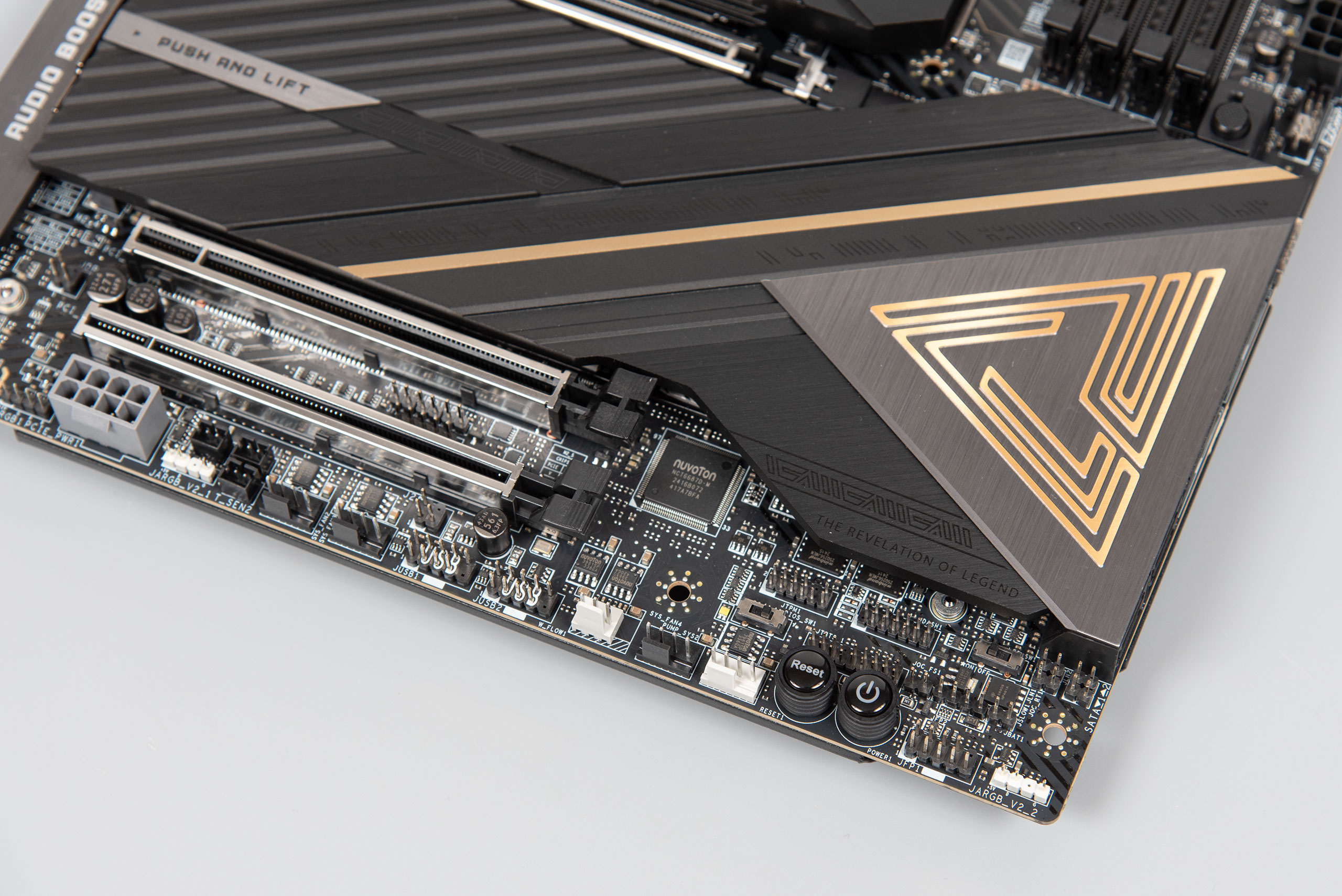

Снизу справа у нас еще три коннектора вентиляторов, переключатель UEFI, кнопки Reset и Start, контактная группа FRONT_PANEL, коннектор JARGB_V2 (RGB 5V), контактная группа JDASH, аппаратный выключатель RGB, джамперы спец-функций (LN2, Slow Mode и подобное), контактная группа Thunderbolt 5 и датчик открытия шасси.

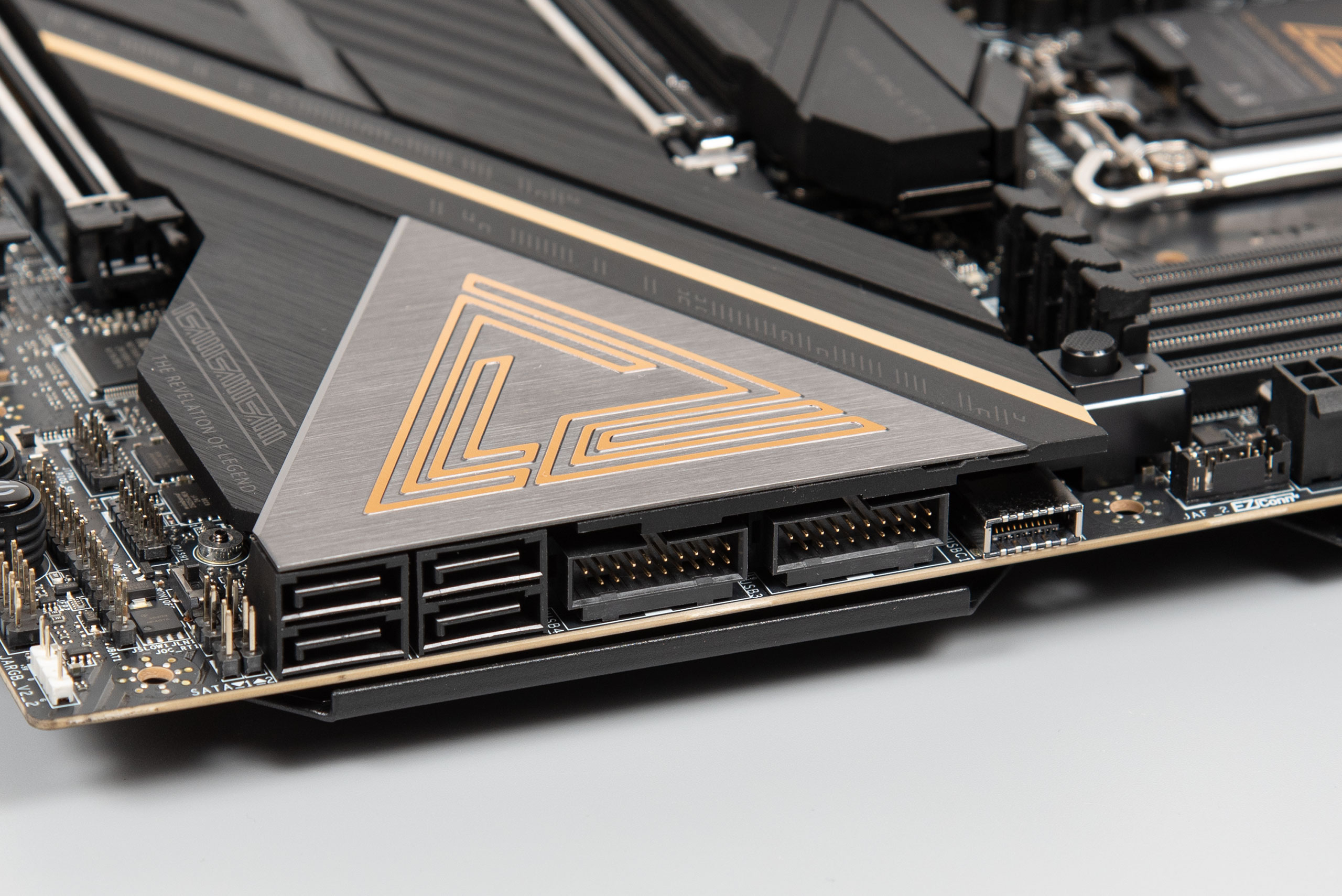

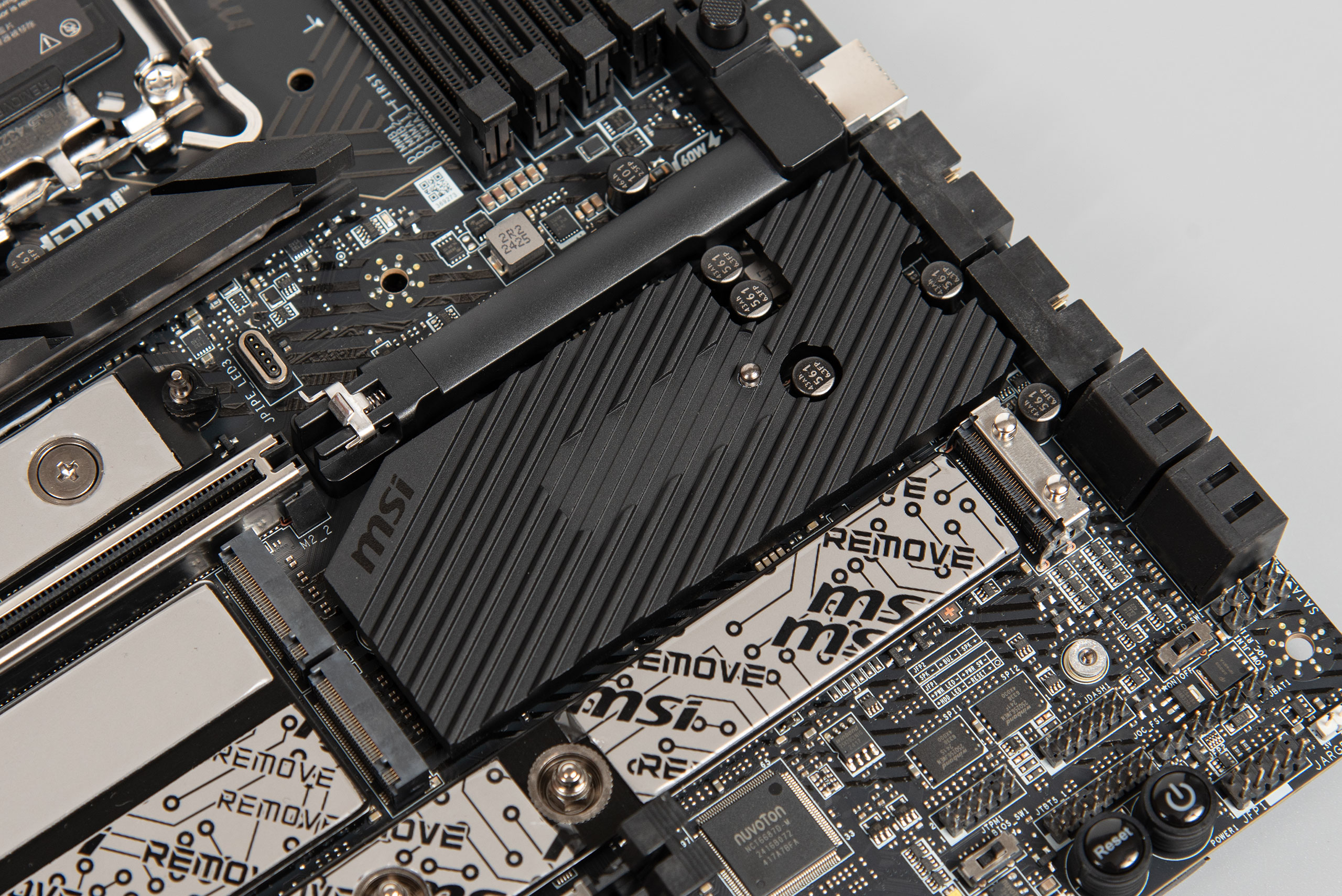

Снизу справа под углом 90 градусов расположились четыре SATA-порта, две контактные группы USB 3.2 Gen 1, одна USB 3.2 Gen 2x2.

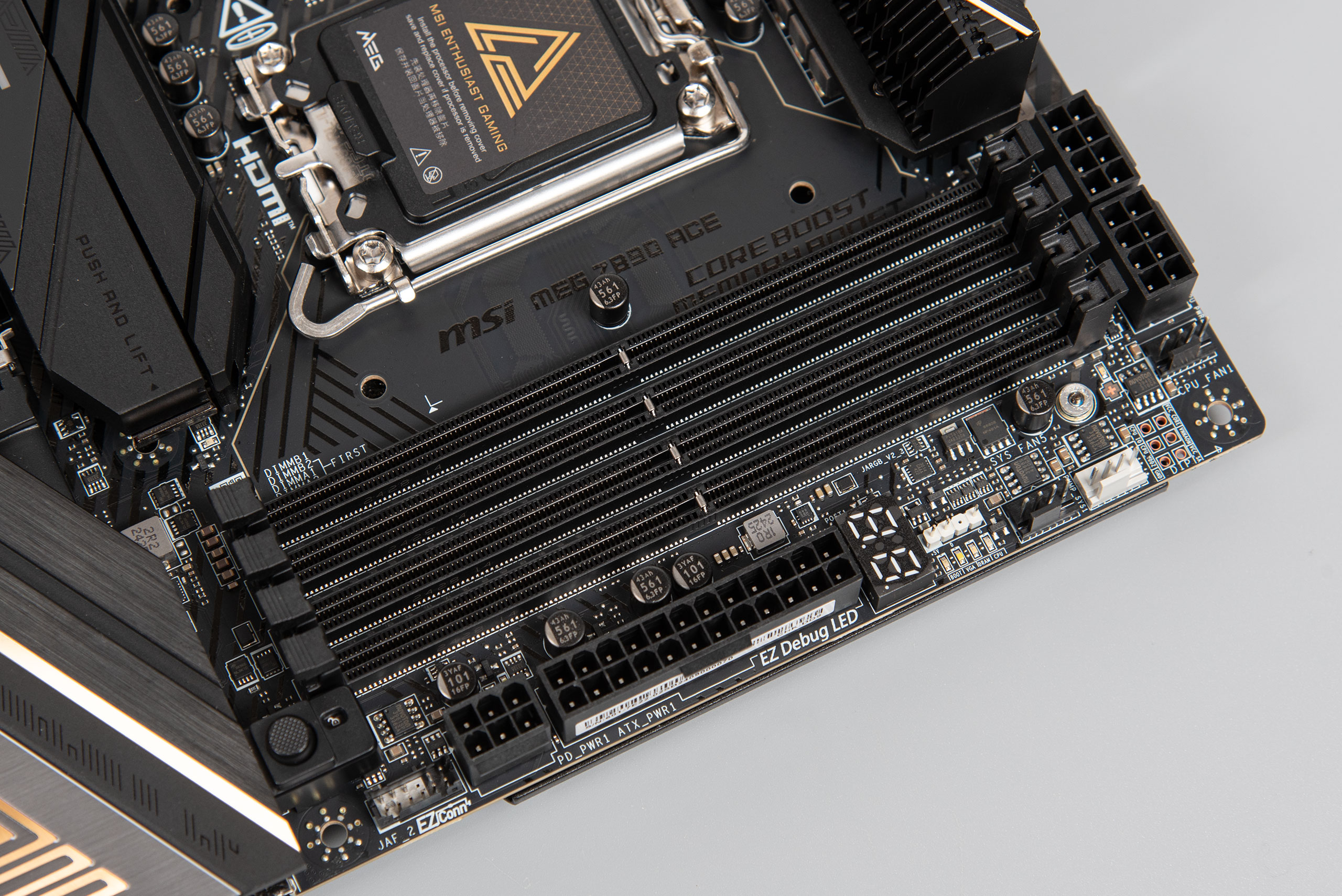

Сверху справа расположены коннектор EZ Conn-Header V2 (выводит RGB 5V, USB 2.0, коннектор вентилятора для подключения фирменных модульных вентиляторов вроде MPG EZ120 ARGB), разъем питания USB (для работы режима 60 Вт QC/PD), типичный коннектор питания материнской платы, диагностическая зона EZ Debug LED, три разъема подключения вентиляторов. Сверху находится еще один коннектор вентиляторов. Батарейка CMOS расположена в зоне I/O.

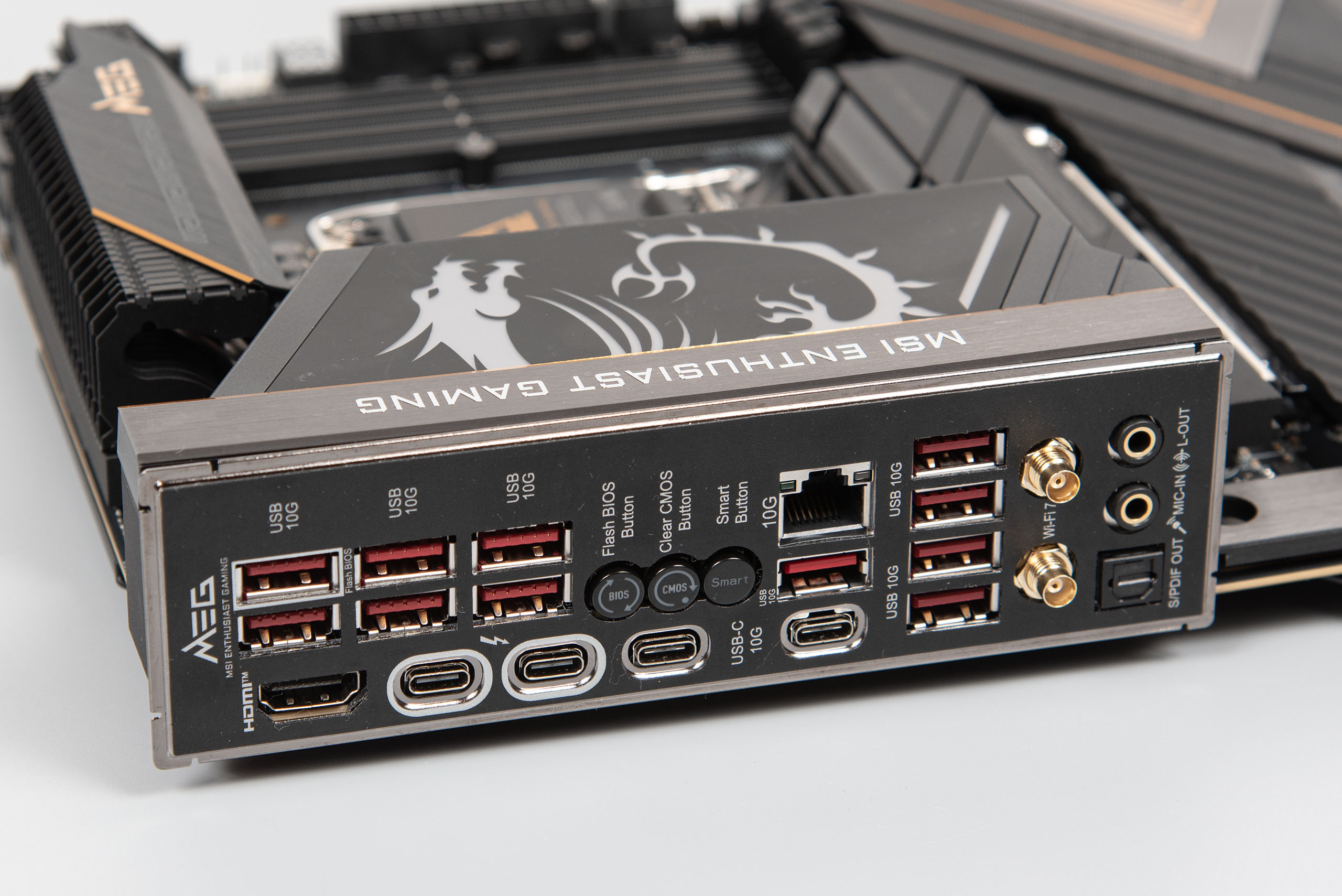

Сама же I/O-панель имеет предустановленную заглушку и имеет три нетипичные кнопки — Flash BIOS, Clear CMOS, Smart (программируется в UEFI на функции выключения/включения LED, перезагрузки, а также Safe Boot). Теперь о традиционных интерфейсах:
- x1 HDMI v2.1 с поддержкой FRL;
- x2 Thunderbolt 4 (кроме USB4 есть поддержка DisplayPort 2.1);
- x2 USB 3.2 Gen 2 (Type C);
- x11 USB 3.2 Gen 2 (Type A);
- x1 10G Ethernet;
- x2 SMA/EZ Antenna;
- x1 S/PDIF OUT;
- x2 Mini Jack (Mic In, Line out).
