Обзор и тестирование материнской платы MSI MEG Z890 Ace для платформы Intel LGA 1851

Продолжаем обзоры материнских плат для новых процессоров Intel Arrow Lake от MSI. На этот раз будем внимательно рассматривать нового представителя серии Ace, который заявляется как почти флагманский продукт (круче только Godlike) способный «полностью раскрыть игровой потенциал процессоров Intel Core Ultra». И это же, в том числе, касается аппаратных возможностей, например сетевой карты 10G Ethernet на борту, так что немедленно прерывайте чтение этого абзаца и смотрите на таблицу ниже.

Характеристики

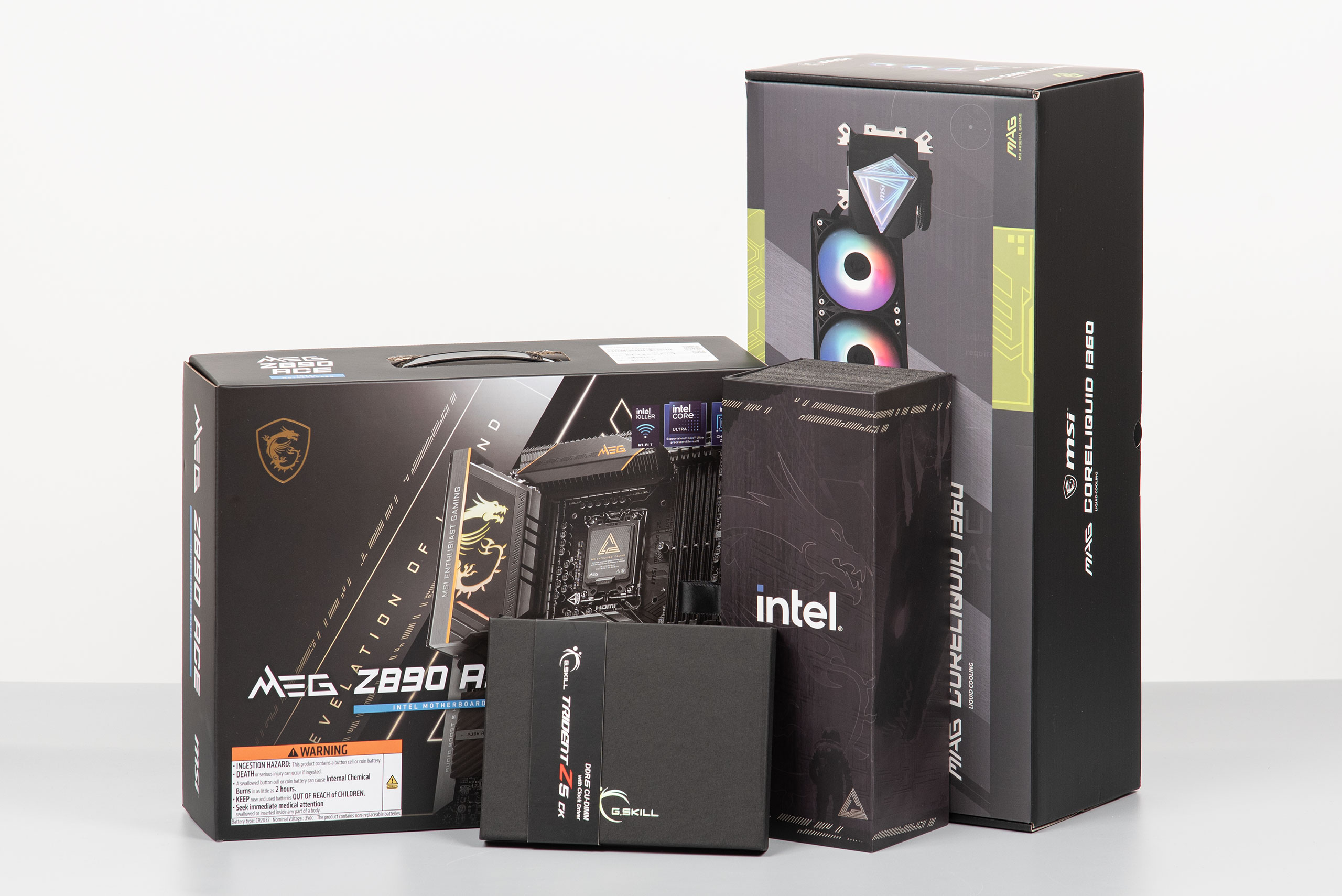

Комплект поставки

Коробка с материнской платой выглядит довольно типично. Она имеет средние габариты, стилизована под серию MSI Enthusiast Gaming (MEG) и снабжена ручкой для переноски.

Технические характеристики, изображение платы, главные преимущества и сильные стороны, а также описание I/O-панели находятся на обратной стороне коробки.

Содержимое коробки разделено на два уровня. В первом находится материнская плата в антистатик-пакете, а во втором — суб-коробка с довольно щедрой комплектацией:

• инструкция быстрого старта, гарантия и прочее;
• комплект наклеек;
• фирменный флеш-драйв емкостью 32 ГБ с комплектными драйверами и ПО;
• винты и стойки M.2 с ключом для их монтажа/демонтажа;
• кабель-удлинитель FRONT_PANEL (EZ Front Panel cable);
• кабель-удлинитель ARGB;
• кабель-разветвитель RGB (12V);
• два термистора;
• внешняя антенна EZ Wi-Fi с магнитной платформой;
• EZ Conn-cable V2 для подключения вентиляторов RGB LED для подключения вентиляторов RGB LED;
• четыре SATA-кабеля с металлическими защелками (два из них угловые).

Внешний вид

Он довольно нетипичен для большинства актуальных продуктов сегодняшнего дня. Сразу обращает на себя внимание одна из секций радиатора VRM, имеющая большое количество ребер, как будто это продукт 15-летней давности, хотя в нашем случае это скорее заявка на крутость, как было у EVGA Z690 DARK. Значительная часть текстолита накрыта разнообразными радиаторами. Узор дракона имеет RGB-подсветку. Ну и последнее, что бросается в глаза — это нетипичное расположение коннекторов питания EPS12V, которые находятся возле слотов оперативной памяти. Мы уже касались этой специфики расположения в обзоре MSI MPG Z890 Carbon WiFi, поэтому не будем повторяться и продолжим.

Если снять все лишнее с фронтальной части, то материнская плата MSI MEG Z890 Ace будет выглядеть вот так:

Обратная сторона платы снабжена бэкплейтом, который придает общей конструкции жесткости и помогает в отводе тепла зоны VRM. Он фиксируется на винтах и контактирует с текстолитом через толстые термопрокладки.

Вот так выглядит бэкплейт будучи снятым:

В целом ничего стоящего внимания кроме редрайверов PCIe на обратной стороне не обнаружено.

Силовая подсистема питания имеет полноценное третье плечо, поэтому радиатор имеет сложную конструкцию, а именно три отдельных секции, нанизанные на две тепловые трубки. Помимо VRM он также отводит тепло от сетевой карты Ethernet 10G. Центральная секция занимает внутреннее пространство I/O для увеличения теплоемкости, а весь профиль конструкции расширен до края I/O Shield. Фиксируется радиатор винтами и контактирует с соответствующими элементами через термопрокладки.

Как видим, конструкция его довольно сложная:

VRM имеет конструкцию 24+2+1+1 (VCORE+SA+GT+VNNAON). Процессорная группа набрана 24 силовыми элементами Renesas R2209004, которые рассчитаны на 110 А, а управляет ими ШИМ-контроллер Renesas RAA229131. Соседний ШИМ-контроллер RAA229134 отвечает за системный агент, который набран двумя силовыми элементами RAA220075R0, рассчитанными на 75 А. Интегрированная графика и VNNAON снабжены теми же самыми одиночными силовыми элементами. Питание подается через два коннектора EPS12V, которые смещены с традиционной позиции к слотам оперативной памяти.

Теперь опишем подсистему накопителей M.2. Главный слот имеет радиатор с поддержкой RGB, и при этом сохранил возможности снятия голыми руками благодаря магнитному коннектору JPIPE.

Радиатор другой группы также можно снять голыми руками без специнструмента.

Эти радиаторы имеют следующий вид:

В целом материнская плата оборудована:

• M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
• M.2_2 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
• M.2_3 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету;
• M.2_4 особенный, и работает как от процессора, так и от чипсета, так что это скорости PCIe 5.0/4.0 x4. Совместим с размерами 2260/2280/22110 (Key M).
• M.2_5 работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к чипсету. Есть поддержка SATA.

Как и у многих других плат подобной реализации чипсетный радиатор находится под одним из радиаторов охлаждения M.2. Он фиксируется на четырех винтах и контактирует с кристаллом через термопрокладку.

Конструктивно он выполнен из толстой алюминиевой пластины с небольшими «ребрами»:

Теперь о механизме фиксации главного слота PCIe, это MSI EZ PCIe Release MSI EZ PCIe Release. Принцип работы прост. Нужно нажать кнопку для его разблокировки, затем вставить видеокарту (или другое устройство), и нажать кнопку еще раз для блокировки PCIe. Процедура завершена.

Аудиозона, конечно, отделена от основной части текстолита. Производитель использует собственную карту Audio Boost 5 HD, которая технически состоит из аудиокодека Realtek ALC4082, а также DAC ESS9219Q.

Сетевым возможностям уделено особое внимание. Для проводного подключения присутствует сетевой адаптер 10G-Ethernet Marvell AQC113CS. Для работы с беспроводными интерфейсами имеется модуль M.2 (Key E) с Intel Killer BE1750x на борту, обеспечивающий поддержку Wi-Fi 7 и Bluetooth 5.4.

Снизу слева расположены контактная группа HD_AUDIO, коннектор JRGB (RGB 12V), коннектор дополнительного питания слотов PCIe 8pin, три коннектора термисторов, два разъема вентиляторов, две контактные группы USB 2.0.

Снизу справа у нас еще три коннектора вентиляторов, переключатель UEFI, кнопки Reset и Start, контактная группа FRONT_PANEL, коннектор JARGB_V2 (RGB 5V), контактная группа JDASH, аппаратный выключатель RGB, джамперы спец-функций (LN2, Slow Mode и подобное), контактная группа Thunderbolt 5 и датчик открытия шасси.

Снизу справа под углом 90 градусов расположились четыре SATA-порта, две контактные группы USB 3.2 Gen 1, одна USB 3.2 Gen 2x2.

Сверху справа расположены коннектор EZ Conn-Header V2 (выводит RGB 5V, USB 2.0, коннектор вентилятора для подключения фирменных модульных вентиляторов вроде MPG EZ120 ARGB), разъем питания USB (для работы режима 60 Вт QC/PD), типичный коннектор питания материнской платы, диагностическая зона EZ Debug LED, три разъема подключения вентиляторов. Сверху находится еще один коннектор вентиляторов. Батарейка CMOS расположена в зоне I/O.

Сама же I/O-панель имеет предустановленную заглушку и имеет три нетипичные кнопки — Flash BIOS, Clear CMOS, Smart (программируется в UEFI на функции выключения/включения LED, перезагрузки, а также Safe Boot). Теперь о традиционных интерфейсах:

• x1 HDMI v2.1 с поддержкой FRL;
• x2 Thunderbolt 4 (кроме USB4 есть поддержка DisplayPort 2.1);
• x2 USB 3.2 Gen 2 (Type C);
• x11 USB 3.2 Gen 2 (Type A);
• x1 10G Ethernet;
• x2 SMA/EZ Antenna;
• x1 S/PDIF OUT;
• x2 Mini Jack (Mic In, Line out).

Возможности UEFI

Если наш читатель еще ни разу не видел обновленный интерфейс управления MSI Click BIOS X — рекомендуем уделить особое внимание этому разделу, а если читатель помнит обзор MSI MPG Z890 Carbon WiFi, то по сути ничего кроме цветовой палитры и нескольких дополнительных функций не изменилось. Начнем с EZ Mode.

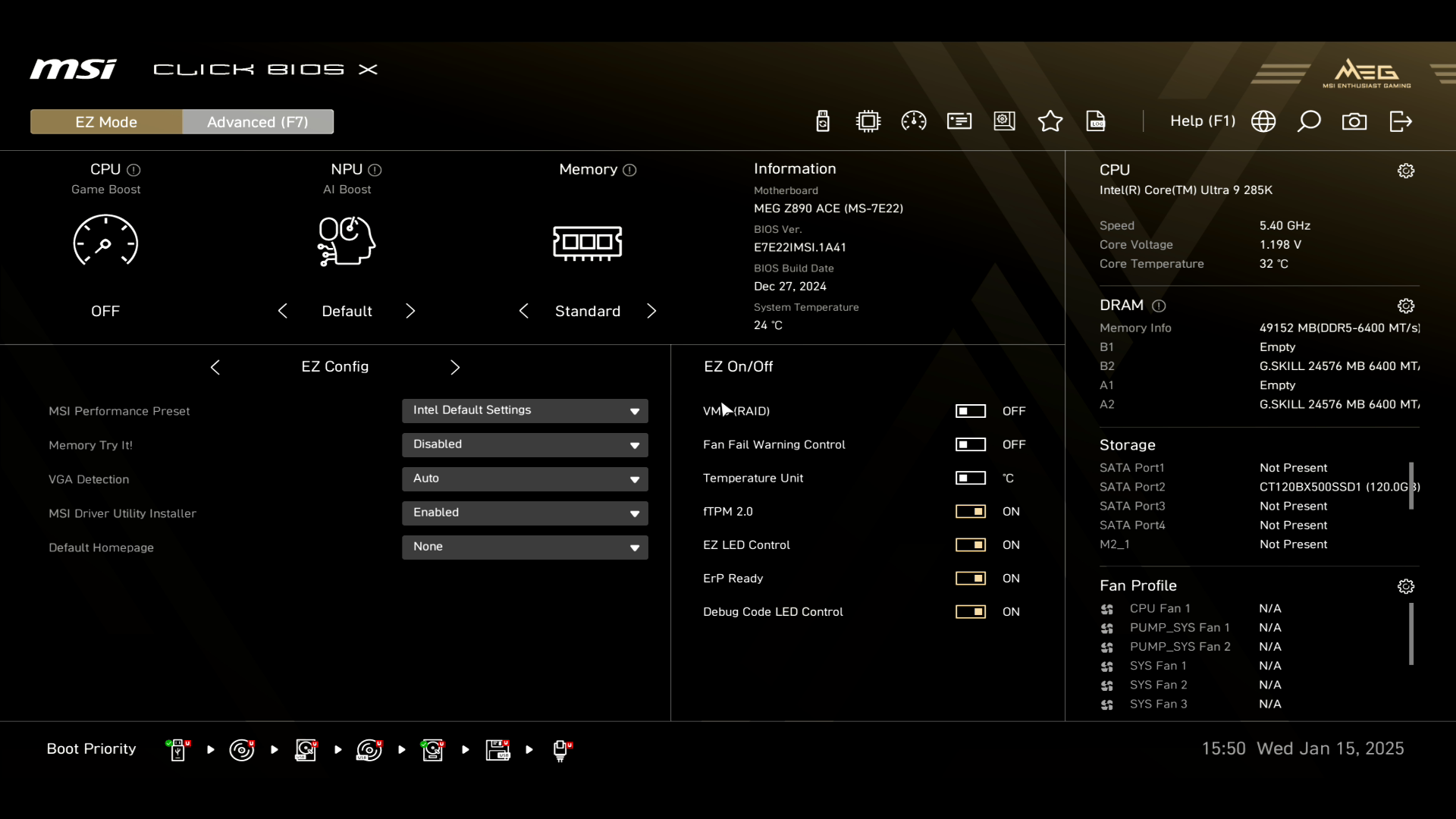

В EZ Mode можно получить отчет по использованным интерфейсам, слотам, портам и так далее. Можно задействовать функцию GameBoost (обычный оффсет множителя E-cores на x2, а также форсирование оборотов вентилятора процессора на 100%), разогнать NPU в трех режимах, использовать XMP-профиль оперативной памяти, или попробовать готовый пресет ее разгона Memory Try It (от DDR5-5600 CL28 до DDR5-10000 CL46). Отсюда также можно установить приоритет загрузки с накопителей или сети.

Панель меню доступна в обоих режимах, из нее можно запустить обновление прошивки M-Flash, вызвать меню избранных настроек, открыть журнал изменений параметров, получить отчет CPU или DRAM, вызвать Hardware Monitor для настройки кривой оборотов/температур, найти необходимый параметр, выбрать язык интерфейса (украинский язык все еще не добавили), сделать скриншот, а также выйти из интерфейса.

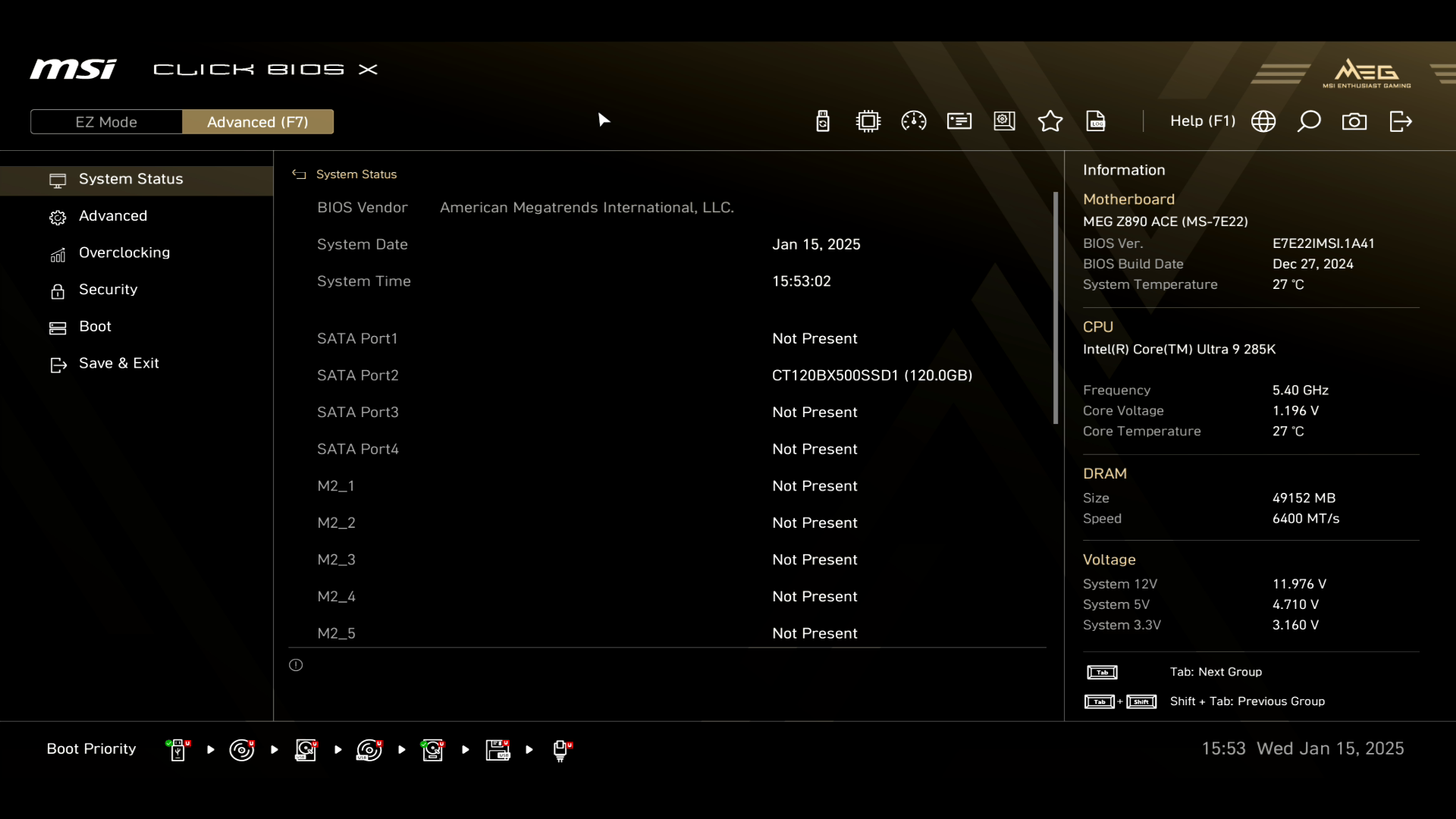

В Advanced mode присутствуют все доступные функции управления. Этот интерфейс поделен на шесть отдельных секций. На скриншоте ниже представлена секция System Status. Пользователь найдет здесь комплексный отчет по ключевым параметрам системы, включая DMI.

Секция Advanced отвечает за возможности управления бортовыми устройствами и всеми элементами материнской платы.

Задача секции Overclocking предоставить пользователю весь доступный инструментарий для тонкой настройки и экспериментов.

Таблица диапазонов регулировки ключевых параметров:

Секция Security отвечает за управление функциями Secured Boot, TPM, датчиком открытия шасси, а также устанавливает системный пароль в случае необходимости.

Секция Boot отвечает за процесс загрузки системы, POST-аудиосигналы, отображение логотипа вместо отчета.

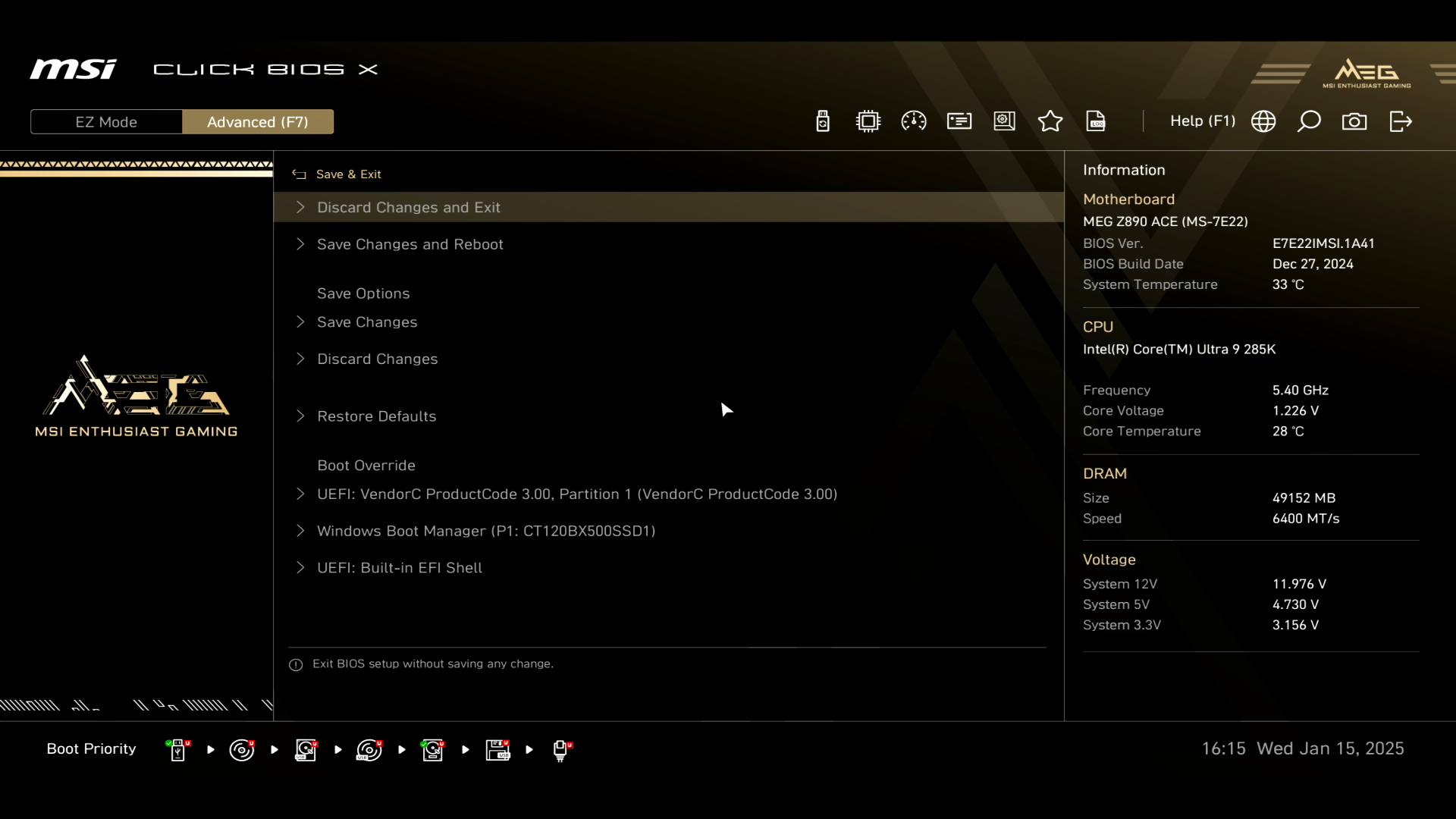

Секция Save & Exit не нуждается в комментариях.

Комплектное ПО

Комплектация материнской платы предусматривает наличие 32 ГБ флэш-драйва. Для нужд пользователя выделен раздел на 24,7 ГБ, а остальное зарезервировано под сервисный раздел с ПО и драйверами.

Скоростные показатели накопителя:

Фирменный инсталлятор из сервисного раздела имеет следующий вид:

Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но если необходимо — превратится в функциональный программный комплекс с богатыми возможностями.

Тестовый стенд

На тестирование к нам попала не только материнская плата, но и полноценный пресс-кит с AIO-охлаждением, комплектом оперативной памяти и прочим.

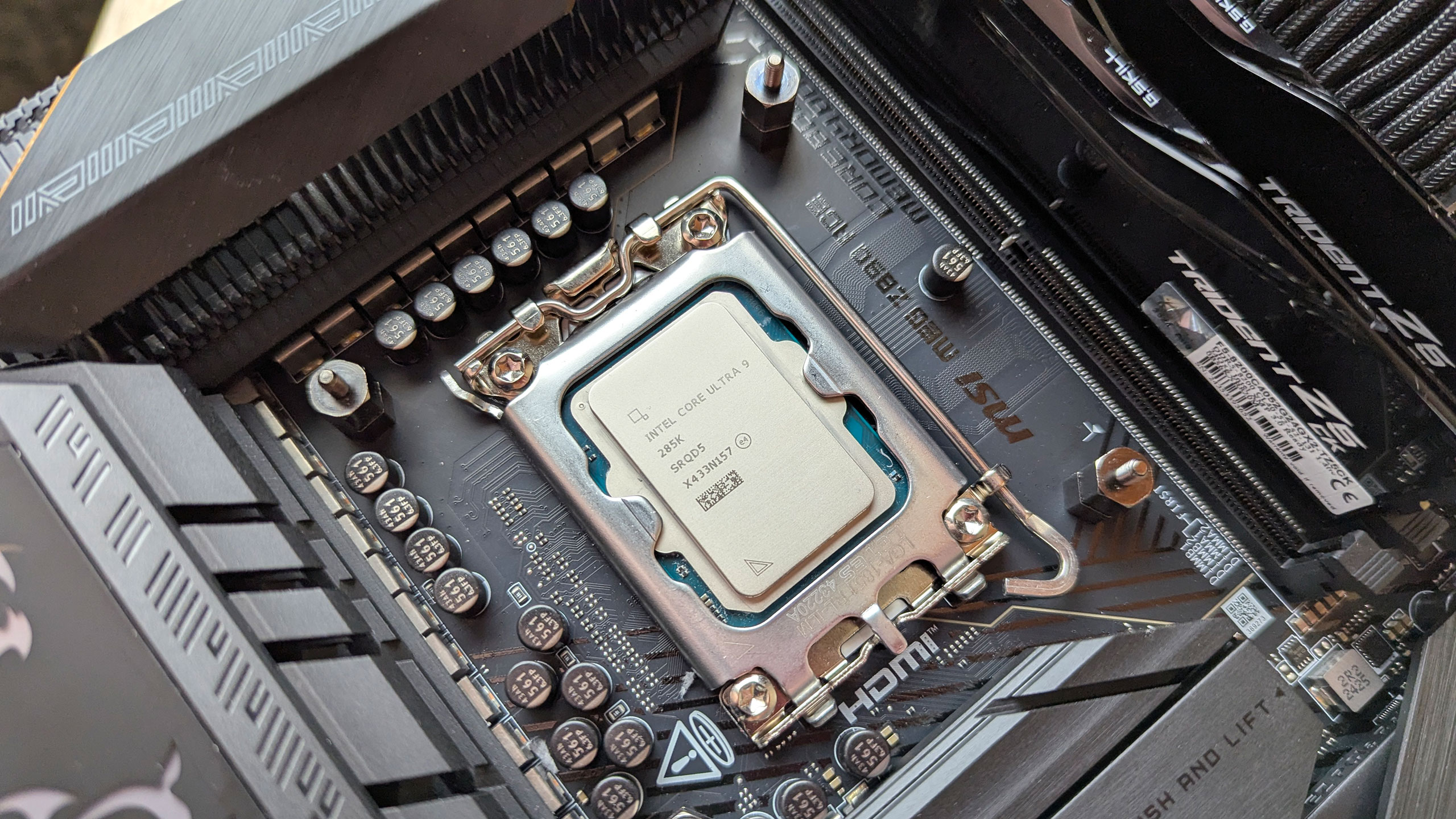

Процессор является представителем новой архитектуры, отныне Intel снаряжает процессоры Arrow Lake мощным интегрированным видеоядром, новыми интерфейсами обмена данными NGU и D2D, улучшенными E-cores, а также нативными возможностями работы с ИИ благодаря NPU.

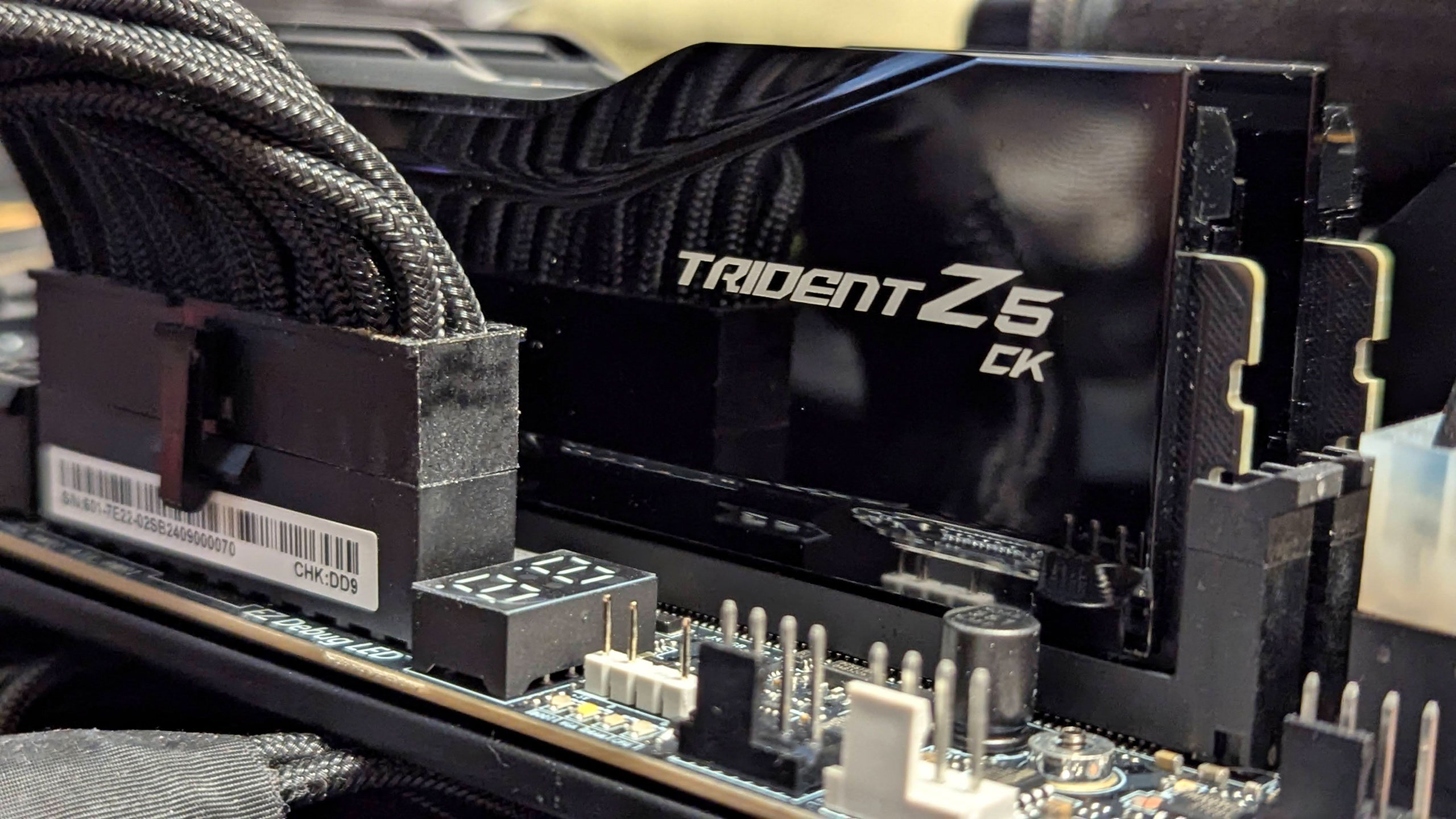

Комплект оперативной памяти принадлежит к новейшему стандарту CUDIMM, конструкция которого предусматривает специальный клиентский тактовый драйвер для уменьшения шумов, джиттеров, а также он улучшает целостность сигналов, что помогает удерживать высокие частоты при работе без риска потери стабильности.

AIO-кулер имеет в комплекте крепления не только для текущей платформы LGA 1851, но и для старых платформ Intel, и представителей AM4/AM5. Помпа традиционно установлена прямо на сокетном блоке, а наличие внешнего клапана на радиаторе намекает на то, что производитель позаботился о возможности обслуживания своего продукта на длинной дистанции и потенциальной службе на долгие годы.

Но как ни крути, даже кастомный контур высшего класса не сможет ничего противопоставить чиллеру среднего класса, не говоря об AiO, поэтому наше тестирование происходит в традиционных условиях, которые равны абсолютно для всех, без исключений, а именно: водоблок EK-Supremacy Acetal + Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.

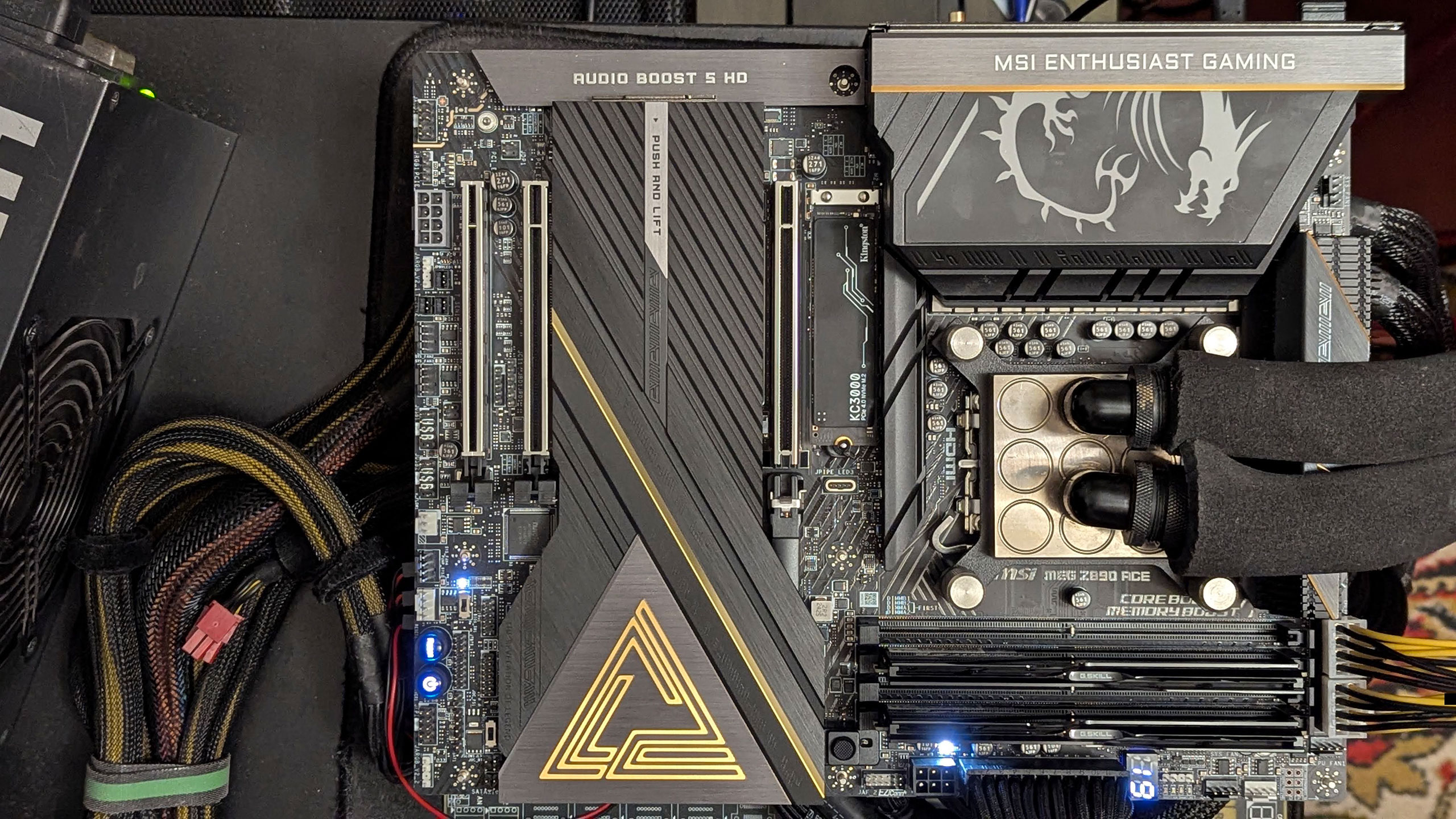

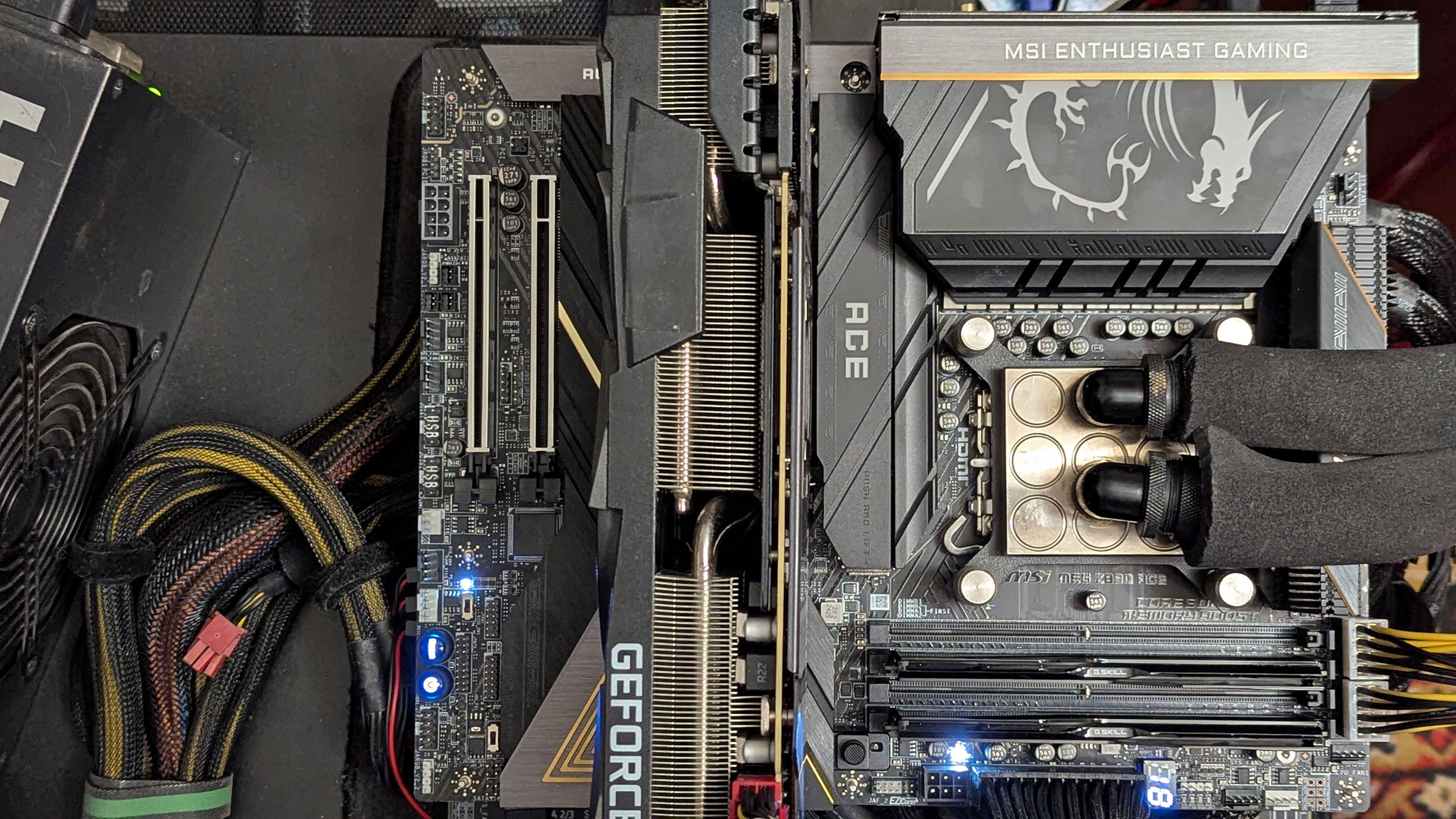

Тестирование выполнялось с такими компонентами:

• процессор: Intel Core Ultra 9 285K;
• система охлаждения: контур СВО с чиллером;
• материнская плата: MSI MEG Z890 Ace (UEFI 1.A41);
• память: G.Skill Trident Z5 CK F5-8200C4052G24GX2-TZ5CK (DDR5-8200, 2x24 ГБ, CL40-52-52-131 2T, 1,4 В);
• видеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
• системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
• накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
• блок питания: Rosewill Hercules 1600S (1600 Вт);
• операционная система: Microsoft Windows 11 Pro 24H2 x64 (26100.2605), актуальные обновления на момент начала января 2024 года.

Методика тестирования

Типичные настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленной в режиме DDR5-6400 с таймингами JEDEC (максимальная частота без префикса «OC» в спецификациях процессора). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.

Температура в помещении удерживалась на уровне 20 градусов по Цельсию. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью BENCHLAB (опрос датчика каждые 100 мс). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, которое было выполнено тепловой камерой UNI-T RX-600. Тест представлял собой забег 30 минут LinX 0.7.0 (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках. Counter-Strike 2 тестировался на карте мастерской CS2 FPS BENCHMARK.

Оверклокинг

MSI MEG Z890 Ace не утилизирует возможности установки мелких множителей процессора, а придерживается классических целых значений. Возможно, эта функциональность будет добавлена в будущем с обновлениями прошивок. Асинхронные режимы работы BCLK доступны в полном объеме, каждая отдельная (CPU, SOC, PEG/DMI) управляется в диапазонах от 70 до 655. Оперативная память работала в режиме DDR5-8200 CL40-52-52-131 2T и Gear 2, весь оверклокинг происходил на уровне субтаймингов типа trefi. Процессор был разогнан до 5,9 ГГц по одному P-core и 5,6 ГГц по всем P-cores. E-cores зафиксированы в статическом режиме на 4,9 ГГц. NPU, NGU и D2D работали на заводских частотах. Лимиты энергопотребления установлены в режиме MSI Unlimited Settings. AVX offset остался в автоматическом режиме.

Тестирование

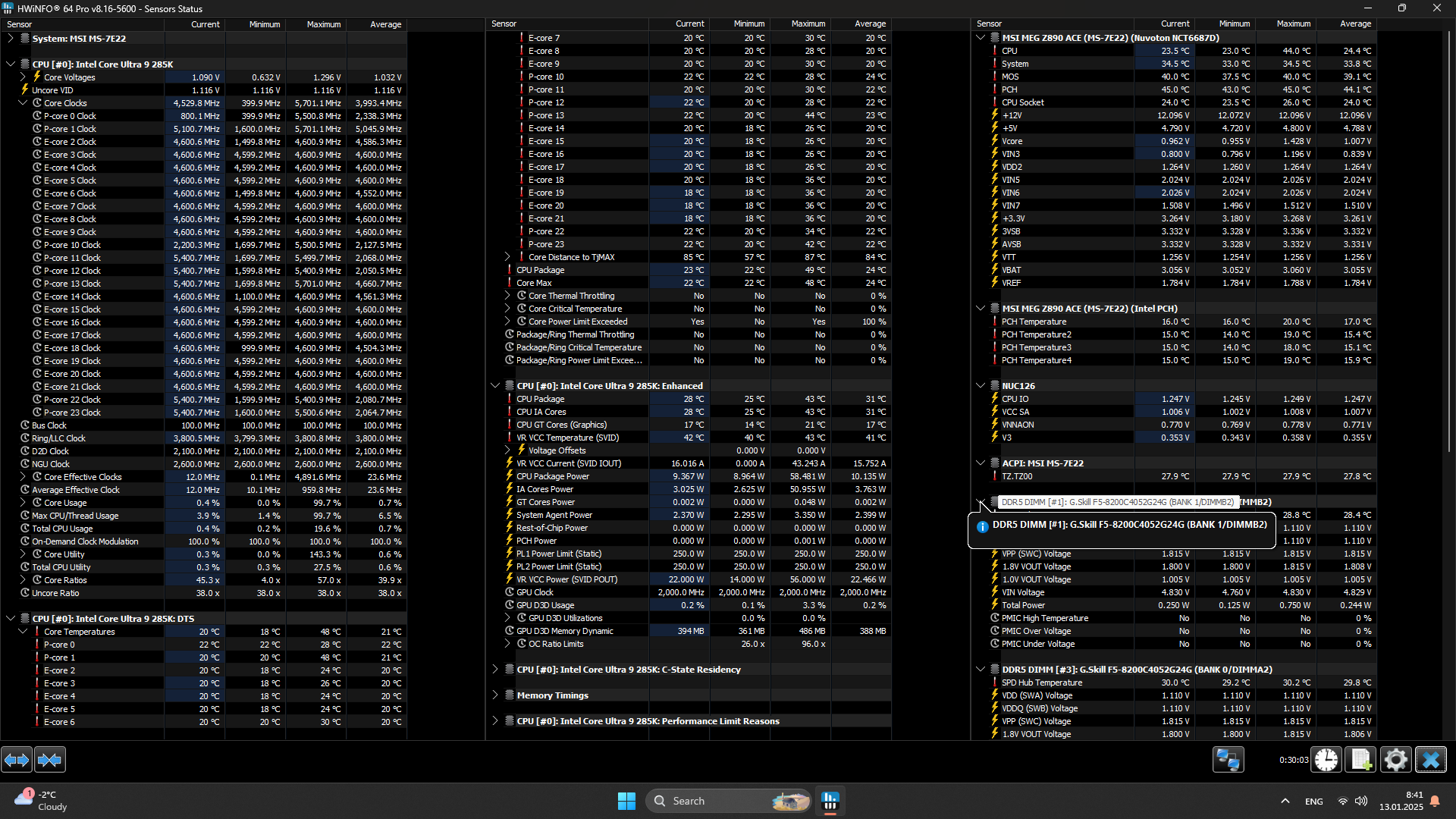

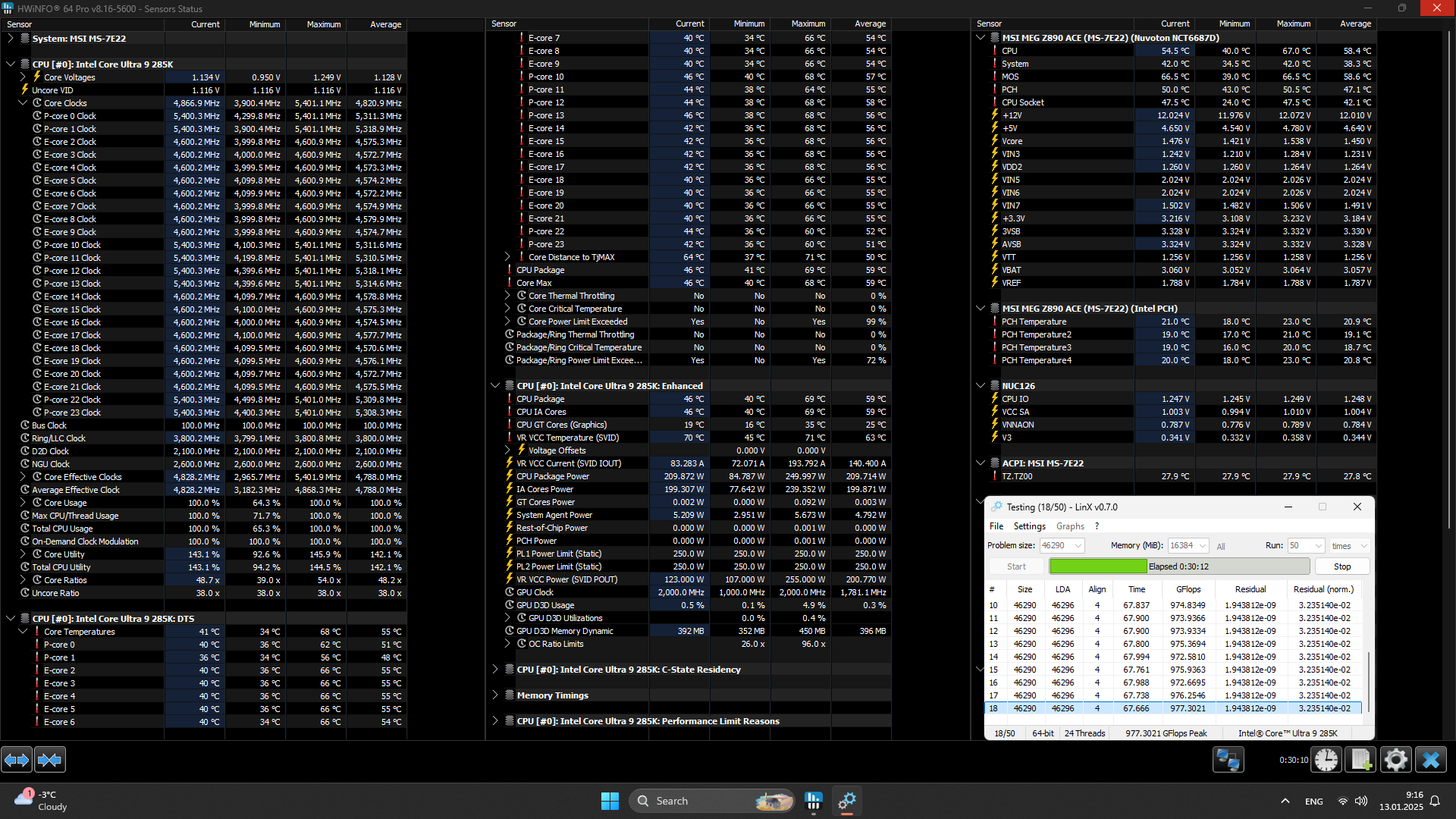

Телеметрия во время простоя:

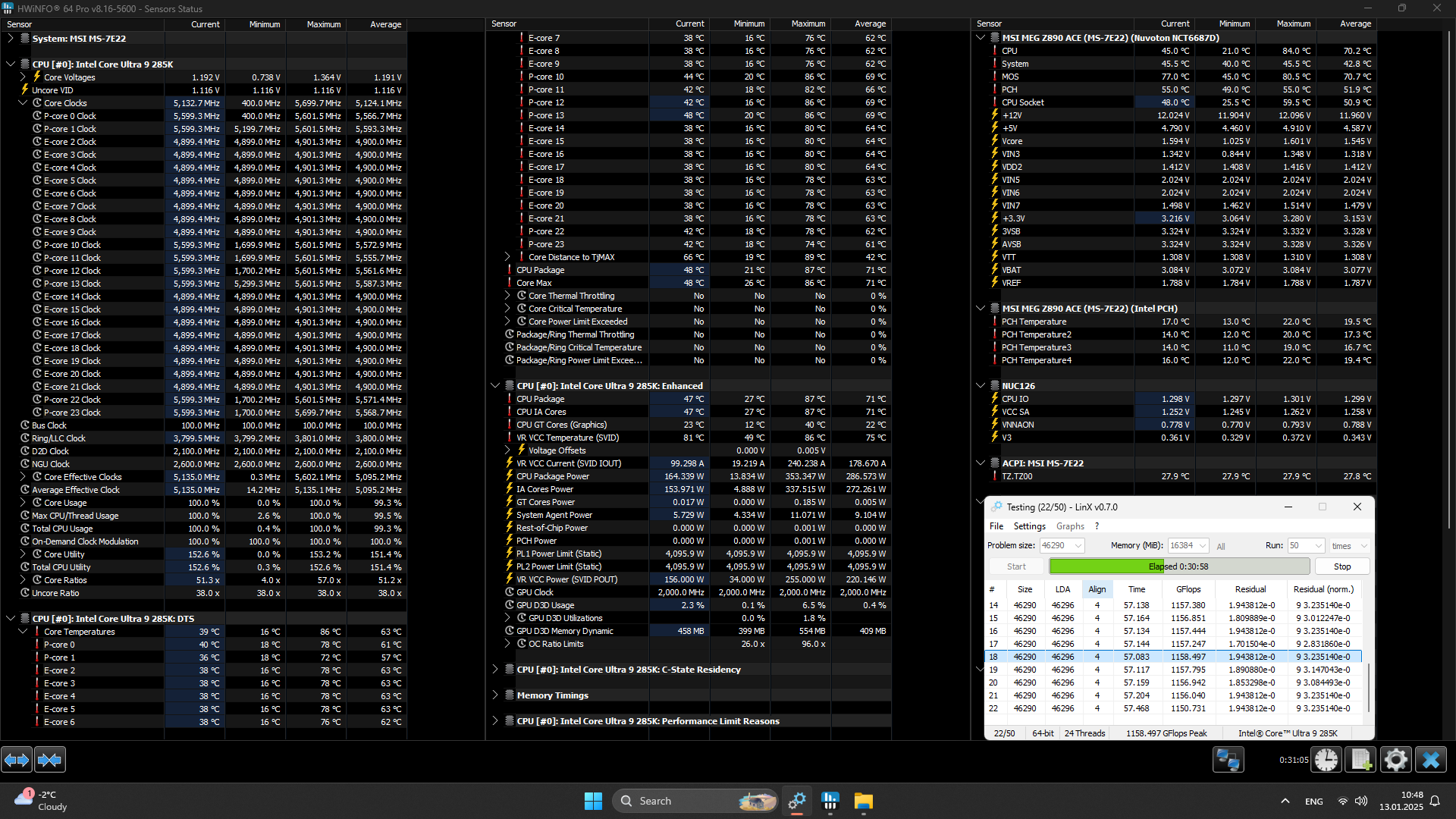

В режиме нагрузки при типичных настройках материнская плата удерживала среднюю частоту P-cores на уровне 5311,3 МГц с максимальным ускорением одного ядра до 5401 МГц. E-cores работали на средней частоте 4575,3 МГц с максимальным ускорением до 4600,9 МГц. Глобальная средняя частота ядер составила 4820,9 МГц.

Обслуженные ручонки оверклокера достигли средней частоты P-cores на уровне 5566,7 МГц. E-cores удерживались на статическом уровне 4900 МГц. Глобальная средняя частота ядер составила 5124,1 МГц.

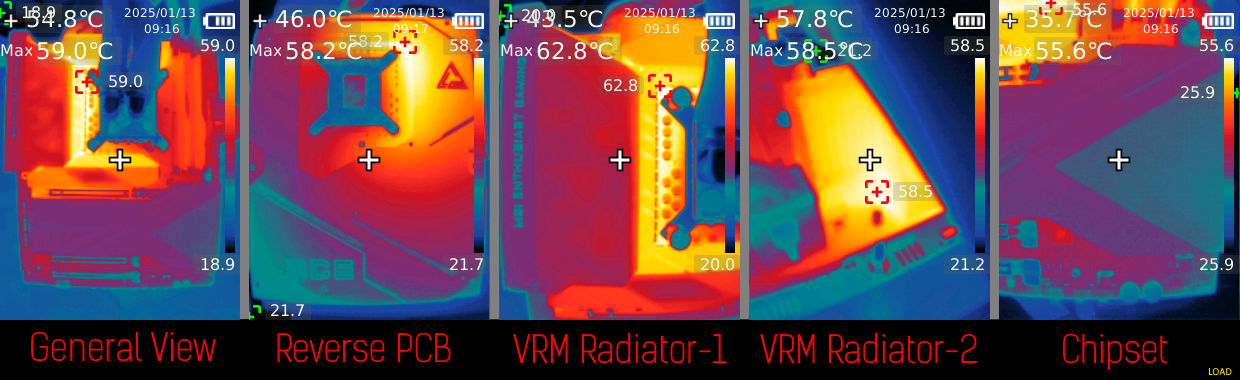

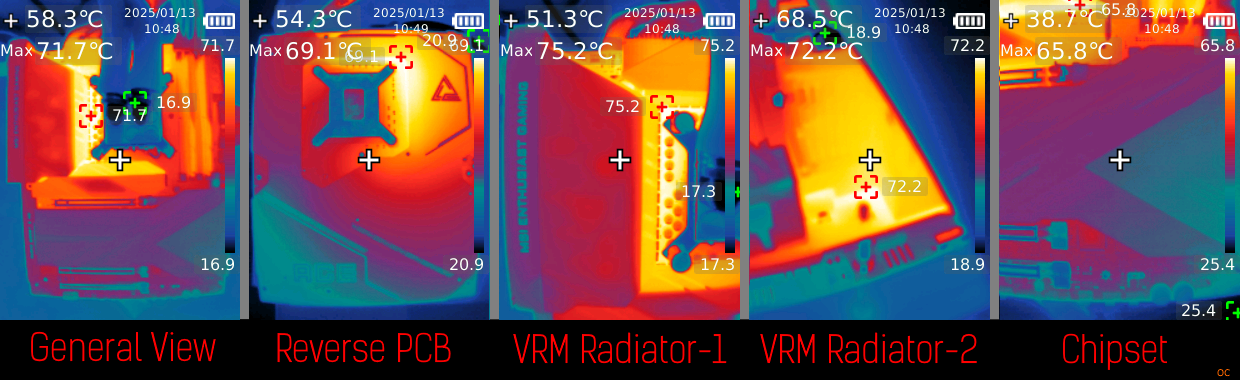

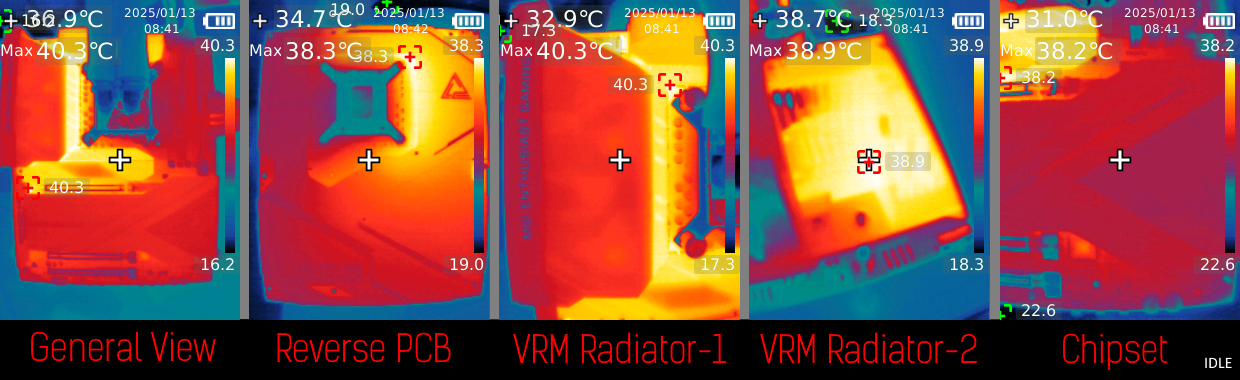

Термофото. Порядок: простой, нагрузка в типовом режиме, нагрузка в режиме ручного разгона.

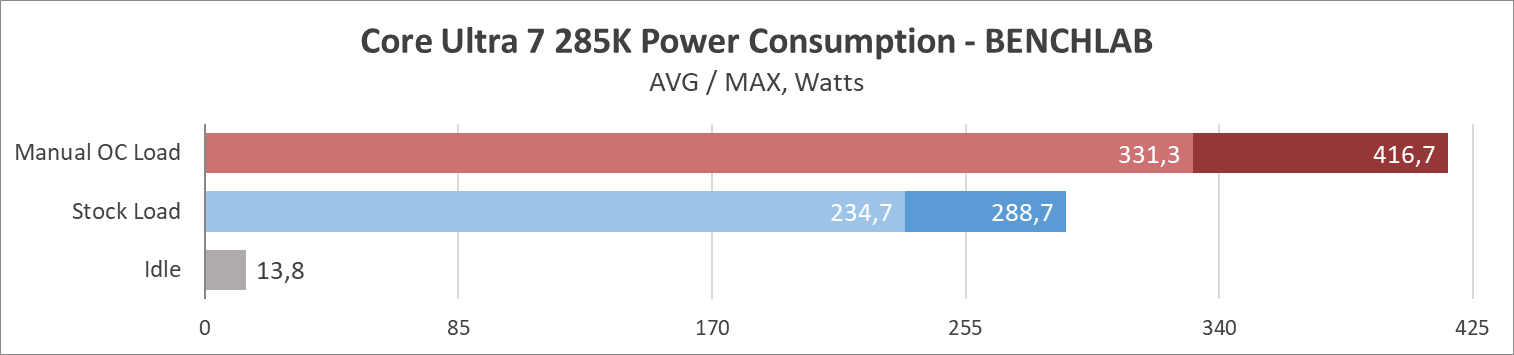

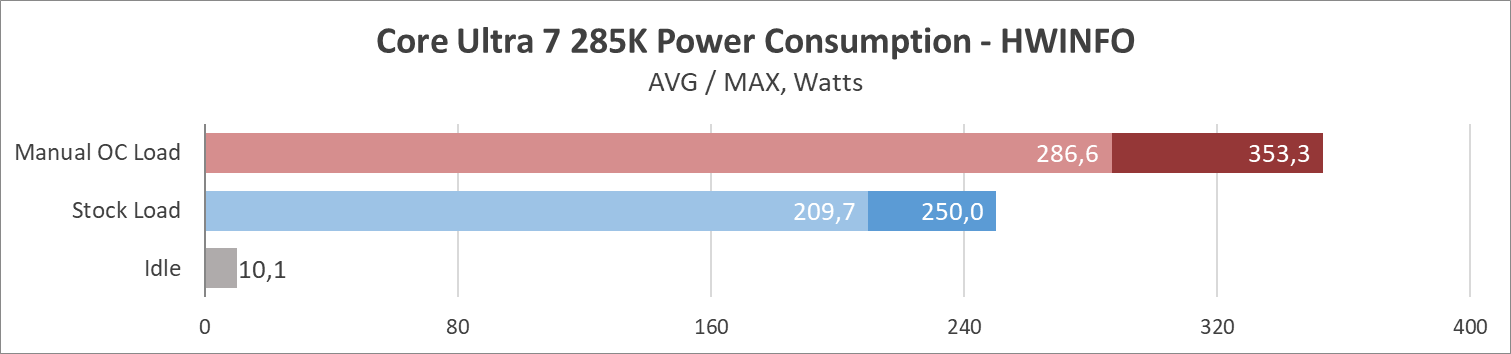

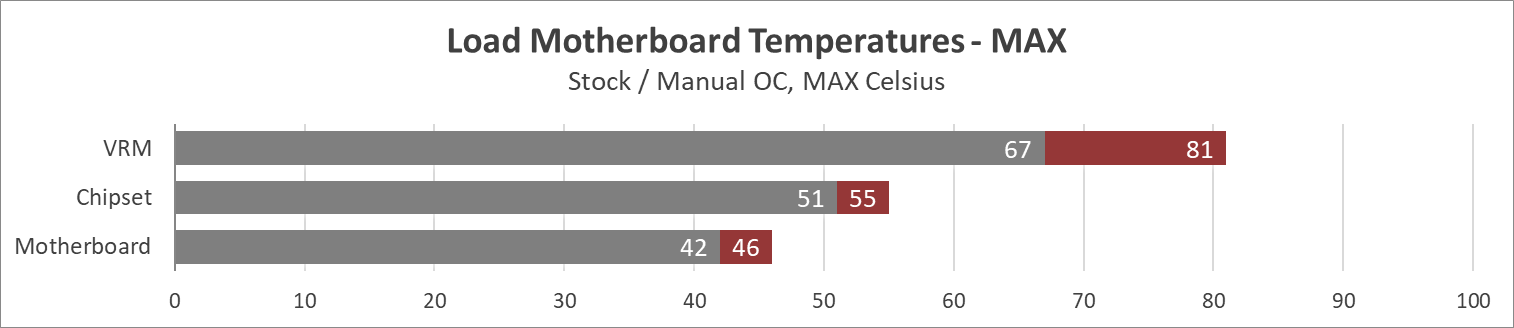

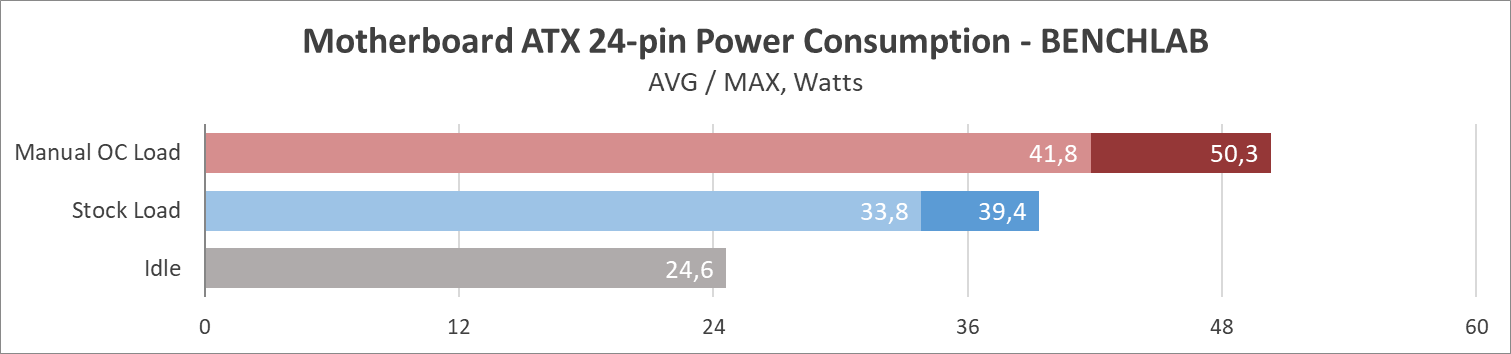

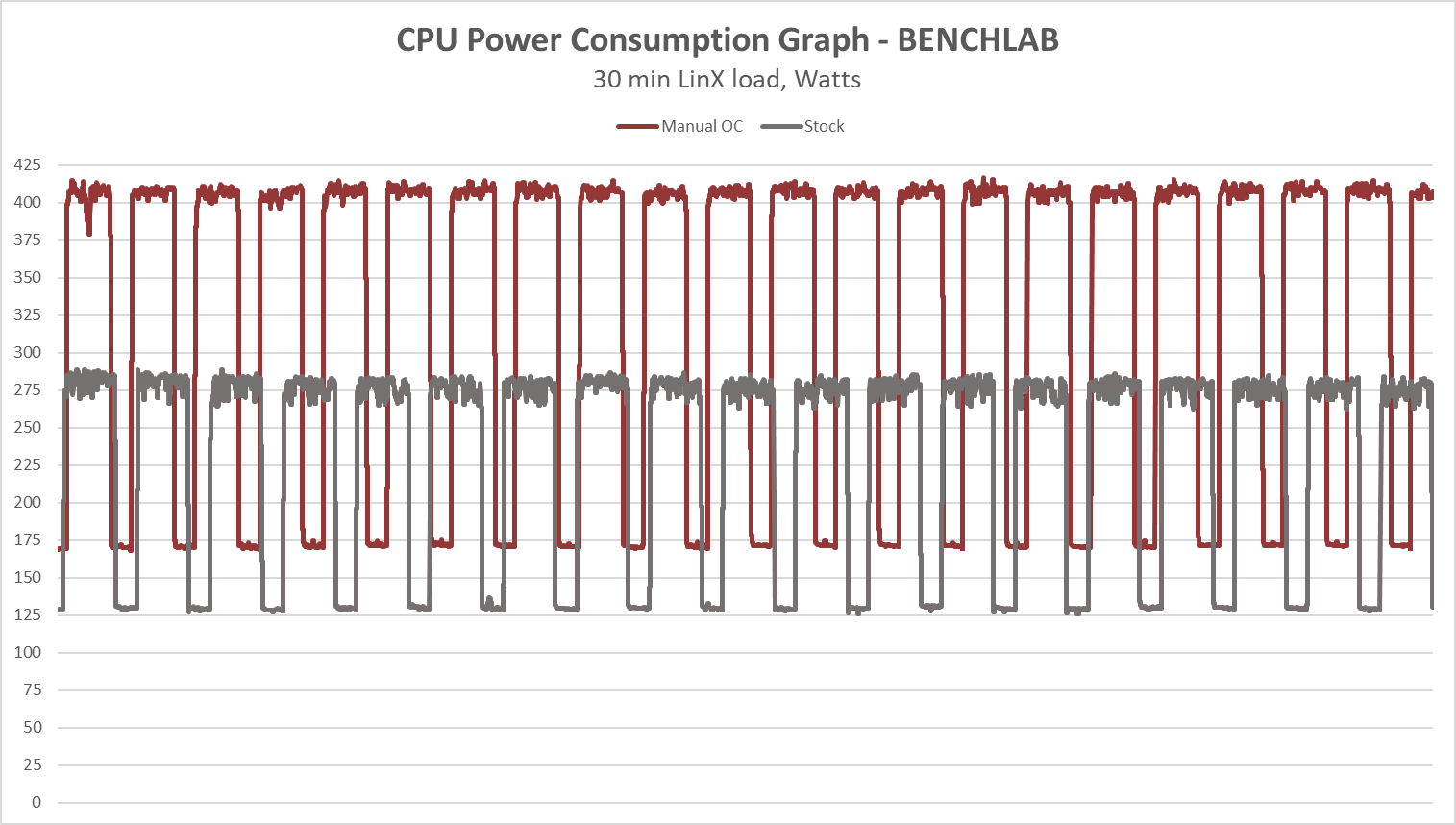

Графики энергопотребления и температуры отдельных узлов:

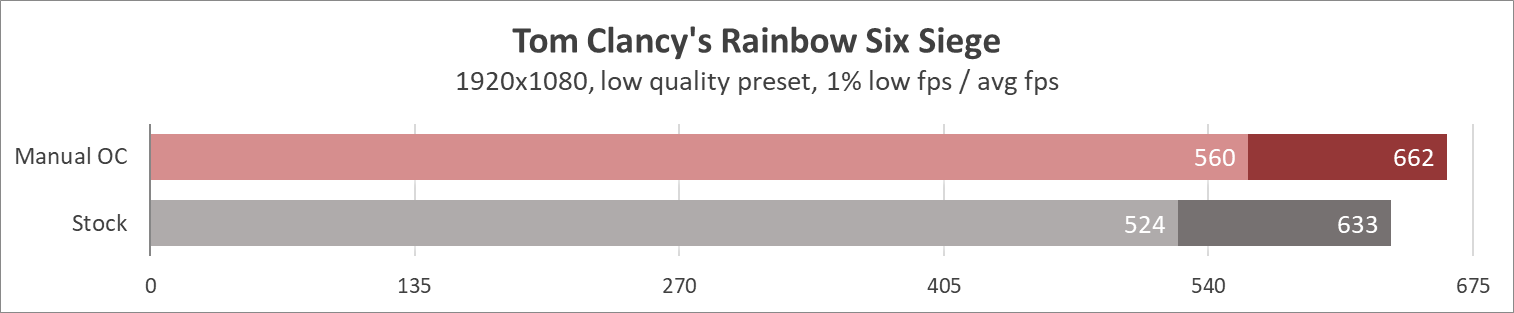

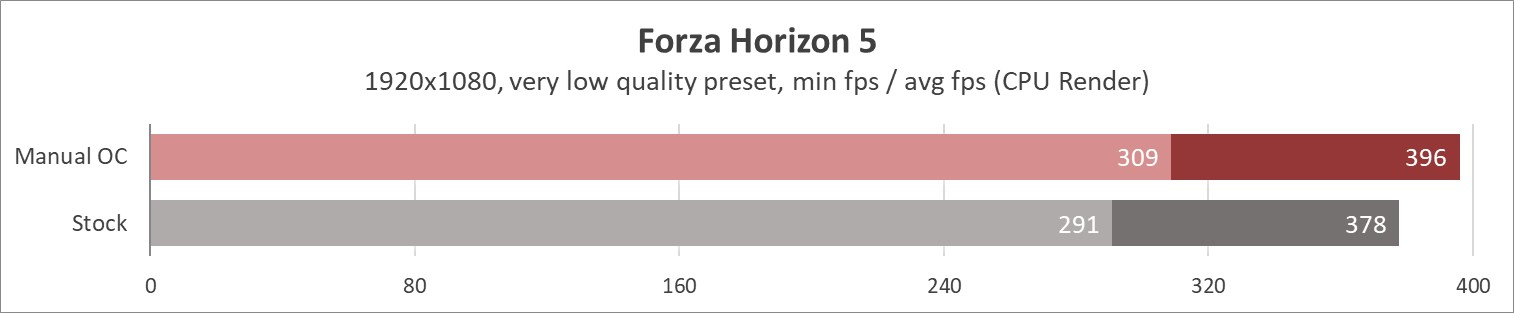

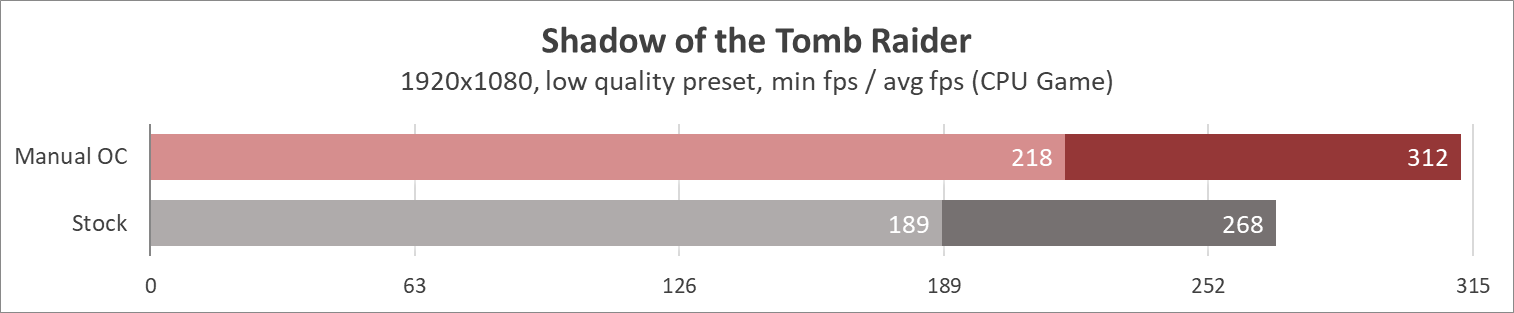

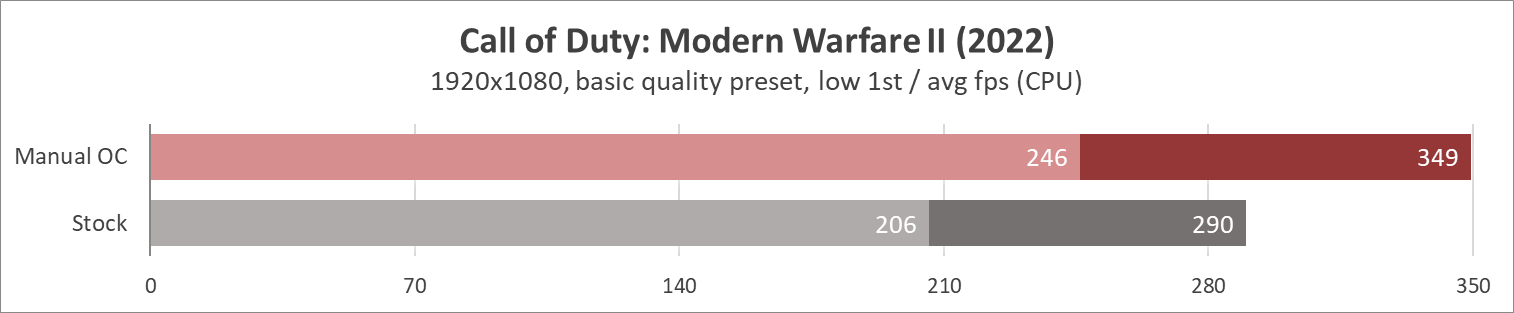

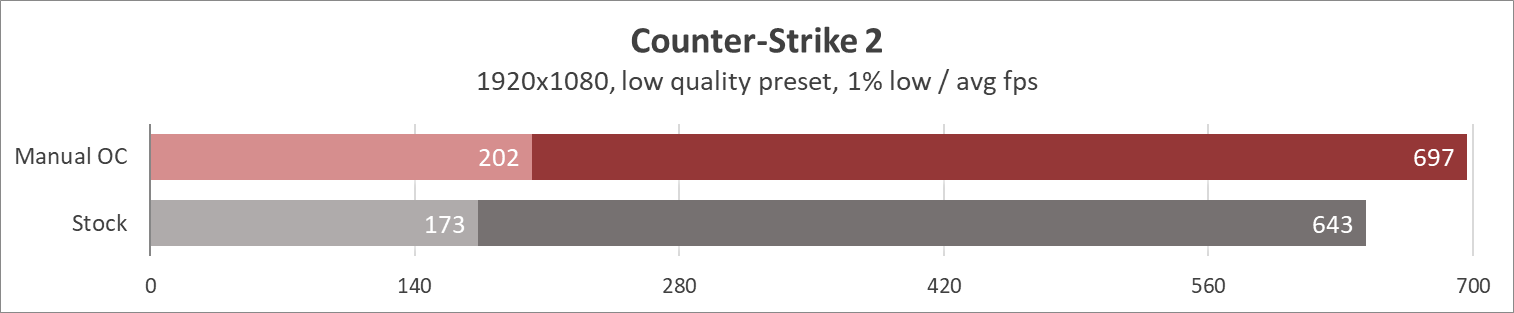

Показатели в играх:

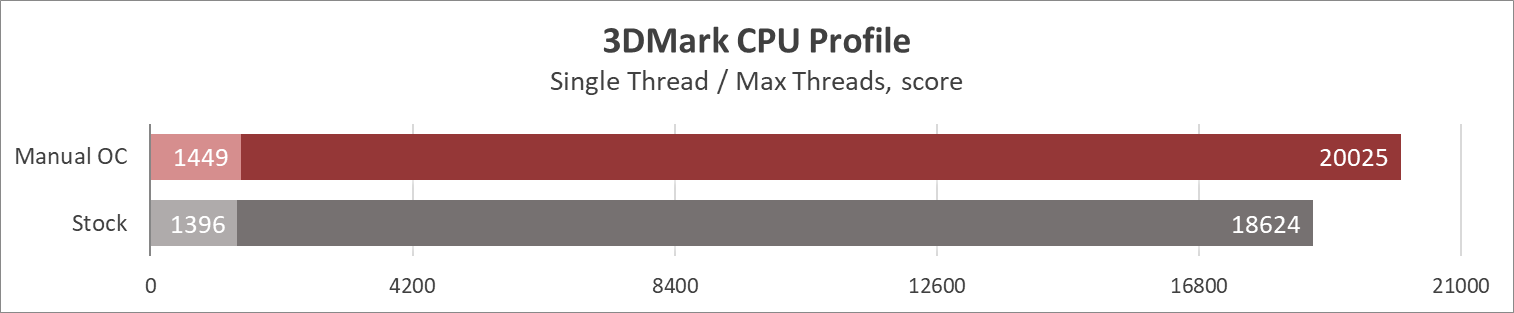

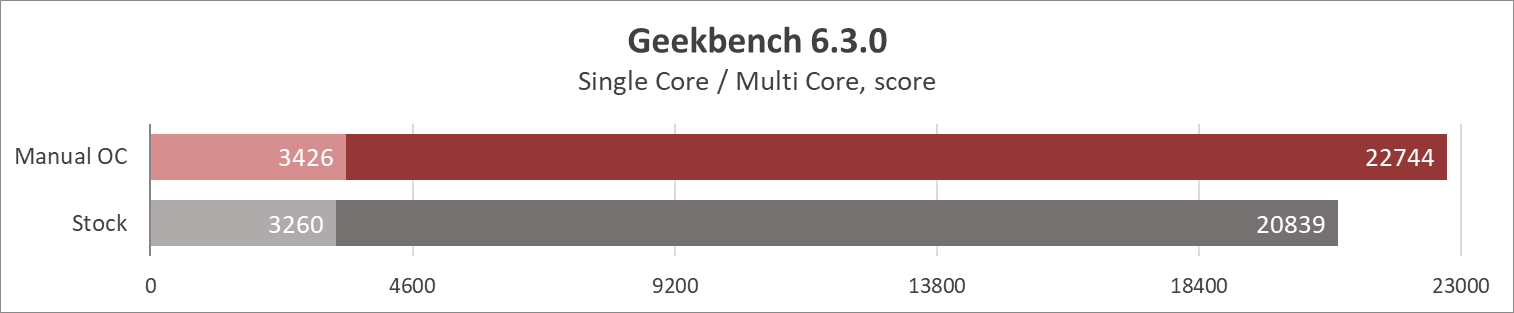

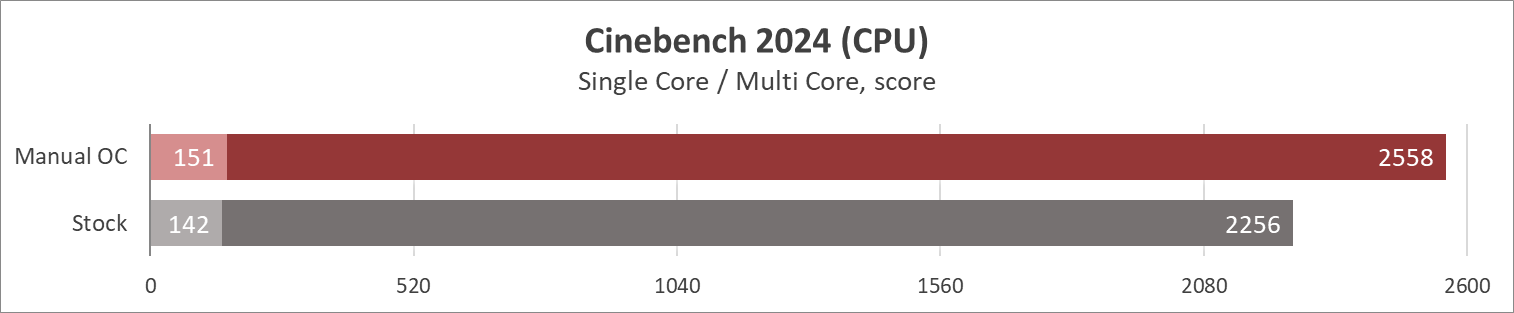

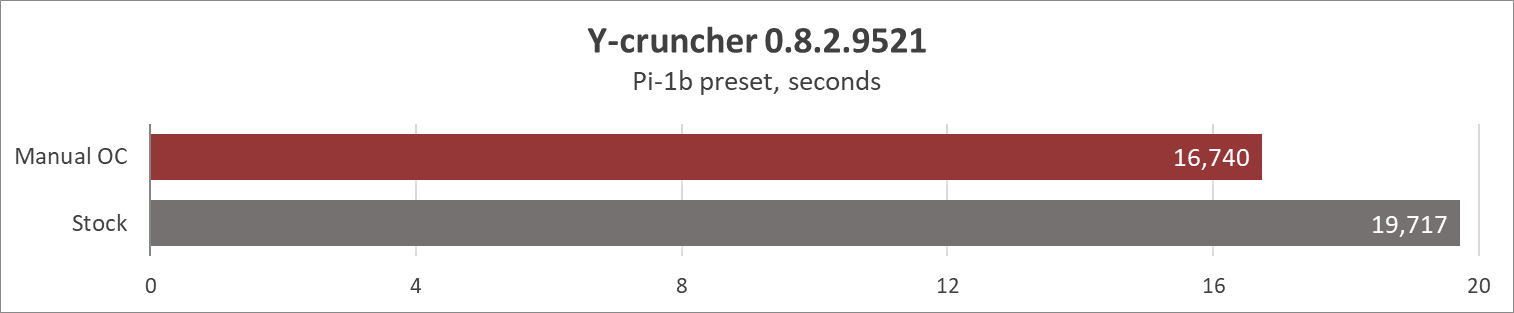

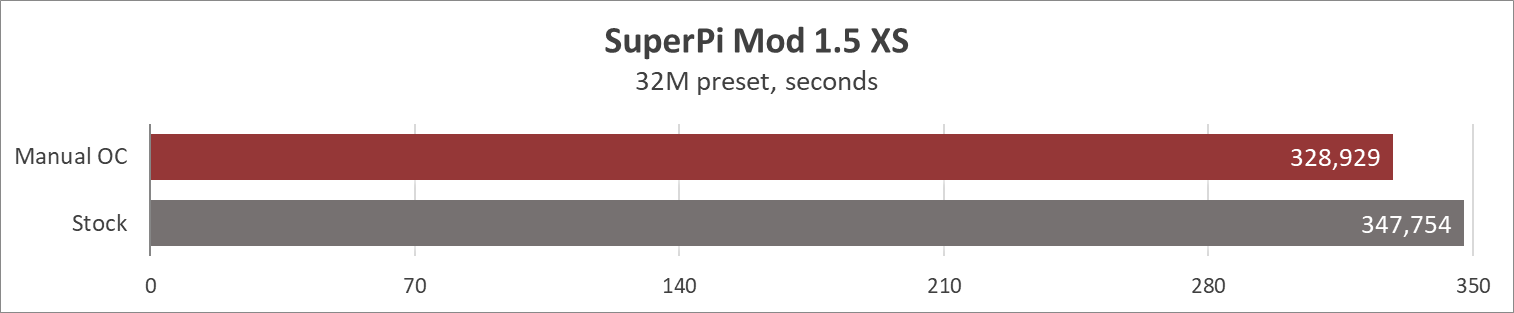

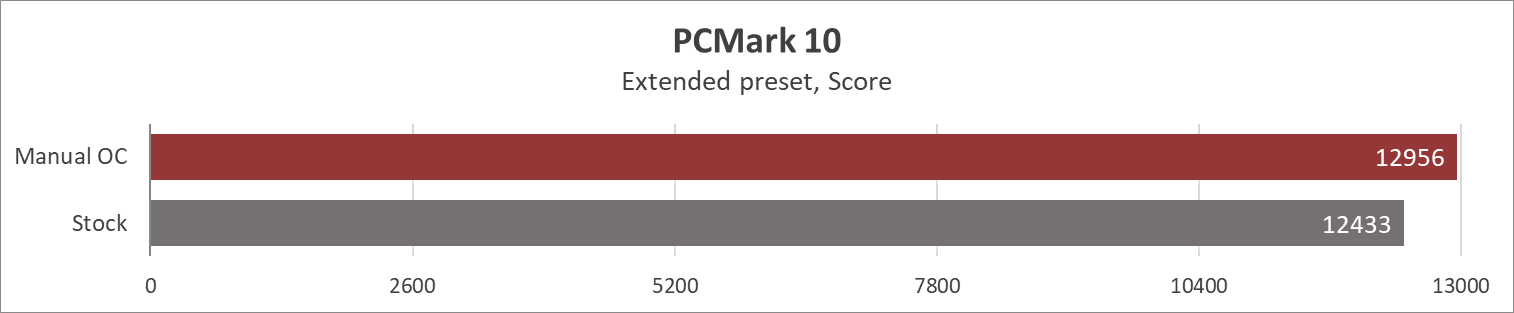

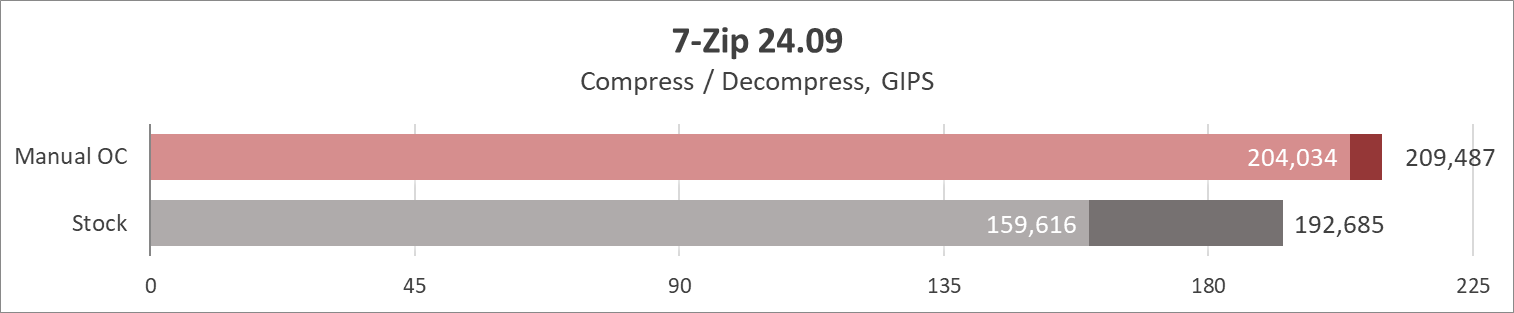

Показатели в бенчмарках:

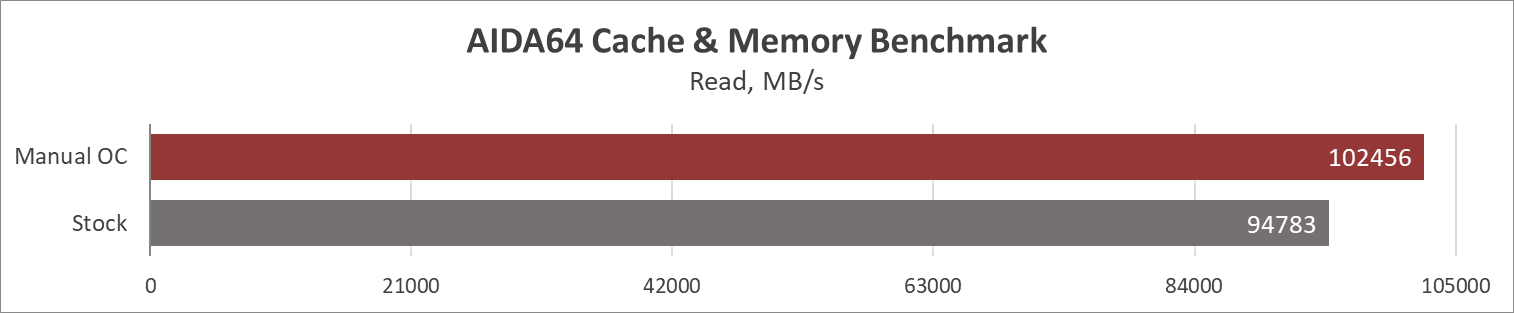

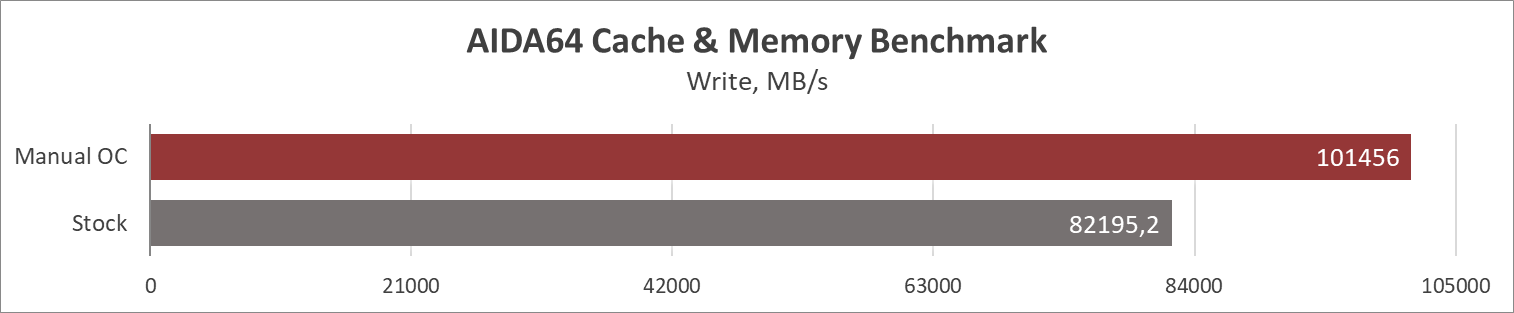

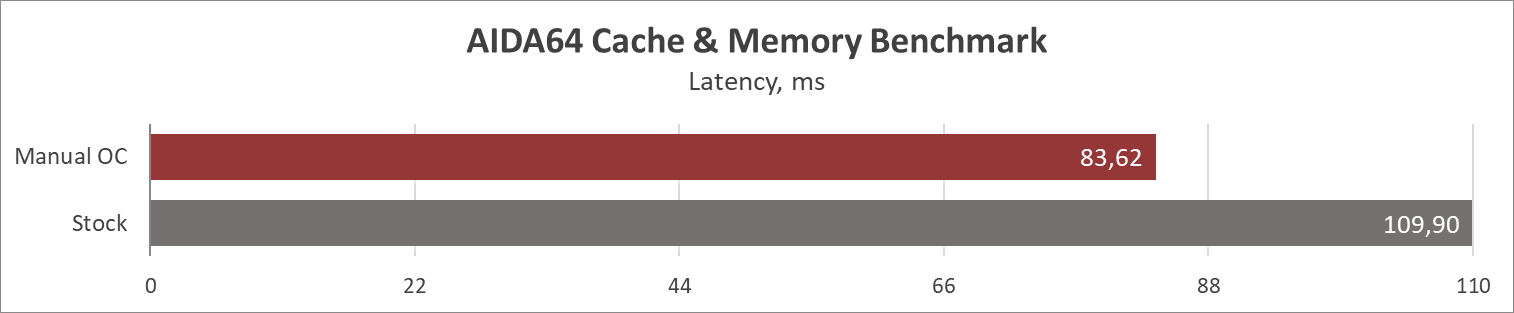

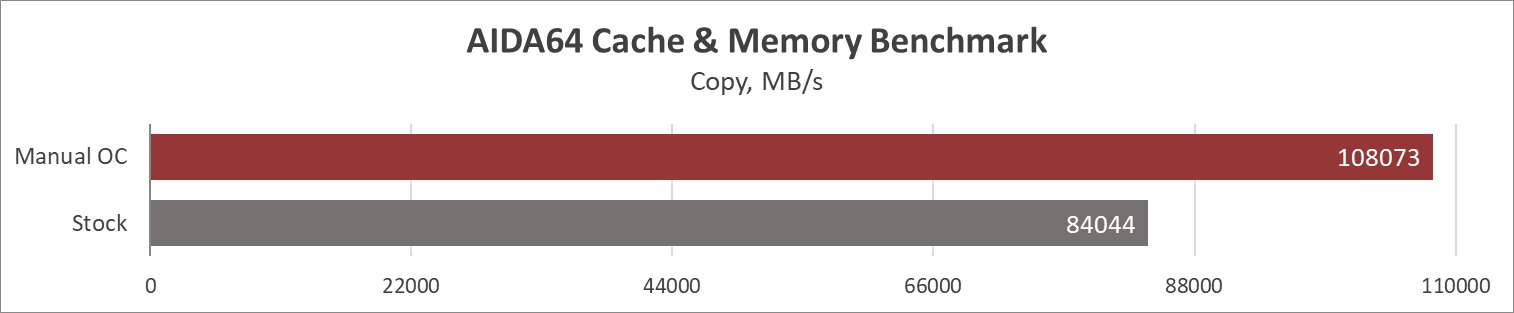

Показатели узла ОЗУ:

Выводы

MEG Z890 Ace — это почти флагманский представитель всего доступного модельного ряда у производителя, поэтому за его возможности нужно заплатить справедливую цену, что в сегодняшних реалиях отечественного рынка можно объективно назвать высокой ценой. К счастью у производителя есть немало более дешевых альтернатив.

Ace кроме того предлагается как болид для оверклокинга, однако он не имеет нужных ему атрибутов. Это не мешает ему раскрывать потенциал на типичном охлаждении, или даже на чиллере, однако когда дело будет касаться жидкого азота — топология 2DPC, отсутствие PS/2, и старых USB-контроллеров может мешать в достижении рекордов.

Критических минусов во время тестирования выявлено не было. Ситуативные моменты касаются позиции батарейки CMOS в зоне I/O и для доступа к ней придется полностью демонтировать радиатор VRM. Также расположение EPS12V может одновременно играть и в плюс и в минус, все зависит от корпуса или конкретного пользователя.

Из сильных сторон можно отметить ту самую подготовку к серьезному оверклокингу, два Flash ROM с прошивками, подготовку для LN2, возможность установки внешних датчиков и прямого замера напряжений ключевых узлов, усиленное охлаждение VRM. Приятным бонусом станет наличие сети 10G-Ethernet, и даже есть возможность установить плату расширения Thunderbolt 5 для тех, кому мало интерфейса прошлого поколения. Остальное, можно сказать, стандартно. Наличие необходимых сегодня и в ближайшем будущем PCIe 5.0, Wi-Fi 7, качественного звука, возможности расширения, функции ИИ, поддержка CUDIMM.

MSI MEG Z890 Ace отлично вписывается в высокопроизводительный ПК. Это физическая демонстрация подхода «overkill» при выборе основы компьютера, и если пользователь сможет ее себе позволить — она гарантированно оставит прекрасные впечатления.
