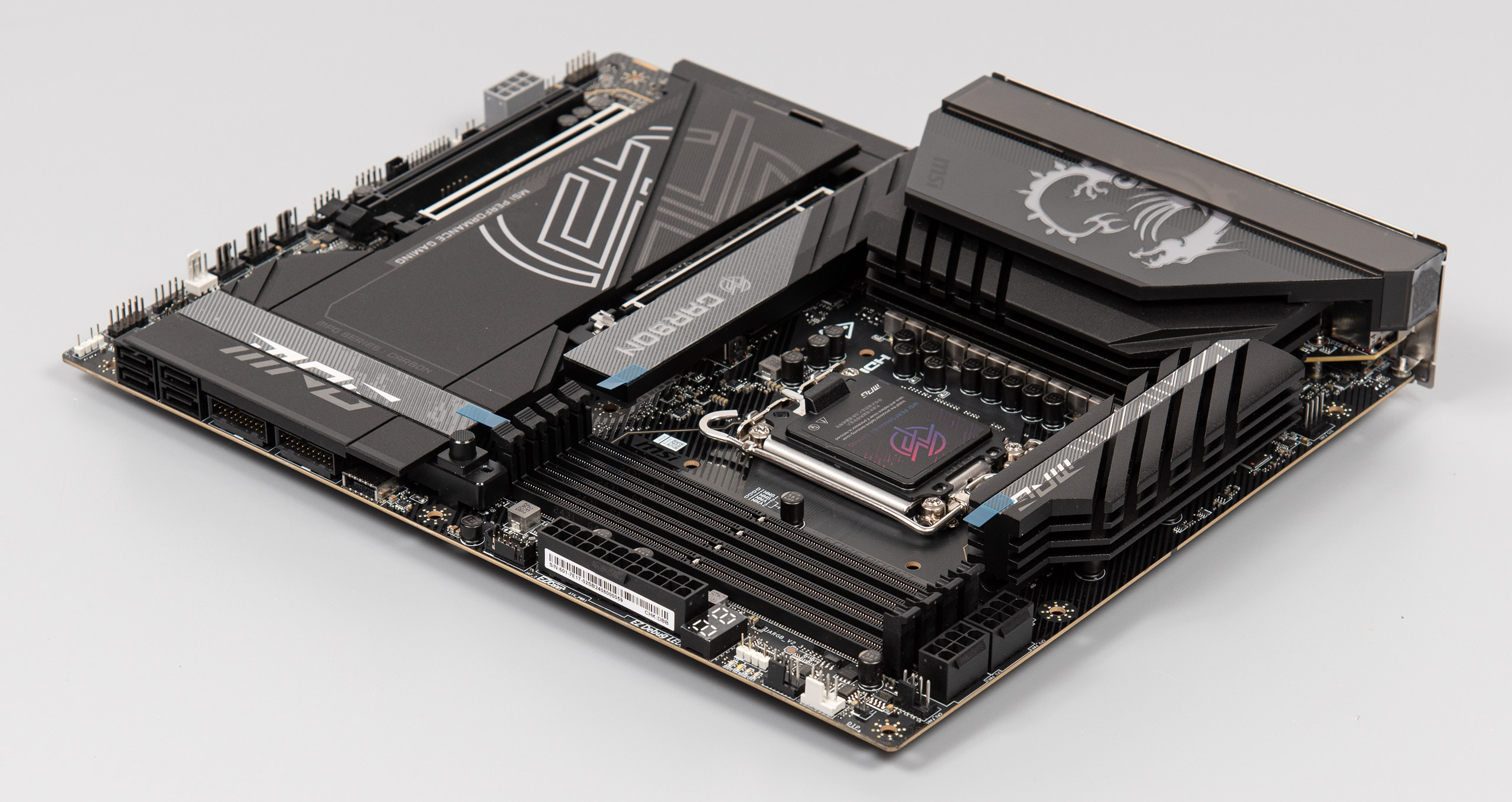

Продолжаем знакомиться с материнскими платами для новых процессоров Intel Arrow Lake. Сегодняшняя гостья от MSI делает ставку не только на внешний вид, она даже заявляется производителем как «одна из лучших материнских плат Z890 для процессоров Intel Core Ultra». Довольно смелое заявление, которое требует проверки, что мы и сделаем.
Характеристики
| Производитель | MSI |
|---|---|
| Модель | MPG Z890 Carbon WiFi |
| Чипсет | Intel Z890 |
| Процессорный разъём | LGA 1851 |
| Процессоры | Intel Core Ultra (Series 2) |
| Память | 4 DIMM/CUDIMM DDR5 SDRAM, максимум 256 ГБ:, 4800–6400 МГц, 6400–9200+ (OC) МГц |
| Слоты PCIe | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 5.0 x16 (x8) — CPU 1 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2260/2280) — Z890 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280/22110) — Z890 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2260/2280) + SATA — Z890 |
| Встроенное видеоядро | + (в процессоре) |
| Количество подключаемых вентиляторов | 6 x 4pin, 1 x 3pin |
| Порты PS/2 | – |
| Порты USB | I/O-панель: 2 x Thunderbolt 4 (з поддержкой USB4), 10 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C) |
| Контактные группы: 1 x USB 3.2 Gen 2x2 Type C (1 порт), 2 x USB 3.2 Gen 1 (4 порта), 2 x USB 2.0 (4 портов) | |
| Serial ATA | 4 x SATA 6 Гбит/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Встроенный звук | Realtek ALC1220P |
| S/PDIF | + |
| Сетевые возможности | Проводная: 1 x Intel I226V (2.5G Ethernet), 1 x Killer E5000B (5G Ethernet) |
| Беспроводная: Killer BE1750X (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x JRGB |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные функции | Premium Thermal Design, EZ PCIe Release, EZ M.2 Shield Frozr II, Quintuple M.2 Connectors, Dual Thunderbolt 4 ports, Dual LAN, Wi-Fi 7, Audio Boost 4 |
| Стоимость, грн | ~ 28000 |
Комплект поставки
Плата поставляется в коробке средних размеров, имеющей соответствующую фирменную полиграфию серии MSI Performance Gaming (MPG).
Технические характеристики, а также другая ключевая информация с изображениями платы собраны на обратной стороне коробки.

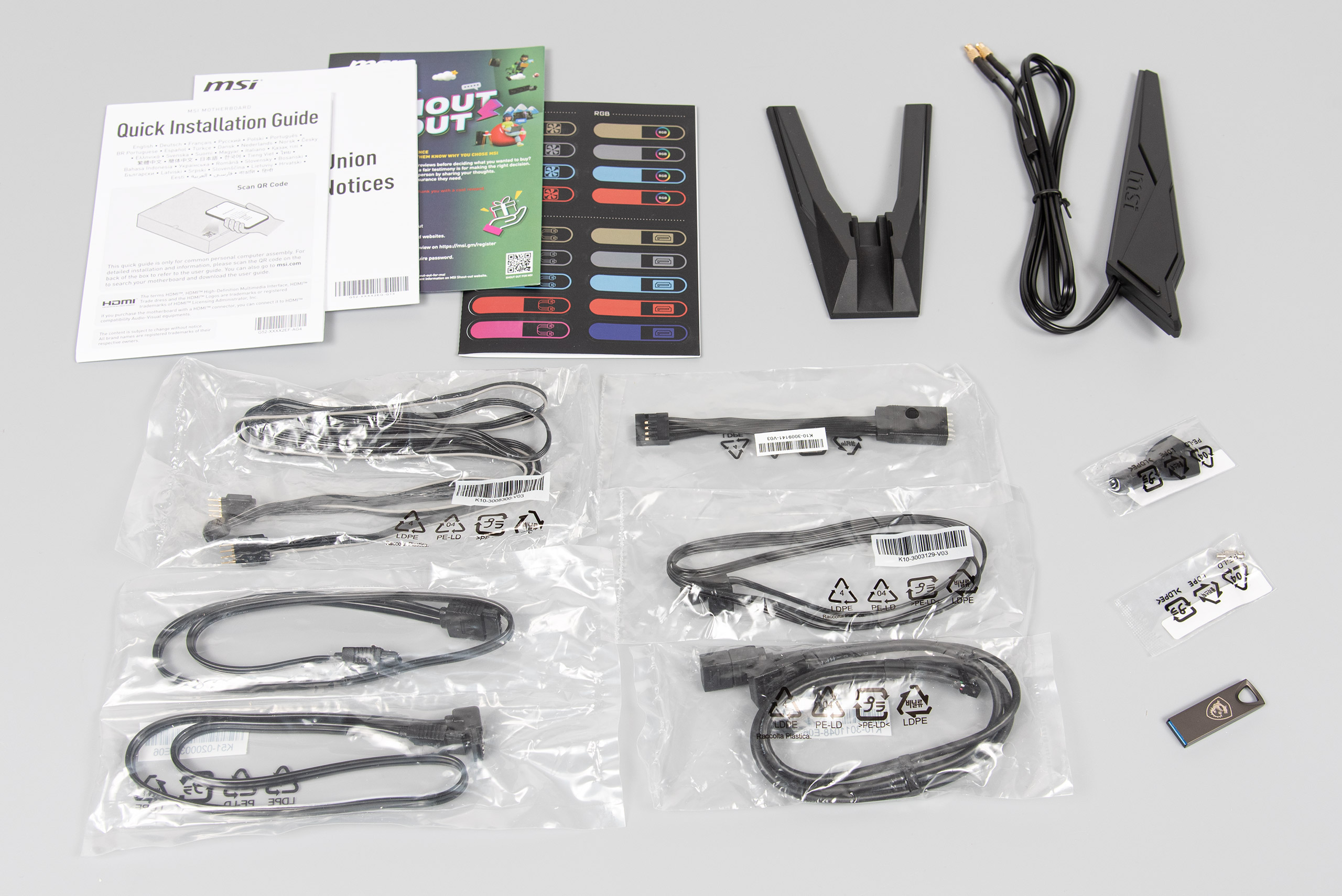

В комплекте с материнской платой находятся:
- инструкция быстрого старта, гарантия и прочее;
- комплект наклеек;
- флеш-драйв емкостью 32 ГБ с комплектными драйверами и ПО;
- винты и стойки M.2 с ключом для их монтажа/демонтажа;
- кабель-удлинитель FRONT_PANEL (EZ Front);
- кабель-удлинитель ARGB;
- кабель-разветвитель RGB (12V);
- внешняя антенна EZ Wi-Fi с магнитной платформой;
- EZ Conn-cable V2 для подключения вентиляторов RGB LED;
- два SATA-кабеля с металлическими защелками (один из них угловой).
Внешний вид

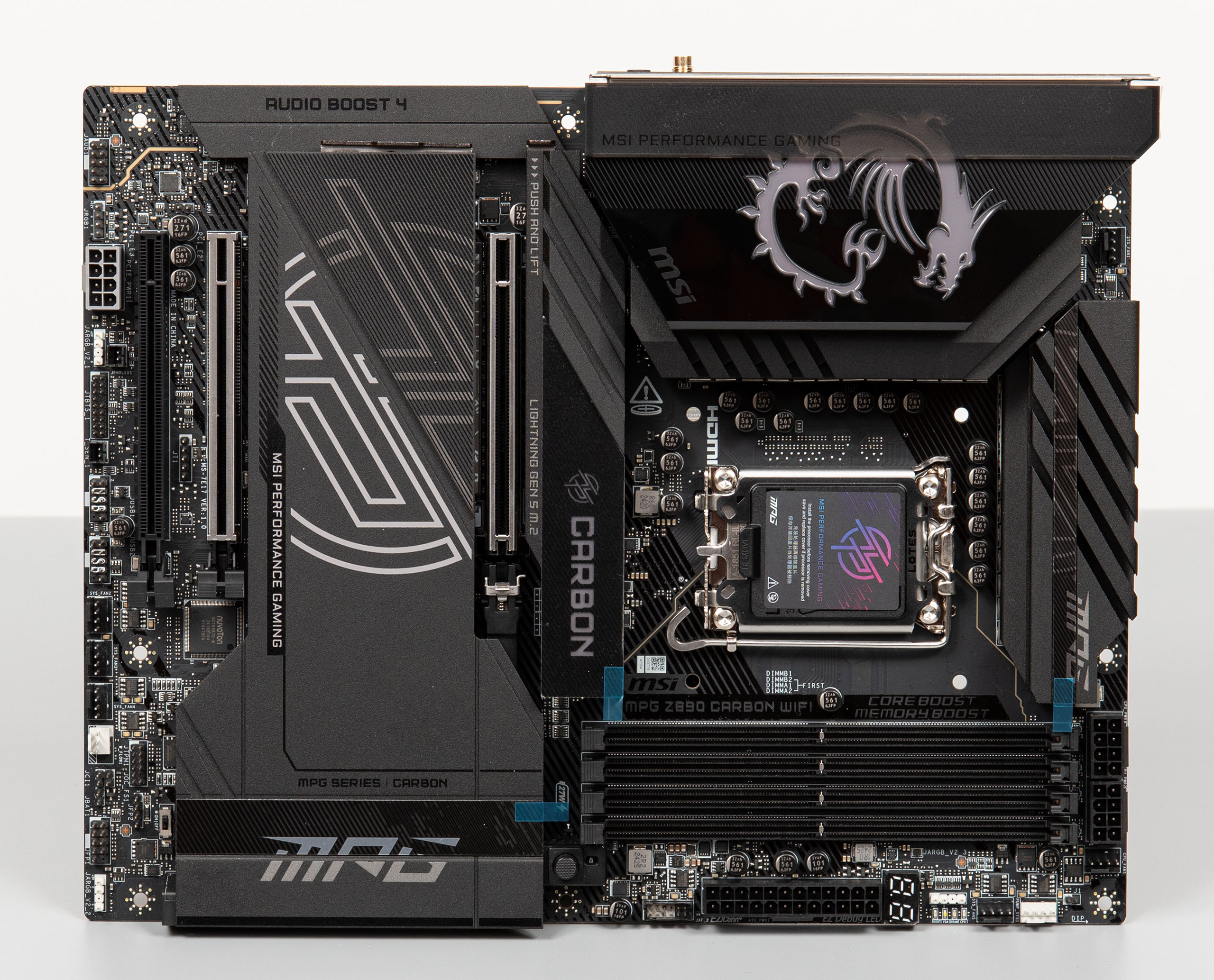

Материнская плата выглядит достаточно ярко, а фирменный узор дракона имеет RGB-подсветку. Сразу заставляют на себя обратить внимание смещенные коннекторы питания процессора EPS12V, хотя всему свое время.

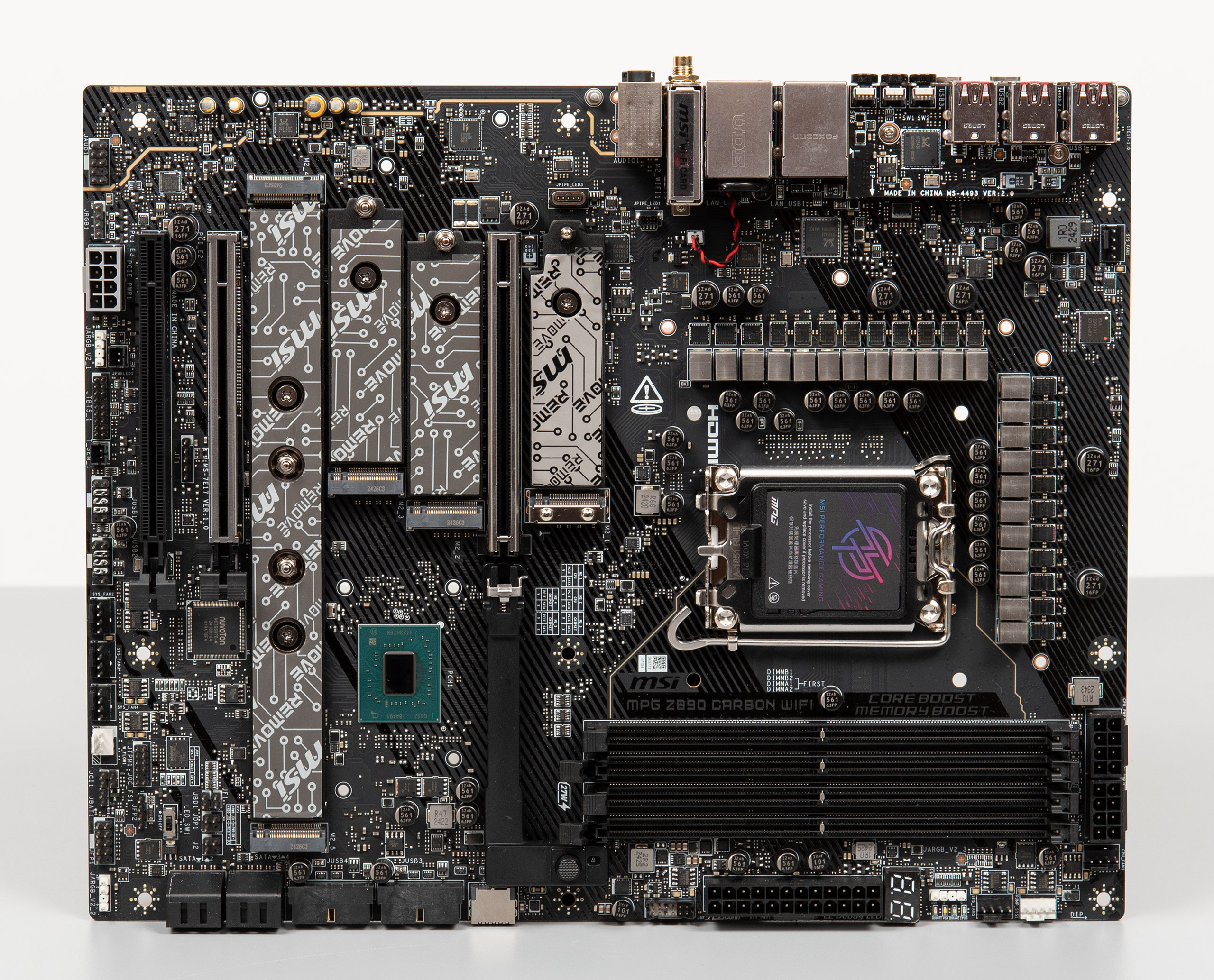

Без излишеств она имеет вот такой вид:

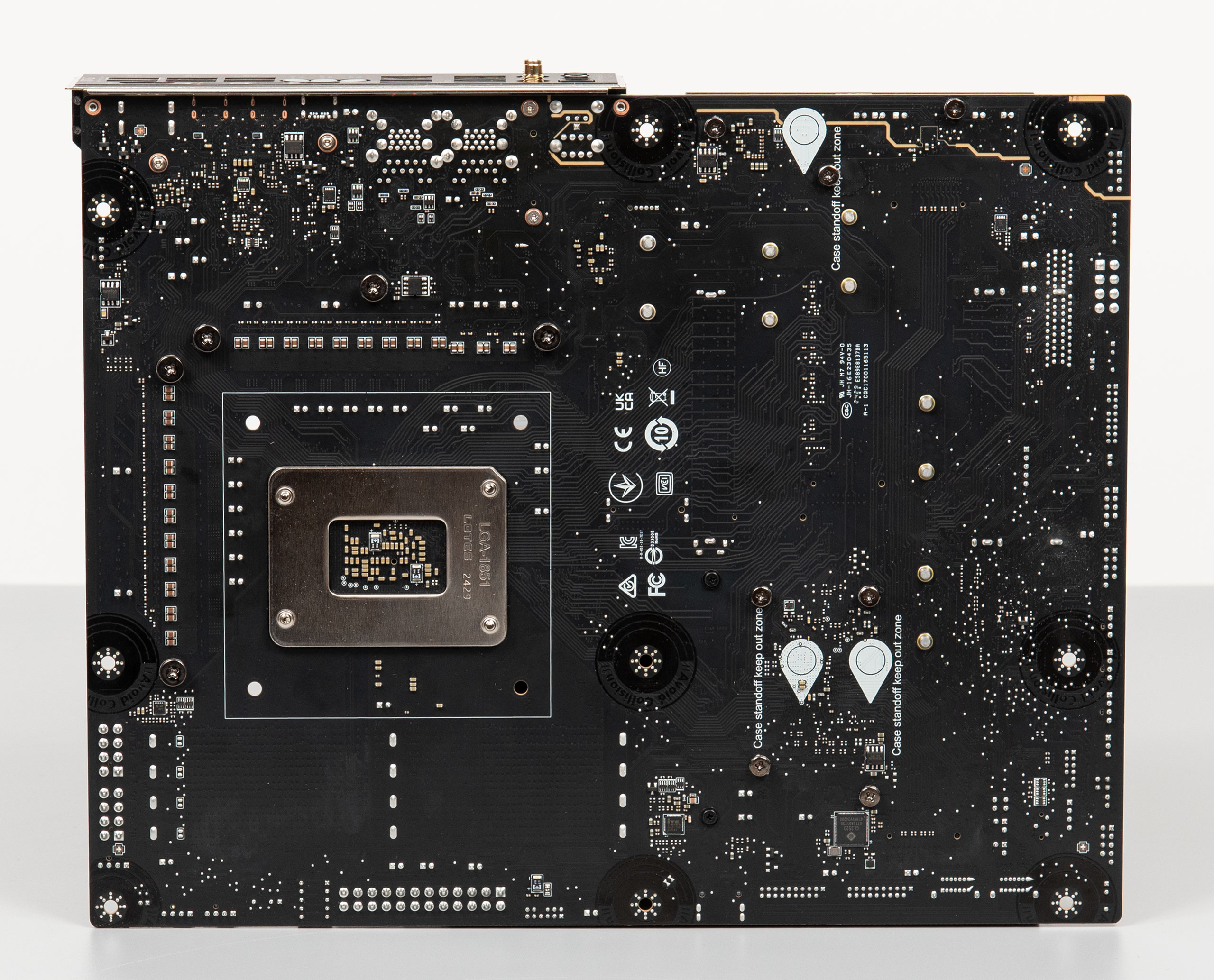

Обратная сторона платы не примечательна ничем особенным.

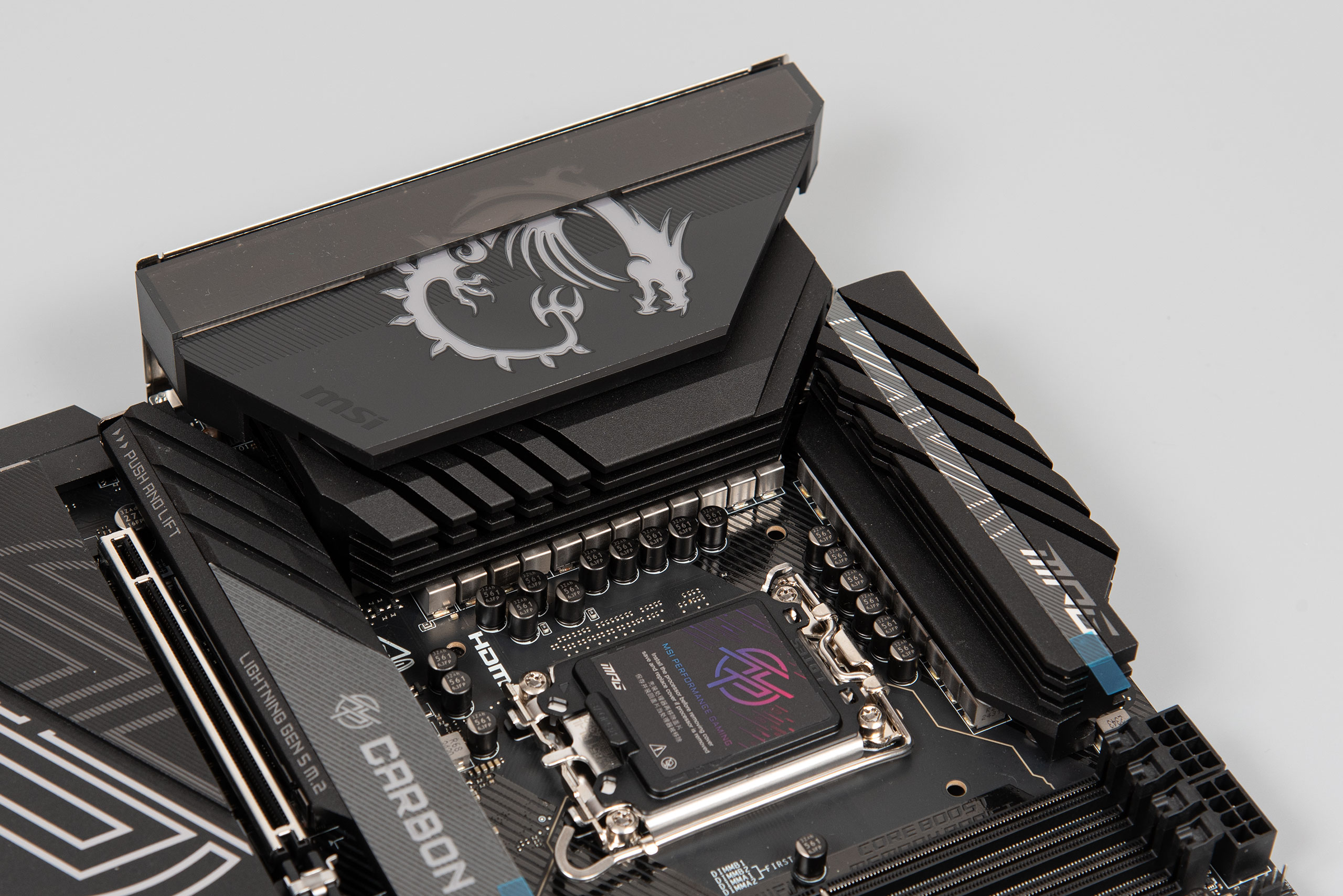

Зона VRM снабжена массивным двухсекционным радиатором. Его части соединены тепловой трубкой, фиксация осуществляется на винтах, а контакт с силовыми элементами обеспечивают термопрокладки.

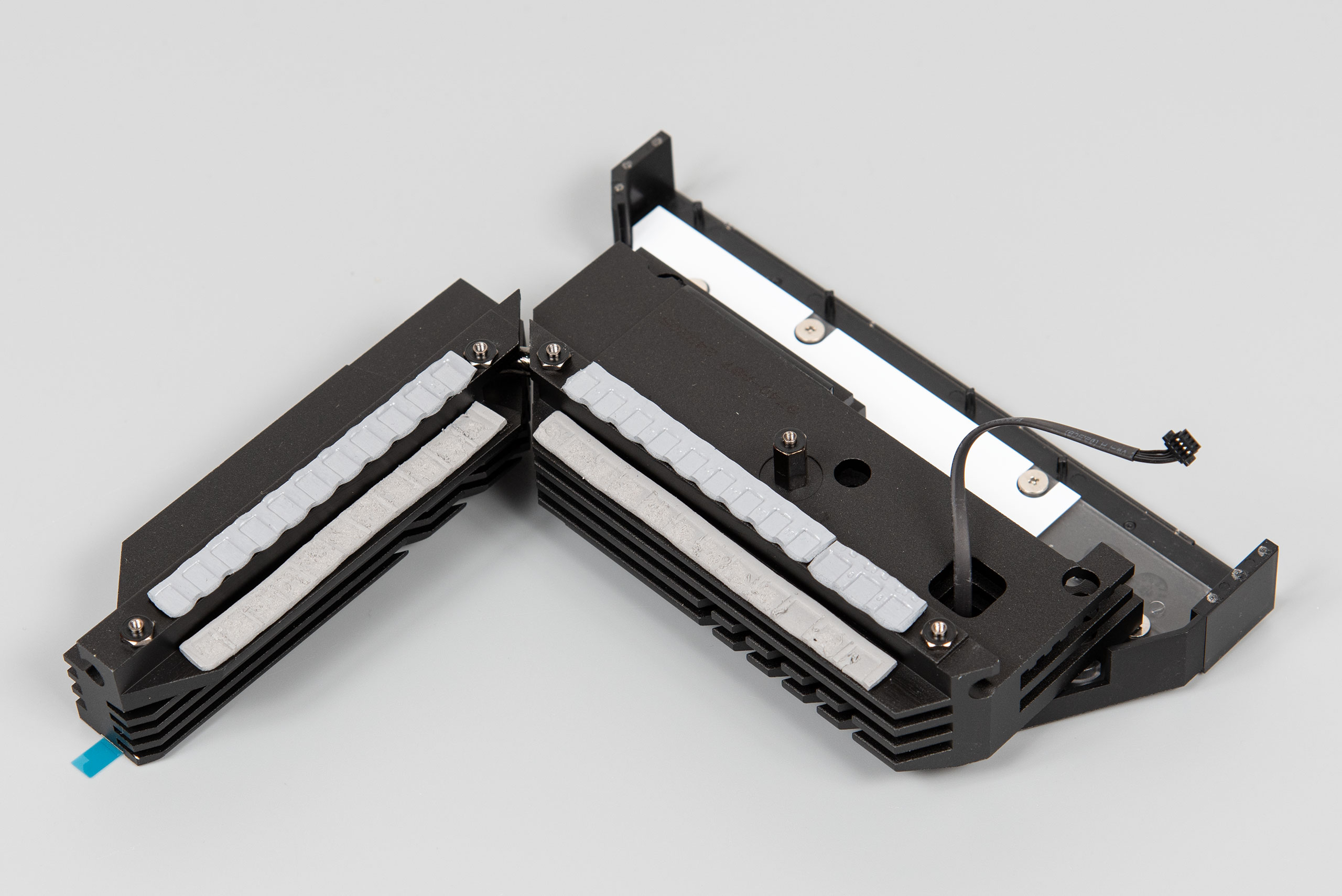

Вот так он выглядит в разборе:

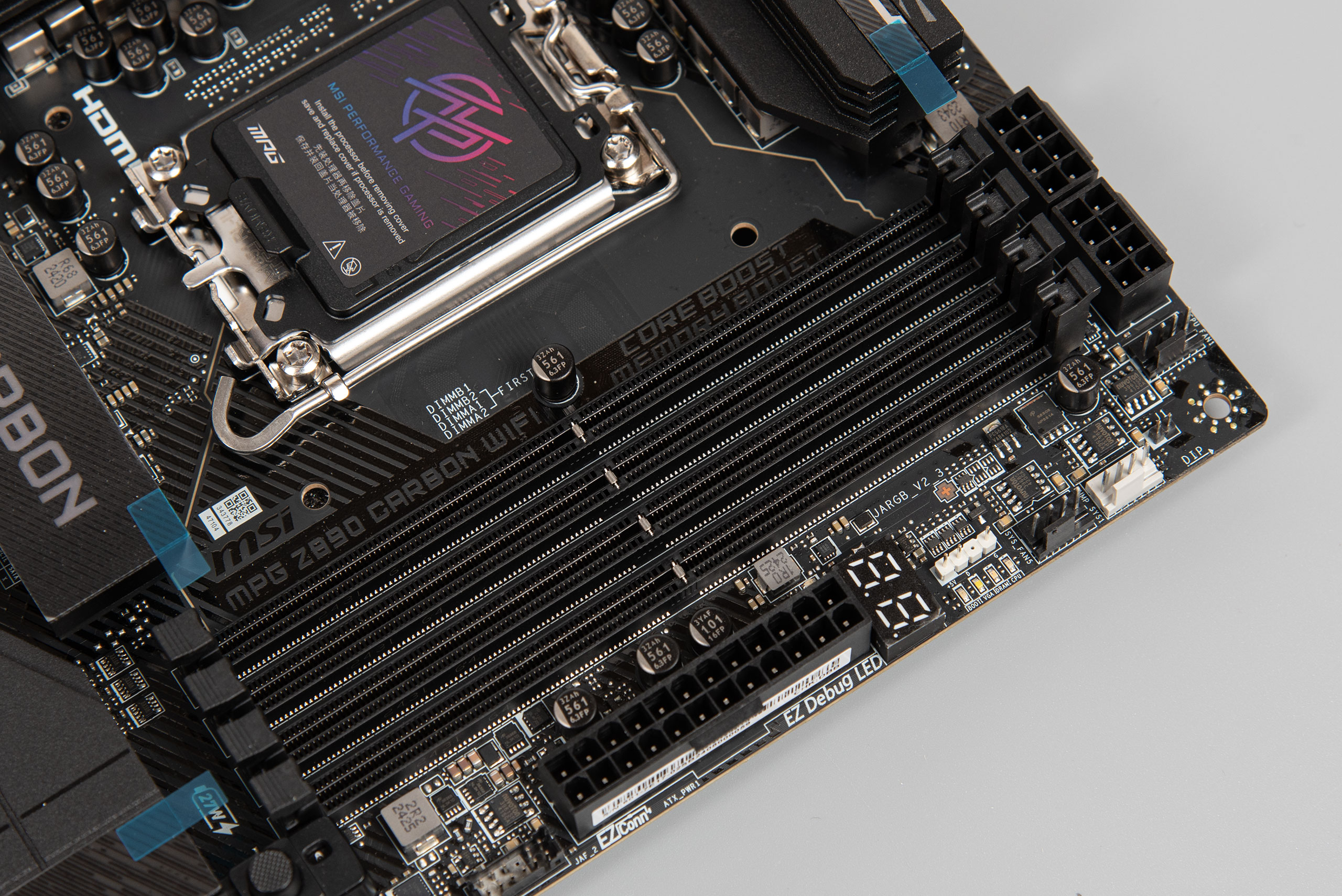

Силовая подсистема выполнена по схеме 20+1+1+1 (VCORE+SA+GT+VNNAON). Процессорная группа управляется ШИМ-контроллером Renesas RAA229131, обслуживающим двадцать силовых элементов Renesas R2209004, рассчитанных на 110 А. Остальные, так сказать, соло-фазы отданы под управление ШИМ-контроллеру Renesas RAA229134. Каждая из них базируется на силовом элементе RAA220075R0, рассчитанном на 75 А. Питание процессора обеспечивается двумя коннекторами EPS12V, которые были смещены с традиционной позиции к слотам оперативной памяти.

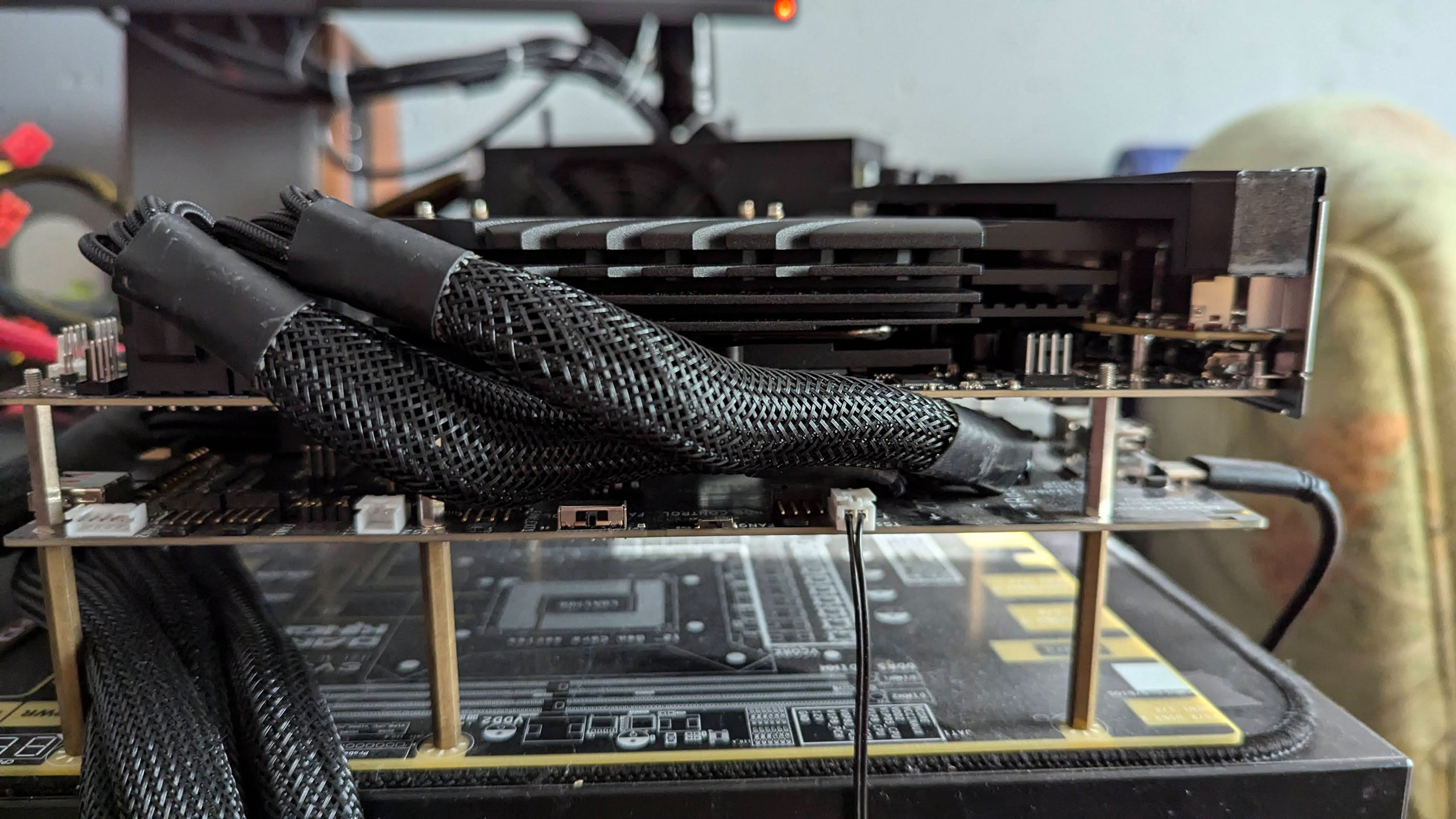

О смещении следует рассказать некоторые детали. Это одновременно может сыграть как в пользу пользователя, так и против него, например заводские кабели питания BENCHLAB едва-едва доставали до необходимого места (чтобы избавиться от натяжения использовались удлинители). Кроме того, существуют немало корпусов, не имеющих вырезов для кабель-менеджмента в зоне слотов ОЗУ. Поэтому пользователю следует лишний раз убедиться в том, что кабели EPS12V смогут добраться до своих коннекторов без дополнительных удлинителей или препятствий. Ну или просто присоединить их напрямую, принеся в жертву опрятную внешность сборки в условиях корпуса.

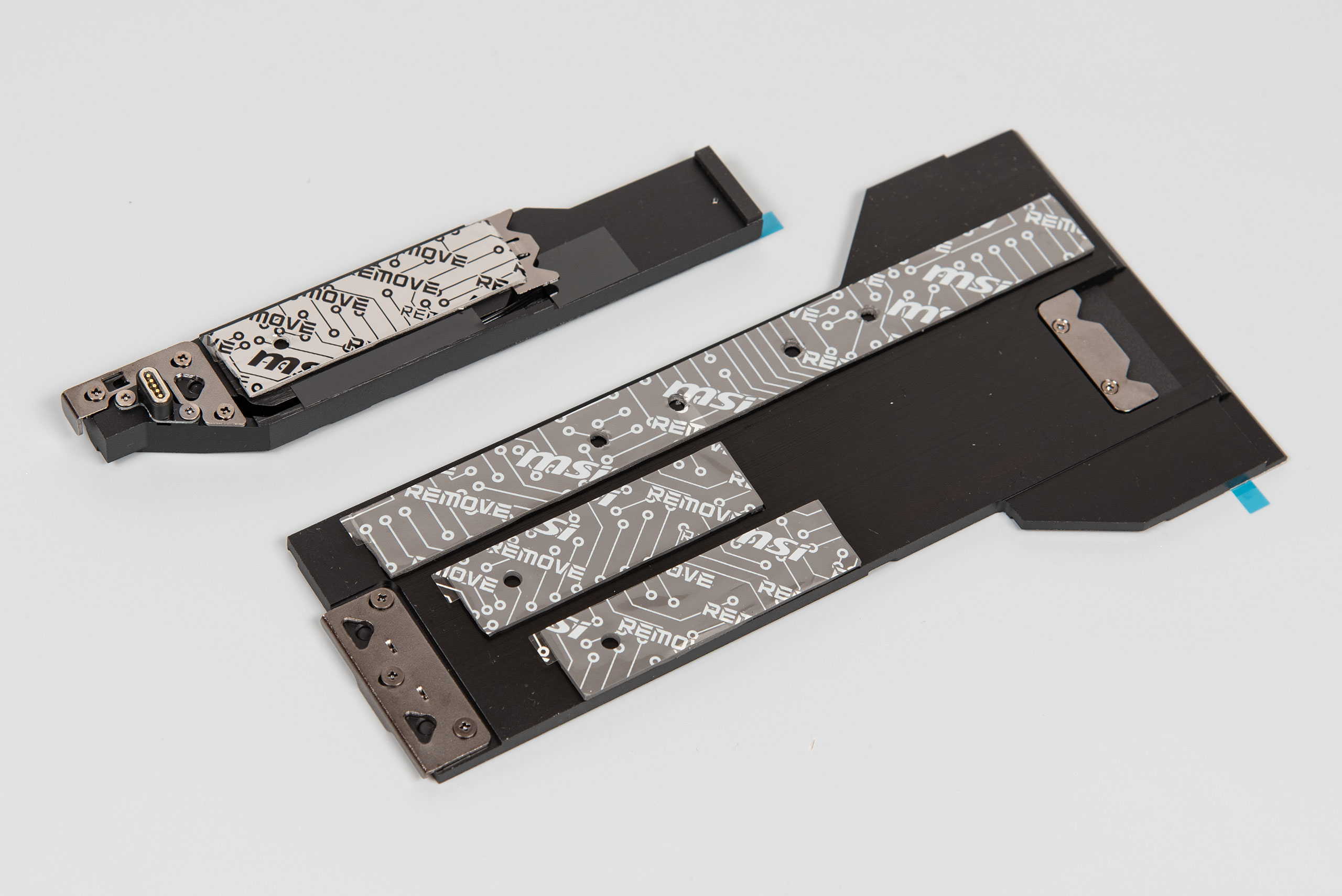

Переходим к подсистеме накопителей M.2. Главный слот имеет радиатор с поддержкой RGB, и при этом сохранил возможности снятия голыми руками. Как? Магнитный коннектор JPIPE!

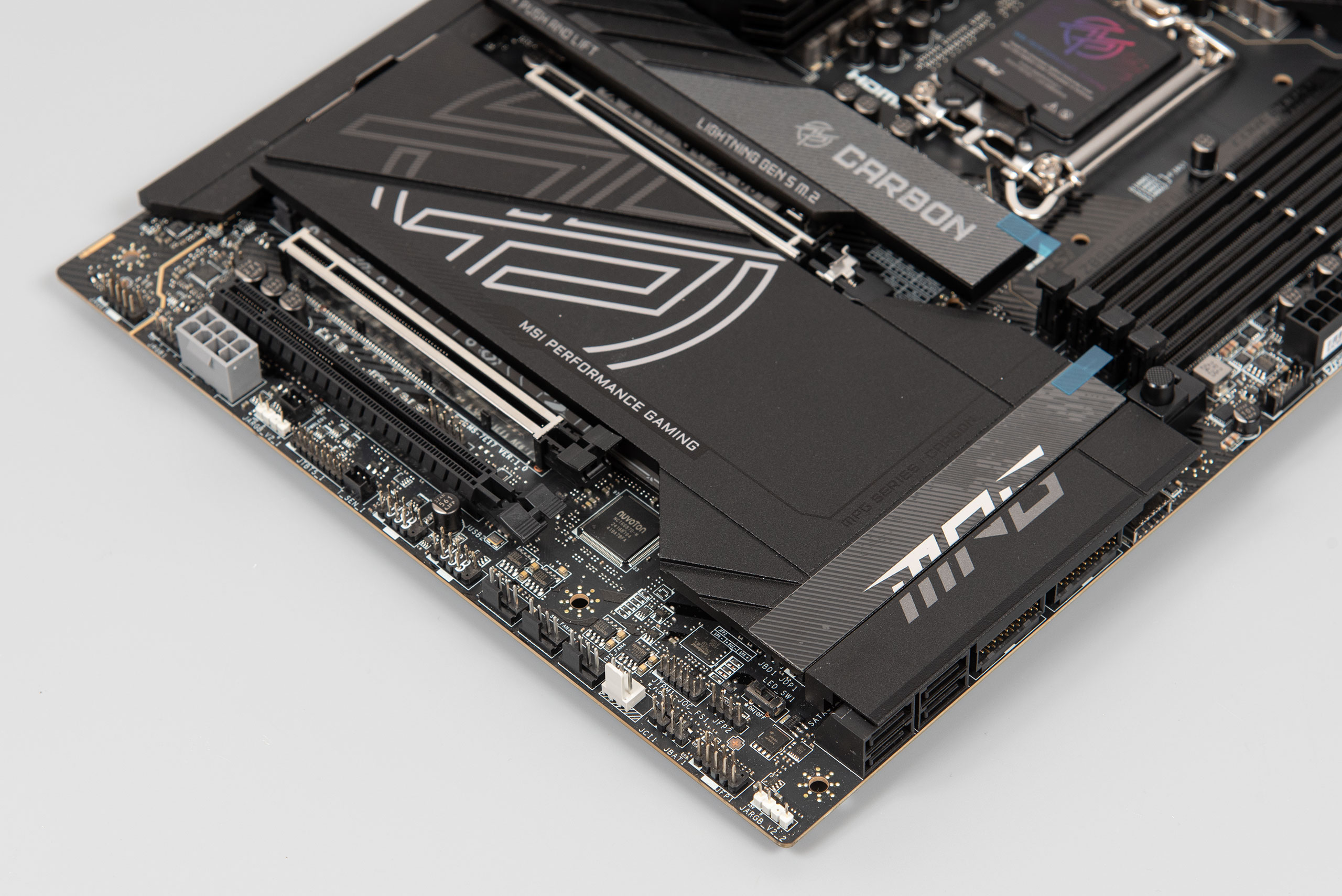

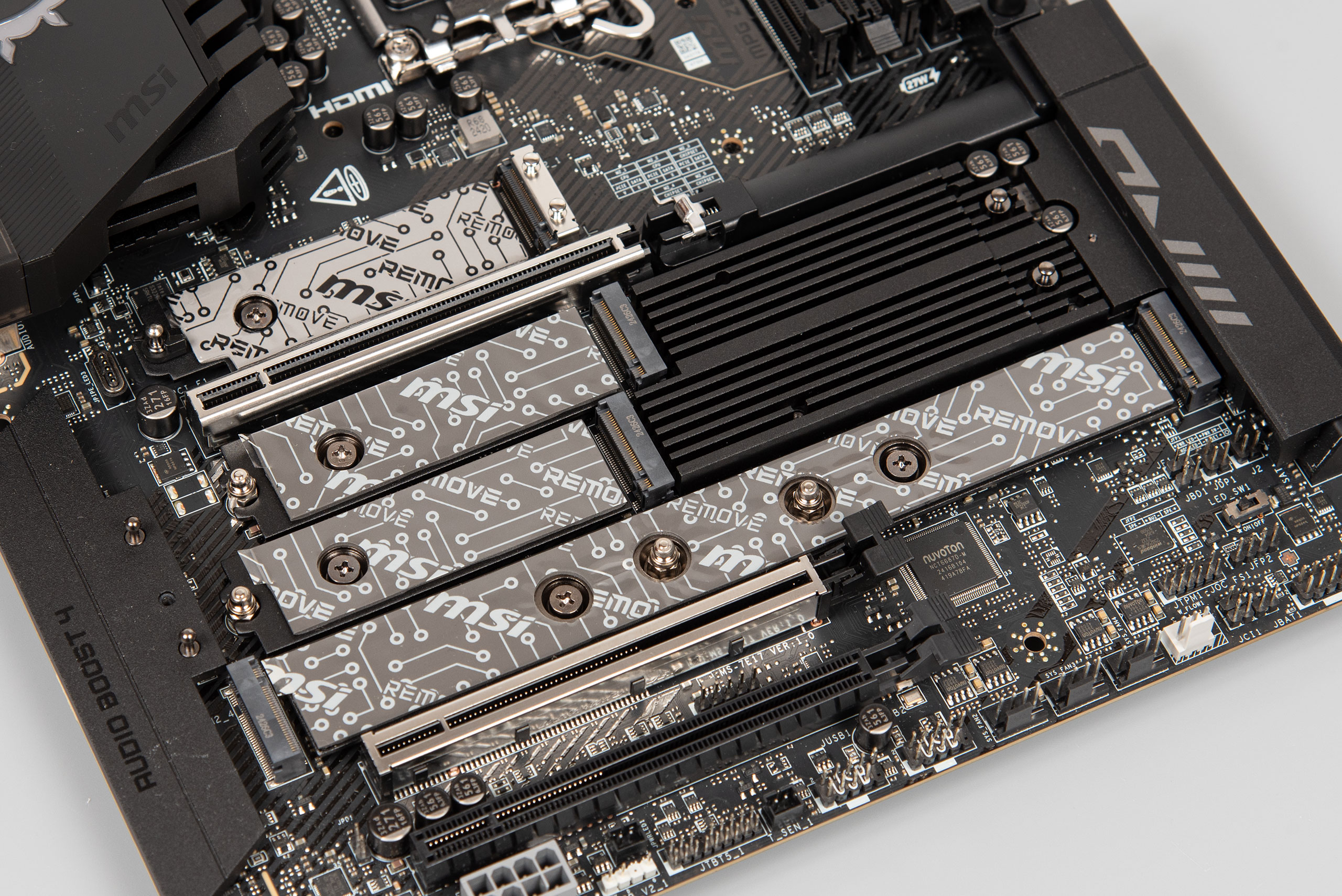

Ниже под главным слотом PCIe расположены все остальные слоты М.2. Эта группа имеет свой индивидуальный радиатор.
В целом плата способна принять на борт до пяти M.2-накопителей и обеспечить каждого радиатором для улучшения эксплуатационного режима:
- M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
- M.2_2 работает на скорости PCIe 5.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
- M.2_3 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету;
- M.2_4 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280/22110 (Key M). Подключен к чипсету.
- M.2_5 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету. Есть поддержка SATA.
Охлаждение чипсета находится на своем традиционном месте и реализовано в виде отдельного ребристого радиатора нестандартной конструкции. Он спрятан под радиатором охлаждения группы M.2-накопителей.

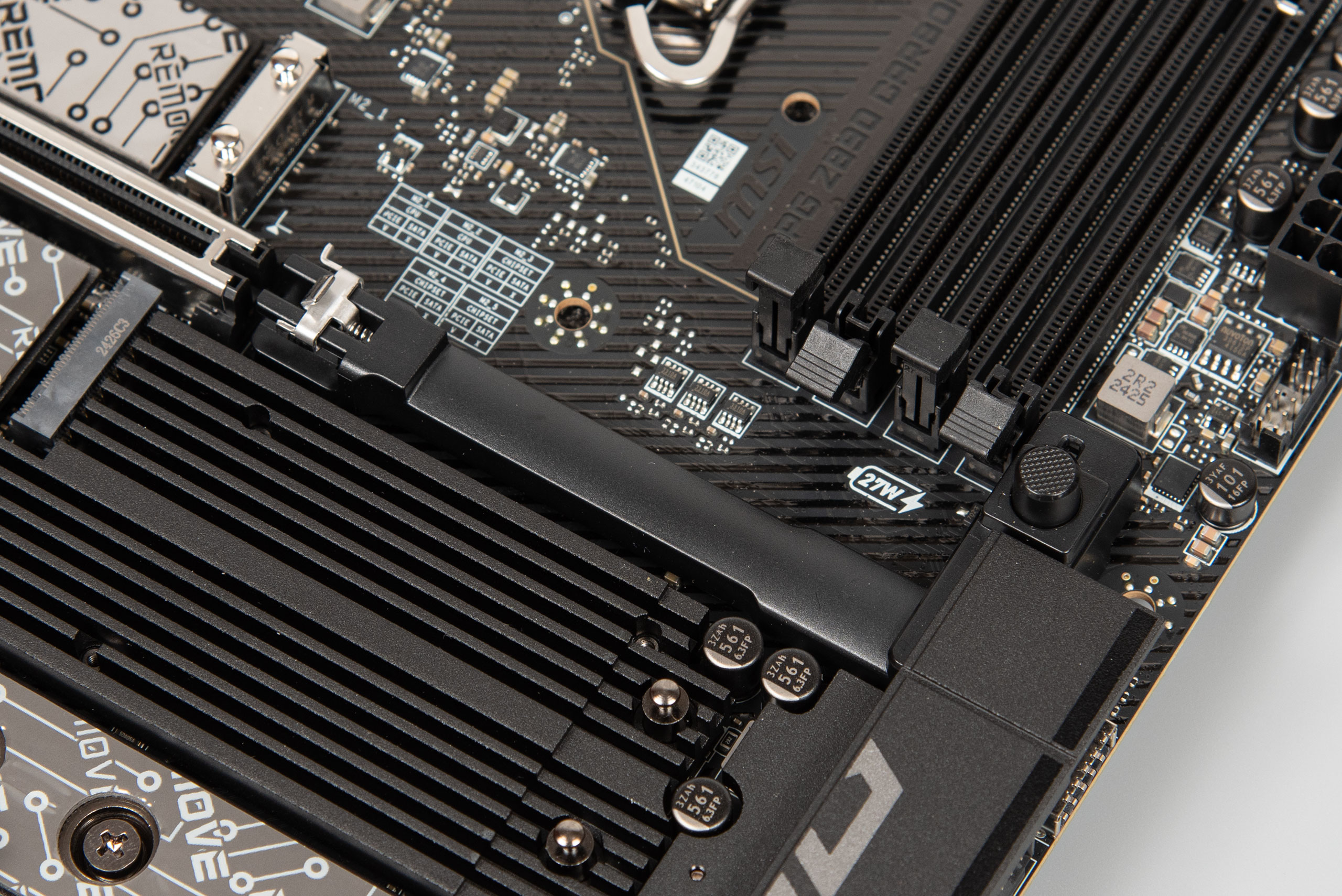

Рядом находится механизм разблокировки/блокировки главного слота EZ PCIe Release. Принцип работы очень прост, нужно нажать кнопку для разблокировки, вставить видеокарту или другое устройство, нажать кнопку еще раз для блокировки слота. Процедура завершена.
Аудиозона отделена от основной части текстолита. Производитель использует аудио-кодек Realtek ALC1220P.
На этот раз производитель отдал предпочтение решениям Intel Killer, которые ранее были известны пользователю под флагом Qualcomm. Беспроводная сеть реализована на базе предустановленного модуля M.2 key E, несущего на борту модуль Killer BE1750X, который обеспечивает работу Wi-Fi 7, а также Bluetooth 5.4. Для работы проводной сети присутствуют по одной сетевой карте 2.5G и 5G Ethernet, а именно Intel I226V и Killer E5000B.

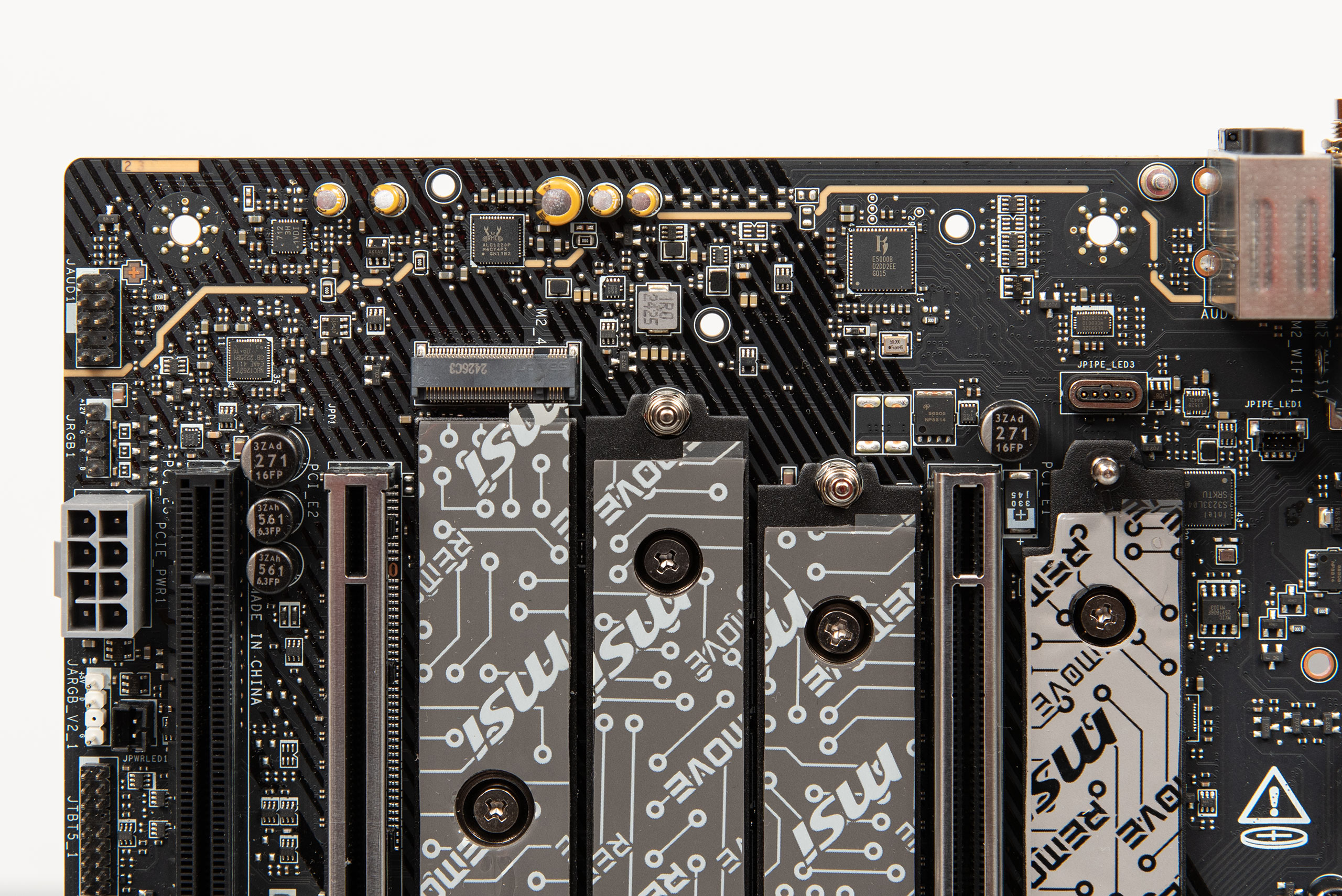

Переходим к бортовым коннекторам и контактным группам на текстолите. Внизу слева расположена контактная группа HD_AUDIO, коннектор JRGB1 (RGB 12V), коннектор питания PCIe 8-pin (для работы Power Delivery и Fast Charge на USB Type-C), коннектор JTBT5_1 (подключение Thunderbolt 5), два разъема термопары, две контактные группы USB 2.0.
Снизу справа расположены три разъема вентиляторов, один коннектор помпы водяного охлаждения, датчик открытия шасси, джампер CLEAR_CMOS, джампер JOC_FS1 (форсирование функции Safe Boot), переключатель RGB, коннектор внешнего TPM, еще один разъем JARGB (RGB 5V), а также традиционная контактная группа Front Panel.

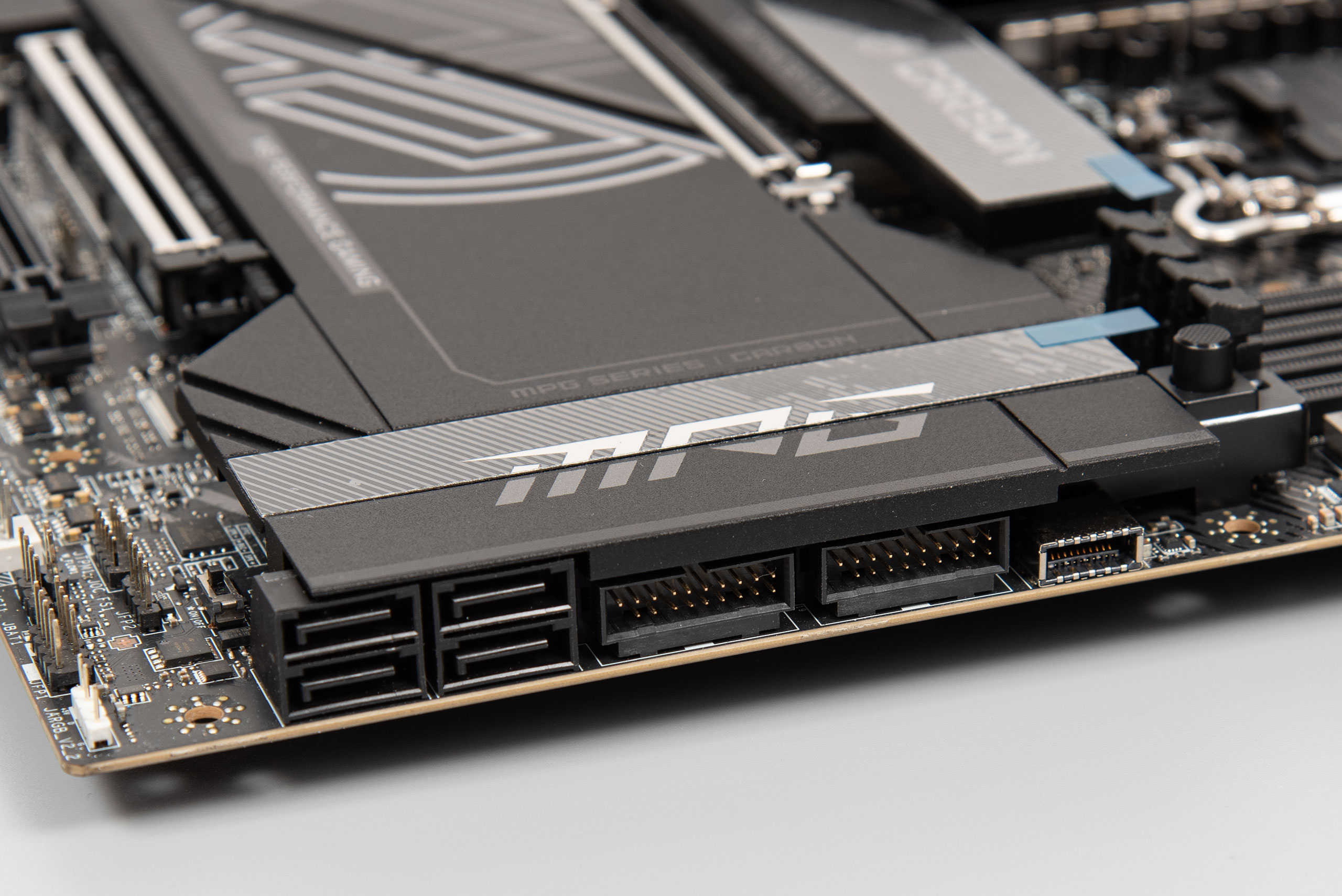

Снизу справа под углом 90 градусов расположились четыре SATA-порта, две контактные группы USB 3.2 Gen 1, одна USB 3.2 Gen 2x2 Type C.
Справа выше расположены EZ Conn-Header V2, который предназначен для того самого кабеля EZ Conn-cable из комплекта. С его помощью эта контактная группа конвертируется в три отдельные контактные группы: RGB 5V, USB 2.0, коннектор вентилятора. Это предназначено для подключения фирменных модульных вентиляторов вроде MPG EZ120 ARGB.
Справа сверху расположена диагностическая зона EZ Debug LED, три разъема вентиляторов. Имеющийся индикатор способен выводить температуру с различных датчиков, которые можно выбрать в прошивке материнской платы. По умолчанию после прохождения POST выводится температура датчика CPU CORE.

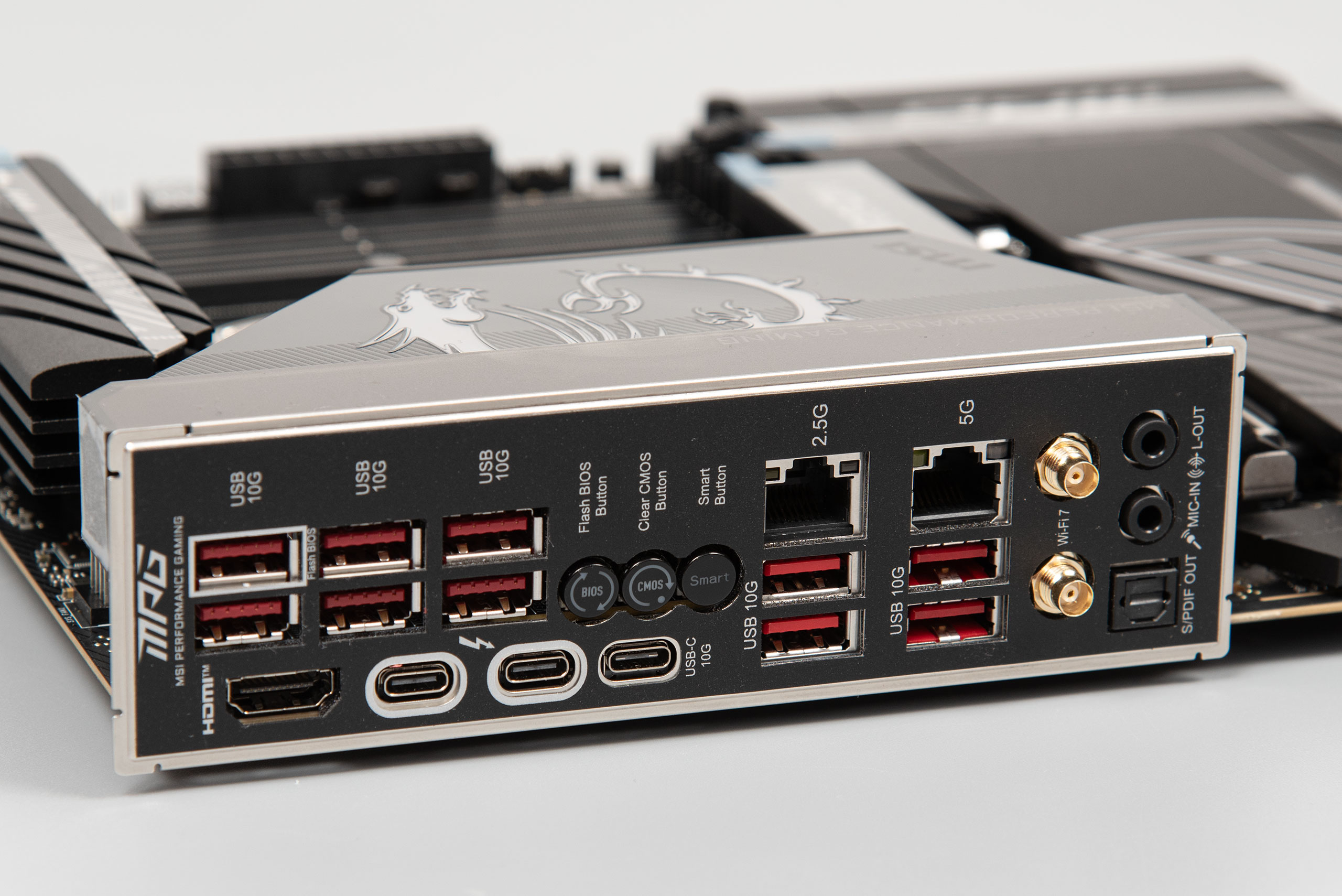

I/O-панель имеет предустановленную заглушку, как и многие другие материнские платы производителя. Из нетипичного здесь находятся три кнопки: Clear CMOS, Flash BIOS и Smart Button. Последняя программируется через прошивку, и может выполнять функции выключения/включения LED, перезагрузки, а также Safe Boot. Из традиционного здесь расположены:
- x1 HDMI 2.1 с поддержкой FRL;
- x2 Thunderbolt 4 (кроме USB4 есть поддержка DisplayPort 2.1);
- x1 USB 3.2 Gen 2 (Type C);
- x10 USB 3.2 Gen 2 (Type A);
- x1 5G Ethernet;
- x1 2.5G Ethernet;
- x2 SMA/EZ Antenna;
- x1 S/PDIF OUT.
- x2 Mini Jack (Mic in, Line out).
