Возможности UEFI

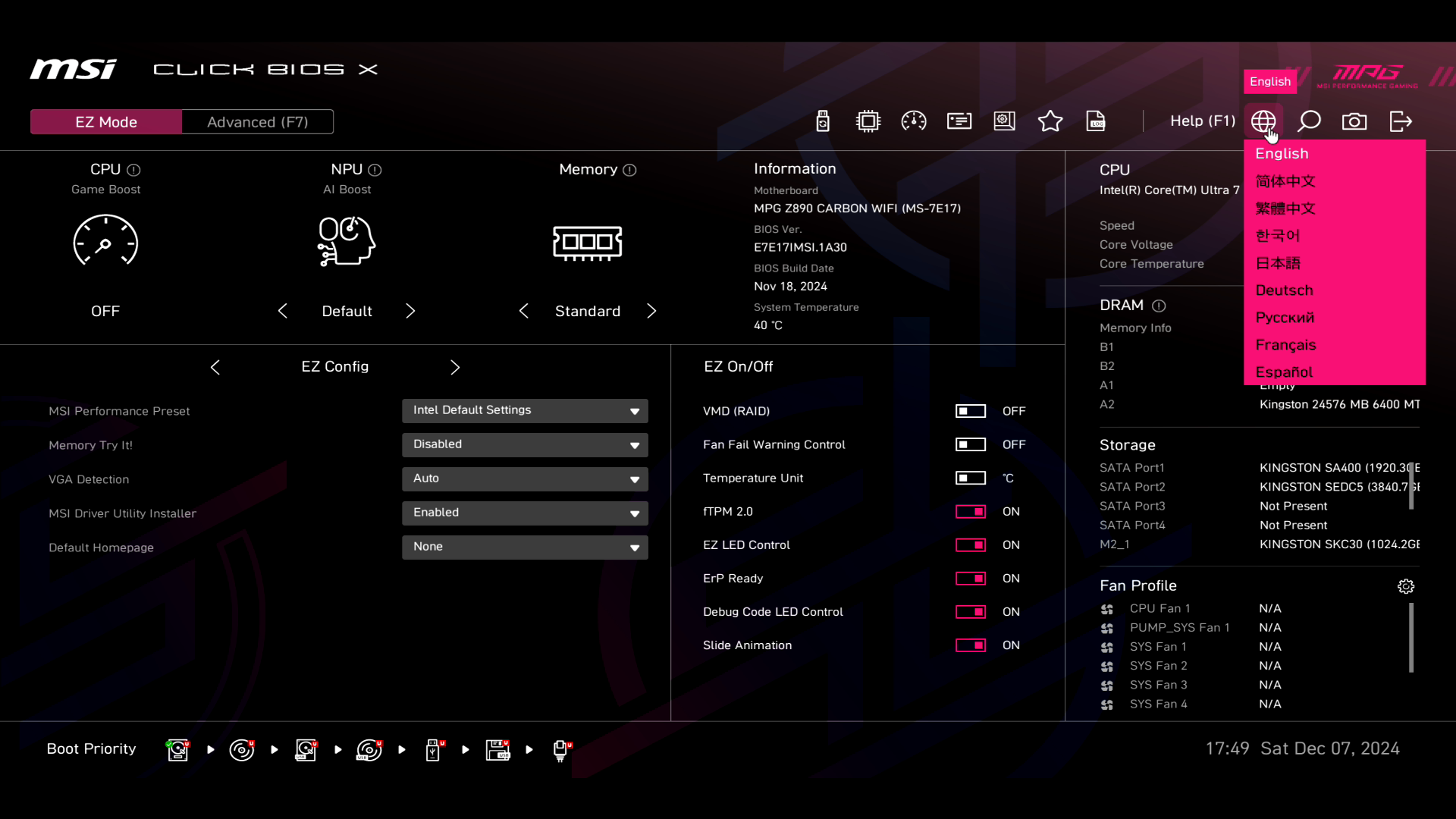

Если читатель пропустил обзор MSI MAG X870 TOMAHAWK WIFI — рекомендую обратить особое внимание на этот раздел, так как присутствует новый интерфейс управления MSI Click BIOS X. Он традиционно оперируется в двух режимах: EZ Mode и Advanced Mode. Начинаем с первого:

Обзор и тестирование материнской платы MSI MPG Z890 Carbon WiFi для платформы Intel LGA 1851

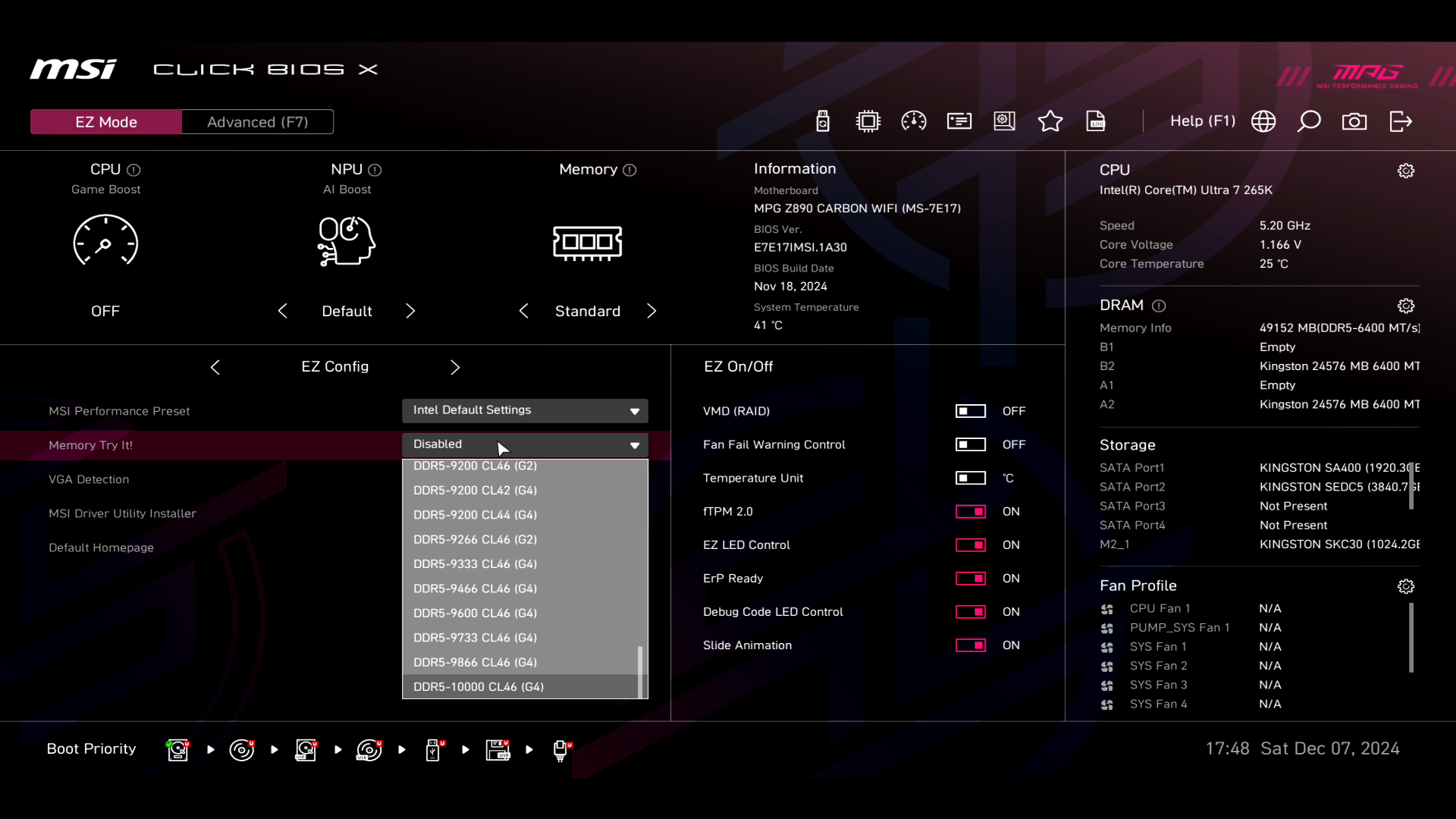

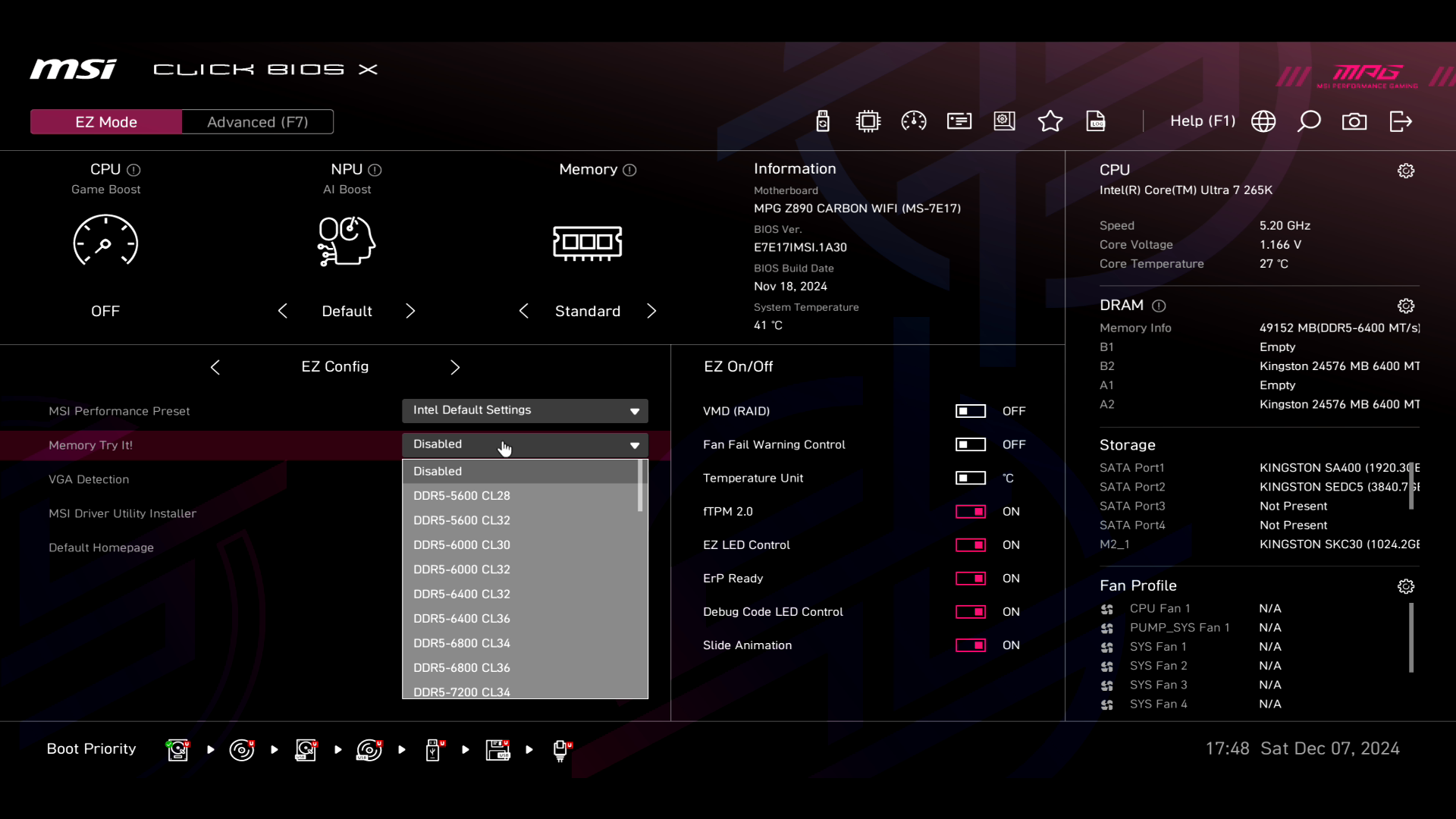

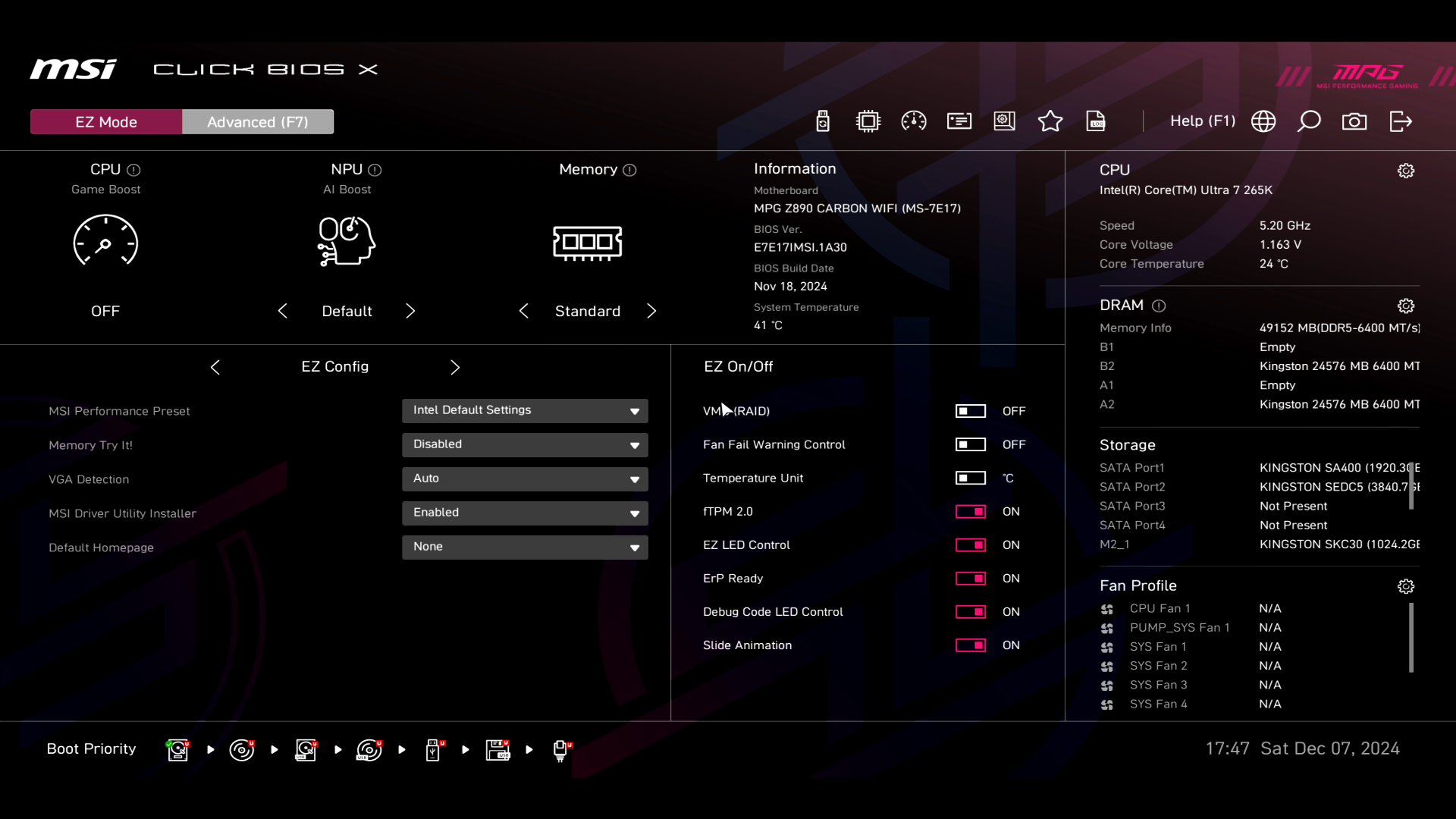

Здесь можно получить отчет по используемым интерфейсам, слотам, портам и так далее. Можно в один клик задействовать функцию GameBoost (ничего особенного, обычный оффсет множителя E-cores на x2, а также форсирование оборотов вентилятора процессора на 100%), разогнать NPU, использовать XMP-профиль оперативной памяти, или попробовать готовый пресет ее разгона Memory Try It. Отсюда же можно установить приоритет загрузки с накопителей или сети.

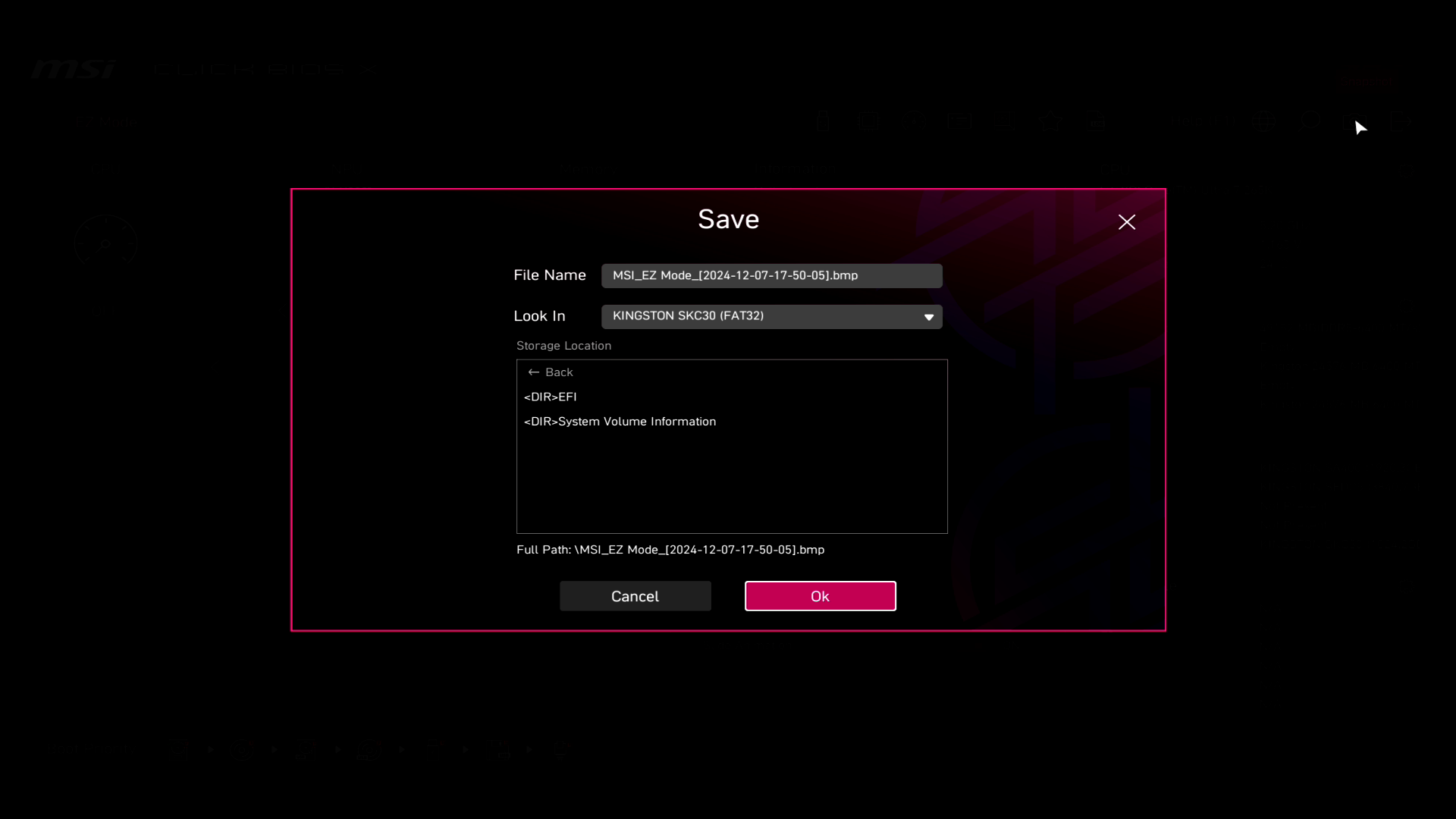

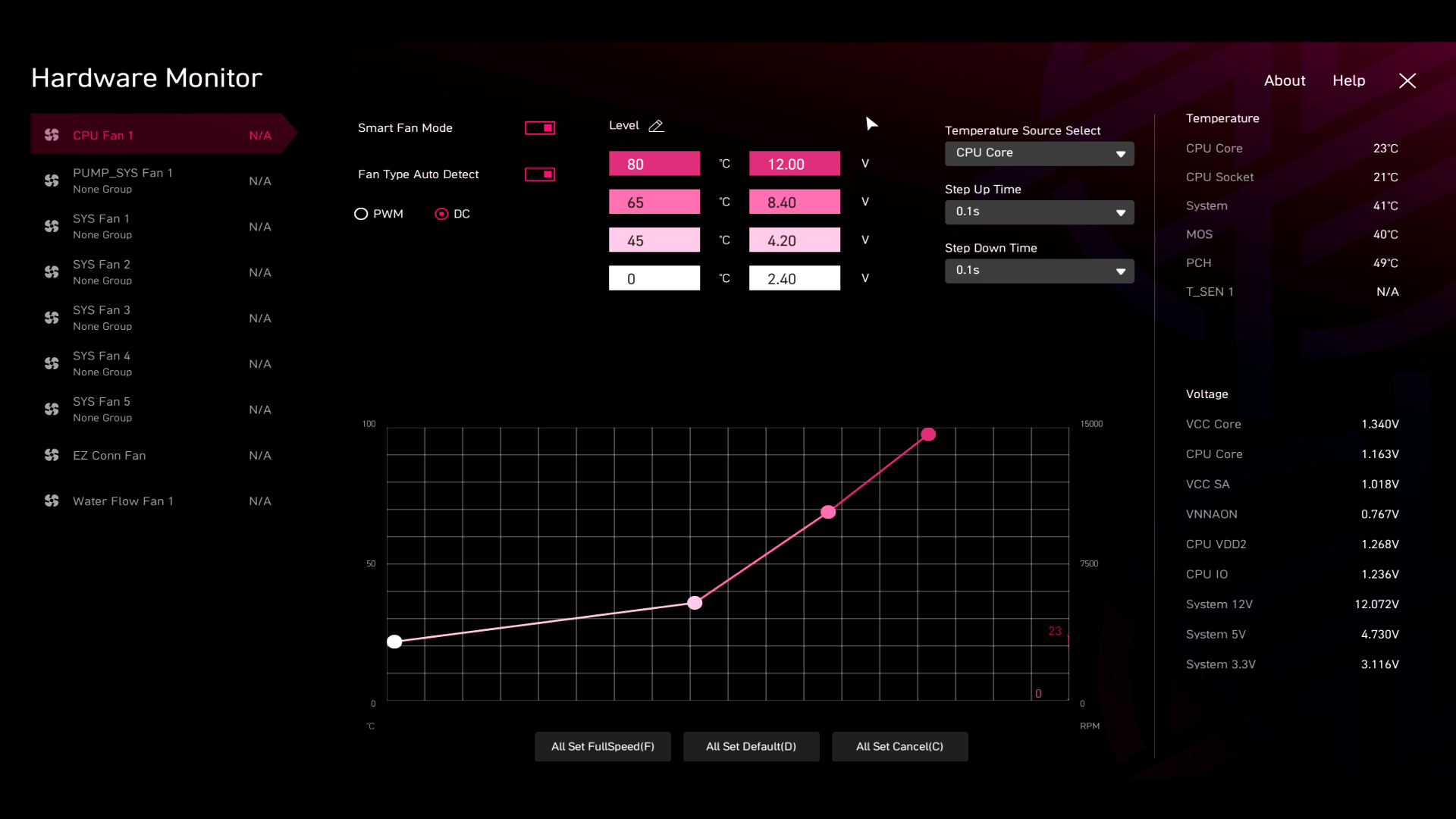

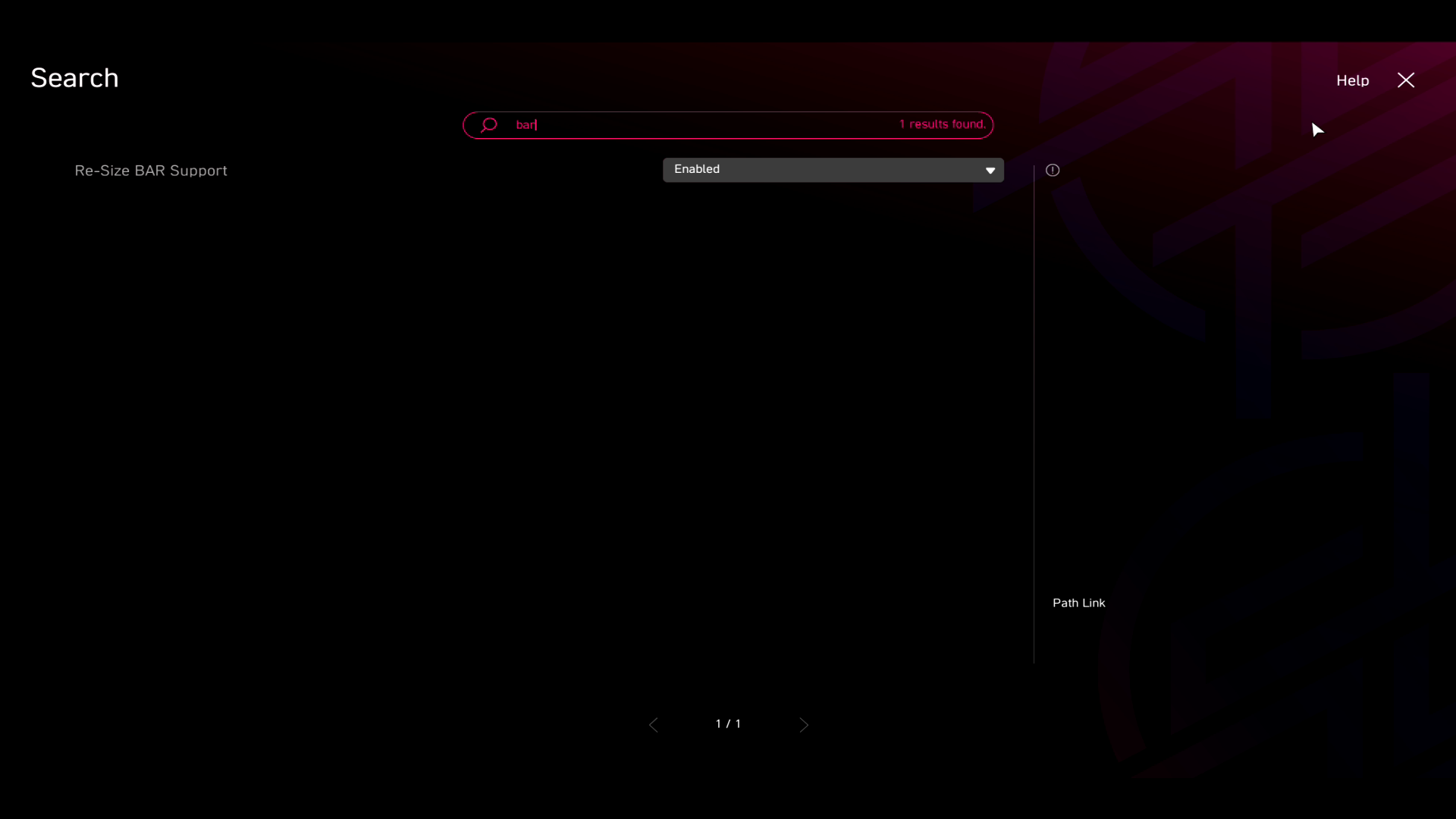

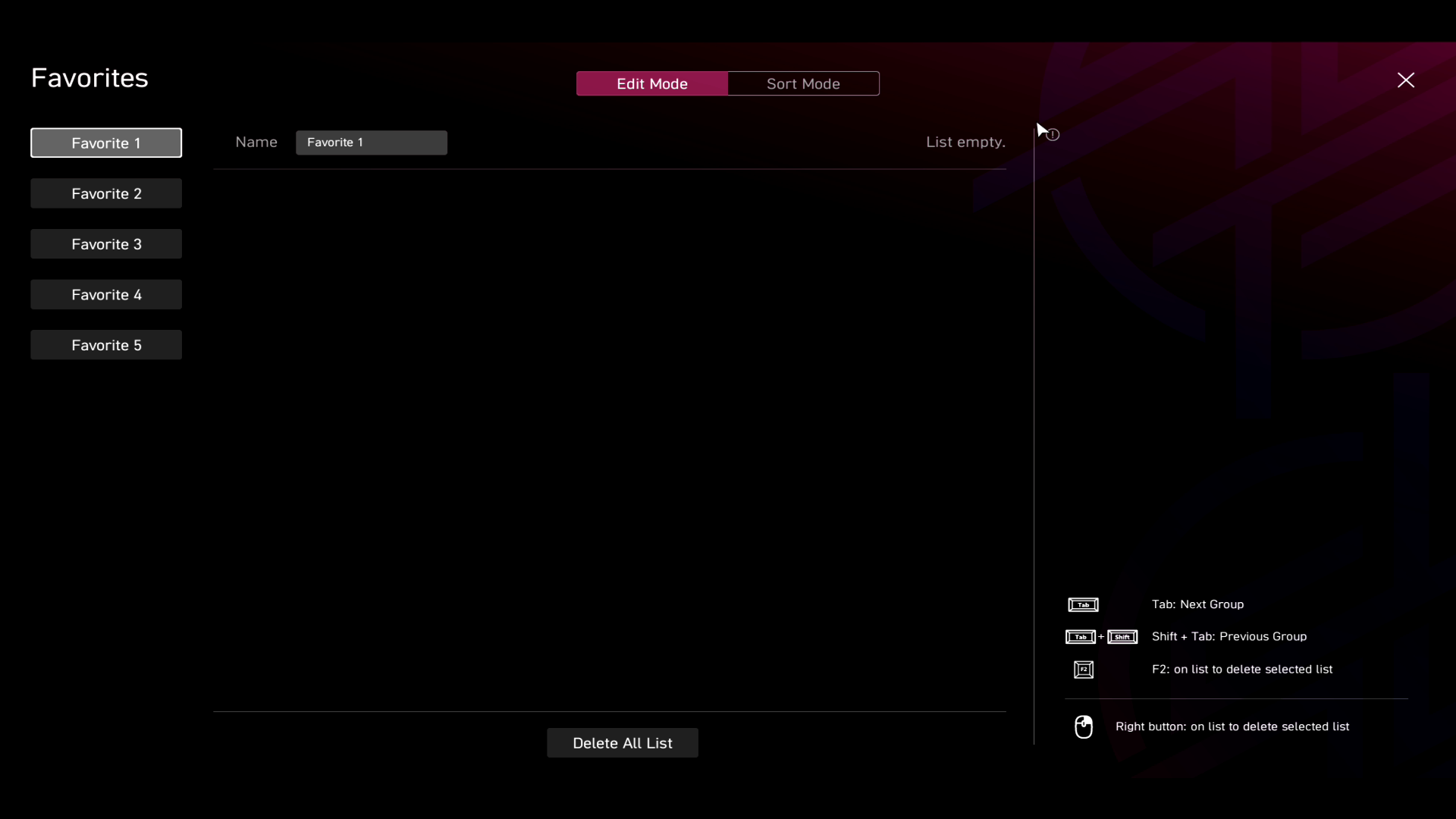

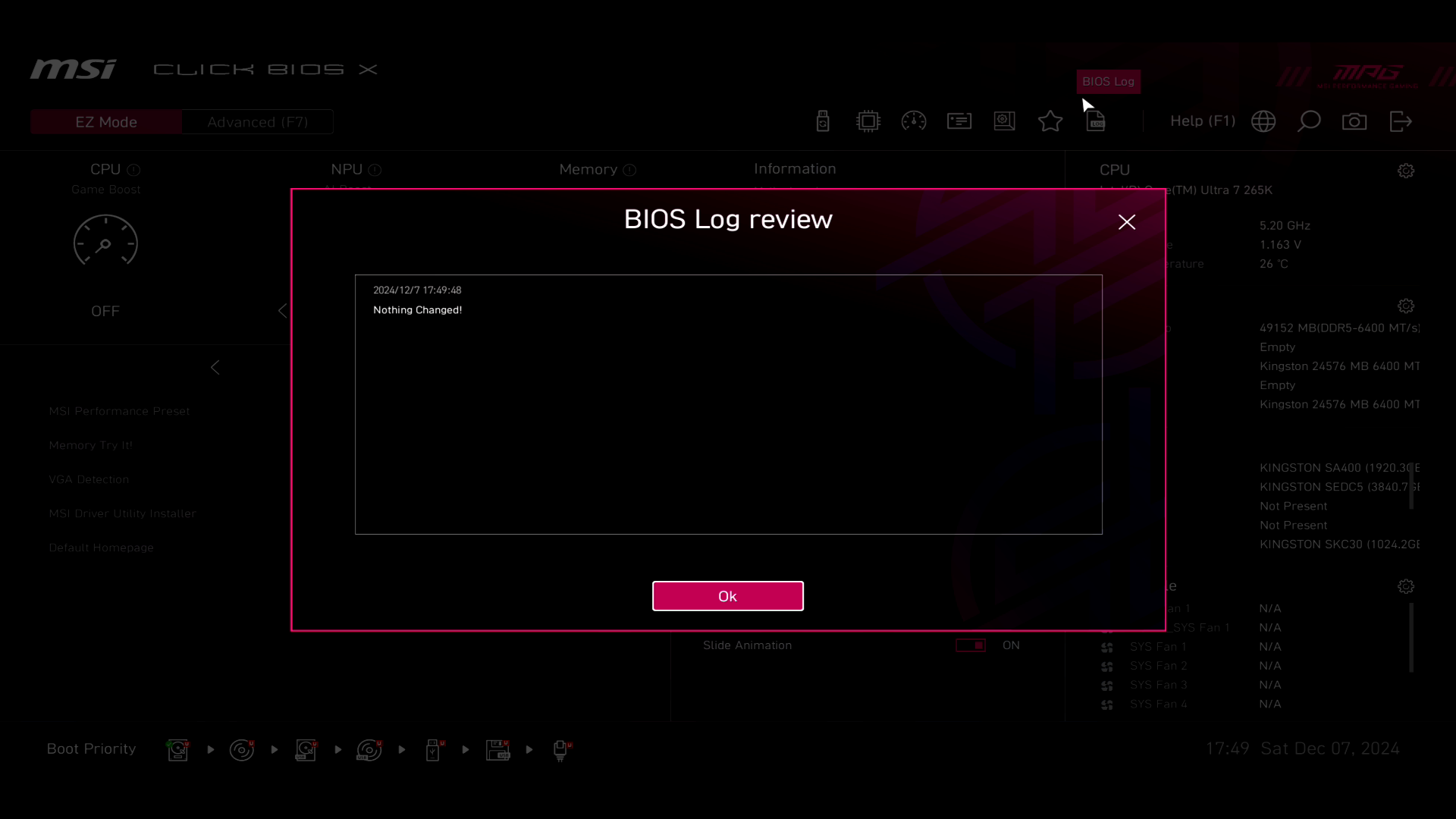

Панель меню присутствует в обоих режимах, из нее можно запустить обновление прошивки, вызвать меню избранных настроек, открыть журнал изменений параметров, получить отчет CPU или DRAM, вызвать Hardware Monitor для контроля и настройки кривой оборотов/температур, найти необходимый параметр поиском, выбрать язык интерфейса (украинский все еще не добавили), сделать скриншот, а также выйти из интерфейса.

Advanced mode предоставляет все доступные функции управления. Интерфейс разделен на шесть секций.

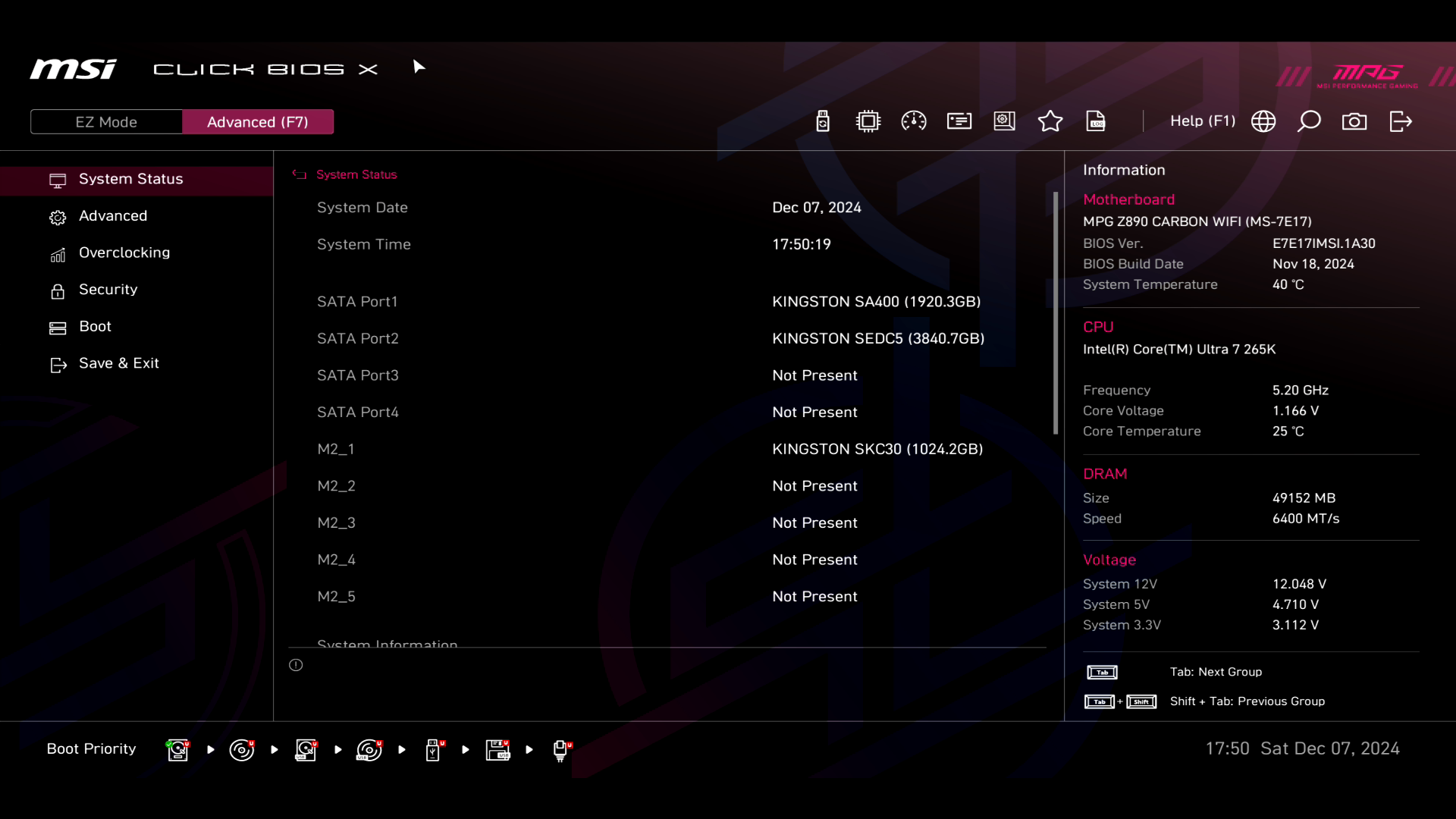

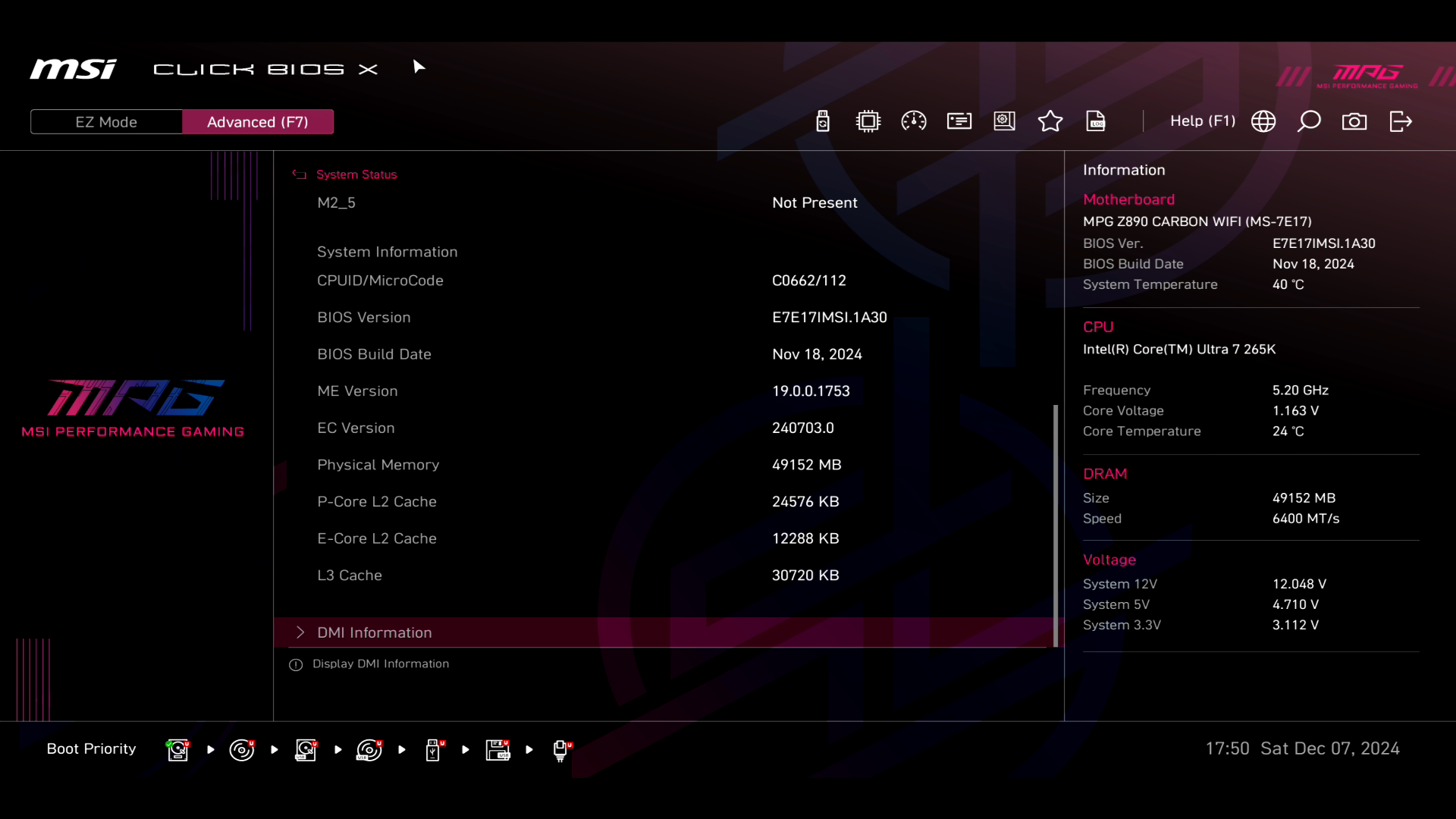

Секция System Status предоставляет комплексный отчет по ключевым параметрам системы, включая DMI.

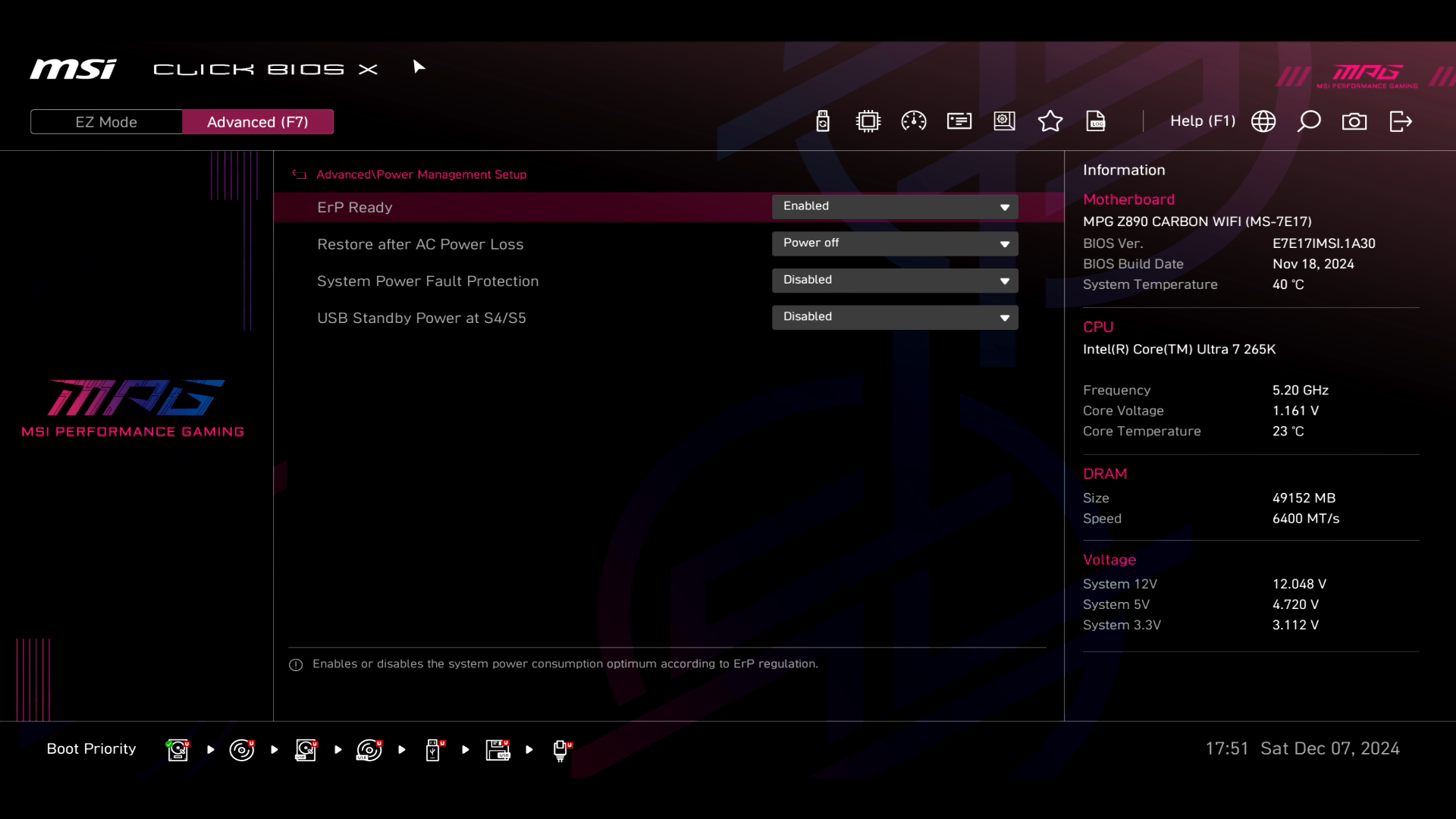

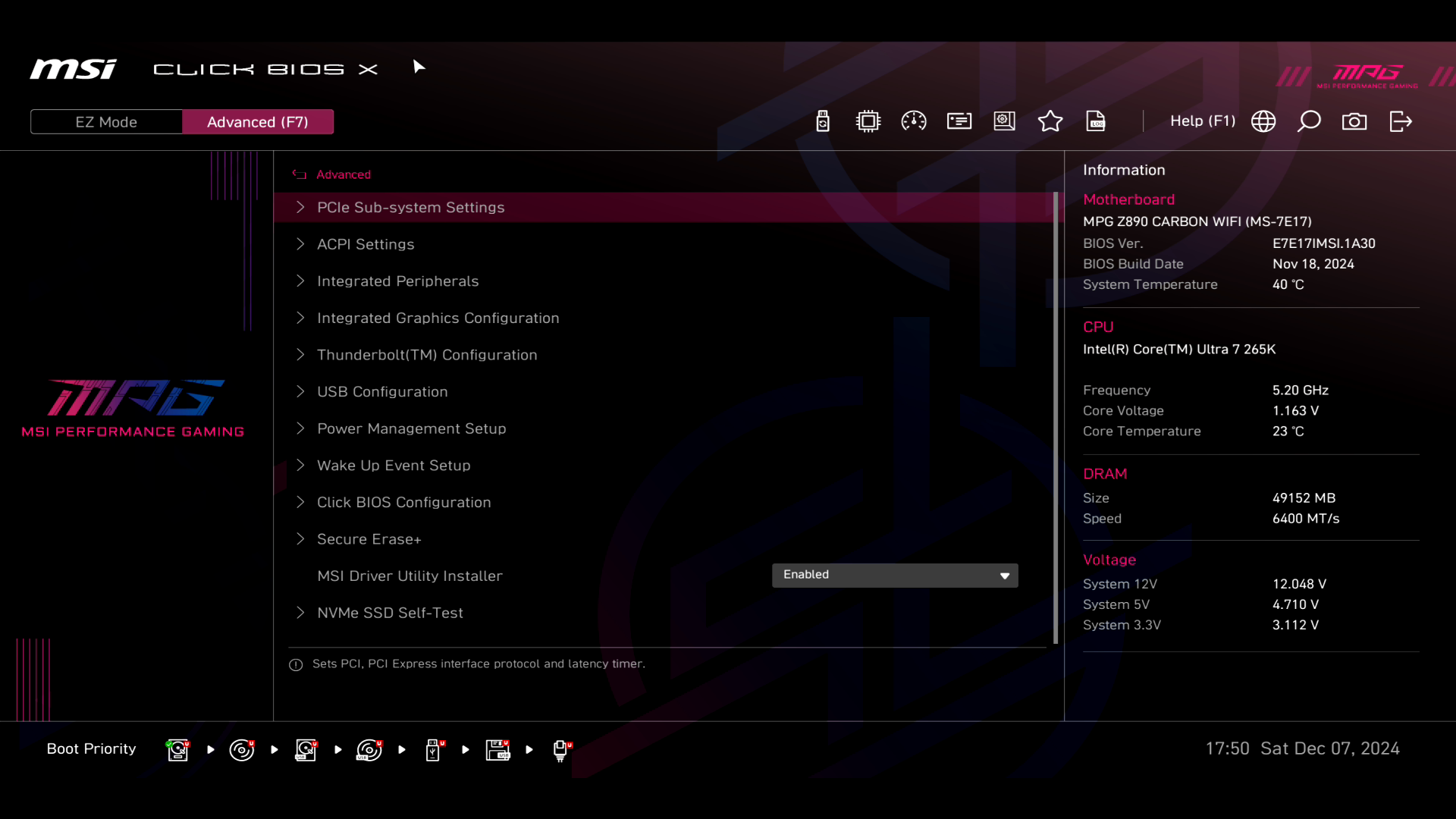

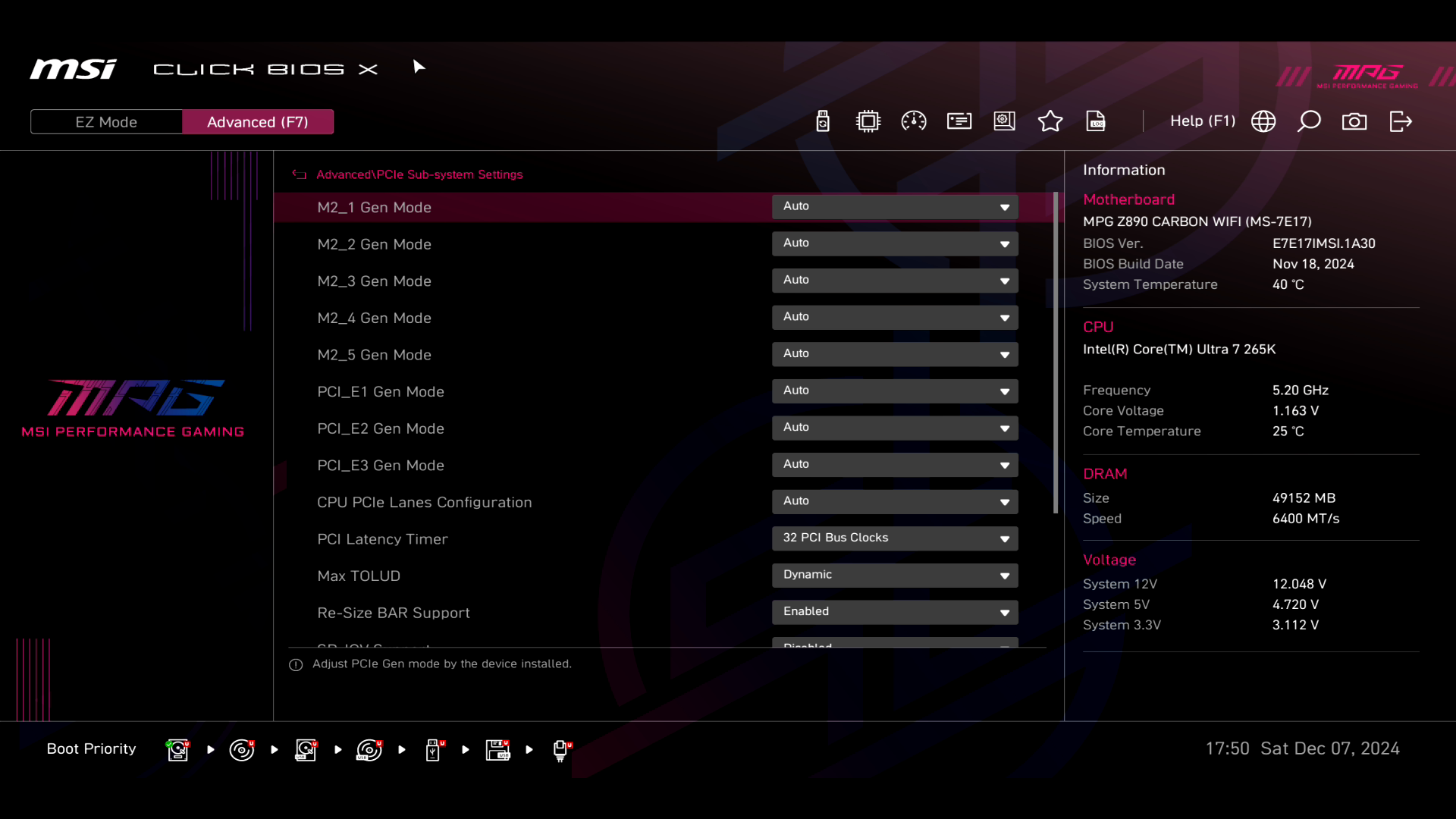

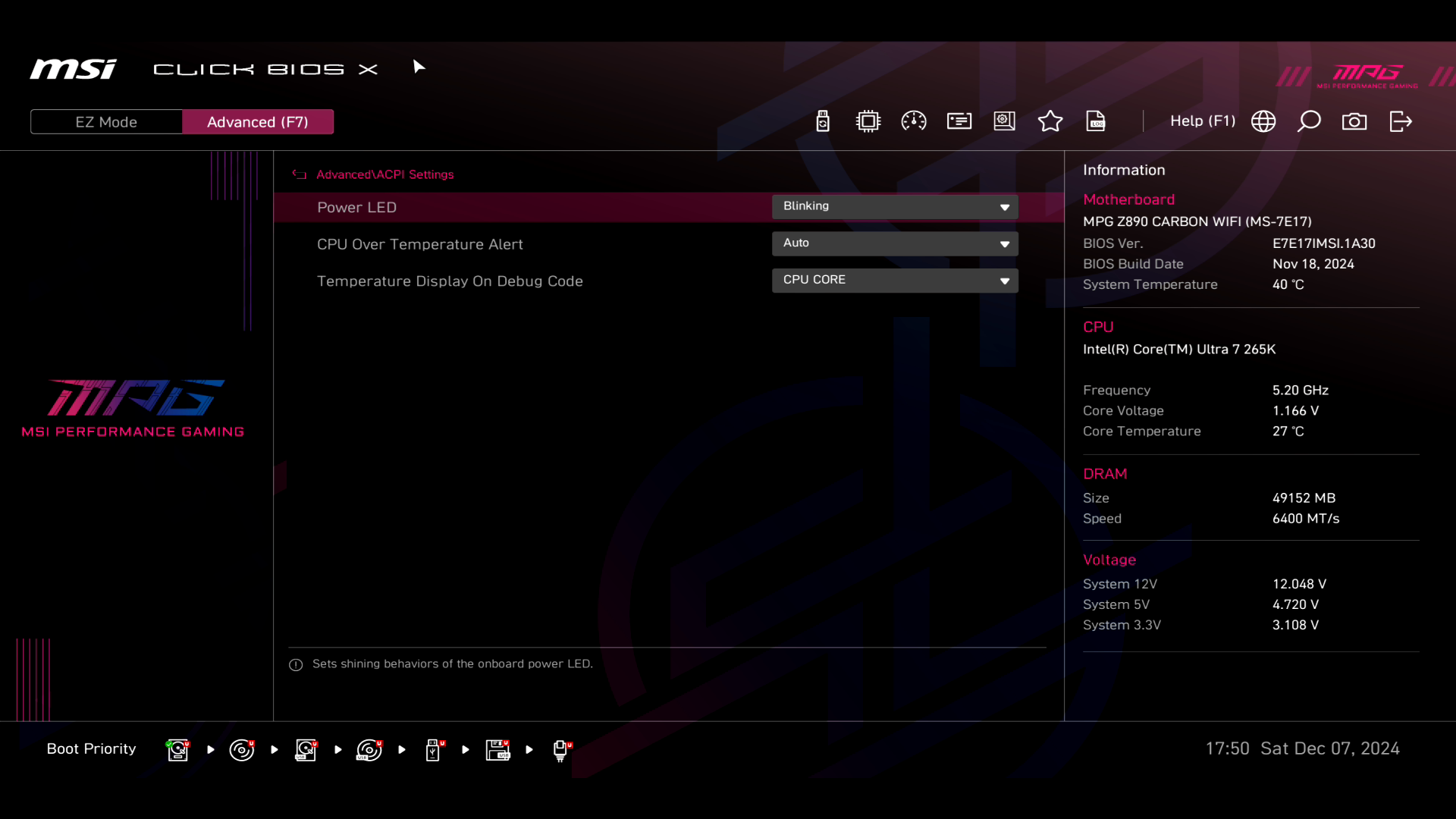

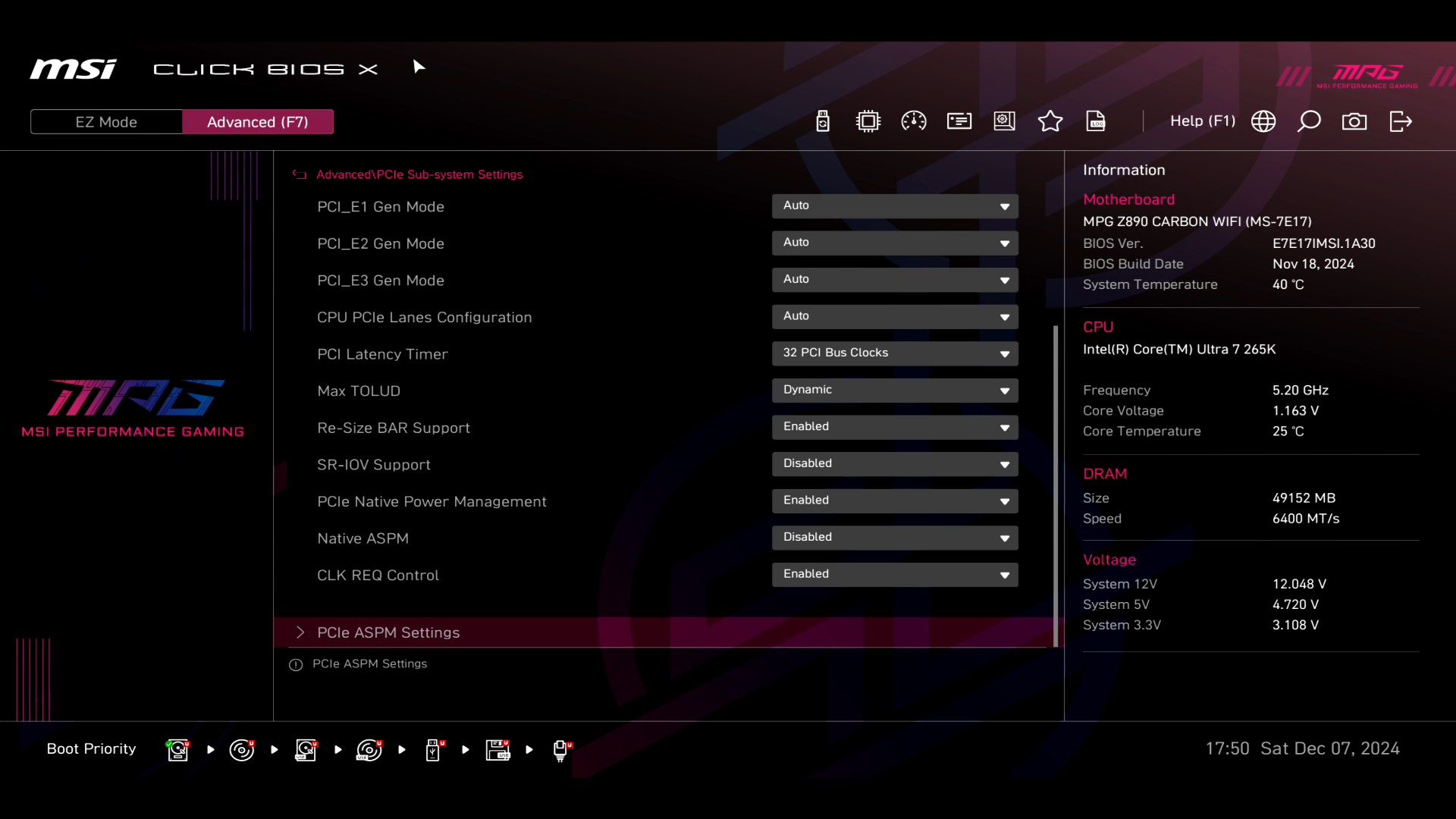

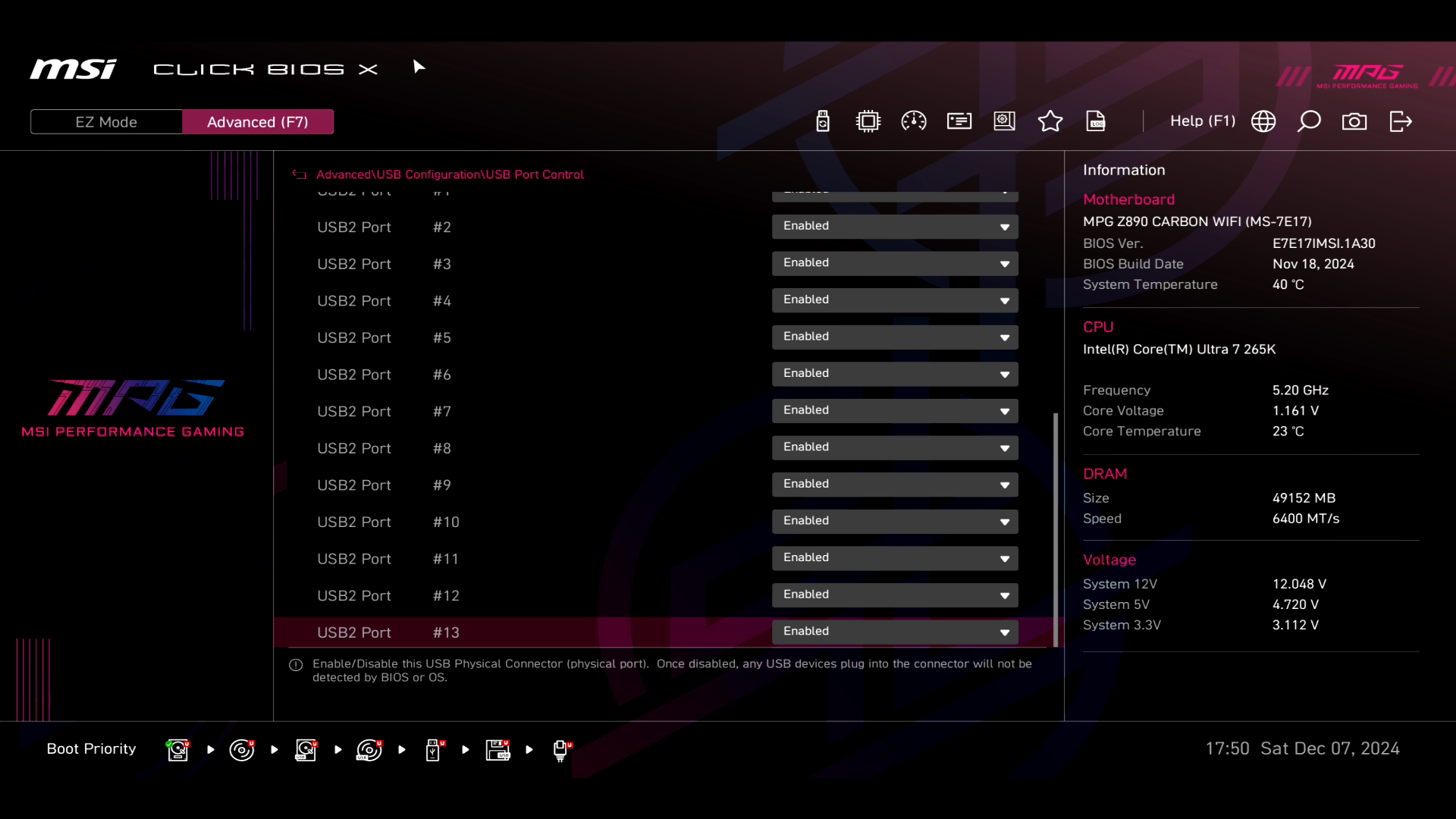

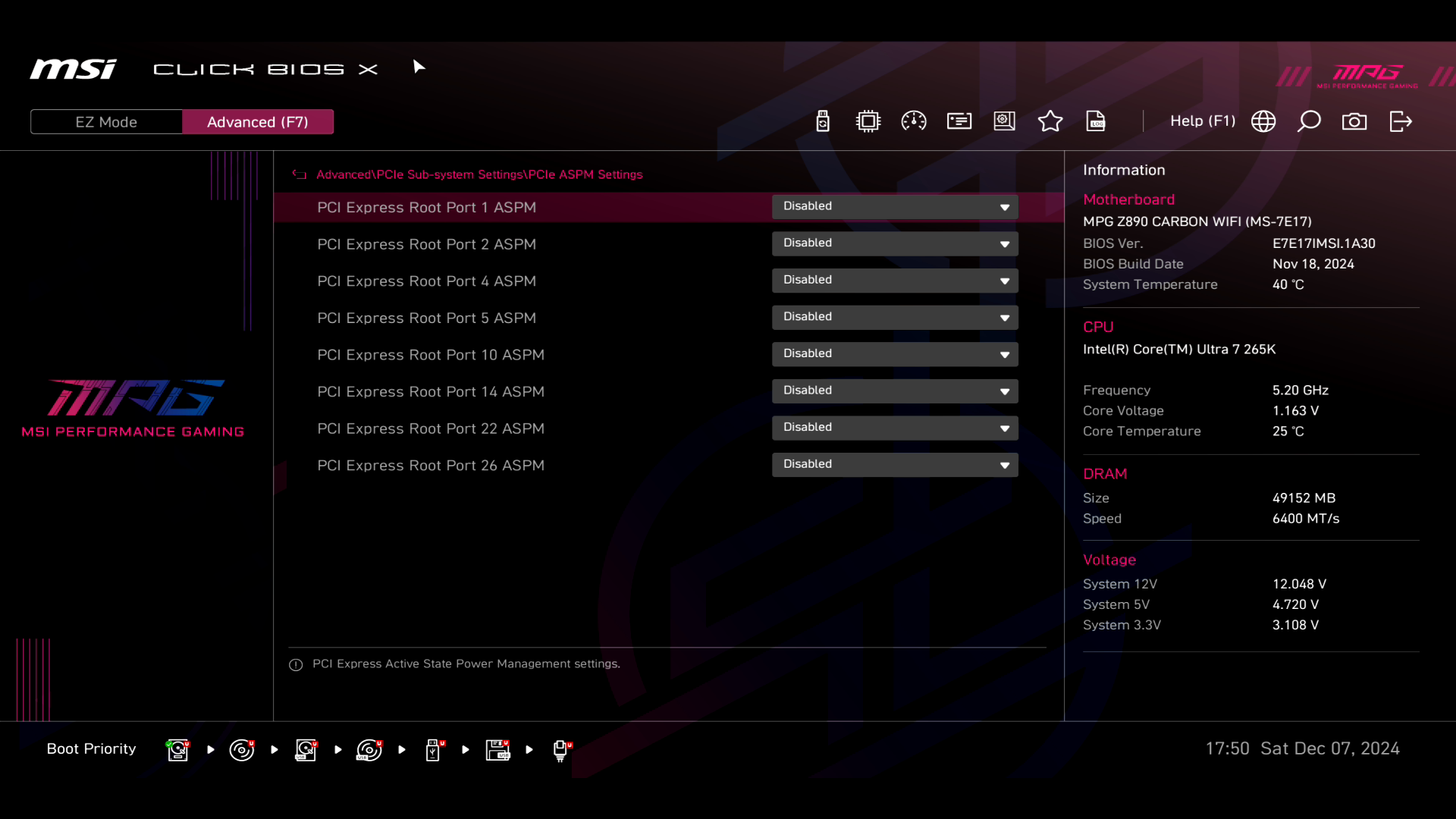

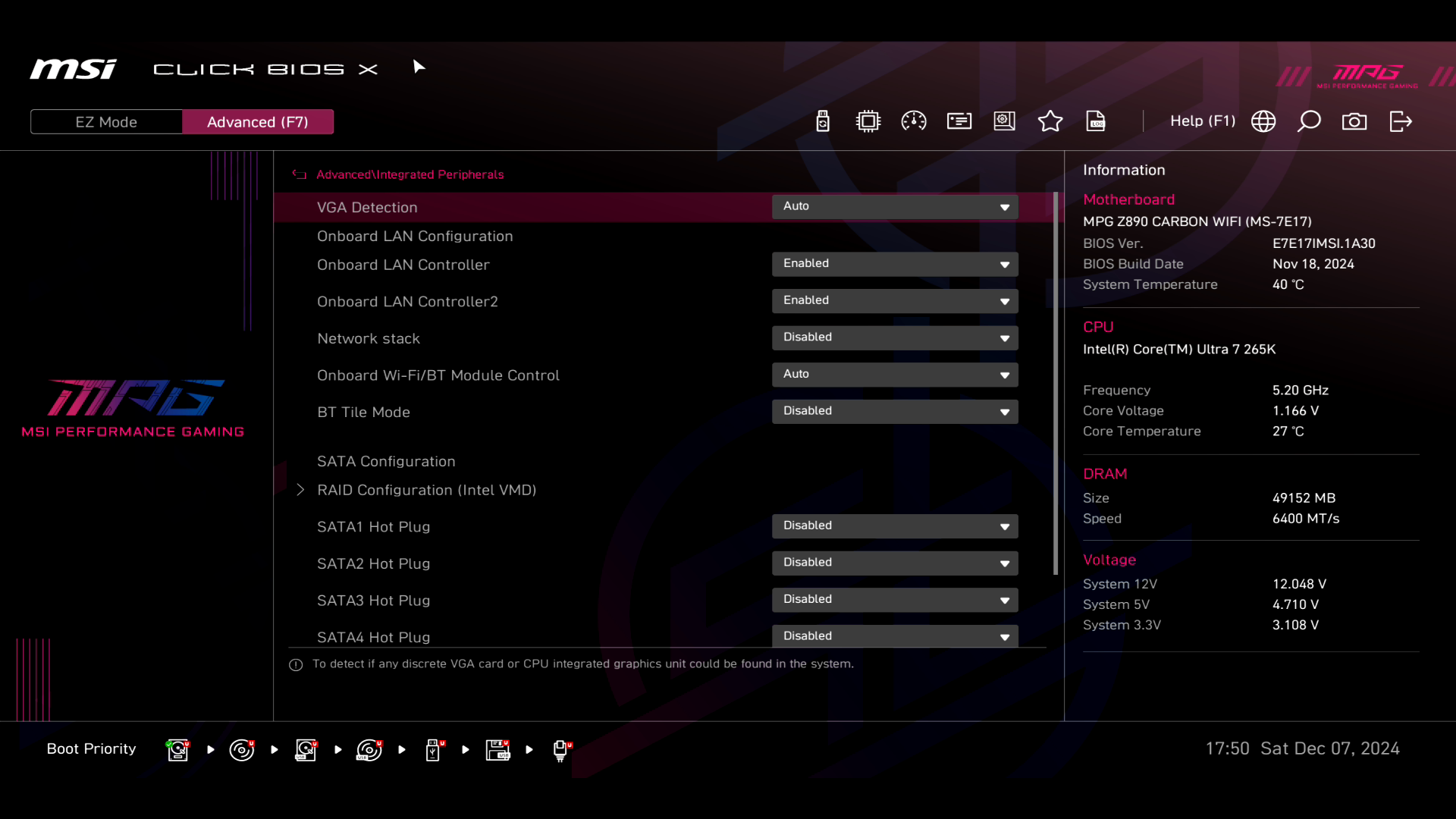

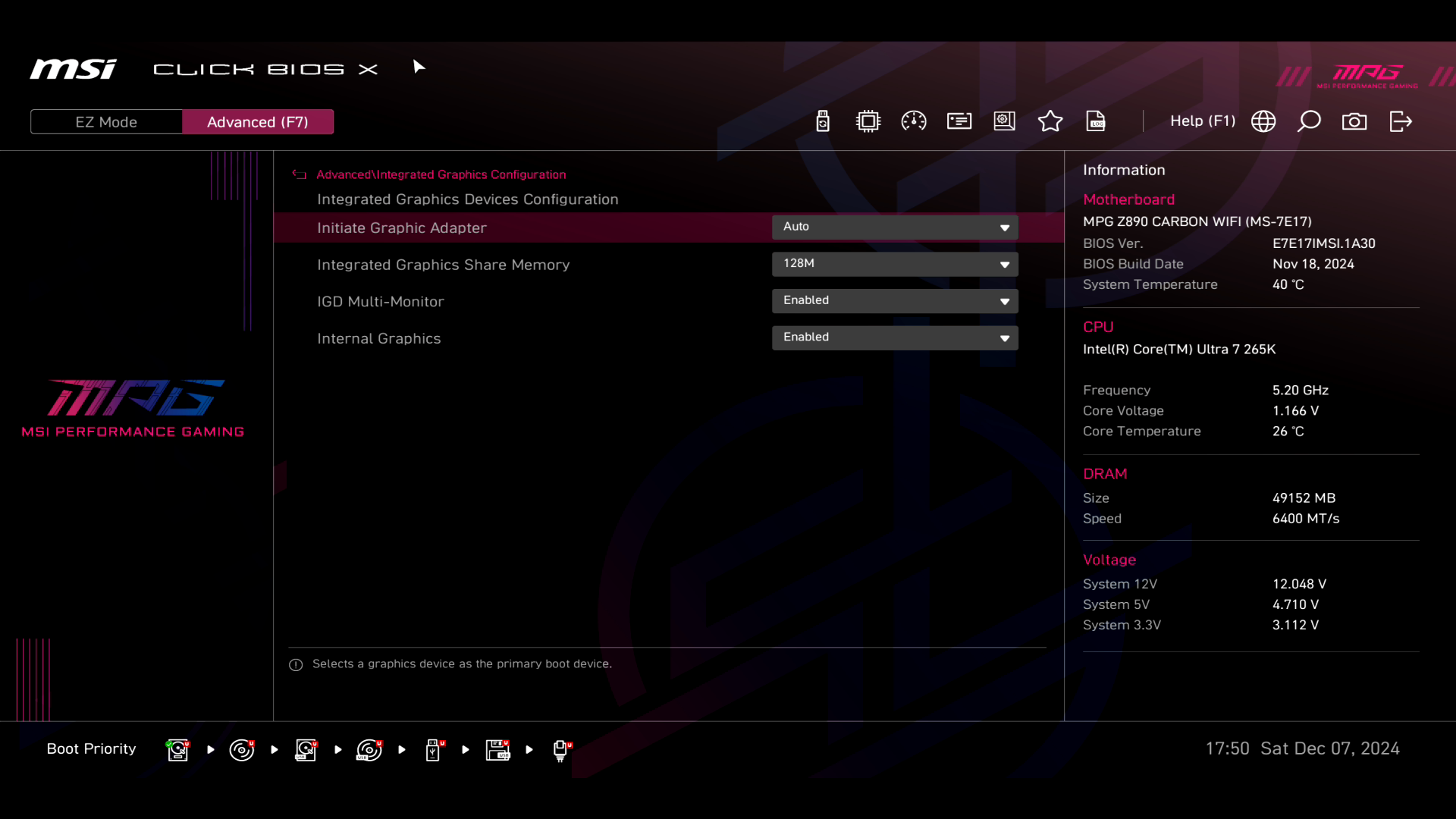

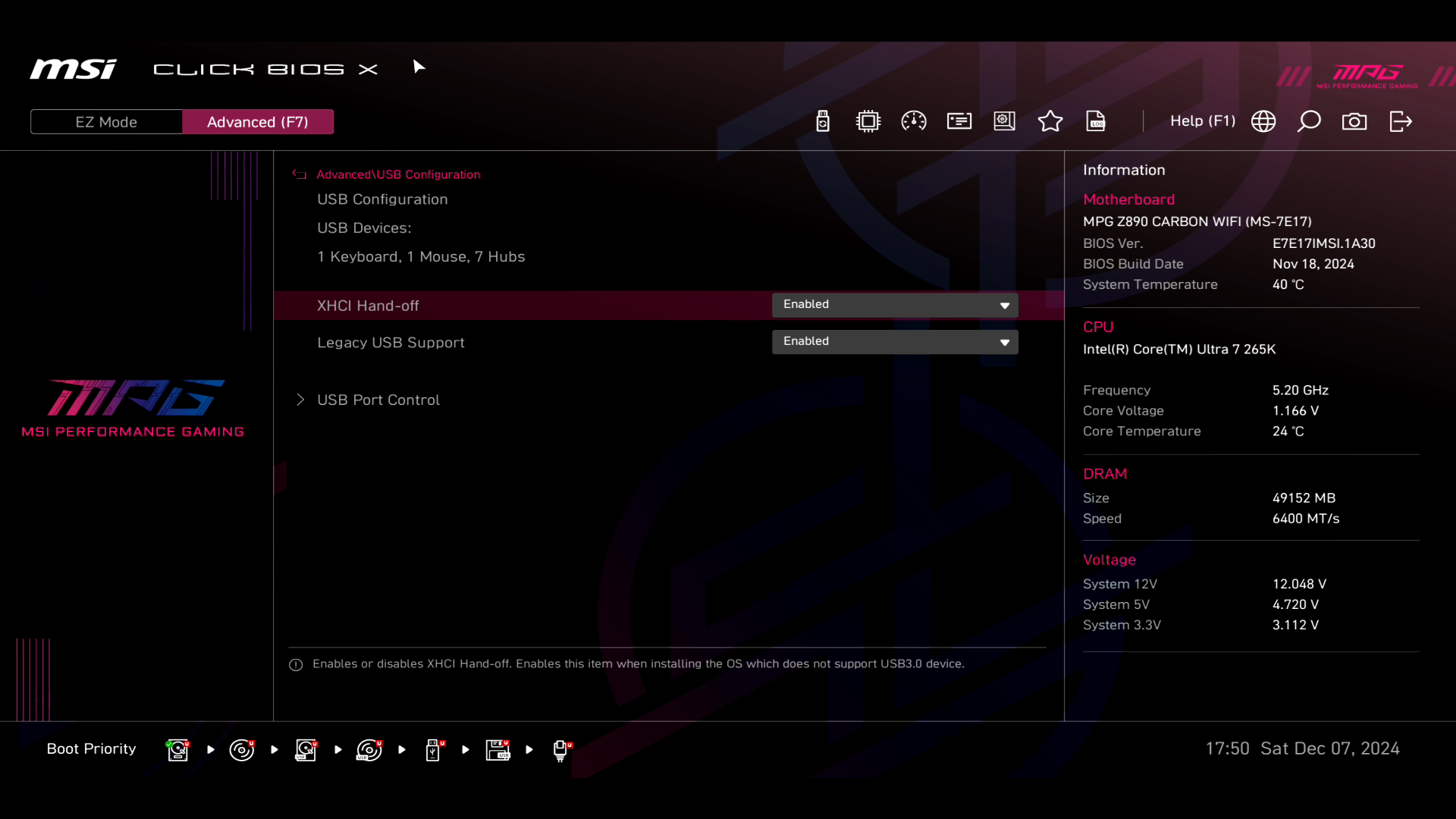

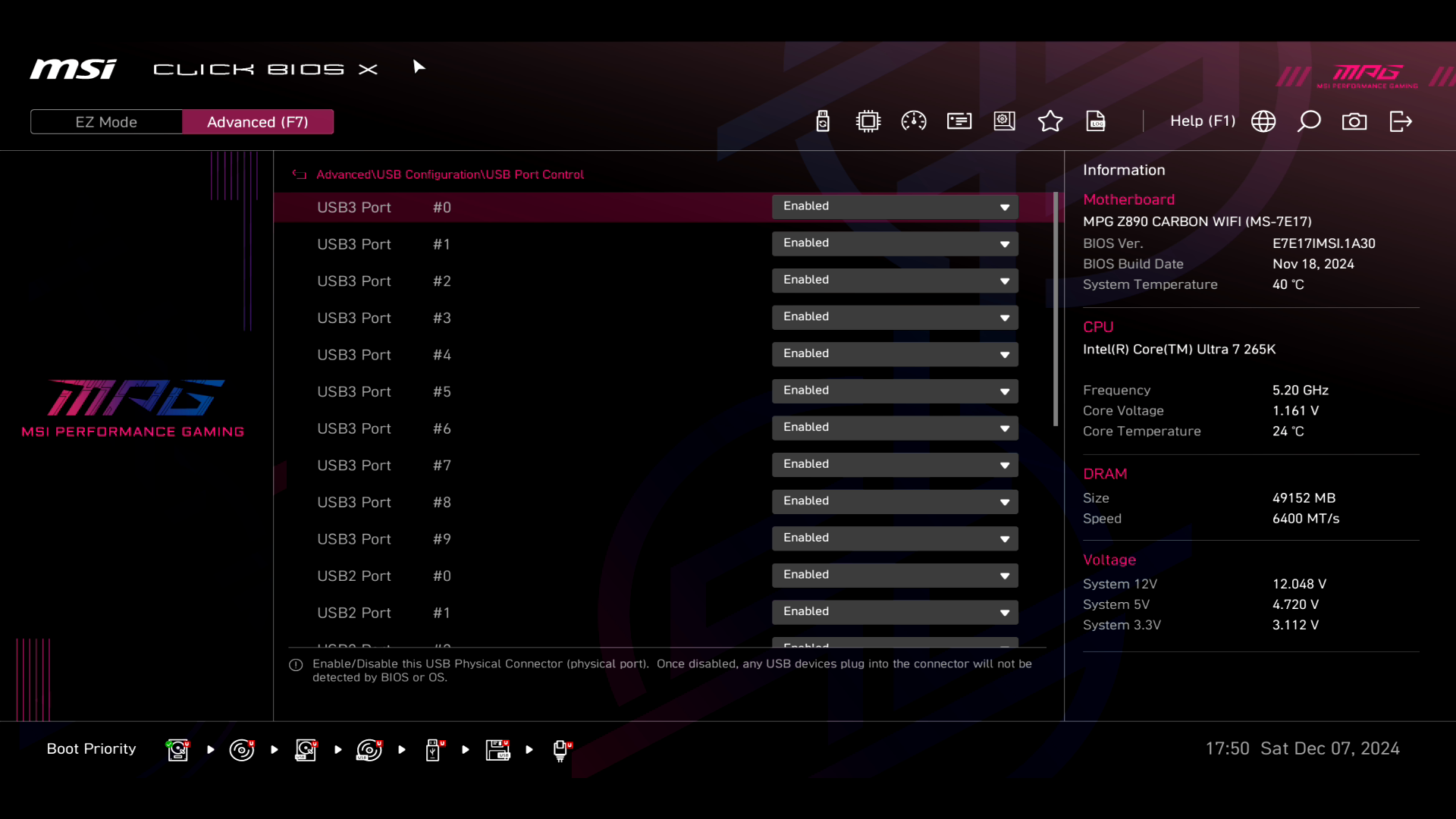

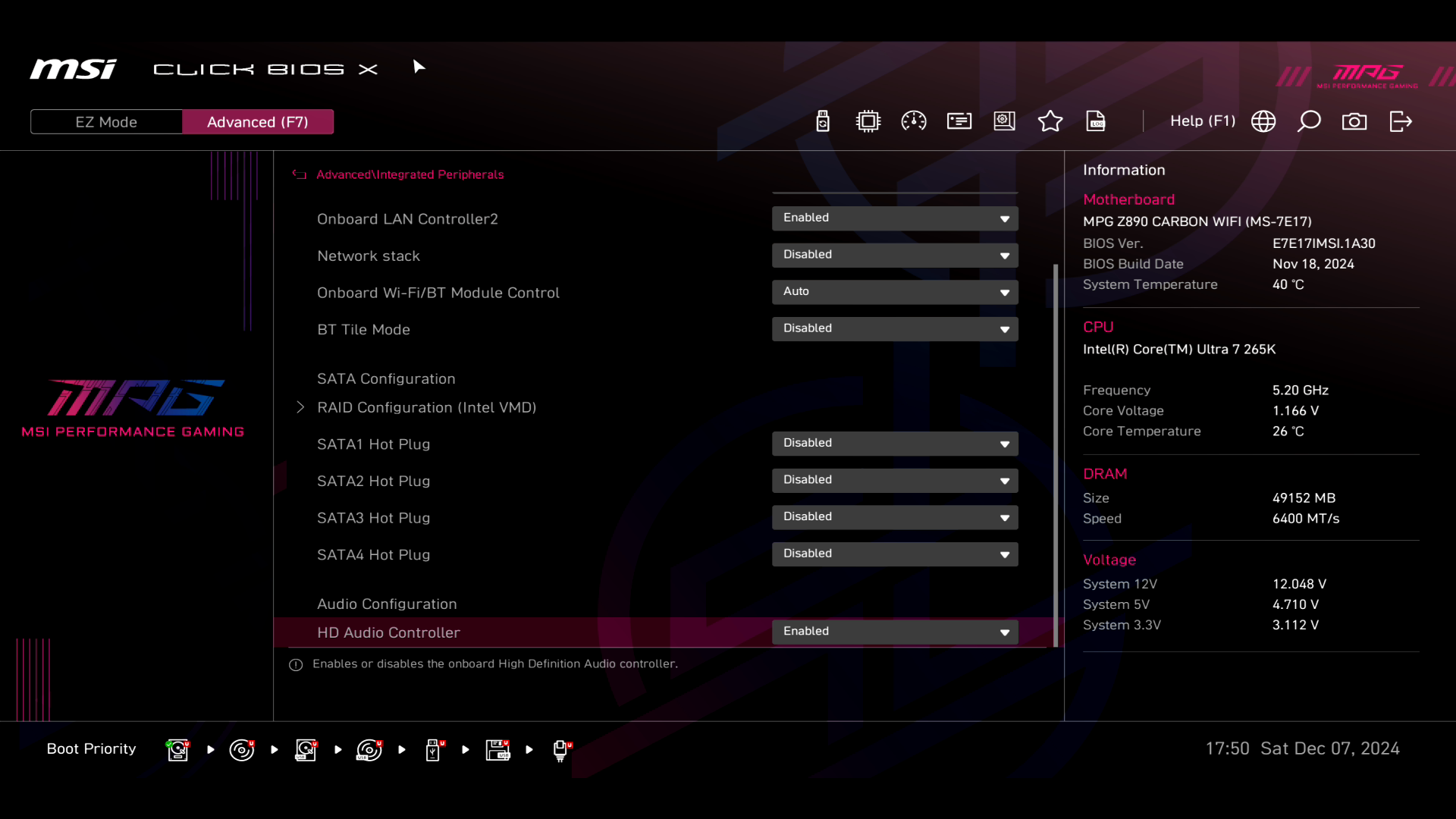

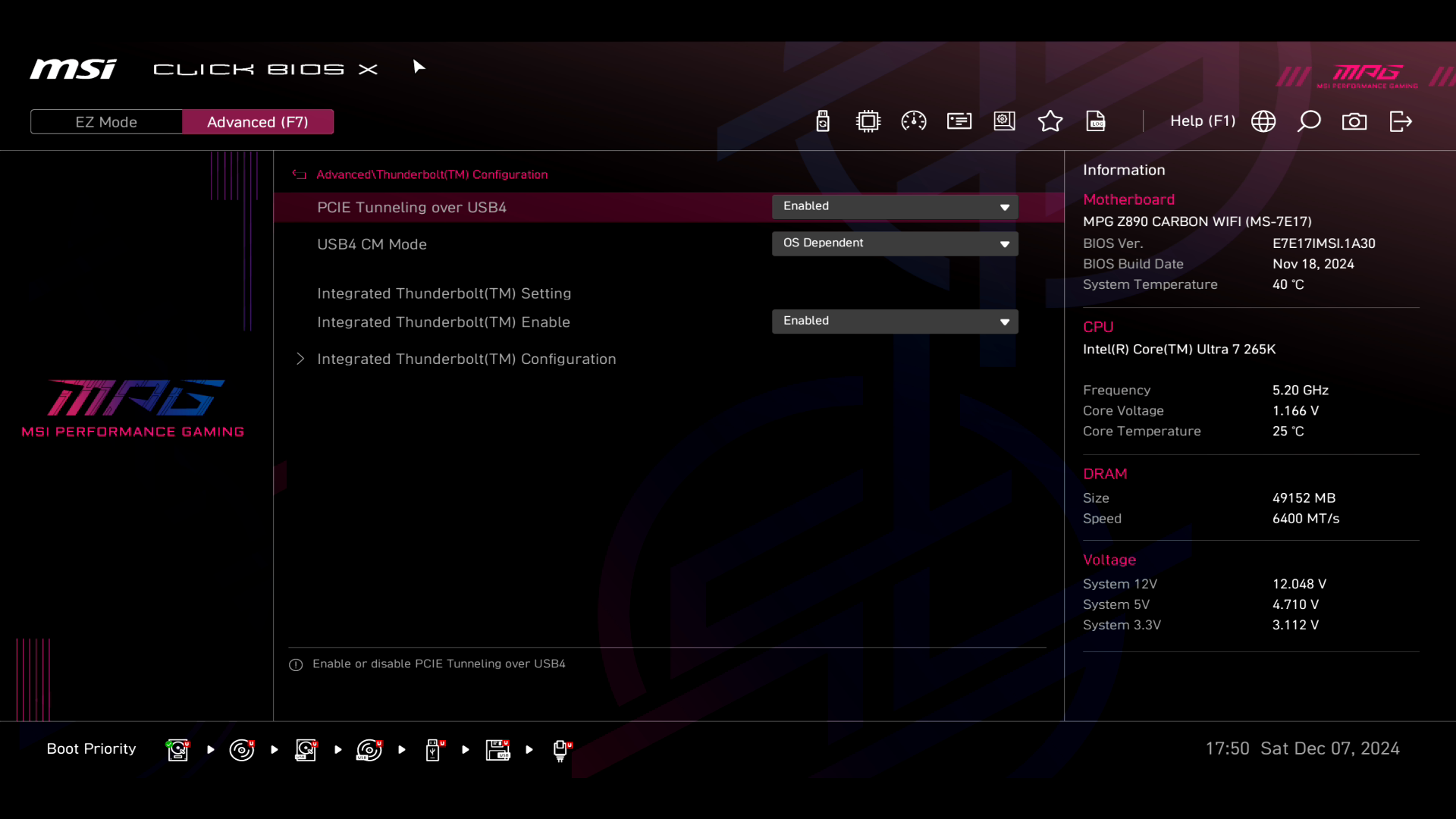

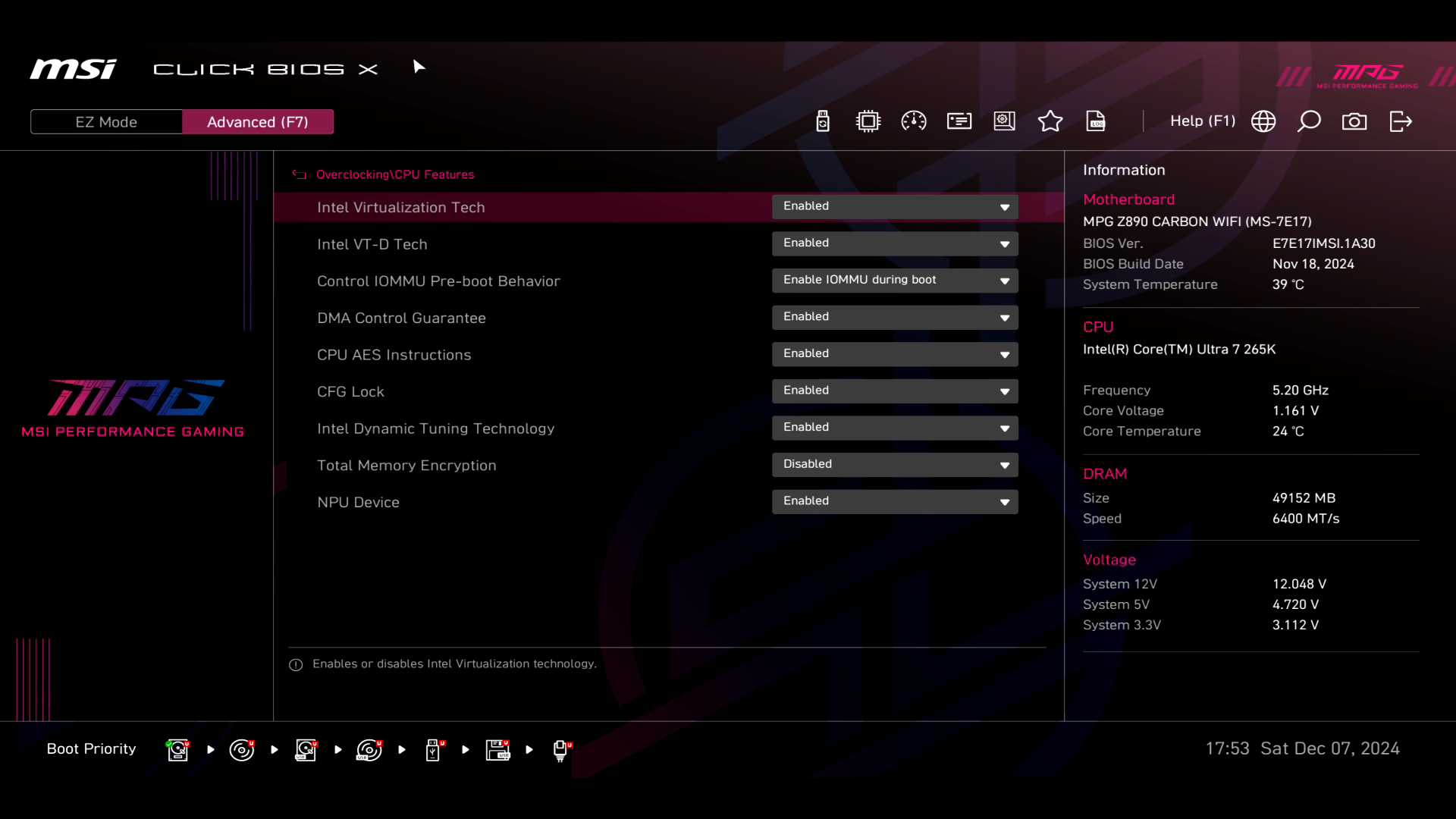

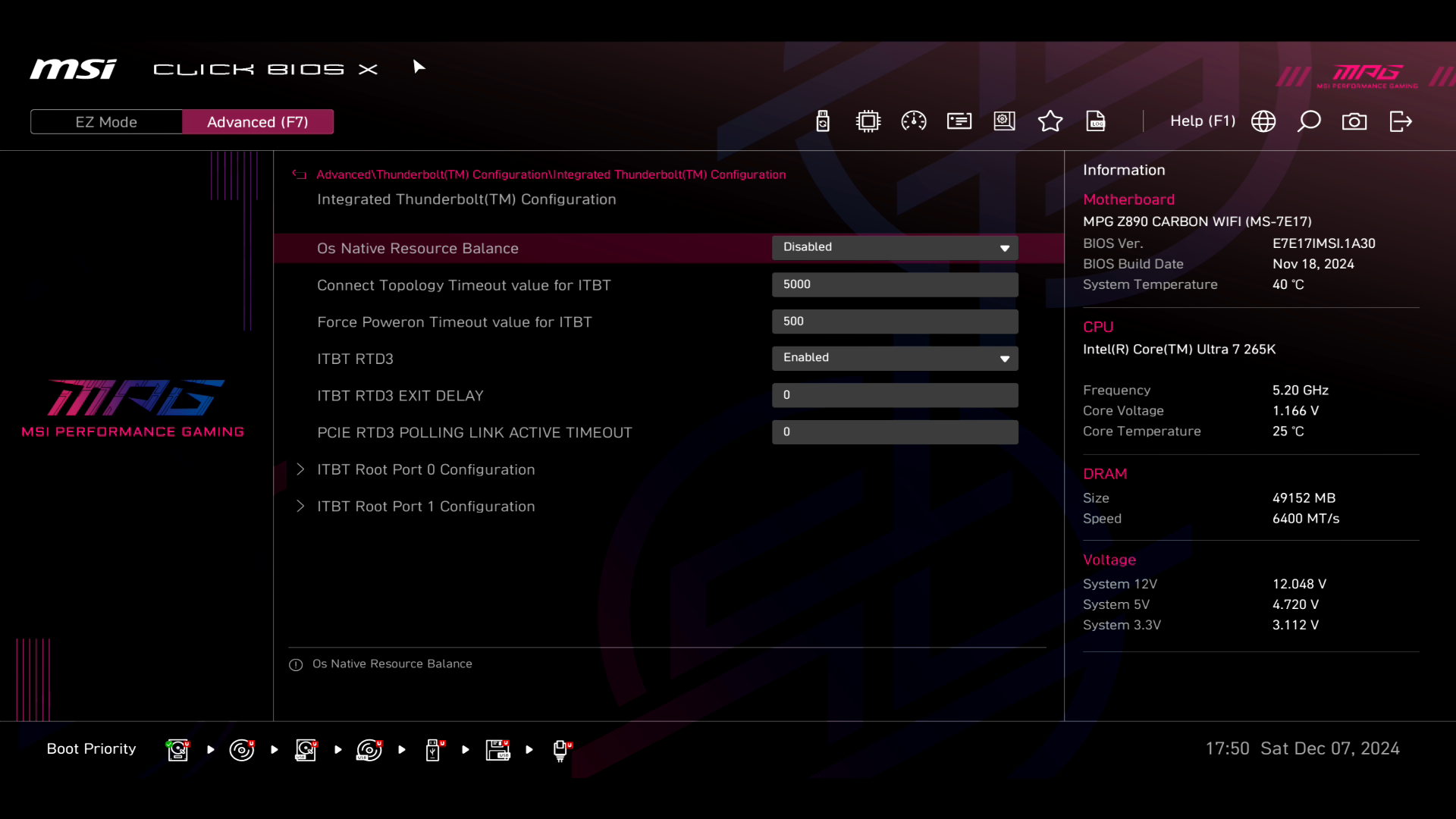

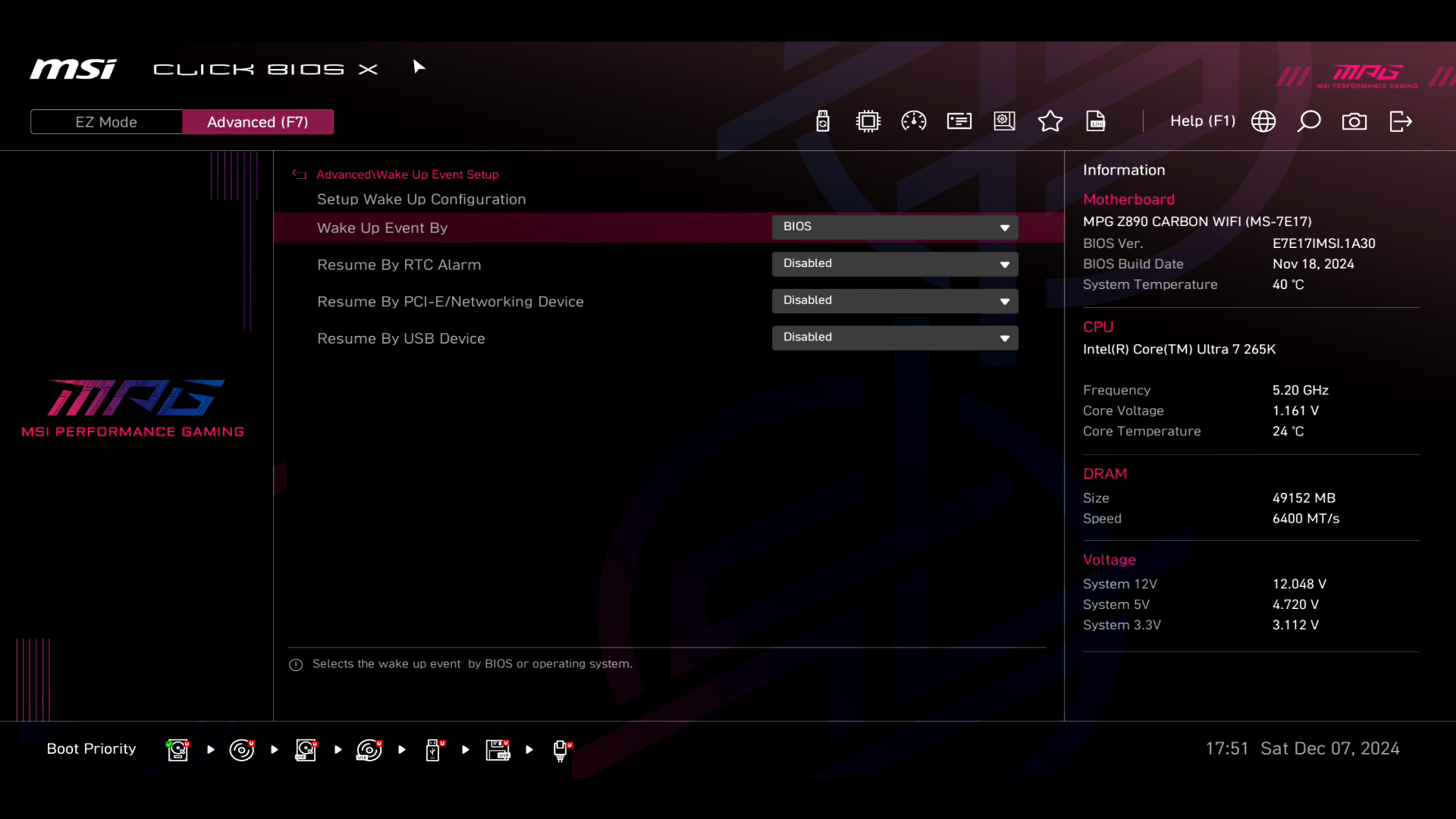

Секция Advanced обеспечивает возможности управления бортовыми устройствами и всеми элементами материнской платы.

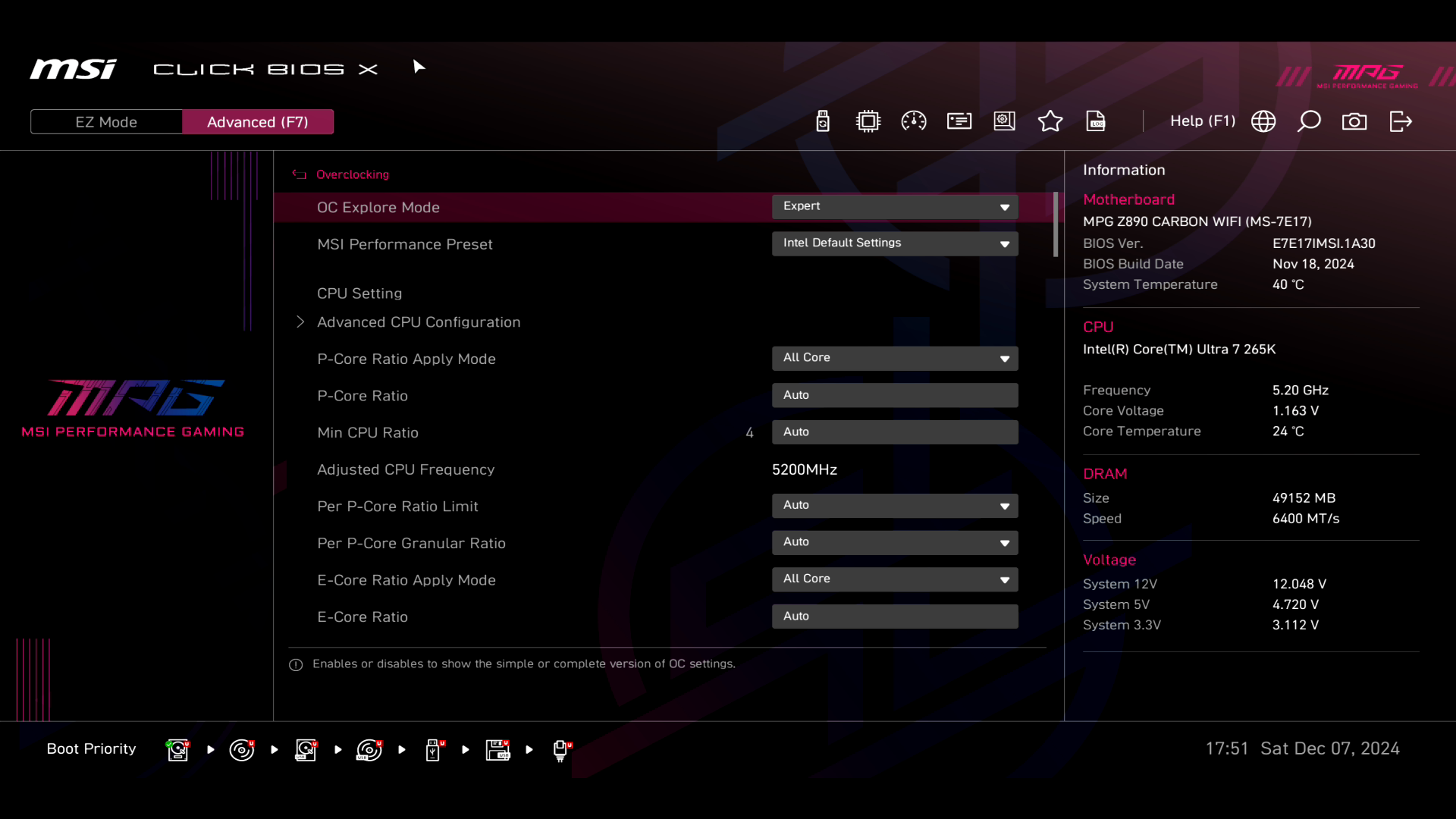

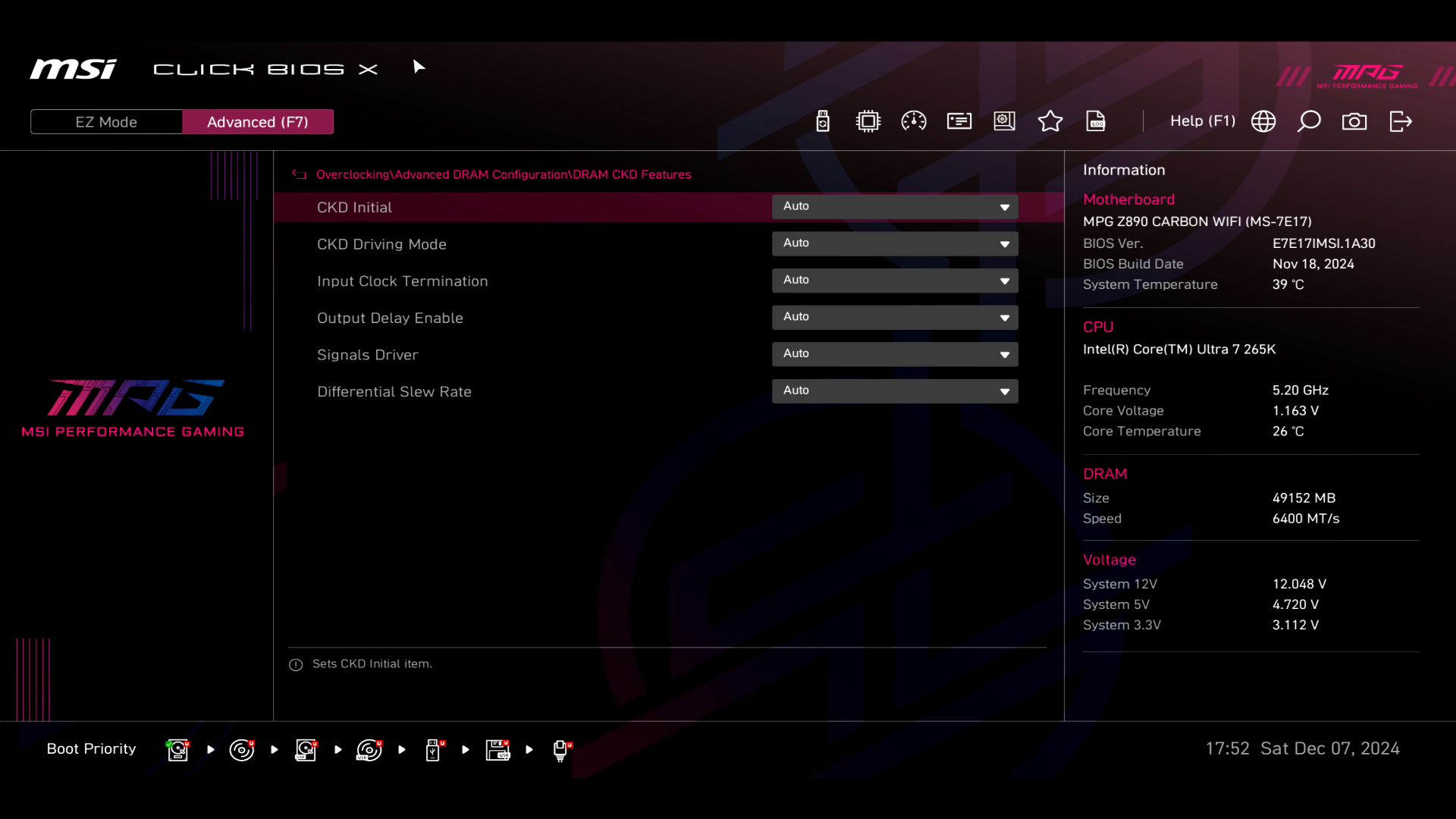

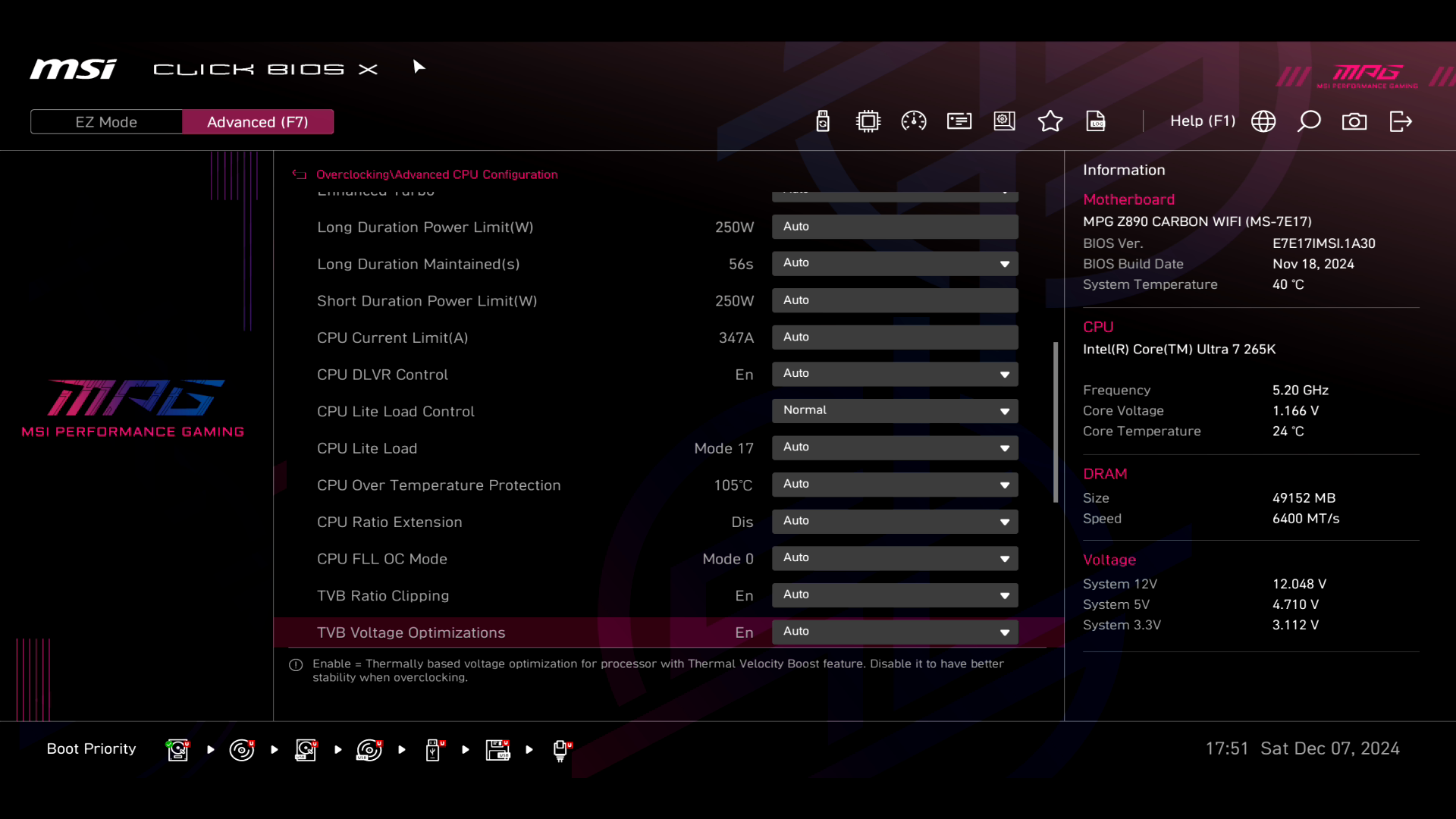

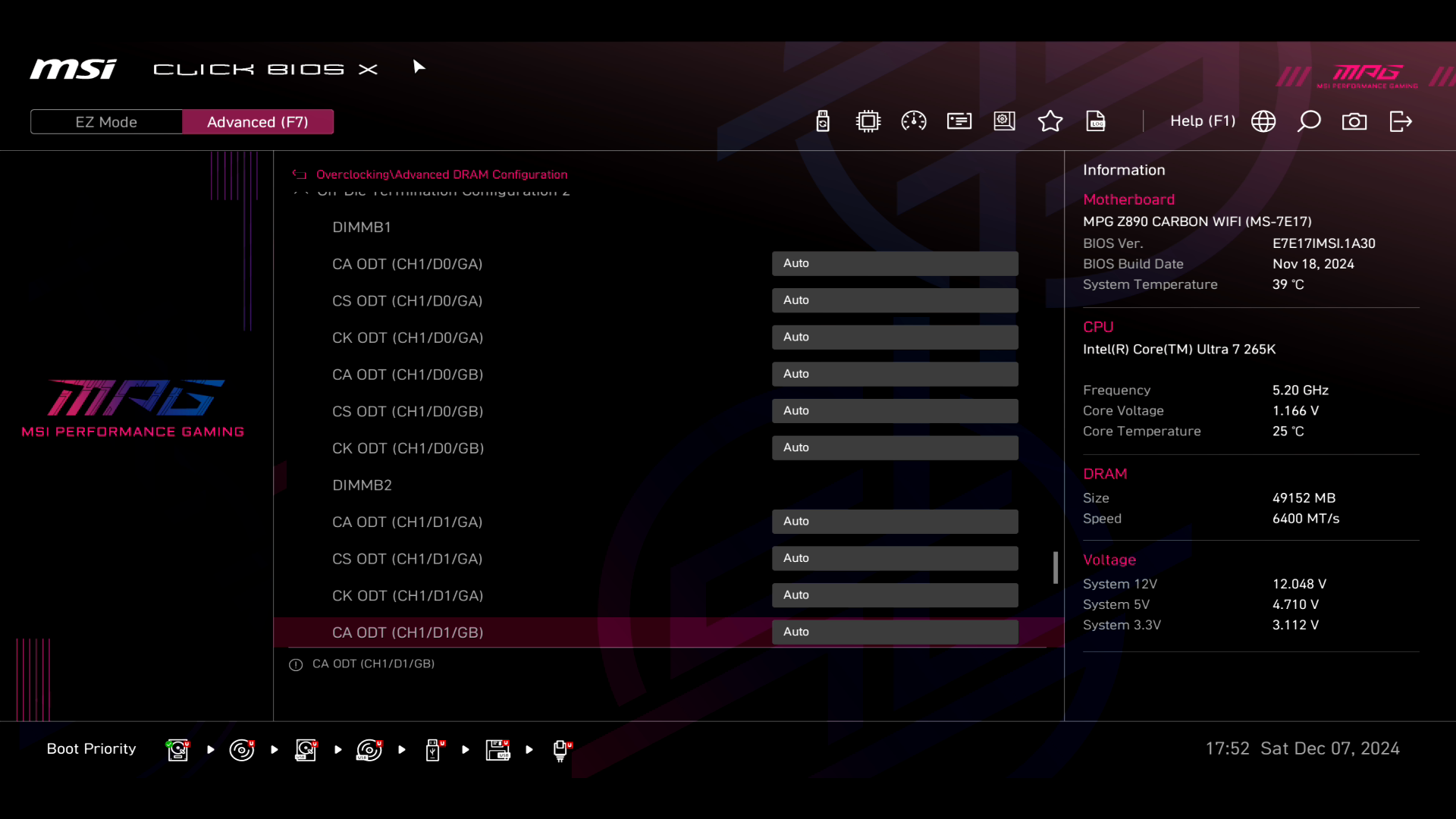

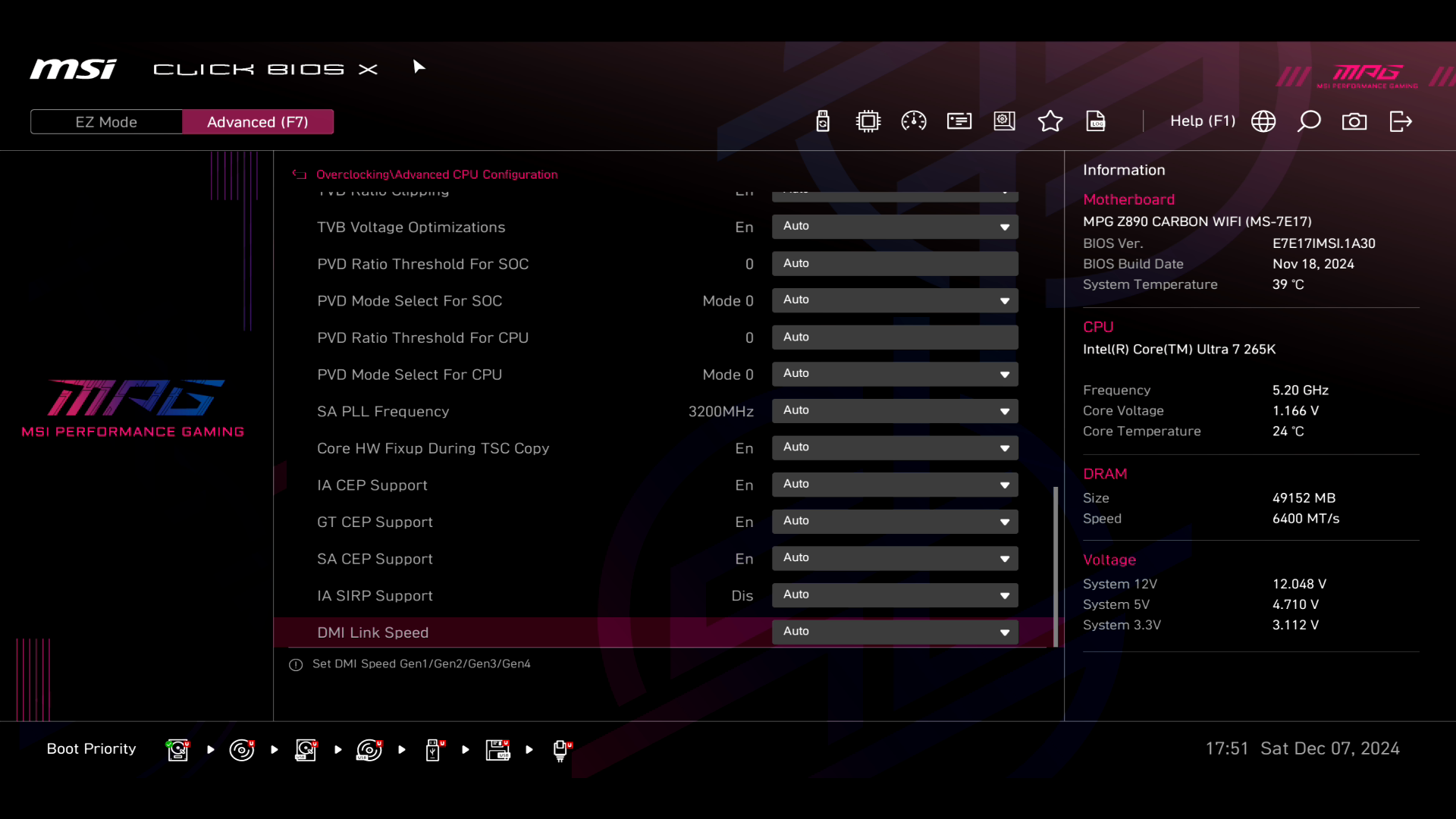

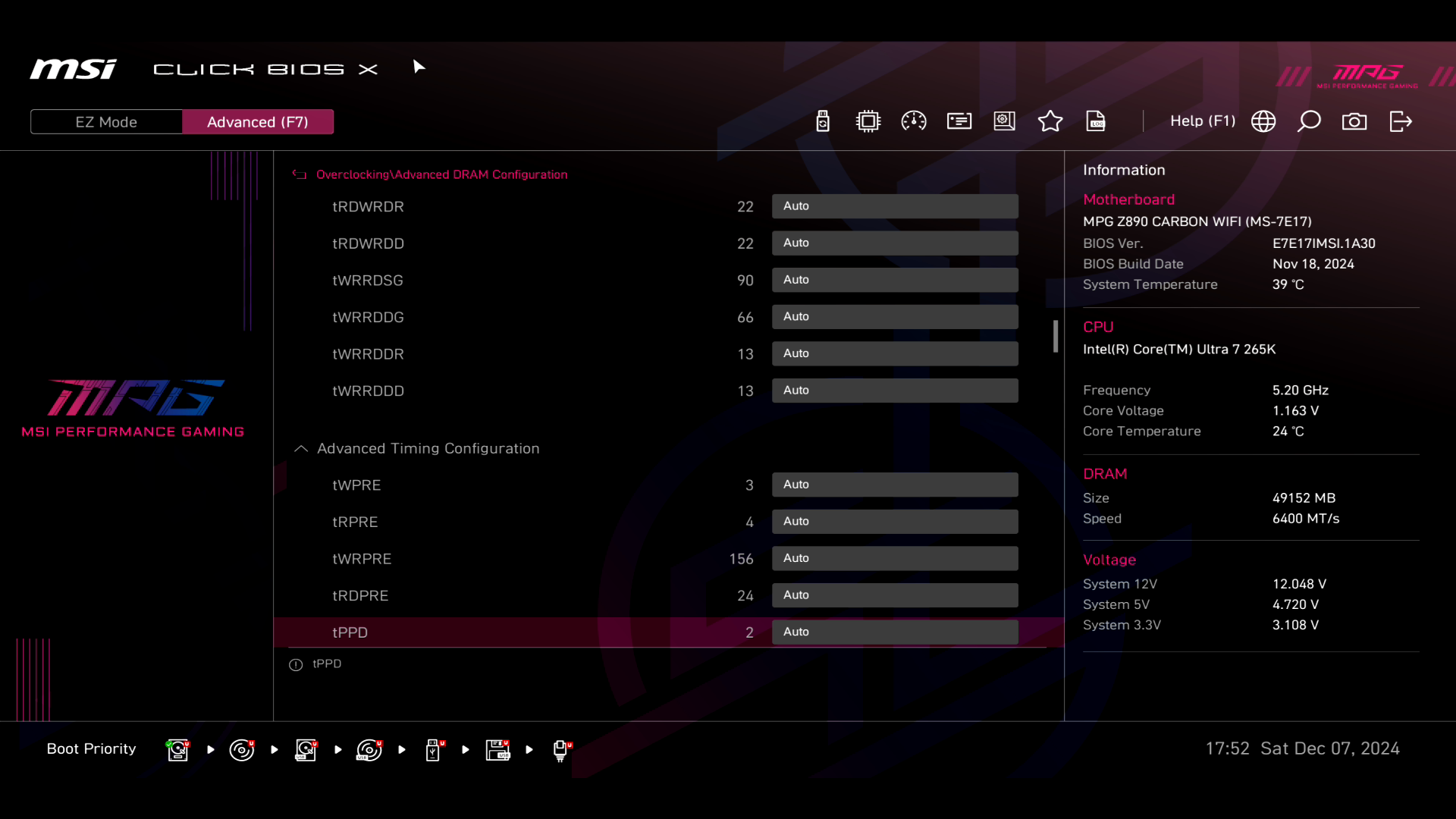

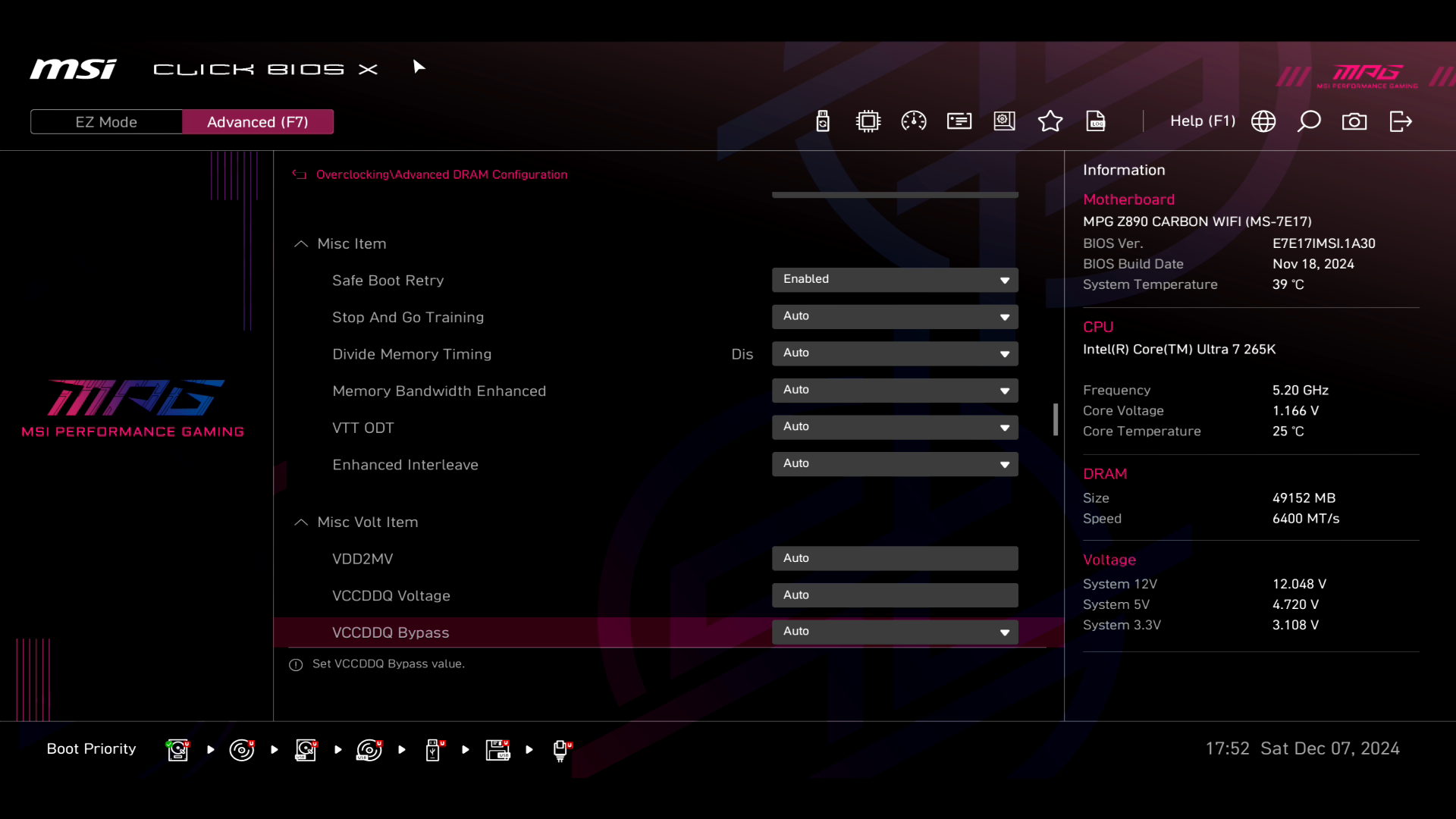

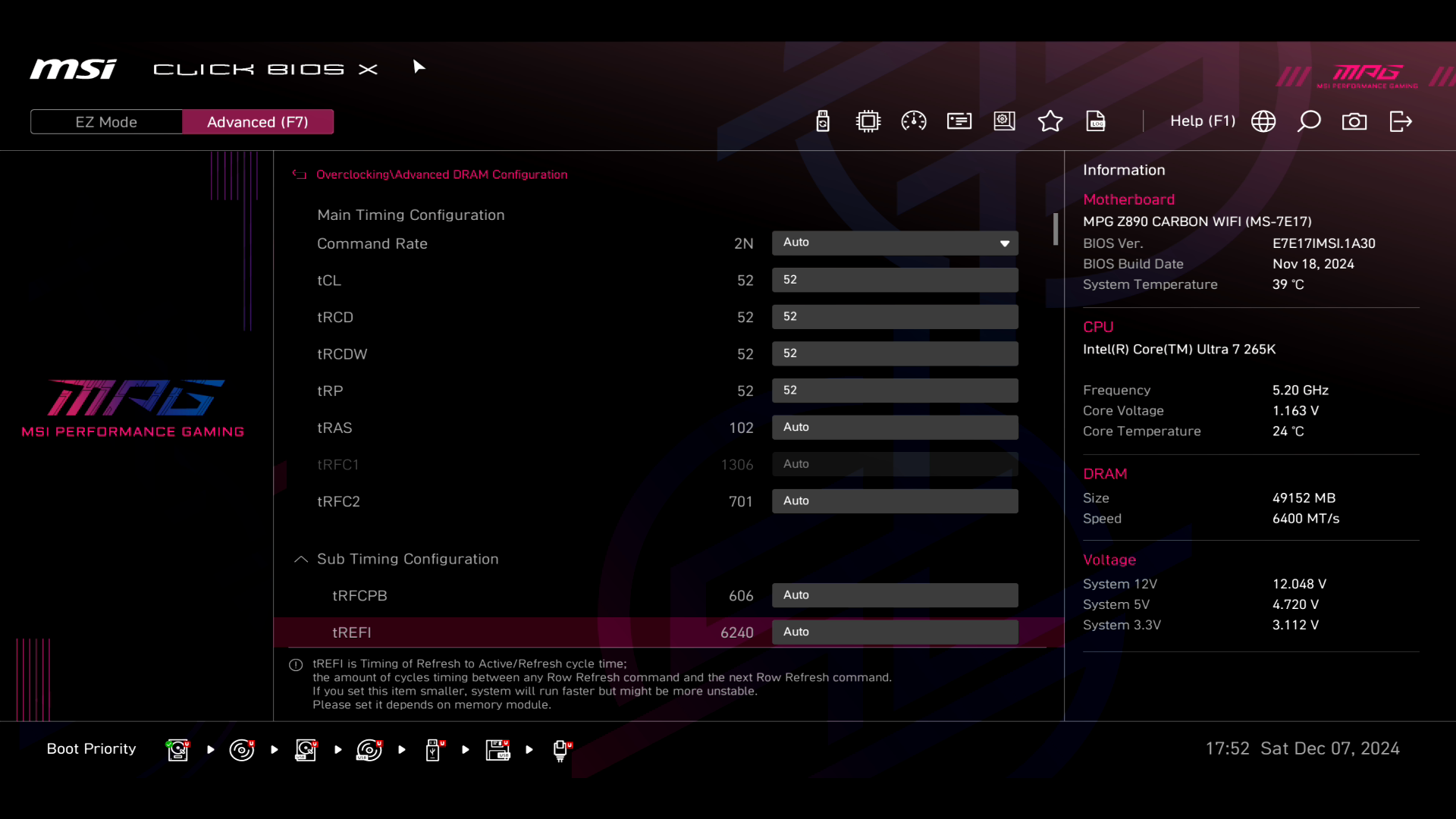

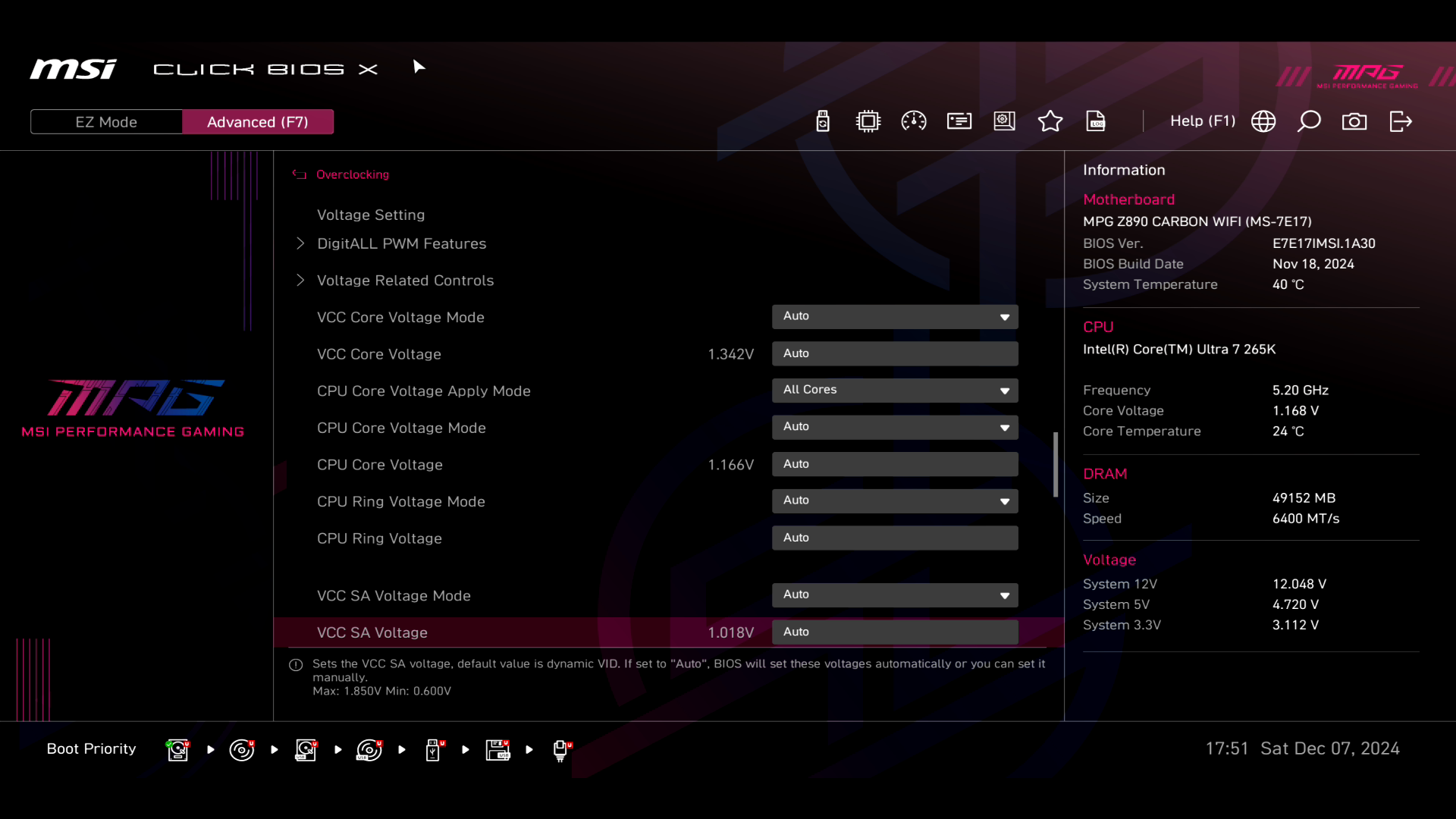

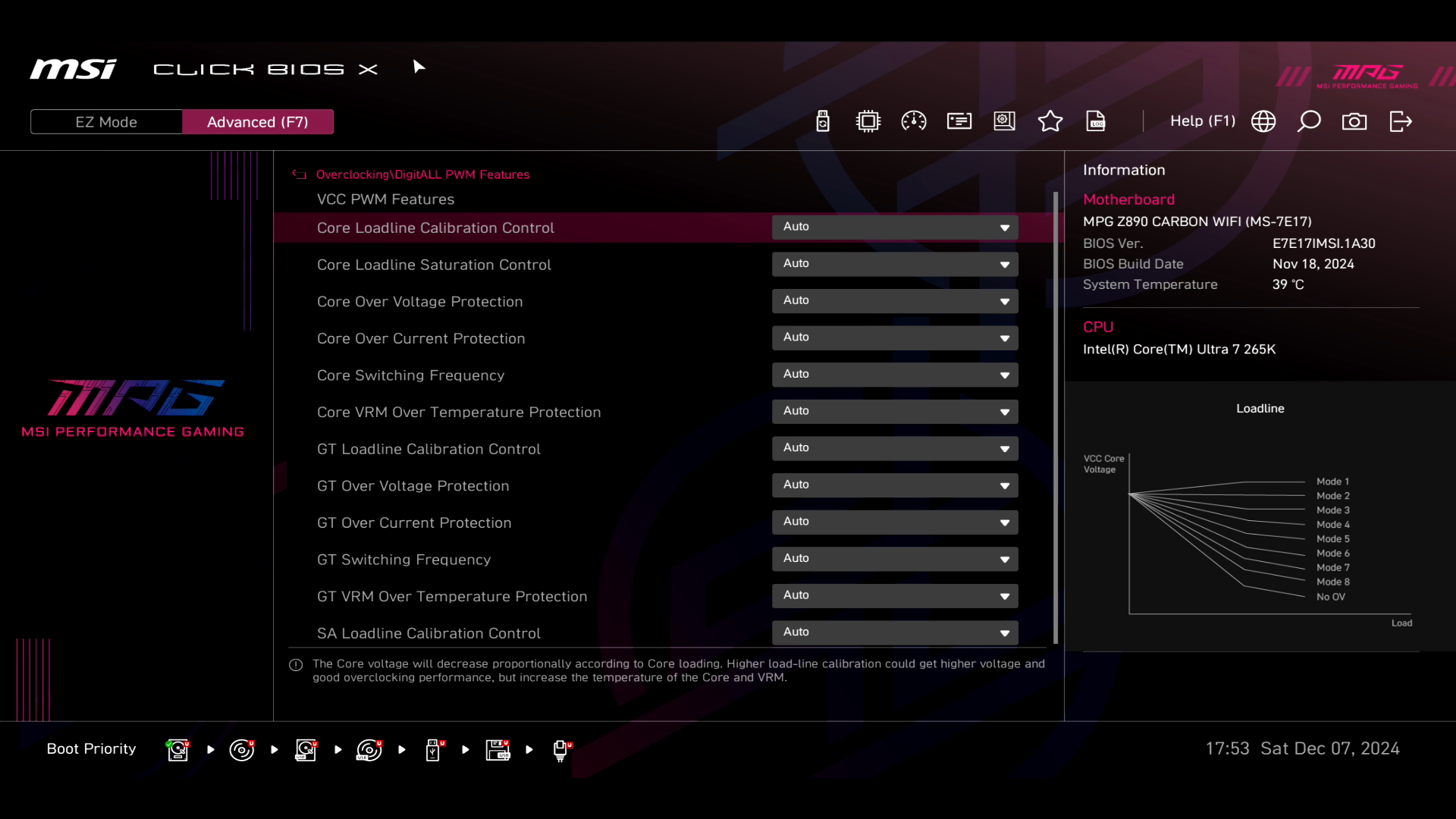

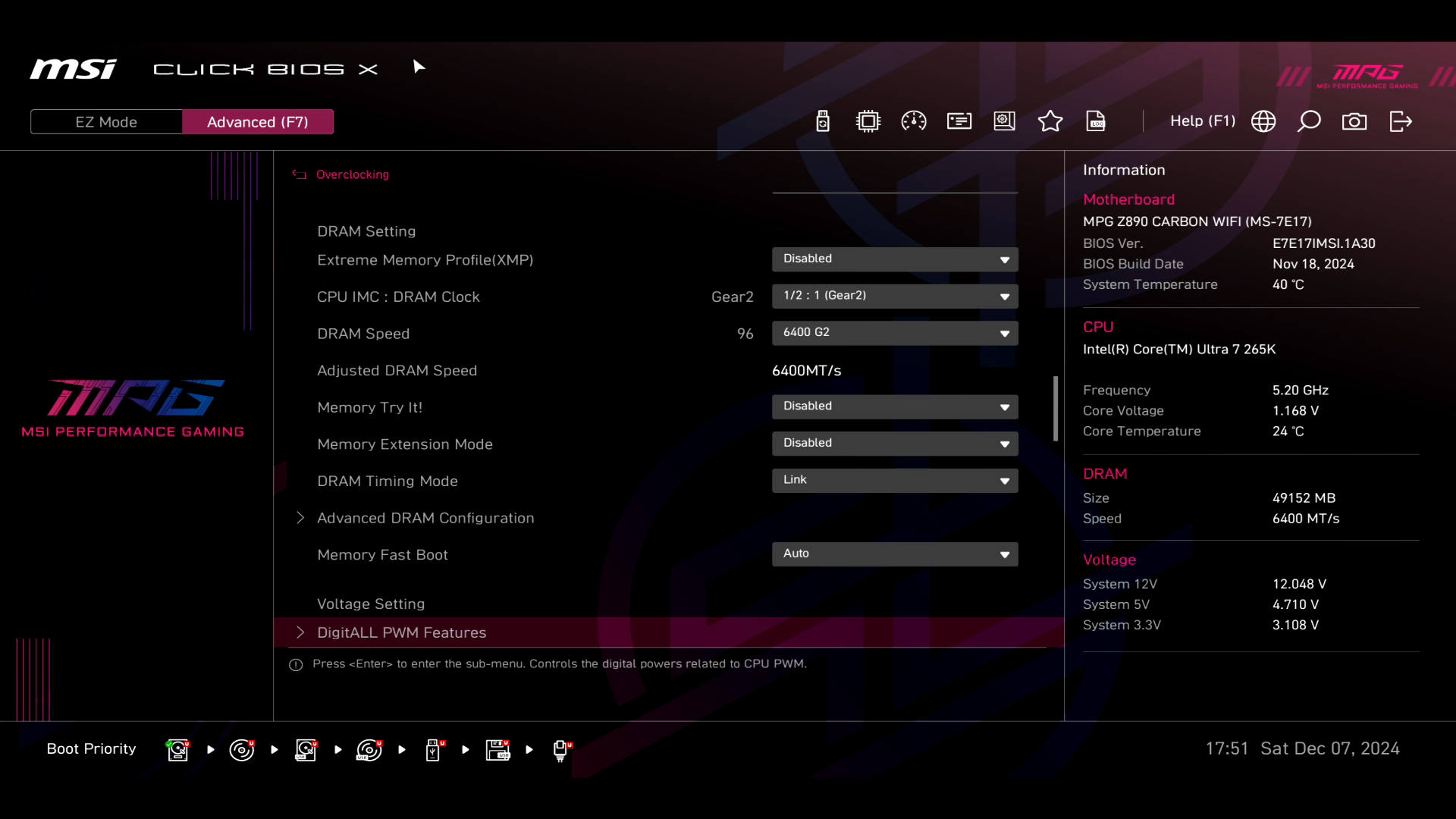

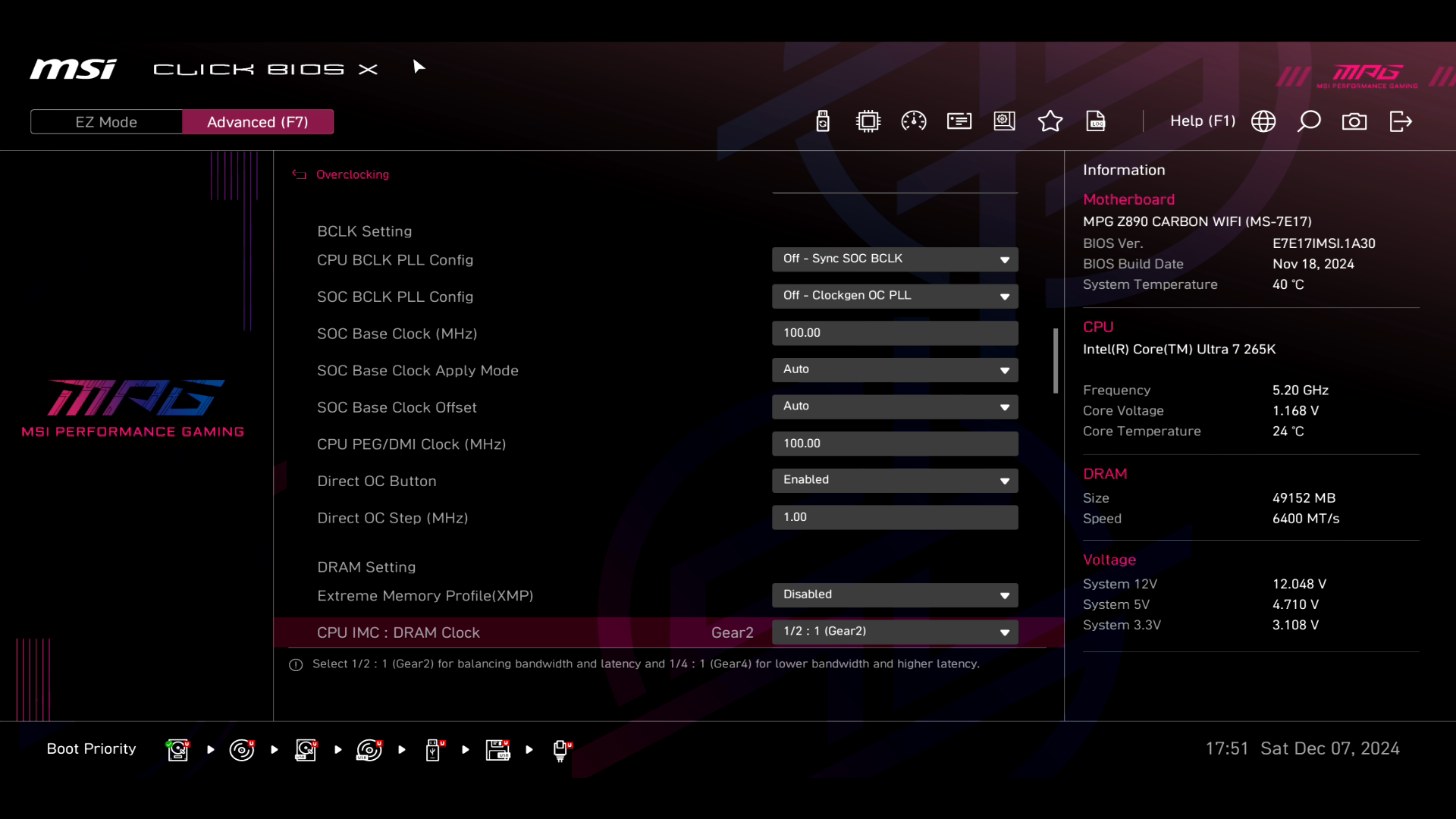

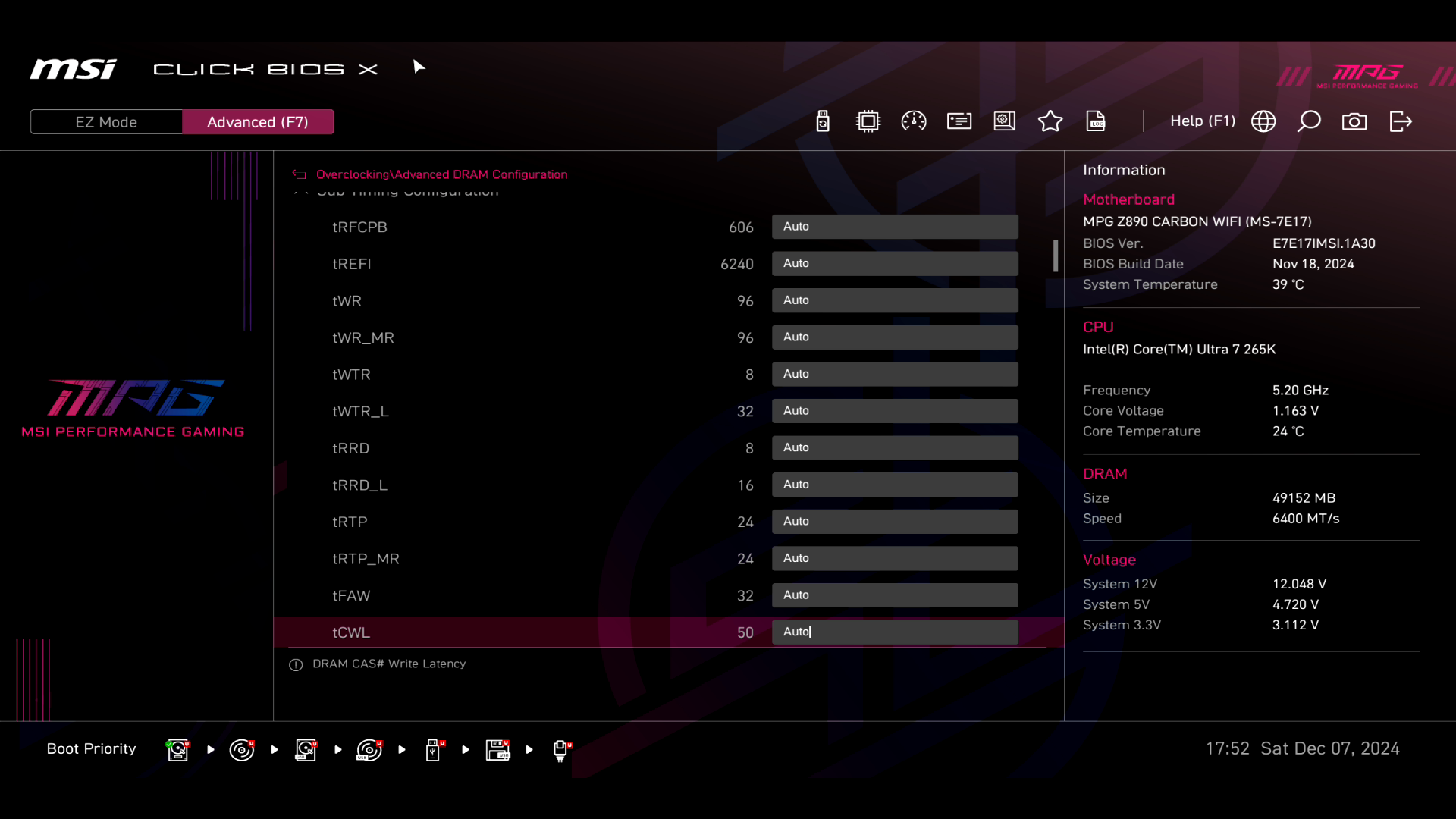

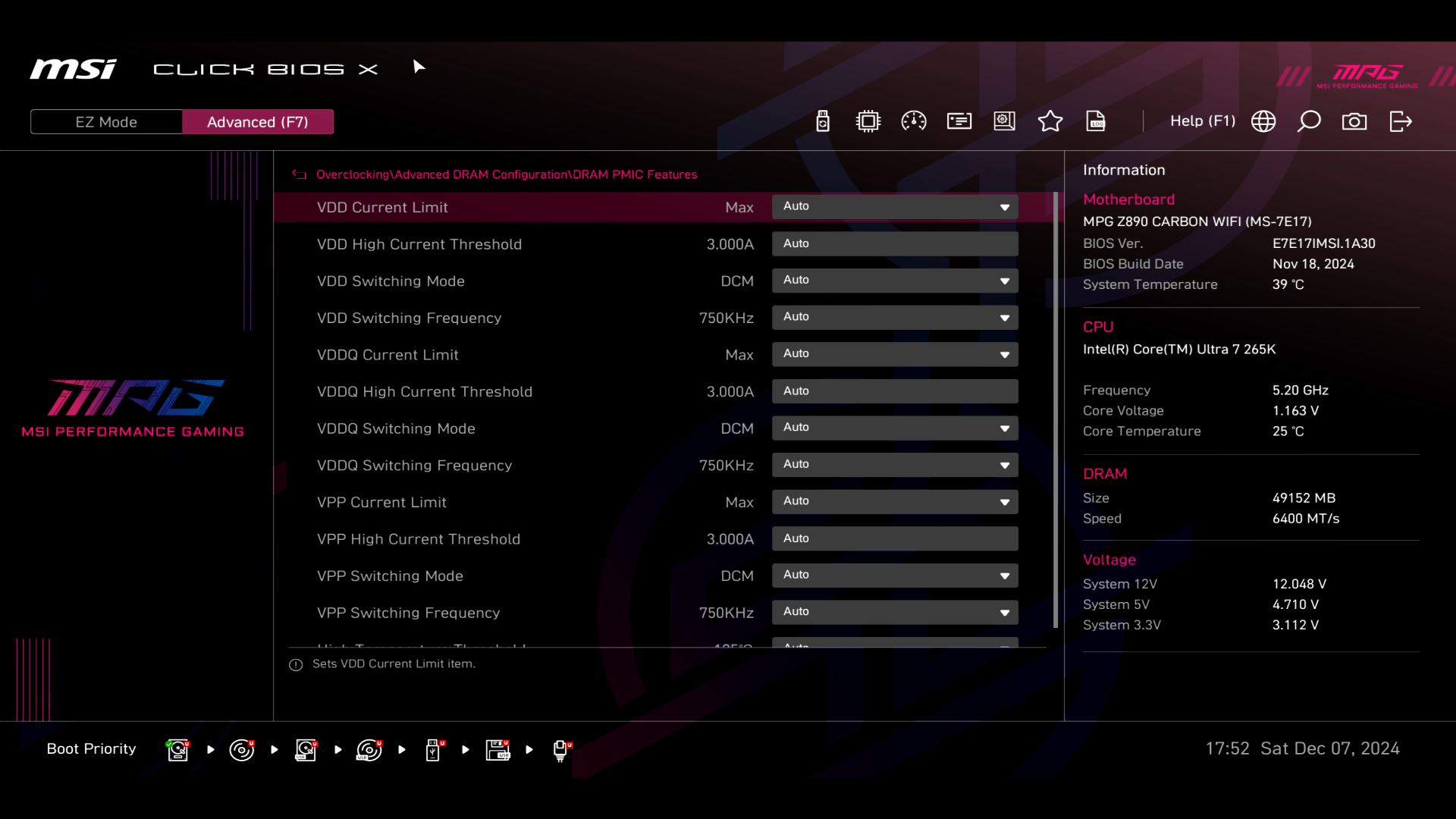

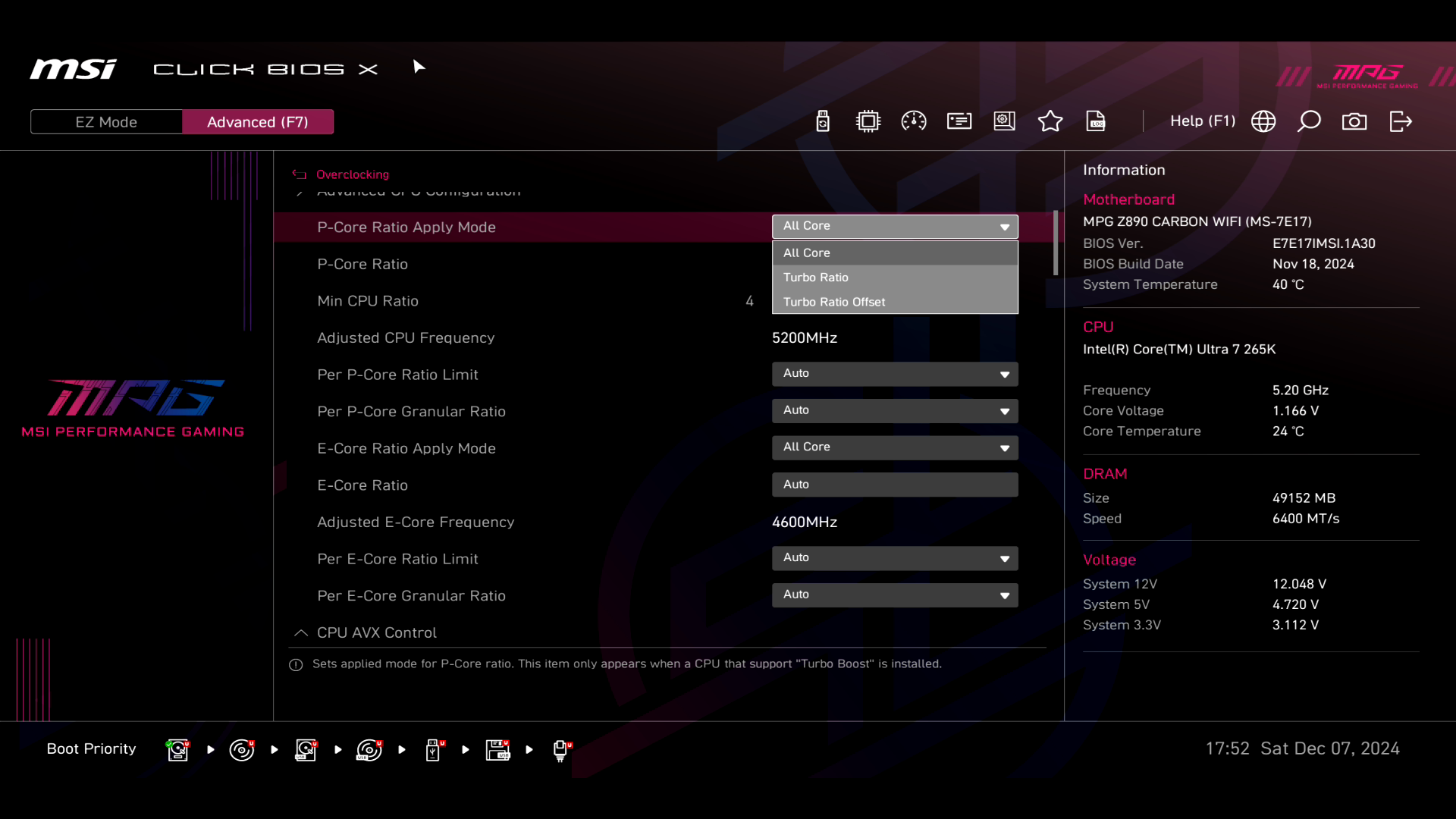

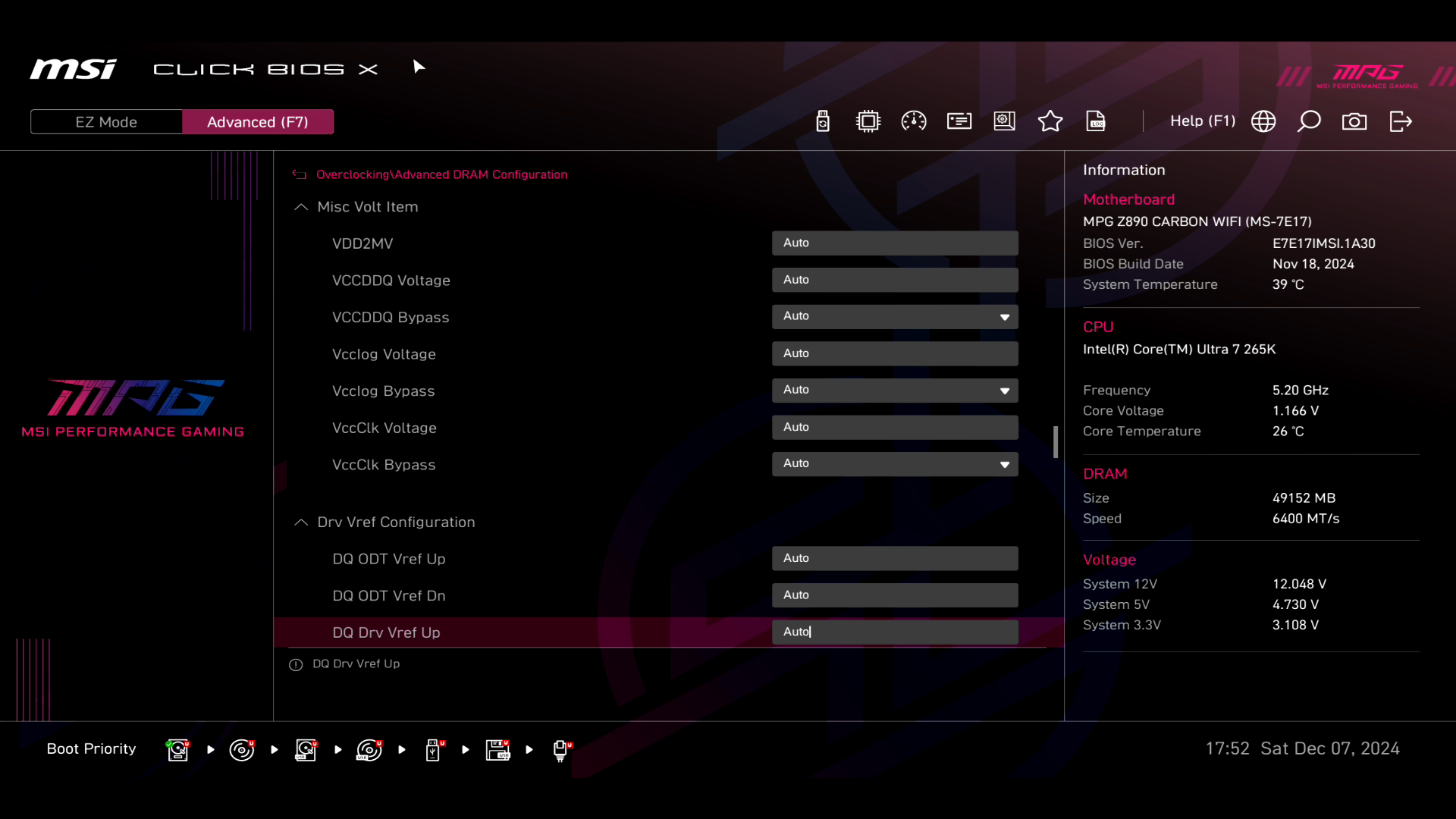

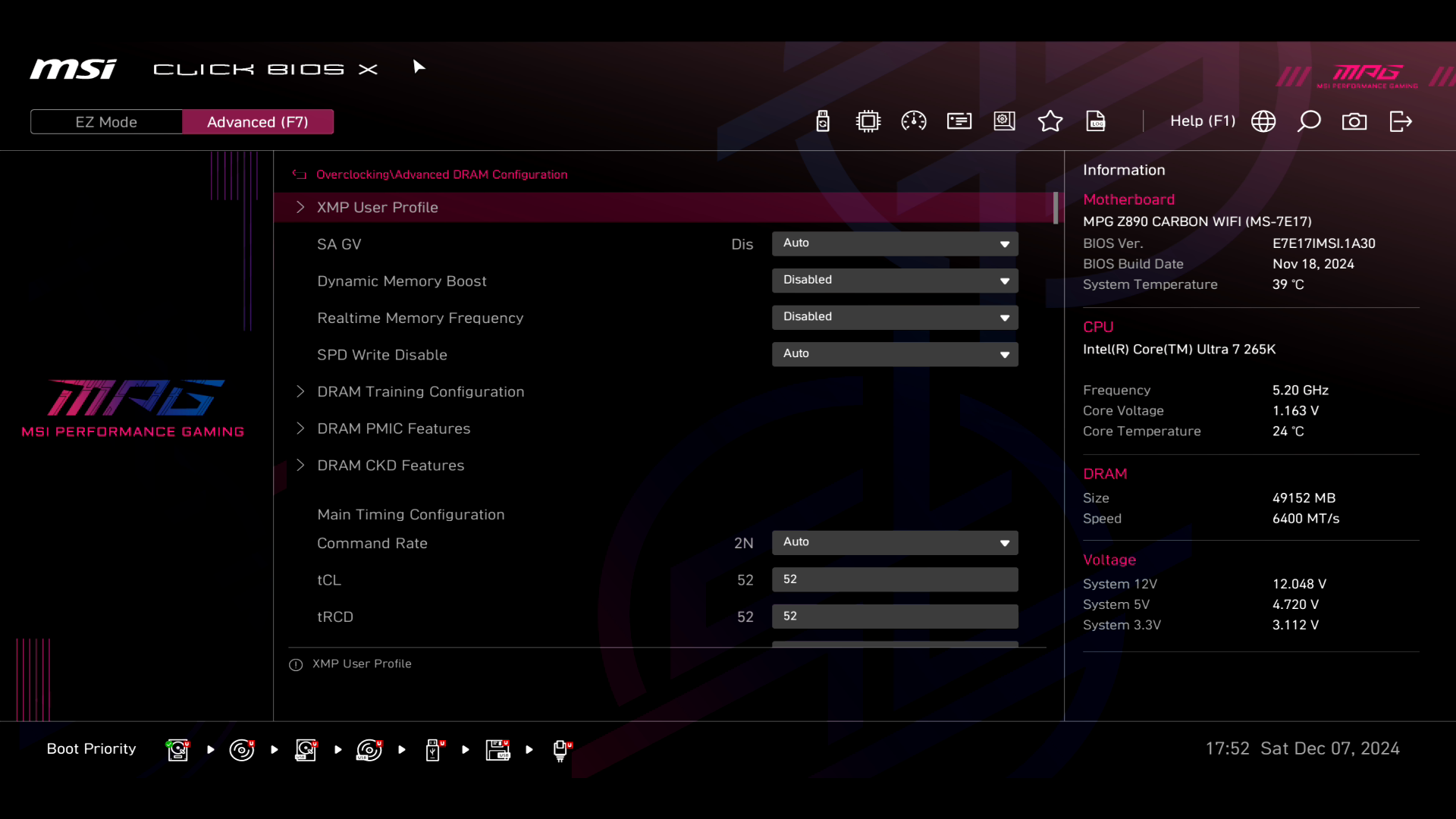

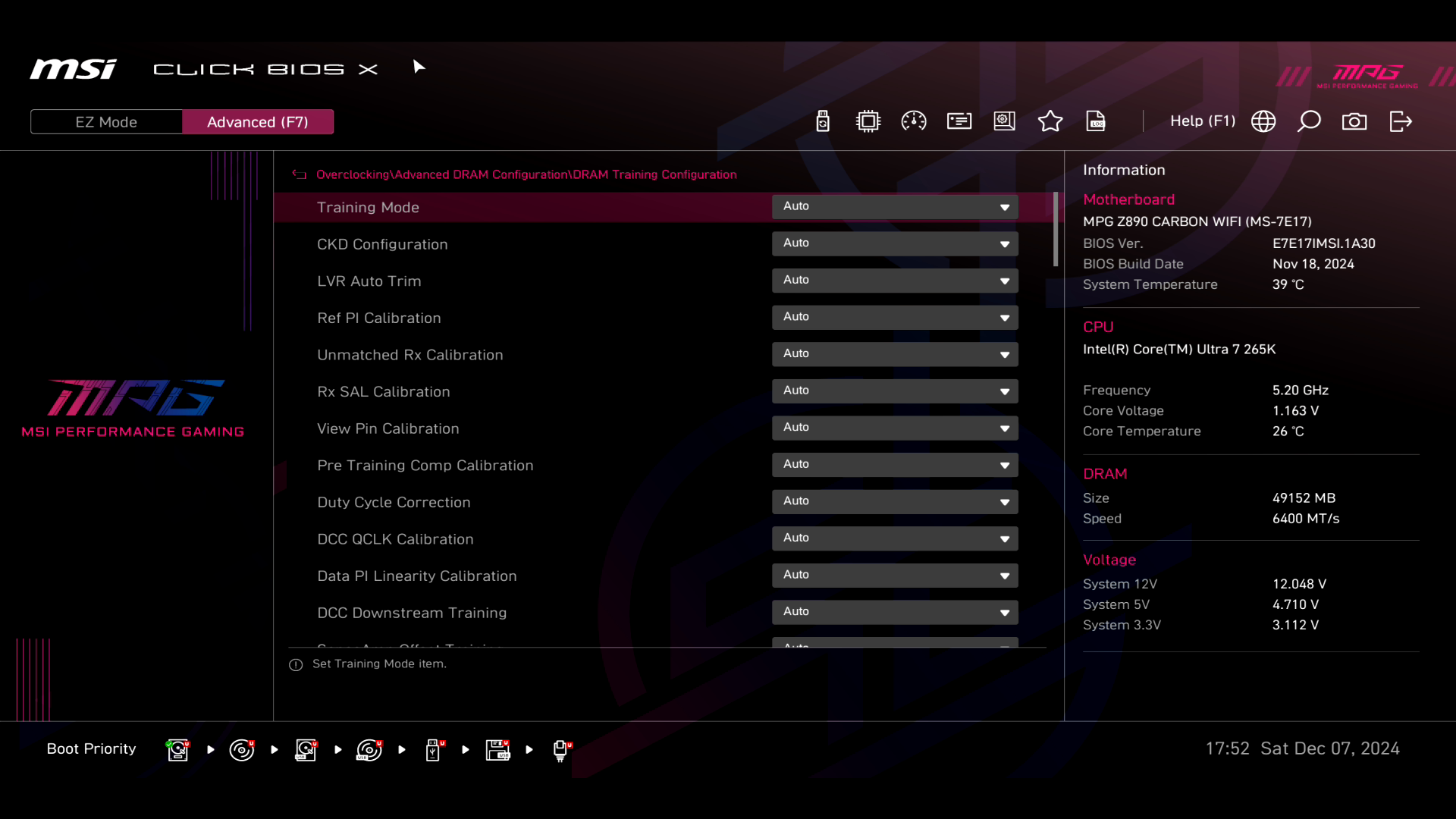

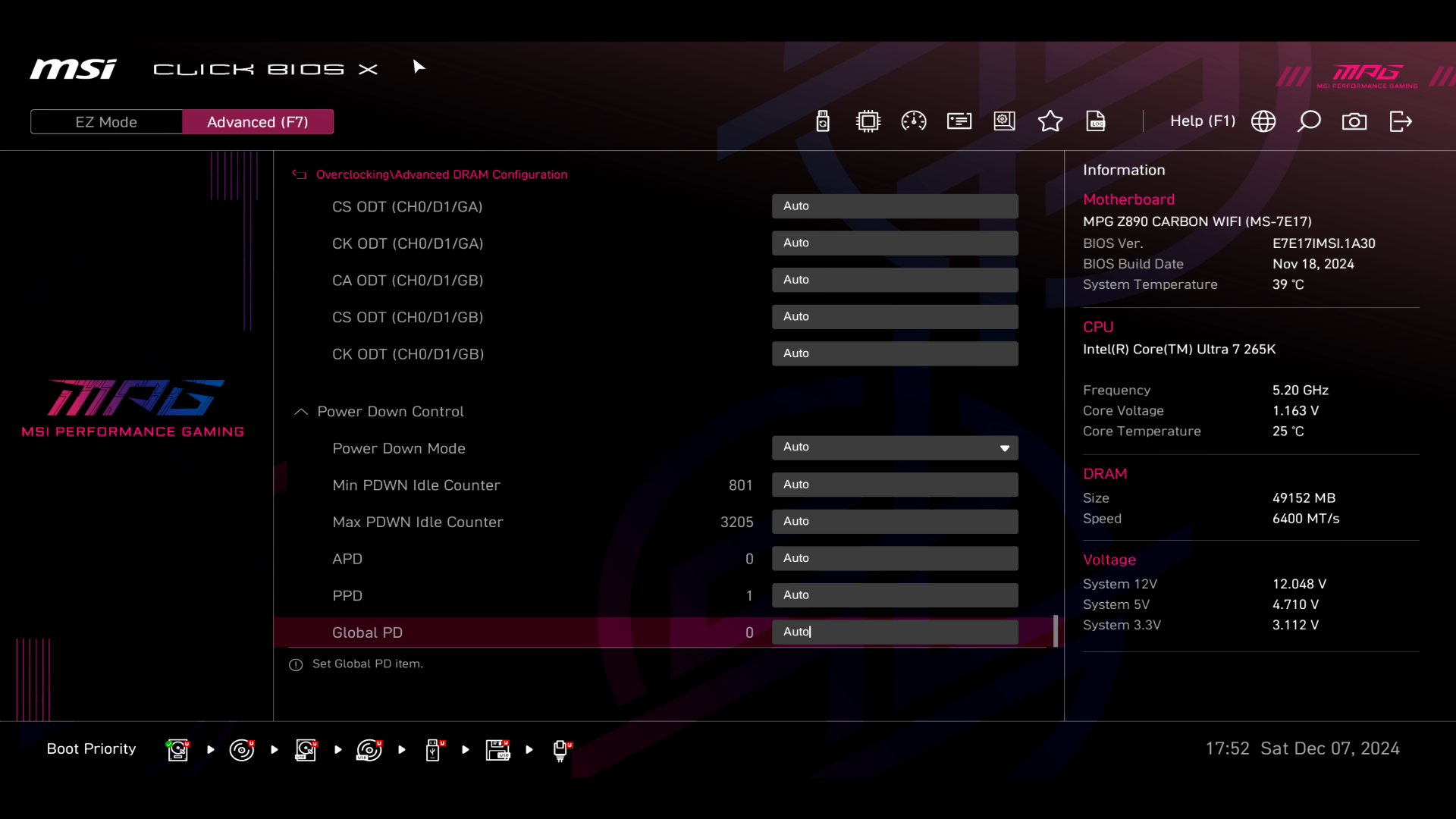

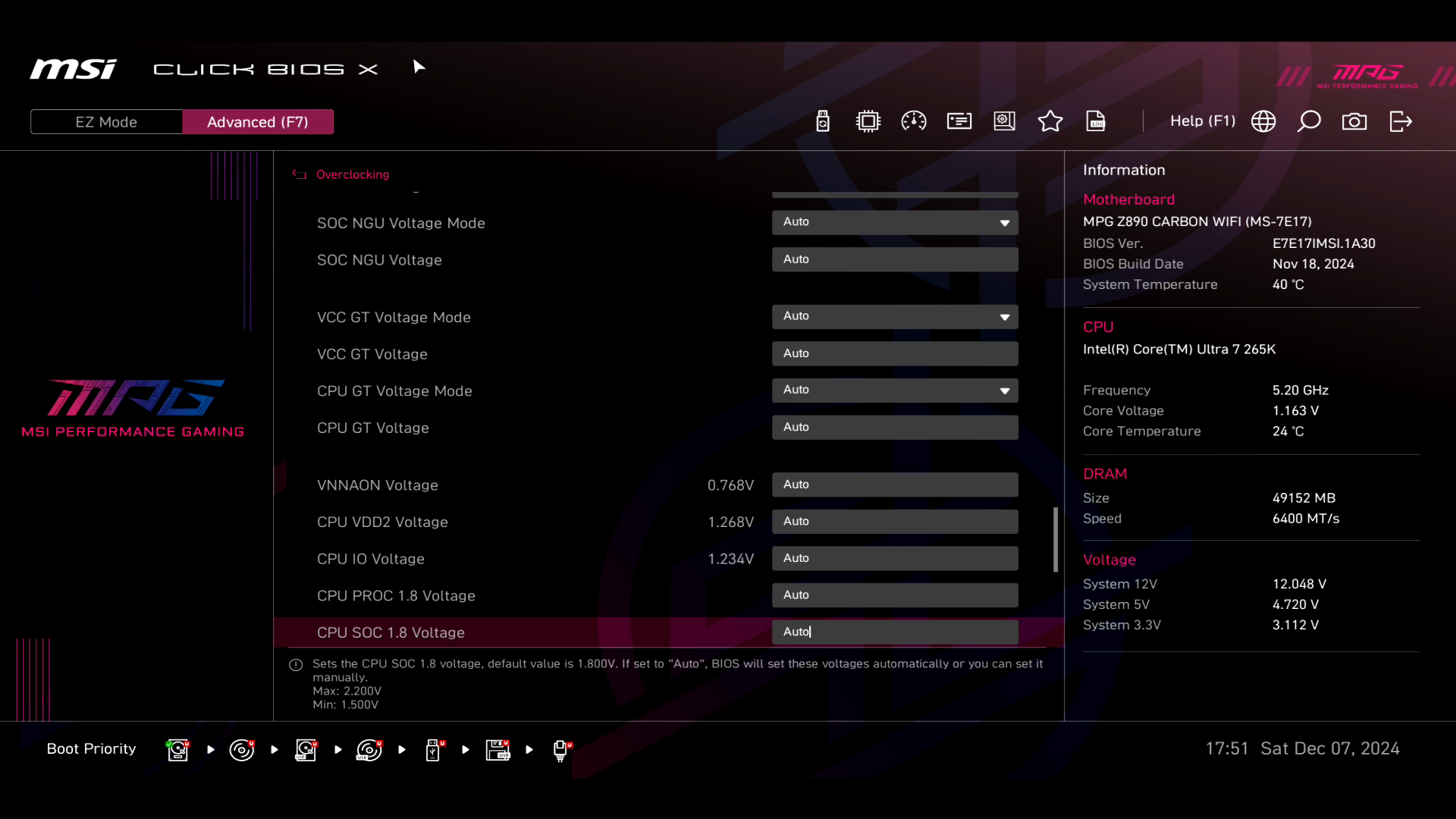

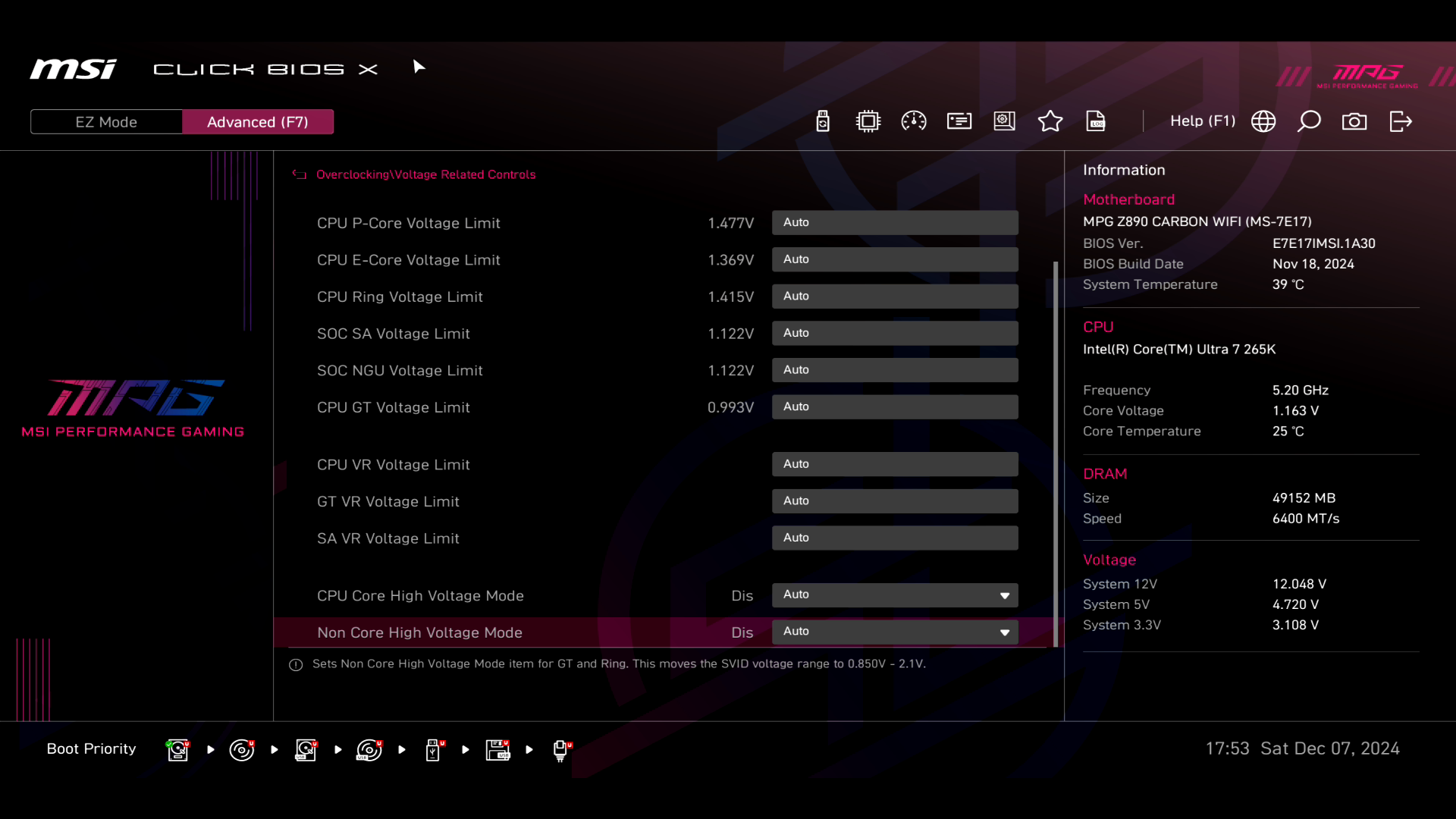

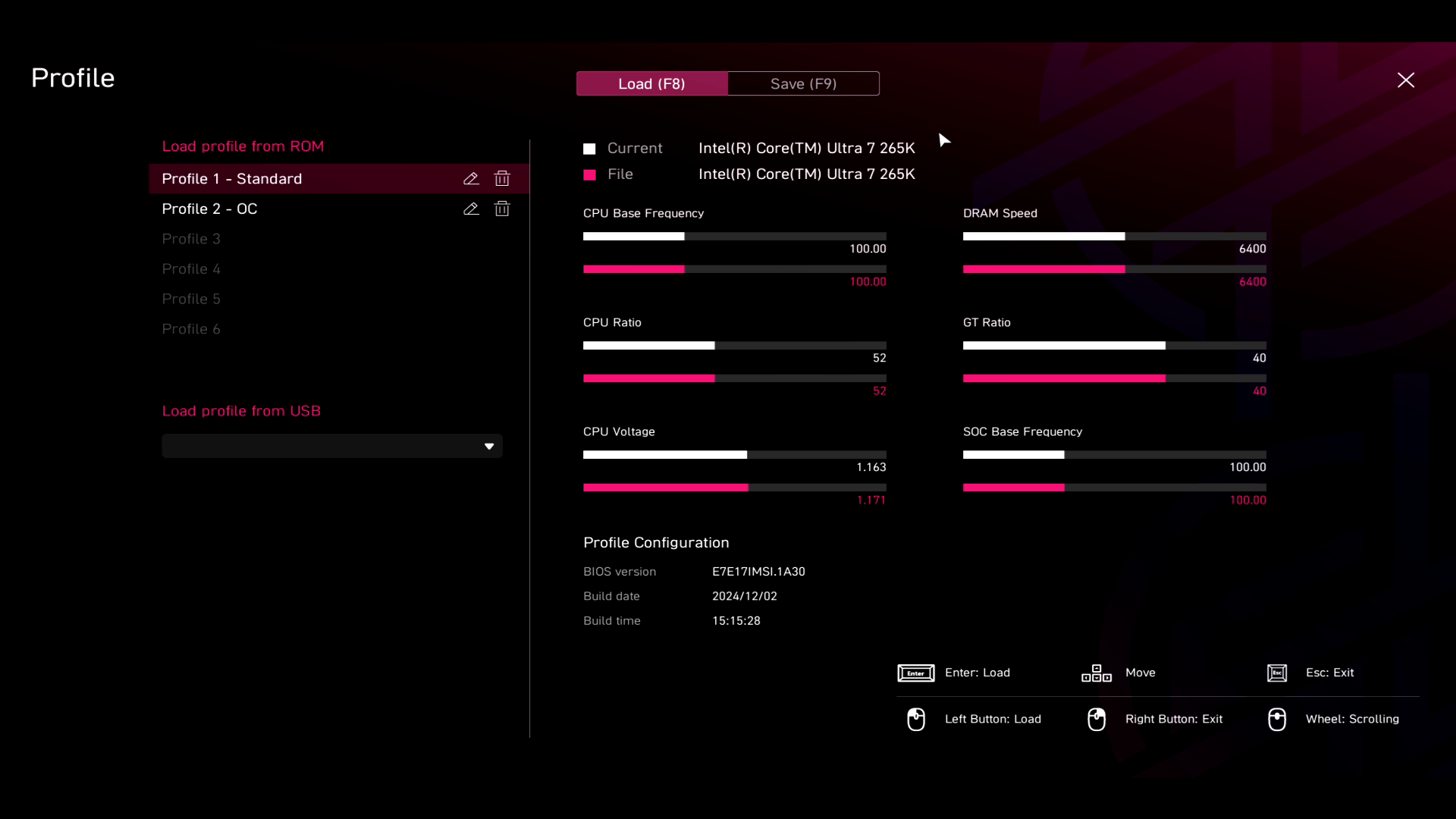

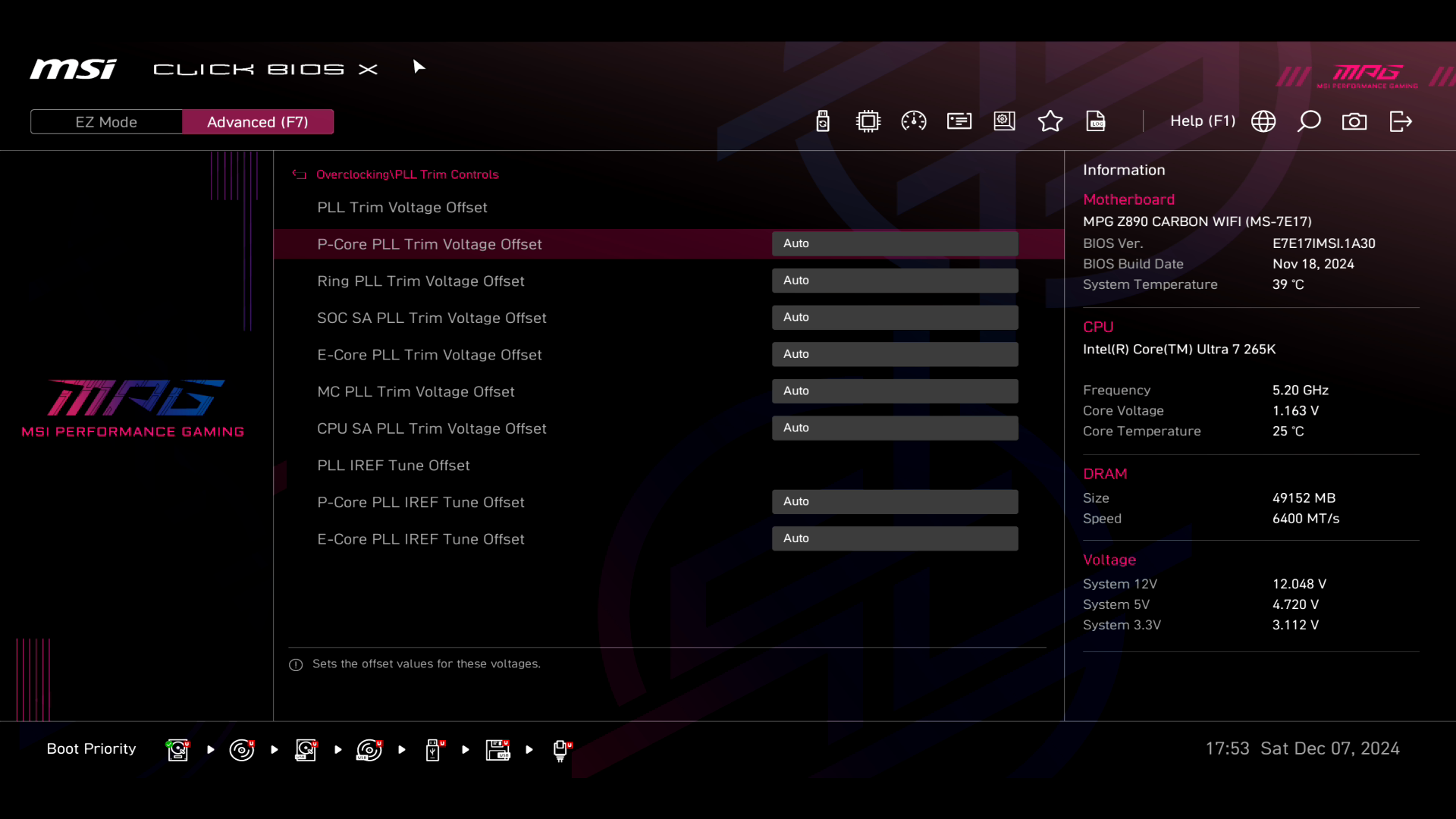

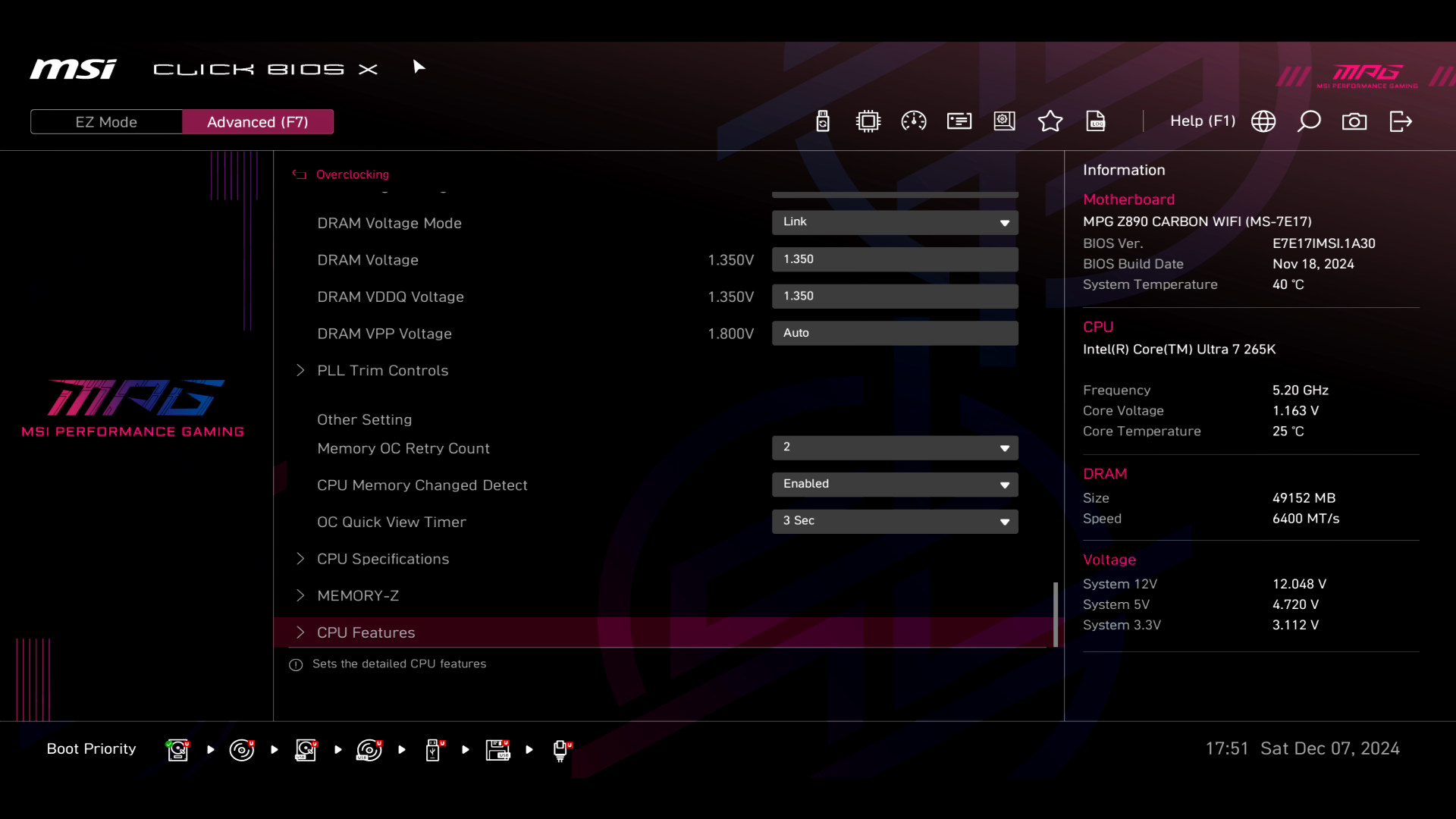

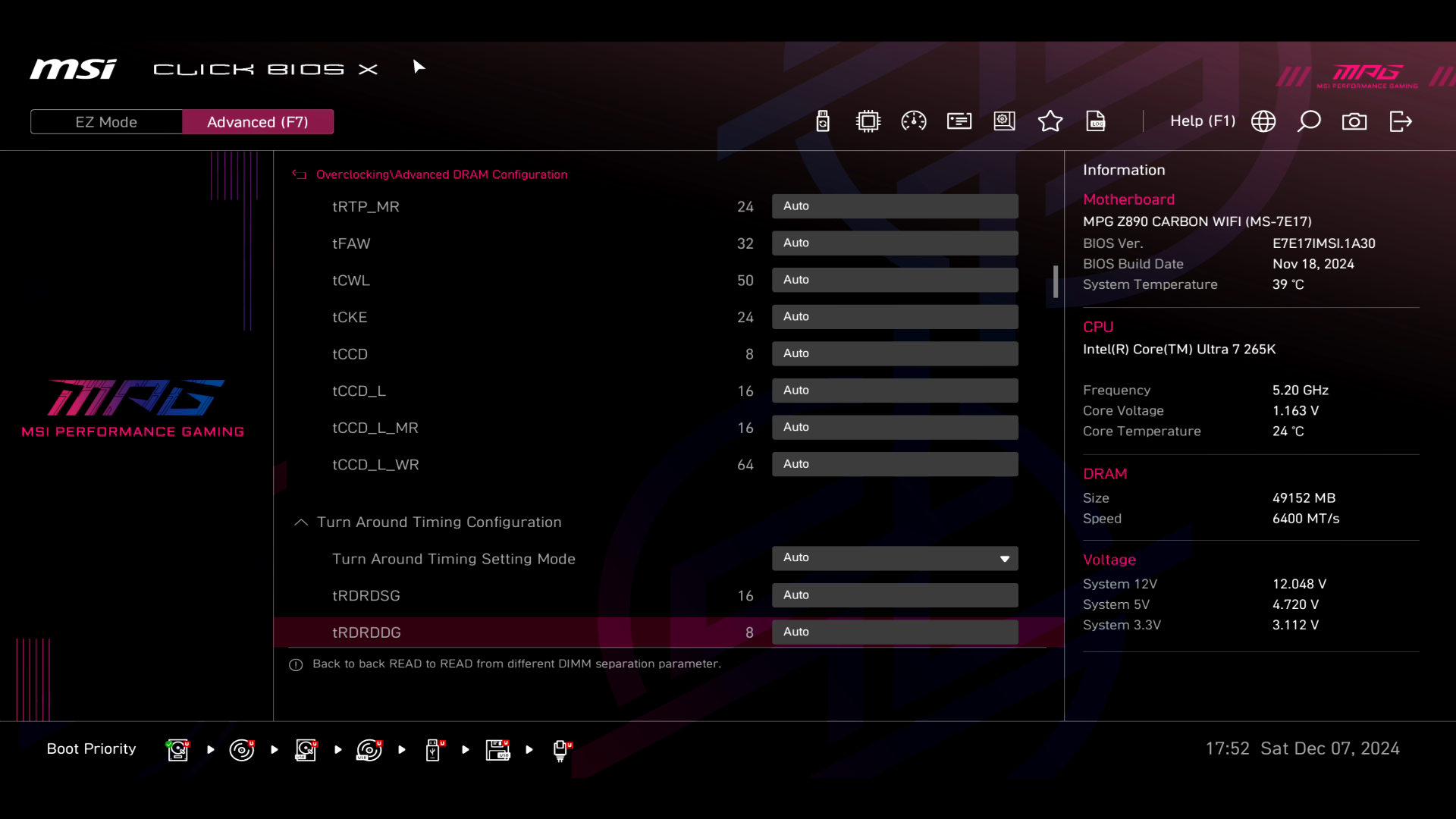

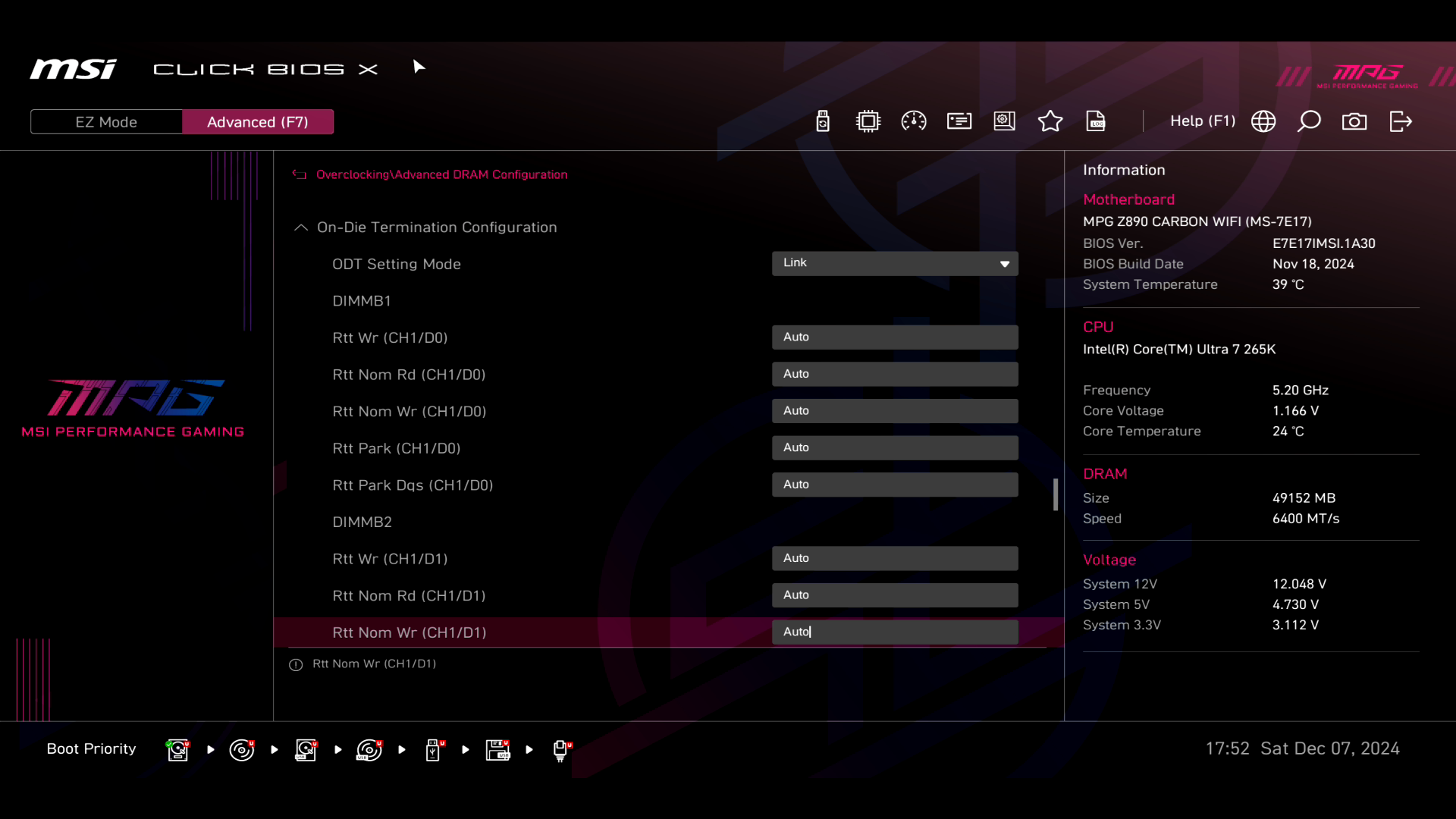

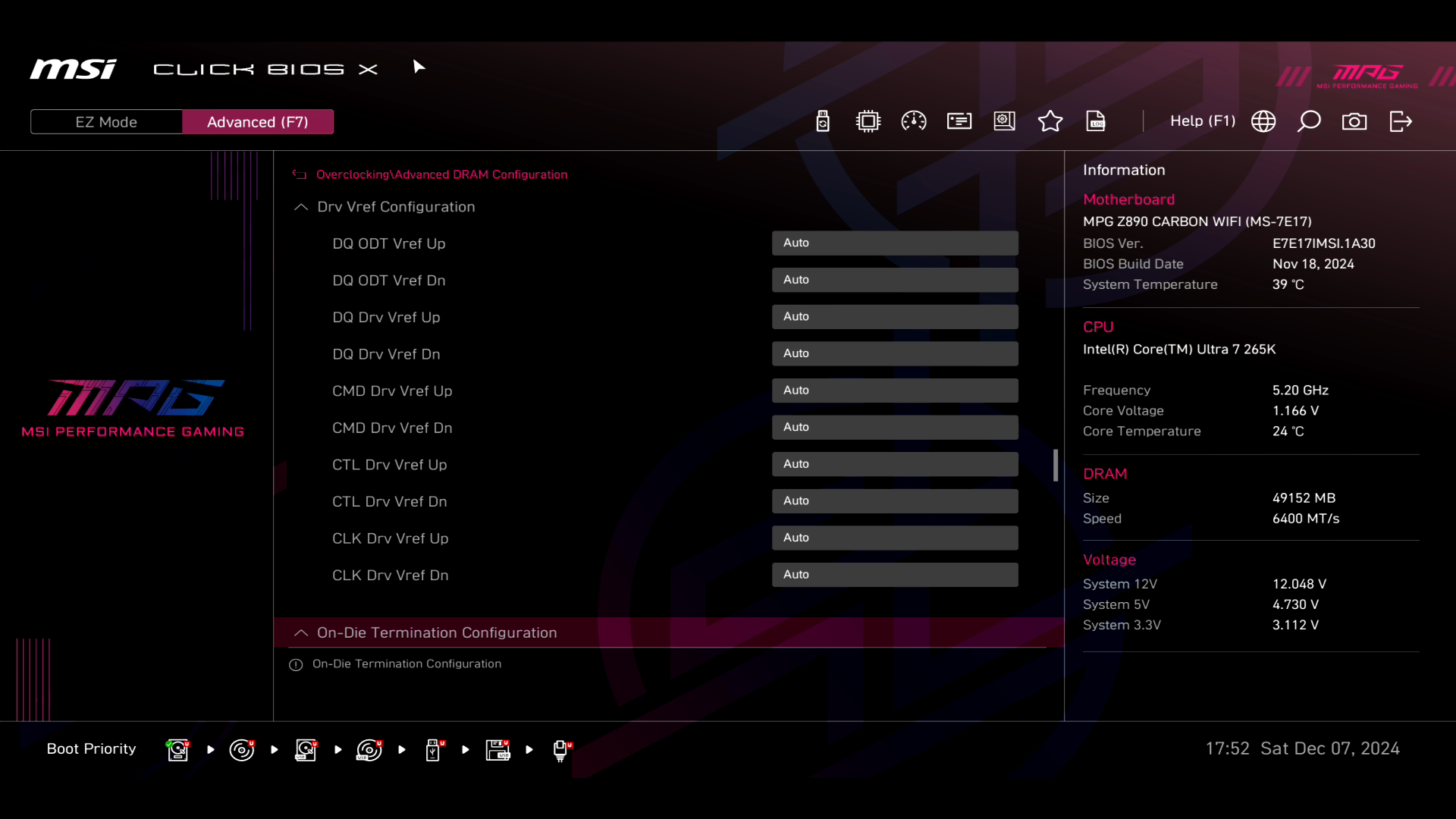

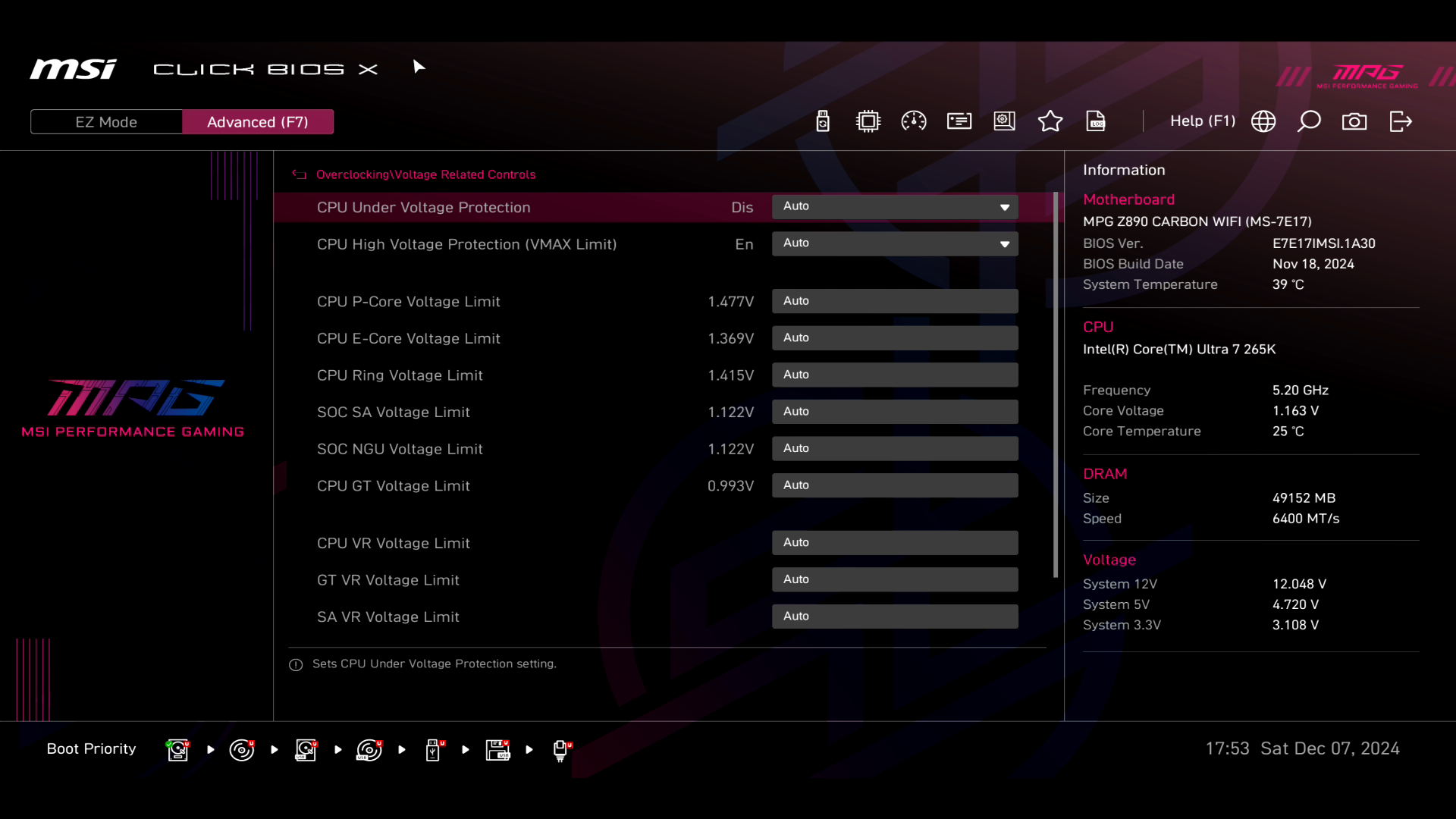

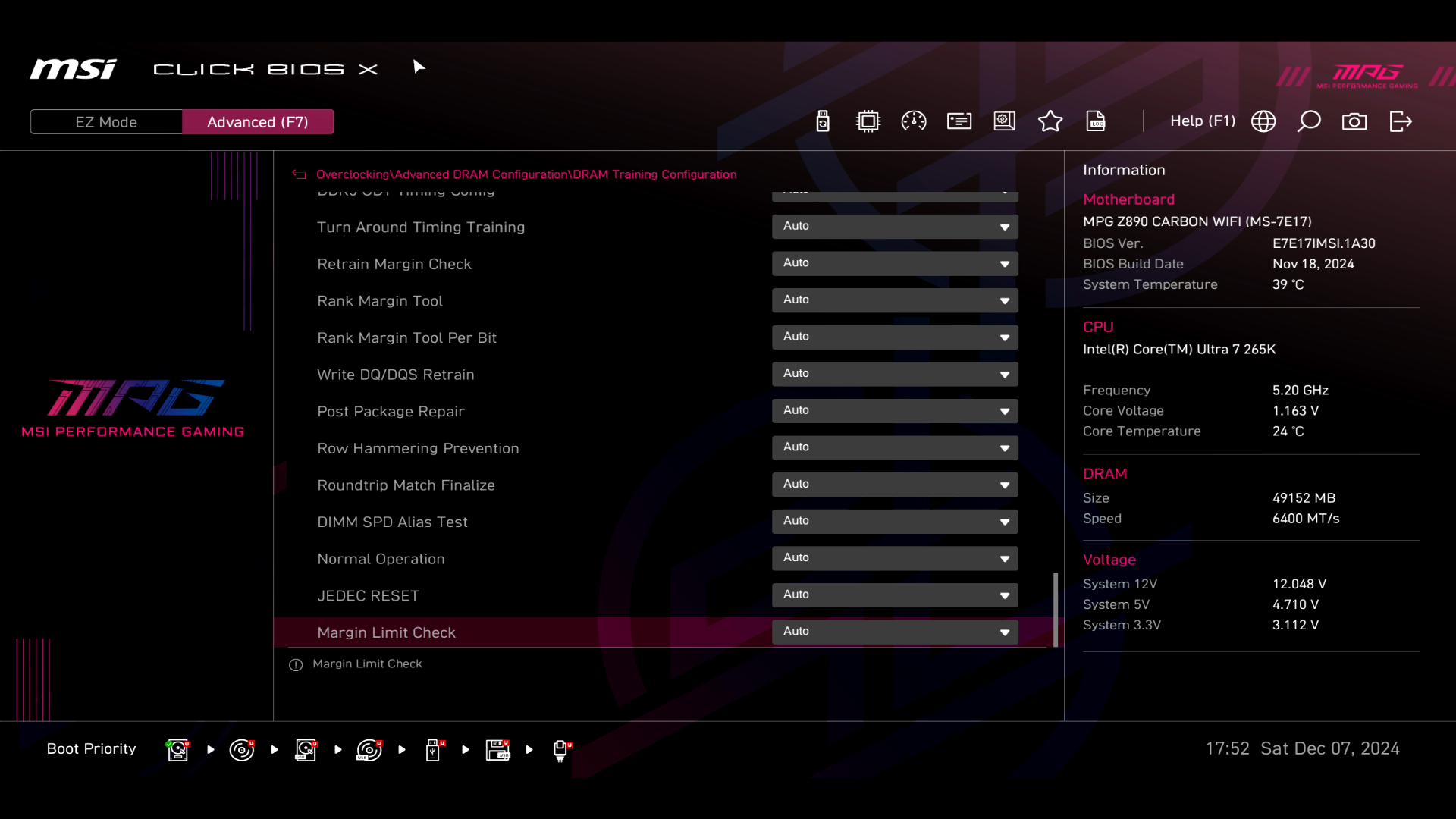

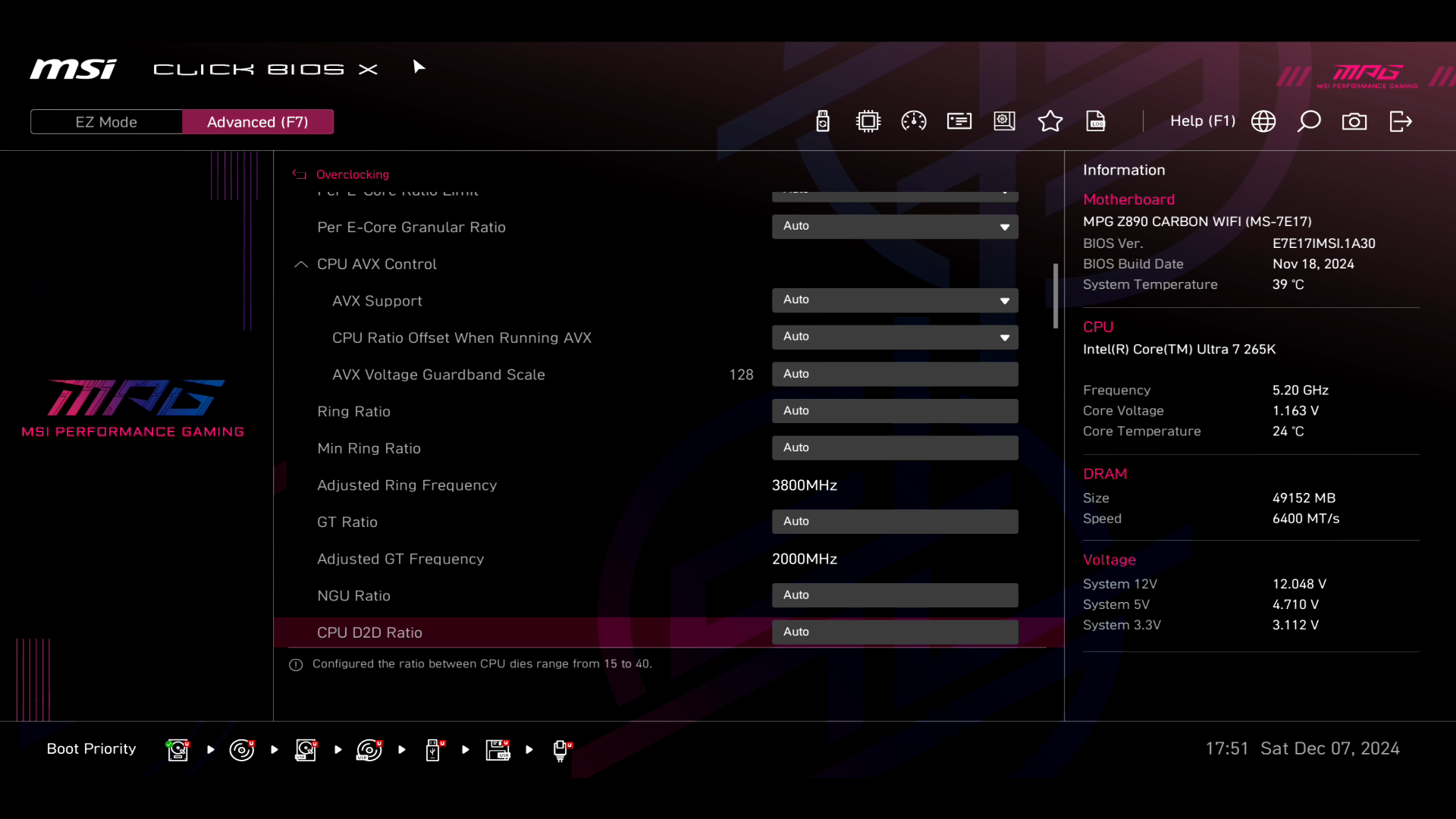

Секция Overclocking предоставляет пользователю инструментарий для соответствующих целей.

Таблица диапазонов регулировки ключевых параметров:

Параметр Диапазон регулировки Шаг
SOC Base Clock (MHz) 70-655 0,001
Load-line Calibration Control (Level) 1–8 1
VCC Core Voltage (V) 0,6–1,72 0,01
CPU Core Voltage (V) 0,6–1,72 0,005
CPU E-core Voltage (V) 0,6–1,72 0,005
CPU Ring Voltage (V) 0,8–1,55 0,005
VCC SA Voltage (V) 0,6–1,85 0,01
SOC SA Voltage (V) 0,6–1,57 0,005
SOC NGU Voltage (V) 0,6–1,57 0,005
VNNAON Voltage (V) 0,7–1 0,01
CPU VDD2 Voltage (V) 0,85–1,45 0,01
CPU IO Voltage (V) 0,85–1,55 0,01
DRAM Frequency (MHz) 3600–15066 133
DRAM Voltage (V) 0,8–2,5 0,005
DRAM VDDQ Voltage(V) 0,8–2,5 0,005
DRAM VPP Voltage (V) 1,5–2,135 0,005

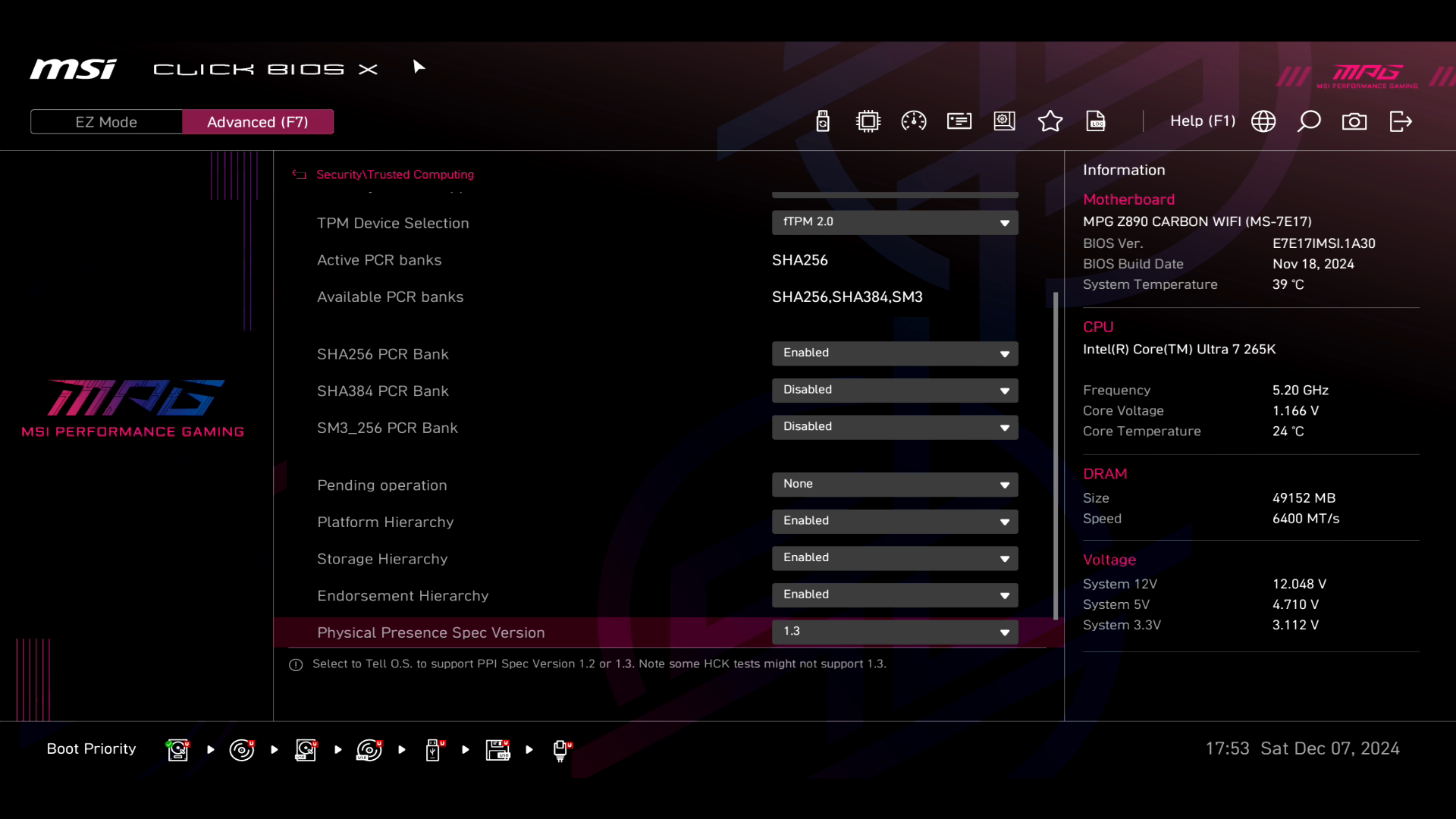

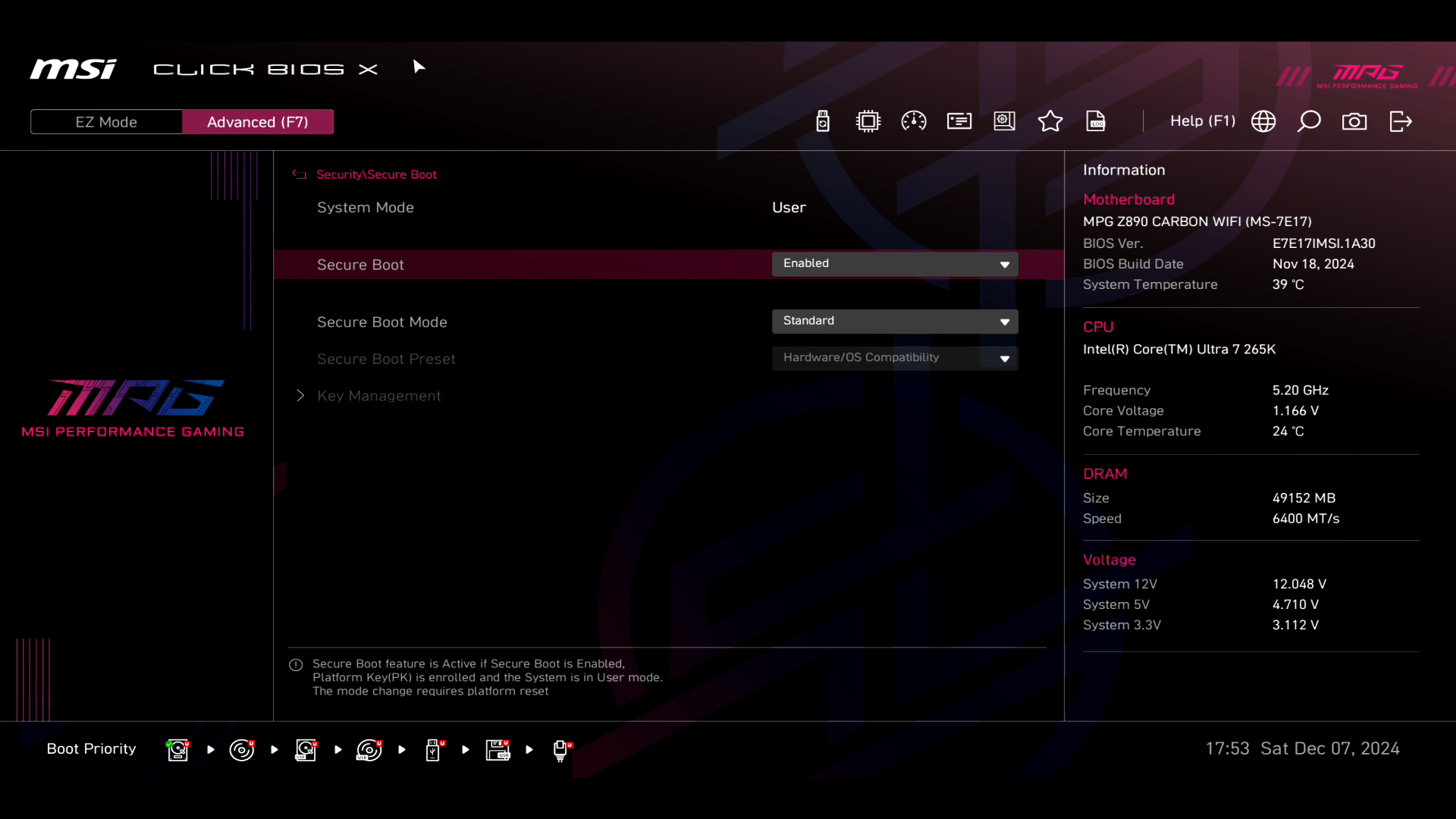

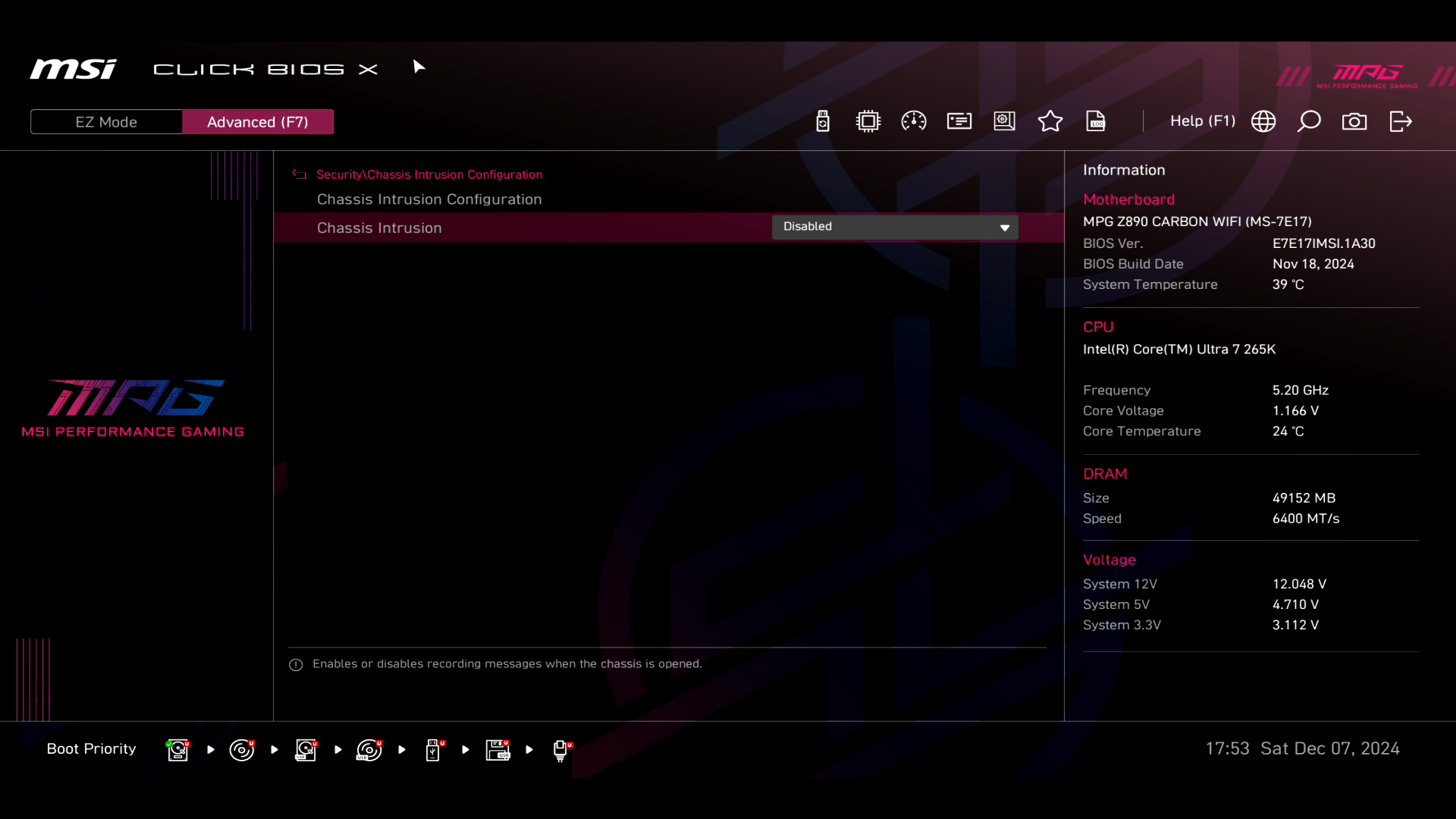

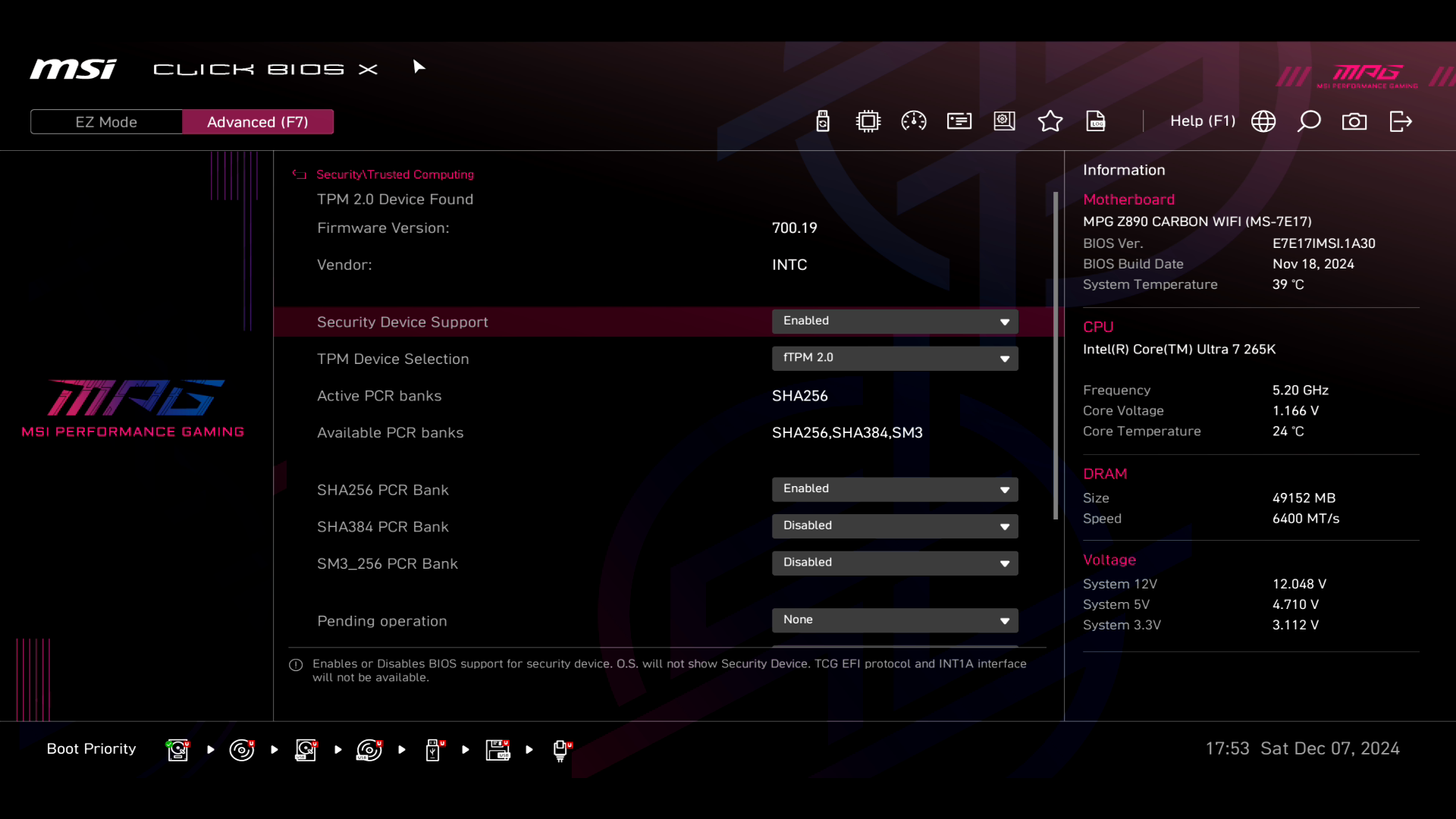

Секция Security управляет функциями Secured Boot, TPM, датчиком открытия шасси, а также устанавливает системный пароль в случае необходимости.

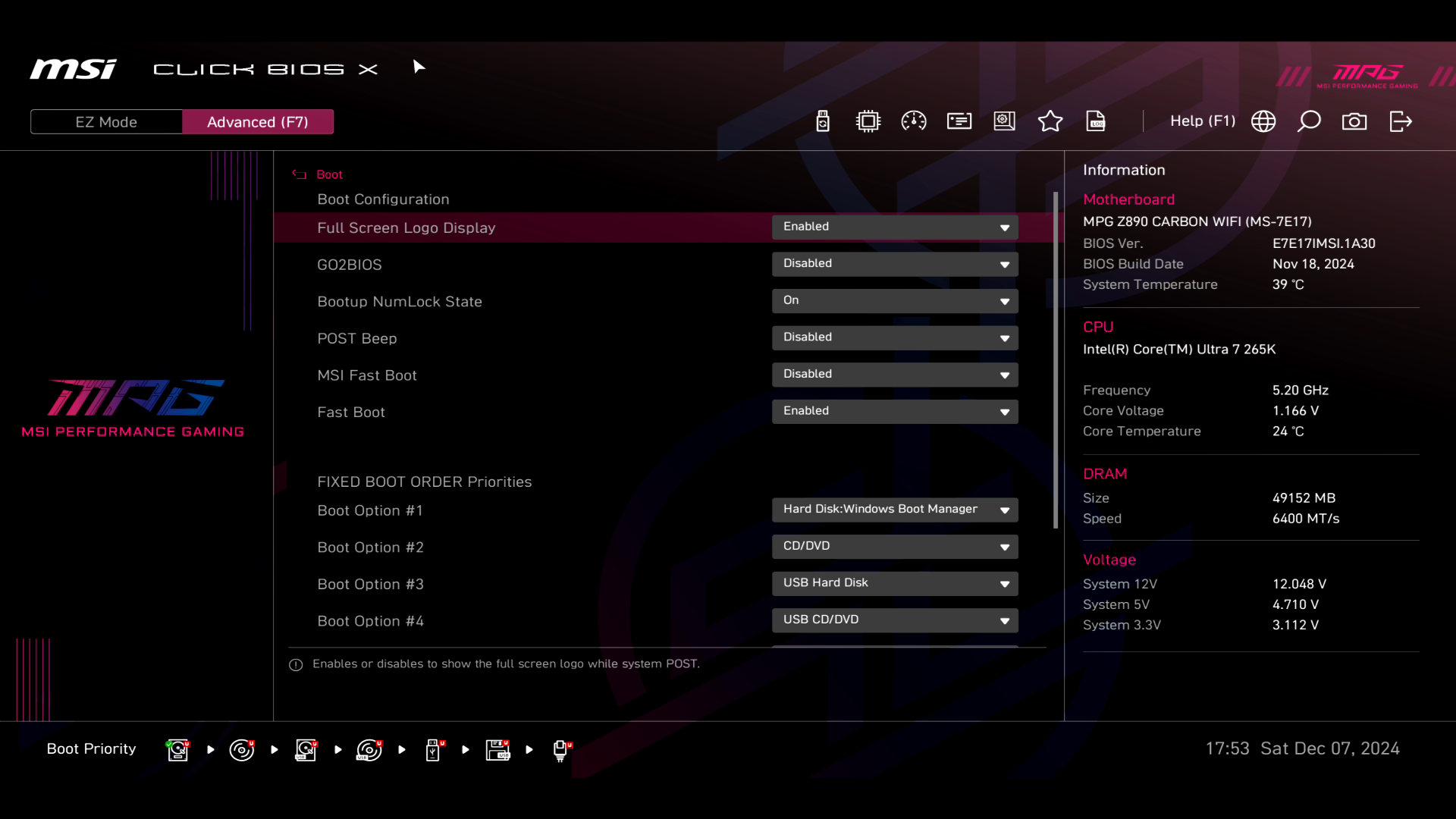

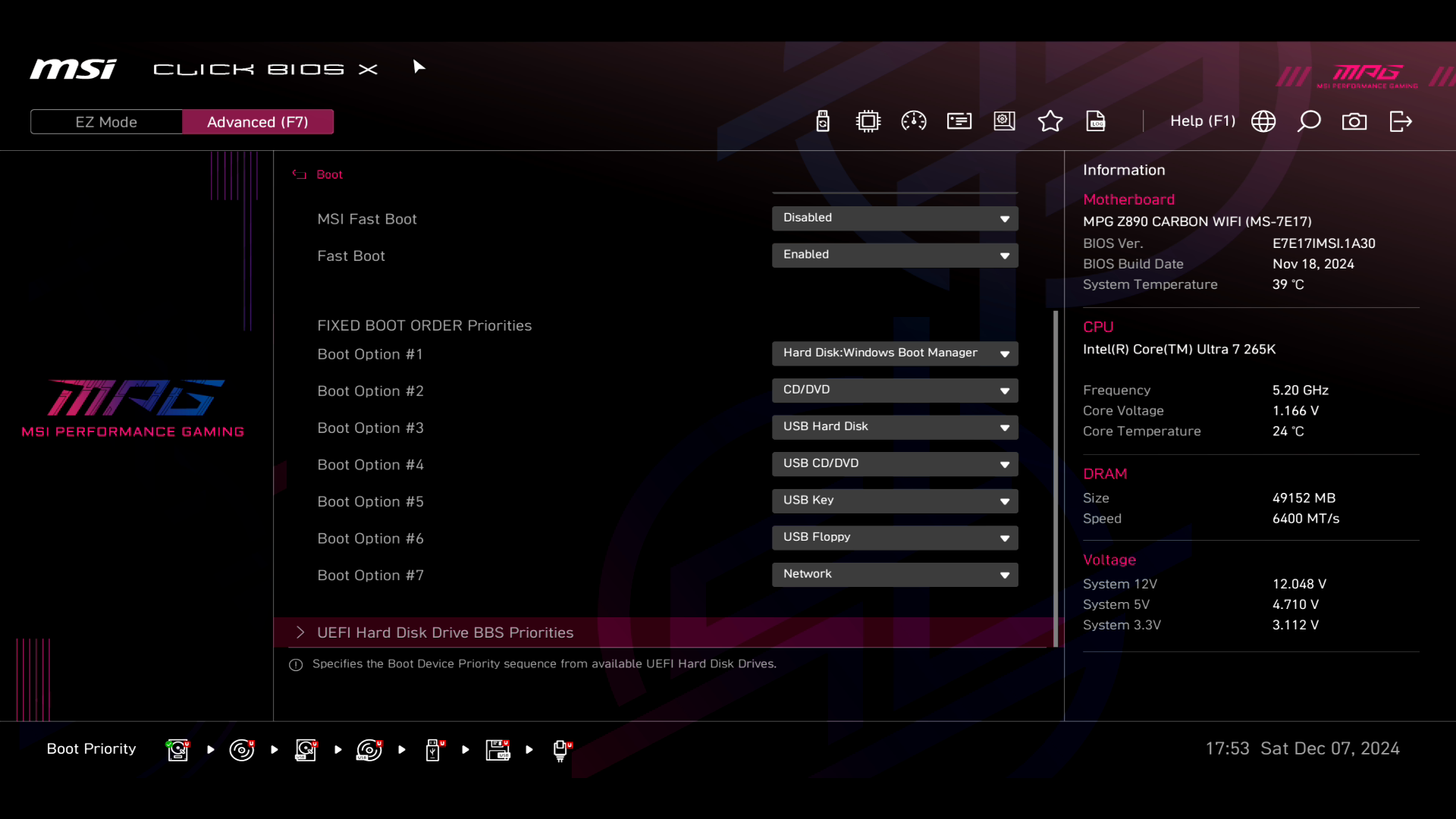

Секция Boot управляет процессом загрузки системы, POST-аудиосигналами, отображением логотипа вместо отчета.

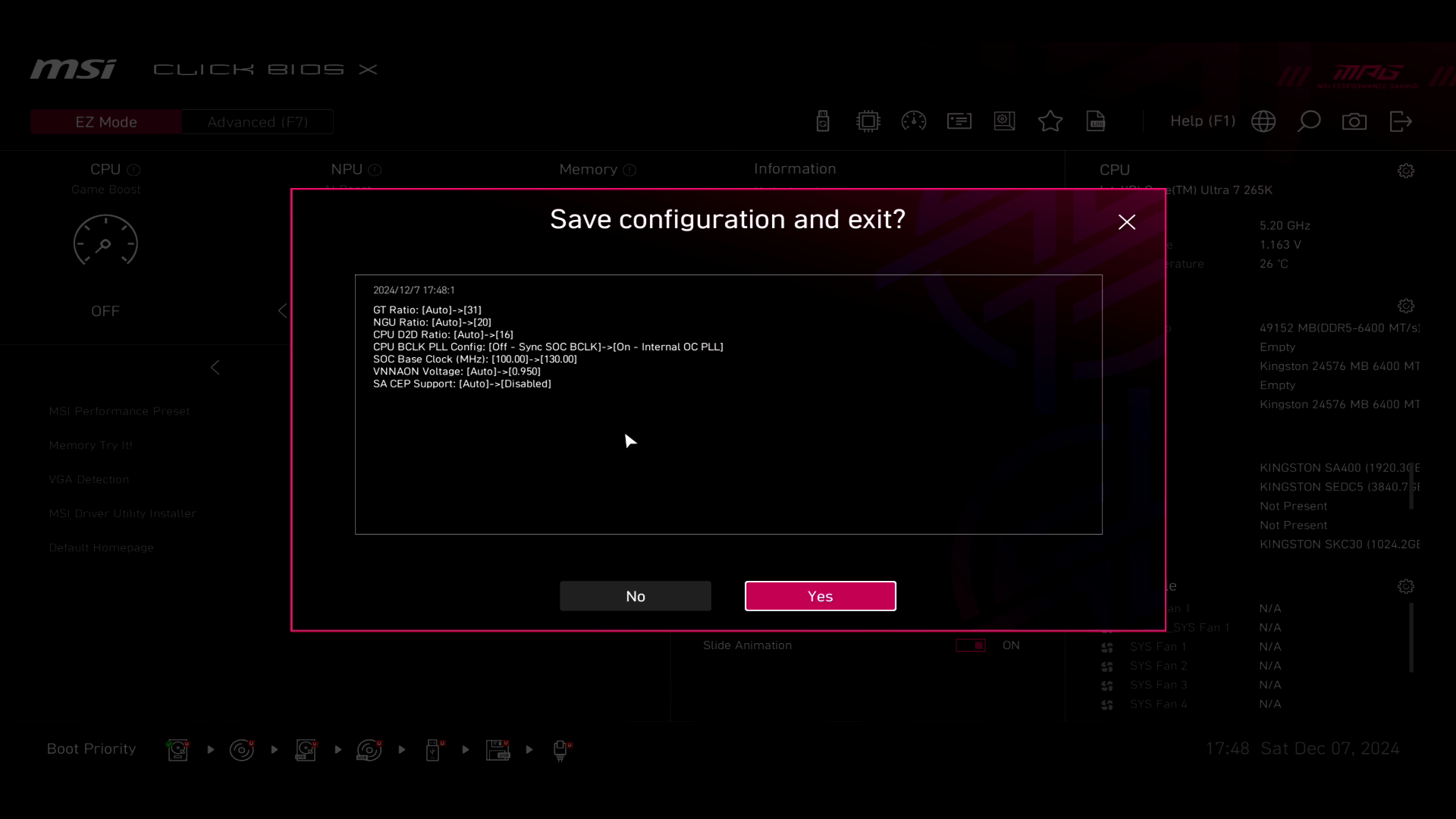

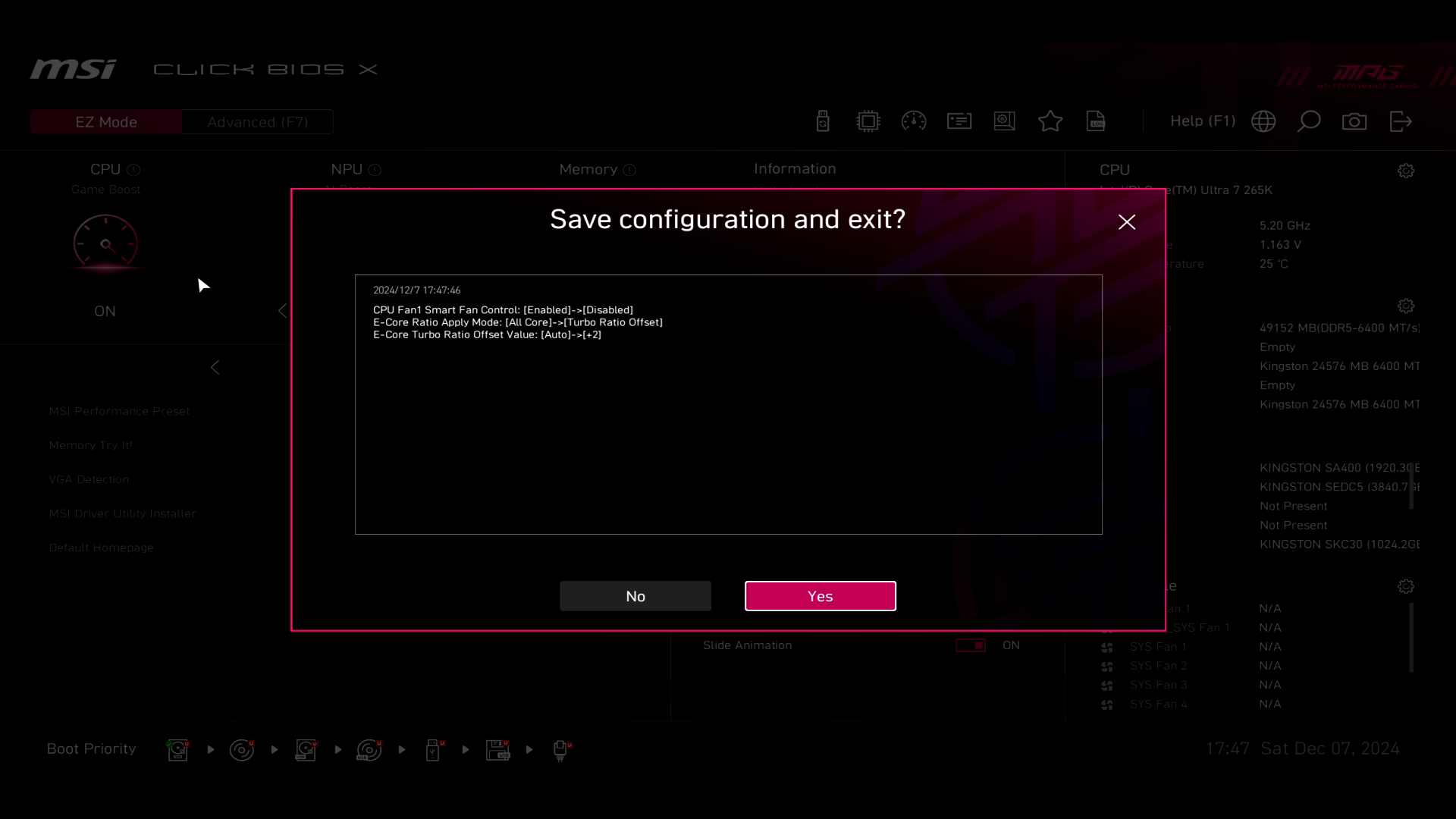

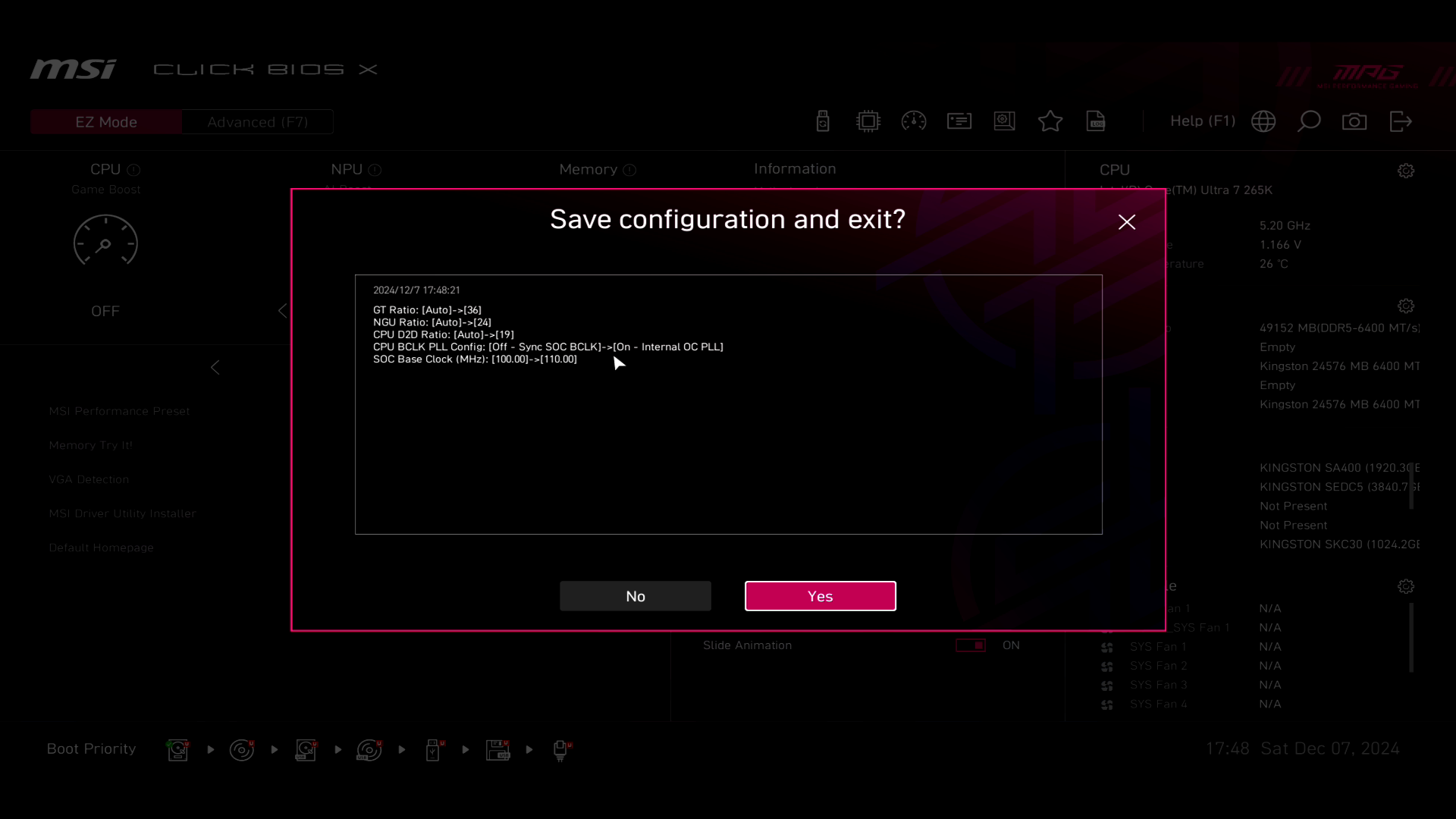

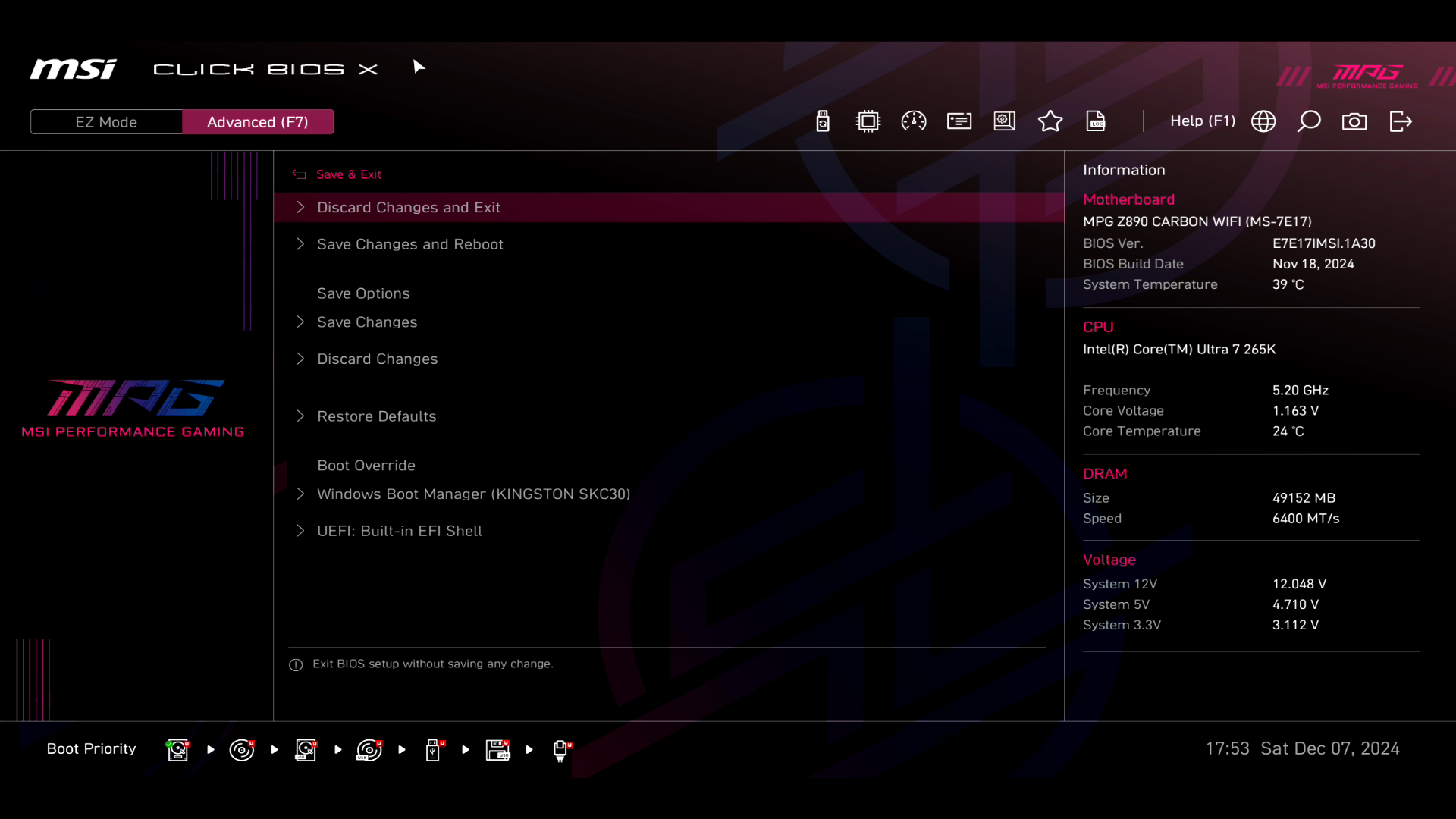

Секция Save & Exit не нуждается в комментариях.

Обзор и тестирование материнской платы MSI MPG Z890 Carbon WiFi для платформы Intel LGA 1851

Комплектное ПО

  Программное обеспечение

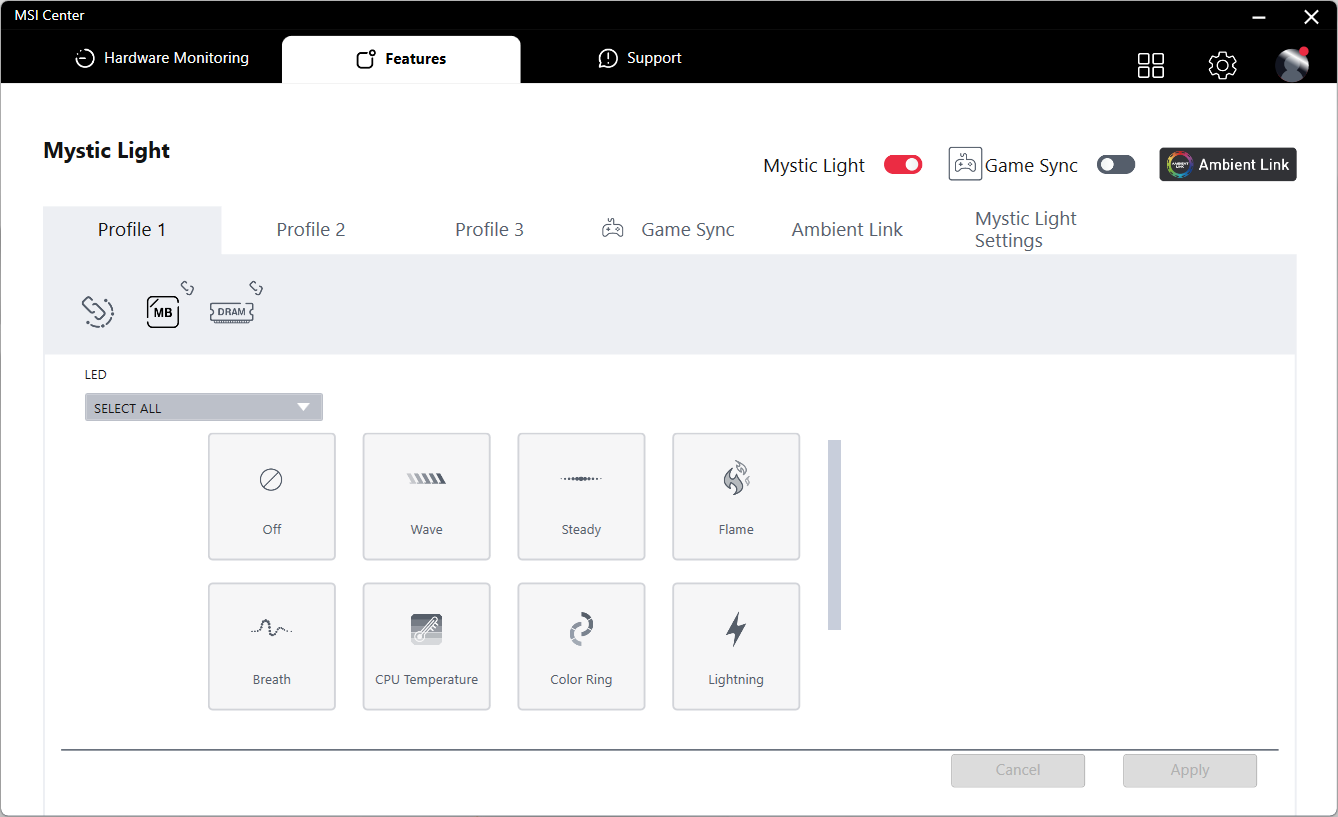

Фирменное MSI Center (MSI AI Engine, Game Highlights, MSI Companion, AI LAN Manager, Mystic Light, Super Charger +, System Diagnosis, True Color, Cooling Wizard, Live Update), MSI Display Kit
Дополнительное 7-Zip, CPU-Z MSI Gaming, AIDA64 Extreme – MSI Edition, Intel XTU (Extreme Tuning Utility)

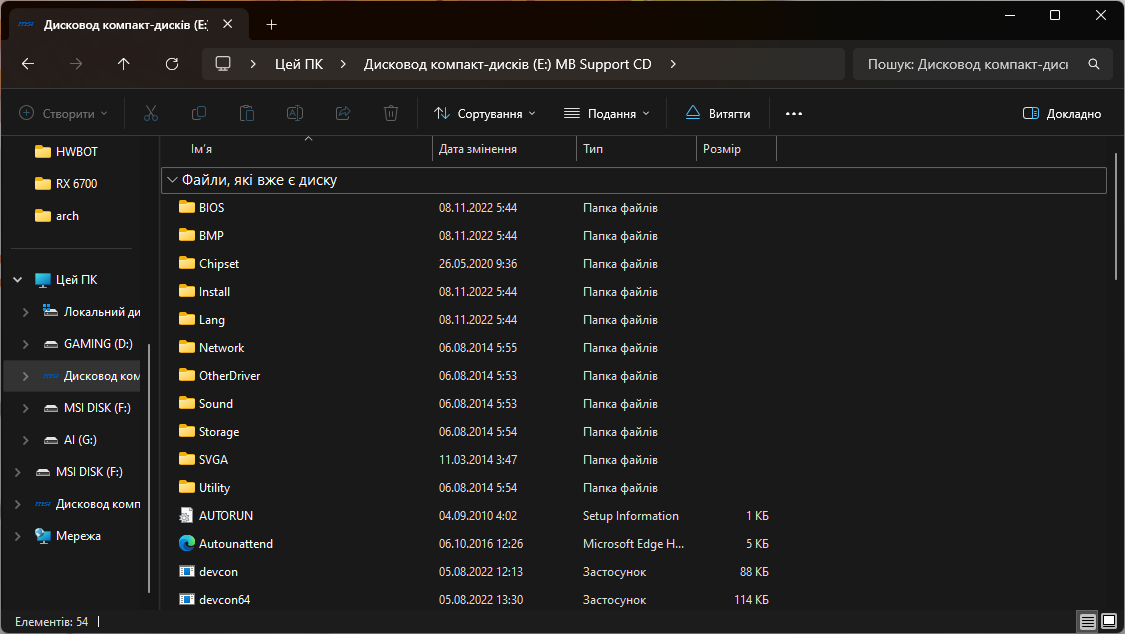

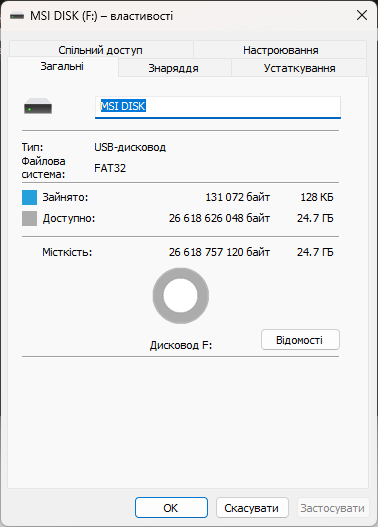

Заводская комплектация предусматривает наличие флэш-драйва общим объемом 32 ГБ. Для нужд пользователя выделен раздел на 24,7 ГБ, а остальное зарезервировано под сервисный раздел с драйверами и программным обеспечением.

Обзор и тестирование материнской платы MSI MPG Z890 Carbon WiFi для платформы Intel LGA 1851

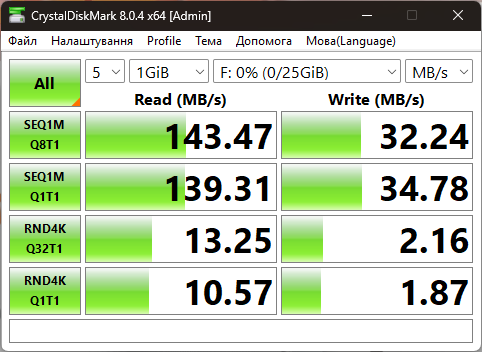

Скоростные показатели:

Обзор и тестирование материнской платы MSI MPG Z890 Carbon WiFi для платформы Intel LGA 1851

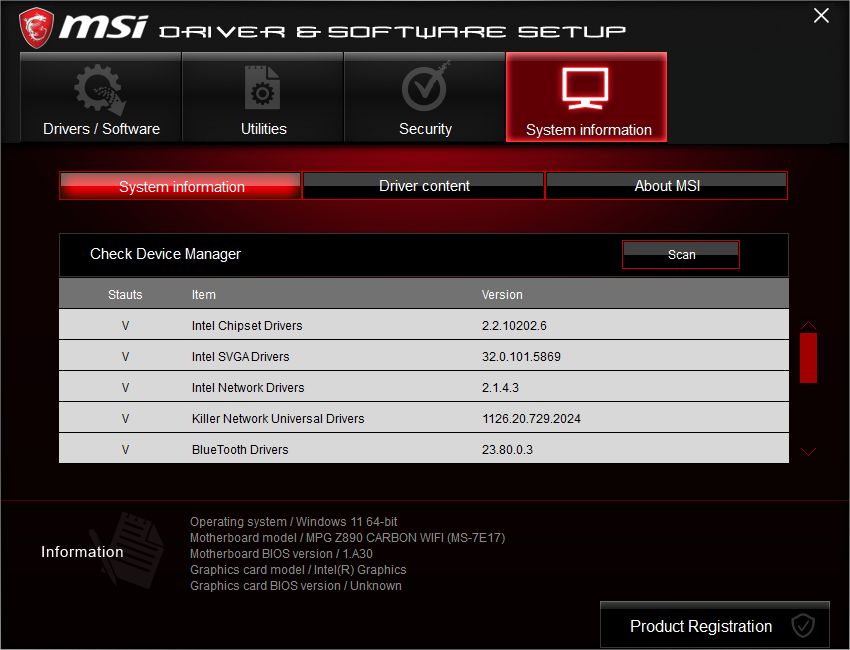

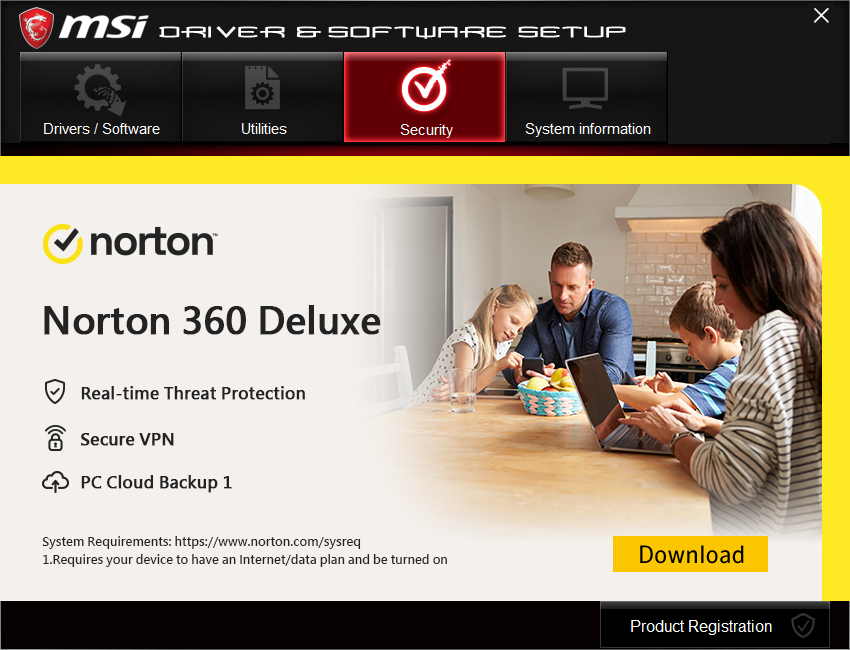

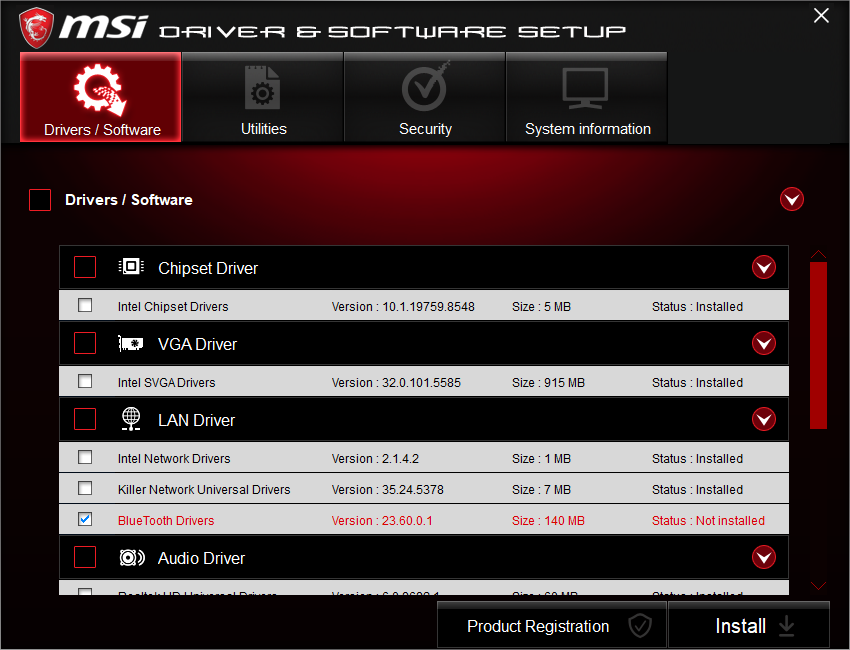

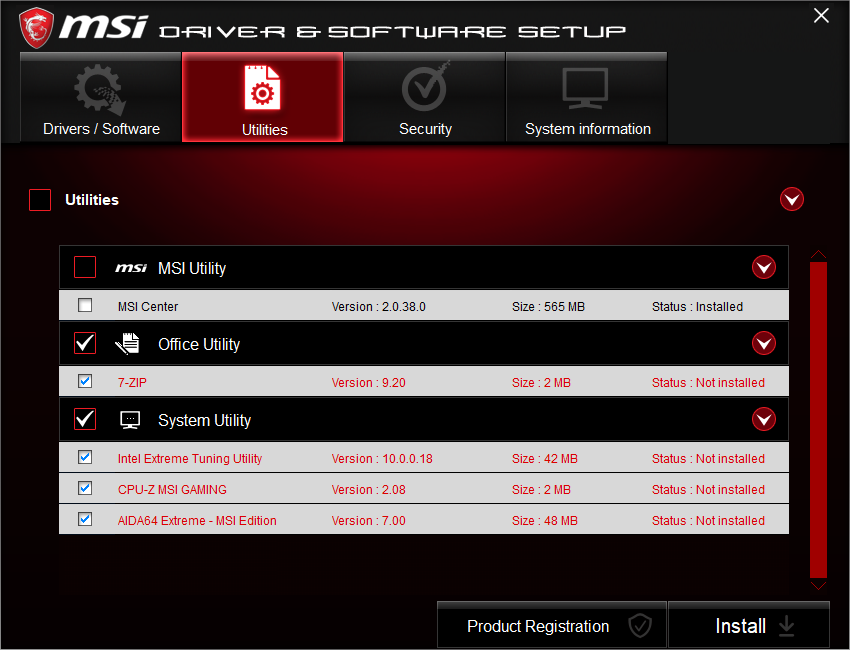

Инсталлятор раздела с ПО и драйверами имеет следующий вид:

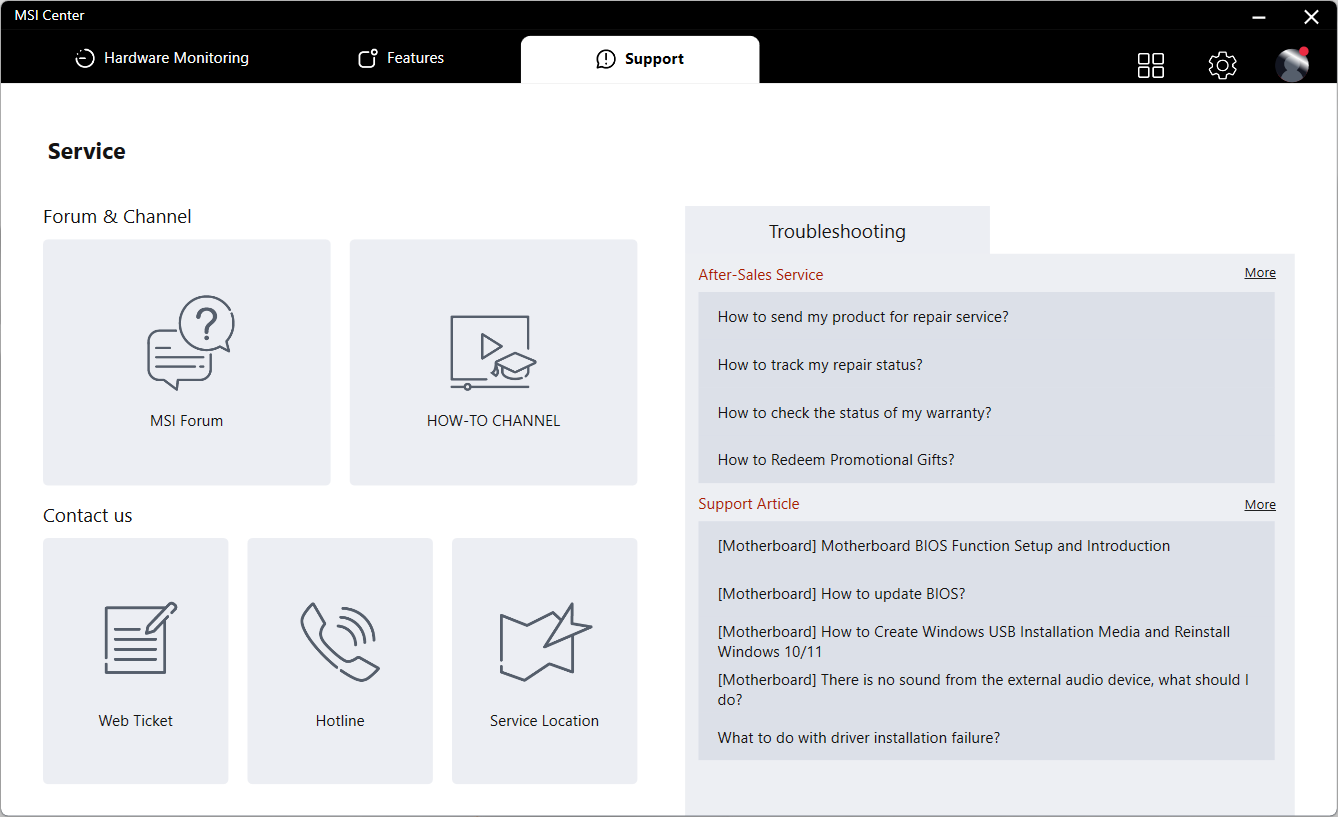

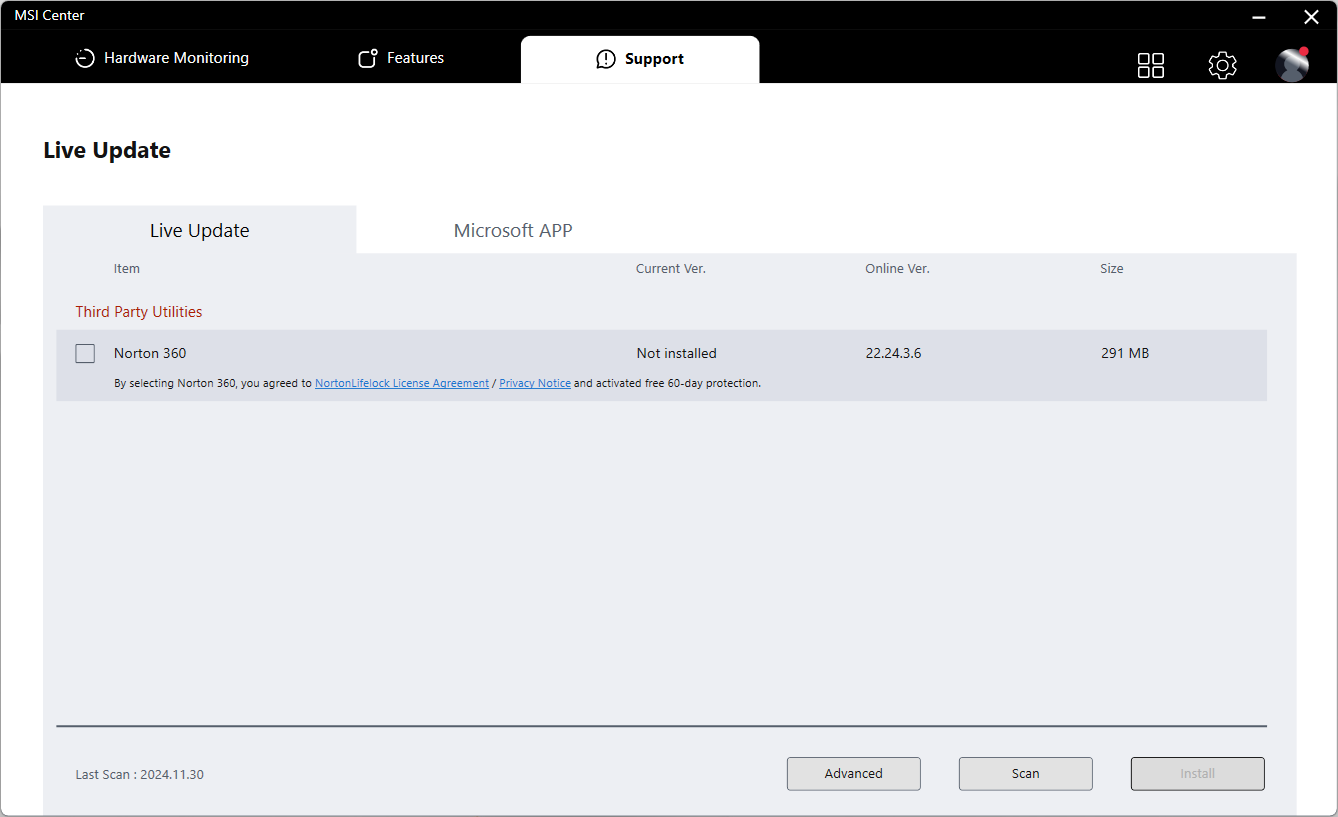

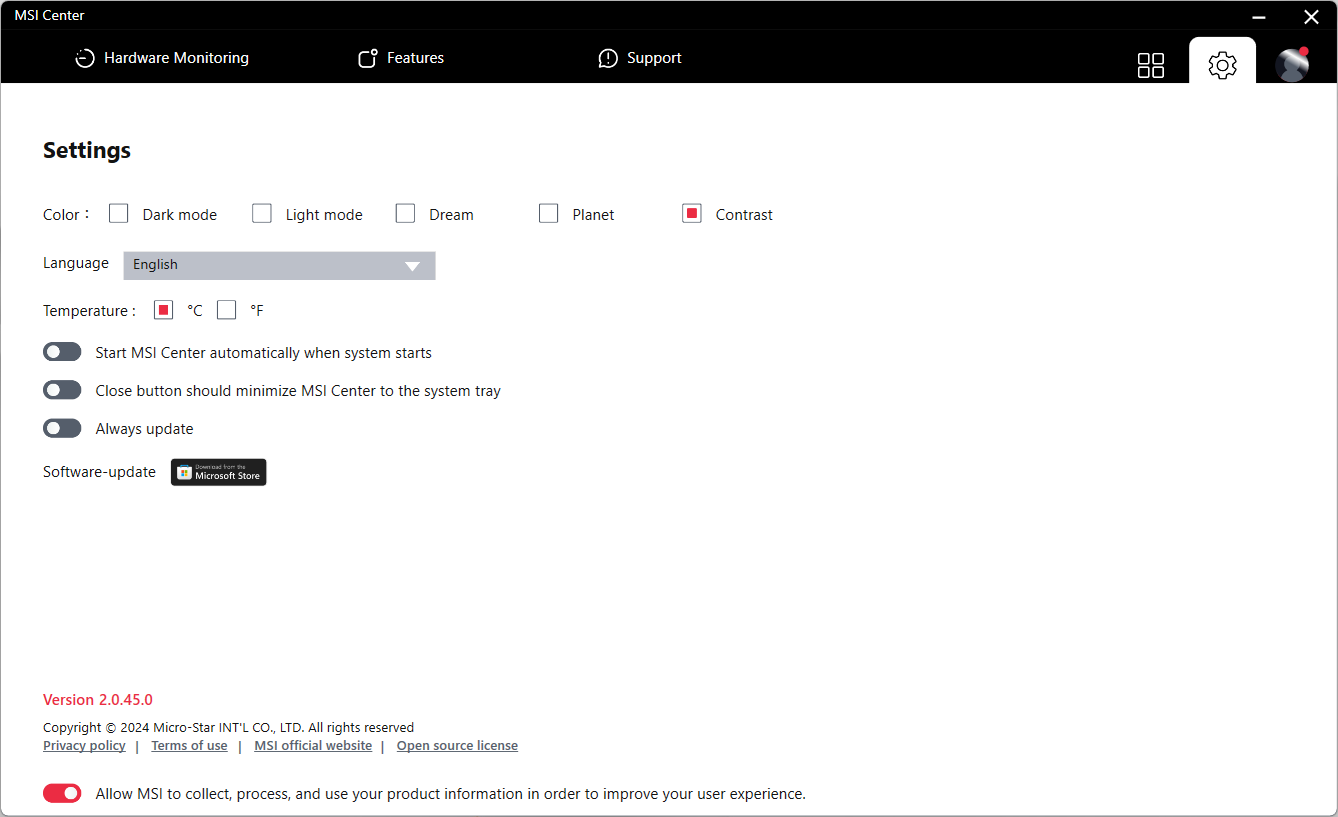

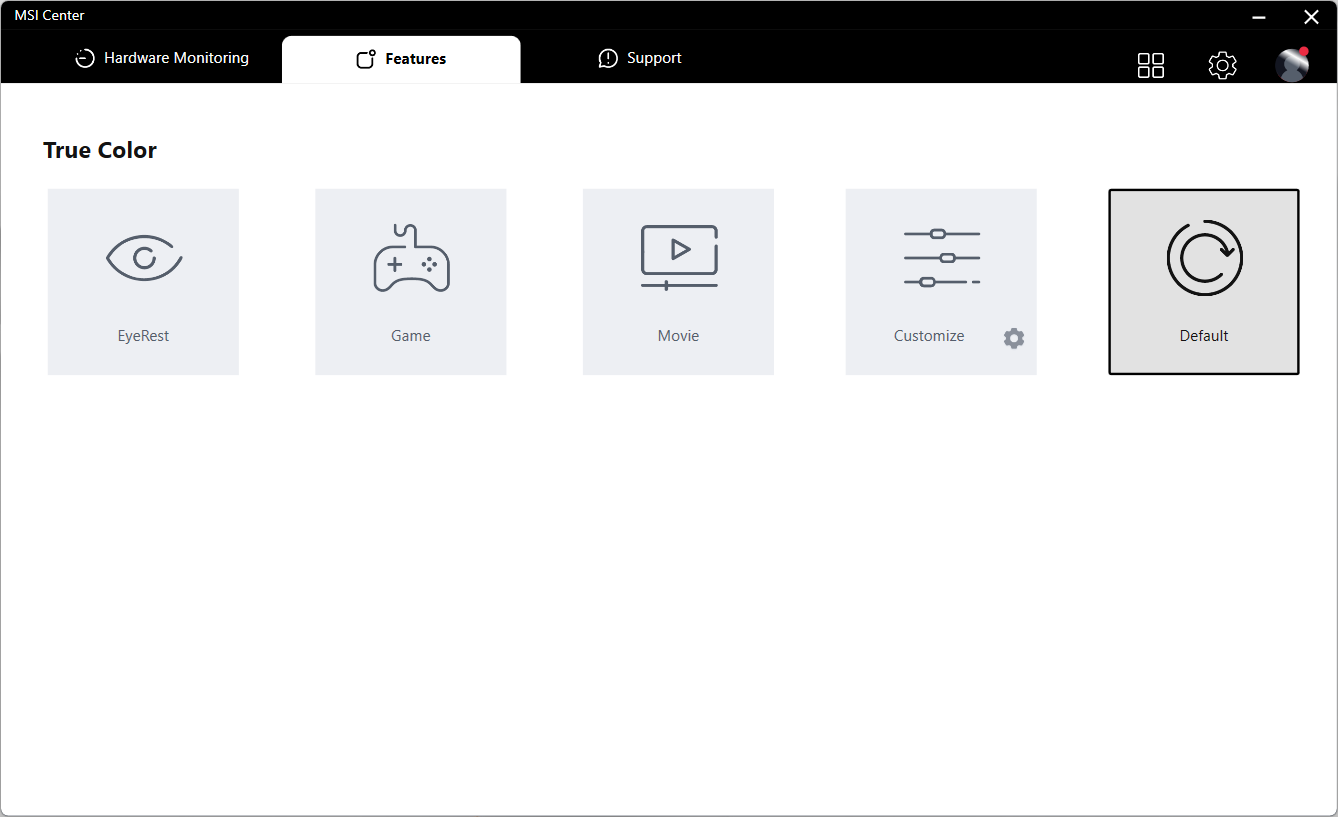

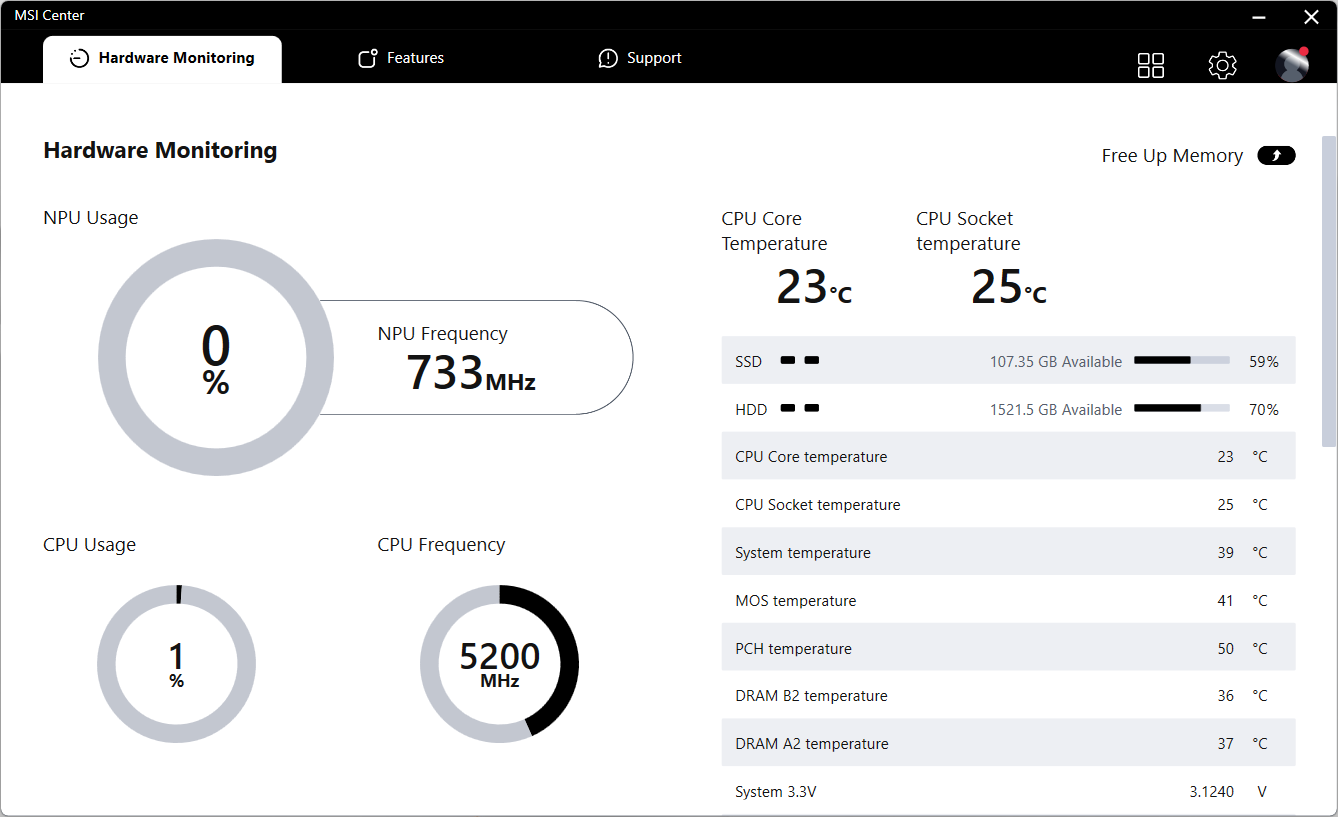

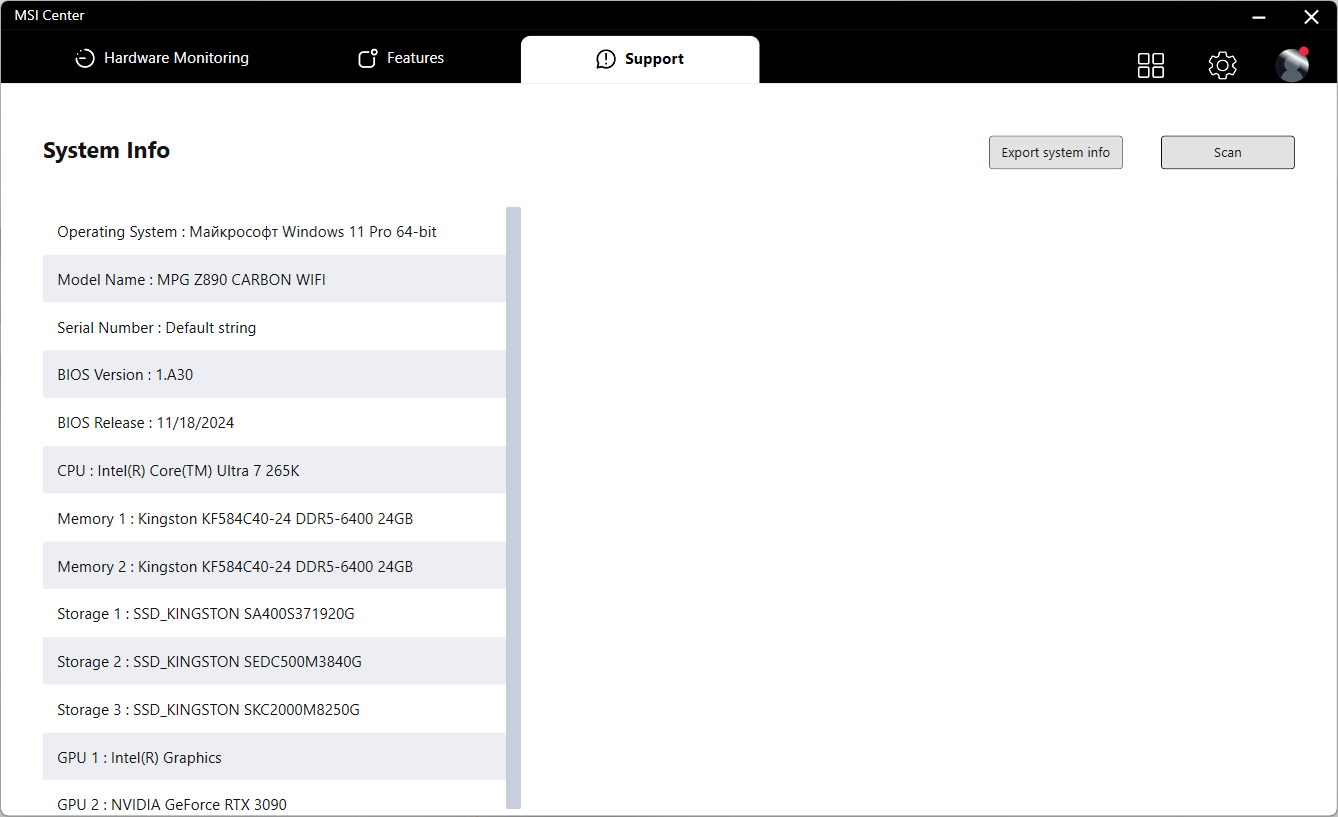

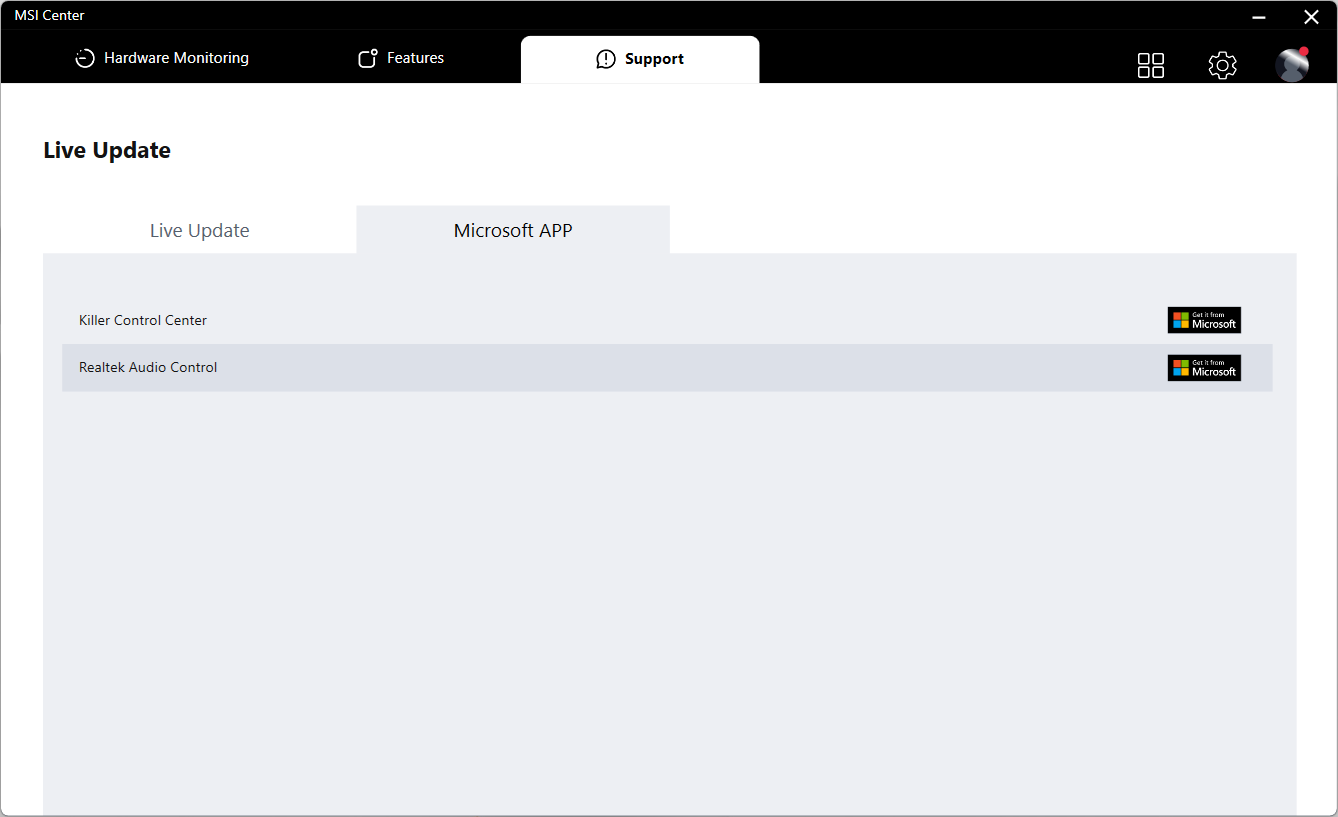

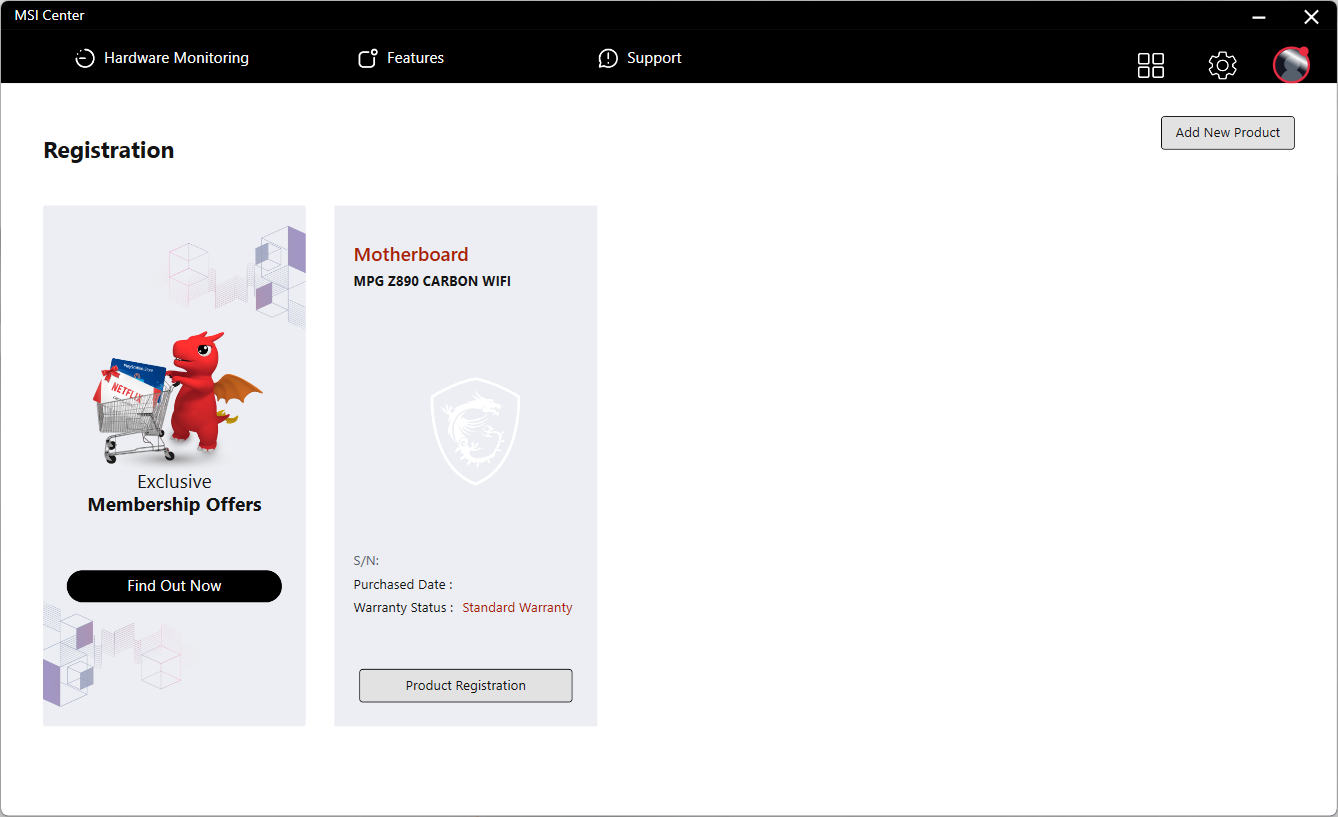

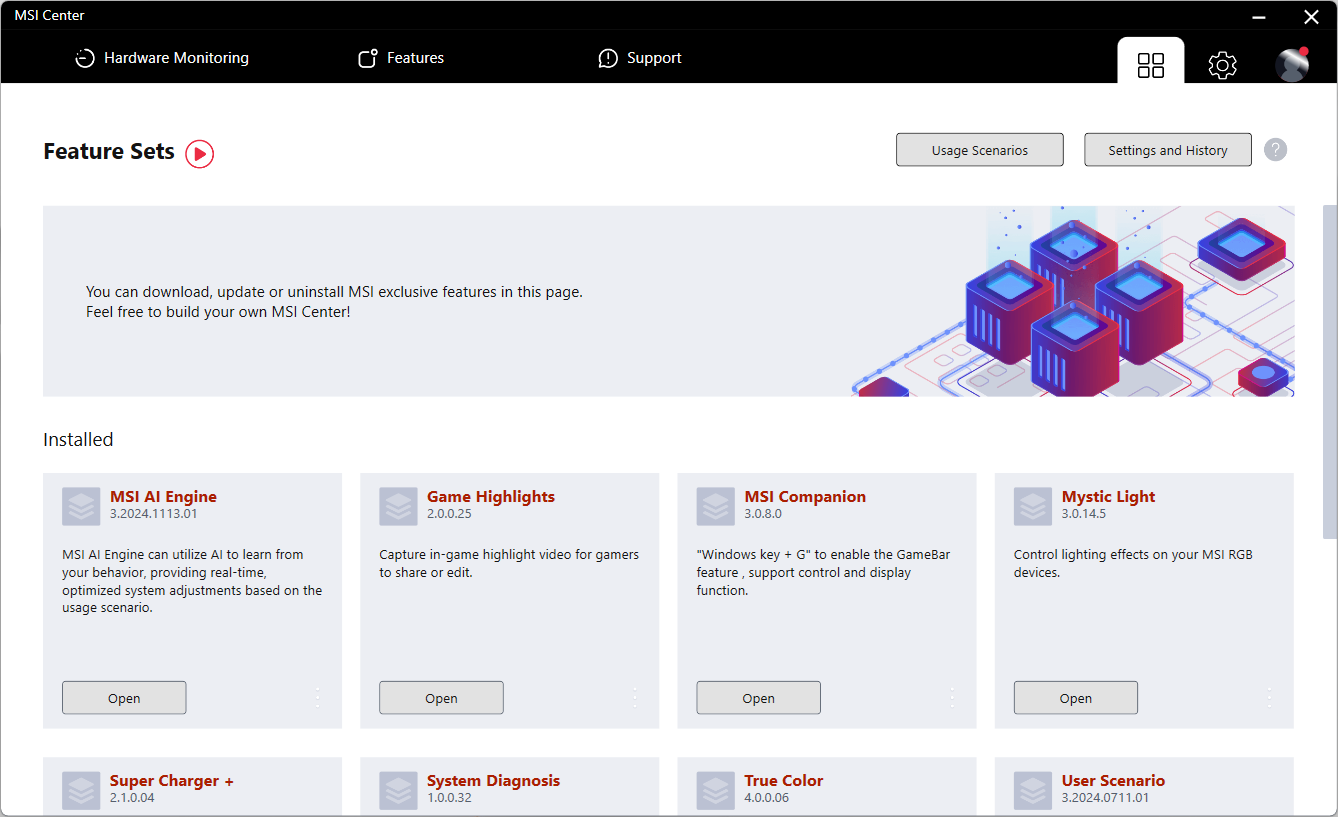

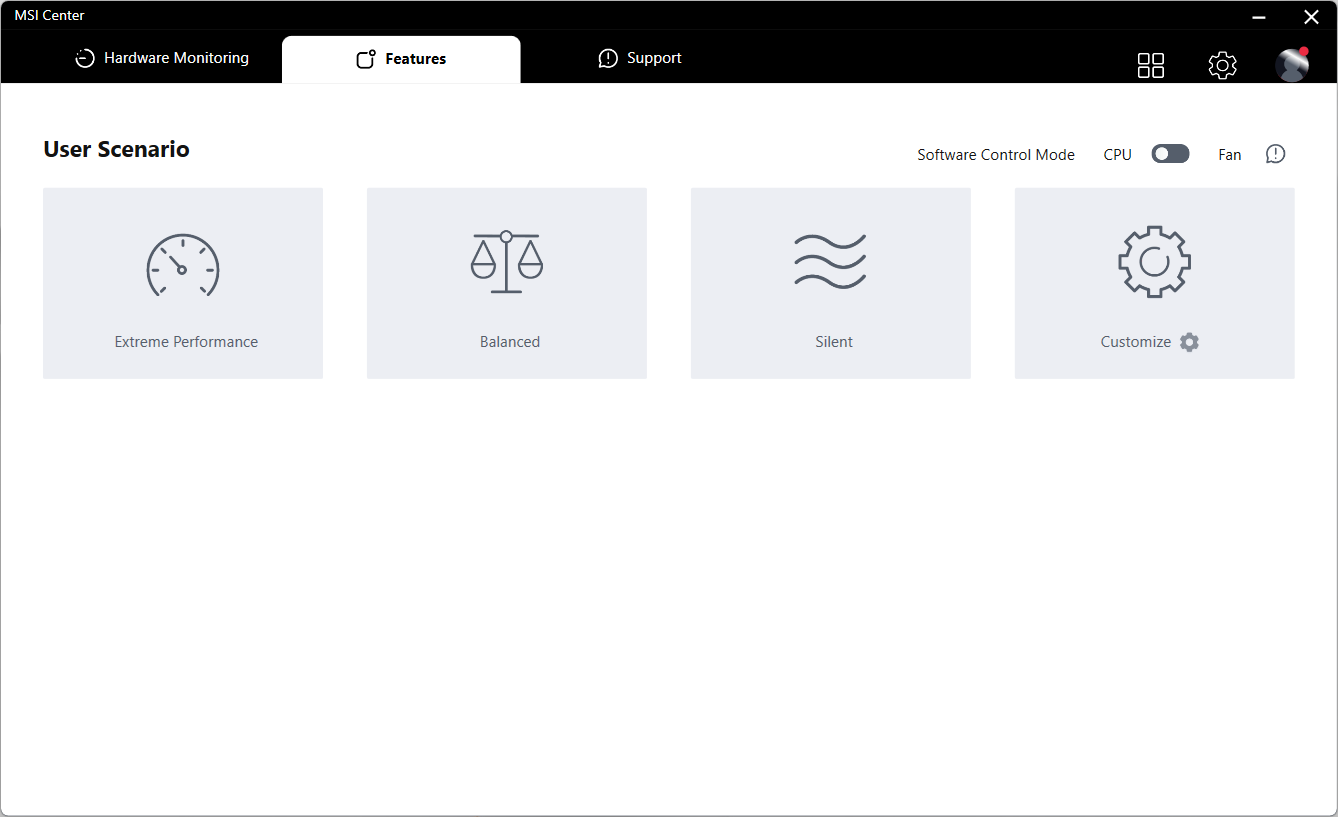

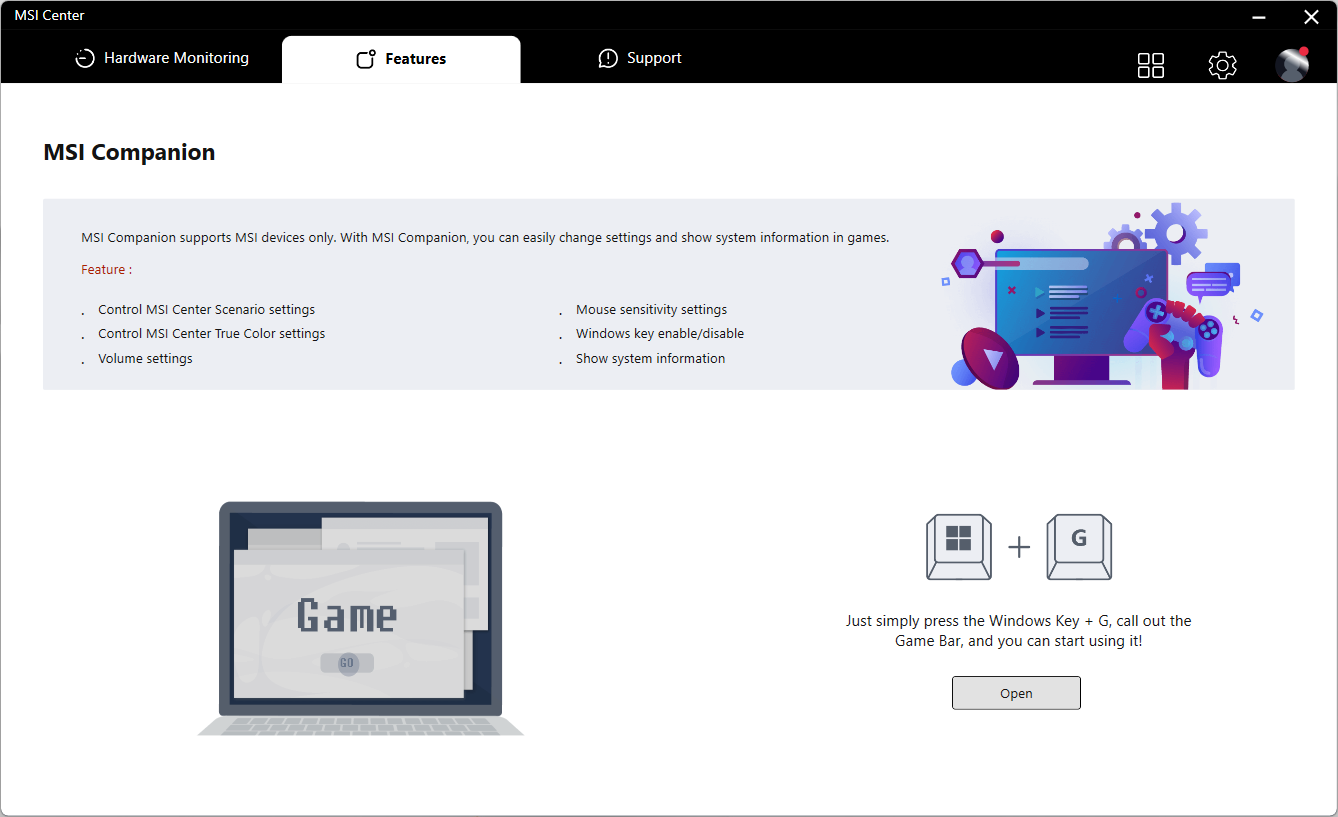

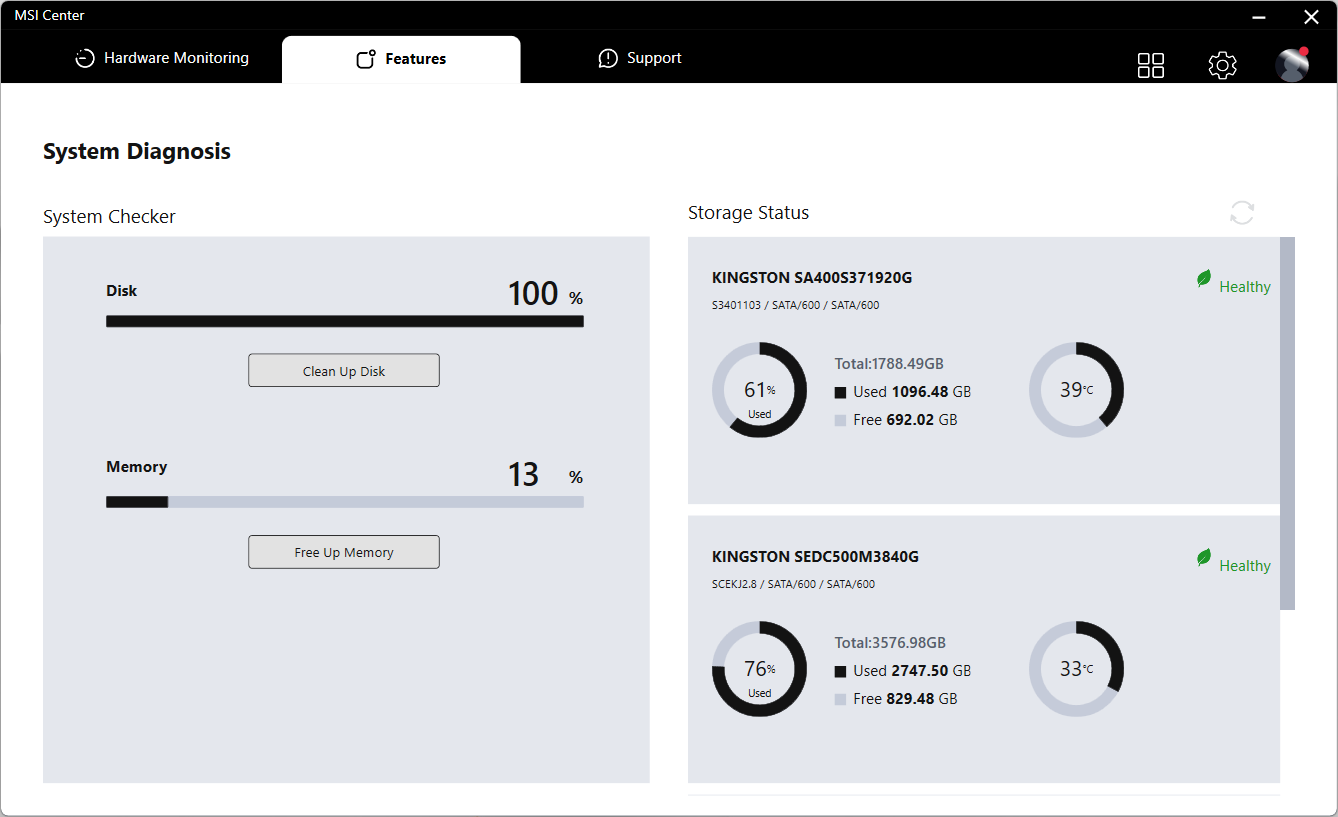

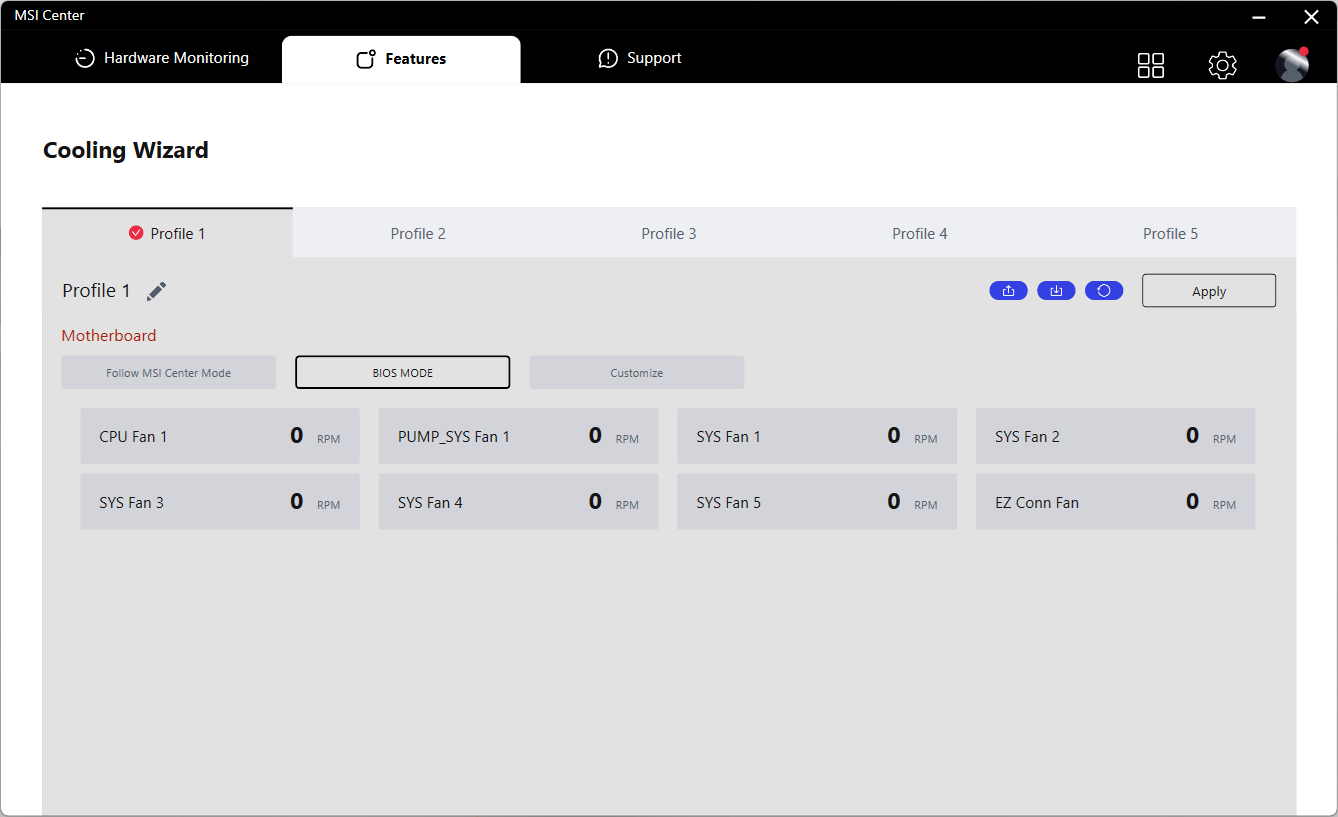

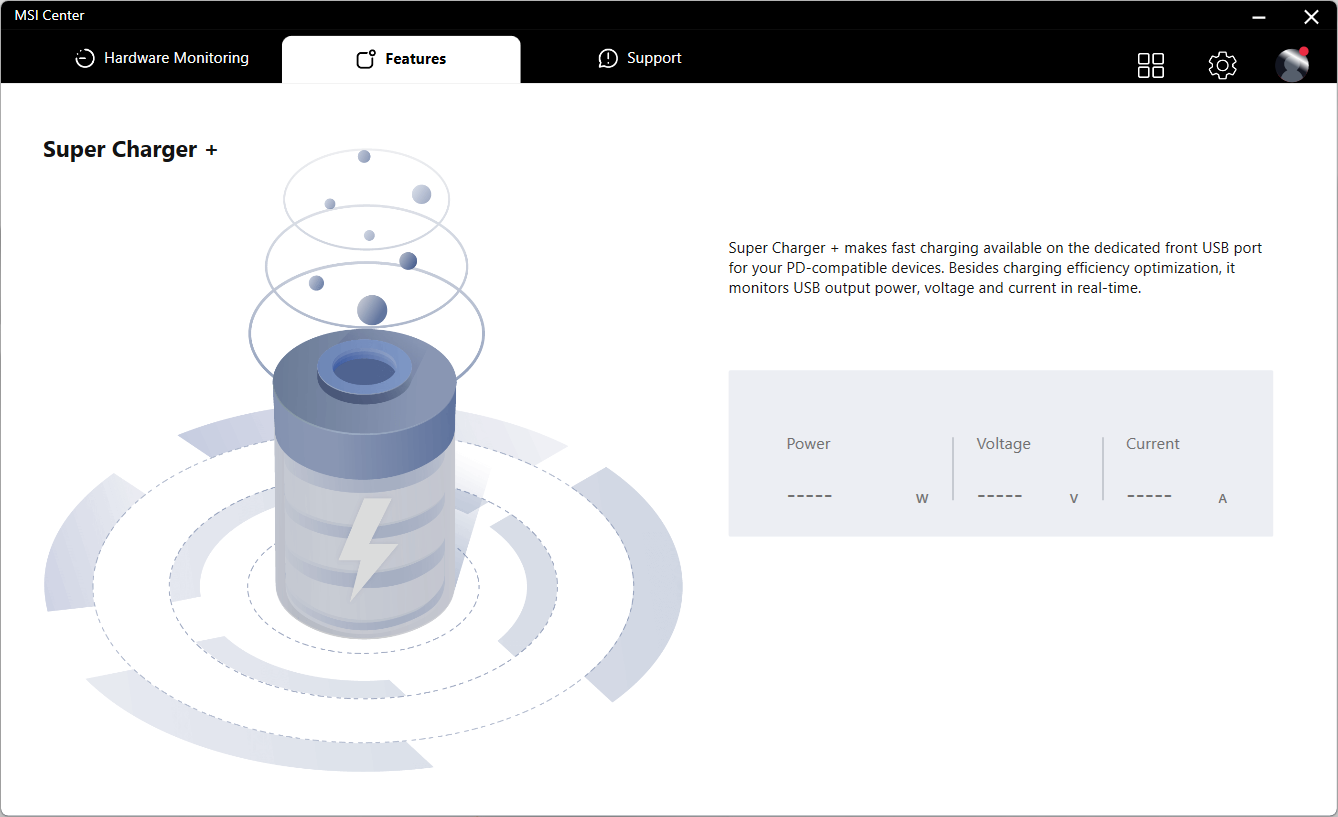

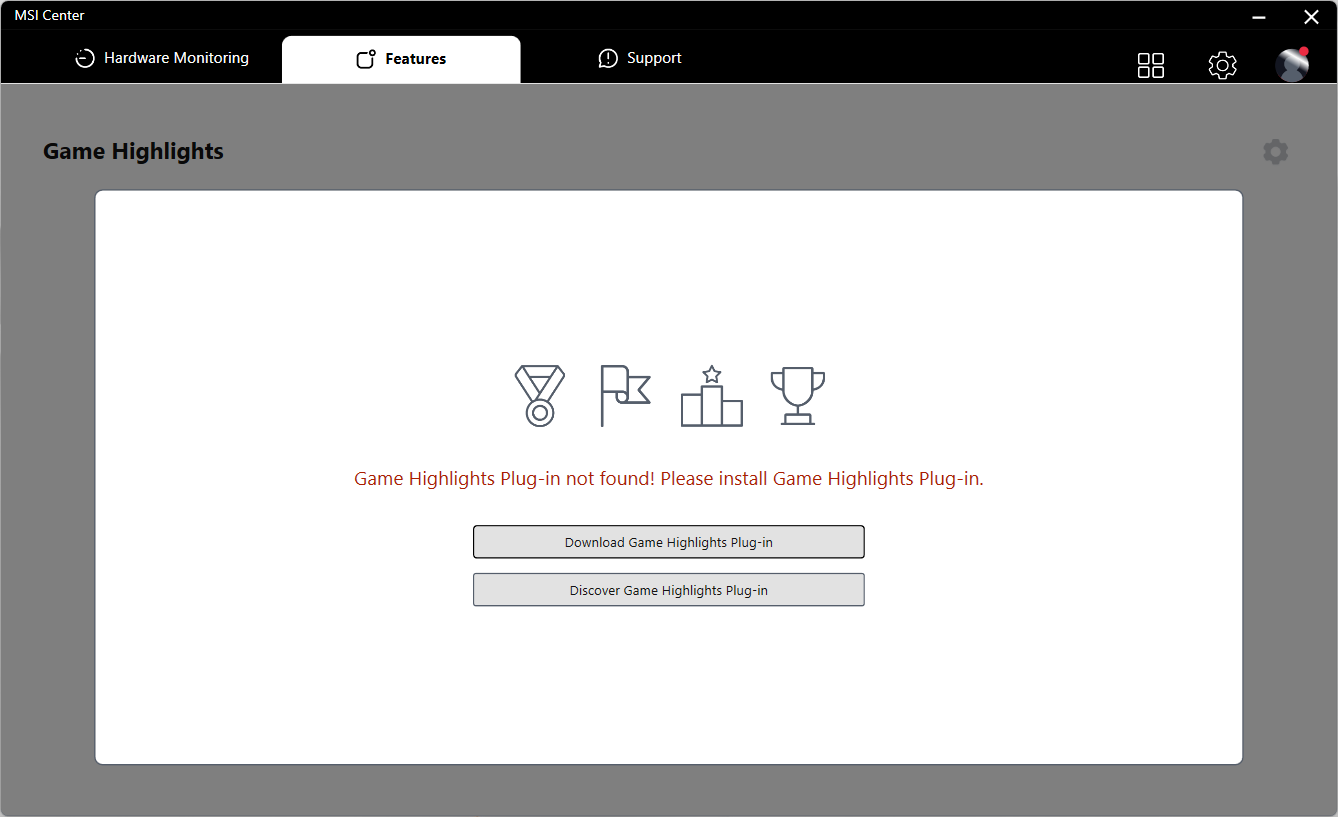

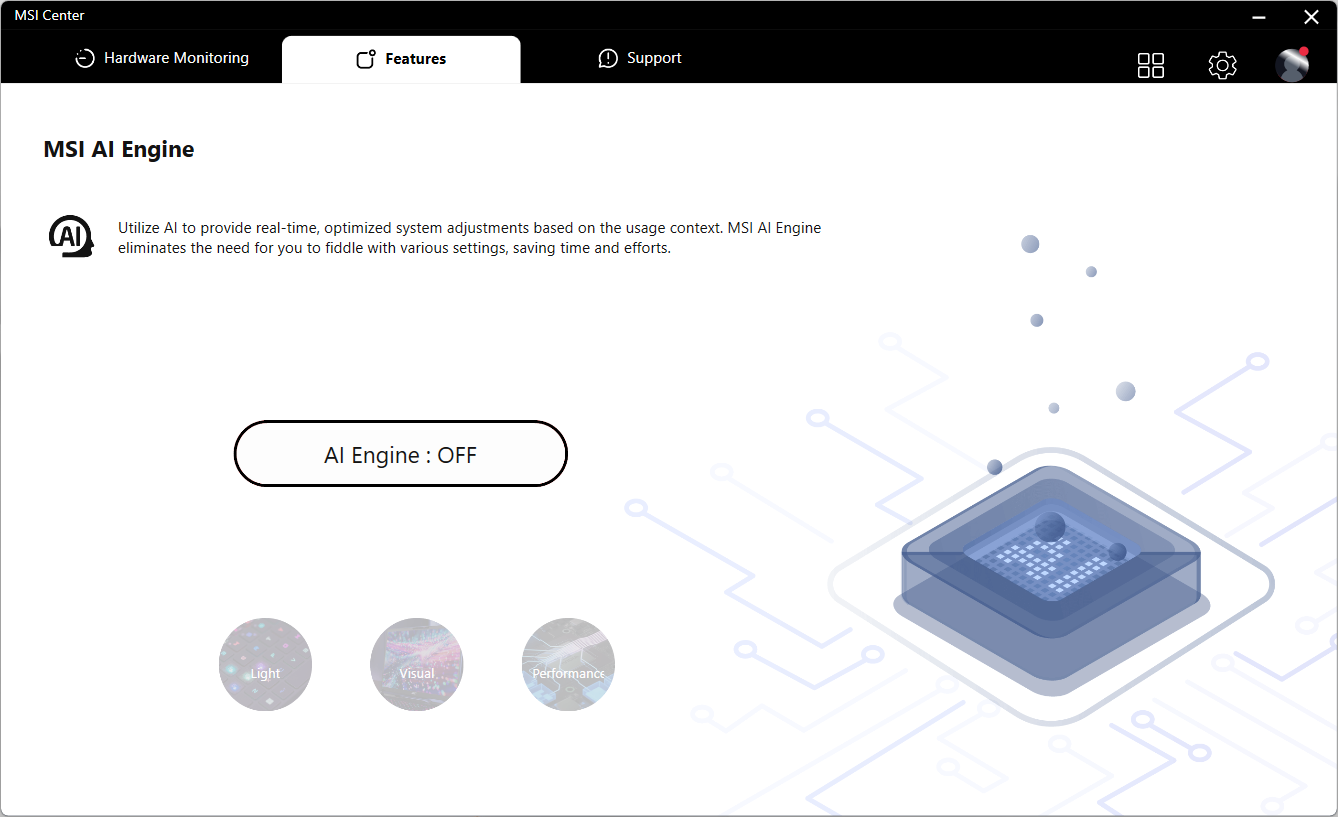

Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но если необходимо — превратится в функциональный программный комплекс с богатыми возможностями.
