Материнская плата ASUS TUF Gaming Z790-BTF WIFI
| Производитель | ASUS |
|---|---|
| Модель и страница продукта | TUF GAMING Z790-BTF WIFI |
| Чипсет | Intel Z790 |
| Процессорный разъём | LGA 1700 |
| Процессоры | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 поколения (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Память | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800–5600 МГц, 5800–7800+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x4 — Z790 1 x PCI Express 4.0 x16 (х4) — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280) SATA support — Z790 |
| Встроенное видеоядро (в процессоре) | + |
| Количество подключаемых вентиляторов | 7x 4pin |
| Порт PS/2 | – |

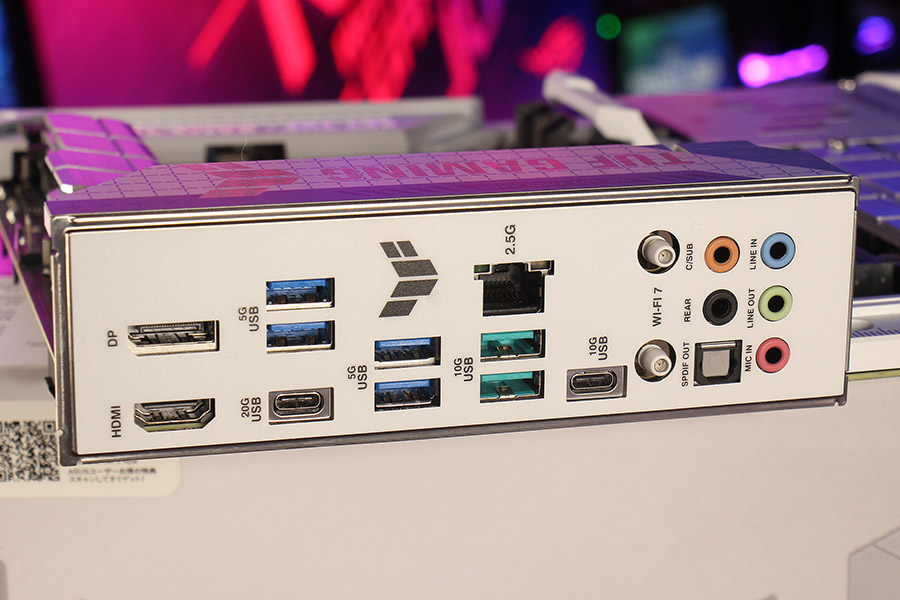

| Порты USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 2 x USB 3.2 Gen 2 (Type C), 1 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1 Контактные группы: 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) |
| Serial ATA | 4 x SATA 6 Гбит/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Встроенный звук | Realtek ALC1220P |
| S/PDIF | + |
| Сетевые возможности | 1 x Intel I226-V (2.5 Gigabit Ethernet) Intel 2x2 Wi-Fi 7 (802.11be), Bluetooth 5.3 |
| COM | + |
| RGB | 3 x Addressable Gen 2, 1 x AURA_RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные функции | Advanced BTF, ASUS TUF PROTECTION, Q-Design, Thermal Solution, EZ DIY, AURA Sync, Front Panel USB 20Gbps with PD Fast Charge Support |
| Стоимость, грн | 15 199 |
Материнская плата ASUS TUF Gaming Z790-BTF WIFI по основным характеристикам минимально отличается от ASUS TUF Gaming Z790-PRO WIFI, которая была предметом отдельного детального обзора.
Это полноформатная ATX-плата со всем, что ожидается от продукта на базе чипсета Intel Z790, включая новинки в виде поддержки WiFi 7 и Bluetooth 5.3.

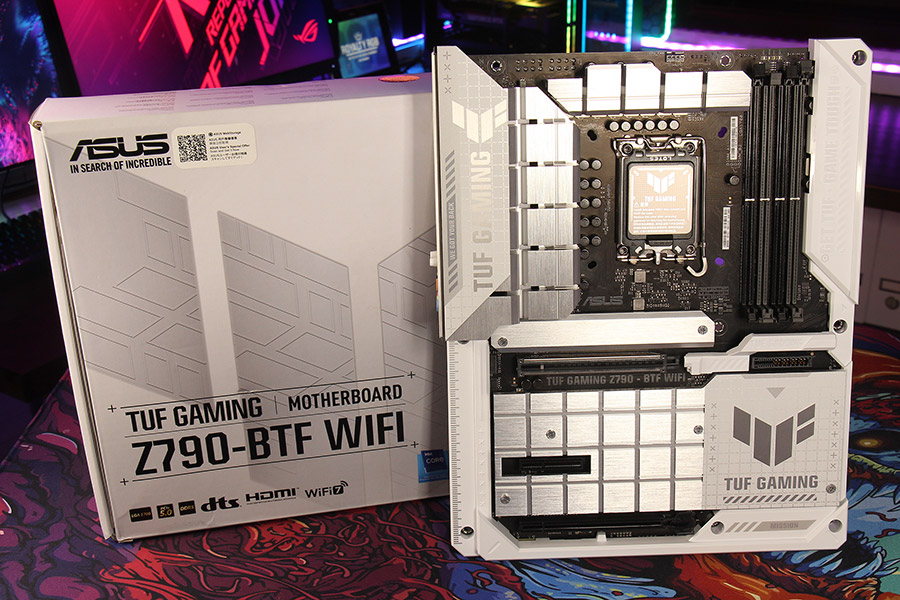

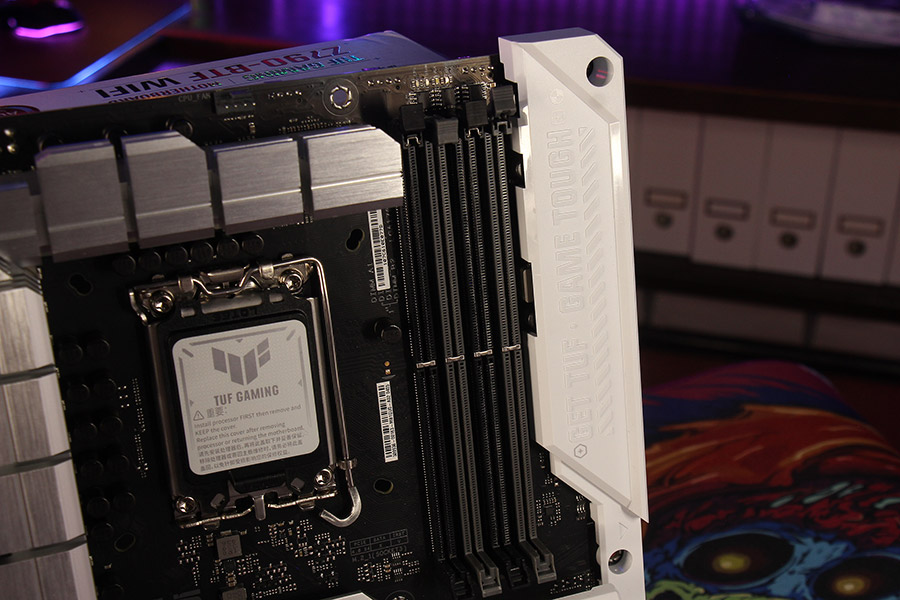

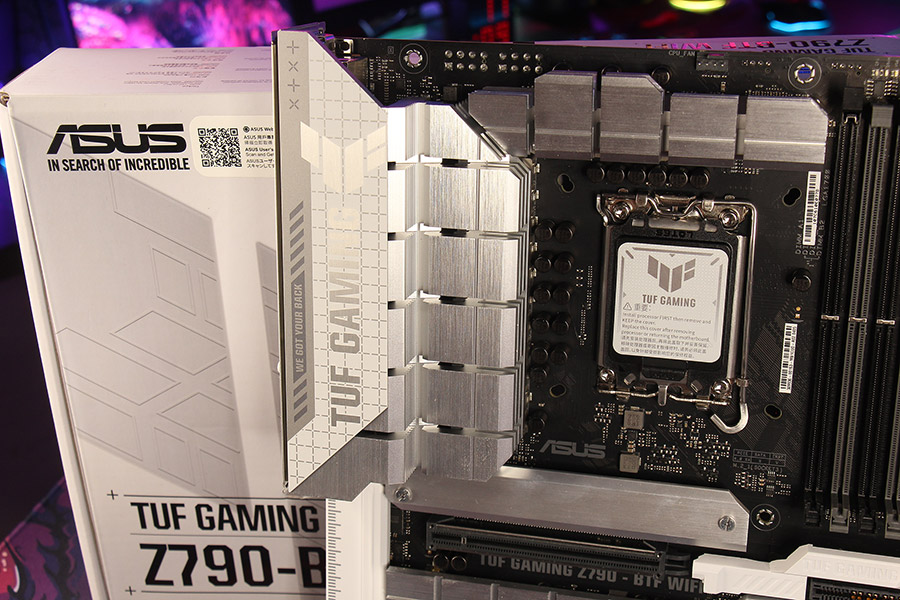

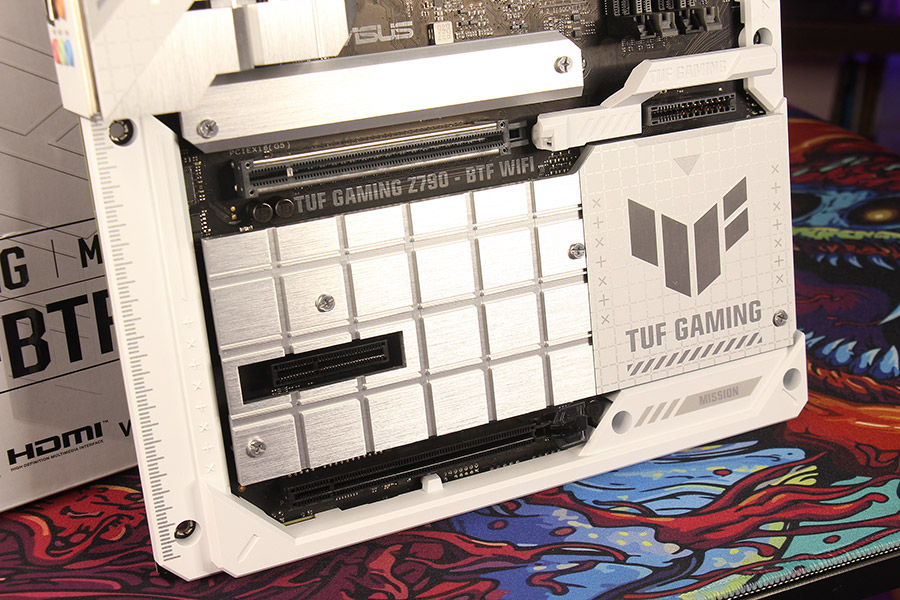

ASUS TUF Gaming Z790-BTF WIFI имеет черную PCB, но белые и серебристые внешние элементы — радиаторы и пластиковые накладки почти по всему периметру. Почему именно так, с учетом наличия у ASUS возможностей делать платы любых цветов — не совсем понятно. Если бы в продаже существовал также полностью черный вариант этой модели, это бы объяснялось просто, но его нет. Декоративные элементы подчеркивают отсутствие разъемов, сделать нечто подобное на обычной материнской плате было бы гораздо сложнее.
Иронично, что слотов PCI-Express всего три, то есть количество, для которого бы хватило формфактора Micro-ATX. Впрочем, это логичная конфигурация для продукта, который рассчитан на желающих собрать максимально эстетичный системный блок без лишних проводов — скорее всего, кроме видеокарты никаких других плат расширения ставиться сюда и не будет.
Как можно ожидать, все самое интересное находится на обратной стороне, кроме дополнительного коннектора GC-HPWR на одной линии с верхним слотом PCI-Express x16. Он и является тем самым, что превращает «обычный» BTF в Advanced BTF. Материнская плата остается совместимой с любыми видеокартами, так что в случае установки обычной видеокарты с обычным внешним разъемом питания, наличие коннектора GC-HPWR Gold Finger вообще ничего не меняет.

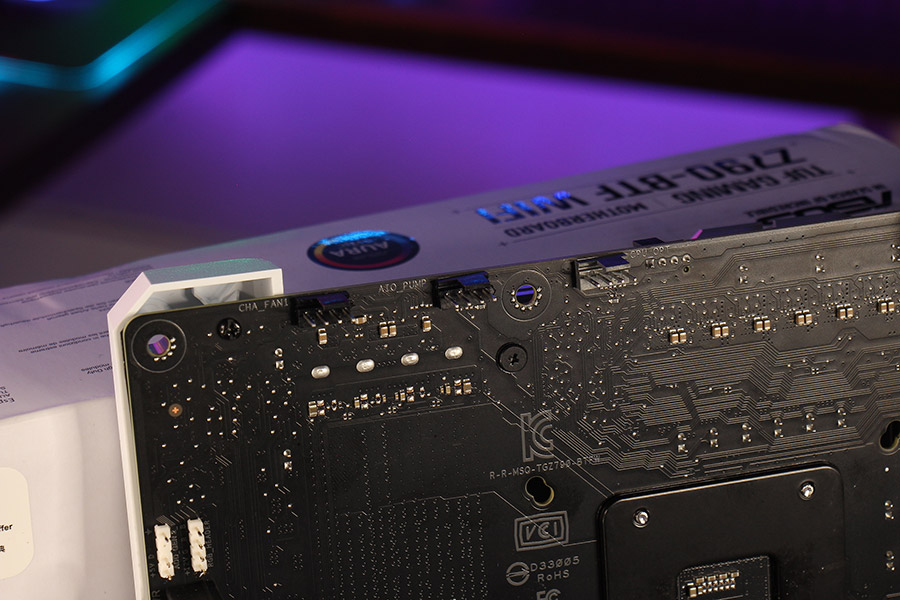

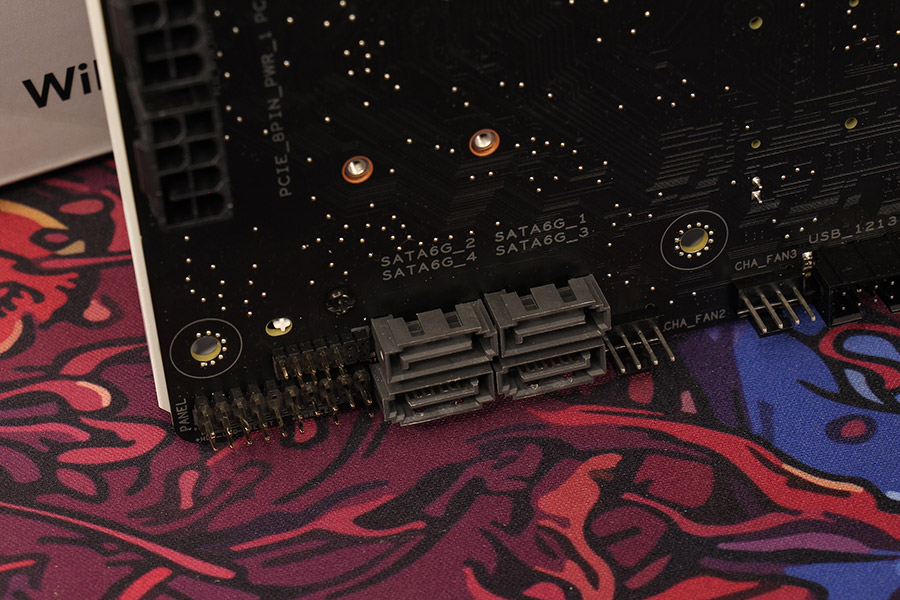

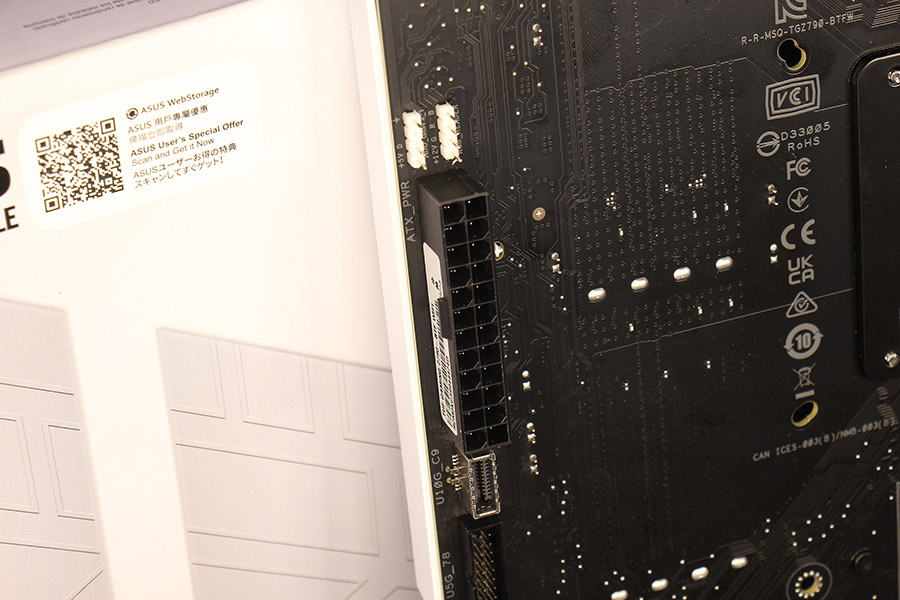

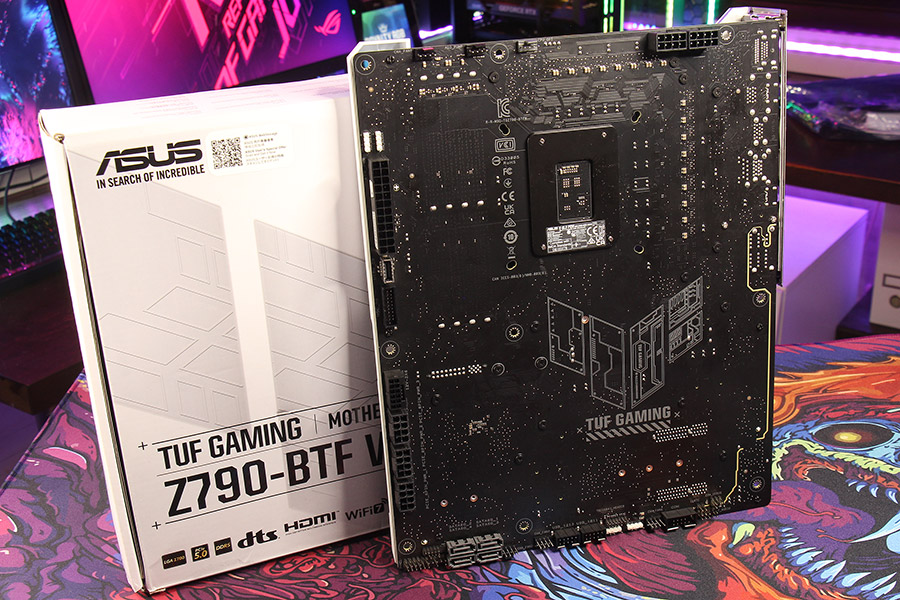

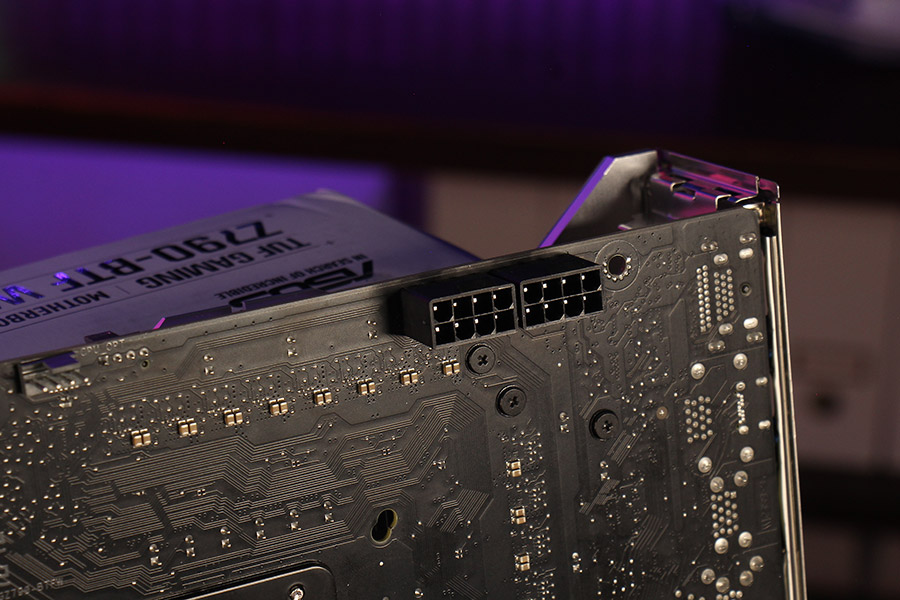

По трем сторонам платы на обратной стороне примерно в тех же местах, где такие коннекторы должны быть в их обычном расположении, но «наизнанку», находятся все необходимые разъемы от ATX и питания процессора до ARGB. Это и является использованием патента Maingear, а также предметом нынешних усилий нескольких производителей по стандартизации, ведь все заинтересованы в появлении широкого выбора корпусов, которые будут поддерживать ASUS BTF так же, как MSI Project Zero, Gigabyte Stealth и, возможно, какие-то будущие инициативы других брендов.
Впрочем, среди привычных для материнской платы разъемов присутствуют еще дополнительные: один 16-контактный 12VHPWR и три обычных 8-контактных, которые используются на видеокартах. При подключении совместимого графического адаптера через GC-HPWR, нужно подать ток от блока питания через материнскую плату либо с помощью 16-контактного, либо нужного количества 8-контактных разъемов.
