Персональные компьютеры в ультракомпактном исполнении, такие как Intel NUC и его многочисленные аналоги от ASUS, Gigabyte и MSI получили заслуженное признание как у домашних, так и среди корпоративных пользователей. И те и другие ценят такие продукты за миниатюрные размеры, низкий уровень шума, а также невысокое энергопотребление, и, как правило, согласны на компромисс по уровню быстродействия, особенно в части графической подсистемы. До недавних пор практически безальтернативной платформой для таких компактных ПК были процессоры Intel, которые не могли похвастаться мощным видеоускорителем, тогда как продукты AMD — напротив, при наличии достаточно производительного графического акселератора заметно отставали в быстродействии вычислительных ядер. Представленный недавно ASUS Mini PC PN30 не изменил существующего положения дел главным образом из-за того, что в качестве основы разработчики выбрали морально устаревшую SoC AMD E2-7015, производительности которой хватает только для выполнения самых простых задач. В то же время, в распоряжении Advanced Micro Devices уже достаточно долгое время имеются мобильные чипы Ryzen, однако, основные игроки рынка миниатюрных ПК упорно игнорировали их существование. Исключение составляет компания Zotac, которая без особой огласки представила ZBox MA621 nano на базе Ryzen 3 3200U, впрочем, даже спустя полгода после анонса найти этот продукт в продаже практически невозможно. Однако, ситуация обещает в корне измениться с выходом ASUS Mini PC PN50, которые предлагают долгожданное сочетание компактных габаритов и гибридных процессоров AMD, да не абы каких, а новейших 7-нм Renoir, вобравших в себя самые передовые технологии чипмейкера. А нам с вами сегодня выпала честь познакомиться со средней моделью в линейке на базе шестиядерного AMD Ryzen 5 4500U.
Внешне новику сложно отличить от того же Mini PC PN30, впрочем, к дизайну и эргономике, о которых мы поговорим позже, сложно предъявить какие-либо претензии. Тем более что главное у ASUS Mini PC PN50 находится внутри корпуса, что подтверждают впечатляющие спецификации устройства.
| Модель | ASUS Mini PC PN50 (90MR00E1-M00160) |
|---|---|
| Официальная страница продукта | asus.com |
| Процессор | AMD Ryzen 5 4500U 2,3 ГГц (TDP 15 Вт, 6 ядер, 6 потоков) |
| Материнская плата | ASUS Mini PC PN50 |
| Оперативная память | 2х SO-DIMM DDR4 SDRAM 3200 МГц, 64 Гбайт максимум |
| Видеокарта | AMD Radeon Vega 6 Graphics |
| Видеоразъёмы | 1x HDMI 2.0a, 3x DisplayPort 1.4 (два совмещены с USB 3.1 Type-C) |
| Дисковая подсистема | 1x M.2 2280, 1х SATA 6 Гбит/с |
| Оптический привод | — |
| Порты ввода/вывода | 2x USB 3.2 Gen 2 Type-C, 3х USB 3.2 Gen 1, 1х RJ-45, 1х аналоговый звуковой комбинированный разъем 3,5 мм |
| Коммуникации | 1х Intel Wi-Fi 6 AX200 (IEEE 802.11a/b/g/n/ac/ax, Bluetooth 5.1), 1х Realtek (Gigabit Ethernet) |
| Блок питания | Внешний (19 В, 65 Вт) |
| Размеры, мм | 115 x 115 x 49 |
| Предустановленная ОС | — |
| Дополнительные возможности | Карт-ридер microSD, встроенный стереомикрофон, крепление VESA |
| Рекомендованная стоимость, $ | n/a |
Комплект поставки
Новинка поставляется в картонной коробке средних размеров, поверхность которой украшает качественная цветная полиграфия. На передней крышке кроме изображения самого устройства нанесено название модели, а в правом верхнем углу находится логотип ASUS Corporate Stable Model — программы расширенной поддержки, которая действует в течение 36 месяцев с момента выпуска продукта в продажу и включает в себя гарантированную поставку обновлений драйверов и ПО, поддержку фирменной системы централизованного администрирования ASUS Control Center и многое другое. В течение последних 16 лет ASUS CSM действовала только на территории США и Канады, но с недавних пор программа расширенной поддержки стала доступна для пользователей по всему миру.

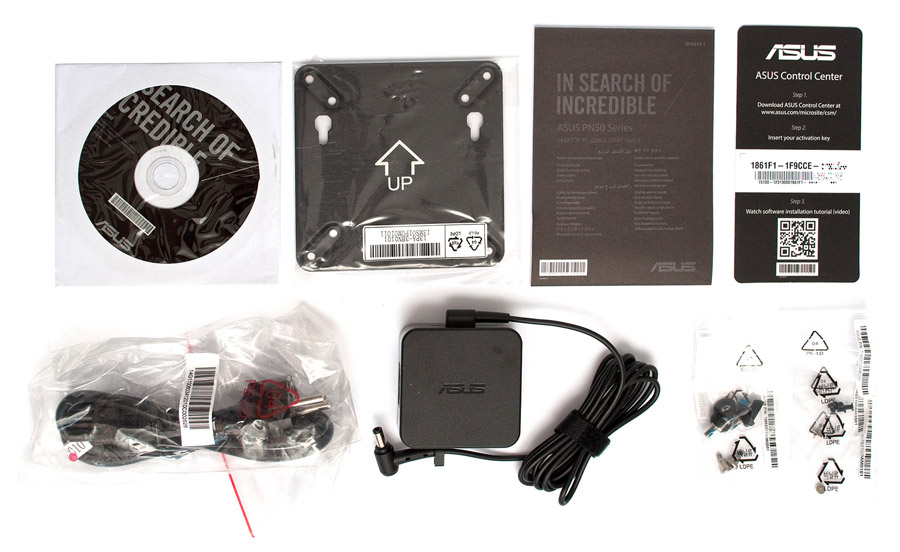

Комплект поставки ASUS Mini PC PN50 весьма разнообразный, он включает в себя:
- DVD-диск с драйверами и ПО;
- металлическую пластину-переходник для крепления на VESA-кронштейн с комплектом винтов;
- краткое руководство пользователя;
- талон с кодом активации ASUS Control Center;
- внешний блок питания;
- шнур питания со штепсельной вилкой типа СЕЕ 7/4;
- комплект крепления SSD М.2 формата 2280;
- набор винтов для монтажа дискового накопителя 2,5”.

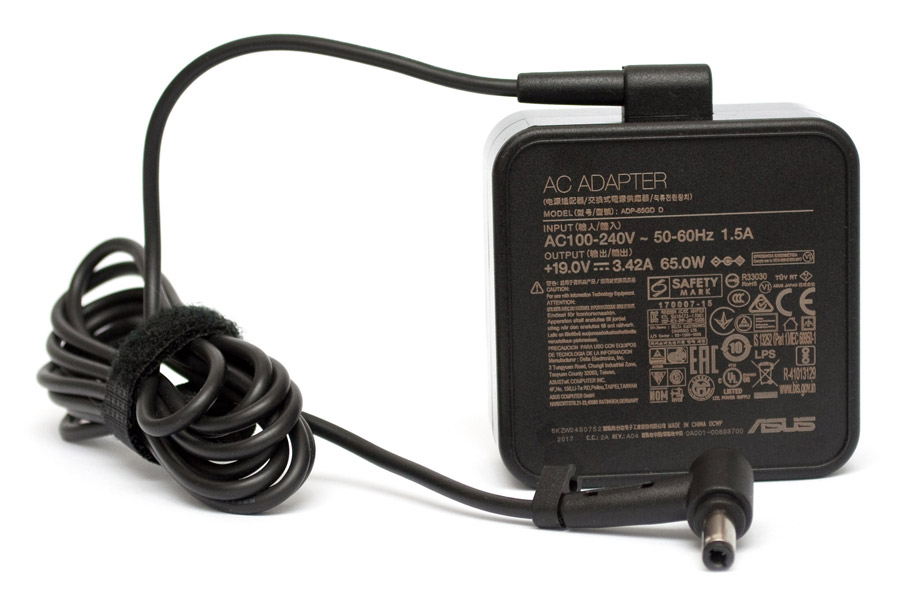

Первая неожиданность — наличие DVD-диска (и это в 2020 году!!!), однако, данный аксессуар вполне может пригодиться, во всяком случае, на старте продаж, так как на момент тестирования необходимых для корректной работы устройства драйверов не было на сайте поддержки производителя. Вторая позиция комплекта поставки, на которой стоит сделать акцент — внешний блок питания ADP-65GD производства Delta Electronics.
Сетевой адаптер рассчитан на работу в бытовых электросетях с напряжением от 100 до 240 В и частотой 50 или 60Гц. На выходе блок питания выдает 19 В при силе тока 3,42 А, а его номинальная мощность составляет 65 Вт.
Дизайн

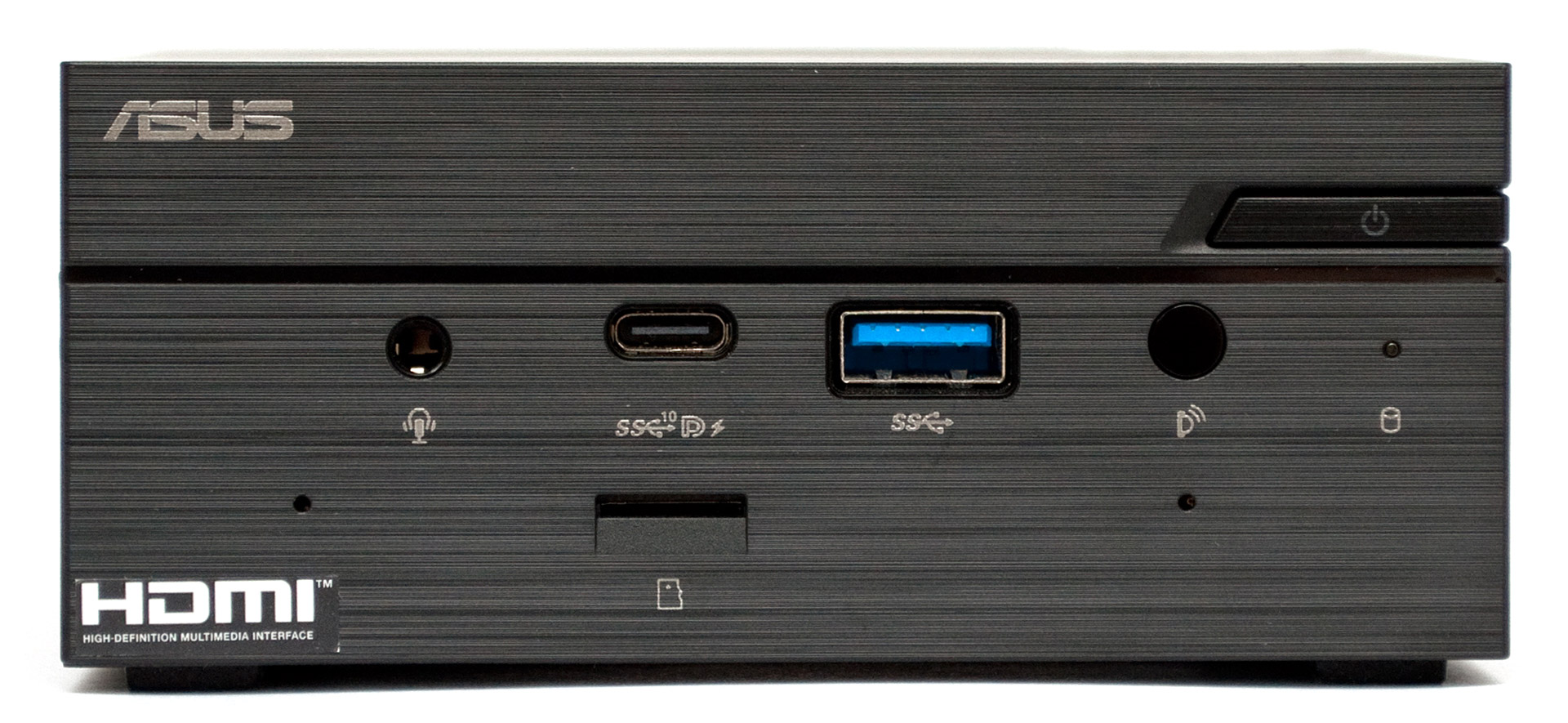

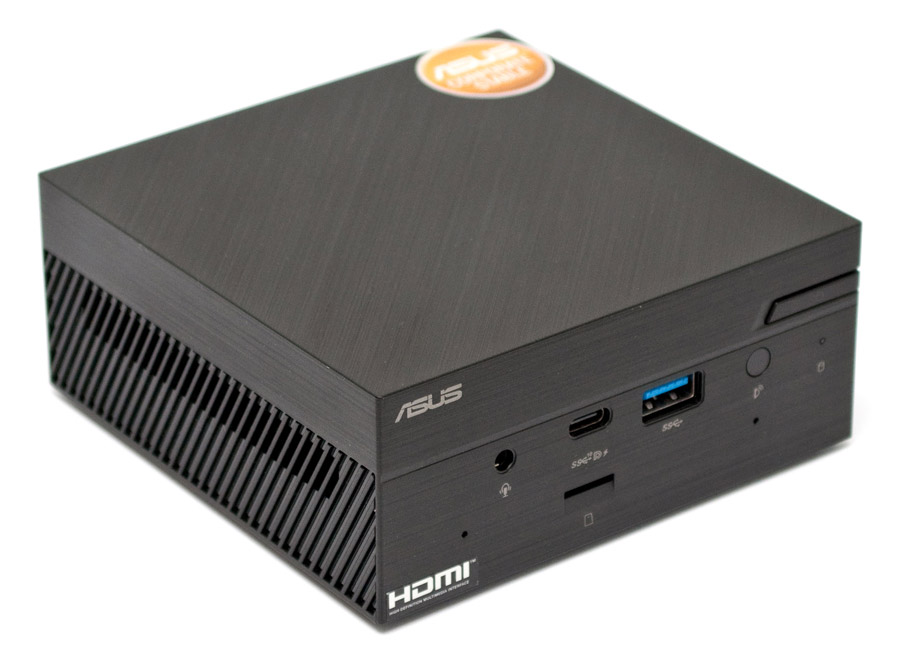

Как уже было сказано, по части внешнего вида новичок — типичный представитель Mini PC серии PN, да это, честно говоря, и к лучшему. Строгий лаконичный дизайн и матовый текстурированный пластик поверхности корпуса не будут смотреться чужеродно ни на рабочем столе современного офиса, ни на полке домашнего мультимедийного центра. Конструкция позволяет смонтировать устройство на VESA-кронштейн позади монитора, тем самым дополнительно сэкономив пространство. Размеры ASUS Mini PC PN50 составляют 115x115x49 мм при массе около 600 г вместе с парой модулей ОЗУ и твердотельным накопителем формата 2,5”. На передней панели находится аналоговый звуковой разъем 3,5 мм, порт USB 3.2 Gen 2 формата Type-C c максимальной скоростью передачи до 10 Гбит/с, совмещенный с цифровым видеовыходом DisplayPort 1.4, разъем USB 3.2 Gen 1 Type-A, «глазок» приемника ИК-сигналов, кнопка включения со встроенным индикатором питания, светодиод активности дисковой подсистемы, а также считыватель флэш-карт формата microSD. Кроме того, на передней панели выведена пара микрофонов, так что устройство «из коробки» готово к работе с голосовым помощником Microsoft Cortana.

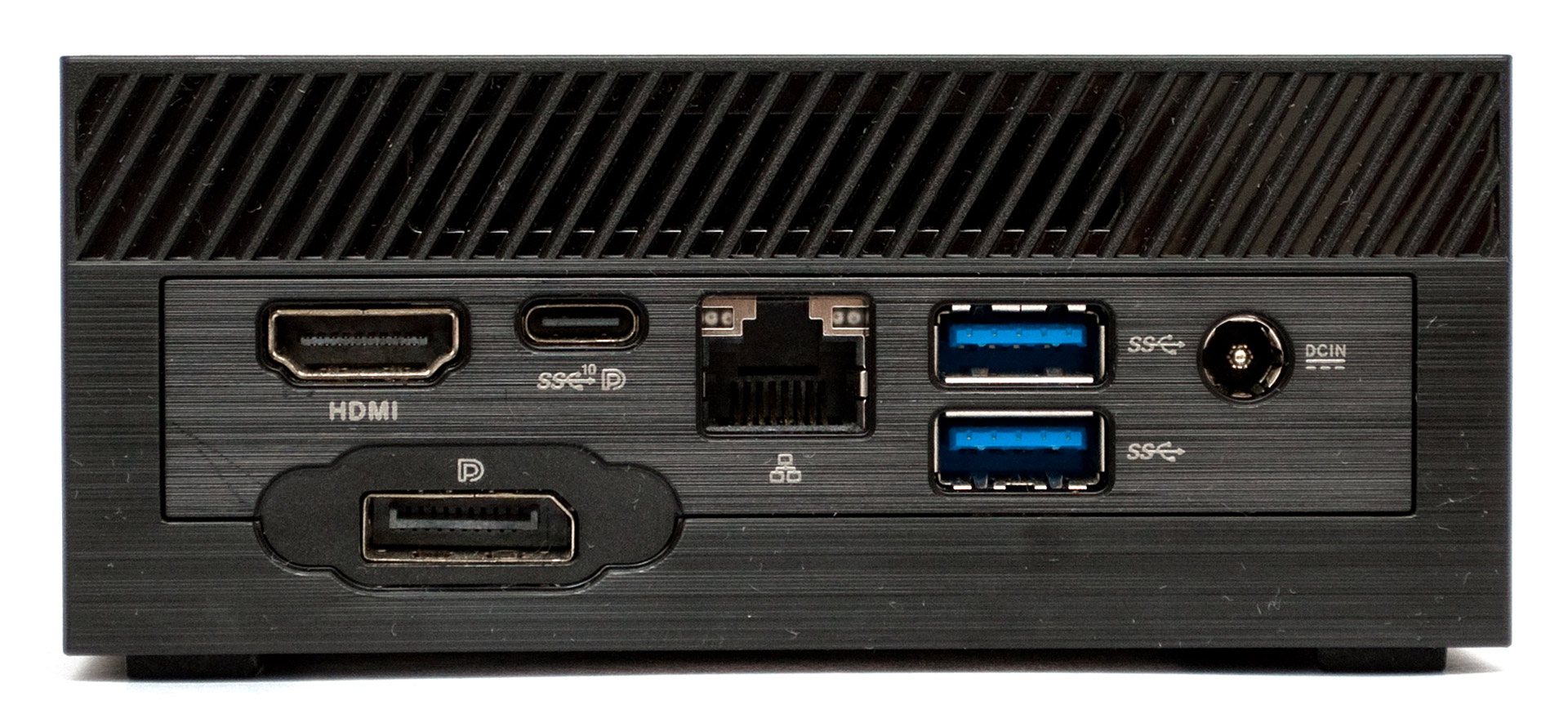

Задняя панель Mini PC PN50 может похвастаться наличием цифровых видеовыходов HDMI 2.1 и DisplayPort 1.4, причем, на месте последнего в зависимости от конфигурации может быть аналоговый D-Sub или серийный порт RS-232, двумя разъемами USB 3.2. Gen 1 Type-A и портом USB 3.2 Gen 2 Type-C, который также может работать в режиме DisplayPort 1.4. Таким образом, герой сегодняшнего обзора поддерживает одновременное подключение до четырех мониторов с разрешением 4К, а при использовании режима dual-mode (DP++) можно выводить изображение в формате 8К. Также, на задней панели нашлось место для сетевой розетки RJ-45 и разъема внешнего блока питания.

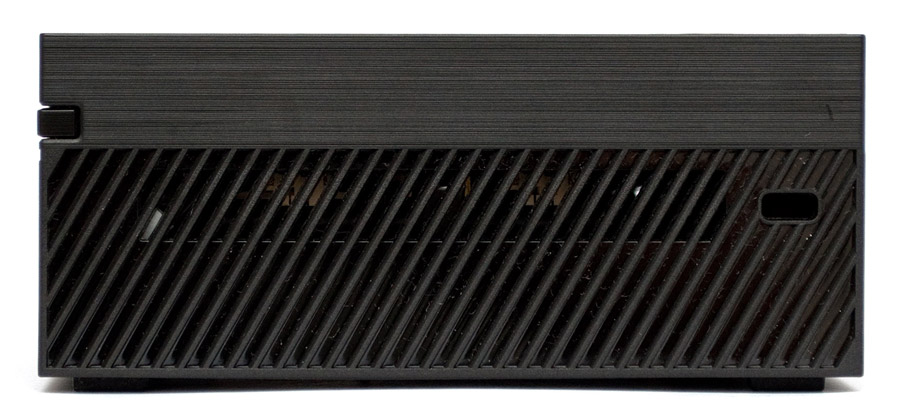

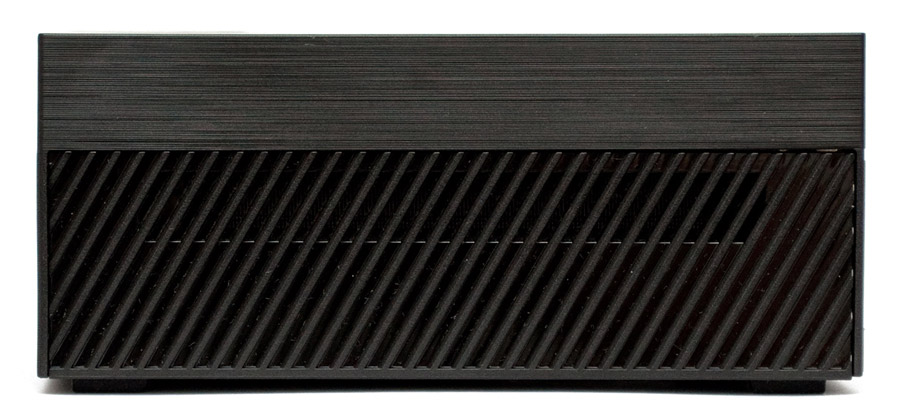

Боковые грани устройства в основном используются для вентиляции и лишь на правой из них виднеется отверстие для Kensington lock.

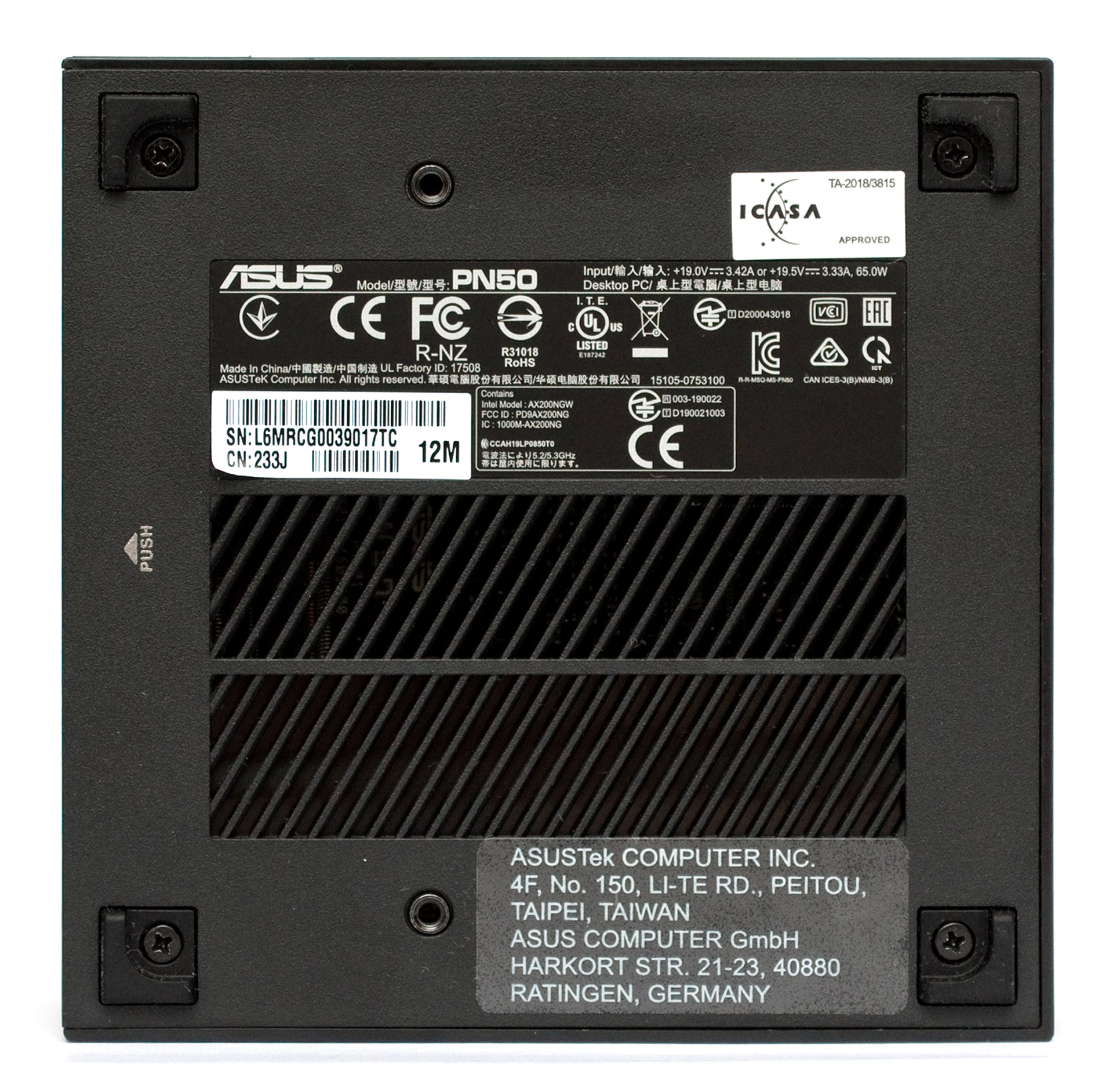

Значительную часть нижней крышки занимает вентиляционная решетка, а по её углам находятся резиновые ножки, внутри которых виднеются головки винтов. Здесь же можно встретить пластиковый стикер с наименованием модели, серийным номером и другой служебной информацией, а также отверстия для монтажа металлической пластины-переходника для крепления на VESA-кронштейн.

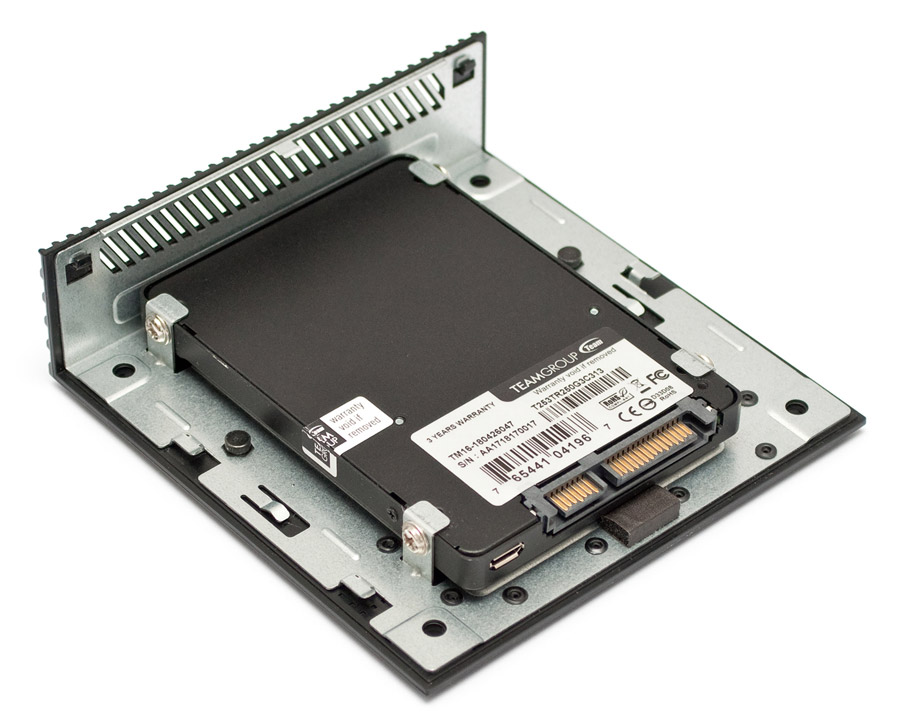

Нижняя крышка помимо своей основной функции также играет роль шасси для установки накопителя формата 2,5”, причем, поддерживаются модели с высотой до 9,5 мм включительно.

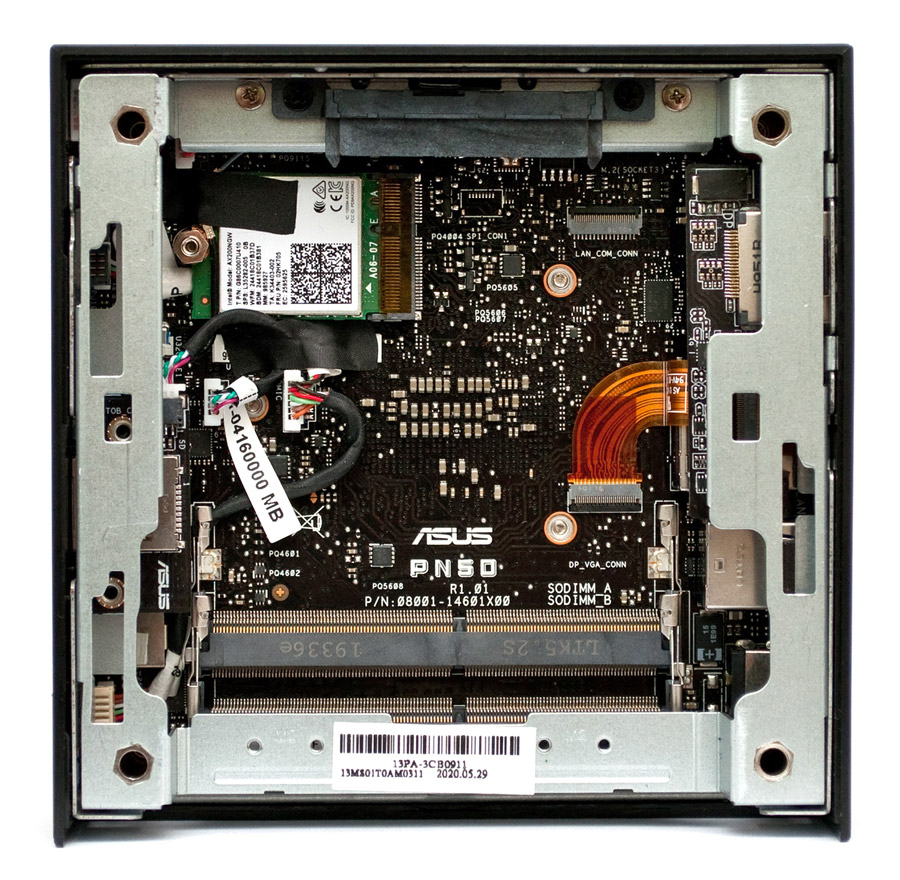

Однако самое интересное в ASUS Mini PC PN50 находится внутри корпуса, где установлена системная плата, несущая на себе гибридный процессор и всю остальную элементную базу. На плате имеются два разъема SO-DIMM для установки модулей ОЗУ DDR4 с частотой до 3200 МГц включительно и суммарной емкостью до 64 ГБ. Порты расширения представлены парой слотов M.2, один из которых предназначен для монтажа адаптера беспроводных сетей формата 2230, а второй служит для работы твердотельного накопителя формата 2280 с интерфейсом SATA 6 Гбит/с или PCI Express 3.0 x4. В случае с новичком один из разъемов М.2 занят платой Intel Wi-Fi 6 AX200, которая, как следует из названия, обеспечивает поддержку новейшего стандарта беспроводной передачи IEEE 802.11ax на скорости до 2402 Мбит/с, а также совместима с Bluetooth 5.1. Проводная сеть Gigabit Ethernet реализована на базе контроллера Realtek, а за вывод аналогового звука отвечает HD-аудиокодек ALC255.

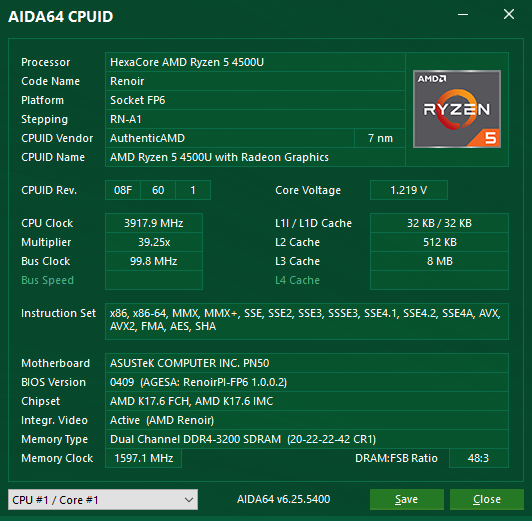

Как уже было сказано основой для тестового Mini PC PN50 является гибридный процессор AMD Ryzen 5 4500U, произведенный при использовании техпроцесса TSMC 7nm FinFET. В распоряжении чипа имеются шесть вычислительных ядер с микроархитектурой Zen 2, каждое из которых оснащено 64 КБ кэша L1 и 512 КБ кэш-памяти второго уровня. Объем общего для всех ядер кэша L3 составляет 8 МБ. По сравнению с предшественниками второе поколение архитектуры Zen может похвастаться на 25% бОльшим IPC (число выполняемых инструкций за такт) и поддержкой самых современных наборов инструкций, включая SSE4.2, AVX2, FMA, а также аппаратным ускорением шифрования AES и хэширования SHA. Штатная частота вычислительных ядер составляет 2,3 ГГц, однако в режиме однопоточной нагрузки отдельные ядра могут ускоряться до 4000 МГц включительно, а при простое частота снижается до 1,4 ГГц и ниже. Благодаря прецизионному управлению частотами и напряжениями отдельных ядер AMD Ryzen 5 4500U вписывается в тепловой пакет 15 Вт, однако, реальное энергопотребление зависит от множества факторов и может заметно отличаться в большую сторону.

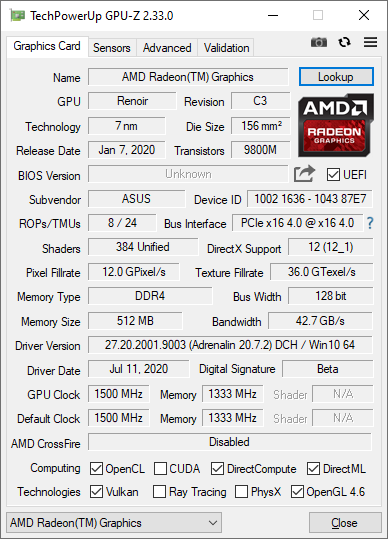

Помимо вычислительных ядер в составе гибридного процессора входит двухканальный контроллер ОЗУ с поддержкой модулей DDR4-3200/LPDDR4X-4266. Что касается графической подсистемы, то AMD Ryzen 5 4500U оснащен видеоускорителем Radeon Vega 6 Graphics 2-го поколения, тактовая частота которого достигает внушительных 1500 МГц. Графический акселератор насчитывает 384 потоковых процессора, объединённых в шесть Compute Unit, восемь блоков растеризации и 24 текстурных юнита. Поддерживаются API DirectX 12 и API Vulkan. Значительных архитектурных изменений по сравнению со встроенной графикой гибридных процессоров AMD Ryzen прошлых поколений за исключением увеличения тактовых частот не наблюдается, впрочем, даже в таком виде Radeon Vega остается самым мощным из интегрированных видеоакселераторов.

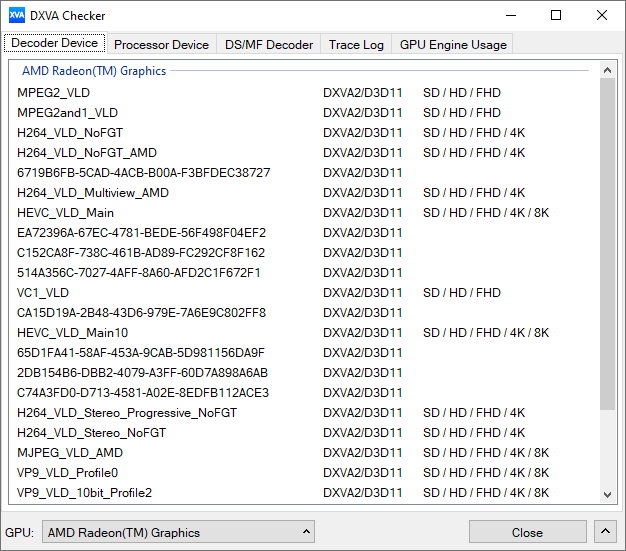

Отдельно следует отметить встроенный в графический ускоритель модуль ACE (Asynchronous Compute Engine), отвечающий за аппаратное ускорение кодирования и декодирования видеопотоков в разрешении 2160p формата VP9 10bpc с частотой 30 fps, а для HEVC 10bpc и H.264 до 60 fps включительно. Теоретические возможности были подтверждены на практике плавным воспроизведением роликов YouTube в разрешении 2160р и частотой 60 fps. При этом загрузка центрального процессора едва достигала 30%, а львиная доля работы ложилась на графическую подсистему.
