Персональные компьютеры в ультракомпактном исполнении, такие как Intel NUC и его многочисленные аналоги от ASUS, Gigabyte и MSI получили заслуженное признание как у домашних, так и среди корпоративных пользователей. И те и другие ценят такие продукты за миниатюрные размеры, низкий уровень шума, а также невысокое энергопотребление, и, как правило, согласны на компромисс по уровню быстродействия, особенно в части графической подсистемы. До недавних пор практически безальтернативной платформой для таких компактных ПК были процессоры Intel, которые не могли похвастаться мощным видеоускорителем, тогда как продукты AMD — напротив, при наличии достаточно производительного графического акселератора заметно отставали в быстродействии вычислительных ядер. Представленный недавно ASUS Mini PC PN30 не изменил существующего положения дел главным образом из-за того, что в качестве основы разработчики выбрали морально устаревшую SoC AMD E2-7015, производительности которой хватает только для выполнения самых простых задач. В то же время, в распоряжении Advanced Micro Devices уже достаточно долгое время имеются мобильные чипы Ryzen, однако, основные игроки рынка миниатюрных ПК упорно игнорировали их существование. Исключение составляет компания Zotac, которая без особой огласки представила ZBox MA621 nano на базе Ryzen 3 3200U, впрочем, даже спустя полгода после анонса найти этот продукт в продаже практически невозможно. Однако, ситуация обещает в корне измениться с выходом ASUS Mini PC PN50, которые предлагают долгожданное сочетание компактных габаритов и гибридных процессоров AMD, да не абы каких, а новейших 7-нм Renoir, вобравших в себя самые передовые технологии чипмейкера. А нам с вами сегодня выпала честь познакомиться со средней моделью в линейке на базе шестиядерного AMD Ryzen 5 4500U.
Внешне новику сложно отличить от того же Mini PC PN30, впрочем, к дизайну и эргономике, о которых мы поговорим позже, сложно предъявить какие-либо претензии. Тем более что главное у ASUS Mini PC PN50 находится внутри корпуса, что подтверждают впечатляющие спецификации устройства.
Модель | ASUS Mini PC PN50 (90MR00E1-M00160) |
---|---|
Официальная страница продукта | asus.com |
Процессор | AMD Ryzen 5 4500U 2,3 ГГц (TDP 15 Вт, 6 ядер, 6 потоков) |
Материнская плата | ASUS Mini PC PN50 |
Оперативная память | 2х SO-DIMM DDR4 SDRAM 3200 МГц, 64 Гбайт максимум |
Видеокарта | AMD Radeon Vega 6 Graphics |
Видеоразъёмы | 1x HDMI 2.0a, 3x DisplayPort 1.4 (два совмещены с USB 3.1 Type-C) |
Дисковая подсистема | 1x M.2 2280, 1х SATA 6 Гбит/с |
Оптический привод | — |
Порты ввода/вывода | 2x USB 3.2 Gen 2 Type-C, 3х USB 3.2 Gen 1, 1х RJ-45, 1х аналоговый звуковой комбинированный разъем 3,5 мм |
Коммуникации | 1х Intel Wi-Fi 6 AX200 (IEEE 802.11a/b/g/n/ac/ax, Bluetooth 5.1), 1х Realtek (Gigabit Ethernet) |
Блок питания | Внешний (19 В, 65 Вт) |
Размеры, мм | 115 x 115 x 49 |
Предустановленная ОС | — |
Дополнительные возможности | Карт-ридер microSD, встроенный стереомикрофон, крепление VESA |
Рекомендованная стоимость, $ | n/a |
Комплект поставки
Новинка поставляется в картонной коробке средних размеров, поверхность которой украшает качественная цветная полиграфия. На передней крышке кроме изображения самого устройства нанесено название модели, а в правом верхнем углу находится логотип ASUS Corporate Stable Model — программы расширенной поддержки, которая действует в течение 36 месяцев с момента выпуска продукта в продажу и включает в себя гарантированную поставку обновлений драйверов и ПО, поддержку фирменной системы централизованного администрирования ASUS Control Center и многое другое. В течение последних 16 лет ASUS CSM действовала только на территории США и Канады, но с недавних пор программа расширенной поддержки стала доступна для пользователей по всему миру.
Комплект поставки ASUS Mini PC PN50 весьма разнообразный, он включает в себя:
- DVD-диск с драйверами и ПО;
- металлическую пластину-переходник для крепления на VESA-кронштейн с комплектом винтов;
- краткое руководство пользователя;
- талон с кодом активации ASUS Control Center;
- внешний блок питания;
- шнур питания со штепсельной вилкой типа СЕЕ 7/4;
- комплект крепления SSD М.2 формата 2280;
- набор винтов для монтажа дискового накопителя 2,5”.
Первая неожиданность — наличие DVD-диска (и это в 2020 году!!!), однако, данный аксессуар вполне может пригодиться, во всяком случае, на старте продаж, так как на момент тестирования необходимых для корректной работы устройства драйверов не было на сайте поддержки производителя. Вторая позиция комплекта поставки, на которой стоит сделать акцент — внешний блок питания ADP-65GD производства Delta Electronics.
Сетевой адаптер рассчитан на работу в бытовых электросетях с напряжением от 100 до 240 В и частотой 50 или 60Гц. На выходе блок питания выдает 19 В при силе тока 3,42 А, а его номинальная мощность составляет 65 Вт.
Дизайн
Как уже было сказано, по части внешнего вида новичок — типичный представитель Mini PC серии PN, да это, честно говоря, и к лучшему. Строгий лаконичный дизайн и матовый текстурированный пластик поверхности корпуса не будут смотреться чужеродно ни на рабочем столе современного офиса, ни на полке домашнего мультимедийного центра. Конструкция позволяет смонтировать устройство на VESA-кронштейн позади монитора, тем самым дополнительно сэкономив пространство. Размеры ASUS Mini PC PN50 составляют 115x115x49 мм при массе около 600 г вместе с парой модулей ОЗУ и твердотельным накопителем формата 2,5”. На передней панели находится аналоговый звуковой разъем 3,5 мм, порт USB 3.2 Gen 2 формата Type-C c максимальной скоростью передачи до 10 Гбит/с, совмещенный с цифровым видеовыходом DisplayPort 1.4, разъем USB 3.2 Gen 1 Type-A, «глазок» приемника ИК-сигналов, кнопка включения со встроенным индикатором питания, светодиод активности дисковой подсистемы, а также считыватель флэш-карт формата microSD. Кроме того, на передней панели выведена пара микрофонов, так что устройство «из коробки» готово к работе с голосовым помощником Microsoft Cortana.
Задняя панель Mini PC PN50 может похвастаться наличием цифровых видеовыходов HDMI 2.1 и DisplayPort 1.4, причем, на месте последнего в зависимости от конфигурации может быть аналоговый D-Sub или серийный порт RS-232, двумя разъемами USB 3.2. Gen 1 Type-A и портом USB 3.2 Gen 2 Type-C, который также может работать в режиме DisplayPort 1.4. Таким образом, герой сегодняшнего обзора поддерживает одновременное подключение до четырех мониторов с разрешением 4К, а при использовании режима dual-mode (DP++) можно выводить изображение в формате 8К. Также, на задней панели нашлось место для сетевой розетки RJ-45 и разъема внешнего блока питания.
Боковые грани устройства в основном используются для вентиляции и лишь на правой из них виднеется отверстие для Kensington lock.
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/07-asus-mini-pc-pn50.jpg)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/08-asus-mini-pc-pn50.jpg)
Значительную часть нижней крышки занимает вентиляционная решетка, а по её углам находятся резиновые ножки, внутри которых виднеются головки винтов. Здесь же можно встретить пластиковый стикер с наименованием модели, серийным номером и другой служебной информацией, а также отверстия для монтажа металлической пластины-переходника для крепления на VESA-кронштейн.
Нижняя крышка помимо своей основной функции также играет роль шасси для установки накопителя формата 2,5”, причем, поддерживаются модели с высотой до 9,5 мм включительно.
Однако самое интересное в ASUS Mini PC PN50 находится внутри корпуса, где установлена системная плата, несущая на себе гибридный процессор и всю остальную элементную базу. На плате имеются два разъема SO-DIMM для установки модулей ОЗУ DDR4 с частотой до 3200 МГц включительно и суммарной емкостью до 64 ГБ. Порты расширения представлены парой слотов M.2, один из которых предназначен для монтажа адаптера беспроводных сетей формата 2230, а второй служит для работы твердотельного накопителя формата 2280 с интерфейсом SATA 6 Гбит/с или PCI Express 3.0 x4. В случае с новичком один из разъемов М.2 занят платой Intel Wi-Fi 6 AX200, которая, как следует из названия, обеспечивает поддержку новейшего стандарта беспроводной передачи IEEE 802.11ax на скорости до 2402 Мбит/с, а также совместима с Bluetooth 5.1. Проводная сеть Gigabit Ethernet реализована на базе контроллера Realtek, а за вывод аналогового звука отвечает HD-аудиокодек ALC255.
Как уже было сказано основой для тестового Mini PC PN50 является гибридный процессор AMD Ryzen 5 4500U, произведенный при использовании техпроцесса TSMC 7nm FinFET. В распоряжении чипа имеются шесть вычислительных ядер с микроархитектурой Zen 2, каждое из которых оснащено 64 КБ кэша L1 и 512 КБ кэш-памяти второго уровня. Объем общего для всех ядер кэша L3 составляет 8 МБ. По сравнению с предшественниками второе поколение архитектуры Zen может похвастаться на 25% бОльшим IPC (число выполняемых инструкций за такт) и поддержкой самых современных наборов инструкций, включая SSE4.2, AVX2, FMA, а также аппаратным ускорением шифрования AES и хэширования SHA. Штатная частота вычислительных ядер составляет 2,3 ГГц, однако в режиме однопоточной нагрузки отдельные ядра могут ускоряться до 4000 МГц включительно, а при простое частота снижается до 1,4 ГГц и ниже. Благодаря прецизионному управлению частотами и напряжениями отдельных ядер AMD Ryzen 5 4500U вписывается в тепловой пакет 15 Вт, однако, реальное энергопотребление зависит от множества факторов и может заметно отличаться в большую сторону.
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/12-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/13-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/14-asus-mini-pc-pn50.png)
Помимо вычислительных ядер в составе гибридного процессора входит двухканальный контроллер ОЗУ с поддержкой модулей DDR4-3200/LPDDR4X-4266. Что касается графической подсистемы, то AMD Ryzen 5 4500U оснащен видеоускорителем Radeon Vega 6 Graphics 2-го поколения, тактовая частота которого достигает внушительных 1500 МГц. Графический акселератор насчитывает 384 потоковых процессора, объединённых в шесть Compute Unit, восемь блоков растеризации и 24 текстурных юнита. Поддерживаются API DirectX 12 и API Vulkan. Значительных архитектурных изменений по сравнению со встроенной графикой гибридных процессоров AMD Ryzen прошлых поколений за исключением увеличения тактовых частот не наблюдается, впрочем, даже в таком виде Radeon Vega остается самым мощным из интегрированных видеоакселераторов.
Отдельно следует отметить встроенный в графический ускоритель модуль ACE (Asynchronous Compute Engine), отвечающий за аппаратное ускорение кодирования и декодирования видеопотоков в разрешении 2160p формата VP9 10bpc с частотой 30 fps, а для HEVC 10bpc и H.264 до 60 fps включительно. Теоретические возможности были подтверждены на практике плавным воспроизведением роликов YouTube в разрешении 2160р и частотой 60 fps. При этом загрузка центрального процессора едва достигала 30%, а львиная доля работы ложилась на графическую подсистему.
Прошивка и комплектное ПО
В то время как подавляющее большинство системных плат и персональных компьютеров ASUS оснащаются прошивками с графическим интерфейсом пользователя Mini PC PN50 снабжен UEFI Setup, работающим в текстовом режиме. С учетом ориентации героя сегодняшнего обзора на корпоративный рынок такой выбор не вызывает удивления, тем более, что все основные возможности в меню настройки присутствуют. После входа в UEFI Setup пользователи попадают в раздел Main, где отображается краткая информация по ключевым компонентам, выбирается язык отображения, задаются дата и время.

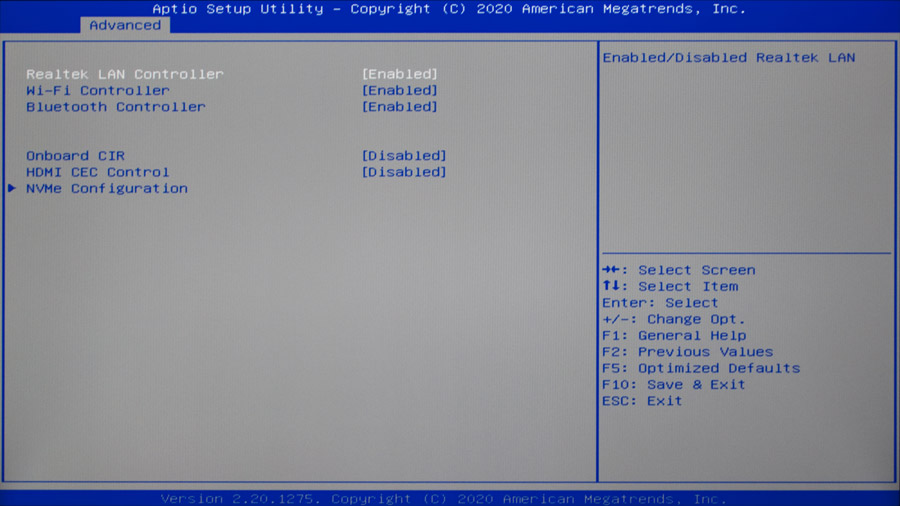

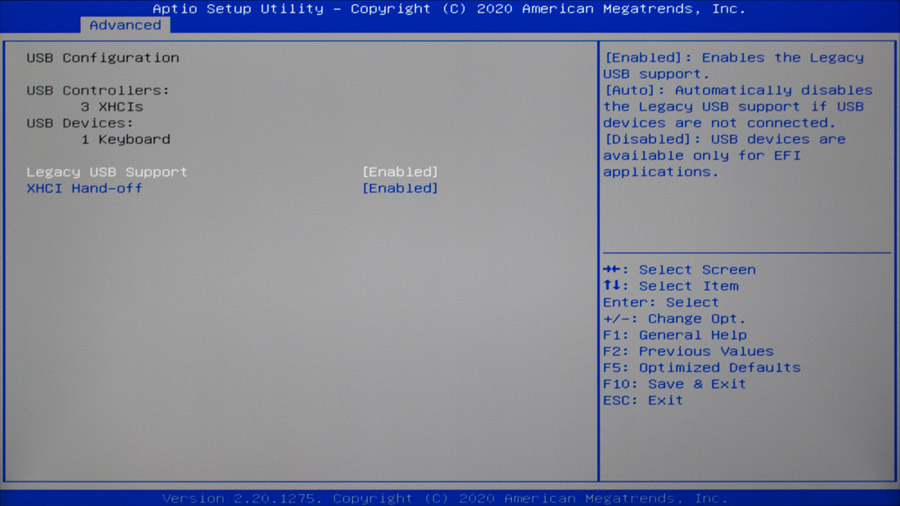

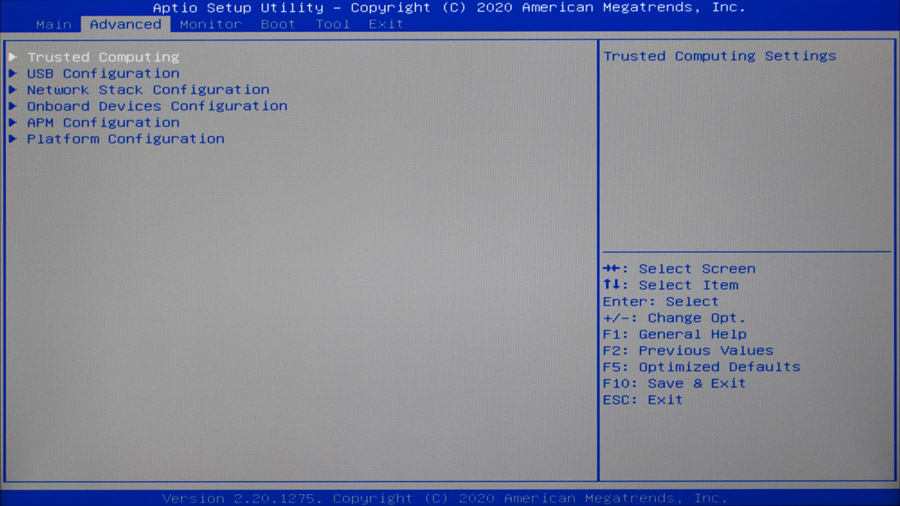

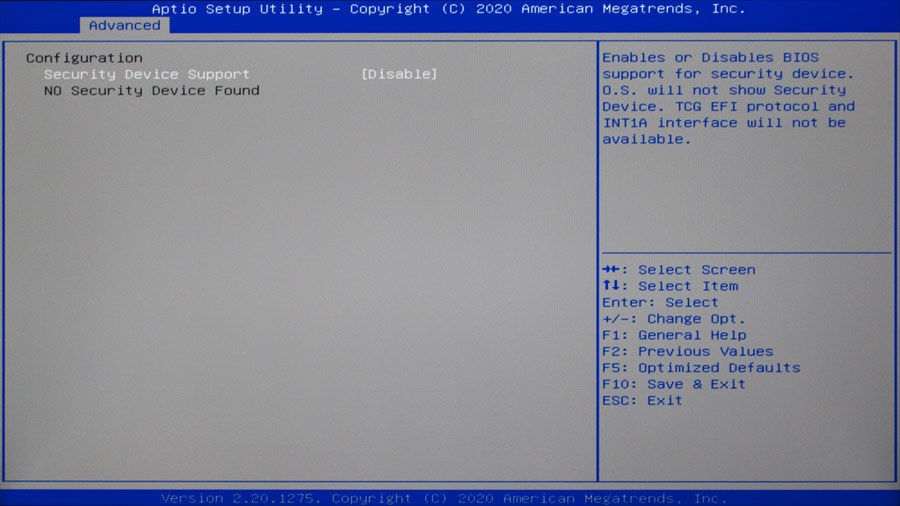

Вкладка Advanced служит для настройки функций гибридного процессора и дополнительных контроллеров. Например, здесь задается режим работы технологии Trusted Computing, которая служит для формирования и хранения ключей шифрования, конфигурации портов USB, сетевой и звуковой подсистем, а также режима работы твердотельного накопителя.
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/18-asus-mini-pc-pn50.jpg)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/19-asus-mini-pc-pn50.jpg)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/20-asus-mini-pc-pn50.jpg)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/21-asus-mini-pc-pn50.jpg)
Вывод показателей системного мониторинга сосредоточен в меню Monitor. Здесь же находится управления функцией CPU QFan, которая служит для автоматического управления частотой вращения вентилятора системы охлаждения, причем, пользователям доступен выбор одного из трех предустановленных профилей.

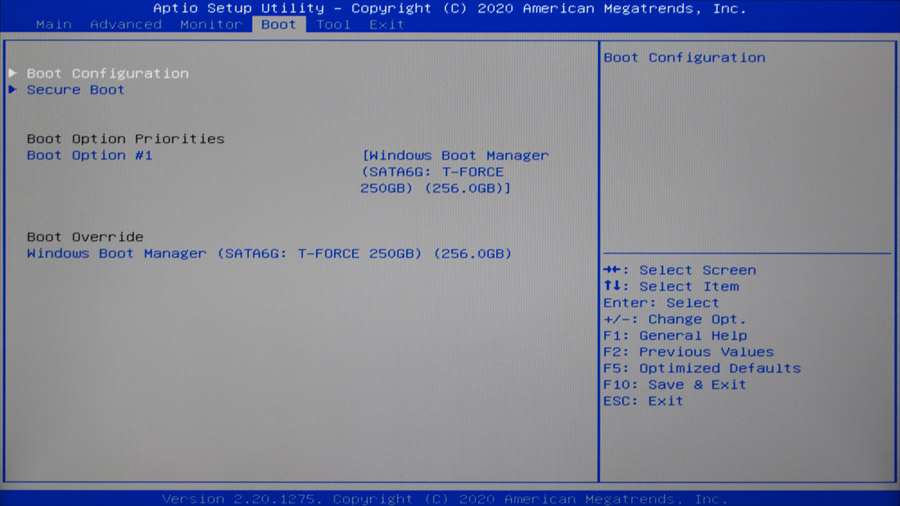

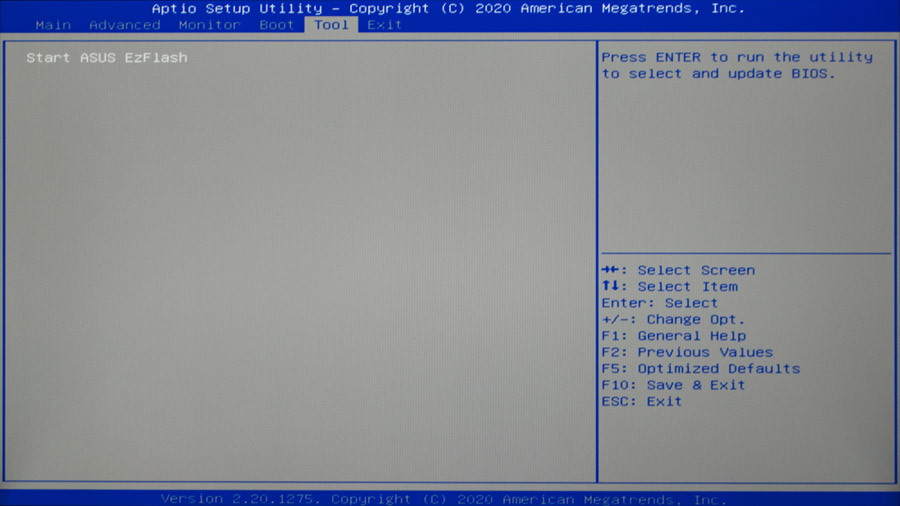

Раздел Boot, как следует из названия, управляет процессом загрузки операционной системы, а из подменю Tools запускается утилита ASUS EzFlash для обновления микрокода UEFI.
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/23-asus-mini-pc-pn50.jpg)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/24-asus-mini-pc-pn50.jpg)
Конечно, было бы глупо ожидать от прошивки ASUS Mini PC PN50 расширенных опций управления быстродействием, однако, функция выбора частоты ОЗУ или наличие настройки режима энергосбережения гибридного процессора точно не помешали бы.
Что касается комплектного ПО, то герой сегодняшнего обзора поступил в нашу лабораторию в виде barebone, а значит, пользователям следует самостоятельно позаботиться о приобретении ОЗУ и накопителя, а также установке операционной системы. Производитель рекомендует использовать Microsoft Windows 10 Pro, а в помощь для её администрирования предлагается программный продукт ASUS Business Manager.

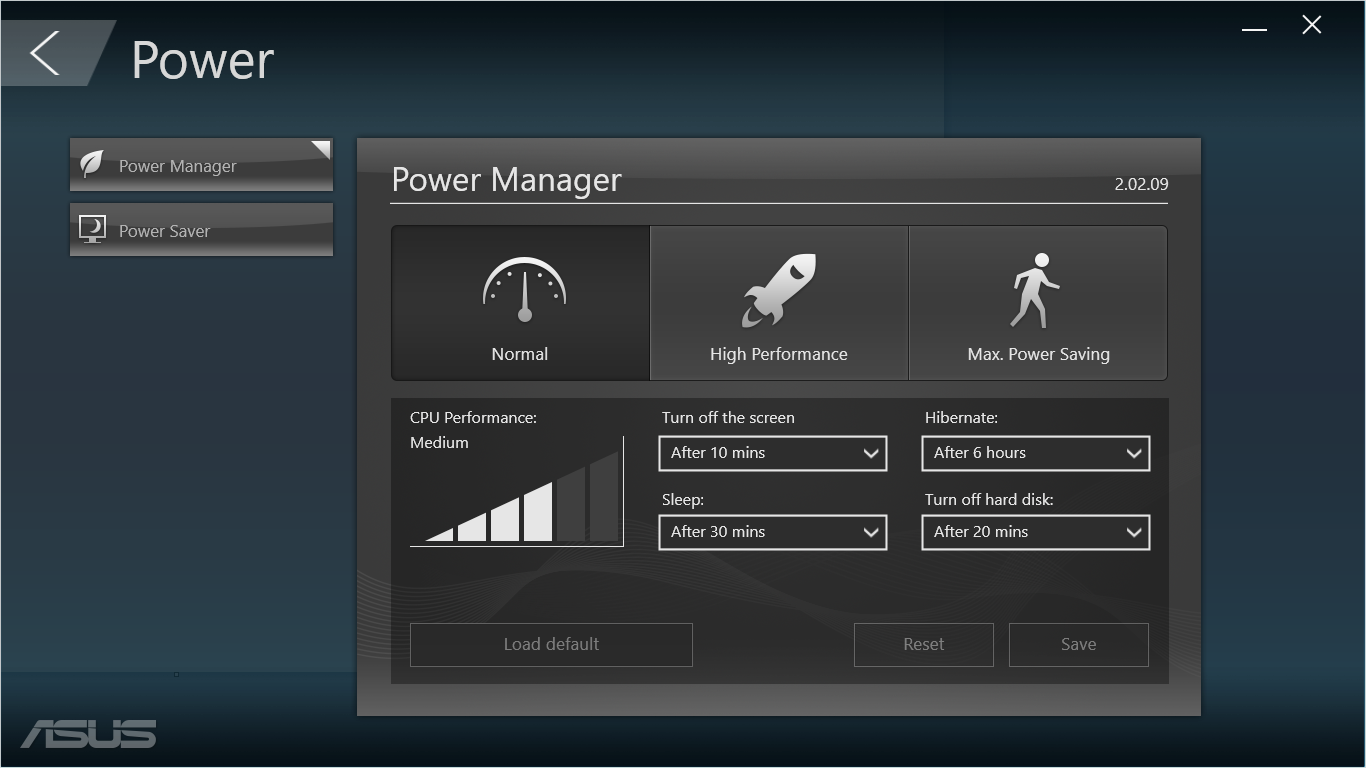

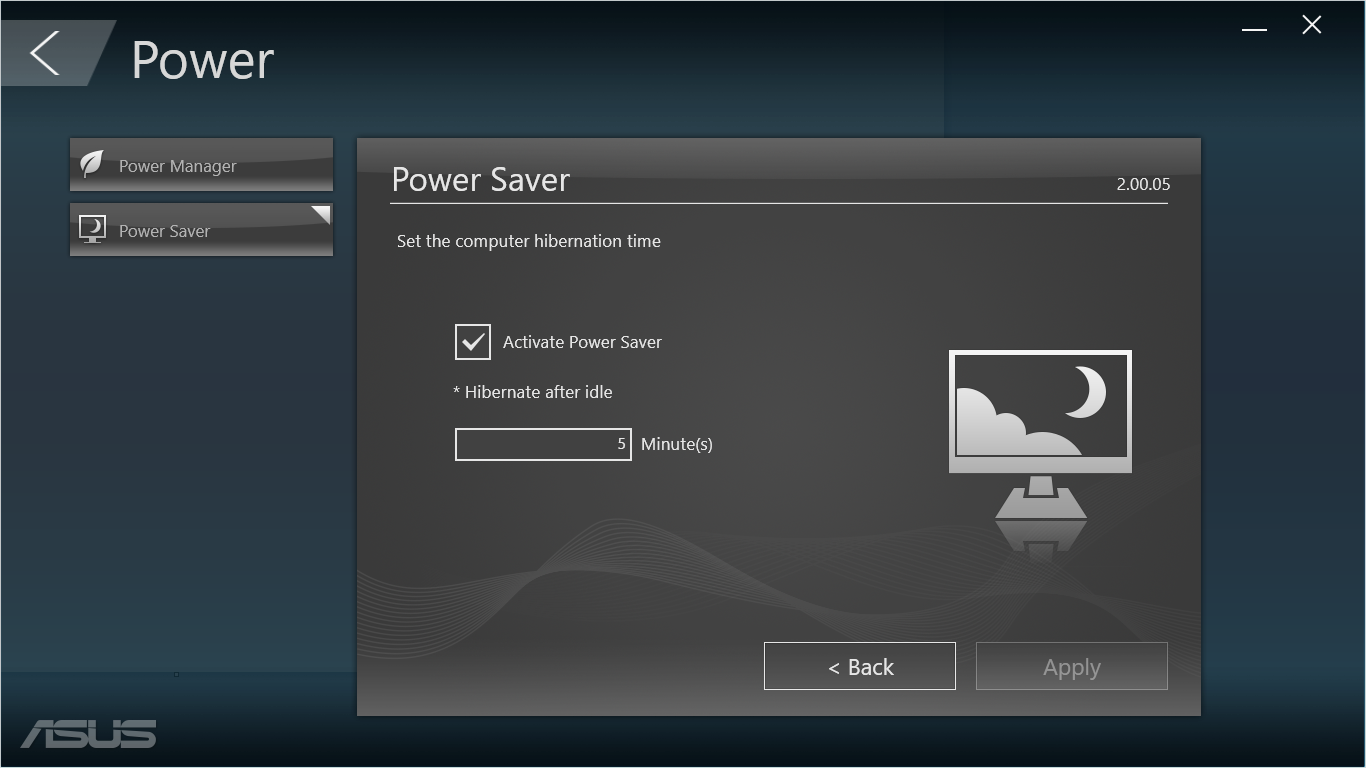

Модуль Power отвечает за настройки функций энергосбережения, в том числе управление режимом «глубокого сна» в случае отсутствия активности со стороны пользователя, причем, данная опция защищена паролем администратора.
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/26-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/27-asus-mini-pc-pn50.png)

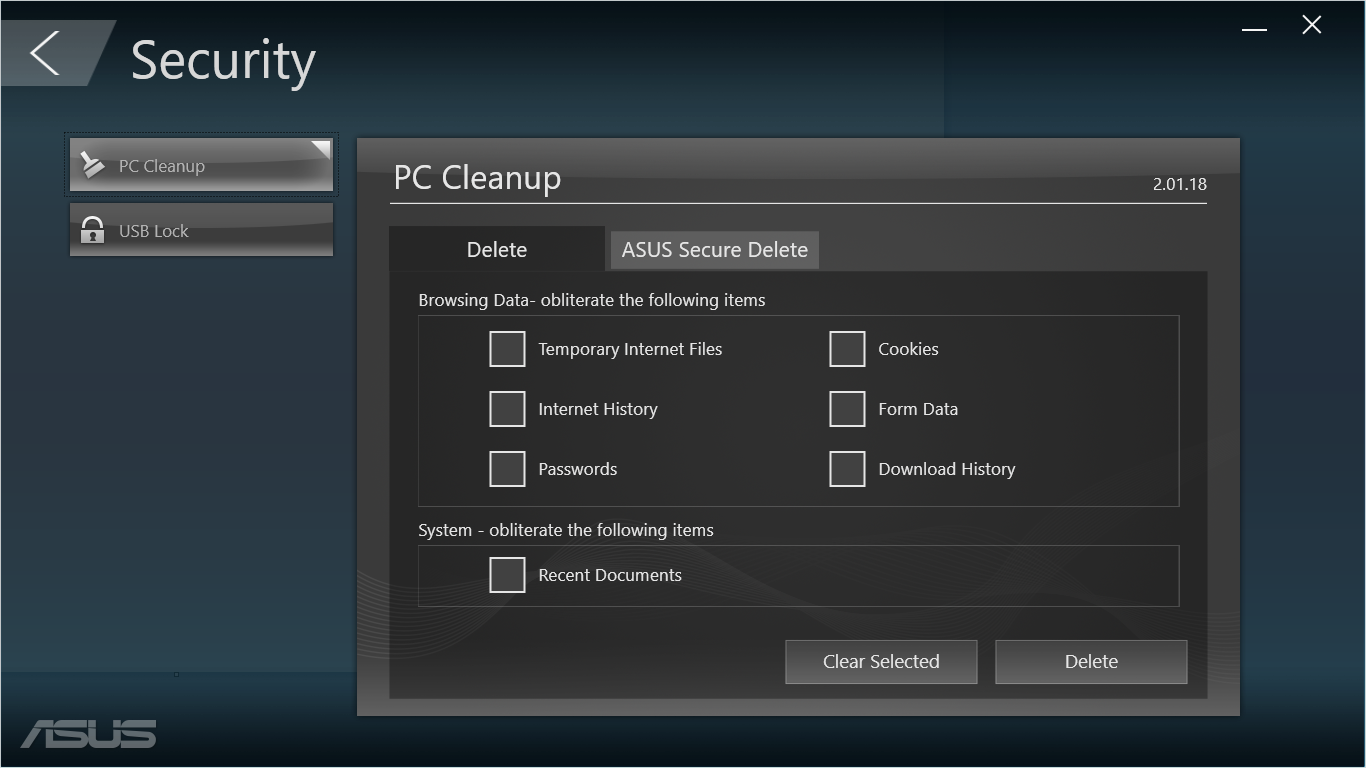

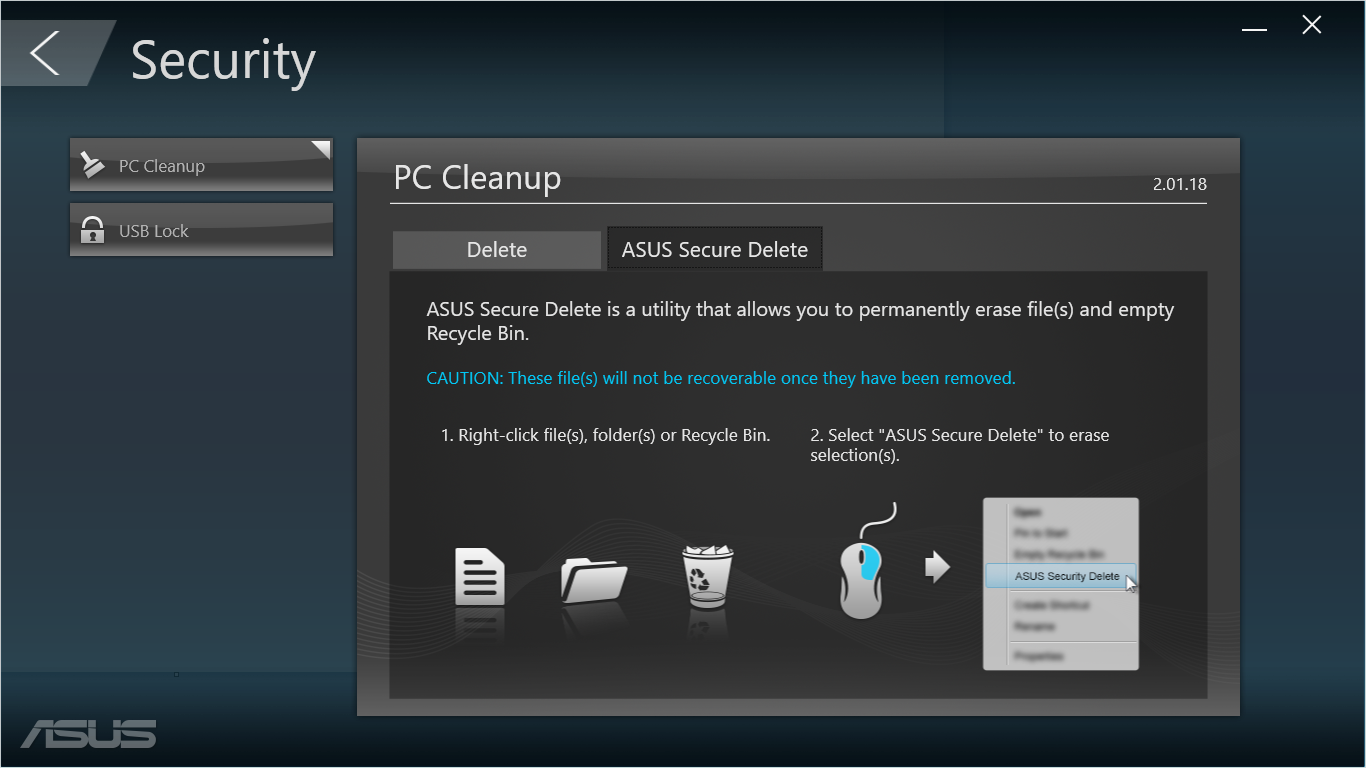

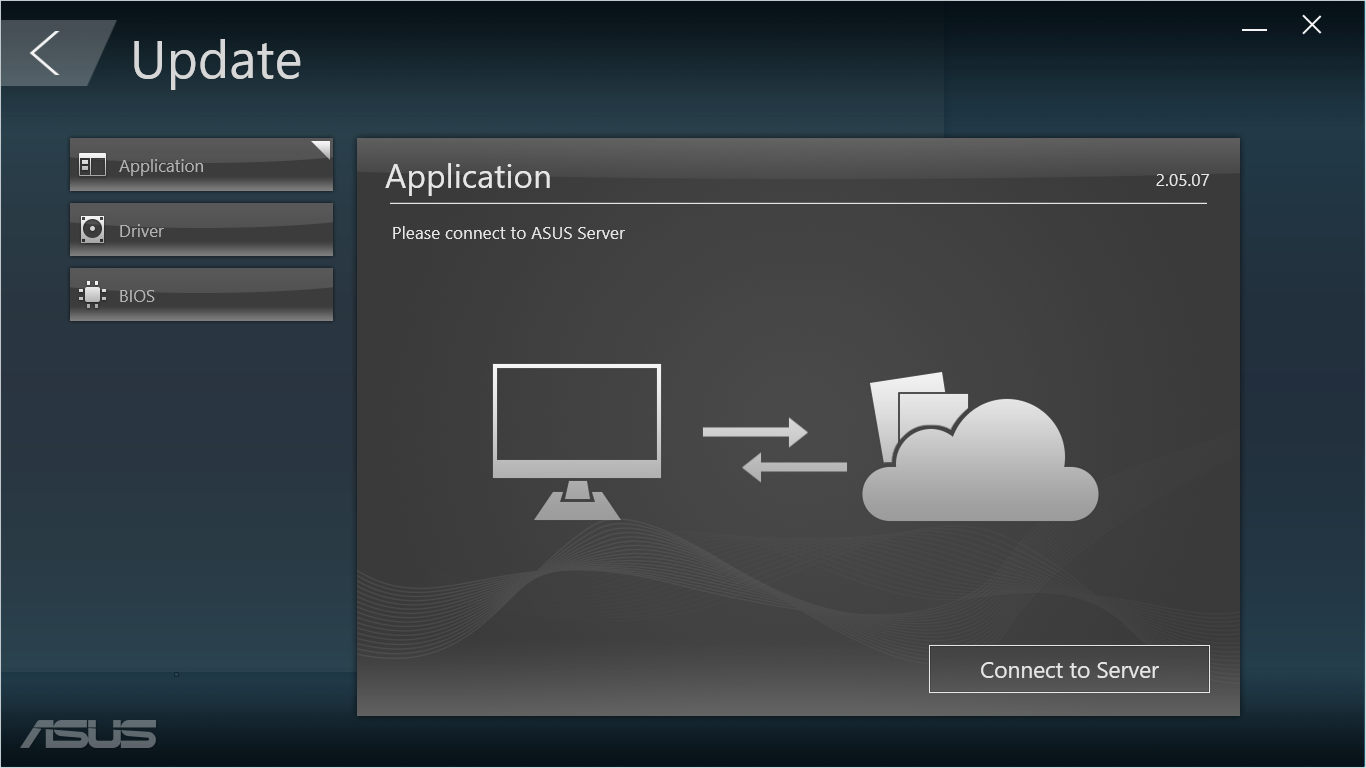

Утилита Update служит для автоматического обновления прошивки, драйверов и компонентов самого ASUS Business Manager, а подпрограмма Security предназначена для очистки системы от временных файлов, включения функции гарантированного удаления данных ASUS Secure Delete и блокирования возможности работы портов USB с определёнными типам устройств.
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/28-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/29-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/30-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/31-asus-mini-pc-pn50.png)

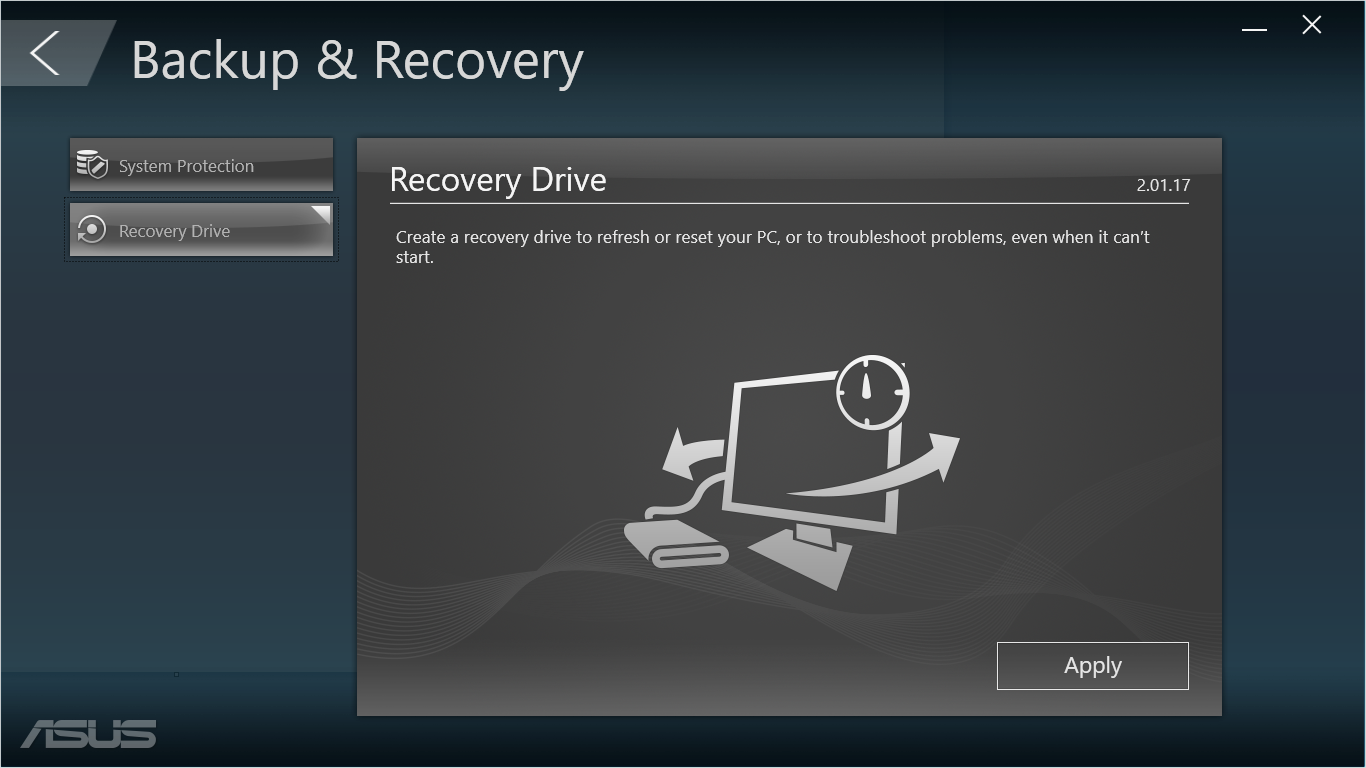

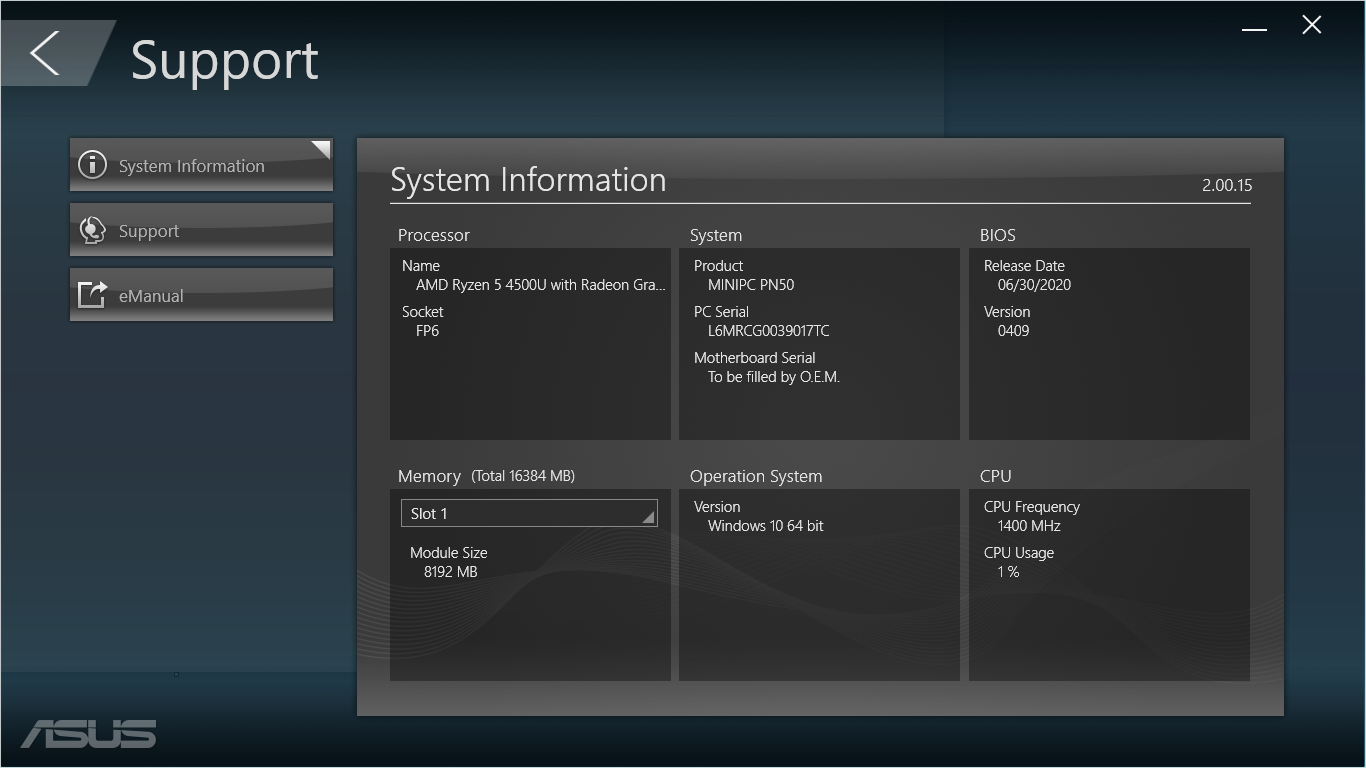

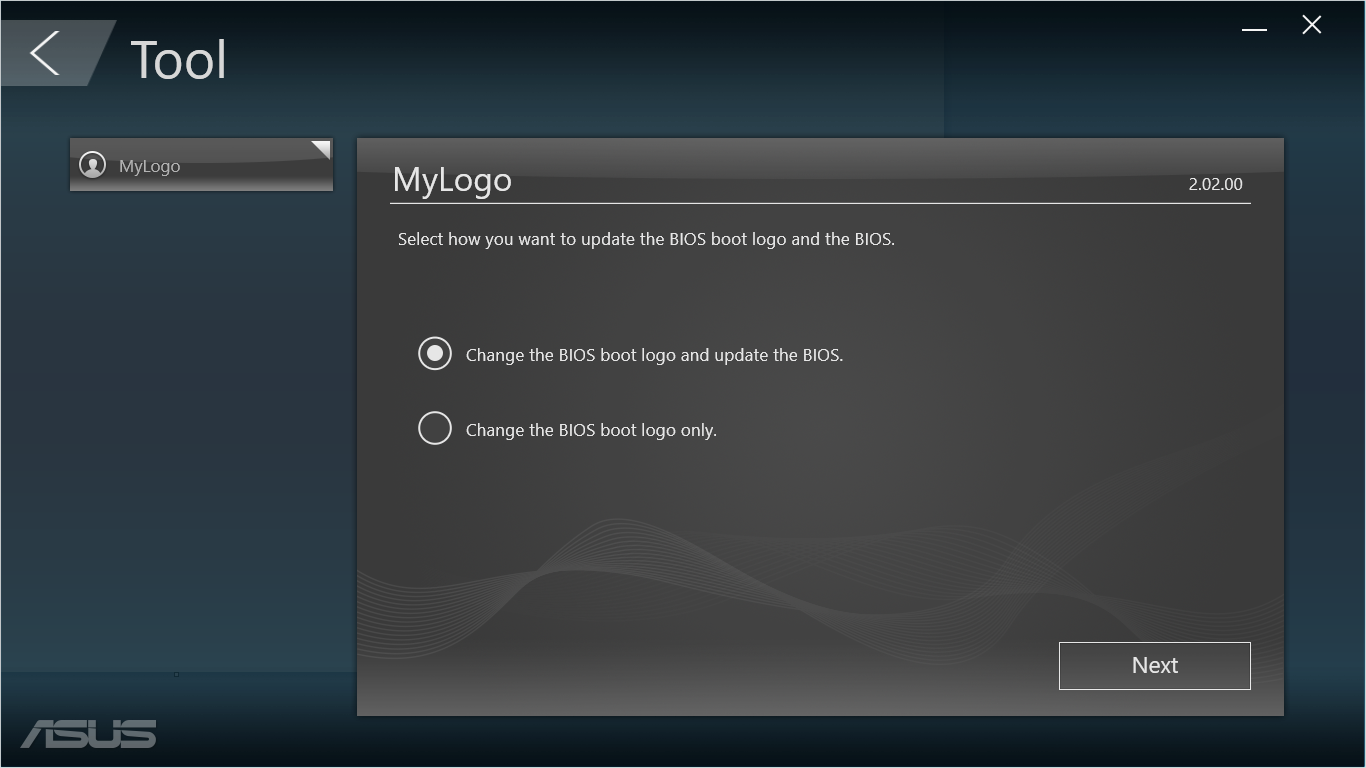

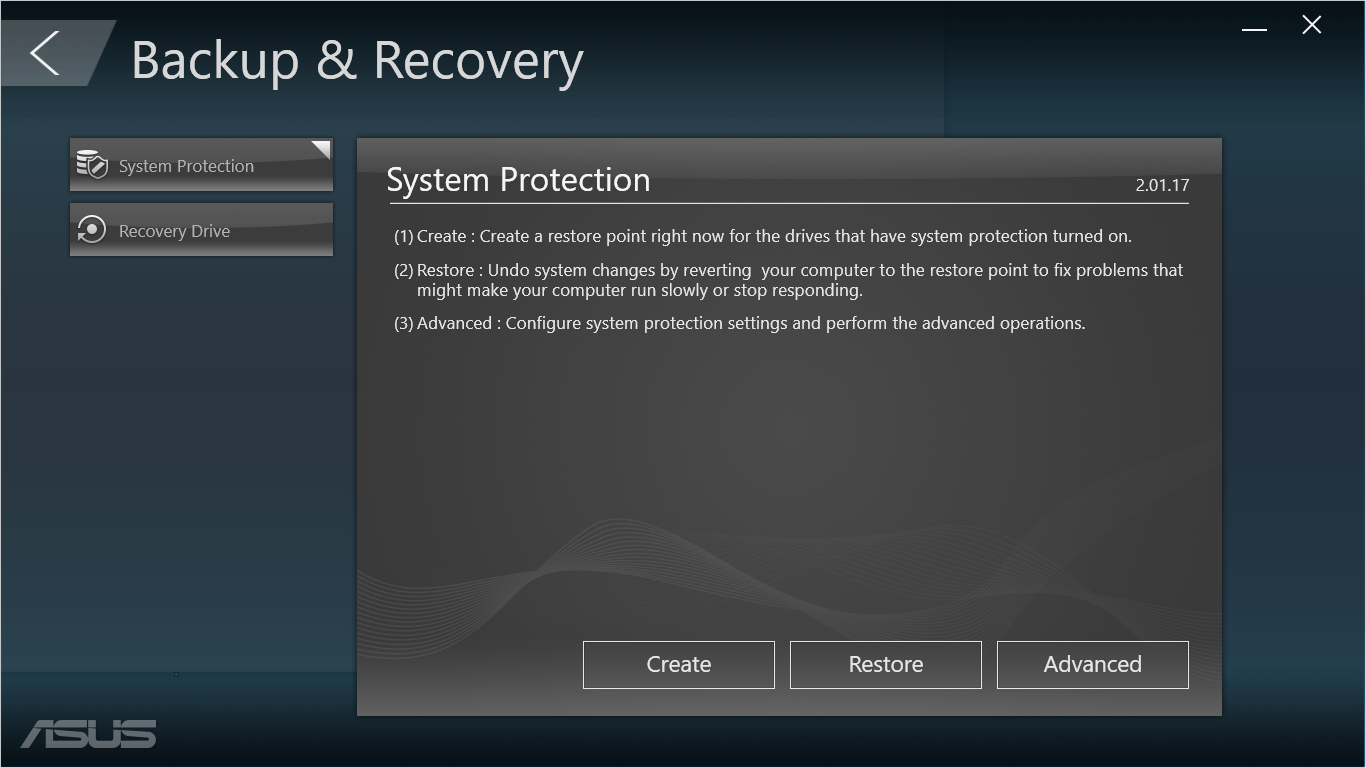

Backup & Recovery используется для управления встроенными в операционную систему функциями резервного копирования и восстановления на случай сбоя, утилита MyLogo позволяет установить пользовательскую заставку, которая будет отображаться во время загрузки операционной системы, а модуль Support служит для просмотра основной информации по системе, загрузки электронного руководства пользователя и перехода на сайт технической поддержки поставщика.
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/32-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/33-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/34-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/35-asus-mini-pc-pn50.png)
Результаты тестирования
Для проведения тестирования ASUS Mini PC PN50 был оснащен парой модулей оперативной памяти SO-DIMM DDR4 HyperX HX432S20IB2K2/16 емкостью 8 ГБ каждый и тактовой частотой 3200 МГц, а также твердотельным накопителем Team T-Force Delta RGB SSD объемом 250 Гбайт. В качестве операционной системы использовалась Windows 10 Pro 64-bit версии 20H2, для работы графического акселератора и системной логики был установлен драйвер AMD Adrenalin 20.7.2.
Прежде чем проводить тесты продуктивности мы измерили скорость работы подсистемы ОЗУ в AIDA64 Cache & Memory Benchmark.
На фоне отличных показателей чтения, записи и копирования несколько озадачивает значительная латентность. Видимо, это является следствием высоких таймингов 20-22-22-42 CR1, которые автоматически устанавливаются прошивкой устройства.
Для оценки быстродействия в «синтетике» использовались бенчмарки PCMark 10 (тестовые сценарии Extended и Application), а также Geekbench 5.
Результаты тестирования Mini PC PN50 в PCMark 10 находятся на достаточно хорошем уровне, выше, чем у продуктов на базе энергоэффективных четырехъядерных процессоров Intel с поддержкой Hyper Threading.
В Geekbench 5 новичок демонстрирует высокое быстродействие, особенно радуют показатели при использовании API OpenCL.
Для оценки скорости работы в прикладном программном обеспечении были проведены измерения в архиваторе 7-Zip, пакете Cinema 4D (бенчмарк Cinebench R20) и видеоэнкодере H265.
Скорость работы в 7-Zip оценивалась с помощью встроенного бенчмарка. Результаты миниатюрного ПК на базе AMD Ryzen 5 4500U находятся на уровне «настольных» четырехъядерных процессоров.
Отличные результаты в однопоточном тесте обеспечиваются высокой тактовой частотой — до 4 ГГц включительно, тогда как при многопоточном рендеринге мобильный процессор уверенно конкурирует с моделями для настольных ПК, оснащенных четырьмя ядрами.
Наконец, при кодировании видео высокой четкости с применением кодека H.265 полученный результат оказался сопоставимым с показателями Core i7-4790K, который все еще является достаточно быстрым процессором.
Перед тем, как оценивать быстродействие в играх был проведен цикл тестов в популярном комплексном бенчмарке 3DMark.
Судя по результатам производительность встроенной видеокарты лишь немногим уступает дискретному графическому ускорителю GeForce MX250 и значительно превосходит любые доступные на рынке интегрированные видеоядра в процессорах Intel.
Результаты в играх отлично коррелируют с показателями быстродействия в 3DMark. Так, например, встроенная в AMD Ryzen 5 4500U «графика» позволяет комфортно играть в такие онлайн-проекты как Counter Strike: Global Offensive, Dota2 или World of Tanks при средне-высоком уровне качества и разрешении 1080р. Однако такие тяжелые игры как FarCry 5 или Shadow of the Tomb Raider в разрешении Full HD оказались «не по зубам» интегрированной графике даже с минимальными настройками качества, так что желающим приобщиться к современным технологичным играм придется снижать разрешение и мириться с просадками fps.
В завершение сегодняшнего знакомства с ASUS Mini PC PN50 мы приведем показатели эффективности системы охлаждения, а также уровни энергопотребления и шума новичка.
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/45-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/46-asus-mini-pc-pn50.png)
![ASUS Mini PC PN50](/system/asus-mini-pc-pn50/47-asus-mini-pc-pn50.png)

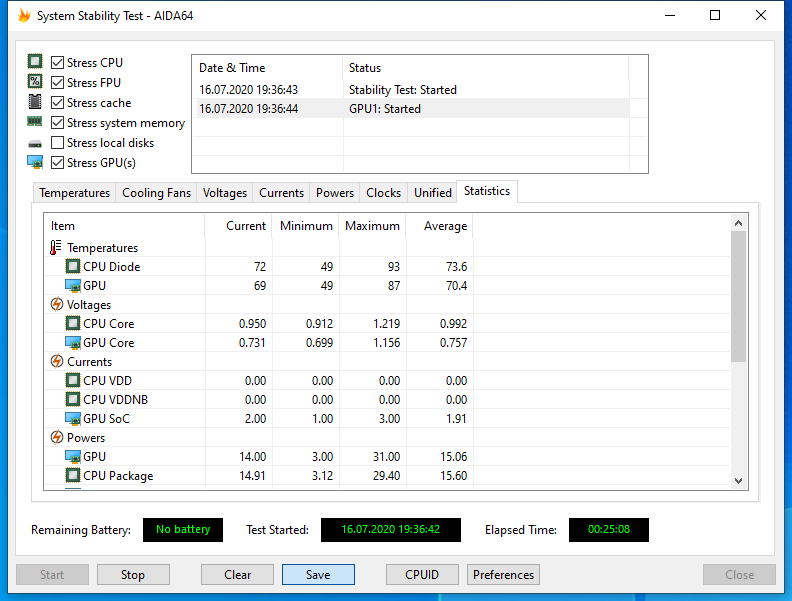

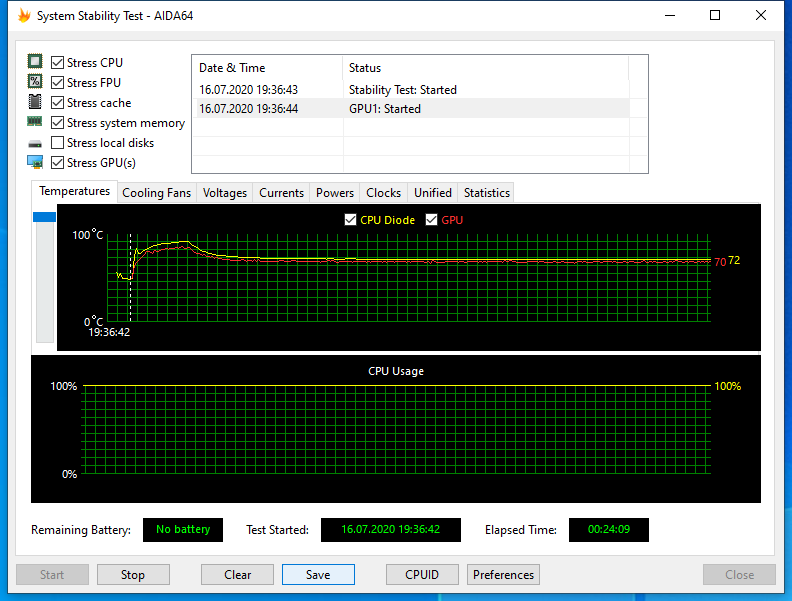

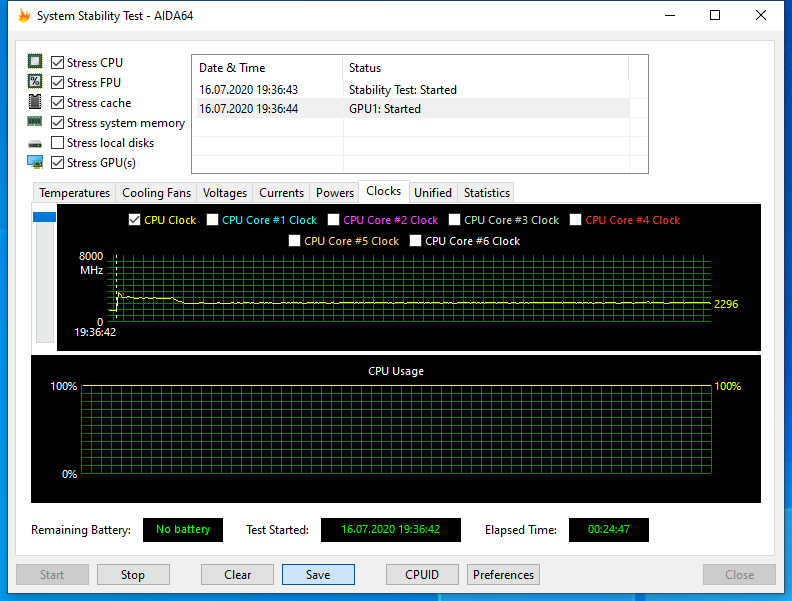

Для этих целей использовался подтест System Stability Test из состава AIDA64, который запускался в режиме максимальной нагрузки в течение 25 минут. В самом начале стресс-теста температура резко возросла до 93 °С, но спустя некоторое время стабилизировалась на отметке 72 °С. При этом среднее энергопотребление «от розетки» составило 28–30 Вт, тогда как в пике достигало почти 48 Вт. Следует отметить, что при игровой нагрузке Mini PC PN50 потреблял 32–34 Вт, а в простое — всего 6–7 Вт, из которых некоторую часть составили «аппетиты» пары модулей ОЗУ, твердотельного накопителя и периферии. Что касается уровня шума, издаваемого вентилятором системы охлаждения, то при максимальной нагрузке на расстоянии 15 см от устройства мы зафиксировали 40,7 дБ (А), тогда как во время запуска игр уровень шума составил 37,1 дБ (А). Одним словом, тихой систему охлаждения новичка назвать сложно, особенно в ресурсоемких задачах, но такова плата за довольно высокий уровень быстродействия. Зато, в простое компьютера почти не было слышно — всего 35 дБ (А), которые не слишком отличались от фонового уровня шума жилой комнаты в ночное время 34 дБ (А).
Выводы
Стоит ли говорить, что ASUS Mini PC PN50 полностью оправдал высокие ожидания, которые на него возлагались с самого начала нашего знакомства. Союз продуманного дизайна серии Mini PC PN и новейшего гибридного процессора AMD Renoir дал потрясающие плоды в виде широкого набора возможностей расширения и недостижимого ранее для такого компактного форм-фактора уровня быстродействия как в прикладных задача, так и в 3D-играх. И, хотя, переоценивать возможности Radeon Vega Graphics не стоит, ее производительности с запасом хватит для большинства популярных киберспортивных дисциплин, а также технологичных проектов 5–10 летней давности. Что касается энергопотребления и шума, то здесь все вполне ожидаемо: «аппетиты» устройства невелики, но «безмолвным» при интенсивной нагрузке его назвать никак нельзя, хотя при выполнении повседневных задач герой сегодняшнего обзора вряд ли будет выделяться на фоне шума офиса или жилого помещения. Отдельно следует отметить наличие модуля Trusted Computing и возможность одновременного подключения четырех мониторов с разрешением 4К, что может быть востребовано в корпоративной среде.
Что касается стоимости новинки, то цены на модели ASUS Mini PC PN50 составляют от $390 за barebone на младших AMD Renoir до 600 долларов за модификации на базе Ryzen 7 4700U, оснащенные 16 ГБ ОЗУ и твердотельным накопителем на 256 ГБ с интерфейсом PCI-Express. Не дешево, но если вам нужен миниатюрный ПК форм-фактора NUC на платформе AMD, то на данный момент альтернативы попросту не существует!
