По многим показателям, в том числе использованию в качестве основы энергоэффективного процессора Intel Broawell-U, новинка напоминает протестированный недавно MSI Cubi, но, вместе с тем, обладает рядом отличительных черт. Обо всем этом мы обязательно поговорим во время сегодняшнего обзора, а пока, предлагаю рассмотреть спецификации GB-BXi3H-5010.
| Модель | Gigabyte BRIX s GB-BXi3H-5010 |
| Процессор | Intel Core i3-5010U 2,1 ГГц (TDP 15 Вт, 2 ядра, 4 потока) |
| Материнская плата | Gigabyte BRIX MQLP3AP (Intel Broadwell PCH-LP) |
| Оперативная память | 2х SO-DIMM DDR3L SDRAM 1333/1600 16 Гбайт максимум |
| Видеокарта | Intel HD Graphics 5500 |
| Дисковая подсистема | 1х SATA 6 Гбит/с, 1х mSATA 6 Гбит/с |
| Оптический привод | – |
| Порты ввода/вывода | 1x HDMI 1.4a, 1 x mini DisplayPort, 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем |
| Звуковая подсистема | Realtek ALC283 |
| Коммуникации | 1х Realtek RTL8111G (Gigabit Ethernet), 1х Intel Dual Band Wireless-AC 3160 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.0) |
| Блок питания | Asian Power Devices NB-65B19 (65 Вт, внешний) |
| Размеры, мм | 114,4 x 107,6 x 46,8 |
| Предустановленная ОС | – |
| Дополнительные возможности | крепление VESA |
| Рекомендованная стоимость, $ | 360 |
Комплект поставки
Устройство поставляется в небольшой картонной коробке, содержимое которой надежно уложено в форму из вспененного полистирола, что резко снижает риск его повреждения во время транспортировки. Фронтальную поверхность упаковки украшает изображение GB-BXi3H-5010, здесь же наклеен стикер, означающий наличие в поставке продукта модуля беспроводных сетей и поддержку дисковых накопители формата 2,5″. Последний факт существенно расширяет сферу применения Gigabyte BRIX s за счет возможности хранения больших объемов данных.
С обратной стороны упаковки можно почерпнуть данные о конфигурации портов расширения новинки и сведения о ее комплекте поставки.
Среди дополнительных принадлежностей GB-BXi3H-5010 нашлось место для:
- комплекта креплений на стандартный кронштейн VESA;
- внешнего блока питания Asian Power Devices NB-65B19 (19 В, 3,42 А, 65 Вт);
- сетевого кабеля с вилкой CEE 7/7;
- DVD-диска с драйверами и ПО;
- краткого руководства пользователя.
Набор аксессуаров BRIX s не блещет разнообразием, впрочем, в комплекте поставки есть все необходимое, в том числе крепление на стандартный кронштейн VESA, что позволяет превратить практически любой ЖК-монитор в подобие моноблока.
Дизайн
Миниатюрный ПК GB-BXi3H-5010 имеет столь малые габариты, которые составляют всего 114,4x107,6x46,8 мм, что занимаемый им полезный объем не превышает 0,58 л. К слову, буква «s» в наименовании модели означает поддержку устройством дисковых накопителей формата SATA 2,5″, но производителем также предлагаются модификации без возможности установки «ноутбучных» винчестеров, в этом случае их высота уменьшается до 34 мм. Корпус BRIX s выполнен из алюминиевого сплава, тем не менее, его масса не превышает 500 г. Сверху устройство накрыто крышкой из глянцевого пластика черного цвета, которая как магнитом собирает пыль и отпечатки пальцев. В правом нижнем углу находится кнопка включения, во время работы светящаяся изнутри неярким голубым светом.
C обратной стороны корпус закрывает металлическая крышка, в которой проделаны вентиляционные отверстия. На нее наклеены стикеры с наименованием модели и ее серийным номером.
На лицевой поверхности GB-BXi3H-5010 нашлось место для двух портов USB 3.0 и одного аудиоразъема 3,5 мм, который служит одновременно для воспроизведения и записи звука.
Боковые грани корпуса лишены портов расширения и органов управления, зато, здесь можно увидеть вентиляционные решетки, сквозь которые внутрь мини-ПК поступает свежий воздух.
На задней панели BRIX s находится паз для замка Kensington, разъем подключения внешнего блока питания, цифровые видеовыходы HDMI 1.4 и Mini DisplayPort (оба с поддержкой вывода изображения в формате 4К), сетевая розетка RJ-45 и два порта USB 3.0.
Внутри корпуса находится материнская плата, оснащенная двумя слотами SO-DIMM для инсталляции оперативной памяти стандарта DDR3L с частотой 1333/1600 МГц и суммарным объемом до 16 ГБ. Для организации дисковой подсистемы можно установить твердотельный накопитель в соответствующий разъем mSATA, либо подключить SSD или винчестер формата 2,5″ при помощи специального шлейфа, который в транспортировочном состоянии приклеен к поверхности системной платы скотчем, а сам разъем SATA покоится под слотами ОЗУ. Для установки плат расширения служит единственный порт M.2, занятый адаптером Intel Dual Band Wireless-AC 3160, который обеспечивает поддержку беспроводных сетей Wi-Fi (IEEE 802.11a/b/g/n+ac) и Bluetooth V4.0. Звуковая подсистема GB-BXi3H-5010 базируется на четырёхканальном HD-аудиокодеке Realtek ALC283, а за функционирование сети Gigabit Ethernet отвечает контроллер Realtek RTL8111G.
Нижняя крышка корпуса одновременно служит шасси для установки дискового накопителя, поддерживаются модели толщиной 7 и 9 мм. Что касается эффективности отвода избыточного тепла, то винчестерам, а тем более экономичным SSD, вряд ли будет неуютно внутри GB-BXi3H-5010 учитывая обилие вентиляционных отверстий.
Большую часть обратной стороны «материнки» занимает система охлаждения центрального процессора, состоящая из радиатора и 40-мм «турбины» Delta BSB05505HP с четырехпроводным подключением и поддержкой PWM-управления.
Рабочим телом охладителя является радиатор, состоящий из множества тонких металлических пластин, припаянных к медному основанию. В конструкции используется плоская термосифонная трубка, которая ускоряет отвод тепла от центрального процессора.
Основой GB-BXi3H-5010 служит энергоэффективный процессор Intel Core i3-5010U в конструктивном исполнении BGA1168, который базируется на 14-нм ядре Broadwell. Вместе с CPU на органической подложке находится микросхема PCH, отвечающая за работу портов ввода-вывода, в том числе четырех каналов USB 3.0, такого де же количества интерфейсов SATA 6 Гбит/с и четырёх линий PCI-E 2.0.
Два вычислительных ядра Core i3-5010U функционируют на частоте 2100 МГц, которые благодаря наличию Hyper Threading могут выполнять до четырех потоков вычислений одновременно. Процессор имеет TDP 15 Вт, он оснащен 3 МБ кэша L3 и поддерживает аппаратное шифрование AES, а также умеет работать с инструкциями AVX, AVX2.0, FMA и SSE4.2.
В состав CPU входит графический ускоритель Intel HD Graphics 5500, в котором насчитывается 24 унифицированных шейдерных процессоров, четыре блока растеризации и восемь текстурных юнитов. Тактовая частота встроенной видеокарты варьирует от 300 до 900 МГц в зависимости от нагрузки, поддерживается ускорение кодирования видео Quick Sync и технология Flexible Display, позволяющая отображать разные картинки на двух мониторах, функции Wireless Display и InTRU 3D, а также вывод изображения с разрешением 4К.
Таким образом, в конструкции GB-BXi3H-5010 действительно много общего с MSI Cubi с той лишь разницей, что новинка не комплектуется ОЗУ и дисковым накопителем, но оснащается более мощным центральным процессором. Как это отразится на быстродействии рассматриваемого решения — мы с вами узнаем после изучения прошивки и комплектного ПО Gigabyte BRIX s, а также знакомства со спецификациями тестовых стендов.
UEFI Setup
Компактный системный блок Gigabyte оснащается прошивкой UEFI на базе управляющего микрокода AMI, причем, производитель оставил стандартную утилиту Aptio в качестве меню настройки. В структуре UEFI Setup насчитывается шесть вкладок, на первой — Main — выводится информация о версии управляющего микрокода и МАС-адресе сетевого адаптера, отображаются сведения о режиме работы подсистемы ОЗУ, а также задаются дата и время.
Раздел Advanced служит для управления дополнительными функциями системной платы. Например, в подменю CPU Configuration можно почерпнуть данные об установленном процессоре и задать режим работы его функций энергосбережения, во вкладке Trusted Computing настраивается работа модуля TPM, а в подразделе Hardware Monitor, как следует из названия, отображаются показания аппаратного мониторинга и включается функция автоматического управления процессорным кулером.
Вкладка Advanced отвечает за настройку функций расширения системной логики и немногочисленных дополнительных контроллеров, технологии аппаратной виртуализации, а также режима работы встроенного видеоядра.
В меню Security задаются параметры безопасности, раздел Boot предназначен для настройки процесса загрузки, и, наконец, на вкладке Save&Exit можно сохранить настройки прошивки, восстановить заводские параметры, а также выполнить быструю загрузку с дисковых накопителей.
Мы с вами уже привыкли, что прошивки миниатюрных ПК не отличаются разнообразием настроек и не обладают изысканными пользовательскими интерфейсами, поэтому, придираться к UEFI Setup BRIX s смысла нет, тем более, что все необходимые опции присутствуют, а разгон никогда не был и вряд ли будет приоритетом для устройств, подобных GB-BXi3H-5010.
Что касается программных возможностей новинки оказалось, то Gigabyte BRIX s не только не комплектуется операционной системой, но также лишен какого-либо фирменного ПО. Удивительно, но производитель не записал на DVD-диск ни одной полезной утилиты за исключением набора самых необходимых драйверов, и даже на Web-сайте технической поддержки не нашлось программ, достойных внимания. В этой связи, предлагаю сразу перейти к изучению конфигураций тестовых стендов. Тестовый стенд
Поскольку Gigabyte BRIX s поставляется в виде набора для самостоятельной сборки, то перед началом тестов он был доукомплектован парой модулей ОЗУ SO-DIMM DDR3L емкостью по 4 ГБ каждый производства GoodRAM и твердотельным накопителем Kingston HyperХ SSD 120GB с интерфейсом SATA 6 Гбит/с и объемом 120 ГБ. Выбор оперативной памяти был обусловлен исключительно ее невысокой стоимостью — около 30 долларов за планку, тогда как SSD подбирался исходя из средних показателей производительности, характерных для множества твердотельных накопителей начального уровня. В тестах быстродействия в качестве соперников для новинки выступили протестированные ранее ASUS VivoMini UN62 и MSI Cubi, их характеристики вместе со спецификациями GB-BXi3H-5010 приведены в следующей таблице.
| Модель | Gigabyte BRIX s GB-BXi3H-5010 | ASUS VivoMini UN62 | MSI Cubi |
| Процессор | Intel Core i3-5010U 2,1 ГГц (TDP 15 Вт, 2 ядра, 4 потока) | Intel Core i3-4030U 1,9 ГГц (TDP 15 Вт, 2 ядра, 4 потока) | Intel Core i3-5005U 2,0 ГГц (TDP 15 Вт, 2 ядра, 4 потока) |
| Материнская плата | Gigabyte BRIX MQLP3AP (Intel Broadwell PCH-LP) | ASUS UN62 (Intel Lynx Point-LP) | MSI MS-B0961 (Intel Broadwell PCH-LP) |
| Оперативная память | GOODRAM GR1600S3V64L11/4G (SO-DIMM, 2x4 ГБ, DDR3L-1600, CL11-11-11-28-1Т) | Kingston ASU16D3LS1KFG/4G (SO-DIMM, 1x4 ГБ, DDR3L-1600, CL11-11-11-28-1Т) | Samsung M471B5173QH0-YK0 (SO-DIMM, 1x4 ГБ, DDR3L-1600, CL11-11-11-28-1Т) |
| Видеокарта(встроенная в процессор) | Intel HD Graphics 5500 | Intel HD Graphics 4400 | Intel HD Graphics 5500 |
| Дисковая подсистема | SSD Kingston HyperХ SSD 120GB (120 ГБ, SATA 6 Гбит/с) | SSD SK Hynix HFS128G3AMNB-2200A (128 GB, mSATA 6 Гбит/с) | SSD Transcend TS128GMSA370 (128 ГБ, mSATA 6 Гбит/с) |
| Блок питания | NB-65B19 (65 Вт, внешний) | ADP-65DW (65 Вт, внешний) | ADP-65JH BB (65 Вт, внешний) |
| Операционная система | Windows 8.1 64 bit | Windows 8.1 64 bit | Windows 8.1 with Bing 64-bit |
| Драйверы | Intel Management Engine 10.0.30.1054, Intel INF Update Utility 10.0.22.0, Intel Graphics Accelerator Driver V 10.18.10.4156 | Intel Management Engine 9.5.15.1730, Intel INF Update Utility 9.4.0.1026, Intel Graphics Accelerator Driver V10.18.10.3412 | Intel Management Engine 10.0.39.1003, Intel INF Update Utility 10.0.20.0, Intel Graphics Accelerator Driver V10.18.10.3920 |
Тестовые стенды перед началом измерения быстродействия не подвергались специальным настройкам, параметры файла подкачки оставались в значении по умолчанию, брандмауэр, UAC, Windows Defender работали в штатном режиме. Здесь следует заметить, что так как на время тестов Gigabyte BRIX s в моем распоряжении оказались сразу два модуля ОЗУ, это дало возможность оценить прирост от использования второго канала оперативной памяти, поэтому, для GB-BXi3H-5010 были проведены измерения как в одноканальном, так и в двуканальном режимах работы подсистемы ОЗУ.
Для оценки продуктивности использовалось следующее программное обеспечение:
- Futuremark PCMark 8 v2.2.282;
- TouchXPRT2014;
- Futuremark Peacekeeper (Internet Explorer 11);
- WebXPRT 2013 (Internet Explorer 11);
- Adobe Photoshop CS5;
- WinRAR 5.20;
- x264 HD Benchmark v5.0;
- Futuremark 3DMark v1.4.828;
- F1 2014;
- Resident Evil 5 Benchmark;
- World of Tanks v9.7.
Результаты тестирования

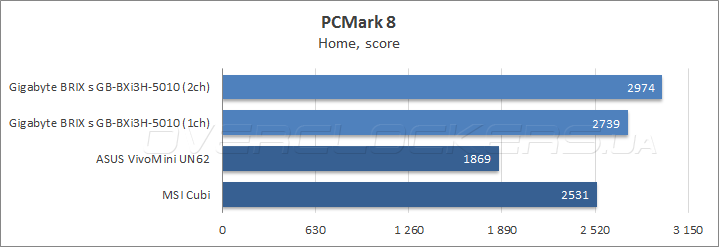

Наше сегодняшнее тестирование традиционно открывает измерение быстродействия в комплексном бенчмарке Futuremark PCMark 8, который позволяет с большой точностью оценить скорость работы системных блоков при выполнении типичных повседневных задач. Тесты проводились при включенном ускорении OpenCL, что позволило встроенной видеокарте сделать свой вклад в общий уровень продуктивности.

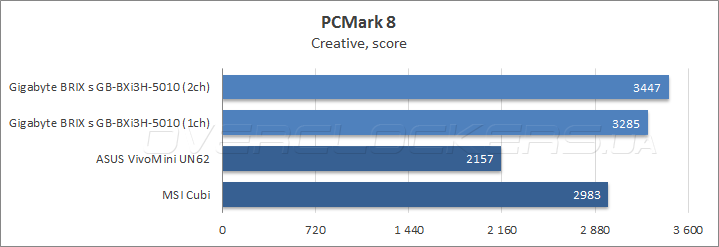

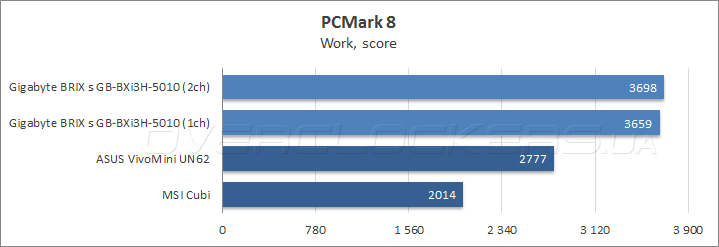

В подтестах Home и Creative ASUS VivoMini подвели драйверы, иначе объяснить его ощутимый проигрыш невозможно. В тестовом сценарии Work удача отвернулась от MSI Cubi, скорее всего, по той же причине, а безоговорочным победителем стал Gigabyte BRIX s. Что касается скорости работы с одним и двумя модулями ОЗУ, то разница составила 10% в пользу двухканального режима.
Тестовая трасса, моделирующая работу с приложениями Microsoft Office 2010, расставила все на свои места. Преимущество новичка над продуктом MSI составило около 4%, а выигрыш от использования второго канала ОЗУ находился в пределах погрешности измерения.

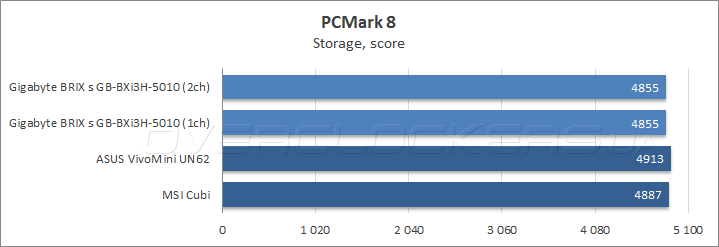

Результаты следующего теста демонстрируют, насколько твердотельный накопитель трехлетней давности уступает современным бюджетным моделям. В подтесте Storage системный блок GB-BXi3H-5010, оснащенный Kingston HyperХ SSD 120GB, уступил конкурентам, так что пользователям, которые желают получить от Gigabyte BRIX s максимальное быстродействие, стоит озаботиться установкой производительного накопителя.
Следующий полусинтетический тест TouchXPRT 2014 отражает скорость работы соперников при выполнении задач по обработке мультимедийного контента, которые включают редактирование цифровых изображений, конвертацию видеороликов, сведение звуковых дорожек, а также создание анимированных презентаций.
По итогам тестирования новинка немного опередила MSI Cubi, а прирост от использования двухканального режима оперативной памяти не превысил 5%.

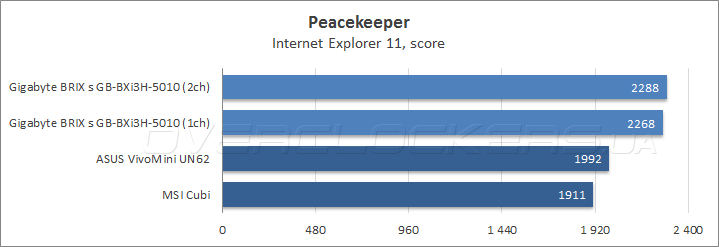

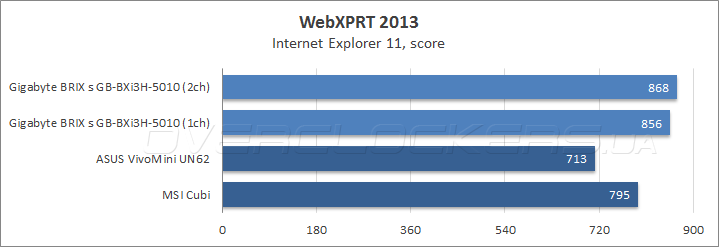

Так как миниатюрным ПК зачастую уготована судьба терминалов доступа в сети Интернет, то немаловажную роль играет их быстродействие при работе с Web-приложениями. В оценке данного аспекта мне помогли онлайн-тесты Futuremark Peacekeeper и WebXPRT 2013, которые запускались в браузере Internet Explorer 11.
В обоих случаях Gigabyte BRIX s продемонстрировал ощутимое преимущество над конкурентами, тогда как разница в быстродействии при использовании одного и двух модулей ОЗУ оказалась несущественной.
Скорость работы с прикладными программами оценивалась по результатам быстродействия в графическом редакторе Adobe Photoshop CS5, сжатия данных в архиваторе WinRAR 5.20, а также преобразования видеофайлов с помощью кодека Н.264.

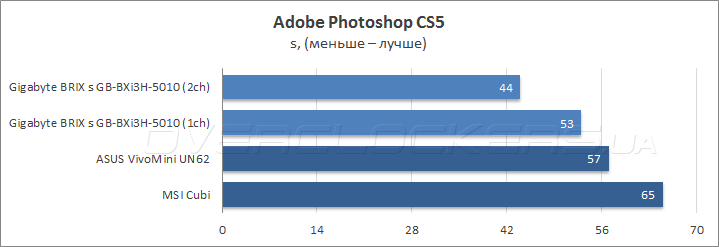

При выполнении эталонного задания в Adobe Photoshop CS5 новинка показала наилучшие результаты в двухканальном режиме, что, впрочем, можно объяснить максимальным объемом ОЗУ тестового стенда, избавившего движок программы от частого обращения к дисковой подсистеме. Однако, даже при прочих равных условиях GB-BXi3H-5010 опередил конкурентов за счет самой высокой частоты вычислительных ядер.

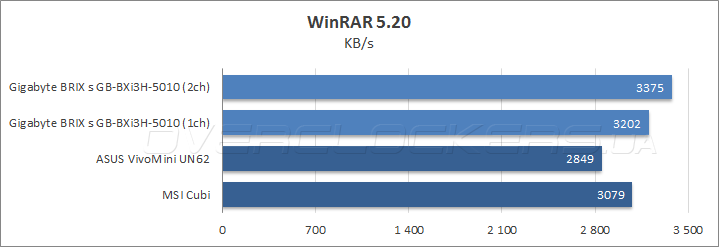

При сжатии данных в программе WinRAR 5.20 лично я ожидал увидеть более заметный прирост от установки второго модуля памяти, а между тем, выигрыш составил не более 5%. В общем зачете новинка одержала победу, но ближайший конкурент MSI Cubi отстал всего на 4%.

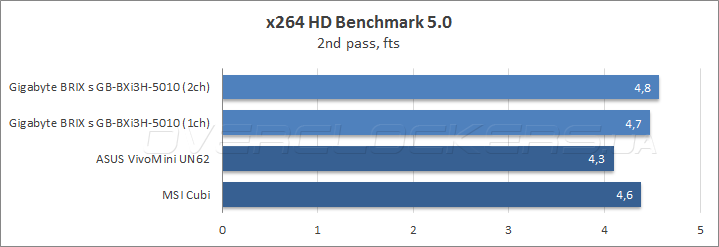

Аналогичная ситуация наблюдалась и при кодировании видеофайла в разрешении Full HD при использовании кодека H.264. Процессор Intel Core i3-5010U обеспечил Gigabyte BRIX s минимальное преимущество над конкурентами, кроме того, результаты тестов в лишний раз подтвердили, что двухканальный режим доступа к ОЗУ не дает заметного прироста быстродействия в приложениях, которые не используют видеоускоритель. То ли дело игры… Впрочем, сейчас мы с вами все узнаем.

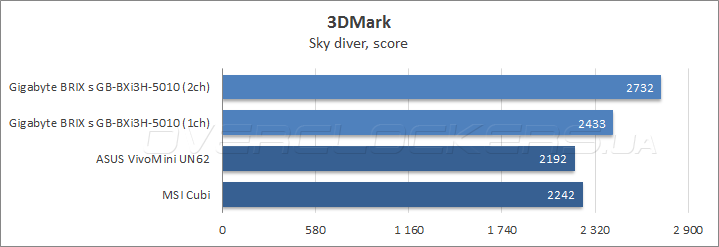

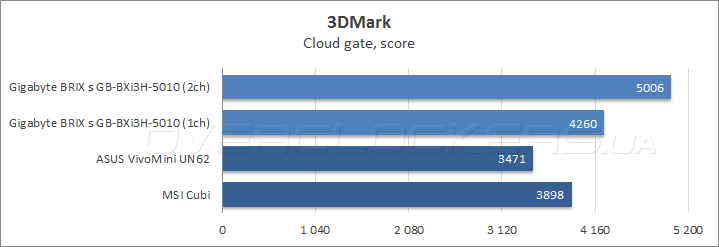

В графическом бенчмарке Futuremark 3DMark новинка проявила себя с наилучшей стороны даже при работе с одним модулем ОЗУ. Наибольшая среди соперников частота процессорной части и графического ускорителя обеспечили GB-BXi3H-5010 лидерство, а при активации двухканального режима оперативной памяти прирост достиг 19%.

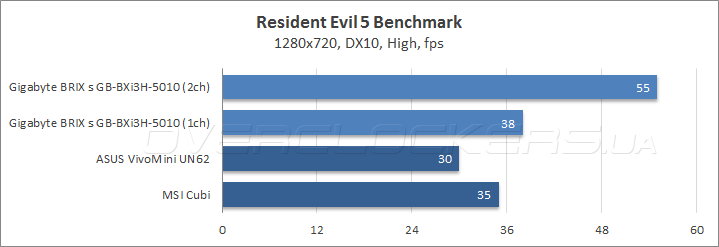

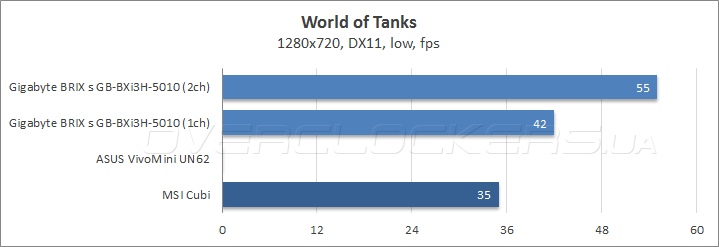

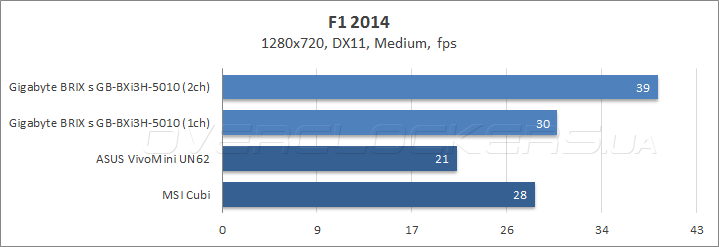

В реальных игровых приложениях использовалось разрешение 1280х720, тогда как настройки качества изображения варьировали от низких в World of Tanks до высоких в Resident Evil 5. Во всех тестах Gigabyte BRIX s опередил конкурентов, а с установкой второго модуля ОЗУ быстродействие графической подсистемы новинки выросло до 50%. Впрочем, речь идет о минимальных настройках картинки, либо о проектах многолетней давности, тогда как в большинстве современных игр, требовательных к продуктивности видеокарты, даже GB-BXi3H-5010 вряд ли сможет обеспечить комфортный fps.
Энергопотребление

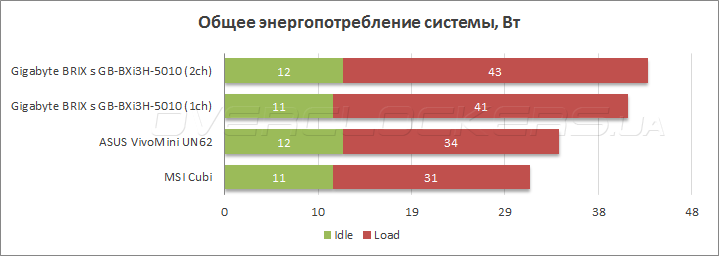

Измерение потребляемой мощности тестовых стендов проводилась при использовании устройства Basetech Cost Control 3000, с помощью которого фиксировались пиковое энергопотребление при прохождении всего набора тестовых приложении, а также среднее значение потребляемой мощности систем в простое.
К сожалению, по части экономии электроэнергии Gigabyte BRIX s немного разочаровал. Показав отличные результаты в простое, при нагрузке, особенно при интенсивном использовании графической подсистемы, новичок оказался самым прожорливым, на 10–13 Вт превысив показатели MSI Cubi, который базируется на похожем CPU Intel Broadwell-U. Здесь следует заметить, что во время тестов система охлаждения GB-BXi3H-5010 продемонстрировала невысокую эффективность: при работе ресурсоемких приложений вентилятор кулера раскручивался до 5000 об/мин, а температура центрального процессора достигала 80 °С.
Выводы
Нельзя сказать, что тестирование Gigabyte BRIX s принесло множество неожиданностей, тем не менее, польза от знакомства с GB-BXi3H-5010, несомненно, есть. Прежде всего, сама концепция поставки устройства в виде Barebone себя оправдала, такой подход позволяет покупателям самостоятельно подобрать конфигурацию дисковых накопителей и подсистемы ОЗУ, а также дает полную свободу при выборе операционной системы. Конечно, доведение такого комплекта до рабочего состояния требует определенных навыков и квалификации, но, результат того стоит: практически во всех случаях быстродействие Gigabyte BRIX s было выше, чем у конкурентов, не только за счет более быстрого процессора, но и за счет оптимальной работы операционной системы. Скорее всего, именно обилие предустановленного ПО, не всегда необходимого пользователям, а также устаревшие версии драйверов в некоторых случаях снизили показатели быстродействия соперников GB-BXi3H-5010. Если же говорить о продуктивности новичка, то она достаточно высока, а использование второго канала оперативной памяти практически не ощущается в повседневной работе, так как прирост доходит в среднем до 5%. Исключение составляют видеоигры, которые извлекают максимум пользы из увеличения полосы пропускания подсистемы ОЗУ. Несколько удивили относительно высокие показатели потребляемой мощности Gigabyte BRIX s, причиной которых может быть как применение накопителя, не отличающегося особой экономичностью, так и более мощный, чем у конкурентов, процессор.
Что касается стоимости владения Gigabyte BRIX s, то она может оказаться даже меньше, чем у конкурентов. В украинской рознице цена новинки составит около 360 долларов, тогда как комплект из модуля ОЗУ 4 ГБ и твердотельного накопителя бюджетного класса емкостью 128 ГБ обойдется примерно в 100 долларов. В итоге, за 460 долларов можно приобрести мощный ПК в стильном компактном корпусе, который справится с любыми задачами и не разорит своего обладателя астрономическими счетами за электричество.
