Внутрішня будова
Корпус MSI MAG Forge M100R підтримує у вертикальному положенні материнські плати формату MicroATX та Mini-ITX. Максимальна виміряна висота охолодження процесора складає 162 мм (офіційно заявлено 160 мм). Оптимальна довжина для відеокарт фактично дорівнює 305 мм (заявлено виробником — 300 мм). Хоча за необхідності можна спробувати встановити сюди й плату на 330 мм, але без гарантій сумісності. Довжина блока живлення може складати до 175 мм з кошиком для накопичувачів, посунутою максимально вперед. Або, мінімально, 160 мм.
Обсяг простору під верхньою панеллю до межі материнської плати складає 53 мм. Сюди стане два вентилятори типорозміру 120 мм, або система рідинного охолодження формату 120 чи 240 мм.
Позаду на витяг повітря з корпусу закріплено 120-мм вентилятор з ARGB підсвіткою. Всі чотири слоти розширення фіксуються звичайними гвинтами.

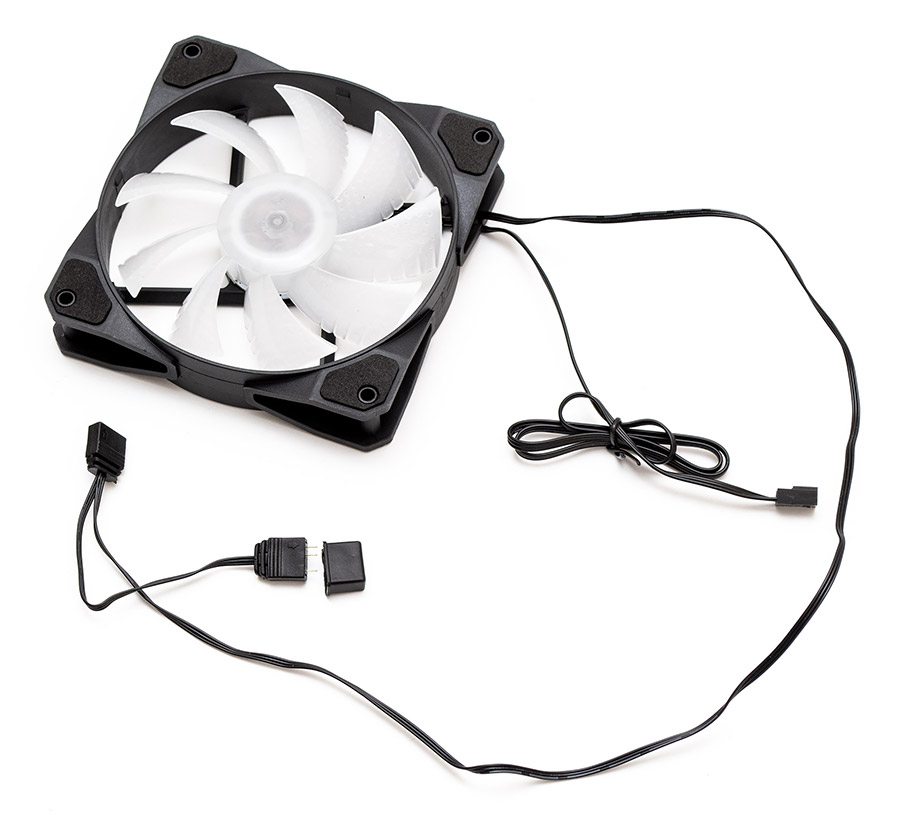

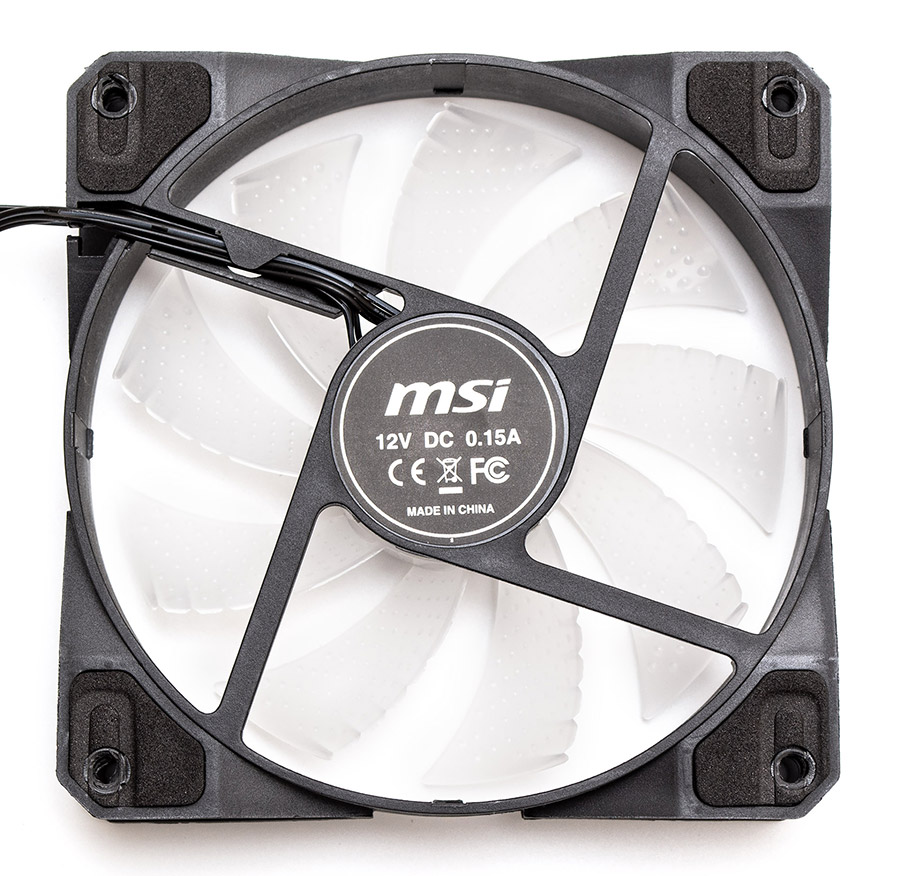

Вентилятор має крильчатку, що складається з дев’яти напівпрозорих лопатей зі стандартними кутами нахилу. На лопатях є рельєф у формі насічок та виступів у формі півкуль. Навряд чи вони якось впливають на рівень шуму, але виглядають цікаво. По колу під ротором знаходиться вісім світлодіодних елементів ARGB підсвітки. Максимальна швидкість пропелера складає 1450 об/хв. На рамці, з обох сторін по кутах, є м’які наліпки проти вібрації. Тип підшипника невідомий. Живлення здійснюється через трьохконтактний кабель довжиною 550 мм. Підсвітка живиться та керується через 550-мм дріт з роз’ємом +5VDG (мама), та таким же подовжувачем для паралельного підключення на 100 мм (тато) з гумовою запобіжною заглушкою на контактах.
Нижня частина корпусу прикрита вентильованим декоративним кожухом. Зверху на ньому є решітка, куди можна почепити два 120-мм вентилятори, або навіть СРО відповідного розміру. Збоку є віконце, щоб усім було видно наклейку блока живлення. Ще зверху є два отвори для прокладання кабелів, а виріз попереду, під вентилятори, має глибину в 58 мм.
На передній панелі встановлено ще три 120-мм вентилятори з ARGB підсвіткою. Вони такі самі, як і задній пропелер. За бажанням сюди можна поставити два 140-мм вентилятори, або систему СРО формату 120, 140, 240 чи 280 мм за умови дотримання допустимої товщини.
За піддоном материнської плати цього корпусу є запас простору до бокової панелі у 20 мм, для вкладання кабелів. Присутній квадратний виріз для підсилювальної пластини процесорного кулера, сім отворів різного розміру для протягування дротів та 17 кріплень для кабельних стяжок. В передній частині, на зовнішній стороні піддона, можна закріпити гвинтами два 2,5" накопичувача.
Жодних демпферів на місці кріплення блоку живлення немає. Запас простору тут складає 205 мм до кошика, посунутого вперед, та 192 мм, якщо кошик відсунутий назад. Потрібно враховувати й запас в 30-40 мм для повороту дротів БЖ. Якщо кошик зняти, можна встановити й БЖ довжиною до 300 мм, хоча мені особисто такі ще не траплялися.
Кошик для накопичувачів знімний. В передньому положенні перед нею є лише 20 мм простору, чого не вистачить навіть на вентилятори. Якщо відсунути її назад, вийде 33 мм попереду, чого все одно малувато для повноцінної СРО.
В кошик гвинтами можна закріпити один 2,5″ та один 3,5″ диск або два 3,5″ накопичувачі. Вібраційних демпферів для них не передбачено. Нижній диск можна кріпити без діставання кошика з корпусу. А от з верхнім так не вийде, що не дуже зручно, особливо якщо система вже зібрана.
Вбудований ARGB контролер має шість портів типу +5VDG, по три з кожного боку. На жаль вони нічим не прикриті та можуть замкнути при доторканні до металу. Зверху є два контакти під кабель перемикача підсвітки. Знизу під'єднані кабель живлення та дріт для синхронізації з материнською платою.
Дріт синхронізації контролера має роз’єм +5VDG (мама). Живлення здійснюється через звичний порт SATA Power.
Передню панель потрібно знімати обережно, оскільки у її верхній частині закріплено кабель перемикача підсвітки. Його слід вивільнити заздалегідь. Фронт знімається, якщо потягнути за заглиблення знизу. Тримається на восьми пластикових кріпленнях типу «тюльпан».
Цікаво, що передні вентилятори тримаються на шурупах зсередини. Тому будь-які маніпуляції з ними зручніше проводити до початку збирання системи.
Серед кабелів корпусу є провід від перемикача підсвітки, набір парних дротів від кнопок запуску та перезавантаження ПК та індикаторів живлення й активності накопичувачів, колодка USB 3.2, колодка USB 2.0 та роз’єм HD Audio. Усі дроти мають достатню для підключення довжину та пофарбовані у чорний колір.
Перейдемо до збирання системи та теплових випробувань.
