Огляд корпусу MSI MAG Vampiric 300R

У процесі тестування чергового корпусу від MSI під назвою MAG Vampiric 300R, у мене з'явилося невиразне почуття дежавю. В цілому він виявився дуже схожим на випробувані раніше MPG Quietude 100S та MPG Velox 100P Airflow. Крім кількох конструктивних деталей. На щастя, вся різниця не зводиться лише до іншої передньої панелі, як це бувало раніше у багатьох виробників корпусів для ПК. Складається навіть враження, що компанія промацує ринок, видозмінюючи кілька базових виробів, у пошуках того, що буде найкращим для покупців. З іншого боку, чому б і ні. «Розвідка боєм» теж дуже ефективна.

Характеристики

Пакування та комплект постачання

Корпус поставляється в незабарвленій картонній коробці, на якій є контурне зображення товару попереду та ззаду, інформація про його характеристики та переваги з боків, де вирізані ручки для перенесення. Для захисту від пошкоджень усередині передбачені м'які демпфери з піноматеріалу, пластиковий пакет та клейка плівка на склі з обох боків.

У комплекті постачання було знайдено такі деталі:

• інструкція до корпусу та стислий посібник зі збирання системи;
• дві яскраві листівки із закликами до оглядів продукції MSI;
• п'ять пластикових одноразових стяжок;
• два гвинти із пластиковою накатаною головкою для фіксації каретки жорсткого диска;
• одна стійка для материнської плати;
• чотири довгі гвинти для вентиляторів;
• шість корпусних гвинтів;
• 12 гвинтів для фіксації радіатора СВО;
• 21 гвинт для материнської плати та 2,5″ накопичувачів;
• 8 гвинтиків для 3,5″ жорсткого диска.

Зовнішній вигляд

Як і у раніше розглянутих варіантах, шасі є строгим паралелепіпедом чорного кольору. Фронтальна панель металева. По центру зверху на ній нанесений малопомітний логотип бренду у вигляді дракона. Вздовж правої сторони є вентиляційні прорізи у вигляді дев'яти решітчастих ромбоподібних трапецій. Забігаючи наперед, зазначимо, що за цими отворами ховається підсвічування передньої панелі.

Зовнішні порти та органи керування вбудовані вздовж правої грані верхньої панелі. За порядком тут є квадратна кнопка ввімкнення, дрібніша клавіша перезавантаження системи, два розташовані поруч індикатори активності накопичувачів і живлення, два 3,5-мм роз'єми для навушників і мікрофона, два порти USB 3.2 Gen 1, один порт USB 3.2 Gen 2 Type C та кнопка перемикання контролера підсвічування.

Ліва бічна панель виготовлена із загартованого скла, яке підвішене на двох петлях ззаду та утримується магнітами спереду. Посередині передньої грані є пластикова ручка для відкриття панелі. Металева боковина передньої панелі з цього боку повністю вентильована. За невеликими стільниковими отворами проглядається сіточка дрібнішого фільтра для пилу, також виконана з металу.

Панель відкривається убік, забезпечуючи миттєвий доступ до корпусу. При досягненні певного кута її можна повністю зняти з петель у напрямку вгору.

Загартоване скло має товщину 3 мм і слабке тонування. До його задньої частини приклеєно металеву планку з петлями. По периметру нанесена чорна окантовка. Ручка прикручена гвинтами, а два магніти просто приклеєні.

Права бічна панель металева та рівна. Зсувається панель у напрямку назад, тримається на двох металевих гвинтах з накатаною головкою, закріплених у своїх посадкових отворах ззаду та двох капелюшках гвинтових кріплень спереду. На тильній грані є штампована ручка для полегшення демонтажу. Боковина фронтальної панелі з цього боку також вентильована і має конструкцію, повністю аналогічну лівій стороні.

Ребра жорсткості біля правої бічної панелі сформовані з П-подібно загнутих граней. Міцність не ідеальна, але достатня.

Верхня панель корпусу вентилюється майже повністю. Верхня грань фронту зроблена з дрібної пористої металевої сітки. А решту закрито магнітним пиловим сіточним фільтром.

На решітці вентиляції верхньої панелі є вісім рядів довгастих отворів. На них зсередини можна закріпити три 120-мм або два 140-мм вентилятори. До речі, тут підтримується досить рідкісний типорозмір 135 мм.

На задній панелі корпусу все виглядає як завжди. На вентиляційну решітку можна встановити 120-мм вентилятор і відрегулювати його висоту в межах 15 мм. Нижче є сім роз'ємів слотів PCI, закритих багаторазовими вентильованими заглушками. Навпроти них є ще одна стільникова решітка з комірками середнього розміру.

Посадкове місце блоку живлення знаходиться унизу і дозволяє ставити БЖ вентилятором як у напрямку вгору, так і вниз. Під ним є висувний пиловий фільтр, зроблений із дрібної сіточки, наклеєної на пластикову рамку.

На нижній панелі можна отримати доступ до двох гвинтів, які утримують кошик накопичувачів. А в нижній частині передньої панелі є виїмка, що полегшує демонтаж. По центру наклеєно серійний номер виробу.

Ніжки корпусу пластикові, заввишки 28 мм. Знизу на них є рифлені гумові наліпки.

Подивимося на інтер'єр корпусу.

Внутрішня будова

Корпус MSI MAG Vampiric 300R підтримує установку у вертикальному положенні материнських плат формату E-ATX (з повноцінною довжиною 330 мм), ATX, MicroATX та Mini-ITX. Максимальна висота кулера складає 175 мм. Максимальна довжина плат розширення у всіх слотах заявлена на позначці 380 мм, але за фактом вона дорівнює 400 мм без урахування передніх вентиляторів або 375 мм разом з ними. Допустима довжина блоку живлення становить від 180 до 220 мм, залежно від положення корзини накопичувачів.

Запас простору під верхньою панеллю до краю материнської плати дорівнює 55 мм. Сюди можна поставити три 120-мм або два 140-мм вентилятори, або радіатори СЖО формату 240, 280 чи 360 мм.

На задній панелі встановлено на витяжку 120-мм вентилятор з ARGB-підсвічуванням. Усі сім заглушок слотів розширення кріпляться звичайними гвинтами.

Попередньо встановлений вентилятор має дев'ять загнутих білих лопатей з усередненим кутом атаки. З аеродинамічних поліпшень на них помітні зубчики на нижніх гранях та пухирці на верхній площині. Тип підшипника невідомий. Вісім світлодіодів підсвічування вбудовано навколо двигуна в центрі. По кутах рамки по обидва боки є м'які наліпки. Максимальна швидкість цього пропелера за нашими вимірами склала 1350 об/хв. Основний кабель без обплетення та з роз'ємом на три контакти має довжину 550 мм. Кабель управління підсвічуванням має довжину 550 мм до роз'єму +5VDG (мама) і ще 100 мм до прикритого ковпачком безпеки роз'єму +5VDG (тато).

Верхня частина кожуха блоку живлення перфорована та забезпечена не позначеними в характеристиках шасі посадковими місцями під гвинти для трьох 120 мм вентиляторів. Ще тут є три отвори з гумовими шторками для протягування дротів та виріз глибиною 64 мм попереду під вентилятори чи радіатори фронтальної панелі. На боці ззаду є квадратний оглядовий отвір, через який можна захоплюватися наклейкою блоку живлення.

На передній панелі є посадкові місця для трьох 120 мм або 140 мм вентиляторів. Ніякі металеві частини не заважають вільному руху повітря всередину. Біла накладка, що прикриває світлодіоди, створює ілюзію відсутності простору, хоча насправді його там більш ніж достатньо для вентиляції.

У передній частині піддону материнської плати є два незадокументовані посадкові місця під 2,5″ накопичувачі. І шарнір для підтримки відеокарт у вигляді рухомої по висоті та куту повороту планки з м'якою прокладкою зверху та знизу. Тримається планка на одному гвинті з накатаною головкою, розташованою на звороті піддону. Опора може підтримувати відеокарти довше 225 мм у слотах розширення з першого по п'ятий, або у слотах з другого по шостий (залежно від орієнтації Г-подібного кріплення по вертикалі). Оскільки сама вона знаходиться на відстані 295 мм від задньої панелі, опору доведеться зняти при встановленні материнських плат формату E-ATX (що мають ширину 330 мм).

Запас простору для укладання проводів від піддона материнської плати до бічної панелі складає 25 мм. Для підсилювальної пластини процесорного кулера є великий прямокутний виріз. Для протягування кабелів є п'ять закритих гумовими шторками отворів у піддоні. Всі вушка для кабельних стяжок розташовані в правильних місцях, а в центральній частині є дві багаторазові стяжки-липучки, що дуже зручно.

Для двох 2,5″ дисків є окремі кошики внизу праворуч, які тримаються на чотирьох гумових гвинтах та просто знімаються у напрямку вгору. Зліва від них пригвинчений контролер ARGB-підсвічування. Він підтримує шість пристроїв з роз'ємом +5VDG. Нагорі плати є роз'єм на два контакти для перемикання режимів підсвічування.

Унизу з контролера виходить роз'єм SATA Power для підключення живлення та +5VDG контакт для синхронізації управління підсвічуванням з материнською платою.

Кошик для двох 3,5″ або 2,5″ дисків тримається на чотирьох зачепах та двох гвинтах із боку нижньої панелі. Її можна зрушити вперед, залишивши 35 мм запасу простору під вентилятори та 255 мм під блок живлення, або назад — 65 мм під пропелери та 225 мм для БЖ. Ліворуч від кошика є плата, з якої виходить кабель підсвічування передньої панелі.

На кошик зверху можна гвинтами зафіксувати один 3,5″ або 2,5″ накопичувач. У знімний пластиковий лоток 2,5″ диск теж ставиться за допомогою гвинтів, а 3,5″ жорсткий диск просто вставляється в демпфери вібрації з боків.

Для блоку живлення передбачено дві великі м'які гумові прокладки знизу. Якщо БЖ не надто довгий, його можна поставити, не знімаючи кошика накопичувачів.

Передня панель знімається дуже легко, достатньо потягнути за виступ знизу. Жодних дротів до неї не під'єднано. Вздовж правої грані, за білою пластиковою накладкою, вбудована світлодіодна ARGB-стрічка та контактний майданчик під неї.

Так виглядає фронтальна металева частина корпусу без пластикового обваження:

Для зручності користувача в нижньому правому куті корпусу є пружні контакти, що передають живлення для підсвічування передньої панелі.

У набір кабелів від корпусу входить: кабель керування підсвічуванням на два контакти, чотири пари дротів від кнопок запуску системи та перезавантаження системи, індикатора живлення та активності накопичувачів, роз'єм HD Audio, кабель від USB Type C та конектор USB 3.0.

Перейдемо до складання системи та теплового тесту.

Складання

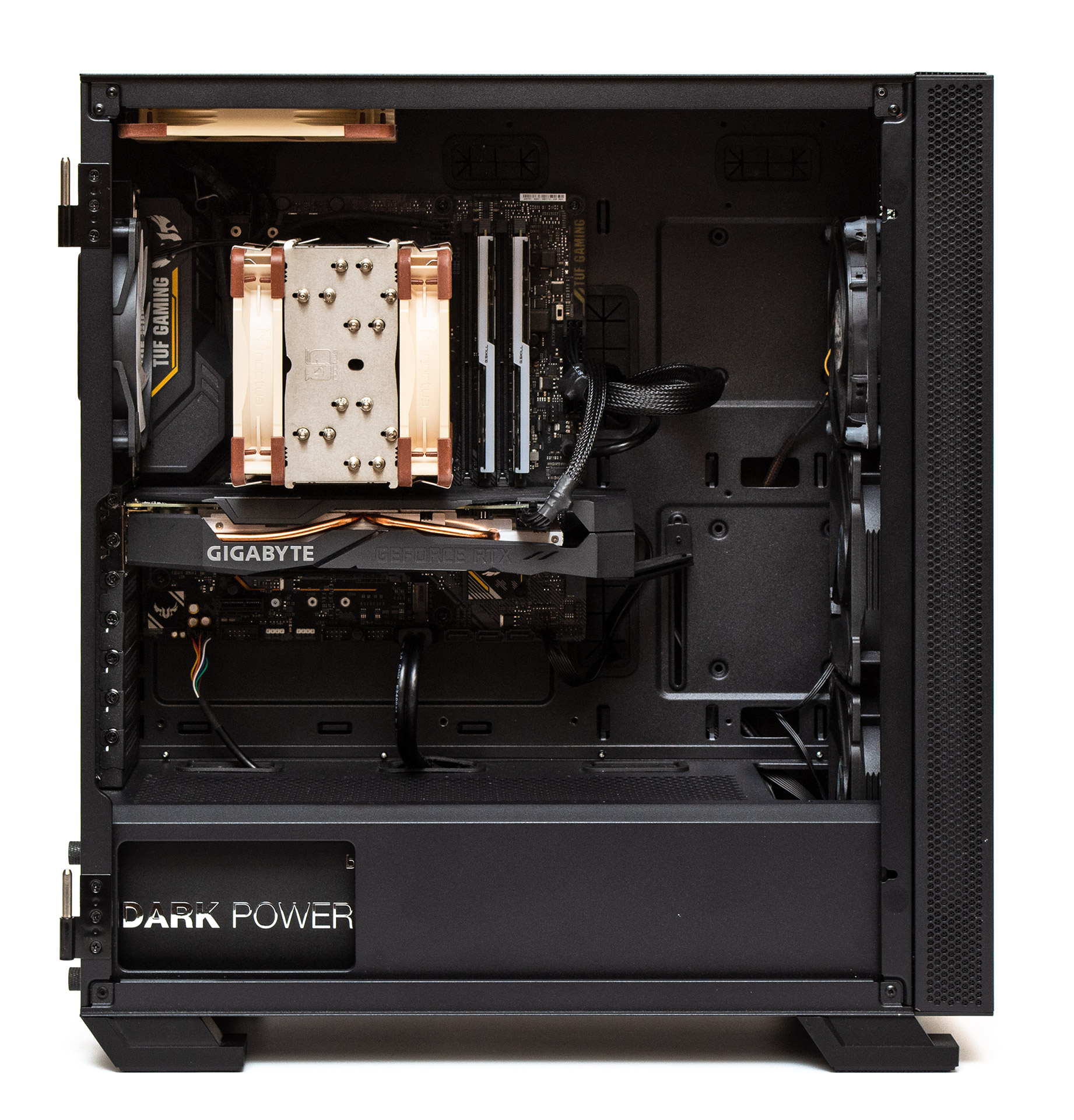

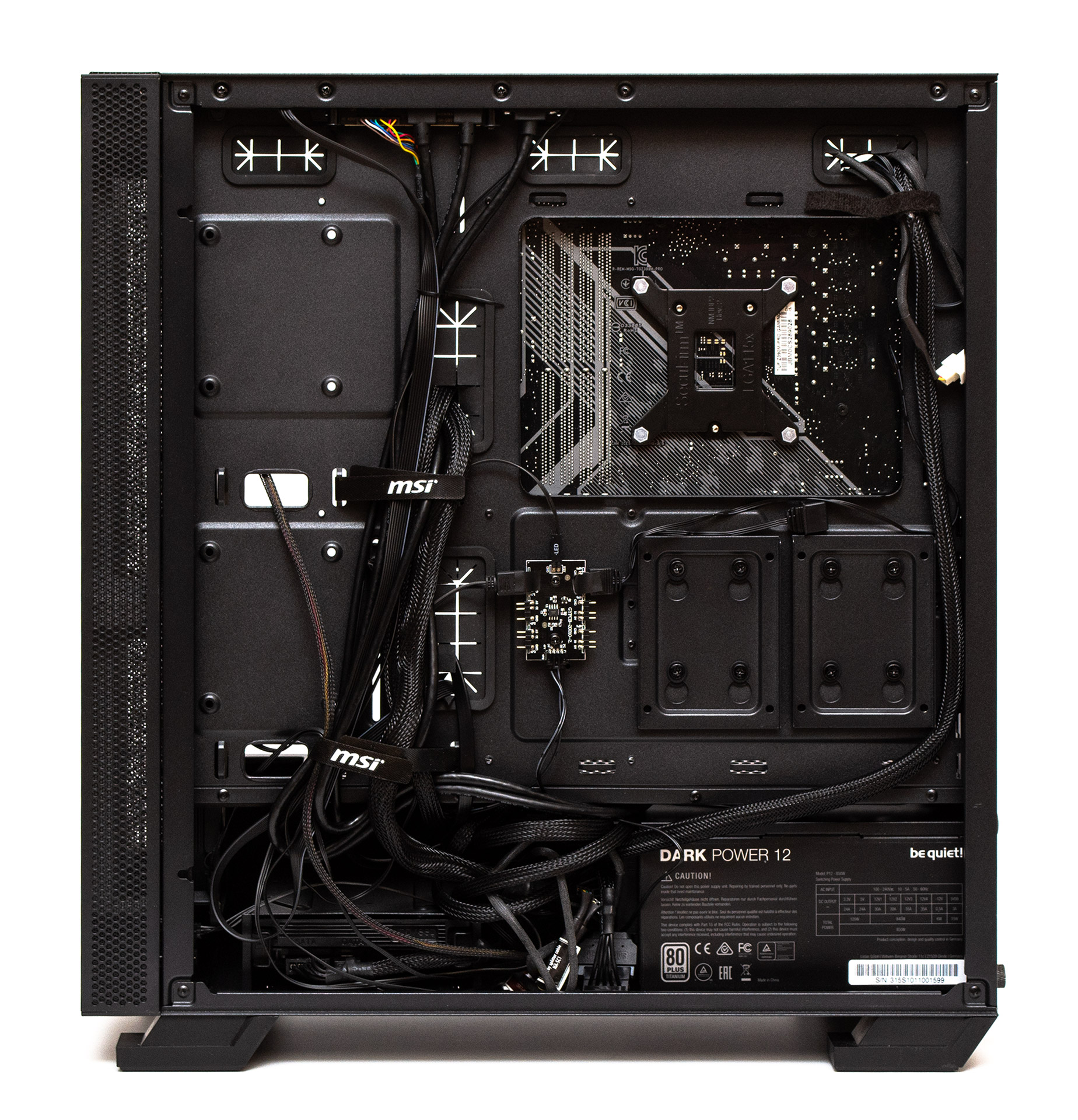

Корпус MSI MAG Vampiric 300R зручний для багаторазового складання системи, оскільки в ньому багато місця і завжди є вільний доступ до всіх компонентів. Всі кабелі можна легко розмістити за піддоном, чому сприяють багаторазові липучі стрічки. Єдиний мінус ергономіки полягає в тому, що для зняття кошика накопичувачів, доводиться укладати шасі на бік, попередньо знявши бічне скло.

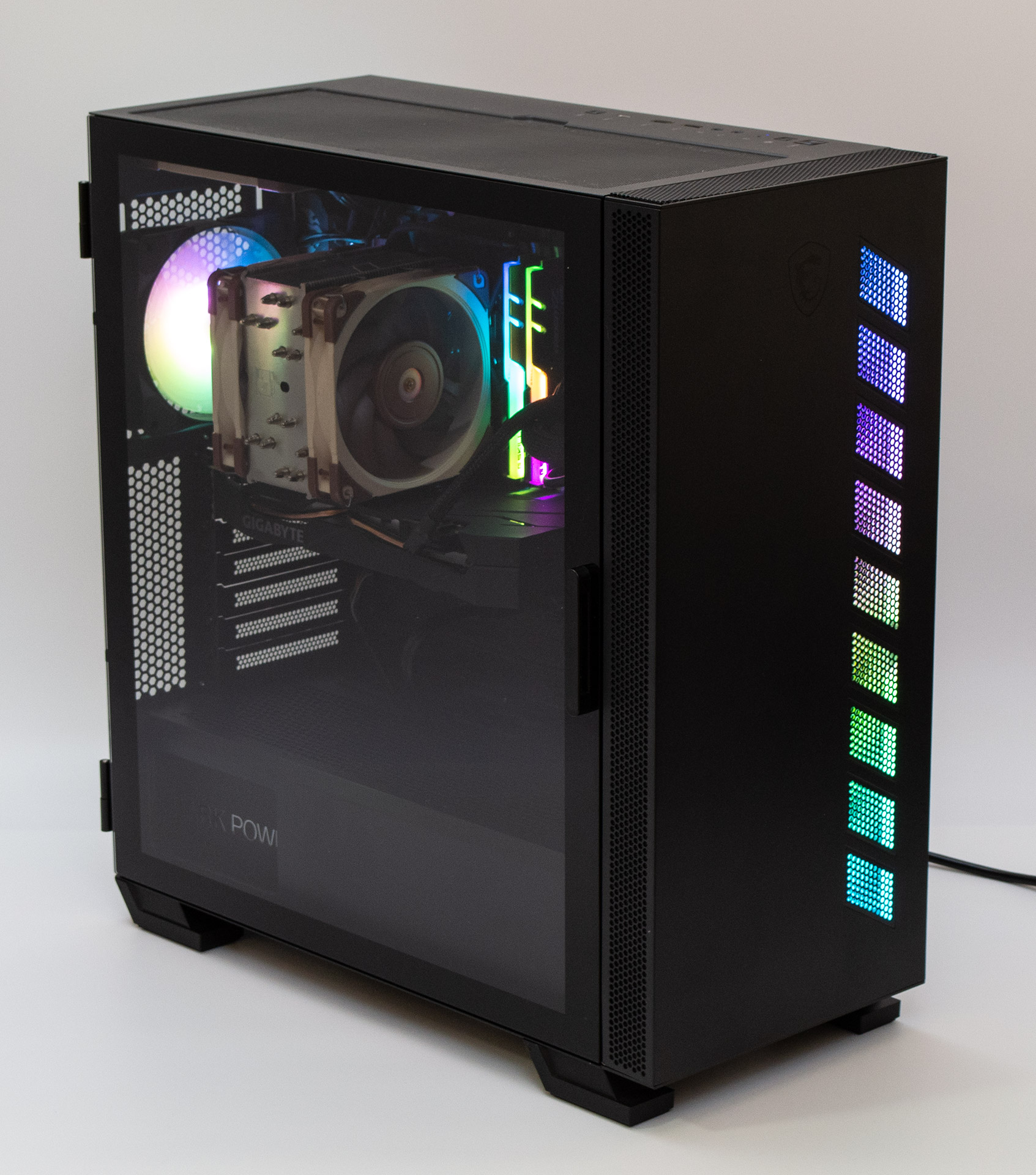

Компоненти системи добре видно через бічне скло. Підсвічування вентилятора та передньої панелі виглядає цілком непогано. Хоча якщо дивитися на шасі праворуч, світлодіодна стрічка спереду виглядає надто яскравою. Багато режимів і ефектів підсвічування перемикаються однією кнопкою.

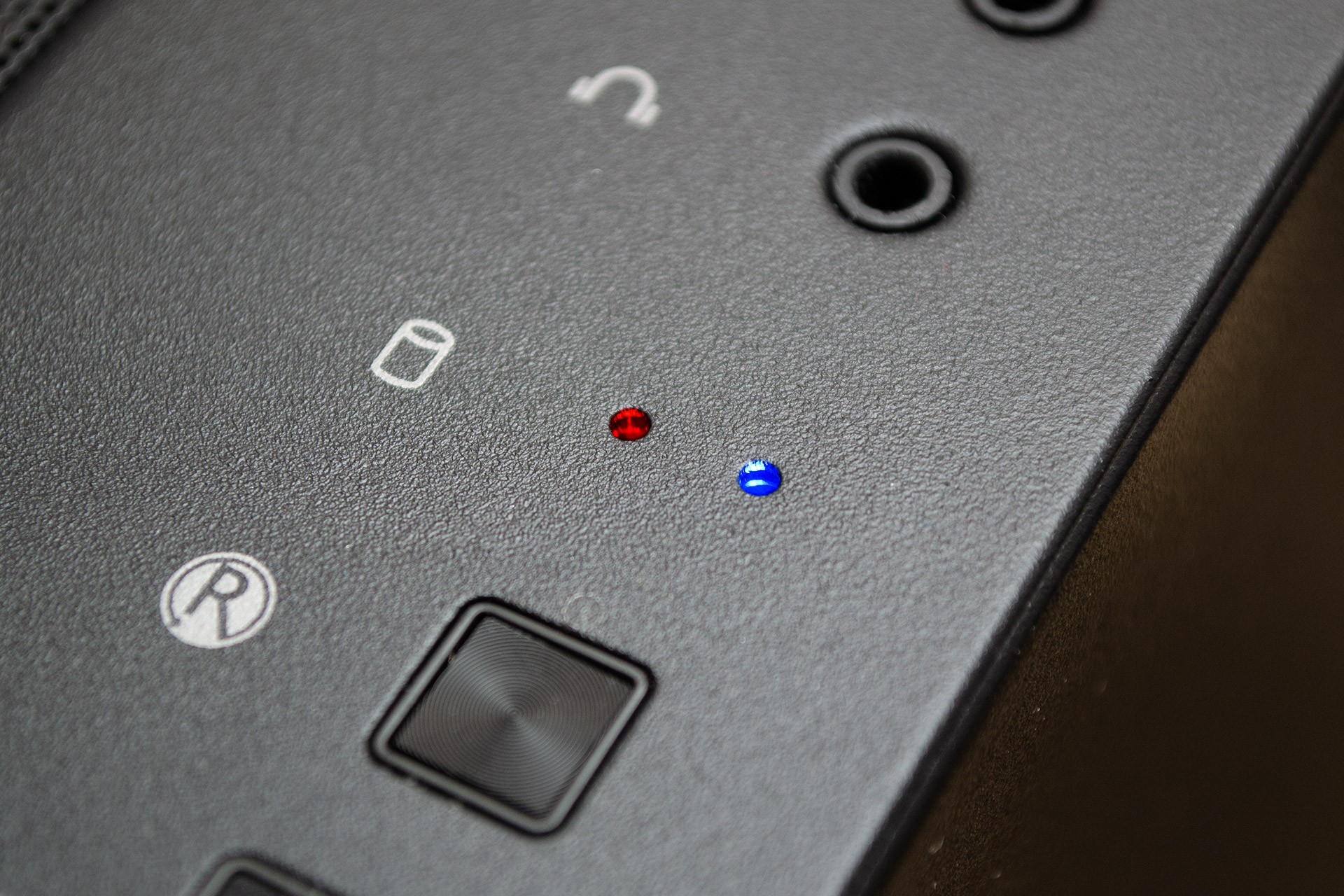

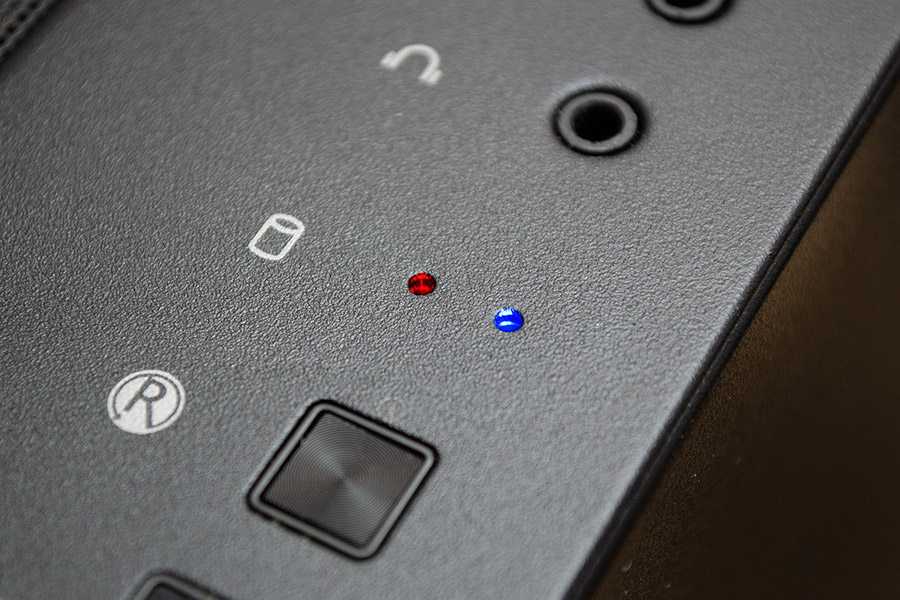

Індикатори живлення системи та активності накопичувачів яскраві, якщо дивитися на них під прямим кутом.

Тестовий стенд

Для тестування ефективності охолодження компонентів у корпусі MSI MAG Vampiric 300R використовувалася така конфігурація:

• процесор: Intel Core i5-9600K (3,7 @ 4,5 ГГц, 1,234 В);
• кулер: Noctua HN-U12A, (2 x вентилятори по 2000 об/хв);
• термоінтерфейс: Noctua NT-H1;
• материнська плата: Asus TUF Z390M-PRO GAMING (Intel Z390);
• відеокарта: Gigabyte GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
• пам'ять: G. Skill Trident Z NEO F4-3600C16D-16GTZN (2х8 ГБ, DDR4-3600, 16-16-16-36-2Т, 1,35 В);
• твердотілий накопичувач: Kingston NV1 (500 ГБ, NVMe M.2 2280);
• жорсткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/хв);
• блок живлення: be quiet! Dark Power 12850W (850 Вт);
• додаткові вентилятори: 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/хв, 1 x 140 мм — Noctua NF-A14 FLX, 1200 об/хв, 1 x 120 мм – be quiet! Silent Wings USC (BQT T12025-LF), 1500 об/хв.

Методика тестування

Теплове навантаження на процесор та відеокарту створювалось за допомогою стрес-тесту CPUID powerMAX версії 1.00.1 з використанням AVX-інструкцій протягом 10 хвилин. Навантаження на жорсткий диск проводилося програмою Crystal Disk Mark 6.0.2х64. Наприкінці циклу тестування система працювала 10 хвилин без навантаження для визначення мінімальних теплових показників. Покази датчиків знімалися за допомогою програм моніторингу HWMonitor версії 1.45.0 та Real Temp GT 3.70. Температура довкілля дорівнювала 22 градусам Цельсія. Швидкості вентиляторів процесорного кулера та відеокарти зафіксовані на максимальних обертах. Пікове енергоспоживання системи становило 369 ватів. Тестування проводилося в єдиному режимі порівняння з відкритим стендом. Зверху в орієнтації на витяжку було встановлено один 140-мм вентилятор, а спереду — три додаткові 120-мм нагнітальні вентилятори.

Результати тестування

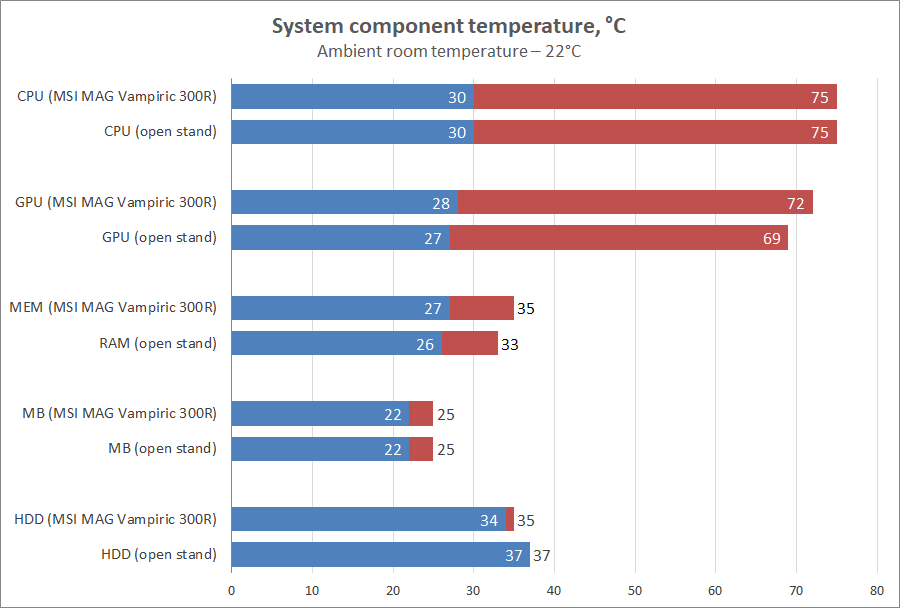

За результатами теплового тесту до корпусу MSI MAG Vampiric 300R не виникає жодних питань. Його показники дуже близькі до значень відкритого стенду. Корпус та стенд збігаються за температурою процесора та материнської плати. Стенд виграє два або три градуси за нагріванням відеокарти та оперативної пам'яті та стільки ж поступається за температурою жорсткого диска. Це шасі без проблем подолає охолодження повноцінної гарячої ігрової системи за умови комплектації додатковими вентиляторами.

Висновки

MSI MAG Vampiric 300R — це черговий нормальний корпус від відомого бренду. Він пристойно виглядає, має гарну місткість, відмінний потенціал для вентиляції, зручний у складанні й обслуговуванні, та забезпечений підсвічуванням. У шасі є все, що потрібно, хоча й не вистачає якоїсь особливої «фішки», яка б відрізняла його від ряду інших подібних виробів.

Особливих зауважень до MAG Vampiric 300R також немає. Мінус може бути лише в тому, що дорогий корпус доведеться доукомплектовувати вентиляторами. І в такому випадку контролер вентиляторів знадобився б набагато більше, ніж контролер підсвічування.

Корпус підійде фанатам бренду MSI для збирання системи з високим рівнем тепловиділення. «Не фанати» завжди зможуть знайти аналогічні за функціональністю і доступніші варіанти.
