Внутрішня будова

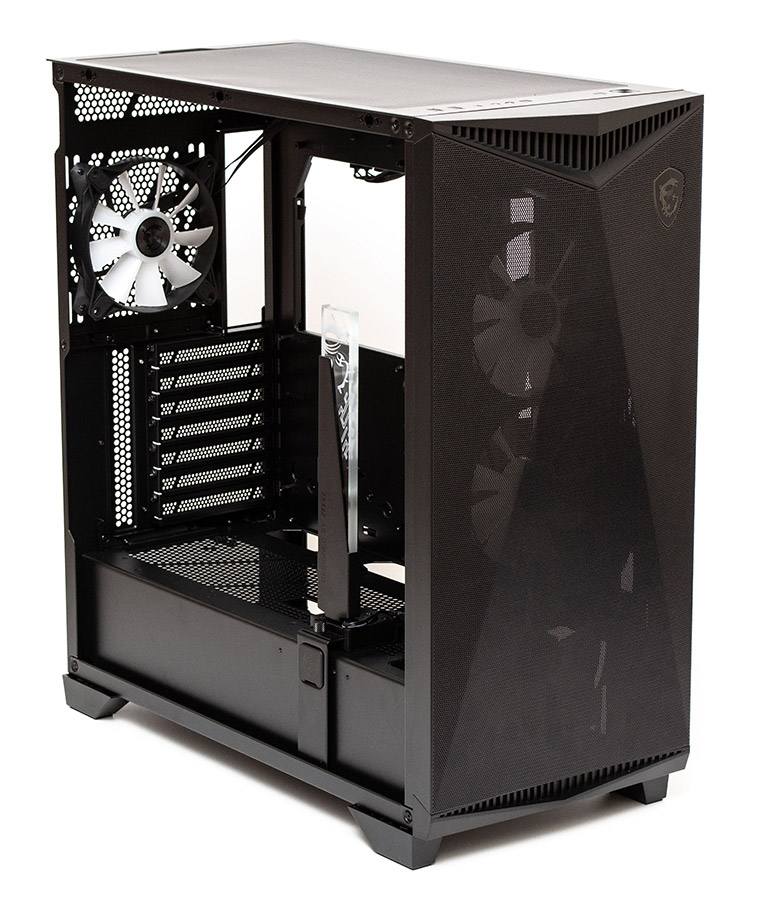

Корпус MSI MPG Gungnir 300R Airflow підтримує у вертикальному положенні материнські плати формату E-ATX (280x305 мм), ATX, MicroATX та Mini-ITX. Максимальна виміряна висота охолодження процесора складає 185 мм (офіційно заявлено 175 мм). Допустима довжина для відеокарт фактично дорівнює 398 мм в усіх слотах за умови відсутності передніх вентиляторів. Виробником заявлена максимальна підтримувана довжина відеокарти в 340 або 360 мм, в залежності від положення тримача. Довжина блока живлення може складати від 180 до 220 мм максимум, залежно від розташування кошика накопичувачів.

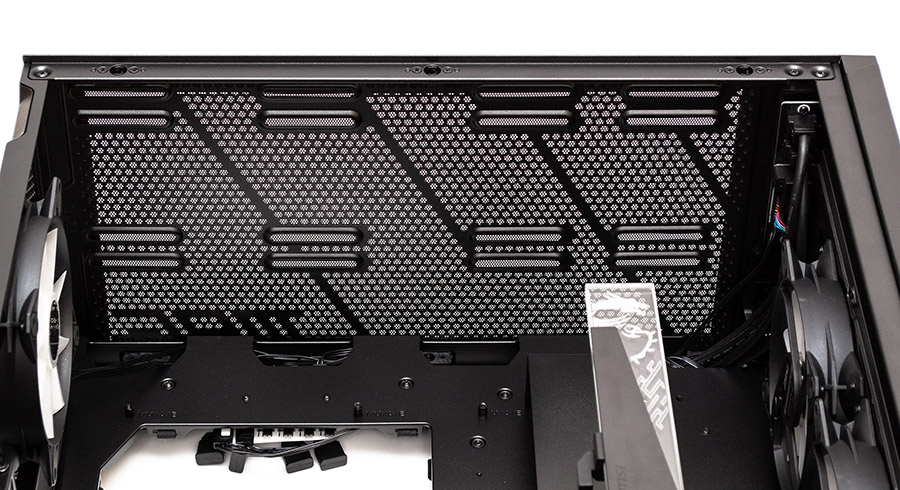

Обсяг простору під верхньою панеллю до межі материнської плати складає 65 мм. Сюди стане три вентилятори типорозміру 120 мм, або два вентилятори формату 140 мм, або система рідинного охолодження формату від 120 до 360 мм. Усі посадкові місця зміщені в сторону від материнської плати, щоб максимально зменшити ймовірність конфлікту з нею.
Позаду на витяг повітря з корпусу закріплено 120-мм вентилятор. Всі слоти розширення фіксуються звичайними гвинтами.

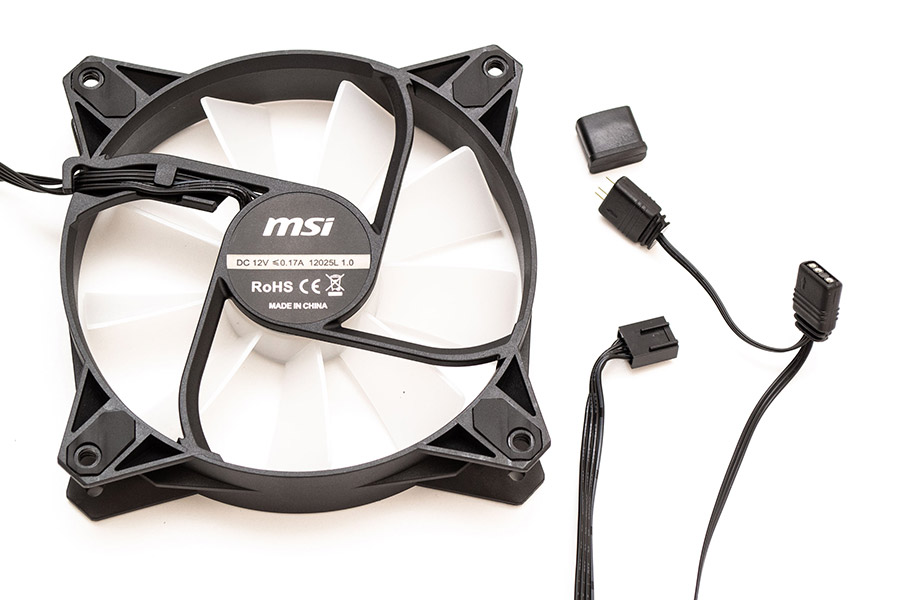

Вентилятор має ARGB підсвітку та дев’ять прямих лопатей, з кутами нахилу, розрахованими на збільшення об’єму повітряного потоку. Максимальна швидкість пропелера становить приблизно 1000 об/хв та керується ШІМ. Тип підшипника невідомий. Живлення здійснюється через кабель на чотири контакти. Підсвітка керується через роз’єм +5VDG (мама), який має і наскрізний подовжувач типу «тато», прикритий гумовим ковпачком від випадкового короткого замикання.

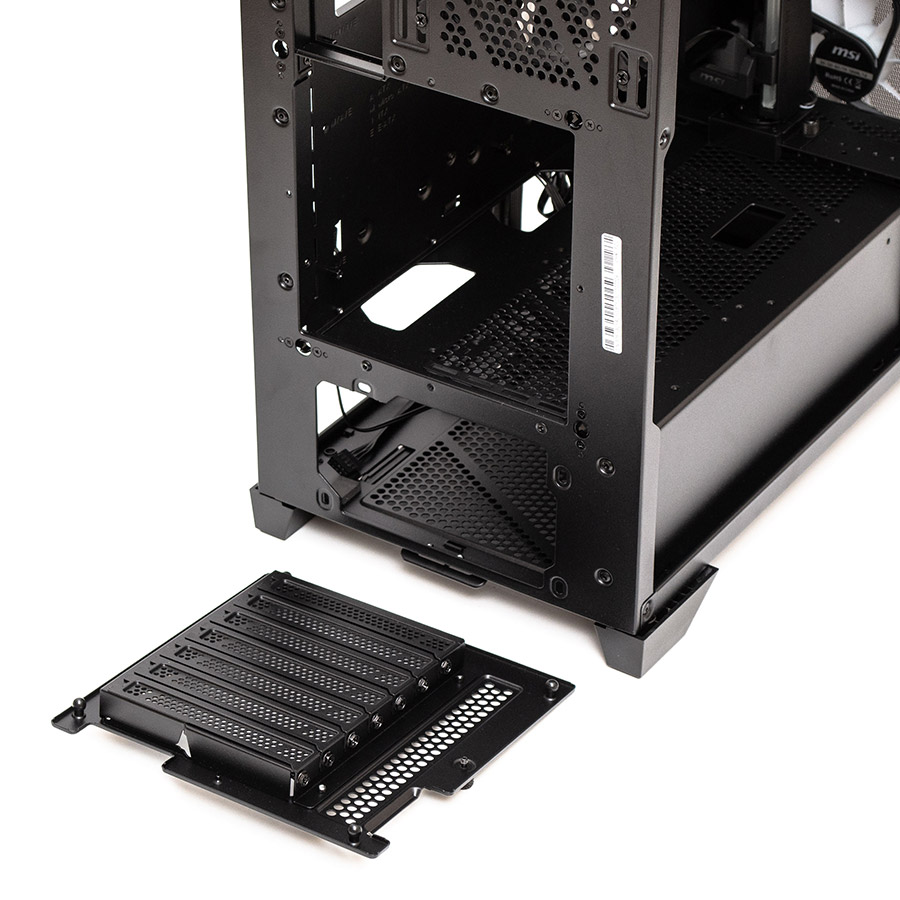

Щоб змінити горизонтальне положення відеокарти на вертикальне, потрібно викрутити два гвинти з накатаною голівкою, які тримають рамку, та висмикнути її з чотирьох пазів.

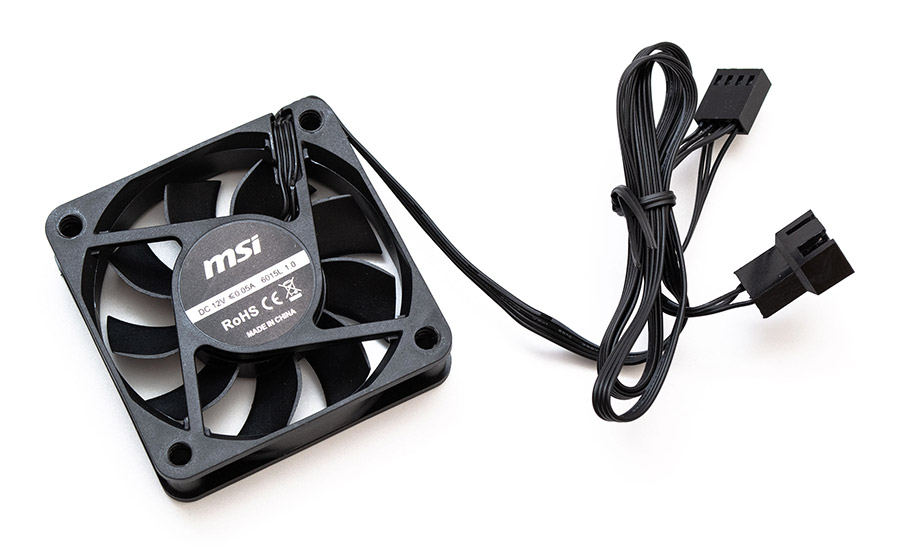

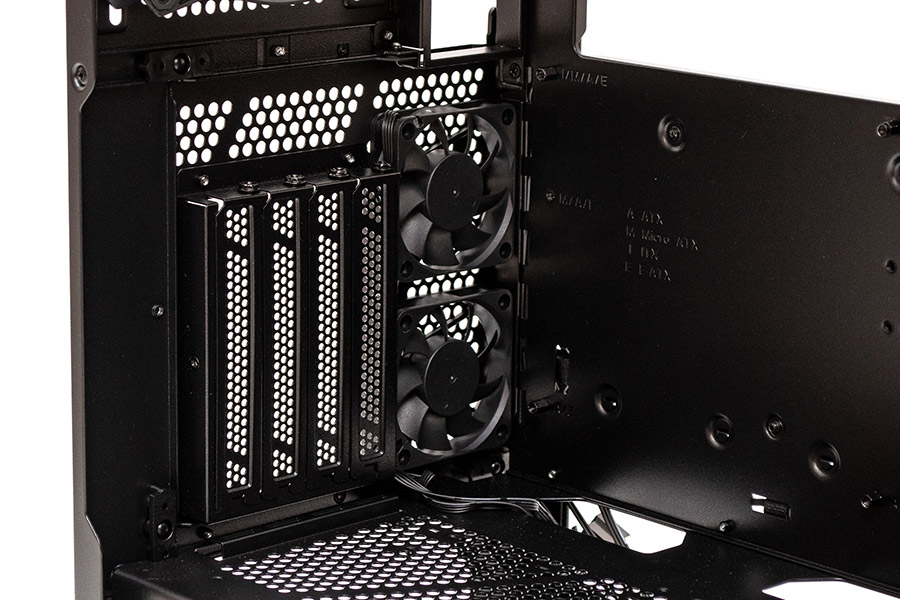

Вертикальна рамка має лише чотири слоти PCI, які також тримаються на звичайних гвинтах. А ще на ній встановлені два витяжні 60-мм вентилятори товщиною в 15 мм.
Вентилятори мають швидкість 2200 об/хв, працюють досить тихо та підключаються через ШІМ роз’єм на чотири контакти. Є на них і наскрізний роз’єм, для підключення другого або наступних пропелерів паралельно.
Процес встановлення рамки дуже простий. Примкнути на місце та закрутити два гвинти, закріплені на самій рамці.

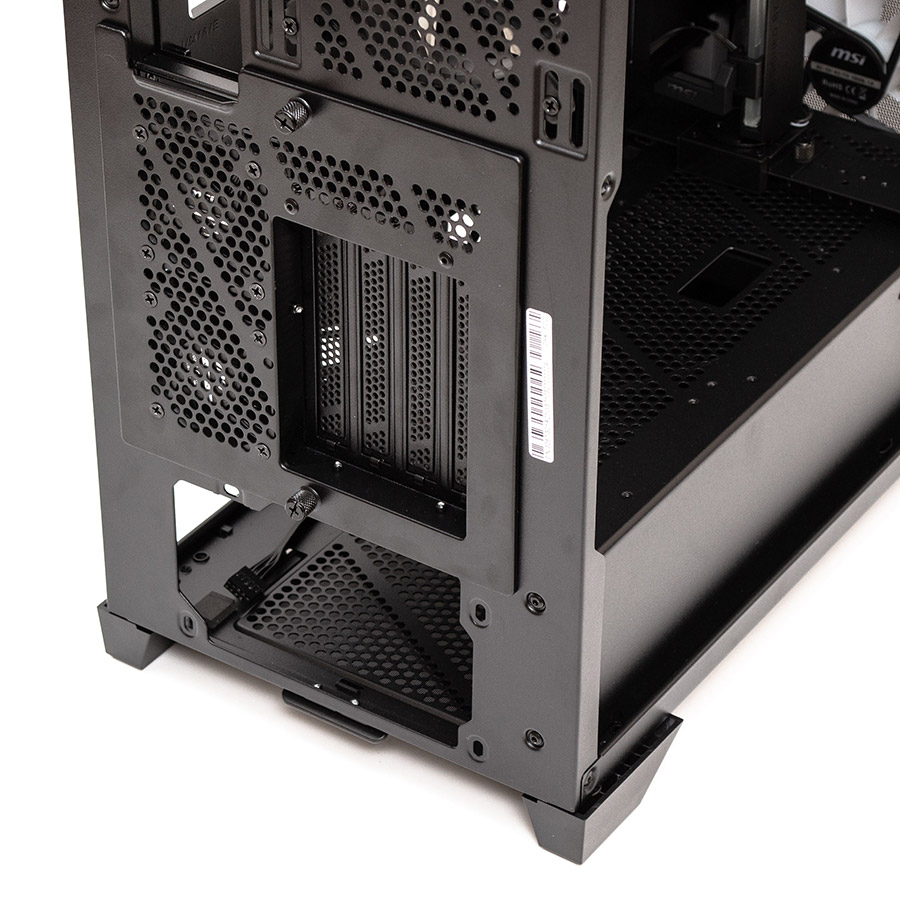

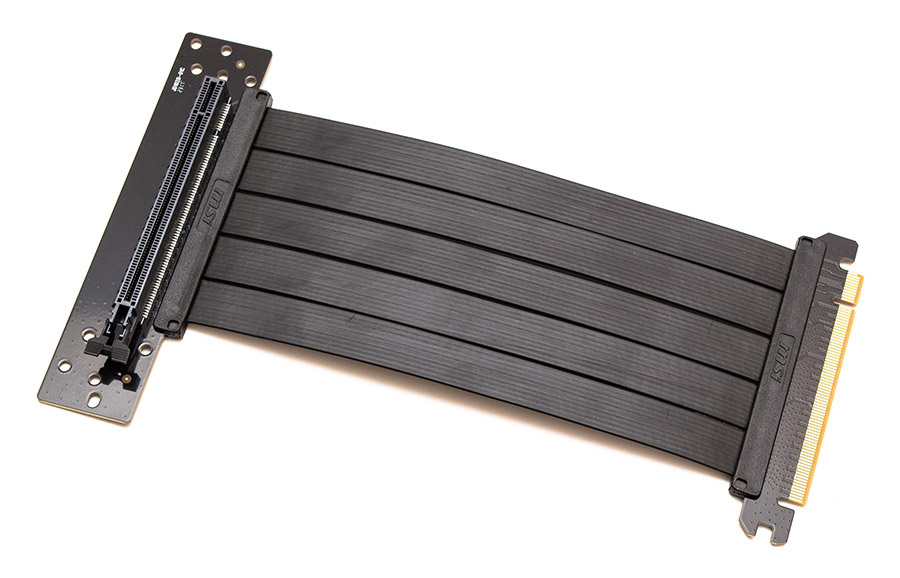

Зсередини виглядає так. Лишається лише встановити на місце шлейф подовжувача.
Який буде кріпитися на дві довгі опори.

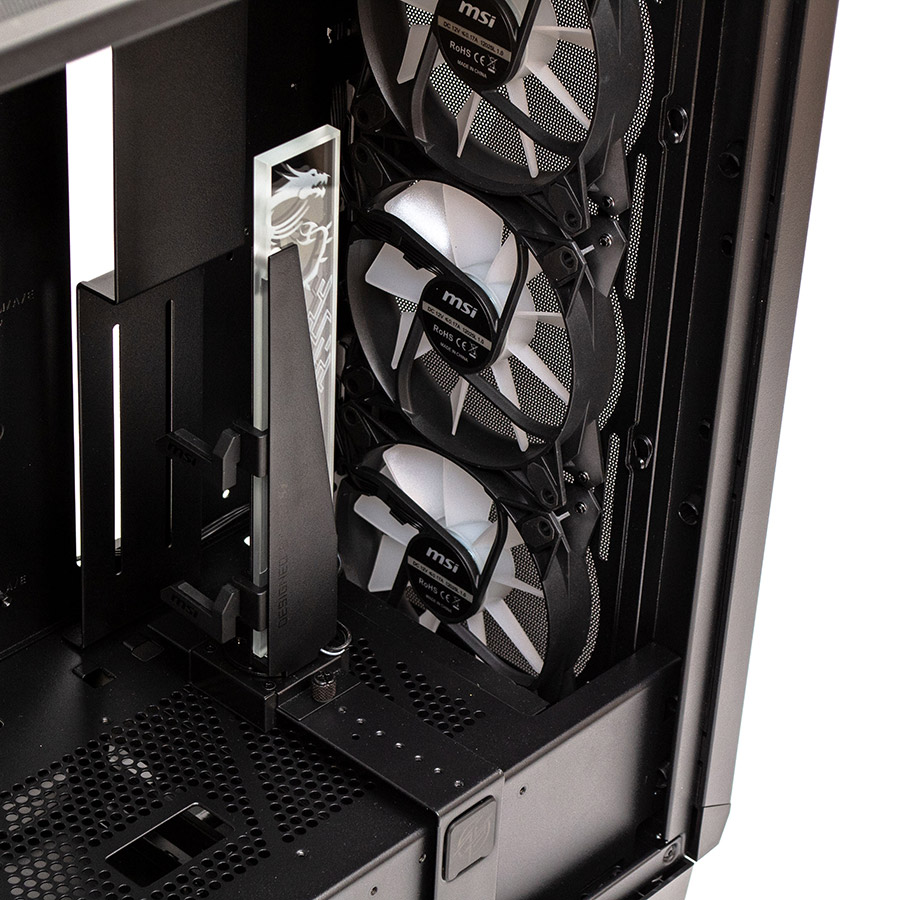

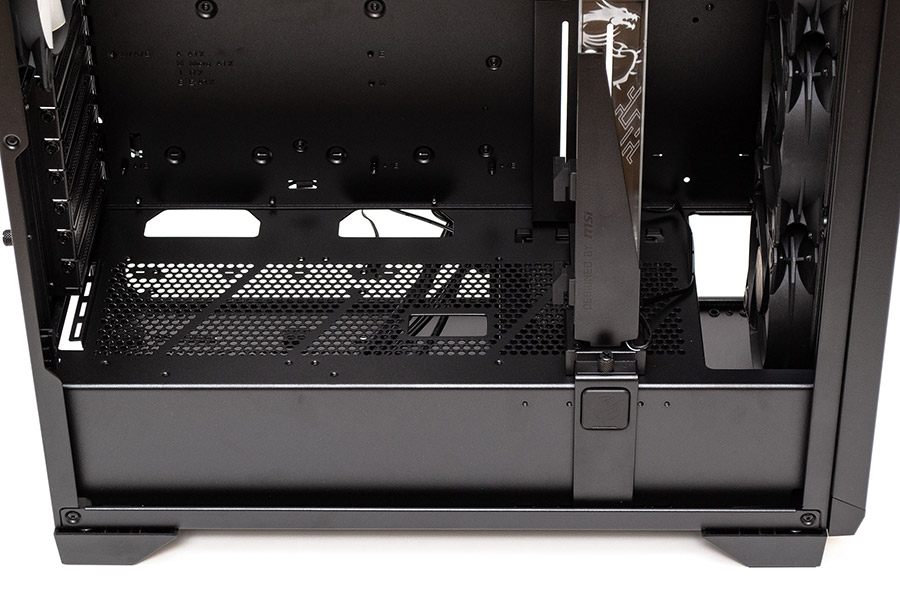

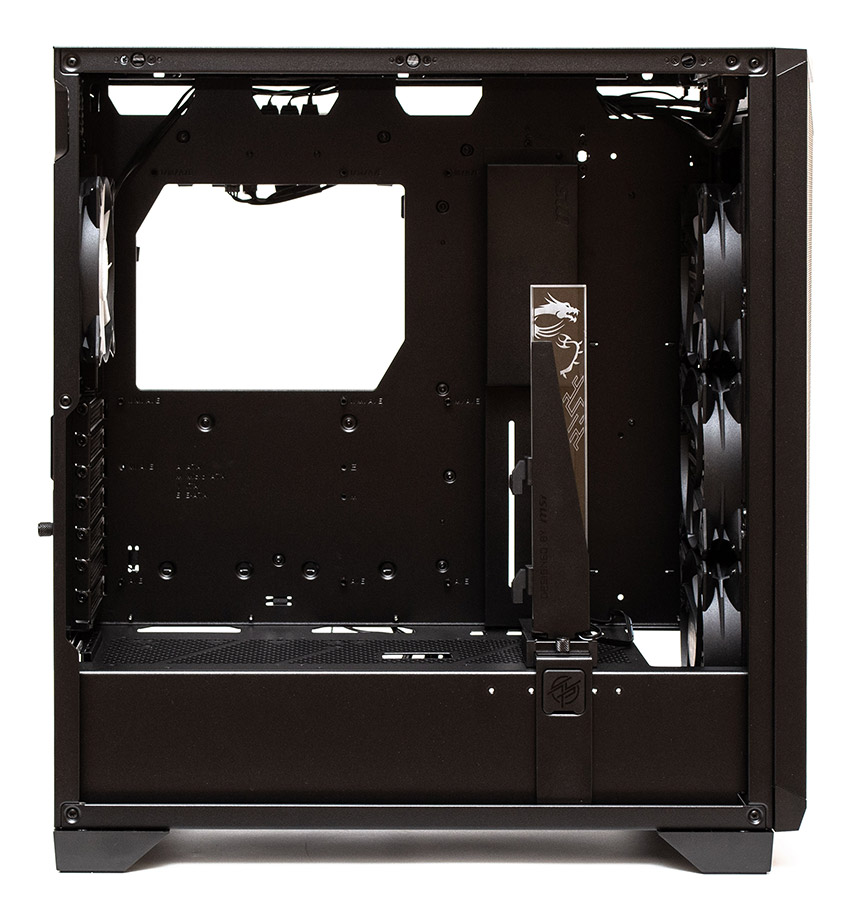

Нижня частина корпусу закрита вентильованим декоративним кожухом. Зверху на ньому є решітка майже на всю довжину, куди довгими гвинтами можна закріпити два 120-мм вентилятори. Ближче до піддона присутні два великі отвори для прокладання кабелів. Ще сюди можна закріпити два лотки для 2,5" накопичувачів, знявши їх позаду. Передній виріз під вентилятори має глибину в 62 мм. А ще попереду знаходиться модний тримач під відеокарти з вбудованої ARGB підсвіткою у верхній частині. Його можна рухати як по довжині, так і в глибину, в залежності від габаритів відеокарти.

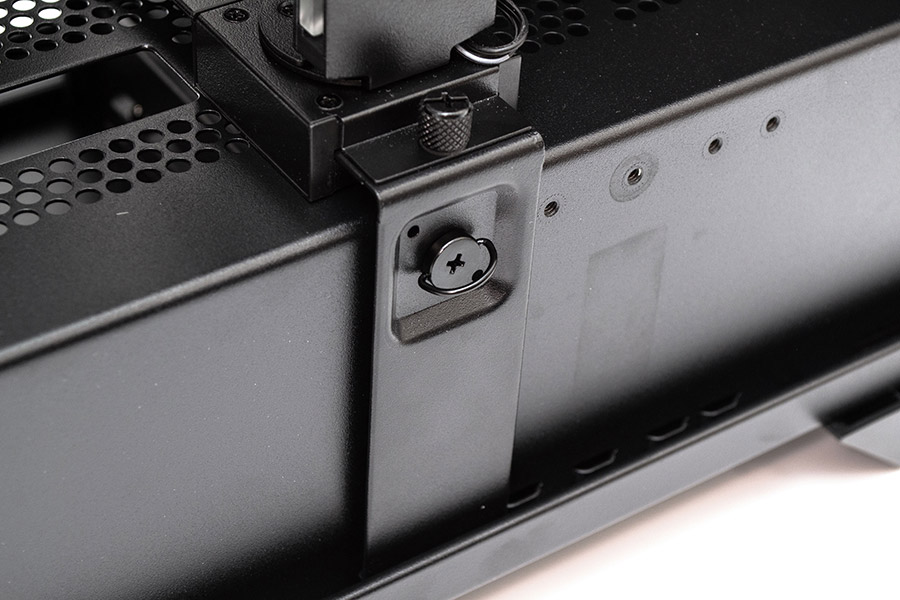

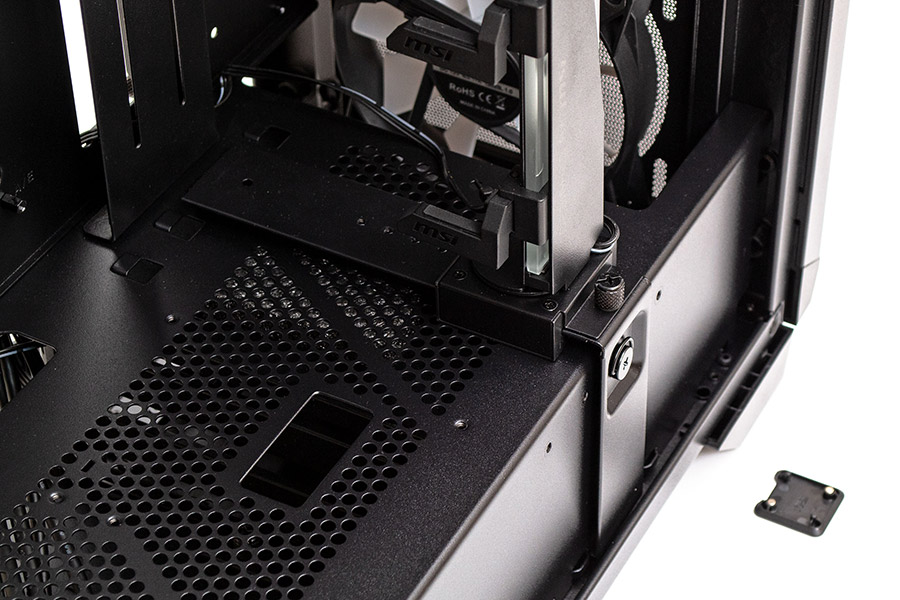

Щоб пересунути тримач, потрібно зняти магнітну накладку з гвинта, викрутити його, піднявши маленьку дротову ручку, підняти нижню частину, потім дістати задню і перемістити на нову позицію.
Збирається все у зворотному напрямку. Мінімальна довжина відеокарти, яку може підтримувати ця підпора — 230 мм. У праву сторону вона посувається ще на 80 мм. Вище знаходиться ще один гвинт з накатаною голівкою, який фіксує зміщення підпори в глибину.
На вертикальній рейці є два Г-подібних тримачі. Їх треба скласти, щоб посунути вверх чи вниз, підлаштовуючи під необхідну висоту.

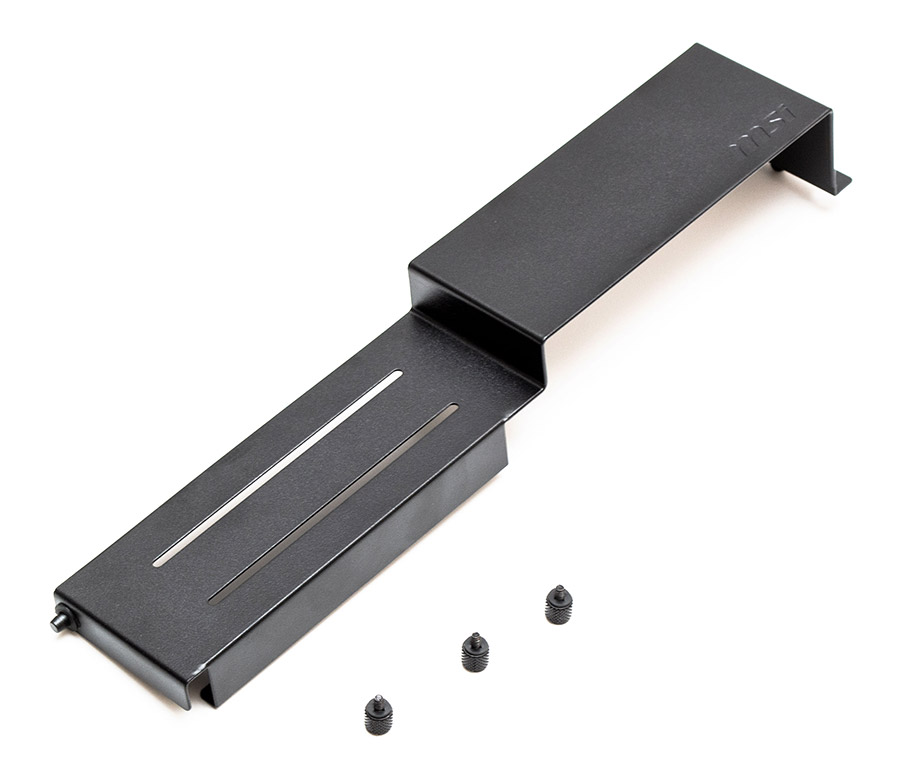

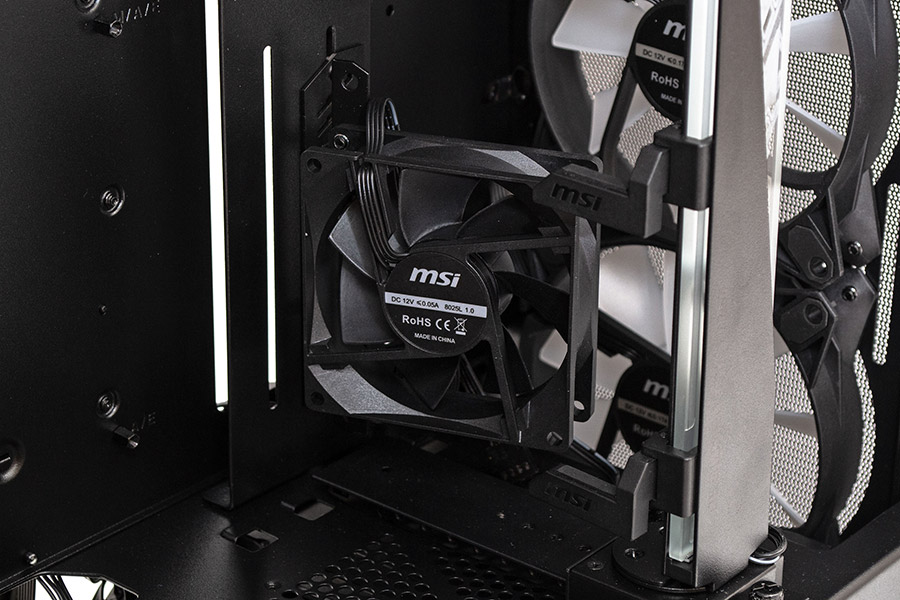

На вертикальну планку, що закриває собою отвір для прокладання кабелів, можна підвісити додатковий вентилятор формату 80 або 120 мм.

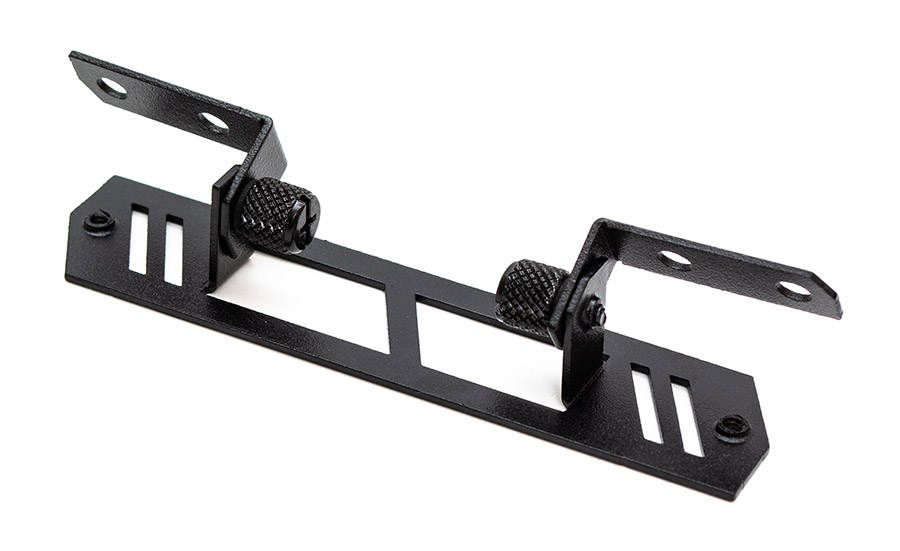

Поворотний шарнір для цього виглядає так. До вентилятора кріпиться шурупами. Поворот фіксується двома гвинтами з накатаною голівкою. Ще два таких гвинти фіксують висоту посадки цього пристрою у боковій планці.
Додатковий внутрішній вентилятор має формат 80х80х25 мм. Підключення до живлення здійснюється через роз’єм на чотири контакти. Швидкість виміряти не вдалося, але, враховуючи тиху роботу, навряд чи вона перевищує 1200 об/хв.
Вертикальна планка кріплення також знімається і може бути посунута уперед, щоб вивільнити місце під габаритні материнські плати. Тримається на двох зачепах та трьох гвинтах з накатаною голівкою.
Попереду встановлено ще три 120-мм вентилятори з ARGB підсвіткою тієї ж моделі, що і на задній панелі. Замість них можна встановити три 140-мм вентилятори, або радіатор СЖО.

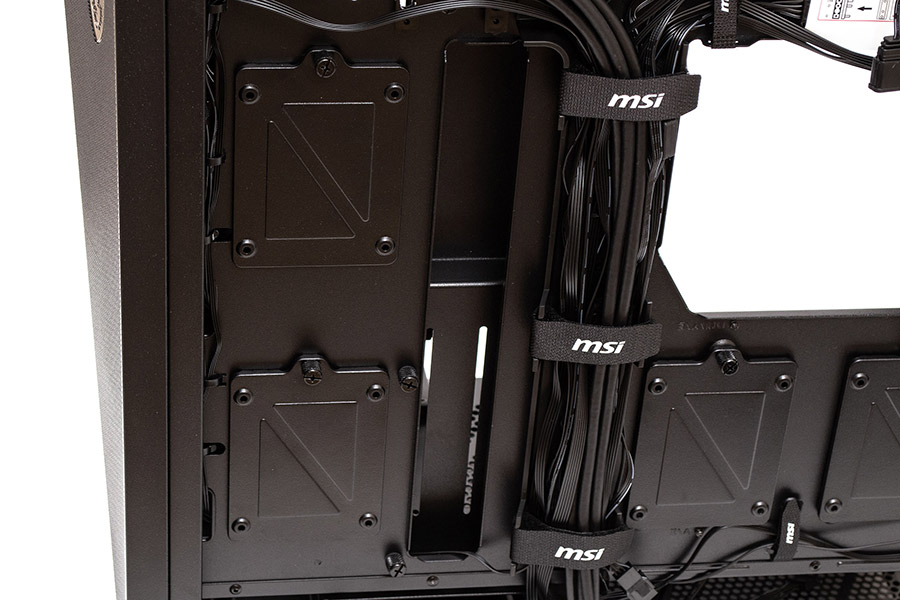

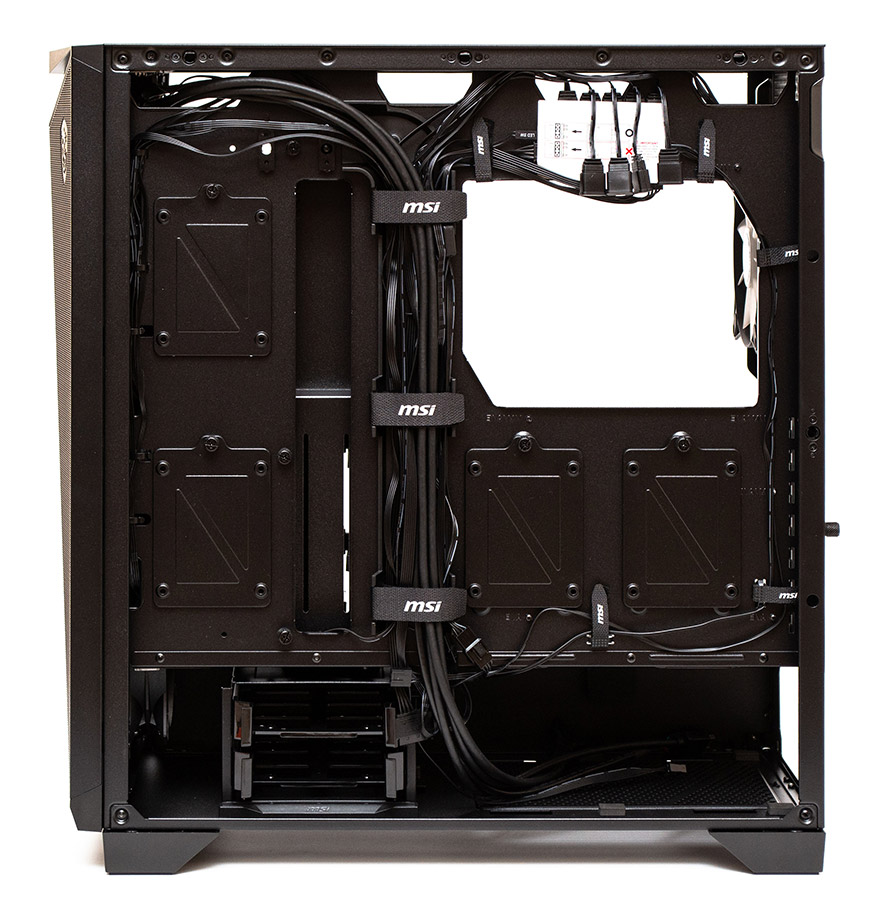

За піддоном материнської плати цього корпусу є запас простору до бокової панелі в 32 мм, для вкладання кабелів. Є великий виріз для підсилювальної пластини процесорного кулера, великий вертикальний та декілька горизонтальних отворів для протягування дротів. Кріплення для кабельних стяжок раціонально розподілені по усьому піддону. В центрі є великий вертикальний пластиковий канал для вкладання кабелів з трьома великими липкими стрічками Velcro. Ще п’ять таких менших стрічок закріплені в інших місцях.

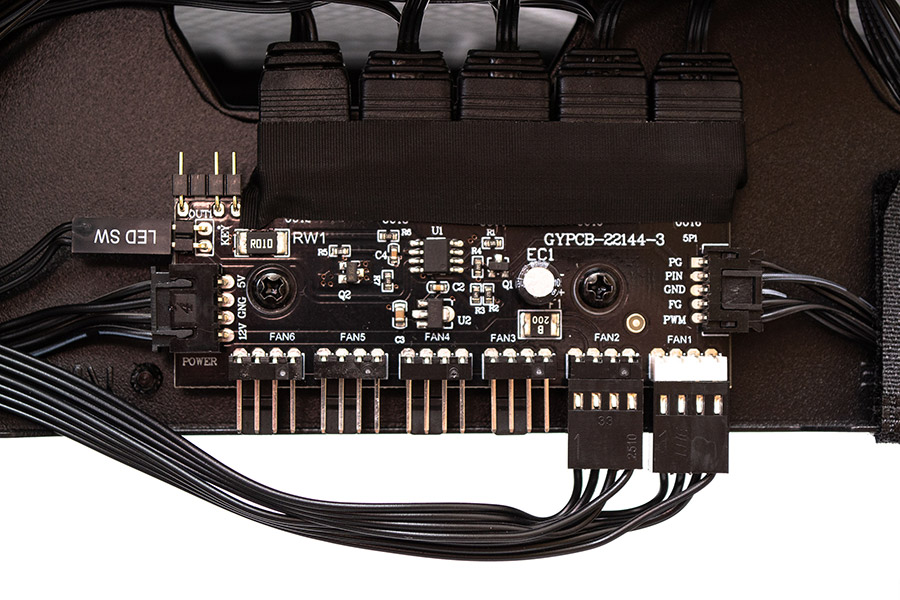

Зверху справа закріплена плата контролера підсвітки та вентиляторів. Для підключення керованої ARGB підсвітки зверху є шість роз’ємів +5VDG. Знизу розташовано шість портів на чотири контакти для підключення вентиляторів. Зліва є роз’єм на два контакти для перемикання підсвітки, нижче нього — вихід дроту для керування вентиляторами на материнську плату. Справа підключений кабель живлення.

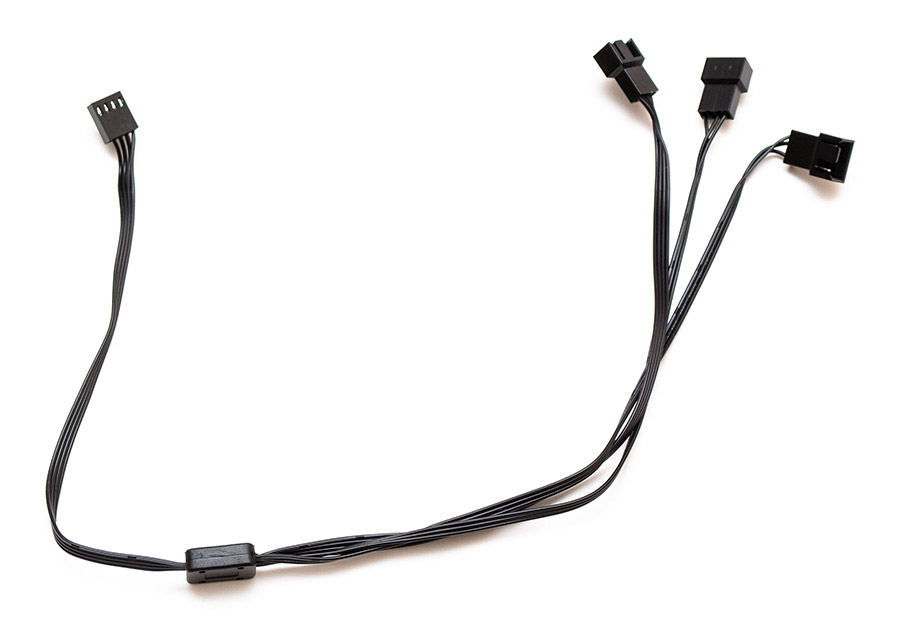

Для підключення передніх вентиляторів до білого порту використовується розгалужувач живлення та три лінії.

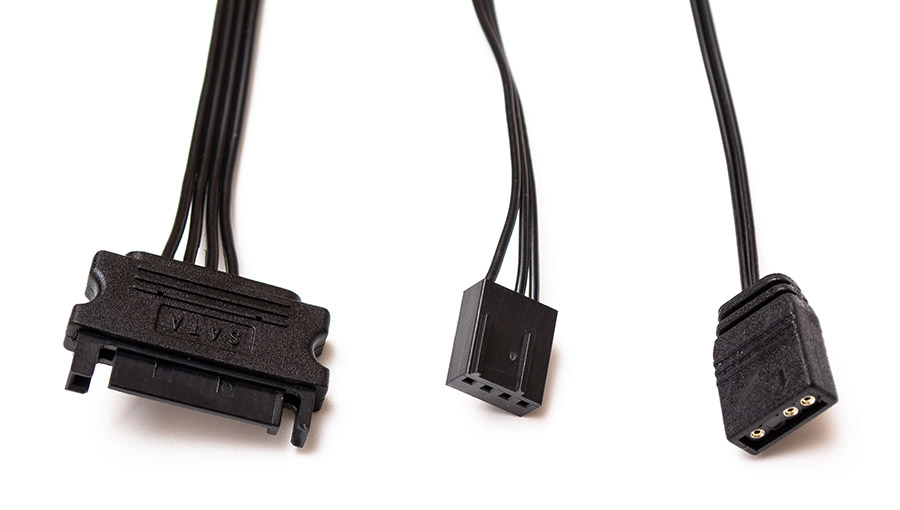

Серед дротів контролера є роз’єм живлення SATA Power, підключення керування швидкістю вентиляторів до материнської плати та роз’єм для підключення керування підсвіткою.

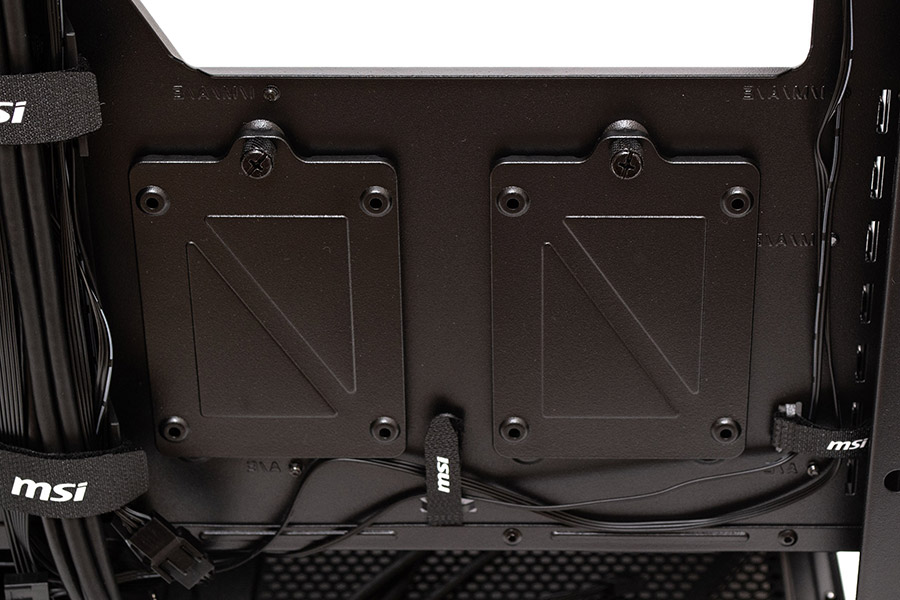

Для двох 2,5" накопичувачів є знімні лотки знизу у центрі позаду. Кожен тримається на одному гвинті з накатаною голівкою.
Ще два такі ж лотки знаходяться в передній частині піддона.

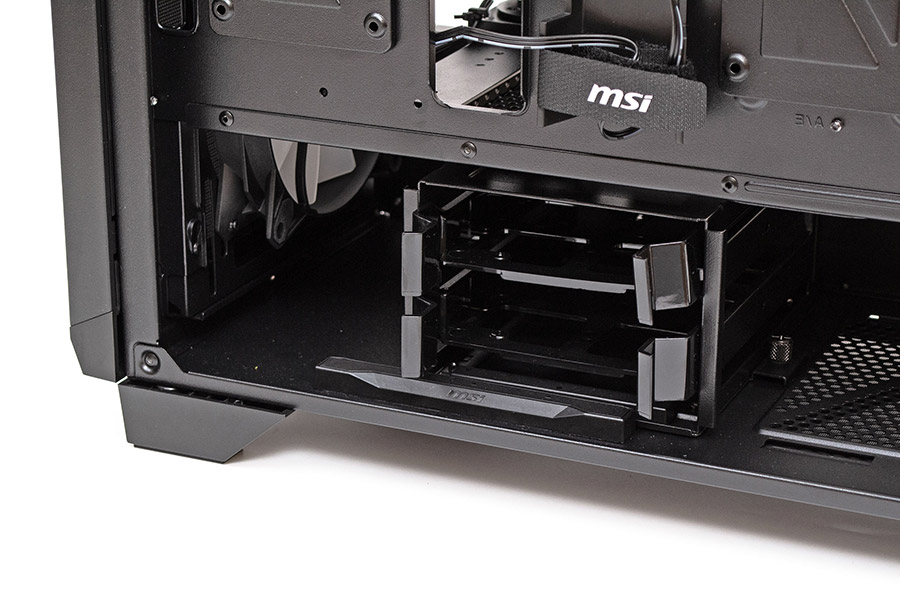

Кошик для двох 3,5" накопичувачів розташований знизу попереду. Він не знімається, але його можна рухати по спеціальних рейках вперед і назад, усього на три можливі позиції. Фіксація на місці відбувається гвинтом з накатаною голівкою, який знаходиться з правої сторони. В передній позиції перед кошиком є 29 мм простору, а позаду — 275 мм. В середній позиції 63 мм попереду і 260 позаду. Якщо кошик посунутий назад, то попереду з’являється запас в 95 мм, а позаду лишається 230 мм від стінки до стінки, без урахування місця під гвинт.

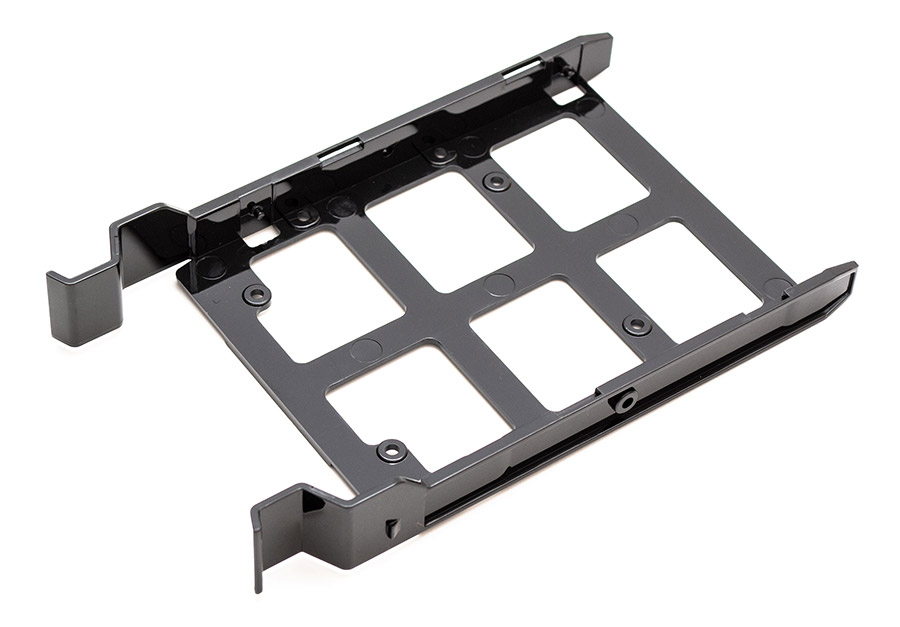

В пластиковий лоток гвинтами можна закріпити один 2,5" накопичувач або пластиковими фіксаторами один 3,5" накопичувач. Вібраційних демпферів для них не передбачено.

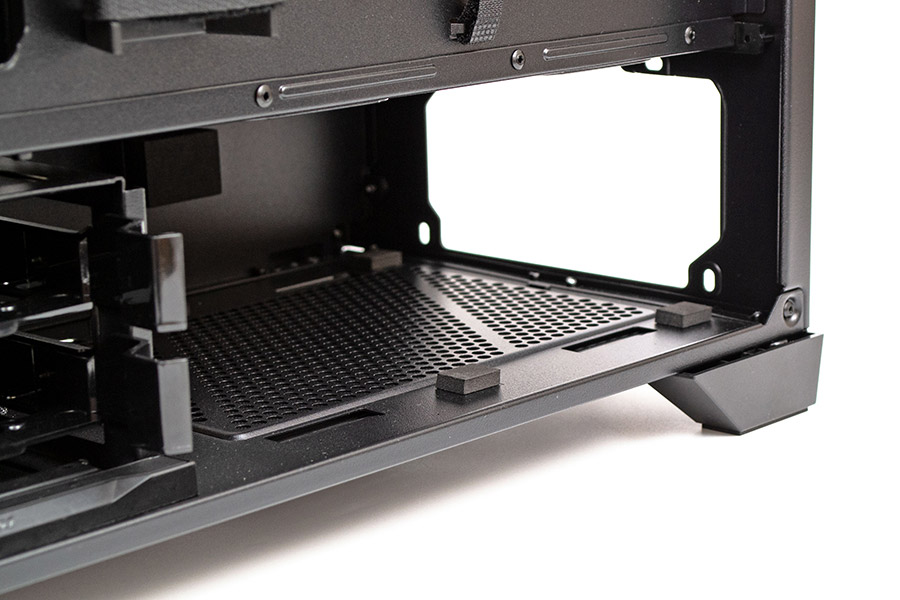

Для блоку живлення позаду знизу є чотири демпфери вібрації. Ще один великий демпфер закріплений на боковій стінці. Довжина блока живлення може складати від 180 до 220 мм максимум, в залежності від положення кошика накопичувачів.

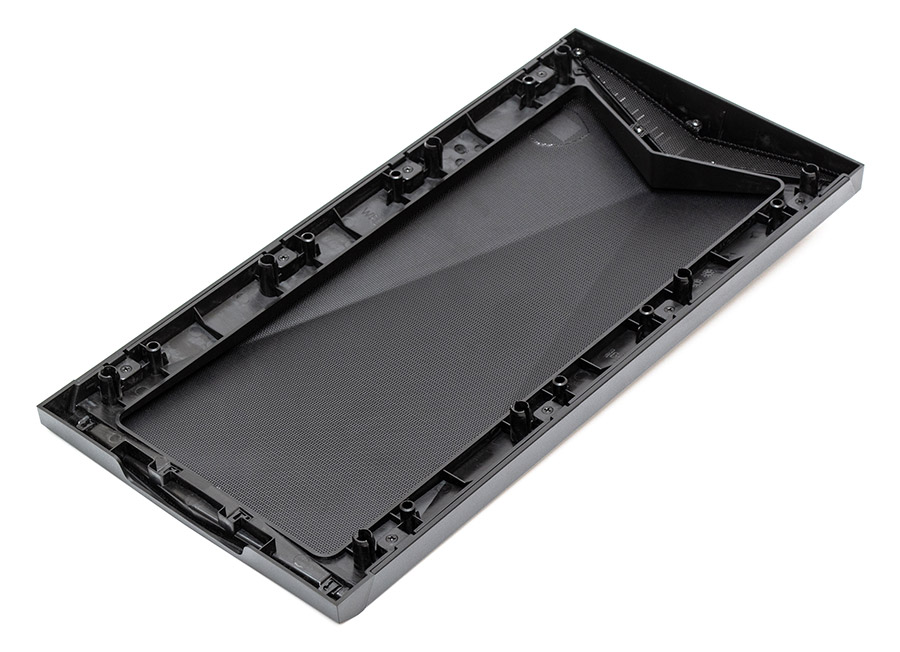

Фронтальна панель знімається легко. Достатньо потягнути за заглиблення знизу.

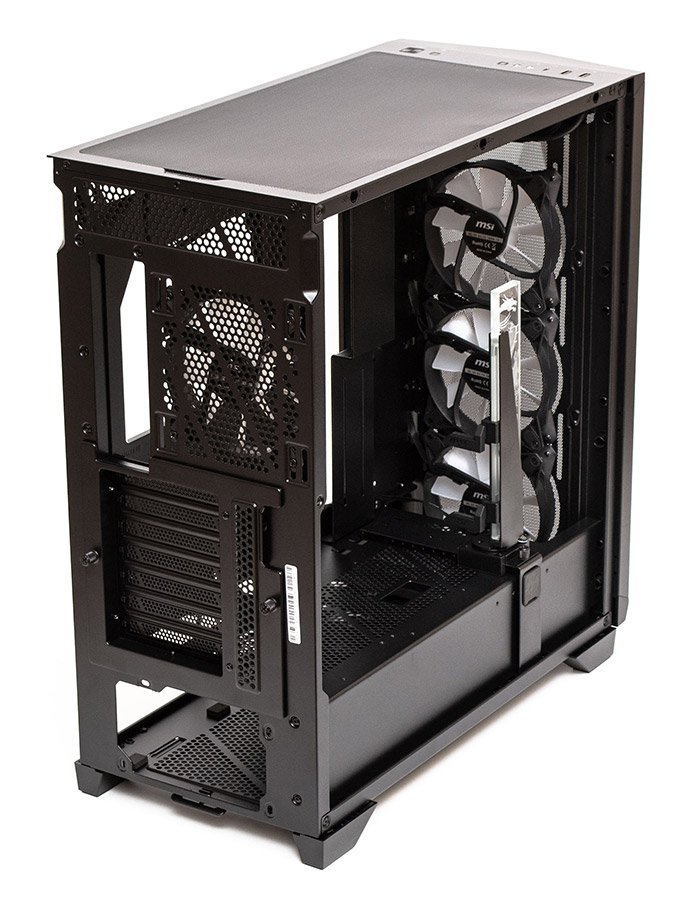

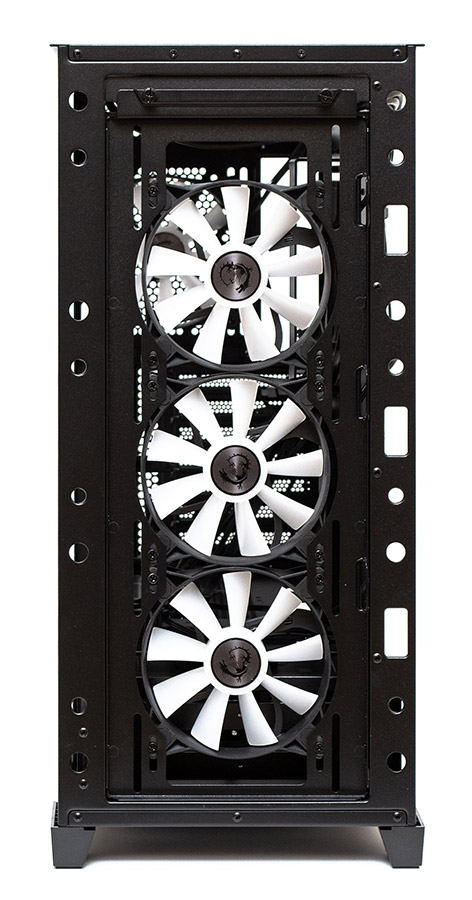

Передня панель не має жодних перешкод для руху повітря. Всі вентилятори закріплені в окремій рамці, яка зручно знімається.

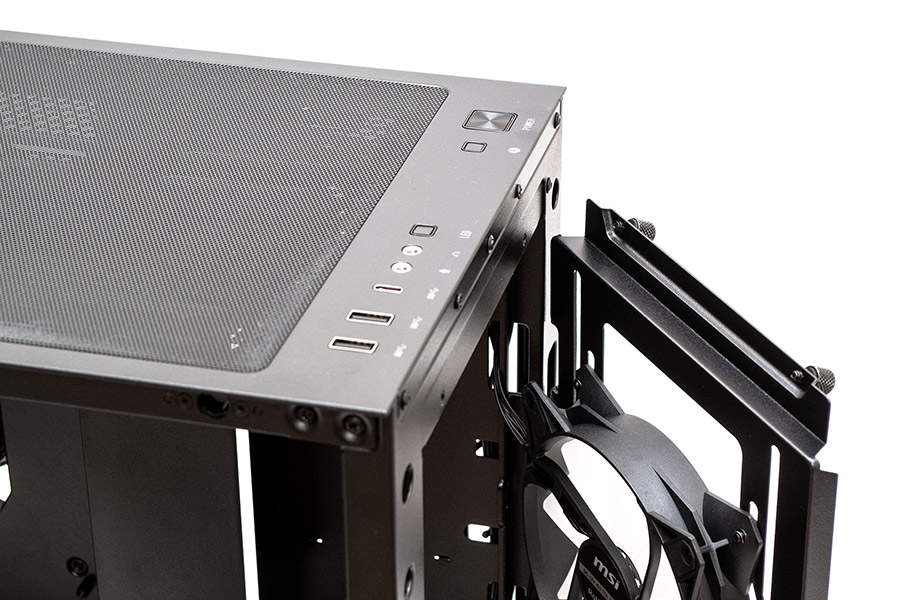

Щоб зняти рамку, потрібно викрутити два гвинти з накатаною голівкою зверху, трохи підняти її вгору та потягнути на себе.

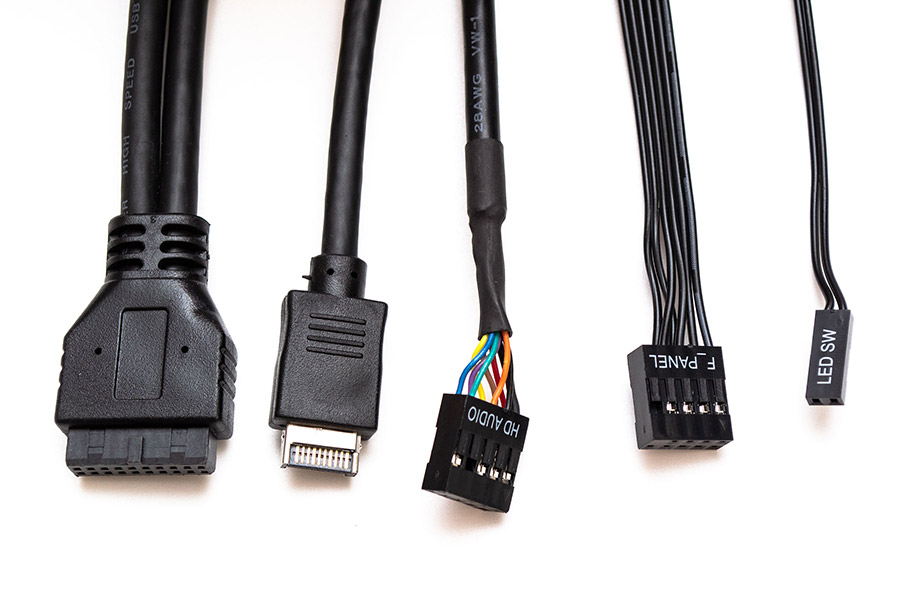

Серед кабелів корпусу є колодка USB 3.2, роз’єм USB Type-C, колодка HD Audio, одна загальна колодка від кнопок та індикаторів передньої панелі та кабель від перемикача підсвітки.
Перейдемо до збирання системи та температурного тесту.
