Огляд корпусу MSI MPG Gungnir 300R Airflow

Новеньке шасі від MSI під назвою MPG Gungnir 300R Airflow продовжує собою хорошу моду останніх років на вентильовані корпуси. Воно має класичний зовнішній вигляд та сітчасту передню панель, але головні сюрпризи ховаються всередині. Пропонуємо розібратися, які саме.

Характеристики

Пакування та комплект постачання

Корпус запакований у звичайну картонну коробку з монохромною поліграфією на борту та ручками для перенесення по боках. Від пошкоджень його захищають зсередини два демпфери зі спіненого поліуретану, поліетиленовий пакет і клейкі плівки на склі.

Комплект розкладений по двох маленьких коробках, усі гвинтики розфасовані по окремих пакетиках. Там присутні наступні деталі:

• документація у складі стислої інструкції зі складання шасі, інформації про гарантію та рекламного буклета;
• подовжувач PCI-E для вертикального встановлення відеокарти (постачається лише з корпусом MPG Gungnir 300P);
• 80-мм вентилятор;
• чотири шурупи для вентилятора;
• два металеві гвинти з накатаною голівкою для встановлення тримача вентилятора;
• тримач вентилятора;
• Г-подібна хрестова викрутка;
• 10 одноразових пластикових кабельних стяжок;
• 12 довгих гвинтів для кріплення вентиляторів;
• чотири гвинти з пластиковою голівкою для фіксації кошиків накопичувачів;
• дві гвинтові опори для вертикального кріплення відеокарти;
• чотири корпусних гвинти для БЖ;
• перехідник під викрутку для встановлення опор материнської плати;
• 8 гвинтів з пласкою голівкою  для фіксації 3,5" накопичувачів у кошику;
• 35 маленьких гвинтів для материнської плати та 2,5" накопичувачів;
• знімна секція задньої панелі з двома 60-мм вентиляторами для вертикального встановлення відеоадаптера (вентилятори постачаються лише з корпусом MPG Gungnir 300P).

Зовнішній вигляд

MPG Gungnir 300R Airflow має традиційну для корпусів MSI прямокутну форму та пофарбований повністю у чорний колір. Єдиним оригінальним за зовнішністю елементом дизайну є фронтальна панель, складена з трьох випнутих вперед трикутних граней, зроблених з металевої сітки. Логотип MSI у вигляді дракона на щиті закріплений зверху справа. Знизу і зверху є пластикові декоративні вставки, також у формі трикутників. Основна функція цієї панелі — пропускати всередину якомога більше повітря для кращої вентиляції. І це їй вдається.

Зовнішні порти розташовані в передній частині верхньої панелі. Якщо йти зліва направо, тут є два стандартні порти USB 3.2 Gen1, один USB Type-C (3.2 Gen 2x2), два 3,5-мм аудіороз'єми для навушників та мікрофону та маленька квадратна кнопка перемикання підсвітки. З правої сторони розташована ще одна маленька квадратна клавіша перезавантаження системи та квадратна кнопка середнього розміру, що відповідає за запуск ПК.

Ліва бокова панель повністю скляна та прозора. Тримається трьома прихованими фіксаторами, розташованими вздовж верхньої грані та трьома металевими зачепами знизу. Додатково фіксується зверху одним гвинтом з накатаною голівкою. Знімається у напрямку в сторону, а потім підіймається вверх.

Товщина ледь тонованого загартованого скла складає 3 мм. Металеві елементи кріплення на верхній та нижній гранях приклеєні до скла. А вздовж передньої та задньої граней приклеєні м’які ущільнювачі та демпфери.

Права боковина повністю металева та рівна. Принцип кріплення такий самий, як і у лівої. Знизу по всій довжині є вентиляційна решітка з круглими отворами середнього розміру.

На звороті є загнуті під прямий кут ребра жорсткості та знімний магнітний пиловий фільтр, виготовлений з металевої сіточки з малими отворами.

Верхня панель також закрита магнітним пиловим фільтром, зробленим з тонкої металевої сіточки.

Довгі отвори на решітці дозволяють закріпити під нею три 120-мм вентилятори, або два 140-мм пропелери. Посадкові місця зміщені в ліву сторону, щоб зменшити ймовірність конфлікту з елементами материнської плати.

Візуально задня панель виглядає стандартно. Але й містить на собі декілька незвичайних рішень. Зокрема зверху та збоку від задніх портів материнської плати є традиційні вентиляційні решітки. Навпроти портів шурупами закріплений 120-мм вентилятор, який за бажанням можна замінити на 140-мм або трохи відрегулювати по висоті.

Два гвинти з накатаною голівкою утримують бокові панелі від випадкового розкривання. Нижче них є заглиблення, за які панелі можна відкрити, потягнувши в сторони.

Найбільш оригінальне рішення пов’язане зі слотами розширення PCI-E. Вони тримаються в окремій рамці, що закріплена до корпусу чотирма прихованими фіксаторами та двома гвинтами з накатаною голівкою. Усього слотів сім, вони розташовані горизонтально та прикриті багаторазовими вентильованими заглушками. Для вертикального встановлення відеокарти ця рамка знімається повністю, та замінюється на іншу, що є у комплекті.

Кріплення блока живлення дозволяють розміщати його лише в орієнтації вентилятором униз. Під БЖ є хороший знімний пиловий фільтр, зроблений з сіточки у пластиковій рамці, що висувається у напрямку назад.

На нижній панелі немає нічого цікавого. Лише попереду у пластикової фронтальної панелі є заглиблення, за яке її можна легко зняти.

Чотири пластикові ніжки розташовані по кутах. Знизу на них є м’які наклейки. Висота ніжок складає 28 мм.

Зазирнемо всередину.

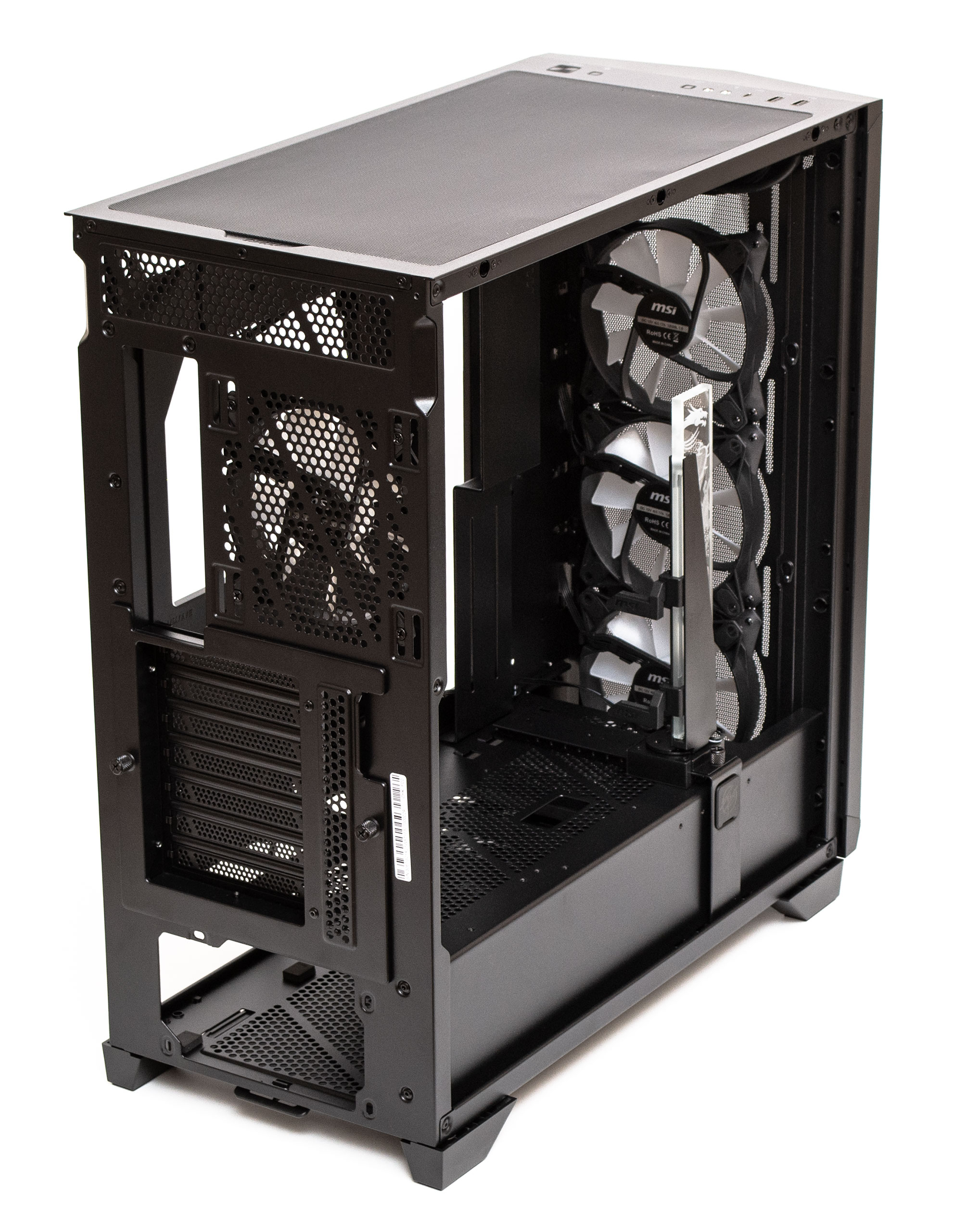

Внутрішня будова

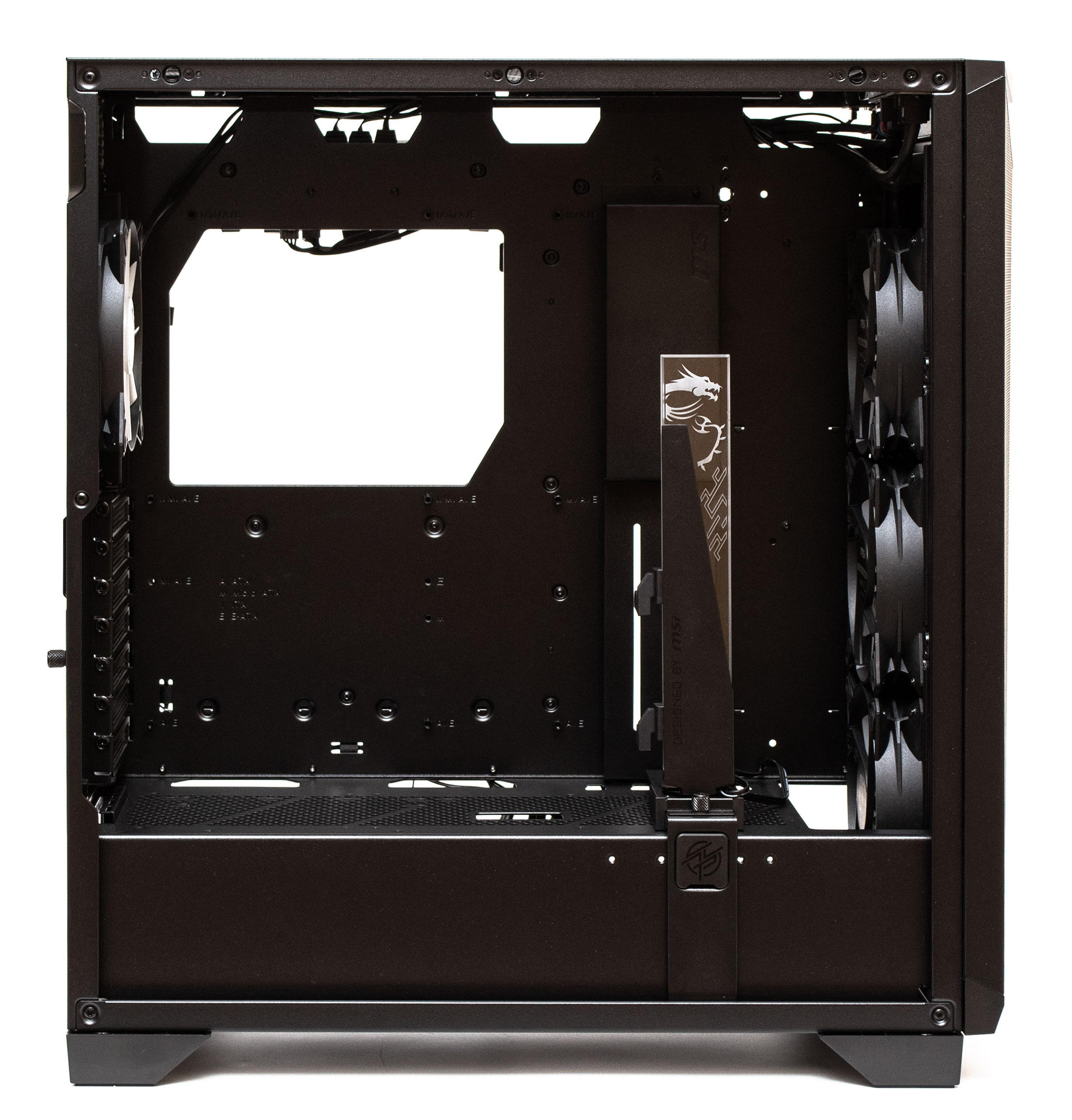

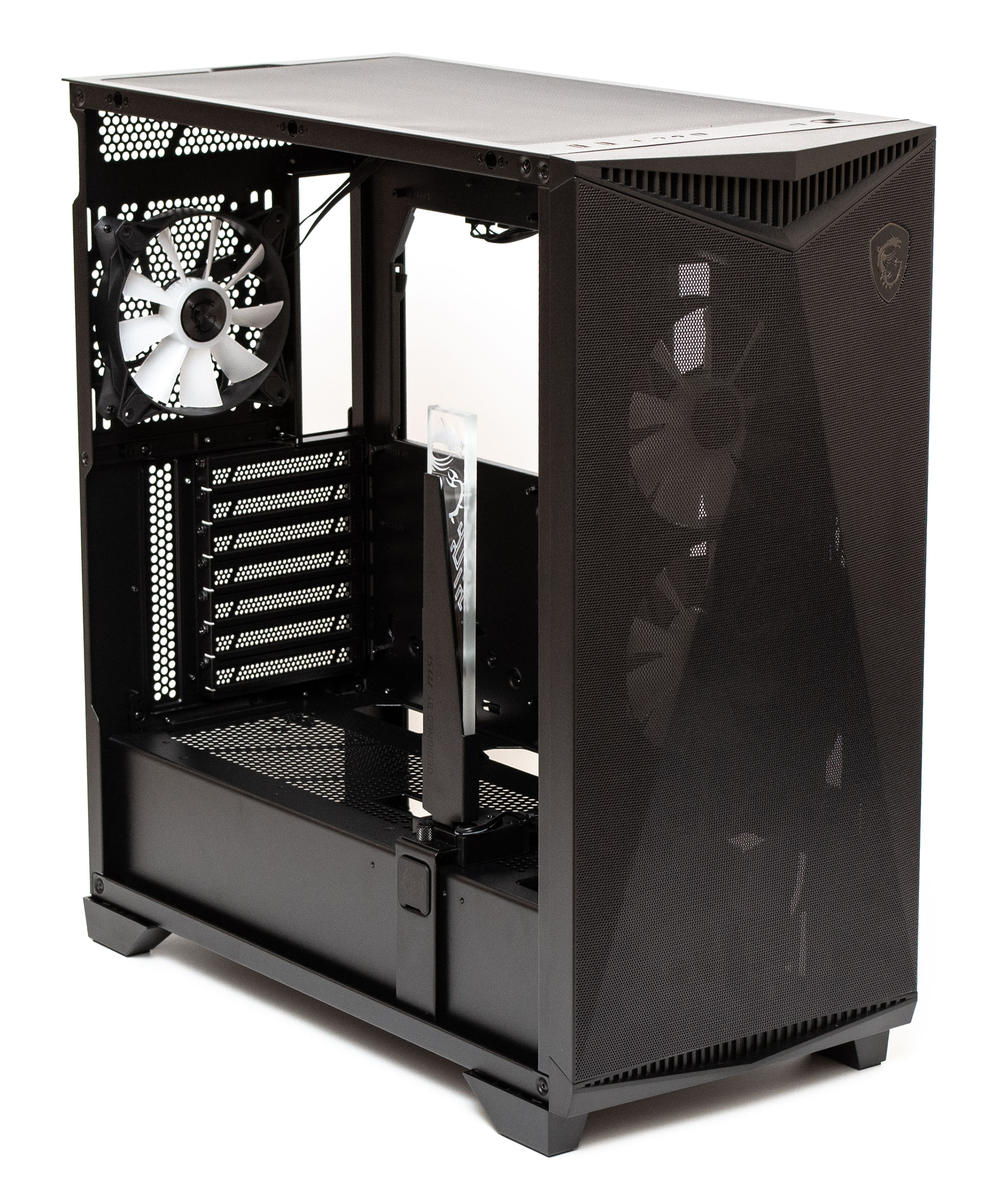

Корпус MSI MPG Gungnir 300R Airflow підтримує у вертикальному положенні материнські плати формату E-ATX (280x305 мм), ATX, MicroATX та Mini-ITX. Максимальна виміряна висота охолодження процесора складає 185 мм (офіційно заявлено 175 мм). Допустима довжина для відеокарт фактично дорівнює 398 мм в усіх слотах за умови відсутності передніх вентиляторів. Виробником заявлена максимальна підтримувана довжина відеокарти в 340 або 360 мм, в залежності від положення тримача. Довжина блока живлення може складати від 180 до 220 мм максимум, залежно від розташування кошика накопичувачів.

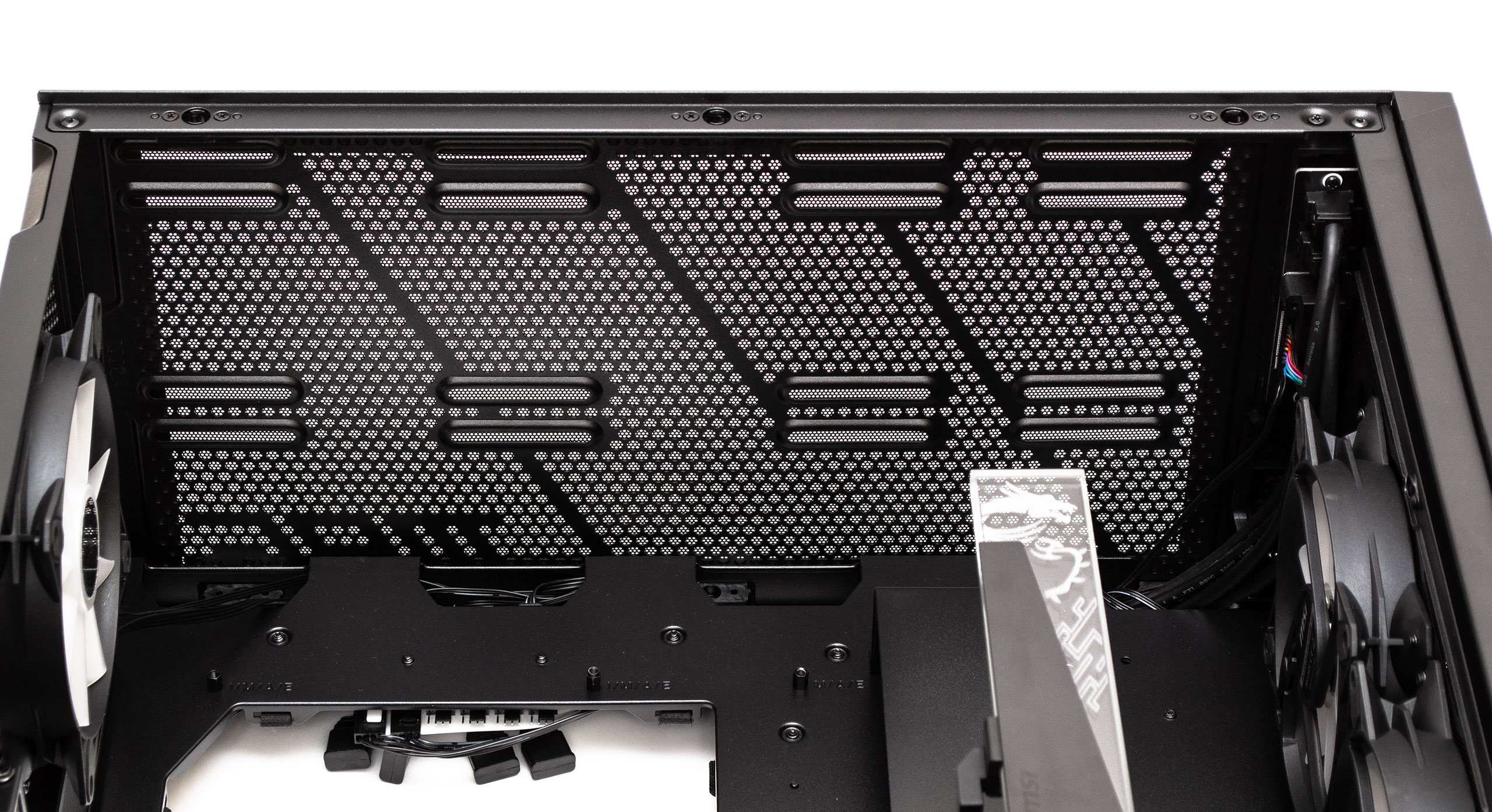

Обсяг простору під верхньою панеллю до межі материнської плати складає 65 мм. Сюди стане три вентилятори типорозміру 120 мм, або два вентилятори формату 140 мм, або система рідинного охолодження формату від 120 до 360 мм. Усі посадкові місця зміщені в сторону від материнської плати, щоб максимально зменшити ймовірність конфлікту з нею.

Позаду на витяг повітря з корпусу закріплено 120-мм вентилятор. Всі слоти розширення фіксуються звичайними гвинтами.

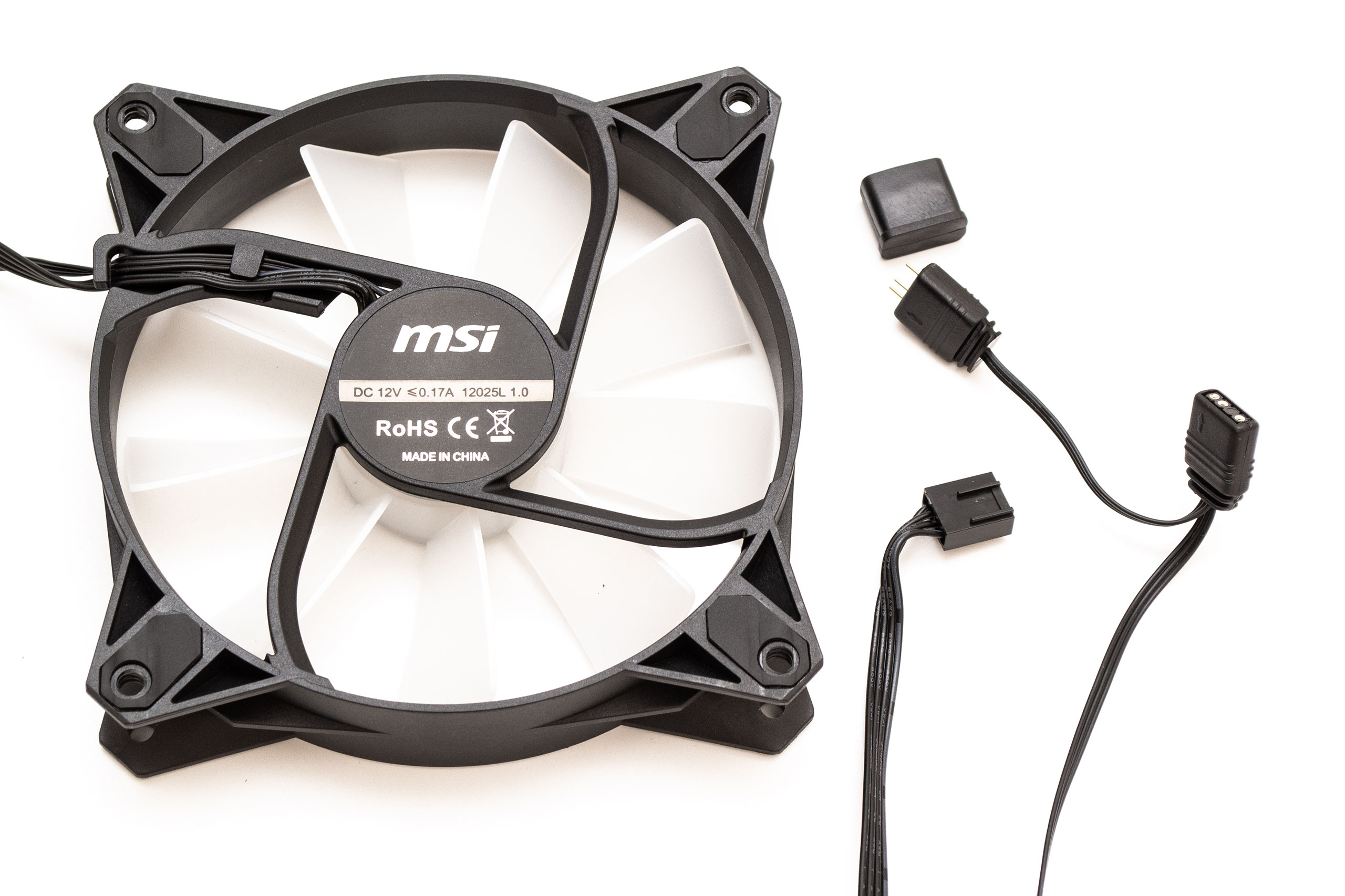

Вентилятор має ARGB підсвітку та дев’ять прямих лопатей, з кутами нахилу, розрахованими на збільшення об’єму повітряного потоку. Максимальна швидкість пропелера становить приблизно 1000 об/хв та керується ШІМ. Тип підшипника невідомий. Живлення здійснюється через кабель на чотири контакти. Підсвітка керується через роз’єм +5VDG (мама), який має і наскрізний подовжувач типу «тато», прикритий гумовим ковпачком від випадкового короткого замикання.

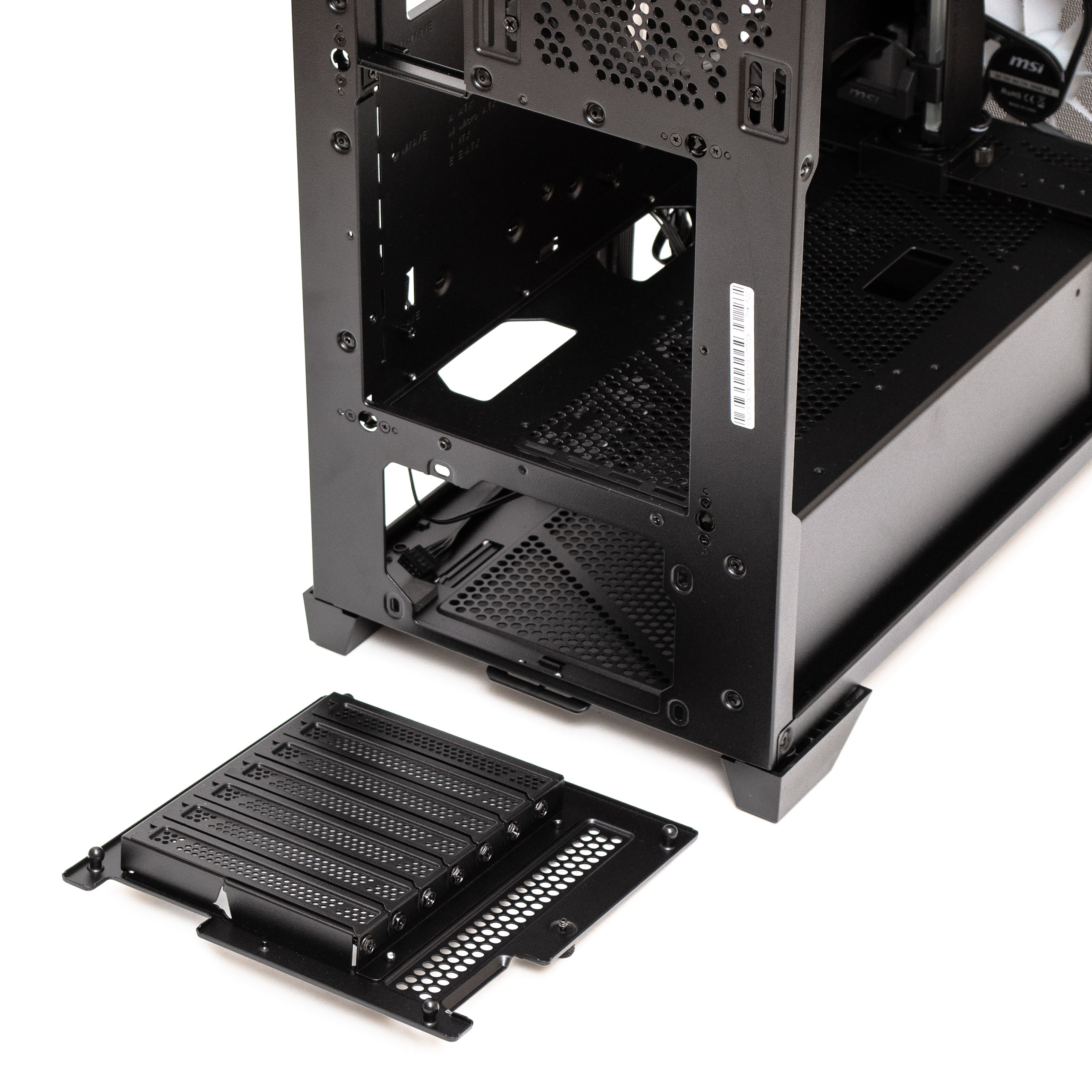

Щоб змінити горизонтальне положення відеокарти на вертикальне, потрібно викрутити два гвинти з накатаною голівкою, які тримають рамку, та висмикнути її з чотирьох пазів.

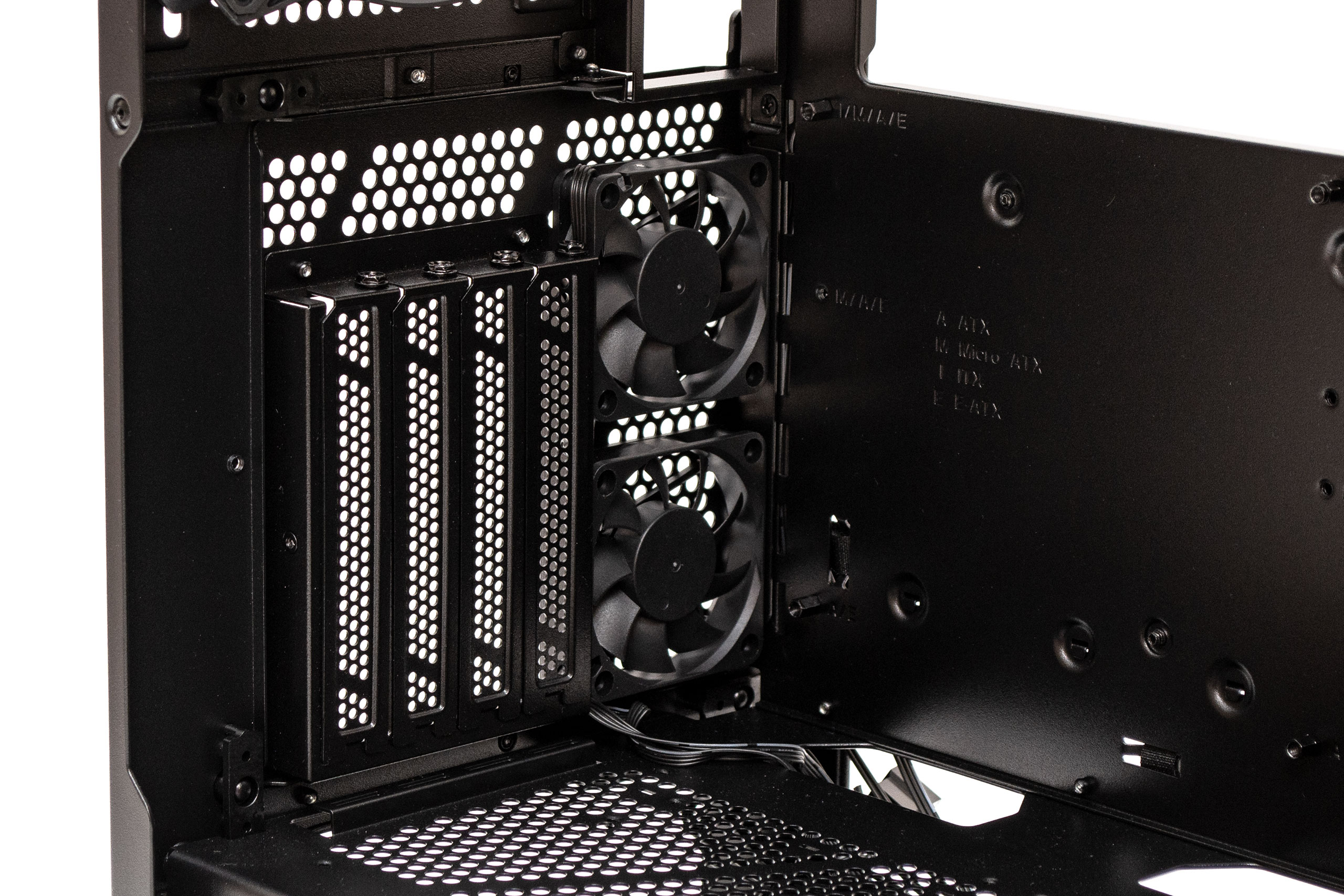

Вертикальна рамка має лише чотири слоти PCI, які також тримаються на звичайних гвинтах. А ще на ній встановлені два витяжні 60-мм вентилятори товщиною в 15 мм.

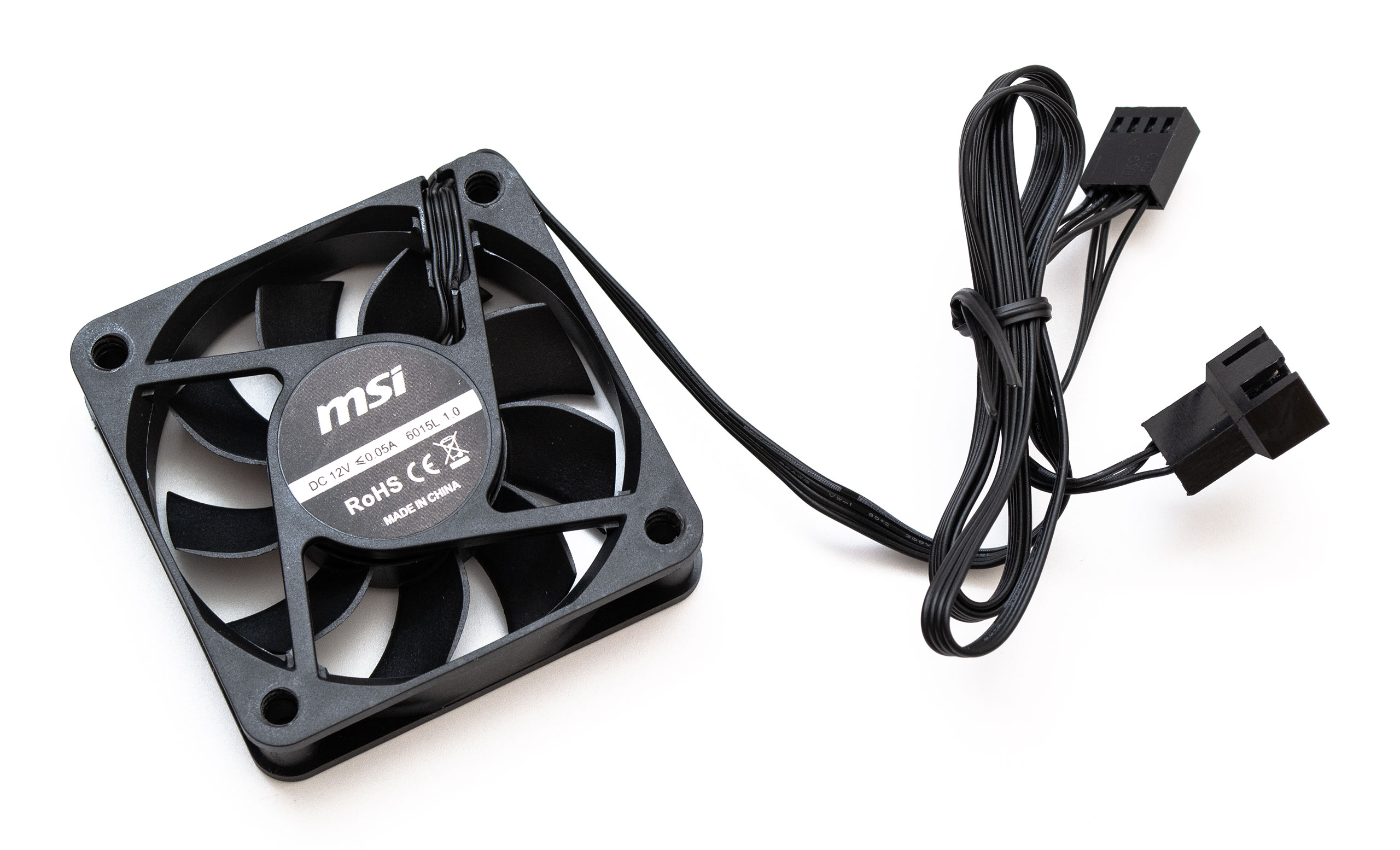

Вентилятори мають швидкість 2200 об/хв, працюють досить тихо та підключаються через ШІМ роз’єм на чотири контакти. Є на них і наскрізний роз’єм, для підключення другого або наступних пропелерів паралельно.

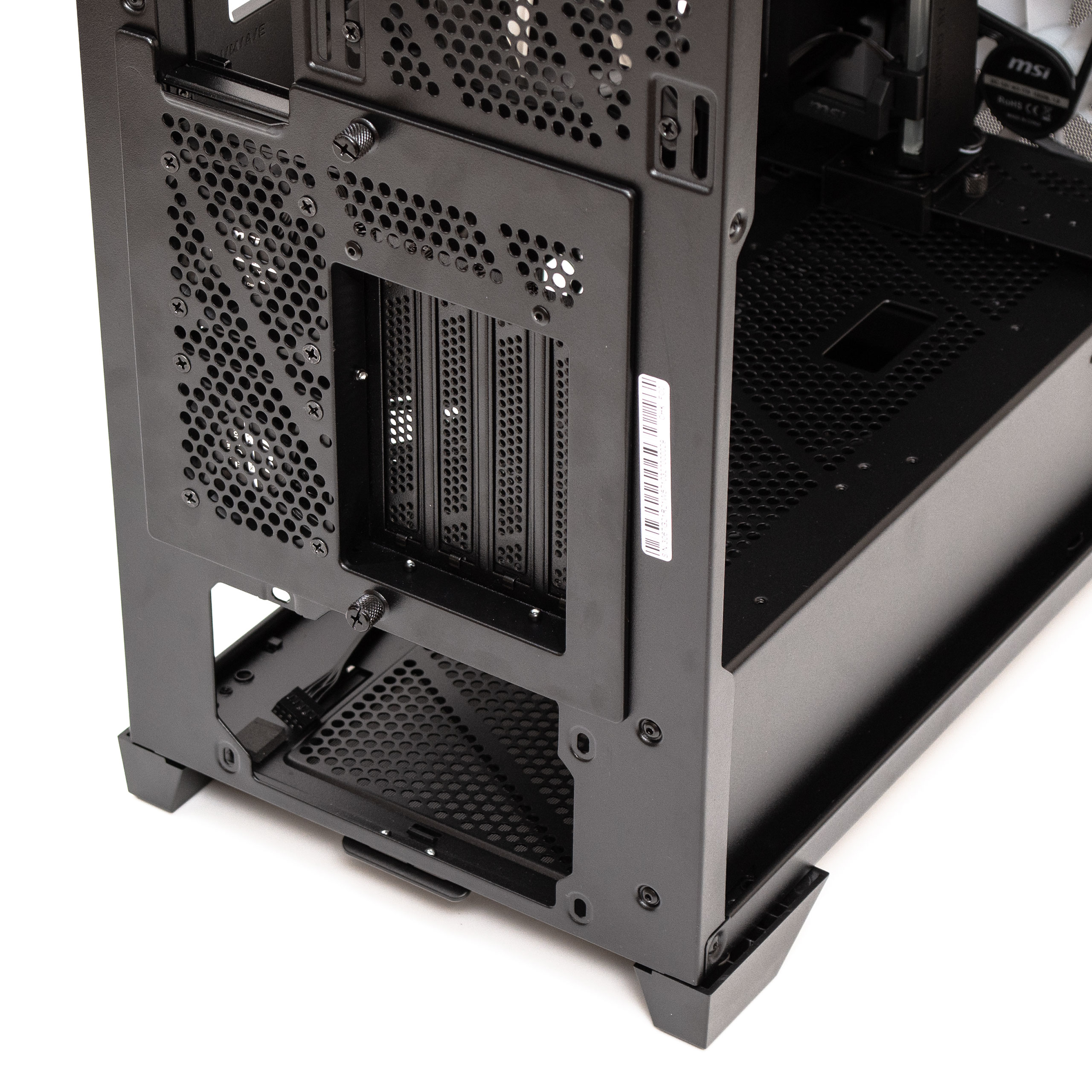

Процес встановлення рамки дуже простий. Примкнути на місце та закрутити два гвинти, закріплені на самій рамці.

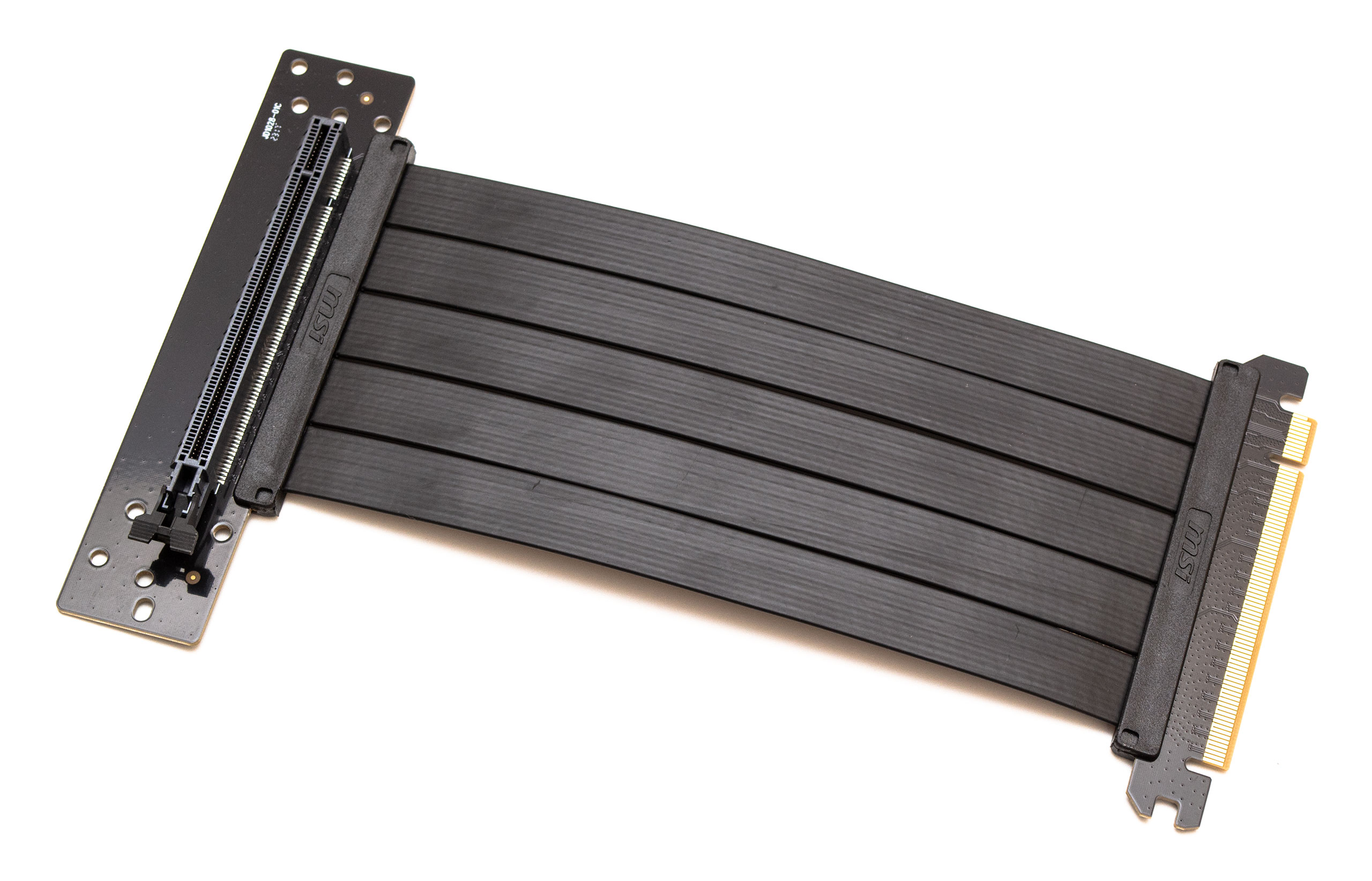

Зсередини виглядає так. Лишається лише встановити на місце шлейф подовжувача.

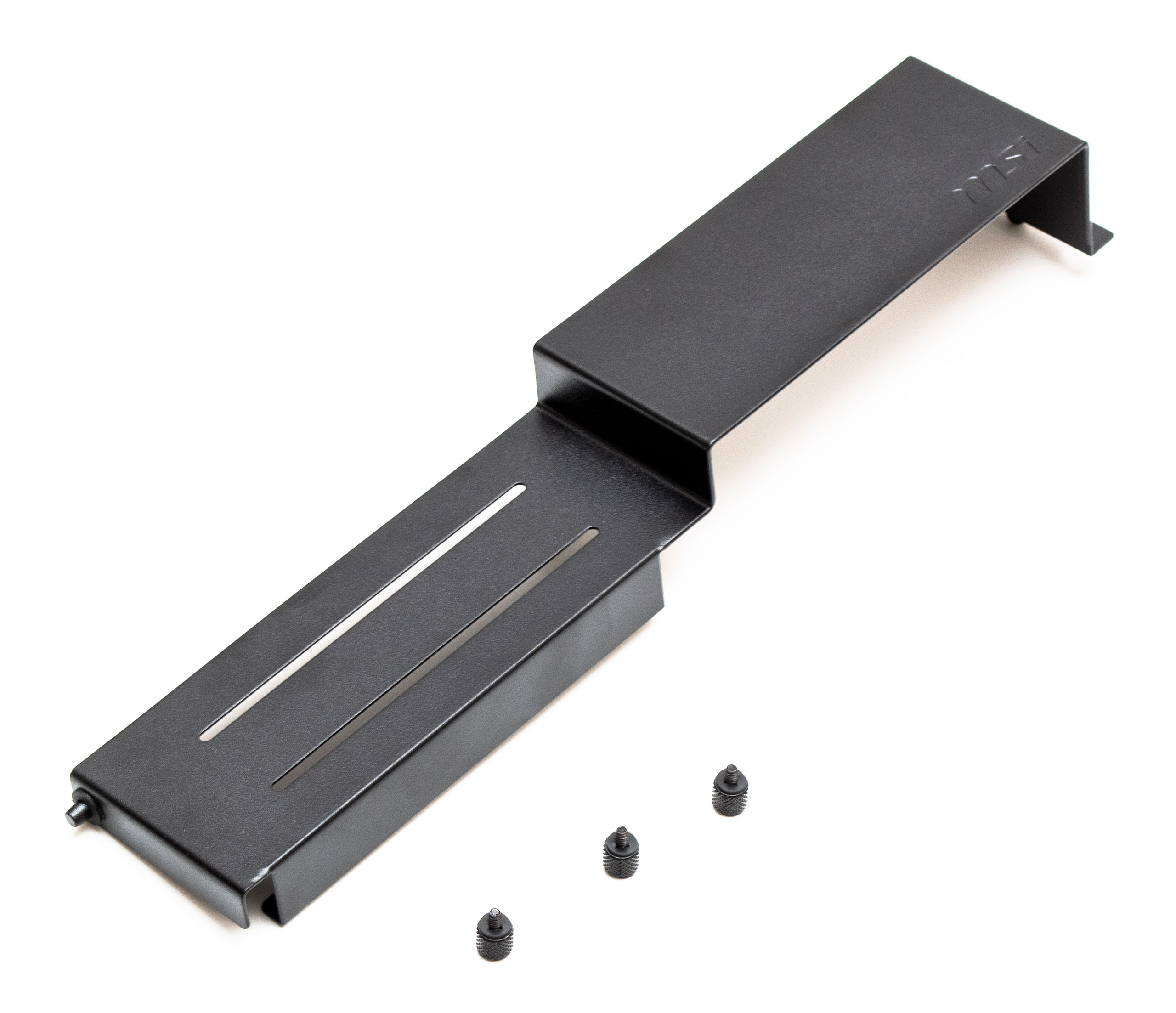

Який буде кріпитися на дві довгі опори.

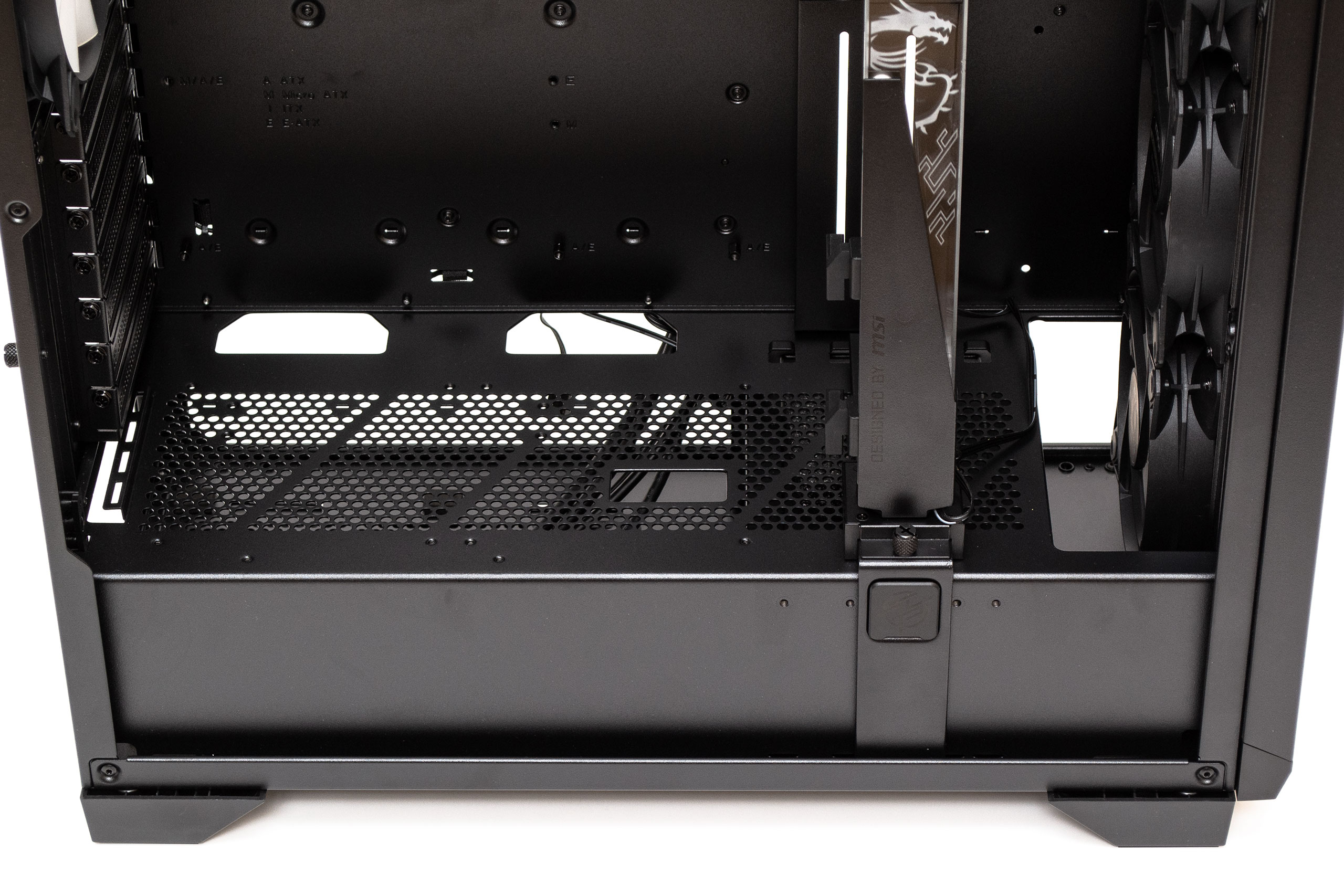

Нижня частина корпусу закрита вентильованим декоративним кожухом. Зверху на ньому є решітка майже на всю довжину, куди довгими гвинтами можна закріпити два 120-мм вентилятори. Ближче до піддона присутні два великі отвори для прокладання кабелів. Ще сюди можна закріпити два лотки для 2,5" накопичувачів, знявши їх позаду. Передній виріз під вентилятори має глибину в 62 мм. А ще попереду знаходиться модний тримач під відеокарти з вбудованої ARGB підсвіткою у верхній частині. Його можна рухати як по довжині, так і в глибину, в залежності від габаритів відеокарти.

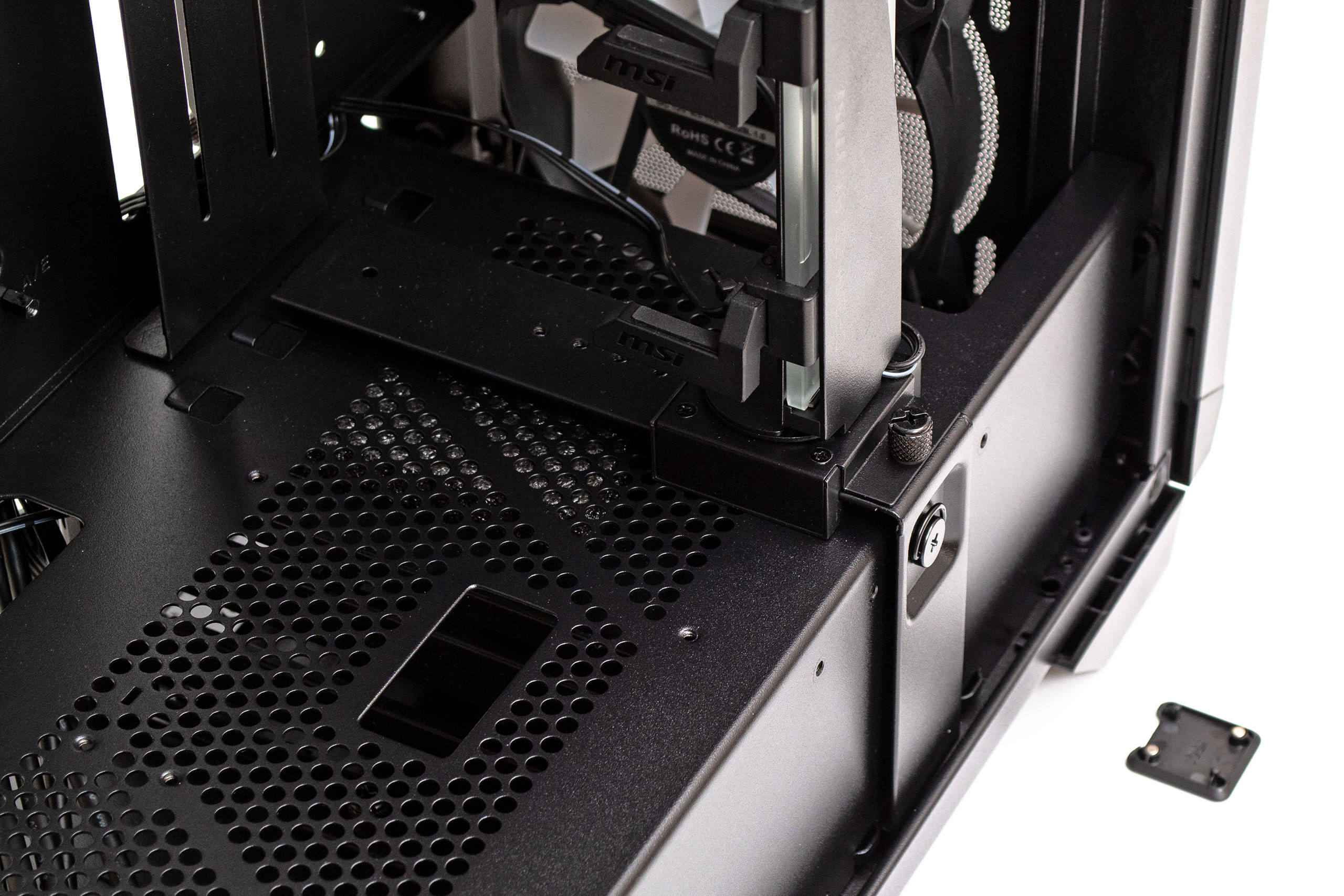

Щоб пересунути тримач, потрібно зняти магнітну накладку з гвинта, викрутити його, піднявши маленьку дротову ручку, підняти нижню частину, потім дістати задню і перемістити на нову позицію.

Збирається все у зворотному напрямку. Мінімальна довжина відеокарти, яку може підтримувати ця підпора — 230 мм. У праву сторону вона посувається ще на 80 мм. Вище знаходиться ще один гвинт з накатаною голівкою, який фіксує зміщення підпори в глибину.

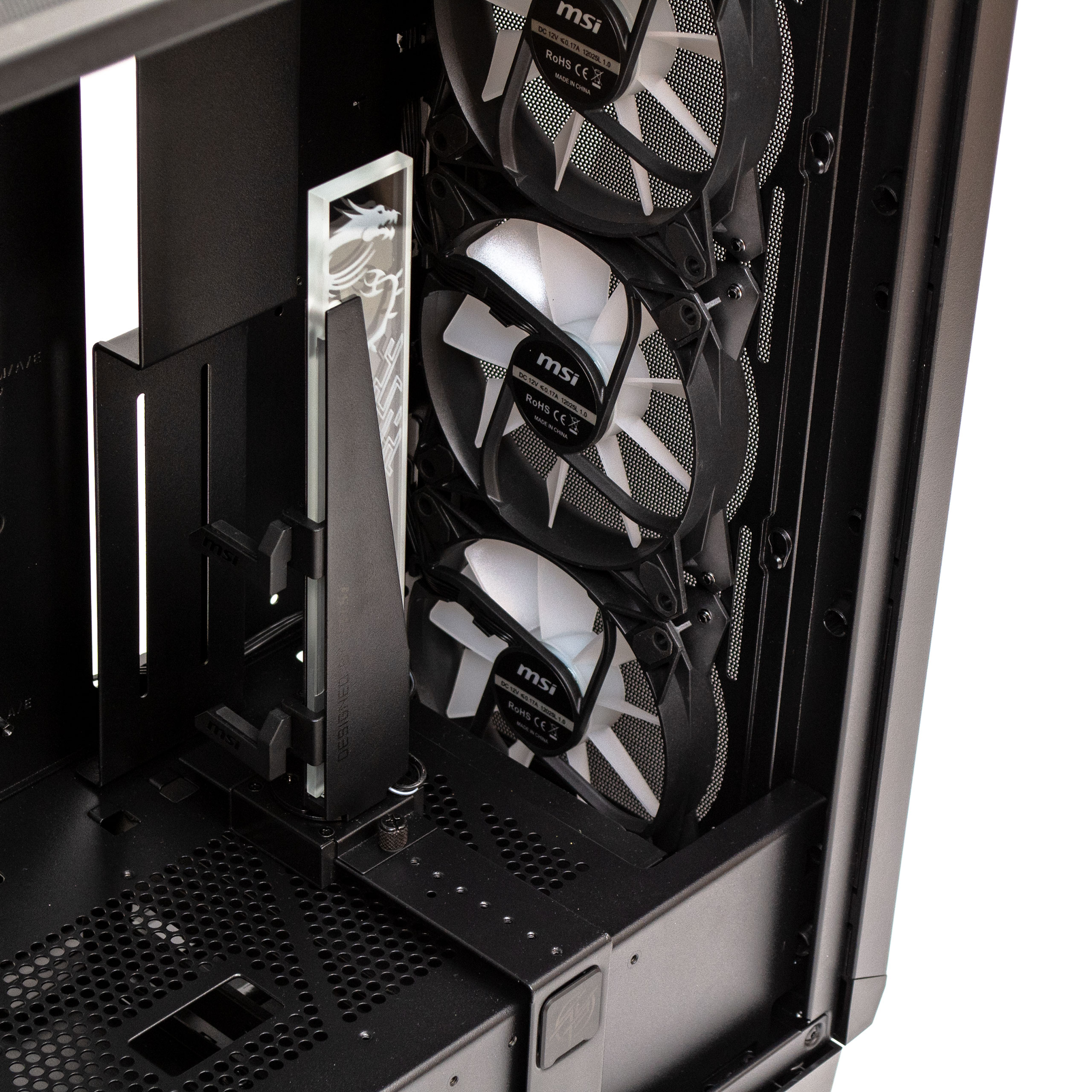

На вертикальній рейці є два Г-подібних тримачі. Їх треба скласти, щоб посунути вверх чи вниз, підлаштовуючи під необхідну висоту.

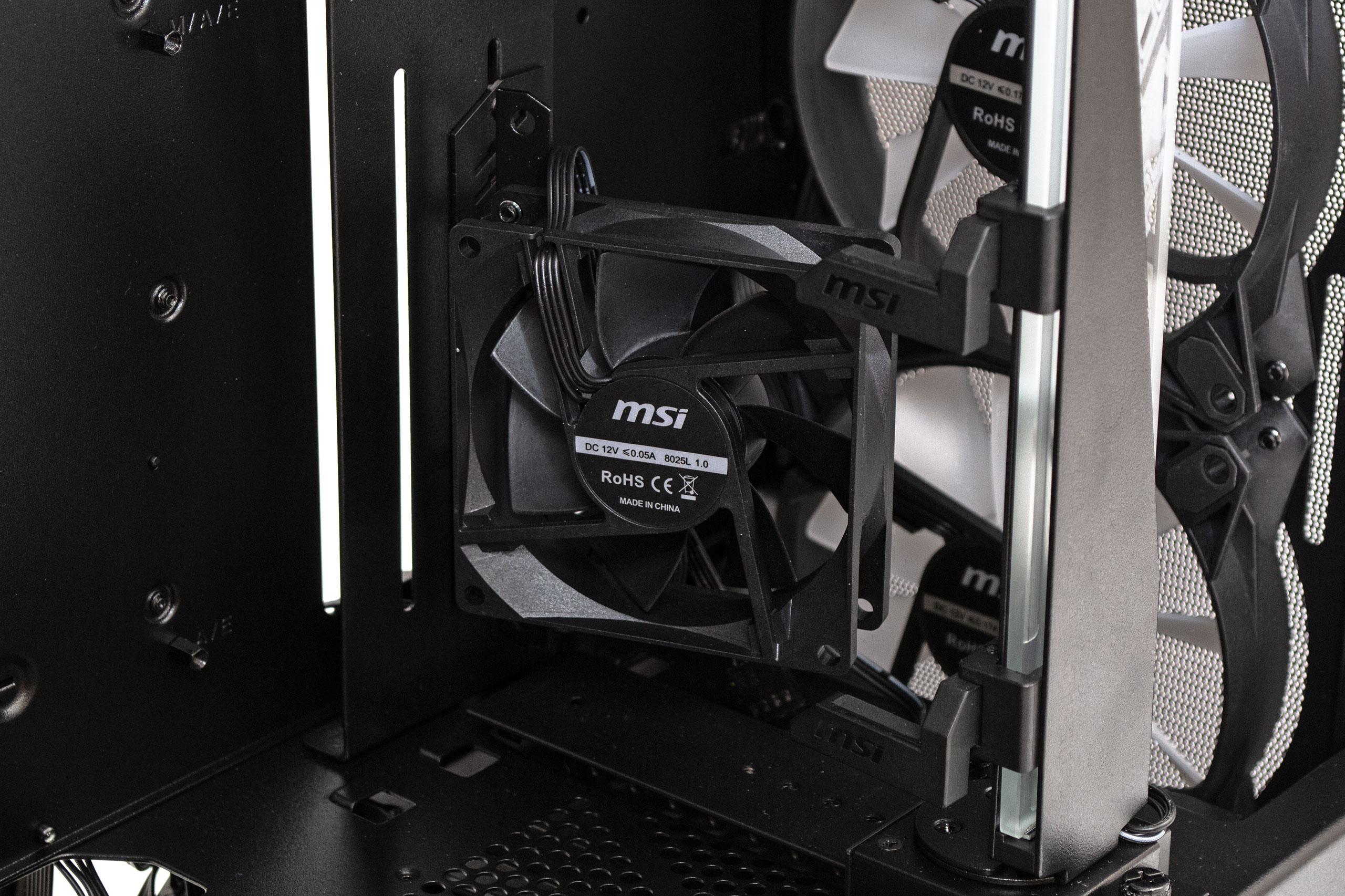

На вертикальну планку, що закриває собою отвір для прокладання кабелів, можна підвісити додатковий вентилятор формату 80 або 120 мм.

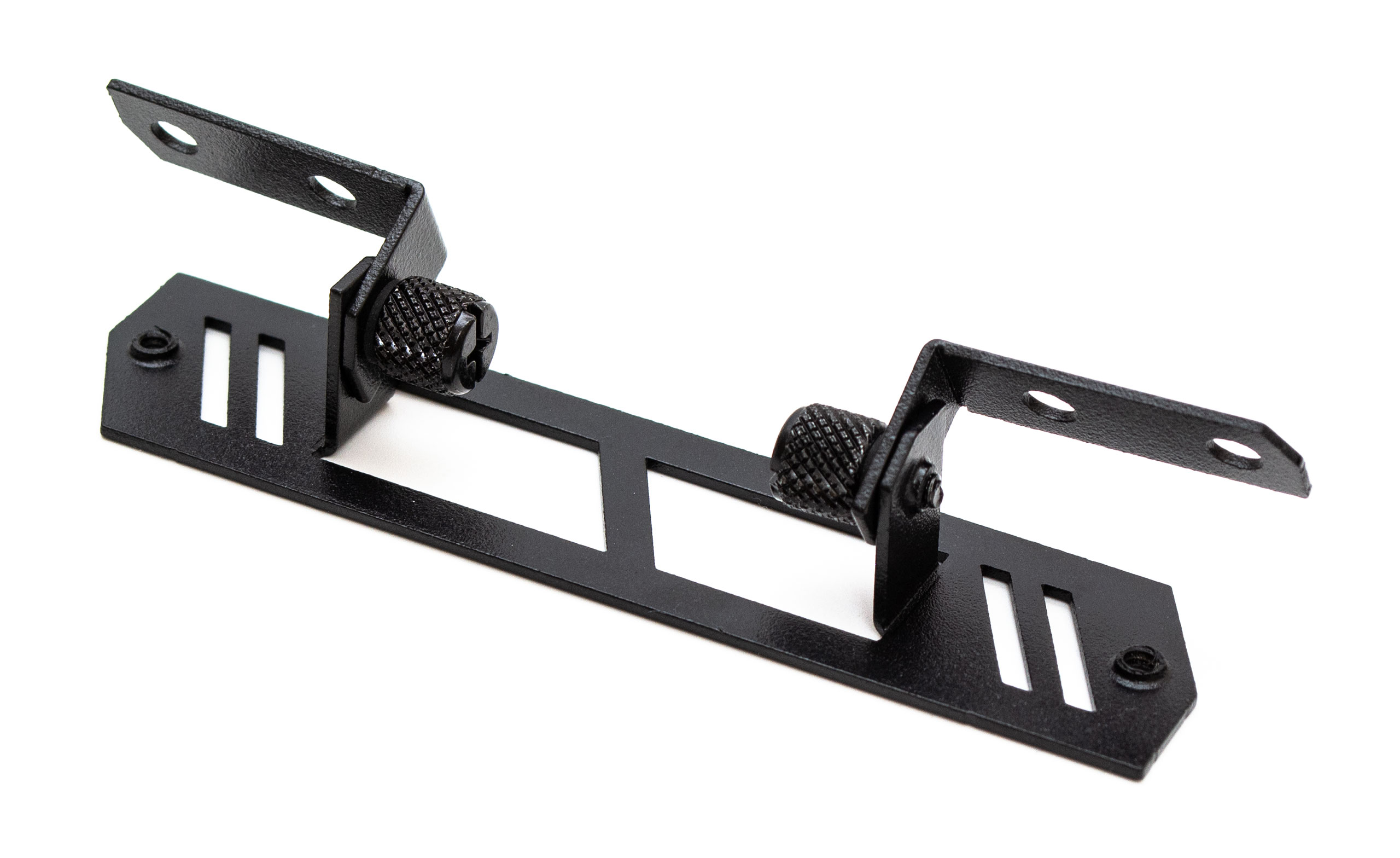

Поворотний шарнір для цього виглядає так. До вентилятора кріпиться шурупами. Поворот фіксується двома гвинтами з накатаною голівкою. Ще два таких гвинти фіксують висоту посадки цього пристрою у боковій планці.

Додатковий внутрішній вентилятор має формат 80х80х25 мм. Підключення до живлення здійснюється через роз’єм на чотири контакти. Швидкість виміряти не вдалося, але, враховуючи тиху роботу, навряд чи вона перевищує 1200 об/хв.

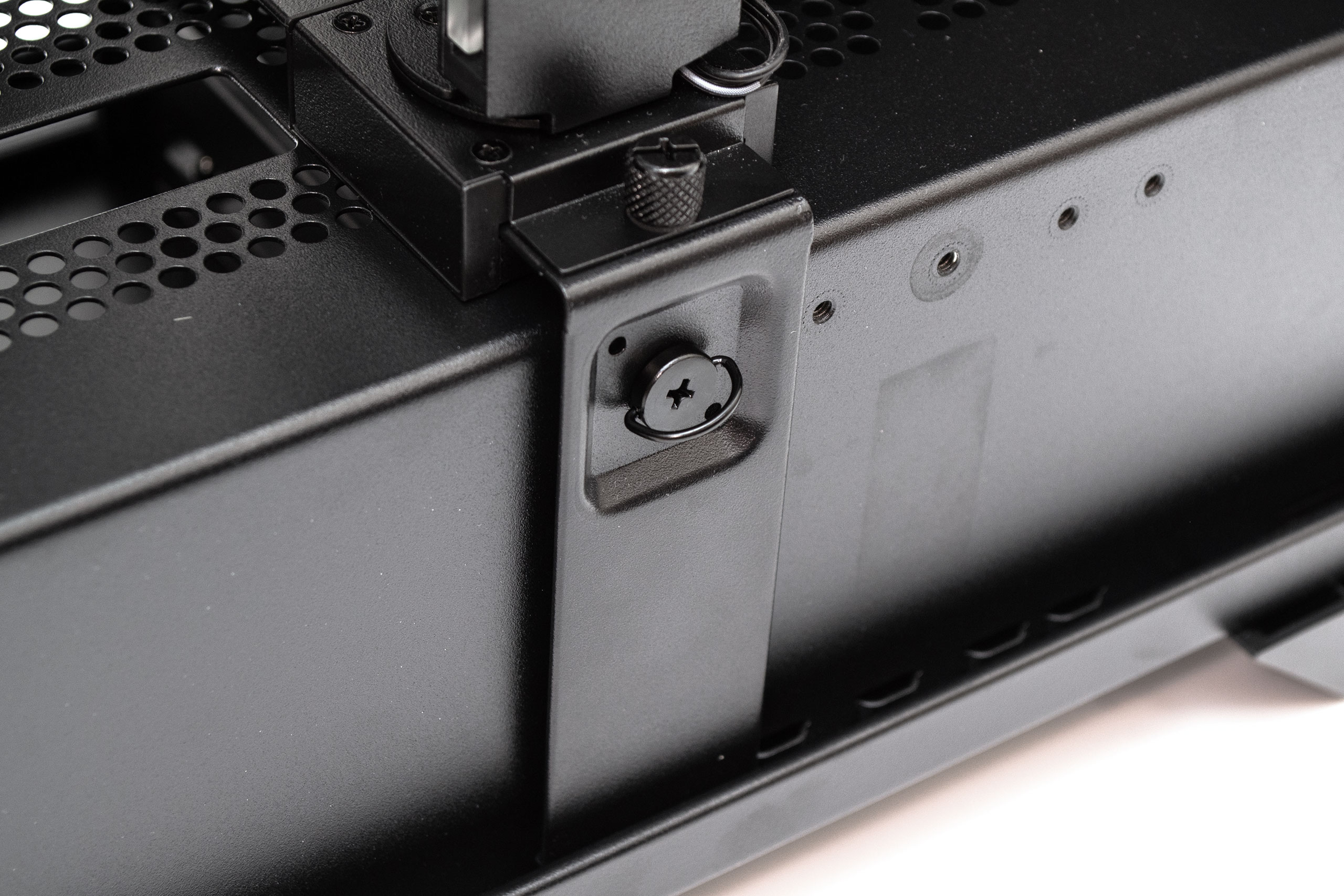

Вертикальна планка кріплення також знімається і може бути посунута уперед, щоб вивільнити місце під габаритні материнські плати. Тримається на двох зачепах та трьох гвинтах з накатаною голівкою.

Попереду встановлено ще три 120-мм вентилятори з ARGB підсвіткою тієї ж моделі, що і на задній панелі. Замість них можна встановити три 140-мм вентилятори, або радіатор СЖО.

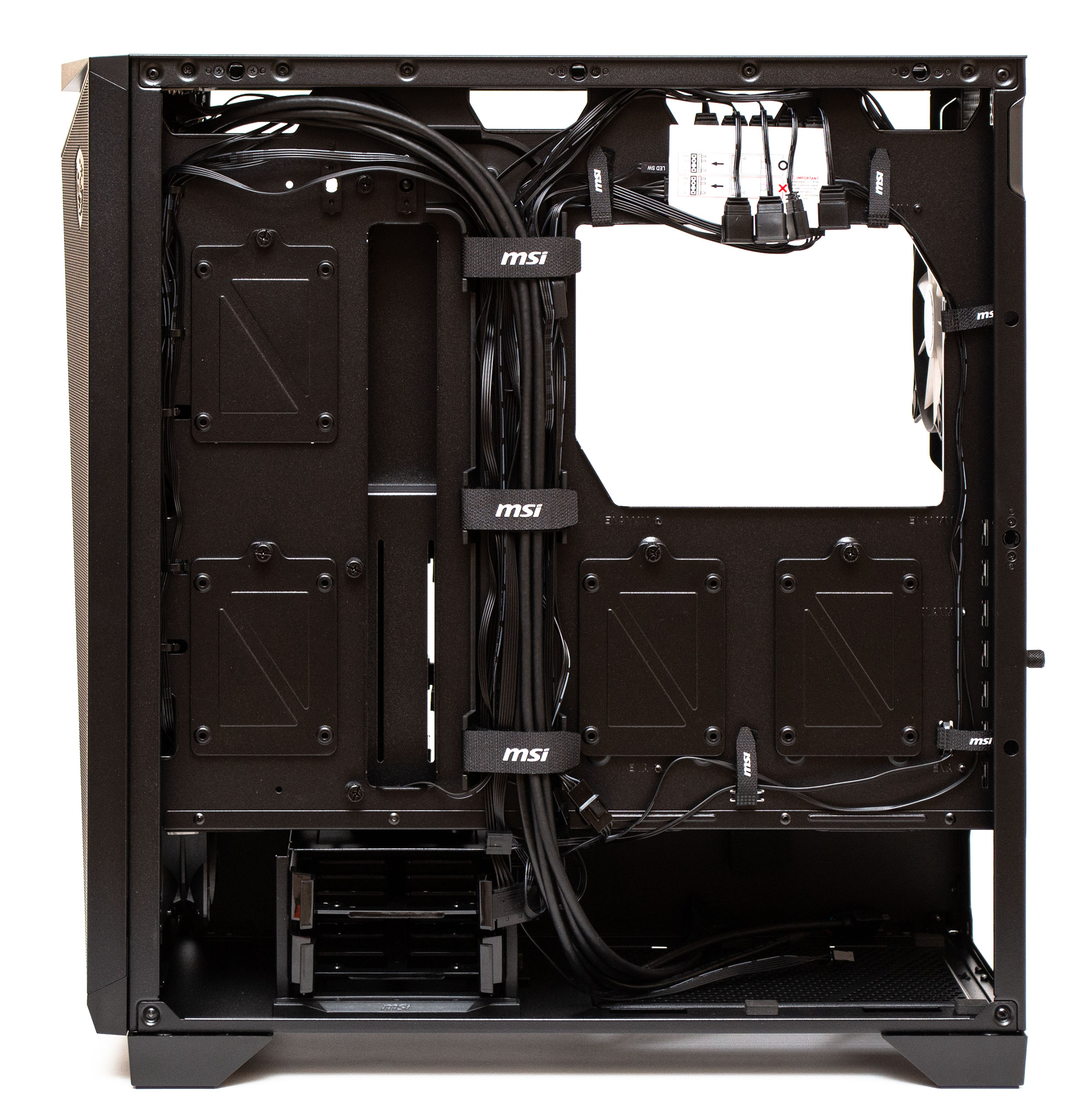

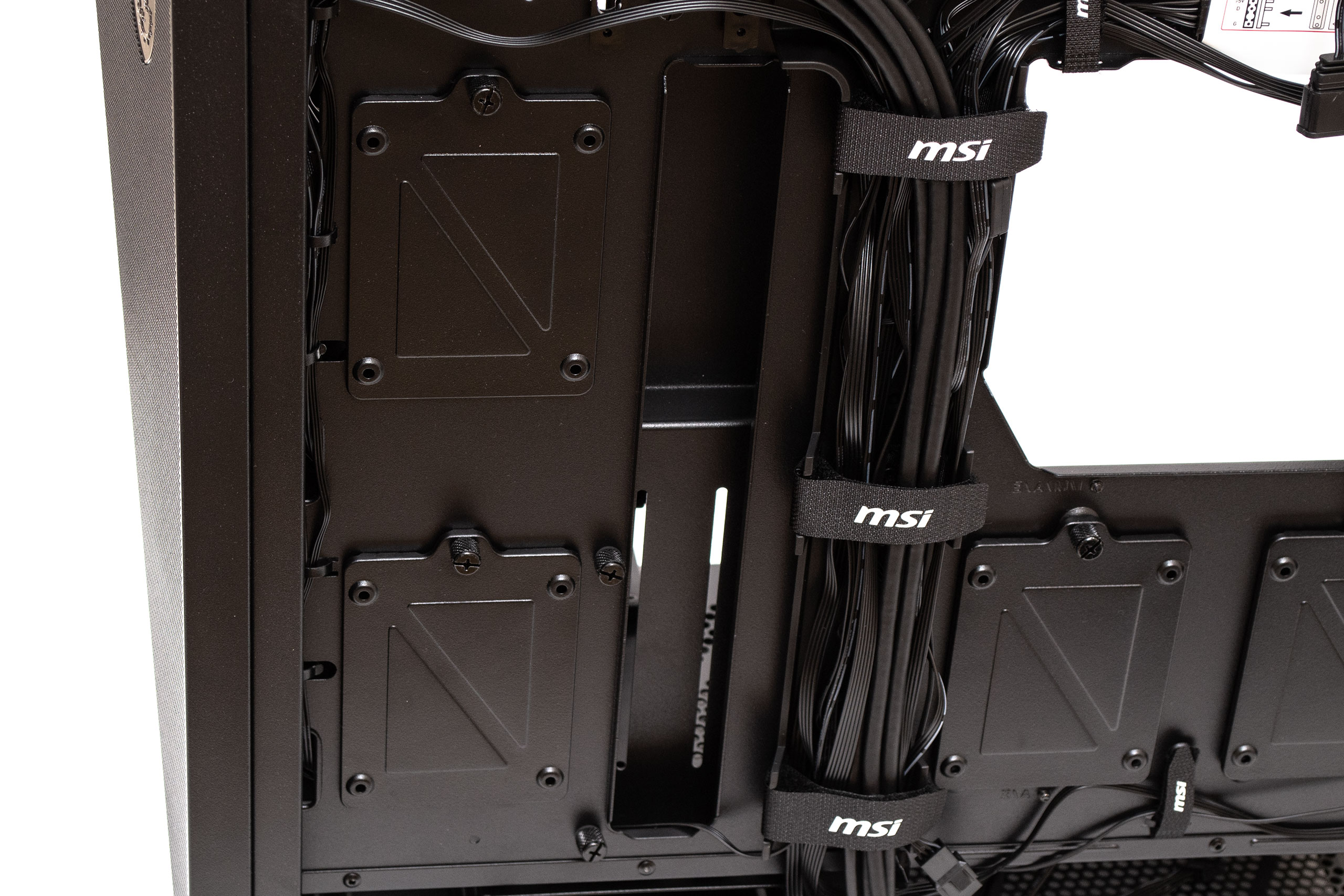

За піддоном материнської плати цього корпусу є запас простору до бокової панелі в 32 мм, для вкладання кабелів. Є великий виріз для підсилювальної пластини процесорного кулера, великий вертикальний та декілька горизонтальних отворів для протягування дротів. Кріплення для кабельних стяжок раціонально розподілені по усьому піддону. В центрі є великий вертикальний пластиковий канал для вкладання кабелів з трьома великими липкими стрічками Velcro. Ще п’ять таких менших стрічок закріплені в інших місцях.

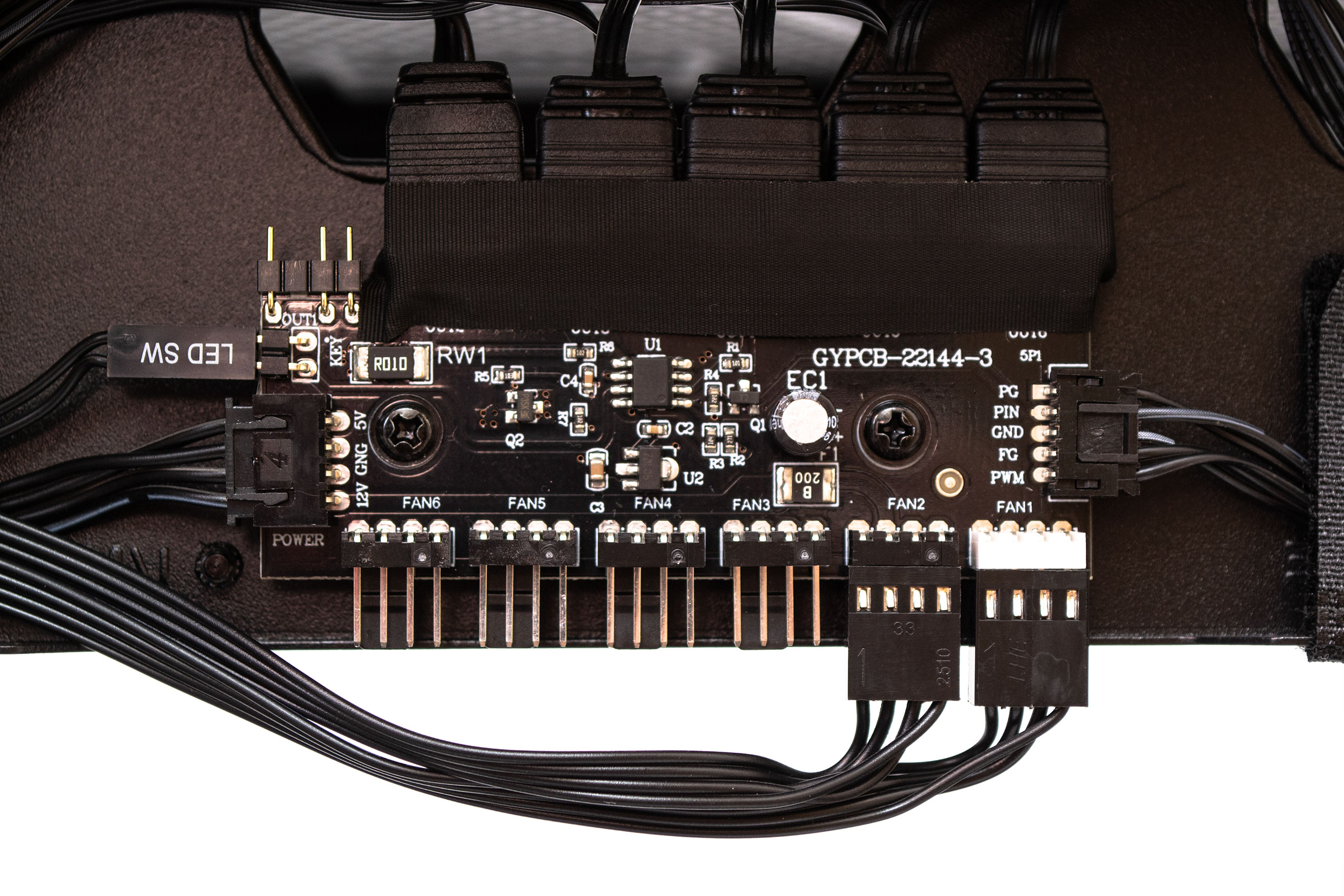

Зверху справа закріплена плата контролера підсвітки та вентиляторів. Для підключення керованої ARGB підсвітки зверху є шість роз’ємів +5VDG. Знизу розташовано шість портів на чотири контакти для підключення вентиляторів. Зліва є роз’єм на два контакти для перемикання підсвітки, нижче нього — вихід дроту для керування вентиляторами на материнську плату. Справа підключений кабель живлення.

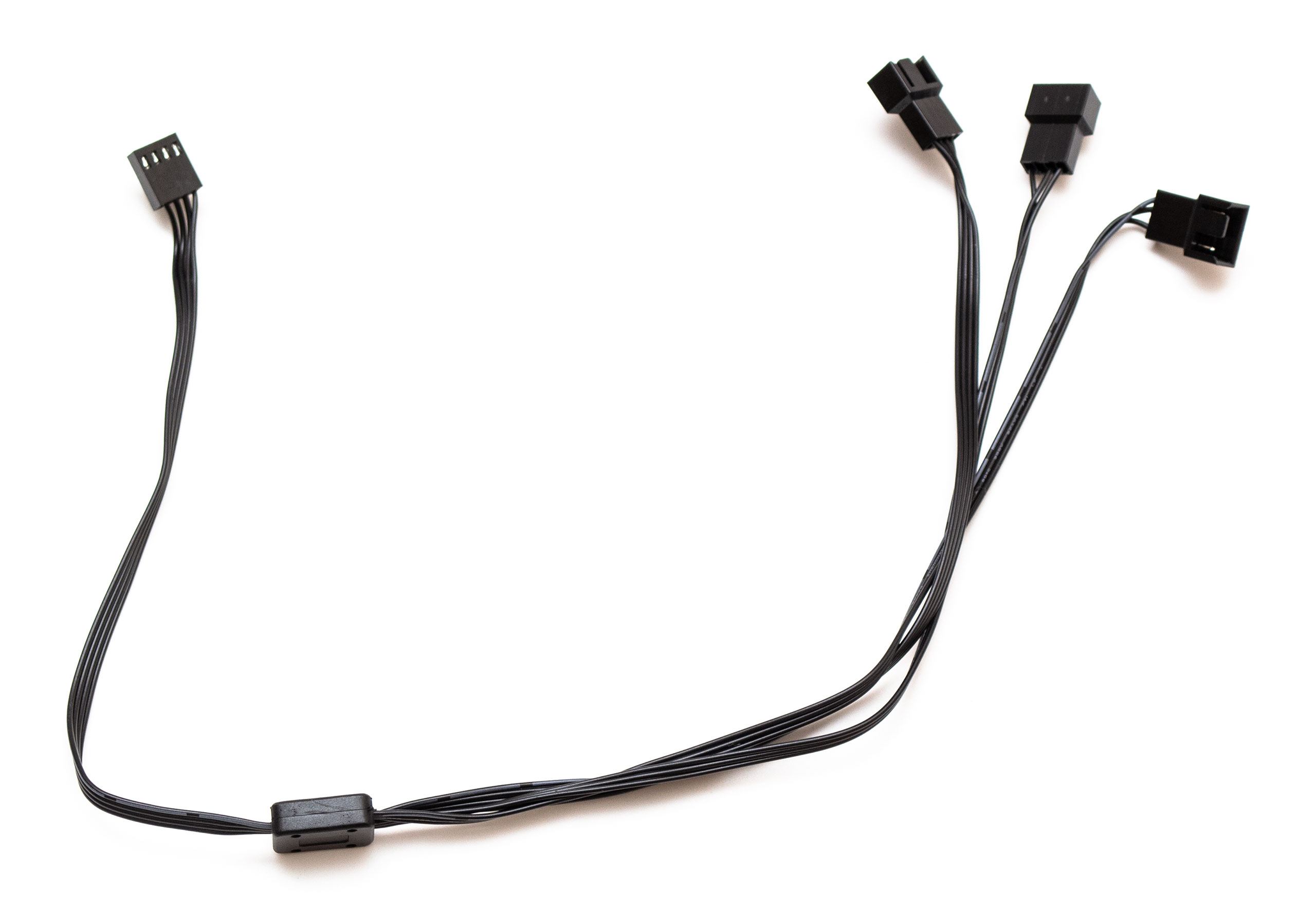

Для підключення передніх вентиляторів до білого порту використовується розгалужувач живлення та три лінії.

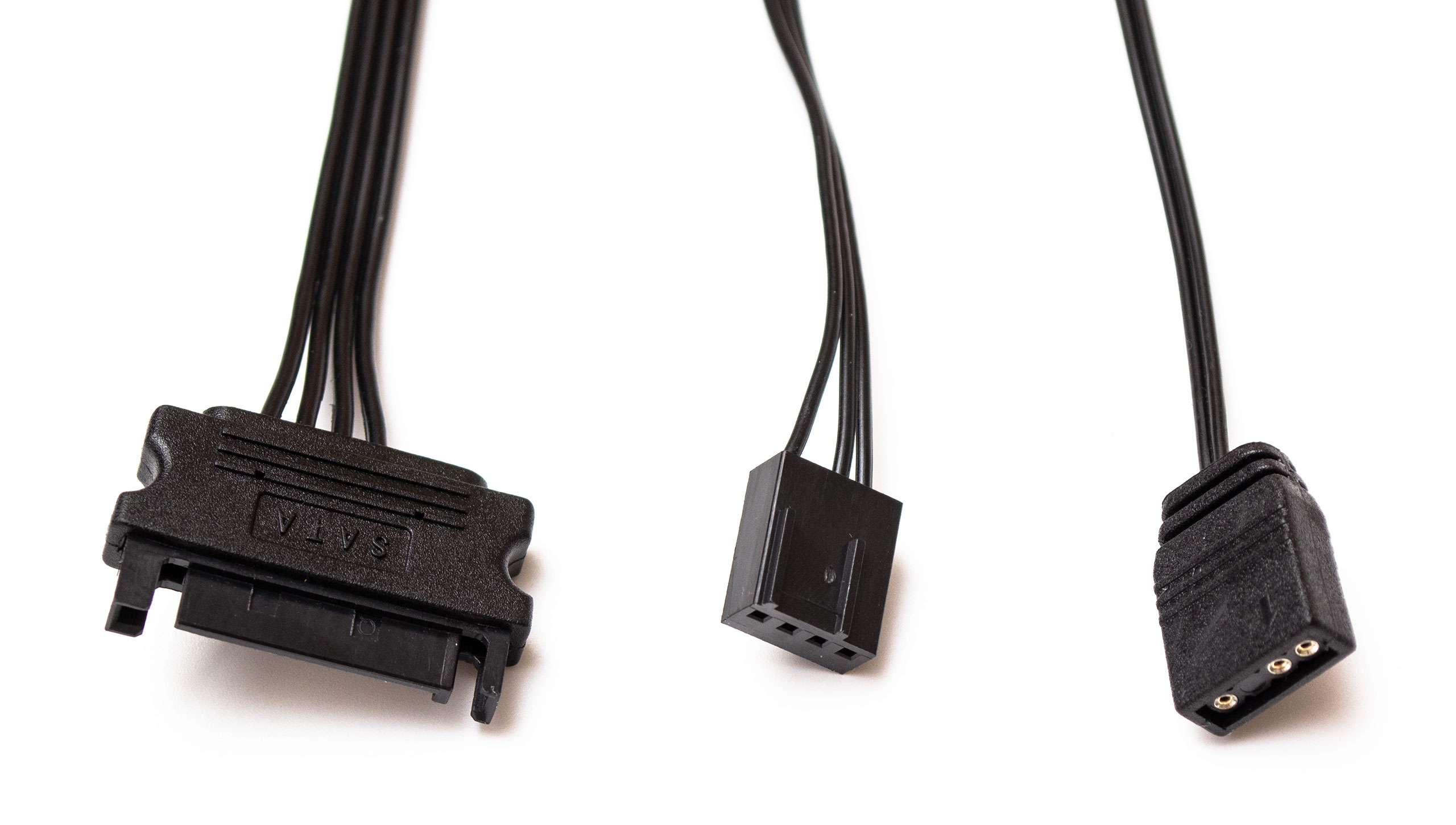

Серед дротів контролера є роз’єм живлення SATA Power, підключення керування швидкістю вентиляторів до материнської плати та роз’єм для підключення керування підсвіткою.

Для двох 2,5" накопичувачів є знімні лотки знизу у центрі позаду. Кожен тримається на одному гвинті з накатаною голівкою.

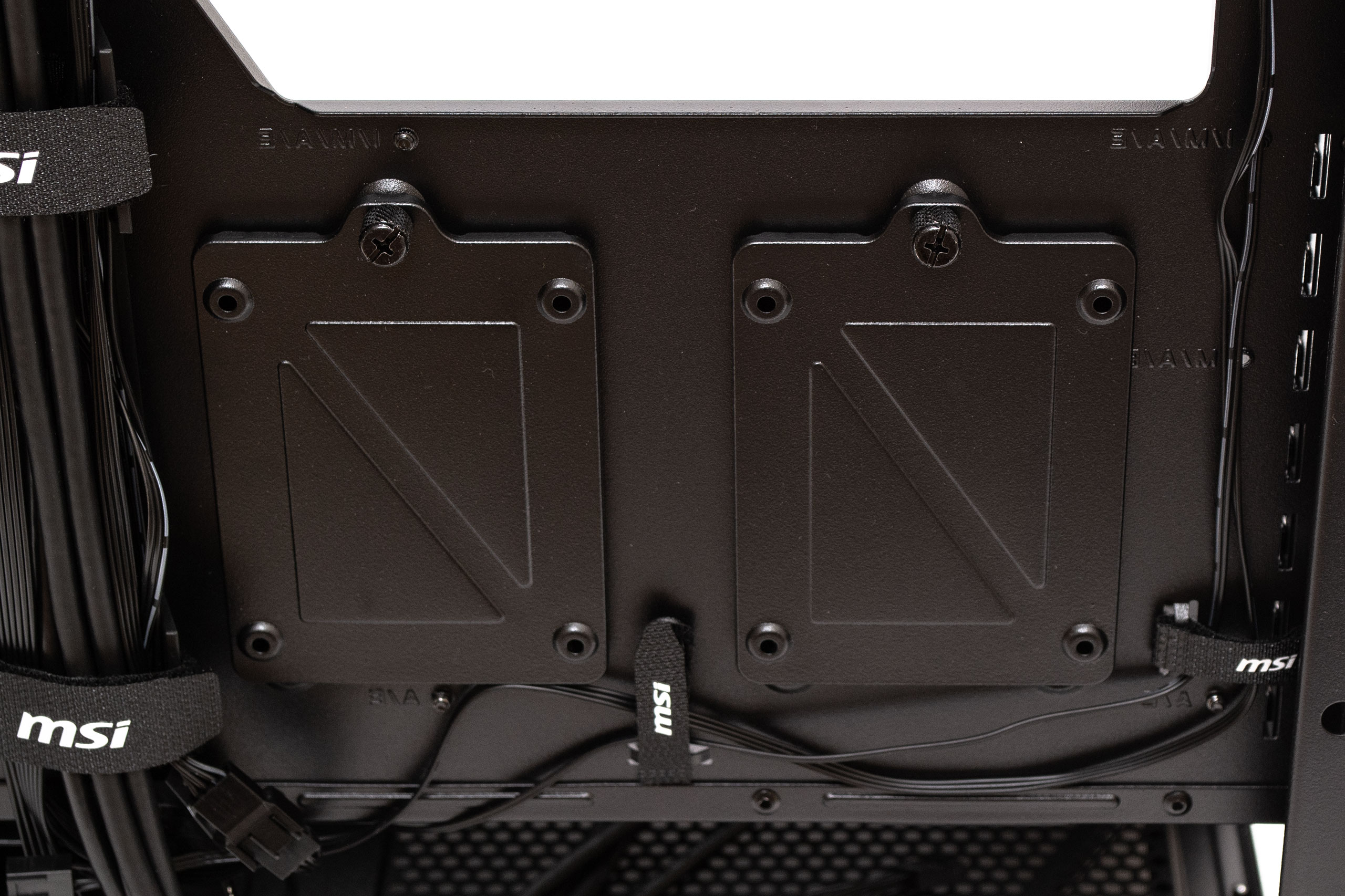

Ще два такі ж лотки знаходяться в передній частині піддона.

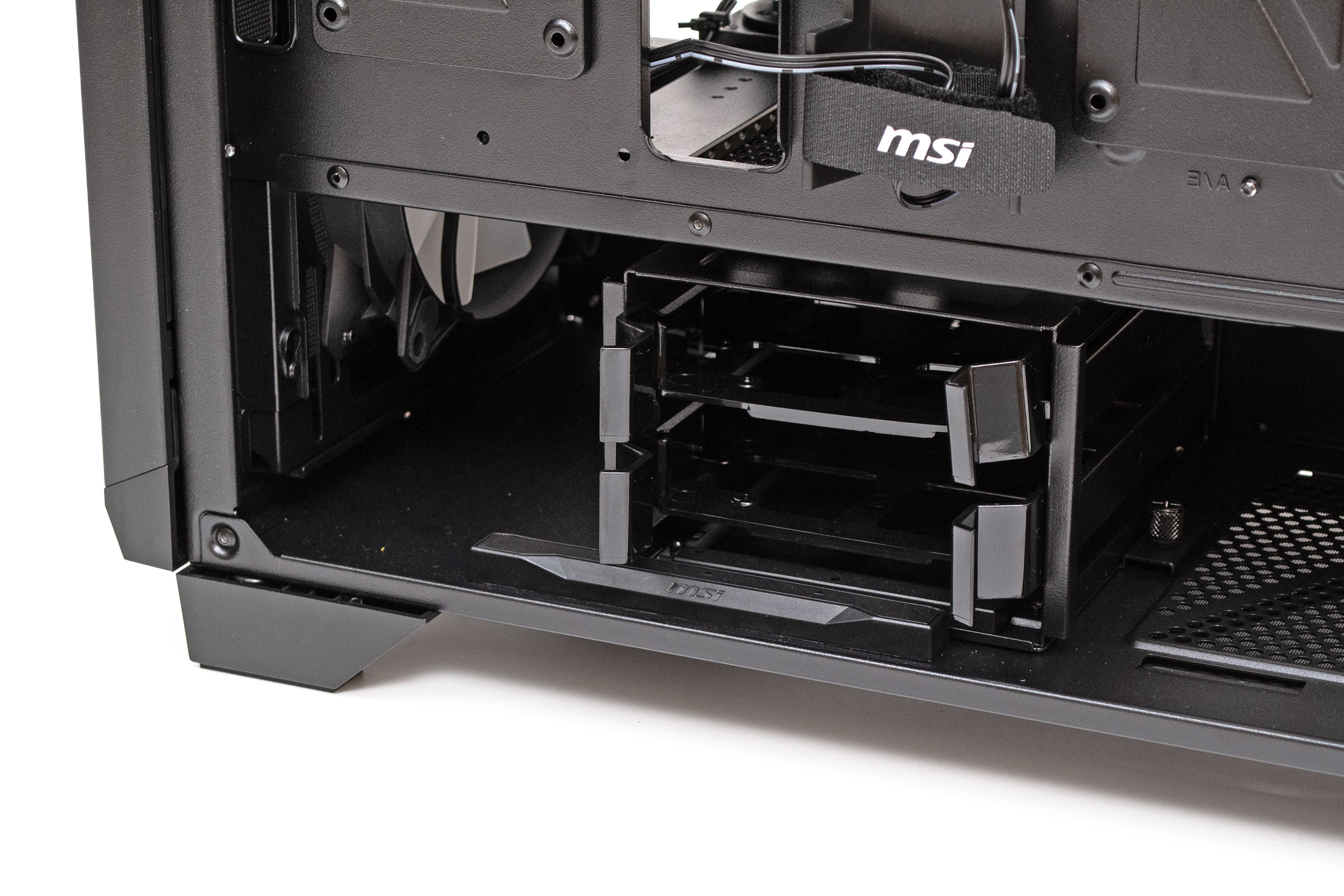

Кошик для двох 3,5" накопичувачів розташований знизу попереду. Він не знімається, але його можна рухати по спеціальних рейках вперед і назад, усього на три можливі позиції. Фіксація на місці відбувається гвинтом з накатаною голівкою, який знаходиться з правої сторони. В передній позиції перед кошиком є 29 мм простору, а позаду — 275 мм. В середній позиції 63 мм попереду і 260 позаду. Якщо кошик посунутий назад, то попереду з’являється запас в 95 мм, а позаду лишається 230 мм від стінки до стінки, без урахування місця під гвинт.

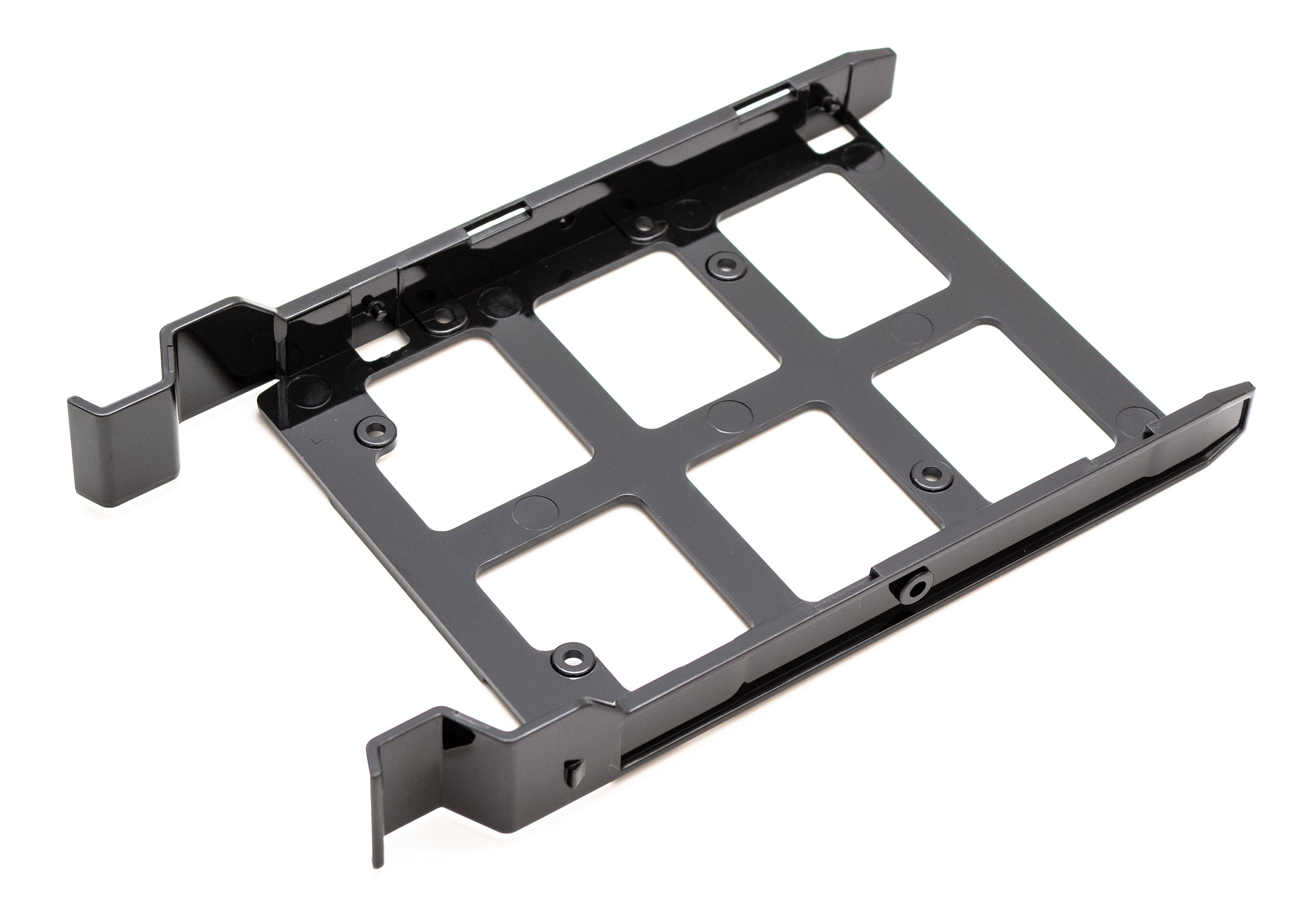

В пластиковий лоток гвинтами можна закріпити один 2,5" накопичувач або пластиковими фіксаторами один 3,5" накопичувач. Вібраційних демпферів для них не передбачено.

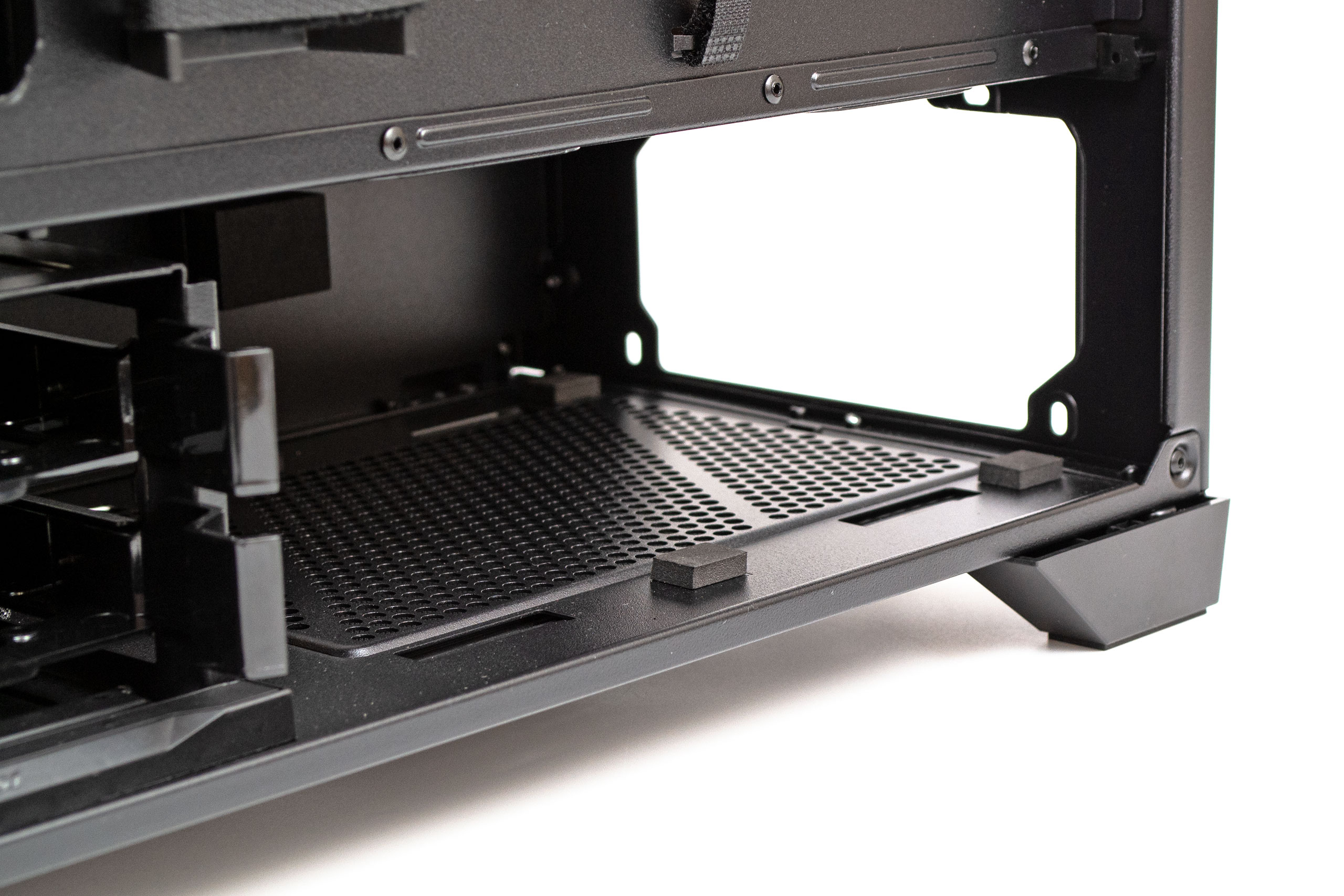

Для блоку живлення позаду знизу є чотири демпфери вібрації. Ще один великий демпфер закріплений на боковій стінці. Довжина блока живлення може складати від 180 до 220 мм максимум, в залежності від положення кошика накопичувачів.

Фронтальна панель знімається легко. Достатньо потягнути за заглиблення знизу.

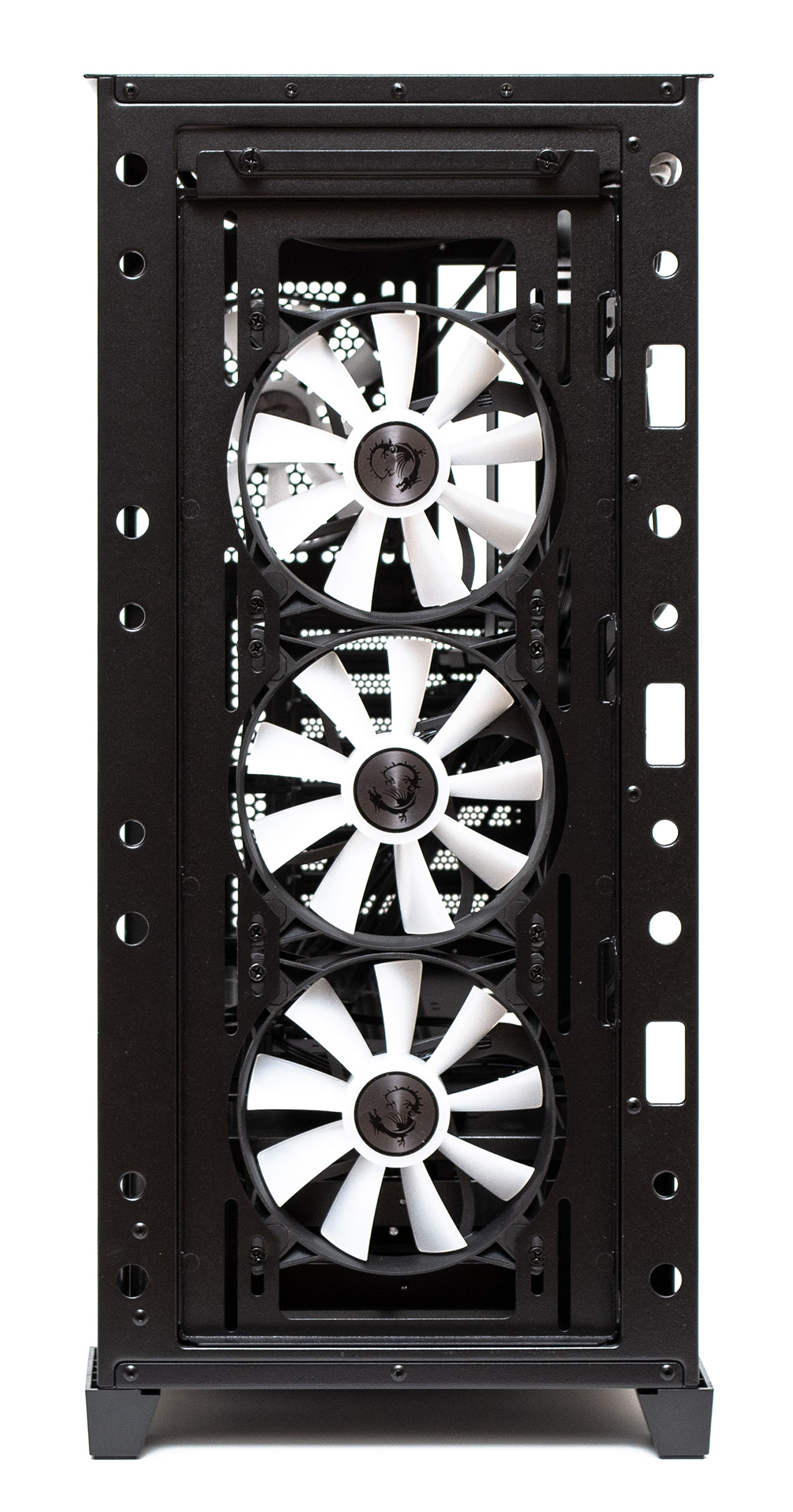

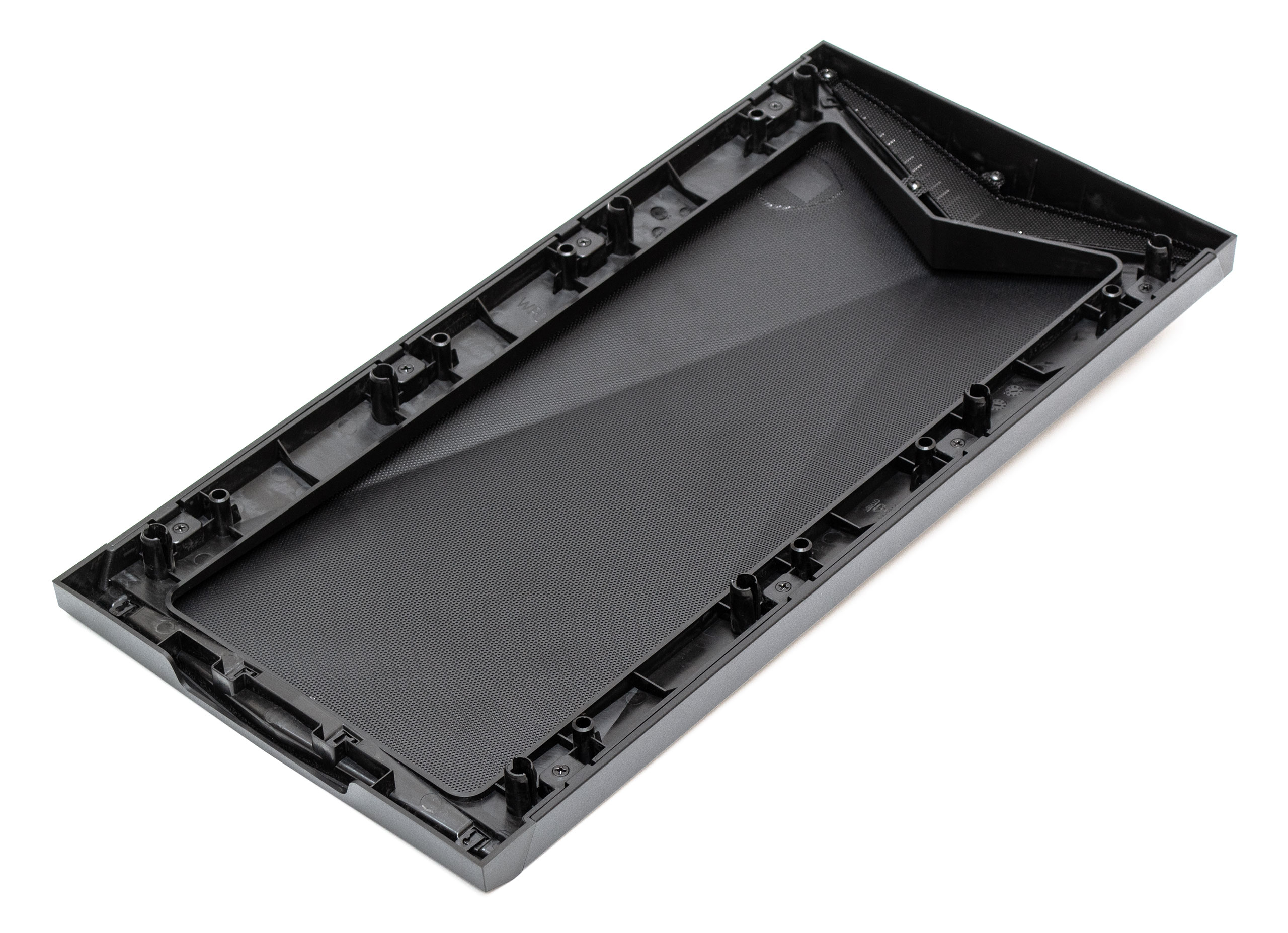

Передня панель не має жодних перешкод для руху повітря. Всі вентилятори закріплені в окремій рамці, яка зручно знімається.

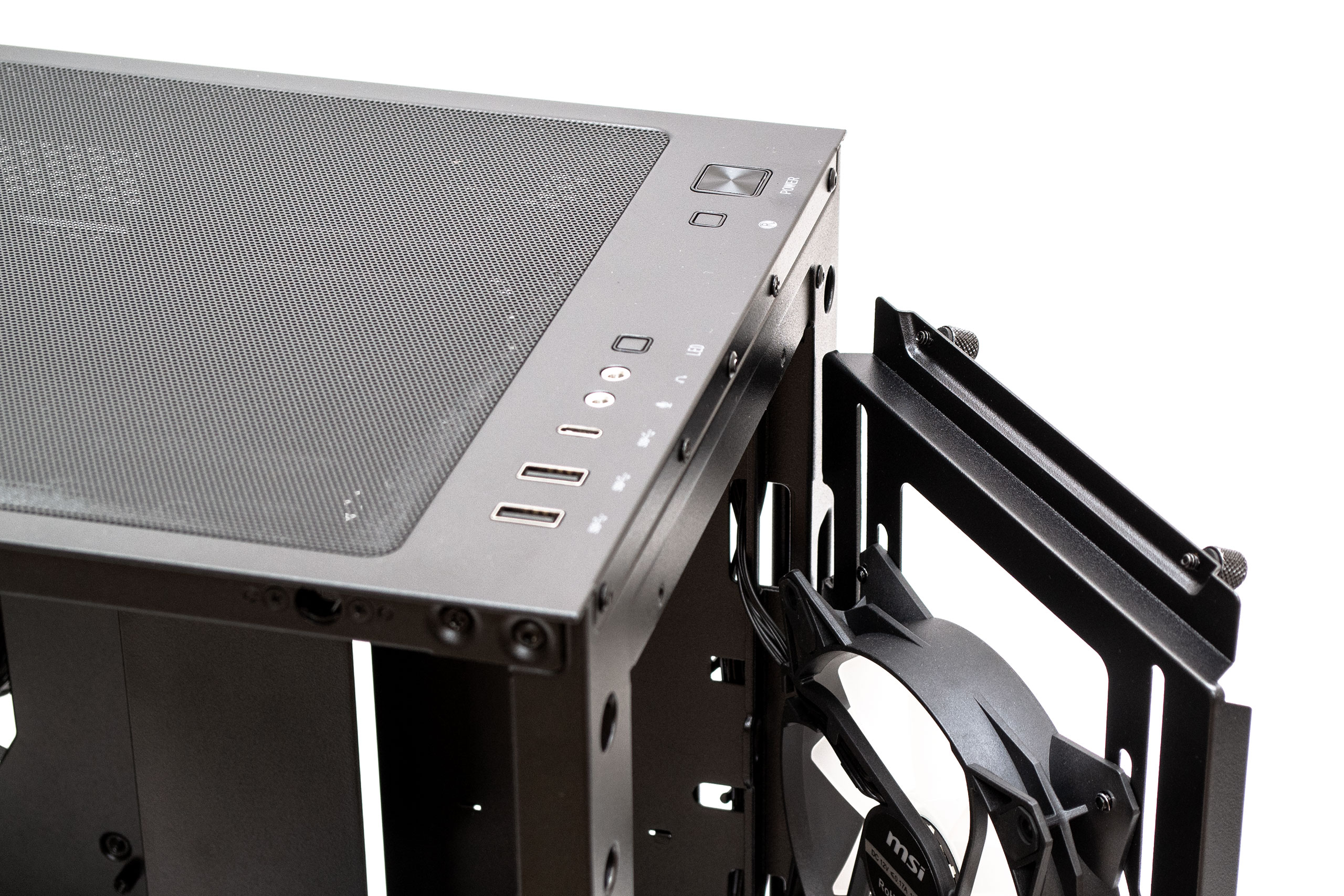

Щоб зняти рамку, потрібно викрутити два гвинти з накатаною голівкою зверху, трохи підняти її вгору та потягнути на себе.

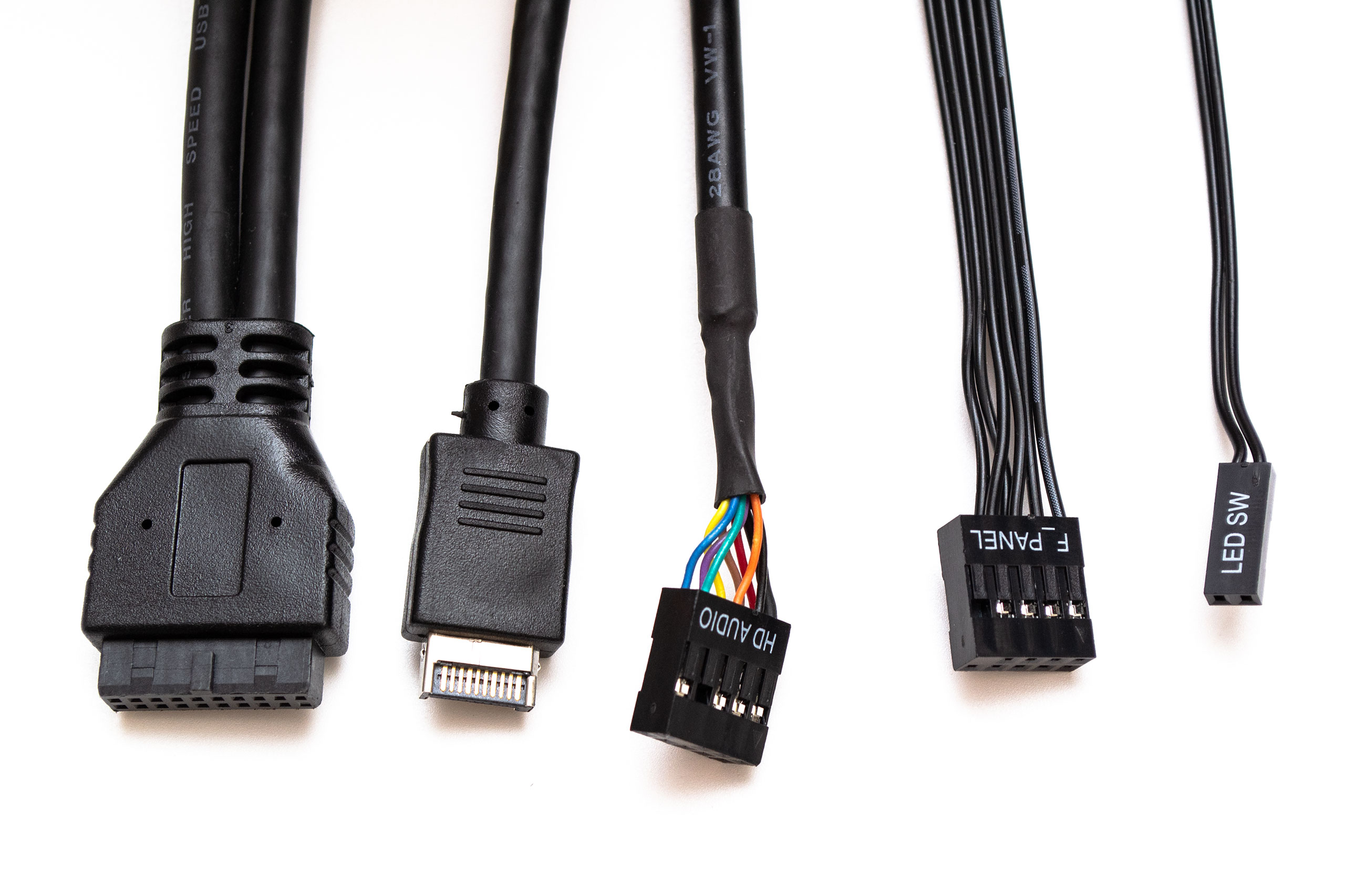

Серед кабелів корпусу є колодка USB 3.2, роз’єм USB Type-C, колодка HD Audio, одна загальна колодка від кнопок та індикаторів передньої панелі та кабель від перемикача підсвітки.

Перейдемо до збирання системи та температурного тесту.

Складання

Корпус MSI MPG Gungnir 300R Airflow доволі зручний для складання системи, оскільки всі панелі легко та швидко знімаються, є прямий доступ до усіх компонентів, передбачені різноманітні пристосування для комфортного вкладання кабелів. Всі дроти легко та гарно вкладаються за піддоном, панелі зачиняються без проблем.

Систему добре видно через бокове скло, а усі елементи підсвітки виглядають досить органічно і пасують один одному.

Індикатор живлення системи вбудований по периметру відповідної кнопки, має білий колір та світиться ненав’язливо.

Тестовий стенд

Для тестування ефективності охолодження компонентів у корпусі MSI MPG Gungnir 300R Airflow використовувалася така конфігурація:

• процесор: Intel Core i5-9600K (3,7 @ 4,5 ГГц, 1,234 В);
• кулер: Noctua HN-U12A (2 вентилятори по 2000 об/хв);
• термоінтерфейс: Noctua NT-H2;
• материнська плата: ASUS TUF Z390M-Pro Gaming (Intel Z390);
• відеокарта: Gigabyte GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
• пам'ять: G. Skill Trident Z NEO F4-3600C16D-16GTZN (2х8 ГБ, DDR4-3600, 16-16-16-36-2Т, 1,35 В);
• твердотілий накопичувач: Kingston NV1 (500 ГБ, NVMe M.2 2280);
• жорсткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/хв);
• блок живлення: be quiet! Dark Power 12 850W (850 Вт);
• додатковий вентилятор: 1 x 140 мм — Noctua NF-A14 FLX, 1200 об/хв.

Методика тестування

Теплове навантаження на процесор та відеокарту створювалось за допомогою стрес-тесту CPUID powerMAX версії 1.00.1 з використанням AVX-інструкцій протягом 10 хвилин. Навантаження на жорсткий диск проводилося програмою Crystal Disk Mark 8.0.4 х64. Наприкінці циклу тестування система працювала 10 хвилин без навантаження для визначення мінімальних теплових показників. Показники датчиків знімалися за допомогою програми моніторингу HWMonitor версії 1.49.0. У процесора вказані максимальні показники по ядрах. Для відеокарти вказане максимальне значення температури GPU. Температура довкілля дорівнювала 28 градусам Цельсія. Швидкість вентиляторів процесорного кулера та відеокарти зафіксована на максимальних обертах. Пікове енергоспоживання системи становило 375 Вт. Тестування проводилося в єдиному режимі порівняння з відкритим стендом. Окрім стокових вентиляторів зверху позаду було додано один 140-мм витяжний пропелер. Усі вентилятори працювали на максимальних обертах.

Результати випробувань

Результати тестів вказують на чудову вентиляцію всередині корпусу яка майже не поступається за ефективністю відкритому стенду. MSI MPG Gungnir 300R Airflow впорається з гарячою системою навіть у стоковій комплектації та відносно тихо. А ще більшої тиші та прохолоди можна досягнути додатковими вентиляторами на знижених обертах.

Висновки

На мій погляд, корпус MSI MPG Gungnir 300R Airflow є вдалим та продуманим шасі. Він має пристойний зовнішній вигляд, хороший комплект аксесуарів, чудову вентиляцію у стоковому стані, достатню місткість та багато зручних пристосувань на кшталт швидких кріплень бокових панелей, пилових фільтрів, підтримки відеокарти, розвиненого кабель-менеджменту та контролера підсвітки. Та й сама підсвітка тут гарна. З особливостей відмітимо і зручну систему вертикального кріплення для відеокарти, з подовжувачем у комплекті.

Суттєвих недоліків цей корпус не має. Можна поставити питання про відсутність демпферів для жорстких дисків. Але їх, як правило, використовують у сучасних системах нечасто та тримають переважно у режимі автоматичного відключення.

Якщо вам подобається зовнішність MPG Gungnir 300R Airflow та влаштовує його вартість, то з технічної точки зору у цього шасі все чудово і воно цілком варте того, щоб стати наступним «домом» для вашої потужної комп’ютерної системи.
