Лінійка продуктів ProArt компанії ASUS продовжує розвиватися й крім материнських плат та відеокарт в її асортименті з’явилися корпуси та системи охолодження. Доволі цікавий в плані дизайну корпус до нас ще не потрапив, а ось з СРО ProArt LC 420 ми вже встигли познайомитися. На жаль, габарити цієї AiO дозволяють встановити її або в фірмове шасі ProArt PA602, або у будь-яке інше з підтримкою радіаторів 420 мм. Звісно, такі розміри не є популярними серед більшості користувачів, тож резонно було доповнити серію системою охолодження з меншим радіатором, що компанія ASUS й зробила. Модель ProArt LC 360 тепер розрахована на три 120-мм вентилятори та коштує менше. А от наскільки ця СРО ефективна ми й спробуємо дізнатися.
Технічні параметри
| Виробник | ASUS |
|---|---|
| Назва та сторінка продукту | ProArt LC 360 |
| Тип | 360 мм |
| Сумісність с процесорними роз'ємами Intel | LGA 1700 / 1200 / 115x |
| Сумісність с процесорними роз'ємами AMD | AM5 / AM4 |
| Розміри радіатора (ДхШхВ), мм | 394x120x27 |
| Розміри вентилятора (ДхШхВ), мм | 120x120x25 |
| Довжина трубок, мм | 450 |
| Матеріал та конструкція радіатора | Алюмінієвий трисекційний радіатор с ребрами стрічкового типу |
| Кількість пластин на дюйм, FPI | 20 |
| Загальна вага системи у зборі, г | н/д |
| Розмір водяного блоку, (ДхШхВ), мм | 78x78x49 |
| Розмір теплоз’ємної пластини (діаметр), мм | 48,7x41 |
| Матеріал водяного блоку | Пластиковий корпус з мідною основою |
| Швидкість помпи, об/хв | 0 – 3000 ± 10% |
| Модель вентилятора | Alphacool APEX Stealth Metal Power Fan 120mm |
| Швидкість вентилятора, об/хв | 400 – 3000 ± 10% |
| Повітряний потік, м³/год | 70,98 |
| Рівень шуму вентилятора, дБ (А) | 39,5 |
| Статичний тиск, мм води | 4,23 |
| Тип вальниці вентилятора | Гідродинамічна |
| Особливості | Світлодіодний індикатор на помпі |
| Середня вартість, грн | 10333 |
Комплект постачання

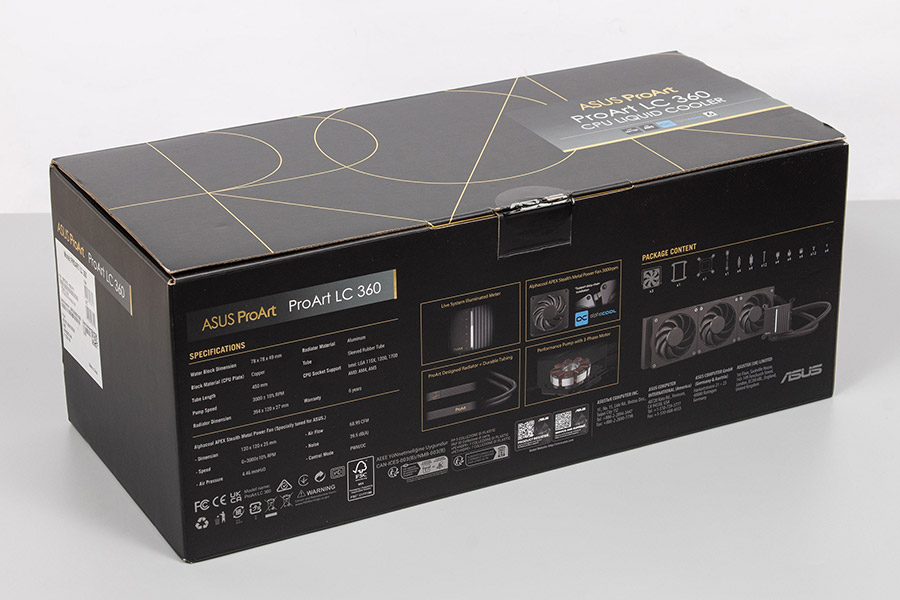

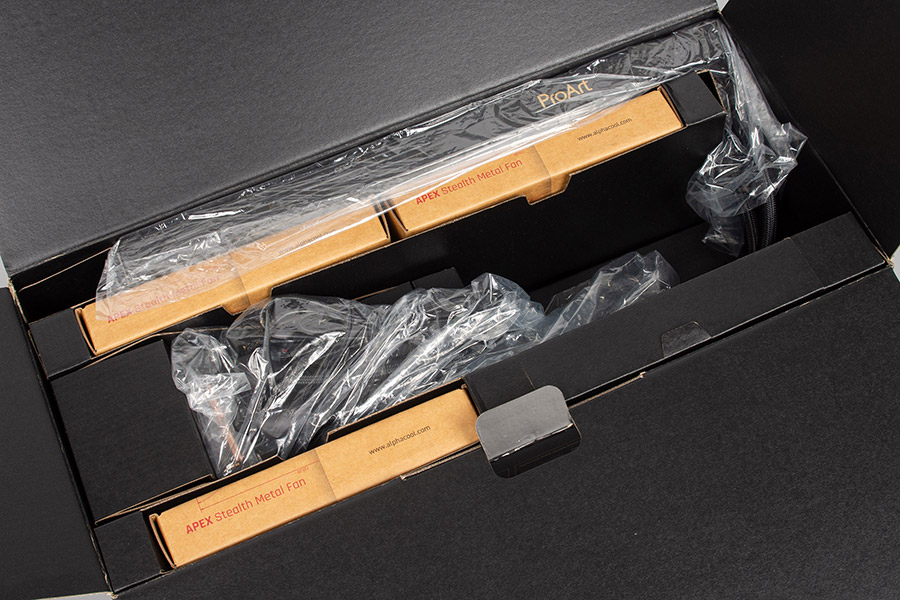

Система охолодження постачається у великій довгастій чорній коробці з фірмовим оформленням в стилі ProArt. AiO та аксесуари розфасовані по відсіках та додаткових коробках, тож про їх надійне збереження при транспортуванні можна не хвилюватися.

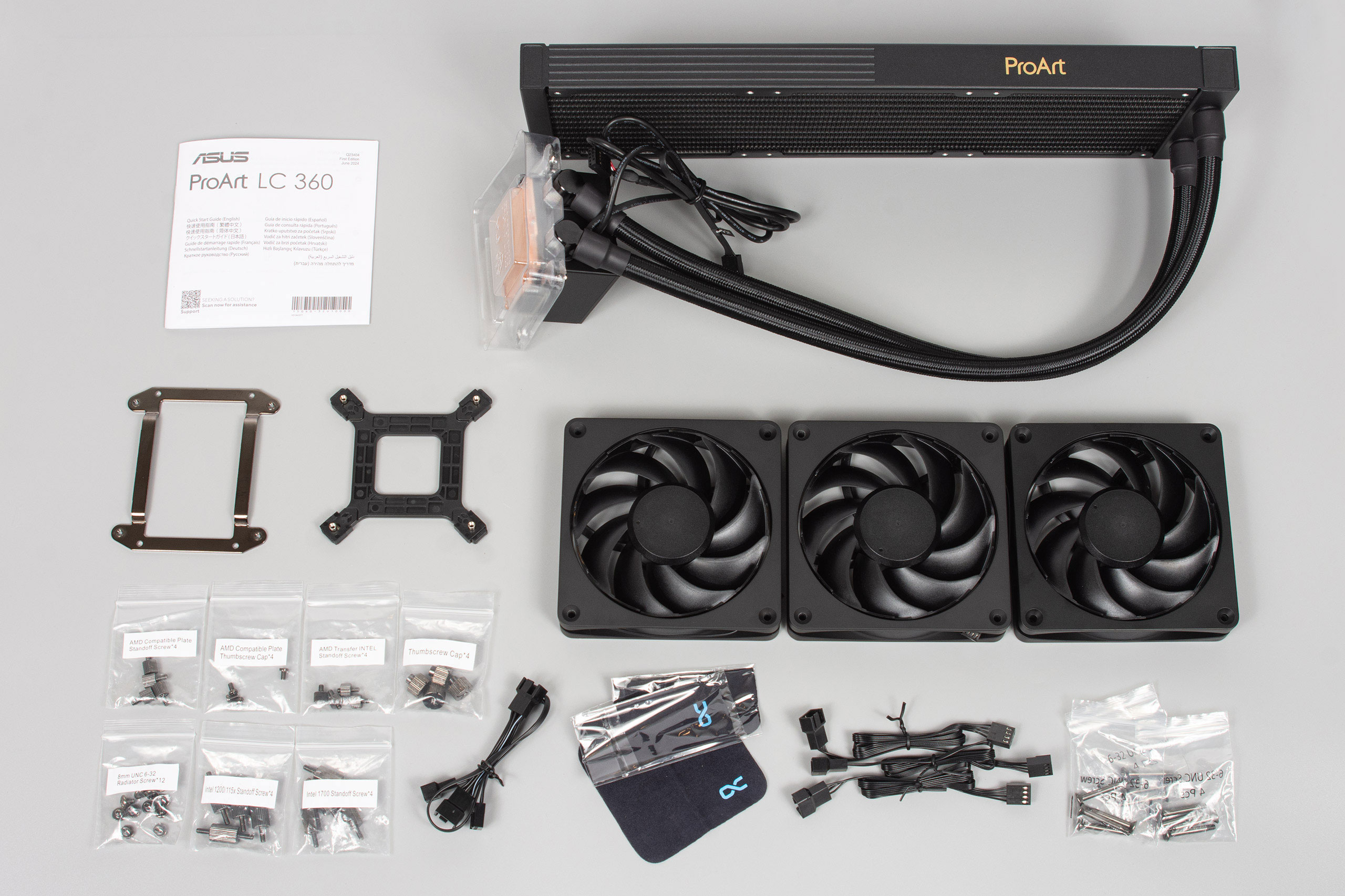

СРО підтримує всі актуальні зараз процесорні роз’єми для масового ринку, тоді як платформи HEDT виробник вирішив обійти стороною, тож в коробці є наступне:
- монтажна рамка для роз’ємів AMD AM4/AM5;
- підсилювальна пластина для роз'ємів Intel LGA 1700/1200/115x;
- чотири шпильки для роз'ємів AMD AM4/AM5;
- чотири шпильки для роз'ємів Intel LGA 1700;
- чотири шпильки для роз'ємів Intel LGA 1200/115x;
- чотири стійки для роз’ємів AMD AM4/AM5;
- чотири гвинти для кріплення рамки для роз’ємів AMD AM4/AM5;
- чотири накидні гайки для кріплення водоблоку;
- три вентилятори 120 мм;
- 12 довгих гвинтів для кріплення вентиляторів до радіатора;
- 12 коротких гвинтів для кріплення радіатор до корпусу;
- розгалужувач на три вентилятори;
- три подовжувачі для вентилятора;
- три маленькі серветки;
- інструкція.
Зовнішній вигляд та конструкція

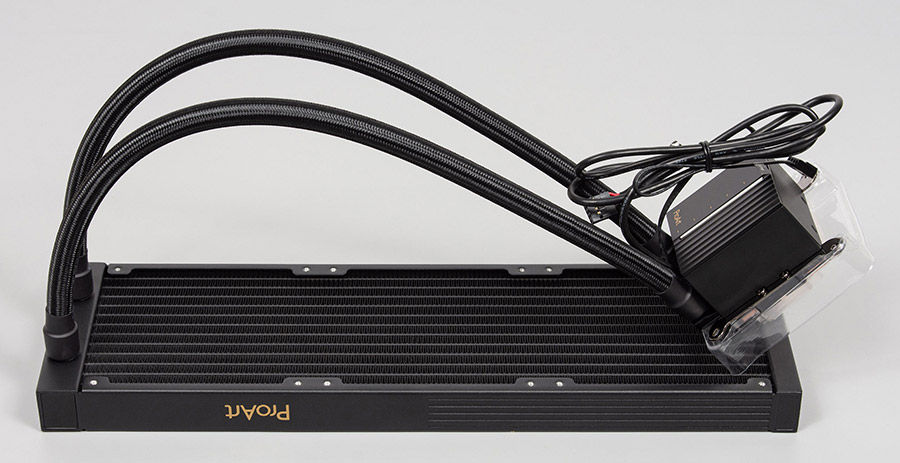

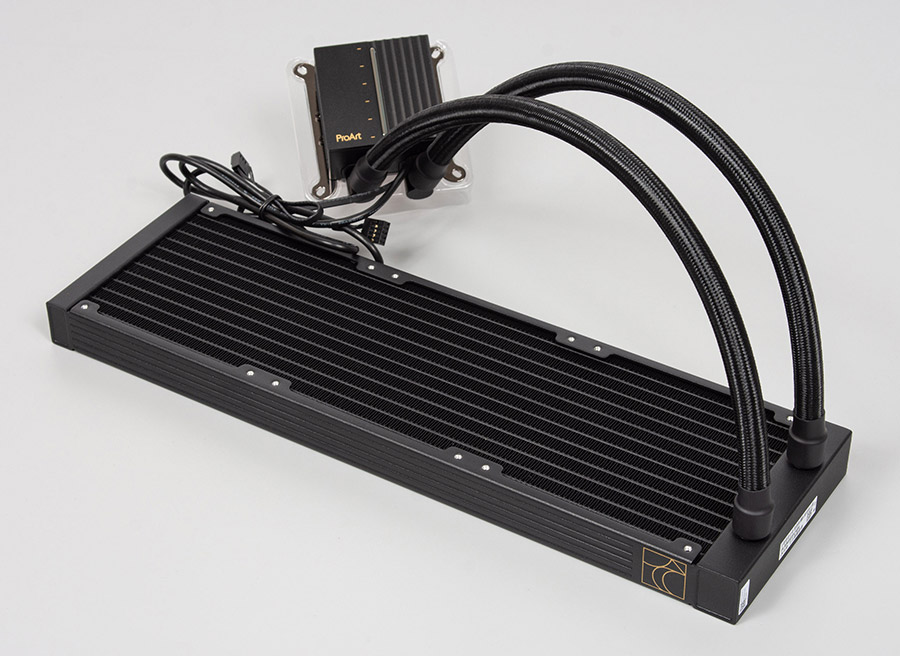

Система охолодження виглядає стримано та елегантно і на відміну від моделі з 420-мм радіатором тут додали деяке декоративне оформлення.

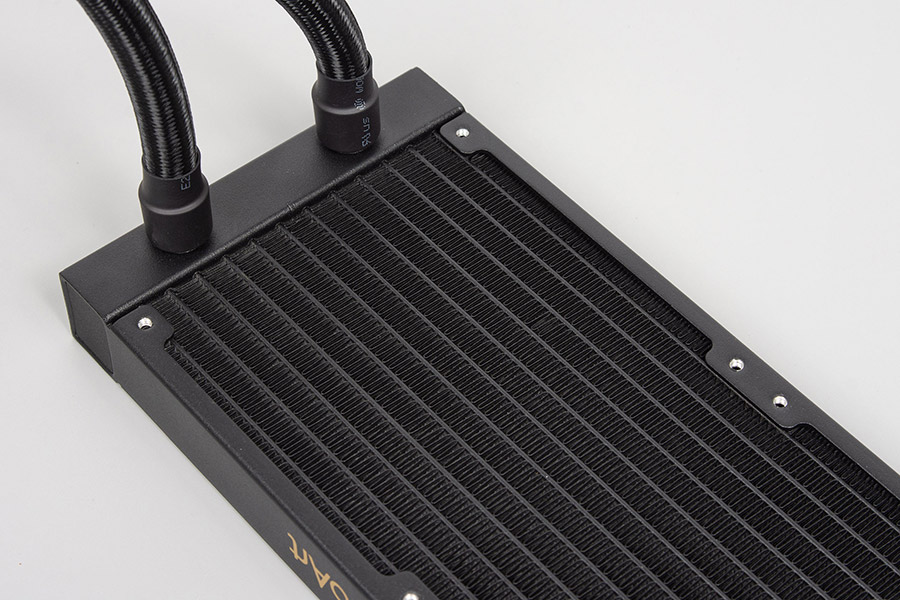

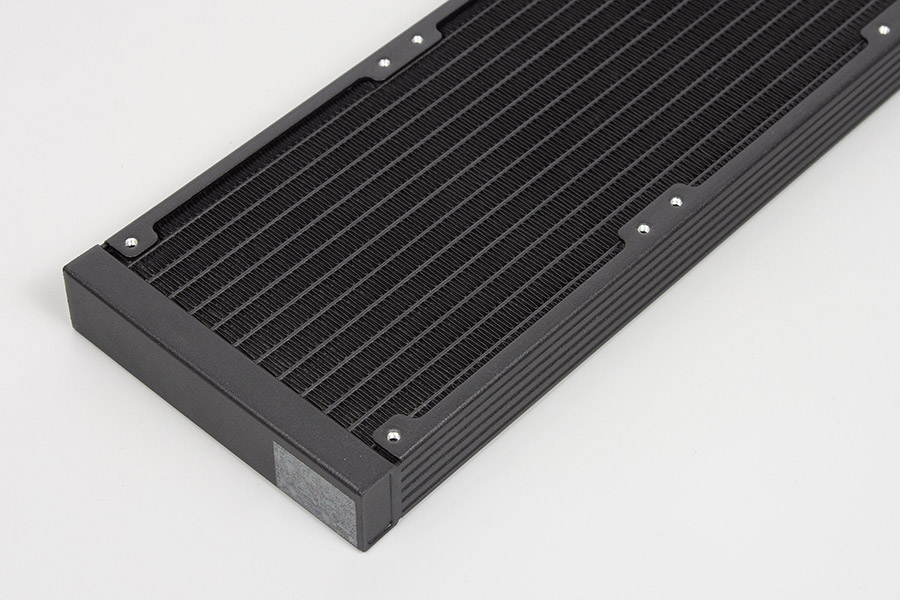

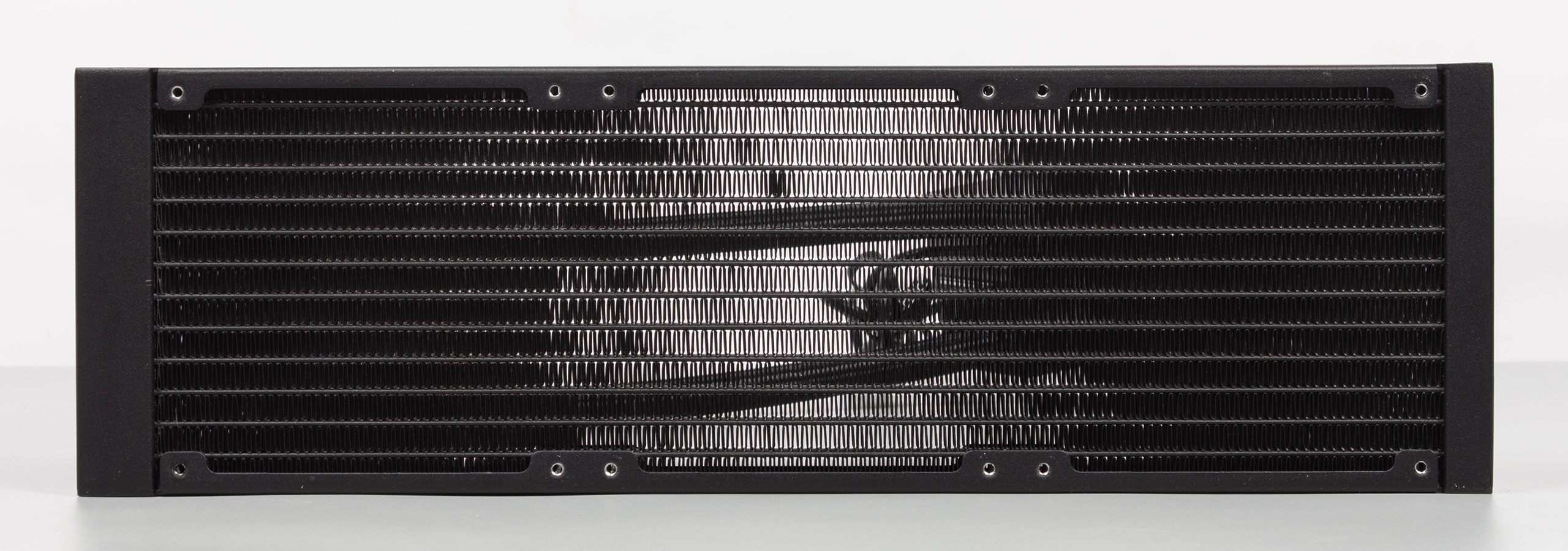

Радіатор, на відміну від класичного дизайну, має прямокутну форму без якихось заокруглених кутів. Його розміри складають 394x120x27 мм й проблем із сумісністю з корпусами бути не повинно. Рідина циркулює через 12 каналів, між якими розміщено ребра з металічних смуг, зібраних у гармошку. Їх щільність складає 20 FPI (пластин на дюйм).

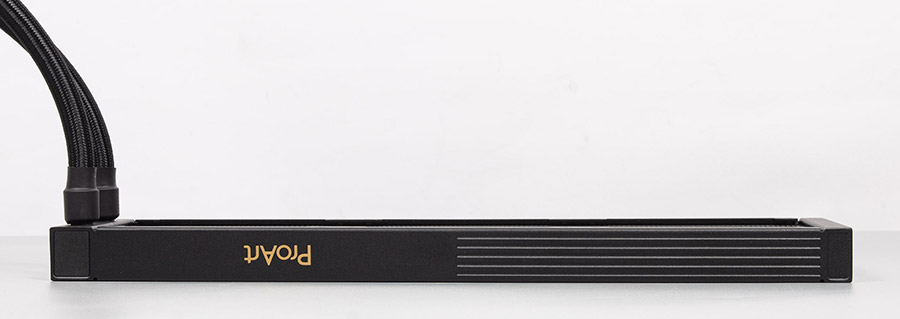

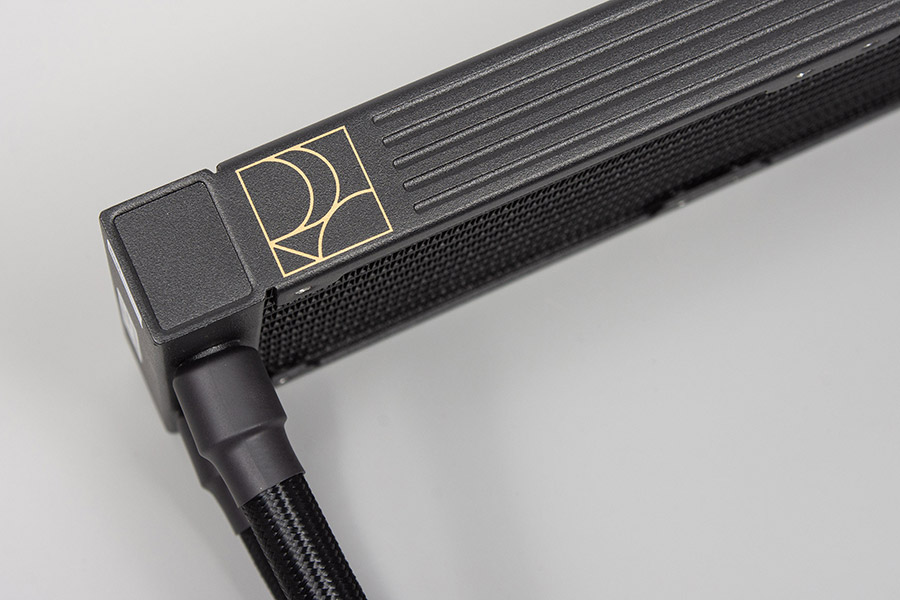

Бокові панелі радіатора мають гофровану форму (одна повністю, а інша лише на половину) і прикрашені назвою серії та її логотипом жовтуватого кольору. Це додає як міцності конструкції, так й покращує естетичну частину системи охолодження.

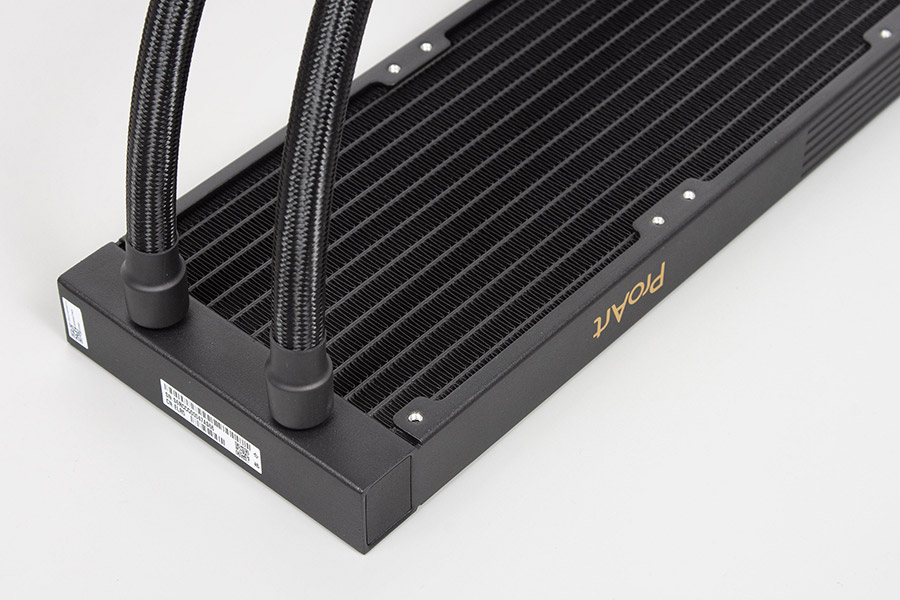

Довжина гумових шлангів з нейлоновим обплетенням становить 450 мм, а їх діаметр — близько 13 мм. В місцях з’єднання з колектором вони додатково зафіксовані пластиковими обоймами з термоусадками. Отворів для обслуговування AiO не передбачено, тоді як в моделі ProArt LC 420 один все ж таки був. Товщина колектору зі сторони шлангів складає 22 мм та 14 мм з протилежного боку.

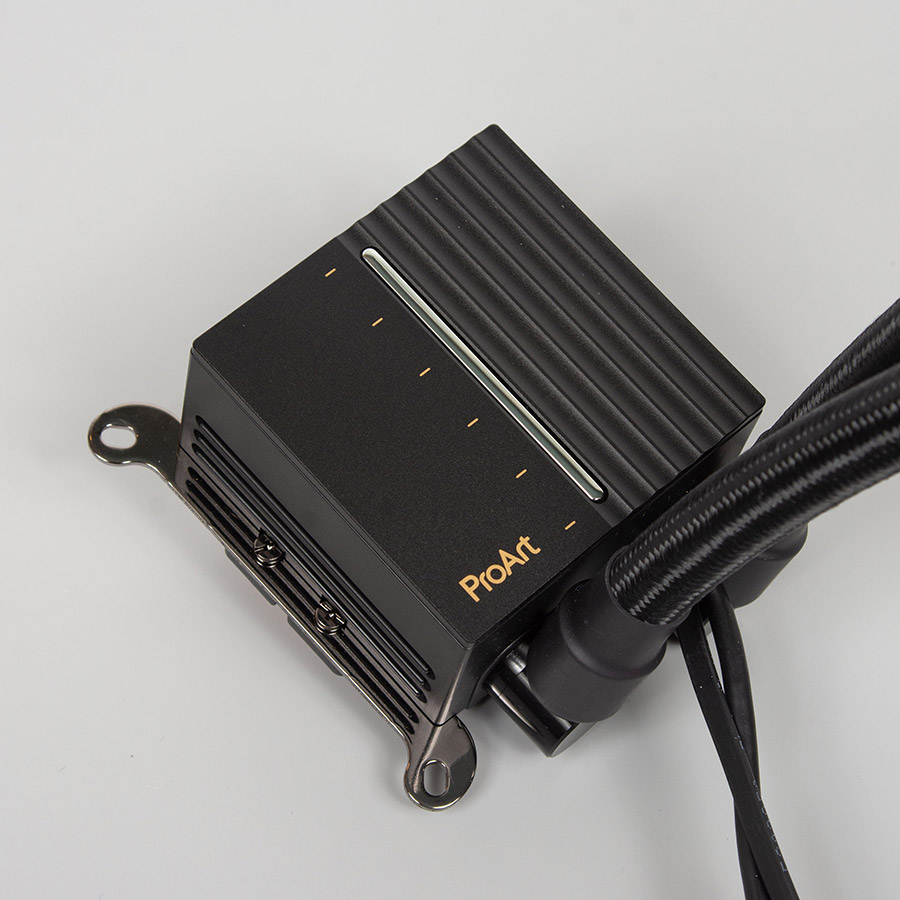

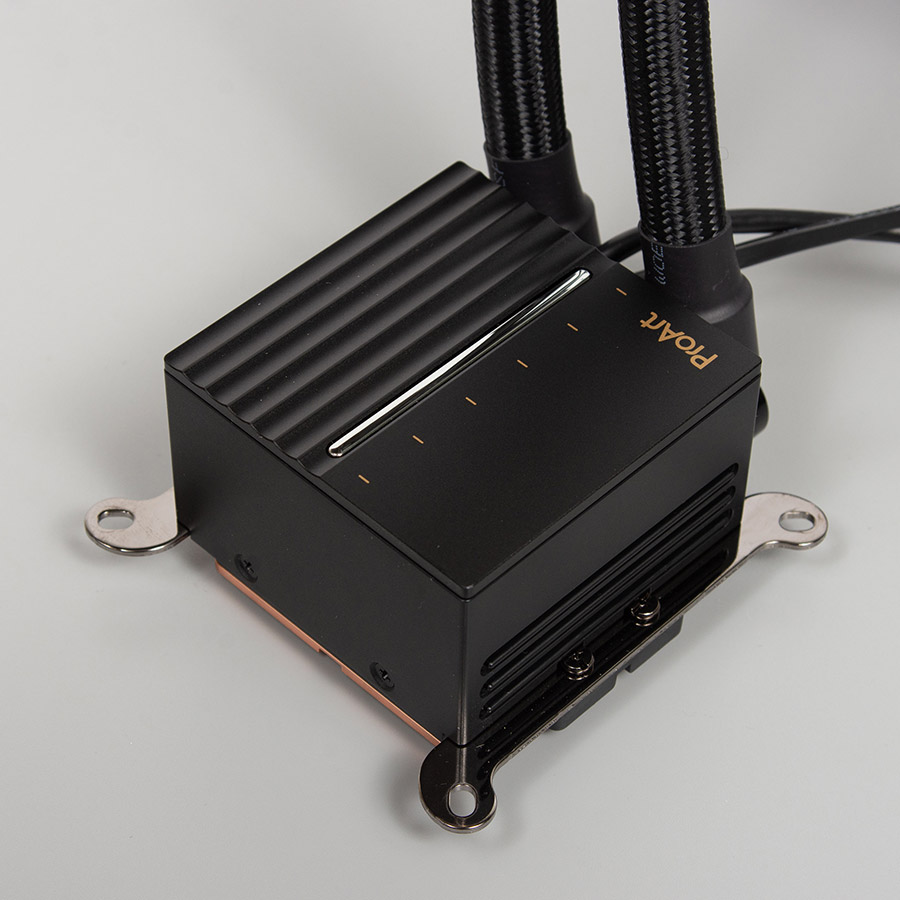

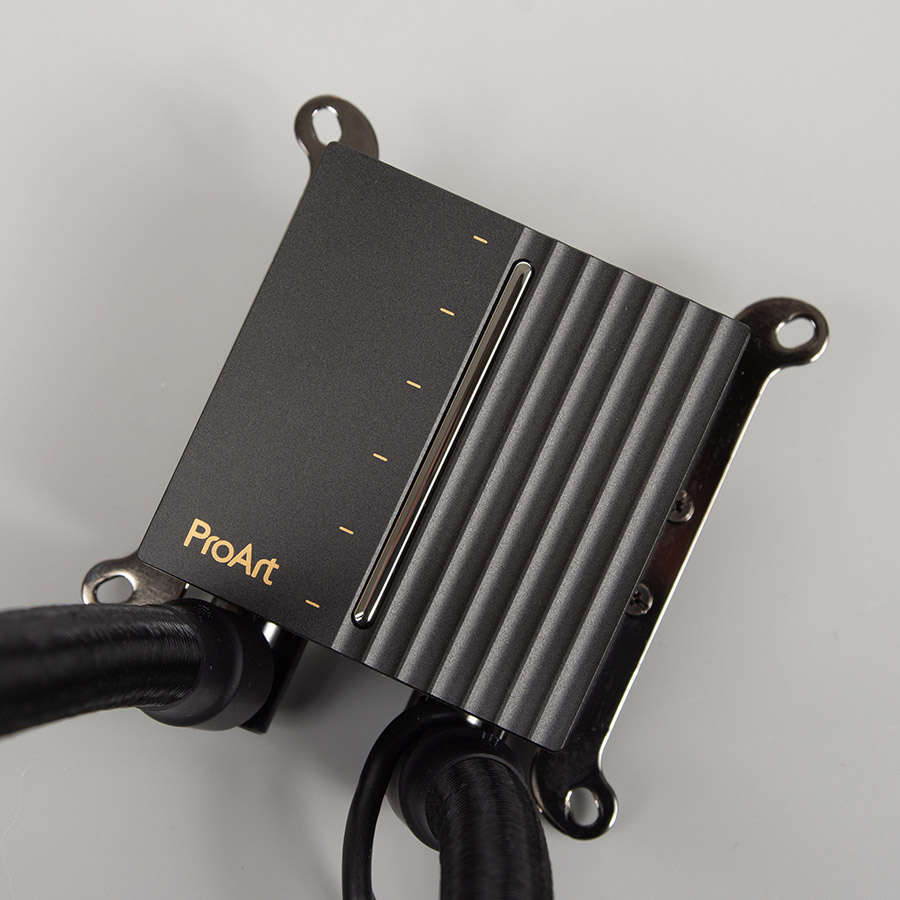

Водоблок має комбіновану конструкцію та об’єднаний з помпою. Він квадратної форми з розмірами 63x63 мм й висотою в 49 мм. Його кришка виконана в загальному стилі з радіатором та розділена навпіл: одна частина хвиляста, а інша пласка з написом ProArt. В центрі проходить напівпрозора вставка з одноколірною світлодіодною підсвіткою, яку можна налаштувати у фірмовому застосунку як індикатор стану того чи іншого компонента ПК. Індикатор має п’ять насічок, тож візуально можна зрозуміти, наприклад, рівень нагріву процесора чи кількість обертів вентиляторів. За необхідністю підсвітку можна взагалі вимкнути.

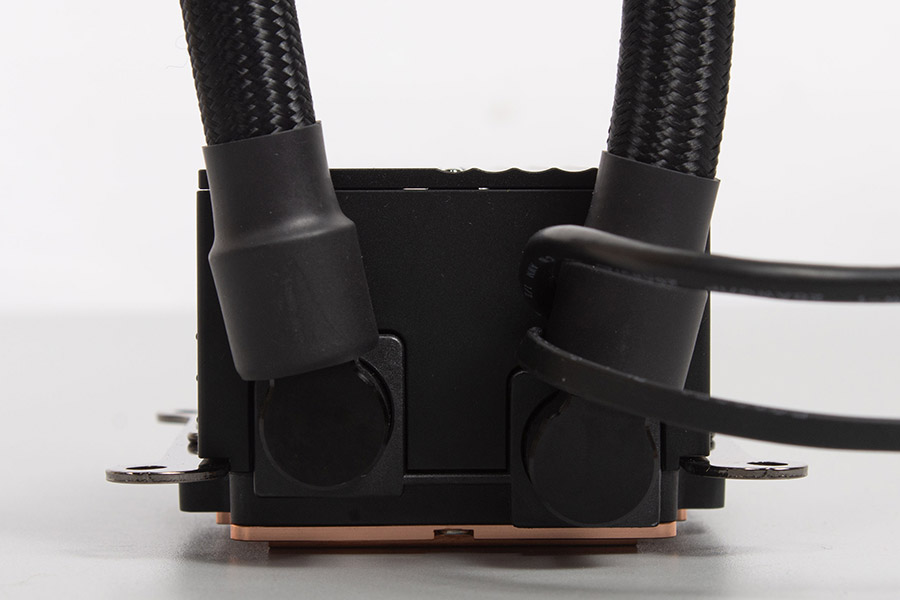

Фітинги мають можливість обертатися навколо своєї осі, але кут при цьому в них різний — один може нахилятися на 90 градусів, тоді як іншому заважають кабелі й після встановлення на процесор цей показник десь у тричі менший.

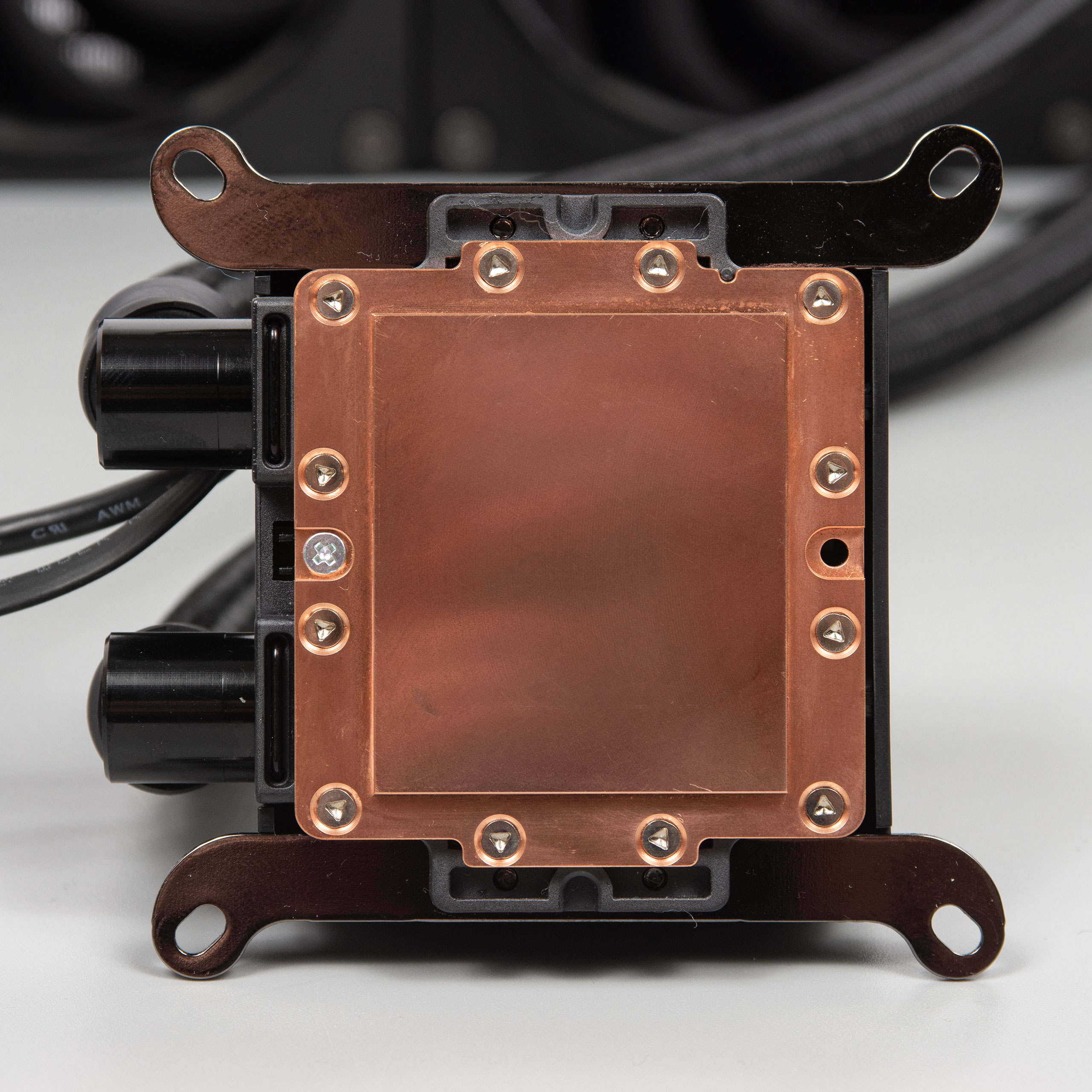

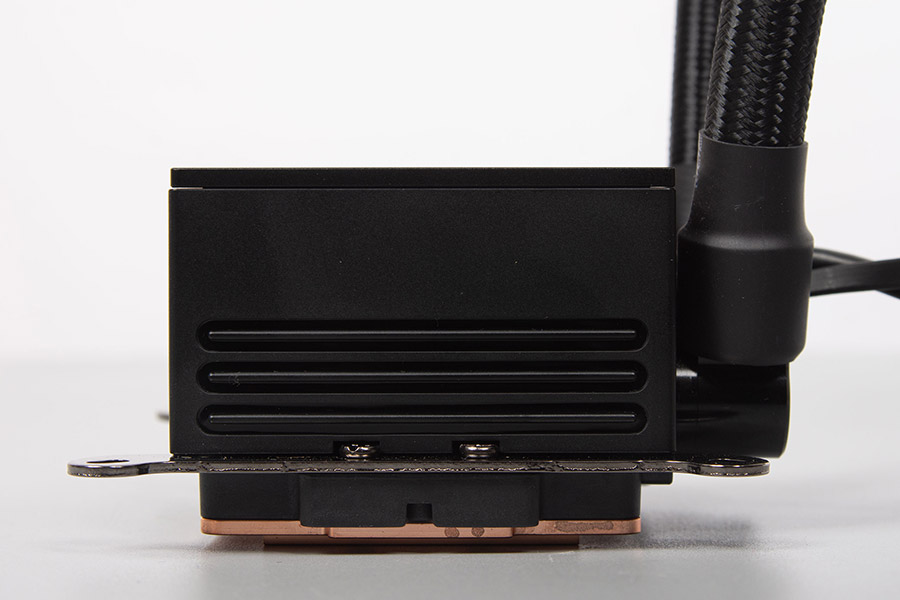

Мідна підошва у місці контакту с процесором має збільшену товщину та гладку поверхню, але вона не полірована й можна побачити сліди фрези. Розміри цього п’ятака складають 49x41 мм. З заводу термоінтерфейс попередньо вже нанесено, але до нас AiO потрапила без нього. Фіксується пластина до корпусу водоблока шурупами з тригранним шліцом, тож без відповідної викрутки її не зняти, наприклад, для додавання рідини через деякий час експлуатації системи.

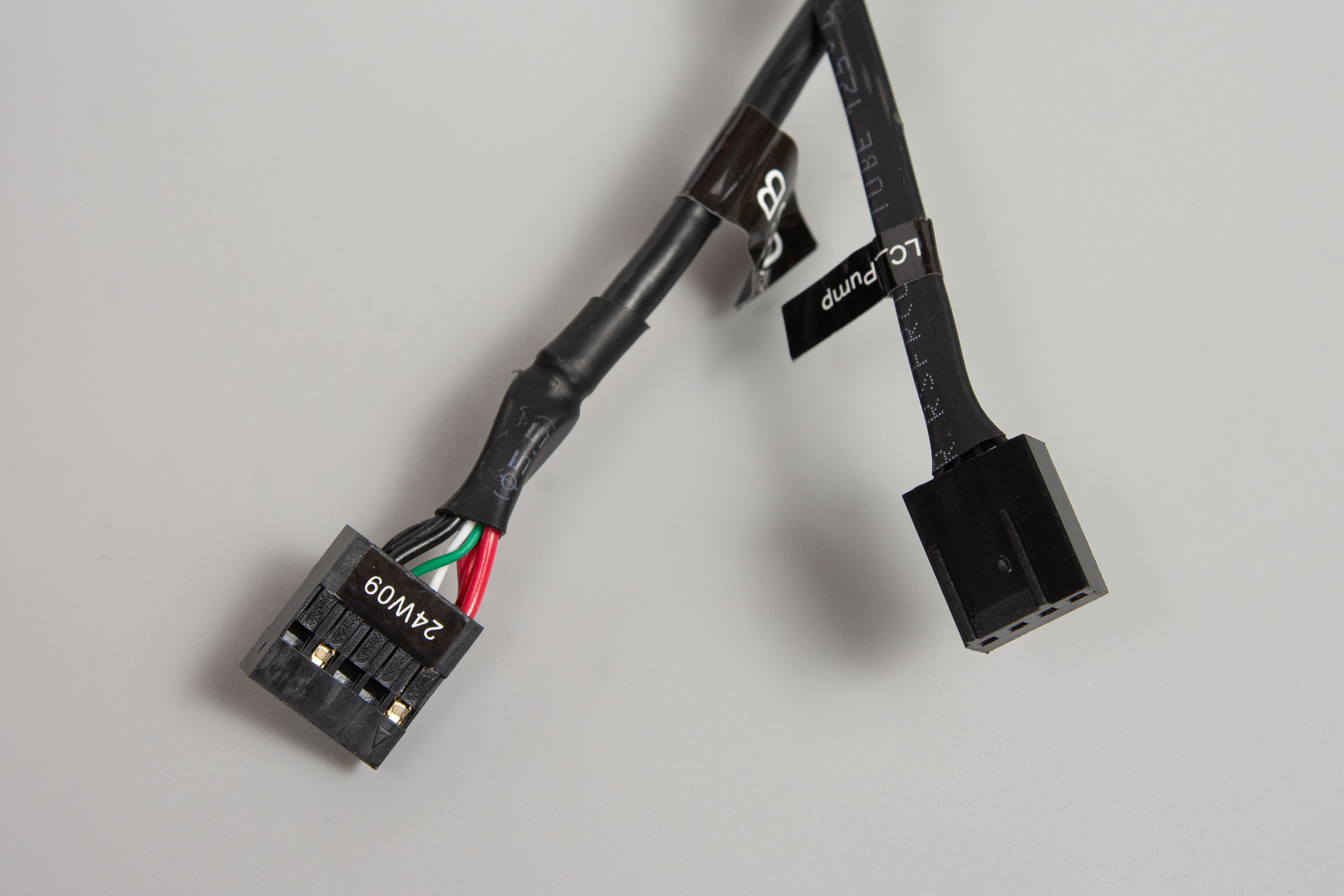

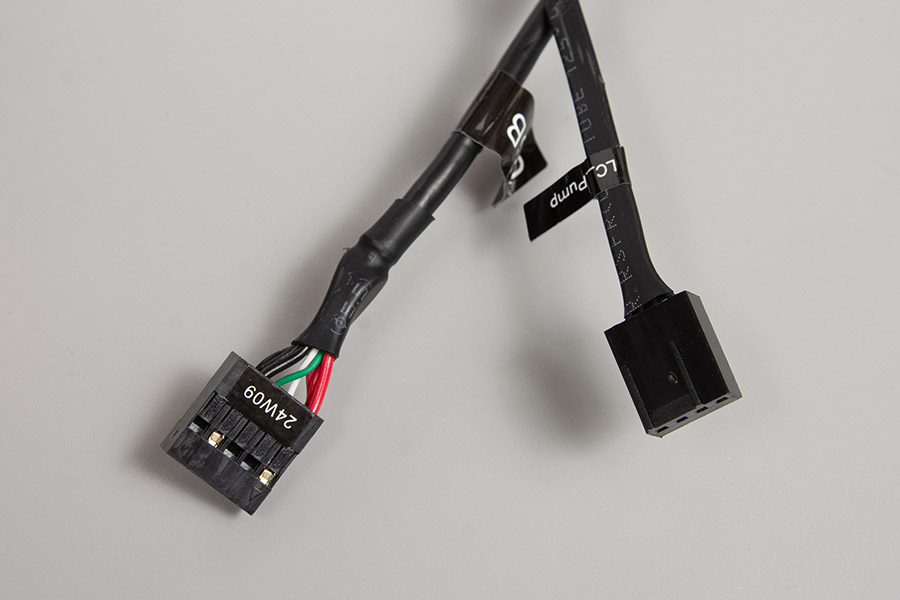

Живлення та керування помпи здійснюється завдяки двом кабелям, один з яких під’єднується до 4-контактного роз’єму вентилятора, а інший вставляється в USB-порт на материнській платі.

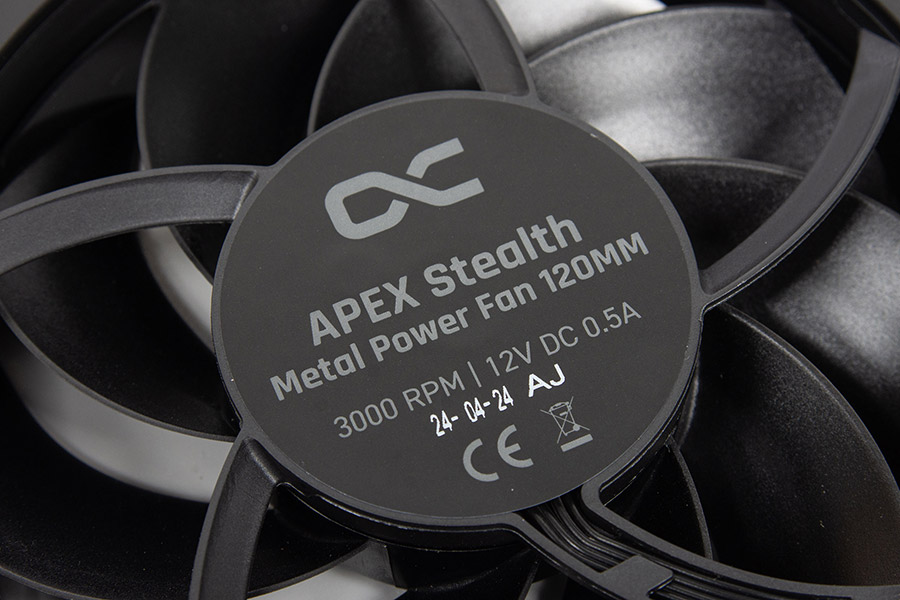

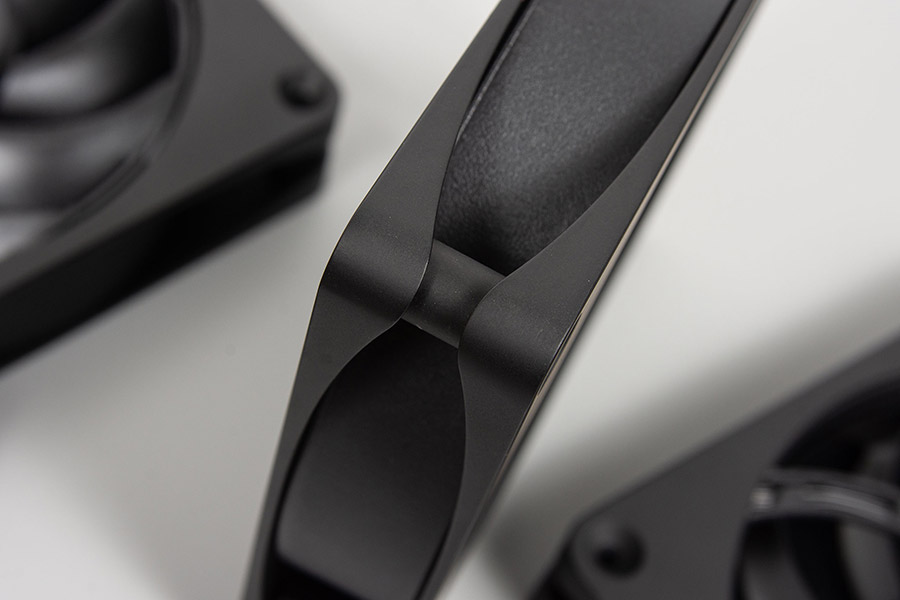

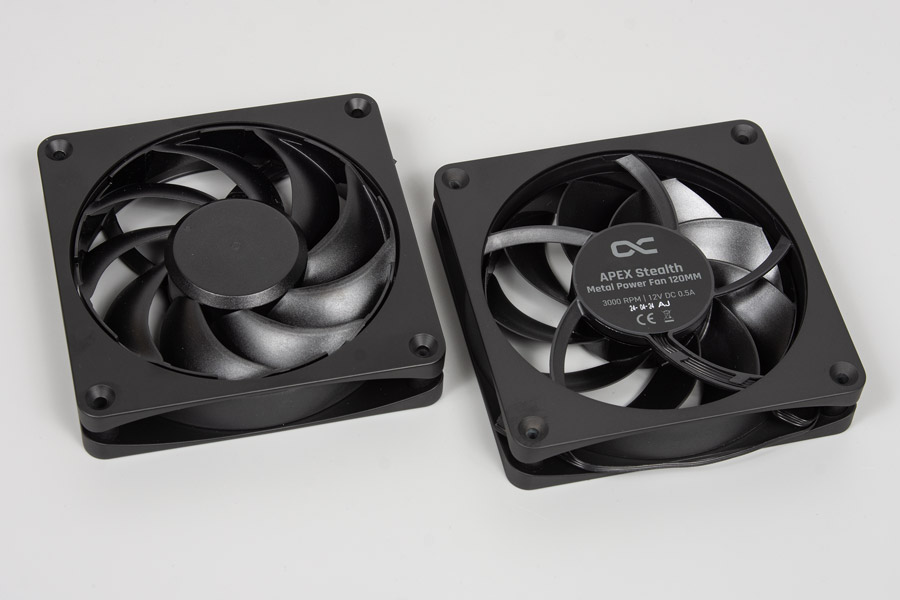

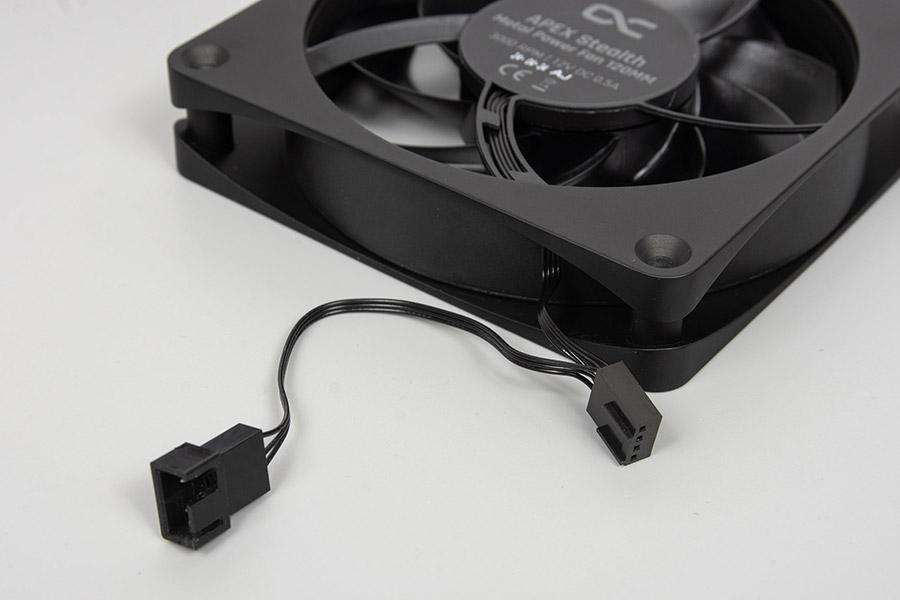

В комплекті постачаються три вентилятори типорозміру 120x120x25 мм виробництва Alphacool. Використовується модель APEX Stealth Metal Power Fan з гідродинамічною вальницею та 4-контактним кабелем підключення з можливістю послідовно об’єднувати декілька вертушок разом. Швидкість вентиляторів сягає 3000 об/хв при рівні шуму майже 40 дБ на максимальних обертах. Крильчатка кожного з них має дев’ять вигнутих лопатей, які об’єднані на кінцях в кільце, а корпус обладнаний металевою рамкою, що робить їх доволі важкими.

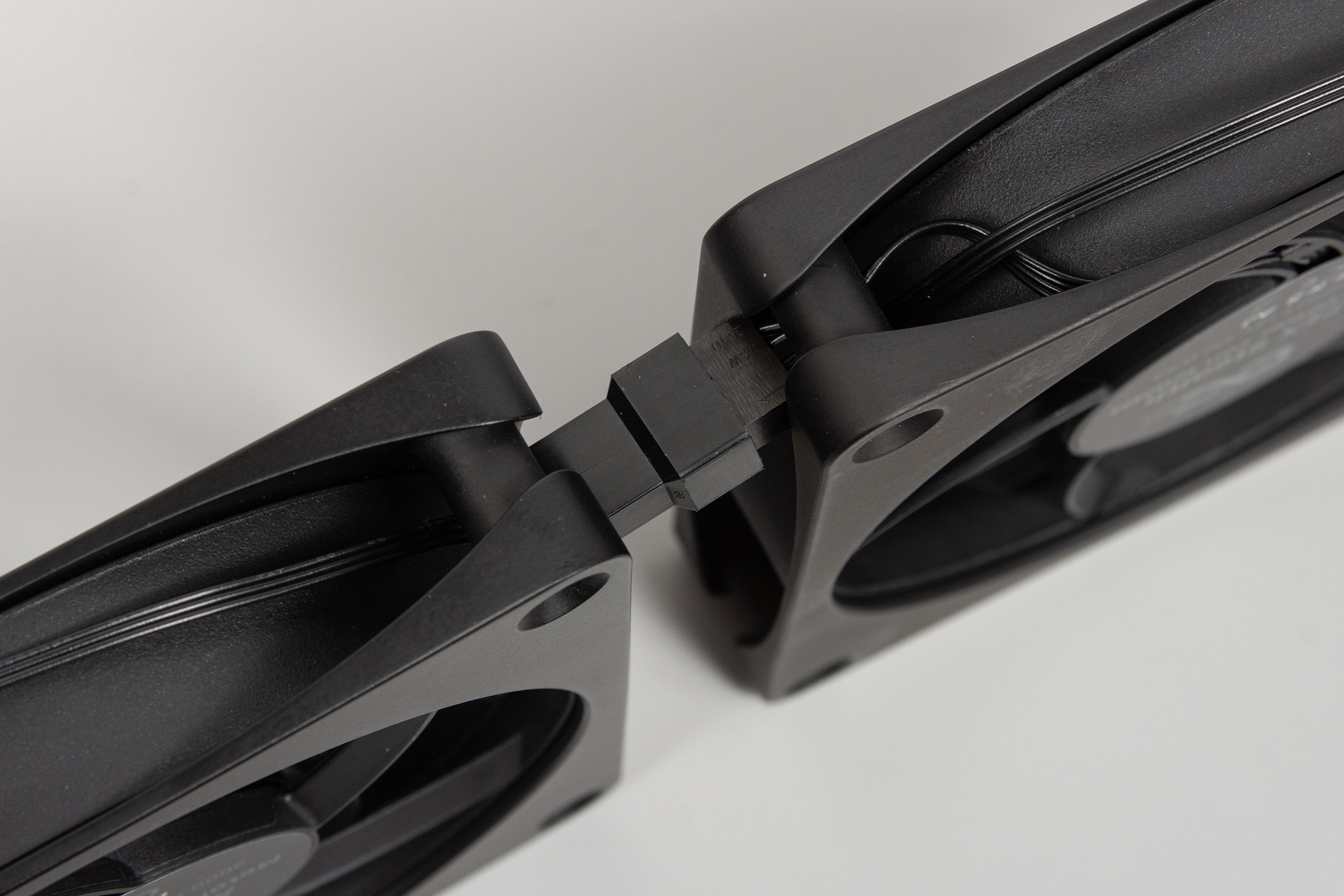

При з’єднанні вентиляторів один до одного їх роз’єми можна акуратно приховати за втулками рамки, а до материнської плати під’єднати вже один подовжувач. Але не кожна плата може забезпечити струм понад 1 А на роз’єм для підключення вентиляторів, й попри таку цікаву функцію все одно прийдеться тягнути від системи AiO купу дротів.

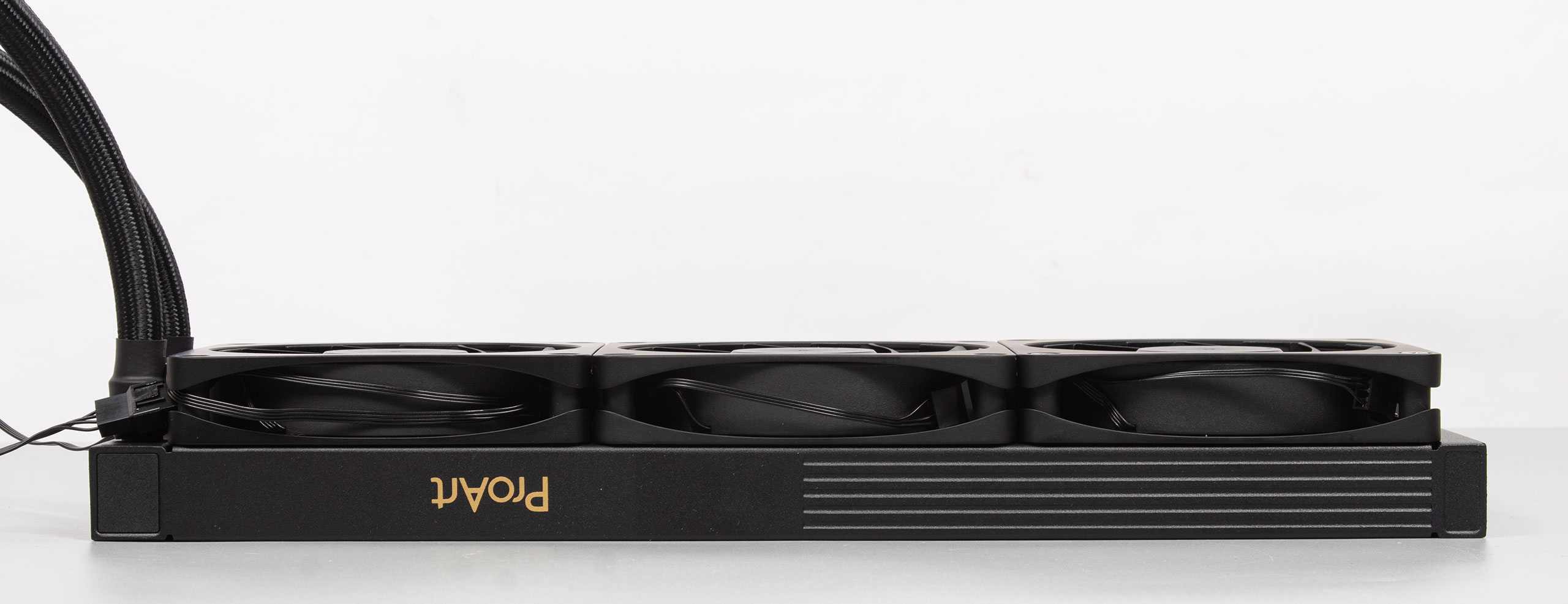

Товщина радіатора зі встановленими вентиляторами складає лише 52,5 мм, тож проблем із сумісністю цієї системи охолодження з більшістю корпусів не буде.
