Серія систем рідинного охолодження типу AIO (All in one) ASUS ROG Ryujin виділяється поміж інших подібних продуктів вбудованим у помпу дисплеєм та додатковим вентилятором для охолодження елементів живлення навколо процесора. А ще наявністю у комплекті основних вентиляторів виробництва Noctua. І якщо перша серія цих систем виглядала як дорога забавка, то третя ітерація може похвалитися не тільки гарним чітким екраном пристойних розмірів, але й новою ефективною помпою 8-го покоління від Asetek. У цьому огляді ми розглянемо найбільшу в лінійці СРО під назвою ASUS ROG Ryujin III 360.
Технічні параметри
| Виробник | ASUS |
|---|---|
| Назва та сторінка продукту | ROG Ryujin III 360 |
| Сумісність с процесорними роз'ємами Intel | LGA115x/1200/1700 |
| Сумісність с процесорними роз'ємами AMD | AM5/AM4 |
| Розміри радіатора (ДхШхВ), мм | 399,5х120х30 |
| Розміри вентилятора (ДхШхВ), мм | 120х120х25 |
| Матеріал та конструкція радіатора | Алюмінієвий трисекційний радіатор с ребрами стрічкового типу |
| Кількість пластин на дюйм, FPI | 20 |
| Загальна вага системи у зборі, г | 1771 |
| Розмір водяного блоку, (ДхШхВ), мм | 89х91х101 |
| Матеріал водяного блоку | Пластмасовий корпус з алюмінієвою кришкою та мідною основою |
| Швидкість помпи, об/хв | 800 ~ 3600 (+/-10%) з ШІМ |
| Модель вентилятора | 3 x Noctua NF-F12 industrialPPC-2000 PWM |
| Швидкість вентилятора, об/хв | 450 ~ 2000 (+/-10%) з ШІМ |
| Повітряний потік, м3/год | 121,8 |
| Рівень шуму вентилятора, дБ (А) | 29,7 |
| Статичний тиск, мм води | 3,94 |
| Тип вальниці вентилятора | SSO2 (гідродинамічна з магнітною стабілізацією) |
| Заявлений ресурс вентилятора, год | 150 000 |
| Номінальна напруга, В | 12 |
| Сила току вентилятора, А | 0,1 |
| Пікове енергоспоживання вентилятора, Вт | 1,2 |
| Особливості | 3,5″ LCD дисплей на помпі, 60-мм вентилятор на помпі для охолодження елементів живлення навколо процесора, шість років гарантії |
| Середня вартість, грн | 16 950 |
Комплект постачання

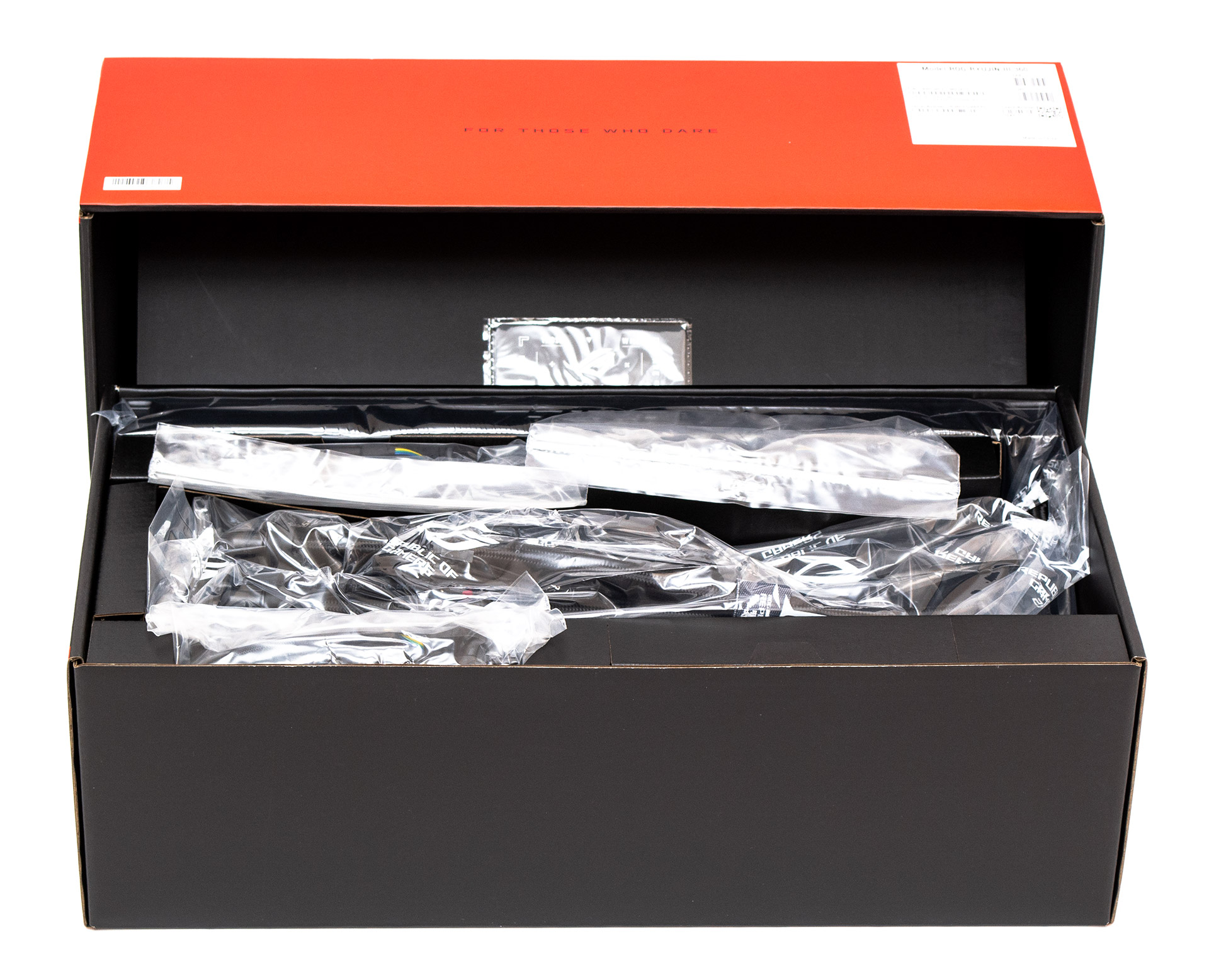

Система рідинного охолодження запакована в фірмову червоно-чорну коробку, виконану у стилі бренду ROG. В картинках та текстовому форматі тут є уся необхідна інформація про продукт.
В пакуванні використовуються картонні вставки, які формують окремі кишені, та поліетиленові пакети. Під накладкою верхньої кришки по центру наклеєна пластикова клубна карта з індивідуальним номером та прихованим кодом. Можливо з нею можна отримати певні преференції від ASUS.

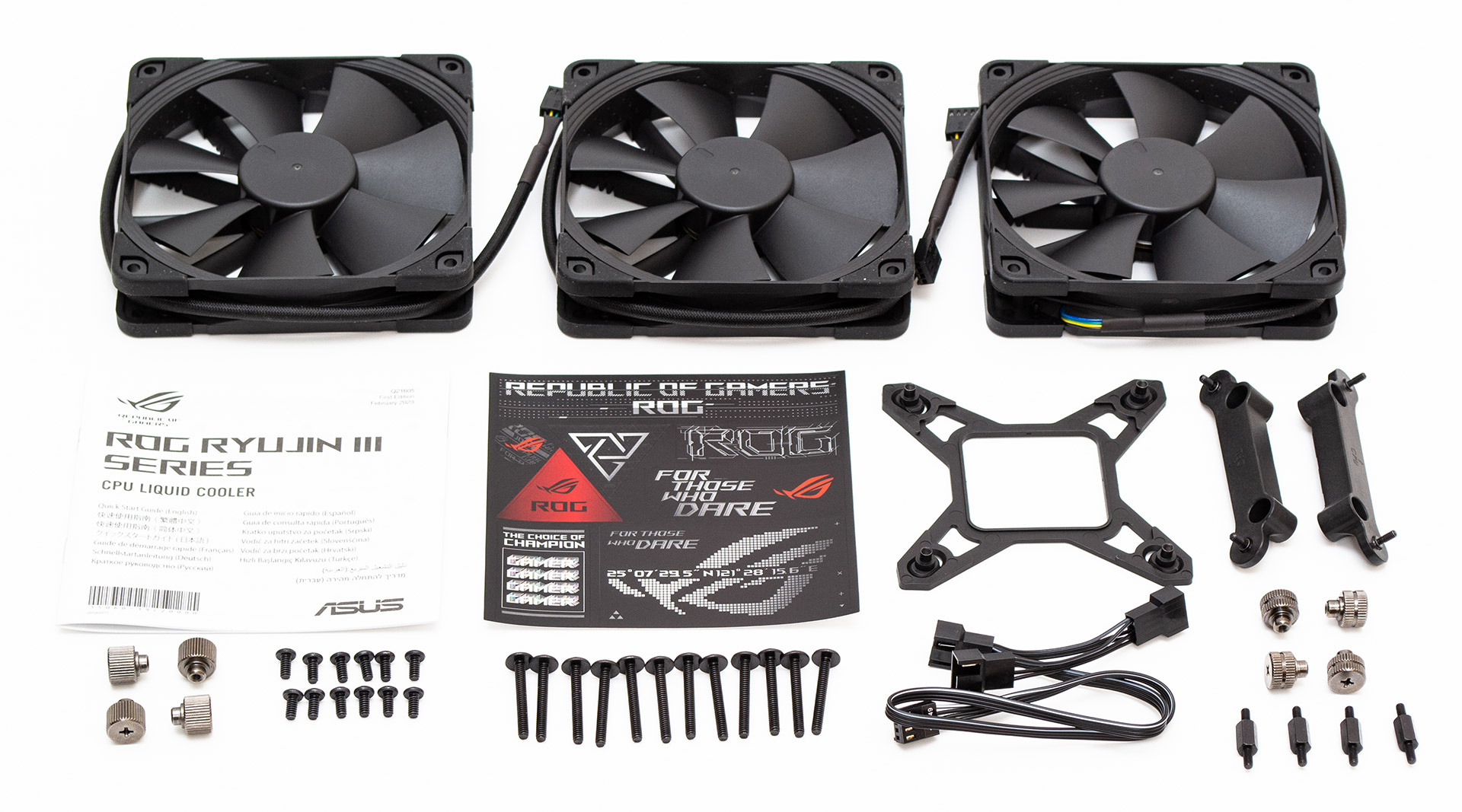

В комплект деталей системи, окрім радіатора з водяним блоком входить:
- три вентилятори Noctua NF-F12 industrialPPC-2000 PWM;
- інструкція користувача;
- набір наліпок;
- пластикова пластина-тримач для кріплень Intel;
- два пластикові кріплення-адаптери під роз’єми AMD AM4 та AM5;
- чотири металеві гайки з накатаною голівкою для фіксації на AM4 та Intel LGA1700;
- 12 коротких гвинтів для кріплення радіатора до корпусу;
- 12 довгих гвинтів для кріплення вентиляторів;
- розгалужувач живлення вентиляторів з одного роз’єму на чотири контакти на три роз’єми;
- чотири металеві гайки з накатаною голівкою та смужкою по середині для фіксації на AM5 та Intel LGA115х/1200;
- чотири металеві гвинтові опори кріплення під усі підтримувані процесорні роз’єми.
Зовнішній вигляд та конструкція

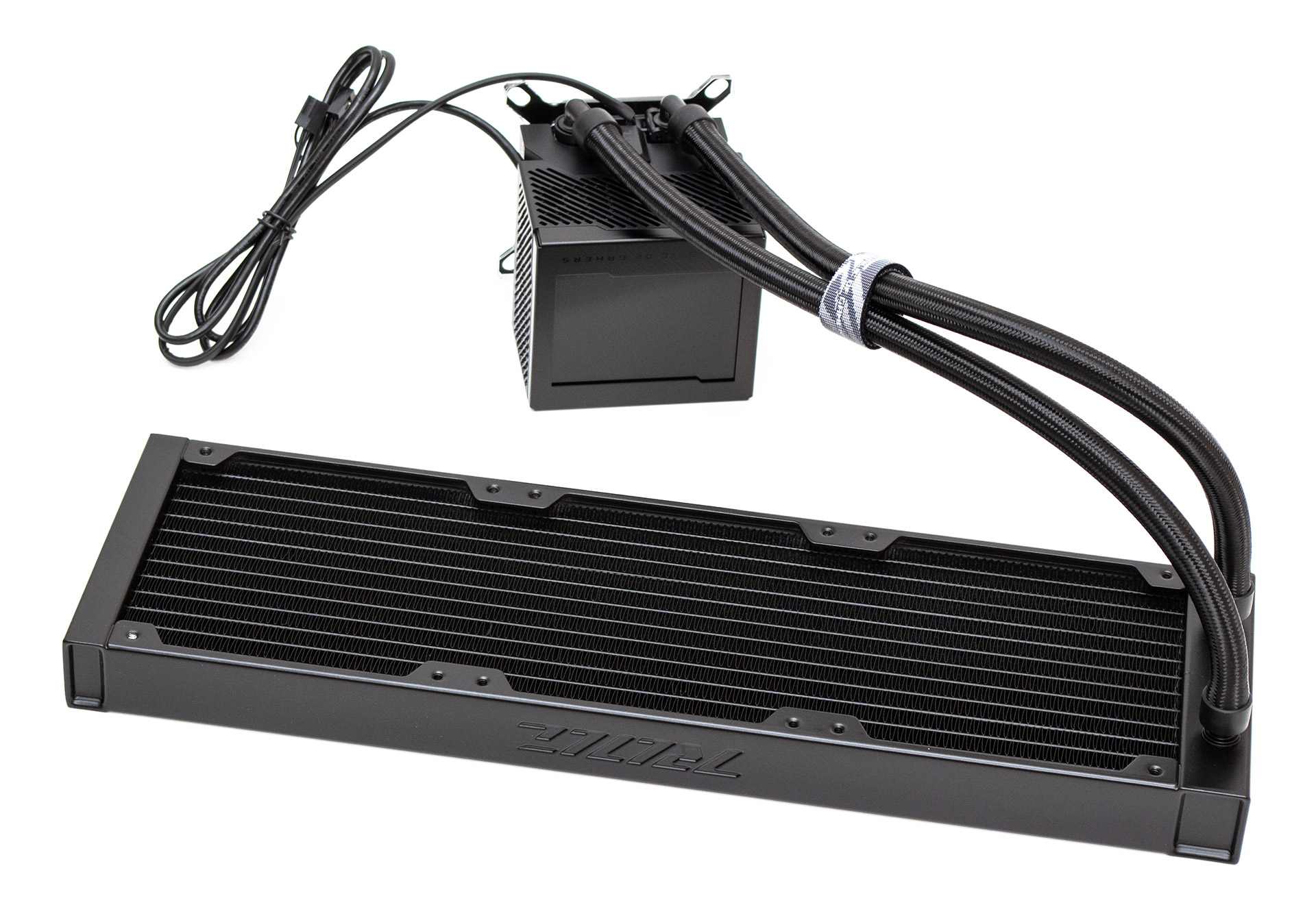

Зовнішність рідинного охолодження ASUS ROG Ryujin III 360 є типовою для усіх таких подібних систем. Чорний алюмінієвий радіатор формату 360 мм, поєднаний гнучкими гумовими шлангами у нейлоновому обплетенні з помпою, суміщеною з водяним блоком. Єдина відмінність — рідкокристалічний дисплей, встановлений над блоком. Довжина трубок із зовнішнім діаметром в 12 мм становить 400 мм. Внутрішній діаметр складає 7 мм. На шлангах також є багаторазова липка стрічка Velcro для їх більш зручної фіксації або для вкладання кабелів.

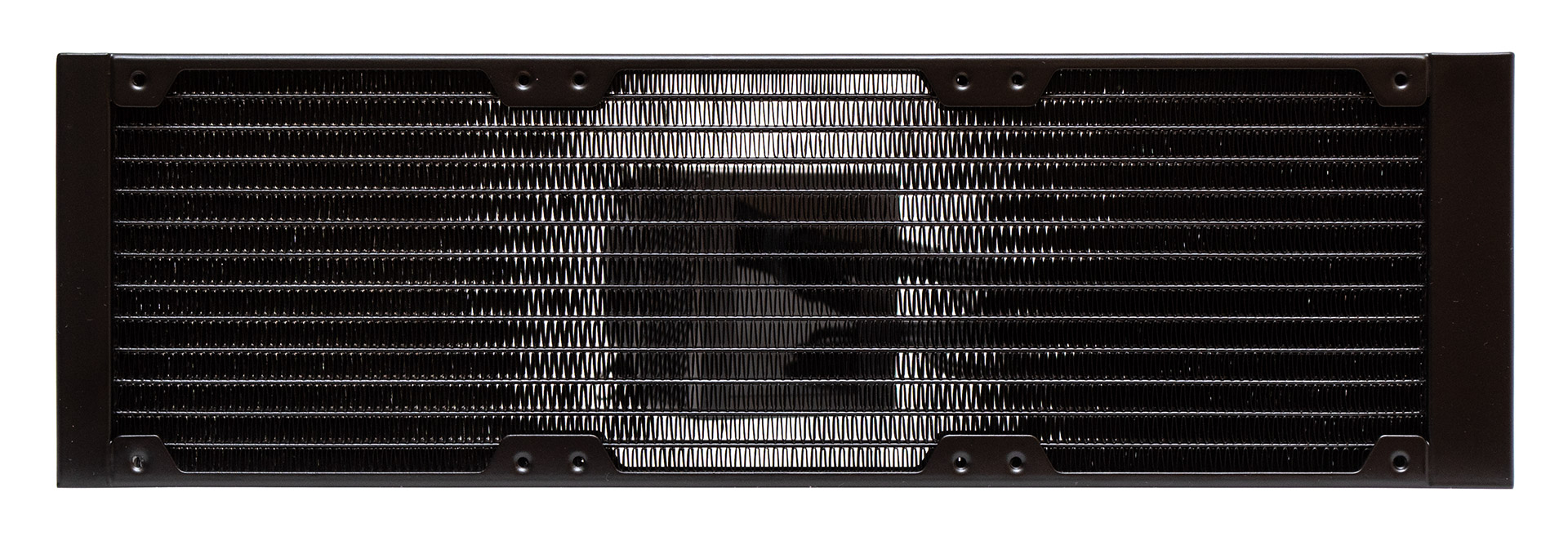

Фактичні габарити радіатора складають 399,5х120х30 мм. У бокових ребрах жорсткості є три набори посадкових отворів під 120-мм вентилятори, розташовані без проміжків. Ребра охолодження виготовлені у вигляді зібраних гармошкою тонких металевих смужок, розташованих зі щільністю 20 FPI (пластин на дюйм) та поділених між собою 14 каналами, якими тече холодоагент. Вага спорядженої системи без вентиляторів становить 1261 грам. Загальна площа розсіювання тепла складає приблизно 13 263 см². Вага кожного окремого пропелера становить 170 грамів.

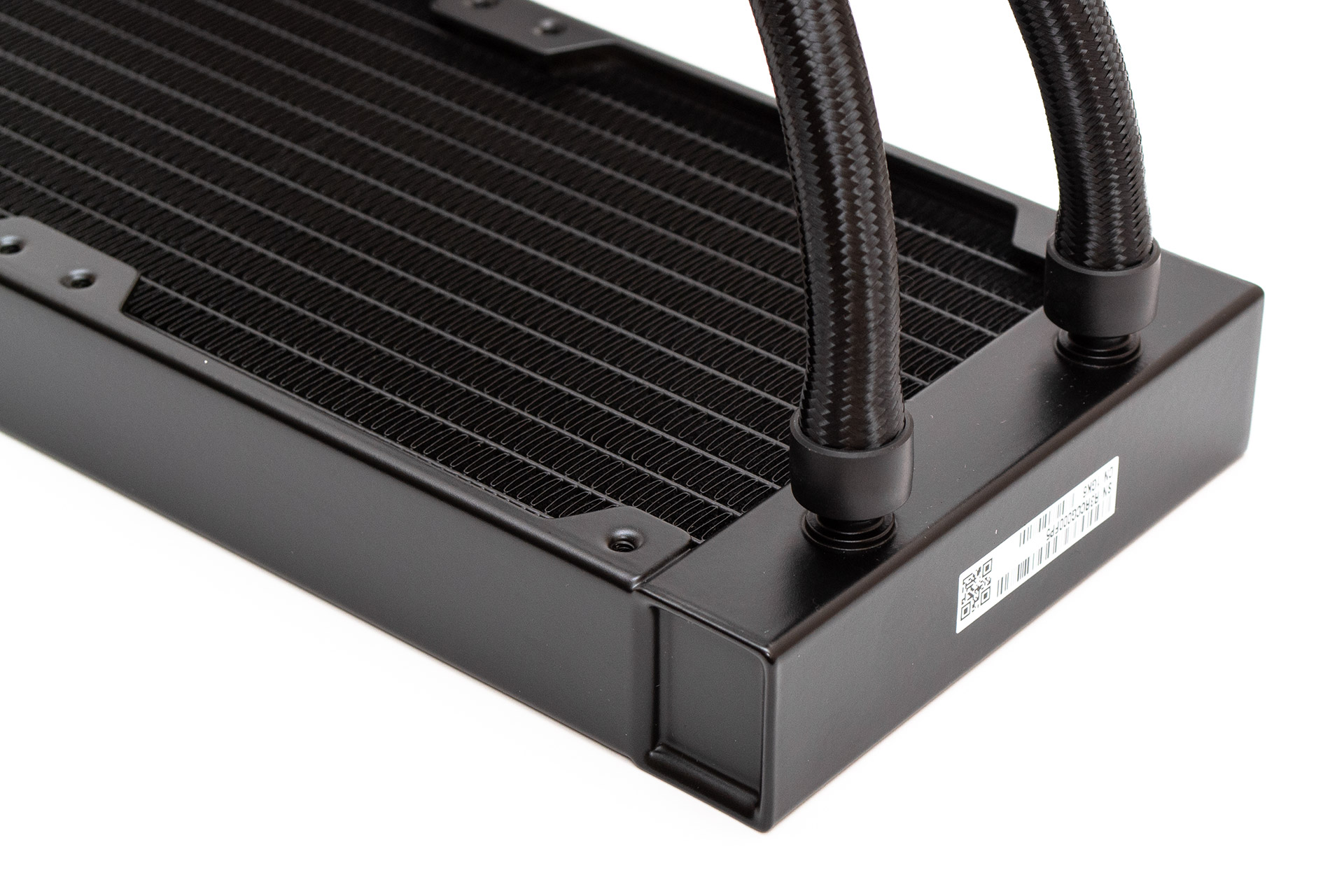

Трубки непорушно поєднані з фітингами радіатора методом опресування пластиковими обоймами. Товщина колектору з цієї сторони дорівнює 23 мм. Збоку є наліпка з серійним номером.

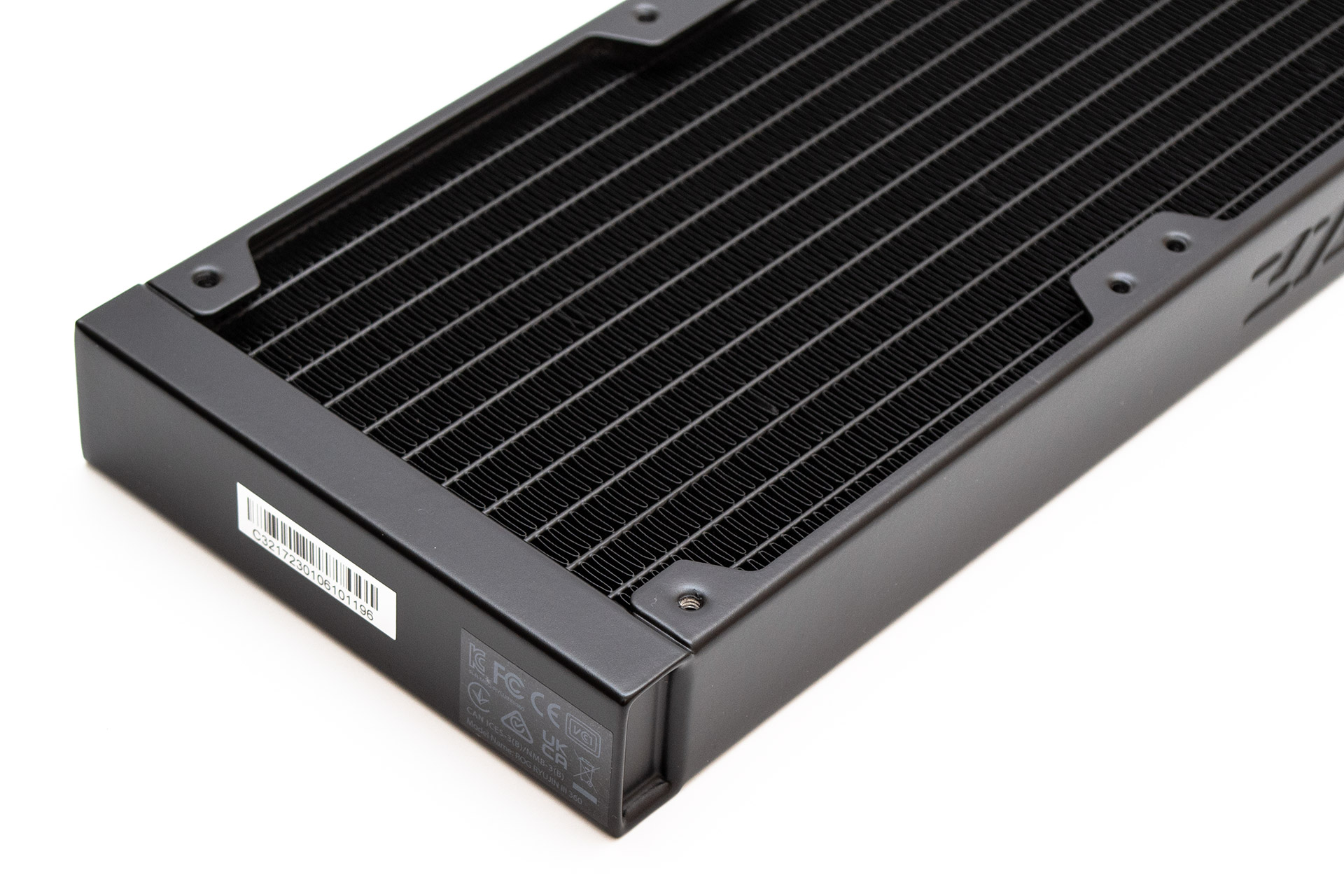

Товщина колектору з протилежного боку складає 15 мм. Тут також є дві наліпки зі штрих-кодом та інформацією про модель.

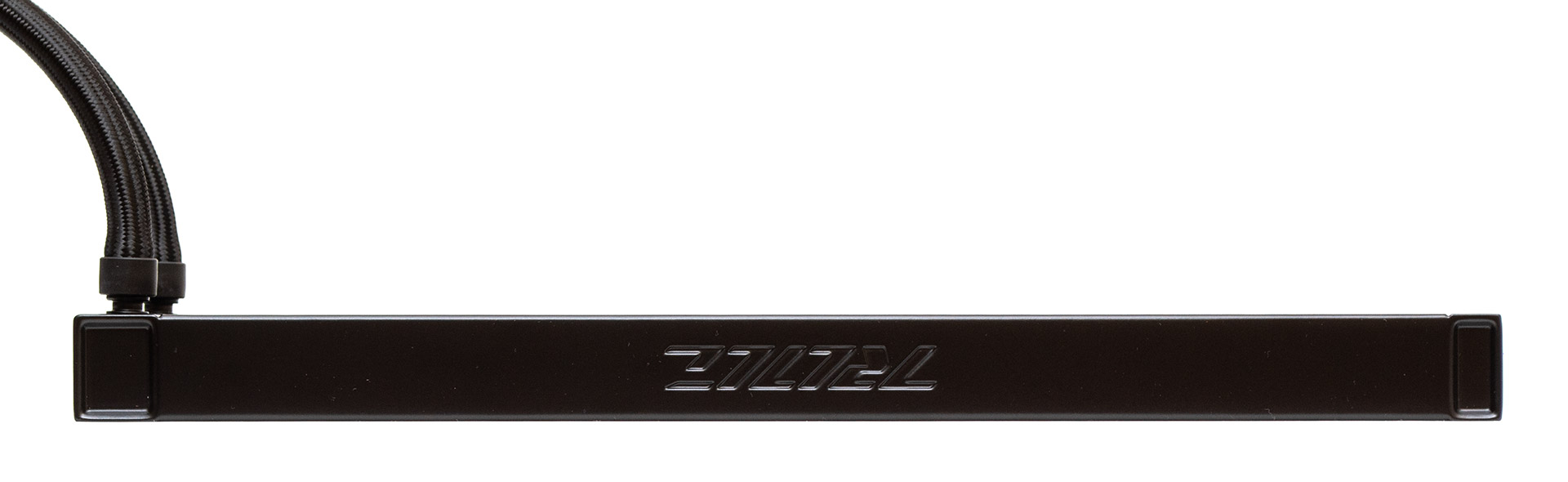

На бокових гранях є штампований напис ROG.

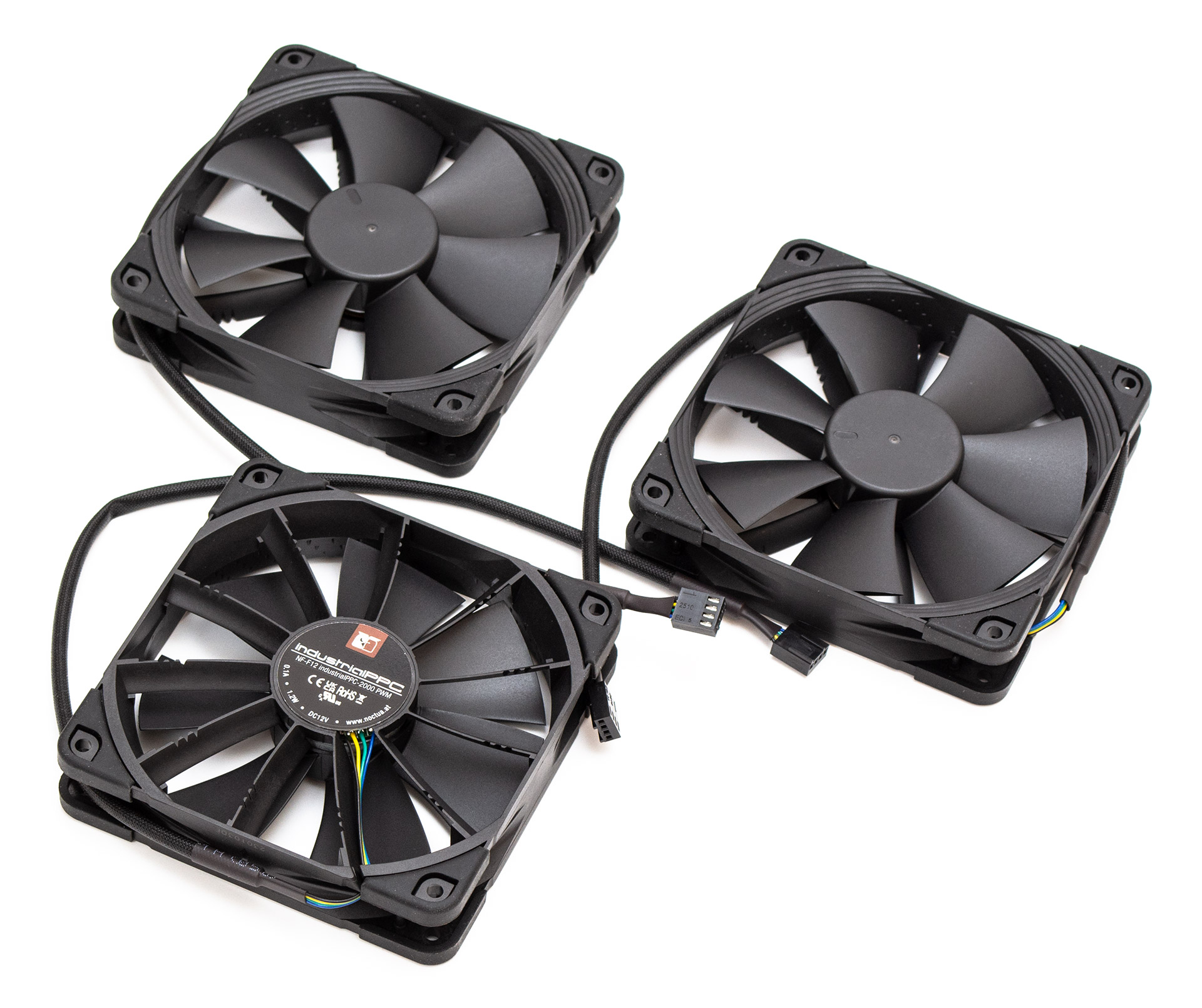

Три стокові вентилятори формату 120 мм добре знайомі нашим постійним читачам, оскільки є доволі давньою і не самою вдалою моделлю від Noctua під назвою NF-F12 industrialPPC-2000 PWM. Такі самі йшли у комплекті з першою версією Ryujin 360 ще на початку 2019-го року. Нагадаємо їх особливості: спеціальна рамка з дефлекторами для спрямування потоку повітря, пропелер з сімома дуже пологими лопатями для більшого статичного тиску, фірмова гідродинамічна вальниця SSO2 з магнітною стабілізацією та ресурсом в 150 000 годин, рівень захисту IP52 від пилу та вологи. Заявлений діапазон швидкості лопатей складає від 450 до 2000 об/хвилин (+/-10%), але фактично не перевищує в нашому випадку 1800 об/хв при 66 дБ (А) виміряного шуму на радіаторі. По кутах з обох сторін є гумові демпфери вібрації. Довжина кабелю в гумовому обплетенні складає 400 мм. Для живлення вентилятора використовується стандартний роз’єм на чотири контакти.

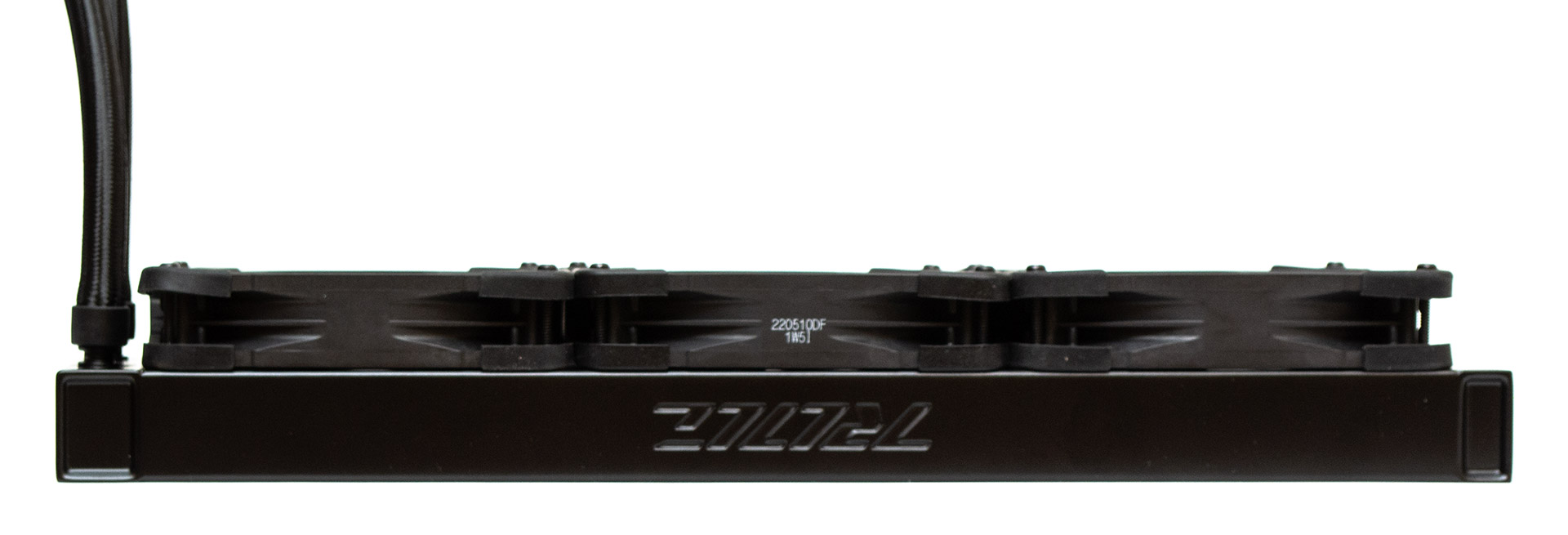

Зібрана система разом з вентиляторами та з урахуванням голівок гвинтів кріплення має товщину в 59 мм у профіль.

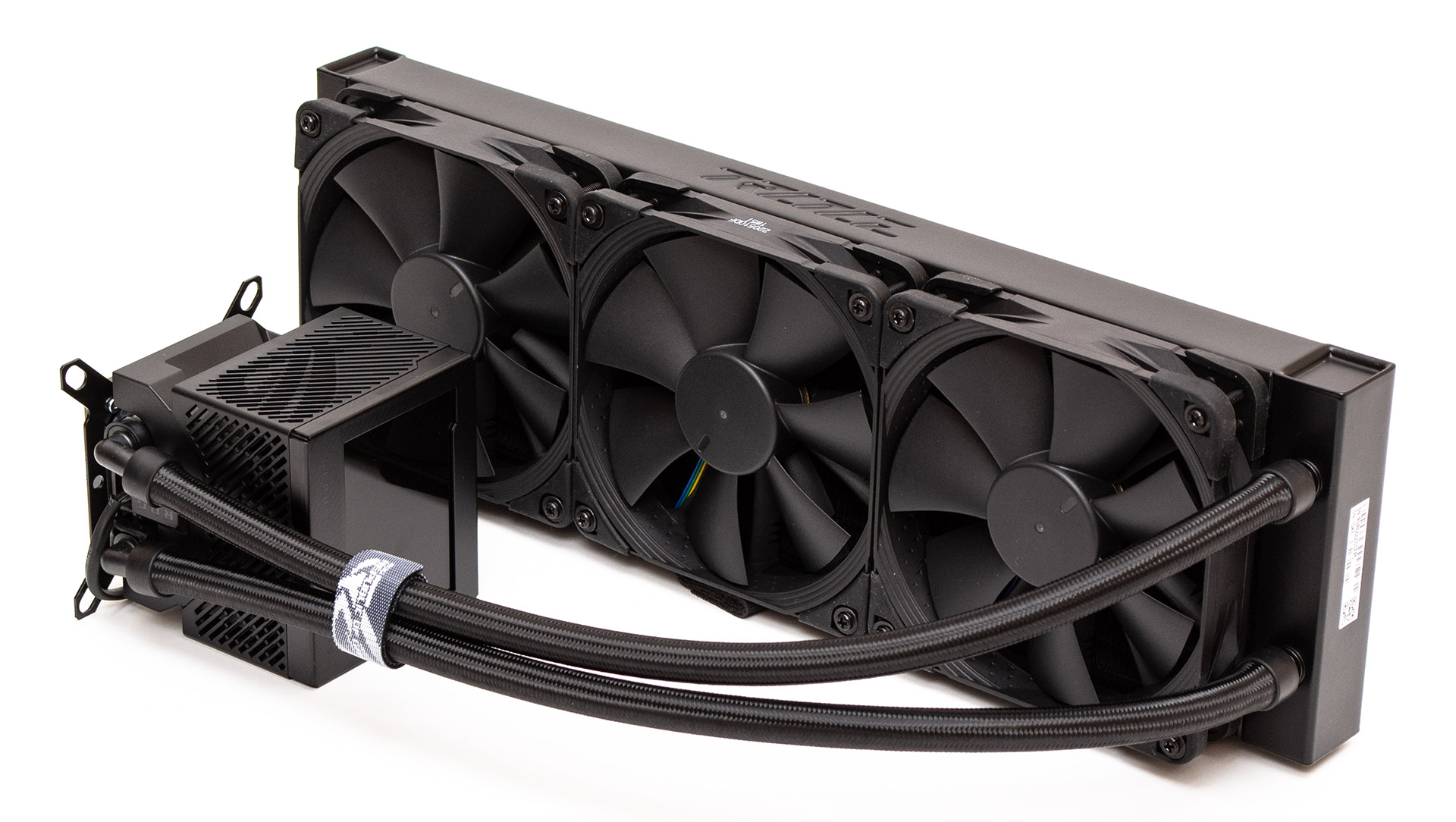

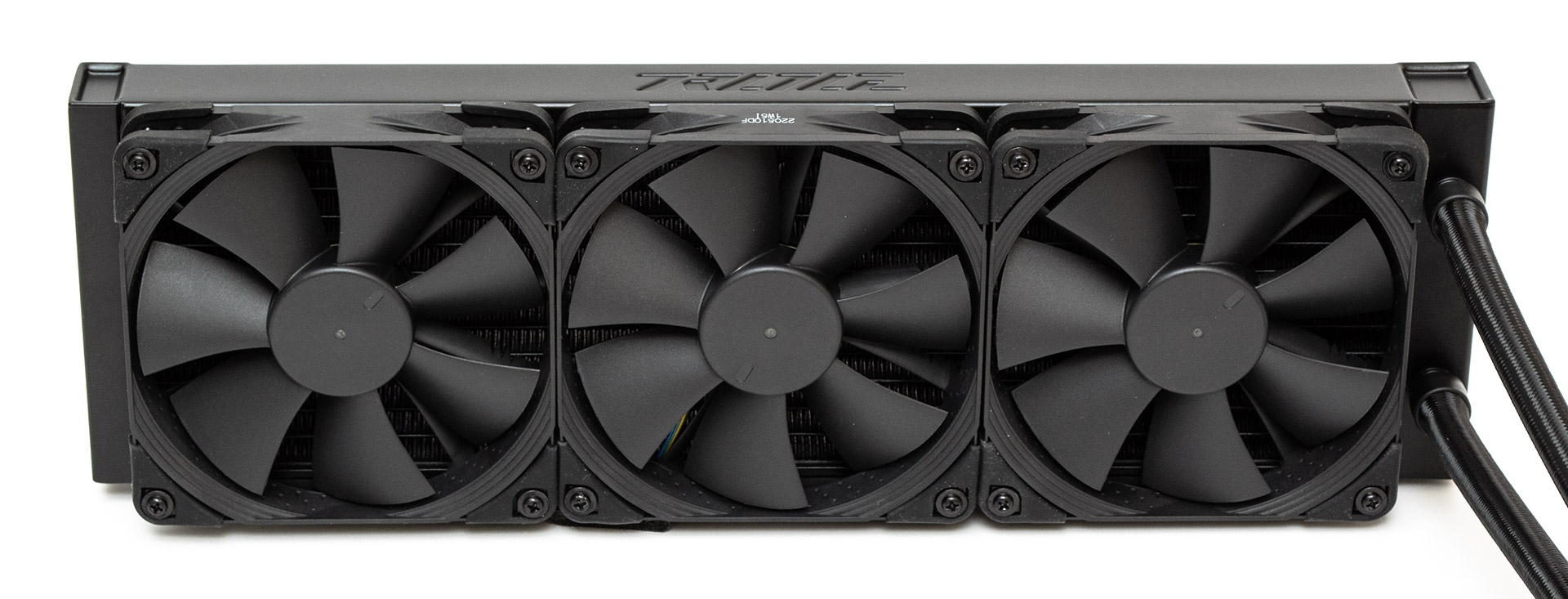

Так виглядають вентилятори, закріплені на радіаторі.

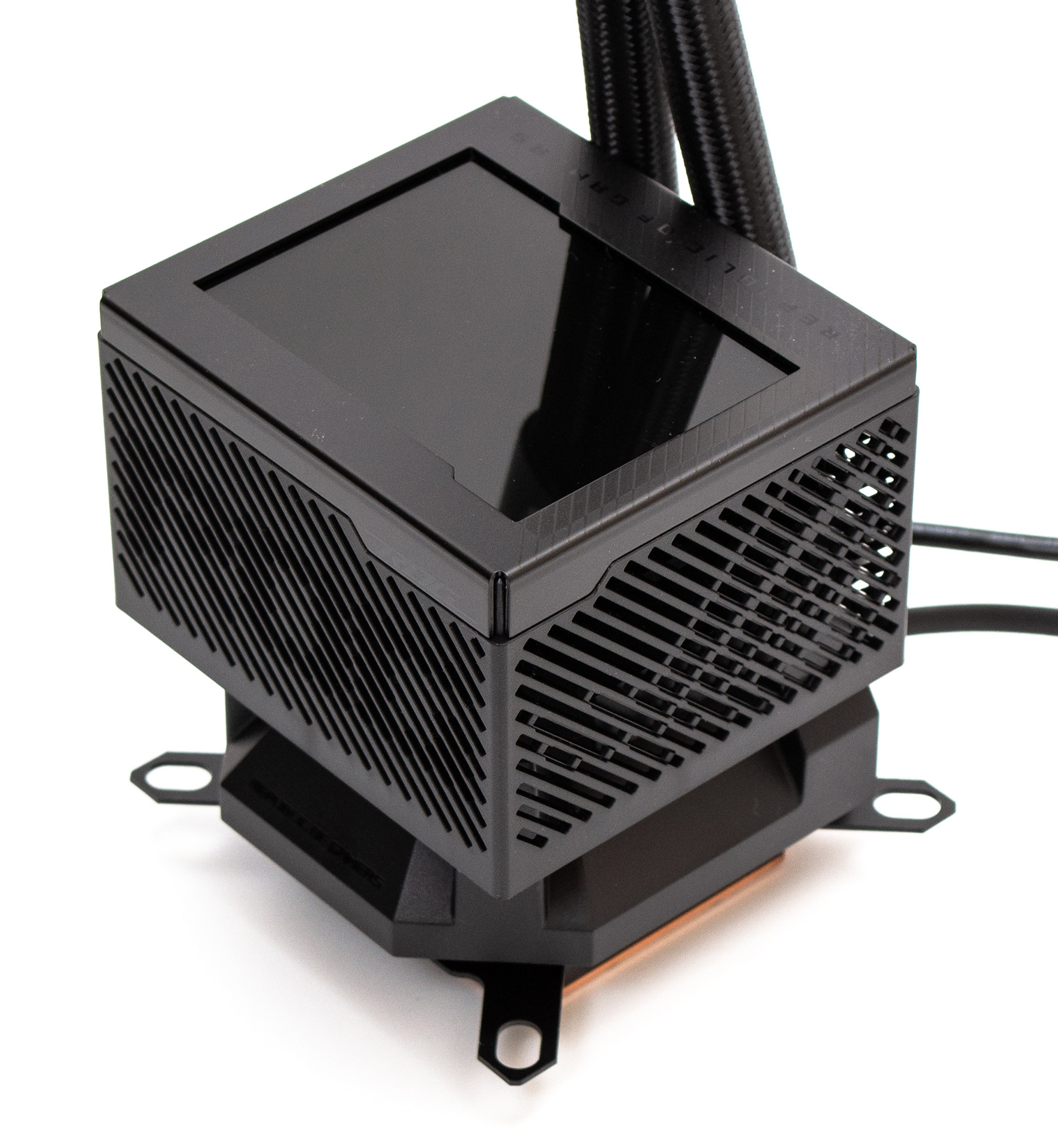

Водоблок у цій системі отримав оновлення. На верхній його частині знаходиться знімний 3,5″ рідкокристалічний дисплей, покращення якого зводяться до збільшеного до 32 МБ обсягу пам’яті, підтримки кліпів довжиною до 2000 кадрів, частоти оновлення в 60 кадрів на секунду та 24-бітної палітри кольорів. Кіно на ньому, на жаль, дивитися все ще не можна, але короткі кліпи та системна інформація зчитуються набагато краще. Загальна висота водоблоку у зборі складає 101 мм, розміри рамки дисплея 87х78 мм. З урахуванням лап кріплення маємо розмір 89х91 мм.

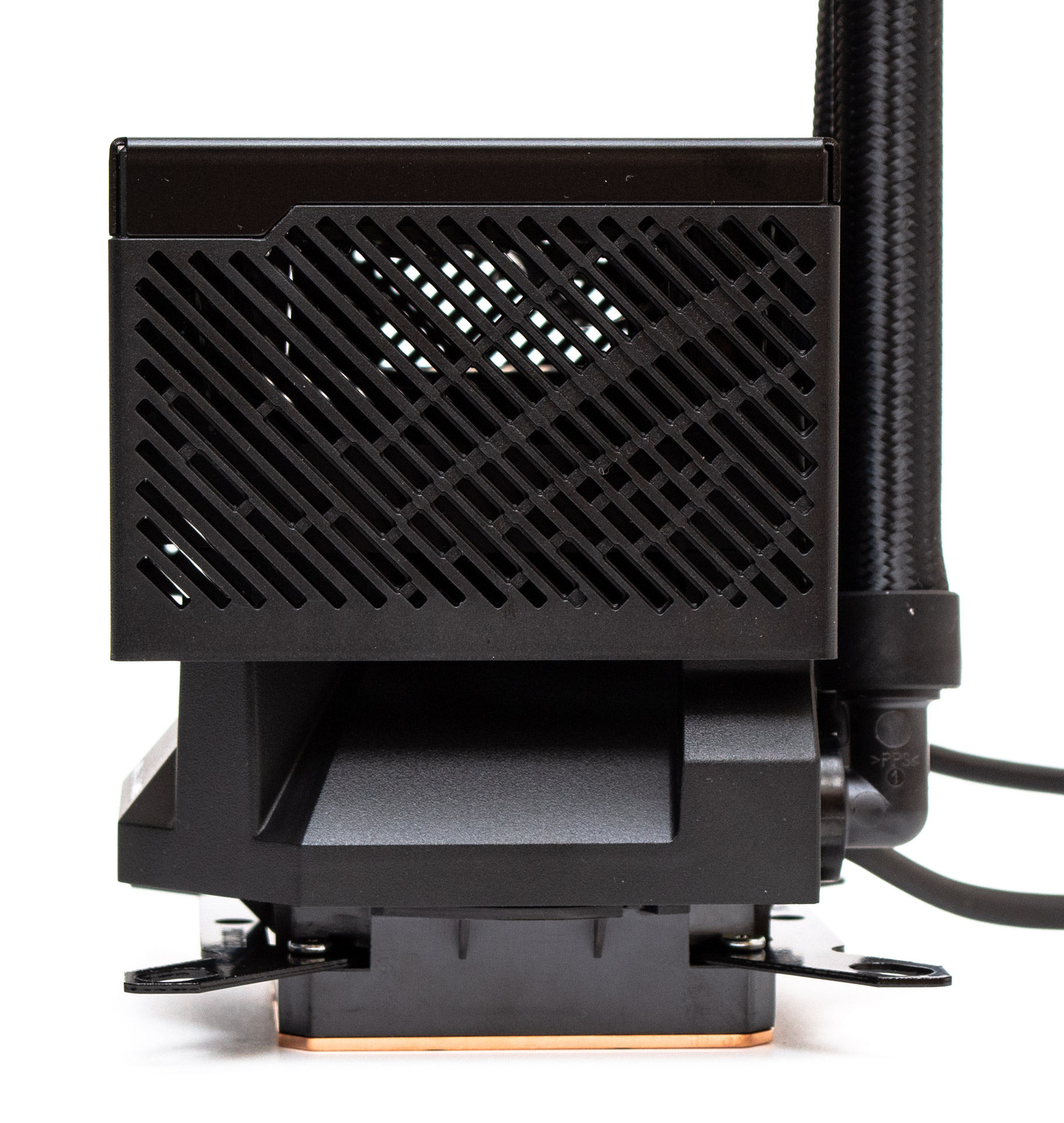

Верхня частина дисплейного блоку має решітчасті боковини, оскільки через них проходить повітря, необхідне для маленького вентилятора. Всередині знаходиться відцентрова помпа восьмого покоління від Asetek з діапазоном швидкості від 800 до 3600 об/хв, який регулюється за допомогою ШІМ. На мінімальній швидкості помпа працює безшумно з рівнем гучності в 31 дБ (А). Чутно її стає після 2000 об/хв та 37 дБ (А). На максимальних 3600 об/хв шум сягає 47 дБ (А) і сприймається як неприємне дзижчання.

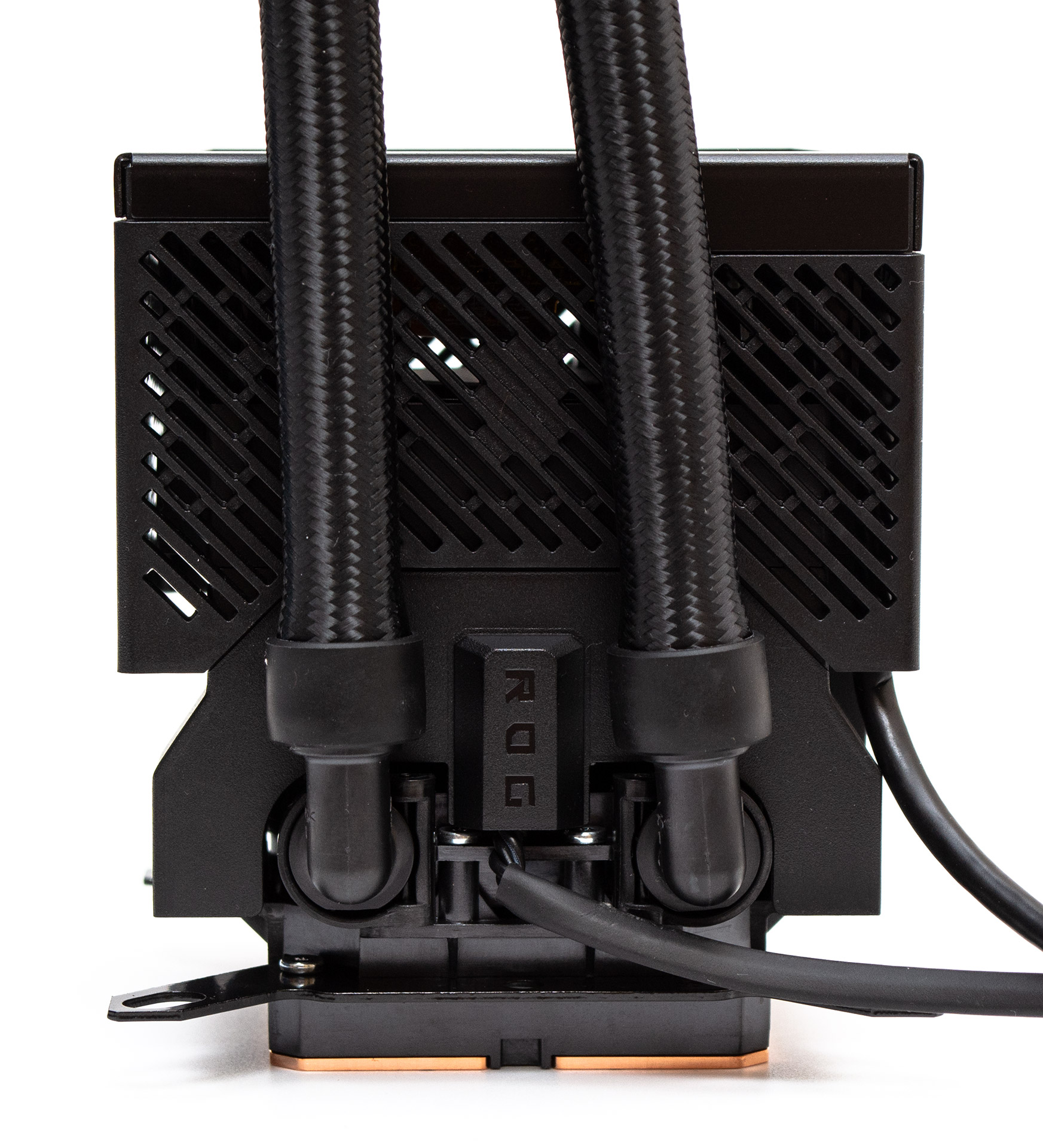

Шланги приєднуються до водяного блоку кутовими фітингами, які можуть повертатися майже на 180 градусів. Два кабелі для живлення помпи та керування дисплеєм заходять в корпус позаду між шлангами та з кута дисплейного блоку.

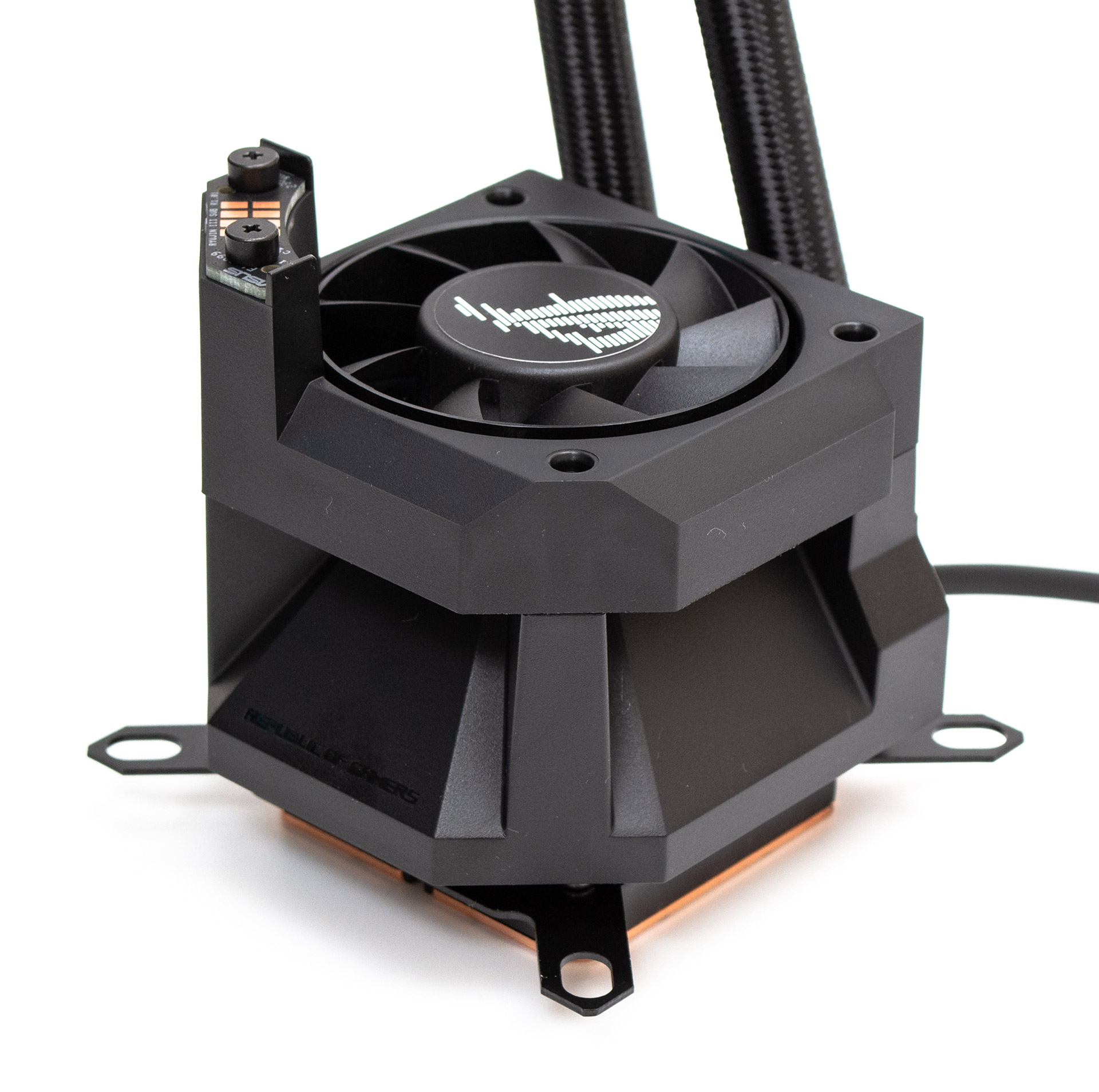

Якщо зняти дисплейний блок, під ним можна побачити маленький 60-мм вентилятор, який обдуває силові елементи живлення навколо процесора. При встановленні водоблоку шлангами донизу, два вихідні отвори спрямовуються вверх та в сторону задньої панелі. Саме там зазвичай розташовані радіатори VRM. Швидкість вентилятора складає від 800 до 5100 об/хв і на максимумі це є найгучніший елемент системи. До речі, логіка керування помпою та вентилятором знаходиться в дисплейному блоці і якщо його від’єднати від водоблоку під час роботи, обидва елементи миттєво вийдуть на свою максимальну швидкість. А чи є практична користь з цього пристрою загалом, ми перевіримо пізніше.

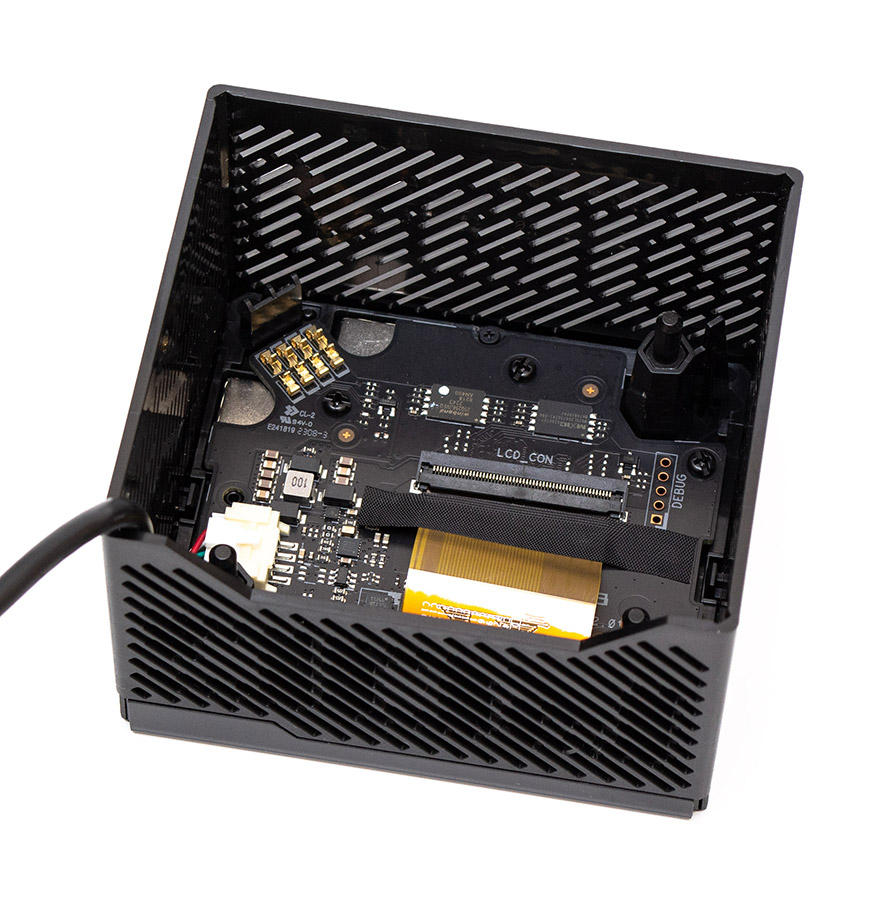

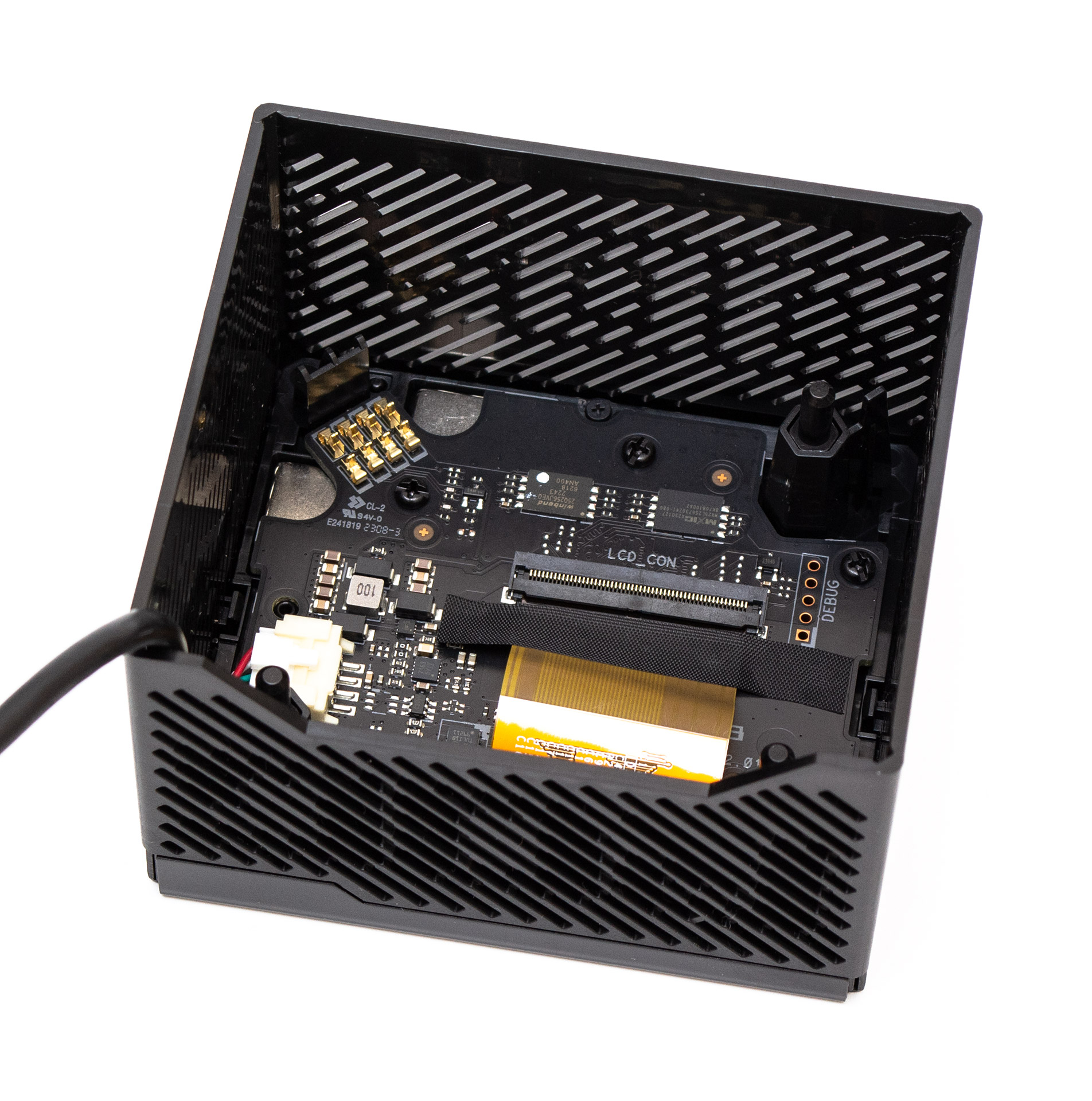

Дисплейний блок всередині переважно пустий. Всі електронні компоненти на ньому розташовані на тонкій друкованій платі зверху. На водоблоці цей елемент тримається за допомогою магнітів.

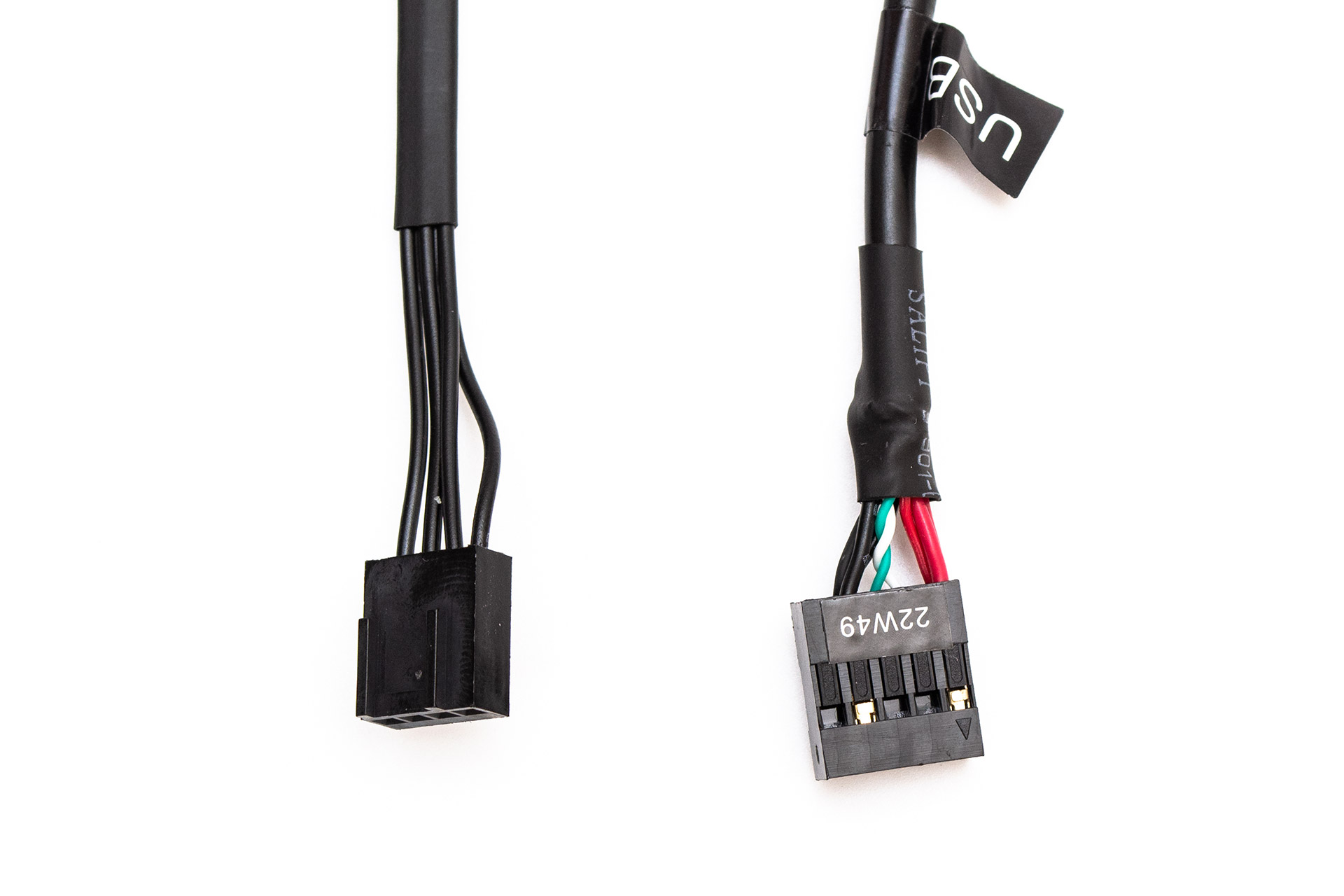

Довжина кабелю живлення помпи на чотири контакти складає 340 мм. Стандартна USB колодка від дисплея закріплена на шнурі довжиною в 900 мм.

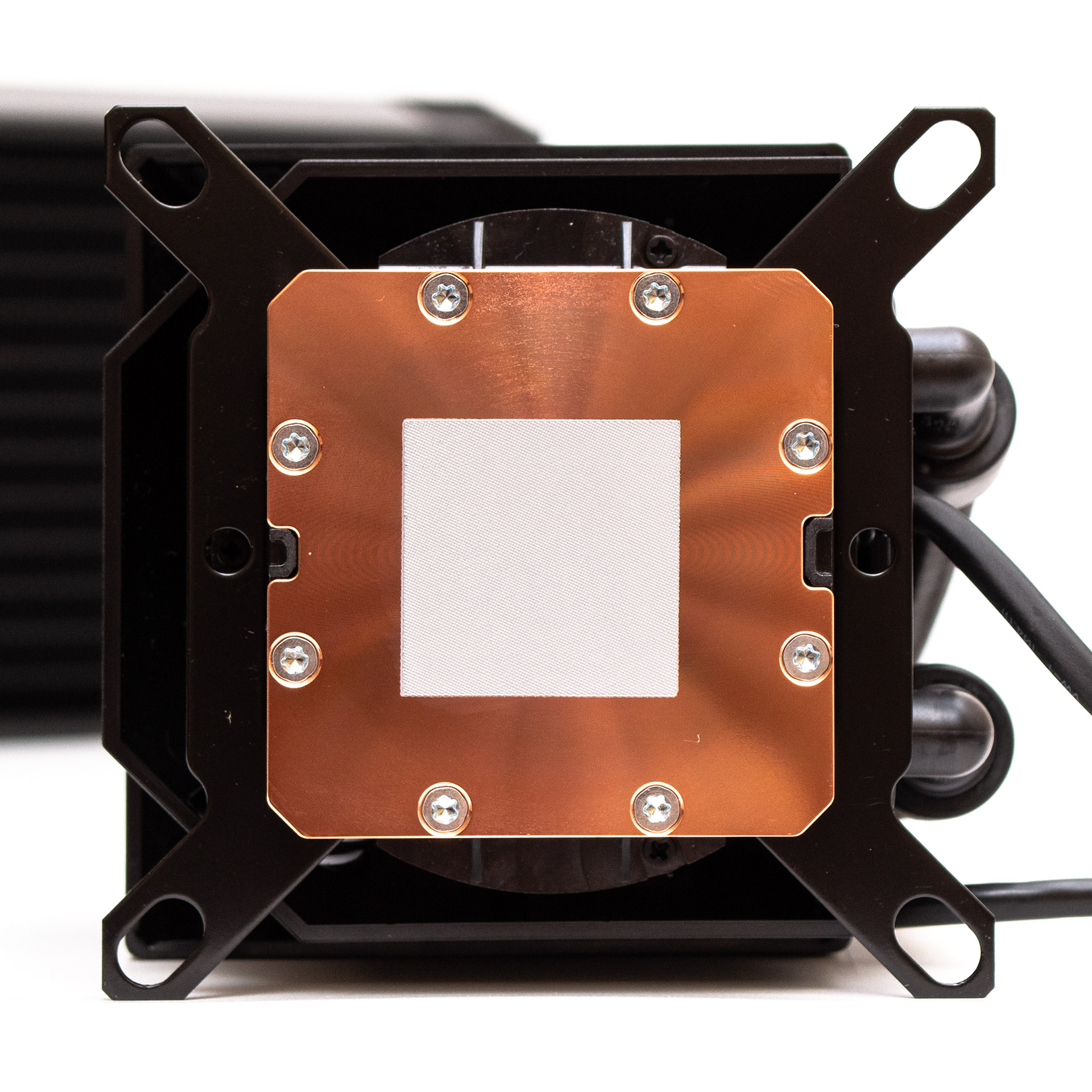

На підошві водоблоку попередньо нанесений прошарок термоінтерфейсу.

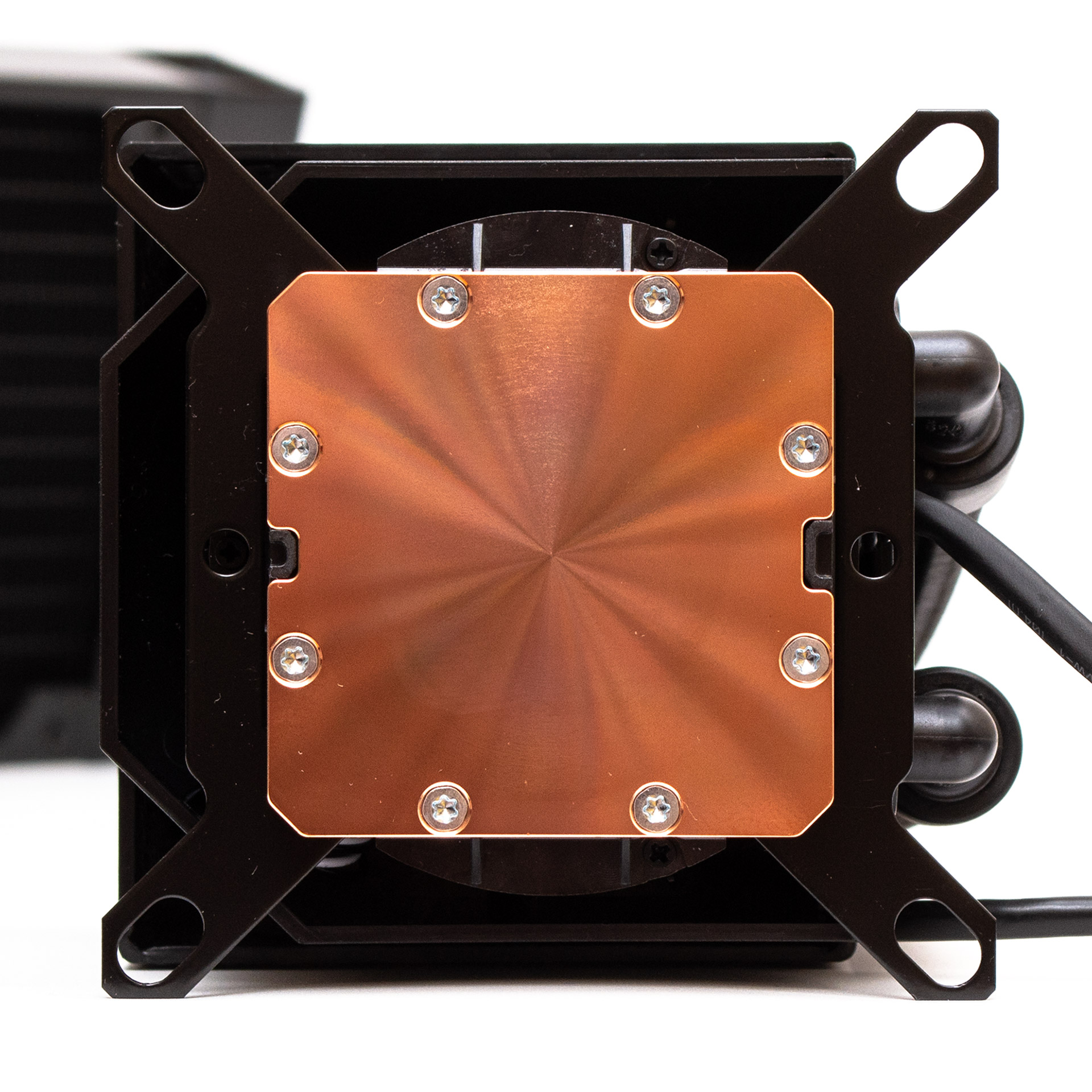

Підошва водяного блоку мідна, має форму закругленого по кутах квадрата розміром 56х56 мм. Зафіксована вісьмома гвинтами типу Torx. Шліфування тут йде концентричними колами від підвищення у центрі.
Перейдемо до встановлення системи рідинного охолодження та тестування її ефективності під тепловим навантаженням.
