За минулі роки в індустрії систем рідинного охолодження типу AIO (All in one) мало що змінилося. І все завдяки компанії Asetek та їх патентам, які ми згадуємо чи не в кожному такому огляді. Проте, певні зрушення все ж таки є. Наприклад в СРО ASUS ROG Ryuo III 360 ARGB, яка стала предметом цієї статті, з технічної точки зору покращилась помпа та радіатор. А замість традиційної підсвітки на помпі, чи менш традиційного екрана з’явилася штука під назвою AniMe Matrix LED. Це також можна вважати дисплеєм, де зображення утворюється окремими різнобарвними точковими світлодіодами. Але нас першочергово цікавить ефективність, а не зовнішність системи. То ж коротко розглянемо її конструкцію, а потім перейдемо до тестів.
Технічні параметри
| Виробник | ASUS |
|---|---|
| Назва та сторінка продукту | ROG Ryuo III 360 ARGB |
| Сумісність с процесорними роз'ємами | Intel LGA115x/1200/1700 AMD AM4/AM5 |
| Розміри радіатора (ДхШхВ), мм | 399,5х120х30 |
| Розміри вентилятора (ДхШхВ), мм | 120х120х27 |
| Матеріал та конструкція радіатора | Алюмінієвий трисекційний радіатор с ребрами стрічкового типу |
| Кількість пластин на дюйм, FPI | 20 |
| Загальна вага системи у зборі, г | 1600 |
| Розмір водяного блоку, (ДхШхВ), мм | 89х89х68,3 |
| Матеріал водяного блоку | Алюмінієвий корпус з мідною основою, пластик |
| Швидкість помпи, об/хв | 800 ~ 2600 (+/-300) з ШІМ |
| Модель вентилятора | 3 x ASUS ROG AF 12S ARGB (CF1225H12D) |
| Швидкість вентилятора, об/хв | 600 ~ 2200 (+/-300) з ШІМ |
| Повітряний потік, м3/год | 119,05 |
| Рівень шуму вентилятора, дБ (А) | 36,45 |
| Статичний тиск, мм води | 3,88 |
| Тип вальниці вентилятора | – |
| Заявлений ресурс вентилятора, год | – |
| Номінальна напруга, В | 12 |
| Сила току вентилятора, А | 0,35 |
| Пікове енергоспоживання вентилятора, Вт | 4,2 |
| Особливості | Вбудований у водяний блок дисплей AniMe Matrix LED, ARGB підсвітка вентиляторів, шість років гарантії |
| Середня вартість, грн | 12995 |
Комплект постачання

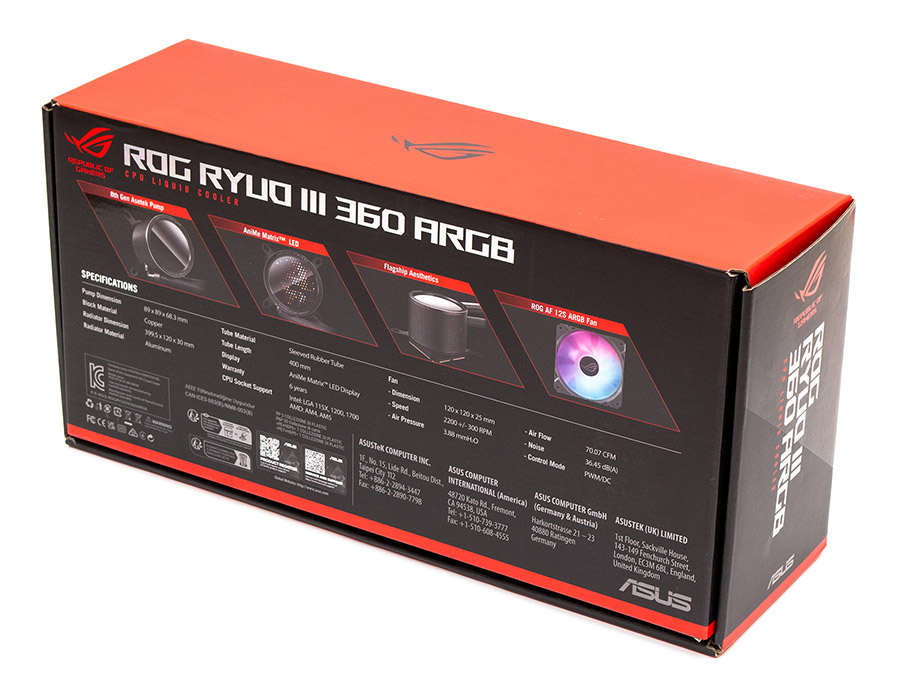

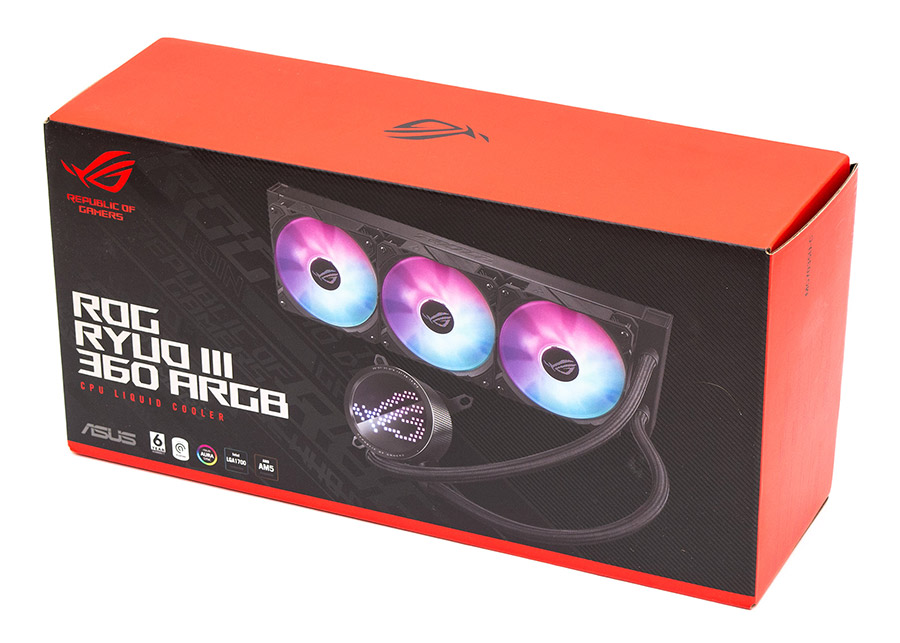

Система рідинного охолодження запакована в фірмову червоно-чорну коробку, виконану в стилі бренду ROG. В картинках та текстовому форматі тут є уся необхідна інформація про продукт.
В пакуванні відмовилися від форми з пресованого картону, яка мала вбирати вологу на випадок протікання. Натомість використовуються звичайні вставки та поліетиленові пакети. Під накладкою верхньої кришки по центру у прозорій кишені наклеєна пластикова карта з індивідуальним номером та прихованим кодом. Чим саме вона є: подарунковою, клубною чи на знижку — достеменно невідомо.
В комплект деталей системи, окрім радіатора з водяним блоком та трьох вентиляторів входить:
- інструкція користувача;
- набір наліпок;
- пластикова пластина-тримач для кріплень;
- два пластикові кріплення-адаптери під роз’єми AMD AM4 та AM5;
- чотири металеві гвинтові опори кріплення під усі підтримувані процесорні роз’єми;
- чотири металеві гайки з накатаною голівкою для фіксації на AM4 та Intel LGA1700;
- чотири металеві гайки з накатаною голівкою та смугою по середині для фіксації на AM5 та Intel LGA115х/1200;
- 12 довгих гвинтів для кріплення вентилятора;
- 12 коротких гвинтів для кріплення радіатора до корпусу;
- багаторазова липка стрічка Velcro для вкладання кабелів;
- розгалужувач живлення вентиляторів з одного роз’єму на чотири контакти на три роз’єми;
- розгалужувач живлення ARGB підсвітки з одного роз’єму +5VDG (мама) на чотири роз’єми +5VDG (тато).
Зовнішній вигляд та конструкція
Загальна концепція системи рідинного охолодження ASUS ROG Ryuo III 360 ARGB впізнавана з першого погляду. Є чорний алюмінієвий радіатор формату 360 мм, поєднаний гнучкими гумовими шлангами у нейлоновому обплетенні з помпою, суміщеною з водяним блоком. Довжина трубок із зовнішнім діаметром в 12 мм становить 400 мм.
Фактичні габарити радіатора складають 399,5х120х30 мм. У бокових ребрах жорсткості є три набори посадкових отворів під 120-мм вентилятори, розташовані без прозору. Ребра охолодження виготовлені у вигляді зібраних гармошкою тонких металевих смужок, розташованих зі щільністю 20 FPI (пластин на дюйм) та поділених між собою 14 каналами, по якім тече холодоагент. Вага спорядженої системи без вентиляторів дорівнює 1138 грамам. Загальна площа розсіювання тепла складає приблизно 12 000 см². Вага кожного окремого пропелера становить 151 грам.
Трубки непорушно поєднані з фітингами радіатора методом опресування пластиковими обоймами. Товщина колектору з цієї сторони дорівнює 23 мм. Збоку є наліпка з серійним номером.
Товщина колектору з протилежного боку складає 15 мм. Тут також є наліпки з якимось штрих-кодом та інформацією про модель.
На бокових гранях є штампований напис ROG.
Три стокові вентилятори формату 120 мм промарковані як ASUS ROG AF 12S ARGB (CF1225H12D). Їх гвинти мають по сім пологих та широких напівпрозорих лопатей, з кутами нахилу, розрахованими на створення високого статичного тиску повітря. По периметру лопаті поєднані суцільним кільцем, яке не дає виходити повітрю через бокові прозори біля рамки у зворотному напрямку під дією відцентрової сили. Світлодіоди керованої ARGB підсвітки розташовані по центру, навколо двигуна. Діапазон швидкості пропелера складає від 600 до 2100 об/хв та керується за допомогою ШІМ. Тип вальниці невідомий. Сам пропелер добре збалансований та не видає паразитних призвуків при роботі. Є дуже тихим до 800 об/хв, середнім по шуму при 1500 об/хв та досить гучним на 2100 об/хв. Пластикова рамка має наклеєні по кутах гумові демпфери вібрації, з обох сторін. Обидва кабелі сягають в довжину 320 мм. Перший з них відповідає за живлення вентилятора та має роз’єм на чотири контакти. Другий потрібен для керування підсвіткою та оснащений стандартним роз’ємом +5VDG з трьома контактами та одним пропуском між ними.
Зібрана система разом з вентиляторами та з урахуванням голівок гвинтів кріплення має товщину в 59 мм у профіль.
Так виглядають вентилятори, закріплені на радіаторі.
Водяний блок є найгарнішою частиною даної системи. Він виготовлений з алюмінію та має форму циліндру з дзеркалом зверху, яке насправді є точковим дисплеєм AniMe Matrix LED. Діаметр пристрою складає 76 мм при висоті в 68 мм. З урахуванням лап кріплення маємо розмір 89х89 мм.
Боковина вкрита рельєфом у вигляді маленьких квадратиків. Всередині знаходиться відцентрова помпа восьмого покоління від Asetek з діапазоном швидкості від 800 до 2600 об/хв, який регулюється за допомогою ШІМ. При швидкості нижче 2000 об/хв та рівні шуму в 37 дБ (А) її не чутно зовсім. В корпусі помпа буде безшумною на 2200 об/хв та 40 дБ (А). На максимумі у 2600-3000 об/хв рівні шуму складатимуть 43-45 дБ (А) і будуть сприйматися як настирливе дзижчання.
Шланги приєднуються до водяного блоку кутовими фітингами, які можуть повертатися в межах 120 градусів, кожен у свою сторону від вертикалі. Два кабелі для живлення помпи та керування дисплеєм заходять в корпус позаду знизу.
Довжина кабелю живлення помпи на чотири контакти складає 320 мм. Стандартна USB колодка від світлодіодного дисплея закріплена на шнурі довжиною в 900 мм.
Підошва водяного блоку мідна, має форму закругленого по кутах квадрата розміром 56х56 мм. Зафіксована вісьмома гвинтами типу Torx. Шліфування тут йде концентричними колами від підвищення у центрі. За замовчуванням на підошві має бути нанесена термопаста, але її немає, оскільки система вже використовувалась раніше. Зате є багато подряпин, що вказують на доволі м’яку та ніжну мідну поверхню. Можливо, у випадку з нікелюванням воно було б стійкішим до фізичних впливів. Рамка кріплення фактично не знімається та є однією для всіх процесорних роз’ємів. Щоб її демонтувати за крайньої потреби, доведеться розбирати водоблок повністю.
Перейдемо до встановлення системи рідинного охолодження та тестування її ефективності під тепловим навантаженням.
