Огляд системи рідинного охолодження Lian Li Galahad II Trinity SL-INF 360

Друге покоління систем рідинного охолодження Galahad від Lian Li отримало загальну назву Galahad II Trinity та складається з трьох моделей: Galahad II Trinity, Galahad II Trinity SL-INF та Galahad II Trinity Performance. Усі ці новинки оснащені водоблоками з можливістю заміни декоративних кришок для персоналізації, а на радіаторах систем охолодження використовуються фітинги, які можуть повертатися на 360 градусів та мають кут у 45 градусів, що полегшує укладання трубок рідинного охолодження при встановленні.

У цьому огляді ми розглянемо найгарнішу в лінійці СРО під назвою Lian Li Galahad II Trinity SL-INF 360 Black.

Технічні параметри

Комплект постачання

Система рідинного охолодження запакована в фірмову чорну коробку з синіми окантовками по краях. У вигляді зображень та текстовому форматі тут є уся необхідна інформація про продукт.

Інструкція знаходиться одразу під кришкою коробки, а під нею елементи системи зберігаються у формі з переробленого картону. Усі компоненти та додаткове приладдя запаковані в поліетиленові пакетики.

В комплект деталей системи, окрім радіатора з водяним блоком та трьох вентиляторів входять:

• інструкція;
• дві металеві підсилювальні пластини для процесорних роз’ємів Intel 1700 та 1200/115х;
• чотири пластикові підпори для роз’ємів Intel;
• чотири гвинтики для фіксації кріплення Intel;
• кріплення для Intel;
• кріплення-адаптер під роз’єми AMD AM4 та AM5;
• термопаста зі шпателем;
• два поліетиленові трафарети для нанесення термопасти;
• 12 коротких гвинтів для кріплення радіатора до корпусу;
• шкіряний ремінець для трубок;
• кабель помпи на ARGB;

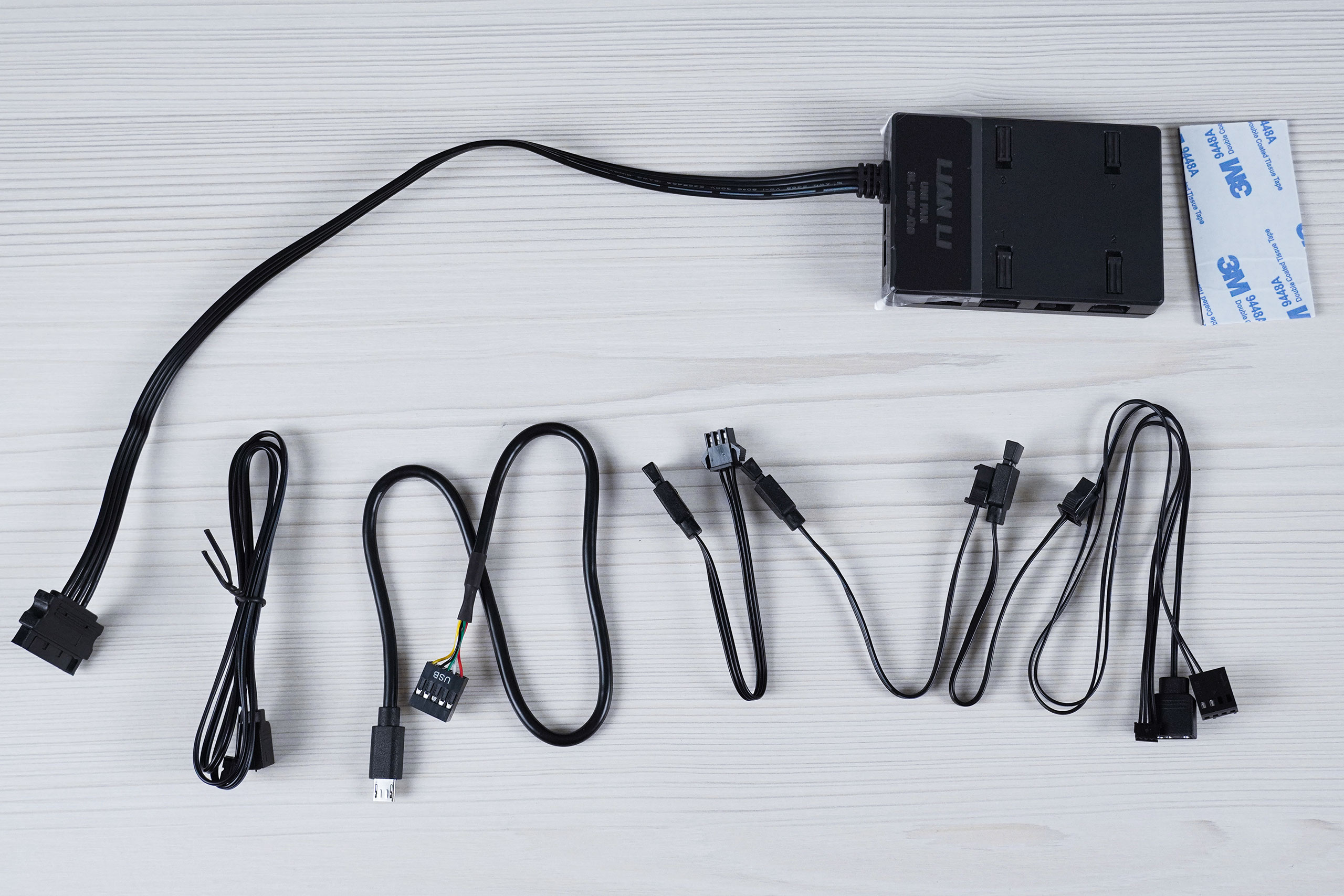

• контролер для підсвітки та вентиляторів з магнітом;
• USB-кабель для контролера;
• розгалужувач ARGB та 4-контактного вентилятора для контролера;
• три маленькі перехідники з контролера на ARGB.

Зовнішній вигляд та конструкція

Система рідинного охолодження Lian Li Ga II Trinity SL-INF 360 має стандартний вигляд. Вона складається з чорного алюмінієвого радіатора формату 360 мм, поєднаного гнучкими гумовими шлангами у нейлоновому обплетенні з помпою, суміщеною з водяним блоком. Довжина трубок із зовнішнім діаметром в 13 мм становить 385 мм. Вентилятори одразу встановленні «з коробки».

На шланги можна одягнути шкіряний ремінець, що присутній в комплекті.

Фактичні габарити радіатора складають 397,5x119,2x27 мм. Бокові ребра жорсткості мають три набори посадкових отворів під 120-мм вентилятори, які будуть розташовані щільно, без проміжку.

Ребра охолодження виготовлені у вигляді зібраних гармошкою тонких металевих смужок, розташованих зі щільністю 20 FPI (пластин на дюйм) та поділених між собою 12 каналами, по яких протікає холодоагент.

Вага спорядженої системи з вентиляторами дорівнює 1700 грамів. Трубки міцно поєднані з фітингами радіатора, які мають кут у 45 градусів — таке компонування додає зручності для прокладання шлангів в корпусі.

Біля фітингів знаходиться заливний отвір.

Товщина колектору з цієї сторони дорівнює 22 мм, тоді як з протилежного боку — 15 мм.

На бокових гранях є штампований напис Lian Li.

Три стокові вентилятори мають назву Lian Li Uni Fan SL-Infinity 120. Їх фактичні габарити складають 120х120х27 мм. Пропелер має звичайні сім лопатей, товсту рамку з гумовими демпферами по її кутах, та максимальну швидкість 2100 обертів на хвилину. Приблизно до 900 об/хв роботу пропелерів не чутно взагалі, після 1400 об/хв їх стає чутно з закритого корпусу, а на максимальній швидкості рівень шуму можна схарактеризувати як гучний, але без різких призвуків на фоні. Тип вальниці — гідродинамічний (FDB).

Особливість цих вентиляторів полягає у їх конструкції. Комбінований кабель підсвітки та живлення приєднується до першого вентилятора, а потім стеком в групу решта, для чого на них є спеціальні пази для підключення.

Пропелери утворюють між собою зв’язок, та в налаштуваннях підсвітки ці вентилятори налаштовуються окремо, або як одне ціле, з переливаннями ефектів підсвітки з урахуванням кількості вентиляторів.

На вентиляторах немає ніякого маркування, а в місці, де зазвичай є наліпка з позначеннями, встановлена алюмінієва накладка з логотипом.

Підсвітка присутня на корпусі та на самому вентиляторі — це «нескінченне дзеркало» з ARGB-підсвіткою у верхній та нижній частинах, що створює тривимірний вигляд з поглибленнями. Також коло на вентиляторі має нескінченне дзеркало з підсвіткою.

Вентилятори вже на заводі прикручені до радіатора, тому діставши з коробки, систему охолодження можна одразу встановлювати в ПК.

Водяний блок повторює концепцію підсвітки вентиляторів. З заводу встановлена декоративна алюмінієва кришка з подвійним нескінченним дзеркалом та логотипом Lian Li у центрі.

Логотип можна повертати на 180 градусів. Якщо треба ще 180, то кришку можна зняти та провернути на потрібний градус.

Ще в комплекті можна знайти змінну матову кришку, яка світить ще яскравіше, та є на вибір дві центральні заглушки: одна така сама матова як і кільце, а інша — з нескінченним дзеркалом. Отже, користувач матиме змогу обрати комплект який буде до вподоби.

Зміняючи кришку можна побачити світлодіоди.

Розміри водоблоку становлять 74x74x69 мм. Всередині знаходиться помпа, її швидкість можна регулювати, але максимальне значення складає 3200 об/хв при рівні шуму в 31,8 дБ (А), тож меншу швидкість не бачу сенсу ставити, помпу фактично не чути. Паразитних фонових призвуків також не було виявлено.

Шланги приєднуються до водяного блоку кутовими фітингами, які можуть повертатися в межах приблизно 45 градусів в кожну сторону. Три кабелі для помпи виведені між фітингами. Ще один кабель ARGB-підсвітки приєднується в вільний роз’єм на корпусі водоблоку.

Підошва водяного блоку мідна та має форму заокругленого по кутах квадрата розміром 56х56 мм. Вона зафіксована дванадцятьма гвинтами. Ефективна площа контакту складає 43х43 мм.

Поверхня не дзеркальна та має випуклість з середини.

Нанести термопасту можна комплектним поліетиленовим трафаретом.

Він наліплюється до підошви та в отвори у вигляді шестикутників шпателем втирається термопаста.

Я раджу взяти пластикову карту, так зручніше. Залишки термопасти можна стерти тою ж картою, та відклеїти трафарет, щоб можна було його ще раз використати.

Перший тест притиснення мене не задовольнив. Через стандартне нанесення видно, що паста покриває тільки центр кришки процесора, та через випуклість, контакт з частиною площини відсутній.

Тому наношу термопасту по старій схемі, рівномірно по всій кришці. Після повторного нанесення ситуація стала кращою, але все одно, повний контакт досягається лише у центральній частині відбитка, по боках контакт забезпечується лише шаром термоінтерфейсу.

Встановлення

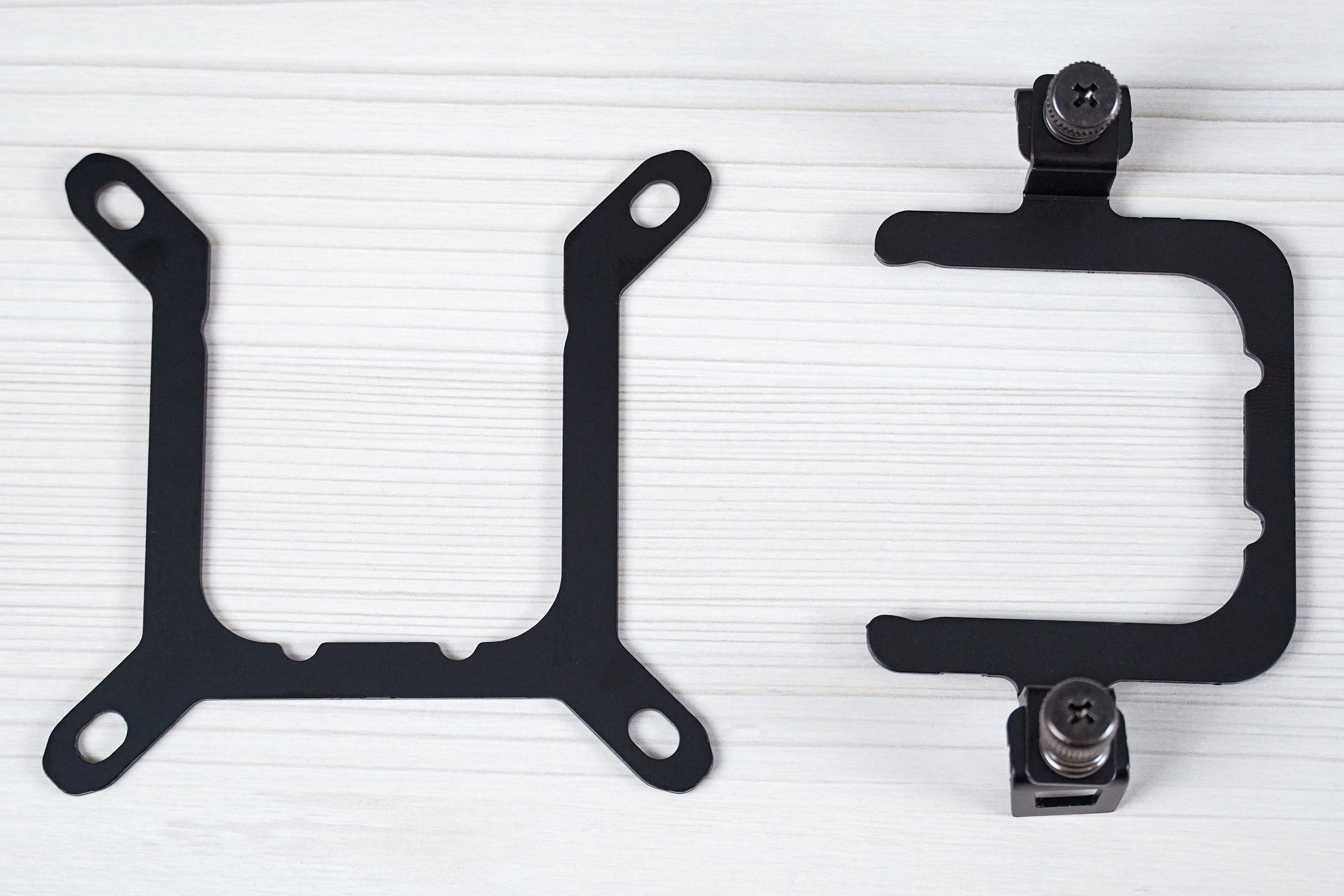

Процес монтажу Lian Li Galahad II Trinity SL-INF 360 ми розглянемо на прикладі сокета AMD AM4. З коробки встановлено кріплення Intel, тому міняємо на AMD — це робиться не складно, просто кріплення зсувається у бік.

Стандартне кріплення на материнській платі не чіпаємо, все стає одразу на рідні гачки, але рекомендую зняти скоби з кріплення AMD, та встановити їх на гаки, а потім вже встановлювати водоблок і закручувати гвинти.

Далі, потрібно увімкнути пропелери, помпу та всю підсвітку в контролер. Помпа під’єднувалась до четвертого виходу, і таким чином відображалась в застосунку коректно. Не забуваємо про окремий кабель, який йде з помпи в контролер для підсвітки. Окремо під’єднується помпа та контролер до конекторів USB. І в решті приєднуємо розгалужувач підсвітки та вентиляторів.

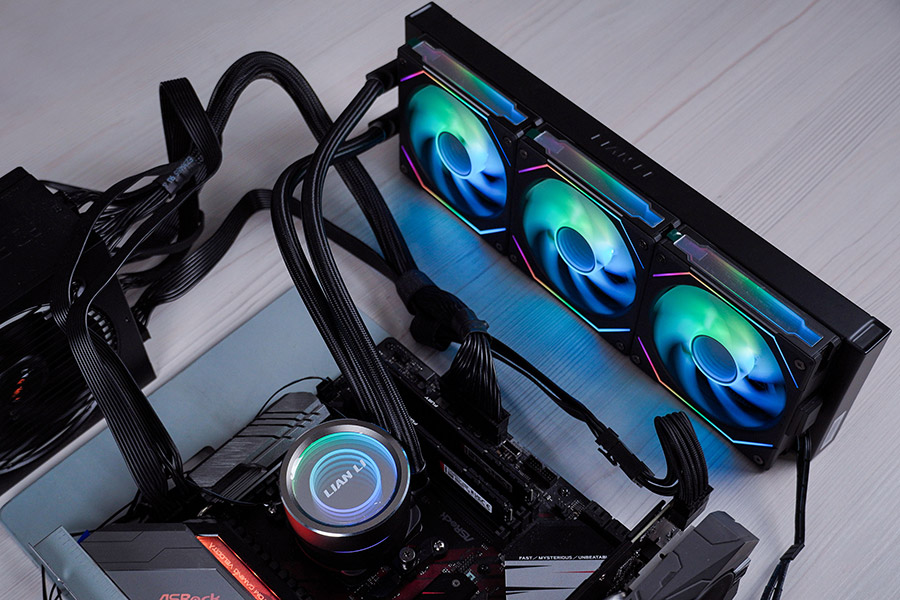

Так, кабелів багато, це вам ускладнить кабель-менеджмент, але в загальному потім буде дуже круто виглядати. Підсвітка з нескінченними дзеркалами захоплює, причому вона є і на водоблоці, і на вентиляторах.

Контролер має на борту вісім виходів: чотири для підсвітки та чотири для підключення вентиляторів.

Програмне забезпечення

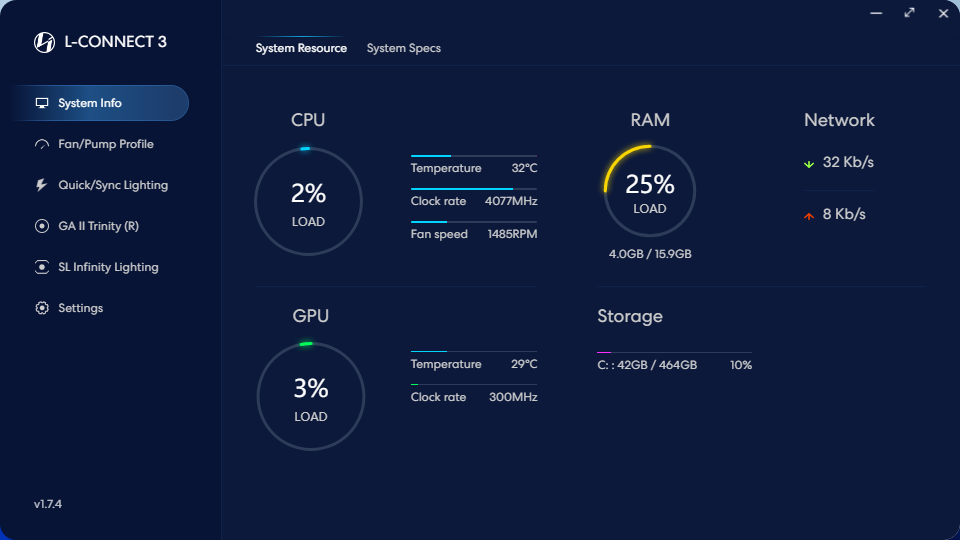

Для керування підсвіткою, швидкістю помпи та вентиляторів, потрібно звантажити застосунок L-Connect. Інтерфейс максимально простий, в першому вікні ми бачимо просто моніторинг частоти, навантаження та температури процесора з відеокартою, а також завантаження оперативної пам’яті та вашого накопичувача.

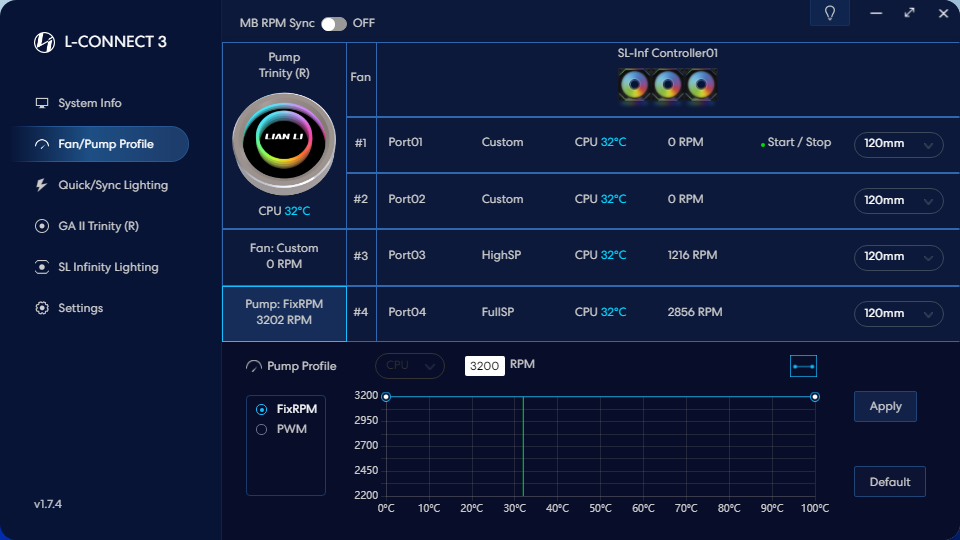

В другій вкладці ми можемо керувати швидкостями помпи та вентиляторів, там вже є заготовлені алгоритми роботи, або ви можете створити ще декілька власних.

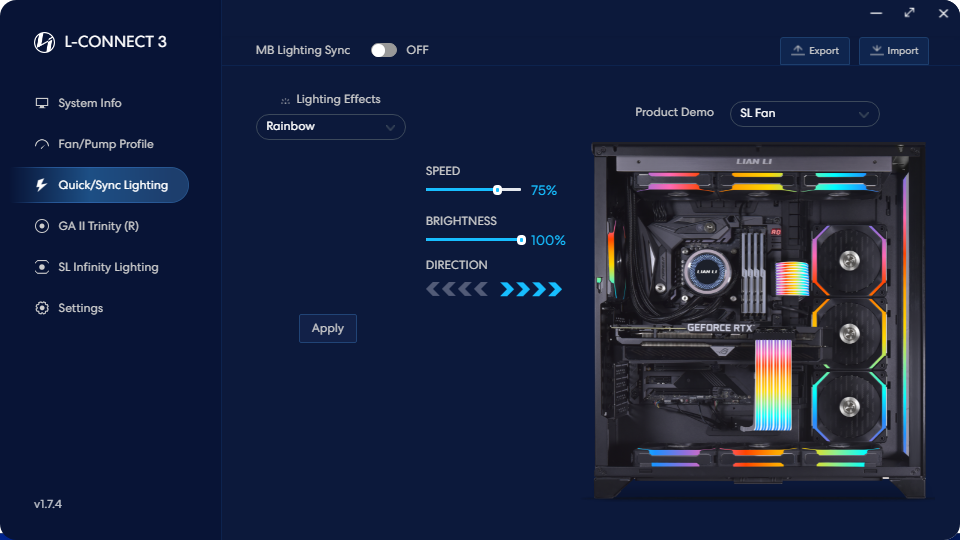

Чергова вкладка служить для синхронізації підсвітки.

На наступній вкладці ми можемо налаштовувати підсвітку водоблоку, обирати режими, інтенсивність, вмикати окремі режими для внутрішнього та зовнішнього кола, а також змінювати тип кришки корпусу водоблоку. Дивно, що тут теж можна керувати швидкістю помпи.

П’ята вкладка передбачена для налаштування підсвітки вентиляторів. Там можна засісти на цілий день, бо є купа різних ефектів. Також їх можна редагувати як завгодно та синхронізувати.

В останній вкладці — звичайні стандартні налаштування та оновлення застосунку.

Тестовий стенд

Для випробування ефективності системи рідинного охолодження Lian Li Galahad II Trinity 360 SL-Inf було використано стенд на базі платформи AMD AM4 в такій конфігурації:

• процесор: AMD Ryzen 9 3900Х;
• материнська плата: ASRock B550 PG Velocita;
• відеокарта: Asus GeForce GTX 1660 Super ROG Strix OC Edition 6GB GDDR6;
• пам'ять: HyperX Fury HX432C16FB3K2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74 1Т, 1,35 В);
• твердотілий накопичувач: SSD Kingston NV1 (500GB, NVMe M.2 2280);
• блок живлення: be quiet! PURE POWER 12 M 850W;
• термопаста: ARCTIC MX-4.

Процесор був в розгоні до 4,1 ГГц з напругою 1,25 В та 200 Вт потужності. Випробування системи охолодження проводилося на відкритому стенді в горизонтальній орієнтації материнської плати при постійній температурі 23 градуси Цельсія у приміщенні. Для прогріву центрального процесора застосовувався стрес-тест CPUID powerMAX версії з інструкціями AVX. Для моніторингу температури процесора використано програму HWMonitor. Для вимірювання рівня гучності використано шумомір Benetech GM1357.

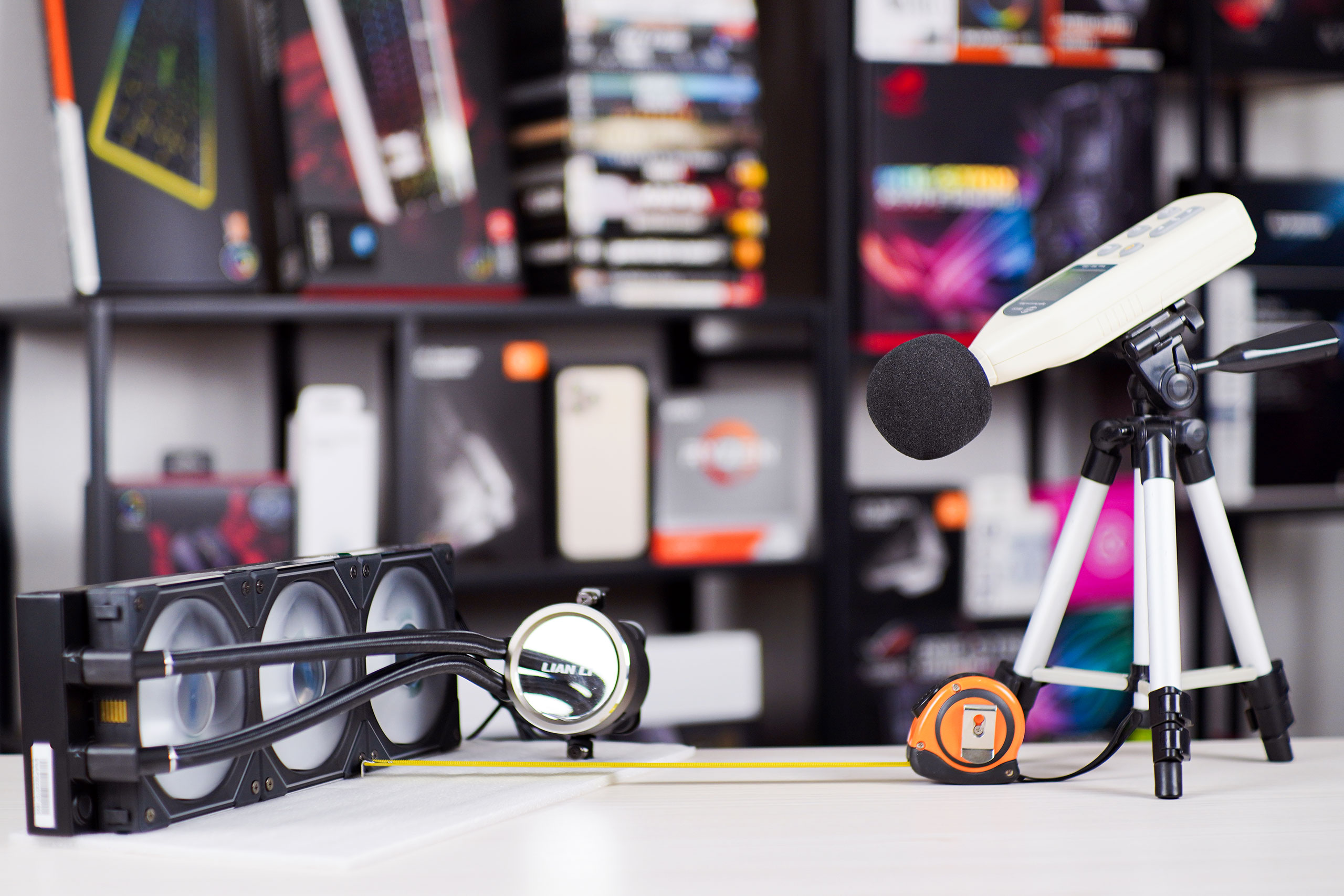

Всі заміри здійснено в тихому приміщенні без зайвих джерел шуму. Шумомір був розташований на відстані у 30 см від вентиляторів та помпи. Рівень фонового шуму складав 27,7 дБ (А).

Ефективність рідинної системи охолодження порівнювалась з двосекційним повітряним охолоджувачем Noctua NH-D15S з одним стоковим вентилятором та з другим додатковим пропелером Noctua NF-A15 PWM, максимальна швидкість якого становить 1200 об/хв.

Системи охолодження порівнювались між собою по співвідношенню загальної ефективності до рівня шуму. Були встановлені значення у 2100, 1900, 1700, 1500, 1400, 1200 та 1000 обертів у хвилину.

Зважаючи, що на Noctua один вентилятор максимально може обертатись на 1500, а другий на 1200 обертів у хвилину, то схема була така: 1500/1200, 1200/1200, 1000/1000.

Результати випробувань

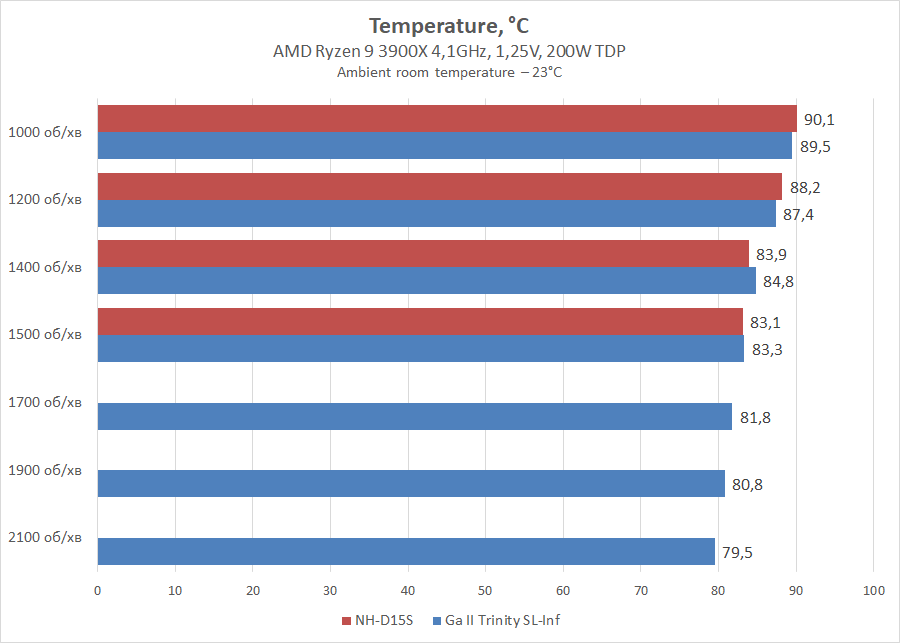

На однакових обертах вентиляторів ми бачимо сильну схожість температур. На 1000 та 1200 об/хв башта показала більші температури, а на 1400 та 1500 — температури виявилися більшими в СРО. Далі температура процесора з рідинним охолодженням пішла на спад завдяки підвищенню швидкості вентиляторів, тож система AiO має більший потенціал для охолодження.

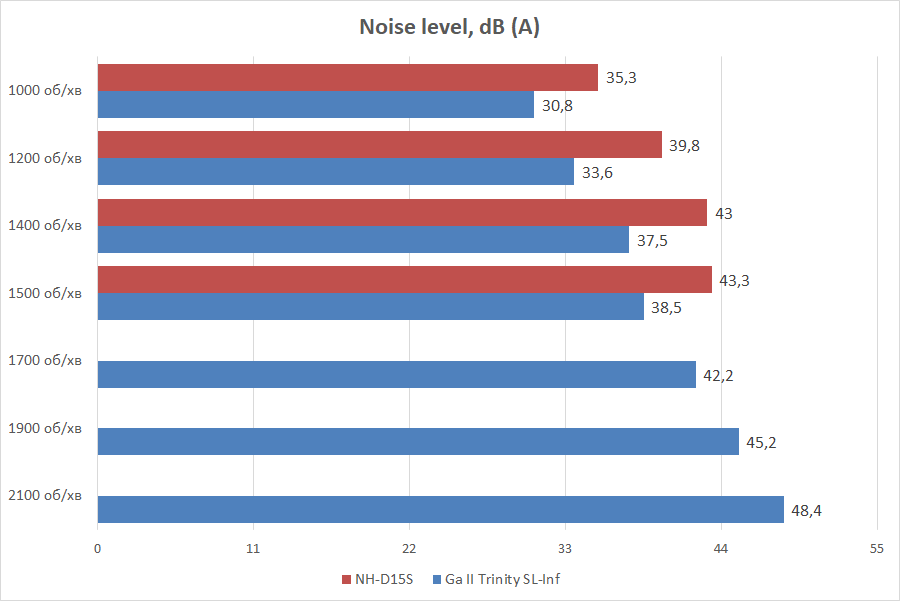

А тепер поглянемо на діаграму шуму на однакових швидкостях вентиляторів.

Тестувалось все в зібраному вигляді, тобто вентилятори на радіаторі та помпа розташовані на відстані 30 см від шумоміра. Як бачимо, тут ситуація зовсім інша, СРО на тих самих обертах значно тихіша.

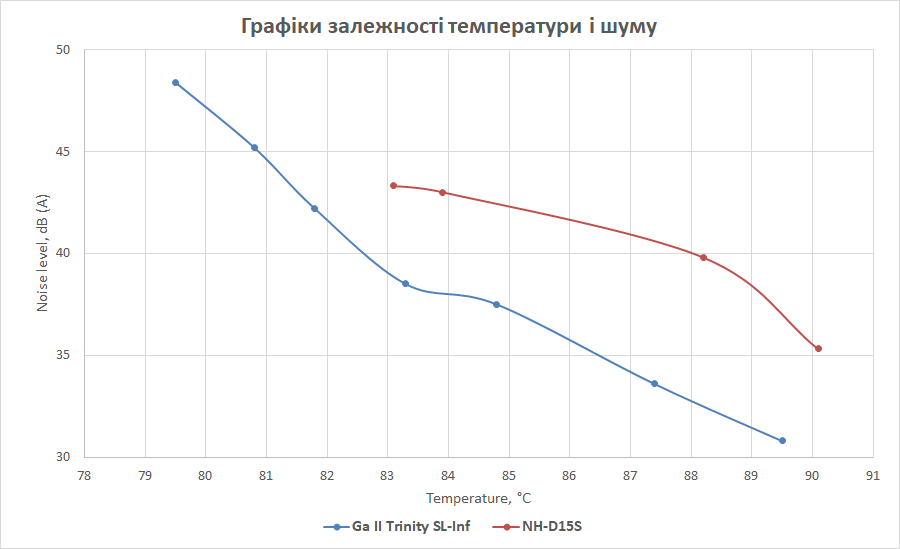

Далі поглянемо графік залежності температури від рівня шуму.

І от тепер перед нами є вся картина. Залежність графіків показує перевагу СРО перед баштою, бо дослідивши тільки швидкості, можна зробити поспішний висновок, що башта є кращою. Але, якщо оперувати всіма факторами, а саме співвідношенням шуму до ефективності, то тут система рідинного охолодження все ж має перевагу.

При однаковому шумі ми виграємо майже скрізь 5 градусів, та СРО може бути ще шумнішою або тихішою за потреби, вважайте, що в тесті використовувався процесор в розгоні з потужністю у 200 Вт.

Висновки

Дослідивши та протестувавши систему рідинного охолодження Lian Li Galahad II Trinity SL-INF 360 можна впевнено сказати, що ми отримуємо тандем краси та ефективності. Дзеркальні елементи та яскрава підсвітка не залишить покупців байдужим до цієї системи охолодження. Можливо, будуть якісь складності при під’єднанні кабелів, але воно того варте. Потім все без зайвих проблем налаштовується в застосунку, та зможе задовольнить більшість потреб користувачів.

З явних переваг ми маємо тиху помпу, дуже симпатичні та круті вентилятори, змінний корпус підсвітки водоблоку, ефективність та загальну тишу, навіть при охолодженні процесора потужністю у 200 Вт. Але також варто зазначити, що всі ці можливості відповідним чином вплинули й на ціну продукту. З іншого боку, майже половина вартості системи охолодження приходиться на вентилятори Uni Fan SL-Infinity 120, тож про це не треба забувати.

З недоліків можна відзначити тільки дещо складне під’єднання кабелів. Гарно ж продумали схему підключення вентиляторів, а решту, що стосується дротів, реалізували ніби поспіхом. Також можна відмітити нерівність основи водоблоку. Думаю, за бажанням там можна було б виграти ще декілька градусів, шляхом зменшення шару термопасти.
