Оновивши модельний ряд систем рідинного охолодження лише восени минулого року, компанія MSI знов представила нові продукти. Чергові AiO стали доступнішими, але при цьому не втратили своєї ефективності. Виробник впровадив деякі особливості, які зустрічаються не так часто в інших СРО, що й вплинуло, як на ціну, так й на продуктивність моделей MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240. А от що саме, ми й спробуємо з’ясувати в цьому огляді.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Технічні параметри

Виробник MSI
Назва та сторінка продукту MAG CORELIQUID A13 360 (White) MAG CORELIQUID A13 240 (White)
Тип 360 мм 240 мм
Сумісність с процесорними роз'ємами Intel LGA 1851 / 1700
Сумісність с процесорними роз'ємами AMD AM5 / AM4
Розміри радіатора (ДхШхВ), мм 394 x 119,6 x 27 277 x 119,6 x 27
Розміри вентилятора (ДхШхВ), мм 120 x 120 x 25
Довжина трубок, мм 390
Матеріал та конструкція радіатора Алюмінієвий трисекційний радіатор с ребрами стрічкового типу Алюмінієвий двосекційний радіатор с ребрами стрічкового типу
Кількість пластин на дюйм, FPI 20
Загальна вага системи у зборі, г н/д
Розмір водяного блоку, (ДхШхВ), мм 70,9 x 69,3 x 57
Розмір теплоз’ємної пластини (діаметр), мм 49,5 x 43,5
Матеріал водяного блоку Пластиковий корпус з мідною основою
Швидкість помпи, об/хв 3800 ± 10%
Модель вентилятора DF1202512RFMN
Швидкість вентилятора, об/хв 2000 ± 10%
Повітряний потік, м³/год (CFM) 106,35 (62,6)
Рівень шуму вентилятора, дБ (А) ~30
Статичний тиск, мм води ~2,36
Тип вальниці вентилятора Нарізна втулка
Особливості Світлодіодна підсвітка помпи та вентиляторів
Середня вартість, грн 4499 3135


Комплект постачання

Система рідинного охолодження MAG CoreLiquid A13 360 постачається в темній довгастій коробці, на якій зображена AiO й вказані її особливості та характеристики.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Для MAG CoreLiquid A13 240 коробка трохи коротша, але так само надійно захищає СРО від пошкодження.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Для цього кожна з розглянутих систем розміщена в формі з пресованого картону, помпа також додатково захищена вставкою зі спіненого поліетилену.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Комплект постачання кожної AiO мінімальний, є все необхідне та немає зайвого на кшталт підтримки старих платформ. Для старшої моделі це:

  • кронштейни з гвинтами та пружинами для роз’ємів AMD AM5/AM4;
  • кронштейни з гвинтами та пружинами для роз’ємів Intel LGA 1851/1700 (встановлені на водоблоці);
  • підсилювальна пластина для роз'ємів Intel LGA 1851/1700;
  • 12 коротких гвинтів для кріплення радіатор до корпусу;
  • три вентилятори типорозміру 120x120x25 (встановлені на радіаторі)
  • тюбик термопасти;
  • інструкція.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Як бачимо, є можливість встановлення цих систем лише на сучасні платформи, тоді як минулі залишилися за бортом. Молодша модель також має спартанський комплект постачання:

  • кронштейни з гвинтами та пружинами для роз’ємів AMD AM5/AM4;
  • кронштейни з гвинтами та пружинами для роз’ємів Intel LGA 1851/1700 (встановлені на водоблоке);
  • підсилювальна пластина для роз'ємів Intel LGA 1851/1700;
  • вісім коротких гвинтів для кріплення радіатора до корпусу;
  • два вентилятори типорозміру 120x120x25 (встановлені на радіаторі);
  • тюбик термопасти;
  • інструкція.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Зовнішній вигляд та конструкція

Системи рідинного охолодження постачаються зі встановленими вентиляторами та мають сучасний вигляд з прямокутною формою радіаторів, при цьому водоблок має плавні обводи.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Алюмінієві радіатори чорного кольору (або білі, залежно від моделі) мають розміри 394x19,6x27 мм для старшої моделі та 277x 19,6x27 мм для молодшої й без проблем можуть бути встановлені у більшості корпусів з підтримкою відповідних типорозмірів. Конструктивно в них все майже стандартно: через 12 каналів циркулює охолоджувальна рідина, яка передає тепло ребрам з металічних смуг, зібраних у гармошку, тільки щільність їх складає 20 FPI замість 19 FPI у більшості випадків.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Товщина колекторів дорівнює 22 та 14 мм. Довжина гумових шлангів з нейлоновим обплетенням складає 390 мм, а в місцях з’єднання з радіатором та водоблоком вони зафіксовані металевими обоймами.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Також на основному колекторі кожного радіатора є пломба, під якою присутній отвір з пробкою для обслуговування СРО. Звісно, поки дійсна гарантія — її краще не чіпати.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Як вже зазначалося вище радіатори мають прямокутну форму і нічим особливим більше не примітні, немає жодних написів чи декоративних елементів.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Комбінована помпа з водоблоком, навпаки, має округлий корпус чорного кольору (або білого, залежно від моделі) з сірою кришкою, яка по контору має напівпрозору вставку з RGB-підсвічуванням. Розміри корпусу складають 70,9x69,3x57 мм, швидкість помпи сягає 3800 об/хв. Виробник обіцяє час роботи помпи на рівні 25000 годин при типовому використанні.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Водоблок постачається вже зі встановленими кронштейнами для фіксації на сокетах Intel, але за необхідністю їх можна легко замінити на відповідні для платформи AMD. Кріплення на процесорних роз’ємах відбувається завдяки гвинтам з пружинами, і це зараз здається майже архаїзмом. Фітинги на водоблоці є поворотними, що дозволить розмістити шланги в просторі як того забажаєш в рамках їх кута нахилу.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

А ось яка цікава конструкційна особливість водоблока, так це безгвинтове кріплення мідної підошви — є тільки гвинти для фіксації кронштейнів й все. Виробник заявляє, що така конструкція краще впливає на довговічність пристрою. Розміри п’ятака складають 49,5x43,5 мм, поліровка не ідеальна, помітний горб, причому по центру. Для захисту від пошкодження на підошву наклеєна плівка, як й на кришку водоблока. Звісно, її перед встановлення необхідно зняти.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Водоблок живиться та керується через звичайний 3-контактний кабель, ще один кабель передбачений для ARGB-підсвічування. Їх довжина достатня для під’єднання до відповідних роз’ємів на материнській платі.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Вентилятори вже встановлені з заводу, що полегшує процес збирання ПК, достатньо лише закріпити короткими гвинтами радіатор до корпусу. Для MAG CoreLiquid A13 360 це три вертушки, а для MAG CoreLiquid A13 240, відповідно, лише дві.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Використовується модель DF1202512RFMN з нарізною втулкою, яка має розміри 120x120x25 мм та крильчатку з сьома лопатями й кільцем. Швидкість обертання сягає 2000 об/хв, підключення — пропрієтарне 5-контактне, тож за необхідністю замінити вентилятори буде складно. В кутах рамки є невеличкі гумові демпфери. Напрацювання до відмови — 40000 годин.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

До материнської плати вентилятори під’єднуються лише одним кабелем живлення з ШІМ-керуванням та ще одним для ARGB-підсвічування з можливістю з’єднати його з аналогічним шлейфом від помпи.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Разом з вентиляторами товщина радіаторів не перевищує 52 мм, тож проблем зі встановленням AiO у стандартні корпуси не виникне.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240


Встановлення

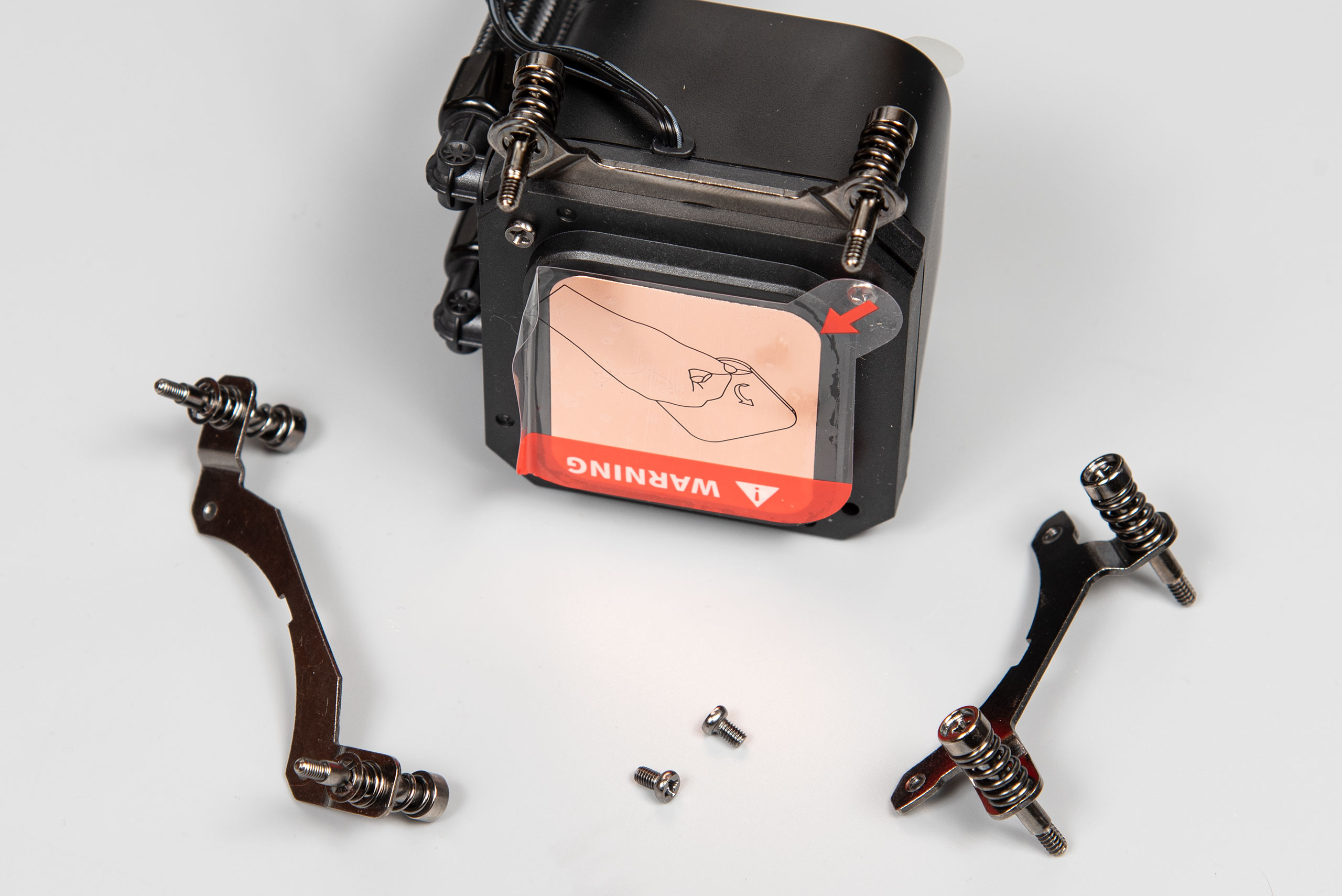

Процес встановлення виконаємо на прикладі платформи AMD AM5. Знімаємо стандартні колодки біля сокета та змінюємо кронштейни на водоблоці, для чого потрібно відкрутити чотири гвинти.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

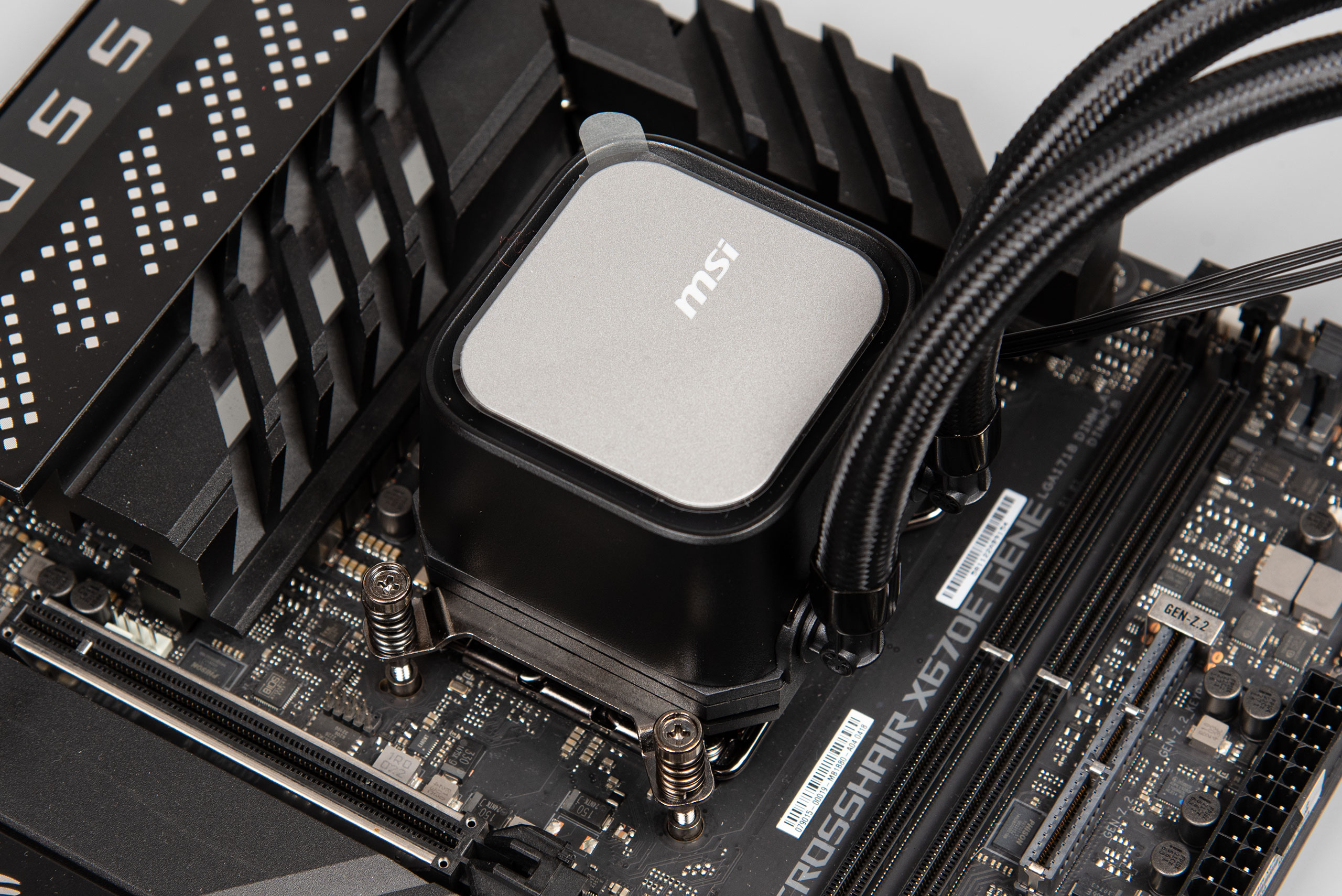

Далі наносимо термопасту на процесор, встановлюємо зверху водоблок та по черзі вкручуємо гвинти з пружинами у втулки рідної підсилювальної пластини сокета AM5.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Під’єднуємо всі дроти до материнської плати й отримуємо повнофункціональну систему зі світловими ефектами.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Відбиток термопасти в MAG CoreLiquid A13 360 гарний по центру, але видно залишок пасти по краях, що свідчить про наявний горб на підошві, але як покаже тестування, якихось проблем з ефективністю AiO не спостерігалося.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Те саме стосується й MAG CoreLiquid A13 240 — наявний горб на п’ятаку, але досить гарна продуктивність, як для такого розміру радіатора.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

Програмне забезпечення

З системами рідинного охолодження MAG CoreLiquid A13 360 та MAG CoreLiquid A13 240 не постачається якогось програмного забезпечення, але керувати ними можна будь-яким фірмовим застосунком від материнської плати, якщо там є опції для налаштування швидкості вентиляторів та режимів роботи RGB-підсвітки.

Тестовий стенд

Для випробування ефективності системи рідинного охолодження MAG CoreLiquid було використано стенд на базі платформи AMD AM5 в такій конфігурації:

  • процесор: AMD Ryzen 9 7900X (4,7@5,0 ГГц, 1,2 В);
  • материнська плата: ASUS ROG Crosshair X670E Gene (UEFI 2204);
  • відеокарта: AMD Radeon RX 7900 XT;
  • пам'ять: Kingston Fury Renegade RGB KF564C32RSAK2-96 (2x48 ГБ, DDR5-6400@6000, 32-38-38-80-1Т, 1,35 В);
  • SSD накопичувач: SSD Kingston NV1 (500 GB, NVMe M.2 2280);
  • блок живлення: be quiet! PURE POWER 12 M 850W;
  • термопаста: Noctua NT-H1.

Випробування системи охолодження проводилося на відкритому стенді в горизонтальній орієнтації материнської плати при постійній температурі 20 градусів Цельсія у приміщенні. Частота процесора фіксувалася на 5000 МГц, а напруга дорівнювала 1,2 В, що давало у підсумку споживання на рівні 210 Вт. Для його прогріву застосовувався стрес-тест CPUID powerMAX версії 1.00.1 з інструкціями AVX впродовж 10 хвилин. На графіку відображено максимальне значення температури поміж усіх ядер. Для моніторингу температури процесора використано програму HWInfo версії 8.07.5505.

Для вимірювання рівня гучності використано шумомір Benetech GM1357. Всі заміри здійснено в тихому приміщенні без зайвих джерел шуму. Шумомір був розташований на відстані в 35 см від вентилятора. Рівень фонового шуму складав 27,7 дБ (А). Швидкість помпи була зафіксована на максимумі у 3800 об/хв.

Ефективність систем охолодження MAG CoreLiquid A13 360 та MAG CoreLiquid A13 240 порівнювалась з Arctic Liquid Freezer II 280. Попри такого ефективного конкурента потужність процесора довелося обмежити через молодшу модель MAG CoreLiquid A13 240.

Результати випробувань

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

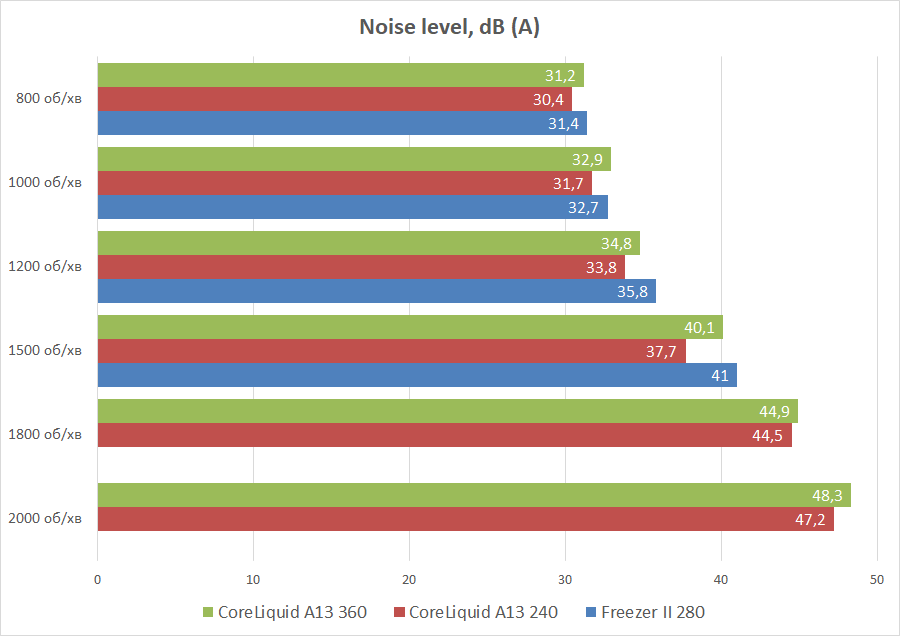

Очікувано молодша модель через наявність лише двох вентиляторів має менший рівень шуму, хоча різниця з MAG CoreLiquid A13 360 лише декілька децибелів. Якщо порівнювати з дорожчою серією MAG CoreLiquid I360/I240, то наявні вертушки голосніші, але й ціна на нову СРО менша. Також слід зазначити шумну помпу, яка на максимальній швидкості відчутно пищить, тоді як зниження швидкості до 60% зменшує шум від неї до прийнятного рівня.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

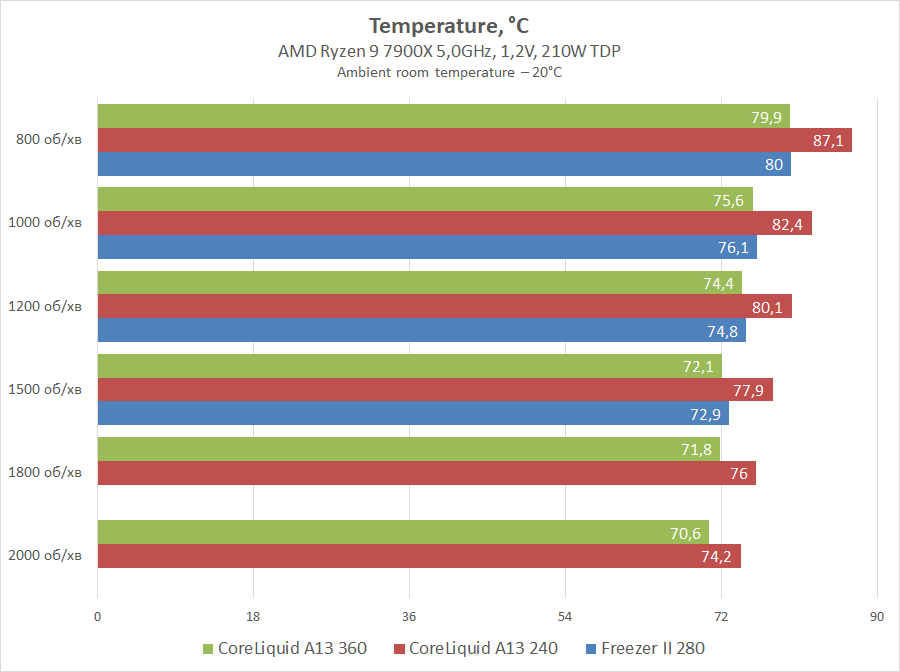

Ефективність новинок на пристойному рівні, старша модель без проблем зможе охолоджувати потужний процесор, але максимальний рівень шуму при постійному навантаженні навряд чи комусь сподобається. В цьому випадку можна обмежити швидкість вентиляторів й не сильно втратити в продуктивності. Молодша AiO більше відповідає рівню звичайних повітряних суперкулерів, що властиве системам з 240-мм радіаторами.

Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240

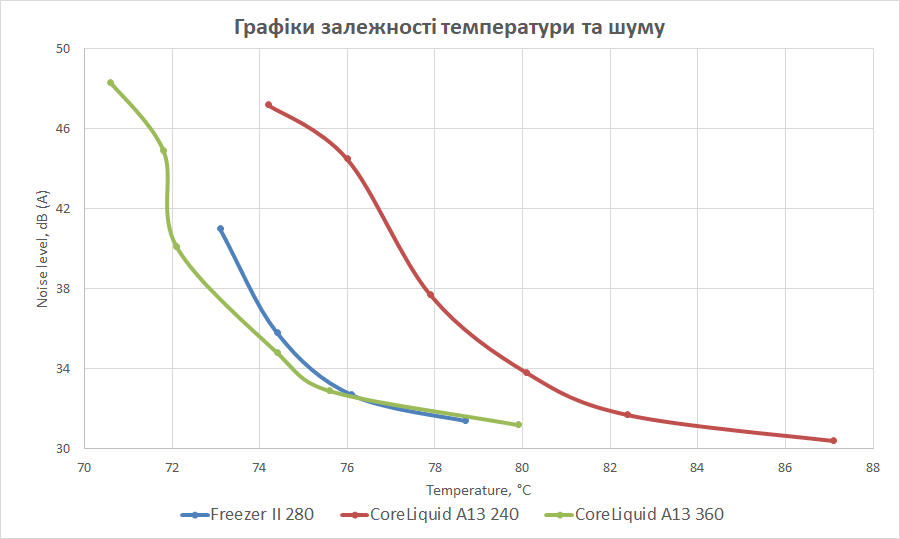

Зниження швидкості помпи до 60% на градус-два впливає на продуктивність AiO при максимальній швидкості вентиляторів у 2000 об/хв, та не впливає взагалі, якщо встановлено 800 об/хв, тобто фактично користувач навіть не помітить різницю, при цьому ПК стане значно тихіше.

Висновки

Компанія MSI випустила відносно доступні системи рідинного охолодження з гарною ефективністю, які не поступаються дорожчим продуктам. Новинки мають спартанський комплект постачання та вже зібрані з заводу, що полегшить процес встановлення в шасі ПК. На відміну від моделей Arctic, які також знаходяться в тому ж ціновому сегменті, розглянуті MAG CoreLiquid A13 360 та MAG CoreLiquid A13 240 можна буде використати фактично з будь-яким корпусом, а на тлі китайських продуктів новинки не настільки шумні й виглядають привабливіше. З мінусів, крім трохи шумної помпи, можна відмітити можливість встановлення AiO лише на сучасні платформи, тоді як в користувачів ще багато систем на процесорах Intel LGA 1200.

Тож якщо потрібна сучасна та ефективна AiO, а бюджет обмежений, MSI MAG CoreLiquid A13 360 буде гарним вибором для потужного процесора, в той час як MAG CoreLiquid A13 240 підійде для невеличких систем середнього рівня.
