Серія систем рідинного охолодження MAG від MSI має пристойний ціновий діапазон, гарний асортимент та достойні характеристики. Новинки MAG CoreLiquid E360 та MAG CoreLiquid E240 повинні підтвердити цю концепцію. Тож погляньмо на ці СРО.
Технічні характеристики
| Виробник | MSI | |
|---|---|---|
| Модель | MAG CoreLiquid E360 | MAG CoreLiquid E240 |
| Сумісність с процесорними роз'ємами Intel | LGA 1150/1151/1155/1156/1200/1700 | |
| Сумісність с процесорними роз'ємами AMD | AM5/AM4/TR4/sTRx4 | AM5/AM4 |
| Розміри радіатора (ДхШхВ), мм | 394 x 119,2 x 27 | 277 x 119,2 x 27mm |
| Розміри вентилятора (ДхШхВ), мм | 120 x 120 x 25 | |
| Розмір теплоз’ємної пластини, (ДхШ), мм | 41±0,2х47,6±0,2 | |
| Кількість вентиляторів, шт | 3 | 2 |
| Енергоспоживання вентилятора, Вт | 3 | |
| Пікове енергоспоживання вентилятора, Вт | 4,8 | |
| Повітряний потік вентилятора, м³/год | 43,3 ~ 127,49 | |
| Матеріал радіатора | Алюміній | |
| Конструкція радіатора | трисекційний, ребра стрічкового типу | двосекційний, ребра стрічкового типу |
| Тип вальниці вентилятора | Гідродинамічна (FDB) | |
| Підсвітка вентилятора | ARGB | |
| Роз'єм підключення вентилятора | 4-Pin | |
| Матеріал водяного блоку | Пластиковий корпус з мідною основою | |
| Швидкість помпи, об/хв | 3000 (+/–10%) | |
| Максимальна сила току помпи, А | 0,5 | |
| Пікове енергоспоживання помпи, Вт | 6 | |
| Роз'єм підключення помпи | 4-pin | |
| Рівень шуму помпи, дБ (А) | 20 | |
| Заявлений ресурс вентилятора, год | 50000 | |
| Заявлений ресурс помпи, год | 200000 | |
| Вага з вентиляторами, г | 1555 | 1240 |
| Середня вартість, грн | 6 799 | 5 199 |
Комплект постачання

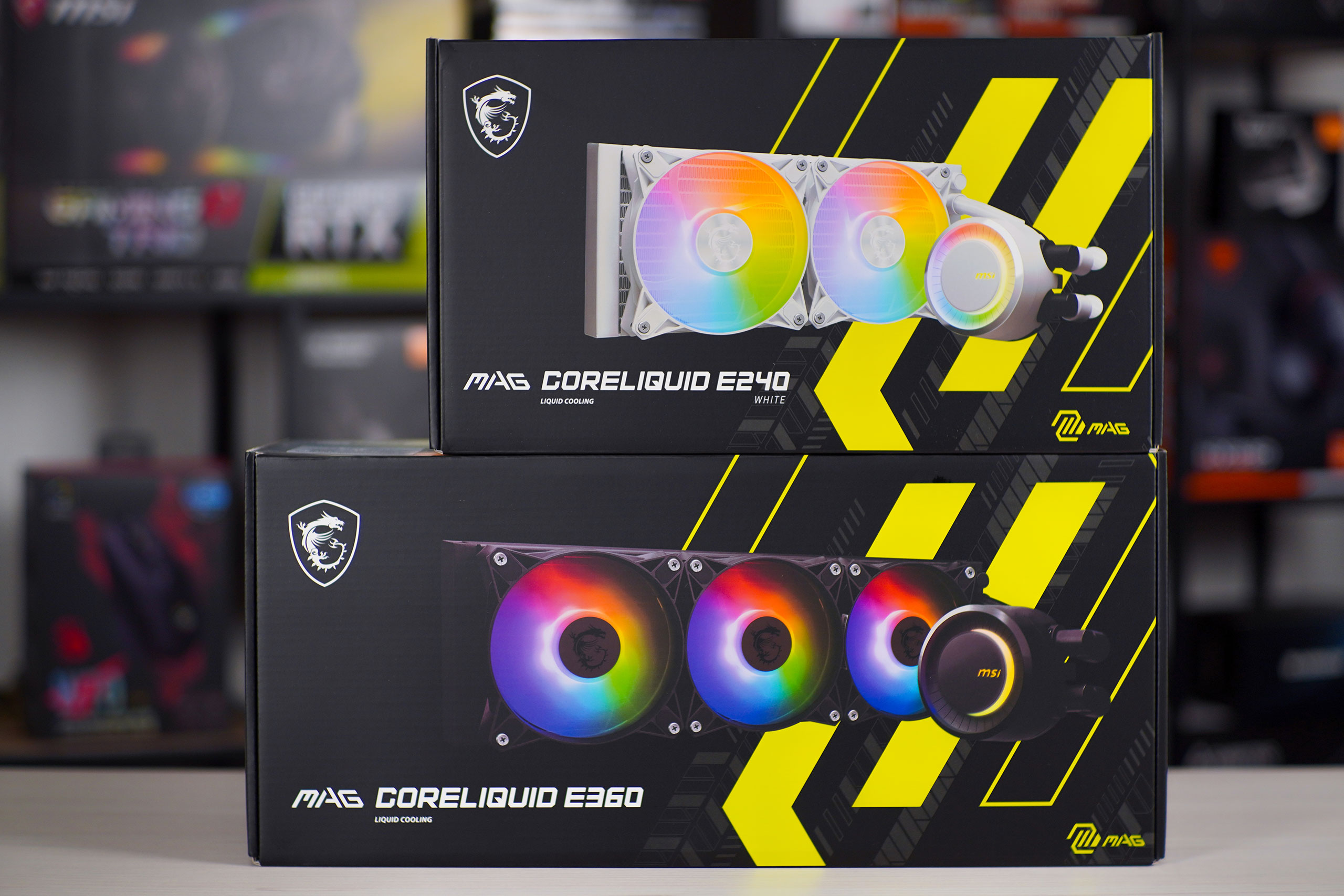

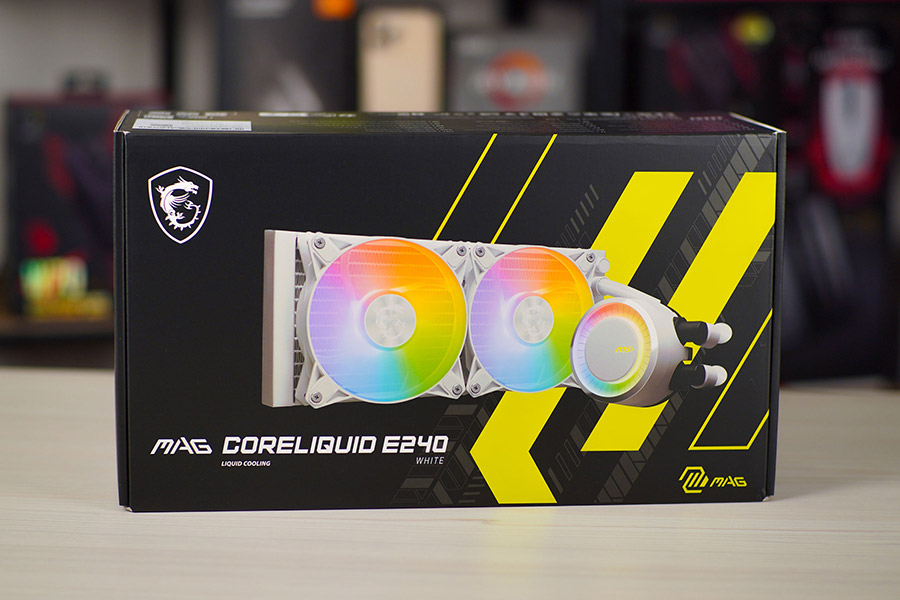

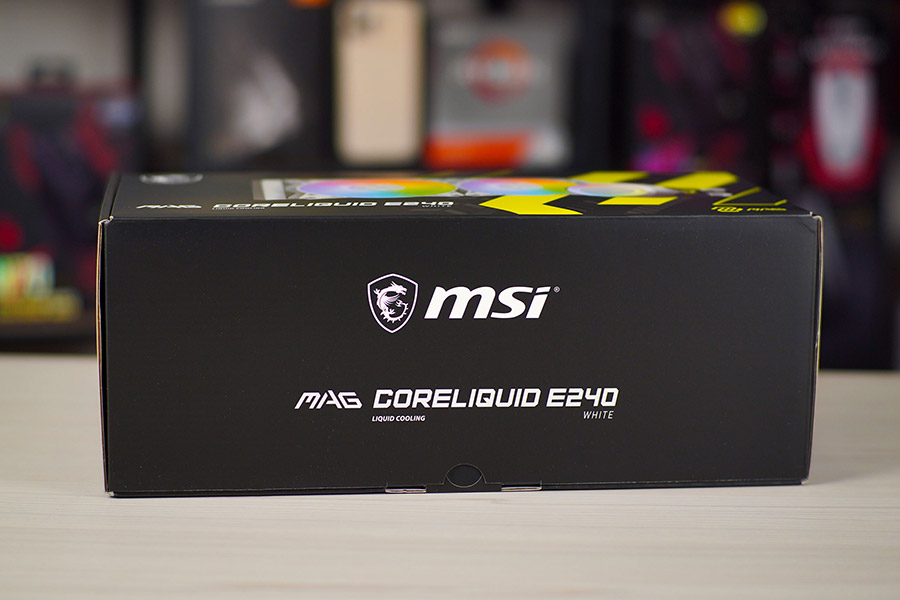

Системи рідинного охолодження запаковані в фірмові коробки, виконані у стилі бренду MSI.
Є фото охолодження та в текстовому форматі викладена уся необхідна інформація про продукт, включаючи характеристики та QR-код для завантажування інструкції, якої в комплекті не передбачено.

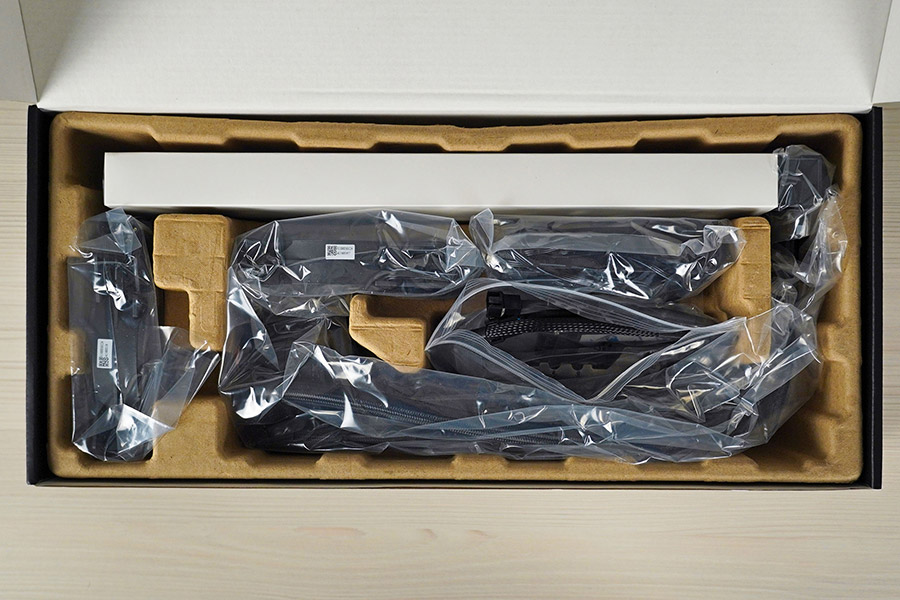

Елементи системи запаковані в поліетиленові пакети та зберігаються у формі з пресованого картону.
Усі елементи кріплення та сама система охолодження складені у своїх нішах, та знаходяться в поліетиленових пакетах.

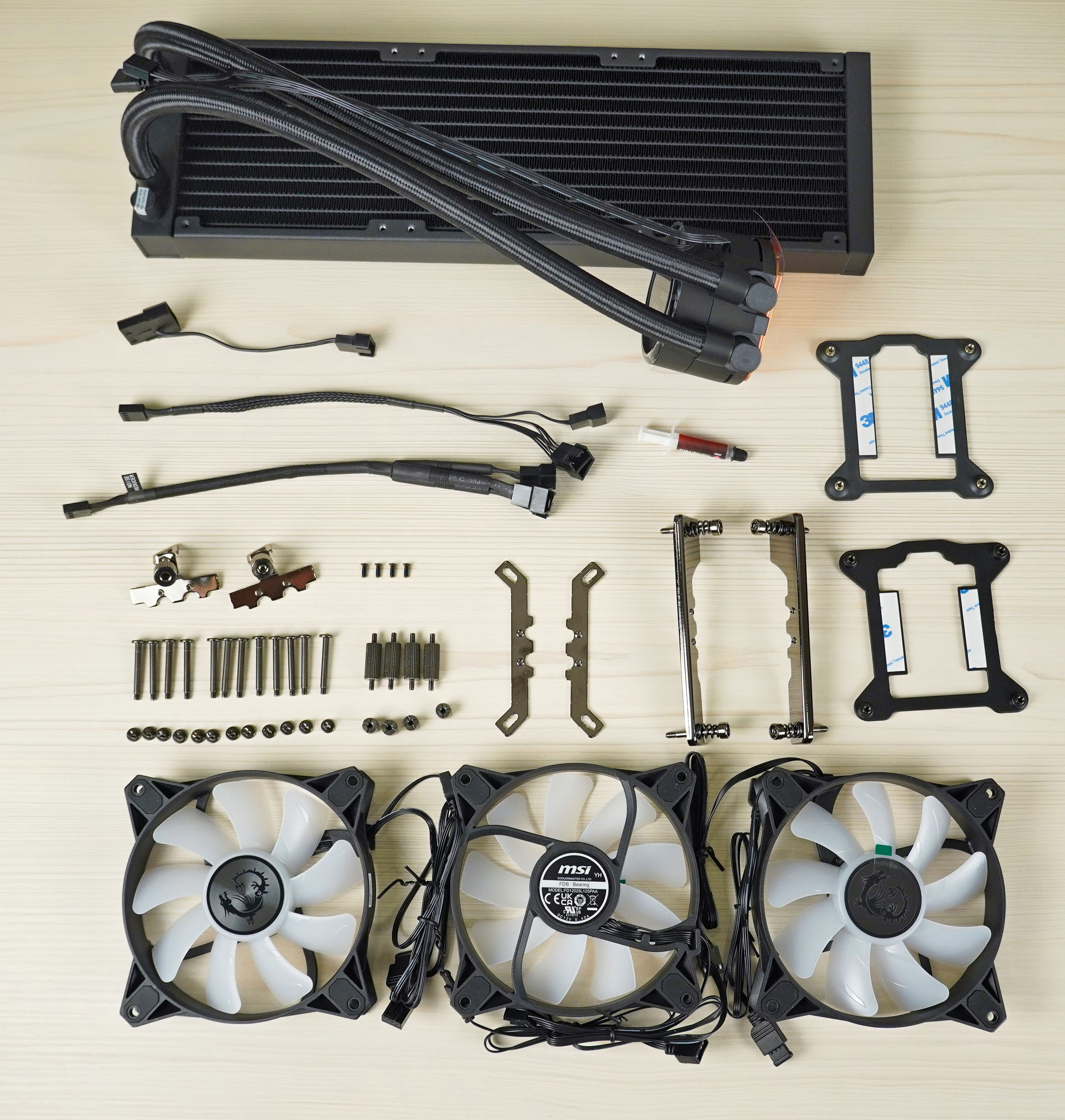

Розпочнемо з MSI MAG CoreLiquid E360. В комплект деталей системи, окрім радіатора з водяним блоком та трьох вентиляторів входить:
- дві металеві лапи кріплення під процесорні роз’єми Intel;
- чотири металеві гвинтові опори для роз’ємів Intel LGA 115х/1200, 1700;
- чотири металеві гайки з накатаною голівкою та пазами під хрестову викрутку;
- дві підсилювальні пластини для роз’ємів Intel LGA 115х/1200 та Intel LGA1700;
- скоби з гвинтами для роз’ємів AMD AM5/AM4;
- рамка кріплення для роз’ємів AMD TR4/sTRx4;
- чотири гвинти для всіх процесорних кріплень;
- 12 коротких гвинтів для кріплення радіатора до корпусу;
- 12 довгих гвинтів для кріплення вентиляторів;
- термопаста;
- розгалужувач на три вентилятори;
- розгалужувач на три вентилятори з пониженням швидкості;
- перехідник з «молекса» на 4-контактний роз’єм для підключення помпи або вентиляторів.

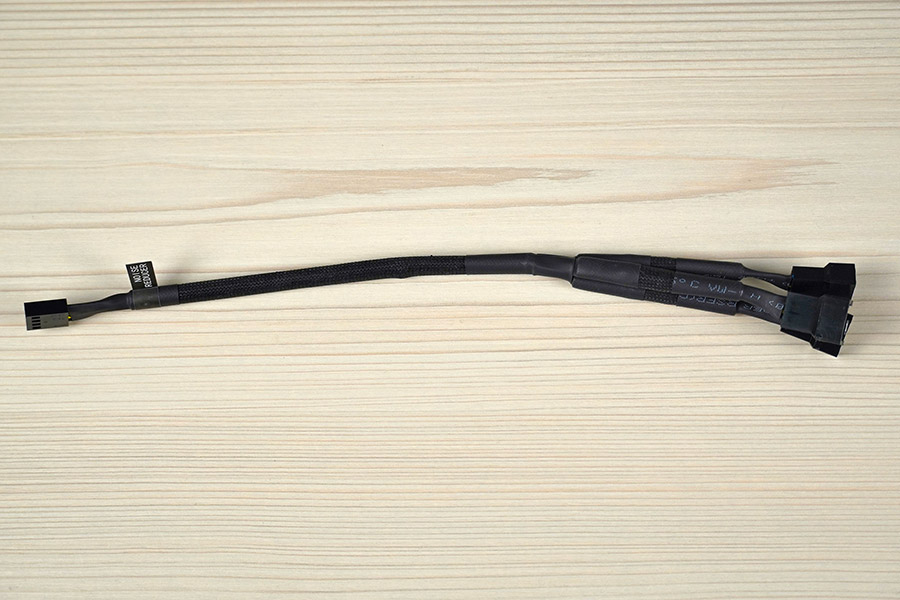

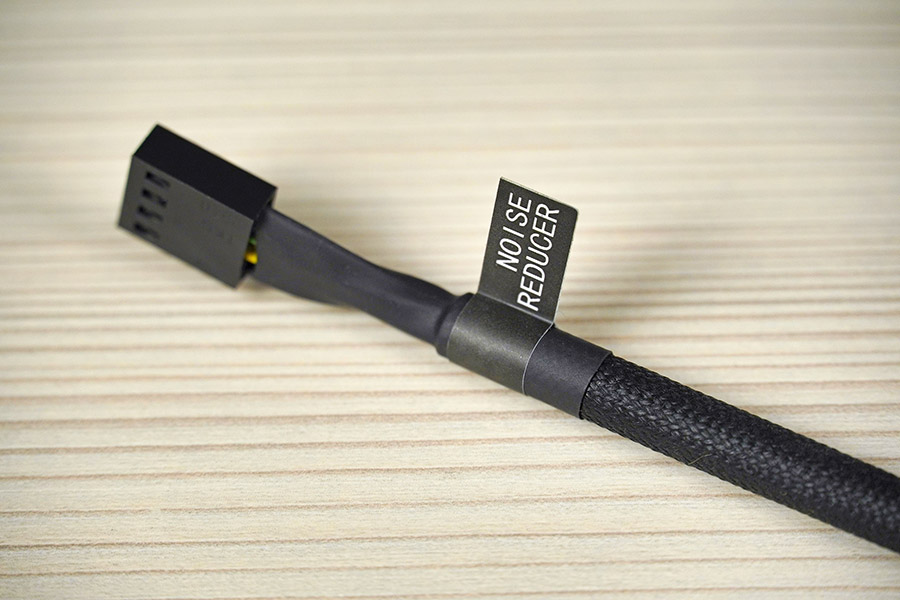

Розгалужувач з пониженням обертів скидає номінальну швидкість вентиляторів з 1800 до 1500 об/хв.

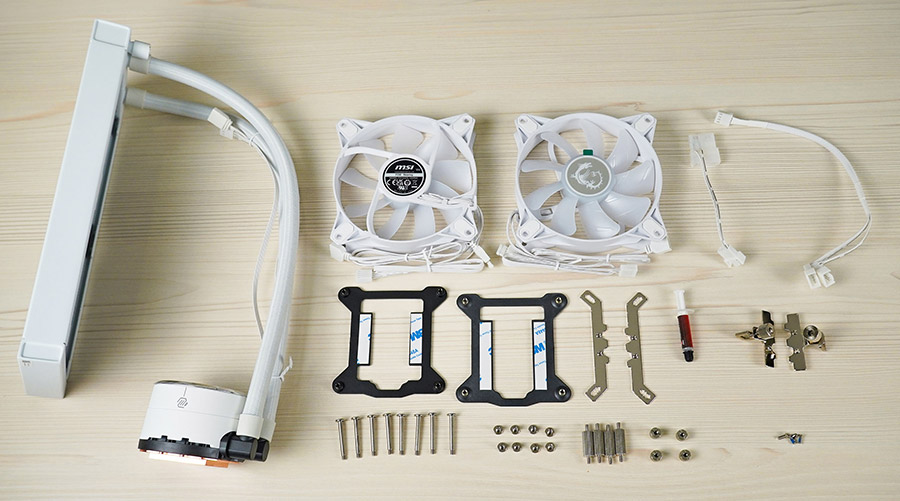

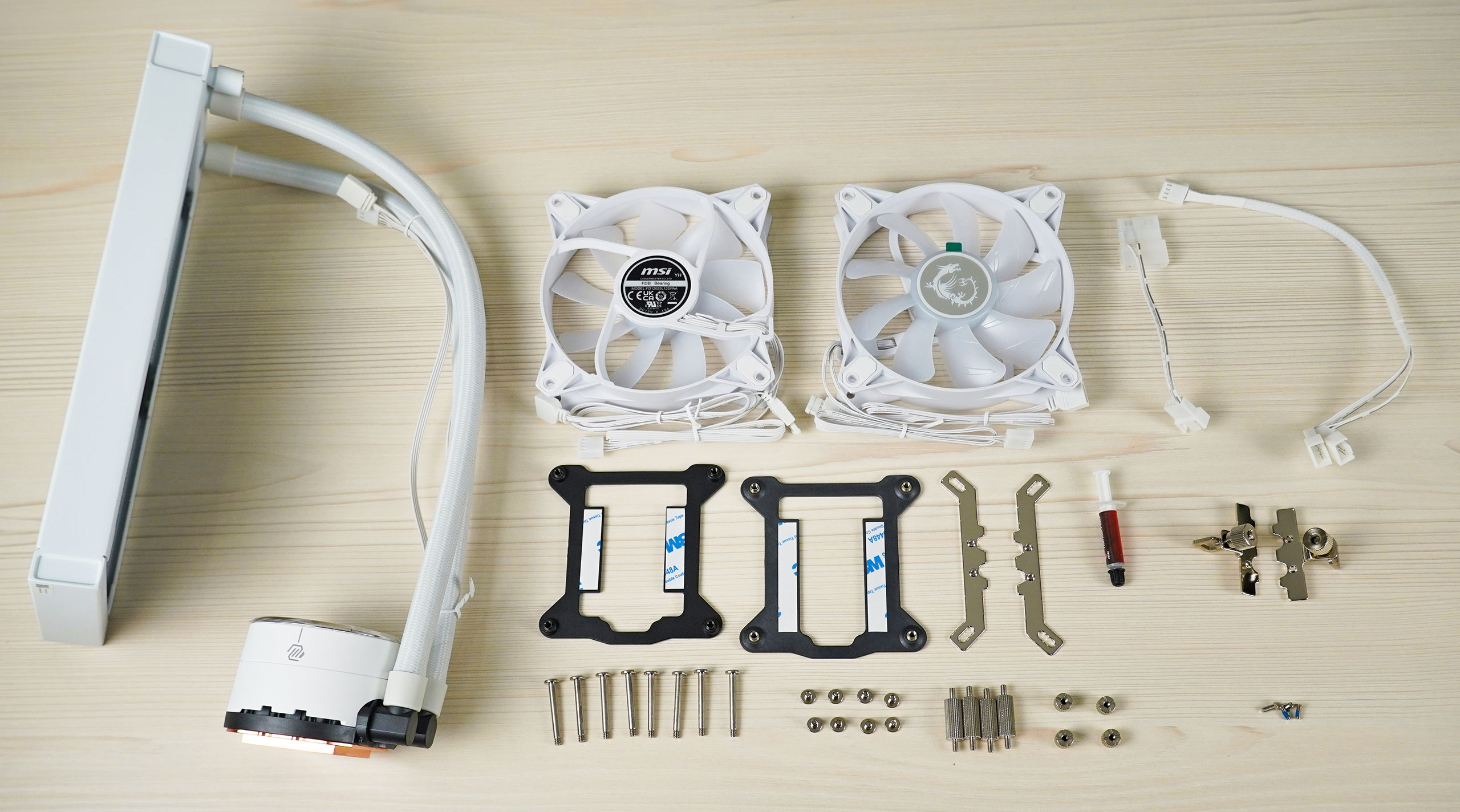

В MSI MAG CoreLiquid E240 трошки скромніший комплект. Система двосекційна, тож вентиляторів тут два. Комплектація містить наступне:
- дві металеві лапи кріплення під процесорні роз’єми Intel;
- чотири металеві гвинтові опори для роз’ємів Intel LGA 115х/1200, 1700;
- чотири металеві гайки з накатаною голівкою та пазами під хрестову викрутку;
- дві підсилювальні пластини для роз’ємів Intel LGA 115х/1200 та Intel LGA1700;
- скоби з гвинтами для роз’ємів AMD AM5/AM4;
- чотири гвинти для всіх процесорних кріплень;
- вісім коротких гвинтів для кріплення радіатора до корпусу;
- вісім довгих гвинтів для кріплення вентиляторів;
- термопаста;
- розгалужувач на два вентилятори;
- перехідник з «молекса» на 4-контактний роз’єм для підключення помпи або вентиляторів.
Як бачимо, з суттєвого у двосекційній моделі немає кріплення для сокетів AMD TR4 та sTRx4. Причиною цього є дуже велике тепловиділення таких процесорів і «маленька» двосекційна СРО може не справитись. А ще немає розгалужувача зі зменшенням кількості обертів вентиляторів. В рамках цього тестування розгалужувач не використовувався в будь-якому разі, а налаштування швидкості помпи та вентиляторів відбувалися програмним шляхом, тож навряд чи це можна назвати якимось недоліком.
Зовнішній вигляд та конструкція

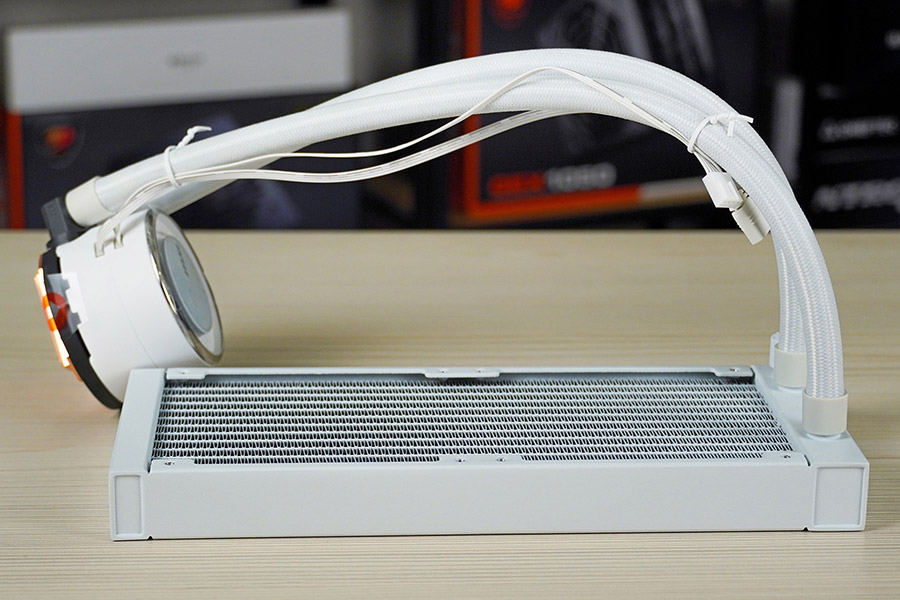

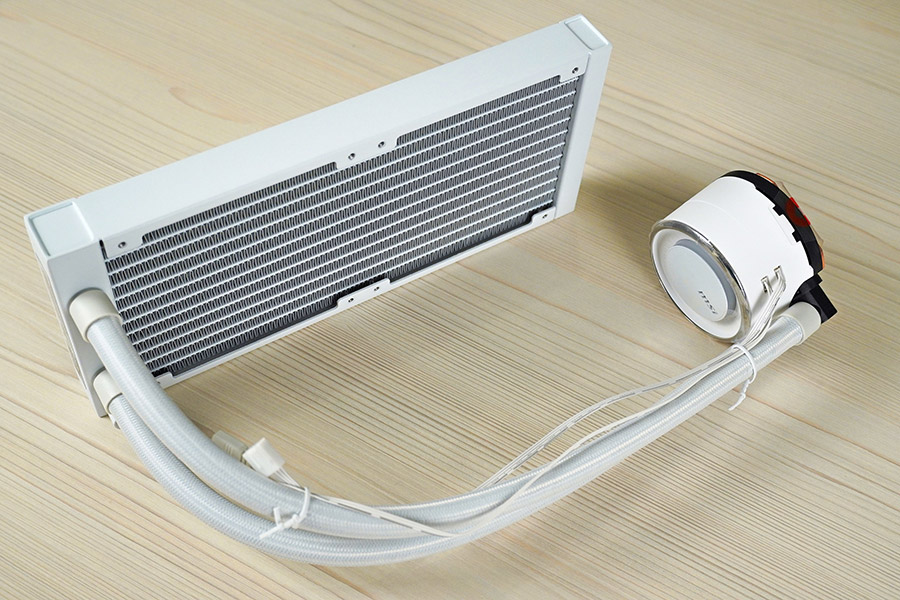

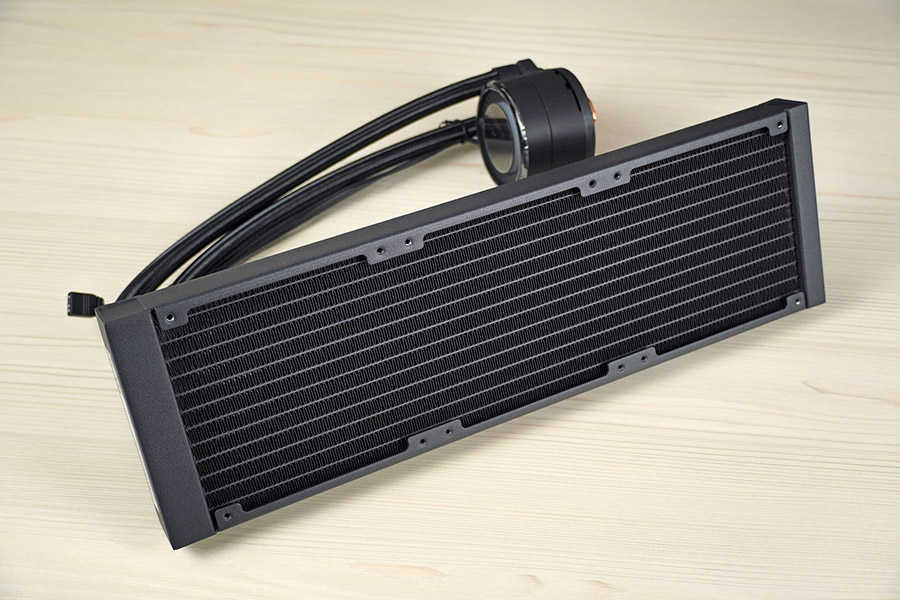

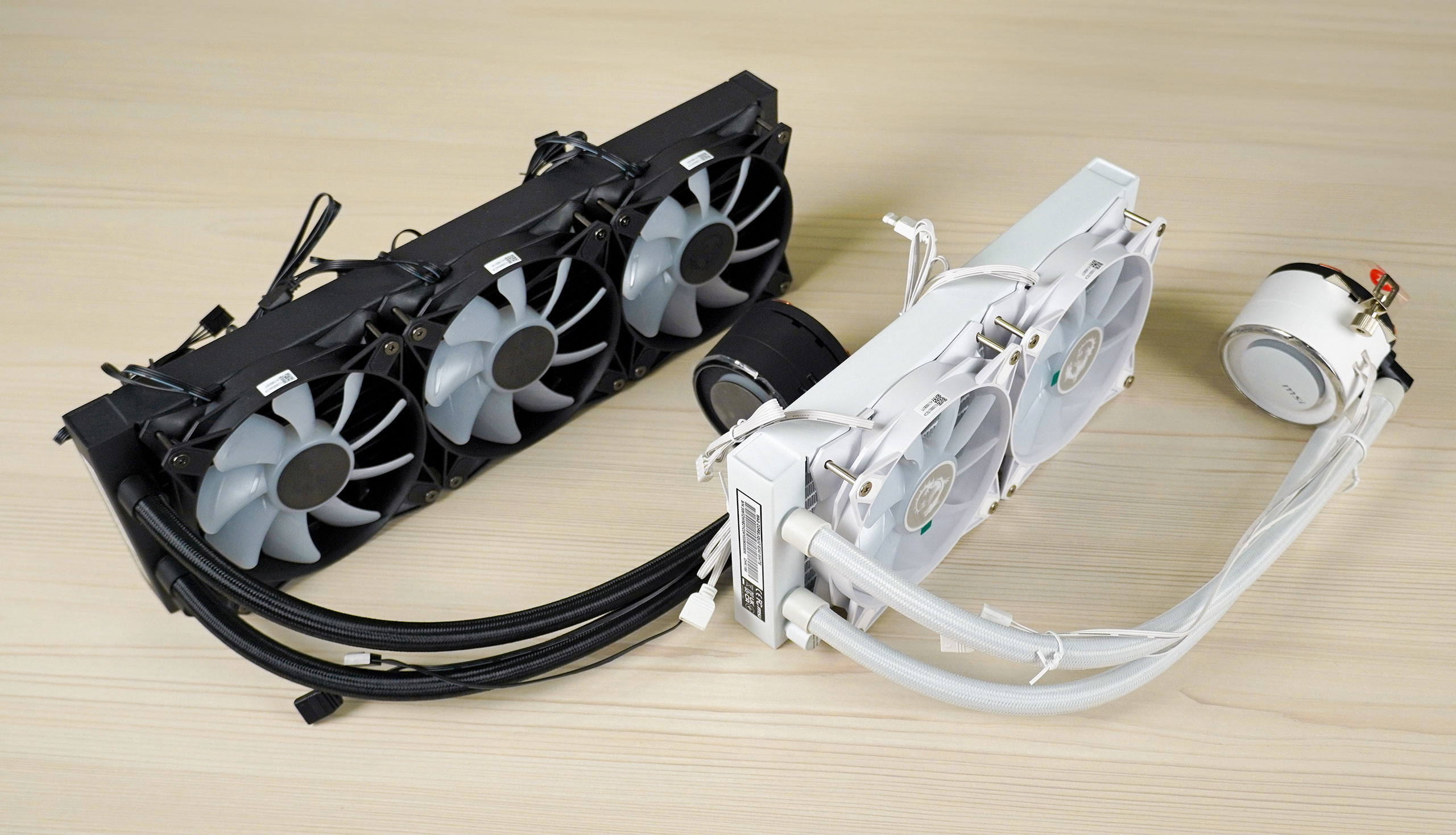

MAG CoreLiquid E360 та E240 виглядають типово для сучасних подібних систем охолодження. В них алюмінієвий радіатор, поєднаний гнучкими гумовими шлангами у нейлоновому обплетенні з помпою, суміщеною з водяним блоком й пропонуються виробником в чорному та білому кольорах. Немає будь-яких дисплеїв, моніторингу температур води та інших можливостей, навіть програмного забезпечення з цими системами MSI не пропонує.
В продуктах немає нічого концептуально нового, все достатньо просто. Довжина трубок становить 400 мм, радіатор як білий, так і чорний, покриті матовою фарбою.

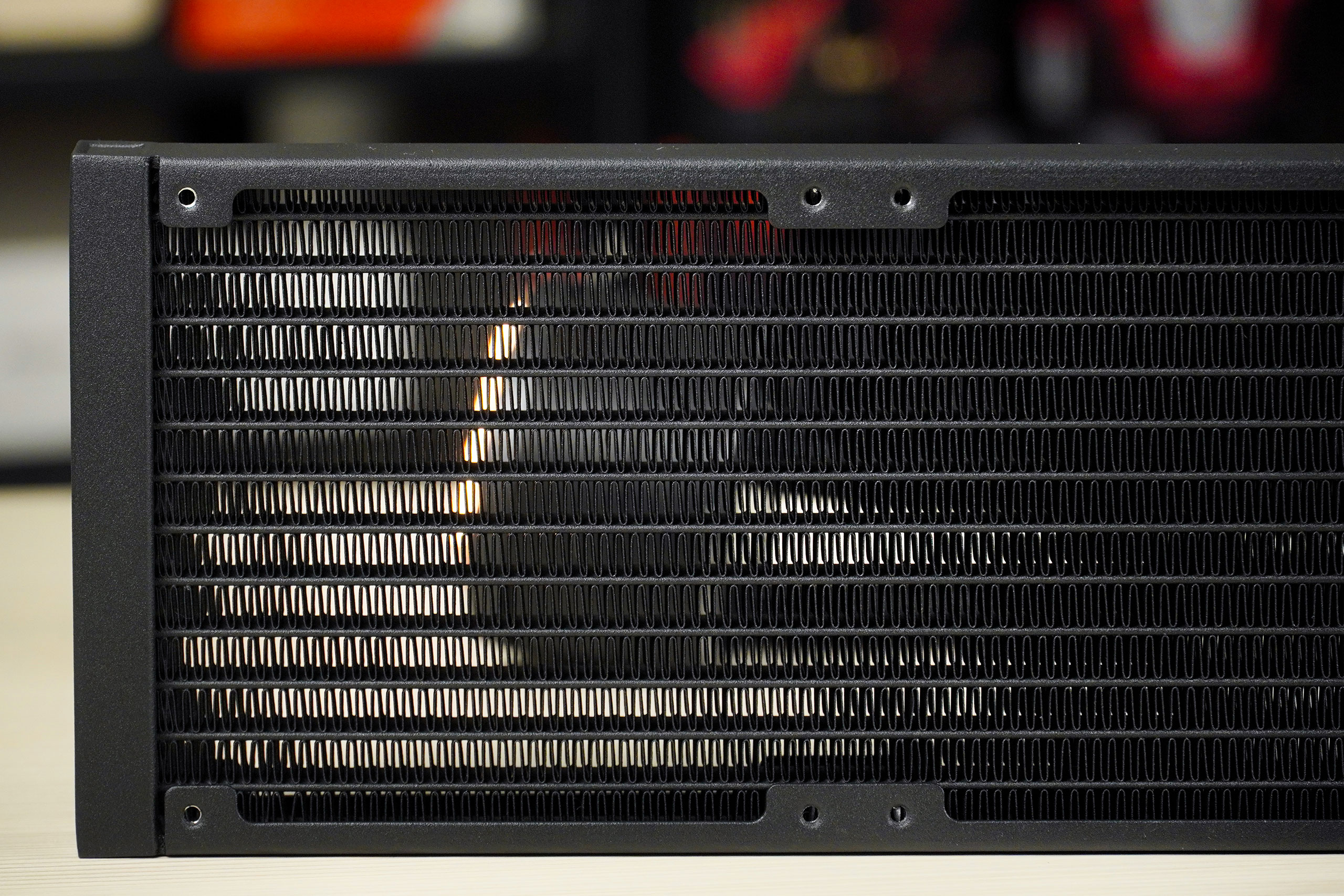

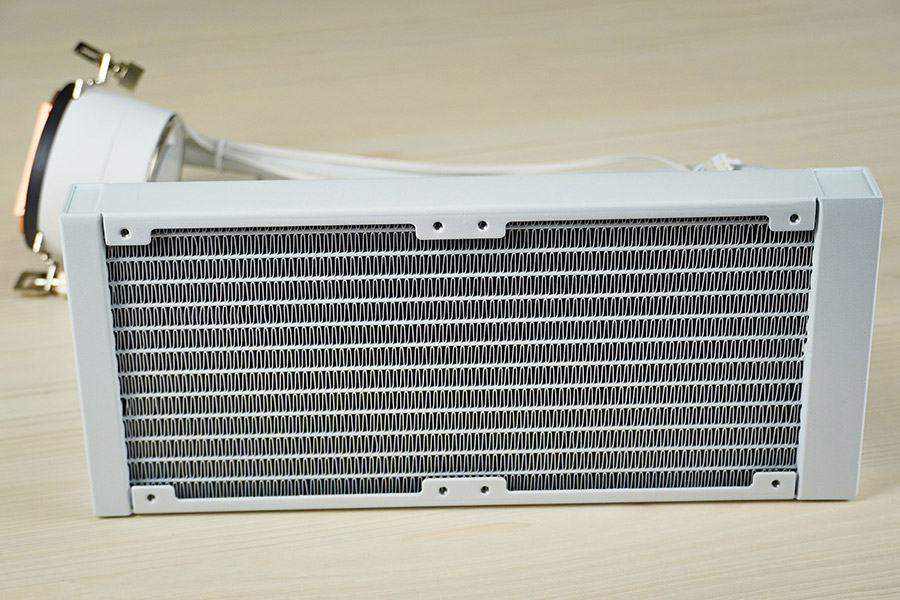

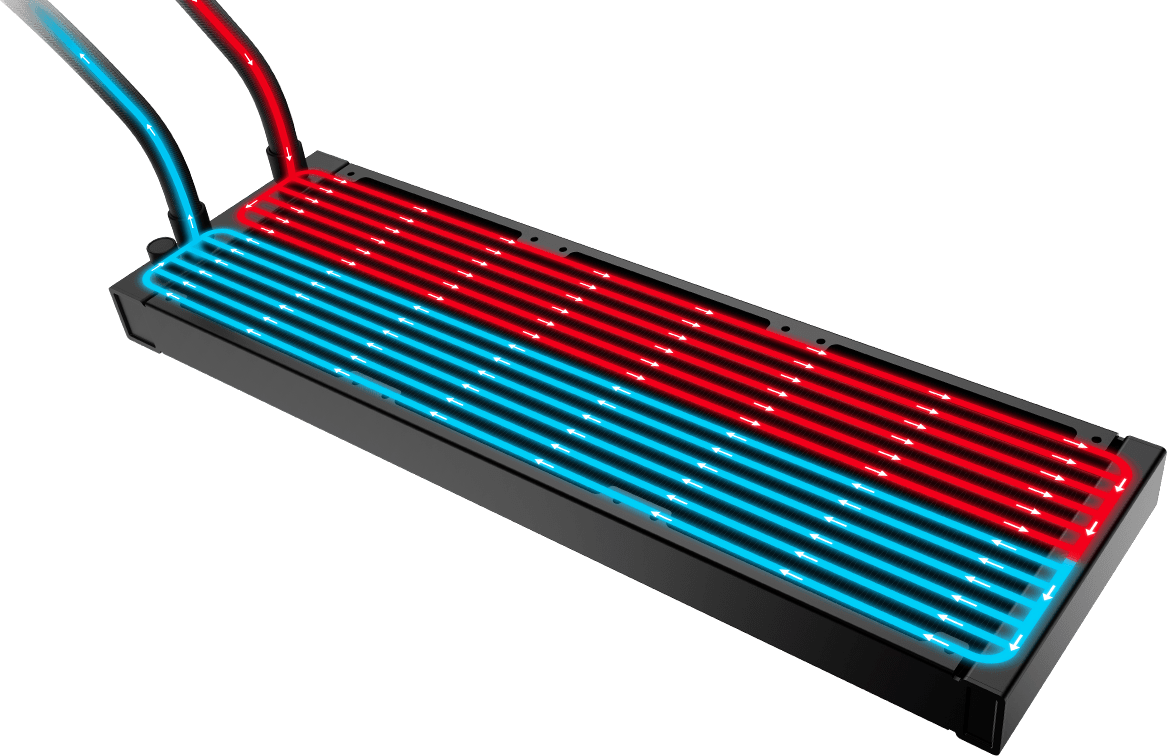

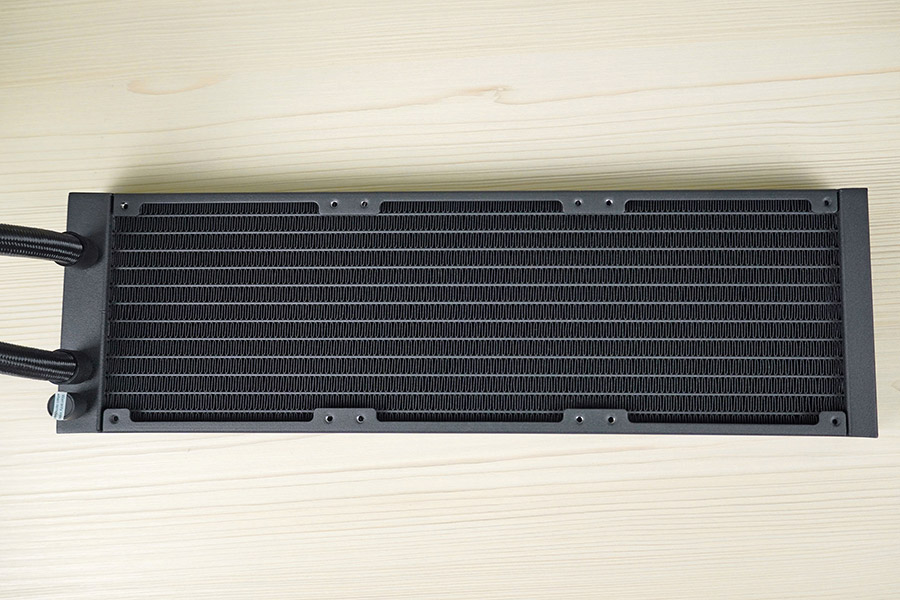

120-мм вентилятори кріпляться без проміжків, фактичні габарити радіатора E360 складають 394x119,2x27 мм, а E240 — 277x119,2x27 мм. Ребра охолодження виготовлені у вигляді зібраних гармошкою тонких металевих смужок та поділених між собою 12 каналами, якими тече холодоагент.

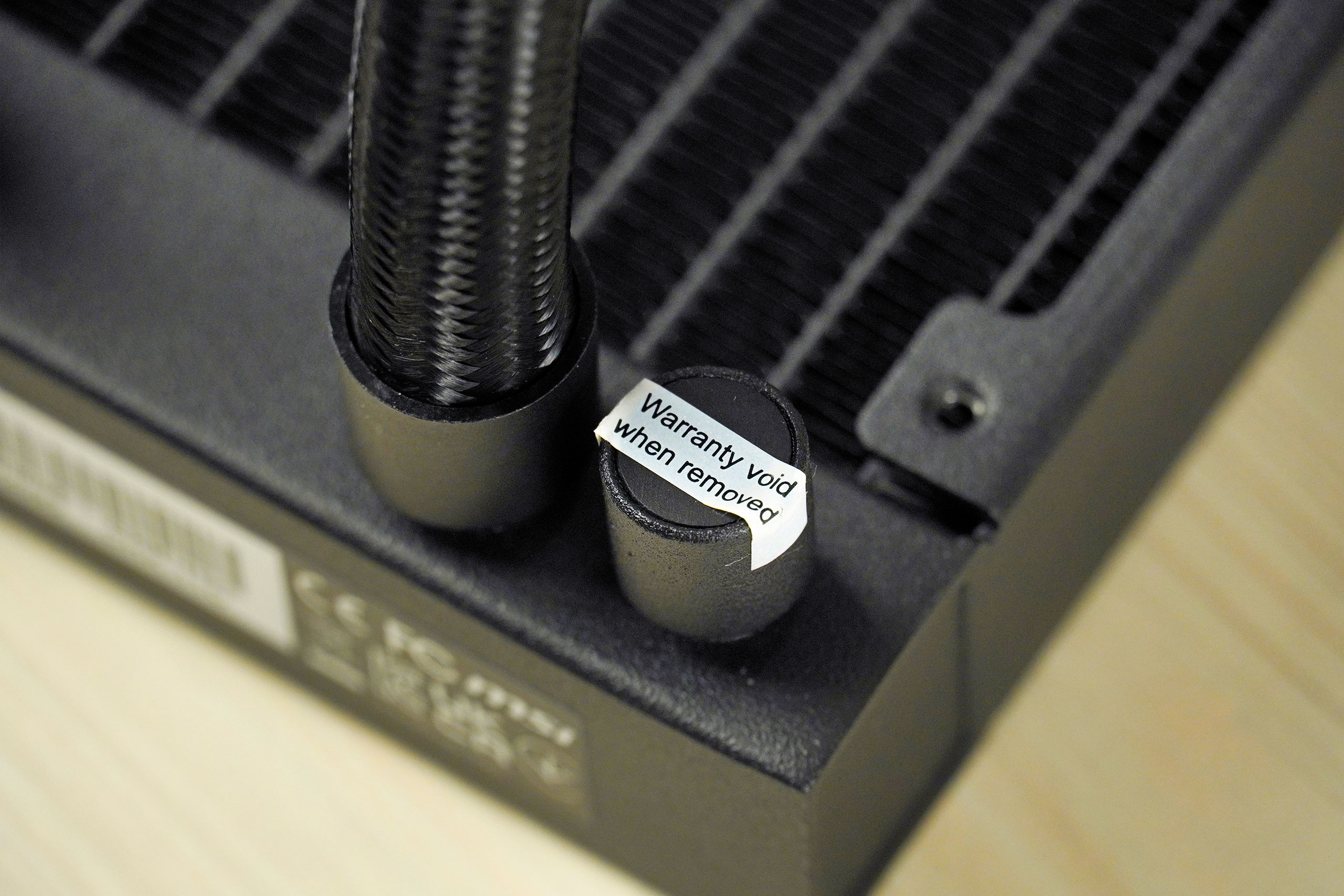

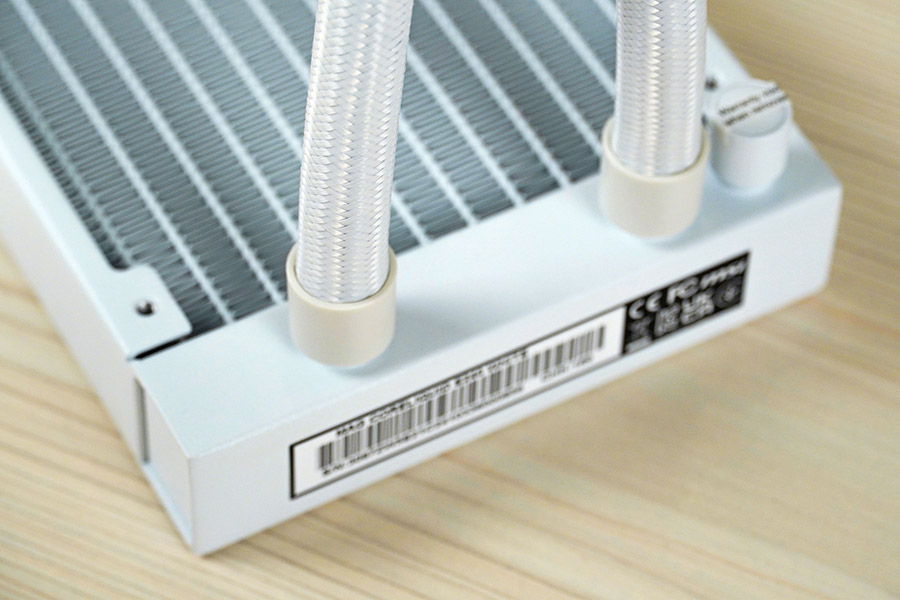

Трубки непорушно поєднані з фітингами радіатора методом опресування, біля них заводський заправний отвір з пломбою.

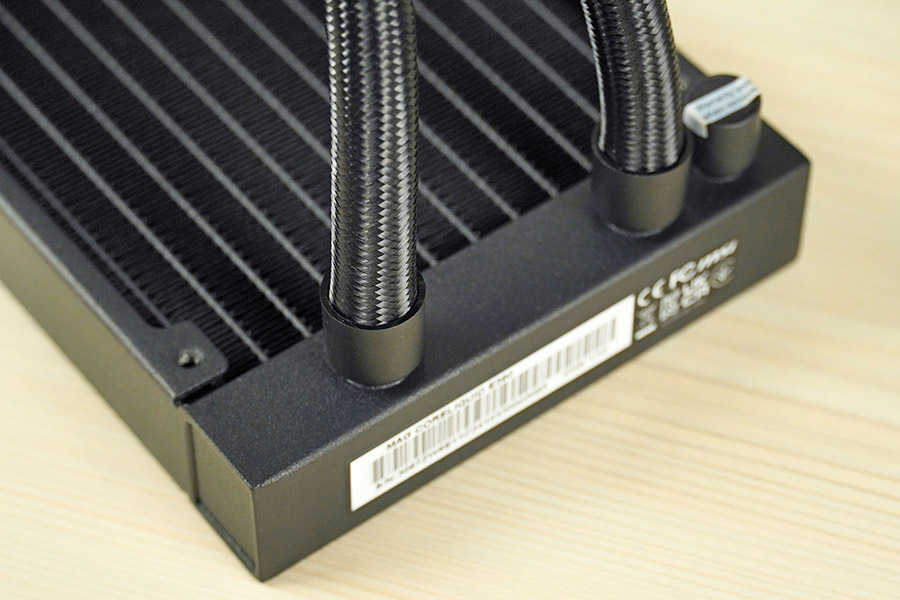

Товщина колектору з цієї сторони дорівнює 22 мм. На ньому є наліпка з назвою моделі, штрихкодом та серійним номером.
Товщина колектору з протилежного боку складає 14 мм.
На бокових гранях радіатора нічого немає.

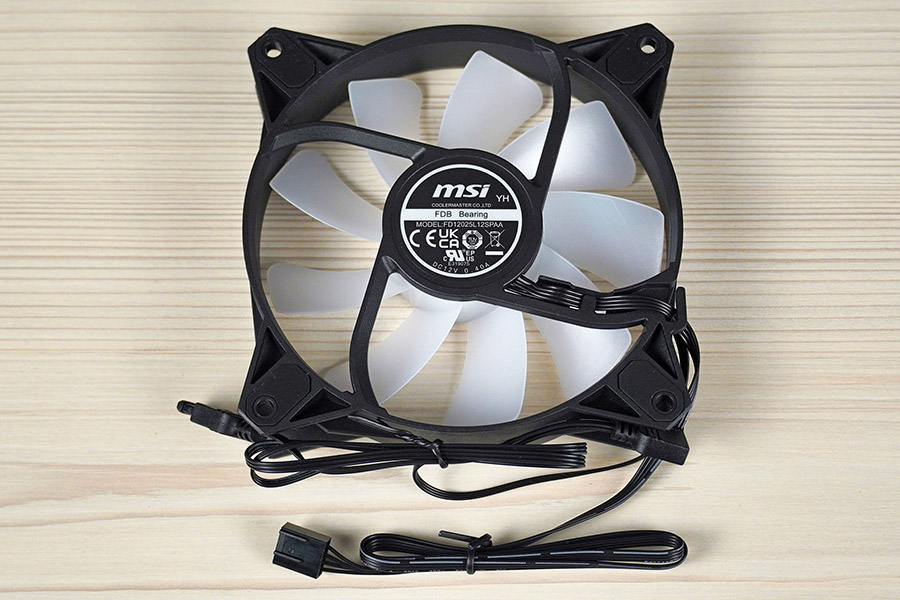

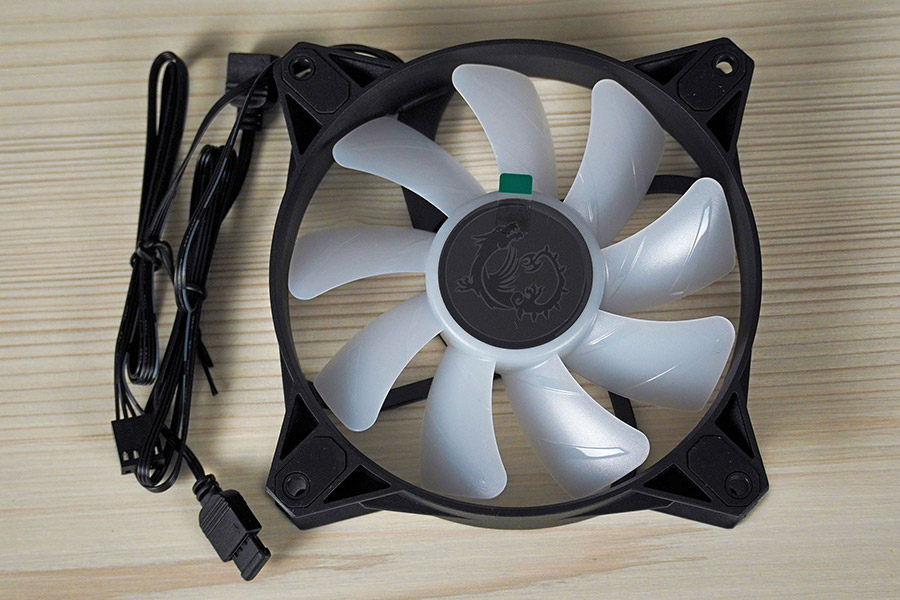

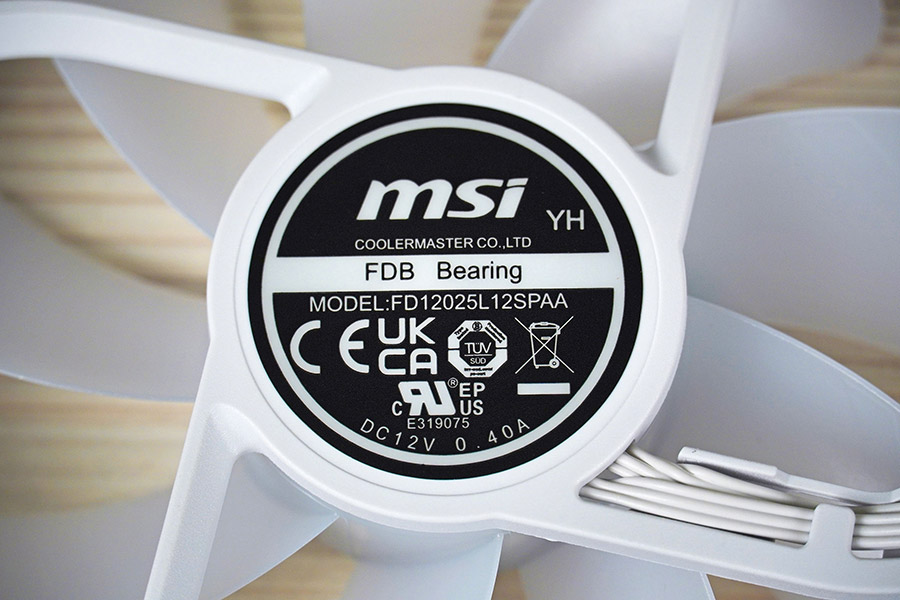

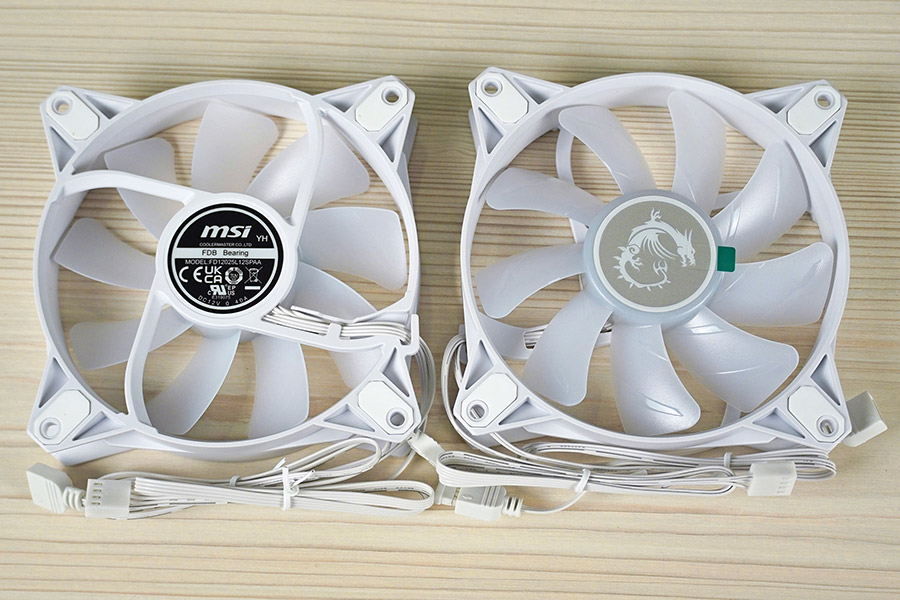

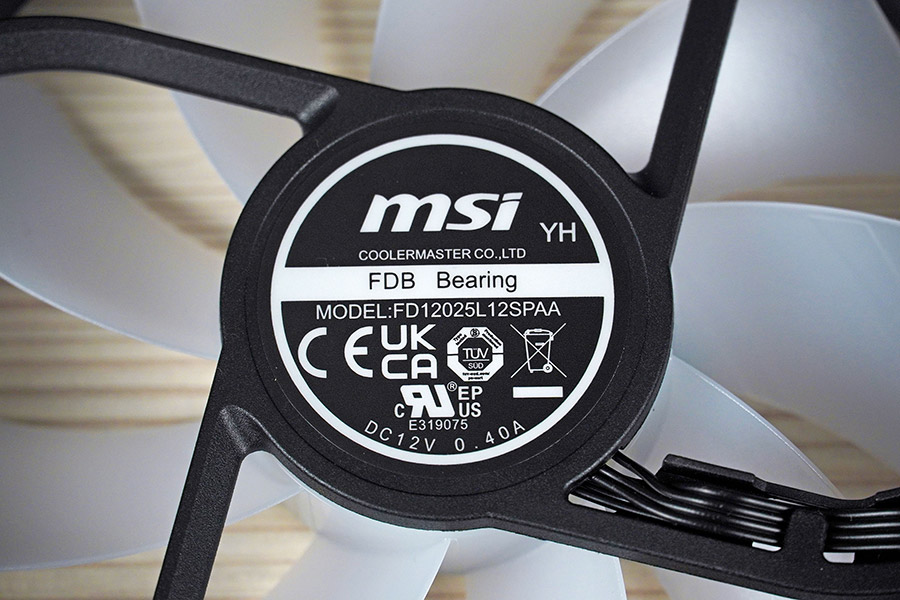

Стокові вентилятори виробництва Coolermaster, мають маркування FD12025L12SPAA та швидкість обертання 600–1800 об/хв.

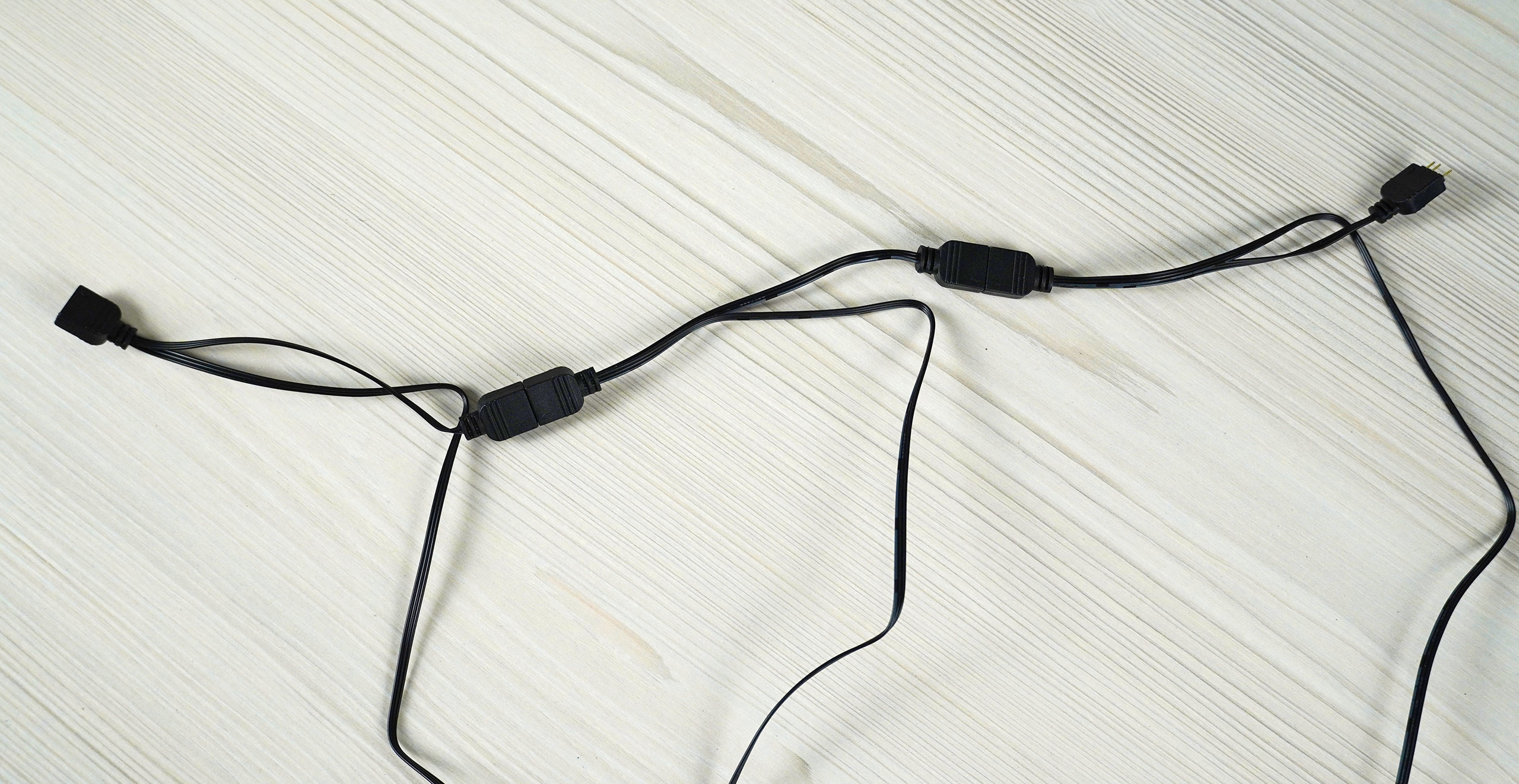

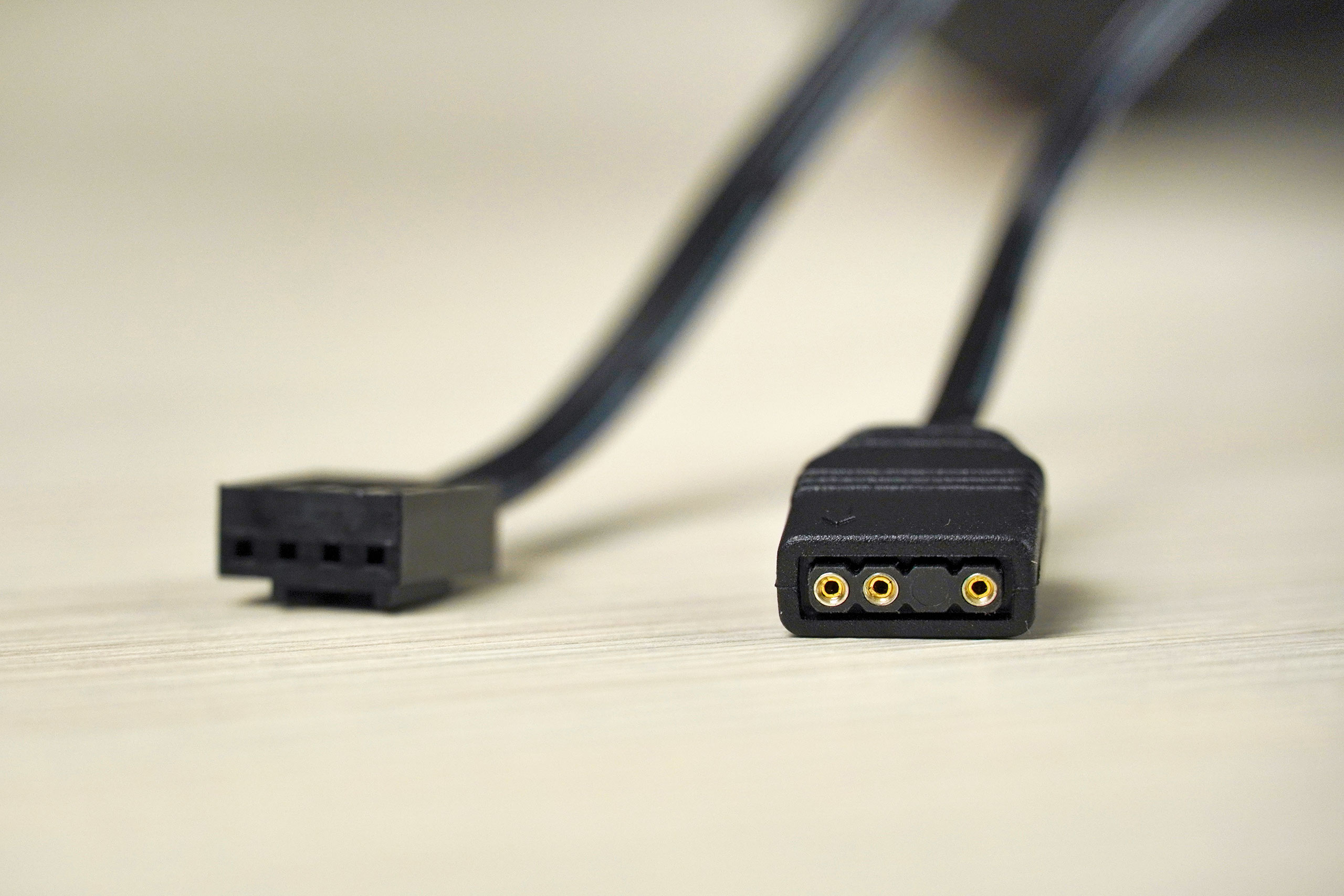

Від корпусу відходить 4-контактний кабель керування з ШІМ і 3-контаткний провід підсвічування ARGB 5V з розгалужувачем на другий пристрій. Тобто кожен наступний пропелер для підсвітки під'єднується до попереднього.

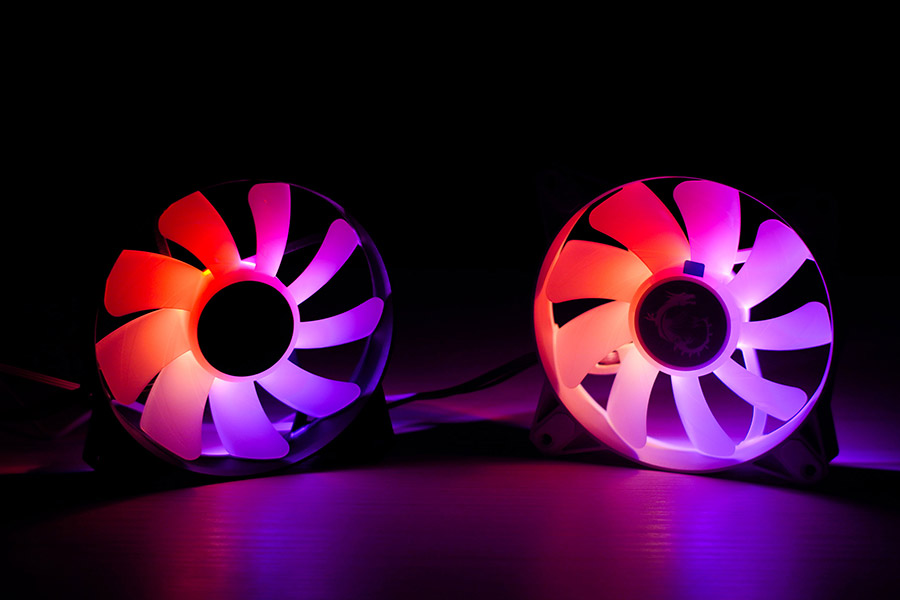

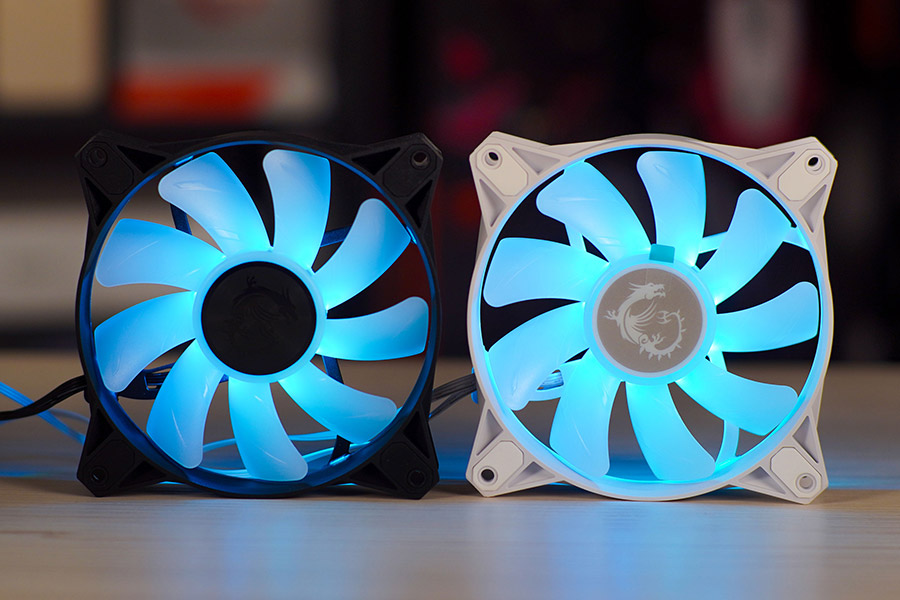

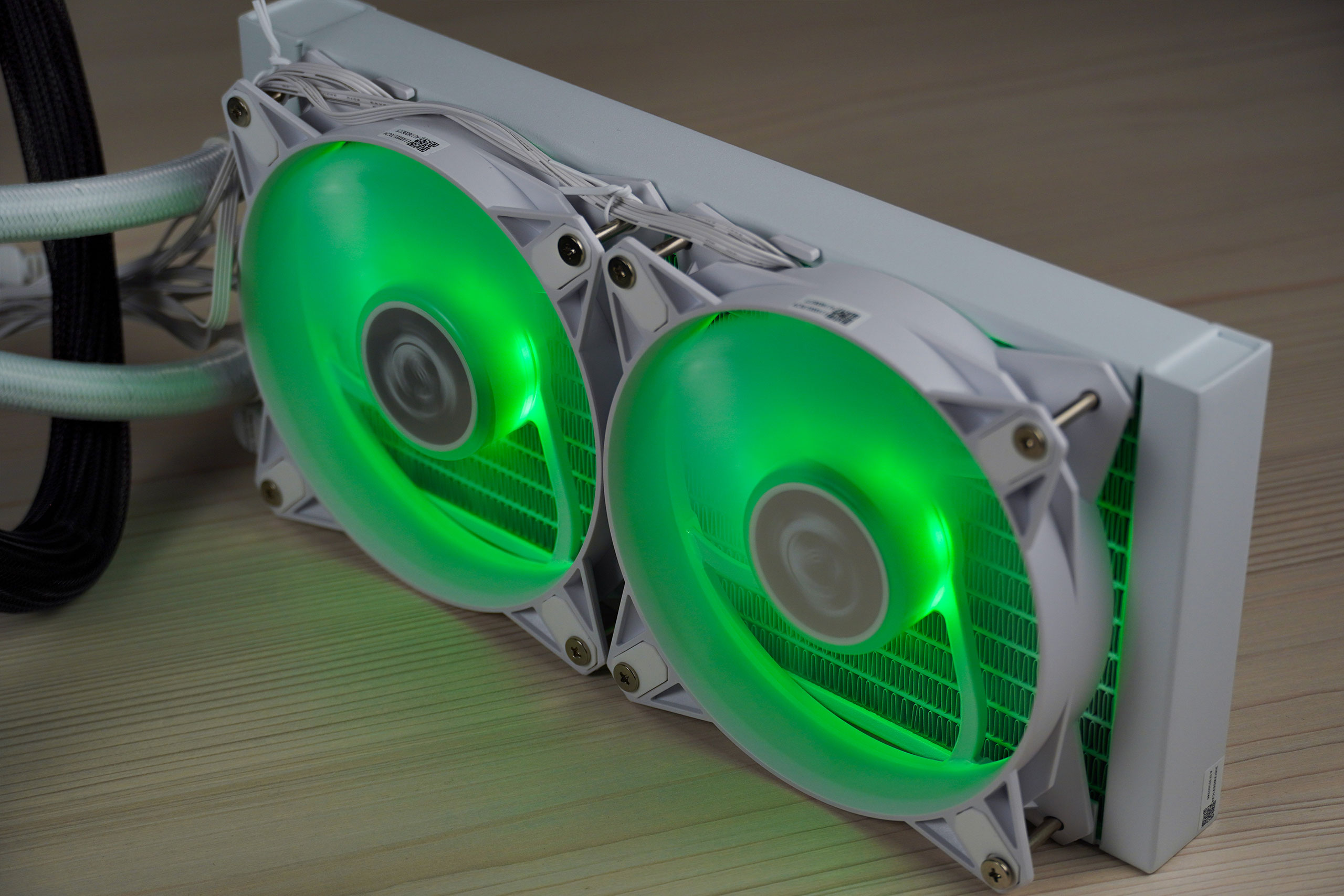

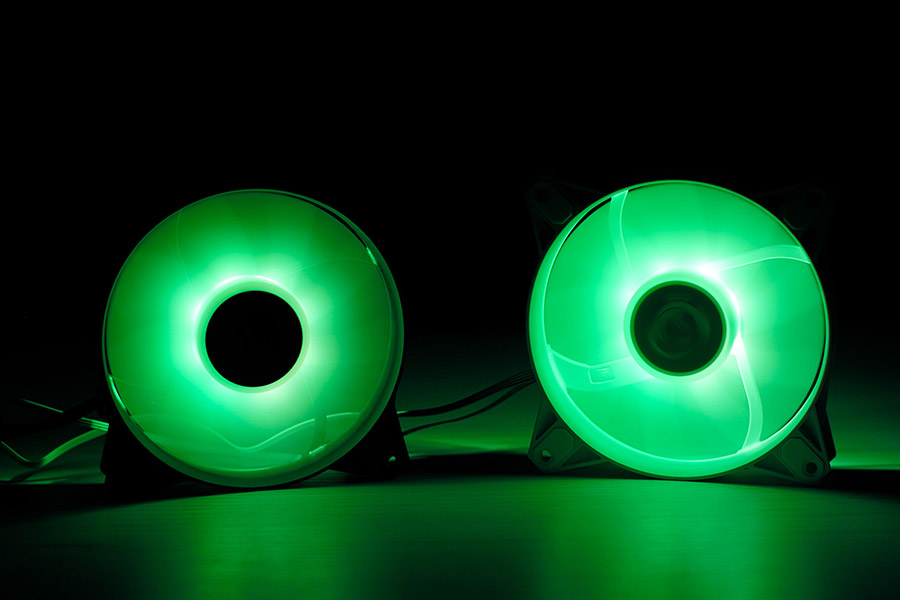

Світлодіоди керованої ARGB-підсвітки розташовані по центру, навколо двигуна.

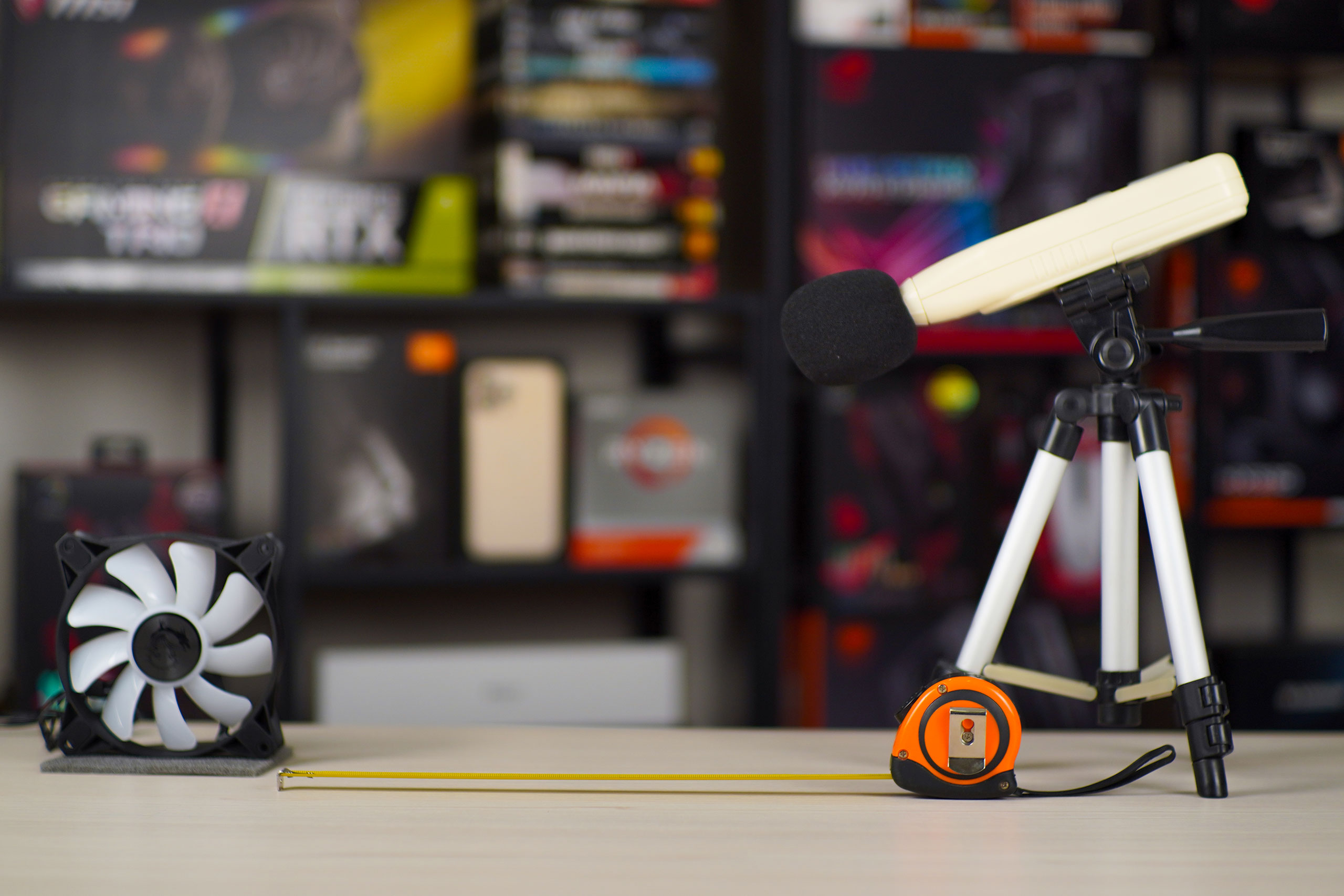

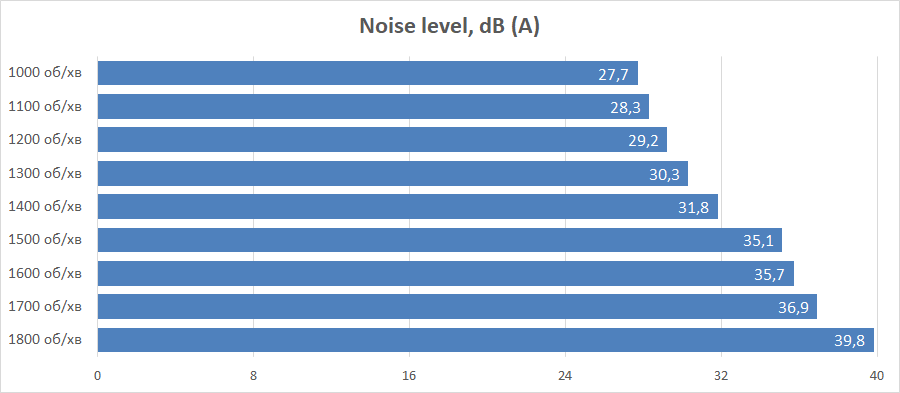

Заміри шуму вентилятора проводились в 30 см від нього. В повній тиші за 27,7 дБ (А) в приміщенні.
Як видно з діаграми, вентилятор не дуже шумний, а при 1000 обертів у хвилину його не чутно взагалі. Сама вертушка добре збалансована та не видає паразитних призвуків при роботі.
Конструкція цілком стандартна: на краях кріплення є гумові антивібраційні вставки, гідродинамічна вальниця та ресурс 50000 годин. Ніби невелике число, але це понад п’ять років безперервної роботи.

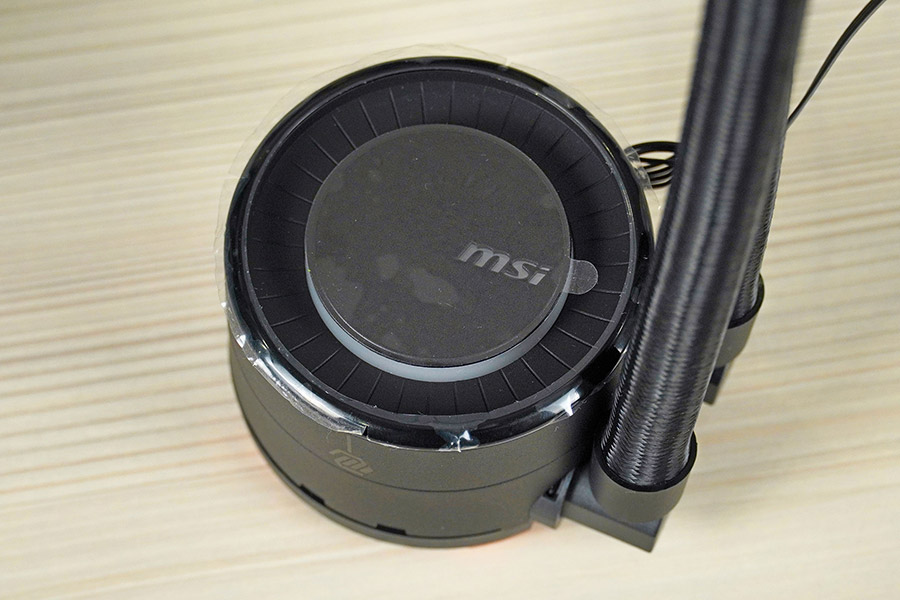

Водоблок виконаний з матового пластику, доволі простий й не буде концентрувати на собі увагу на тлі інших компонентів.

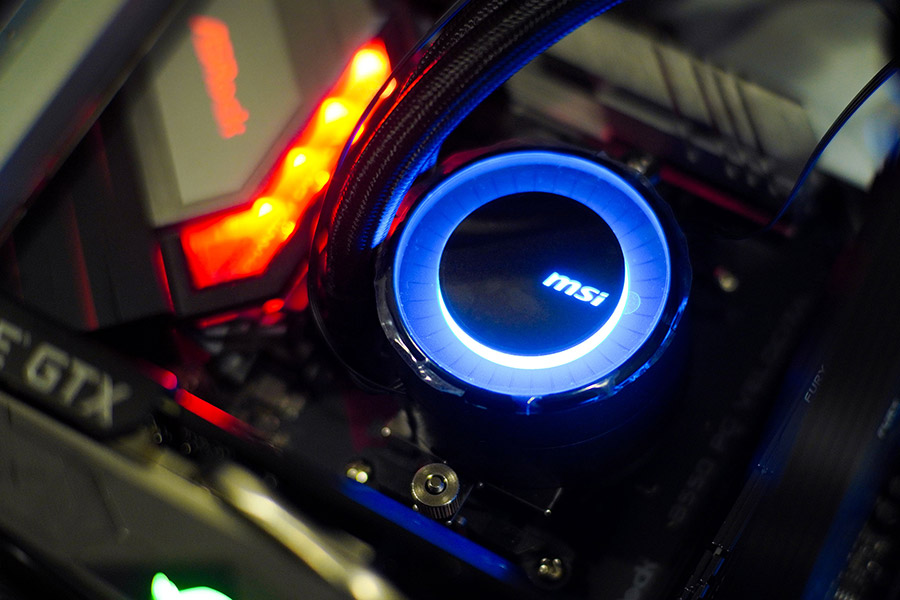

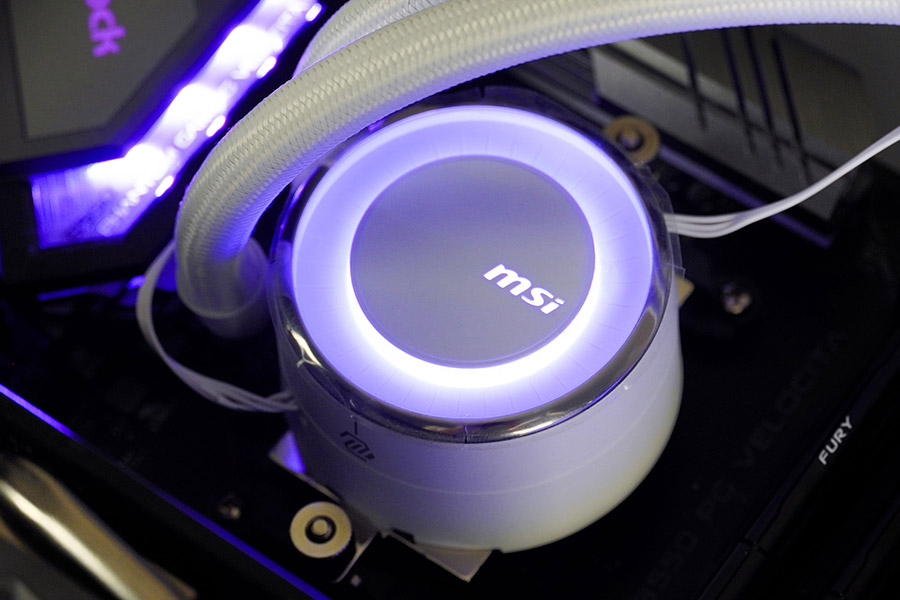

В наявності є ARGB-підсвічування у вигляді кола на кришці водоблоку та логотипа MSI всередині.

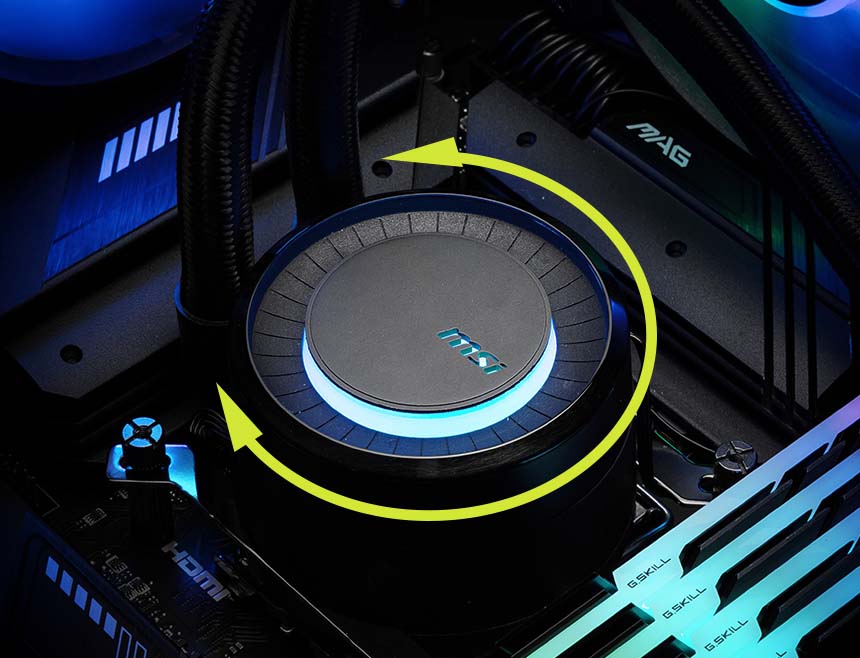

Одна з його особливостей полягає у поворотному на 270 градусів корпусі водоблоку. Це дозволяє налаштувати візуально напис під вашу збірку.

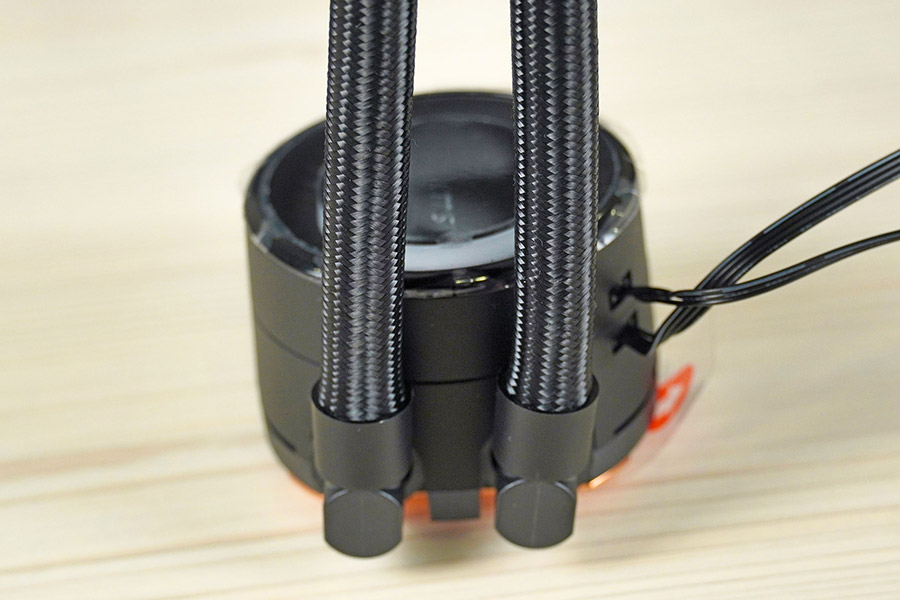

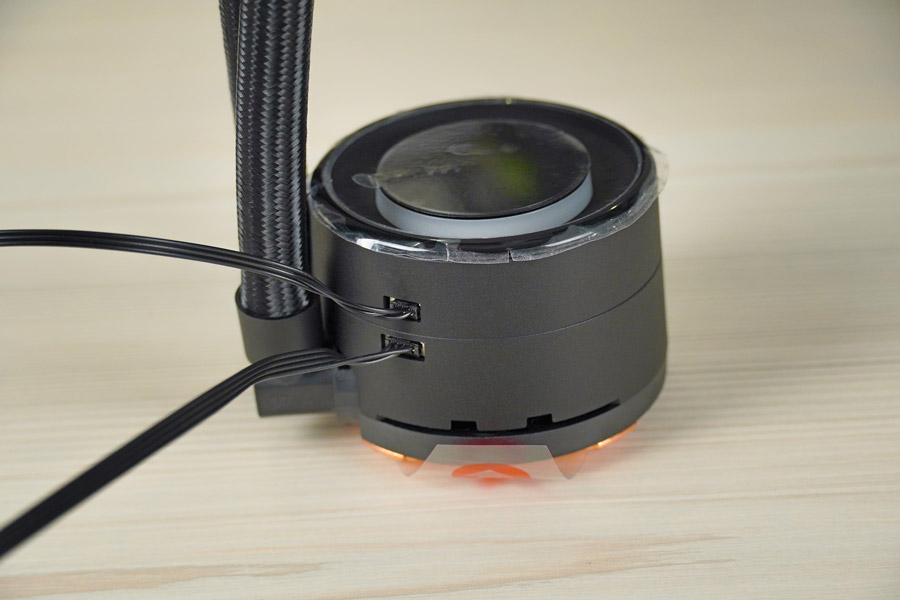

З нього також виходить два кабелі, один з яких для підключення помпи в 4-контактний роз’єм на материнській платі, а інший — для підключення підсвітки в ARGB 5V.

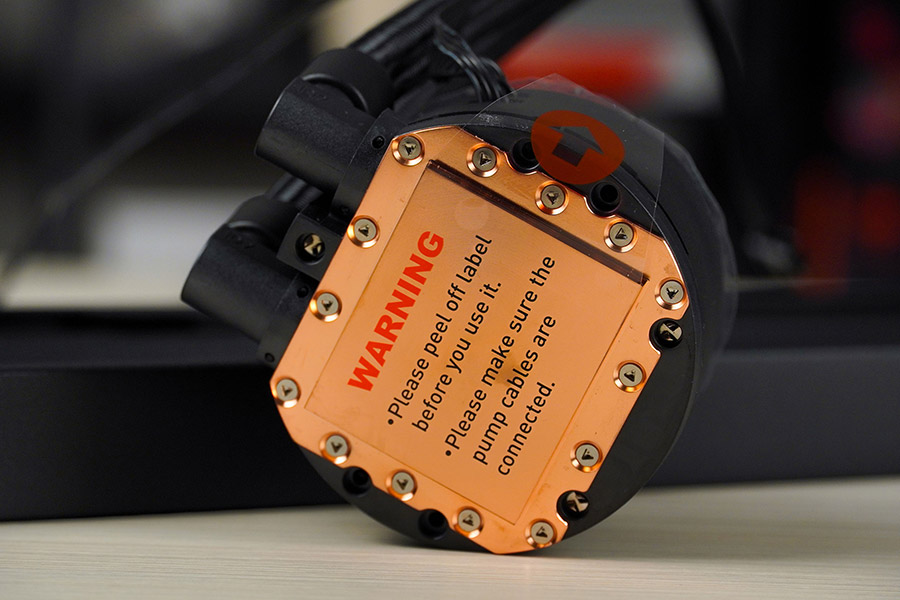

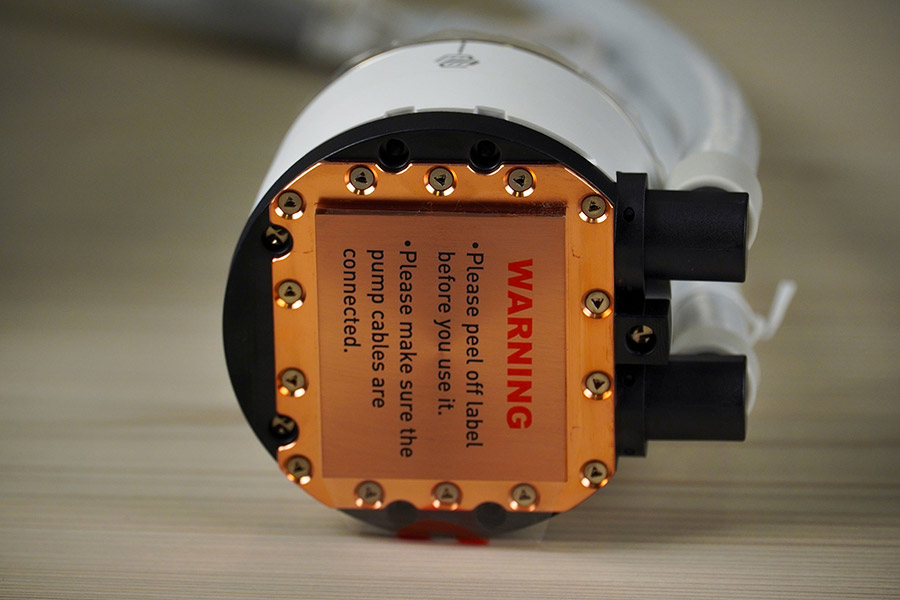

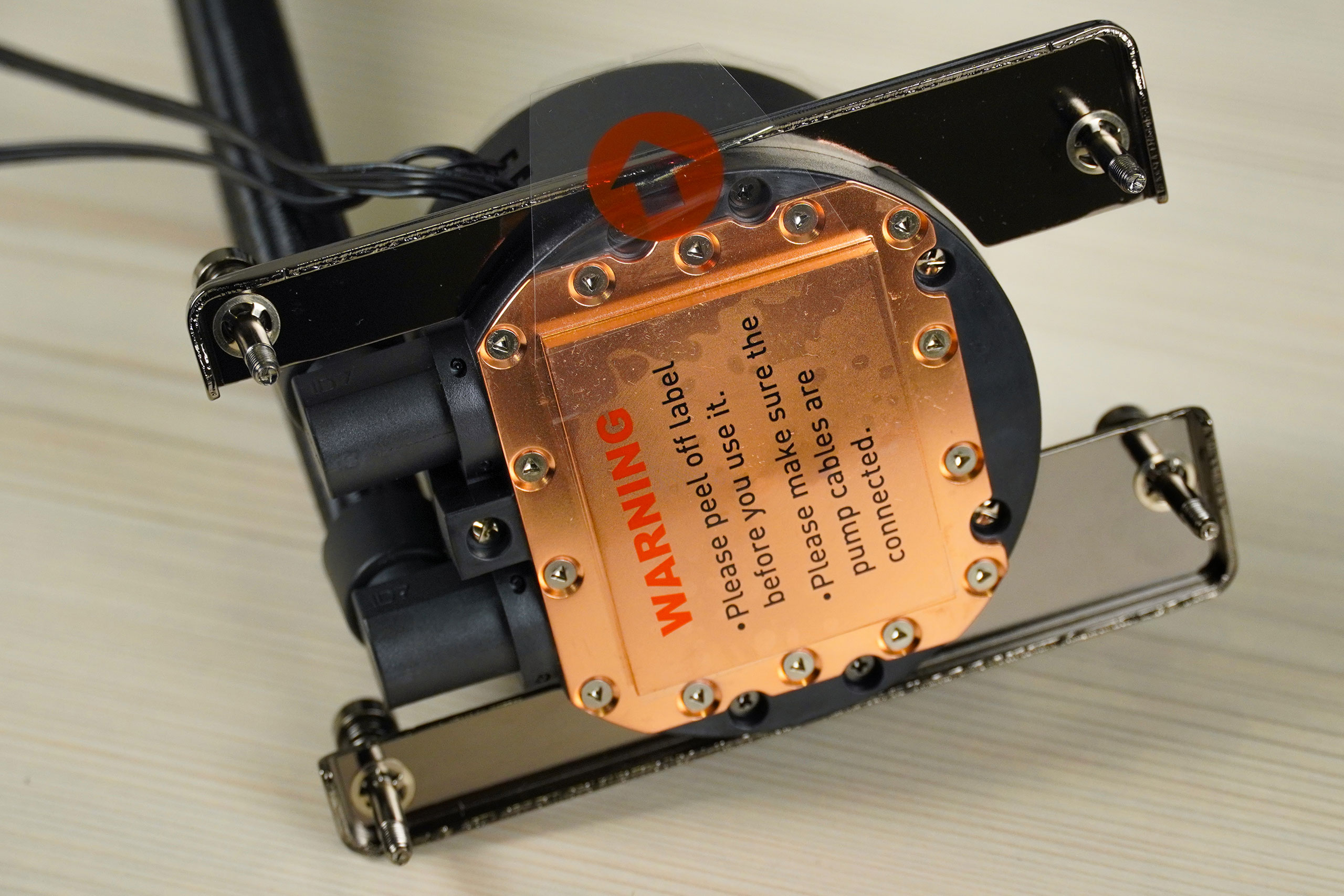

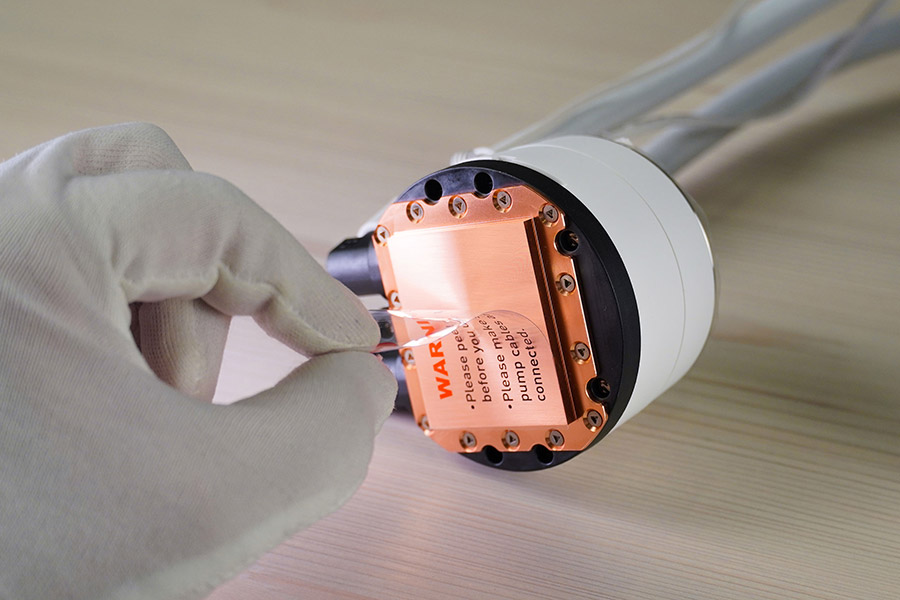

З нижнього боку водоблоку прикручений мідний теплоз’ємник з порівняно невеликими розмірами 48х41 мм, втім, таких показників цілком вистачить, щоб повністю покрити теплорозподільну кришку процесорів з сокетами LGA 115x/1200, АМ4 та АМ5. Для LGA 1700 водоблок потрібно ставити в правильному положенні відносно кришки, бо основа не квадратна.
З сокетами TR4 та sTRx4 можуть бути деякі складності, бо в такому разі основа не буде покривати всю кришку величезного процесора, тож враховуйте цей момент.

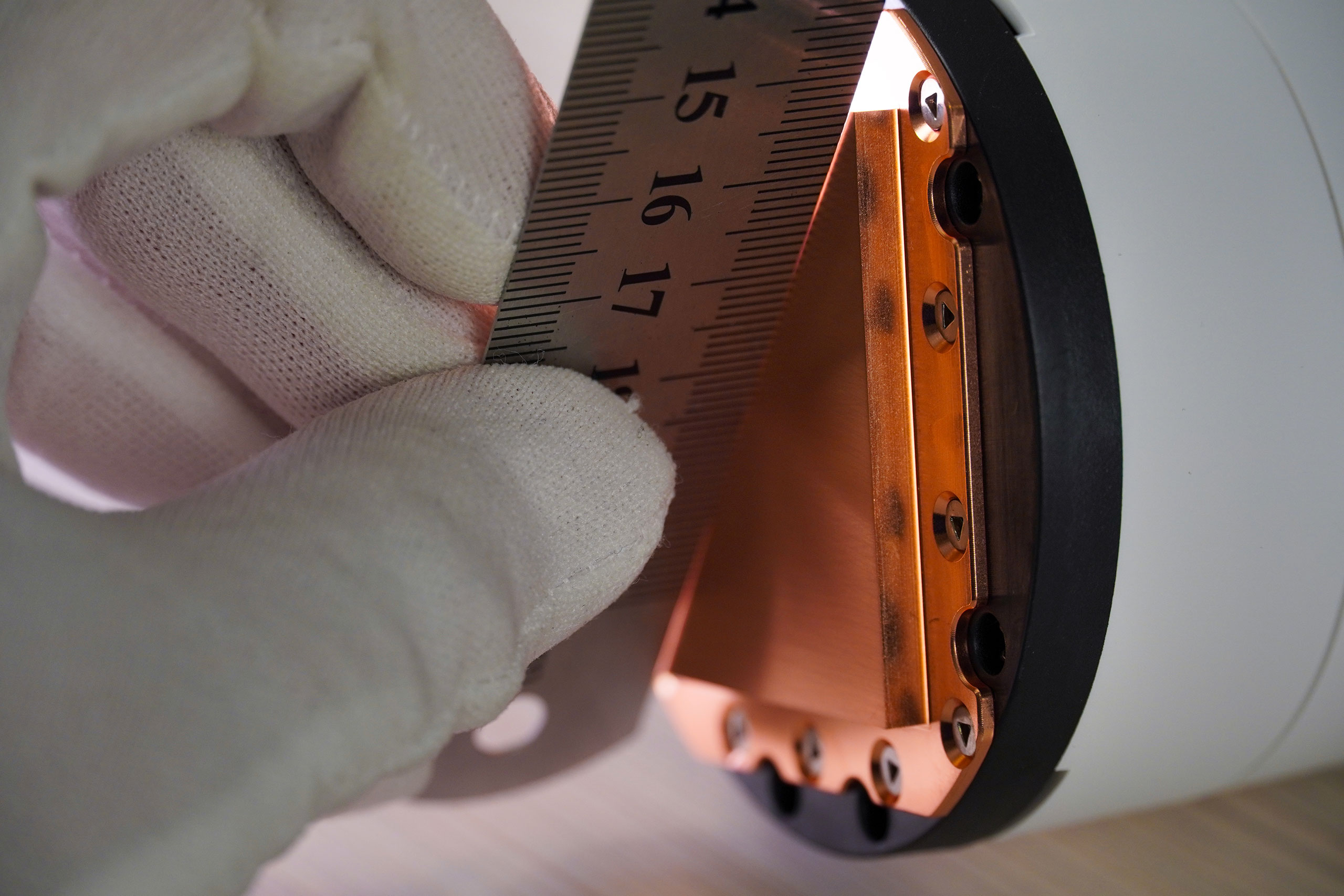

Підошва не ідеально рівна, не має дзеркального шліфування й має виступ по середині, тобто максимальне притиснення буде тільки в центрі процесора.
