Серія систем рідинного охолодження MAG від MSI має пристойний ціновий діапазон, гарний асортимент та достойні характеристики. Новинки MAG CoreLiquid E360 та MAG CoreLiquid E240 повинні підтвердити цю концепцію. Тож погляньмо на ці СРО.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Технічні характеристики

Виробник MSI
Модель MAG CoreLiquid E360 MAG CoreLiquid E240
Сумісність с процесорними роз'ємами Intel LGA 1150/1151/1155/1156/1200/1700
Сумісність с процесорними роз'ємами AMD AM5/AM4/TR4/sTRx4 AM5/AM4
Розміри радіатора (ДхШхВ), мм 394 x 119,2 x 27 277 x 119,2 x 27mm
Розміри вентилятора (ДхШхВ), мм 120 x 120 x 25
Розмір теплоз’ємної пластини, (ДхШ), мм 41±0,2х47,6±0,2
Кількість вентиляторів, шт 3 2
Енергоспоживання вентилятора, Вт 3
Пікове енергоспоживання вентилятора, Вт 4,8
Повітряний потік вентилятора, м³/год 43,3 ~ 127,49
Матеріал радіатора Алюміній
Конструкція радіатора трисекційний, ребра стрічкового типу двосекційний, ребра стрічкового типу
Тип вальниці вентилятора Гідродинамічна (FDB)
Підсвітка вентилятора ARGB
Роз'єм підключення вентилятора 4-Pin
Матеріал водяного блоку Пластиковий корпус з мідною основою
Швидкість помпи, об/хв 3000 (+/–10%)
Максимальна сила току помпи, А 0,5
Пікове енергоспоживання помпи, Вт 6
Роз'єм підключення помпи 4-pin
Рівень шуму помпи, дБ (А) 20
Заявлений ресурс вентилятора, год 50000
Заявлений ресурс помпи, год 200000
Вага з вентиляторами, г 1555 1240
Середня вартість, грн 6 799 5 199

Комплект постачання

Системи рідинного охолодження запаковані в фірмові коробки, виконані у стилі бренду MSI.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Є фото охолодження та в текстовому форматі викладена уся необхідна інформація про продукт, включаючи характеристики та QR-код для завантажування інструкції, якої в комплекті не передбачено.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240
MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Елементи системи запаковані в поліетиленові пакети та зберігаються у формі з пресованого картону.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240
MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Усі елементи кріплення та сама система охолодження складені у своїх нішах, та знаходяться в поліетиленових пакетах.

Розпочнемо з MSI MAG CoreLiquid E360. В комплект деталей системи, окрім радіатора з водяним блоком та трьох вентиляторів входить:

  • дві металеві лапи кріплення під процесорні роз’єми Intel;
  • чотири металеві гвинтові опори для роз’ємів Intel LGA 115х/1200, 1700;
  • чотири металеві гайки з накатаною голівкою та пазами під хрестову викрутку;
  • дві підсилювальні пластини для роз’ємів Intel LGA 115х/1200 та Intel LGA1700;
  • скоби з гвинтами для роз’ємів AMD AM5/AM4;
  • рамка кріплення для роз’ємів AMD TR4/sTRx4;
  • чотири гвинти для всіх процесорних кріплень;
  • 12 коротких гвинтів для кріплення радіатора до корпусу;
  • 12 довгих гвинтів для кріплення вентиляторів;
  • термопаста;
  • розгалужувач на три вентилятори;
  • розгалужувач на три вентилятори з пониженням швидкості;
  • перехідник з «молекса» на 4-контактний роз’єм для підключення помпи або вентиляторів.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Розгалужувач з пониженням обертів скидає номінальну швидкість вентиляторів з 1800 до 1500 об/хв.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

В MSI MAG CoreLiquid E240 трошки скромніший комплект. Система двосекційна, тож вентиляторів тут два. Комплектація містить наступне:

  • дві металеві лапи кріплення під процесорні роз’єми Intel;
  • чотири металеві гвинтові опори для роз’ємів Intel LGA 115х/1200, 1700;
  • чотири металеві гайки з накатаною голівкою та пазами під хрестову викрутку;
  • дві підсилювальні пластини для роз’ємів Intel LGA 115х/1200 та Intel LGA1700;
  • скоби з гвинтами для роз’ємів AMD AM5/AM4;
  • чотири гвинти для всіх процесорних кріплень;
  • вісім коротких гвинтів для кріплення радіатора до корпусу;
  • вісім довгих гвинтів для кріплення вентиляторів;
  • термопаста;
  • розгалужувач на два вентилятори;
  • перехідник з «молекса» на 4-контактний роз’єм для підключення помпи або вентиляторів.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Як бачимо, з суттєвого у двосекційній моделі немає кріплення для сокетів AMD TR4 та sTRx4. Причиною цього є дуже велике тепловиділення таких процесорів і «маленька» двосекційна СРО може не справитись. А ще немає розгалужувача зі зменшенням кількості обертів вентиляторів. В рамках цього тестування розгалужувач не використовувався в будь-якому разі, а налаштування швидкості помпи та вентиляторів відбувалися програмним шляхом, тож навряд чи це можна назвати якимось недоліком.

Зовнішній вигляд та конструкція

MAG CoreLiquid E360 та E240 виглядають типово для сучасних подібних систем охолодження. В них алюмінієвий радіатор, поєднаний гнучкими гумовими шлангами у нейлоновому обплетенні з помпою, суміщеною з водяним блоком й пропонуються виробником в чорному та білому кольорах. Немає будь-яких дисплеїв, моніторингу температур води та інших можливостей, навіть програмного забезпечення з цими системами MSI не пропонує.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

В продуктах немає нічого концептуально нового, все достатньо просто. Довжина трубок становить 400 мм, радіатор як білий, так і чорний, покриті матовою фарбою.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

120-мм вентилятори кріпляться без проміжків, фактичні габарити радіатора E360 складають 394x119,2x27 мм, а E240 — 277x119,2x27 мм. Ребра охолодження виготовлені у вигляді зібраних гармошкою тонких металевих смужок та поділених між собою 12 каналами, якими тече холодоагент.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Трубки непорушно поєднані з фітингами радіатора методом опресування, біля них заводський заправний отвір з пломбою.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Товщина колектору з цієї сторони дорівнює 22 мм. На ньому є наліпка з назвою моделі, штрихкодом та серійним номером.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Товщина колектору з протилежного боку складає 14 мм.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

На бокових гранях радіатора нічого немає.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Стокові вентилятори виробництва Coolermaster, мають маркування FD12025L12SPAA та швидкість обертання 600–1800 об/хв.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Від корпусу відходить 4-контактний кабель керування з ШІМ і 3-контаткний провід підсвічування ARGB 5V з розгалужувачем на другий пристрій. Тобто кожен наступний пропелер для підсвітки під'єднується до попереднього.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Світлодіоди керованої ARGB-підсвітки розташовані по центру, навколо двигуна.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Заміри шуму вентилятора проводились в 30 см від нього. В повній тиші за 27,7 дБ (А) в приміщенні.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Як видно з діаграми, вентилятор не дуже шумний, а при 1000 обертів у хвилину його не чутно взагалі. Сама вертушка добре збалансована та не видає паразитних призвуків при роботі.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Конструкція цілком стандартна: на краях кріплення є гумові антивібраційні вставки, гідродинамічна вальниця та ресурс 50000 годин. Ніби невелике число, але це понад п’ять років безперервної роботи.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Водоблок виконаний з матового пластику, доволі простий й не буде концентрувати на собі увагу на тлі інших компонентів.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

В наявності є ARGB-підсвічування у вигляді кола на кришці водоблоку та логотипа MSI всередині.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Одна з його особливостей полягає у поворотному на 270 градусів корпусі водоблоку. Це дозволяє налаштувати візуально напис під вашу збірку.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

З нього також виходить два кабелі, один з яких для підключення помпи в 4-контактний роз’єм на материнській платі, а інший — для підключення підсвітки в ARGB 5V.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

З нижнього боку водоблоку прикручений мідний теплоз’ємник з порівняно невеликими розмірами 48х41 мм, втім, таких показників цілком вистачить, щоб повністю покрити теплорозподільну кришку процесорів з сокетами LGA 115x/1200, АМ4 та АМ5. Для LGA 1700 водоблок потрібно ставити в правильному положенні відносно кришки, бо основа не квадратна.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

З сокетами TR4 та sTRx4 можуть бути деякі складності, бо в такому разі основа не буде покривати всю кришку величезного процесора, тож враховуйте цей момент.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Підошва не ідеально рівна, не має дзеркального шліфування й має виступ по середині, тобто максимальне притиснення буде тільки в центрі процесора.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Встановлення

Процес монтажу MSI MAG CoreLiquid ми розглянемо на прикладі процесорного роз’єму AMD AM4.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

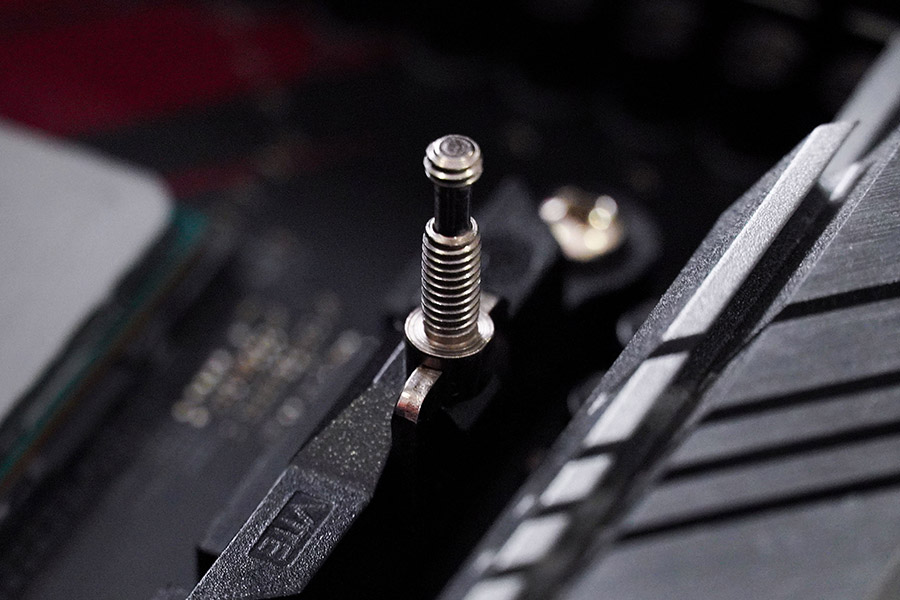

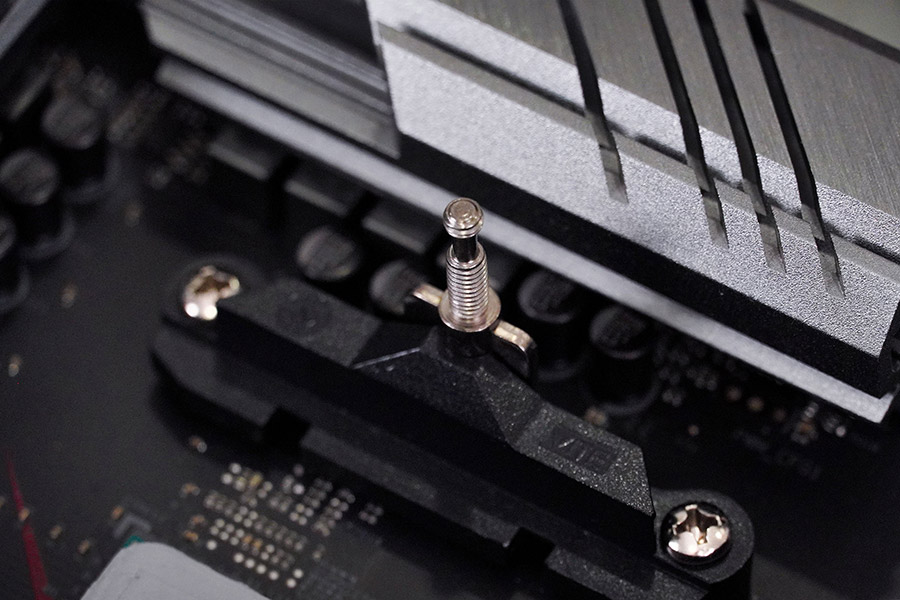

Для даного сокету стандартне кріплення знімати не потрібно. Просто прикручуємо кріплення для АМ4/AM5, та повністю викручуємо притискні гайки, щоб підставити скоби в їх місце на кріпленні, в іншому випадку буде дуже складно їх надіти на гаки кріплення.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Наносимо термопасту зручним для вас способом, та встановлюємо водоблок і закручуємо гайки кріплення.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

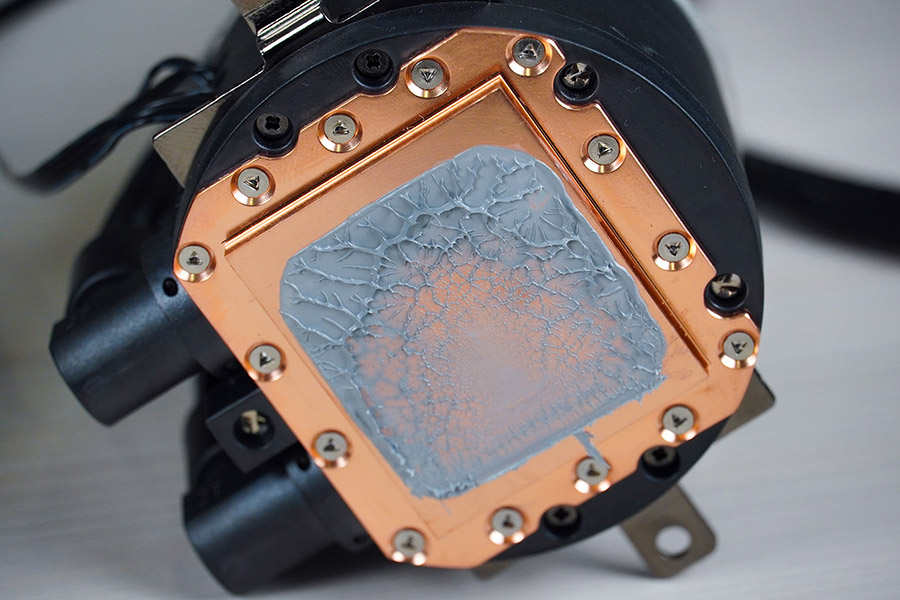

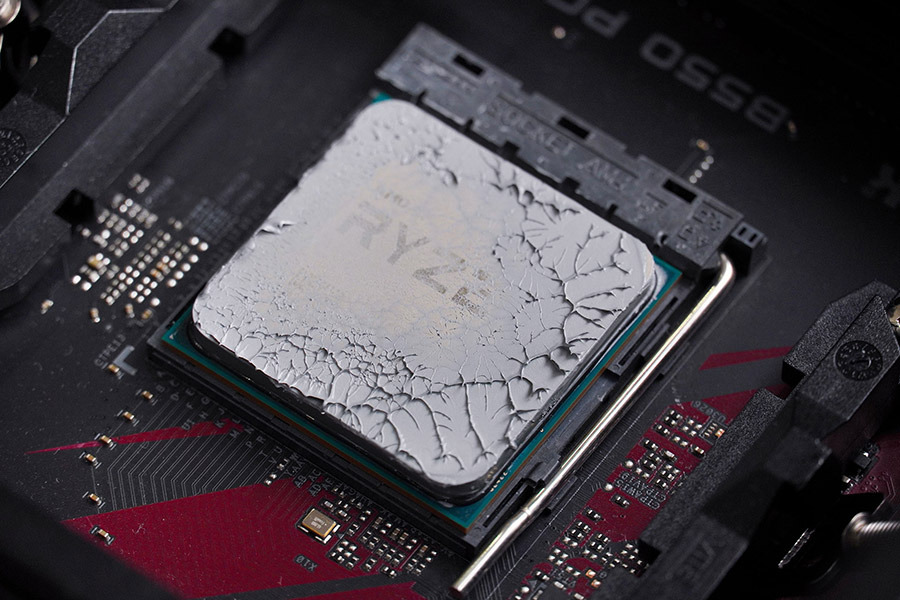

Відбиток термоінтерфейсу не рівний, як й припускалося вище, видно, що через випуклість основи по середині процесора притиск добрий і поступово до країв стає меншим.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Для підключення AiO не потрібно звантажувати фірмове ПЗ, все налаштовується вже на вашому наявному або в UEFI.

Для загального підключення всієї системи вам потрібно два 4-контактні роз’єми для вентиляторів і помпи, та один 3-контактний ARGB, тому що підсвітка вентиляторів під’єднуються поступово в один конектор і в останній підключається вже підсвітка водоблоку.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

В разі якщо на вашій материнській платі немає роз’єму з потужністю 6 Вт (0,5 А), то помпу можна під'єднати до Molex через комплектний перехідник.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Попередньо термопасти нанесено не було, але в комплекті вона присутня.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Тестовий стенд

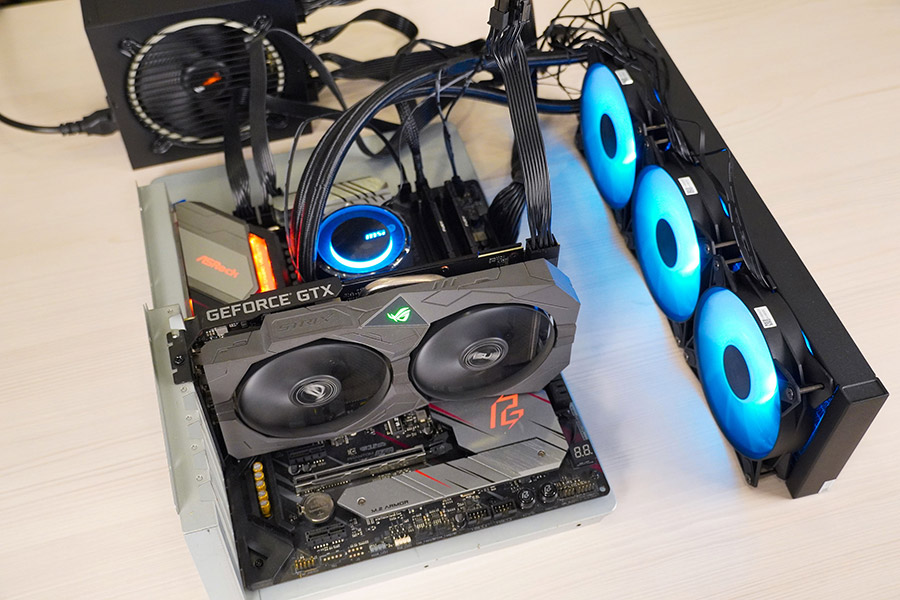

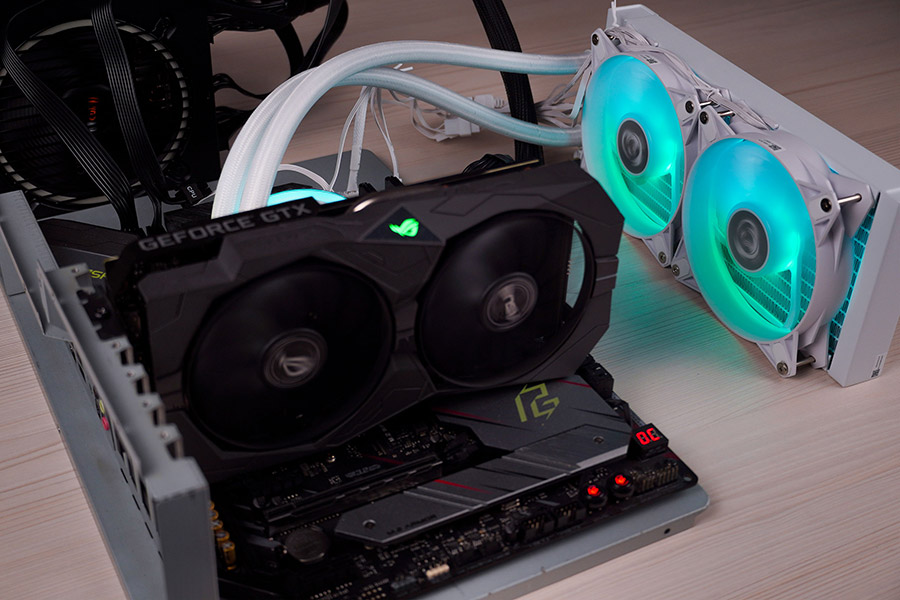

Для випробувань систем охолодження MSI MAG CoreLiquid E360 та MSI MAG CoreLiquid E240 було використано стенд на базі платформи AMD AM4 в такій конфігурації:

  • процесор: AMD Ryzen 9 3900Х;
  • материнська плата: ASRock B550 PG Velocita;
  • відеокарта: ASUS ROG-STRIX-GTX1660S-O6G-GAMING;
  • пам'ять: Kingston Fury Beast KF432C16BBK2/16;
  • твердотілий накопичувач: SSD Kingston NV1 (500 GB, NVMe M.2 2280);
  • блок живлення: be quiet! PURE POWER 12 M 850W;
  • термопаста: ARCTIC MX-4.
MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Процесор працював в розгоні на 4,2 ГГц з напругою 1,35 вольта, що дало навантаження десь у 170 Вт. Випробування системи охолодження проводилося на відкритому стенді при постійній температурі 23 градуси Цельсія у приміщенні. Для прогріву центрального процесора застосовувався стрес-тест AIDA64 впродовж 20 хвилин. На графіку зображено максимальне значення температури процесора. Для моніторингу його температури використано програму HWMonitor.

Для вимірювання рівня гучності використовувався шумомір Benetech GM1357.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

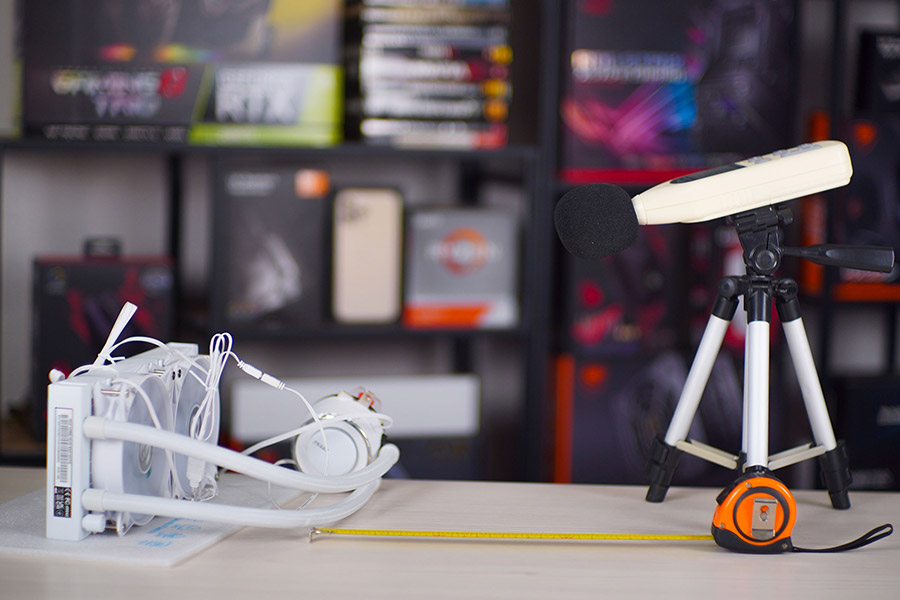

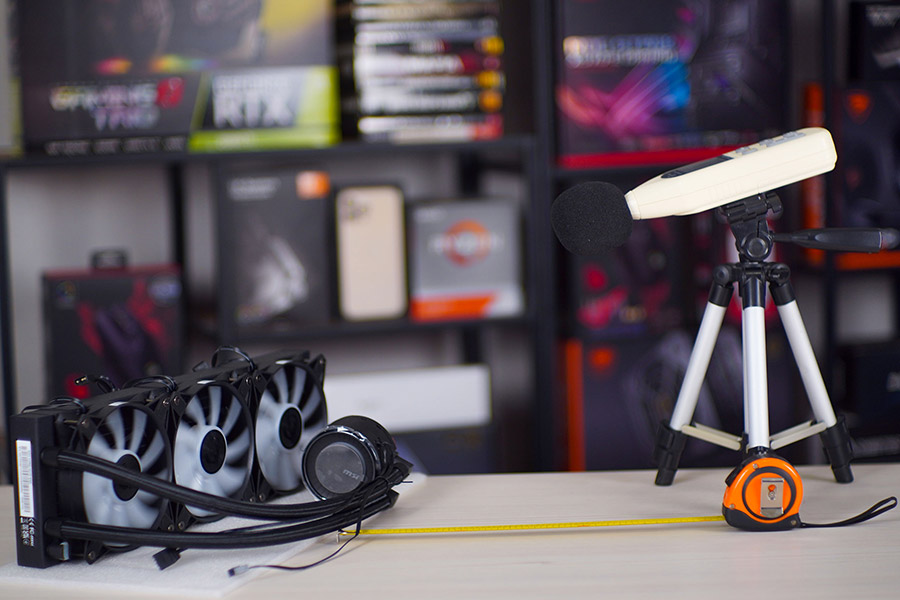

Всі заміри здійснено в тихому приміщенні без зайвих джерел шуму. Шумомір був розташований на відстані в 30 см від вентиляторів та помпи. Рівень фонового шуму складав 27,7 дБ (А).

Ефективність рідинних систем охолодження порівнювалась з двосекційним повітряним охолоджувачем Noctua NH-D15S з одним стоковим вентилятором та з другим додатковим пропелером Noctua NF-A15 PWM, максимальна швидкість якого становить 1200 об/хв.

Результати випробувань

Системи охолодження порівнювались між собою по співвідношенню загальної ефективності до рівня шуму. Були встановлені значення в 1800, 1500, 1200 та 1000 обертів на хвилину.

На Noctua один вентилятор може крутитись максимально на 1500, а другий на 1200 обертів на хвилину, тож схема була така: 1500/1200, 1200/1200, 1000/1000.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

На однакових обертах вентиляторів бачимо що Noctua NH-D15S та MSI MAG CoreLiquid E240 показують майже однаковий результат, а от MSI MAG CoreLiquid E360 видає кращі показники.

А тепер поглянемо на діаграму порівняння шуму на однакових швидкостях вентиляторів.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Як бачимо, вентилятор з радіатором звісно виявляється шумнішим ніж без радіатора, тому що додається шум повітря, який продувається крізь радіатор.

Тестування відбувалося в зібраному стані, тобто вентилятори на радіаторі та помпа розміщувались на відстані 30 см від шумоміра.

А тепер погляньмо графік залежності температури від рівня шуму.

MSI MAG CoreLiquid E360 та MAG CoreLiquid E240

Дослідивши графіки ми бачимо, що Noctua NH-D15S та MSI MAG CoreLiquid E240 мають між собою паритет відносно шуму та температур, але MSI MAG CoreLiquid E240 може крутити вентилятори швидше, в результаті чого може показати кращі температури, але й буде голосніше. А от MSI MAG CoreLiquid E360 забезпечує менші температури при однаковому шумі, або менший шум при тих самих температурах, а це різниця майже в 10 дБ (А).

Варто зауважити, що в тесті використовувався процесор з навантаженням у 170 Вт і в такому випадку у стрес-тесті в тихому режимі з CoreLiquid E240 температури були все ж завеликими.

Помпа теж тиха, навіть при максимальних обертах ми отримали 30 дБ (А), що на рівні тиші в кімнаті, отож ставити меншу швидкість немає сенсу.

Висновки

У підсумку MSI MAG CoreLiquid E240 та E360 є непоганими системами рідинного охолодження, які гарно виконують свою функціональність, легко встановлюються та підключаються. Їм не потрібне ніяке фірмове програмне забезпечення і всі налаштування відбуваються через материнську плату. Якщо планується використовуватися процесор на 150–170 ват та невеликий корпус, то можна звернути увагу на MSI MAG CoreLiquid E240, яка забезпечить прийнятні температури та невисокий рівень шуму, але для менших температур швидкість вентиляторів доведеться збільшувати. Та навіть при дуже схожих температурах система рідинного охолодження має більш привабливий вигляд, ніж величезна башта. Якщо корпус просторий і є місце для MSI MAG CoreLiquid E360, тоді вже краще використати старшу модель — це надасть більший запас по потужності та зробить систему тихішою та холоднішою. Але для процесорів з потужністю понад 170 Вт доведеться вибирати між комфортним рівнем шуму та задовільними температурами, тому для сокетів AMD TR4 та sTRx4 краще дивитися на ефективніші AiO.
