Огляд та тестування систем рідинного охолодження MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

23.10.2024 | Qntality | обговорити (3)

Системи AiO з екзотики для ентузіастів швидко перетворилися на масові продукти під різний гаманець. І якщо на початку свого існування вони ледь конкурували з повітряними суперкулерами, то тепер стали значно ефективнішими й краще них лише кастомні системи рідинного охолодження. Звісно, масового покупця приваблює цікавий зовнішній вигляд, тож виробники пропонують AiO з різноманітною RGB-підсвіткою та навіть РК-екранами на водоблоках. А поява новітніх моделей кожен рік тільки підкреслює популярність таких систем, особливо, серед користувачів топових процесорів.

В перегони серед виробників AiO включається все більше й більше учасників, але й «старожили» не скидають темп та періодично оновлюють свій модельний ряд. Наприклад, ми торік розглядали системи охолодження MAG CoreLiquid E360/E240 компанії MSI, а тепер вона вже пропонує чергові новинки — MAG CoreLiquid I360/I240.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Технічні параметри

Виробник MSI MSI
Назва та сторінка продукту MAG CORELIQUID I360 (White) MAG CORELIQUID I240 (White)
Тип 360 мм 240 мм
Сумісність с процесорними роз'ємами Intel LGA 1851 / 1700 / 1200 / 115x
Сумісність с процесорними роз'ємами AMD AM5 / AM4
Розміри радіатора (ДхШхВ), мм 394x120x27 277x120x27
Розміри вентилятора (ДхШхВ), мм 120x120x25
Довжина трубок, мм 400
Матеріал та конструкція радіатора Алюмінієвий трисекційний радіатор с ребрами стрічкового типу
Кількість пластин на дюйм, FPI 20
Загальна вага системи у зборі, г н/д
Розмір водяного блоку, (ДхШхВ), мм 69,1x74x62,45
Розмір теплоз’ємної пластини (діаметр), мм 53
Матеріал водяного блоку Пластиковий корпус з мідною основою
Швидкість помпи, об/хв 3400 ± 10%
Модель вентилятора FA12025M12LPAI110
Швидкість вентилятора, об/хв 2350 ± 10%
Повітряний потік, м³/год 70,7
Рівень шуму вентилятора, дБ (А) 32,8
Статичний тиск, мм води 3,61
Тип вальниці вентилятора Loop Dynamic Bearing
Особливості Світлодіодна підсвітка помпи
Середня вартість, грн 7126 5570

Комплект постачання

Як зрозуміло з назви моделей, вони оснащені 360-мм та 240-мм радіаторами, тож постачаються в коробках відповідного розміру. Також залежно від кольору системи, паковання має світлу або темну гаму.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Старша модель MAG CORELIQUID I360 White постачається у світлій довгастій коробці, на якій зображено систему охолодження та вказані її характеристики. Для молодшої MAG CORELIQUID I240 паковання темне та відносно невеличкого розміру.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240
MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Для збереження товарного вигляду при транспортуванні кожна AiO розміщена в картонній формі, 360-мм «водянка» навіть має додатковий захист з пінополіетиленових вставок.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Системи охолодження підтримують всі актуальні зараз процесорні роз’єми для масового ринку, навіть Intel LGA 1851. В коробці з MAG CORELIQUID I360 White є наступне:

  • скоби з гвинтами для роз’ємів AMD AM5/AM4;
  • чотири гвинти для кріплення скоби для роз’ємів AMD AM4/AM5
  • чотири шпильки для роз'ємів AMD AM4/AM5;
  • чотири шпильки для роз'ємів Intel LGA 1851/1700/1200/115x;
  • підсилювальна пластина для роз'ємів Intel LGA 1851/1700/1200/115x;
  • чотири накидні гайки для кріплення водоблоку;
  • три вентилятори 120 мм;
  • 12 коротких гвинтів для кріплення радіатор до корпусу;
  • декоративна накладка для вентиляторів;
  • тюбик термопасти;
  • інструкція.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Фактично увесь комплект постачання розміщено в невеличкому та зручному блістері, який поділений на два відсіки та кожен з яких заклеєний липкою плівкою. Пластикова додаткова накладка дозволяє прикрити не дуже виразні вентилятори з боків. Дрібничка, а приємна.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Для MAG CORELIQUID I240 все те саме, окрім кількості гвинтів для кріплення радіатора до корпусу:

  • скоби з гвинтами для роз’ємів AMD AM5/AM4;
  • чотири гвинти для кріплення скоби для роз’ємів AMD AM4/AM5
  • чотири шпильки для роз'ємів AMD AM4/AM5;
  • чотири шпильки для роз'ємів Intel LGA 1851/1700/1200/115x;
  • підсилювальна пластина для роз'ємів Intel LGA 1851/1700/1200/115x;
  • чотири накидні гайки для кріплення водоблоку;
  • три вентилятори 120 мм;
  • вісім коротких гвинтів для кріплення радіатор до корпусу;
  • декоративна накладка для вентиляторів;
  • тюбик термопасти;
  • інструкція.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Тут також присутні блістер для зберігання аксесуарів та накладка на вентилятори.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Зовнішній вигляд та конструкція

Зовнішньо системи охолодження мають всі риси сучасних AiO, радіатор прямокутної форми та купу декоративних елементів, як на вентиляторах, так й на водоблоці.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Алюмінієвий радіатор в старшої моделі має розміри 394x120x27 мм, тоді як в молодшої — 277x120x27 мм, що дозволяє встановити СРО у будь-який корпус з підтримкою відповідного типорозміру. Охолоджувальна рідина циркулює через 12 каналів, між якими розміщено ребра з металічних смуг, зібраних у гармошку. Їх щільність дорівнює 20 FPI (пластин на дюйм) для кожного радіатора.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Довжина гумових шлангів діаметра 11 мм складає 400 мм, кожен з яких має нейлонове обплетення відповідного кольору. Місця з’єднання шлангів з колектором додатково зафіксовані пластиковими обоймами. Є отвір для заправки системи. Товщина колектору зі сторони шлангів складає 22 мм та 14 мм з протилежного боку — тут все стандартно, а от отвір зустрічається не так часто.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

По боках радіаторів нічого цікавого, тут суцільні металеві пластини без якихось заклепок чи логотипів.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Великий водоблок має комбіновану конструкцію та об’єднаний разом з помпою. При його створенні надихалися діамантами, тож не дивно, що він має рублений дизайн з купою кутів, а декоративний елемент з нескінченним дзеркалом та RGB-підсвіткою тільки додає йому схожість з дорогоцінним камінням. AiO білого кольору виглядає дуже стильно та привабливіше за чорну, хоча тут вже діло смаку і кожен обере ту систему, яка йому довподоби.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Водоблок має розмір 69,1x74x62,45 мм та вже з заводу постачається зі встановленими лапами для кріплення на всі сучасні та актуальні сокети масового сегмента. Кутові фітинги обертаються тут у широких межах, тож ускладнень з розміщенням шлангів у просторі не буде.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Мідна підошва має потовщення по центру діаметром 53 мм, яке має звичайне полірування. Кріпиться до водоблоку шурупами зі шліцом у вигляді трикутника, тож для розбирання потрібна буде спеціальна викрутка. З заводу паста не нанесена, тюбик з нею є у комплекті постачання, але є захисна плівка, яку потрібно зняти перед встановленням на процесор.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Водоблок під’єднується до материнської плати двома кабелями, один з ШІМ-керуванням для живлення помпи, інший призначений для ARGB-підсвітки, причому, до нього можна під'єднати провід від вентиляторів.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Для охолодження радіаторів в новій серії MAG CoreLiquid використовуються вентилятори типорозміру 120x120x25 мм з вигнутими семи лопатями та вальницею LDB (Loop Dynamic Bearing). Рамка в них зроблена з декоративним обрамленням, а для зниження передачі вібрацій по кутах кожного з вентиляторів вставлені гумові демпфери. Між собою вони з’єднуються оригінальними п’ятиконтактними роз’ємами, тож у випадку виходу з ладу однієї з вертушок, знайти їй заміну буде складно. Вентилятори вже встановлені «з коробки» й користувачу залишається лише прикрутити радіатор до корпусу ПК.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

А також під’єднати до материнської плати два кабелі: один для живлення та керування вентиляторами, а інший — для ARGB-підсвітки.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Встановлення

Процес встановлення виконаємо на прикладі платформи AMD AM5. Знімаємо стандартні колодки, які встановлені на материнській платі, та вкручуємо шпильки з комплекту AiO. Слідкуємо, щоб зі сторони плати різьба була дюймова.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Після цього наносимо краплю термопасти на кришку процесора, ставимо зверху водоблок та закріплюємо накидними гайками. Під’єднуємо кабелі до материнської плати — й система в нас зібрана.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Процес встановлення водоблока зі скобами на платформу AMD можна переглянути в минулому нашому огляді серії MAG CoreLiquid.

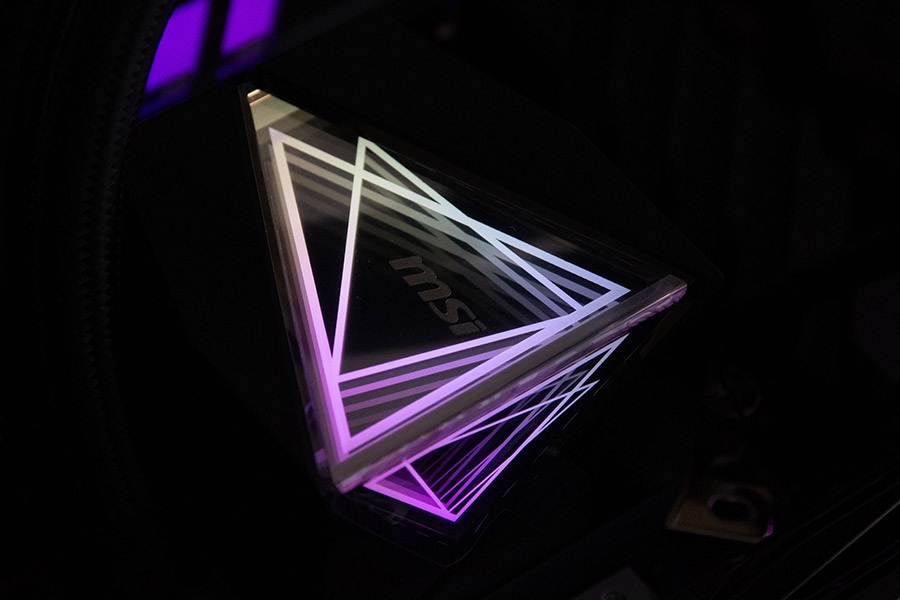

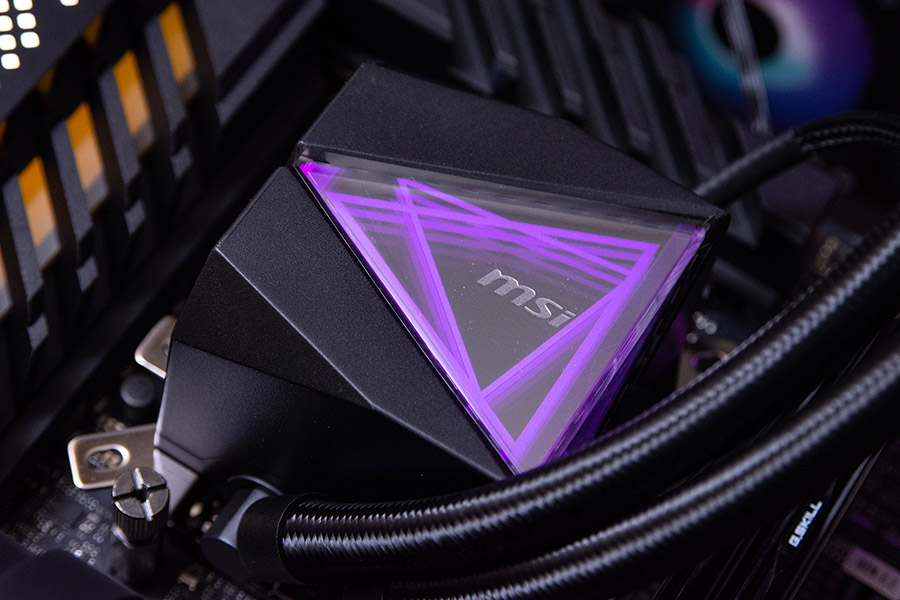

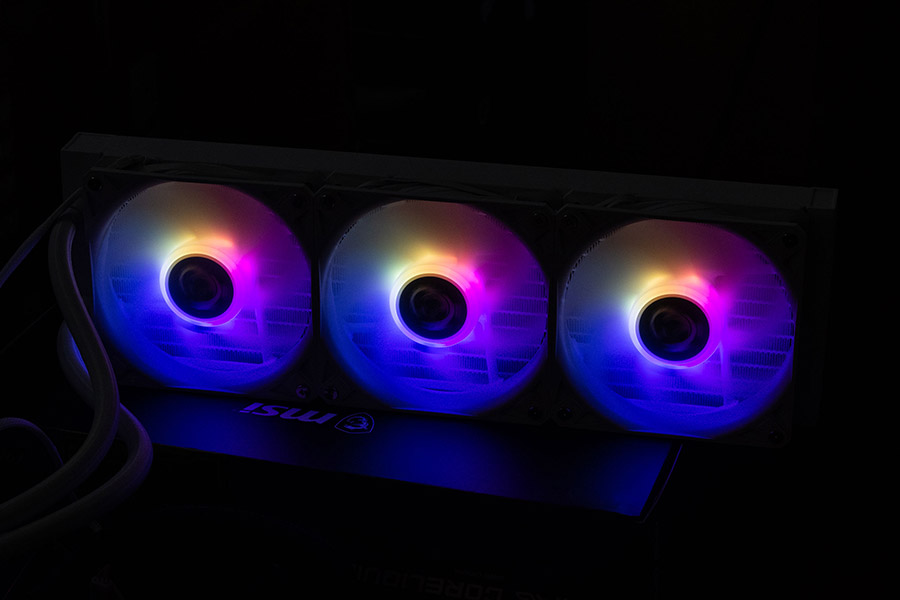

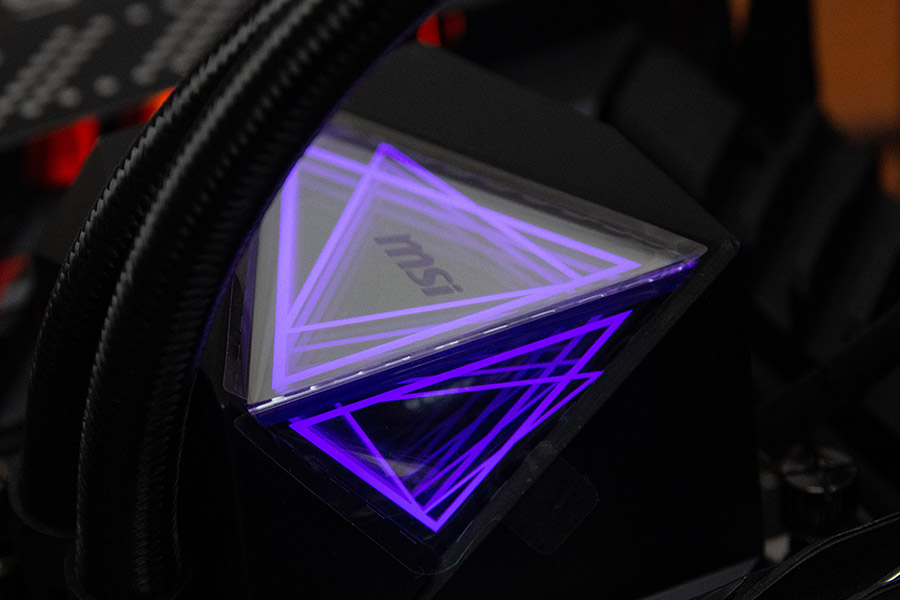

Якщо все під’єднано правильно, буде працювати підсвітка в водоблоці, яка має ефект дзеркала, через що вона буде нагадувати якийсь кристал, та на лопатях вентиляторів.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

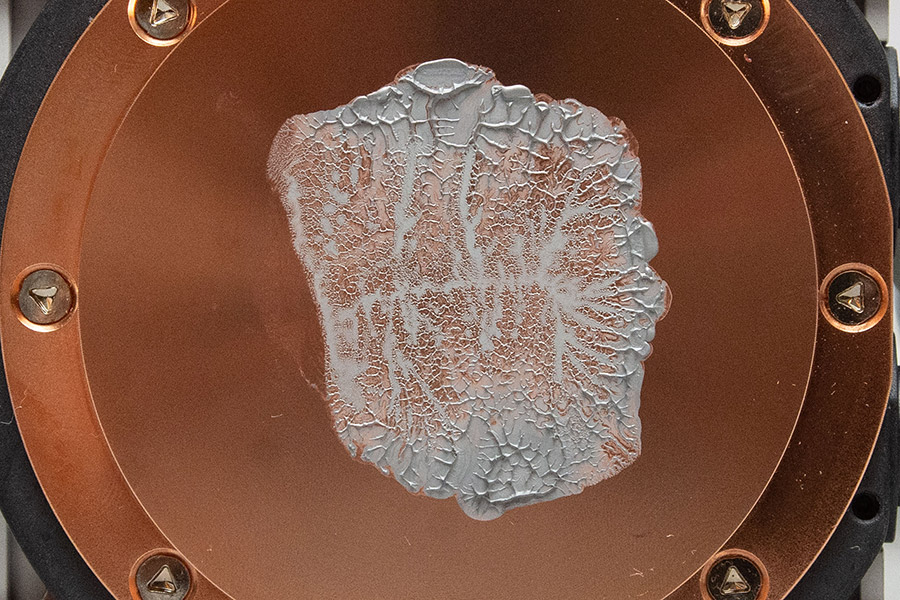

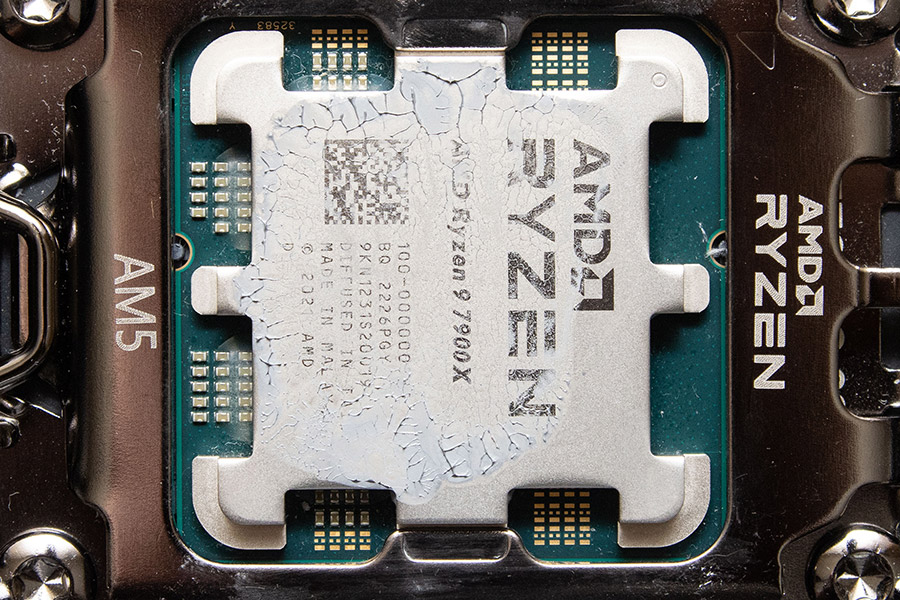

Відбиток пасти в MAG CoreLiquid I360 гарний, притиск чудовий, зона розміщення CCD процесора має максимальний контакт.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

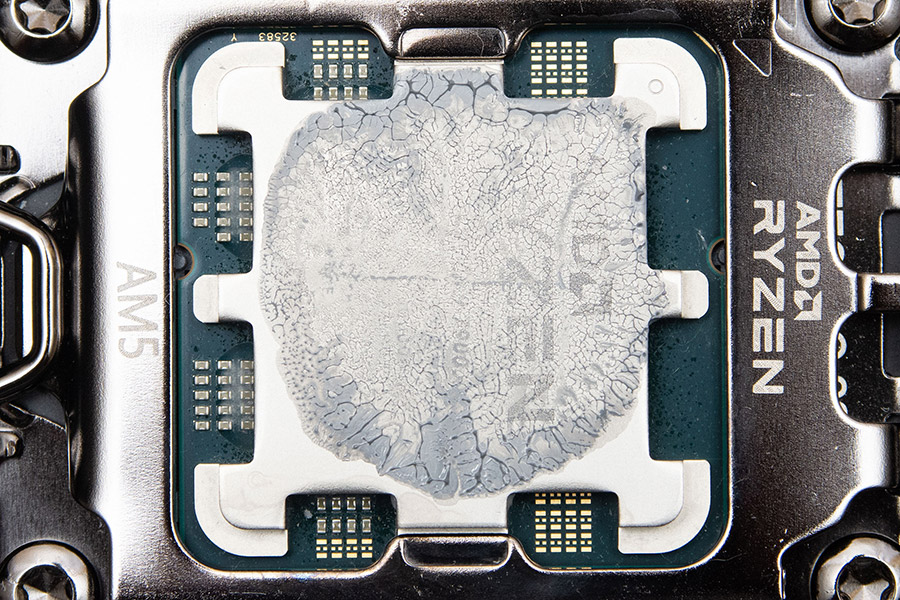

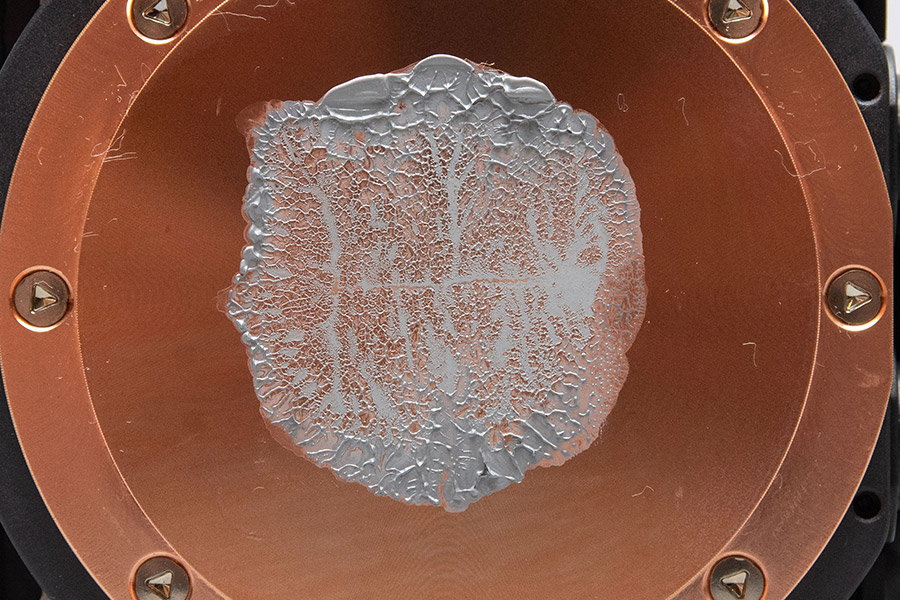

Також жодних питань до MAG CoreLiquid I240.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Програмне забезпечення

З системами рідинного охолодження MAG CoreLiquid I360 та MAG CoreLiquid I240 не постачається якогось програмного забезпечення, але керувати ними можна будь-яким фірмовим застосунком від материнської плати, якщо там є опції для налаштування швидкості вентиляторів та режимів роботи RGB-підсвітки.

Тестовий стенд

Для випробування ефективності систем рідинного охолодження MAG CoreLiquid було використано стенд на базі платформи AMD AM5 в такій конфігурації:

  • процесор: AMD Ryzen 9 7900X (4,7@5,0 ГГц, 1,2 В);
  • материнська плата: ASUS ROG Crosshair X670E Gene (UEFI 2204);
  • відеокарта: AMD Radeon RX 7900 XT;
  • пам'ять: Kingston Fury Renegade RGB KF564C32RSAK2-96 (2x48 ГБ, DDR5-6400@6000, 32-38-38-80-1T, 1,35 В);
  • SSD накопичувач: SSD Kingston NV1 (500 GB, NVMe M.2 2280);
  • блок живлення: be quiet! PURE POWER 12 M 850W;
  • термопаста: Noctua NT-H1.

Випробування системи охолодження проводилося на відкритому стенді в горизонтальній орієнтації материнської плати при постійній температурі 21 градус Цельсія у приміщенні. Частота процесора фіксувалася на 5000 МГц, а напруга дорівнювала 1,2 В, що давало у підсумку споживання на рівні 210 Вт. Для його прогріву застосовувався стрес-тест CPUID powerMAX версії 1.00.1 з інструкціями AVX впродовж 10 хвилин. На графіку відображено максимальне значення температури поміж усіх ядер. Для моніторингу температури процесора використано програму HWInfo версії 8.07.5505.

Для вимірювання рівня гучності використано шумомір Benetech GM1357. Всі заміри здійснено в тихому приміщенні без зайвих джерел шуму. Шумомір був розташований на відстані в 35 см від вентилятора. Рівень фонового шуму складав 27,7 дБ (А). Швидкість помпи була зафіксована на максимумі у 3400 об/хв.

Ефективність систем охолодження MAG CoreLiquid I360 та MAG CoreLiquid I240 порівнювалась з Arctic Liquid Freezer II 280. Попри такого ефективного конкурента потужність процесора довелося обмежити через молодшу модель MAG CoreLiquid I240.

Результати випробувань

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Вентилятори в новинках виявилися тихішими за вертушки в Liquid Freezer II 280 на однакових обертах, але воно й не дивно, бо при збільшенні розмірів може зростати й рівень шуму. Тут скоріше треба порівнювати вентилятори з різною швидкістю, причому, для 120-мм моделей вона буде вище на один крок. У такому разі можна буде казати, що вони приблизно однакові, як за продуктивністю, так й за рівнем шуму.

MSI MAG CoreLiquid I360 та MAG CoreLiquid I240

Ефективність новинок теж непогана. Молодша модель MAG CoreLiquid I240 за продуктивністю більше схожа на повітряні суперкулери, тоді як MAG CoreLiquid I360 демонструє достойний результат, не гірший за можливості Liquid Freezer II 280, і при однаковій швидкості різниця між ними лише один градус. Також видно, що після 2000 об/хв ефективність нових AiO знижується, тоді як рівень шуму значно зростає. Крім того, швидкість помпи в старшої моделі непогано впливає на продуктивність і при 60% від максимуму можна втратити до 3 градусів, тоді як для MAG CoreLiquid I240 така швидкість не критична. В цілому, помпу можна й не чіпати, рівень шуму від неї невеличкий та на тлі вентиляторів особливо й не помітний, навіть коли вони обертаються на мінімальній швидкості.

Висновки

Як бачимо на прикладі новітніх систем рідинного охолодження, AiO не стоять на місці й постійно розвиваються. Не встиг з’явитися на ринку новий лідер за ефективністю, як його вже наздогнали чи перевершили інші продукти. Новинки серії MAG CoreLiquid компанії MSI виявилися доволі ефективними з не менш ефектним зовнішнім виглядом, що дозволить зібрати гарний та потужний комп’ютер з індивідуальними рисами. Комплект постачання в них мінімальний, але достатній для швидкого та легкого встановлення на всі актуальні сокети. Фактично все зібрано вже на заводі, достатньо лише встановити на процесор та прикріпити до корпусу ПК. Є навіть декоративна планка для вентиляторів, яка прикриє їх непоказні боки, й чого так не вистачає в інших виробників.

Модель MAG CoreLiquid I360 з трьома 120-мм вентиляторами підійде для потужних процесорів, з якими вже не впораються повітряні суперкулери, але при цьому вона потребує просторого корпусу з відповідною підтримкою 360-мм радіаторів. Звісно, краще з верхнім розміщенням. Наявність білої модифікації та підсвітки RGB дозволить зібрати гарну систему в панорамному корпусі новомодного білого кольору.

MAG CoreLiquid I240 можна назвати гарною альтернативою для повітряних кулерів. Вона підійде тим, хто захоче перейти на рідинне охолодження, але при цьому наявний корпус не дозволяє встановити більшу систему. Має всі особливості, що й старша модель, тож проблем зі встановленням не буде. Чудовий варіант для компактного ПК з процесором невисокої потужності.
