Новий австрійський кулер Noctua NH-D12L створений з метою розв'язання проблеми встановлення вертикальних систем охолодження у «вузькі» корпуси. На відміну від класичних башт висотою до 160 мм і більше, цей малюк має лише 145 мм заввишки та вміститься у більшість серверних коробів формату 4U. При цьому він підтримує 120-мм вентилятори та має суттєву площу розсіювання тепла завдяки двосекційній структурі радіатора. Раніше за подібних умов доводилось би використовувати кулера з 92-мм пропелерами на кшталт Noctua NH-D9L або NH-U9S, чи горизонтальні NH-C14S, що також накладають ряд обмежень на інші компоненти материнської плати та змінюють потоки повітря у корпусі. До того, настільки низькі башти не зустрічалися нам з часів Thermalright True Spirit 120M. А форма радіатора прямо нагадує зменшений у розмірах SilverStone Heligon HE-01. Залишилось з'ясувати лише одне — наскільки добре здатний охолоджувати цей кулер. Але спочатку роздивимось більш детально його конструктивні особливості.
Технічні параметри
Назва | Noctua NH-D12L |
---|---|
Сторінка продукту | NH-D12L |
Сумісність с процесорними роз'ємами | Intel LGA 2066/2011/1700/1200/115X, AMD AM4/AM5 |
Розмір радіатора (ДхШхВ), мм | 125х113х145 |
Розмір вентилятора (ДхШхВ), мм | 120х120x25 |
Матеріал та конструкція радіатора | Двосекційна вертикальна конструкція з алюмінієвих пластин, пронизаних п'ятьма мідними тепловими трубками, діаметром 6 мм, розташованими U-подібно. Пластини, теплові трубки та суцільна мідна підошва повністю нікельовані, місця з'єднань припаяні |
Вага радіатора, г | 686 |
Кількість пластин радіатора, шт | 38/40 |
Товщина пластин, мм | 0,45 |
Відстань між пластинами, мм | 2/1,9 |
Розрахована площа радіатора, см² | ~ 8 135 |
Модель вентилятора | Noctua NF-A12x25r PWM |
Швидкість вентилятора, об/хв | 450~2000 с ШІМ |
Об'єм повітряного потоку, м³/г | 102,1 |
Рівень шуму вентилятора, дБ (А) | 22,6 |
Статичний тиск, мм води | 2,23 |
Тип вальниці вентилятора | SSO2 (гідродинамічна вальниця з магнітною стабілізацією) |
Очікуваний наробіток на відмову, год | 150 000 |
Номінальна напруга вентилятора, В | 12 |
Сила току вентилятора, А | 0,14 |
Енергоспоживання вентилятора, Вт | 1,68 |
Особливості | Гарантія — 6 років |
Середня вартість, грн | 3150 |
Комплект постачання
Кулер продається у витягнутій вгору гарній глянцевій упаковці, оформленій у фірмові кольори бренду. На сторонах коробки вказані усі необхідні для користувача технічні параметри та габарити, у тому числі відомості про комплектацію. Для захисту від пошкоджень в середині є дві масивні додаткові коробки з товстого картону, що виконують роль демпферів для радіатора. За цілісність товару можна не переживати.
Окрім радіатора та вентилятора, в окремій внутрішній коробці можна знайти такі елементи:
- дві окремі інструкції по монтажу кулера на роз'єми Intel та AMD;
- дві додаткові скоби для другого вентилятору;
- металічна наклейка з логотипом Noctua;
- металічна підсилювальна пластина для роз'ємів Intel LGA 1700/1200/115х;
- чотири сині пластикові підпори для роз'єму Intel LGA 1700;
- чотири гвинтові шпильки для монтажу на роз'єми Intel LGA 1700/1200/115х;
- шість пластикових фіксаторів для шпильок (з них дві про запас);
- дві лапи кріплення для роз'ємів Intel LGA 2066/2011/1700/1200/115х;
- чотири чорні пластикові підпори для роз'ємів Intel LGA 1200/115х;
- чотири гайки с накатаною голівкою для закручування вручну або хрестовою викруткою;
- чотири металічні гвинтові підпори для роз'ємів Intel LGA 2066/2011;
- хрестову викрутку з загнутою під прямий кут ручкою;
- чотири гвинти для лап кріплення AMD АМ4;
- чотири сірі пластикові підпори для роз'єму AMD АМ4;
- дві лапи кріплення для роз'ємів AMD АМ4;
- шприц з термопастою Noctua NT-H1;
- резистор на чотири контакти для зменшення максимальної швидкості вентилятора NA-RC14.
Зовнішній вигляд та конструкція
Noctua NH-D12L є класичною компактною «вежею» з двома секціями радіатора між якими розташований єдиний комплектний вентилятор. Його висота від процесора складає 145 мм, ширина з урахуванням фіксаторів вентилятора дорівнює 125 мм.
Вентилятор посаджений на мінімально можливій висоті, щоб не виступати за кінці теплових трубок. Скоби фіксаторів дозволяють регулювати висоту підйому вентилятора, а також встановлювати додаткові пропелери аналогічного типу спереду, або позаду. Глибина радіатора разом з одним пропелером дорівнює 113 мм.
Саме у такому ракурсі, видом «зверху» (і трішки спереду), буде бачити потенційний користувач свій кулер у корпусі за умови, що там є прозора бокова панель.

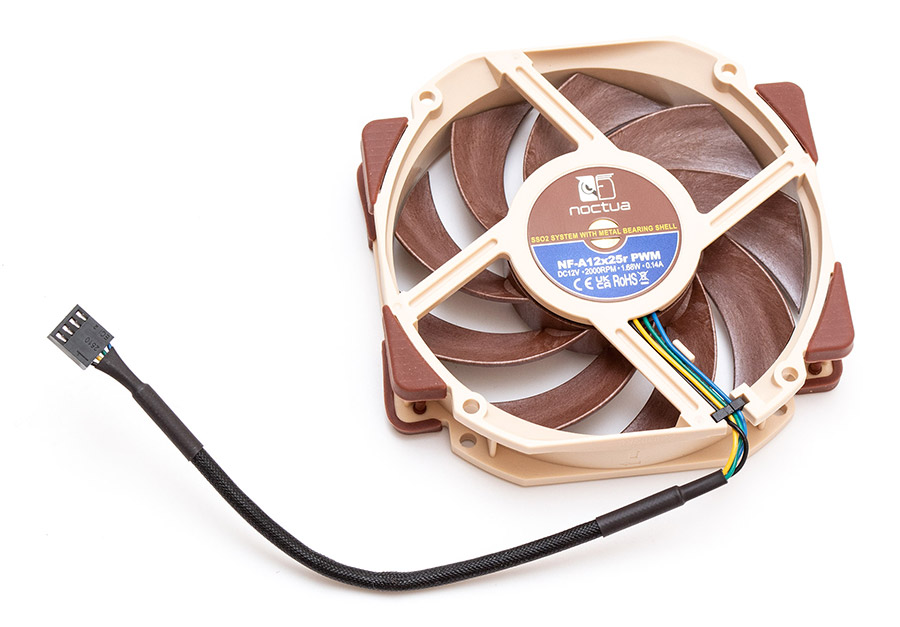

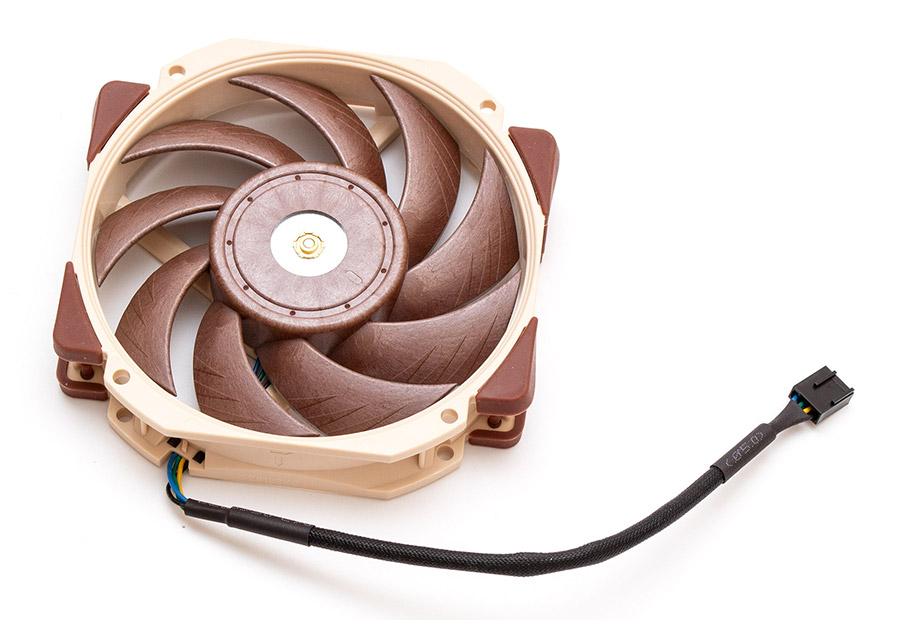

Комплектний 120-мм вентилятор називається Noctua NF-A12x25r PWM. Це заокруглена по кутах версія Noctua NF-A12x25 PWM з нестандартною рамкою та незвично розташованими отворами кріплення. Це зроблено с метою підвищення сумісності кулера з іншими елементами материнської плати й наразі даний вентилятор є унікальною моделлю, що підходить лише до Noctua NH-D12L. Власне, на цьому розбіжності між ними закінчуються. Серія NF-A12x25 є найкращою в асортименті компанії по співвідношенню ефективності до рівня шуму. Це досягається поєднанням специфічної форми лопатей та їх матеріалом разом з вальницею SSO2 (друге покоління, гідродинамічна з магнітною стабілізацією). Швидкість регулюється ШІМ у діапазоні від 450 до 2000 об/хв. Приблизно до 1200 об/хв вентилятор працює дуже тихо, без жодних вібрацій або сторонніх звуків. Гумові вібраційні демпфери встановлені по кутах з обох сторін рамки. Кабель живлення на чотири контакти довжиною у 200 мм має гумове обплетення.
![Noctua NH-D12L](/cooler/noctua-nh-d12l/07-noctua-nh-d12l.jpg)
![Noctua NH-D12L](/cooler/noctua-nh-d12l/08-noctua-nh-d12l.jpg)
Передня секція радіатора зроблена вужчою, щоб не конфліктувати зі слотами оперативної пам'яті. Задня секція більш широка та посунута назад відносно підошви. Поєднуються вони п'ятьма наскрізними 6-мм тепловими трубками, вкритими, як і ребра і підошва, шаром нікелю для запобігання корозії. Загальна площа розсіювання тепла складає 8135 см².
Радіатор складається з 40 пластин розташованих з просвітом у 1,9 мм у задній секції, та 38 пластин с просвітом у 2 мм в передній секції. Теплові трубки рівномірно розподілені у тілі радіатора. Всі з'єднання пластин і трубок виконані пайкою.
Товщина радіатора в профіль складає 113 мм. Просвіт між секціями дорівнює 33 мм. Боковини радіаторних пластин посередині загнуті під 90 градусів, що зміцнює конструкцію в цілому та не дає пластинам налипати одна на одну. Спереду і ззаду кожної секції є по ряду вертикальних заглиблень для кріплення фіксаторів вентилятора.
Кінці теплових трубок нічим не закриті, але виглядають дуже пристойно та акуратно. Напис Noctua та логотип на верхніх пластинах чітко натякає на правильну орієнтацію системи охолодження.
Поперечна пластина, яка притискає кулер до процесора, закріплена одним гвинтом по центру. С обох сторін пластини є по одній накидній гайці зі шліцом на пружинах.
Підошва кулера складається з двох окремих брусків металу, між якими запресовані теплові трубки. В місцях дотику спостерігаються сліди припою, все зроблено дуже акуратно.
Кулер має суцільну мідну підошву, вкриту нікелем. Її розмір складає 38х40 мм. Поверхня не дзеркальна, але доволі рівна, вкрита маленькими радіальним слідами від фрезування.

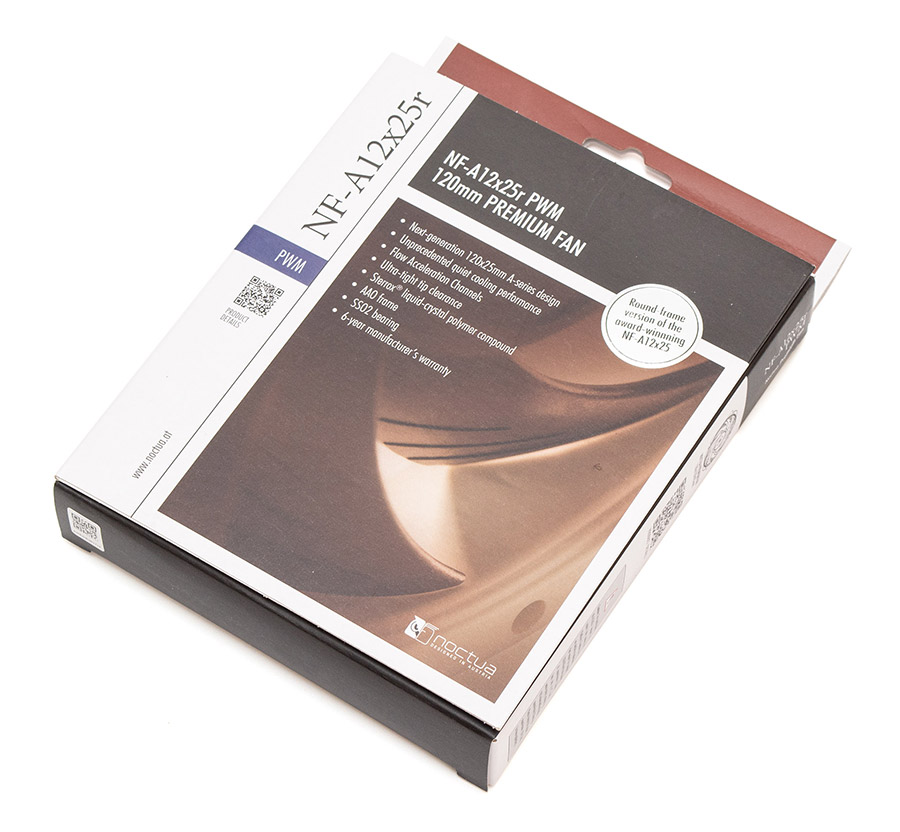

Компанія Noctua надала нам для тестів додатковий вентилятор Noctua NF-A12x25r PWM. Він повністю аналогічний по характеристиках комплектному пропелеру, та створений суто під цю єдину модель охолоджувача. На упаковці вказані всі важливі параметри пристрою, його комплектність та показана діаграма ефективності у порівнянні з іншими вентиляторами Noctua.
![Noctua NH-D12L](/cooler/noctua-nh-d12l/16-noctua-nh-d12l.jpg)
![Noctua NH-D12L](/cooler/noctua-nh-d12l/17-noctua-nh-d12l.jpg)
На боковій частині коробки є важливе попередження, на яке варто звернути увагу. Там вказано, що відстані між центрами отворів кріплення тут складають 93х83 мм, тому вентилятор не може бути заміною звичайних 120-мм пропелерів зі стандартною рамкою та відстанню між центрами отворів у 105х105 мм.

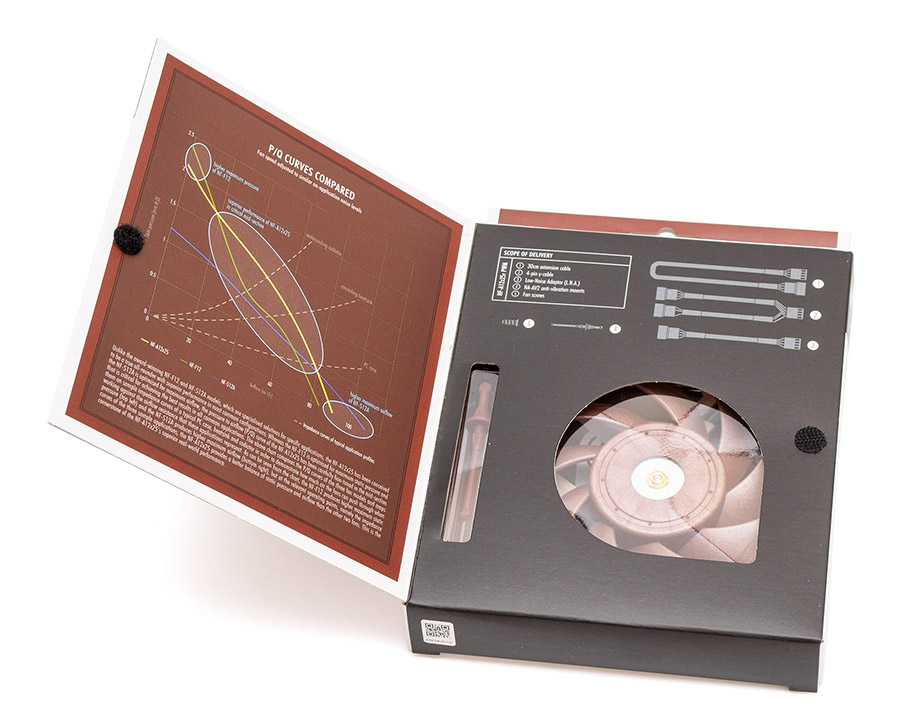

В комплекті окрім самого вентилятора є інструкція, чотири спеціальні вібраційні силіконові кріплення NA-AV2 для корпусу, чотири шурупи, один 300-мм подовжувач NA-EC1, один розгалужувач NA-YC1 з одного на два роз'єми, та ще один резистор NA-RC14 для зниження максимальної швидкості пропелера. Всі кабелі та перехідники розраховані на стандартні чотири контакти.
Перейдемо до монтажу та випробування кулера.
