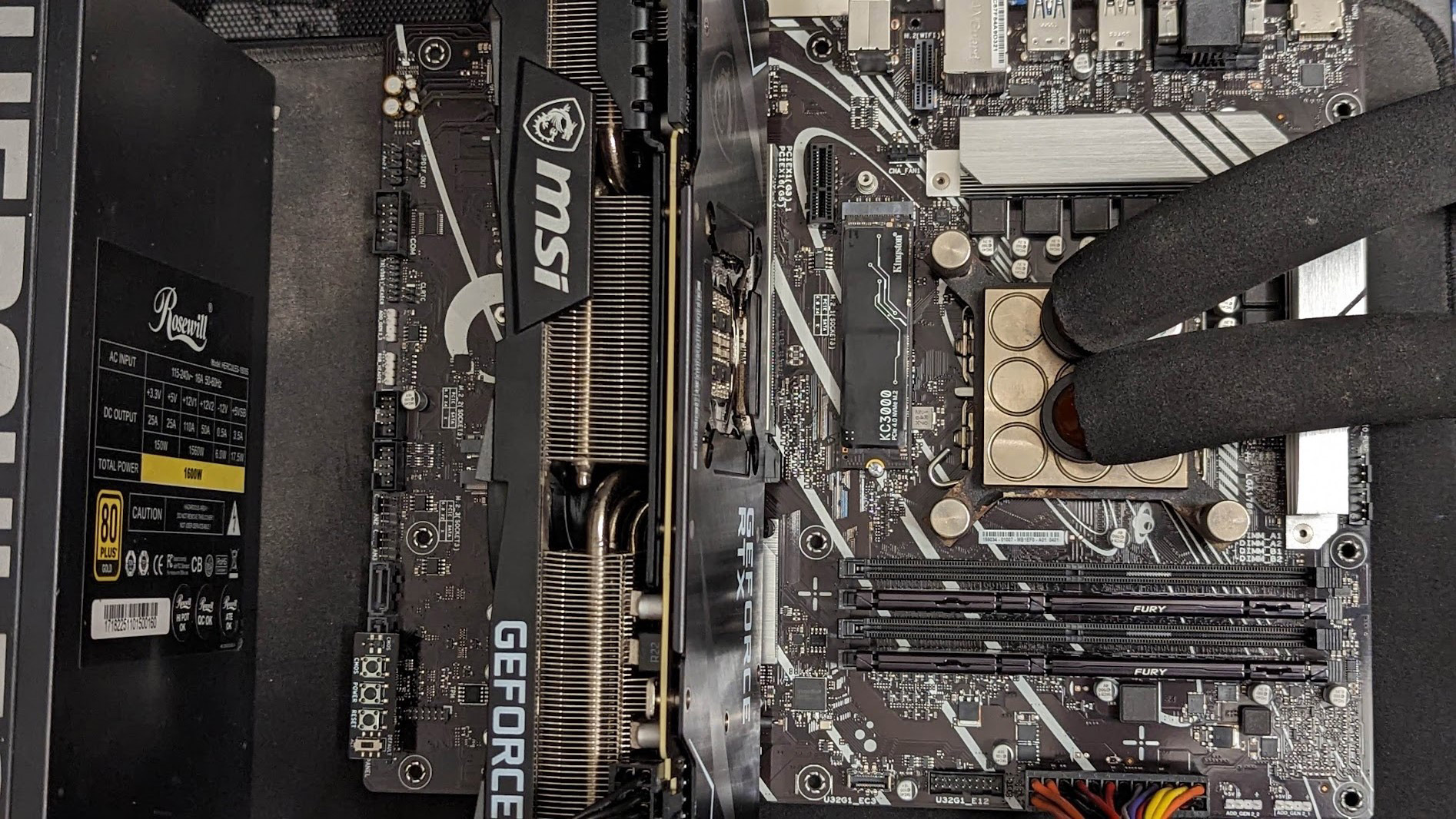

Тестовий стенд

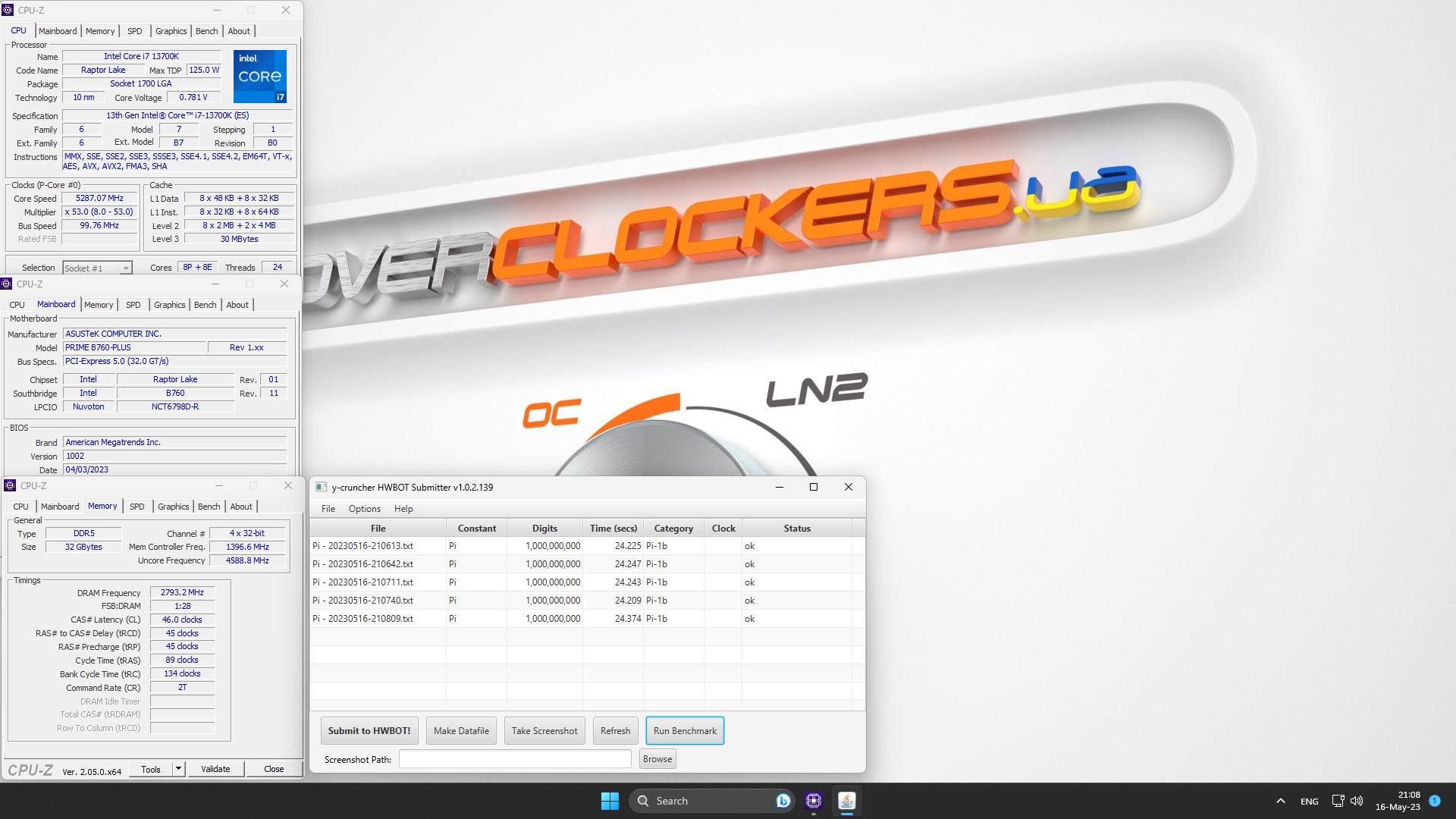

Тестування відбувалося з такими комплектуючими:
- процесор: Intel Core i7-13700K;
- система охолодження: контур СВО із чілером;
- материнська плата: ASUS Prime B760-PLUS (UEFI 1002);
- пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- відеокарта: GeForce RTX 3090 (MSI VENTUS 3X 24G OC, mod firmware 390W GIGABYTE Gaming OC);
- системний накопичувач: Kingston KC3000 1024 ГБ (SKC3000S/1024G);
- накопичувач SATA: Kingston A400 1,92 TB (SA400S37/1920G);
- блок живлення: Rosewill Hercules 1600S (1600 Вт);
- операційна система: Microsoft Windows 11 Pro 22H2 x64 (22621.1265), актуальні оновлення на момент початку травня 2023 року.
Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чілер Hailea HC-300A, бак води 15 л.
Методика тестування та розгін

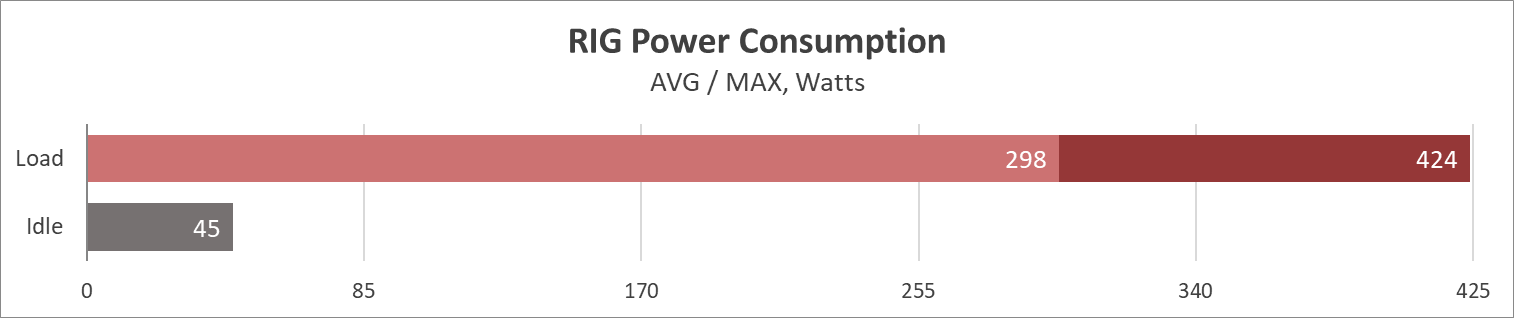

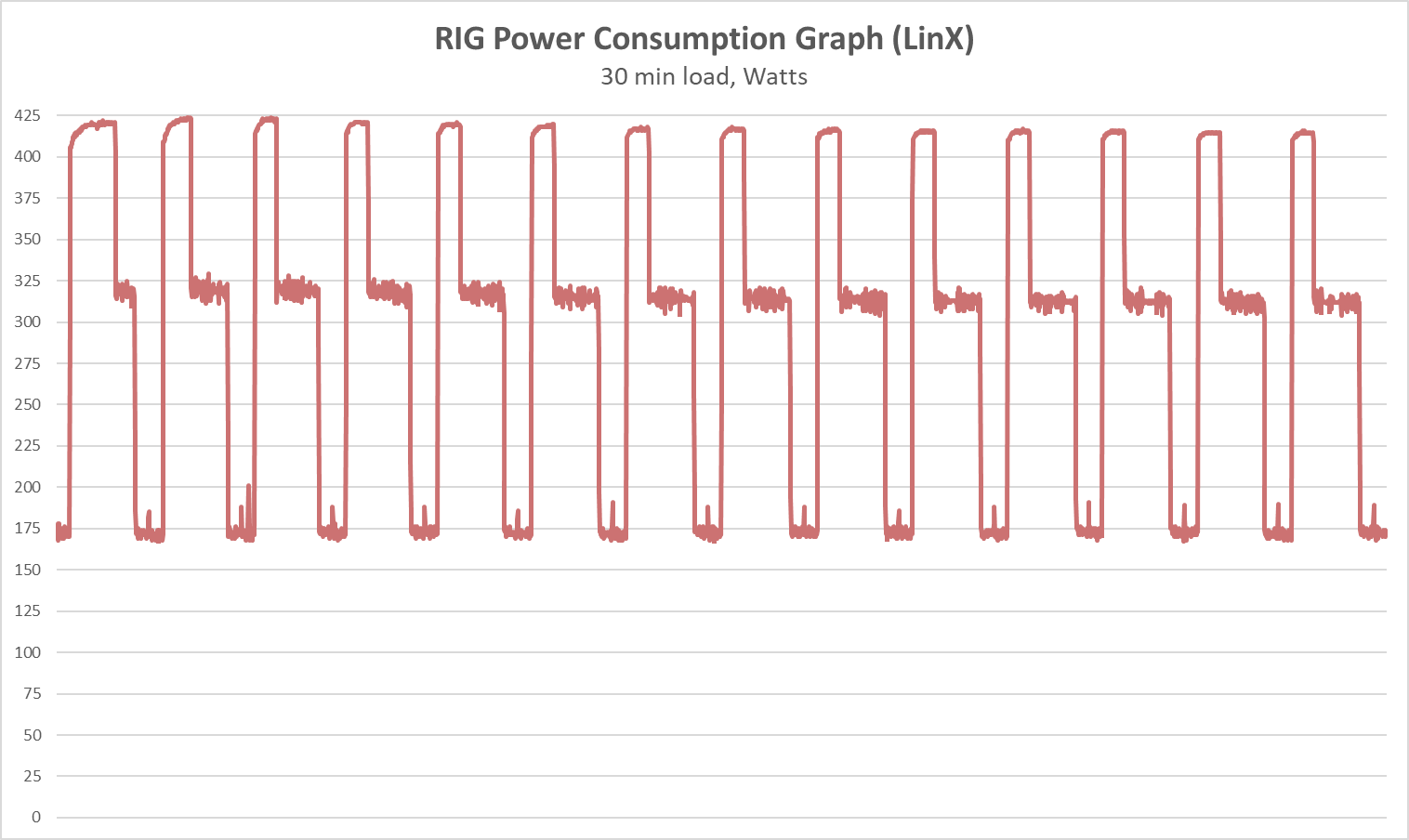

Управління обертами вентилятора було автоматичне. Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Показники температур бралися з моніторингу HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Під час фіксації температур материнська плата або була 30 хвилин без навантаження, або 30 хвилин з ним. Вимір сумарного енергоспоживання платформи проводився за допомогою енергометра Feron TM55 та електролічильника протягом 30 хвилин у режимі навантаження (забіг LinX) та без нього. Вимір енергоспоживання окремо процесору проводився за допомогою ElmorLabs PMD. Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне, те саме стосується ігор. В них відбувався запис телеметрії (1% low fps + Average fps) за допомогою Riva Tuner Statistics Server. CS:GO (налаштування якості — мінімальні) — тест на мапі майстерні FPS Benchmark від початку сцени бенчмарку до третього звукового сигналу на чорному екрані. Інші ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках.
Тестування
Оверклокінг BCLK заблоковано, те ж стосується і режиму non-k OC. А раз гуляти як слід виробником не дозволяється — тестування буде виконано в заводському режимі експлуатації.

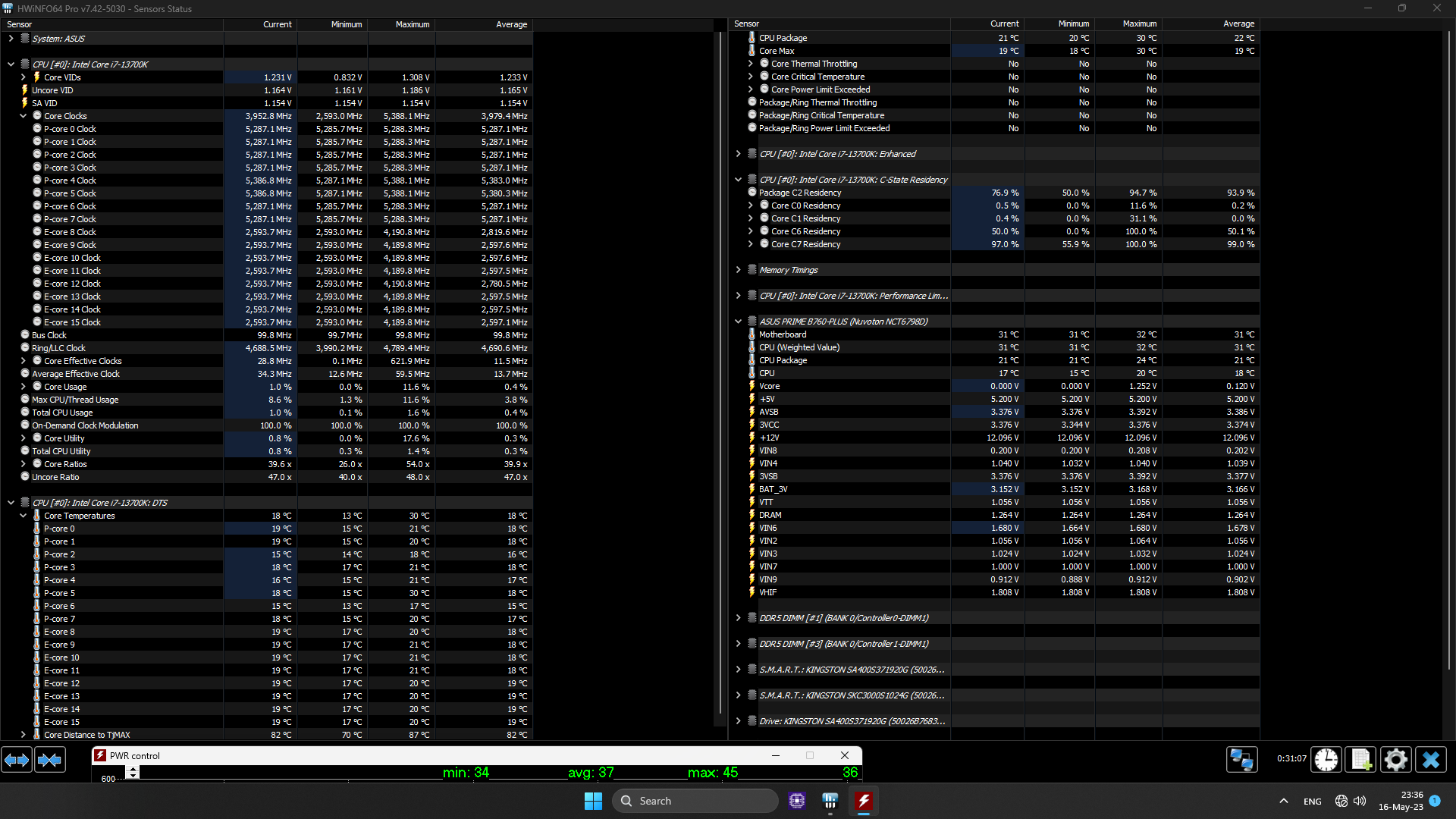

В простої плата відчуває себе чудово.

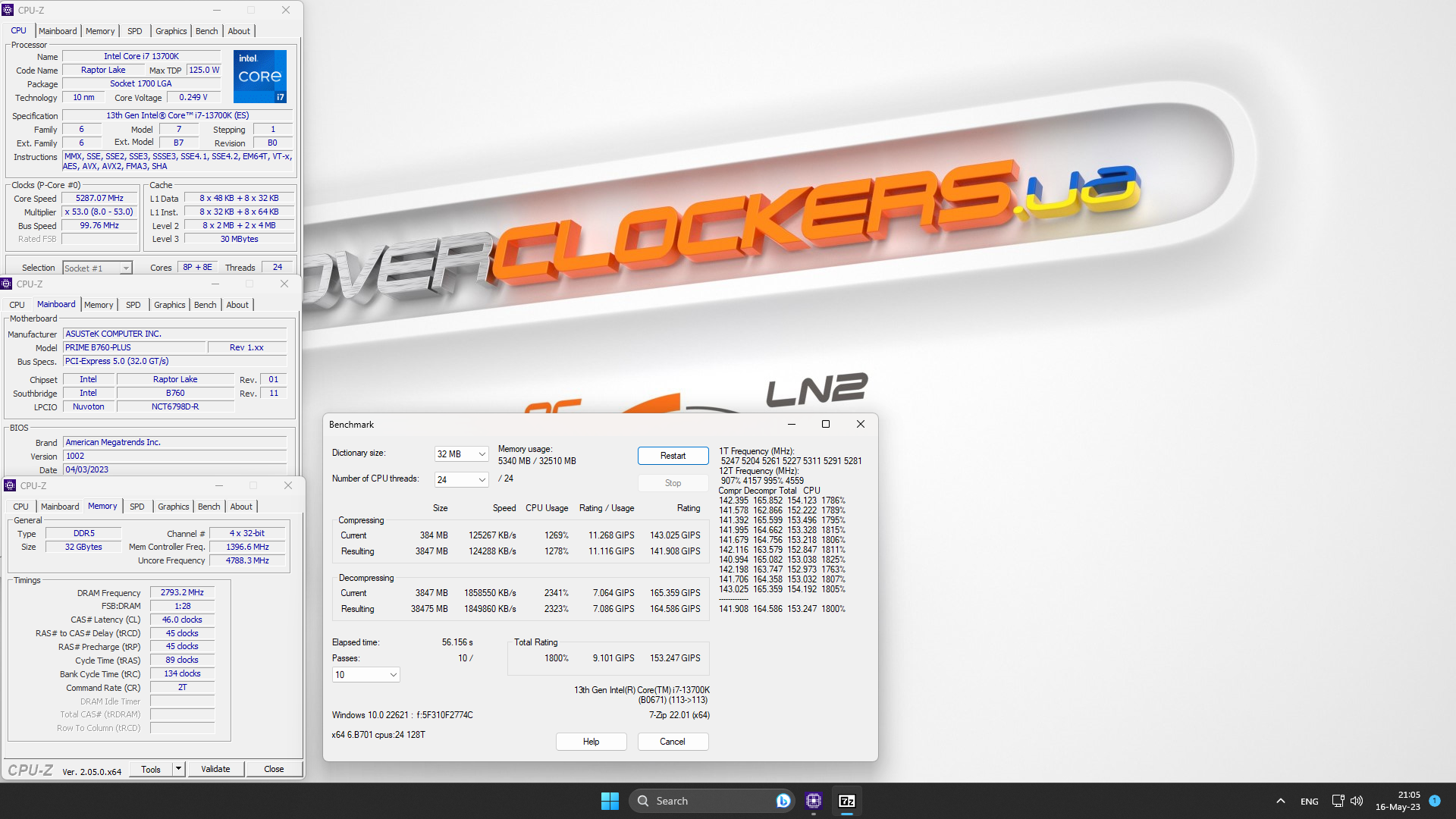

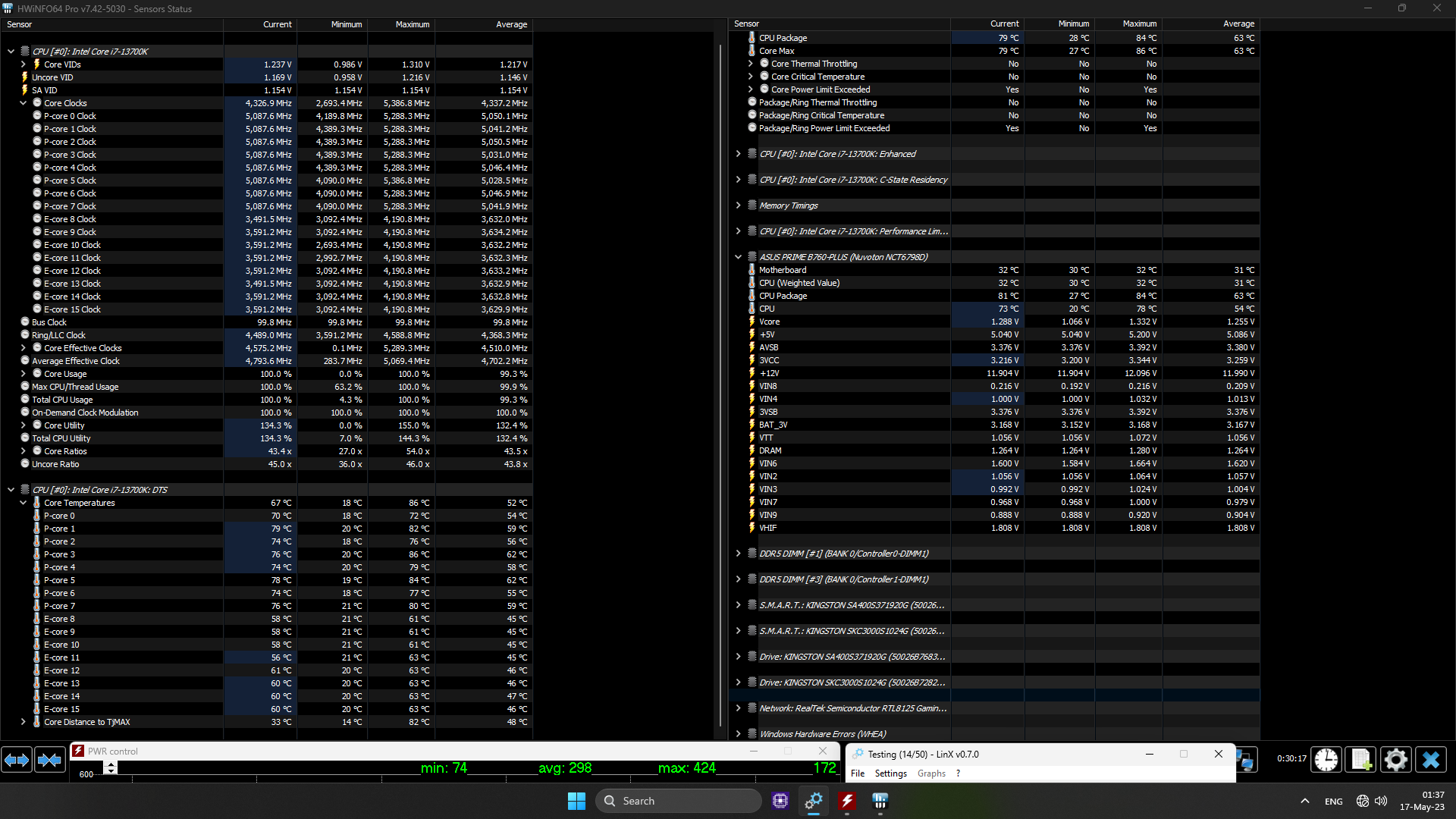

Материнська плата не здатна забезпечити статичне прискорення Intel Core i7-13700K, силова підсистема потребує додаткового обдуву своїх радіаторів, чого в методиці тестування не передбачено через використання відкритого стенду та СВО. В таких умовах плата забезпечила процесору середню частоту P-cores на рівні ~5050 МГц та E-cores на рівні ~3630 МГц. Враховуючи низьку імовірність використання такого процесора з цією материнською платою — це не є проблема, крім того, користувач завжди може налаштувати статичну частоту при меншій напрузі, і відповідно меншому навантаженні на VRM.

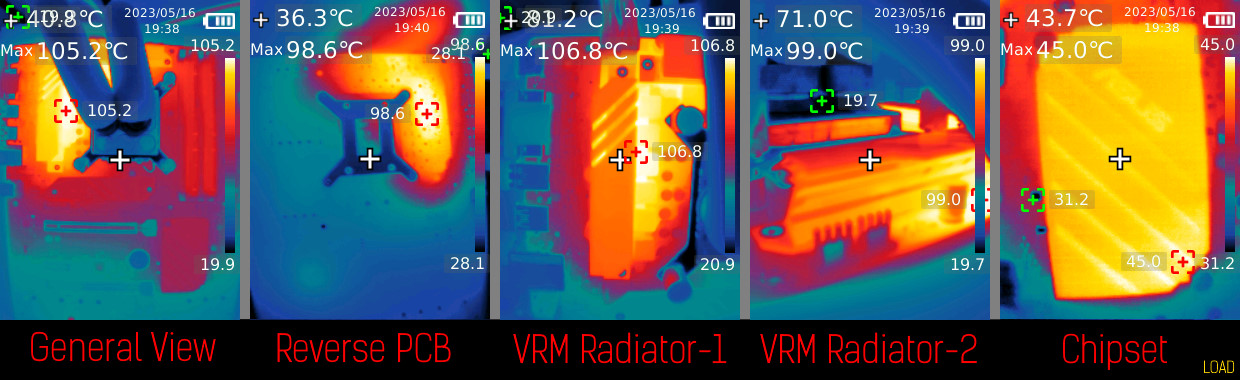

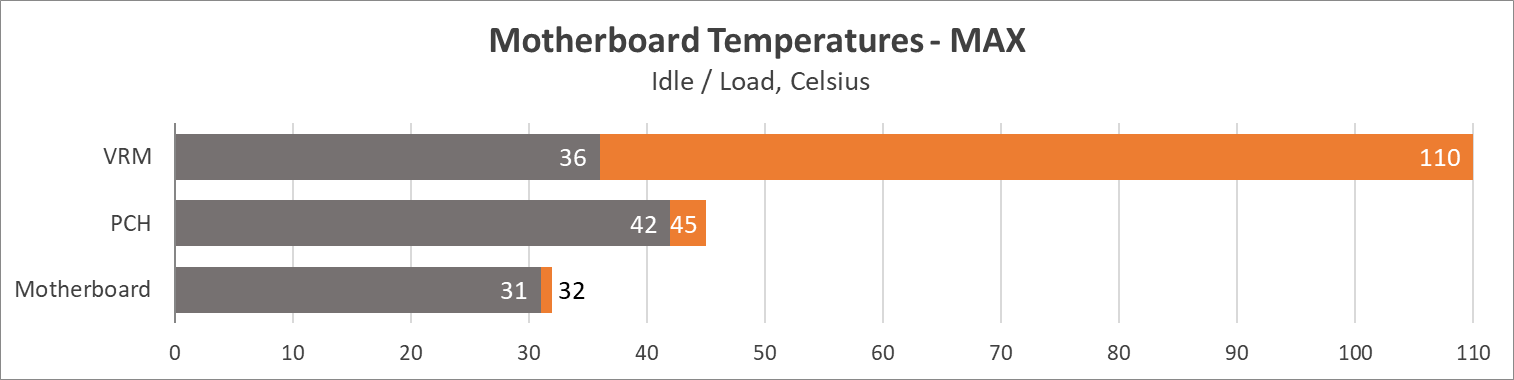

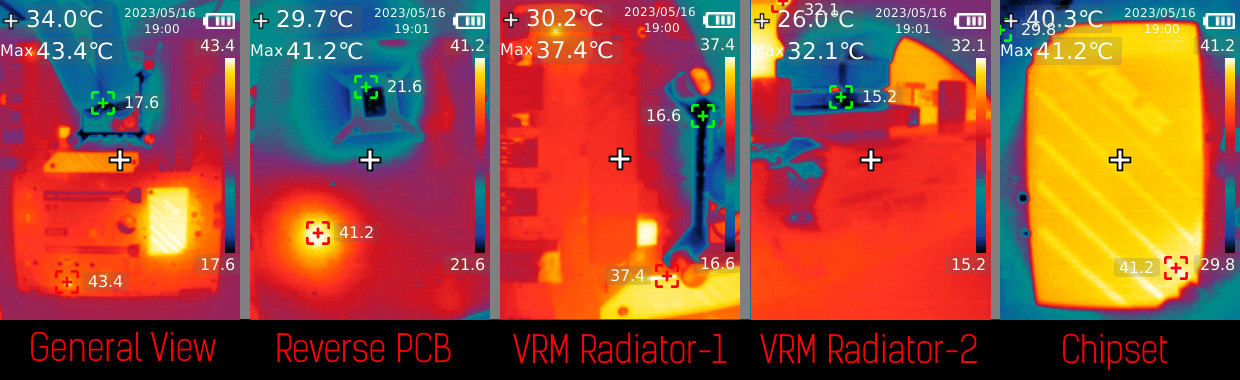

Термофото материнської плати в режимі простою, а також в навантаженні на стандартних параметрах автоматики:
Нічого несподіваного, Core i7-13700K — це формально флагманський Core i9-12900K, процесор такого класу навряд чи потрапить до бюджетної материнської плати, тому дивуватись гарячому VRM не слід.

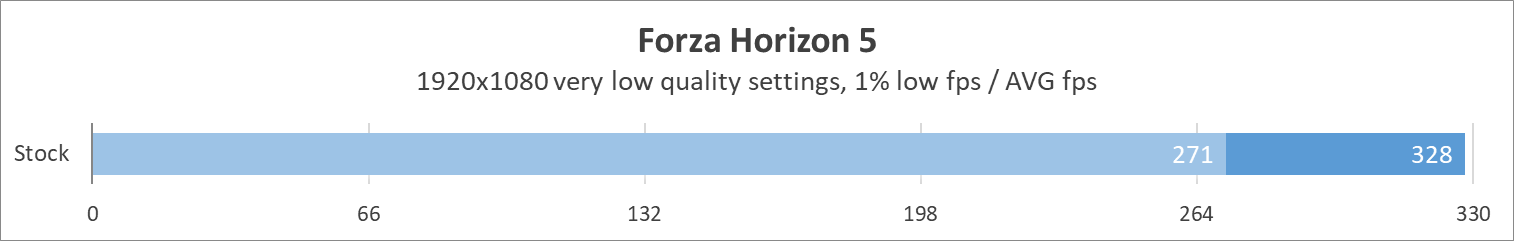

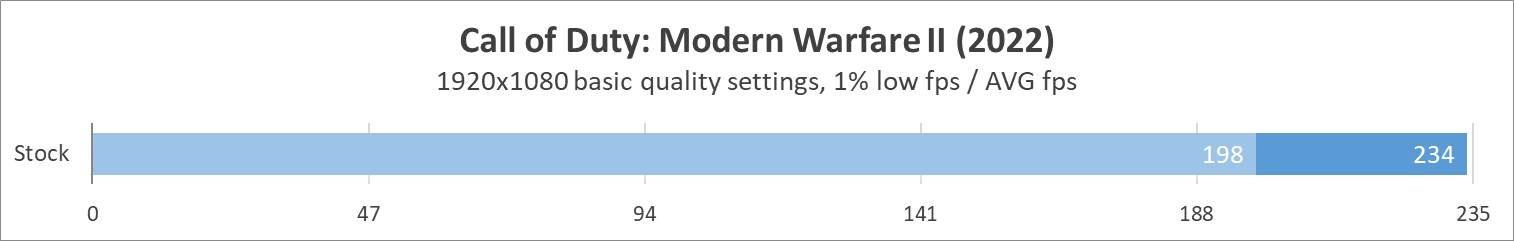

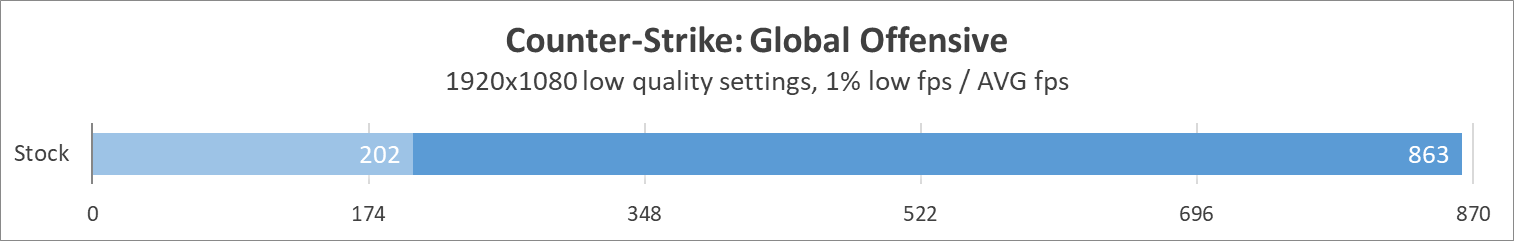

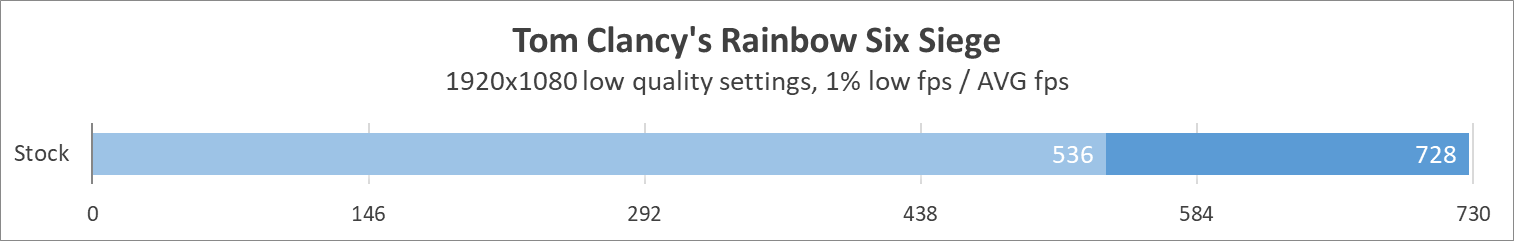

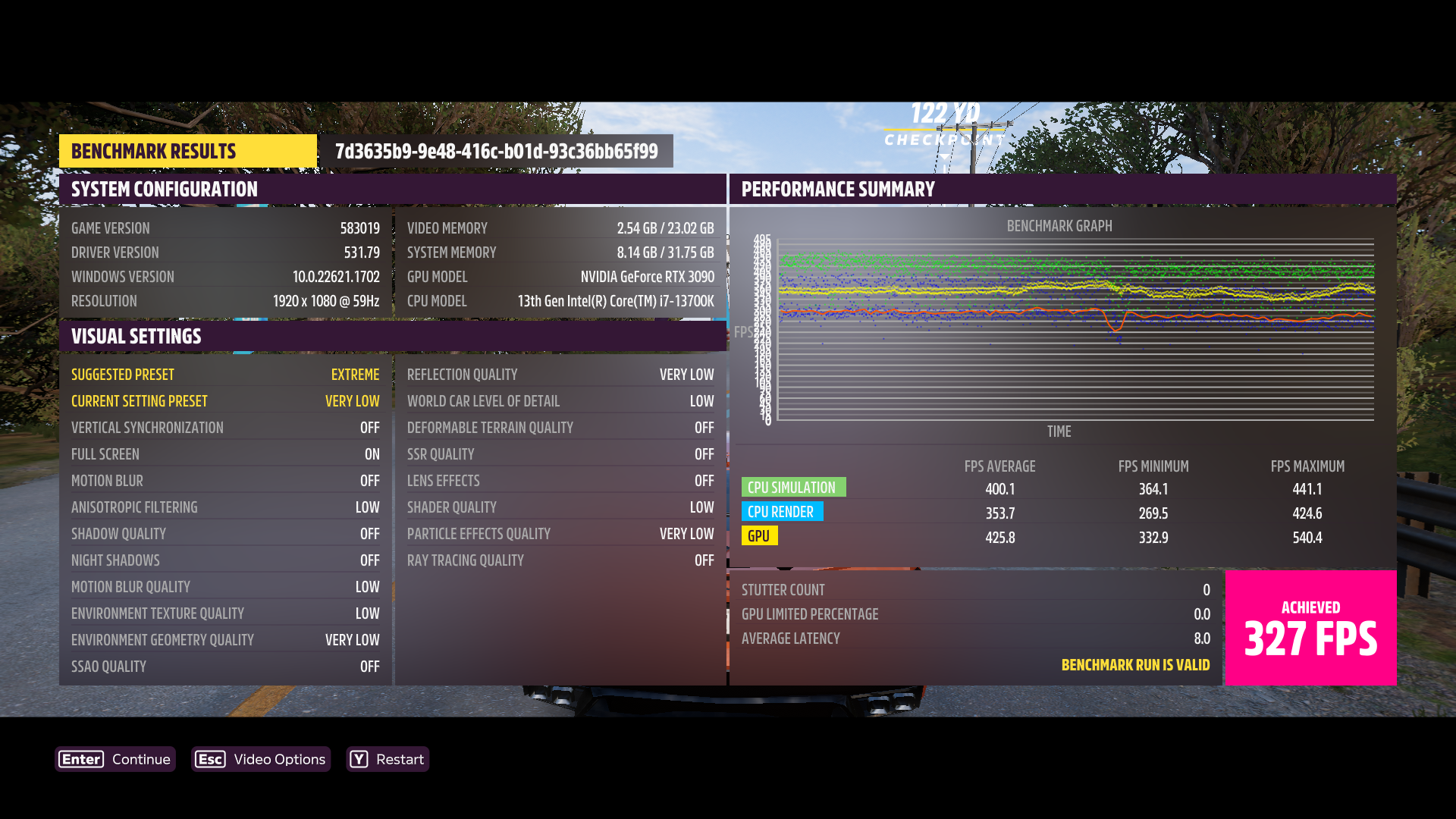

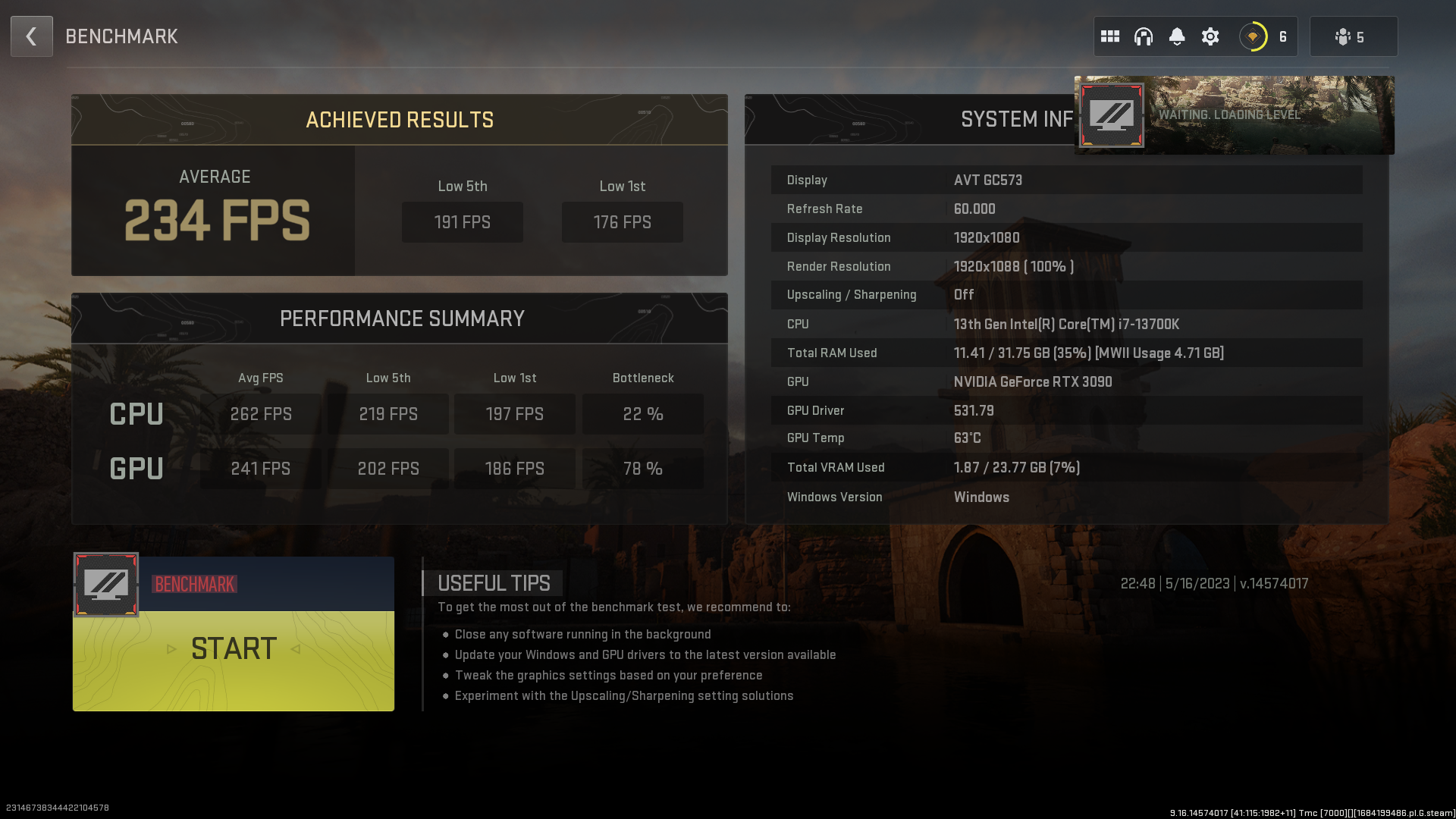

Результати геймінгу:

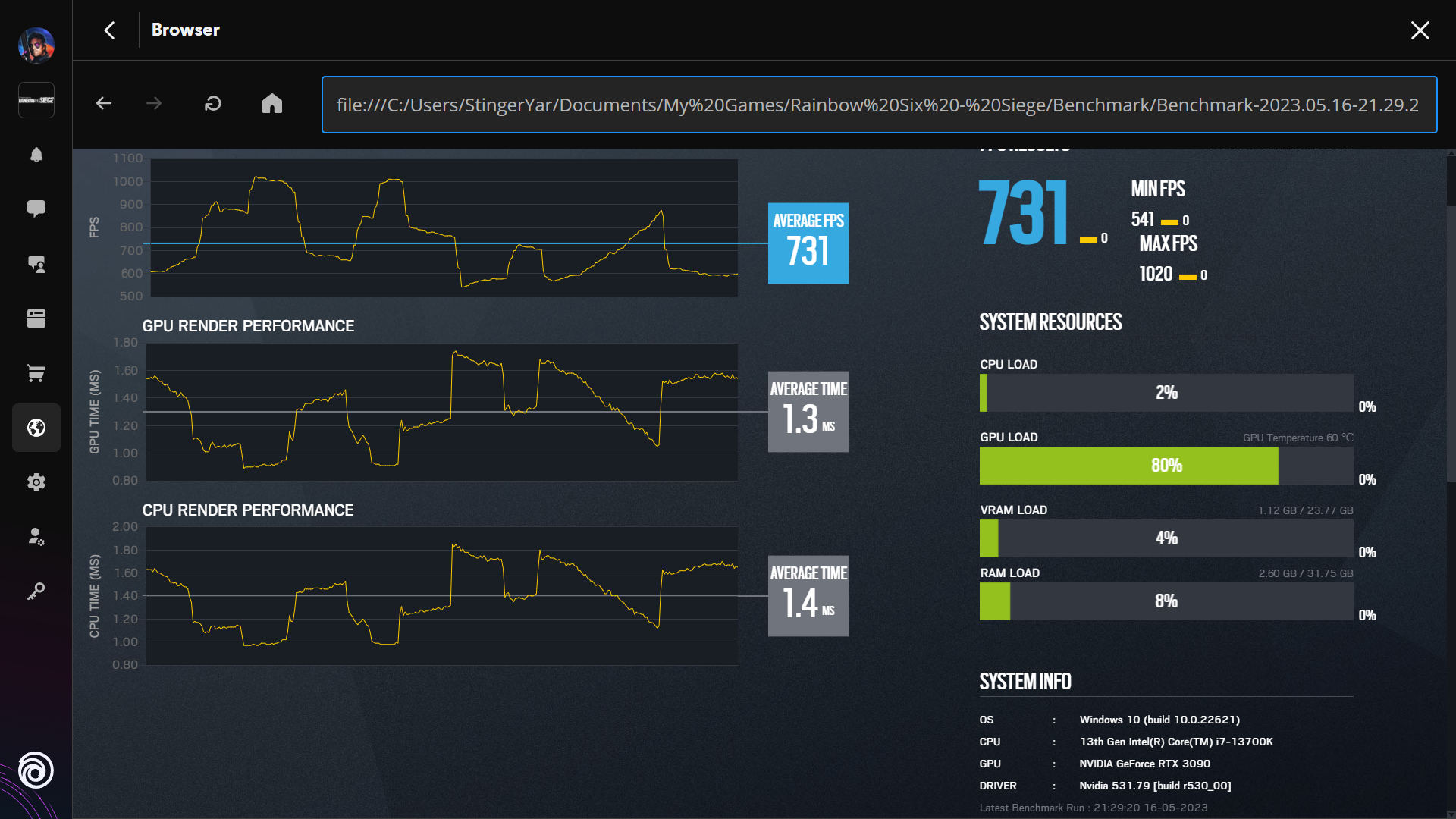

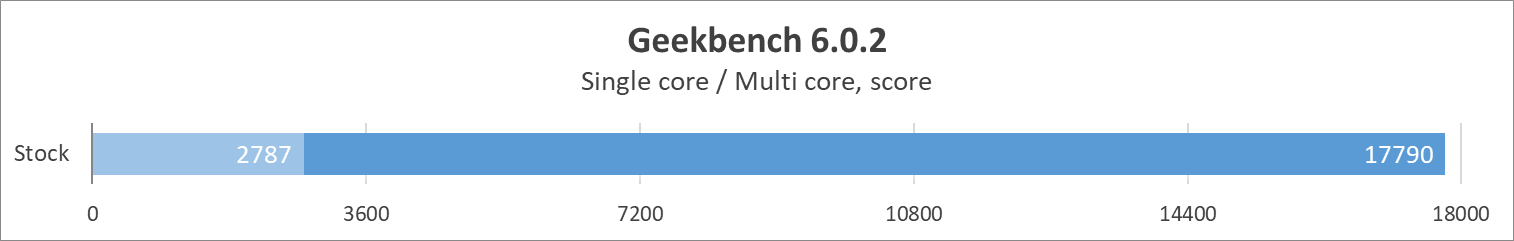

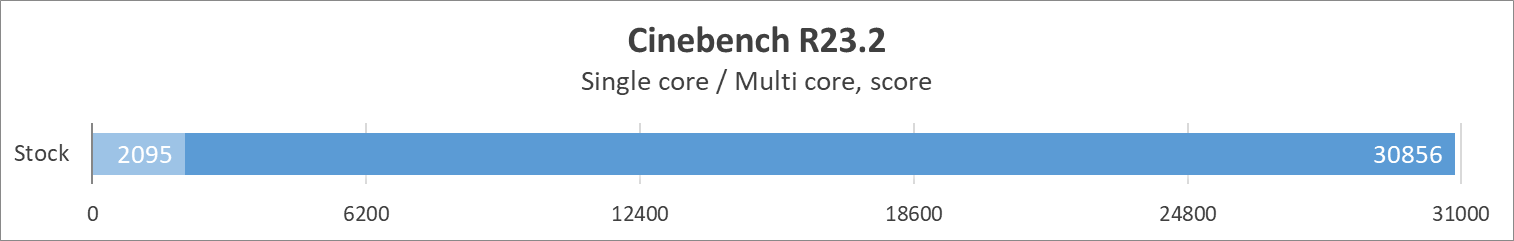

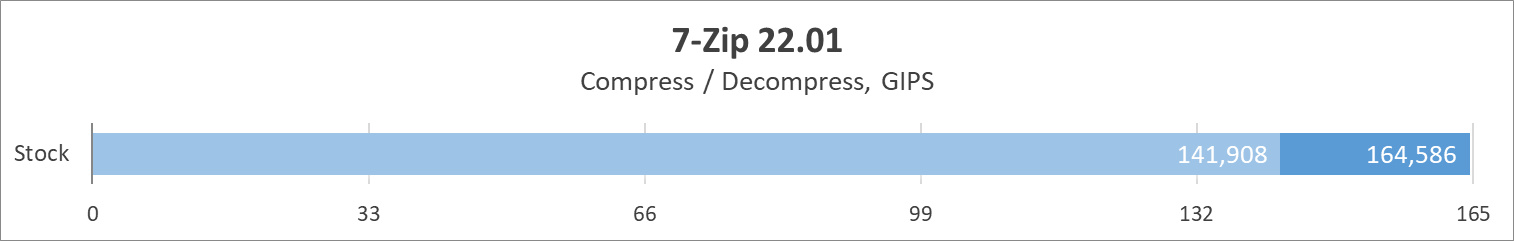

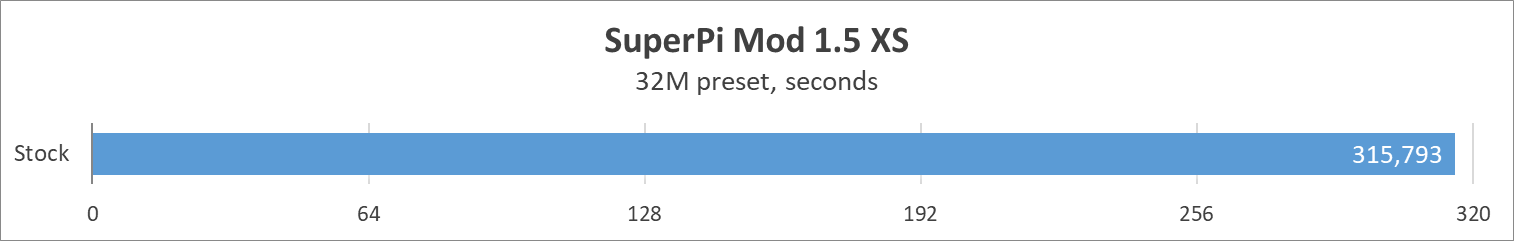

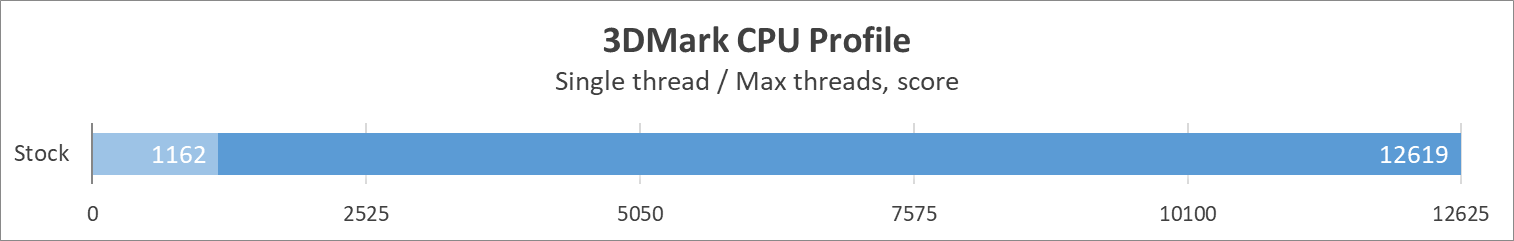

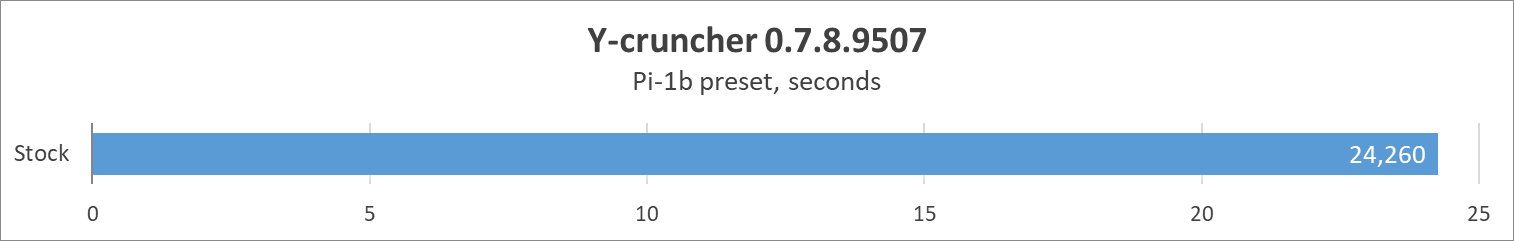

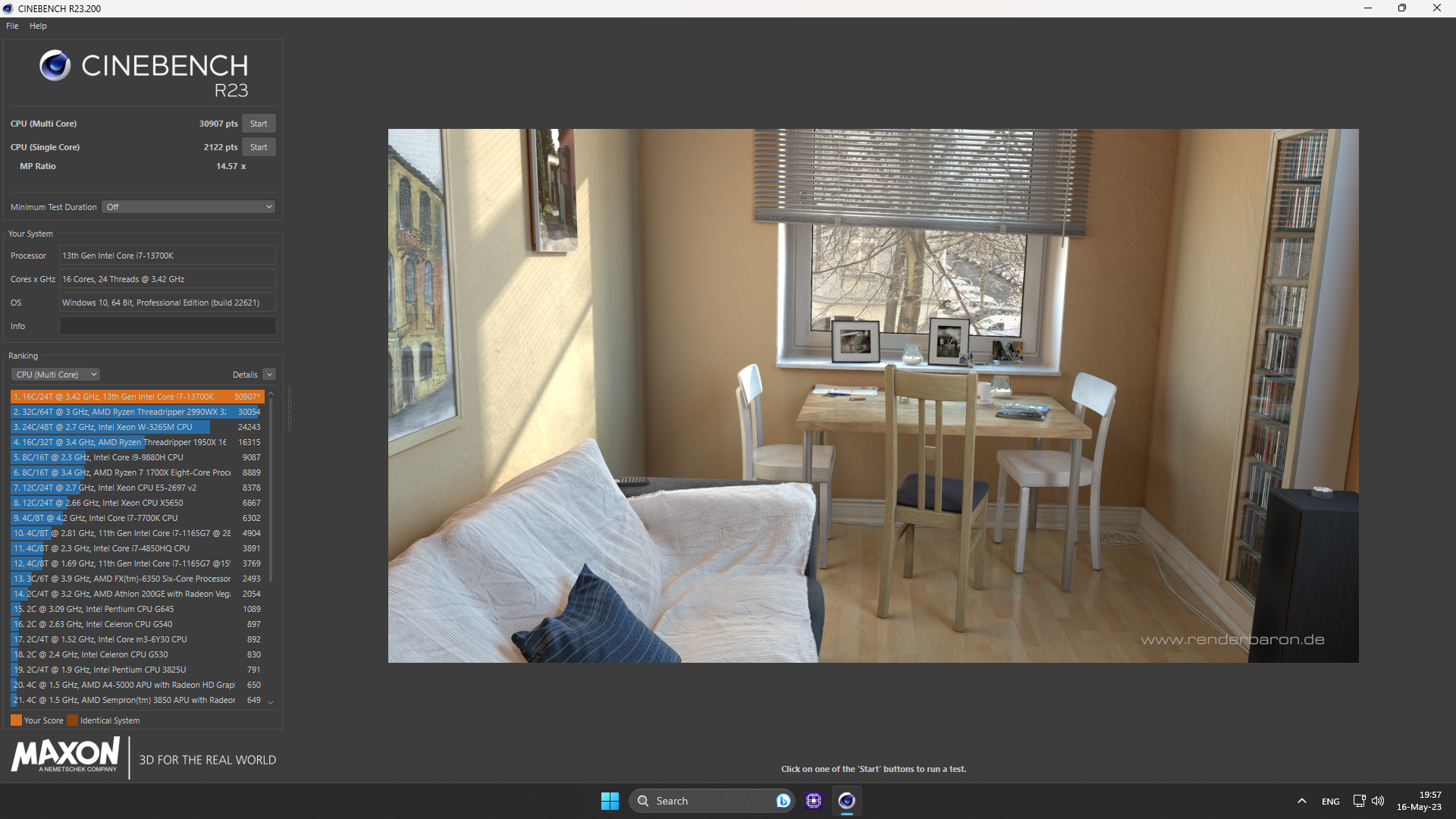

Результати бенчмарків:

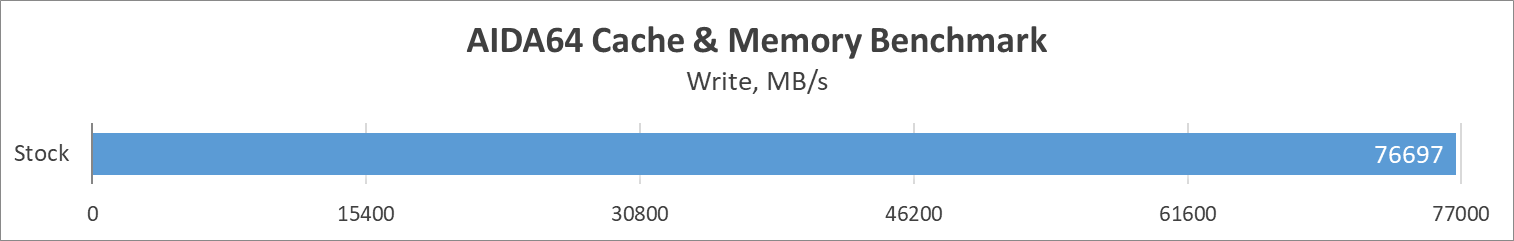

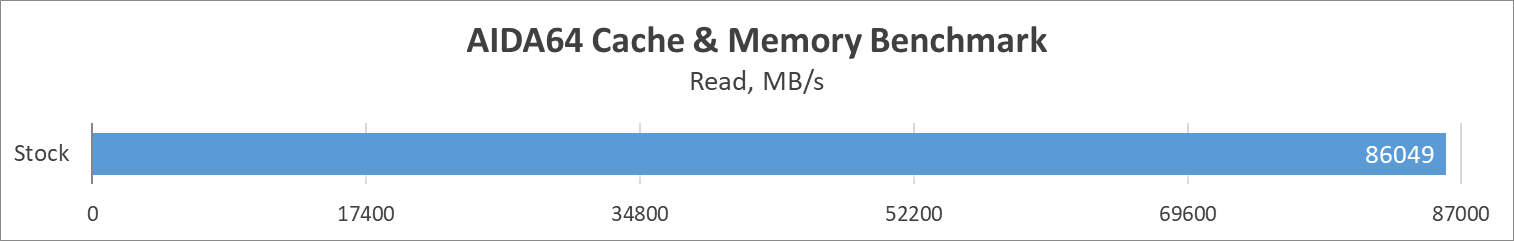

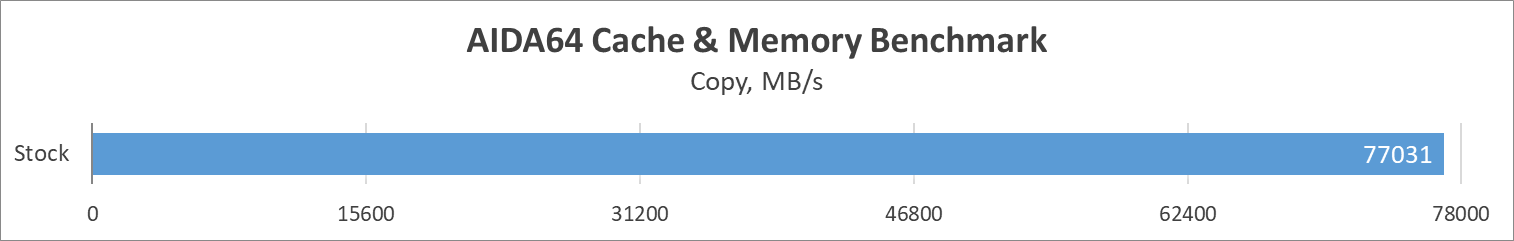

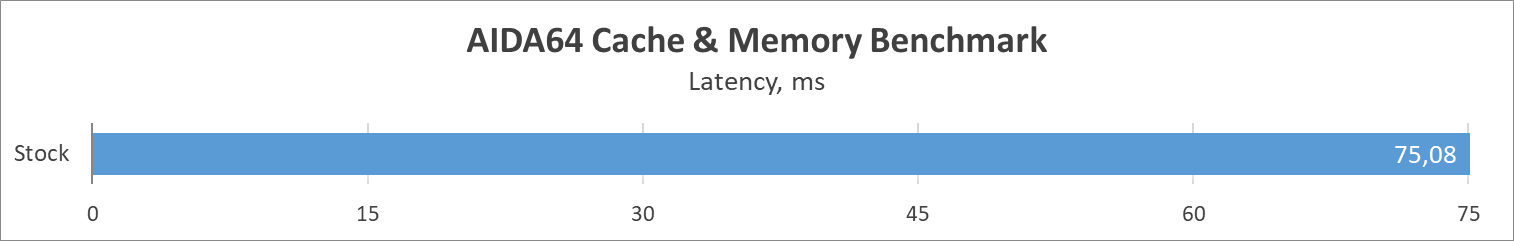

Результати вузла ОЗП:
Висновки
ASUS Prime B760-PLUS — типовий представник бюджетного класу материнських плат у формфакторі ATX. При можливості додаткового обдуву зони VRM чи наскрізного продуву в умовах корпусу материнська плата ймовірно зможе гарантувати максимальну продуктивність навіть топових процесорів на кшталт Intel Core i7-13700K.
Її забезпечено необхідними актуальними інтерфейсами, а також залишена можливість розширення для майбутнього, наприклад слот M.2 Key E для Wi-Fi, контактні групи Thunderbolt, SPDIF_OUT, достатня кількість слотів розширення та місць для M.2 накопичувачів. Тобто користувач сплачує менші кошти прямо зараз, а потім у майбутньому може без проблем допрацювати потрібну собі збірку.
На виході виробник зробив просту материнську плату бюджетного класу, що має підтримку PCI-E 5.0, ОЗП DDR5, а також непогані можливості розширення функціональності.
