Можливості UEFI
Інтерфейс управління представлено типовим ASUS UEFI BIOS UTILITY, що працює в режимах EZ Mode та Advanced Mode. Цей інтерфейс вже безліч раз розписувався на ресурсі, тому швидко й про все.

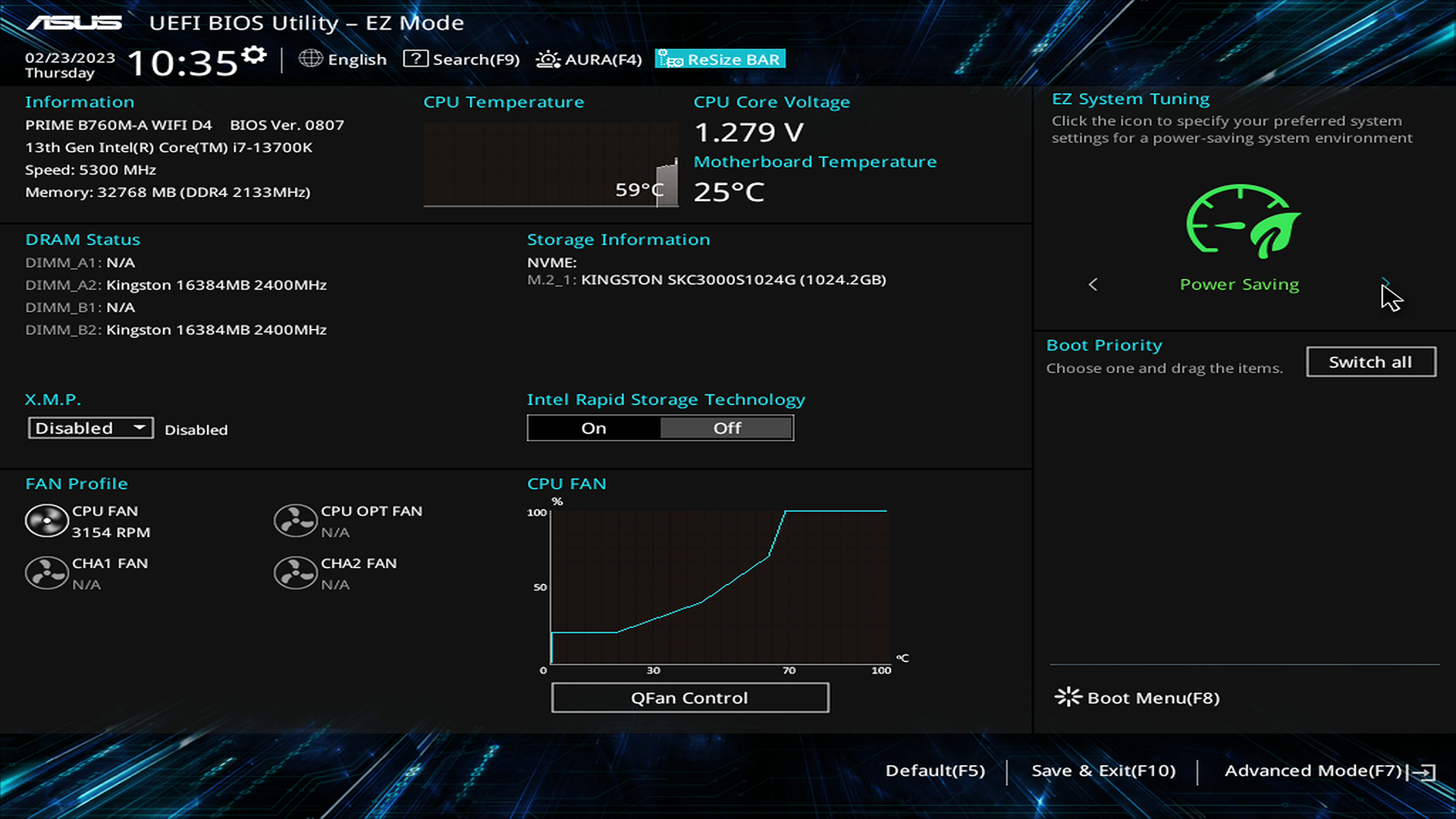

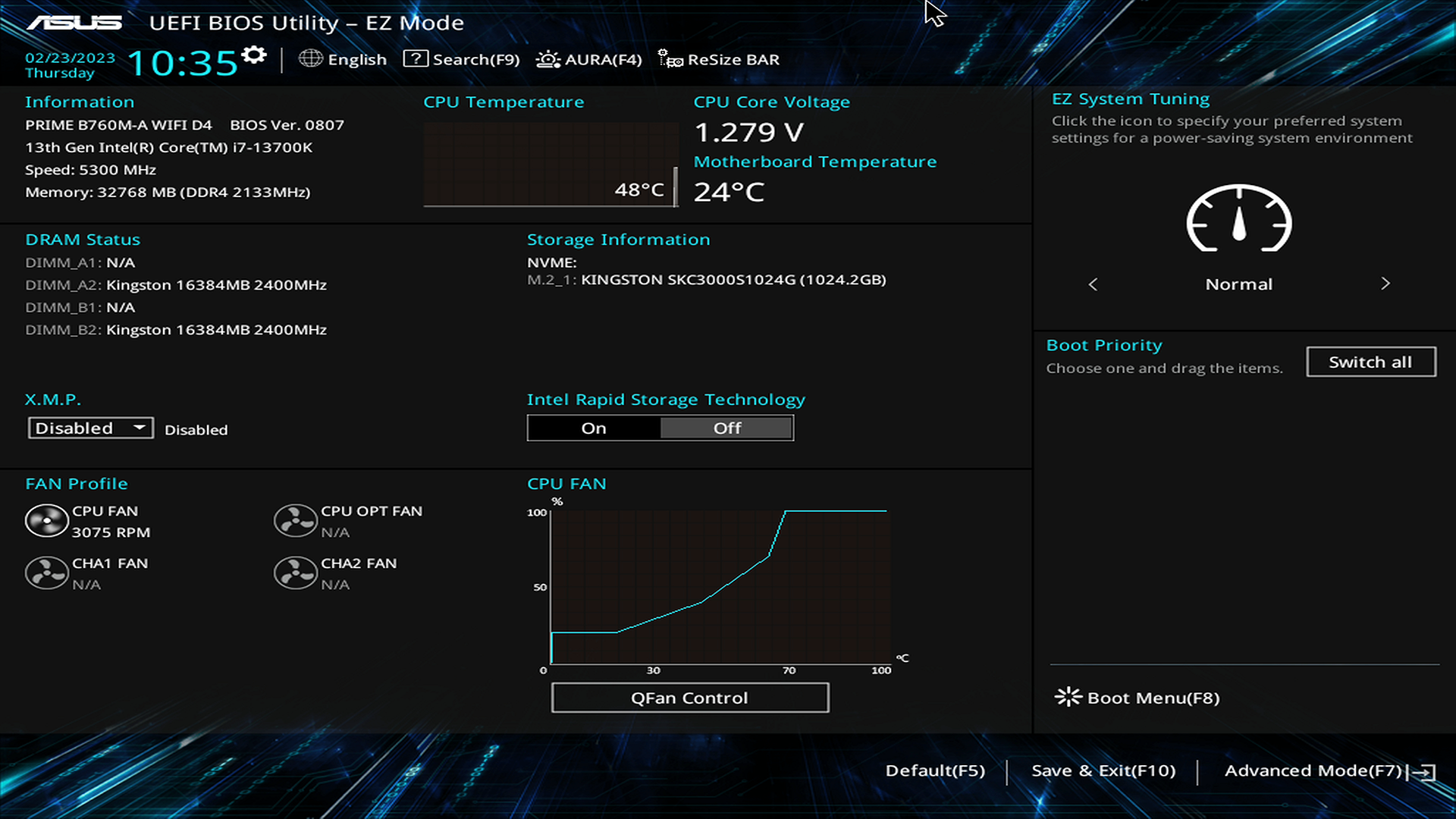

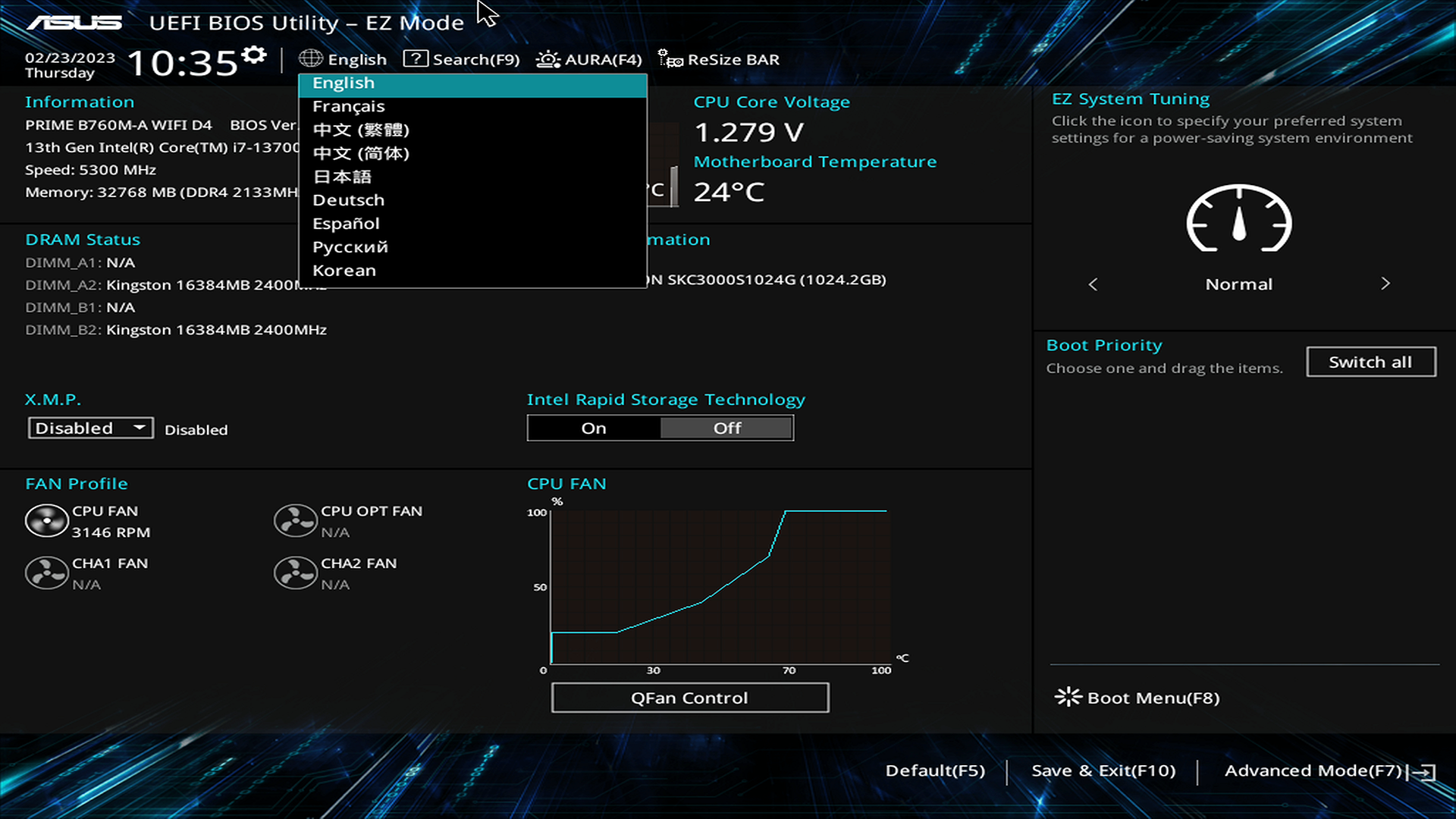

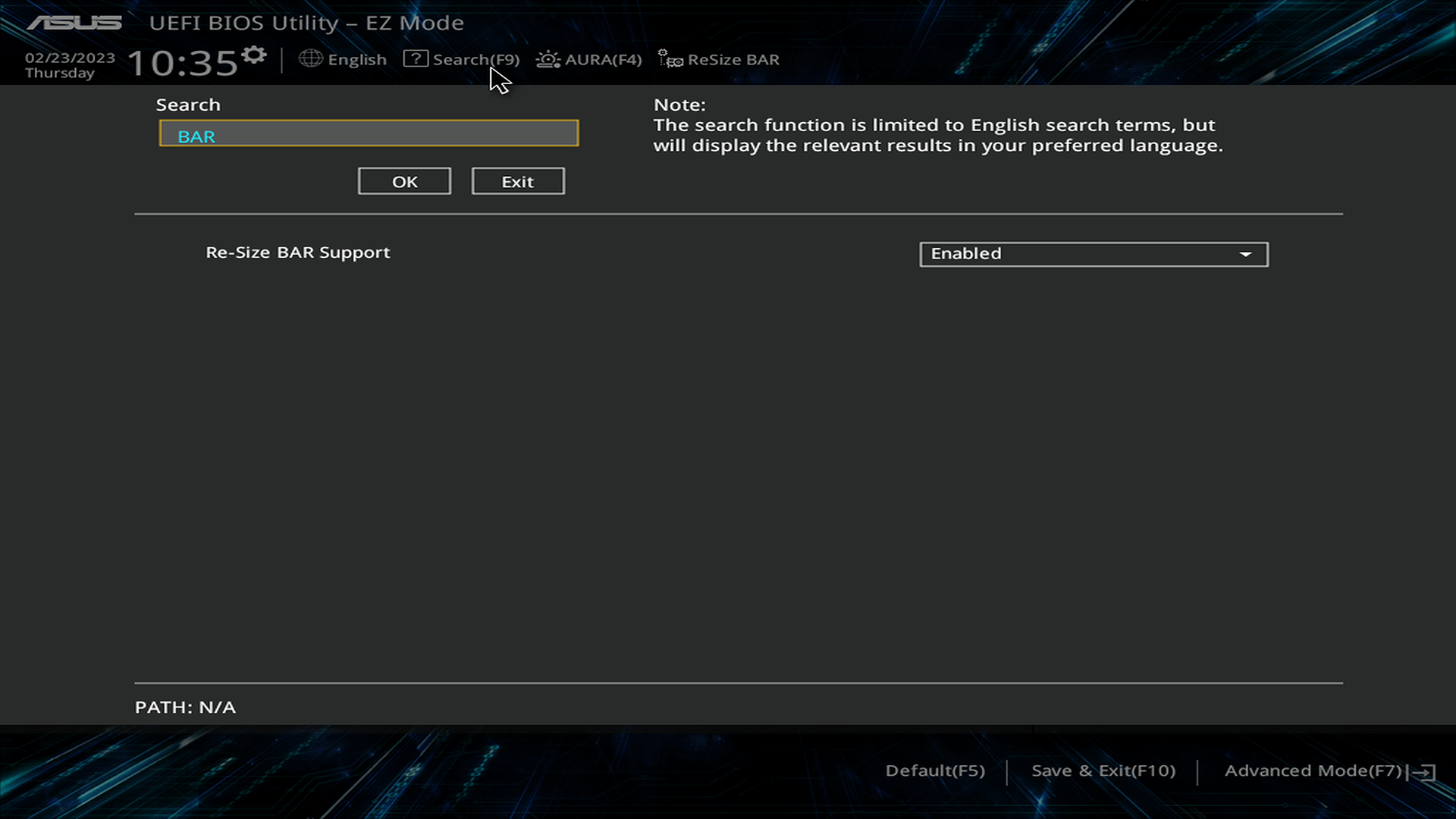

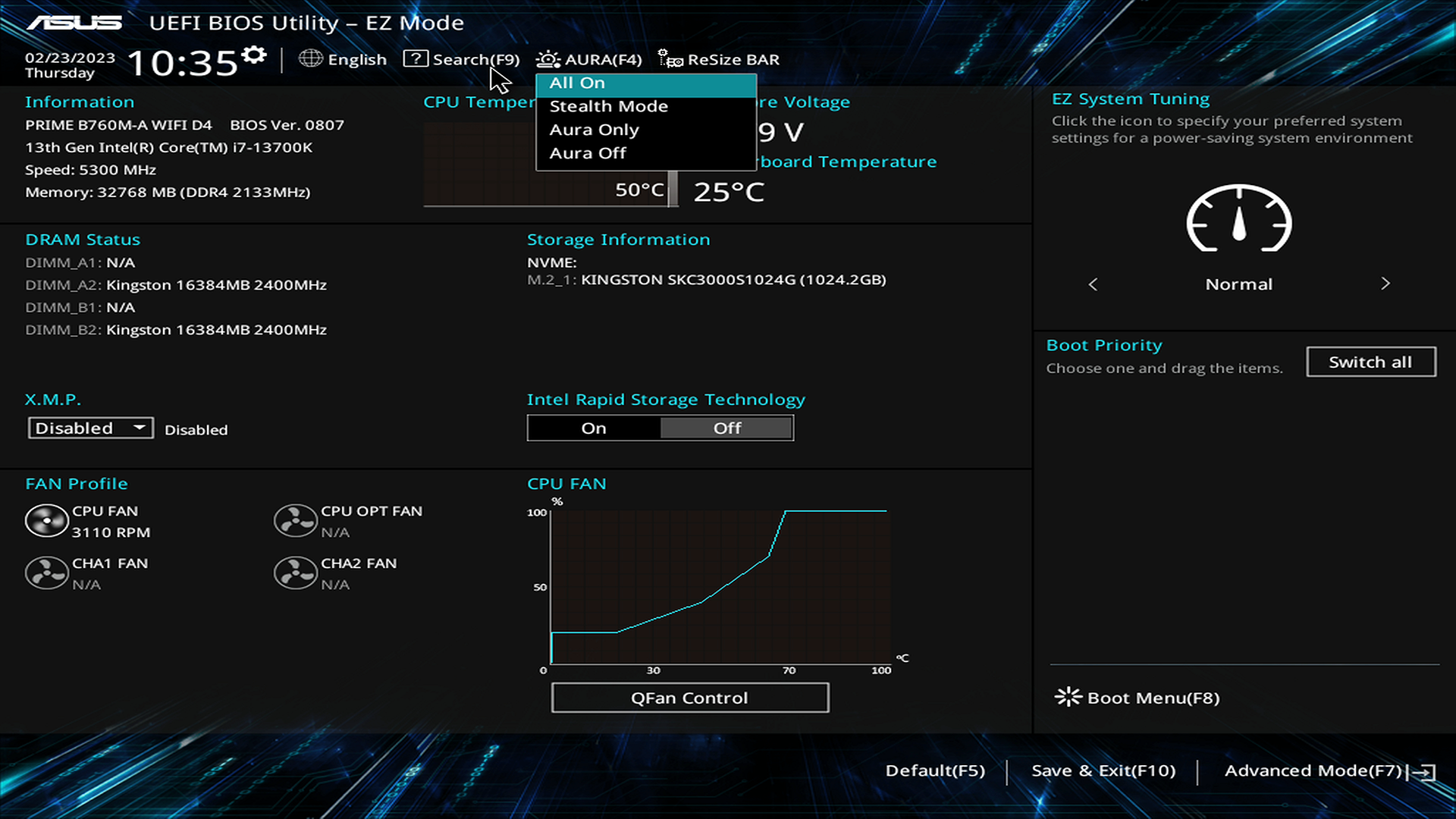

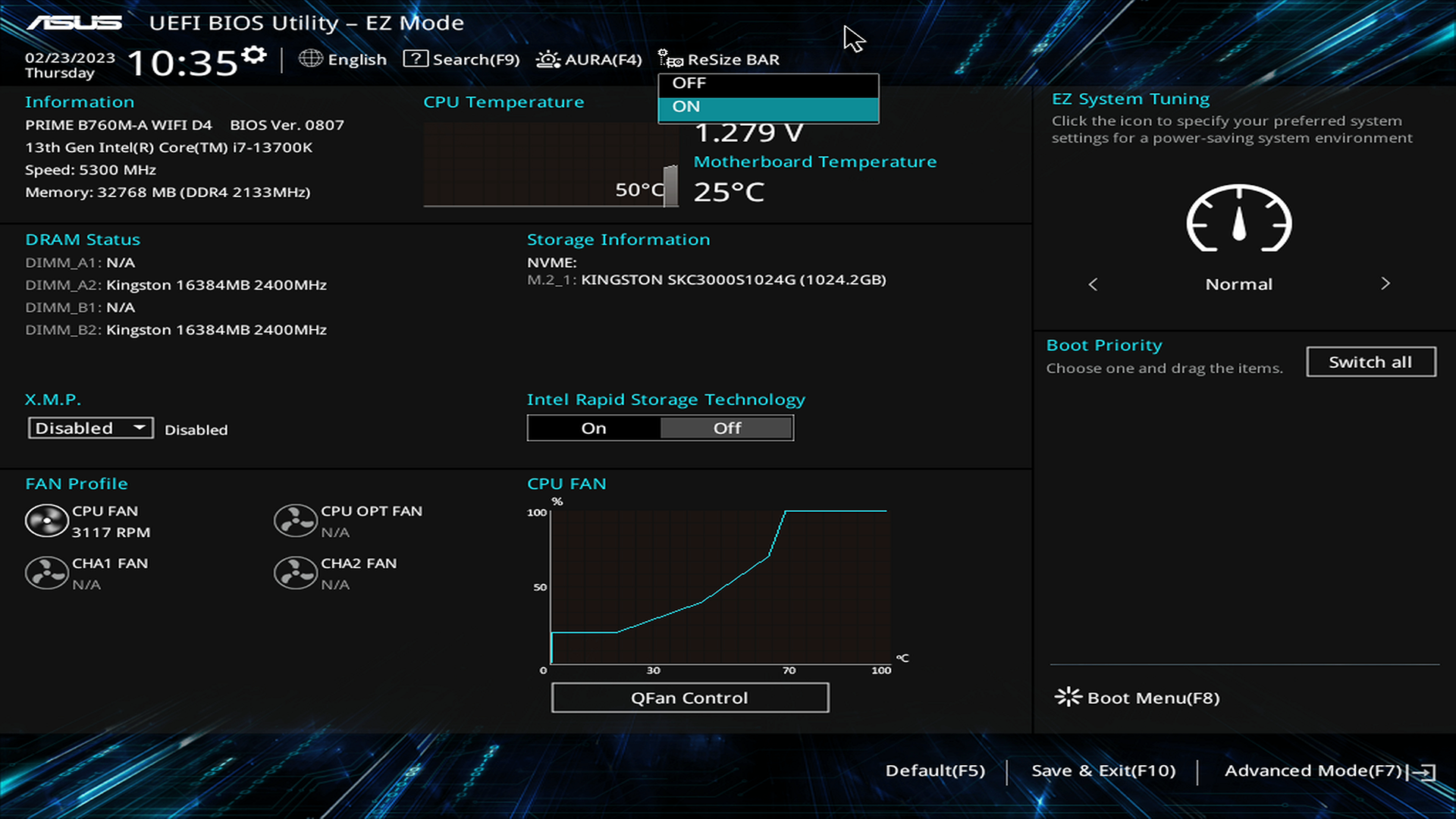

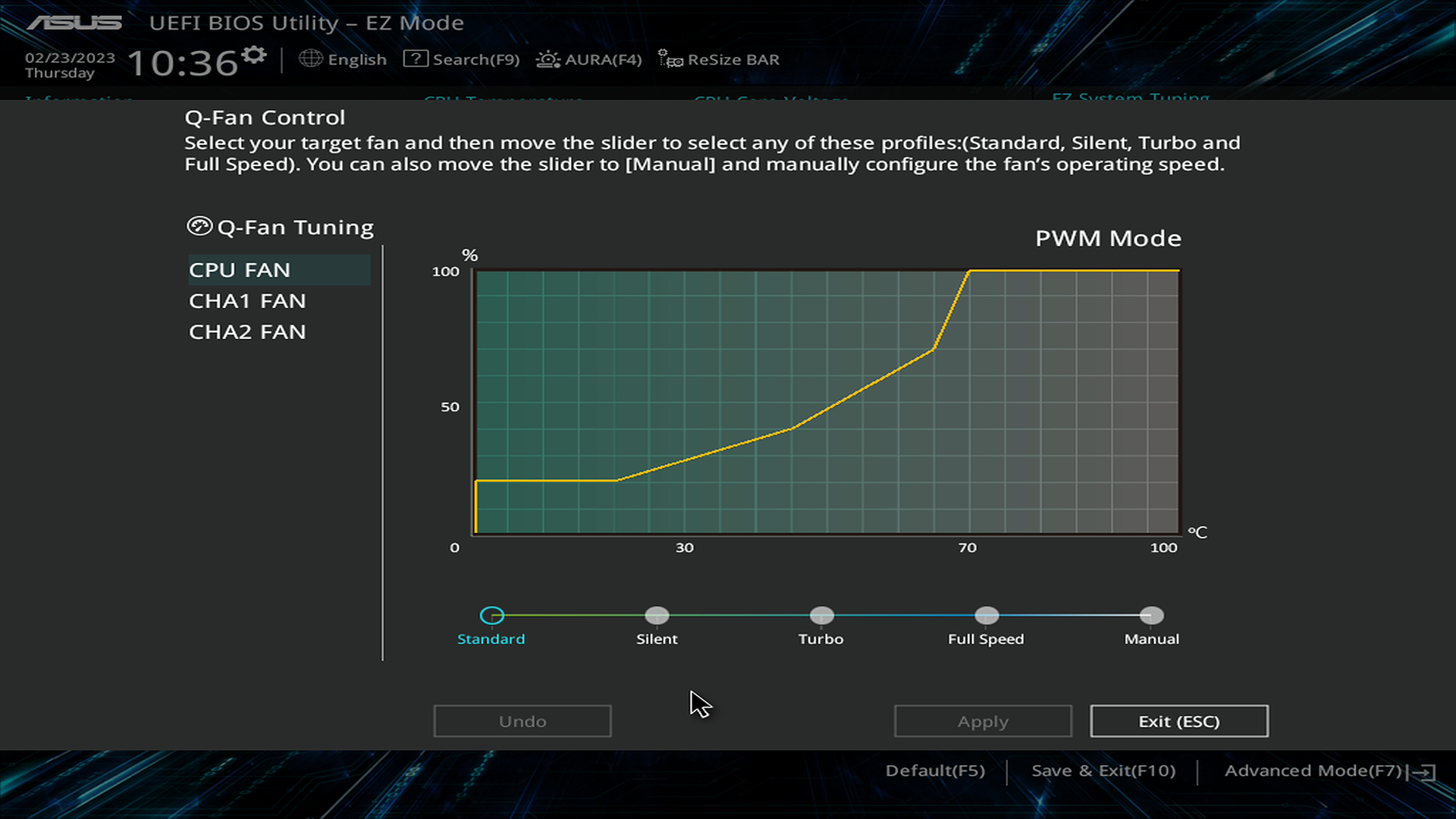

В режимі EZ Mode користувач може отримати звіт по ключовим елементам системи, налаштувати системний час, обрати мову інтерфейсу, знайти потрібну опцію пошуком, управляти AURA, ResizeBAR, кривою обертів вентиляторів, XMP, RAID, змінити пріоритет завантаження з накопичувачів, а також перевести систему в режим Power Saving.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/23-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/24-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/25-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/26-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/27-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/28-asus-prime-b760m-a-wifi-d4.png)
В режимі Advanced Mode інтерфейс поділено на декілька вкладок з відповідною функціональністю.

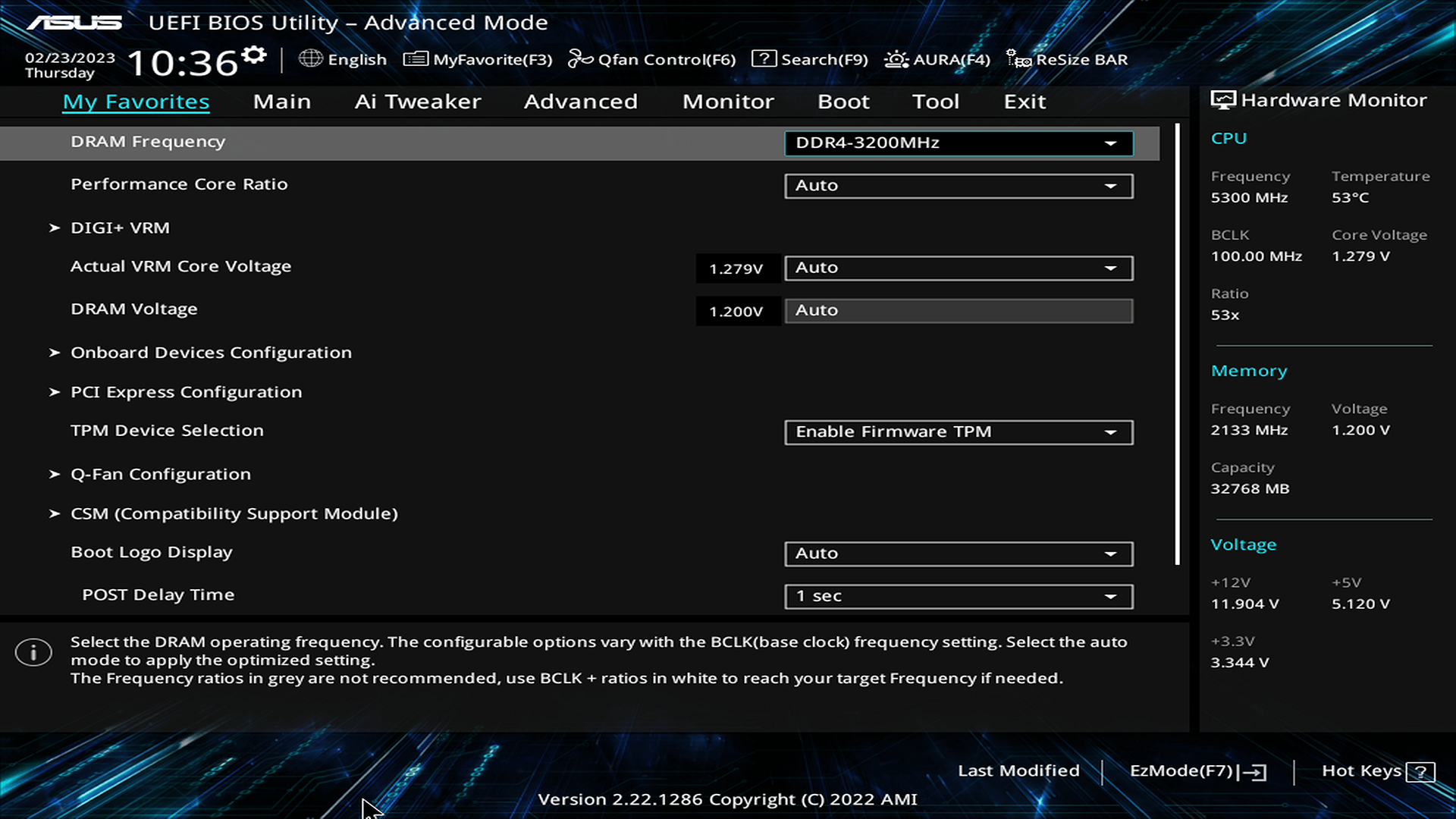

Вкладка My Favorites динамічна, в ній зібрано опції, що найчастіше використовуються користувачем.

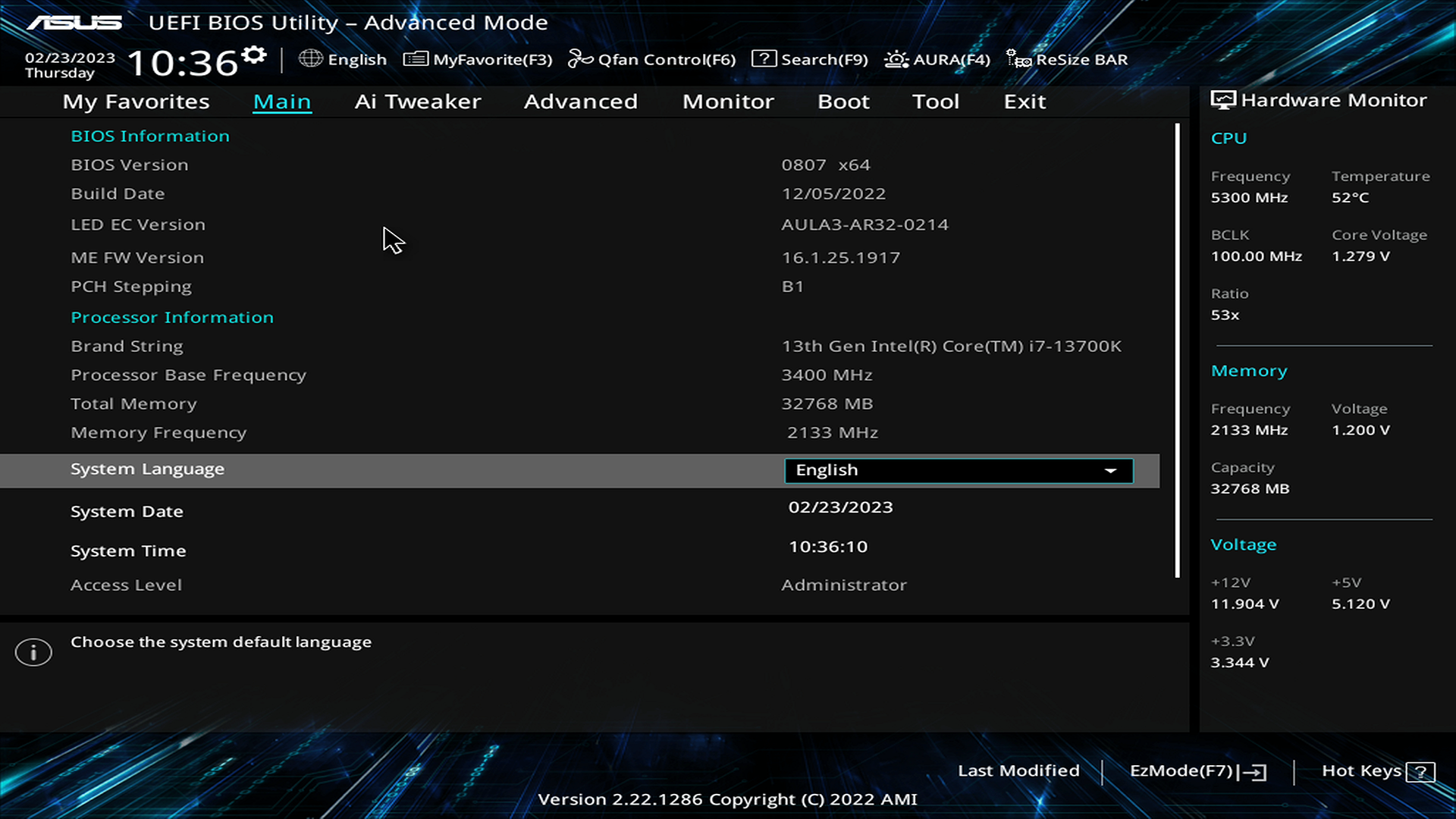

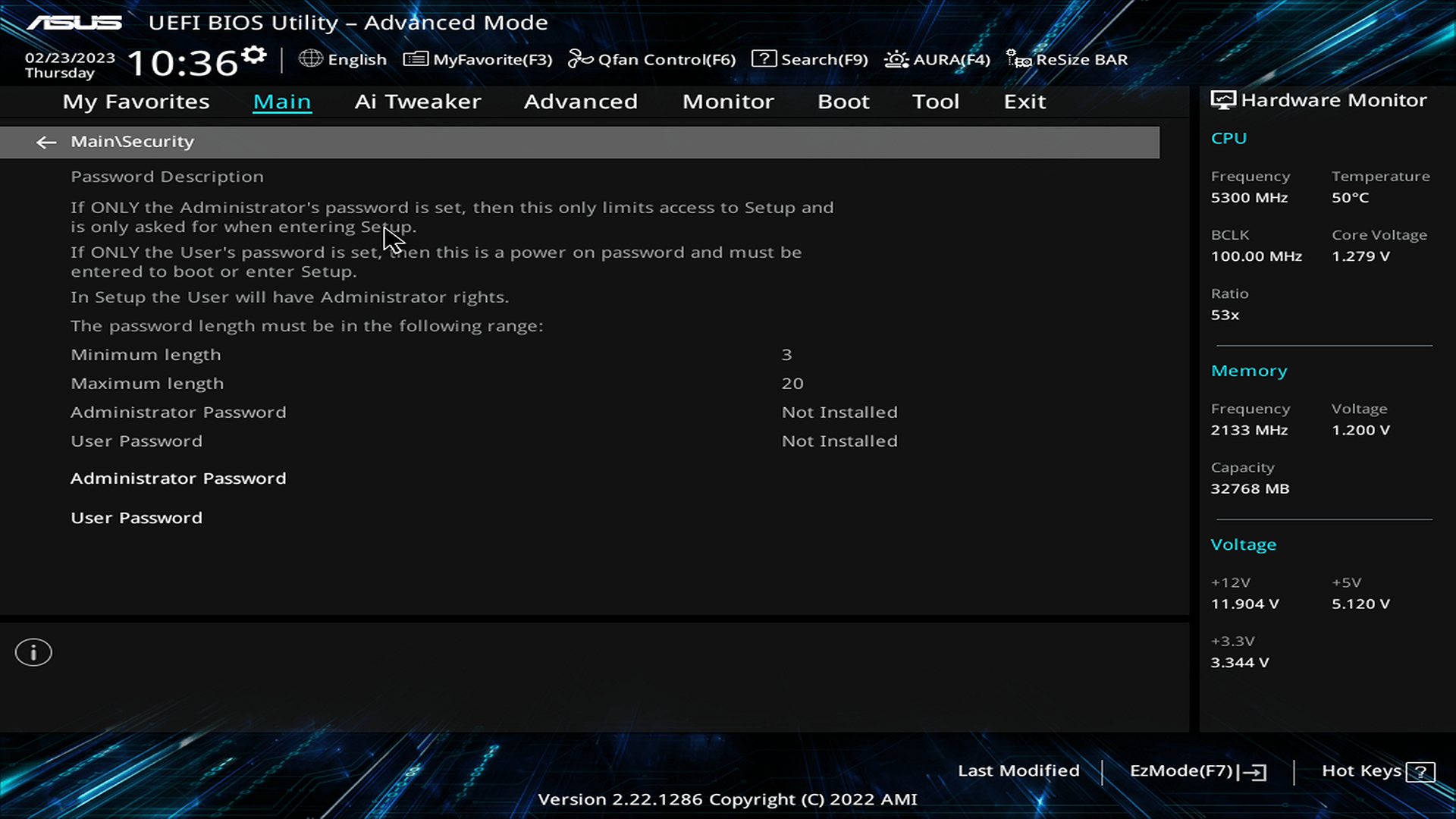

Вкладка Main відображує ключові дані по системі. Тут також можна встановити пароль для безпеки, обрати мову інтерфейсу, а також встановити системний час.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/30-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/31-asus-prime-b760m-a-wifi-d4.png)

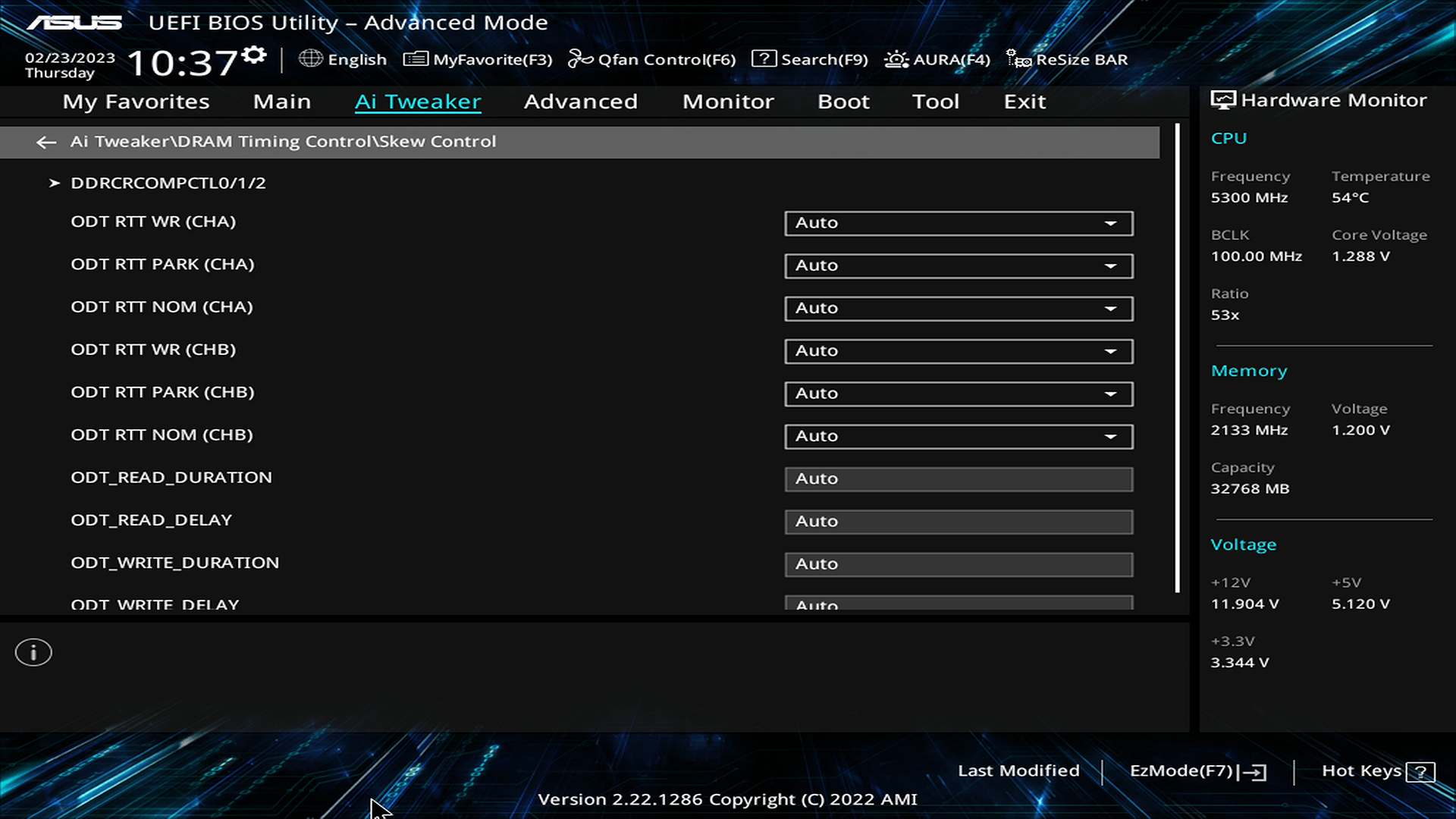

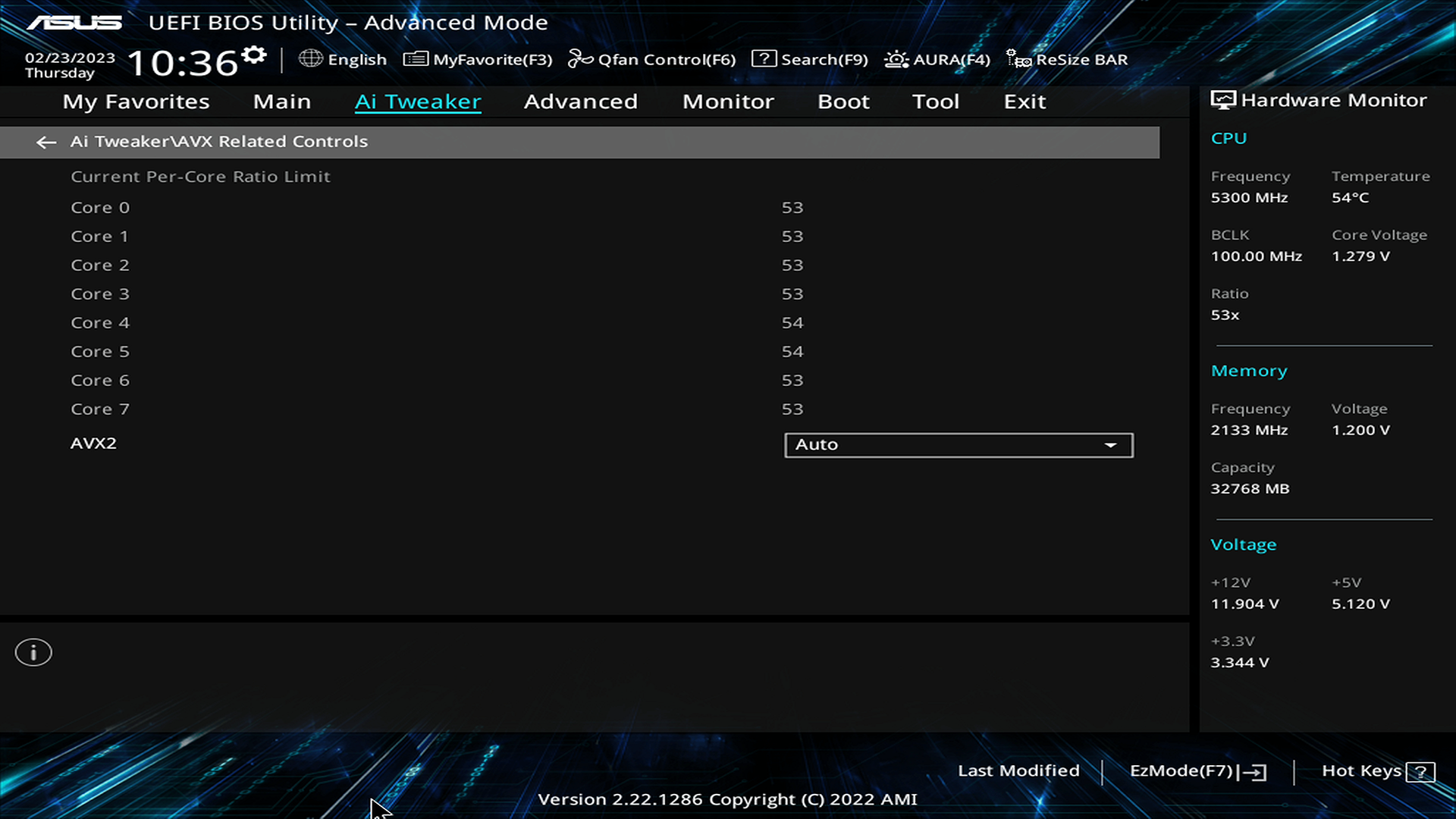

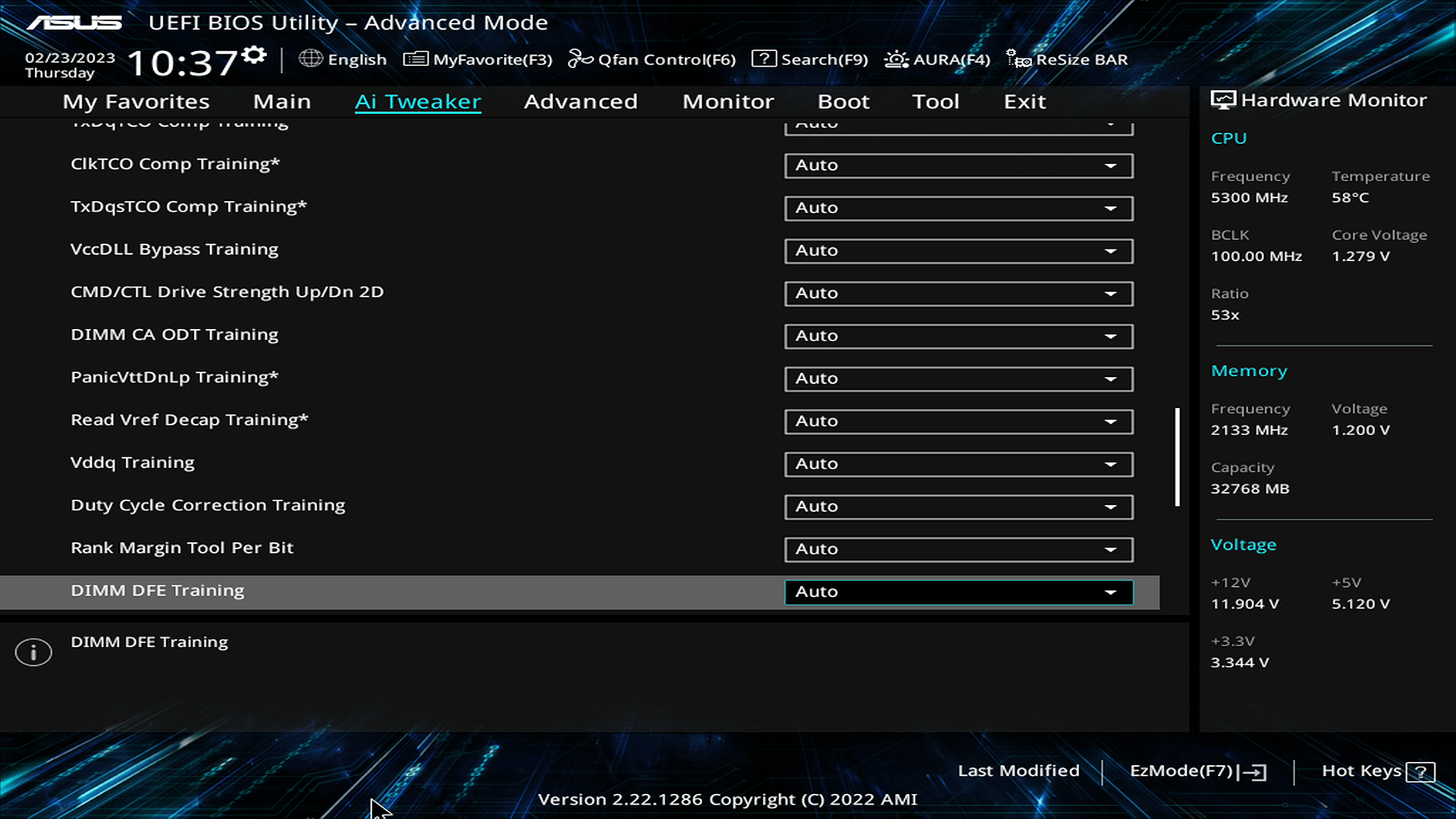

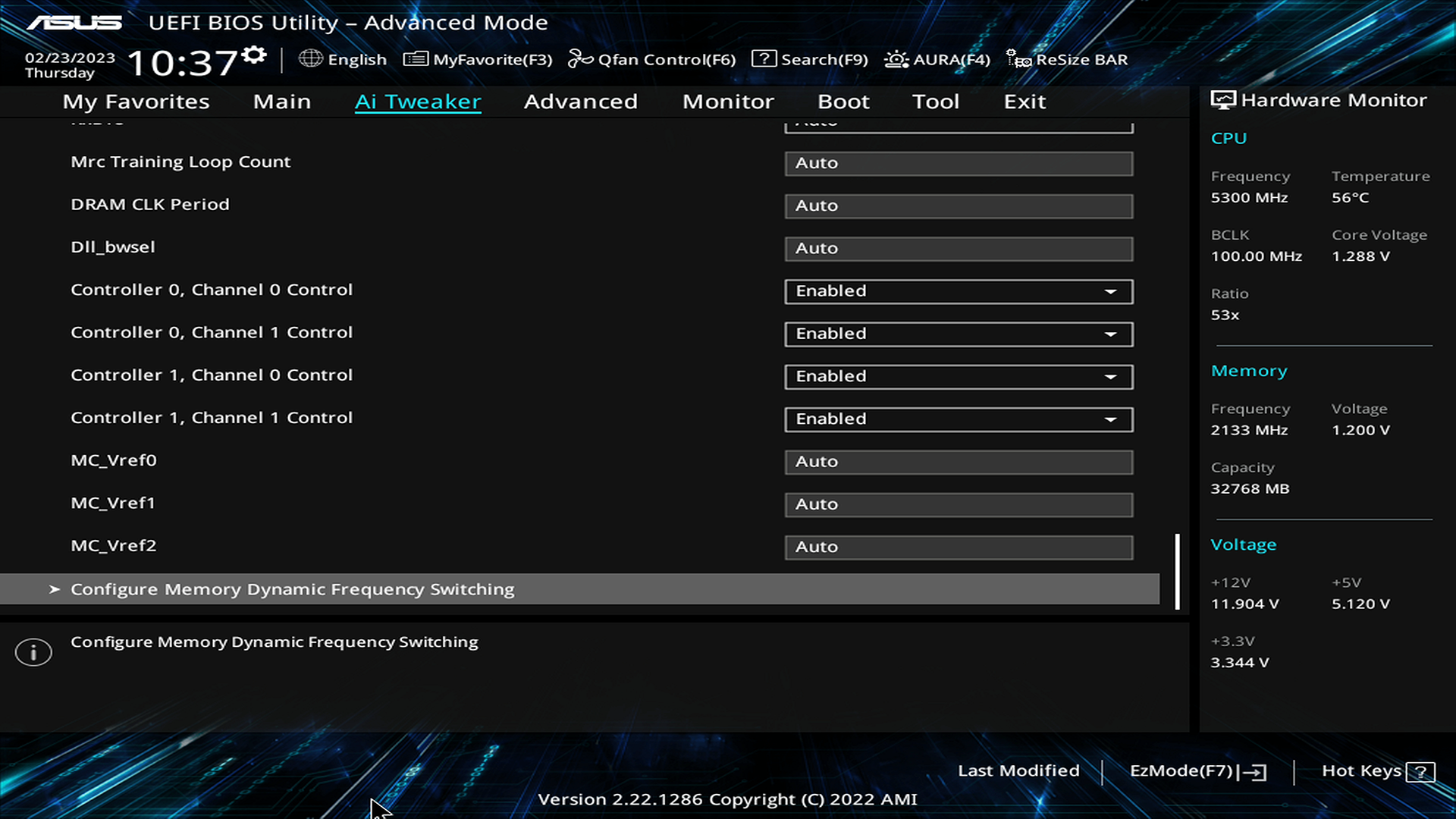

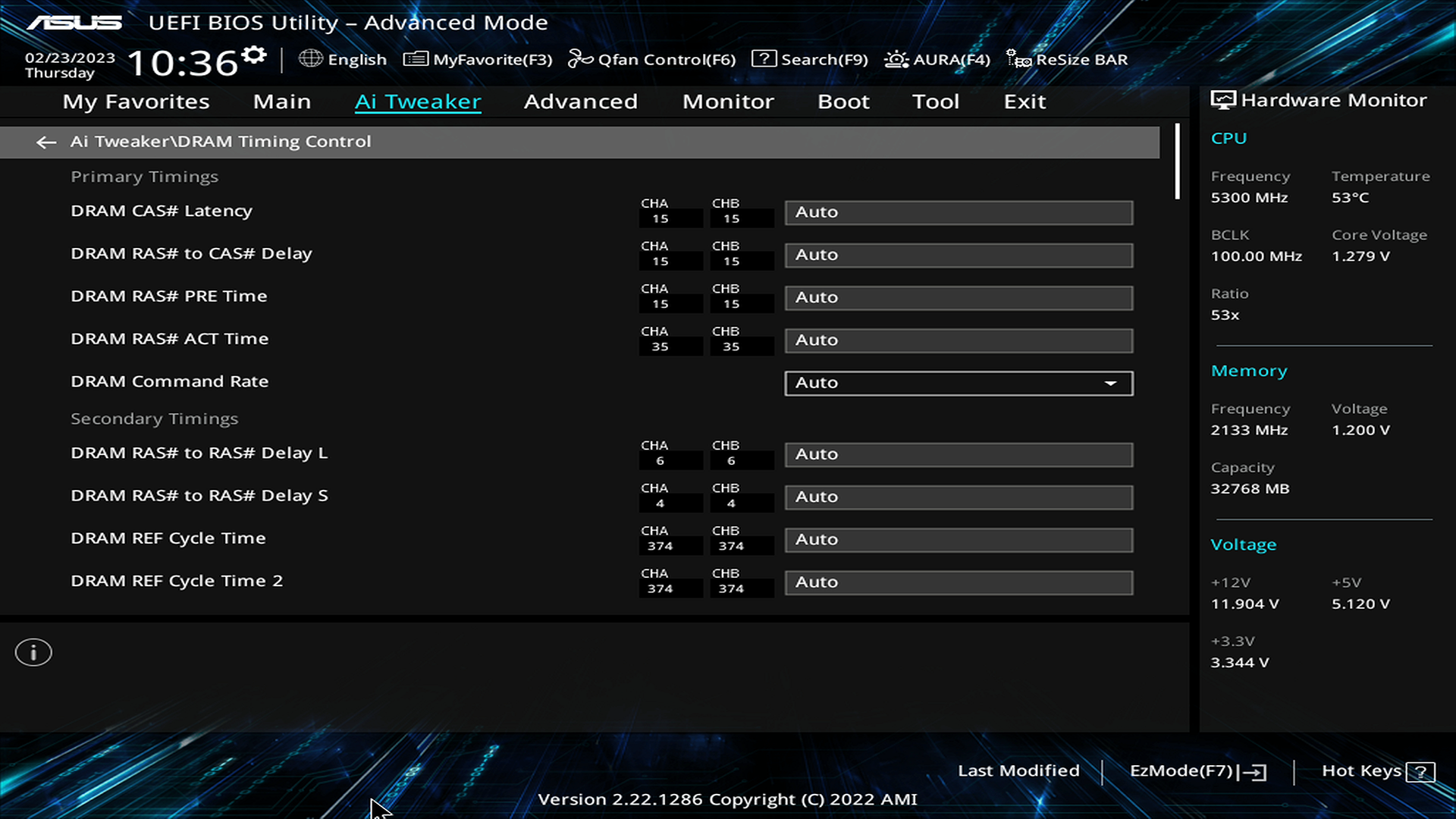

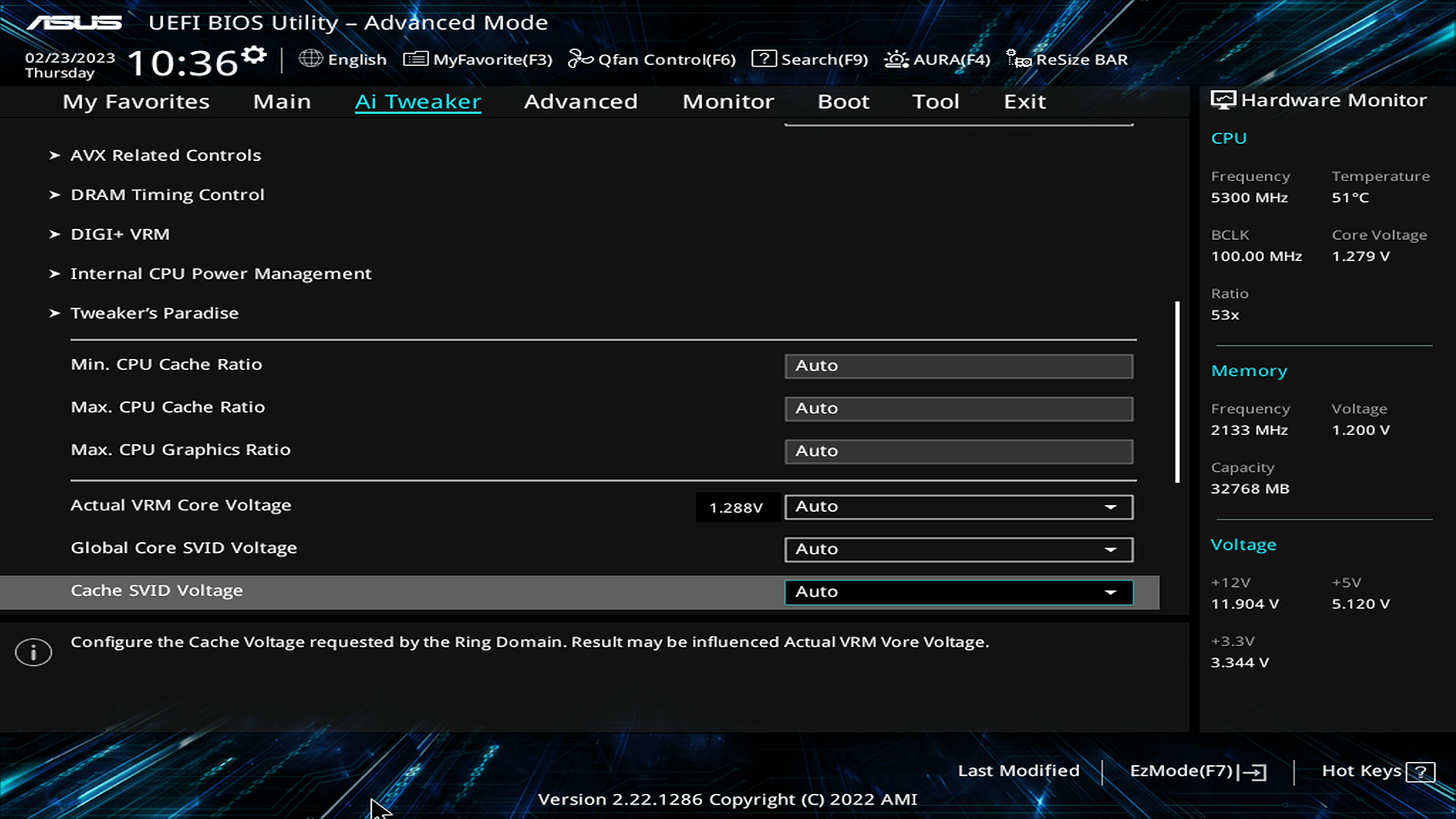

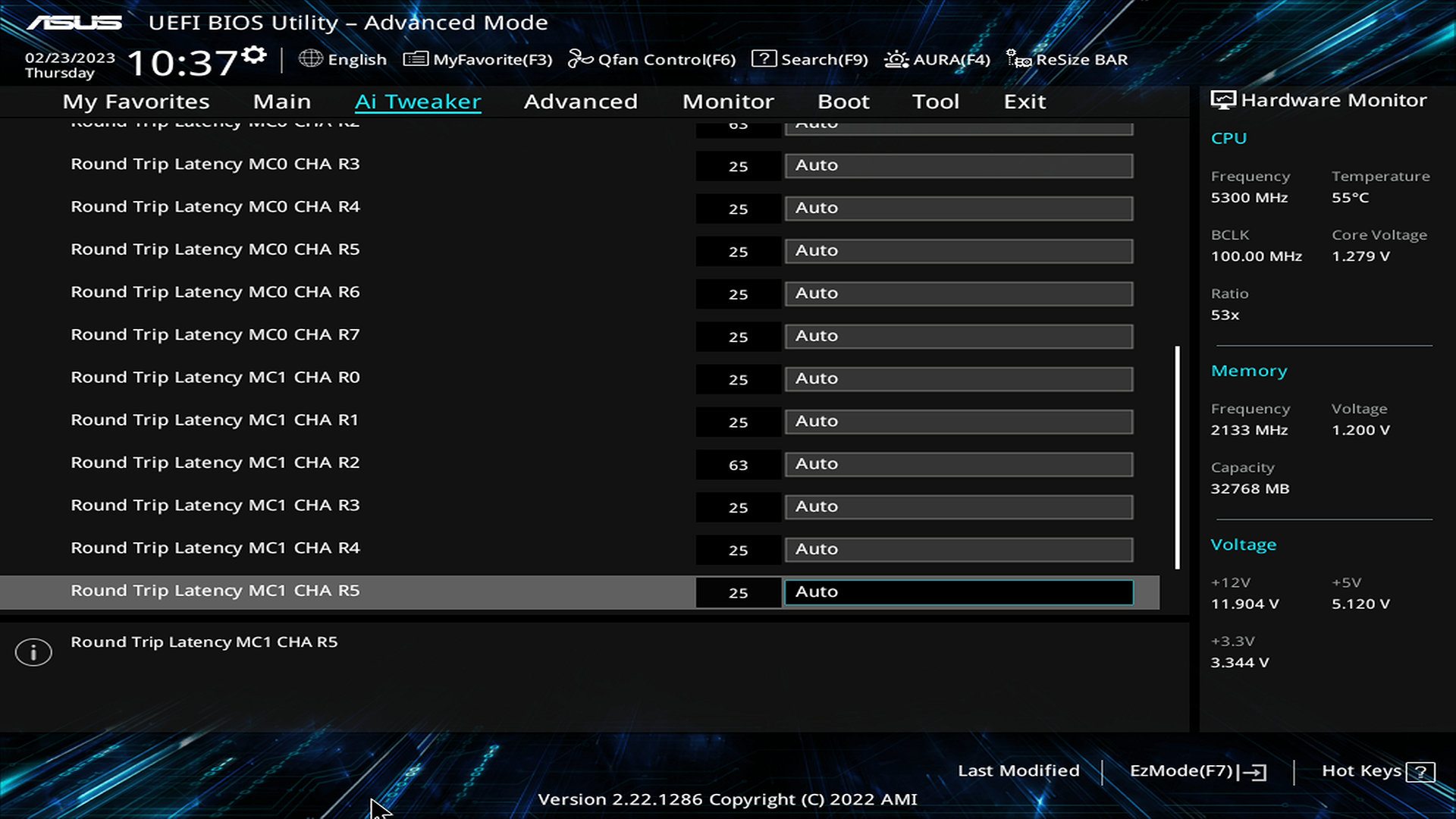

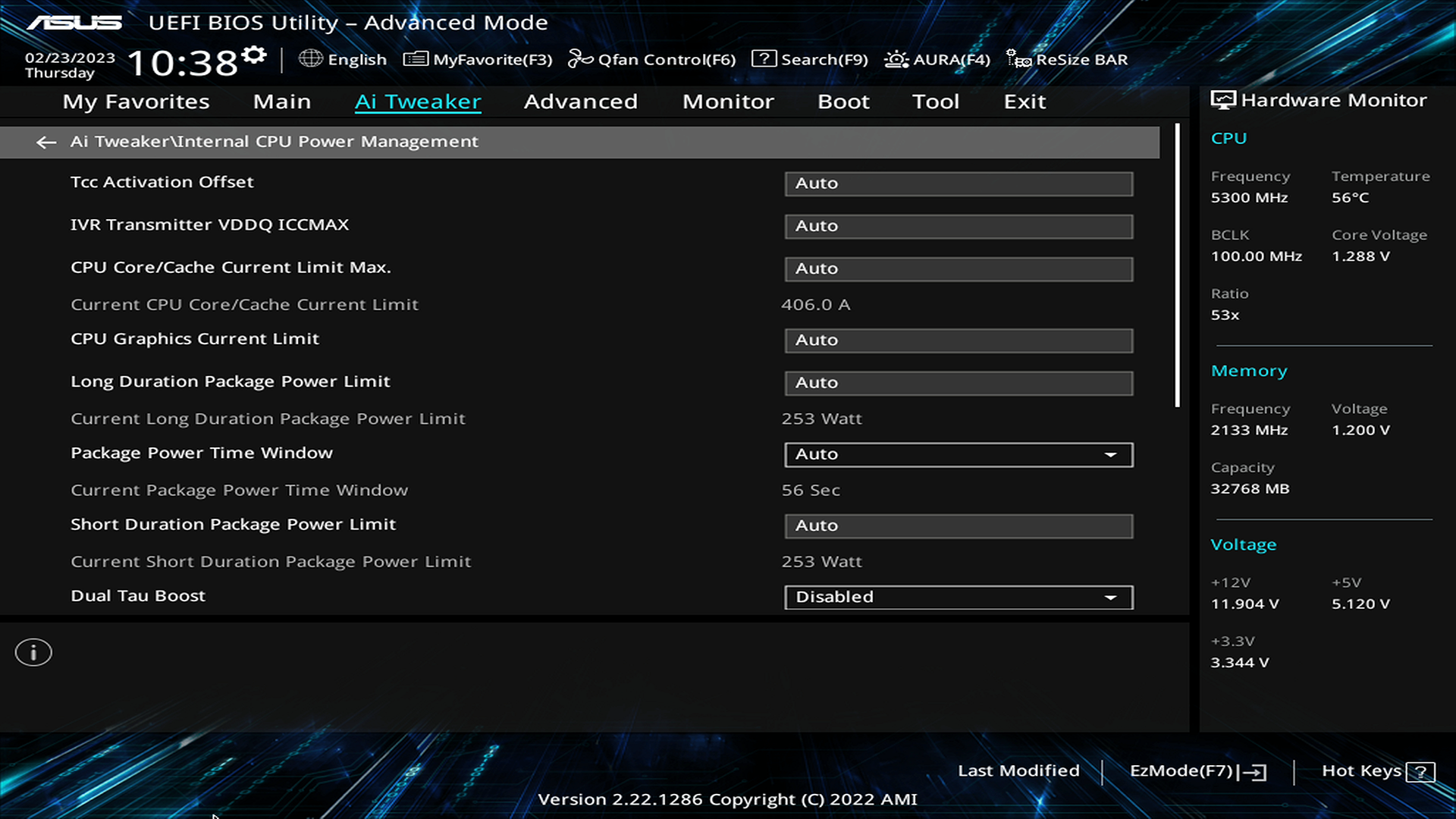

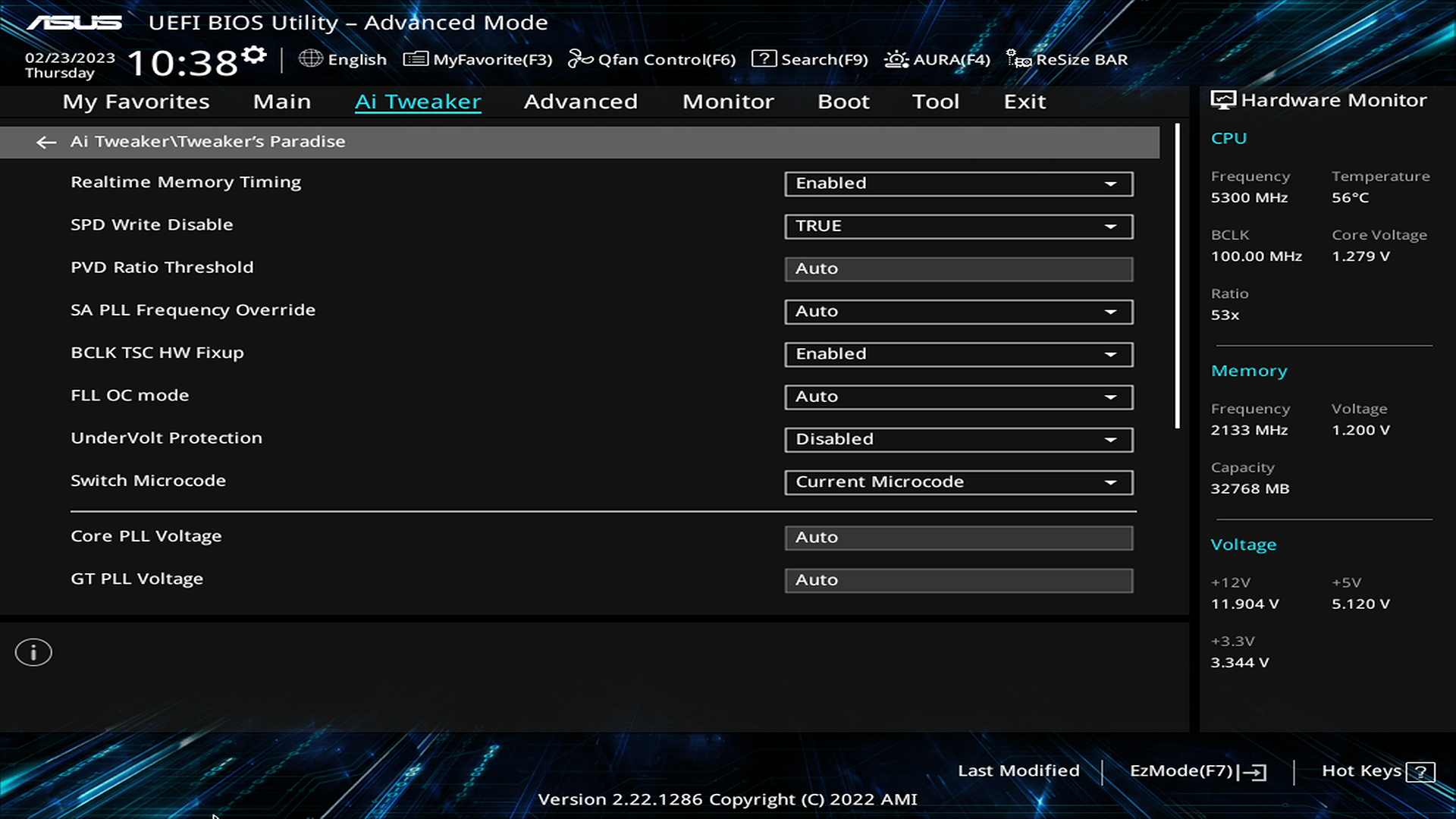

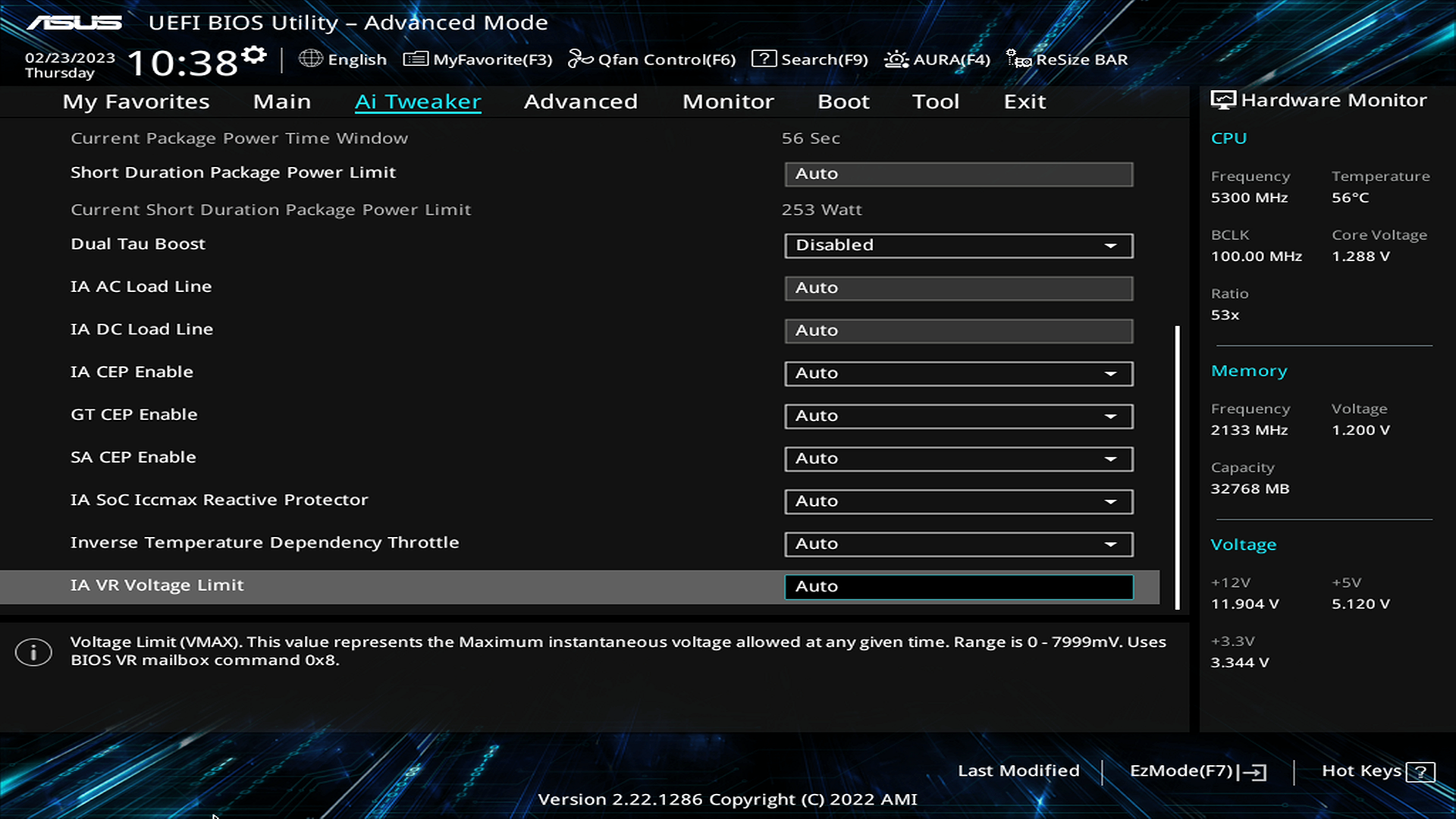

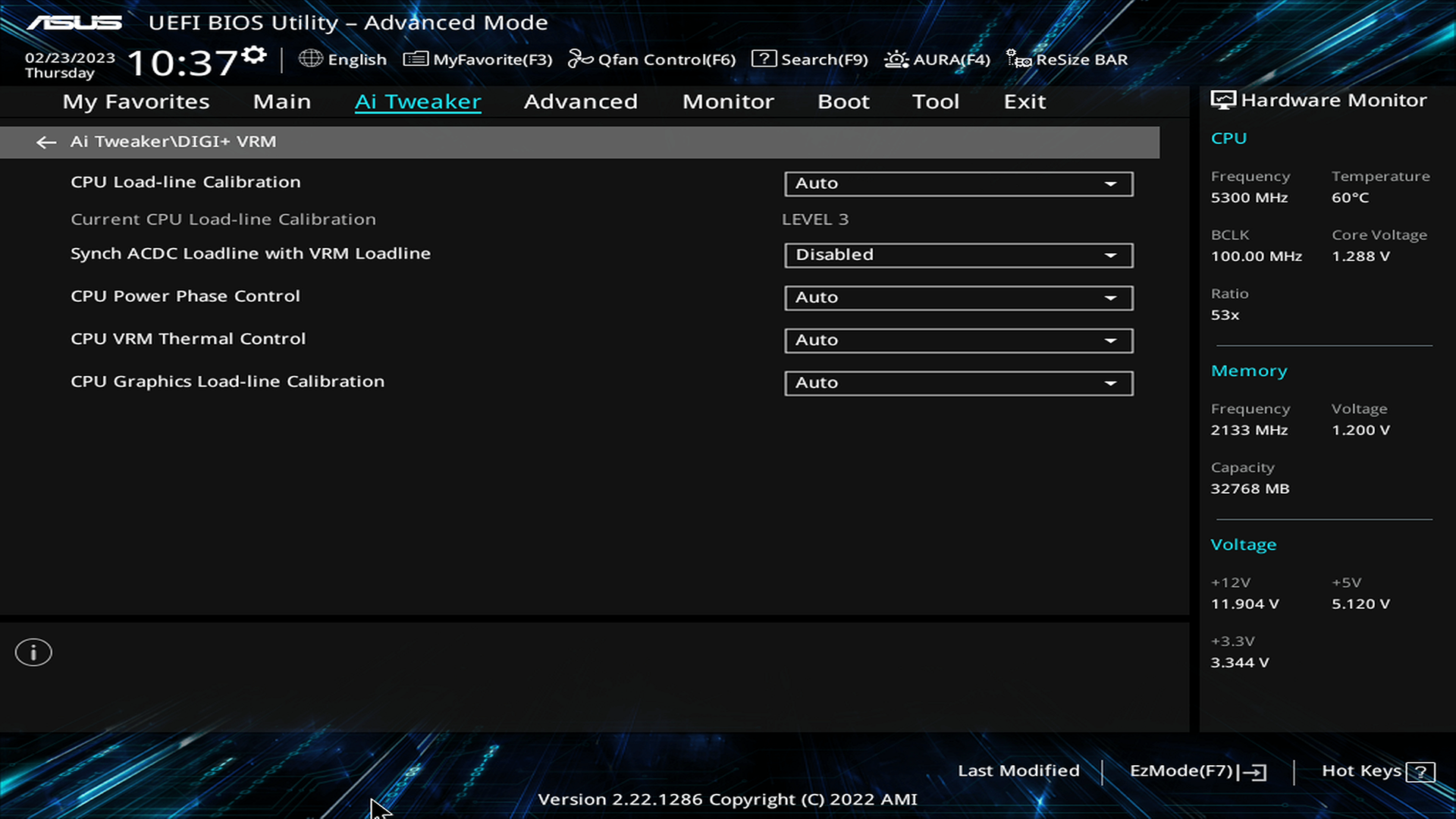

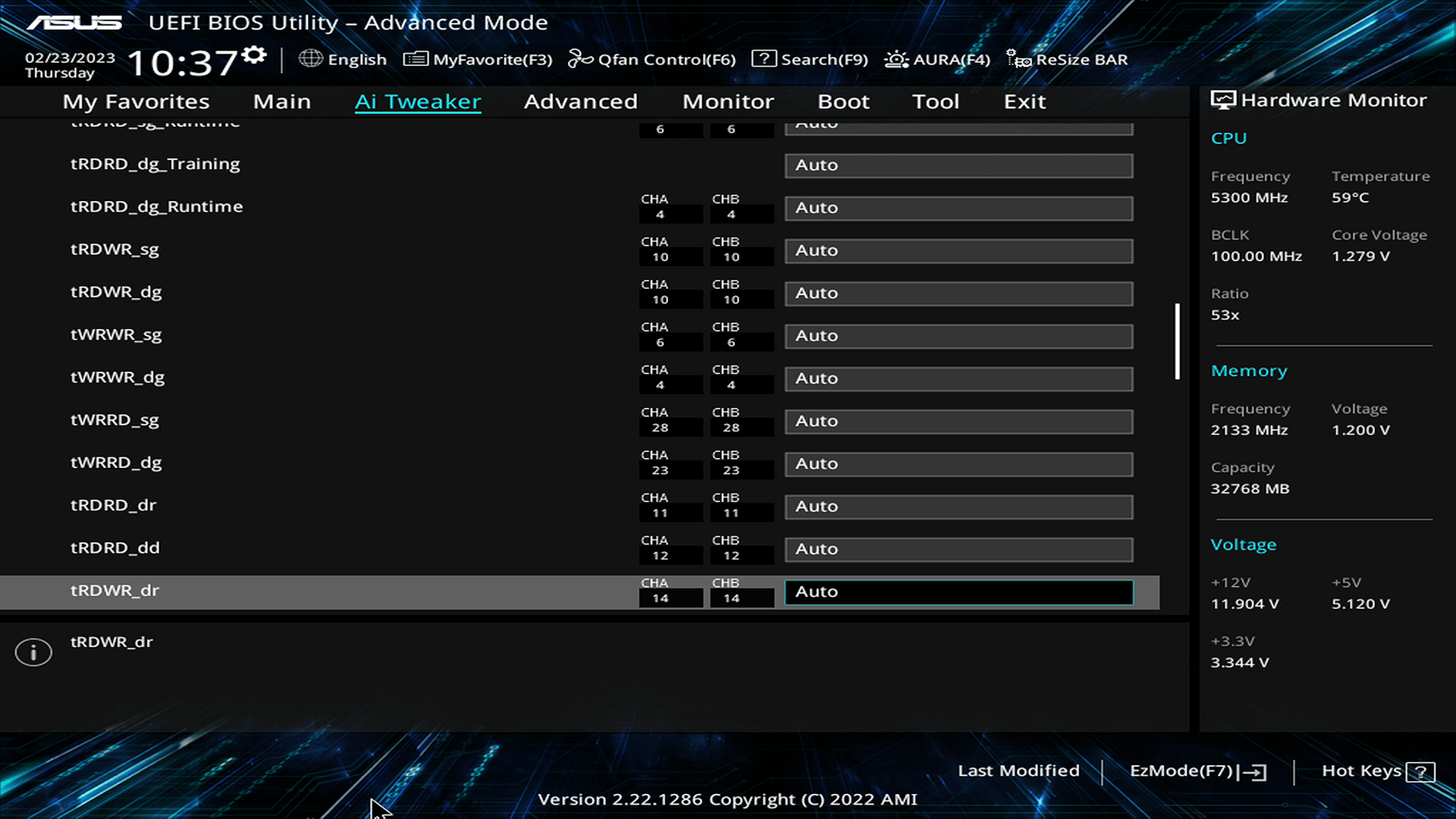

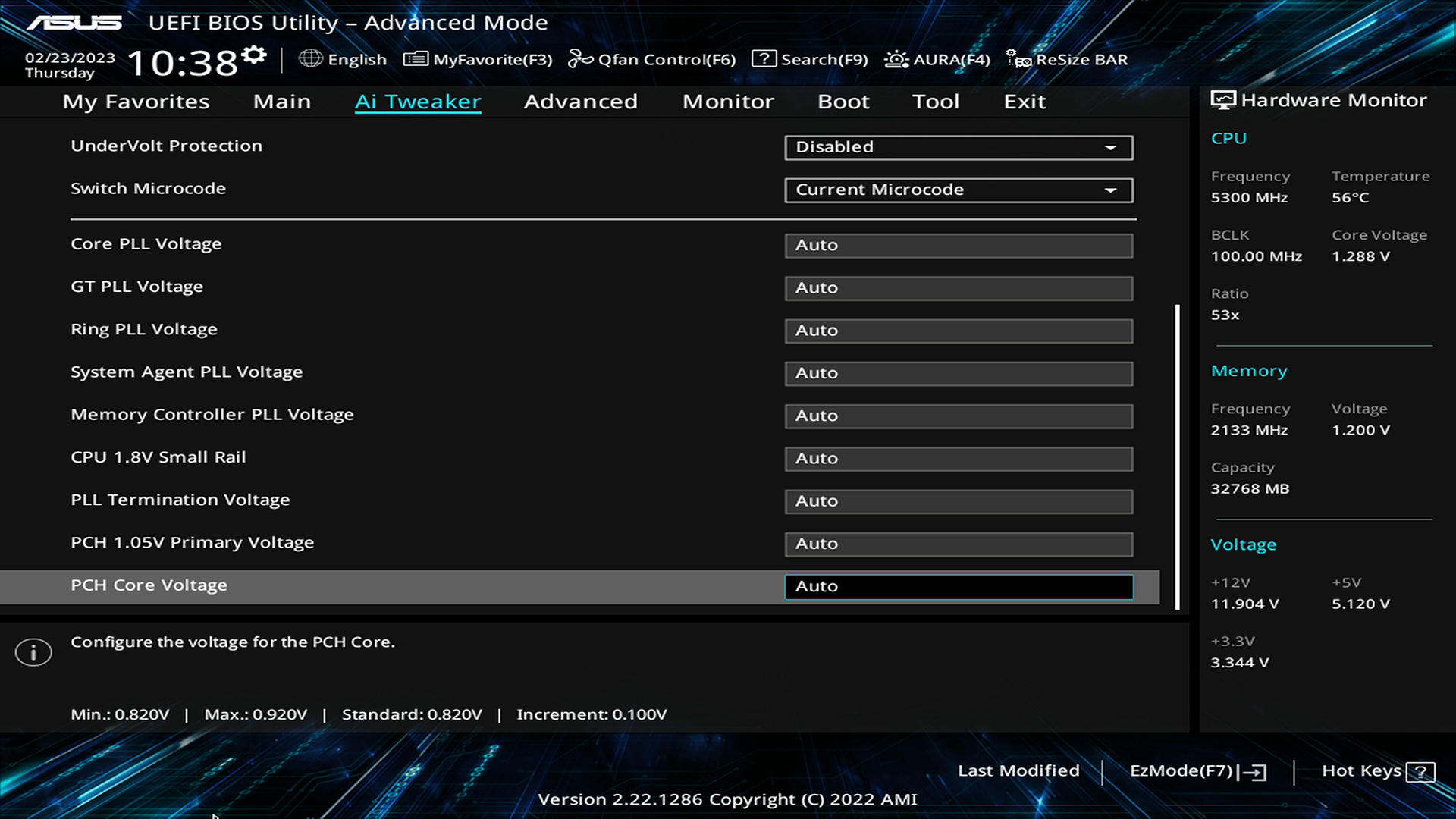

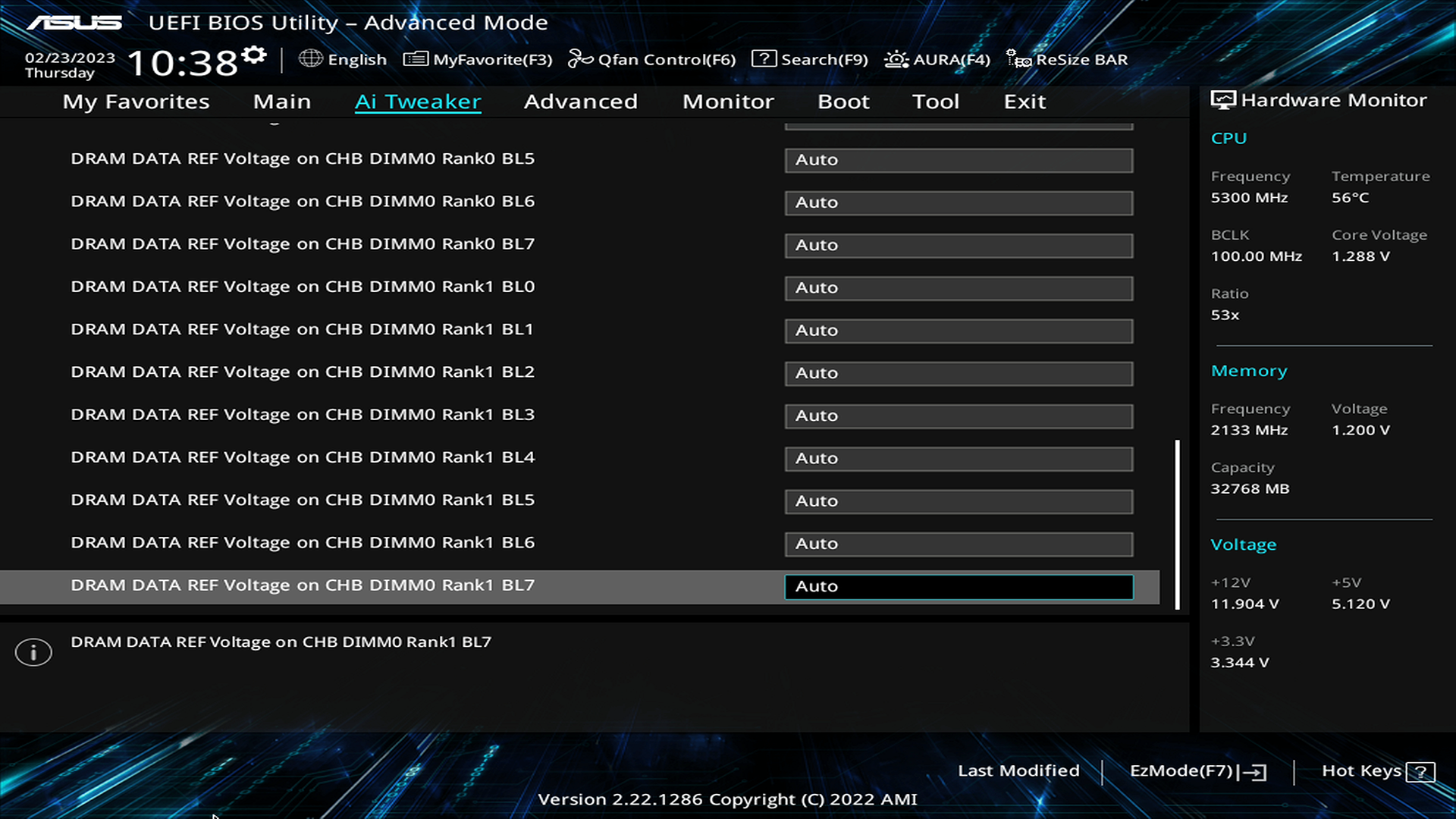

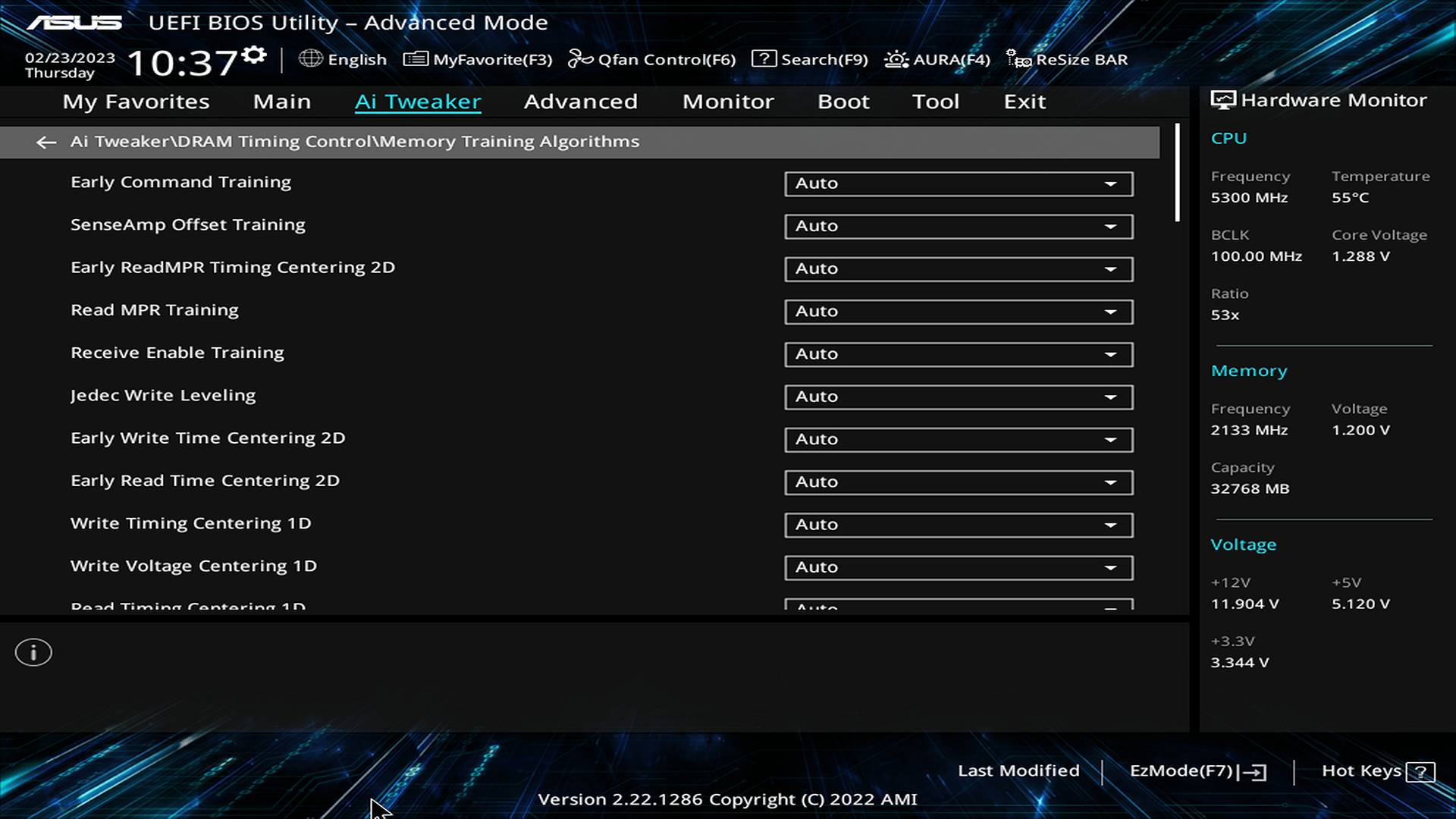

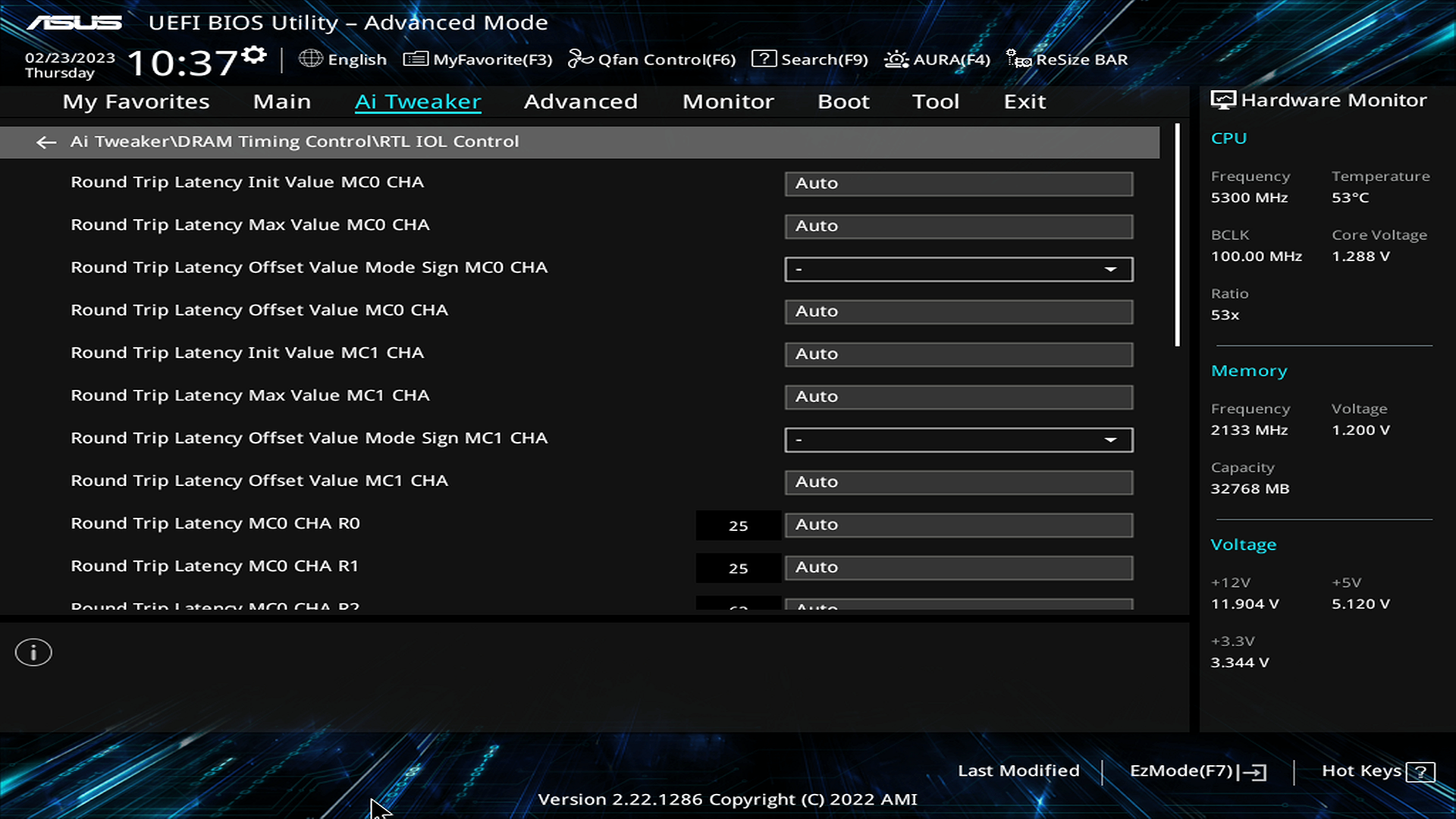

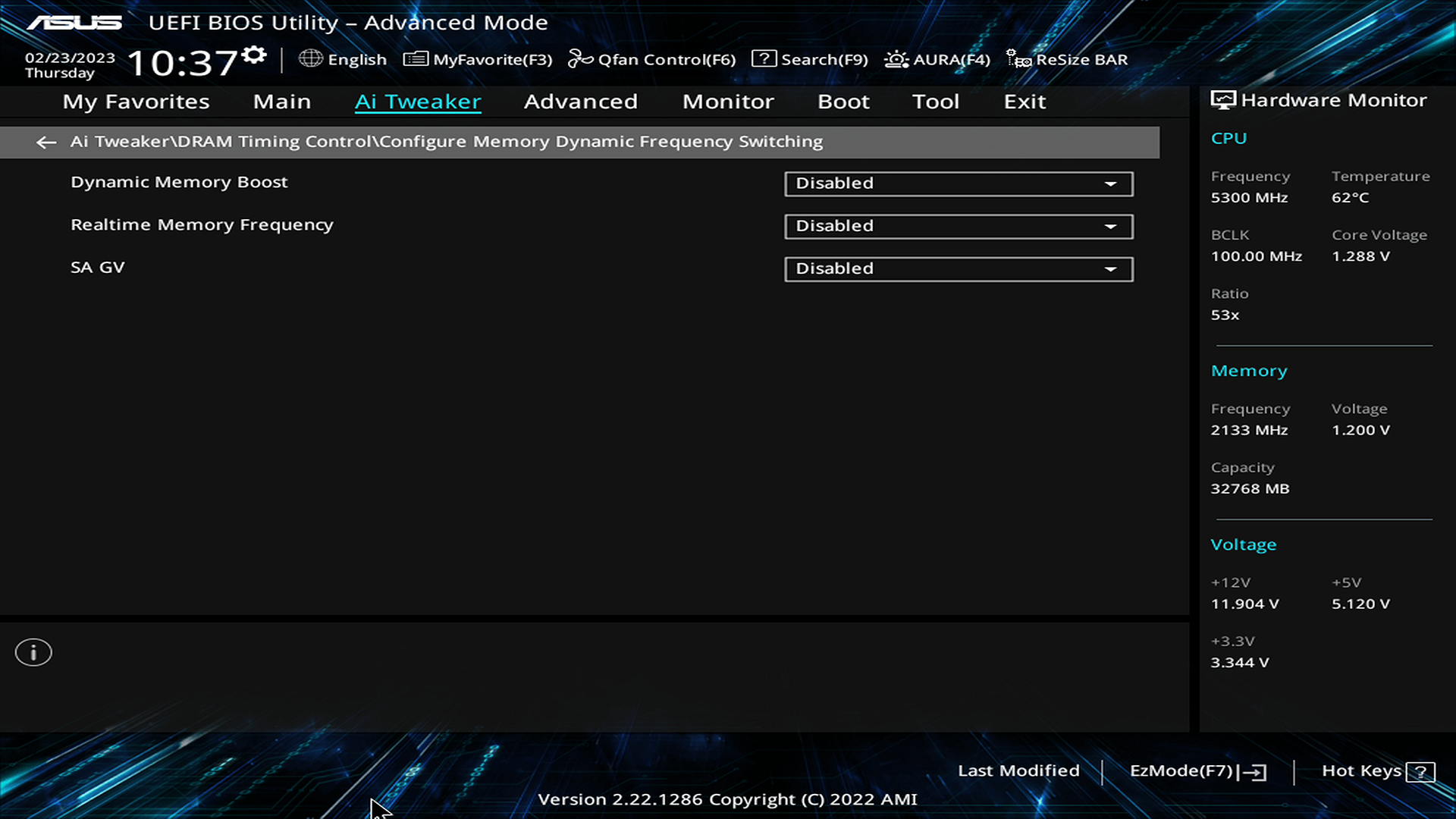

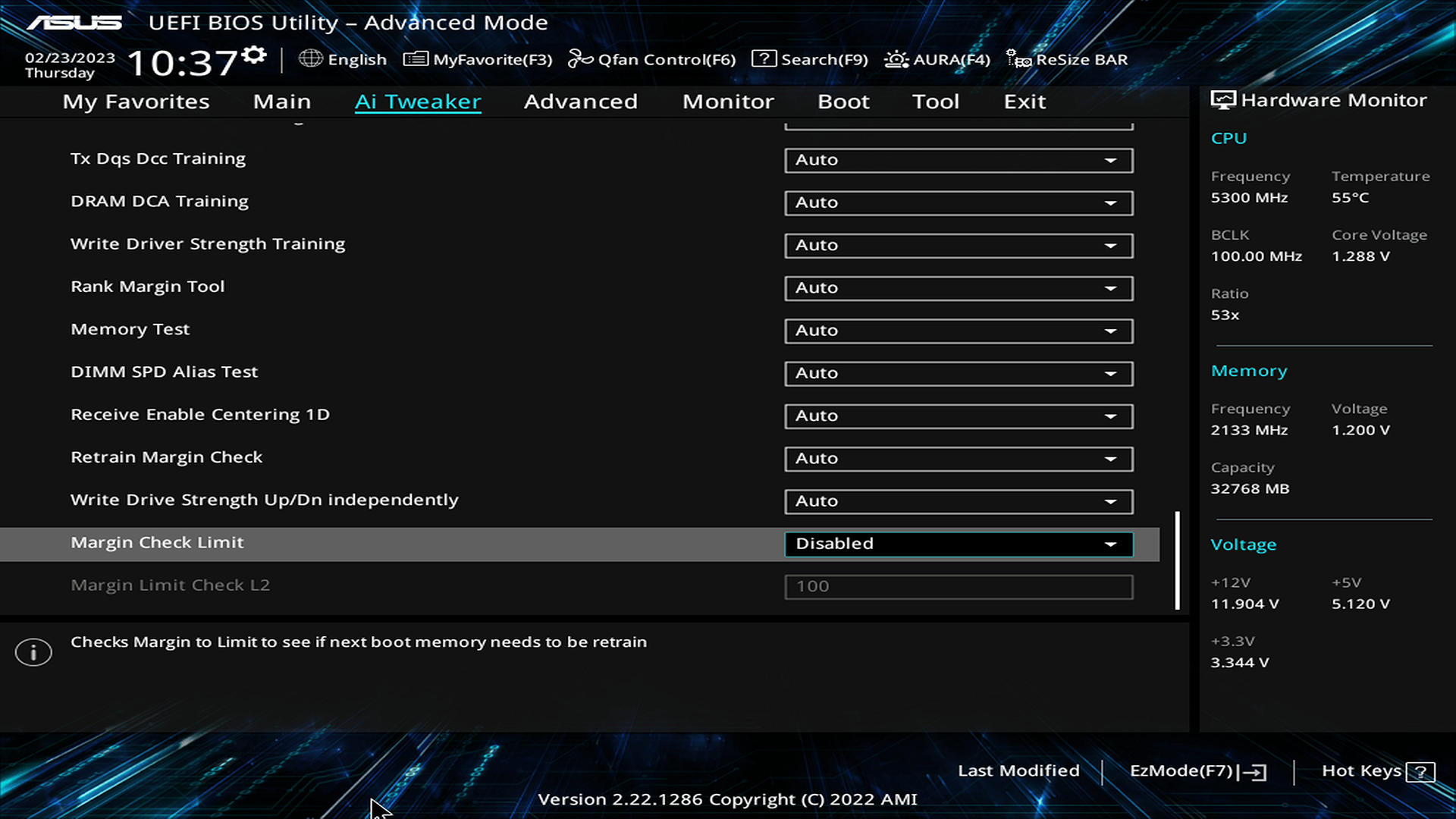

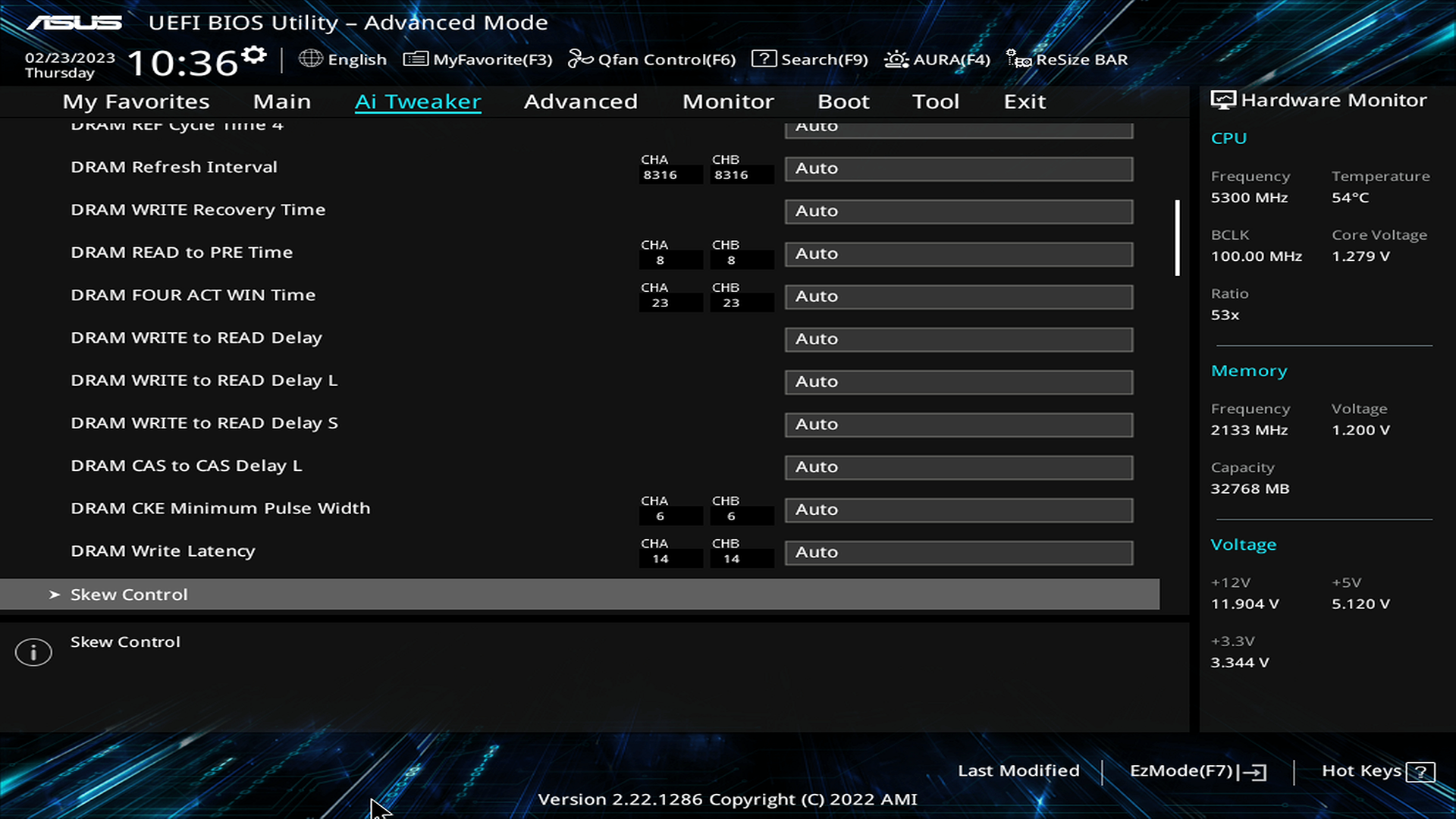

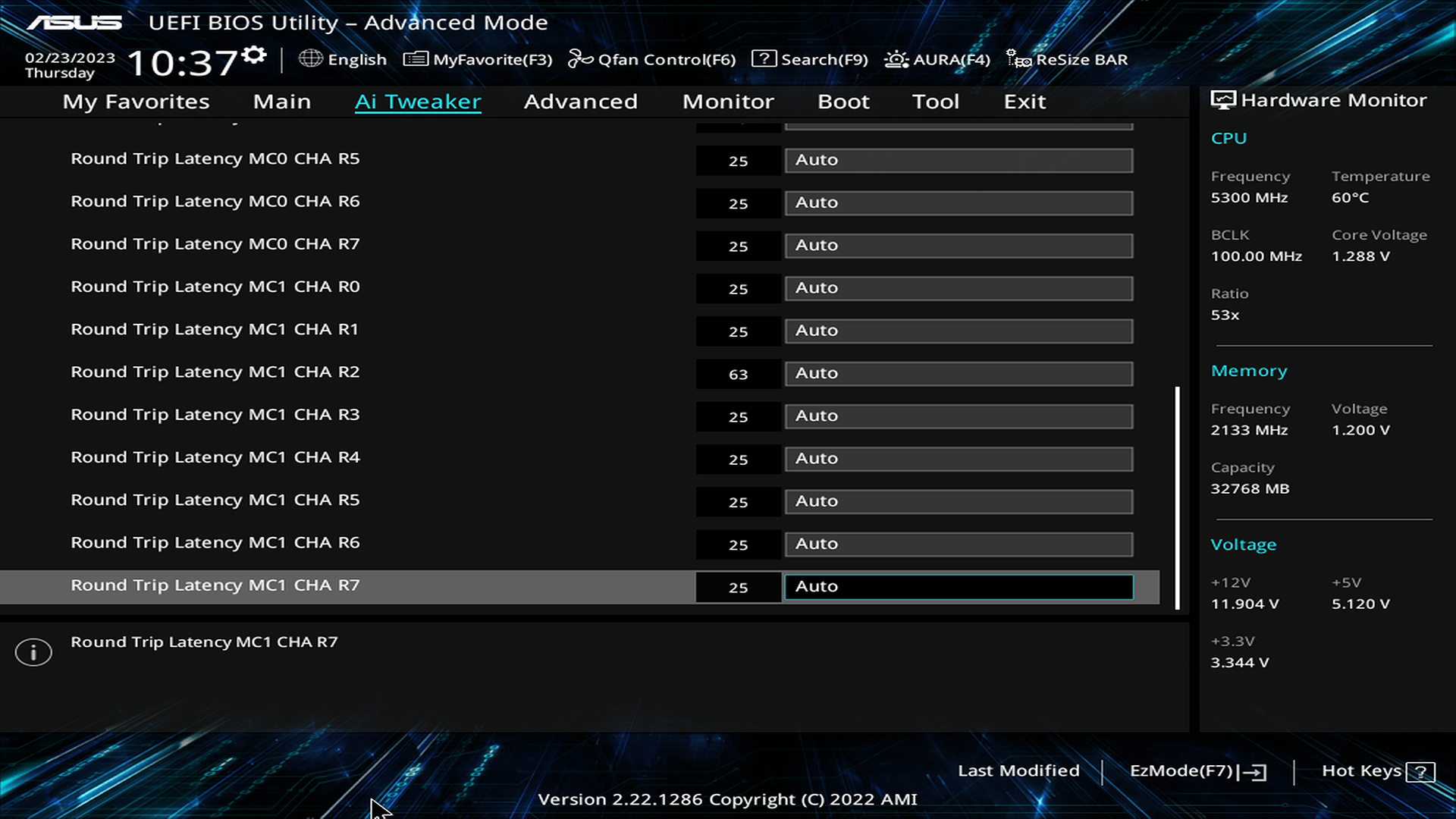

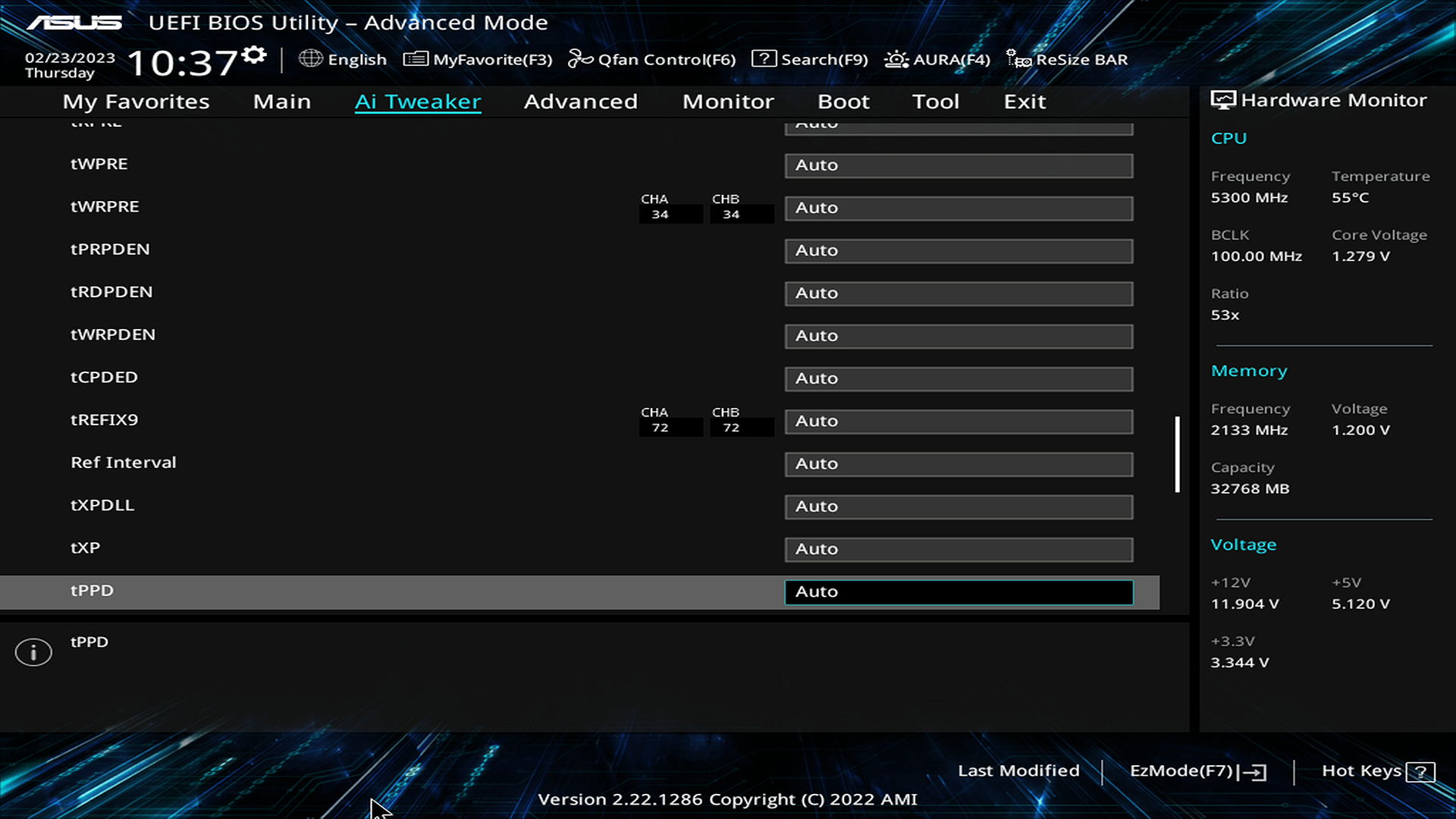

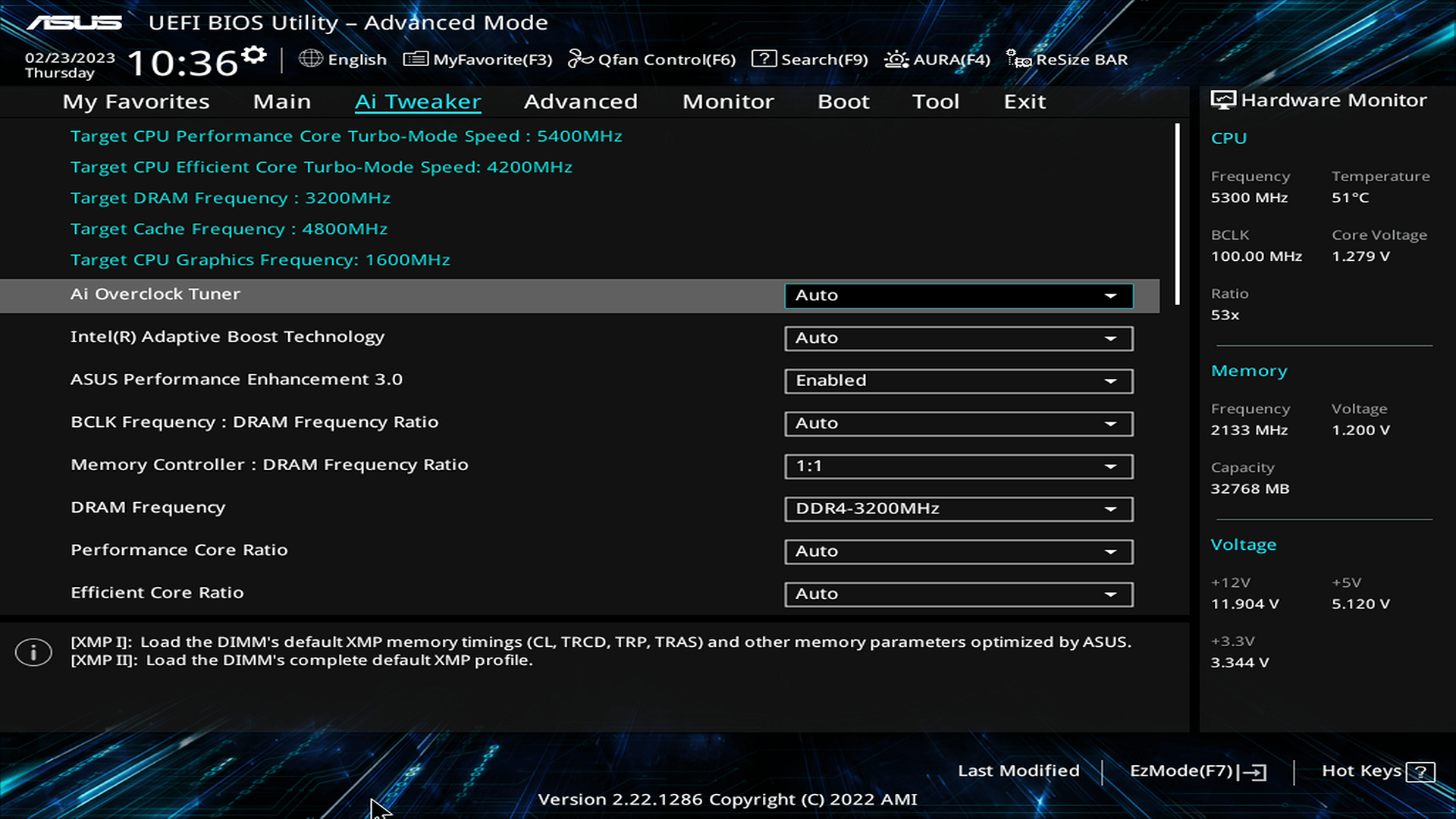

Вкладка AI Tweaker обмежена у своїх можливостях в умовах чипсета Intel B760, однак у користувача все ще повністю розв’язані руки для тонкого налаштування оперативної пам’яті та точних напруг різноманітних вузлів, включно LLC.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/32-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/33-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/34-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/35-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/36-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/37-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/38-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/39-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/40-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/41-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/42-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/43-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/44-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/45-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/46-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/47-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/48-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/49-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/50-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/51-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/52-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/53-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/54-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/55-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/56-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/57-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/58-asus-prime-b760m-a-wifi-d4.png)
Нижче таблиця діапазонів регулювання напруг та важливих опцій:
Параметр | Діапазон регулювання | Крок |
---|---|---|
CPU Load-line Calibration (Level) | Level1…7 | 1 |
CPU Core Voltage (V) | 0,6–1,7 | 0,001 |
Cache Voltage (V) | 0,6–1,7 | 0,001 |
CPU Graphics Voltage (V) | 0,6–1,7 | 0,005 |
CPU System Agent Voltage (V) | 0,7–1,6 | 0,001 |
CPU L2 Voltage | 0,7–1,8 | 0,001 |
CPU Input Voltage (V) | 1,5–2,1 | 0,01 |
DRAM Frequency (MHz) | 800–8400 | 33–133 |
DRAM Voltage (V) | 1,0–1,8 | 0,005 |
IVR Transmitter VDDQ Voltage | 0,7–2,2 | 0,005 |
PCH 1.8V Primary Voltage | 1,8–1,9 | 0,1 |

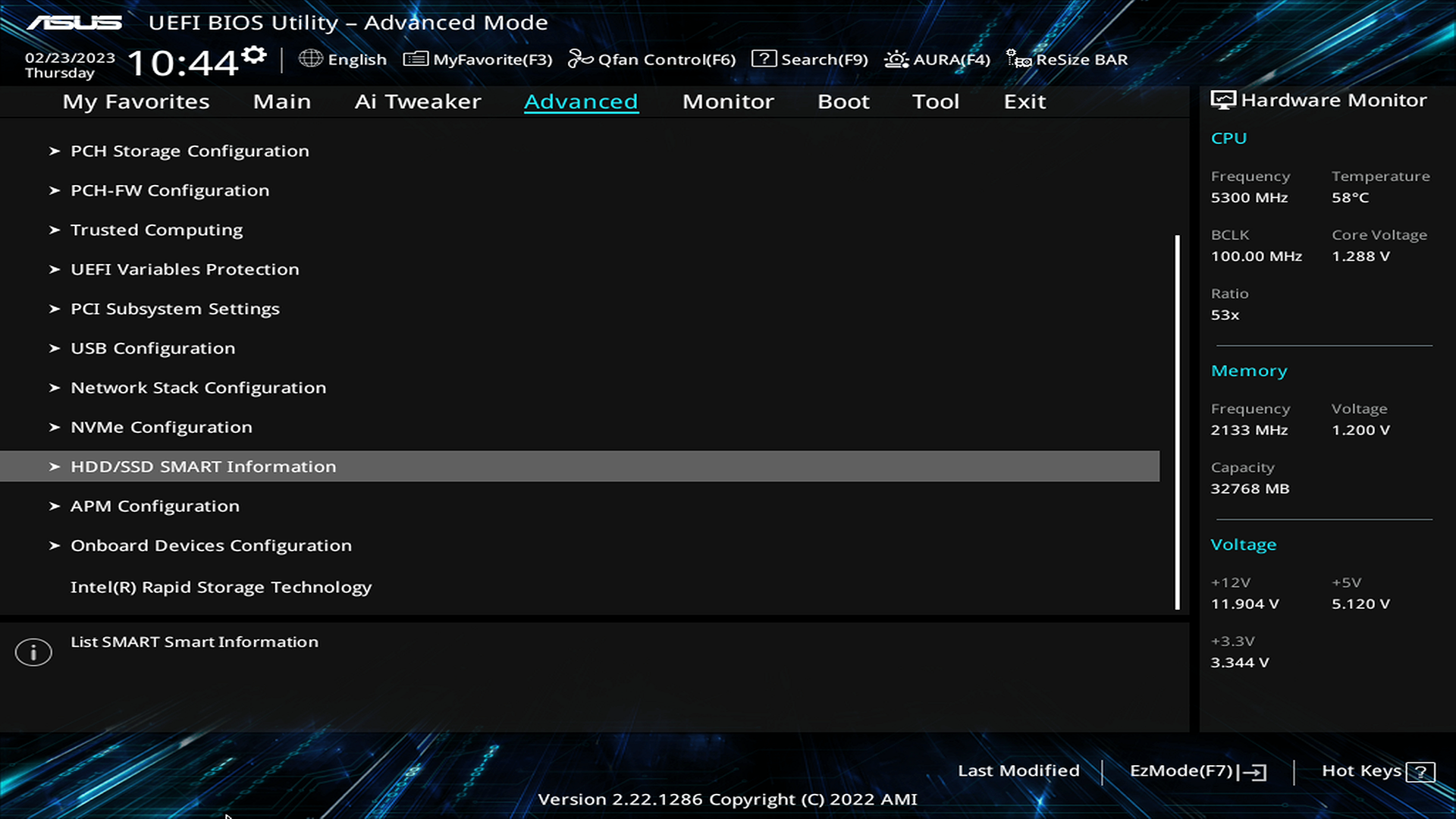

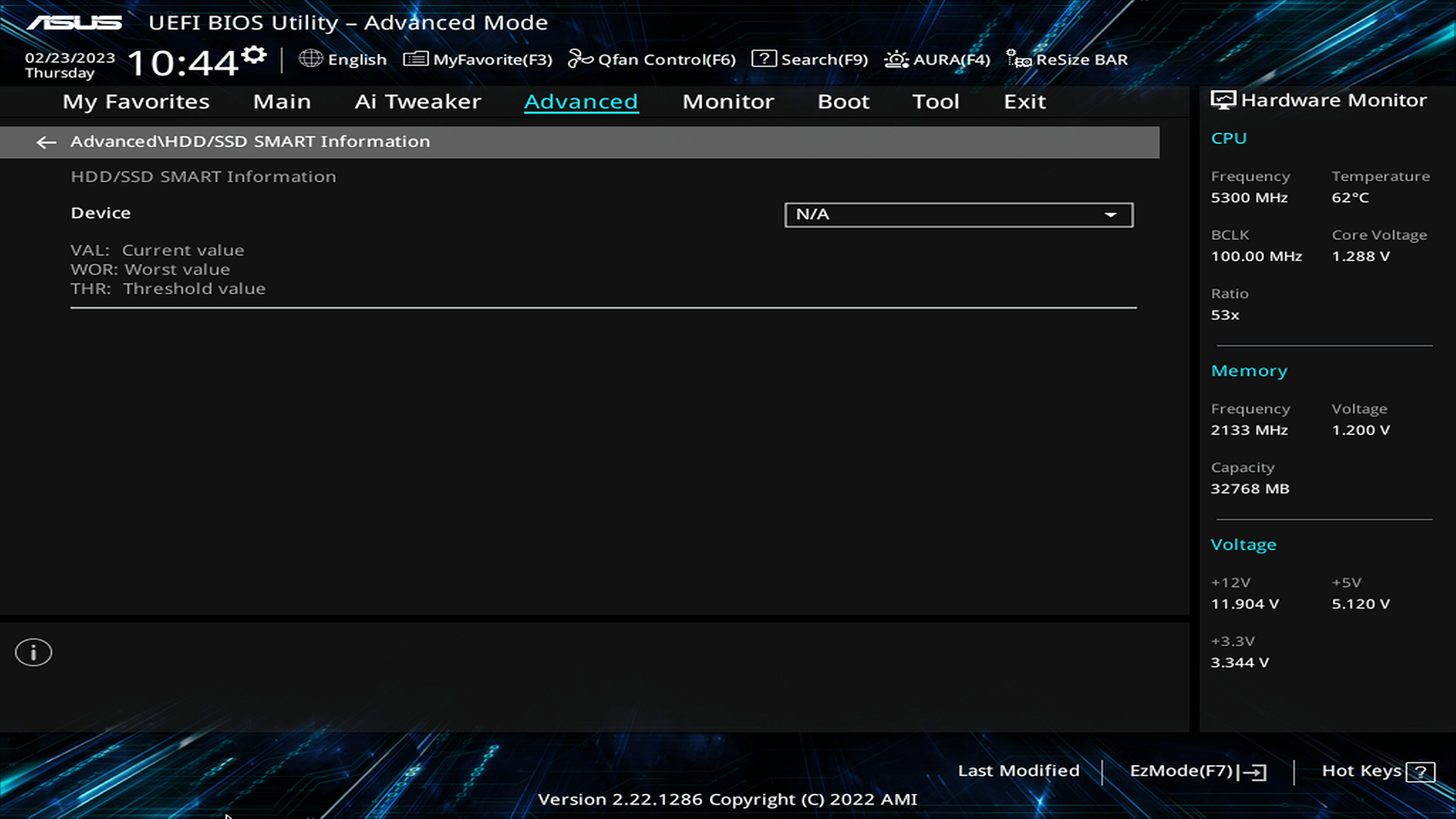

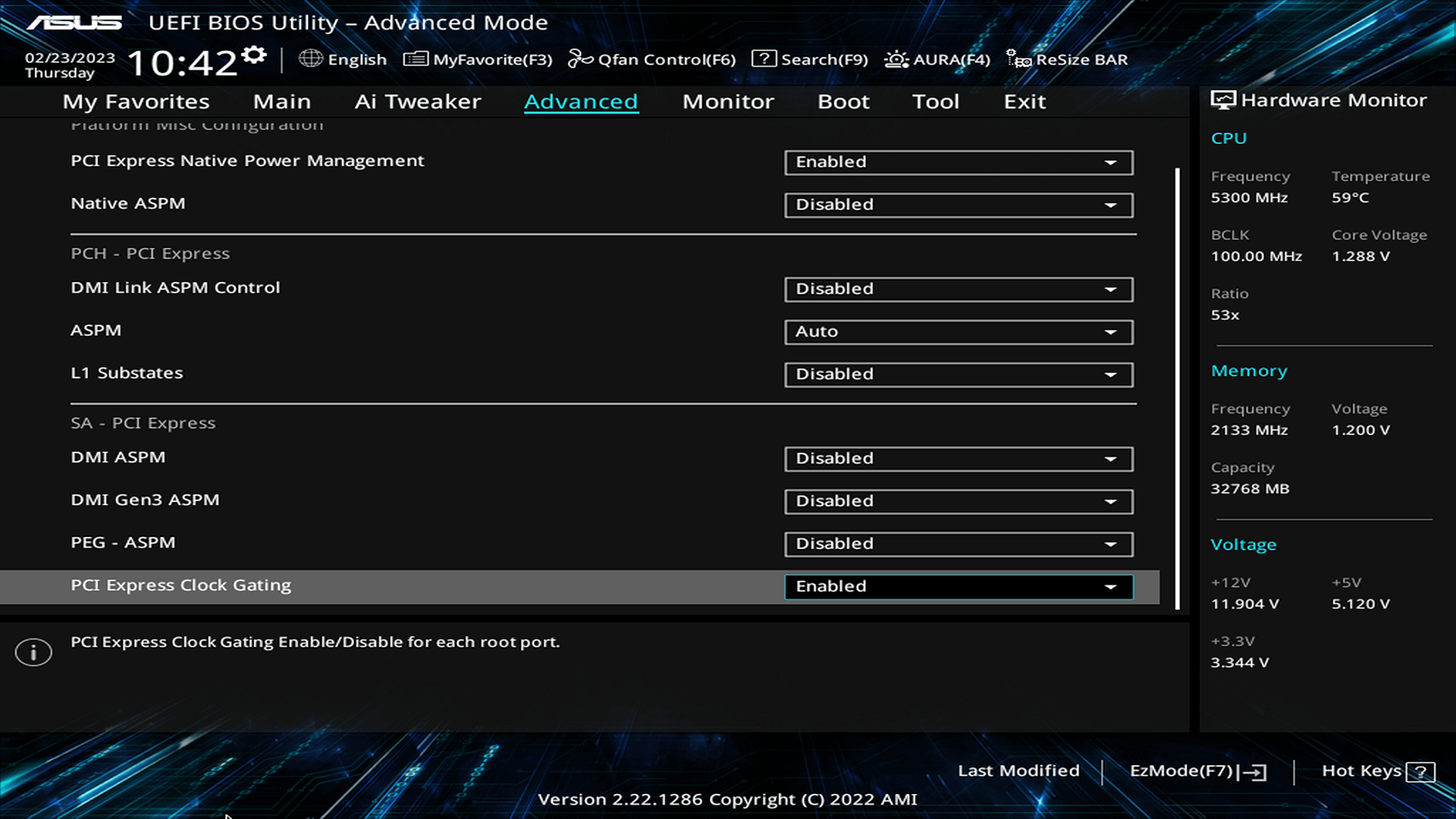

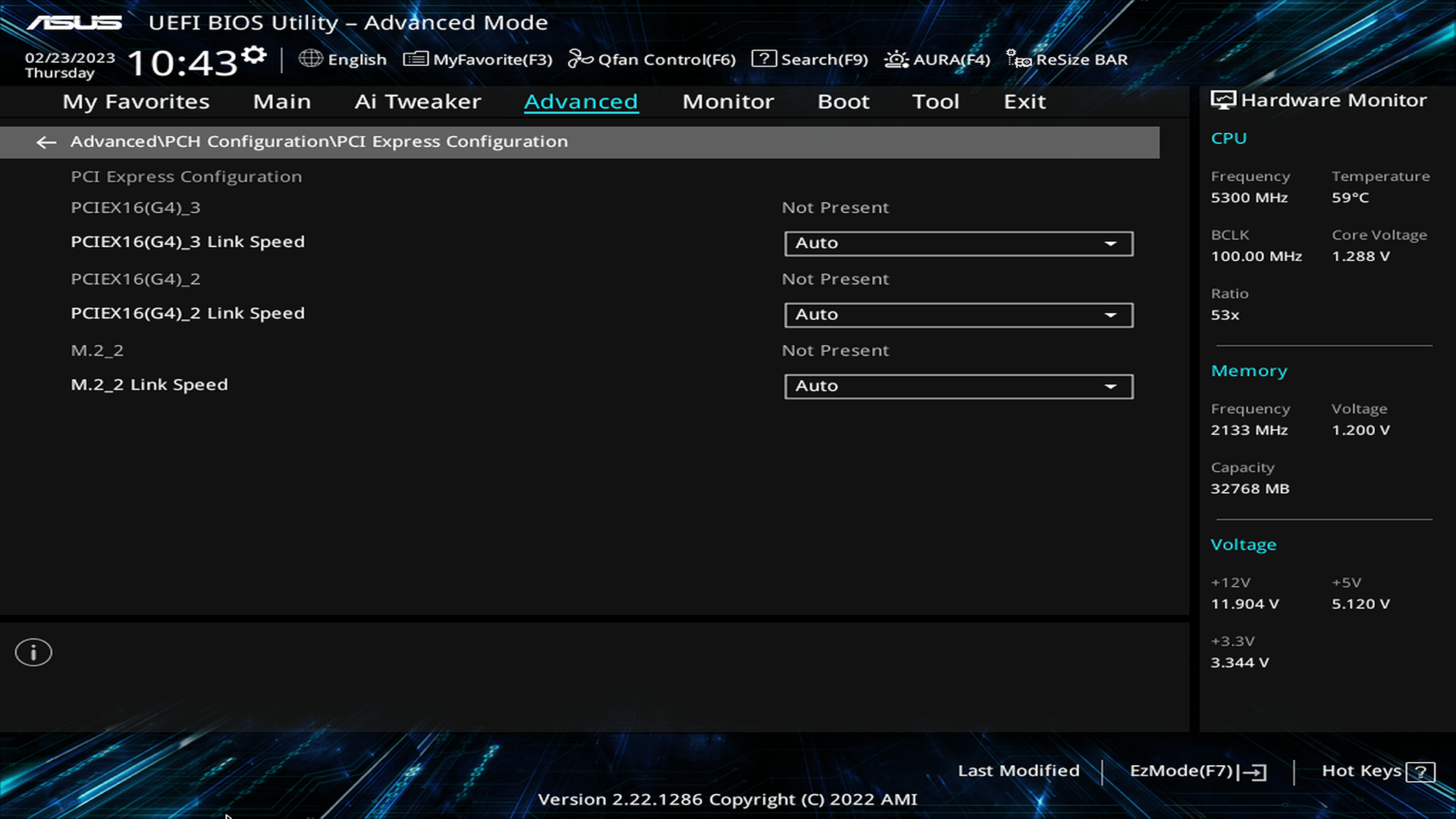

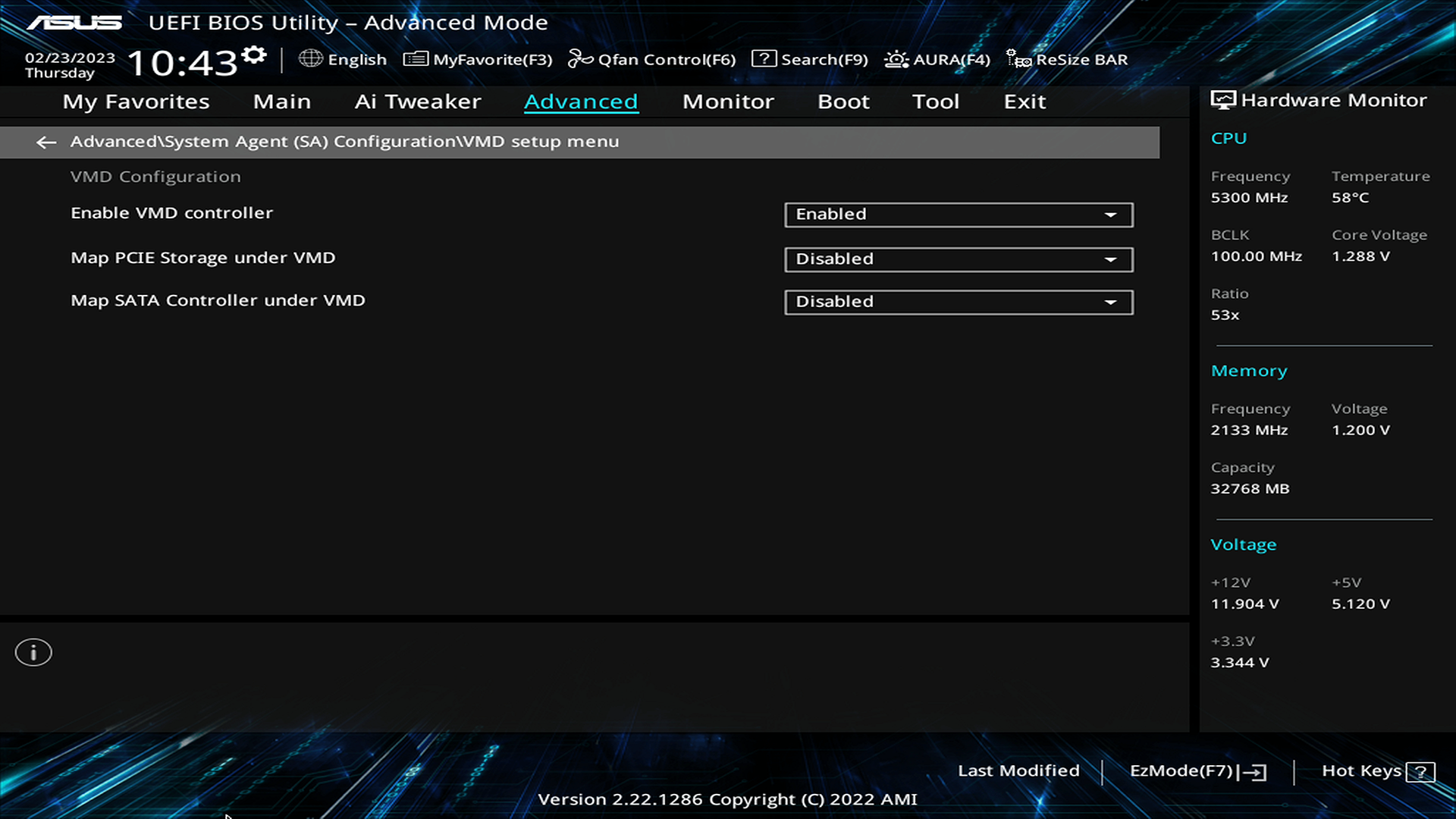

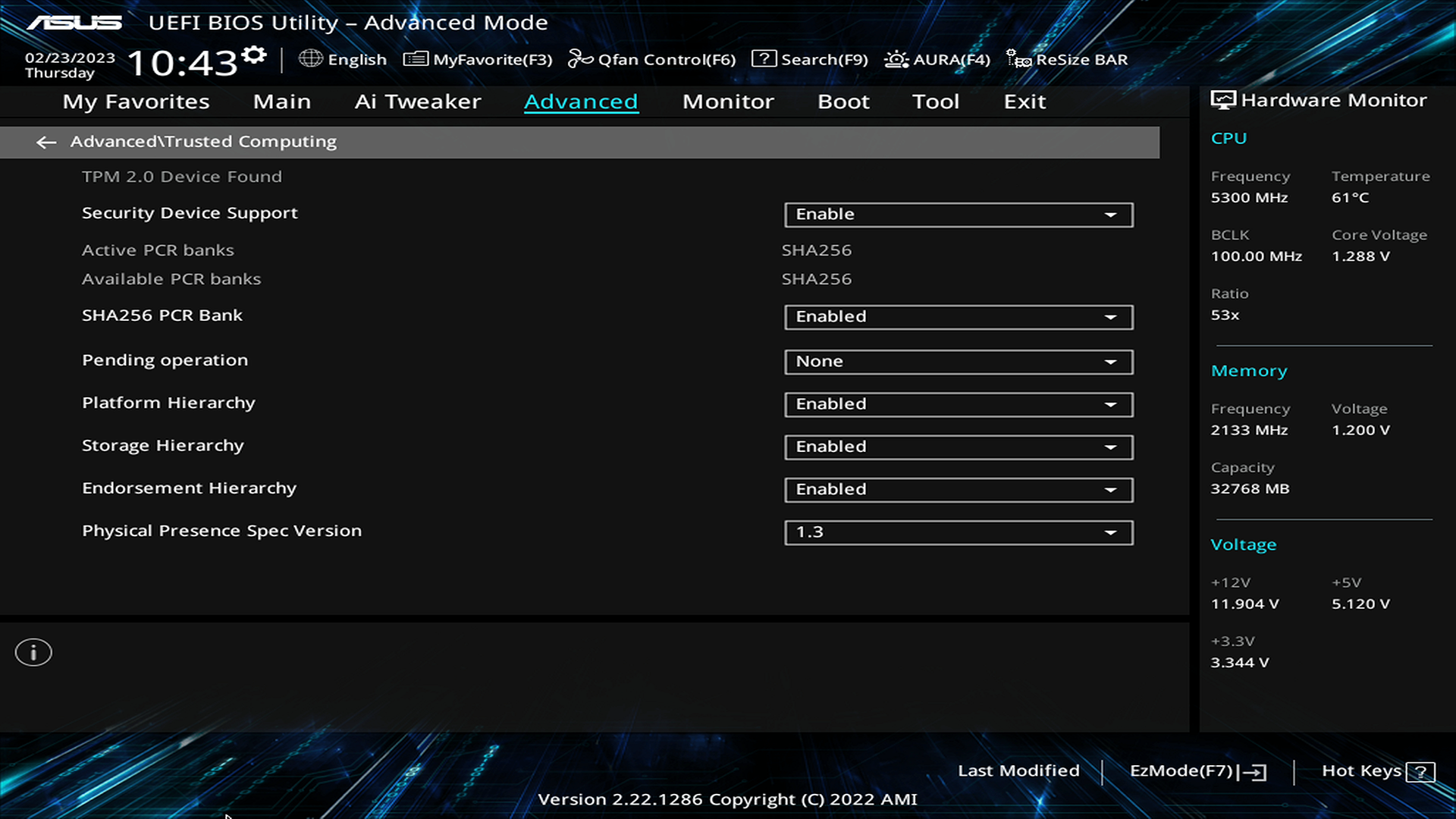

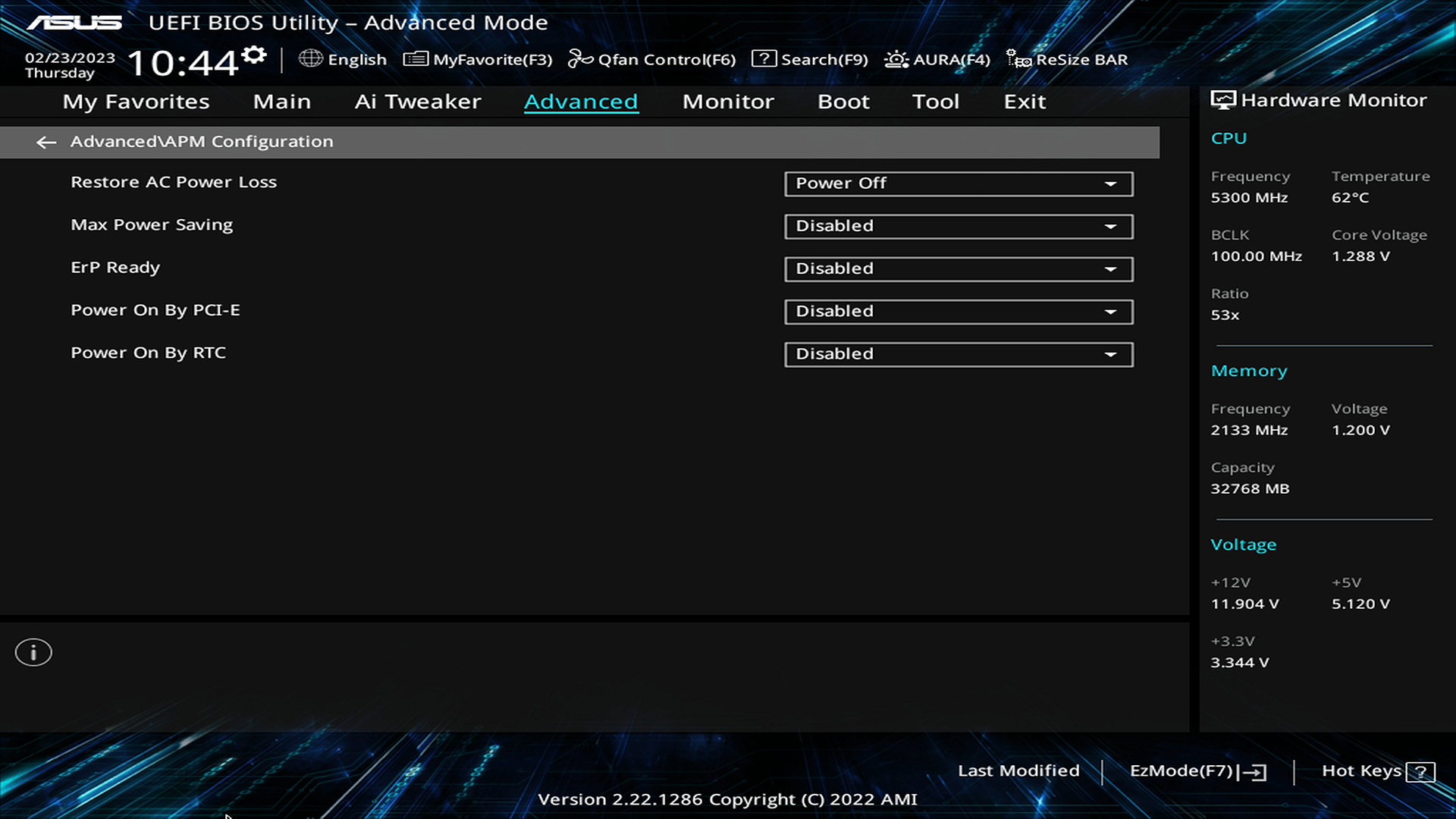

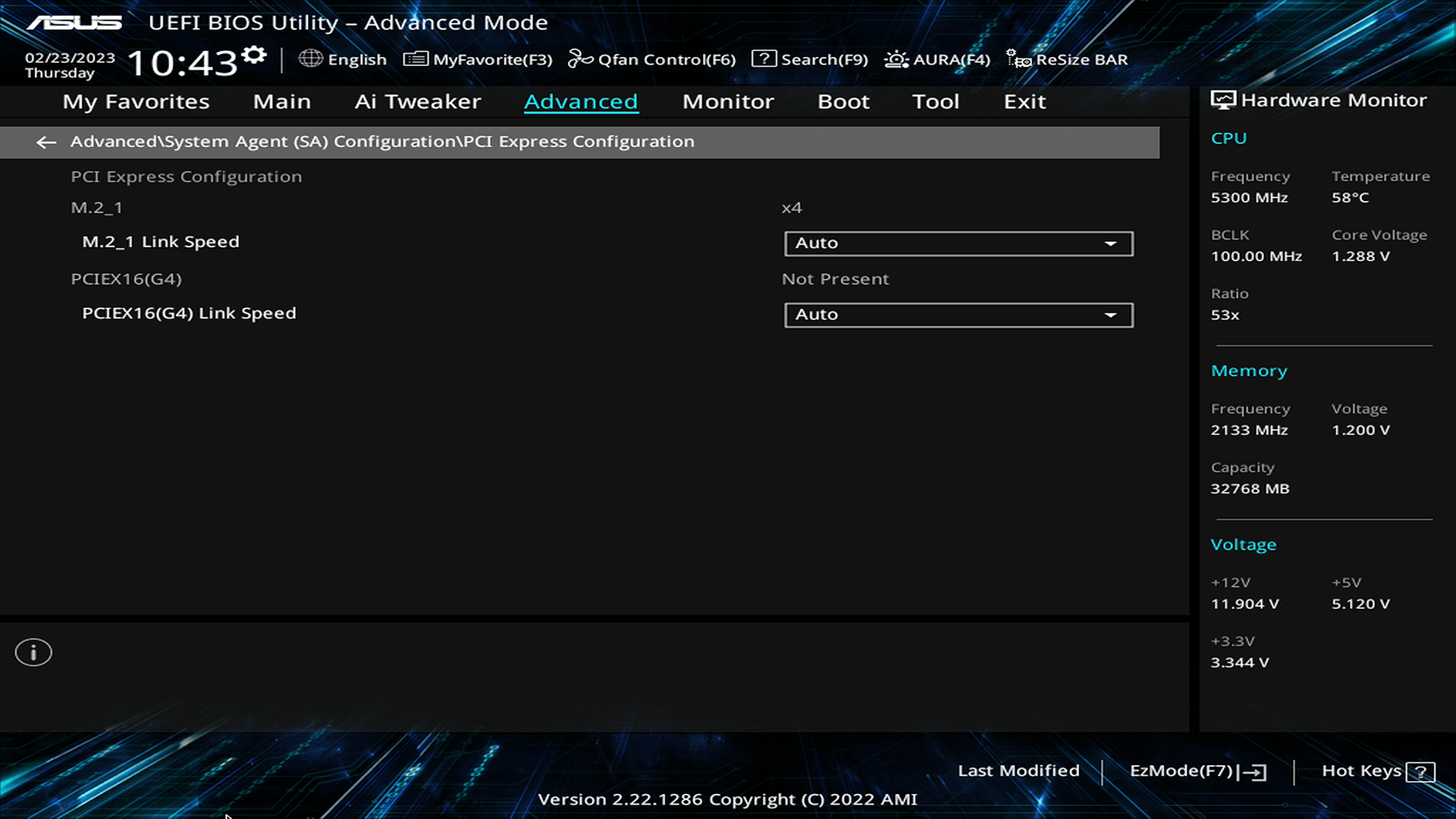

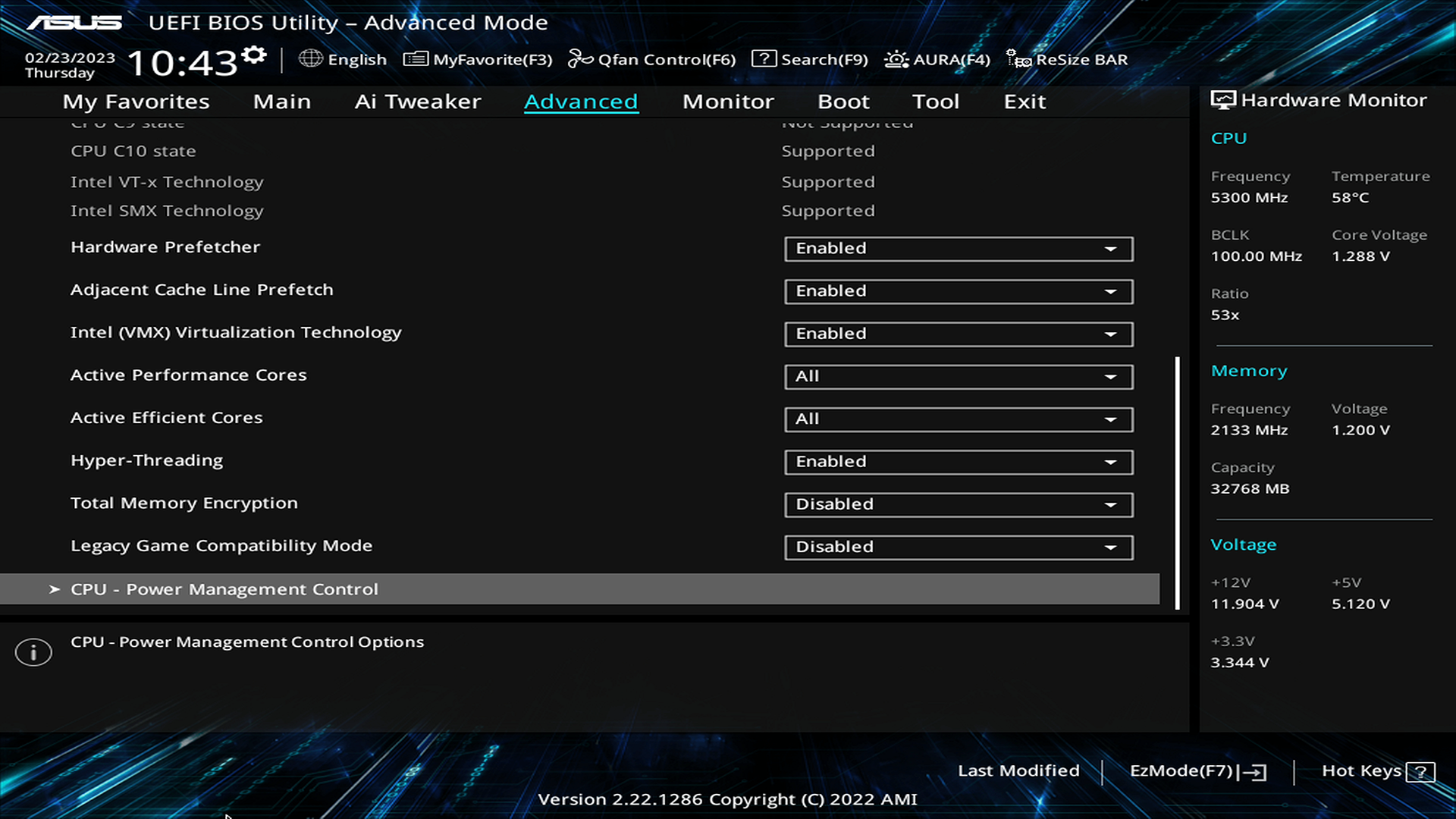

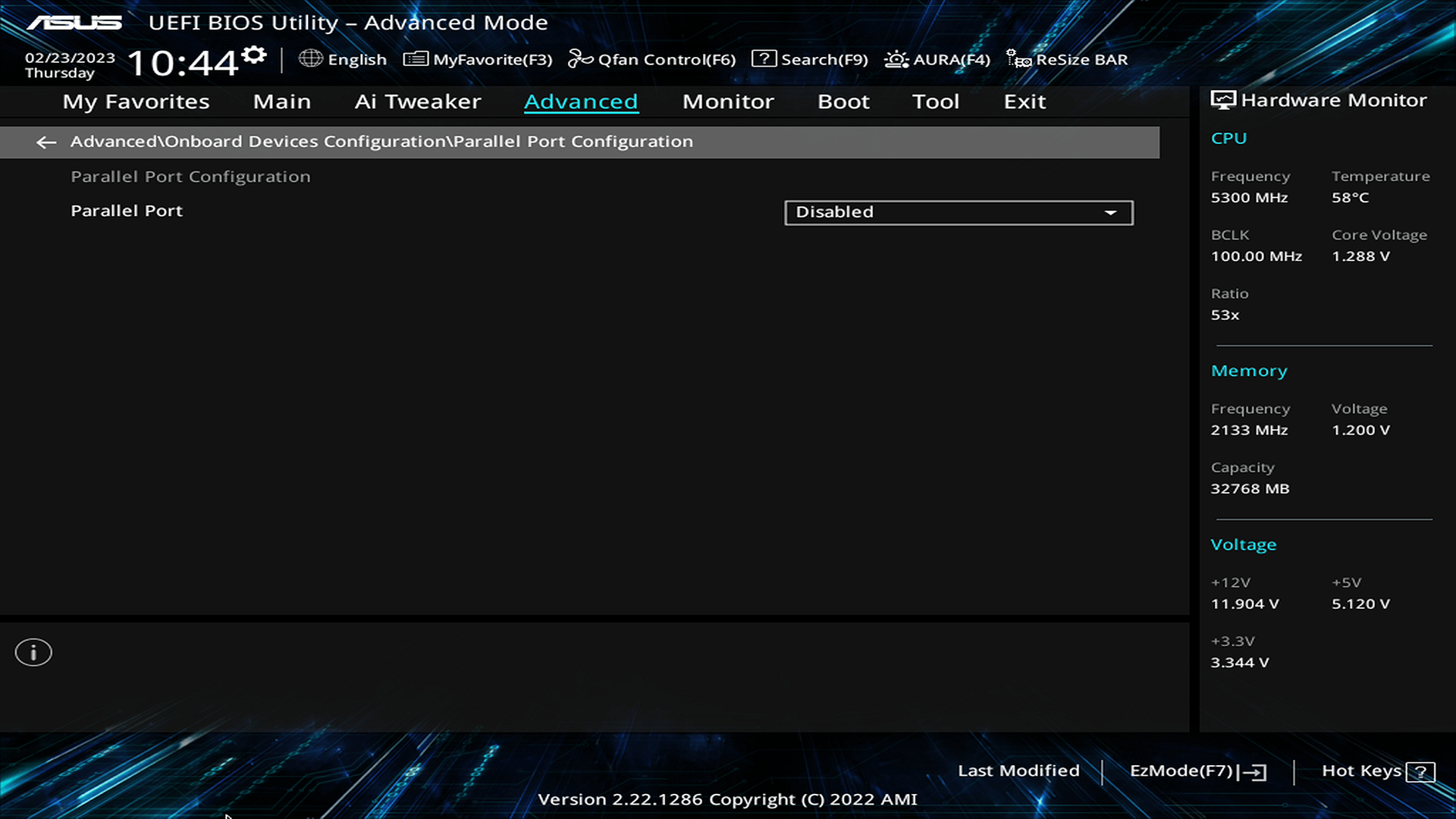

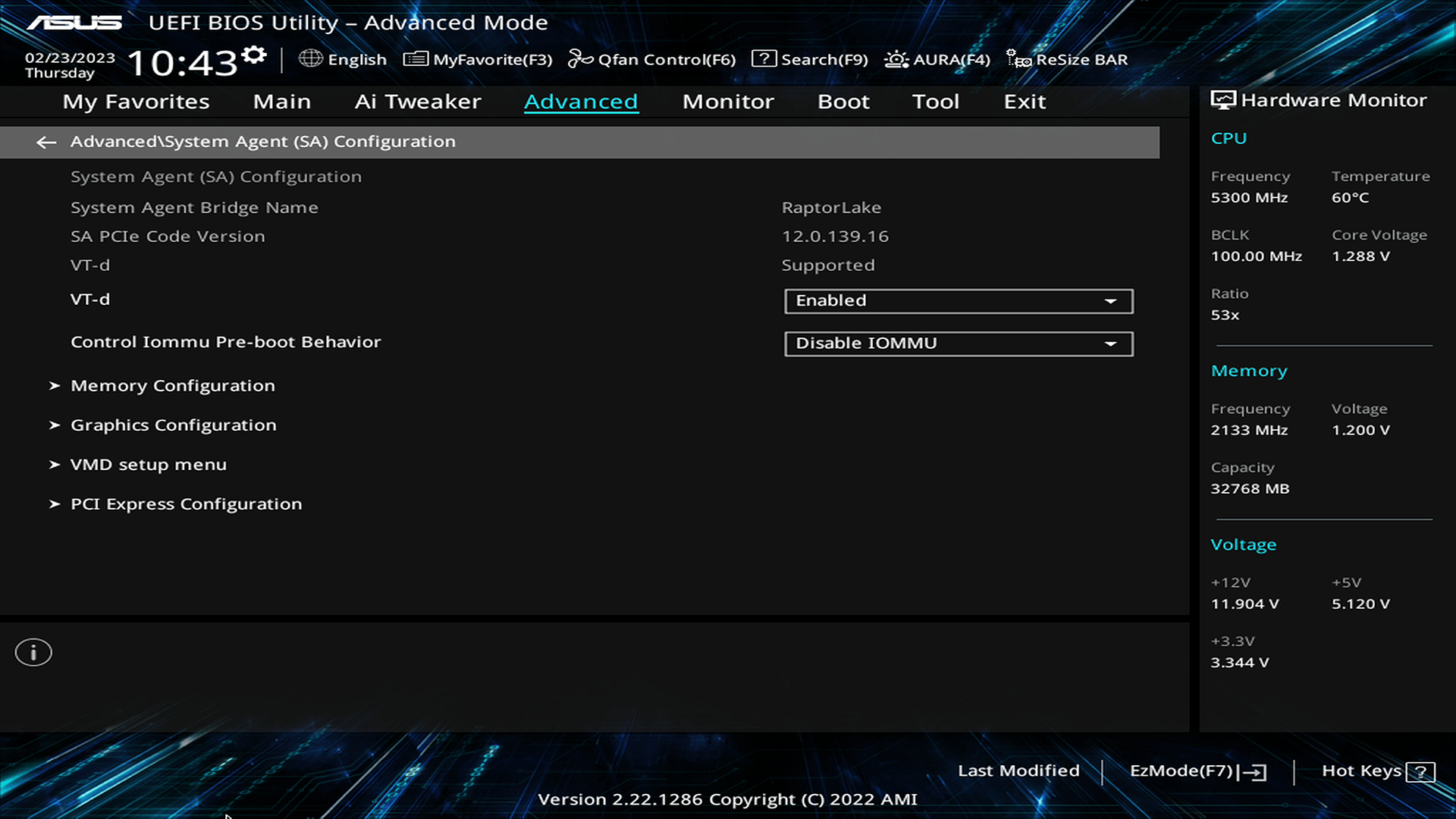

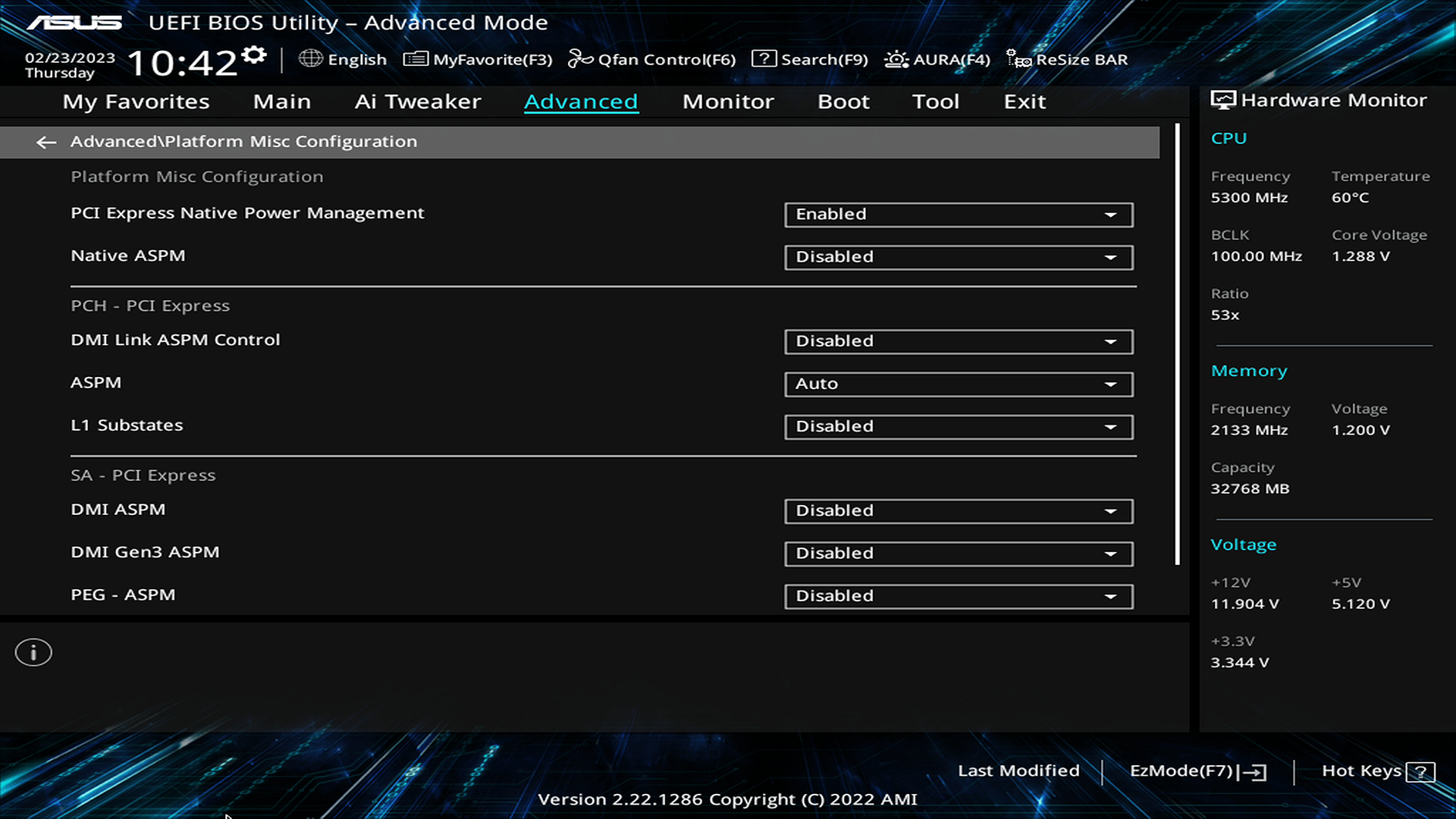

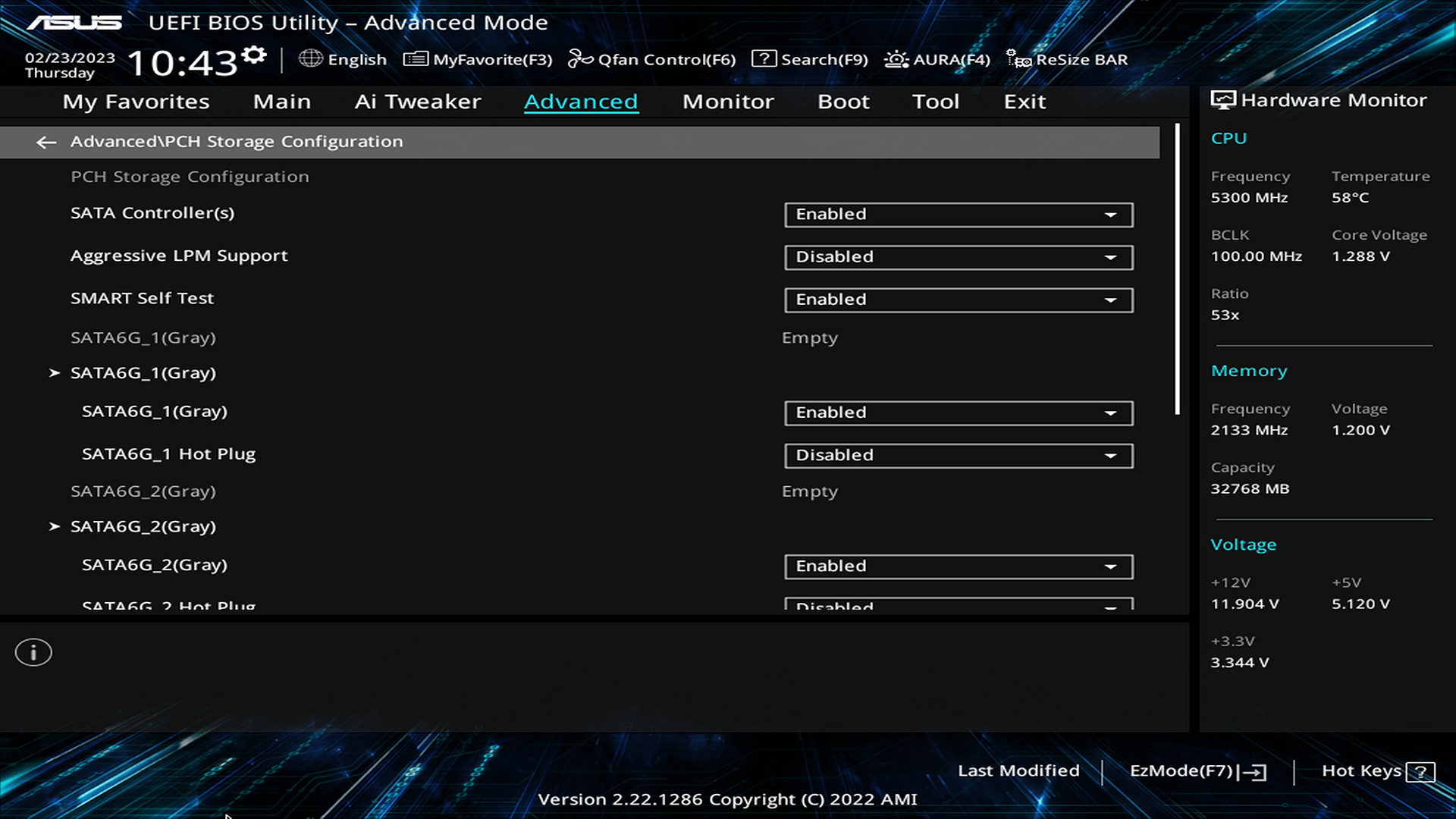

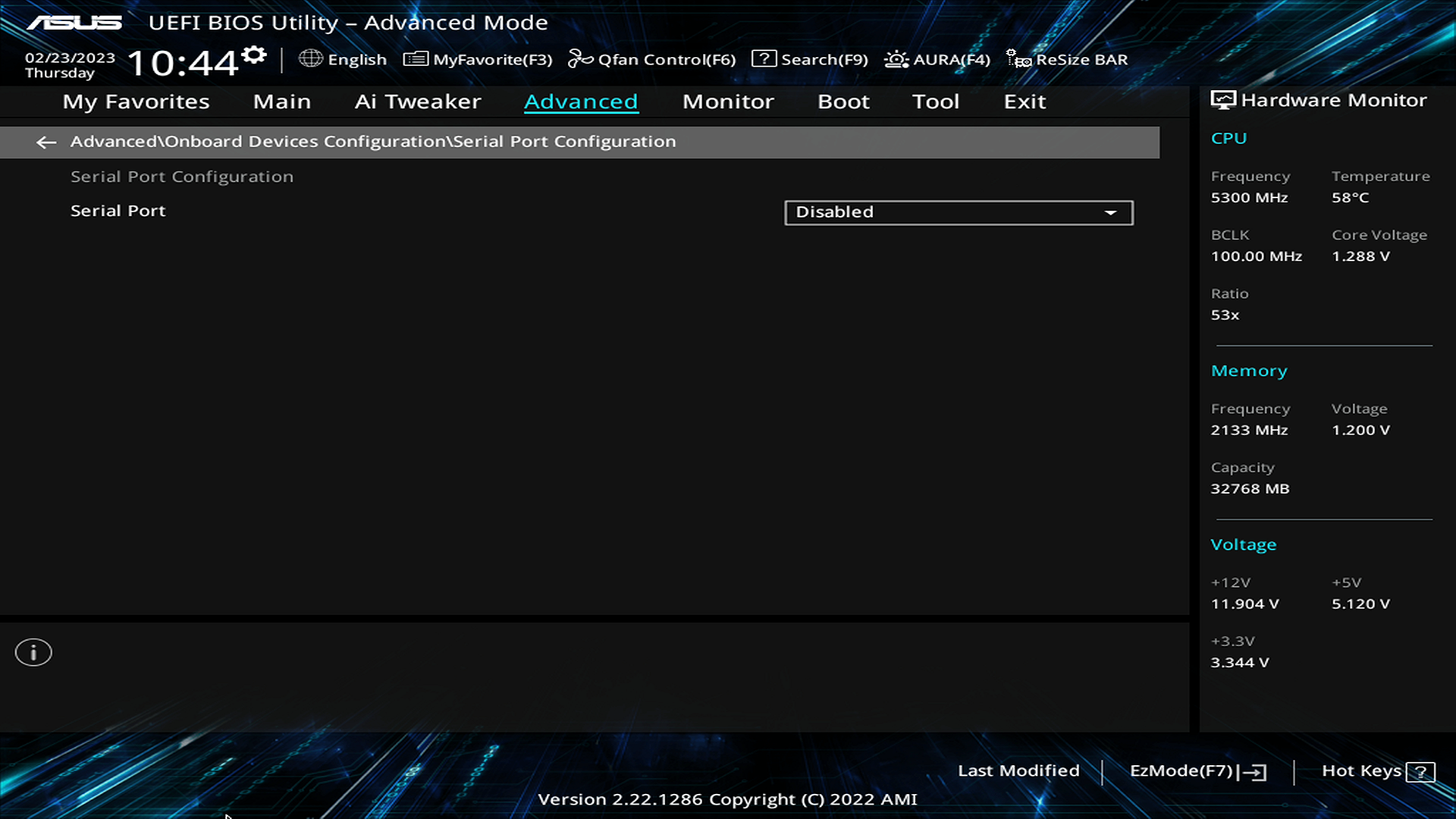

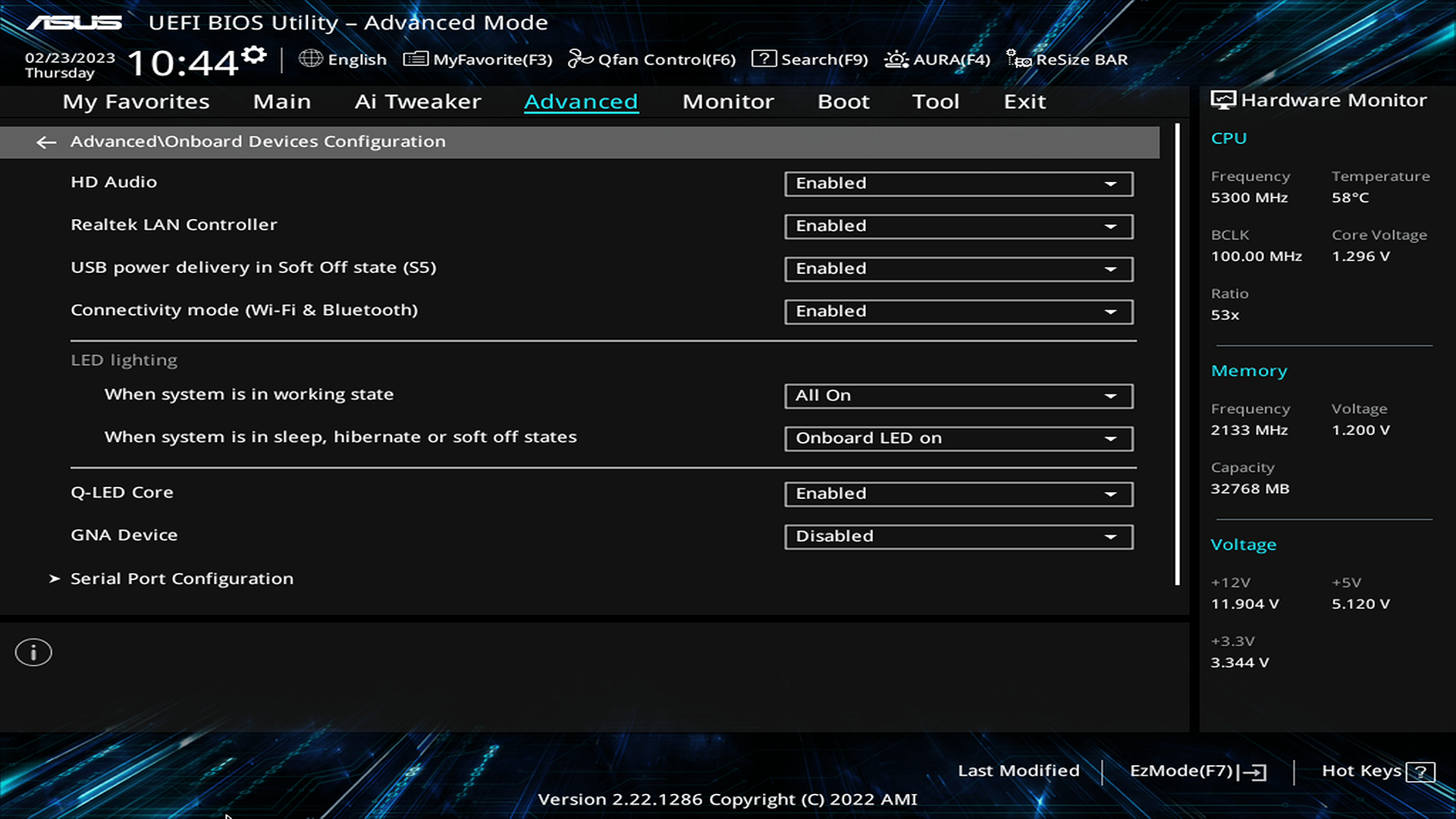

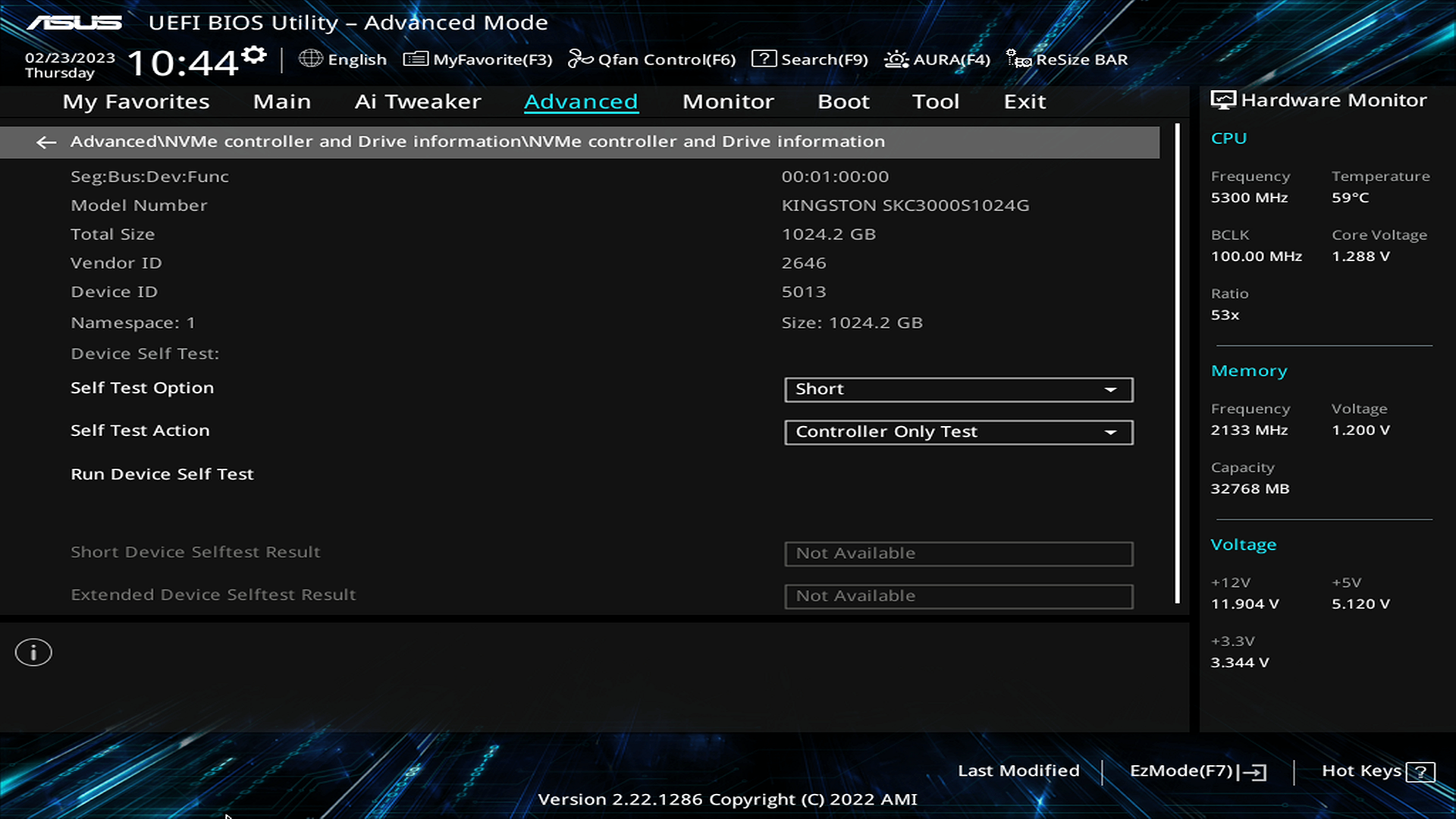

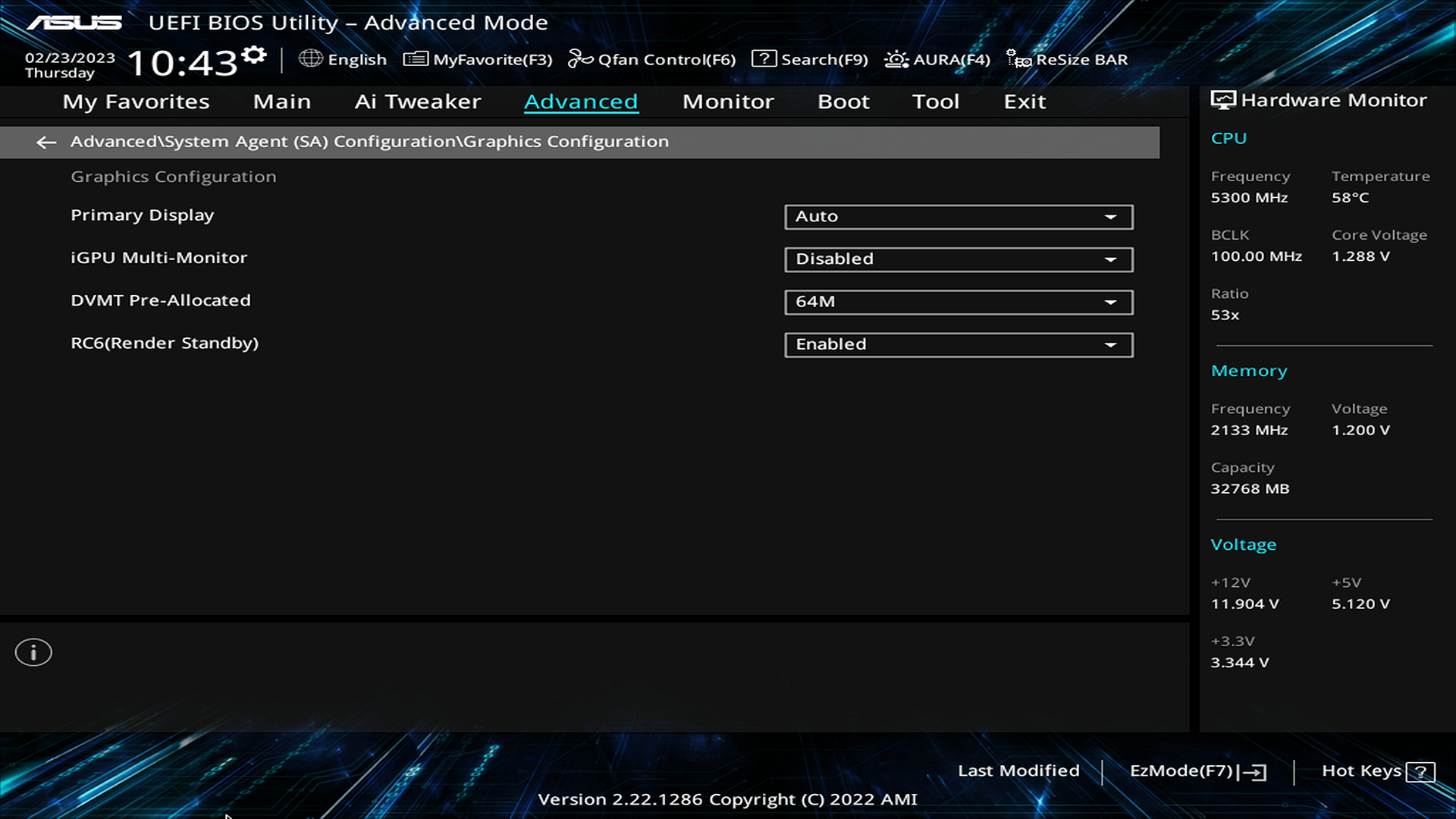

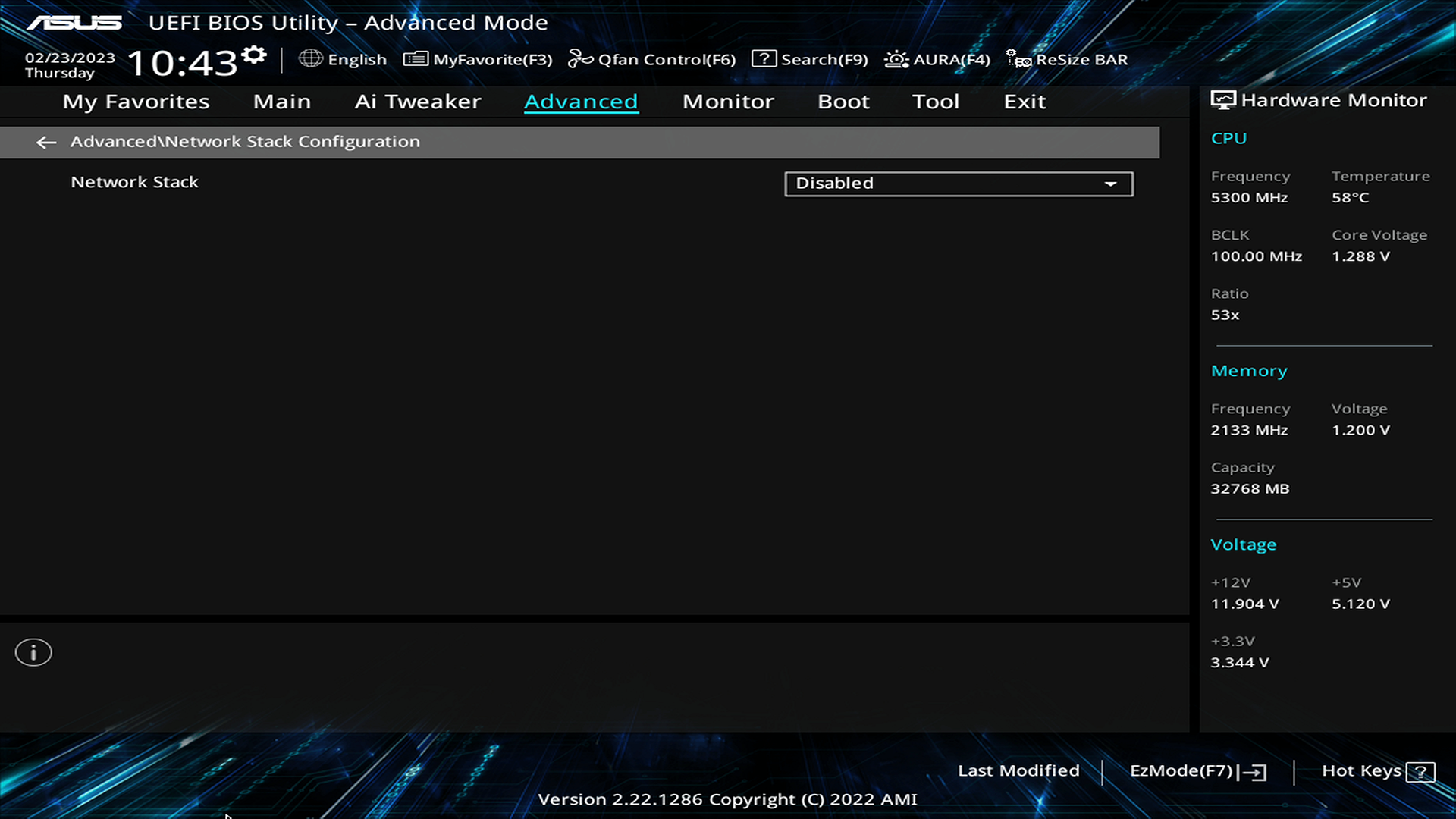

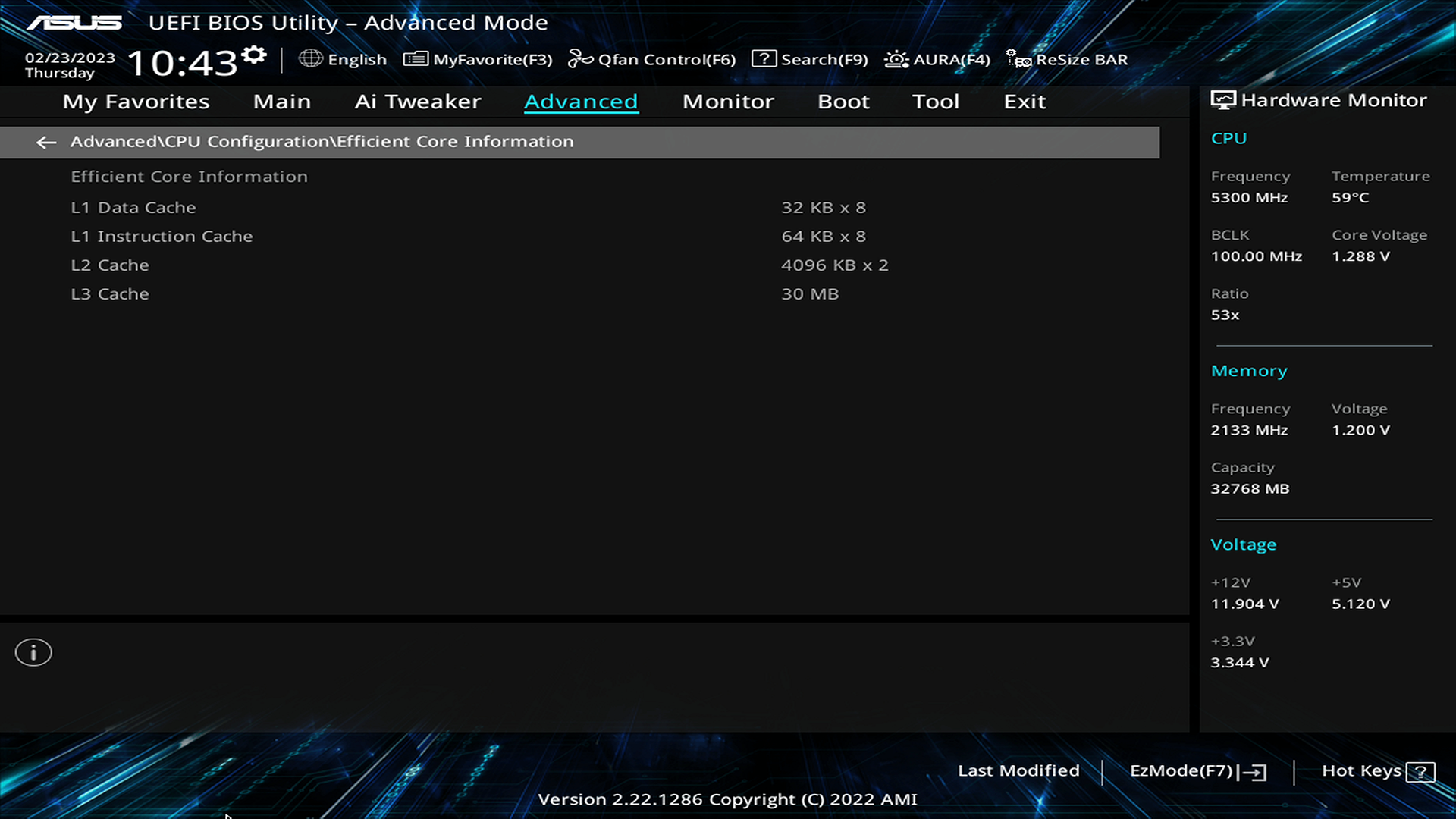

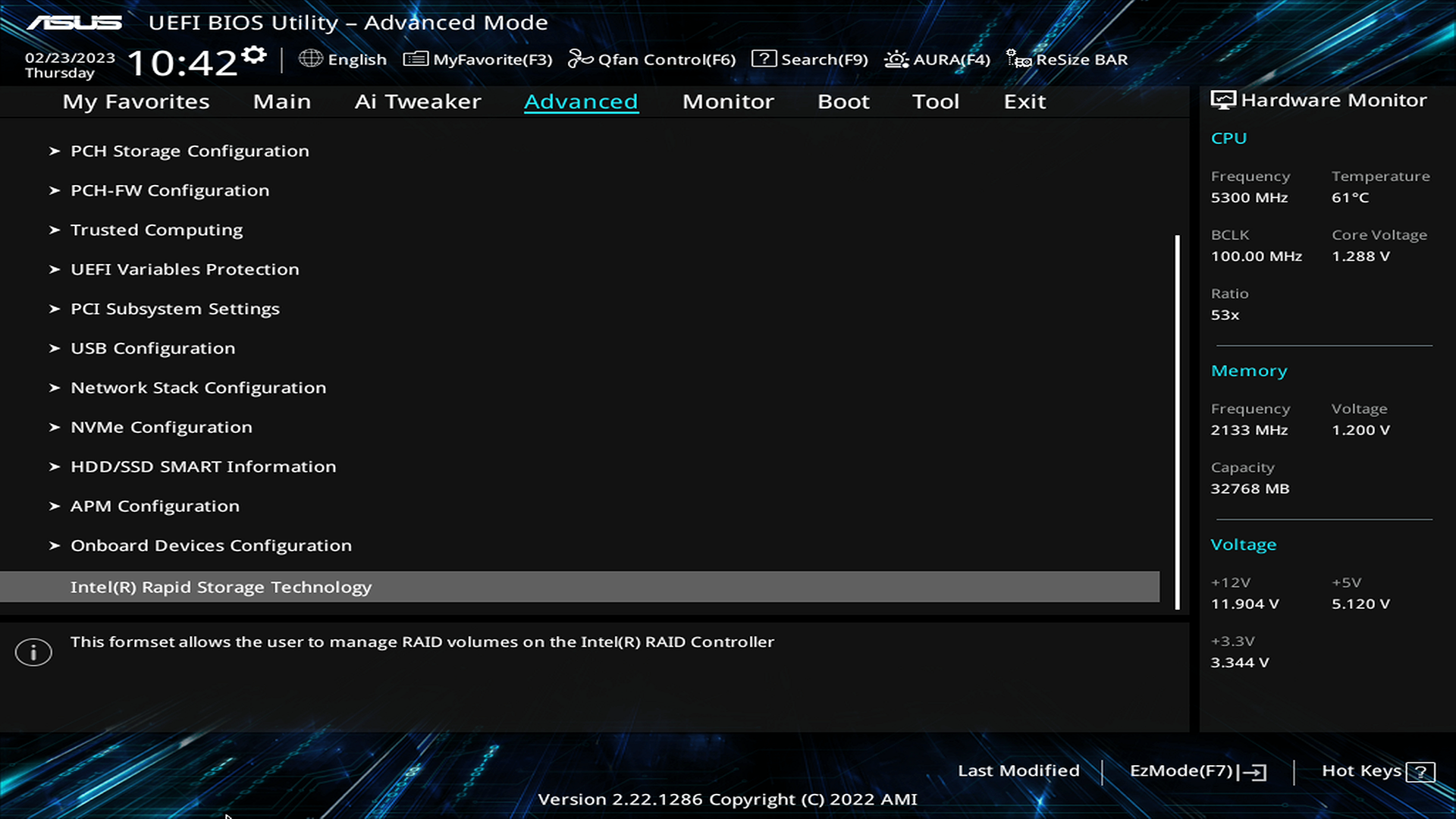

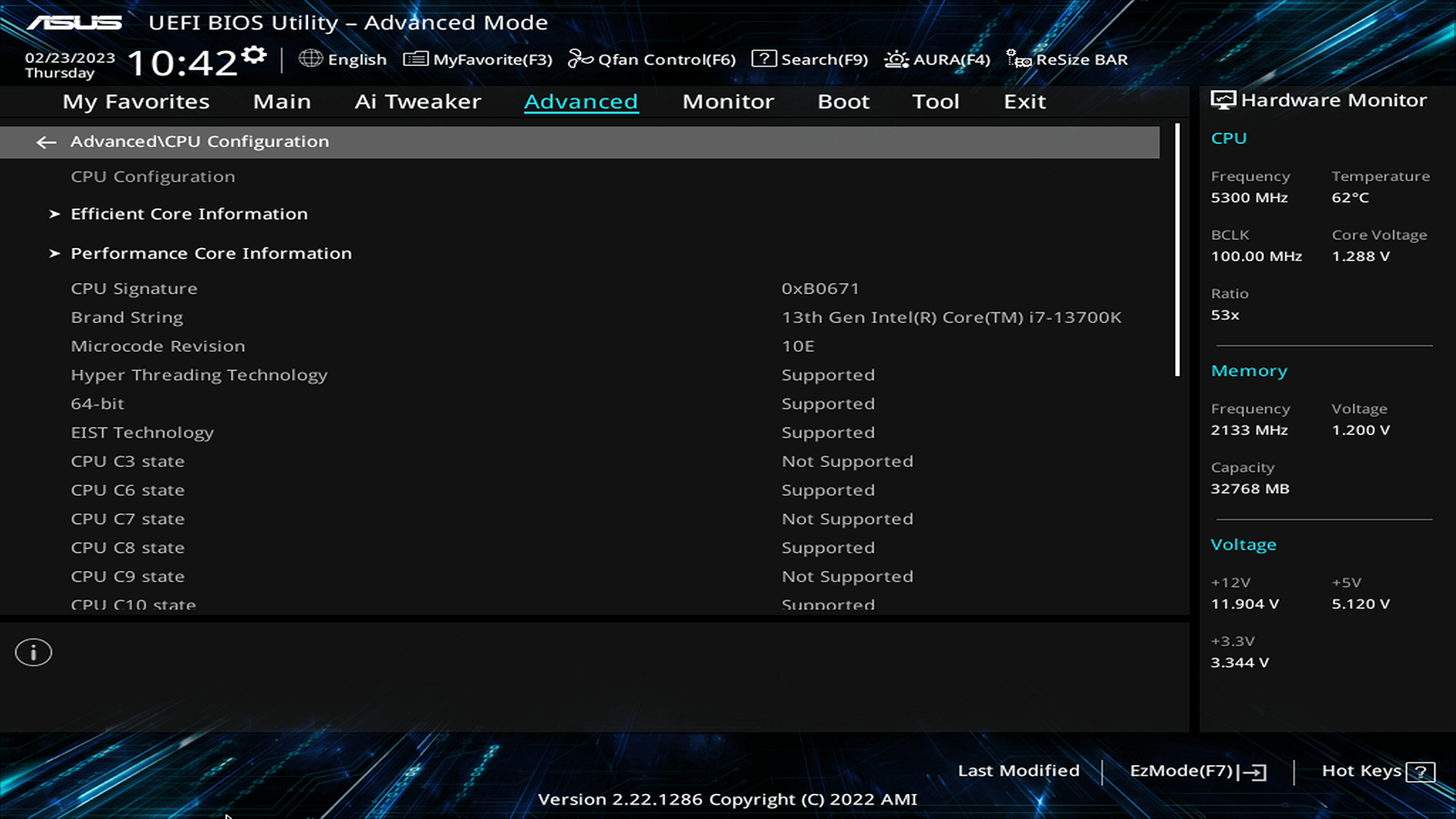

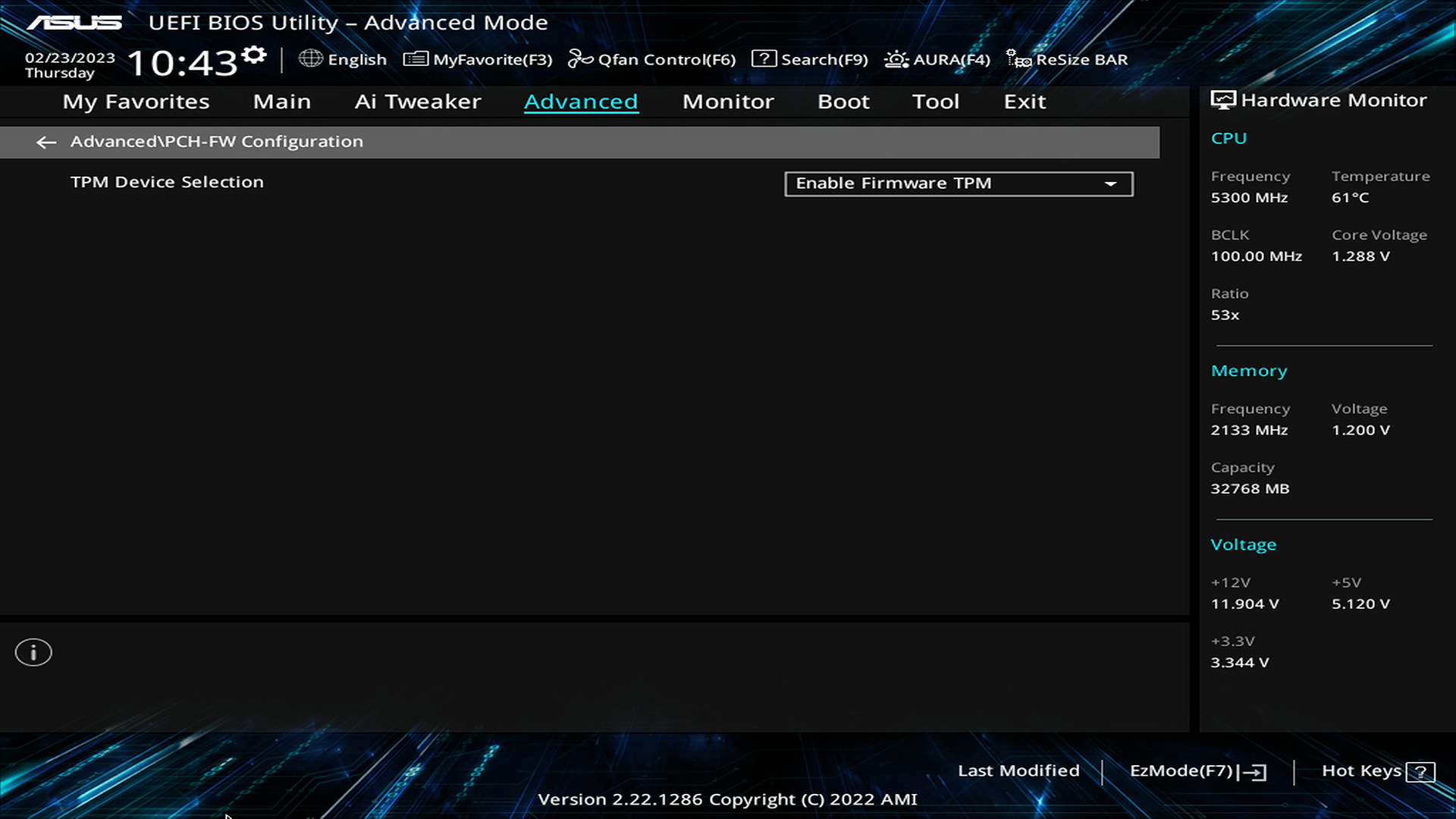

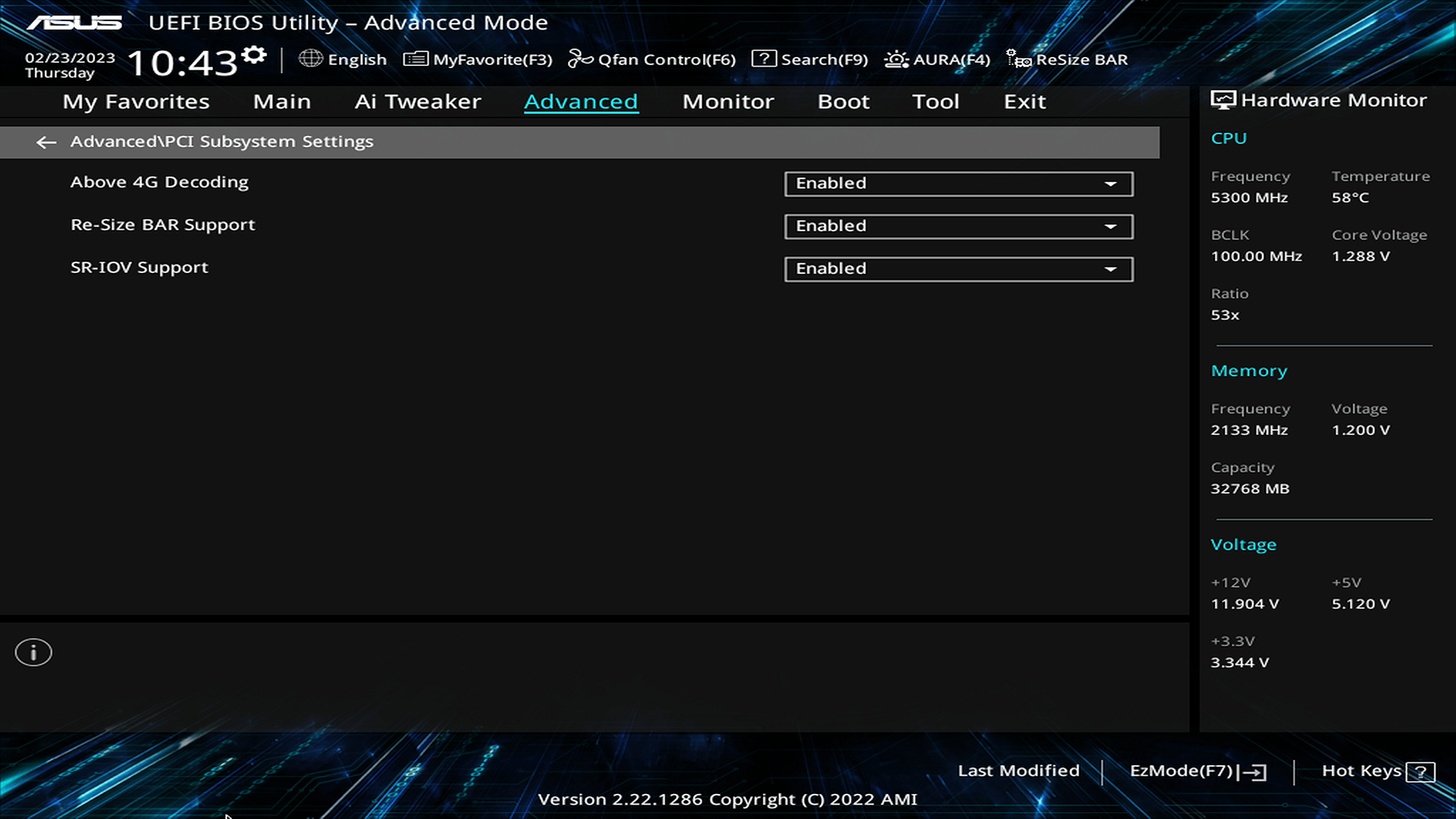

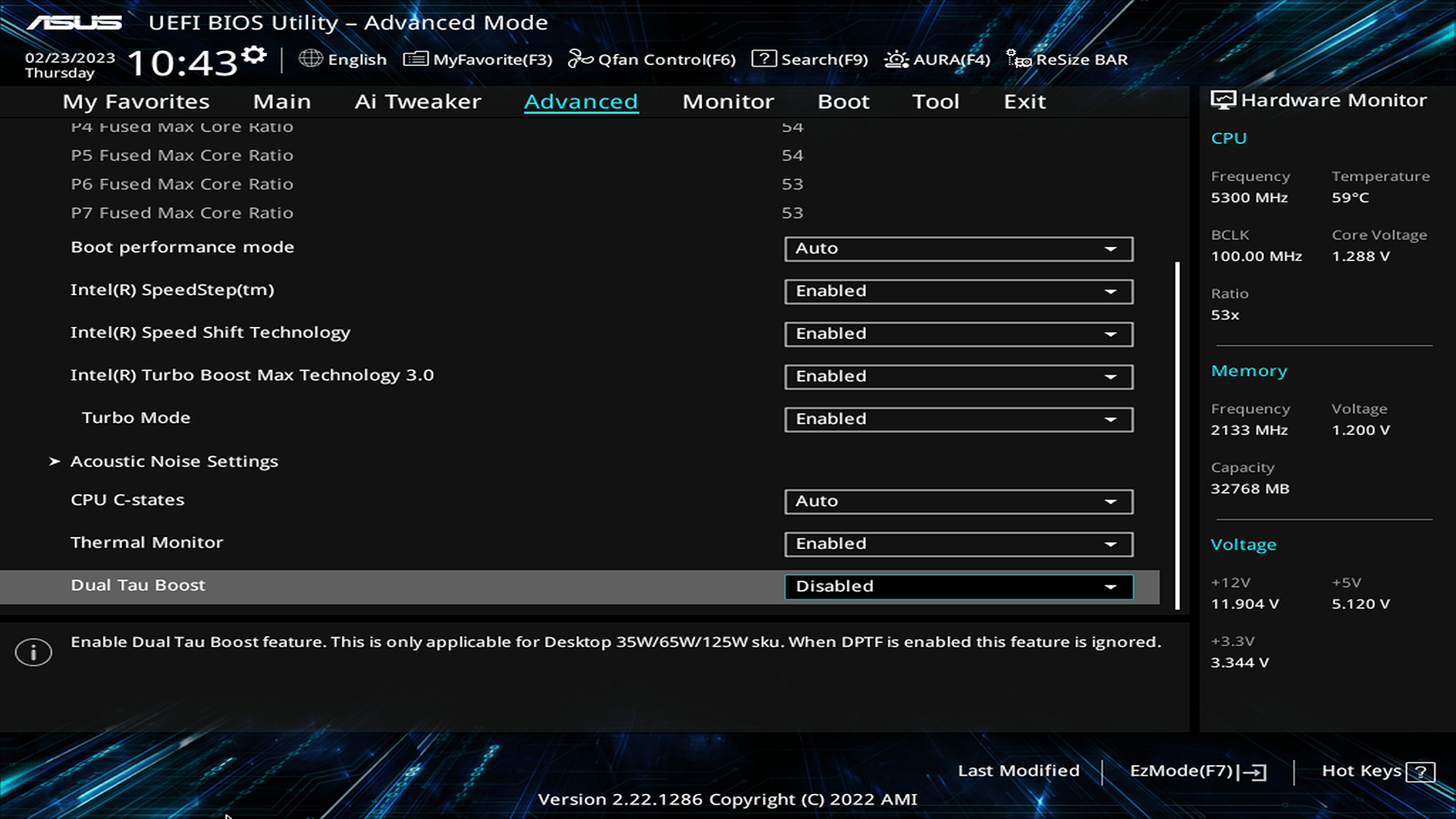

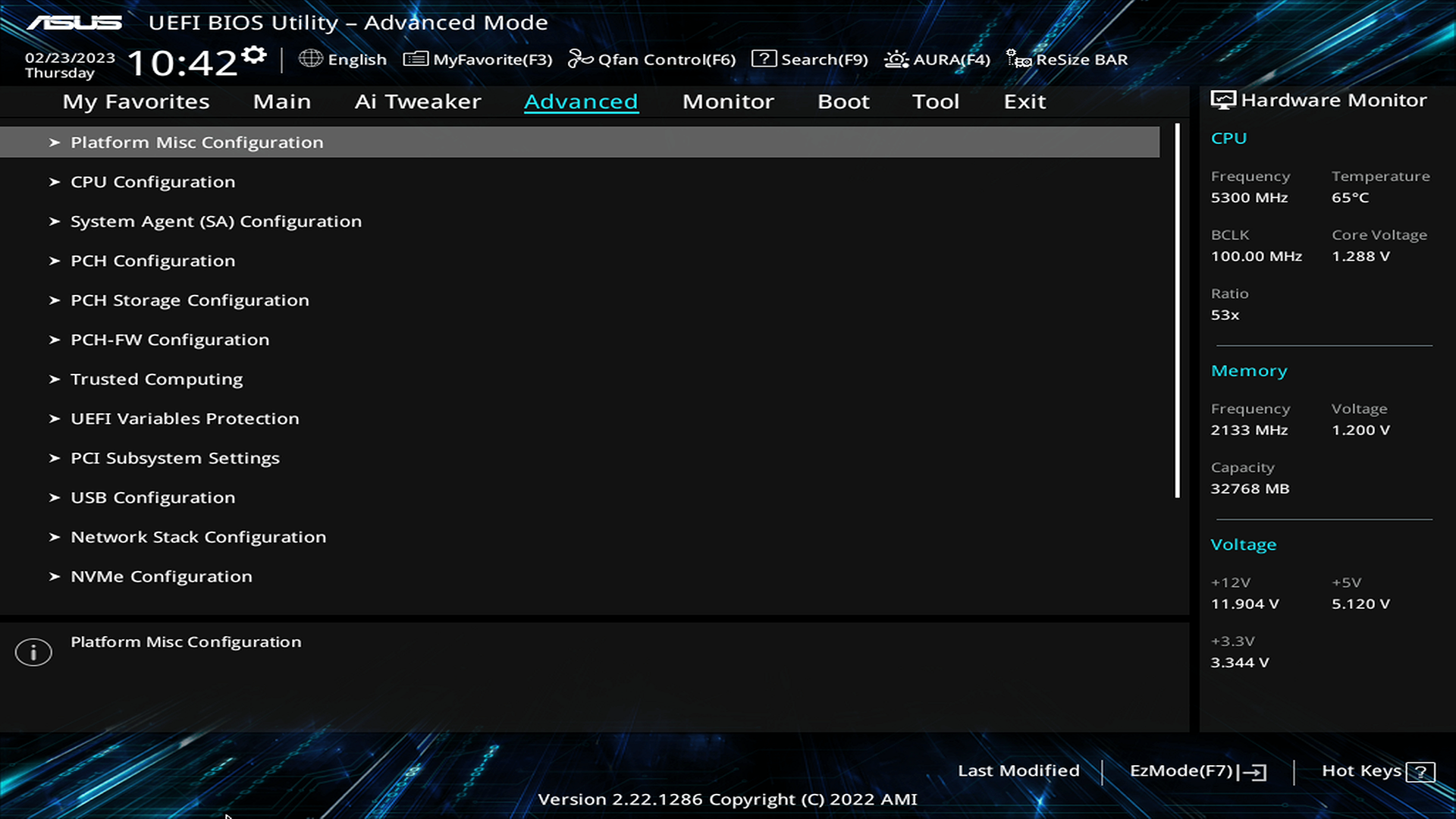

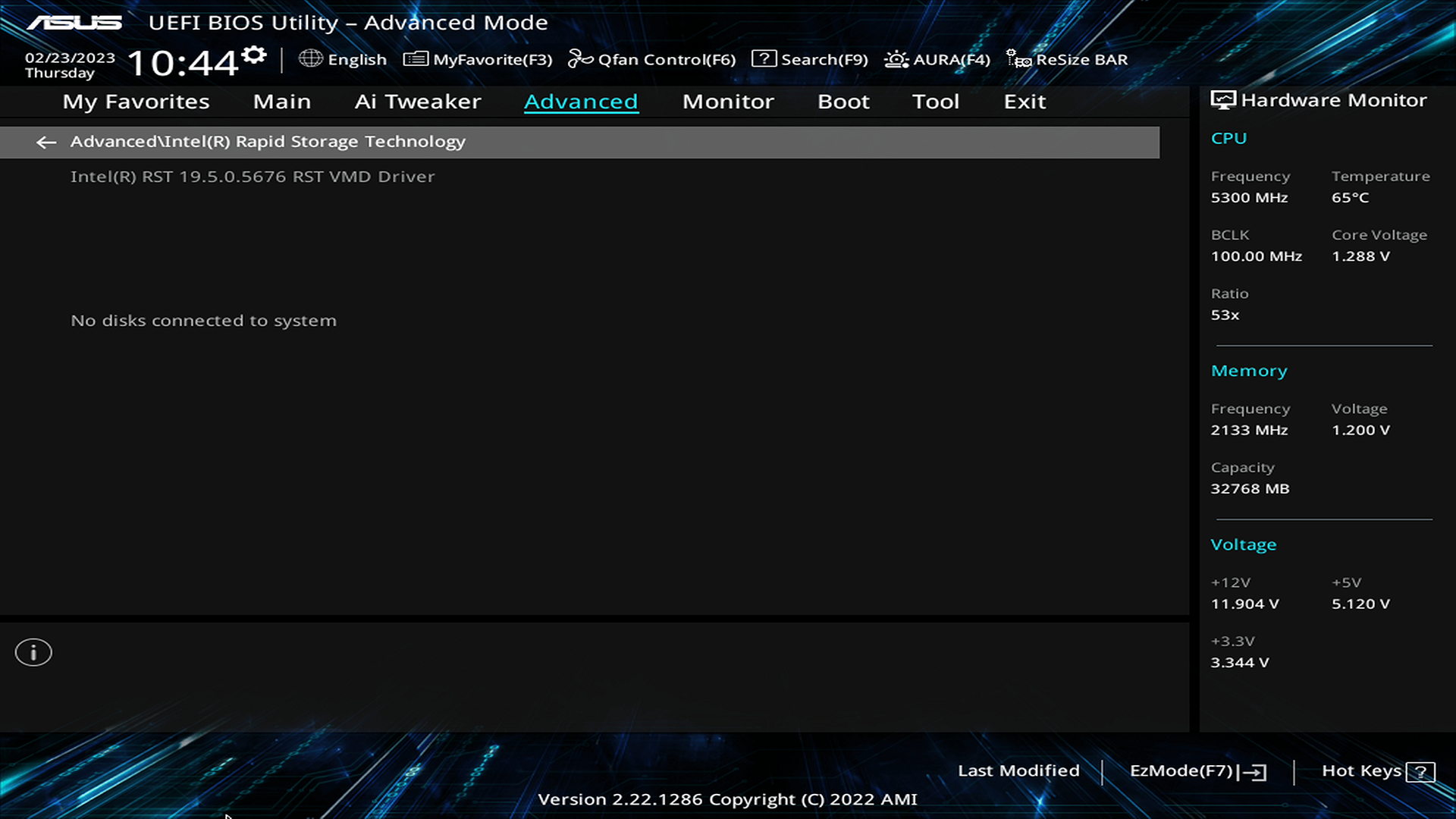

Вкладка Advanced дає можливість контролю більшості пристроїв та елементів материнської плати.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/59-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/60-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/61-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/62-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/63-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/64-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/65-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/66-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/67-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/68-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/69-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/70-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/71-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/72-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/73-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/74-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/75-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/76-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/77-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/78-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/79-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/80-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/81-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/82-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/83-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/84-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/85-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/86-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/87-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/88-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/89-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/90-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/91-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/92-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/93-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/94-asus-prime-b760m-a-wifi-d4.png)

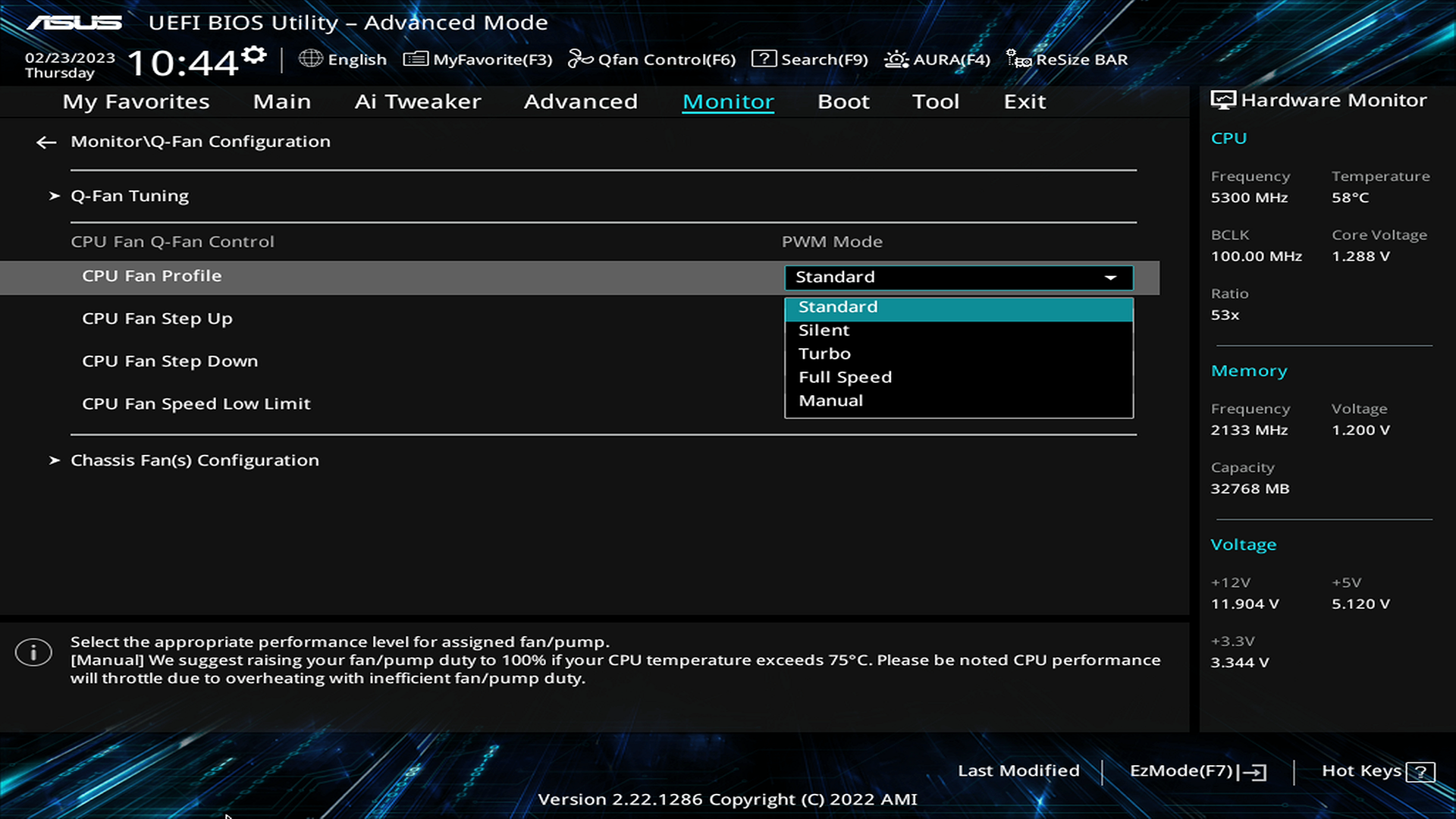

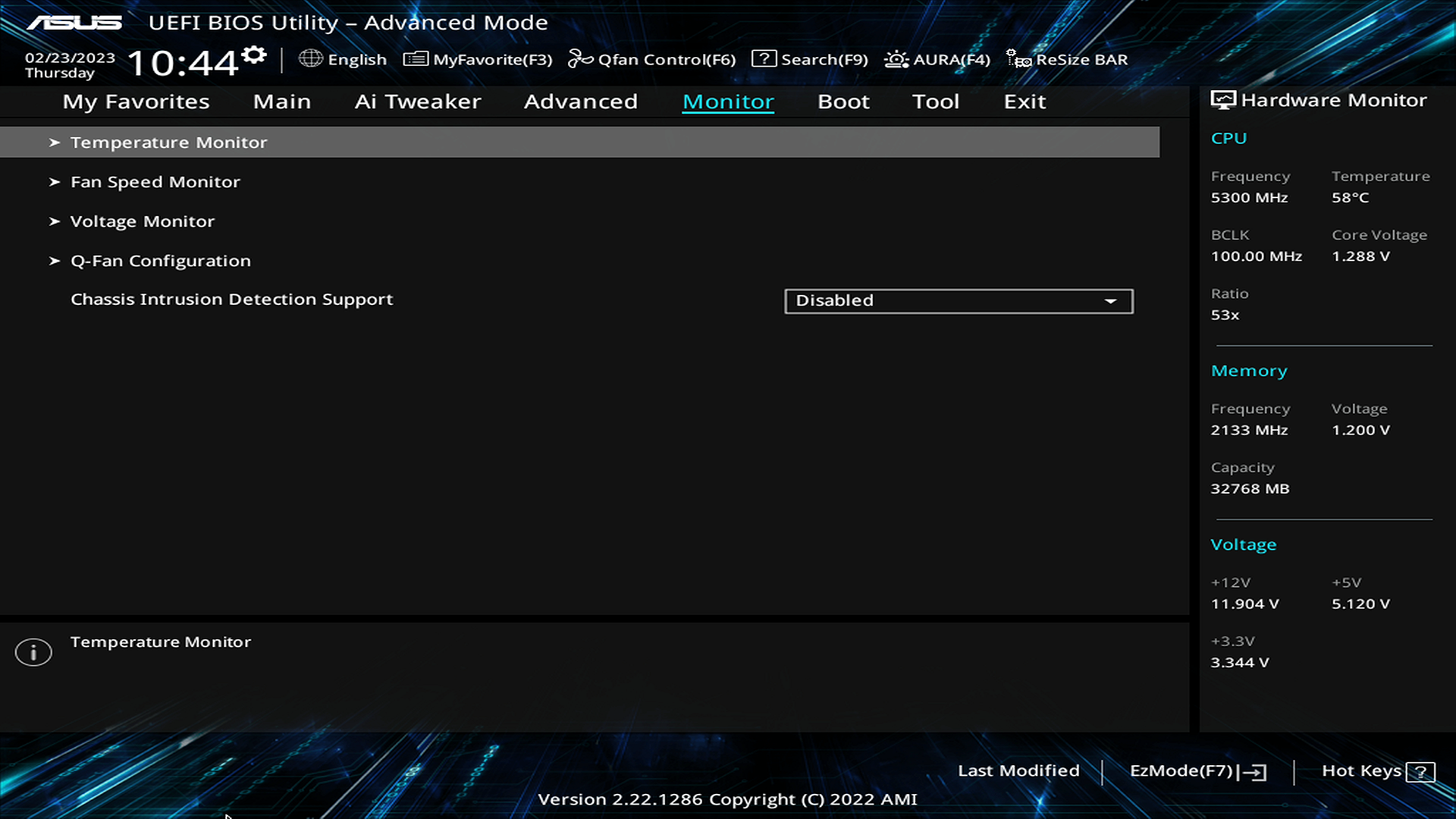

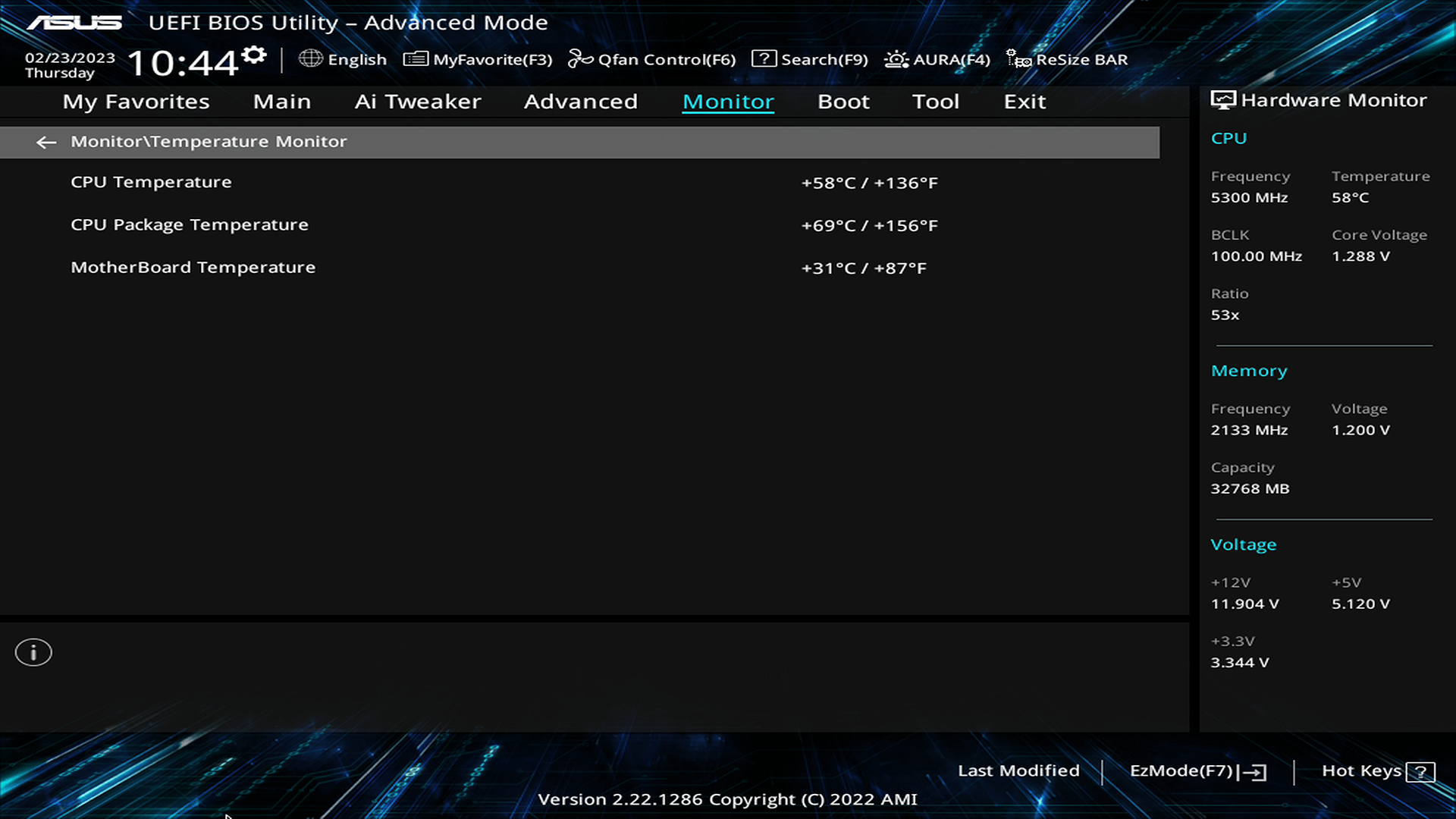

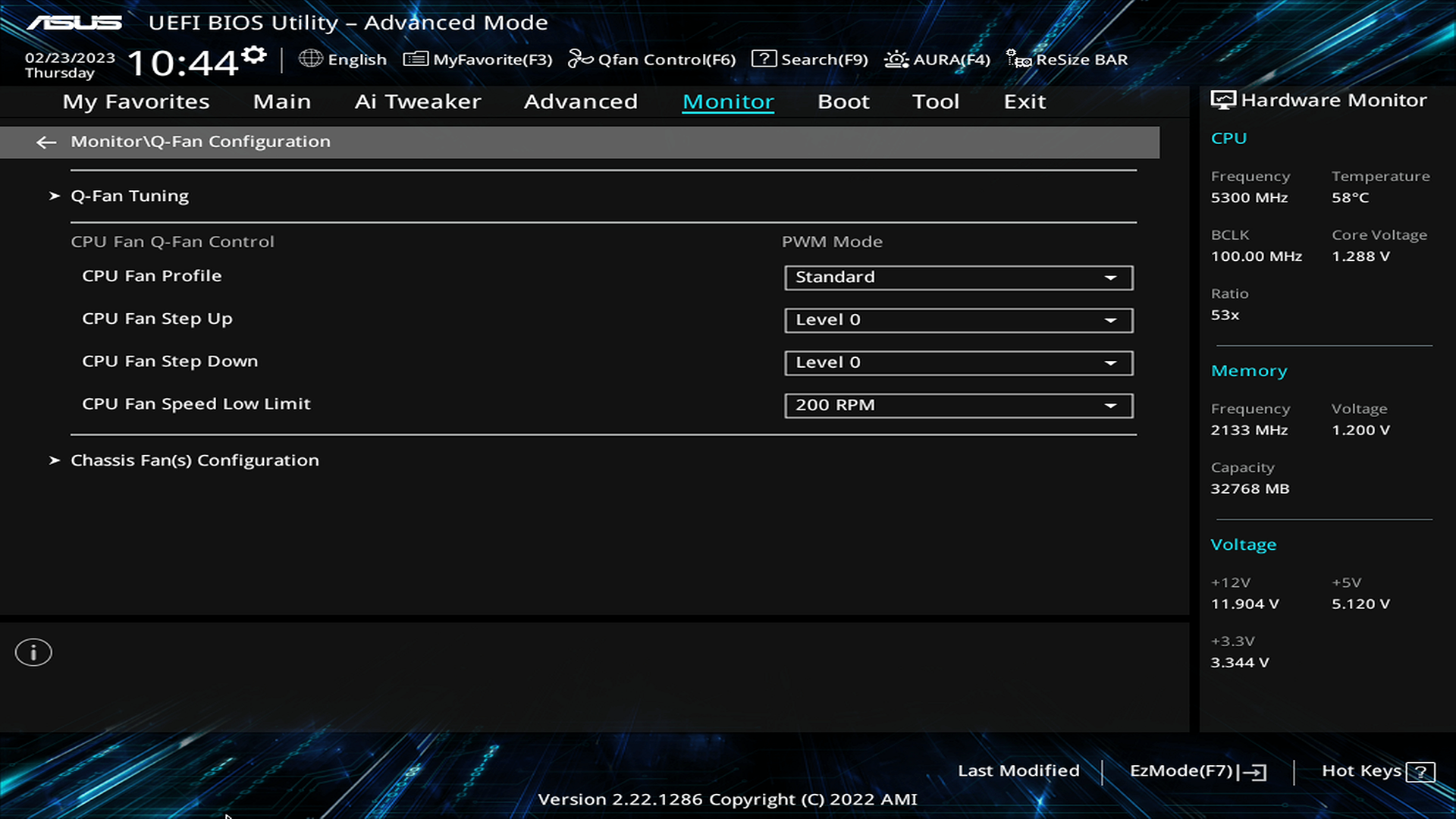

Вкладка Monitor дає користувачу інформацію по напругах, температурам та вентиляторам. Також звідти можна регулювати режими роботи вентиляторів та скинути датчик відкриття шасі.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/95-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/96-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/97-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/98-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/99-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/100-asus-prime-b760m-a-wifi-d4.png)

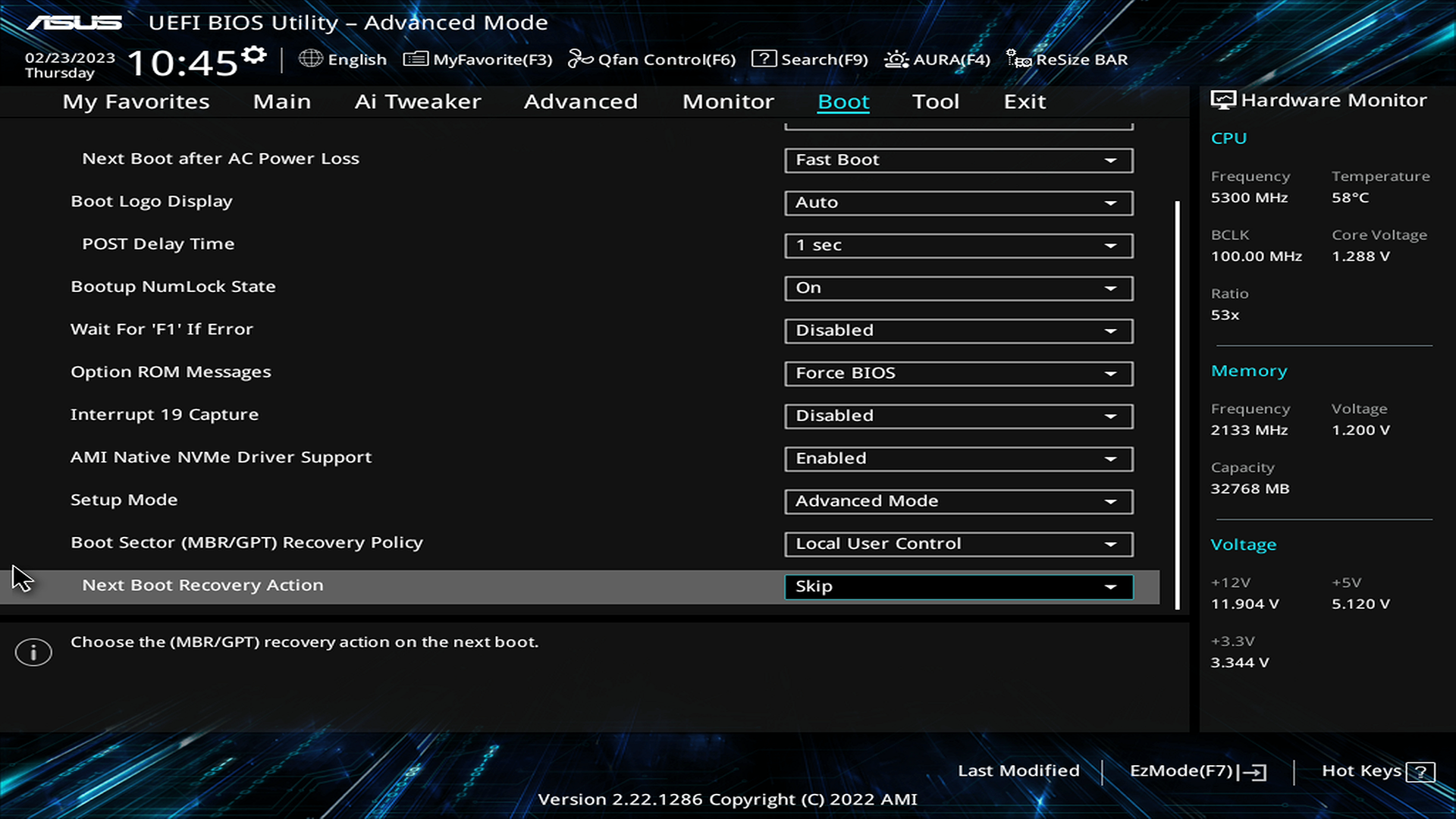

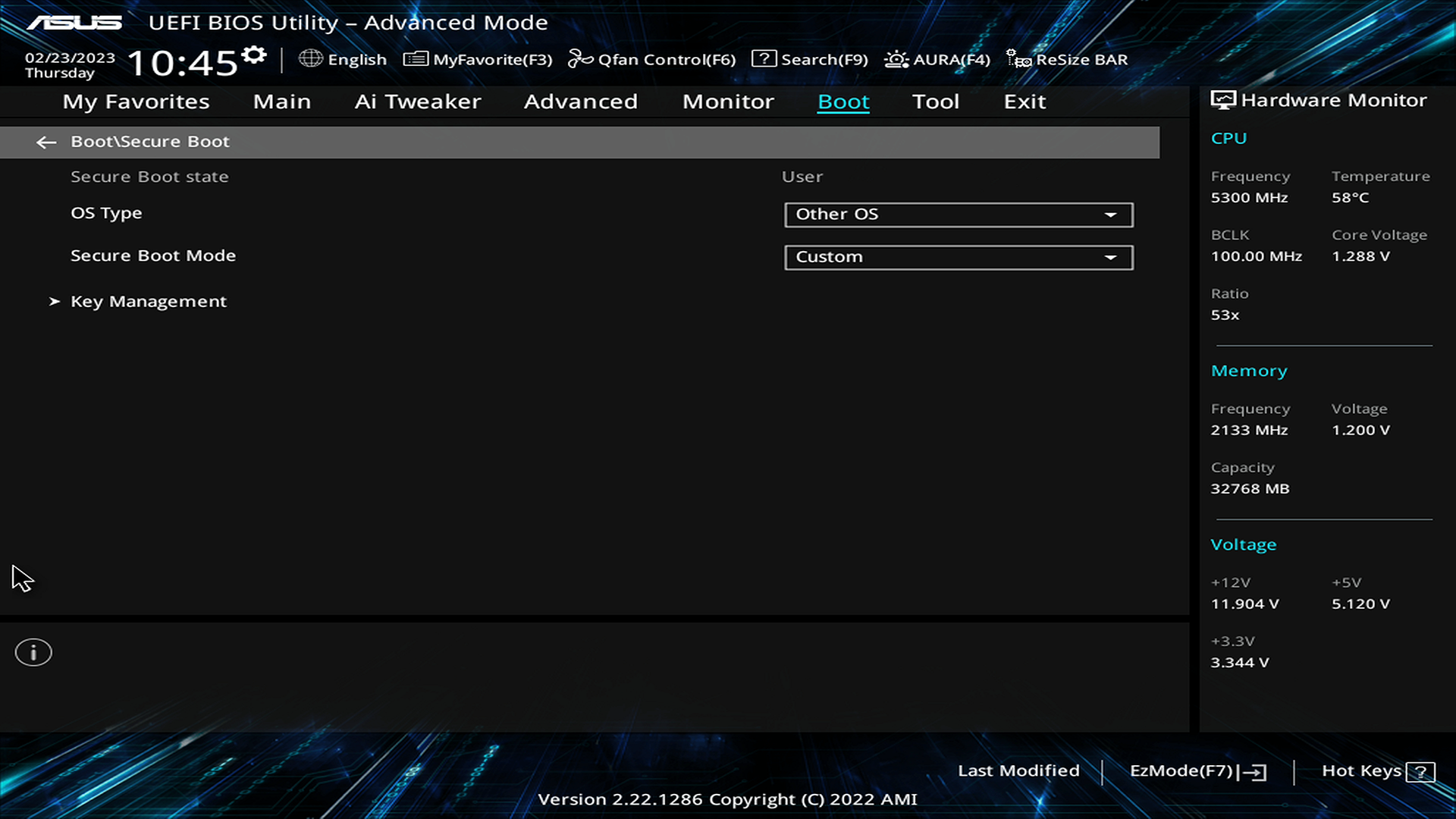

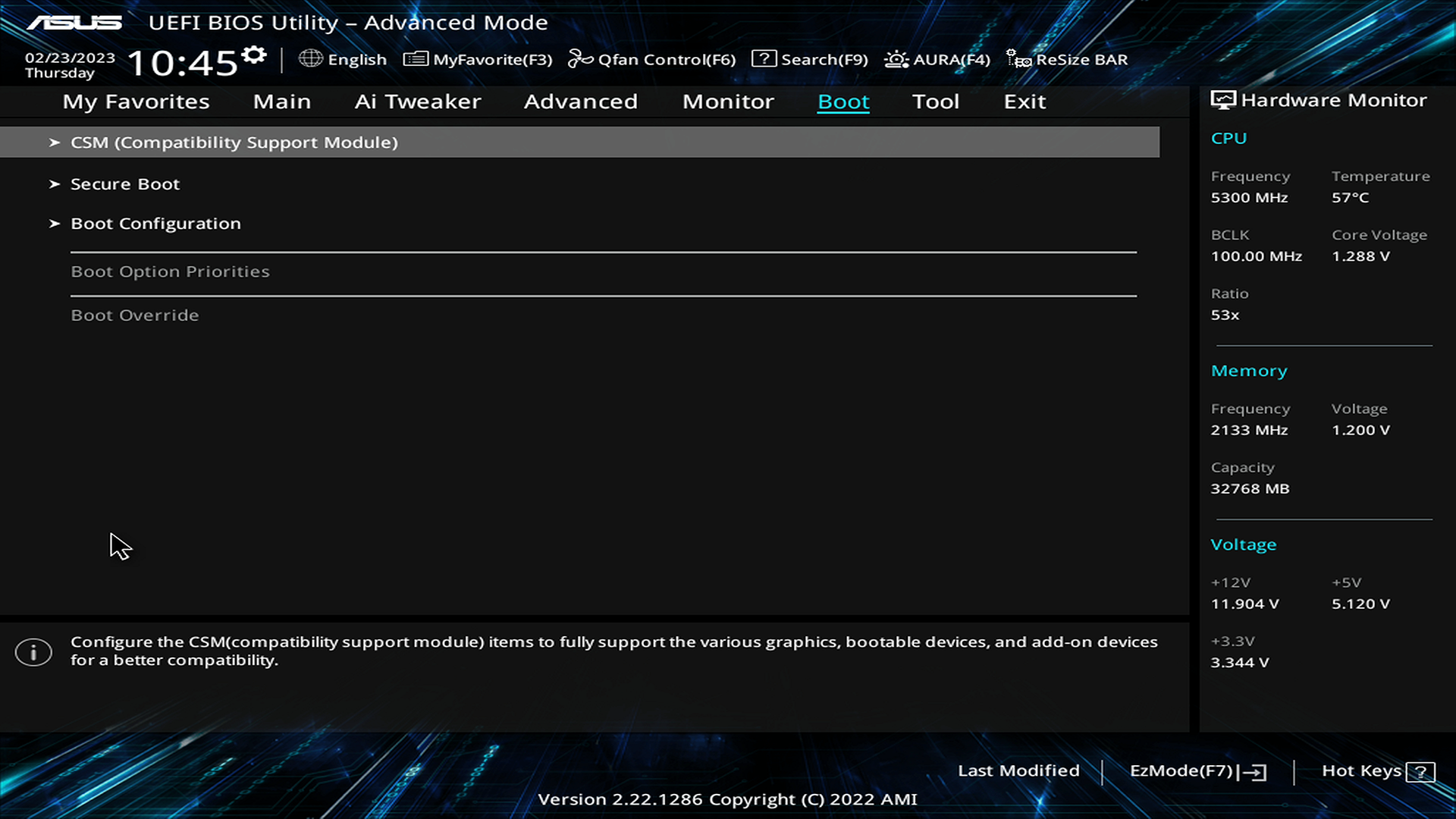

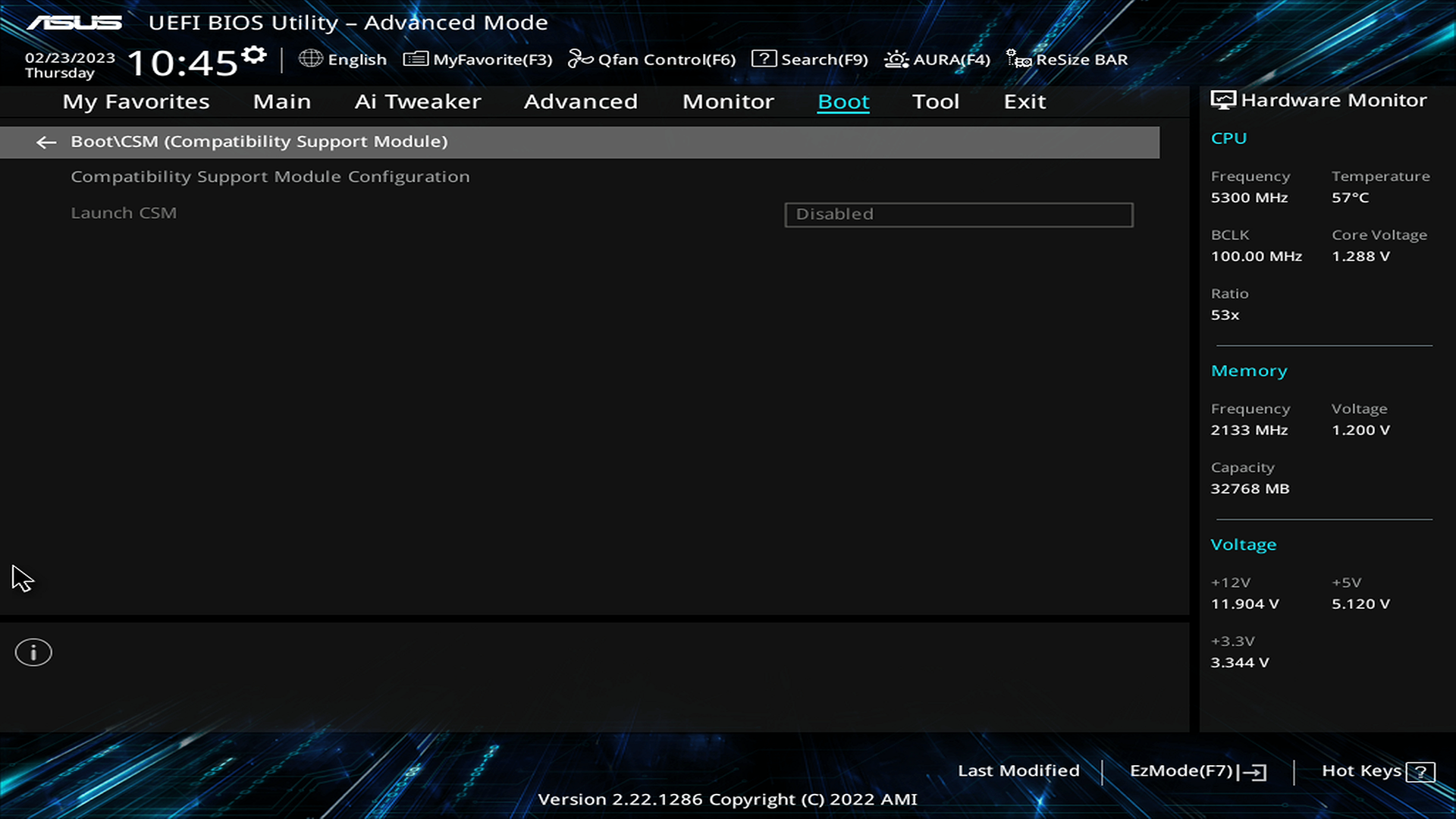

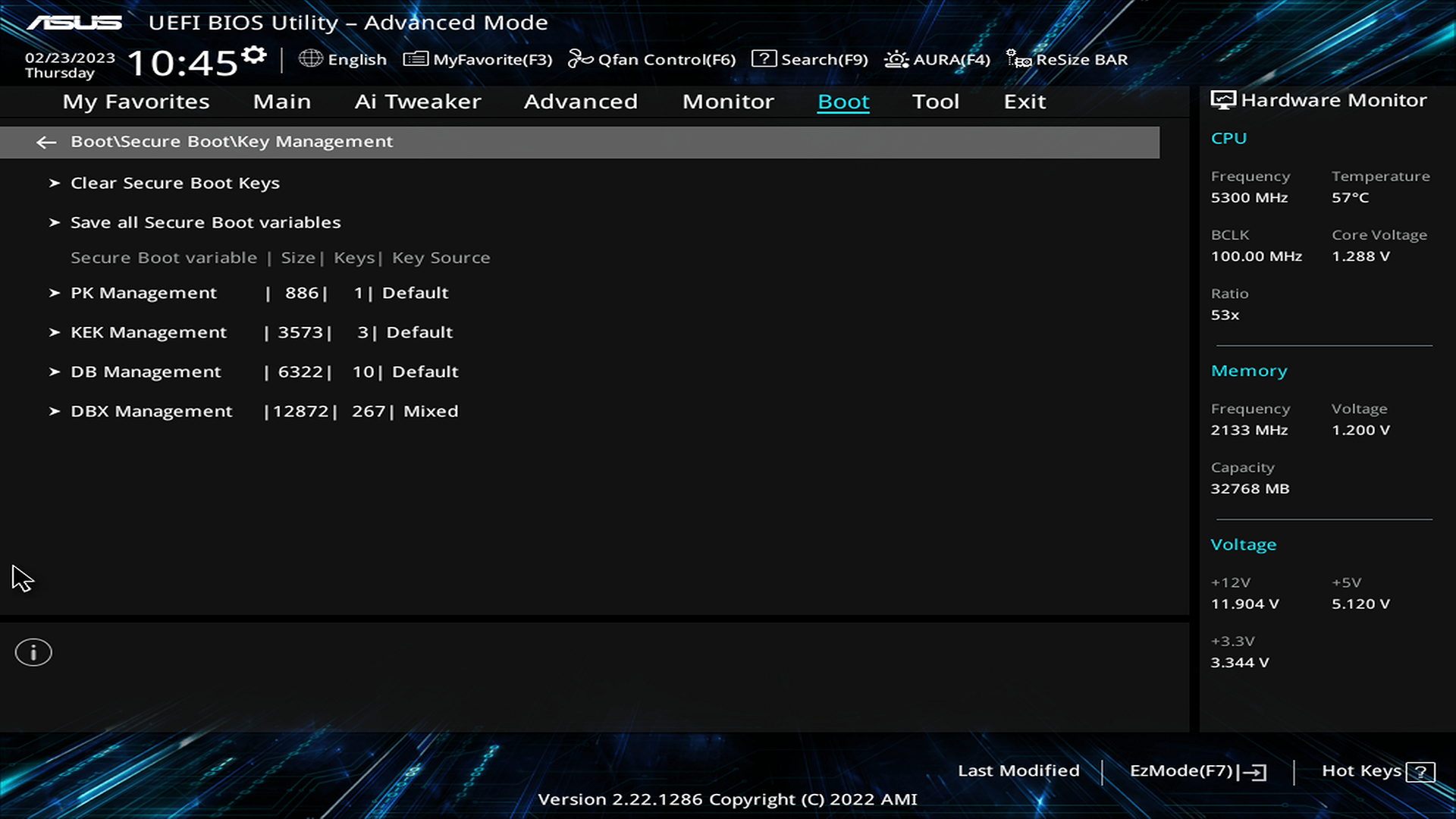

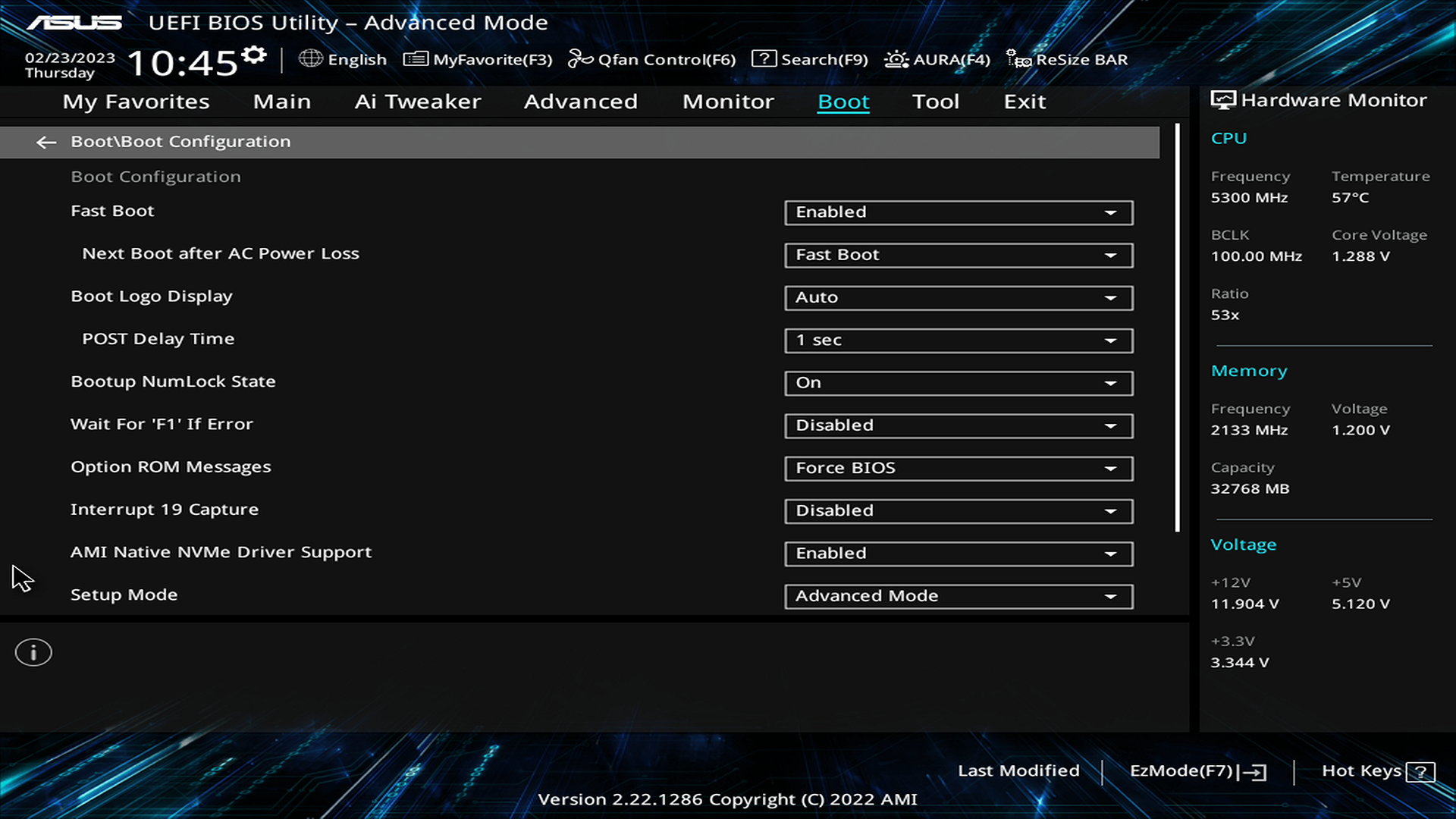

Вкладка Boot дозволяє налаштувати CSM, Secure Boot, та процес завантаження системи в цілому.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/101-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/102-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/103-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/104-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/105-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/106-asus-prime-b760m-a-wifi-d4.png)

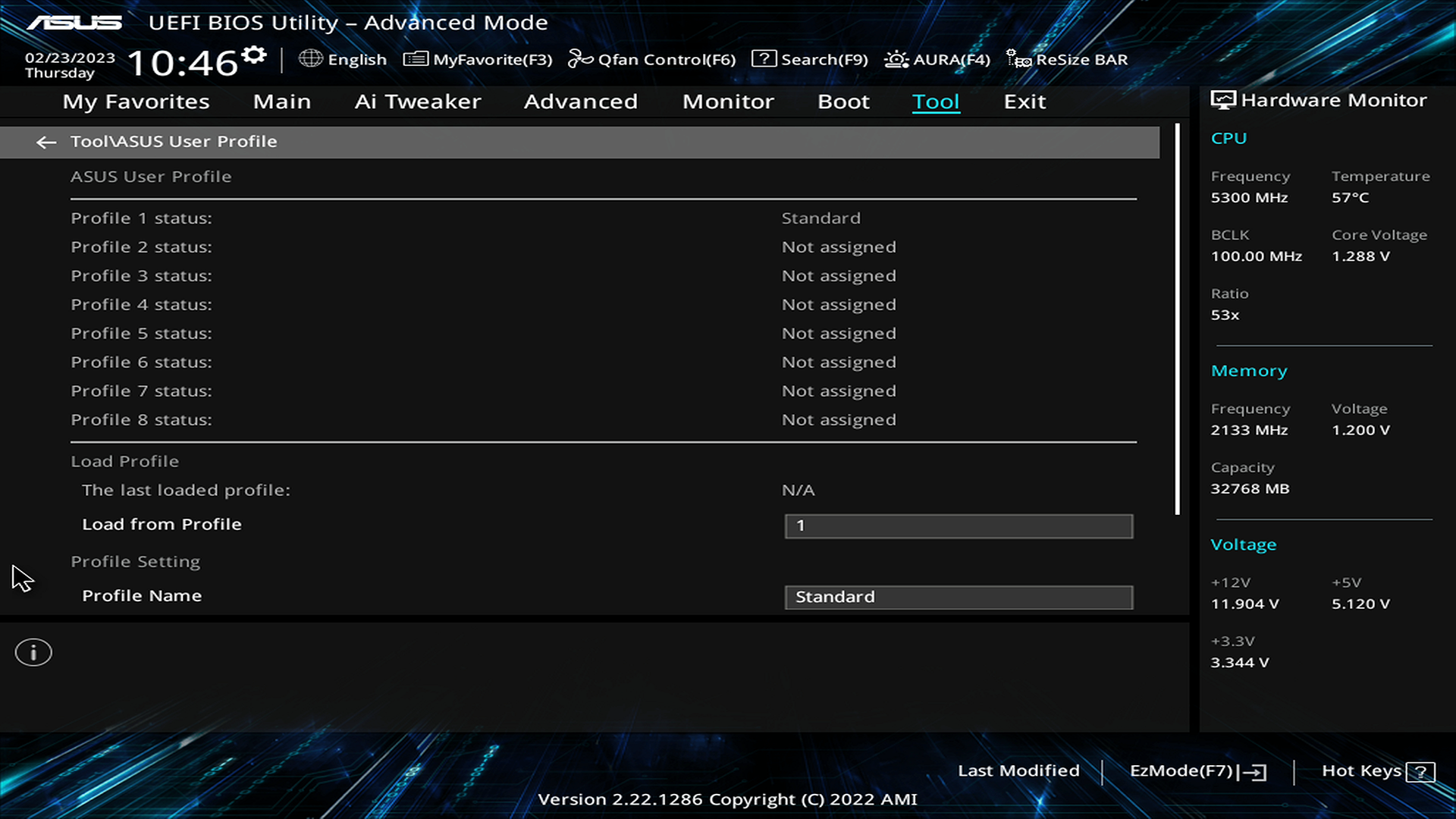

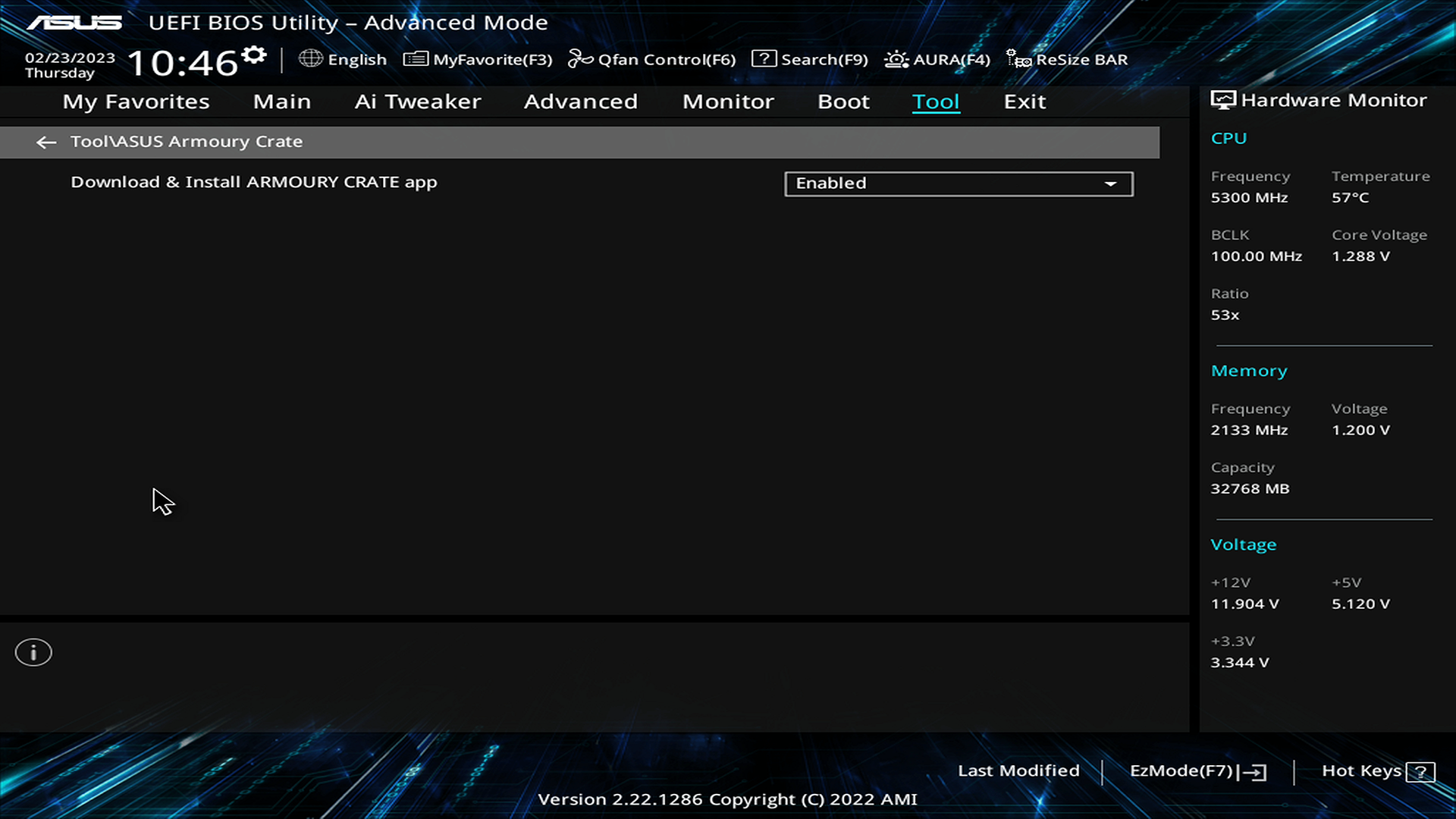

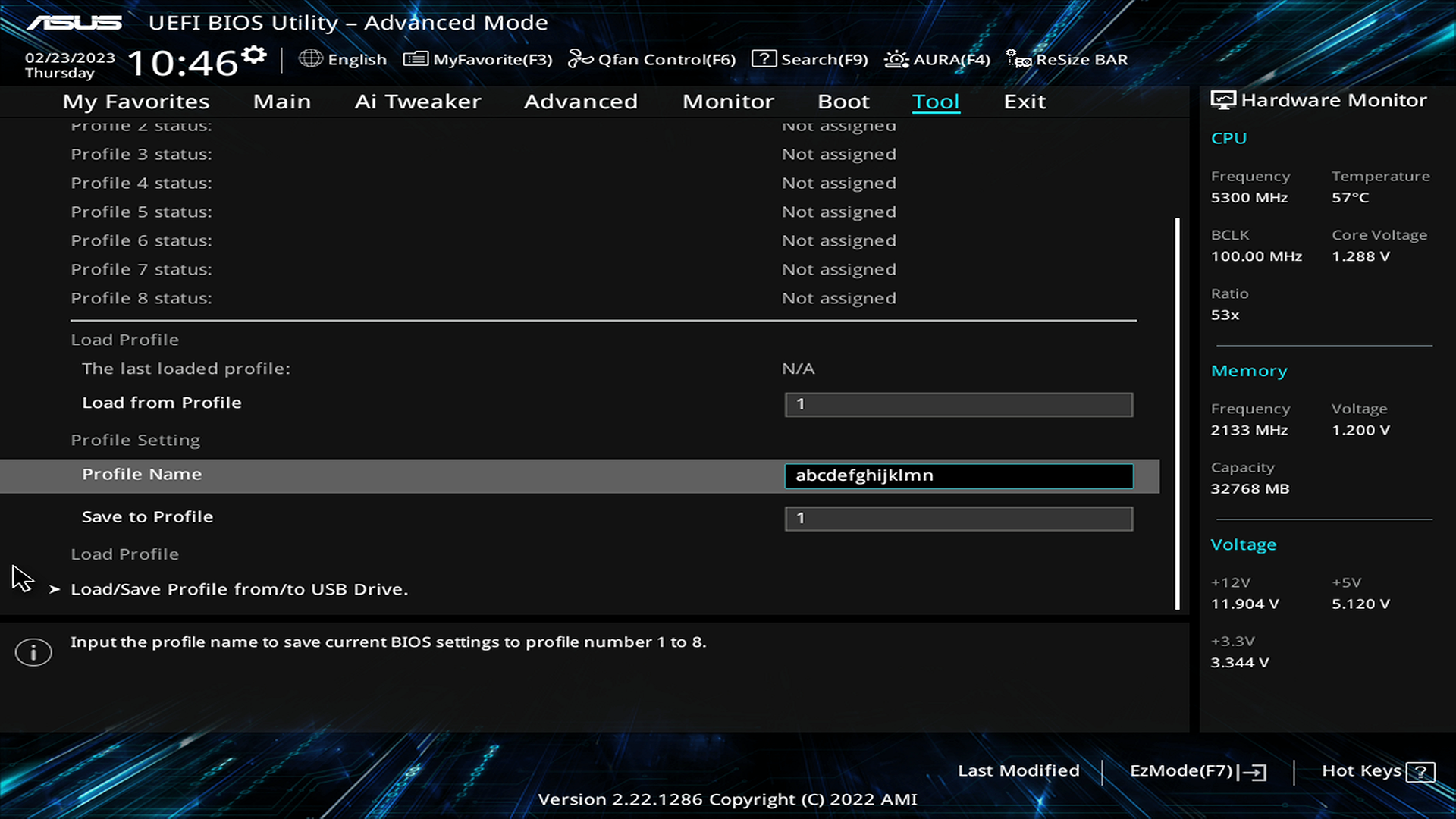

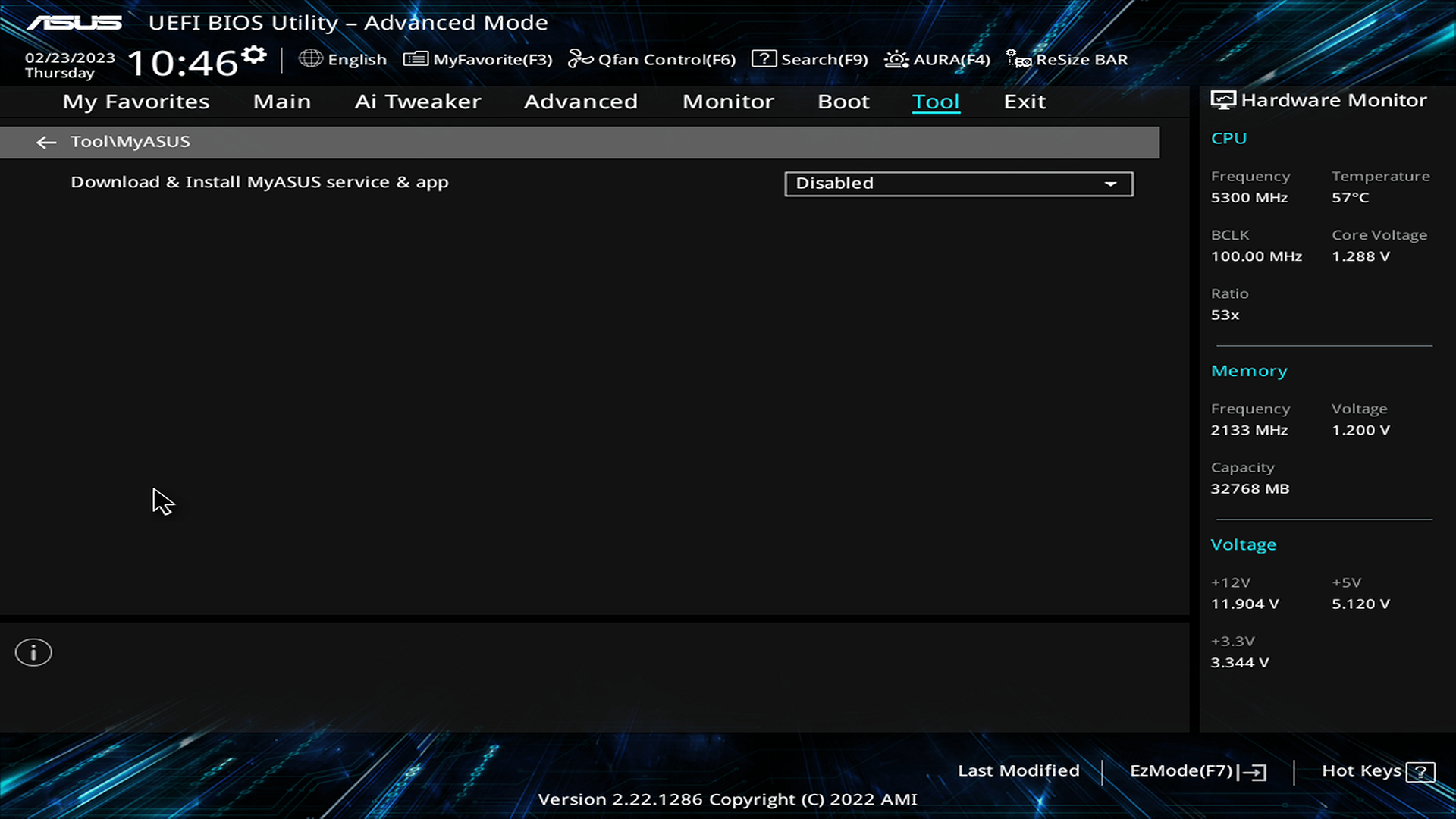

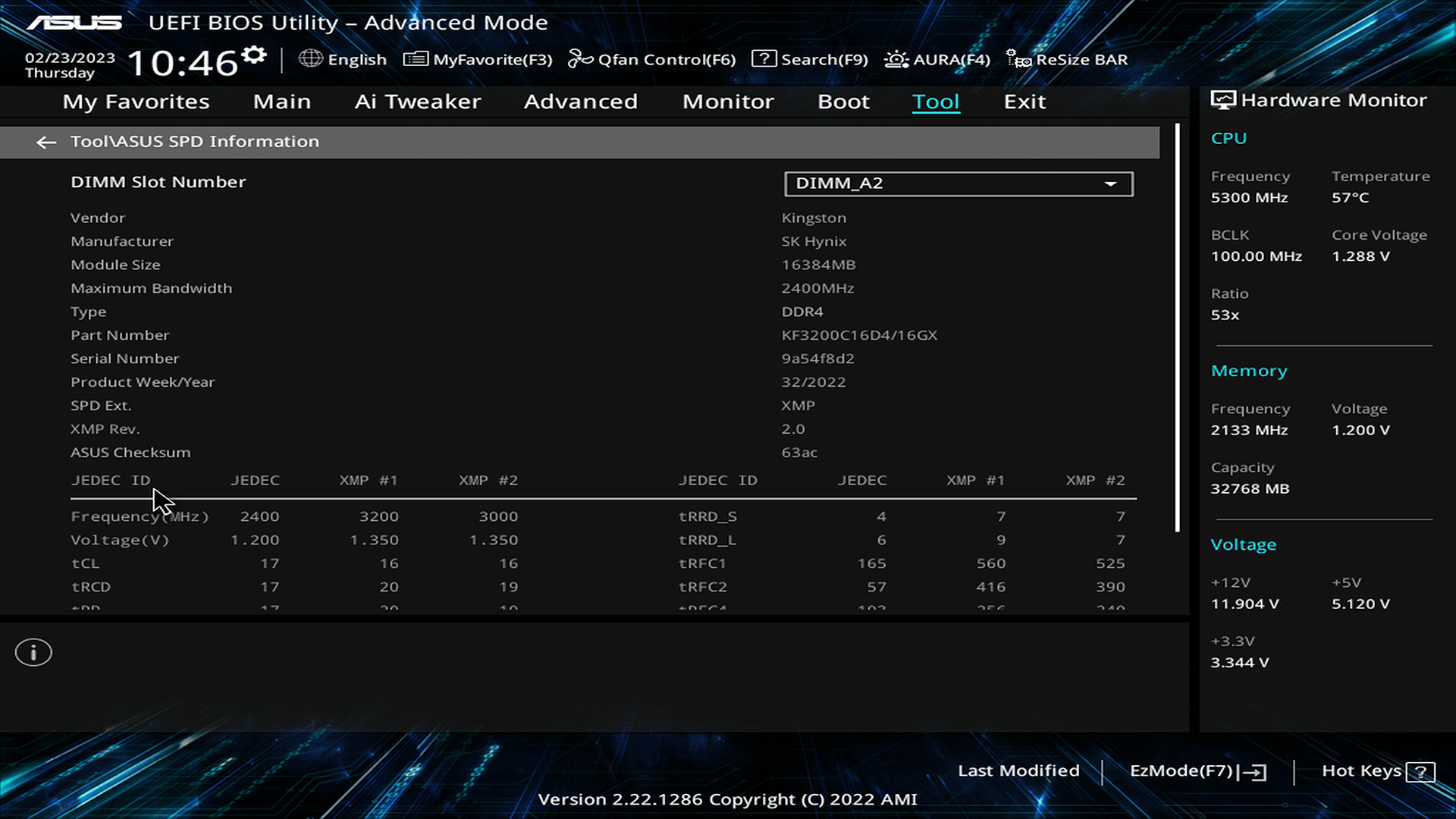

Вкладка Tool зібрала в собі фірмові технології виробника, можливість Secure Erase накопичувачів, а також систему профілів налаштувань.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/107-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/108-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/109-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/110-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/111-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/112-asus-prime-b760m-a-wifi-d4.png)

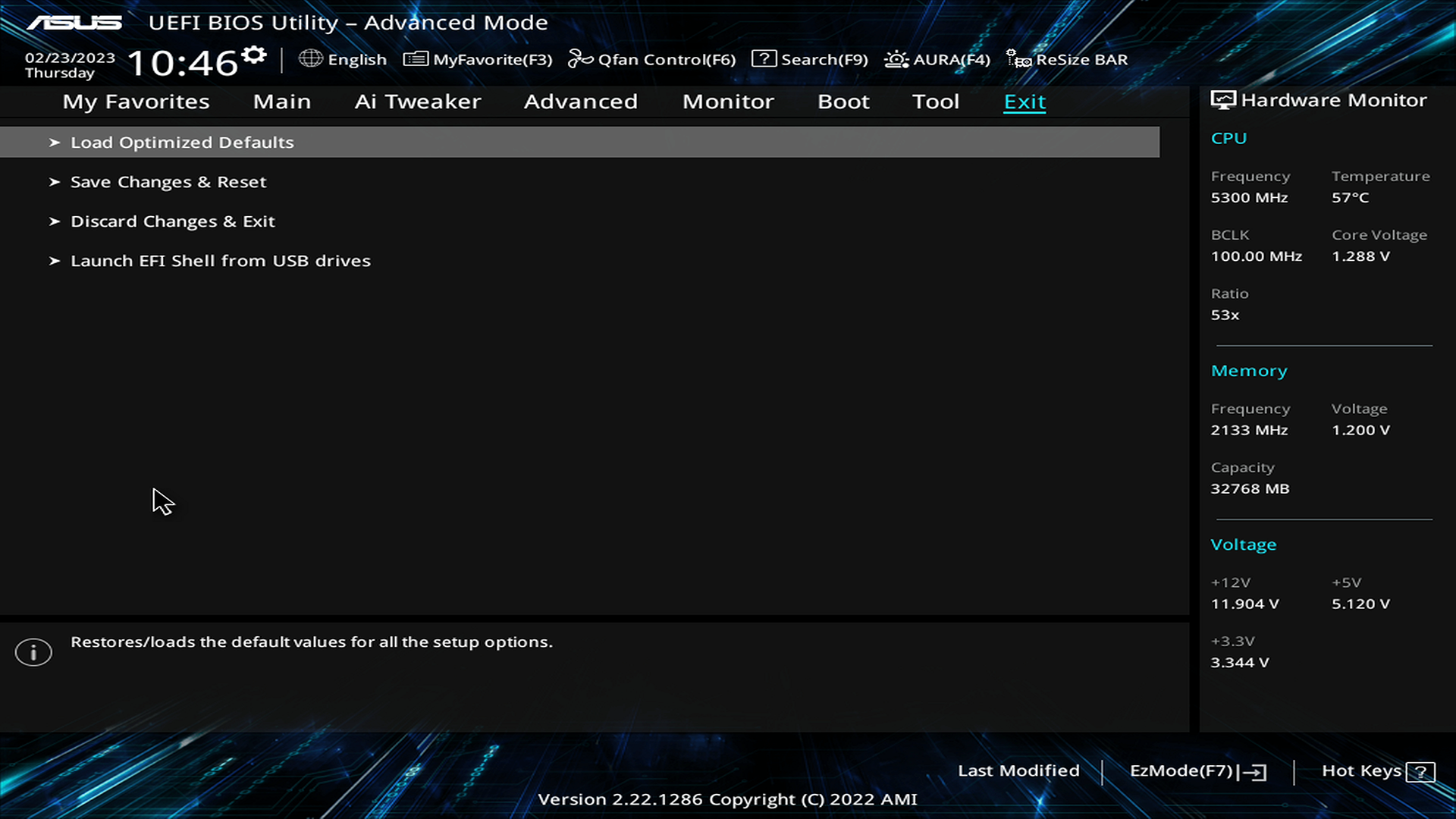

Вкладку Exit коментувати не потрібно.
Комплектне ПЗ
Програмне забезпечення | |
---|---|
Фірмове | Armoury Crate, AURA Creator, AURA Sync, Fan Xpert 2+, Power Saving, AI Suite 3, DIGI+ VRM, PC Cleaner |
Додаткове | ASUS CPU-Z, MyASUS, Norton Deluxe (60 Days Free Trial), WinRAR |
В комплекті не передбачено носія з ПЗ та драйверами, користувачу доведеться самостійно підготувати усе необхідне.
Програмне забезпечення ASUS в цьому поколінні не отримало якихось значних змін, що потребують детального огляду, тому максимально коротко та про головне.

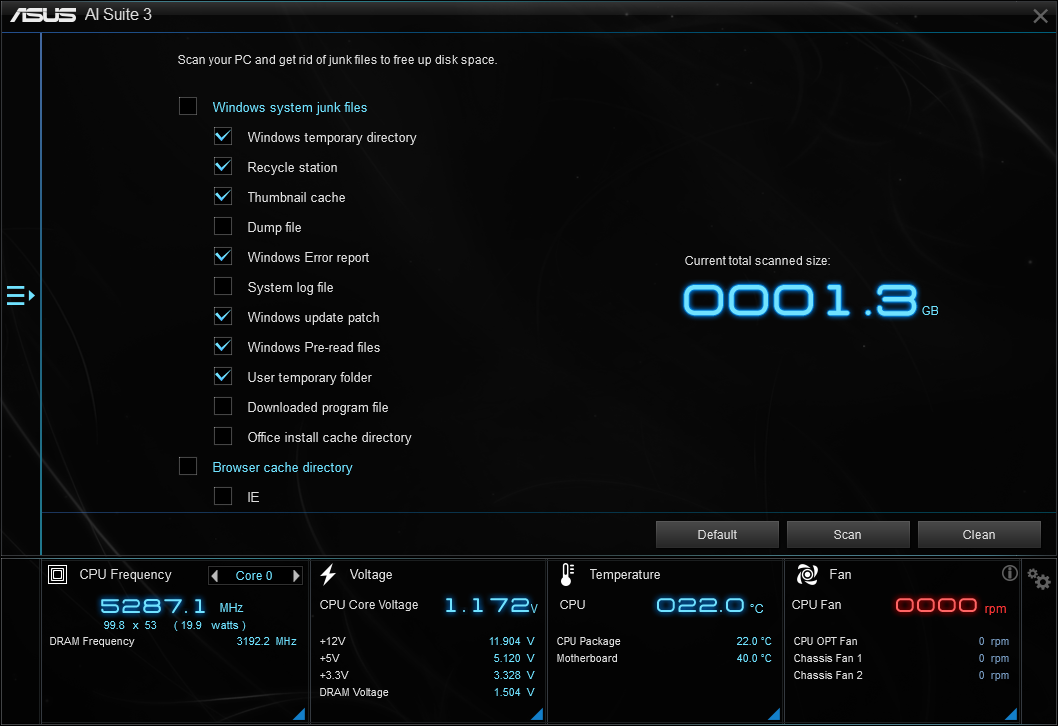

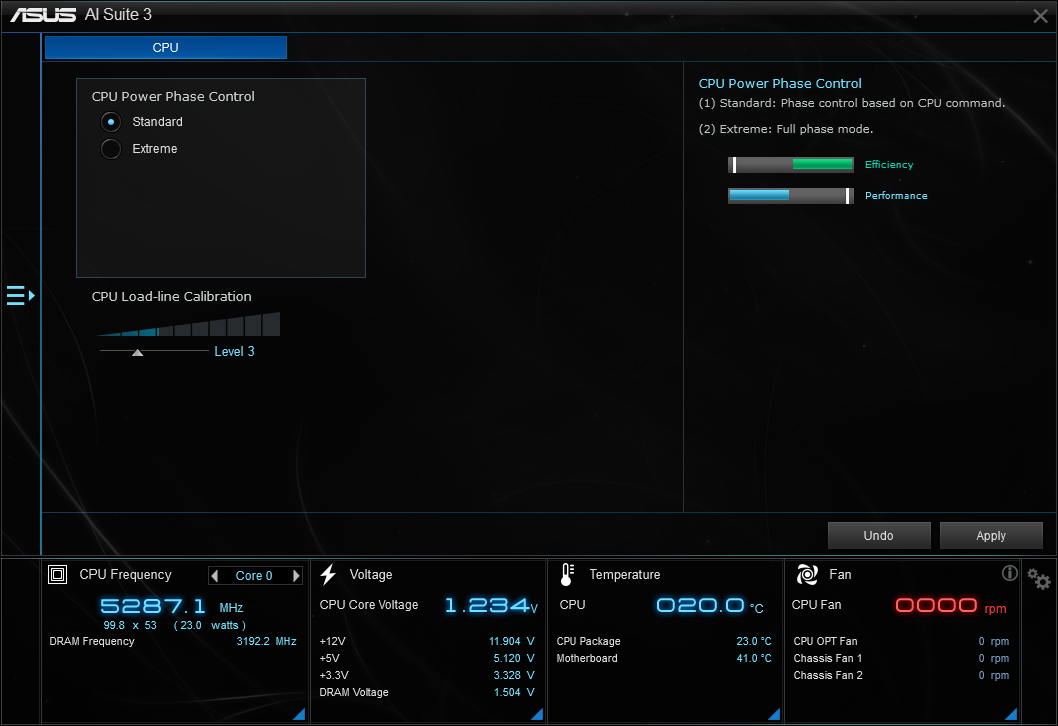

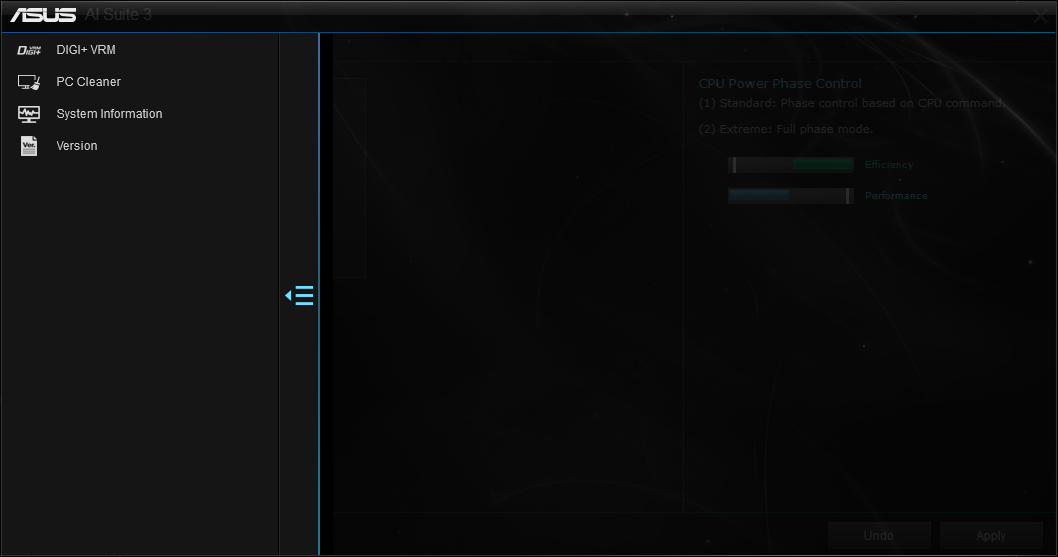

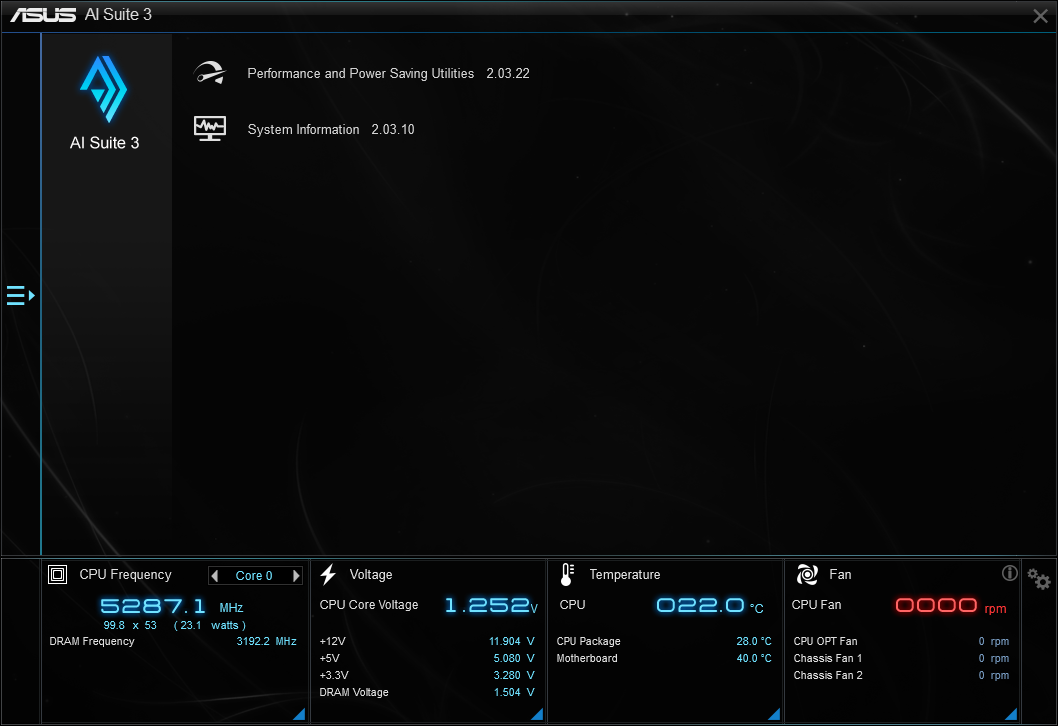

Ai Suite 3 призначений для тонкого налаштування материнської плати прямо з-під ОС. Однак функціональність застосунку дуже обмежена чипсетом B760.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/115-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/116-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/117-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/118-asus-prime-b760m-a-wifi-d4.png)

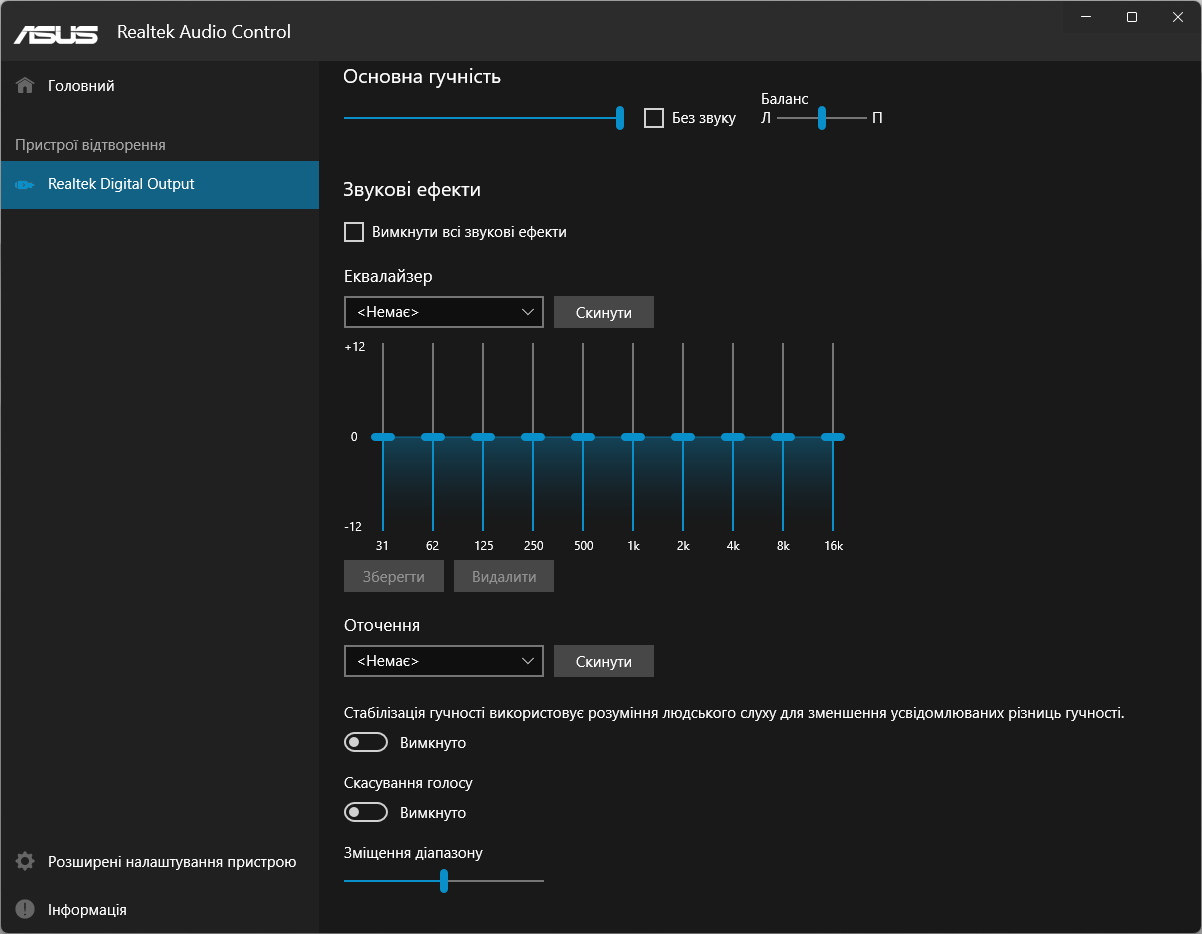

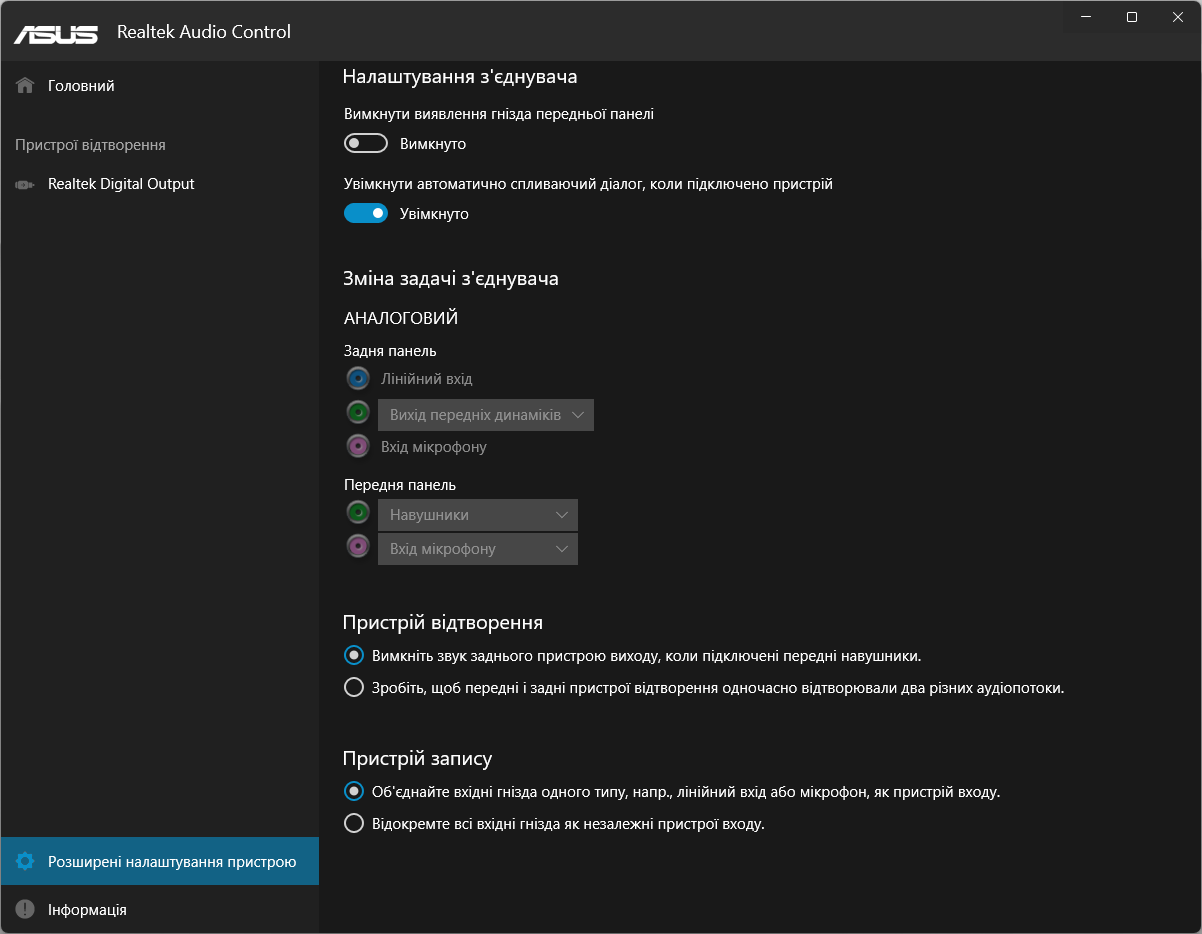

ПЗ Realtek Audio Control для керування звуковим кодеком.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/119-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/120-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/121-asus-prime-b760m-a-wifi-d4.png)

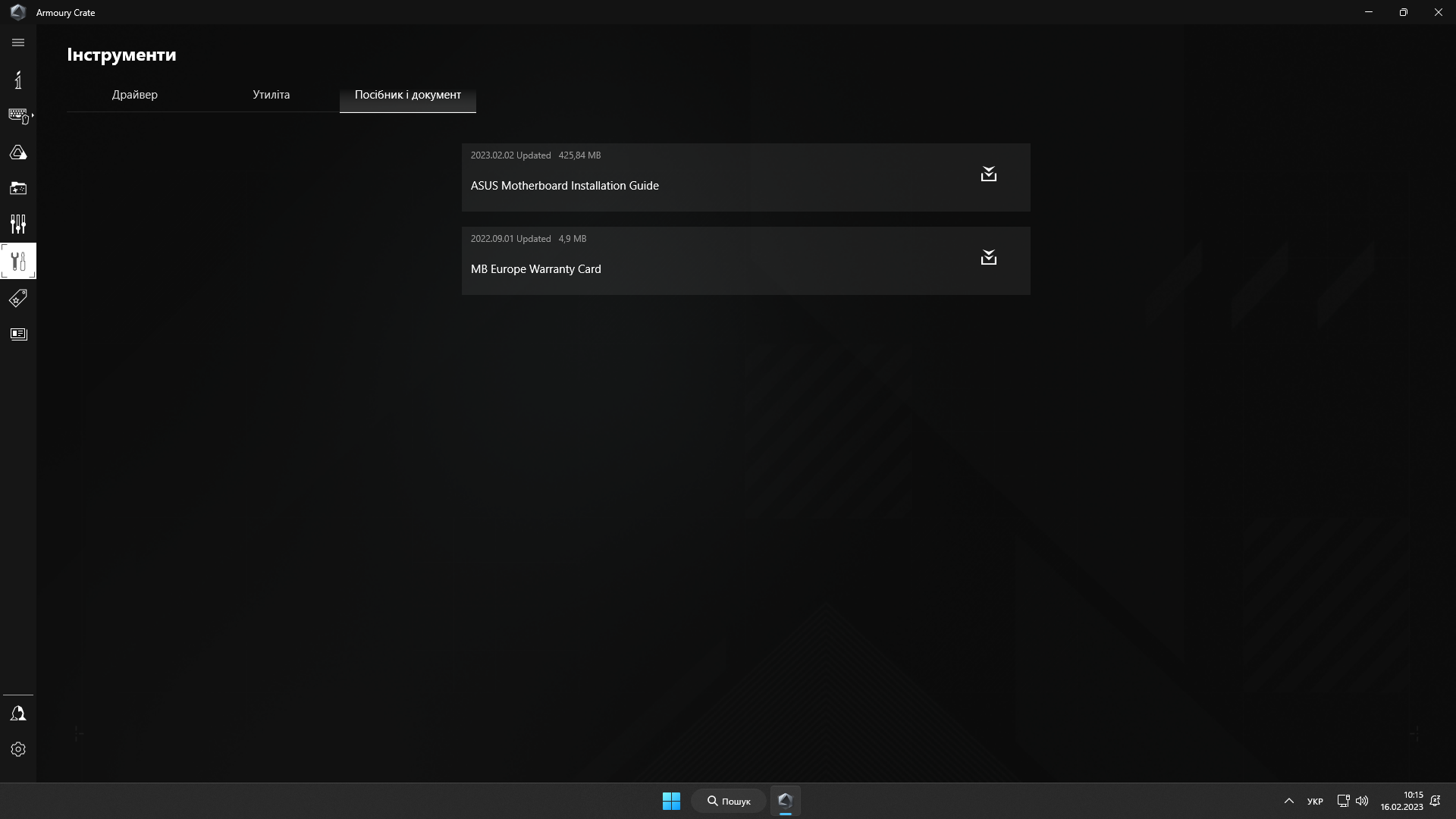

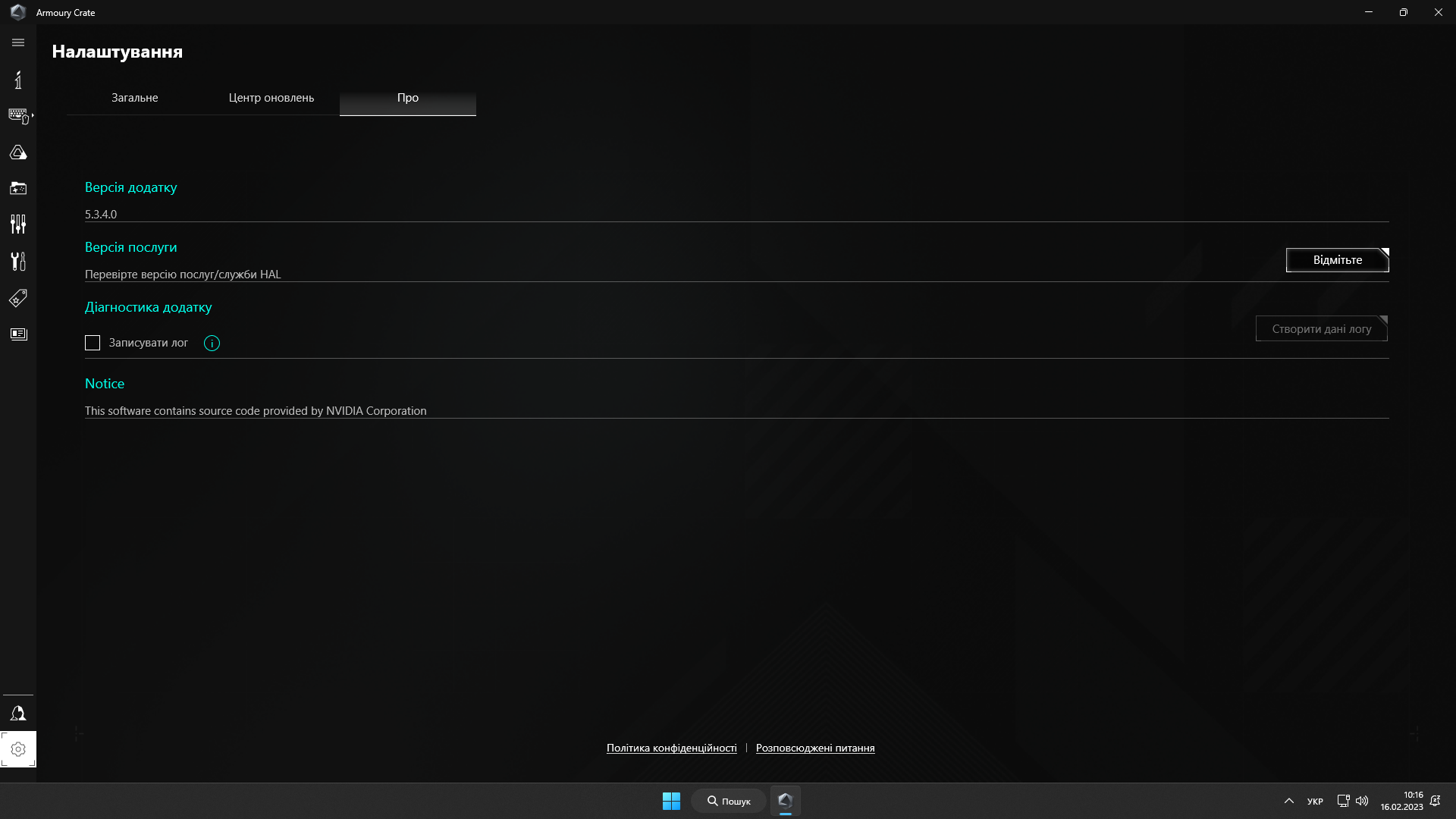

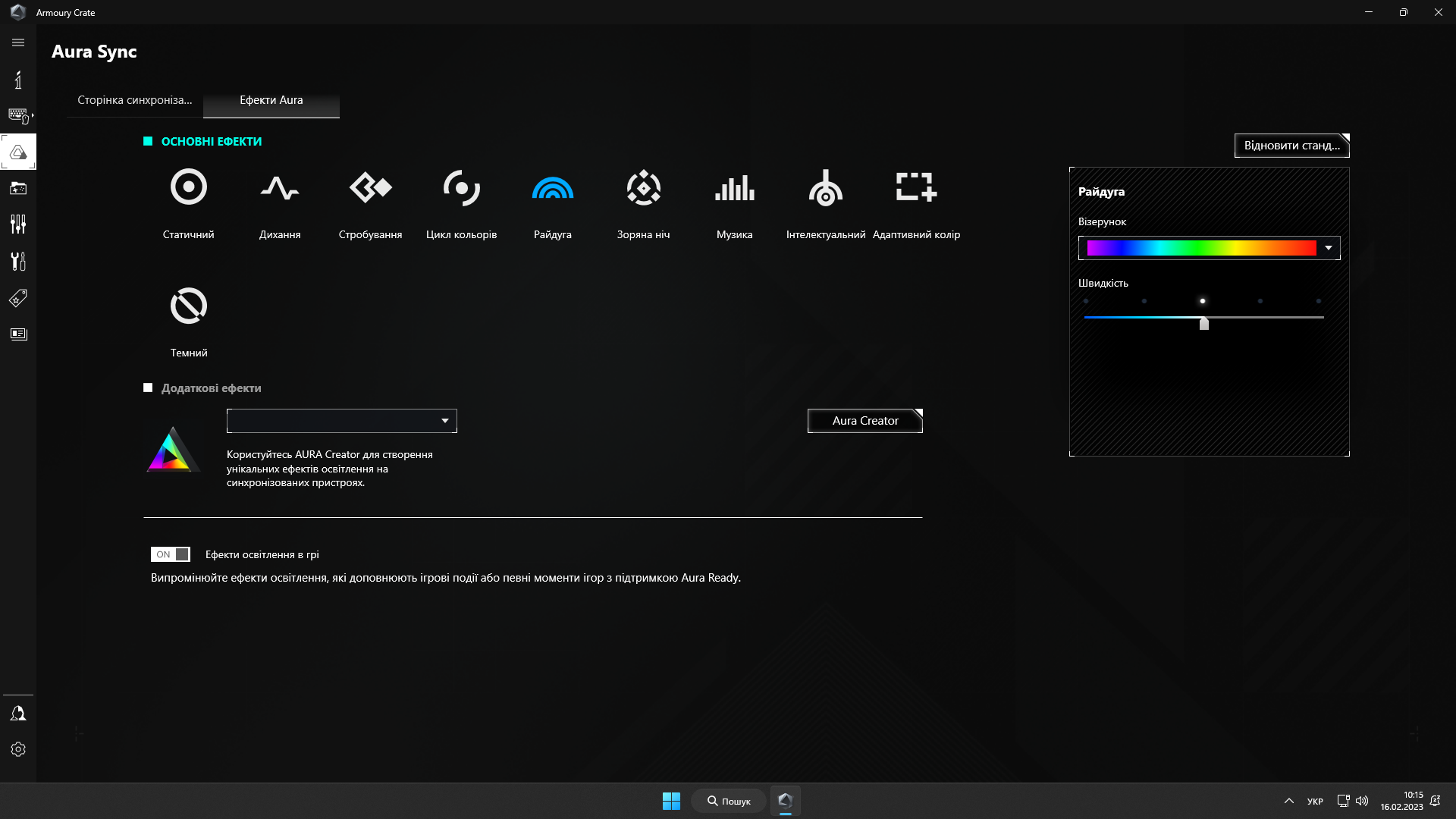

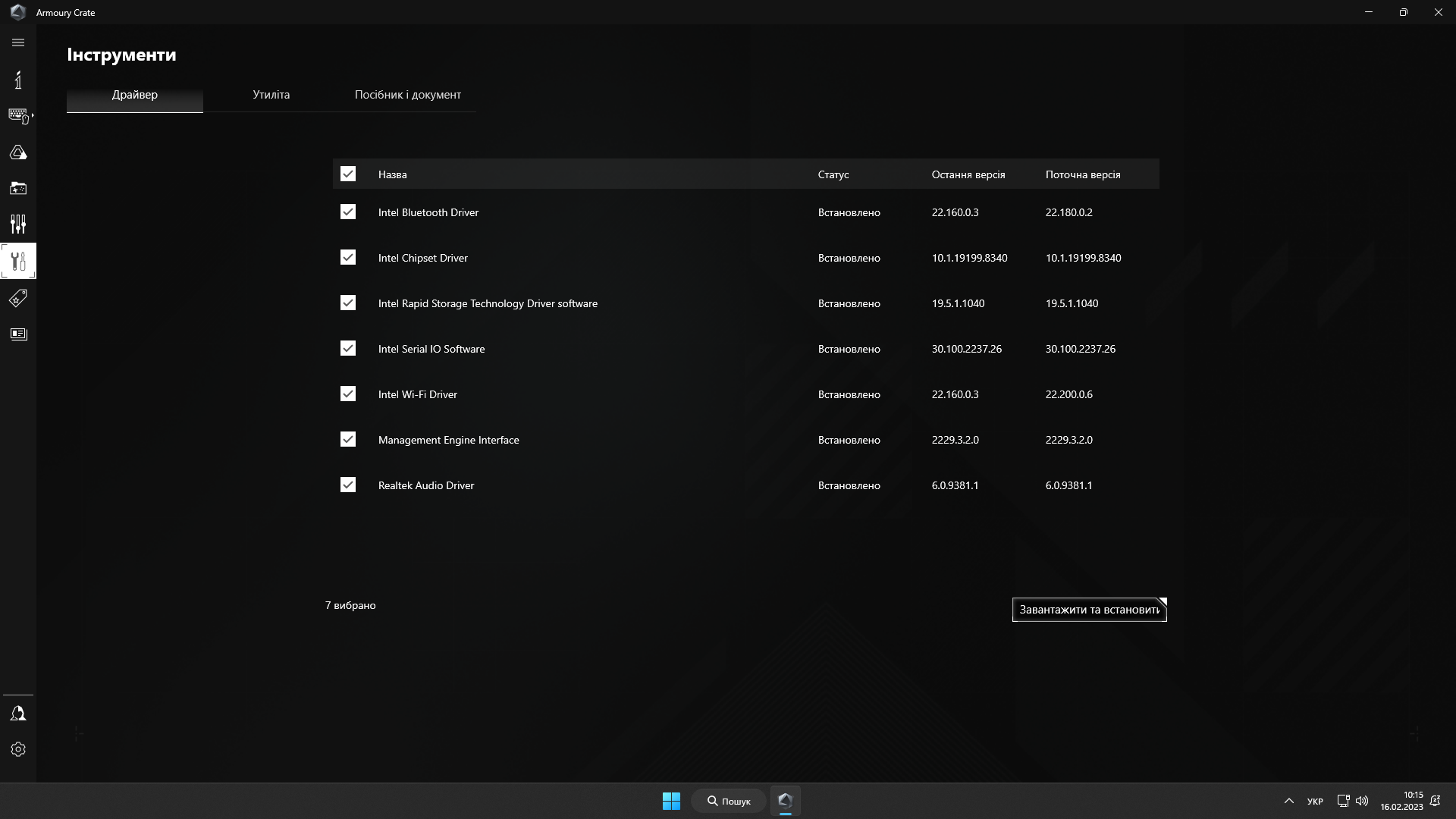

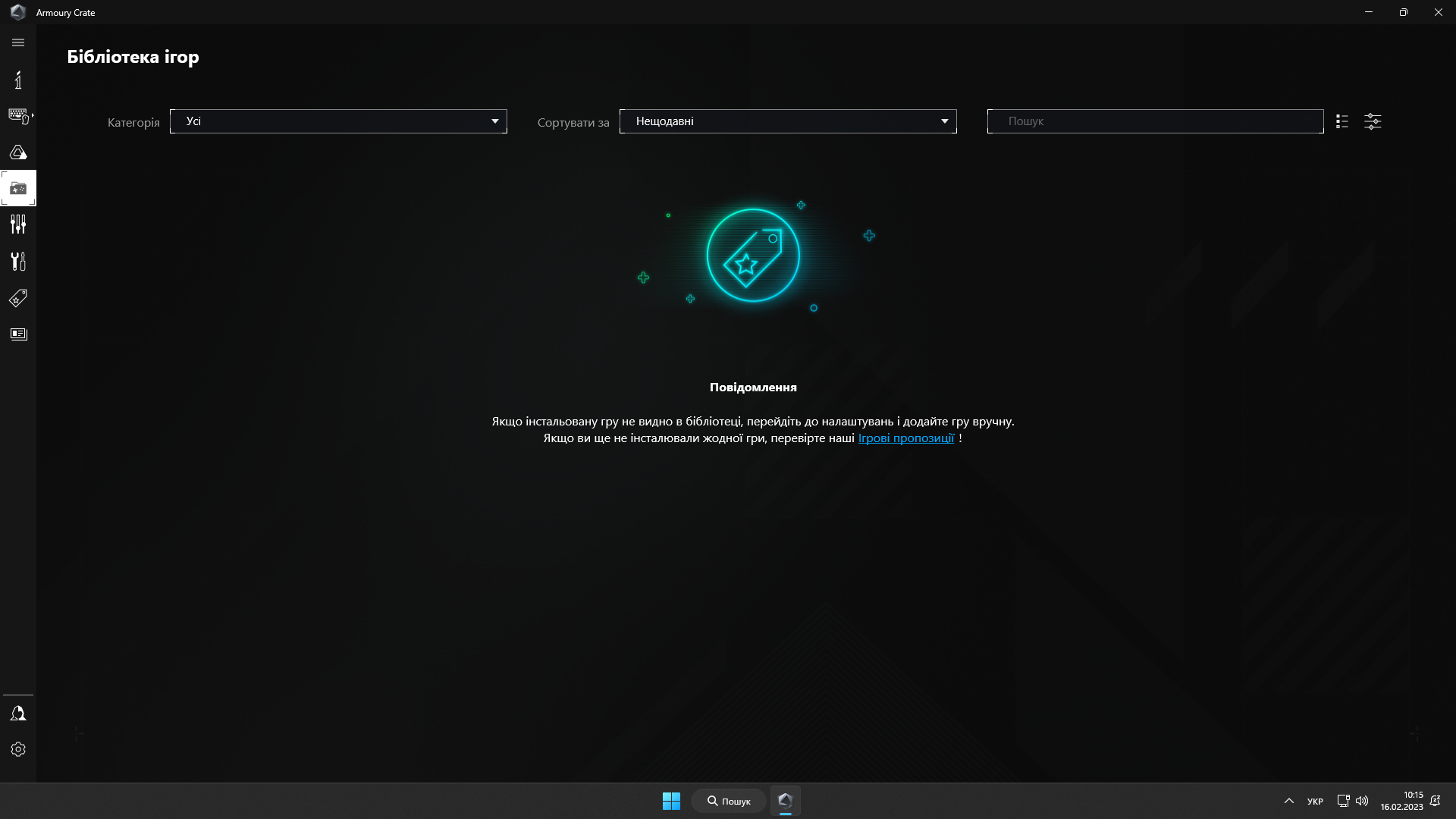

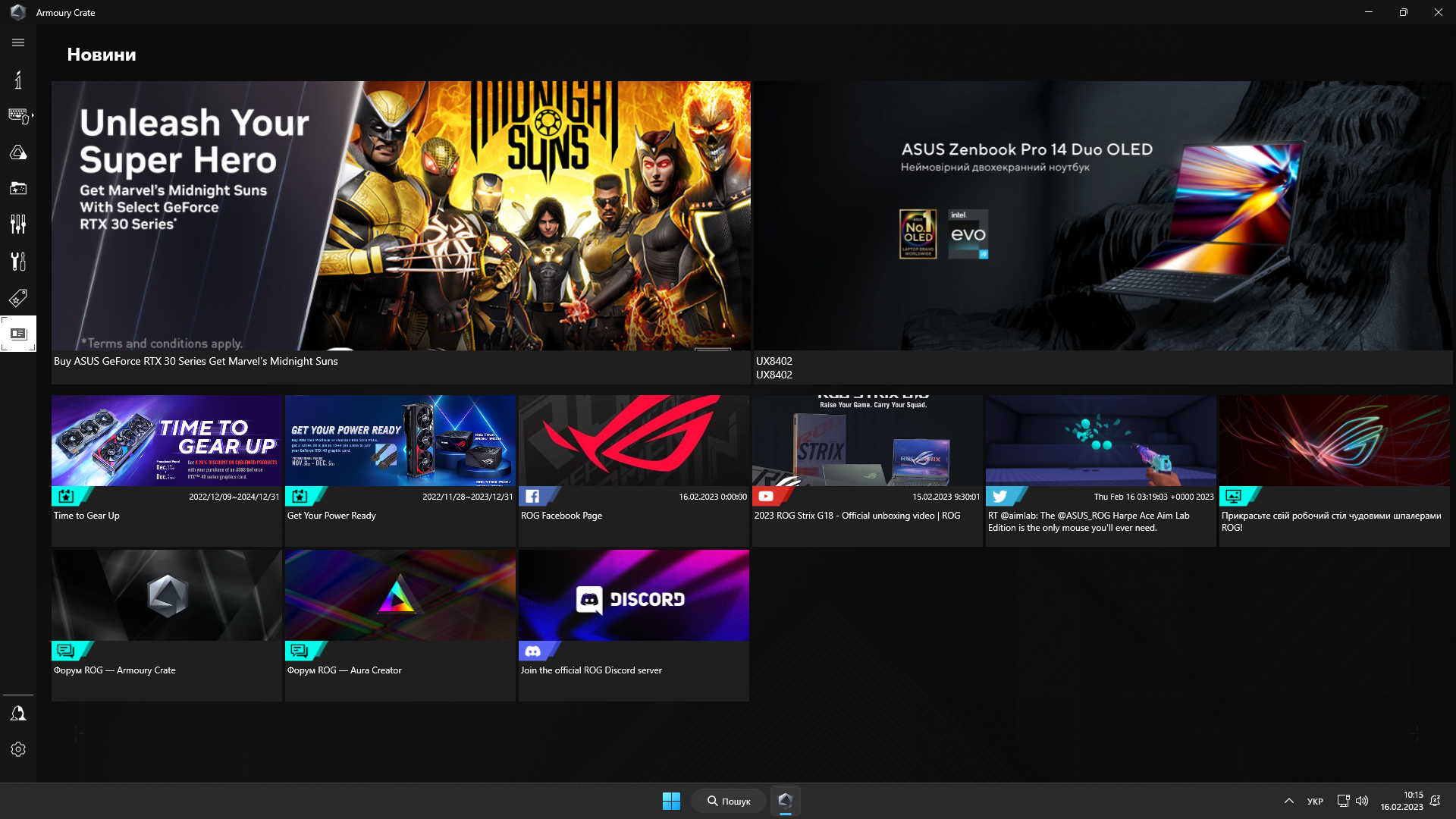

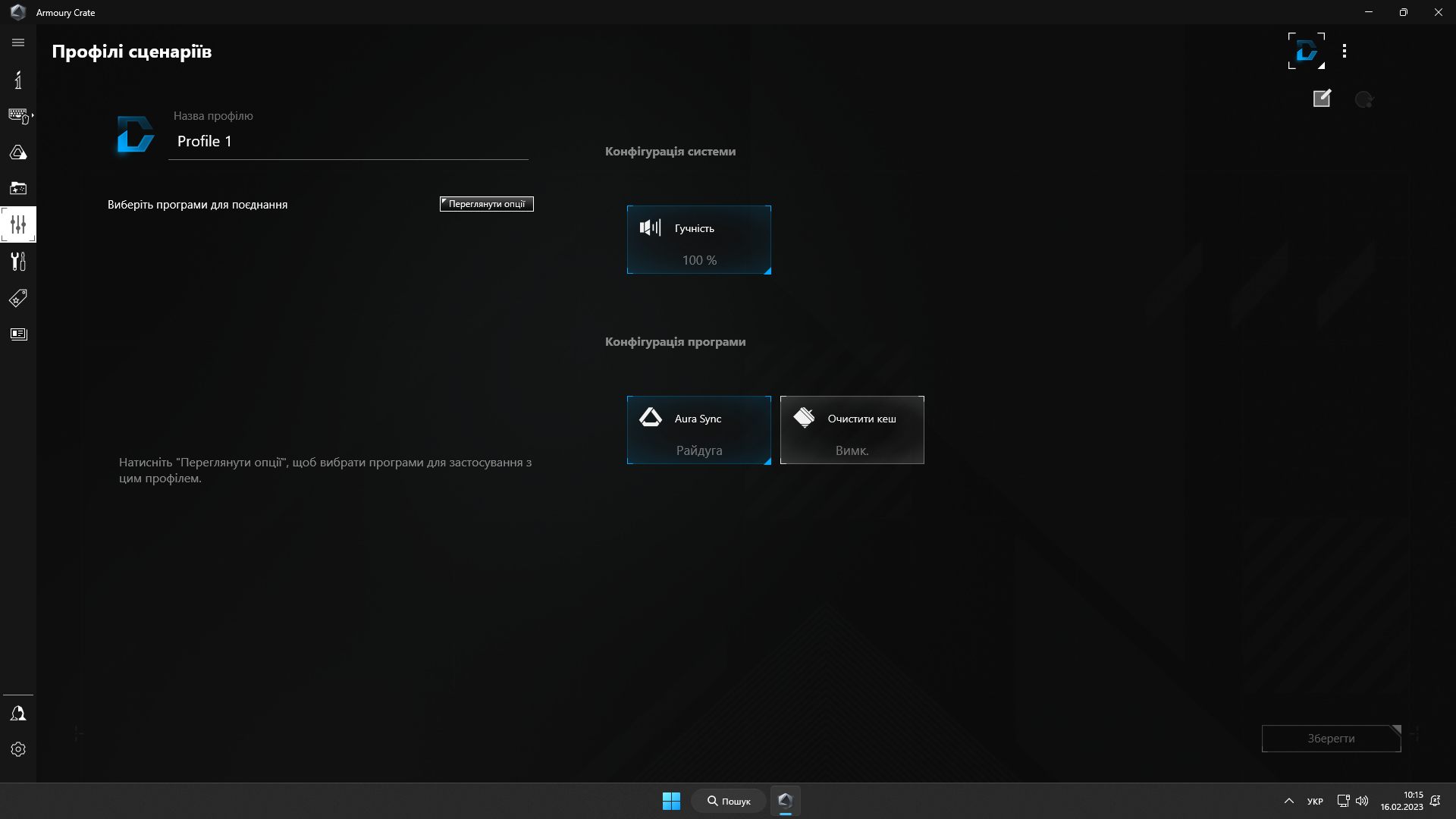

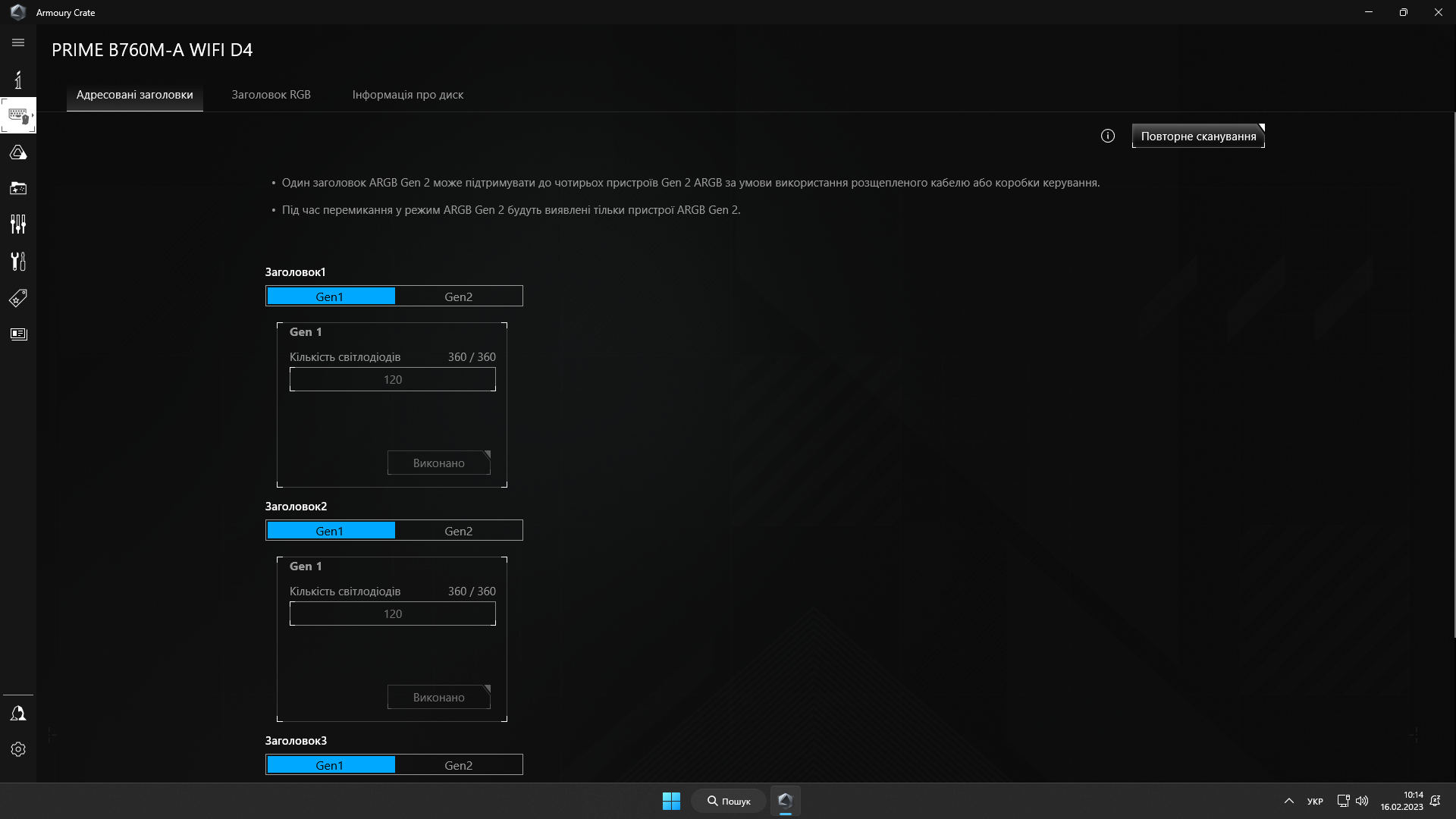

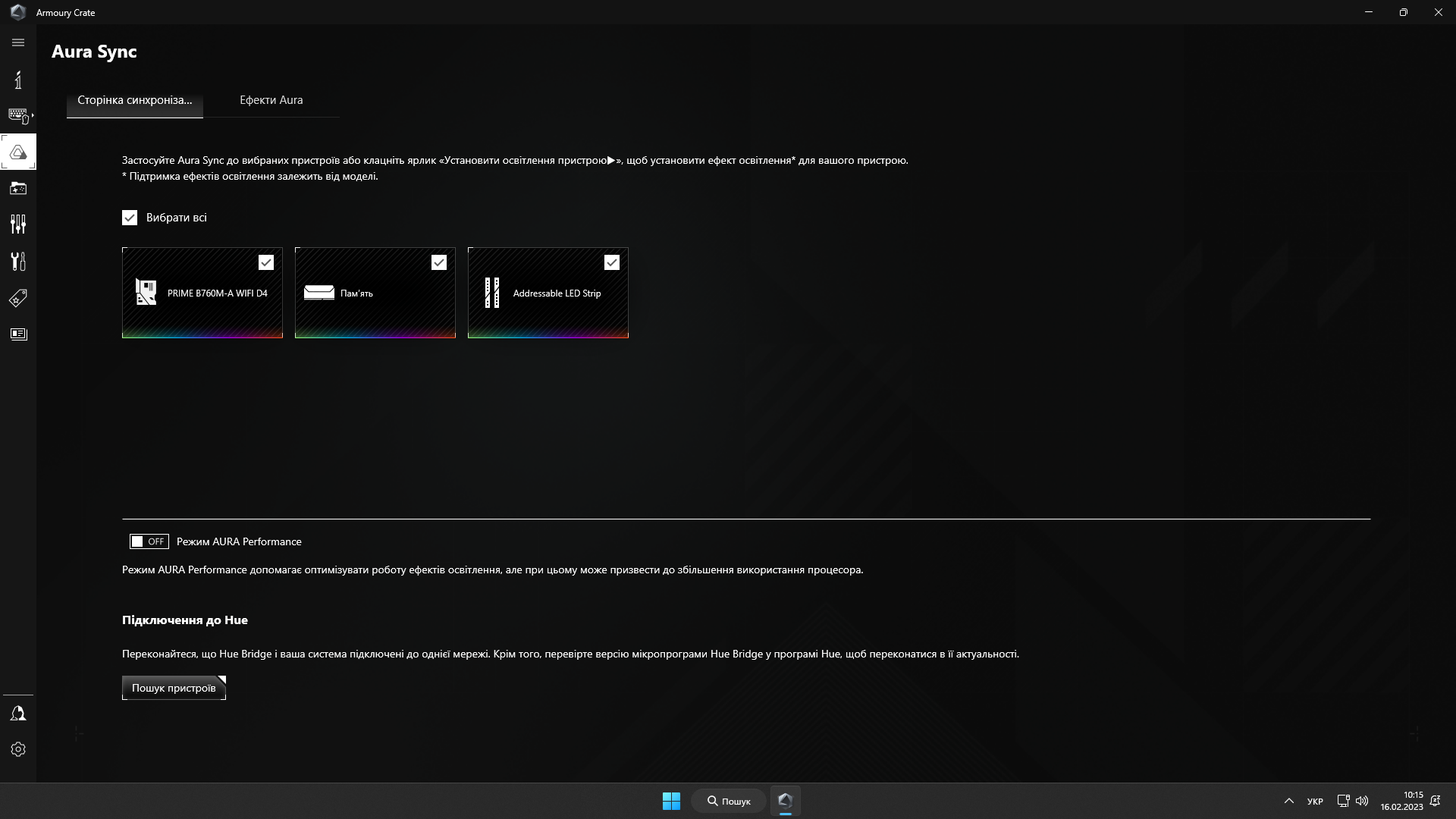

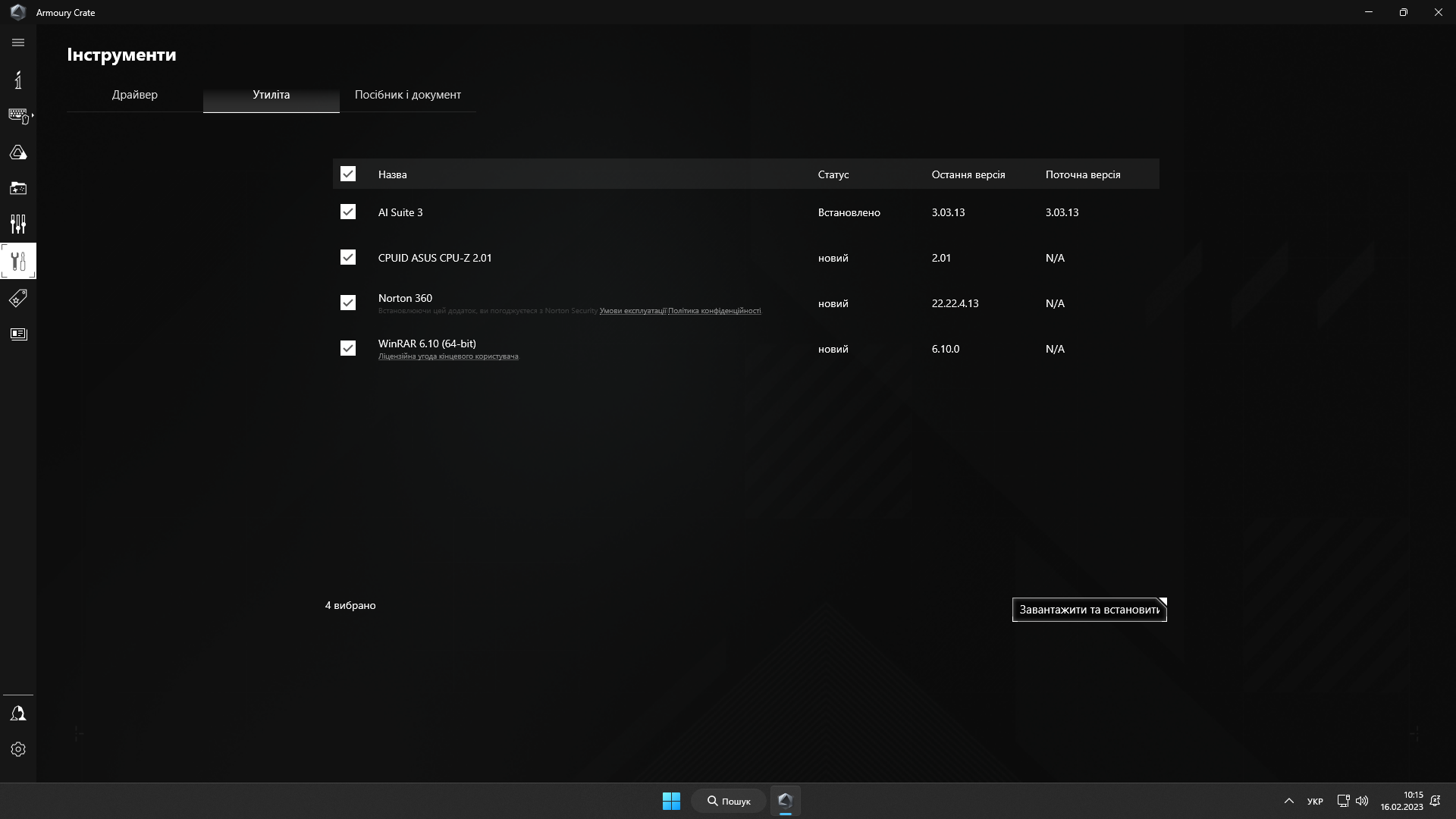

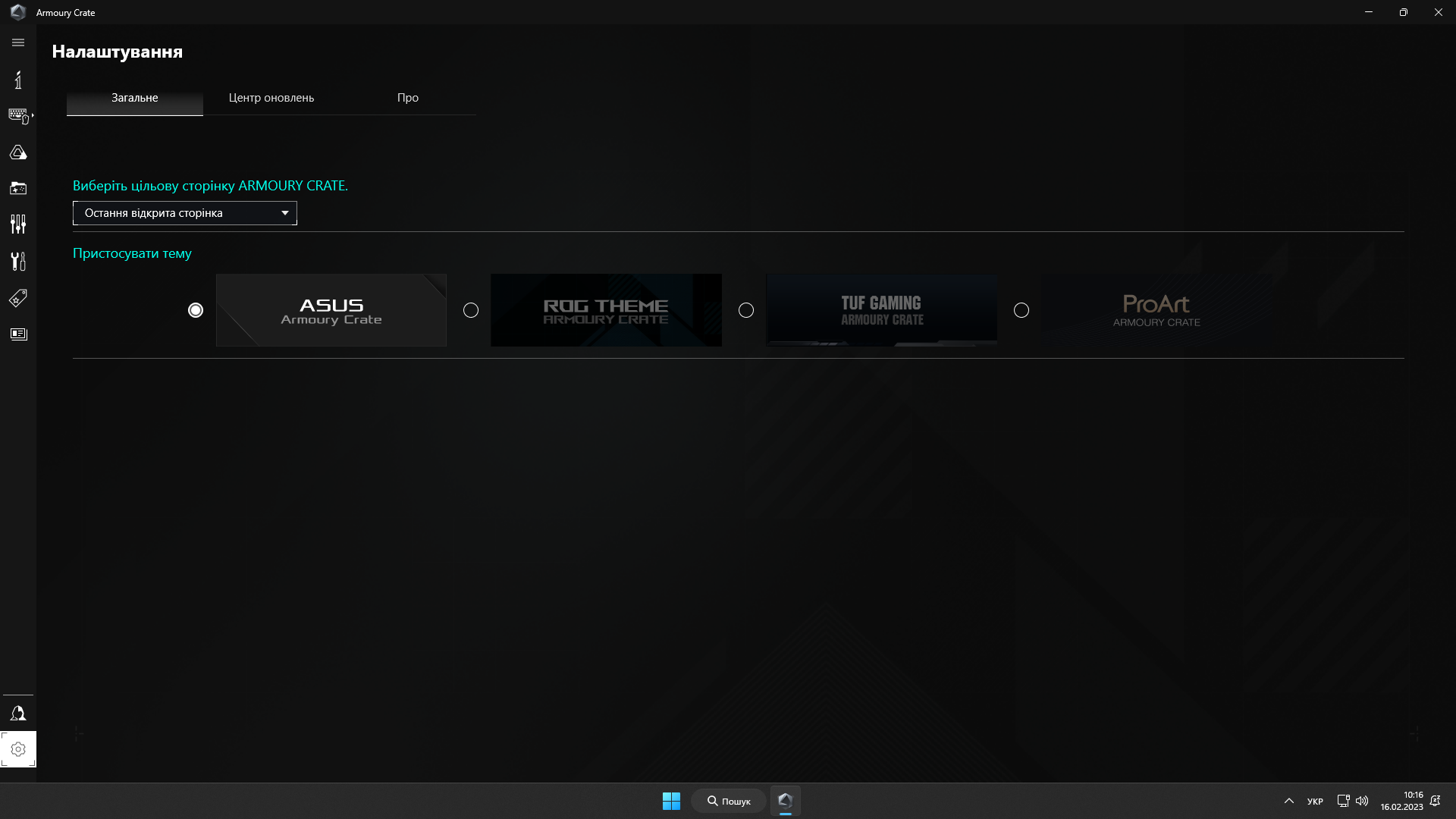

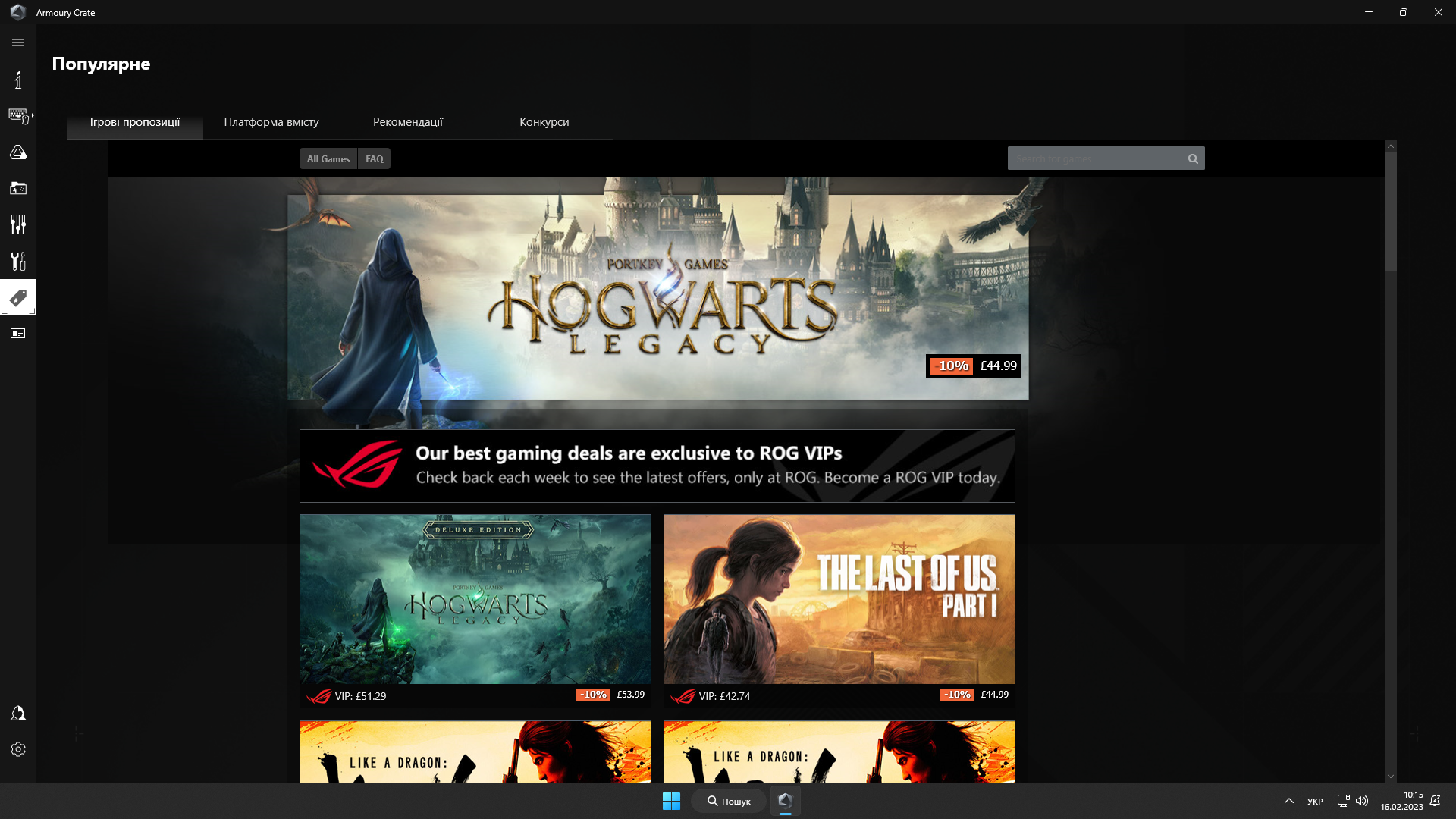

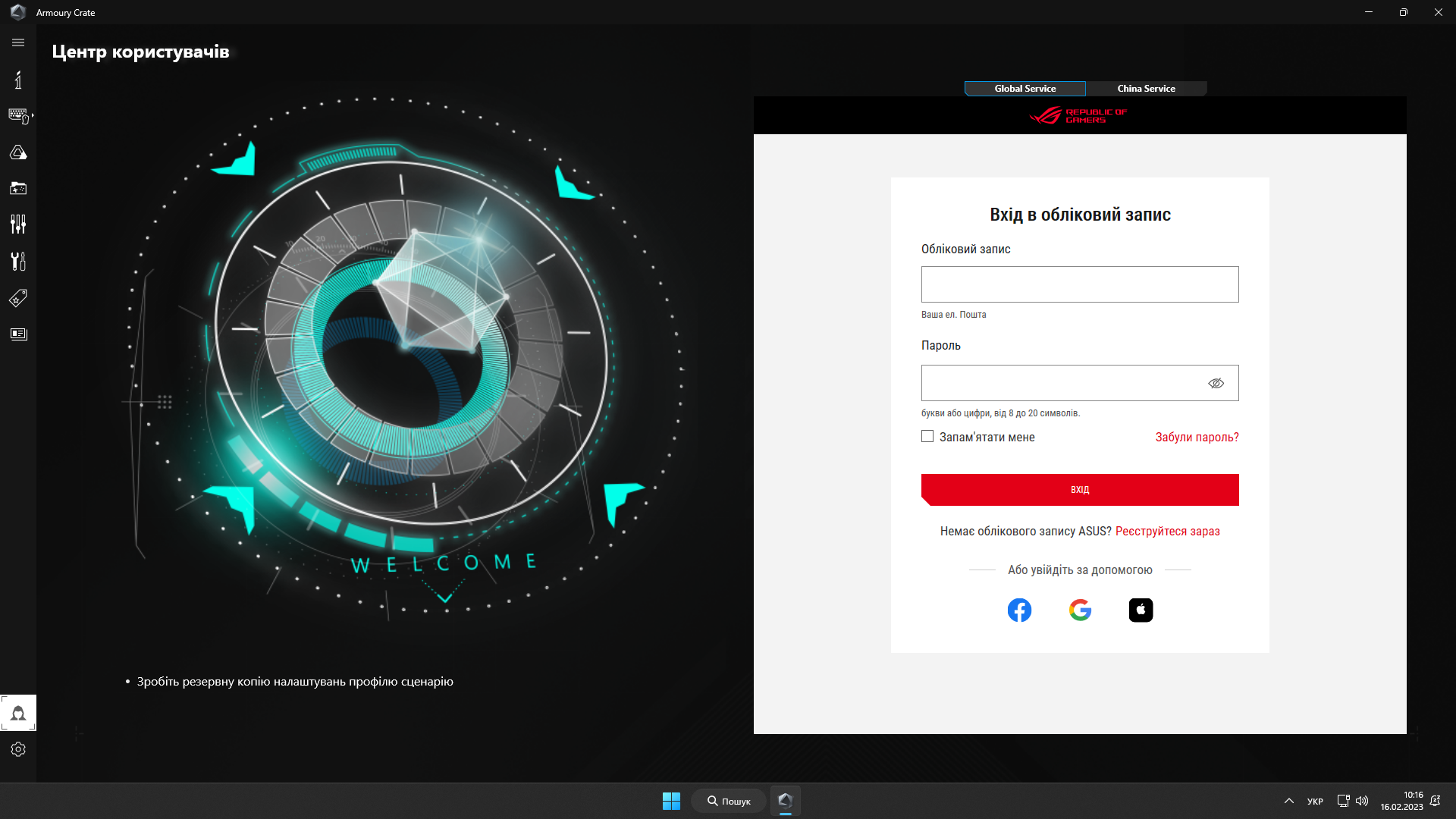

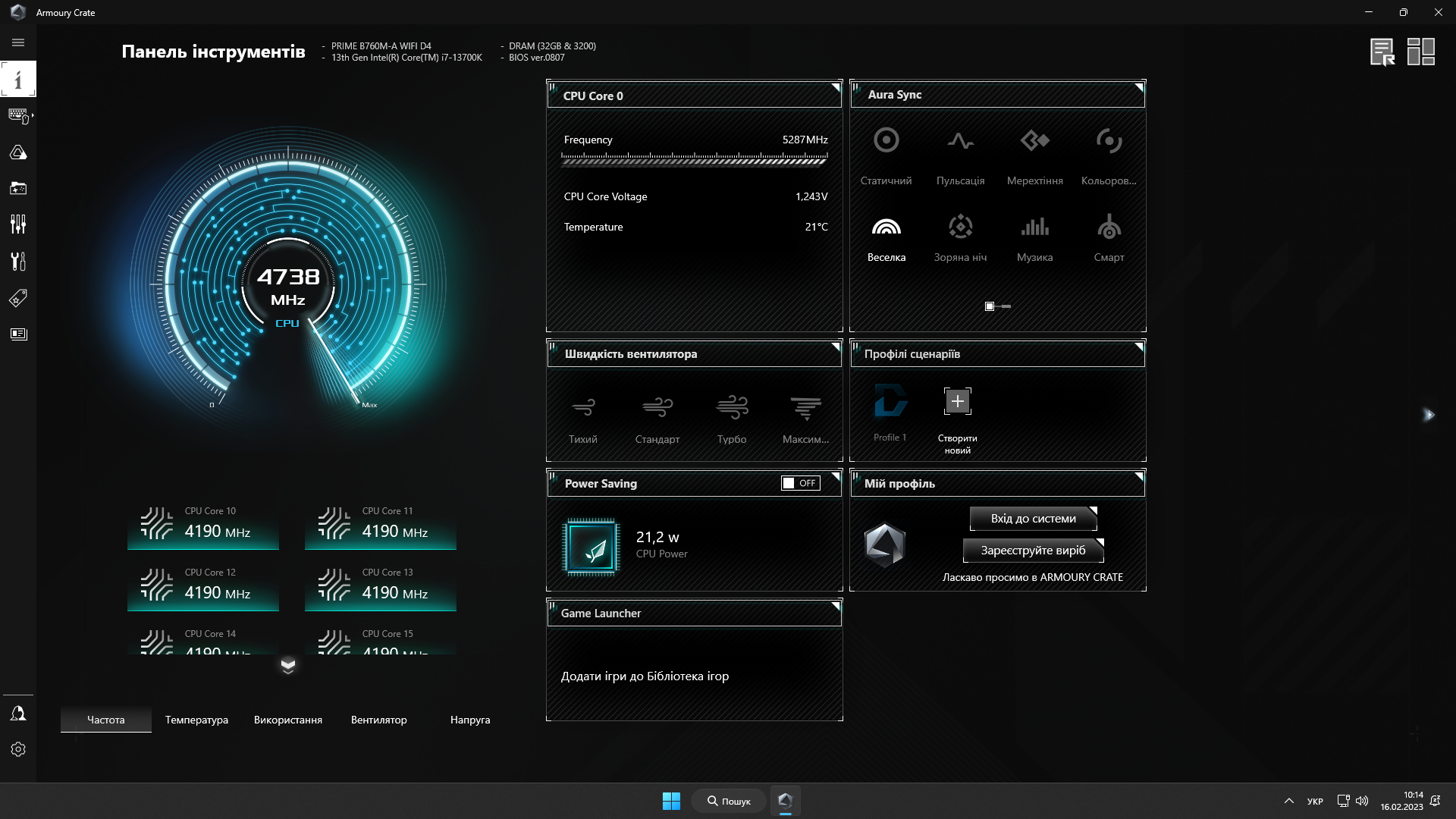

Ну і головний хаб пристроїв ASUS — Armoury Crate. Завдяки ньому всі продукти синхронізуються та керуються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення про різні вузли платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання.
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/122-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/123-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/124-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/125-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/126-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/127-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/128-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/129-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/130-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/131-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/132-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/133-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/134-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/135-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/136-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/137-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/138-asus-prime-b760m-a-wifi-d4.png)
![ASUS Prime B760M-A WiFi D4](/motherboard/asus-prime-b760m-a-wifi-d4/139-asus-prime-b760m-a-wifi-d4.png)
