Бюджетний сегмент хоч і залишається за кадром більшості оглядів, але має дуже високий попит людьми, що не хочуть заморочуватись з тонким налаштуванням свого ПК і не женуться за інтерфейсами останніх версій на виріст. ASUS готова задовольнити таких користувачів і надати універсальне базове рішення для закриття більшості потреб сучасної збірки на базі процесорів Intel Alder Lake та Raptor Lake з пам’яттю DDR4. Зустрічайте ASUS Prime B760M-A Wi-Fi DDR4!
Характеристики
| Виробник | ASUS |
|---|---|
| Модель та сторінка продукту | ASUS Prime B760M-A WiFi D4 |
| Чипсет | Intel B760 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 та 13 покоління (Alder Lake, Raptor Lake) |
| Пам'ять | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133-3200 МГц, 3333-5333+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 4.0 x16 — CPU 1 x PCI Express 4.0 x16 (x4) — B760 1 x PCI Express 4.0 x16 (x1) — B760 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — B760 |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 4x 4pin |
| Порт PS/2 | + |
| Порти USB | I/O-панель: 4 x USB 2.0, 2 x USB 3.2 Gen 2 (Type A) Контактні групи: 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт) |
| Serial ATA | 4 x SATA 6 Гбіт/с (B760) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s) |
| Вбудований звук | Realtek ALC897 |
| S/PDIF | + (на платі) |
| Мережеві можливості | 1 х Realtek RTL8125BG (2.5 Gigabit Ethernet) Intel Wi-Fi 6 AX201 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2 |
| COM | + (на платі) |
| RGB | 3 x Addressable Gen 2, 1 x Aura RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | mATX |
| Розміри, мм | 244 x 244 |
| Додаткові функції | ASUS 5X PROTECTION III (DIGI+ VRM, LANGuard, Overvoltage Protection, SafeSlot Core+, Stainless-Steel Back I/O), ASUS Q-Design (Q-DIMM, Q-LED Core, Q-Slot), ASUS Thermal Solution (M.2 heatsink, VRM heatsink design), ASUS EZ DIY, ProCool, Aura Sync |
| Вартість, грн | 5999 |
Комплект постачання
Материнська плата постачається в компактній коробці.
На зворотній стороні можна побачити детальні характеристики материнської плати, а також її ключові особливості.
Материнська плата очікує свого власника у антистатик-пакеті. Заводська комплектація така:
- інструкція;
- I/O shield;
- стійки та прокладки для M.2 накопичувачів;
- антена Wi-Fi та платформа;
- два чорних SATA-кабелі з металевими клямками (один з них кутовий).
Зовнішній вигляд
Материнська плата має нейтральний зовнішній вигляд, без крикучих елементів дизайну. У кольоровій гамі використовується звичайний колір металу та чорний текстоліт. RGB-підсвітка відсутня, але користувач має нагоду розгорнути свою власну новорічну ялинку з допомогою AURA та конекторів Addressable Gen 2. Накопичувач M.2 від процесора також отримав радіатор охолодження, тоді як роз’єм від чипсета без нього. Радіатор підсистеми живлення розширено до зони I/O.
Сокет нічим не примітний, стандартний варіант. Засувки на слотах оперативної пам’яті присутні лише з однієї сторони.
Чипсет охолоджується компактним радіатором. Кріплення виконано на пластикових цвяхах з пружиною, контакт відбувається через термопрокладку.
Силова підсистема реалізована за схемою 9+1, керується ШІМ-контролером DIGI+ ASP2100R. На процесор відведено дев’ять транзисторних груп, кожна зі своїм драйвером та розпаяними по одному Vishay SiRA14DP та по два SiRA12BDP, розрахованих на 60 А. Також присутня одна група з двох SiRA14DP та SiRA12BDP, їх виділено інтегрованій графіці. Живлення процесора забезпечується одним конектором EPS12V.
Охолодження VRM делеговано двом радіаторам, що контактують з силовими елементами через термопрокладки та фіксуються гвинтами.
Материнська плата може прийняти на борт два M.2-накопичувача та забезпечити одному з них відвід тепла за допомогою радіатора.
Підключення наступне:
- M.2_1 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до CPU. Присутній радіатор.
- M.2_2 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до чипсета B760.
Фото радіатора M.2_1:
Бездротова мережа Wi-Fi 6 та Bluetooth 5.2 реалізовані на базі модуля Intel AX201 (AX201NGW), а дротовий 2.5G Ethernet обслуговує контролер Realtek RTL8125BG.
Кодек Realtek ALC897 відокремлено від основної частини текстоліту. Батарейка CMOS знаходиться під головним слотом PCI-E 4.0 x16 і буде перекрита при використанні відеокарти більше за один слот розширення. Біля зони I/O розташовано один конектор для вентилятора.
Нижче ліворуч можна знайти конектор AAFP (HD AUDIO), контактну групу COM, LPT, SPDIF_OUT, USB 2.0, USB 3.2 Gen 1 та CLR_CMOS.
Правіше розташовано конектори RGB 12 В та RGB 5 В, два SATA-порти, конектор зовнішнього TPM, а також контактну групу FRONT PANEL.
Під кутом 90 градусів розташовано ще два SATA-порти, а трохи вище по одному конектору USB 3.2 Gen 1 та USB 3.2 Gen 2 Type C. Зверху знаходяться ще два конектори RGB та три роз’єми вентиляторів.
Інтерфейси I/O-панелі:
- x2 HDMI;
- x1 DisplayPort;
- x1 PS/2;
- x4 USB 2.0;
- x2 USB 3.2 Gen2 (Type A);
- x1 2.5G LAN;
- x2 SMA (для підключення Wi-Fi антен);
- х3 Mini Jack (Line in, Line out, Mic in).
Можливості UEFI
Інтерфейс управління представлено типовим ASUS UEFI BIOS UTILITY, що працює в режимах EZ Mode та Advanced Mode. Цей інтерфейс вже безліч раз розписувався на ресурсі, тому швидко й про все.
В режимі EZ Mode користувач може отримати звіт по ключовим елементам системи, налаштувати системний час, обрати мову інтерфейсу, знайти потрібну опцію пошуком, управляти AURA, ResizeBAR, кривою обертів вентиляторів, XMP, RAID, змінити пріоритет завантаження з накопичувачів, а також перевести систему в режим Power Saving.
В режимі Advanced Mode інтерфейс поділено на декілька вкладок з відповідною функціональністю.
Вкладка My Favorites динамічна, в ній зібрано опції, що найчастіше використовуються користувачем.
Вкладка Main відображує ключові дані по системі. Тут також можна встановити пароль для безпеки, обрати мову інтерфейсу, а також встановити системний час.
Вкладка AI Tweaker обмежена у своїх можливостях в умовах чипсета Intel B760, однак у користувача все ще повністю розв’язані руки для тонкого налаштування оперативної пам’яті та точних напруг різноманітних вузлів, включно LLC.
Нижче таблиця діапазонів регулювання напруг та важливих опцій:
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…7 | 1 |
| CPU Core Voltage (V) | 0,6–1,7 | 0,001 |
| Cache Voltage (V) | 0,6–1,7 | 0,001 |
| CPU Graphics Voltage (V) | 0,6–1,7 | 0,005 |
| CPU System Agent Voltage (V) | 0,7–1,6 | 0,001 |
| CPU L2 Voltage | 0,7–1,8 | 0,001 |
| CPU Input Voltage (V) | 1,5–2,1 | 0,01 |
| DRAM Frequency (MHz) | 800–8400 | 33–133 |
| DRAM Voltage (V) | 1,0–1,8 | 0,005 |
| IVR Transmitter VDDQ Voltage | 0,7–2,2 | 0,005 |
| PCH 1.8V Primary Voltage | 1,8–1,9 | 0,1 |
Вкладка Advanced дає можливість контролю більшості пристроїв та елементів материнської плати.
Вкладка Monitor дає користувачу інформацію по напругах, температурам та вентиляторам. Також звідти можна регулювати режими роботи вентиляторів та скинути датчик відкриття шасі.
Вкладка Boot дозволяє налаштувати CSM, Secure Boot, та процес завантаження системи в цілому.
Вкладка Tool зібрала в собі фірмові технології виробника, можливість Secure Erase накопичувачів, а також систему профілів налаштувань.
Вкладку Exit коментувати не потрібно.
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | Armoury Crate, AURA Creator, AURA Sync, Fan Xpert 2+, Power Saving, AI Suite 3, DIGI+ VRM, PC Cleaner |
| Додаткове | ASUS CPU-Z, MyASUS, Norton Deluxe (60 Days Free Trial), WinRAR |
В комплекті не передбачено носія з ПЗ та драйверами, користувачу доведеться самостійно підготувати усе необхідне.
Програмне забезпечення ASUS в цьому поколінні не отримало якихось значних змін, що потребують детального огляду, тому максимально коротко та про головне.
Ai Suite 3 призначений для тонкого налаштування материнської плати прямо з-під ОС. Однак функціональність застосунку дуже обмежена чипсетом B760.
ПЗ Realtek Audio Control для керування звуковим кодеком.
Ну і головний хаб пристроїв ASUS — Armoury Crate. Завдяки ньому всі продукти синхронізуються та керуються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення про різні вузли платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання.
Тестовий стенд

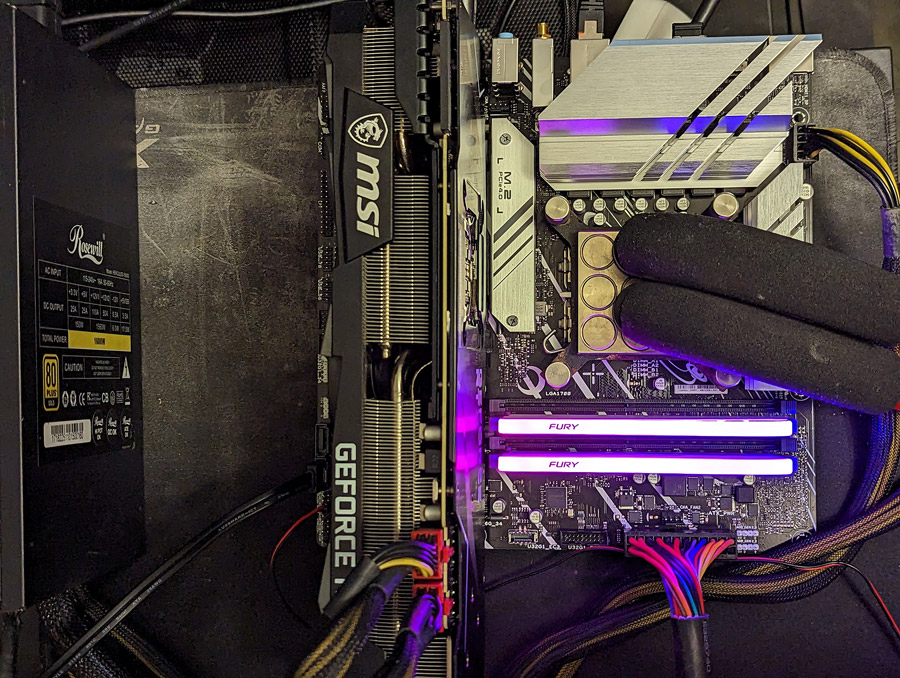

Тестування відбувалося з такими комплектуючими:
- процесор: Intel Core i7-13700K;
- система охолодження: контур СВО із чілером;
- материнська плата: ASUS Prime B760M-A Wi-Fi DDR4 (UEFI 0807);
- пам'ять: Kingston Fury Beast DDR4 Special Edition KF432C16BWAK2/32 (2x16 ГБ, DDR4-3200, CL16-20-20-39, 1,35 В);
- відеокарта: GeForce RTX 3090 (MSI VENTUS 3X 24G OC, mod firmware 390W GIGABYTE Gaming OC);
- системний накопичувач: Kingston KC3000 1024 ГБ (SKC3000S/1024G);
- блок живлення: Rosewill Hercules 1600S (1600 Вт);
- операційна система: Microsoft Windows 11 Pro 22H2 x64 (22621.1265), актуальні оновлення на момент середини лютого 2023 року.
Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чілер Hailea HC-300A, бак води 15 л.
Методика тестування

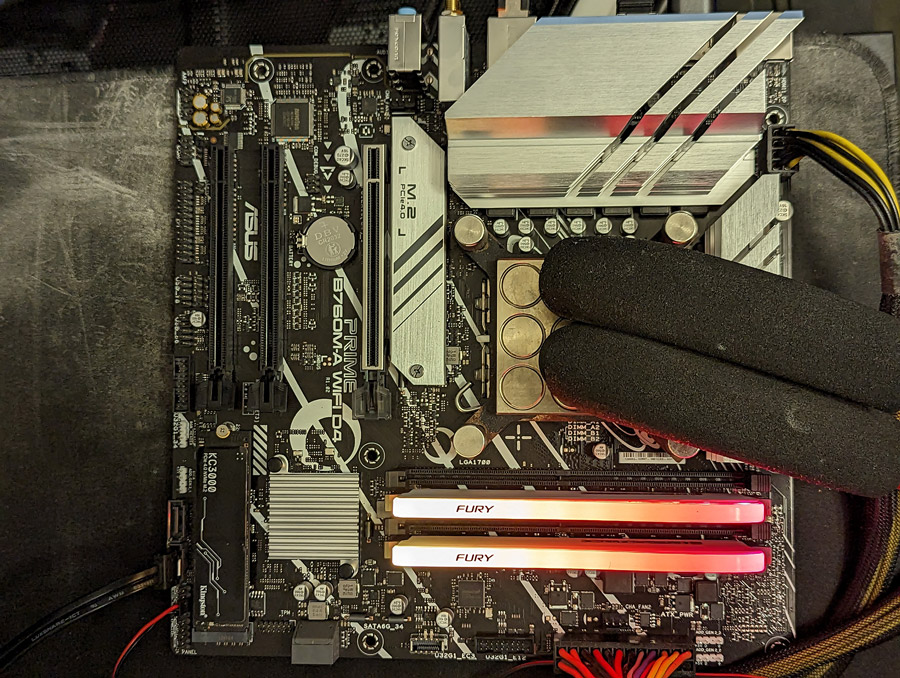

Управління обертами вентилятора — автоматичне. Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Показники температур бралися з моніторингу HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Під час фіксації температур материнська плата або була 30 хвилин без навантаження, або 30 хвилин з ним. Вимір сумарного енергоспоживання платформи проводився за допомогою енергометра Feron TM55 та електролічильника протягом 30 хвилин у режимі навантаження (забіг LinX) та без нього. Вимір енергоспоживання окремо процесору проводився за допомогою ElmorLabs PMD. Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне, те саме стосується ігор. В них відбувався запис телеметрії (1% low fps + Average fps) за допомогою Riva Tuner Statistics Server. CS:GO (налаштування якості — мінімальні) — тест на мапі майстерні FPS Benchmark від початку сцени бенчмарку до третього звукового сигналу на чорному екрані. Інші ігри тестувались на заводських пресетах мінімальної якості на стандартних бенчмарках.
Вільного розгону процесора нема, однак присутні можливості тонкого налаштування вузла ОЗП.
Тестування

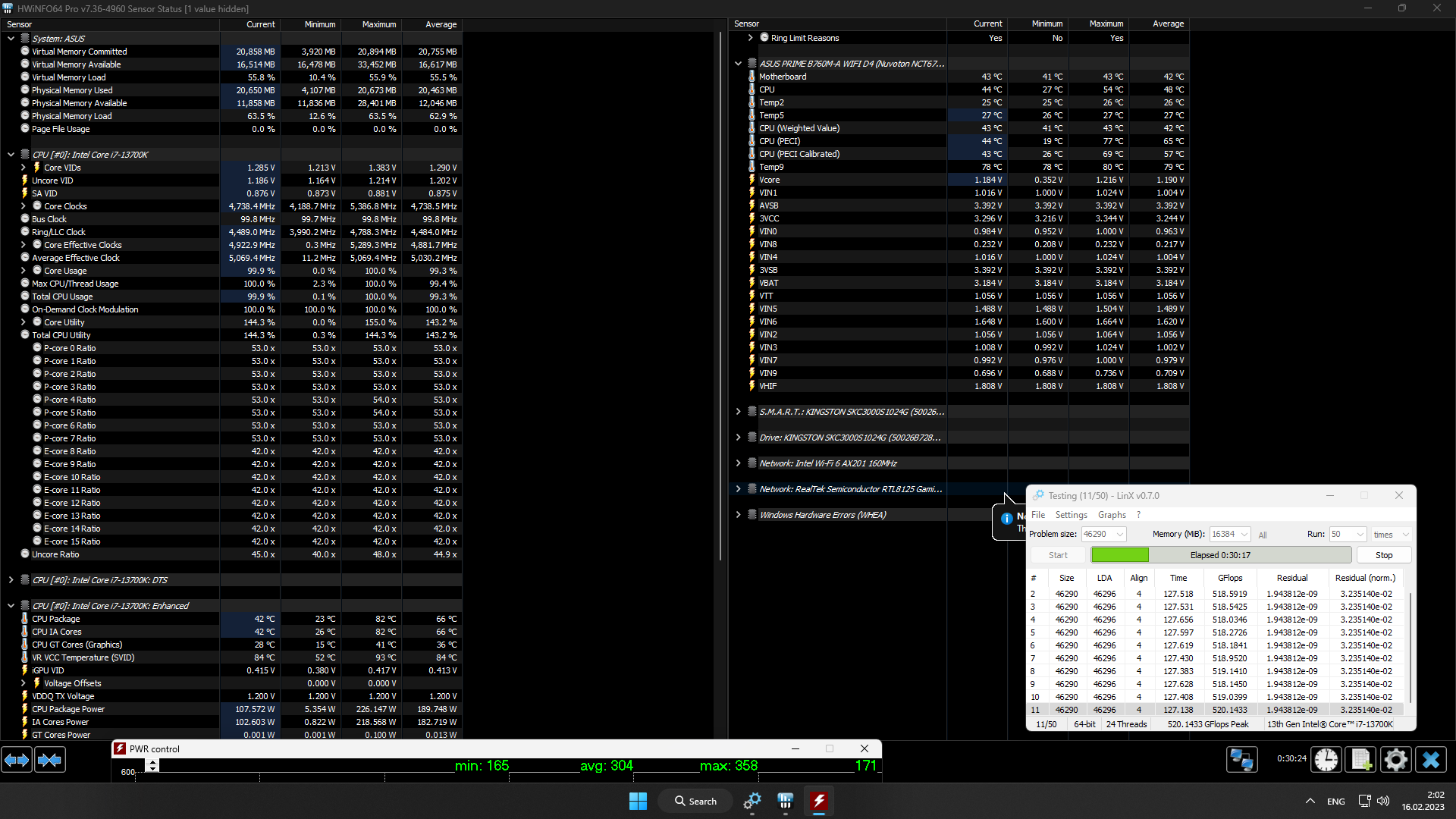

Під час тестування навантаження за допомогою LinX P-cores процесору знаходились на рівні 5,3 ГГц, а E-cores на рівні 4,2 ГГц. Це файний результат, як для плати бюджетного цінового сегмента.
В іграх частоти знаходились на тому ж рівні.

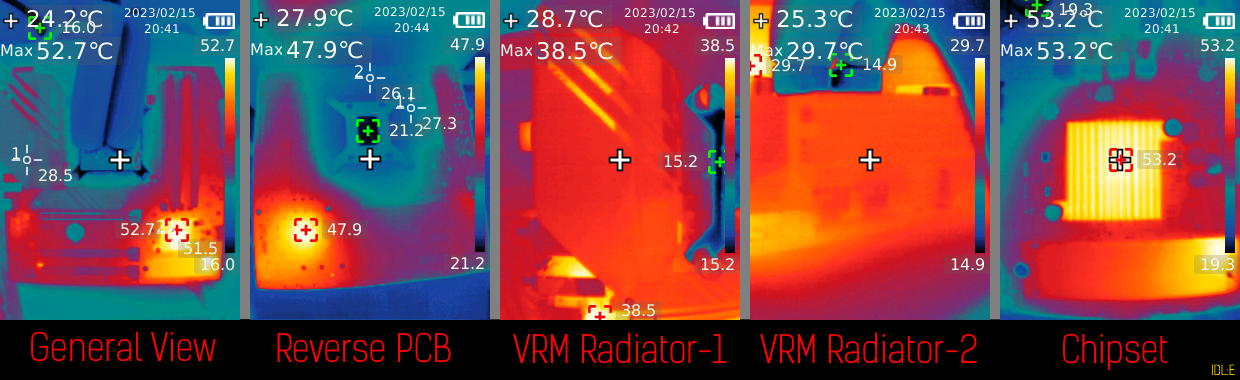

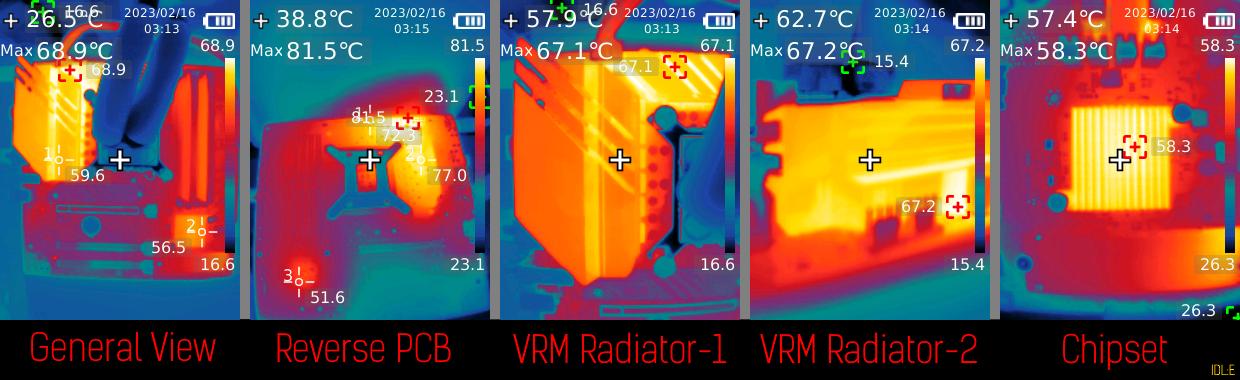

Подібний режим експлуатації не виявився чимось непід’ємним для материнської плати, результати на термофото нижче (простій та навантаження):

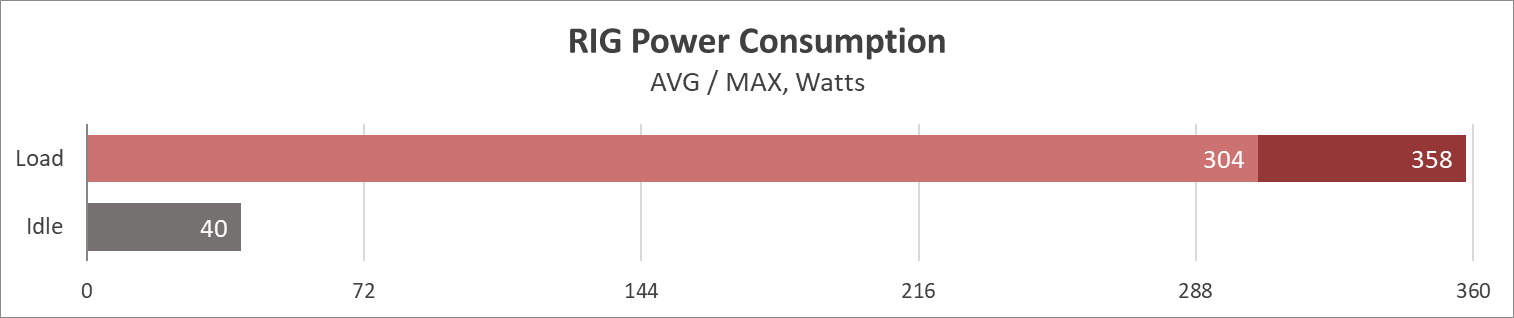

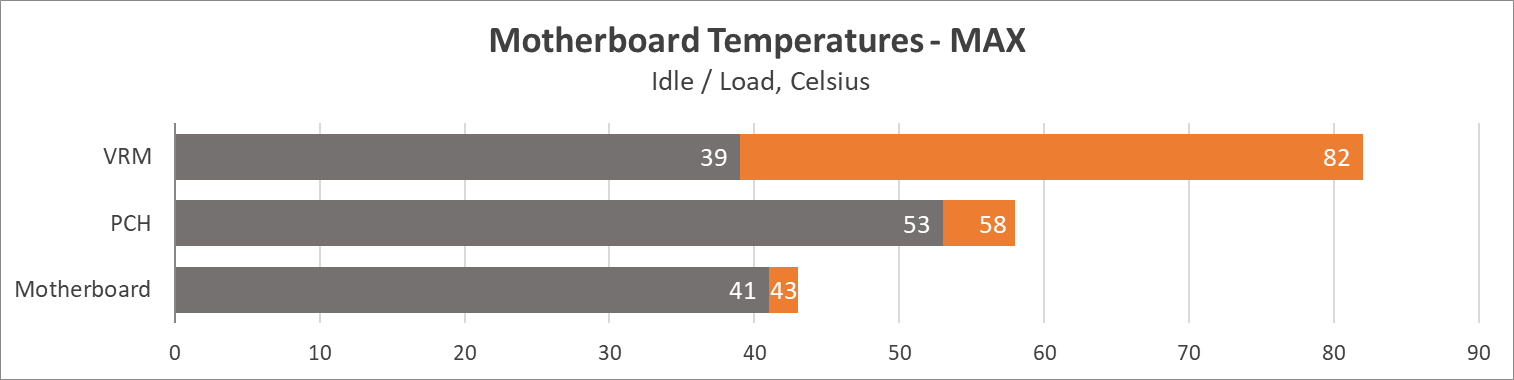

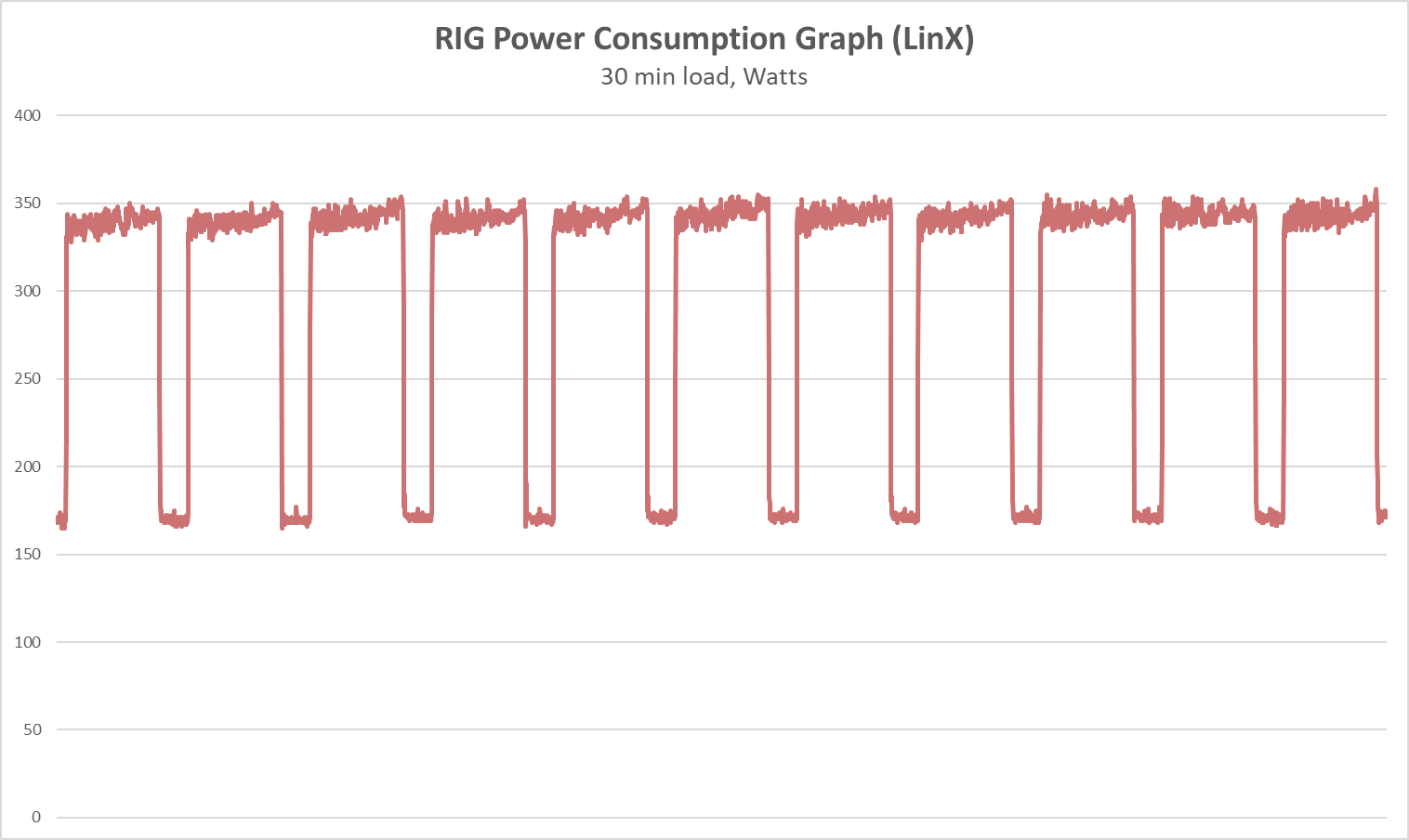

Температури та споживання:

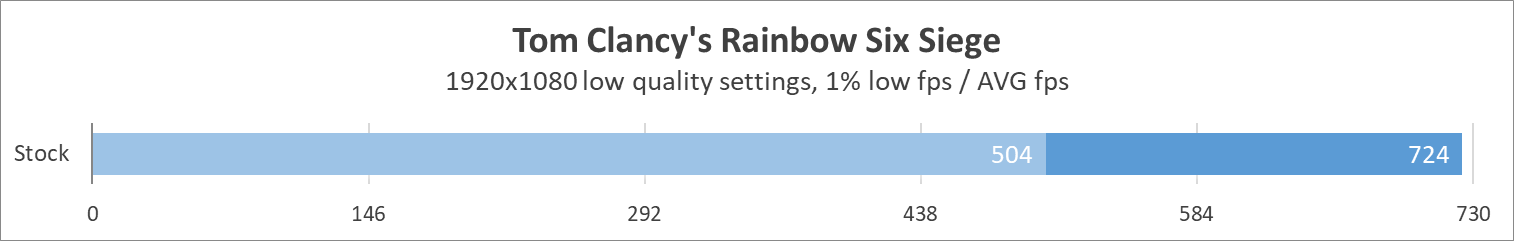

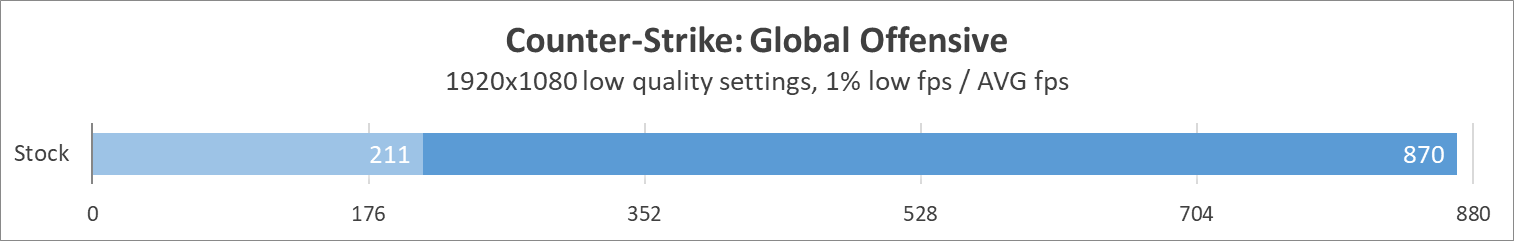

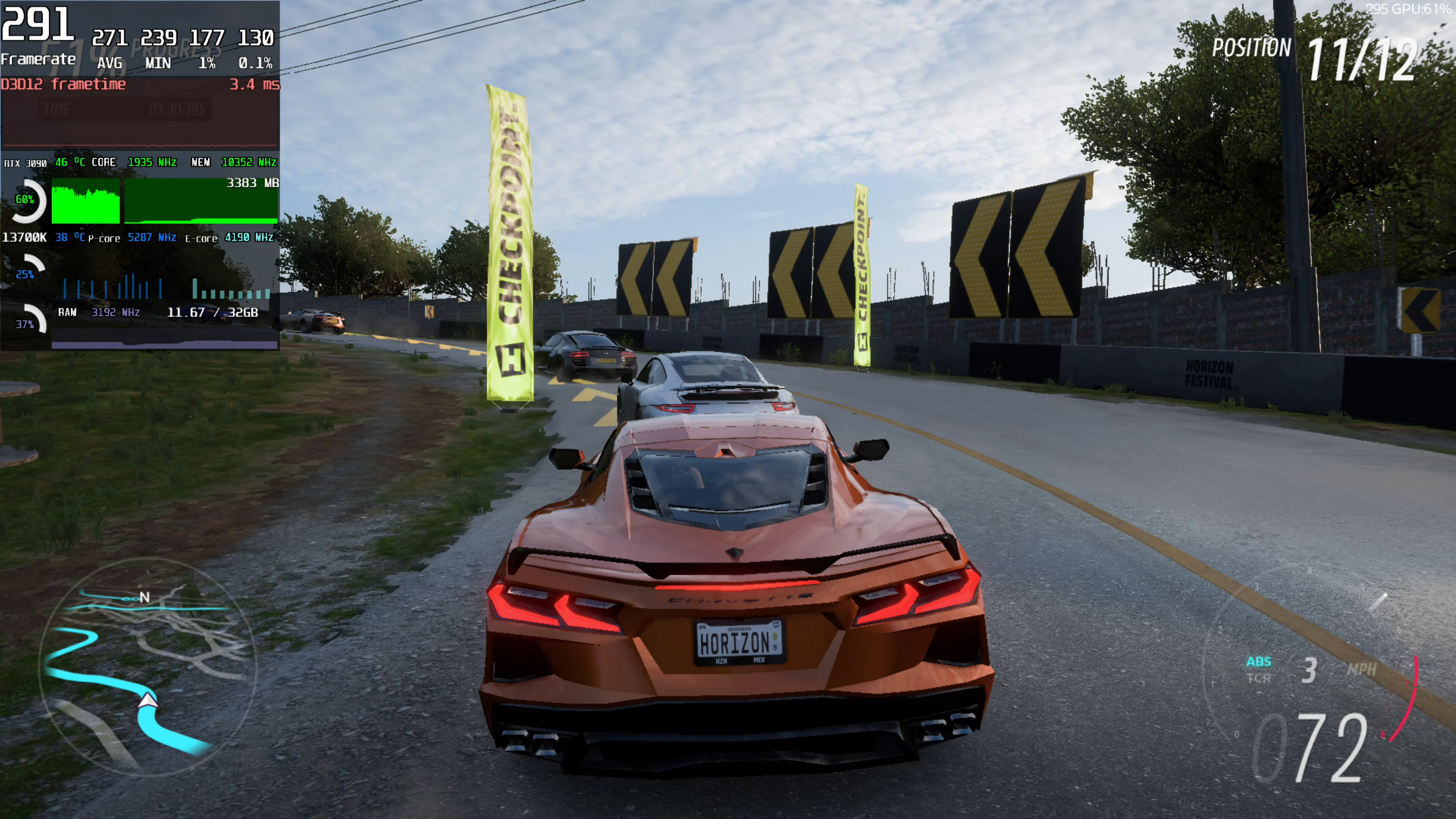

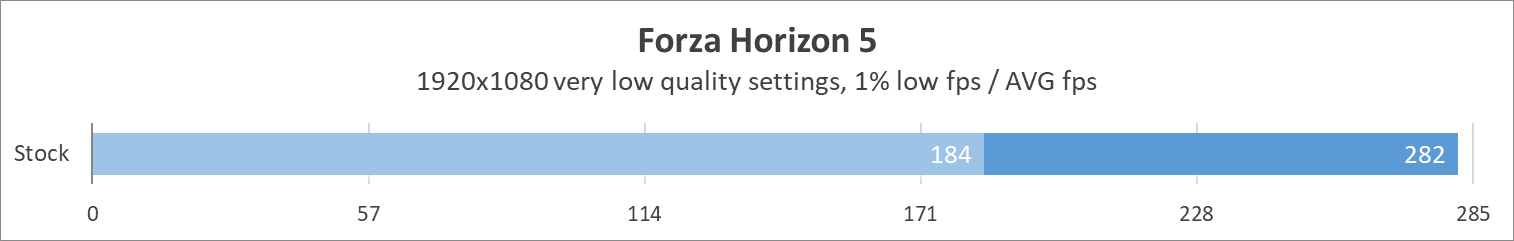

Результати тестування геймінгу:

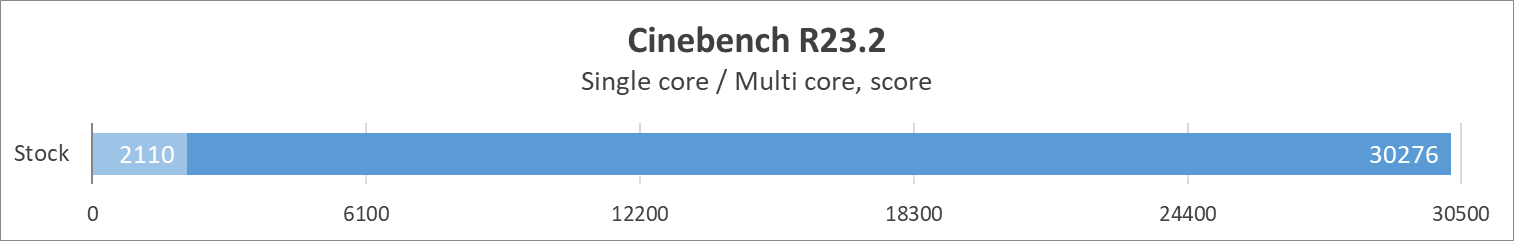

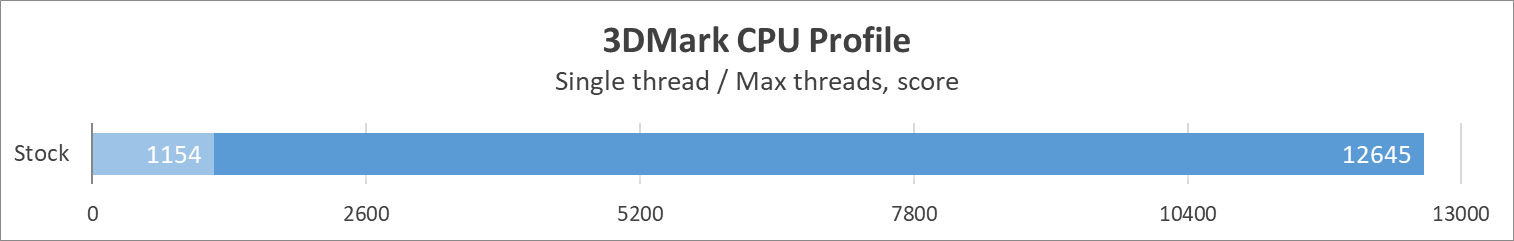

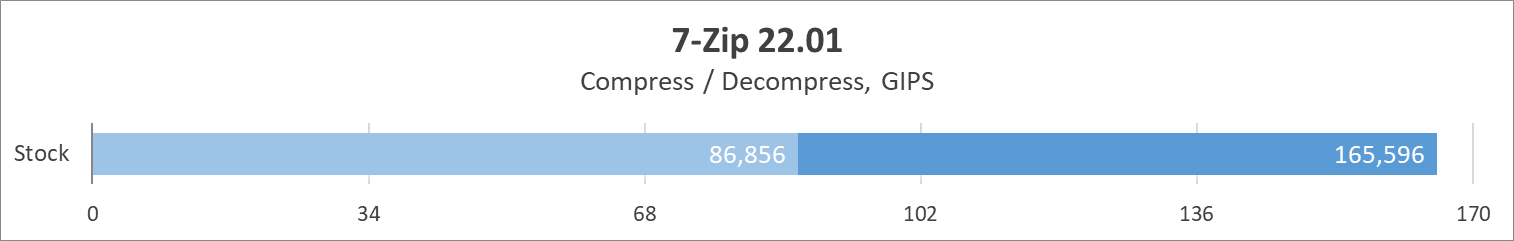

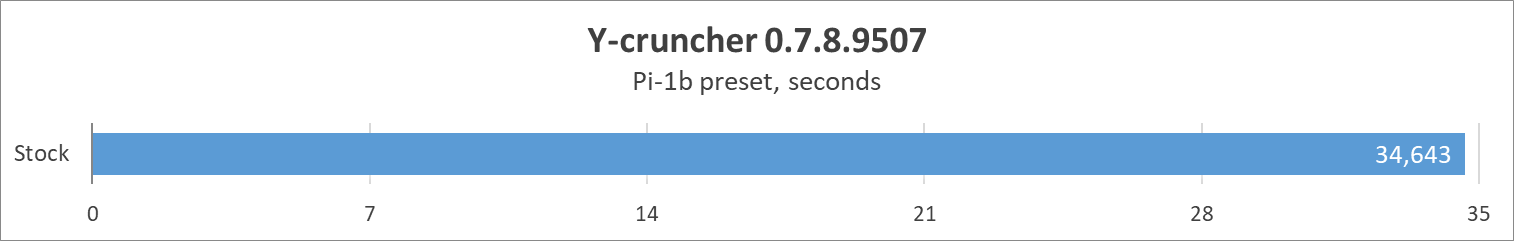

Результати бенчмарків:

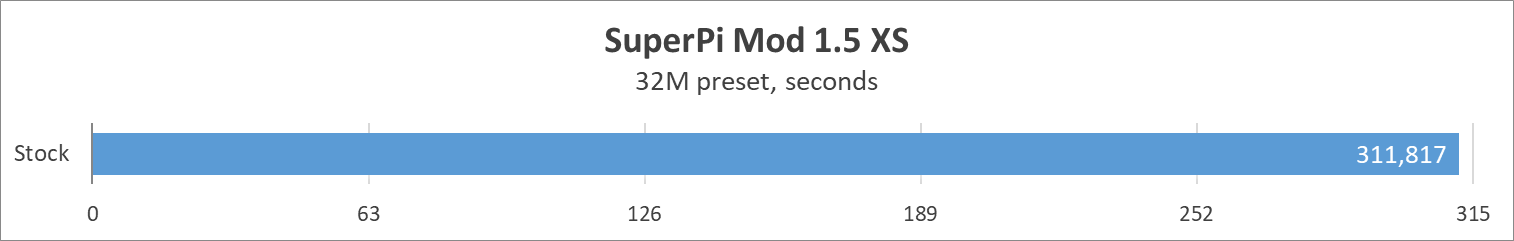

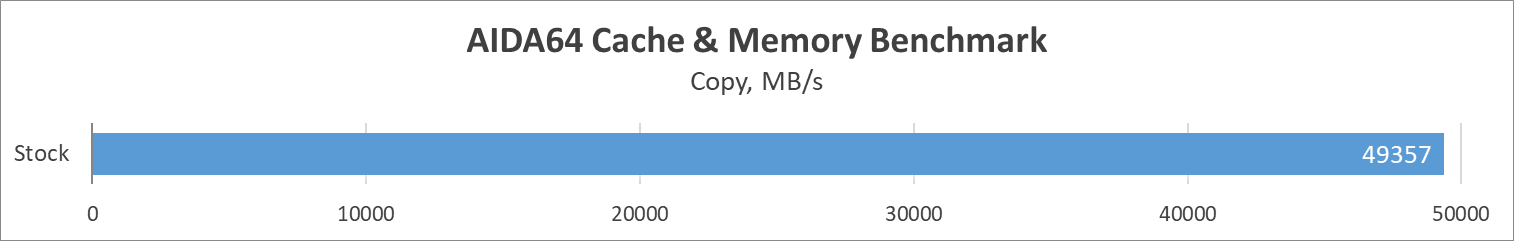

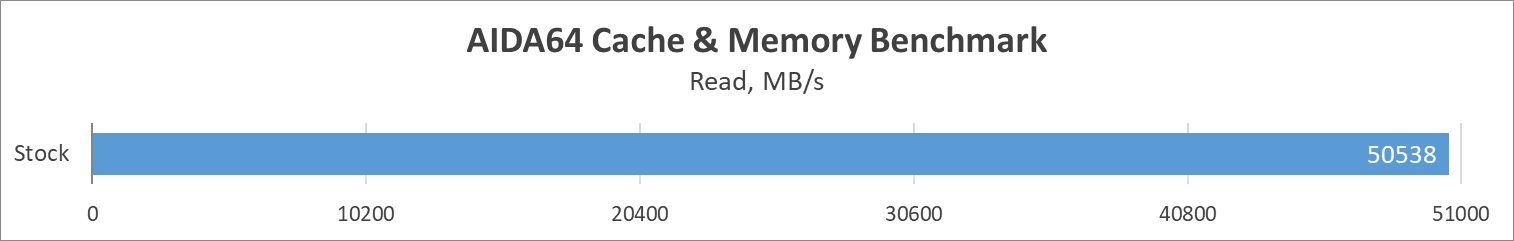

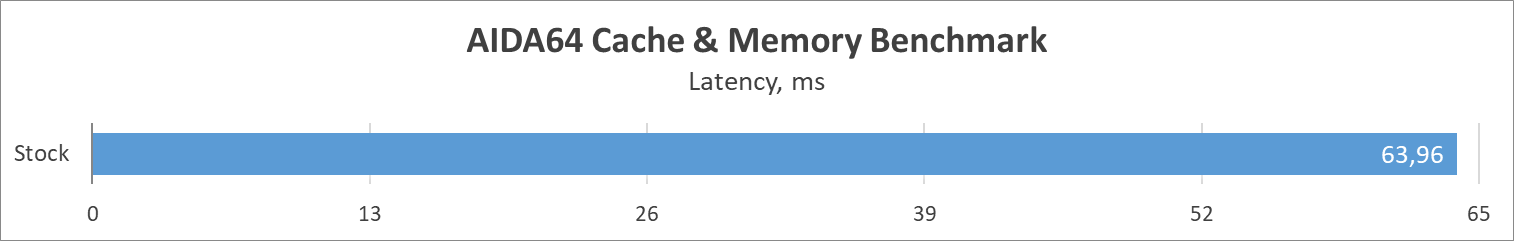

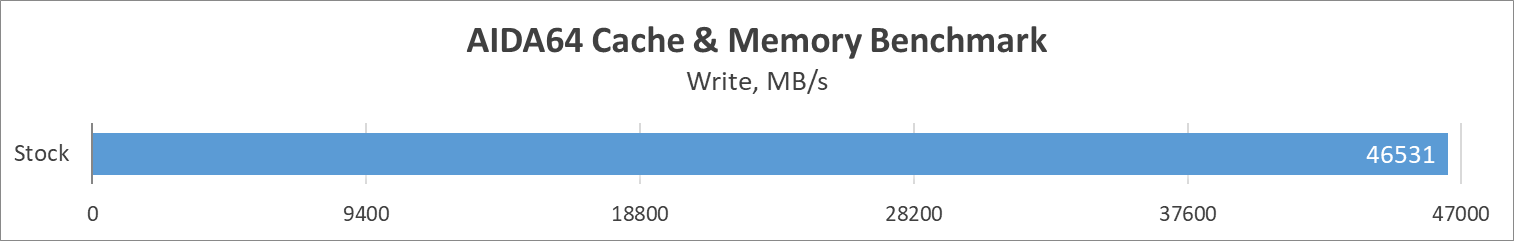

Результати тестування оперативної пам’яті:
Висновки
Материнська плата ASUS Prime B760M-A WiFi D4 — це той самий звичайний робочий кінь. Його не видно за усілякими «геймерськими», «преміум», та «оверклокерськими» пропозиціями як від ASUS, так і від інших виробників. Він просто робить свою роботу, і робить її добре, навіть не боїться прийняти на борт Core i7-13700K і забезпечити йому працездатність в турбо-режимі.
Заради зменшення вартості виробник не забезпечив підтримку PCI-E 5.0, але мінусом у конкретній ситуації це не назвати. Виробник пропонує ще більш бюджетні варіанти: без Wi-Fi, без додаткових фаз живлення та радіаторів. Тобто якщо стоїть саме ціль зекономити ще більше – пропозиції є. Стосовно ж поточного екземпляра, то на його борту є все необхідне для роботи у реаліях 2023 року, крім того, присутній нативний PS/2 на задній панелі, навіть є контактні групи для COM та LPT, якщо є необхідність у старих пристроях. Цього не нададуть більшість флагманських продуктів. Для повного покриття legacy хіба що бракує аналогового VGA-відеоінтерфейсу. Ну і звичайно же, ніхто не заперечує використання цієї плати як основи геймерської системи.
Тобто на виході користувач отримує універсальне рішення, яке однакового зможе задовольнити потреби корпоративного сегмента, включаючи підтримку застарілих інтерфейсів, так і файну бюджетну основу для професійного використання, чи геймінгу.
