Перші плати серії Republic of Gamers, котрі розраховані на ентузіастів та геймерів, були представлені ще 15 років тому і на цей час вони стали одними з найкращих для оверклокінгу та бенчінгу. Не стала виключенням й ASUS ROG Crosshair X670E Gene, яка використовувалася при тестуванні процесора Ryzen 9 7950X. Це плата формфактора mATX, з багатими функціональними можливостями та великою кількістю налаштувань в UEFI. І це, мабуть, одна з перших плат ROG такого розміру для платформи AMD — зазвичай вони були повноформатні ATX.
Як і подобає чипсету AMD X670E він складається з двох чипів, що на тлі підтримки трьох накопичувачів M.2 здається чимось неймовірним, бо на mATX не так й багато зайвого місця. Крім того, плата має потужний перетворювач живлення процесора, що потребує гарного охолодження, а це також робить свій внесок в об’єм зайнятого простору та висуває вимоги до системи охолодження CPU. Але про все це нижче.
Більш детальні характеристики плати приведені в таблиці:
| Модель | ASUS ROG Crosshair X670E Gene |
|---|---|
| Сторінка продукту | ROG Crosshair X670E Gene |
| Чипсет | AMD X670E |
| Процесорний роз'єм | AM5 |
| Процесори | AMD 7000 Series (Ryzen 9, 7, 5) |
| Пам'ять | 2 DIMM DDR5 SDRAM, максимум 64 ГБ: 4800–5200 МГц, 5400-6400+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU, 1 x PCI Express 4.0 х1 — X670E |
| M.2 | 1 x PCI Express 5.0 x4 M.2 (Key M, 2242/2260/2280) — CPU ROG GEN-Z.2: 1 x PCI Express 5.0 x4 M.2 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2 (Key M, 2242/2260/2280/22110) — X670E |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 7x 4pin |
| Порти PS/2 | – |
| Порти USB (панель I/O) | 2 x USB 4 (Type-C — Intel JHL8540) 6 x USB 3.2 Gen 2 (5 x Type-A, 1 x Type-C) 2 x USB 2.0 (Type-A) |
| Порти USB (роз’єми на платі) | 1 x USB 3.2 Gen 2x2 (Type-C) 1 x USB 3.2 Gen 1 (2 порти) 2 x USB 2.0 (4 порти) |
| Serial ATA | 4 x SATA 6 Гбіт/с |
| RAID | 0, 1, 5, 10 (SATA, M.2) |
| Вбудований звук | ROG SupremeFX 7 (Realtek ALC4080, Savitech SV3H712 AMP) |
| S/PDIF | + (оптичний) |
| Мережеві можливості | 2.5 Gigabit Ethernet 2x2 Wi-Fi 6E, Bluetooth 5.3 (Intel AX210) |
| COM | – |
| RGB | 2 x Addressable Gen 2 (5 В) 1 x AURA RGB (12 В) |
| LED RGB Header | 3 |
| TPM | + |
| UEFI | UEFI AMI BIOS, 256 Mb Flash ROM |
| Формфактор | mATX |
| Розміри, мм | 244 x 244 |
| Додаткові функції | Кнопки FlexKey, ReTry, Clear CMOS та BIOS FlashBack, LN2 Mode, контактна площинка Probelt, індикатори Q-LED та POST, Aura Sync, TPM, USB 3.2 Gen 2x2 з Quick Charge 4 |
| Вартість | 24999 грн |
Комплект постачання
Материнська плата постачається у великій, як для свого формату, коробці червоно-чорних тонів, на зворотному боці якої є зображення пристрою, його основних властивостей та наведено список ключових характеристик.
Плата знаходиться у маленькому боксі, який накрито чорною пластиковою кришкою — у старих продуктів ROG вона завжди була прозора.

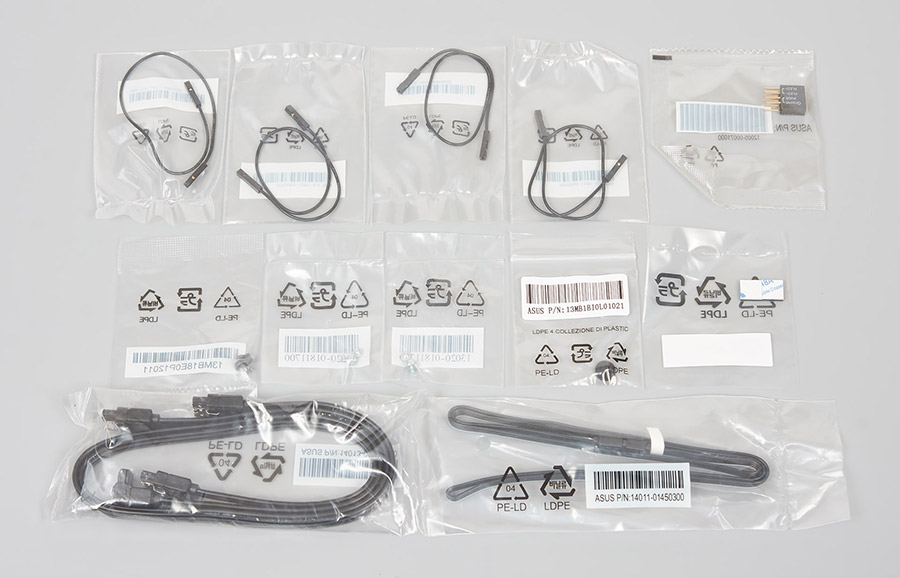

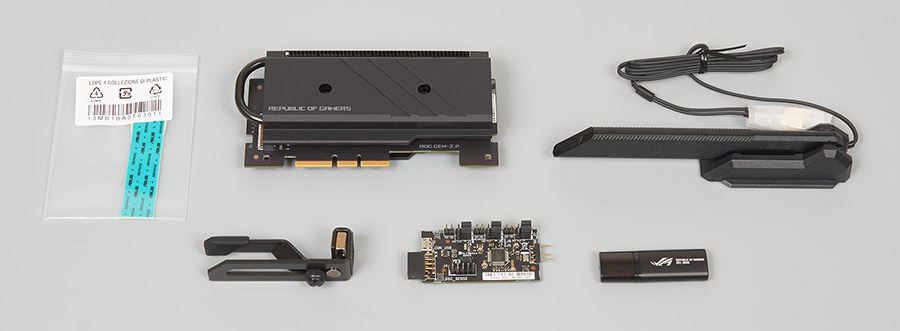

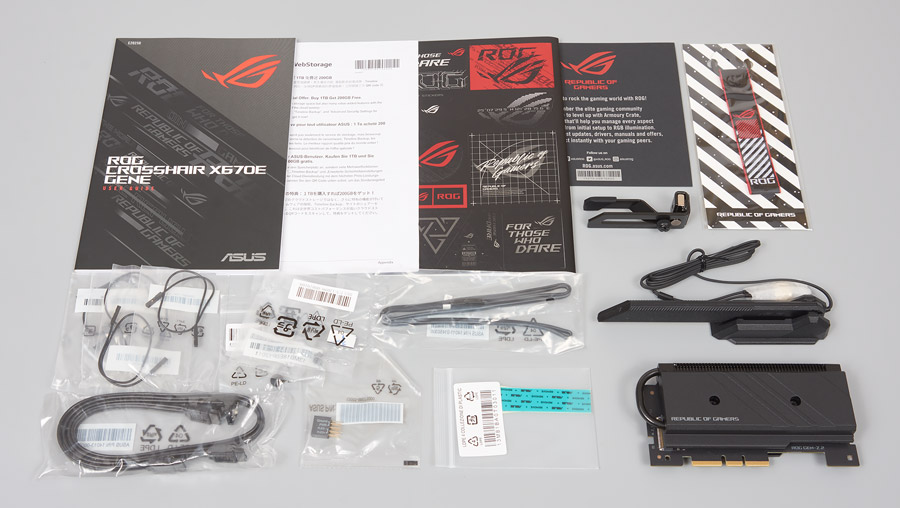

Комплект всіляких аксесуарів дуже багатий та відповідає класу цього продукту:
- документація та подяка за купівлю;
- комплект декоративних наліпок;
- дармовис з тканини та з логотипом ROG;
- флеш-накопичувач місткістю 32 ГБ з комплектними драйверами та ПЗ;
- підпірка для відеокарти;
- два чорні SATA-кабелі з металевими засувками (прямий та кутовий);
- подовжувач для роз’єму RGB;
- Q-connector;
- антена Wi-Fi з платформою;
- Q-latch та гвинтики для кріплення M.2;
- додаткова термопрокладка для накопичувачів M.2;

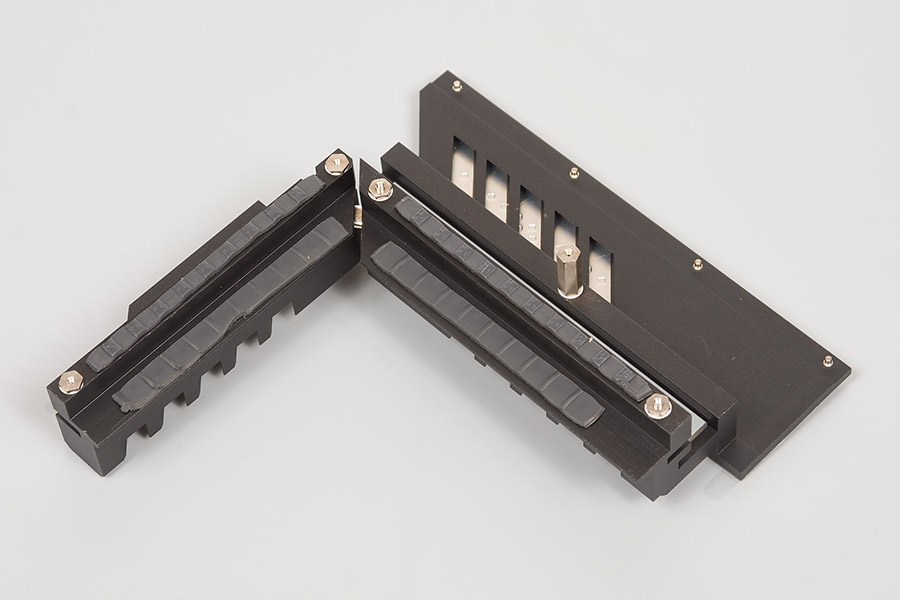

- адаптер ROG GEN-Z.2 для двох накопичувачів M.2;
- ROG True Voltician;
- кабелі для ROG True Voltician.

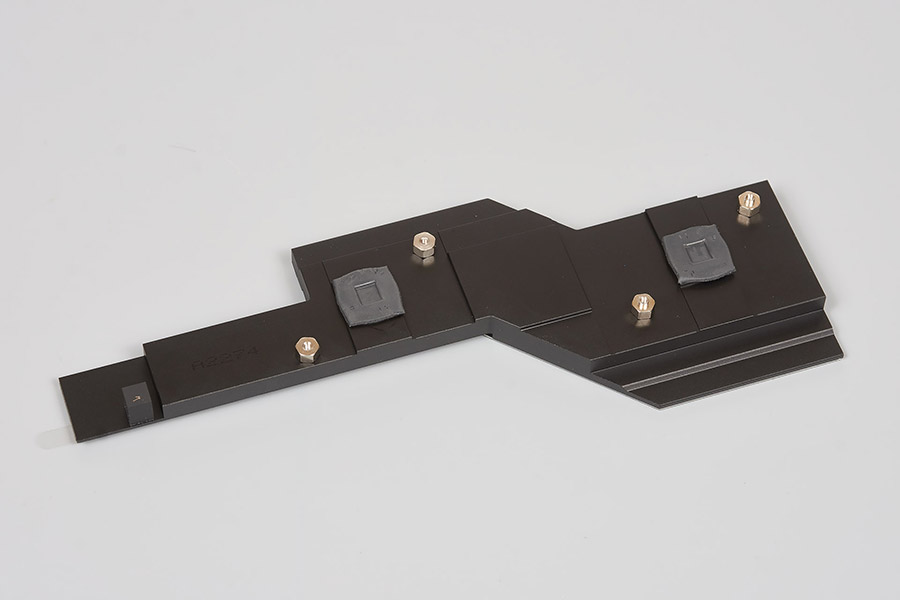

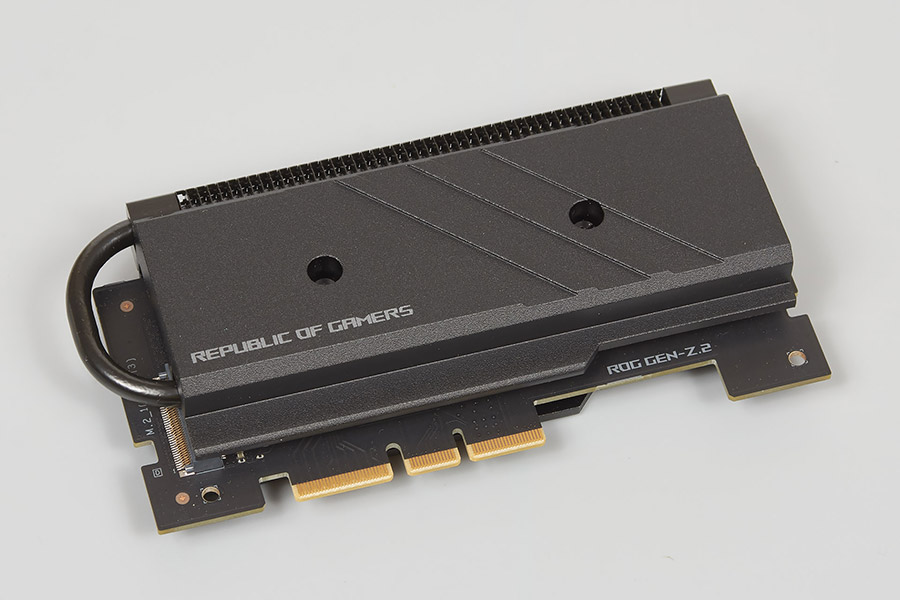

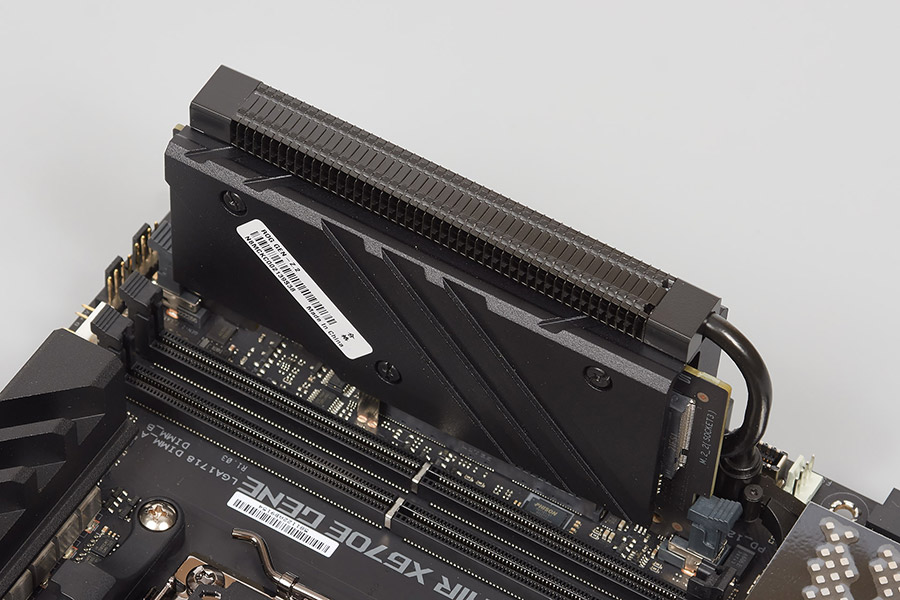

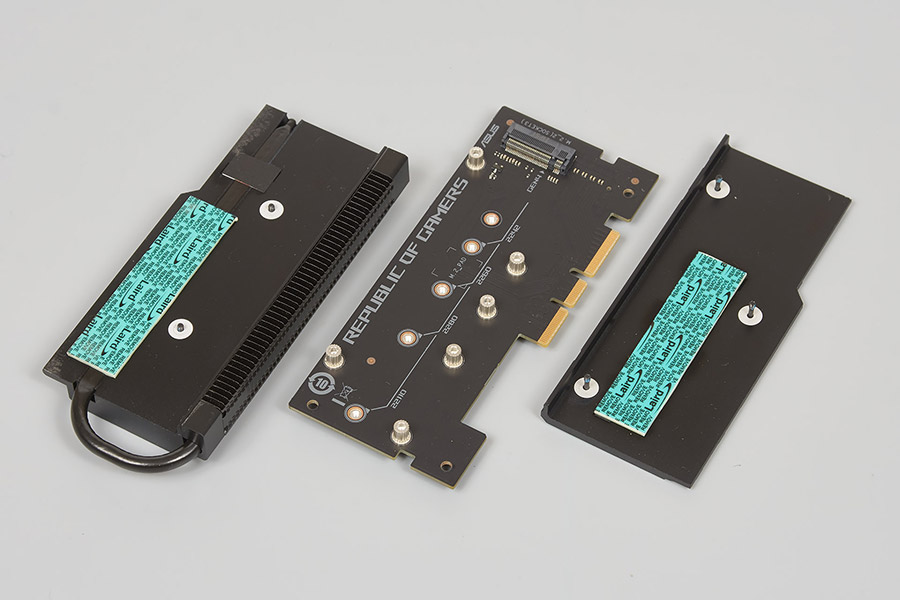

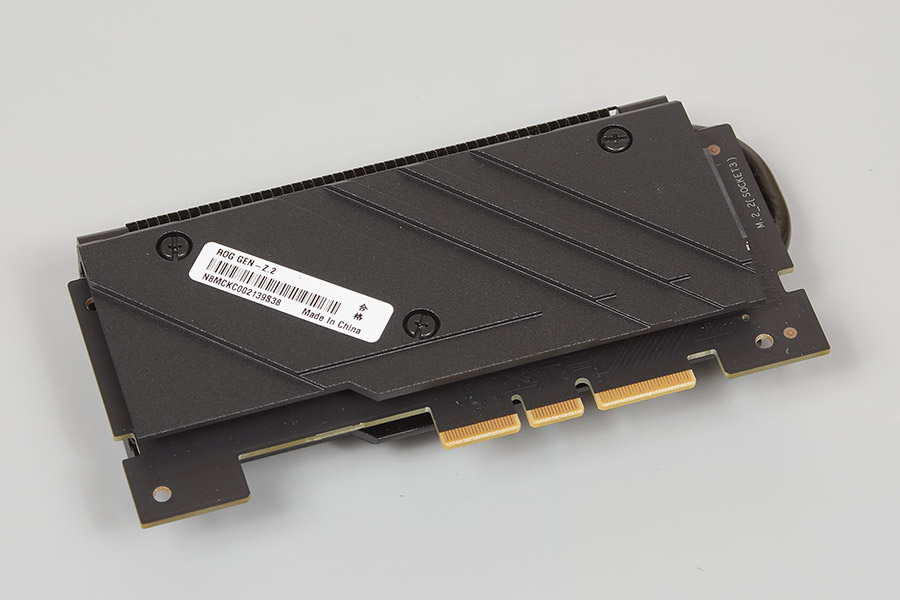

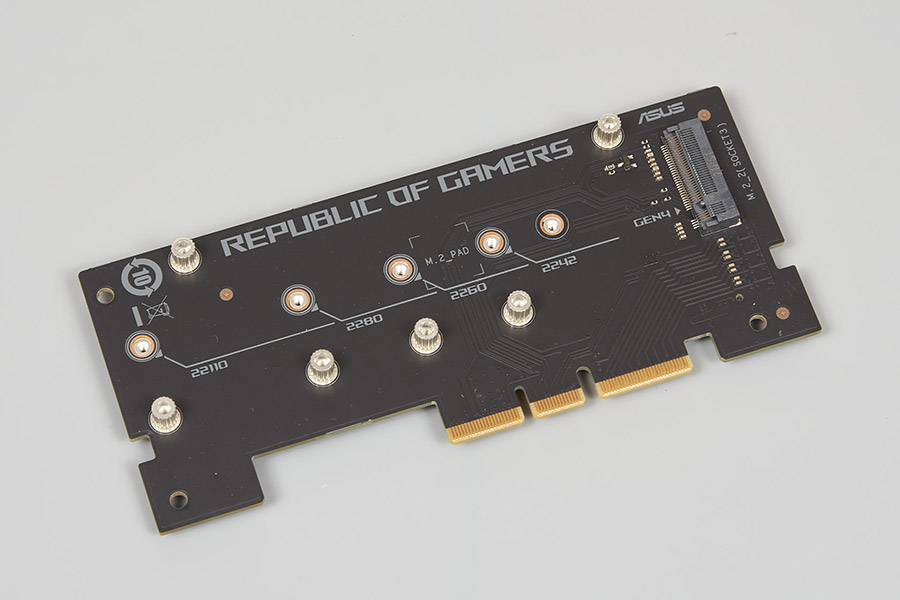

ROG GEN-Z.2 — це нова ітерація адаптера DIMM.2, знайомого за старими продуктами ROG. Він оснащений тепловою трубкою з додатковим пластинчастим радіатором, та дозволяє встановити два накопичувачі M.2 розміру 2242/2260/2280/22110. Один з низ буде підключений до процесора по шині PCI Express 5.0, а другий — до чипсета за допомогою PCI Express 4.0.

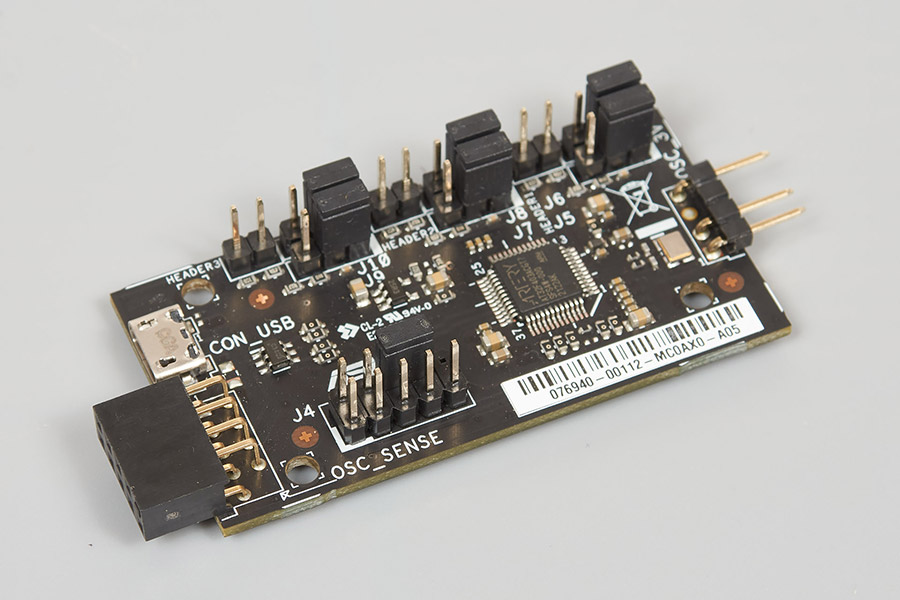

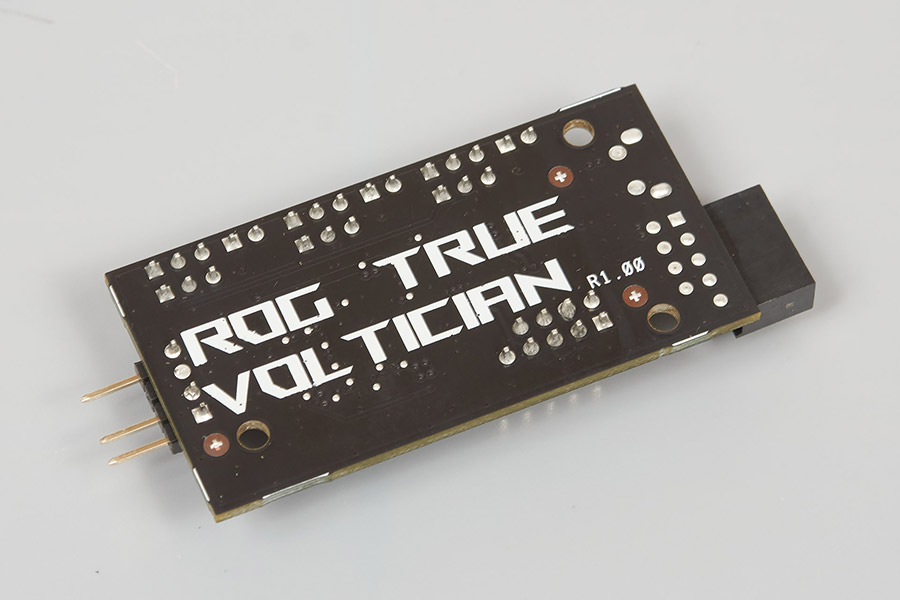

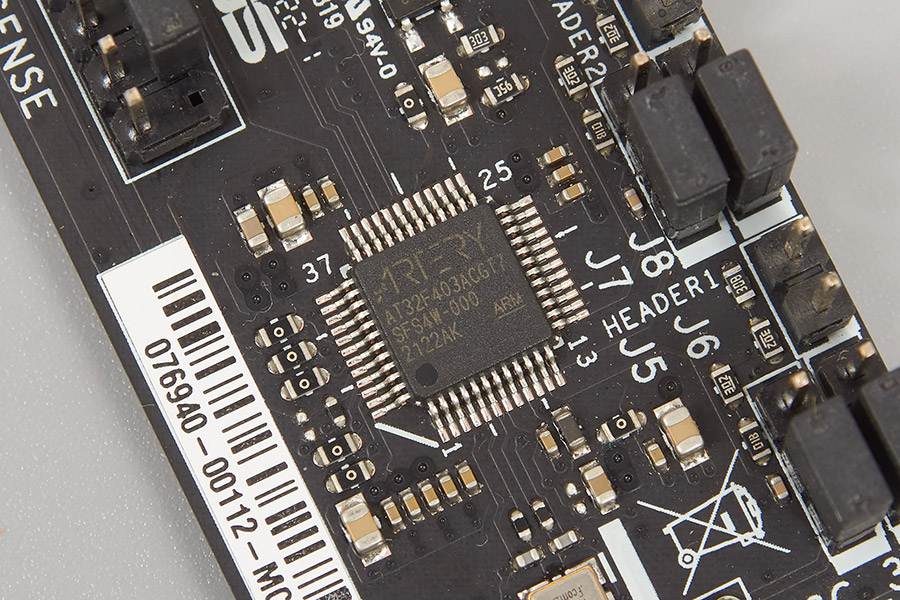

А ось ROG True Voltician до нас потрапляє перший раз. Це USB-осцилограф, за допомогою якого можна виявляти та візуалізувати енергоспоживання, вимірювати флуктуації напруги живлення процесора та інше, якщо зрозумієте як його під'єднати.
Зовнішній вигляд

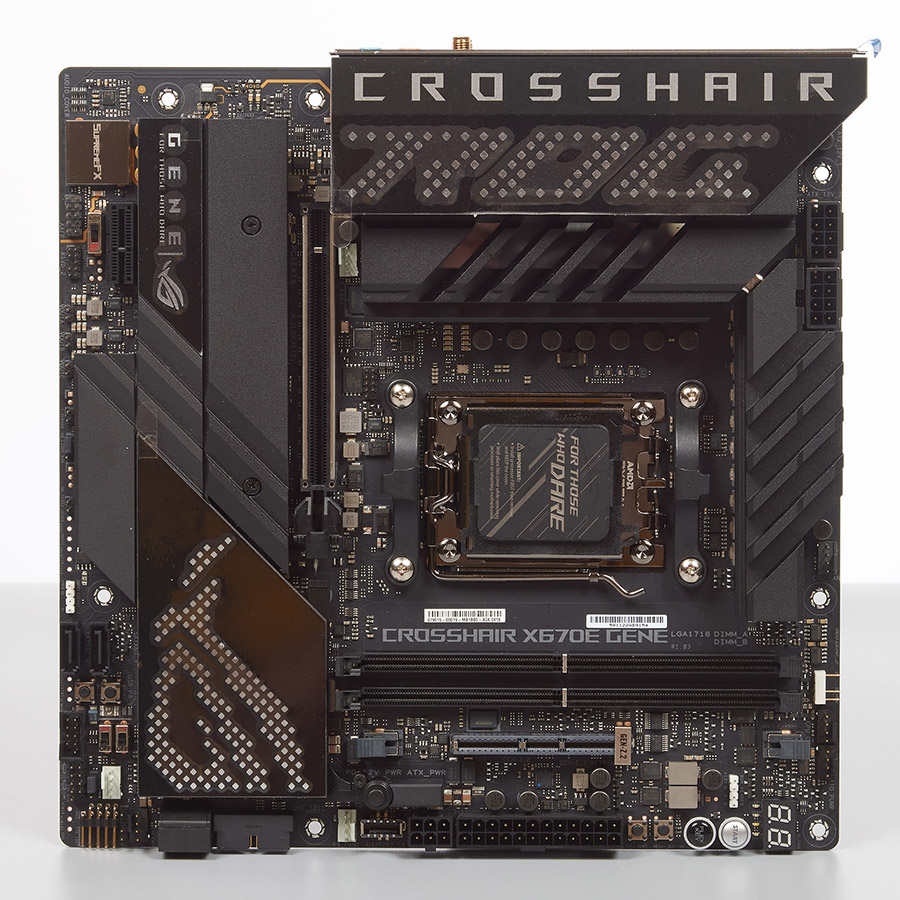

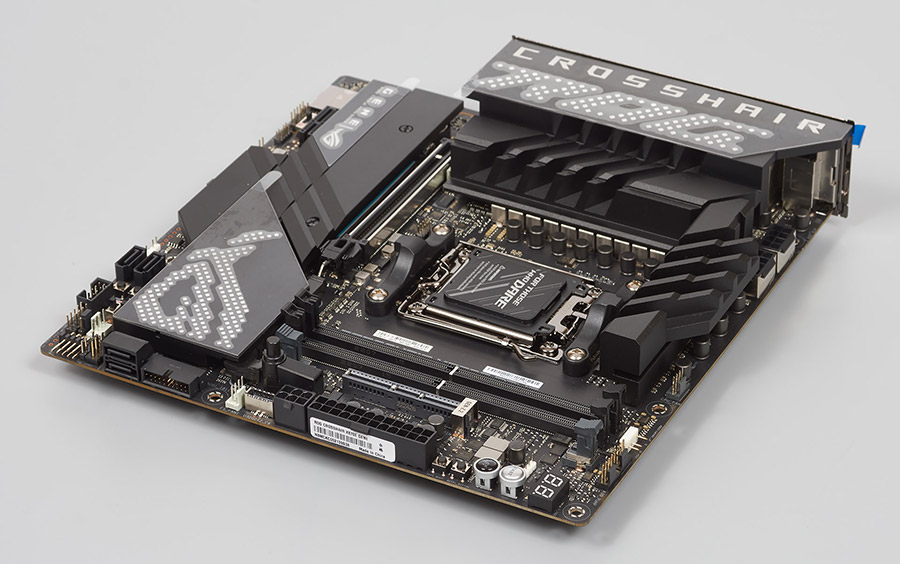

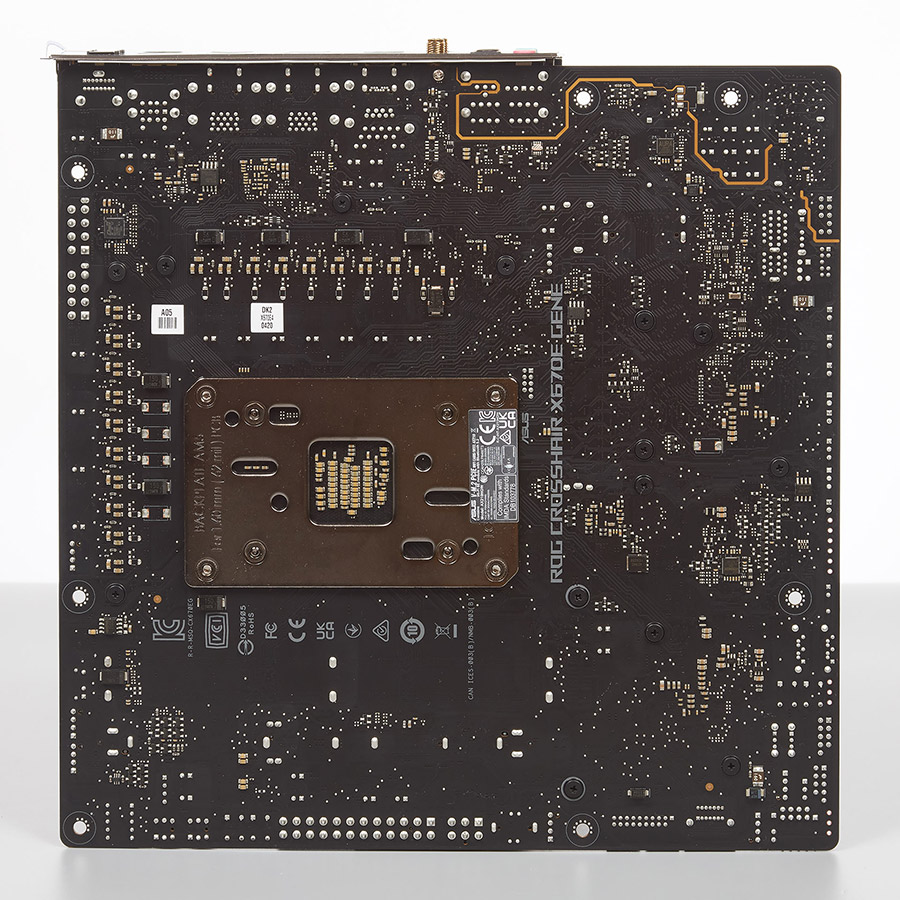

ROG Crosshair X670E Gene, як і усі останні моделі серії Republic of Gamers, зроблена у чорному кольорі. Майже вся поверхня вкрита радіаторами системи охолодження VRM та чипсету. Лише декоративні елементи з надписом та логотипом ROG нагадують, що це за така плата. На зворотному боці бачимо підсилювальну пластину нового процесорного роз’єму AM5.

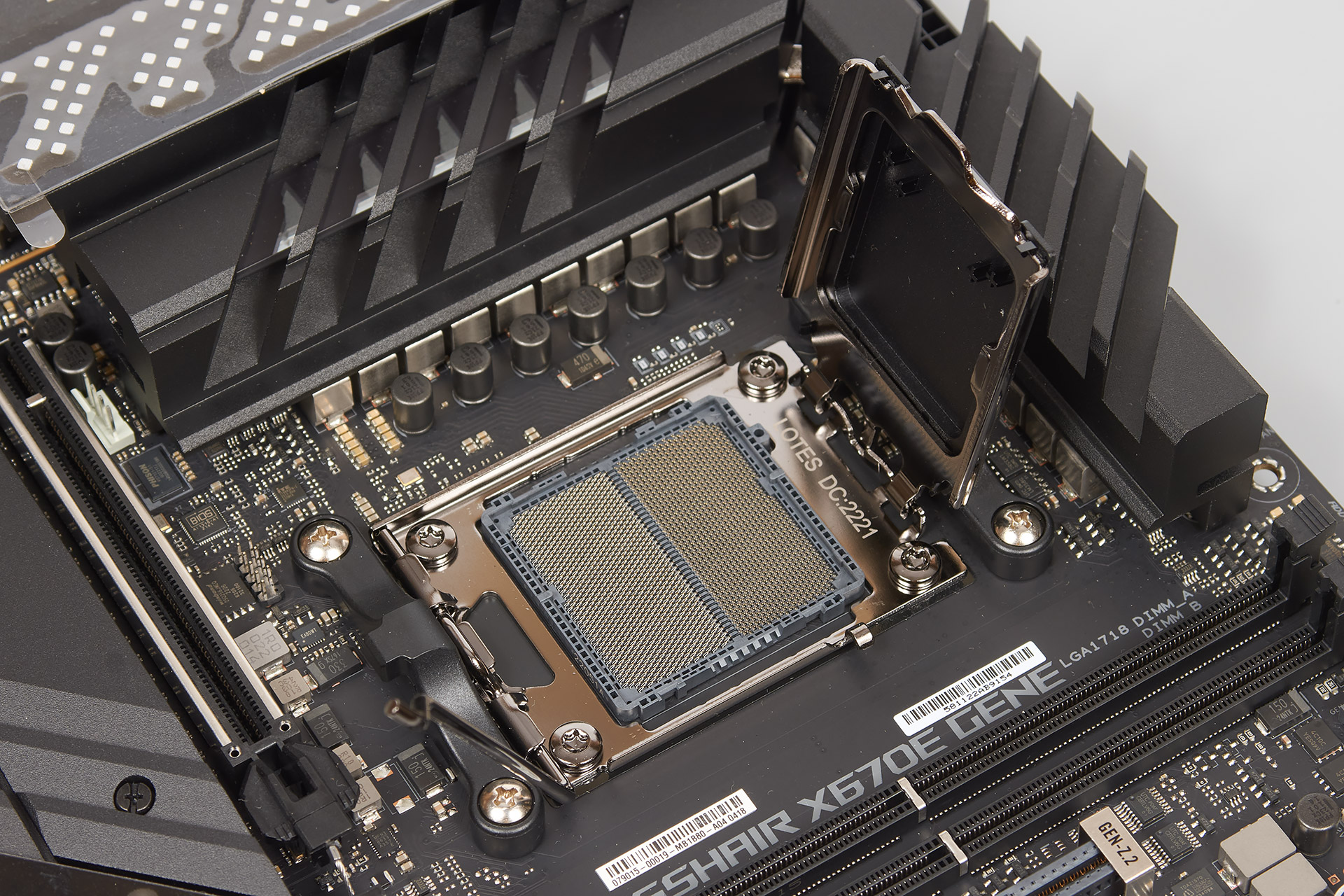

Сокет використовується з контактами LGA замість PGA, тому в ньому з’явилася рамка, яка притискає процесор. Це добре, не буде прилипати CPU до п’ятака системи охолодження. AM5 сумісний зі старими кулерами під AM4, але деякі виробники випустили набори кріплення під новий роз’єм. Ще один плюс від нового сокету полягає в тому, що бекплейт жорстко закріплений і можна без зайвих проблем замінити СО навіть якщо плата вже встановлена у корпус.

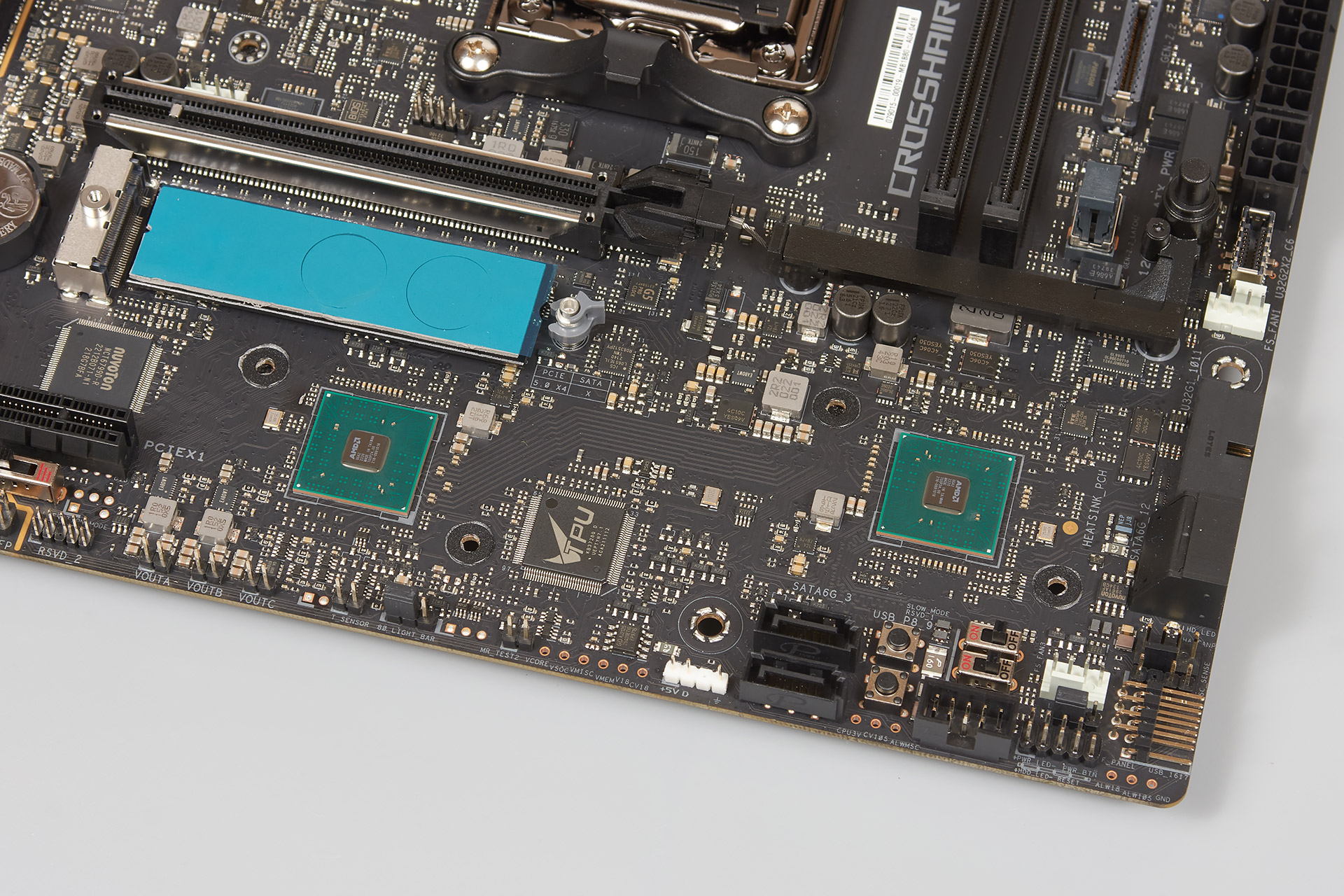

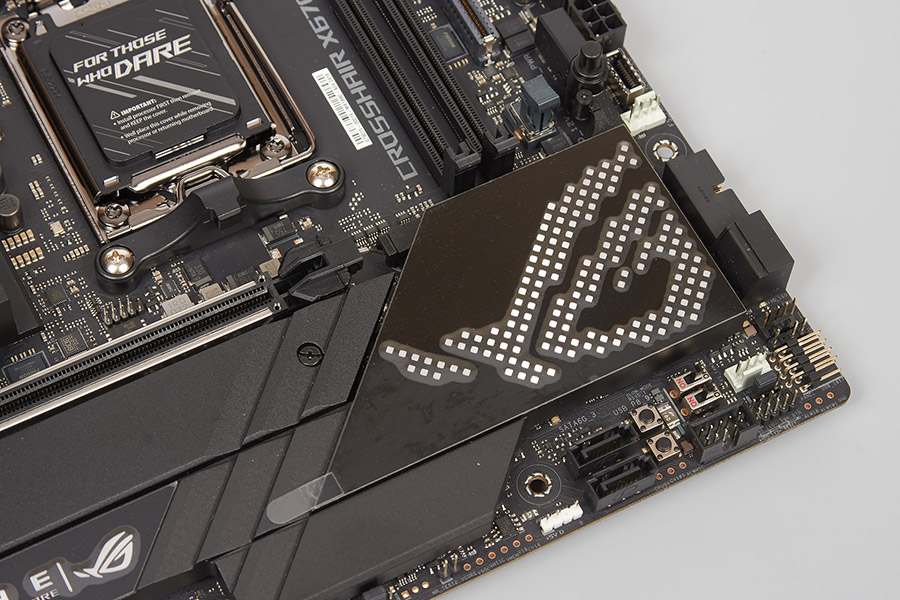

Материнська плата виконана на логіці X670E, тому використовує два чипи, які розташовані майже разом на нижньому краю.

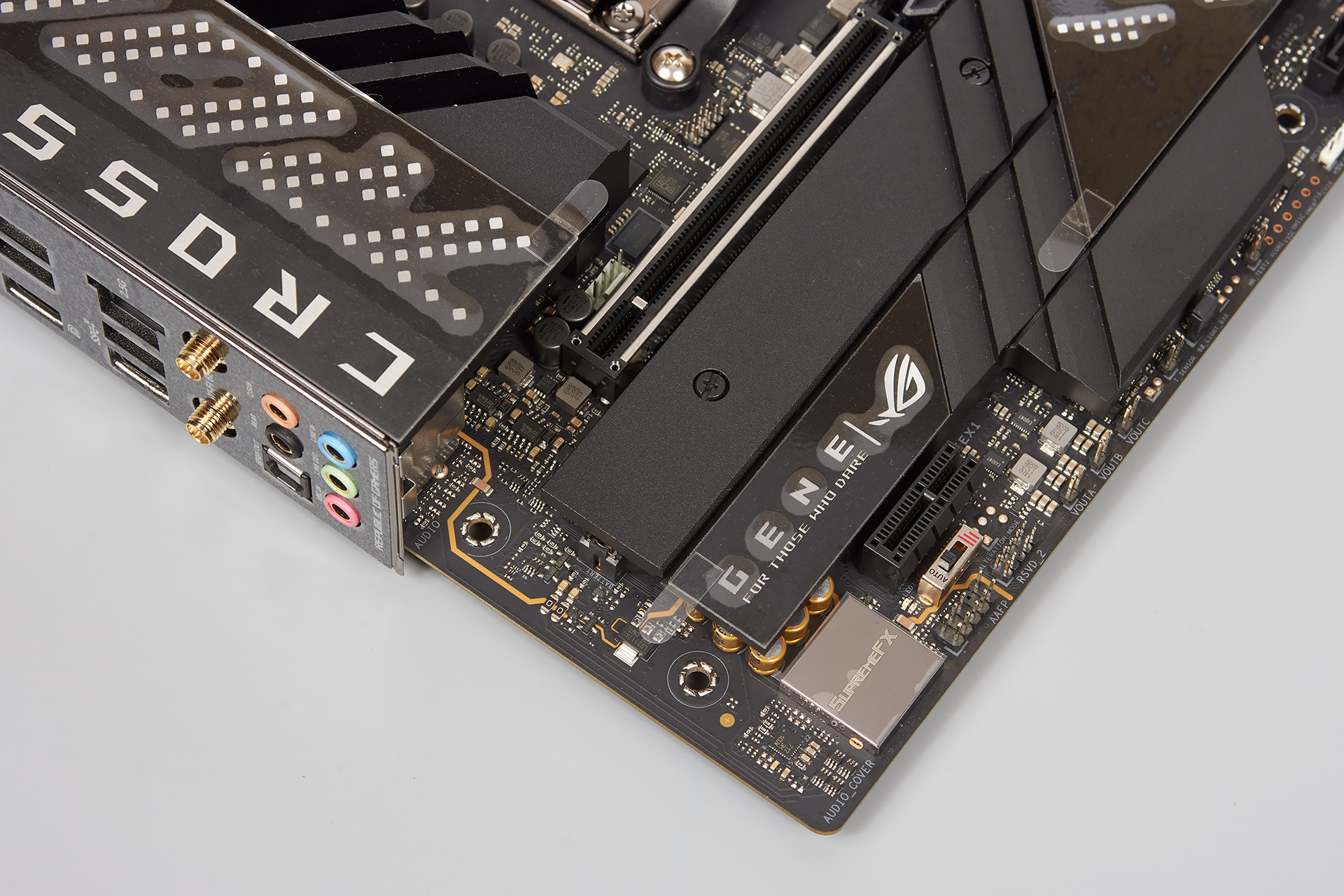

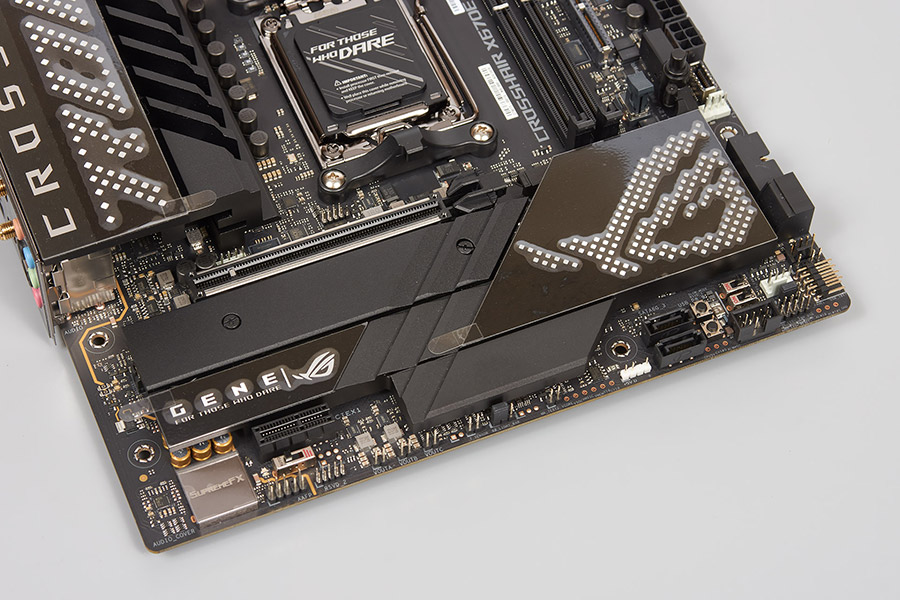

Вони охолоджуються суцільним радіатором, який доповнює виконаний у тому ж стилі радіатор накопичувача M.2.

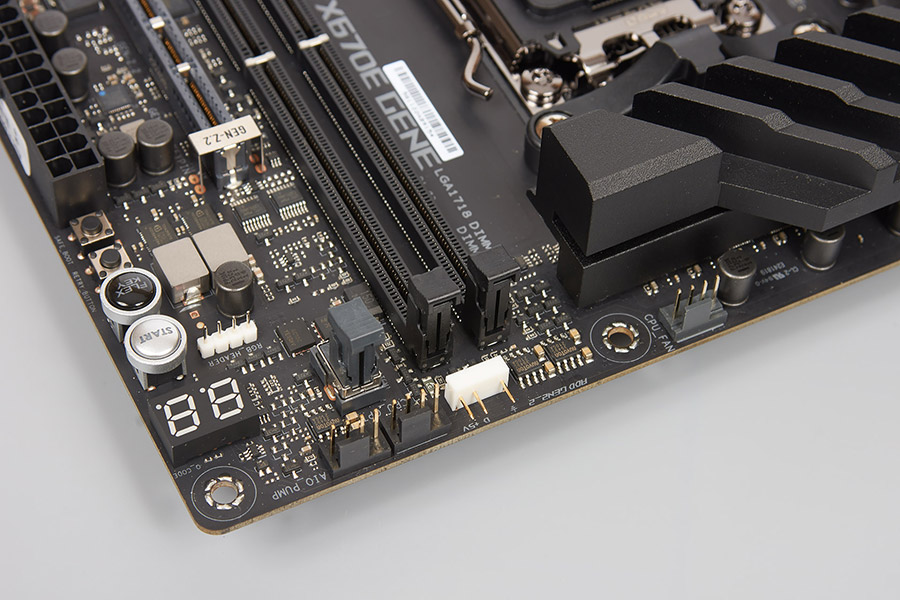

Оскільки це плата сімейства ROG Gene, то вона обладнана всіма необхідними елементами управління розгоном та налаштуванням системи для бенчингу. Зверху у правому куті присутні POST-індикатор та кнопки Start і Flex Key для включення та перезавантаження системи (останній можна назначити іншу функцію). Ще є Safe_Boot та Retry_Booton, які допоможуть відновити робочий стан при некоректних налаштуваннях в UEFI. Знизу маємо перемикач Slow_Mode, який потрібен буде при розгоні зі застосуванням рідкого азоту. Там також є кнопки для регулювання опорної частоти та контакти для заміру напруги ключових вузлів плати. З лівого боку знаходиться перемикач для вибору режиму функціювання процесорної шини PCI Express: Auto, PCIe 4.0 та PCIe 3.0.
Враховуючи площу системи охолодження X670E та формат плати, кількість роз’ємів шини PCI Express обмежена графічним PCI-E 5.0 x16 та звичайним PCI-E 4.0 x1, який під’єднано до чипсета. Проріз в слоті дозволяє фізично встановити карту розширення PCI-E х4.

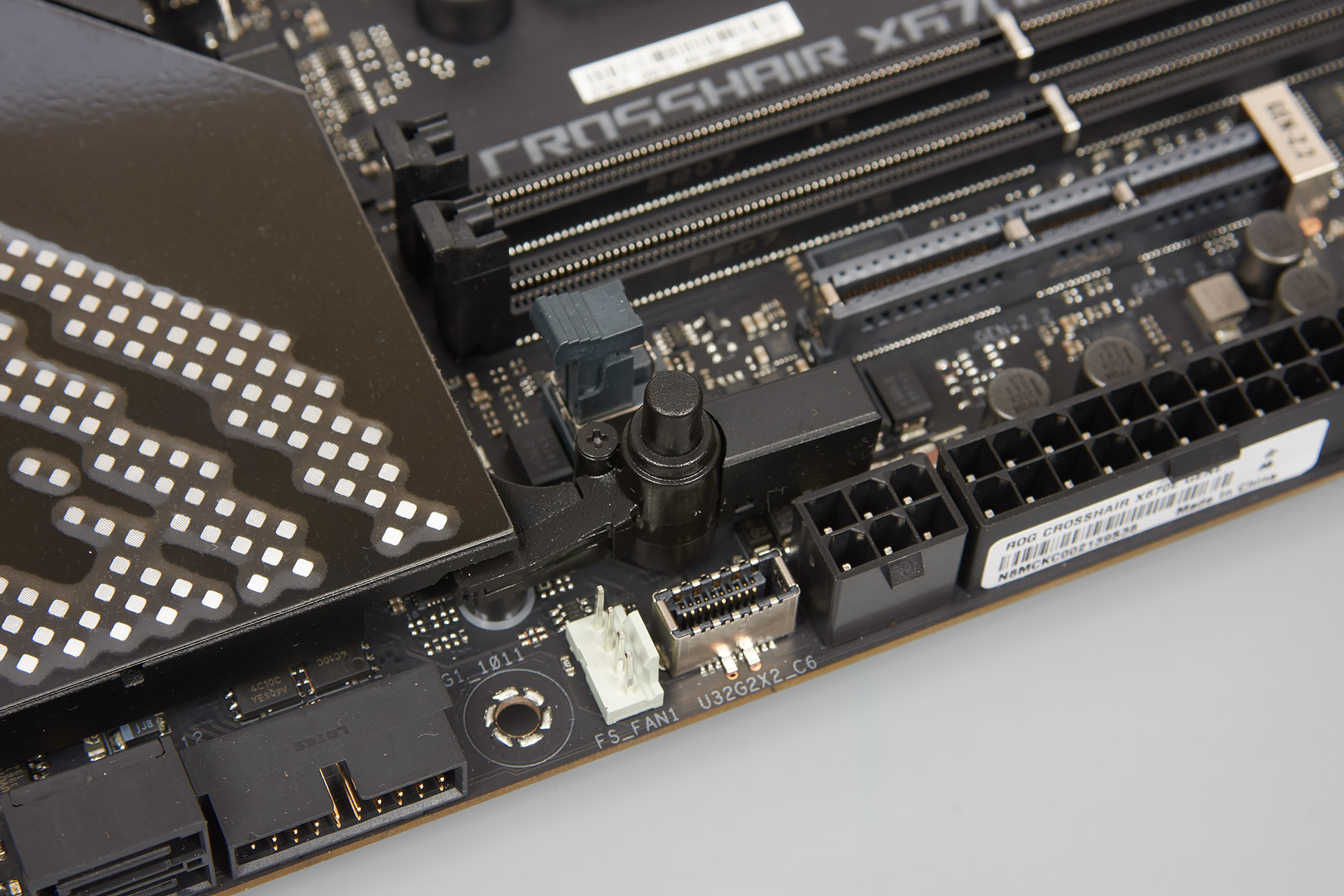

Фірмовий механізм для вилучення відеокарти з роз’єму PCIe x16, який з’явився ще того року, застосовується й тут теж. Звичайний важіль на тросі допомагає без проблем витягти карту зі слота, особливо, коли він, наприклад, перекритий ще й великим процесорним кулером. Але є в нього й невеличкий недолік — точка кріплення цього механізму збігається з монтажним отвором на платі, який необхідний для фіксування на піддоні в корпусі. І користувачеві доведеться прибирати цю стійку в корпусі, щоб встановити плату, бо інакше не вийде її прикрутити, або трохи сточити зайве (десь один міліметр). Біля кнопки важеля можна побачити роз’єм додаткового живлення слота PCI-E x16.

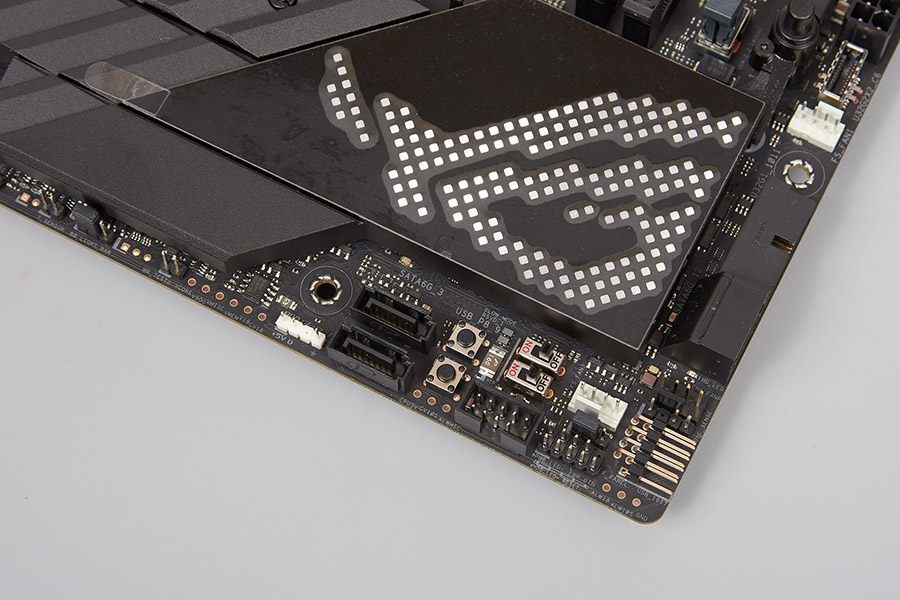

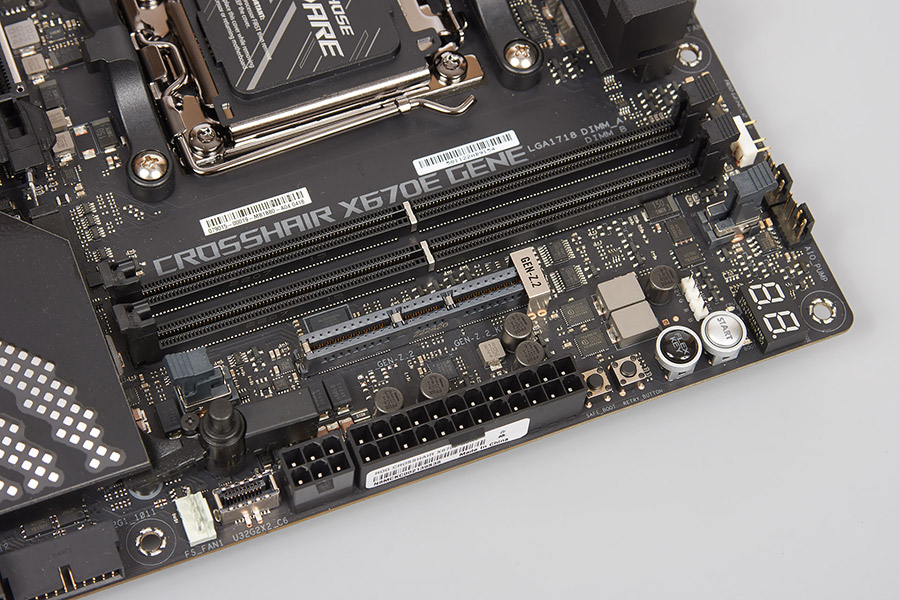

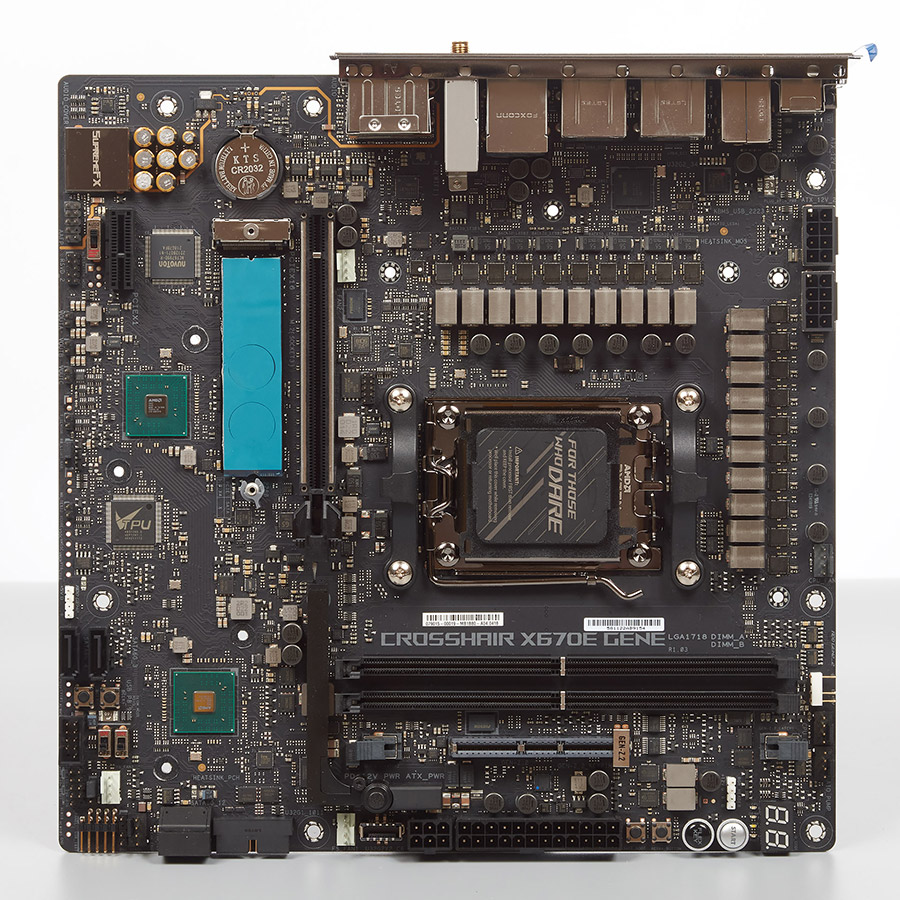

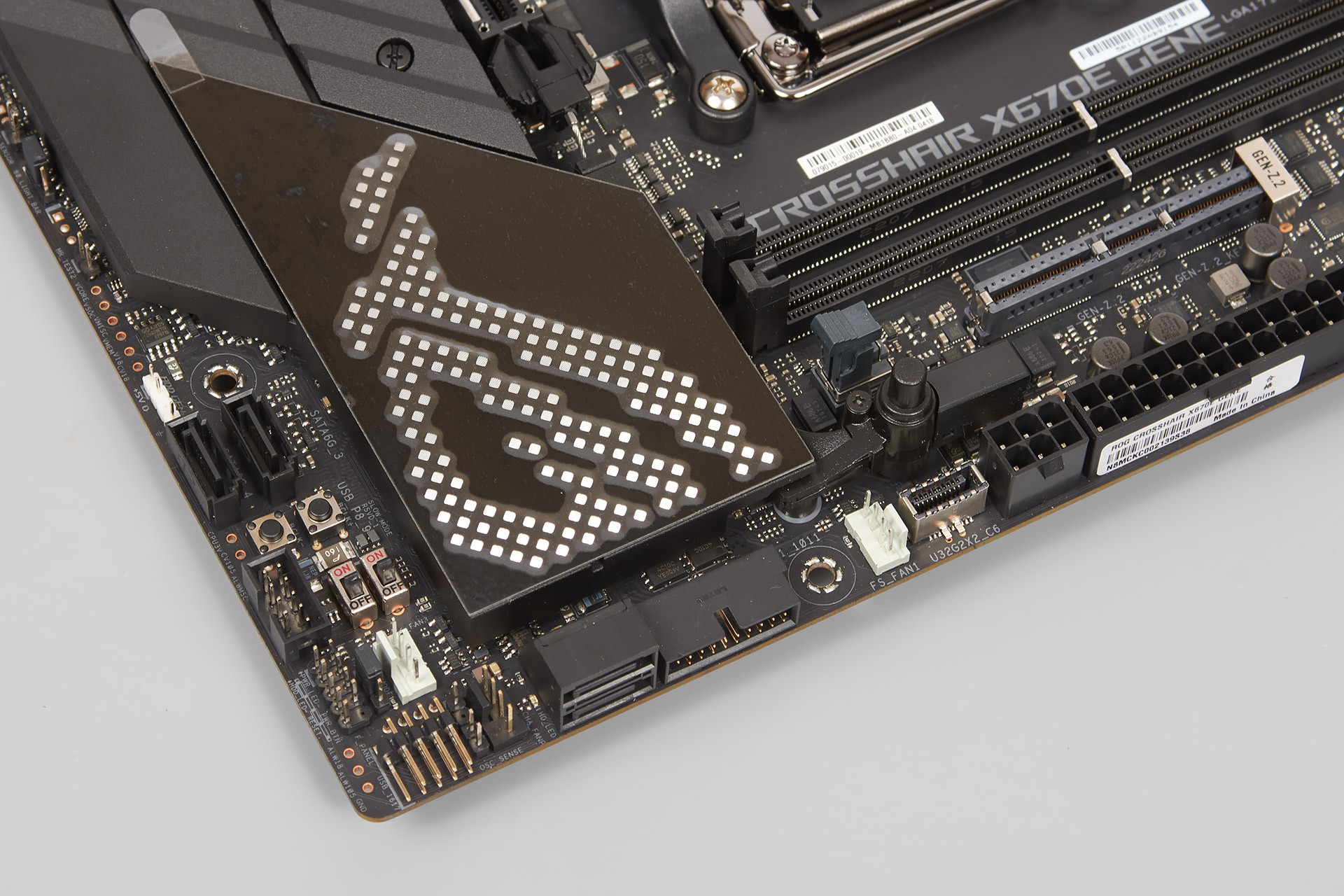

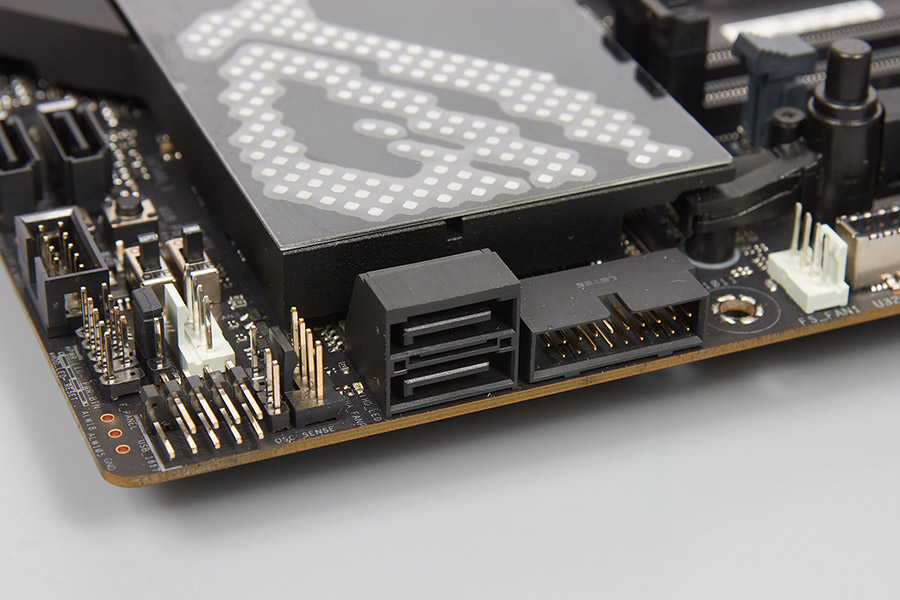

Використання чипсета X670E позначилося на загальному компонуванні материнської плати. Бачимо скупчення елементів по кутах, тоді як нижній бік обмежений лише перемичками. Також розробникам довелося розміщувати порти SATA у різних місцях, причому, одна пара вертикальна, друга — горизонтальна.
Так само стоять ще порти USB: 2.0 та 3.2 Gen1. Також горизонтально розміщений роз’єм A-RGB, розрахований на 5 В. Чесно кажучи, я таке бачу перший раз.

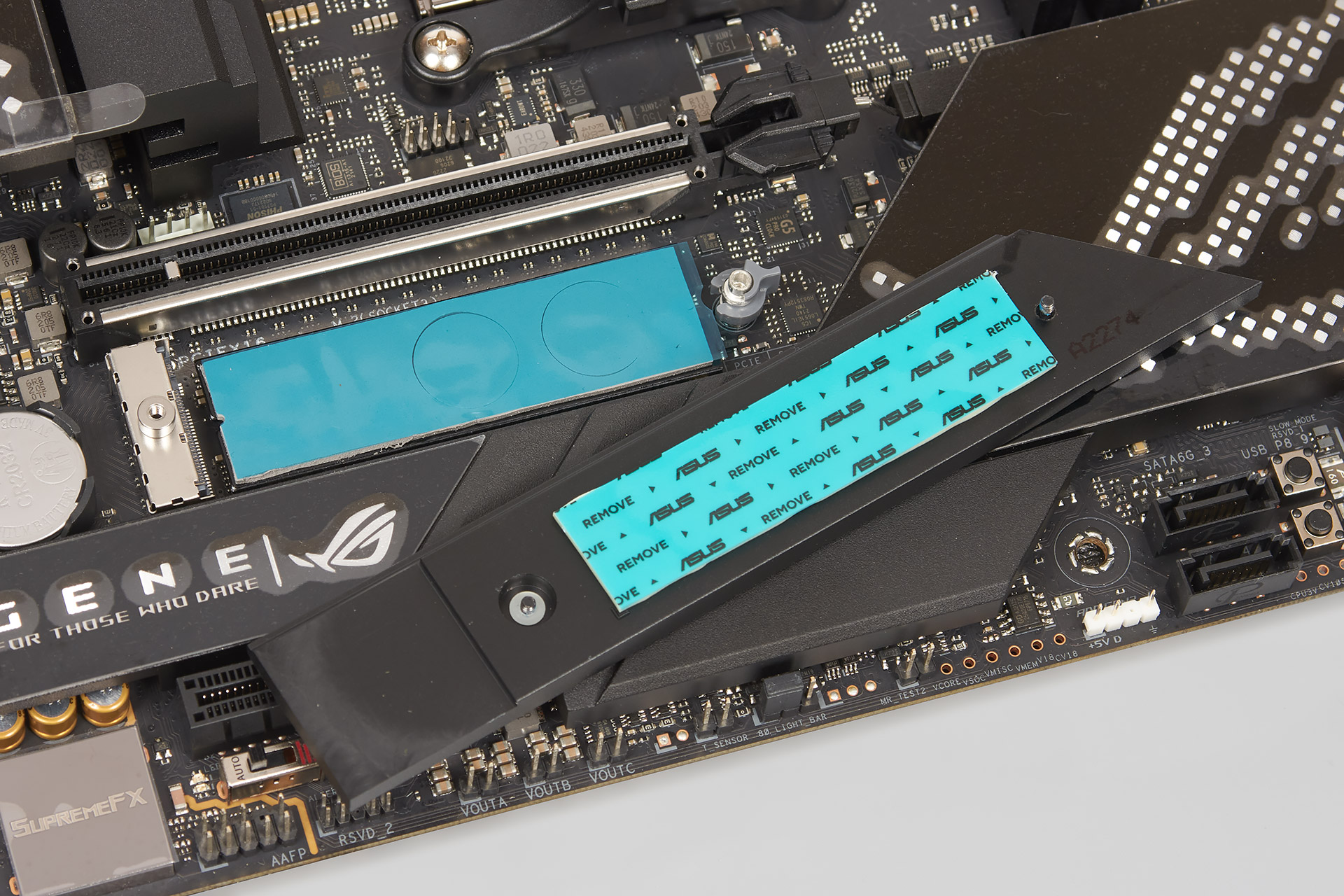

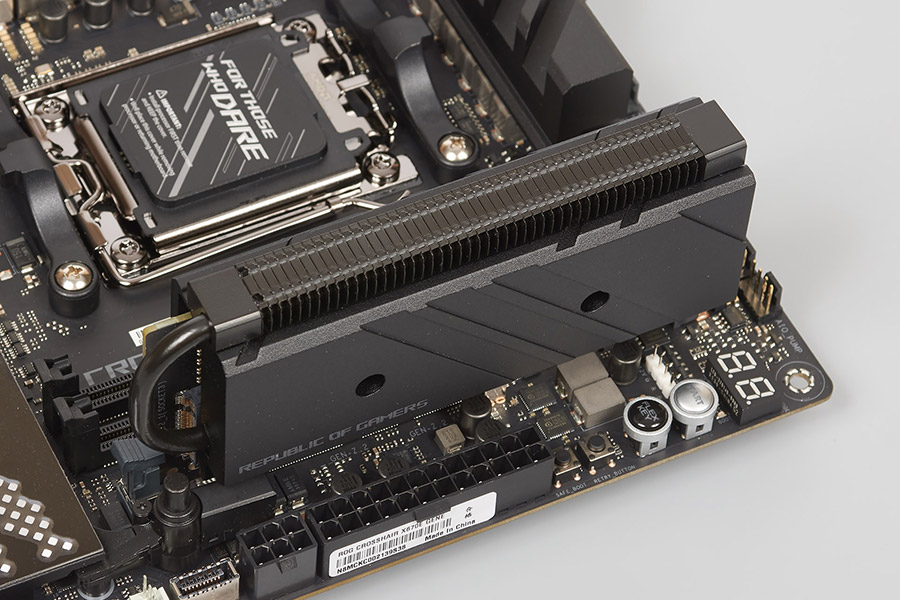

Звичайно, зараз вже більшу популярність мають накопичувачі NVMe, тому на платі є один роз’єм M.2 під максимальний розмір 2280 з радіаторами охолодження та встановленими термопрокладками, й ще два на адаптері ROG GEN-Z.2.

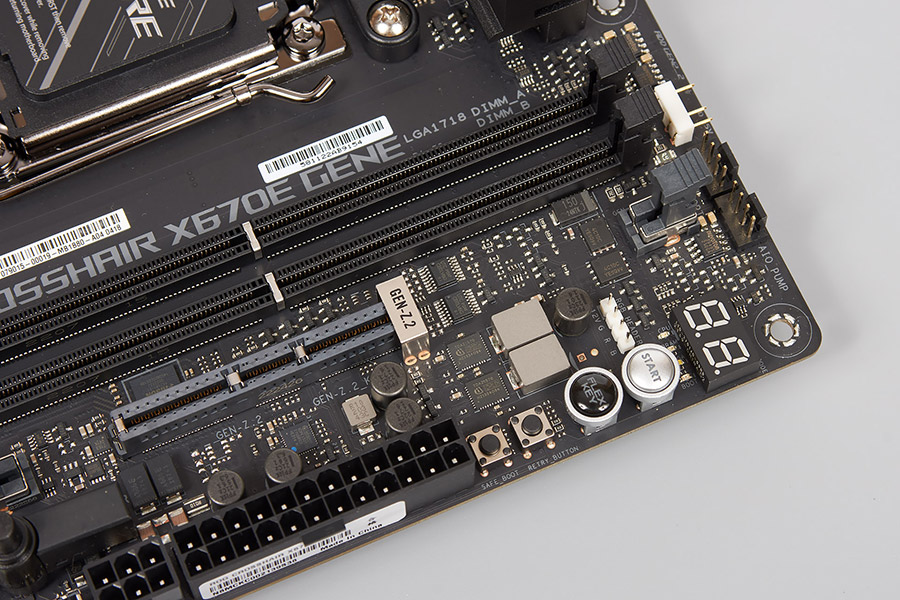

Він вставляється в окремий роз’єм біля слотів DIMM і зможе охолоджуватися циркуляцією повітря, яка виникає всередині корпусу ПК. Усі три M.2 робочі та працюють з максимальною кількістю ліній PCI Express.

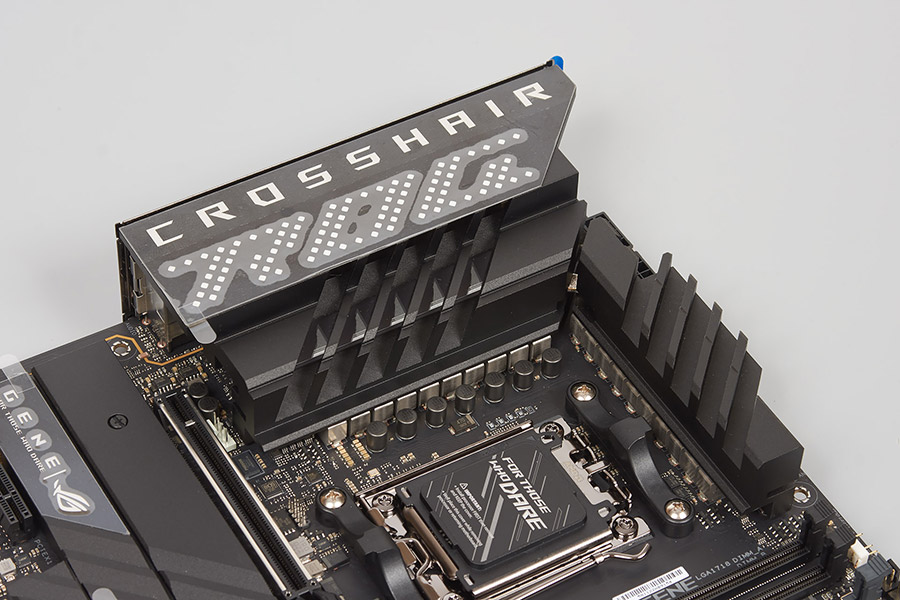

Охолодження перетворювача напруги живлення процесора здійснюється доволі великим радіатором, зробленим з двох половинок та об’єднаним тепловою трубкою. Він має товсті ребра та прорізи на основної частини, яка накриває панель I/O, через які видно RGB-підсвітку. Контакт з елементами здійснюється через товсті термопрокладки, які також є на радіаторі чипсета. Кріплення до плати — гвинтове.

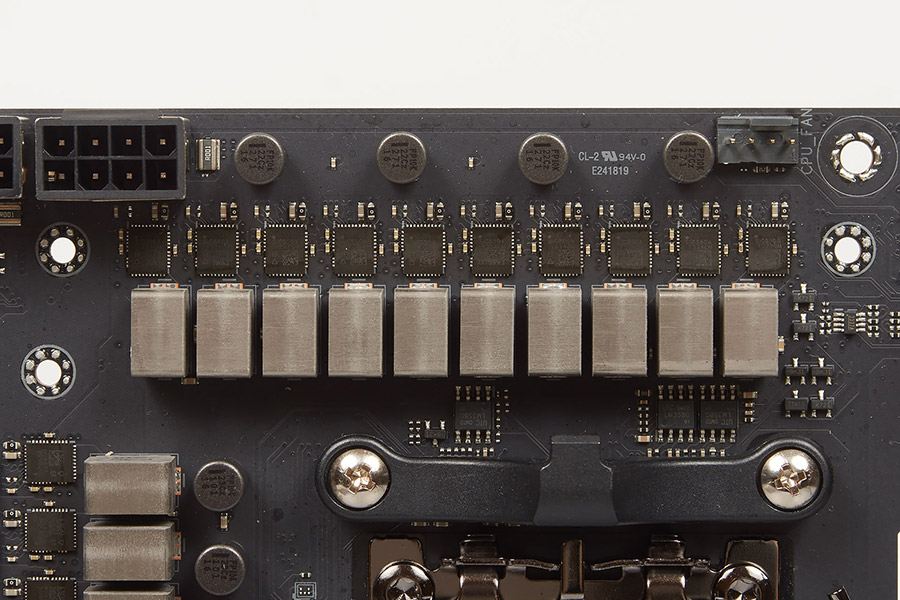

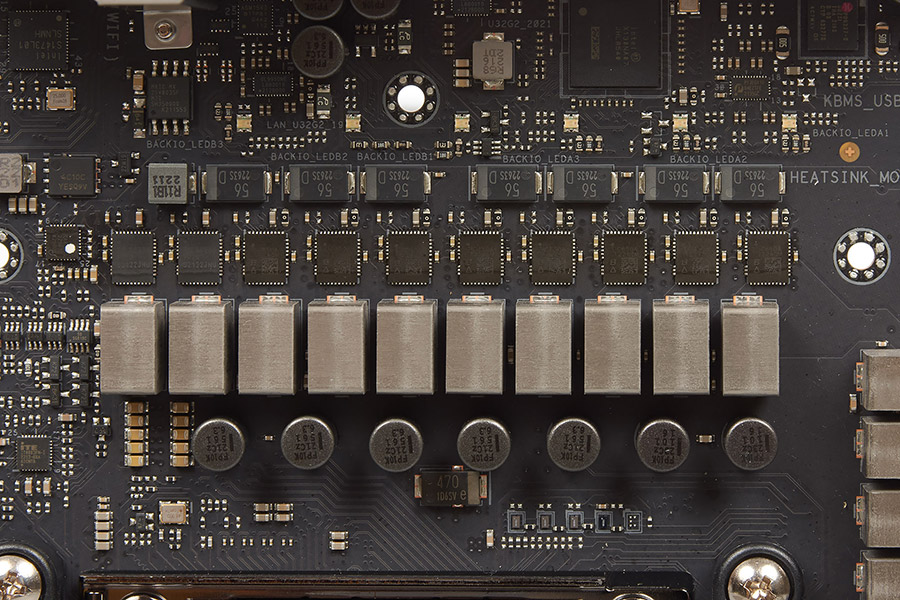

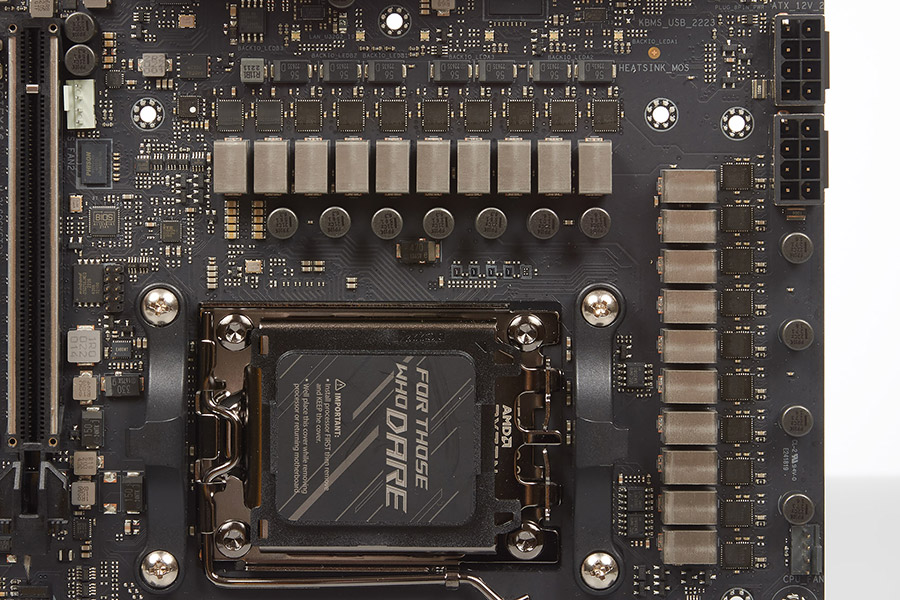

Під радіаторами знаходяться 18 силових чипів Vishay SiC850, розраховані на 110 А, та два Renesas ISL95858, які керуються контролером Digi+ ASP2205 від Infineon. Живлення подається через два роз’єми EPS12V.

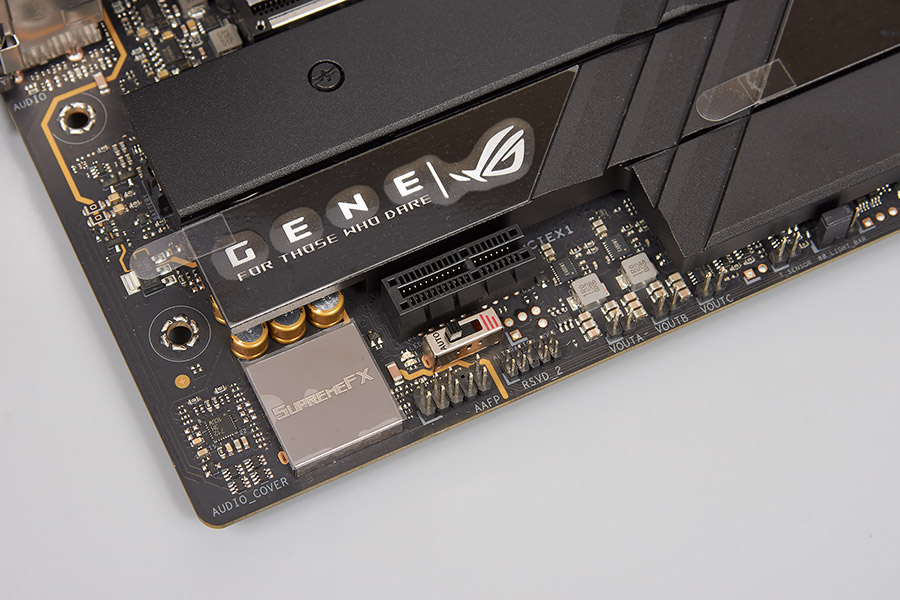

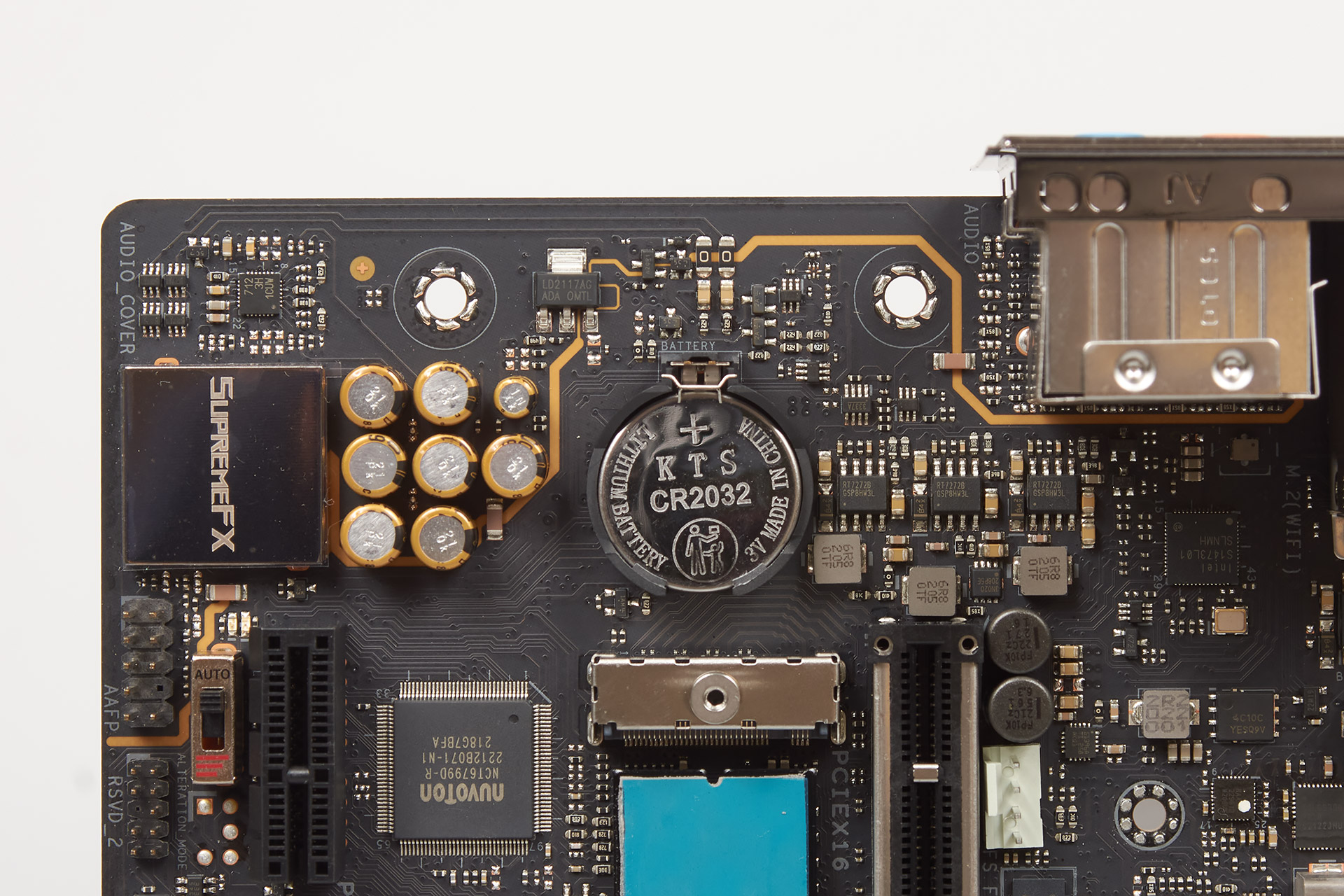

І насамкінець декілька слів про звуковий тракт та задню панель. Фірмовий модуль SupremeFX виконаний з кодеком Realtek ALC4080 та доповнений підсилювачем Savitech SV3H712. Від основної частини PCB він відокремлений ізоляційним прозором.

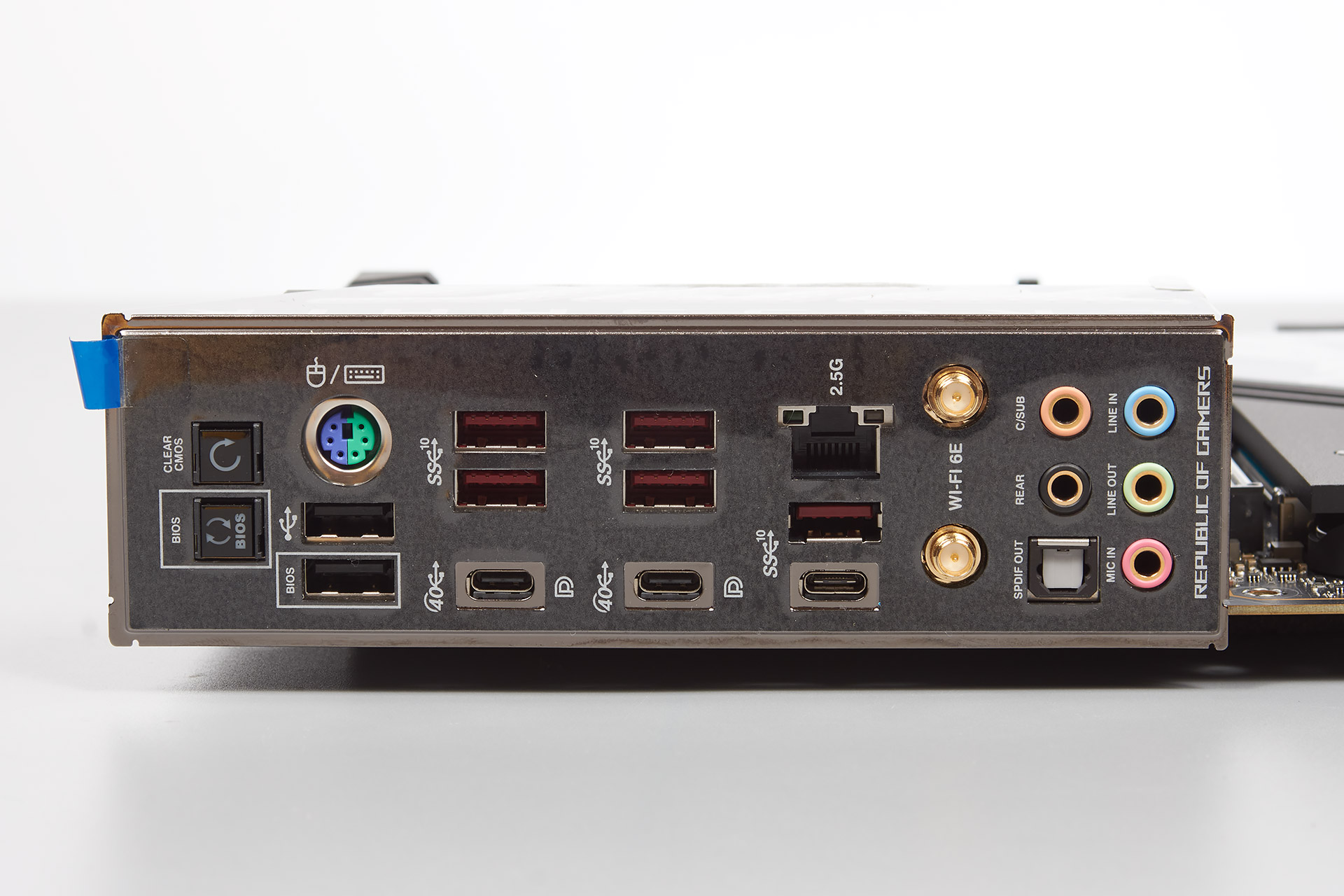

Задня панель обладнана заглушкою, на ній є кнопки BIOS Flashback та Clear CMOS, ще тут можна знайти:
- комбінований порт PS/2;
- два USB 2.0 (Type A);
- два USB 4 (Type-C, Thunderbolt 4, DP);
- один USB 3.2 Gen2 (Type-C);
- п’ять USB 3.2 Gen2 (Type-A);
- один RJ-45 (2.5G);
- п'ять Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
- один S/PDIF Out (оптичний);
- два SMA (для підключення антени Wi-Fi).
