Тестовий стенд
Для тестування материнської плати ASUS ROG Crosshair X670E Gene використовувалися такі компоненти:
- процесор: AMD Ryzen 7 7700X;
- система охолодження: TechN Waterblock + EK-XRES 140 Revo D5 PWM+ EK-CoolStream CE 420 + 3x Noctua NF-A14 industrialPPC-3000 PWM;
- термоінтерфейс: Arctic MX-4;
- пам’ять: Kingston Fury KF560C36BBEAK2-32;
- відеокарта: AMD Radeon RX 6800 XT;
- накопичувач №1: Kingston Fury Renegade 2TB;
- накопичувач №2: Kingston NV2 500GB;
- корпус: Cooler Master Test Bench v1.0;
- блок живлення: DeepCool PQ1000M (1000 Вт);
- операційна система: Windows 11 Pro (21H2);
- драйвери: AMD 4.07.21.042, AMD Adrenalin 22.9.1.
Помпа працювала на максимальній швидкості, вентилятори — 75% від номіналу.
Тестування
Разом з платою в мене опинився не тільки процесор AMD Ryzen 9 7950X, а ще й Ryzen 7 7700X, який непогано розігнався, тому тестування вирішено було провести з ним. Він як раз не стане вузьким місцем для плати при виявленні межі її роботи, та й гріється він не так сильно.
Спочатку перевіримо, до якого рівня зможе погнатися базова частота, а враховуючи зовнішній генератор, це ще й цікаво, бо зазвичай на платформі AM4 цей показник був не дуже й великий.

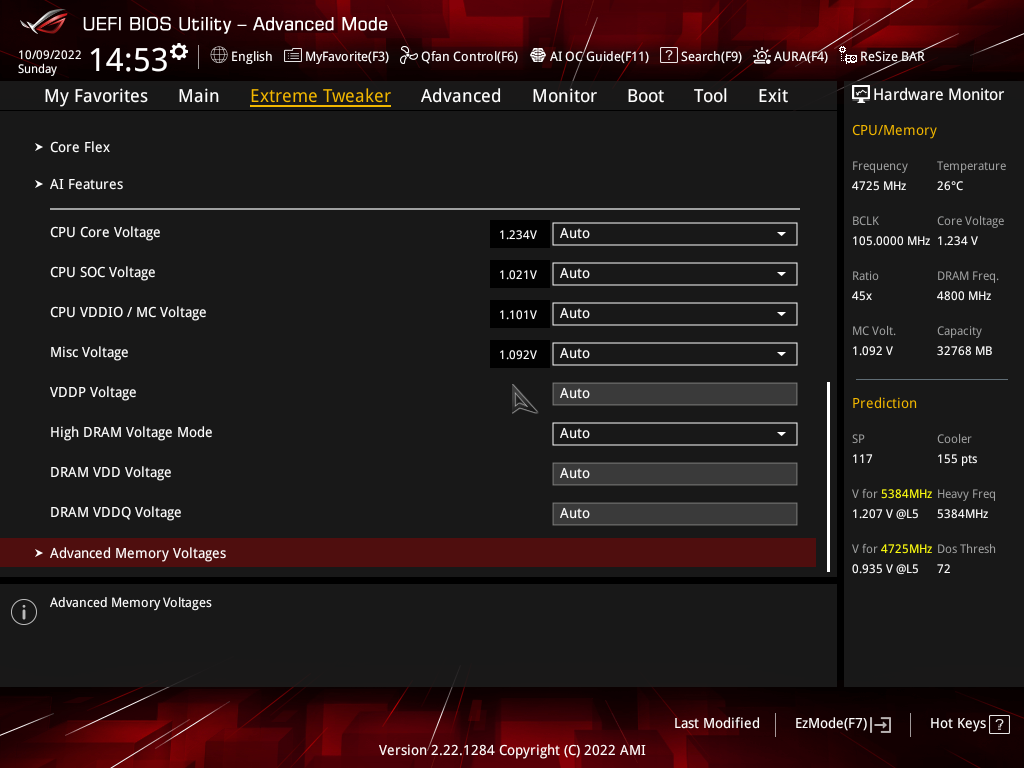

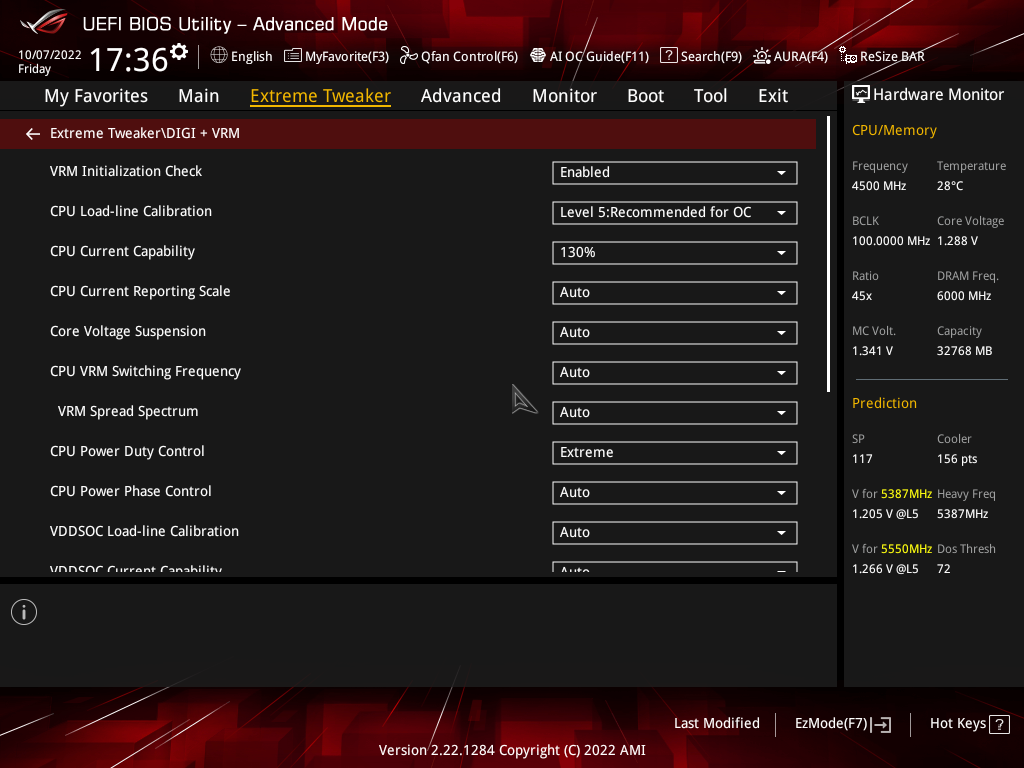

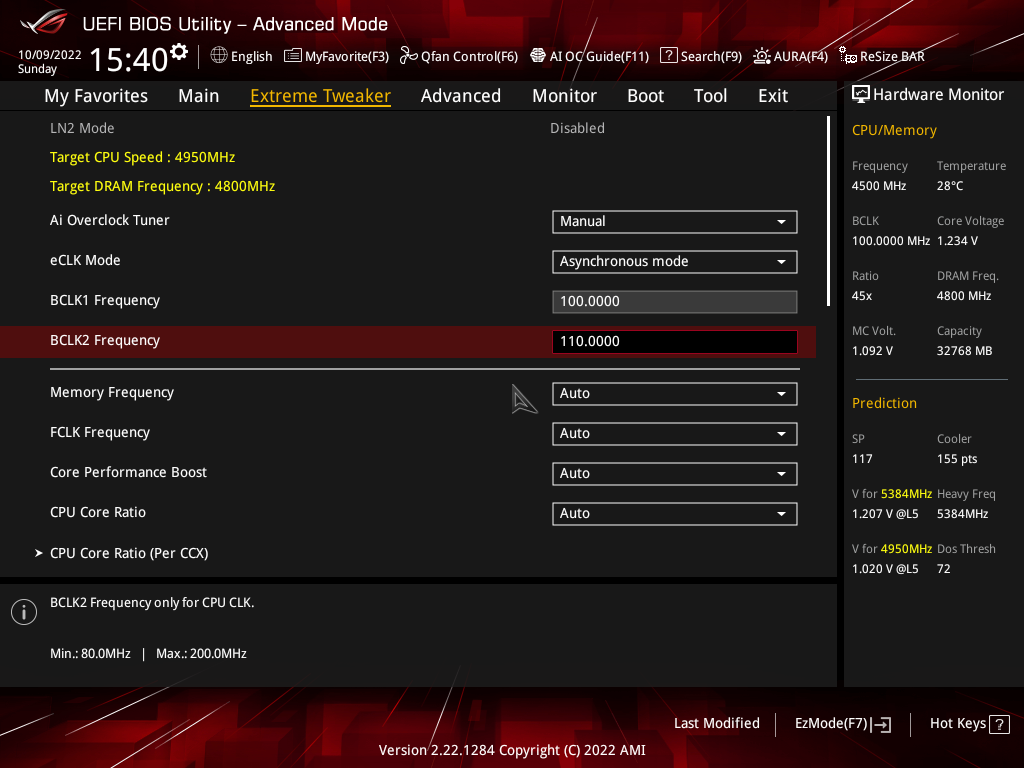

Знижуємо множник процесора до 45, ставимо VID на рівні 1,25 В, робимо ще деякі налаштування в перетворювачі напруги й нам підкорюються 110 МГц! Небагато на тлі платформи Intel, але на платах AM4 й 103 МГц було за свято.
Далі перевіримо частоту шини Infinity Fabric, яка в Zen3, залежно від процесора, не завжди працювала на 2000 МГц. В усякому разі, наші зразки максимум на що були спроможні, так це на стабільні 1900 МГц.

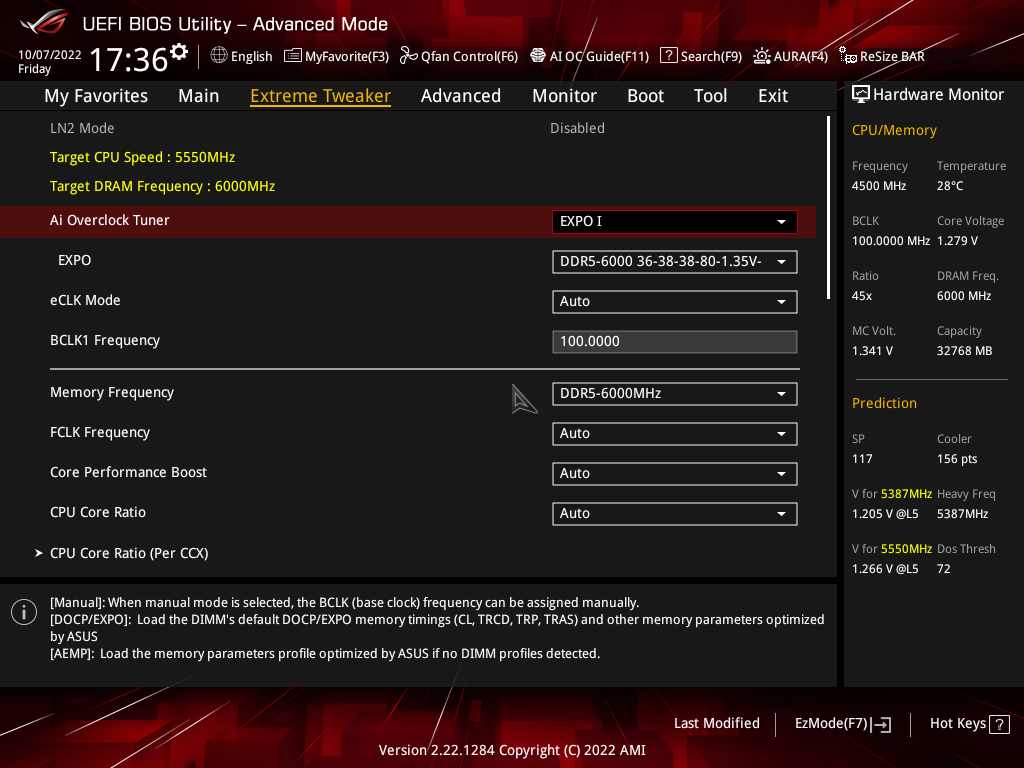

Ставимо пам’ять у режимі DDR5-6000 завдяки профілю EXPO, більше нічого не чіпаємо й отримаємо 2100 МГц на шині IF. Непогано.
Перевіряємо як гониться пам’ять. На жаль, потенціал мого комплекту, та й платформи AM5, поки що невідомий, тому можна радіти будь-якому результату.

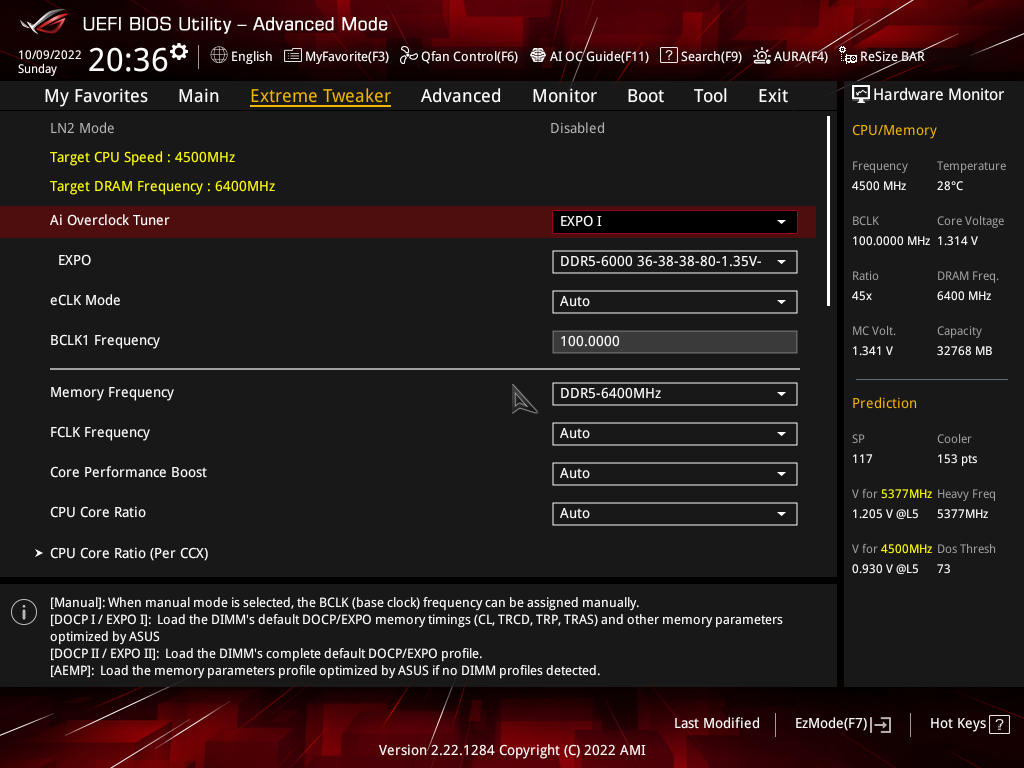

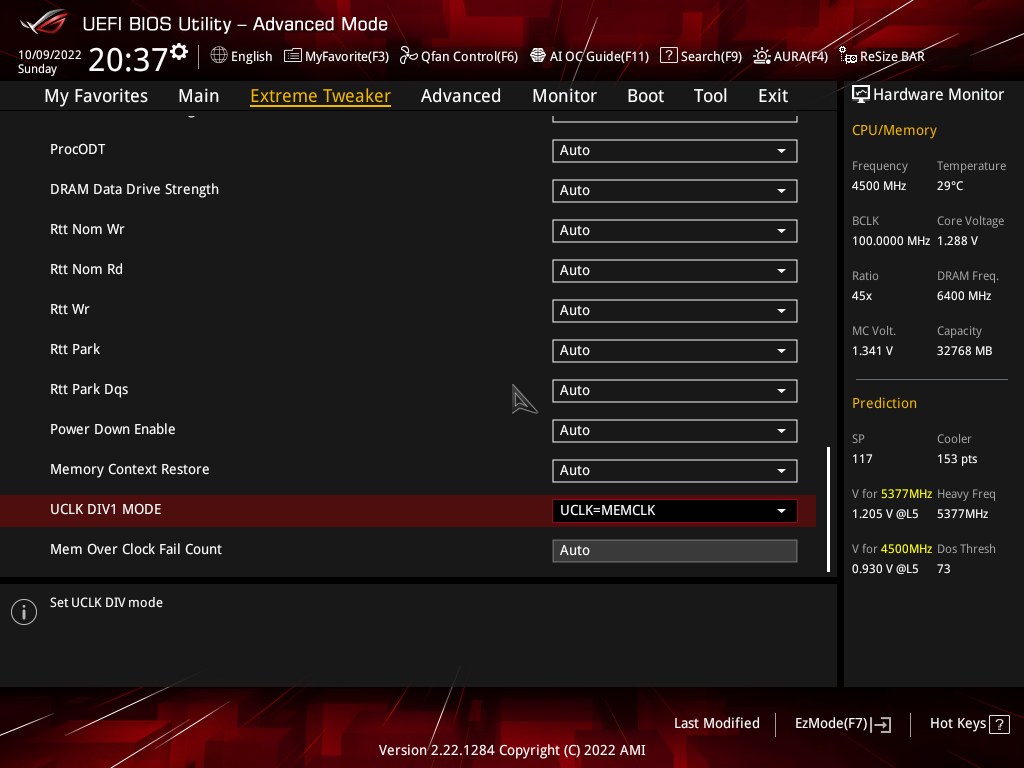

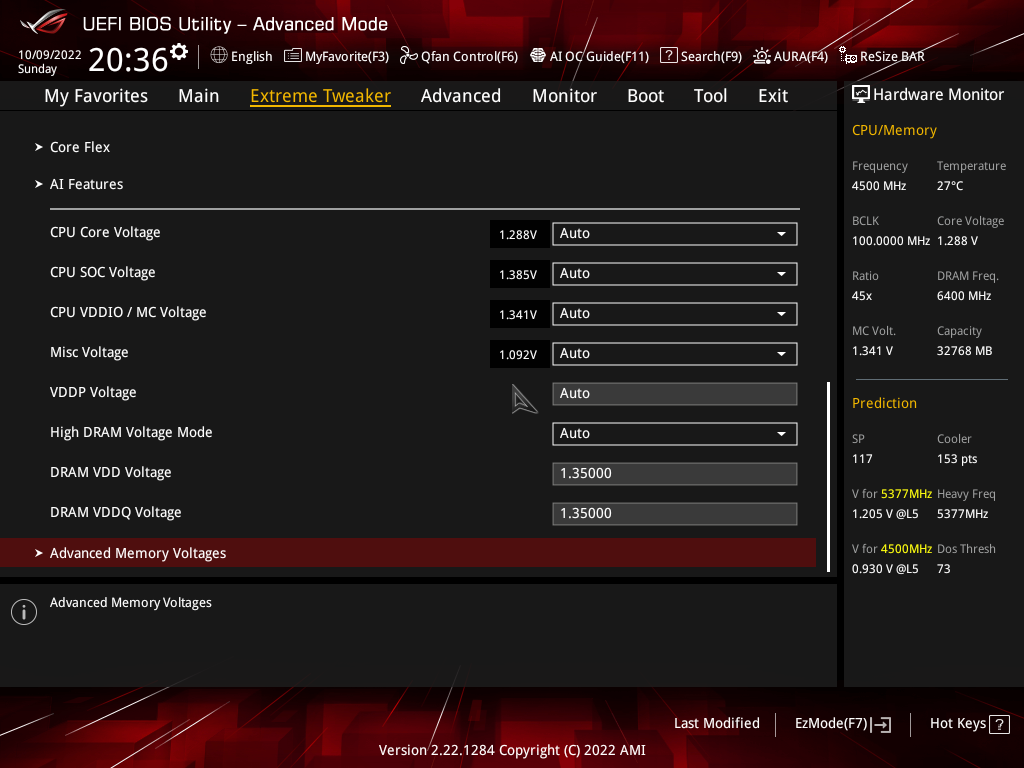

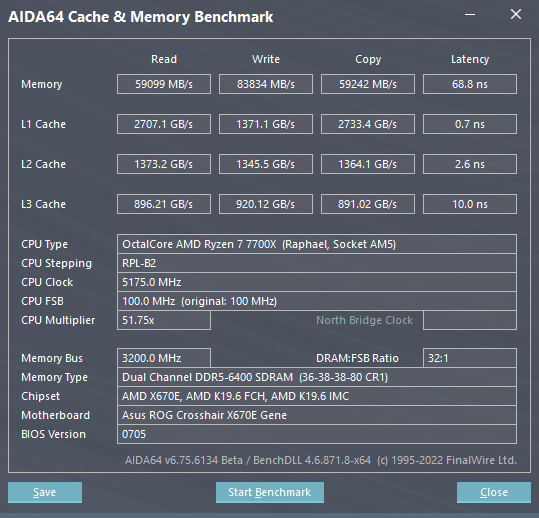

Активуємо профіль EXPO, перемикаємо дільник КП на 1:1, підіймаємо частоту та отримаємо ефективні 6400 МГц. На жаль, вище цього значення система вже працювати не змогла. Взагалі, перехід на новий тип пам’яті приніс не менш нові відчуття, коли плата після чергових налаштувань щось собі думає деякий час, і ти не ще розумієш, чи вона у процесі, чи вже повисла.

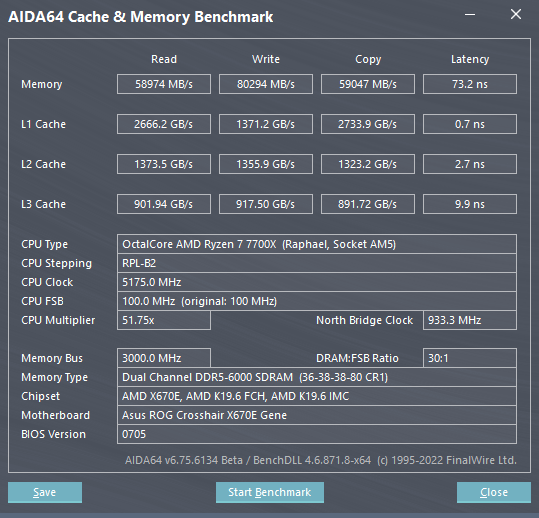

Якщо дивитися на результати ПСП, то різниця між дільниками на КП при частоті 6000 складає 4–5 нс в тесті латентності, а порівнюючи з 6400 МГц у режимі 1:1 — максимум пару тисяч мегабайтів на секунду в тесті на запис.

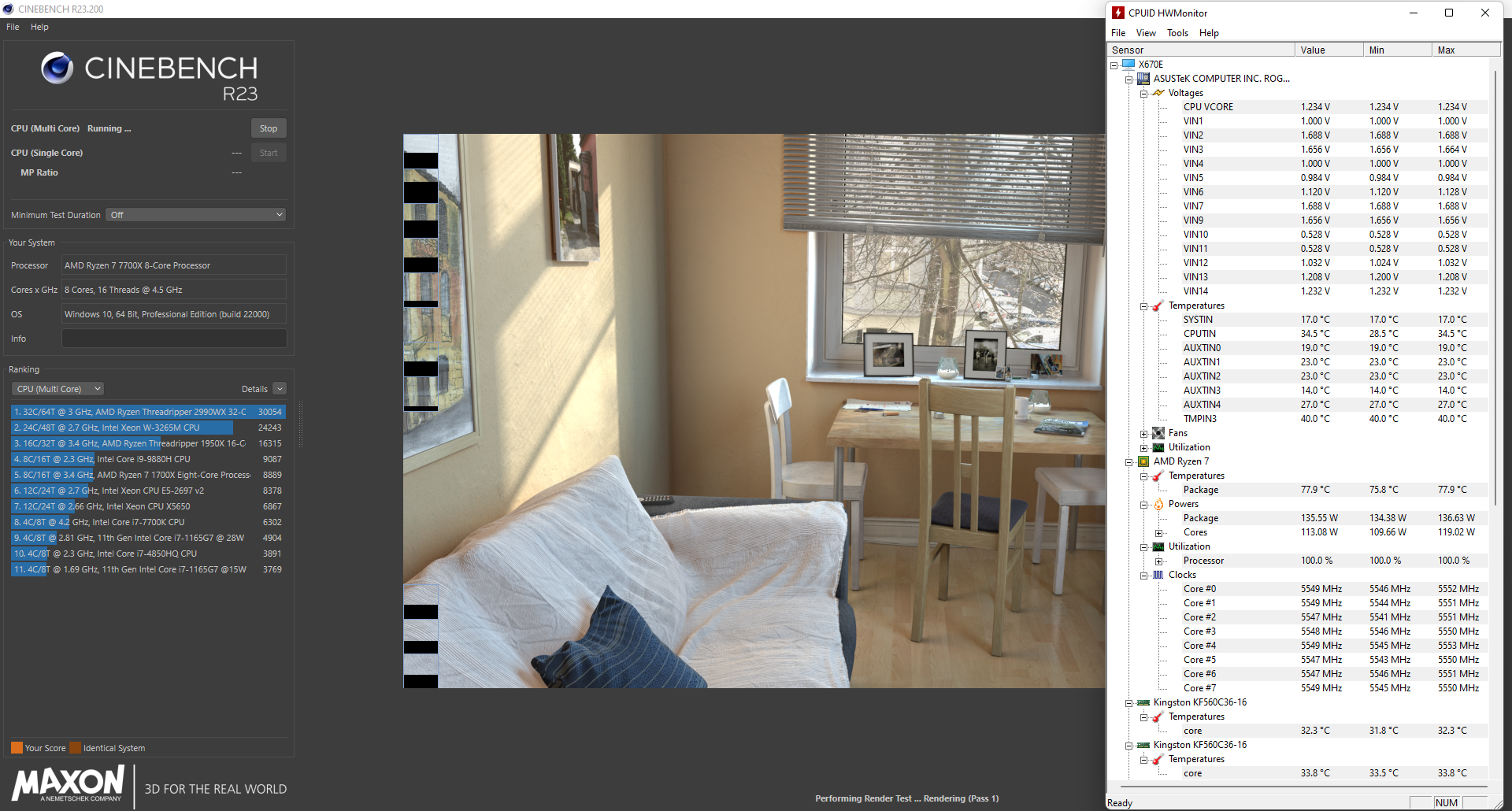

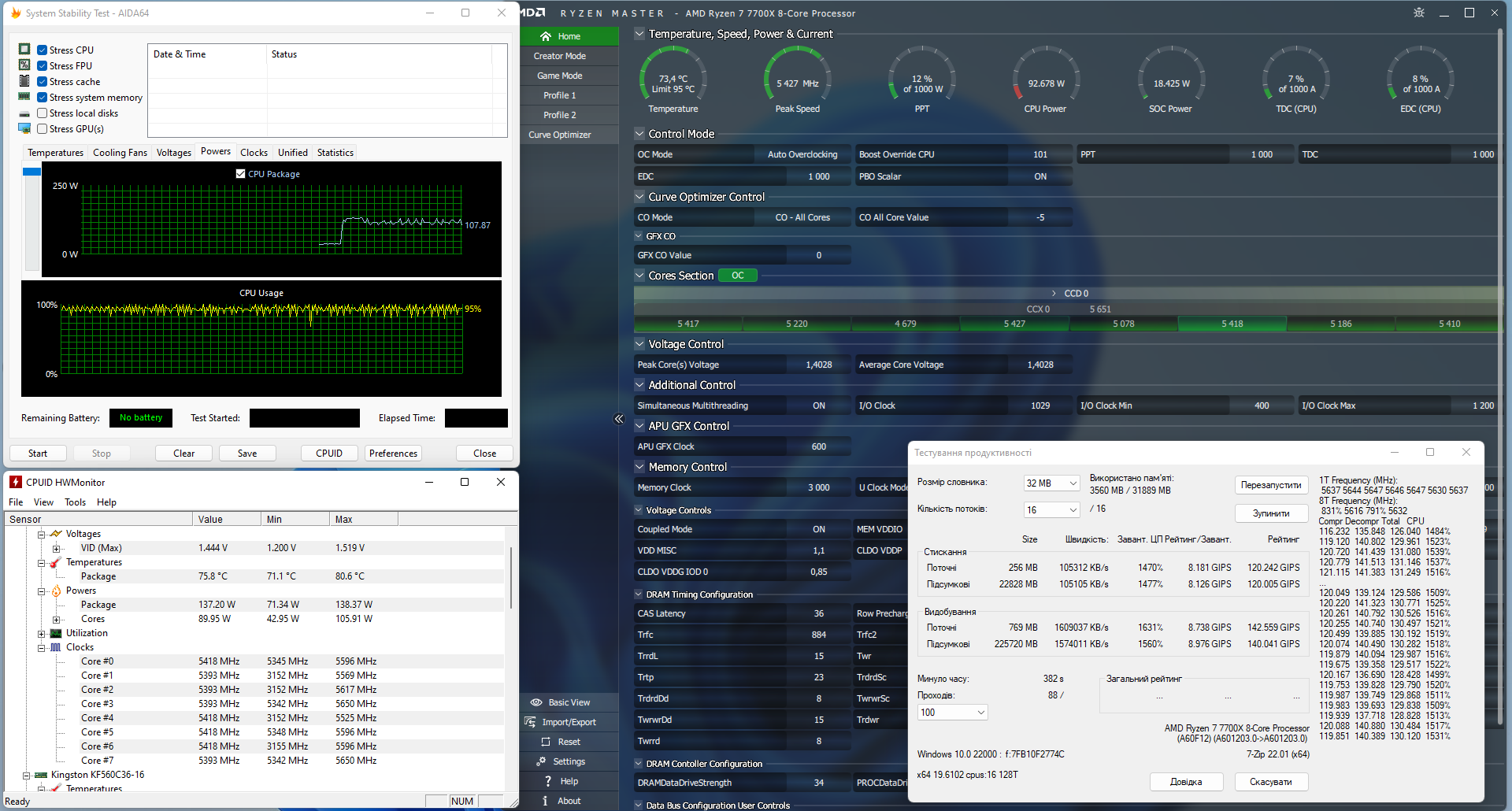

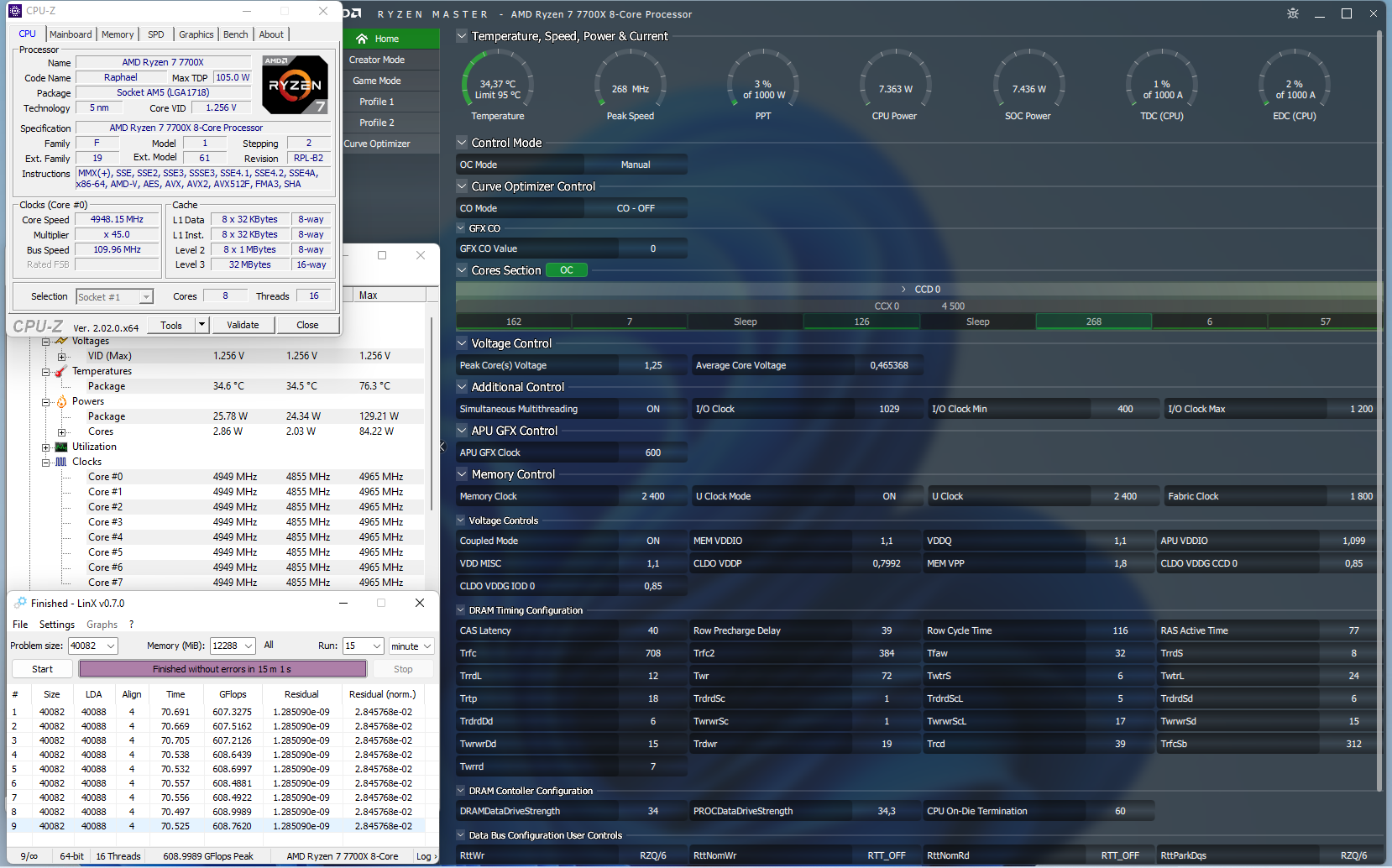

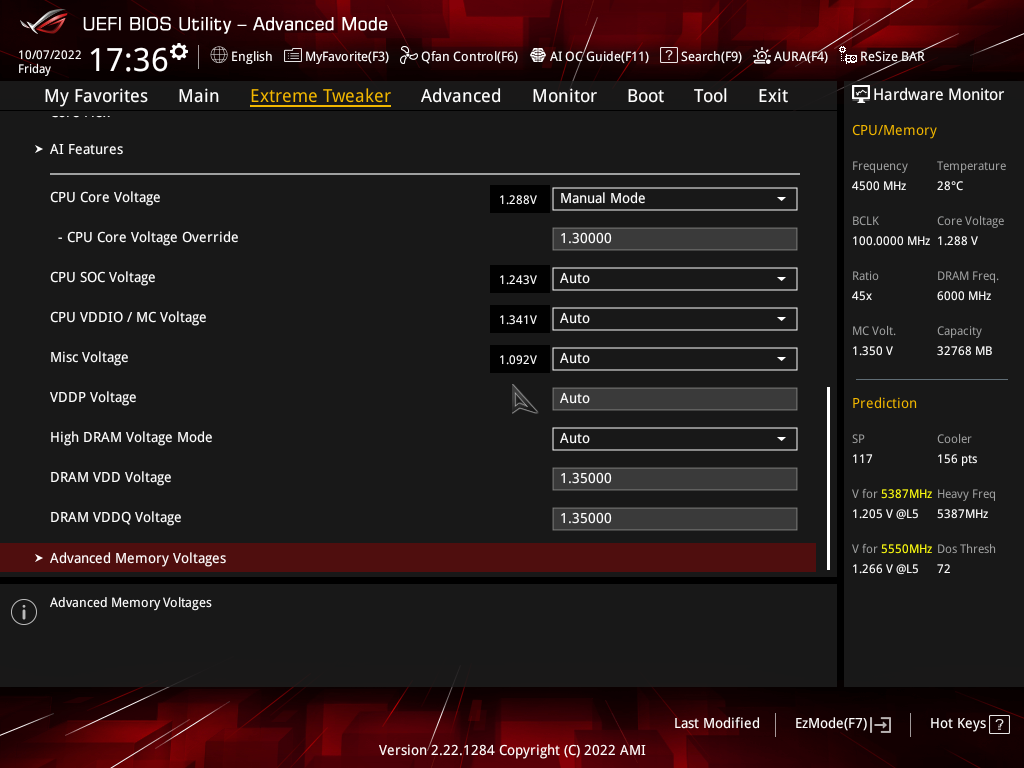

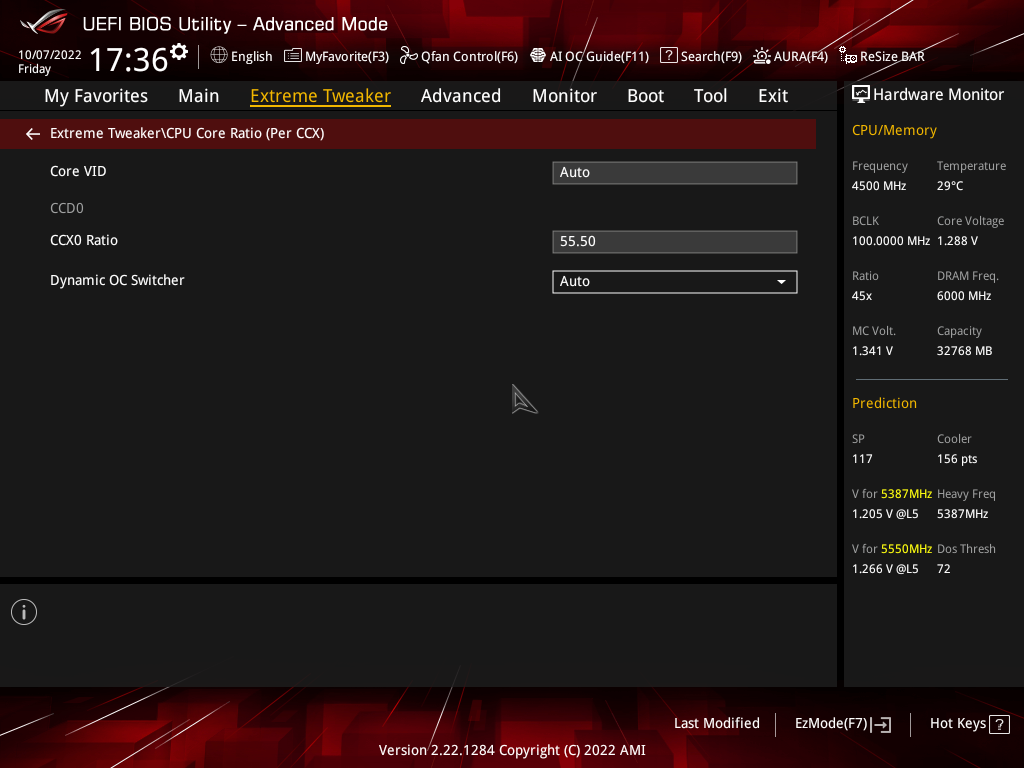

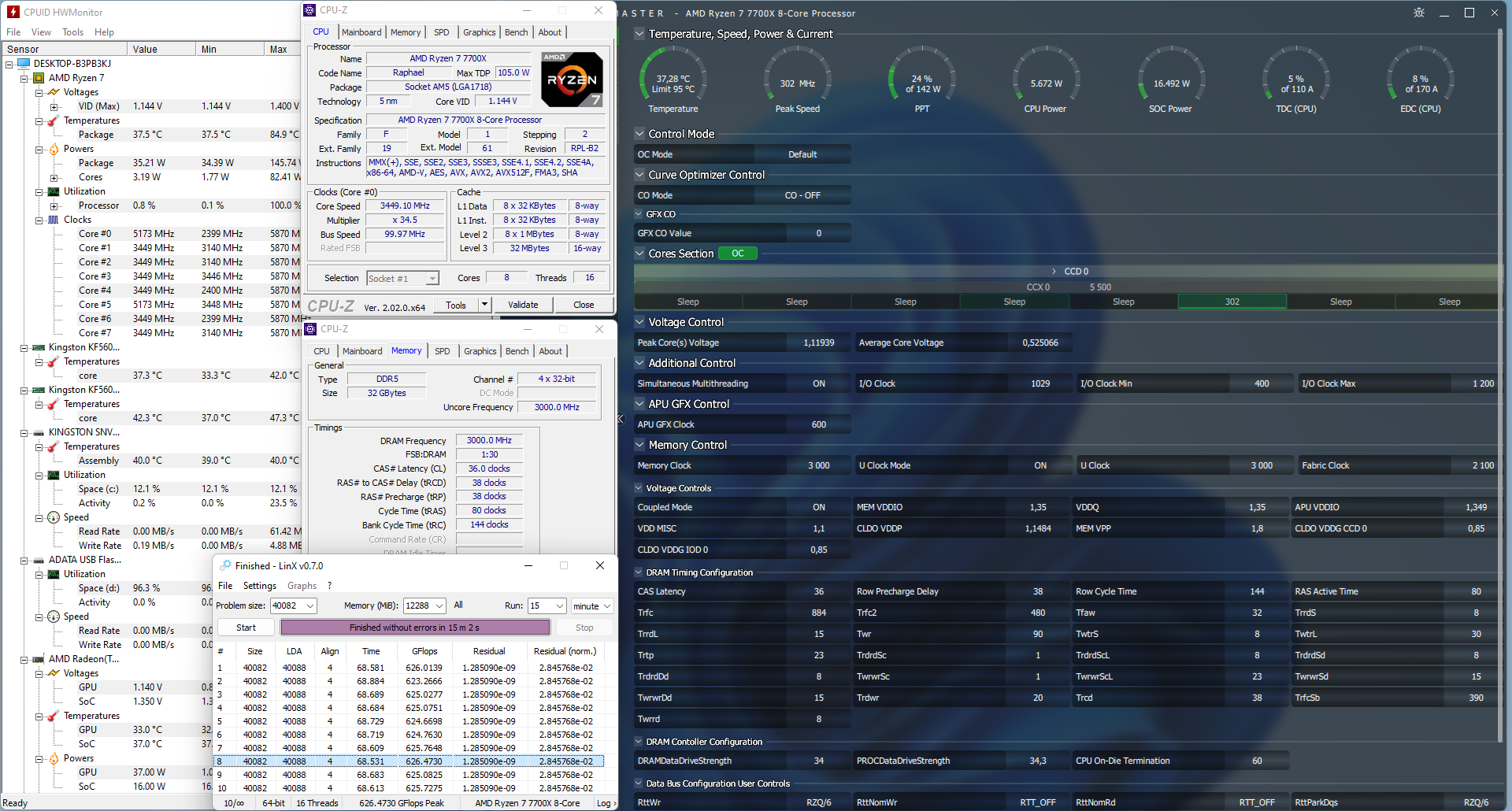

Розгін самого процесора відбувався на прошивці 0611. Множник CCX виставлявся як 55,50, напруга живлення дорівнювала 1,3 В, пам’ять працювала з профілем EXPO. Цього було достатньо для проходження усіх тестів, включно з іграми, які використовувалися при тестуванні Ryzen 9 7950X.
Автоматичний розгін, який в UEFI називається AI Optimized, на жаль, поки що є недієздатним, бо стабільність може буде лише при невеличкому навантаженні.

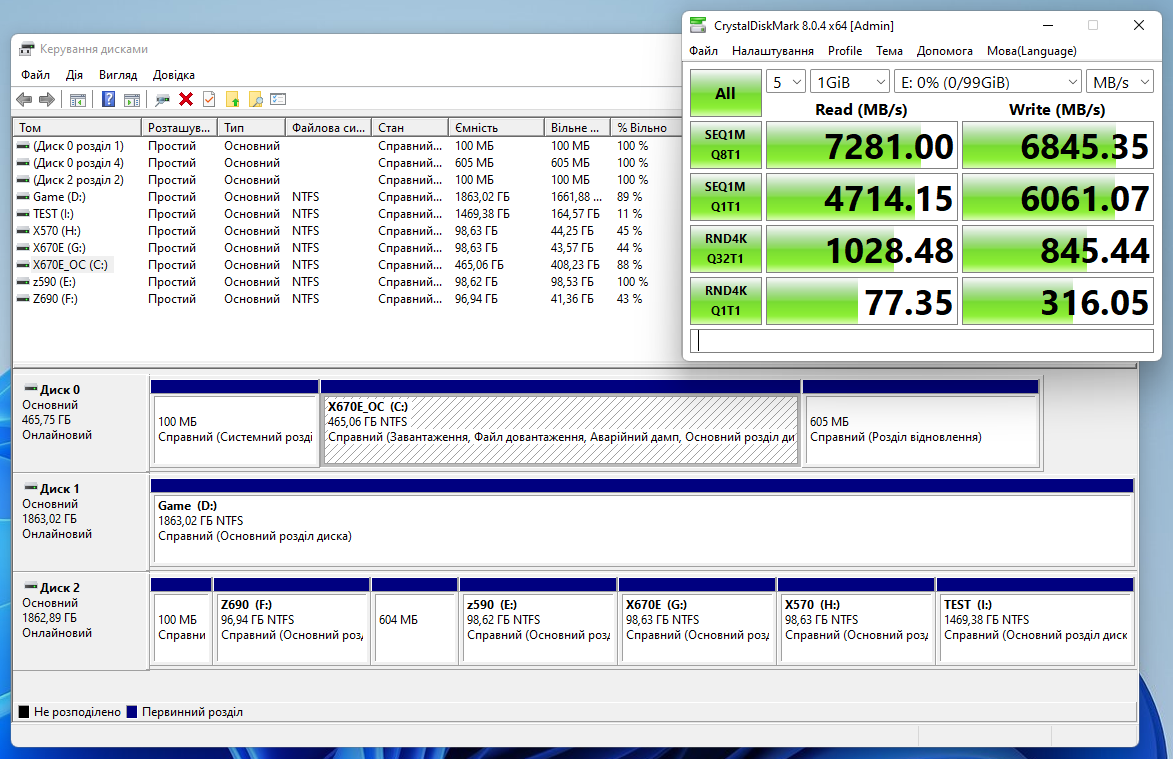

Також було перевірено, чи працюють разом три накопичувачі NVMe, коли один підключаєтеся до плати, а два інших — до адаптера ROG GEN-Z.2. Все працює, принаймні у режимі PCI Express 4.0.

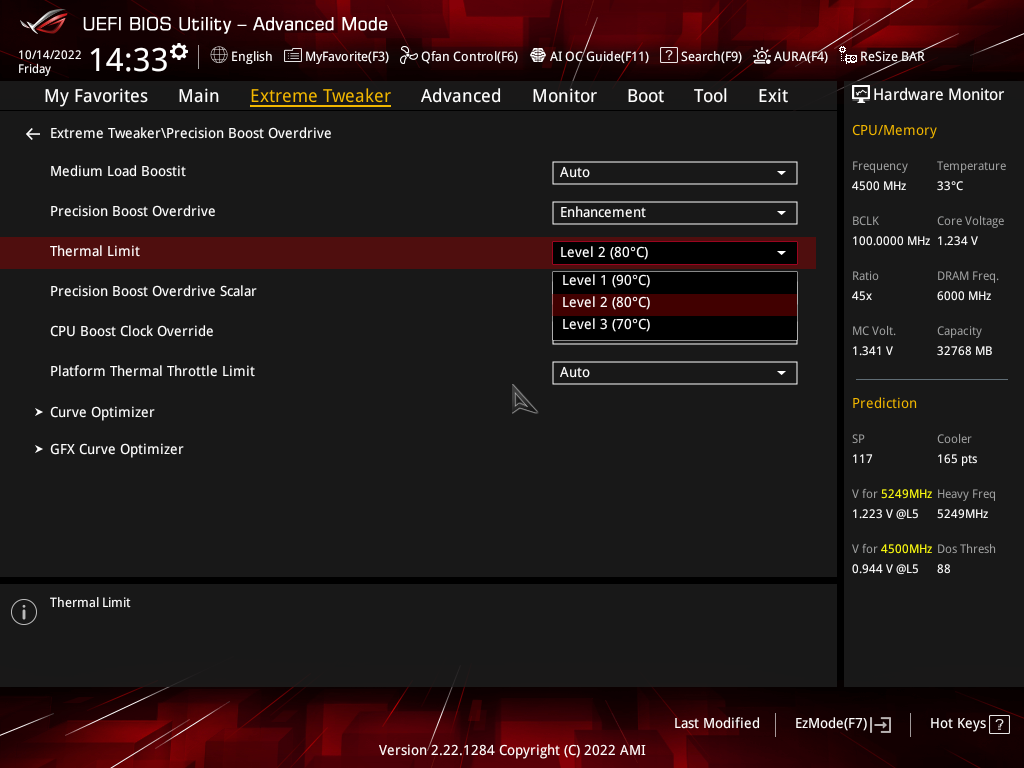

Як вже відомо, процесори Ryzen 7000 можуть з легкістю прогріватися до 95 °C та працювати за такою температурою, що є нормальним для них режимом. З виходом UEFI 0705 в налаштуваннях PBO додали декілька параметрів, які відповідають за температурну межу у 95 (Auto), 90, 80 та 70 градусів.

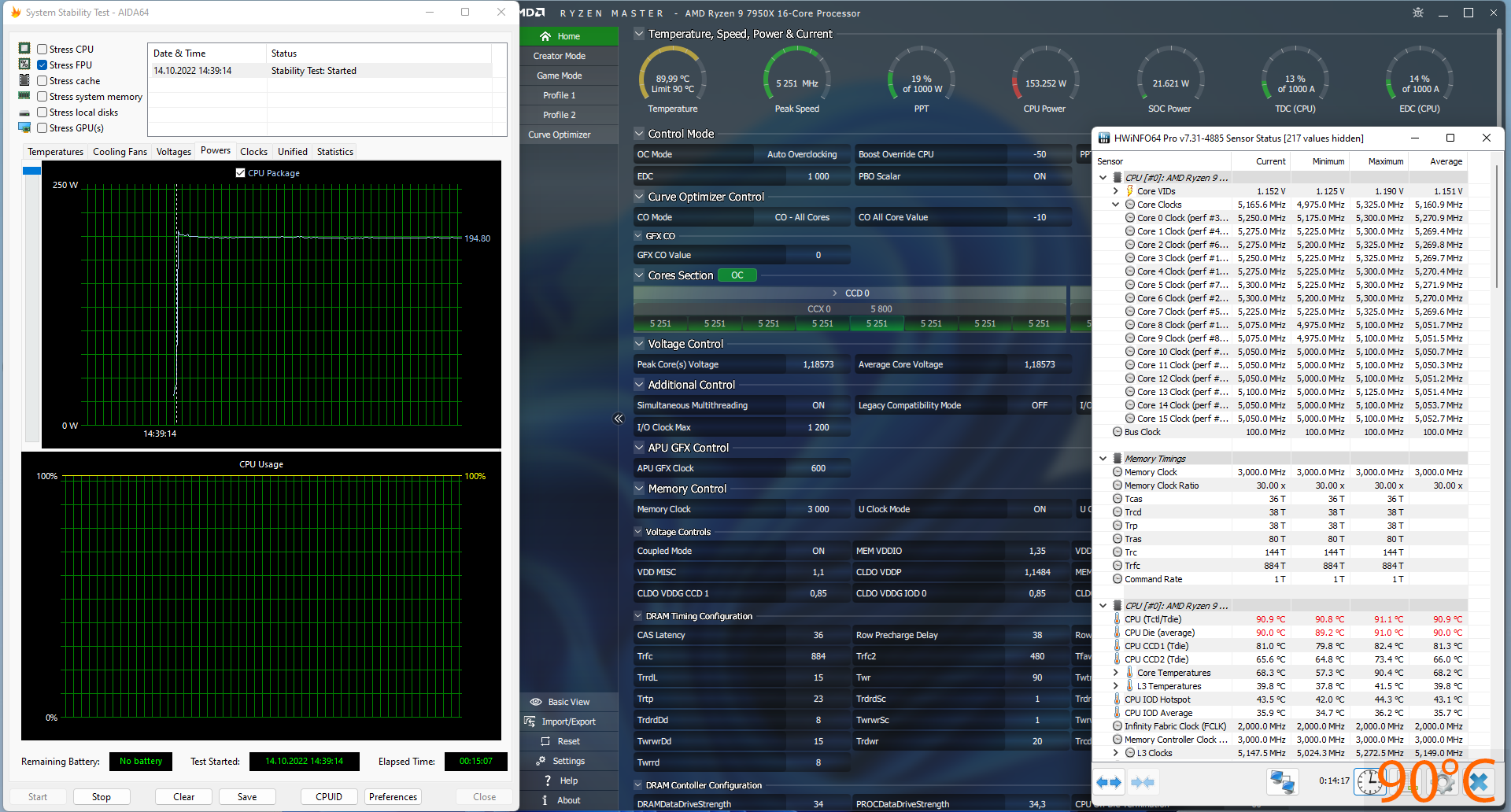

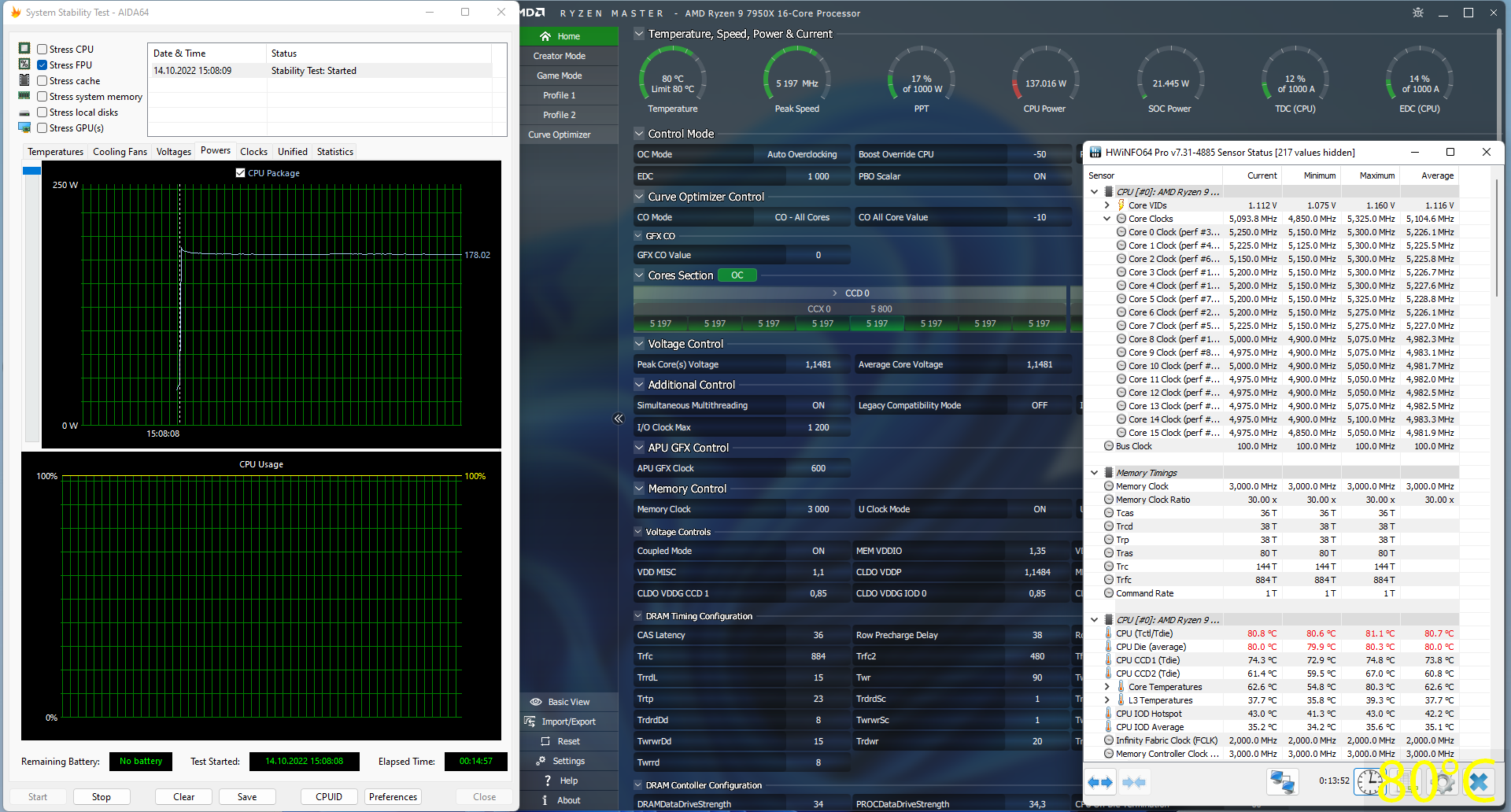

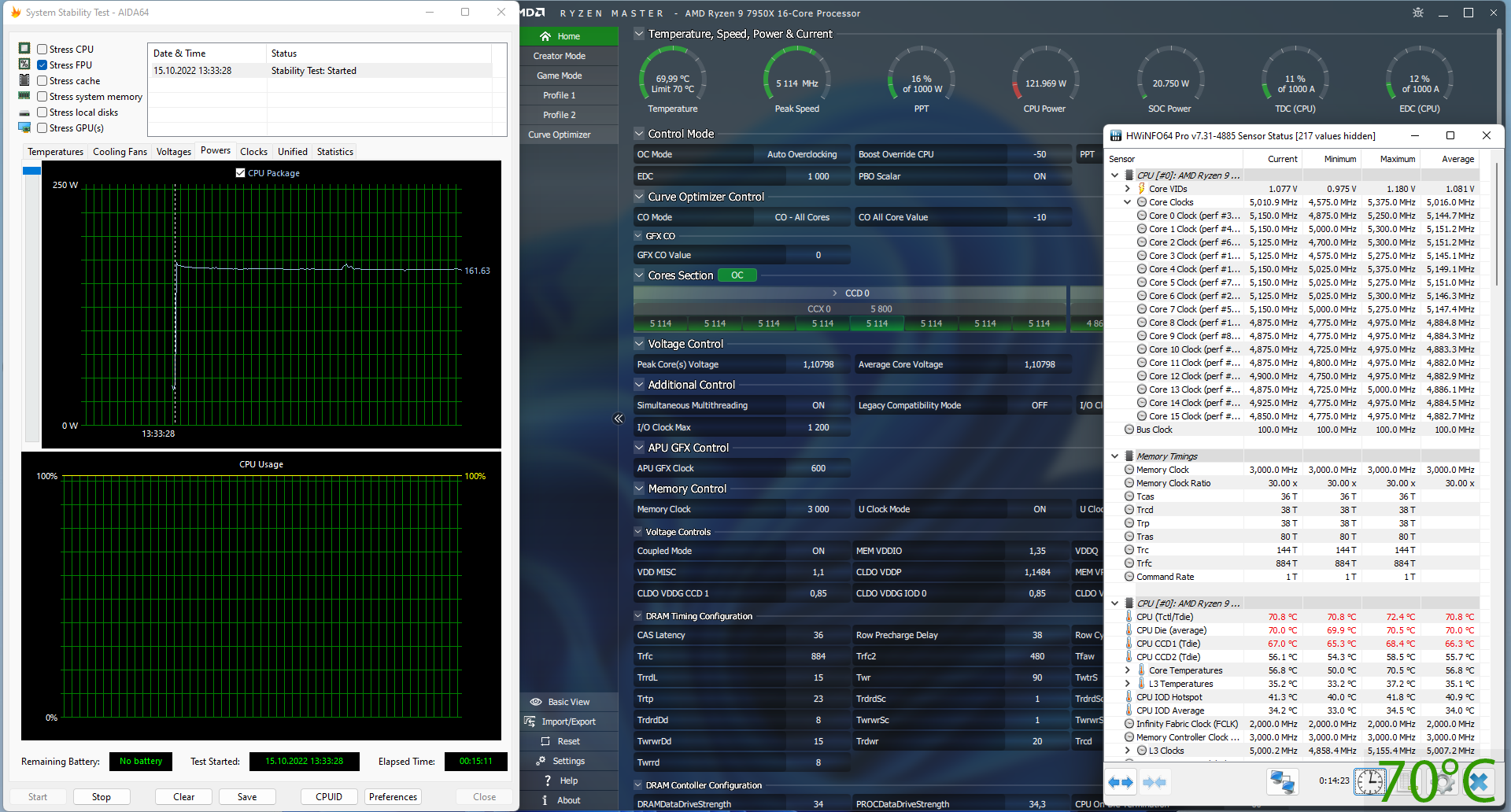

Додатково було проведено тестування плати з процесором Ryzen 9 7950X в цих режимах для порівняння продуктивності в деяких застосунках. Для точніших вимірювань показників використовувалася утиліта HWiNFO.

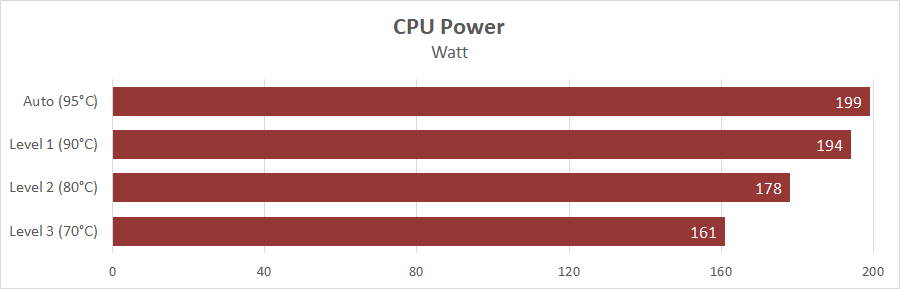

Як бачимо, завдяки температурним лімітам знижується потужність процесора, зменшується температура та відповідно росте його частота.

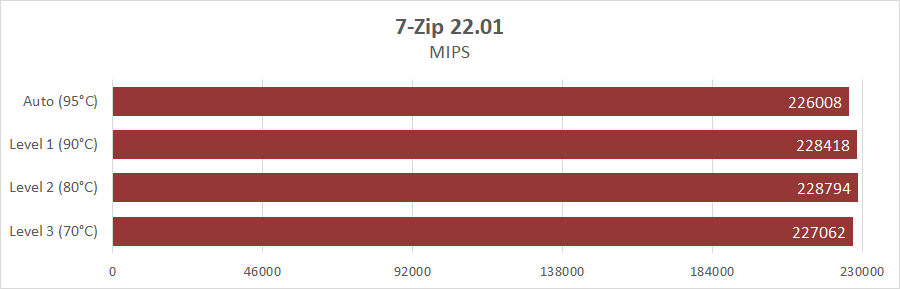

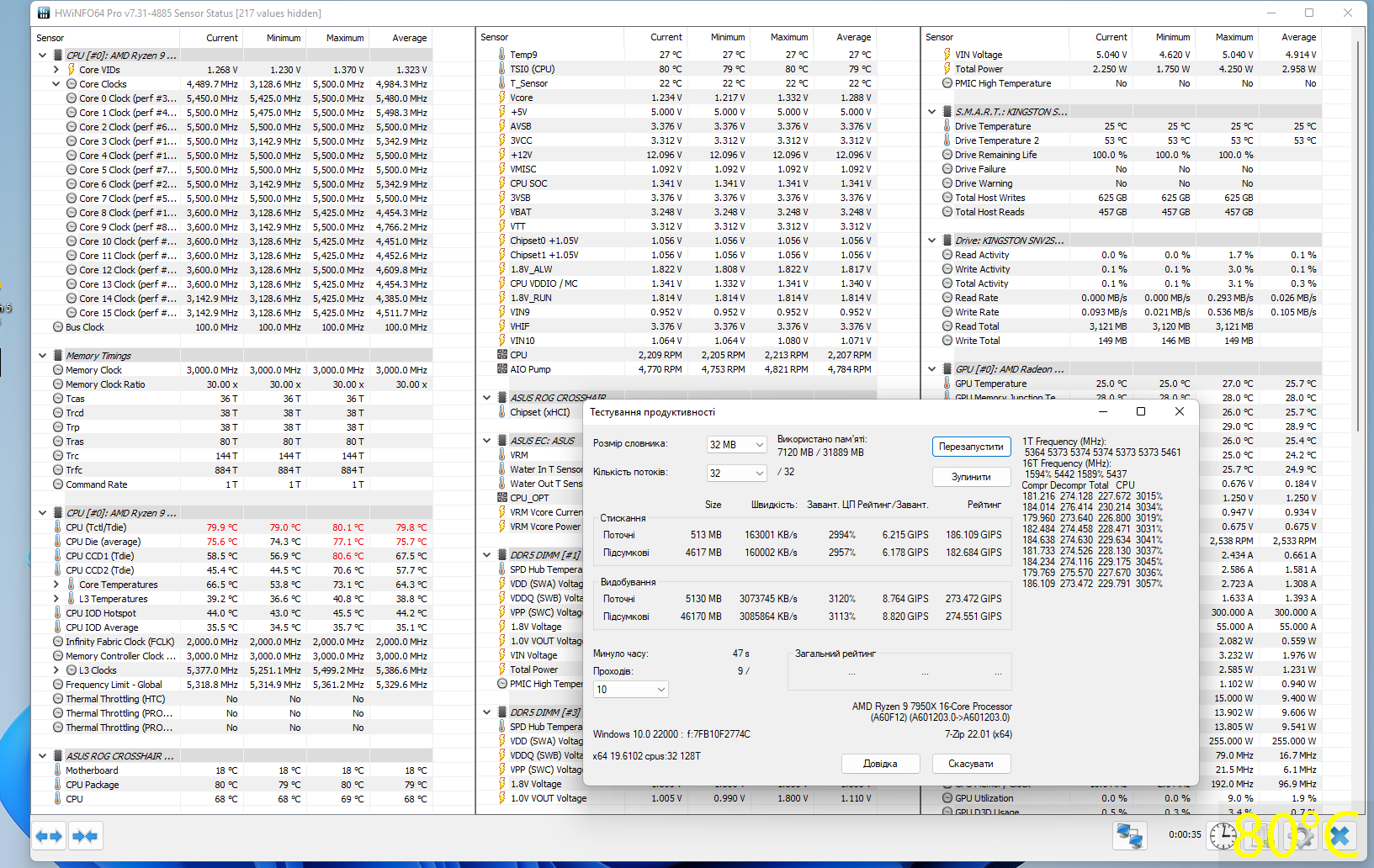

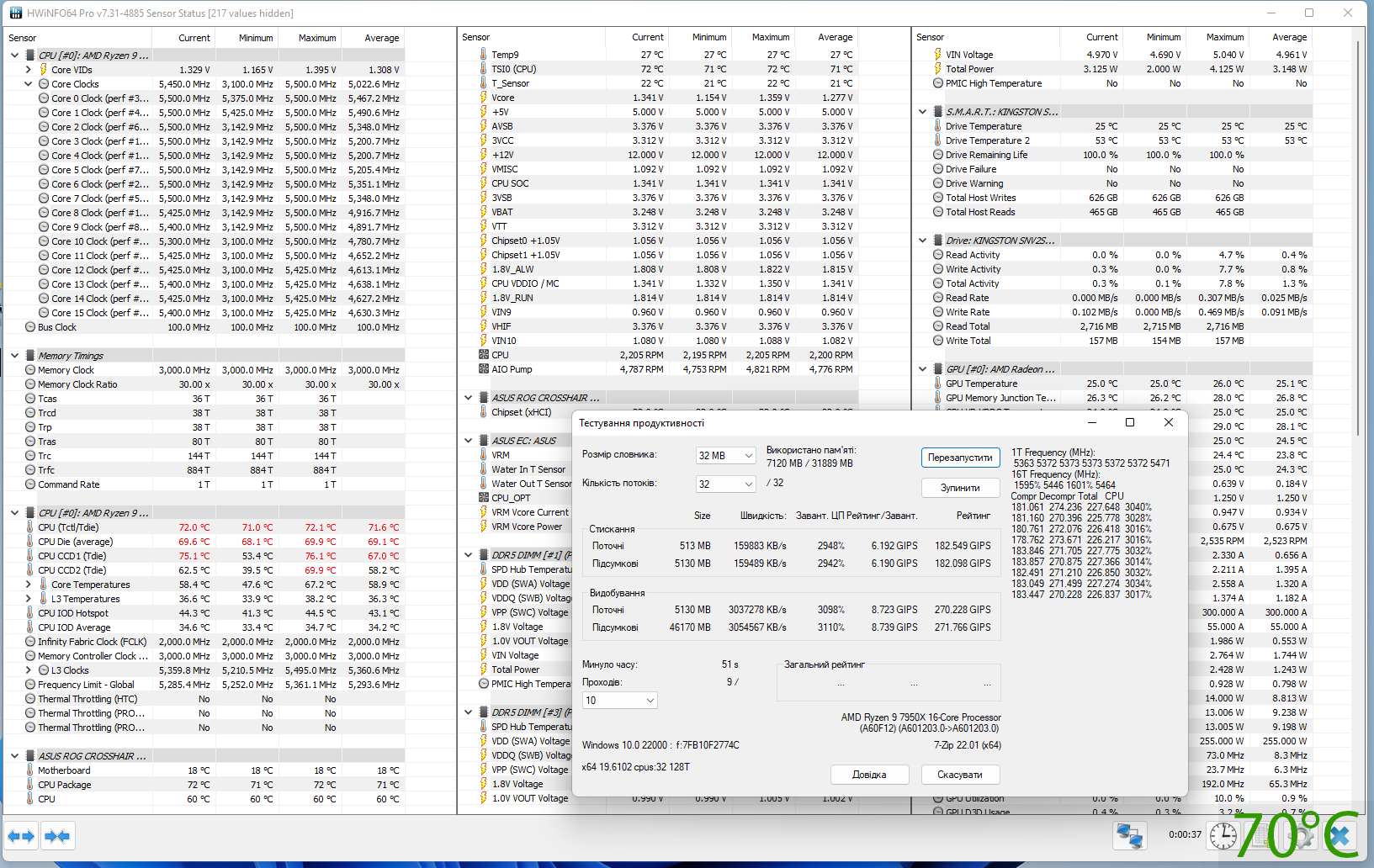

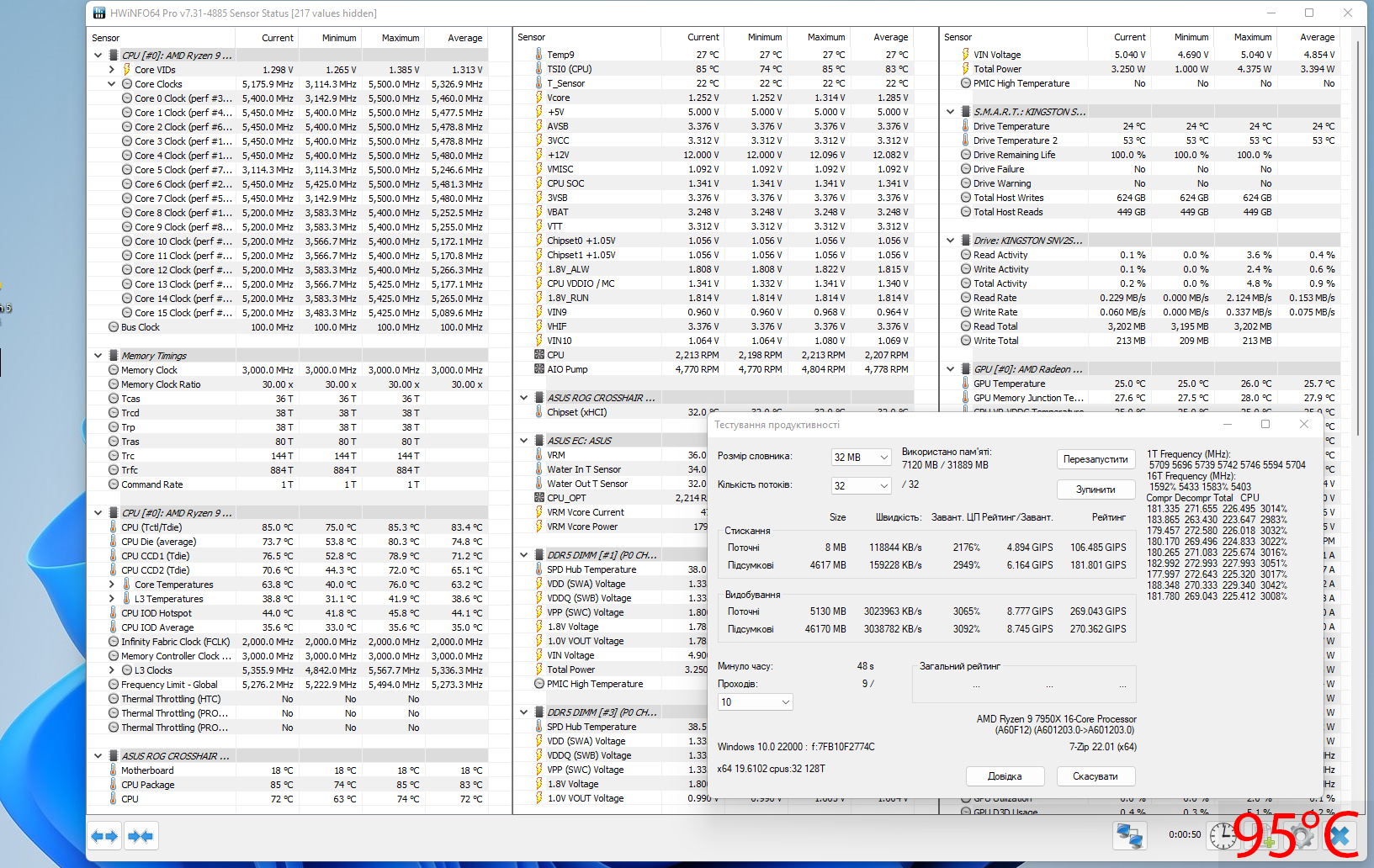

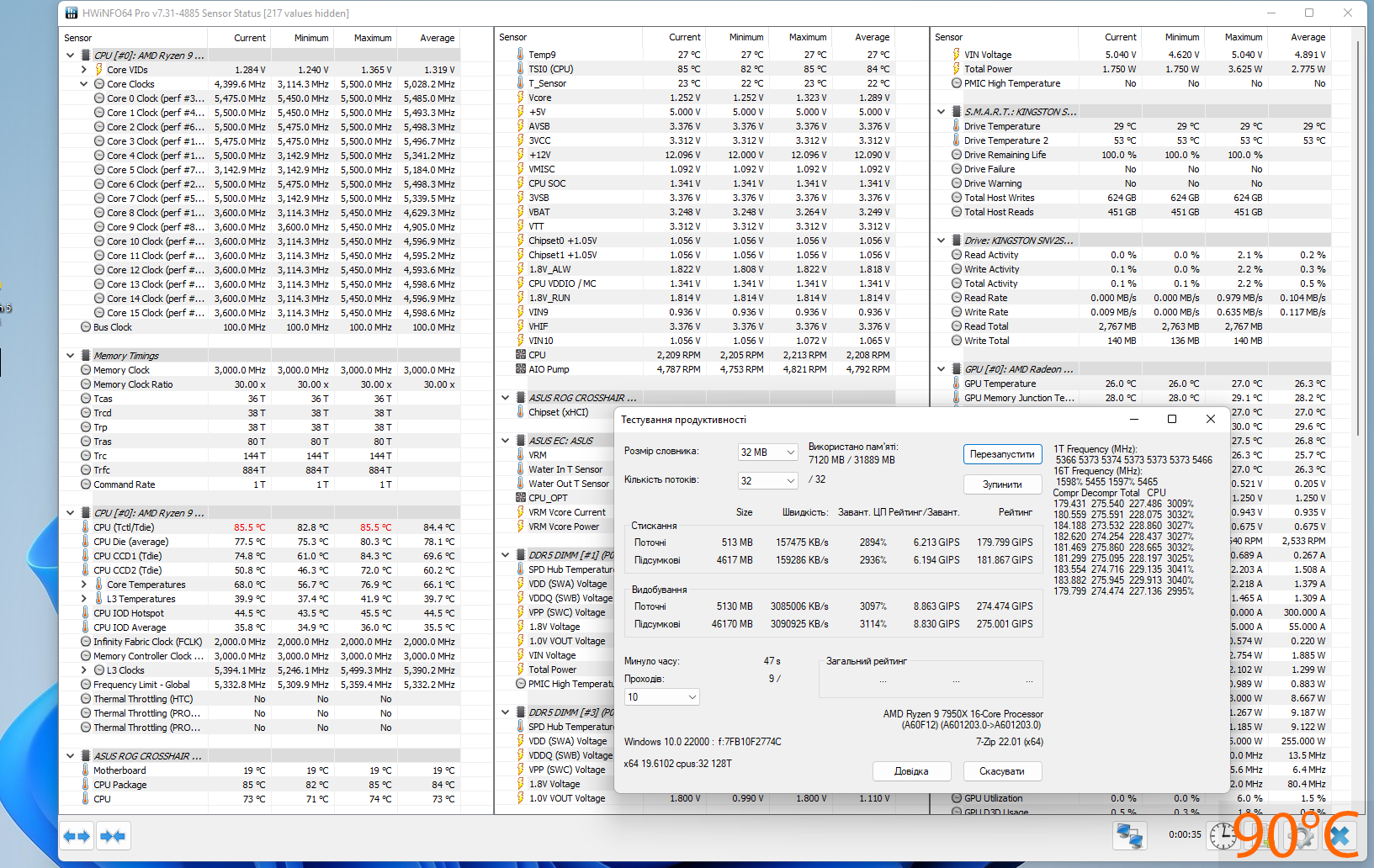

В 7-Zip всі режими крім автоматичного показали зростання частот на другому CCX, також можна помітити збільшення результату тестування в бенчмарку.

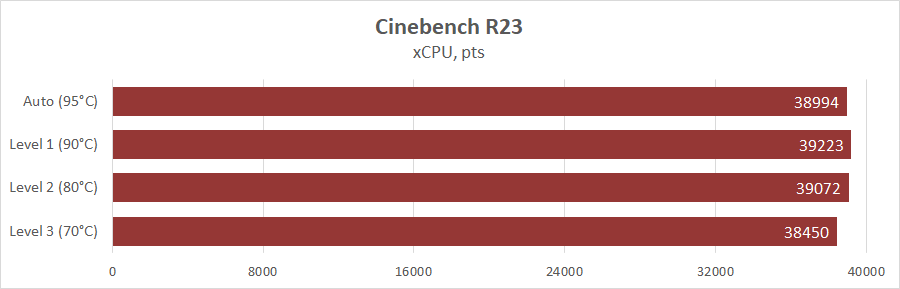

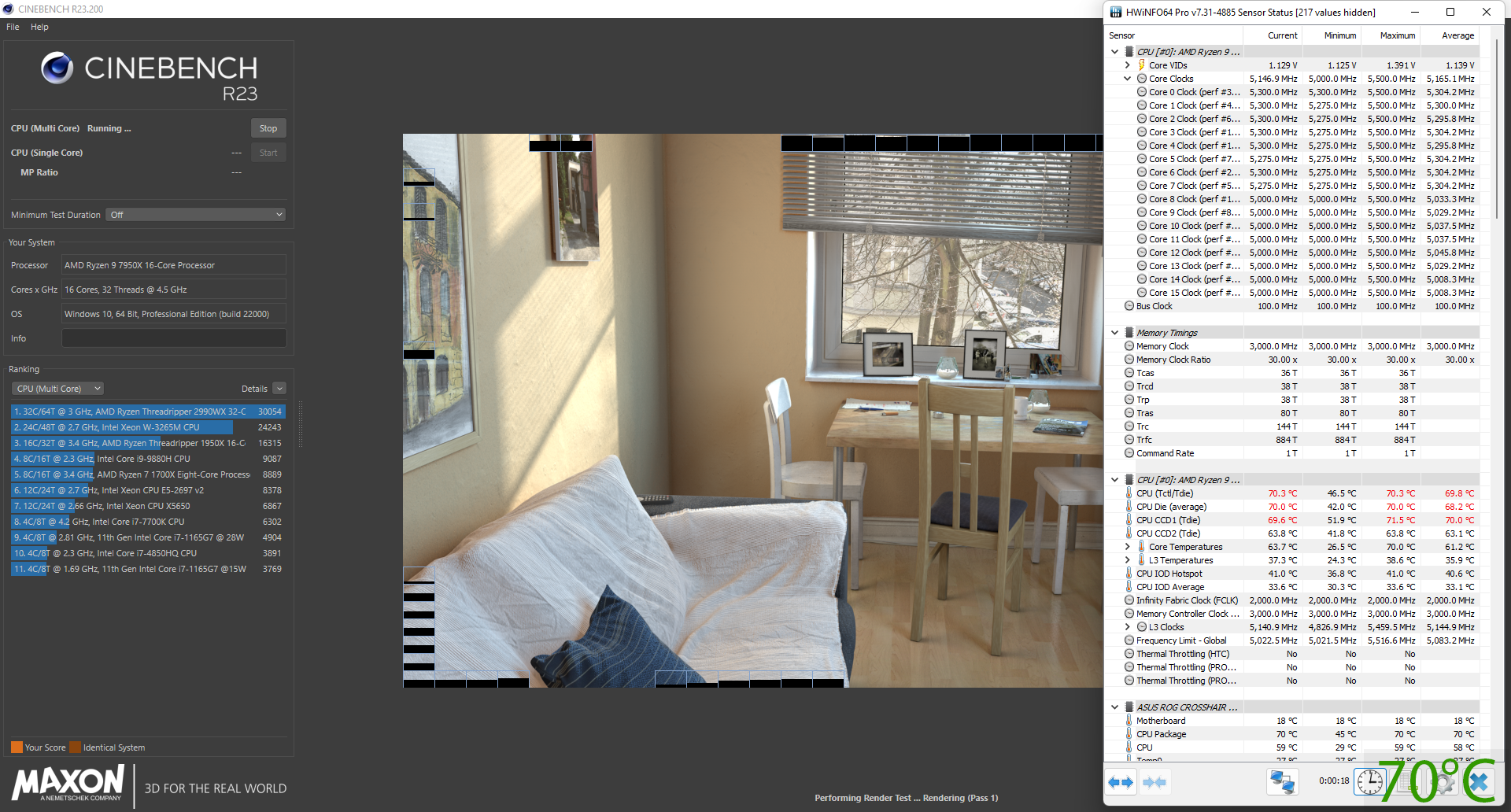

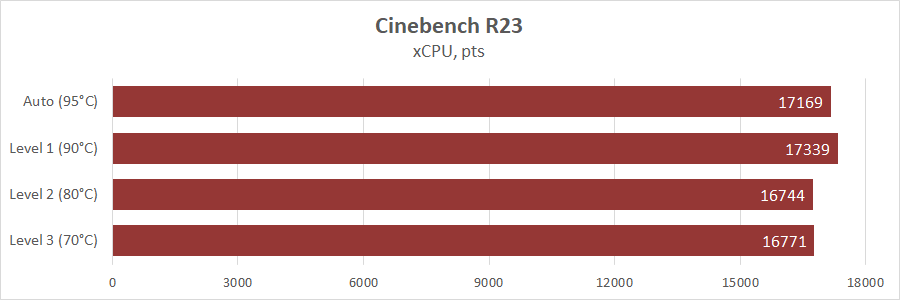

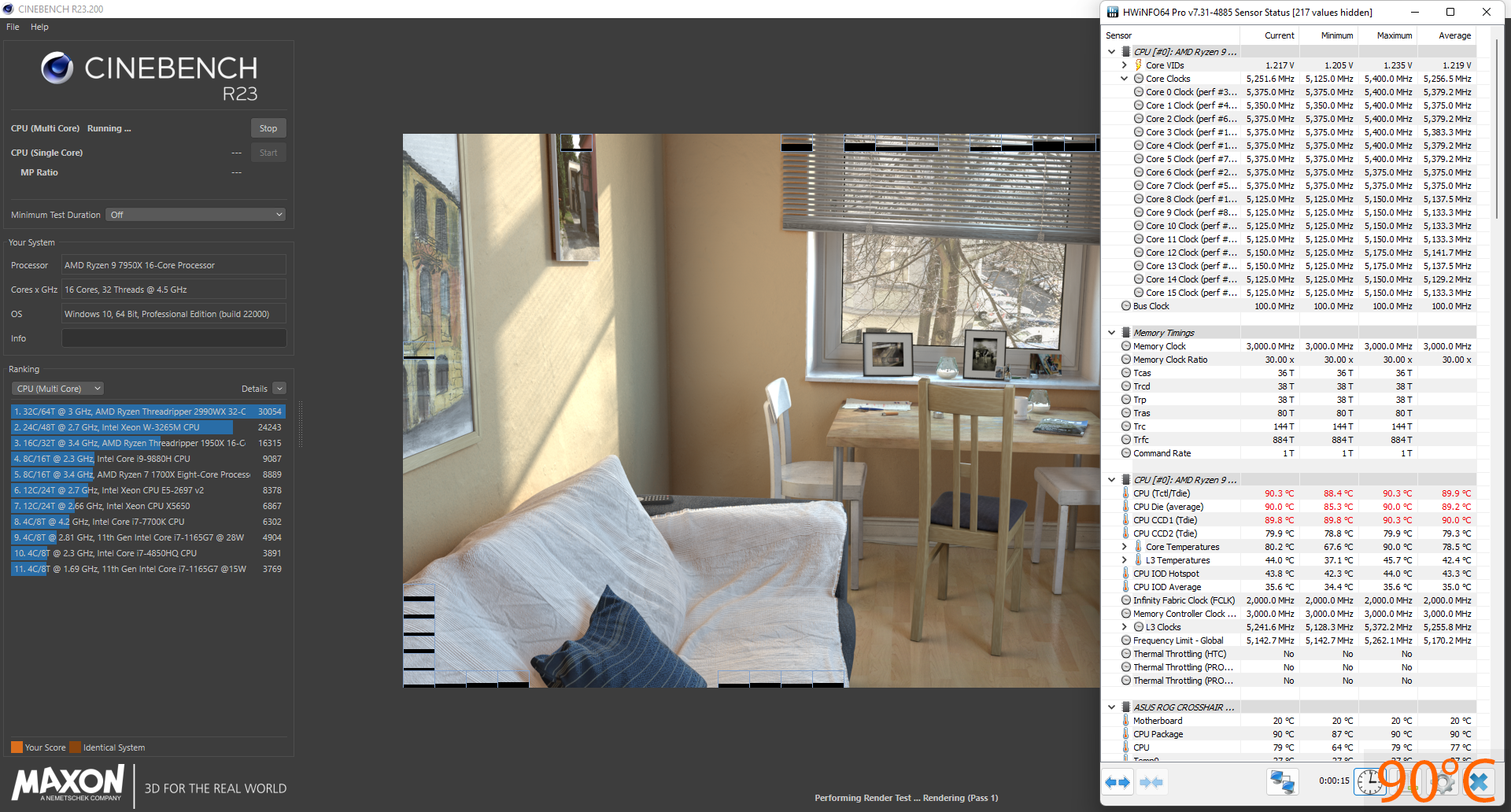

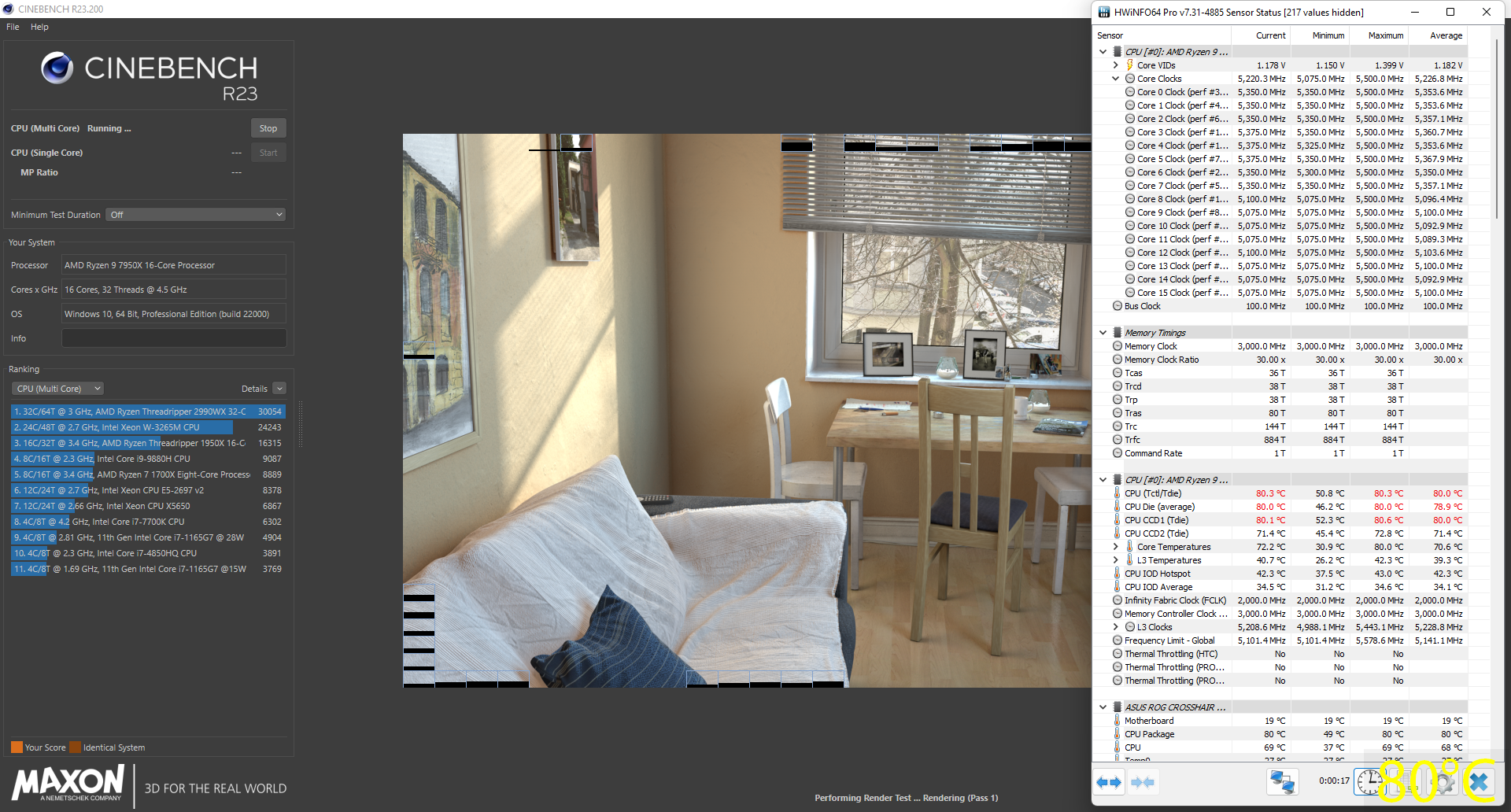

Аналогічна ситуація з Cinebench, де відбувається зростання частот на деяких ядрах, що впливає на продуктивність в бенчмарку. Гарний результат дають режими з межею 90 та 80 градусів.
У 3DMark вже не так гарно демонструють себе режими 80 та 70 градусів, кращій зі всіх — 90 °C.

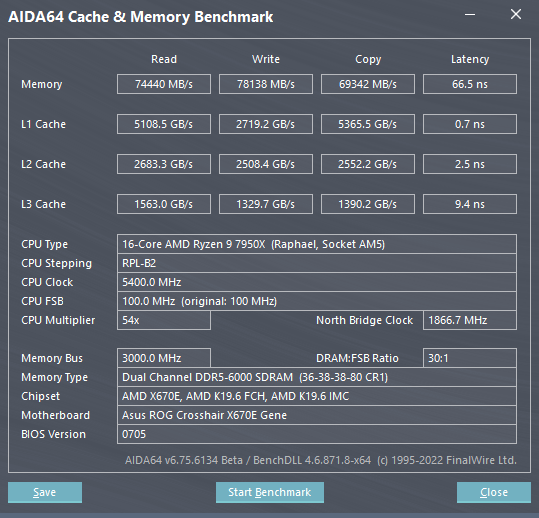

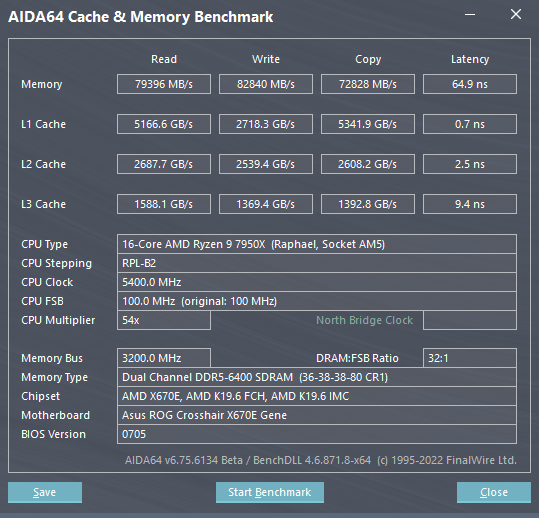

Перевіримо ще підсистему пам’яті Ryzen 9 7950X з режимом роботи КП як 2:1 та 1:1, а також з частотою 6400 МГц на модулях у режиму 1:1.
Як бачимо, різниця суттєвіша порівняно з Ryzen 7 7700X.
Висновки
Наразі платформа AM5 вимагає відточування, вона тільки вийшла і є поки що сирою. Але вже зараз видно її потенціал, нам треба лише трошки почекати, щоб вона стала ще кращою. Так само з материнською платою ASUS ROG Crosshair X670E Gene. Зовні вона маленька, але потужна всередині. Вона добре оснащена, має сучасні інтерфейси, та дозволяє під'єднати три накопичувачі M.2. Крім того, її масивна система охолодження та перетворювач живлення впораються з такими багатоядерними процесорами як Ryzen 9. Для розгону вона теж пристосована, завдяки безлічі всіляких органів управління та контактів для виміру напруг, включаючи осцилоскоп у комплекті постачання. Прошивка теж пристосована для розгону, як й у всіх плат серії Republic of Gamers. Але видно, що з мікрокодом треба ще попрацювати. І компанія ASUS працює, випускаючи нові прошивки. Поки що це одна з кращих, якщо не єдина, материнська плата формату mATX на базі чипсета AMD X670E, яка підійде як ентузіастам-оверклокерам, так й звичайним геймерам, які прагнуть зібрати потужну ігрову систему у малому форматі.
