Можливості UEFI
Maximus Z790 Apex Encore керується типовим ASUS UEFI BIOS UTILITY стилізованим під лінійку продуктів ROG. Передбачено два режими відображення налаштувань: EZ Mode та Advanced Mode. Почнемо з першого.

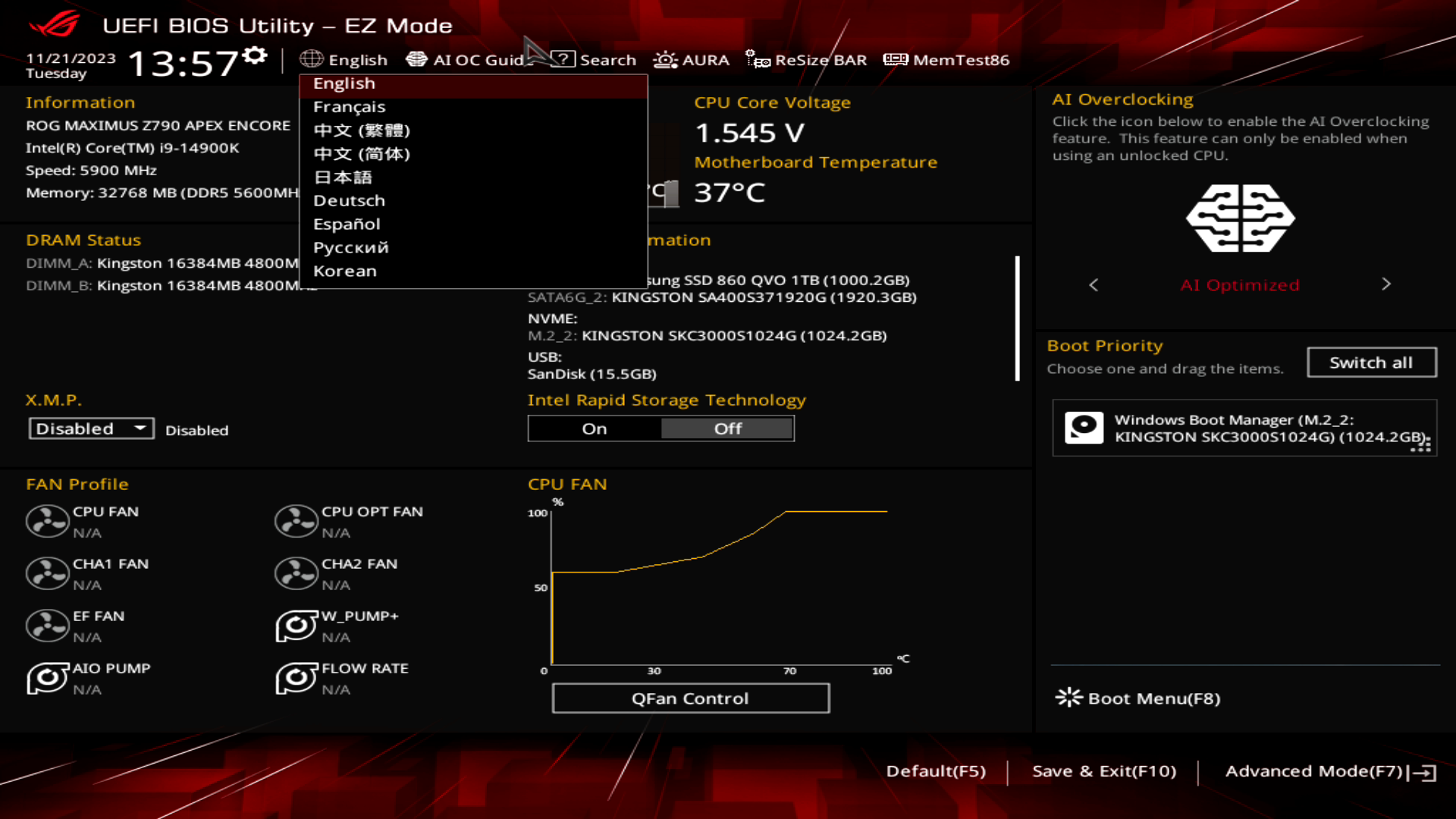

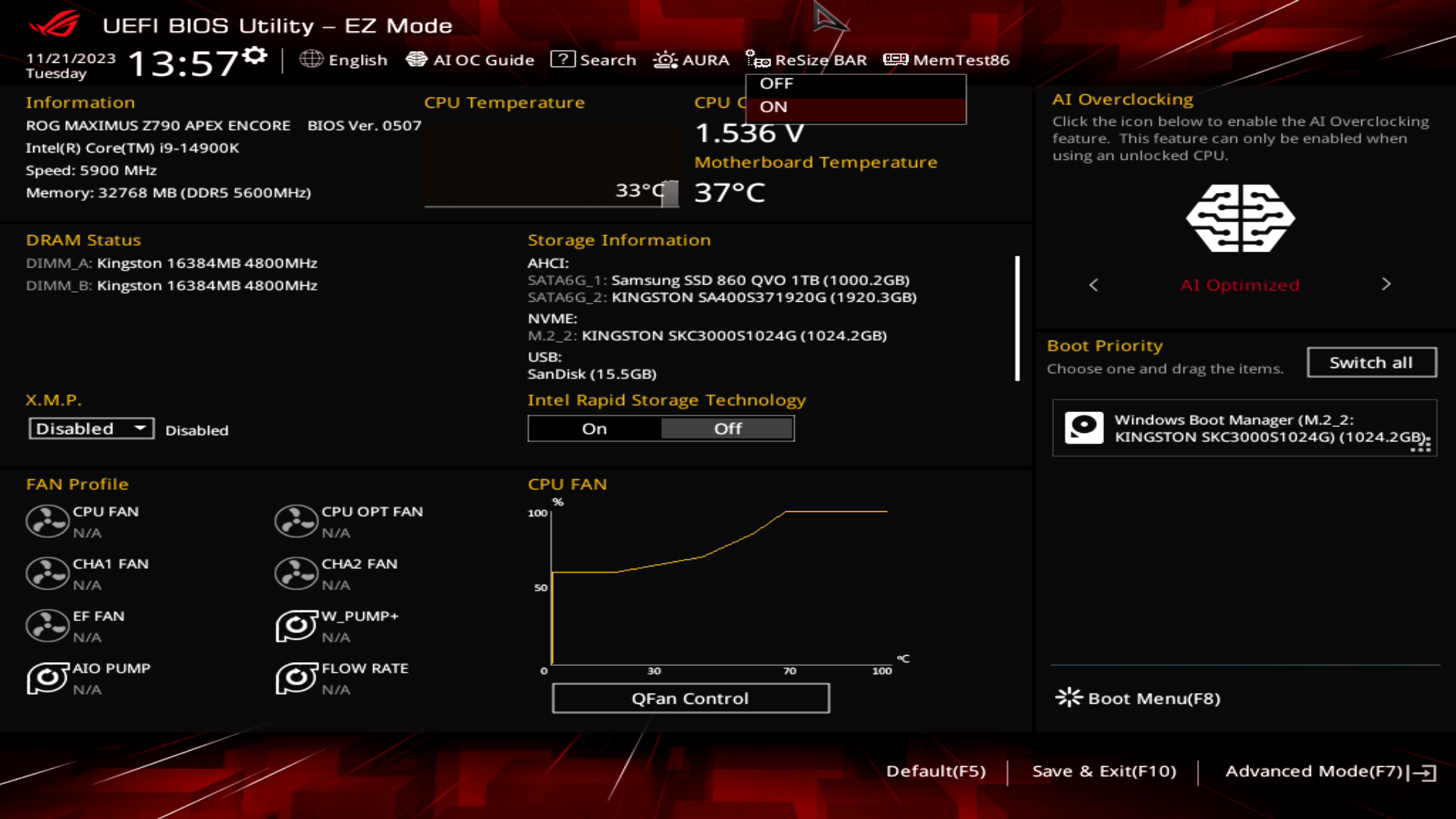

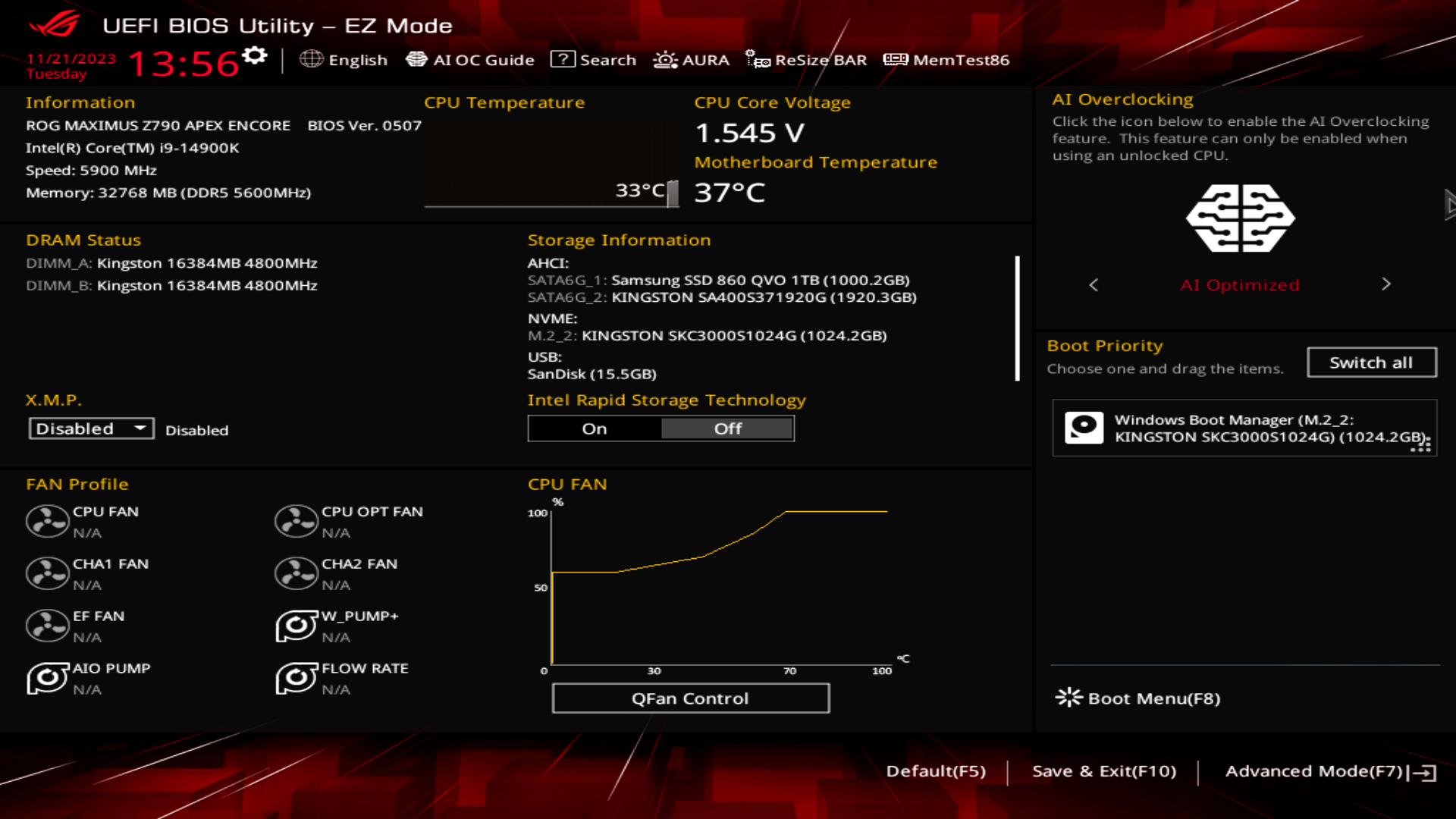

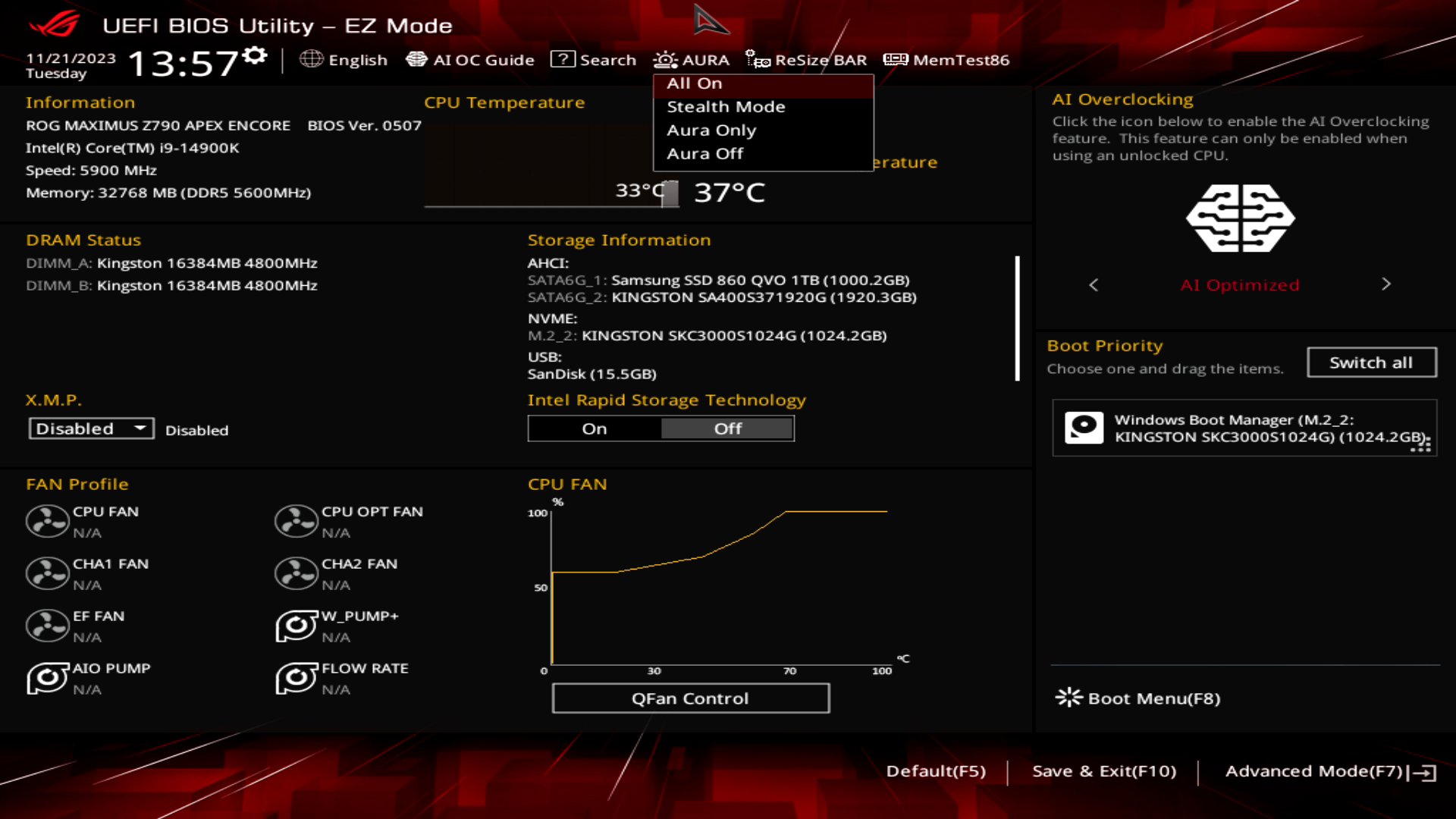

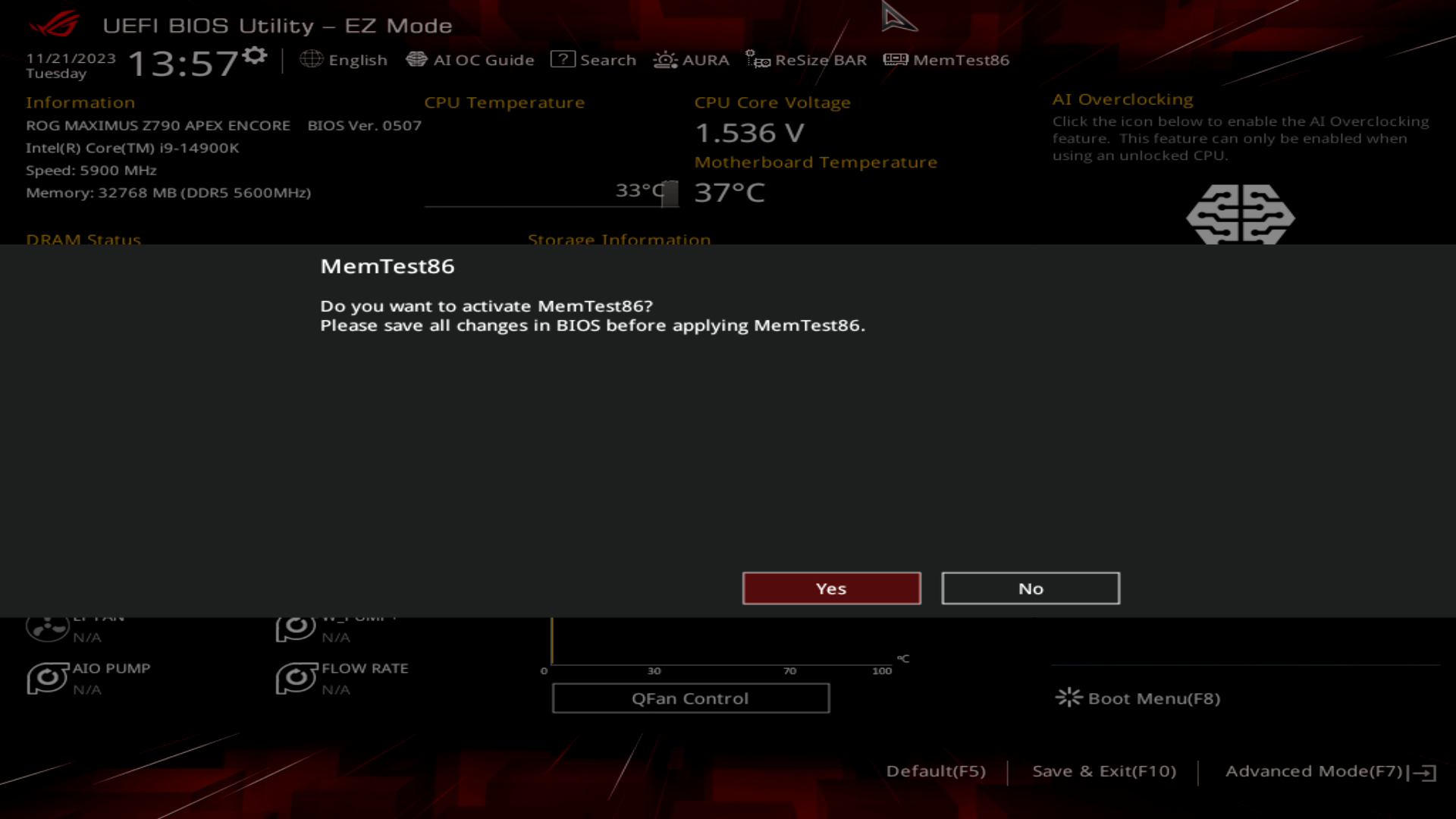

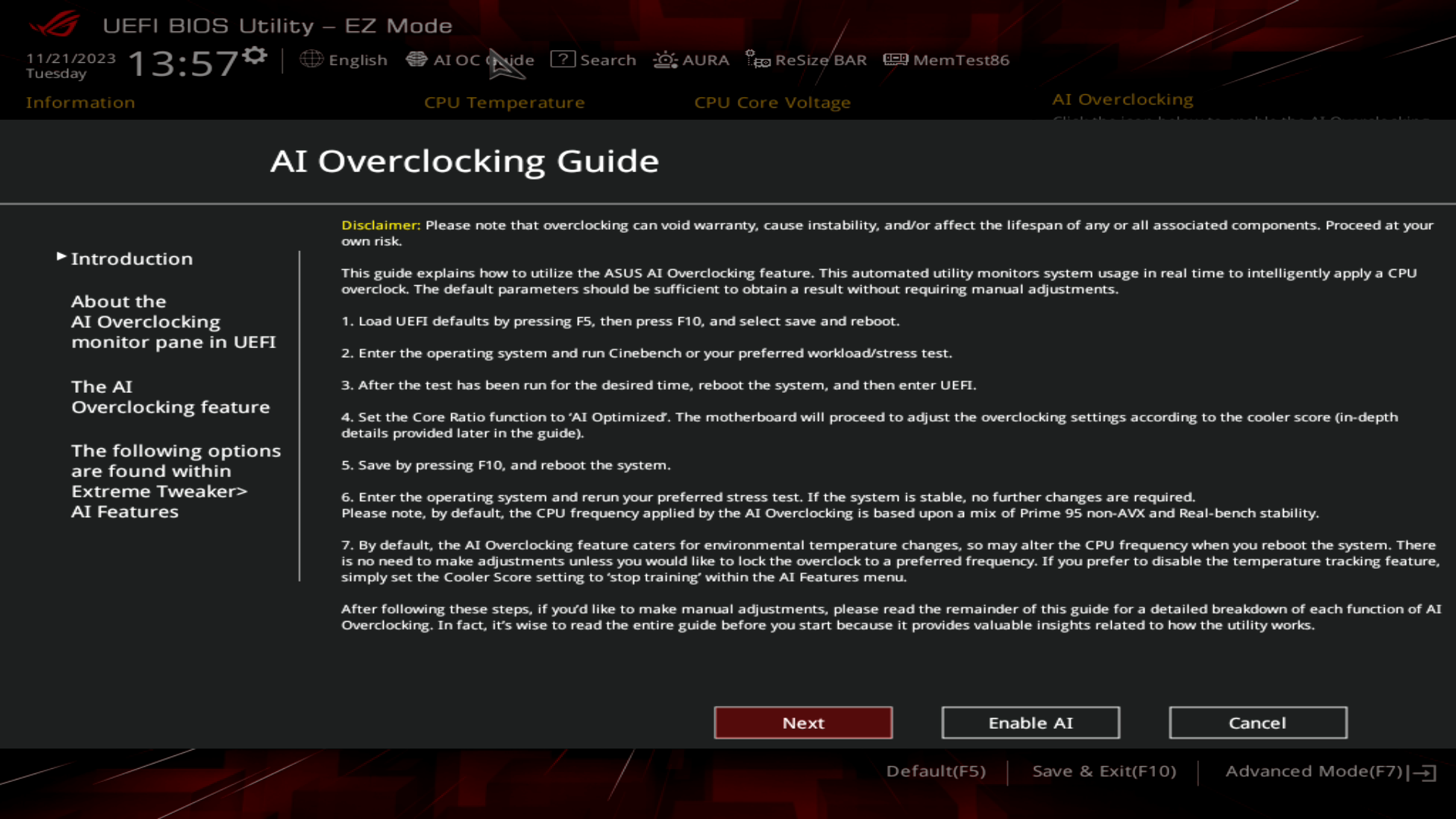

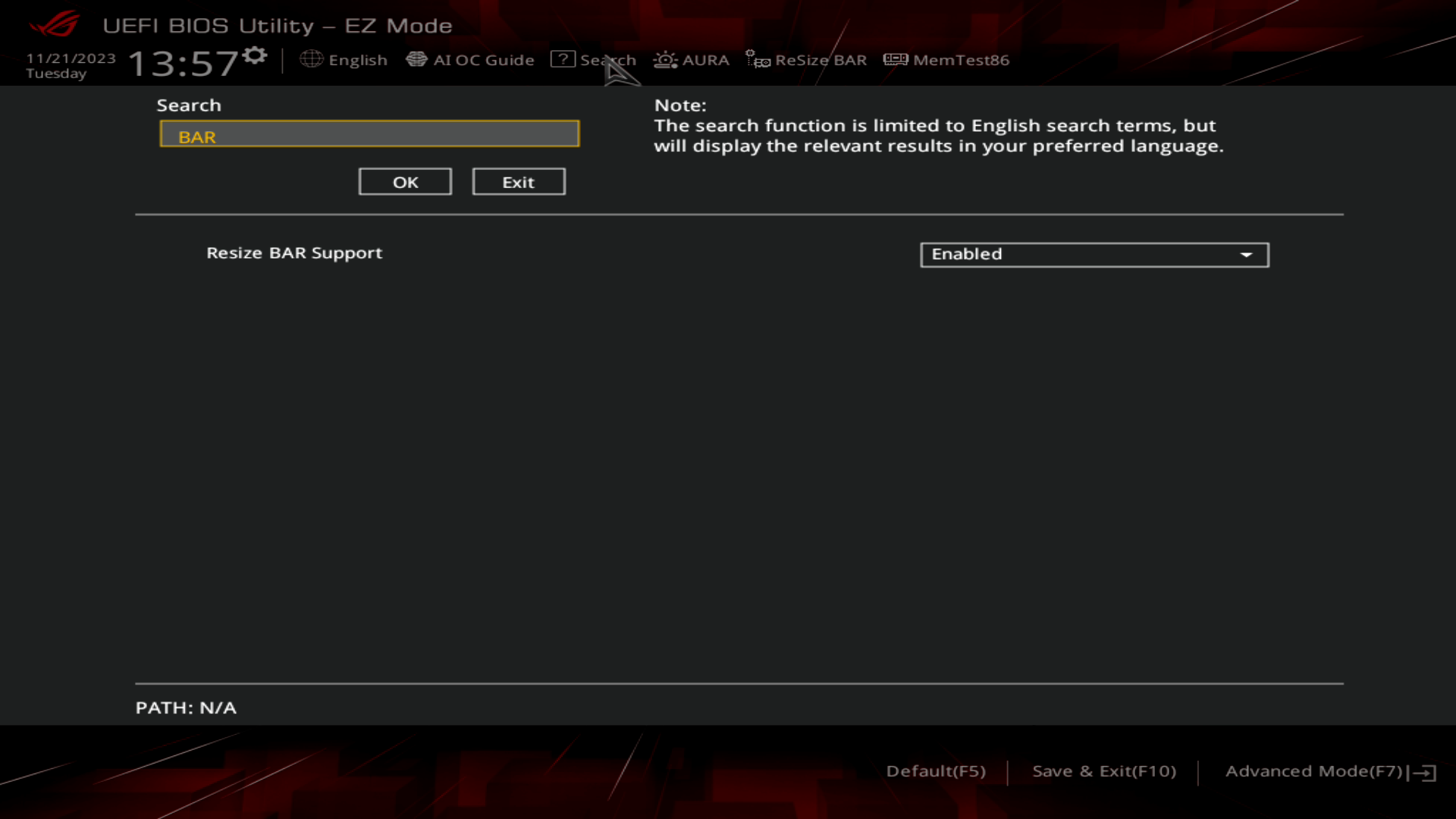

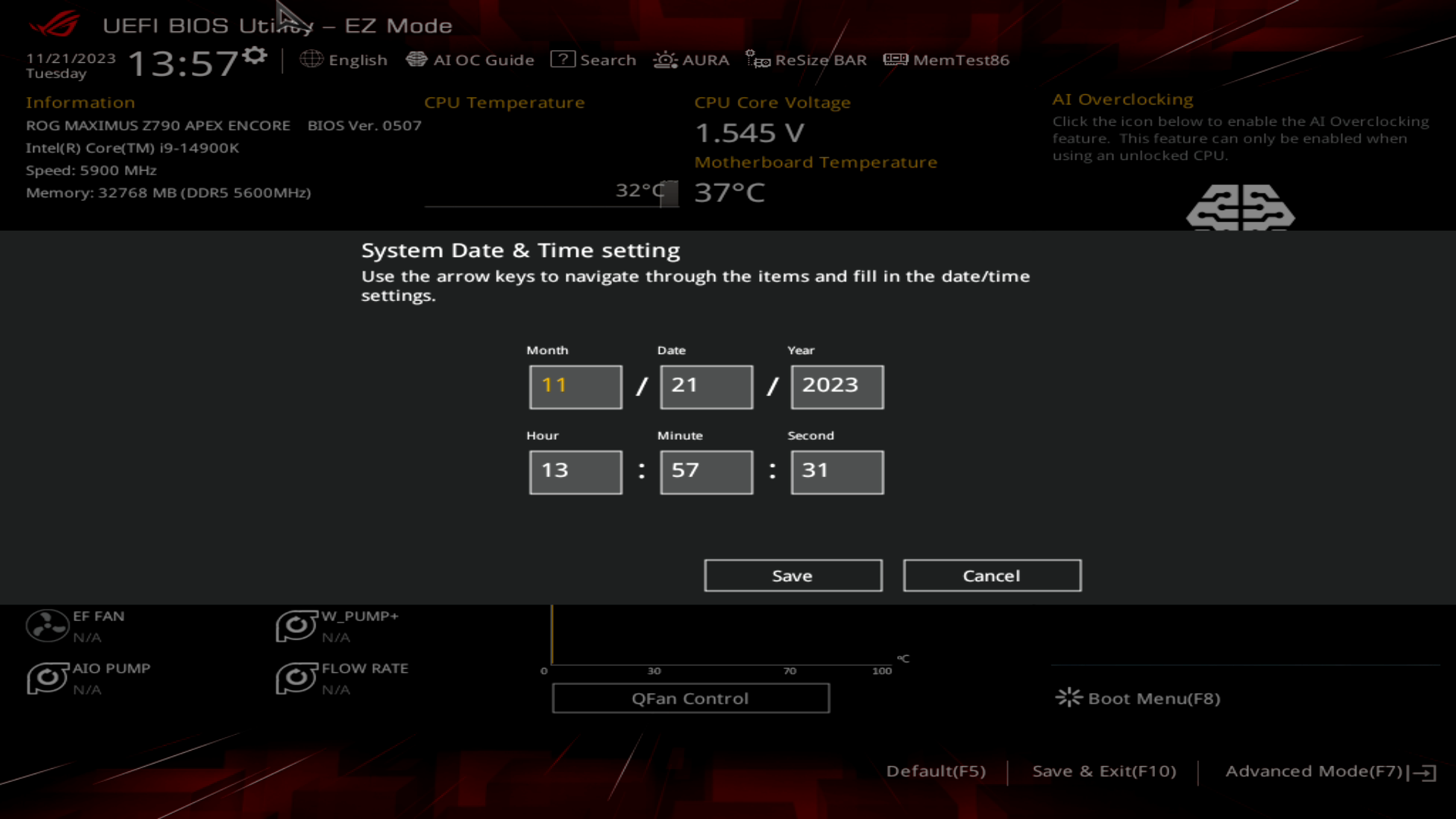

В режимі EZ Mode можна отримати звіт по ключовим елементам системи, вказати системний час, мову інтерфейсу, знайти потрібну опцію при використанні пошуку, налаштувати AURA, ResizeBAR, криву обертів вентиляторів, XMP, RAID, зазначити пріоритет завантаження з накопичувачів, завантажити Memtest86 і на останок — перевести платформу в режим автоматичного оверклокінгу AI Optimized.
Advanced Mode забезпечує контроль над всіма опціями в наявності.
Вкладка My Favorites збирає в собі параметри, які найбільш часто використовуються користувачем материнської плати автоматично.

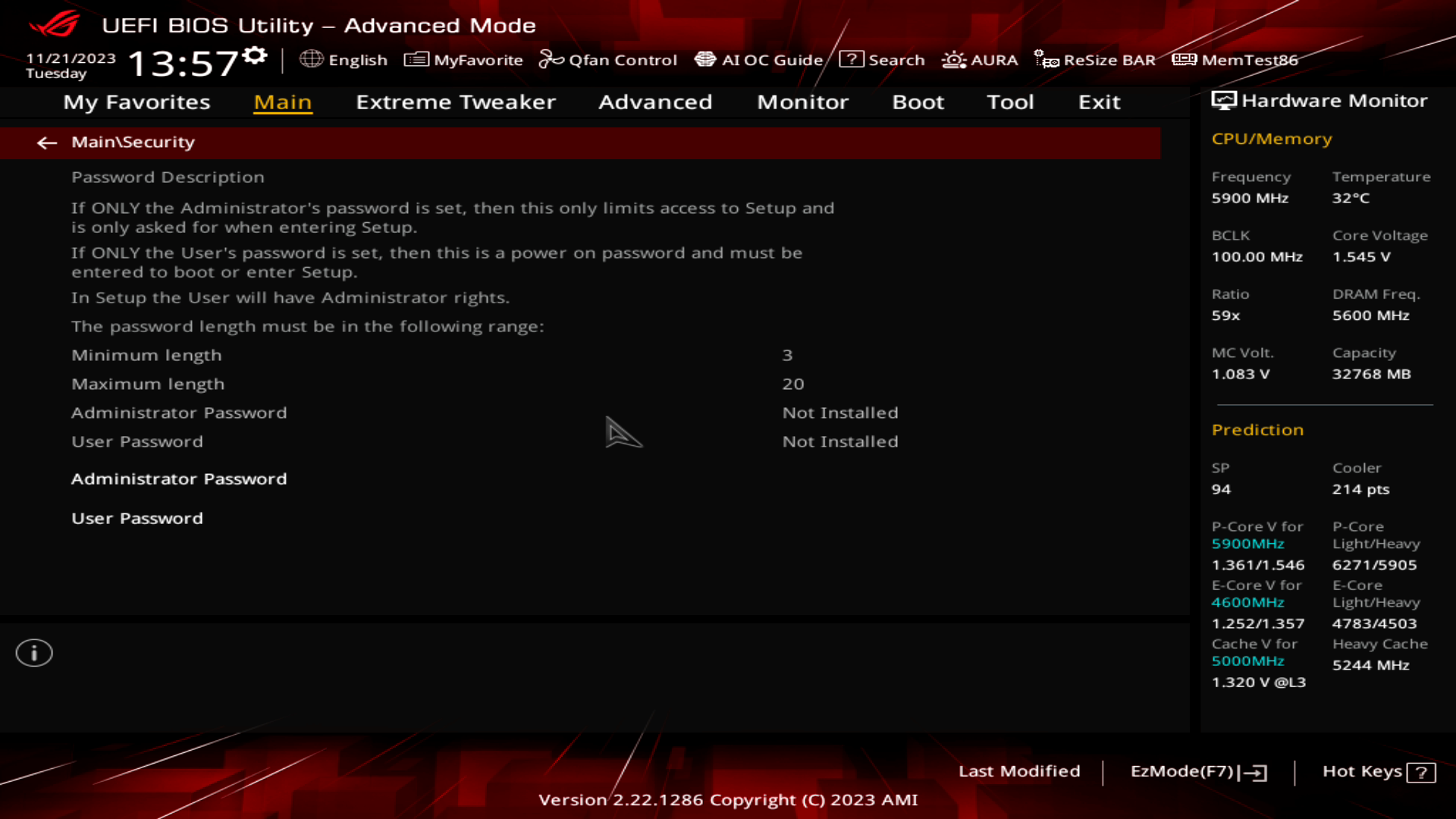

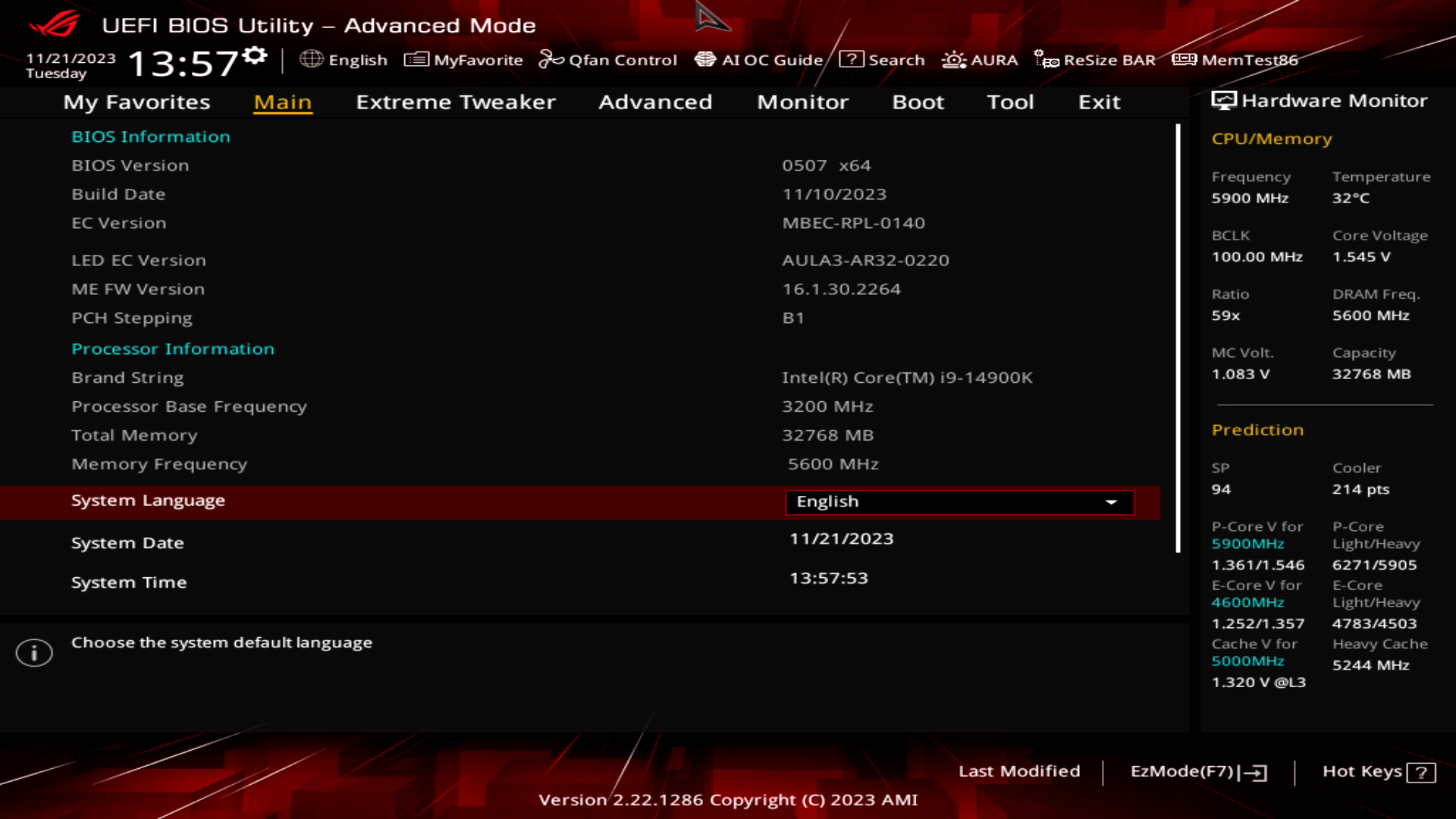

Вкладка Main надає звіт за головними параметрами системи. Тут обирається мова інтерфейсу, змінюється системний час, задається пароль безпеки.

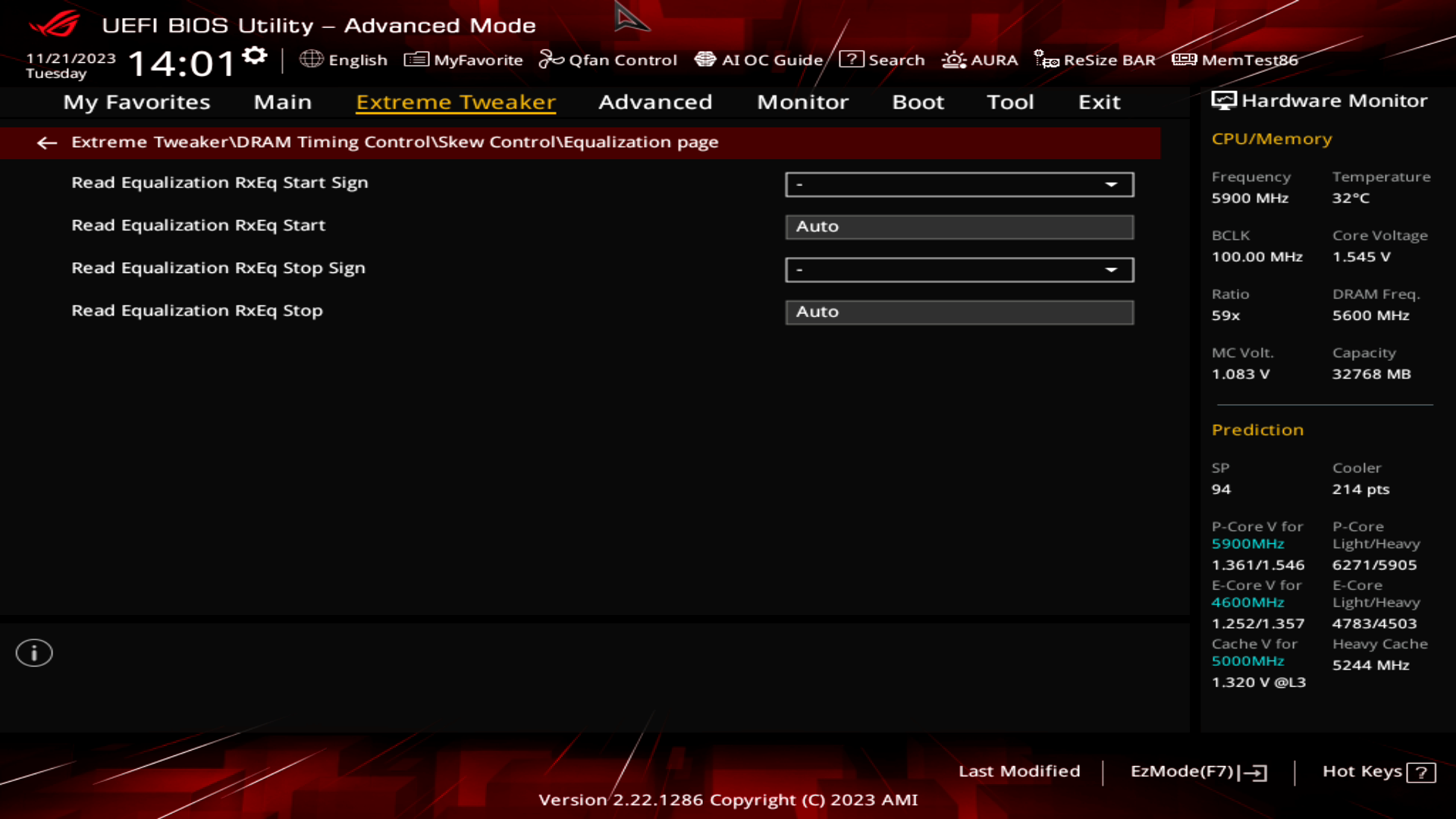

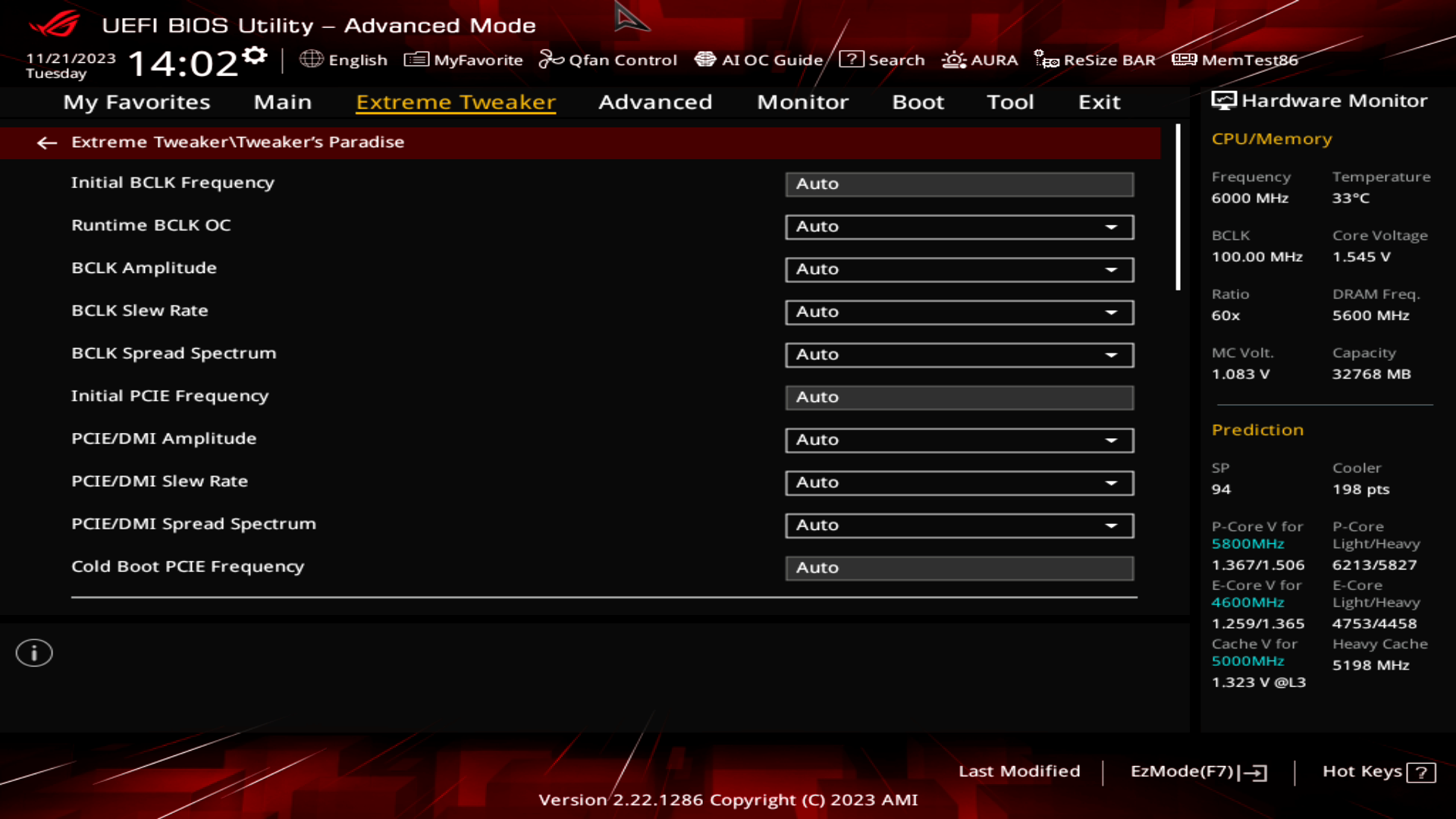

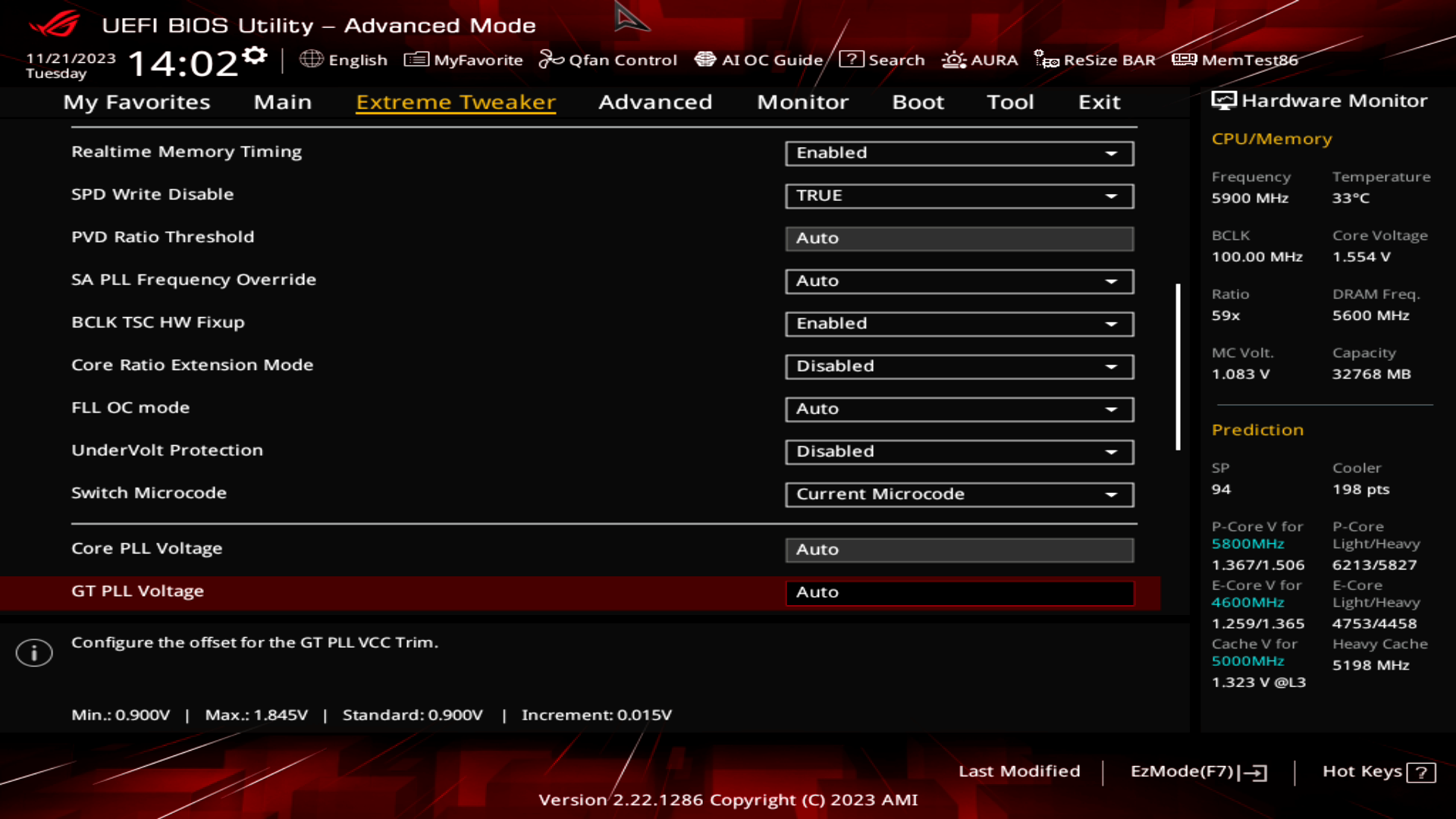

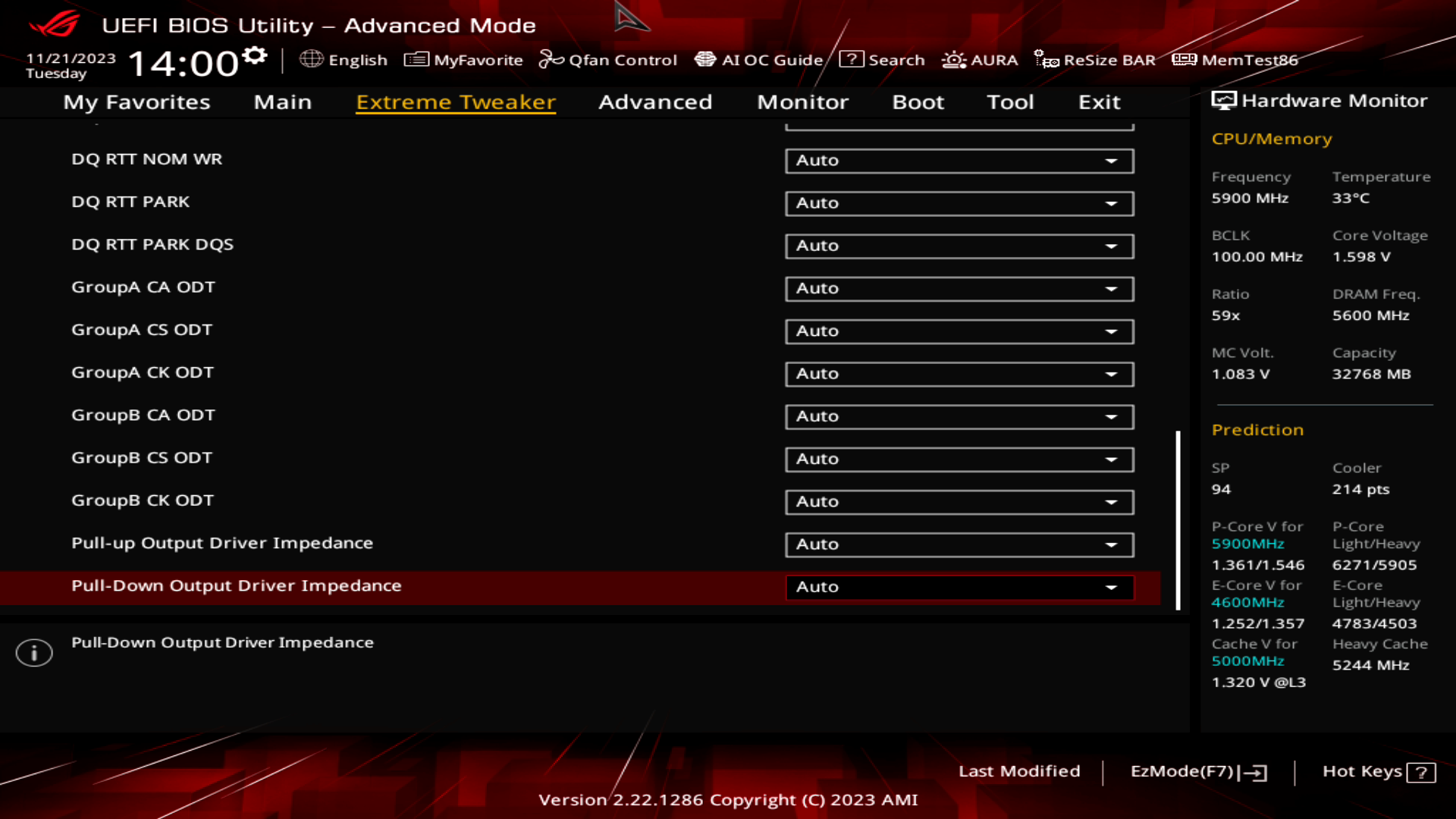

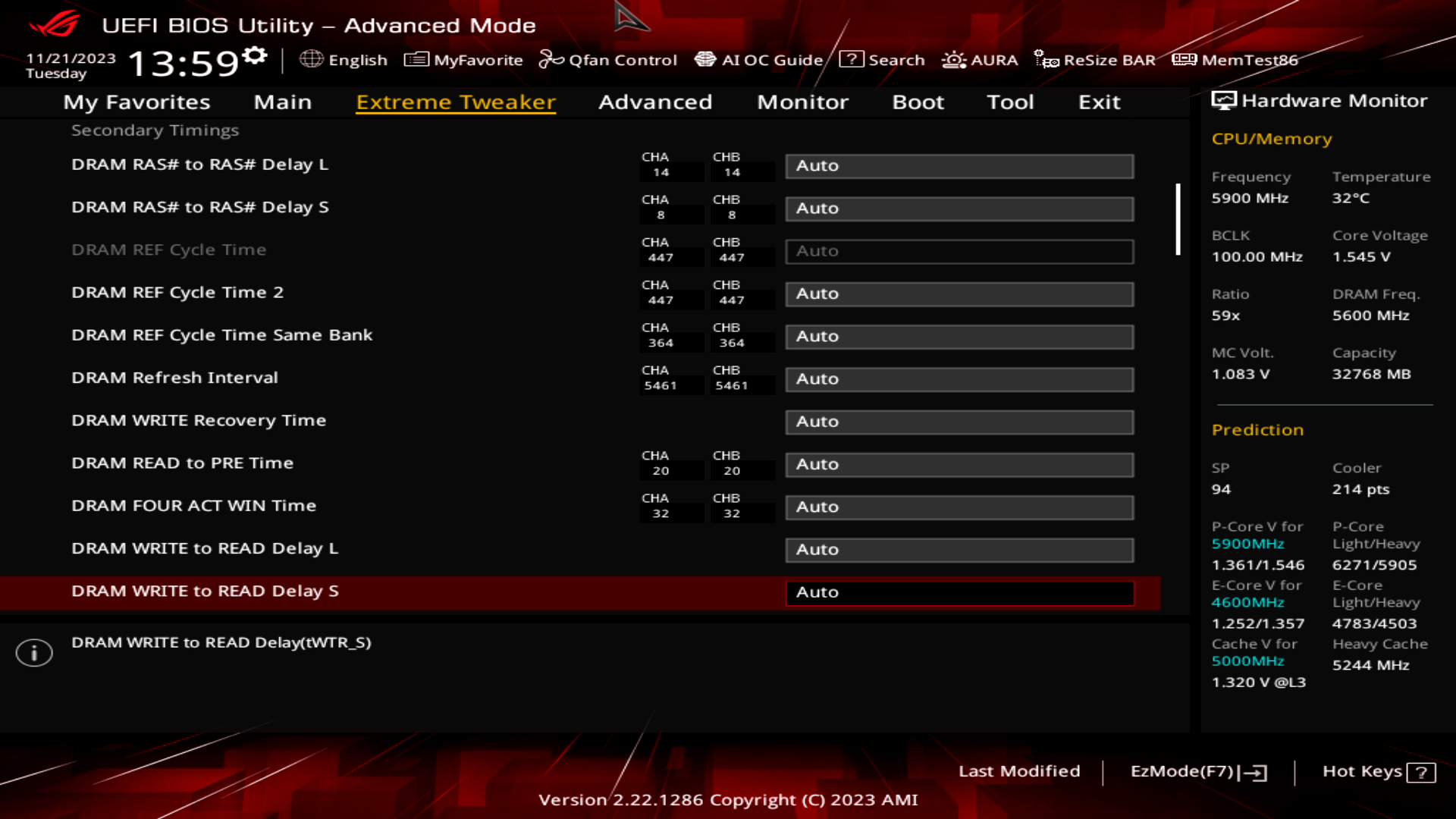

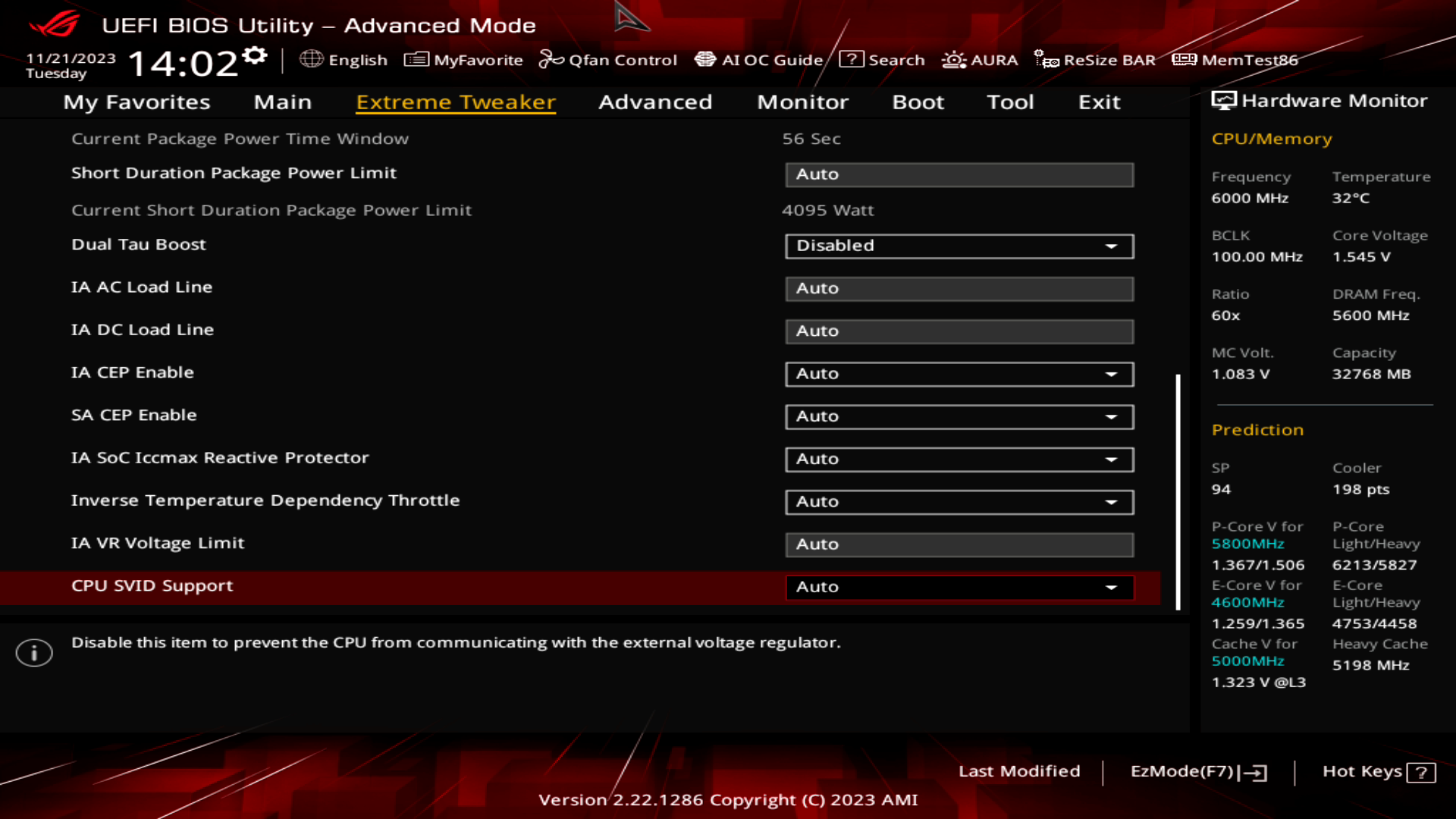

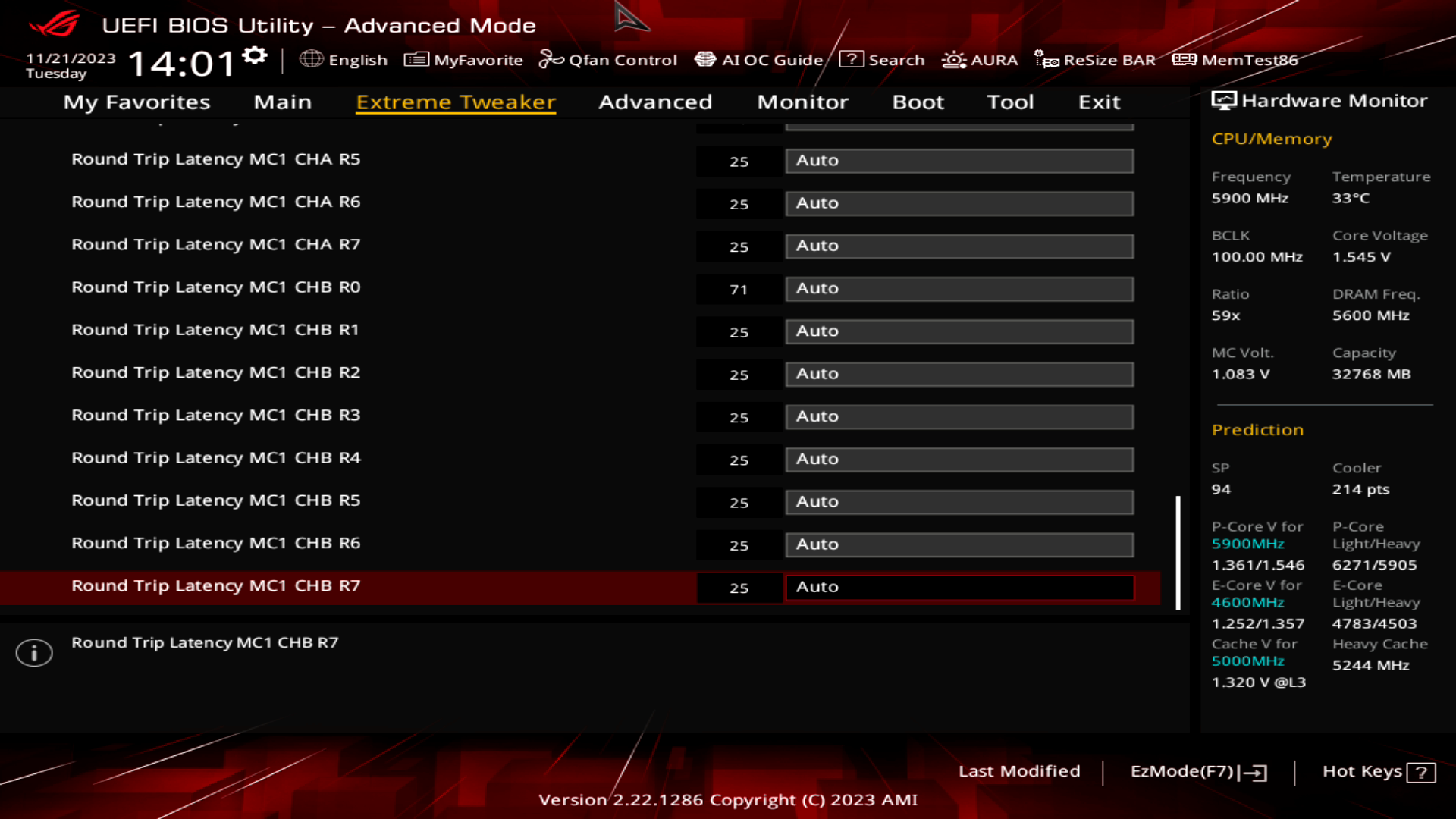

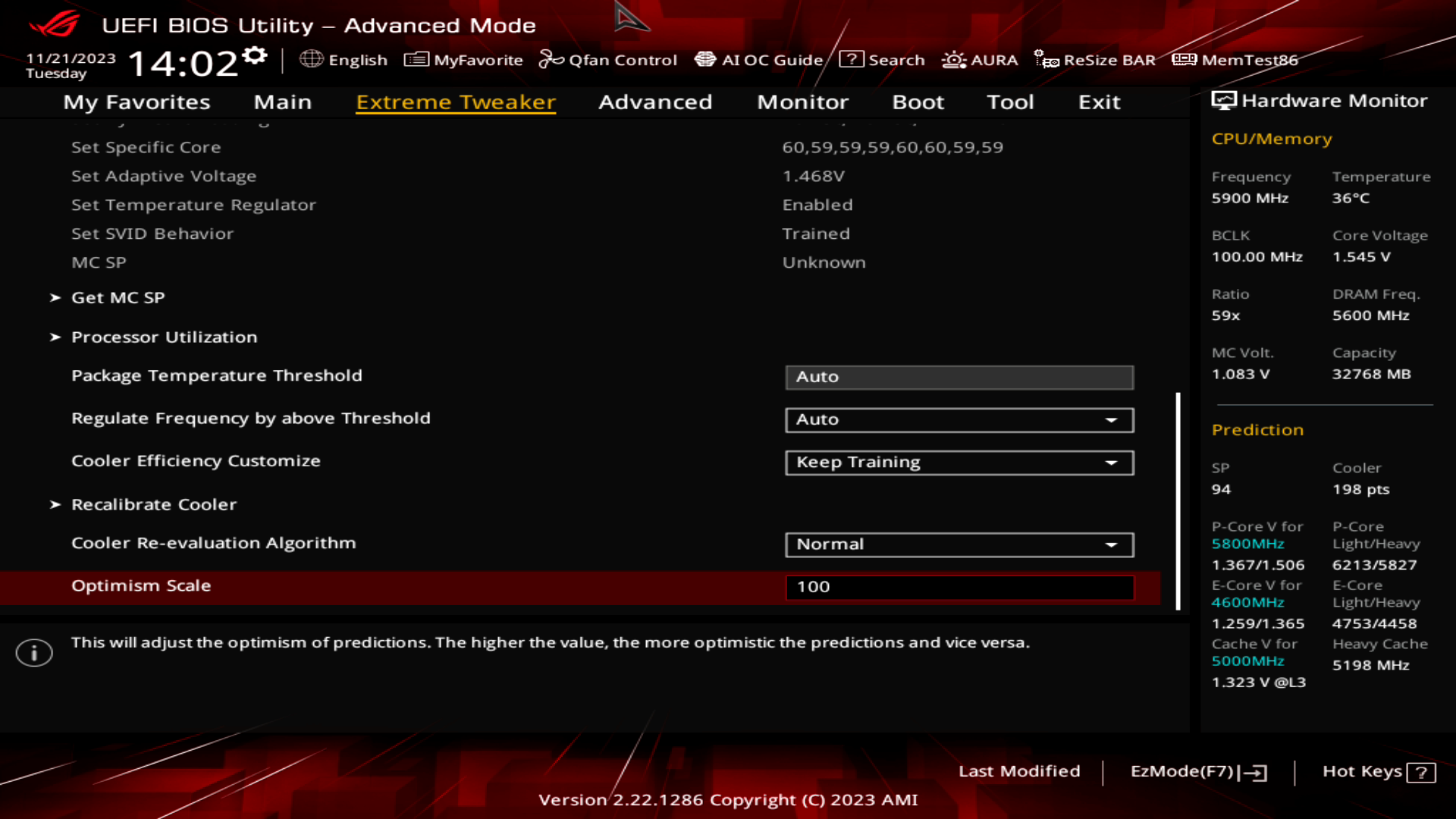

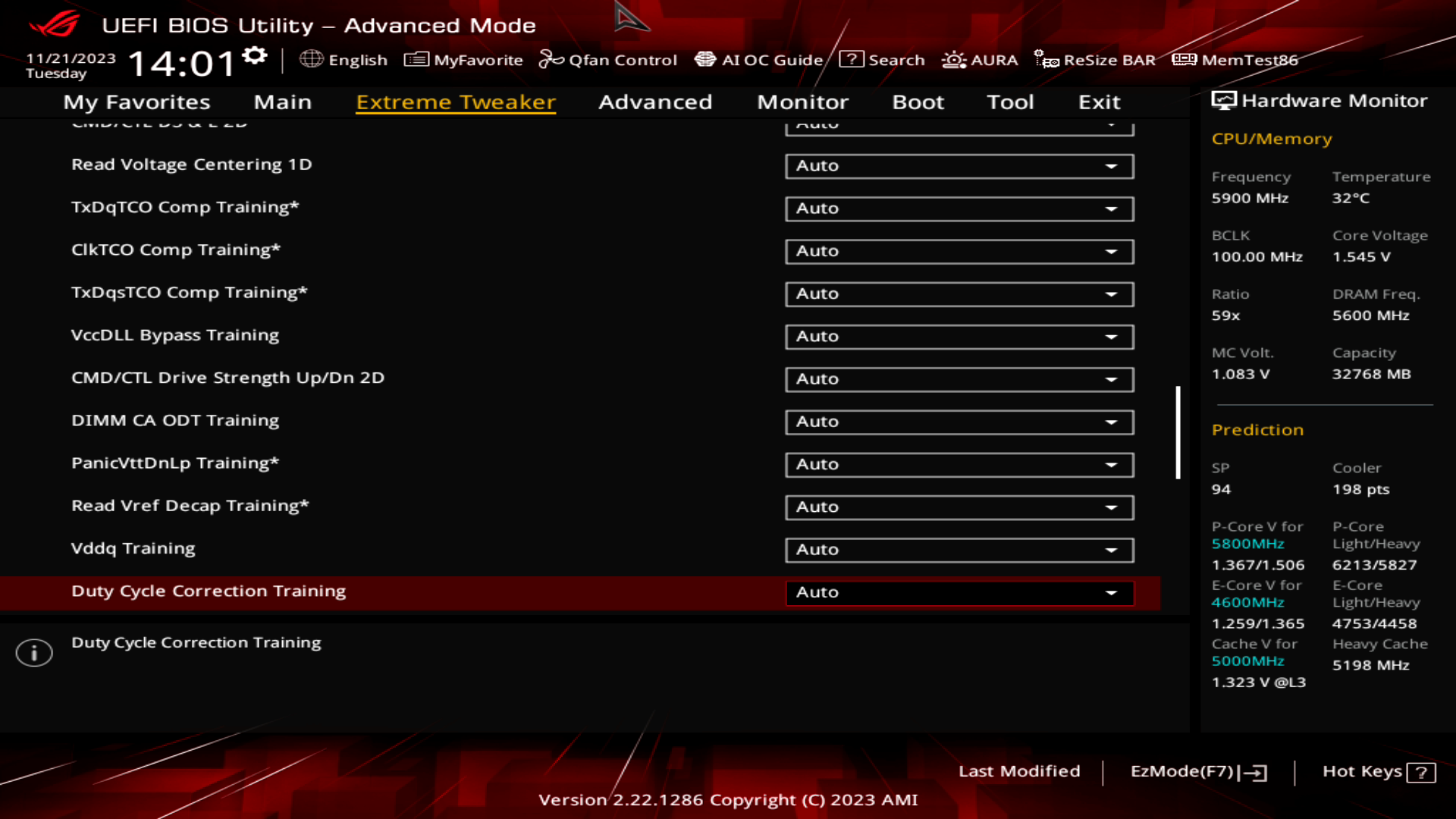

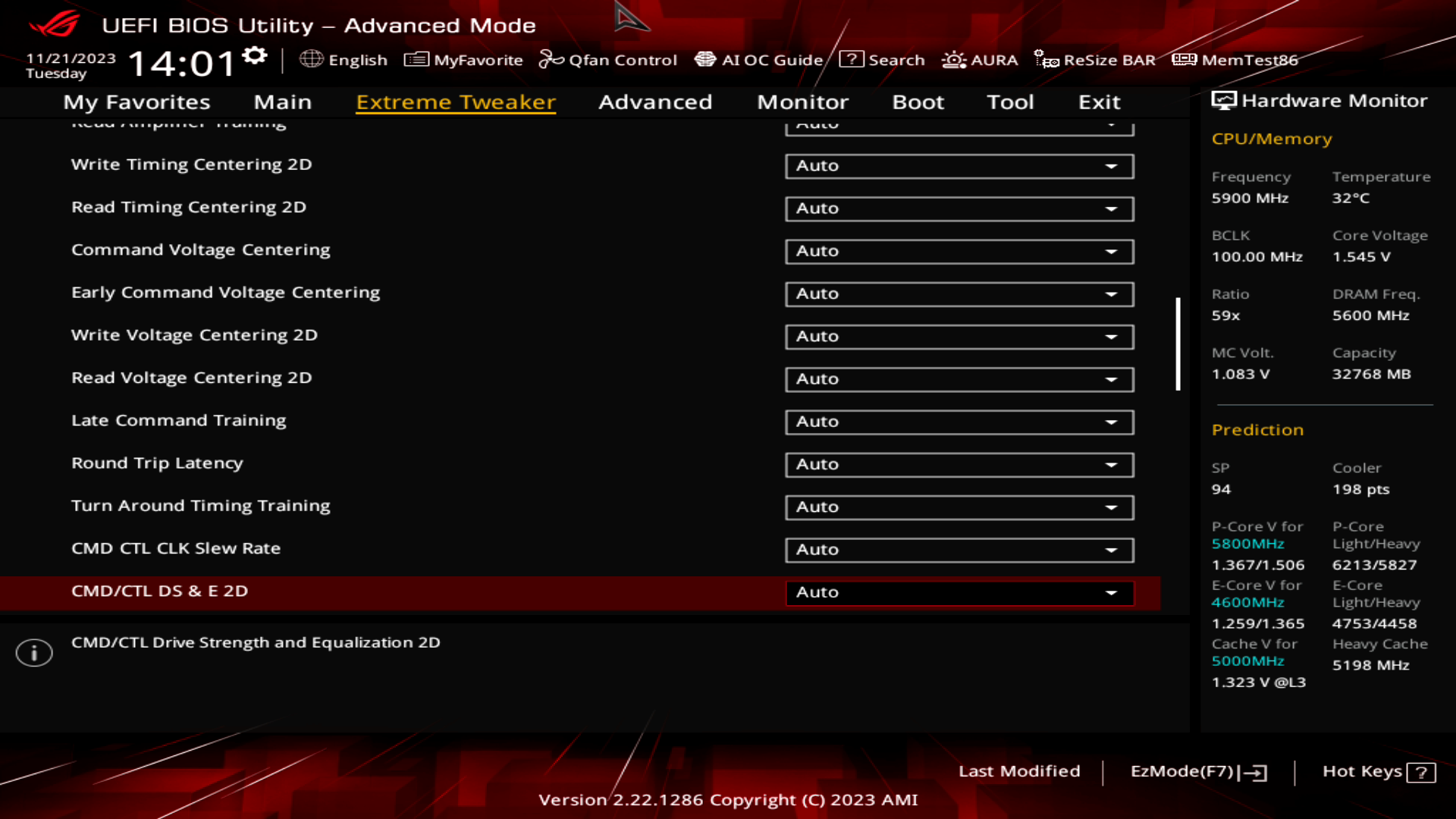

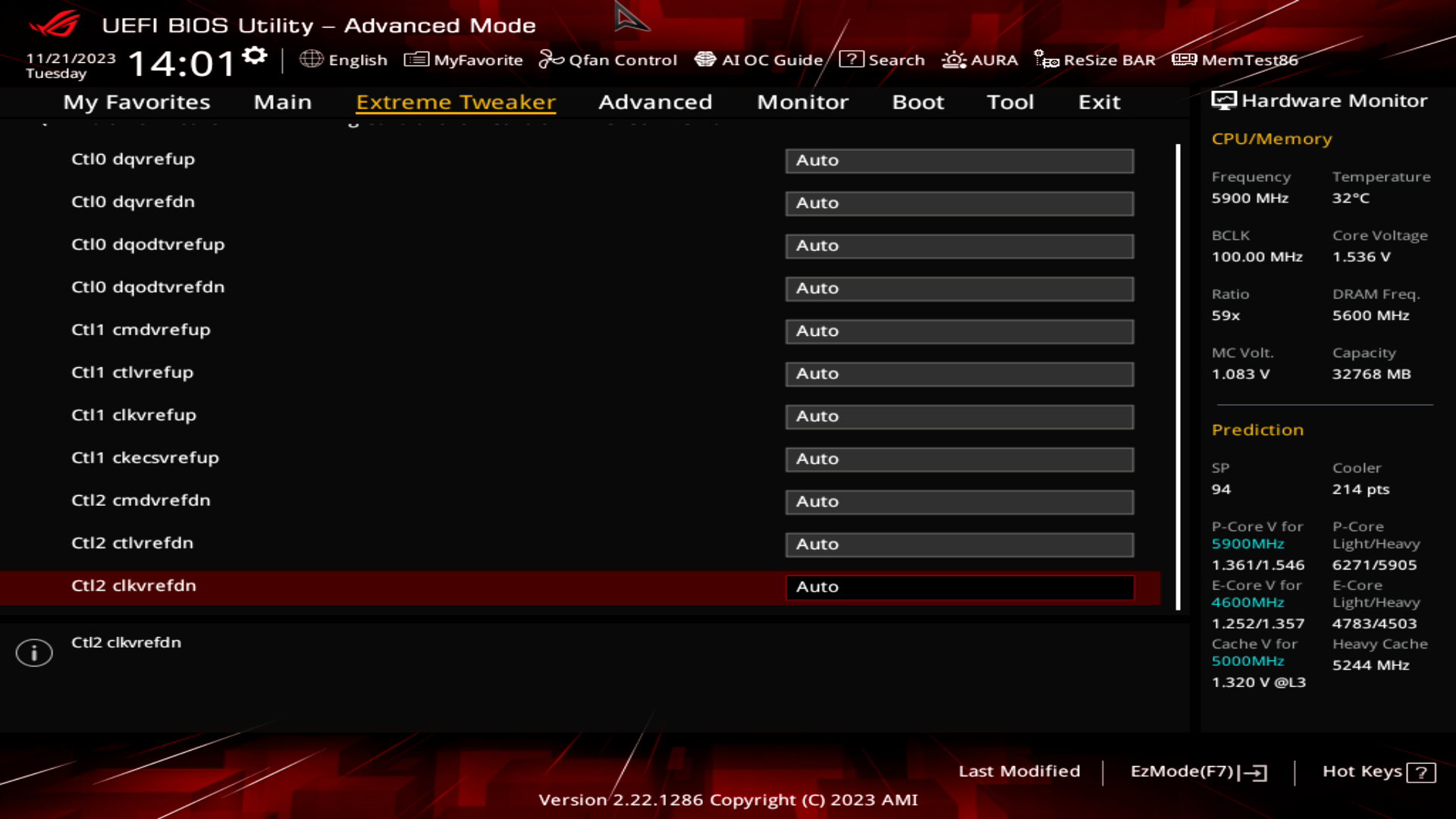

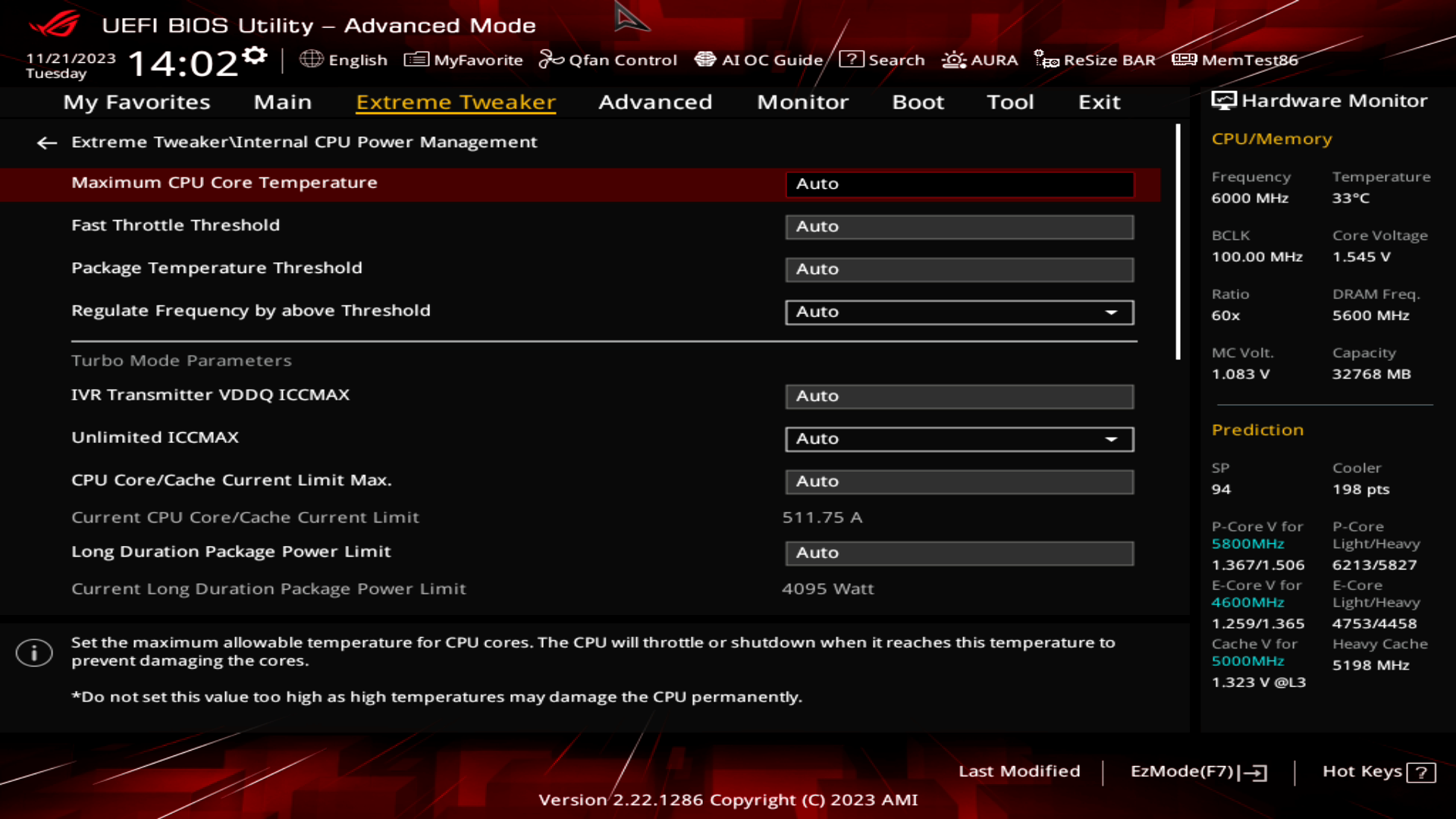

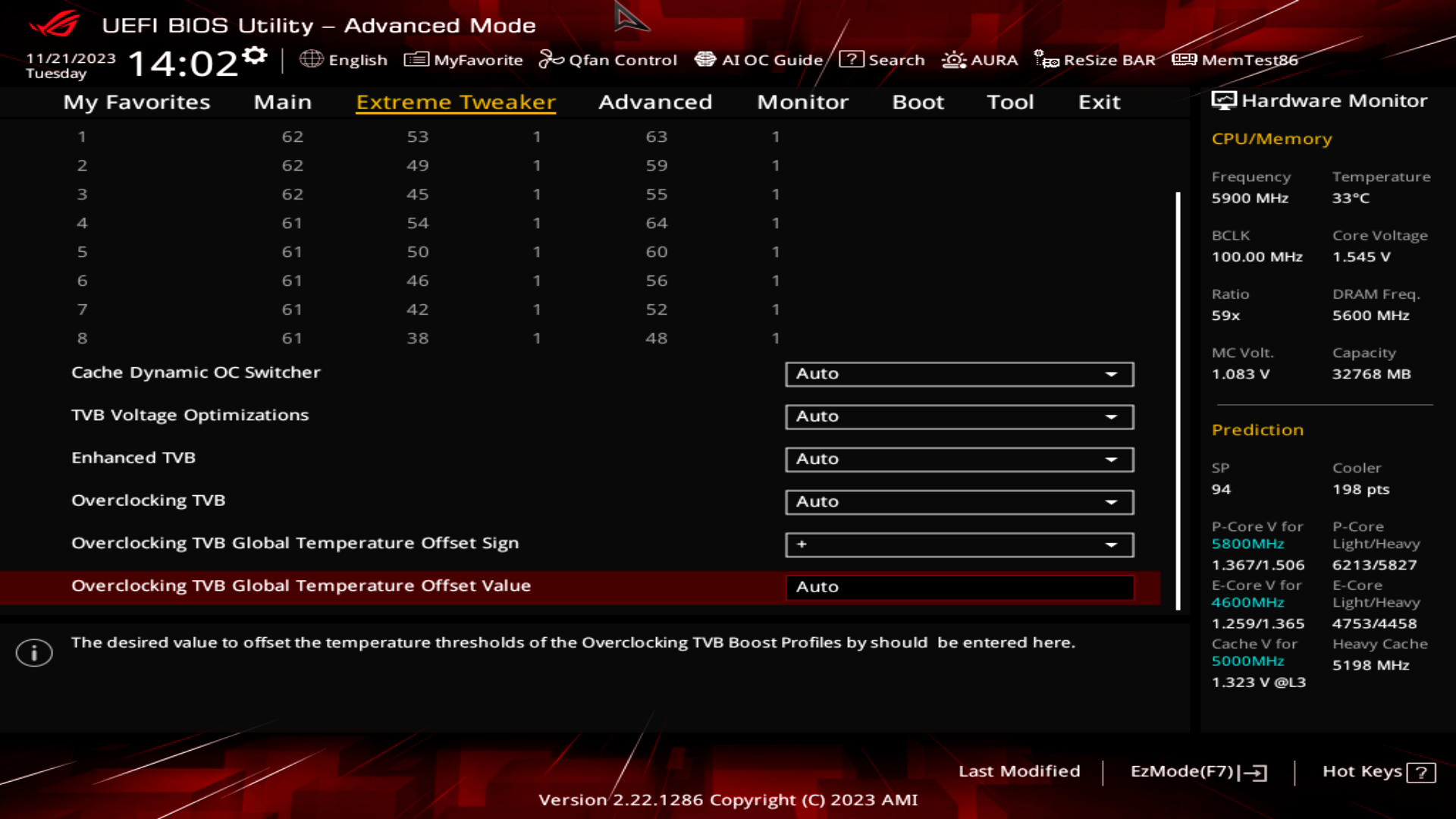

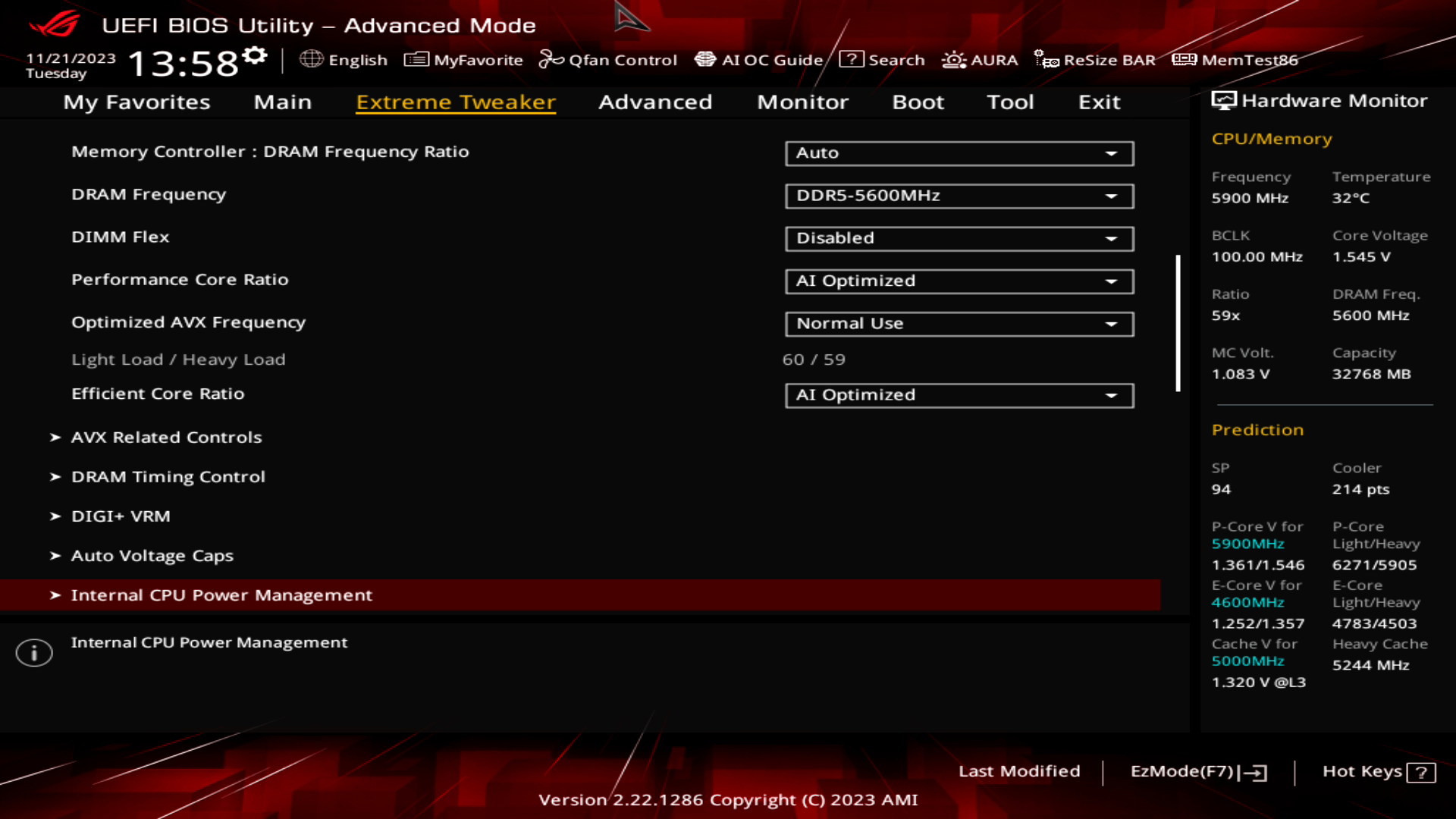

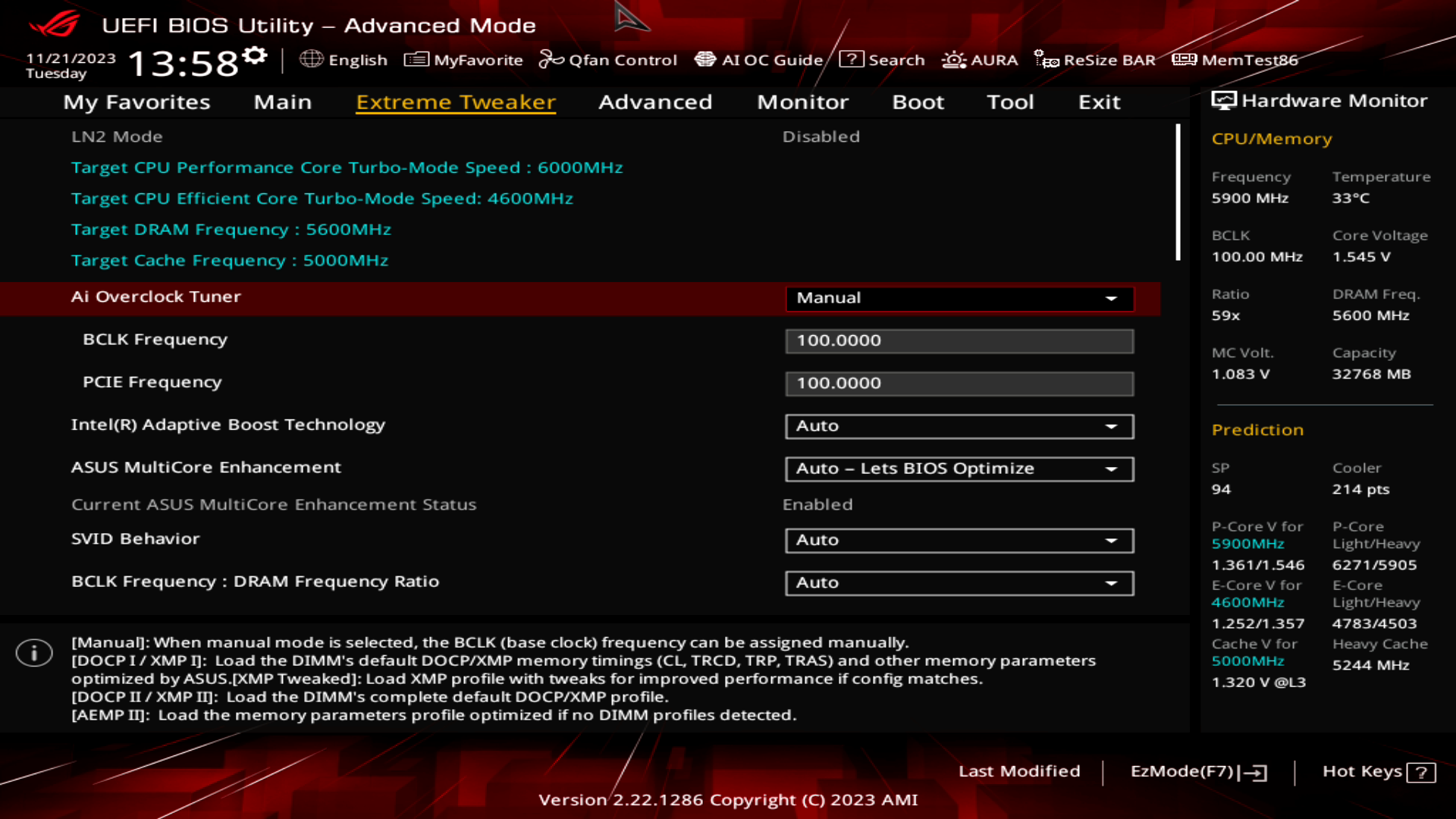

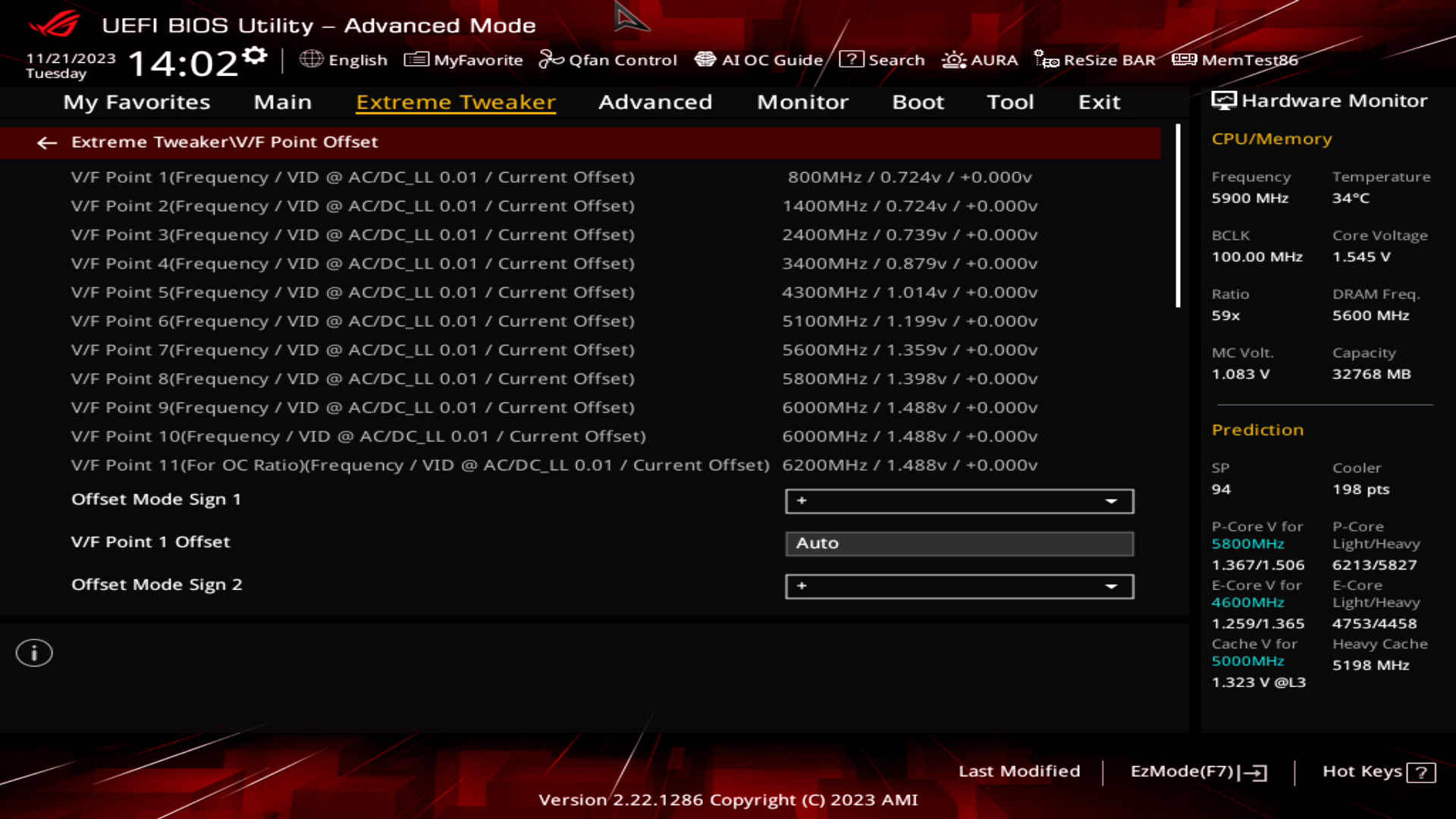

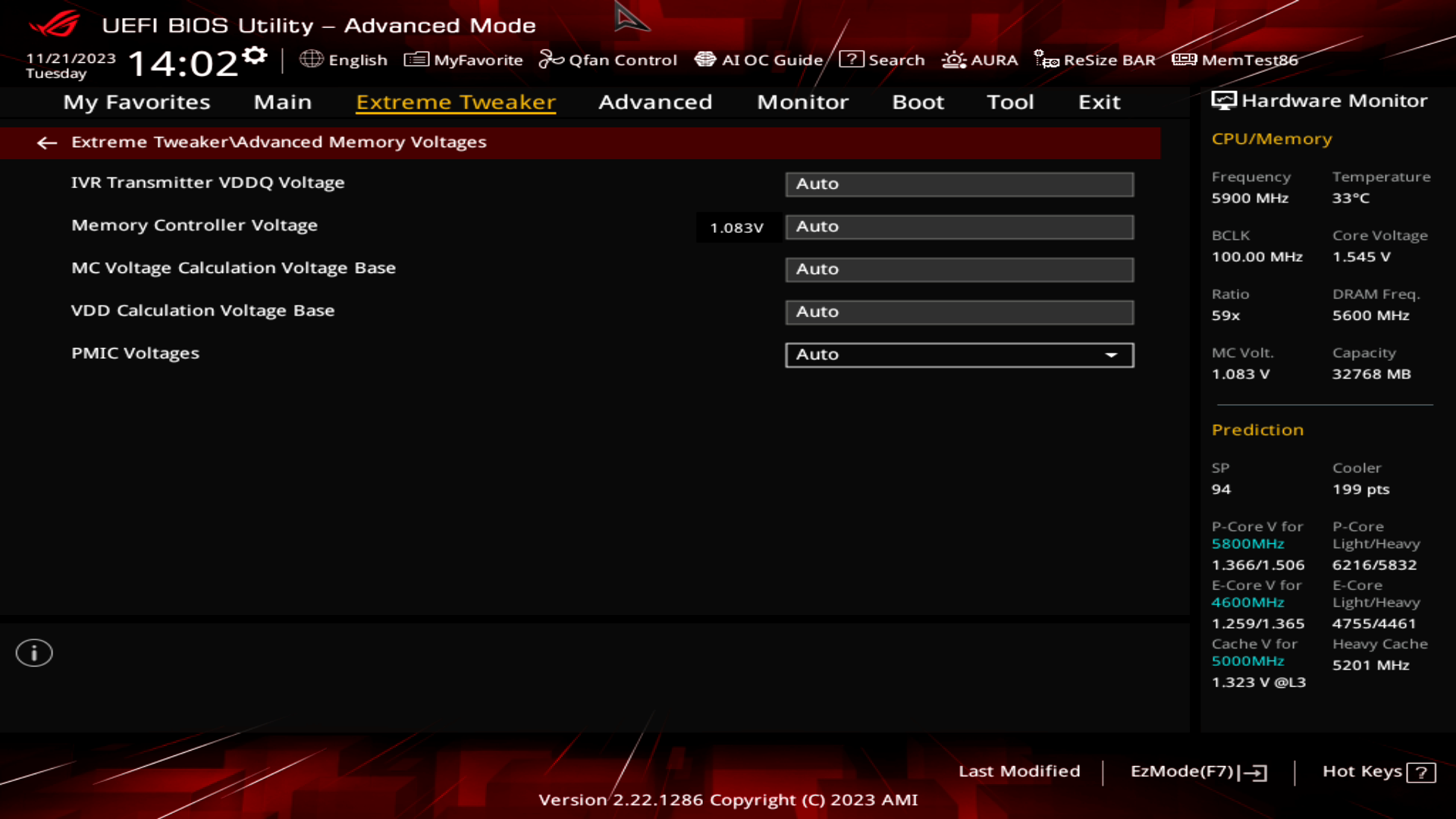

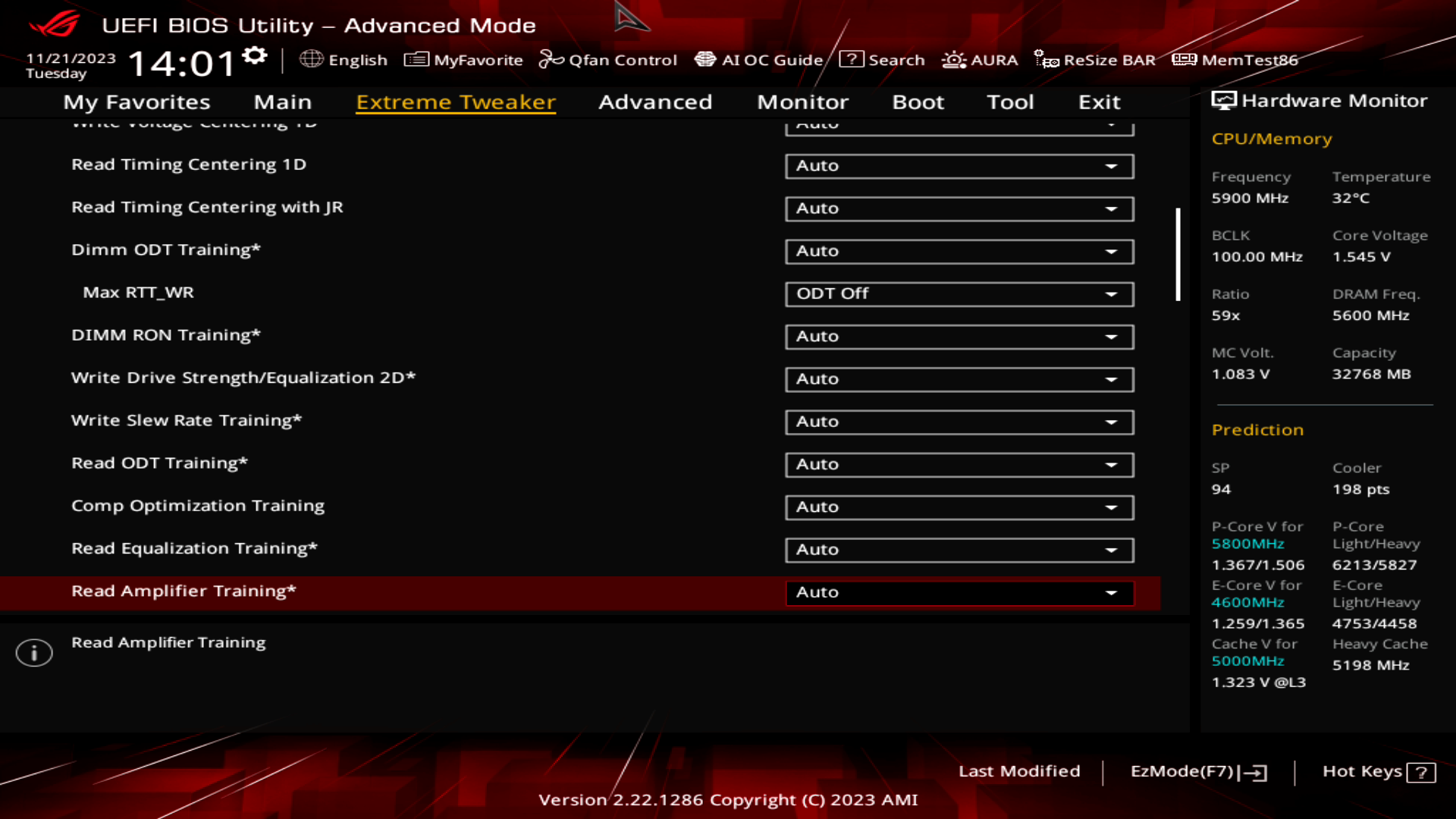

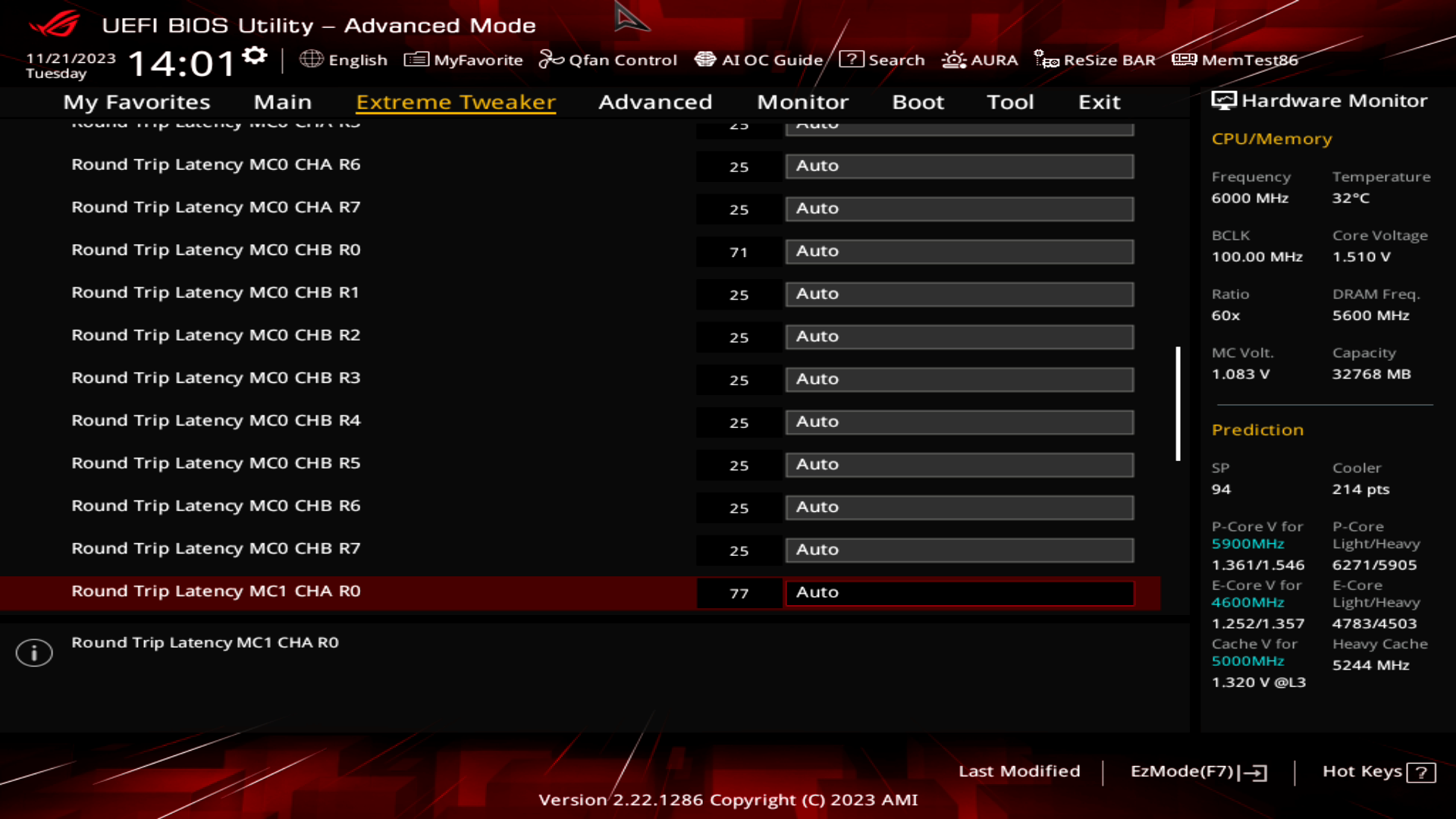

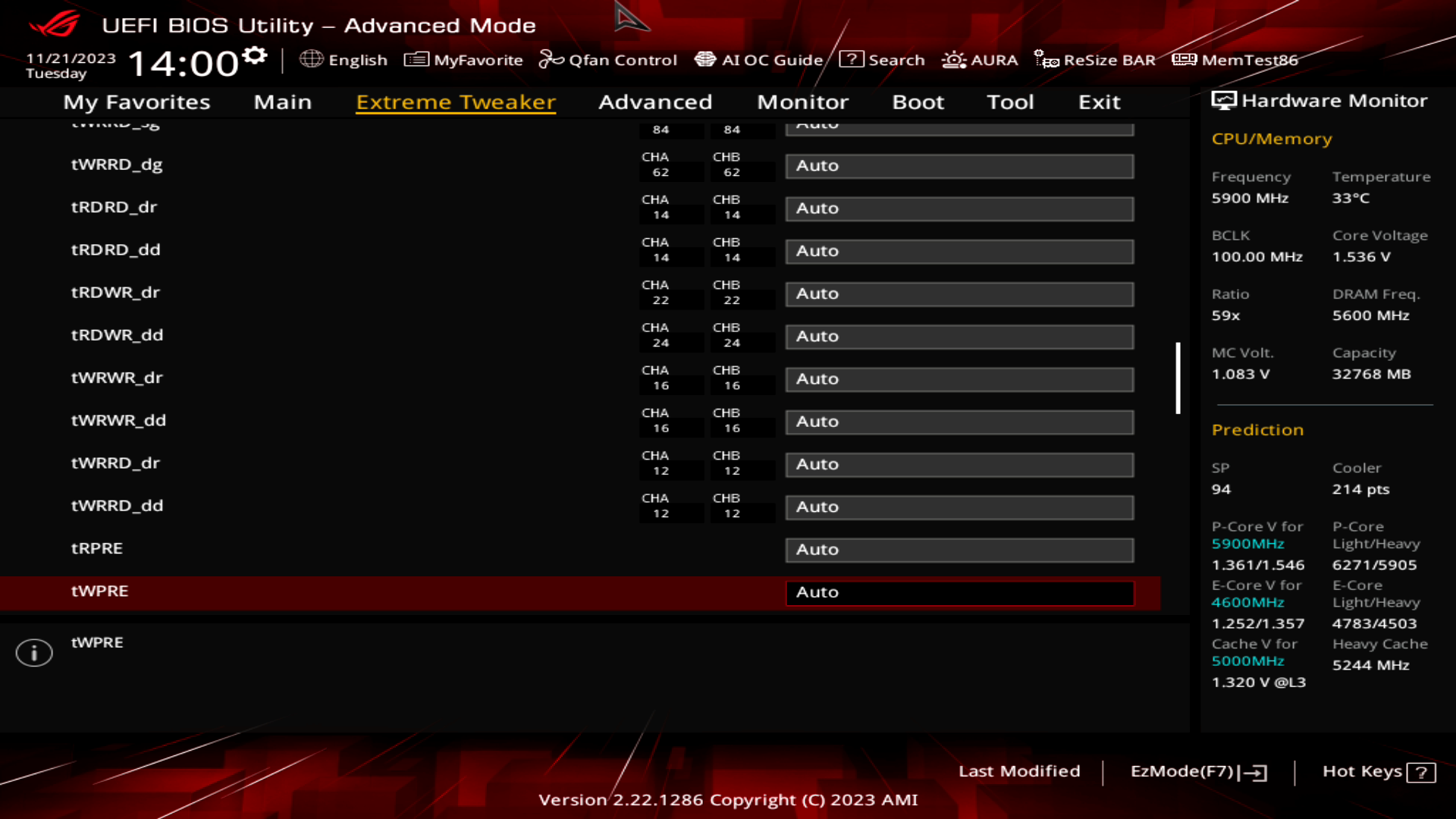

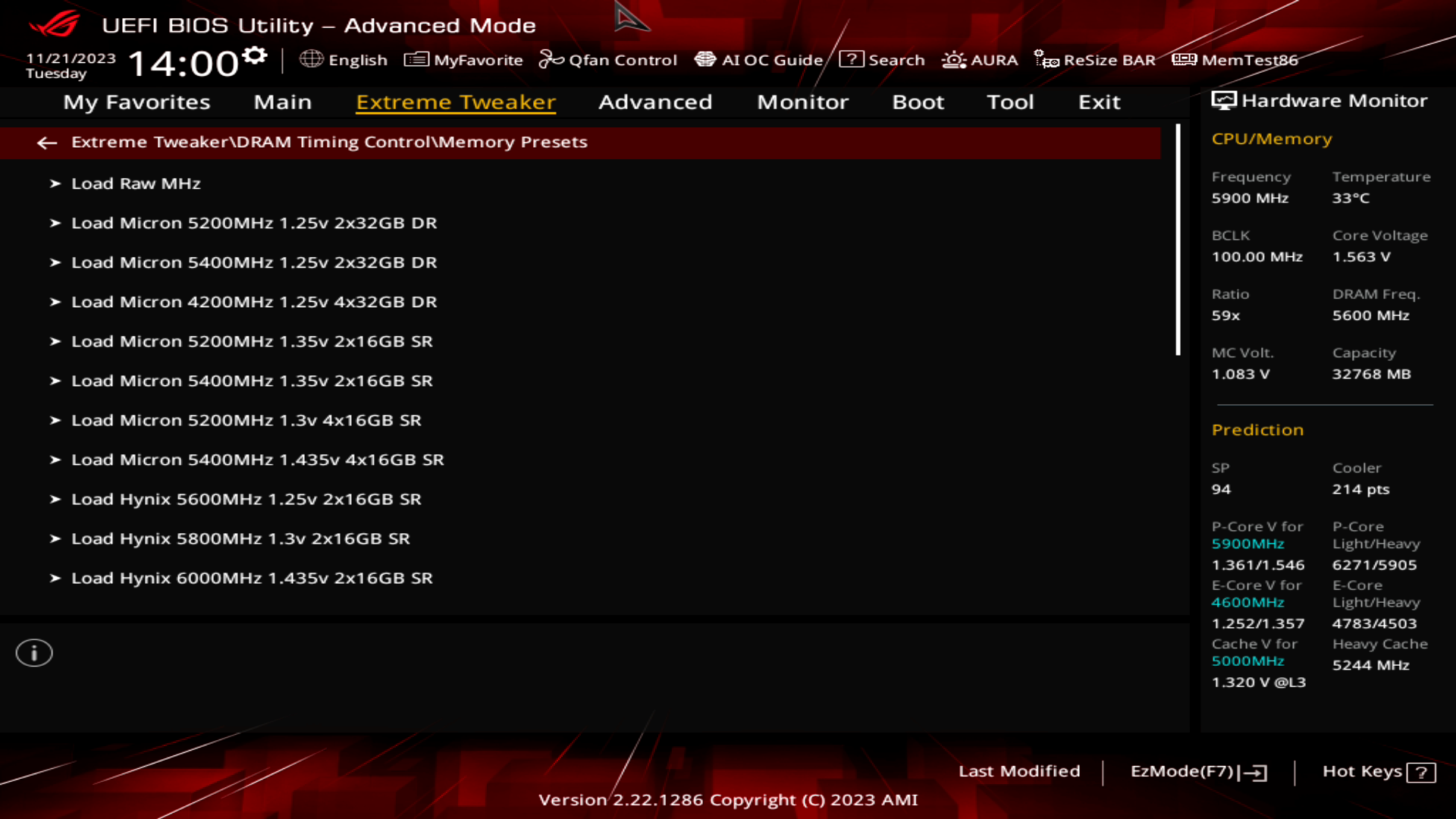

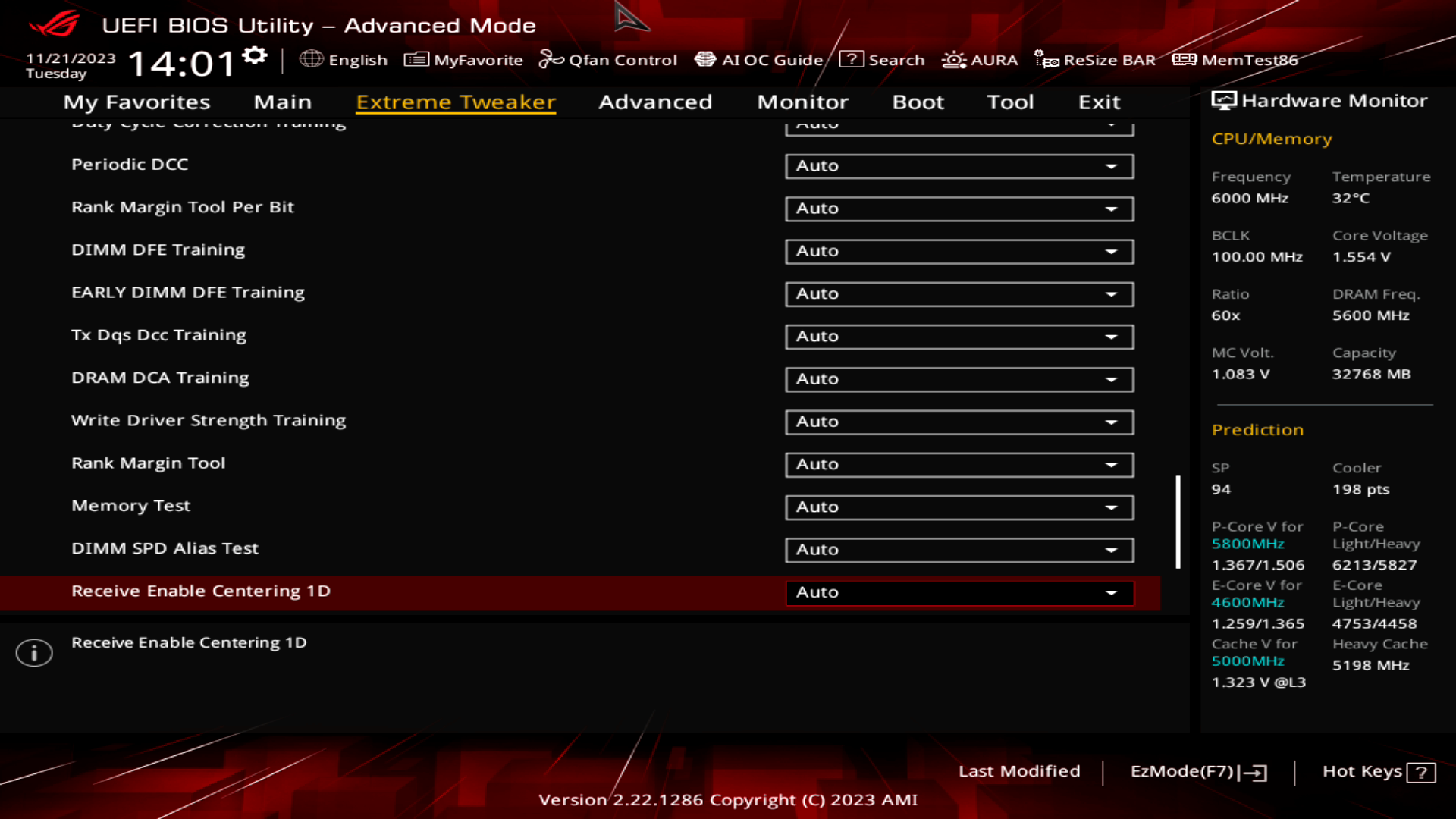

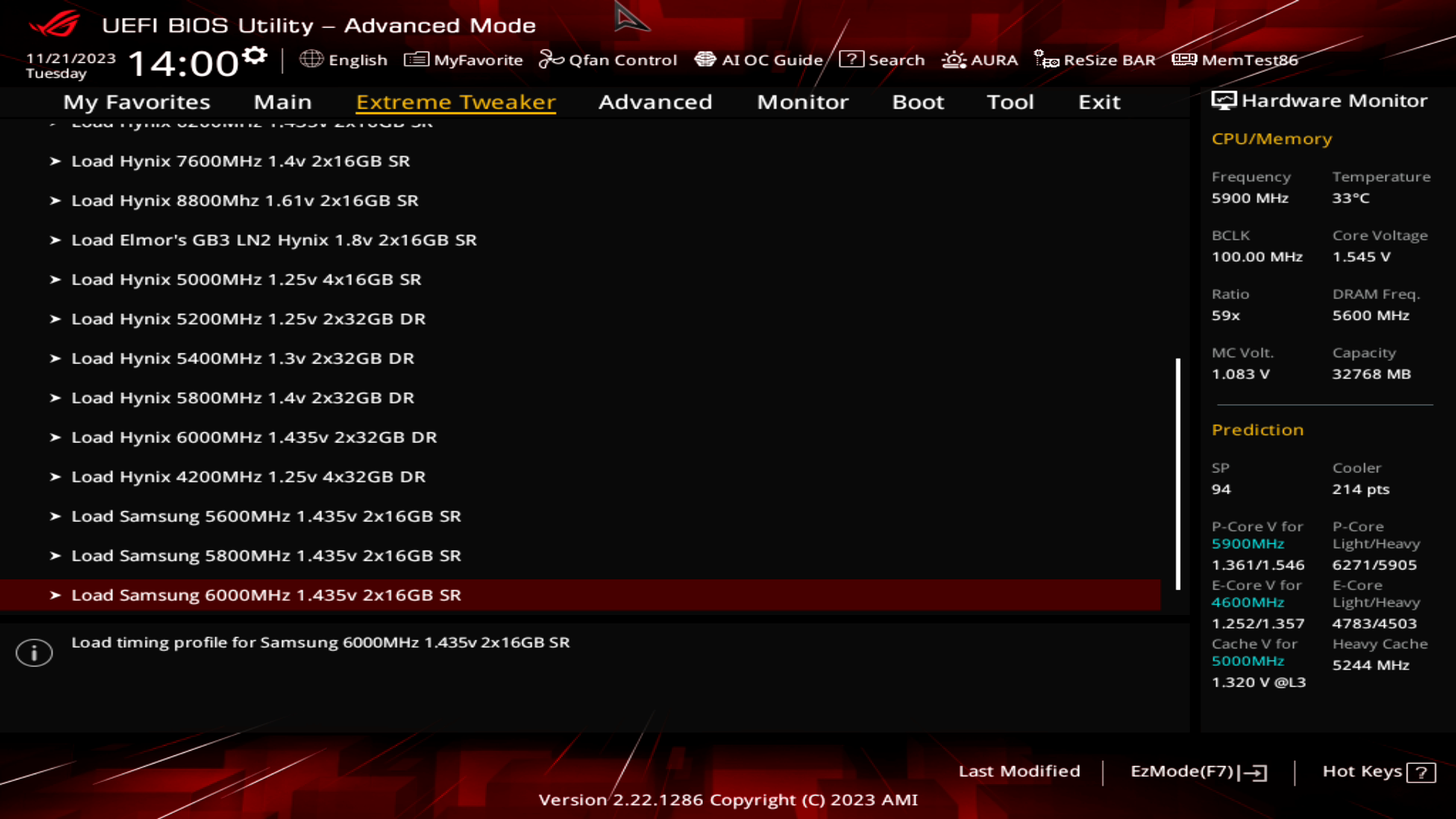

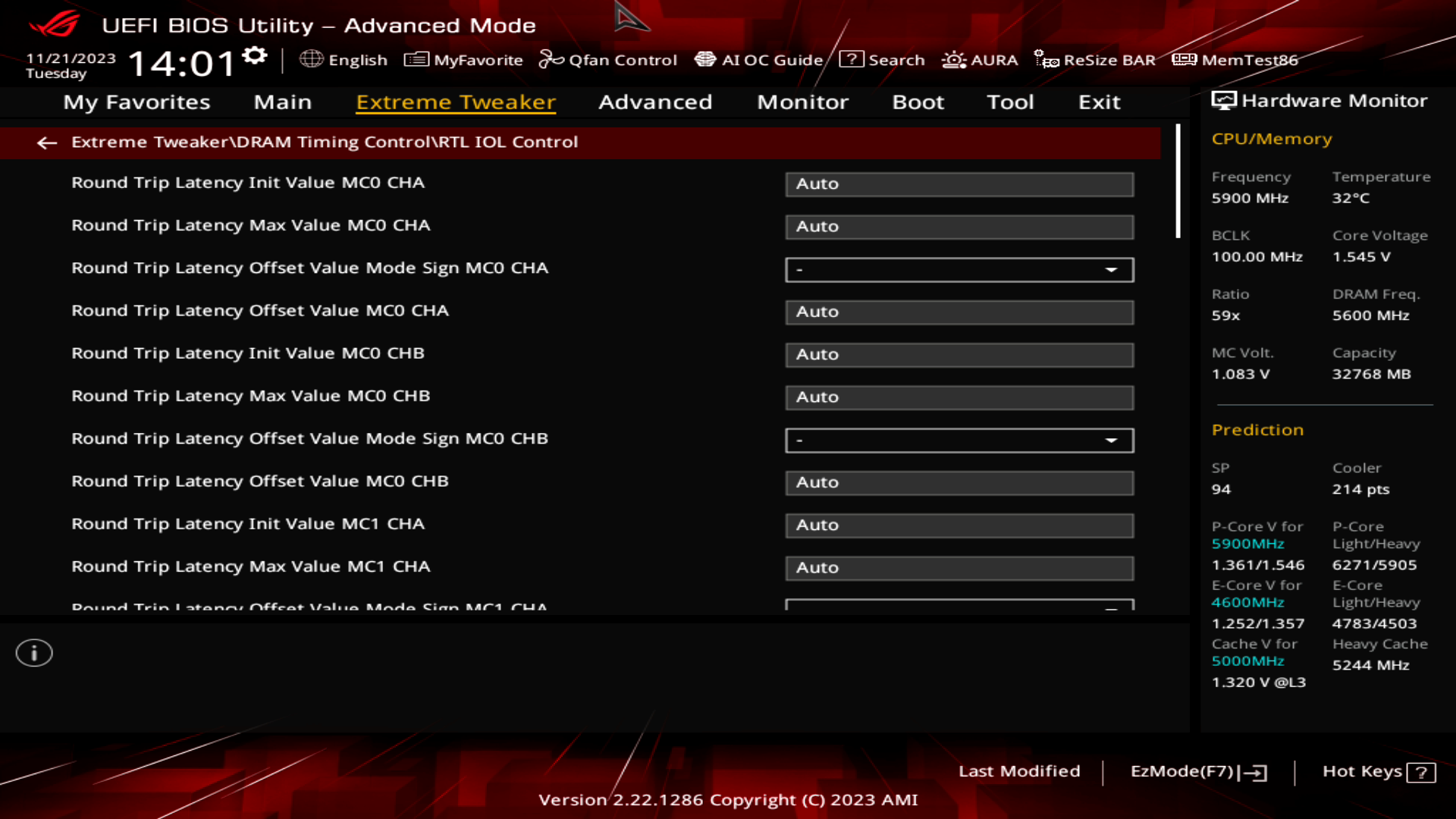

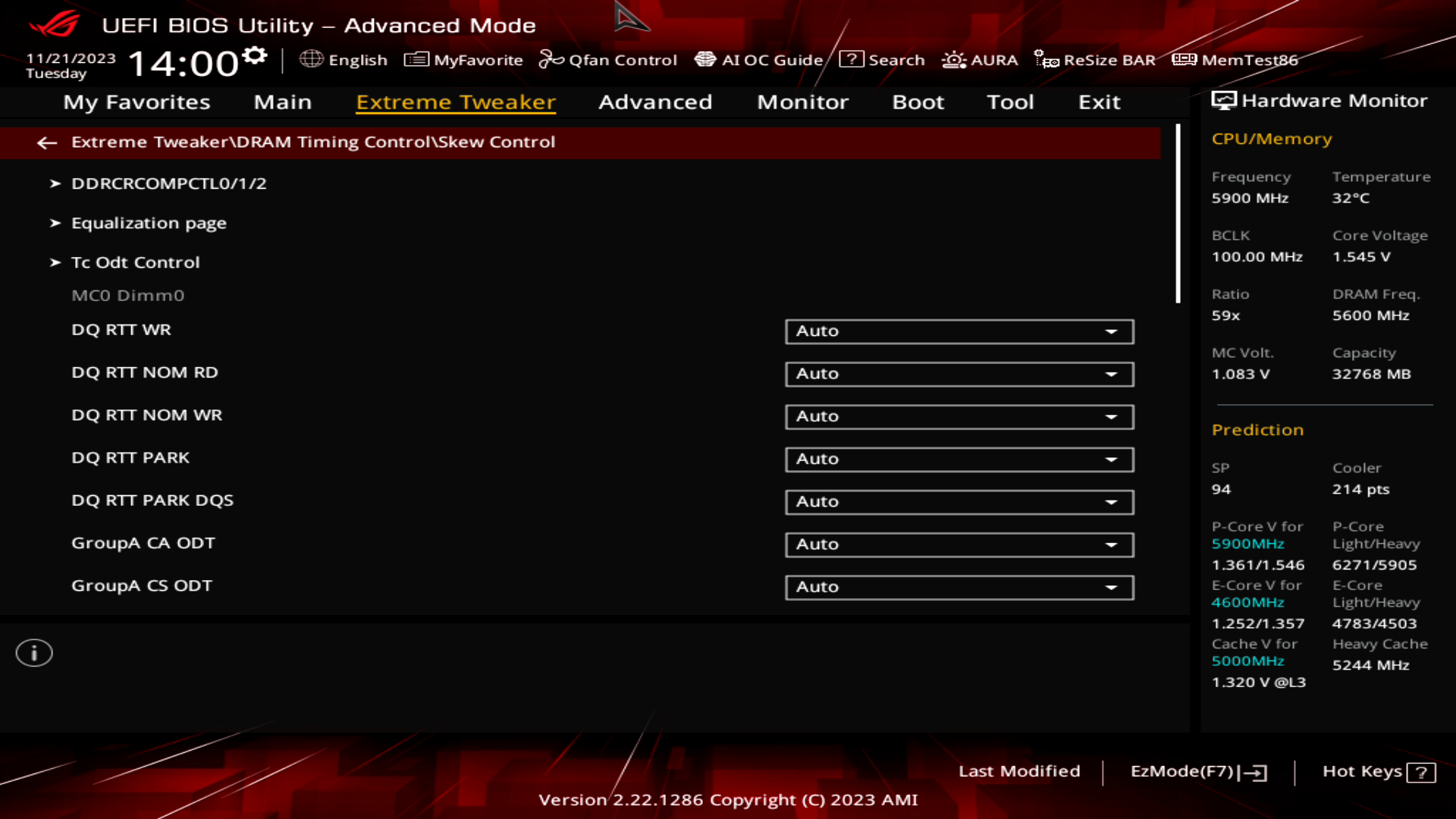

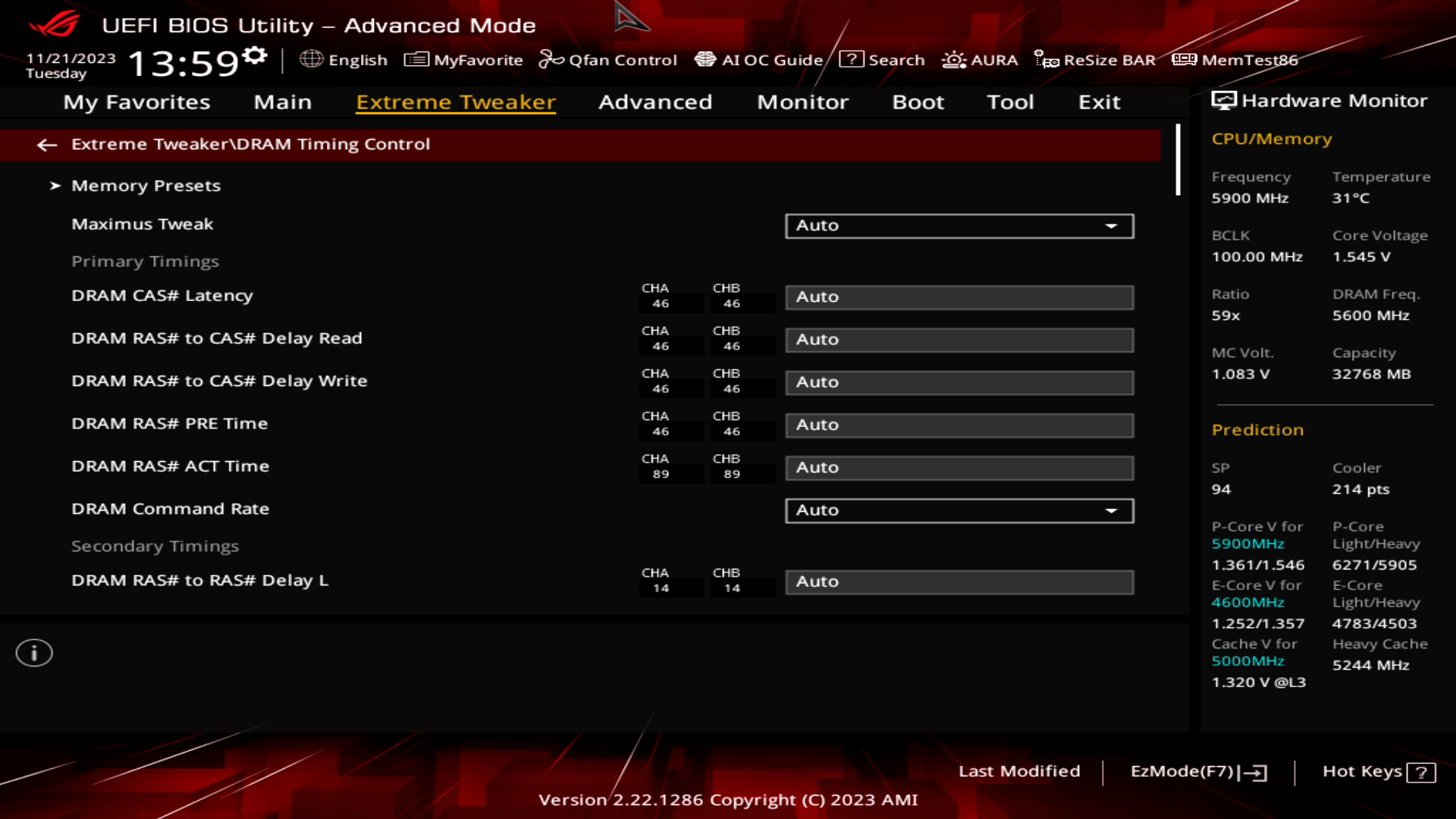

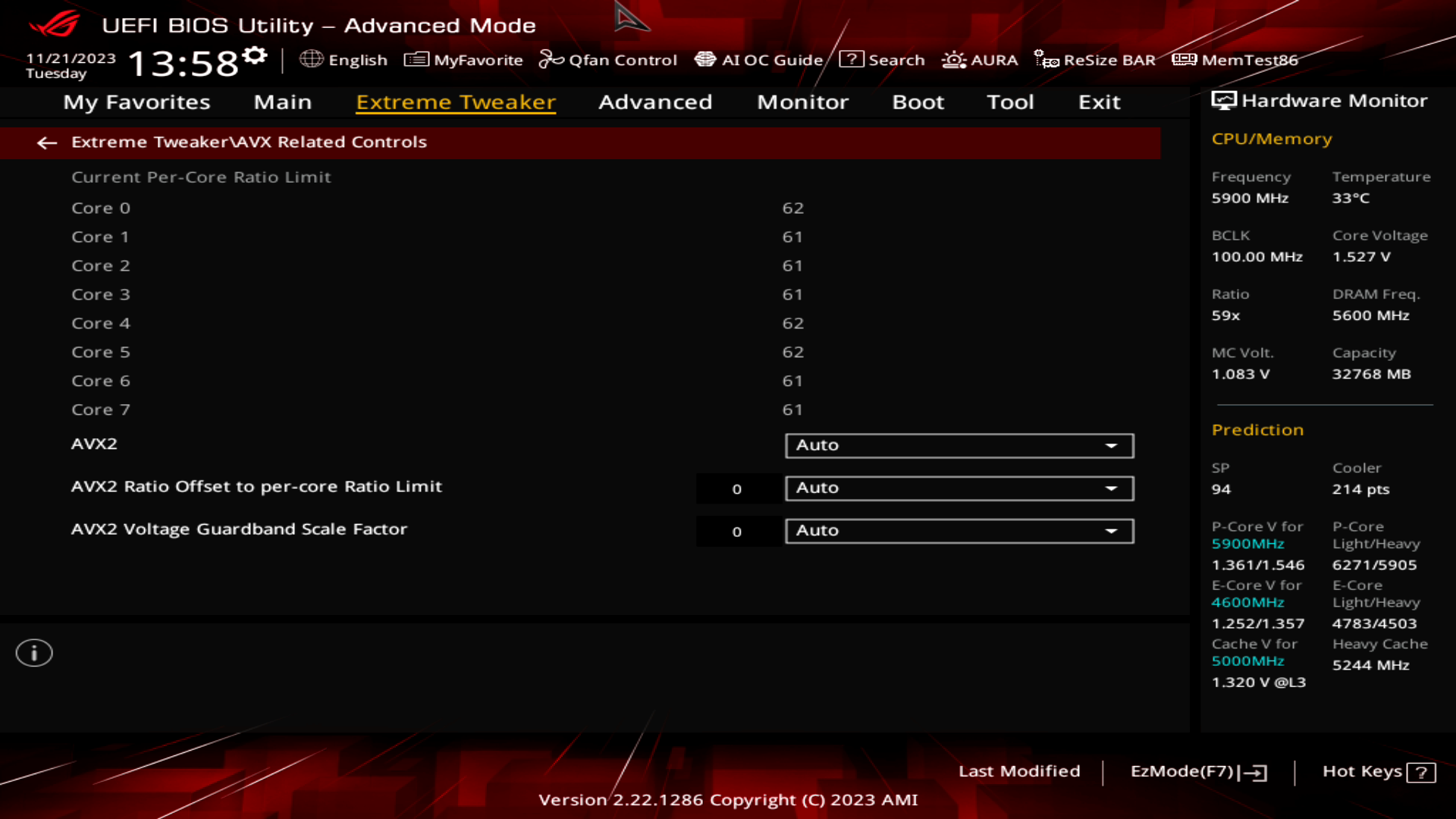

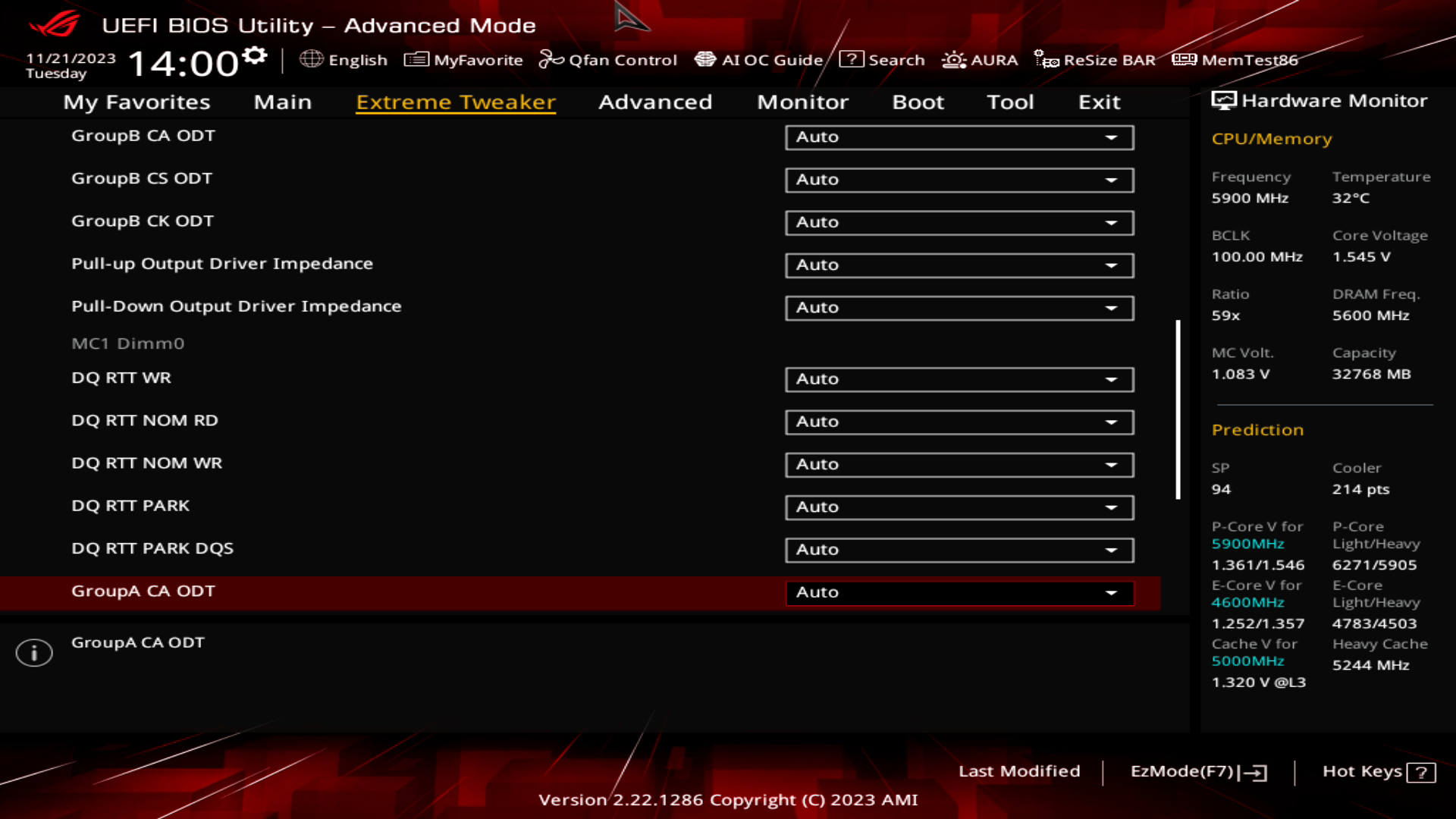

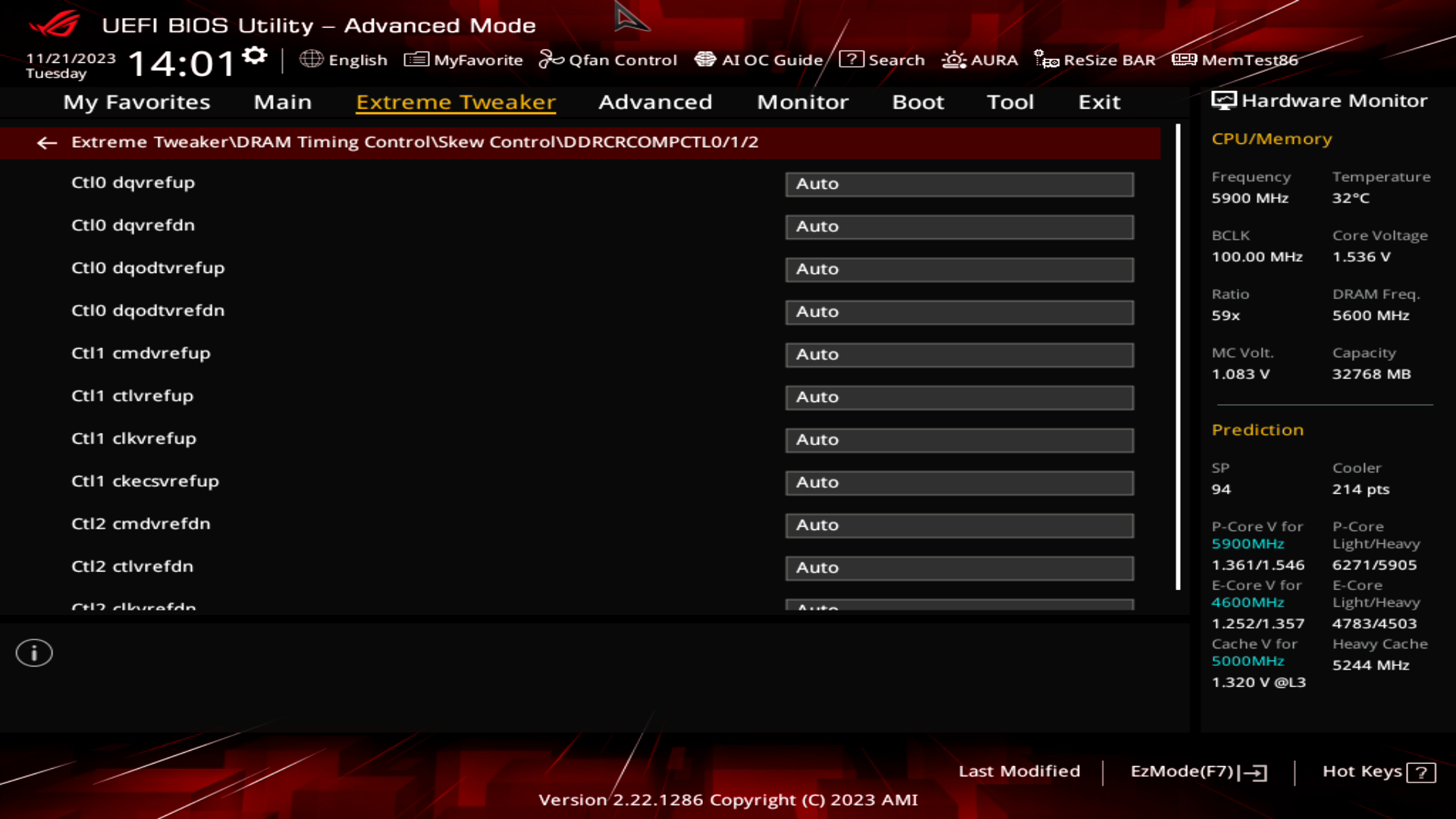

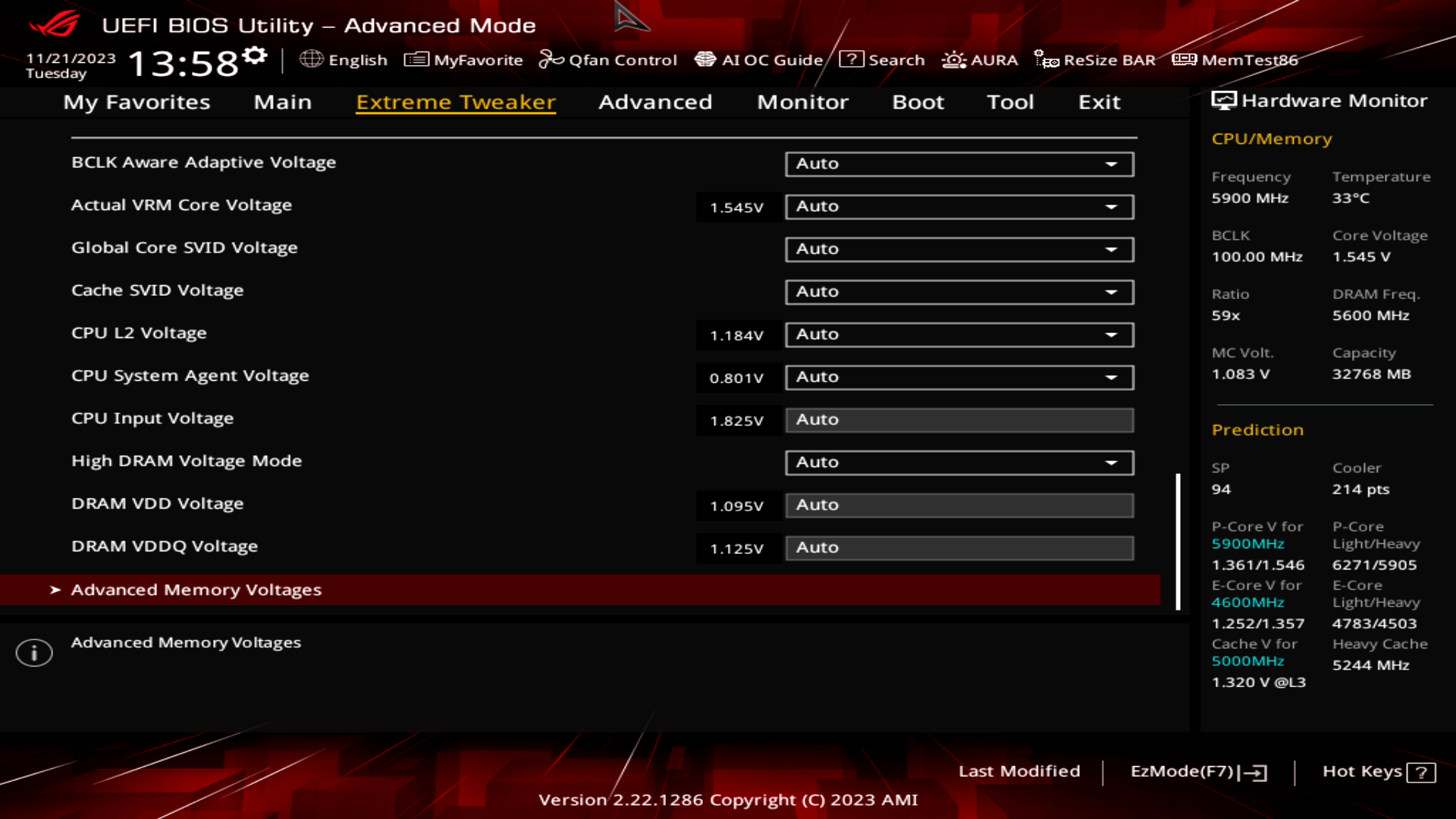

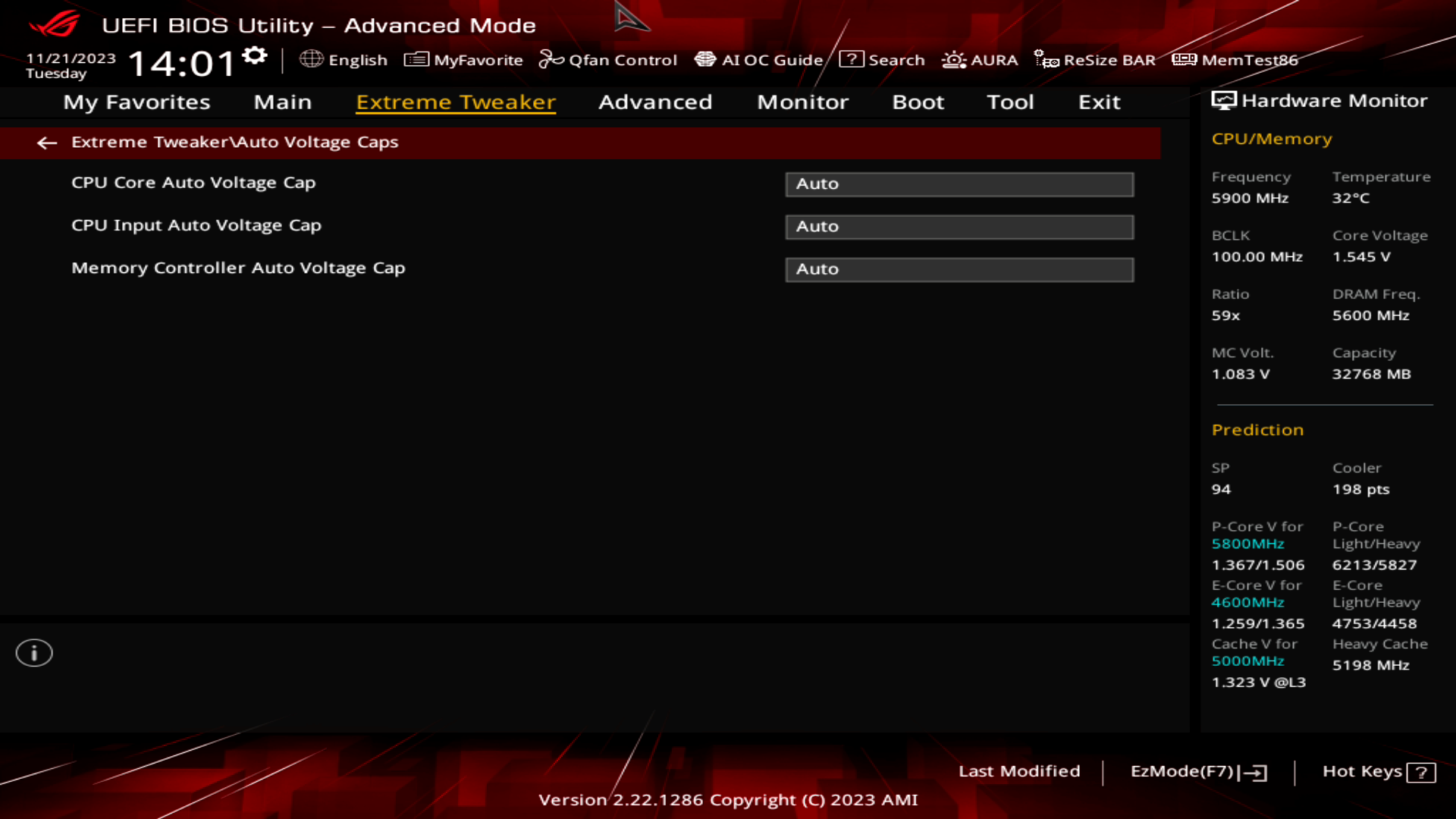

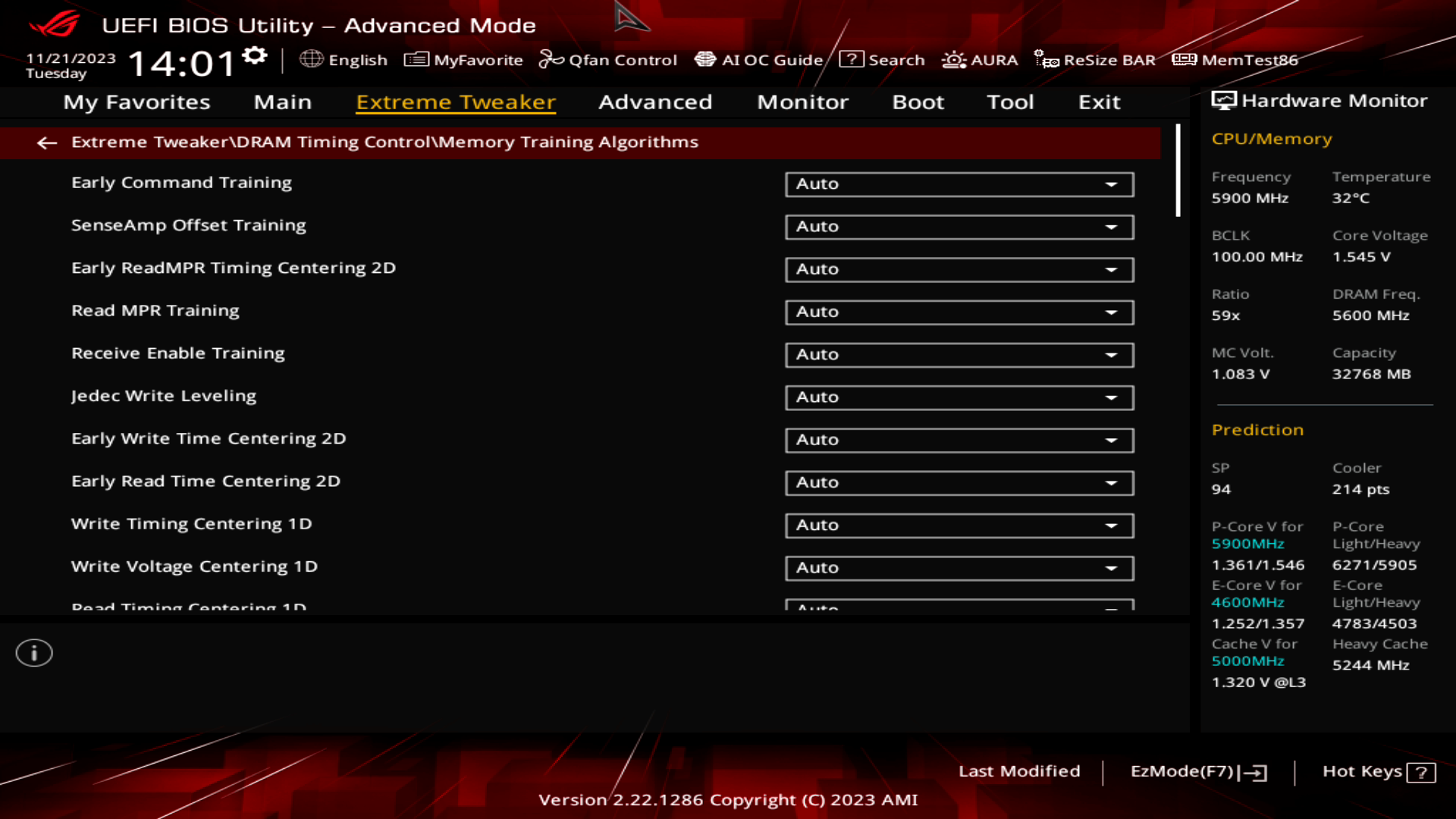

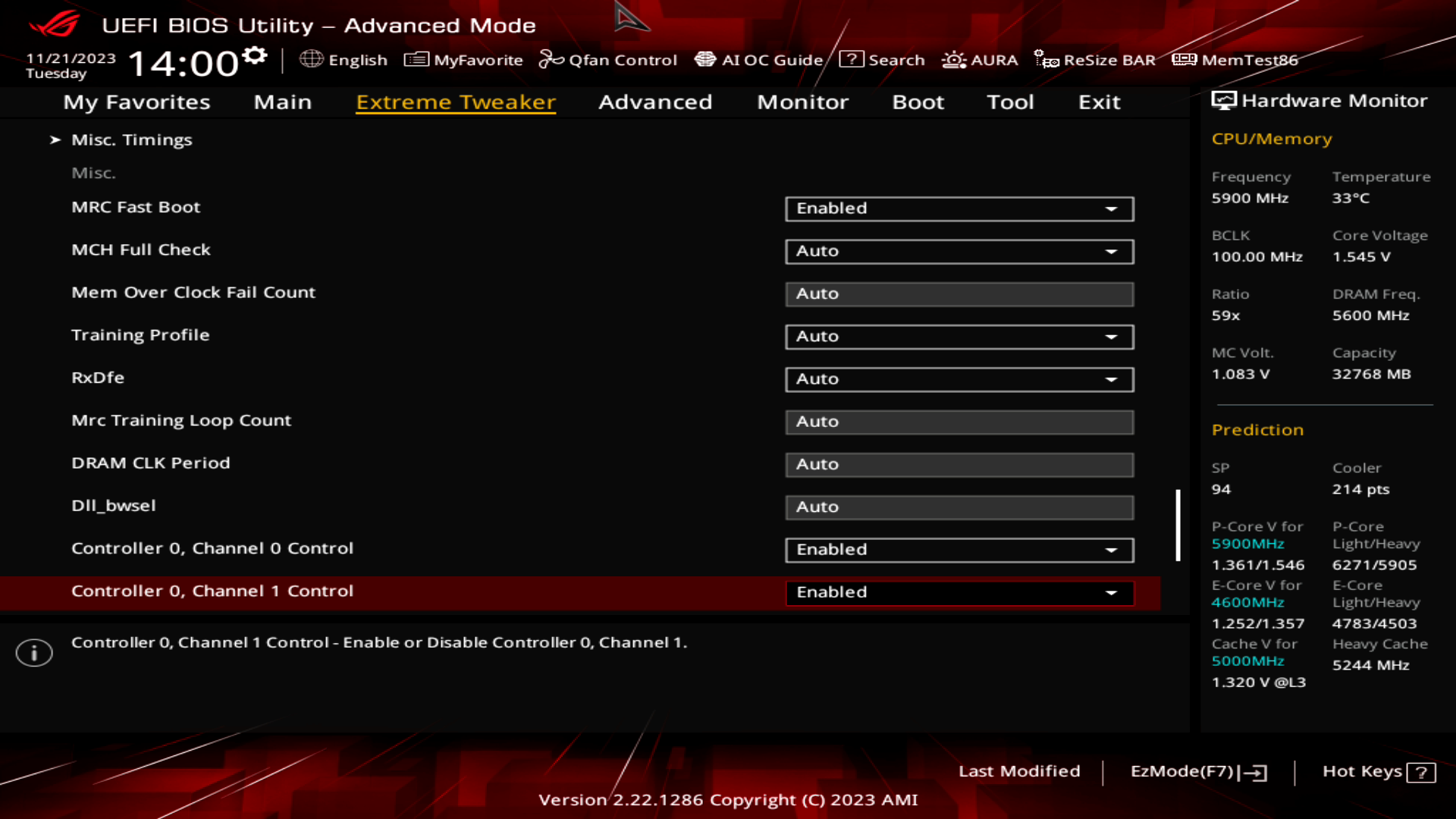

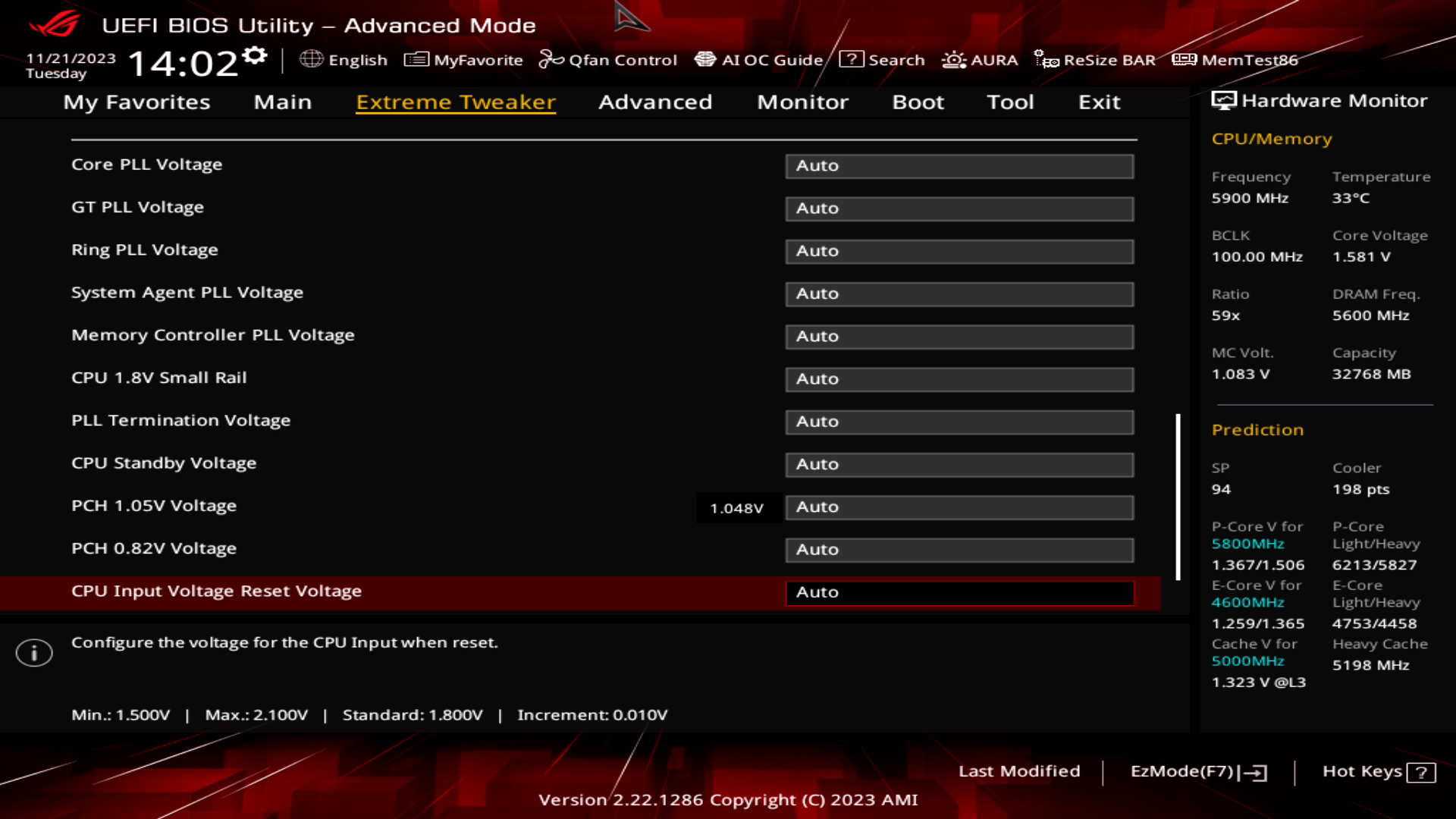

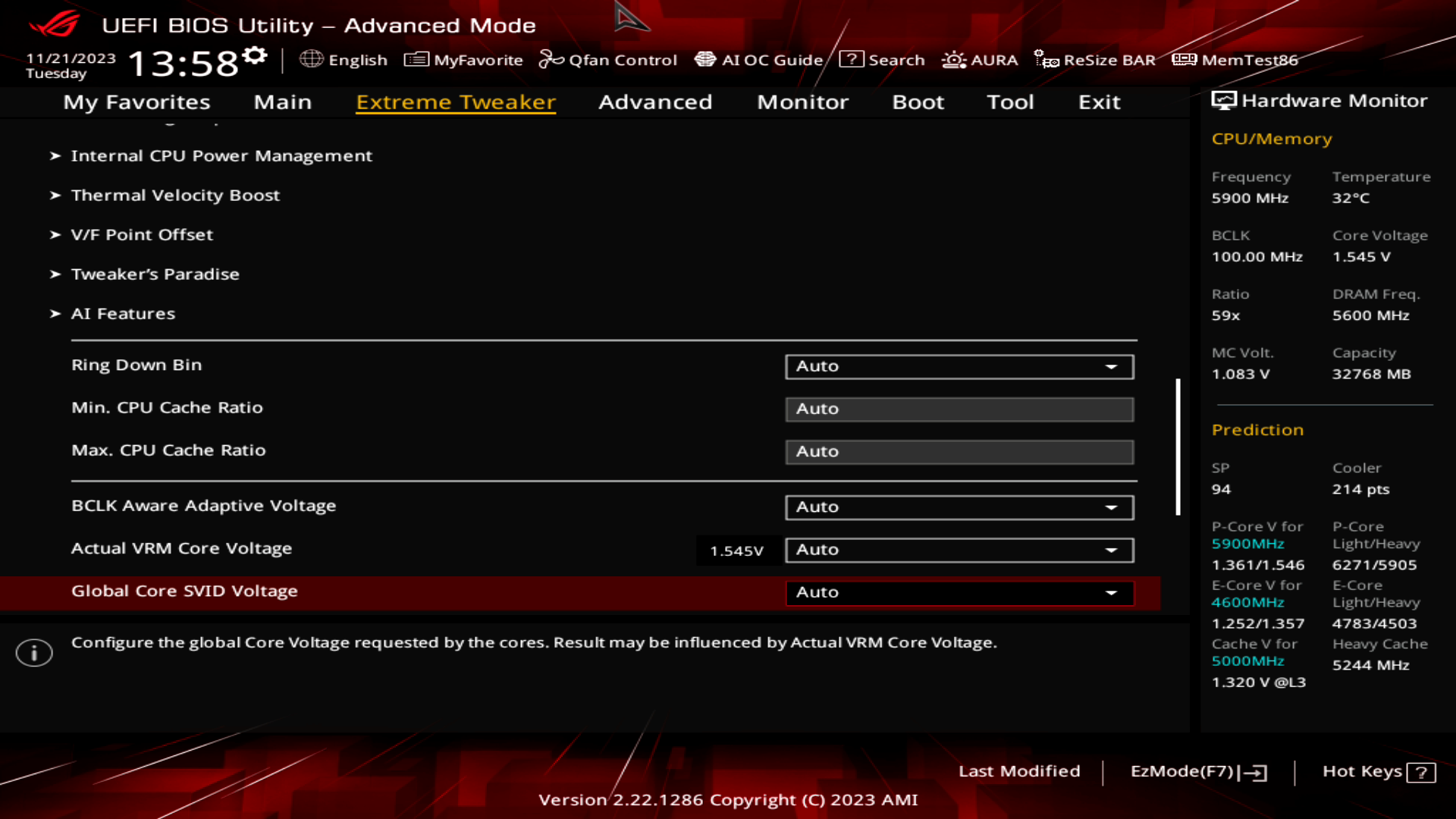

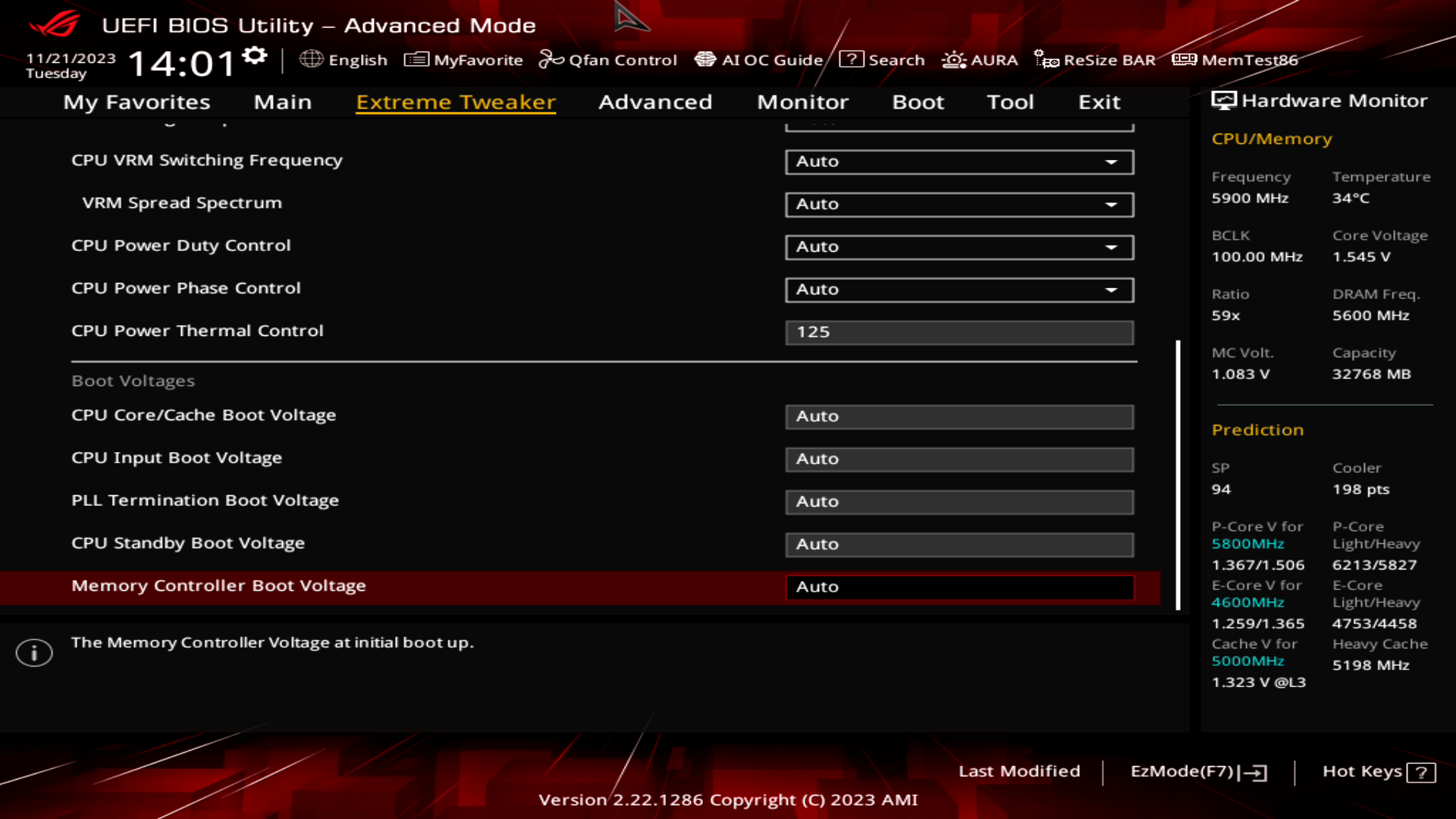

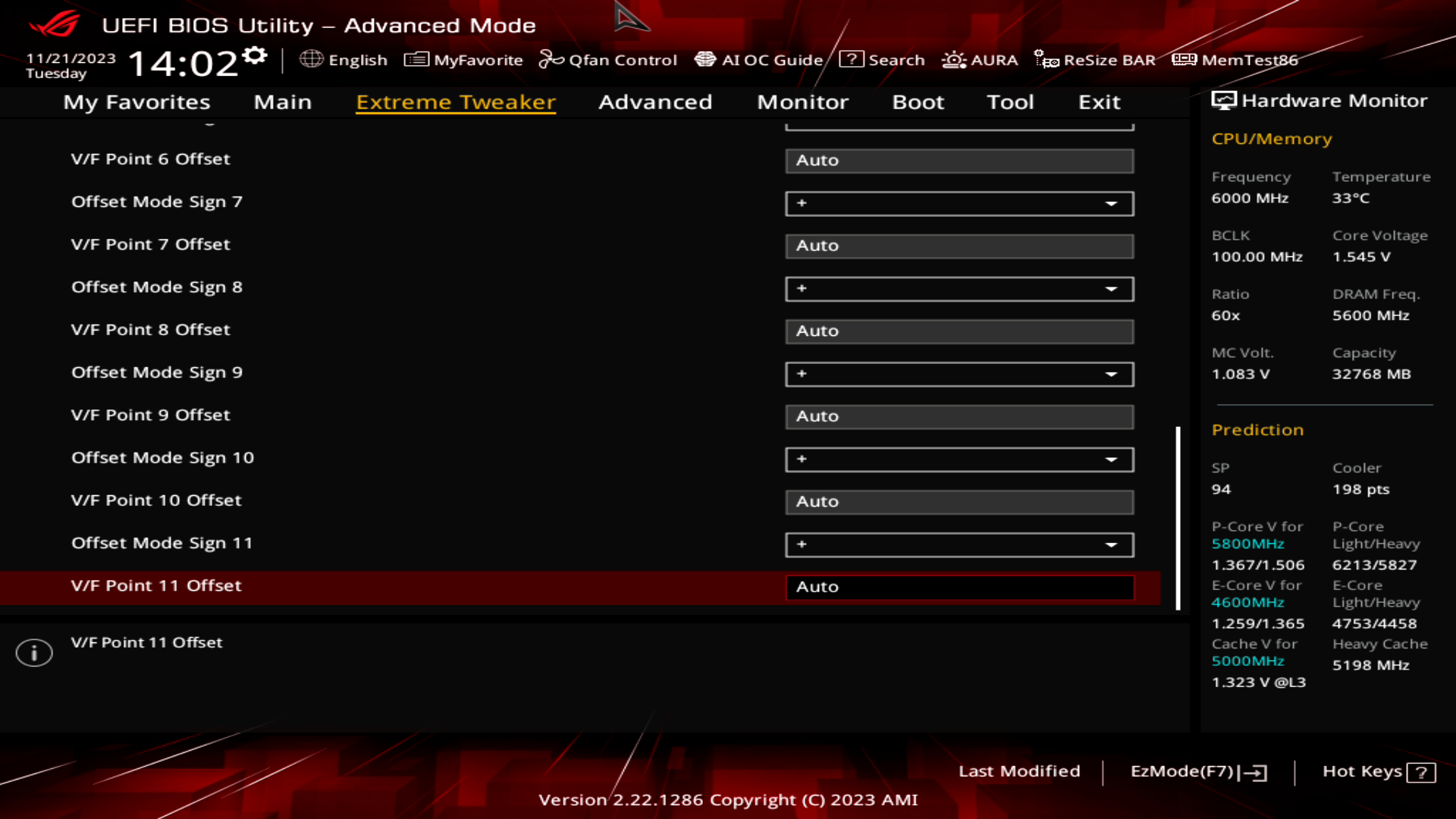

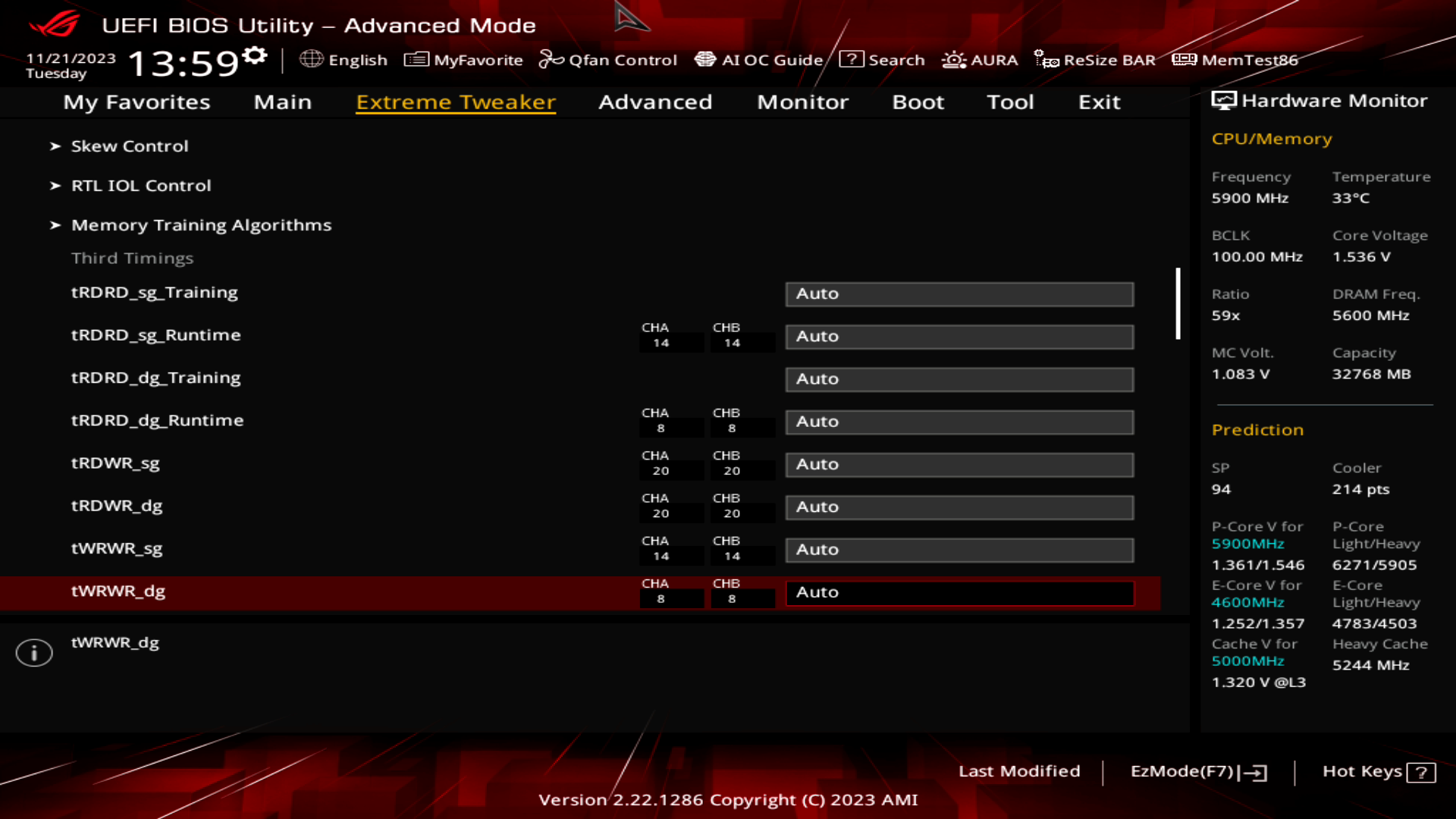

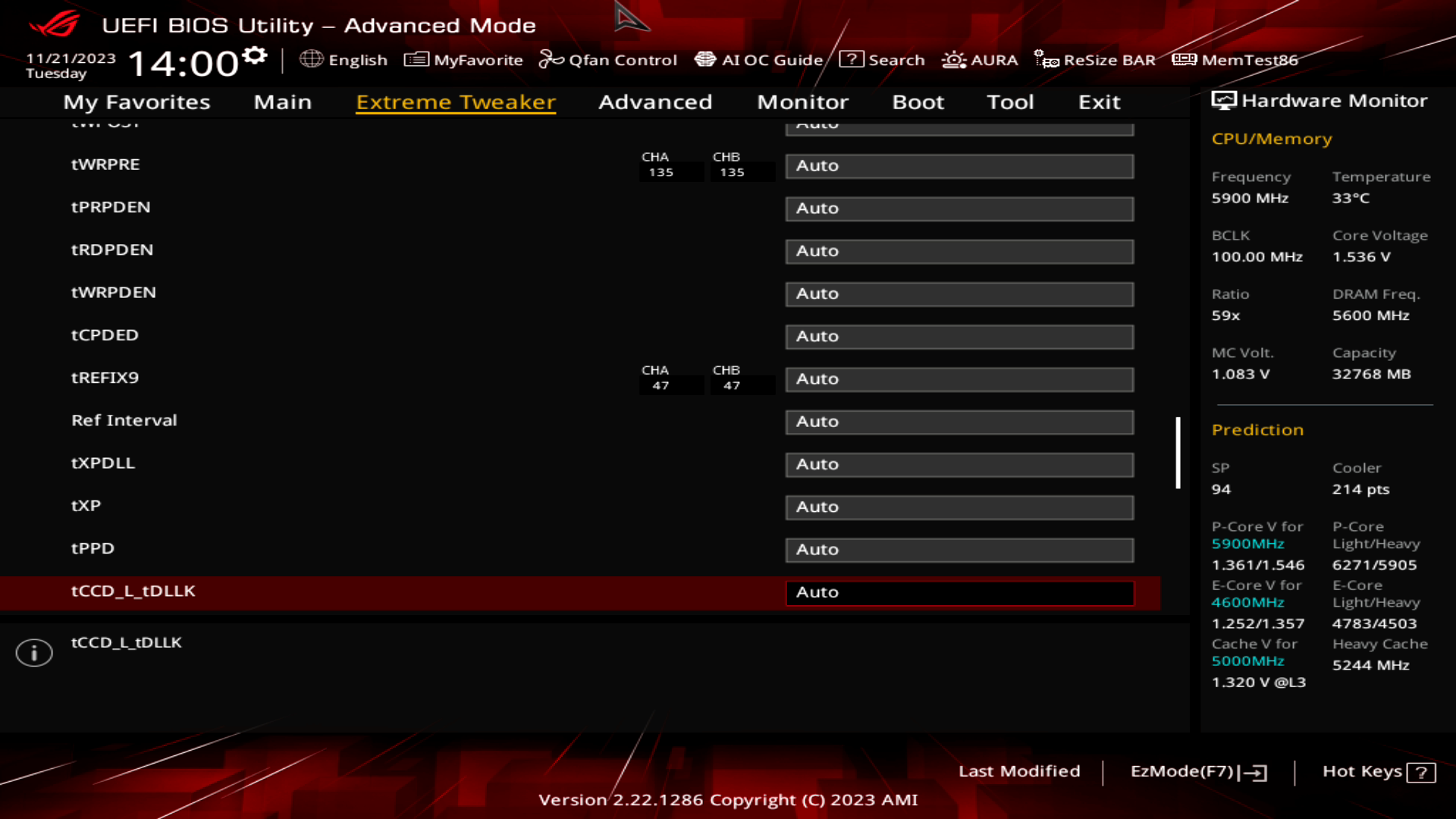

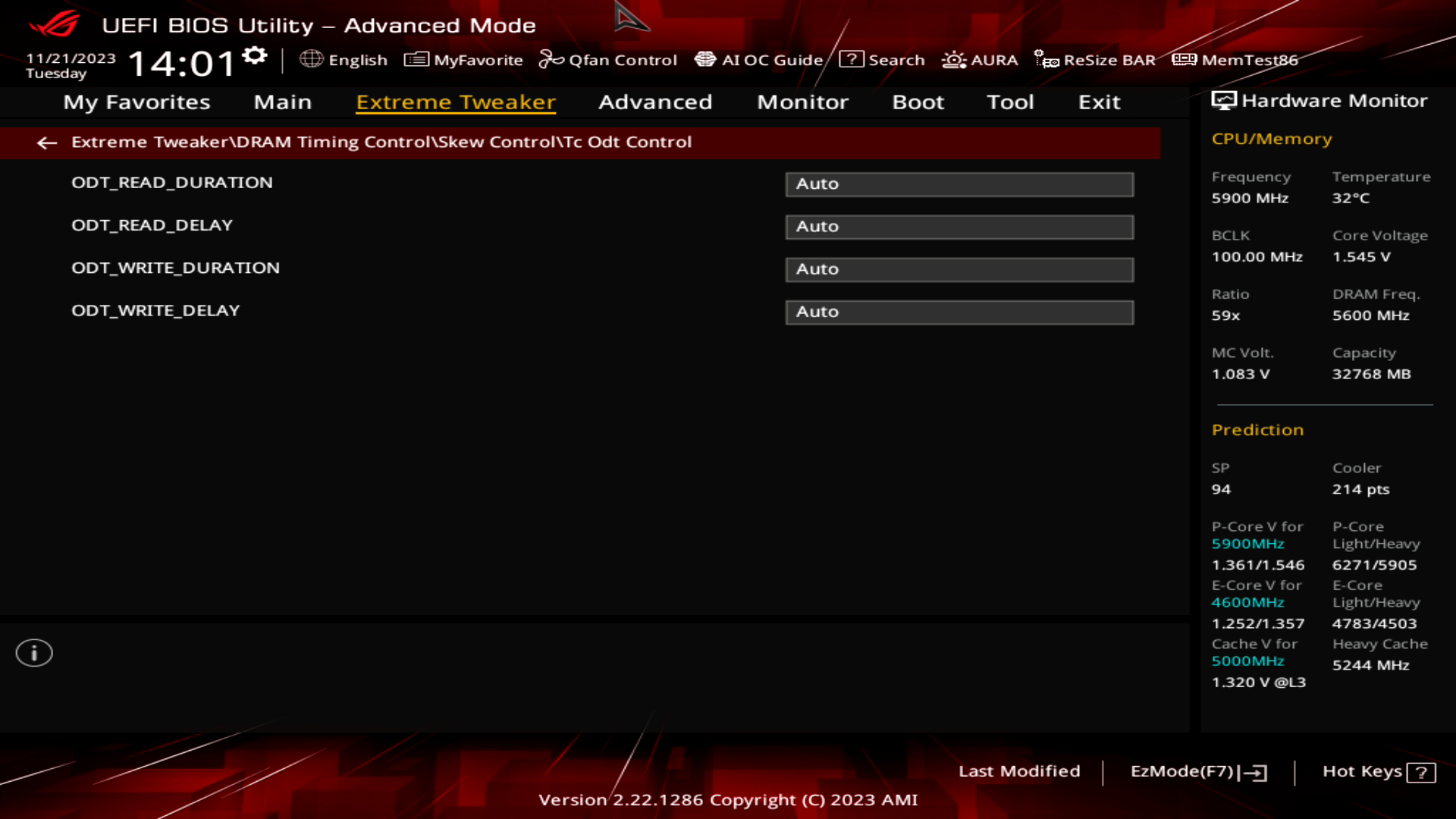

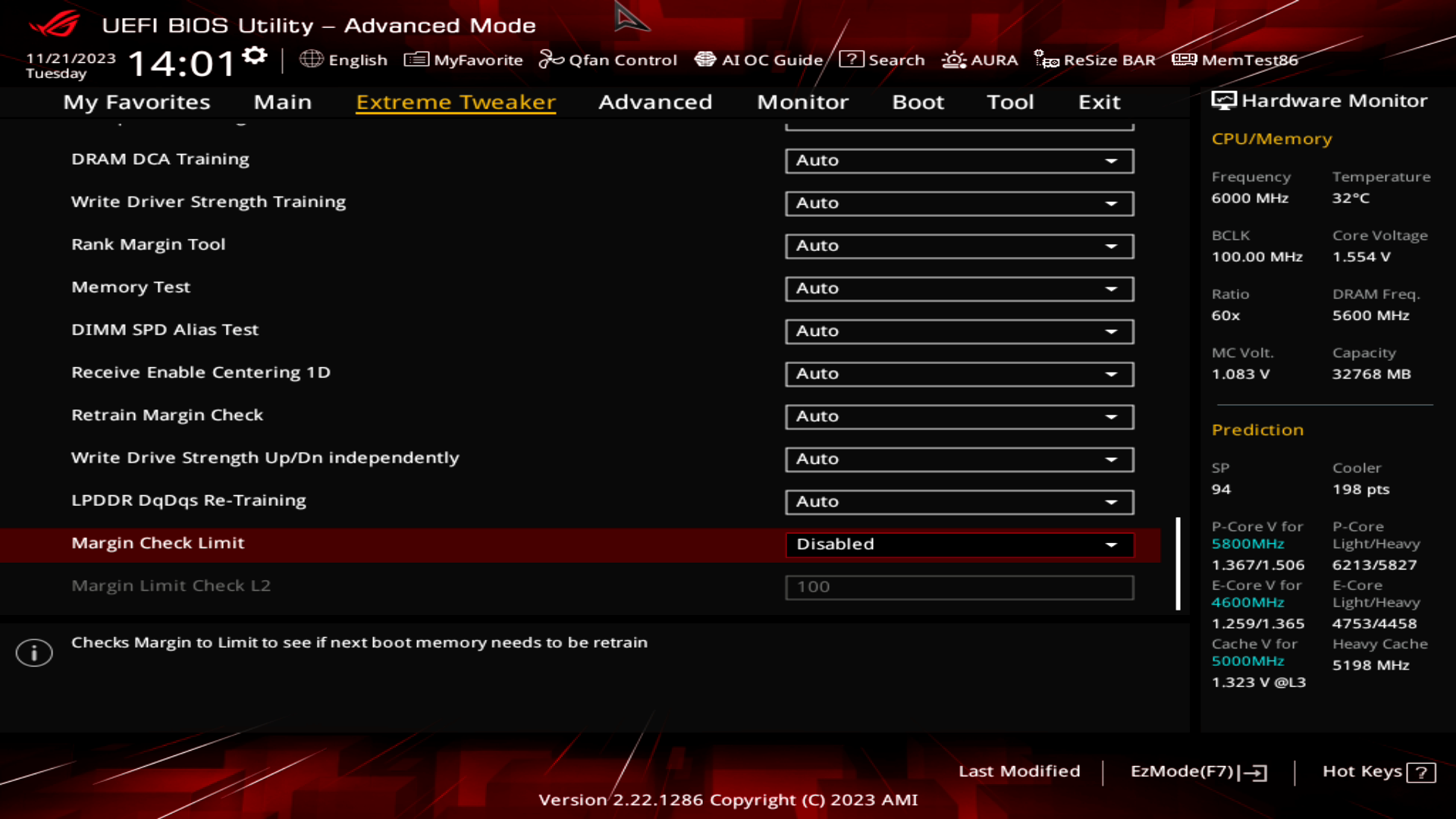

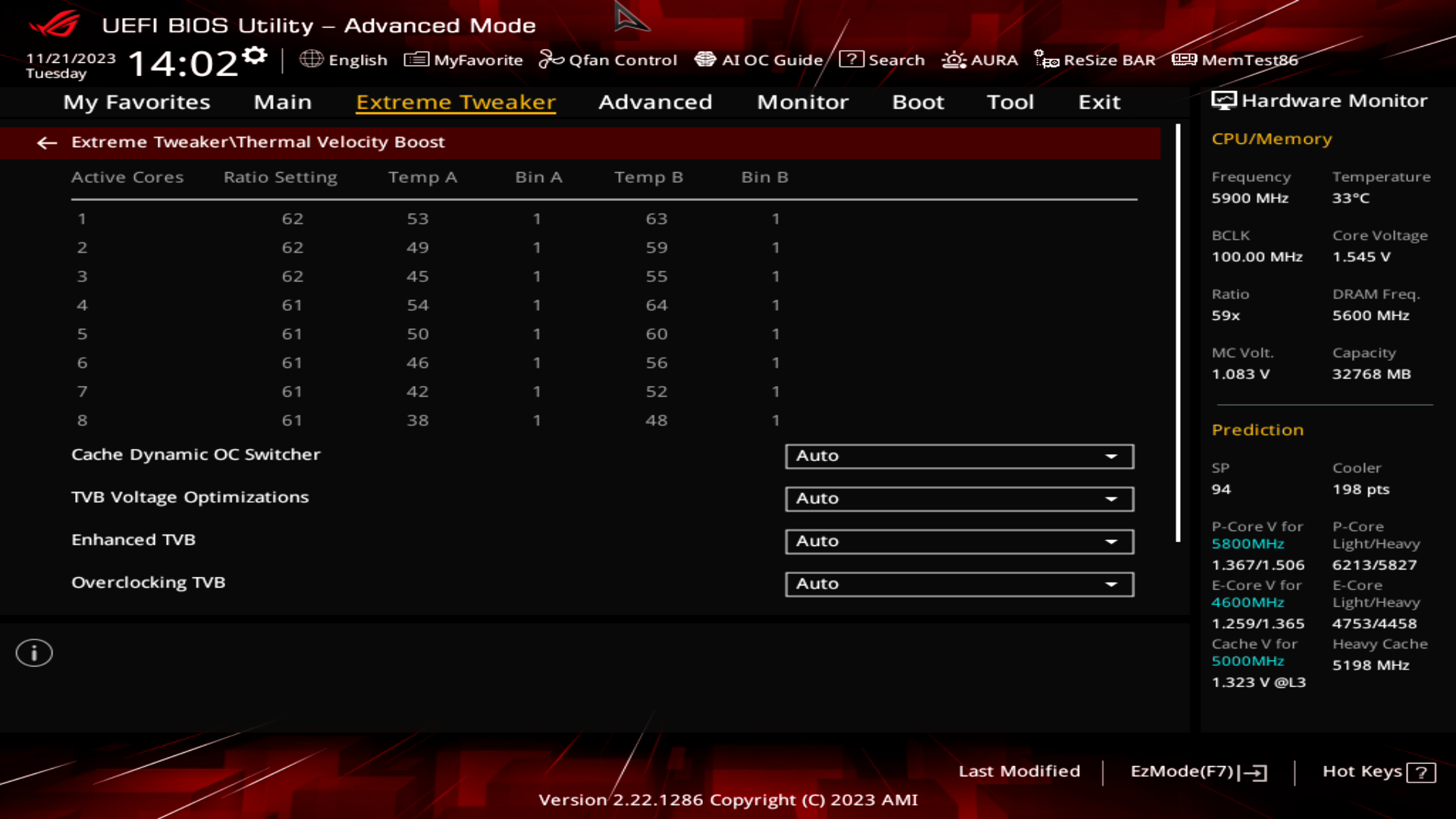

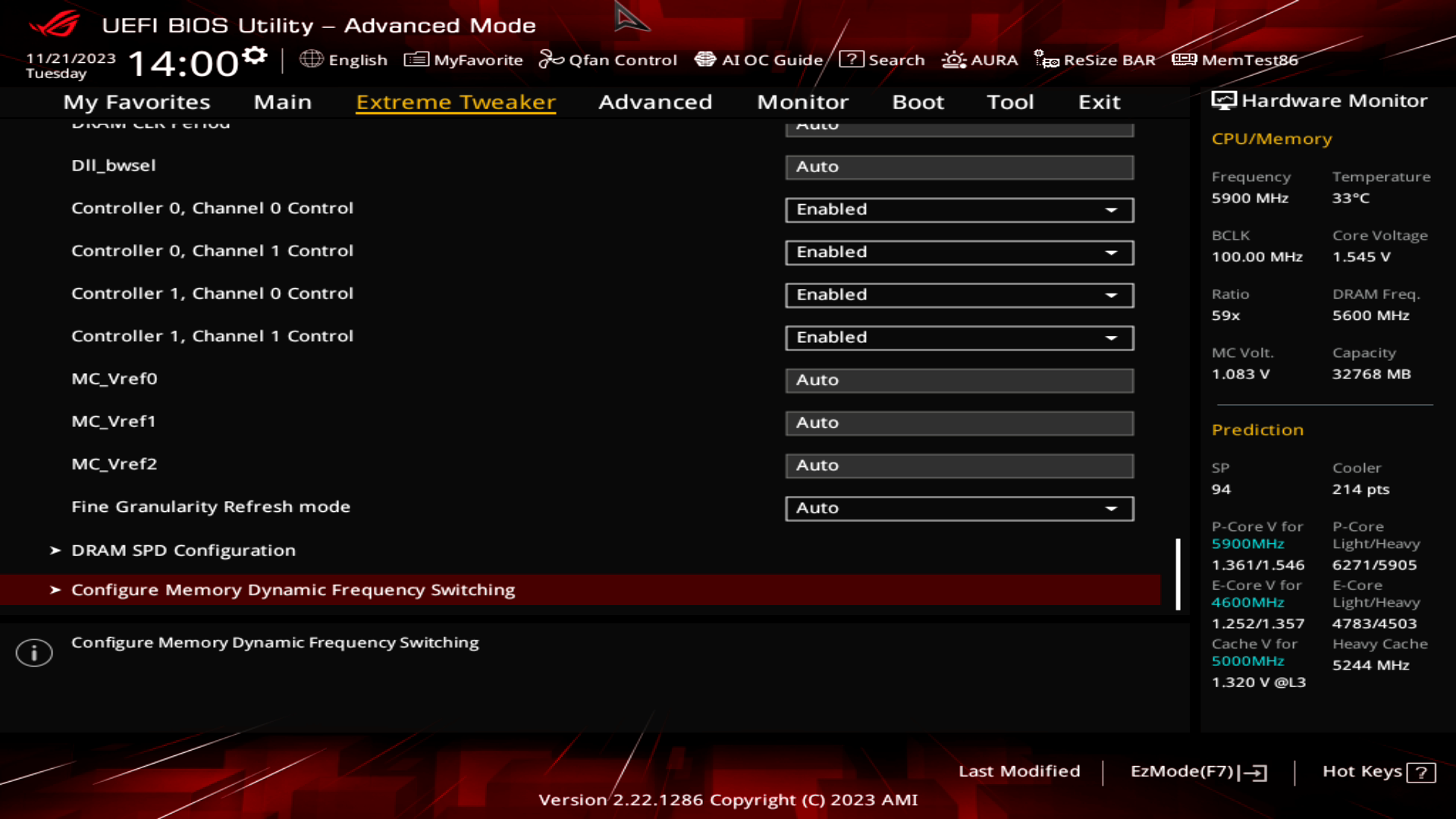

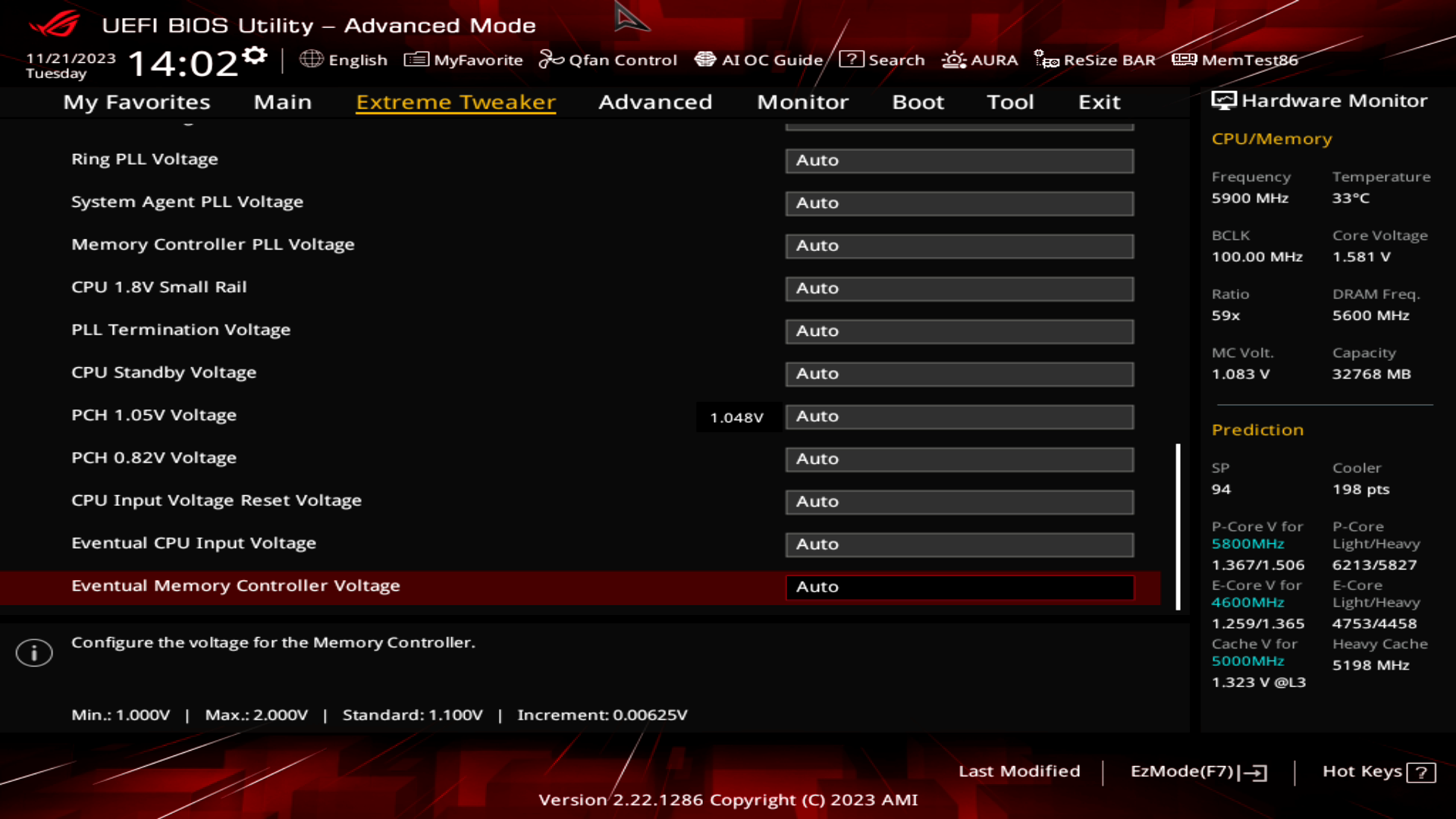

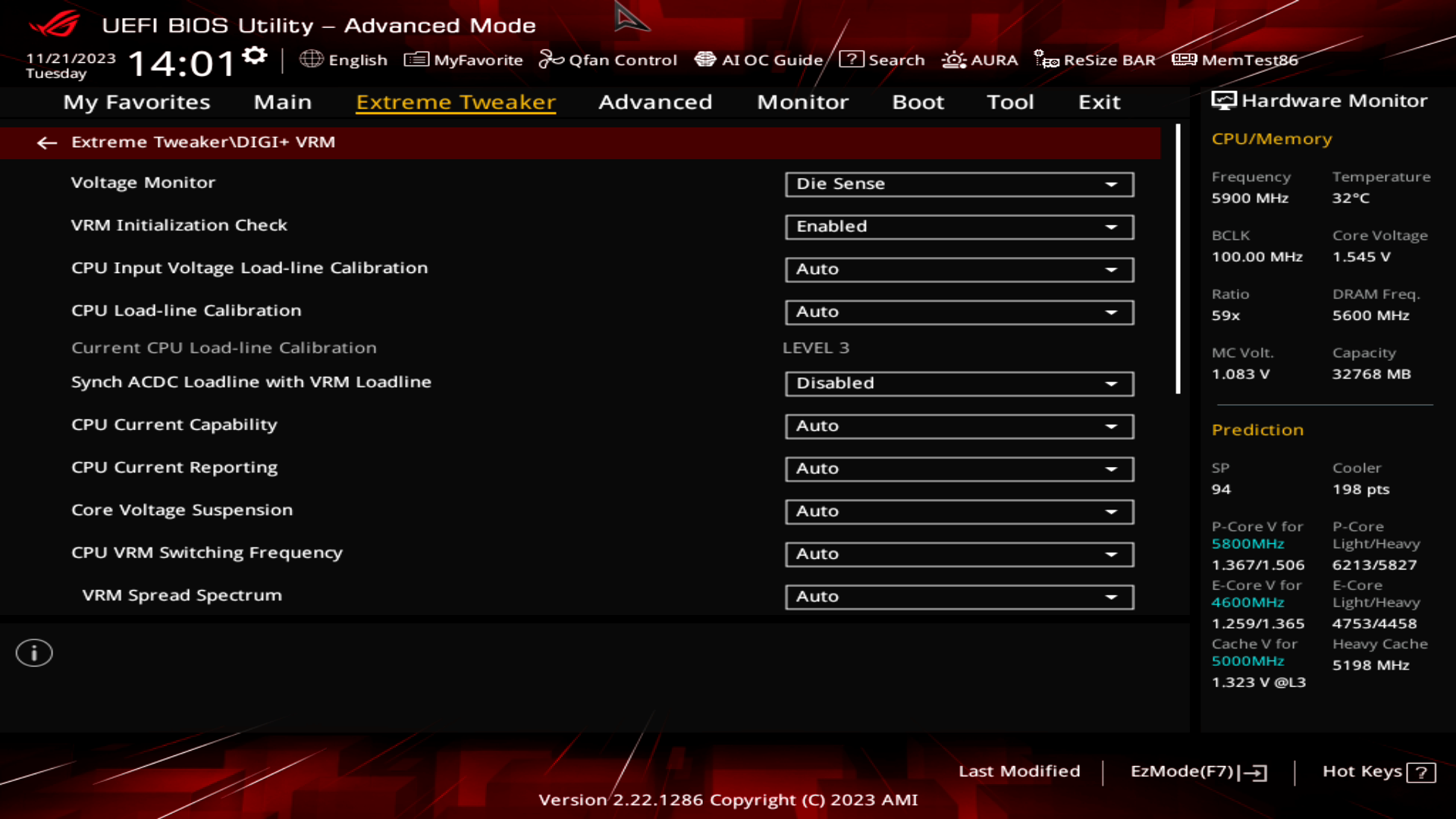

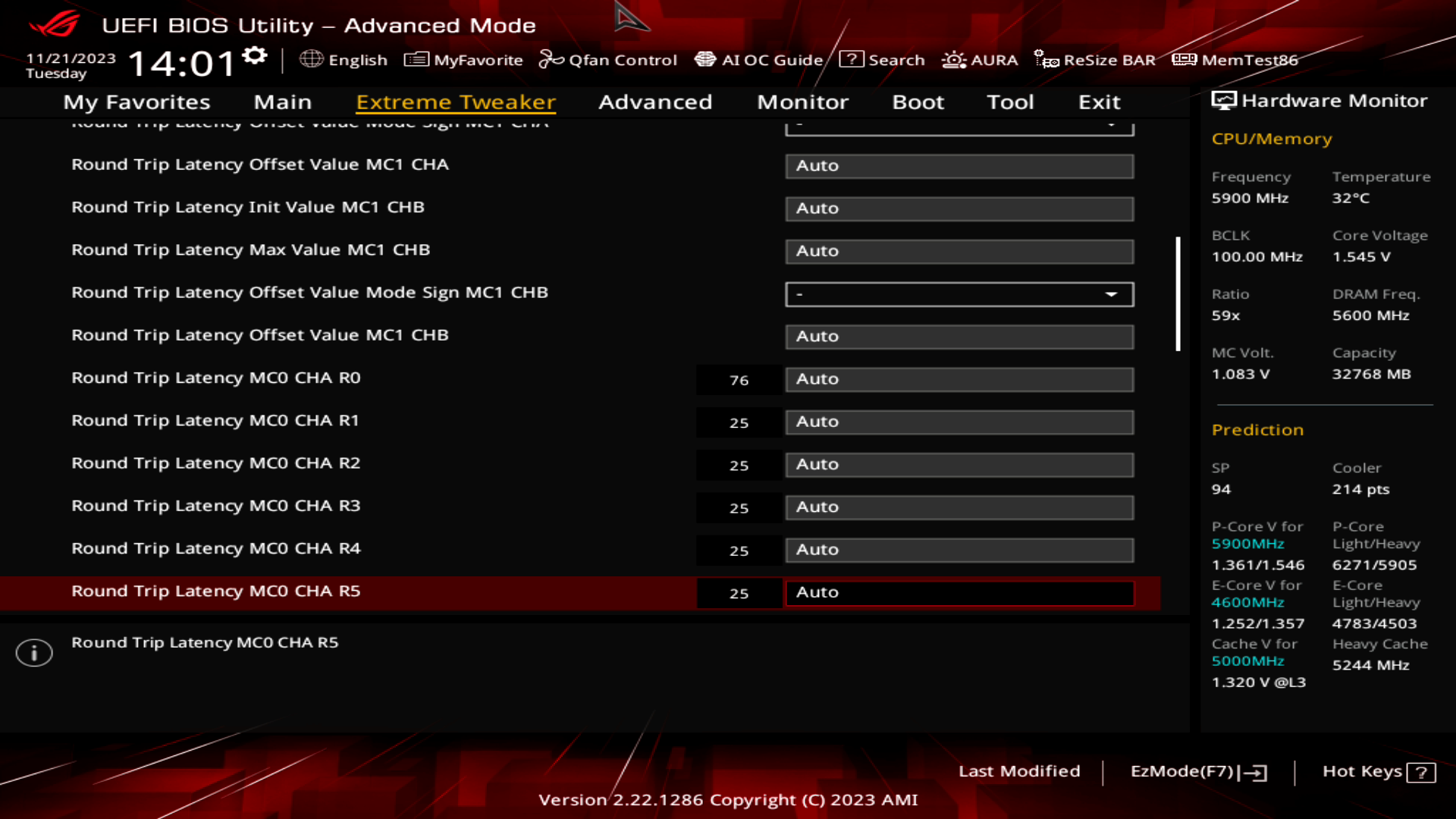

Головна вкладка Extreme Tweaker, місце де оверклокер проводить найбільше часу. Тут є повний інструментарій оверклокінгу ОЗП, процесору, платформи в великих діапазонах значень.
Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| BCLK Frequency | 40–1000 | 0,05 |
| PCIE Frequency | 80–200 | 0,1 |
| Ratio | 8-85 | 1 |
| Fixed CPU VRM Switching Frequency (KHz) | 300–800 | 100 |
| Actual VRM Core Voltage (V) | 0,6–1,7 (LN2 = 2,1) | 0,005 |
| Global Core SVID Voltage (V) | 0,6–1,7 (LN2 = 2,1) | 0,001 |
| Cache SVID Voltage (V) | 0,6–1,7 (LN2 = 2,1) | 0,001 |
| CPU System Agent Voltage (V) | 0,7–1,6 | 0,001 |
| CPU L2 Voltage | 0,7–1,8 | 0,001 |
| CPU System Agent Voltage | 0,7–1,8 | 0,001 |
| CPU Input Voltage (V) | 1,5–2,1 (LN2 = 3,0) | 0,01 |
| DRAM Frequency (MHz) | 800–13333 | 66–200 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,005 |

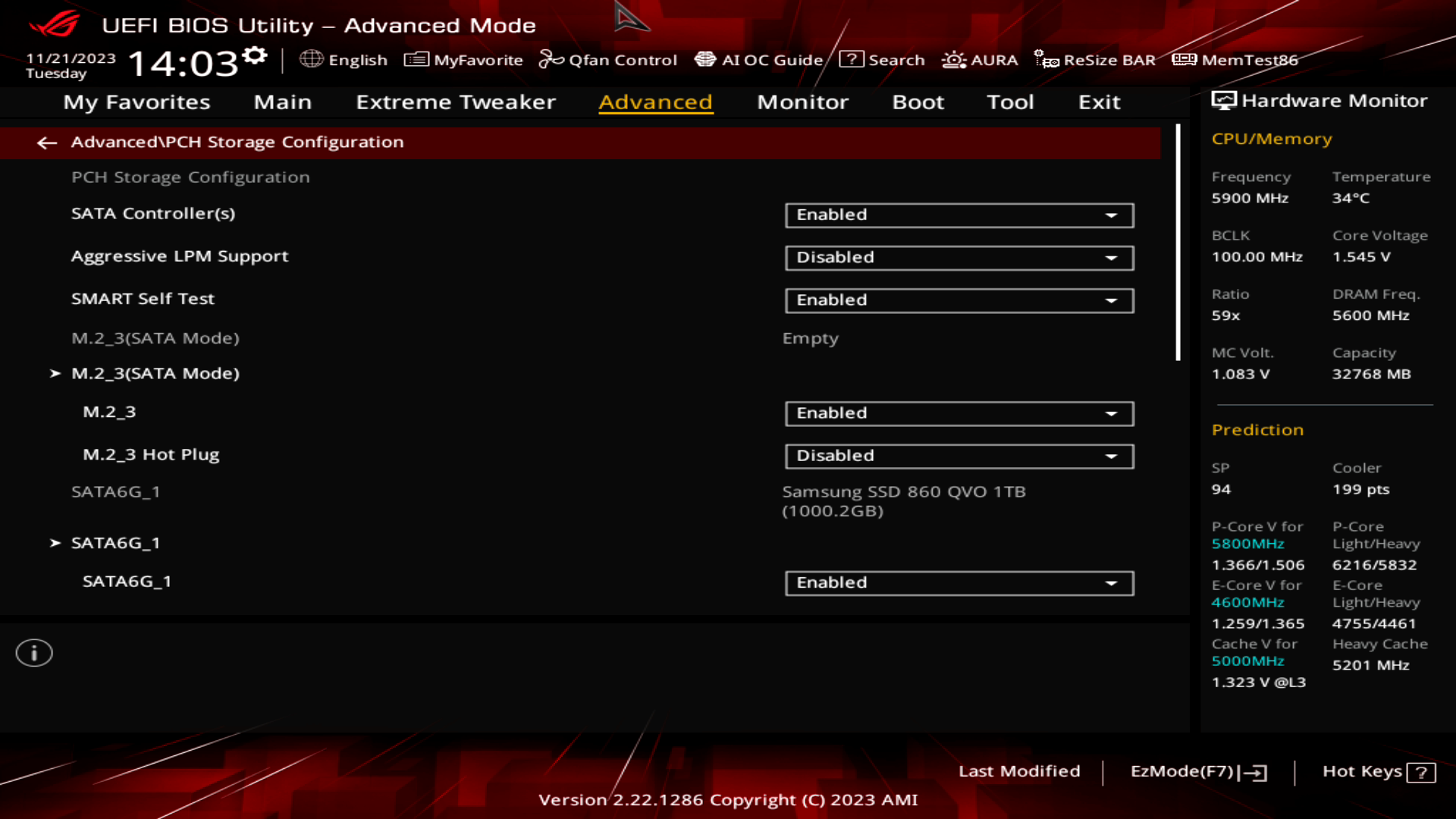

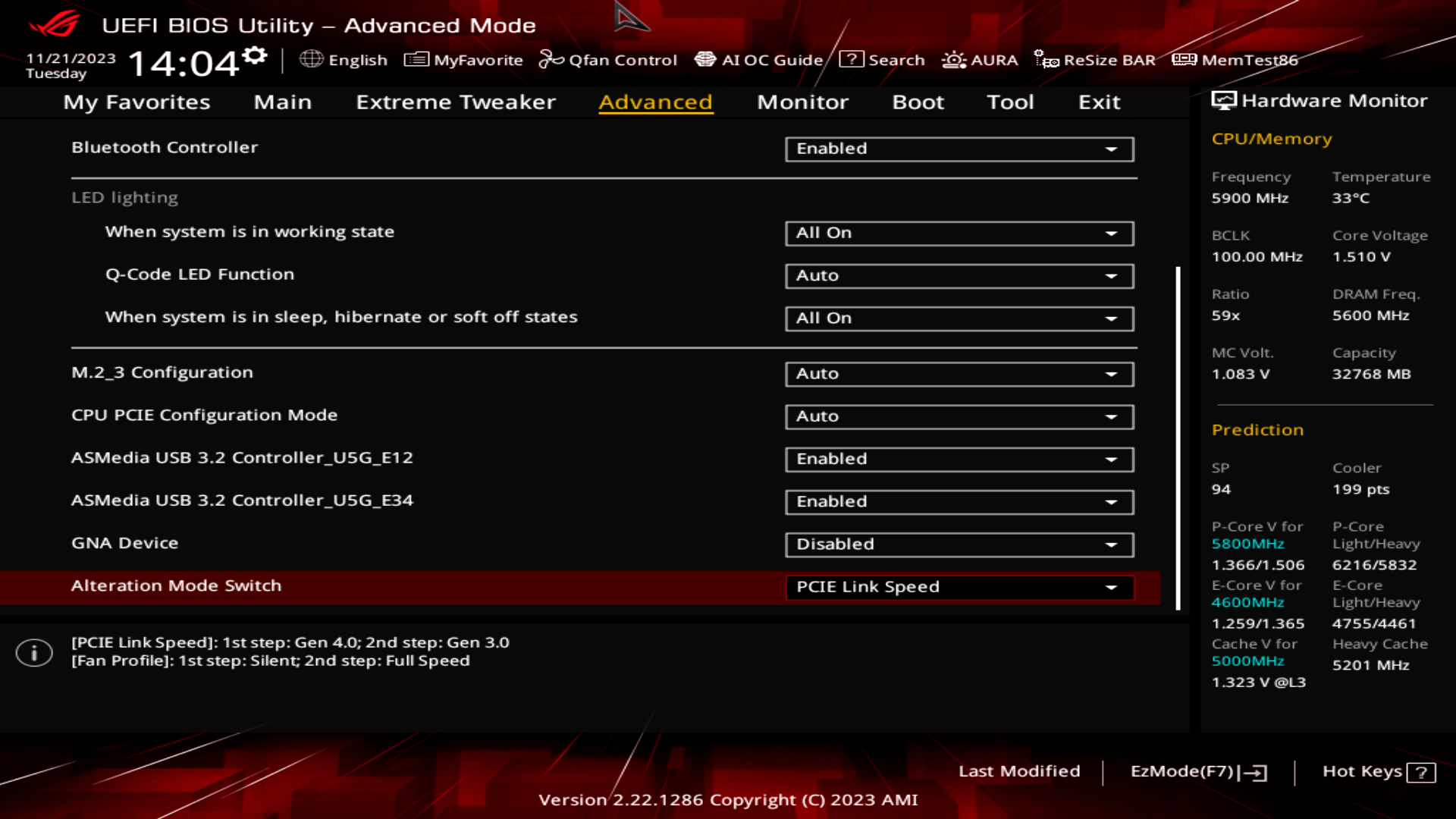

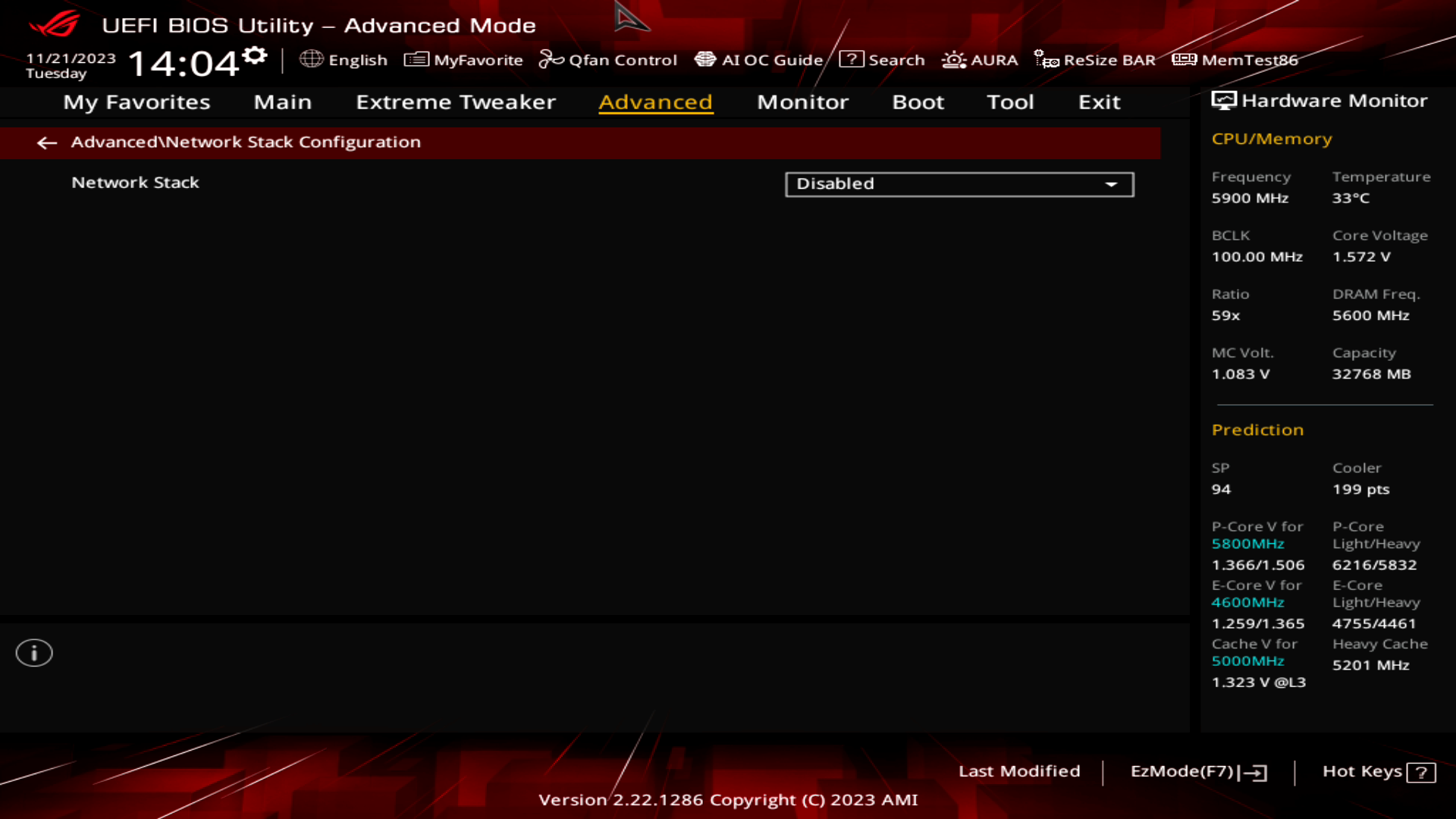

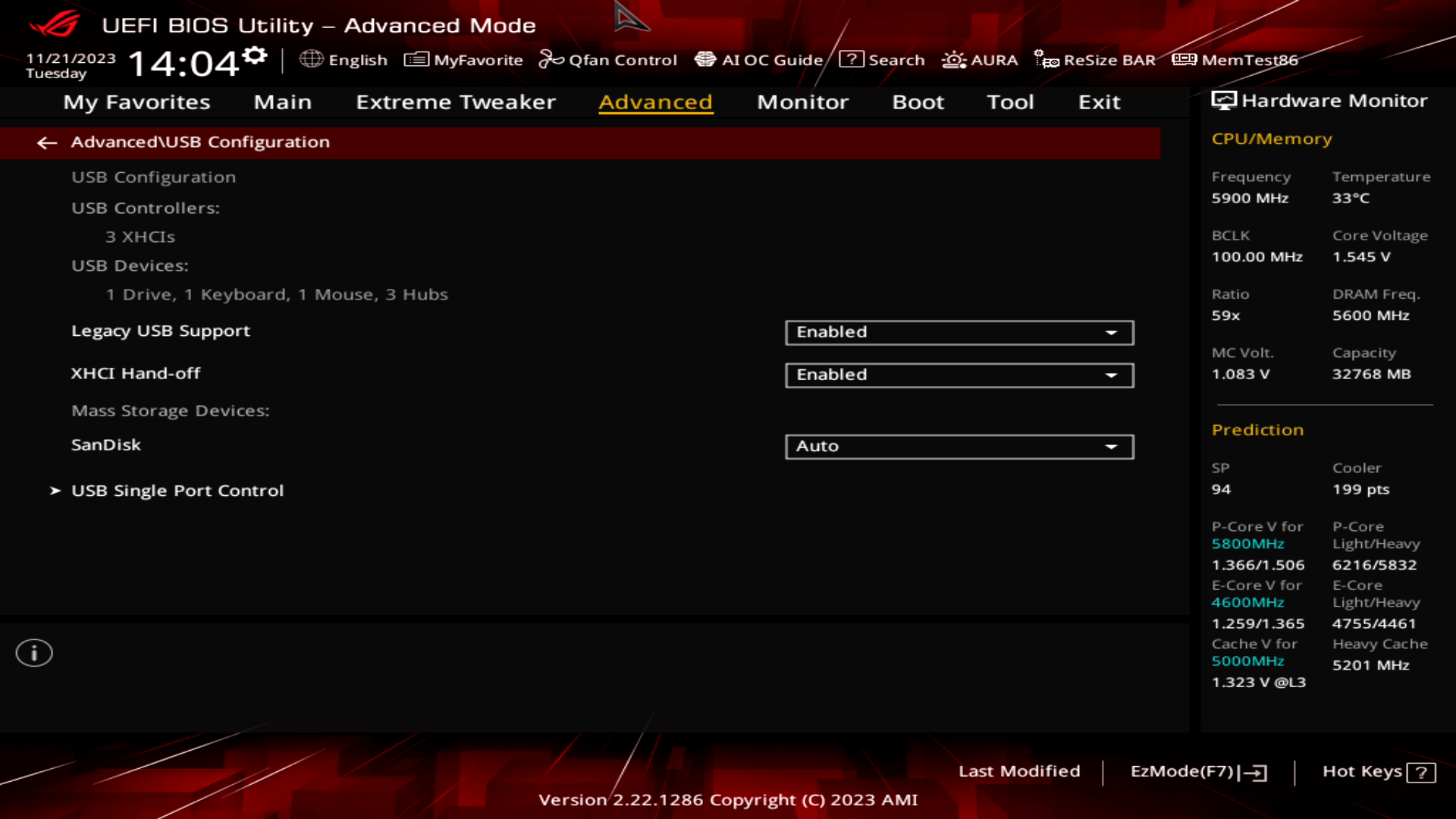

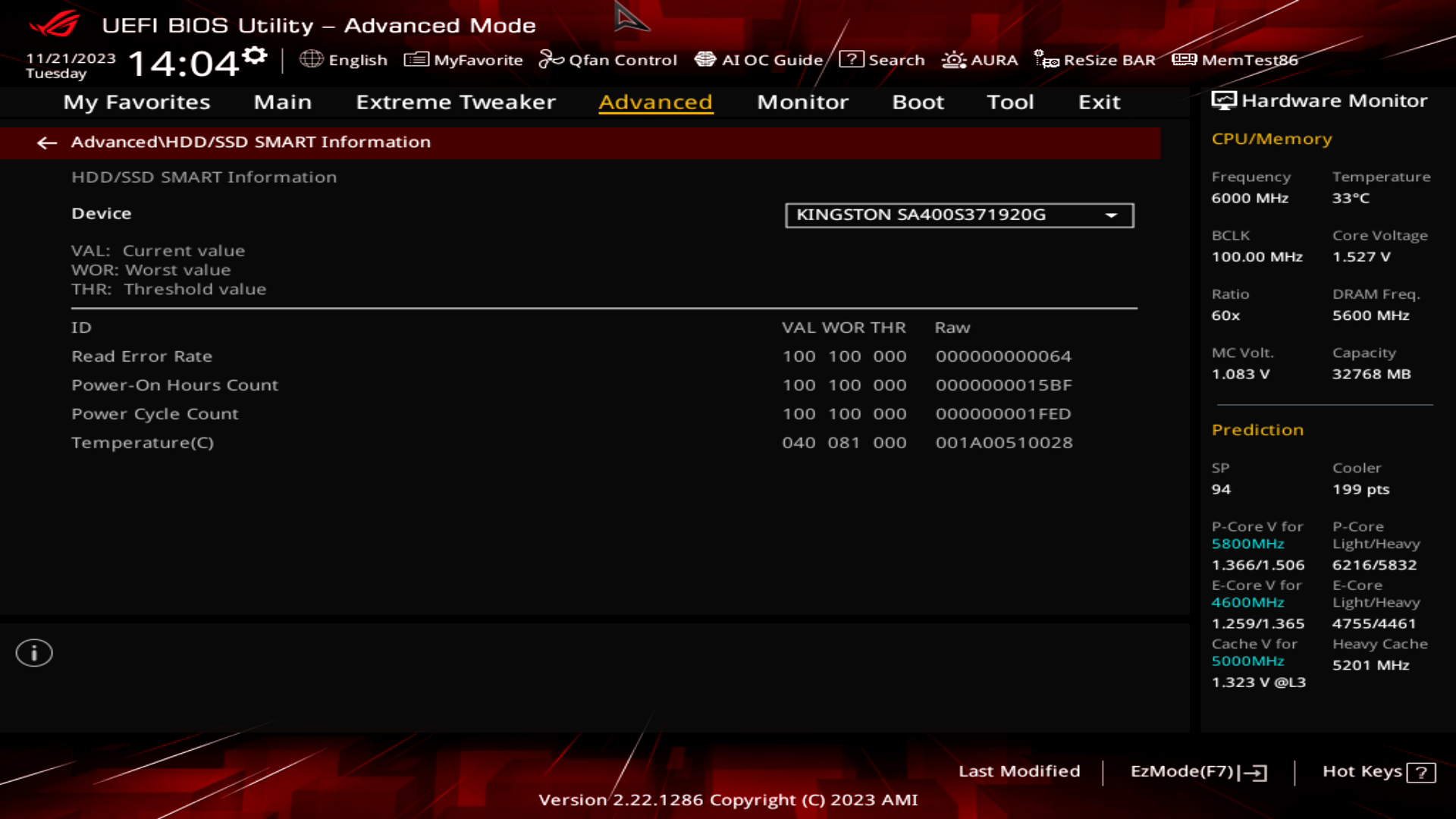

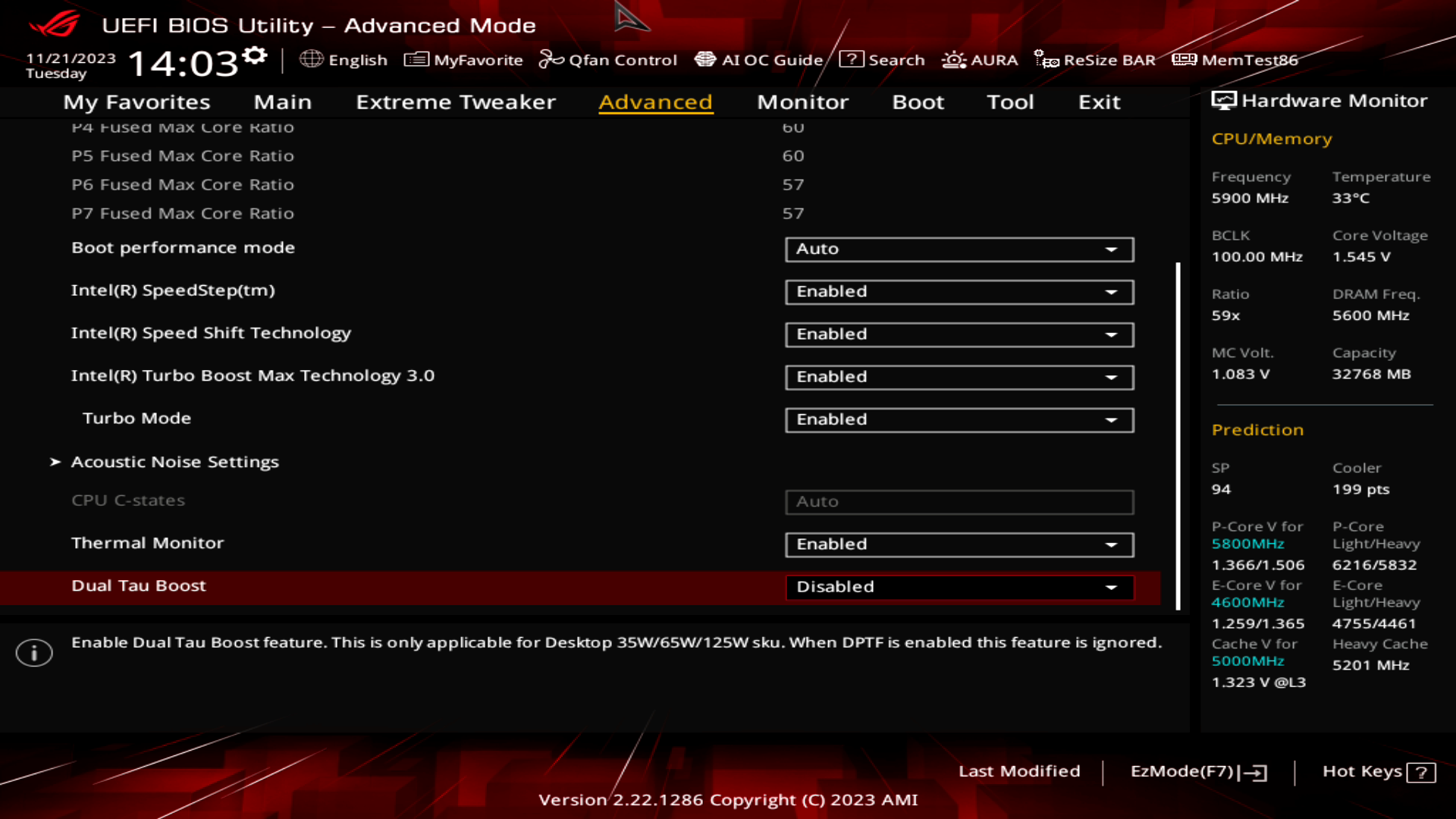

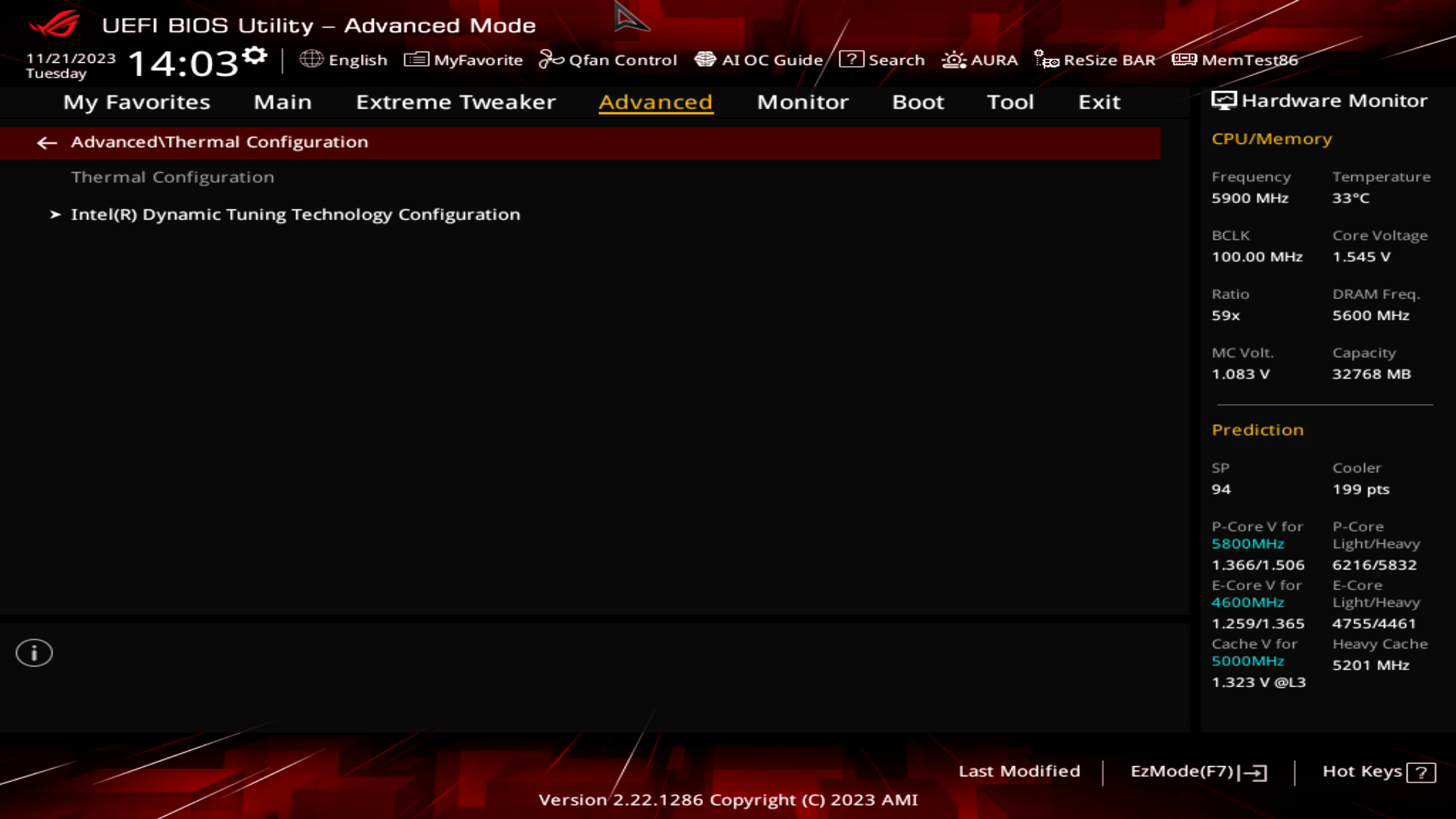

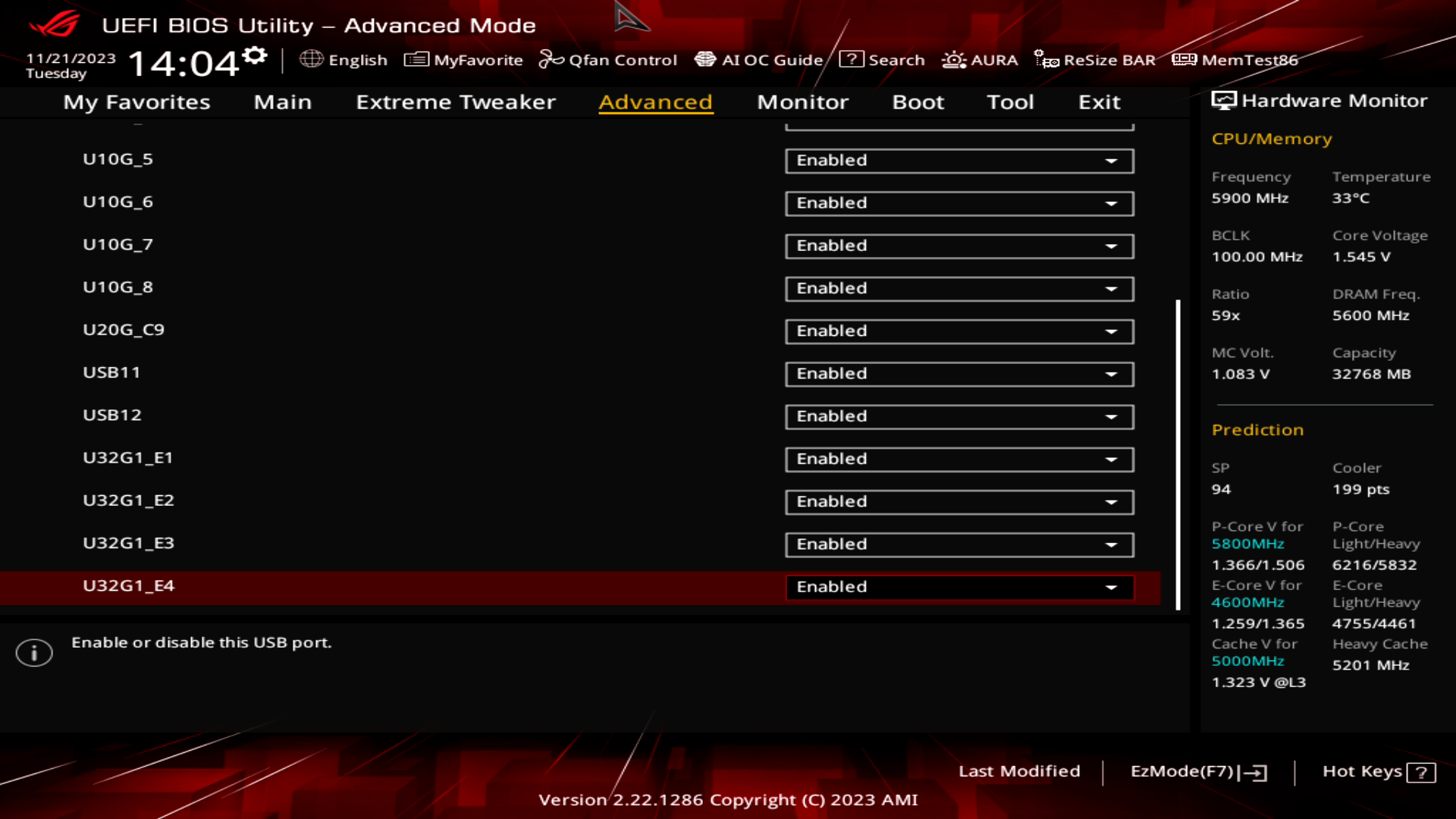

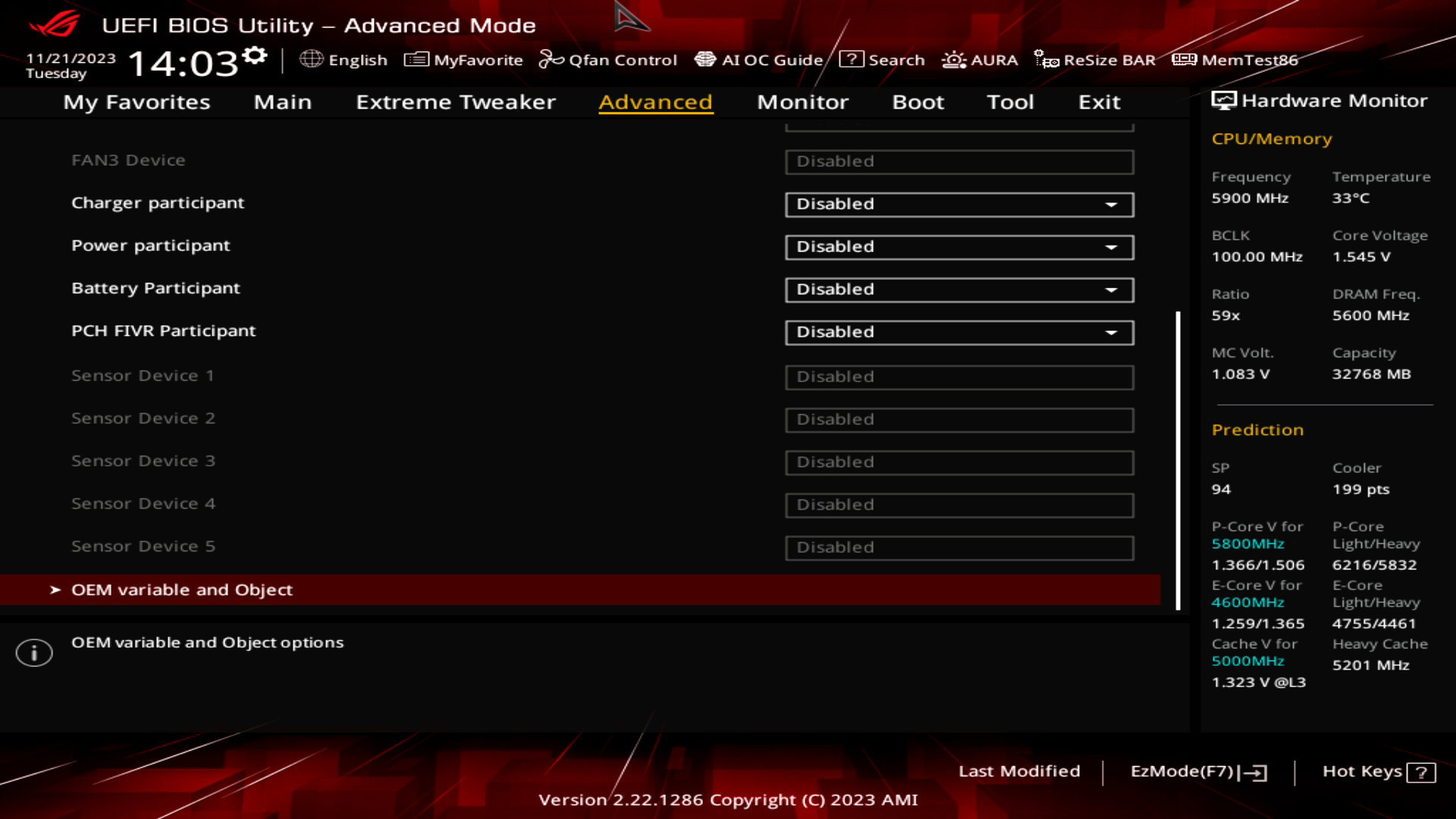

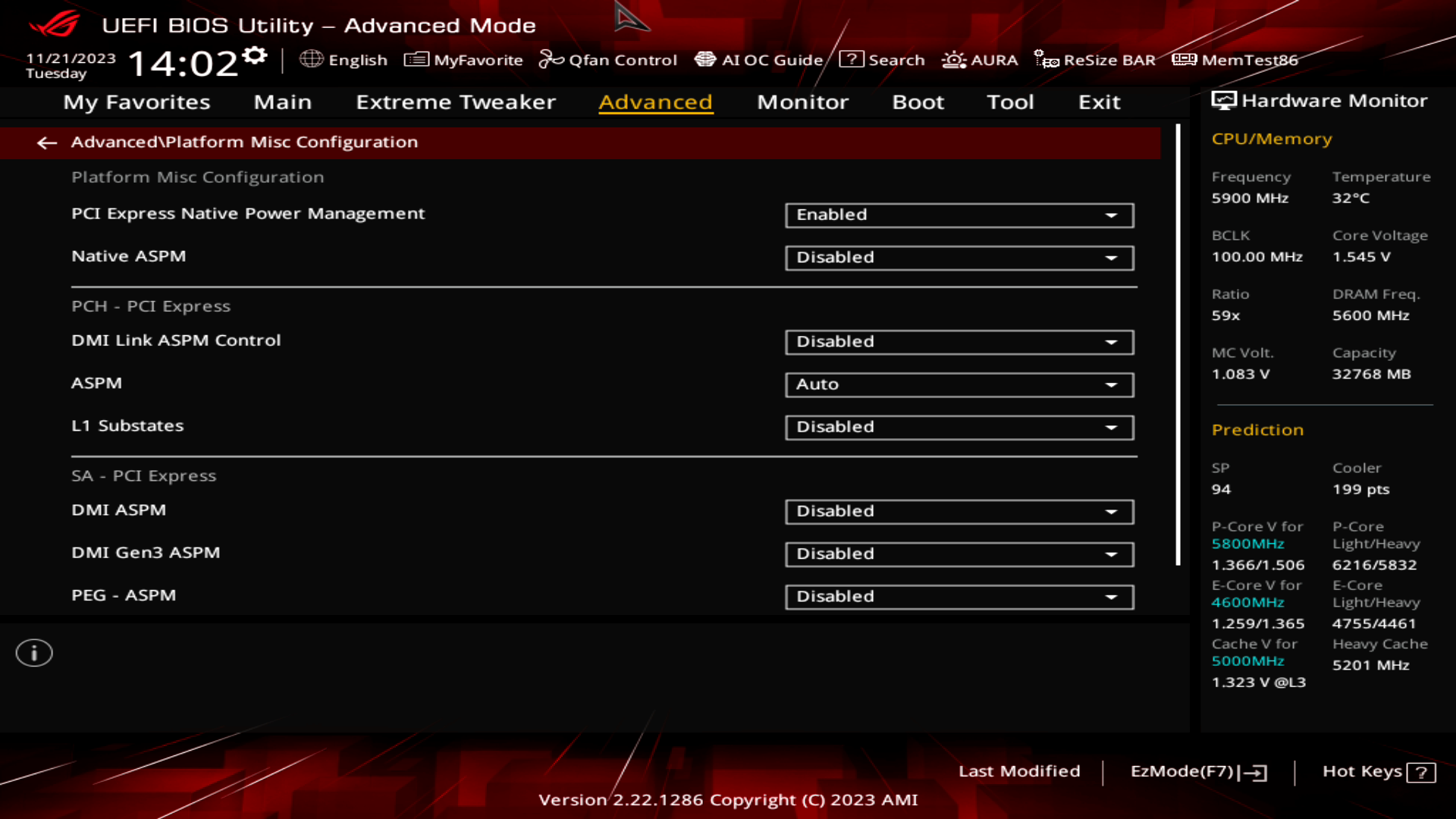

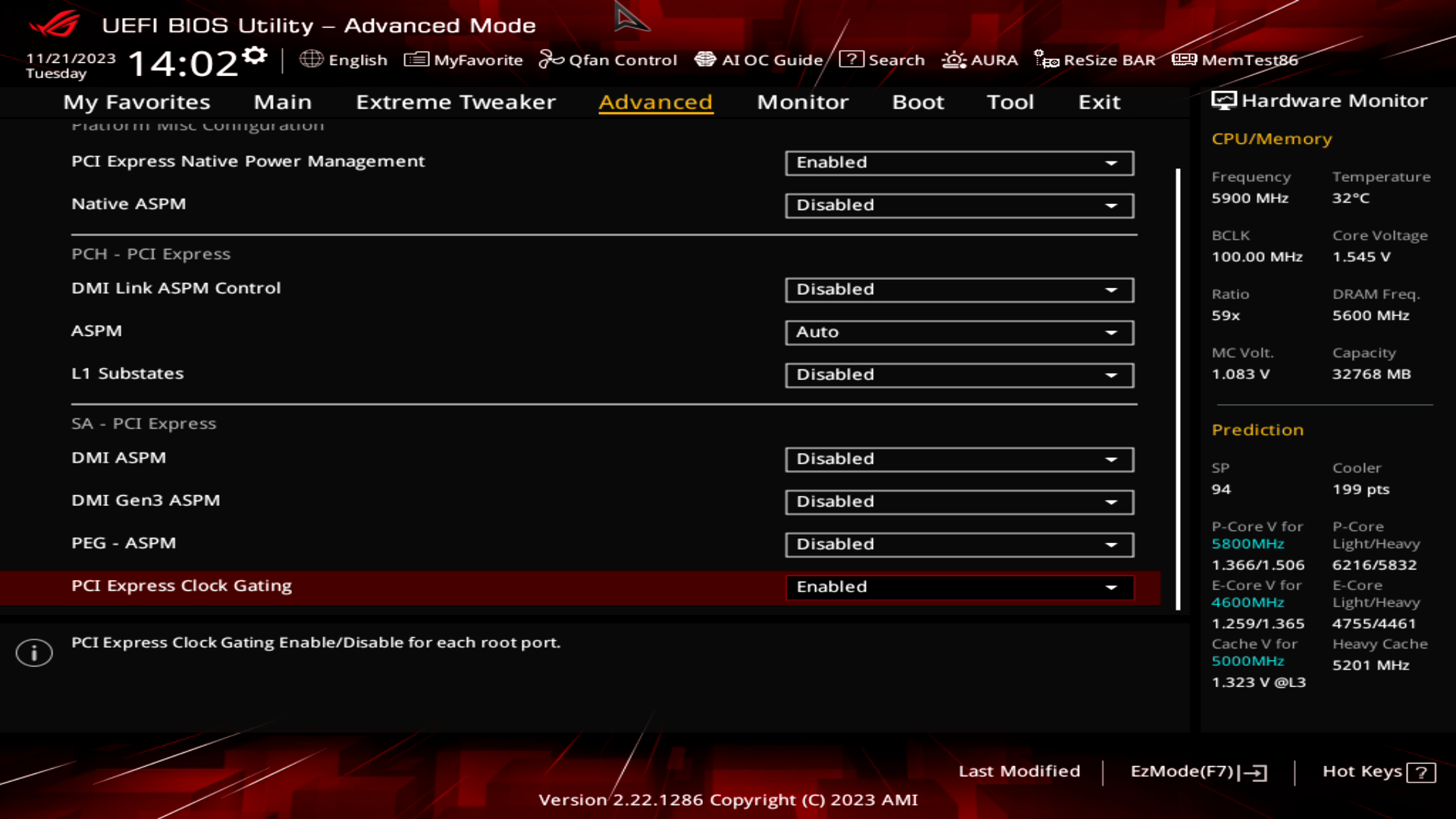

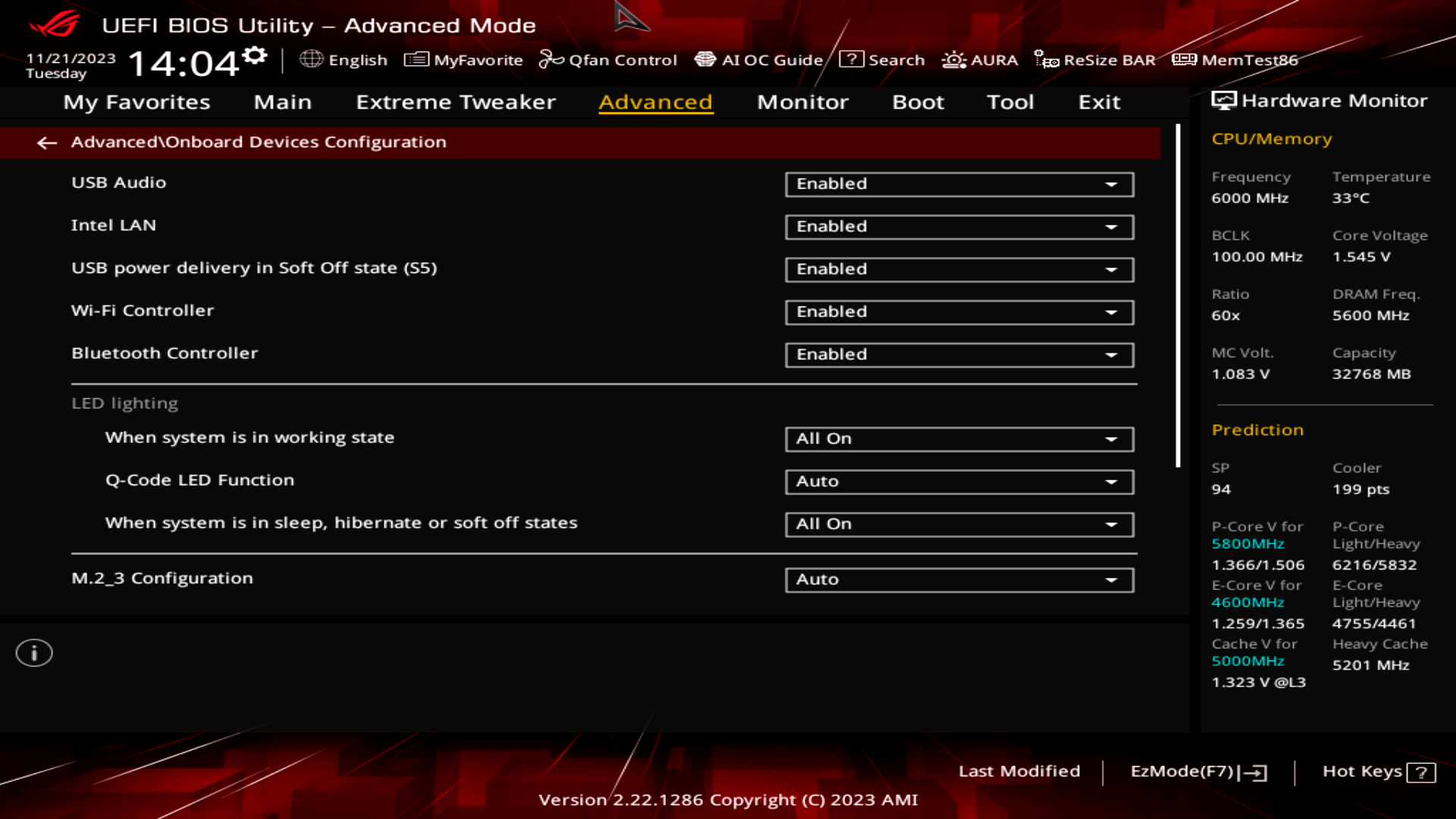

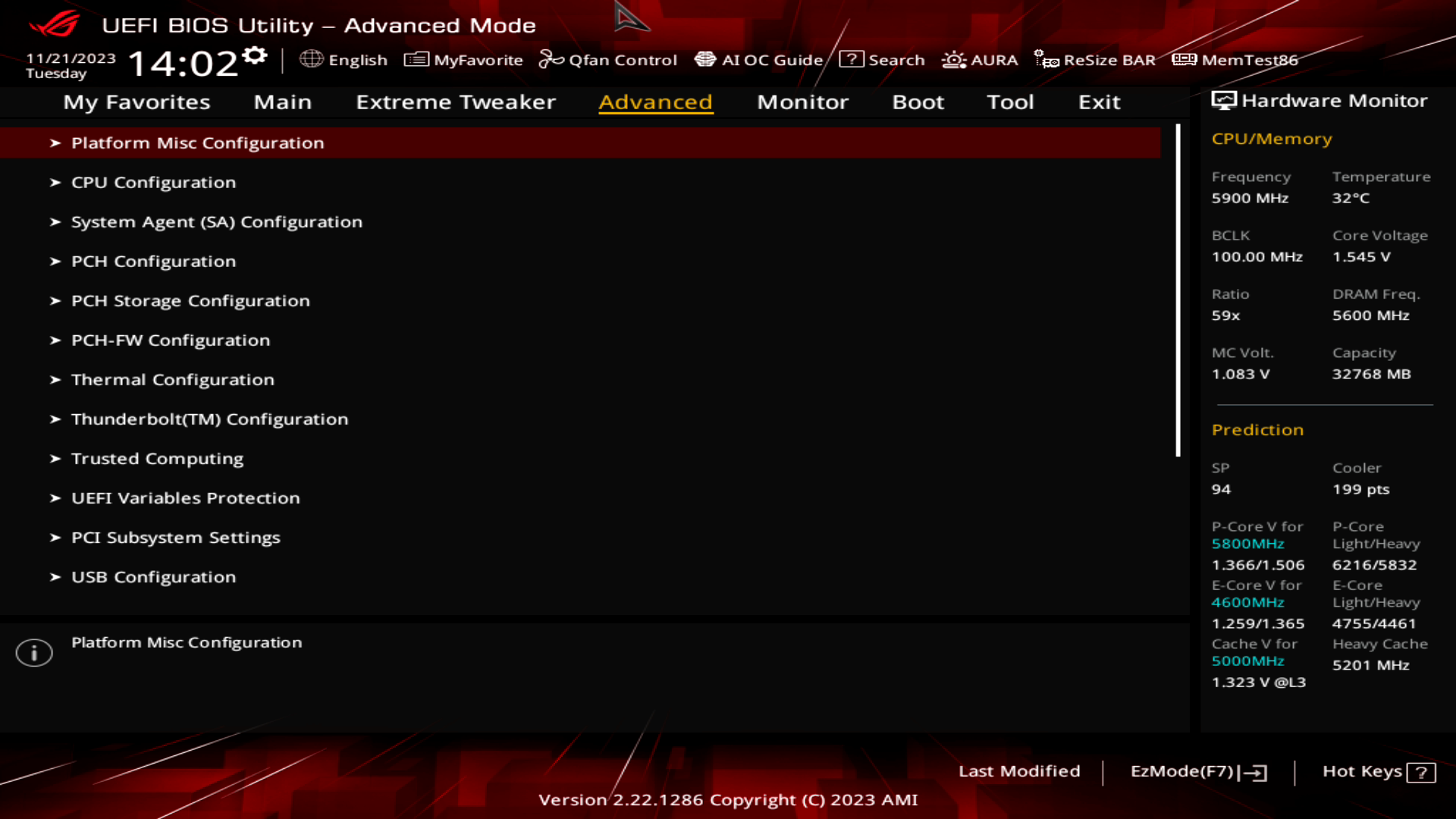

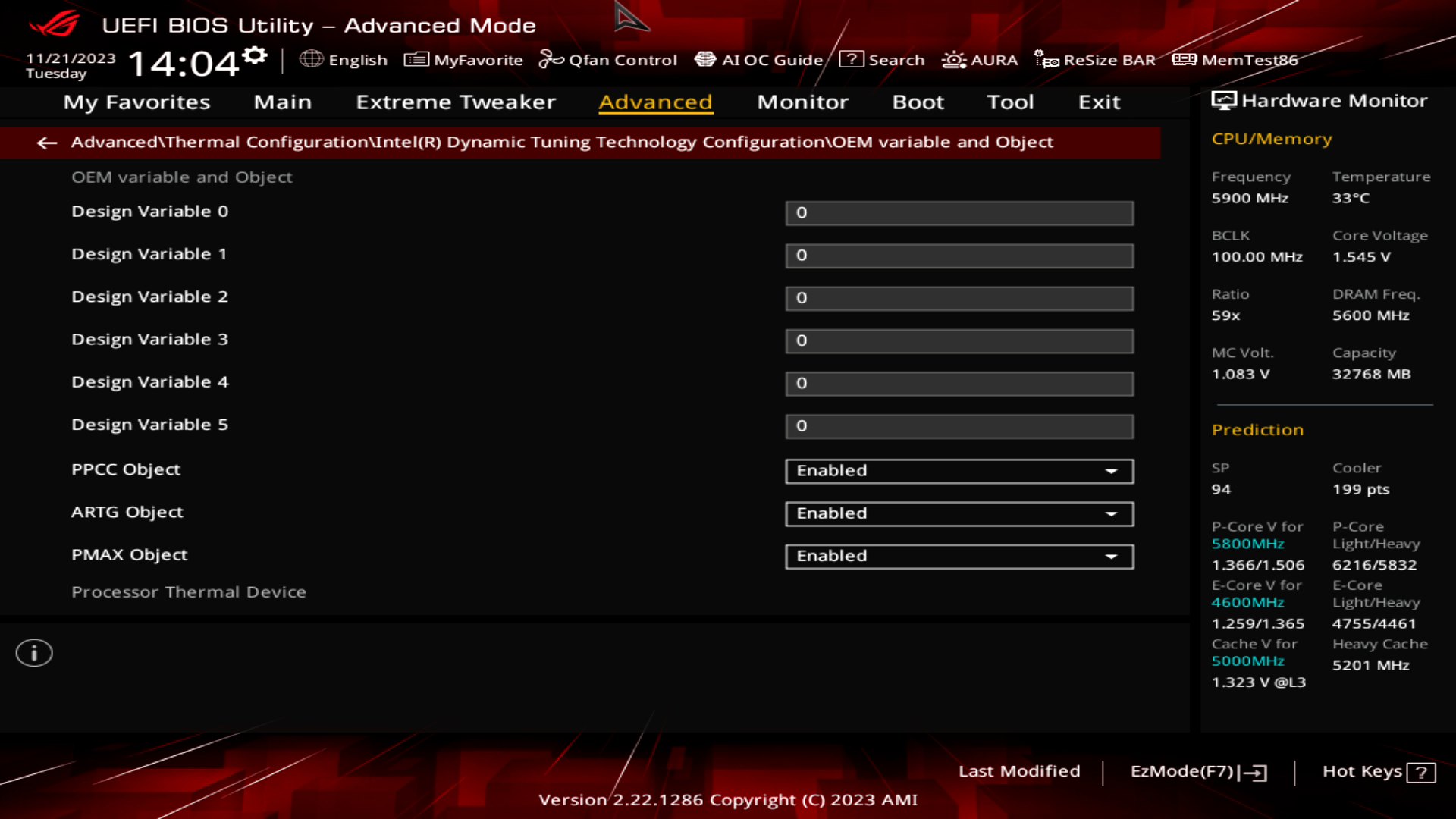

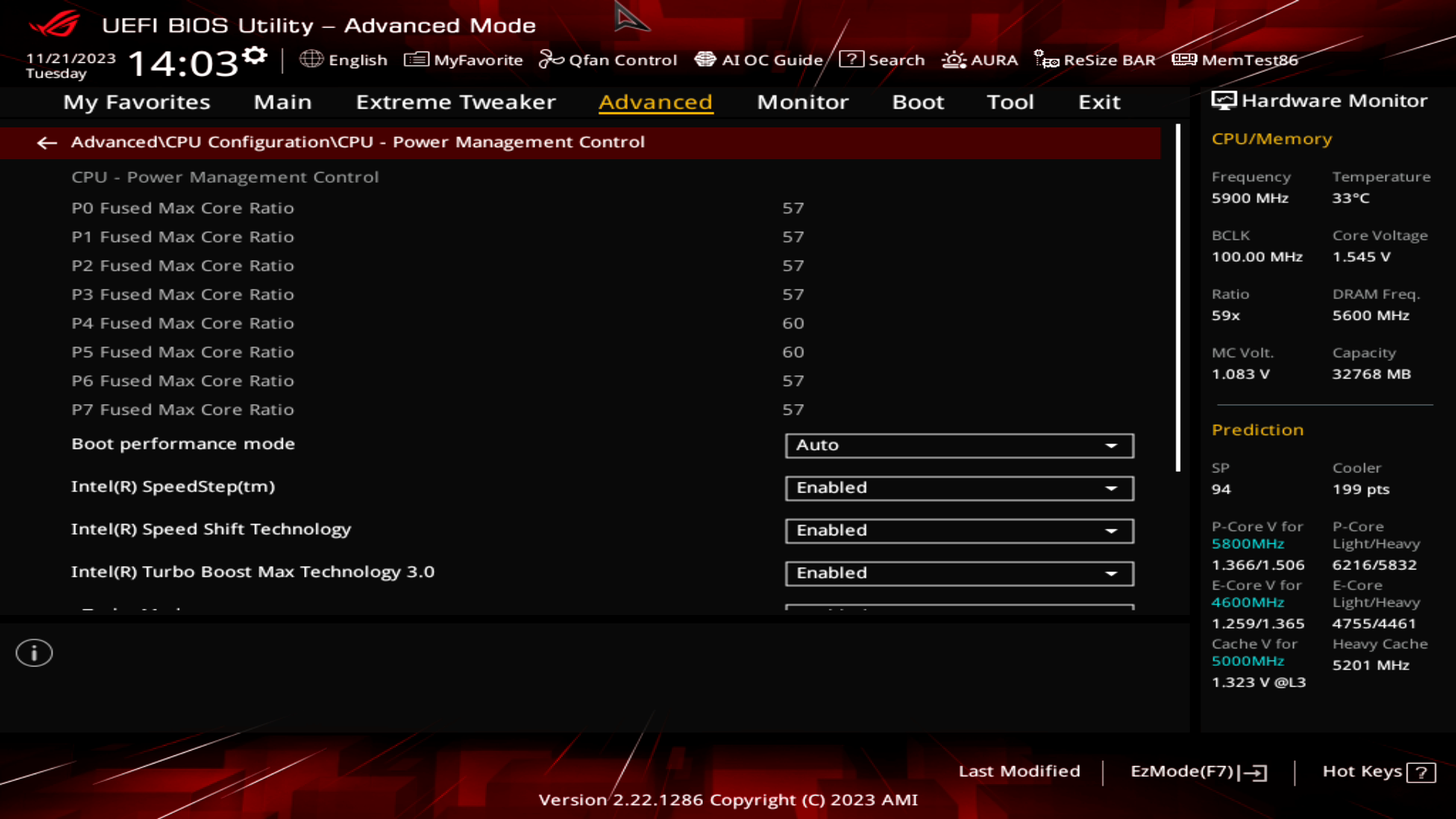

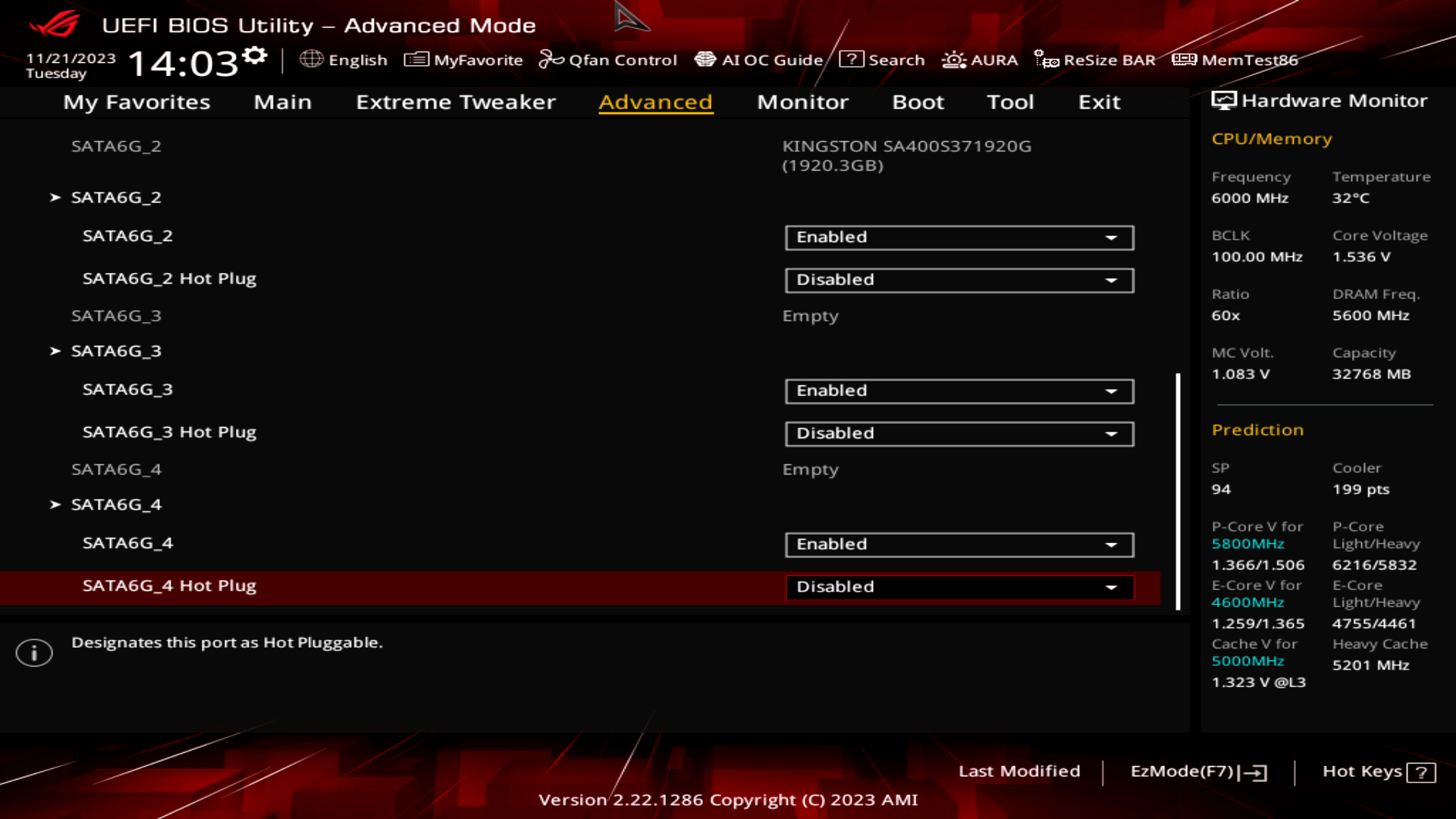

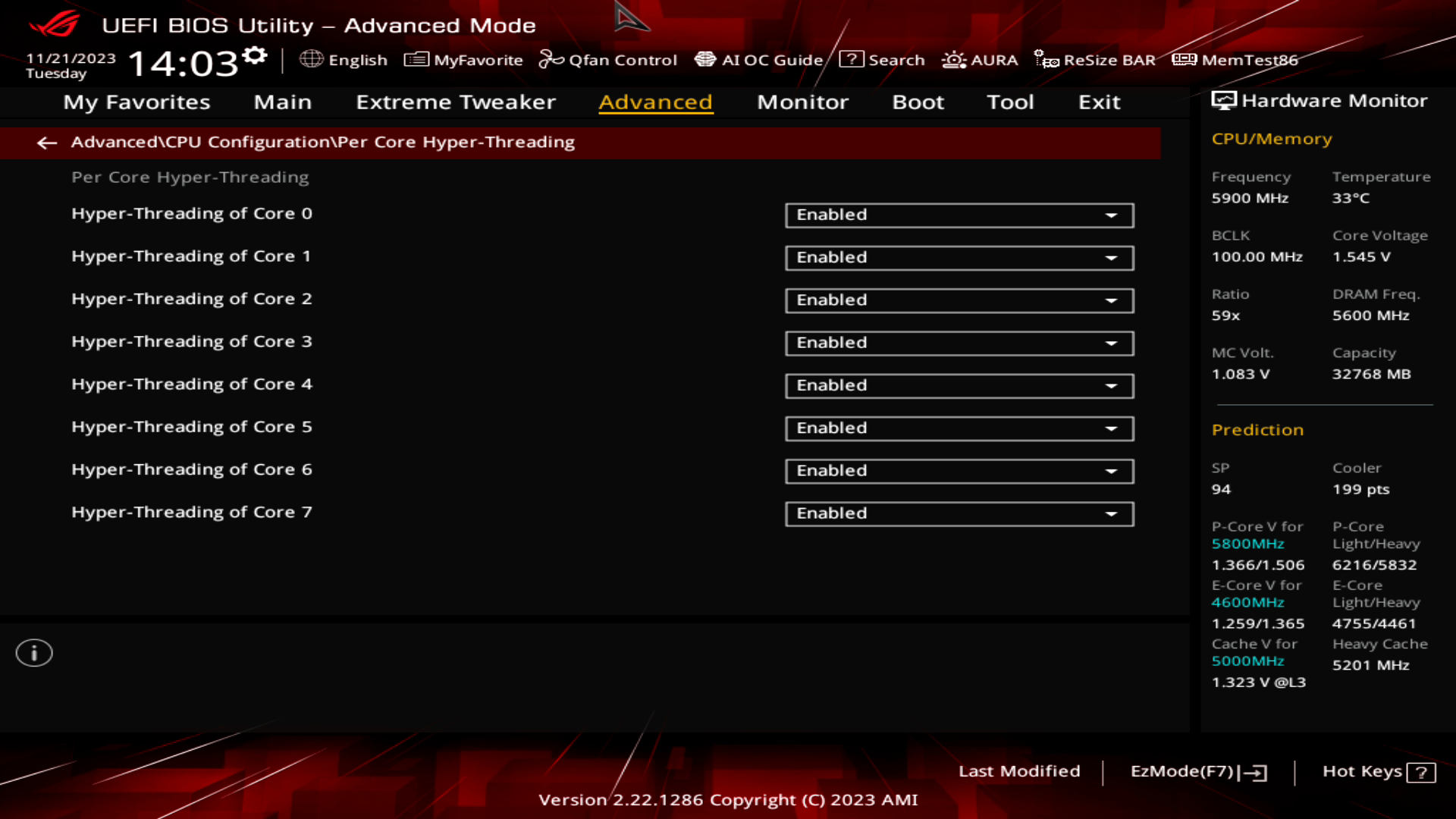

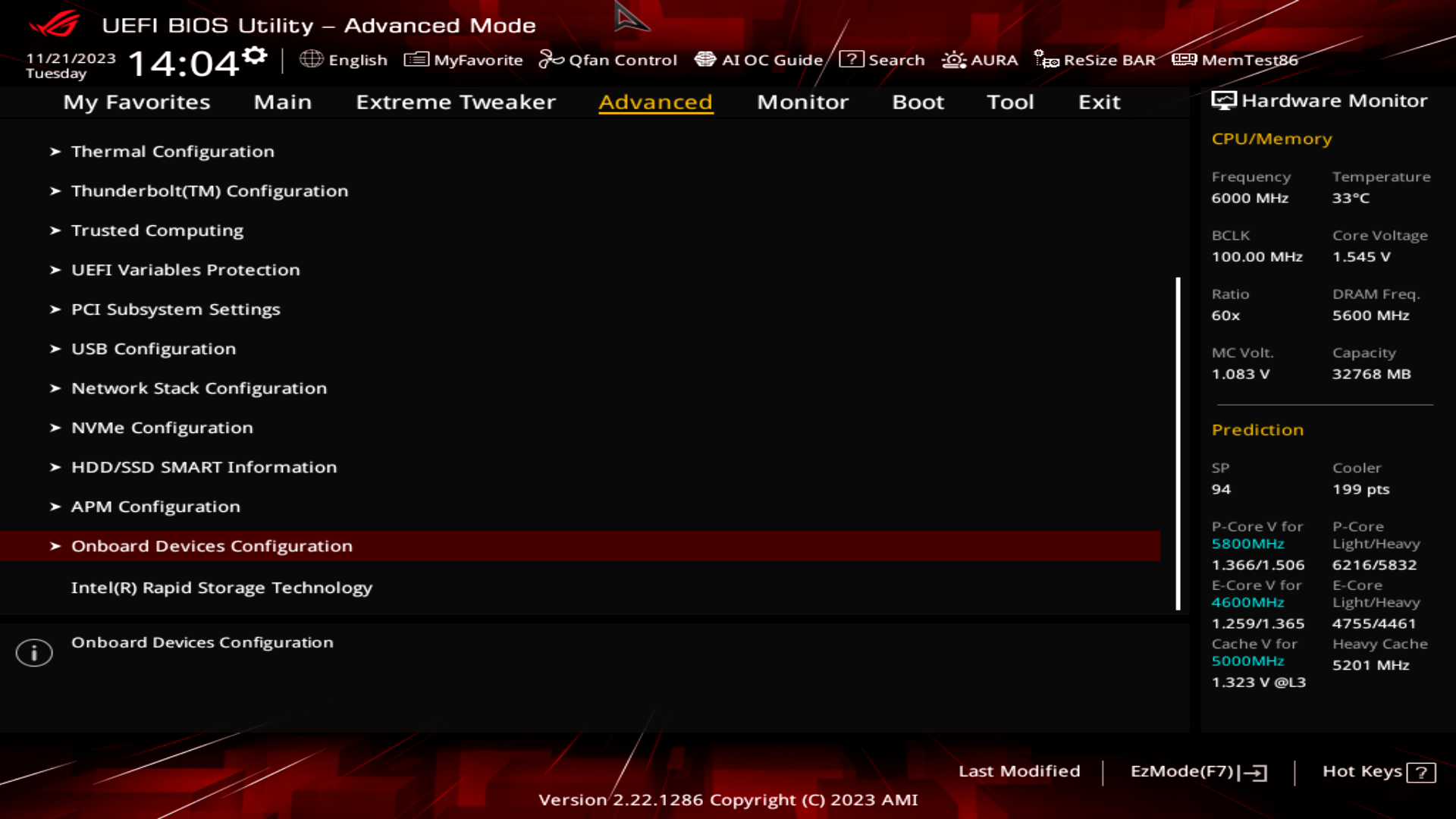

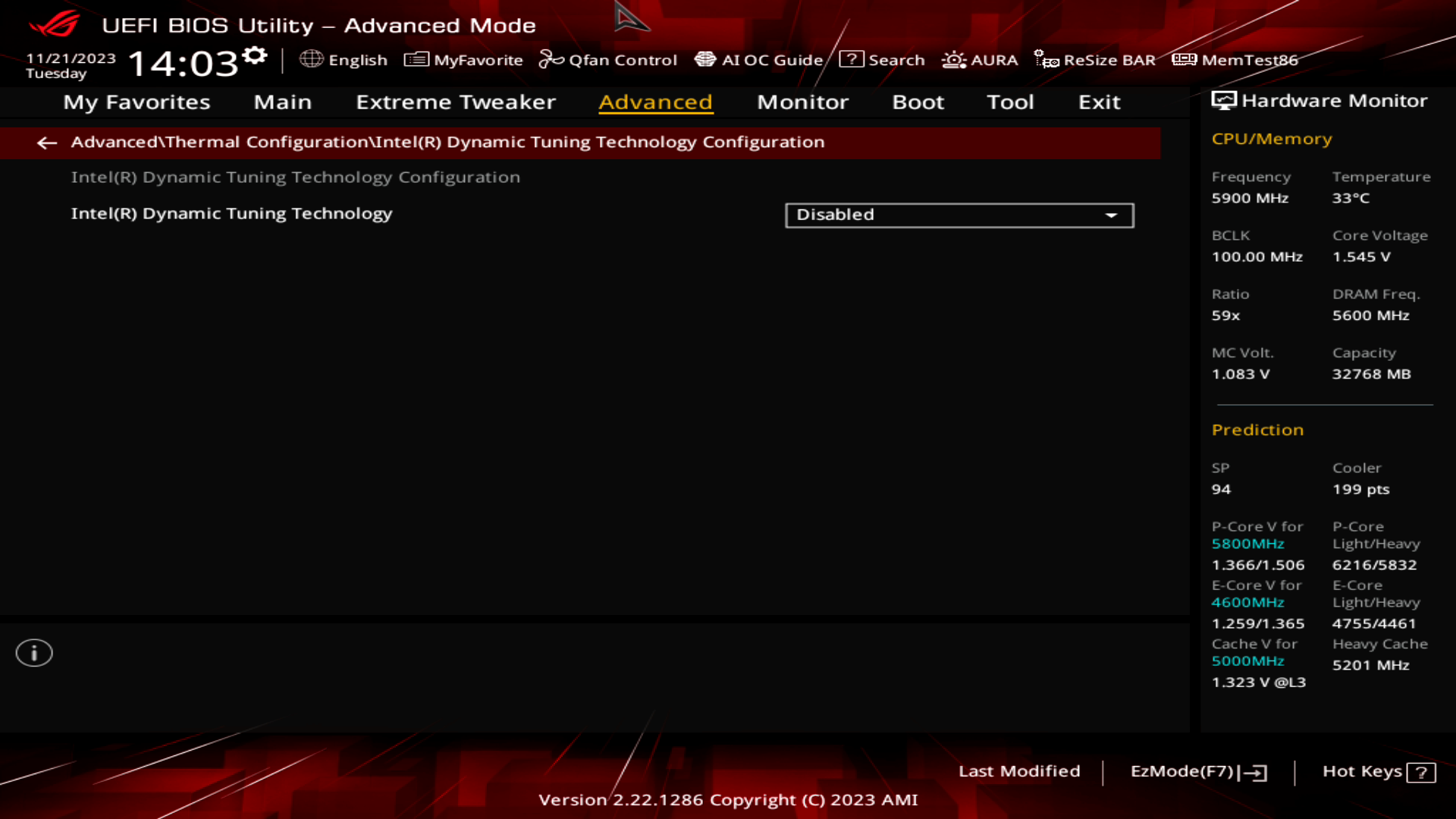

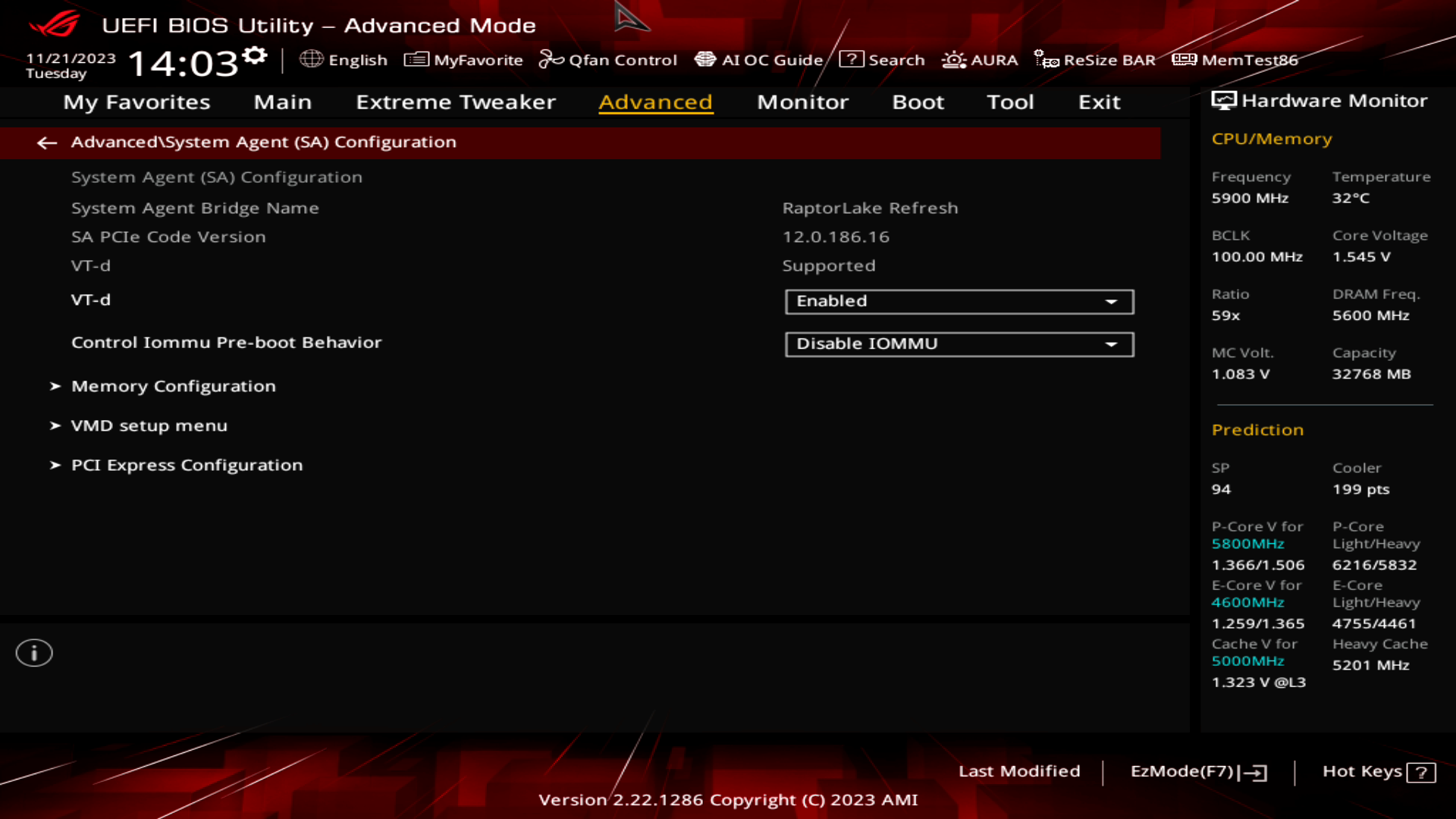

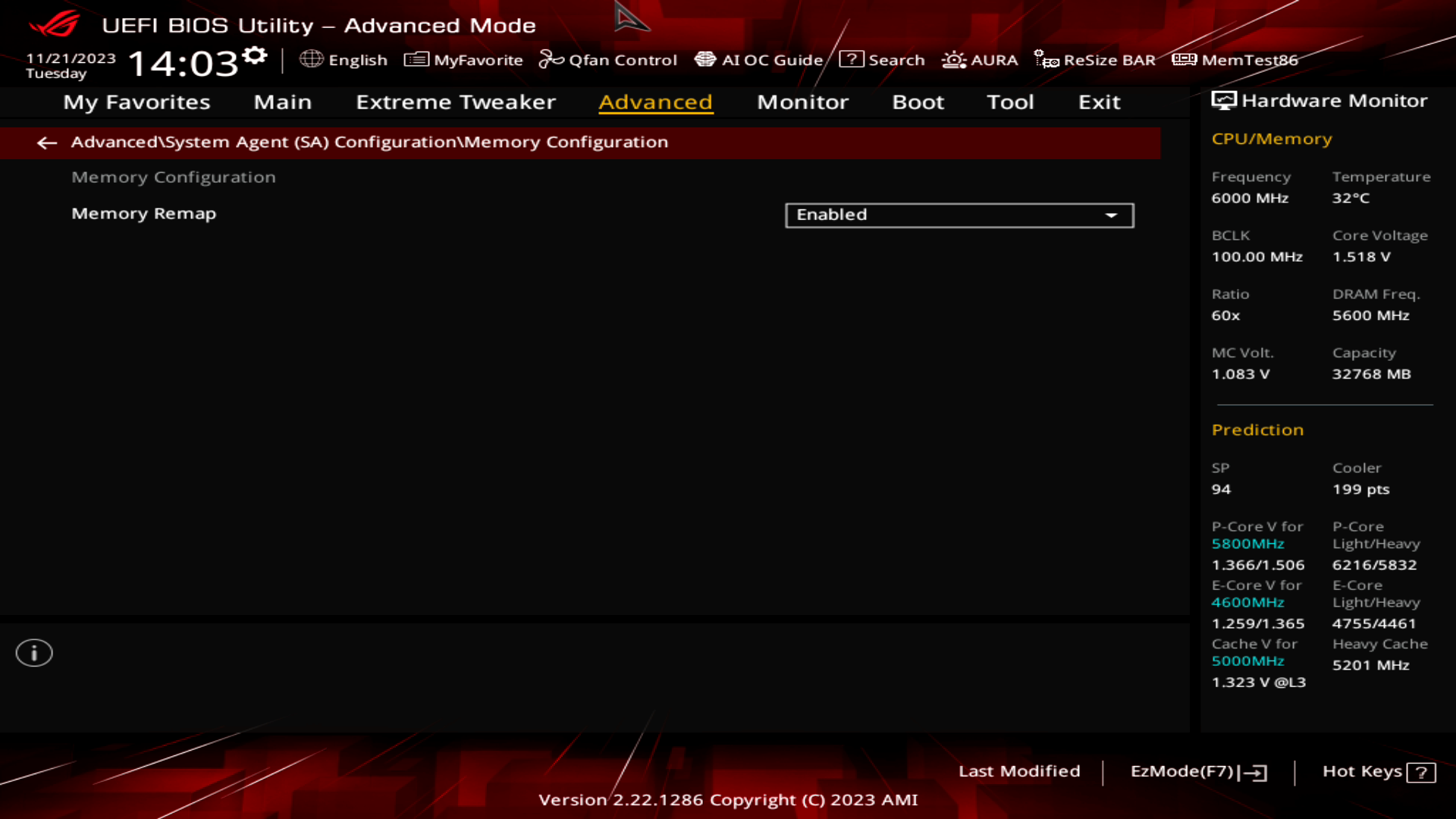

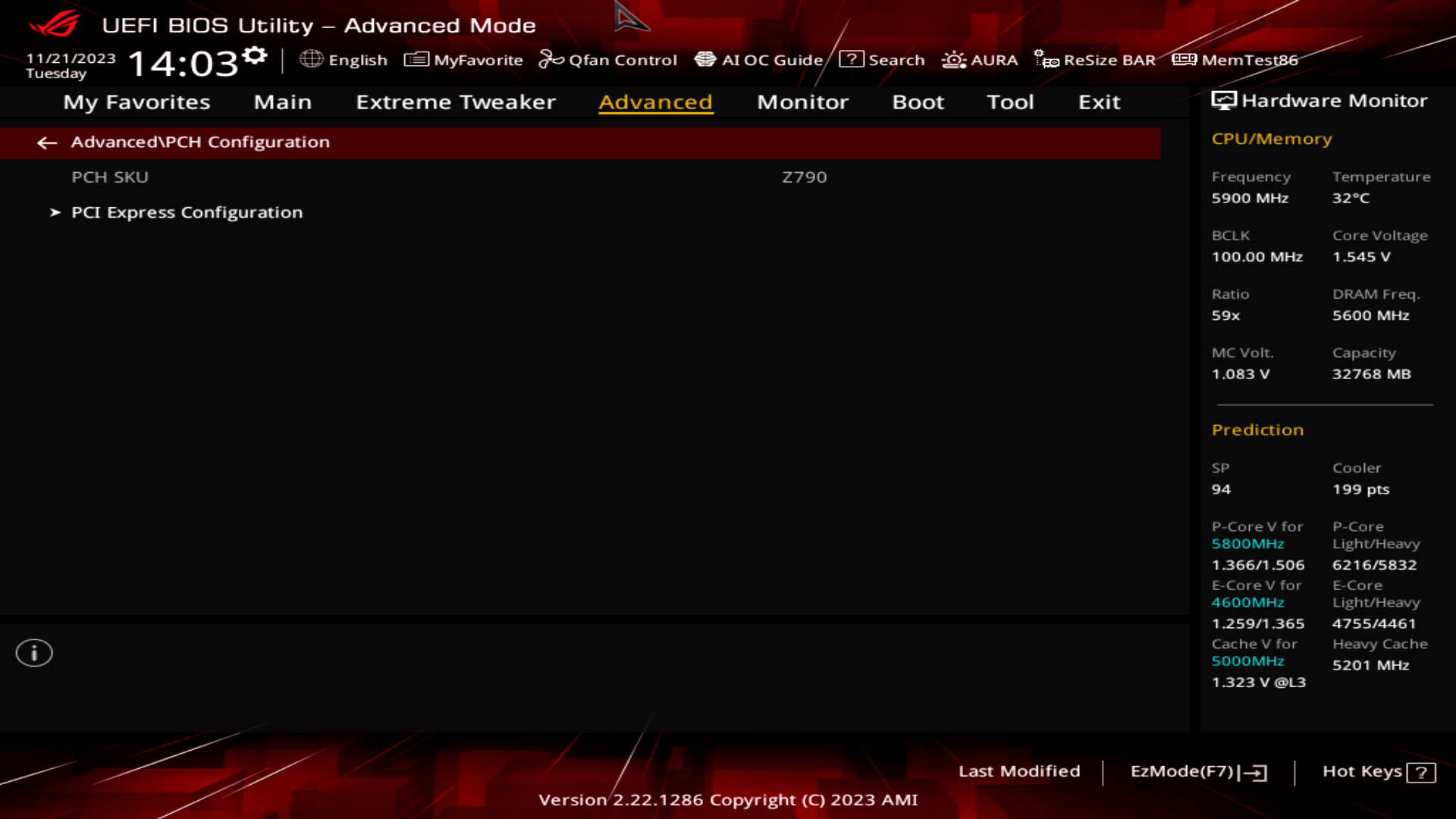

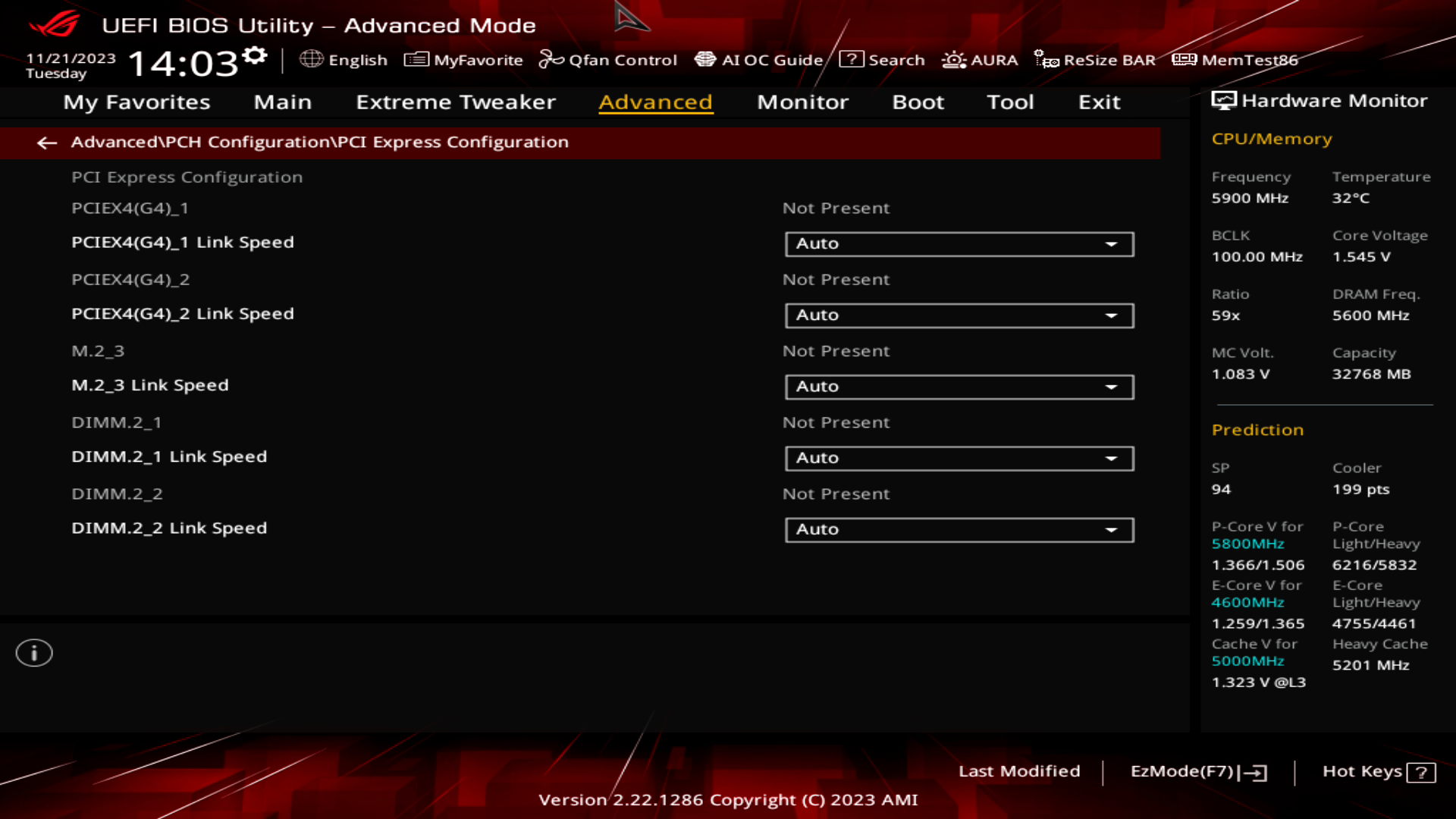

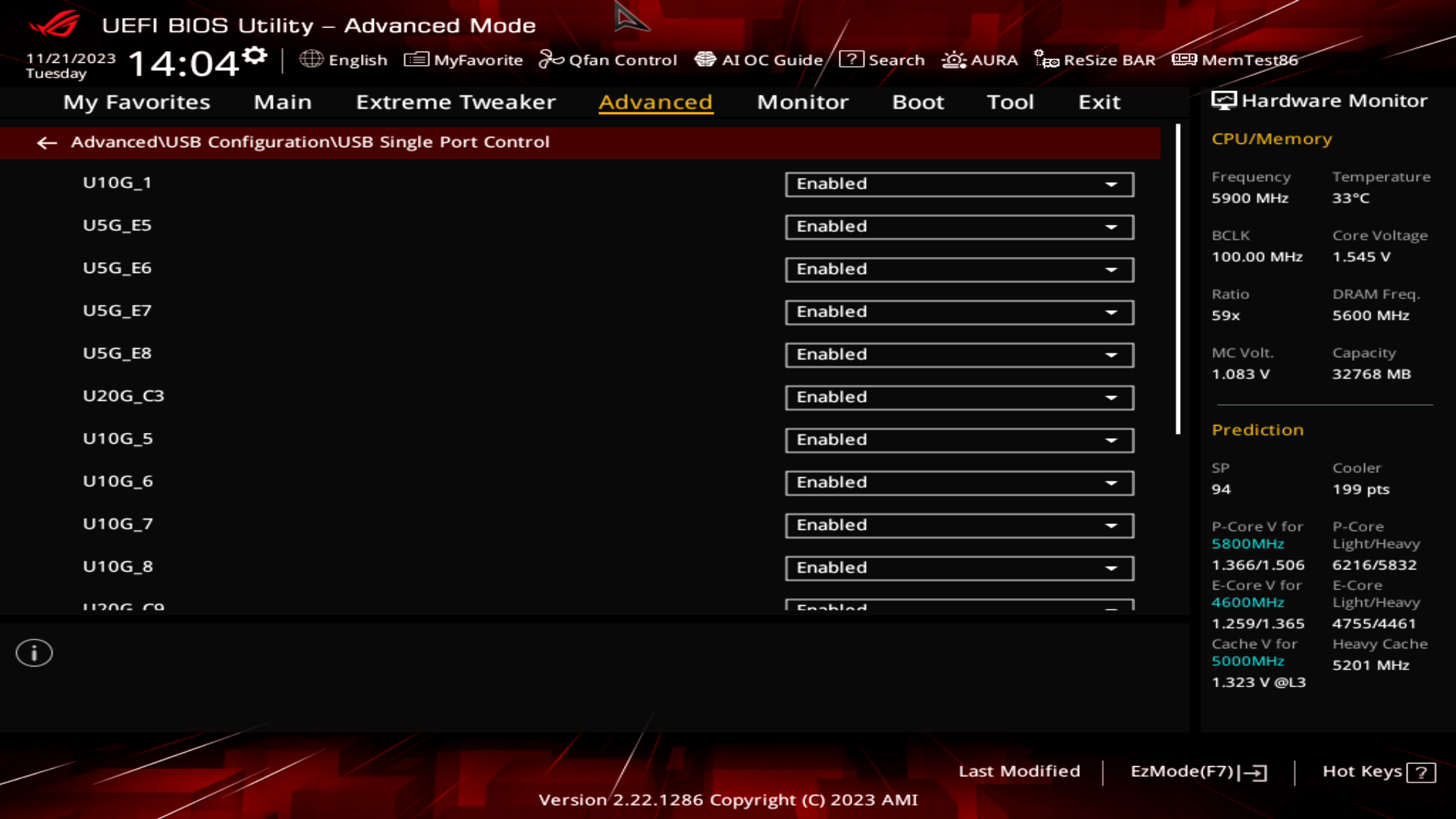

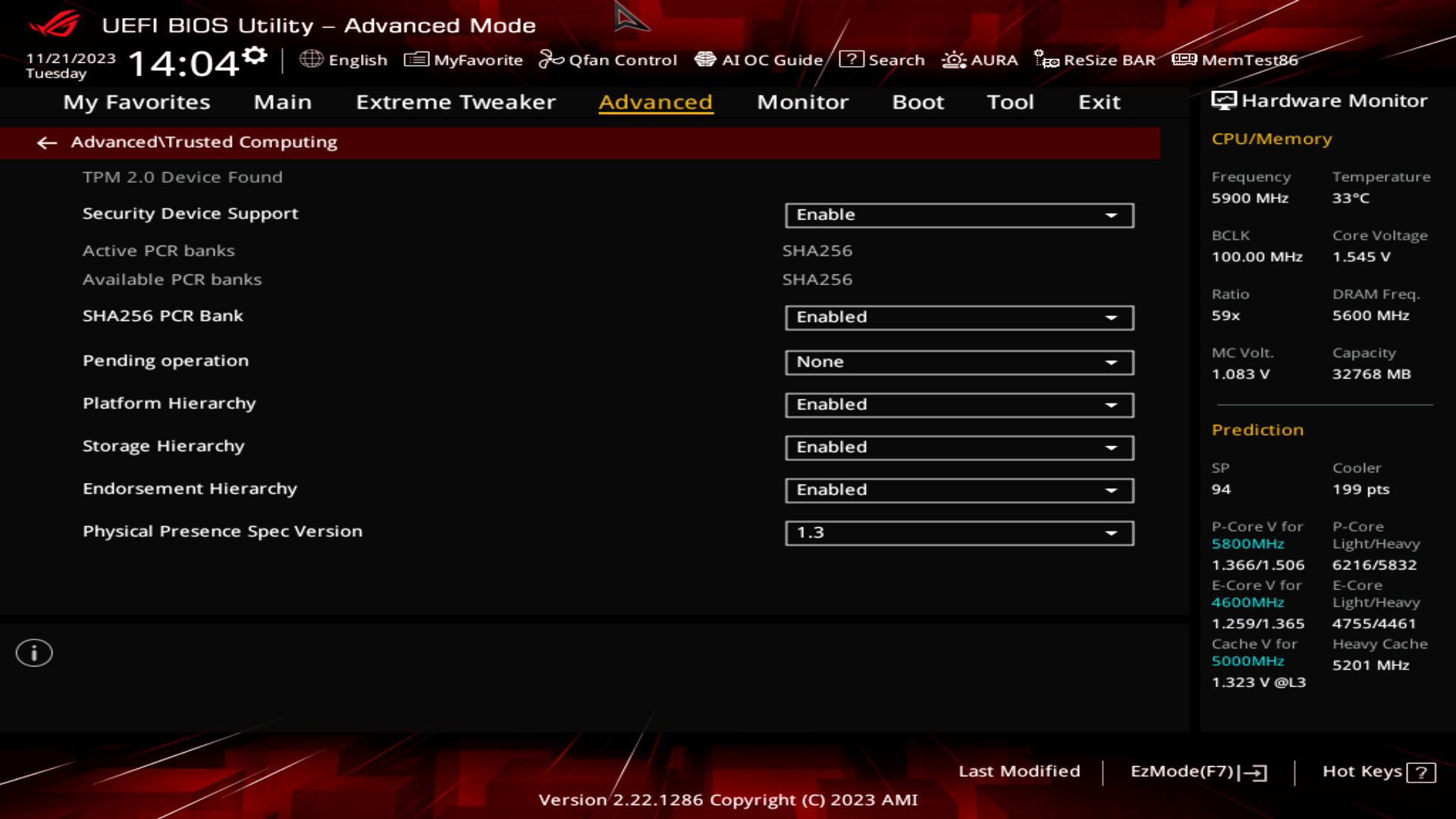

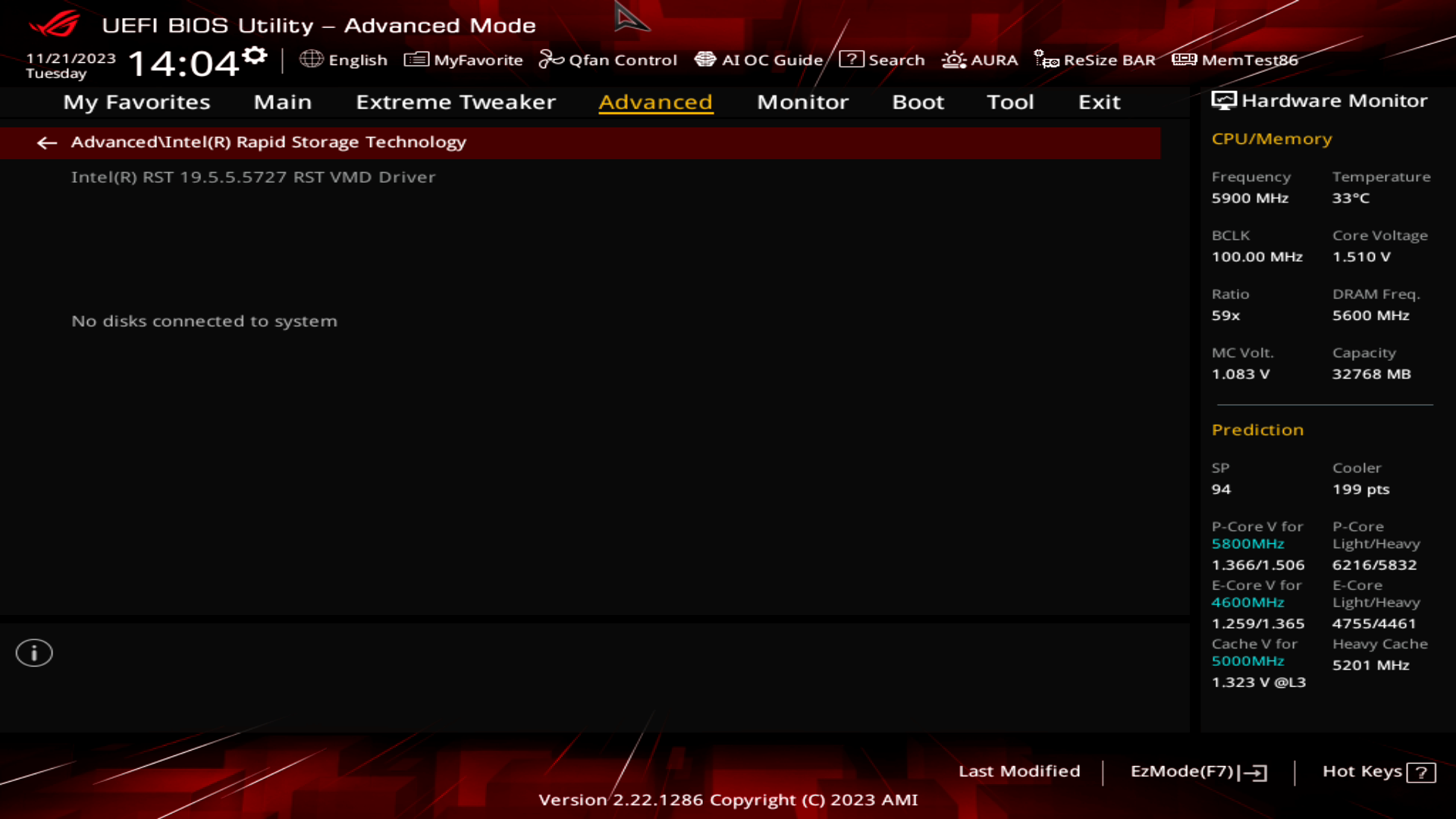

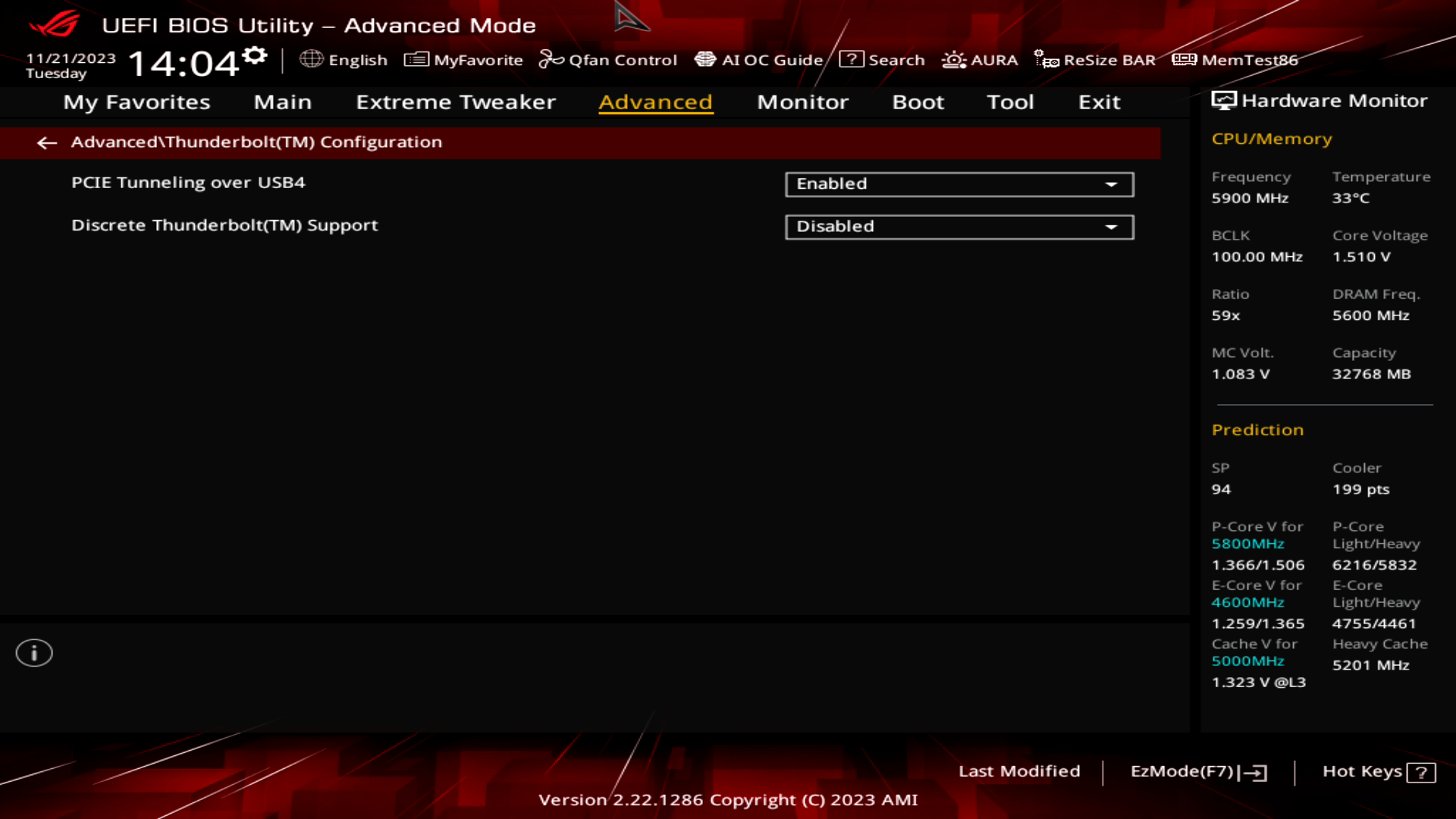

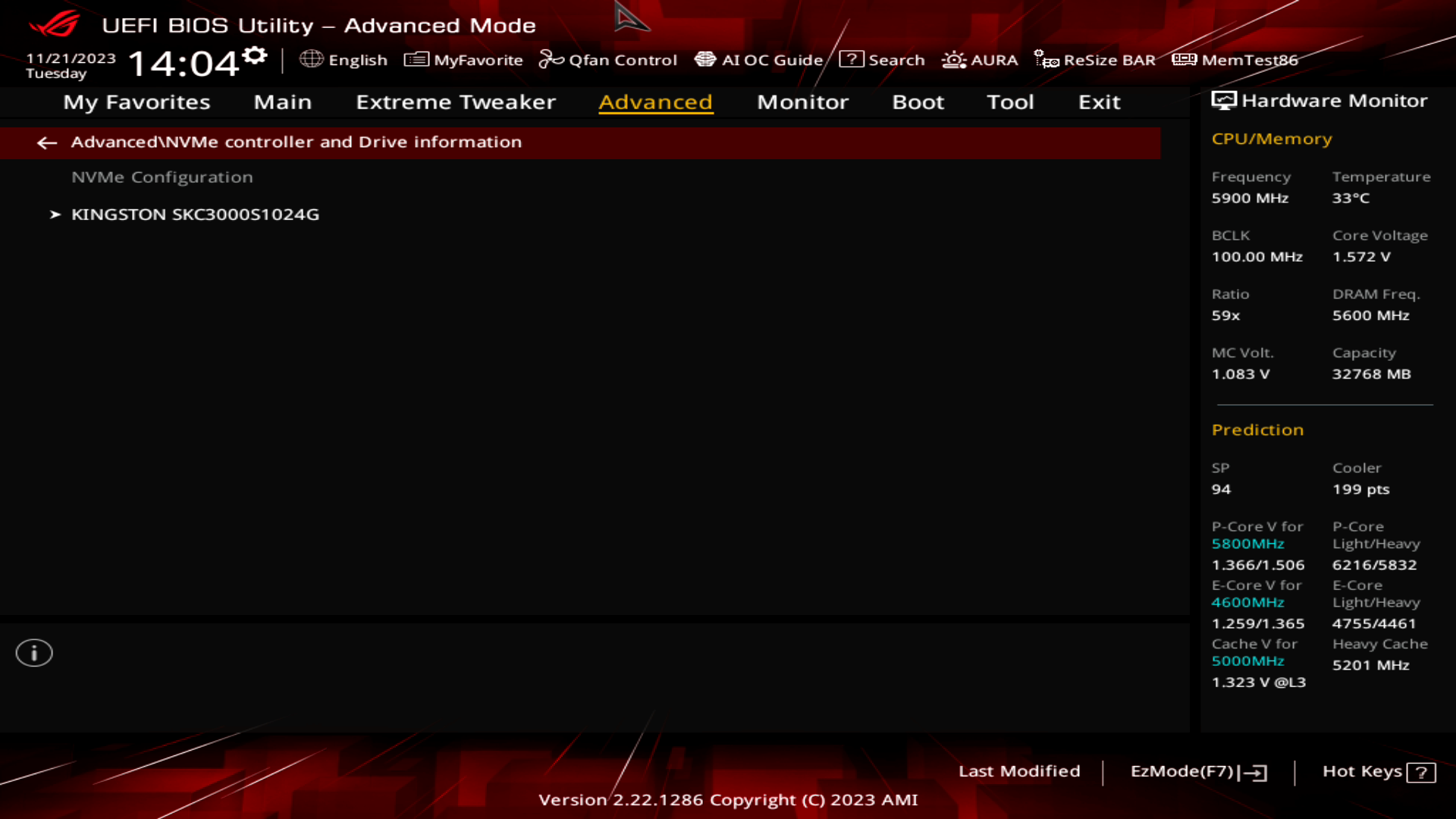

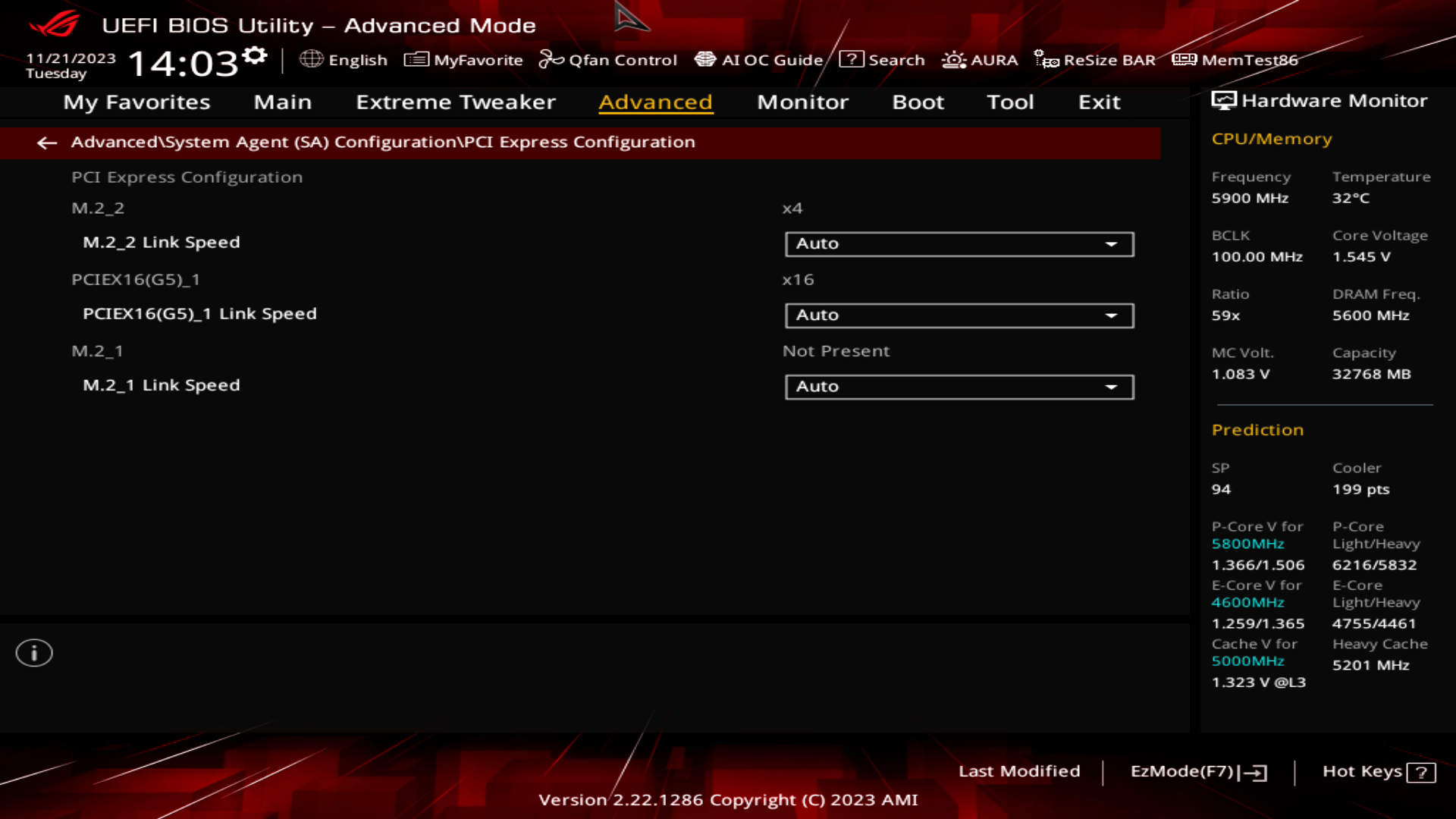

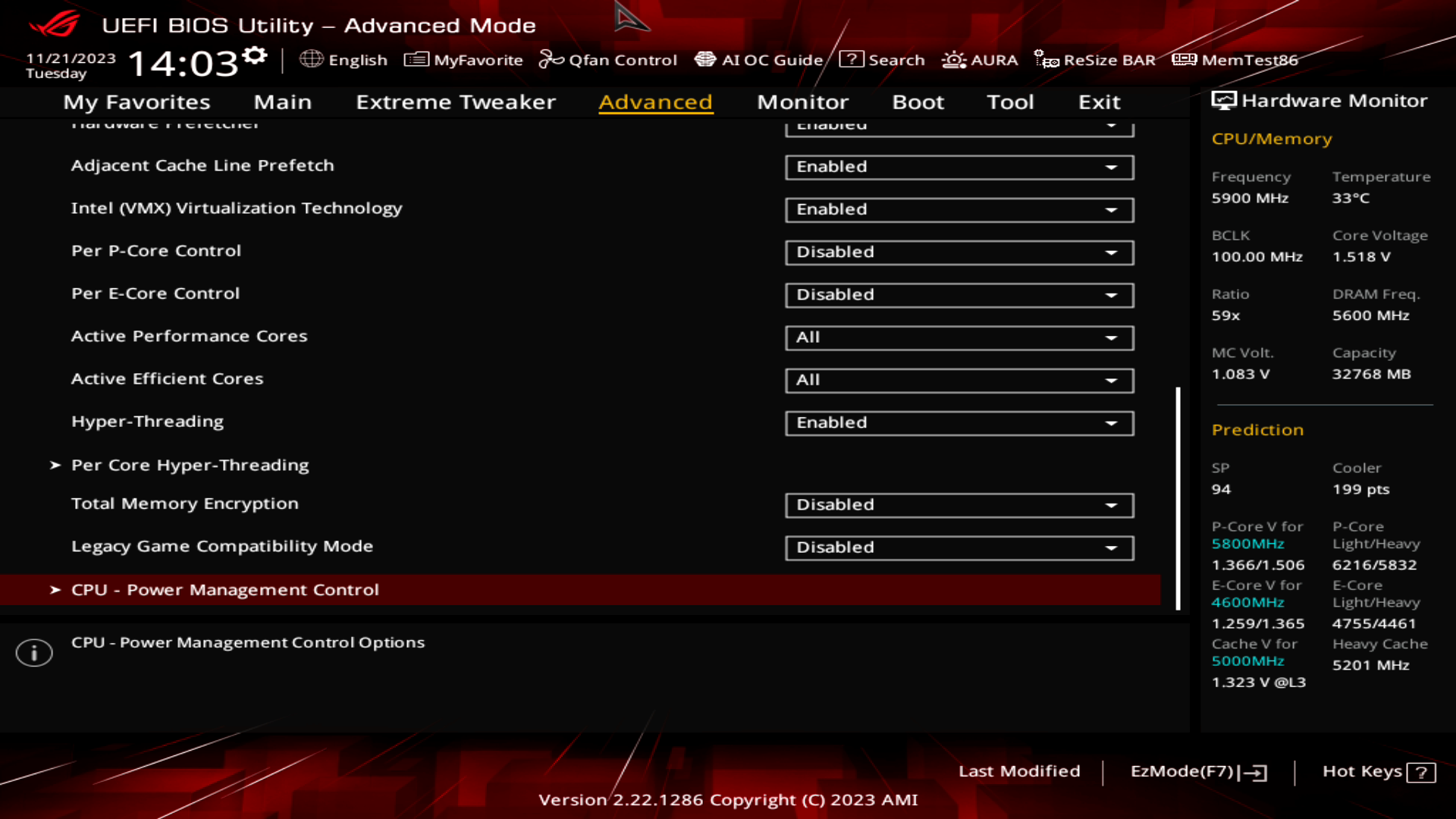

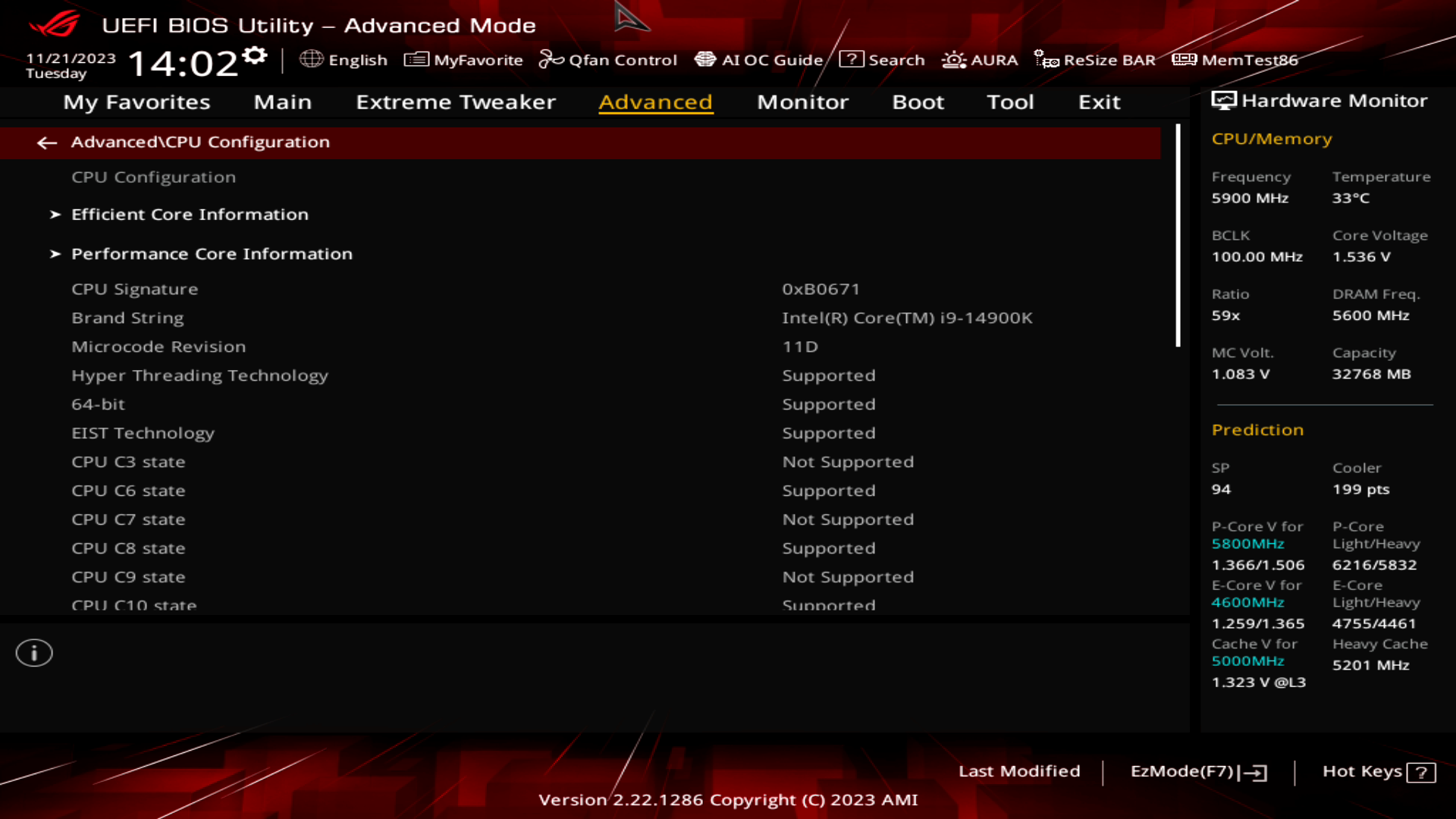

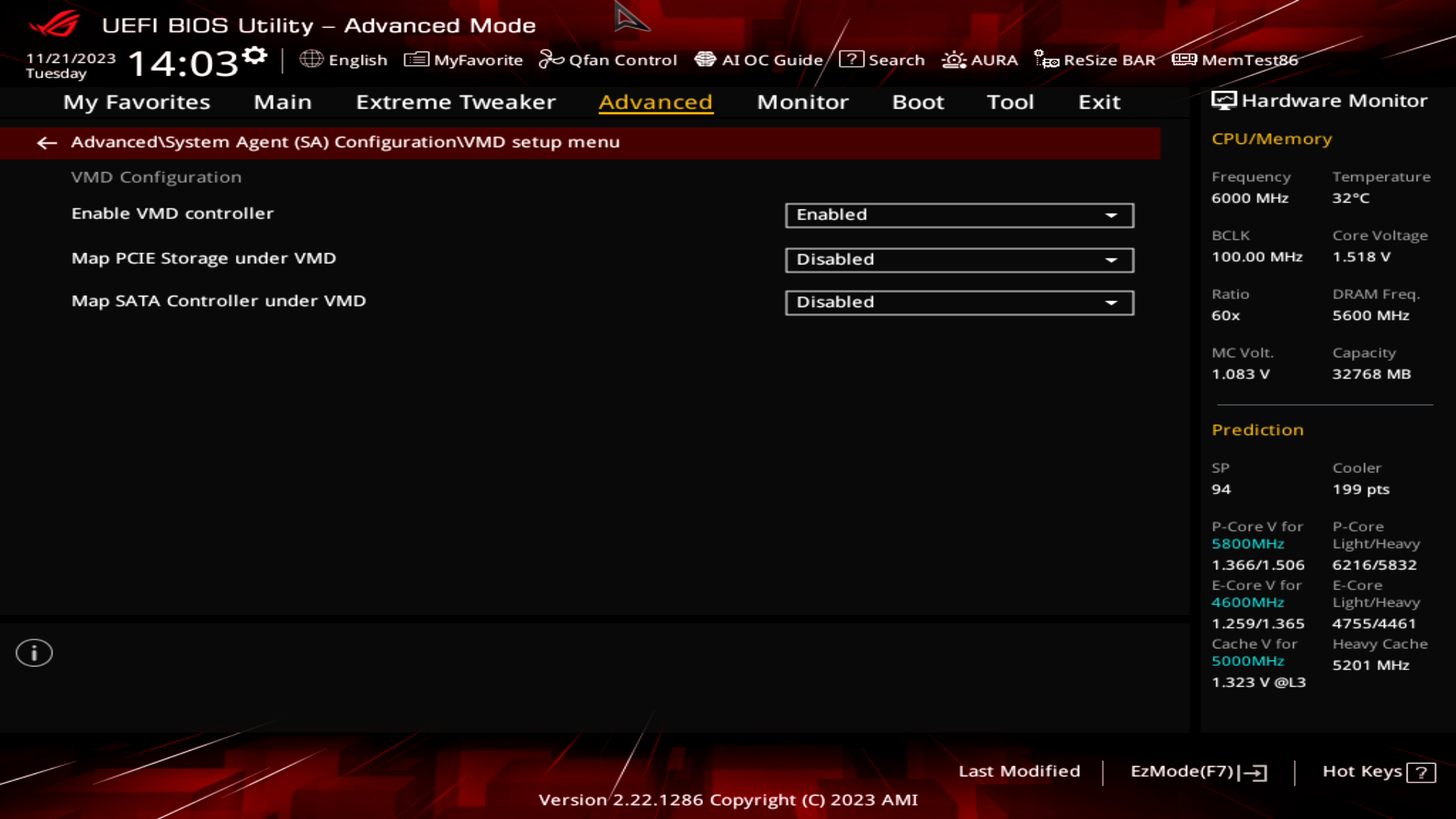

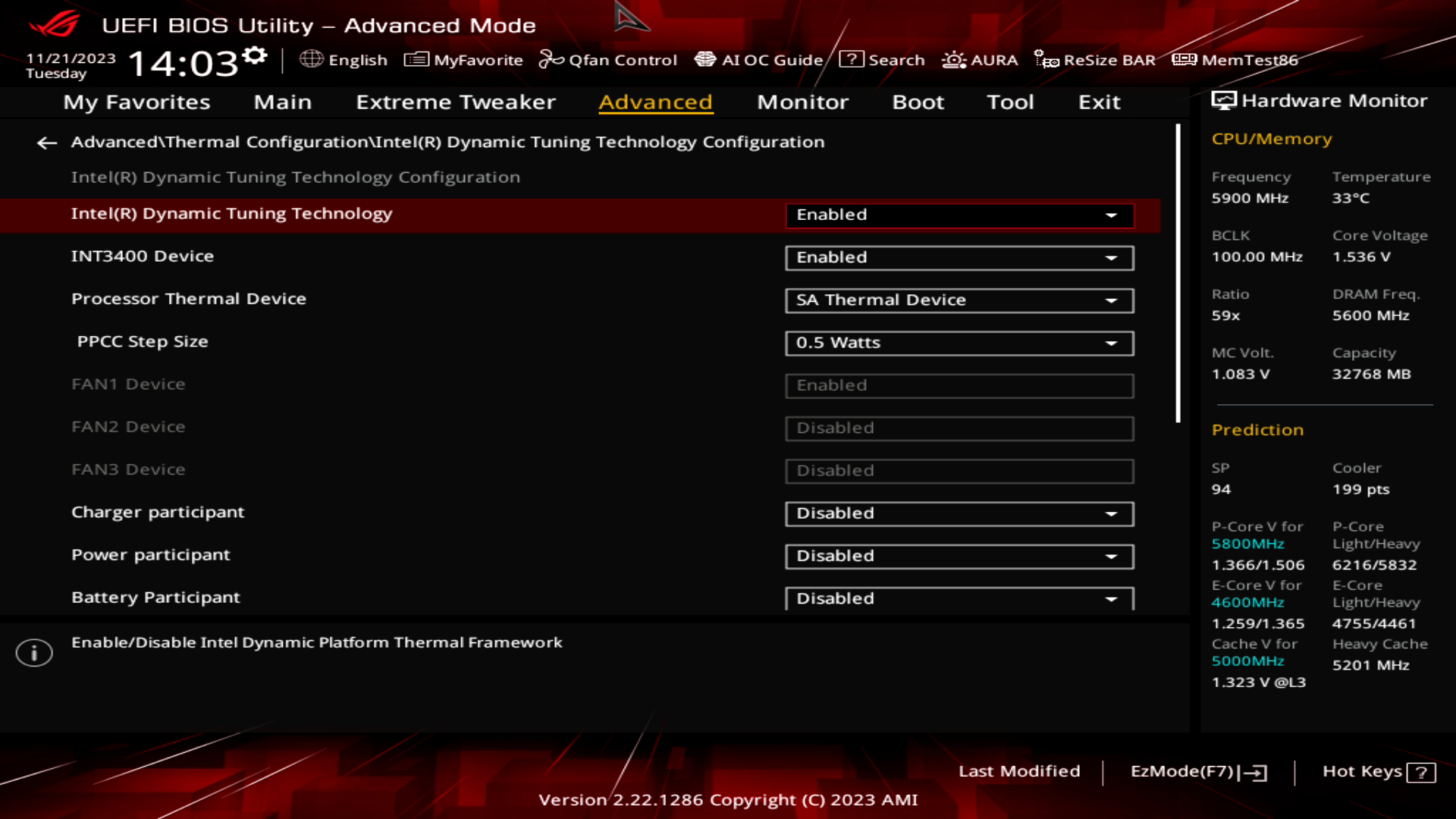

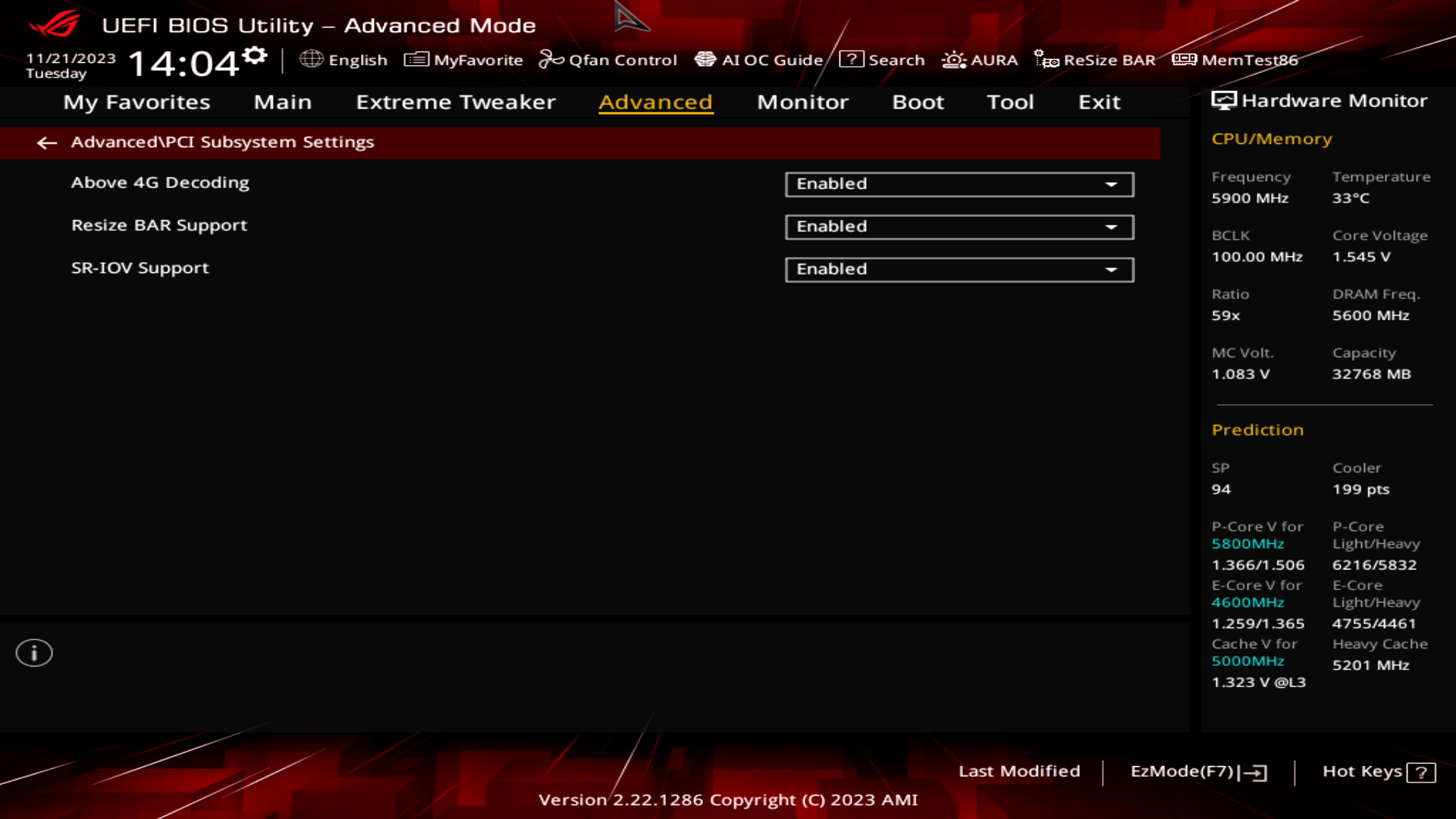

Вкладка Advanced забезпечує можливість керування усіма бортовими пристроями та елементами материнської плати.

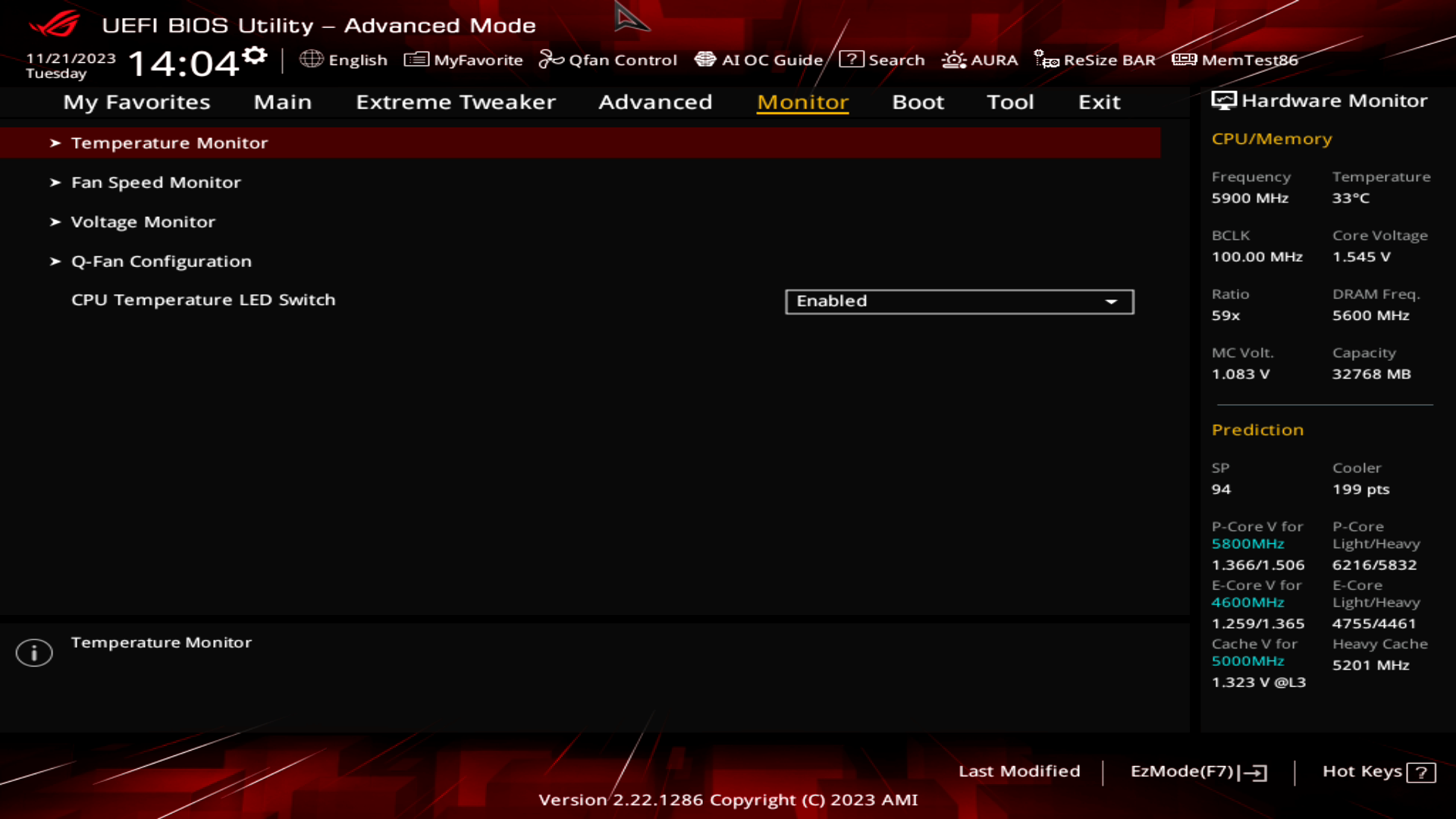

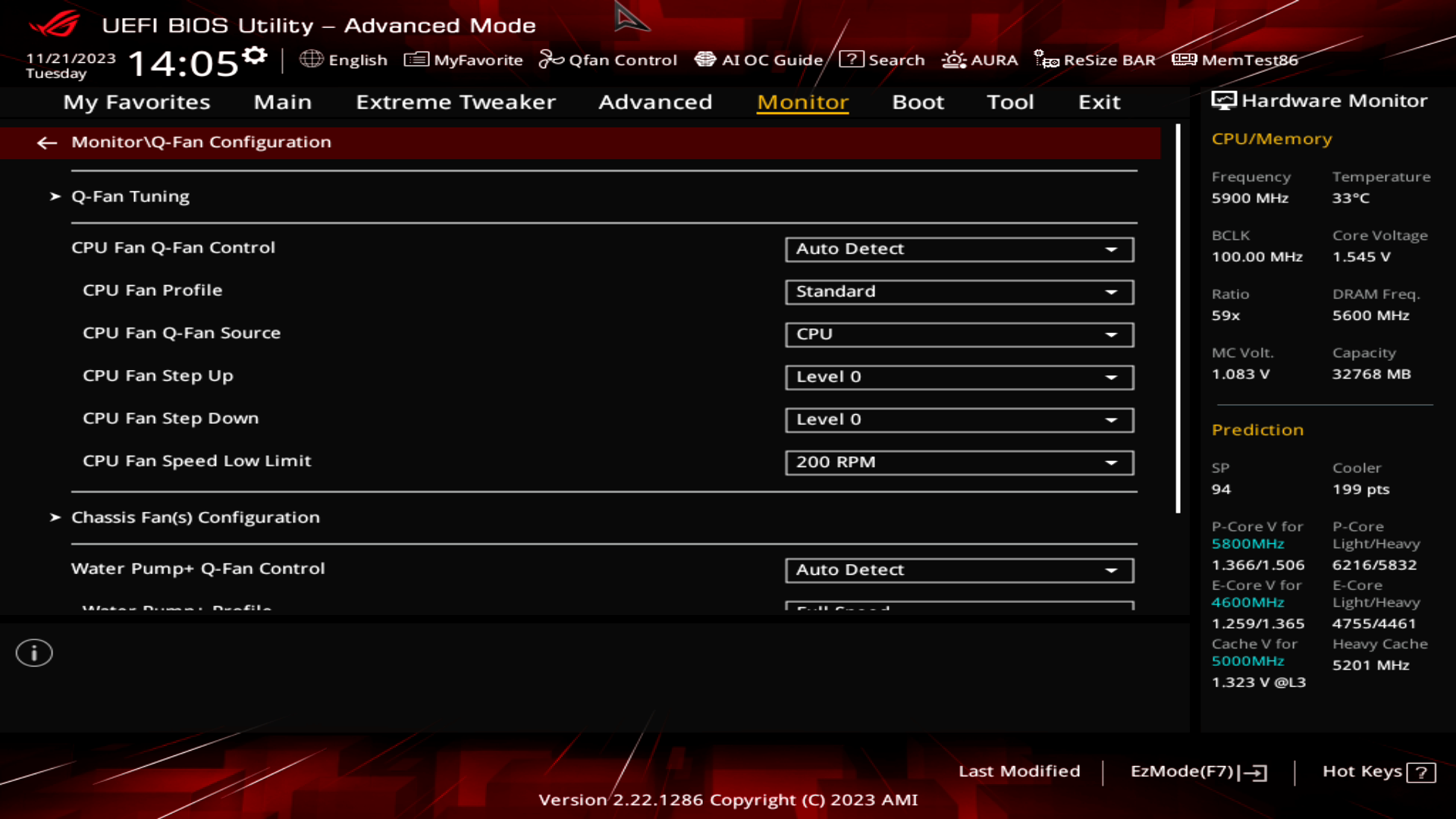

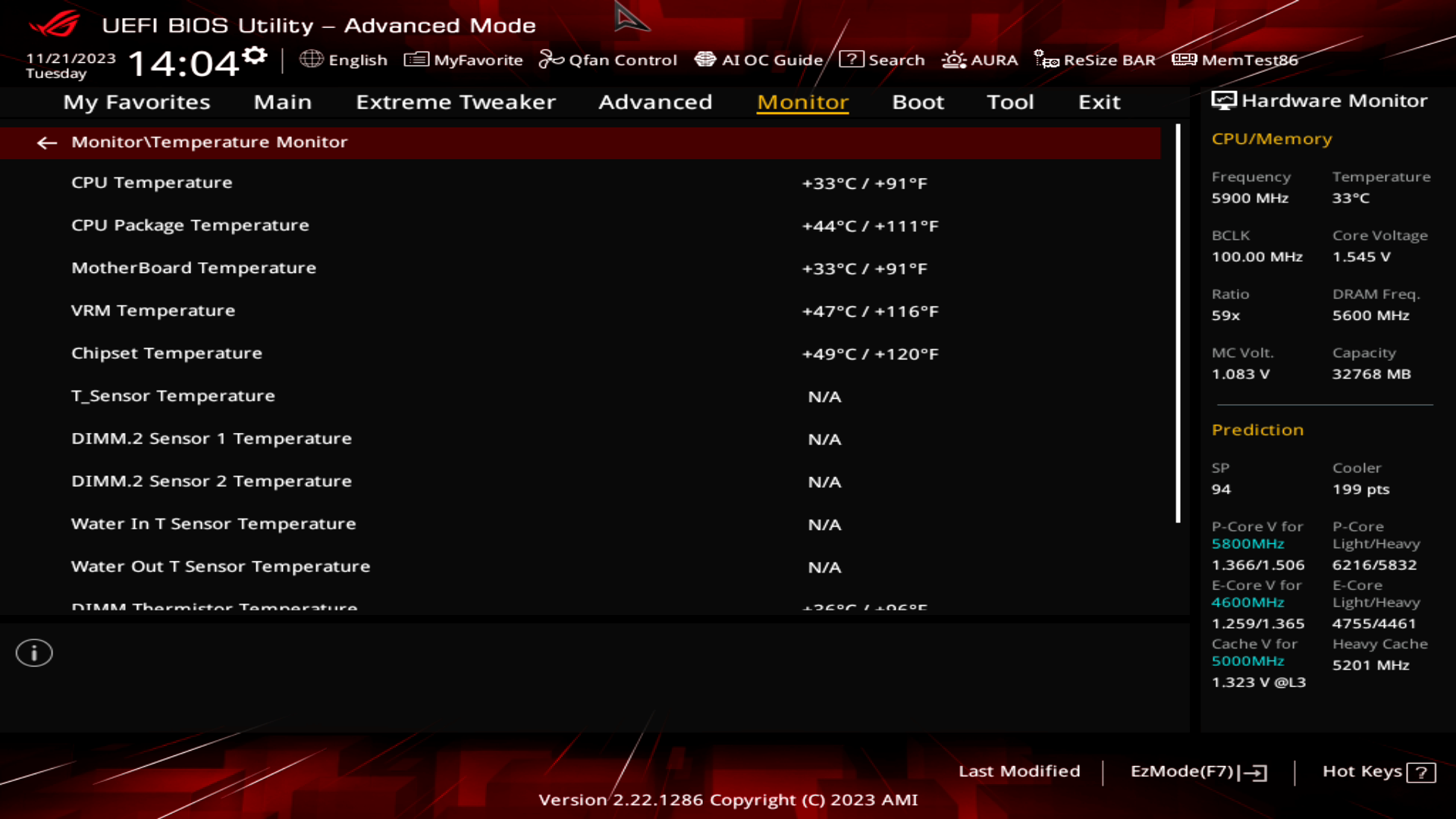

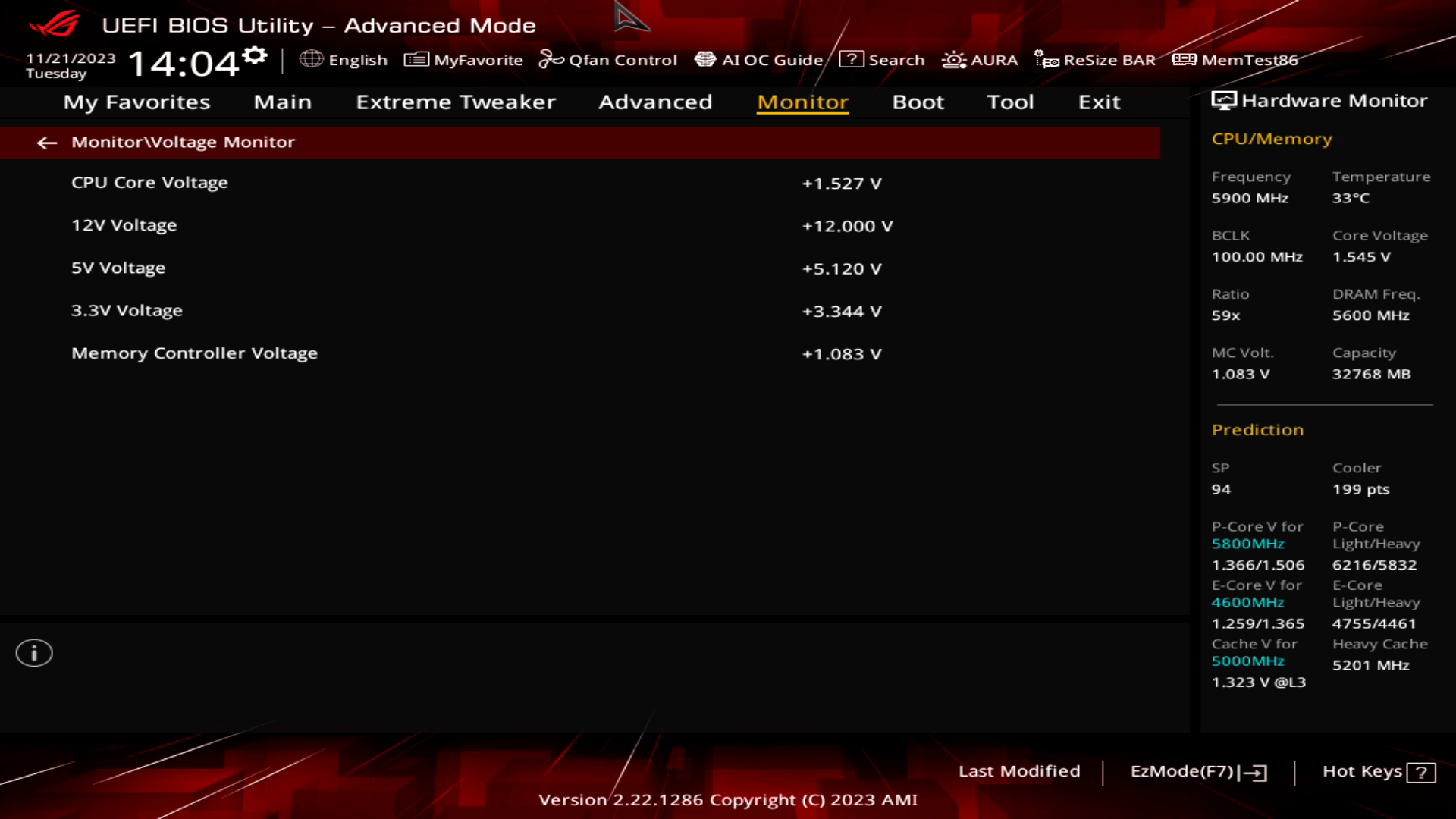

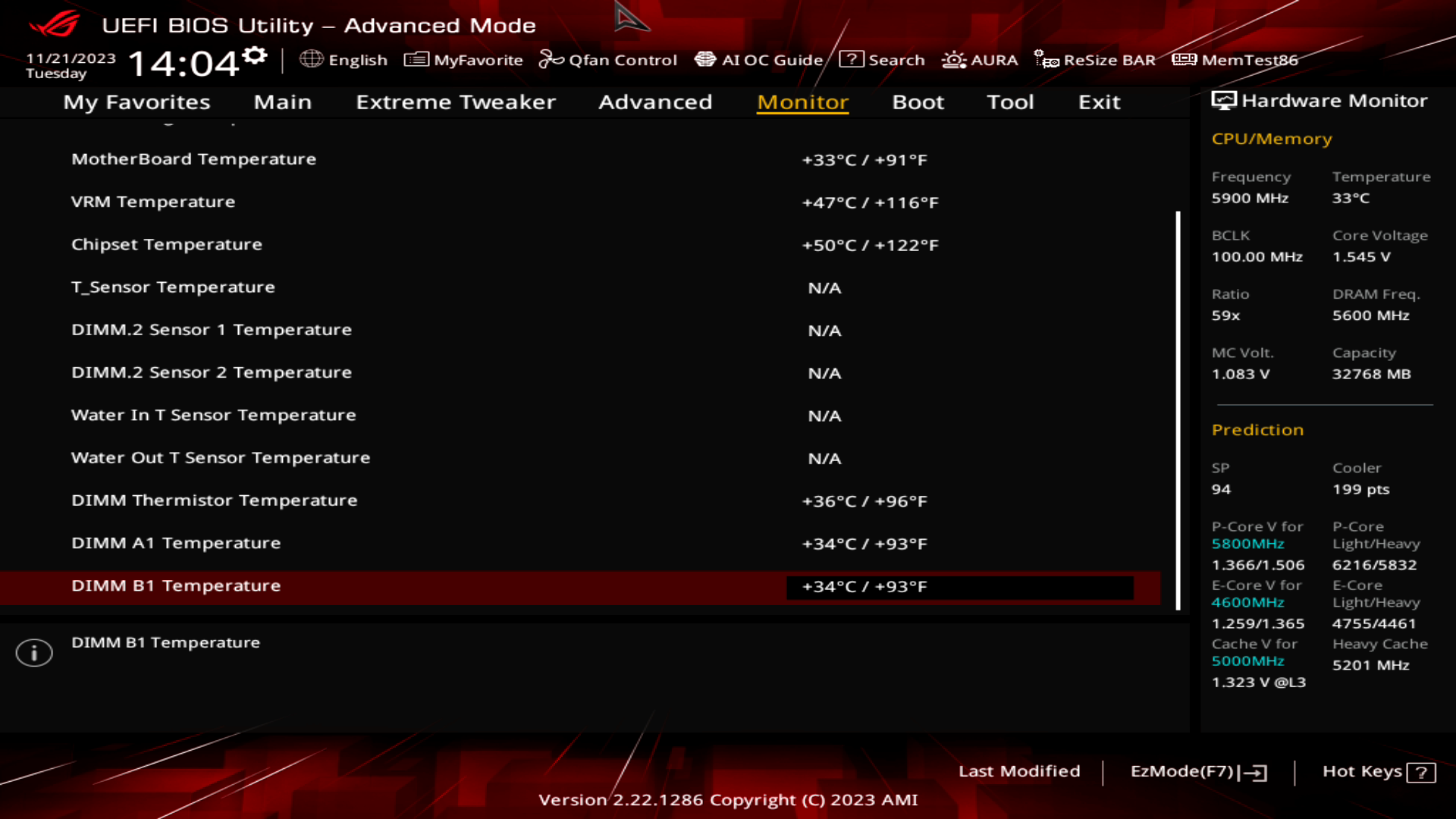

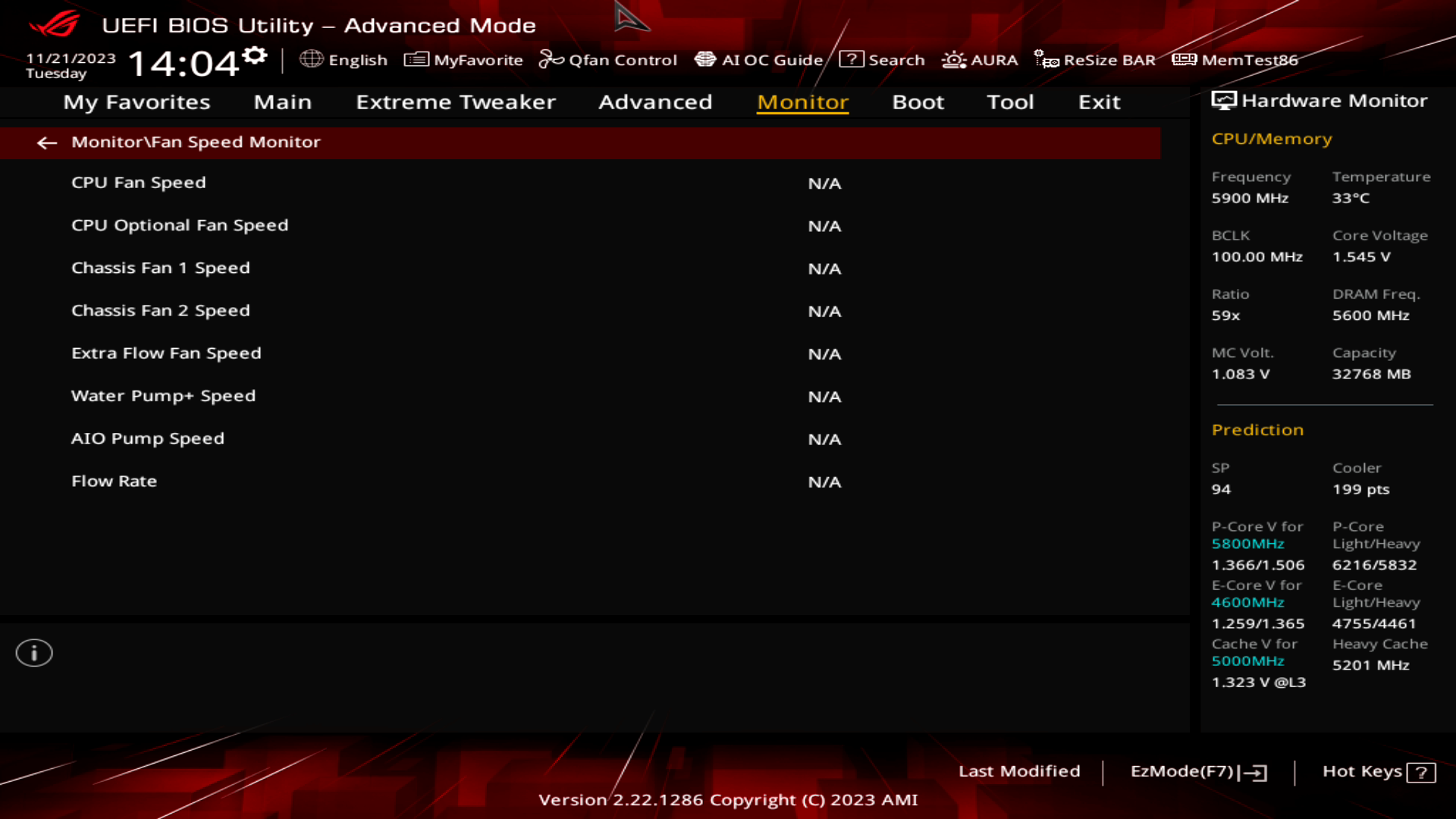

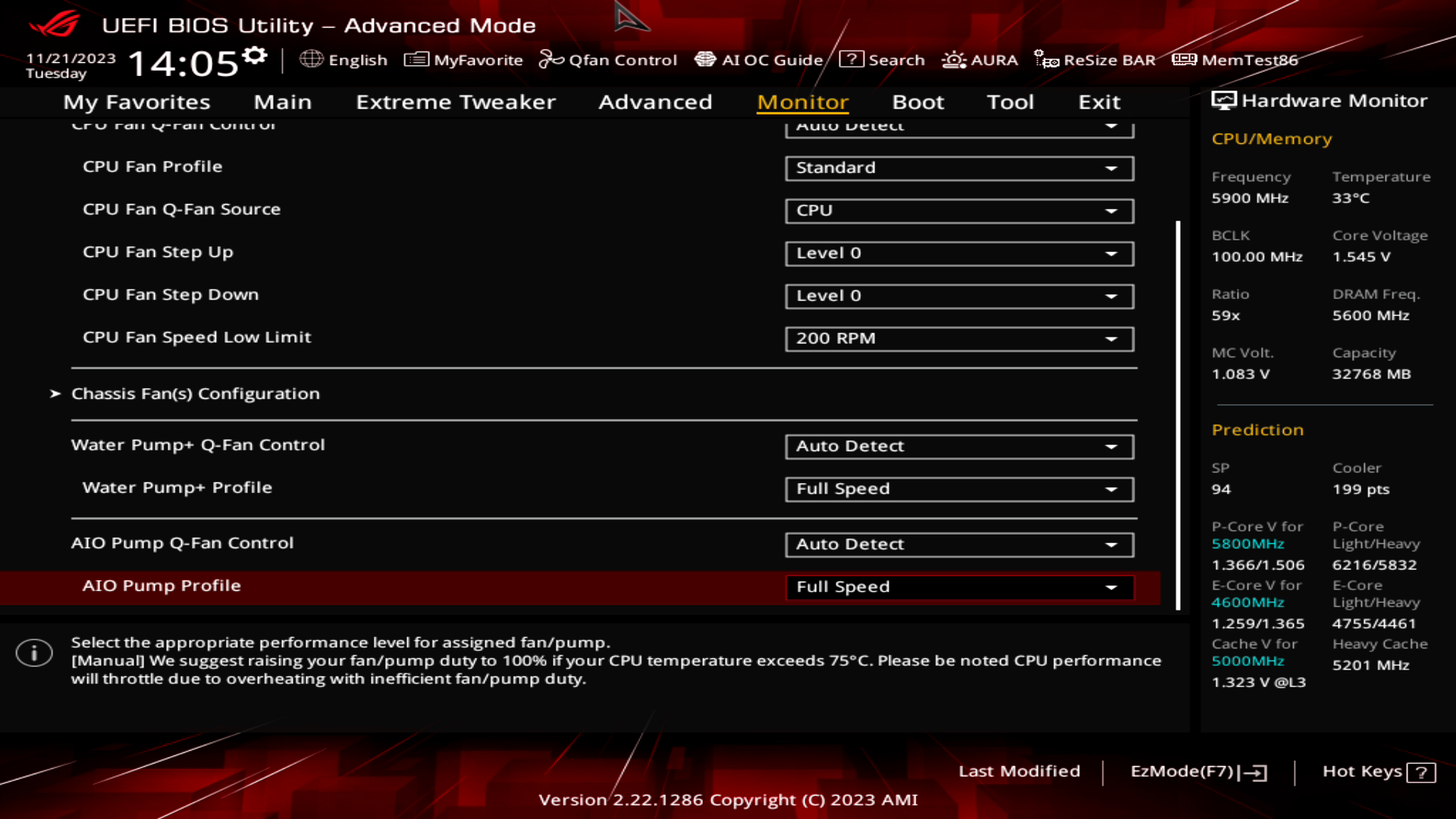

Вкладка Monitor надає інформацію по температурах, напругах, обертах вентиляторів та їх алгоритмах управління, а також контроль вентиляторів та їх алгоритмами роботи.

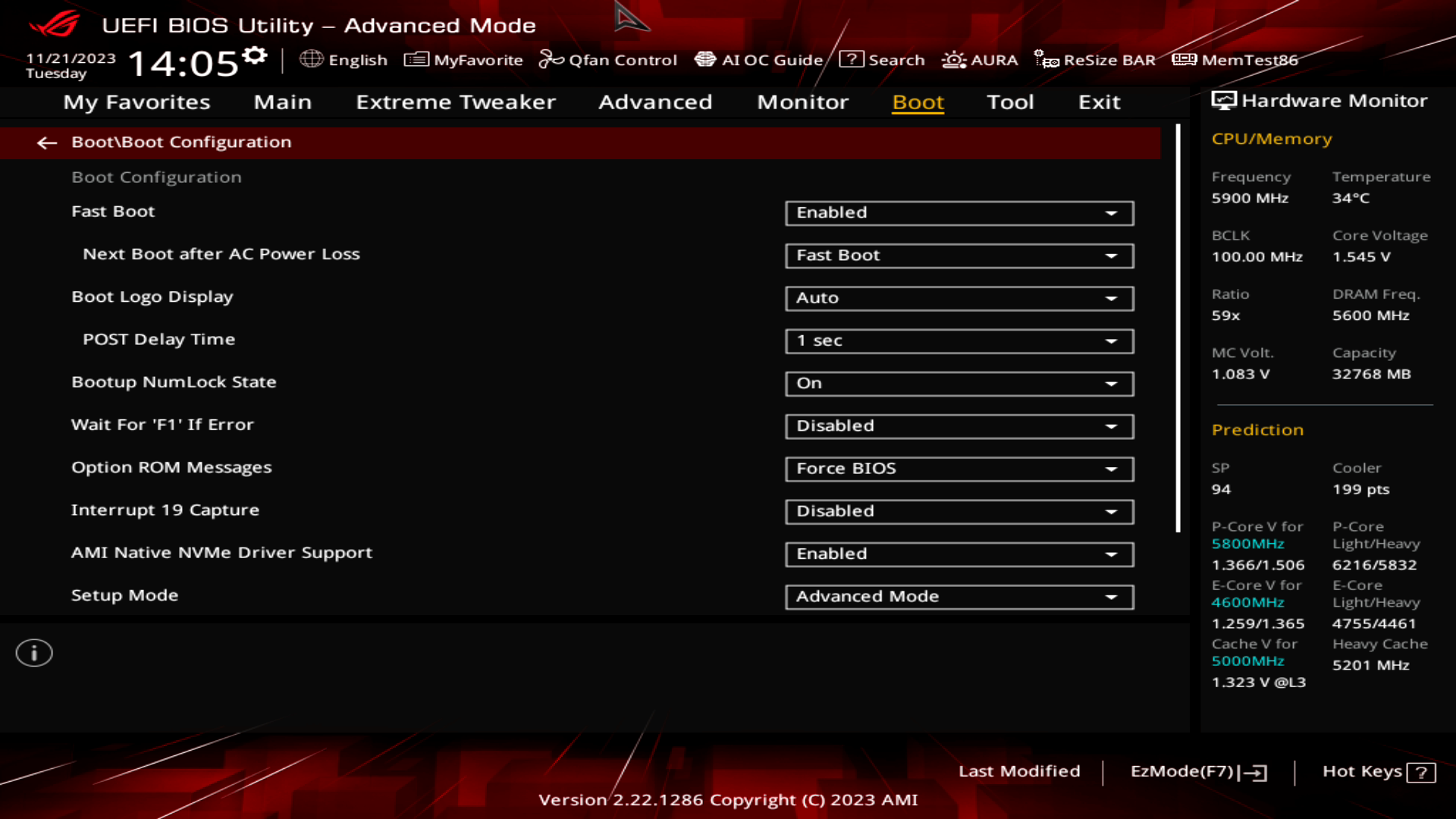

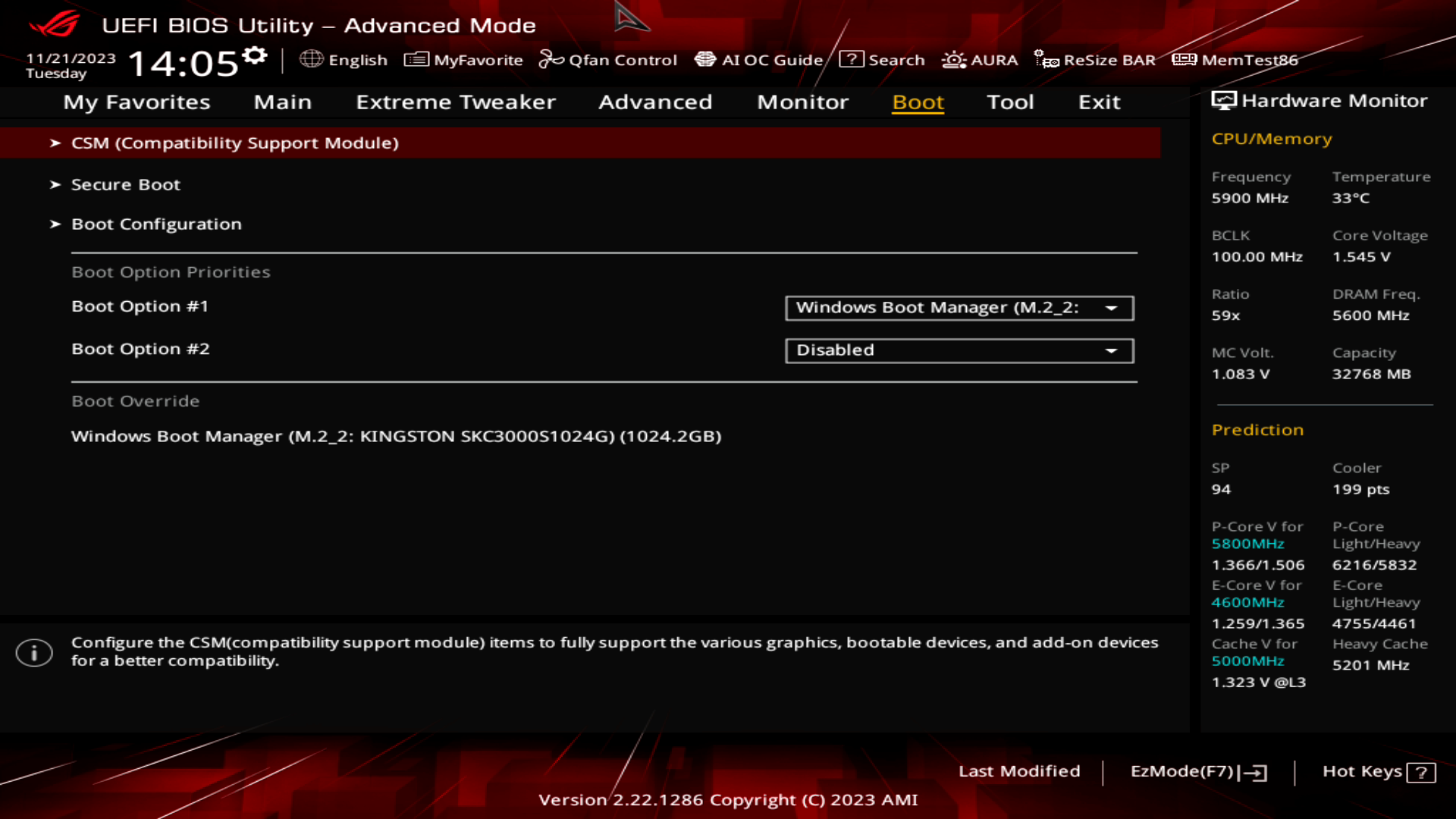

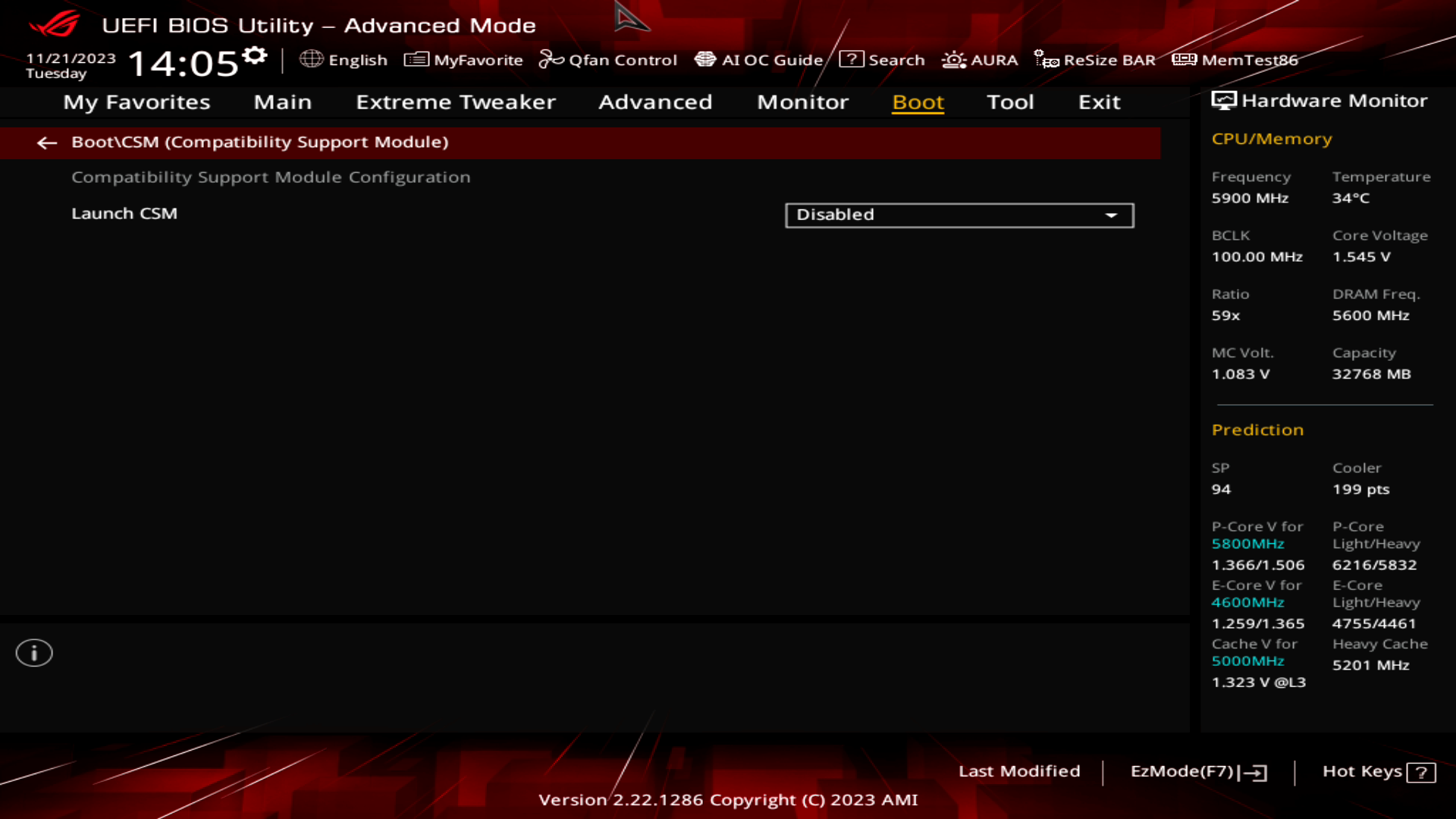

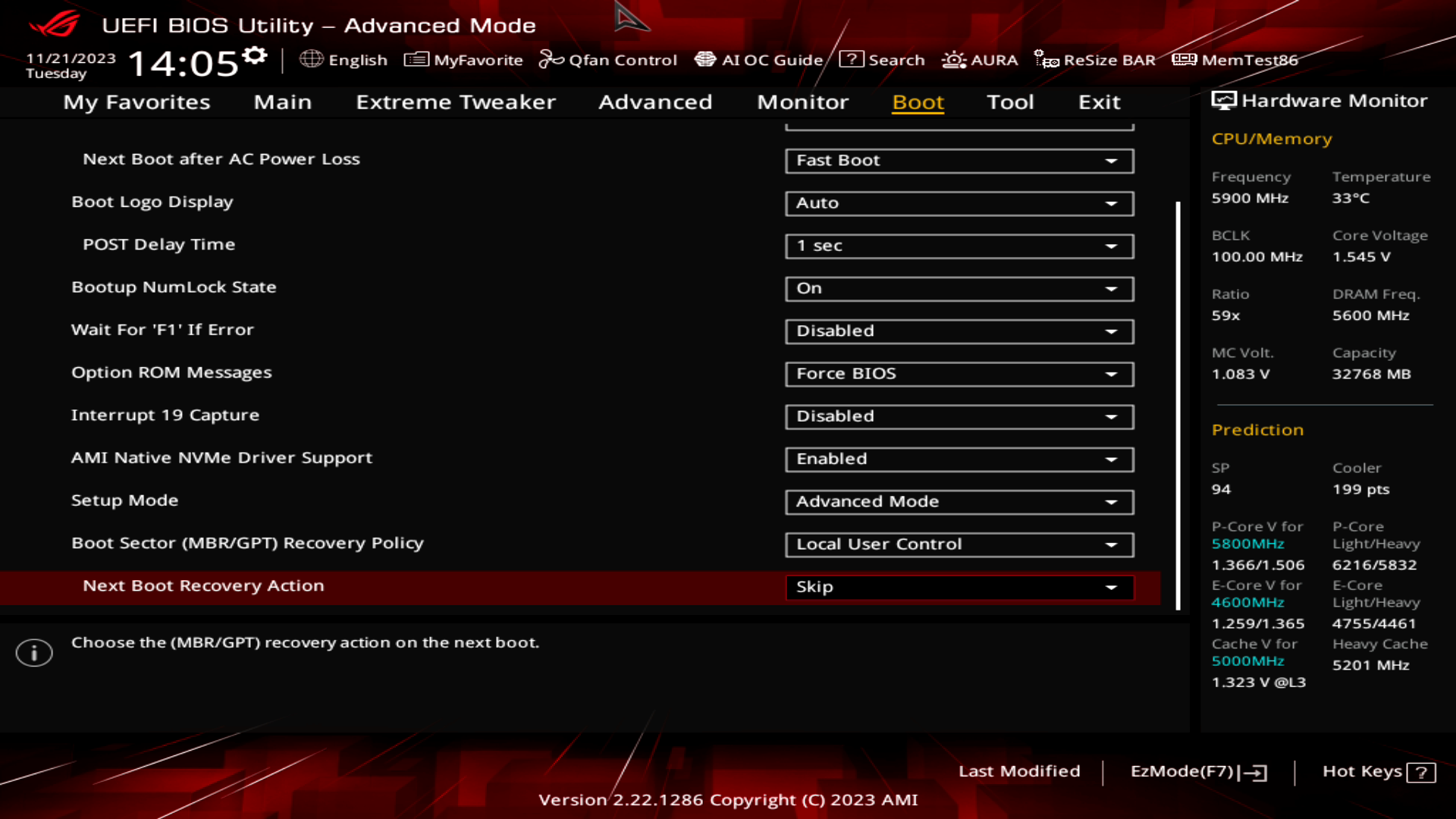

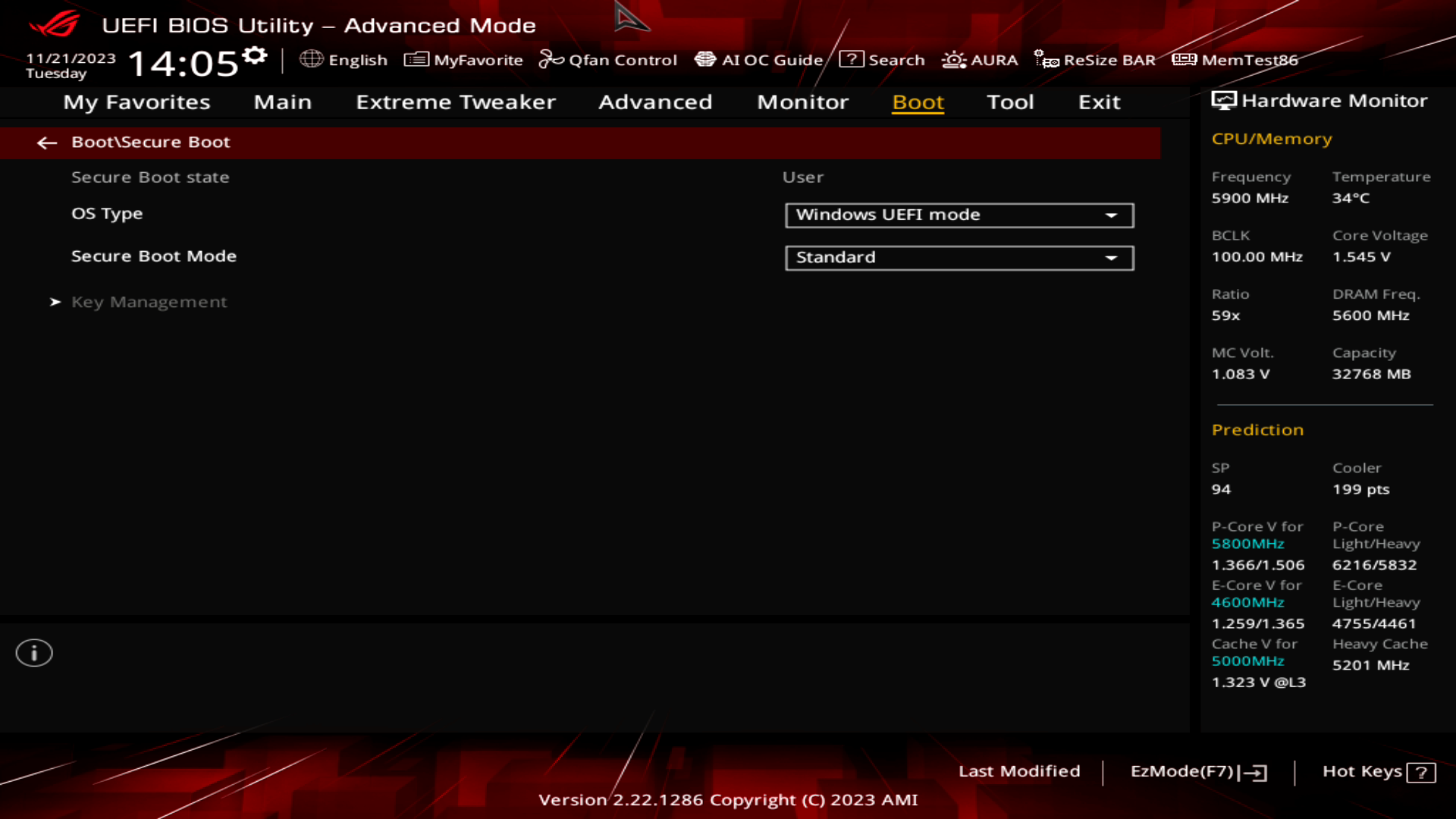

Вкладка Boot надає контроль процесу завантаження системи. Тут можна керувати функціями Compatibility Support Module та Secured Boot.

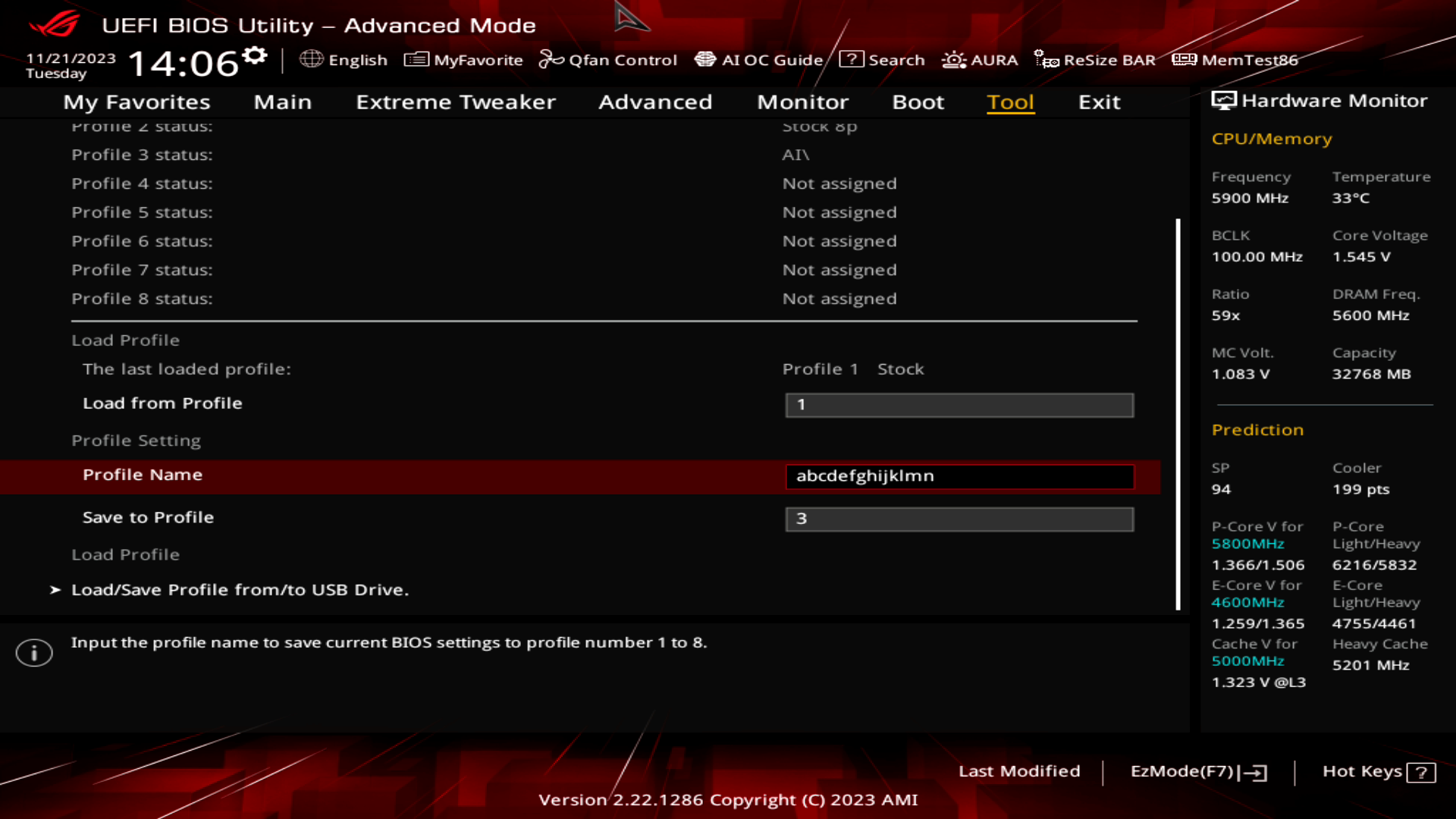

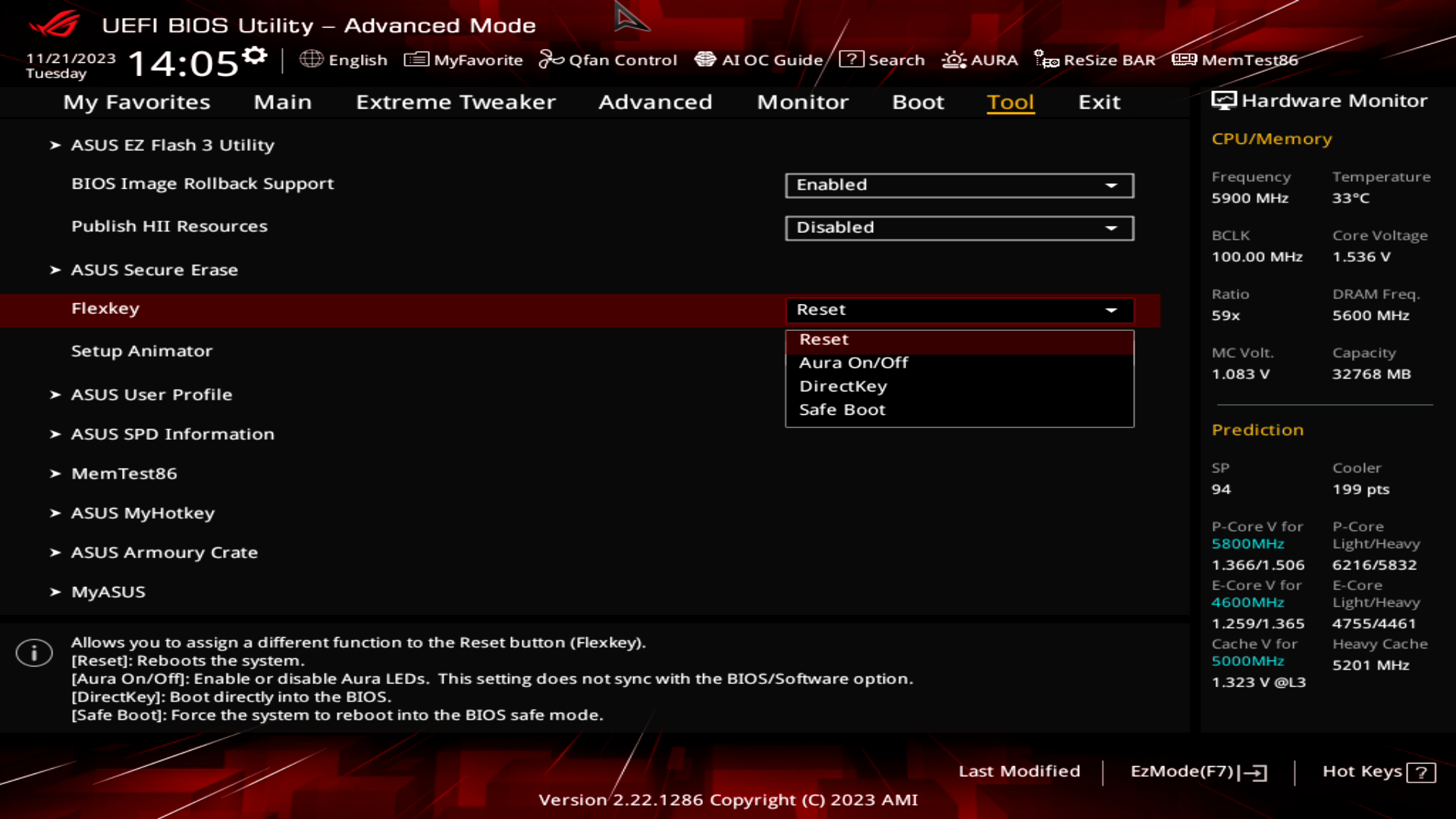

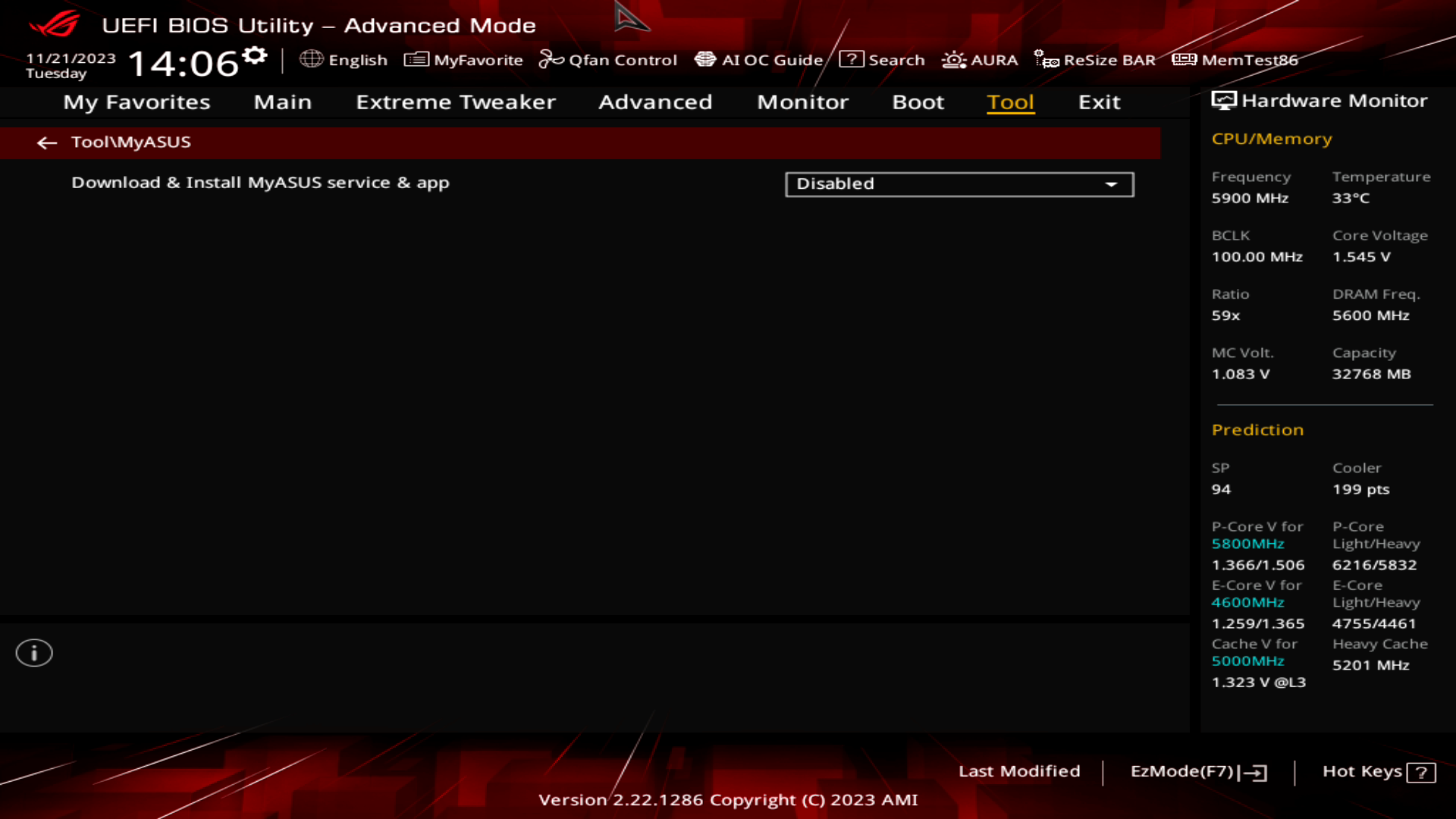

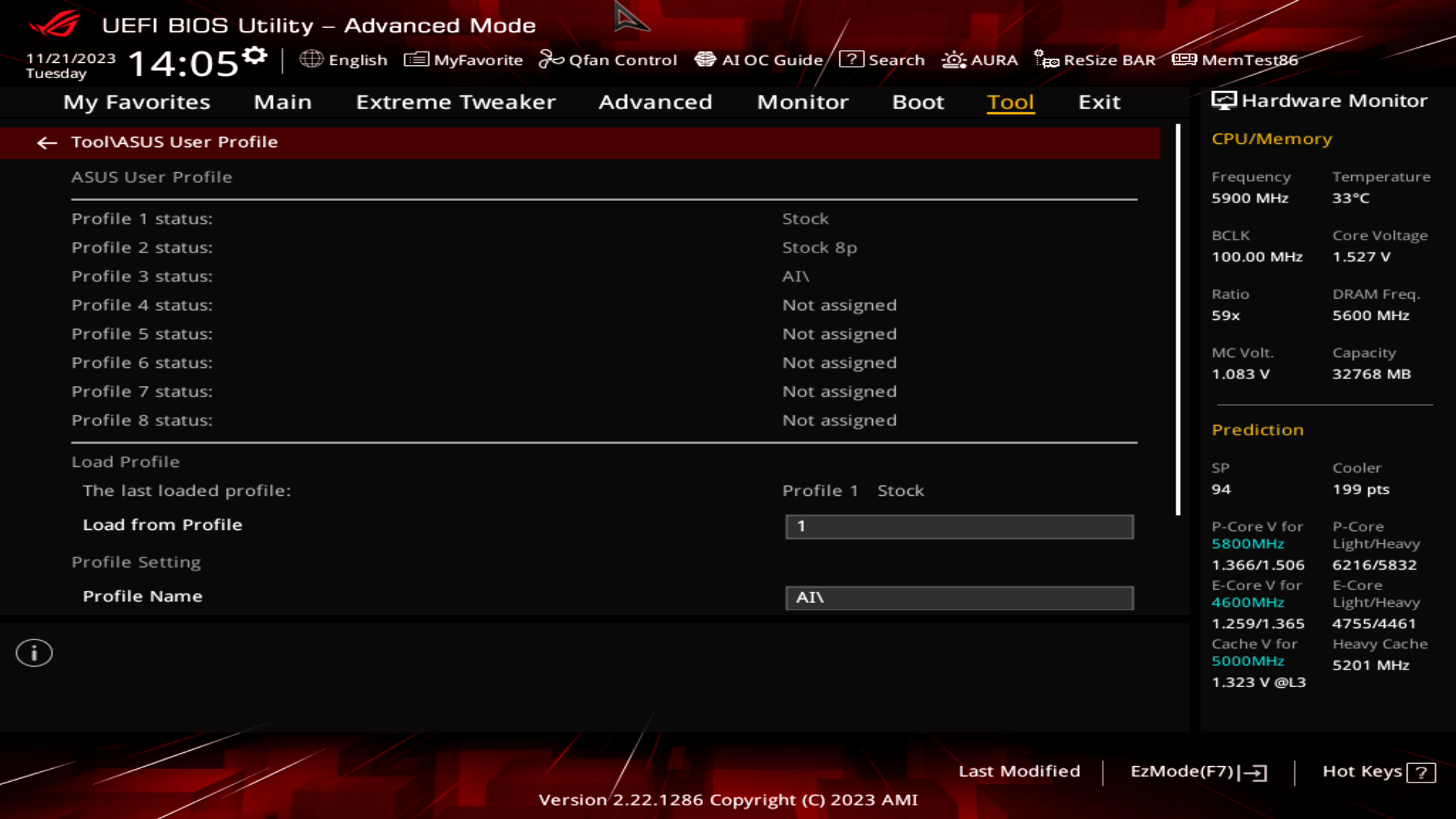

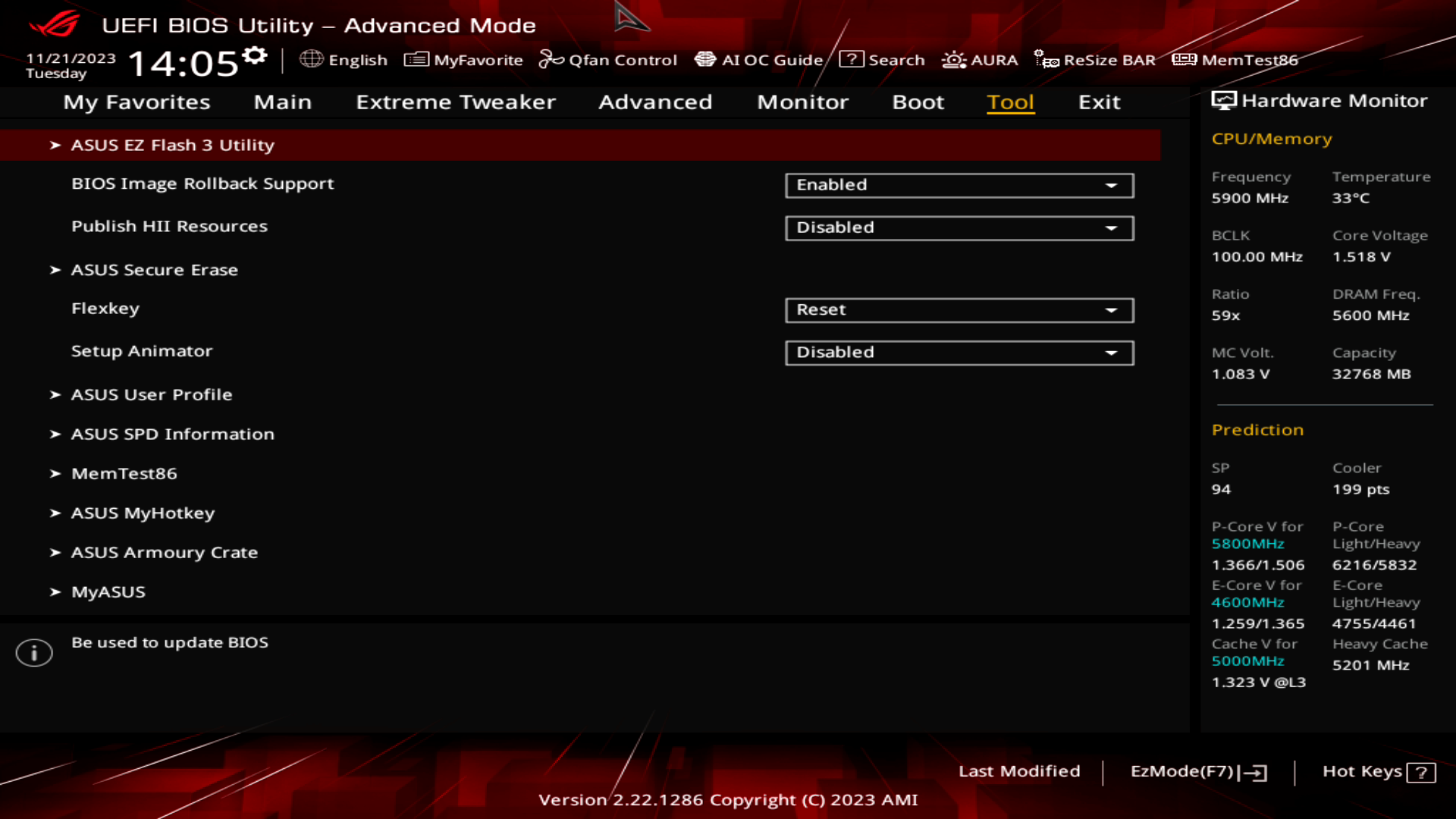

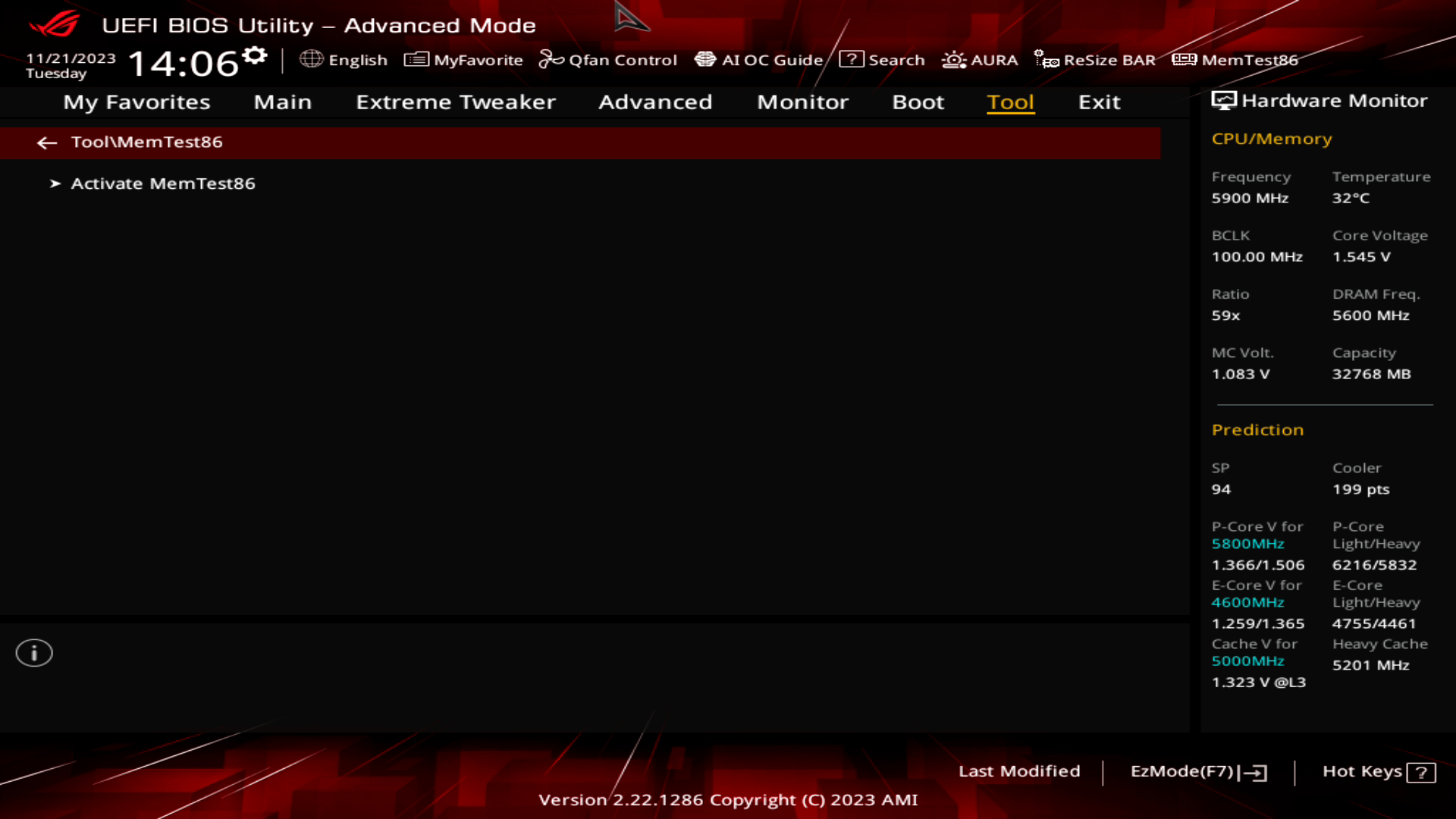

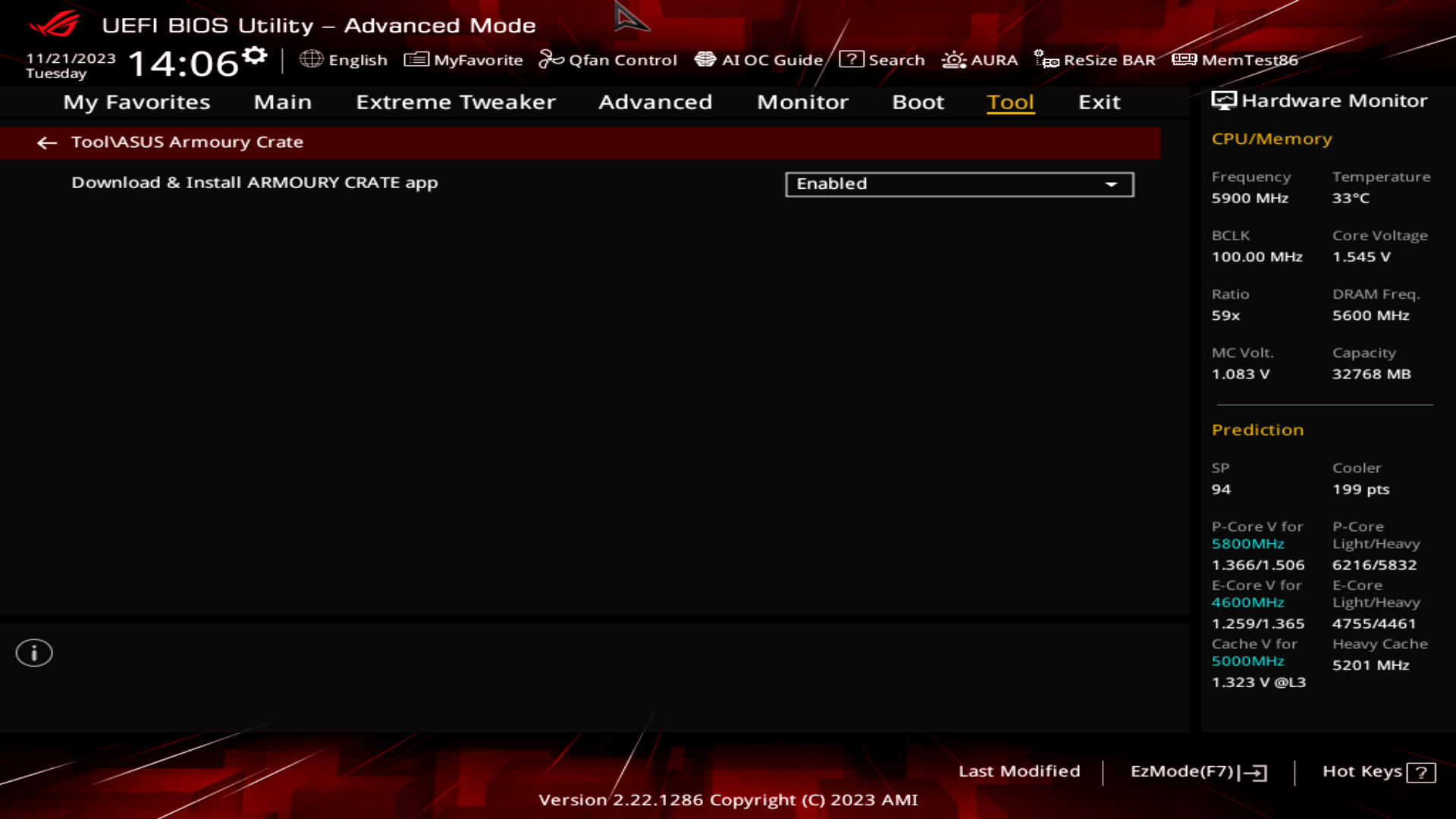

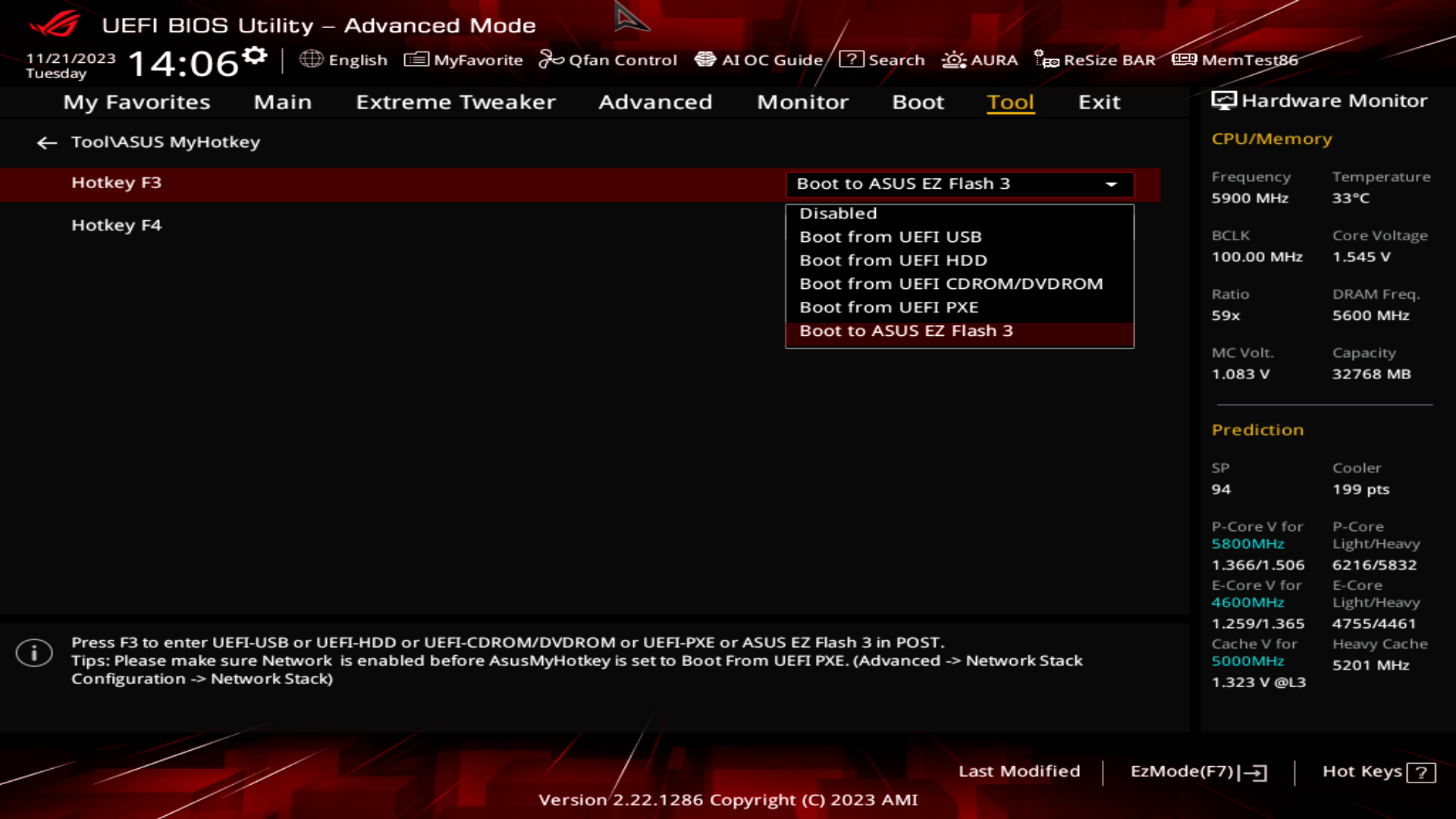

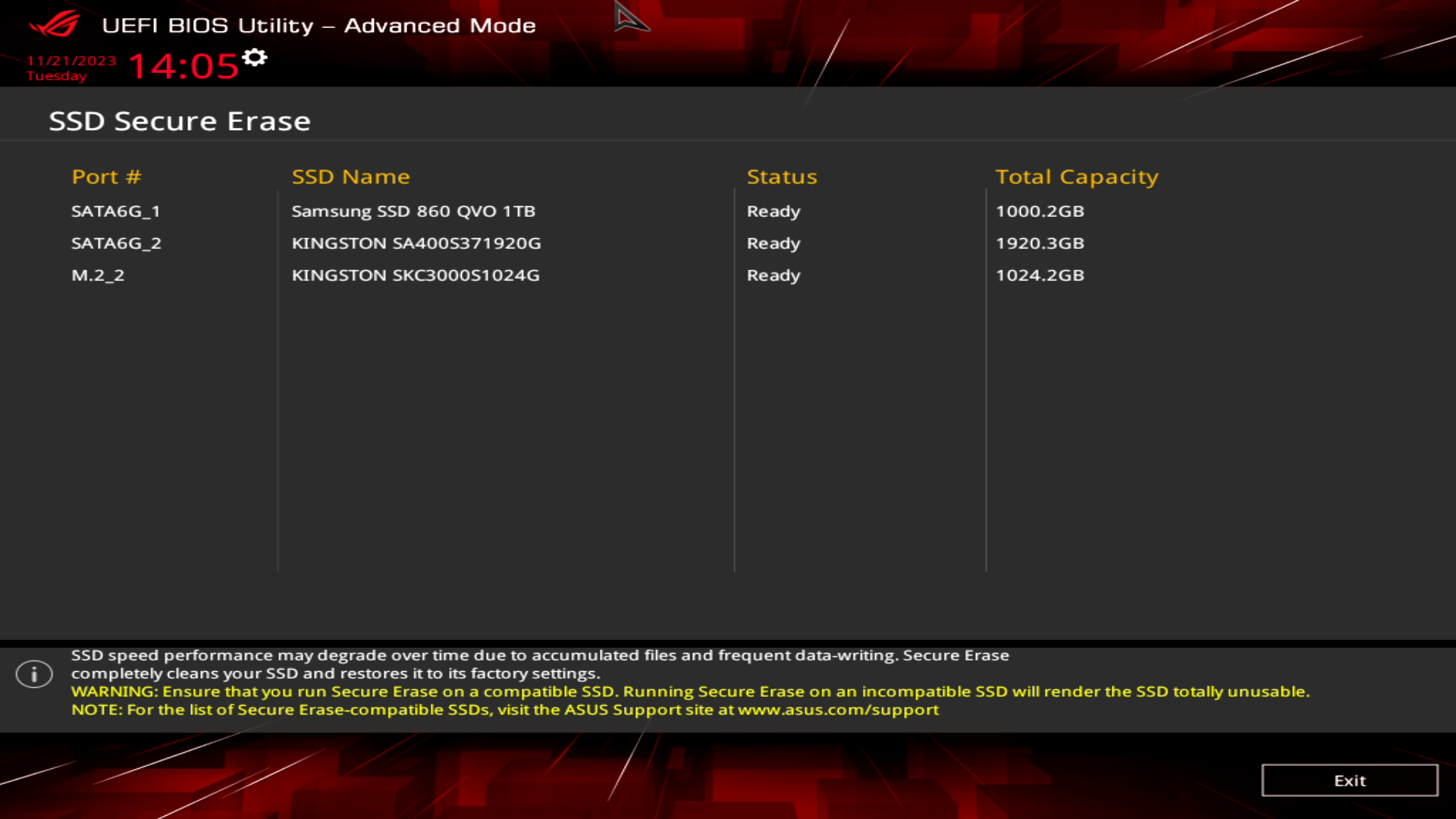

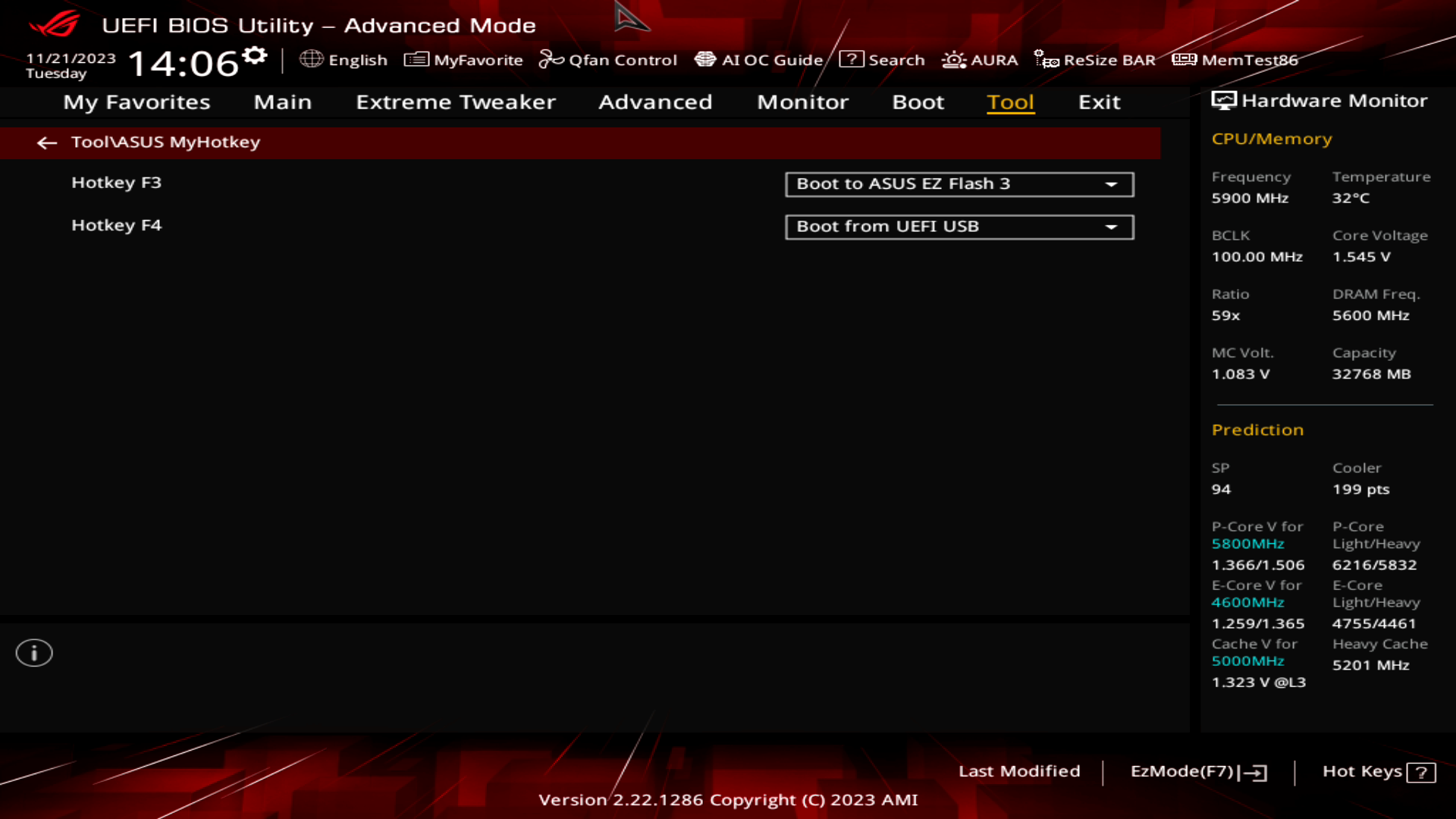

Вкладка Tool зберігає в собі систему профілів налаштувань материнської плати. Крім того, тут можна подивитись на інформацію SPD, налаштувати роботу фірмових технологій виробника, оновити прошивку, очистити накопичувач функцією Secure Erase, завантажити Memtest86 для тесту ОЗП, назначити функції клавіш F3 та F4 під час проходження POST та обрати функцію апаратної кнопки Flex Key.
З вкладкою Exit все зрозуміло.

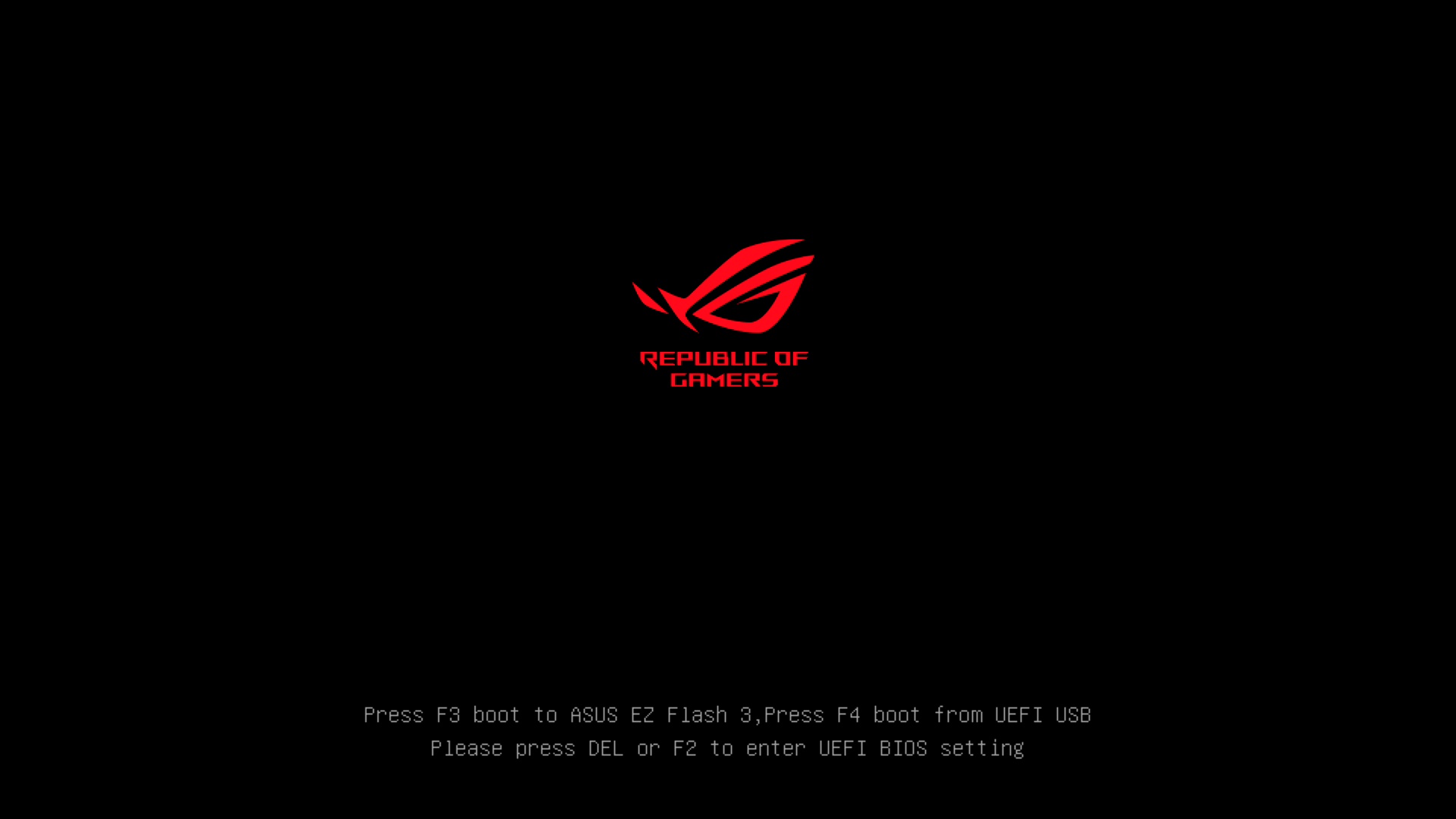

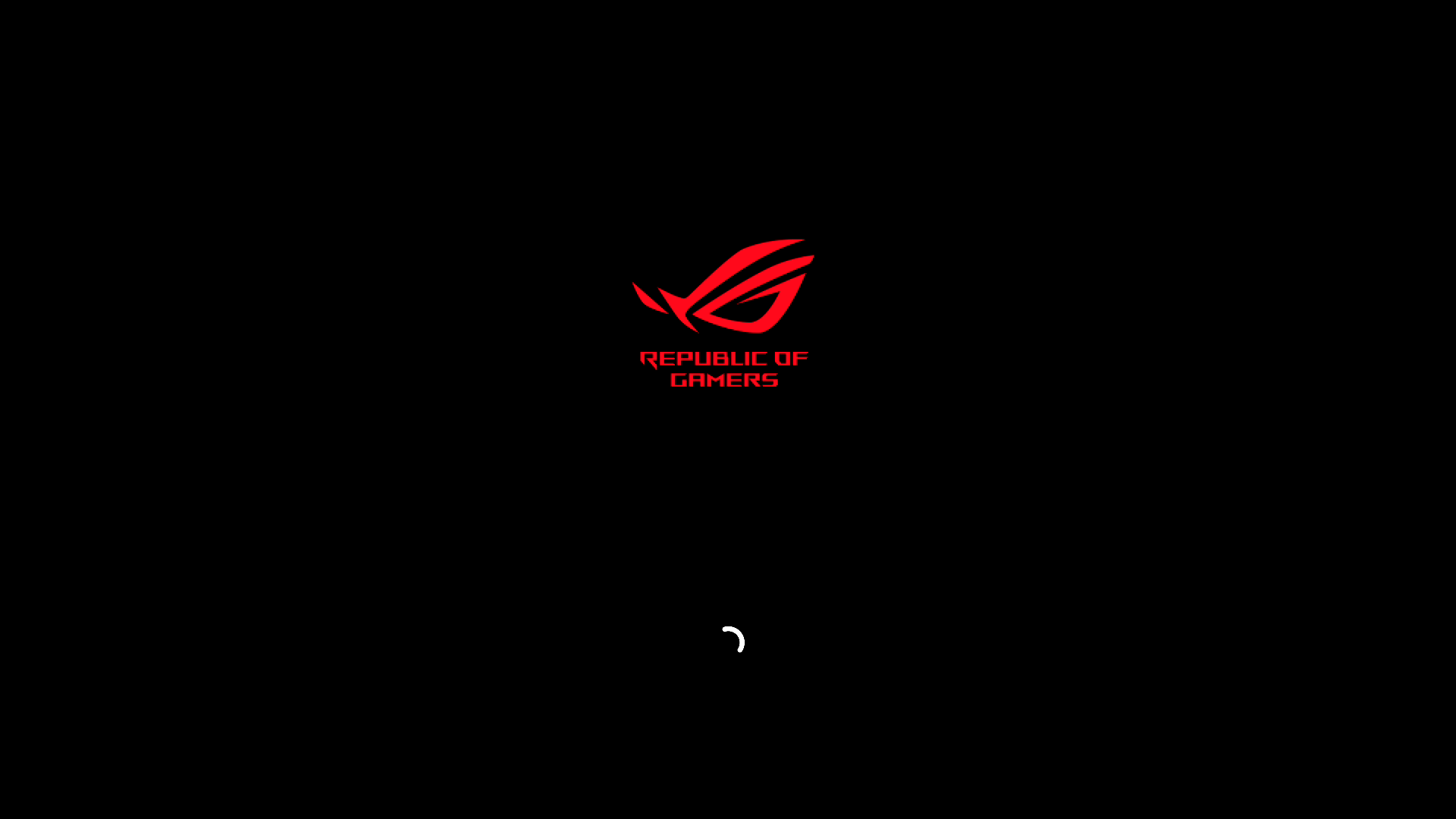

POST-екран та логотип під час завантаження системи:
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|

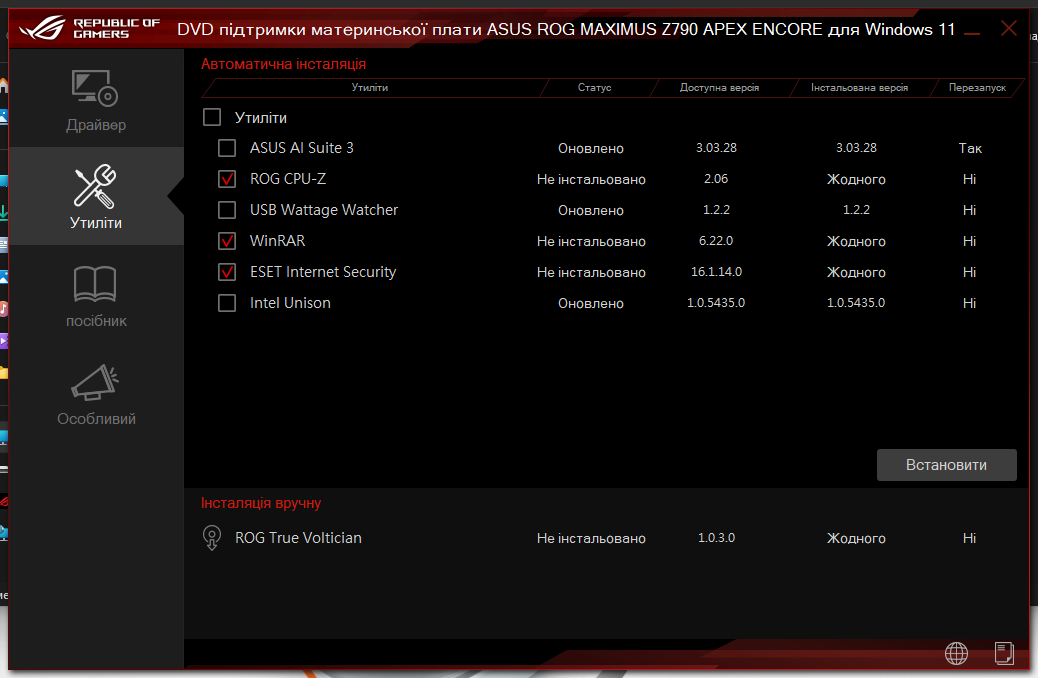

| Фірмове | Armoury Crate, AURA Creator, AURA Sync, GameFirst, Sonic Studio, DTS Sound Unbound, Internet Security (ліцензія 1 рік), Fan Xpert 4, AI Suite 3, USB Wattage Watcher, MyASUS |
| Додаткове | ROG CPU-Z, AIDA64 Extreme (ліцензія 1 рік), WinRAR, Intel Unison, MemTest86, ESET Internet Security |

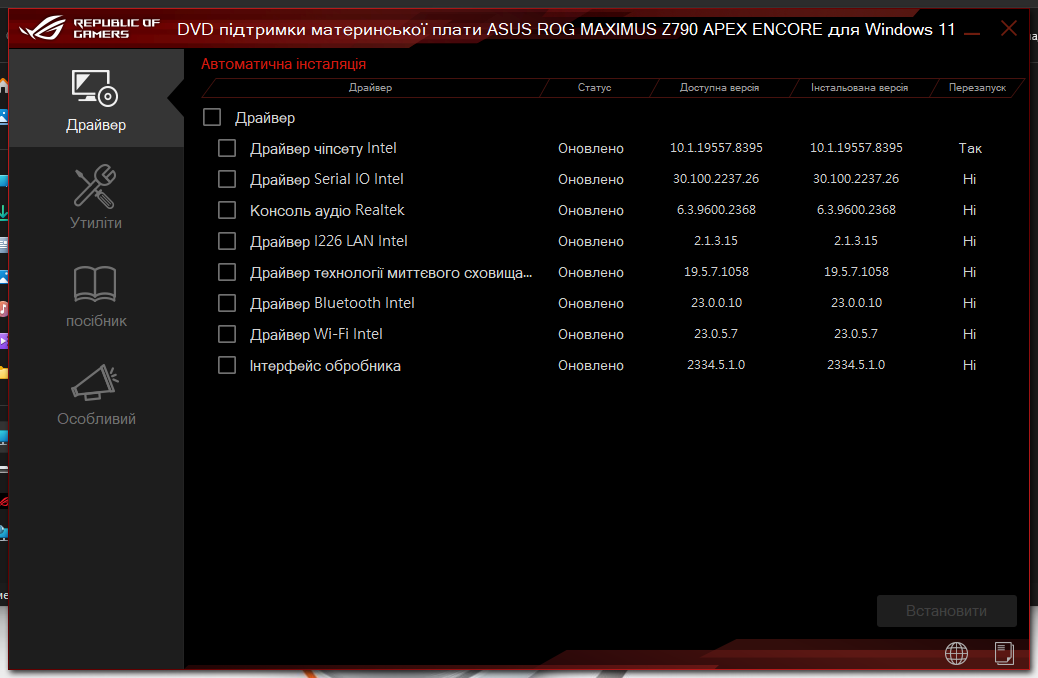

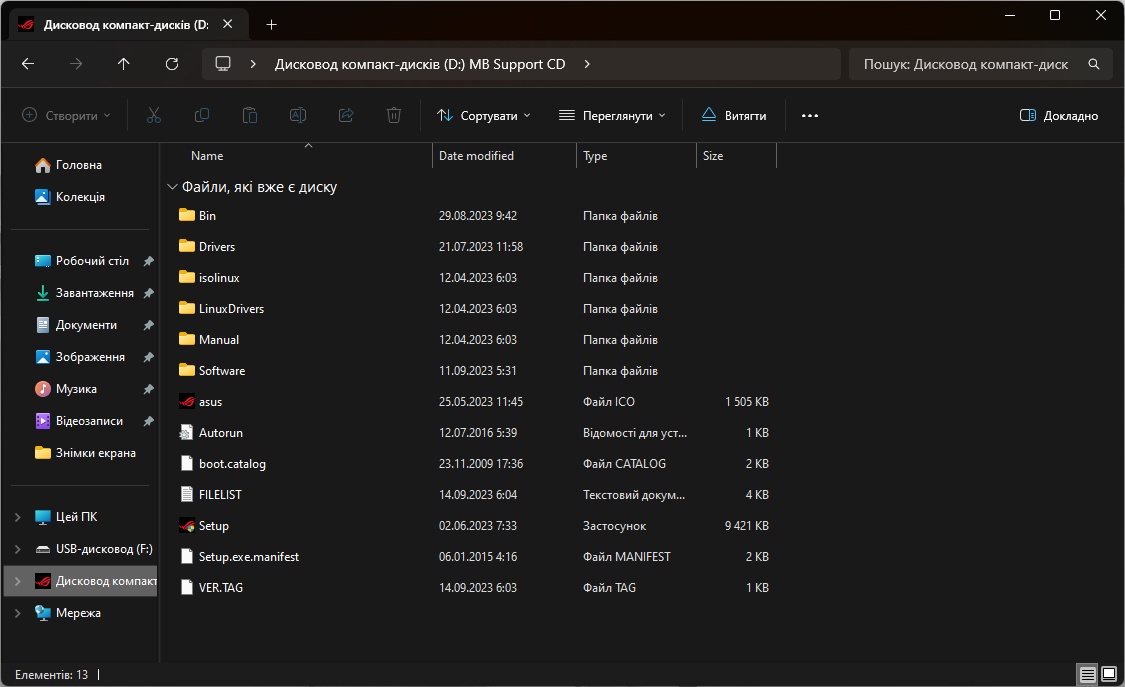

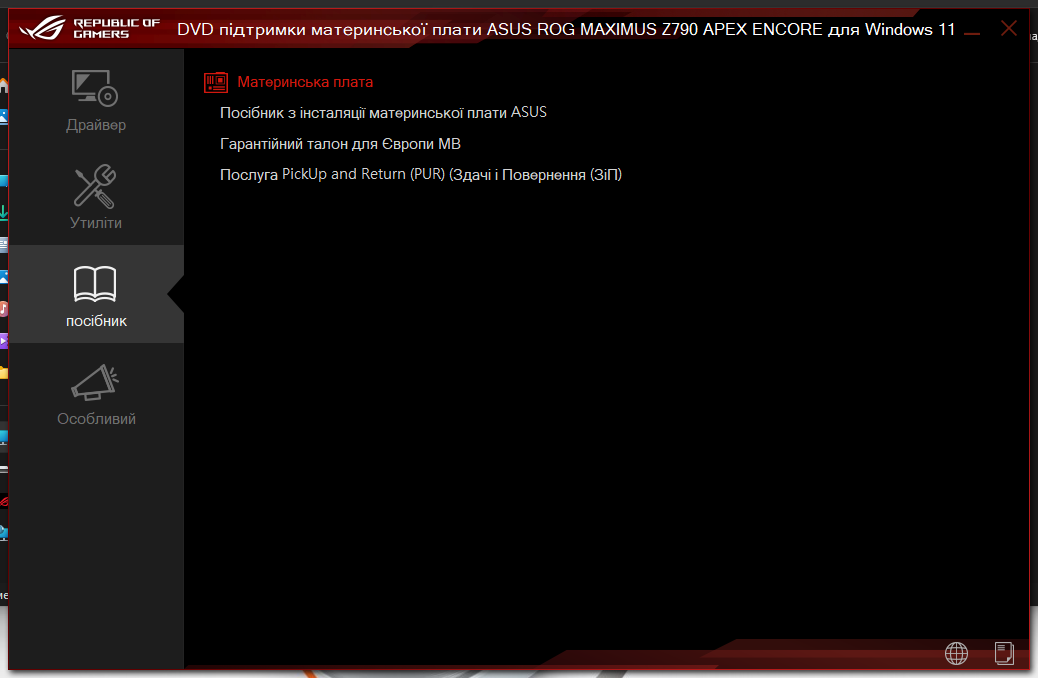

Виробник передбачив USB-flash накопичувач з усім необхідним. Користувачу доступно 25 ГБ обсягу для своїх цілей, а залишок зарезервовано під ПЗ в окремому розділі.
Програмне забезпечення підтримує українську локалізацію.
Продуктивність USB-flash накопичувача:

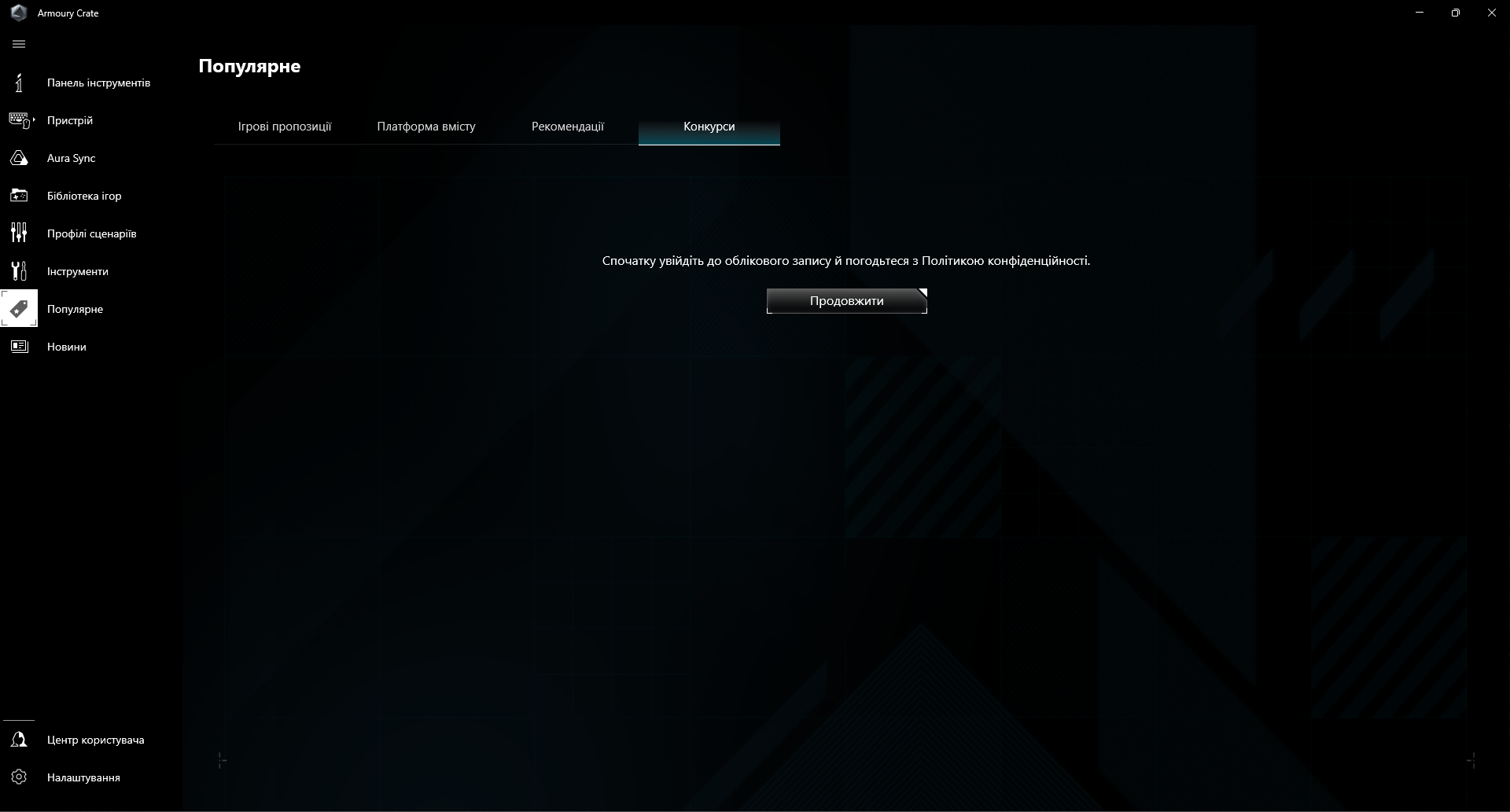

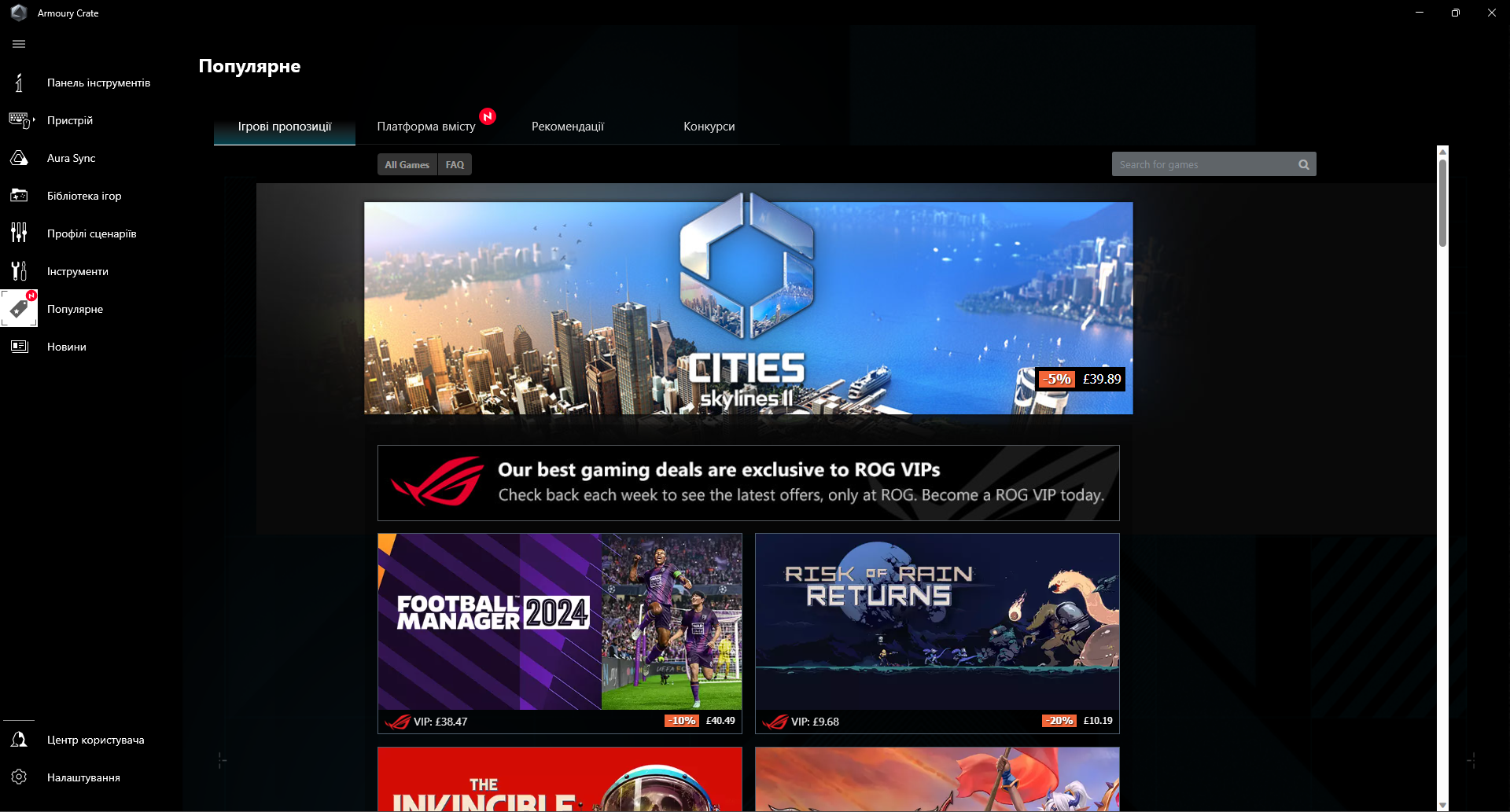

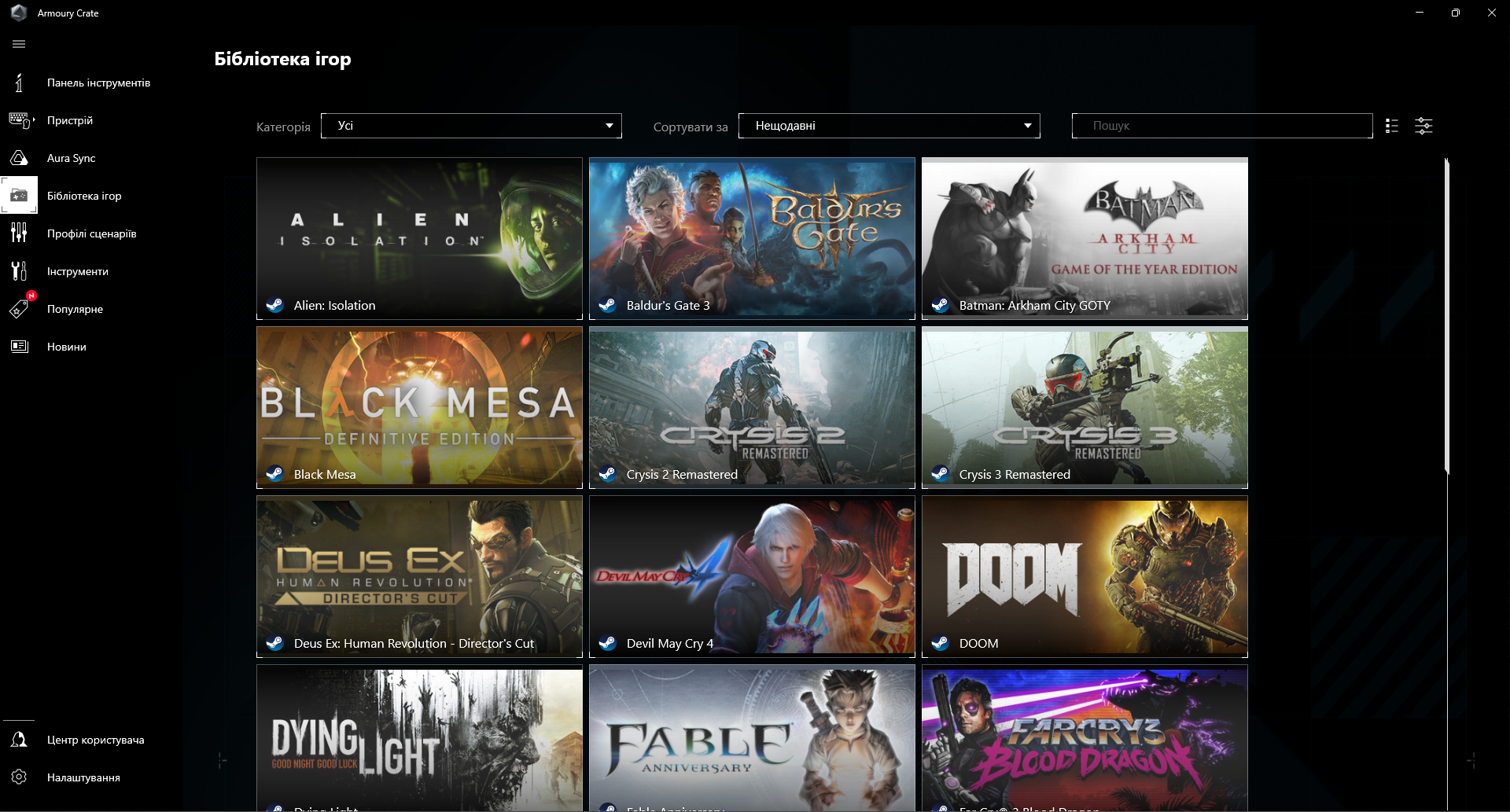

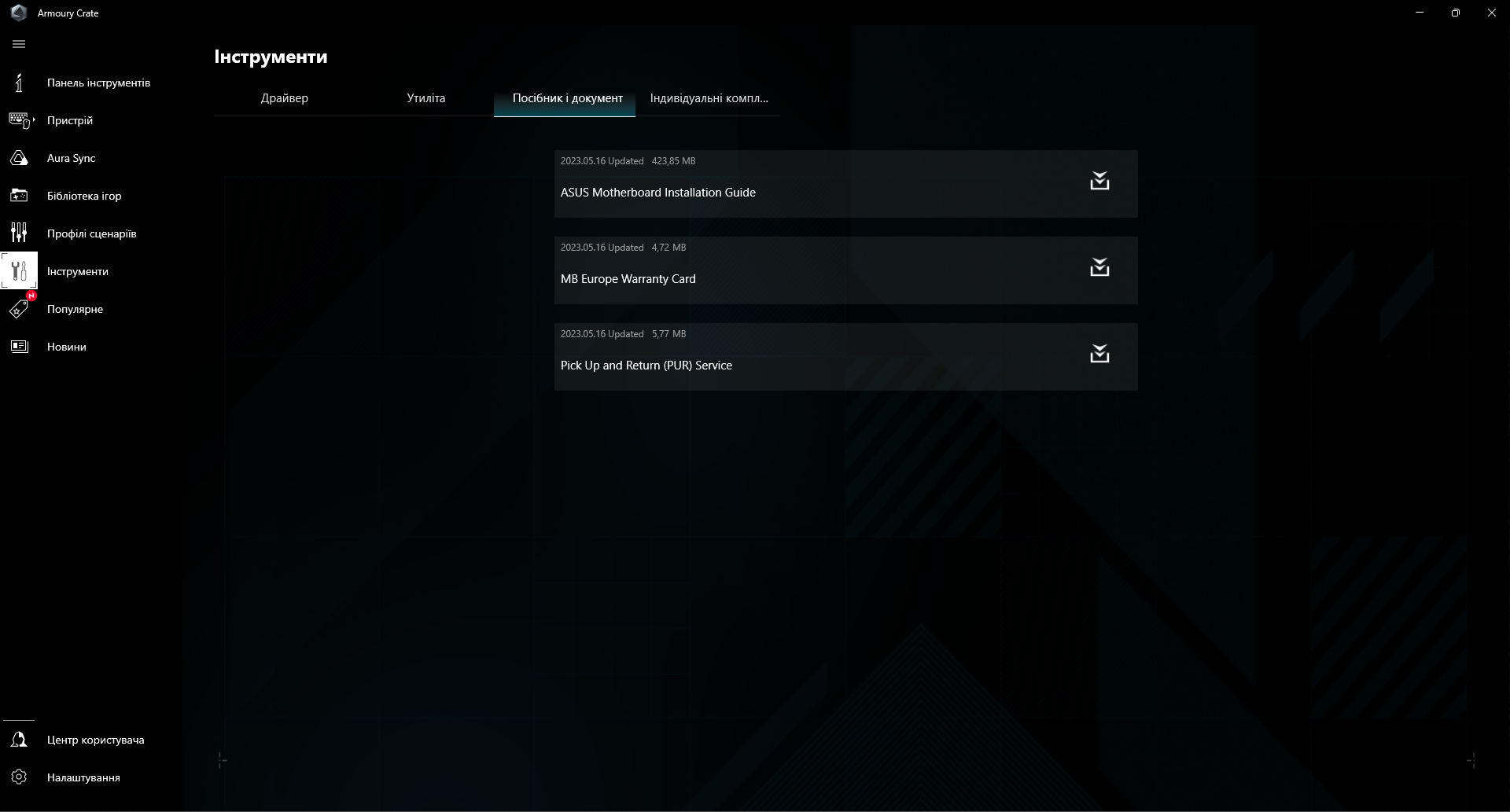

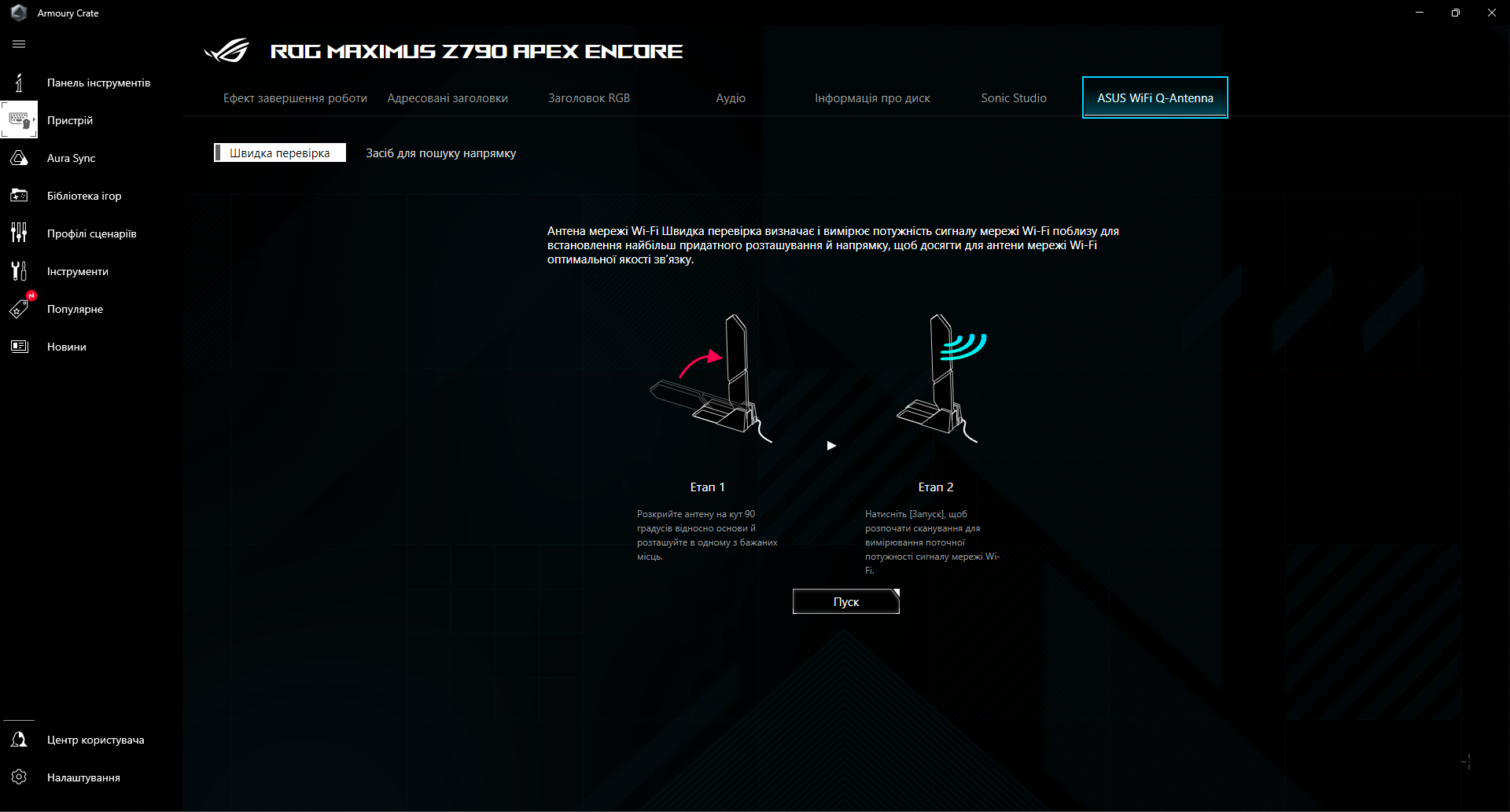

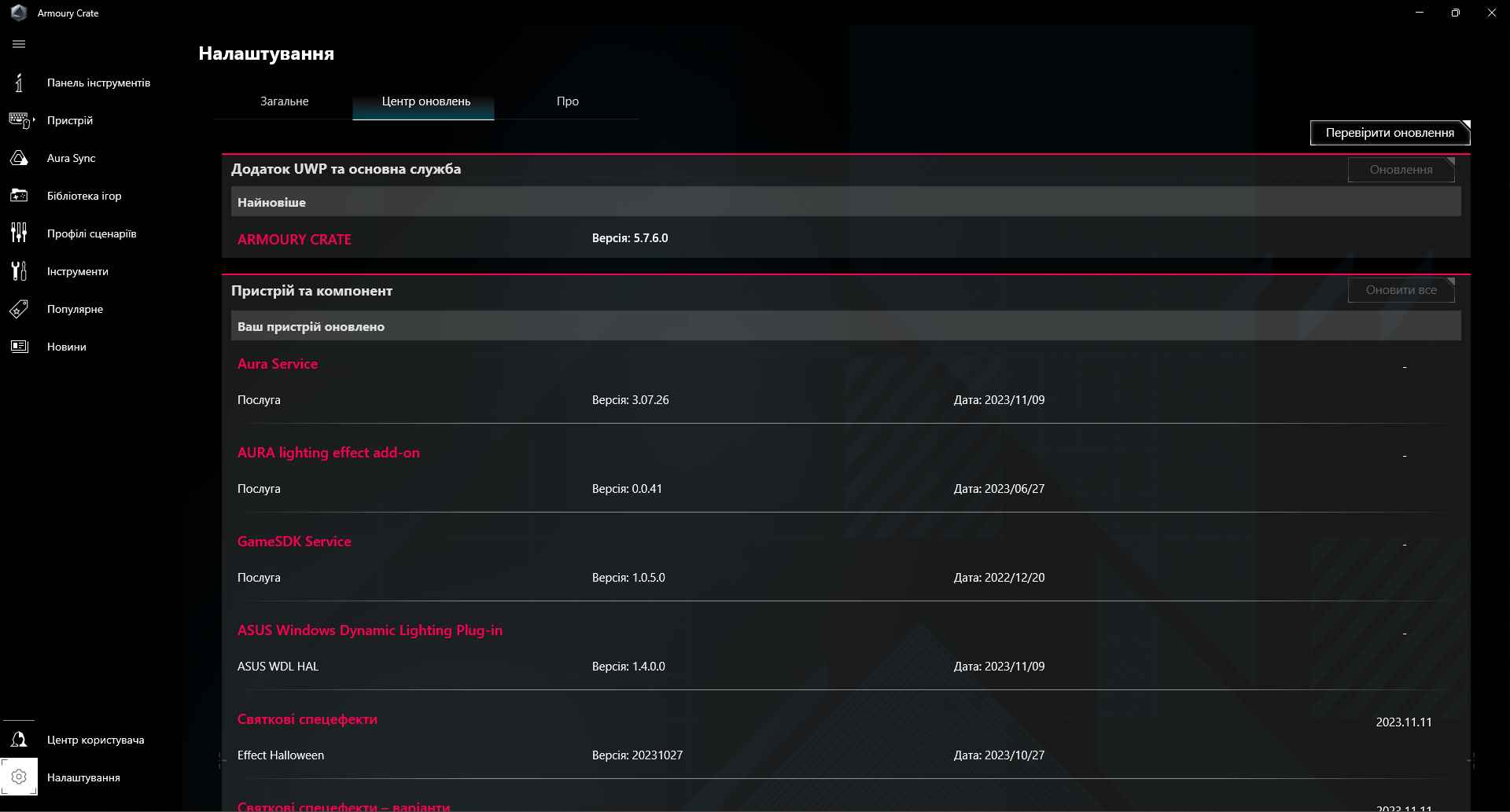

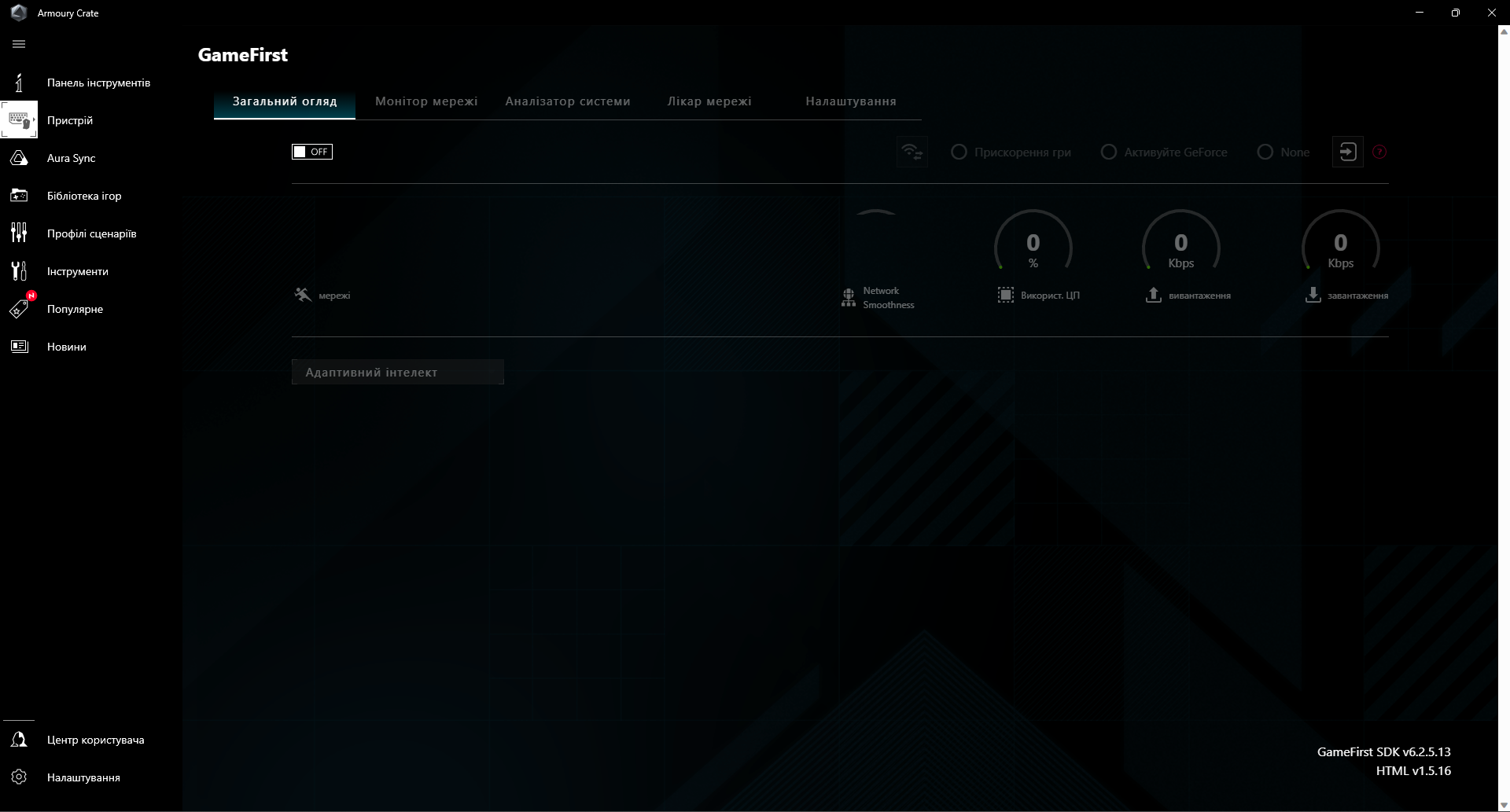

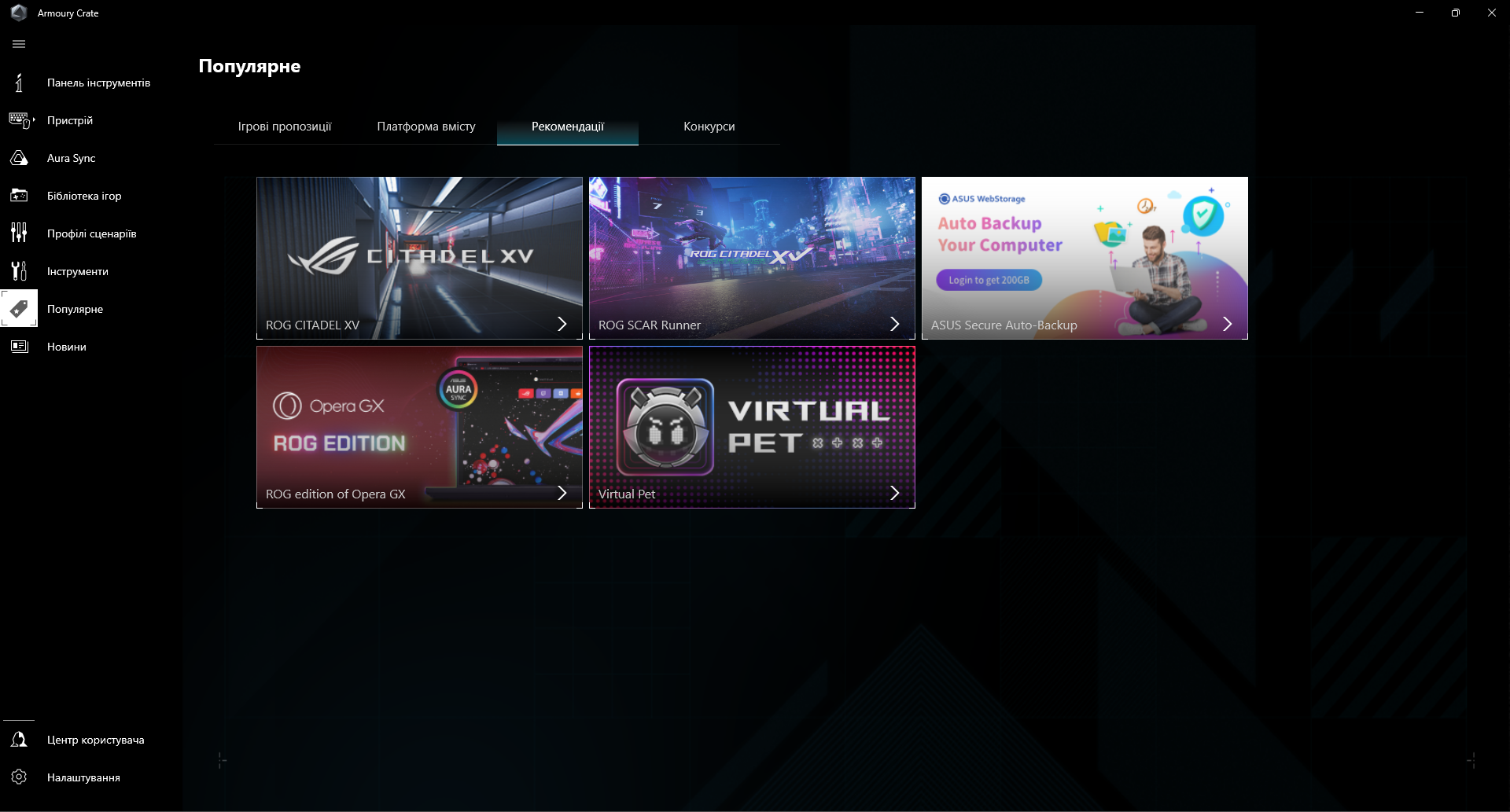

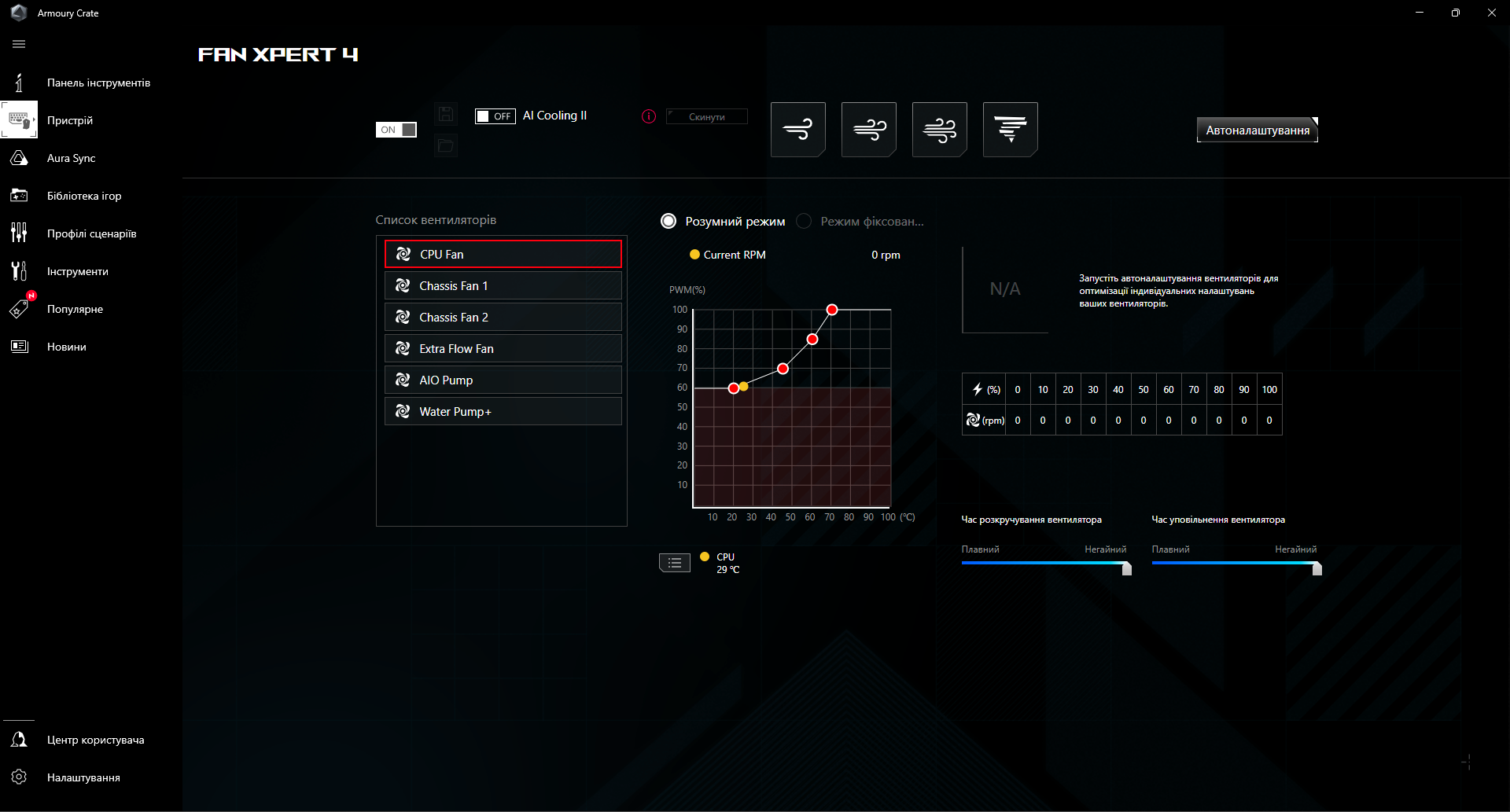

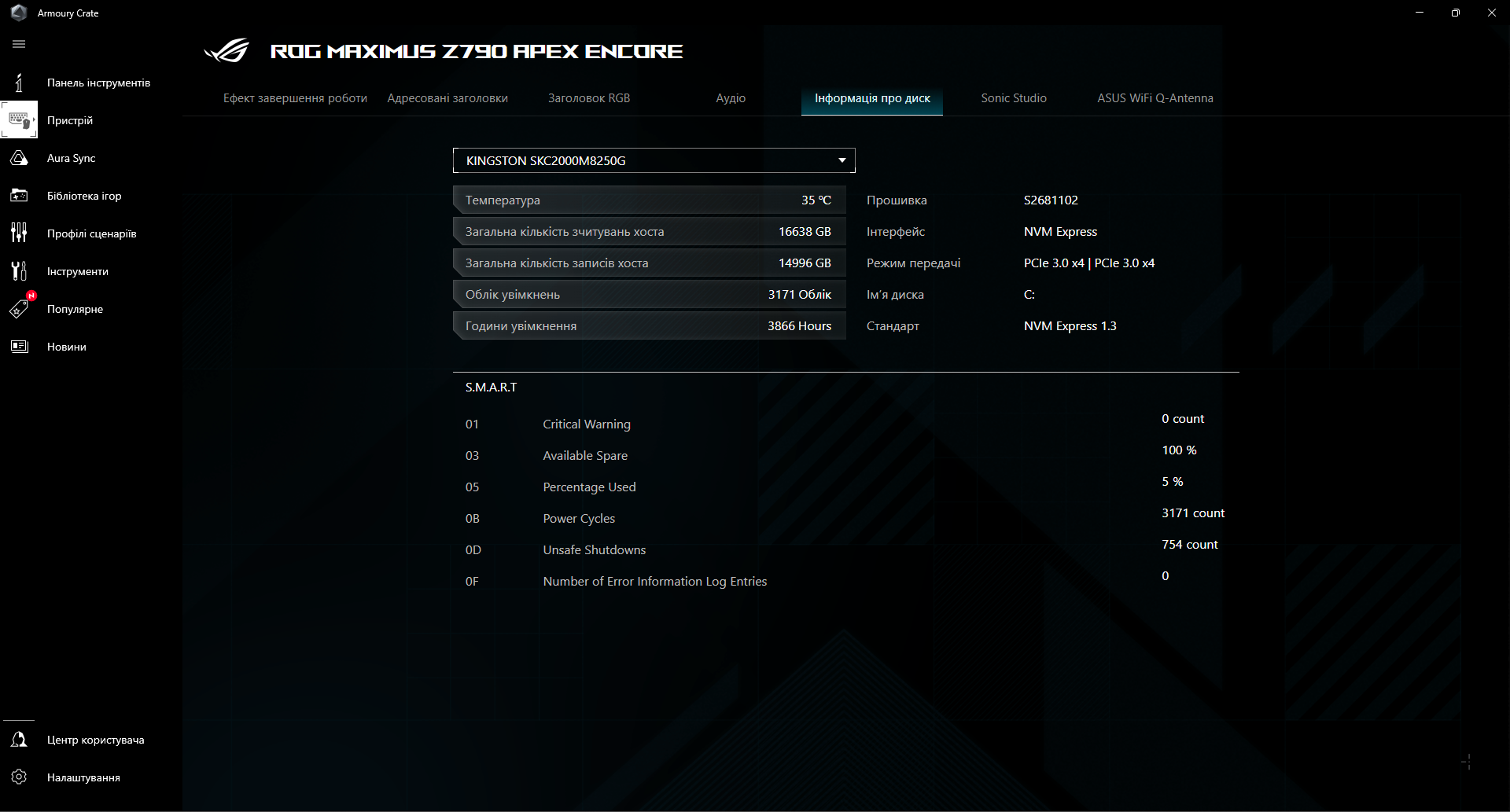

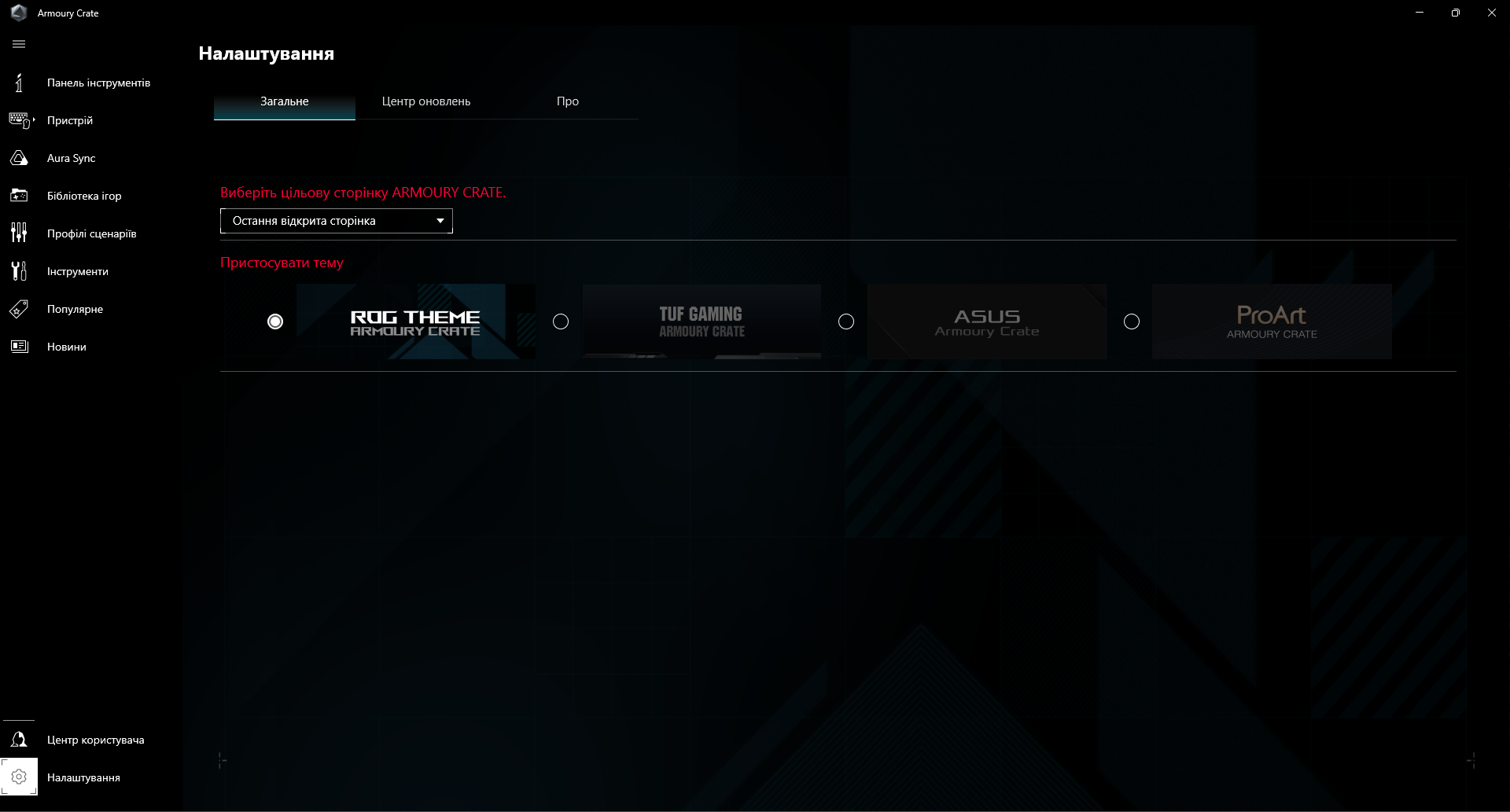

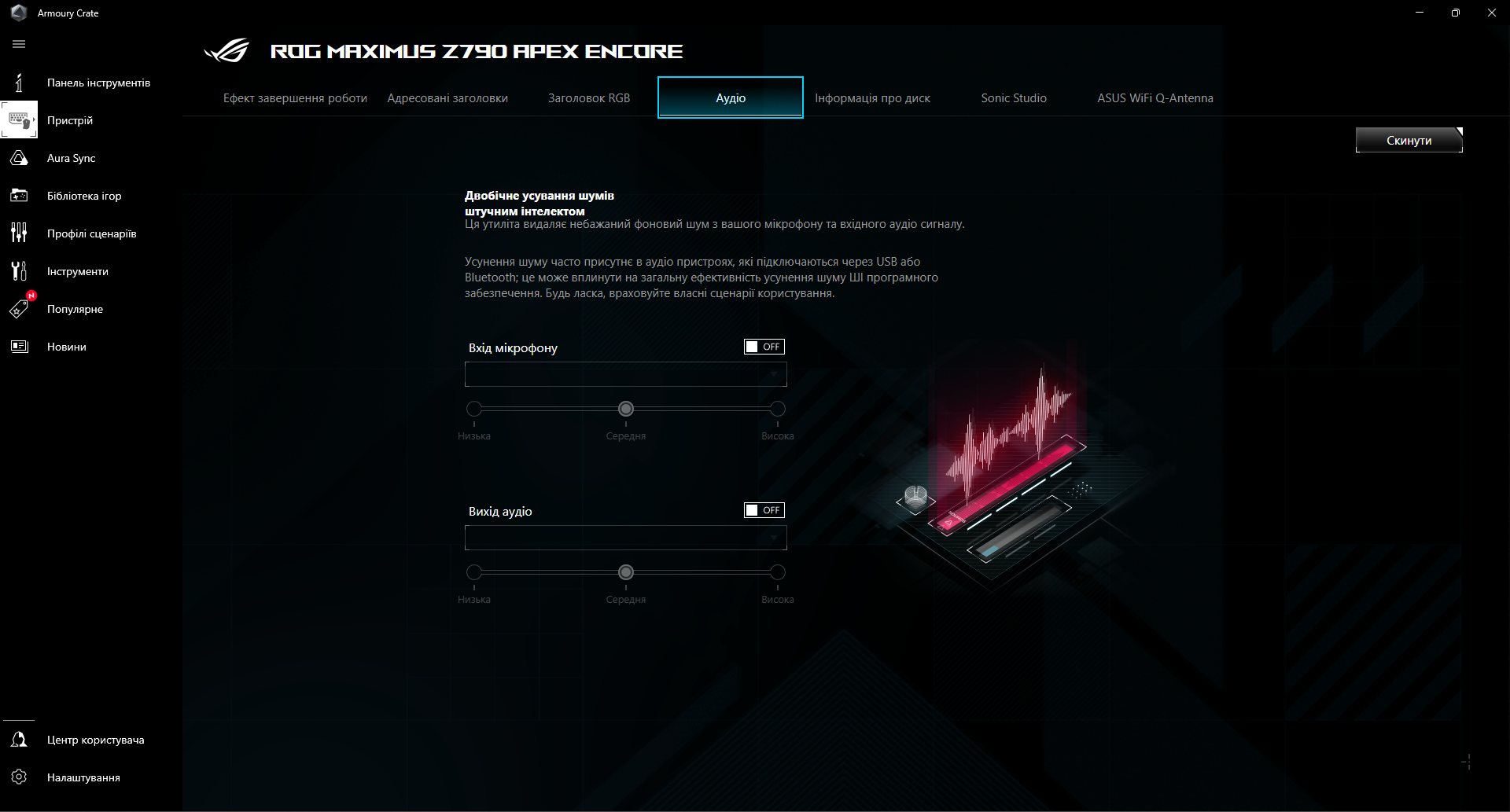

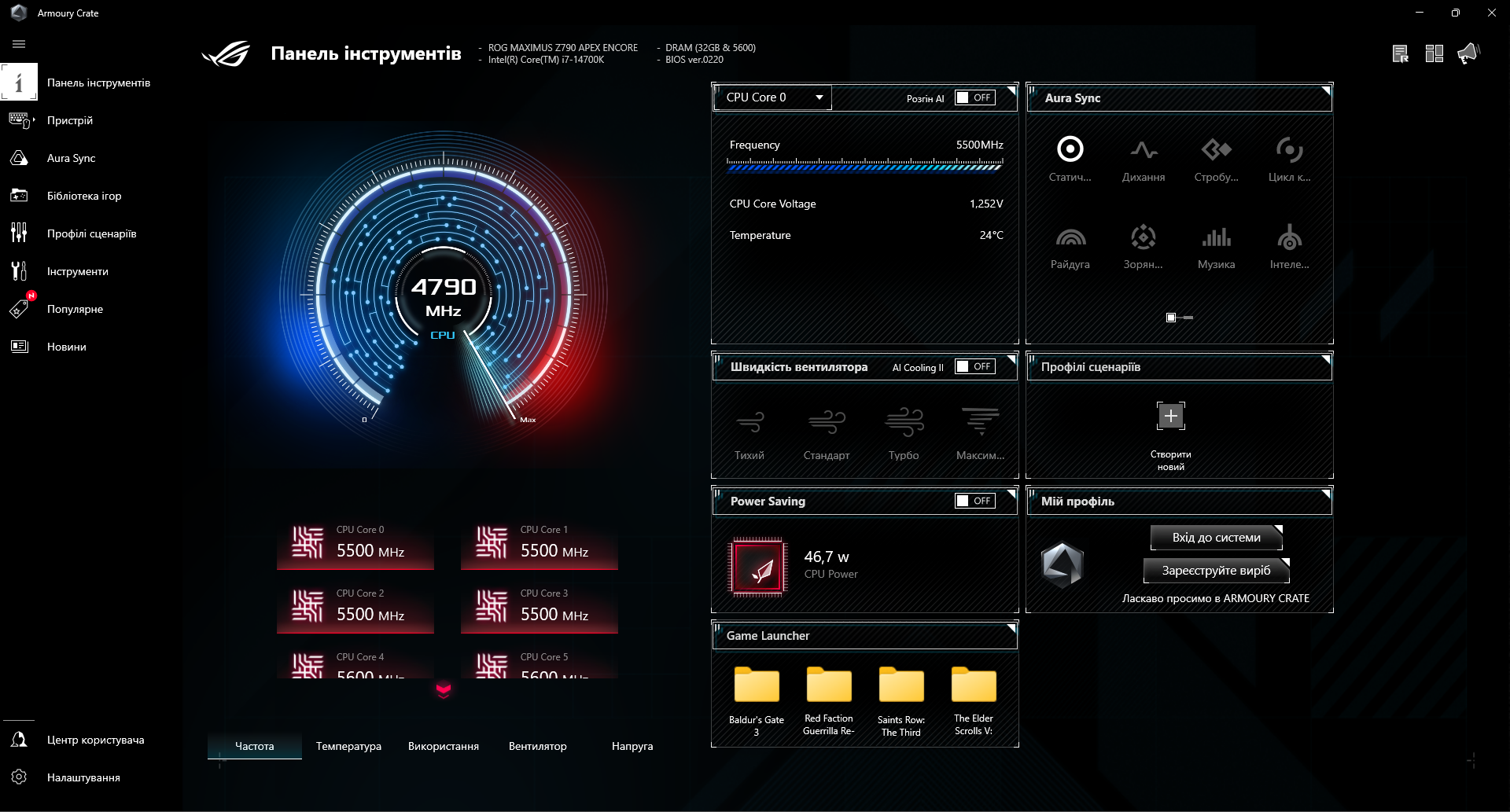

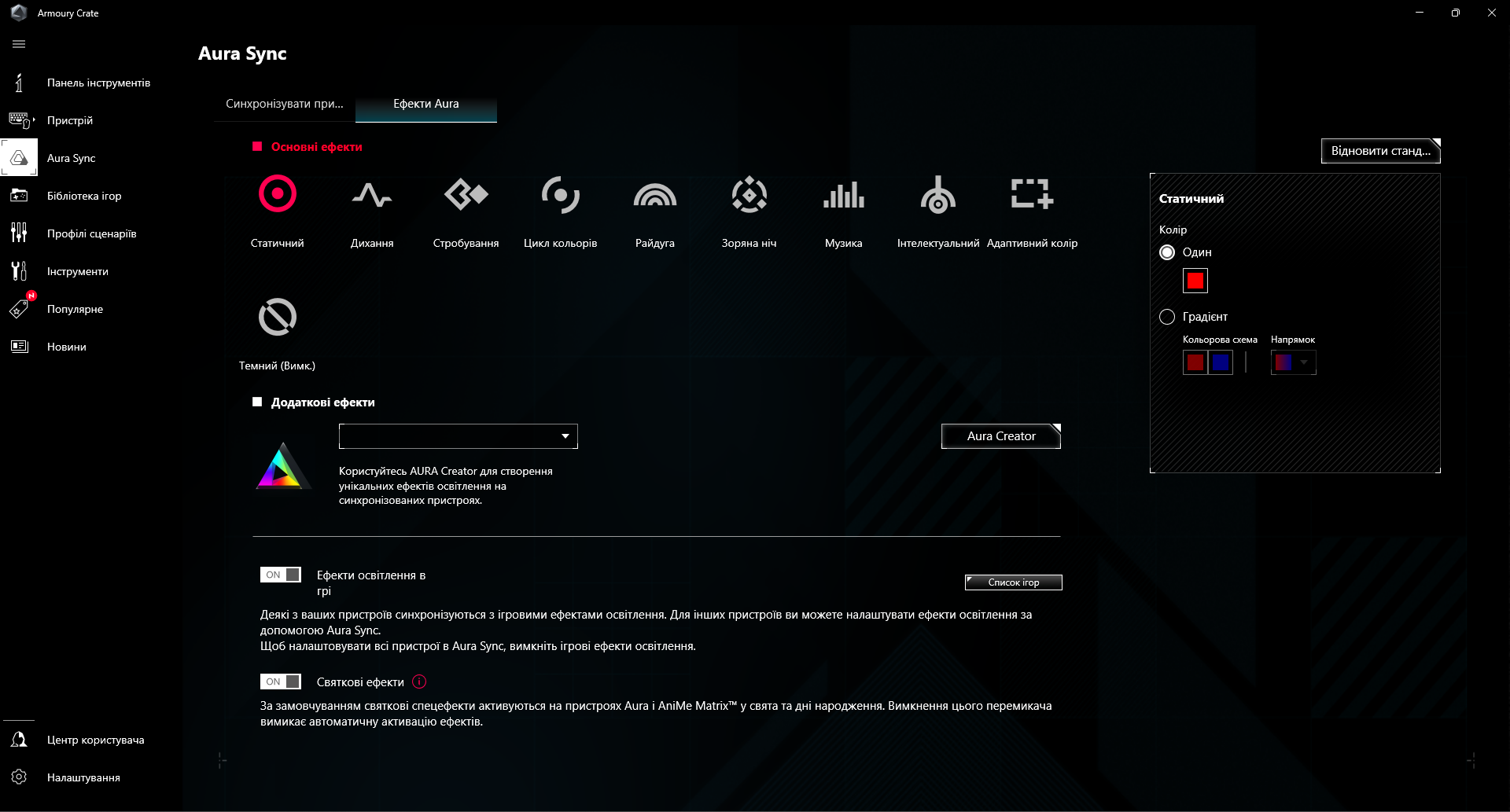

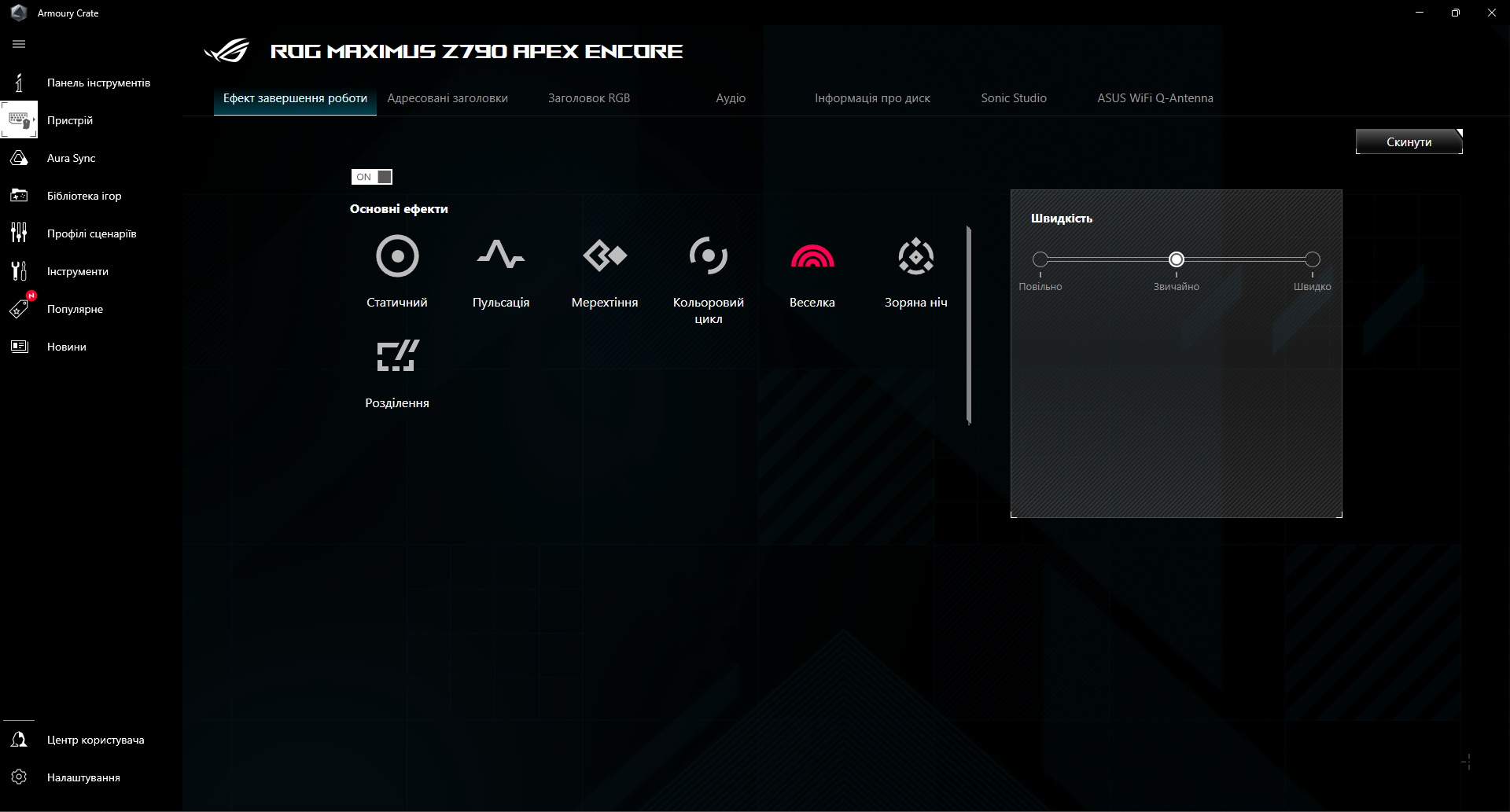

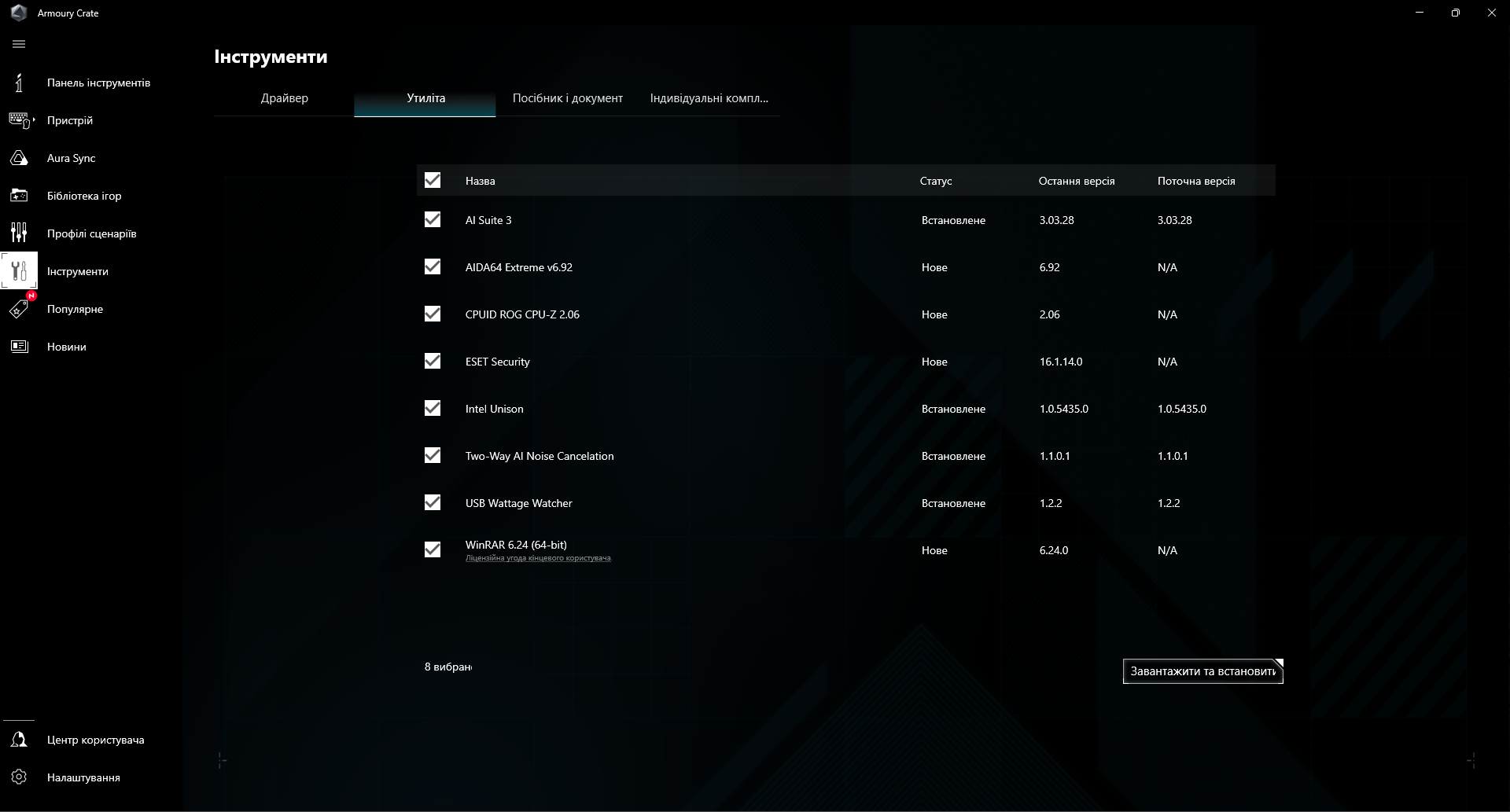

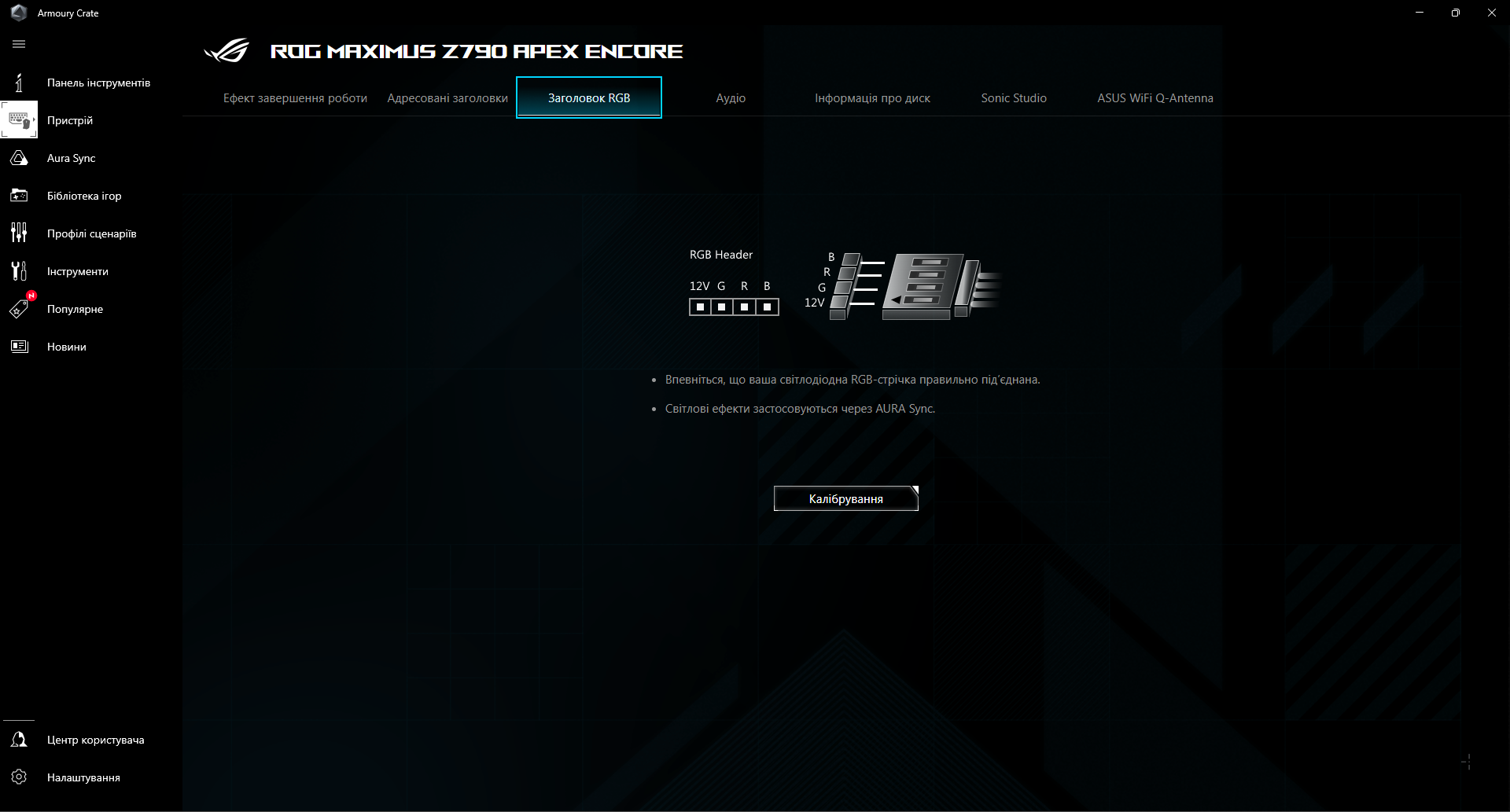

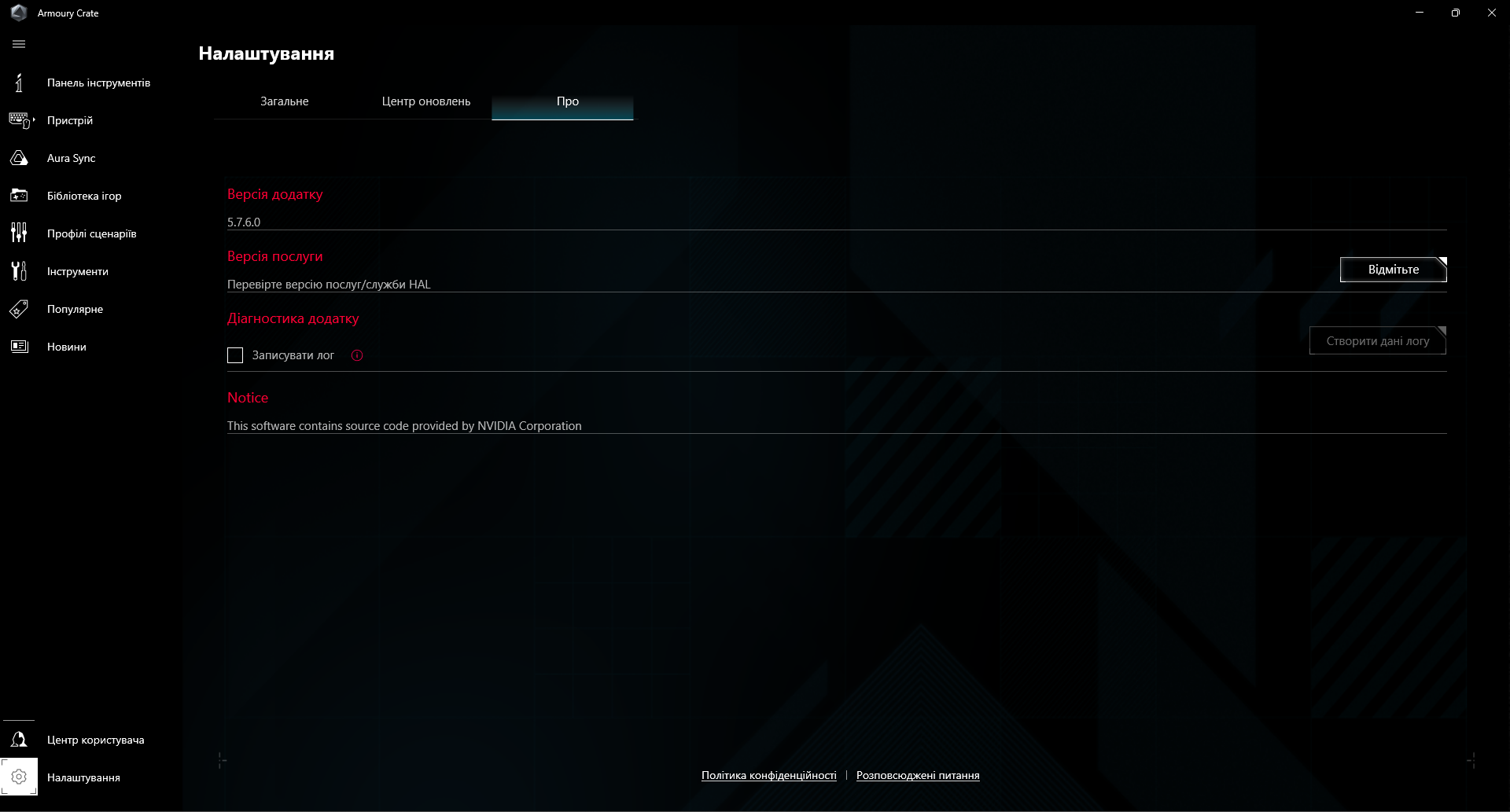

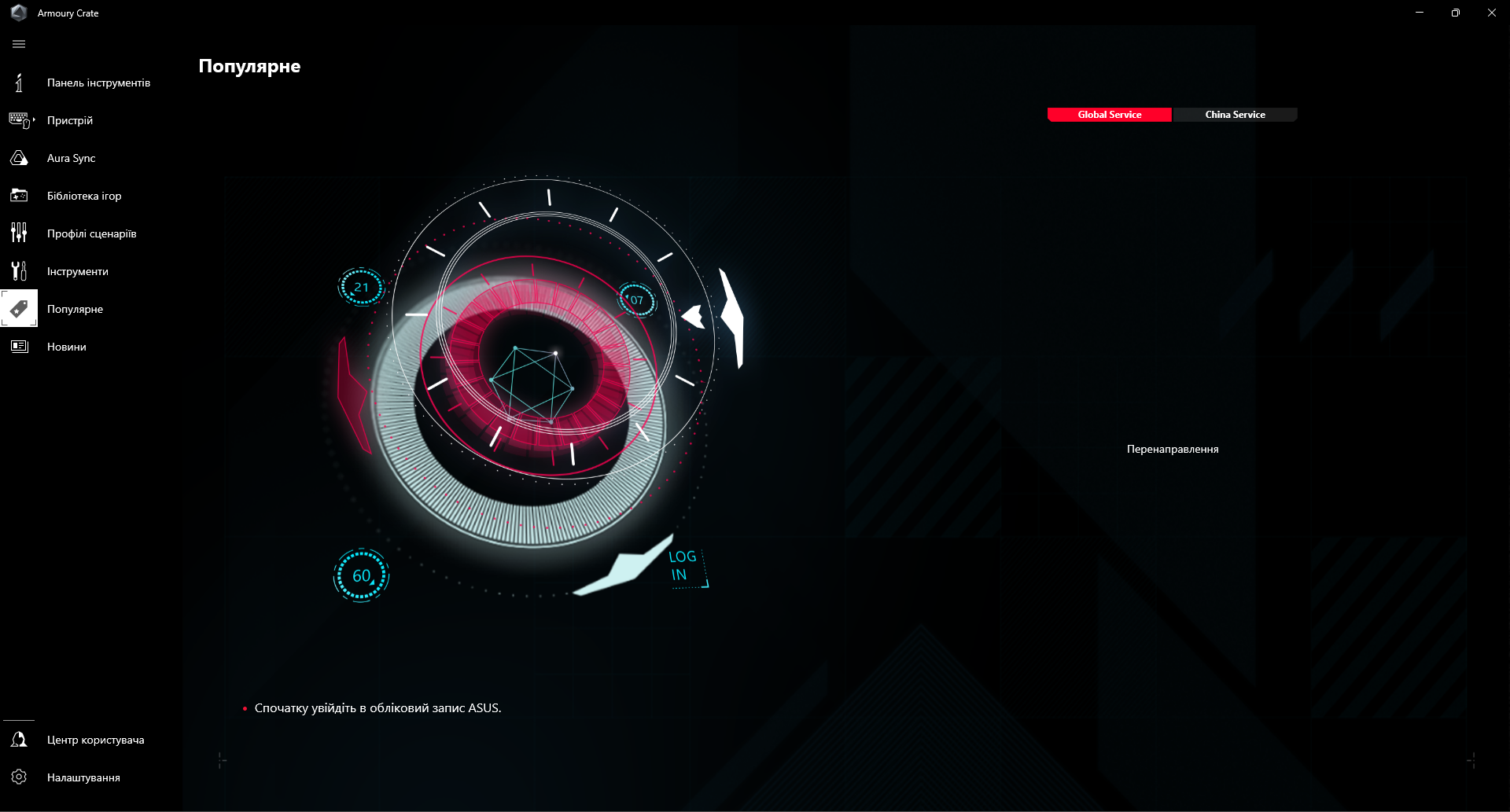

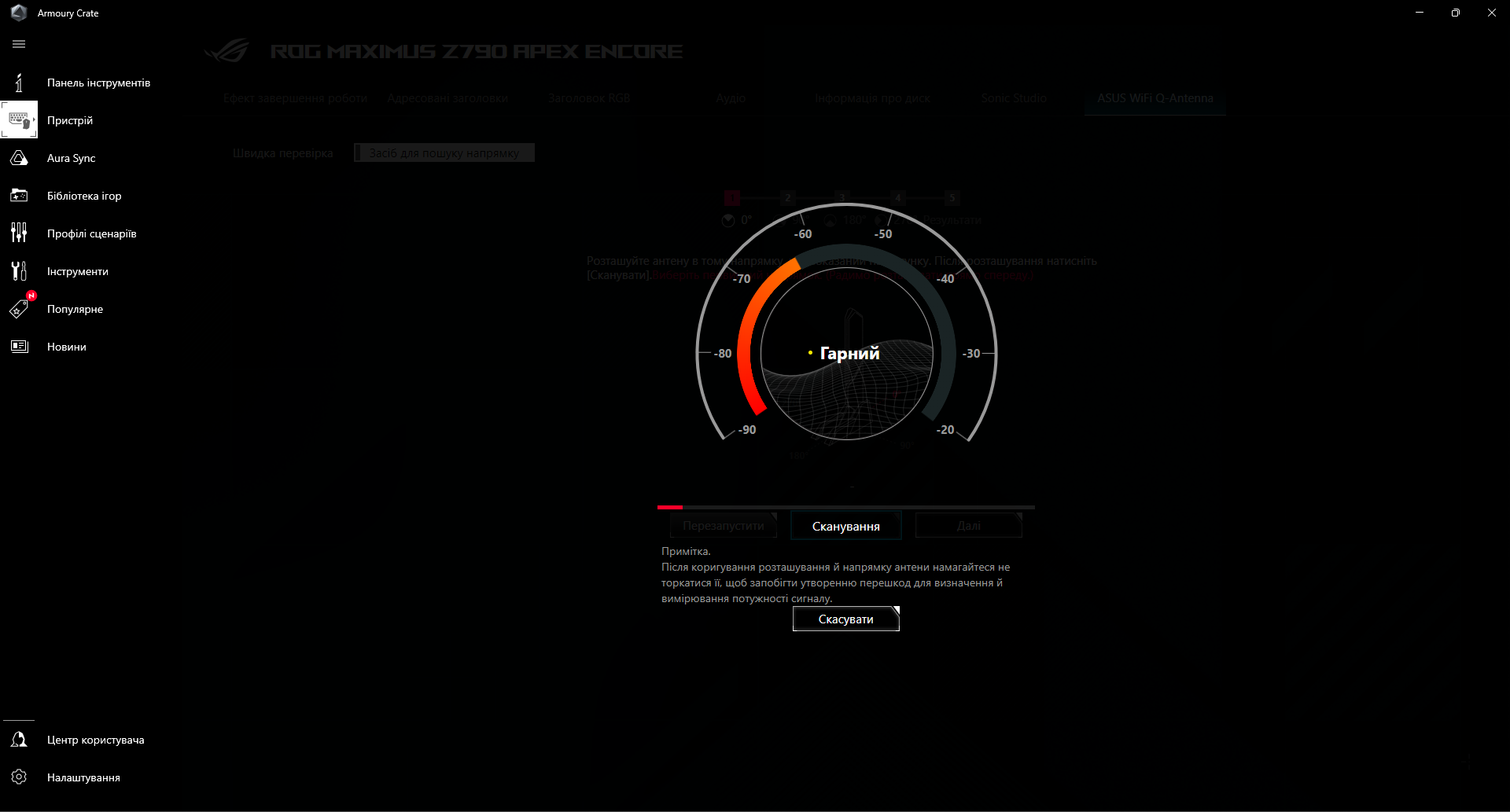

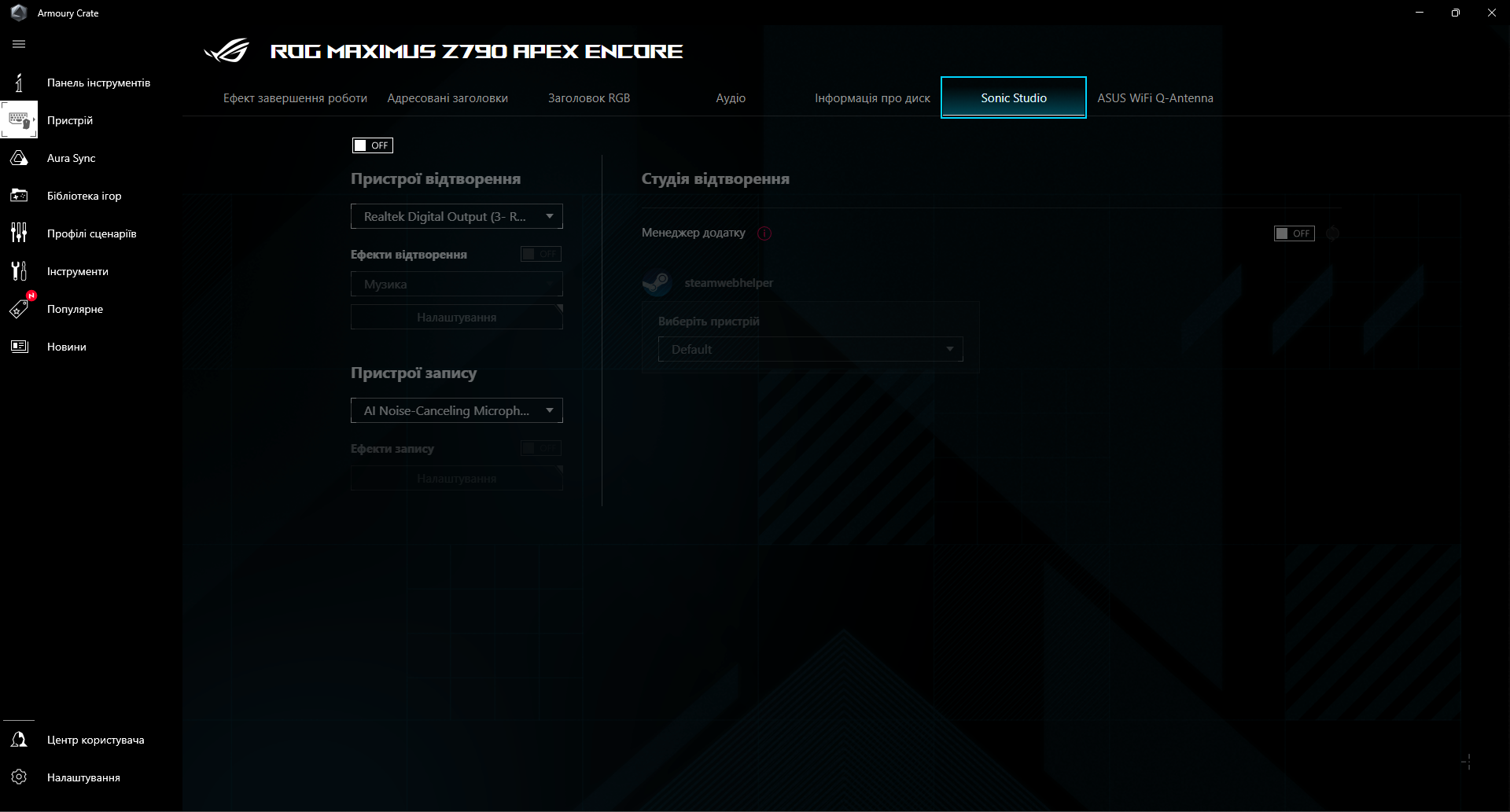

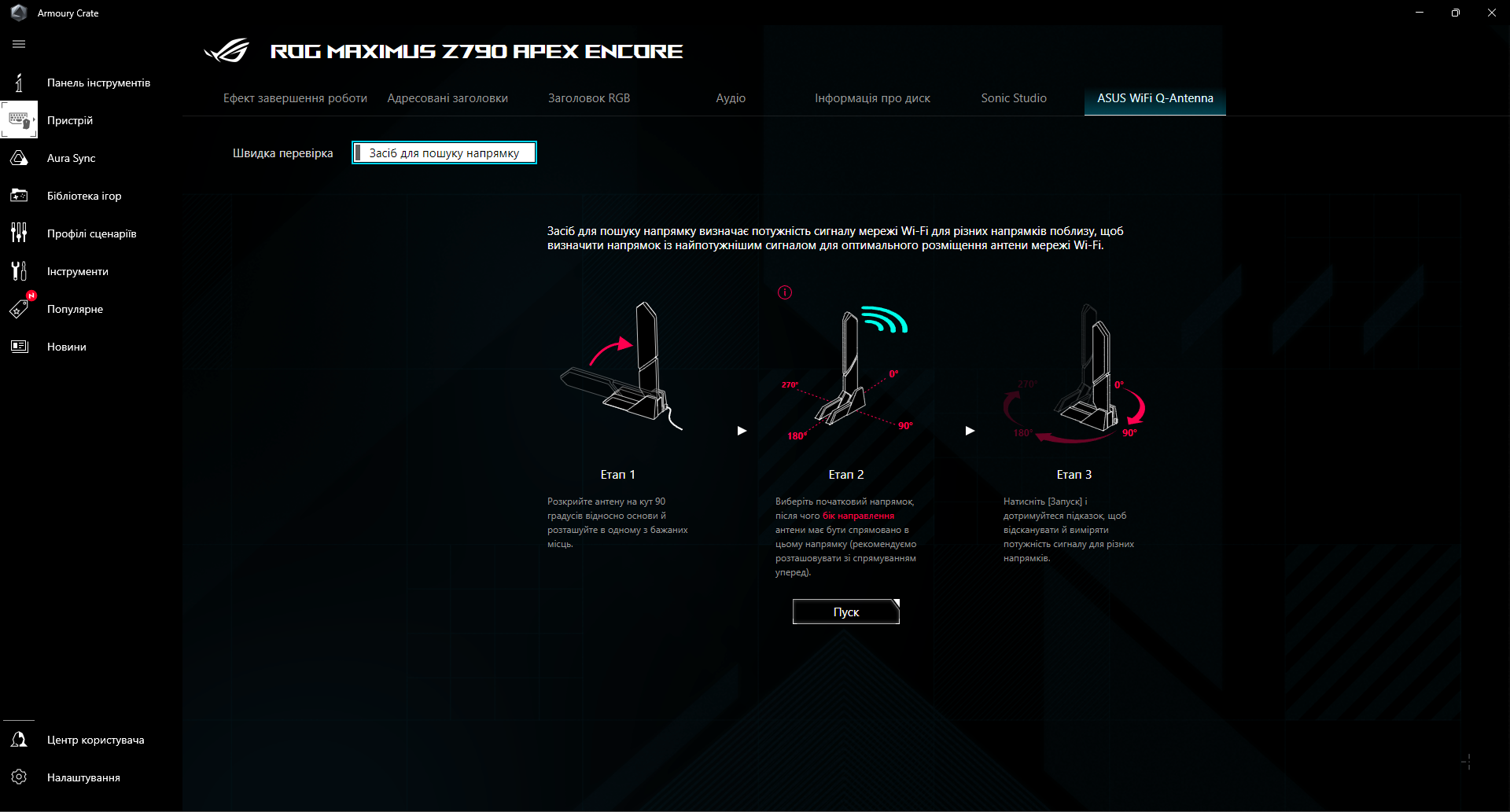

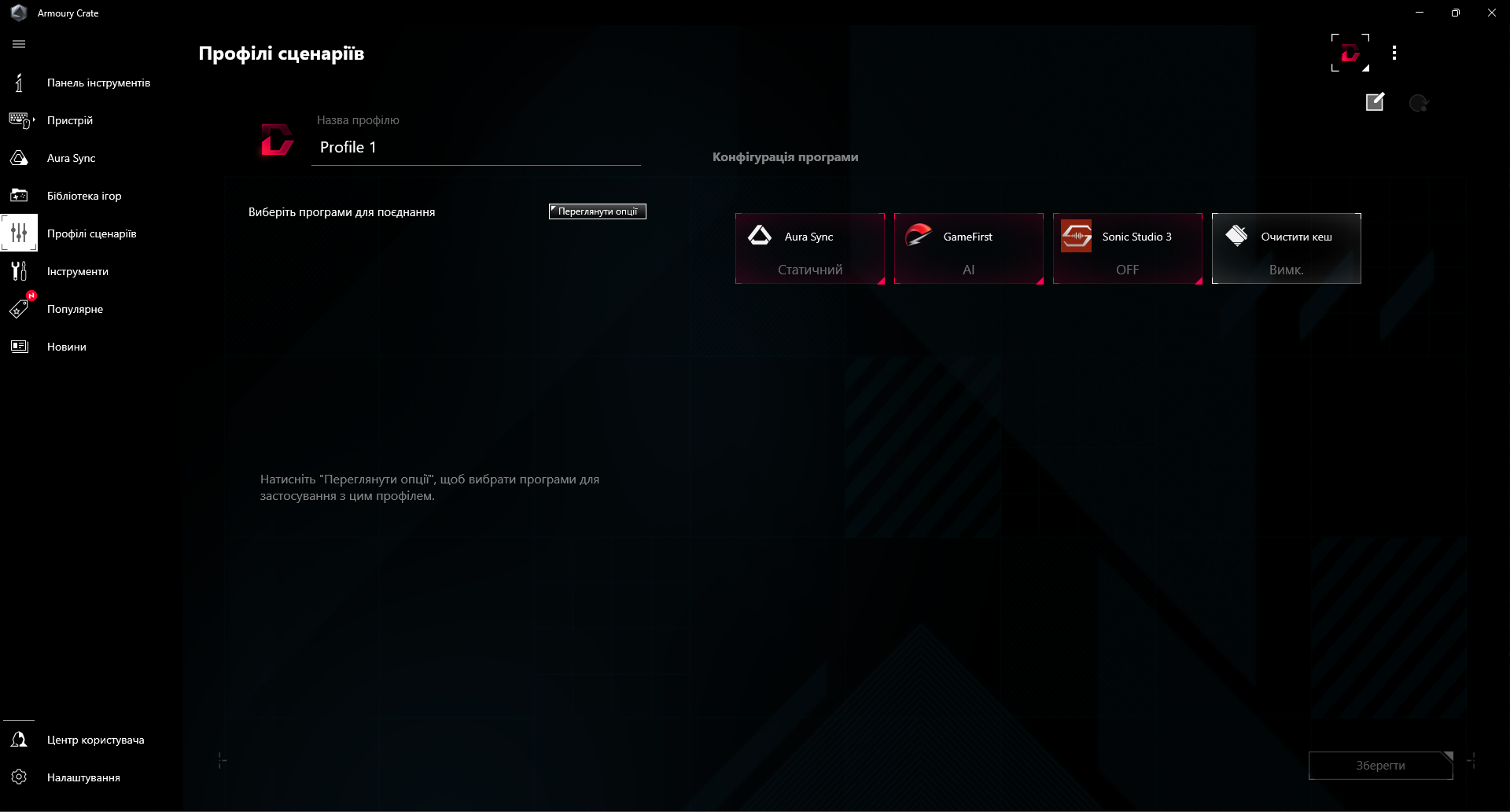

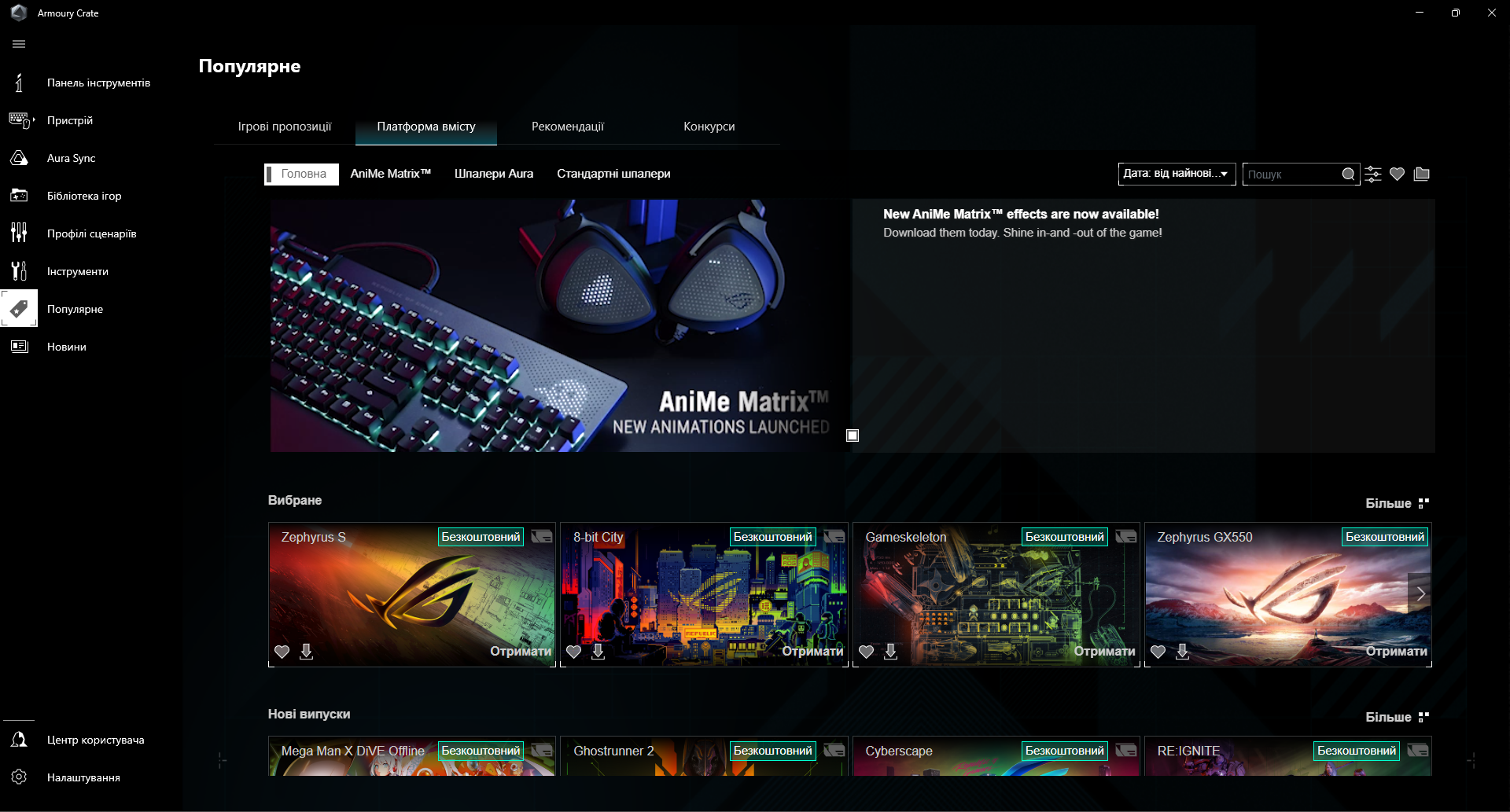

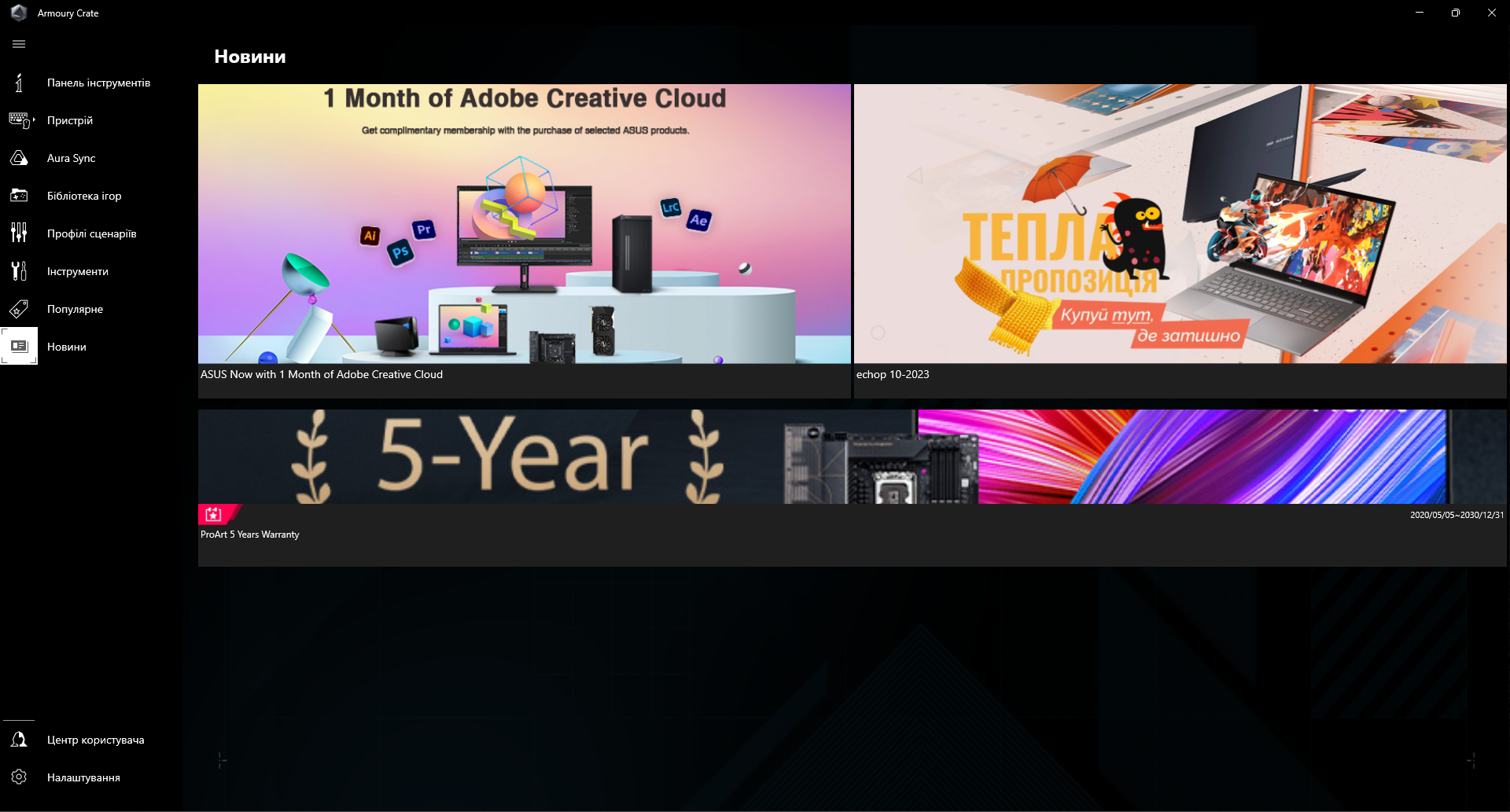

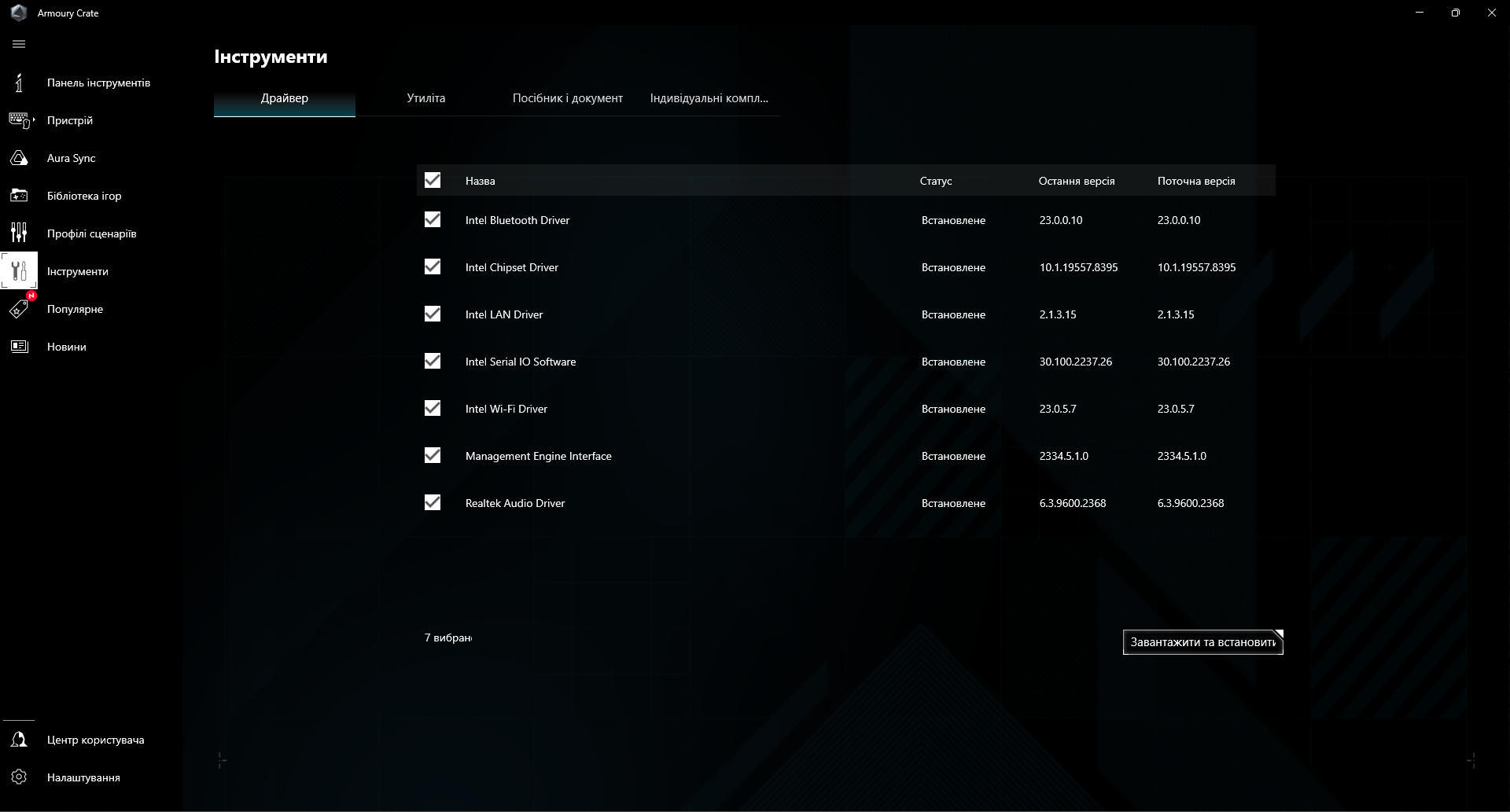

Головний хаб пристроїв та продукції ASUS — Armoury Crate. Завдяки йому все синхронізується та керуються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення по різних вузлах платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання. Також присутня підтримка української локалізації.

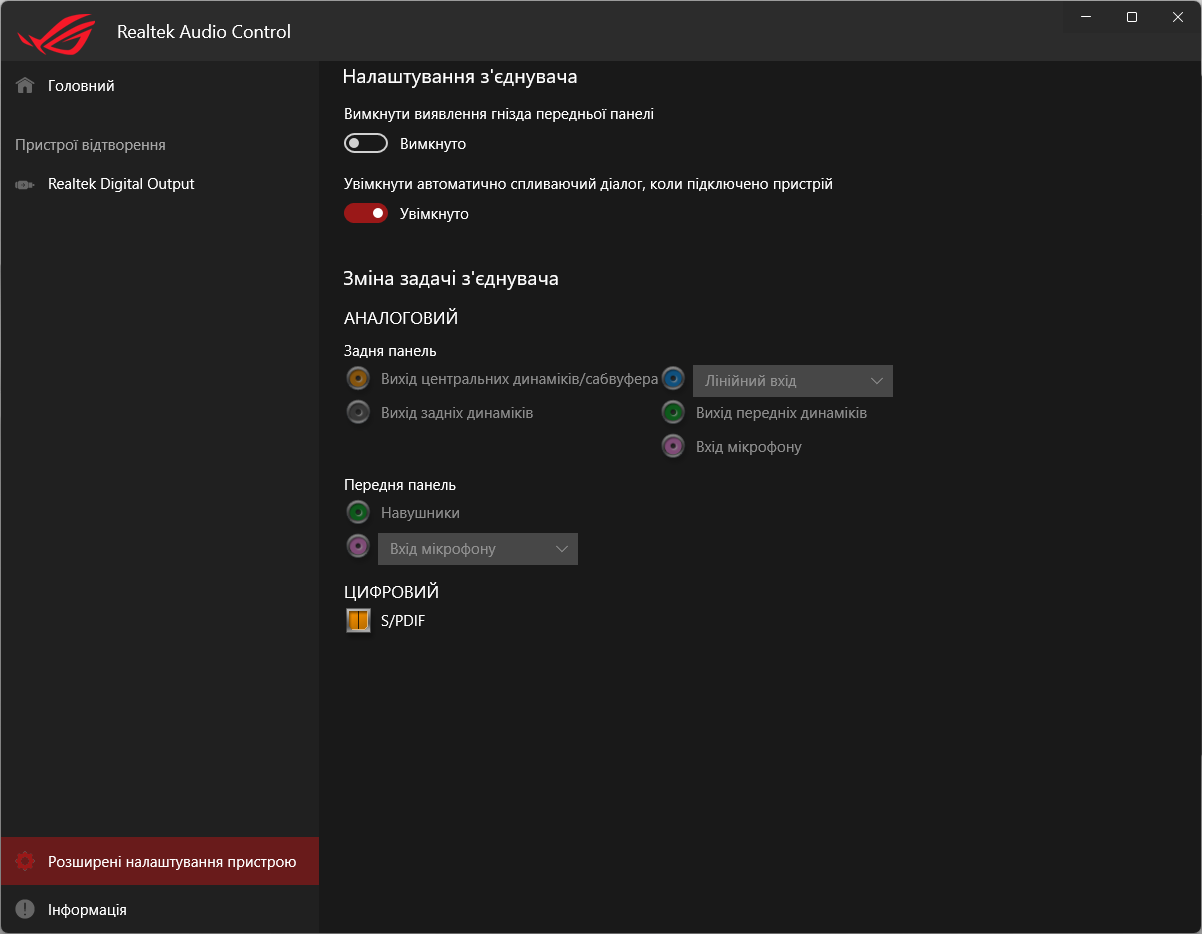

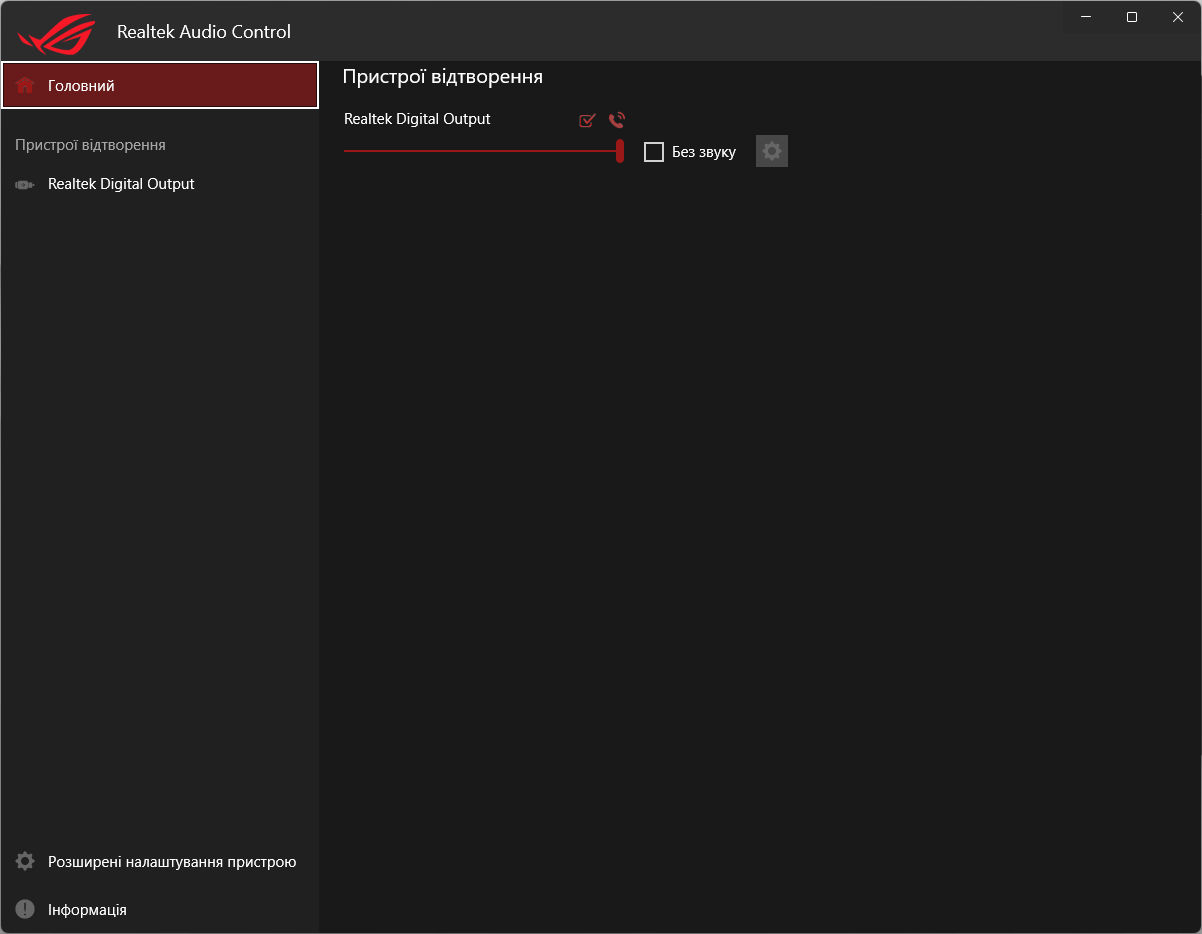

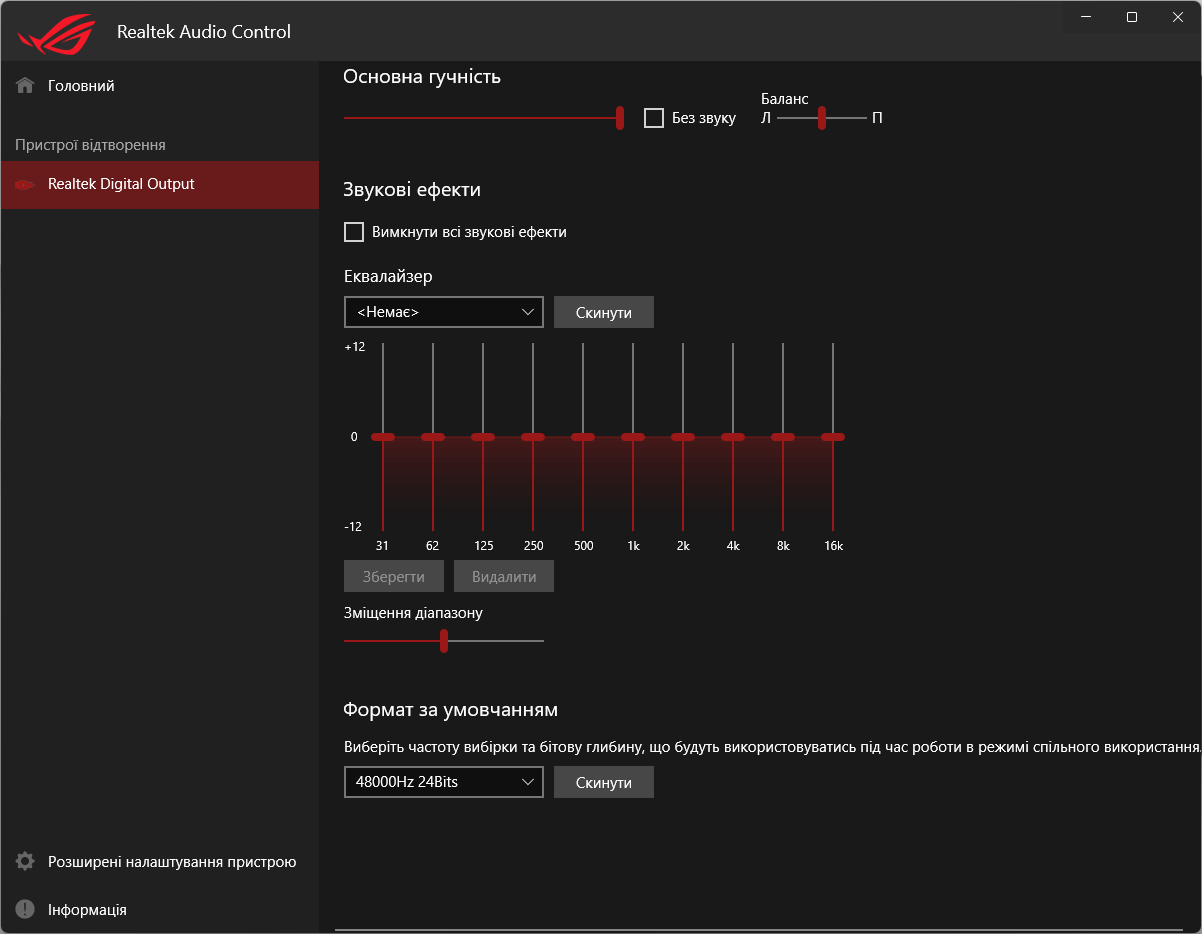

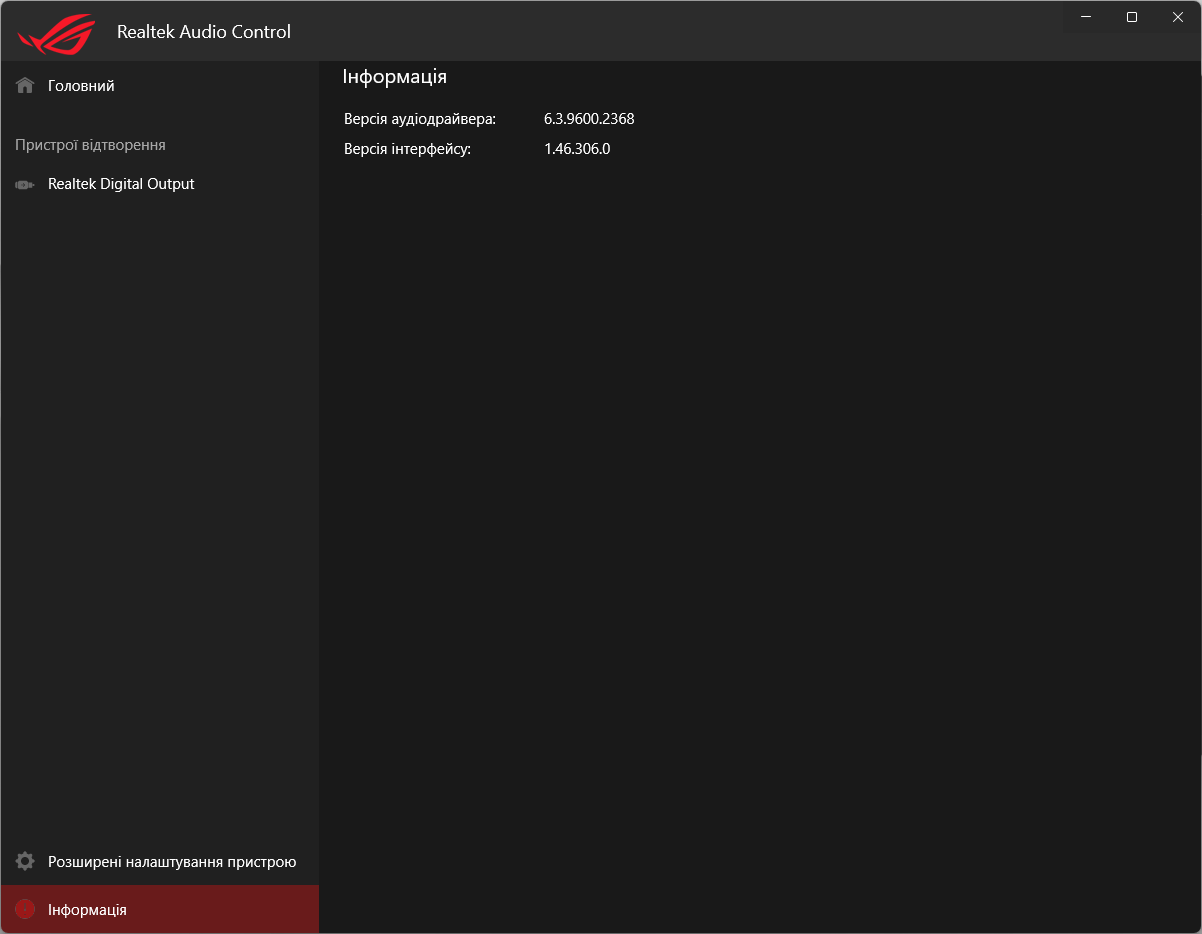

ПЗ Realtek Audio Control стилізовано під лінійку продуктів ROG.
