Серія материнських плат ROG Maximus Hero завжди була універсальним рішенням для ентузіастів, яка без проблем могла задовольнити як потреби звичайних геймерів, так й оверклокерів. Не дивлячись на зникнення порядкового номера з назви продукту, пріоритети виробника не змінились. Скажімо так, нова ітерація Hero також готова для «розкачки» моніторів 500 Гц для кіберспортсменів, та вичавити всі соки з залізяччя для оверклокерів. Подивимось на що вона спроможна!
Характеристики
| Виробник | ASUS |
|---|---|
| Модель та сторінка продукту | ROG Maximus Z790 Hero |
| Чипсет | Intel Z790 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 та 13 покоління (Alder Lake, Raptor Lake) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800-5600 МГц, 5800-7800+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU, 1 x PCI Express 5.0 x16 (x8) — CPU, 1 x PCI Express 4.0 x16 (x4, x4/x4 ROG Hyper M.2) — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, SATA, 2242/2260/2280) — Z790 1 x PCI Express 5.0 x4 Hyper M.2_1 (Key M, 2242/2260/2280/22110) 1 x PCI Express 4.0 x4 Hyper M.2_2 (Key M, 2242/2260/2280/22110) |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 8x 4pin, 1x 3pin |
| Порт PS/2 | – |
| Порти USB | I/O-панель: 4 x USB 3.2 Gen 1, 5 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C), 2 x Thunderbolt 4 (USB Type C) Контактні групи: 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт) |
| Serial ATA | 6 x SATA 6 Гбіт/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, NVMe) |
| Вбудований звук | ROG SupremeFX 7.1 (Realtek ALC4082 + ESS ES9218 QUAD DAC) |
| S/PDIF | + (оптичний) |
| Мережеві можливості | 1 х Intel I226V (2.5 Gigabit Ethernet) Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3 |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x Aura RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Extreme OC Kit, Front Panel USB 3.2 Gen 2x2 with Quick Charge 4+ Support, AURA Sync, ASUS EZ DIY, ASUS Thermal Solution, ASUS Q-Design |
| Вартість, грн | 26629 |

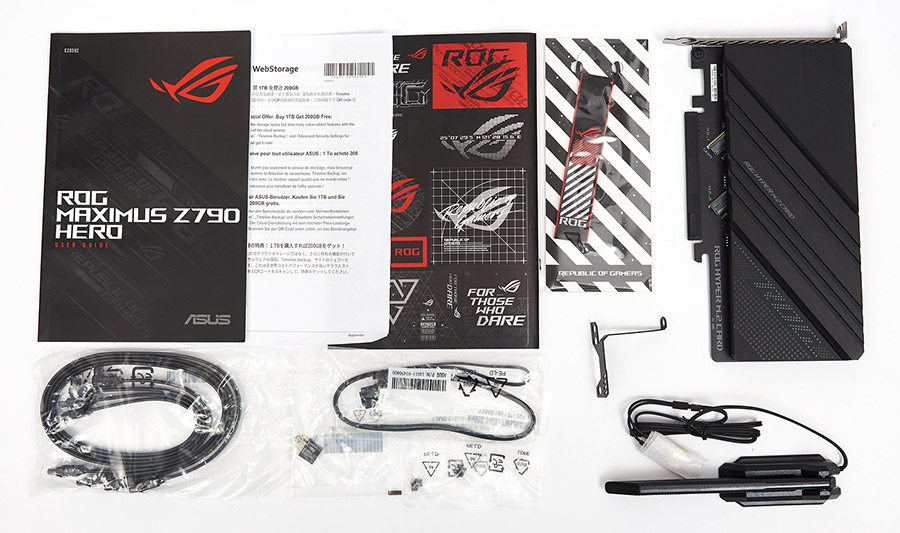

Комплект постачання
Цього разу материнська плата потрапила на тестування без заводської коробки. Комплект з платою повинен бути такий:
- інструкція користувача, швидкого початку, подяка за покупку та інше;
- комплект декоративних наліпок;
- флеш-драйв з комплектними драйверами та ПЗ;
- чотири чорні SATA-кабелі з металевою клямкою (два кутові, два прямі);
- M.2 Q-Latch для накопичувачів M.2 та карти розширення ROG Hyper M.2;
- дріт ARGB для роботи з колодками RGB;
- складена антена Wi-Fi з платформою на магніті;
- колодка для зручного підключення кабелів передньої панелі корпусу;
- тримач вентилятора для VRM;
- тримач вентилятора для DRAM;
- дармовис для ключів;
- карта розширення PCI-E ROG Hyper M.2.
Зовнішній вигляд

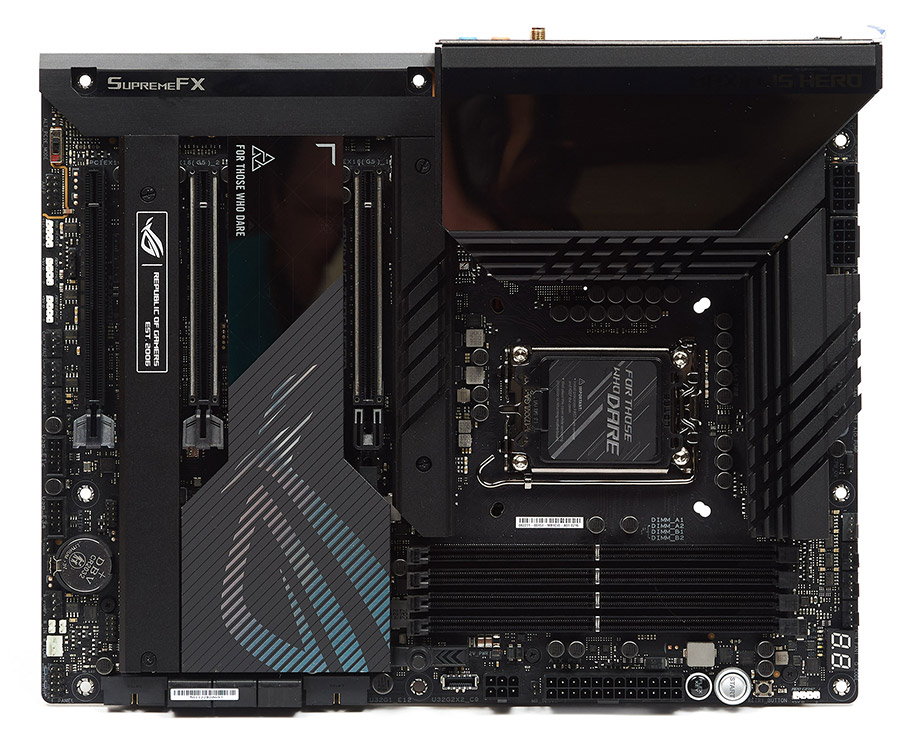

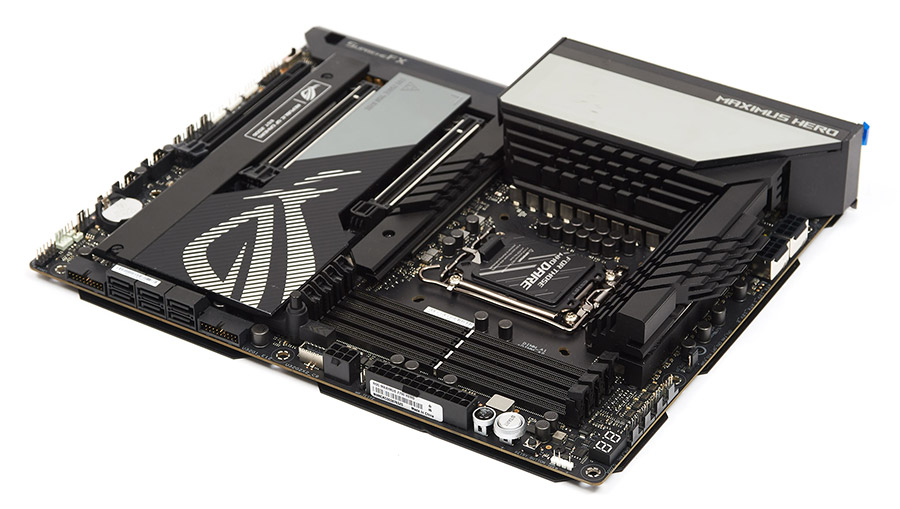

Значна частина материнської плати прихована за радіаторами, традиційно використовується темна палітра: чорний текстоліт, сірі та чорні радіатори. Також присутнє RGB в області I/O.

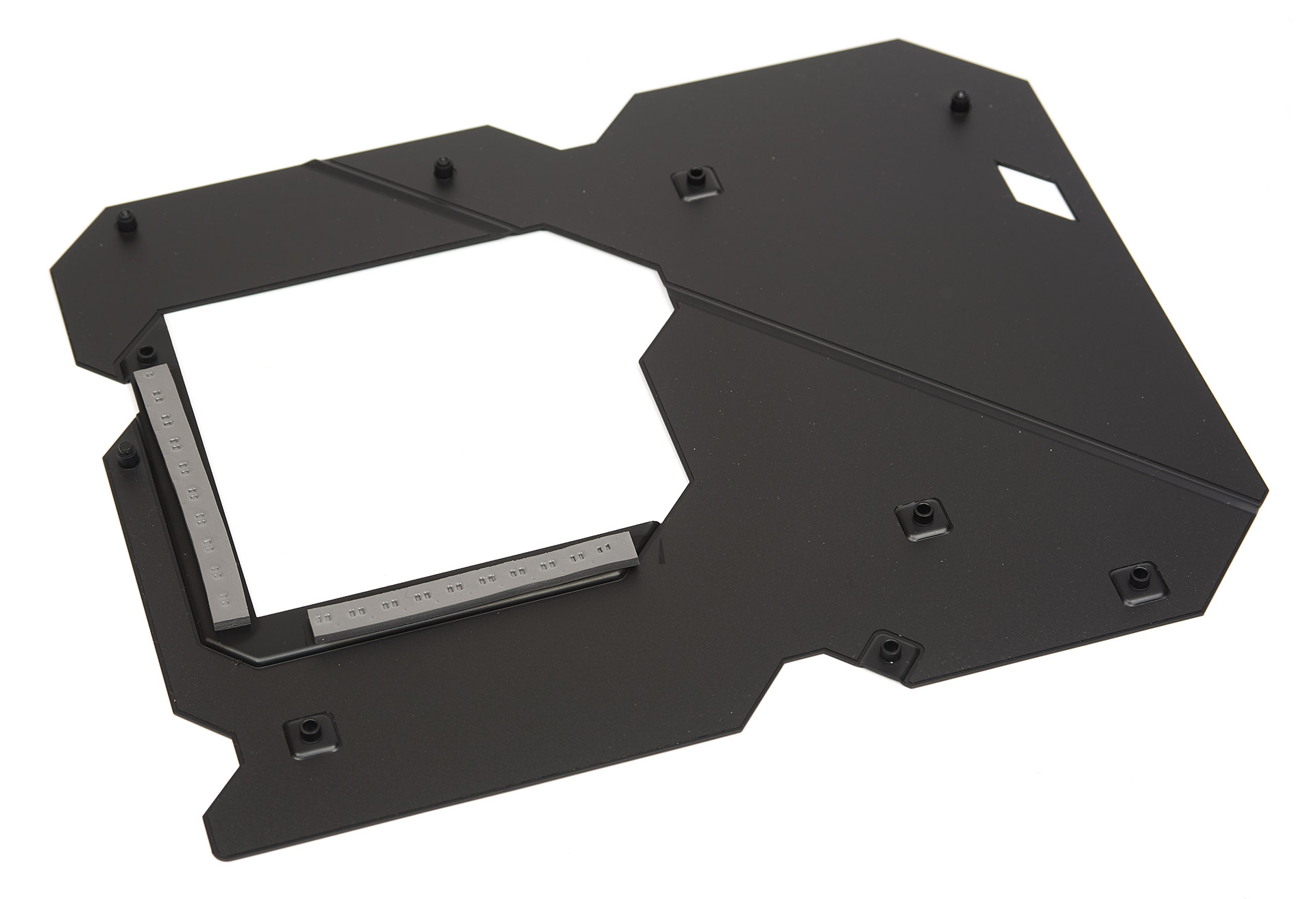

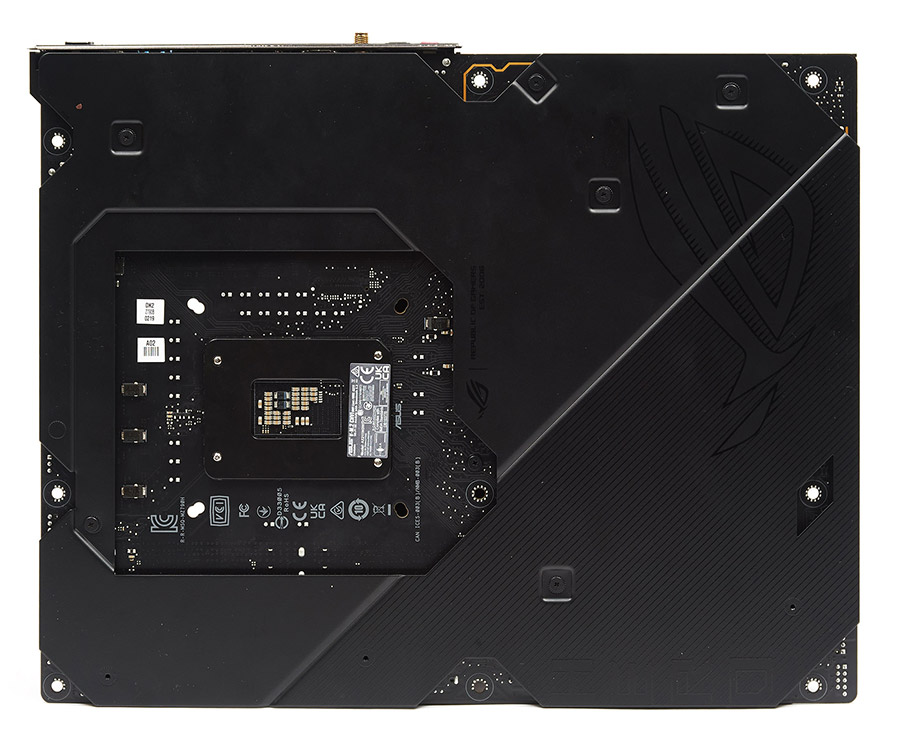

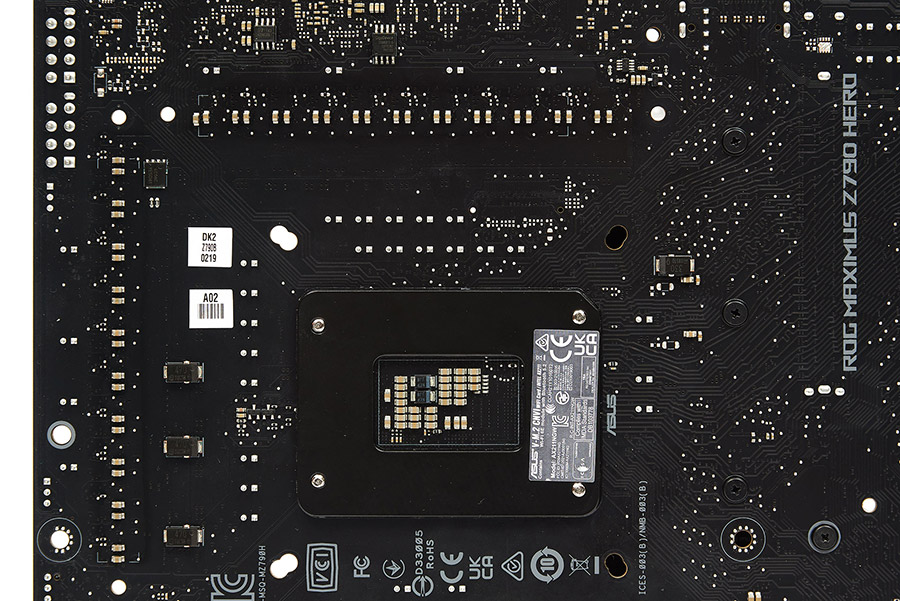

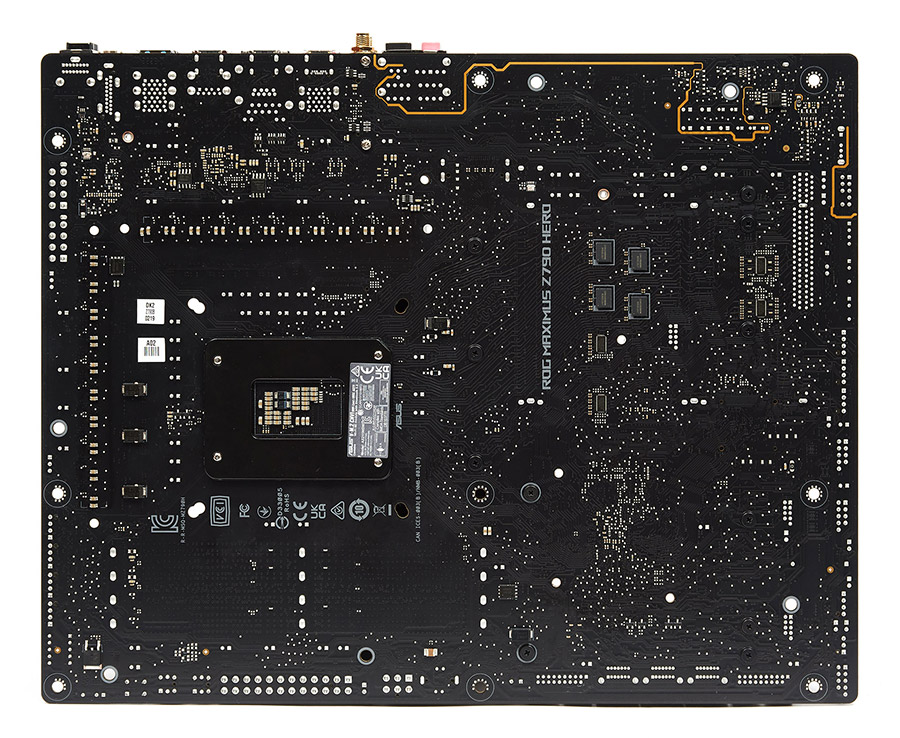

Зворотна частина плати споряджена рамою жорсткості, що також бере участь у відведенні тепла в зоні VRM.
Вона охоплює майже всю площу.

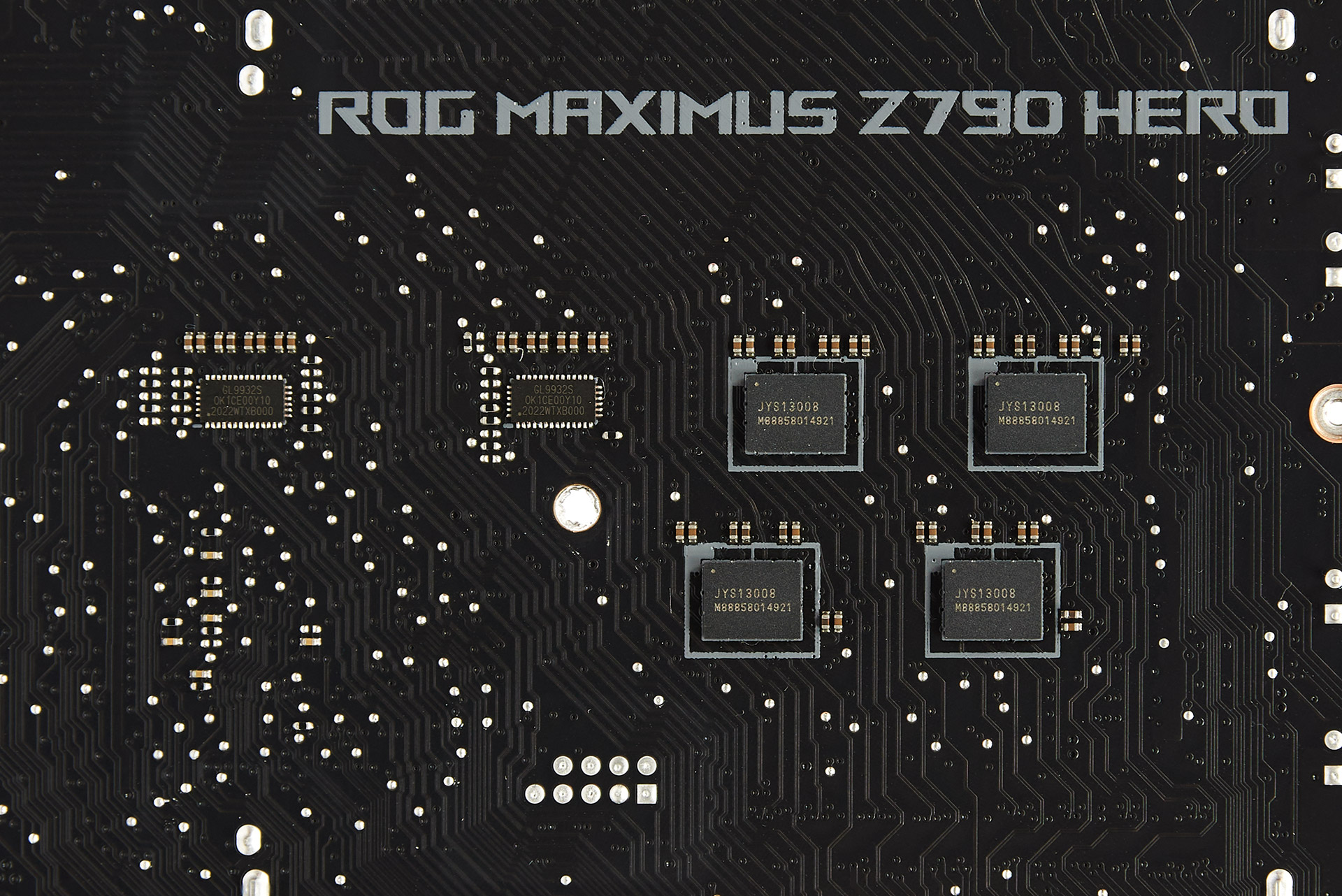

Також на зворотну сторону виробник вивів редрайвери.

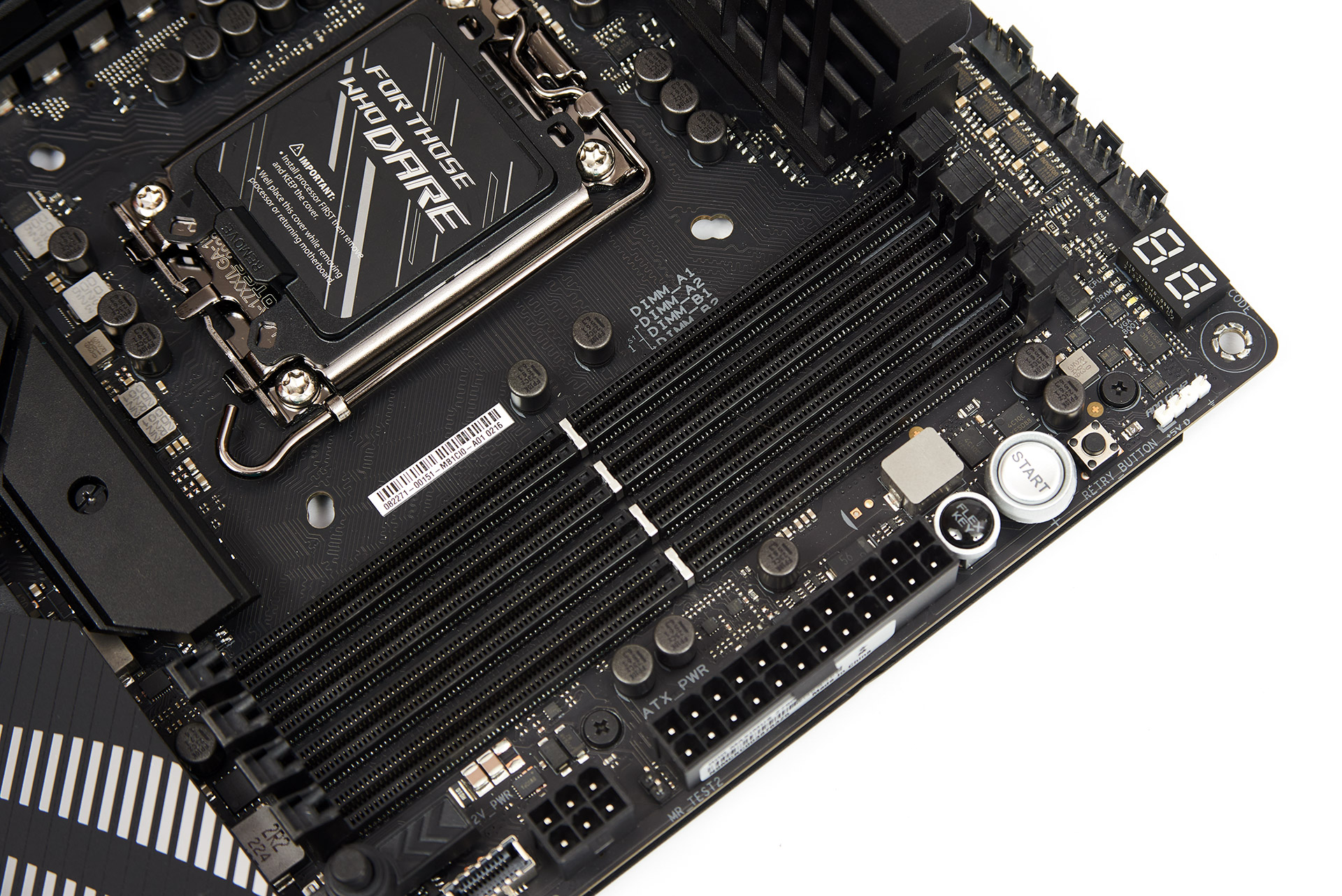

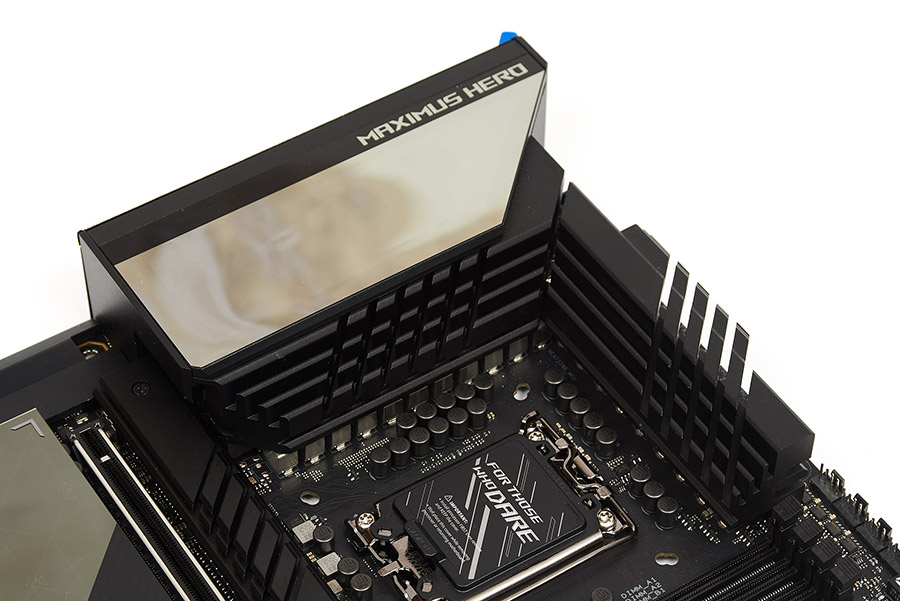

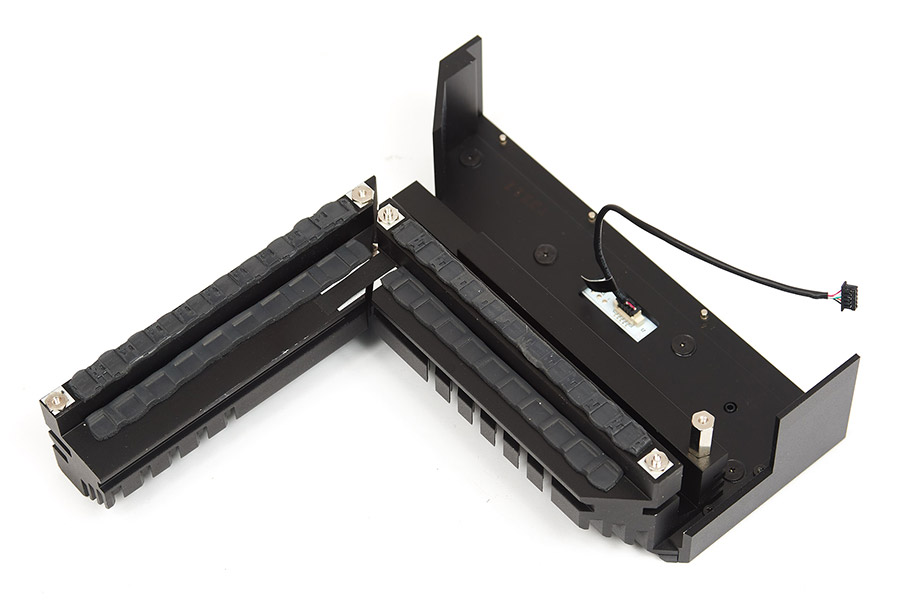

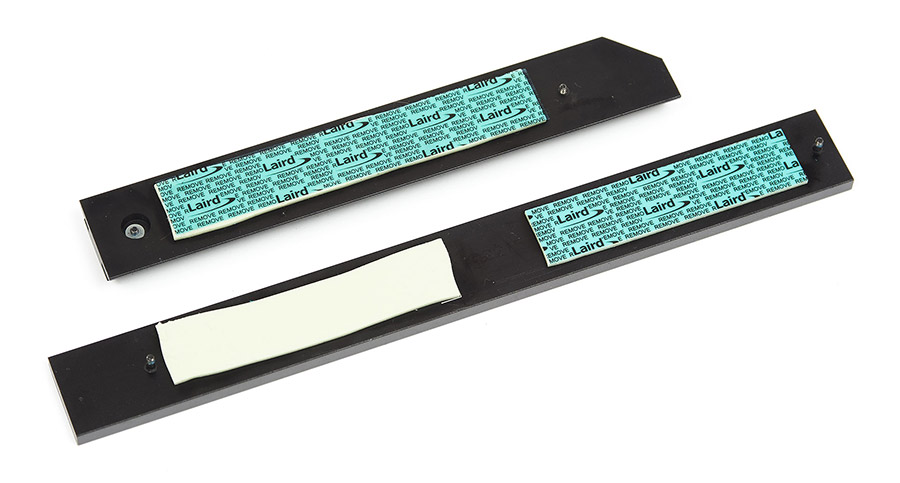

Як і у попередника Z690 Hero присутнє дублювання монтажних отворів LGA 1200 для розширення кількості сумісних систем охолодження. Слоти ОЗП мають засувки лише з однієї сторони. Система охолодження VRM розширена до зони I/O. Використовується двосекційний радіатор, кріплення на болтах, а контакт з силовими елементами відбувається через термопрокладки.

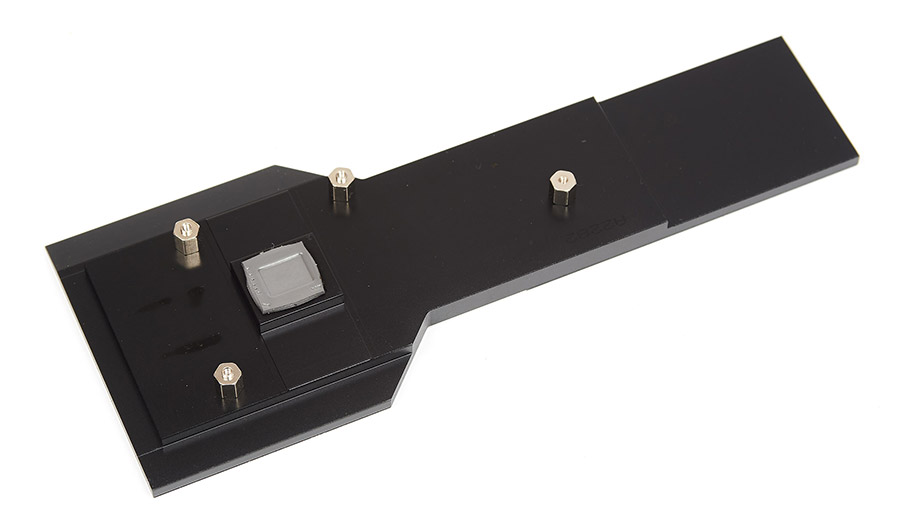

За охолодження чипсета відповідає досить великий радіатор, що розширено до зони слотів PCI-E. Це чудово з точки зору тепломісткості та відводу тепла, але при наявності чималої відеокарти на кшталт GeForce RTX 4090 така конструкція не дуже то і виграшна на фоні малих радіаторів з ребрами, а може бути навіть програшною. Контакт відбувається через термопрокладку, кріплення на чотирьох гвинтах.

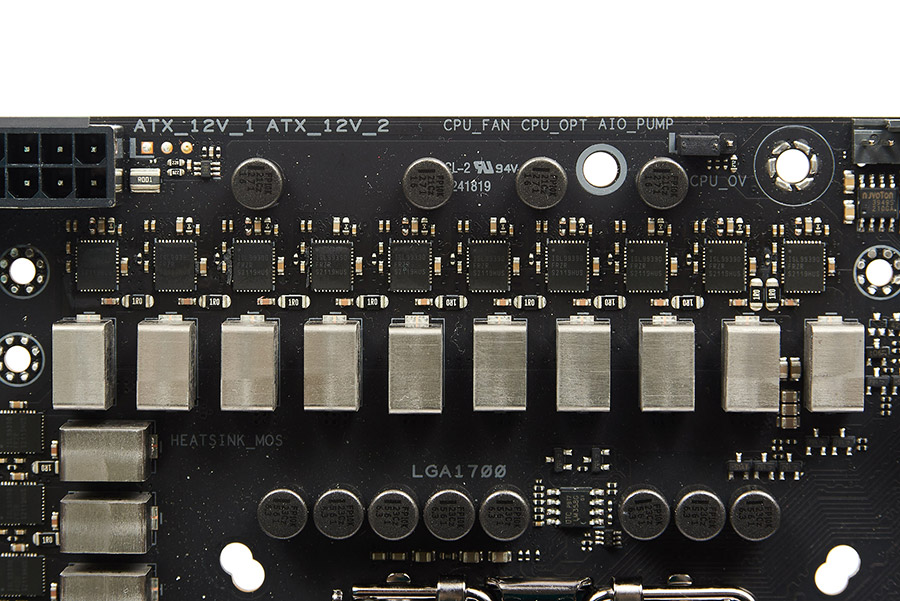

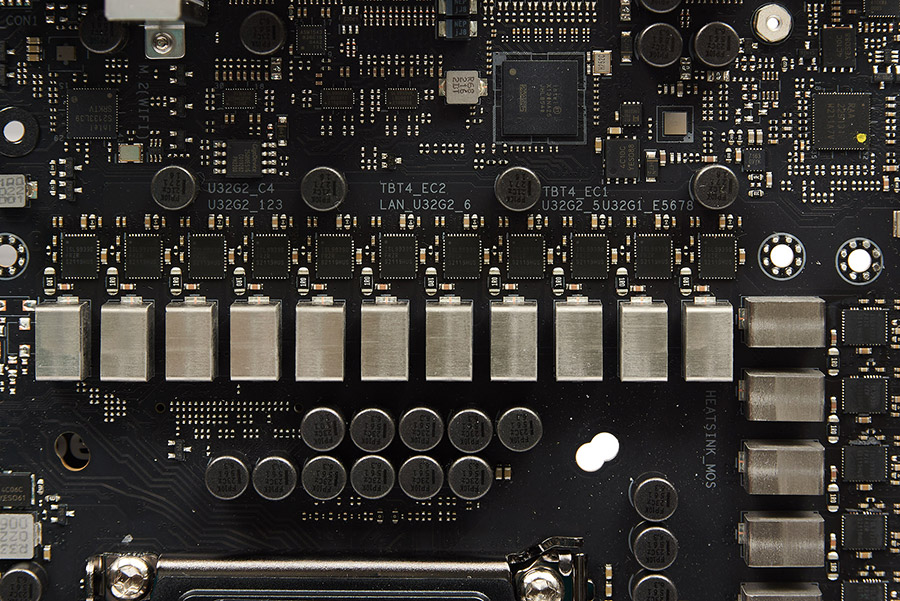

Силова підсистема керується ШІМ-контролером Renesas RAA 229131. Схема 20+1 фаза (20 для CPU, один для IGP), використовуються силові елементи Intersil ISL99390, розраховані на 90 А. Тобто VRM не отримав жодних змін на фоні попередника ROG Maximus Z690 Hero.

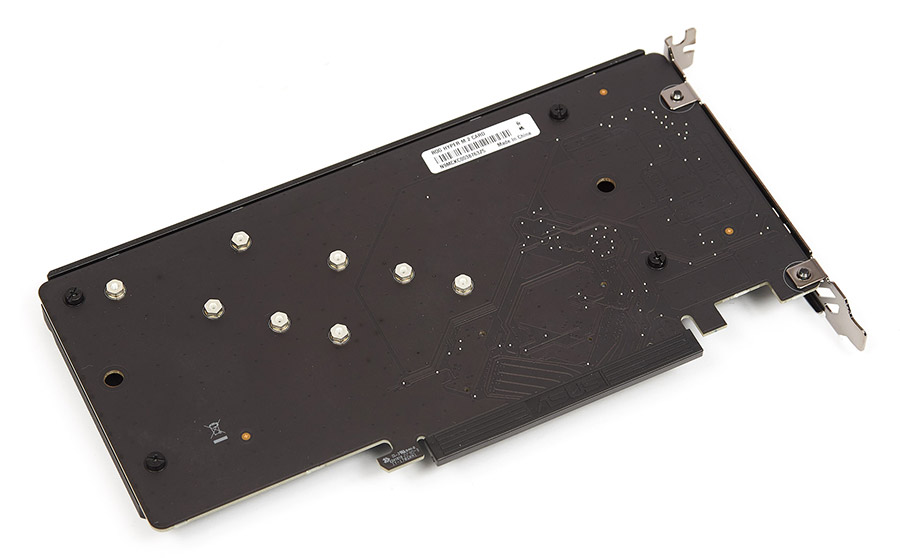

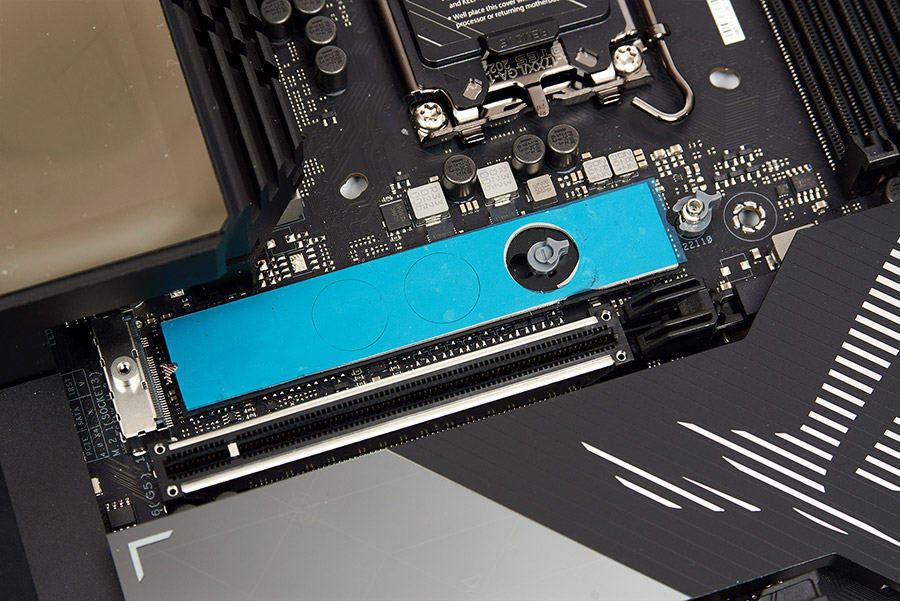

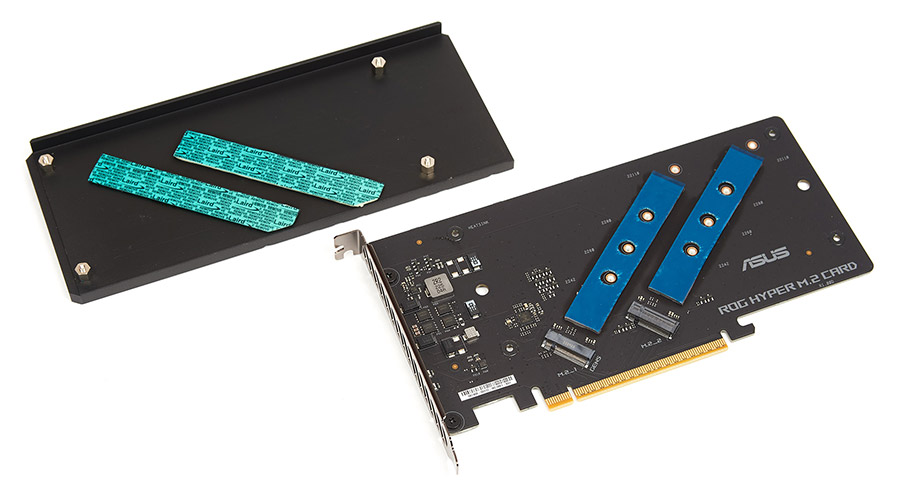

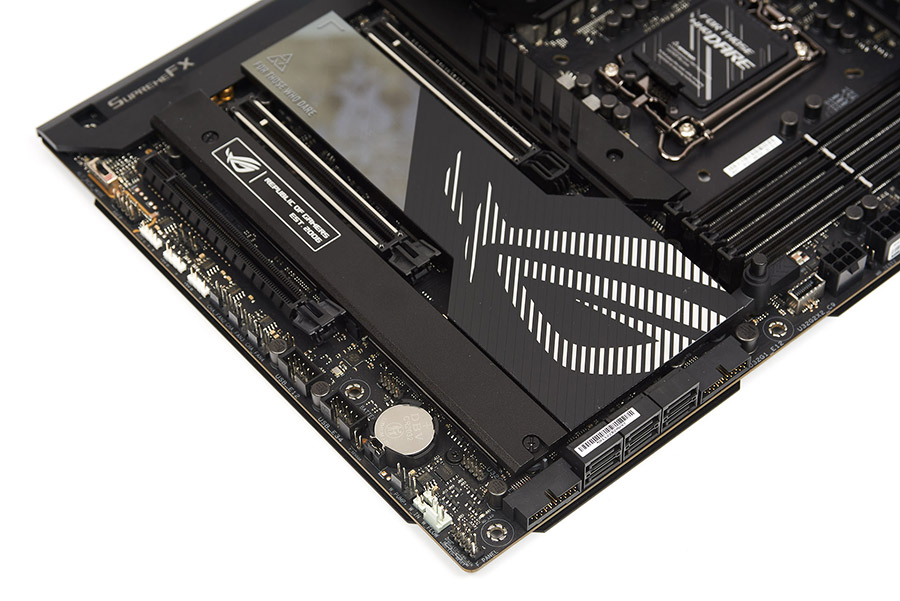

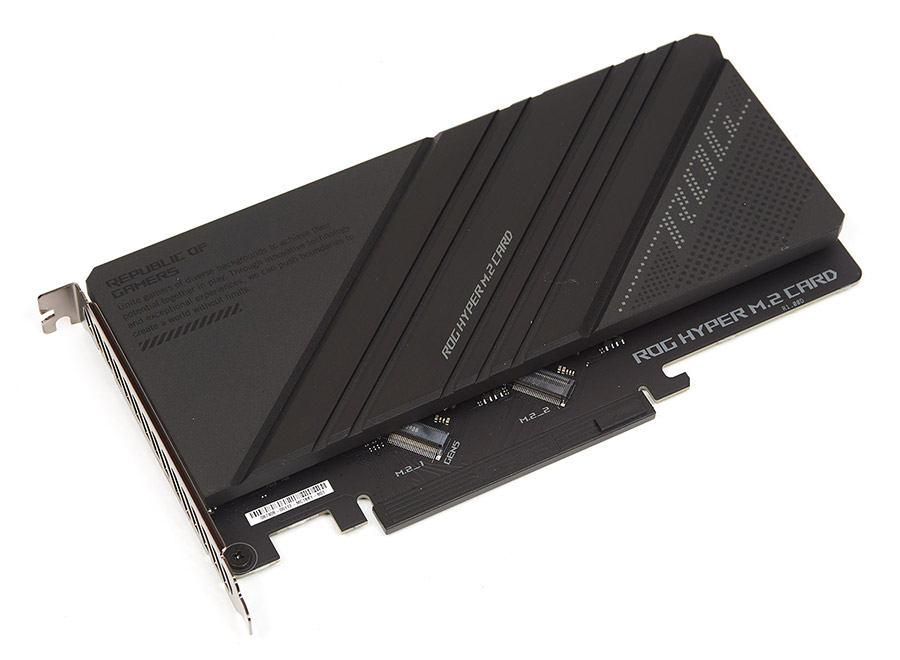

Плата може прийняти на борт три накопичувачі M.2, та забезпечити кожному додаткове охолодження за допомогою радіаторів. Якщо ж користувачу не буде цього достатньо, або він матиме бажання використовувати PCI-E 5.0 для своїх SSD — на допомогу поспішає плата розширення ROG Hyper M.2, що дає ще два посадкових місця для відповідних накопичувачів.
Тобто материнська плата забезпечує підключення:
- M.2_1 = PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110. Під'єднано до CPU.
- M.2_2 = PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до чипсета.
- M.2_3 = PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до чипсета. Також є підтримка SATA.
- Hyper M.2_1 = PCI-E 5.0 x4 (у випадку встановлення у слот PCIEX16(G5)_1 чи PCIEX16(G5)_2, інакше інтерфейс буде обмежено швидкістю gen4), розрахований для накопичувачів 2242/2260/2280/22110.
- Hyper M.2_2 = PCI-E 4.0 x4 (у випадку встановлення у слот PCIEX16(G5)_1 чи PCIEX16(G5)_2 цей конектор відключено), розрахований для накопичувачів 2242/2260/2280/22110.

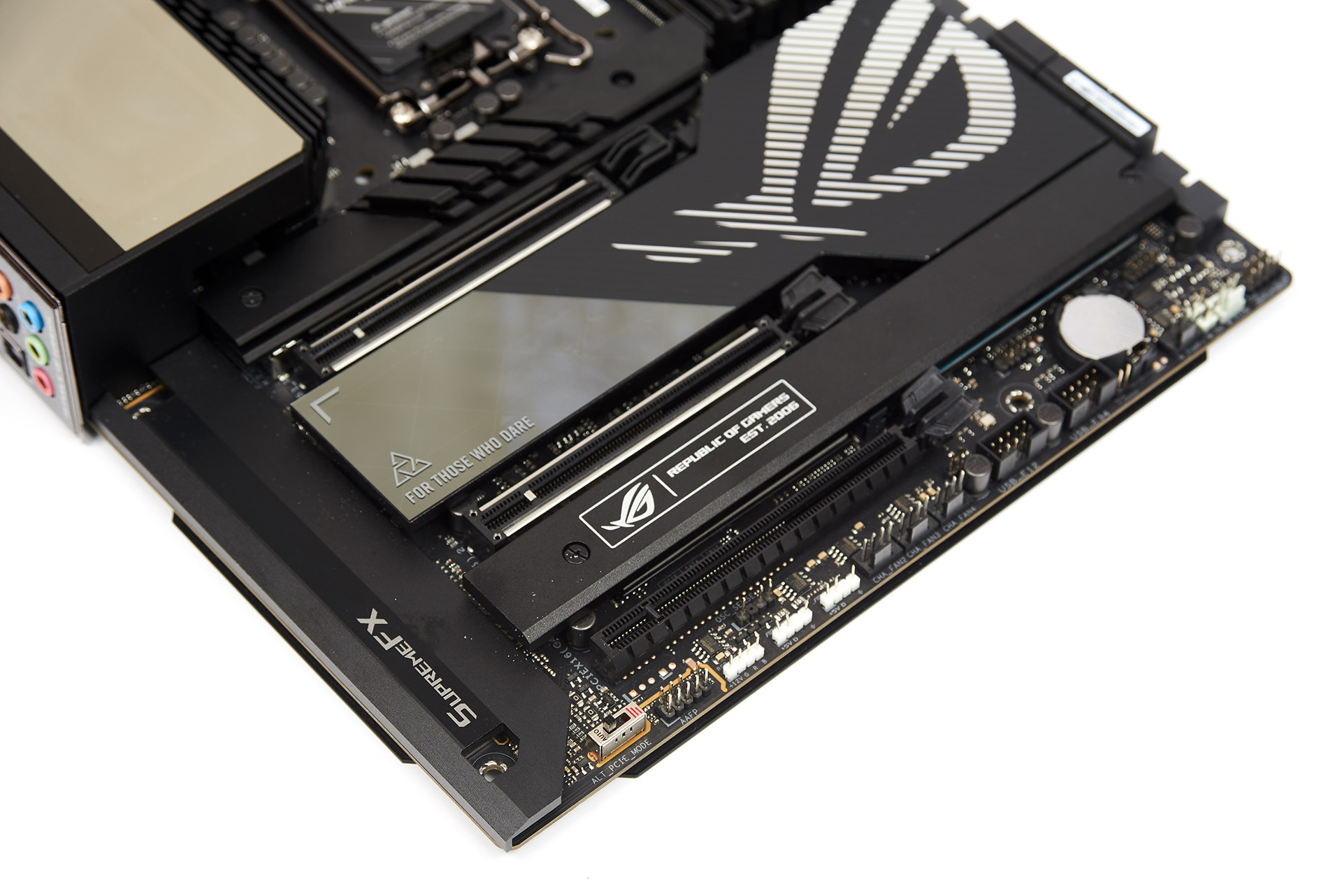

Зону аудіо ізольовано від решти текстоліту, а також накрито кожухом. Виробник використовує комбінацію Realtek ALC4082 та ЦАП ESS ES9218 QUAD.

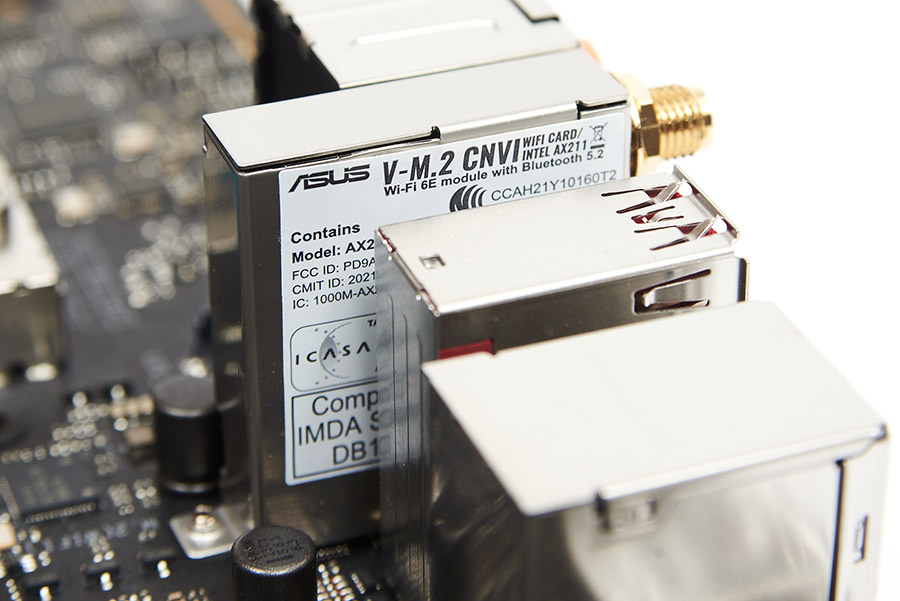

Дротова мережа 2.5G Ethernet працює на контролері Intel I226V. За бездротову відповідає контролер Intel Wi-Fi 6E AX211.
Роз’єм вентилятора біля зони I/O відсутній. CMOS-батарейка у вільному доступі праворуч знизу.

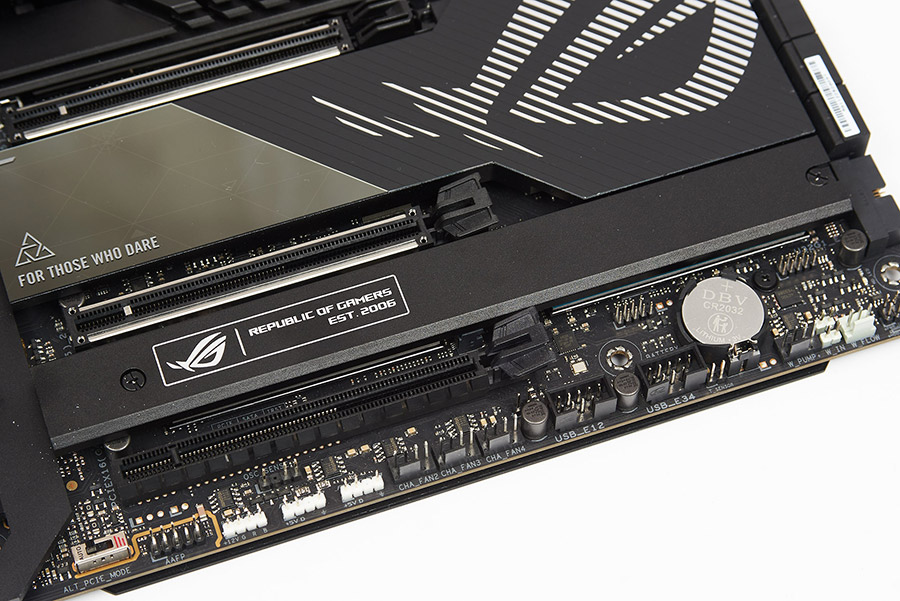

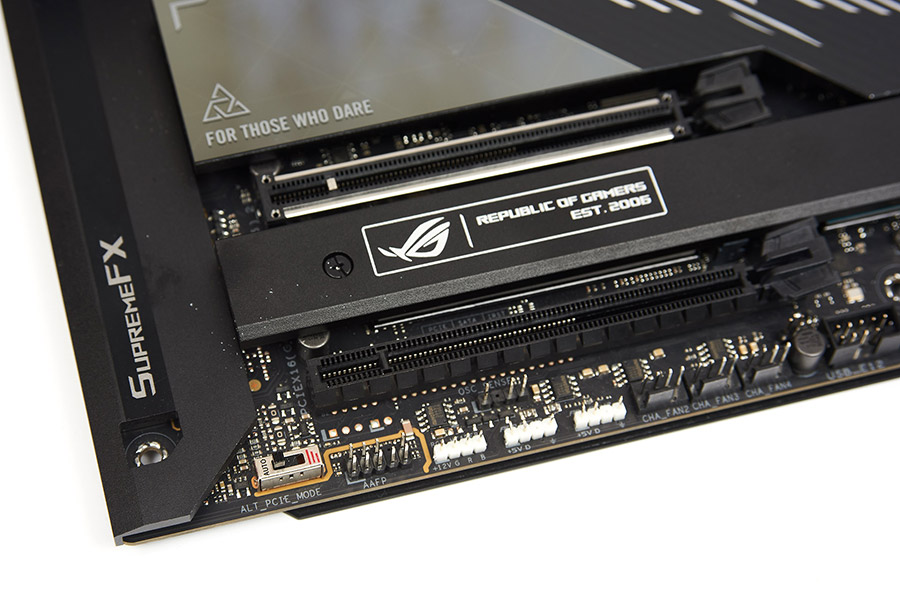

Унизу зліва розташовано перемикач ALT_PCIE_MODE, конектор AAFP (HD AUDIO), два роз’єми RGB 5V, один RGB 12V, три конектори вентиляторів.

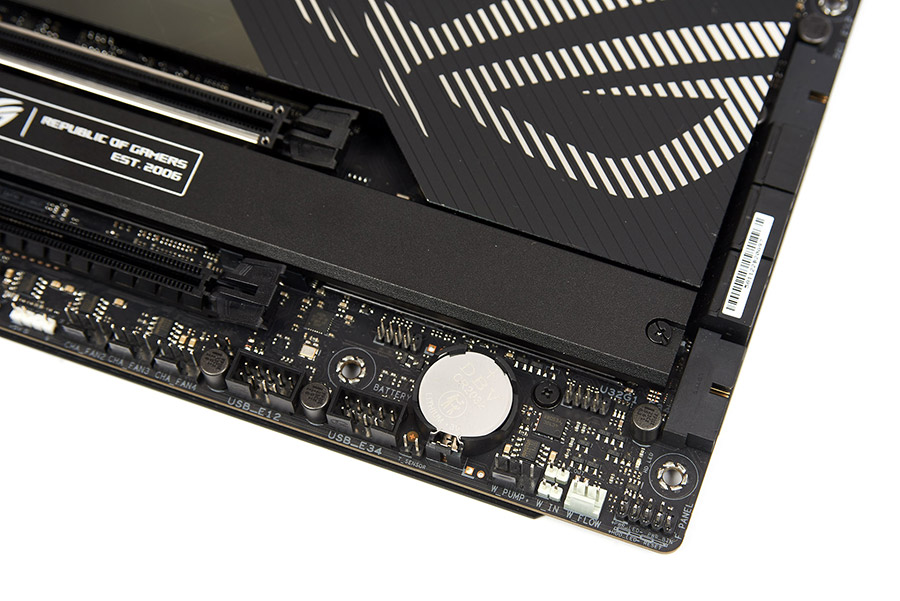

Правіше знаходяться дві контактні групи USB 2.0, конектор термопари, батарейка CR2032, роз’єм помпи СВО, датчики потоку, та контактна група FRONT_PANEL.

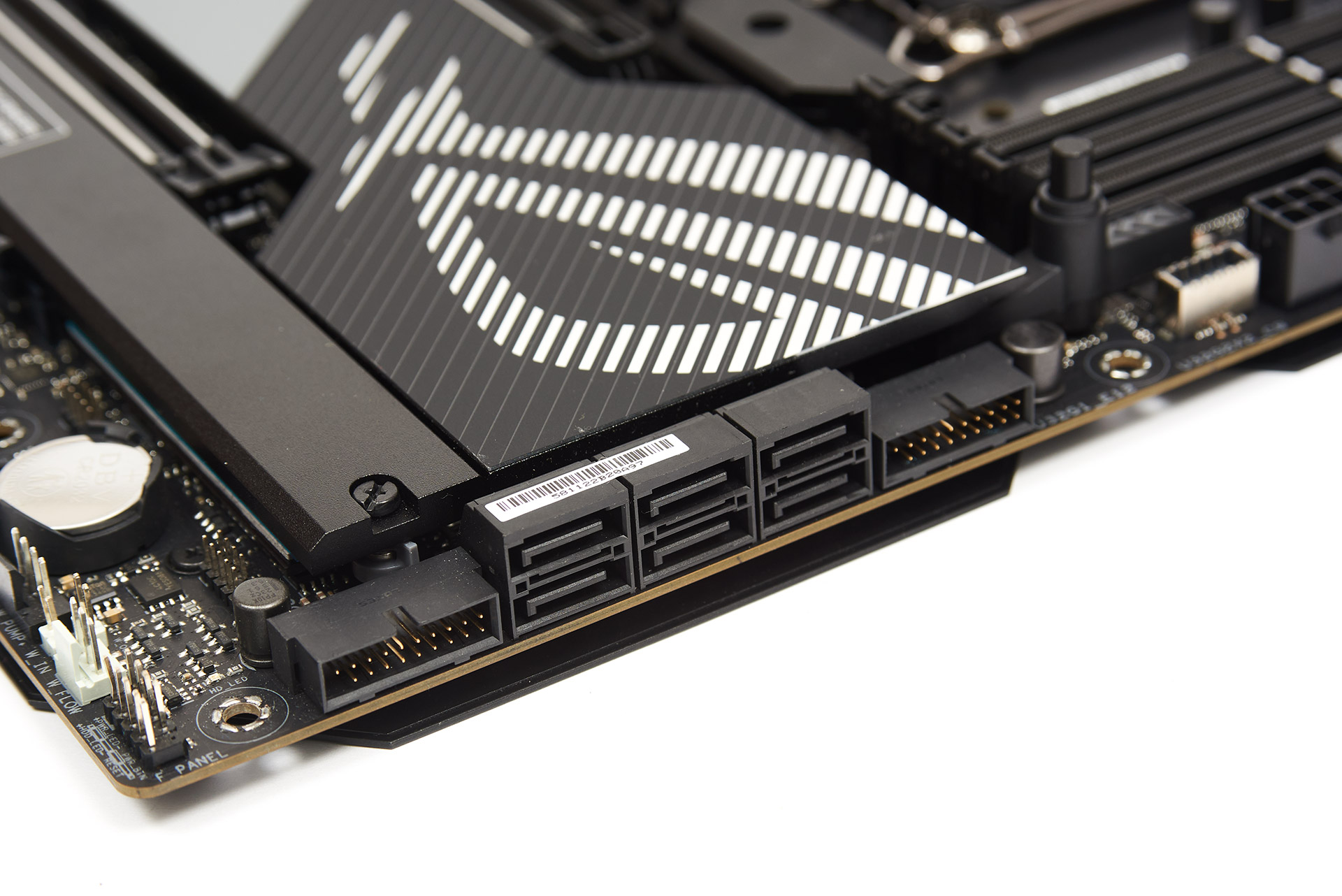

Під кутом 90 градусів виведено дві контактні групи USB 3.0, а також шість портів SATA.

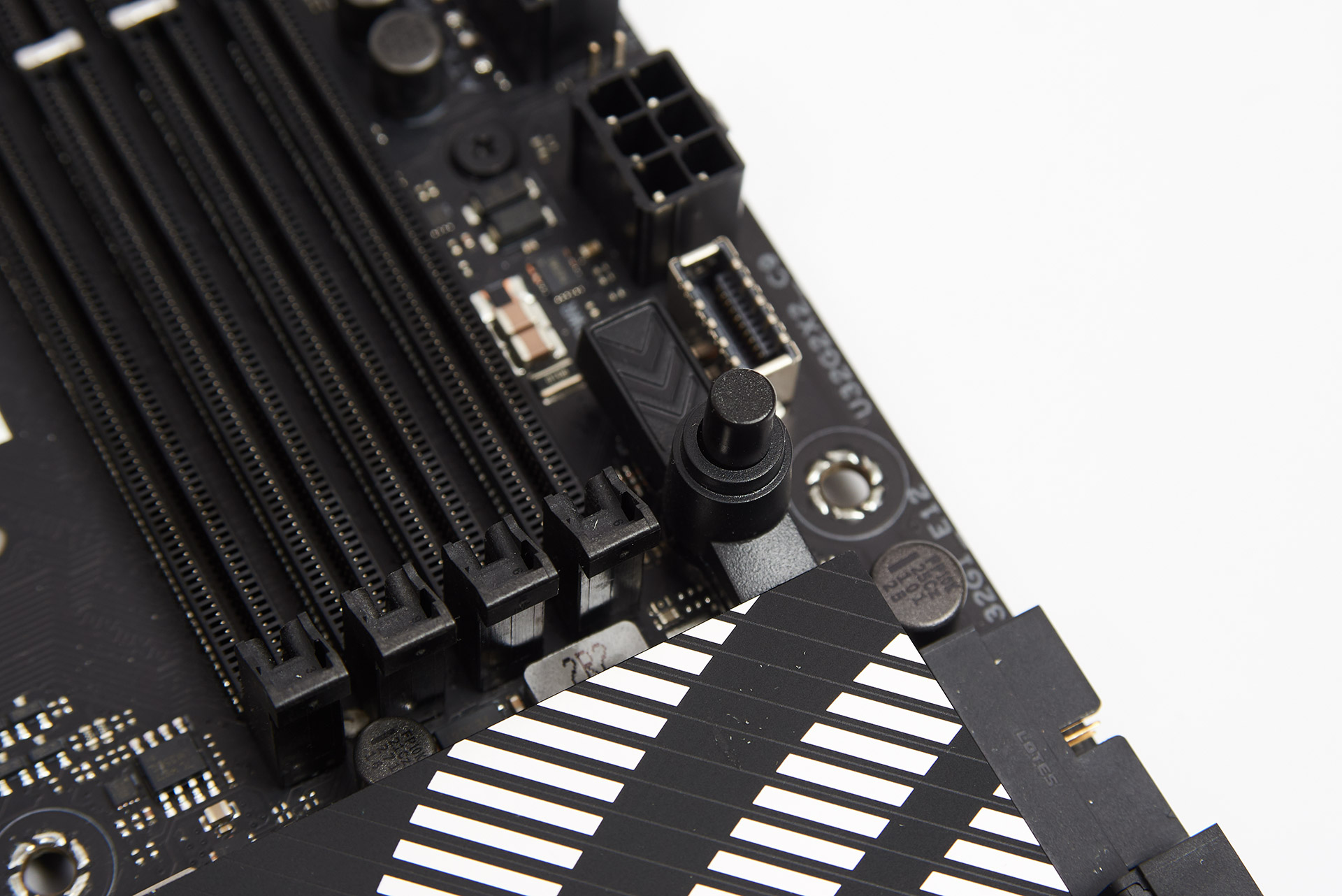

Вище знаходяться додатковий роз’їм живлення слотів PCI-E, контактна група USB 3.2 Type-C, роз’єм живлення материнської плати ATX_PWR, кнопки PWR_ON + FLEX_KEY (програмується через прошивку, за фабричним налаштуванням робить функції RESET) + RETRY_BOOT, конектор RGB 5V, чотири роз’єми вентиляторів та POST екран.

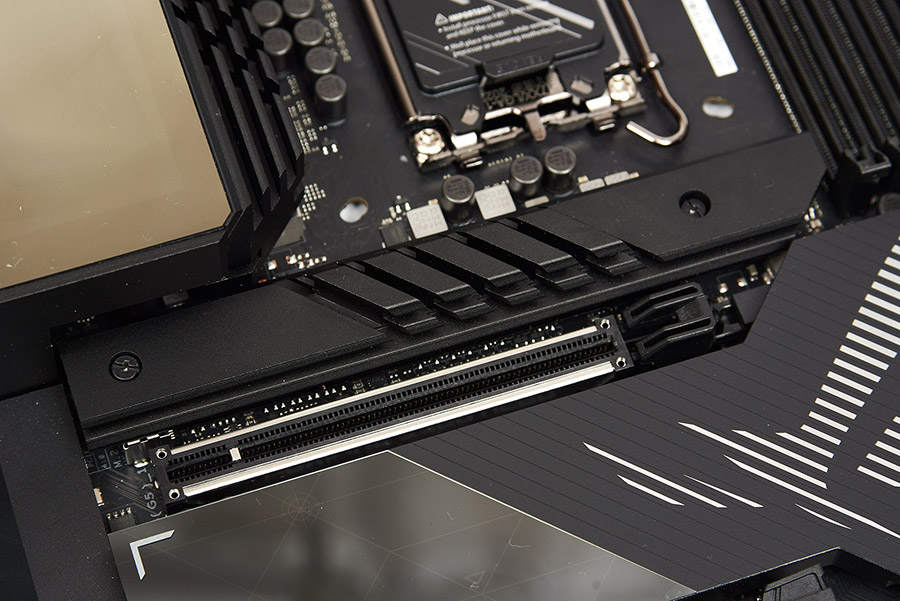

Крім цього, у материнської плати є зручна кнопка розблокування головного слоту PCI-E для легкого зняття відеокарти.

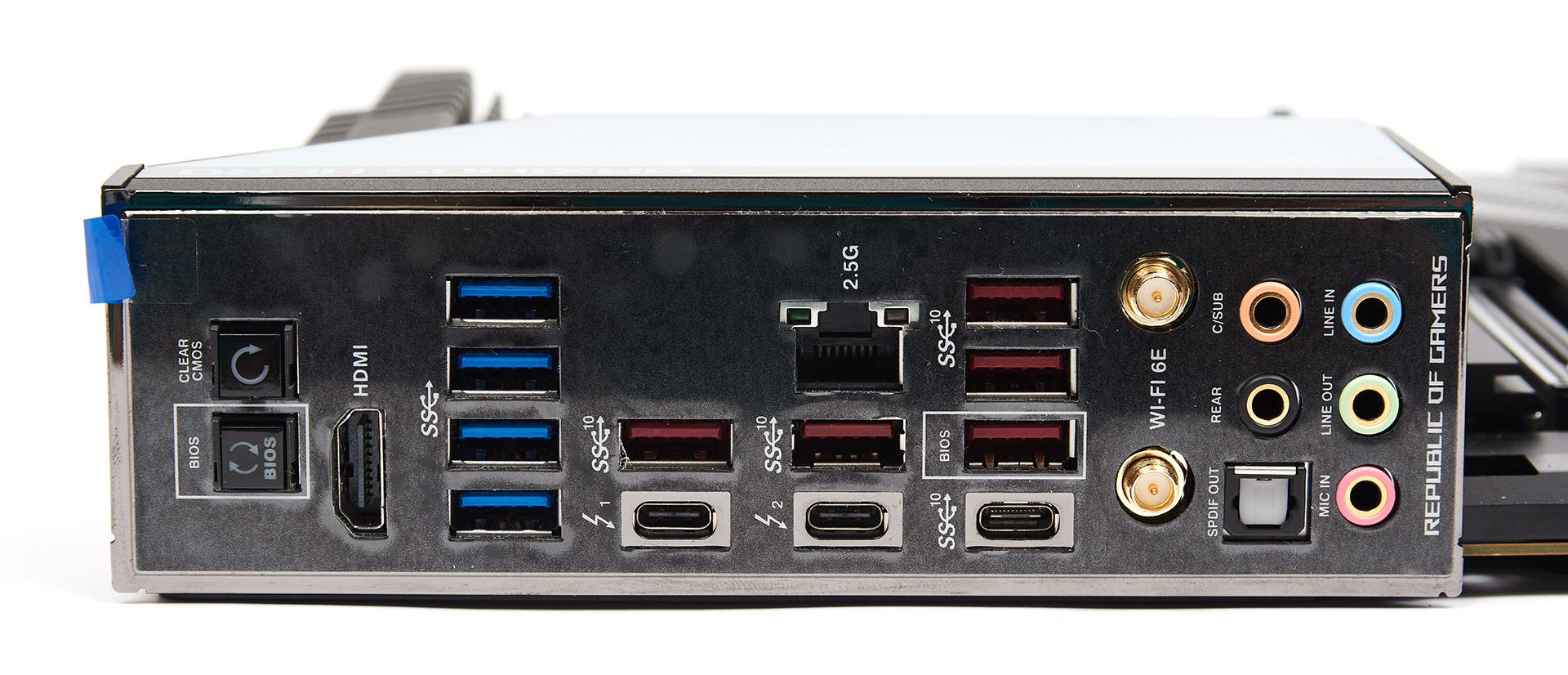

Панель I/O має власну заглушку, для зручності користування на неї виведено кнопки CLR_CMOS та BIOS Flashback. З традиційних роз’ємів вона споряджена:
- x1 HDMI v2.1;
- x4 USB 3.2 Gen1 (Type-A);
- x5 USB 3.2 Gen2 (Type-A);
- x1 USB 3.2 Gen2 (Type-C);
- x1 Ethernet (2.5G);
- x2 Thunderbolt 4 (підтримка Thunderbolt video output та DisplayPort 1.4);
- x2 SMA (для підключення антен Wi-Fi);
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
- x1 SPDIF OUT (оптичний).
I/O-панель отримала більше швидких портів USB на тлі попередника.
