Компанія ASUS продовжує підтримувати змагальний екстремальний оверклокінг, регулярно випускаючі спеціально підготовані материнські плати для досягнення найкращих показників на рідкому азоті чи інших видах серйозного охолодження. На жаль платформа Intel LGA 1851 на поточний момент не здатна запропонувати нічого особливого на фоні попередника LGA 1700 в обличчі Z790 Apex Encore окрім можливостей роботи з ОЗП. Проте героїня сьогоднішнього огляду все ще класифікується як TOP-tier пропозиція, тож подивимось на що можна розраховувати, якщо куплятиме її не оверклокер для змагань, а типовий користувач для своїх задач.
Характеристики
| Виробник | ASUS |
|---|---|
| Модель | ROG Maximus Z890 Apex |
| Чипсет | Intel Z890 |
| Процесорний роз'єм | LGA 1851 |
| Процесори | Intel Core Ultra (Series 2) |
| Пам'ять | 2 DIMM/CUDIMM DDR5 SDRAM, максимум 128 ГБ: 4800–6400 МГц 6400–9600+ (OC) МГц |
| Слоти PCI-E | 2 x PCI Express 5.0 x16 — CPU, 2 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 5.0 x4 M.2_3 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 5.0 x4 M.2_4 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 DIMM.2_1 (Key M, 2230/2242/2260/2280/22110) — Z890 1 x PCI Express 4.0 x4 DIMM.2_2 (Key M, 2230/2242/2260/2280/22110) — Z890 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 9x 4pin |
| Порти PS/2 | 1x (універсальний) |
| Порти USB | I/O-панель: 2 x Thunderbolt 4 (з підтримкою USB4), 1 x USB 3.2 Gen 2x2 (Type C), 4 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1 |
| Контактні групи: 1 x USB 3.2 Gen 2x2 Type C (1 порт), 1 x USB 3.2 Gen 2 Type C (1 порт), 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 порти) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Вбудований звук | ROG SupremeFX 7.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Realtek RTL8126 (5G Ethernet) |
| Бездротова: Intel Wi-Fi 7 BE200 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2 |
| LED RGB Header | 3 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Extreme OC Kit, Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, Aura Sync, Dual BIOS, Front Panel USB 20Gbps with Quick Charge 4+ Support |
| Вартість, грн | 34 599 |
До уваги користувача! Одночасне використання слотів M.2_3 й M.2_4 призведе до вимикання другого слоту розширення PCIe x16 (x8), а головний перейде в режим x8. При залученні лише слоту M.2_3 другий слот розширення PCIe буде працювати в режимі x4.
Комплект постачання
Традиційно для флагманських рішень ASUS материнська плата постачається у коробці великих розмірів, що поділено на два рівні. Вона виконана в білих кольорах, має поліграфію з усіх сторін.
На звороті користувач побачить ключові особливості продукту, технічні характеристики, а також фото самої материнської плати.

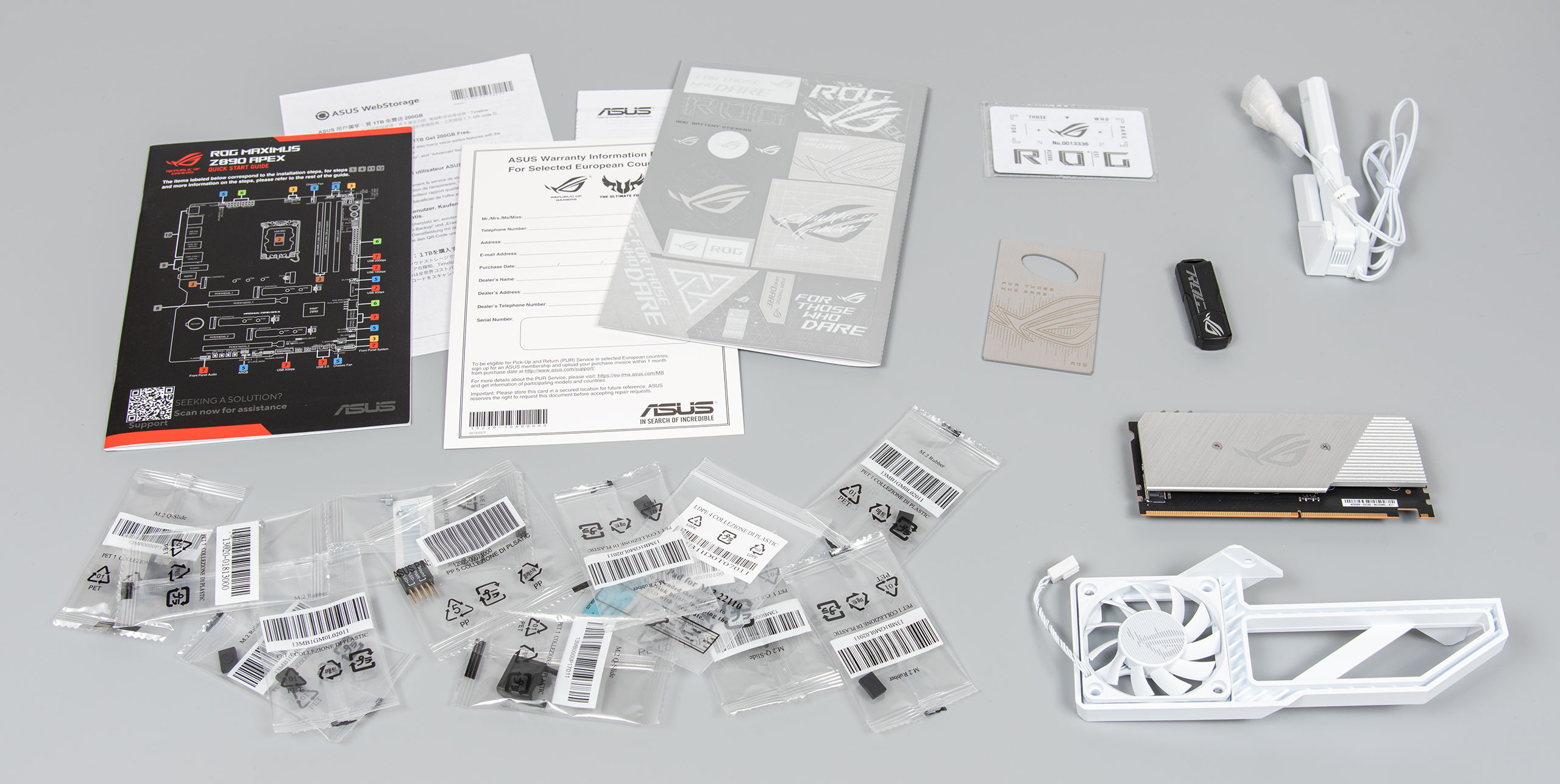

ROG Maximus Z890 Apex має доволі велику комплектацію, в якій можна знайти:
- інструкцію швидкого початку, подяку за покупку, сертифікат якості, гарантію та інше;
- VIP-картку ROG;
- відкривачку для пляшок;
- Q-slide кріплення та гумові ніжки для встановлення M.2-накопичувачів;
- змінну термопрокладку для M.2-накопичувача;
- Q-connector для під’єднання передній панелі корпусу;
- складену Wi-Fi Q-Antenna з магнітною платформою;
- флеш-драйв об'ємом 32 ГБ з комплектними драйверами та ПЗ;
- ROG Memory Fan Kit (блок з вентилятором для охолодження ОЗП).
- ROG DIMM.2.
Так, все правильно, в комплекті не передбачено кабель SATA, тож покупцям слід звернути на це особливу увагу.
Додаткові аксесуари відрізняються від представників попереднього покоління лише кольором, тож немає сенсу описувати їх ще раз.
Встановлений блок ROG Memory Fan Kit допомагає в охолодженні оперативної пам’яті, а також M.2-накопичувачів, якщо вони встановлені в рамках модуля DIMM.2.
Зовнішній вигляд

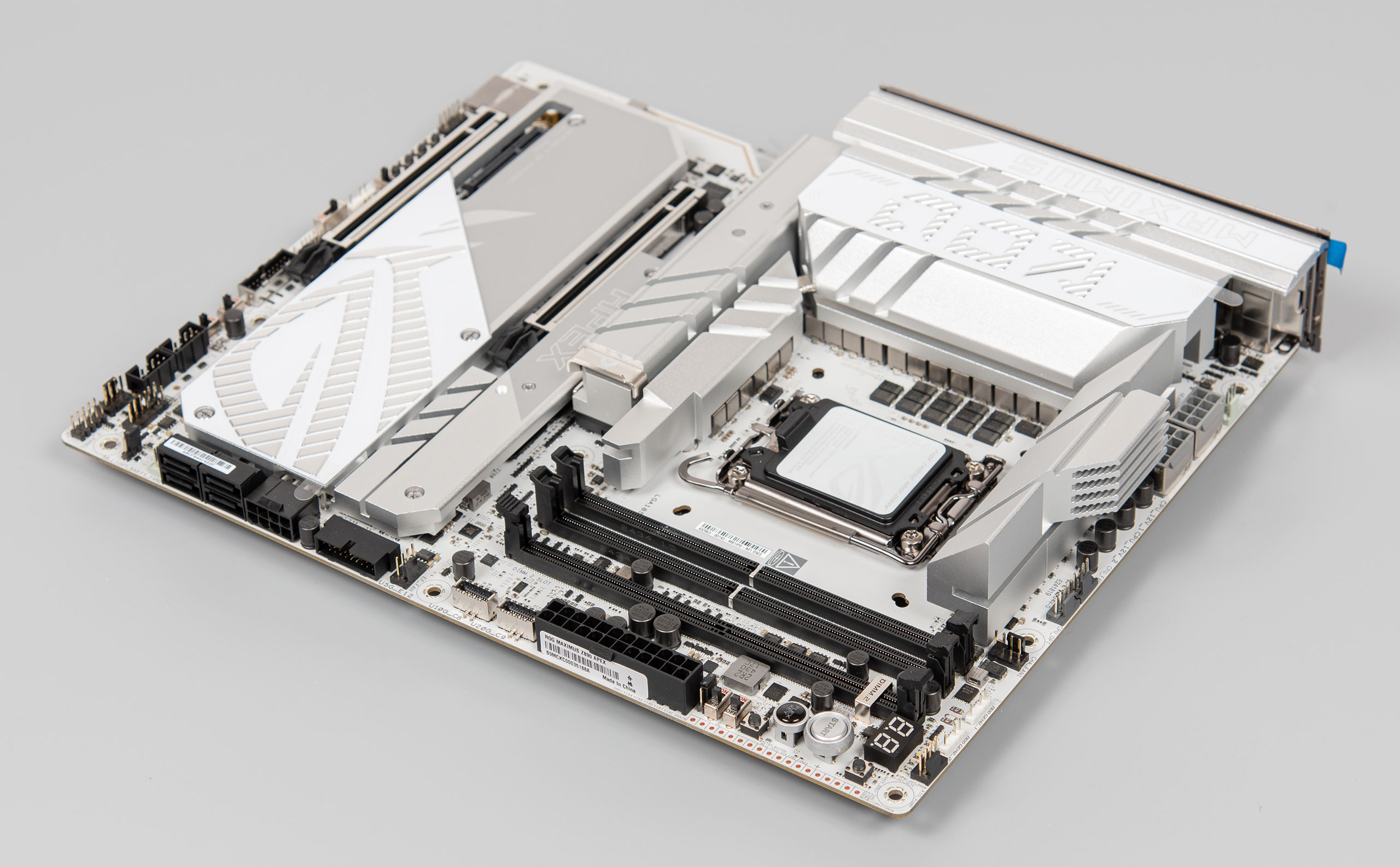

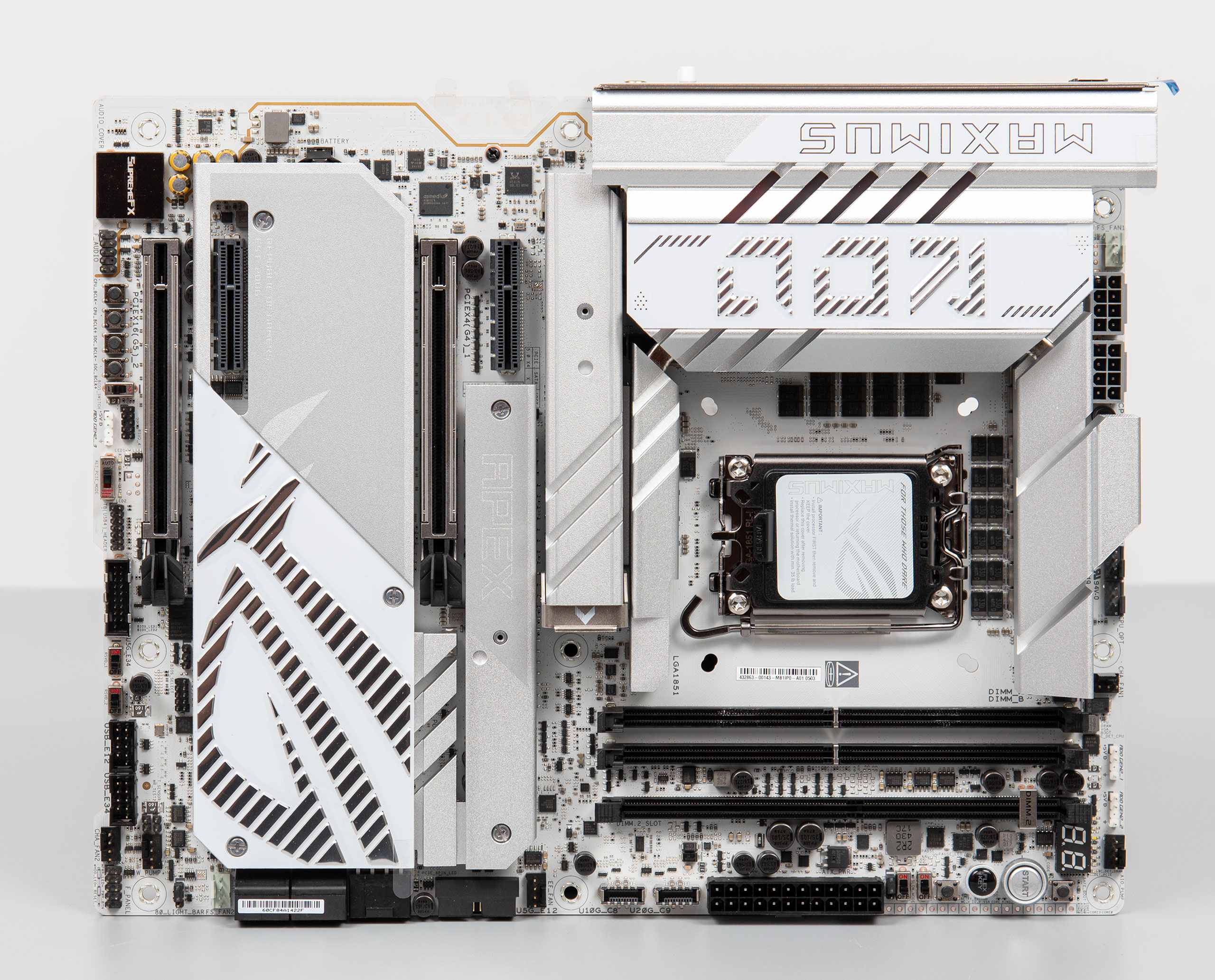

Біло-срібна, яскрава кольорова гама з нотками типового чорного для елегантного контрасту. Присутнє повноцінне третє плече VRM, що є непоганою антирекламою Intel, та обіцянкам знизити енергоспоживання. Ця підсистема живлення ще більш серйозна, ніж у Z790 Apex Encore. Значна частина текстоліту накрита радіаторами. Присутні дві зони RGB: під радіатором VRM, а також на вирізі текстоліту в зоні аудіо.

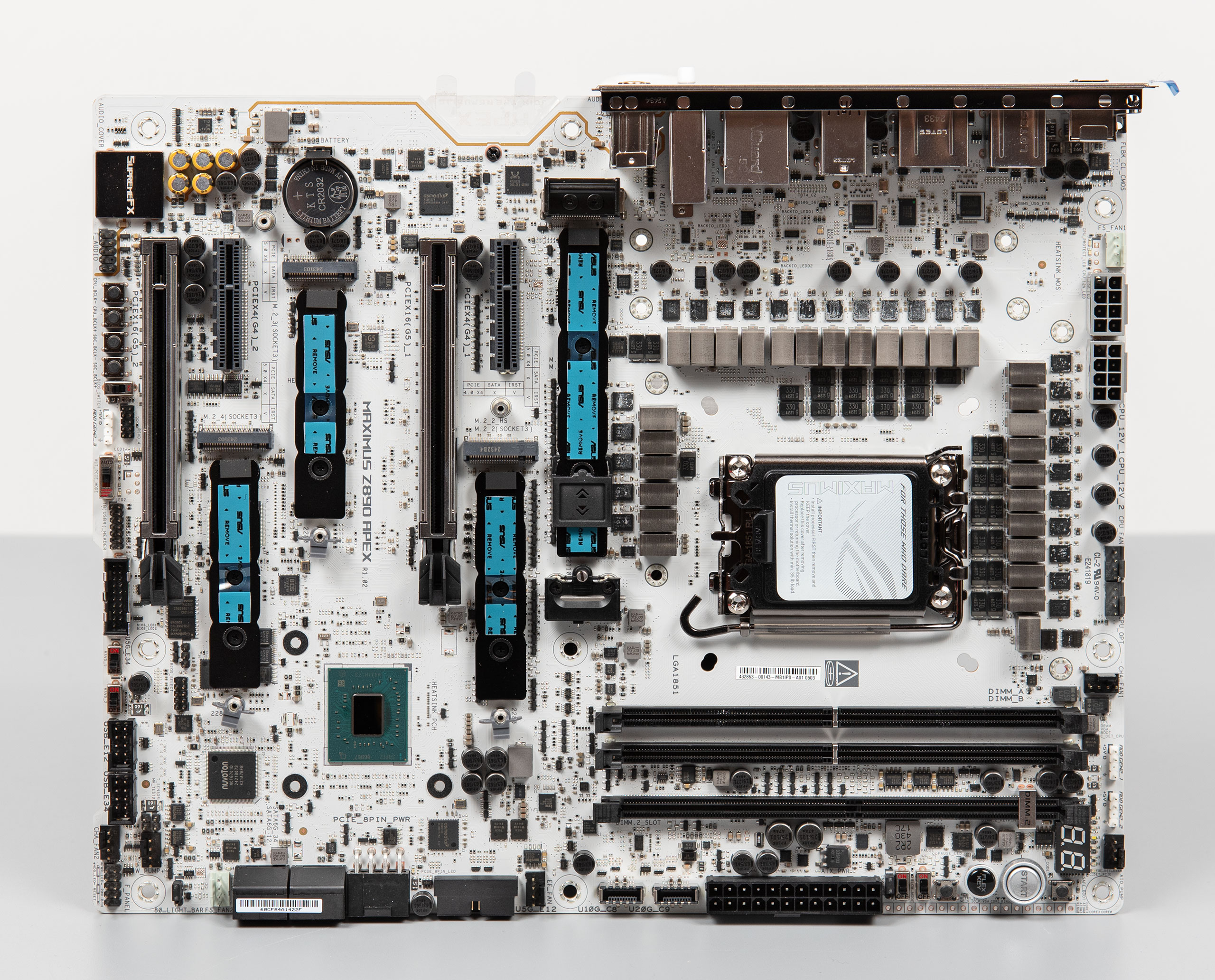

Ось так виглядає новий Apex без своєї «броні»:

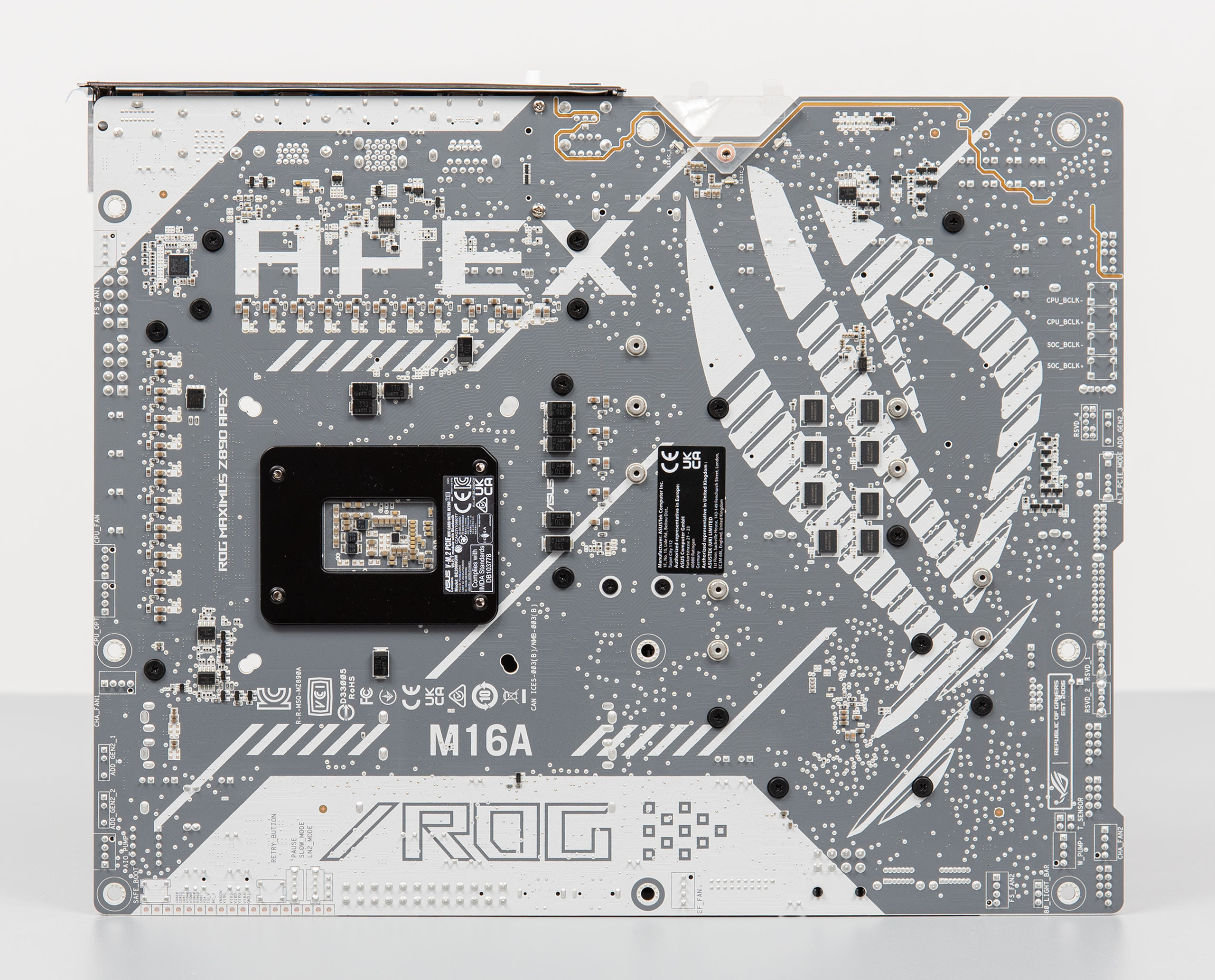

На зворотній стороні текстоліту розташовані залишки танталових й керамічних конденсаторів підсистеми живлення процесора, один з ШІМ-контролерів DIGI+, а також редрайвери PCIe. Для поціновувачів серії ROG виробник тонко натякає, що не забув про ітераційну нумерацію своїх плат — M16A символізує стару ідентифікацію Maximus XVI Apex. Крім того, всі зони конекторів й джамперів додатково вказані й на зворотній стороні плати.

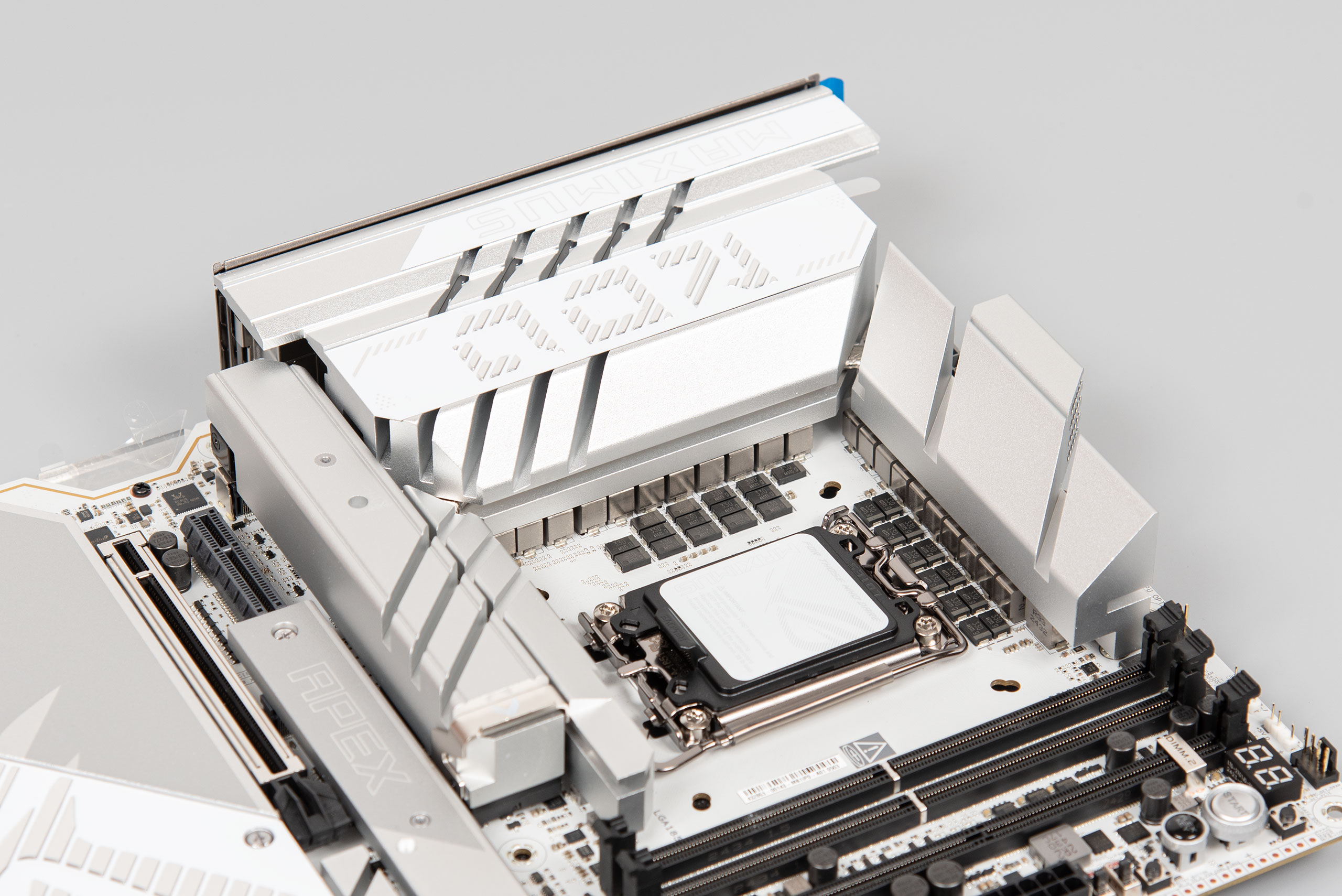

Традиційно починаємо дослідження з VRM. За охолодження цього вузла відповідає трисекційний радіатор, нанизаний на теплову трубку. Його профіль розширено до зони I/O. Фіксація на гвинтах, а контакт з силовими елементами забезпечують термопрокладки.
Ось так він виглядає окремо:
Підсистема живлення процесора це квінтесенція думки «фаз мало не буває», тож перед нами конструкція 22+1+2+2, VCCCORE+VCCGT+VCCSA+VNNAON відповідно. Група ЦП знаходиться під керуванням фірмового ШІМ-контролера DIGI+ ASP2414, що розташований в доволі нетиповому місці під першим слотом M.2_1, й набрана з 22 силових елементів Infineon PMC41430, що розраховано на 110 А. Інтегрована графіка забезпечена одним Infineon PMC41420, що розраховано на 90 А. Ще два таких силових елементи виділено для системного агента, вони знаходяться під керуванням ШІМ-контролеру DIGI+ ASP2412. Група живлення VNNAON керується ШІМ-контролером Monolithic Power Systems M2940C, її забезпечено двома силовими елементами MP8768, що розраховані на 80 А. Живлення процесора традиційно забезпечується двома конекторами EPS12V з додатковим фірмовим армуванням Pro Cool II.
Головний слот M.2_1 має механізм M.2 Q-Release, що дозволяє встановлювати та знімати накопичувач голими руками без інструменту.
Інші слоти знаходяться нижче:
- M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
- M.2_3 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
- M.2_4 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU.
Якщо користувачу потрібно більше накопичувачів, або потрібно додаткове охолодження — модуль DIMM.2 поспішає на допомогу і дає ще два місця (DIMM.2_1 та DIMM.2_2 мають ідентичні можливості), а саме PCIe 4.0 x4, які сумісні з розмірами 2230/2242/2260/2280/22110, їх обслуговуватиме чипсет.

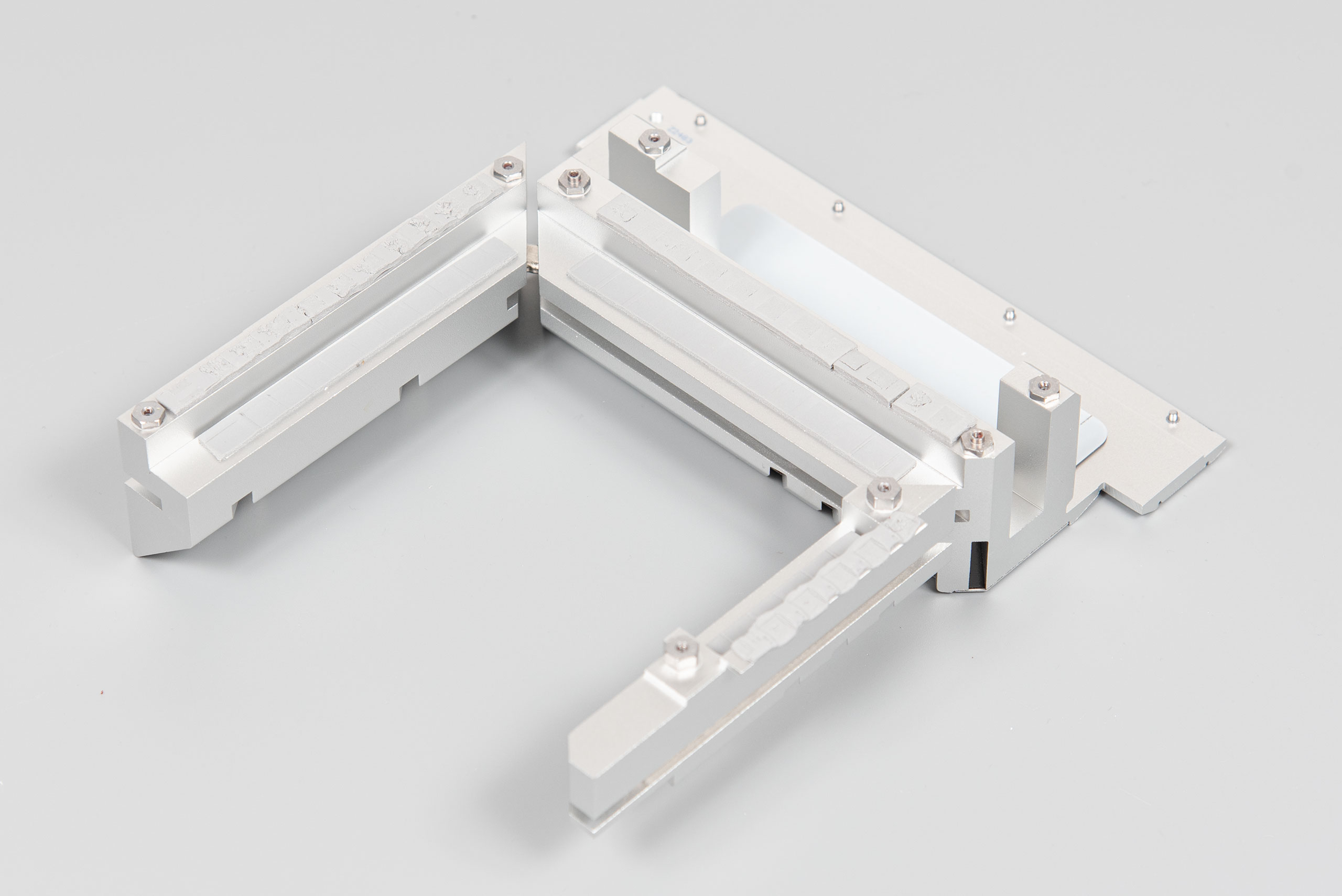

Всі радіатори охолодження M.2-накопичувачів з боку материнської плати виглядають наступним чином:

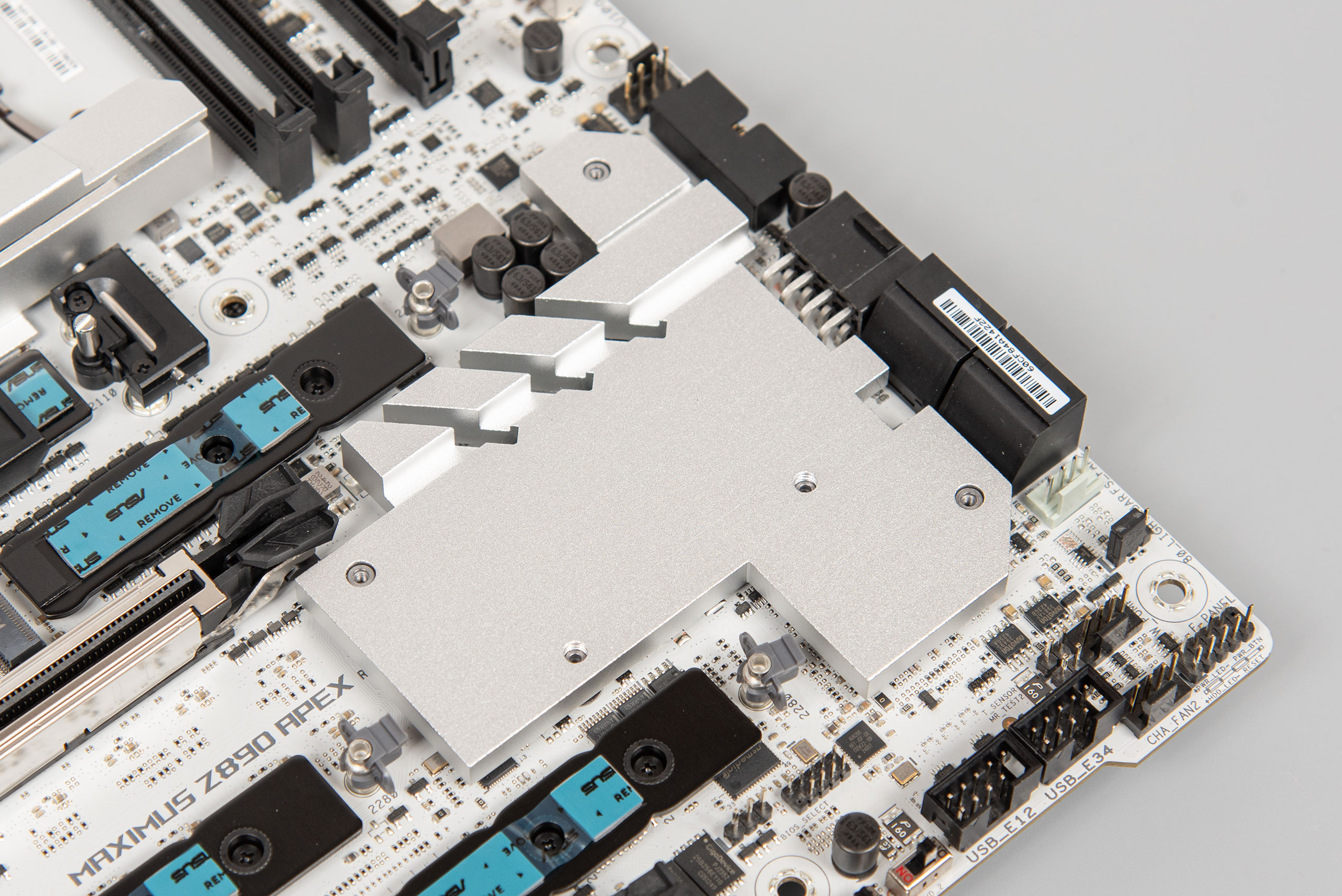

Охолодження чипсета сховано за одним з радіаторів охолодження M.2. Це невеликий радіатор, що фіксується на трьох гвинтах і контактує з чипсетом через термопрокладку.

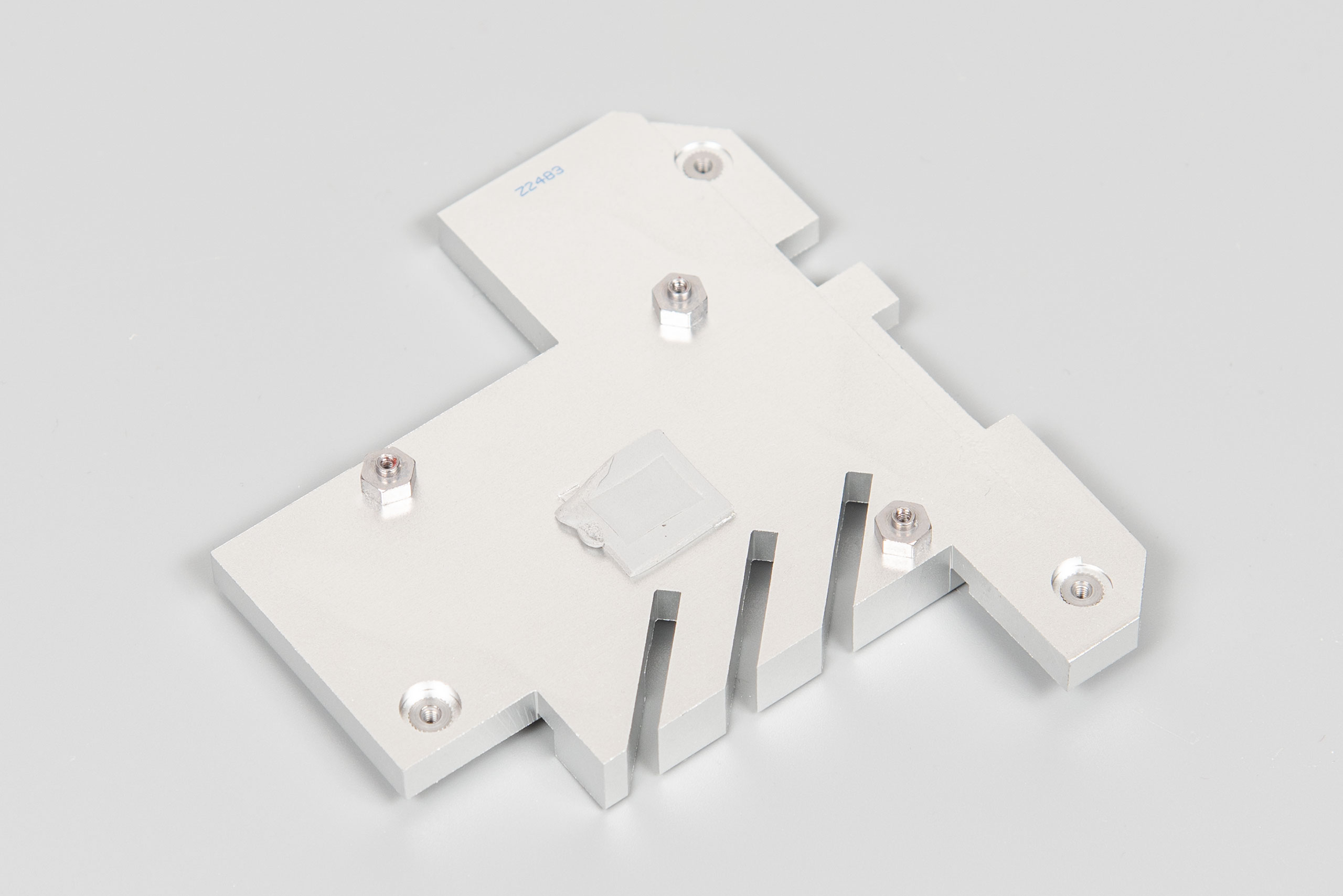

Ось так він виглядає поза своїм посадковим місцем:
Бездротова мережа IEEE 802.11be працює на стандартному модулі M.2 Key E, що тримає всередині Intel BE200NGW, який підтримує Wi-Fi 7 та Bluetooth 5.4. Дротовий 5G Ethernet забезпечено мережевою картою Realtek RTL8126.

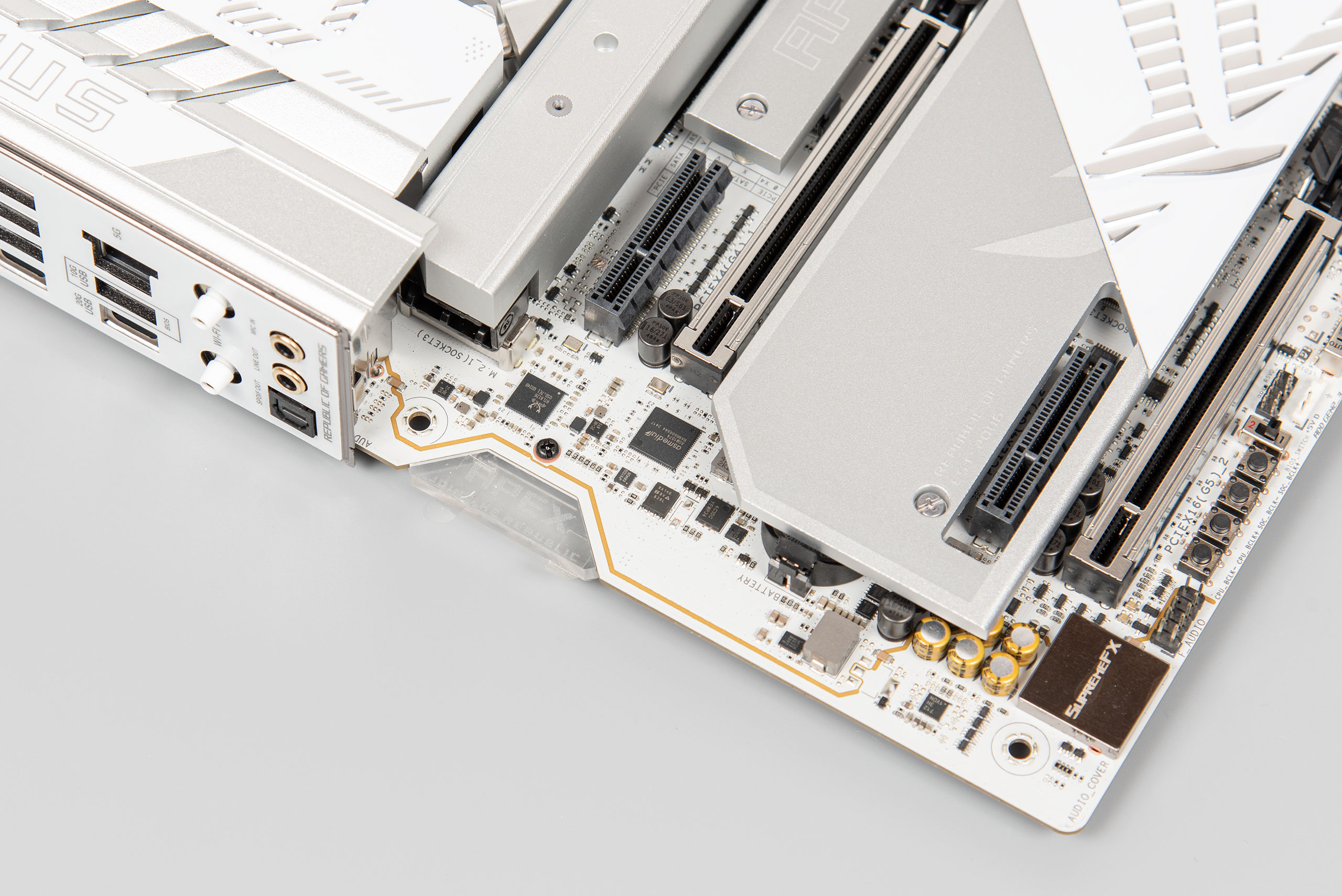

Підсистема аудіо відокремлена від основної частини текстоліту. Під ROG SupremeFX 7.1 представлено комбінацією з підсилювача Savitech SV3H712 й аудіокодека Realtek ALC4080. Є зовнішнє екранування.
А ось це та сама декоративна зона RGB:

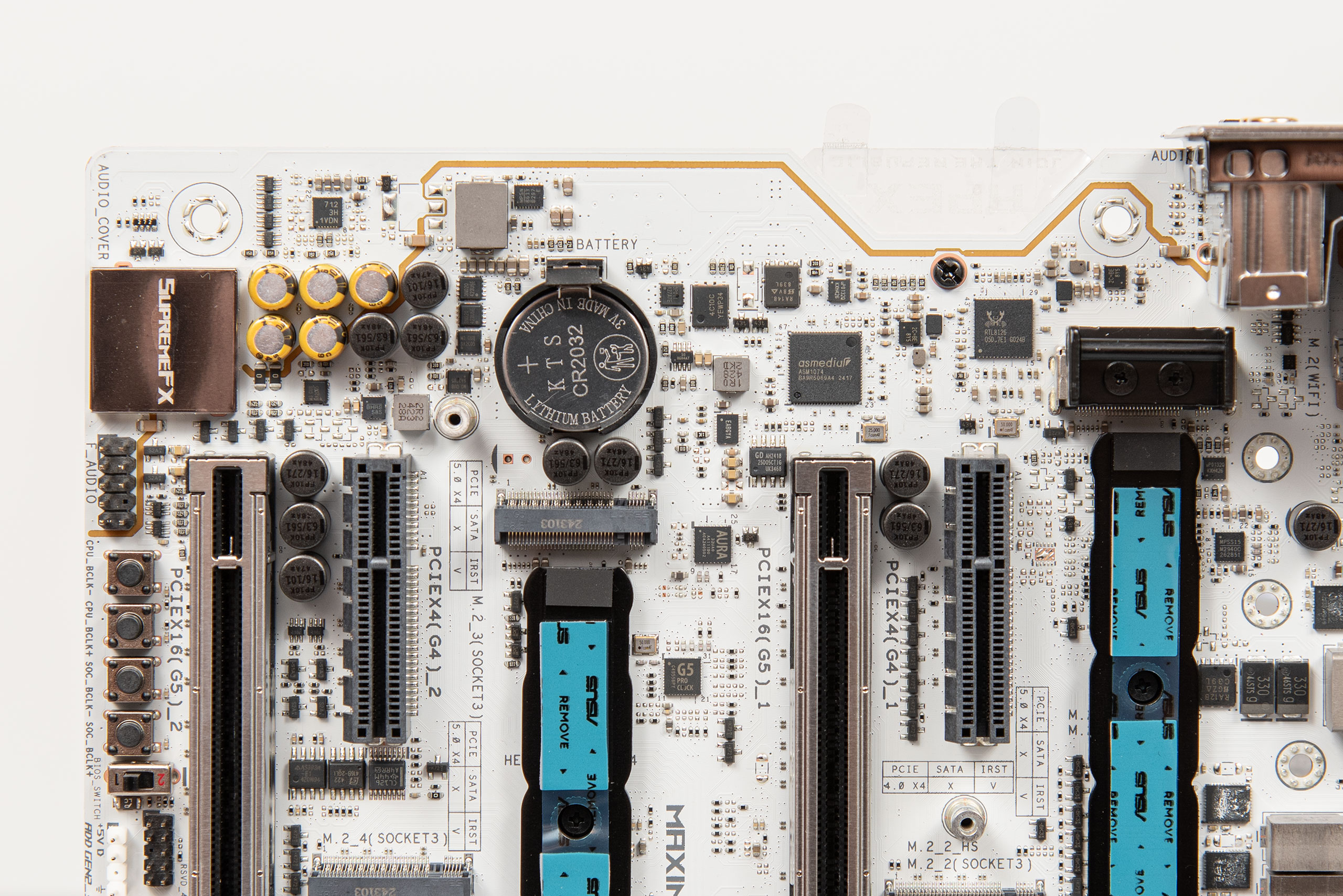

Батарейка CMOS на великий жаль не знаходиться в прямій доступності, та схована під одним з M.2 радіаторів.
Переходимо до контактних груп та джамперів. Знизу ліворуч розташовано контактну групу HD_AUDIO, блок керування BCLK CPU й SOC, конектор Add_Gen2 (RGB 5V) альтератор PCIe (також може перемикати швидкість вентиляторів), контактна група Thunderbolt 4, перемикач UEFI, RSVD конектор, контактна група USB 3.2 Gen 1.
Знизу праворуч розташовано ще два RSVD перемикача, дві контактні групи USB 2.0, три конектори вентиляторів, контактна група FRONT_PANEL, джампер фізичного вимикання RGB, конектор термопари, джампер MR_Test2 (для експериментів з SPD), DEBUG-порт, а також джампер перемикання UEFI (в DEBUG-порт можна під'єднатися програматором, а джампер визначає активний Flash ROM для роботи).

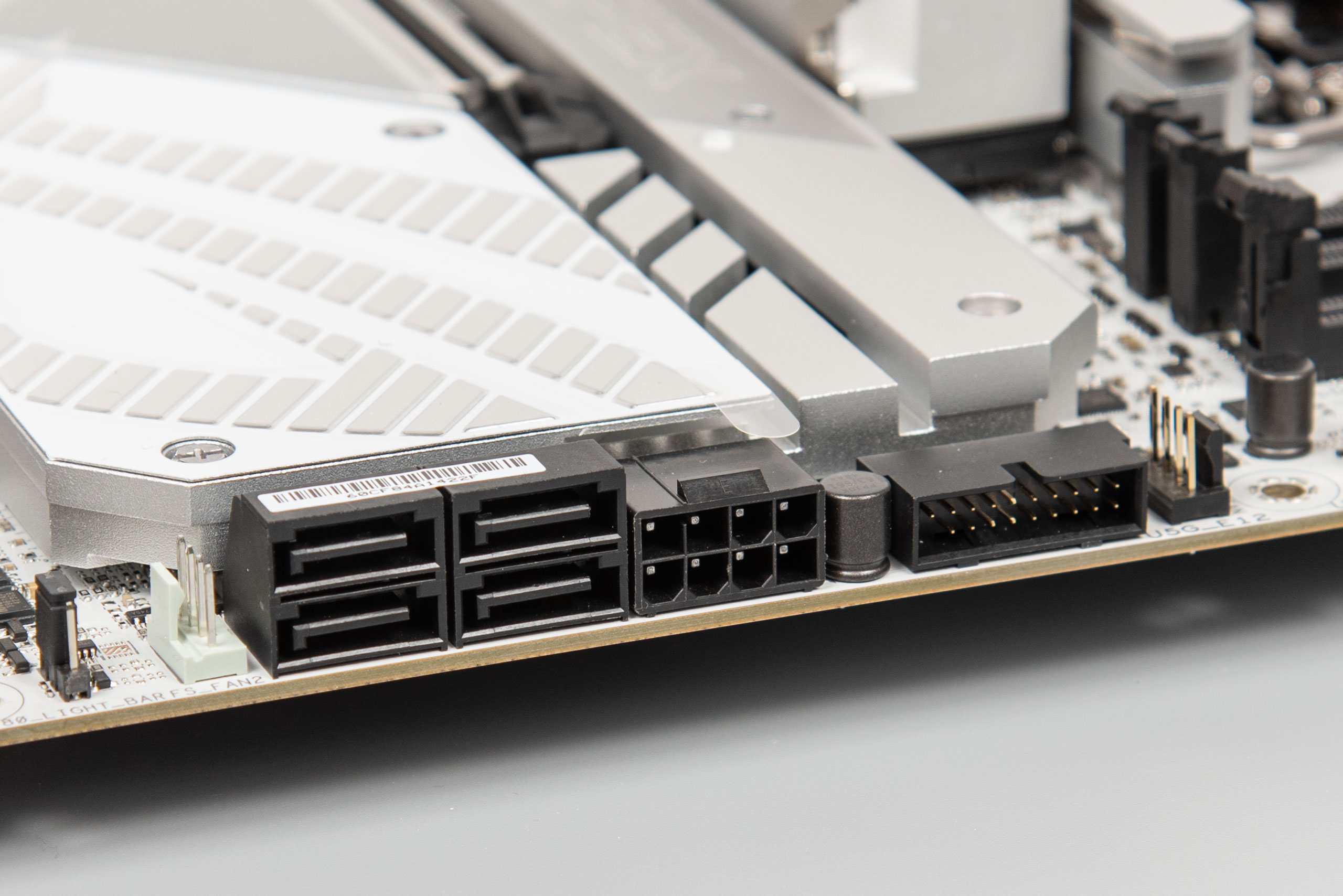

Під кутом 90 градусів праворуч внизу виведено чотири SATA-порти, силовий конектор додаткового живлення PCIe 8pin (для роботи PD/QC4+), а також ще одна контактна група USB 3.2 Gen 1.
Трохи вище розташовано дві контактні групи USB Type C, одна дає USB 3.2 Gen 2, інша — USB 3.2 Gen 2x2.
Праворуч зверху, окрім типового конектора живлення материнської плати, розташовано діагностичну зону POST (Q-LED та Q-Code), зону ProbeIt для прямого заміру 18 різноманітних видів напруг, кнопки Safe Boot, запуску, FlexKey (перезавантаження, або програмована функція), Retry. Також тут знаходяться перемикачі паузи системи, джампер LN2. Зверху розташовано дві контактні групи ADD_Gen2 (RGB 5V), а також п’ять конекторів вентиляторів.

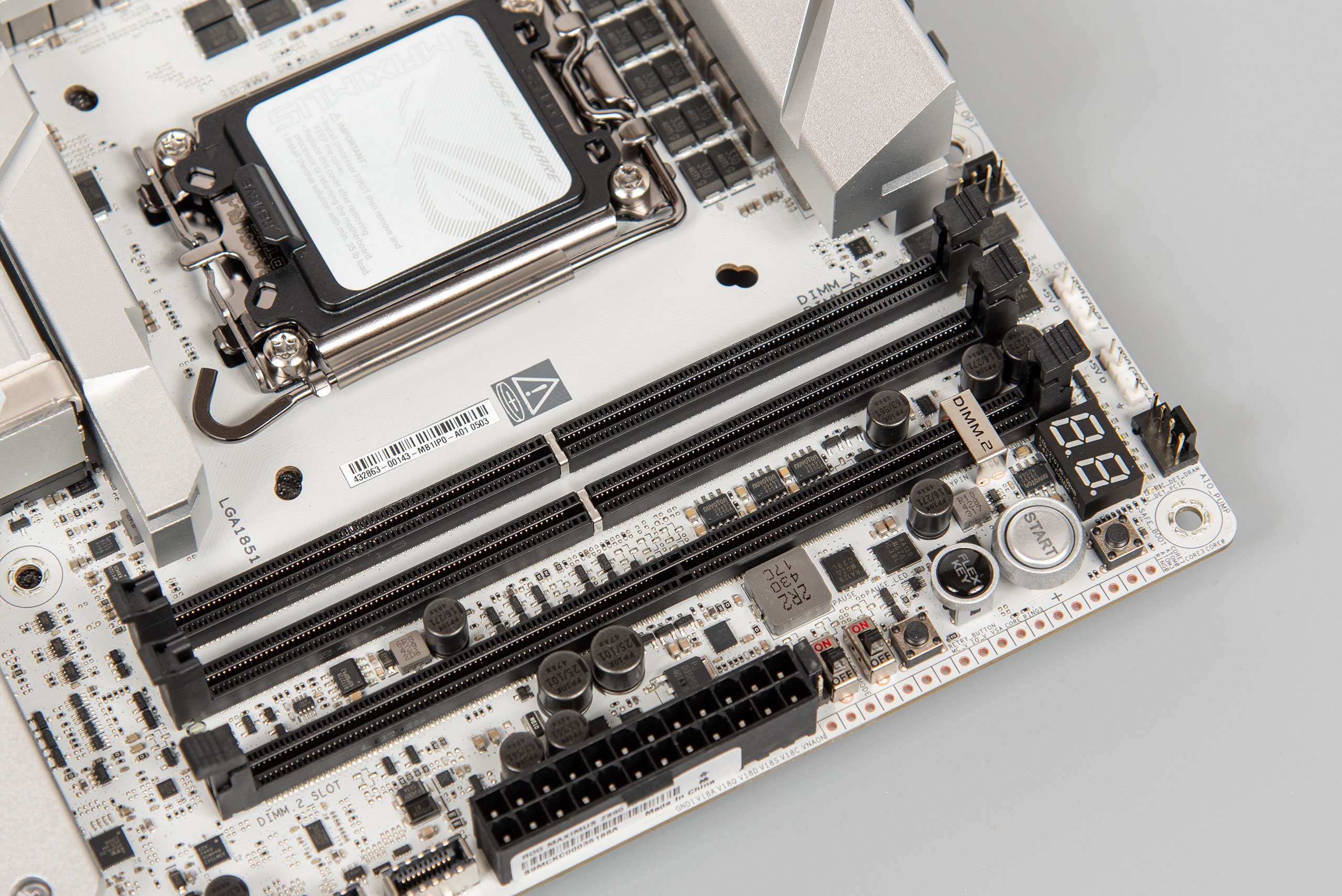

Слоти оперативної пам’яті споряджені засувками з однієї сторони. З імплементацією експериментальних рішень на кшталт NitroPath виробник не заморочувався, хоча він заморочився в іншому місці, а саме монтажних отворах для охолодження процесора. Для розширення списку сумісних систем охолодження присутні отвори старих платформ LGA 115x/1200.

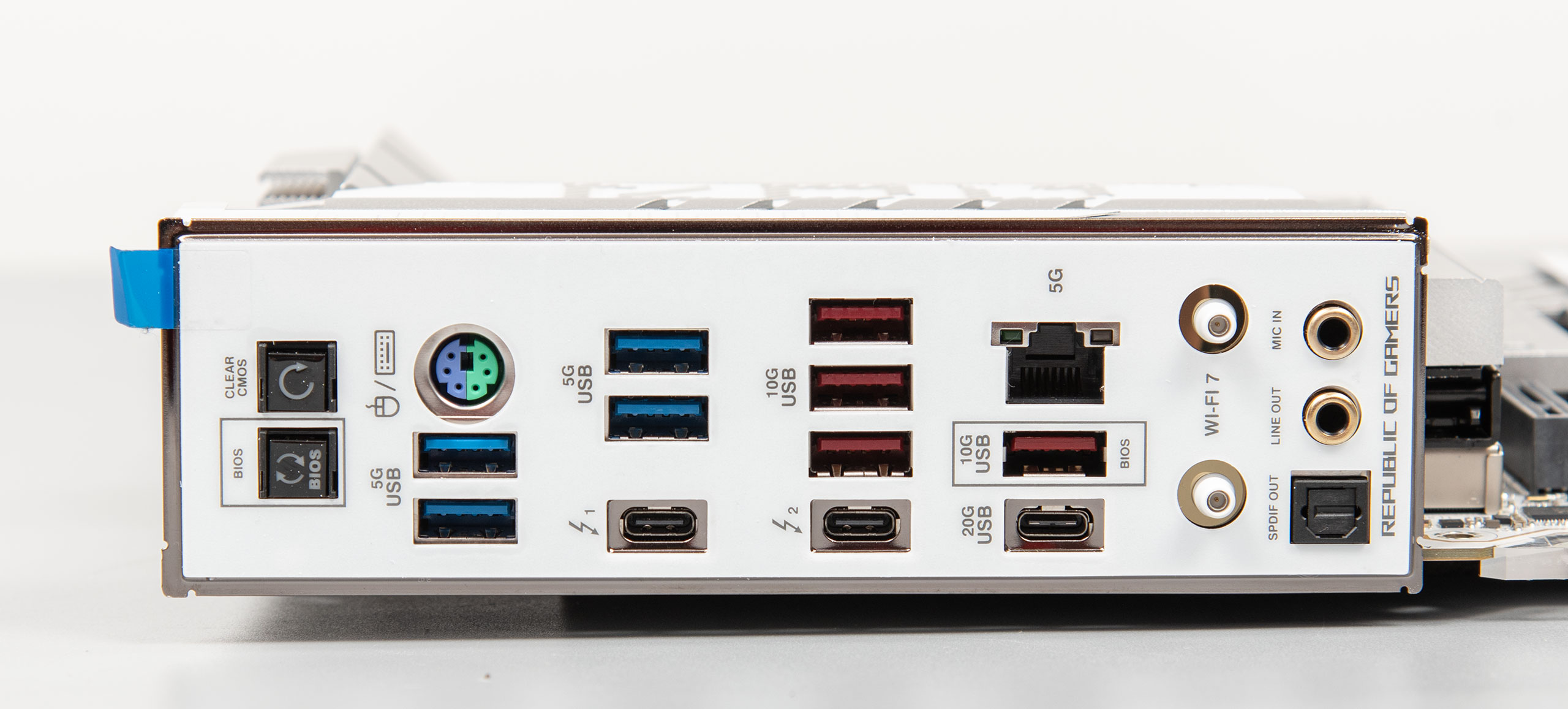

I/O-панель має заздалегідь встановлену заглушку. З нетипового тут можна знайти кнопку CLEAR_CMOS, а також кнопку активації функції BIOS Flashback. З типового на ній знаходяться:
- x1 PS/2 (комбінований);
- x4 USB 3.2 Gen 1 (Type A);
- x4 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2x2 (Type C);
- x2 Thunderbolt 4 (USB4 з підтримкою виводу DisplayPort v2.1);
- x1 5G Ethernet;
- x2 Q-antenna (Wi-Fi);
- x1 SPDIF OUT;
- x2 Mini Jack (Line out, Mic in).
Можливості UEFI
ROG Maximus Z890 Apex керується оновленим ASUS UEFI BIOS UTILITY. Інтерфейс традиційно стилізовано в червоні та чорні кольори лінійки продуктів ROG. Передбачено два варіанти відображення налаштувань: EZ mode та Advanced mode.
Ми вже писали про це в минулих матеріалах, але зазначимо ще раз. Відтепер у користувача є новаторська функція — Q-dashboard. Через цей інтерфейс можна отримати візуальний звіт по різноманітних пристроях, що підключені до материнської плати. Його можна викликати кнопкою Insert.
Режим EZ Mode забезпечує швидкий доступ до ключових налаштувань системи, включаючи: встановлення системного часу та мови, активацію функції AI OC, конфігурацію AURA, ResizeBAR, кривої вентиляторів, XMP, RAID та пріоритету завантаження.
Для повного доступу до всіх наявних параметрів присутній повноцінний Advanced Mode. Його розділено на вісім вкладок, кожна з яких відповідає за свої окремі задачі.
Розділ My Favorites автоматично збирає в себе опції, якими користувач користується більше за всі інші.
Вкладка Main дозволяє обрати мову інтерфейсу, задати системний час, встановити пароль безпеки, а також отримати звіт за ключовими параметрами системи.
Розділ Extreme Tweaker вже своєю назвою тонко натякає на свій асортимент. Тут відбувається та сама магія оверклокінгу, а інструментарій дозволяє виставляти найнебезпечніші налаштування з замкнутим джампером LN2.
Особливо хочеться виділити звіт Processor Utilization, що тепер демонструє не тільки середні показники температури, напруги й споживання. Він показує тотальні значення за весь період встановлення процесора в сокет. Скільки кВт·год, кДж, температури було згенеровано, та інше. Навіщо? Мабуть, для того, щоби користувач знав наскільки його погоня за найвищими показниками fps/pts вплинула або навіть нашкодила навколишньому середовищу своїми прогонами нікому не потрібних бенчмарків.
Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| BCLK Frequency (MHz) | 40–1000 | 0,05 |
| Ratio | 8–85 | 0,16 |
| Fixed CPU VRM Switching Frequency (KHz) | 500–800 | 100 |
| Actual VRM Core Voltage (V) | 0,9–1,7 | 0,005 |
| P-Core Voltage Override (V) | 0,6–1,7 | 0,001 |
| E-Core Voltage Override (V) | 0,6–1,7 | 0,001 |
| Ring DLVR Voltage (V) | 0,6–1,7 | 0,001 |
| CPU Graphics Voltage Override (V) | 0,7–1,7 | 0,005 |
| CPU System Agent Voltage (V) | 0,7–1,7 | 0,005 |
| VNNAON Voltage Override (V) | 0,77–1,4 | 0,01 |
| DRAM Frequency (MHz) | 800–15066 | 66 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,005 |
Вкладка Advanced згрупувала всі доступні можливості налаштування бортових пристроїв та елементів.
В розділі Monitor розташовано зведення показників системних датчиків. Крім того, тут відбувається керування системними вентиляторами та їхніми алгоритмами роботи.
На вкладці Boot регулюється процес старту системи. Додатково тут адмініструються функції Secure Boot.
Вкладка Tool зібрала в собі фірмові технології виробника та систему профілів налаштувань.
Exit не потребує коментарів.
Логотип під час завантаження системи:
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | Armoury Crate, AURA Creator, AURA Sync, GameFirst, Power Saving, Fan Xpert 4, AI Advisor, Driver Hub, GlideX, TurboV Core, USB Wattage Watcher |
| Додаткове | ROG CPU-Z, AIDA64 Extreme (повна версія, 1 рік), WinRAR (демо 40 днів), HWiNFO, Dolby Atmos, Adobe Creative Cloud (демо), Internet Security (ліцензія, 1 рік) |
В комплекті постачання присутній USB-накопичувач з усім необхідним ПЗ й драйверами. Користувачу доступно 25,2 ГБ для особистих потреб, інше зарезервовано під розділ виробника.
Програмне забезпечення підтримує українську локалізацію.
Продуктивність USB-flash накопичувача:
Головний хаб пристроїв та продукції ASUS — Armoury Crate. Завдяки йому все синхронізується та керуються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення по різних вузлах платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання.
Тестовий стенд
Тестування виконувалося з такими компонентами:
- процесор: Intel Core Ultra 7 265K;
- система охолодження: контур СВО із чилером;
- материнська плата: ROG Maximus Z890 Apex (UEFI 1101);
- пам'ять: Kingston Fury Renegade KF584CU40RSAK2-48 (DDR5-8400, 2x24 ГБ, CL40-52-52-132 2T, 1,45 В);
- відеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
- системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок живлення: Rosewill Hercules 1600S (1600 Вт);
- операційна система: Microsoft Windows 11 Pro 24H2 x64 (26100.2605), актуальні оновлення на момент кінця грудня 2024 року.
Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л.
Методика тестування
Типові налаштування аналогічні OPTIMIZED_DEFAULTS, виключення — частота пам'яті, що встановлена у режимі DDR5-6400 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.
Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (опитування датчика кожні 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках. Counter-Strike 2 тестувався на мапі майстерні CS2 FPS BENCHMARK.
Оверклокінг
Перш за все, замість тисячі слів відмінна та яскрава демонстрація стану спортивної арени оверклокінгу в рамках платформи LGA 1851.
Так, абсолютно вірно, на момент початку 2025 року, фактично 2,5 місяці від старту вільних продажів нової платформи головний центр змагального оверклокінгу планети HWBOT демонструє нульову зацікавленість в розгоні Intel Arrow Lake. Ба більше, це доволі детально описано в нашому огляді Core Ultra 285K, і ситуація не змінюється. Якщо одним реченням — процесори Arrow Lake живуть своїм життям, і не сильно то звертають уваги на те, що хоче користувач, експерименти зазвичай закінчуються там, де в гру вступає захист Max Voltage Limits, котрий можливо вимкнути лише за умови температури процесора нижче 10 градусів за Цельсієм.
Результат — на фоні попередників ловити з цими процесорами з погляду рекордів чи банально відмінних конкурентоспроможних результатів ні-чо-го.
Тому наші експерименти будуть зводитись до оптимізації роботи, та імпульсної продуктивності одного ядра. Результати будуть описані в тестуванні.
Тестування
Телеметрія під час простою:
В режимі навантаження при типових налаштуваннях материнська плата утримувала середню частоту P-cores на рівні 5193,3 МГц з максимальним прискоренням одного ядра до 5200 МГц. E-cores працювали на середній частоті 4600 МГц. Глобальна середня частота ядер склала 4834,6 МГц.
Автоматичний оверклокінг AI Optimized забезпечив середню частоту P-cores на рівні 5283,4 МГц з максимальним прискоренням одного ядра до 5600 МГц. E-cores утримувались на статичному рівні 4700 МГц. Глобальна середня частота ядер склала 4932,7 МГц.
Розігнані рученята оверклокера цього разу концентрувались на збалансованому рівні експлуатації, якомога далі від згаданого раніше Max Voltage Limits. Забезпечено середню частоту P-cores на рівні 5393,2 МГц з максимальним прискоренням одного ядра до 5800 МГц, яке моніторинг не зафіксував, але все налаштовано. E-cores утримувались на статичному рівні 5150 МГц (залучено дрібний множник). Глобальна середня частота ядер склала 5243,6 МГц.
Термофото упорядковано наступним чином: простій, навантаження в типовому режимі, навантаження в режимі автоматичного розгону AI Optimized, навантаження в режимі ручного розгону.
Повторюється ситуація з неадекватним споживанням як в ASUS ROG Maximus Z890 Hero, теплова камера фіксує високий нагрів дроту 12 В конектора живлення материнської плати.
Графіки споживання, та температур:
Результати геймінгу:
Результати вузла ОЗП:
Результати бенчмаркінгу:
На жаль цього разу тестування на рідкому азоті не проводилось.
Висновки
Попри сумнівну оверклокерську перспективу Intel Arrow Lake в майбутньому будемо концентруватись саме на материнській платі, та її можливостях, опустивши весь негатив, що пов'язаний з платформою.
Критичних мінусів або аварій під час тестування не відбулось. Нюанси ж потребують додаткової уваги. Типовий користувач може розчаруватись відсутністю підтримки RGB 12V або у наявності пропрієтарних роз’ємах антени Q-connector замість стандартних SMA. Оверклокерам розмістили батарейку CMOS поза прямим доступом, а також підрізали один порт PS/2, вперше за всю історію існування серії Apex, тож тепер без попередніх модифікацій образів старих ОС типу Windows 7 чи Windows XP ніяк не обійтись. Не просто так в комплекті присутня стратегічна, оверклокерська відкривашка для пляшок ROG! Хоча заради балансу і справедливості слід зазначити, що тепер присутня можливість роботи з IGP, ну нарешті!
Та і плюсів набагато більше. Maximus Z890 Apex продовжує традиції серії, і поєднує в собі як «оверклокерський болід» для рекордів, так і типову материнську плату вищого ешелону. Так, навіть у 2025 році продовжують знаходитись люди, що не розуміють переваги топології пам’яті 1DPC, і записують це в мінуси. Стандартним аргументом стає неможливість встановити великий обсяг у два слоти, хоча в поточному поколінні максимумом став вже 128 ГБ (96 ГБ раніше), який досягається новітніми модулями UDIMM/CUDIMM. А це ж насправді не просто плюс, а одна з головних переваг. Її доповнюють наявність PS/2, тепер вже чотири слоти розширення PCI Express (що стає рідкістю в актуальних материнських платах), потужна підсистема живлення, наявність інтерфейсів Wi-Fi 7, 5G Ethernet, Thunderbolt 4/USB4, PCIe 5.0, можливості роботи DDR5-10000++. Наприклад німецький «елітний» оверклокер CENS зміг досягти 6338 МГц (12676 МТ/с, або DDR5-12676) з таймінгами CL68-64-64-127 2T на процесорі Core Ultra 7 265KF, результат можна знайти за посиланням.
ASUS ROG Maximus Z890 Apex є ультимативною материнською платою для всіх, хто здатний досягати абсолютного максимуму можливостей платформи!
