Можливості UEFI

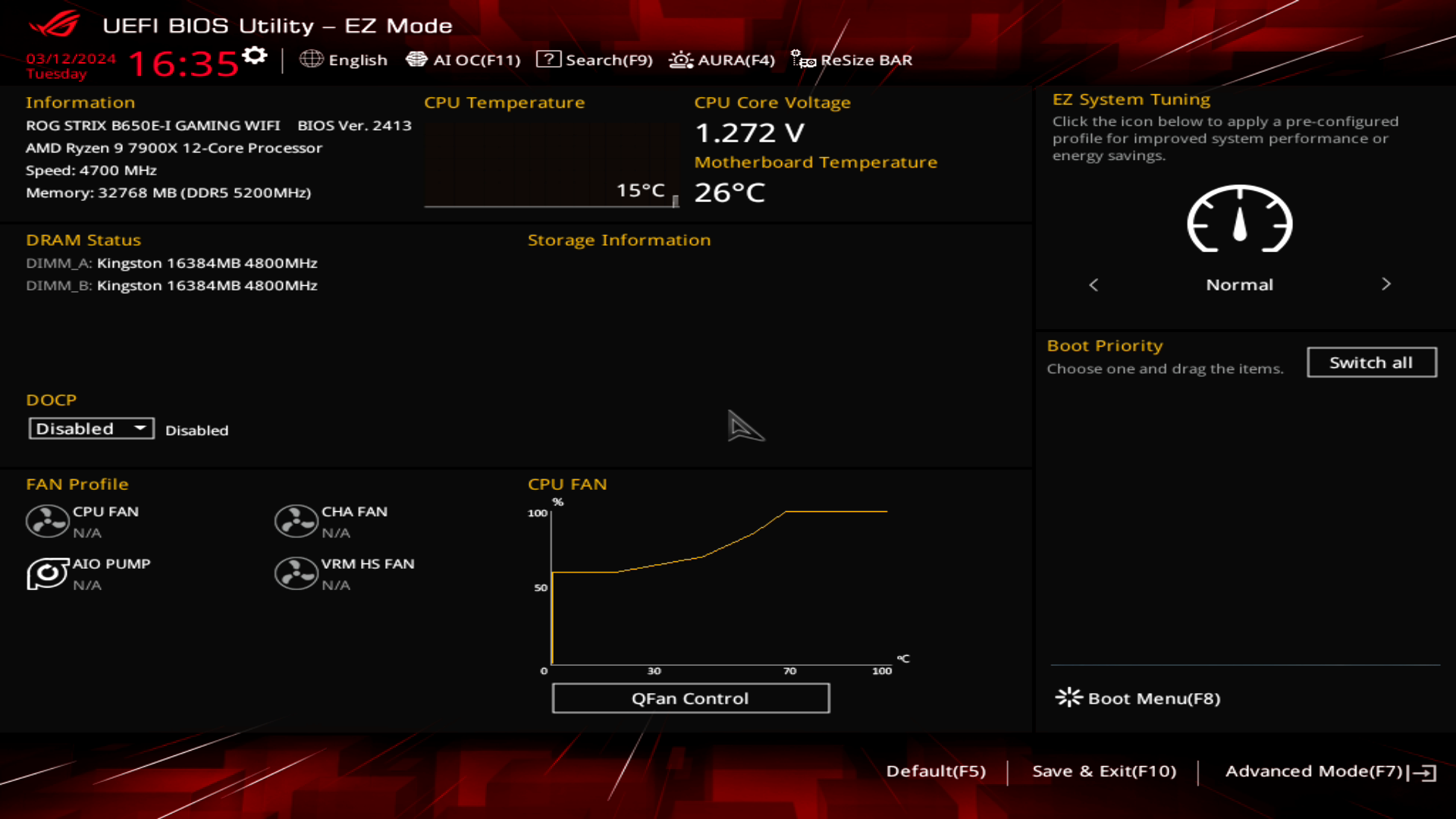

STRIX B650E-I GAMING WIFI керується типовим ASUS UEFI BIOS UTILITY, який в цьому випадку стилізовано під лінійку продуктів ROG. Традиційно передбачено два режими відображення налаштувань: Advanced Mode й EZ Mode. Почнемо з другого.
Тут можна отримати звіт по ключових елементах системи, вказати системний час, мову інтерфейсу, знайти потрібну опцію при використанні пошуку, налаштувати AURA, ResizeBAR, криву обертів вентиляторів, AMD EXPO / DOCP, RAID, зазначити пріоритет завантаження з накопичувачів.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/29-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/30-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/31-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/32-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/33-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/34-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/35-asus-rog-strix-b650e-i-gaming-wifi.png)
Для тих, кому цього буде недостатньо — ласкаво просимо до Advanced Mode.

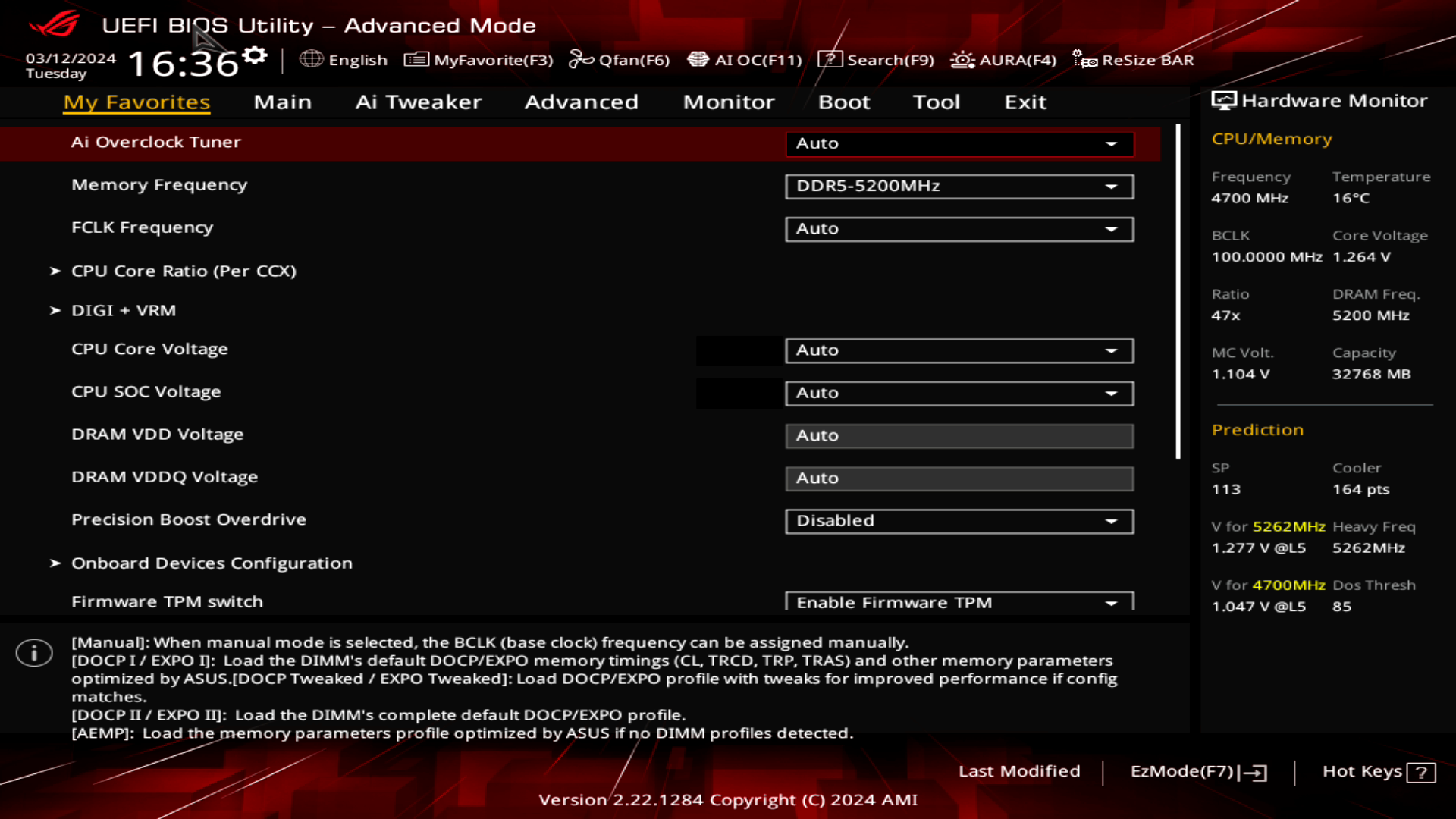

Вкладка My Favorites: динамічна вкладка, в якій збираються опції, які частіше всього використовує користувач.
Вкладка Main: тут обирається мова інтерфейсу, змінюється системний час, задається пароль безпеки, а також надається звіт по ключових параметрах системи.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/37-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/38-asus-rog-strix-b650e-i-gaming-wifi.png)
Вкладка AI Tweaker: головне місце оверклокінгу, є інструментарії розгону та твікінгу процесору, ОЗП, інтегрованої графіки, і платформи загалом.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/39-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/40-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/41-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/42-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/43-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/44-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/45-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/46-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/47-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/48-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/49-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/50-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/51-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/52-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/53-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/54-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/55-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/56-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/57-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/58-asus-rog-strix-b650e-i-gaming-wifi.png)
Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:
Параметр | Діапазон регулювання | Крок |
---|---|---|
CPU Load-line Calibration (Level) | Level1…8 | 1 |
BCLK Frequency (MHz) | 96–118 | 0,1 |
FCLK Frequency (MHz) | 800–3000 | 33–133 |
CPU Core Ratio (Multiplier) | 8–100 | 0,25 |
Fixed CPU VRM Switching Frequency (KHz) | 250–800 | 50 |
CPU Core Voltage (V) | 0,8–1,55 | 0,005 |
CPU SOC Voltage (V) | 0,8–1,3 | 0,005 |
CPU VDDIO / MC Voltage (V) | 1,1–1,7 | 0,01 |
Misc Voltage (V) | 0,625–1,7 | 0,005 |
VDDP Voltage (V) | 0,7–1,8 | 0,001 |
DRAM Frequency (MHz) | 2000–12000 | 200–800 |
DRAM VDD Voltage (V) | 0,8–2,07 | 0,005 |
DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,005 |
Вкладка Advanced: тут зібрано можливості керування усіма бортовими пристроями та елементами материнської плати. Також тут розташовано меню AMD Overclocking.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/59-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/60-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/61-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/62-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/63-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/64-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/65-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/66-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/67-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/68-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/69-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/70-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/71-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/72-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/73-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/74-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/75-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/76-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/77-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/78-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/79-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/80-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/81-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/82-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/83-asus-rog-strix-b650e-i-gaming-wifi.png)
Вкладка Monitor: тут зібрано показники температур, напруг, обертів вентиляторів. Також тут можна керувати вентиляторами та їх алгоритмами роботи.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/84-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/85-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/86-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/87-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/88-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/89-asus-rog-strix-b650e-i-gaming-wifi.png)
Вкладка Boot: керування функціями Compatibility Support Module, Secured Boot, пріоритет завантаження накопичувачів та загального процесу завантаження.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/90-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/91-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/92-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/93-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/94-asus-rog-strix-b650e-i-gaming-wifi.png)
Вкладка Tool зберігає в собі систему профілів налаштувань материнської плати, надає інформацію SPD, контролює фірмові технології виробника, дає можливість оновити прошивку, очистити накопичувач завдяки Secure Erase, обрати функцію апаратної кнопки FlexKey.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/95-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/96-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/97-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/98-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/99-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/100-asus-rog-strix-b650e-i-gaming-wifi.png)

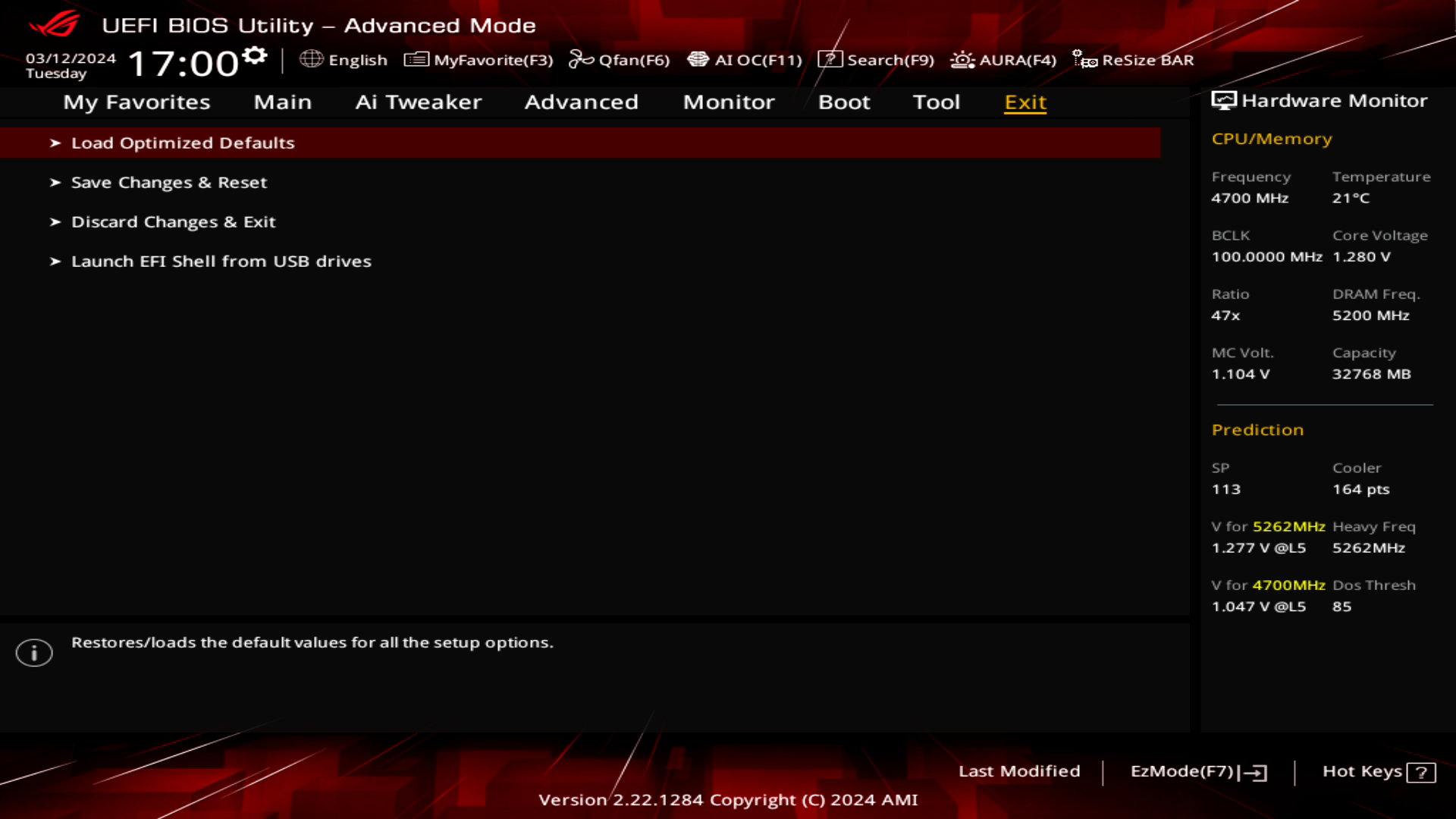

Вкладка Exit не потребує жодних коментарів.

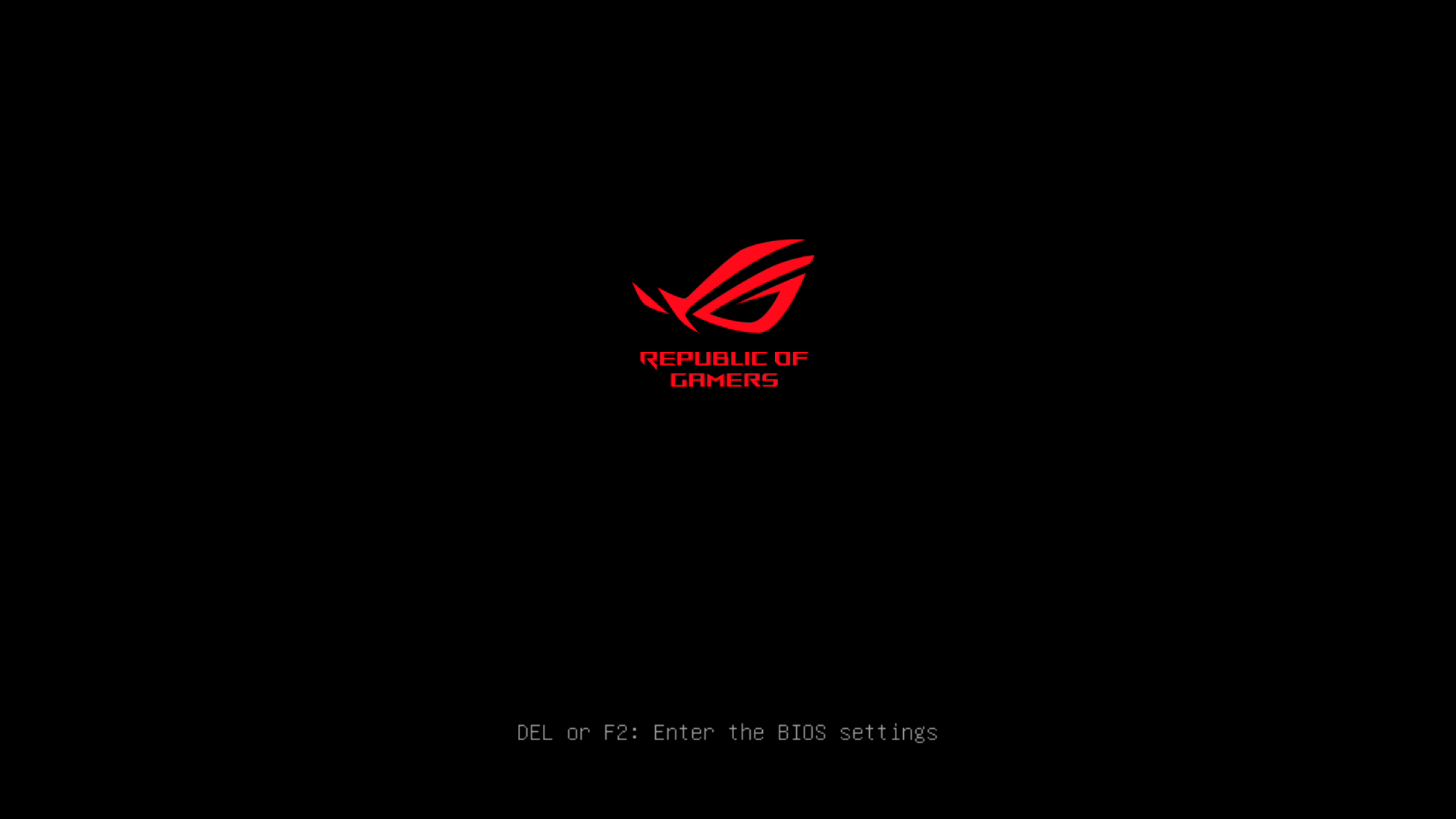

POST-екран та логотип під час завантаження системи:
Комплектне ПЗ
Програмне забезпечення | |
---|---|
Фірмове | Armoury Crate, AURA Creator, AURA Sync, GameFirst VI, Sonic Studio III + Sonic Studio Virtual Mexer + Sonic Suite Companion, DTS Sound Unbound, Fan Xpert 4, AI Suite 3, MyASUS, Turbo app |
Додаткове | ROG CPU-Z, AIDA64 Extreme (демо 60 днів), WinRAR |
Виробником не передбачено накопичувача з ПЗ в комплекті.
Головний хаб пристроїв та продукції ASUS — Armoury Crate. Завдяки йому все синхронізується та керуються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення по різних вузлах платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання. Також присутня підтримка української локалізації.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/103-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/104-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/105-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/106-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/107-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/108-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/109-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/110-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/111-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/112-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/113-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/114-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/115-asus-rog-strix-b650e-i-gaming-wifi.png)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/116-asus-rog-strix-b650e-i-gaming-wifi.png)
