Тестовий стенд
Тестування виконувалося з такими компонентами:
- процесор: AMD Ryzen 9 7900X;
- система охолодження: контур СВО із чилером;
- материнська плата: ASUS ROG STRIX B650E-I GAMING WIFI (UEFI 2413, AGESA 1.1.0.2b);
- пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- відеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
- системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок живлення: Rosewill Hercules 1600S (1600 Вт);
- операційна система: Microsoft Windows 11 Pro 23H2 x64 (22631.3235), актуальні оновлення на момент початку березня 2024 року.
Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л.
Замість стандартної рамки сокета під час тестування використовувалася Thermalright AM5 Secure Frame.
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/117-asus-rog-strix-b650e-i-gaming-wifi.jpg)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/118-asus-rog-strix-b650e-i-gaming-wifi.jpg)
![ASUS ROG Strix B650E-I Gaming WIFI](/motherboard/asus-rog-strix-b650e-i-gaming-wifi/119-asus-rog-strix-b650e-i-gaming-wifi.jpg)
Методика тестування
Типові налаштування аналогічні OPTIMIZED_DEFAULTS, виключення — частота пам'яті, що встановлена у режимі DDR5-5200 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях материнської плати). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

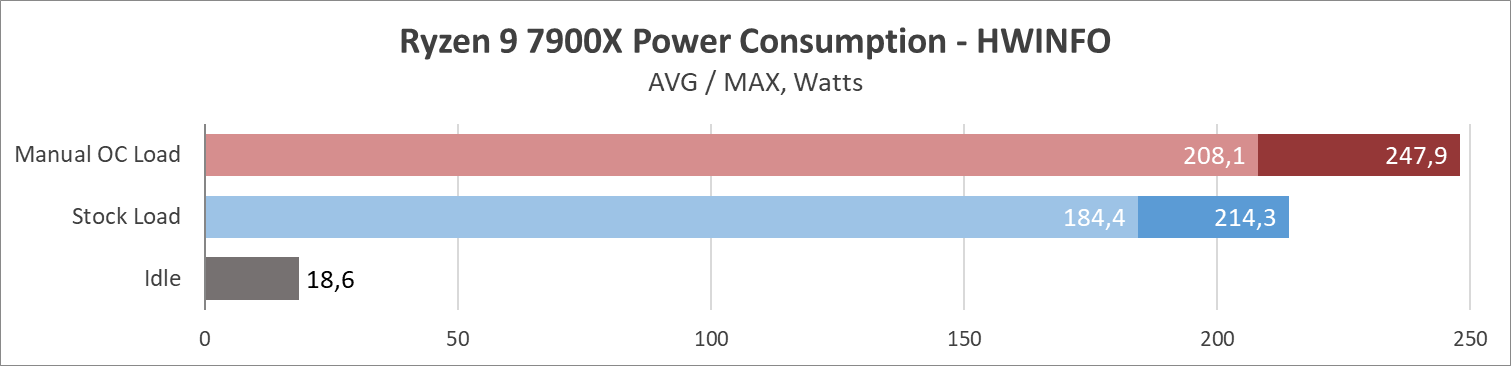

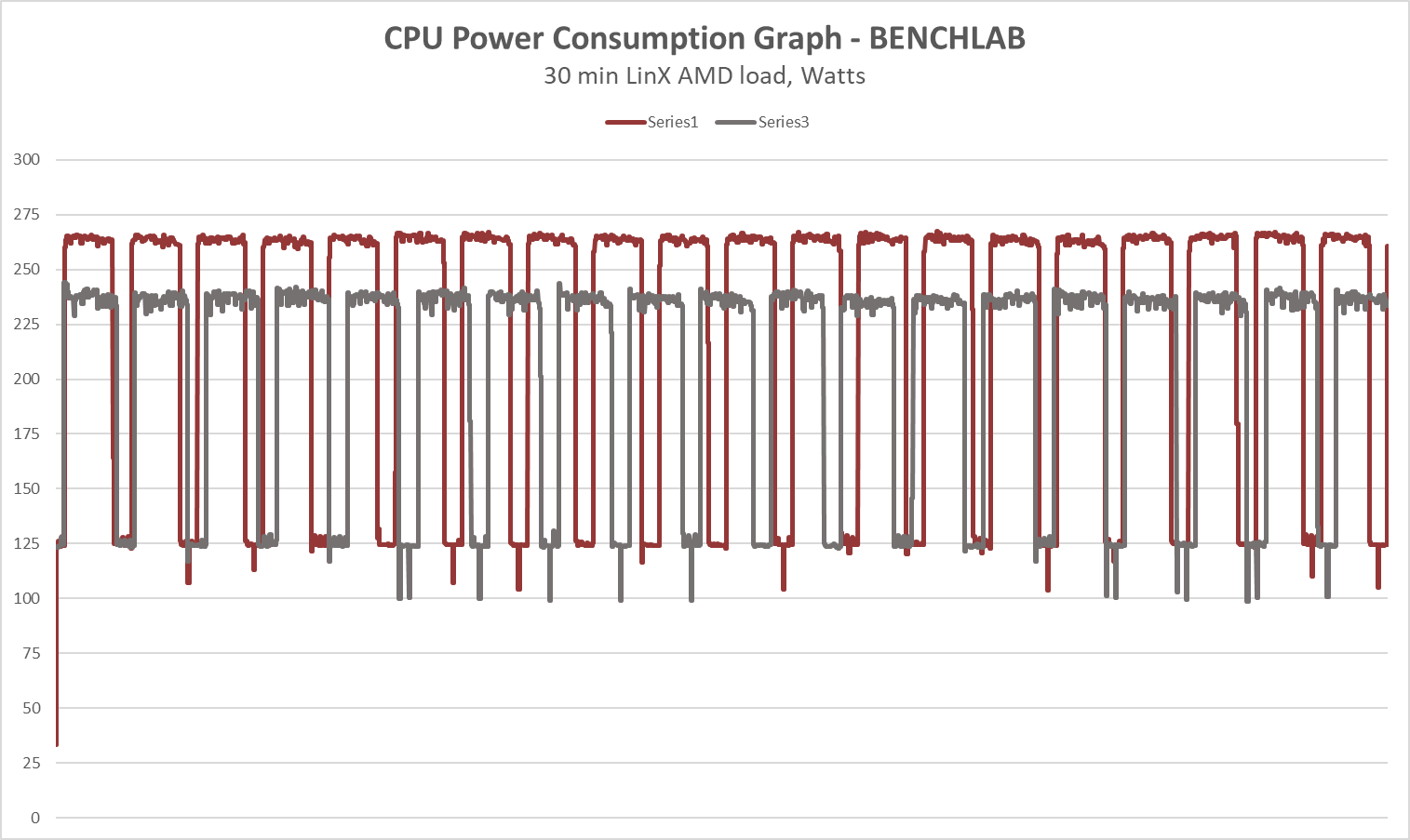

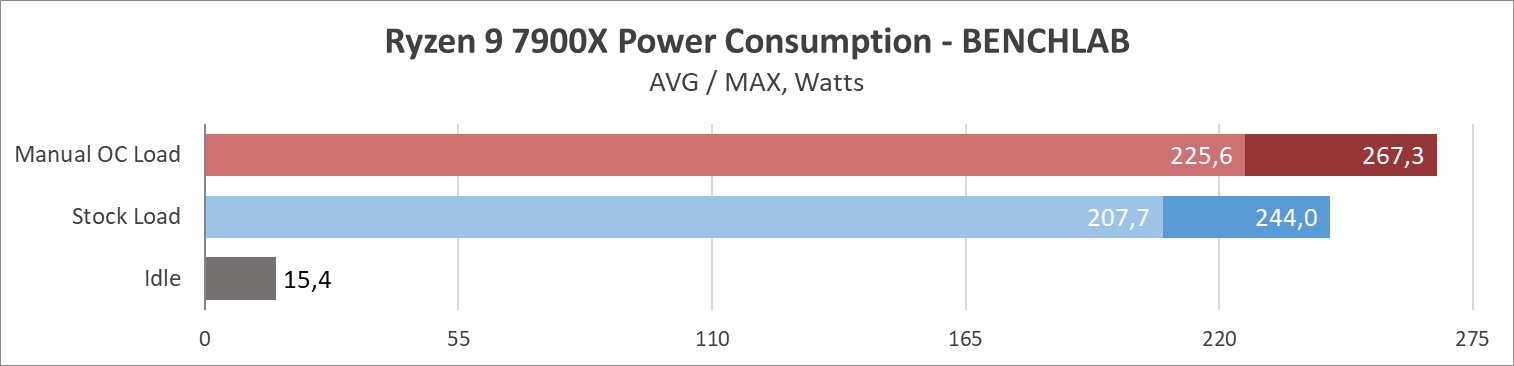

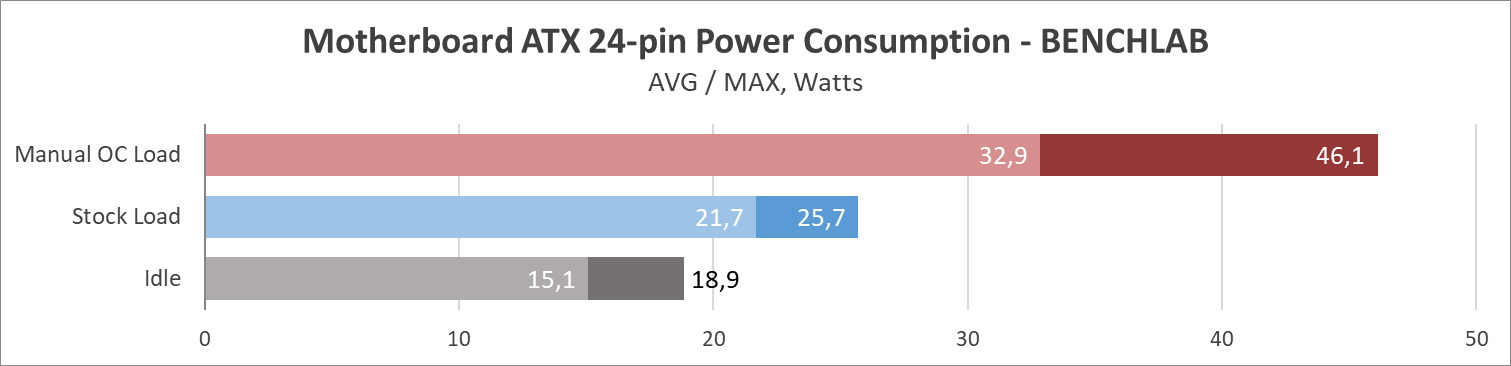

Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (опитування датчика кожні 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 AMD (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках.
Оверклокінг
У материнської плати присутня функція управління частотою BCLK, однак великих успіхів досягти не вдалось — система не могла пройти POST на частотах вище 102 МГц. Також присутнє дрейфування частоти.
Материнська плата без проблем забезпечила стабільну роботу ОЗП в режимі DDR5-6400 CL32-39-39-30 2T. Попри присутність топології 1DPC стабілізувати роботу в режимі IMC 1:1 на частоті 6600 МГц не вдалось, спортивний режим для HWBOT не рахується. Процесор працював на частоті 5,5 ГГц за всіма ядрами, прискорення одного ядра окремо не налаштовувалось. FCLK дорівнювала 2200 МГц. Напруга ядра була на рівні 1,4 В, VDDP — 1,15 В, VDD та VDDQ — 1,4 В.
Тестування

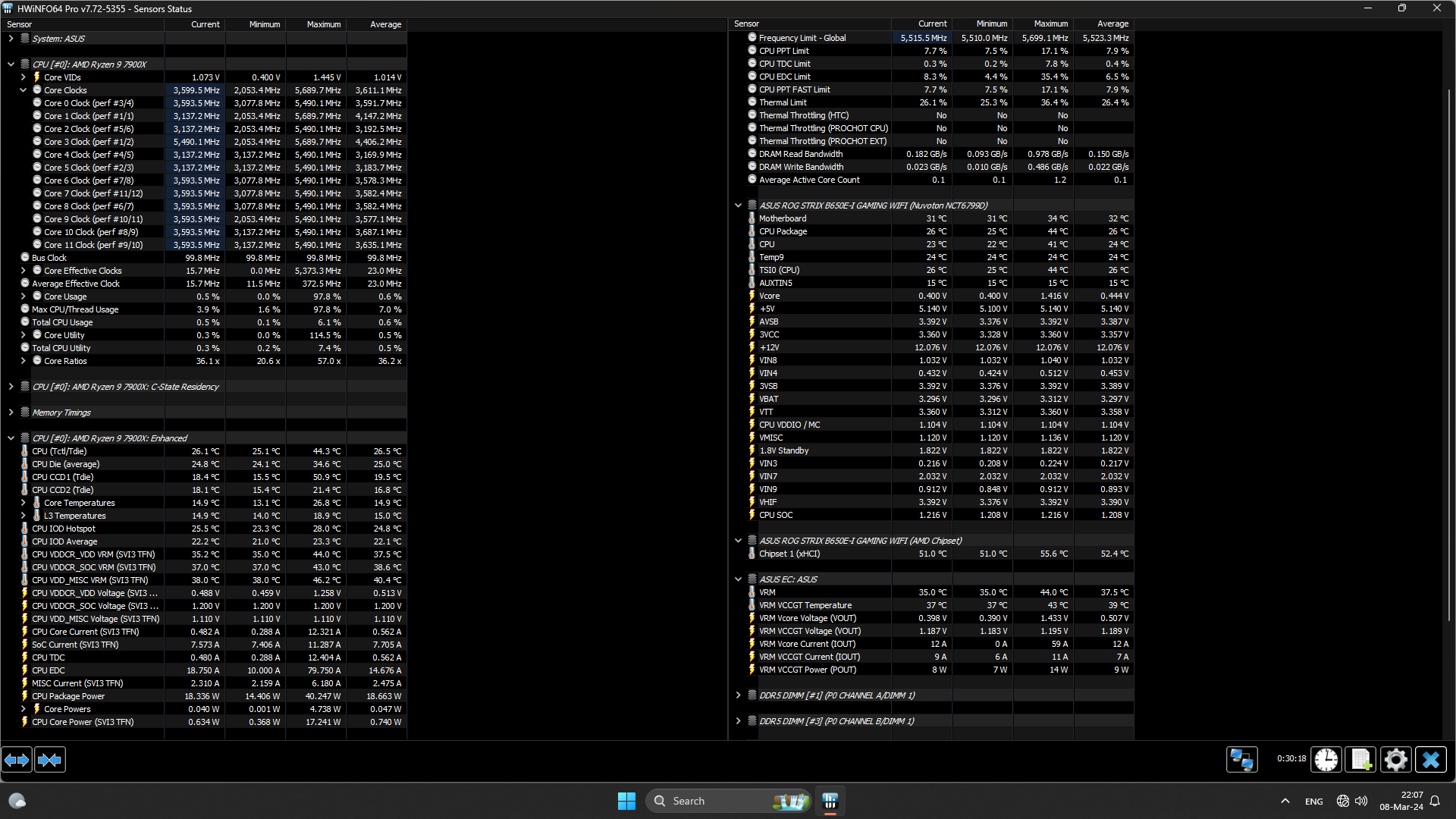

Телеметрія під час простою:

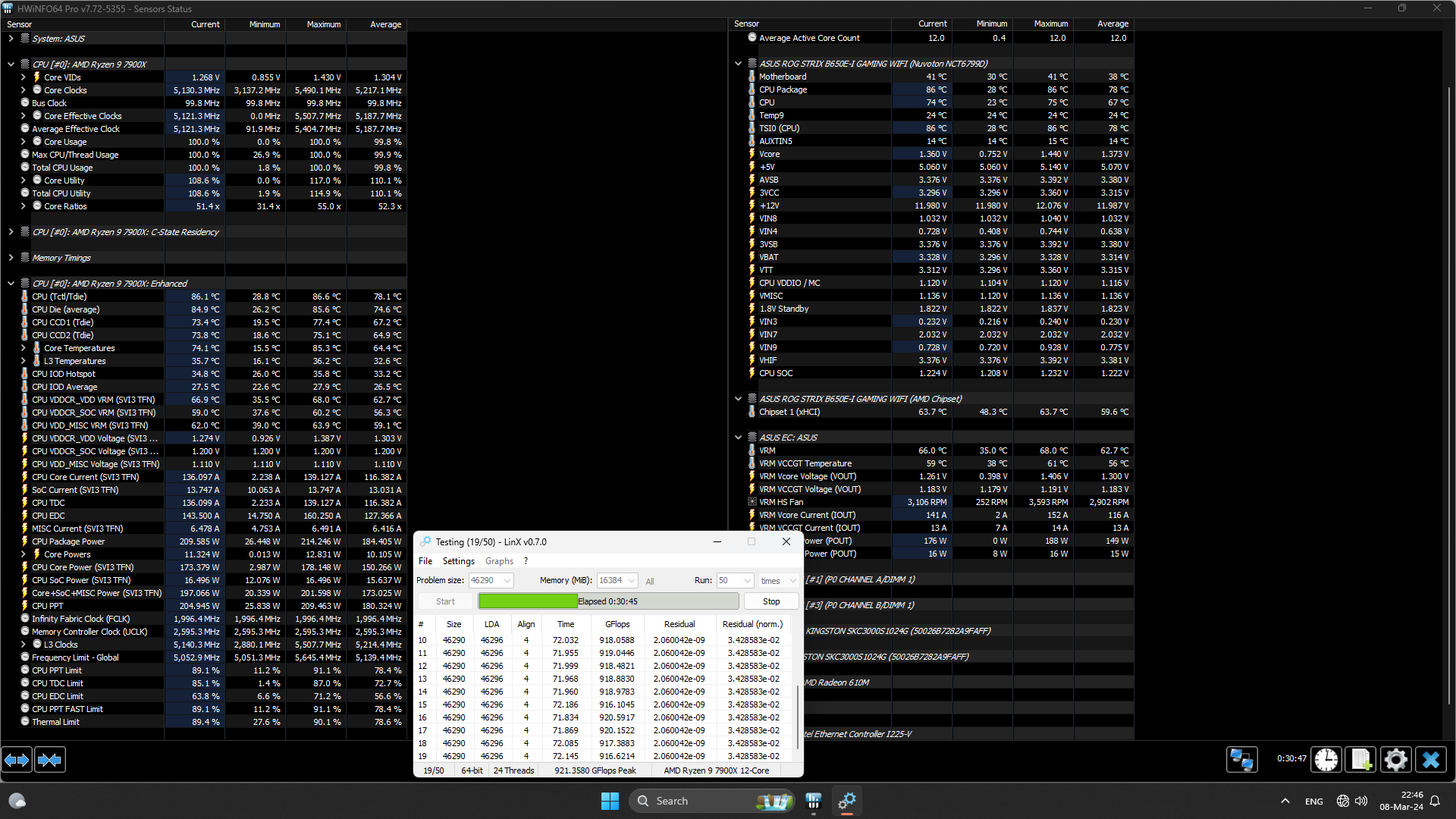

В режимі навантаження при типових налаштуваннях STRIX B650E-I забезпечила середню частоту ядер на рівні 5217,1 МГц з максимальним прискоренням одного ядра до 5,5 ГГц

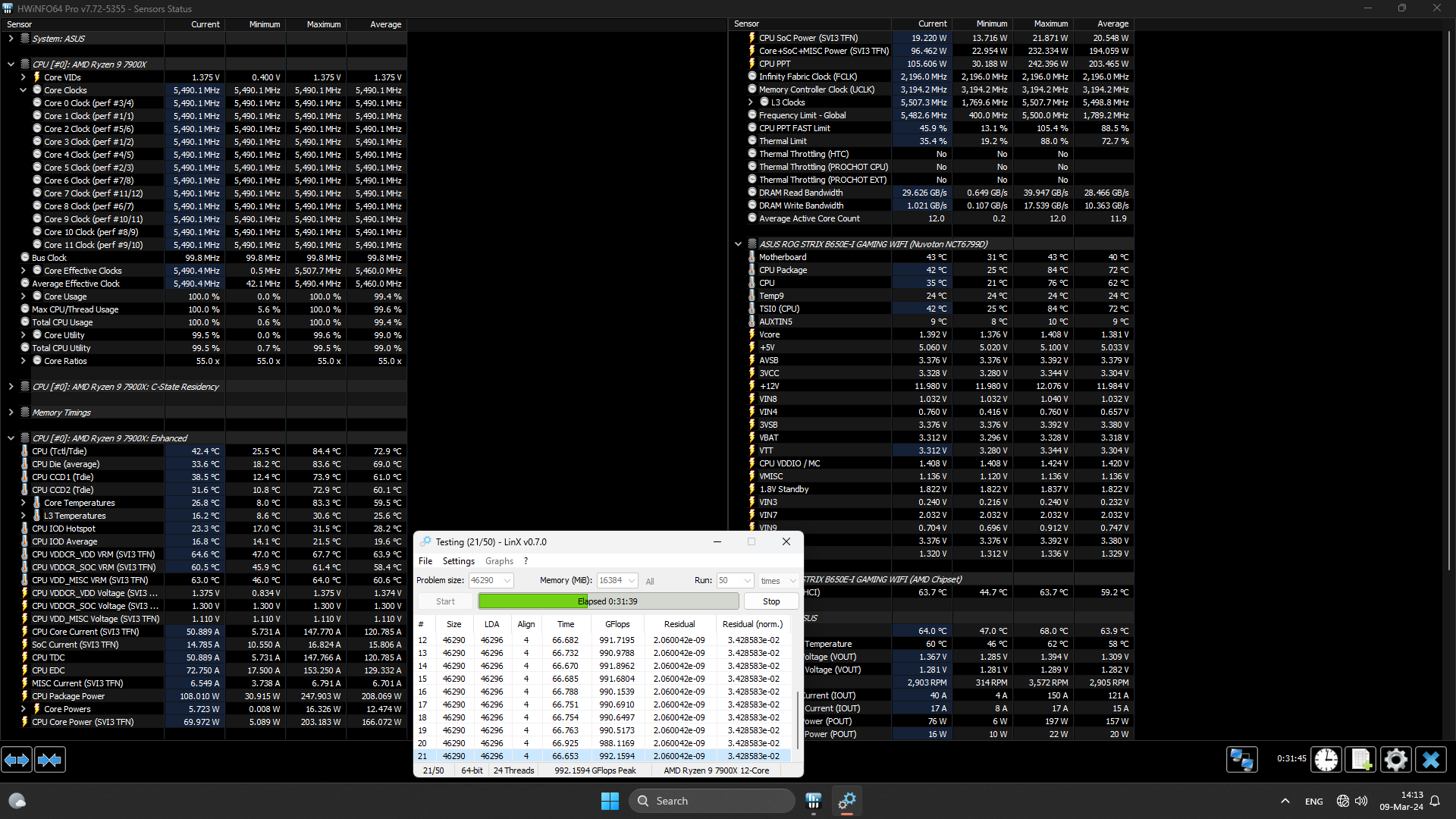

В режимі ручного оверклокінгу плата забезпечила середню частоту всіх ядер на частоті 5490,1 МГц.

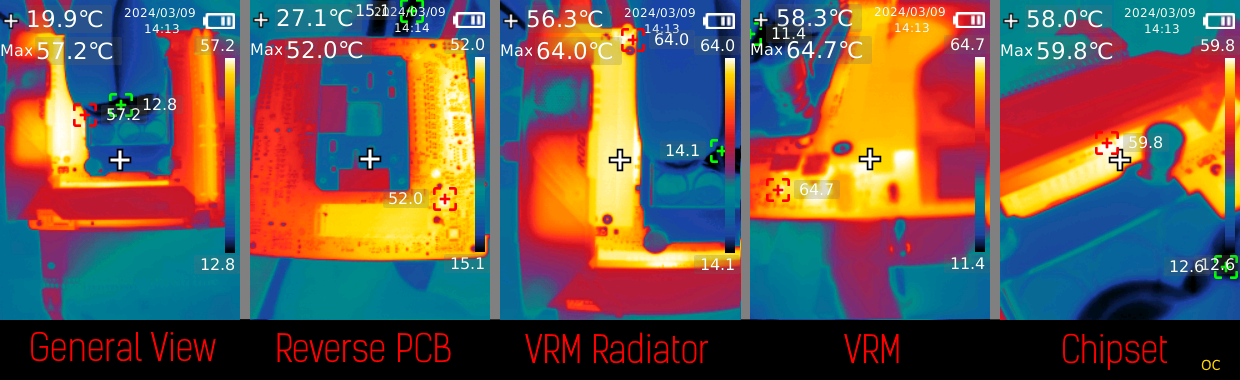

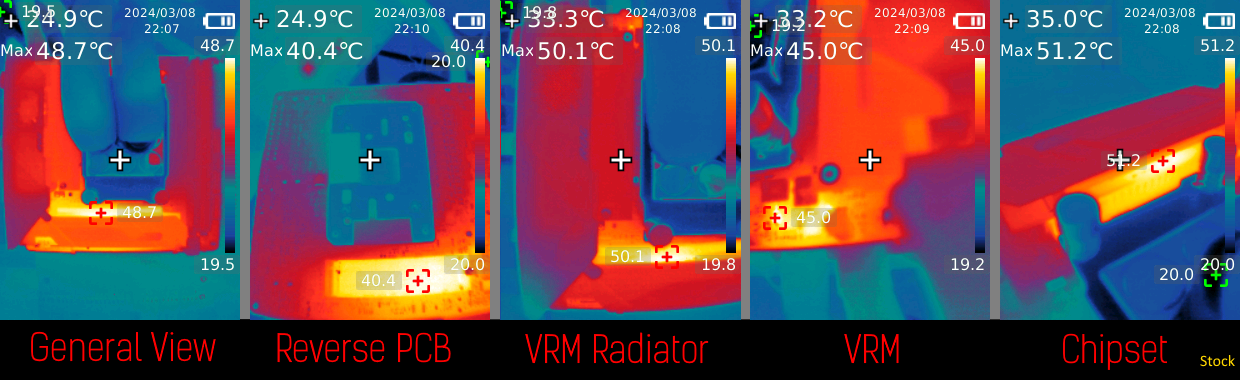

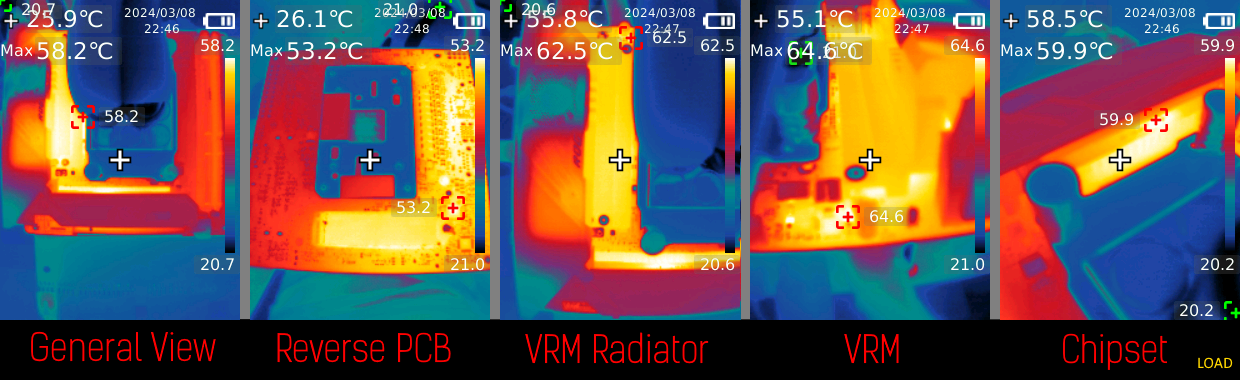

Термофото. Порядок: простій, навантаження в типовому режимі, навантаження в режимі ручного розгону.

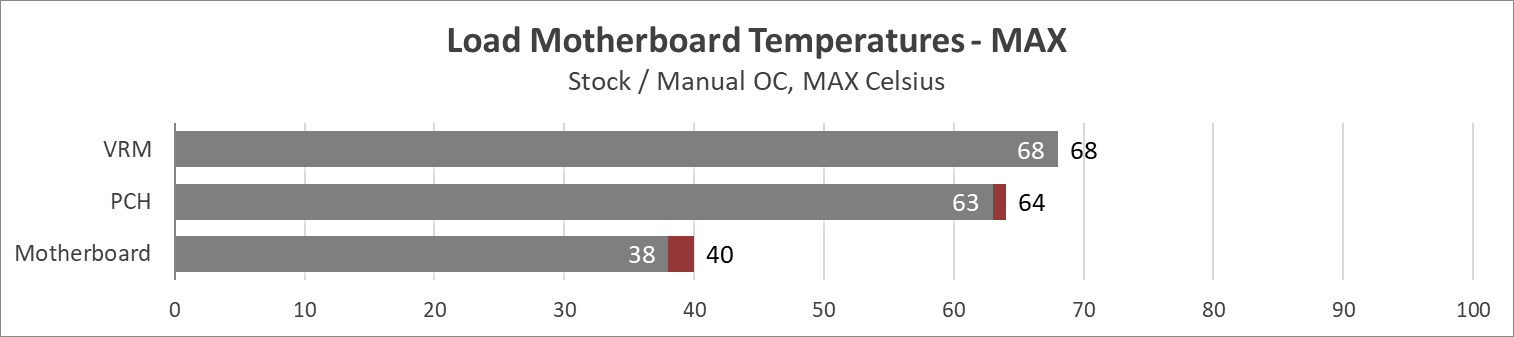

Жодних критичних температур і відповідний запас для тісних збірок, навіть в режимі розгону.

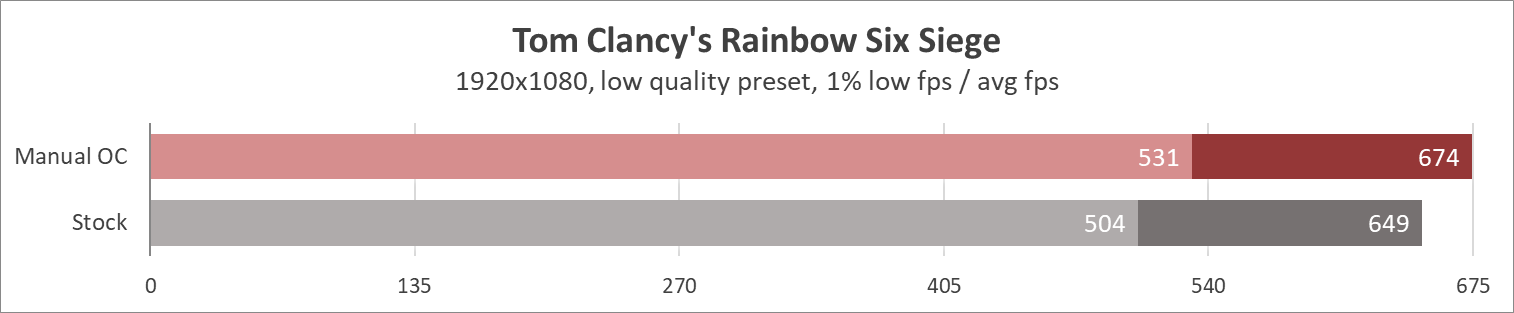

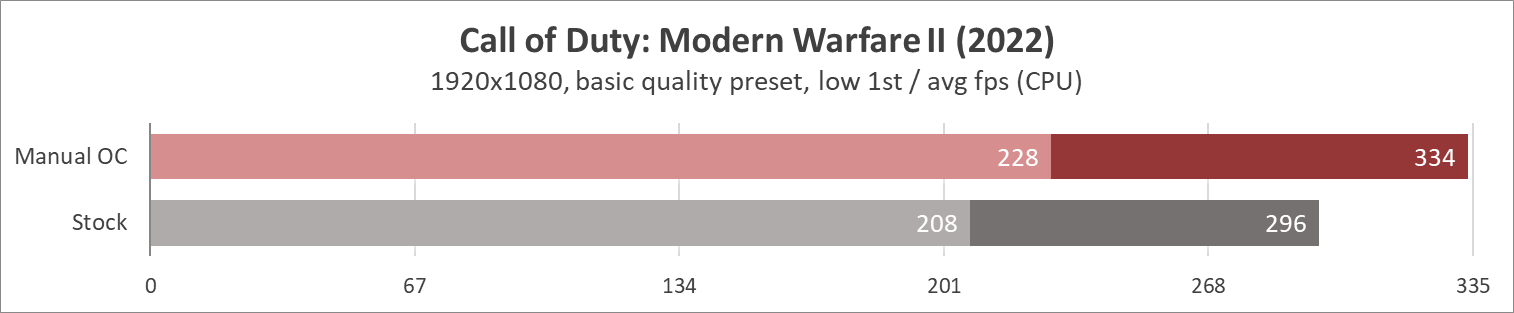

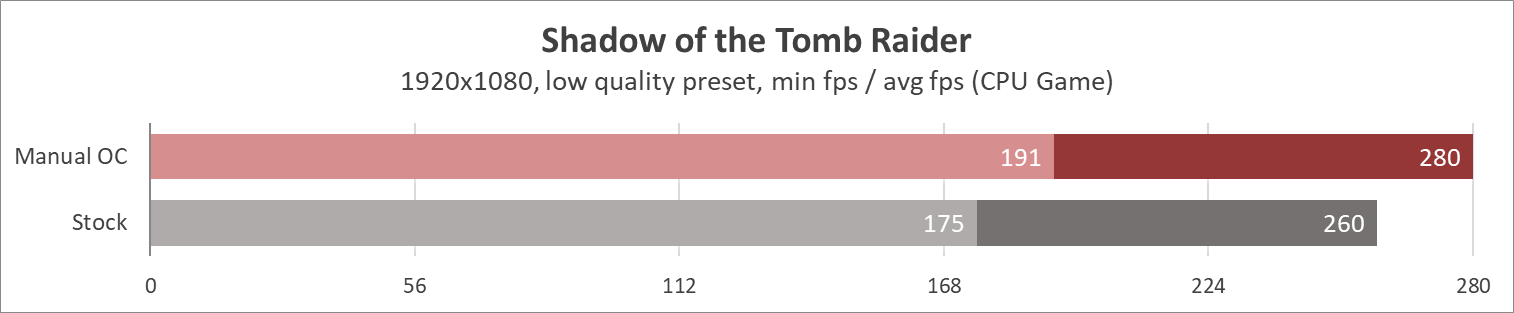

Результати геймінгу:

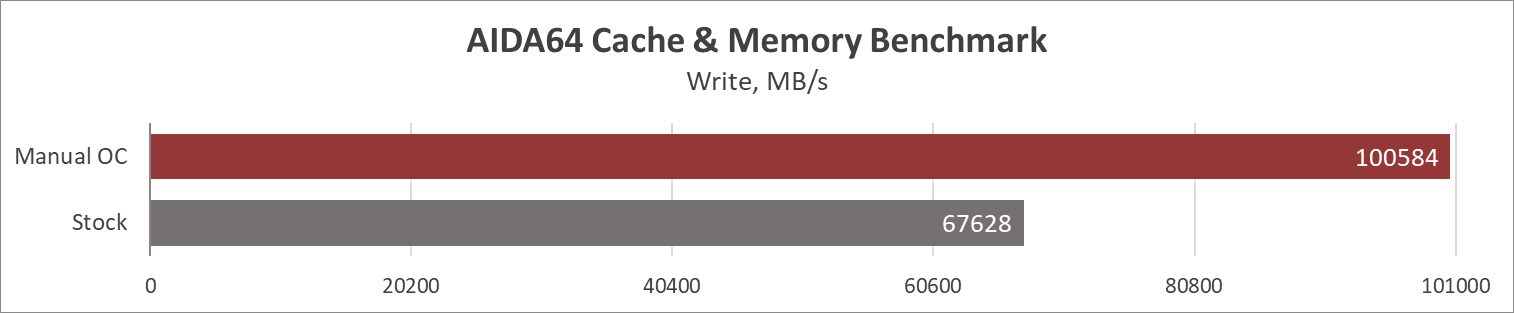

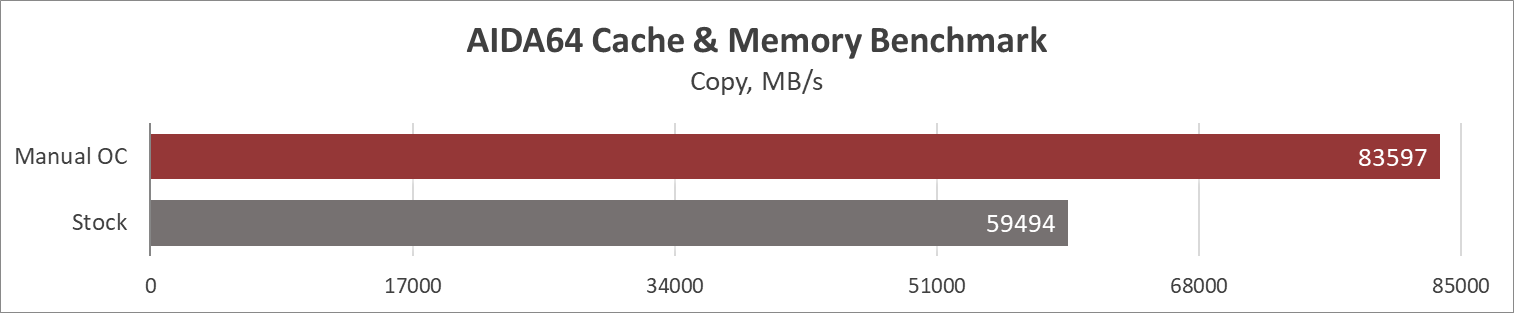

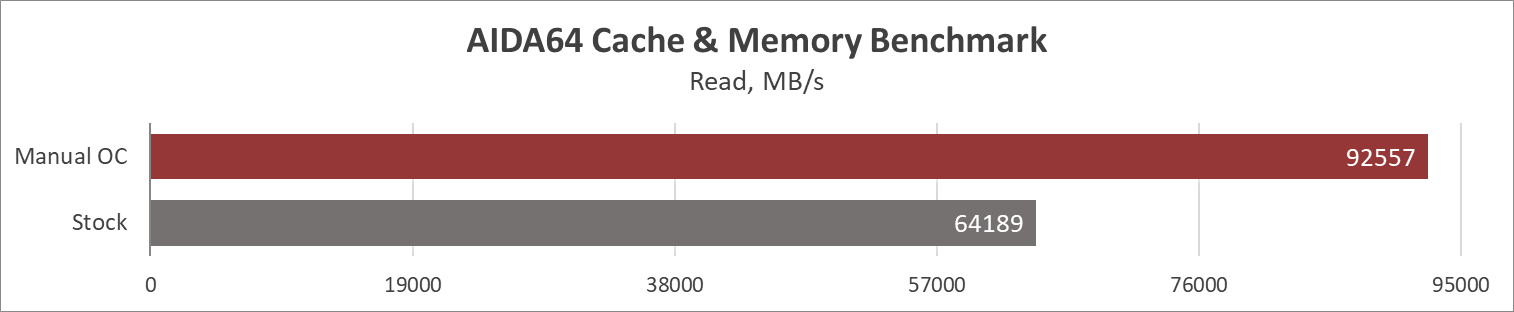

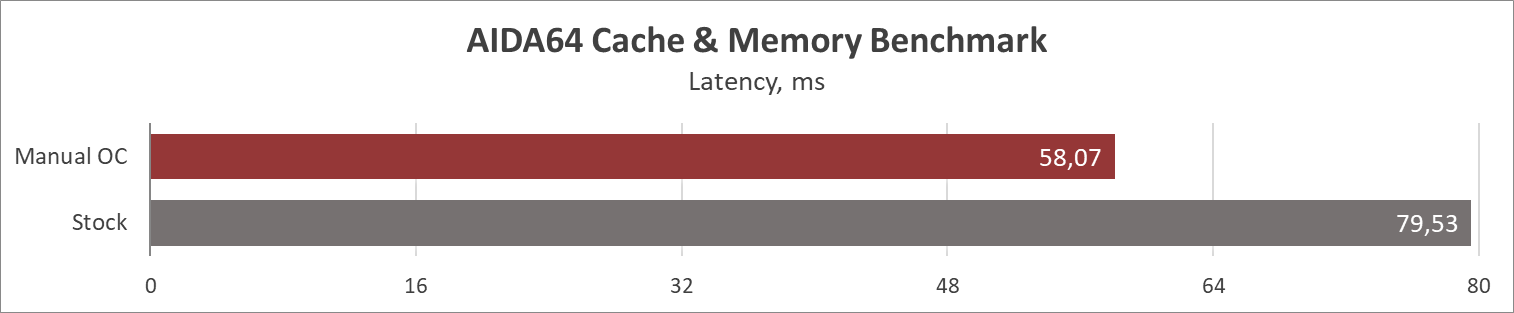

Результати вузла ОЗП:

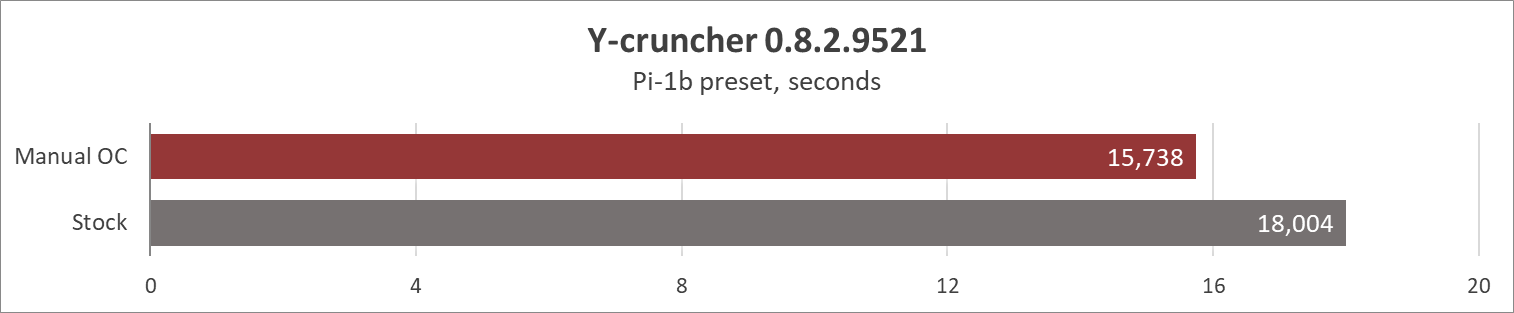

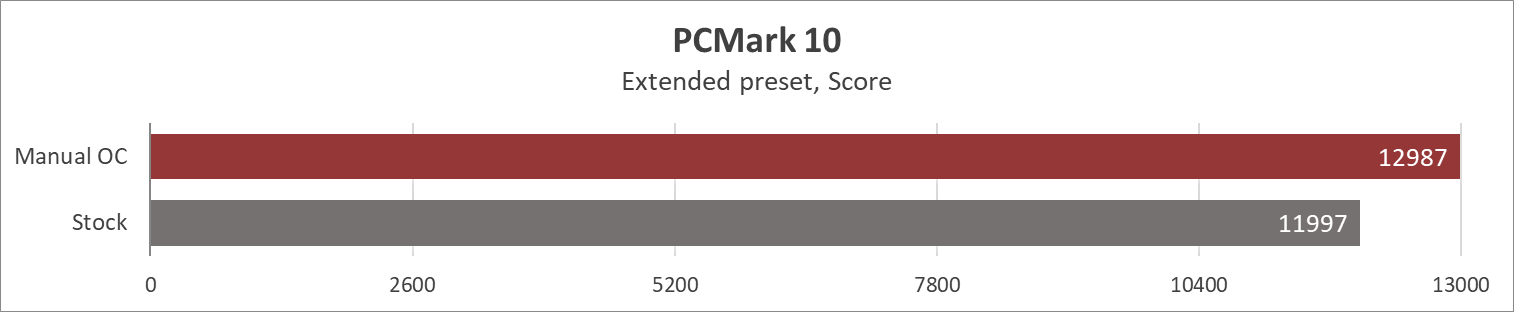

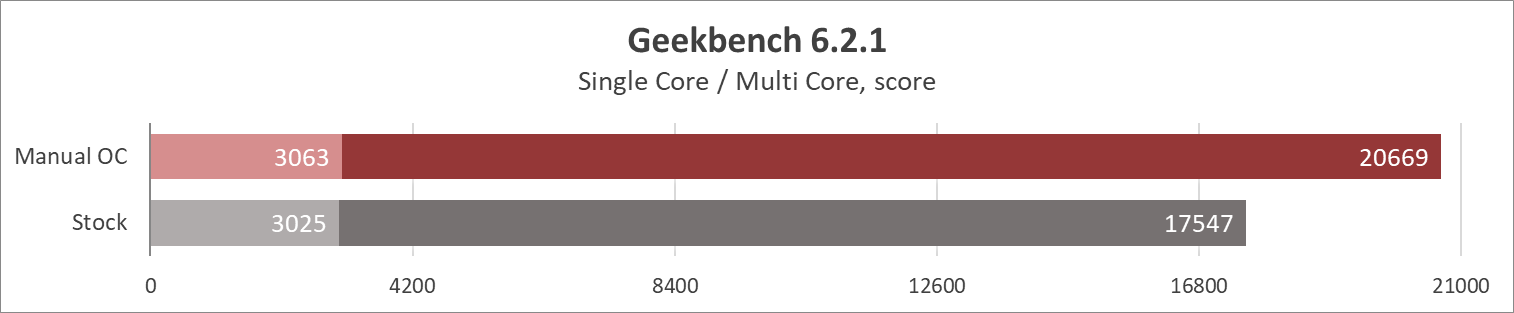

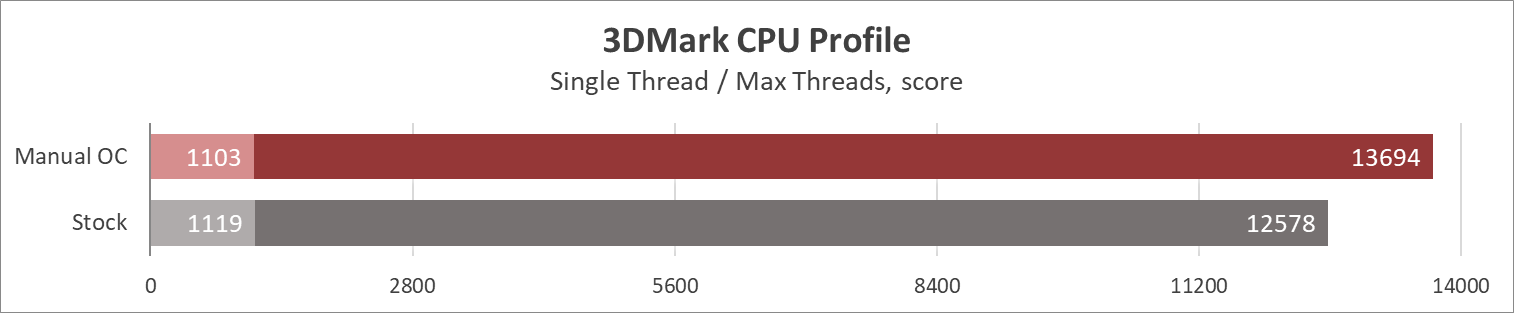

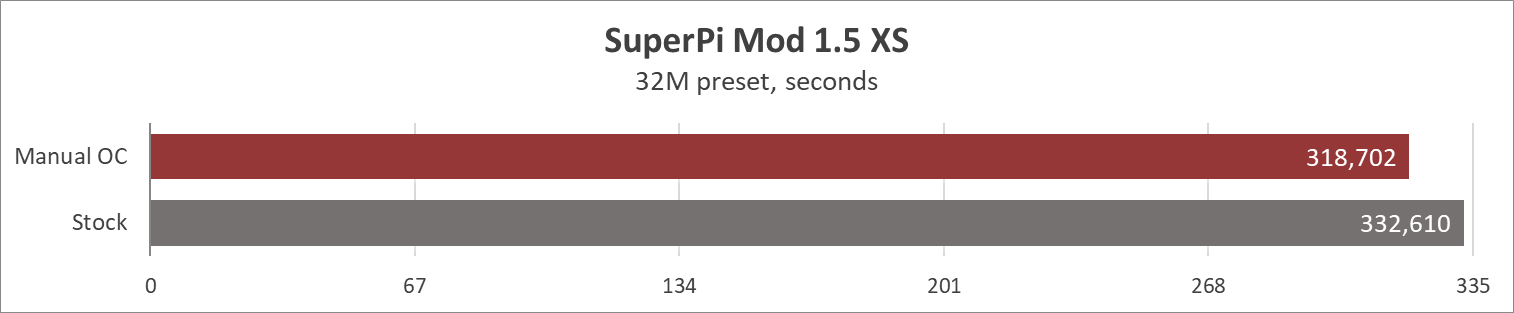

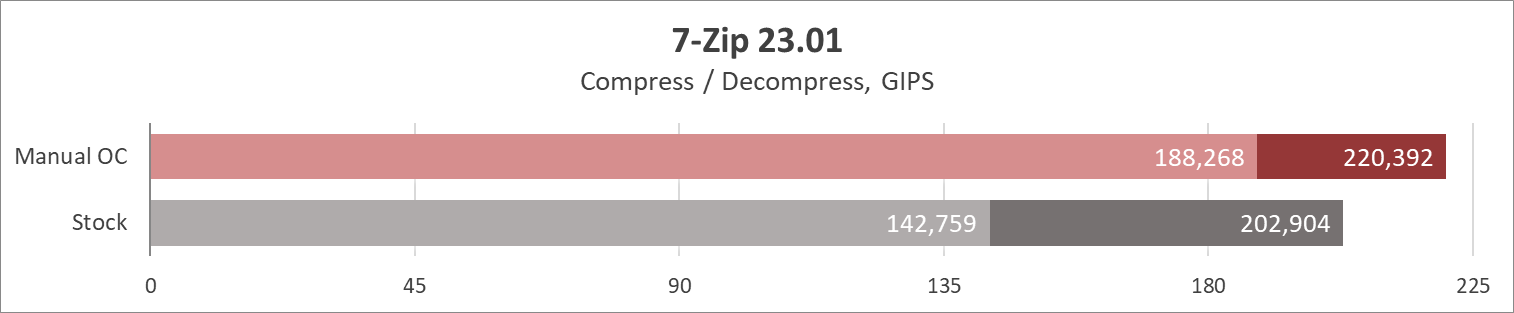

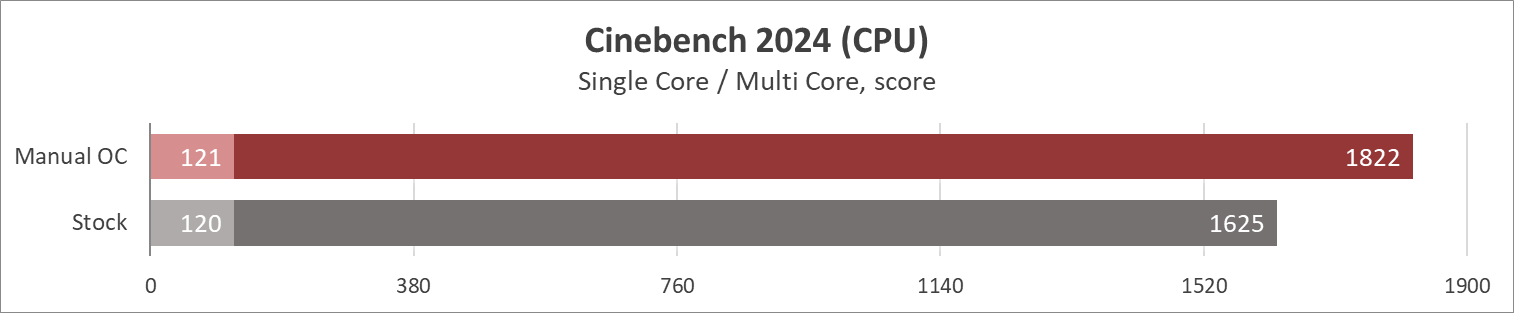

Результати бенчмаркінгу:
Резюмуємо загальні успіхи в питанні оверклокінгу: материнська плата допоможе вичавити 7% додаткового fps в іграх, збільшити пропускну здатність оперативної пам’яті на 45% та знизити її затримки до 27%, а також забезпечить комплексний приріст продуктивності процесора за всіма ядрами до 14% (пік до 32%). Більш ніж достатні показники для материнської плати компактного класу.
Висновки
Як показало тестування — материнська плата без проблем може впоратись не тільки зі стабільною роботою 12-ядерного процесора Ryzen 9 7900X, але й забезпечити йому розгін за всіма ядрами до 5,5 ГГц, що є відмінним результатом для компактної материнської плати Mini-ITX. Тобто можна сміливо стверджувати, що все буде залежати від користувача, а саме габаритів корпусу та системи охолодження в кінцевій збірці. Є навіть можливість подавати небезпечні напруги на процесор, однак це вже «overkill» (як і performance bias) і виглядає як міграція функції від старшого продукту, що не доречно на поточній платі. Материнська плата якісно спроєктована і максимально утилізує доступний простір. Використовується якісний звук від комплексу ROG SupremeFX 7.1, присутній вентилятор на силовій підсистемі, щоби забезпечити стабільну роботу топових процесорів Ryzen 9 в умовах тісних збірок, навіть є USB Type-С комбінований з DisplayPort, щоби користувач не був обмежений одним монітором під час використання інтегрованої графіки. І при цьому використовується саме чипсет B650E, а не звичайна версія, чи X670. Ну а про вже типові на сьогодні інтерфейси Wi-Fi 6, 2.5G Ethernet, USB 3.2 2x2 та PCI-E 5.0 вже й казати нічого, все готово до сьогоденних реалій, і потенційно має запас на майбутнє, враховуючи й нові процесори платформи AM5. В комплексі плата натякає на максимальну практичність без фанатизму.
З об’єктивних мінусів можна лише зазначити відсутність регулювання підсвічування конекторів Mini-Jack, це може дратувати багатьох, особливо в нічний час. Для оверклокера головним болем також стане розташування батарейки CMOS, але це абсолютно стандартна ситуація для Mini-ITX, тож з цим нічого не зробити. Крім того, у зв'язку з великою зарезервованою площиною I/O-панелі під вентиляцію довелось зменшити загальну кількість конекторів, це також може стати критичним моментом у виборі, адже формфактор Mini-ITX не передбачає встановлення умовних плат розширення з чотирма додатковими USB. Хтось може також засмутитись наявністю лише двох SATA-портів, хоча загалом плата і не позиціюється як медіакомбайн.
Загалом ASUS ROG STRIX B650E-I GAMING WIFI — якісна та потужна база для компактної збірки на базі AM5, що не просто без проблем впорається з флагманськими процесорами на кшталт Ryzen 9 7900X, а ще й здатна їх розігнати.
