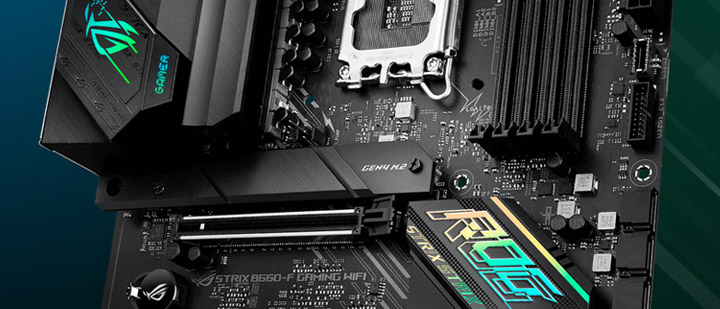

Підтримка DDR5, обхідні шляхи оверклокінгу, що мало чим поступаються можливостям Z-чіпсетів (а то й перевершують їх), і все це не за ціною крила Боїнга? А що так можна було? Як показала практика — цілком! І продуктом такої успішної практики виступить материнська плата ASUS ROG Strix B660-F Gaming WI-FI.
Характеристики
Модель | ASUS ROG Strix B660-F Gaming WI-FI |
---|---|
Сторінка продукту | ROG Strix B660-F Gaming WI-FI |
Чипсет | Intel B660 |
Процесорний роз'єм | LGA 1700 |
Процесори | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron покоління Alder Lake (12th Gen) |
Пам'ять | 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6000+ (OC) МГц |
Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x16 (x4/x2) — B660 2 x PCI Express 3.0 x1 — B660 |
M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280/22110) — B660 1 x PCI Express 3.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — B660 |
Вбудоване відеоядро (у процесорі) | + |
Кількість вентиляторів | 7 x 4pin |
Порти PS/2 | – |
Порти USB | I/O панель: 1 x USB 3.2 Gen 2x2 (Type-C), 1 x USB 3.2 Gen 1 (Type-C), 4 x USB 3.2 Gen 1 (Type-A), 1 x USB 3.2 Gen 2 (Type-A), 2 x USB 2.0 (Type-A) Колодки: 1 x USB 3.2 Gen 2 (Type-C), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) |
Serial ATA | 4 x SATA 6 Гбіт/с (B660) |
RAID | 0, 1, 5, 10 (SATA, M.2, B660) |
Вбудований звук | Realtek ALC4080 |
S/PDIF | – |
Мережеві можливості | 1 х Intel I225-V (2.5 Gigabit Ethernet) 1 х Intel Wi-Fi 6 AX201NGW (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2 |
COM | – |
RGB | 3 x Addressable Gen 2, 1 x AURA RGB header |
LED RGB Header | 3 |
TPM | + |
Формфактор | ATX |
Розміри, мм | 305 x 244 |
Додаткові функції | Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync, ASUS HYDRANODE, TPM Header |
Вартість | н/д |
Дуже дивно, що виробник навіть не хвалиться головною «фішкою» свого продукту — зовнішнім генератором BCLK, який гарантує розширені можливості розгону non-K процесорів Intel. Адже це може стати вирішальним фактором при покупці, але всьому свій час.
Комплект постачання
Материнська плата ROG Strix B660-F Gaming WI-FI потрапляє до рук нового господаря у картонній коробці середніх розмірів.

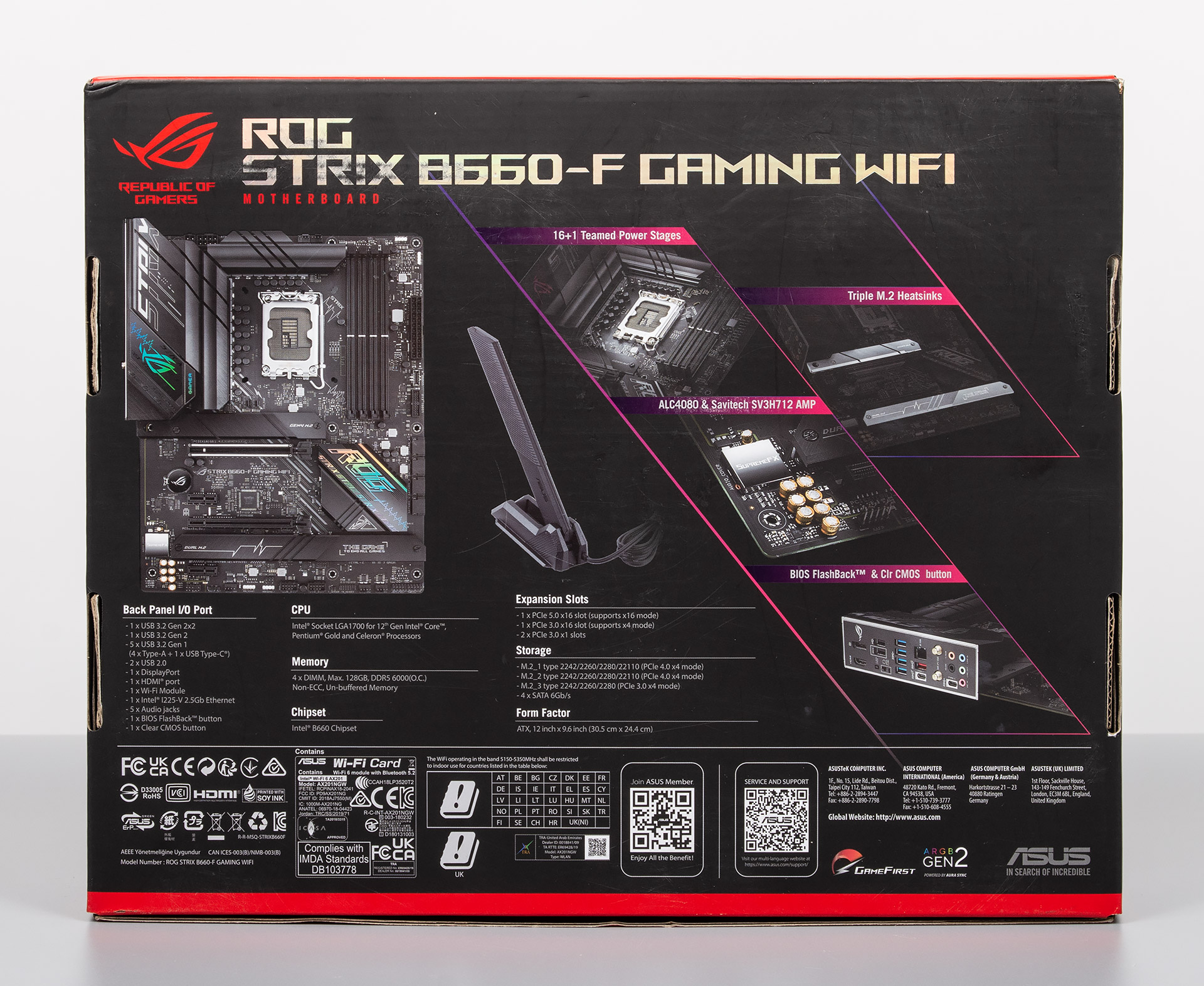

На звороті коробки вказані ключові особливості плати, крім того, зібрані ключові технічні характеристики.

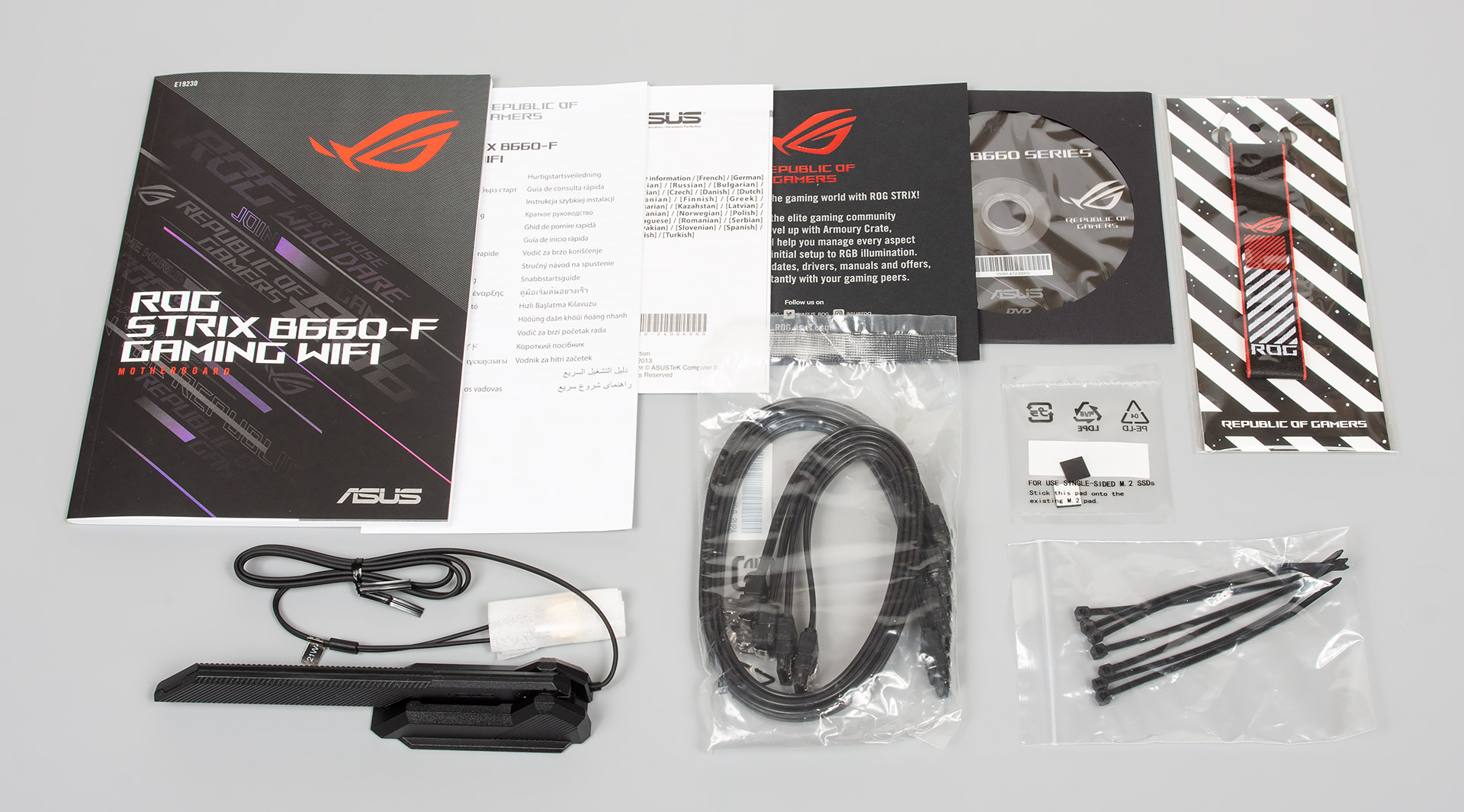

Усередині покупця чекає антистатик-пакет з материнською платою, а також:
- документація, подяка за купівлю та інше;
- комплект декоративних наліпок;
- компакт-диск з драйверами та ПЗ;
- чотири чорні SATA-кабелі з металевими засувками (два прямі, два кутові);
- Q-latch, гвинтики, прокладки для кріплення накопичувачів M.2;
- дармовис для ключів;
- Wi-Fi-антена з платформою;
- комплект чорних пластмасових стяжок для укладання дротів.
Зовнішній вигляд

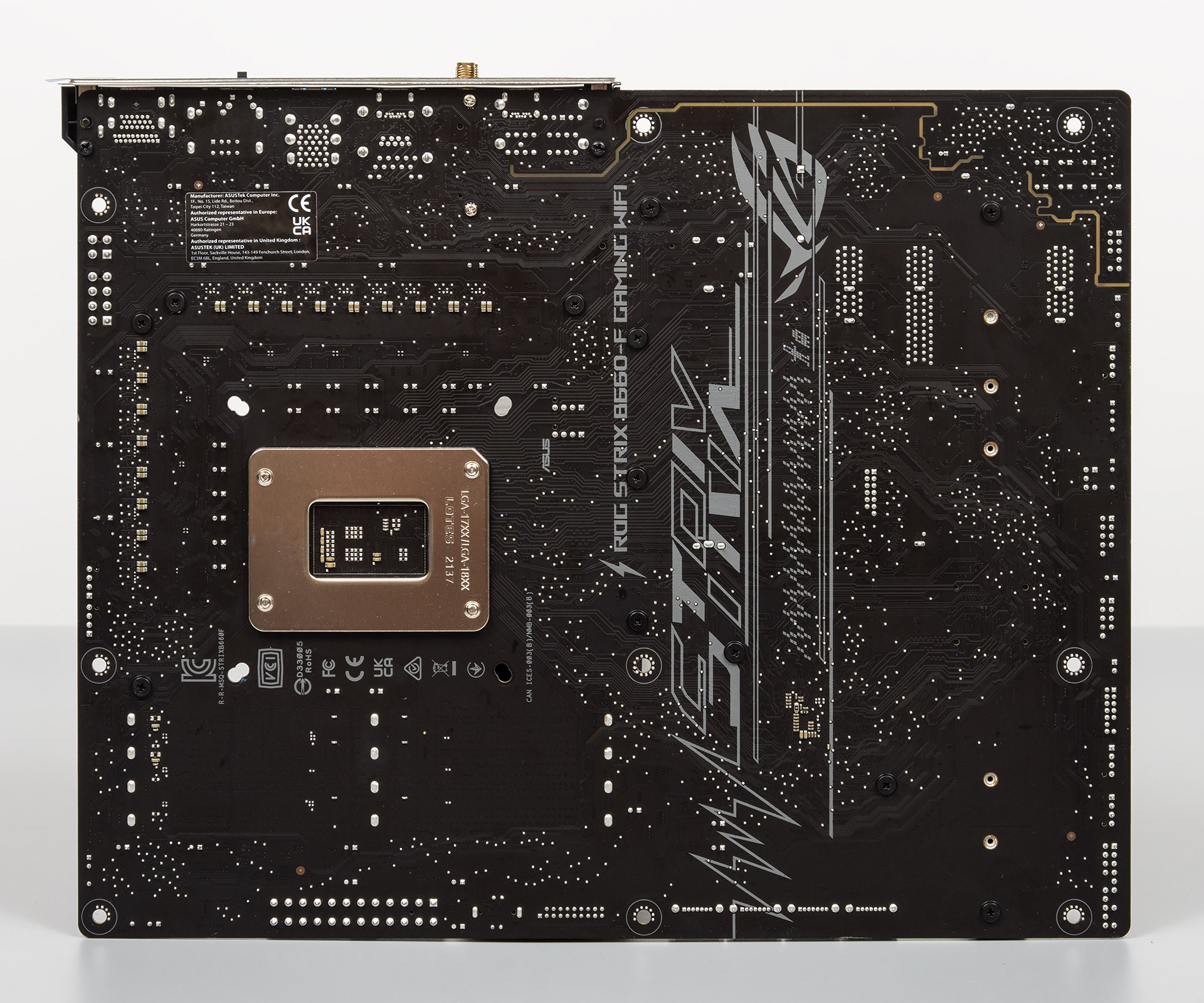

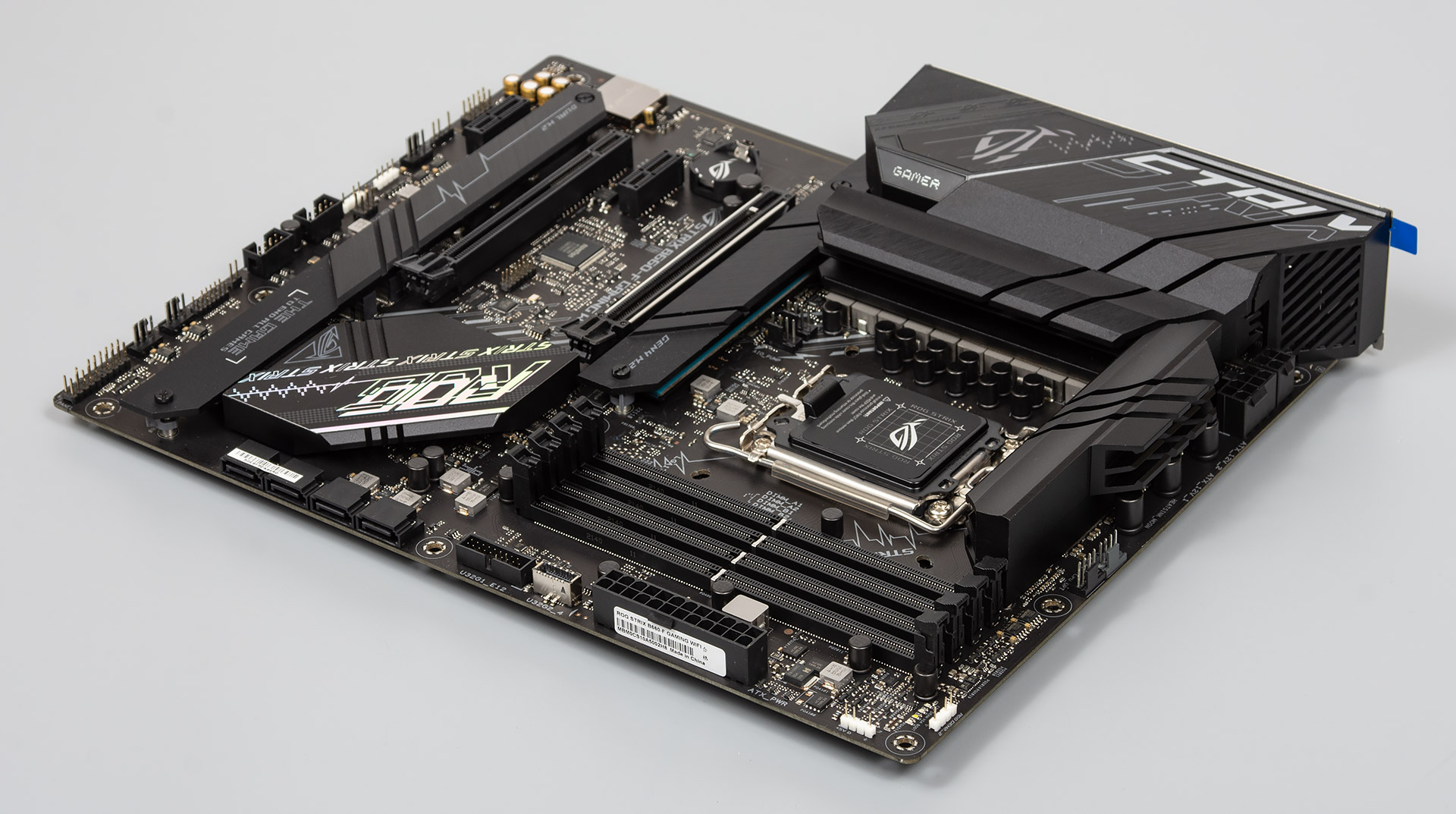

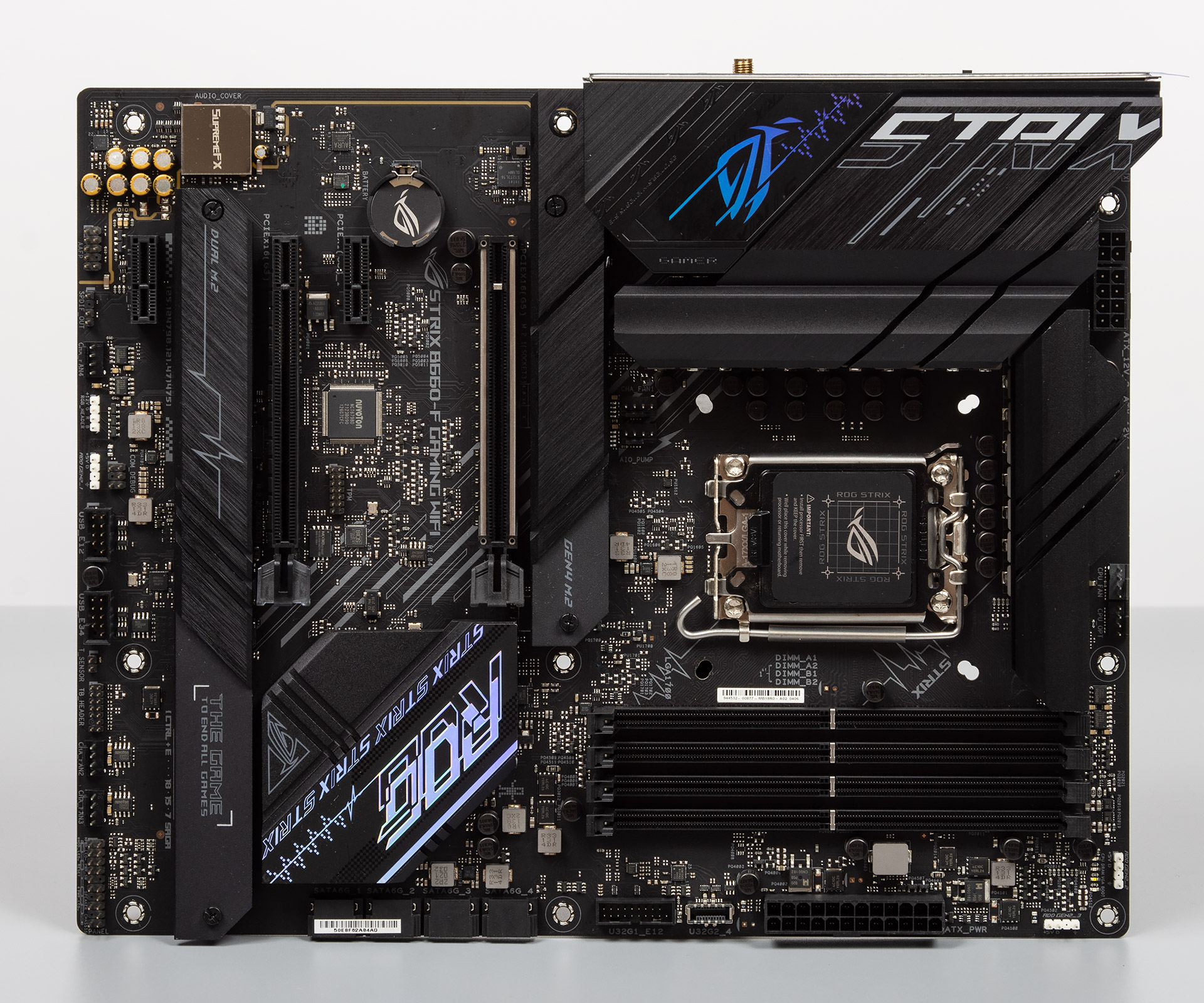

Темна палітра кольорів на чорному текстоліті. На диво — мінімальна концентрація RGB на квадратний сантиметр. Лише невеликий логотип на радіаторі I/O-панелі, і напис «GAMER» правіше від нього.
За це багато хто буде дякувати, а якщо це питання важливе, то не треба засмучуватися. На материнській платі є три колодки Addressable Gen 2 та AURA RGB_HEADER.
Виробник подбав про наявність монтажних отворів під СО для LGA 115x/1200, а це значно розширює список сумісних кулерів, що дарує або більшу свободу дій, або дозволить користувачеві зберегти свій старий кулер для нової платформи.
Сокет LGA 1700 виробництва Lotes. Слоти оперативної нічим не примітні.

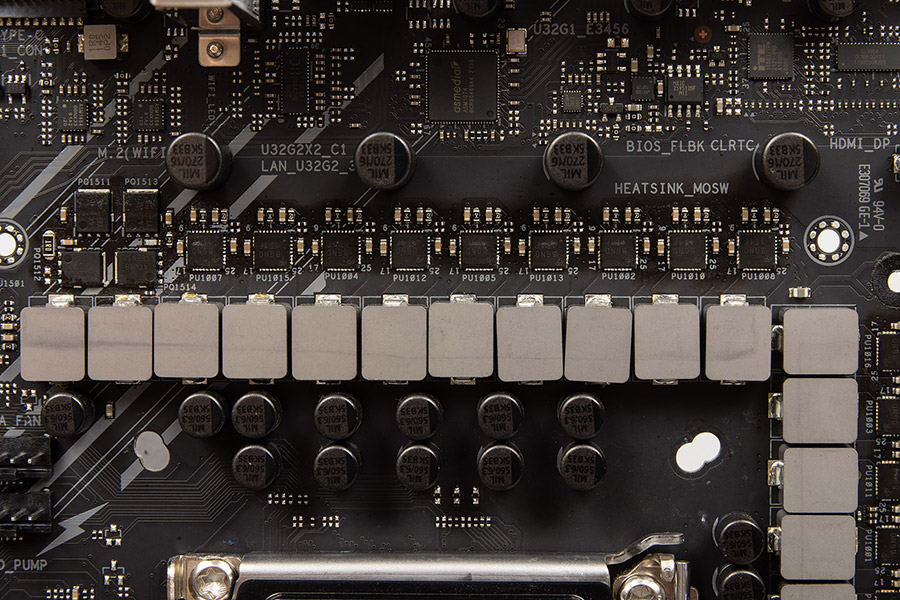

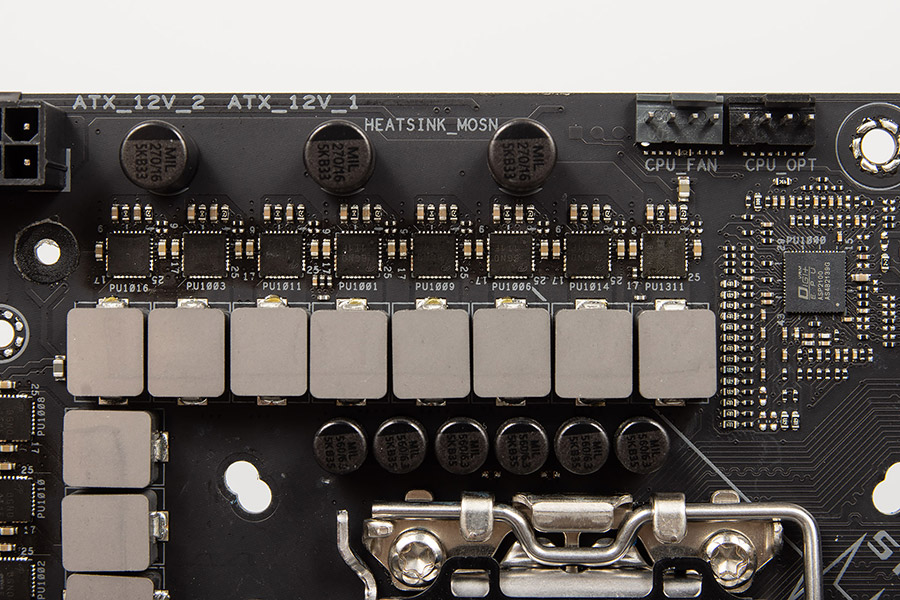

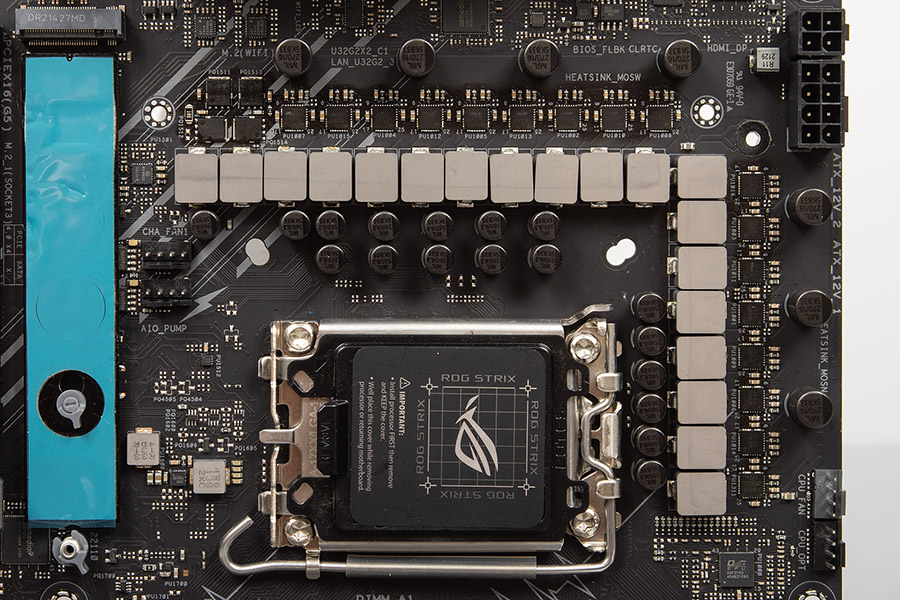

Підсистема живлення виконана за схемою 16+1 та керується ШІМ-контролером Digi+ ASP2100.
![ASUS ROG STRIX B660-F GAMING WI-FI](/motherboard/asus-rog-strix-b660-f-gaming-wi-fi/202-asus-rog-strix-b660-f-gaming-wi-fi.jpg)
![ASUS ROG STRIX B660-F GAMING WI-FI](/motherboard/asus-rog-strix-b660-f-gaming-wi-fi/08-asus-rog-strix-b660-f-gaming-wi-fi.jpg)
![ASUS ROG STRIX B660-F GAMING WI-FI](/motherboard/asus-rog-strix-b660-f-gaming-wi-fi/09-asus-rog-strix-b660-f-gaming-wi-fi.jpg)

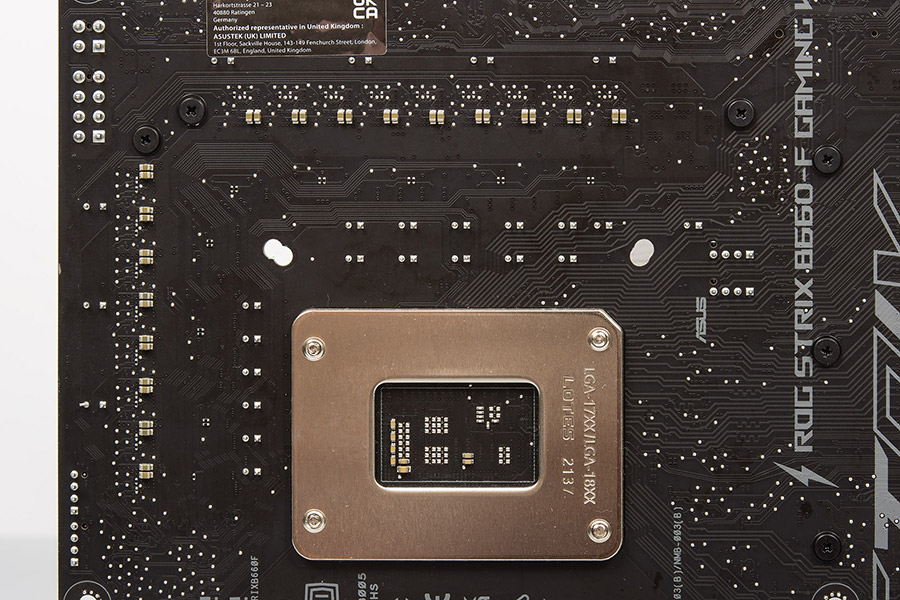

![ASUS ROG STRIX B660-F GAMING WI-FI](/motherboard/asus-rog-strix-b660-f-gaming-wi-fi/10-asus-rog-strix-b660-f-gaming-wi-fi.jpg)

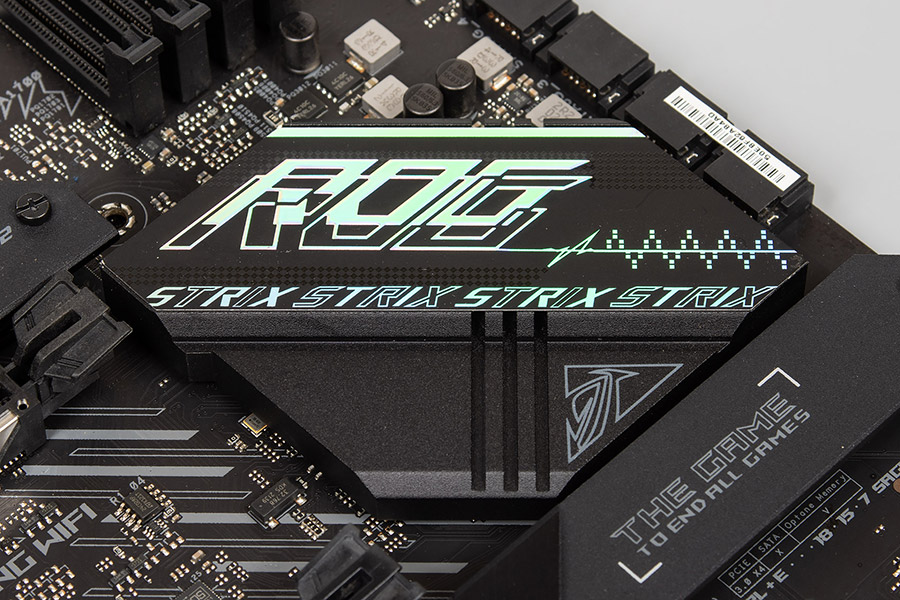

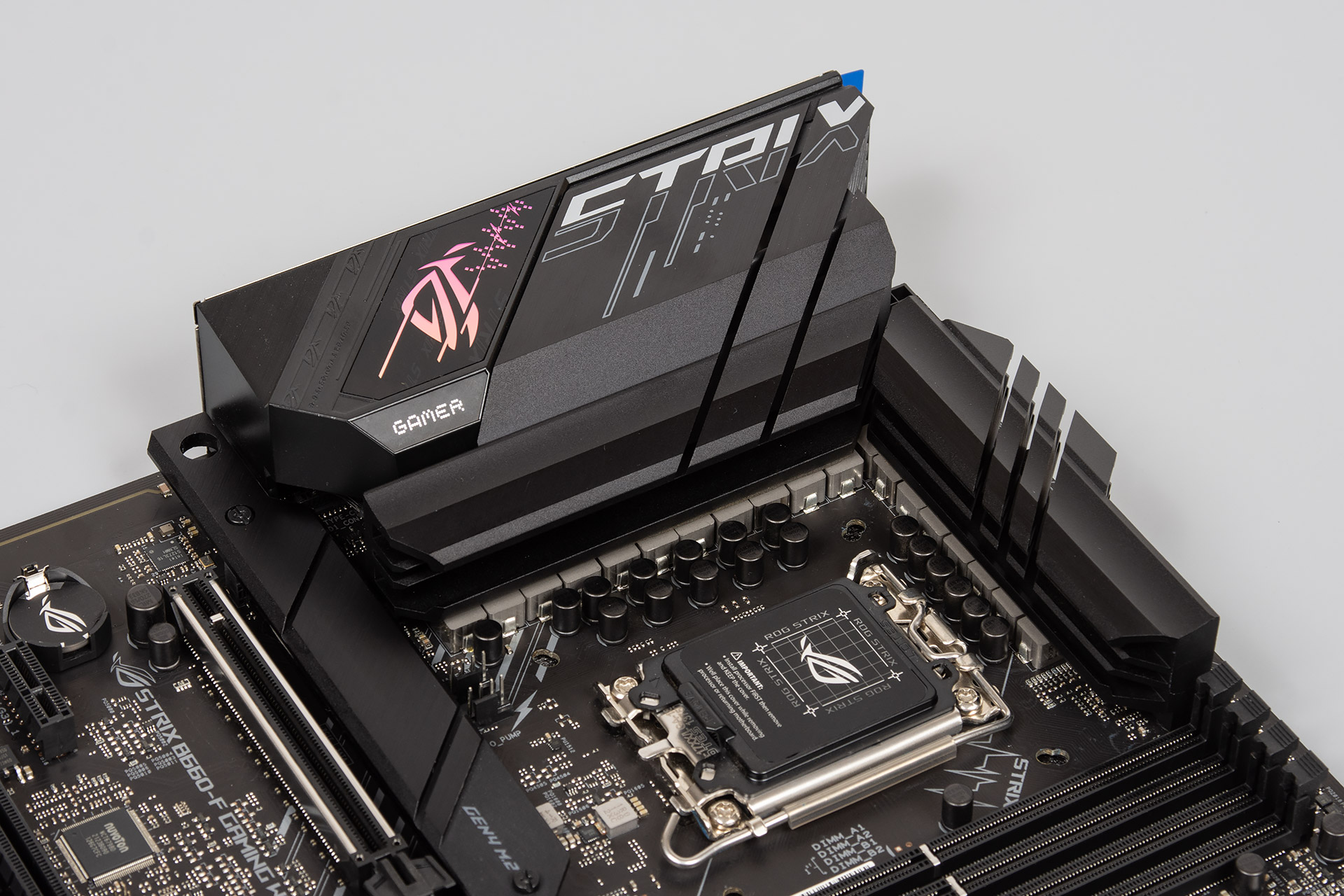

За охолодження відповідають два добротні радіатори. Кріплення — на болтах.

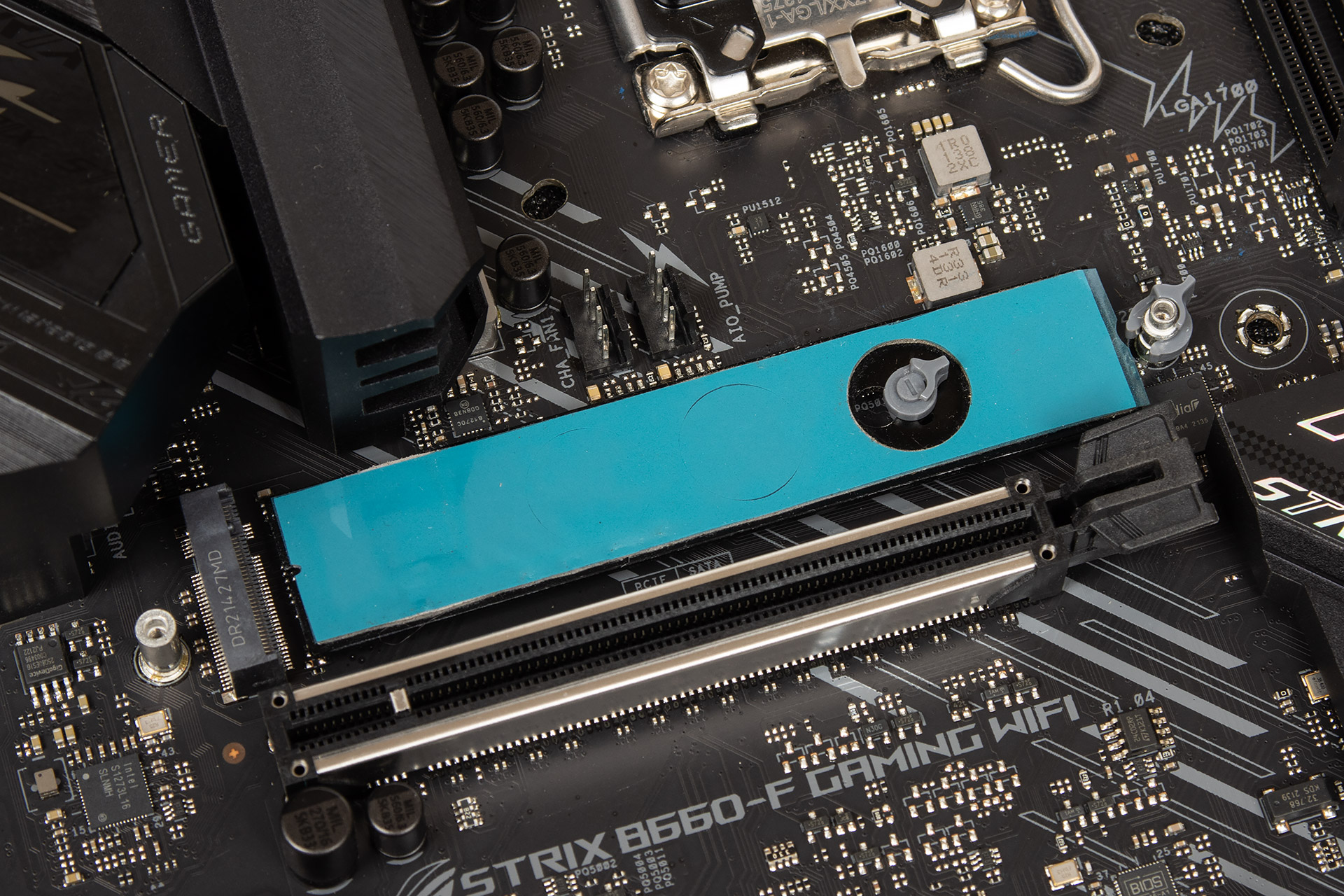

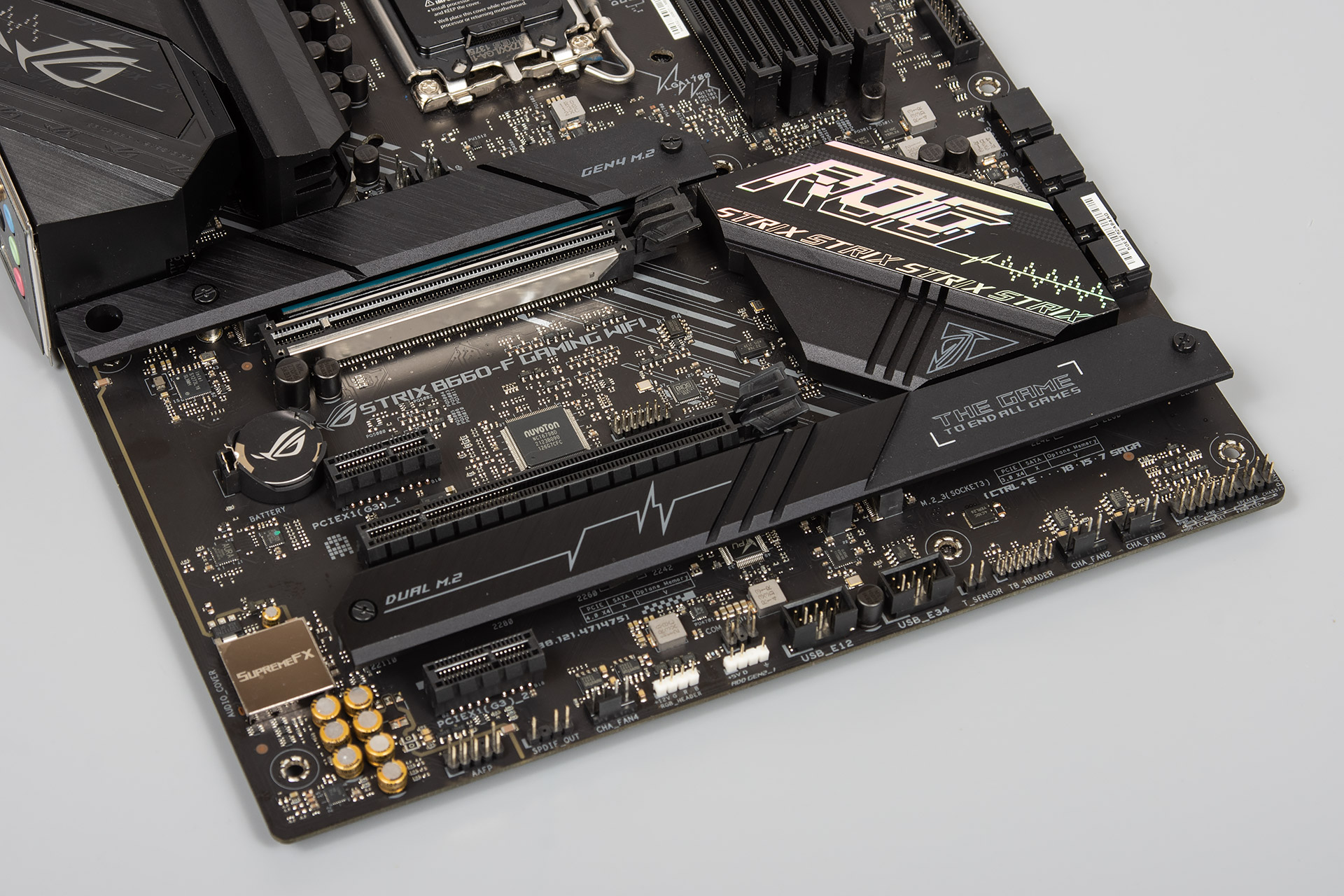

Материнська плата може прийняти на борт до трьох накопичувачів М.2, кожен із яких буде накритий радіатором зверху.
Провідний слот M.2_1 також забезпечить охолодження зі зворотного боку накопичувача.
Схема підключення NVMe-накопичувачів наступна:
- M.2_1 працює у режимі PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110. Під'єднаний до CPU.
- M.2_2 працює у режимі PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110. Під'єднаний до чипсета.
- M.2_3 працює у режимі PCI-E 3.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднаний до чипсета.
Підтримка M.2 SATA відсутня. Приємний бонус — всі слоти забезпечені Q-latch, що дозволить встановлювати та вилучати накопичувач голими руками.

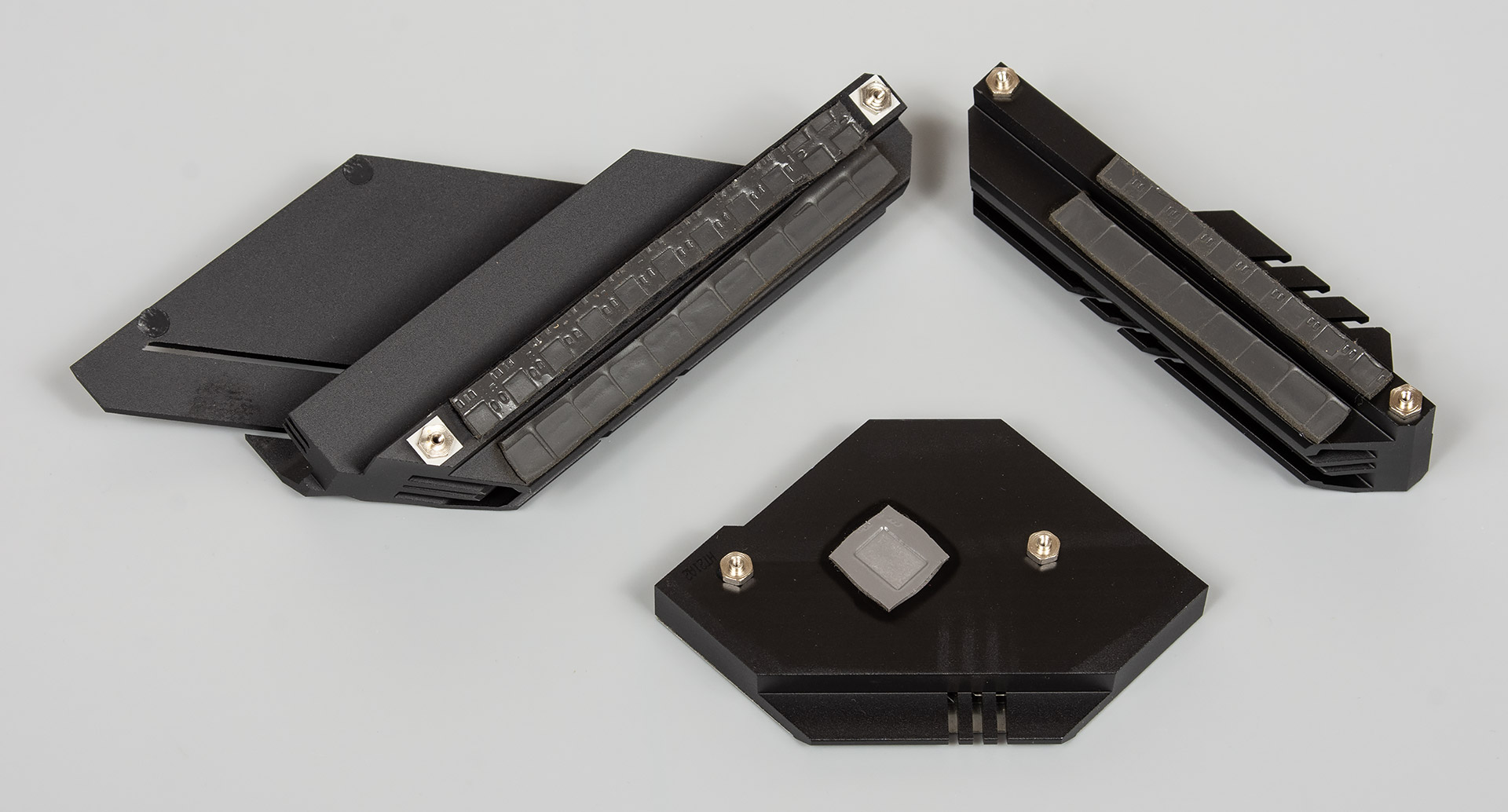

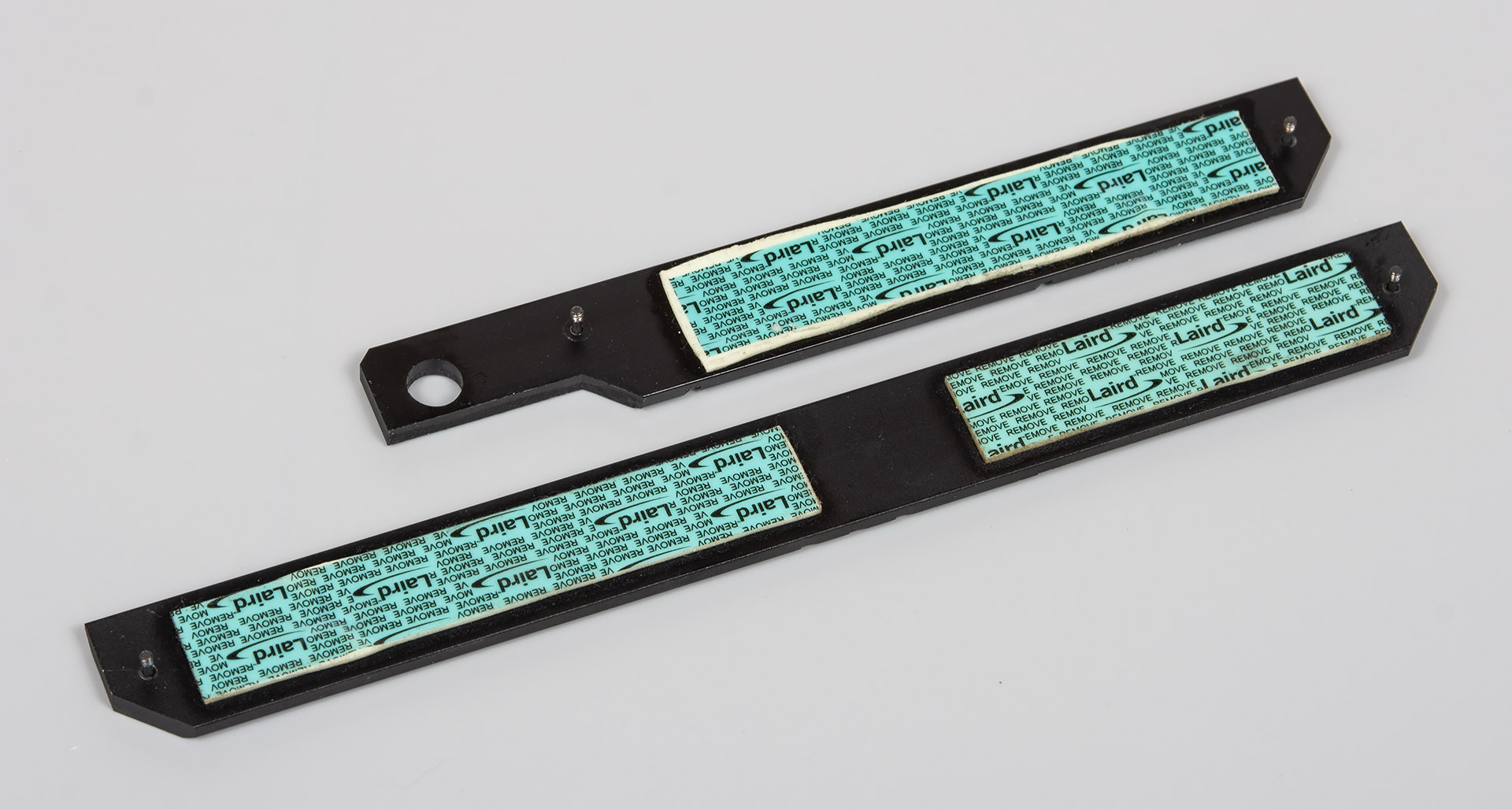

Ось так виглядають їх елементи охолодження:

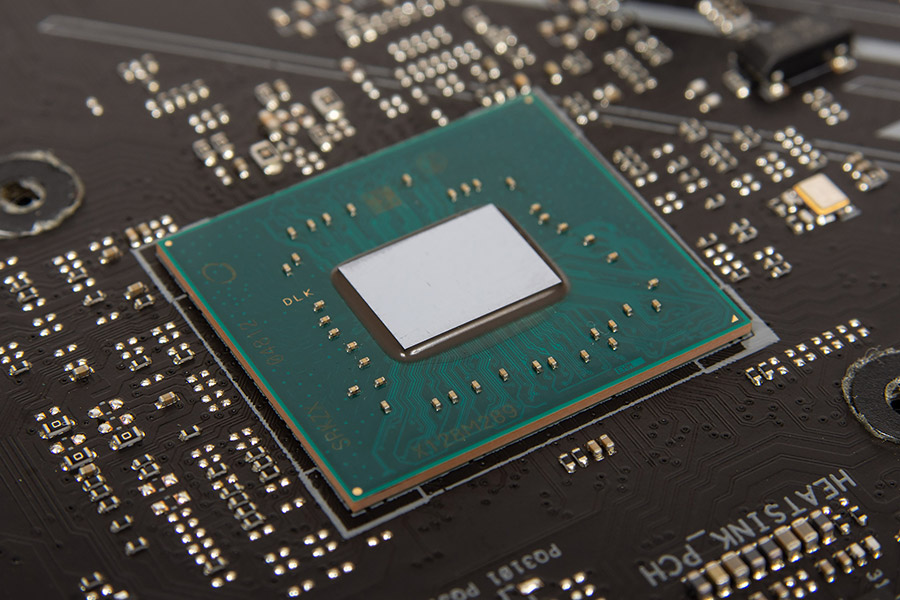

Чипсет Intel B660 охолоджується невеликим радіатором. Він фіксується за допомогою гвинтів, а контакт із кристалом забезпечує термопрокладка.
![ASUS ROG STRIX B660-F GAMING WI-FI](/motherboard/asus-rog-strix-b660-f-gaming-wi-fi/16-asus-rog-strix-b660-f-gaming-wi-fi.jpg)
![ASUS ROG STRIX B660-F GAMING WI-FI](/motherboard/asus-rog-strix-b660-f-gaming-wi-fi/17-asus-rog-strix-b660-f-gaming-wi-fi.jpg)
Зона аудіо відокремлена від основної частини плати, за звук відповідальний чип Realtek ALC4082.

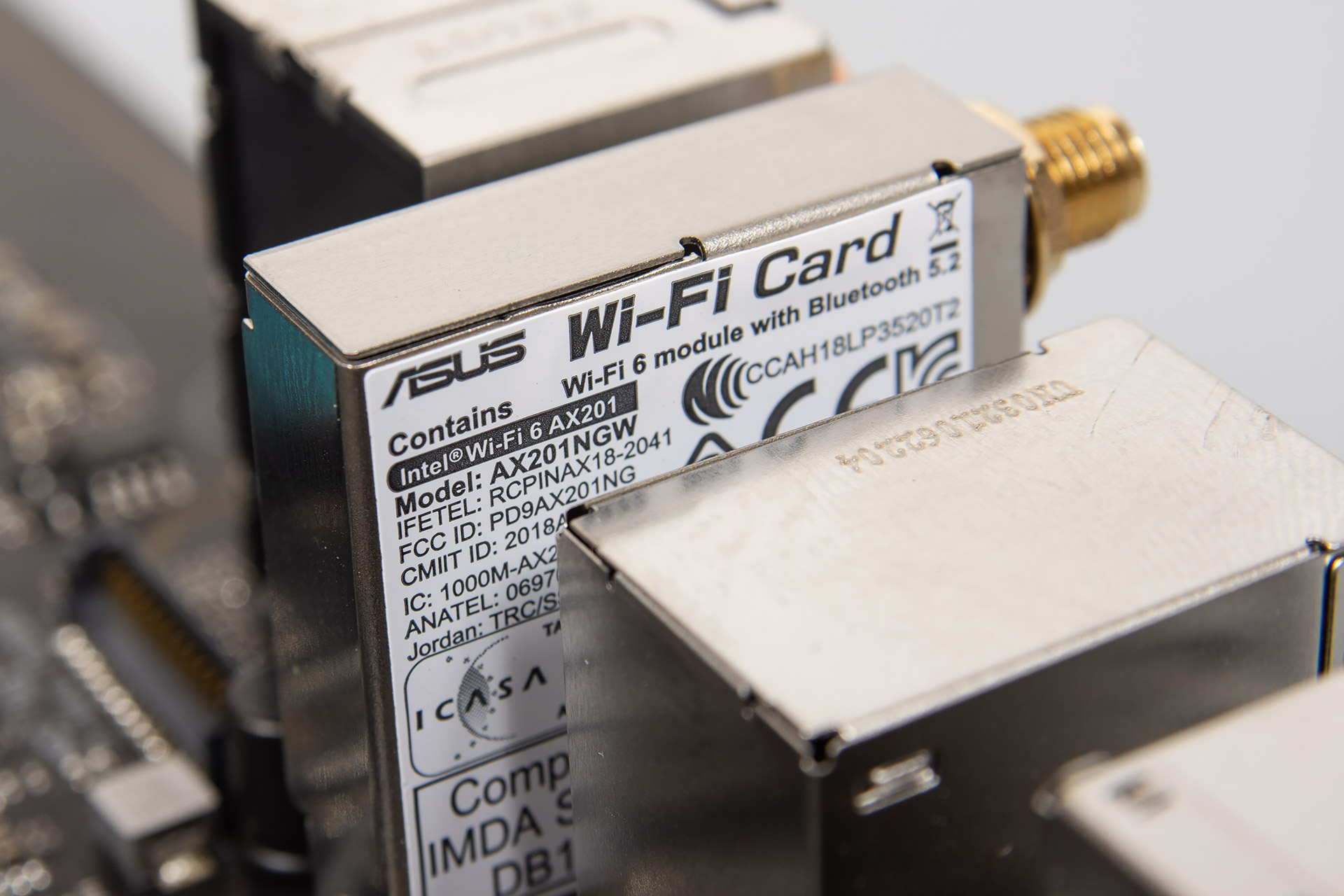

За дротову мережу відповідає Intel I225-V (2,5G Ethernet), а Bluetooth та Wi-Fi обслуговує Intel AX201.

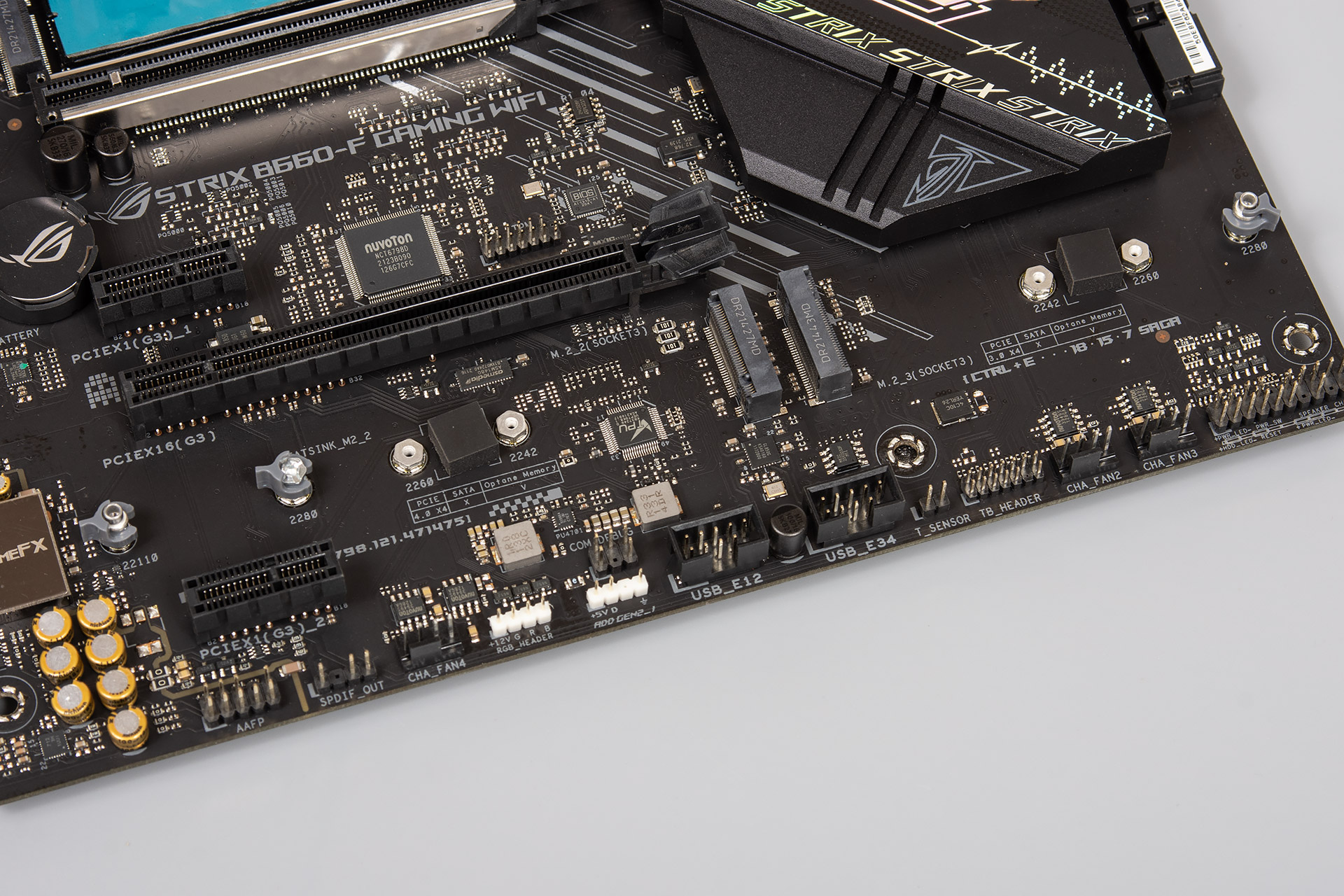

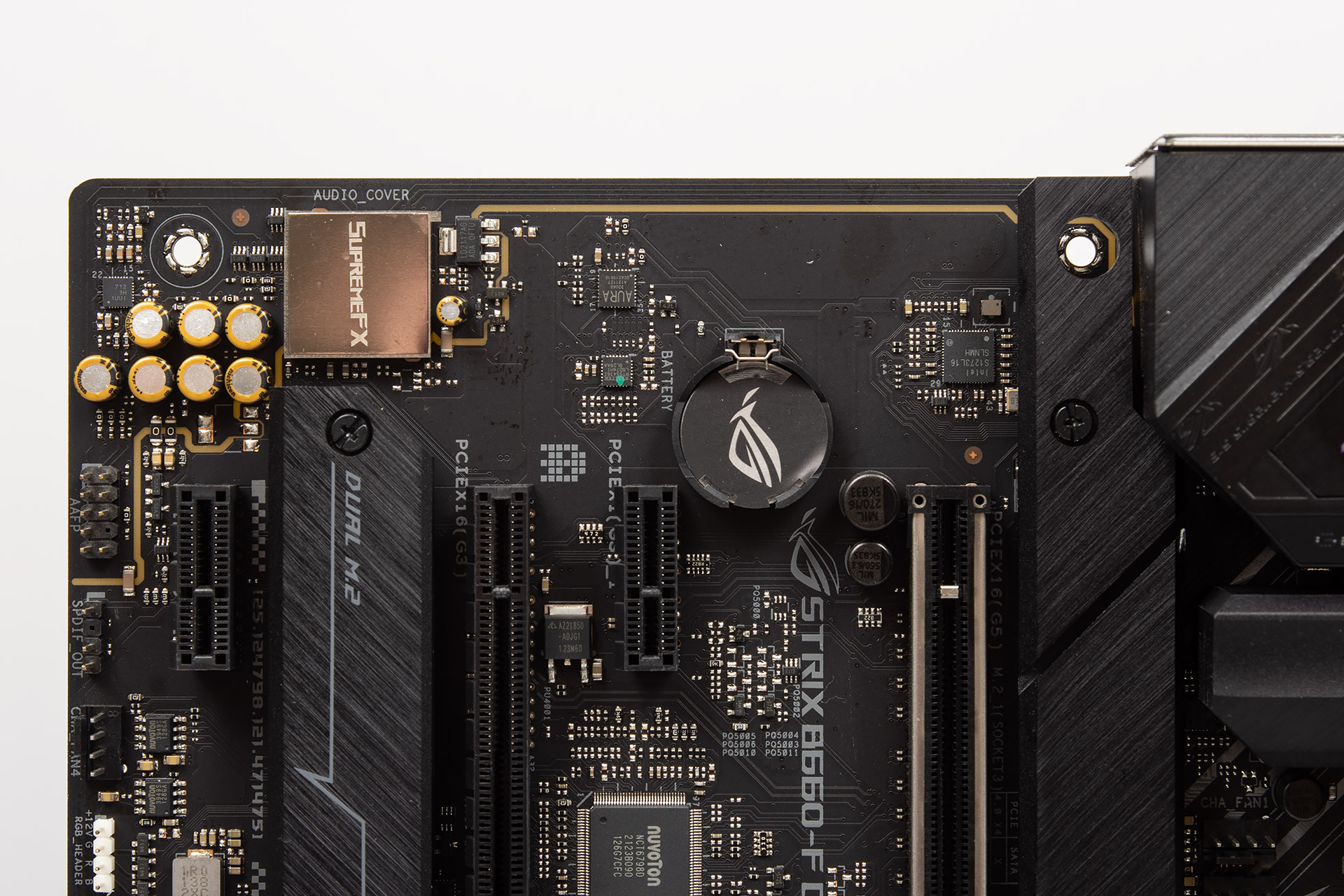

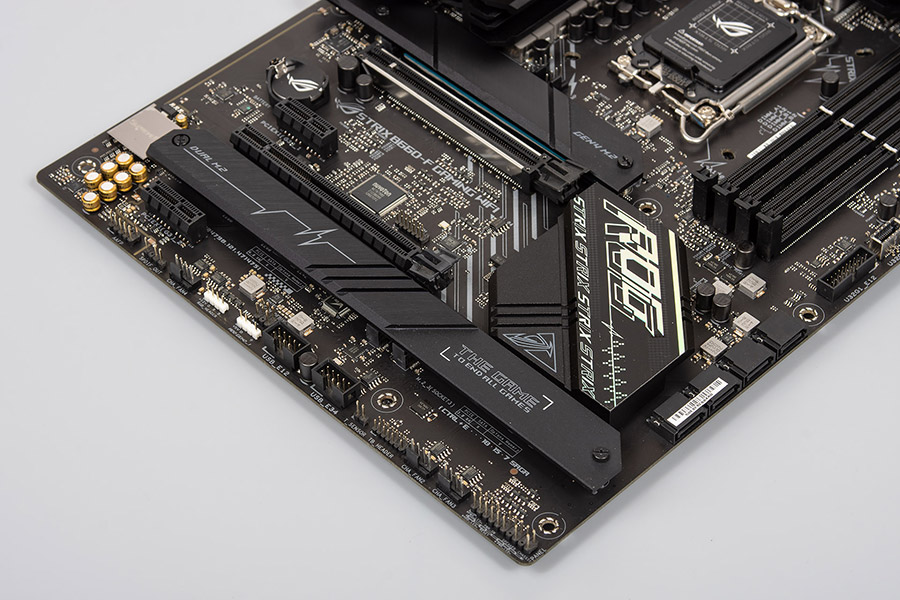

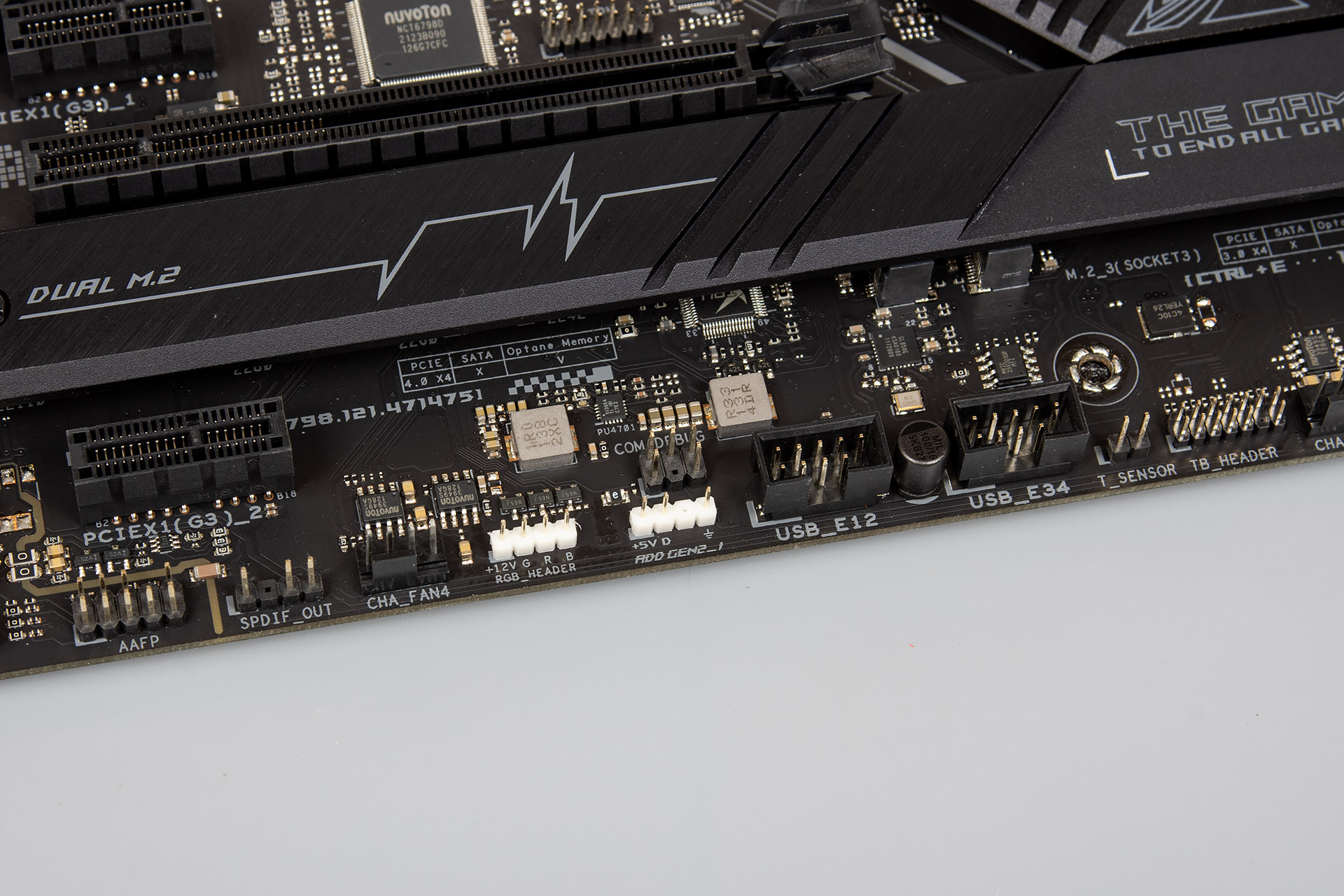

Тепер про колодки та подібне. CMOS-батарейка розташована трохи ліворуч під першим слотом PCI-E, і з дуже високою ймовірністю буде перекрита відеокартою. Внизу зліва розташовані: колодка HD_AUDIO, 4-контактний роз'єм для вентилятора, колодка AURA RGB_HEADER, колодка ADD_GEN2, COM_DEBUG, дві колодки USB 2.0, конектор Thunderbolt та роз'єм для термопари T_Sensor.

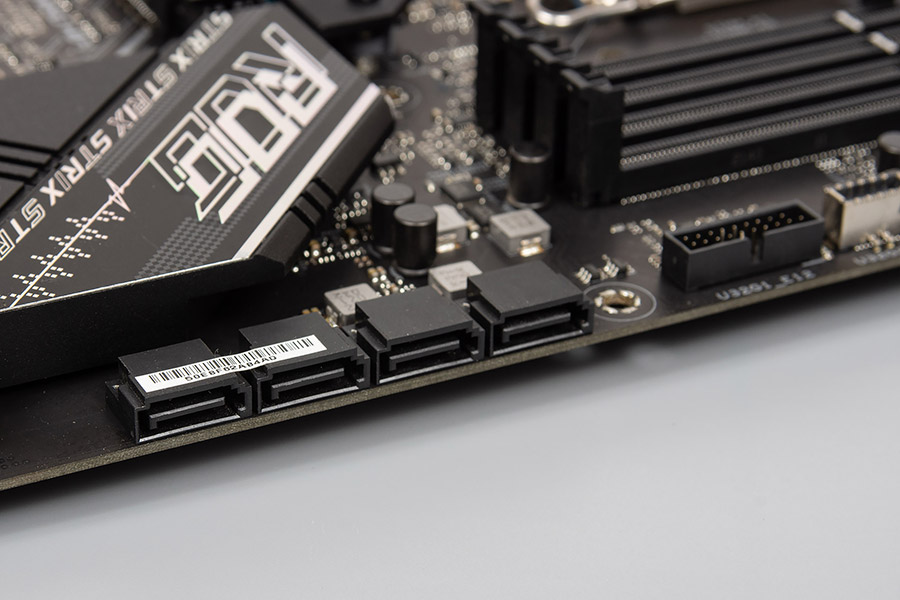

Знизу правіше розташовані два чотириконтактні роз'єми для вентилятора, колодка передньої панелі. Під кутом 90 градусів виведено чотири SATA-порти. Правіше розташовані колодка USB 3.0 (USB 3.2 Gen 1) та колодка USB 3.2 Gen 2 (Type-C). Вгорі знаходяться ще зона світлодіодів POST-індикації, дві колодки RGB та два чотириконтактні роз'єми для вентиляторів.
![ASUS ROG STRIX B660-F GAMING WI-FI](/motherboard/asus-rog-strix-b660-f-gaming-wi-fi/21-asus-rog-strix-b660-f-gaming-wi-fi.jpg)
![ASUS ROG STRIX B660-F GAMING WI-FI](/motherboard/asus-rog-strix-b660-f-gaming-wi-fi/22-asus-rog-strix-b660-f-gaming-wi-fi.jpg)

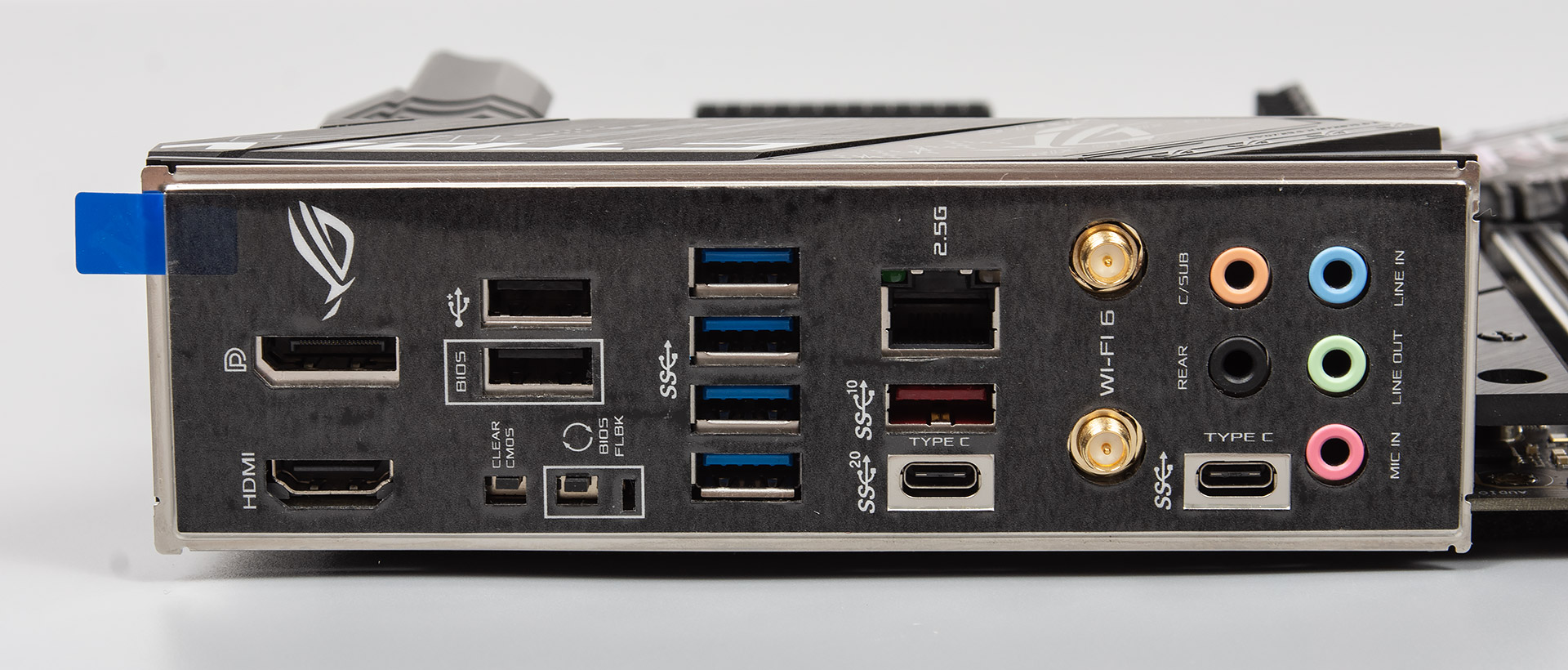

На I/O встановлена заглушка. Зі специфічного можна знайти кнопку CLR_CMOS, кнопку і світлодіод функції BIOS FlashBack. Зі звичайних роз'ємів тут розташувалися:
