Огляд та тестування материнської плати ASUS ROG Strix B660-F Gaming WI-FI

Підтримка DDR5, обхідні шляхи оверклокінгу, що мало чим поступаються можливостям Z-чіпсетів (а то й перевершують їх), і все це не за ціною крила Боїнга? А що так можна було? Як показала практика — цілком! І продуктом такої успішної практики виступить материнська плата ASUS ROG Strix B660-F Gaming WI-FI.

Характеристики

Дуже дивно, що виробник навіть не хвалиться головною «фішкою» свого продукту — зовнішнім генератором BCLK, який гарантує розширені можливості розгону non-K процесорів Intel. Адже це може стати вирішальним фактором при покупці, але всьому свій час.

Комплект постачання

Материнська плата ROG Strix B660-F Gaming WI-FI потрапляє до рук нового господаря у картонній коробці середніх розмірів.

На звороті коробки вказані ключові особливості плати, крім того, зібрані ключові технічні характеристики.

Усередині покупця чекає антистатик-пакет з материнською платою, а також:

• документація, подяка за купівлю та інше;
• комплект декоративних наліпок;
• компакт-диск з драйверами та ПЗ;
• чотири чорні SATA-кабелі з металевими засувками (два прямі, два кутові);
• Q-latch, гвинтики, прокладки для кріплення накопичувачів M.2;
• дармовис для ключів;
• Wi-Fi-антена з платформою;
• комплект чорних пластмасових стяжок для укладання дротів.

Зовнішній вигляд

Темна палітра кольорів на чорному текстоліті. На диво — мінімальна концентрація RGB на квадратний сантиметр. Лише невеликий логотип на радіаторі I/O-панелі, і напис «GAMER» правіше від нього.

За це багато хто буде дякувати, а якщо це питання важливе, то не треба засмучуватися. На материнській платі є три колодки Addressable Gen 2 та AURA RGB_HEADER.

Виробник подбав про наявність монтажних отворів під СО для LGA 115x/1200, а це значно розширює список сумісних кулерів, що дарує або більшу свободу дій, або дозволить користувачеві зберегти свій старий кулер для нової платформи.

Сокет LGA 1700 виробництва Lotes. Слоти оперативної нічим не примітні.

Підсистема живлення виконана за схемою 16+1 та керується ШІМ-контролером Digi+ ASP2100.

За охолодження відповідають два добротні радіатори. Кріплення — на болтах.

Материнська плата може прийняти на борт до трьох накопичувачів М.2, кожен із яких буде накритий радіатором зверху.

Провідний слот M.2_1 також забезпечить охолодження зі зворотного боку накопичувача.

Схема підключення NVMe-накопичувачів наступна:

• M.2_1 працює у режимі PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110. Під'єднаний до CPU.
• M.2_2 працює у режимі PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110. Під'єднаний до чипсета.
• M.2_3 працює у режимі PCI-E 3.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднаний до чипсета.

Підтримка M.2 SATA відсутня. Приємний бонус — всі слоти забезпечені Q-latch, що дозволить встановлювати та вилучати накопичувач голими руками.

Ось так виглядають їх елементи охолодження:

Чипсет Intel B660 охолоджується невеликим радіатором. Він фіксується за допомогою гвинтів, а контакт із кристалом забезпечує термопрокладка.

Зона аудіо відокремлена від основної частини плати, за звук відповідальний чип Realtek ALC4082.

За дротову мережу відповідає Intel I225-V (2,5G Ethernet), а Bluetooth та Wi-Fi обслуговує Intel AX201.

Тепер про колодки та подібне. CMOS-батарейка розташована трохи ліворуч під першим слотом PCI-E, і з дуже високою ймовірністю буде перекрита відеокартою. Внизу зліва розташовані: колодка HD_AUDIO, 4-контактний роз'єм для вентилятора, колодка AURA RGB_HEADER, колодка ADD_GEN2, COM_DEBUG, дві колодки USB 2.0, конектор Thunderbolt та роз'єм для термопари T_Sensor.

Знизу правіше розташовані два чотириконтактні роз'єми для вентилятора, колодка передньої панелі. Під кутом 90 градусів виведено чотири SATA-порти. Правіше розташовані колодка USB 3.0 (USB 3.2 Gen 1) та колодка USB 3.2 Gen 2 (Type-C). Вгорі знаходяться ще зона світлодіодів POST-індикації, дві колодки RGB та два чотириконтактні роз'єми для вентиляторів.

На I/O встановлена заглушка. Зі специфічного можна знайти кнопку CLR_CMOS, кнопку і світлодіод функції BIOS FlashBack. Зі звичайних роз'ємів тут розташувалися:

• x1 HDMI v2.1;
• x1 DisplayPort v1.4;
• x2 USB 2.0 (Type A);
• x4 USB 3.2 Gen 1 (Type A);
• x1 USB 3.2 Gen 2 (Type A);
• x1 USB 3.2 Gen 2 (Type C);
• x1 USB 3.2 Gen 2x2 (Type C);
• x1 RJ-45 (2.5G);
• x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
• x2 SMA (для підключення антени Wi-Fi).

Можливості UEFI

Традиційно, як і у решти представників серії ROG доступно два види UEFI — спрощений EZ Mode і повноцінний Advanced Mode.

Перший збирає ключові параметри в рамках одного вікна. Можна відразу виставити час, застосувати профіль XMP, отримати ключове зведення про систему, налаштувати криву обертів вентиляторів, попрацювати з RAID (Intel Rapid Storage), встановити пріоритет завантаження з накопичувачів, а також запустити режим автоматичного розгону.

З верхньої панелі, яка супроводжує користувача скрізь, можна встановити системний час, встановити мову UEFI, знайти потрібну опцію через пошук, запустити налаштування вентиляторів Q-fan, налаштувати режим роботи ASUS AURA, увімкнути/вимкнути ReSize BAR, а також прогнати MemTest86 для перевірки стабільності пам'яті.

Advanced Mode — це стандартний вид показу UEFI, схожий на інші продукти ROG. Топологія стандартна, тому користувач без проблем зорієнтується в налаштуваннях, якщо раніше стикався з платами серії ROG. У розділі My Favorites будуть збиратися настройки, які найчастіше використовуються. У розділі Main виводиться коротке зведення про систему. Звідси можна змінити мову UEFI, встановити системний час, а також задати пароль.

Багато користувачів заслужено полюбляють розділ Ai Tweaker, адже саме тут проводяться всі оверклокерські заходи. Вгорі показуються цільові значення частот ключових вузлів системи, ці значення адаптивні, й у реальному часі показують цифри з урахуванням всіх налаштувань.

Під час переведення Ai Overclock Tuner у режим Manual відкривається доступ до всіх функцій. Пам'яті можна виставити Gear 1 – Gear 4, частоту DDR5 від 800 до 13333 МГц. Частоти P-ядер та E-ядер можуть виставлятися індивідуально. AVX-інструкції можна вимкнути. Напруги можуть бути як фіксованими, так і «+» або «–» щодо заводських. У подачі напруги на процесор є вибір між SVID чи актуальним VRM. Ліміти значень знаходяться далеко за межами безпечних, тому вони не будуть обмежувати користувача в можливостях.

У зв'язку з тим, що на борту плати чипсет Intel B660, максимальні значення множників частот P/E-ядер обмежені. Зате у користувача повністю розв'язані руки для експериментів з оперативною пам'яттю, навіть є опція, що прибирає безпечний ліміт напруги у 1,435 В «High DRAM Voltage Mode», що дозволить подати на планки пам'яті до 2,07 В.

До речі, про пам'ять. У меню DRAM Timing Control регулюються 1/2/3-тичні таймінги, RTL IOL, Skew та алгоритми тренування пам'яті. Готових налаштувань немає, тож доведеться довго працювати руками.

DIGI+ VRM управляє LLC (рівні від 1 до 7), можна використовувати всі доступні фази живлення за потреби. Є регулювання частоти перетворювача живлення процесора.

Internal CPU Power Management — можна повністю зняти або перевизначити ліміти споживання.

У Tweaker's Paradise можна підготуватися до забігу на рідкому азоті та покрутити чимало цікавих опцій.

Перейдемо до іншого розділу. Advanced присвячений регулюванням пристроїв материнської плати, розподілу ліній PCI-E, DMI та багато іншого.

Розділ Monitor — це все про температурні датчики, обороти помп/вентиляторів та напруги ключових вузлів. Тут можна налаштувати Q-fan в режимі DC, або PWM.

У розділі Boot можна задати пріоритет завантаження з накопичувачів, увімкнути/вимкнути CSM (Compatibility Support Module), Fast Boot, Secured boot та дрібниці на кшталт відключення вимоги введення «F1» з клавіатури при виникненні помилок на старті.

У розділі Tool можна оновити прошивку за допомогою ASUS EZ Flash 3, стерти накопичувач за допомогою ASUS Secure Erase, зберегти профілі налаштувань усередині ASUS User Profile.

Розділ Exit коментарів не потребує.

Комплектне ПЗ

З огляду на те, що це флагманський продукт на базі чипсета B660 — дивно не бачити в комплекті flash-накопичувач з драйверами. Вони записані на компакт-диск.

Armoury Crate — це центральний хаб пристроїв ASUS, завдяки якому всі продукти синхронізуються та управляються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення про різні вузли платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання.

Ai Suite 3 призначений для тонкого налаштування материнської плати прямо з-під ОС. Тут можна запустити автоматичний розгін усієї платформи (подробиці про це у розділі тестування), перевизначити ліміти споживання, турборежими, енергоощадження. Якщо цього мало, то можна також індивідуально налаштувати частоти P/E-ядер процесора, кешу, напруги та іншого.

GameFirst є інструментом, який покликаний «зменшити мережну затримку, мінімізувати затримки в грі, а також створити найкраще мережеве середовище для гравців» за словами виробника.

Sonic Studio призначений для керування звуковим кодеком.

ПЗ аудіокодека Realtek стилізовано під лінійку ROG і дозволяє керувати звуком.

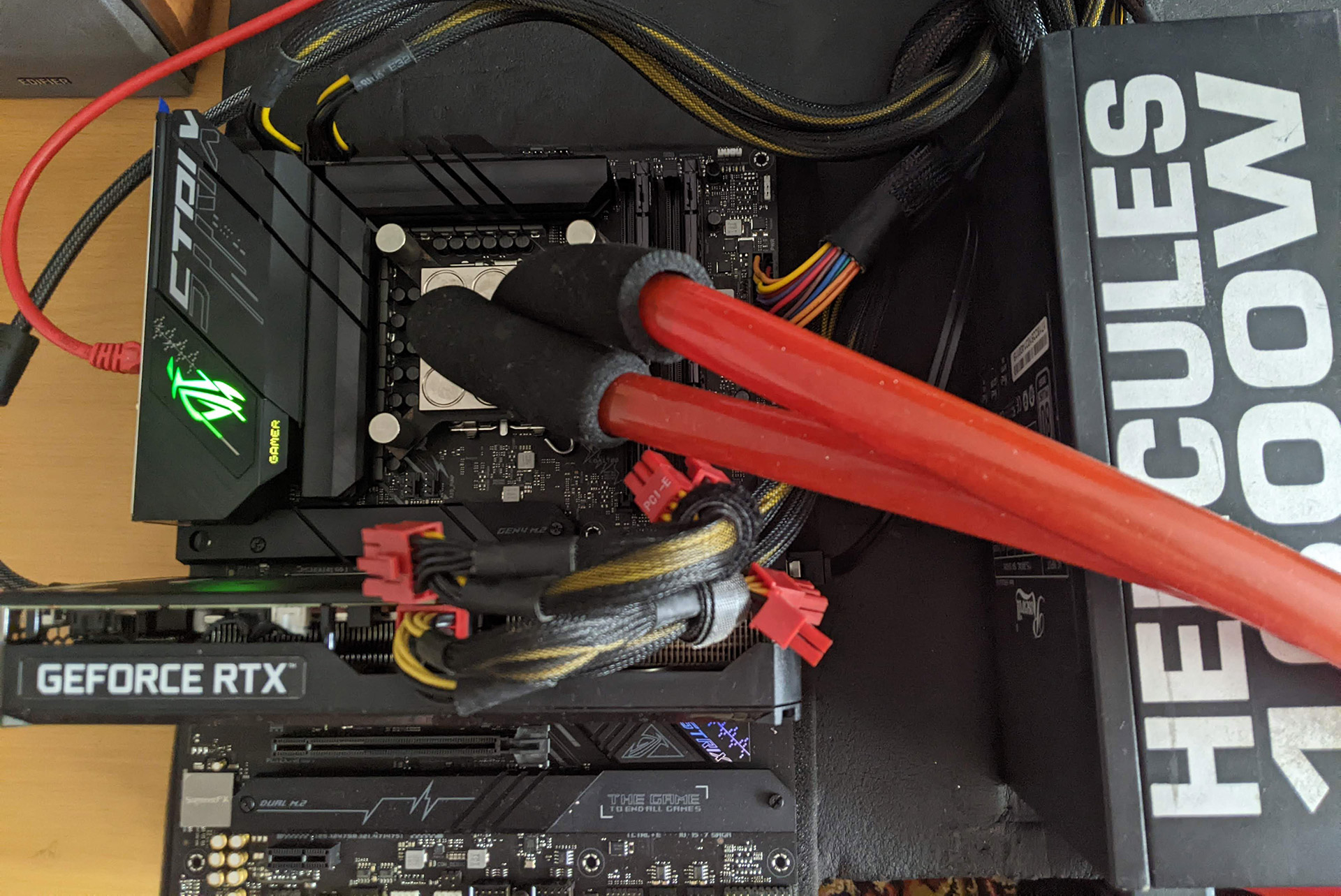

Тестовий стенд

Платформа LGA 1700:

• процесор: Intel Core i9-12900K;
• система охолодження: контур СВО із чилером;
• пам'ять: Kingston Fury Beast KF552C40BBK2-32 (2x16 ГБ, DDR5-5200, CL40-40-40-80-2T, 1,25 В);
• відеокарта: GeForce RTX 3060 Ti (VCG3060T8LDFXPPB);
• системний накопичувач: Kingston KC3000 1024 ГБ (SKC3000S/1024G);
• блок живлення: Rosewill Hercules 1600S (1600 Вт);
• операційна система: Microsoft Windows 11 Pro 21H2 x64, актуальні оновлення на момент серпня 2022 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чілер Hailea HC-300A, бак води 15 л.

Методика тестування

Управління обертами вентилятора — автоматичне. Температура в приміщенні була 25 градусів за Цельсієм. Показники температур бралися з апаратного моніторингу HWINFO. Термофото виконано тепловою камерою UNI-T RX-600. Під час фіксації температур материнська плата була 30 хвилин як під навантаженням, так і без нього. Вимір енергоспоживання платформи проводився за допомогою енергометра Feron TM55 та електролічильника, протягом 10 хвилин у режимі навантаження (забіг LinX) та без нього. Частотний потенціал ключових вузлів досліджувався кроками напруг 0,025 В, стабільність системи перевірялася комплексом навантажень у вигляді LinX (problem size 28432, 10 ітерацій), а також проходженням Y-cruncher на пресеті Pi-1b. Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне, те саме стосується ігор. В іграх відбувався запис телеметрії (1% low fps + Average fps) за допомогою Riva Tuner Statistics Server. CS:GO (налаштування якості — мінімальні) — тест на мапі майстерні FPS Benchmark від початку сцени бенчмарку до третього звукового сигналу на чорному екрані.

Тестування

ROG Strix B660-F Gaming WI-FI змогла підкорити BCLK у 162 МГц. Цієї частоти із запасом вистачить для будь-яких маніпуляцій із тонким налаштуванням системи або розгону non-k процесорів. Цілком вірно — ця материнська плата споряджена зовнішнім генератором BCLK! Можна «тиснути» 5,43 ГГц на Celeron G6900, 5,99 ГГц на Pentium Gold G7400, навіть невдалий екземпляр Core i7-12700F може підкорити 4,79 ГГц на всіх ядрах. І звичайно ж, BCLK асинхронна до DMI/PEG, тож відеокарти або NVMe-накопичувачі збережуть повну стабільність при експериментах — зовсім не обов'язково ганятися за флагманськими чипсетами та K-процесорами, що доведено практикою.

І водночас материнська плата показує чудеса автоматики (табличка «сарказм»). На відміну від Z690-моделей серії ASUS ROG з одним режимом AI Optimized, у розпорядженні користувача ROG Strix B660-F Gaming WI-FI знаходяться два режими автоматичного розгону EZ System Tuning: Fast Tuning та Extreme Tuning (В AI Suite 3 вони прописані як OC Tuner I та OC Tuner II). Ось тільки вони призводять до того самого — материнська плата виставляє роботу ОЗП в режимі DDR5-2933 з таймінгами CL40. Спеціально брався інший комплект пам'яті для повторної перевірки, але результат був тим самим. У налаштуваннях в UEFI різниці між двома профілями не помічено, вони обидва призводять до однакового результату. Режим автоматичного розгону Ai Optimized встановив такі значення:

• Target CPU P-core Speed = 5200 MHz;
• Target CPU E-core Speed = 3900 MHz;
• Target DRAM Frequency = 2933 MHz;
• Target Cache Frequency = 4700 МГц;
• CPU Core/Cache Voltage = 1,35;
• LLC = Level 4;

Оверклокерські «клешні» виставили такі параметри:

• зняття лімітів споживання CPU;
• BCLK = 125 MHz;
• Target CPU P-core Speed = 5000 МГц;
• Target CPU E-core Speed = 4000 MHz;
• Target Cache Frequency = 4250 МГц;
• CPU Core Voltage = 1375 V;
• CPU L2 Voltage = 1 V;
• CPU System Agent Voltage = 1,2 V;
• LLC = Level 7;
• ОЗУ DDR5-5000 CL32-39-35-52 2T, напруга VDD = 1.3, VDDQ = 1.4, Gear 2.

Заводський режим роботи коментарів не потребує.

Почнемо зі споживання:

Автоматичний розгін явно піклується про екологію найбільше. Ручний розгін не дуже підвищує загальне енергоспоживання системи (з 437 до 464 Вт у піку).

Тепер температурний режим, Core i9-12900K зможе відмінно перевірити стабільність VRM:

Температура VRM трохи перевищує психологічний поріг у сотню градусів Цельсія в режимі ручного розгону, але система повністю зберігає стабільність. Звичайно, ці показники отримані на нашому тестовому стенді без активної вентиляції, і в разі бажання користувача погратися з флагманським процесором — вкрай бажано забезпечити додатковий обдув підсистеми живлення. До уваги читача додаються термознімки ключових частин плати.

Режим без навантаження (Idle):

Заводський режим (Stock):

Автоматичний розгін (AI optimized):

Ручний розгін (Manual OC):

Сила флагманського процесора Alder Lake навіть на заводських параметрах надмірна для більшості ігор, та і як показує практика 2022 стримувальним фактором все частіше виявляється вузол ОЗП. Ось показники CS:GO:

Перейдемо до показників у бенчмарках:

Автоматичний розгін — без коментарів. Робота руками та головою дозволить досягти зростання продуктивності в середньому до ~6% вище заводського режиму, хоч і в деяких місцях є зменшення по швидкодії одного ядра/одного потоку.

Висновки

ROG Strix B660-F Gaming WI-FI — це найдорожчий продукт у лінійці ASUS на базі чипсета Intel B660. Цінник заслужено відлякає чимало потенційних покупців, включаючи тих, хто віддасть перевагу міграції зі старих платформ зі збереженням комплекту пам'яті DDR4. Можливості PCI-E також обмежені, адже при використанні будь-якого роз'єму PCI-E x1 слот PCI-E x16@4 перейде в режим на дві лінії, чого може не вистачити, скажімо для плати відеозахоплення для стримінгу або чергового NGFF-перехідника для накопичувача M.2. Любителі RGB можуть обурюватися від невеликої концентрації заводського підсвічування на квадратний сантиметр. Ну і на автоматичний розгін покладатися не слід (принаймні на момент написання цієї статті): або розбирайся в тонкощах, або сиди на заводському режимі.

Але що як подивитись на неї з іншого боку, з боку ідейного оверклокера? Під чипсетом B660 захована суперзброя, яка дозволить робити такі маніпуляції, що не кожній платі з Z690 вдвічі-втричі дорожче дозволені, і це елементарно розпаяний зовнішній генератор BCLK. З його допомогою до клубу «5 ГГц» зможе увірватися будь-який процесор LGA 1700: від Celeron G6900 до Core i9-12900KS. Ні це не помилка, безумовно чипсет B660 не дасть працювати з розблокованим множником K-процесорів, але ж BCLK може працювати вище за народні 102,7–102,8 МГц, а саме 162 МГц на межі, що дасть ~5,5 ГГц на множнику х34 того ж Celeron. Core i3 так взагалі не обійдеться без рідкого азоту з потенційним максимумом у ~6,8 ГГц. Тестовий i9-12900K зміг дійти до 5 ГГц на всіх ядрах без будь-яких компромісів з AVX-офсетами або тротлінгами.

Материнська плата укомплектована сучасними інтерфейсами, як Wi-Fi 6, 2,5G Ethernet, PCI-E 5.0. Готова до трьох M.2 накопичувачів на своєму текстоліті та намагається заощадити бюджет покупця, забезпечуючи сумісність із системами охолодження від LGA 115x/1200, та обхідні можливості оверклокінгу.

Загалом, якщо користувач хоче вибрати платформу на базі пам'яті DDR5 і не лякається експериментів з розгоном, до того ж він спеціально буде їх робити — ASUS ROG Strix B660-F Gaming WI-FI стане відмінним вибором для нього. Для інших — це просто материнська плата з гідним обвісом, одна з багатьох.
