Нещодавно відбувся реліз, скажімо так, простіших та актуальніших чипсетів B850 й B840 для платформи AMD AM5. Якщо останній це заміна A620, то героїня сьогоднішнього огляду є логічним продовженням B650, так би мовити, «золотої середини» між ціною та можливостями. І якщо відверто, ROG Strix B850-E Gaming WiFi не складає такого враження, а більше схожа на серйозніші реалізації, котрі базуються на старших чипсетах X870 чи X870E. Що ж воно насправді таке зараз і дізнаємось.
Характеристики
| Виробник | ASUS |
|---|---|
| Модель | ROG Strix B850-E Gaming WiFi |
| Чипсет | AMD B850 |
| Процесорний роз'єм | Socket AM5 (LGA 1718) |
| Процесори | AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 256 ГБ: 4800–5600 МГц 5800–8000+ (OC) МГц |
| Слоти PCIe | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 5.0 x16 (x4) — B850 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 5.0 x4 M.2_2 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 5.0 x4 M.2_3 (Key M, 2280) — CPU 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2280) — B850 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2280) — B850 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 1 x USB 4, 1 x 6 x USB 3.2 Gen 2 (Type A), 4 x USB 2.0 |
| Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (B850) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCIe) |
| Вбудований звук | ROG SupremeFX 7.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Realtek RTL8126 (5G Ethernet) |
| Бездротова: MediaTek MT7927 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.3 | |
| COM | – |
| RGB | 3 x Addressable Gen 2 |
| LED RGB Header | 3 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | ASUS Q-Design, Extreme Engine Digi+, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync, Rear USB 20Gbps with PD Fast Charge Support |
| Вартість, грн | 16 699 |
До уваги читача! У материнської плати є особливості в роботі деяких інтерфейсів. При використанні процесорів 8000 серії (Phoenix) головний слот PCIe матиме лише вісім ліній Gen4, а також з трьох процесорних слотів M.2 буде працювати лише M.2_1. Слот M.2_4 ділить лінії з другим слотом розширення PCIe, тож він вимикається при залученні слота розширення. Якщо користувач використав слот M.2_2 або M.2_3 — головний слот розширення PCIe буде працювати в режимі x8.
Комплект постачання
Материнська плата постачається в коробці середніх розмірів, яка має відповідну поліграфію серії Republic of Gamers.
Фотографії плати присутні з обох сторін, а на звороті можна додатково знайти її ключові особливості, технічні характеристики та іншу корисну інформацію.
Комплектація плати така:
- інструкція швидкого початку, гарантія та інше;
- комплект наліпок;
- дармовис для ключів ROG;
- два кабелі SATA з металевими клямками (один з них кутовий);
- зовнішня Wi-Fi Q-Antenna з магнітною платформою;
- Q-Latch та Q-Slide стійки та гумові ніжки для кріплення M.2-накопичувачів;
- термопрокладка для накопичувача M.2 22110;
- комплект пластикових стяжок для кабель-менеджмента.
Зовнішній вигляд
ROG Strix B850-E Gaming Wifi має доволі великий надпис STRIX, щоб ніхто не переплутав що всередині чергового ПК на базі цієї материнської плати. Використовується темна колірна гама, присутнє RGB-підсвітлення логотипа в зоні I/O. Це саме підсвітлення реалізовано на пластиковому кожуху, що не торкається радіатора охолодження зони VRM. Крім того, користувача очікують протипилові заглушки на конекторах вентиляторів у верхній зоні текстоліту.

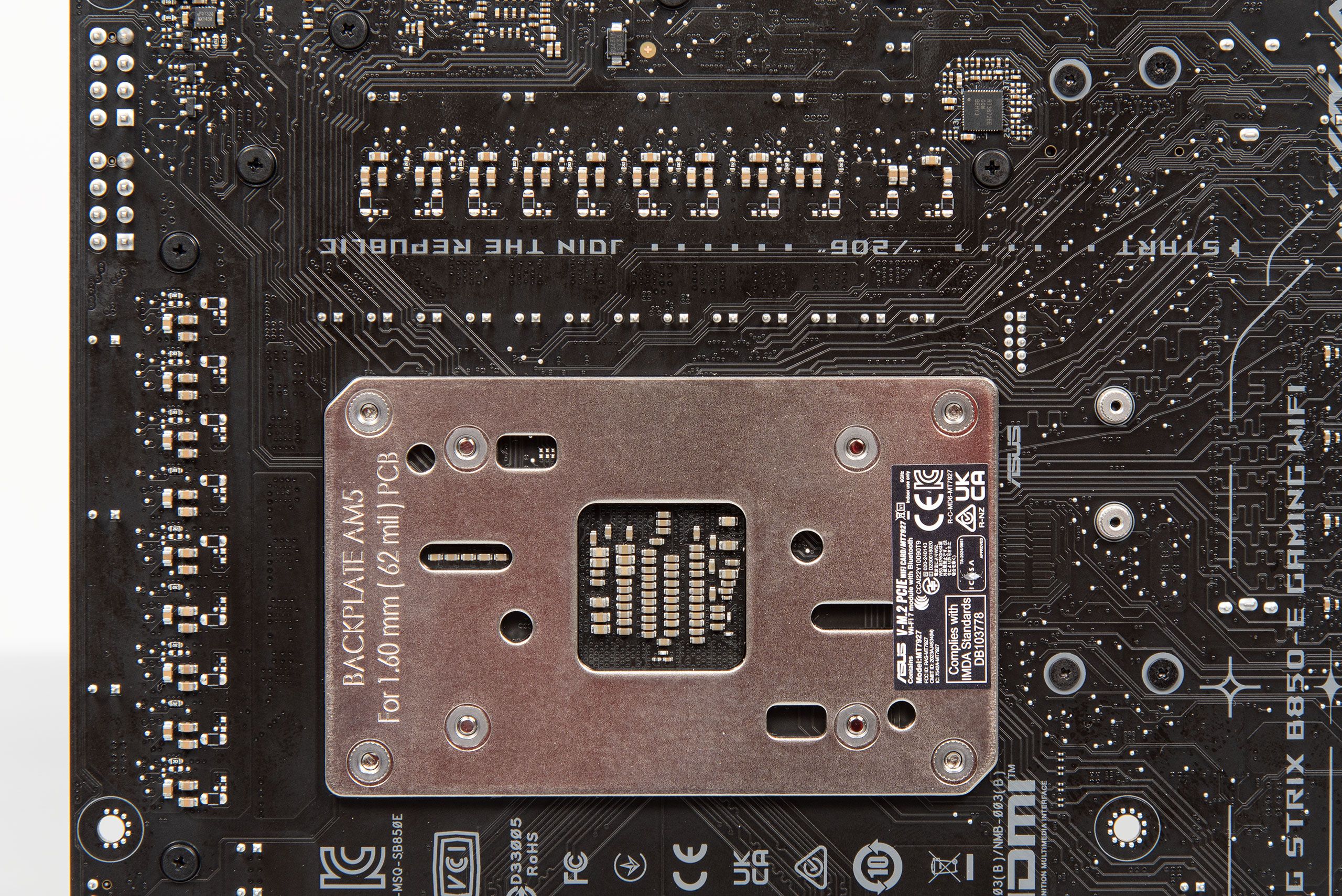

Єдиний примітний елемент на зворотній стороні плати — ШІМ-контролер, про який буде сказано пізніше. Більше тут нічого вартого уваги немає.
Ось так виглядає плата без зайвостей:

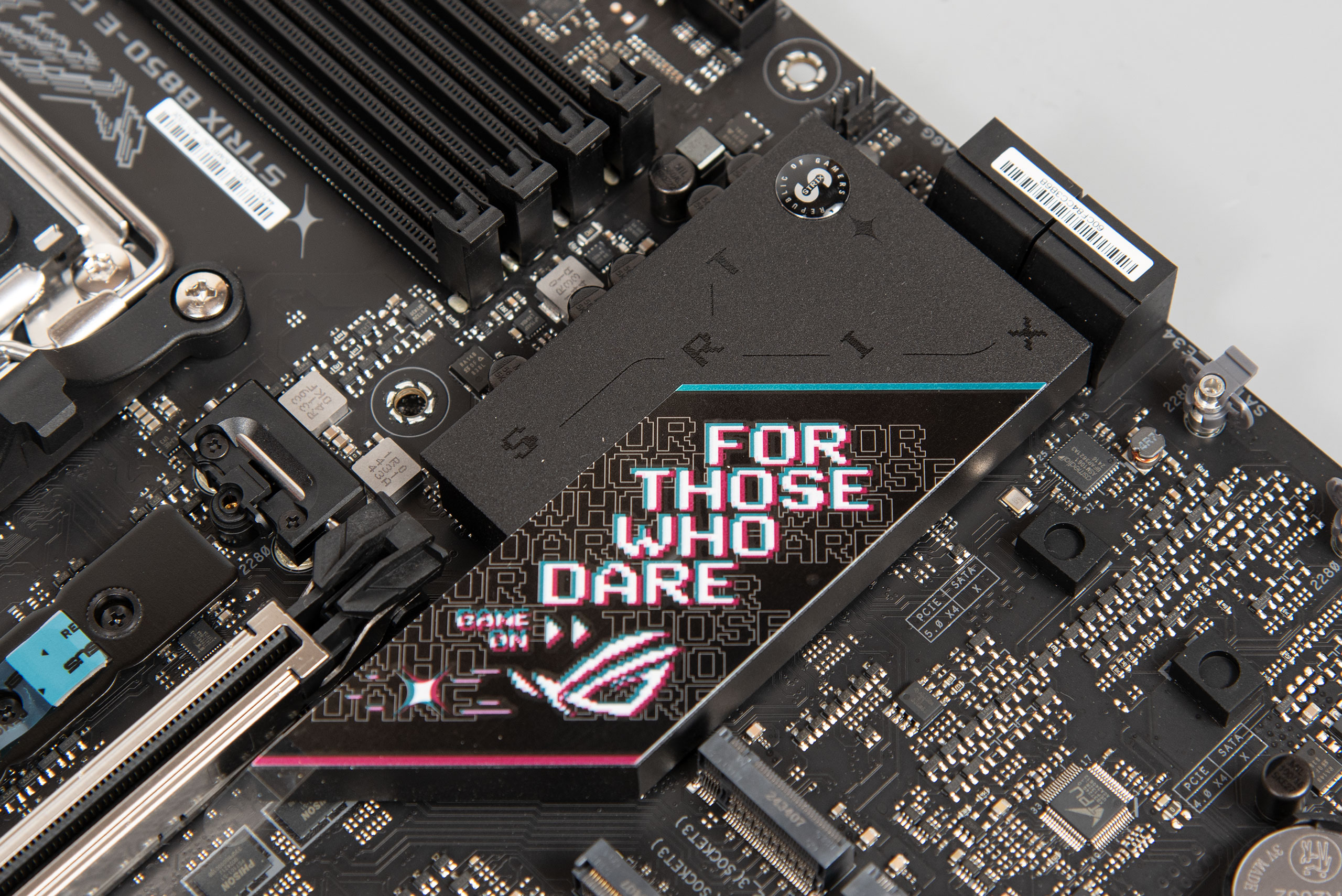

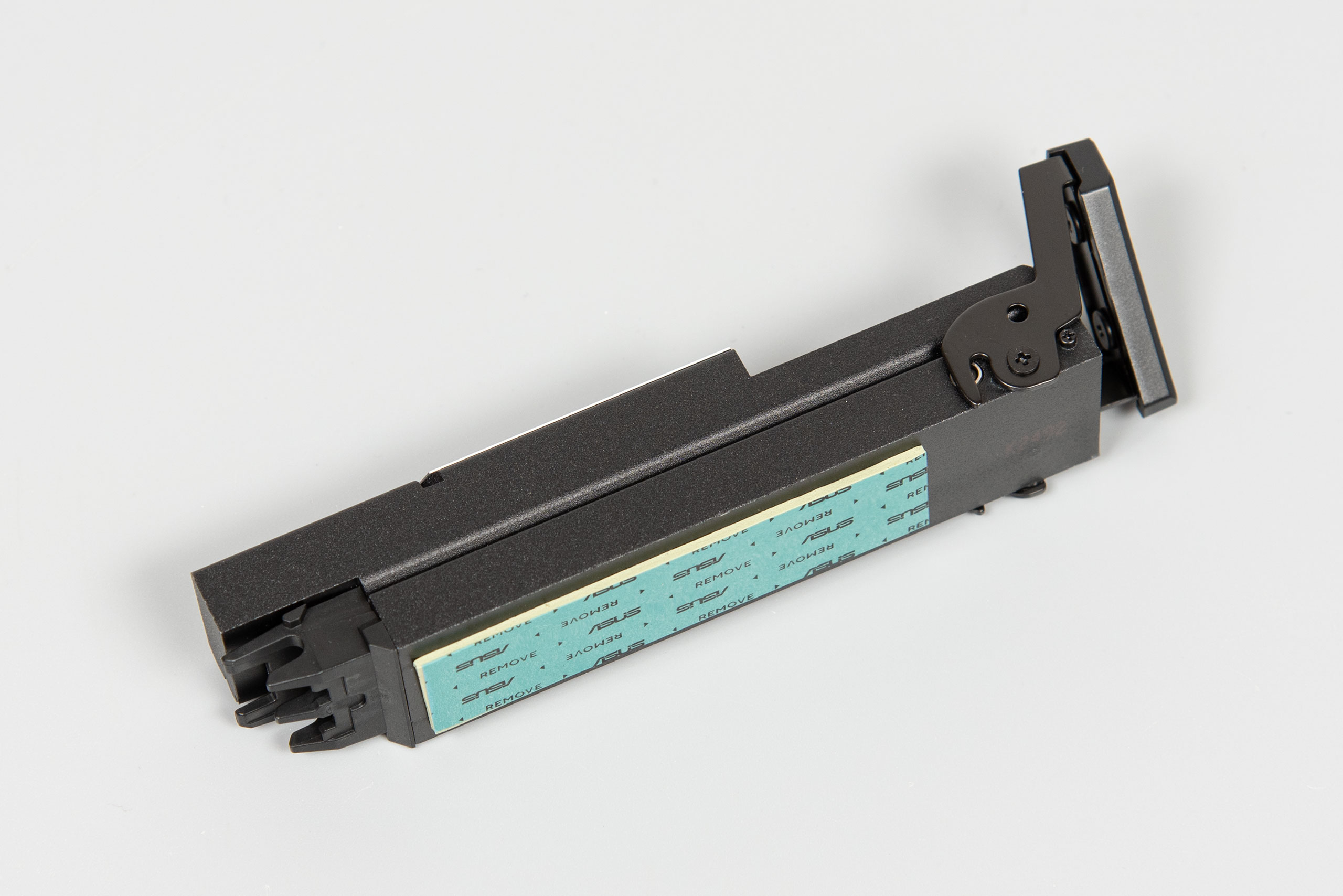

Радіатори зони VRM мають доволі цікаве компонування. Це три окремих секції, кожна контактує з відповідними елементами через термопрокладки, фіксуються вони гвинтами. Так би мовити, «внутрішній» радіатор ексклюзивно виділено для охолодження контролера USB4 AsMedia ASM4241.
Радіатори в розборі:

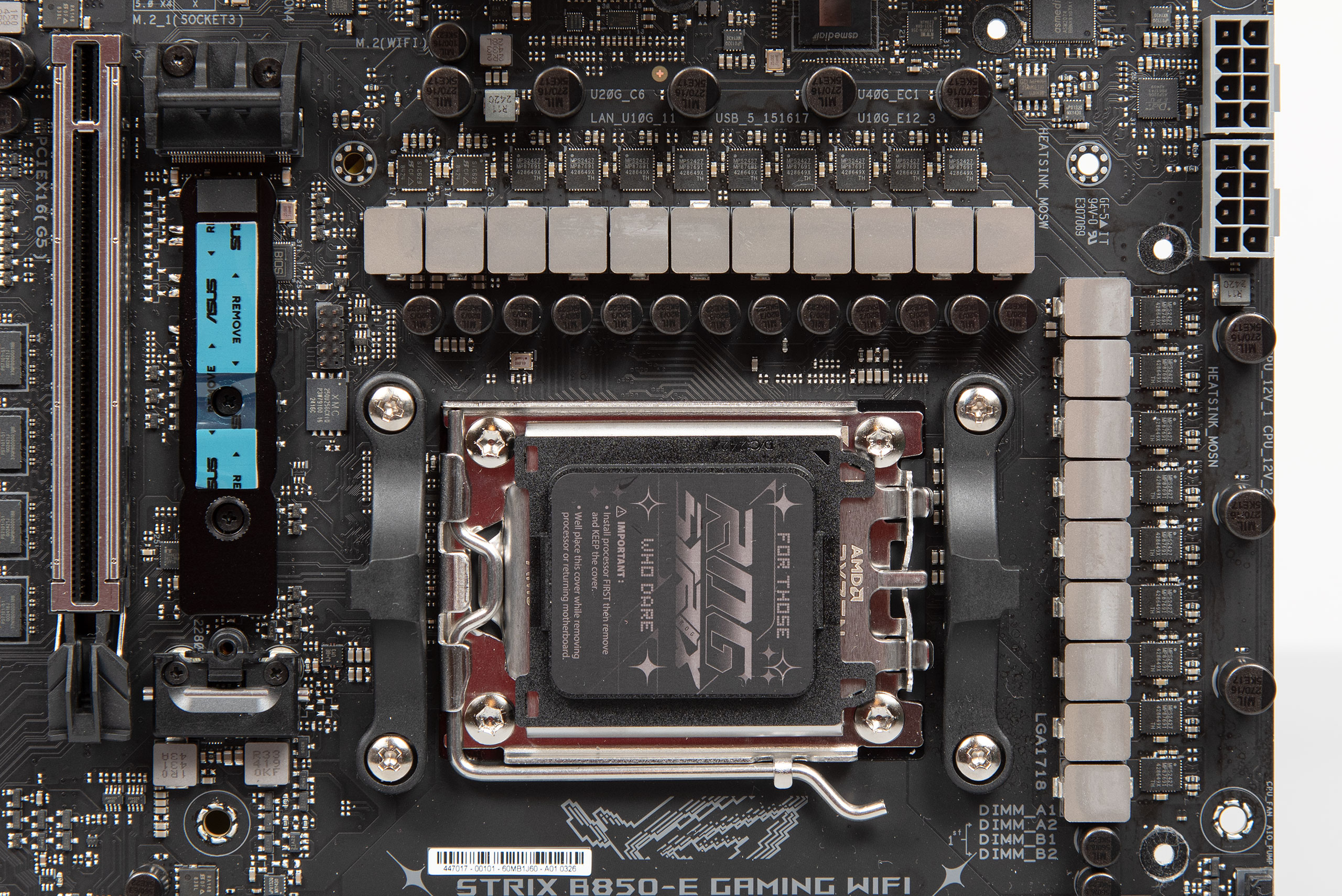

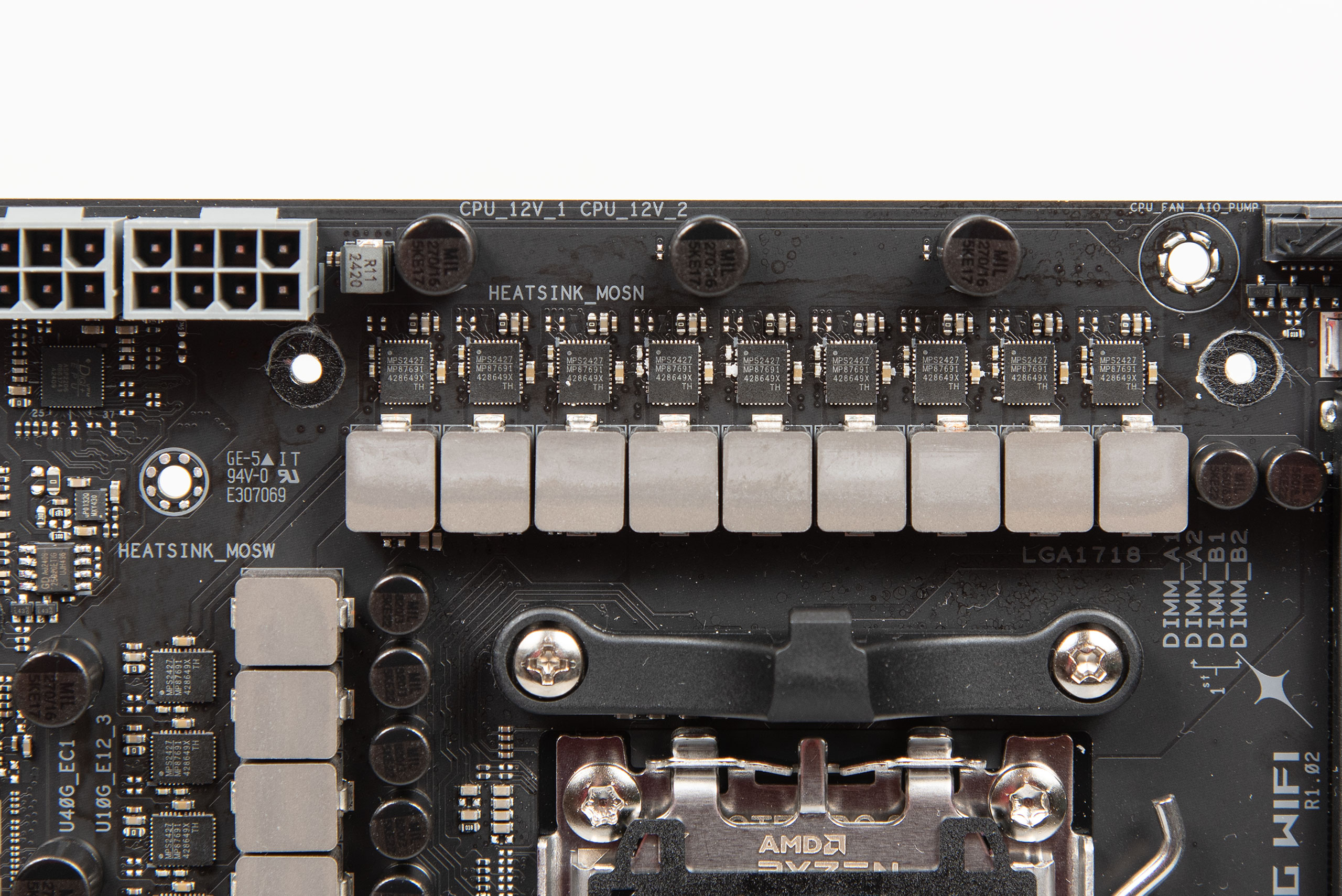

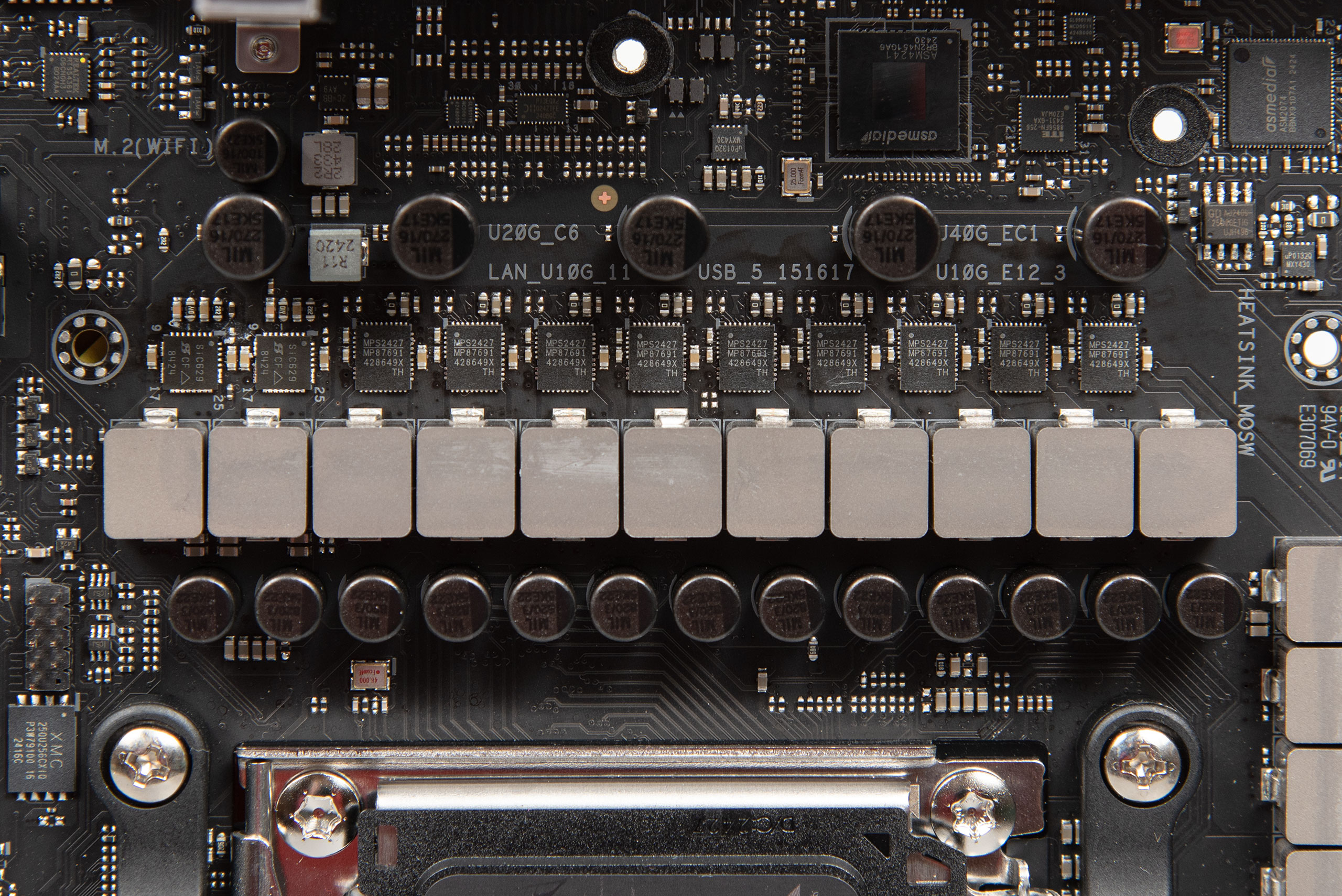

Підсистема живлення реалізована за схемою 16+2+2 (VCore + SoC + Misc). Процесорна група керується ШІМ-контролером DIGI+ ASP2206, використовуються силові елементи Monolithic Power Systems MP87691, що розраховано на 90 А. Ще два таких самих силових елементи виділено для SoC. Група Misc керується ШІМ-контролером Richtek RT3672EE, та набрана двома силовими елементами Vishay SIC629, що розраховані на 80 А. Живлення подається через два конектори EPS12V з додатковим армуванням.

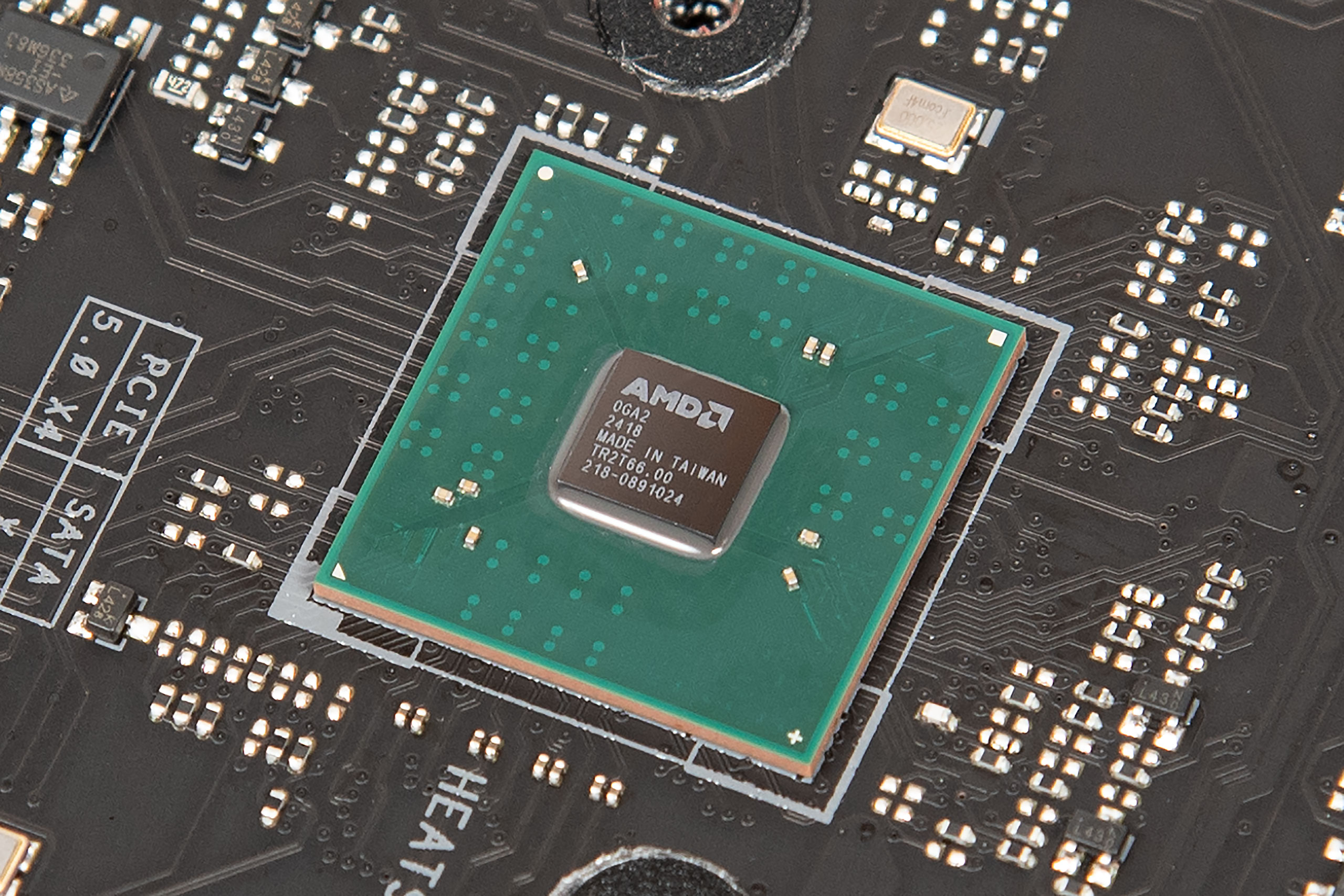

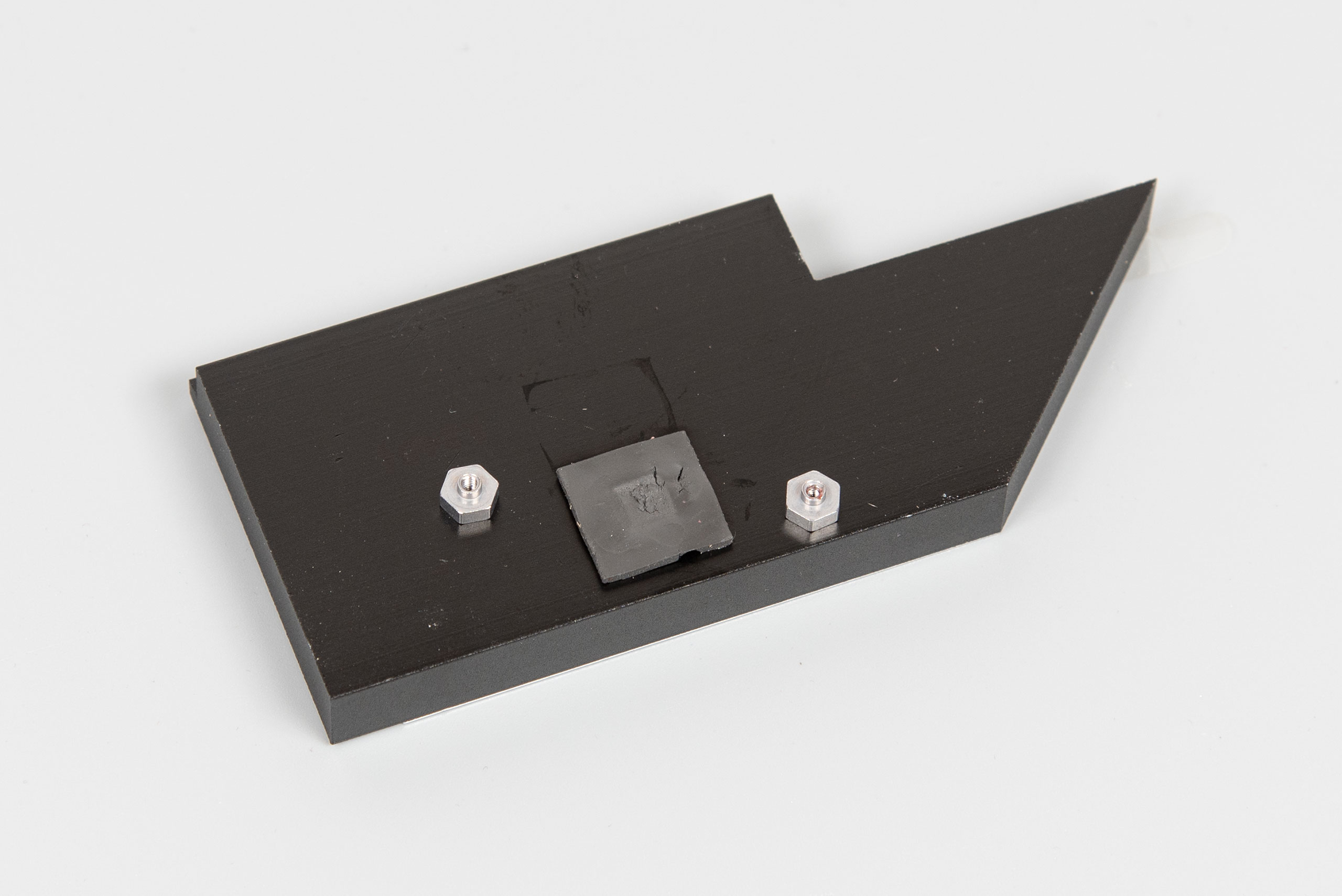

Чипсет AMD B850 розташовано в традиційному місці, він охолоджується компактним радіатором нетипової форми. Фіксування виконано двома гвинтами по діагоналі, а контакт з кристалом реалізовано через термопрокладку.
Зона аудіо відокремлена від головної частини текстоліту. Під фірмовим комплексом ROG Supreme FX 7.1 виробник приховує дует аудіокодека Realtek ALC4080 й підсилювача Savitech SV3H712.
Робота Wi-Fi забезпечується модулем M.2 (Key E) з блоком MediaTek MT7927, що також підтримує Bluetooth 5.3. Дротова мережа обслуговується чипом Realtek RTL8126.

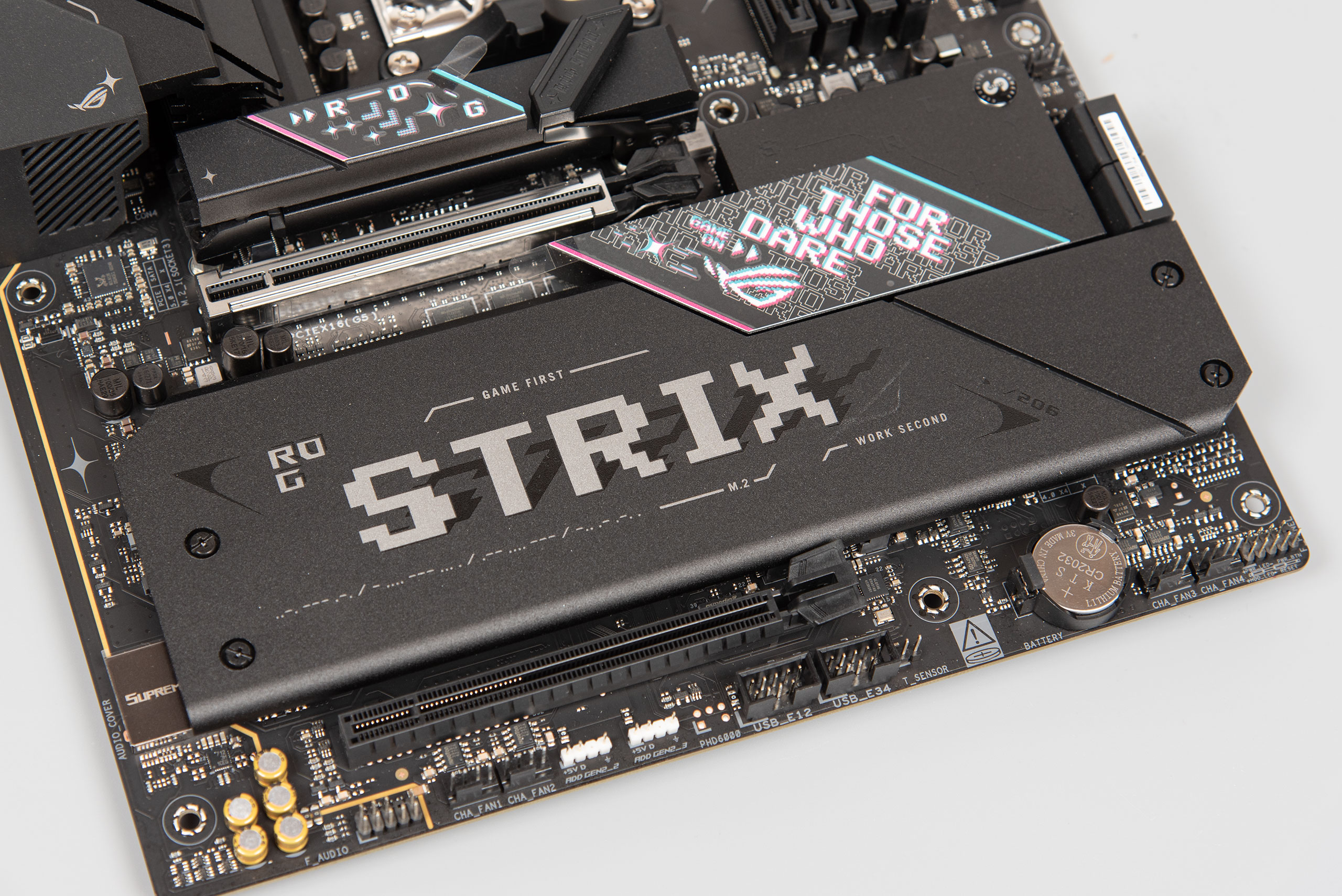

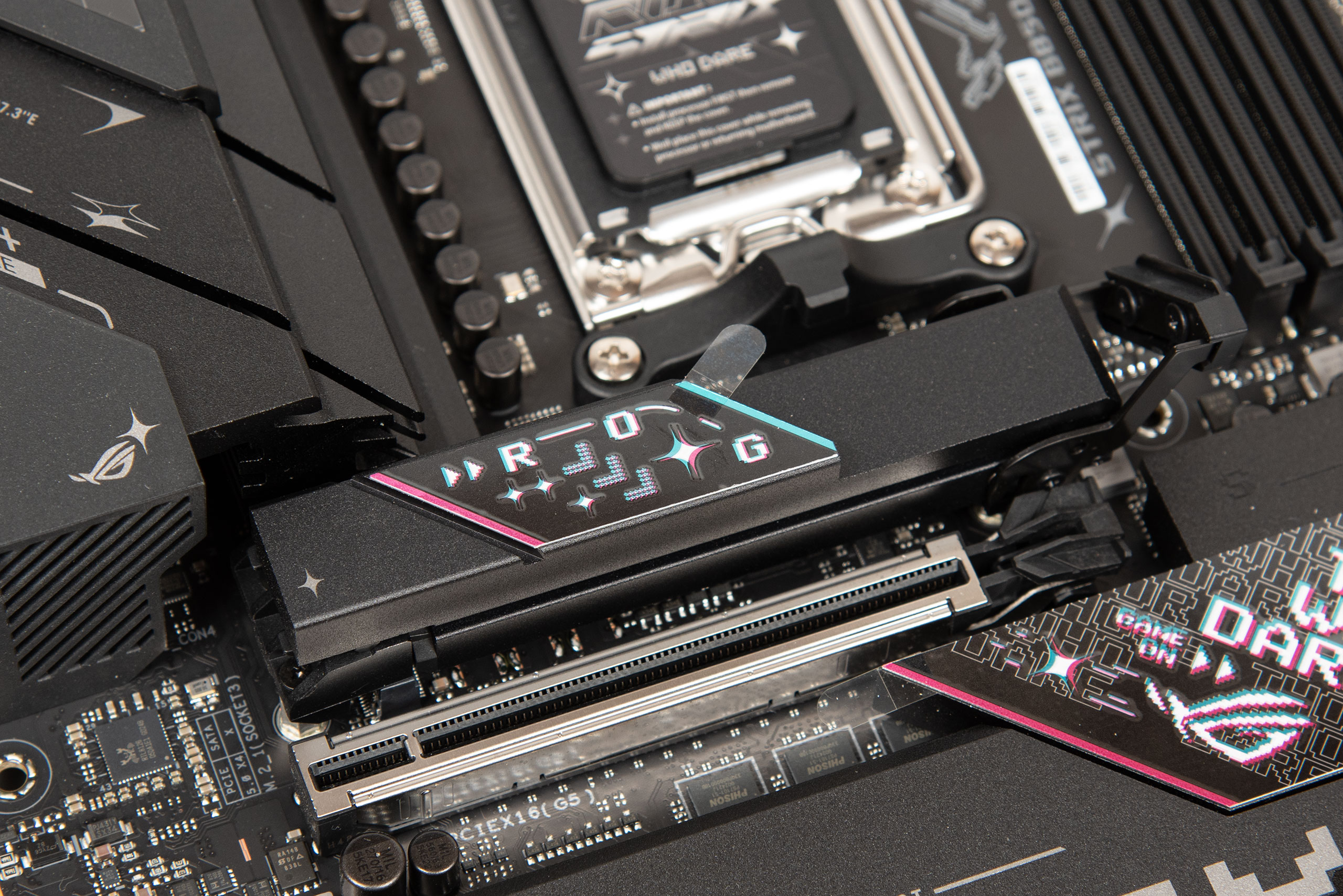

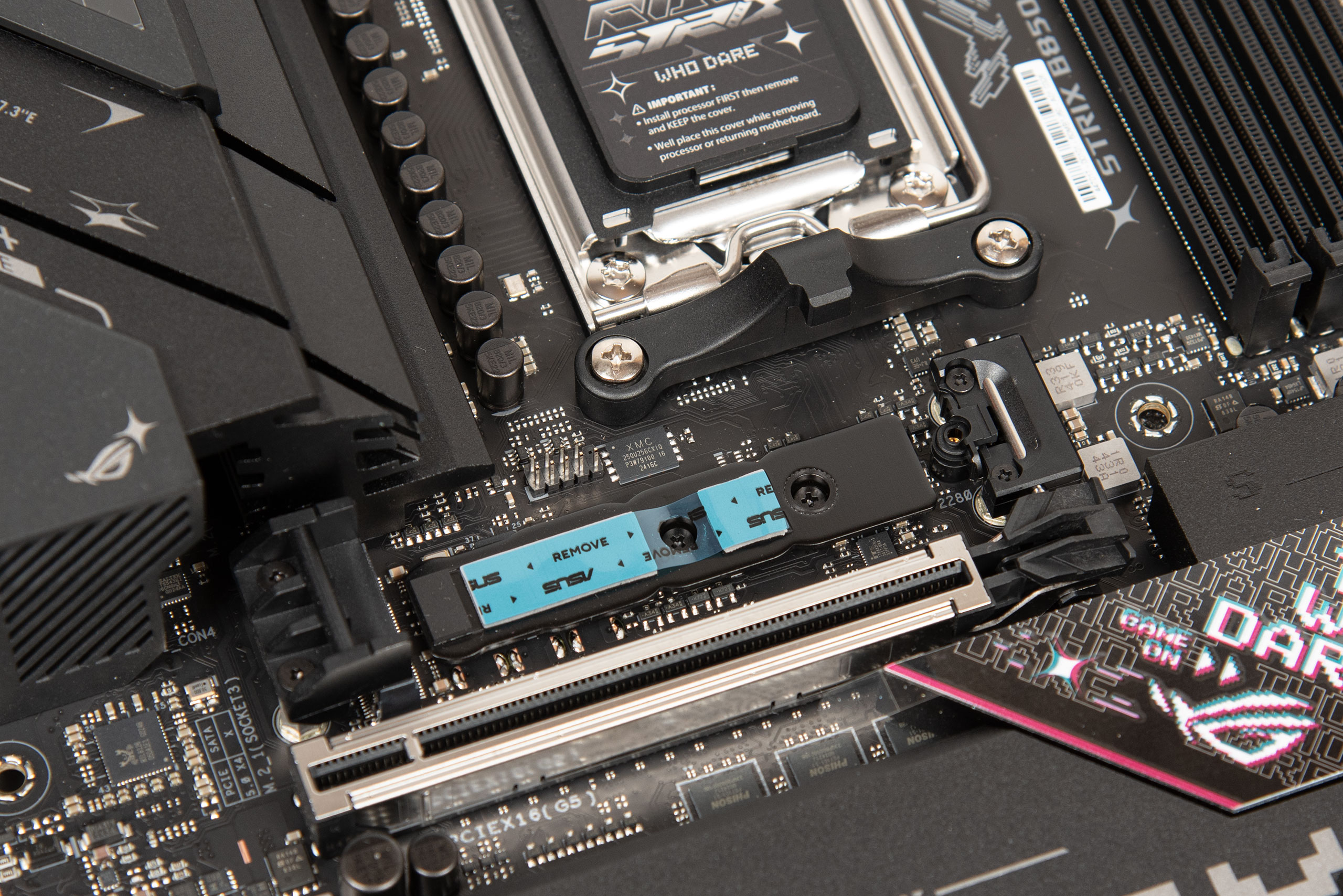

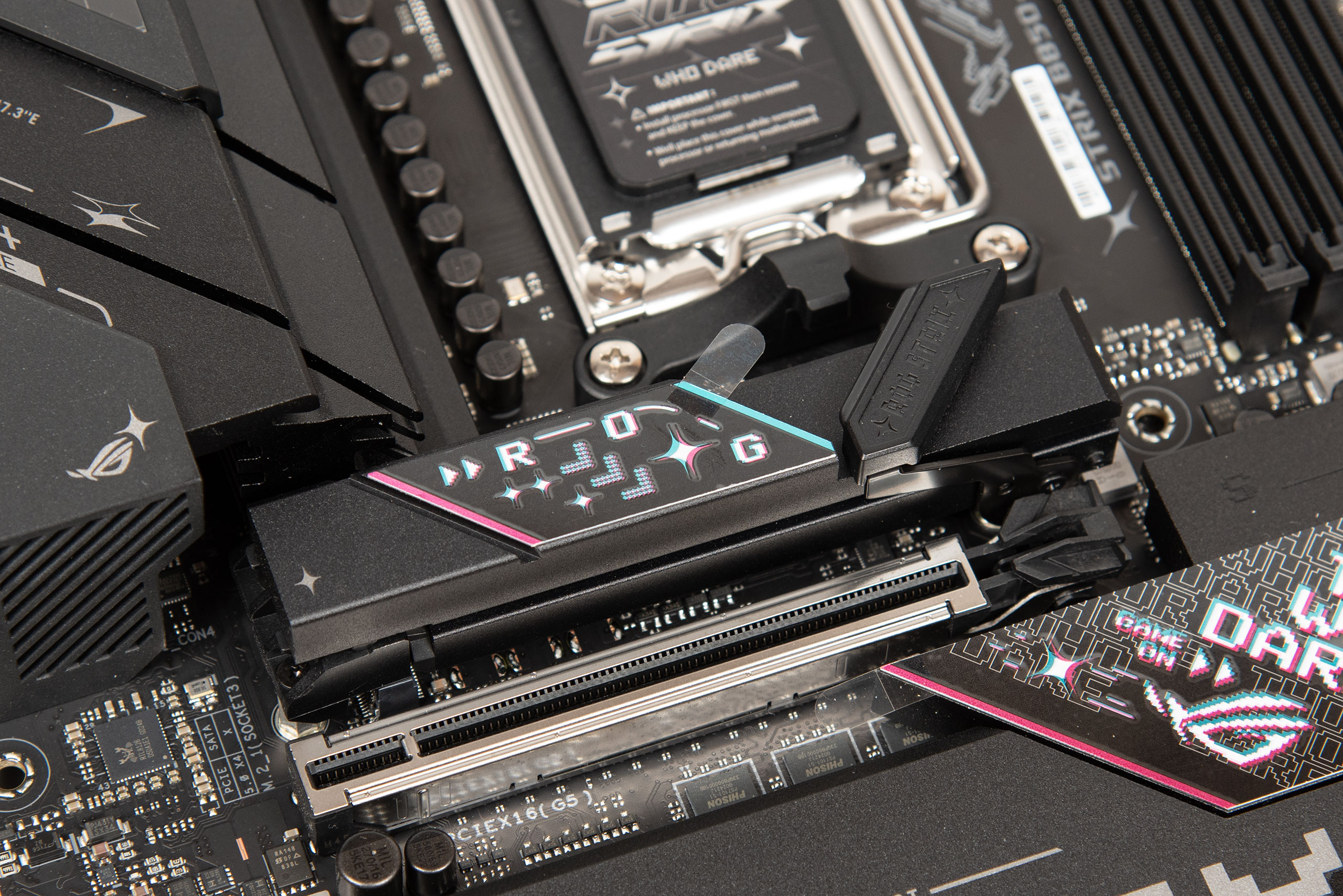

Підсистема накопичувачів M.2 здатна прийняти на борт до п’яти пристроїв. Головний слот забезпечено M.2 Q-release, що дозволяє встановлювати й знімати накопичувач голими руками.

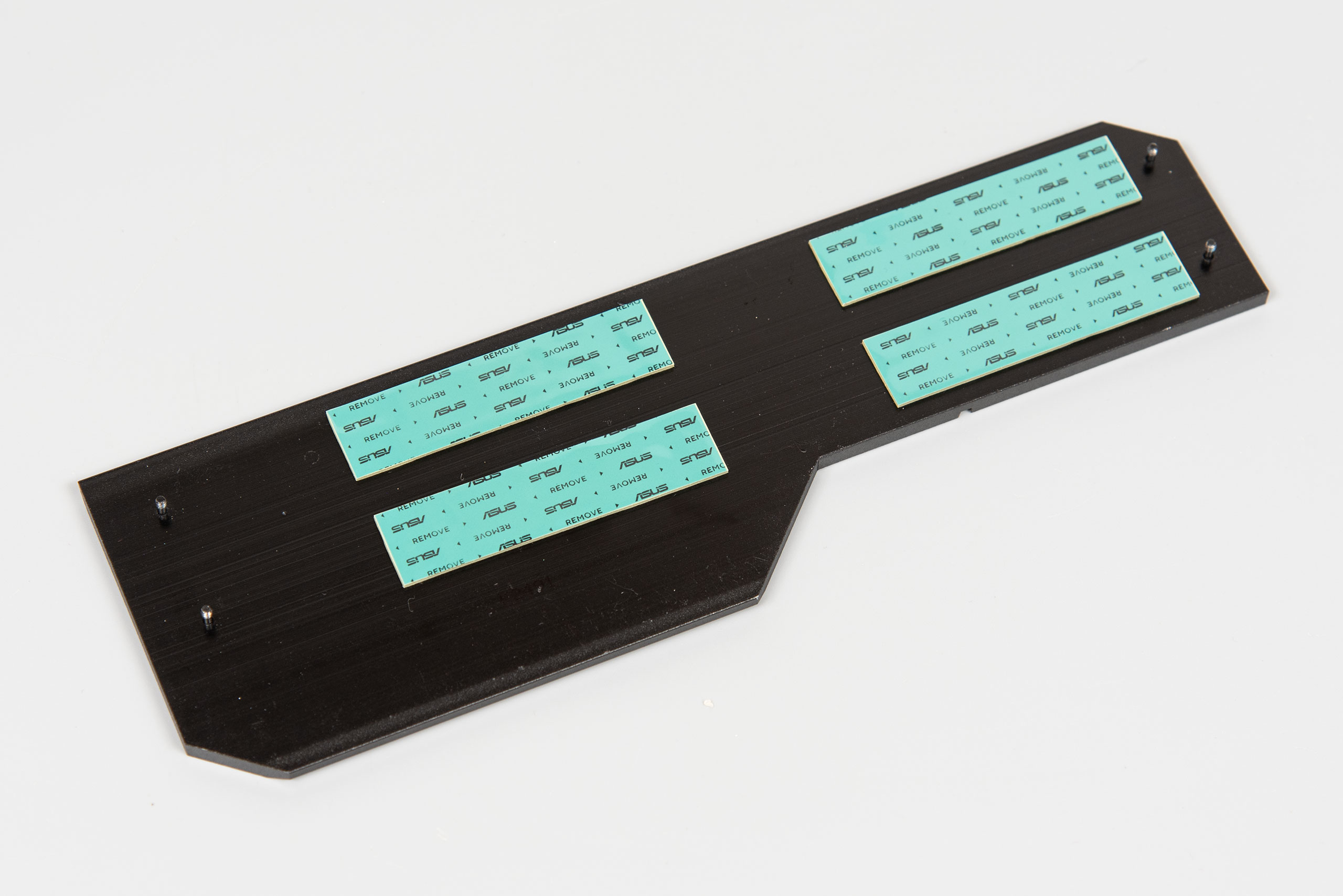

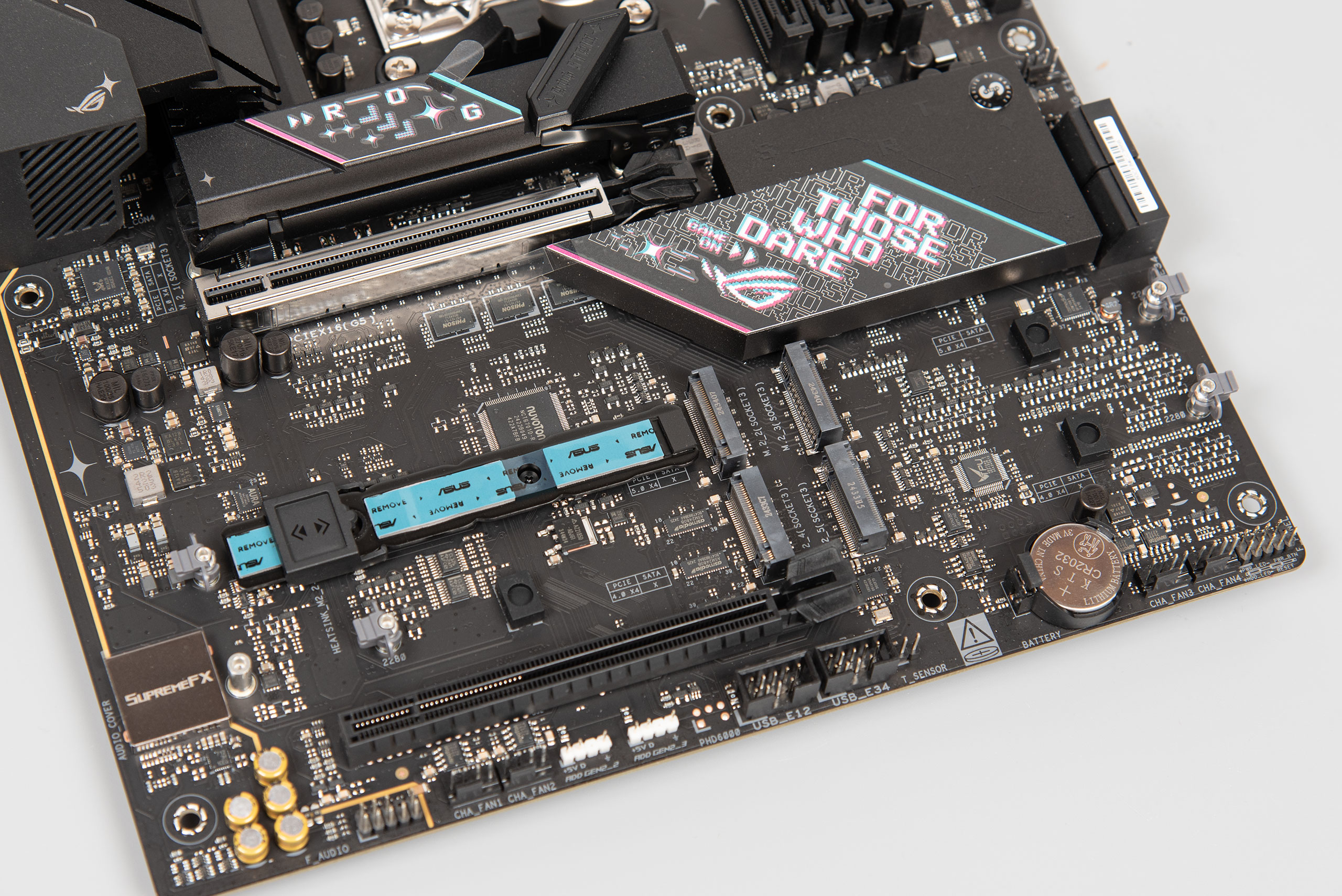

Всі інші посадкові місця знаходяться під головним слотом PCIe. Перший ряд забезпечує процесор, а другий — чипсет. Загалом вся система виглядає таким чином:
- M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_3 працює на швидкості PCIe 5.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до CPU;
- M.2_4 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета.
- M.2_5 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета.
Тепер про контактні групи й інтерфейси. Знизу ліворуч розташовано контактну групу HD_AUDIO, два роз’єми вентиляторів, два конектори ADD_GEN2 (RGB 5V), дві контактні групи USB 2.0 та конектор термопари.
Знизу праворуч розташовано CMOS-батарейку, два роз’єми вентиляторів, а також традиційну контактну групу FRONT_PANEL.
Знизу праворуч під кутом 90 градусів розташовано чотири SATA-порти.
Вище знаходяться ще один роз’єм вентиляторів, контактна група USB 3.2 Gen 1, контактна група USB 3.2 Gen 2 (Type C), типовий конектор живлення материнської плати.
Зверху розташована діагностична зона Q_CODE, кнопка запуску, один конектор ADD_GEN2 (RGB 5V), три роз’єми вентиляторів, а також джампер активації подачі небезпечних напруг процесора CPU_OV. Слоти оперативної пам'яті мають засувки лише з однієї сторони.
I/O-панель традиційно для серії має встановлену заглушку. З нетипового тут знаходяться кнопка CLEAR_CMOS та кнопка запуску функції BIOS_FLASHBACK. Арсенал традиційного:
- x1 USB 4 (з підтримкою DP 1.4A);
- x1 HDMI 2.1;
- x1 DisplayPort 1.4;
- x6 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2x2 (Type C);
- x4 USB 2.0;
- x1 5G Ethernet;
- x2 Q-Antenna (Wi-Fi)
- x2 Mini Jack (Mic in, Line out);
- x1 S/PDIF OUT.
