Огляд та тестування материнської плати ASUS ROG Strix B850-E Gaming WiFi для платформи AM5. Знайомство з можливостями чипсета AMD B850

Нещодавно відбувся реліз, скажімо так, простіших та актуальніших чипсетів B850 й B840 для платформи AMD AM5. Якщо останній це заміна A620, то героїня сьогоднішнього огляду є логічним продовженням B650, так би мовити, «золотої середини» між ціною та можливостями. І якщо відверто, ROG Strix B850-E Gaming WiFi не складає такого враження, а більше схожа на серйозніші реалізації, котрі базуються на старших чипсетах X870 чи X870E. Що ж воно насправді таке зараз і дізнаємось.

Характеристики

До уваги читача! У материнської плати є особливості в роботі деяких інтерфейсів. При використанні процесорів 8000 серії (Phoenix) головний слот PCIe матиме лише вісім ліній Gen4, а також з трьох процесорних слотів M.2 буде працювати лише M.2_1. Слот M.2_4 ділить лінії з другим слотом розширення PCIe, тож він вимикається при залученні слота розширення. Якщо користувач використав слот M.2_2 або M.2_3 — головний слот розширення PCIe буде працювати в режимі x8.

Комплект постачання

Материнська плата постачається в коробці середніх розмірів, яка має відповідну поліграфію серії Republic of Gamers.

Фотографії плати присутні з обох сторін, а на звороті можна додатково знайти її ключові особливості, технічні характеристики та іншу корисну інформацію.

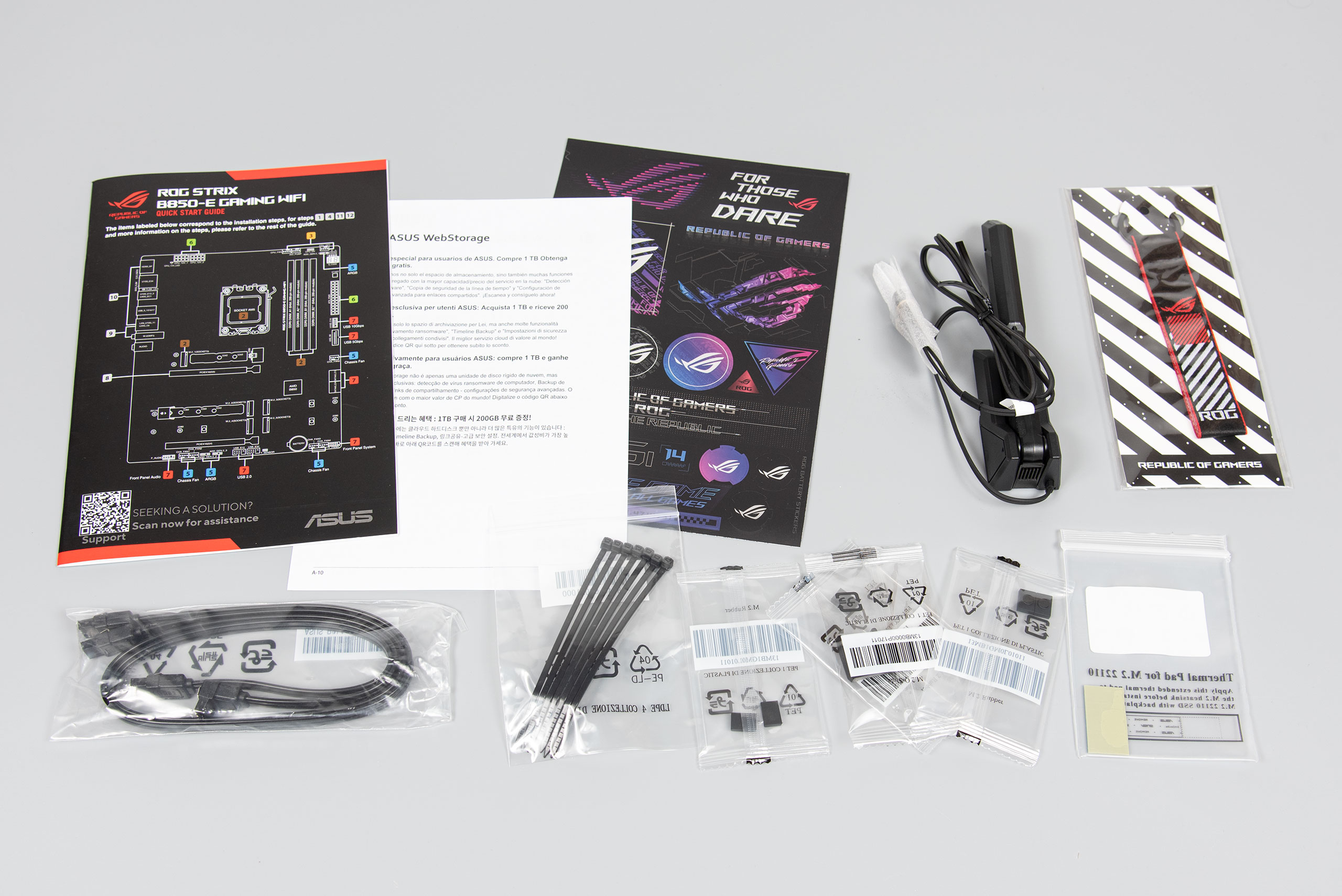

Комплектація плати така:

• інструкція швидкого початку, гарантія та інше;
• комплект наліпок;
• дармовис для ключів ROG;
• два кабелі SATA з металевими клямками (один з них кутовий);
• зовнішня Wi-Fi Q-Antenna з магнітною платформою;
• Q-Latch та Q-Slide стійки та гумові ніжки для кріплення M.2-накопичувачів;
• термопрокладка для накопичувача M.2 22110;
• комплект пластикових стяжок для кабель-менеджмента.

Зовнішній вигляд

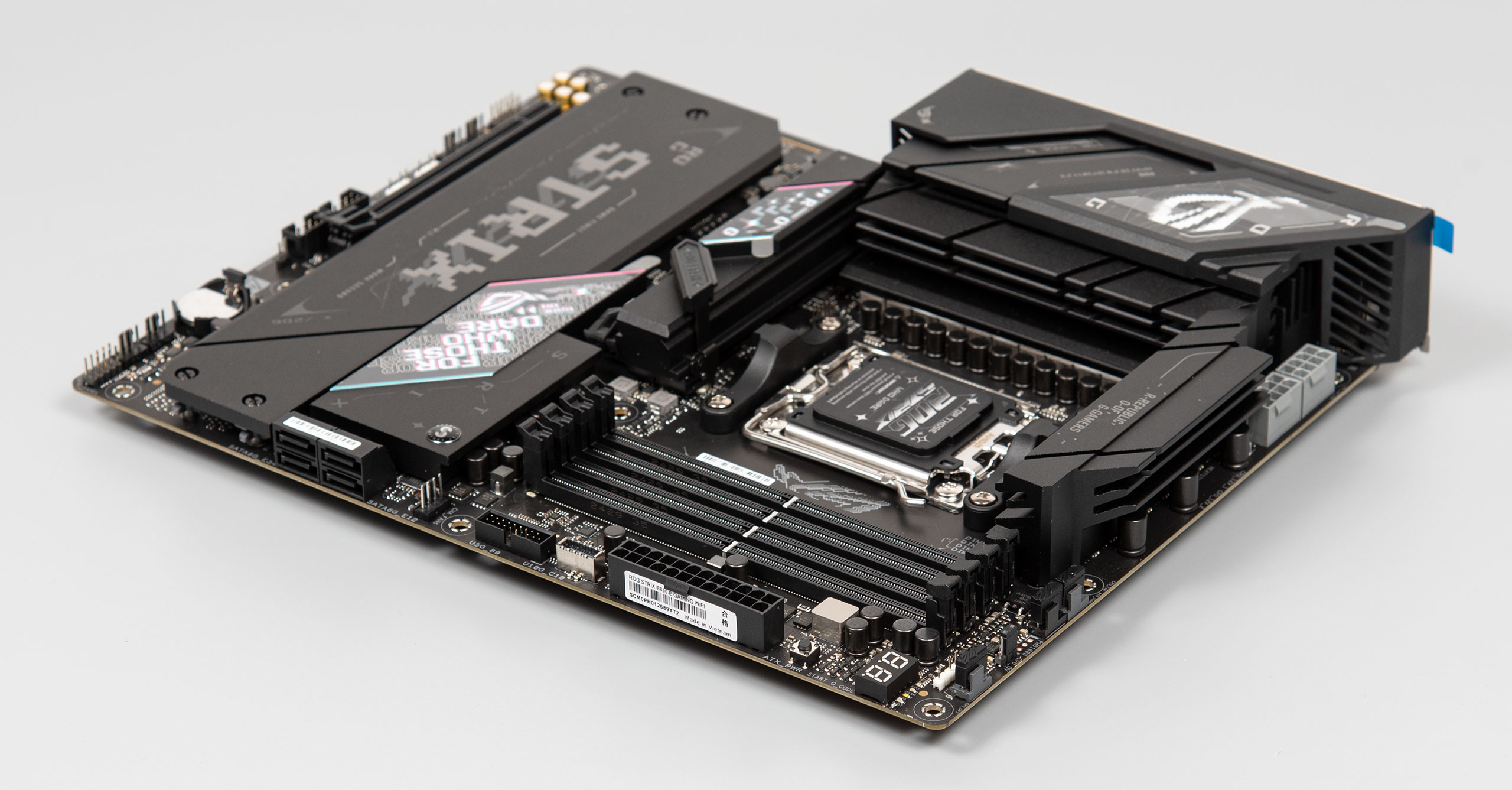

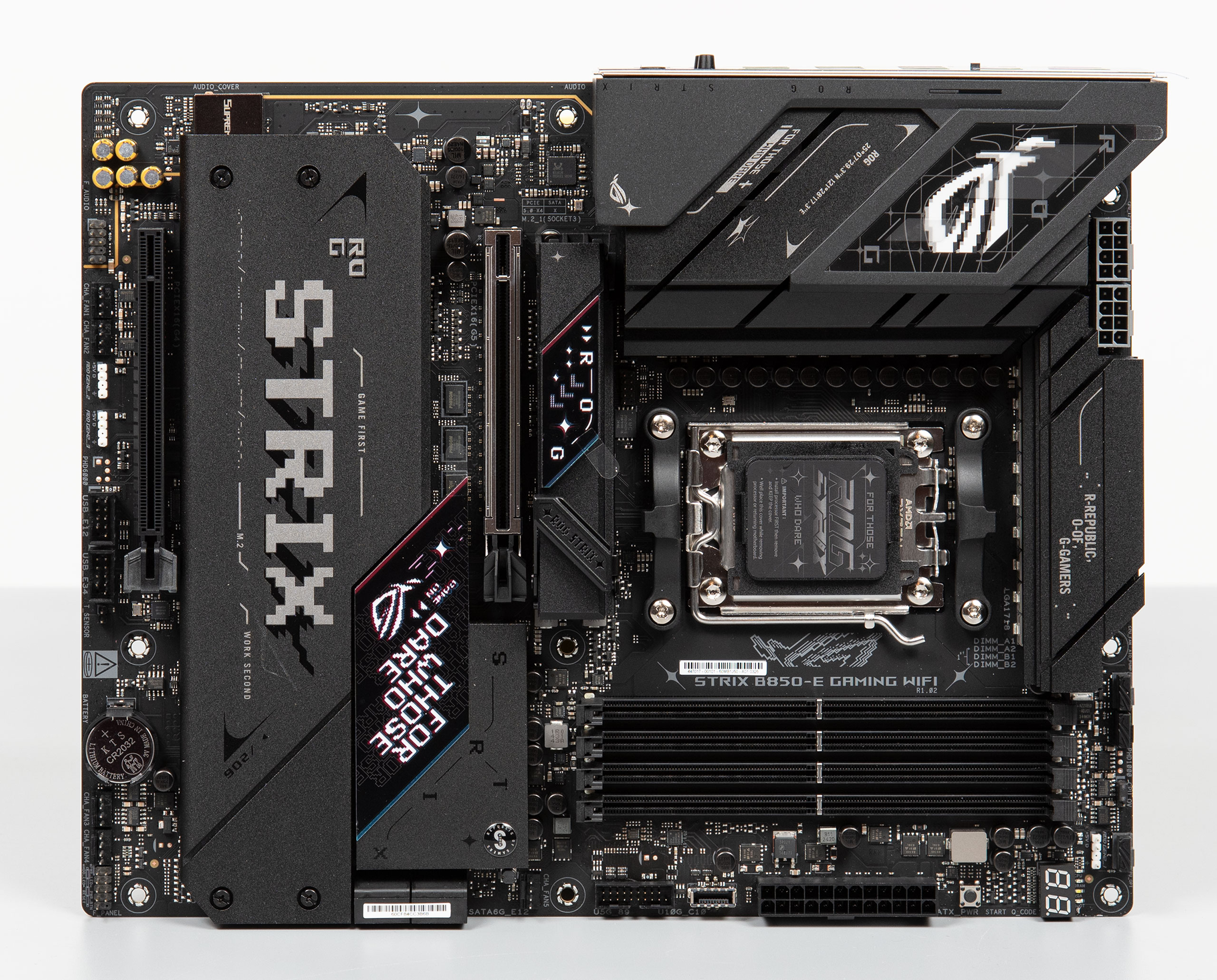

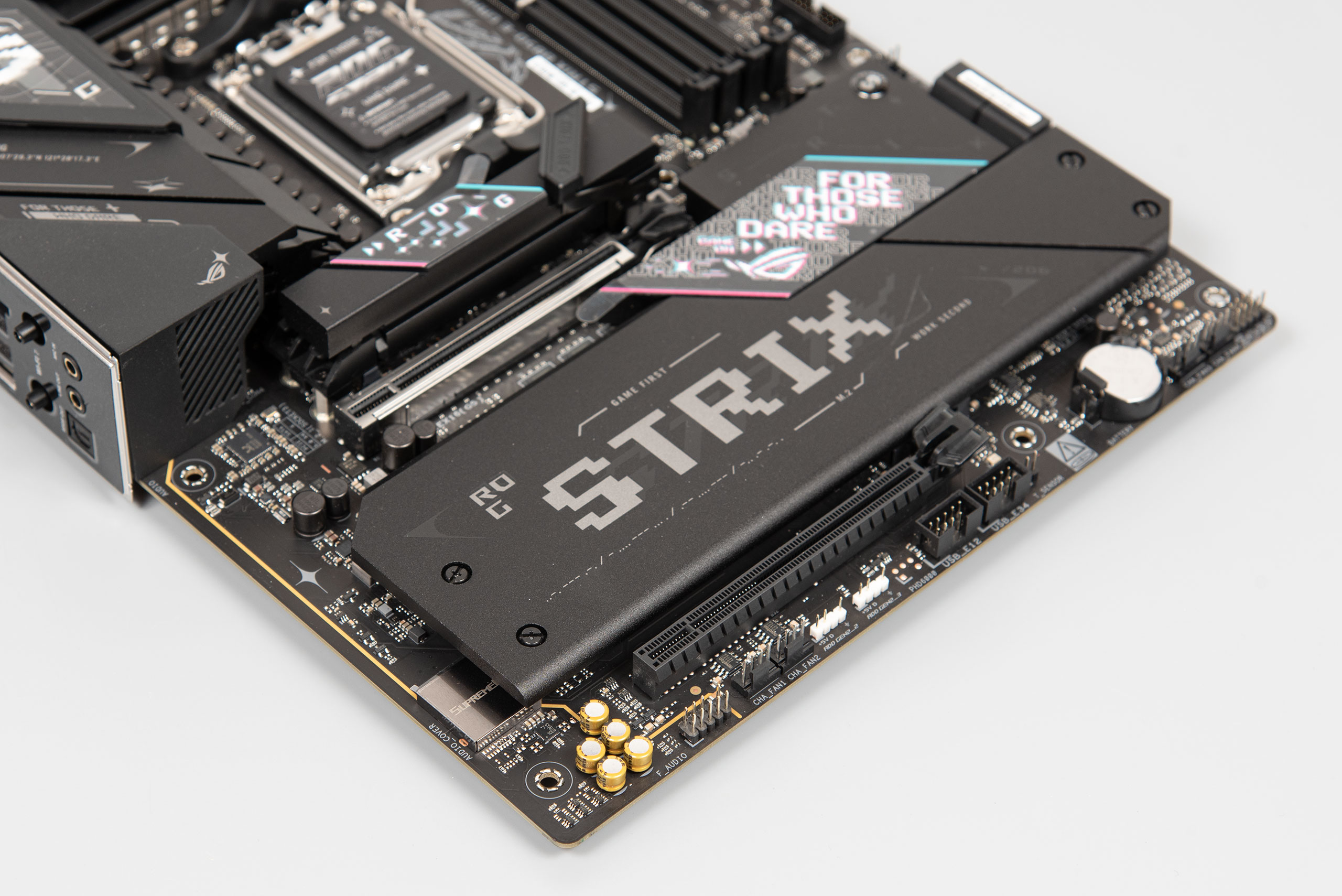

ROG Strix B850-E Gaming Wifi має доволі великий надпис STRIX, щоб ніхто не переплутав що всередині чергового ПК на базі цієї материнської плати. Використовується темна колірна гама, присутнє RGB-підсвітлення логотипа в зоні I/O. Це саме підсвітлення реалізовано на пластиковому кожуху, що не торкається радіатора охолодження зони VRM. Крім того, користувача очікують протипилові заглушки на конекторах вентиляторів у верхній зоні текстоліту.

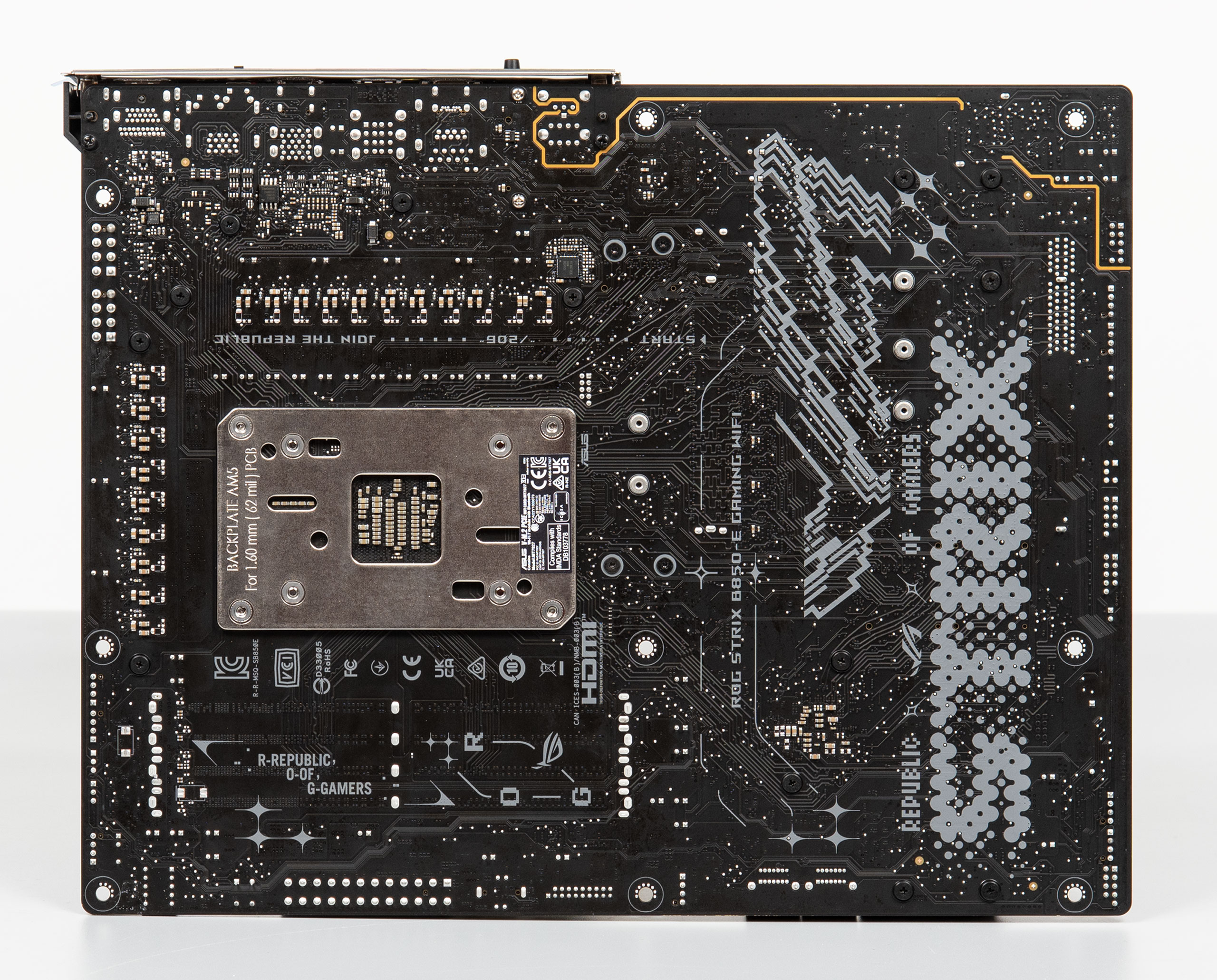

Єдиний примітний елемент на зворотній стороні плати — ШІМ-контролер, про який буде сказано пізніше. Більше тут нічого вартого уваги немає.

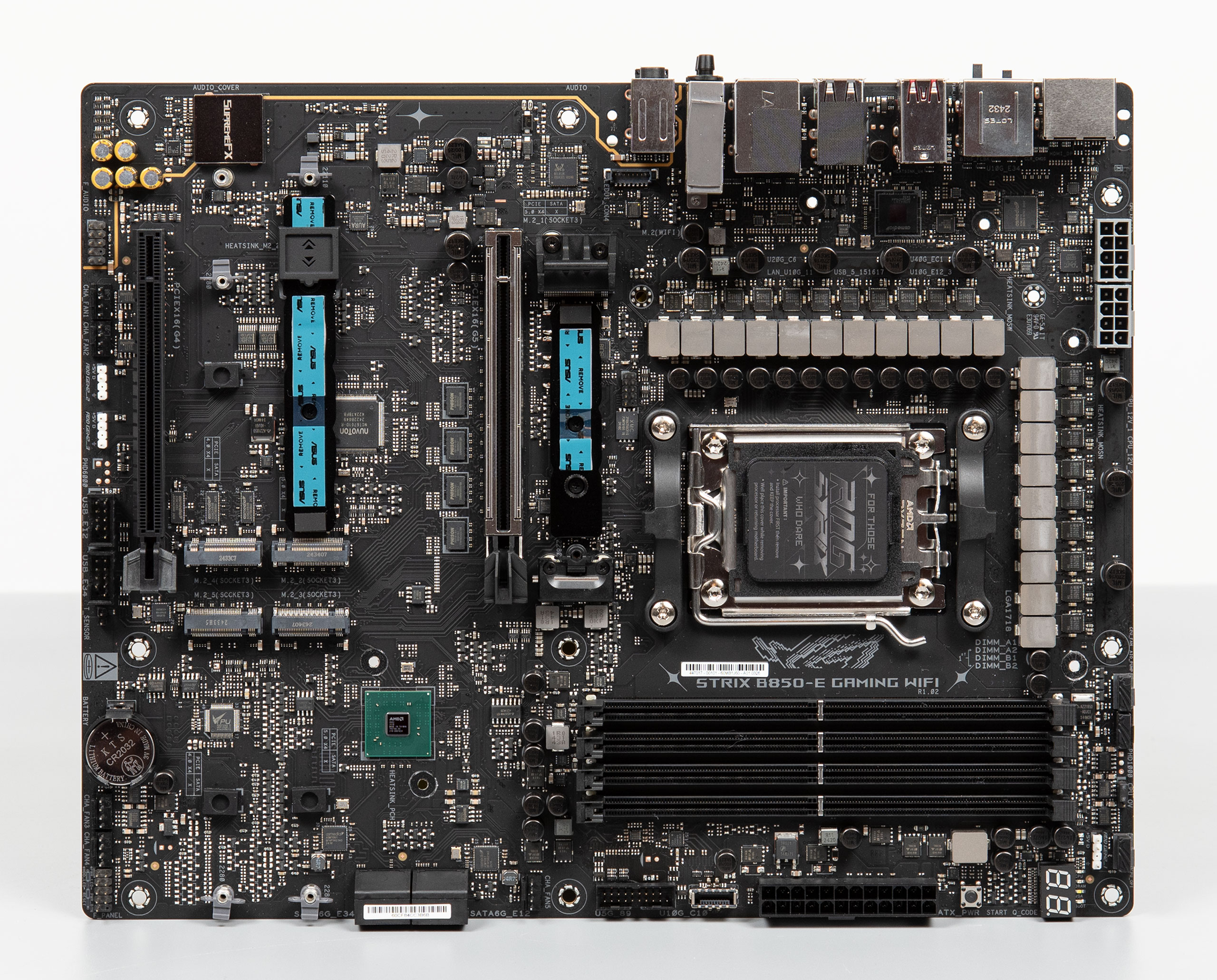

Ось так виглядає плата без зайвостей:

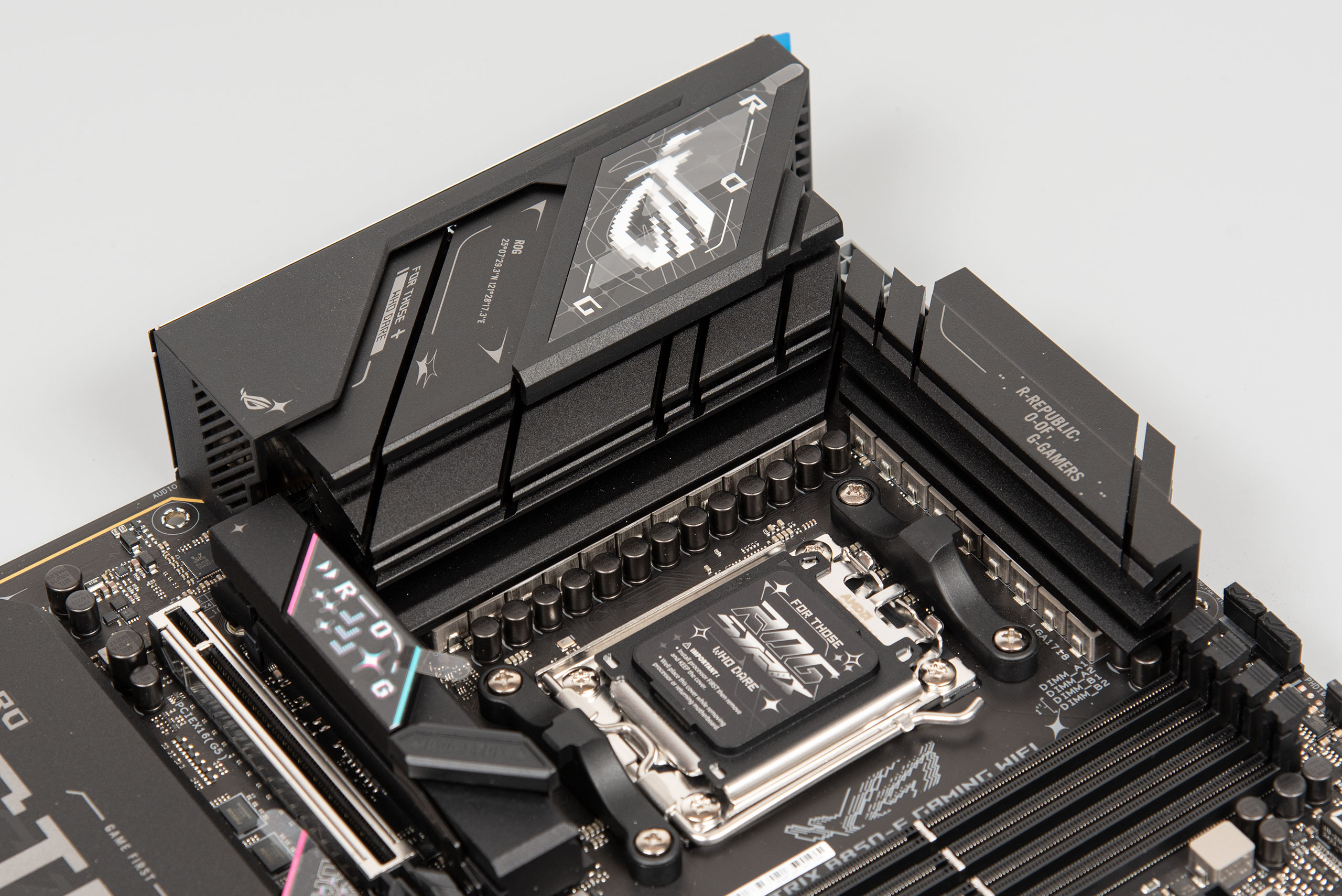

Радіатори зони VRM мають доволі цікаве компонування. Це три окремих секції, кожна контактує з відповідними елементами через термопрокладки, фіксуються вони гвинтами. Так би мовити, «внутрішній» радіатор ексклюзивно виділено для охолодження контролера USB4 AsMedia ASM4241.

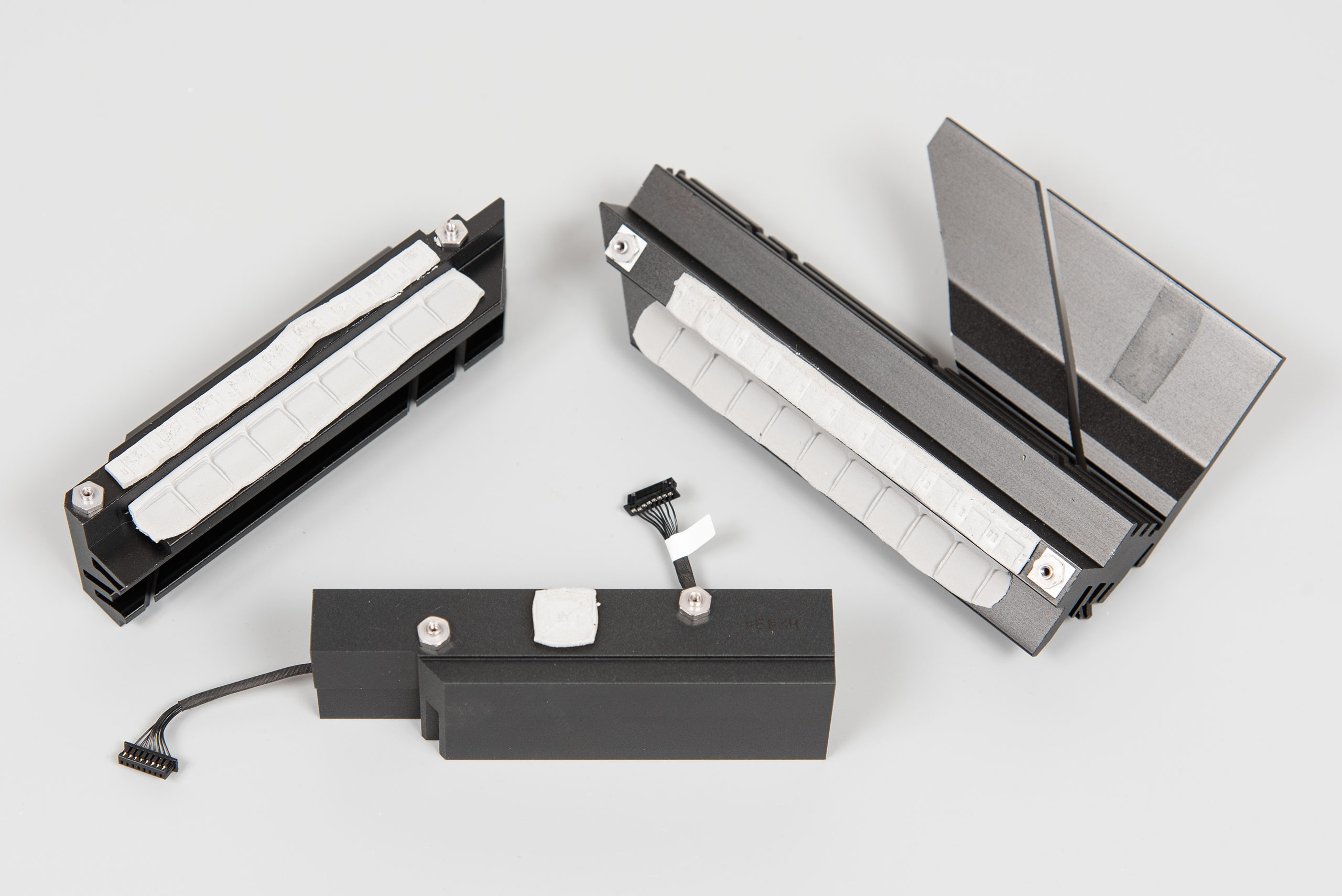

Радіатори в розборі:

Підсистема живлення реалізована за схемою 16+2+2 (VCore + SoC + Misc). Процесорна група керується ШІМ-контролером DIGI+ ASP2206, використовуються силові елементи Monolithic Power Systems MP87691, що розраховано на 90 А. Ще два таких самих силових елементи виділено для SoC. Група Misc керується ШІМ-контролером Richtek RT3672EE, та набрана двома силовими елементами Vishay SIC629, що розраховані на 80 А. Живлення подається через два конектори EPS12V з додатковим армуванням.

Чипсет AMD B850 розташовано в традиційному місці, він охолоджується компактним радіатором нетипової форми. Фіксування виконано двома гвинтами по діагоналі, а контакт з кристалом реалізовано через термопрокладку.

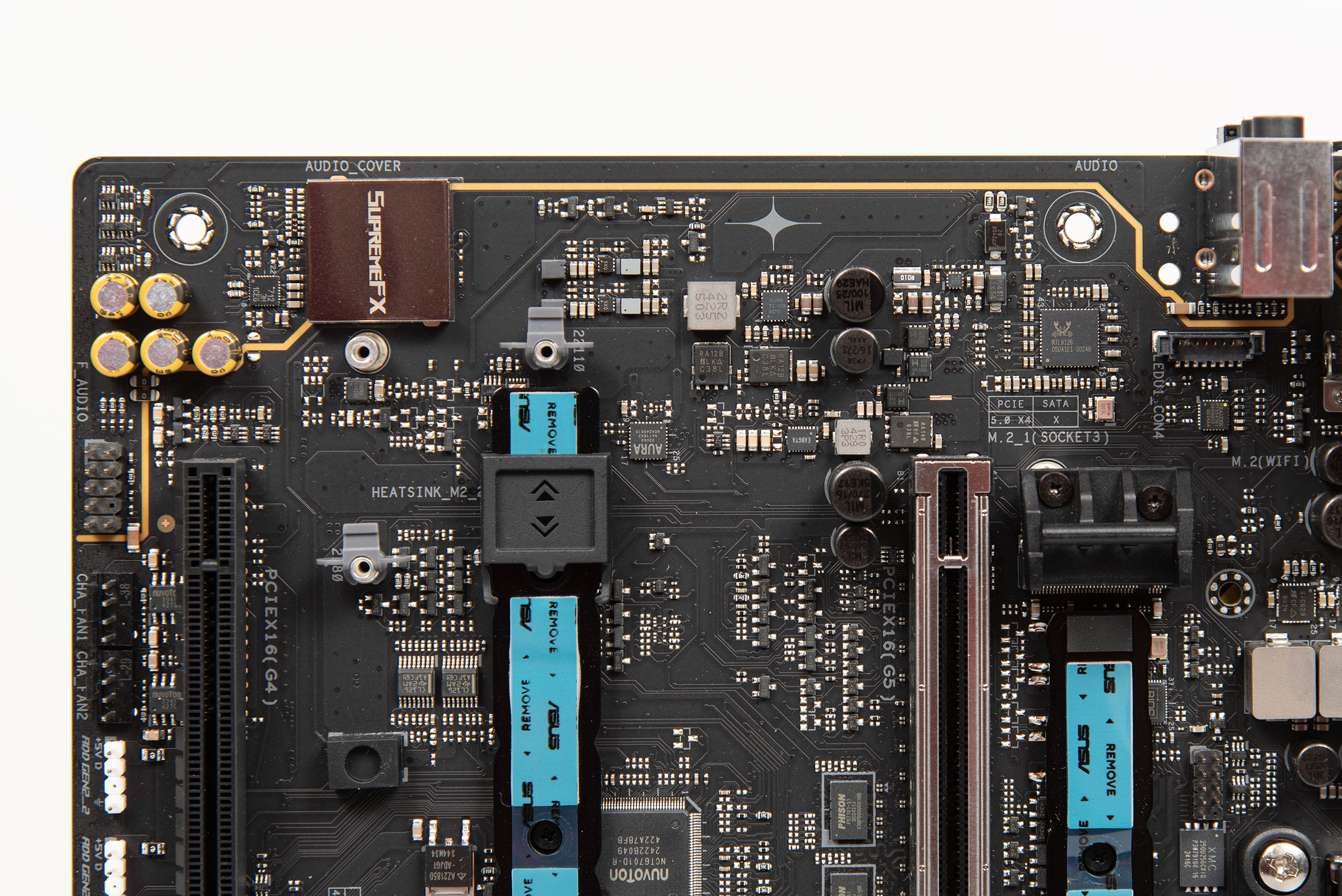

Зона аудіо відокремлена від головної частини текстоліту. Під фірмовим комплексом ROG Supreme FX 7.1 виробник приховує дует аудіокодека Realtek ALC4080 й підсилювача Savitech SV3H712.

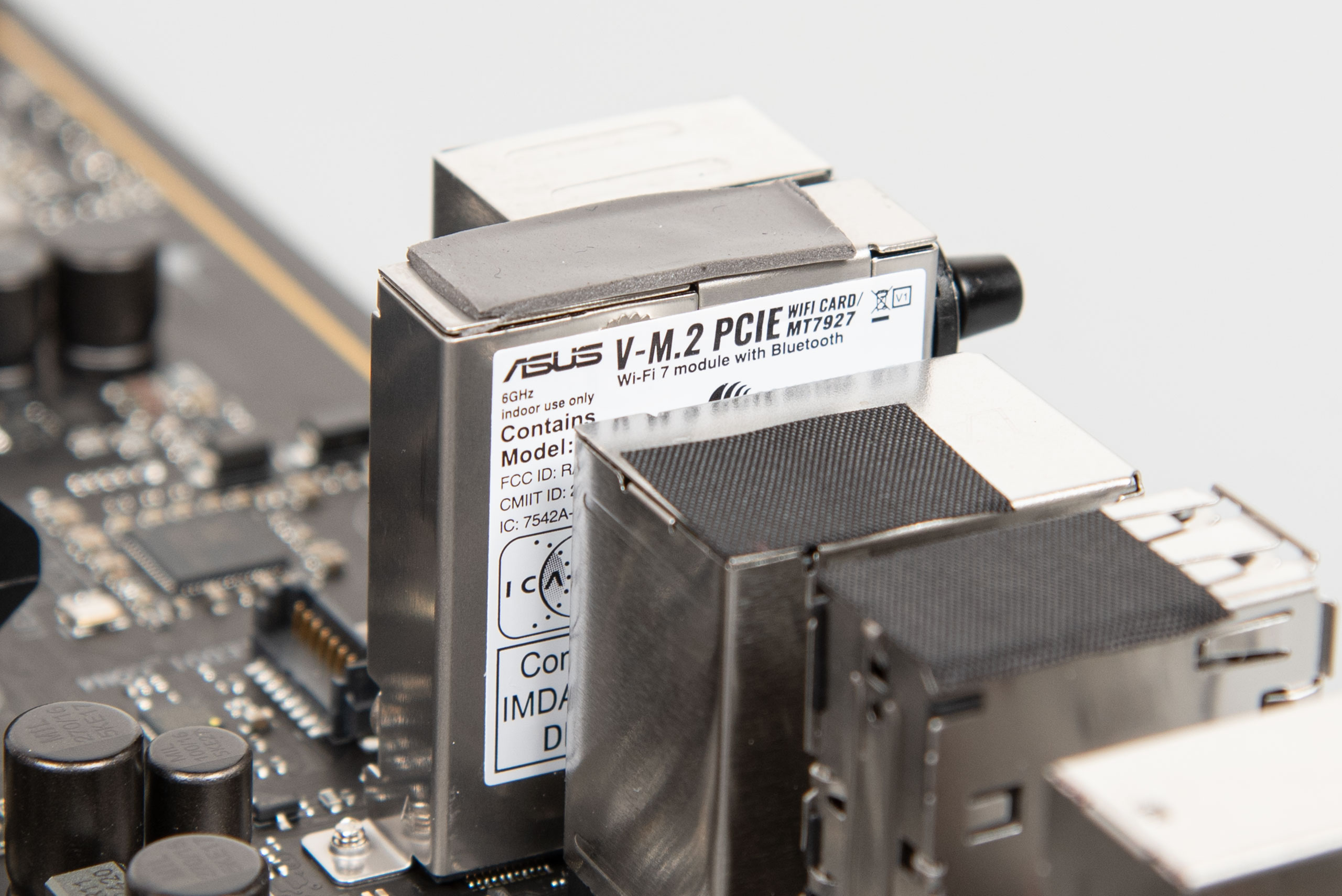

Робота Wi-Fi забезпечується модулем M.2 (Key E) з блоком MediaTek MT7927, що також підтримує Bluetooth 5.3. Дротова мережа обслуговується чипом Realtek RTL8126.

Підсистема накопичувачів M.2 здатна прийняти на борт до п’яти пристроїв. Головний слот забезпечено M.2 Q-release, що дозволяє встановлювати й знімати накопичувач голими руками.

Всі інші посадкові місця знаходяться під головним слотом PCIe. Перший ряд забезпечує процесор, а другий — чипсет. Загалом вся система виглядає таким чином:

• M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
• M.2_2 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
• M.2_3 працює на швидкості PCIe 5.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до CPU;
• M.2_4 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета.
• M.2_5 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета.

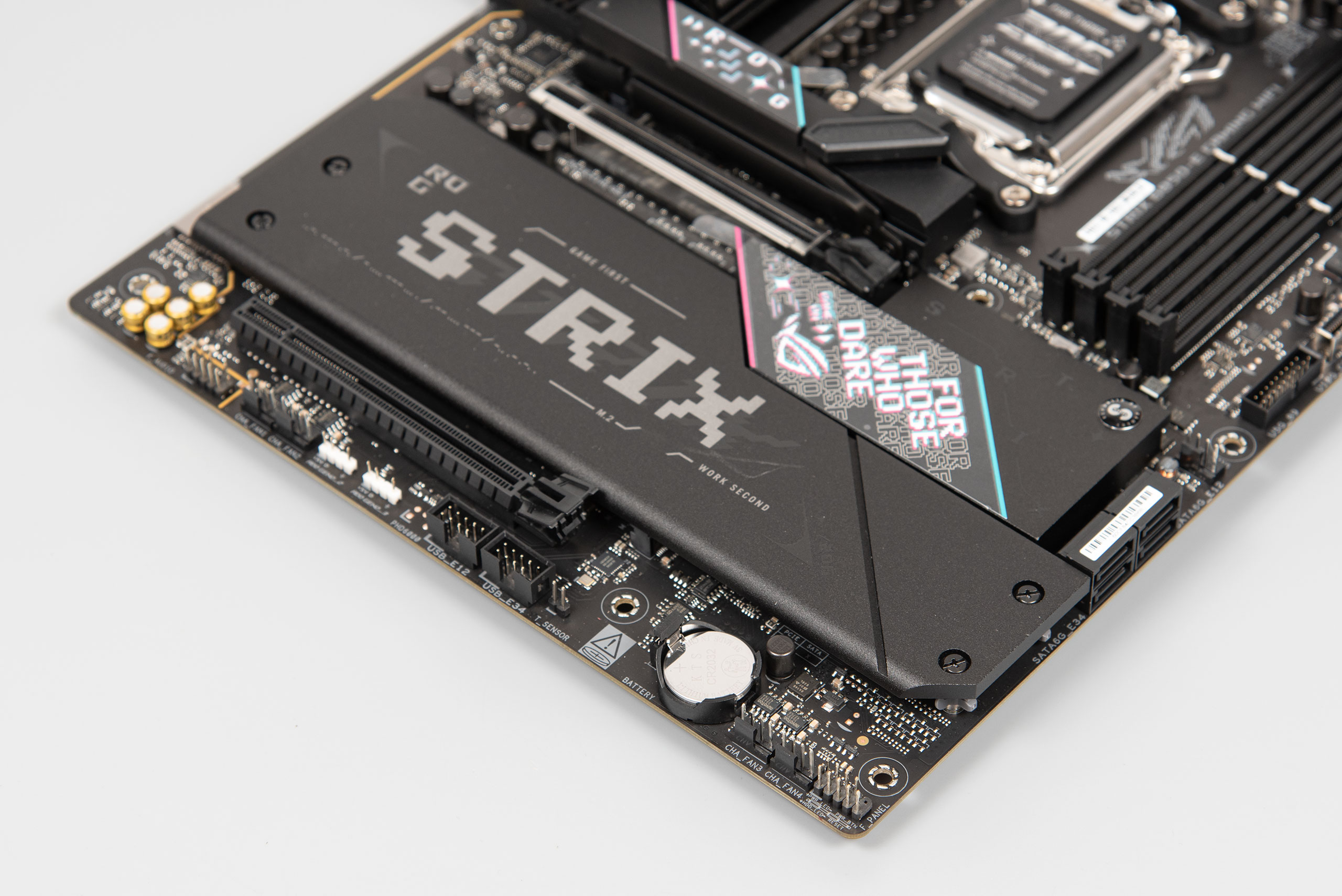

Тепер про контактні групи й інтерфейси. Знизу ліворуч розташовано контактну групу HD_AUDIO, два роз’єми вентиляторів, два конектори ADD_GEN2 (RGB 5V), дві контактні групи USB 2.0 та конектор термопари.

Знизу праворуч розташовано CMOS-батарейку, два роз’єми вентиляторів, а також традиційну контактну групу FRONT_PANEL.

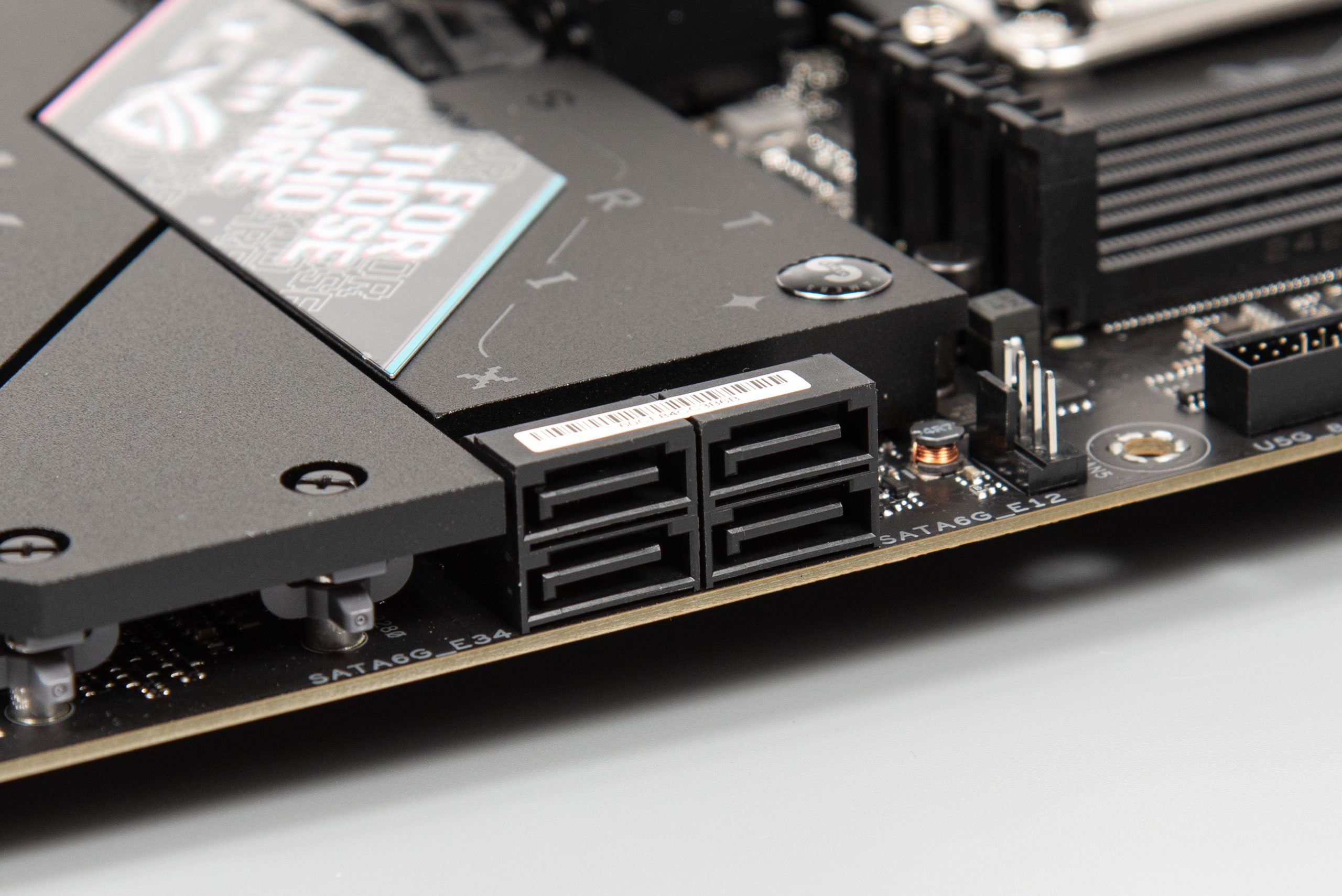

Знизу праворуч під кутом 90 градусів розташовано чотири SATA-порти.

Вище знаходяться ще один роз’єм вентиляторів, контактна група USB 3.2 Gen 1, контактна група USB 3.2 Gen 2 (Type C), типовий конектор живлення материнської плати.

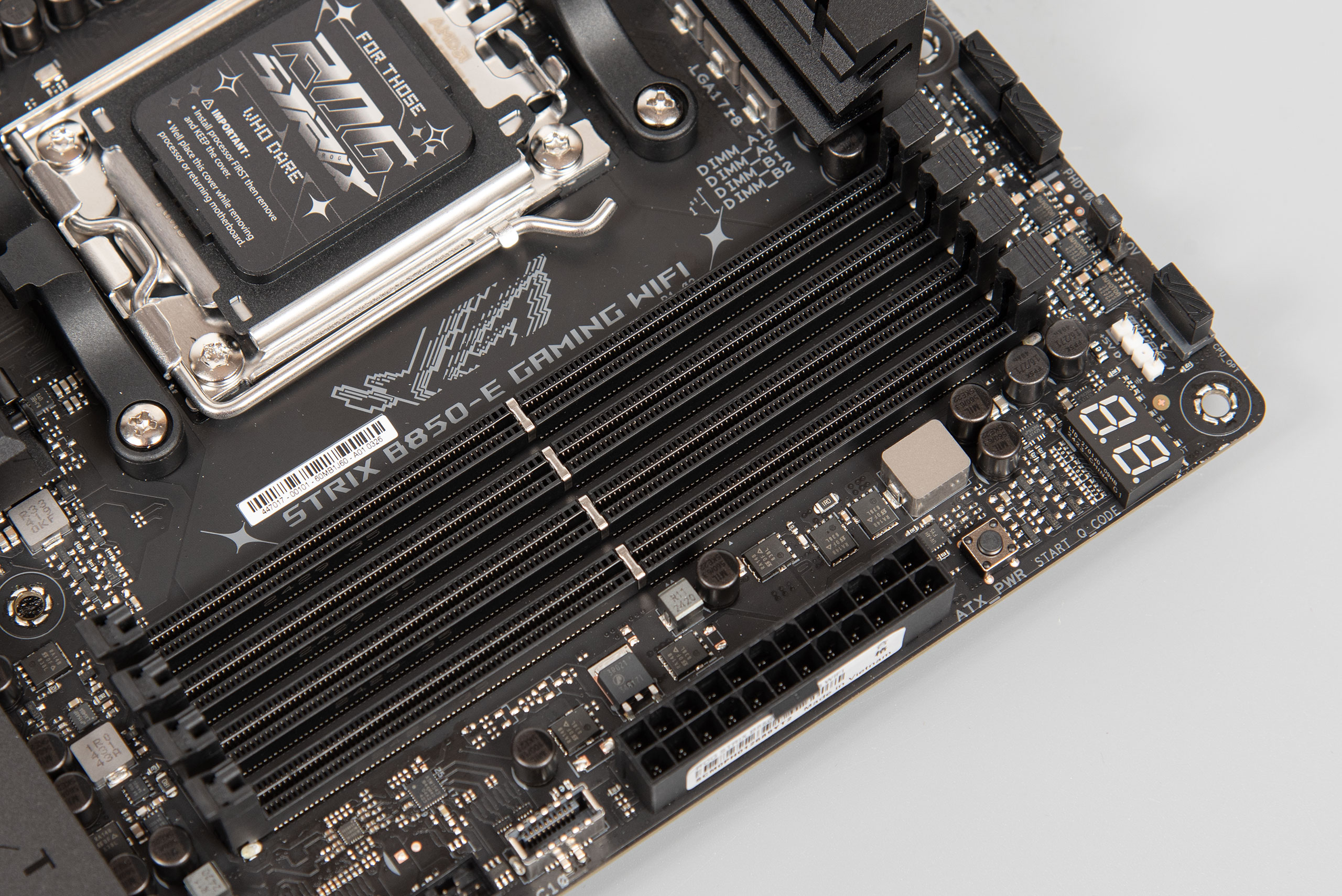

Зверху розташована діагностична зона Q_CODE, кнопка запуску, один конектор ADD_GEN2 (RGB 5V), три роз’єми вентиляторів, а також джампер активації подачі небезпечних напруг процесора CPU_OV. Слоти оперативної пам'яті мають засувки лише з однієї сторони.

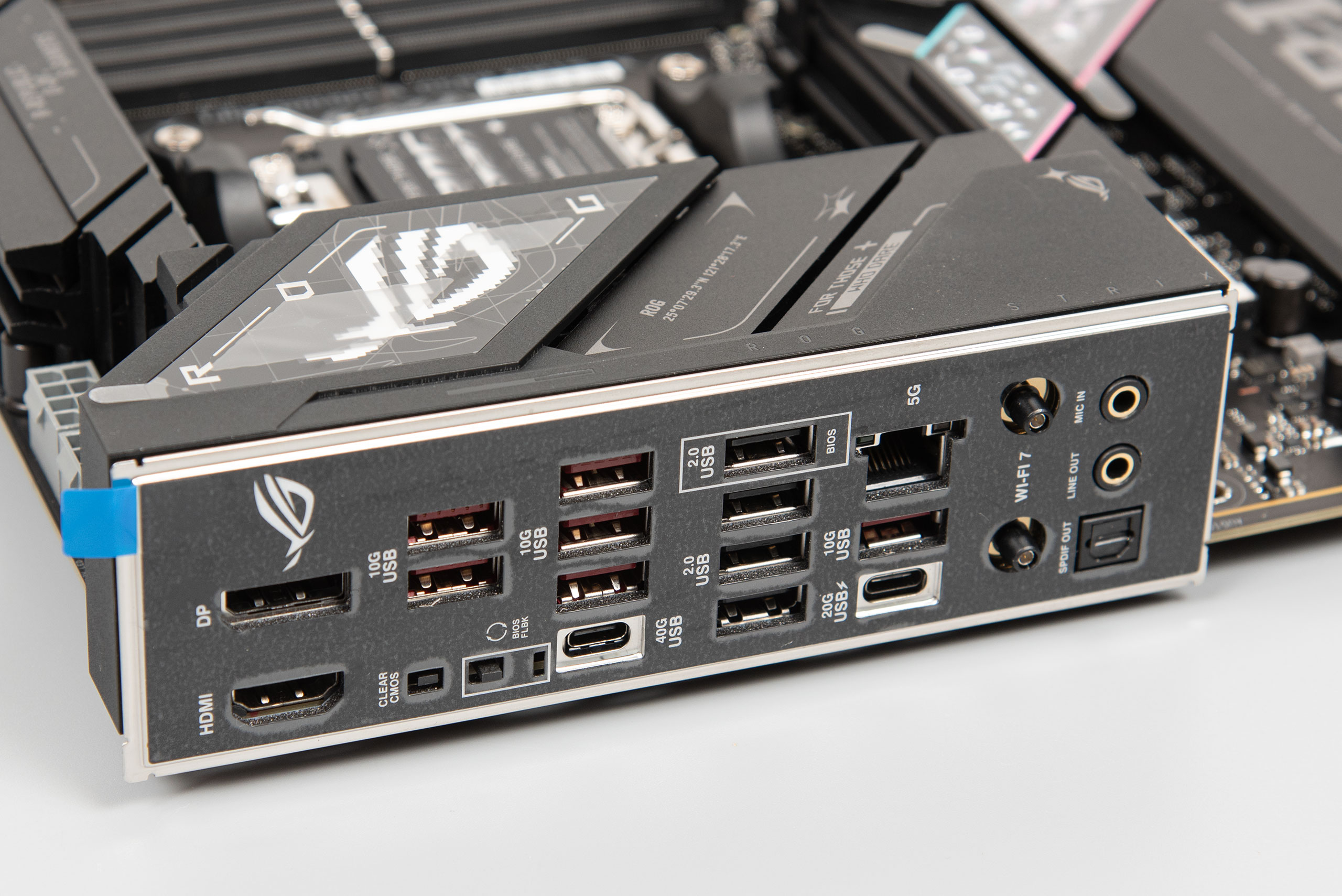

I/O-панель традиційно для серії має встановлену заглушку. З нетипового тут знаходяться кнопка CLEAR_CMOS та кнопка запуску функції BIOS_FLASHBACK. Арсенал традиційного:

• x1 USB 4 (з підтримкою DP 1.4A);
• x1 HDMI 2.1;
• x1 DisplayPort 1.4;
• x6 USB 3.2 Gen 2 (Type A);
• x1 USB 3.2 Gen 2x2 (Type C);
• x4 USB 2.0;
• x1 5G Ethernet;
• x2 Q-Antenna (Wi-Fi)
• x2 Mini Jack (Mic in, Line out);
• x1 S/PDIF OUT.

Можливості UEFI

ROG Strix B850-E Gaming WiFi керується стандартним для виробника інтерфейсом ASUS UEFI BIOS UTILITY, навігацію та зовнішній вигляд якого стилізовано під серію Republic of Gamers. Доступно два види відображення налаштувань: EZ Mode та Advanced Mode.

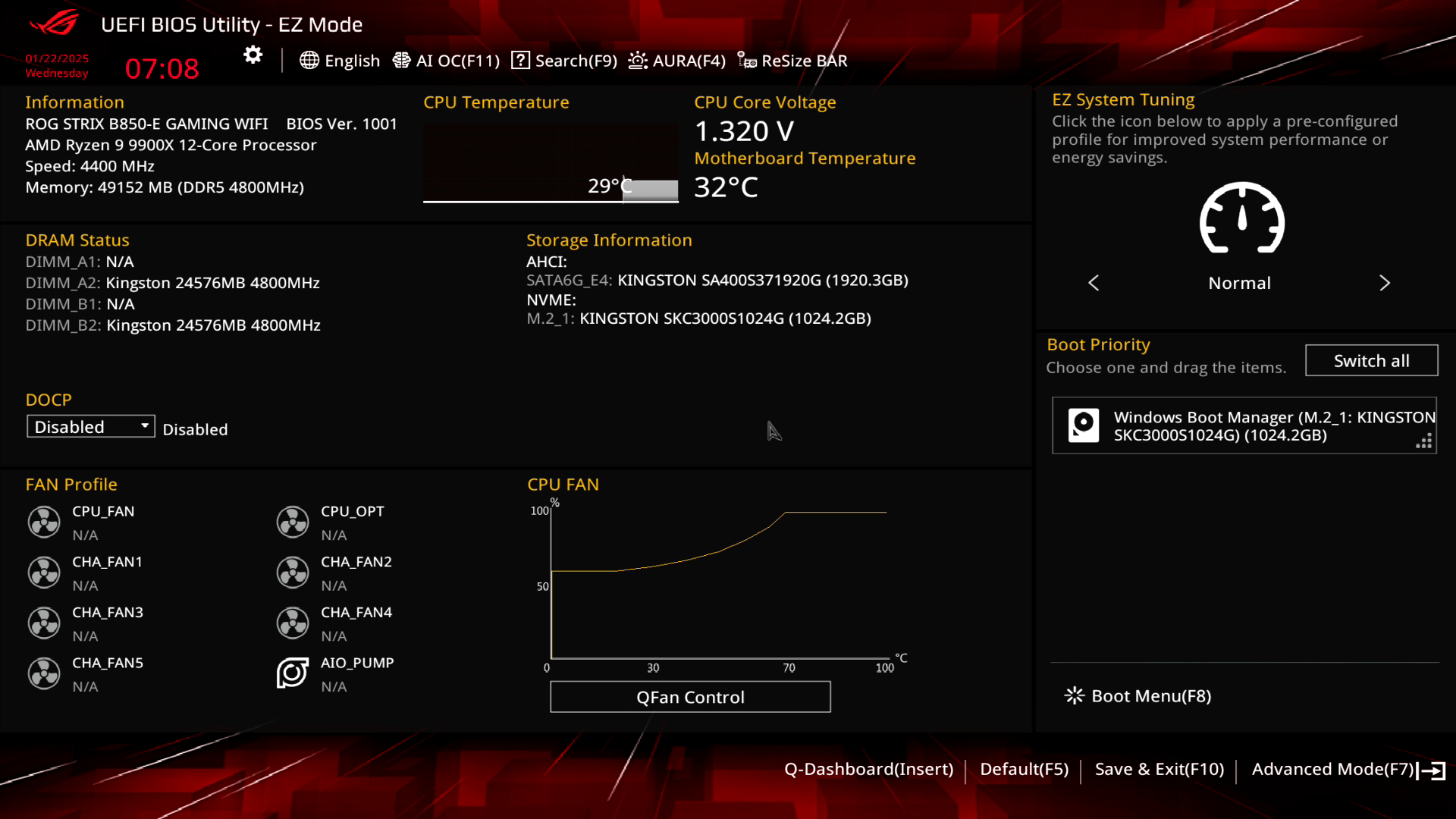

В спрощеному інтерфейсі EZ Mode можна отримати звіт по ключових елементах системи, встановити системний час, обрати мову інтерфейсу, знайти потрібну опцію за допомогою пошуку, налаштувати RGB AURA, функцію ResizeBAR, криву обертів вентиляторів, обрати профілі AMD EXPO у разі їх наявності, налаштувати RAID, вказати пріоритет завантаження з накопичувачів чи мережі.

Стандартний інтерфейс Advanced Mode сегментовано на вісім різноманітних вкладок.

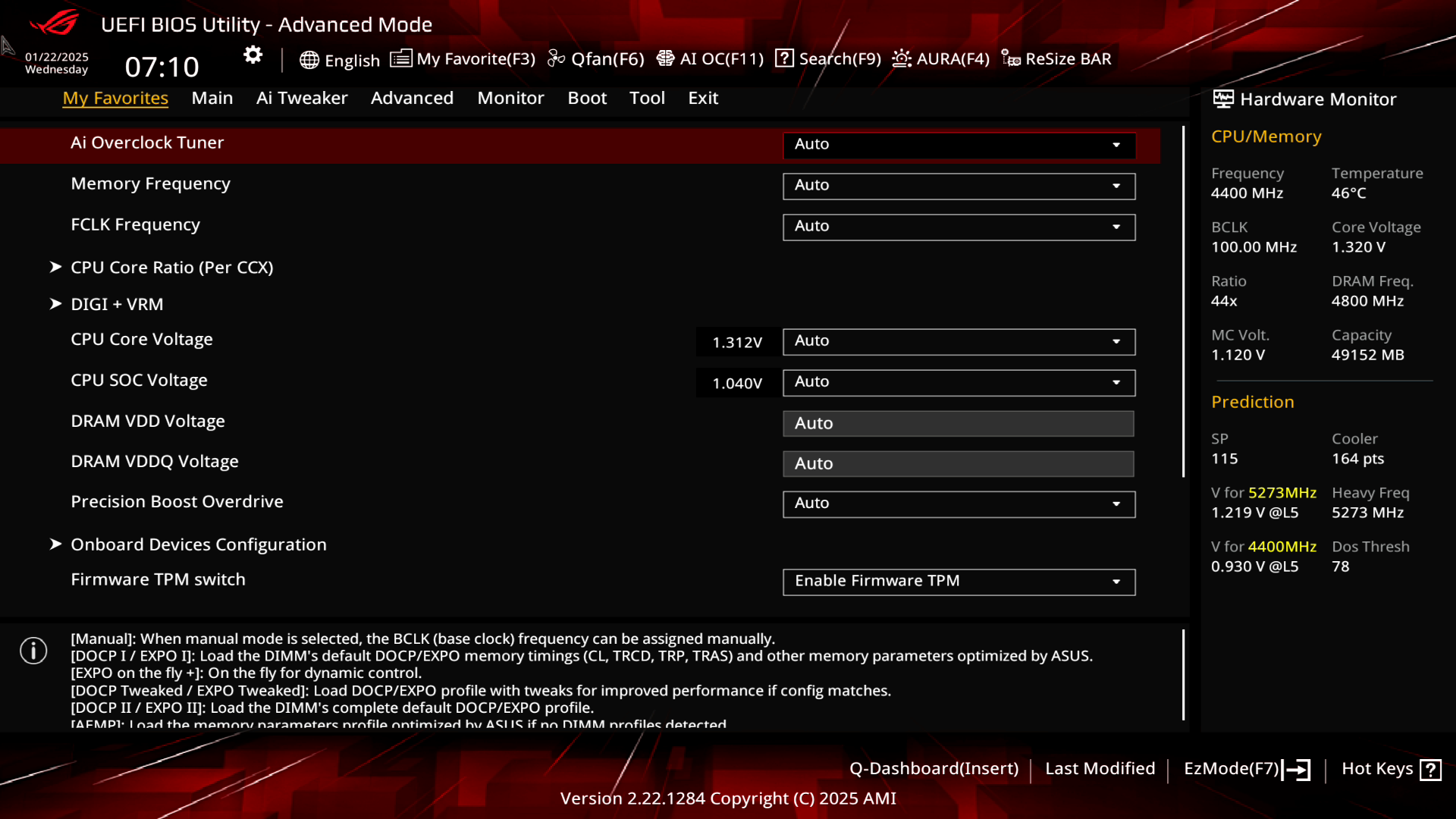

Розділ My Favorites: тут автоматично збираються опції, які користувач використовує найчастіше.

Вкладка Main: тут можна обрати мову інтерфейсу, вказати системний час, встановити пароль безпеки. Крім цього тут надається звіт по ключових параметрах системи.

Розділ AI Tweaker: тут зібрано всі інструменти для тонкого налаштування платформи та її розгону.

Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:

Вкладка Advanced: тут представлені органи керування усіма бортовими пристроями та елементами материнської плати, також тут розташовано меню AMD Overclocking.

Розділ Monitor: тут можна знайти показники температур, напруг, обертів вентиляторів. Крім цього тут можна керувати системними вентиляторами та їх алгоритмами роботи.

Вкладка Boot: тут керуються функції CSM, Secured Boot, загальний процес старту системи, а також завантаження з накопичувачів чи мережі.

Tool: тут знаходиться система профілів налаштувань материнської плати, а також управління фірмовими технологіями виробника. Звідси оновлюється прошивка, активується Secure Erase для накопичувачів, задається FlexKey, а також вмикається режим відображення інтерфейсу Full HD.

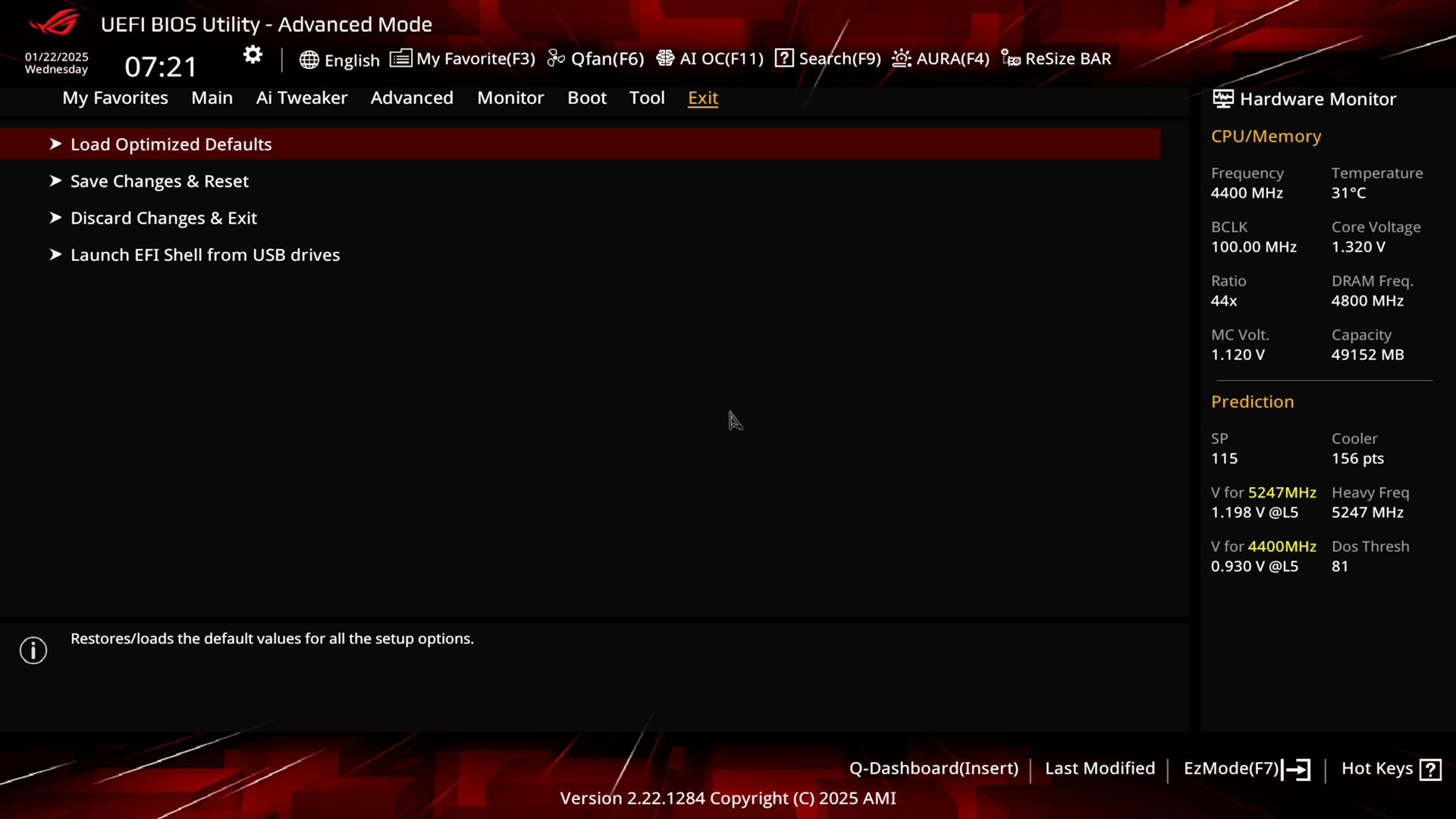

Вкладка Exit: тут викликається EFI Shell, зберігаються чи скидаються налаштування.

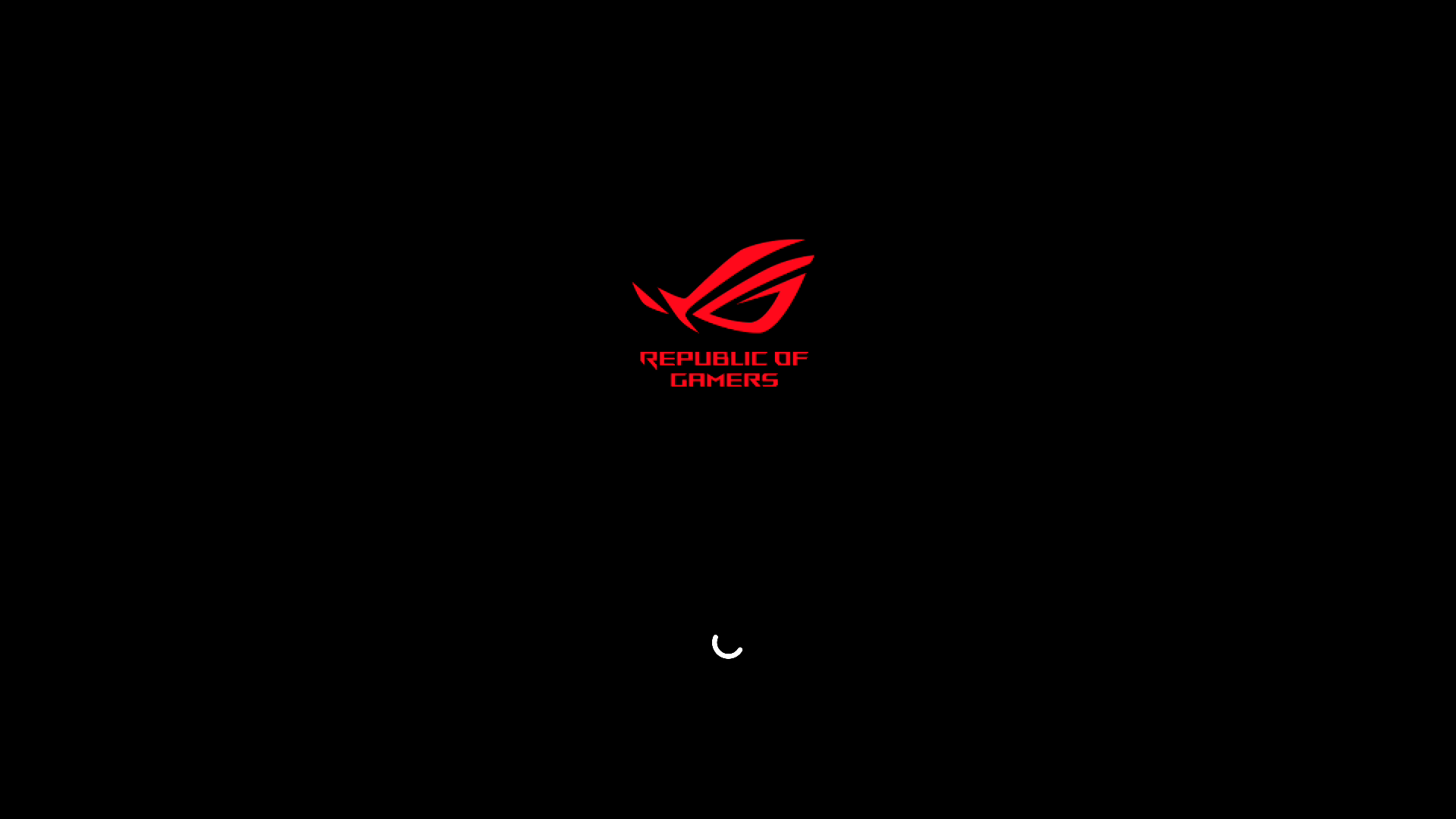

Логотип під час завантаження системи:

Комплектне ПЗ

В комплекті не передбачено ані флеш-драйву, ані компакт-диску з відповідним ПЗ й драйверами, тож користувачу доведеться подбати про все необхідне заздалегідь.

Головний хаб пристроїв та продукції ASUS — Armoury Crate. Завдяки йому все синхронізується та керується з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення по різних вузлах платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання. Також присутня підтримка української локалізації.

Тестовий стенд

Тестування виконувалося з такими компонентами:

• процесор: AMD Ryzen 9 9900X;
• система охолодження: контур СВО із чилером;
• материнська плата: ASUS ROG Strix B850-E Gaming WiFi (UEFI 1001, AGESA 1.2.0.3);
• пам'ять: Kingston Fury Renegade KF580C36RLAK2-48 (DDR5-8000, 2x24 ГБ, CL36-48-48-128 2T, 1,45 В);
• відеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
• системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
• накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
• блок живлення: Rosewill Hercules 1600S (1600 Вт);
• операційна система: Microsoft Windows 11 Pro 24H2 x64 (26100.2894), актуальні оновлення на момент середини січня 2025 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л.

Методика тестування

Типові налаштування аналогічні OPTIMIZED_DEFAULTS, виключення — частота пам'яті, що встановлена у режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (опитування датчика кожні 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 AMD (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках. Counter-Strike 2 тестувався на мапі майстерні CS2 FPS BENCHMARK.

Оверклокінг

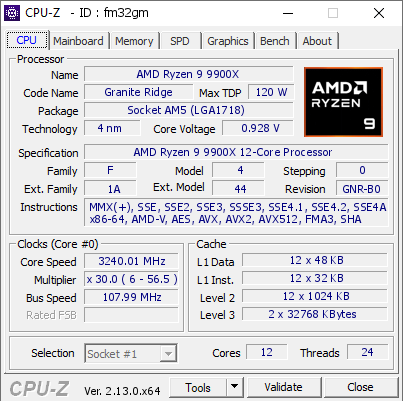

На відміну від старших рішень на кшталт ROG Crosshair X870E Hero асинхронний режим роботи BCLK недоступний, тож необхідно перевірити що да як. Вдалось забезпечити роботу при частоті 108 МГц, цього достатньо для тонкого налаштування будь-якого вузла, а також процесорів серії X3D. До уваги читача, GeForce RTX 3090 традиційно «вмирав» на частоті 103+ МГц, тож на допомогу прийшла «затичка» GeForce GT 1030. Валідацію можна знайти за посиланням.

Пам’ять була традиційно оптимізована за всіма таймінгами й працювала в режимі DDR5-7600 CL36-46-46-36 (IMC 1:2). Процесор розганявся за допомогою Precision Boost Overdrive, максимальна частота збільшена на 150 МГц, PBO Scalar дорівнював x10. Також використовувався Curve Optimizer –12 для всіх ядер. Ліміти енергоспоживання знято. FCLK працював на частоті 2167 МГц.

Тестування

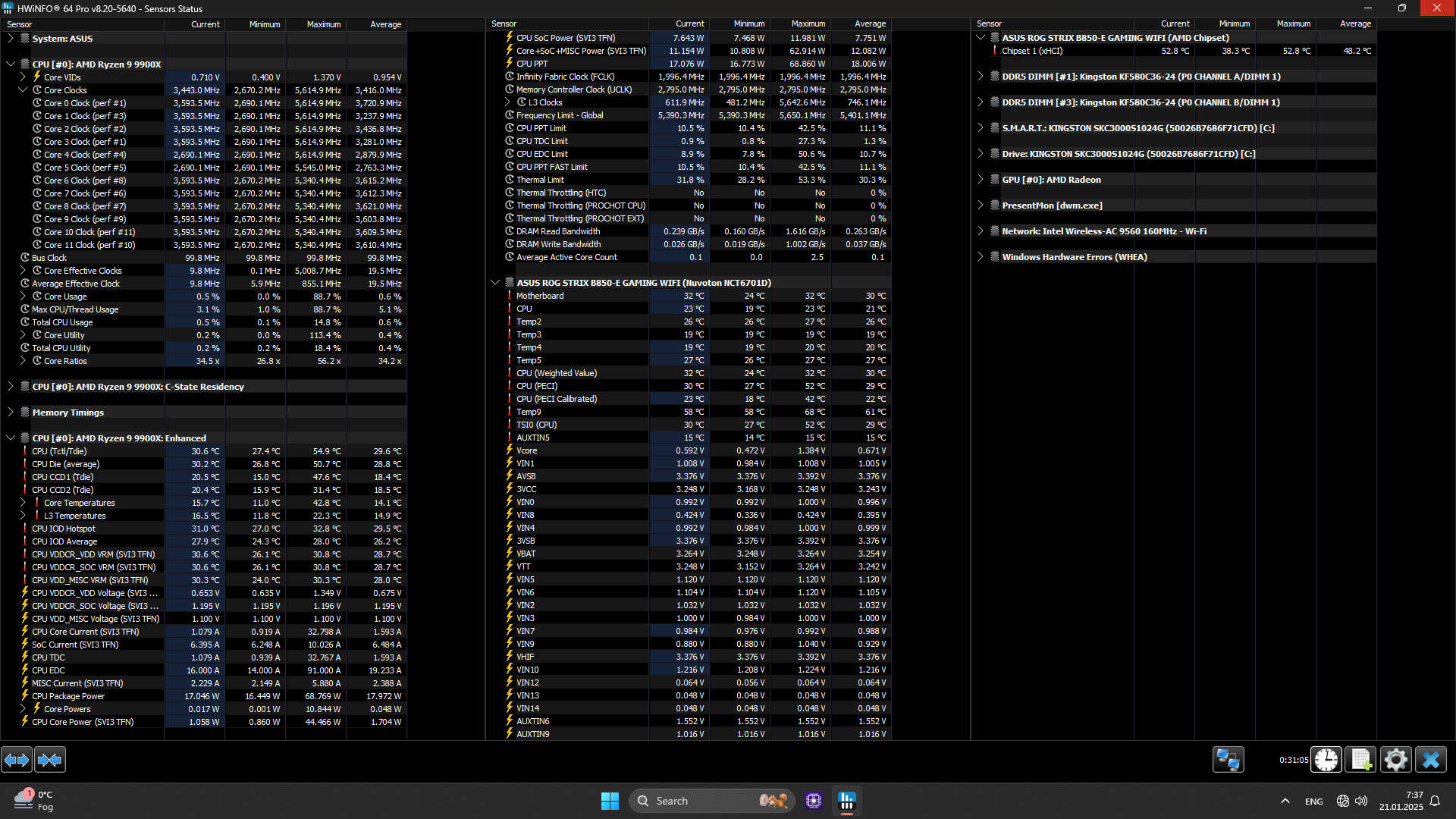

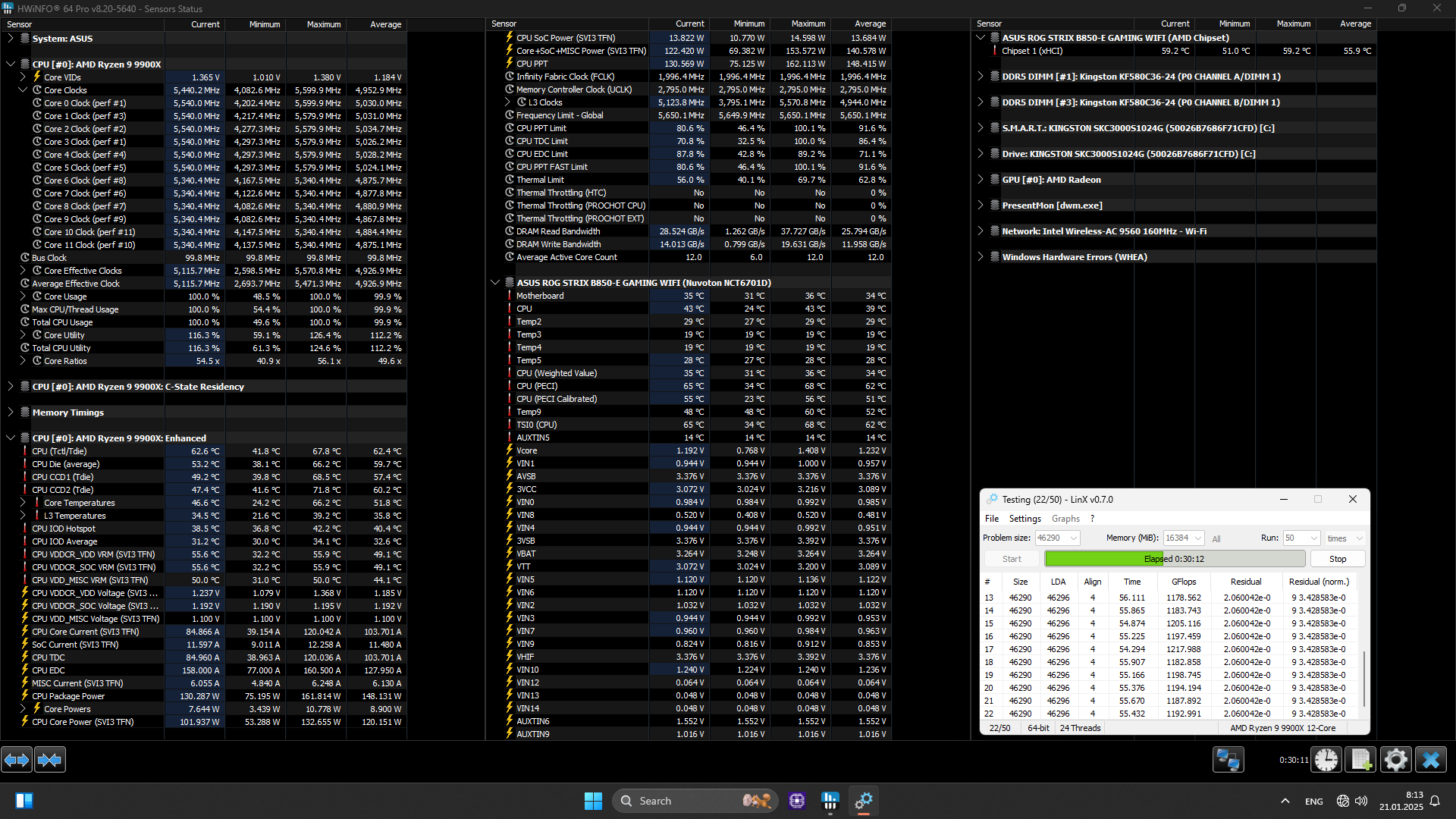

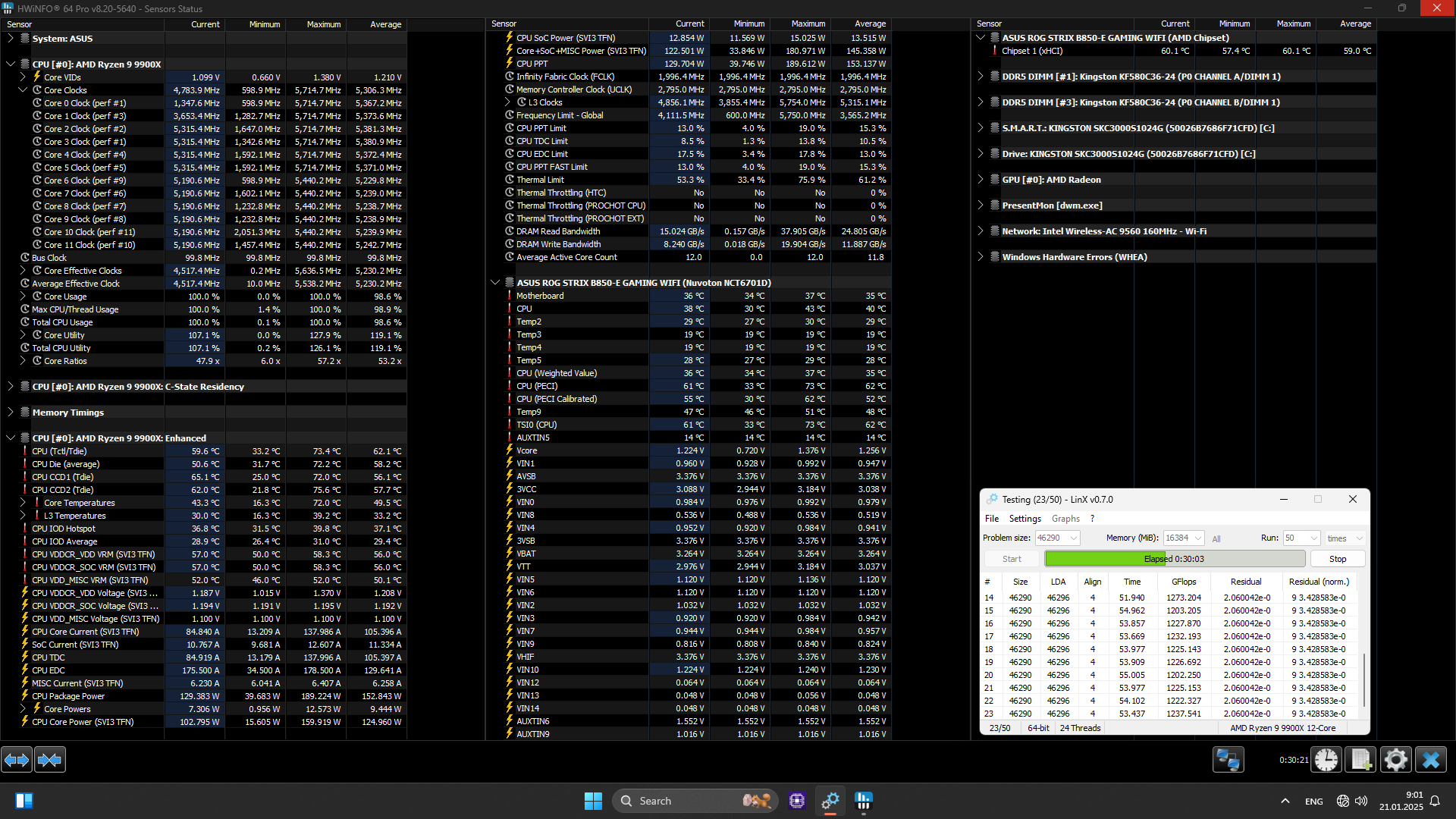

Телеметрія під час простою:

В режимі навантаження при типових налаштуваннях материнська плата забезпечила середню частоту ядер на рівні 4952,9 МГц з максимальним прискоренням одного ядра до 5579,9 МГц.

В режимі автоматичного оверклокінгу AI Optimized плата утримувала всі ядра на середній частоті вже у 5306,3 МГц, а максимальне прискорення одного ядра склало 5714,7 МГц.

Геймерські рученятка оверклокера після комплексу хитрих маніпуляцій під назвою «розгін» змусили материнську плату утримувати середню частоту всіх ядер на рівні 5294,9 МГц, а максимальне прискорення одного ядра склало 5675 МГц.

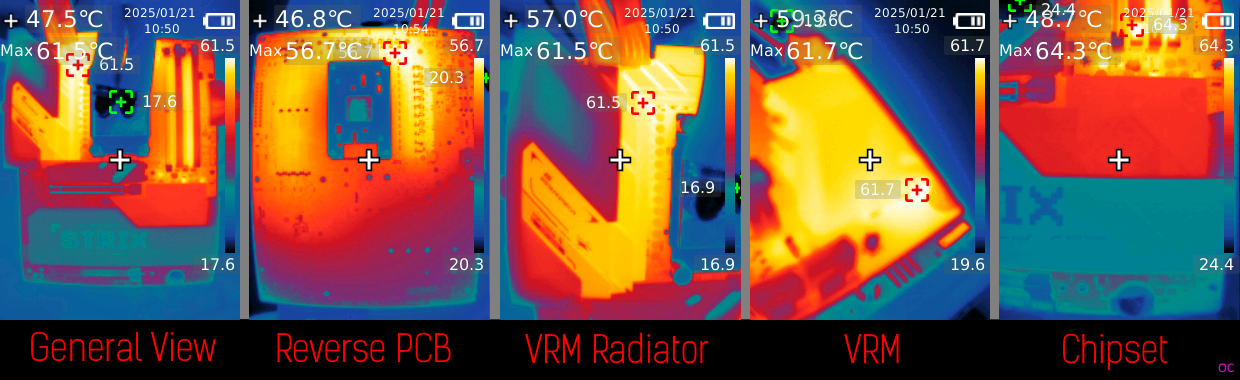

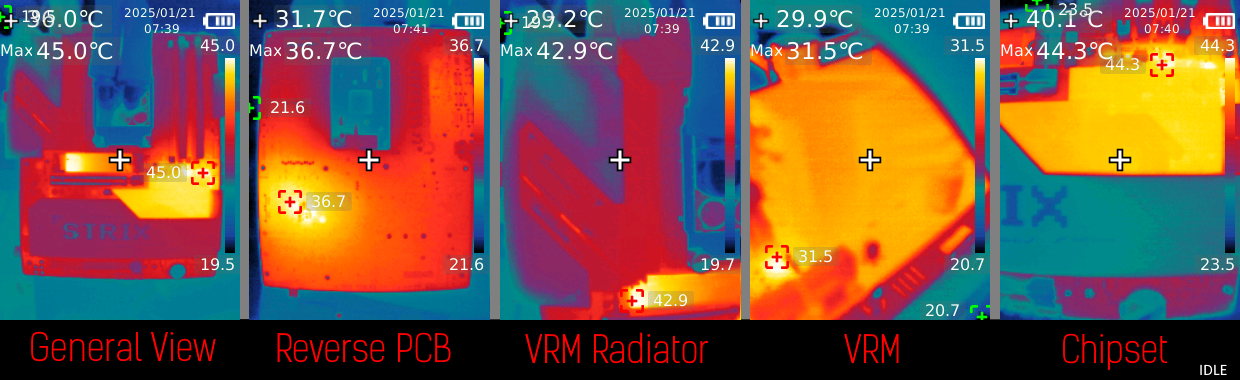

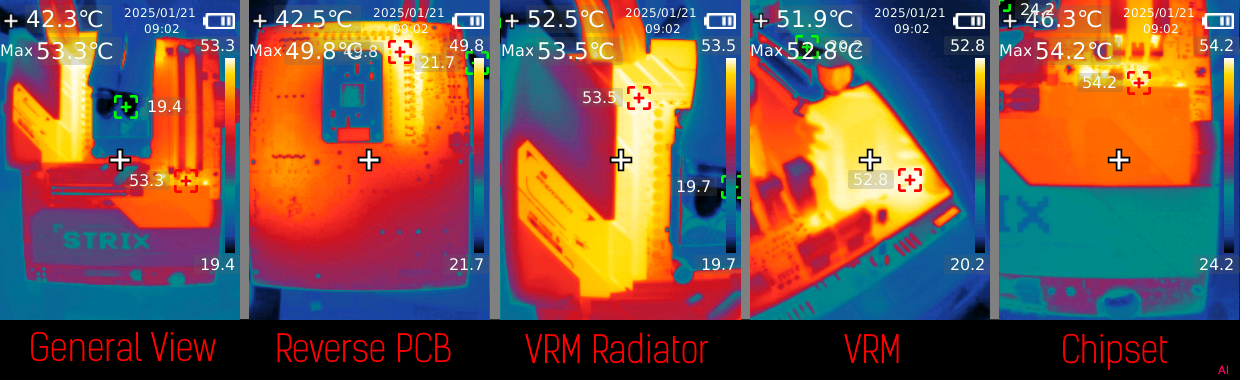

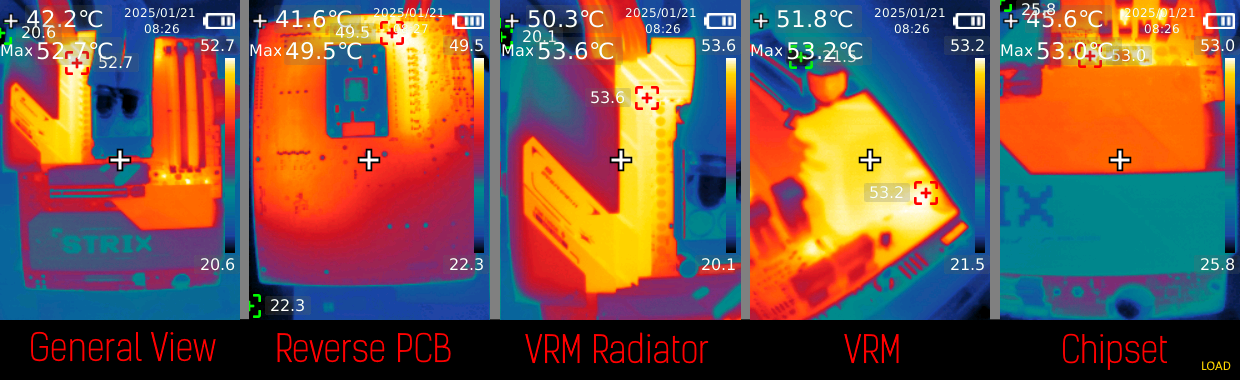

Термофото. Порядок: простій, навантаження в типовому режимі, навантаження в режимі автоматичного розгону AI Optimized, навантаження в режимі ручного розгону.

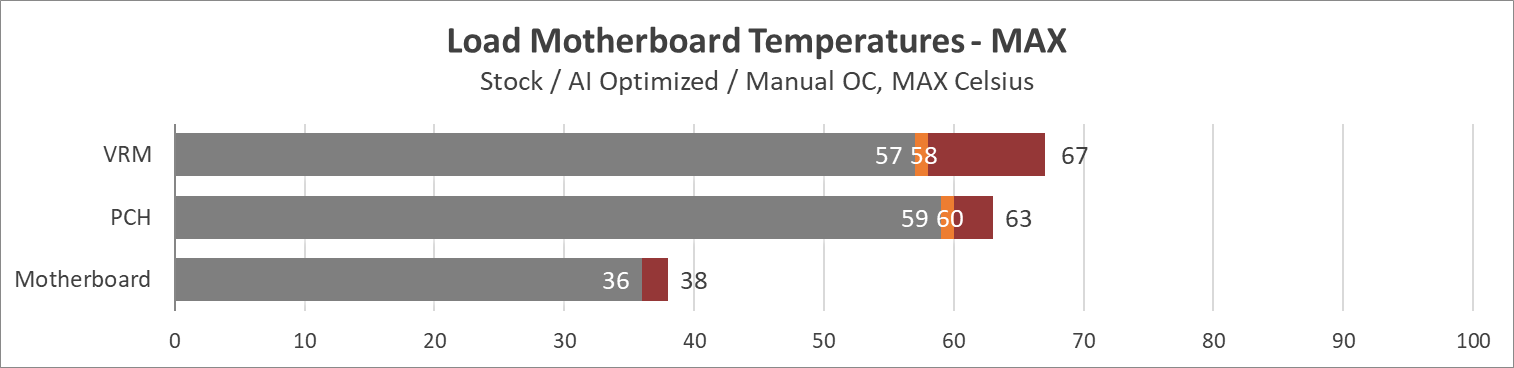

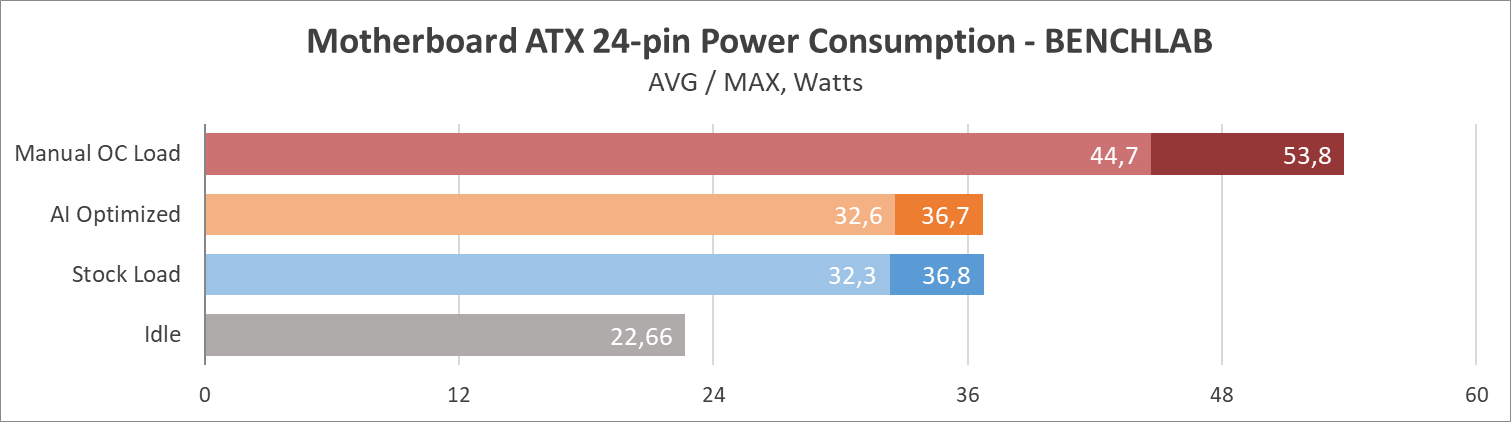

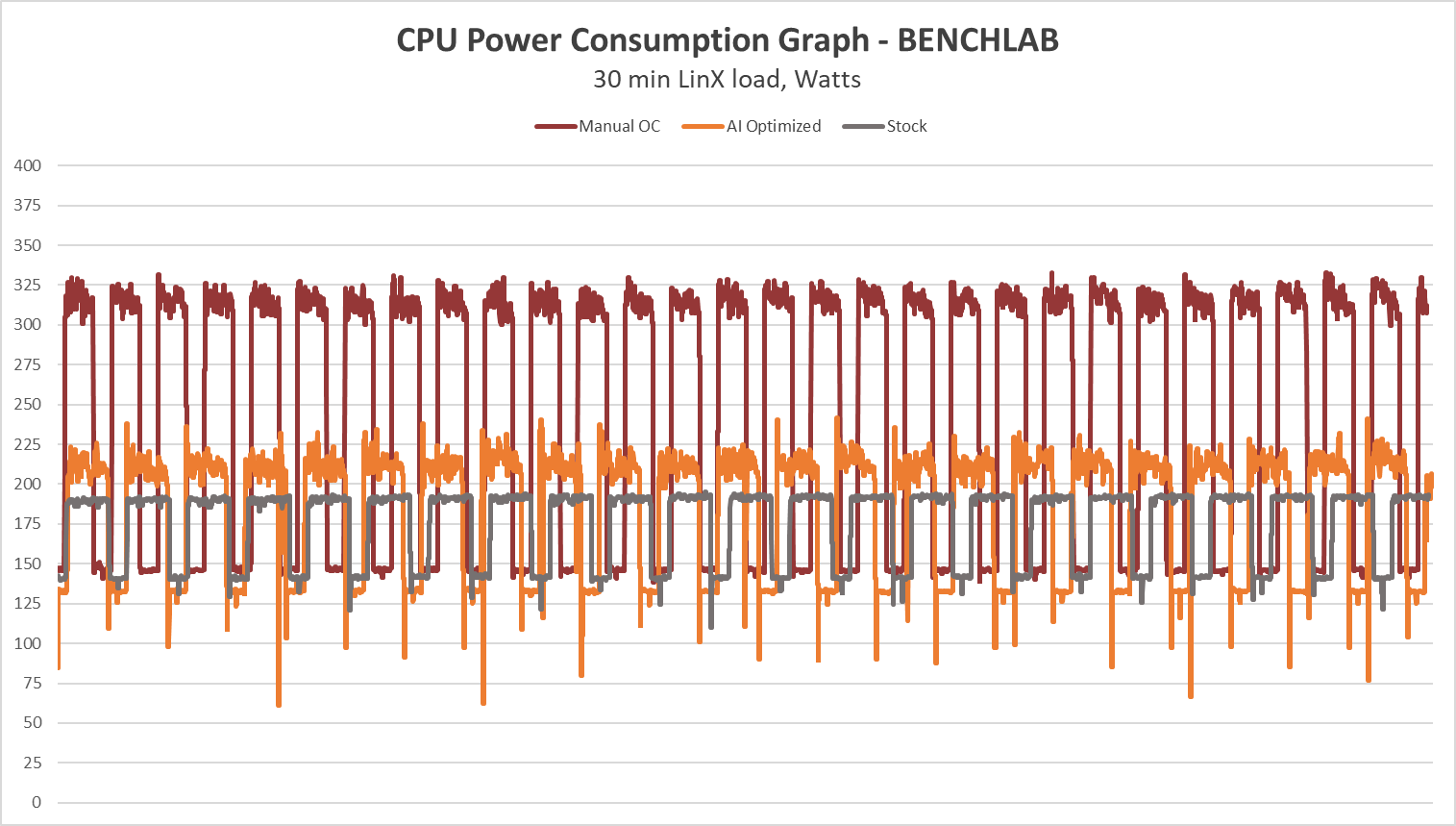

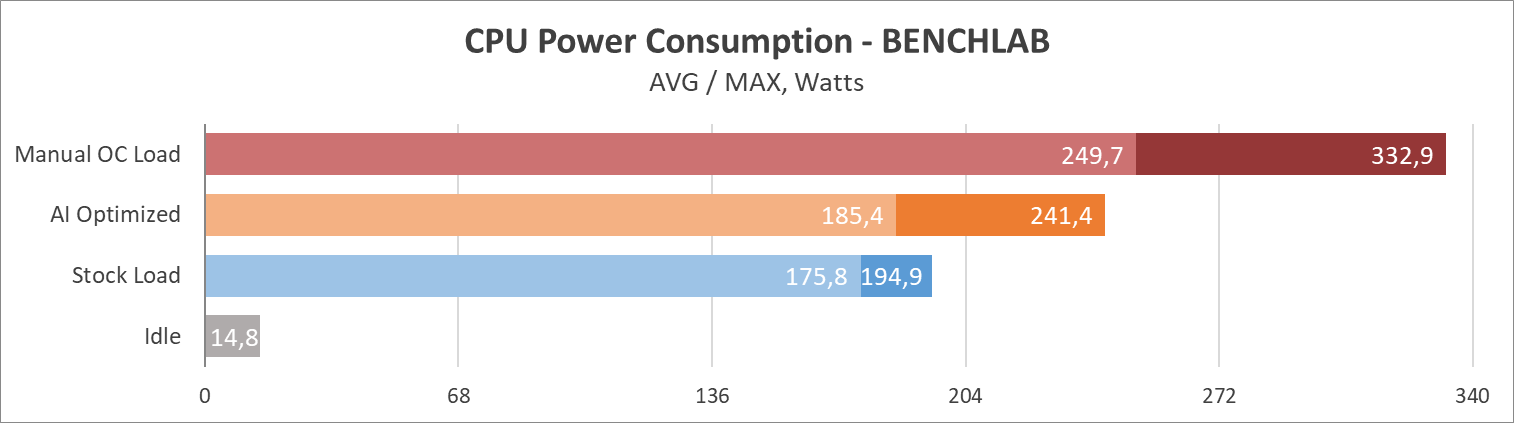

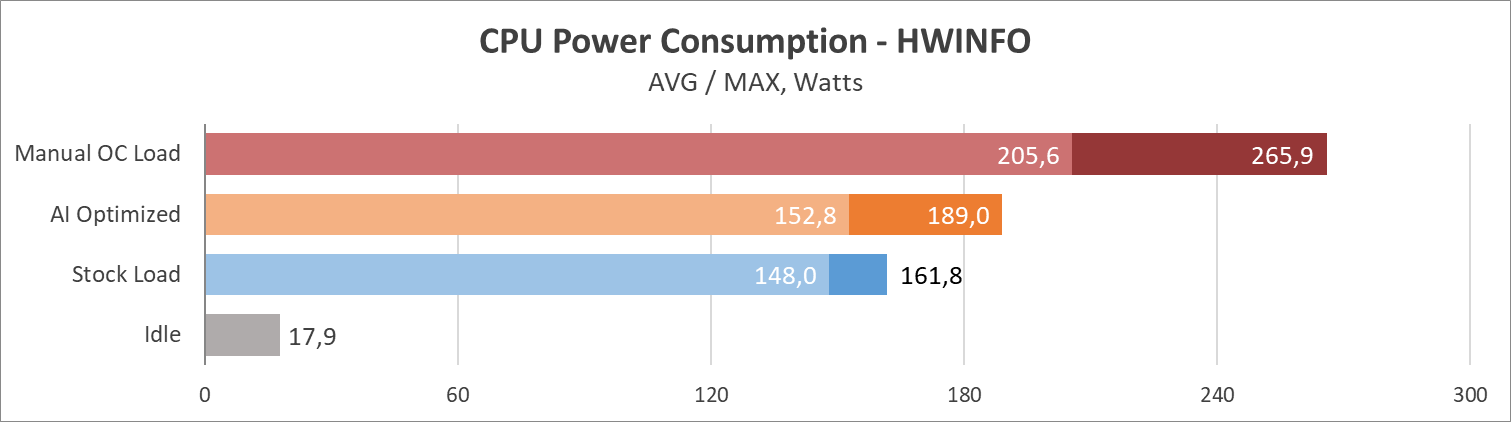

Результати енергоспоживання та температур ключових вузлів:

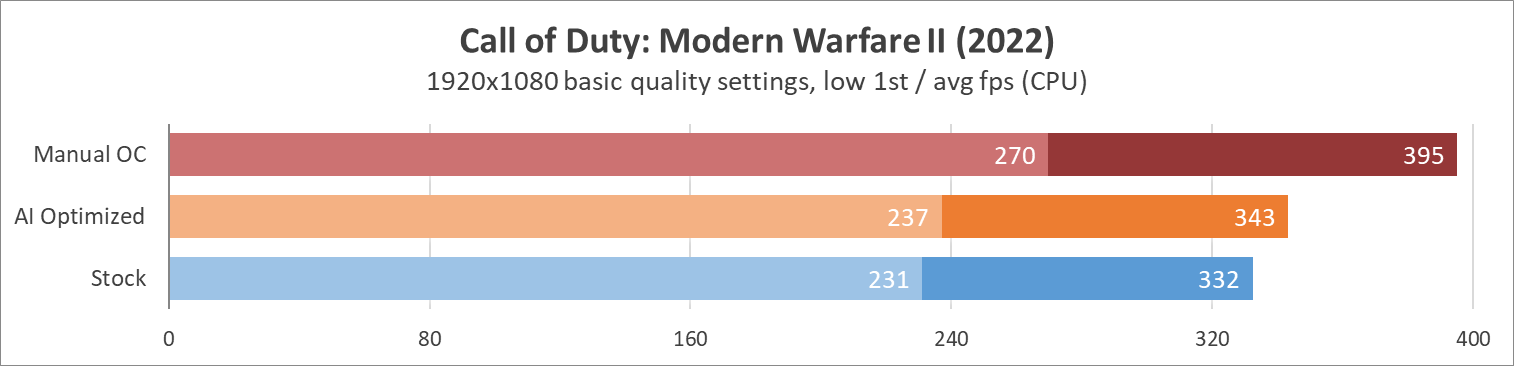

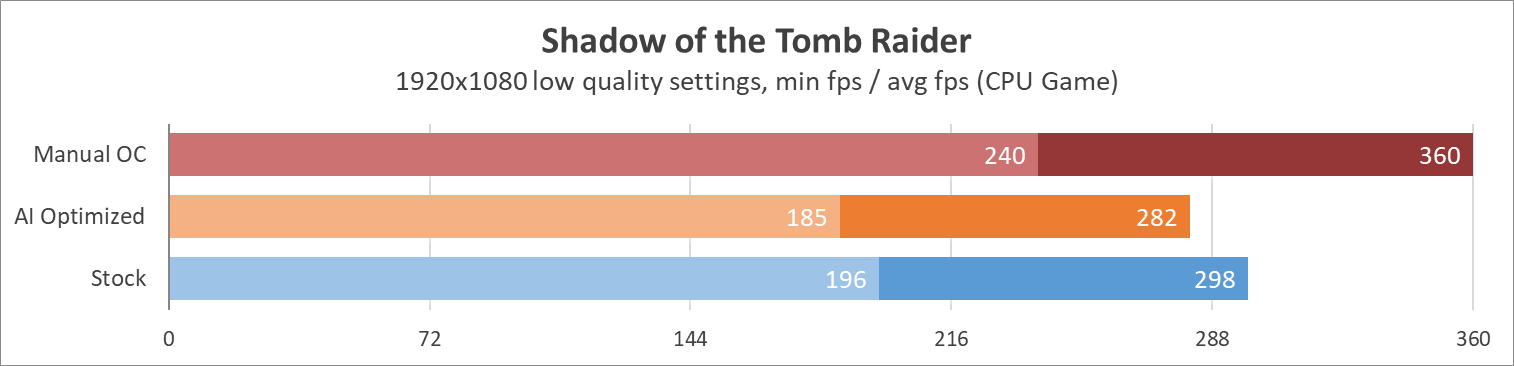

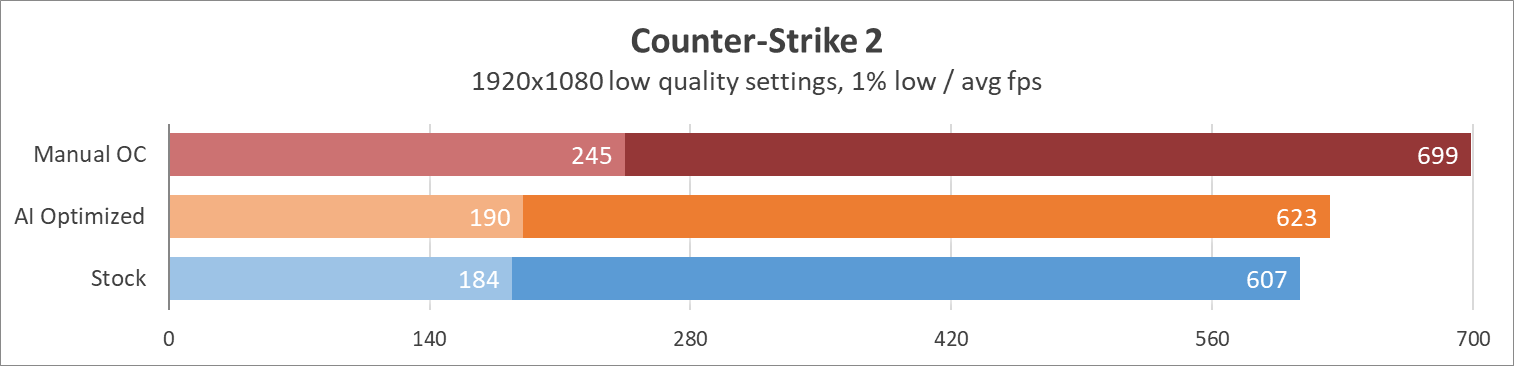

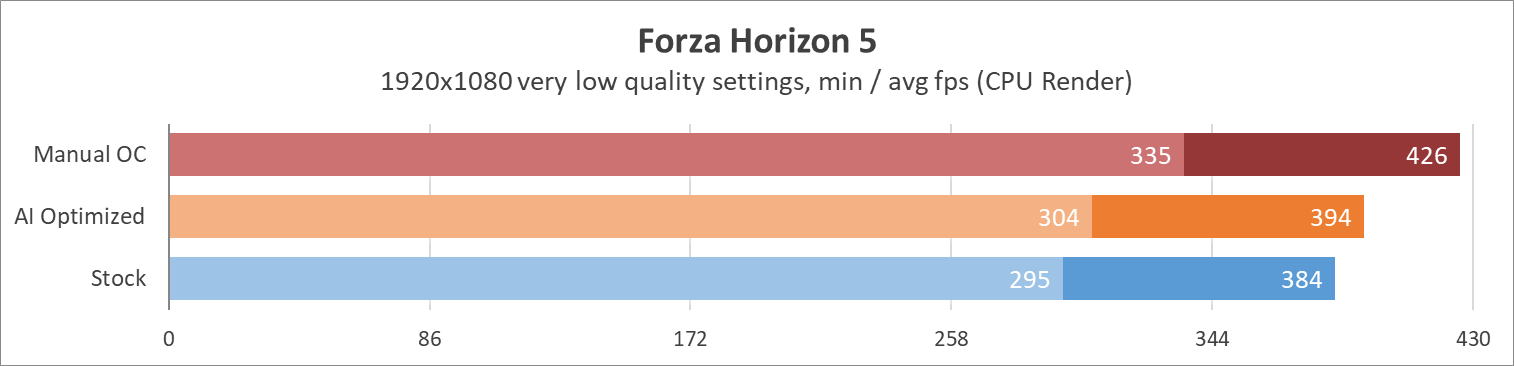

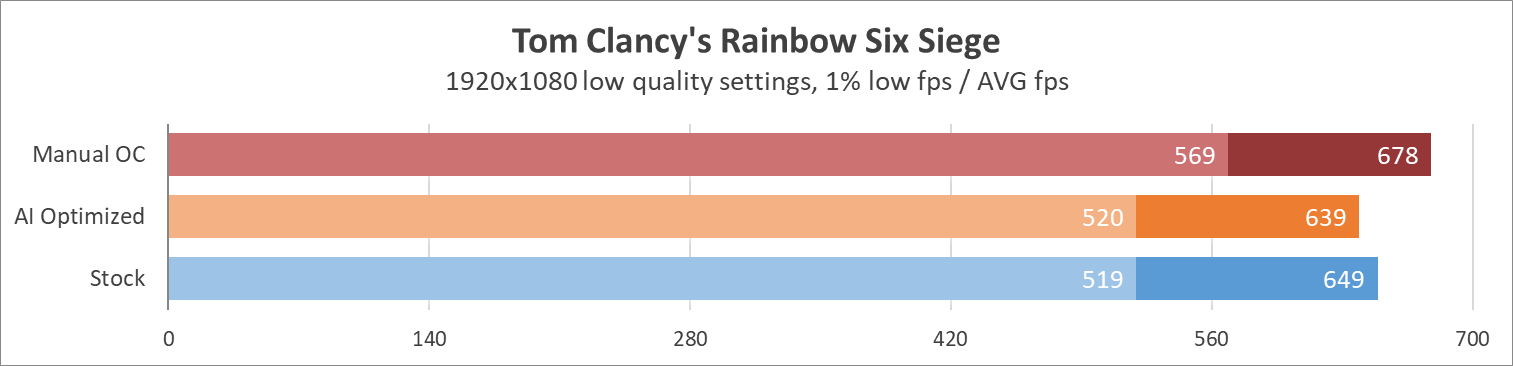

Результати геймінгу:

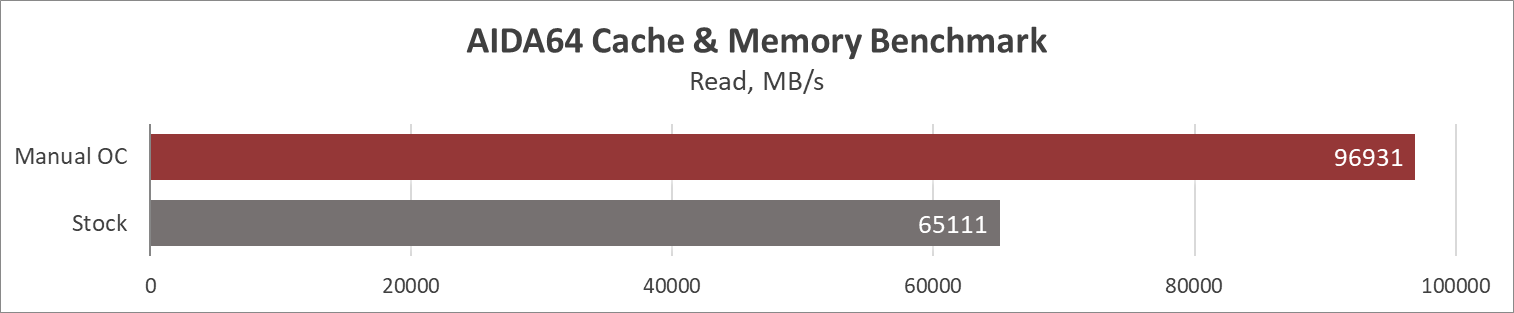

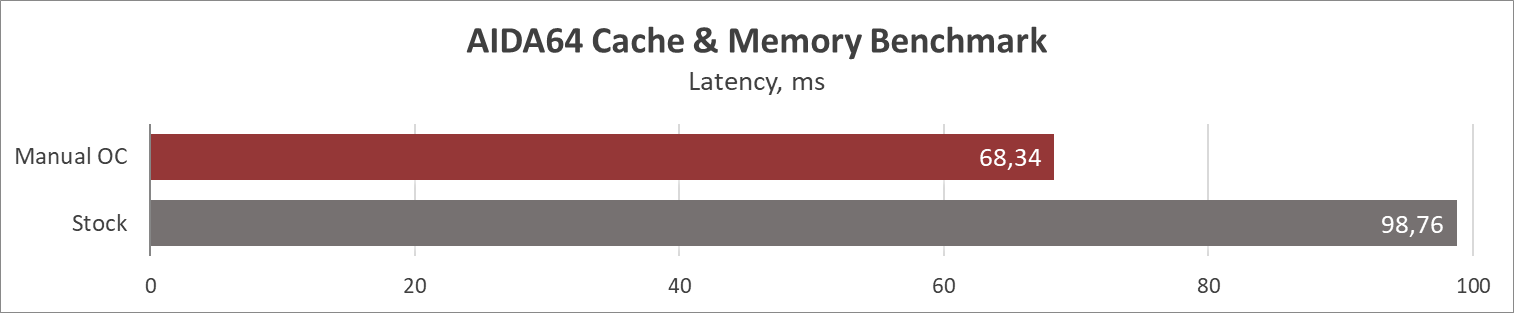

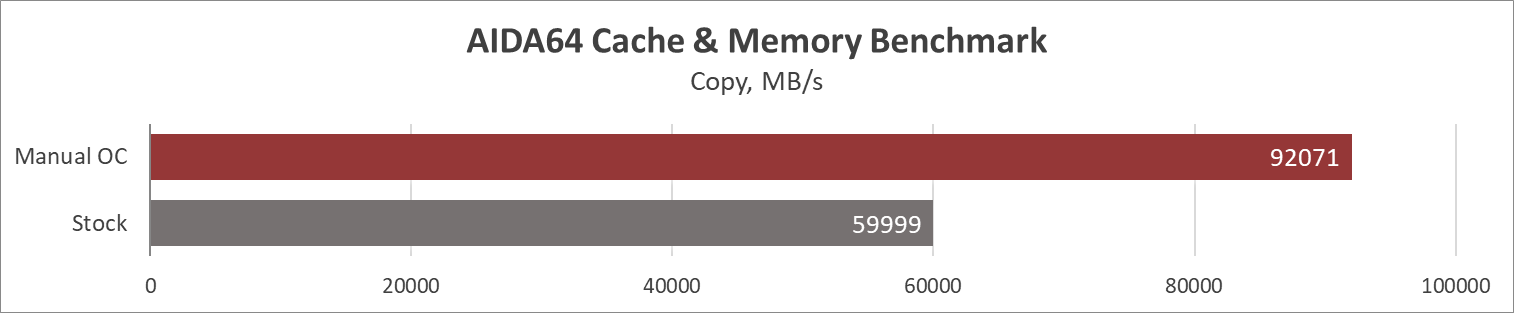

Результати вузла ОЗП:

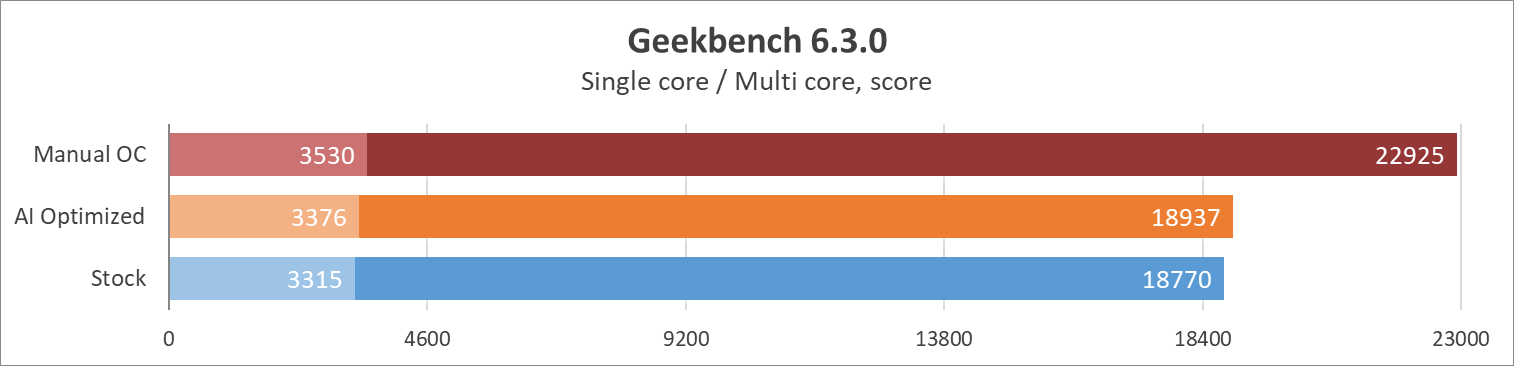

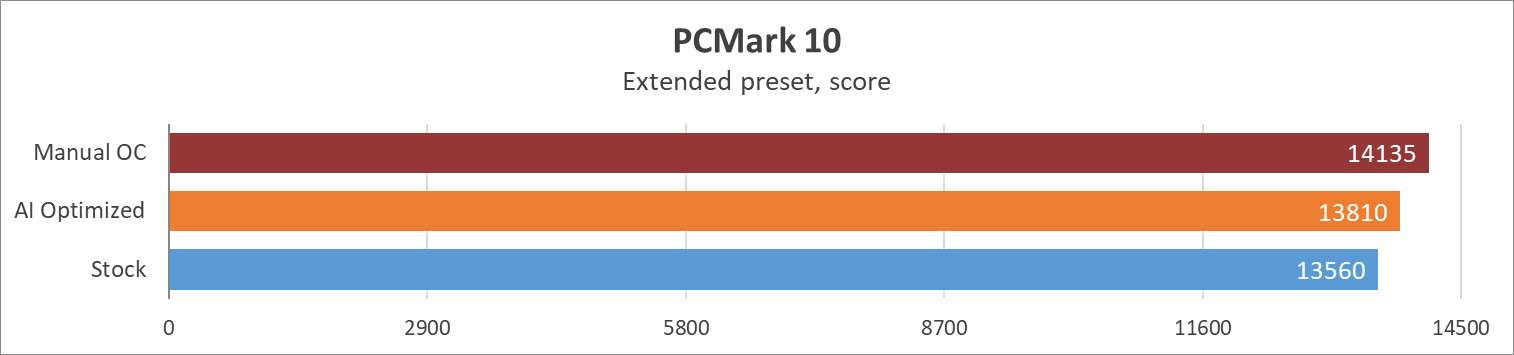

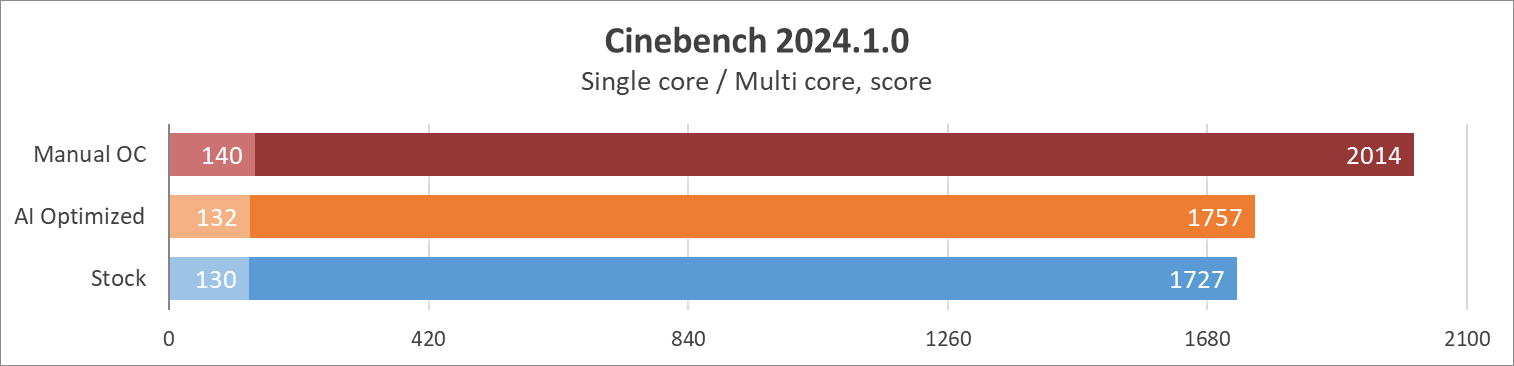

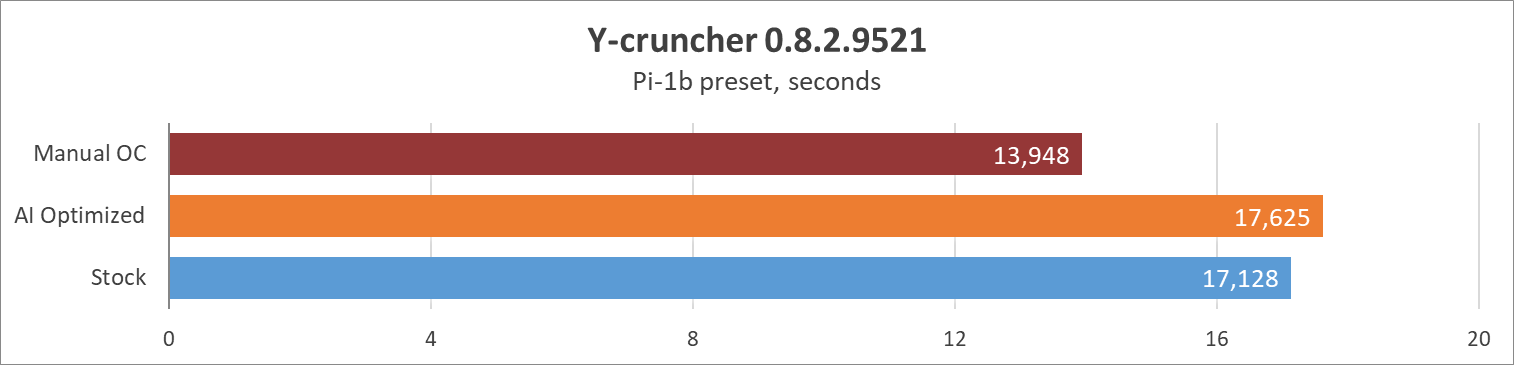

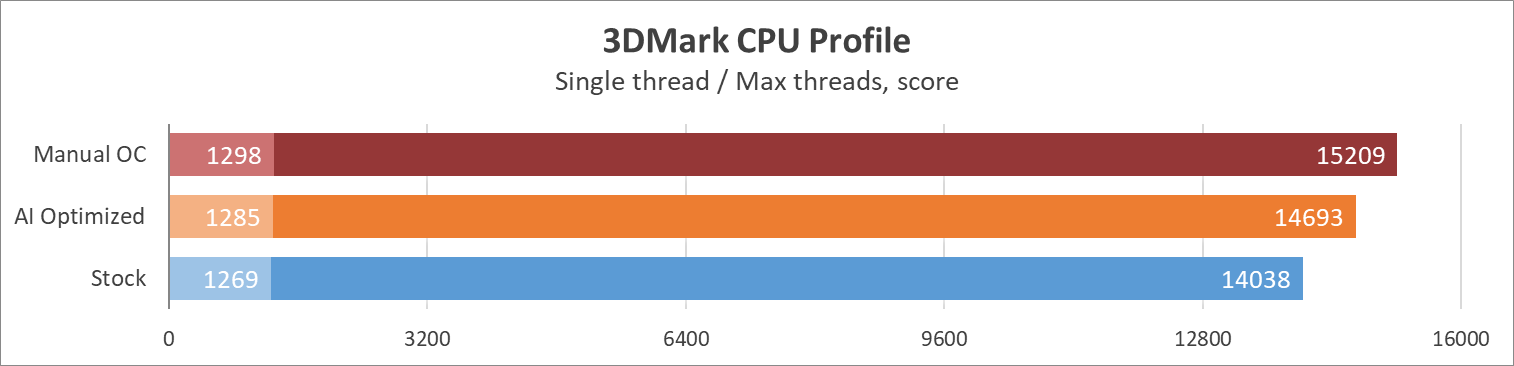

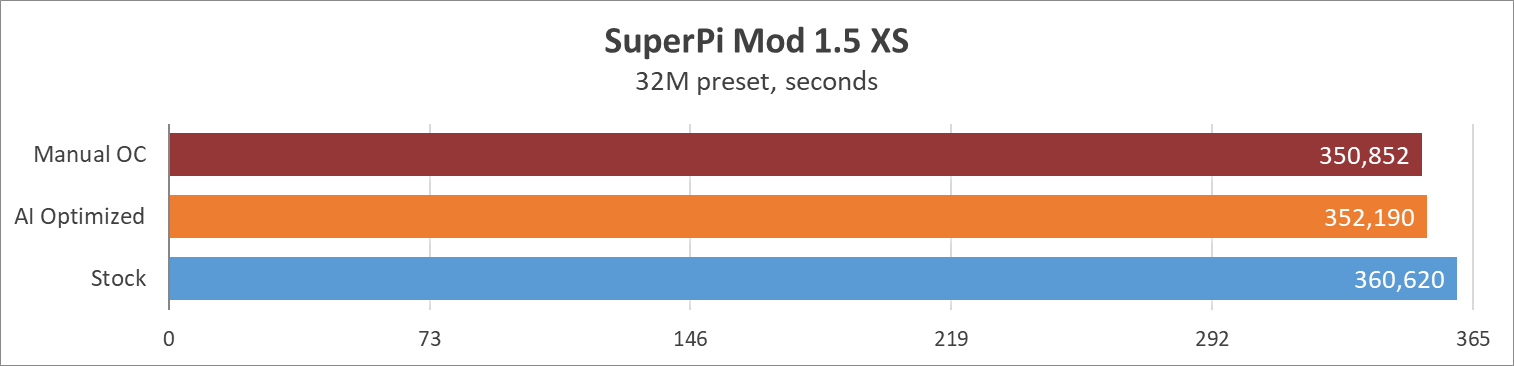

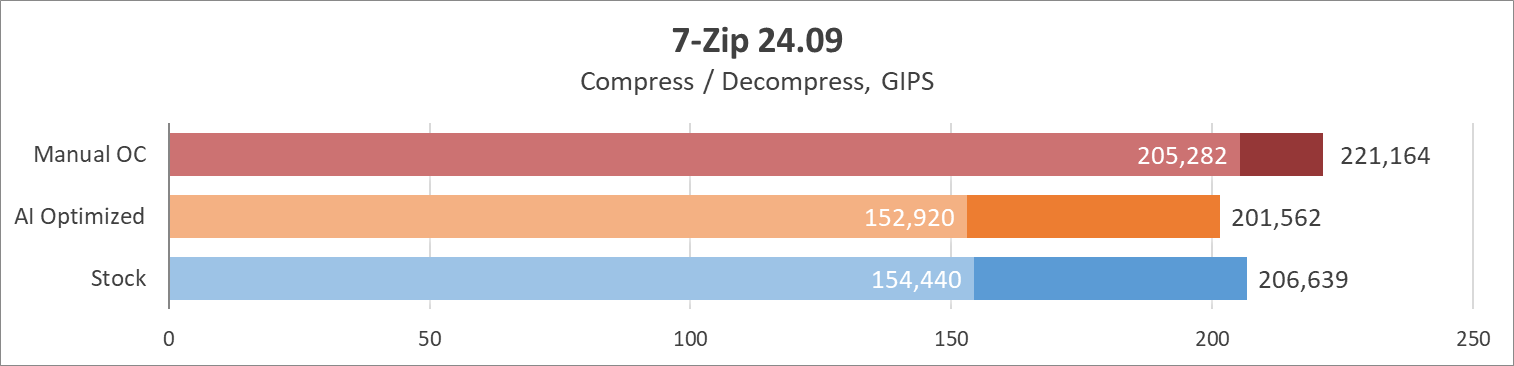

Результати бенчмаркінгу:

Висновки

Як показало тестування ASUS ROG Strix B850-E Gaming WiFi — впоратись з розгоном Ryzen 9 9900X для неї взагалі-то не проблема, а наявної функціональності достатньо навіть для чилеру (охолодження є стримувальним фактором, а не материнська плата).

Серйозних мінусів під час тестування не було виявлено. Хіба що цим мінусом для декого стане кінцева ціна — це одна з найдорожчих плат на базі чипсета B850 в Україні, за ці кошти зазвичай купується вже X870 або X670E. ASUS продовжує нав’язувати Q-antenna замість комбінованого конектора, чи типового SMA, і цього разу повністю відмовився від підтримки RGB 12V, а це може зачепити деяких користувачів. Нюанси розподілення ліній PCIe характерні для будь-якої материнської плати AM5, тож вони такими не рахуються.

Відповідно своїй ціні материнська плата має відповідні технічні можливості, це підтримка Wi-Fi 7, 5G Ethernet, якісного аудіо ROG Supreme FX, USB4 та USB 3.2 2x2, VRM що досить для обслуговування поточних флагманських процесорів з потенціалом на майбутні, а також їх розгону чи оптимізації. Материнську плату можна назвати універсальною, вона здатна взяти упор на роботу зі значною кількістю накопичувачів M.2, або розкрити потенціал флагманських процесорів й ОЗП для професійних задач, чи бути типовою основою геймерської збірки, вичавлюючи максимальний fps.

Тож якщо користувач готовий переплатити — він отримає чудову реалізацію можливостей налаштування своєї нової платформи під будь-яку задачу, обравши ASUS ROG Strix B850-E Gaming WiFi.
