Нові процесори AMD вже присутні у роздрібному продажу, настав час й материнським платам вийти на ринок. AMD цього разу вирішила «перестрибнути» логічну інкрементну нумерацію продуктів, то ж сьогодні ми маємо чипсет AMD X870E. Подивимось, на що здатна материнська плата на відповідній системній логіці й розглянемо модель ASUS ROG Strix X870E-E Gaming WiFi.
Характеристики
| Виробник | ASUS |
|---|---|
| Модель | ROG Strix X870E-E Gaming WiFi |
| Чипсет | AMD X870E |
| Процесорний роз'єм | Socket AM5 (LGA 1718) |
| Процесори | AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800–5600 МГц 5800–8400+ (OC) МГц |
| Слоти PCIe | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x16 (x4) — X870E |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 5.0 x4 M.2_2 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 5.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2280) — X870E 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2280) — X870E |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 2 x USB 4 (40Gbps), 1 x USB 3.2 Gen 2x2 (Type C), 9 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C) |
| Контактні групи: 2 x USB 3.2 Gen 1 (4 порти), 3 x USB 2.0 (6 портів), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (X870E) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCIe) |
| Вбудований звук | ROG SupremeFX 7.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Realtek RTL8126 (5 Gigabit Ethernet) |
| Бездротова: MediaTek MT7927 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.3 | |
| COM | – |
| RGB | 3 x Addressable Gen 2 |
| LED RGB Header | 3 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | ASUS Q-Design, Extreme Engine Digi+, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync |
| Вартість, грн | н/д |
До уваги читача! У материнської плати є чимало специфіки. Головний слот PCI Express працює в режимі gen4 x8 з APU, крім того, слоти M.2_2 та M.2_3 буде вимкнено. Є специфічний момент з підтримкою RAID 5, вона доступна лише при використанні процесорів Zen 5 (Серія Ryzen 9000). Одночасне використання M.2_2 й M.2_3 призведе до перемикання головного слота PCI Express в режим x8. Порти нового стандарту USB4 також мають підтримку DisplayPort.
Комплект постачання
Плата постачається в коробці середніх розмірів, що має фірмову поліграфію серії ROG.
Вся корисна для користувача інформація традиційно знаходиться на зворотній стороні коробки. Тут можна побачити фото плати, перелік ключових особливостей, а також детальні технічні характеристики.
Комплектація материнської плати:
- інструкція швидкого початку, гарантія та інше;
- комплект наліпок;
- дармовис для ключів ROG;
- зовнішня Wi-Fi Q-Antenna з магнітною платформою;
- термопрокладка для M.2 формату 22110;
- Q-Latch стійки та гумові ніжки для кріплення M.2-накопичувачів;
- комплект пластикових стяжок для кабель-менеджмента;
- два SATA-кабелі з металевими клямками (один з них кутовий).
Зовнішній вигляд
Материнська плата виглядає доволі масивною, і це не дивно, радіатори M.2 мають доволі відчутну висоту, адже актуальні NVMe накопичувачі потребують якісний відвід тепла. Присутня зона RGB в області I/O, а саме логотип лінійки продуктів ROG. Значна частина текстоліту закрита різноманітними радіаторами.
Без зайвостей материнська плата виглядає ось так:

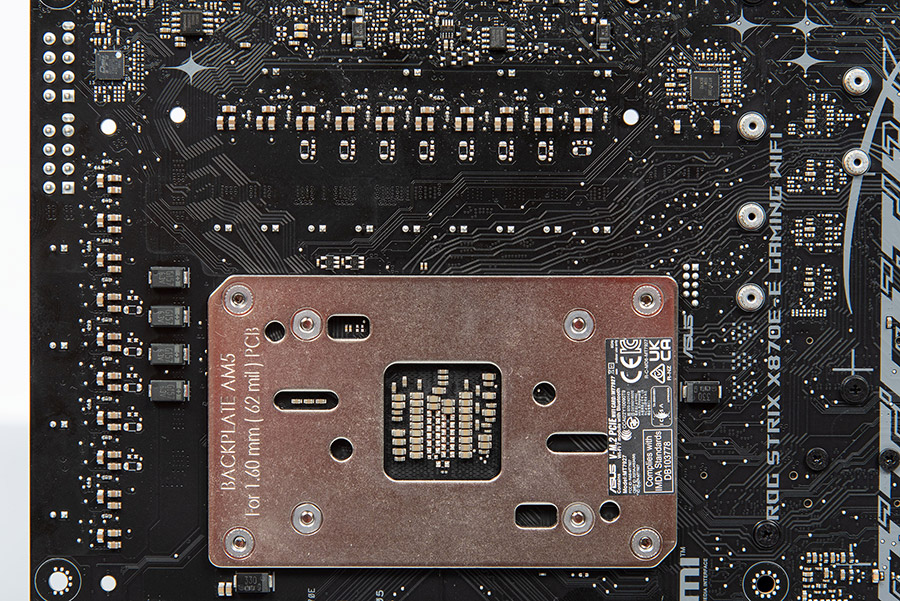

На зворотній стороні, окрім цікавої стилістики з купою зірочок можна знайти фірмовий ШІМ-контролер Digi+ ASP2205, а також Richtek RT3672EE, що забезпечує роботу AMD Scalable Voltage Interface 3. Крім цього сюди винесено чимало танталових та керамічних конденсаторів для розвантаження фронтальної частини текстоліту.
Слоти оперативної пам’яті мають засувки з двох сторін. Охолодження зони VRM забезпечено двома радіаторами, що з'єднані тепловою трубкою. Один з них розширено до зони I/O. Кожен контактує с силовими елементами через термопрокладки та фіксуються на гвинтах.

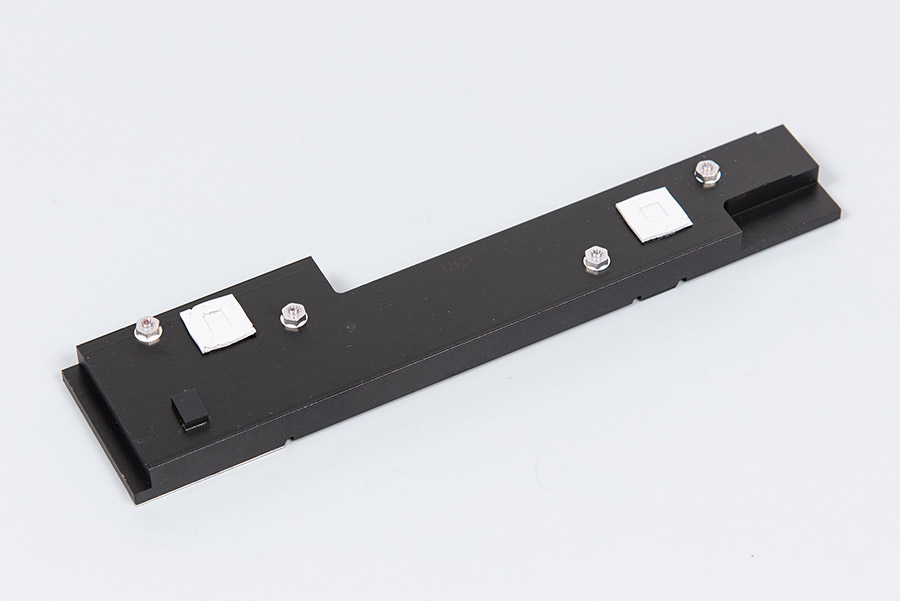

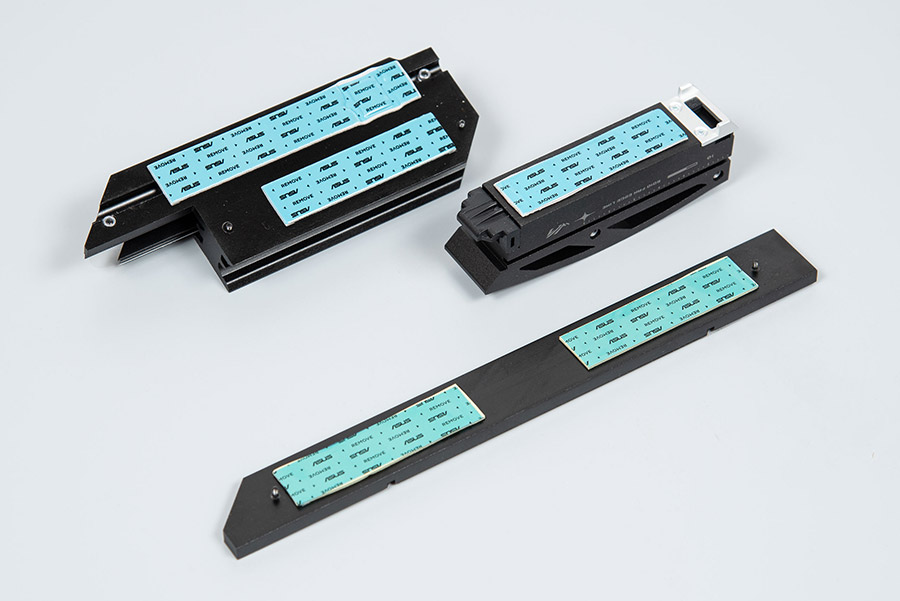

Також присутній додатковий радіатор охолодження контролера USB 4, про який трошки пізніше. В розборі частина системи охолодження виглядає так:

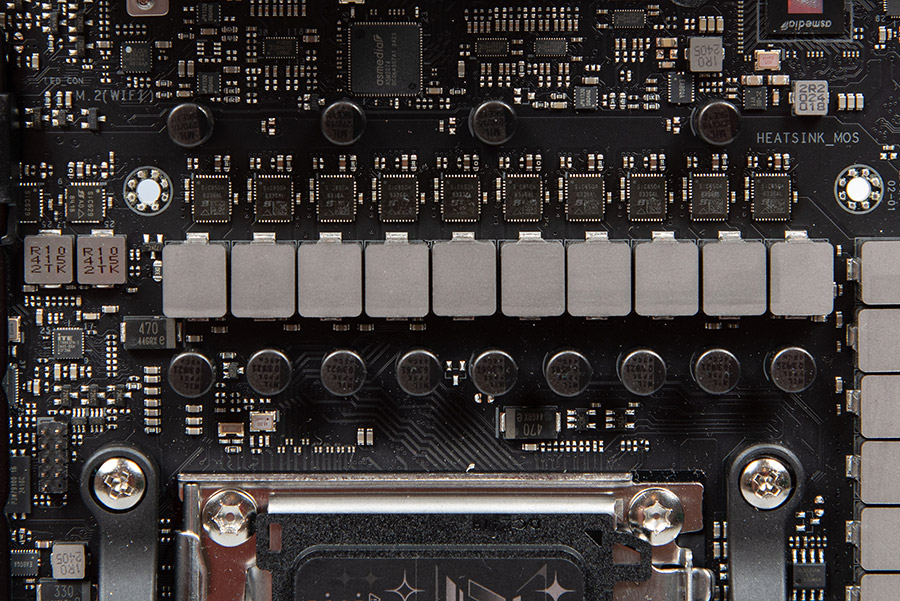

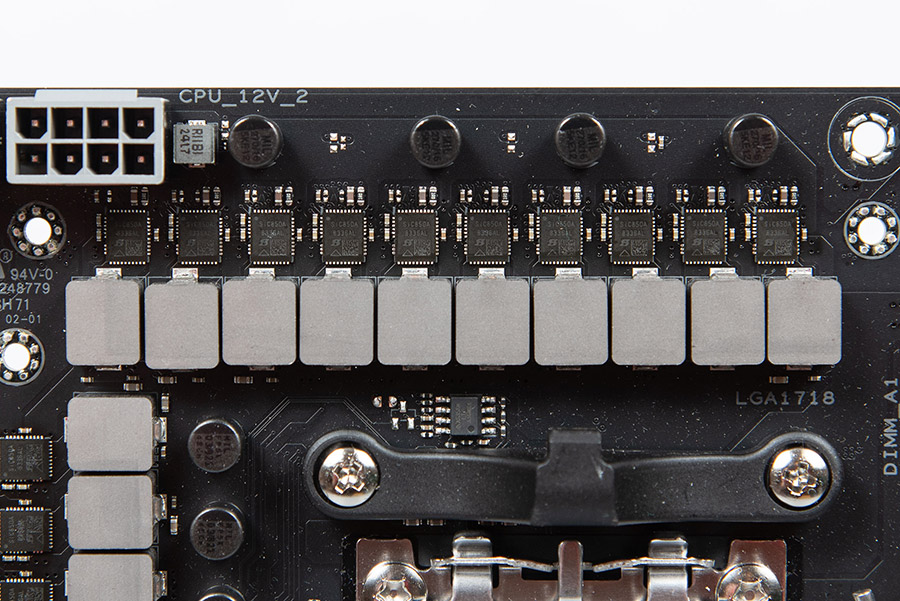

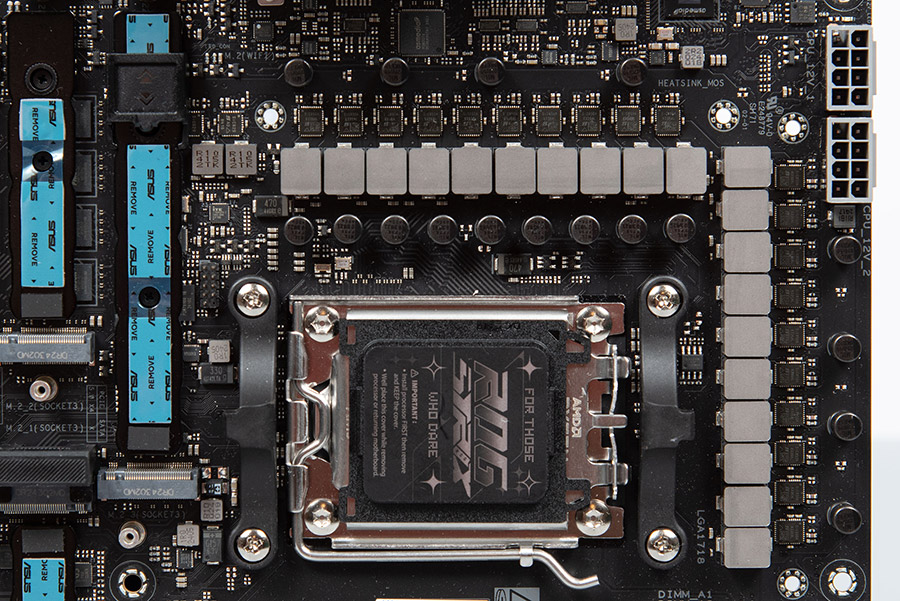

Силова підсистема живлення виконана за схемою 18+2+2. Процесорна група керується згаданим раніше фірмовим ШІМ-контролером Digi+ ASP2205, який забезпечує роботу 20 силових елементів Vishay SIC850A (18 для процесорної частини, а також два для інтегрованої графіки), розрахованих на 110 А. AUX має дві фази на базі силових елементів Vishay SIC629, розрахованих на 50 А, що керуються також згаданим раніше ШІМ-контролером Richtek RT3672EE. Живлення процесора подається через два роз’єми EPS12V.
Новітній інтерфейс USB4 обслуговується контролером ASMedia ASM4242.

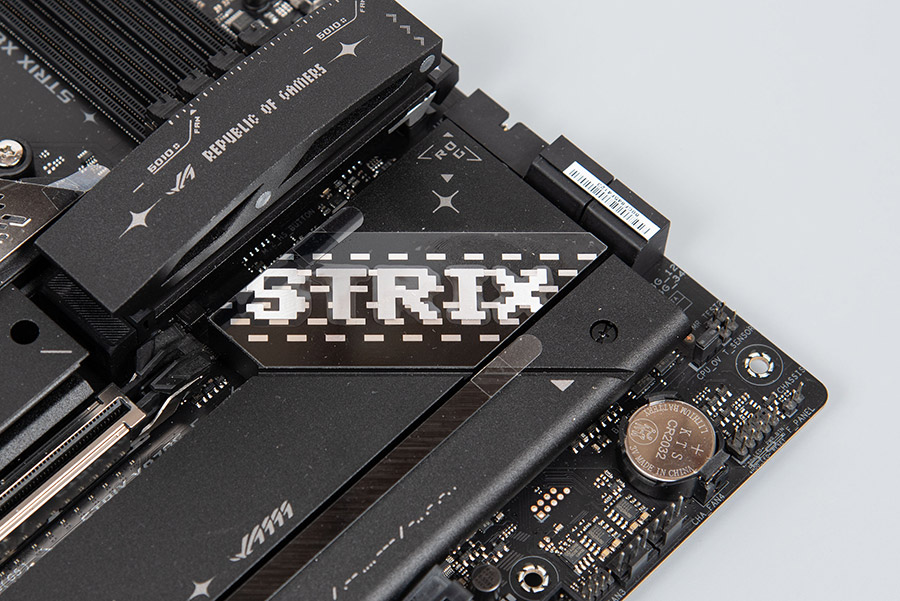

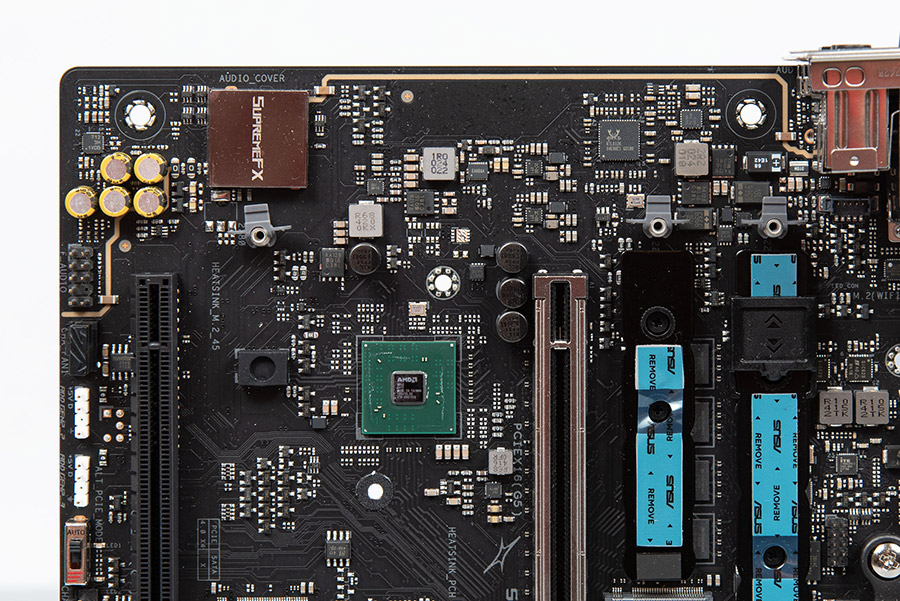

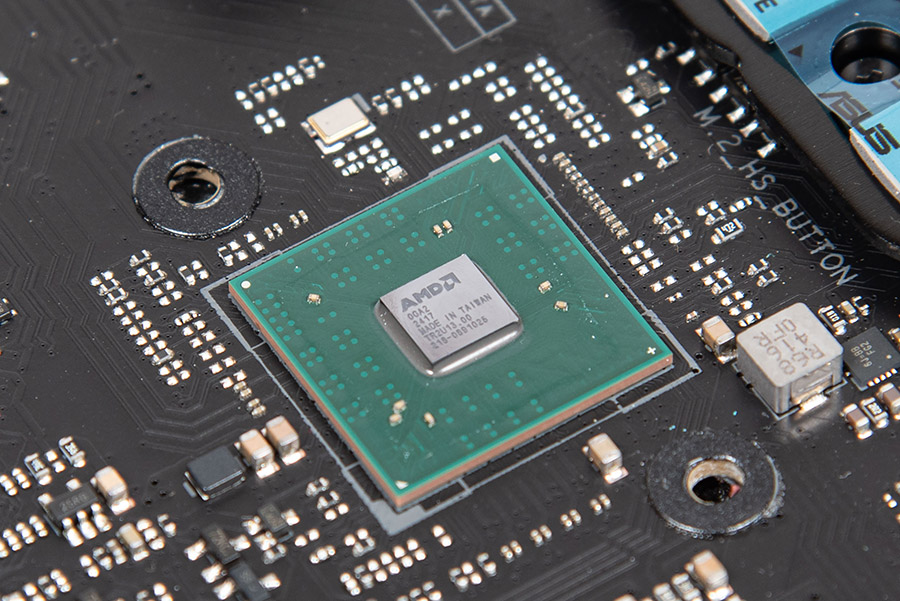

Тепер щодо групи чипсетів. Один знаходиться в традиційному місці праворуч. А інший розташовано прямо під головним слотом PCIe 5.0 зі зміщенням ліворуч. Вони охолоджуються єдиним радіатором, що фіксується на чотирьох гвинтах й контактує з чипсетами через термопрокладку.
Як дротовій мережевій карті виробник віддав перевагу Realtek RTL8126 (5G Ethernet). Бездротова мережа забезпечена модулем MediaTek MT7927 з підтримкою Wi-Fi 7, а також Bluetooth 5.3. Аудіозона традиційно відокремлена від основної частини текстоліту, під ROG Supreme FX 7.1 схована стандартна група аудіокодека Realtek ALC4080 та підсилювача Savitech SV3H712.

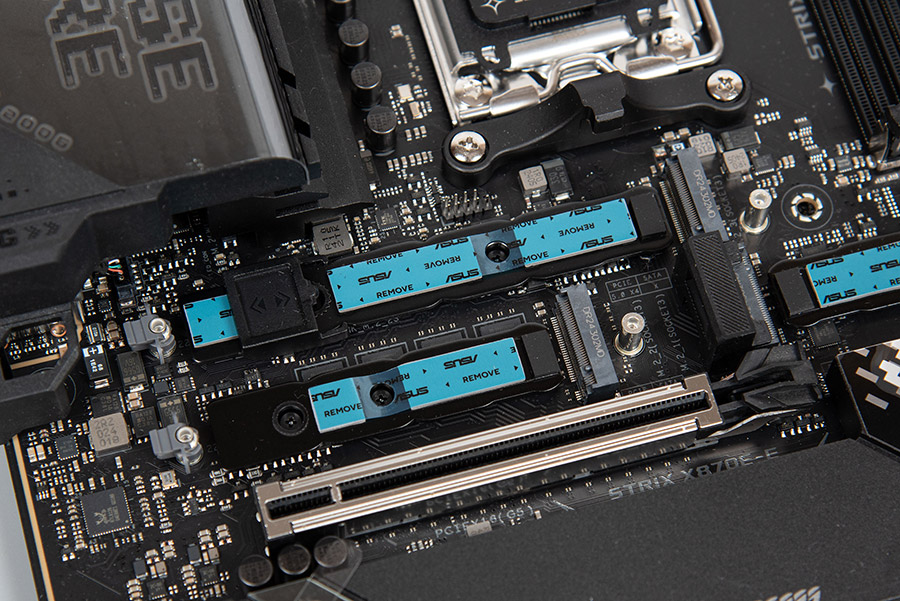

Можливості підсистеми накопичувачів потребують особливої уваги. Як вже було зазначено раніше — при використанні APU Phoenix (серія Ryzen 8000) слоти M.2_2 й M.2_3 працювати не будуть. Загалом плата здатна розмістити на своєму борту до п’яти M.2-накопичувачів, та забезпечити кожного радіатором:
- M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
- M.2_3 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_4 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета.
- M.2_5 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета.

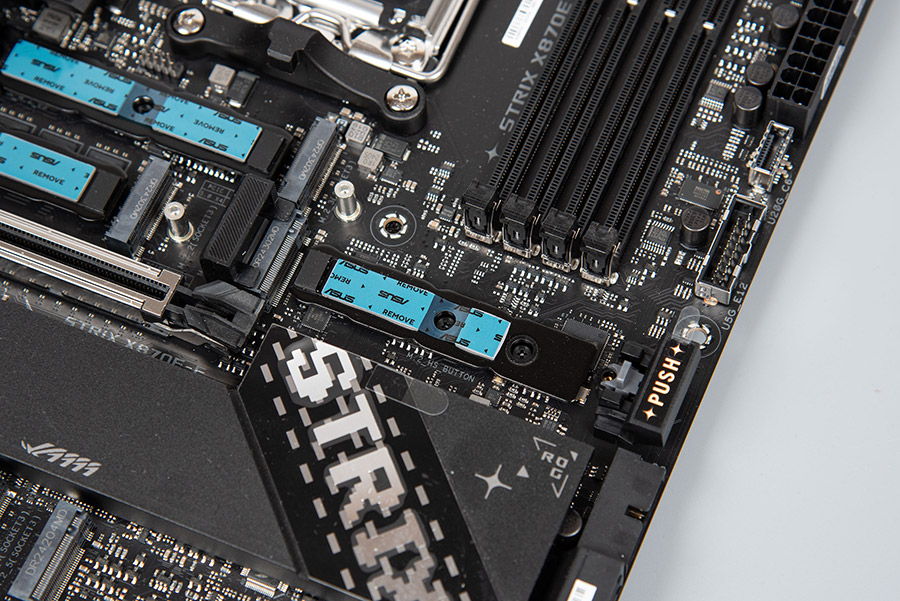

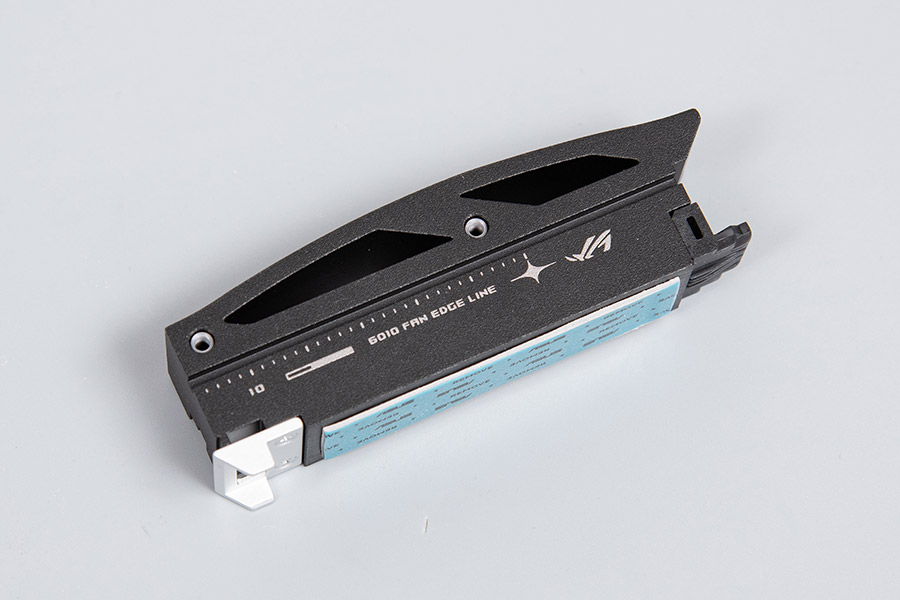

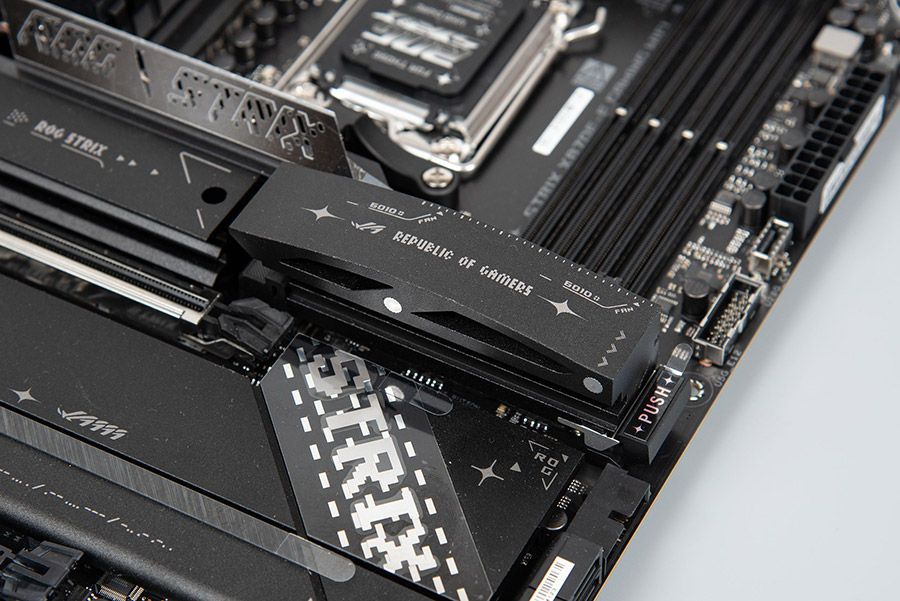

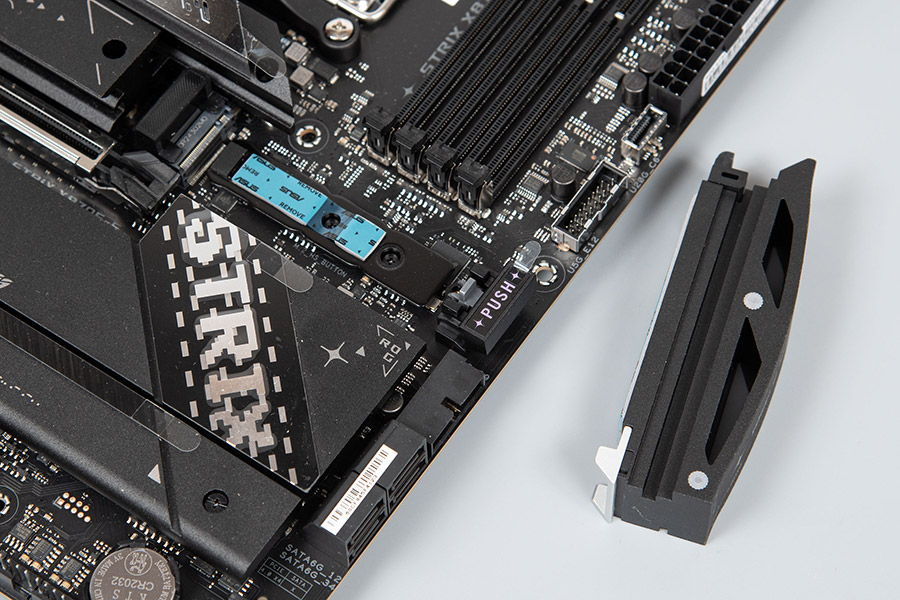

Головний слот M.2_1 знаходиться праворуч і споряджений натискним механізмом звільнення, тож забезпечує можливість встановлення та заміни накопичувача голими руками.

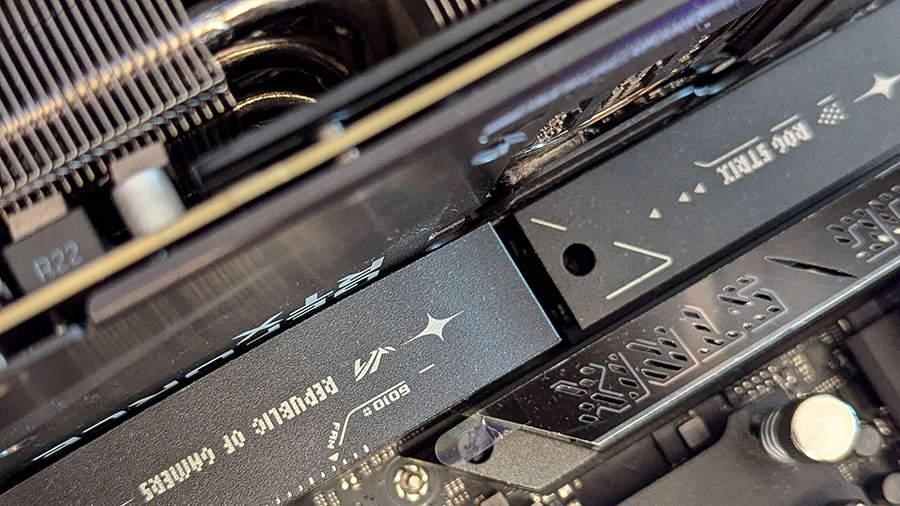

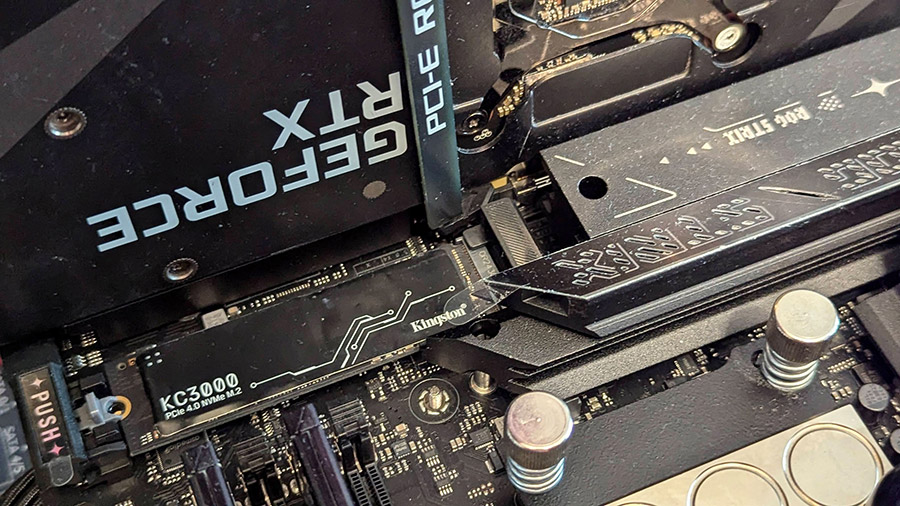

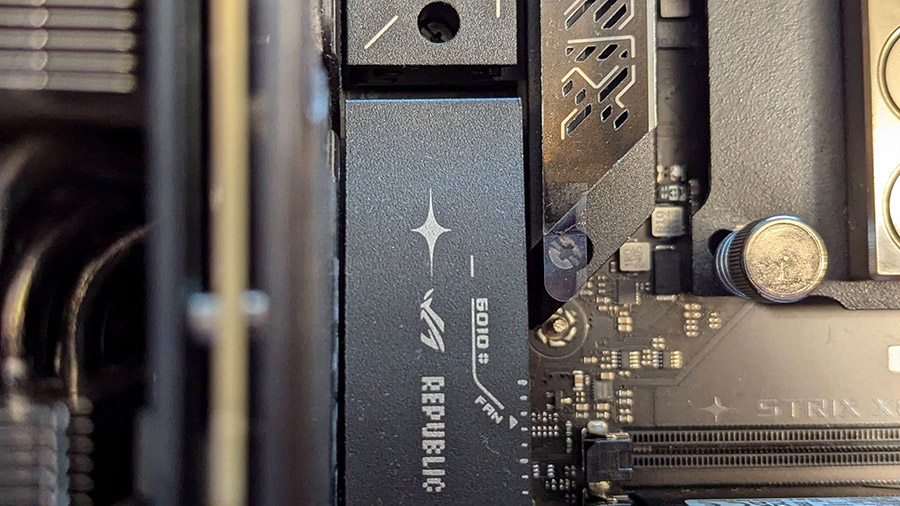

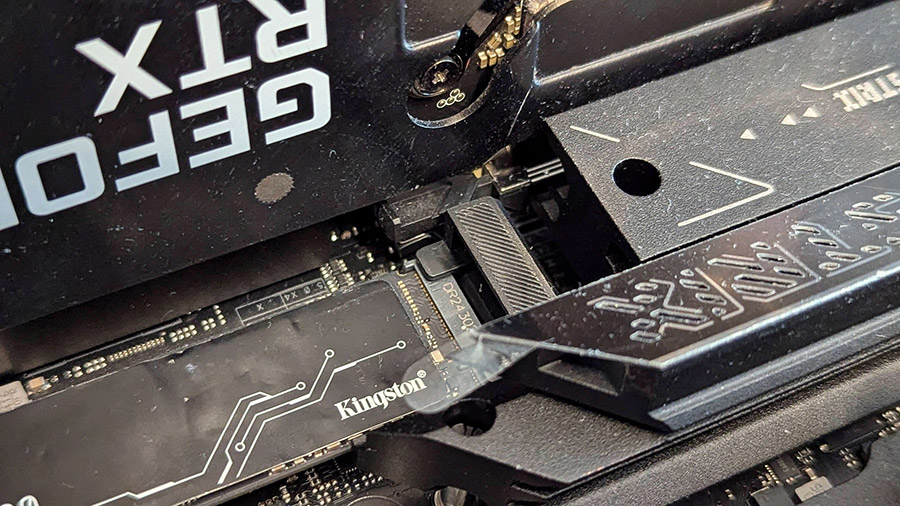

Дістатись до механізму розблокування відеокарти без зняття радіатора M.2 неможливо, однак про це попіклувались інженери ASUS. Було представлено механізм Q-Release Slim, котрий дозволяє користувачам знімати відеокарту, не відпускаючи засувку і навіть не натискаючи кнопку, як в минулих реалізаціях на кшталт простого Q-release. Потрібно просто потягнути відеокарту з лівого боку (зона I/O) для розблокування слота, а потім просто зняти відеокарту. В умовах відкритого стенду треба тримати материнську плату однією рукою, щоби запобігти її переміщенню. Потім нахилити відеокарту іншою рукою, потягнувши її вгору взявшись за кронштейн I/O, це розблокує слот, і все що залишилось — дістати відеокарту.

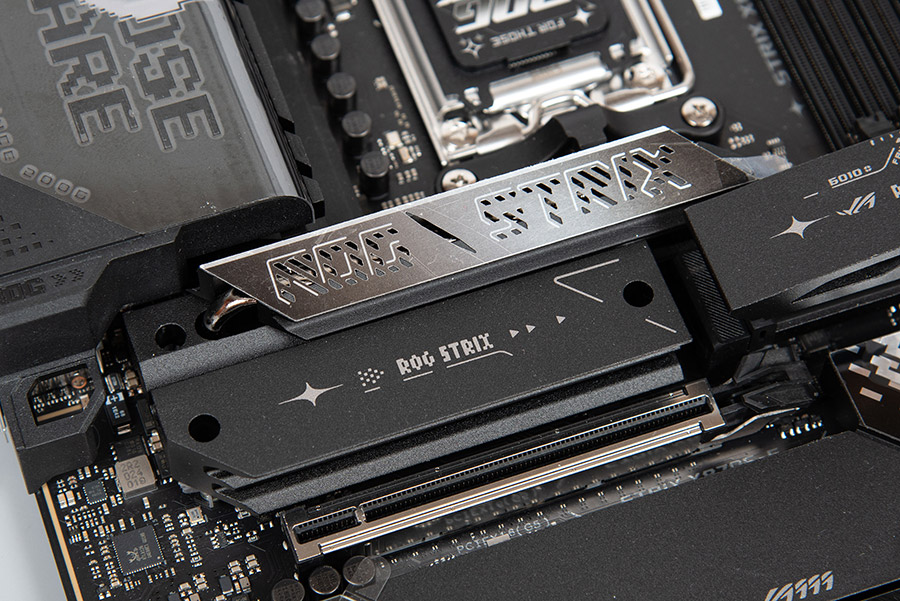

Але повернемось до організації підсистеми зберігання даних. Слот M.2_2 насправді знаходиться ліворуч, а слот M.2_3 самий верхній. Неочевидна реалізація, але на щастя все розписано на мітках на текстоліті, а також документації. Це процесорна група, а чипсетна знаходиться ближче до нижнього краю плати.

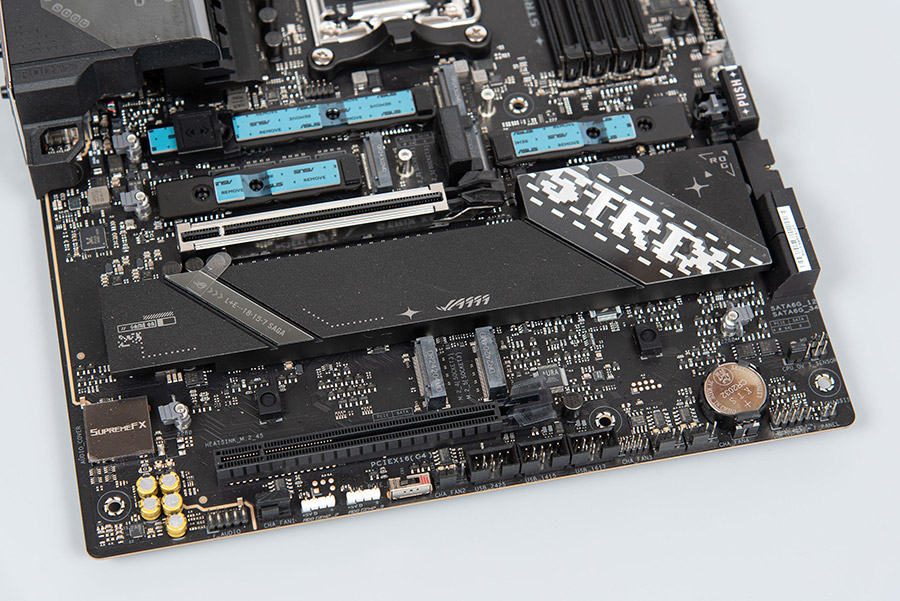

Знизу ліворуч розташовано контактну групу HD_Audio, два конектори вентиляторів, два конектори ADD_GEN2 (RGB 5V), фізичний перемикач ALT_PCIE_MODE, три контактні групи USB 2.0.
Знизу праворуч розташовано ще два конектори вентиляторів, DEBUG порт, батарейку CMOS, контактну групу FRONT_PANEL, датчик відкриття шасі, конектор термопари, джампер CPU_OV.
Під кутом 90 градусів розташовано чотири SATA-порти, а також контактну групу USB 3.2 Gen 1.
Вище розташовано контактну групу USB 3.2 Gen 2x2 Type C, ще одну USB 3.2 Gen 1. Зверху праворуч чотири конектори вентиляторів, один конектор RGB 5V, кнопки запуску та Flex Key, POST-дисплей.
I/O-панель має заздалегідь встановлену заглушку. З нестандартного тут можна знайти кнопку CLEAR_CMOS, а також кнопку запуску функції BIOS_FLASHBACK. З традиційного тут розташувались:
- x2 USB 4 (є підтримка DisplayPort 1.4a);
- x1 HDMI 2.1;
- x9 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 5G Ethernet;
- x2 Q-Antenna (Wi-Fi)
- x2 Mini Jack (Mic in, Line out);
- x1 S/PDIF OUT.
