Огляд та тестування материнської плати ASUS ROG Strix X870E-E Gaming WiFi для платформи AMD Socket AM5

Нові процесори AMD вже присутні у роздрібному продажу, настав час й материнським платам вийти на ринок. AMD цього разу вирішила «перестрибнути» логічну інкрементну нумерацію продуктів, то ж сьогодні ми маємо чипсет AMD X870E. Подивимось, на що здатна материнська плата на відповідній системній логіці й розглянемо модель ASUS ROG Strix X870E-E Gaming WiFi.

Характеристики

До уваги читача! У материнської плати є чимало специфіки. Головний слот PCI Express працює в режимі gen4 x8 з APU, крім того, слоти M.2_2 та M.2_3 буде вимкнено. Є специфічний момент з підтримкою RAID 5, вона доступна лише при використанні процесорів Zen 5 (Серія Ryzen 9000). Одночасне використання M.2_2 й M.2_3 призведе до перемикання головного слота PCI Express в режим x8. Порти нового стандарту USB4 також мають підтримку DisplayPort.

Комплект постачання

Плата постачається в коробці середніх розмірів, що має фірмову поліграфію серії ROG.

Вся корисна для користувача інформація традиційно знаходиться на зворотній стороні коробки. Тут можна побачити фото плати, перелік ключових особливостей, а також детальні технічні характеристики.

Комплектація материнської плати:

• інструкція швидкого початку, гарантія та інше;
• комплект наліпок;
• дармовис для ключів ROG;
• зовнішня Wi-Fi Q-Antenna з магнітною платформою;
• термопрокладка для M.2 формату 22110;
• Q-Latch стійки та гумові ніжки для кріплення M.2-накопичувачів;
• комплект пластикових стяжок для кабель-менеджмента;
• два SATA-кабелі з металевими клямками (один з них кутовий).

Зовнішній вигляд

Материнська плата виглядає доволі масивною, і це не дивно, радіатори M.2 мають доволі відчутну висоту, адже актуальні NVMe накопичувачі потребують якісний відвід тепла. Присутня зона RGB в області I/O, а саме логотип лінійки продуктів ROG. Значна частина текстоліту закрита різноманітними радіаторами.

Без зайвостей материнська плата виглядає ось так:

На зворотній стороні, окрім цікавої стилістики з купою зірочок можна знайти фірмовий ШІМ-контролер Digi+ ASP2205, а також Richtek RT3672EE, що забезпечує роботу AMD Scalable Voltage Interface 3. Крім цього сюди винесено чимало танталових та керамічних конденсаторів для розвантаження фронтальної частини текстоліту.

Слоти оперативної пам’яті мають засувки з двох сторін. Охолодження зони VRM забезпечено двома радіаторами, що з'єднані тепловою трубкою. Один з них розширено до зони I/O. Кожен контактує с силовими елементами через термопрокладки та фіксуються на гвинтах.

Також присутній додатковий радіатор охолодження контролера USB 4, про який трошки пізніше. В розборі частина системи охолодження виглядає так:

Силова підсистема живлення виконана за схемою 18+2+2. Процесорна група керується згаданим раніше фірмовим ШІМ-контролером Digi+ ASP2205, який забезпечує роботу 20 силових елементів Vishay SIC850A (18 для процесорної частини, а також два для інтегрованої графіки), розрахованих на 110 А. AUX має дві фази на базі силових елементів Vishay SIC629, розрахованих на 50 А, що керуються також згаданим раніше ШІМ-контролером Richtek RT3672EE. Живлення процесора подається через два роз’єми EPS12V.

Новітній інтерфейс USB4 обслуговується контролером ASMedia ASM4242.

Тепер щодо групи чипсетів. Один знаходиться в традиційному місці праворуч. А інший розташовано прямо під головним слотом PCIe 5.0 зі зміщенням ліворуч. Вони охолоджуються єдиним радіатором, що фіксується на чотирьох гвинтах й контактує з чипсетами через термопрокладку.

Як дротовій мережевій карті виробник віддав перевагу Realtek RTL8126 (5G Ethernet). Бездротова мережа забезпечена модулем MediaTek MT7927 з підтримкою Wi-Fi 7, а також Bluetooth 5.3. Аудіозона традиційно відокремлена від основної частини текстоліту, під ROG Supreme FX 7.1 схована стандартна група аудіокодека Realtek ALC4080 та підсилювача Savitech SV3H712.

Можливості підсистеми накопичувачів потребують особливої уваги. Як вже було зазначено раніше — при використанні APU Phoenix (серія Ryzen 8000) слоти M.2_2 й M.2_3 працювати не будуть. Загалом плата здатна розмістити на своєму борту до п’яти M.2-накопичувачів, та забезпечити кожного радіатором:

• M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
• M.2_2 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
• M.2_3 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
• M.2_4 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета.
• M.2_5 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета.

Головний слот M.2_1 знаходиться праворуч і споряджений натискним механізмом звільнення, тож забезпечує можливість встановлення та заміни накопичувача голими руками.

Дістатись до механізму розблокування відеокарти без зняття радіатора M.2 неможливо, однак про це попіклувались інженери ASUS. Було представлено механізм Q-Release Slim, котрий дозволяє користувачам знімати відеокарту, не відпускаючи засувку і навіть не натискаючи кнопку, як в минулих реалізаціях на кшталт простого Q-release. Потрібно просто потягнути відеокарту з лівого боку (зона I/O) для розблокування слота, а потім просто зняти відеокарту. В умовах відкритого стенду треба тримати материнську плату однією рукою, щоби запобігти її переміщенню. Потім нахилити відеокарту іншою рукою, потягнувши її вгору взявшись за кронштейн I/O, це розблокує слот, і все що залишилось — дістати відеокарту.

Але повернемось до організації підсистеми зберігання даних. Слот M.2_2 насправді знаходиться ліворуч, а слот M.2_3 самий верхній. Неочевидна реалізація, але на щастя все розписано на мітках на текстоліті, а також документації. Це процесорна група, а чипсетна знаходиться ближче до нижнього краю плати.

Знизу ліворуч розташовано контактну групу HD_Audio, два конектори вентиляторів, два конектори ADD_GEN2 (RGB 5V), фізичний перемикач ALT_PCIE_MODE, три контактні групи USB 2.0.

Знизу праворуч розташовано ще два конектори вентиляторів, DEBUG порт, батарейку CMOS, контактну групу FRONT_PANEL, датчик відкриття шасі, конектор термопари, джампер CPU_OV.

Під кутом 90 градусів розташовано чотири SATA-порти, а також контактну групу USB 3.2 Gen 1.

Вище розташовано контактну групу USB 3.2 Gen 2x2 Type C, ще одну USB 3.2 Gen 1. Зверху праворуч чотири конектори вентиляторів, один конектор RGB 5V, кнопки запуску та Flex Key, POST-дисплей.

I/O-панель має заздалегідь встановлену заглушку. З нестандартного тут можна знайти кнопку CLEAR_CMOS, а також кнопку запуску функції BIOS_FLASHBACK. З традиційного тут розташувались:

• x2 USB 4 (є підтримка DisplayPort 1.4a);
• x1 HDMI 2.1;
• x9 USB 3.2 Gen 2 (Type A);
• x1 USB 3.2 Gen 2 (Type C);
• x1 USB 3.2 Gen 2x2 (Type C);
• x1 5G Ethernet;
• x2 Q-Antenna (Wi-Fi)
• x2 Mini Jack (Mic in, Line out);
• x1 S/PDIF OUT.

Можливості UEFI

ROG Strix X870E-E Gaming WiFi керується новим ASUS UEFI BIOS UTILITY, який в конкретному випадку стилізовано під лінійку продуктів ROG. Передбачено два режими відображення налаштувань: Advanced Mode й EZ Mode. Крім цього ASUS нарешті забезпечили нативний широкоформатний режим відображення UEFI, що значно підвищує комфорт роботи під час налаштувань та експериментів. Традиційно почнемо з EZ Mode.

Тут можна отримати звіт по ключових елементах системи, вказати системний час, мову інтерфейсу, знайти потрібну опцію при використанні пошуку, налаштувати AURA, ResizeBAR, криву обертів вентиляторів, AMD EXPO / DOCP, RAID, зазначити пріоритет завантаження з накопичувачів.

Крім цього звідти можна викликати Q-dashboard, через інтерфейс якого можна продивитись різноманітні пристрої, що підключені до материнської плати.

Для впевнених в собі користувачів, які знають що роблять, присутній режим Advanced Mode, який сегментовано на вісім вкладок.

Вкладка My Favorites: тут автоматично збираються опції, які використовуються найчастіше.

Вкладка Main: тут обирається мова інтерфейсу, змінюється системний час, задається пароль безпеки, а також надається звіт по ключових параметрах системи.

Вкладка AI Tweaker: це робоча зона ентузіаста. Повний контроль і все необхідне для розгону всієї платформи.

Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:

Вкладка Advanced: тут зібрано можливості керування усіма бортовими пристроями та елементами материнської плати. Тут розташовано меню AMD Overclocking.

Вкладка Monitor: тут зібрано показники температур, напруг, обертів вентиляторів. Крім того, тут можна керувати системними вентиляторами та їх алгоритмами роботи.

Вкладка Boot: керування функціями CSM, Secured Boot, пріоритет завантаження накопичувачів та загального процесу завантаження.

Вкладка Tool зберігає в собі систему профілів налаштувань материнської плати, надає інформацію SPD, контролює фірмові технології виробника, дає можливість оновити прошивку, очистити накопичувач завдяки Secure Erase, обрати функцію апаратної кнопки FlexKey, увімкнути режим Full HD, назначити гарячі клавіші під час проходження POST.

Вкладка Exit має очевидні опції та не потребує коментарів.

Логотип під час завантаження системи:

Комплектне ПЗ

Виробником не передбачено накопичувача з ПЗ у комплекті.

Головний хаб пристроїв та продукції ASUS — Armoury Crate. Завдяки йому все синхронізується та керуються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення по різних вузлах платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання. Також присутня підтримка української локалізації.

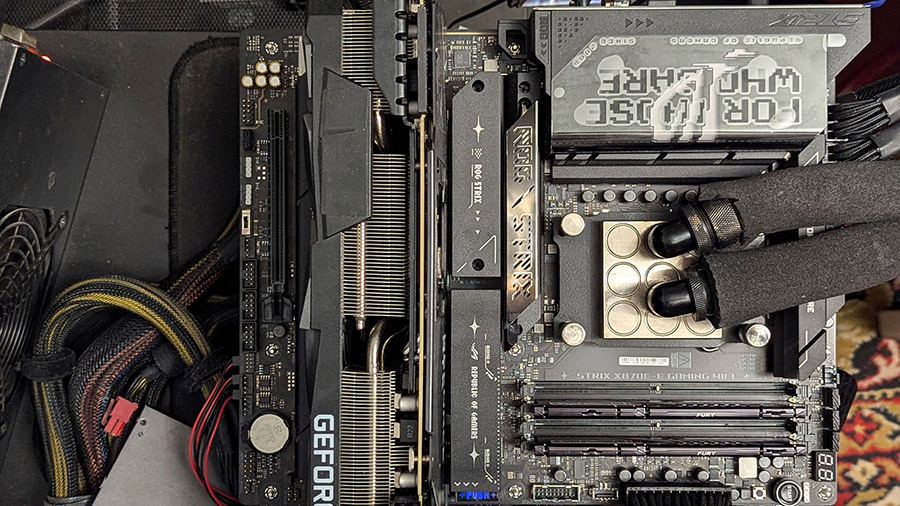

Тестовий стенд

Тестування виконувалося з такими компонентами:

• процесор: AMD Ryzen 9 9950X;
• система охолодження: контур СВО із чилером;
• материнська плата: ASUS ROG Strix X870E-E Gaming WiFi (UEFI 0501, AGESA 1.2.0.2);
• пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
• відеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
• системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
• накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
• блок живлення: Rosewill Hercules 1600S (1600 Вт);
• операційна система: Microsoft Windows 11 Pro 23H2 x64 (22631.4169), актуальні оновлення на момент кінця вересня 2024 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л.

Методика тестування

Типові налаштування аналогічні OPTIMIZED_DEFAULTS, виключення — частота пам'яті, що встановлена у режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (опитування датчика кожні 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 AMD (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках. Counter-Strike 2 тестувався на мапі майстерні CS2 FPS BENCHMARK.

Оверклокінг

На щастя ентузіаста-оверклокера доступний зовнішній генератор частот, тож можна спокійно експериментувати з цифрами вище за типові 102–103 МГц в умовах стандартної опорної частоти. Материнська плата підкорила частоту в 140 МГц з використанням зовнішнього частотного генератора, валідація присутня. При більших частотах не вдавалось пройти POST.

ОЗП традиційно для платформи AMD працював в режимі IMC 1:1 DDR5-6400 CL32-39-39-30-2T. 3300 МГц було занадто багато і досягти стабільності не вдалось навіть для бенчмаркінгу HWBOT. Процесор розганявся за допомогою Precision Boost Overdrive, максимальна частота збільшена на 150 МГц (5,9 ГГц), PBO Scalar = x10, ліміт температури розширено до 105 градусів. Також використовувався Curve Optimizer для всіх ядер = -10. Ліміти енергоспоживання знято.

Тестування

Телеметрія під час простою:

В режимі навантаження при типових налаштуваннях материнська плата ASUS ROG Strix X870E-E Gaming WiFi забезпечила середню частоту ядер на рівні 5007,2 МГц з максимальним прискоренням одного ядра до 5669,8 МГц.

В навантаженні в режимі автоматичного оверклокінгу AI Optimized плата утримувала всі ядра на середній частоті вже 5247,4 МГц, а максимальне прискорення одного ядра склало 5714,7 МГц.

Прудкі рученята оверклокера змогли налаштувати платформу так, що материнська плата утримувала середню частоту на рівні 5232,4 МГц, а максимальне прискорення одного ядра склало 5750 МГц.

Термофото. Порядок: простій, навантаження в типовому режимі, навантаження в режимі автоматичного розгону AI Optimized, навантаження в режимі ручного розгону.

Як показало тестування – плата має запас міцності для майбутніх, потенційно гарячіших процесорів. Переходимо до іншої телеметрії:

Результати геймінгу:

Результати вузла ОЗП:

Результати бенчмаркінгу:

Висновки

Тестування підтвердило безпроблемну можливість експлуатації поточного флагманського процесора Ryzen 9 9950X. Крім того, було вичавлено ще більше продуктивності завдяки розгону, який ROG Strix X870E-E Gaming WiFi також витримала без нюансів. Критичних мінусів під час тестування виявлено не було. Проте присутні специфічні моменти: повна відсутність підтримки RGB 12V, пропрієтарні конектори Q-antenna замість стандартного SMA, та невелика кількість аудіоконекторів на I/O панелі.

Якщо користувача жодні з зазначених вище нюансів не торкаються, то плата гарантовано залишить файні враження, адже споряджена на рівні «full out». Приємно нарешті побачити зручний інтерфейс UEFI для широкоформатних моніторів. Плата має всі потрібні стандарти та функції на момент 2024 року. В розпорядженні користувача багато ліній та інтерфейсів PCIe 5.0. Є підтримка USB4 і загалом доступна величезна кількість портів USB як на I/O-панелі, так і у вигляді контактних груп на текстоліті. Підтримка Wi-Fi 7, 5G Ethernet. Три відеовиходи IGP, що розширять можливості виводу картинки. Якісний звук ROG SupremeFX 7.1. Силова підсистема має запас для ще більш амбітних режимів експлуатації, або потенційно більш потужних процесорів, а це, власно кажучи, головне для оверклокера. Вона має режим розгону навіть для рідкого азоту, а також можливість піддати на ядро більше за «безпечні» 1,55 В, тож взагалі не боїться найсміливіших експериментів у вичавлюванні абсолютного максимуму з будь-якого процесора AMD поточних поколінь на момент написання цього огляду.
