Деякі виробники мають практику «перевипускати» свої продукти, і в нашому світі це сприймається абсолютно нормально. Хтось робить це тихенько, пропонуючи інші ревізії або парт-намбери, про які не афішується, а дехто це заявляє відкритим текстом. Компанія ASUS використовує саме таку практику. Подивимось, що собою являє «II» в материнській платі ROG Strix Z790-A Gaming WIFI.
Характеристики
| Виробник | ASUS |
|---|---|
| Модель | ROG Strix Z790-A Gaming WIFI II |
| Чипсет | Intel Z790 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800–5600 МГц 5800–8000+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x1 — Z790 1 x PCI Express 4.0 x16 (x4) — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280/22110) — Z790 1 x PCI Express 4.0 x4 M.2_5(Key M, 2242/2260/2280) + SATA — Z790 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 1 x USB 3.2 Gen 2 (Type C), 2 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1, 4 x USB 2.0 |
| Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Вбудований звук | ROG SupremeFX 5.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Intel I226-V (2.5 Gigabit Ethernet) |
| Бездротова: Intel Wi-Fi 7 BE202 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x AURA_RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | ASUS Q-Design, Extreme Engine Digi+, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync, 20Gbps with PD Fast Charge Support |
| Вартість, грн | 14 899 |
Комплект постачання
Відповідно своїй колірній палітрі материнська плата постачається у світлій коробці середніх розмірів з поліграфією серії Republic of Gamers.
Все, що допоможе користувачу швидко зрозуміти про продукт всередині розташовано на звороті коробки, а саме: фото, ключові особливості, технічні характеристики.

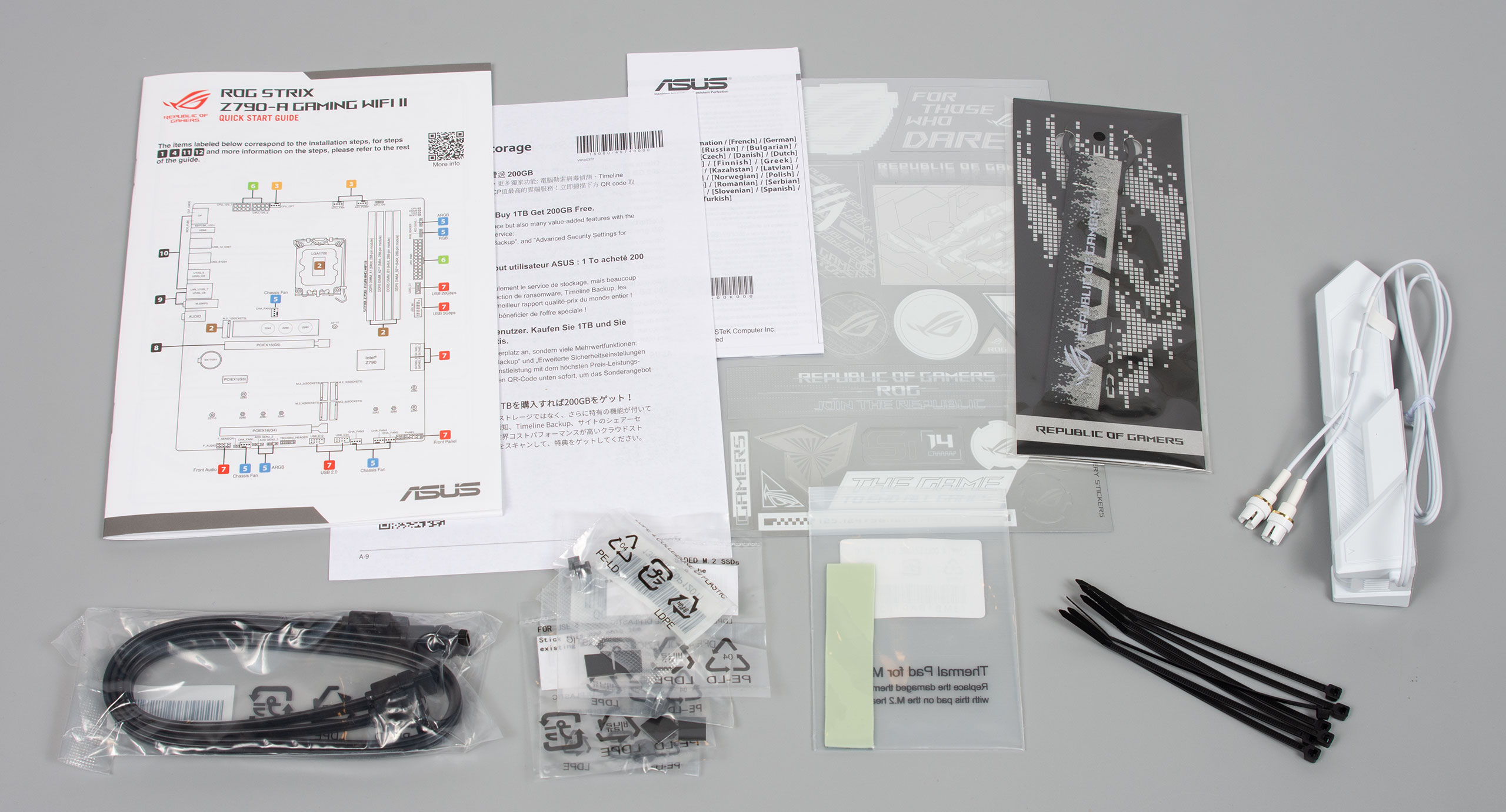

Окрім материнської плати в антистатик-пакеті користувача очікує така комплектація:
- інструкція швидкого початку, подяка за покупку, сертифікат якості, гарантія та інше;
- стійки Q-Latch та гумові ніжки для кріплення M.2-накопичувачів;
- комплект наліпок;
- змінна термопрокладка для M.2-накопичувача;
- складена Wi-Fi Q-Antenna з магнітною платформою;
- дармовис для ключів ROG;
- два чорних SATA-кабелі з металевими клямками (один з них кутовий);
- комплект пластикових стяжок для кабель-менеджменту.
Зовнішній вигляд

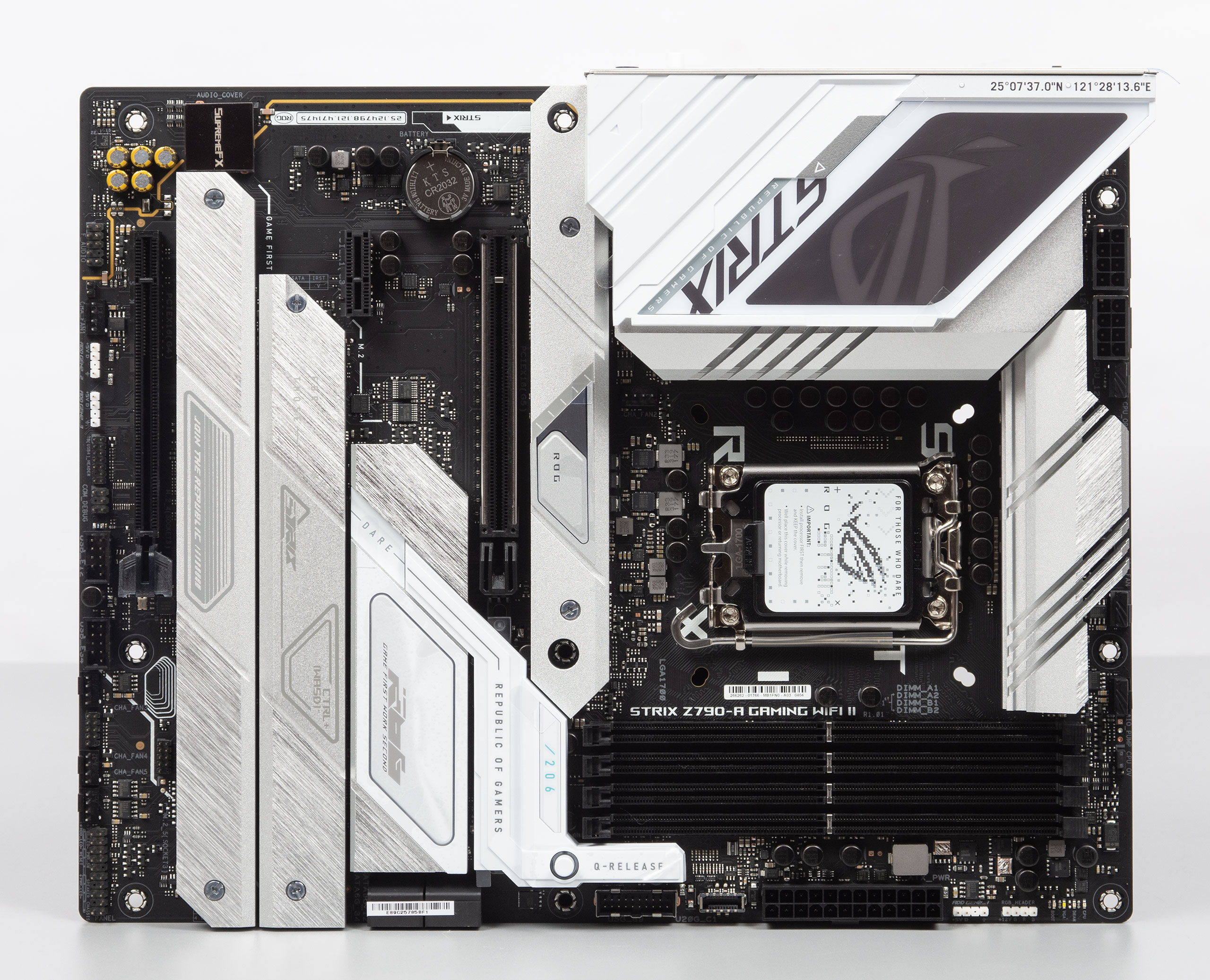

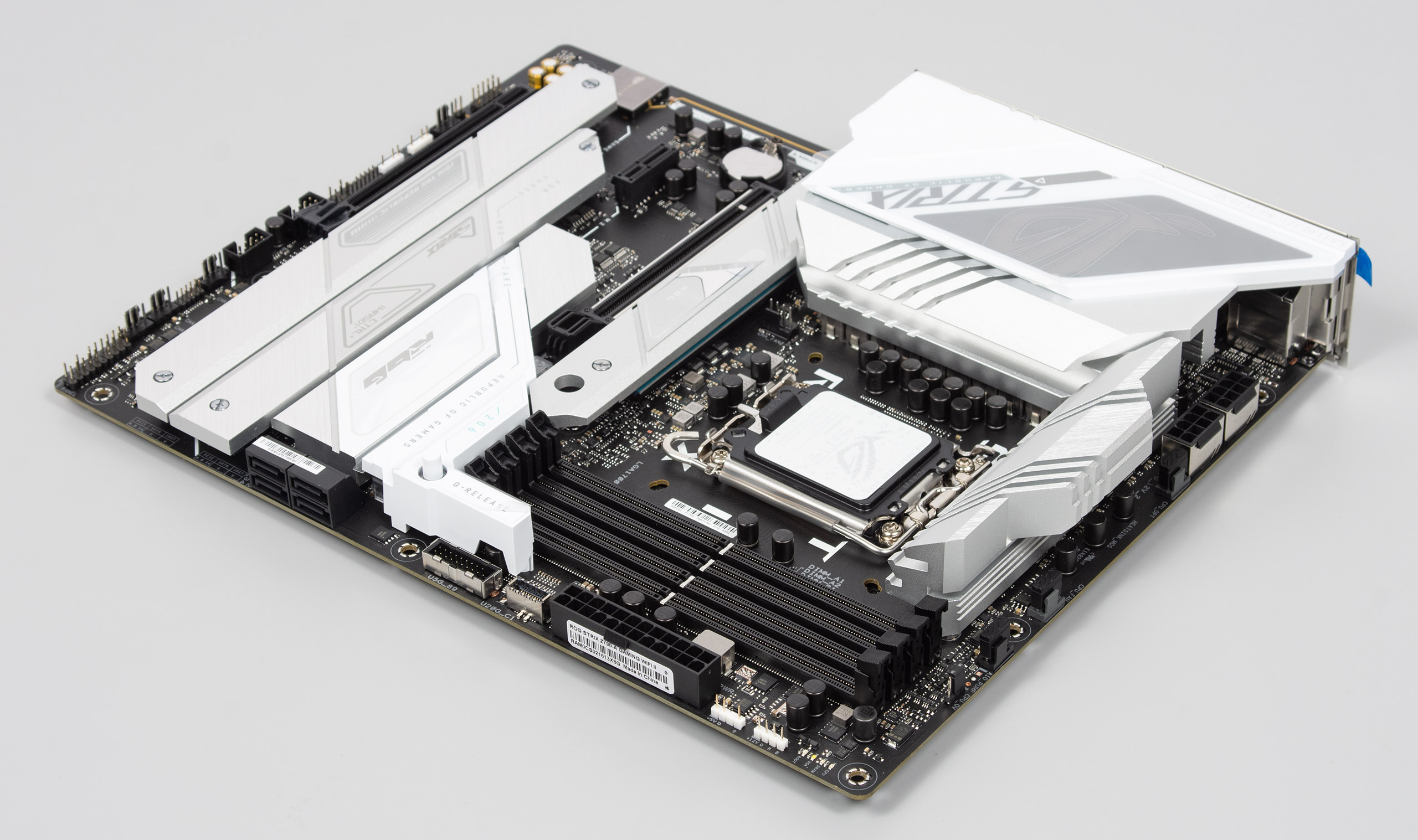

Чорний та білий — це традиційно найбільш контрастна комбінація кольорів, що дарує материнській платі файний зовнішній вигляд. Загалом вона гарантовано змусить привернути на себе увагу, якщо матиме достатнє поле огляду в середині корпусу. Значна частина текстоліту накрита різноманітними радіаторами.

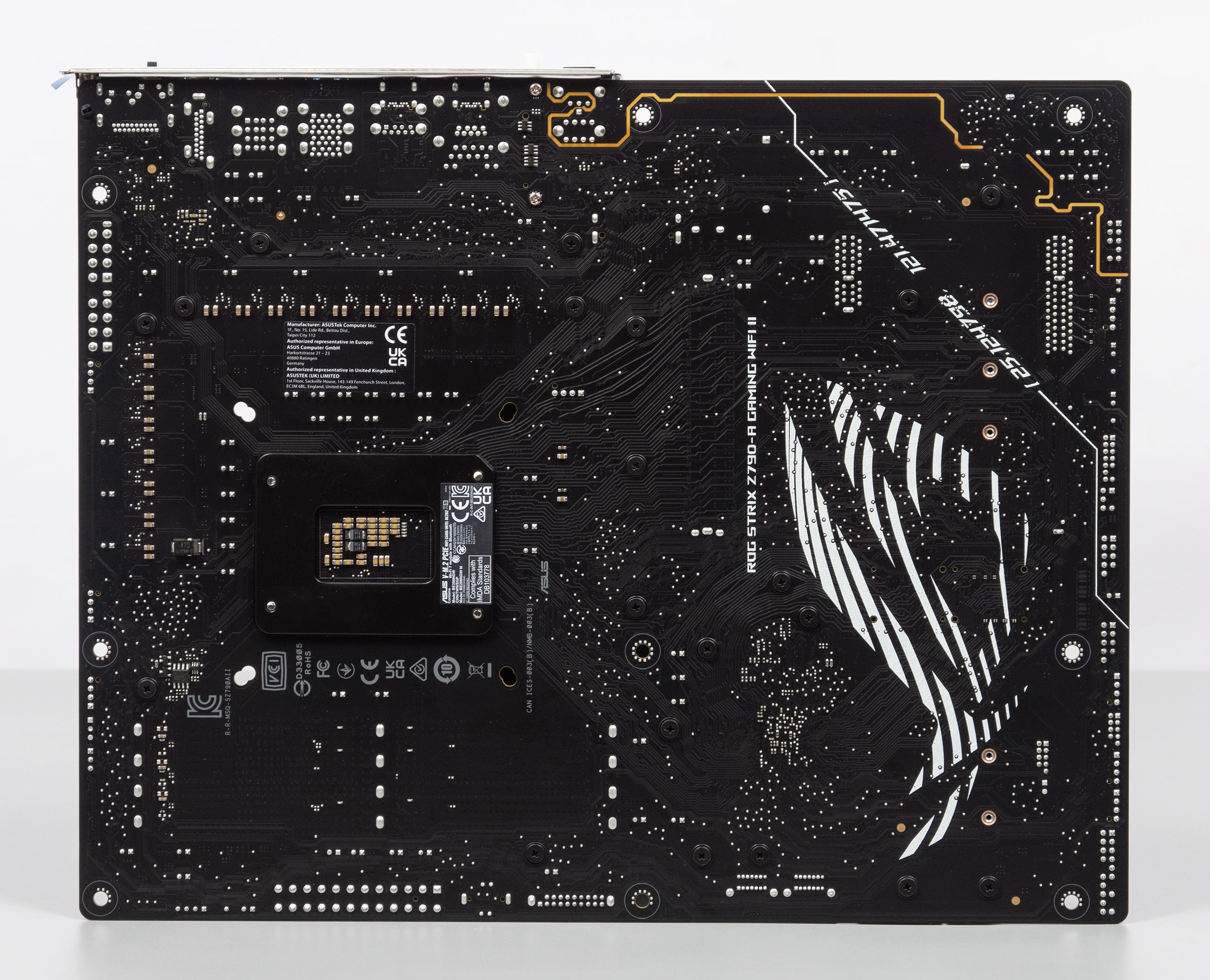

Зворотна сторона плати примітна лише декоративним логотипом серії, що нанесено на значну частину текстоліту.

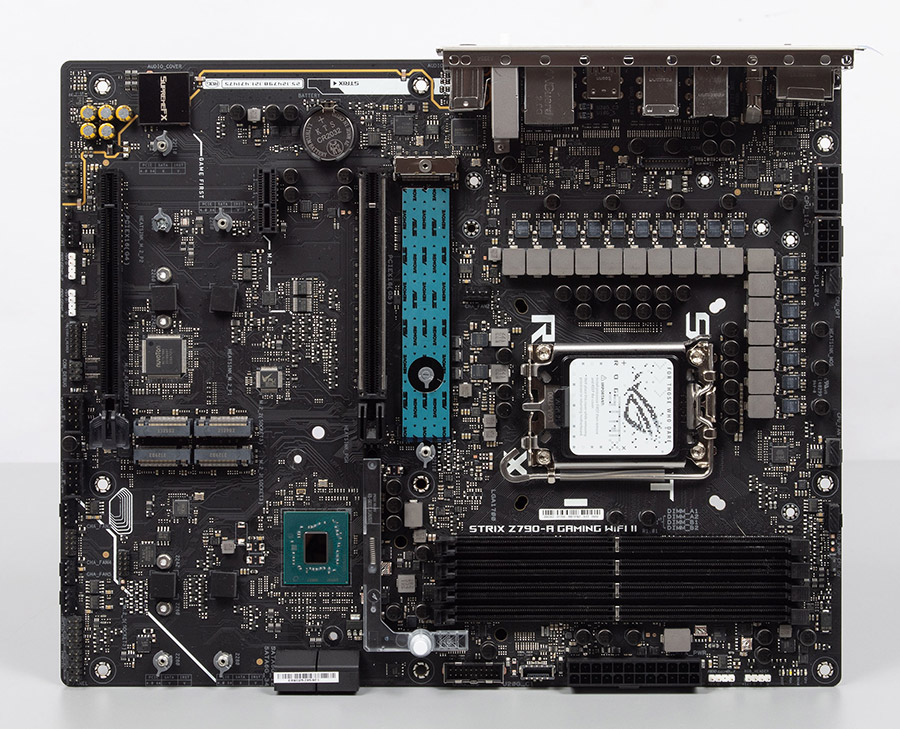

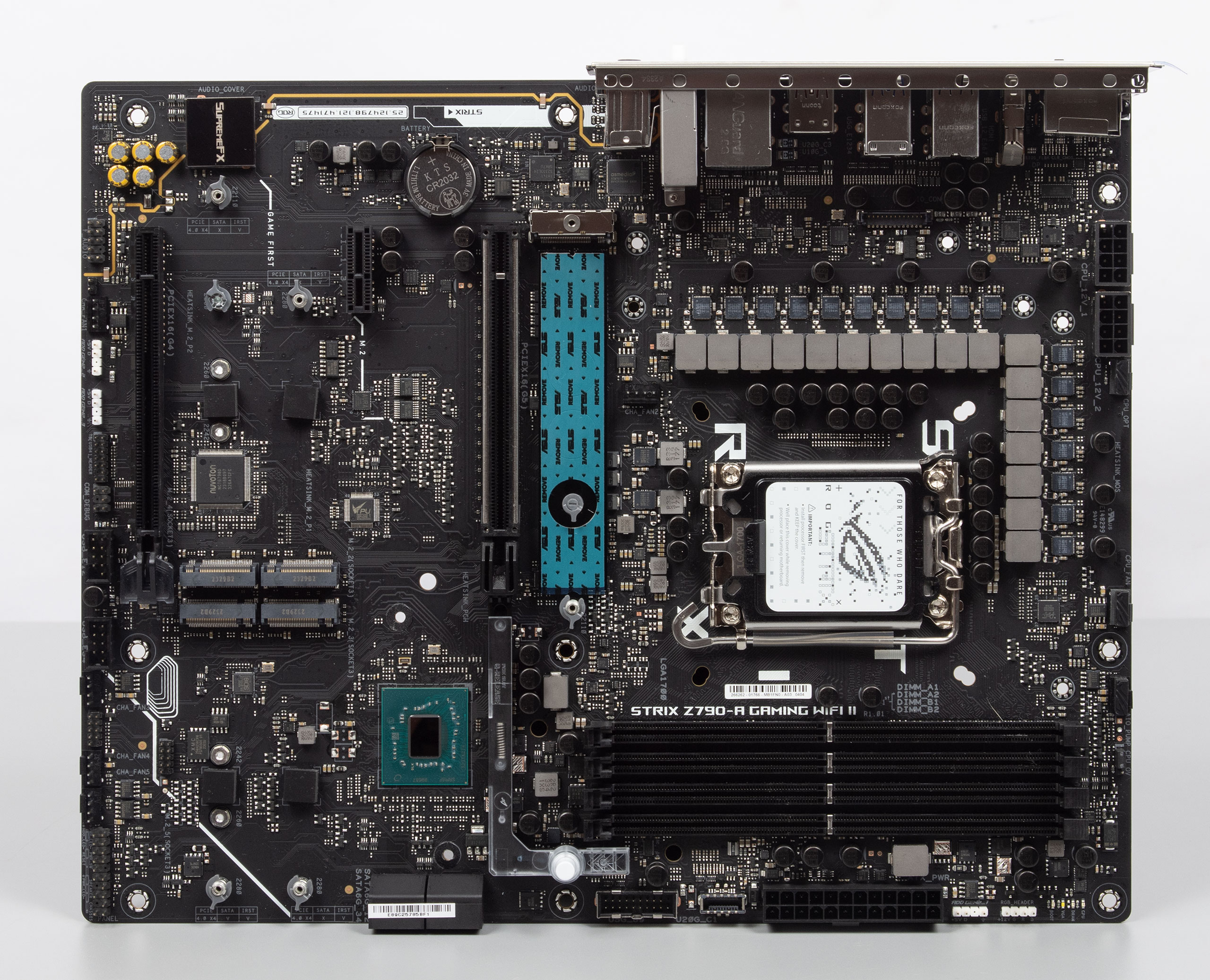

Фотографія плати «без зайвостей»:
Слоти оперативної пам’яті споряджені засувками тільки з однієї сторони. Інженери ASUS забезпечили наявність монтажних отворів попередника LGA1200/115x-серії для розширення кількості сумісних систем охолодження.
Чипсет охолоджується радіатором нестандартної конструкції, яка нагадує радіатор M.2-накопичувача. Він фіксується на двох гвинтах, а контакт з самим чипсетом відбувається через термопрокладку.

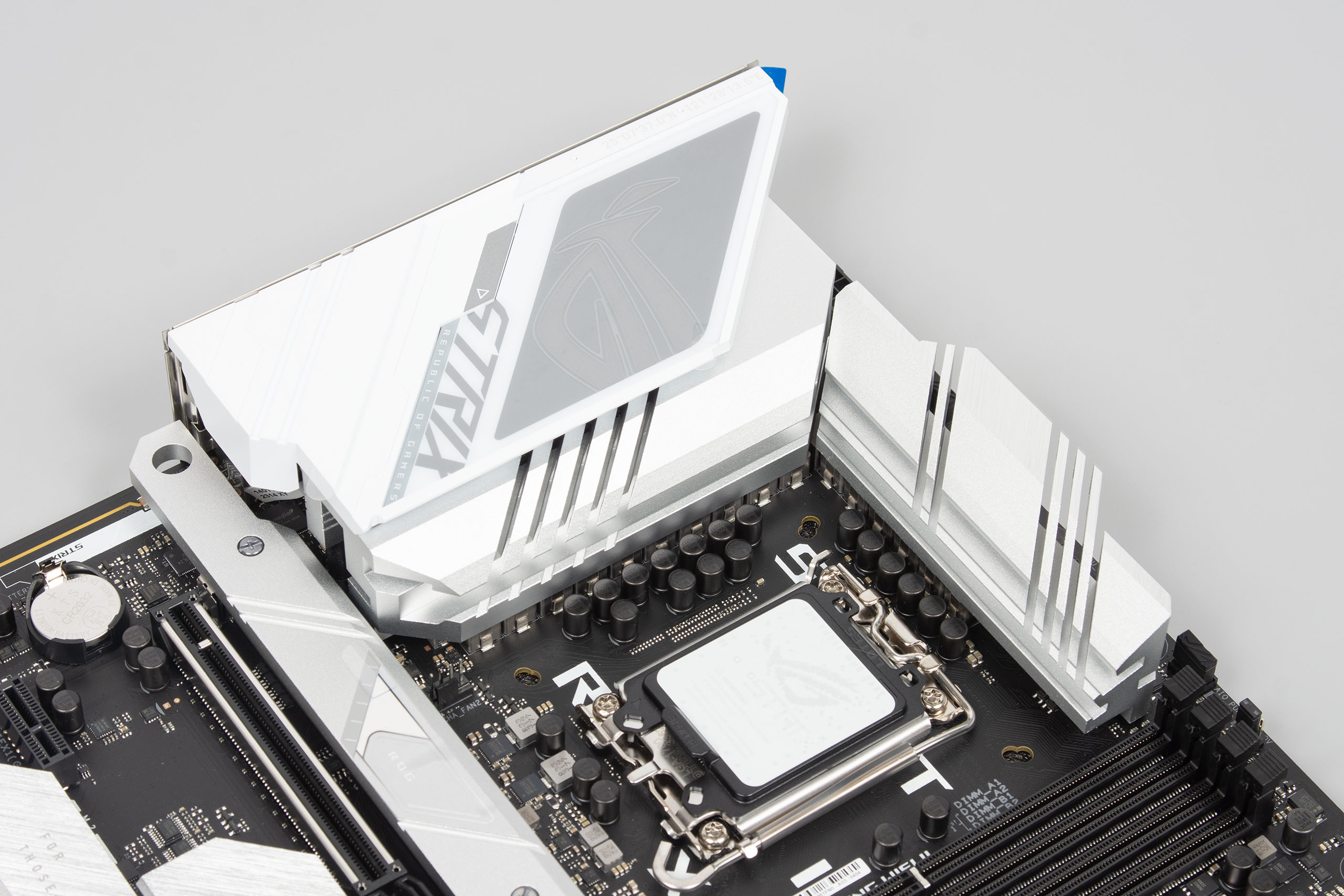

За охолодження VRM відповідають два окремі радіатори. Кожен контактує с силовими елементами через термопрокладки та фіксуються на гвинтах.

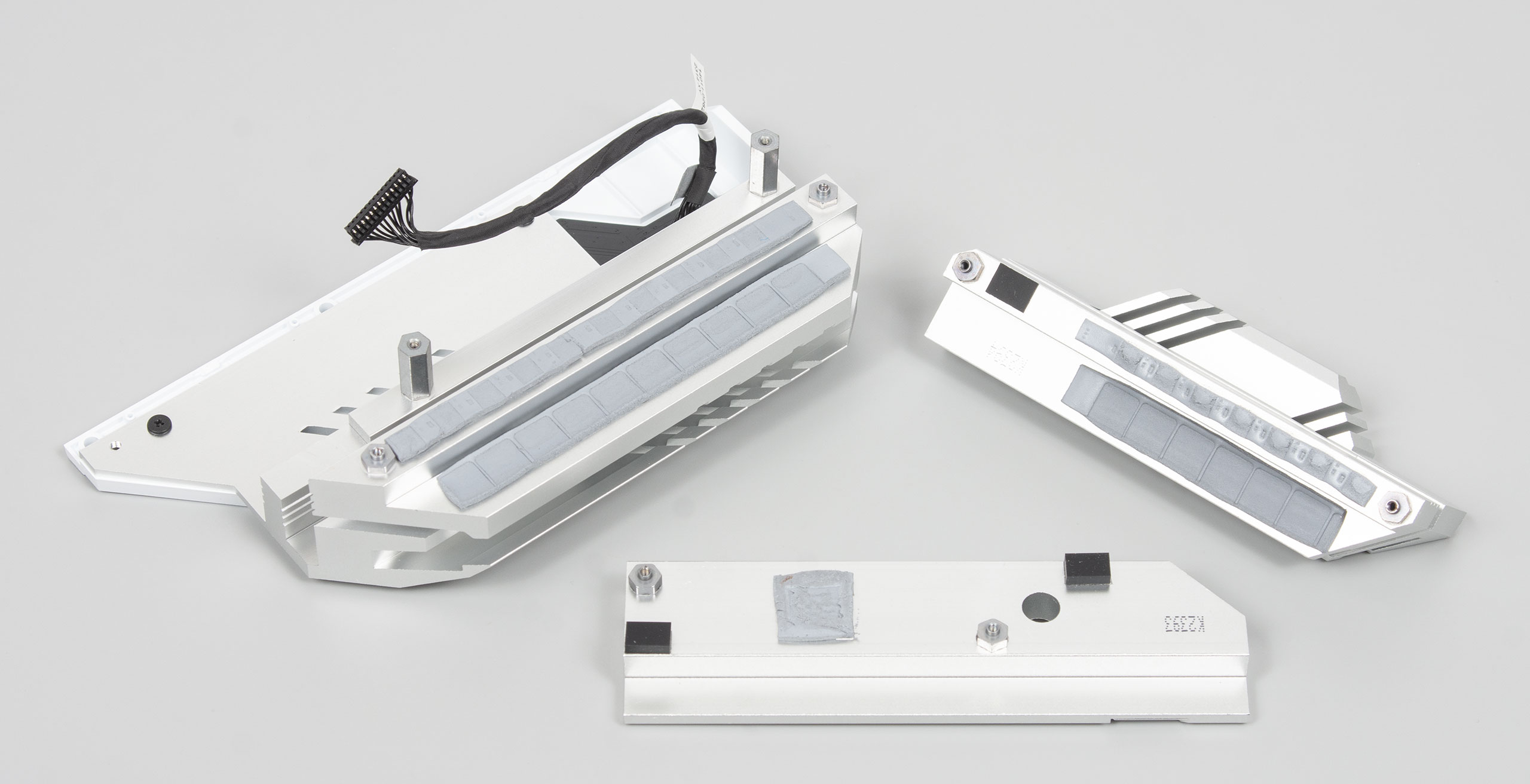

Ось так вони виглядають в розборі:
Силова підсистема живлення виконана за схемою 16+1+2. Процесорна група керується ШІМ-контролером DIGI+ ASP2306, та набрана з 17 силових елементів Monolithic Power Systems MP86670, що розраховані на 70 А, один з них виділено ексклюзивно для IGP. Група AUX керується ШІМ-контролером MPS M2940C та набрана з двох таких самих силових елементів MPS MP86670. Вона виведена в окрему зону і не має власного охолодження. Живлення подається через два конектори EPS12V, що також забезпечені додатковим армуванням.
Підсистема накопичувачів виконана традиційно, без підтримки PCI-E Gen 5. Материнська плата може прийняти на борт до п’яти M.2-накопичувачів:
- M.2_1 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCI-E 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета;
- M.2_3 працює на швидкості PCI-E 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета;
- M.2_4 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до чипсета.
- M.2_5 працює на швидкості PCI-E 4.0 x4. Сумісний з розміром 2242/2260/2280 (Key M). Є підтримка SATA. Під'єднано до чипсета.

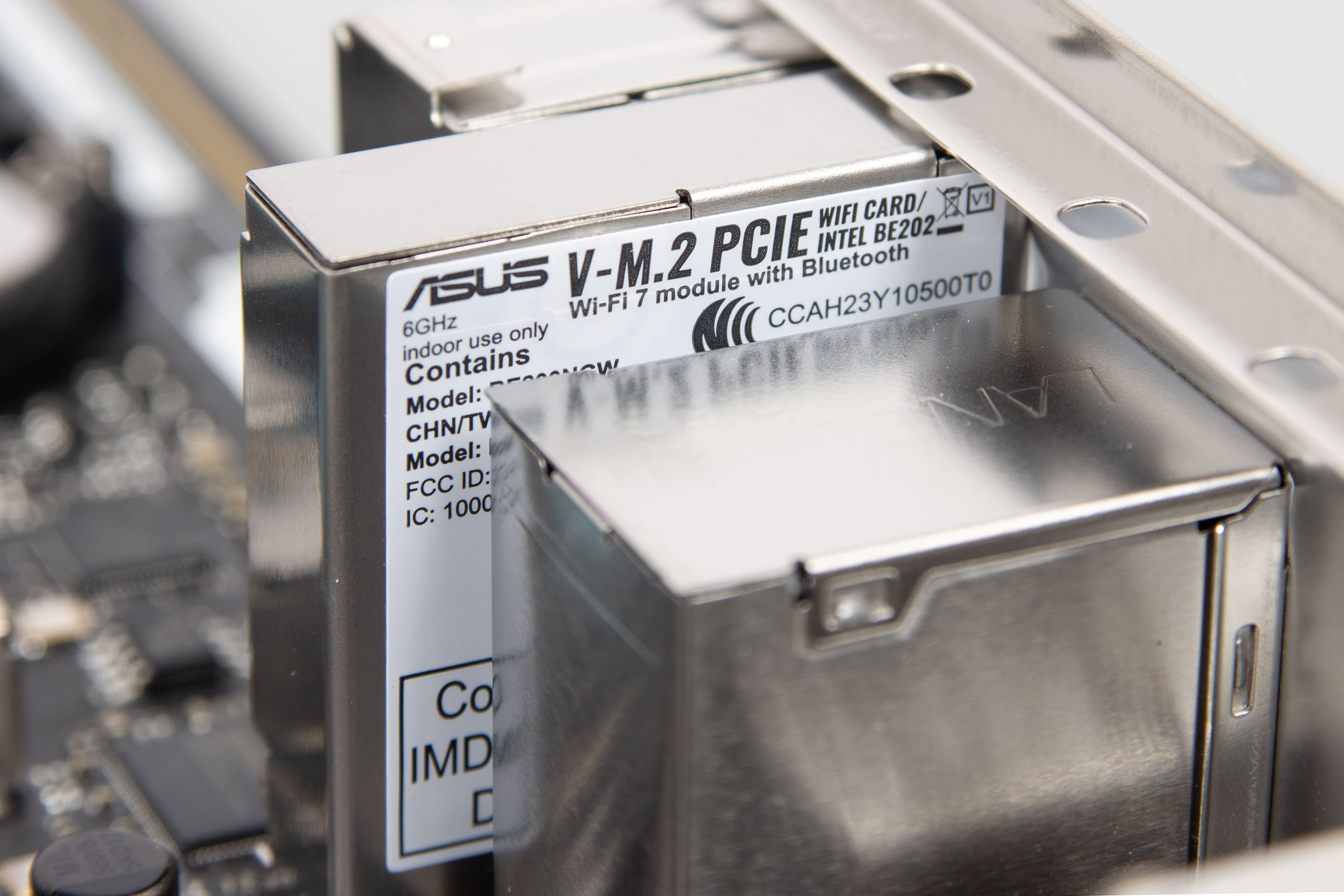

Бездротова мережа IEEE 802.11be працює на модулі Intel BE202NGW (M.2 Key E) з підтримкою Wi-Fi 7 та Bluetooth 5.4. Традиційний дротовий 2.5G Ethernet функціонує на мережевій карті Intel I226-V.

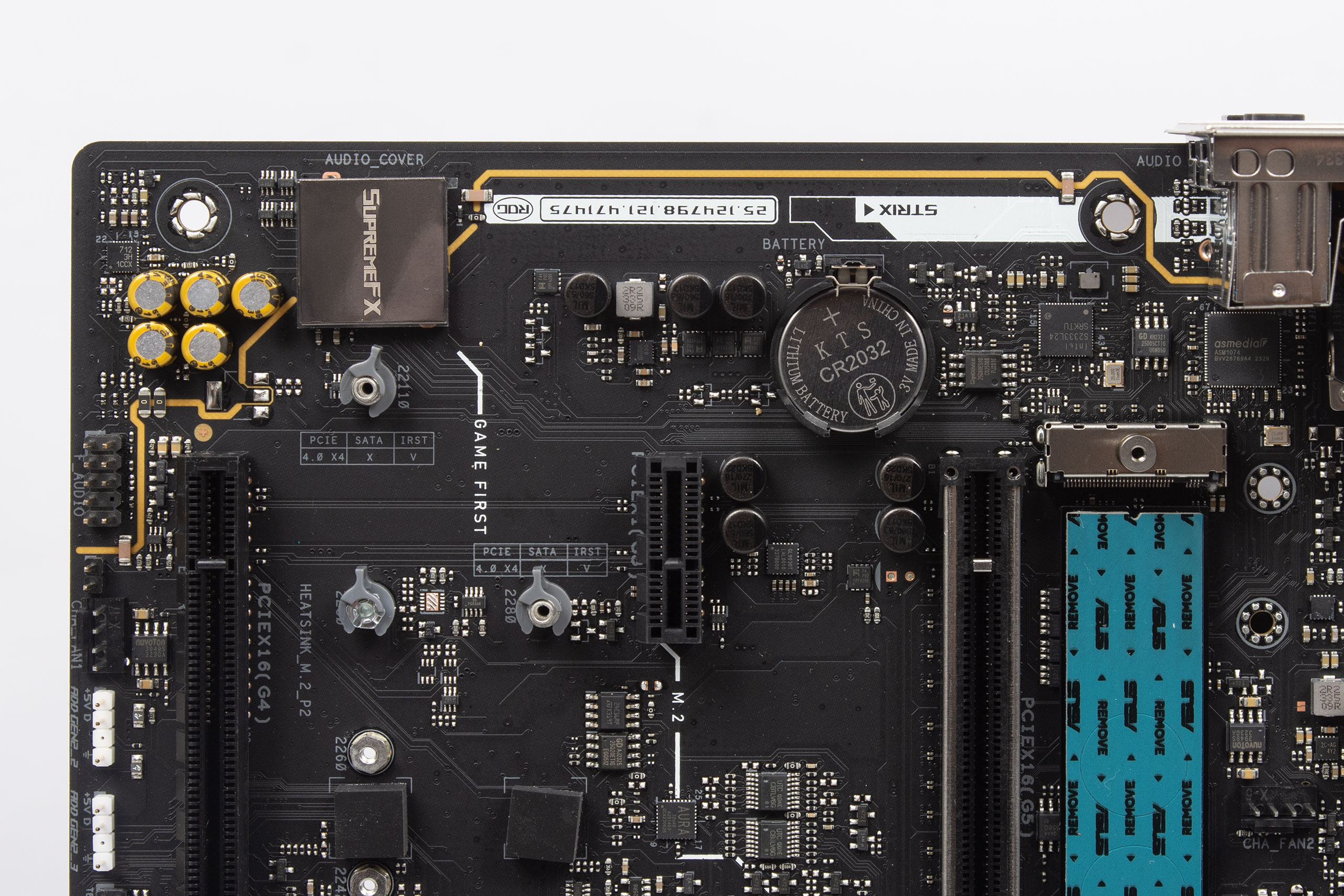

Аудіопідсистема має власну ізольовану зону від головної частини текстоліту, а також має зовнішнє екранування. Комплекс ROG SupremeFX 5.1 являє собою комбінацію з аудіокодека Realtek ALC4080 та ЦАП Savitech SV3H712.
В типовому місці біля I/O присутній конектор вентилятора. CMOS-батарейка хоч і має пряму доступність, але буде заблокована відеокартою, якщо вона займатиме більше одного слота у висоту.

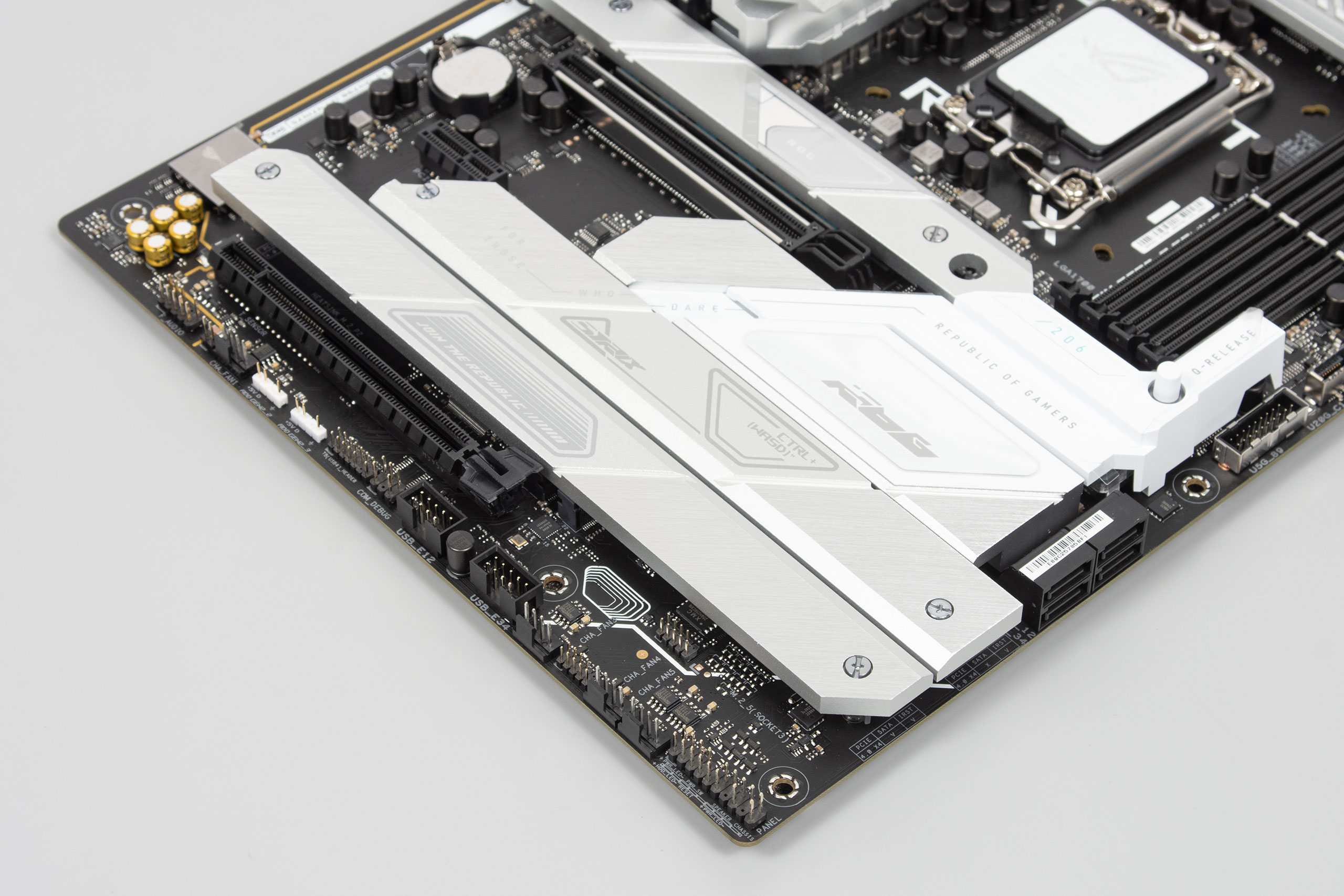

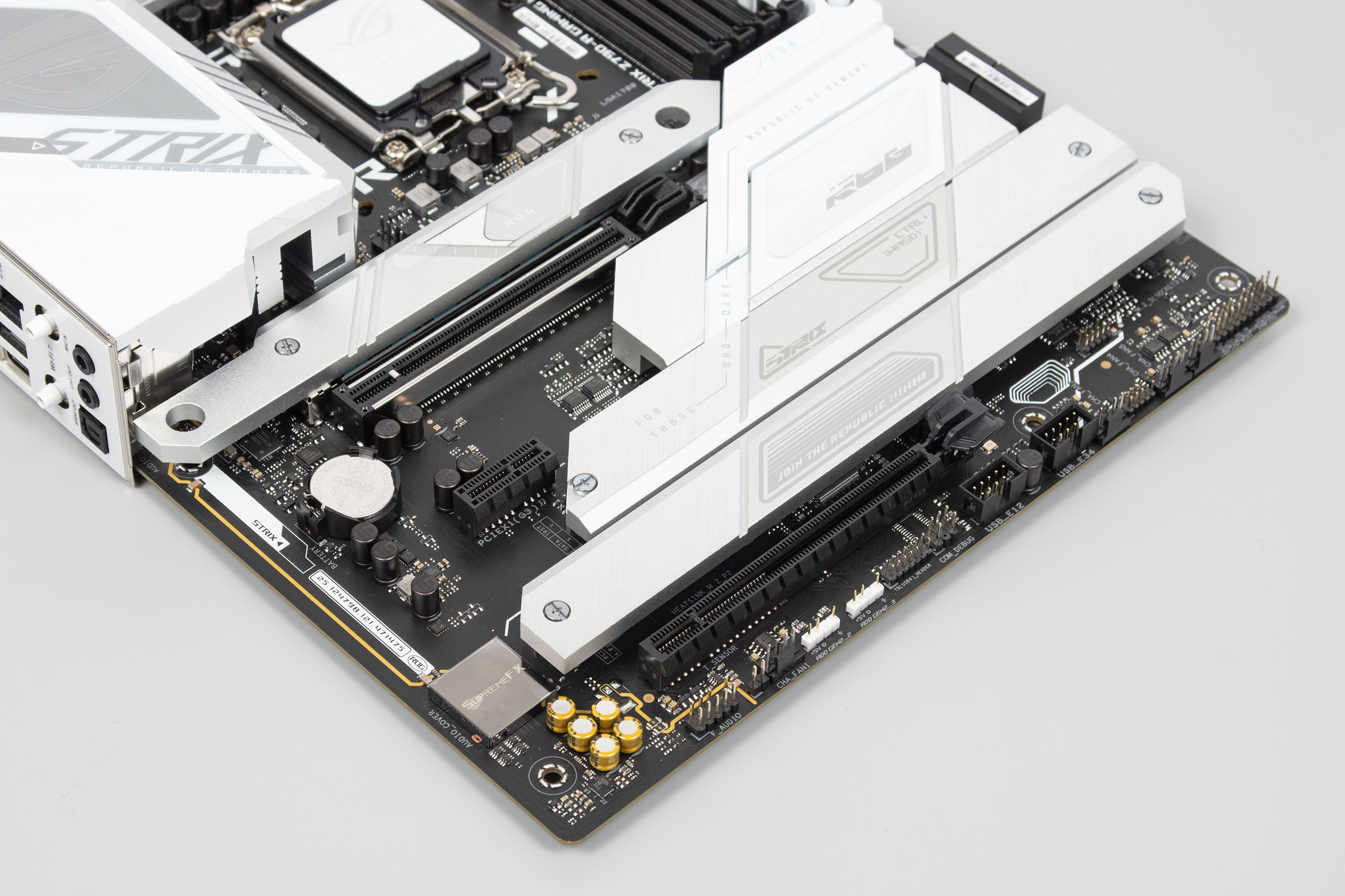

Внизу ліворуч користувач знайде: вивід HD_AUDIO, контактну групу для термодатчика, один конектор вентилятора, два ADD_GEN_2 (RGB 5V), контактну групу Thunderbolt 4, DEBUG-порт.

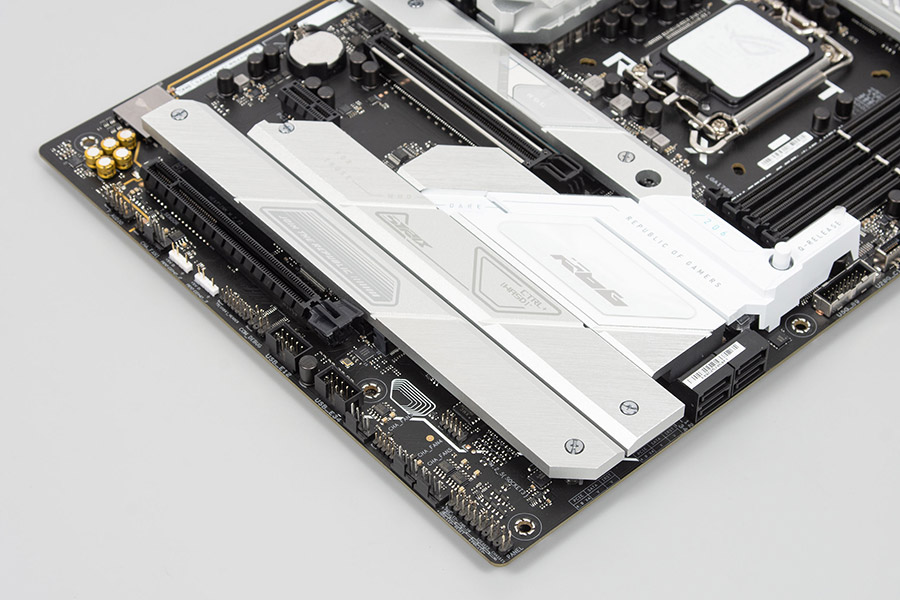

Внизу праворуч розташовано: дві контактні групи USB 2.0, три конектори вентиляторів, типова контактна група FRONT_PANEL.

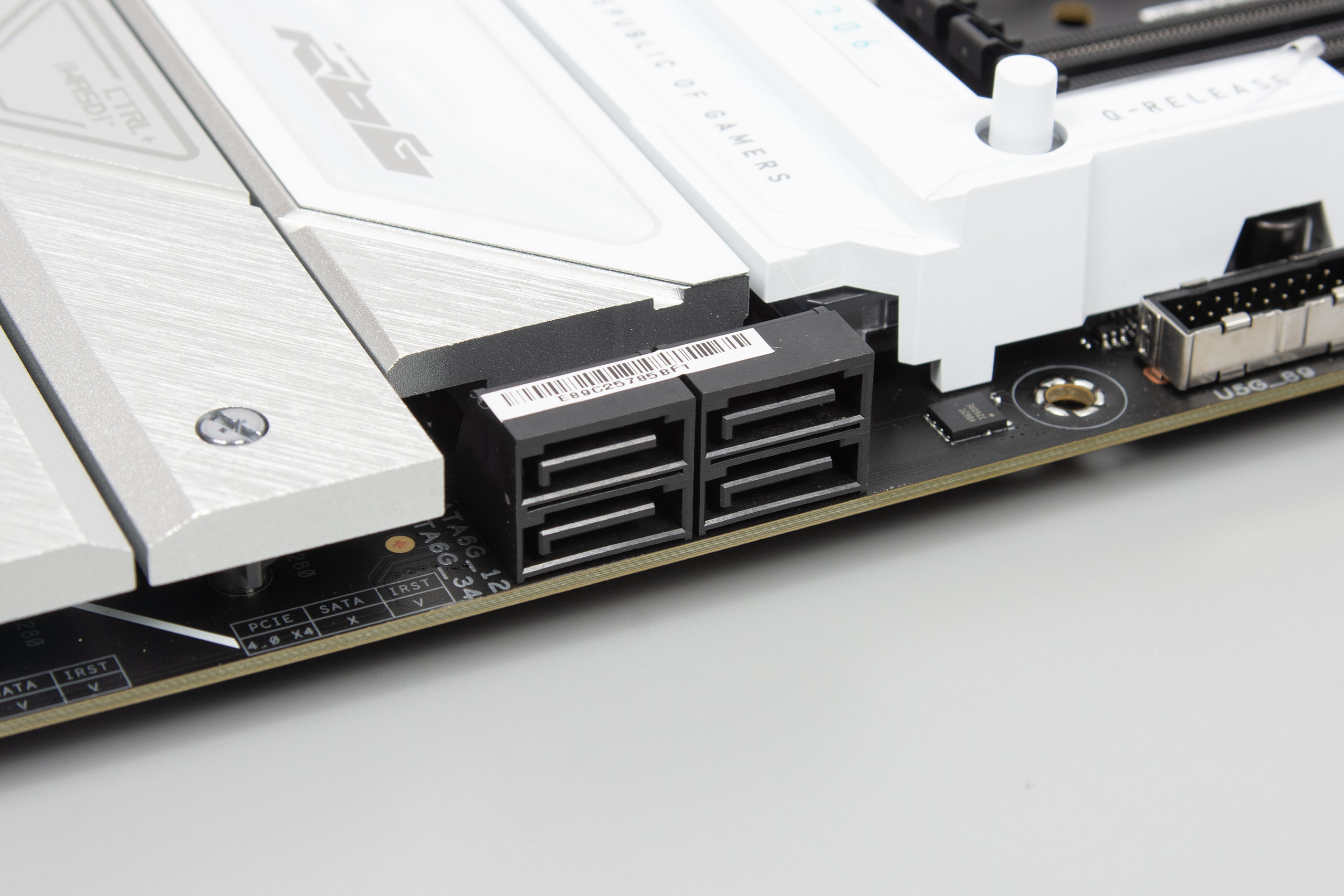

Під кутом 90 градусів праворуч внизу виробник вивів чотири SATA-порти для підключення накопичувачів. Традиційно присутній механізм швидкого розблокування головного слота PCI-E 5.0 Q-Slot, чому гарантовано буде радий кожен користувач.

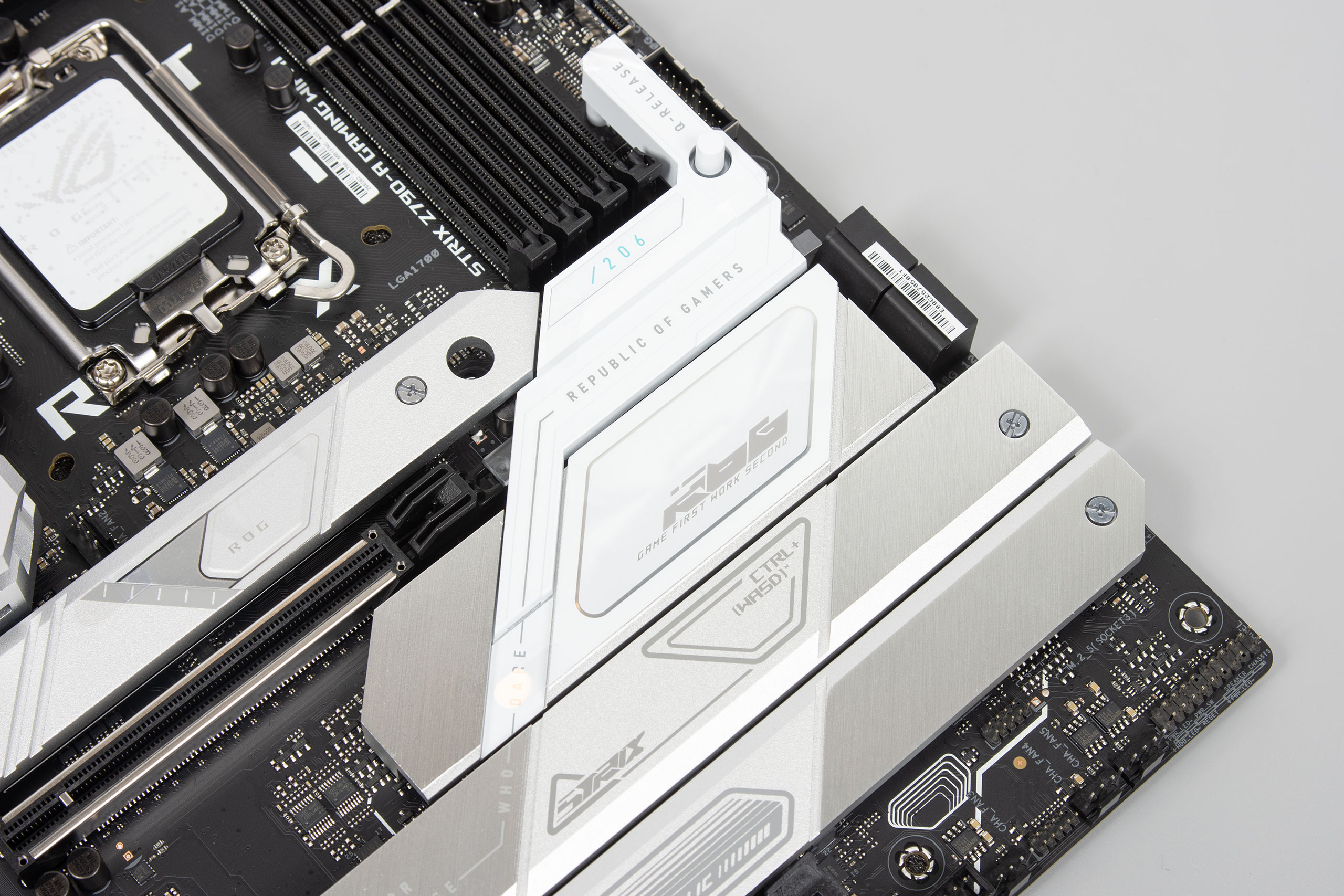

Вище розташовано контактні групи USB 3.2 Gen 1, USB 3.2 2x2 (Type C), ADD_GEN_2 (RGB 5V), RGB_HEADER (RGB 12V), перемикач CPU_OV, діагностична зона POST, а також три конектори вентиляторів, які додатково споряджено протипиловими заглушками.

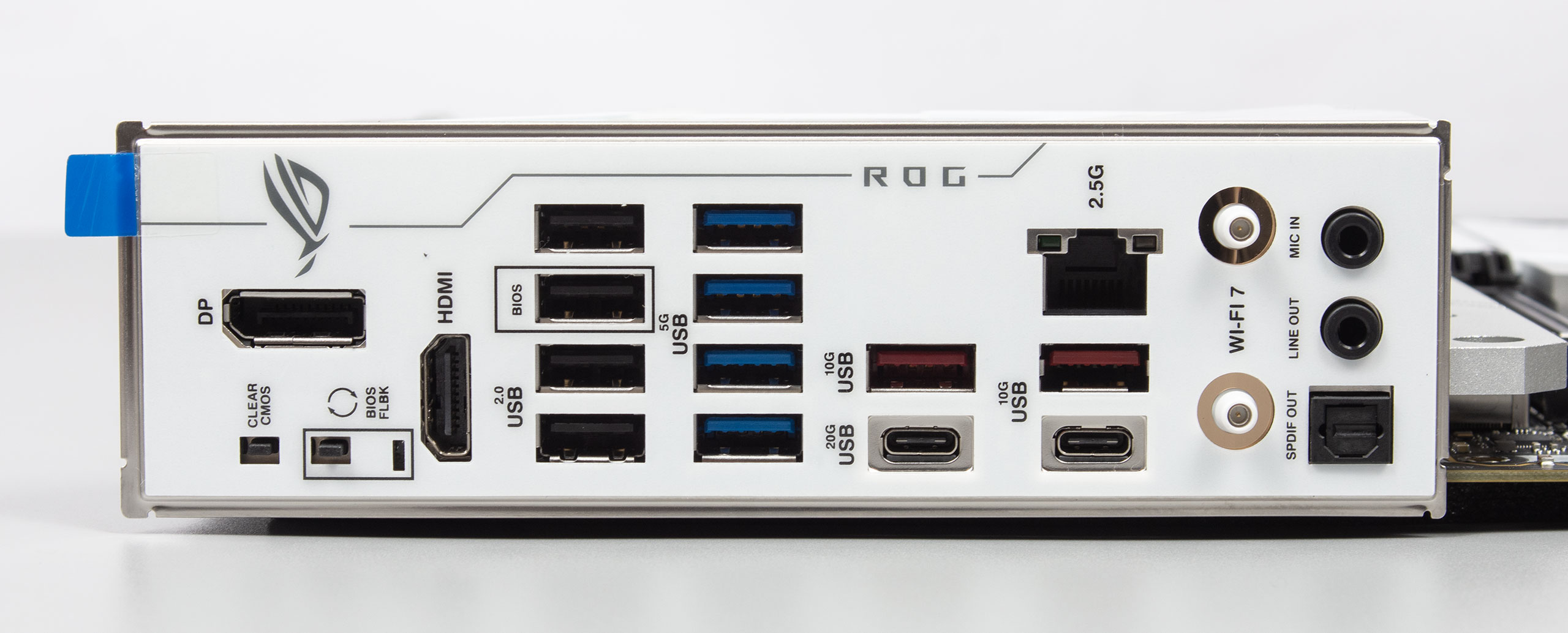

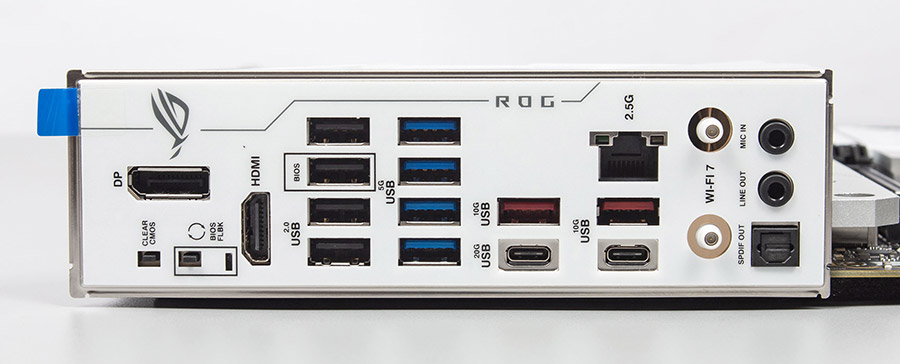

I/O-панель має заздалегідь встановлену заводську заглушку, на ній знаходяться:
- x1 кнопка BIOS Flashback та індикатор роботи функції;
- x1 кнопка CLEAR CMOS;
- x1 DisplayPort v1.4;
- x1 HDMI v2.1;
- x4 USB 2.0;
- x4 USB 3.2 Gen 1 (Type A);
- x2 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G Ethernet;
- x2 Q-antenna (Wi-Fi);
- x1 SPDIF OUT;
- x2 Mini Jack (Line out, Mic in).
