Деякі виробники мають практику «перевипускати» свої продукти, і в нашому світі це сприймається абсолютно нормально. Хтось робить це тихенько, пропонуючи інші ревізії або парт-намбери, про які не афішується, а дехто це заявляє відкритим текстом. Компанія ASUS використовує саме таку практику. Подивимось, що собою являє «II» в материнській платі ROG Strix Z790-A Gaming WIFI.
Характеристики
| Виробник | ASUS |
|---|---|
| Модель | ROG Strix Z790-A Gaming WIFI II |
| Чипсет | Intel Z790 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800–5600 МГц 5800–8000+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x1 — Z790 1 x PCI Express 4.0 x16 (x4) — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280/22110) — Z790 1 x PCI Express 4.0 x4 M.2_5(Key M, 2242/2260/2280) + SATA — Z790 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 1 x USB 3.2 Gen 2 (Type C), 2 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1, 4 x USB 2.0 |
| Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Вбудований звук | ROG SupremeFX 5.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Intel I226-V (2.5 Gigabit Ethernet) |
| Бездротова: Intel Wi-Fi 7 BE202 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x AURA_RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | ASUS Q-Design, Extreme Engine Digi+, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync, 20Gbps with PD Fast Charge Support |
| Вартість, грн | 14 899 |
Комплект постачання
Відповідно своїй колірній палітрі материнська плата постачається у світлій коробці середніх розмірів з поліграфією серії Republic of Gamers.
Все, що допоможе користувачу швидко зрозуміти про продукт всередині розташовано на звороті коробки, а саме: фото, ключові особливості, технічні характеристики.
Окрім материнської плати в антистатик-пакеті користувача очікує така комплектація:
- інструкція швидкого початку, подяка за покупку, сертифікат якості, гарантія та інше;
- стійки Q-Latch та гумові ніжки для кріплення M.2-накопичувачів;
- комплект наліпок;
- змінна термопрокладка для M.2-накопичувача;
- складена Wi-Fi Q-Antenna з магнітною платформою;
- дармовис для ключів ROG;
- два чорних SATA-кабелі з металевими клямками (один з них кутовий);
- комплект пластикових стяжок для кабель-менеджменту.
Зовнішній вигляд
Чорний та білий — це традиційно найбільш контрастна комбінація кольорів, що дарує материнській платі файний зовнішній вигляд. Загалом вона гарантовано змусить привернути на себе увагу, якщо матиме достатнє поле огляду в середині корпусу. Значна частина текстоліту накрита різноманітними радіаторами.
Зворотна сторона плати примітна лише декоративним логотипом серії, що нанесено на значну частину текстоліту.
Фотографія плати «без зайвостей»:
Слоти оперативної пам’яті споряджені засувками тільки з однієї сторони. Інженери ASUS забезпечили наявність монтажних отворів попередника LGA1200/115x-серії для розширення кількості сумісних систем охолодження.
Чипсет охолоджується радіатором нестандартної конструкції, яка нагадує радіатор M.2-накопичувача. Він фіксується на двох гвинтах, а контакт з самим чипсетом відбувається через термопрокладку.
За охолодження VRM відповідають два окремі радіатори. Кожен контактує с силовими елементами через термопрокладки та фіксуються на гвинтах.
Ось так вони виглядають в розборі:
Силова підсистема живлення виконана за схемою 16+1+2. Процесорна група керується ШІМ-контролером DIGI+ ASP2306, та набрана з 17 силових елементів Monolithic Power Systems MP86670, що розраховані на 70 А, один з них виділено ексклюзивно для IGP. Група AUX керується ШІМ-контролером MPS M2940C та набрана з двох таких самих силових елементів MPS MP86670. Вона виведена в окрему зону і не має власного охолодження. Живлення подається через два конектори EPS12V, що також забезпечені додатковим армуванням.
Підсистема накопичувачів виконана традиційно, без підтримки PCI-E Gen 5. Материнська плата може прийняти на борт до п’яти M.2-накопичувачів:
- M.2_1 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCI-E 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета;
- M.2_3 працює на швидкості PCI-E 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета;
- M.2_4 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до чипсета.
- M.2_5 працює на швидкості PCI-E 4.0 x4. Сумісний з розміром 2242/2260/2280 (Key M). Є підтримка SATA. Під'єднано до чипсета.
Бездротова мережа IEEE 802.11be працює на модулі Intel BE202NGW (M.2 Key E) з підтримкою Wi-Fi 7 та Bluetooth 5.4. Традиційний дротовий 2.5G Ethernet функціонує на мережевій карті Intel I226-V.
Аудіопідсистема має власну ізольовану зону від головної частини текстоліту, а також має зовнішнє екранування. Комплекс ROG SupremeFX 5.1 являє собою комбінацію з аудіокодека Realtek ALC4080 та ЦАП Savitech SV3H712.
В типовому місці біля I/O присутній конектор вентилятора. CMOS-батарейка хоч і має пряму доступність, але буде заблокована відеокартою, якщо вона займатиме більше одного слота у висоту.
Внизу ліворуч користувач знайде: вивід HD_AUDIO, контактну групу для термодатчика, один конектор вентилятора, два ADD_GEN_2 (RGB 5V), контактну групу Thunderbolt 4, DEBUG-порт.
Внизу праворуч розташовано: дві контактні групи USB 2.0, три конектори вентиляторів, типова контактна група FRONT_PANEL.
Під кутом 90 градусів праворуч внизу виробник вивів чотири SATA-порти для підключення накопичувачів. Традиційно присутній механізм швидкого розблокування головного слота PCI-E 5.0 Q-Slot, чому гарантовано буде радий кожен користувач.
Вище розташовано контактні групи USB 3.2 Gen 1, USB 3.2 2x2 (Type C), ADD_GEN_2 (RGB 5V), RGB_HEADER (RGB 12V), перемикач CPU_OV, діагностична зона POST, а також три конектори вентиляторів, які додатково споряджено протипиловими заглушками.
I/O-панель має заздалегідь встановлену заводську заглушку, на ній знаходяться:
- x1 кнопка BIOS Flashback та індикатор роботи функції;
- x1 кнопка CLEAR CMOS;
- x1 DisplayPort v1.4;
- x1 HDMI v2.1;
- x4 USB 2.0;
- x4 USB 3.2 Gen 1 (Type A);
- x2 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G Ethernet;
- x2 Q-antenna (Wi-Fi);
- x1 SPDIF OUT;
- x2 Mini Jack (Line out, Mic in).
Можливості UEFI
Користувача ROG Strix Z790-A Gaming WIFI II традиційно зустрічає ASUS UEFI BIOS UTILITY, стилізований під лінійку продуктів ROG. Як завжди, передбачено два режими відображення налаштувань: EZ Mode та Advanced Mode.

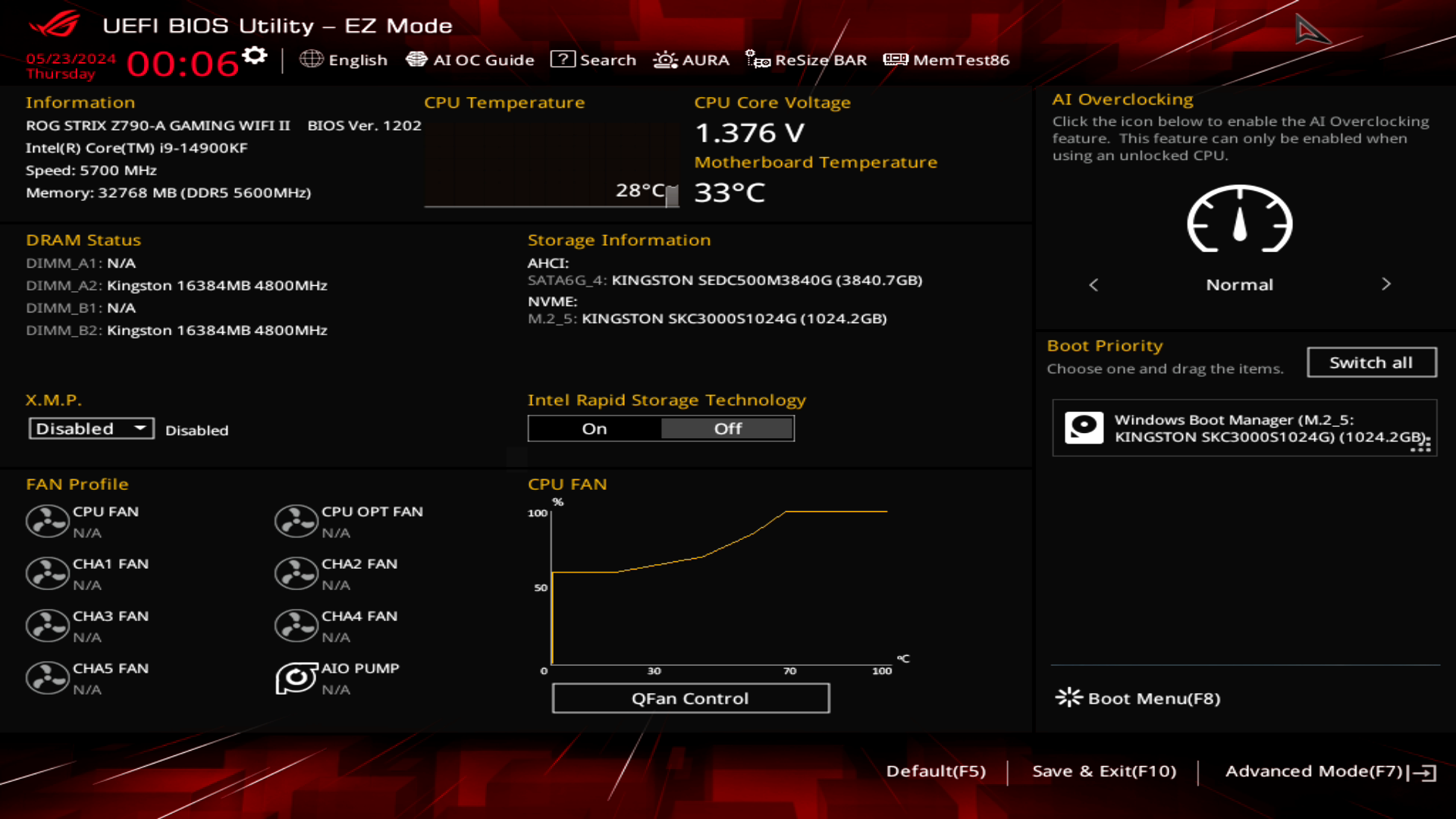

EZ Mode дає можливості отримати звіт по ключових елементах системи, вказати системний час, мову інтерфейсу, знайти потрібну опцію при використанні пошуку, налаштувати AURA, ResizeBAR, криву обертів вентиляторів, XMP, RAID, зазначити пріоритет завантаження з накопичувачів, завантажити Memtest86 і на останок — перевести платформу в режим автоматичного оверклокінгу AI Optimized.

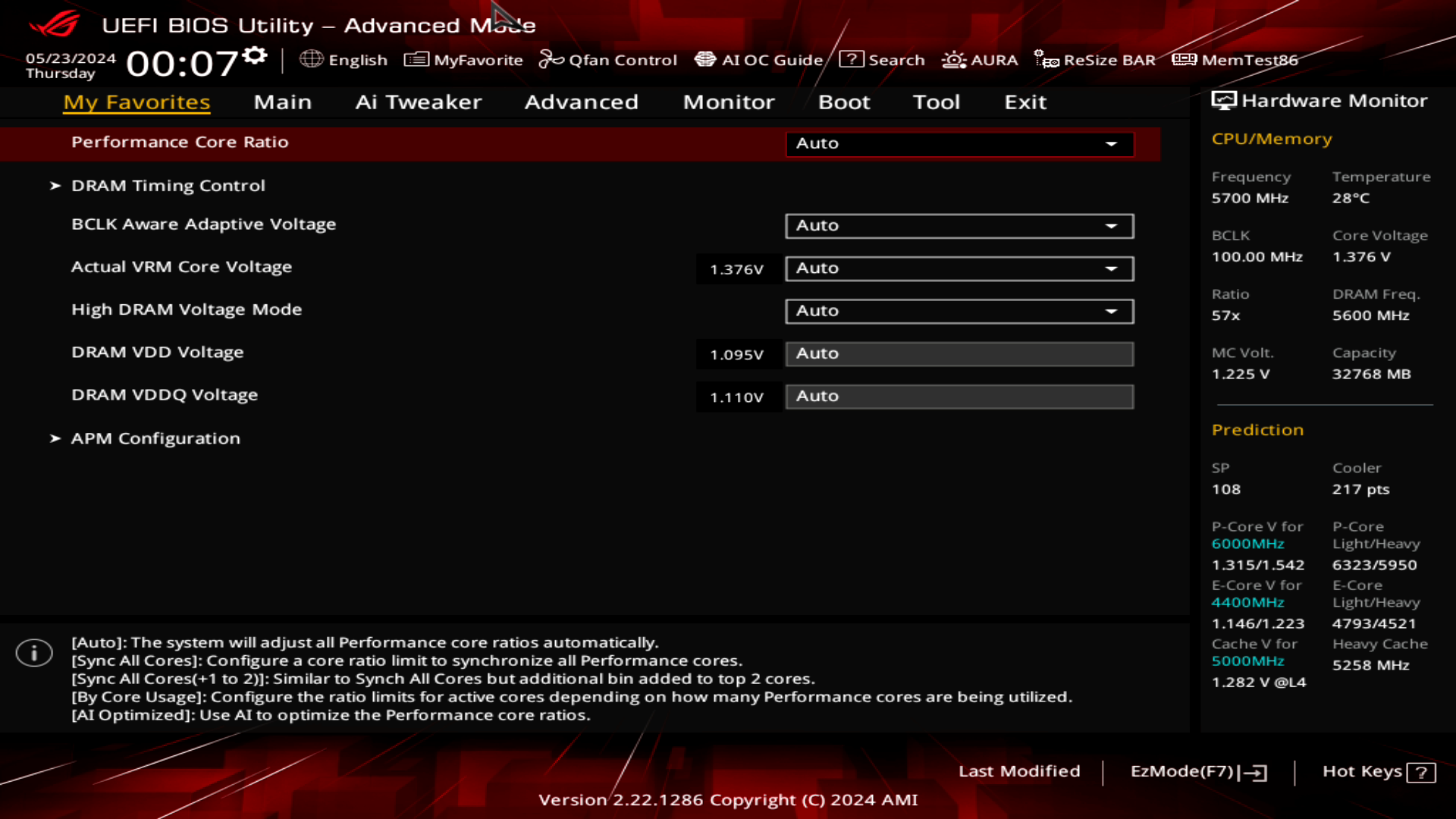

Переходимо до аналізу Advanced Mode, що забезпечує повний контроль над всіма доступними опціями. Вкладка My Favorites збирає в собі параметри, які найбільш часто використовуються користувачем материнської плати автоматично.
Вкладка Main надає звіт по головних параметрах системи. Тут обирається мова інтерфейсу, змінюється системний час, задається пароль безпеки.
Головна вкладка Ai Tweaker — місце де оверклокер проводить найбільше часу. Тут є повний інструментарій оверклокінгу ОЗП, процесору, платформи в великих діапазонах значень. Саме тут у разі необхідності можна завантажити Intel Baseline Profile.
Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| BCLK Frequency | 40–1000 | 0,05 |
| Ratio | 8–85 | 1 |
| Fixed CPU VRM Switching Frequency (KHz) | 300–800 | 100 |
| Actual VRM Core Voltage (V) | 0,6–1,7 | 0,005 |
| Global Core SVID Voltage (V) | 0,6–1,7 | 0,001 |
| Cache SVID Voltage (V) | 0,6–1,7 | 0,001 |
| CPU L2 Voltage | 0,7–1,8 | 0,001 |
| CPU System Agent Voltage | 0,7–1,8 | 0,001 |
| CPU Input Voltage (V) | 1,5–2,1 | 0,01 |
| DRAM Frequency (MHz) | 800–13333 | 66–200 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,005 |
Вкладка Advanced забезпечує можливість керування усіма бортовими пристроями та елементами материнської плати.
Вкладка Monitor надає інформацію по температурах, напругах, обертах вентиляторів та їх алгоритмах управління, а також надає контроль над вентиляторами та їх алгоритмами роботи.
Вкладка Boot надає контроль процесу завантаження системи. Тут можна керувати функціями Compatibility Support Module та Secured Boot.
Вкладка Tool зберігає в собі систему профілів налаштувань материнської плати. Крім того, тут можна подивитись на інформацію SPD, налаштувати роботу фірмових технологій виробника, оновити прошивку, очистити накопичувач функцією Secure Erase, завантажити Memtest86 для тесту ОЗП, назначити функції клавіш F3 та F4 під час проходження POST та обрати функцію апаратної кнопки Flex Key.

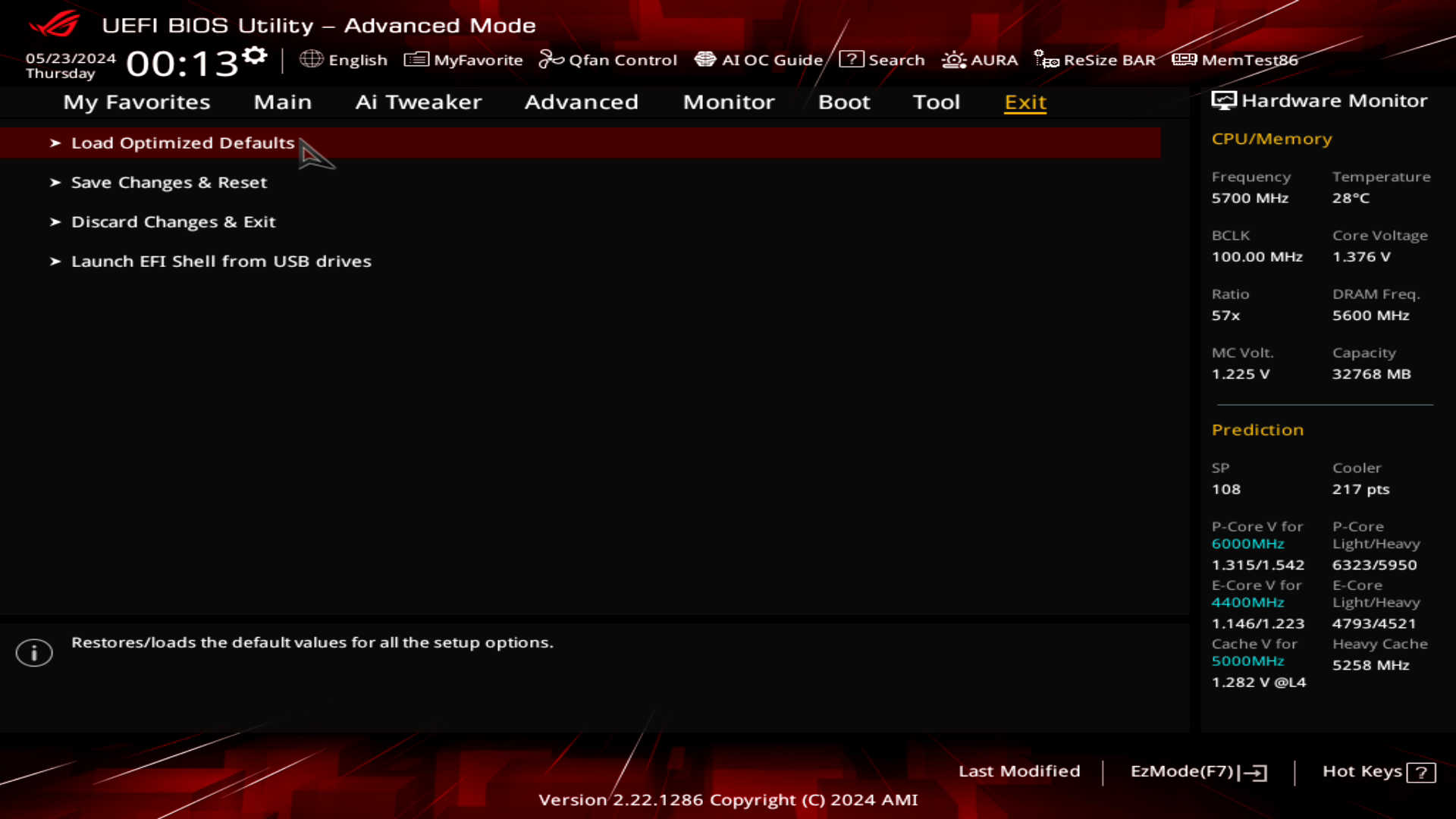

Остання вкладка Exit не потребує жодних коментарів.

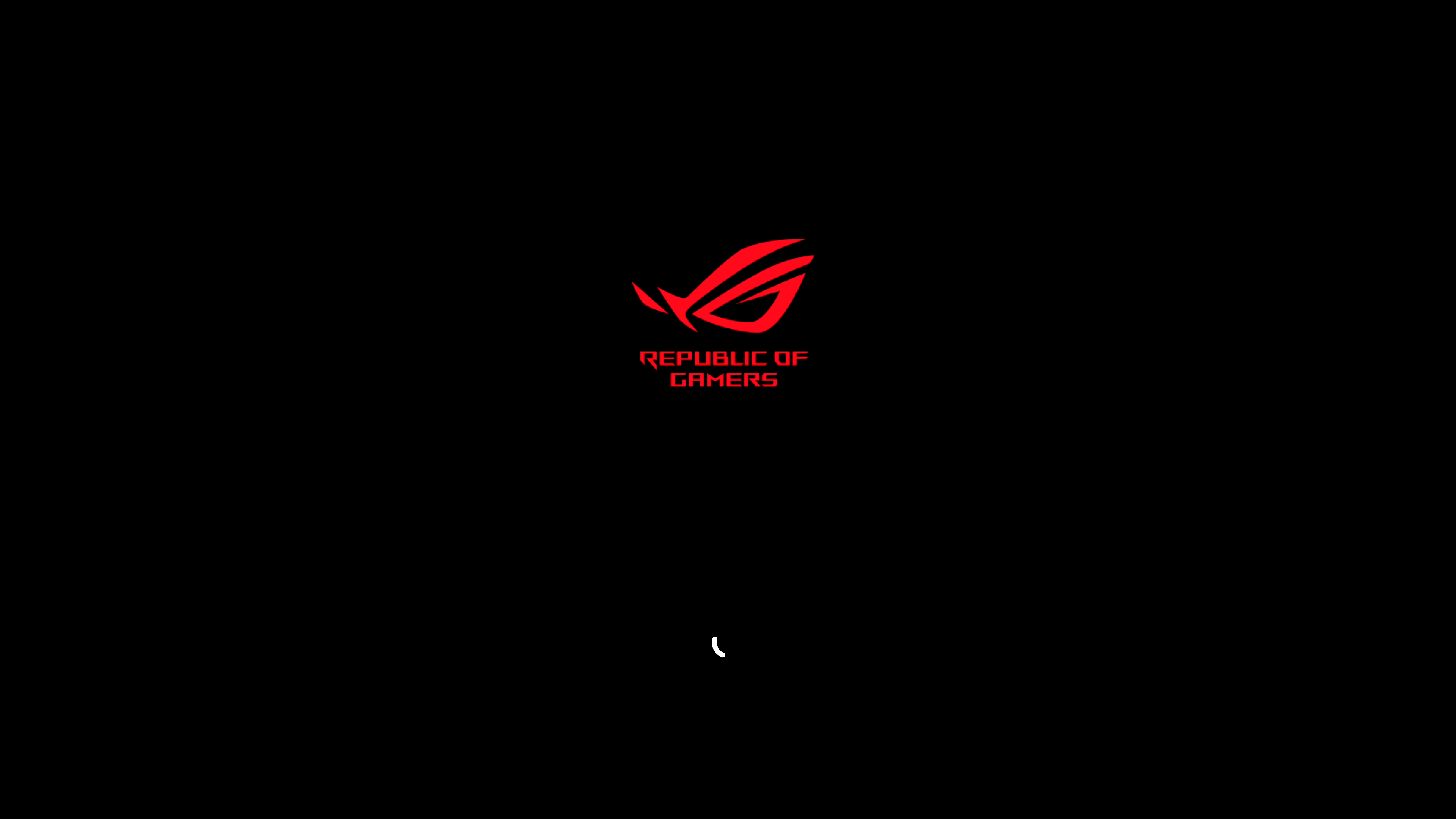

Логотип під час завантаження системи.
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | Armoury Crate, AURA Creator, AURA Sync, GameFirst, Sonic Studio, Fan Xpert 4, AI Suite 3, USB Wattage Watcher, MyASUS |
| Додаткове | ROG CPU-Z, AIDA64 Extreme (пробна версія 60 днів), WinRAR (пробна версія 40 днів), Intel Unison, MemTest86, DTS Sound Unbound, Adobe Creative Cloud (безкоштовна пробна версія), Norton 360 for Gamers (пробна версія 60 днів) |
Комплектацією не передбачено наявність накопичувача з ПЗ та драйверами.
Головний хаб пристроїв та продукції ASUS — Armoury Crate. Завдяки йому все синхронізується та керуються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення по різних вузлах платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання. Також присутня підтримка української локалізації.

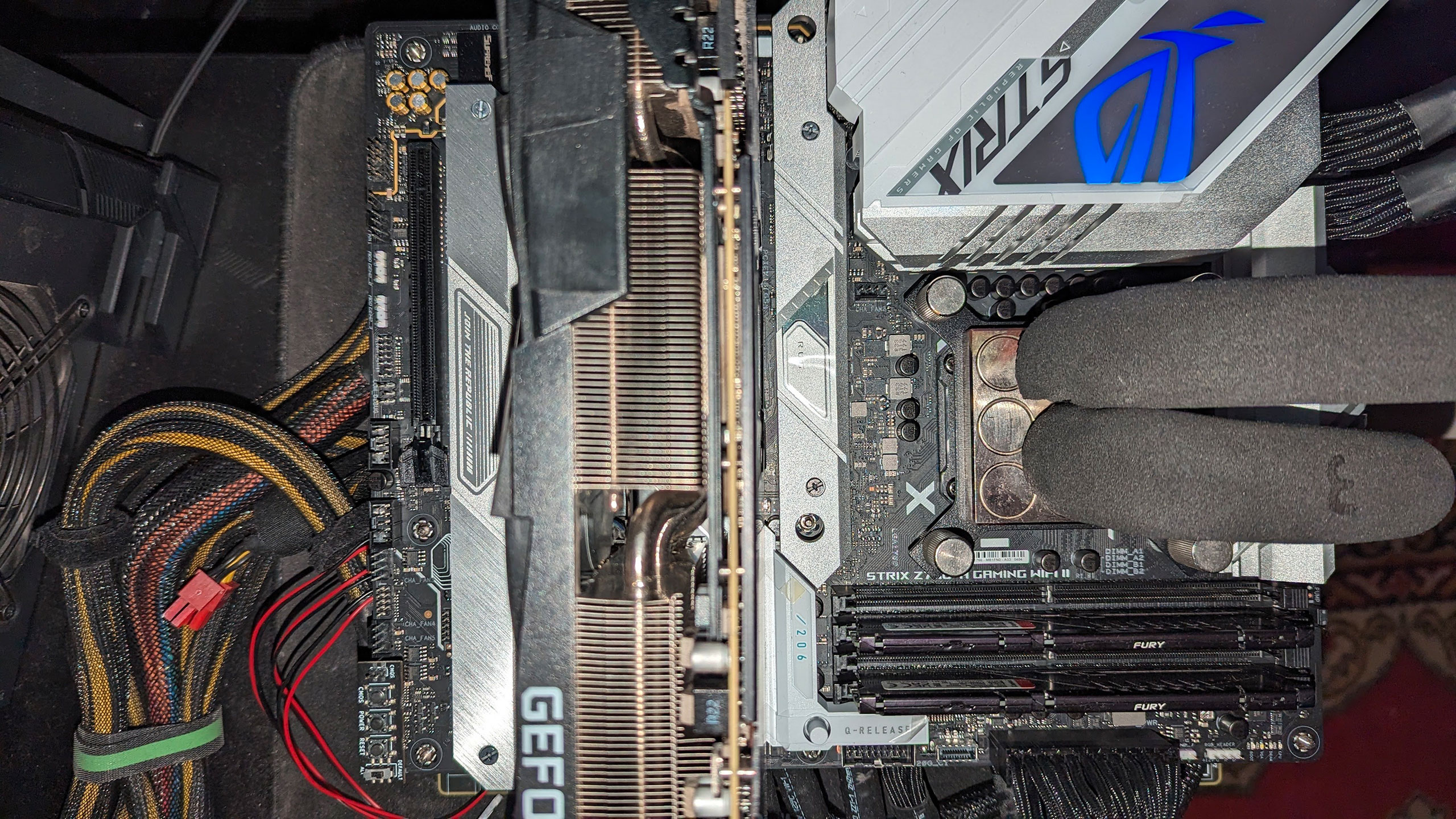

Тестовий стенд
Тестування відбувалося з такими компонентами:
- процесор: Intel Core i9-14900KF;
- система охолодження: контур СВО із чилером;
- материнська плата: ASUS ROG Strix Z790-A Gaming WIFI II (UEFI 1202);
- пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- відеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок живлення: Rosewill Hercules 1600S (1600 Вт);
- операційна система: Microsoft Windows 11 Pro 23H2 x64 (22631.3593), актуальні оновлення на момент середини травня 2024 року.
Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л. Температура в контурі — 15 градусів за Цельсієм.
Методика тестування
Типові налаштування аналогічні OPTIMIZED_DEFAULTS, виключення — частота пам'яті, що встановлена у режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях материнської плати). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

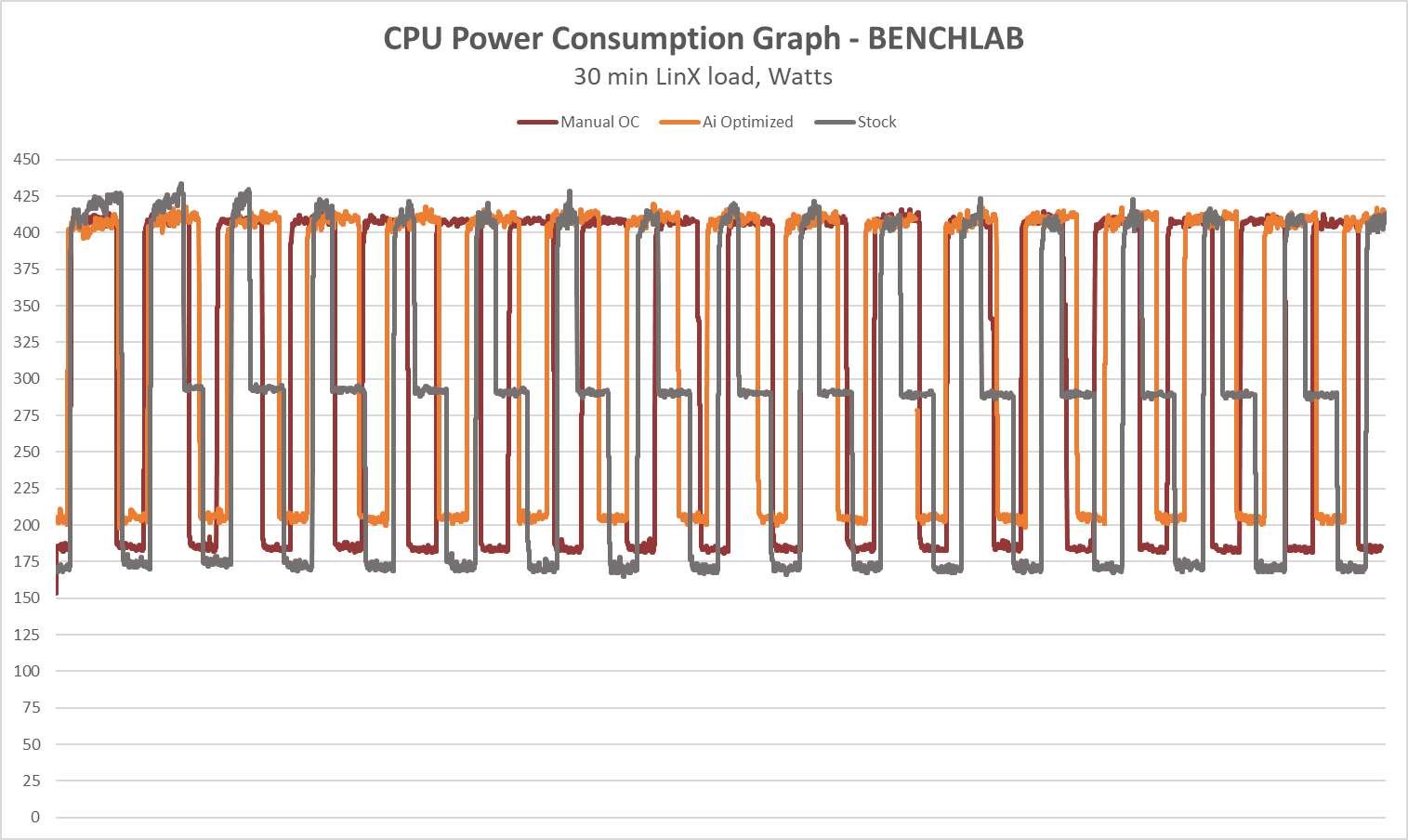

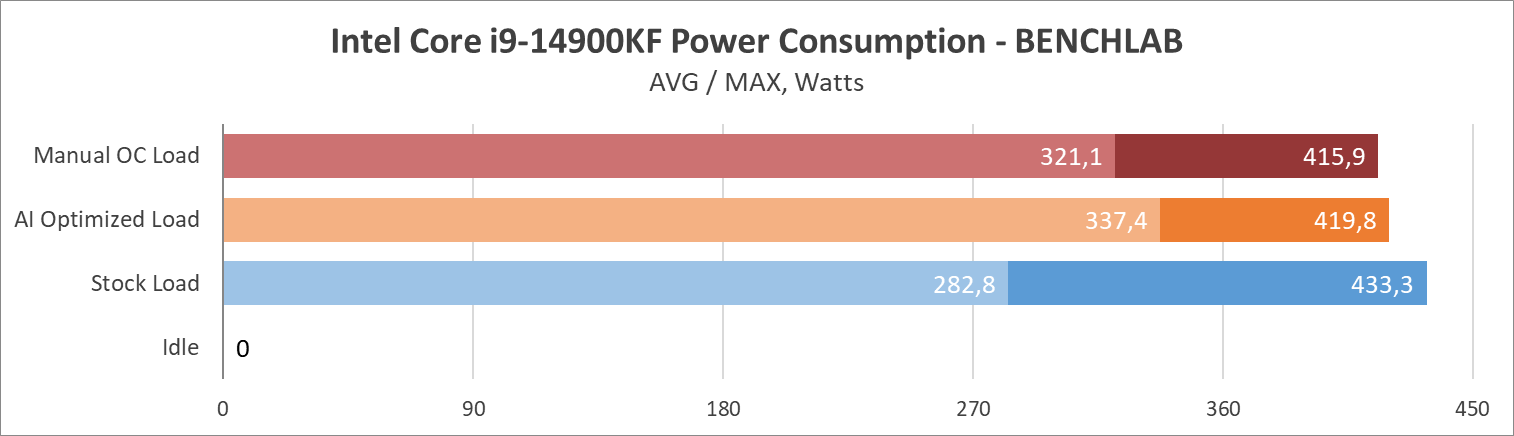

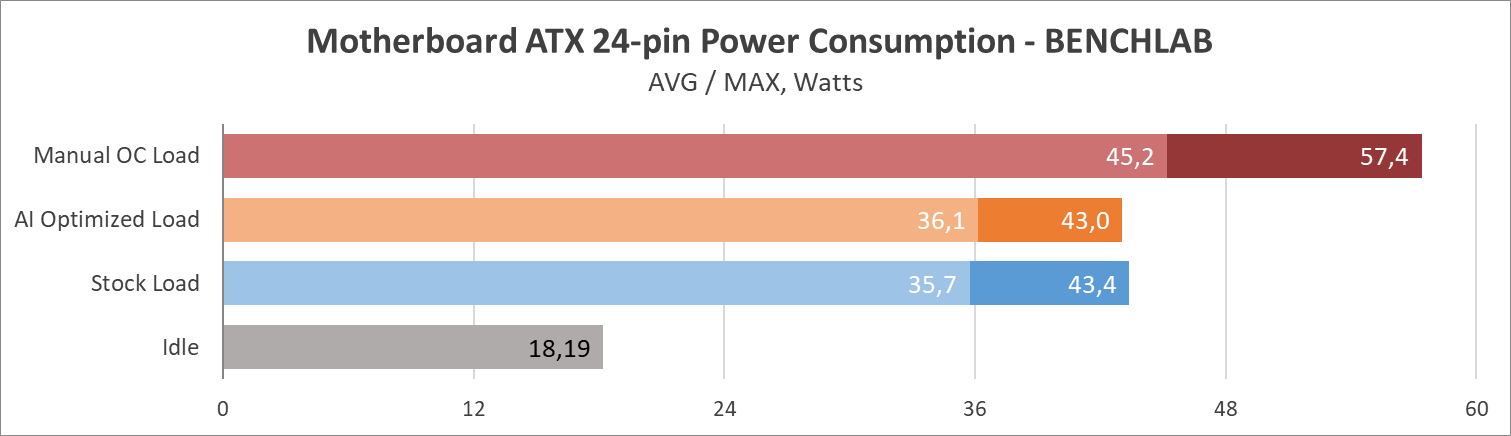

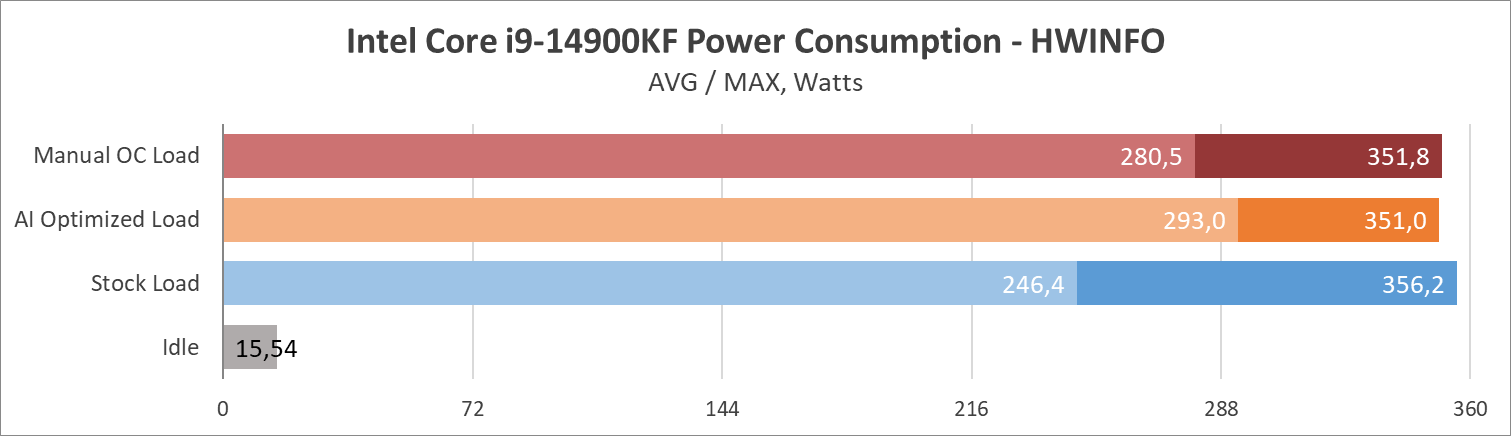

Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V та ATX 24-pin за допомогою комплексу BENCHLAB (частота опитування датчика 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Те саме стосується ігор, в яких відбувався запис телеметрії (1% low fps + average fps) за допомогою Riva Tuner Statistics Server якщо не було передбачено власного моніторингу в бенчмарках. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках.
Тестування
В режимі навантаження середня частота ядер склала 4737 МГц, P-cores працювали в середньому на частоті 5554 МГц, E-cores — на 4329 МГц. Максимальне прискорення повноцінних ядер сягало 5700 МГц для всіх ядер (два додатково прискорювались до 6000), енергоефективних — 4400 МГц.
В режимі автоматичного оверклокінгу AI Optimized середня частота склала вже 4874 МГц. P-cores працювали на 5824 МГц, E-cores — на 4400 МГц. Максимальне прискорення повноцінних ядер склало 6000 МГц.

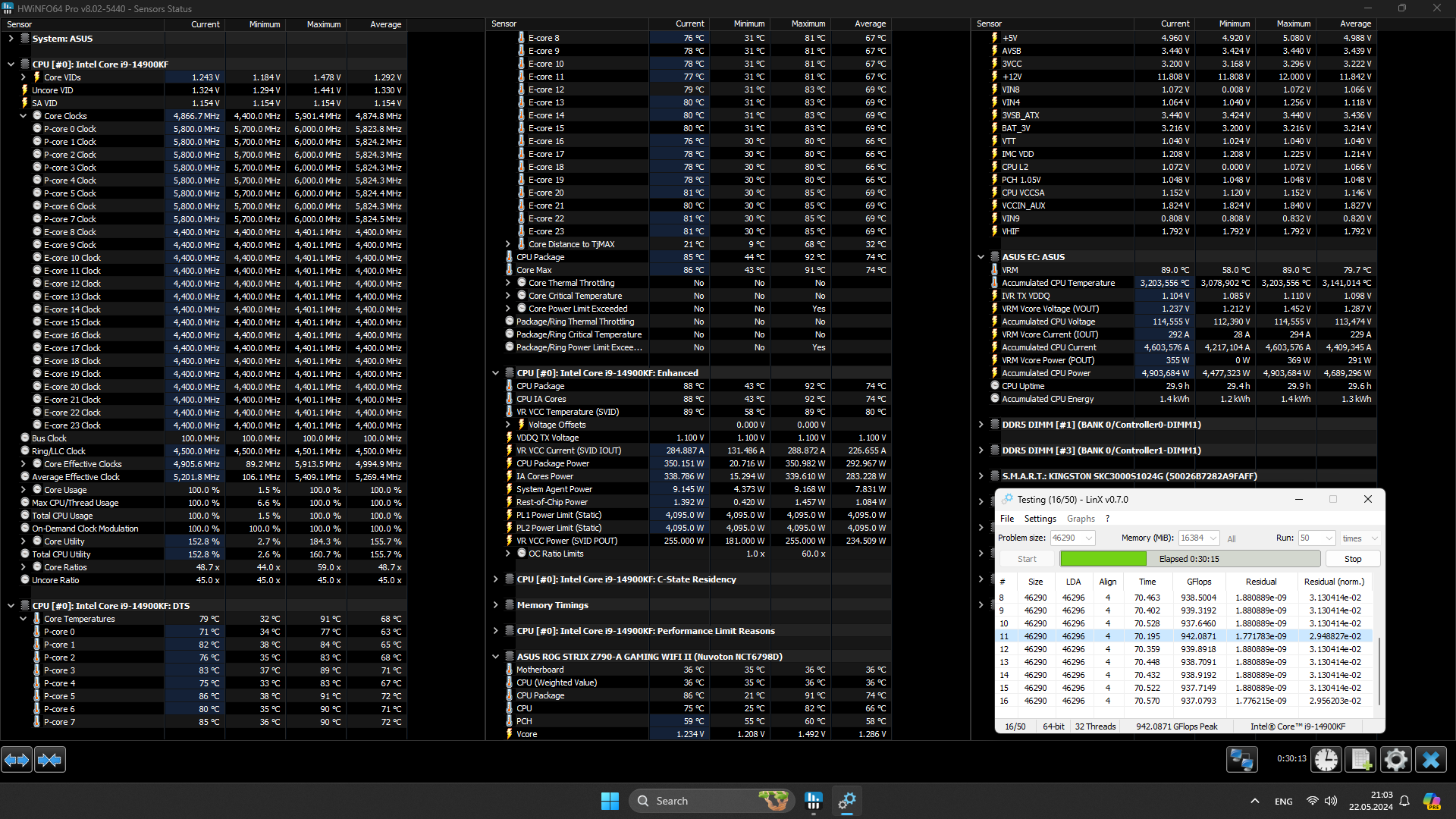

Ручний оверклокінг потребує детального опису. Враховуючи неймовірний енергетичний апетит Core i9-14900KF — його банально неможливо експлуатувати без якісного комплексного налаштування, тож було зроблено повноцінний оверклокінг з використанням усього арсеналу можливостей TVB, V/F Offset та іншого. Було досягнуто повної стабільності на 5800 МГц за всіма P-cores без компромісів у вигляді AVX Offset. E-cores зафіксовано на частоті 4500 МГц. Також є динамічне прискорення двох ядер до 6300 МГц, чотирьох до 6000 МГц, шести до 5900 МГц. V/F point offset починається з шостої позиції від 0,1 В до 0,15 В у одинадцятій. Пам’ять працює в режимі DDR5-6600 CL32-39-39-30 2T, Gear 2. Частота кешу — 5000 МГц. DTT не використовується. Ліміти енергоспоживання повністю знято.

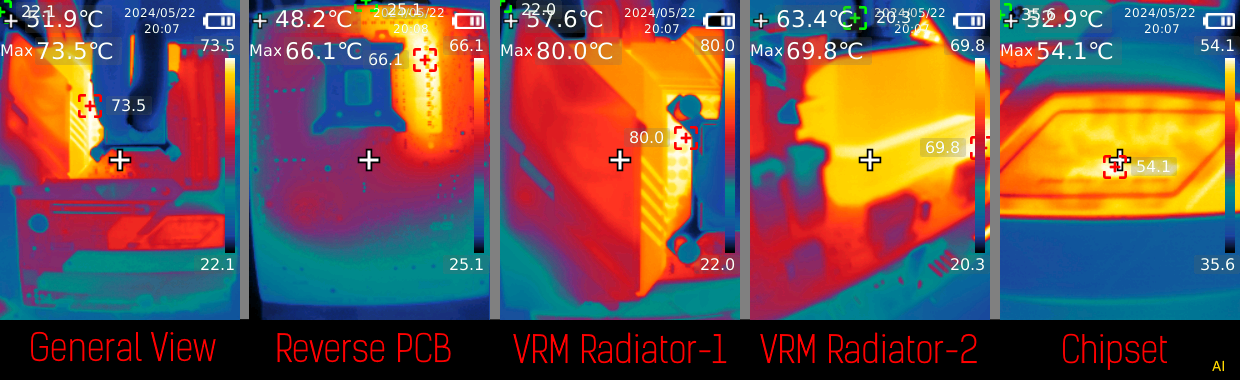

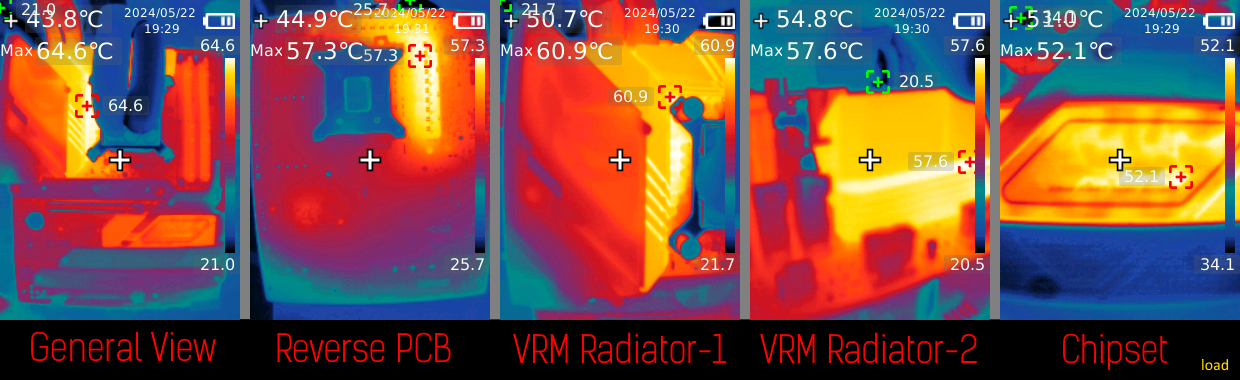

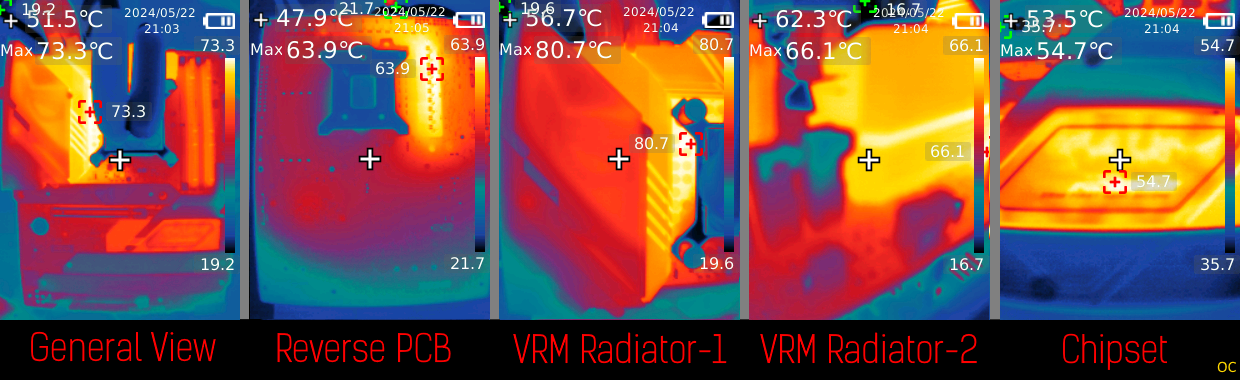

Термофото. Порядок: навантаження в типовому режимі, навантаження в режимі AI Optimized, навантаження в режимі ручного розгону.

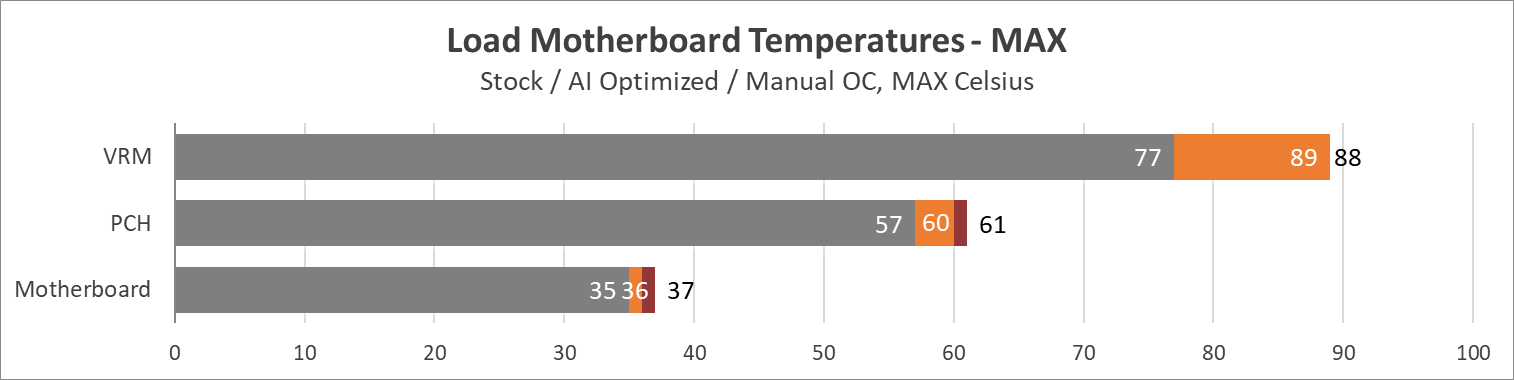

Температури мають достатній запас міцності, а ручний оверклокінг має перевагу над автоматичним в плані енергоспоживання, а відповідно і нагріву процесора та всієї платформи.

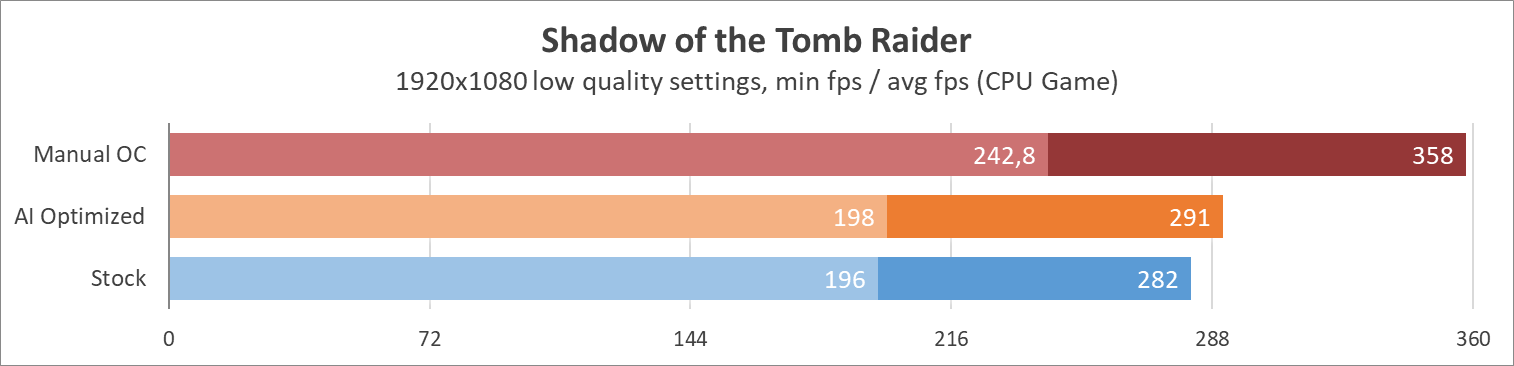

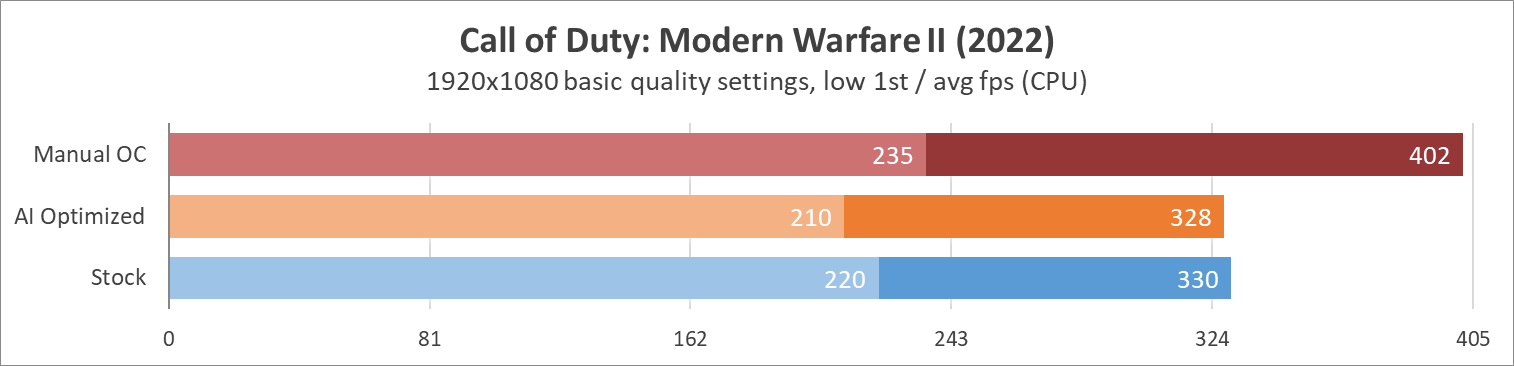

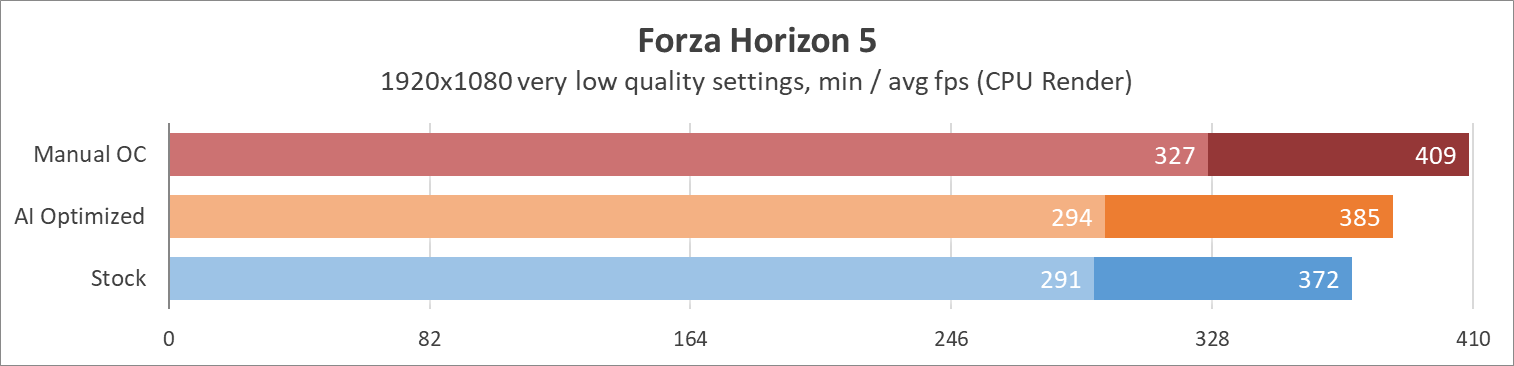

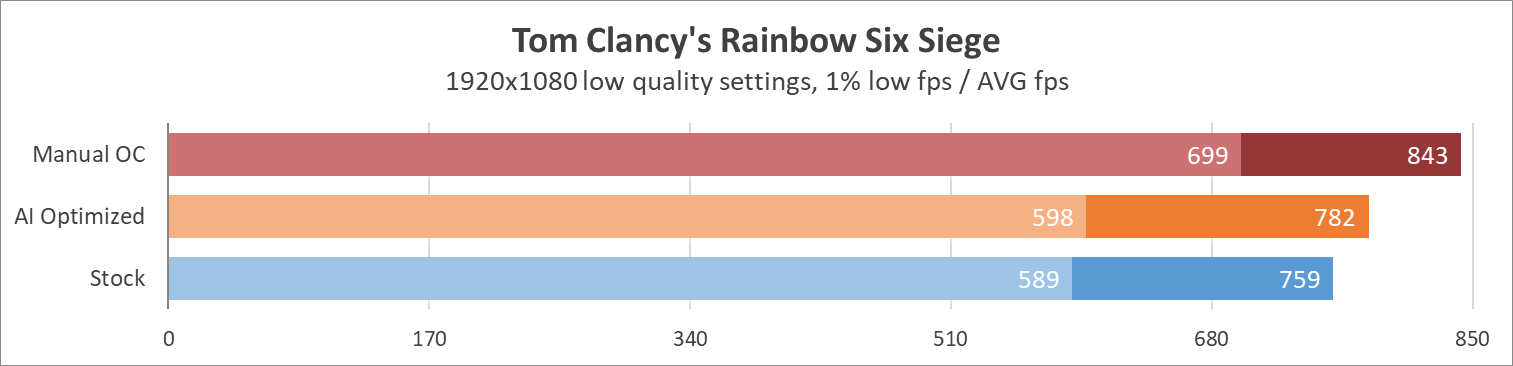

Результати геймінгу:

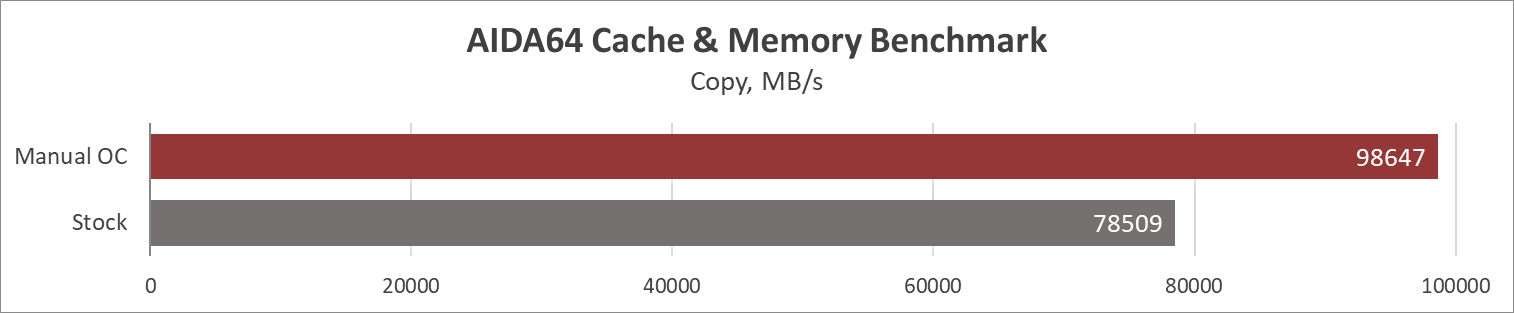

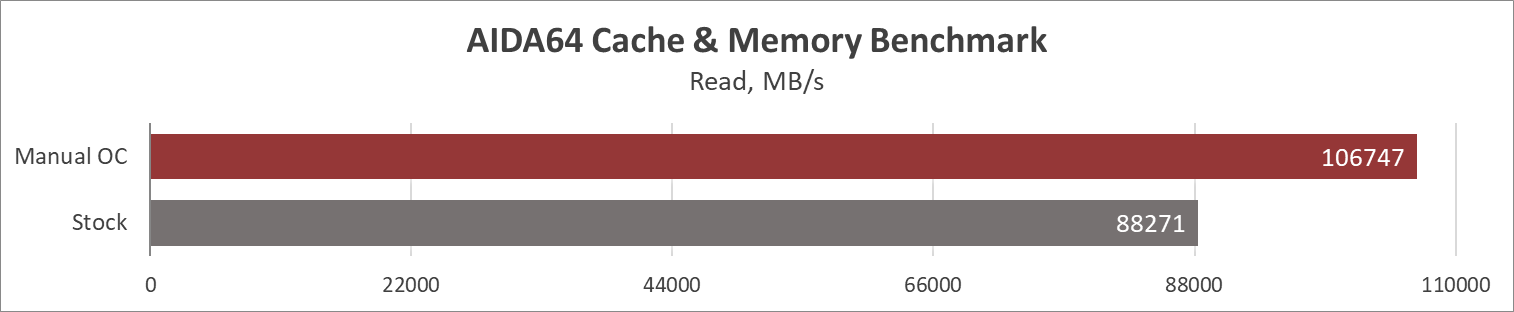

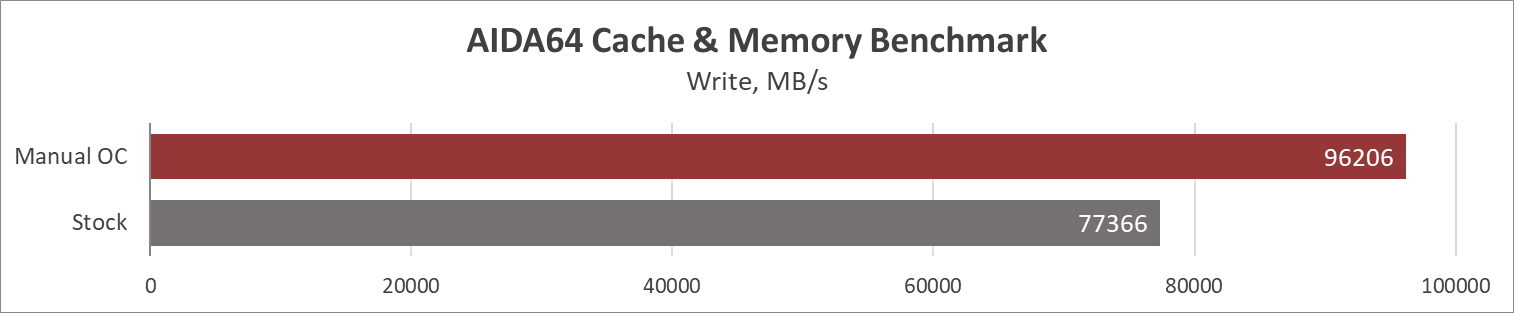

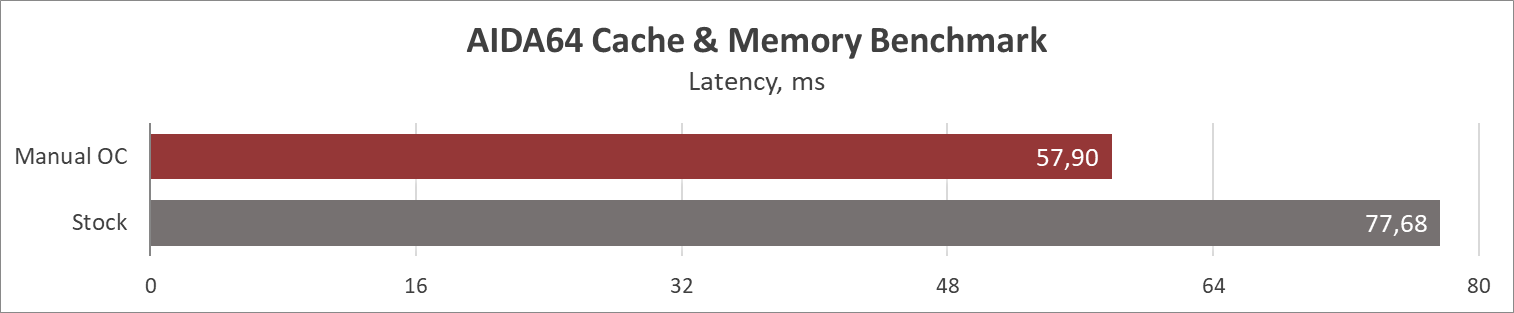

Результати вузла ОЗП:

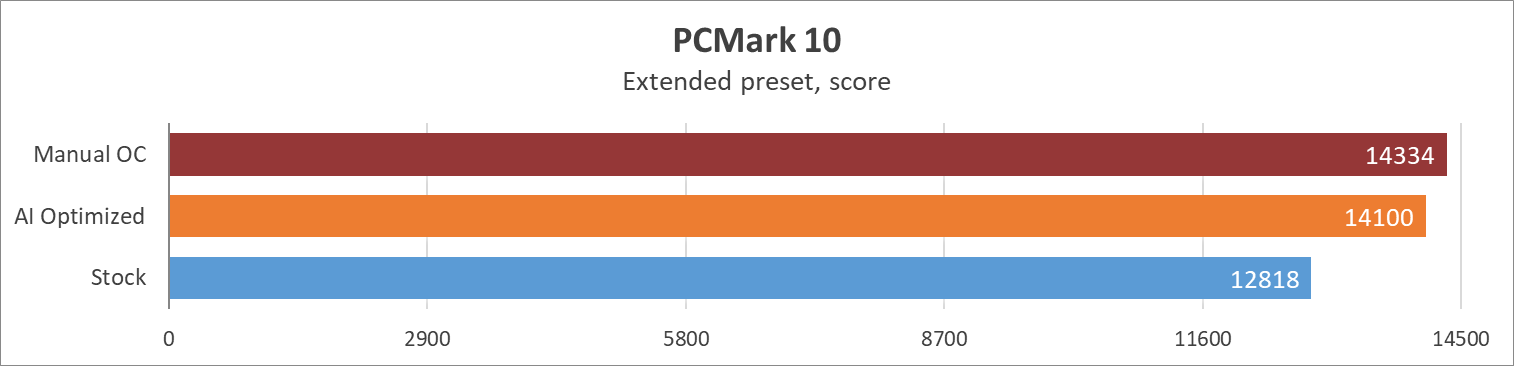

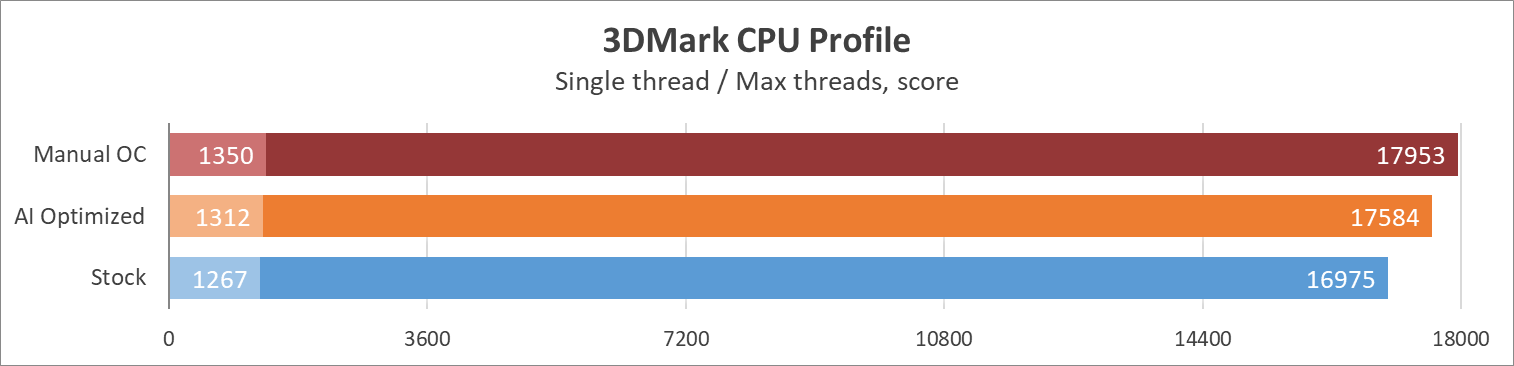

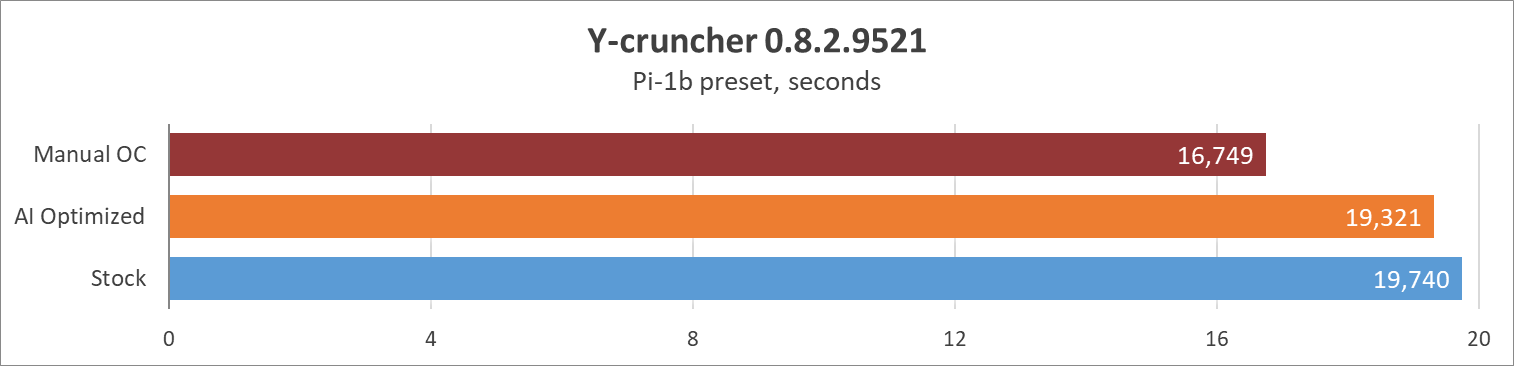

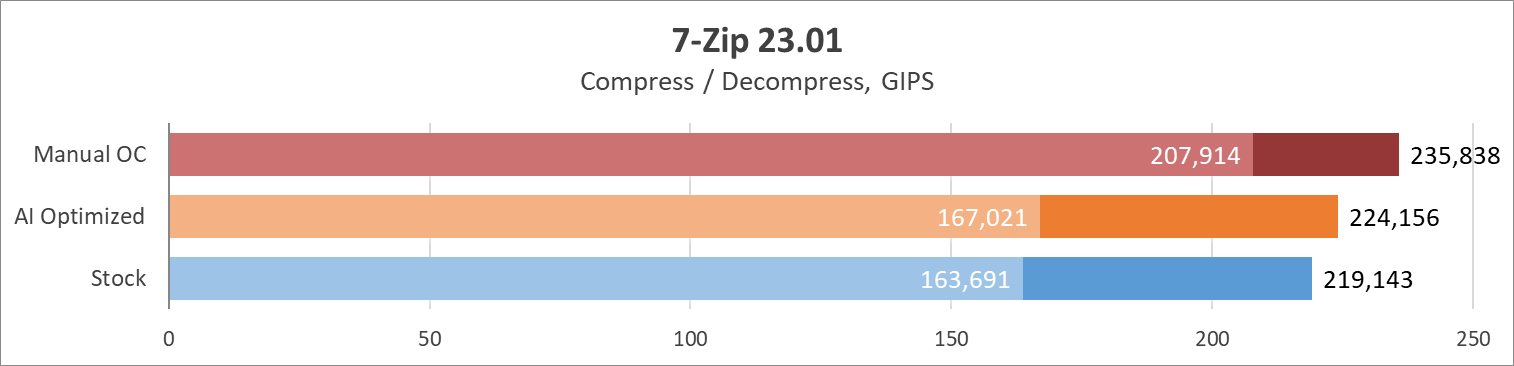

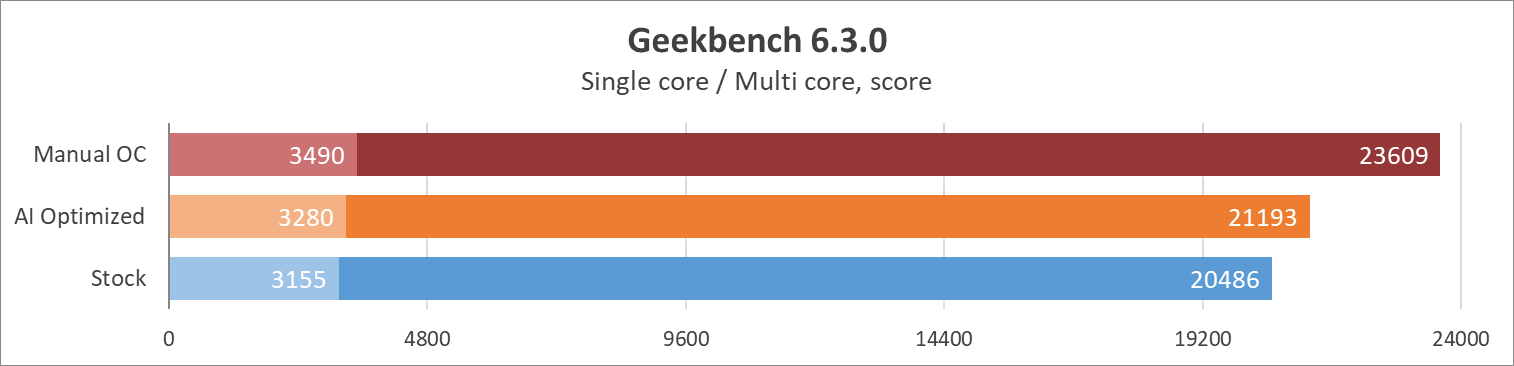

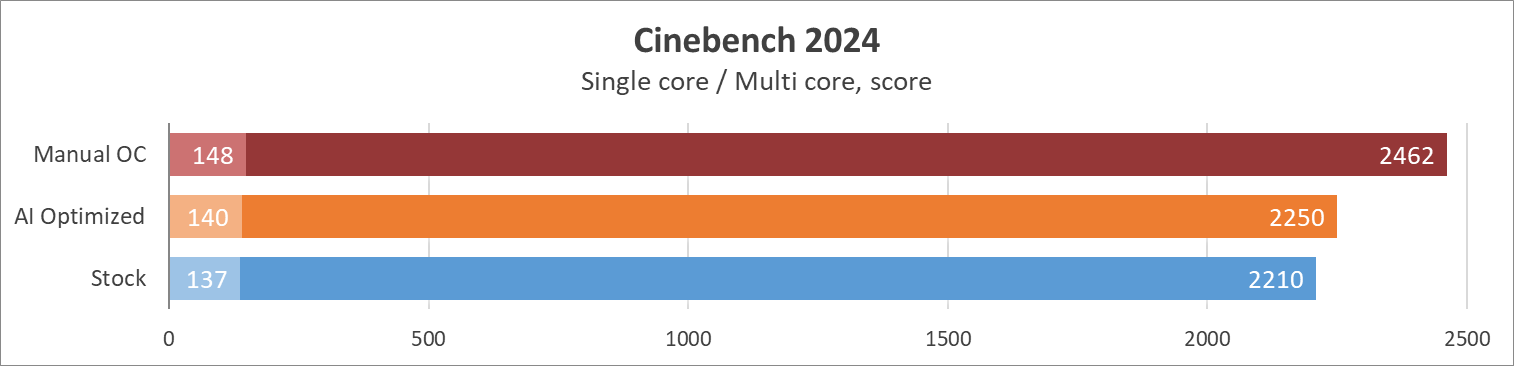

Результати бенчмаркінгу:
Висновки
Головна різниця ASUS ROG Strix Z790-A Gaming WIFI II на фоні її попередника — це підтримка Wi-Fi 7. Крім цього було покращено можливості роботи з ОЗП, додано додатковий слот M.2. На жаль модифікація «II» втратила один слот розширення PCI Express, більшість mini-jack для підключення аудіопристроїв, а також не має альтернативної реалізації з підтримкою пам'яті DDR4. В усьому іншому це досить схожі один на одну варіанти однієї плати.
З мінусів можна відмітити використання пропрієтарних конекторів антени Wi-Fi замість традиційних SMA. Якось дивно виглядає комплектація протипилових заглушок для конекторів вентиляторів, їх всього три штуки, і вони знаходяться зверху. Всі інші конектори вентиляторів не споряджені ними. «Ні сіло ні впало» як говориться, наче виробник захотів зробити файну особливість, але не довів справу до кінця. Розташування CMOS-батарейки не найкраще, і може заважати оверклокерам з їх експериментами в тонкому налаштуванні у випадку ексцесів.
Тестування підтвердило факт того, що материнська плата зовсім не боїться прийняти на свій борт флагманський Intel Core i9-14900KF і навіть дозволити його розігнати до рівня 6300 МГц в піковому прискоренні. Навіть якщо і цього буде замало — виробник не ставить палки в колеса в досягненні ще вищих показників, треба всього лише замкнути джампер CPU_OV, і можна відкривати портал в пекло. Плата не просто споряджена всім необхідним для роботи на 2024 рік, вона має запас міцності на майбутнє, навіть присутня турбота про старе залізяччя після апгрейду у вигляді отворів для монтажу систем охолодження. На борту плати новий Wi-Fi 7, 2.5G Ethernet, PCIe 5.0, якісне аудіо, широкі можливості організації системи накопичувачів M.2, а також можливості розширення функціональності. Крім цього вона приємно виглядає та привертає до себе увагу.
ASUS ROG Strix Z790-A Gaming WIFI II — це відмінна основа платформи LGA 1700, де можливості оверклокінгу та багатої функціональності чудово поєднуються з файним зовнішнім виглядом.
