Продовжуємо оглядати нові материнські плати для актуальної платформи Intel. Цього разу на тестування потрапив рекордсмен за кількістю доступних слотів під накопичувачі M.2 — цілих сім штук, три з яких можуть працювати в режимі PCIe gen5! І звичайно ж, це ще не все, тож не будемо гаяти час читача і почнемо тестування ROG Strix Z890-E Gaming WiFi.
Характеристики
| Виробник | ASUS |
|---|---|
| Модель | ROG Strix Z890-E Gaming WiFi |
| Чипсет | Intel Z890 |
| Процесорний роз'єм | LGA 1851 |
| Процесори | Intel Core Ultra (Series 2) |
| Пам'ять | 4 DIMM/CUDIMM DDR5 SDRAM, максимум 192 ГБ: 4800–6400 МГц 6400–8800+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2280) — CPU 1 x PCI Express 5.0 x4 M.2_3 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 5.0 x4 M.2_4 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2280) — Z890 1 x PCI Express 4.0 x4 M.2_6 (Key M, 2280) — Z890 1 x PCI Express 4.0 x4 M.2_7 (Key M, 2242/2260/2280) + SATA — Z890 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 2 x Thunderbolt 4 (з підтримкою USB4), 2 x USB 3.2 Gen 2 (Type C), 7 x USB 3.2 Gen 2 (Type A), 3 x USB 3.2 Gen 1 |
| Контактні групи: 1 x USB 3.2 Gen 2x2 Type C (1 порт), 2 x USB 3.2 Gen 2 (4 порти), 3 x USB 2.0 (6 портів) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Вбудований звук | ROG SupremeFX 7.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Realtek RTL8126 (5G Ethernet) |
| Бездротова: Intel Wi-Fi 7 BE200 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2 |
| LED RGB Header | 3 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Q-Design, Extreme Engine Digi+, Thermal Solution, EZ DIY, AURA Sync |
| Вартість, грн | 23 999 |
До уваги читача! Одночасне або індивідуальне використання слотів M.2_3 та M.2_4 переведе головний слот PCIe в режим x8.
Комплект постачання
Материнська плата постачається у коробці середніх розмірів, що має яскраву поліграфію лінійки ROG з усіх боків.
Зворотна сторона коробки показує потенційному покупцю ключові особливості плати, її технічні характеристики, а також зовнішній вигляд.

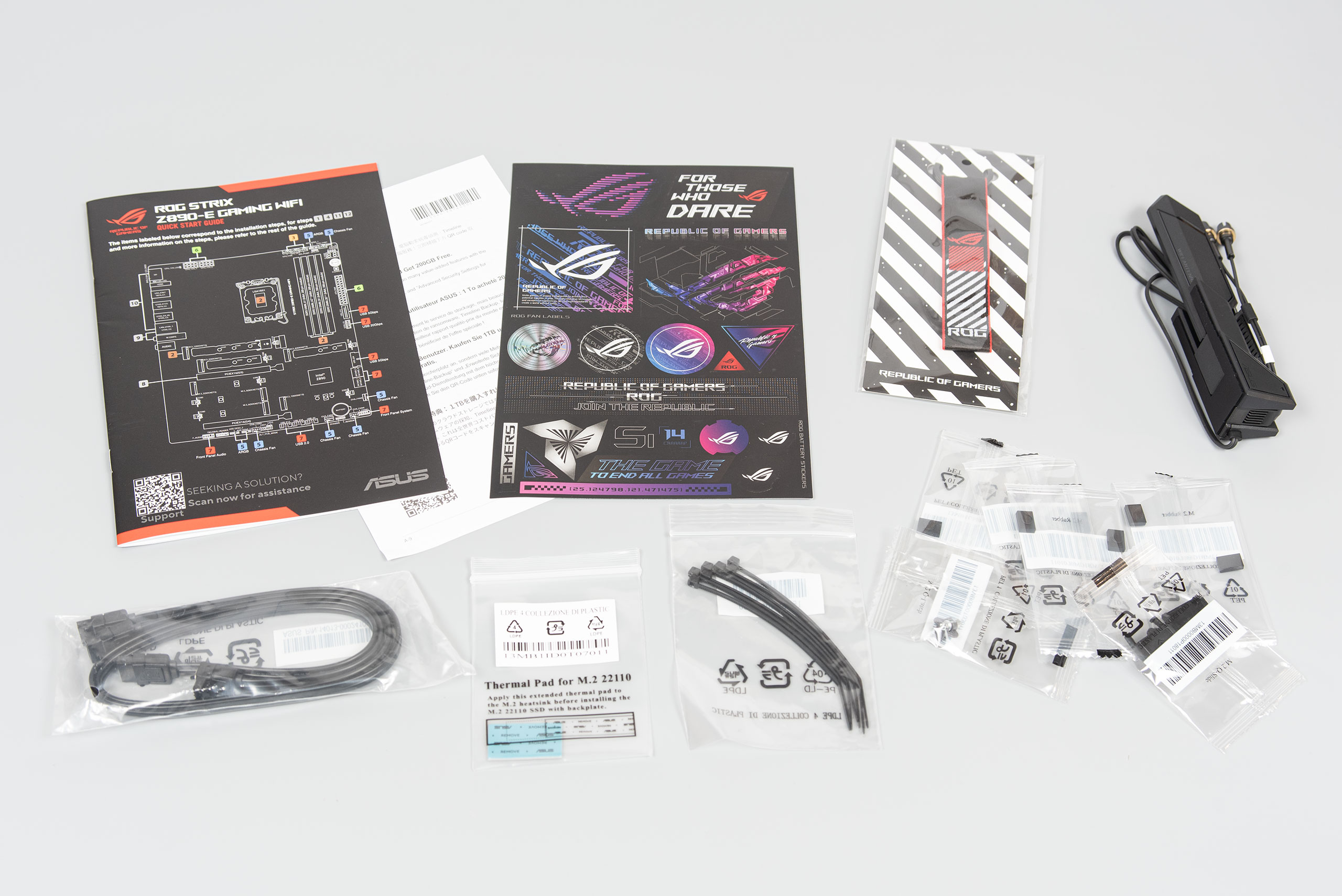

Strix Z890-E Gaming WiFi укомплектована наступним чином:
- інструкція швидкого початку, гарантія та інше;
- комплект наліпок;
- дармовис для ключів ROG;
- складена Wi-Fi Q-Antenna з магнітною платформою;
- стійки Q-Latch, Q-slide та гумові ніжки для кріплення M.2-накопичувачів;
- термопрокладка для M.2-накопичувача 22110;
- два чорні SATA-кабелі з металевими клямками (один з них кутовий);
- комплект пластикових стяжок для кабель-менеджменту.
Зовнішній вигляд

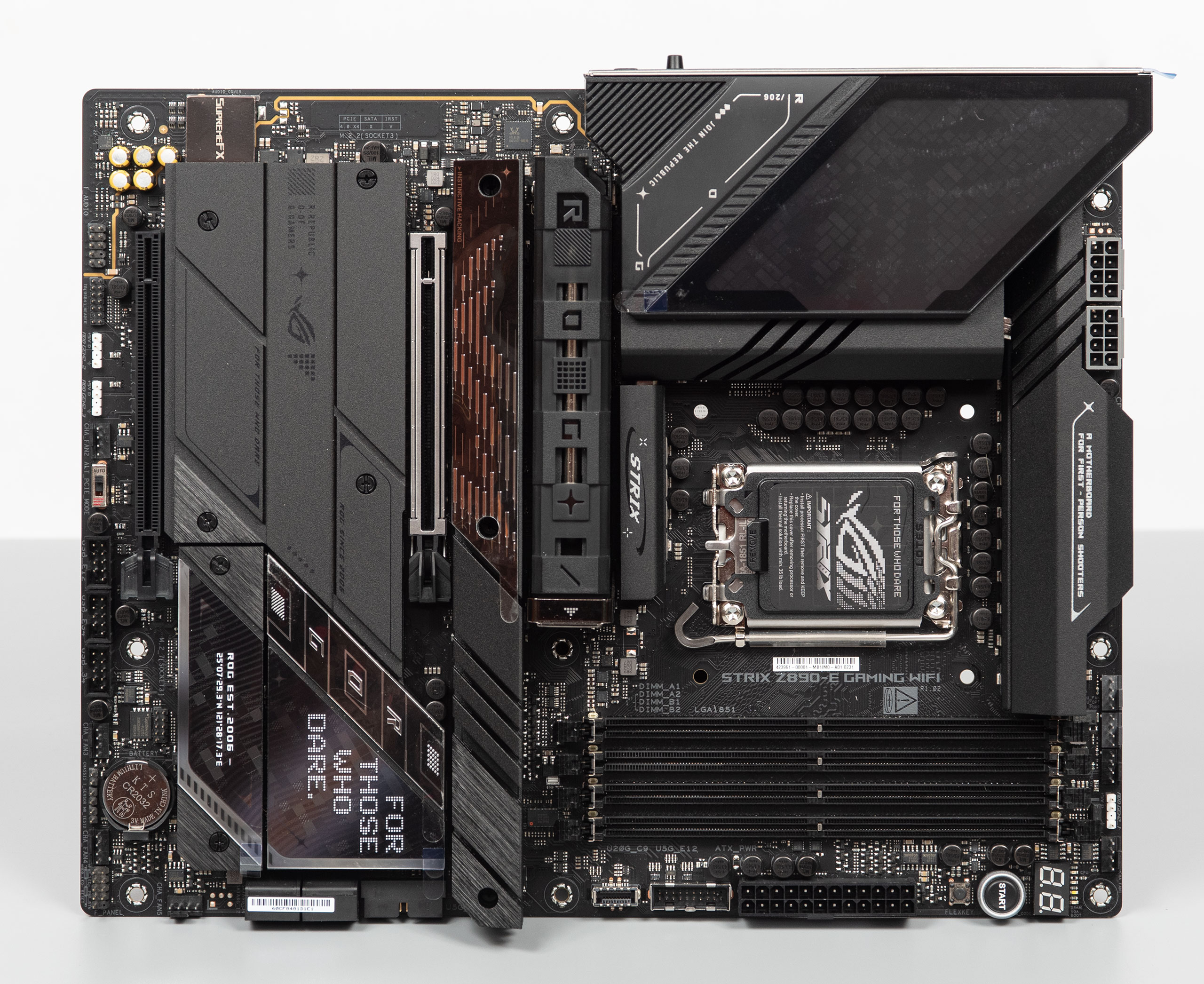

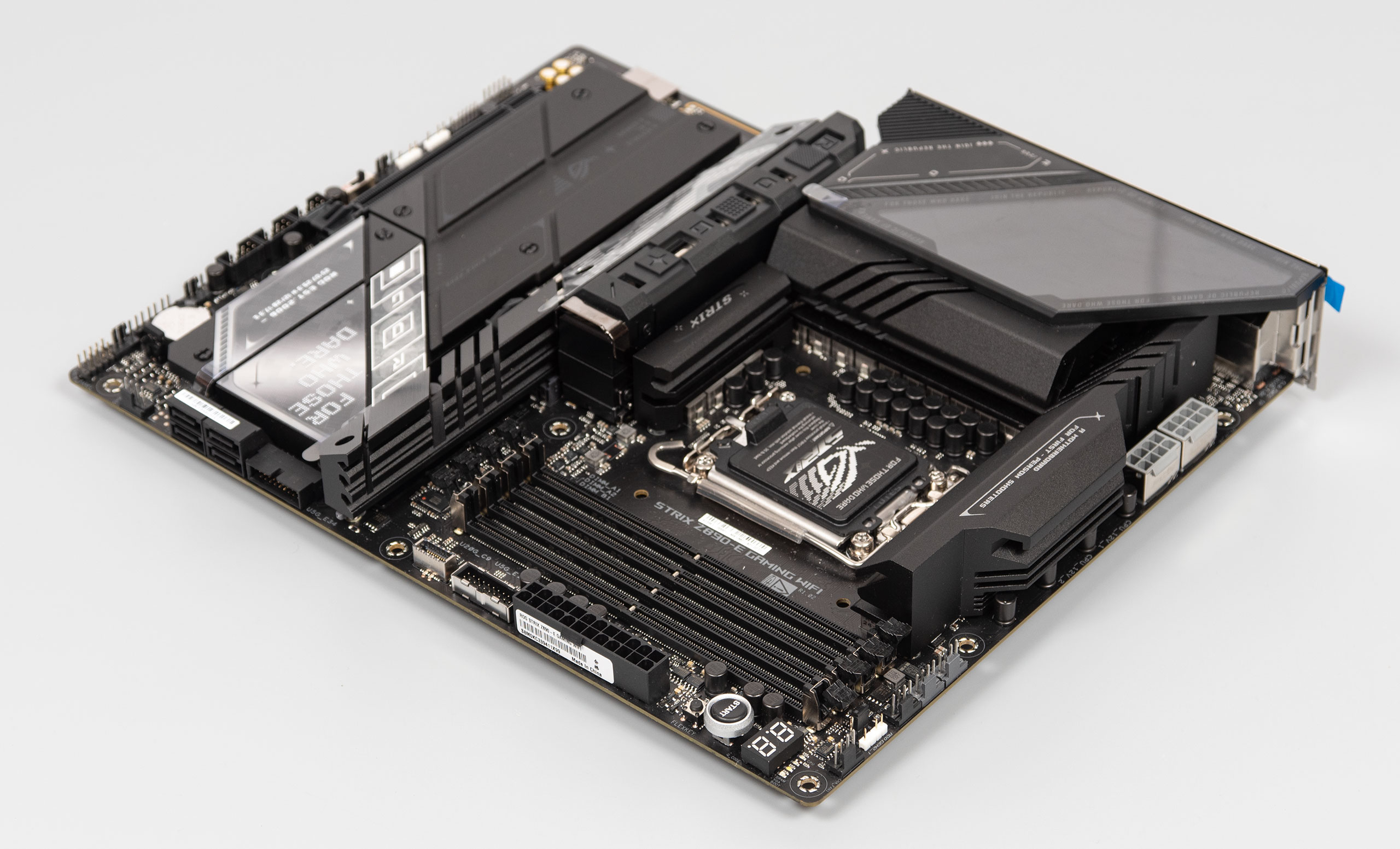

Виглядає материнська плата досить масивною, хоча було б дивно очікувати щось інше від цього цінового сегмента. Радіатори охолодження M.2 верхньої групи по висоті дістають до рівня I/O-панелі. Загалом значна частина текстоліту накрита різноманітними радіаторами.

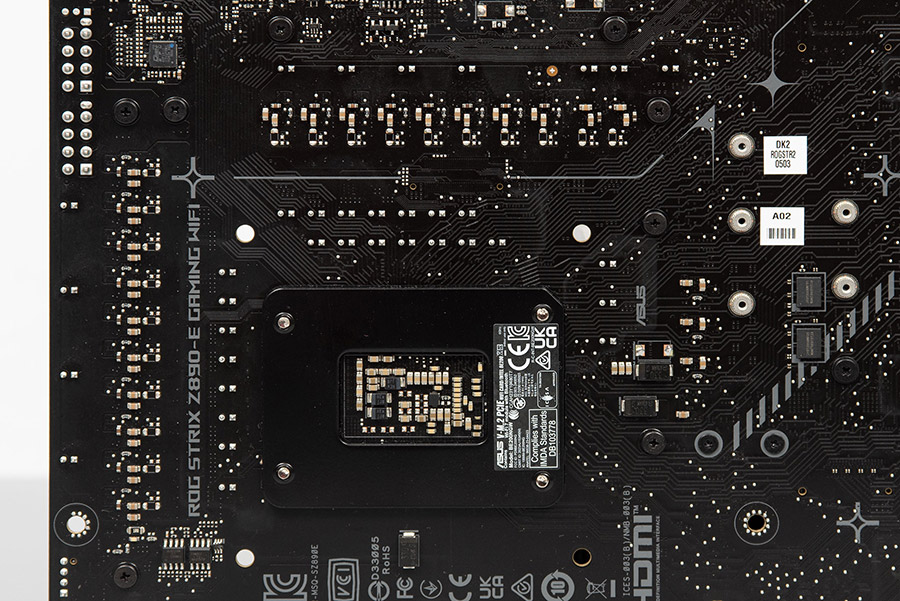

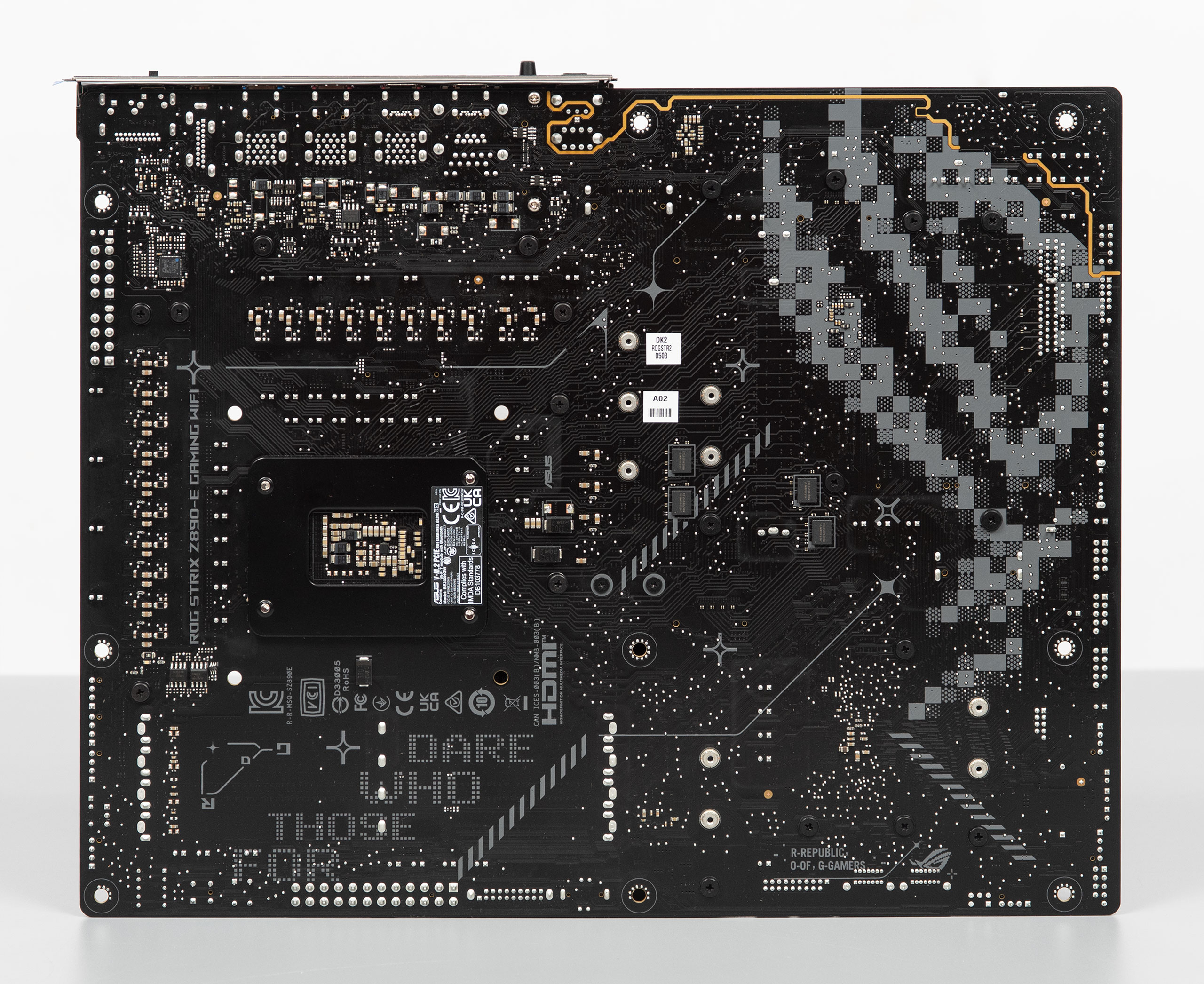

На звороті текстоліту з цікавого розташовано редрайвери PCIe, а також ШІМ-контролер, про який трохи пізніше.

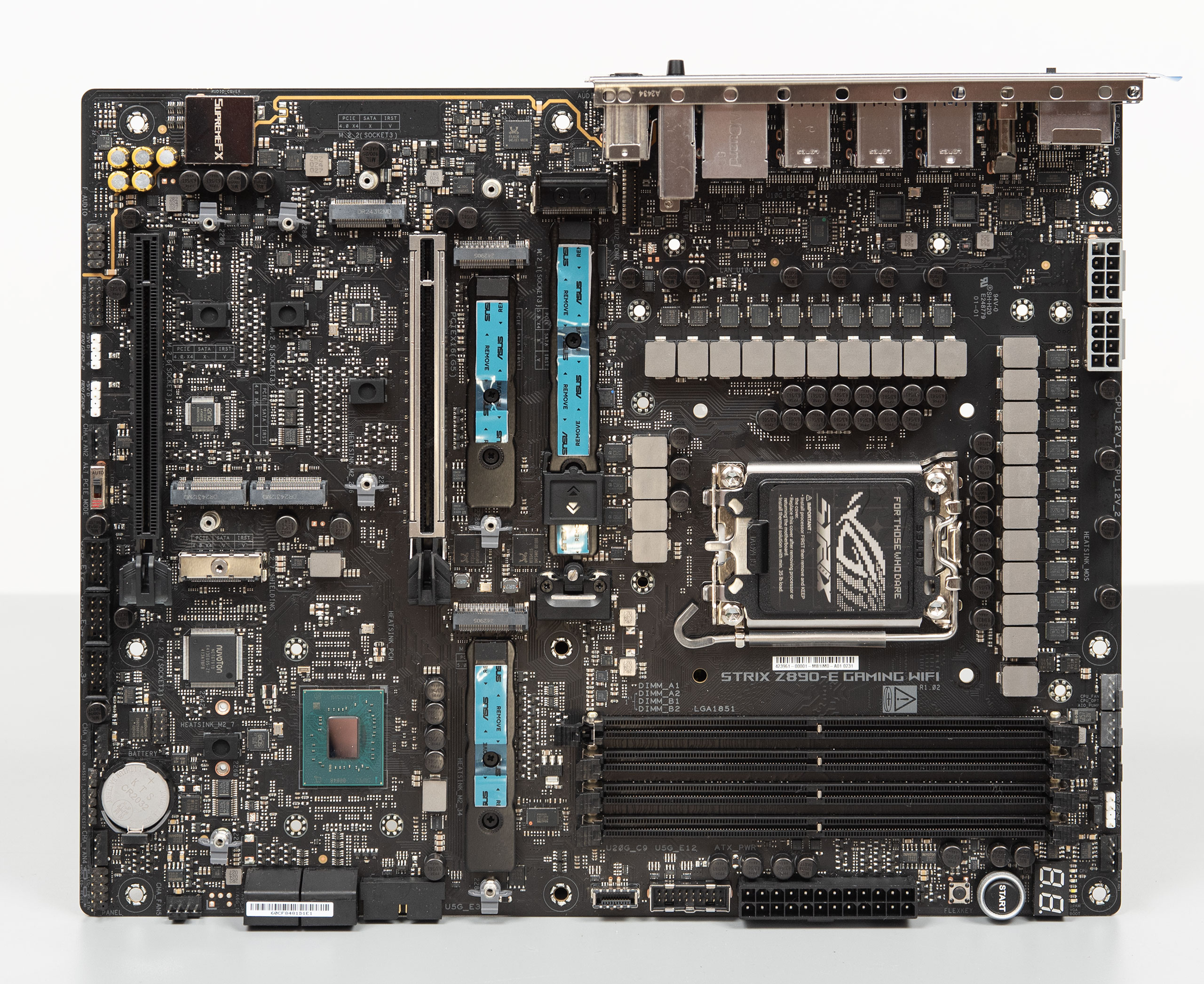

Зовнішній вигляд «без зайвостей»:

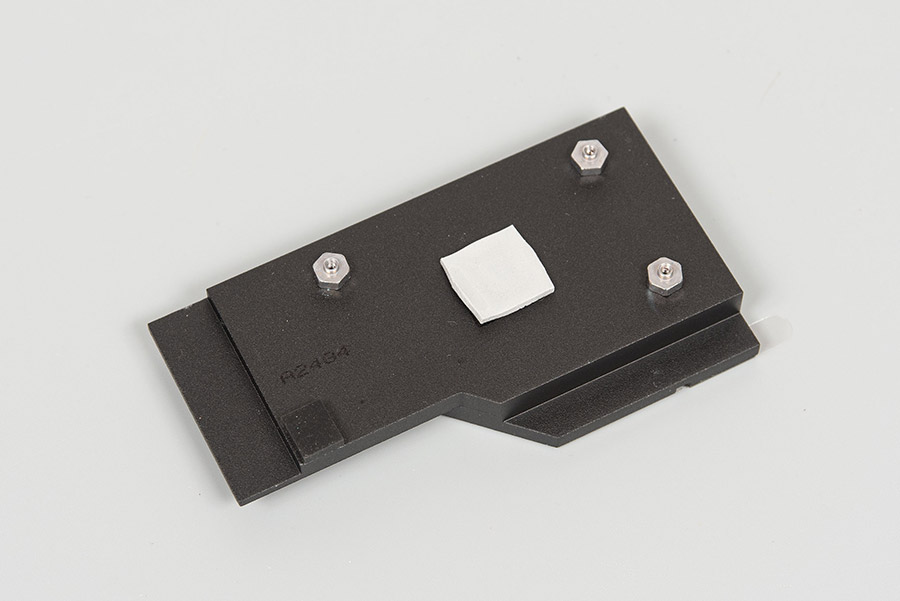

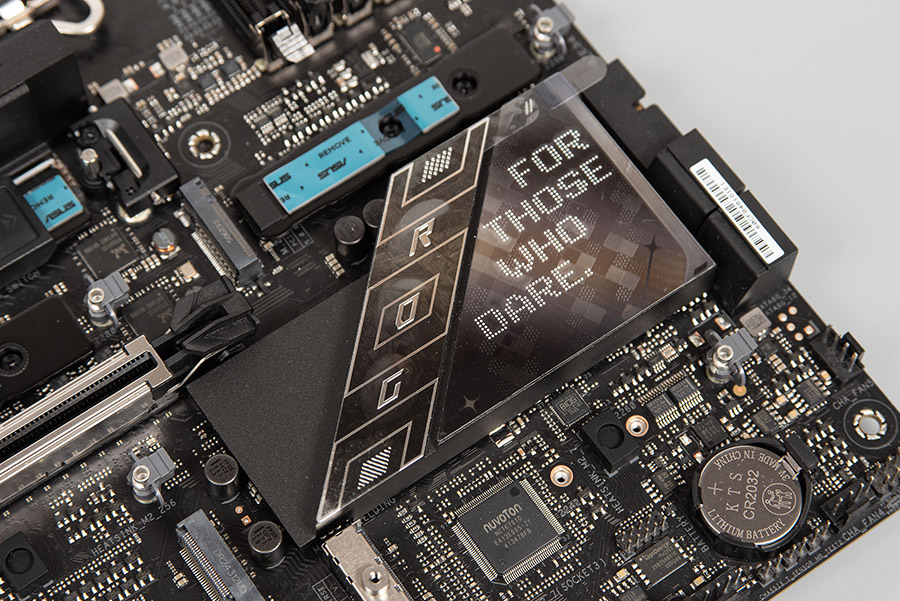

Чипсет охолоджується радіатором нестандартної форми, розмір можна схарактеризувати як середній. Він фіксується на трьох гвинтах і контактує з кристалом через термопрокладку.

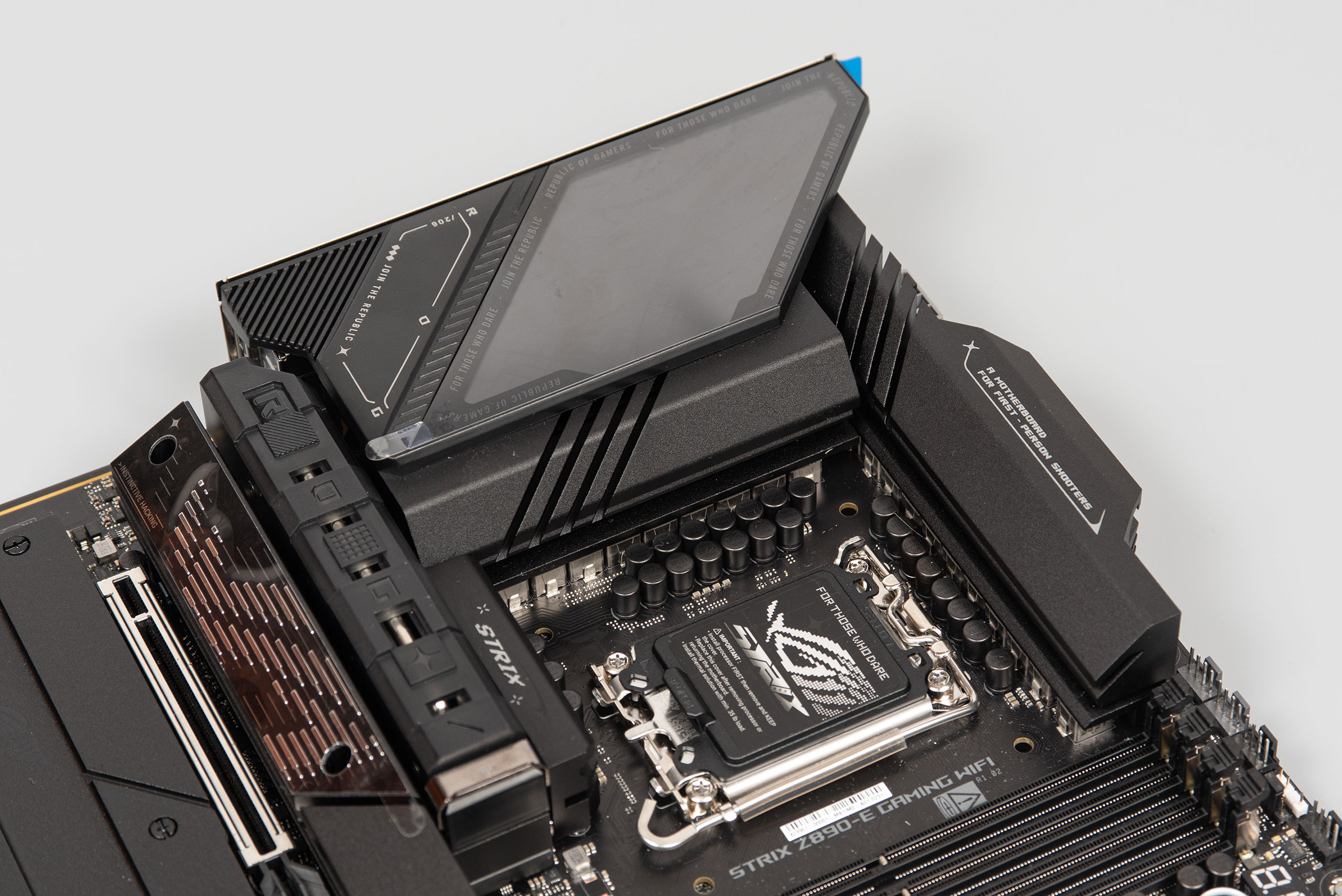

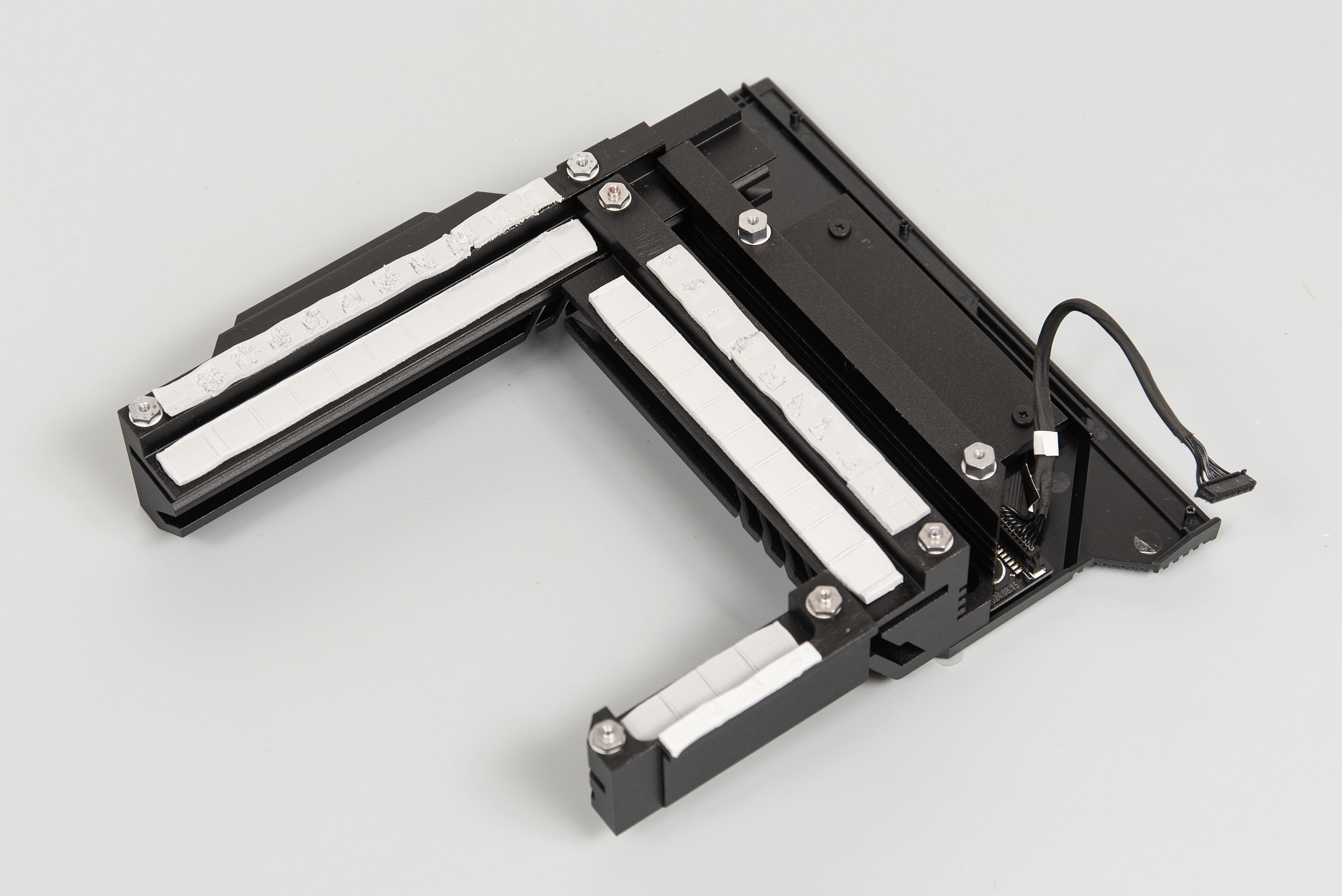

Радіатор підсистеми живлення процесора складається з трьох секцій, що з’єднано між собою тепловою трубкою. Конструкцію не тільки розширено до зони I/O, вона займає майже весь відповідний простір зсередини. Фіксація відбувається за допомогою гвинтів, а контакт з силовими елементами забезпечують термопрокладки.
Ця конструкція має ось такий вигляд:

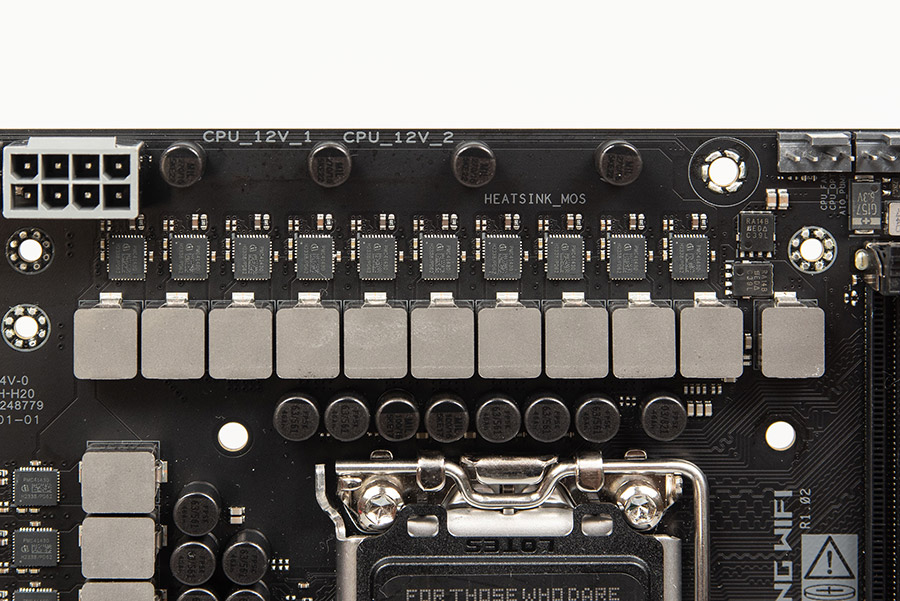

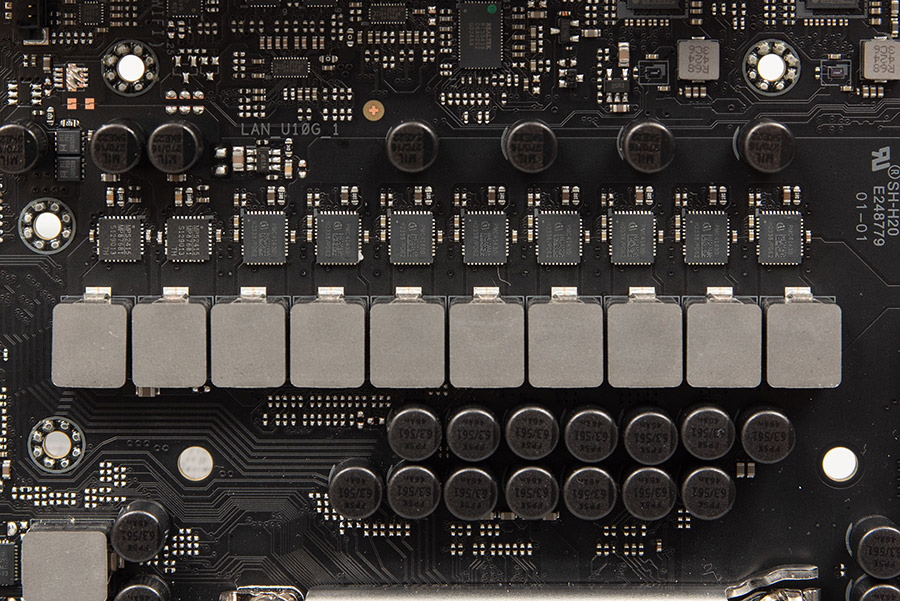

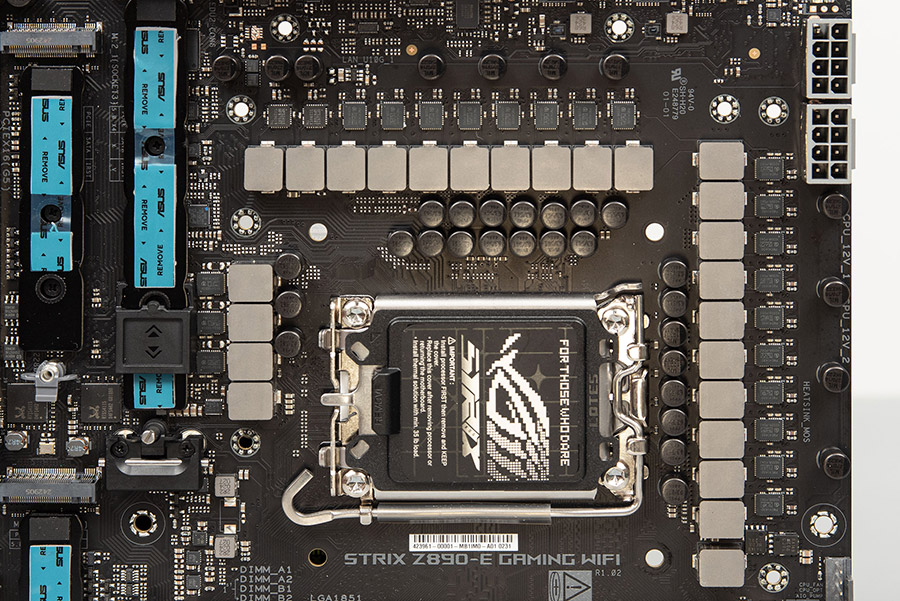

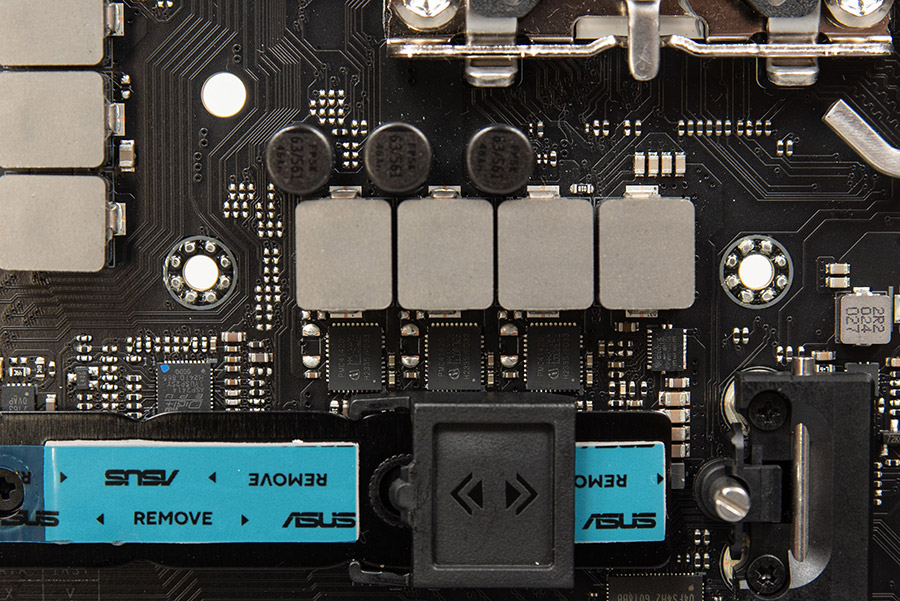

VRM виконаний за схемою 18+1+2+2 (VCCCORE+VCCGT+VCCSA+VNNAON). Для тих хто пропустив нещодавній огляд ASUS ROG Maximus Z890 Hero спрощуємо ці абревіатури до більш зрозумілих: CPU+IGP+SA+FIVR (VNNAON — це його аналог, але на борту материнської плати). Ядрам процесора передбачено 18 силових елементів Infineon PMC41430, що розраховані на 110 А, а керує ними фірмовий ШІМ-контролер DIGI+ ASP2414. Інтегрована графіка обслуговується одним силовим елементом Infineon PMC41420, розрахований на 90 А. Ще два таких же виділено для VNNAON і вони знаходяться під керуванням ШІМ-контролеру DIGI+ ASP2412. Ну а VCCSA керується ШІМ-контролером Monolithic Power Systems M2940C, його набрано двома силовими елементами MP8768. Подача живлення відбувається через два конектори EPS12V з додатковим армуванням.

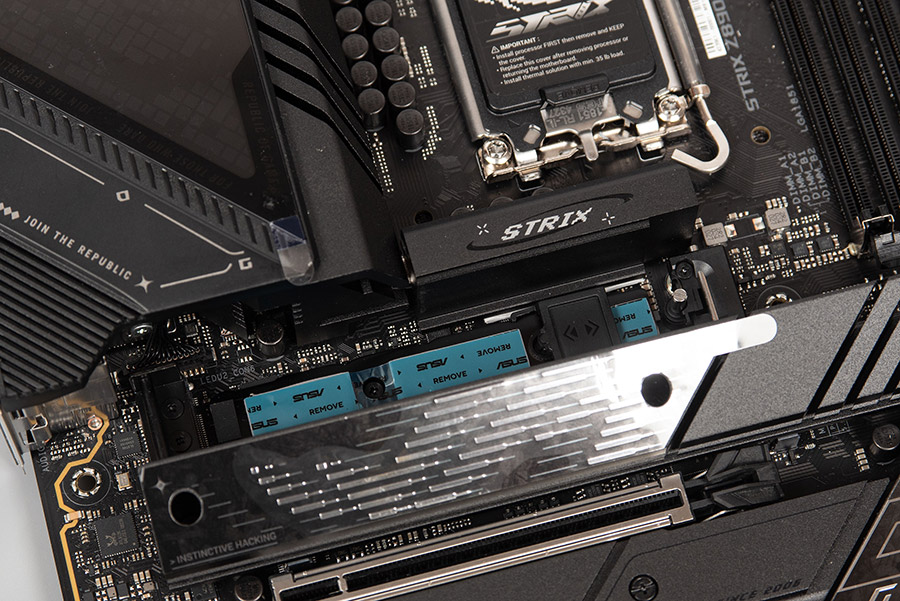

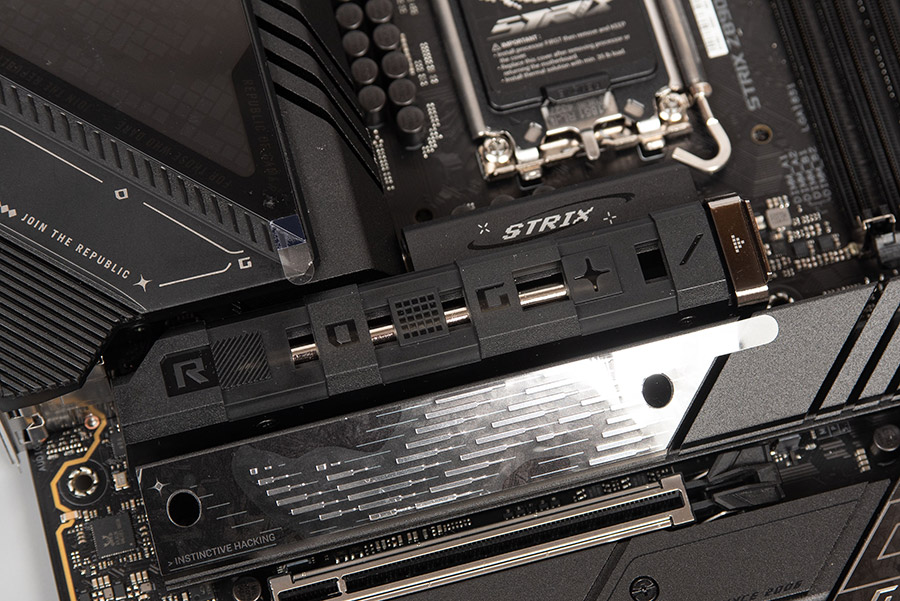

Головний слот M.2_1 споряджений M.2 Q-Release, що дозволяє встановлювати накопичувач голими руками.

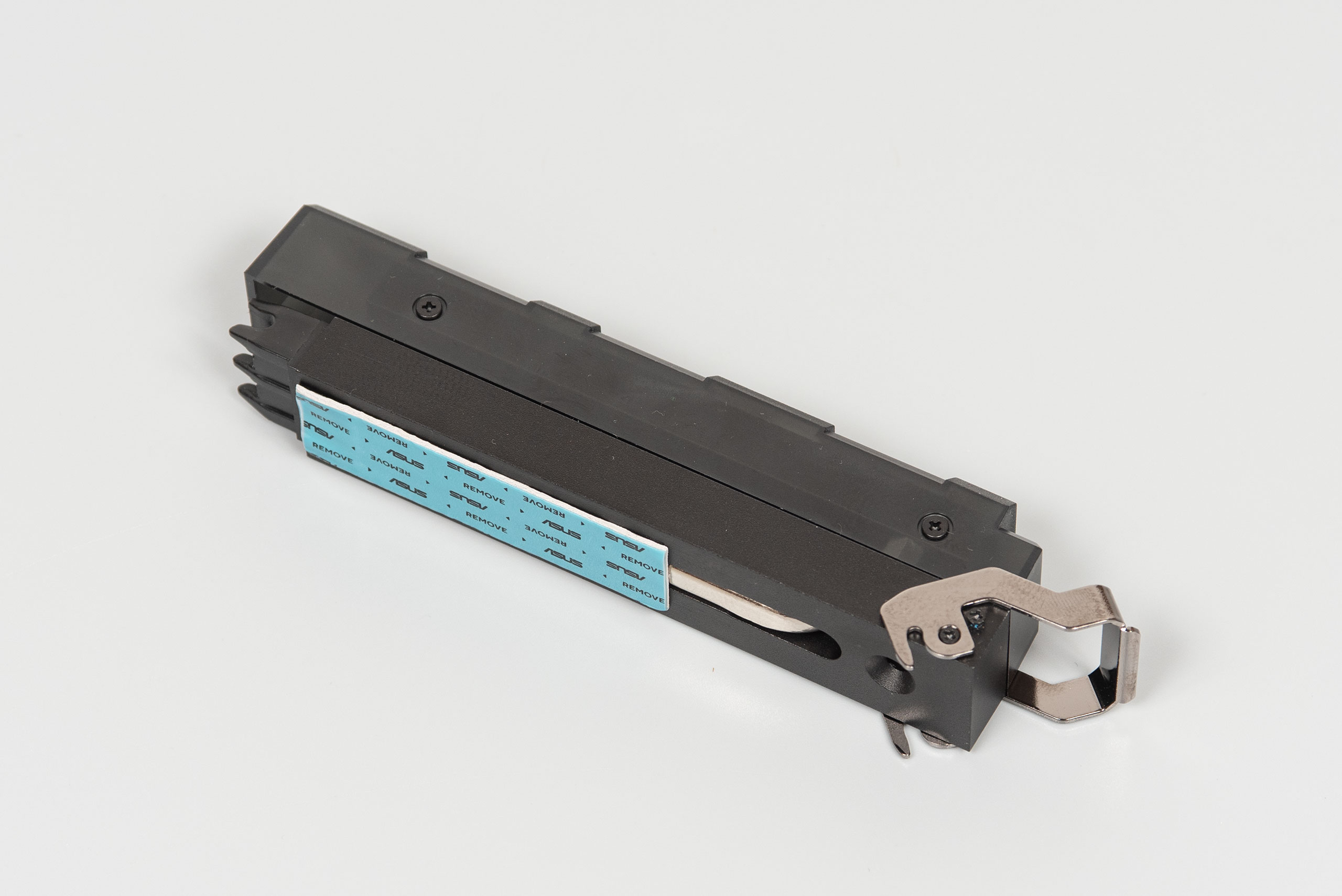

Сам радіатор виглядає ось так:

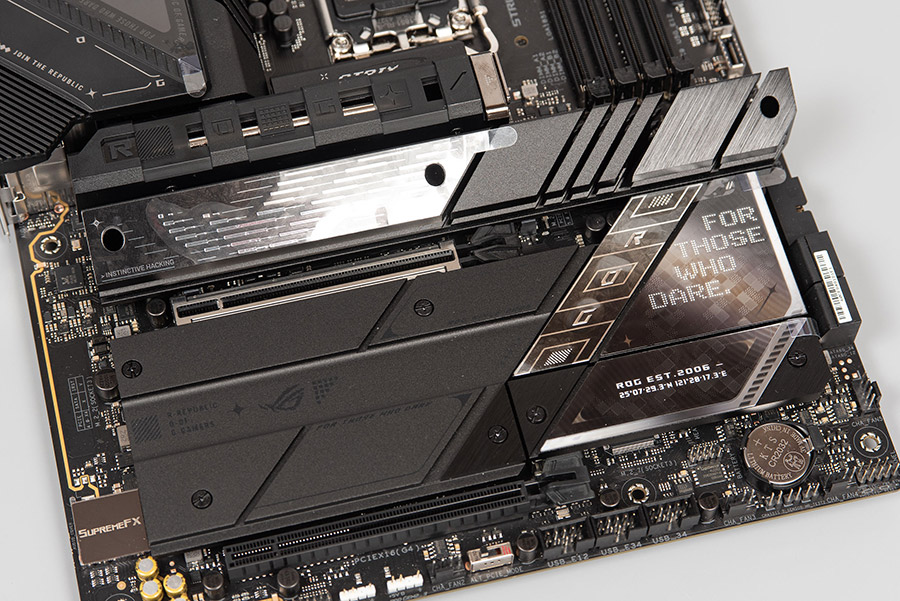

Група слотів під керуванням CPU продовжується і схована за наступним довгим радіатором.

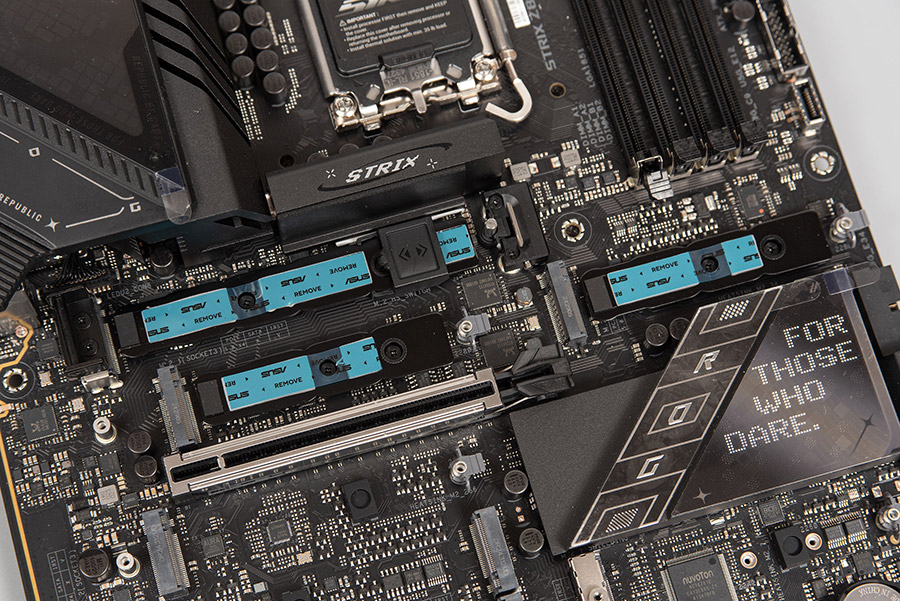

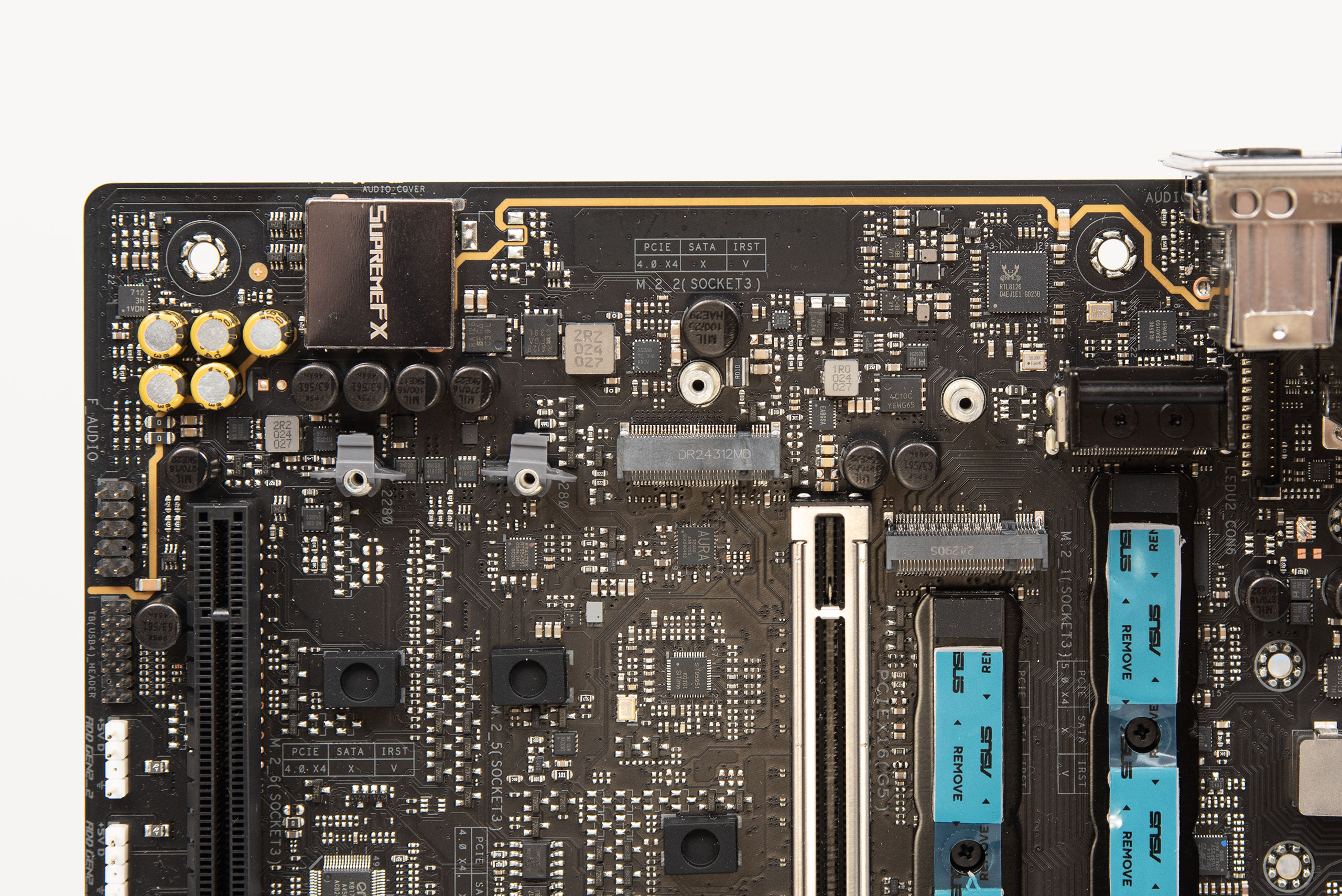

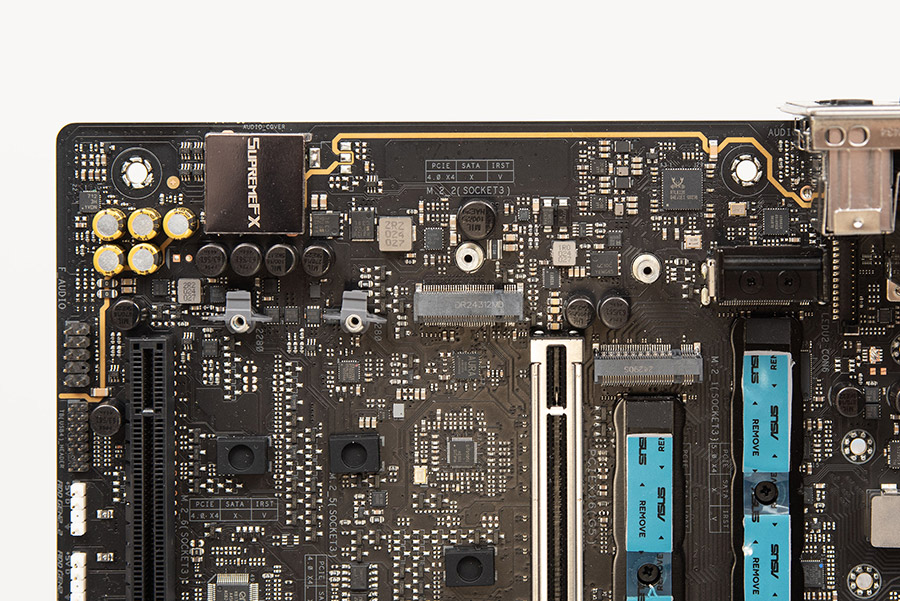

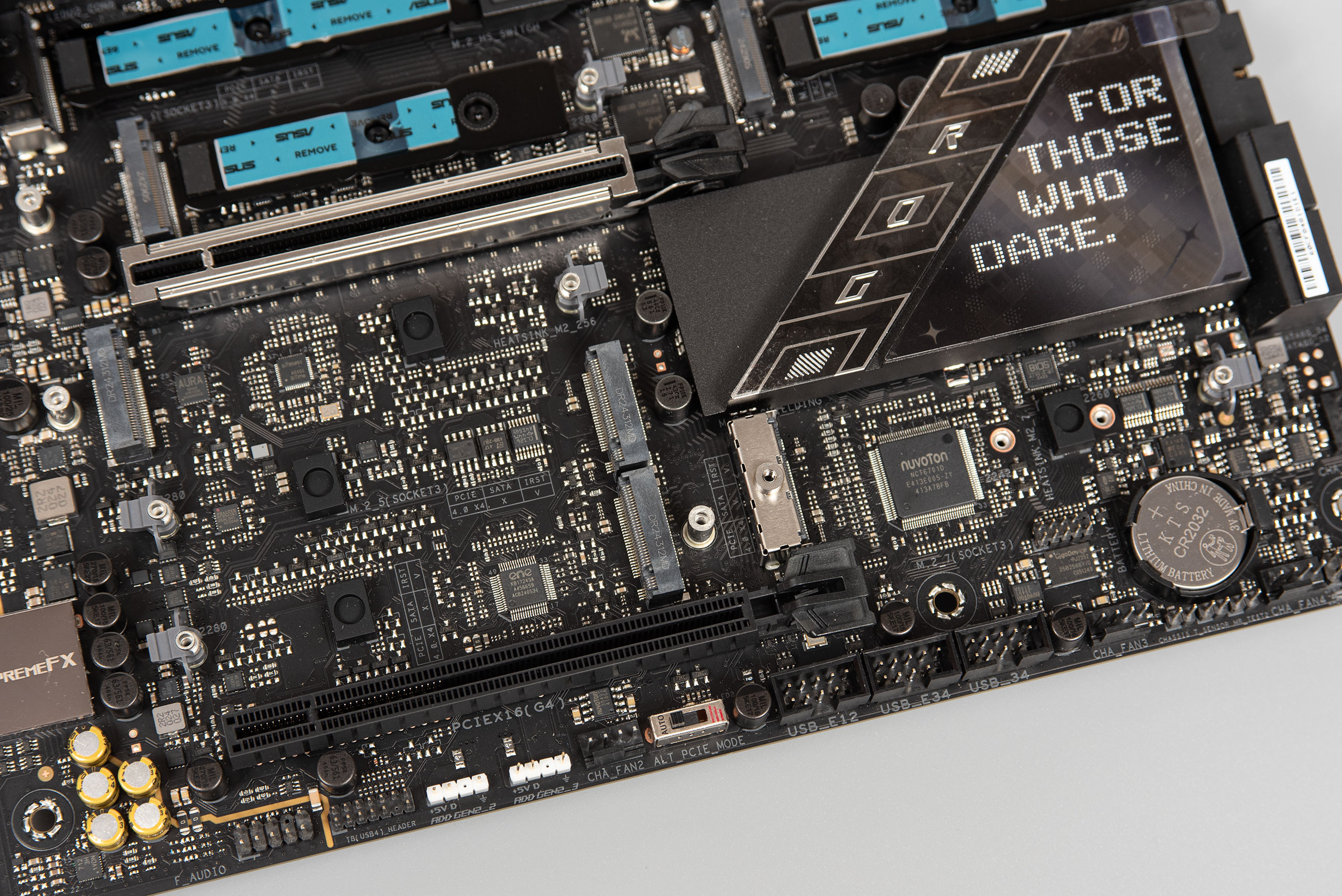

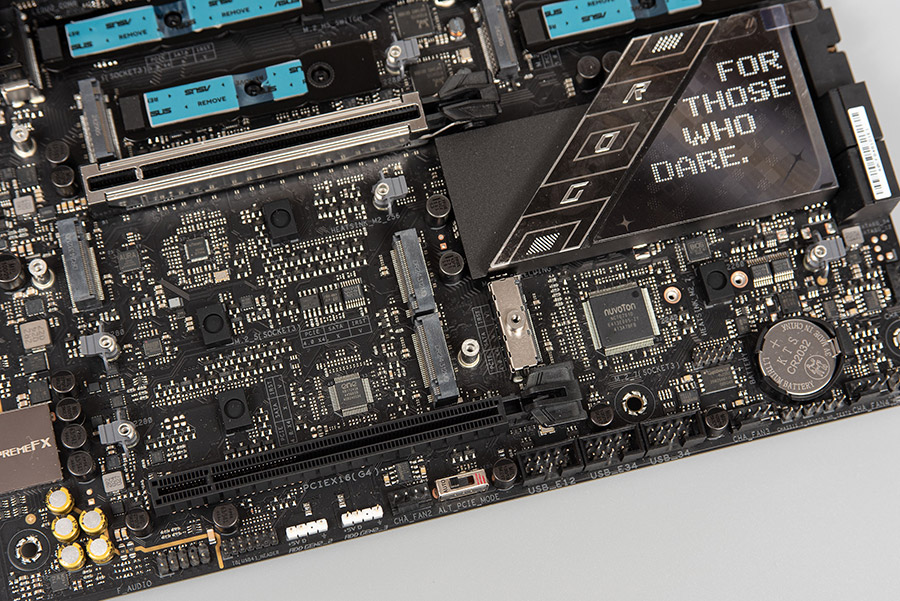

Після головного слоту розширення PCIe 5.0 текстоліт окуповано іншою групою M.2 Перший роз’єм одразу під слотом розширення (M.2_2) керується процесором, а всі інші підпорядковані чипсету. Три накопичувачі охолоджуються єдиним радіатором, а останній слот M.2_7 (знизу праворуч) має свій власний.
Тепер більше інформації про те як все це «хазяйство» працює:
- M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до CPU;
- M.2_3 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
- M.2_4 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
- M.2_5 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета;
- M.2_6 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під'єднано до чипсета;
- M.2_7 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Є підтримка SATA. Під'єднано до чипсета.

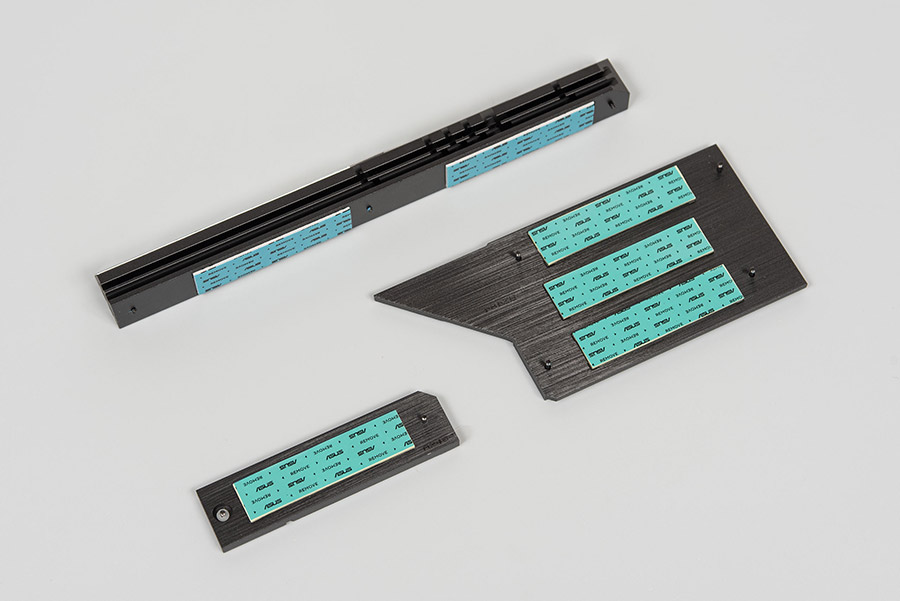

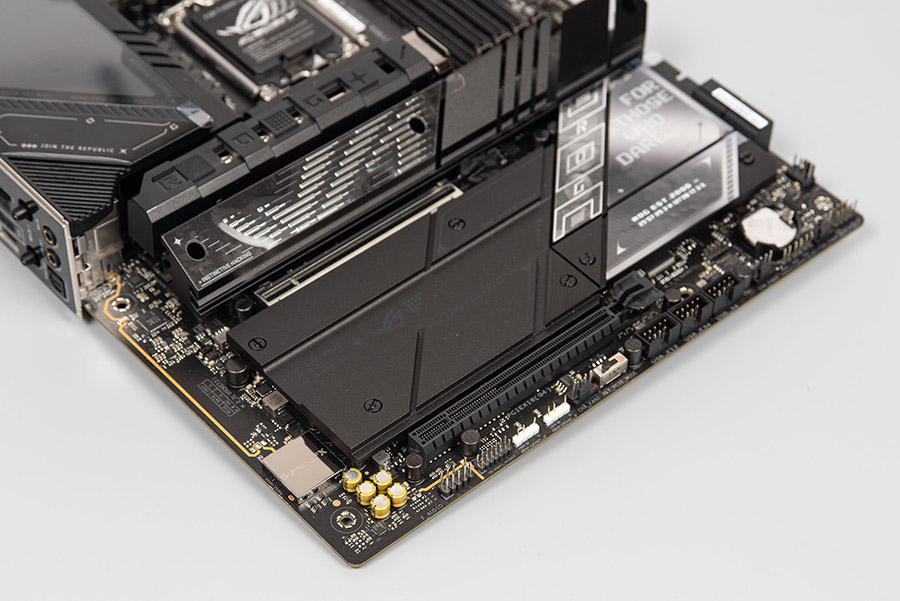

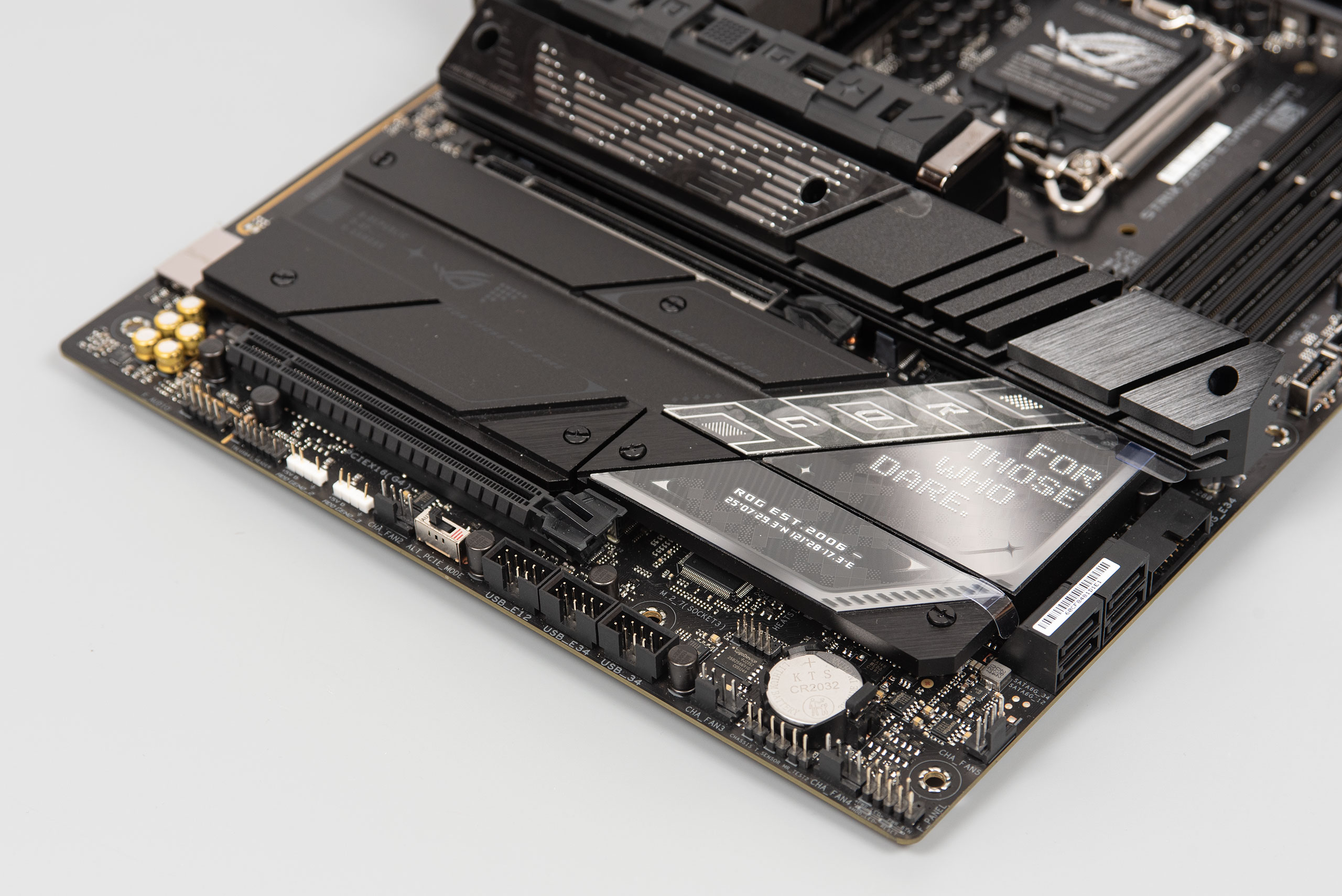

Радіатори охолодження M.2-накопичувачів виглядають ось так:
Бездротова мережа IEEE 802.11be працює на модулі Intel BE200NGW (модуль M.2 Key E) з підтримкою Wi-Fi 7 та Bluetooth 5.4. Дротовий 5G Ethernet функціонує завдяки мережевій карті Realtek RTL8126.
Підсистема аудіо відокремлена від основної частини текстоліту, тож має власну ізольовану зону. ROG SupremeFX 7.1 в поточній реалізації представлено комбінацією з аудіокодека Realtek ALC4080 та підсилювача Savitech SV3H712, крім того, присутнє зовнішнє екранування.

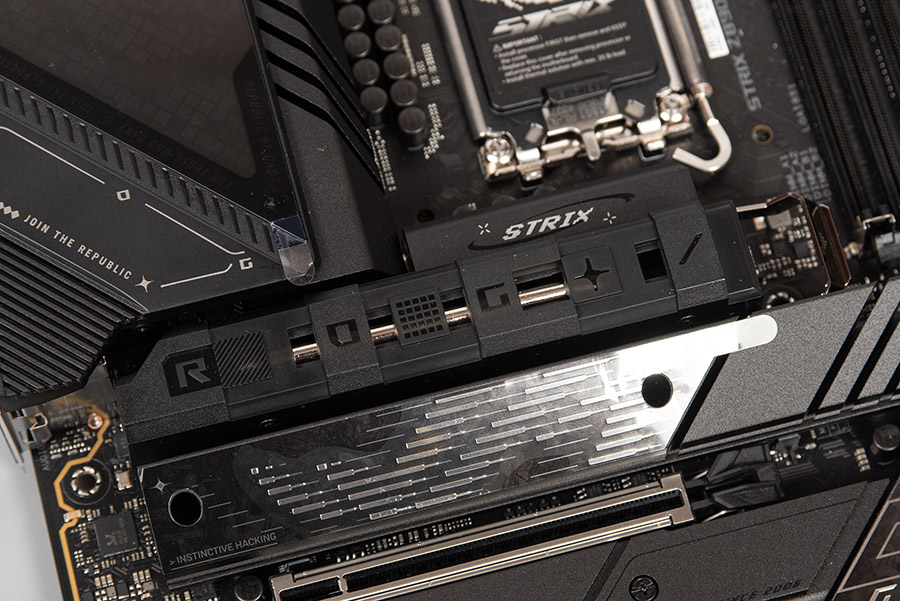

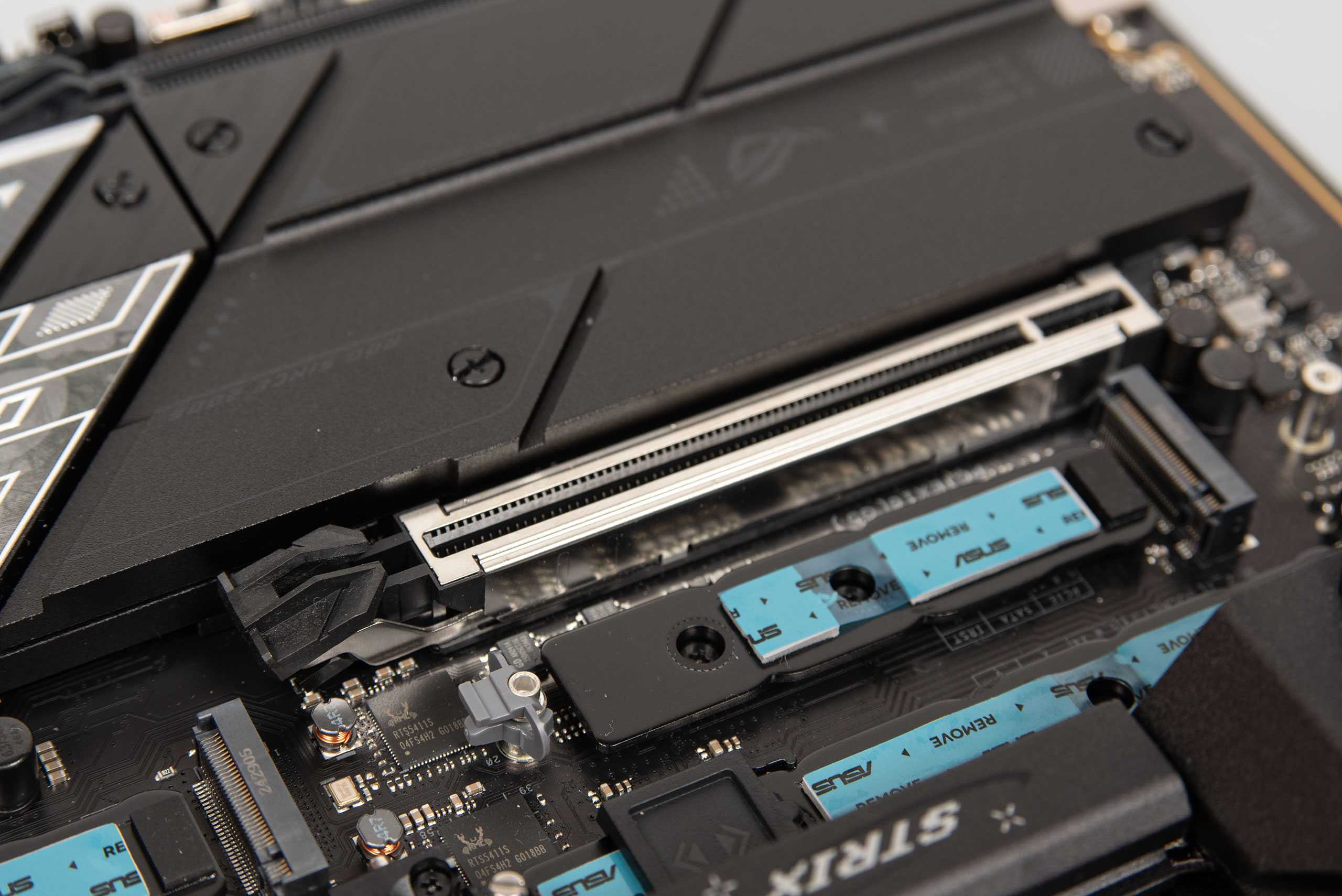

Вже не перший раз на ресурсі ми розповідаємо про нові механізми фіксації Q-release Slim від ASUS, і цей не буде виключенням. Головний слот PCIe має саме цей механізм, другий ним не споряджено. ASUS хотіли позбутись необхідності механічного натискання засувки, адже в збірках нашого часу це може стати доволі складним і дратівним процесом, враховуючи тісноту й висоту радіаторів охолодження материнської плати, а також товщини бекплейтів відеокарт, що найчастіше там опиняються. Тепер в умовах корпусу користувачу потрібно потягнути відеокарту з лівого боку (зона I/O) для розблокування механізму, а потім зняти відеокарту. Якщо це відкритий стенд, то треба тримати материнську плату однією рукою, а іншою спочатку нахилити відеокарту, взявшись за кронштейн I/O та потягнувши її вгору, а після розблокування механізму дістати відеокарту.

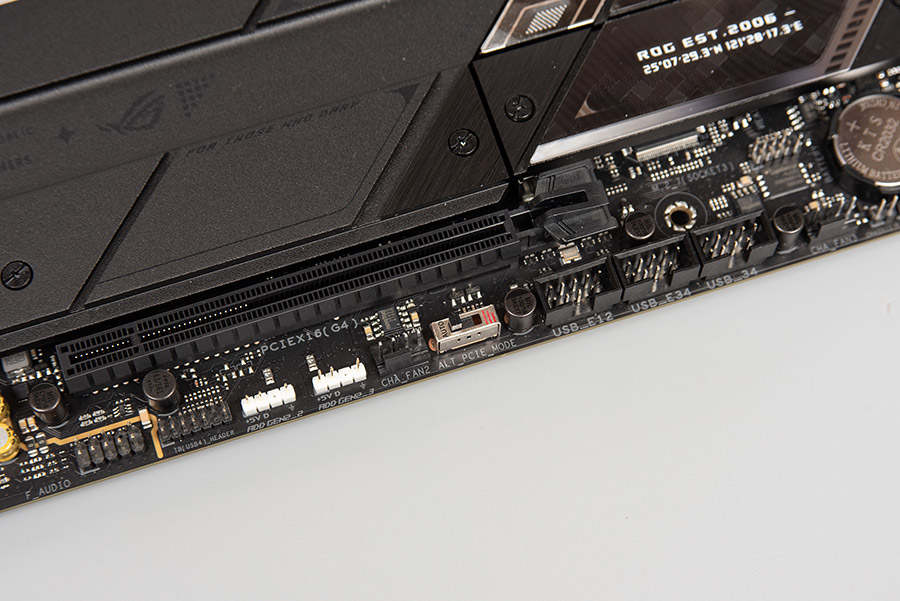

Тепер про контактні групи. Знизу ліворуч розташовано групу HD_AUDIO, Thunderbolt 4, два конектори ADD_GEN2 (RGB 5V), конектор вентилятора, а також альтератор PCIe.
Знизу праворуч розташовано три контактні групи USB 2.0, три конектори вентиляторів, DEBUG-порт, датчик відкриття шасі, конектор термопари, а також традиційну групу FRONT_PANEL. Батарейка CMOS знаходиться в прямій доступності для користувача, за що оверклокери зайвий раз подякують.

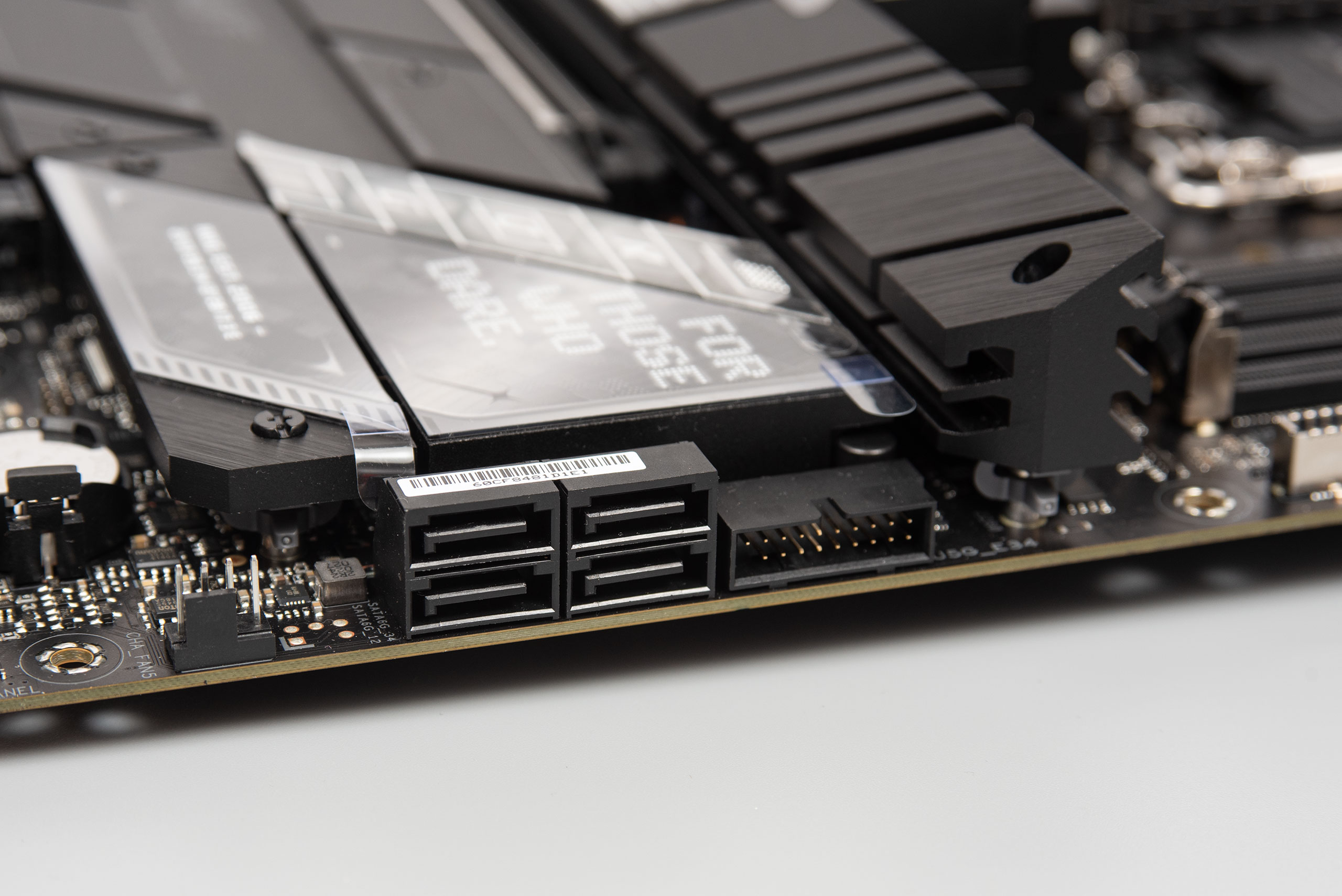

Праворуч під кутом 90 градусів знаходяться чотири SATA-порти, та контактна група USB 3.2 Gen 1.

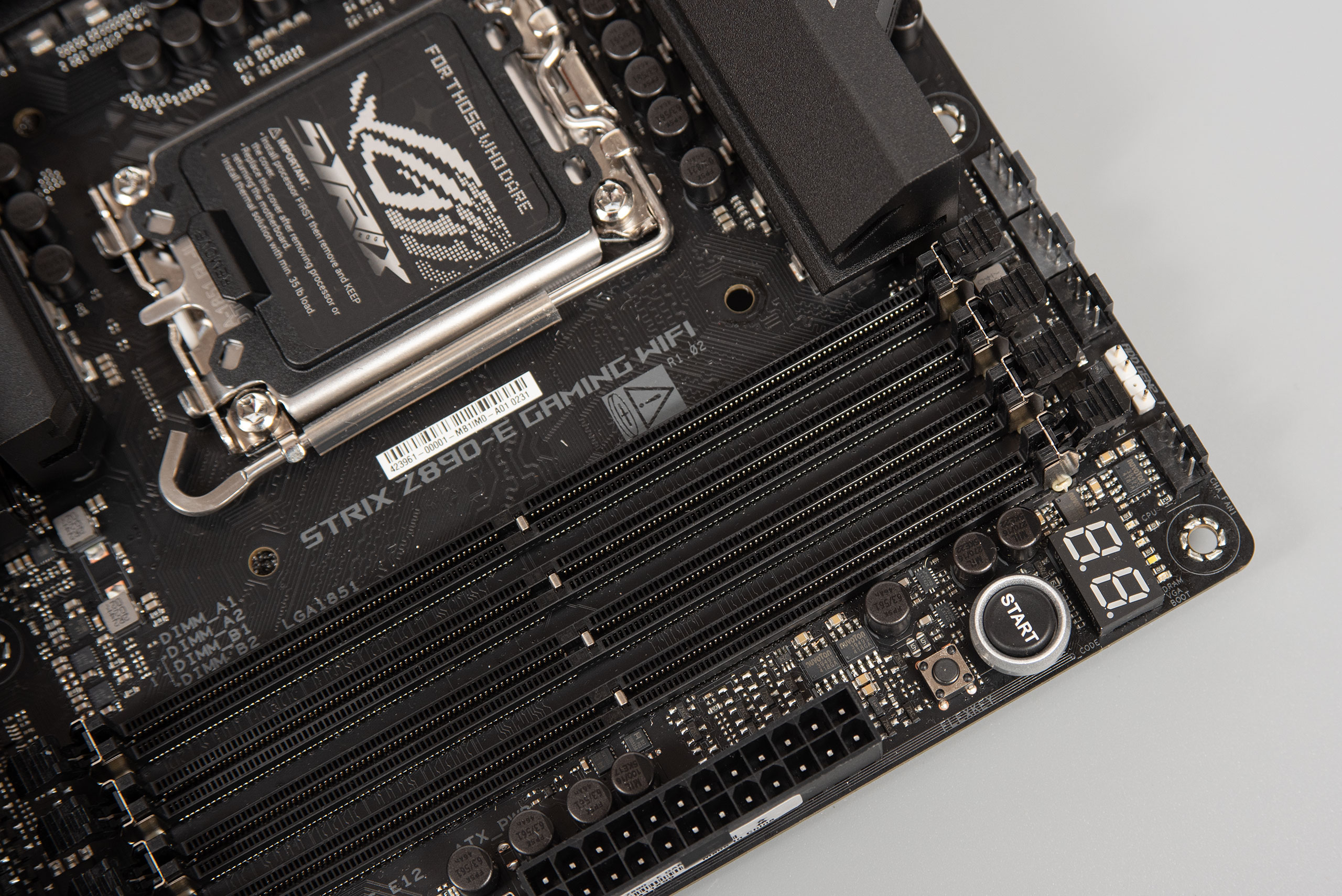

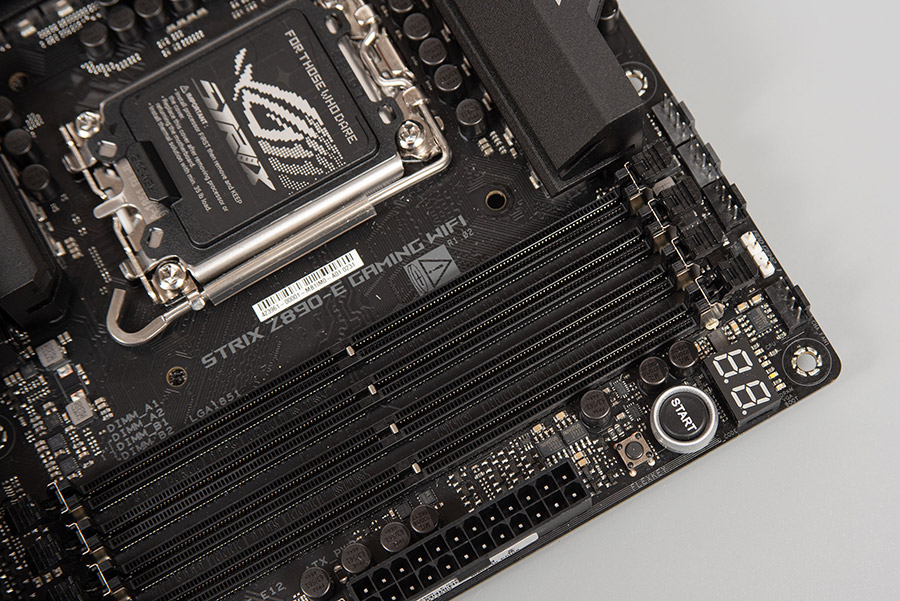

Вище розташовано контактну групу USB 3.2 Gen 2x2 Type C, ще одну контактну групу USB 3.2 Gen 1, конектор живлення материнської плати, а також діагностичну зону. Вгорі розташовано один конектор RGB 5V, а також чотири конектори вентиляторів. Слоти оперативної пам’яті мають засувки з обох сторін і реалізовані за фірмовою технологією ASUS — NitroPath. Виробник заявляє про кращі можливості розгону до 400 МТ/с. Також присутня підтримка CUDIMM для досягнення ще більших частот.

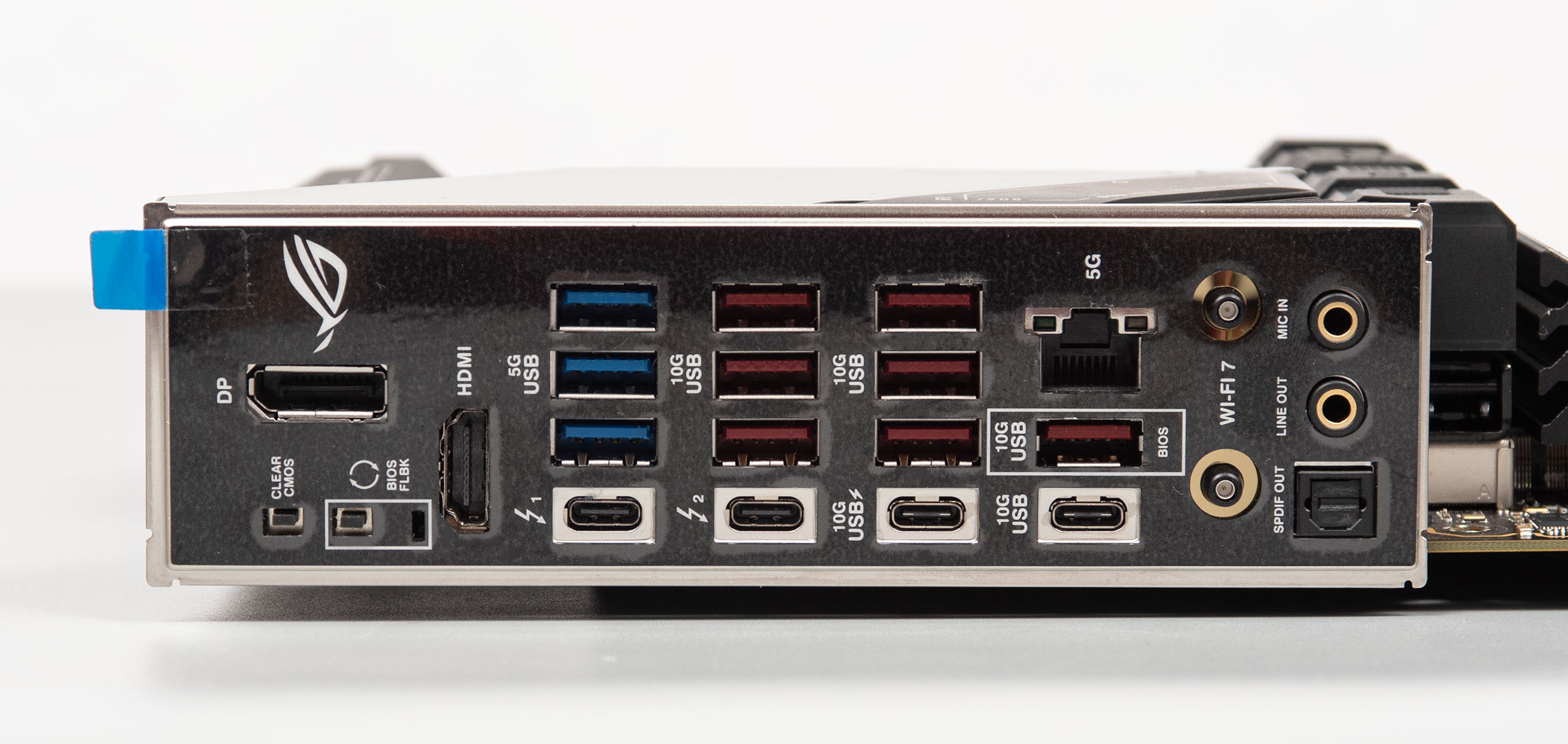

I/O-панель має встановлену заглушку, як і належить продуктам серії ROG. З нестандартного на себе звертають увагу кнопка CLEAR CMOS, а також BIOS FLBK. Остання дає можливість оновити прошивку. Тепер щодо стандартного:
- x2 Thunerbolt 4 (USB4);
- x1 HDMI 2.1;
- x1 DisplayPort;
- x2 USB 3.2 Gen 2 (Type C);
- x7 USB 3.2 Gen 2 (Type A);
- x3 USB 3.2 Gen 1 (Type A);
- x1 5G Ethernet;
- x2 Q-Antenna (Wi-Fi);
- x2 Mini Jack (Mic in, Line out);
- x1 S/PDIF OUT.
