Ось і вийшли «рефреші» процесорів Raptor Lake. Виробники материнських плат також оновили свої пропозиції основ платформи. Без зайвих слів і витрат часу читача подивимось, чи може ця материнська плата розкрити потенціал нового Intel Core i7-14700K.
Характеристики
Виробник | ASUS |
---|---|
Модель та сторінка продукту | TUF GAMING Z790-PRO WIFI |
Чипсет | Intel Z790 |
Процесорний роз'єм | LGA 1700 |
Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
Пам'ять | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800-5600 МГц, 5800–7800+ (OC) МГц |
Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x16 (x1) — Z790 1 x PCI Express 4.0 x4 — Z790 1 x PCI Express 4.0 x1 — Z790 1 x PCI Express 4.0 x16 (х4) — Z790 |
M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280/22110) SATA support — Z790 |
Вбудоване відеоядро | + |
Кількість вентиляторів | 7x 4pin |
Порт PS/2 | - |
Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C) 1 x USB 3.2 Gen 2 (Type C), 2 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1 Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) |
Serial ATA | 4 x SATA 6 Гбіт/с (Z790) |
RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
Вбудований звук | Realtek S1220A |
S/PDIF | + |
Мережеві можливості | 1 x Intel I226-V (2.5 Gigabit Ethernet) Intel Wi-Fi 6E AX211NGW (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3 |
COM | + |
RGB | 3 x Addressable Gen 2, 1 x AURA_RGB_HEADER |
LED RGB Header | 4 |
TPM | + |
Формфактор | ATX |
Розміри, мм | 305 x 244 |
Додаткові функції | ASUS TUF PROTECTION, Q-Design, Thermal Solution, EZ DIY, AURA Sync, Front Panel USB 20Gbps with PD Fast Charge Support |
Вартість, грн | 14999 |
Комплект постачання
Материнська плата постачається в типовій коробці середніх розмірів.
Ззаду коробки надруковано ключові особливості плати та її технічні характеристики.

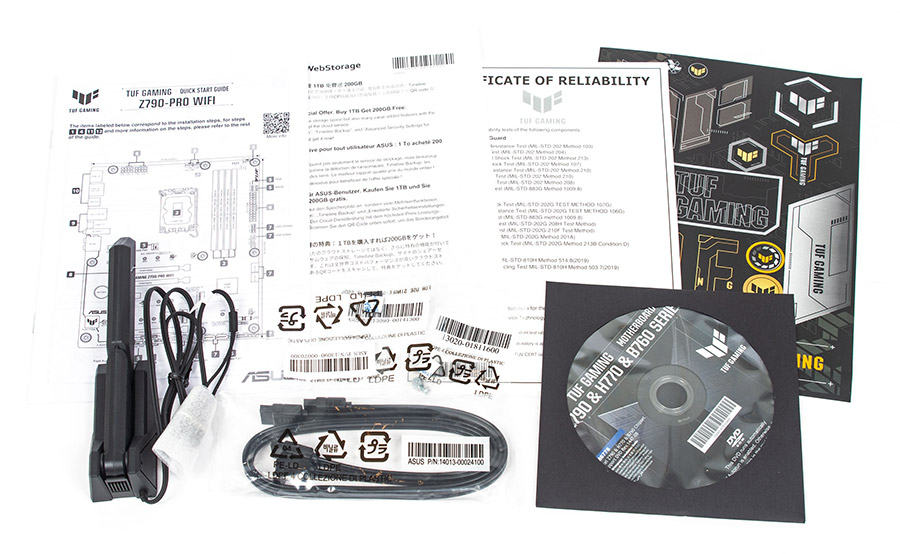

Крім самої материнської плати в антистатик-пакеті користувач в коробці знайде:
- інструкцію;
- сертифікат якості;
- комплект наліпок;
- стійки та гвинтики для кріплення M.2-накопичувачів;

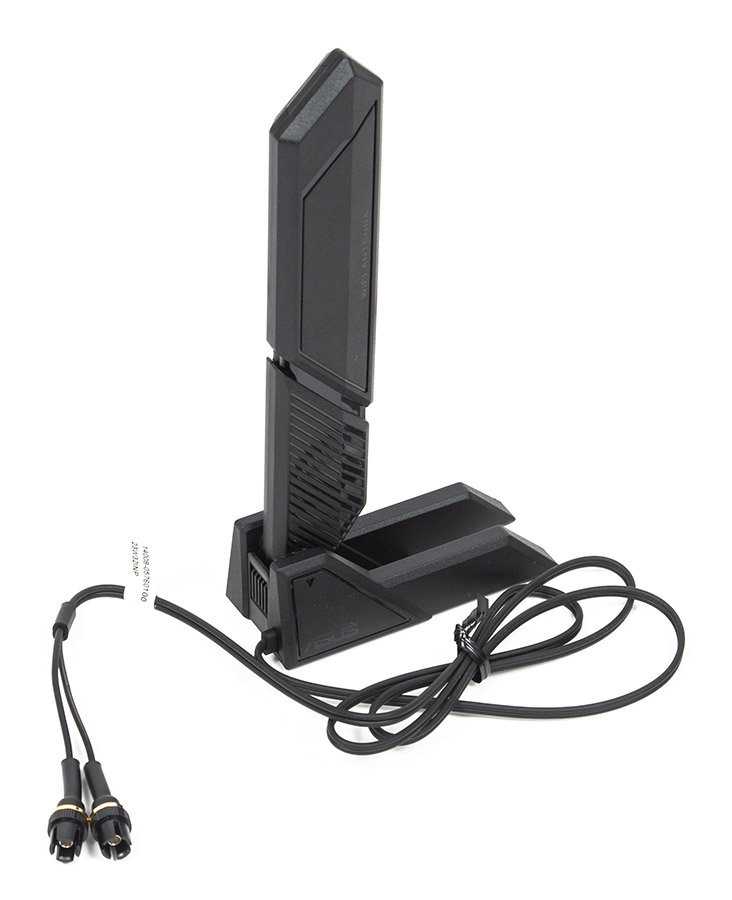

- складну Wi-Fi антена з магнітною платформою;
- компакт-диск с драйверами;
- два чорних SATA-кабелі з металевими клямками (один з них кутовий).
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/04-asus-tuf-gaming-z790-pro-wifi.jpg)
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/05-asus-tuf-gaming-z790-pro-wifi.jpg)
Зовнішній вигляд

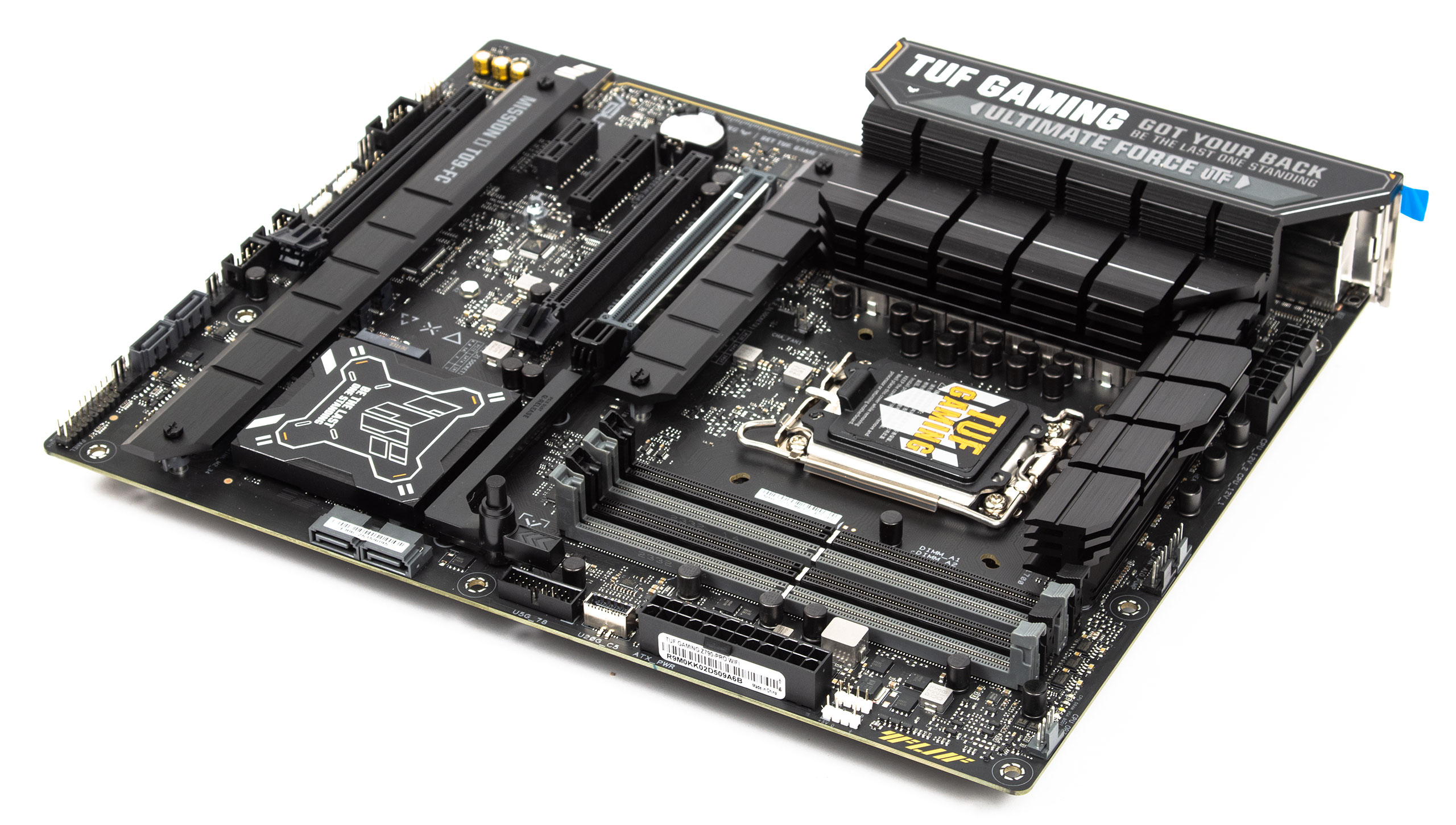

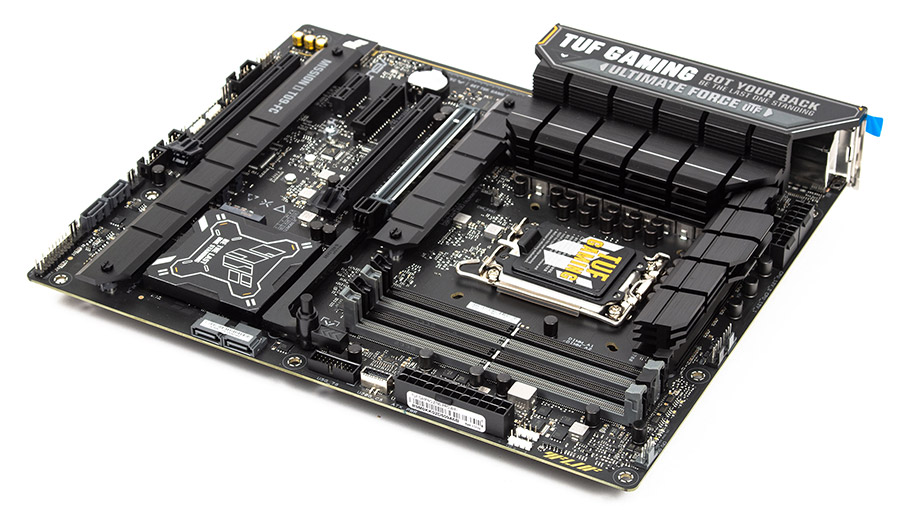

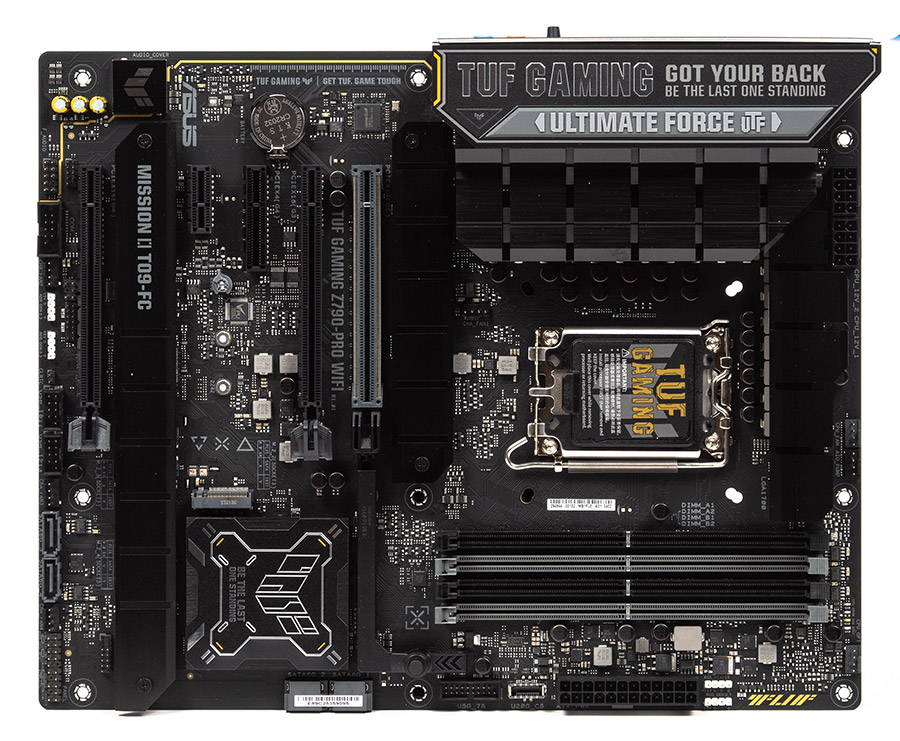

Дизайн цілком традиційний для лінійки продуктів TUF, а саме темна гама кольорів з нотками жовтого.

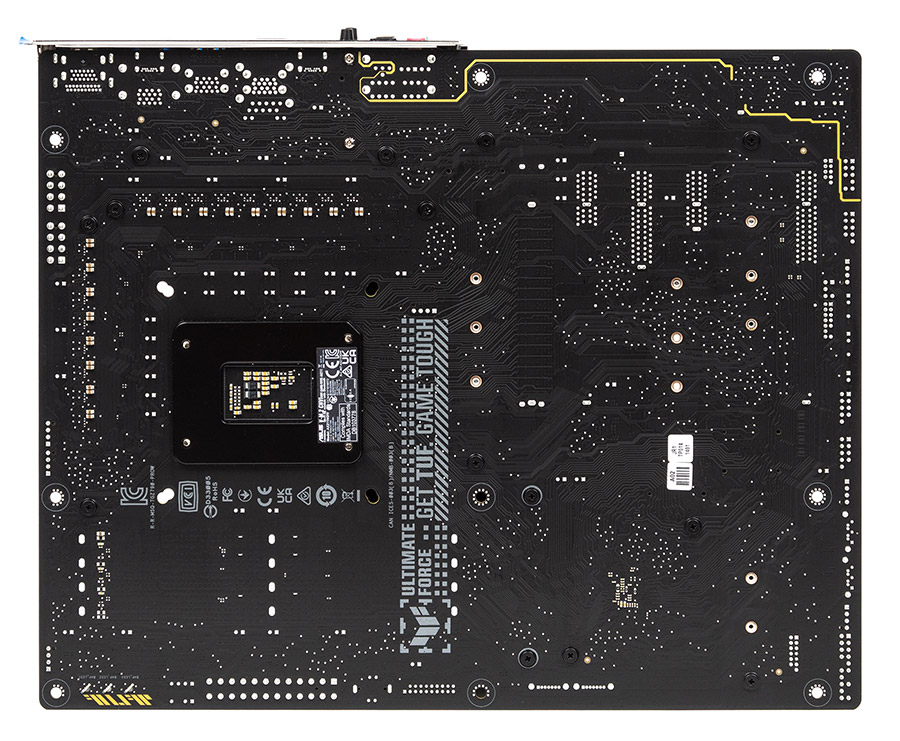

![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/06-asus-tuf-gaming-z790-pro-wifi.jpg)
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/09-asus-tuf-gaming-z790-pro-wifi.jpg)

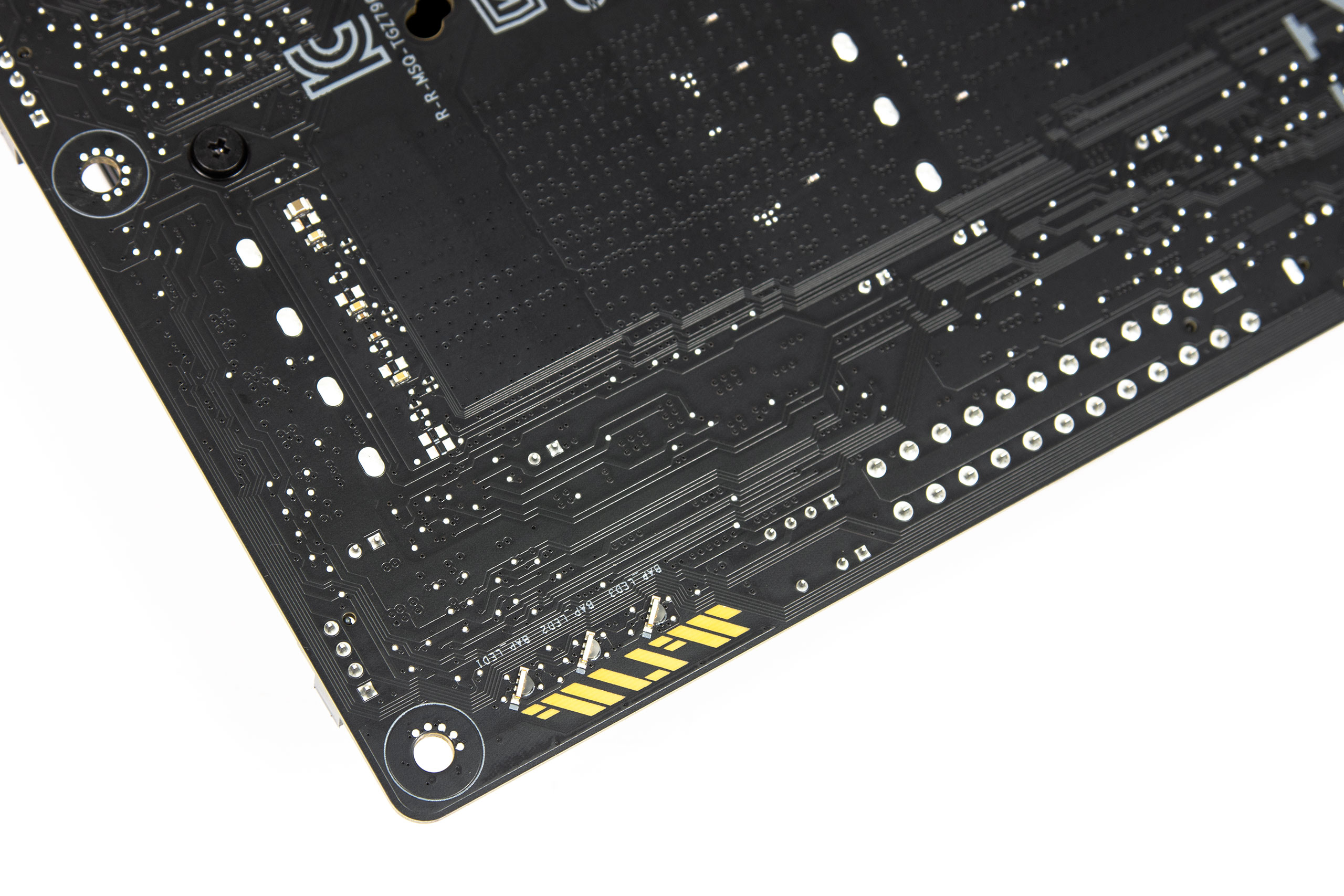

Присутність RGB мінімальна, єдина зона ілюмінації — логотип TUF зверху праворуч.

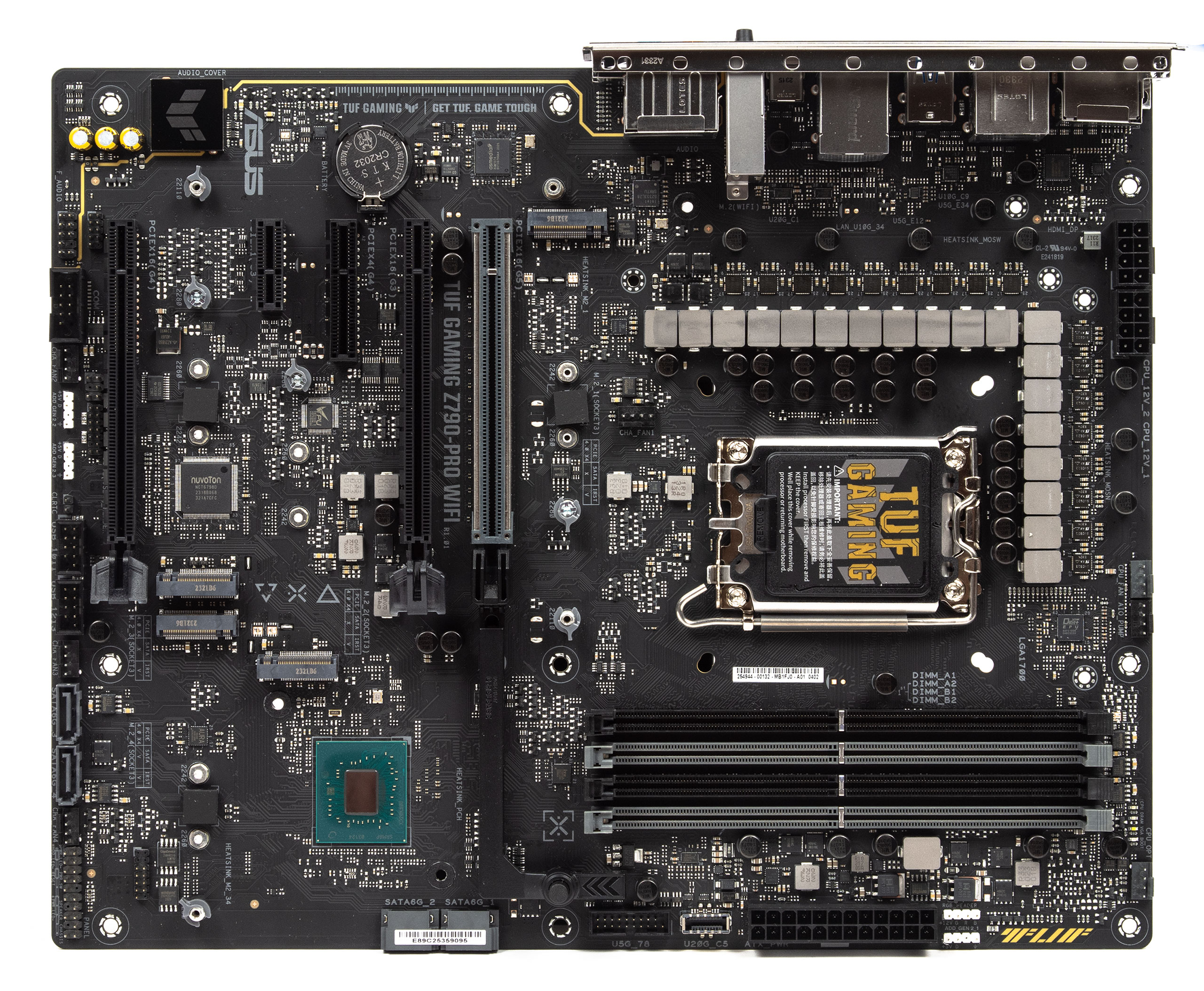

Фотографія материнської плати «без зайвого»:

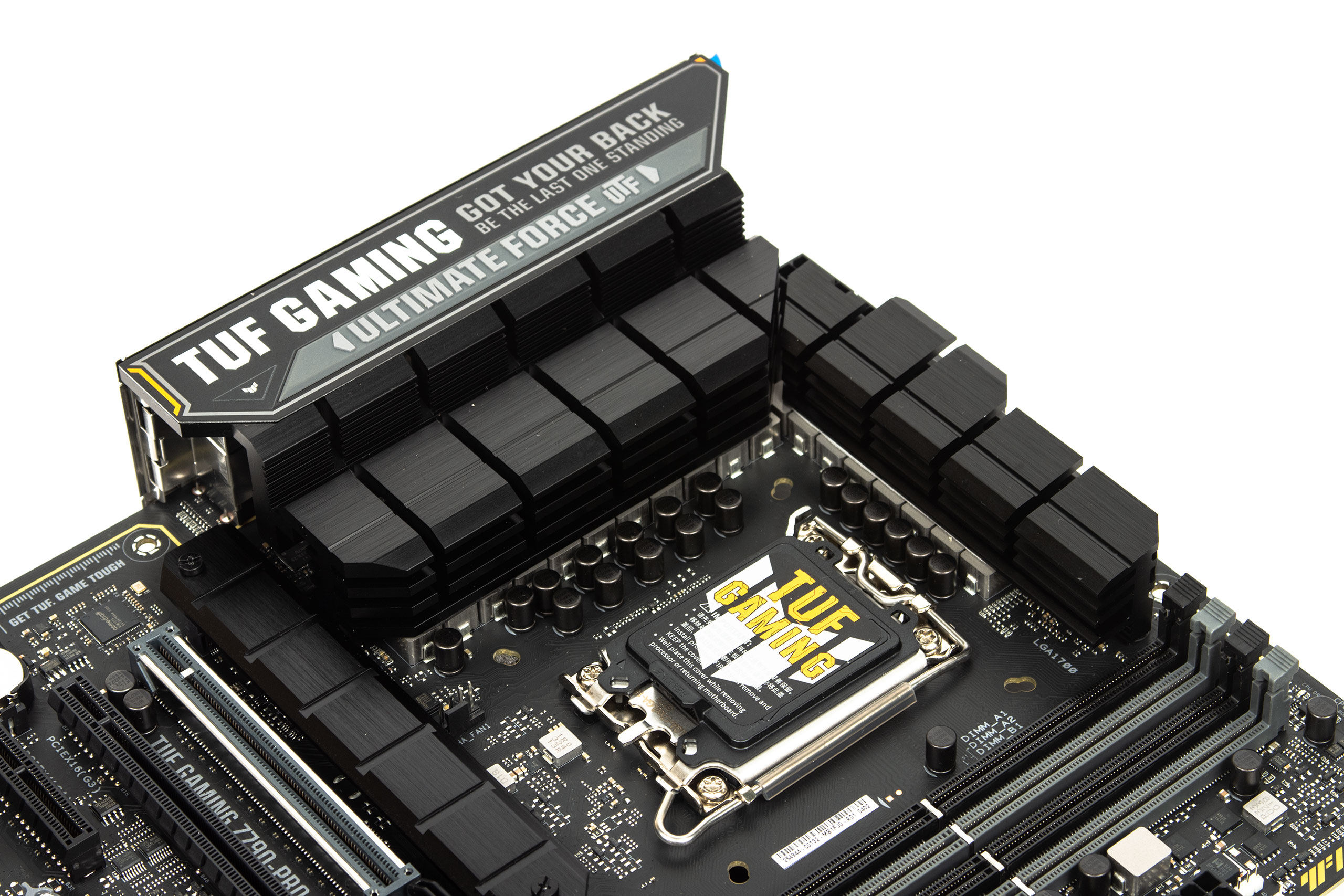

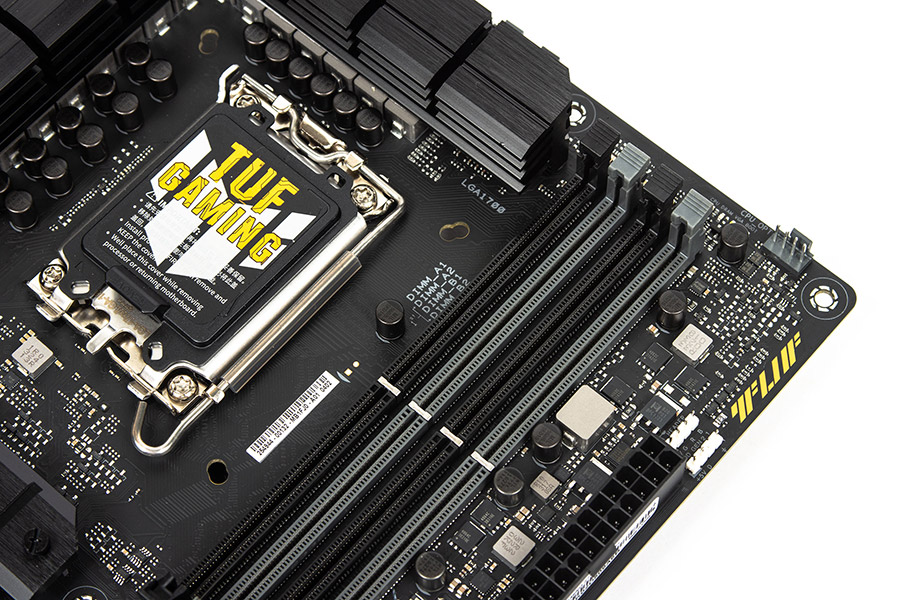

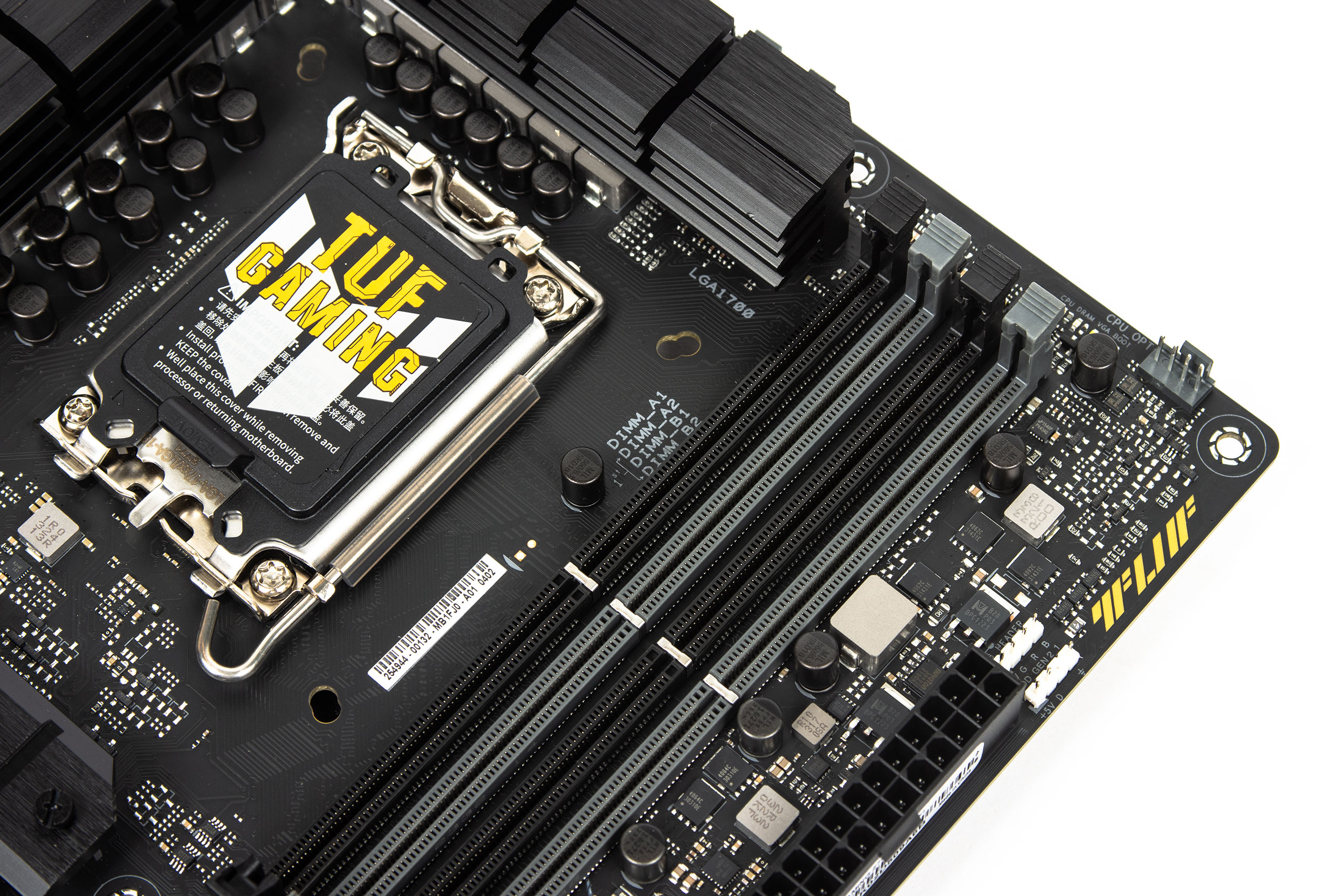

Слоти оперативної пам’яті споряджені засувками тільки з однієї сторони. Охолодженням VRM займаються два радіатори, що кріпляться на гвинти й контактують через термопрокладки з силовими елементами підсистеми живлення процесора. Сокет стандартний і нічим не примітний.

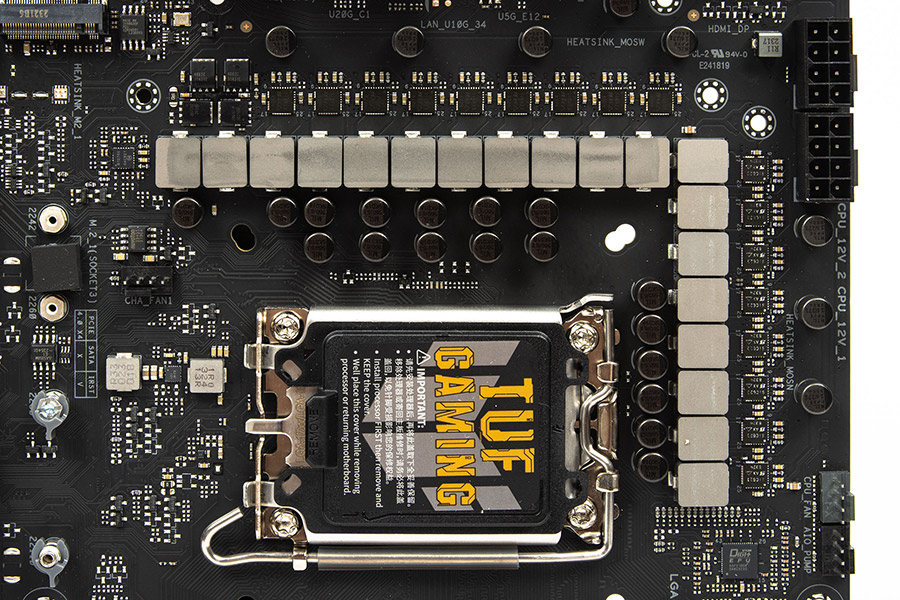

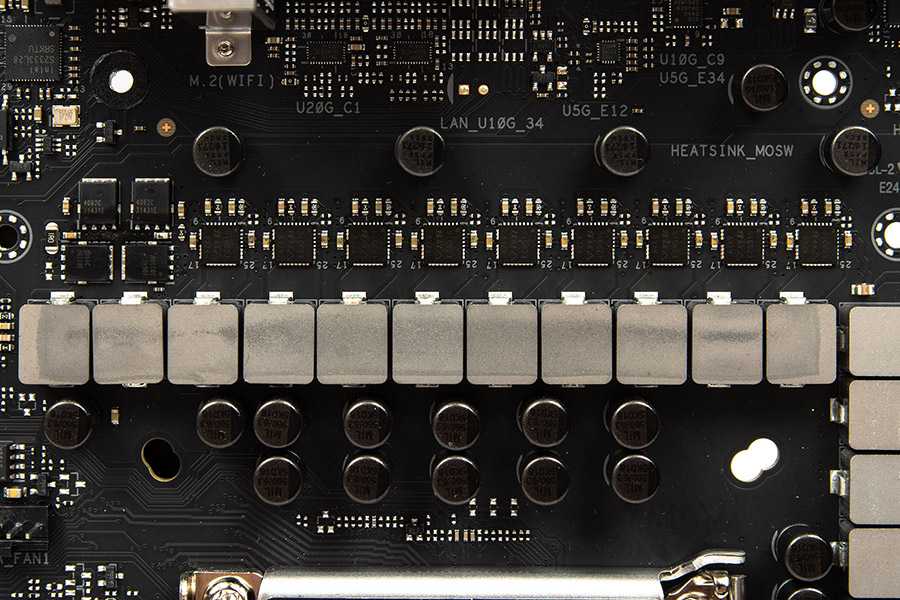

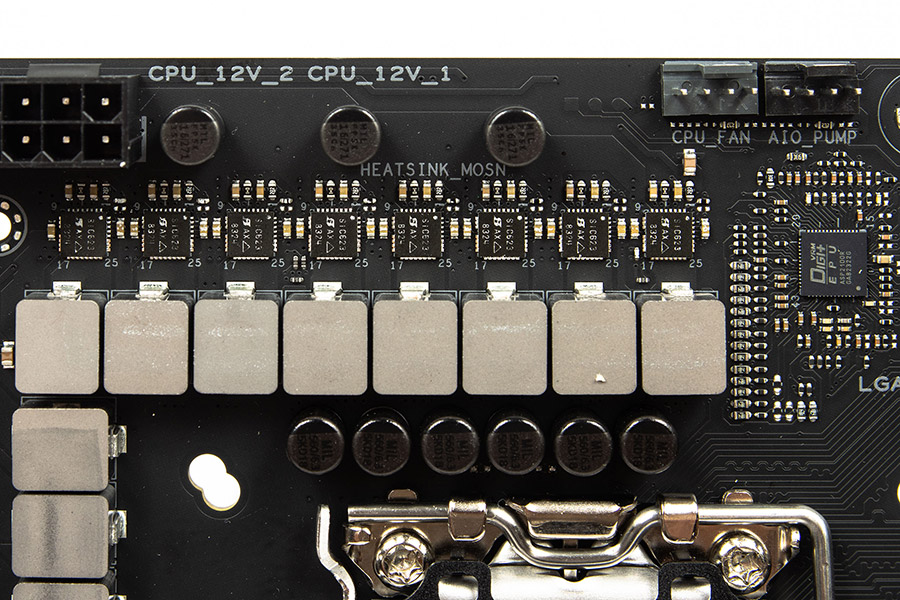

VRM має 18 фаз (16+1+1). Процесорна група керується ШІМ-контролером Digi+ ASP2100R. Використовуються силові елементи Vishay SiC623, які розраховані на 60 А. Одна з них виділена для AUX (всього їх 17).
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/11-asus-tuf-gaming-z790-pro-wifi.jpg)

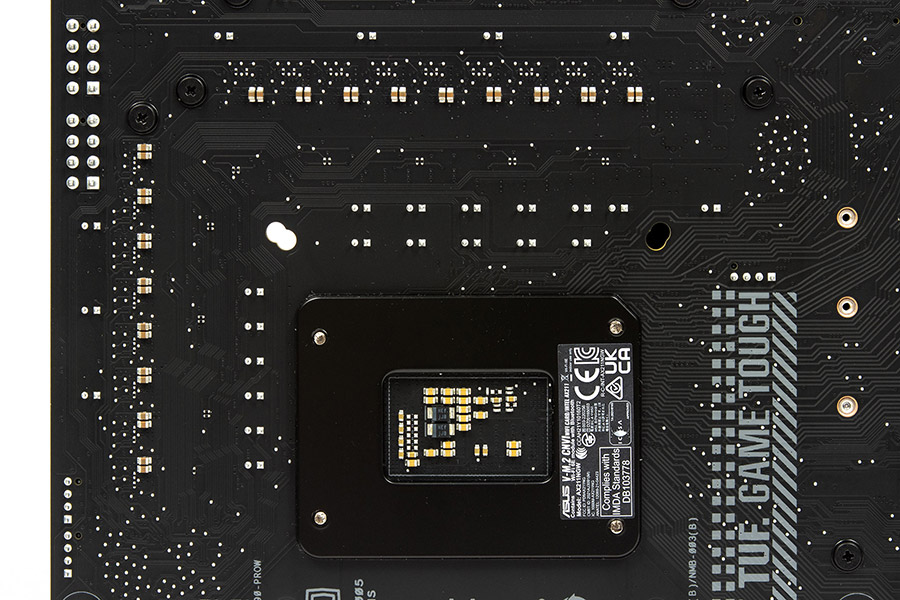

![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/12-asus-tuf-gaming-z790-pro-wifi.jpg)

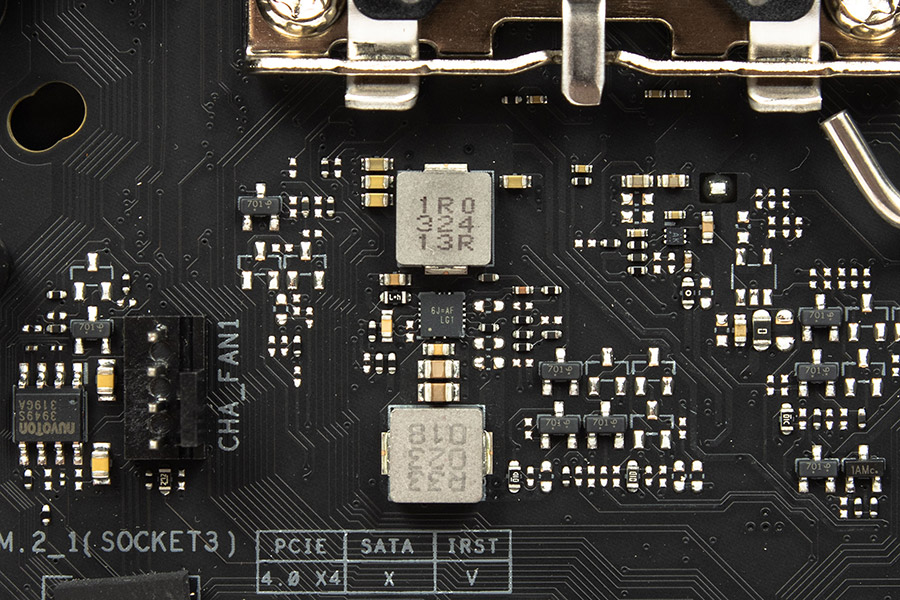

Група GT (IGP) керується однофазним ШІМ-контролером OnSemi 81270C, використовується транзисторна група з чотирьох Renesas UPC4062C.
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/13-asus-tuf-gaming-z790-pro-wifi.jpg)
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/14-asus-tuf-gaming-z790-pro-wifi.jpg)
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/15-asus-tuf-gaming-z790-pro-wifi.jpg)

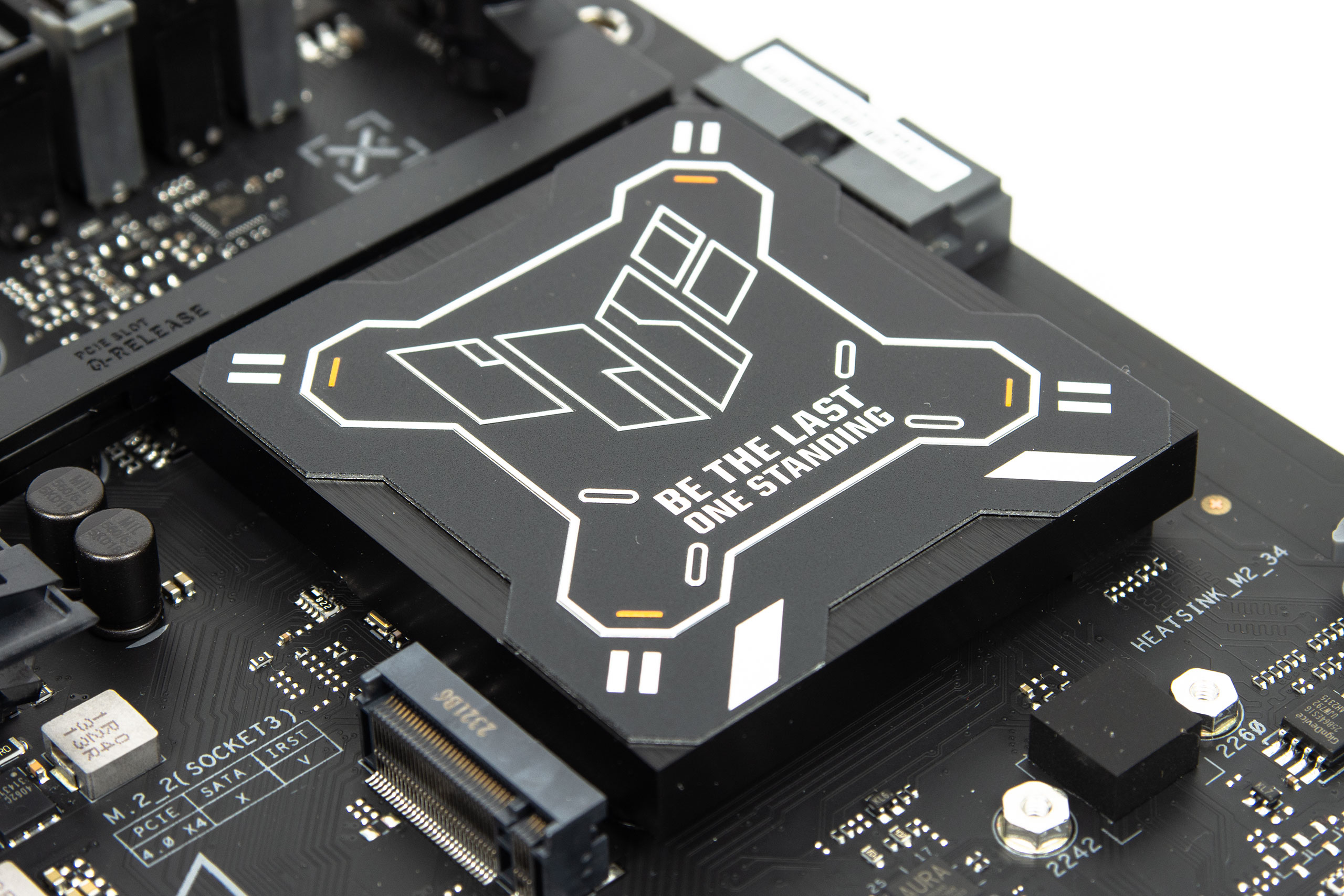

Чипсет охолоджується цільним радіатором. Контакт відбувається через термопрокладку, фіксація на двох гвинтах по діагоналі.
Накопичувачі M.2 також мають власні радіатори для покращення температурного режиму.

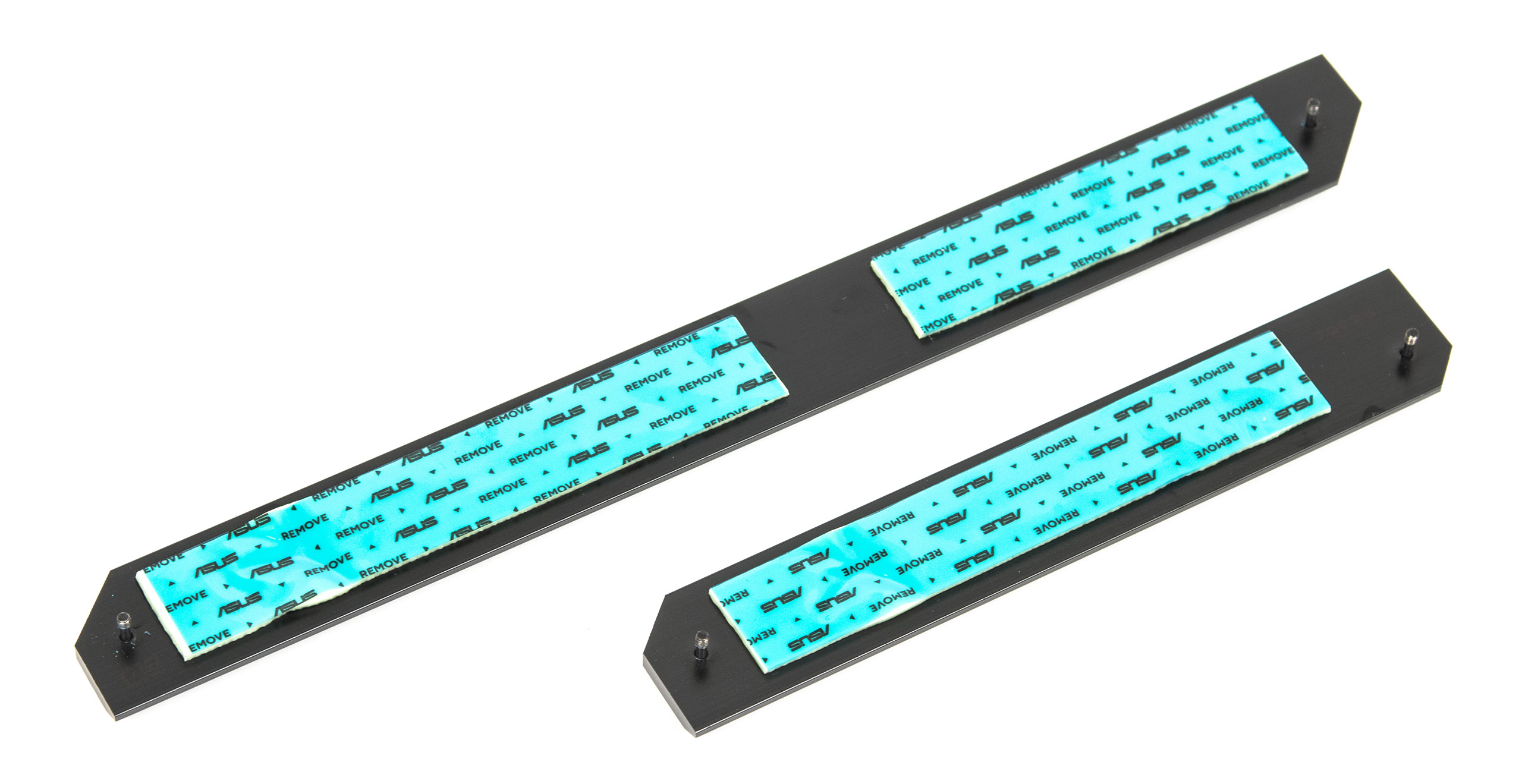

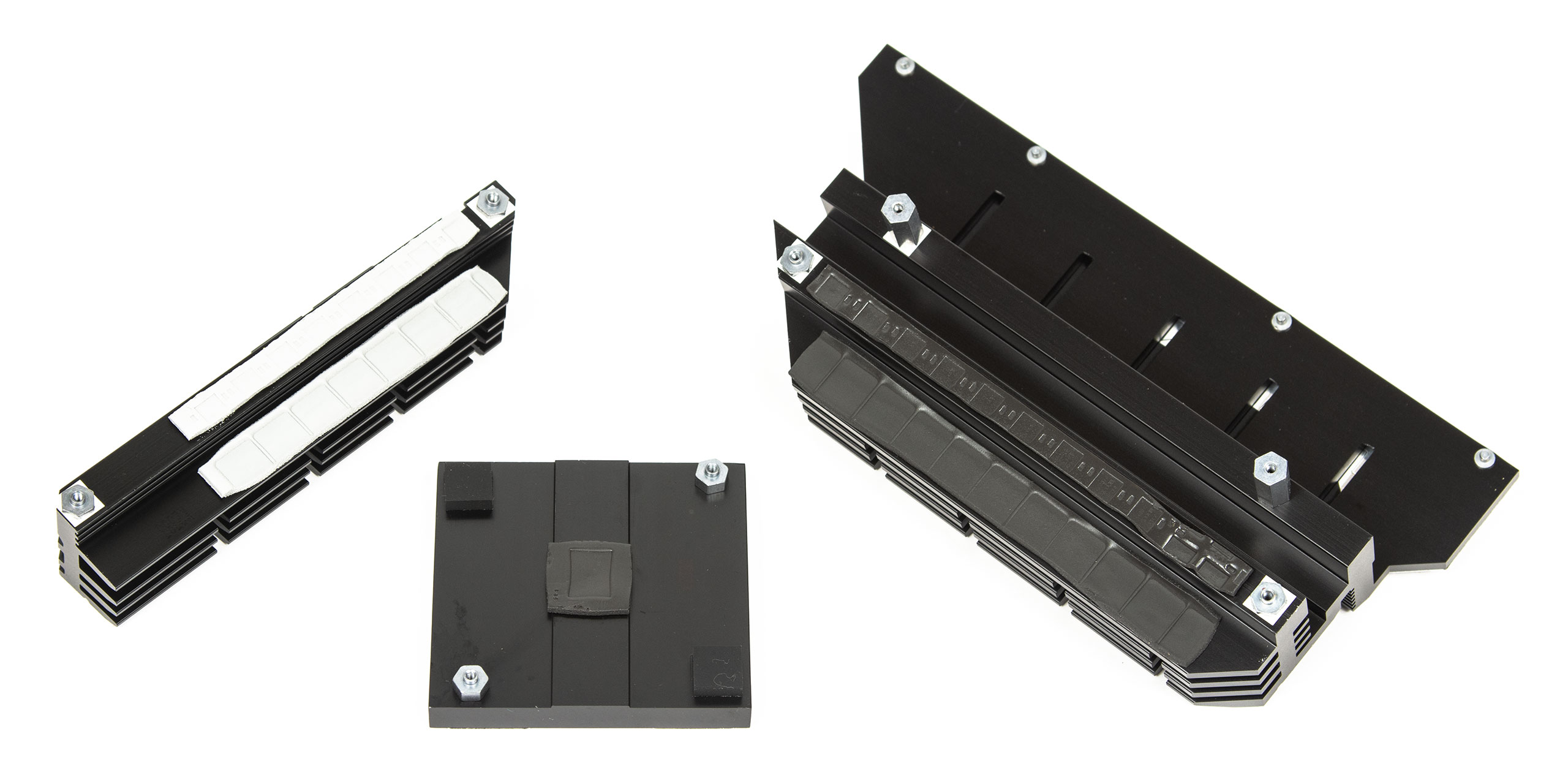

Ось так виглядають елементи системи охолодження в розборі:

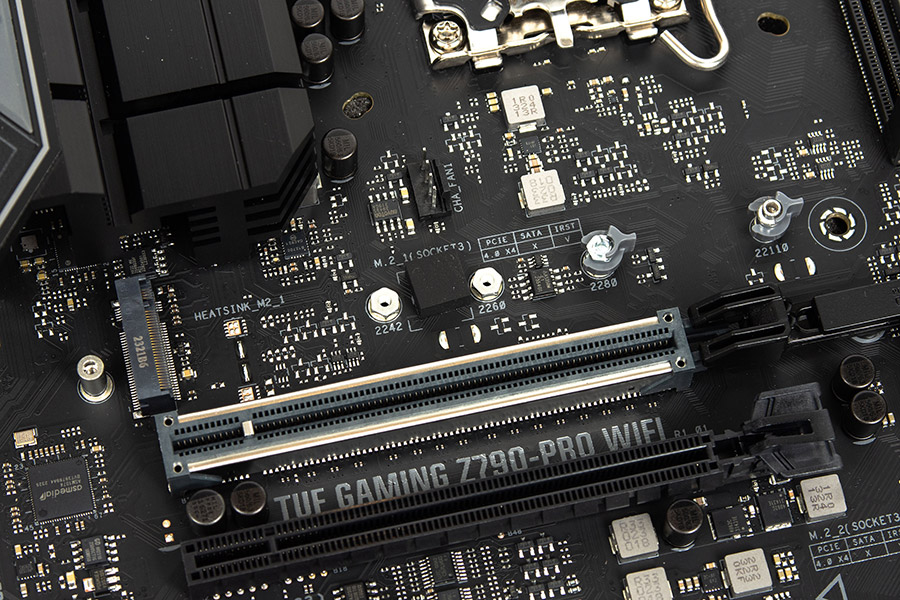

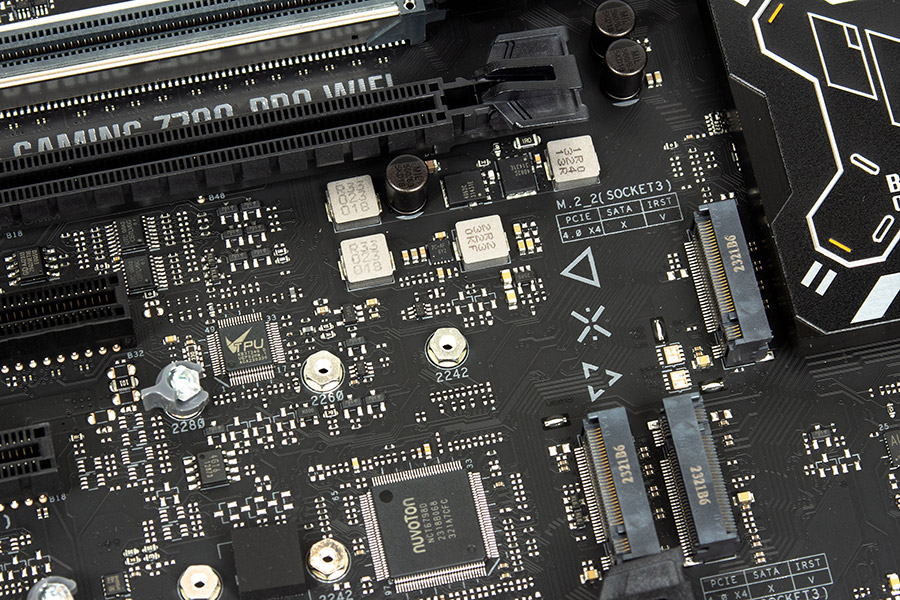

Материнська плата може прийняти на борт до чотирьох M.2-накопичувачів:
- M.2_1 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до чипсета;
- M.2_3 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до чипсета;
- M.2_3 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M), є підтримка M.2 SATA. Під'єднано до чипсета.
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/20-asus-tuf-gaming-z790-pro-wifi.jpg)
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/21-asus-tuf-gaming-z790-pro-wifi.jpg)
![ASUS TUF GAMING Z790-PLUS WIFI](/motherboard/asus-tuf-gaming-z790-pro-wifi/22-asus-tuf-gaming-z790-pro-wifi.jpg)
Бездротова мережа працює на модулі Intel Wi-Fi 6E AX211NGW, який також підтримує Bluetooth 5.3, а за дротовий 2.5G Ethernet відповідає мережева карта Intel I226-V.
Звук реалізовано на базі кодека Realtek S1220A, крім того його зона відокремлена від основної частини текстоліту.

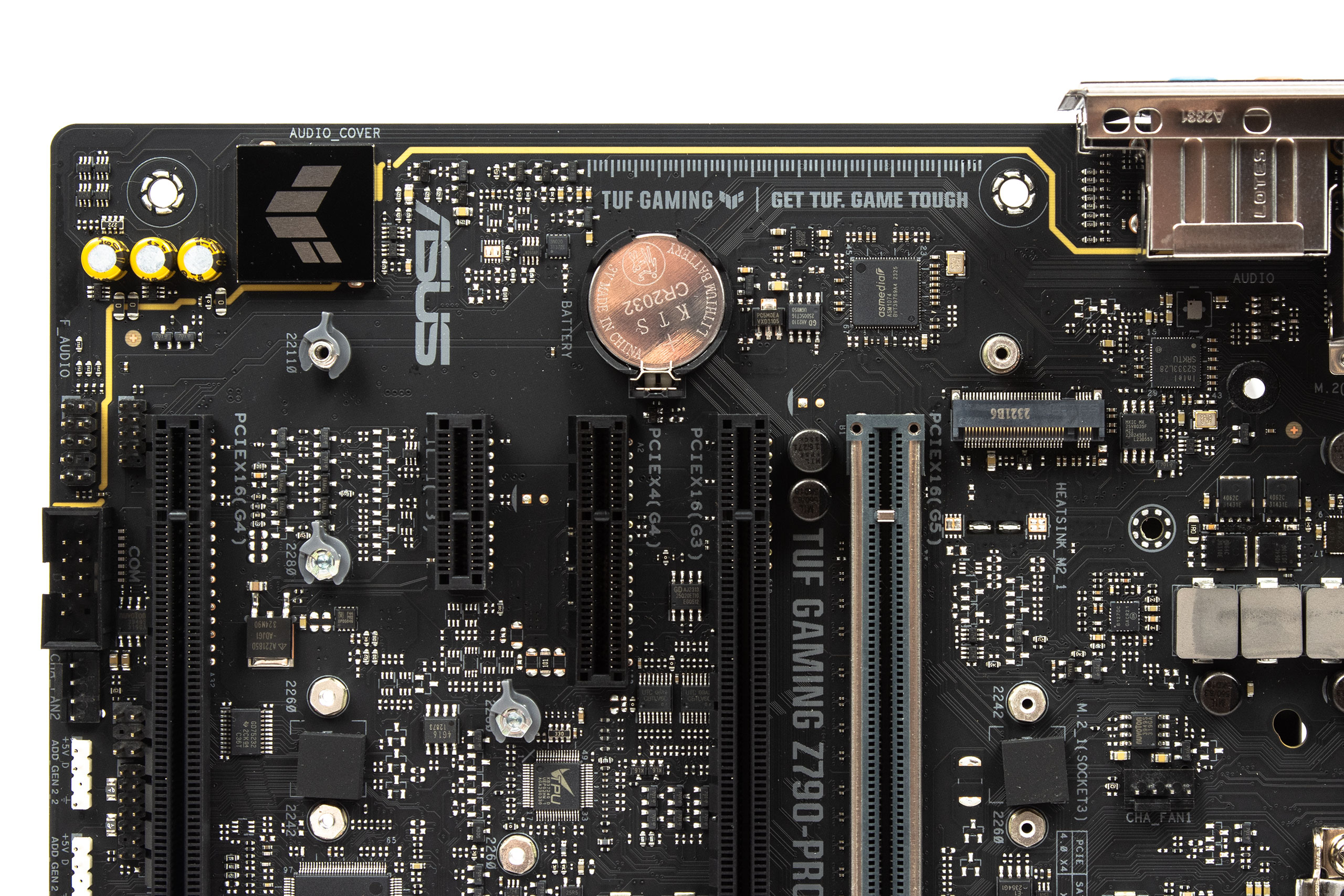

Батарейка CMOS знаходиться праворуч слоту PCI-E x4, збереже пряму доступність при використанні двослотових чи менших відеокарт. Більші екземпляри повністю накриють її. Типовий конектор корпусного вентилятора біля зони I/O зміщено ближче до сокета.

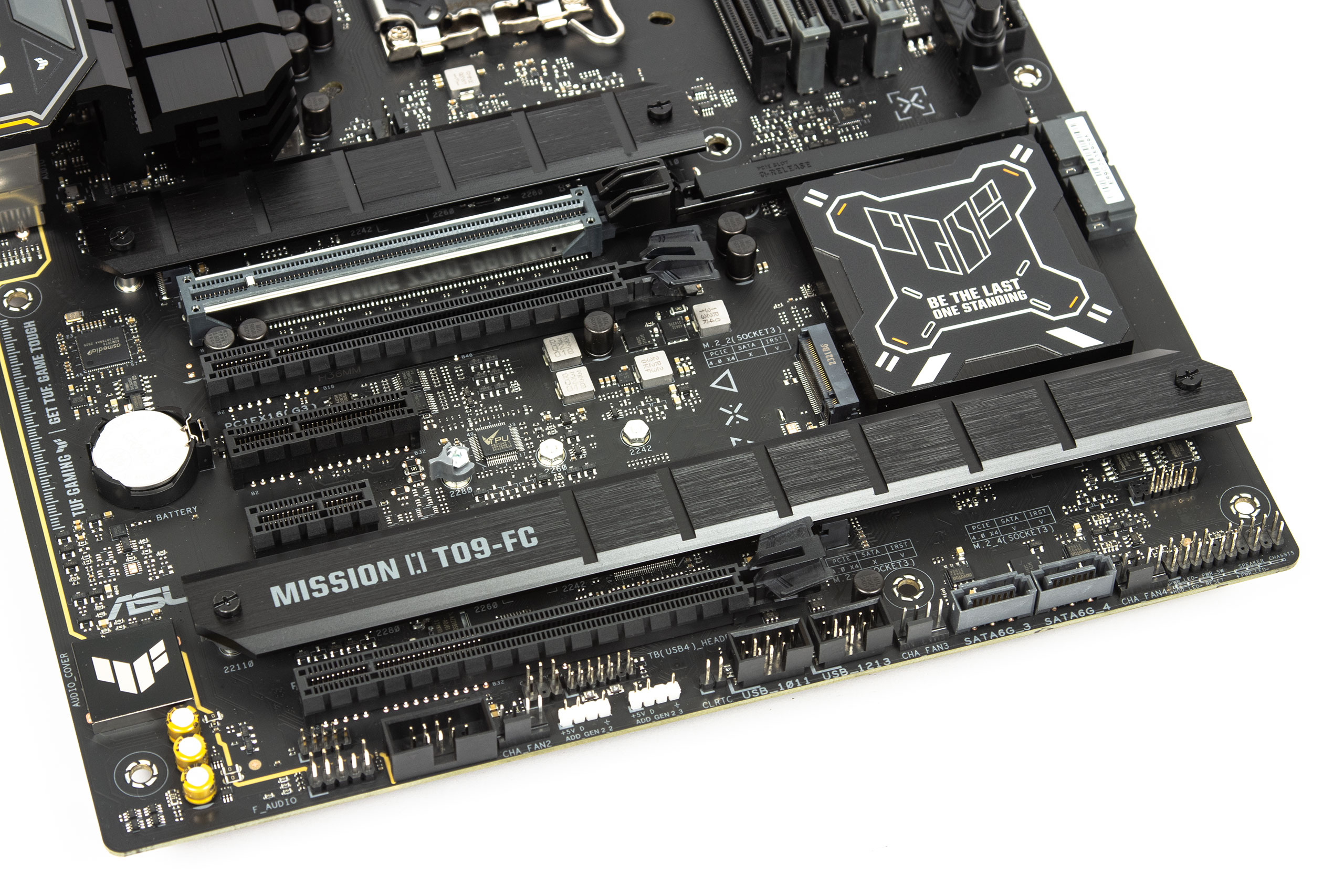

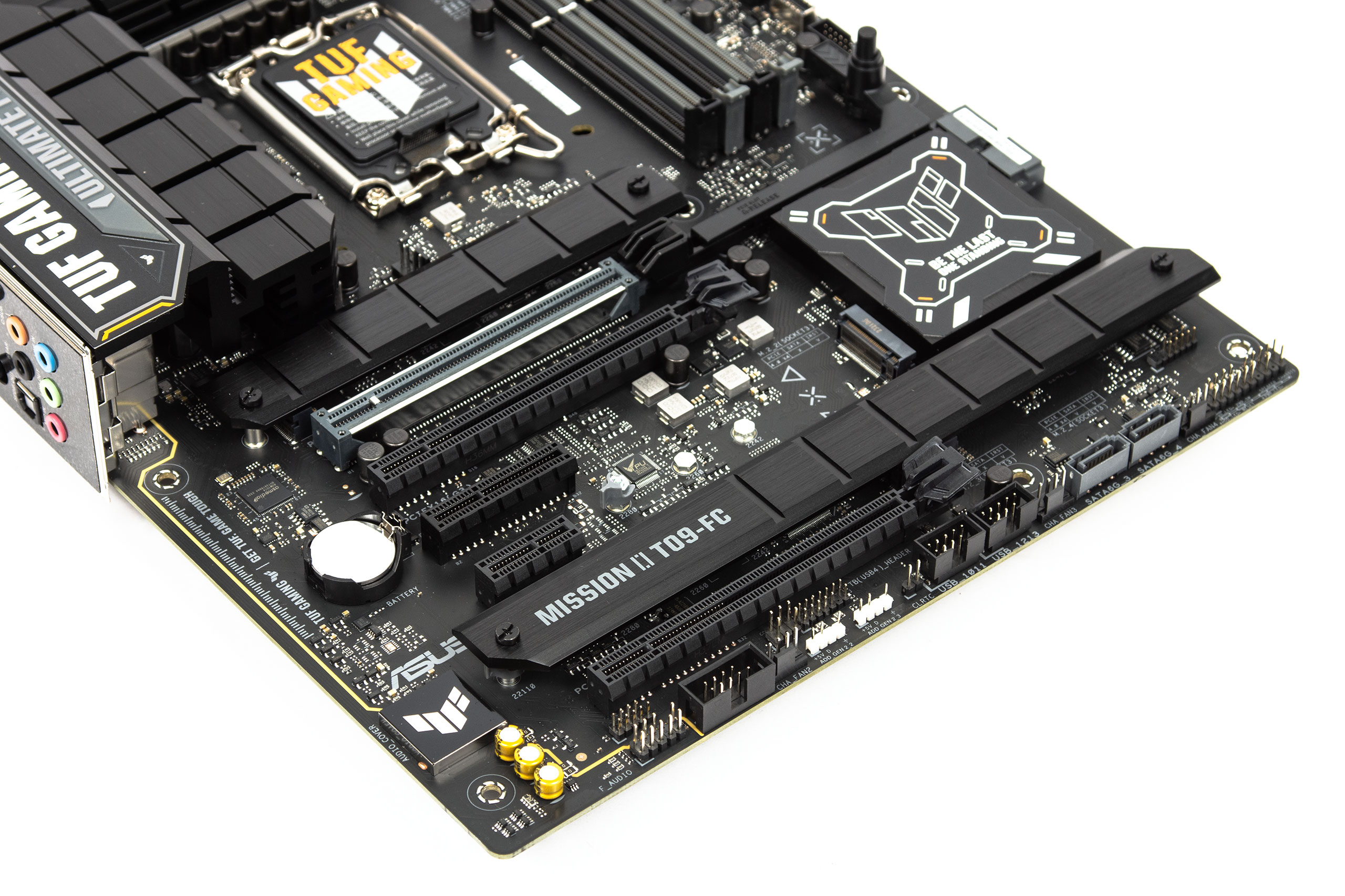

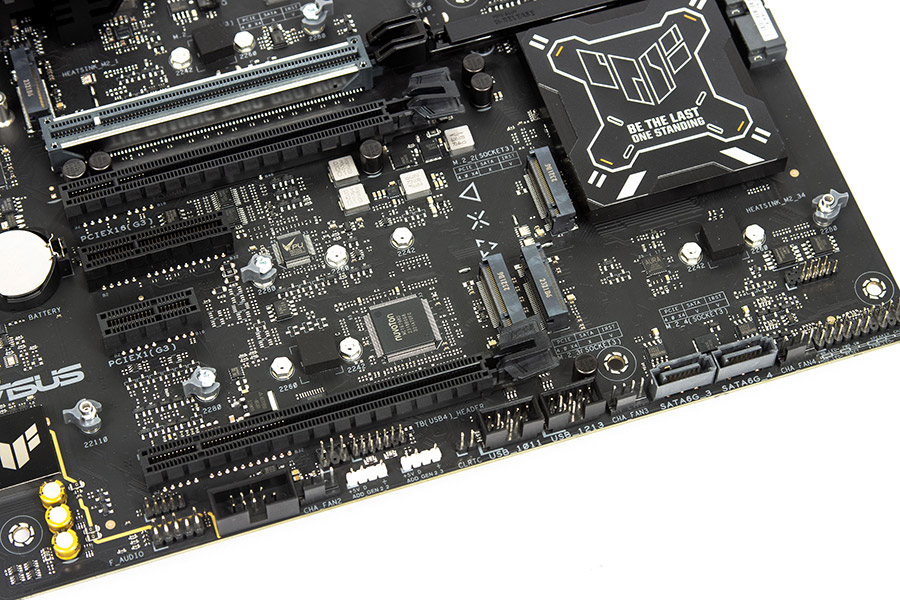

Внизу ліворуч знаходяться вивід F_AUDIO (HD_AUDIO), конектор корпусного вентилятора, контактна група COM-порту, Thunderbolt 4, два USB 2.0, два ADD_GEN_2 (RGB 5V) та CLRTC (CLEAR_CMOS).

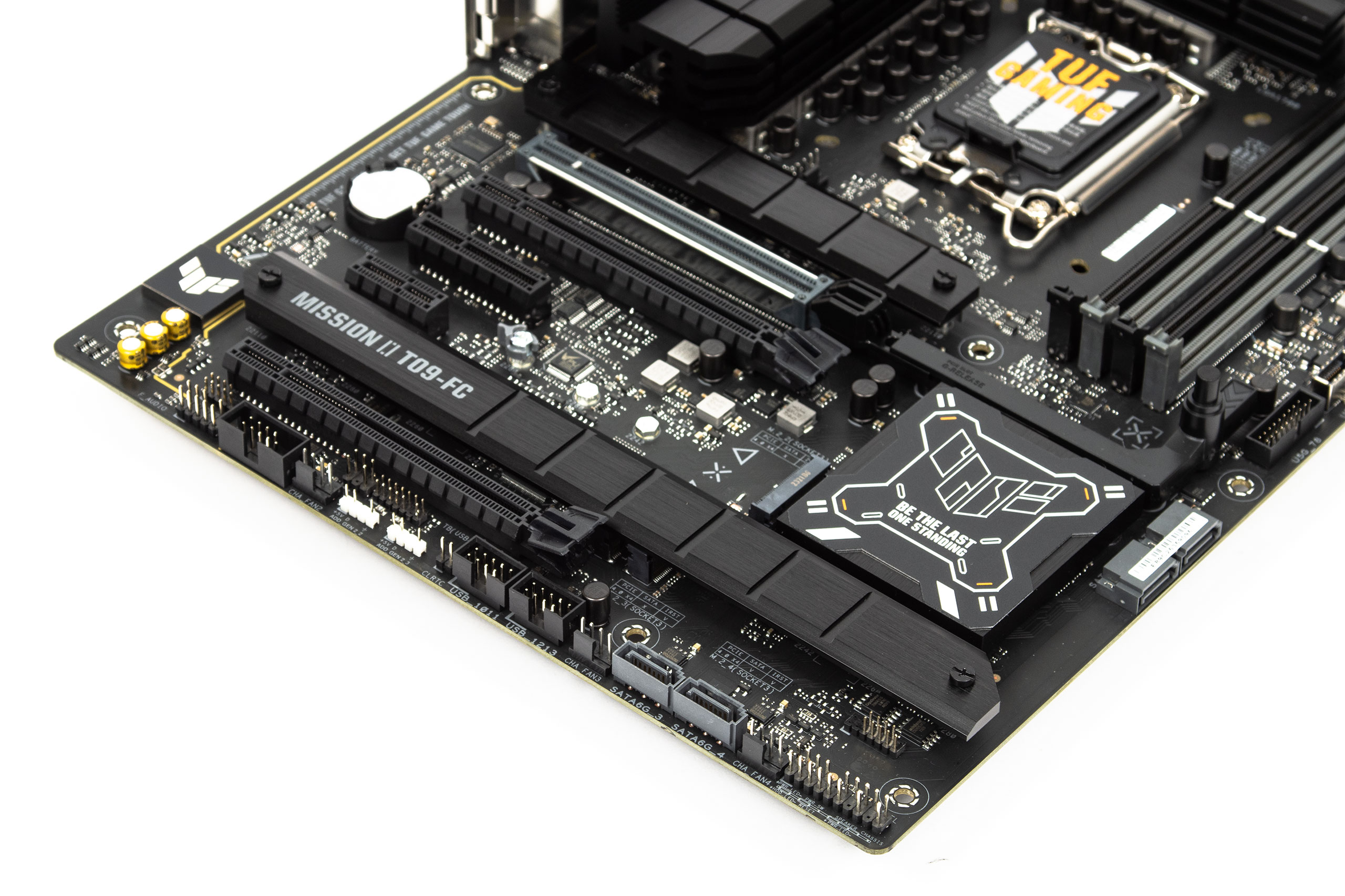

Праворуч знаходяться ще два конектори корпусних вентиляторів, два порти SATA, DEBUG-порт і традиційна контактна група FRONT_PANEL.

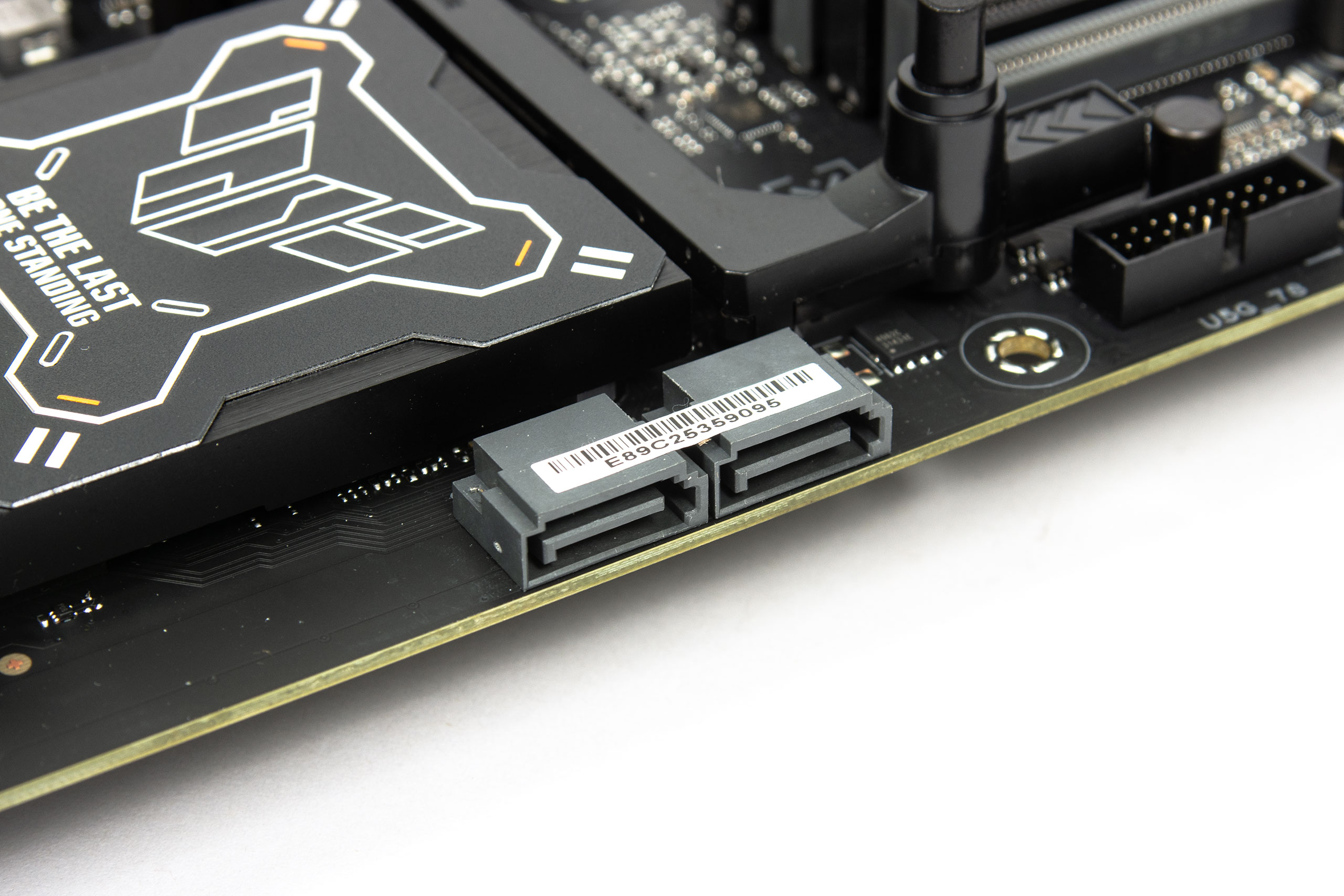

Трохи вище з правого боку виведено два порти SATA під кутом 90 градусів.

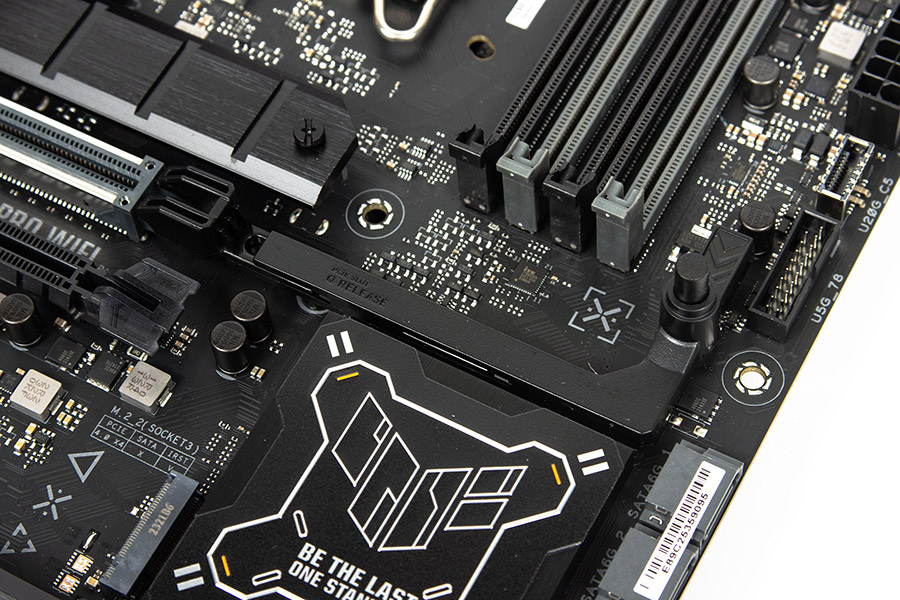

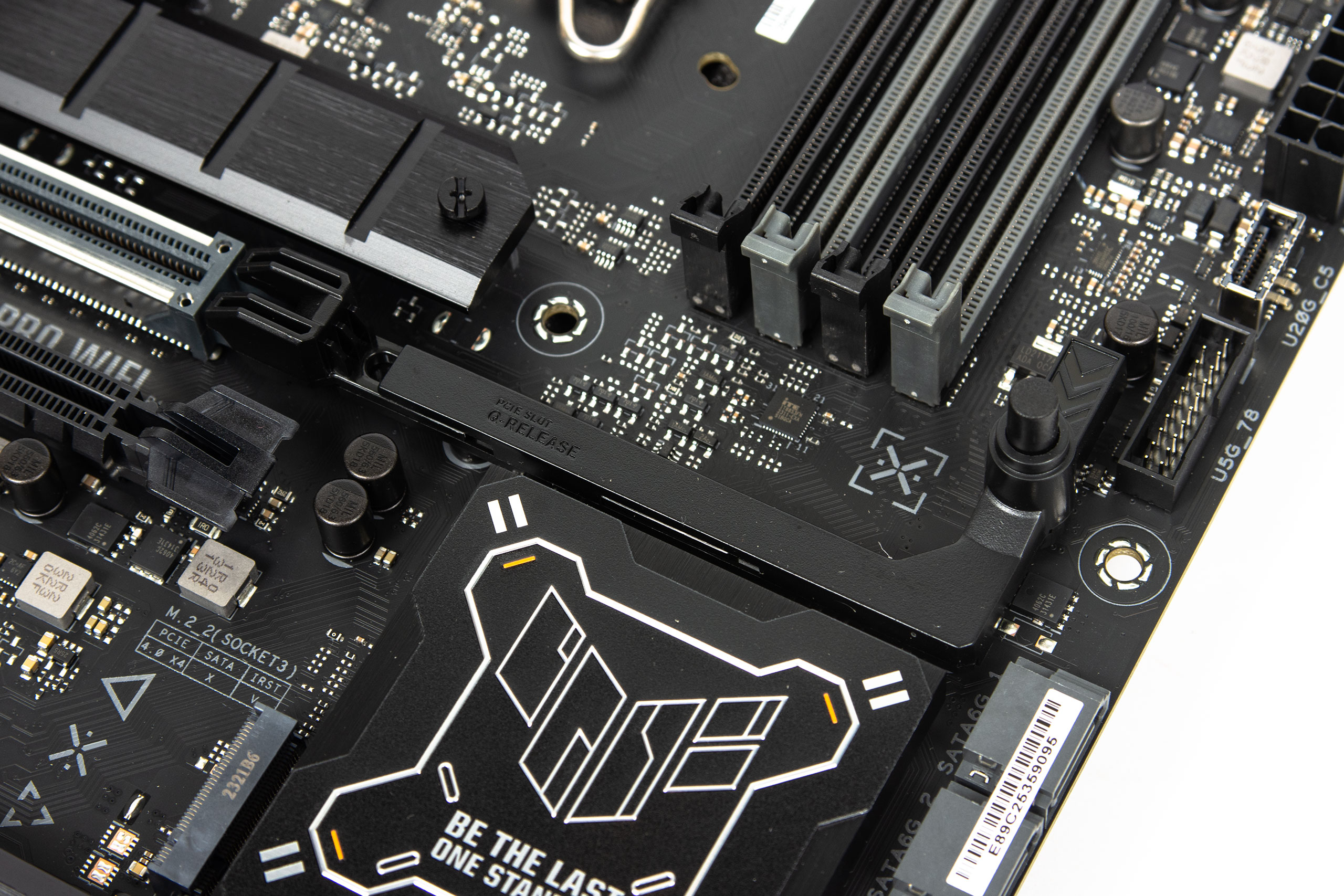

Ця модель також отримала механізм швидкого розблокування головного роз’єму PCI-E 5.0 — Q-release.
Поряд знаходяться контактні групи USB 3.2 Gen 1 та USB 3.2 Gen 2x2 Type-C.
Зверху розташовано три 4-контактні конектори вентиляторів, а також контактні групи ADD_GEN_2 (RGB 5V), та AURA_RGB_HEADER (RGB 12V). Біля слотів ОЗП зверху знаходиться діагностична зона Q-LED, що показує прогрес проходження POST за допомогою світлодіодів.

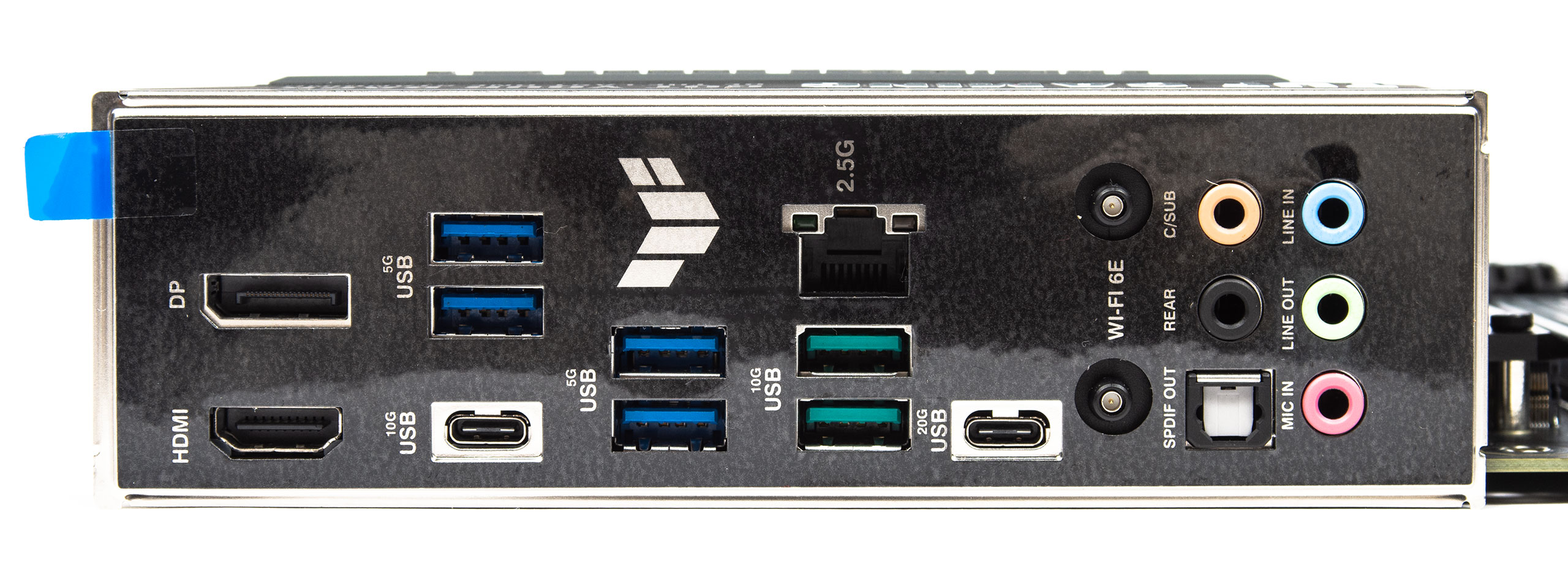

I/O-панель має встановлену заздалегідь заглушку, на ній знаходяться:
- x1 DisplayPort (v1.4);
- x1 HDMI (v2.1);
- x4 USB 3.2 Gen 1 (Type A);
- x2 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G Ethernet;
- x2 Q-antenna (Wi-Fi);
- x1 SPDIF OUT;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
