Нова платформа Intel LGA 1851 на старті доступна лише в максимальній комплектації — процесори з розблокованим множником і плати на базі чипсета Z890, відповідно майже у кожного буде асоціюватись з відчутними капіталовкладеннями. Але, скоріше за все, надлишком функцій і можливостей більшість споживачів ніколи не будуть користуватися, хоча вони й вплинули на кінцеву ціну продукту. Gigabyte це чудово розуміє, тож пропонує свою материнську плату Z890 AORUS Elite WiFi7 тим, кому потрібна якісна база платформи без надлишкової функціональності. Тож роздивимось її уважніше.
Характеристики
| Виробник | Gigabyte |
|---|---|
| Модель | Z890 AORUS ELITE WIFI7 |
| Чипсет | Intel Z890 |
| Процесорний роз'єм | LGA 1851 |
| Процесори | Intel Core Ultra (Series 2) |
| Пам'ять | 4 DIMM/CUDIMM DDR5 SDRAM, максимум 256 ГБ: 4800–6400 МГц 6400–9200+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x16 (x4) — Z890 1 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M2A_CPU (Key M, 2580/2280/22110/25110) — CPU 1 x PCI Express 4.0 x4 M2B_CPU (Key M, 2280/22110) — CPU 1 x PCI Express 4.0 x4 M2Q_SB (Key M, 2580/2280/22110/25110) — Z890 1 x PCI Express 4.0 x4 M2M_SB (Key M, 2280/22110) — Z890 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 6x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 1 x Thunderbolt 4 (з підтримкою USB4), 2 x USB 3.2 Gen 2 (Type A), 3 x USB 3.2 Gen 1 (Type A), 4 x USB 2.0 |
| Контактні групи: 1 x USB 3.2 Gen 2 Type C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 портів) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Вбудований звук | Realtek ALC1220 |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Realtek RTL8125D (2.5G Ethernet) |
| Бездротова: MediaTek Wi-Fi 7 MT7925 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | D5 Bionic Corsa, AI Perfdrive, WIFI EZ-Plug, EZ-Latch Plus / Click, Sensor Panel Link, Ultra Durable PCIe Armor, PCIe UD Slot X |
| Вартість, грн | 15 399 |
Комплект постачання
Материнська плата постачається в типовій коробці середніх розмірів. На передньому плані знаходиться фірмова символіка серії AORUS.
Зворотна сторона коробки демонструє своєму потенційному покупцю ключові особливості продукту всередині, технічні характеристики, і звичайно ж, зовнішній вигляд.
Комплектація не має нічого зайвого:
- документація;
- антена WIFI EZ-plug;
- один чорний кутовий SATA-кабель;
- колодка підключення FRONT_PANEL.
Зовнішній вигляд
Z890 AORUS Elite WiFi7 виглядає доволі практично, використовується темна колірна гама, чорний домінує, а сірий колір додає різноманіття.

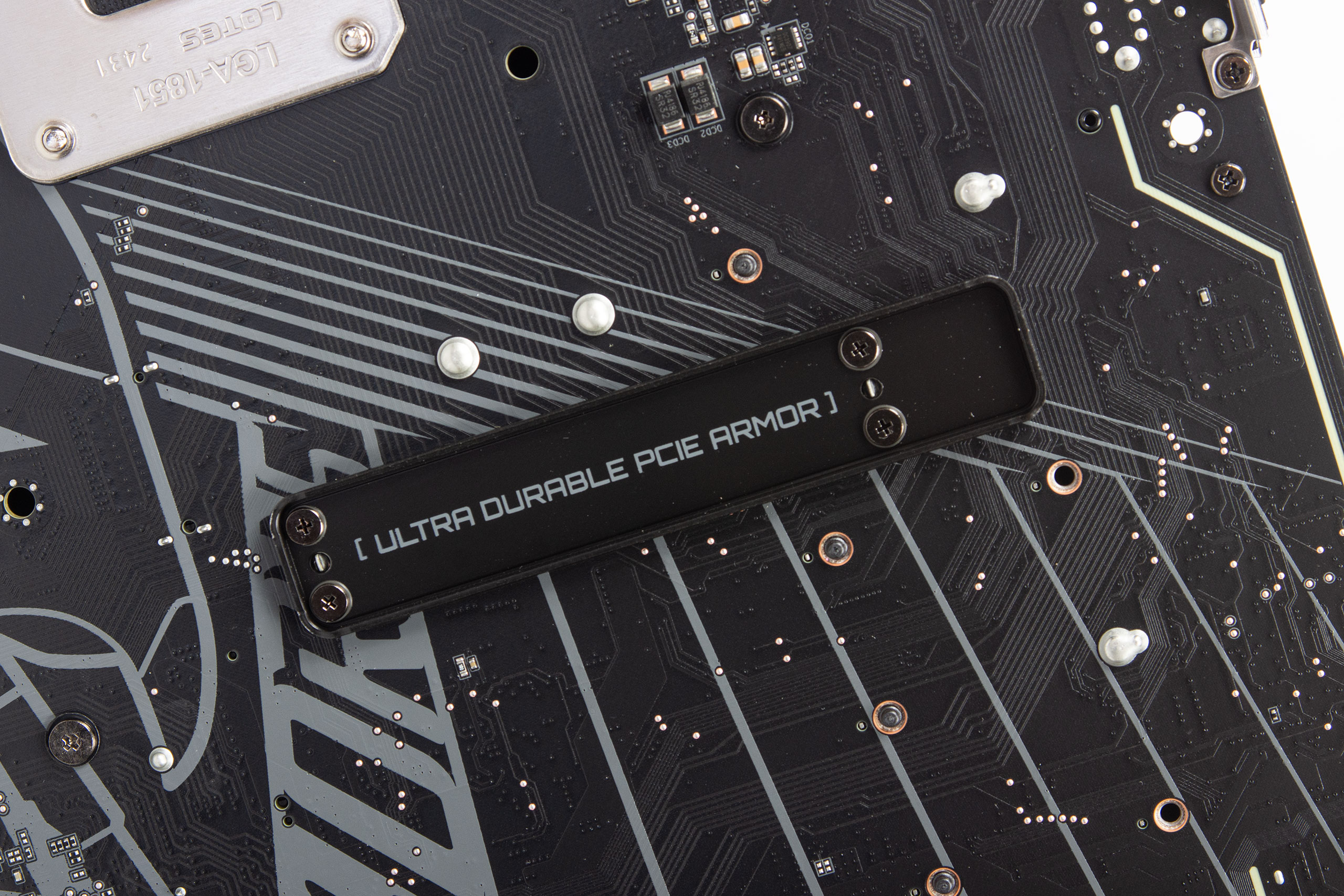

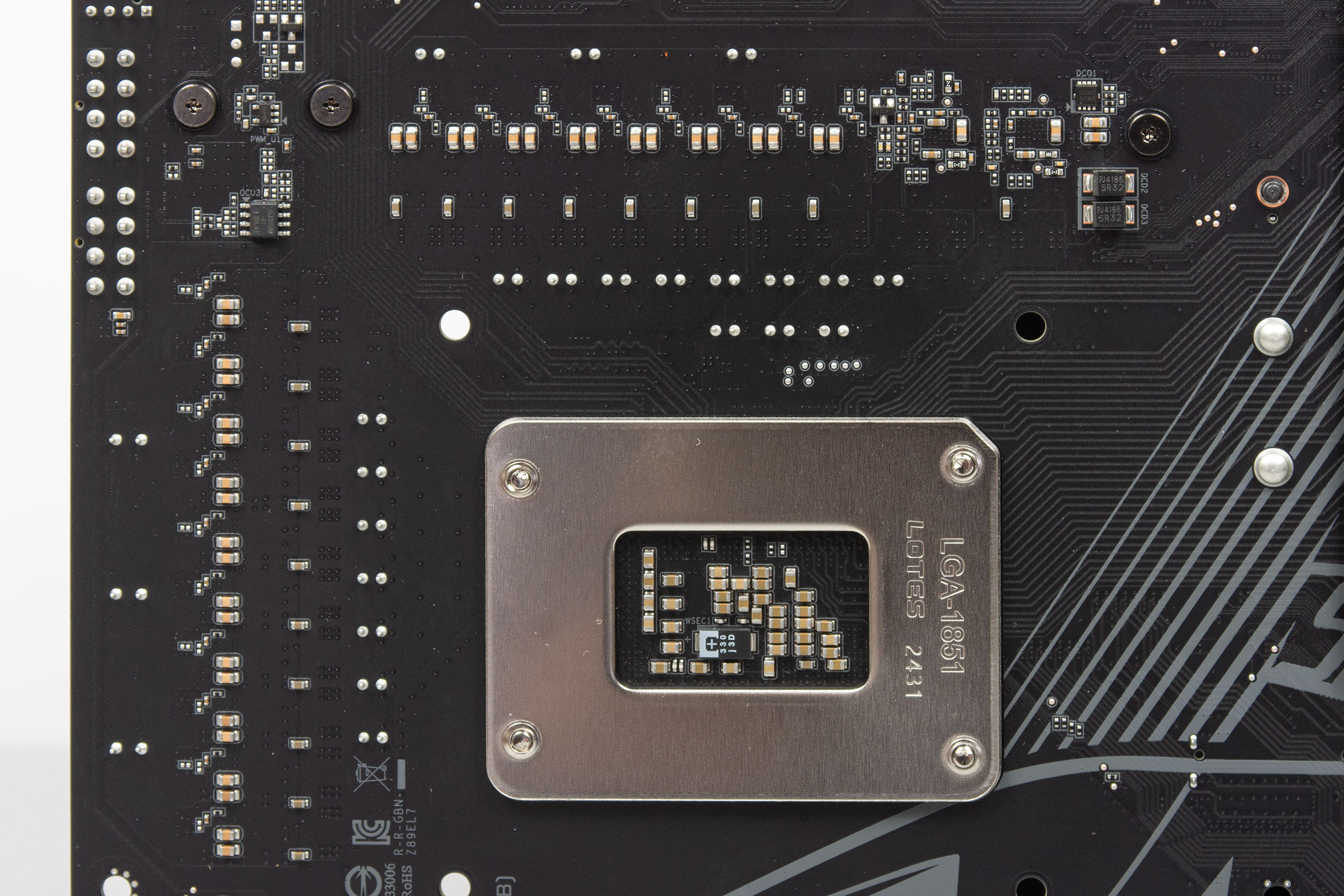

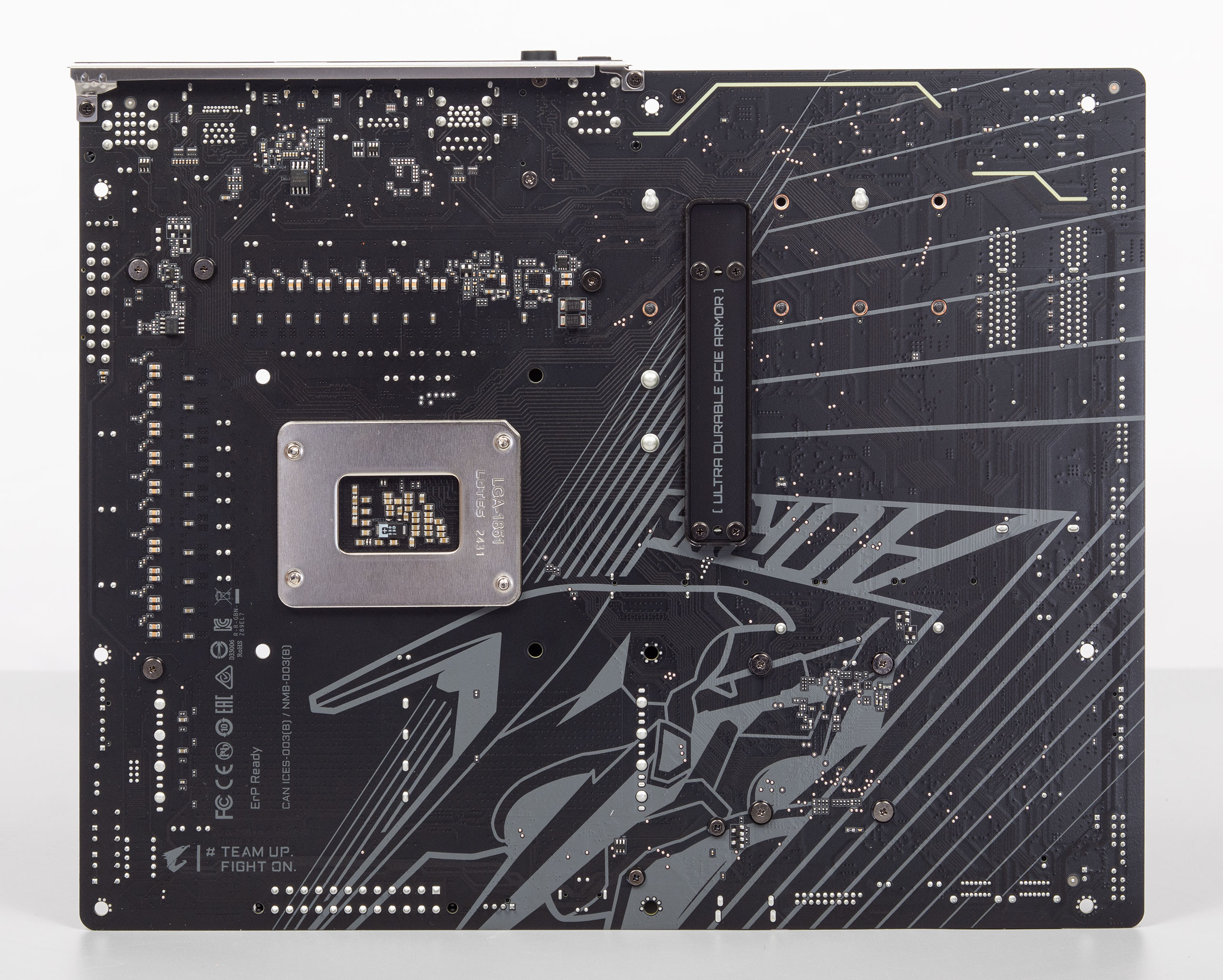

На звороті текстоліту з цікавого розташовано додаткове армування головного слота PCIe.
Традиційний зовнішній вигляд «без зайвостей»:

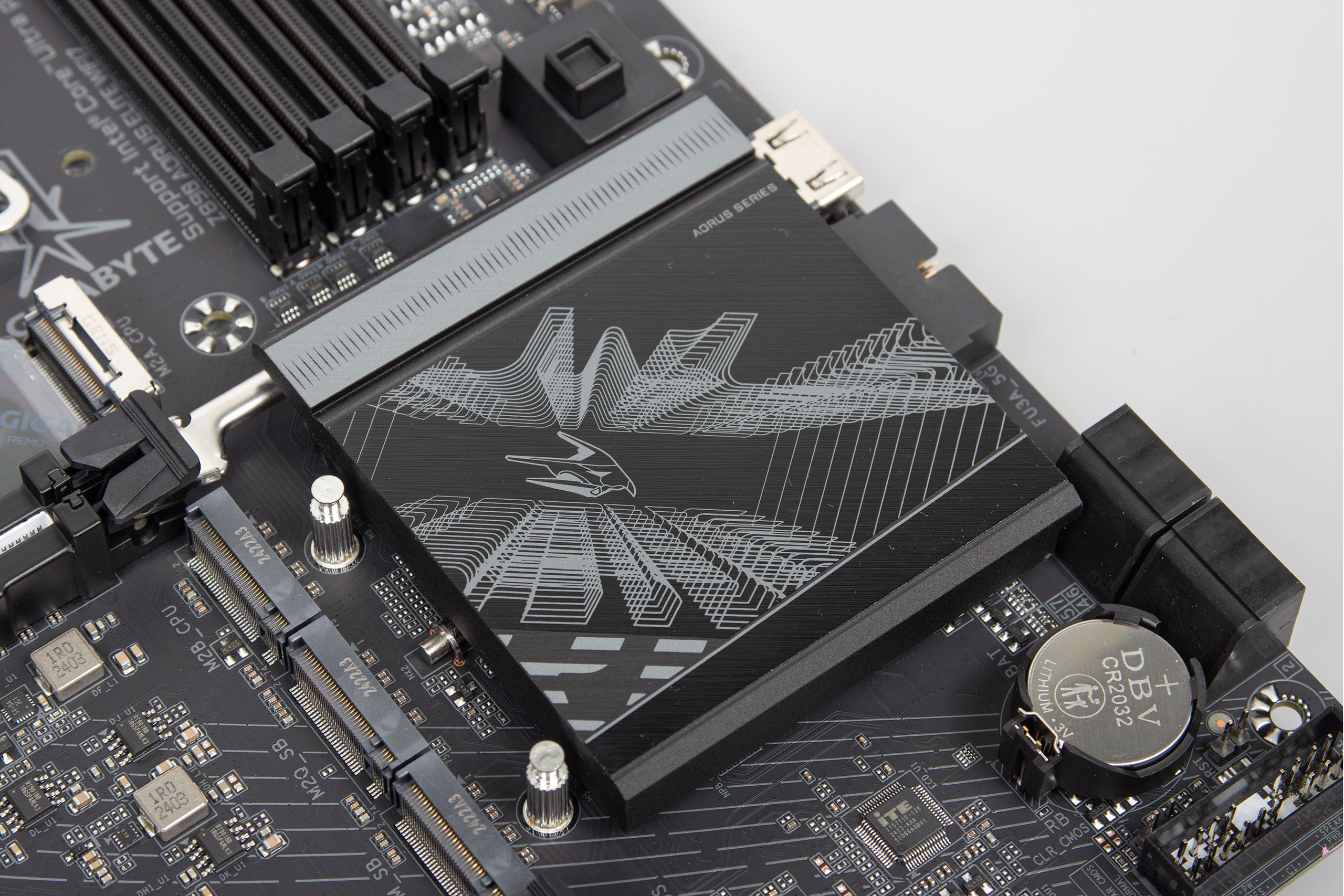

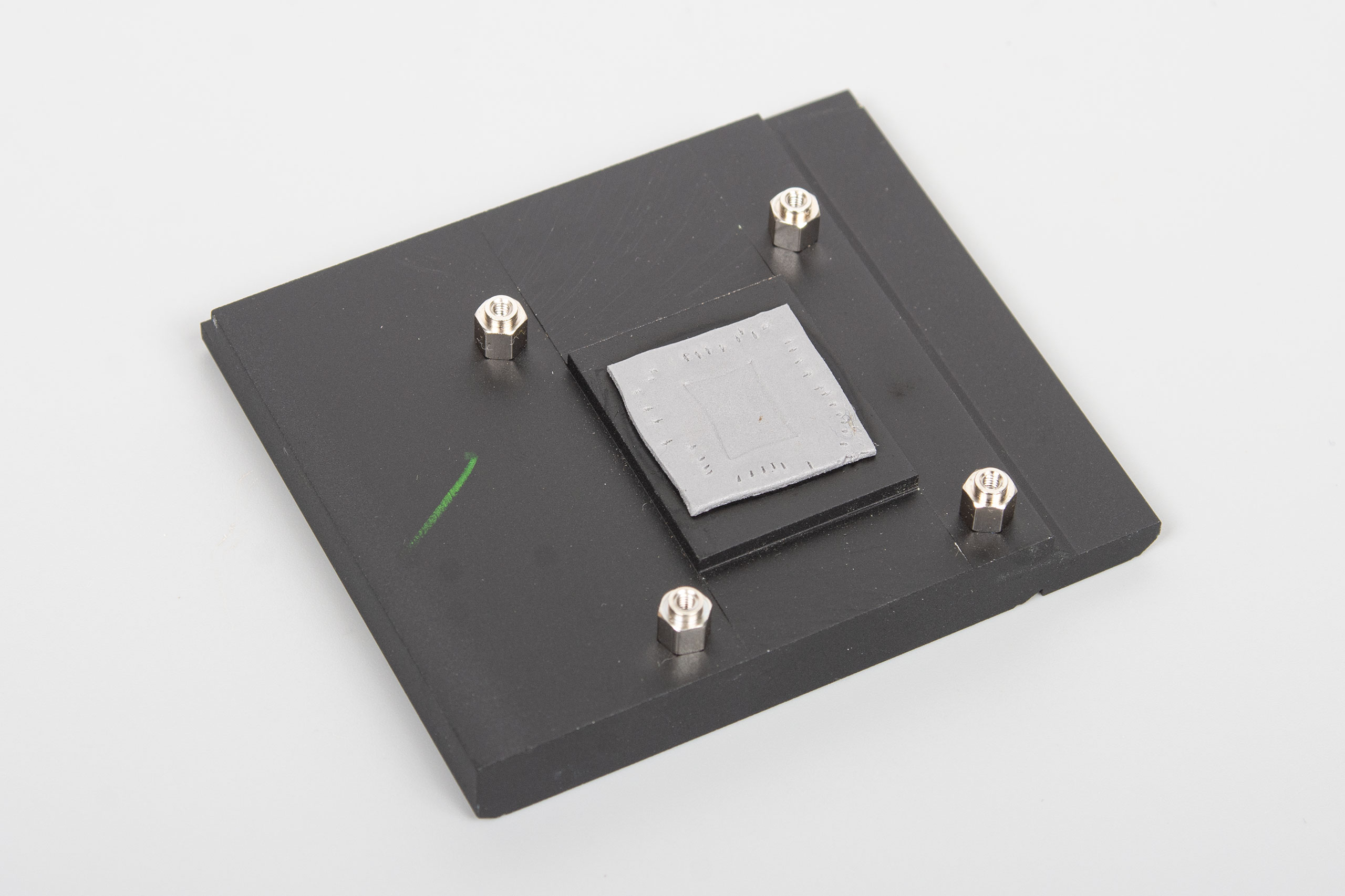

Чипсет охолоджується відносно крупним радіатором. Його фіксація відбувається за допомогою чотирьох гвинтів, а контакт забезпечується через термопрокладку.
Зона підсистеми живлення процесора охолоджується двосекційним радіатором, що з’єднано тепловою трубкою. Конструкцію розширено до зони I/O, контакт з силовими елементами забезпечують термопрокладки, а фіксація відбувається за допомогою двох гвинтів для кожної секції.
В розборі цей радіатор виглядає наступним чином:

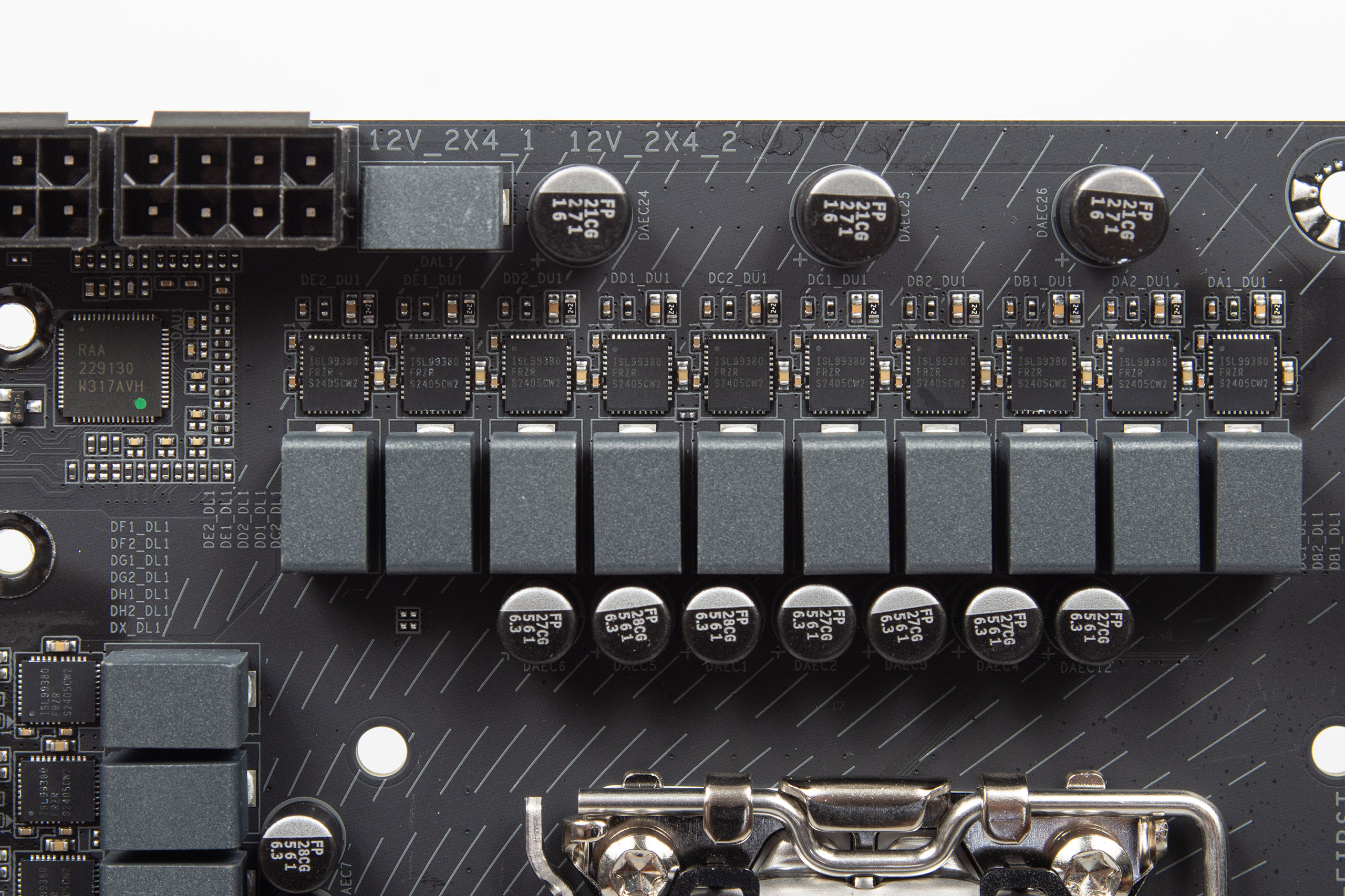

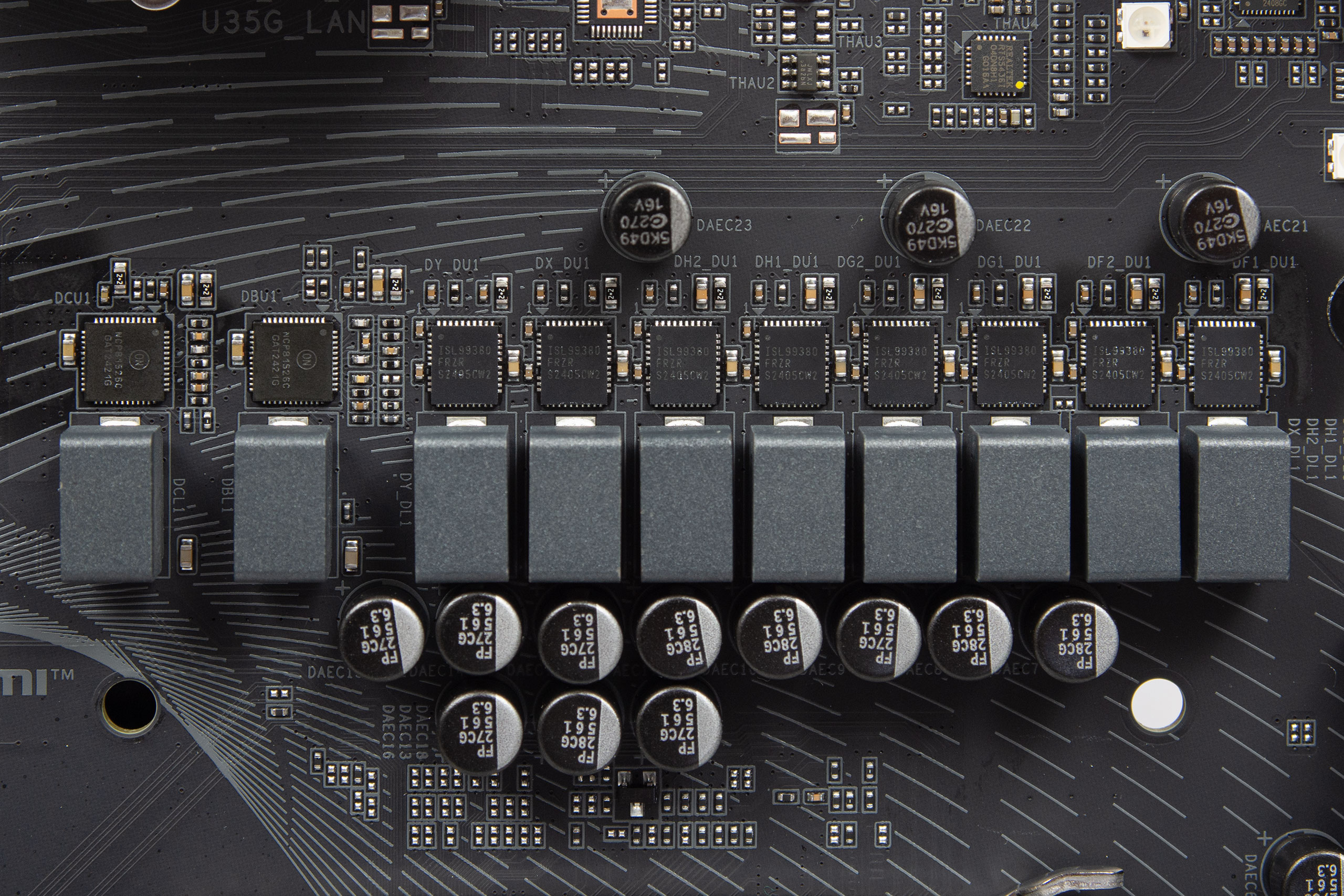

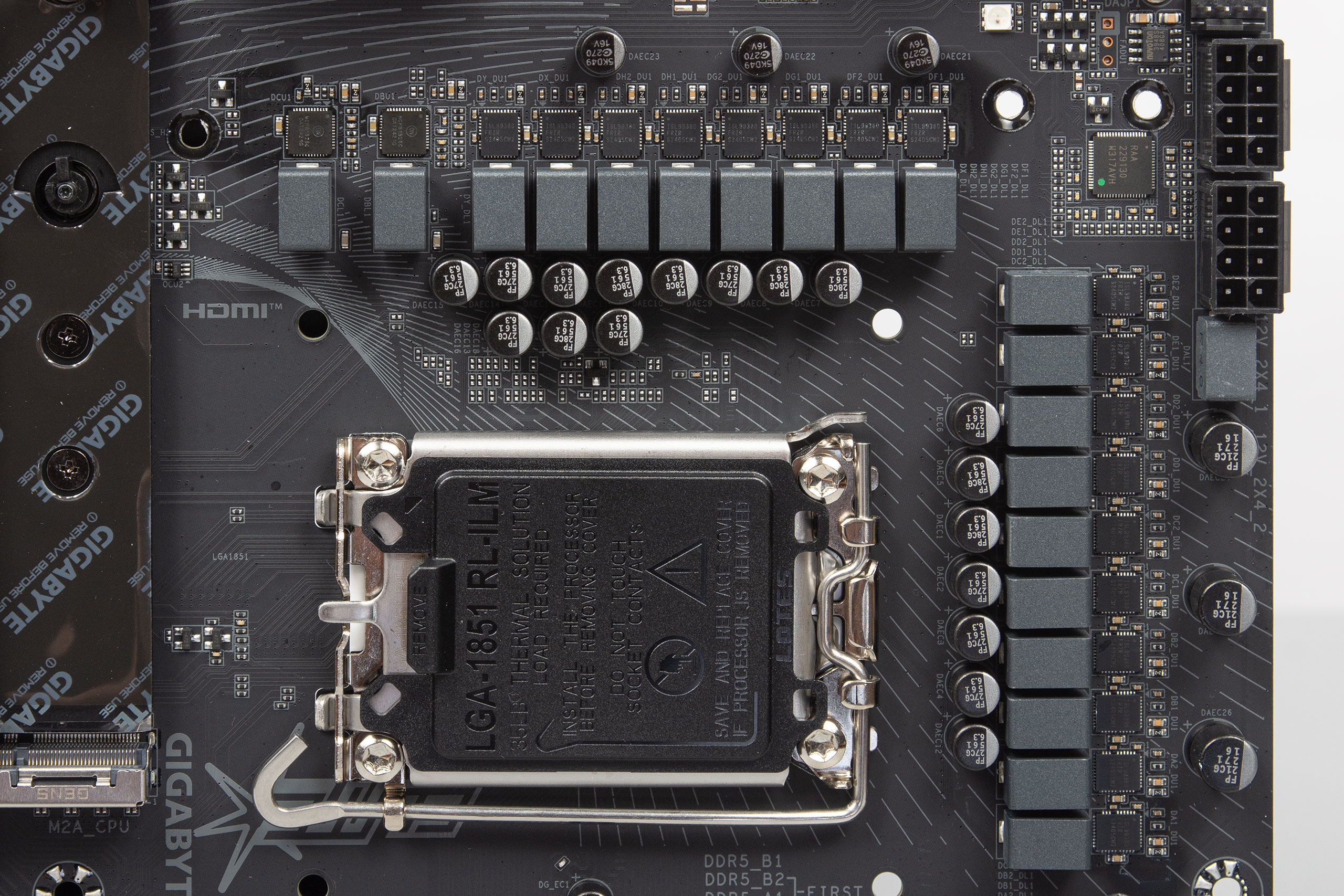

VRM реалізовано за схемою 16+1+2 (VCORE+VCCGT+VCCSA). Живлення подається через два конектори EPS12V. І одразу треба уточнення, що ті самі 16 фаз по факту 8+8, це видає маркування на текстоліті. Вони керуються ШІМ-контролером Renesas RAA229130 та набрані силовими елементами Renesas ISL99380, що розраховані на 80 А. Такі самі елементи виділено живленню системного агента. Інтегроване відеоядро забезпечено елементами On Semiconductor NCP81S26C, знайти даташит на момент тестування не вдалось. Виробник стверджує, що вони розраховані на 40 А.
З нетипового на платі присутній механізм альтернативного розблокування головного слота PCIe, натискання на кнопку розблоковує слот, і він залишається таким до заміни обладнання.

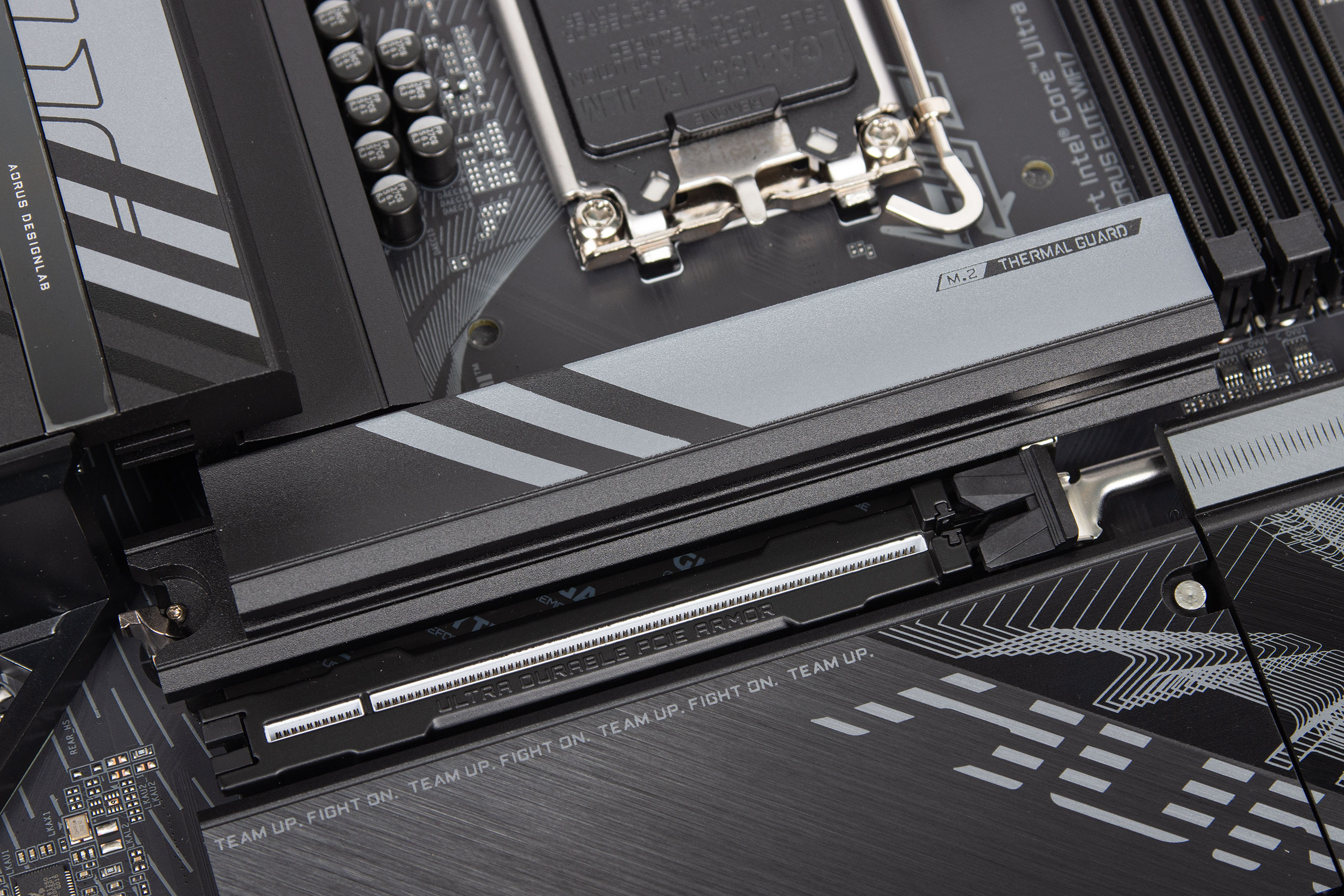

Всі слоти M.2 споряджені власними механізмами швидкого розблокування, що дозволяє знімати радіатори та накопичувачі голими руками. Головний слот M.2 з лініями Gen 5 розташовано над слотом PCIe.

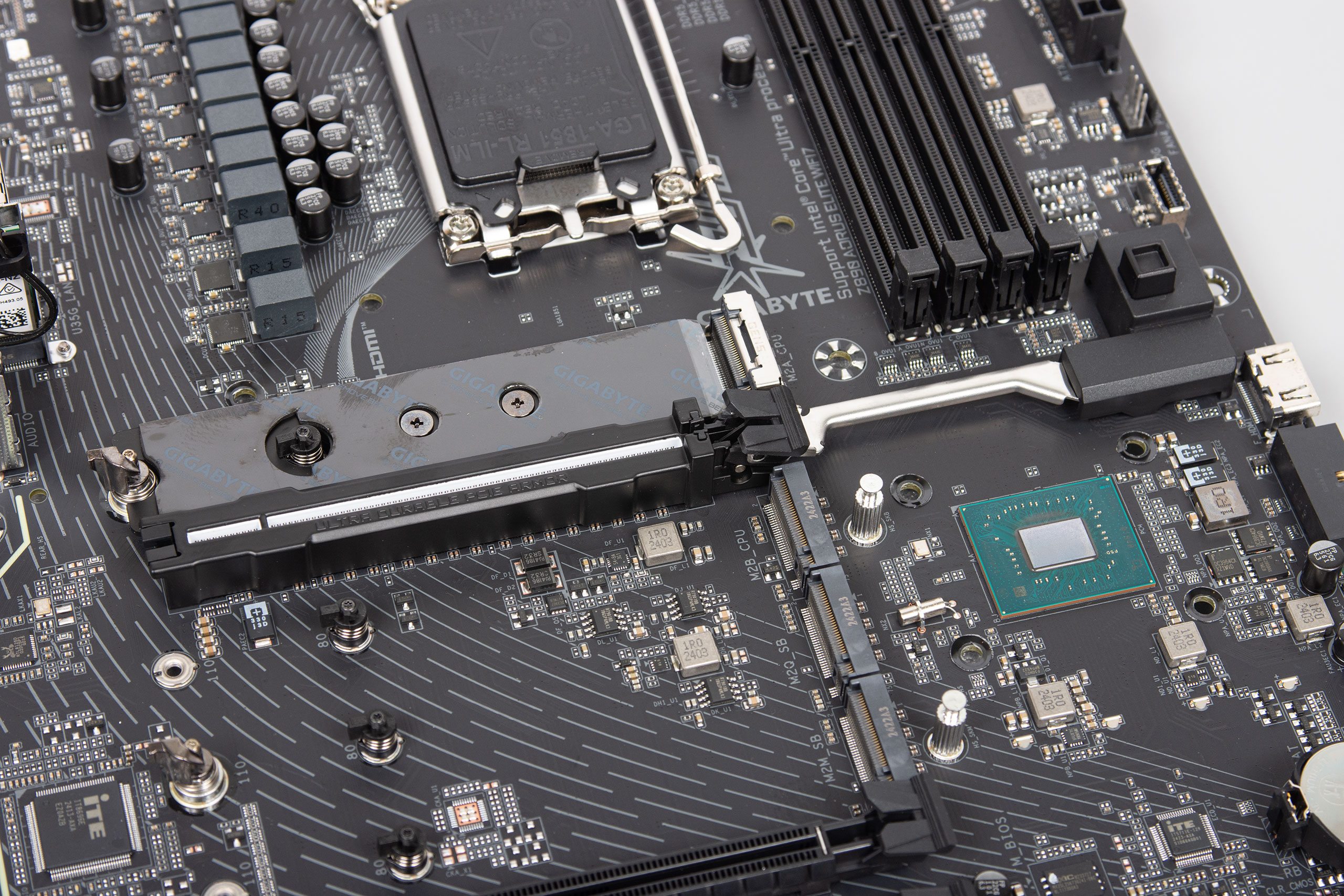

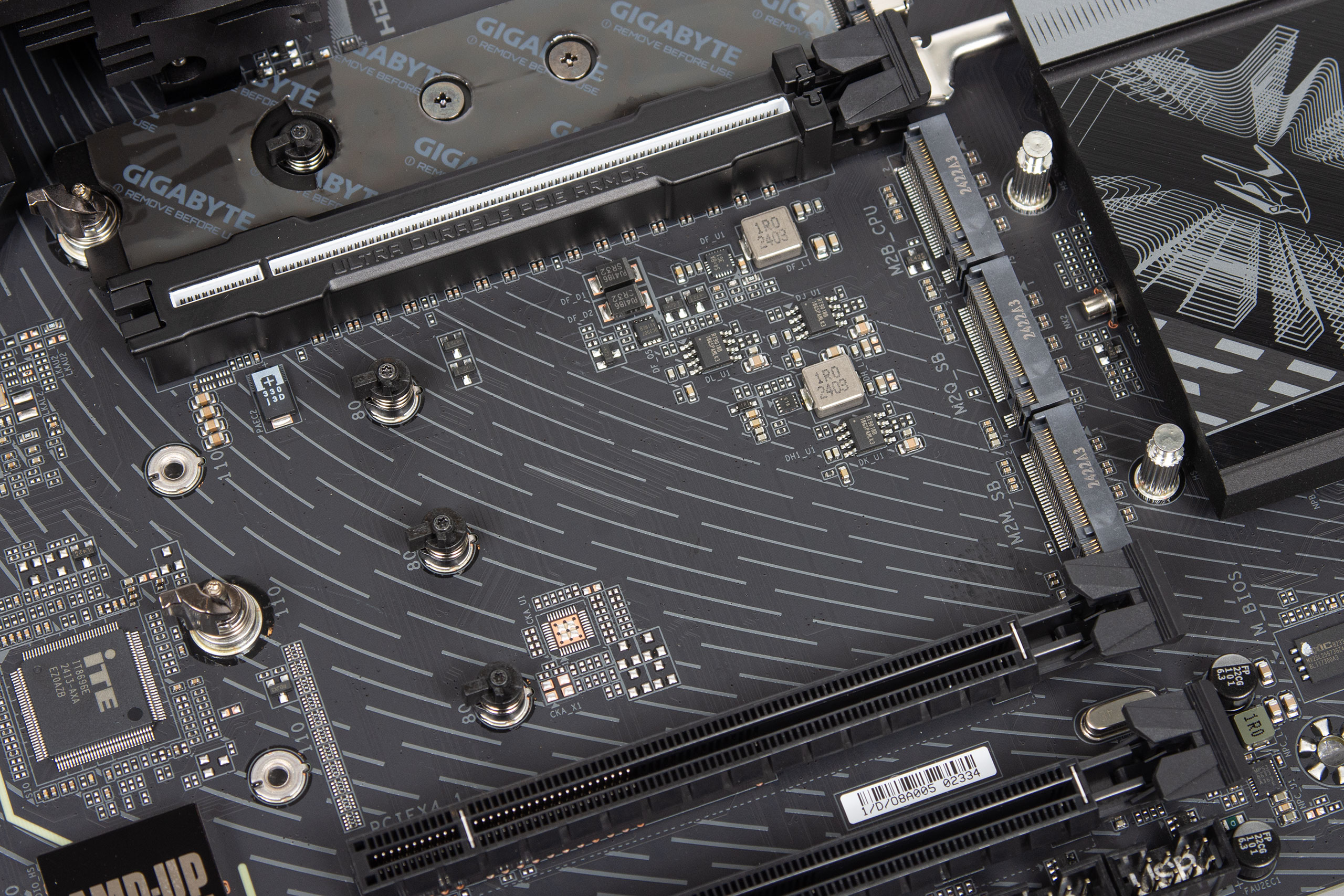

Інший процесорний слот, а також чипсетна група розташовані під головним слотом PCIe.

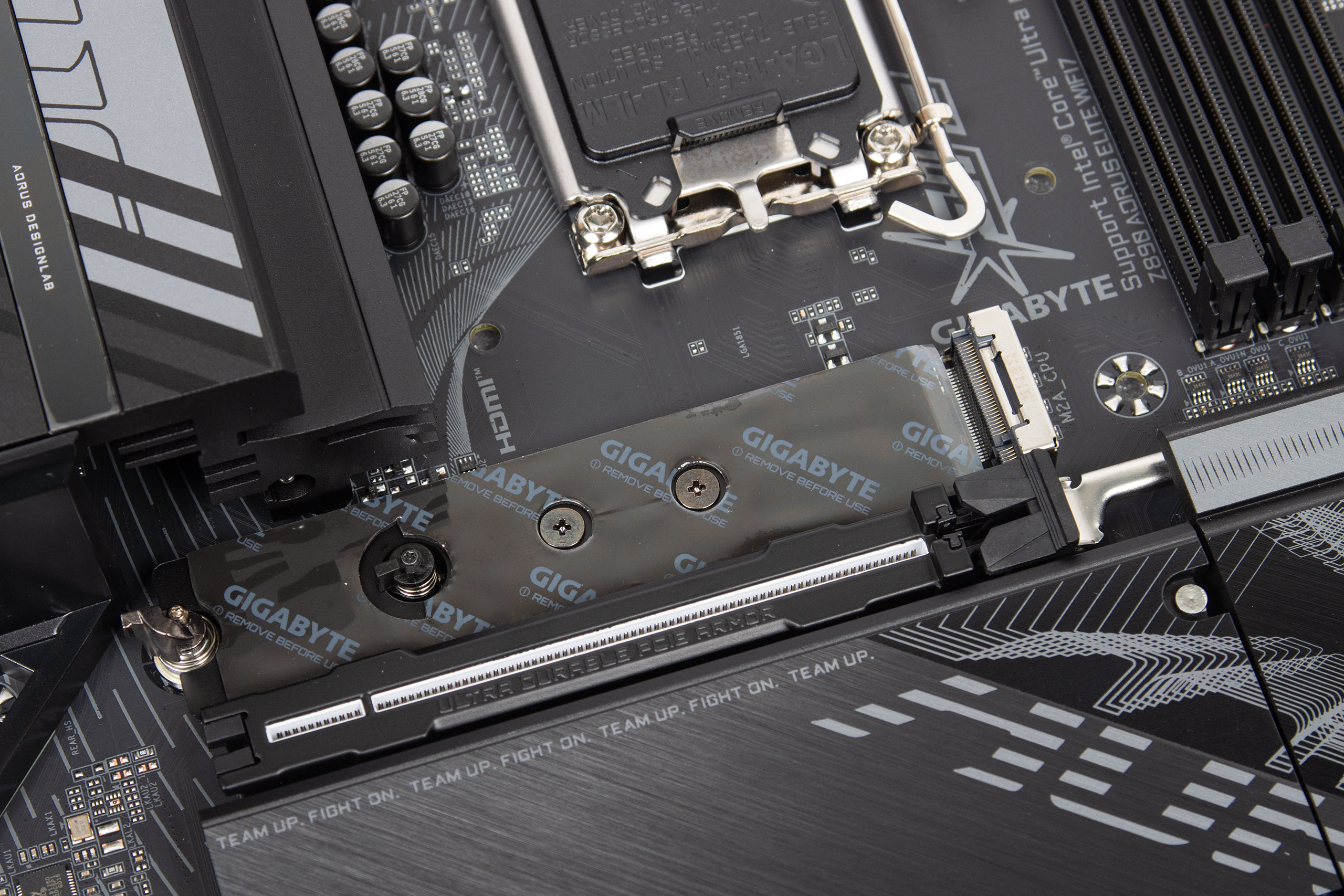

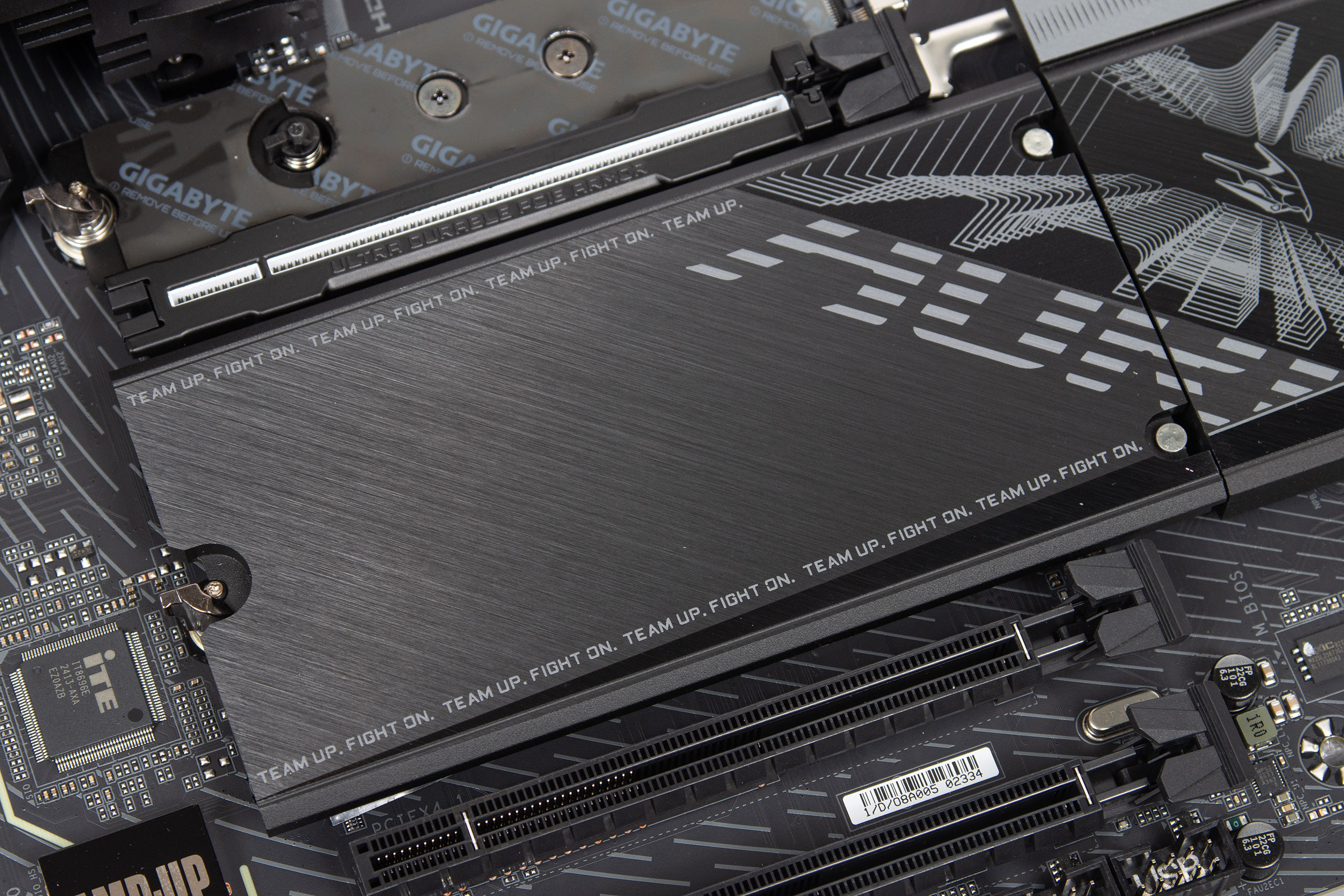

Радіатори охолодження M.2 накопичувачів мають такий вигляд:
Тож резюмуємо по цьому питанню:
- M2A_CPU працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2580/2280/22110/25110 (Key M). Під'єднано до CPU;
- M2B_CPU працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2280/22110 (Key M). Під'єднано до CPU;
- M2Q_SB працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2580/2280/22110/25110 (Key M). Під'єднано до CPU;
- M2M_SB працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2280/22110 (Key M). Під'єднано до CPU.
На випадок якщо читач вперше бачить форм-фактори 2580 та 25110 нагадуємо — це банально ширший накопичувач на тлі стандартних 2280 й 22110 відповідно.
Бездротова мережа IEEE 802.11be, вона ж Wi-Fi 7, працює на модулі MediaTek Wi-Fi 7 MT7925 (модуль M.2 Key E), додатково присутній Bluetooth 5.4. Дротовий 2.5G Ethernet функціонує на мережевій карті Realtek RTL8125D.
Підсистема аудіо має власну зону, відокремлену від основної частини текстоліту, також присутнє екранування аудіокодека Realtek ALC1220.
Переходимо до контактів. Знизу ліворуч користувач знайде: контактну групу HD_AUDIO, конектор LED_DEMO, два конектори RGB 5V й один 12V, конектор зовнішнього TPM, дві контактні групи USB 2.0.
Знизу праворуч розташовані: батарейка CMOS, датчик відкриття шасі, джампер CLEAR_CMOS, два конектори підключення вентиляторів, традиційна FRONT_PANEL.

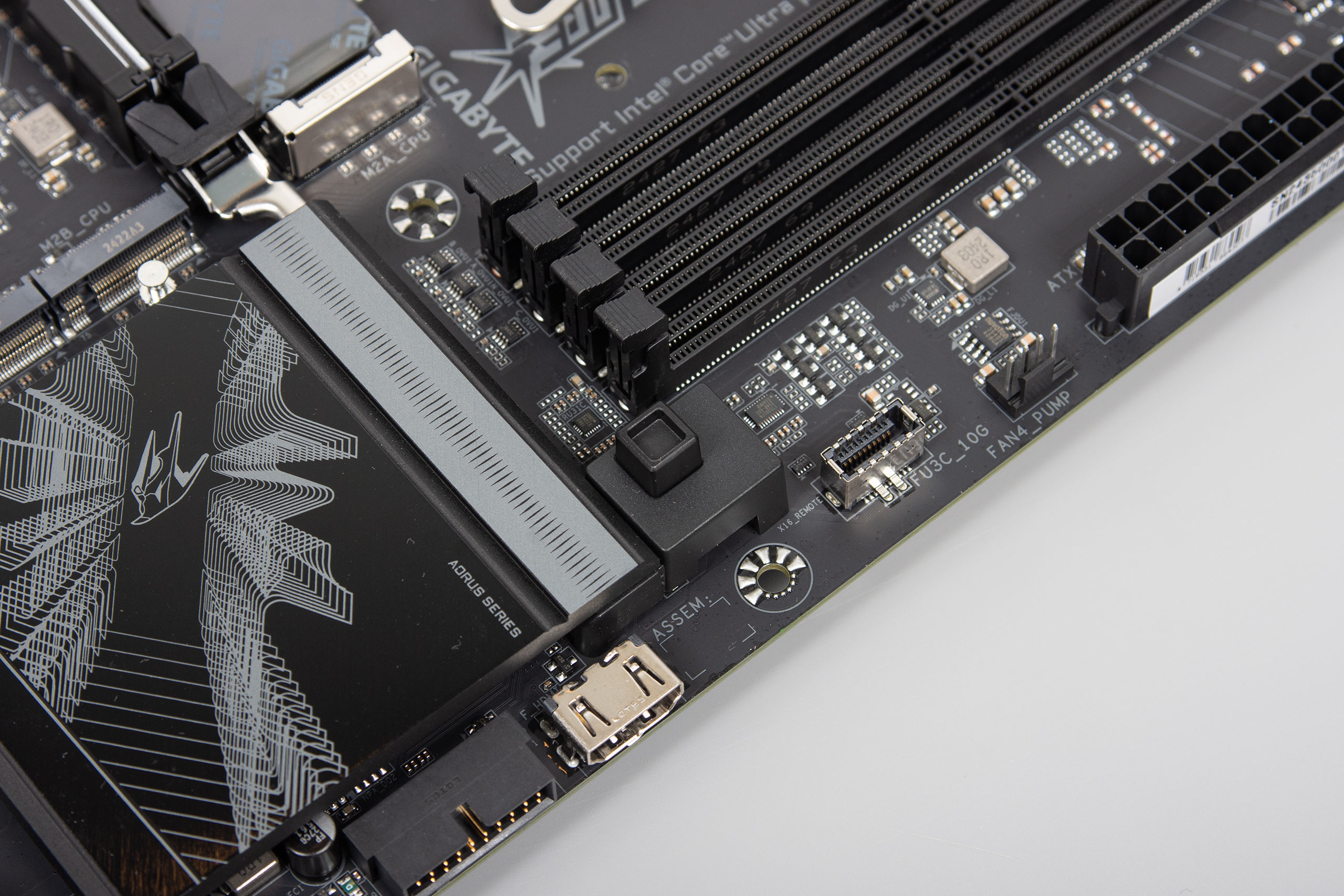

Знизу праворуч під кутом 90 градусів розташовано: чотири SATA-порти, контактна група USB 3.2 Gen 1, HDMI (для підключення внутрішніх дисплеїв корпусів чи подібних, їх обслуговуватиме IGP, версія 1.4).
Вище праворуч можна знайти контактну групу USB 3.2 Gen 2 Type C, конектор вентилятора, конектор ATX 24-pin для живлення материнської плати.
Зверху праворуч розташована діагностична зона POST, один конектор RGB 5V, два конектори вентиляторів, кнопка запуску плати, перезавантаження, і кнопка активації спецрежиму прошивки QFlash Plus.
I/O shield вже передвстановлено виробником. З нестандартного тут присутні вентиляційні отвори для покращення температурного режиму. З класичного тут розташовано:
- x4 USB 2.0;
- x2 USB 3.2 Gen 2;
- x3 USB 3.2 Gen 1;
- x1 Thunderbolt 4 (USB4);
- x1 DisplayPort (v2.1);
- x1 2.5G Ethernet;
- x1 WIFI EZ-Plug (підключення антени Wi-Fi);
- x2 Mini-jack (mic in, line out);
- x1 S/PDIF Out.
