Можливості UEFI

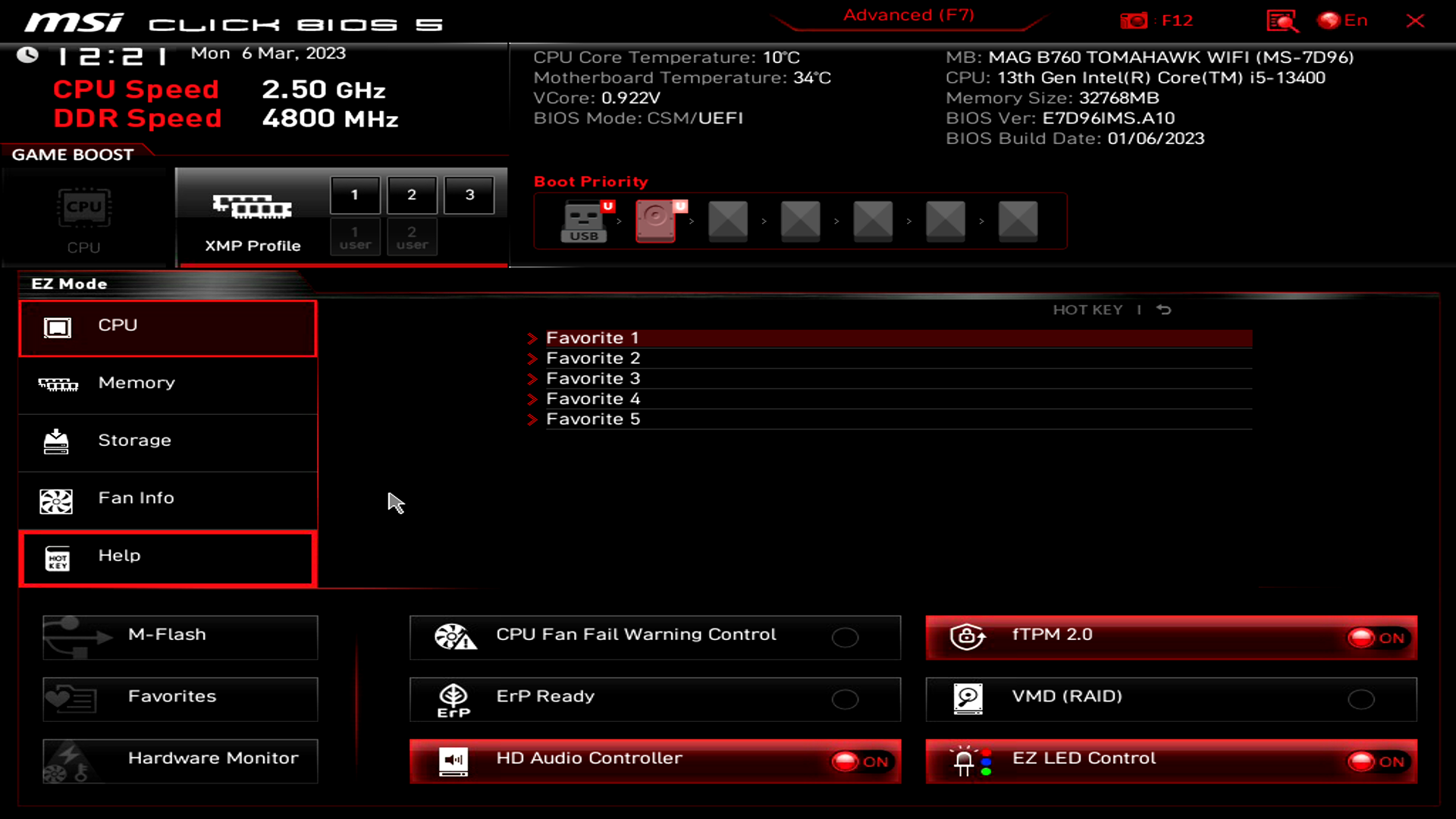

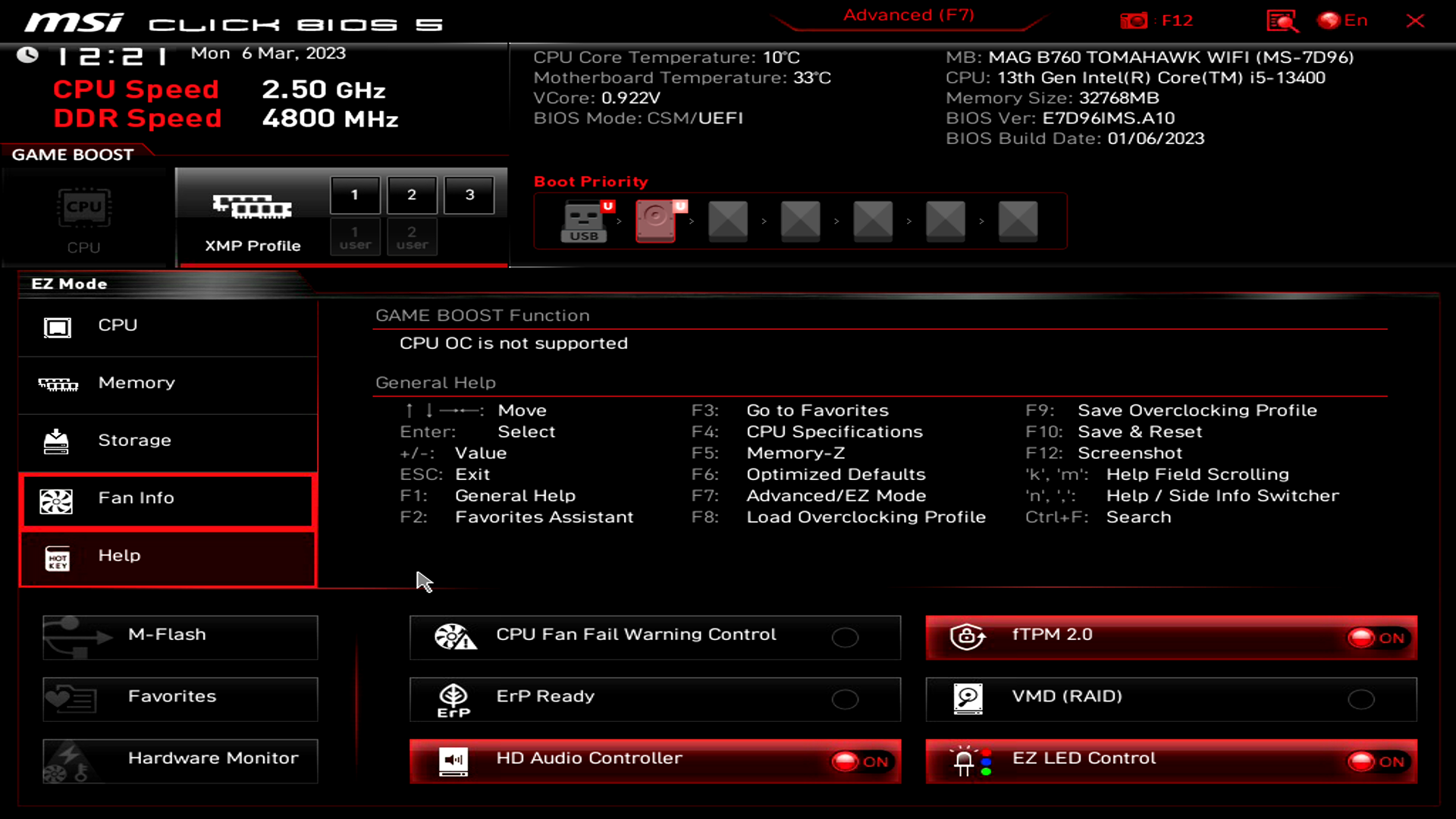

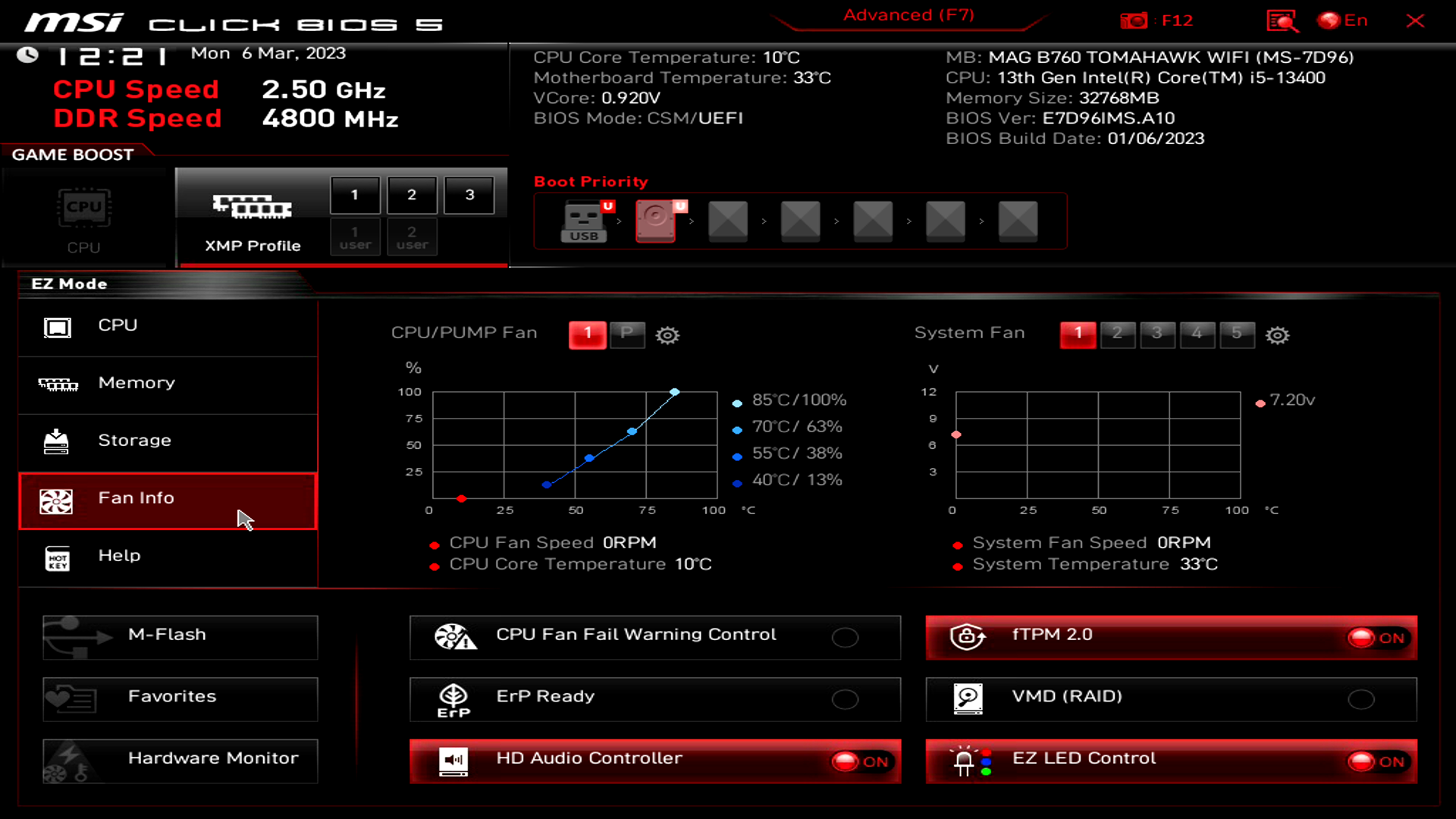

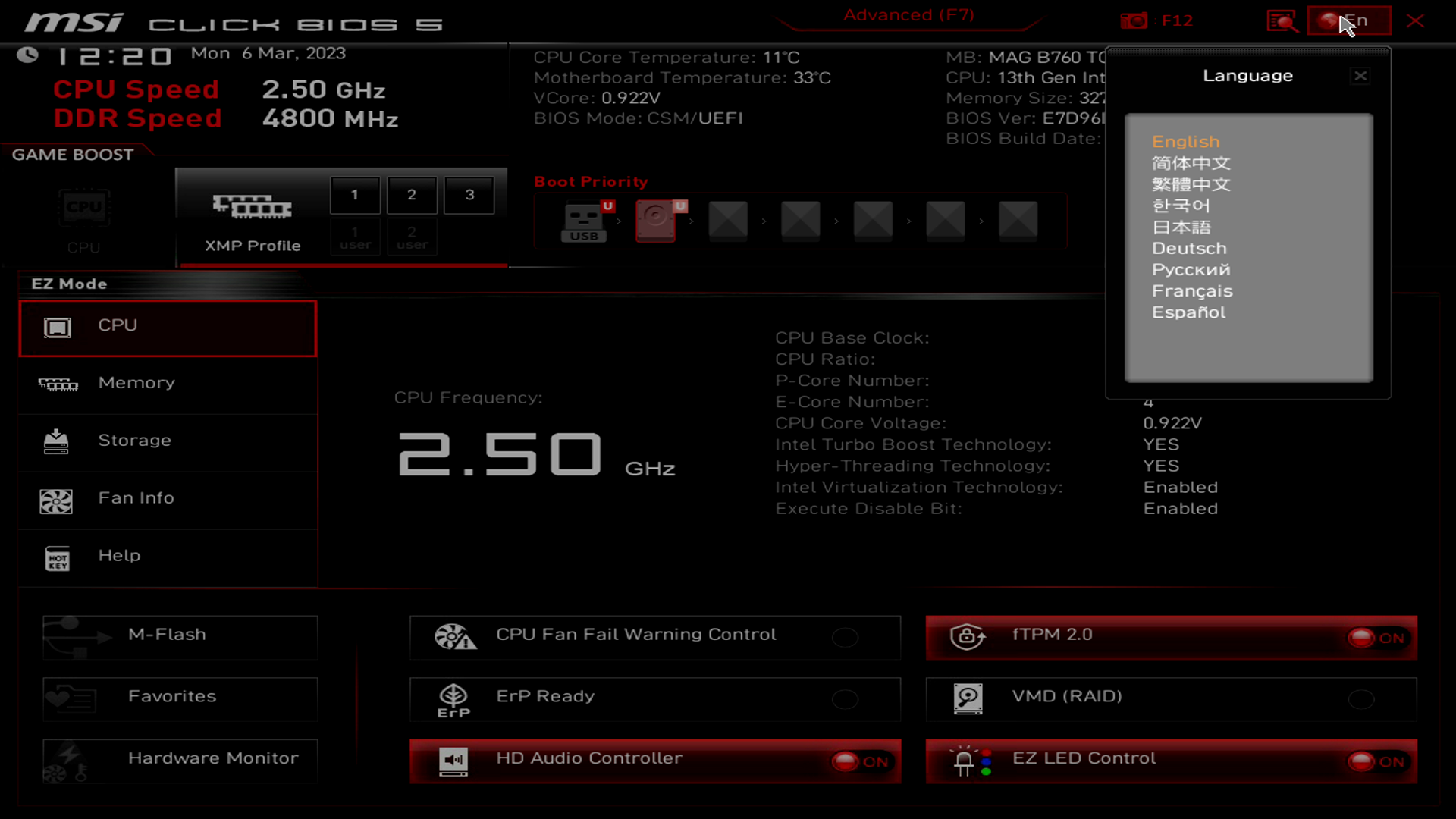

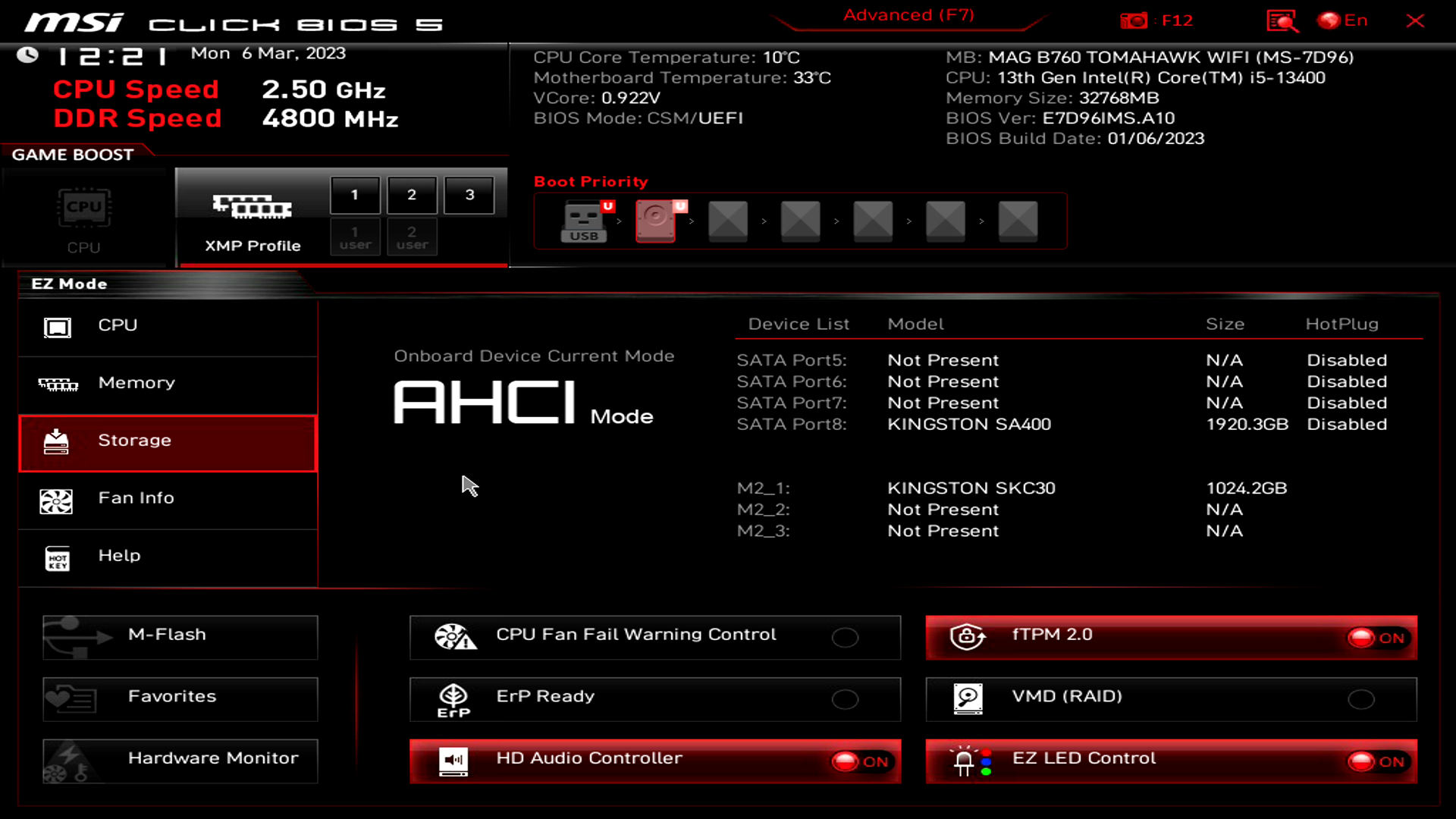

Материнська плата керується добре знайомим багатьом користувачам MSI Click BIOS 5, черговий раз розписувати все у подробицях нема сенсу. Почнемо з EZ Mode:

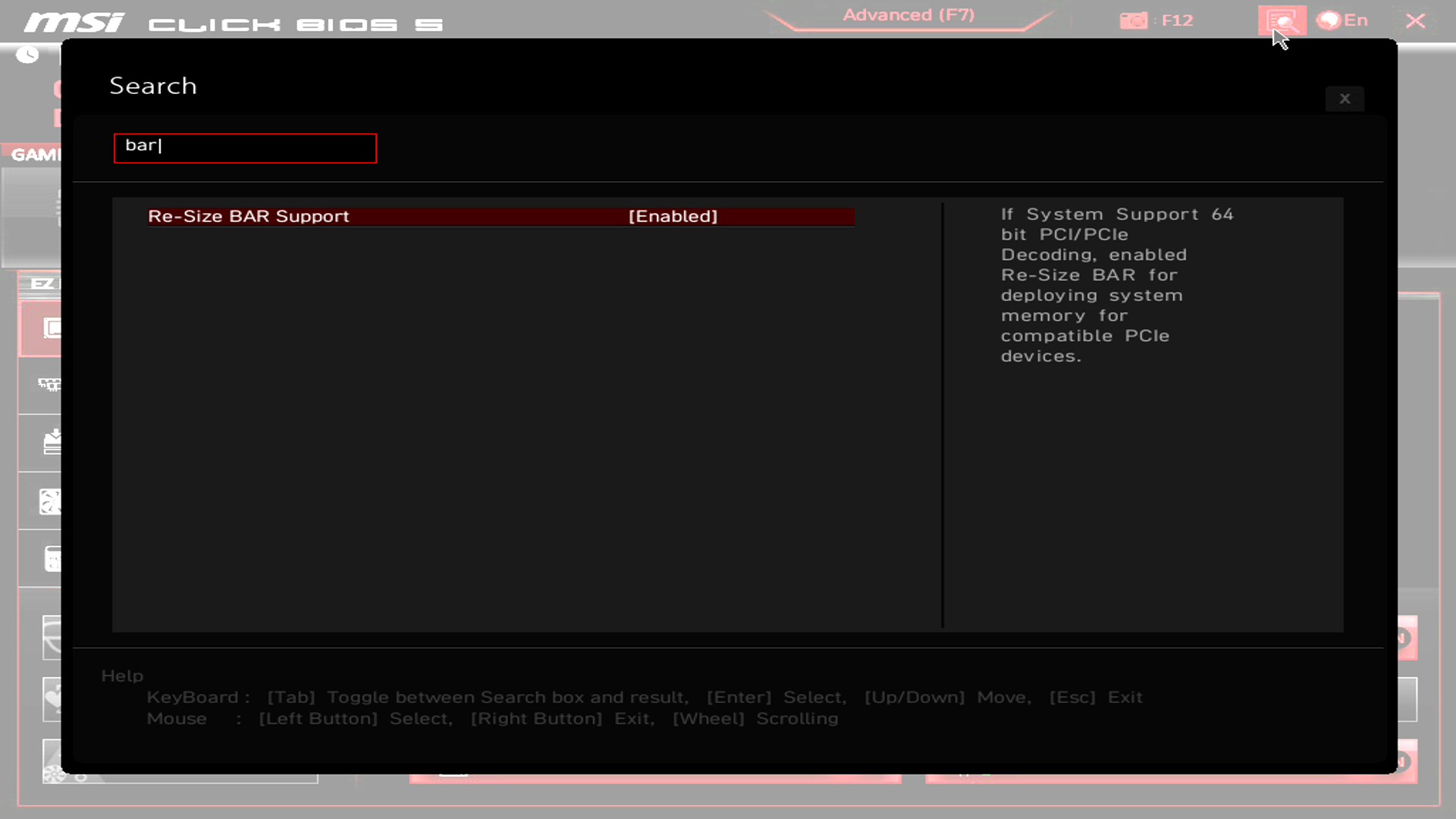

Тут користувач може отримати звіт по ключовим параметрам системи, знайти потрібну опцію пошуком, обрати системну мову, налаштувати криву обертів вентилятора, виставити XMP-профіль, налаштувати режим роботи накопичувачів, RAID, пріоритет завантаження.
Advanced Mode дає повний контроль над усіма можливостями. Інтерфейс розділено на шість секцій з відповідними опціями.

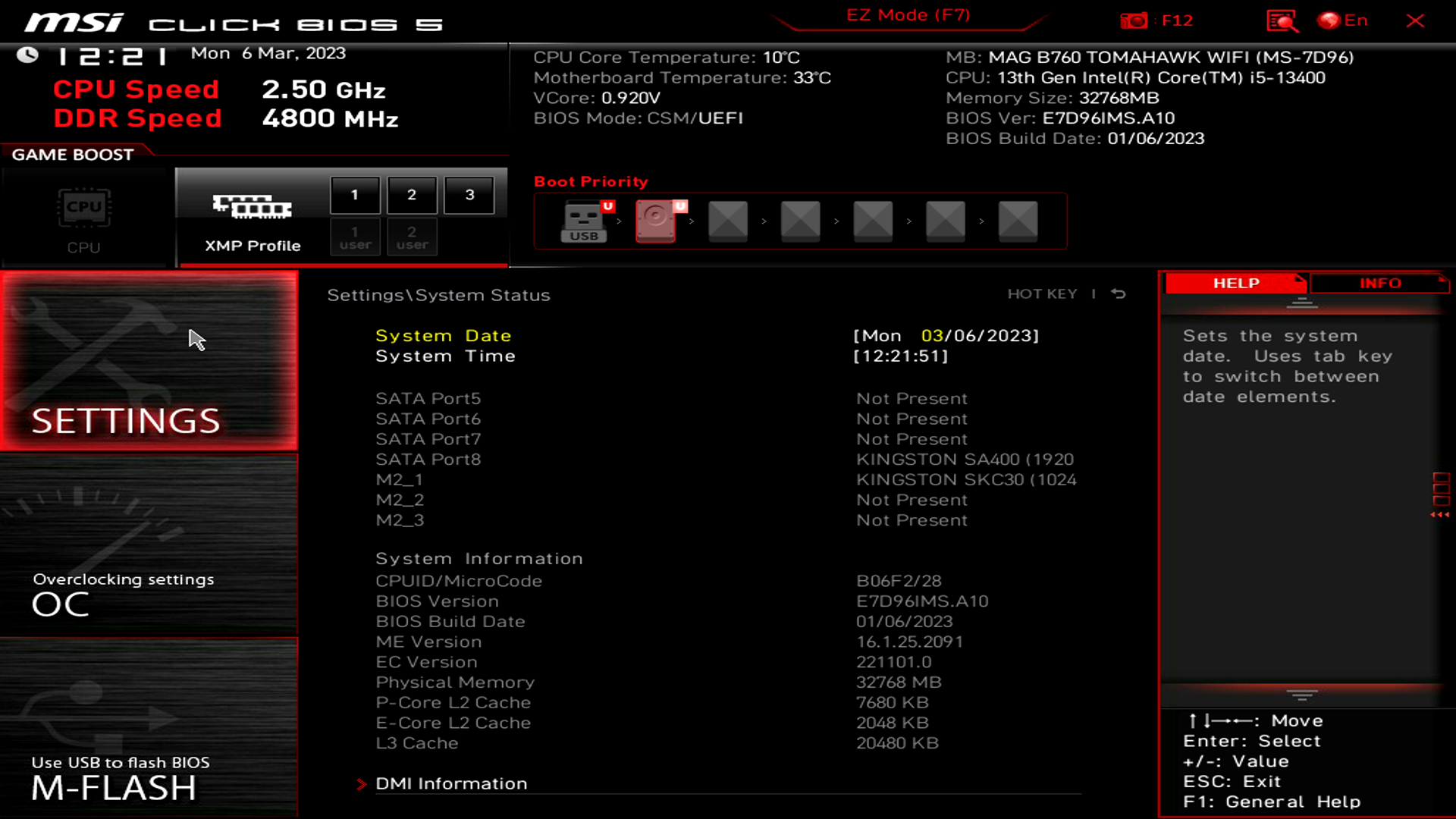

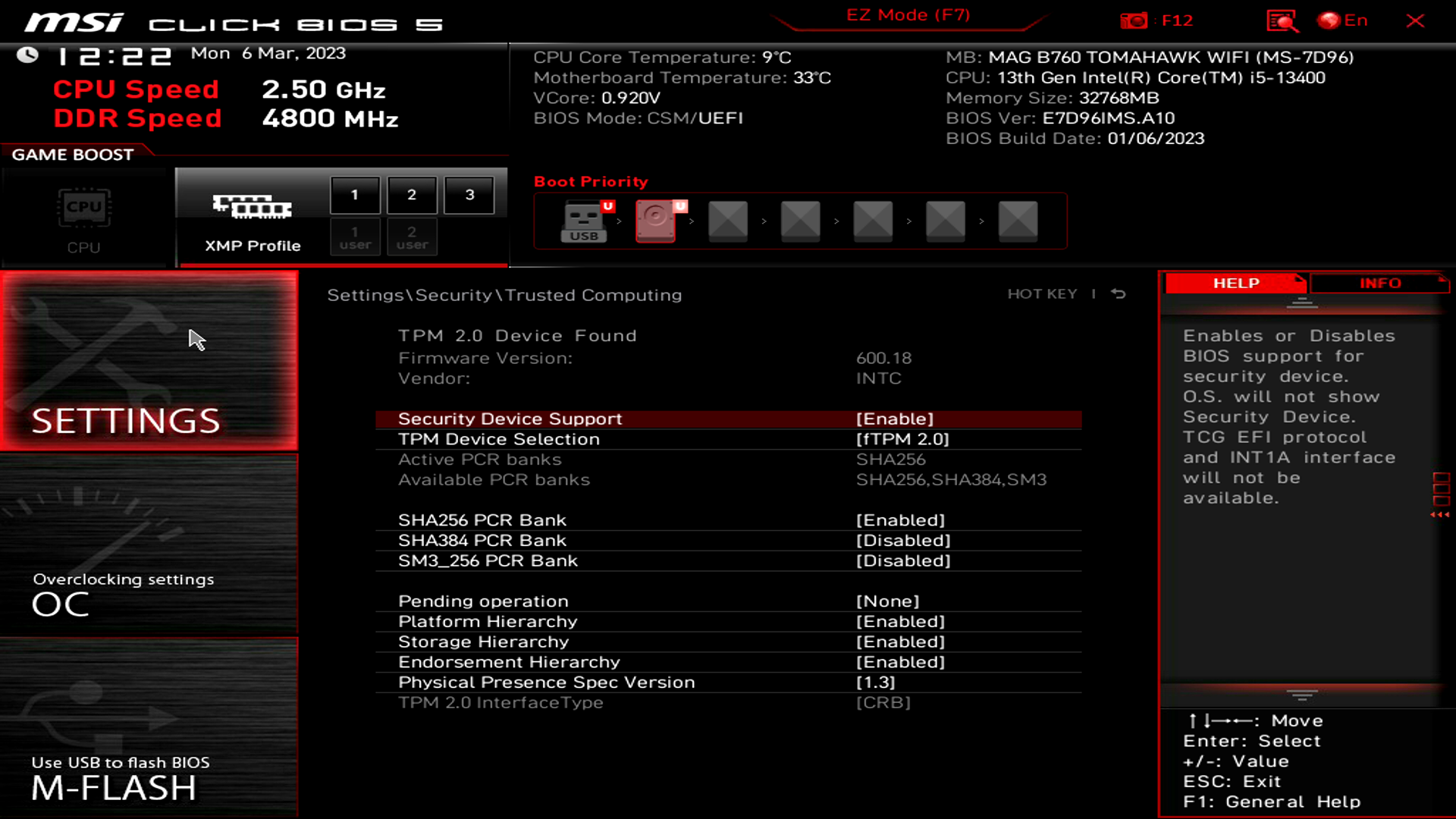

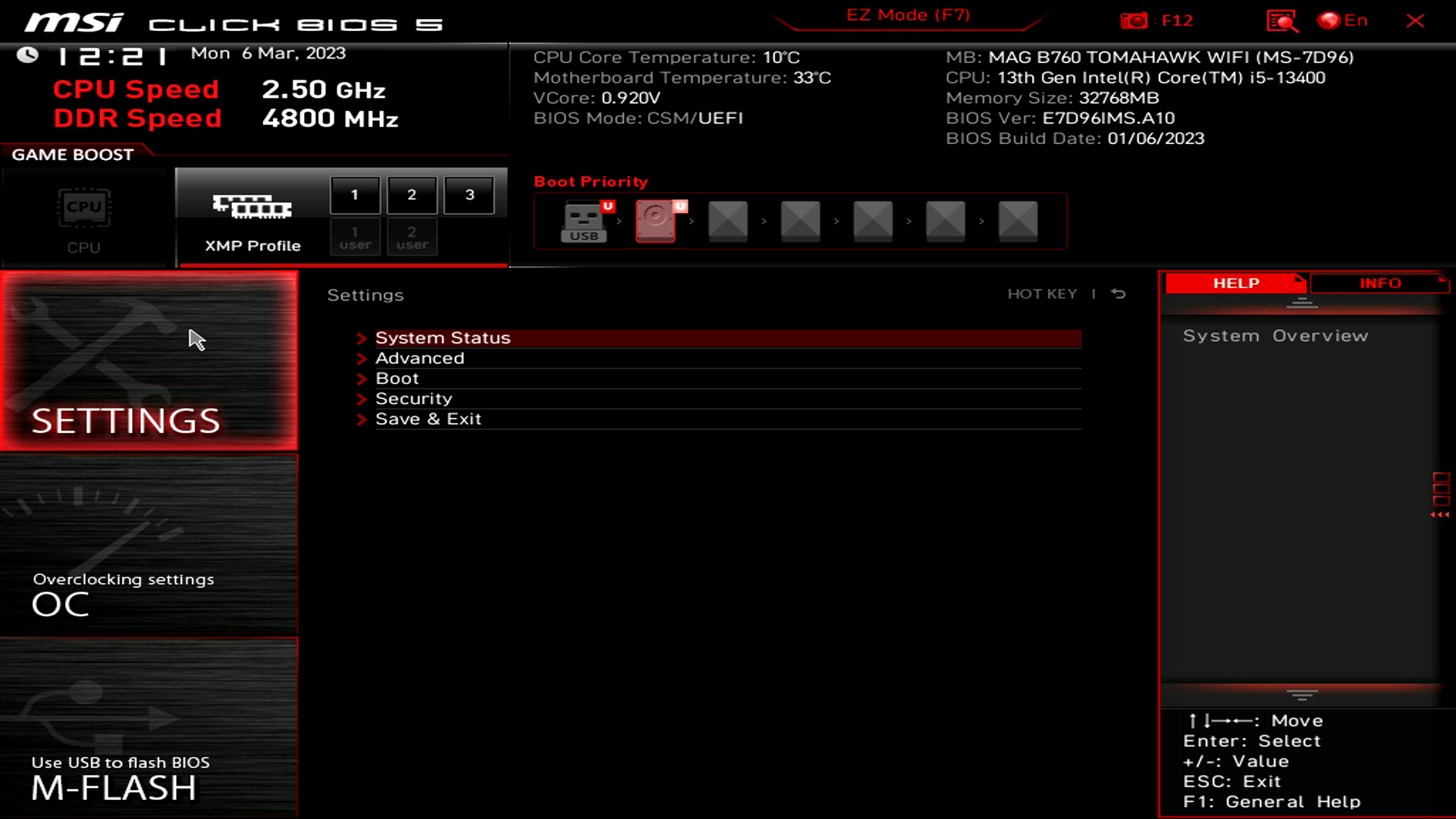

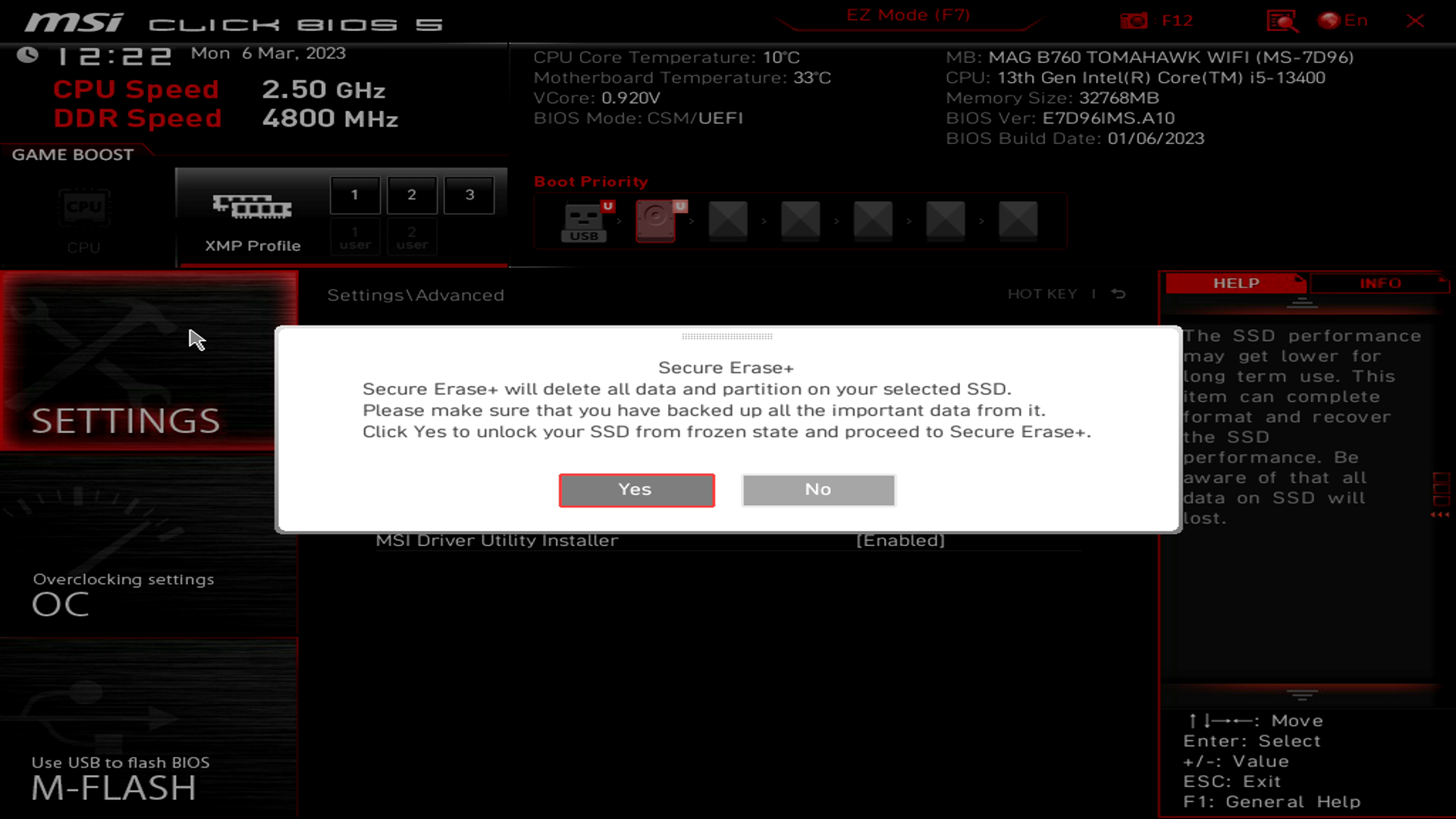

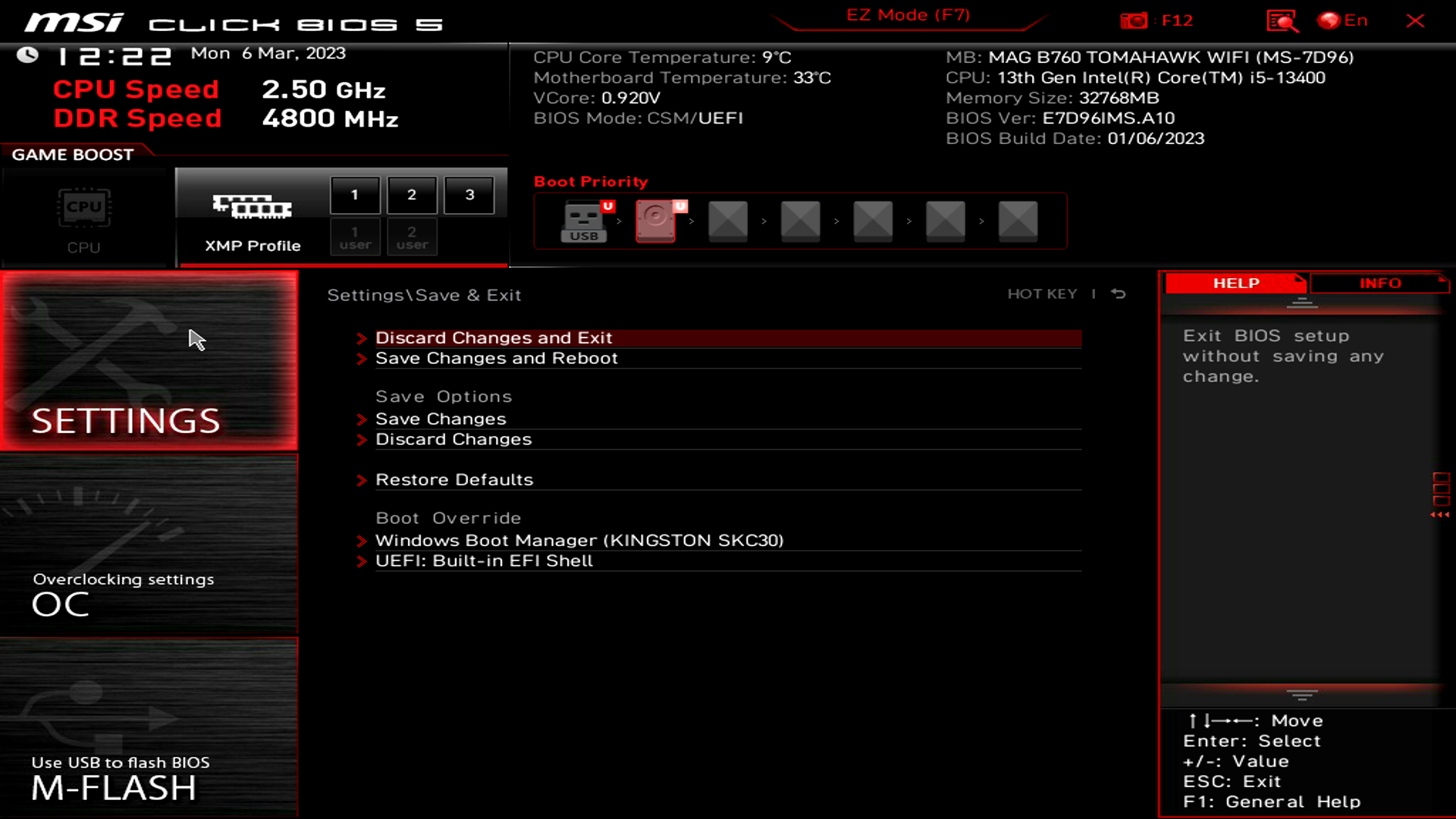

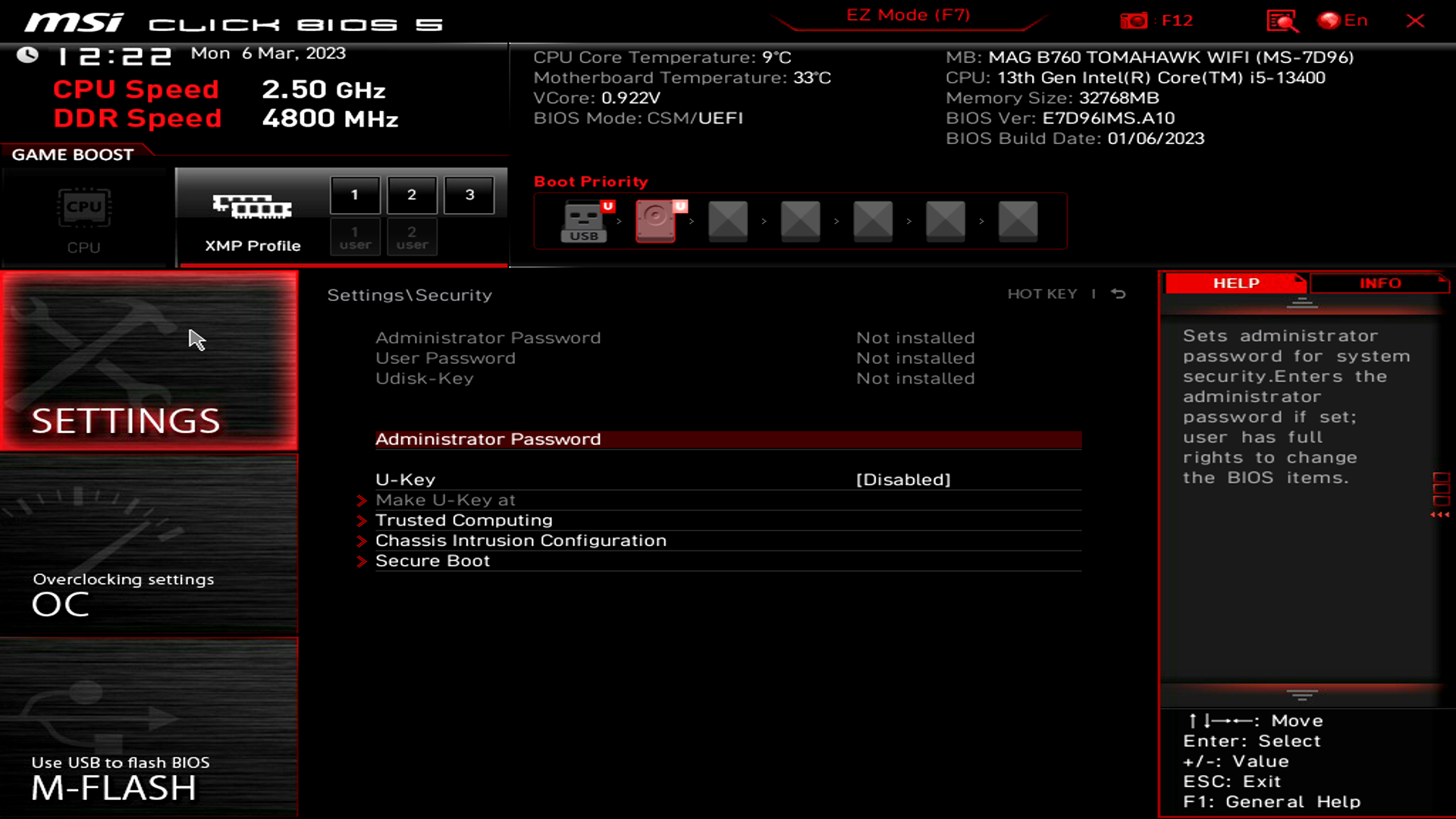

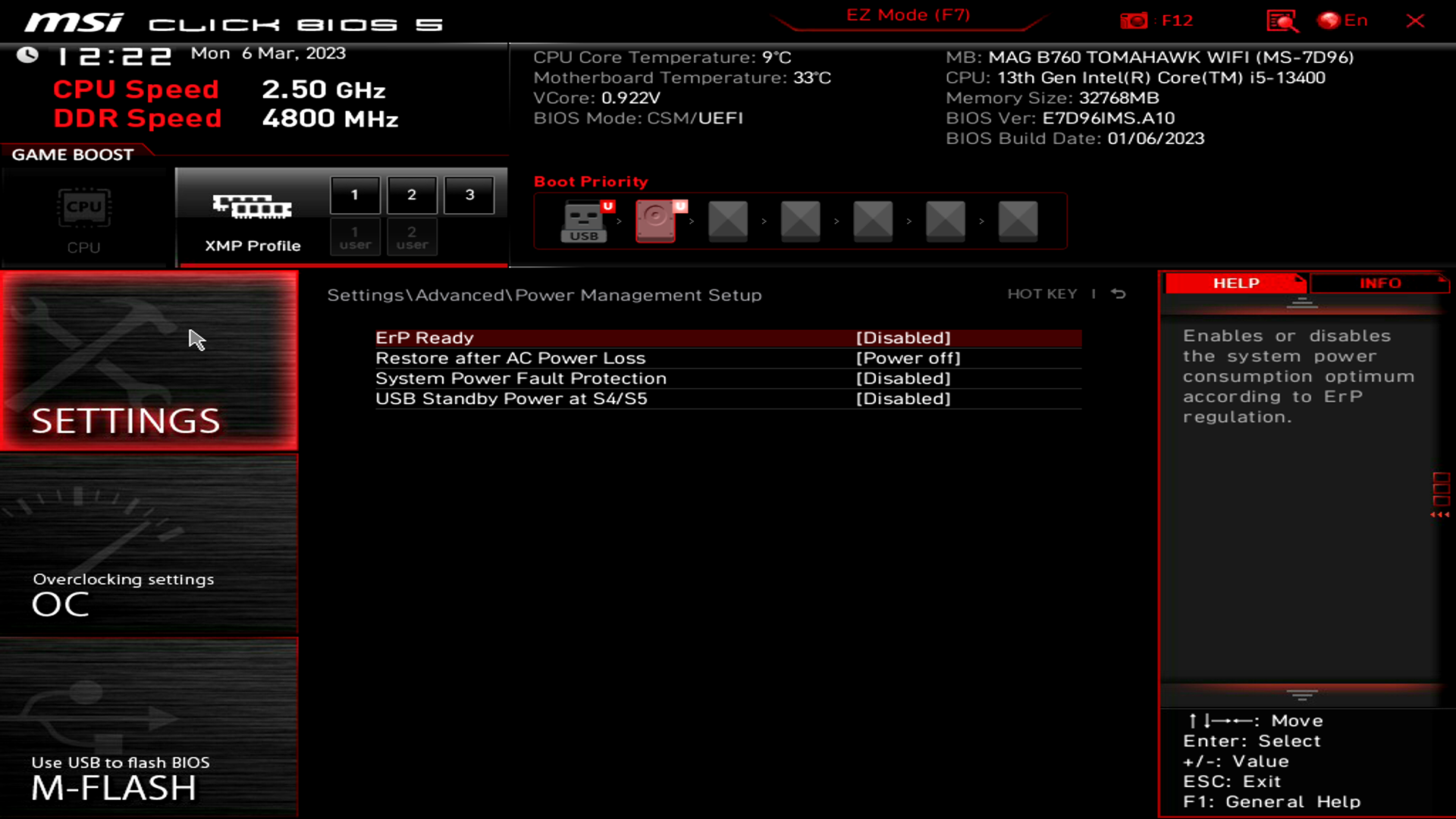

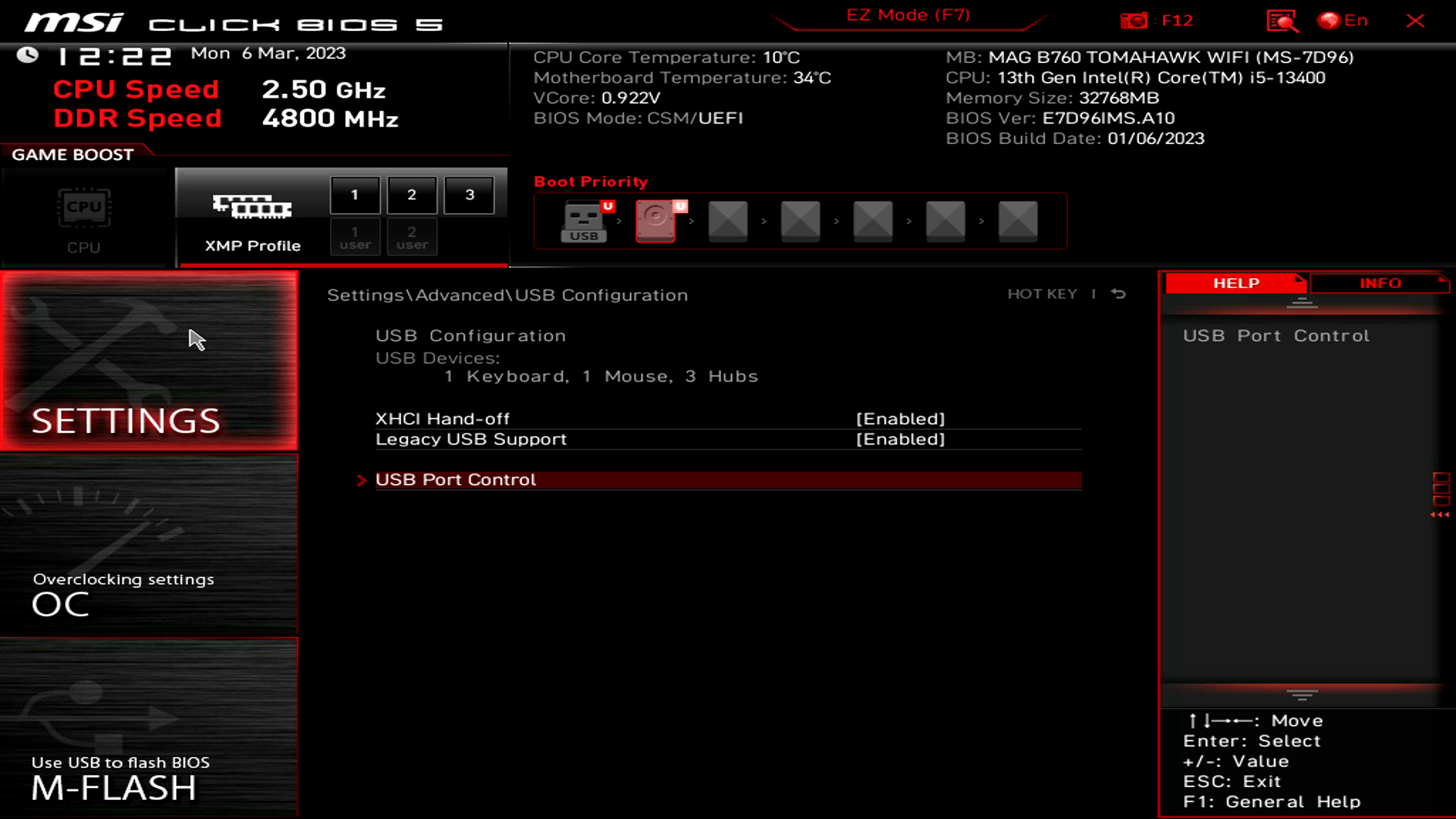

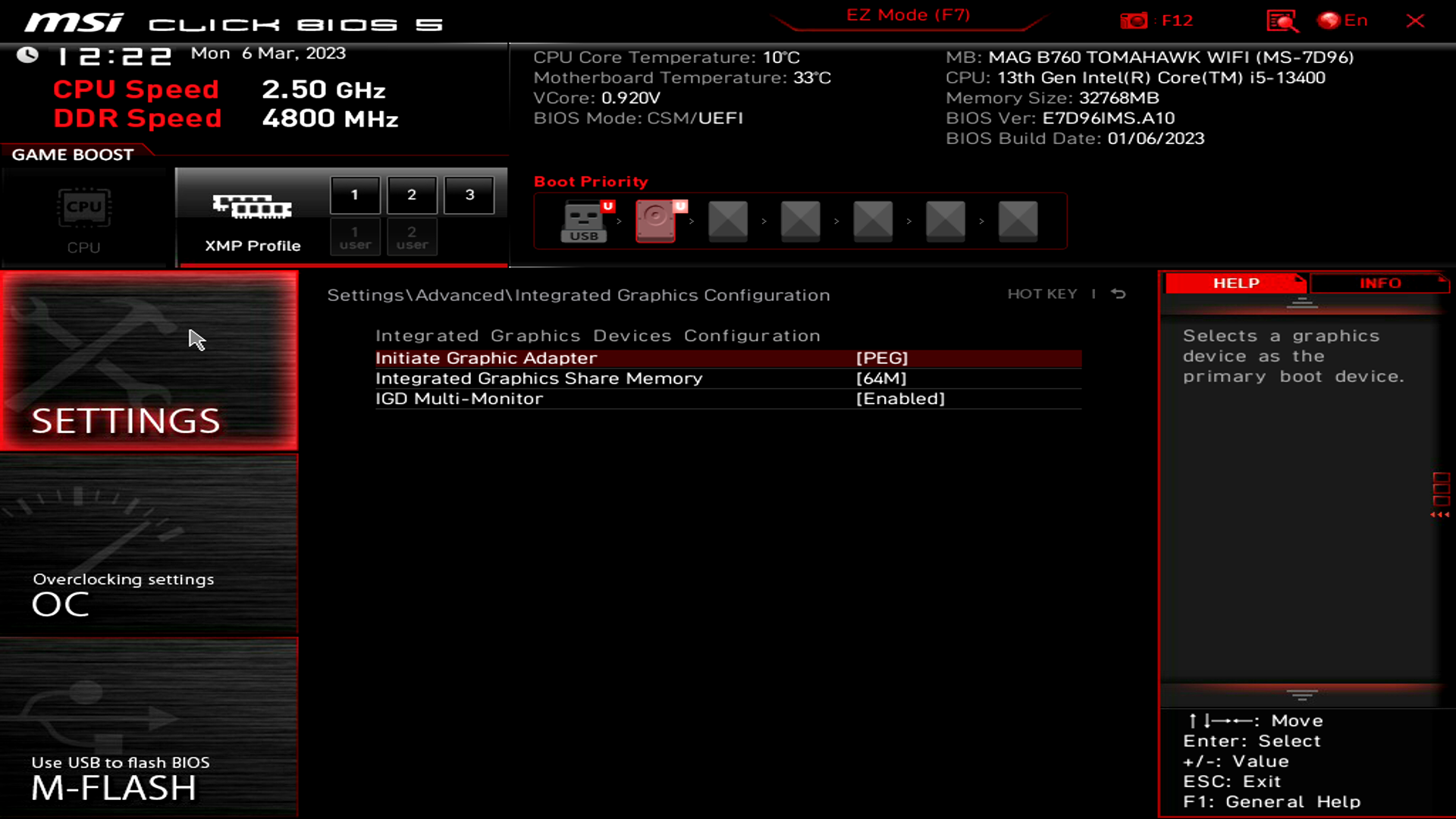

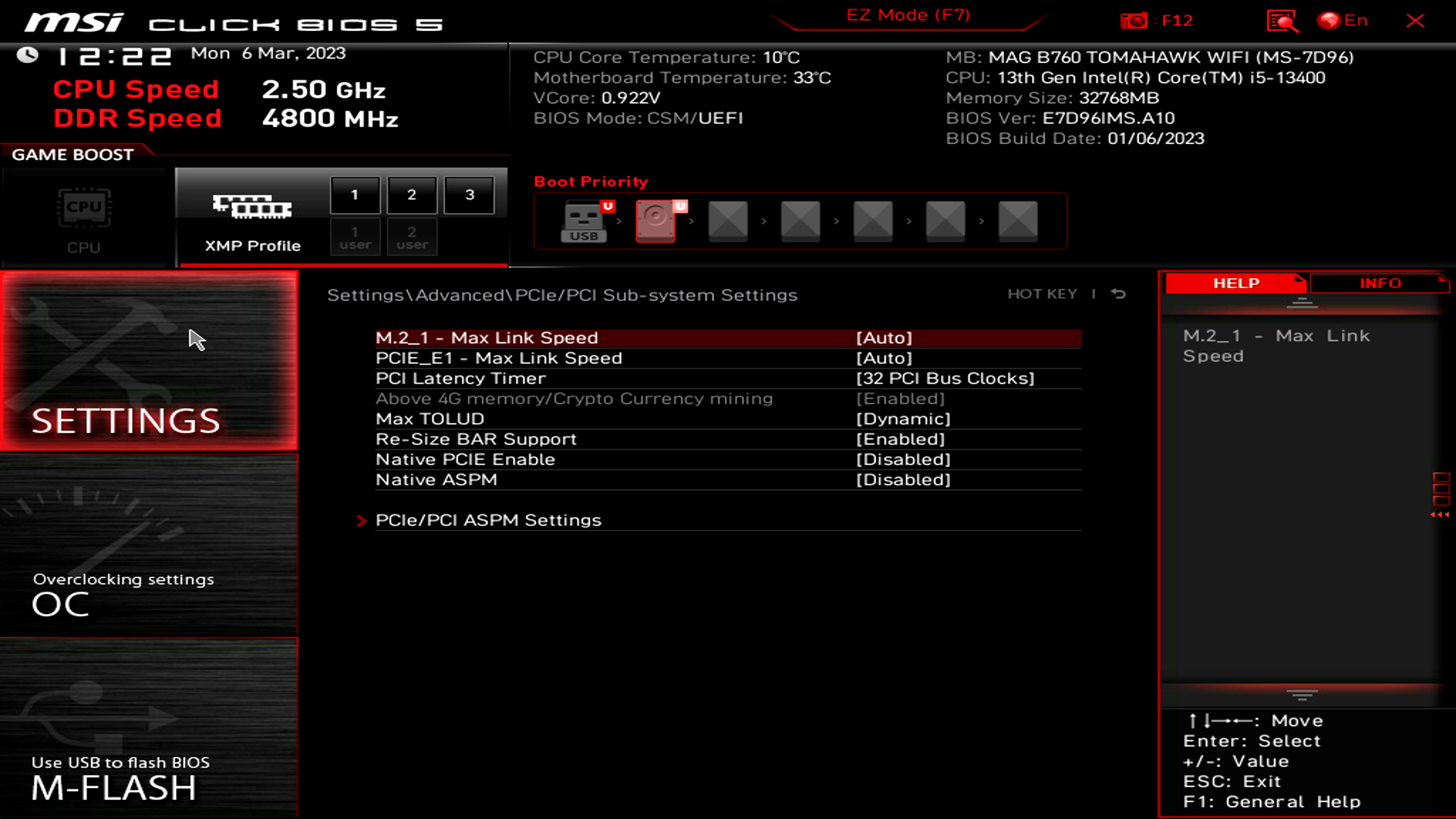

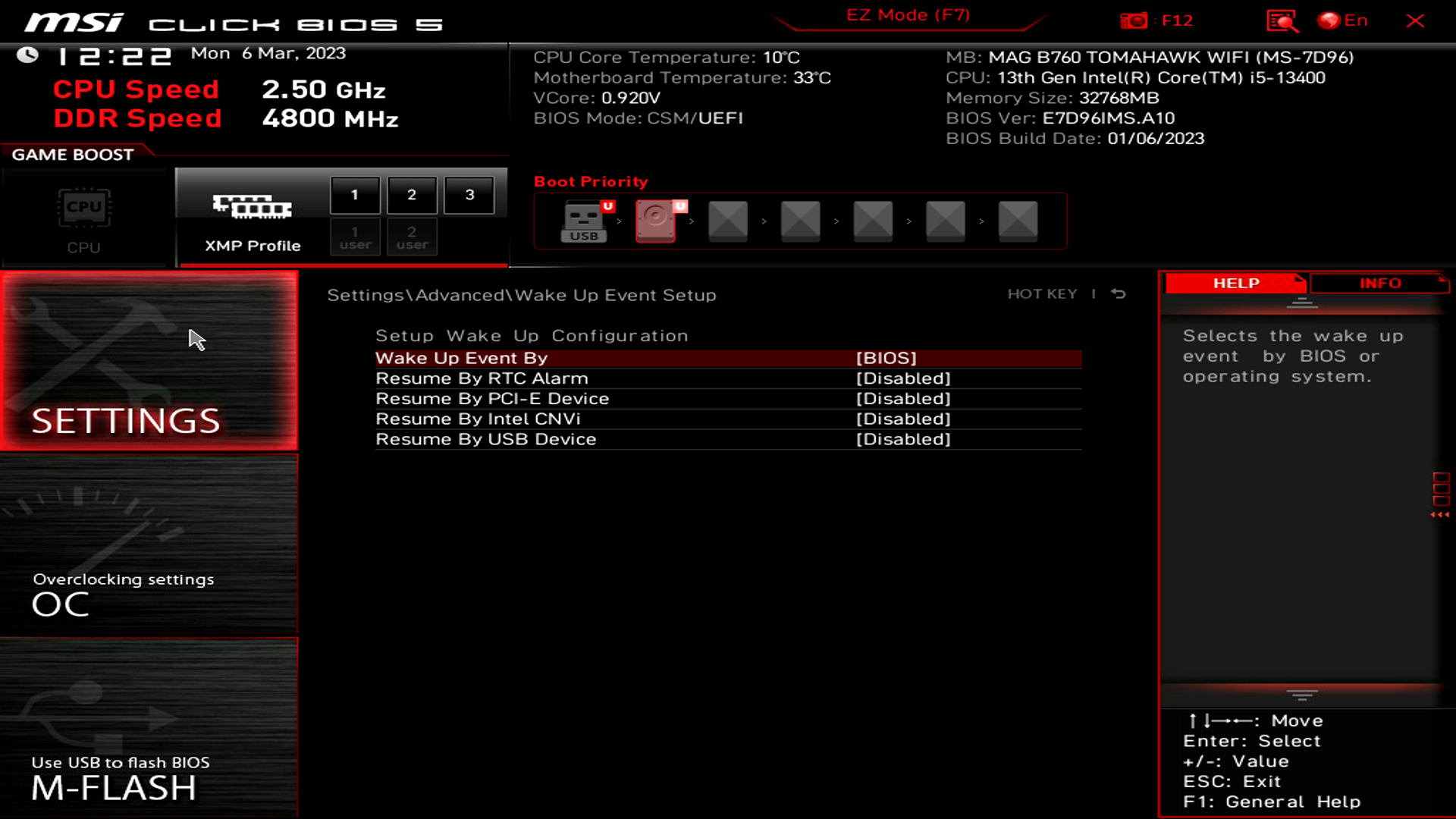

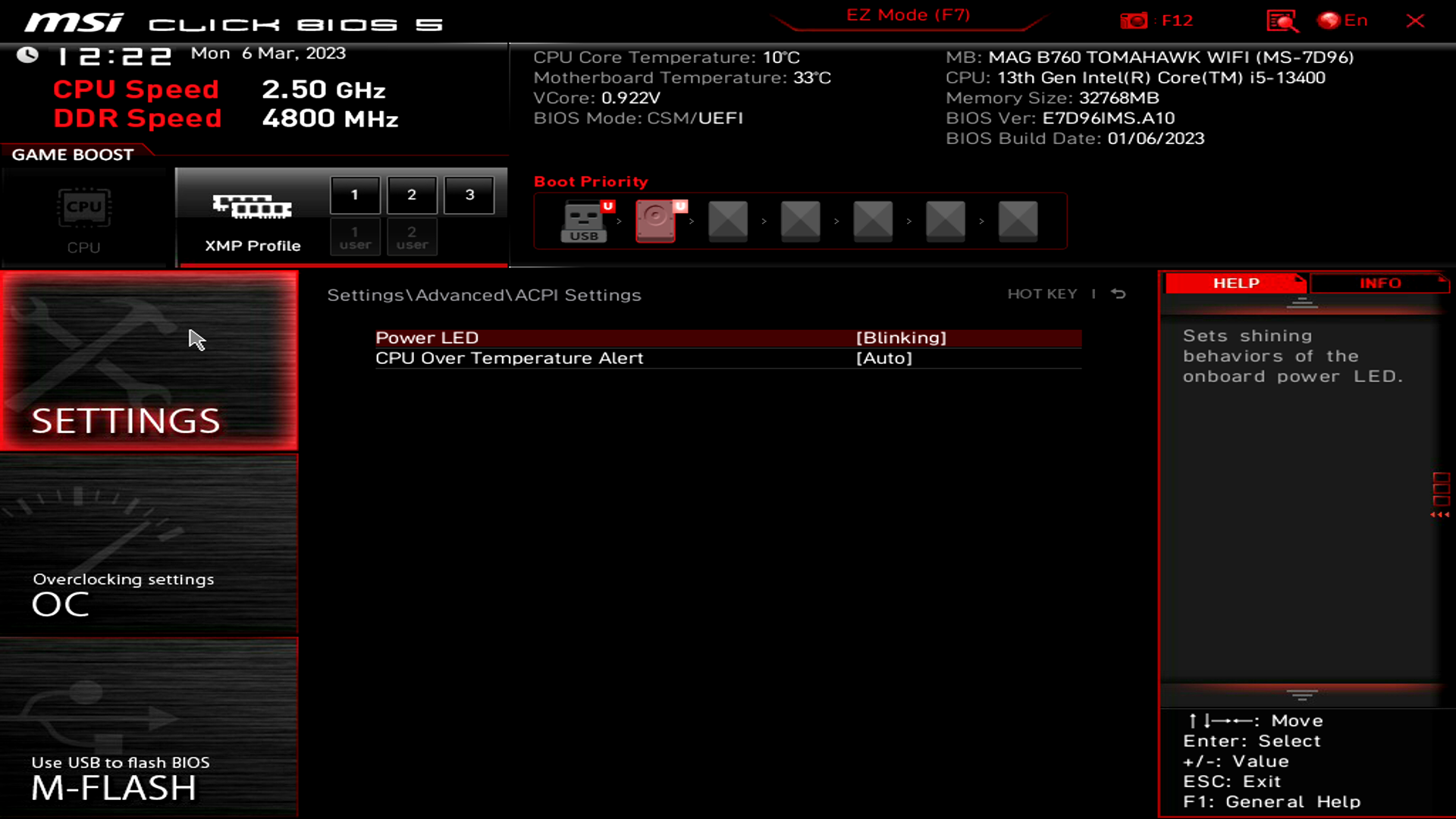

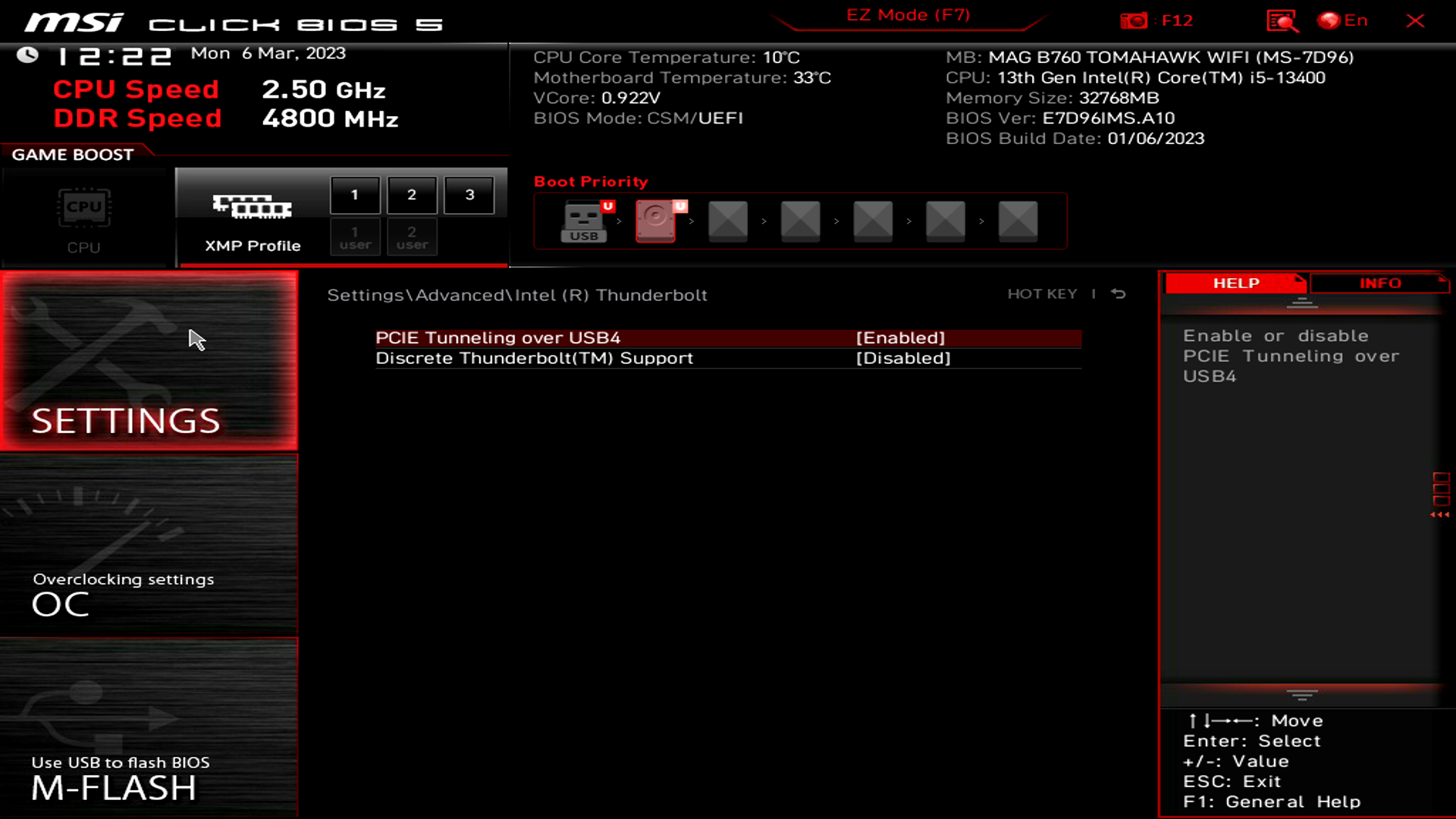

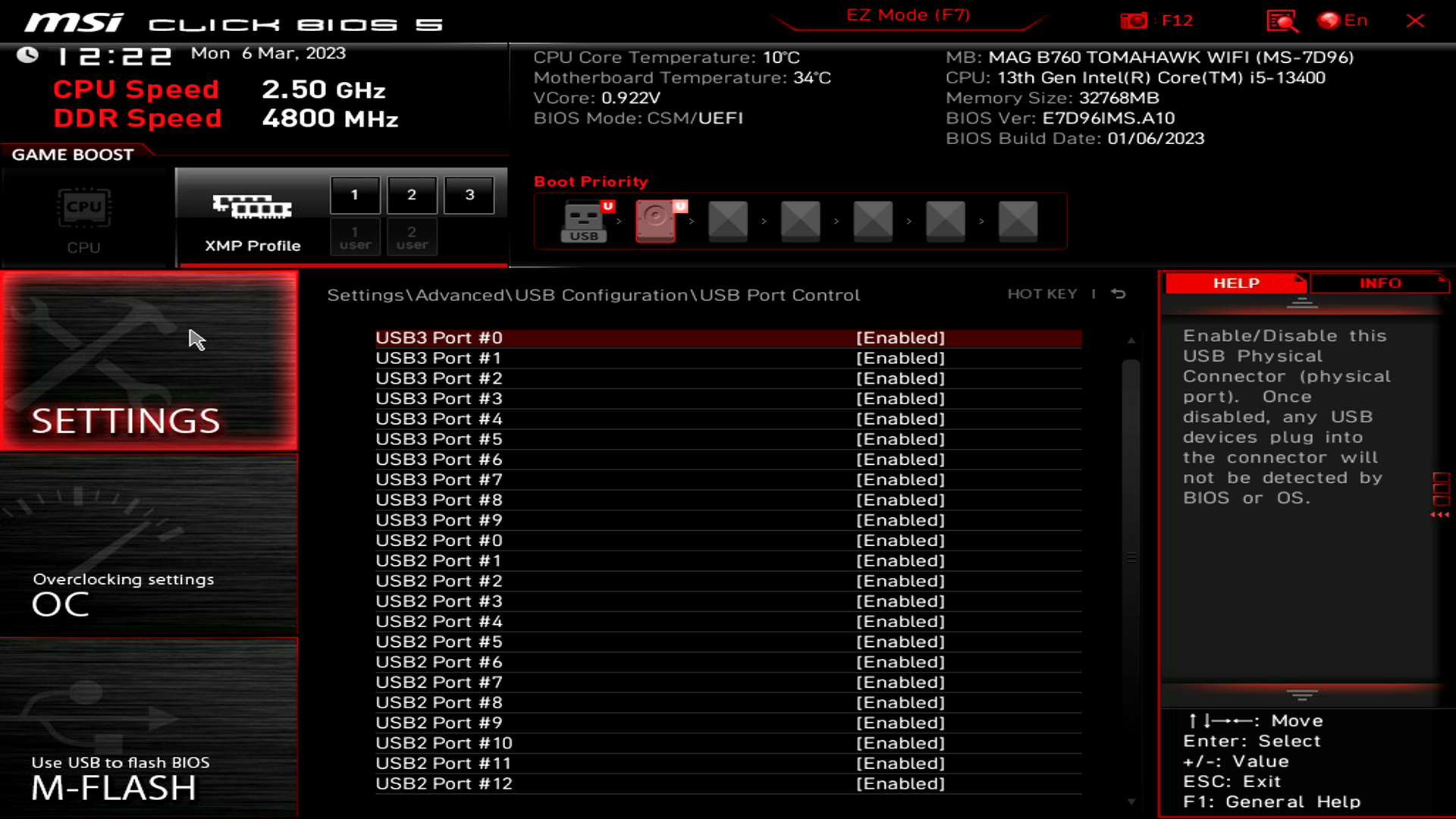

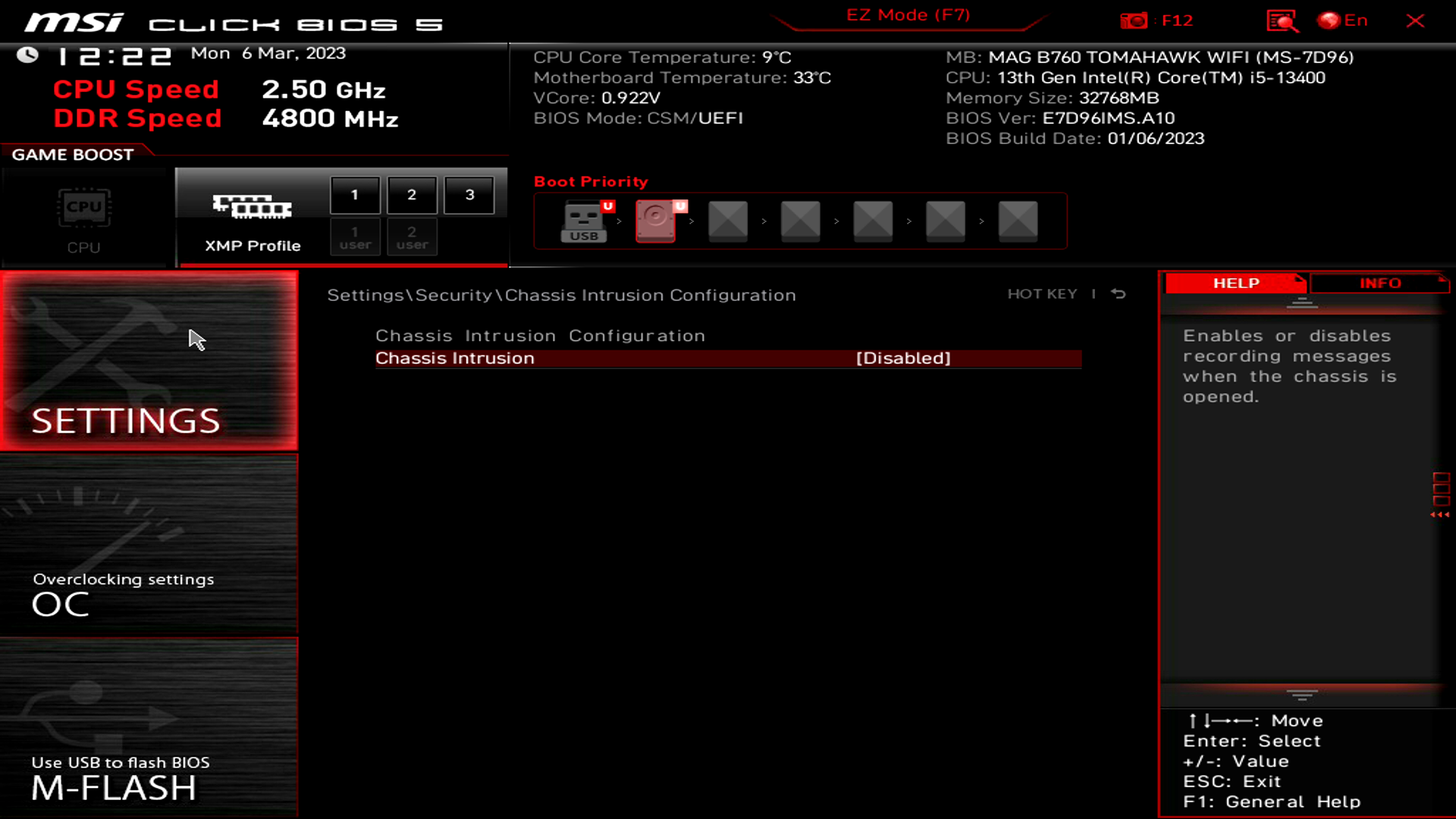

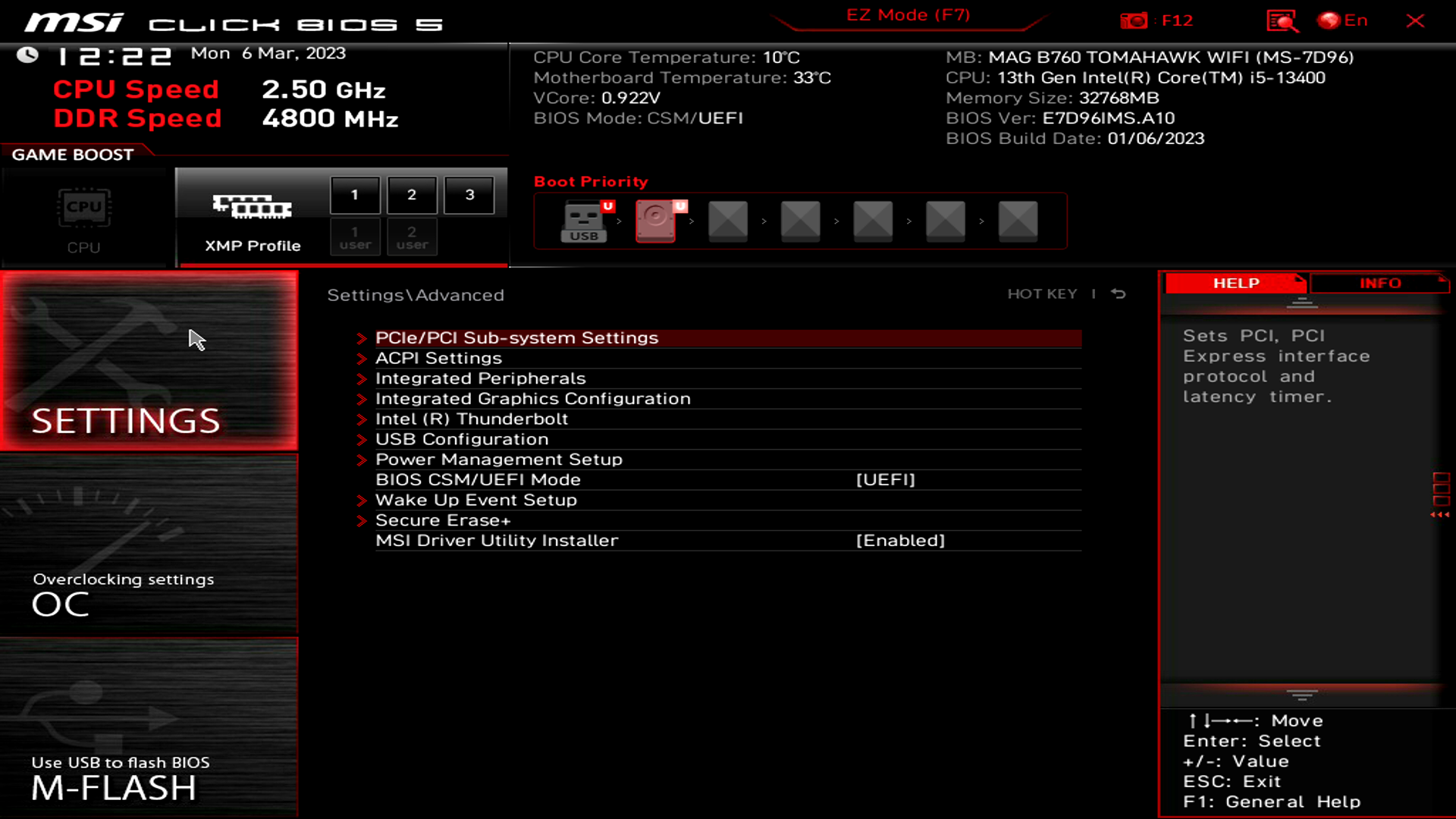

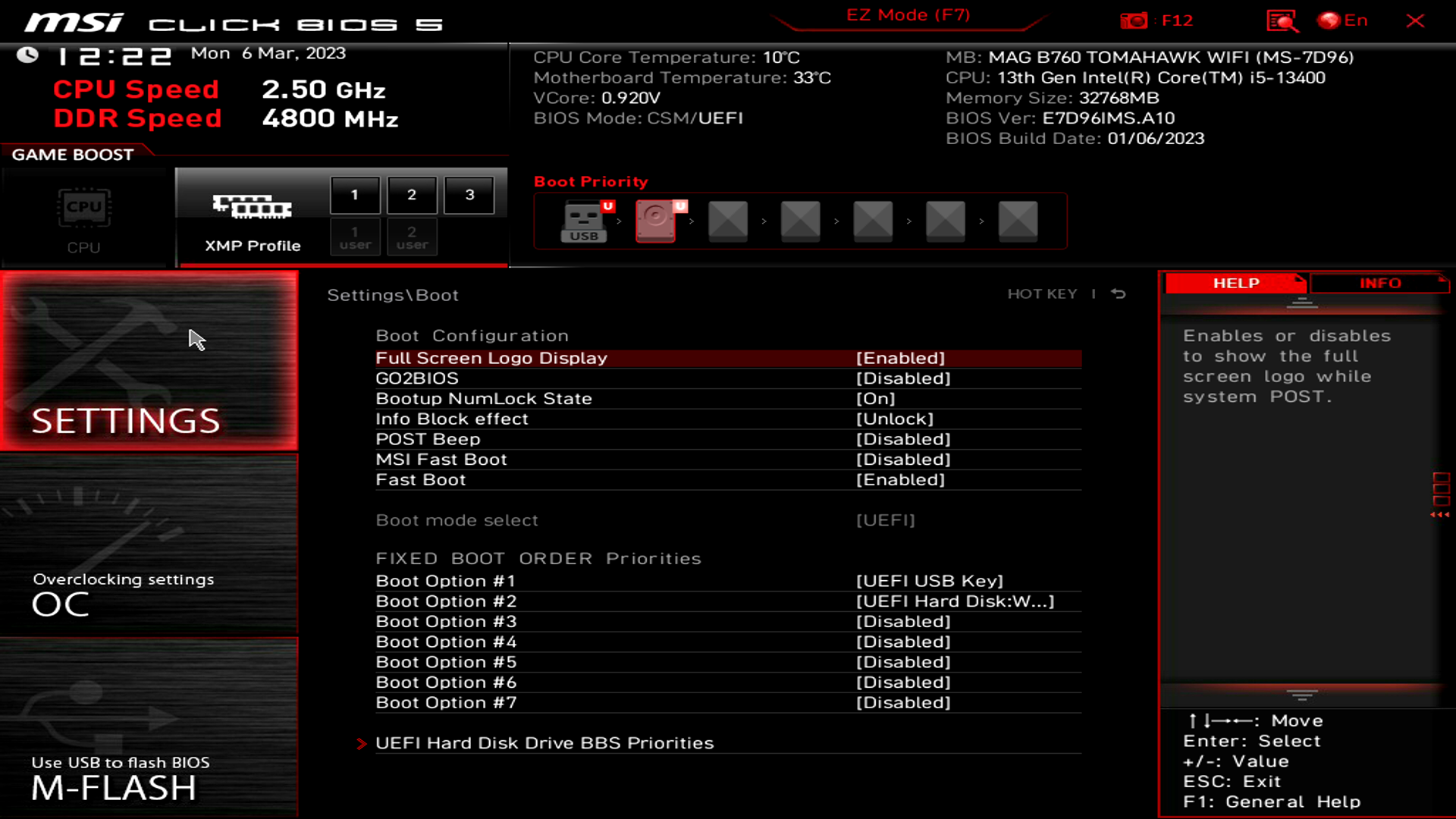

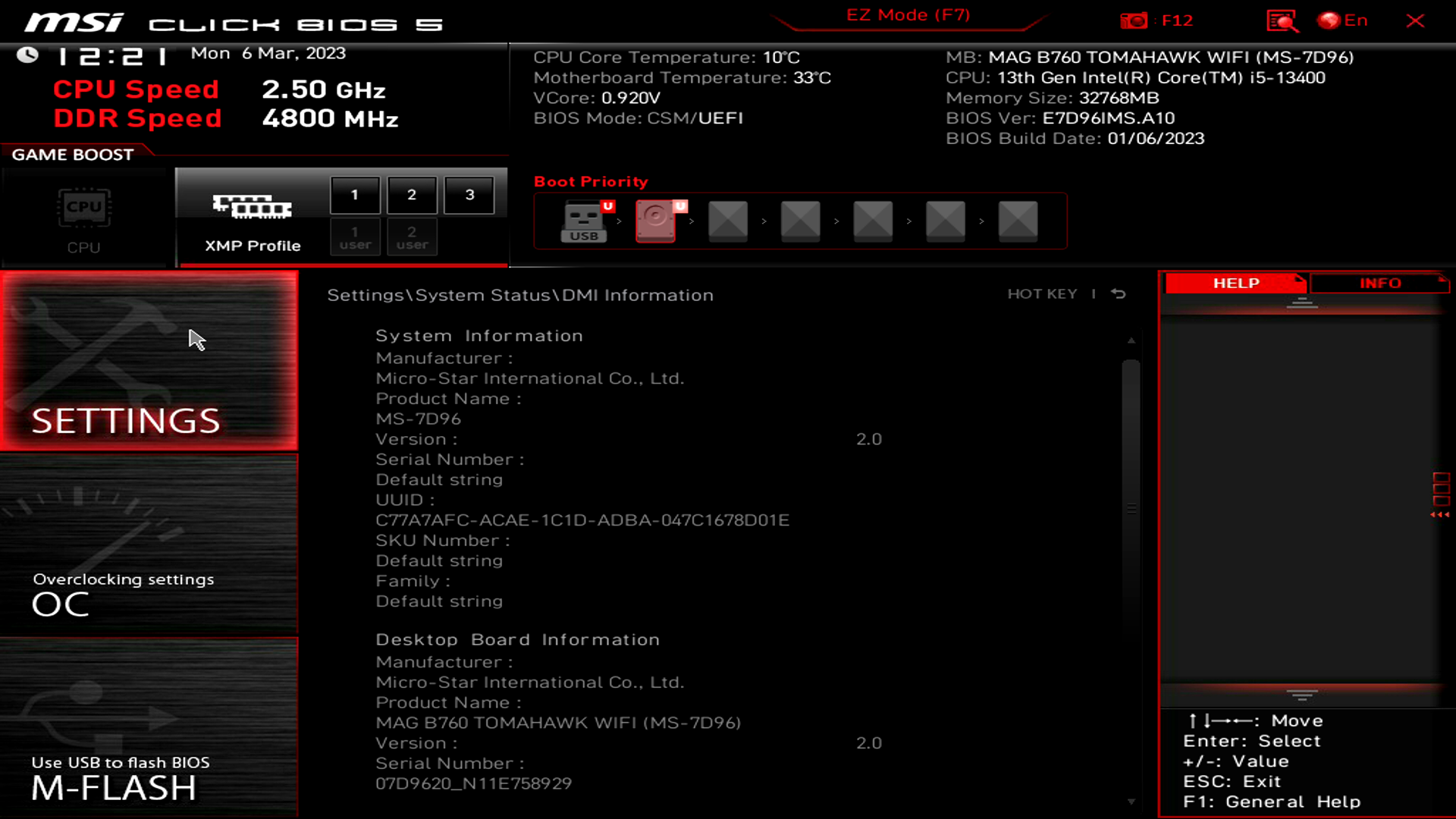

Секція Settings дозволяє працювати з інтегрованою відеокартою та контролерами, а також з пристроями материнської плати, включаючи доступність та лінії інтерфейсів.

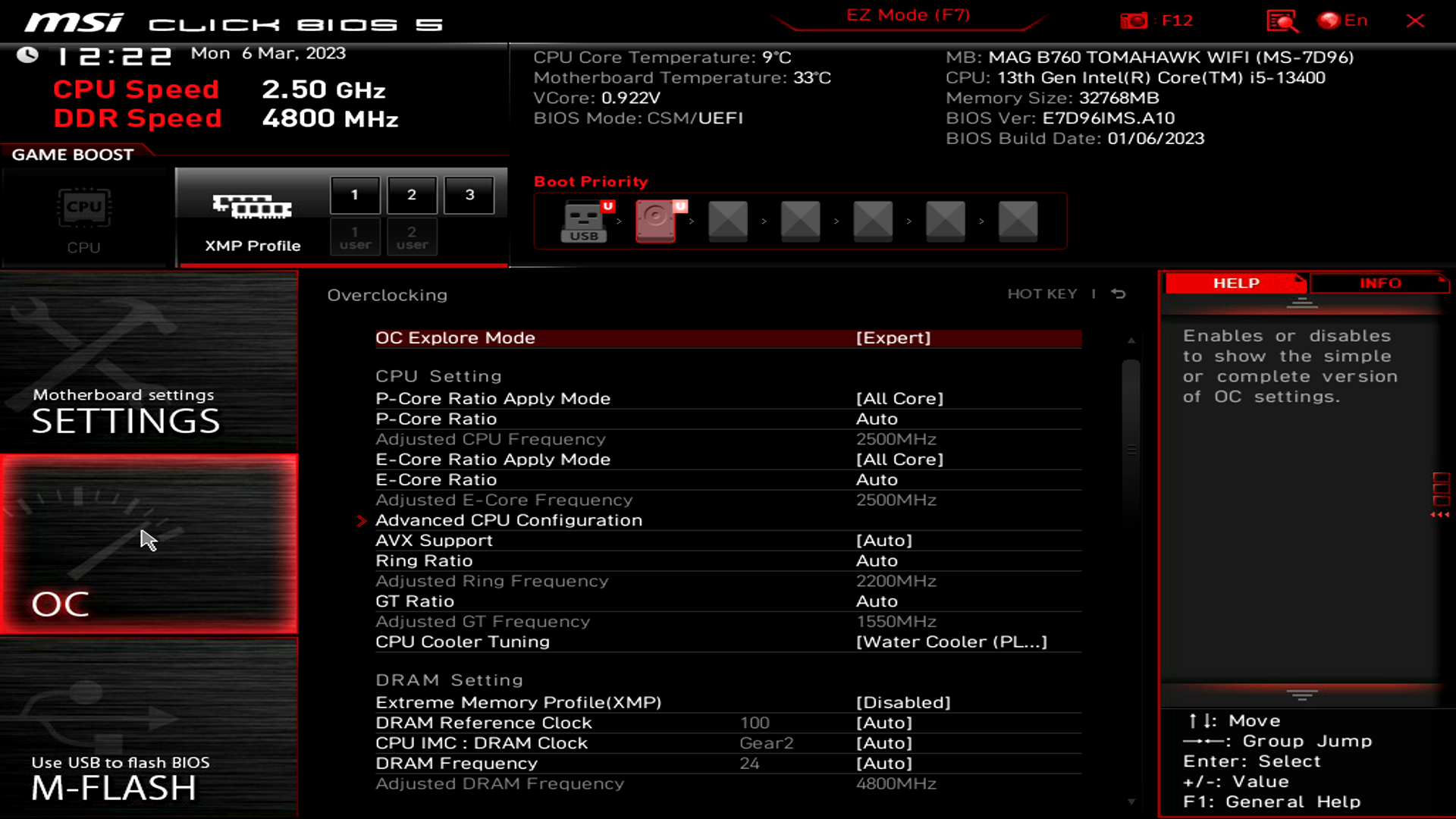

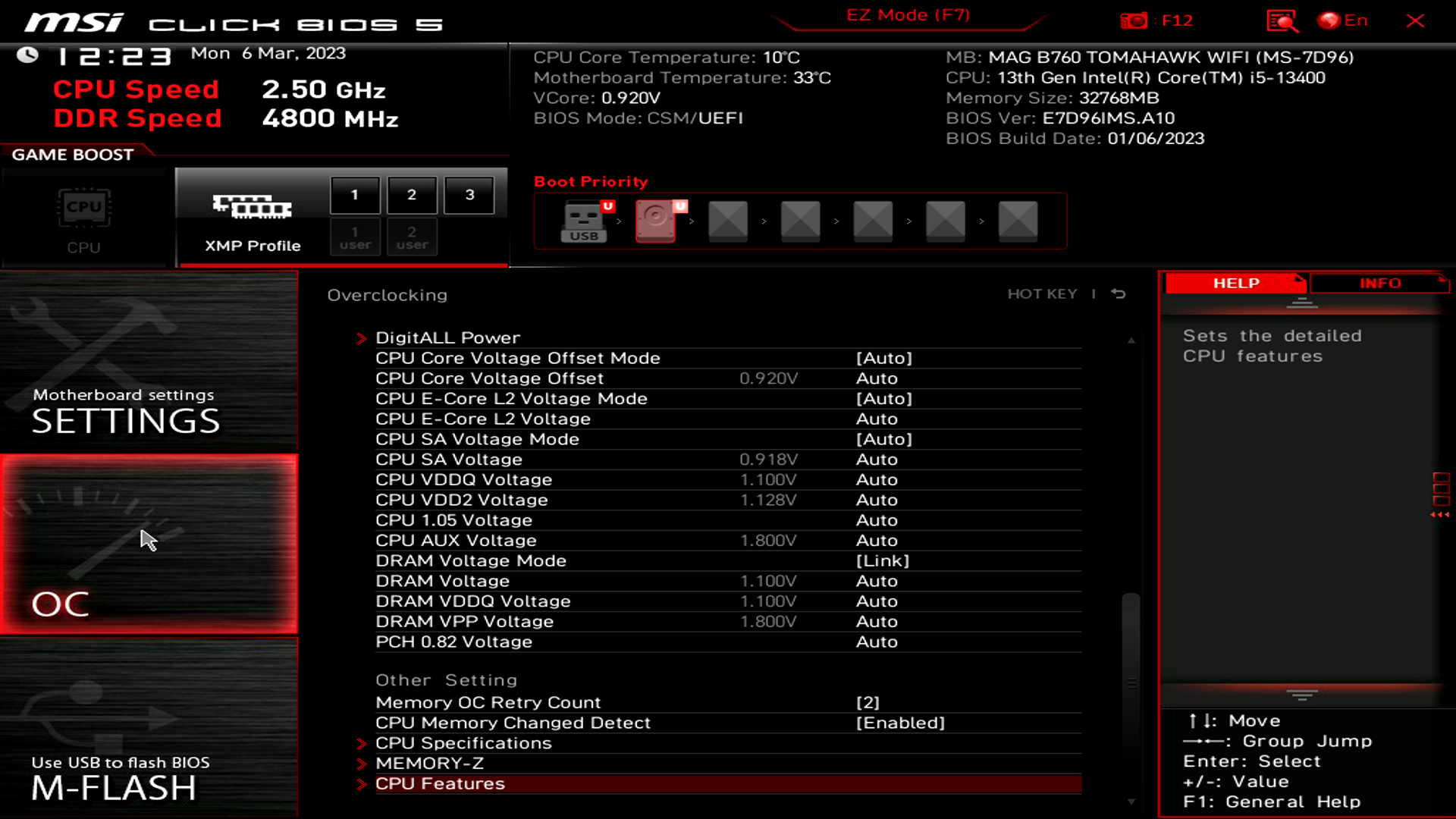

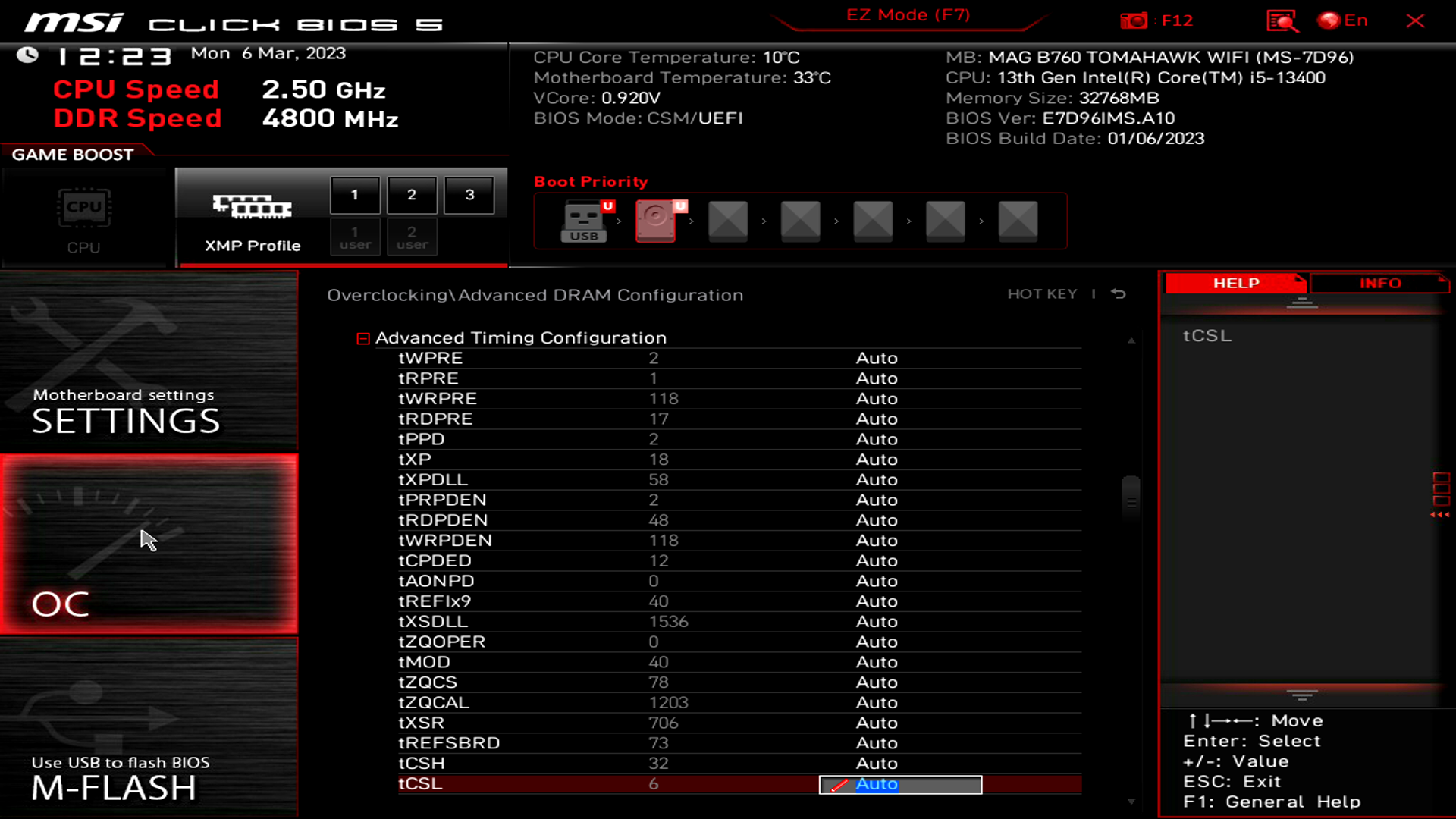

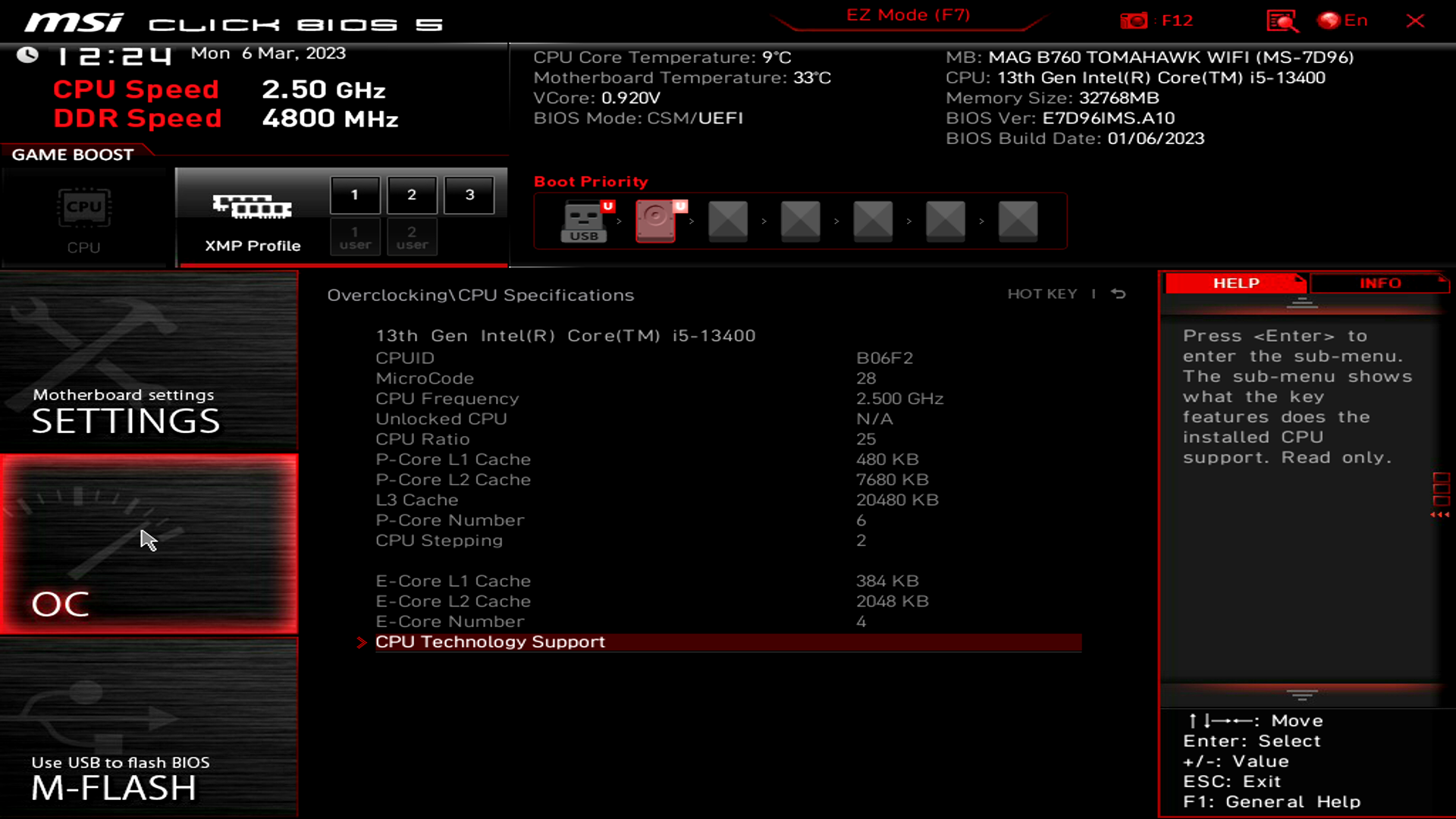

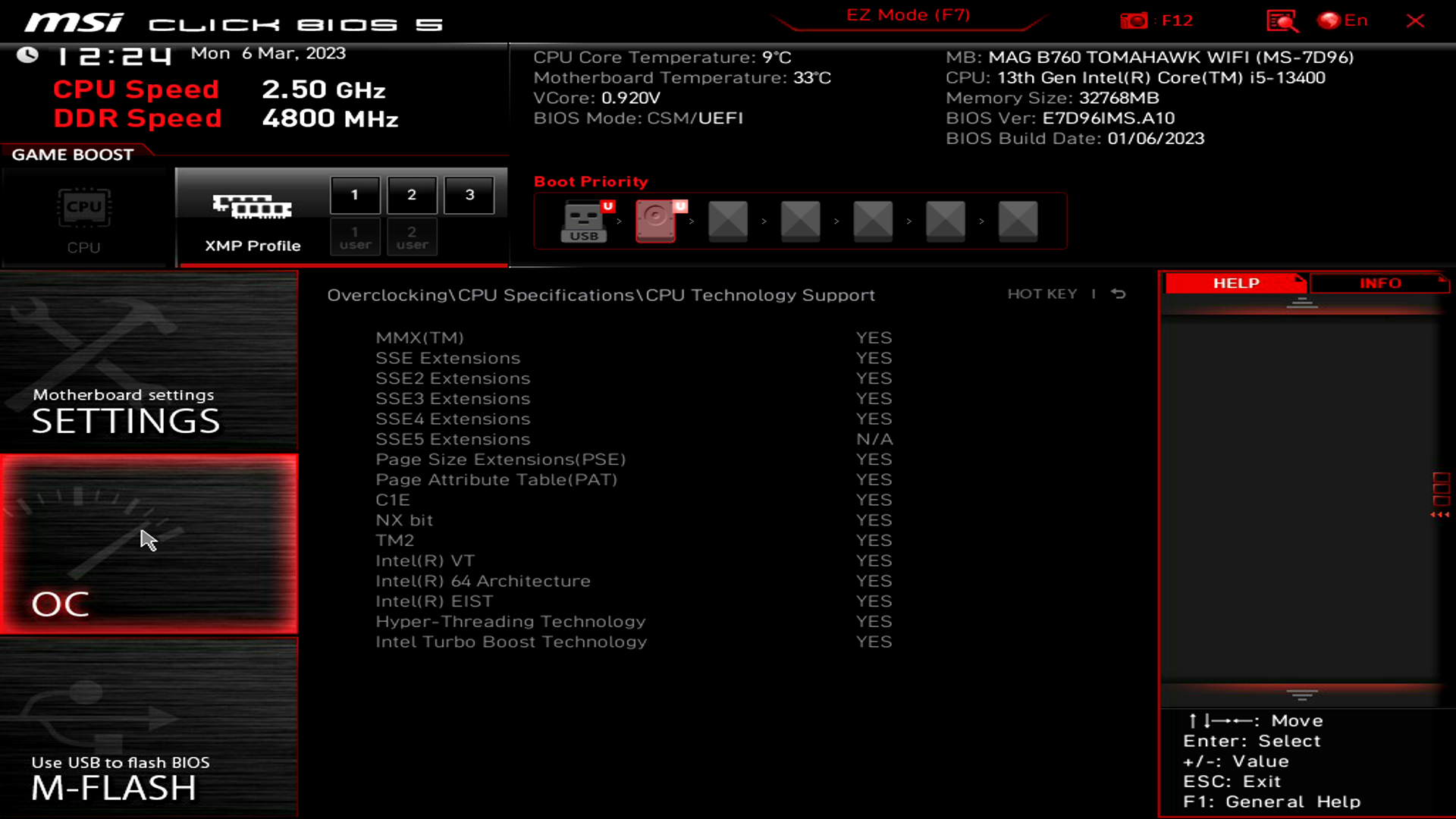

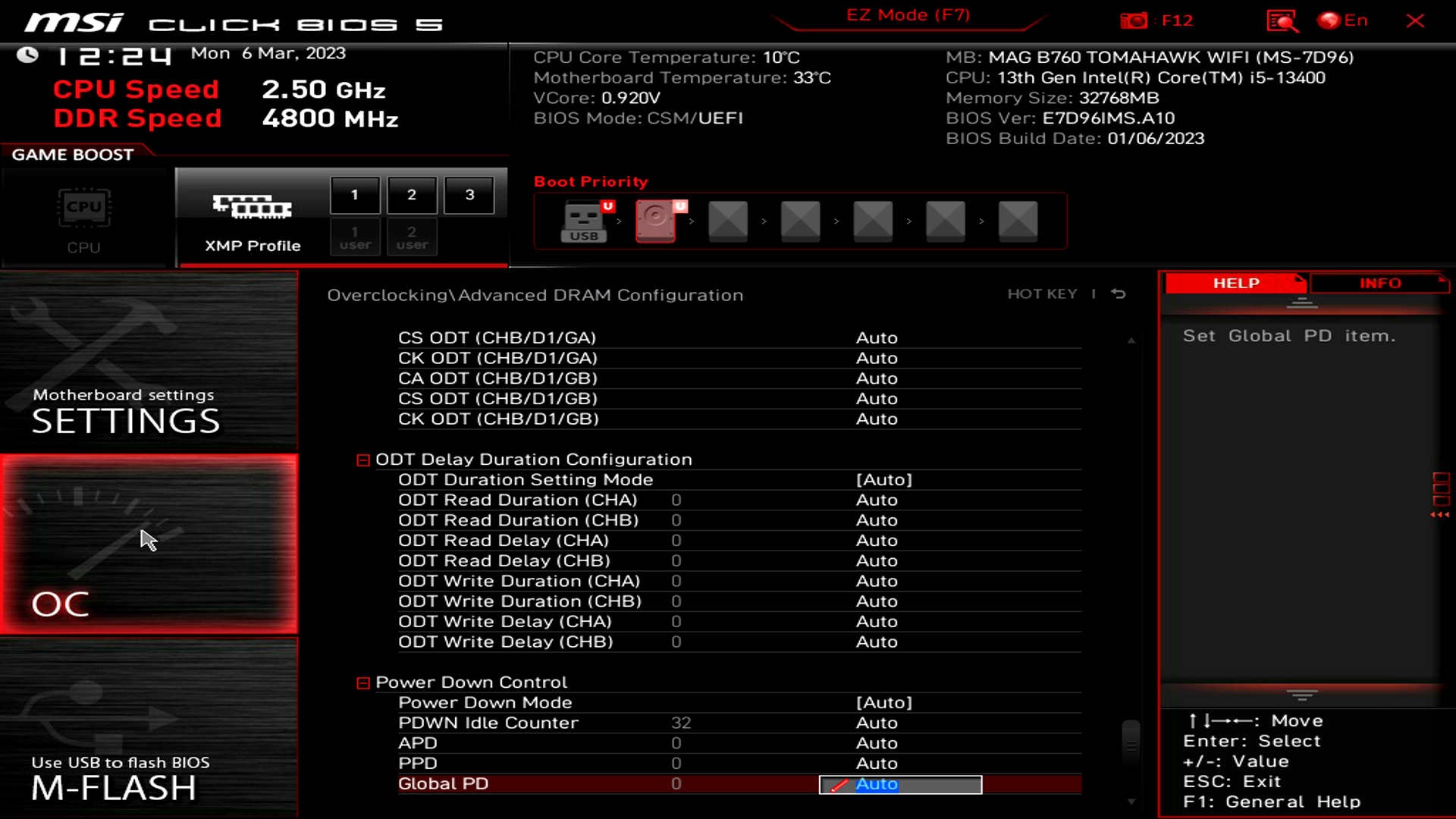

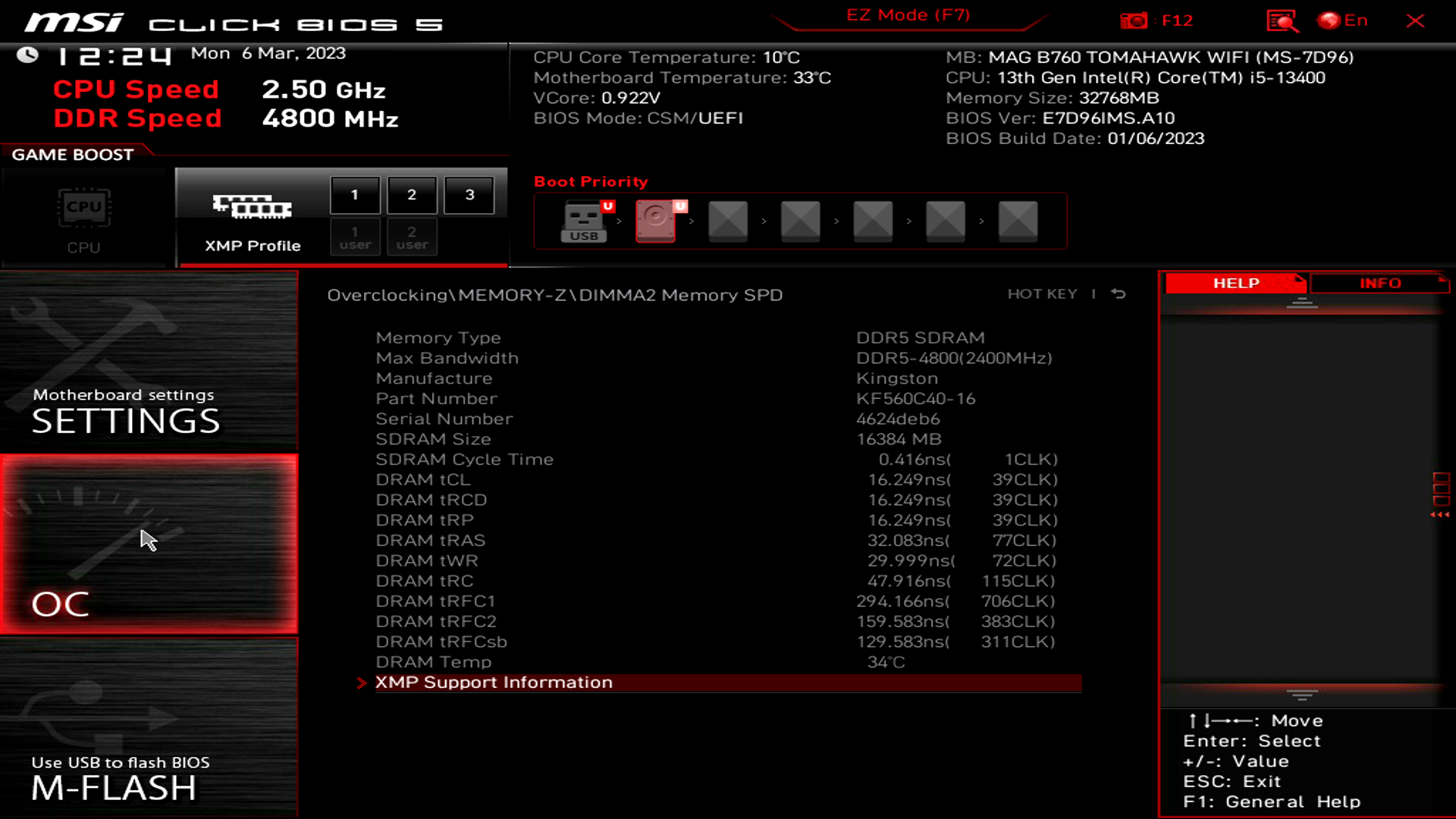

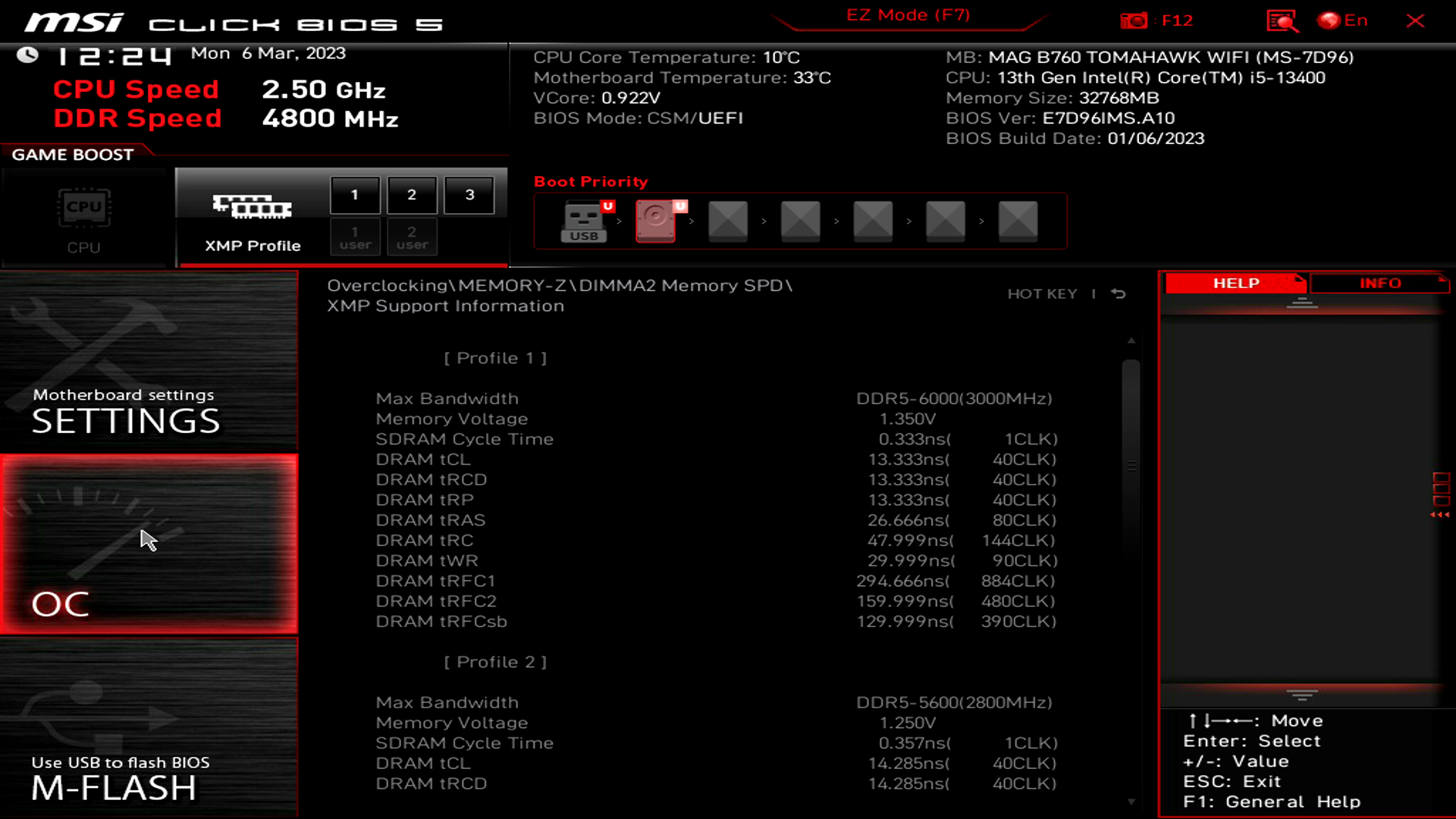

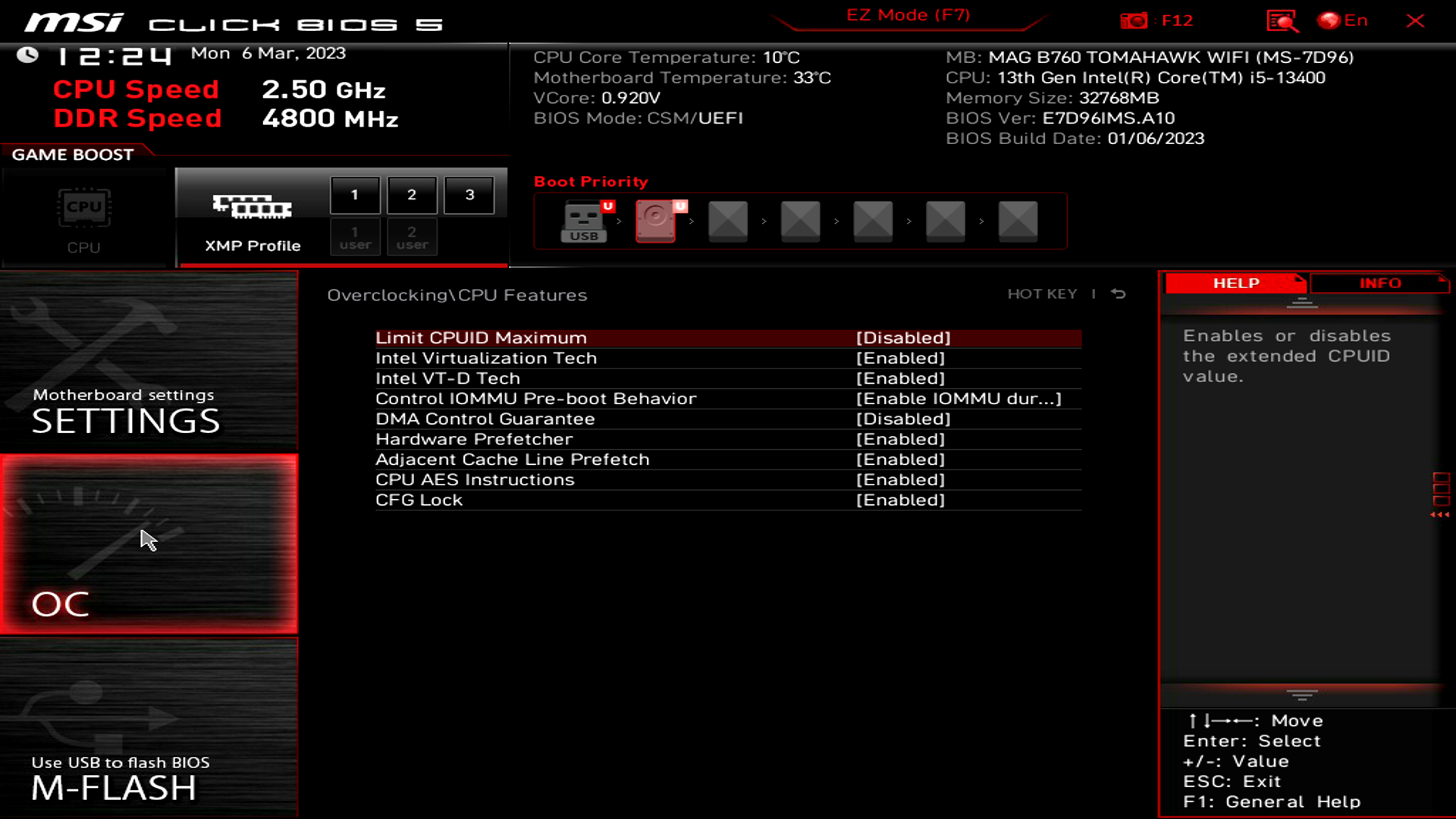

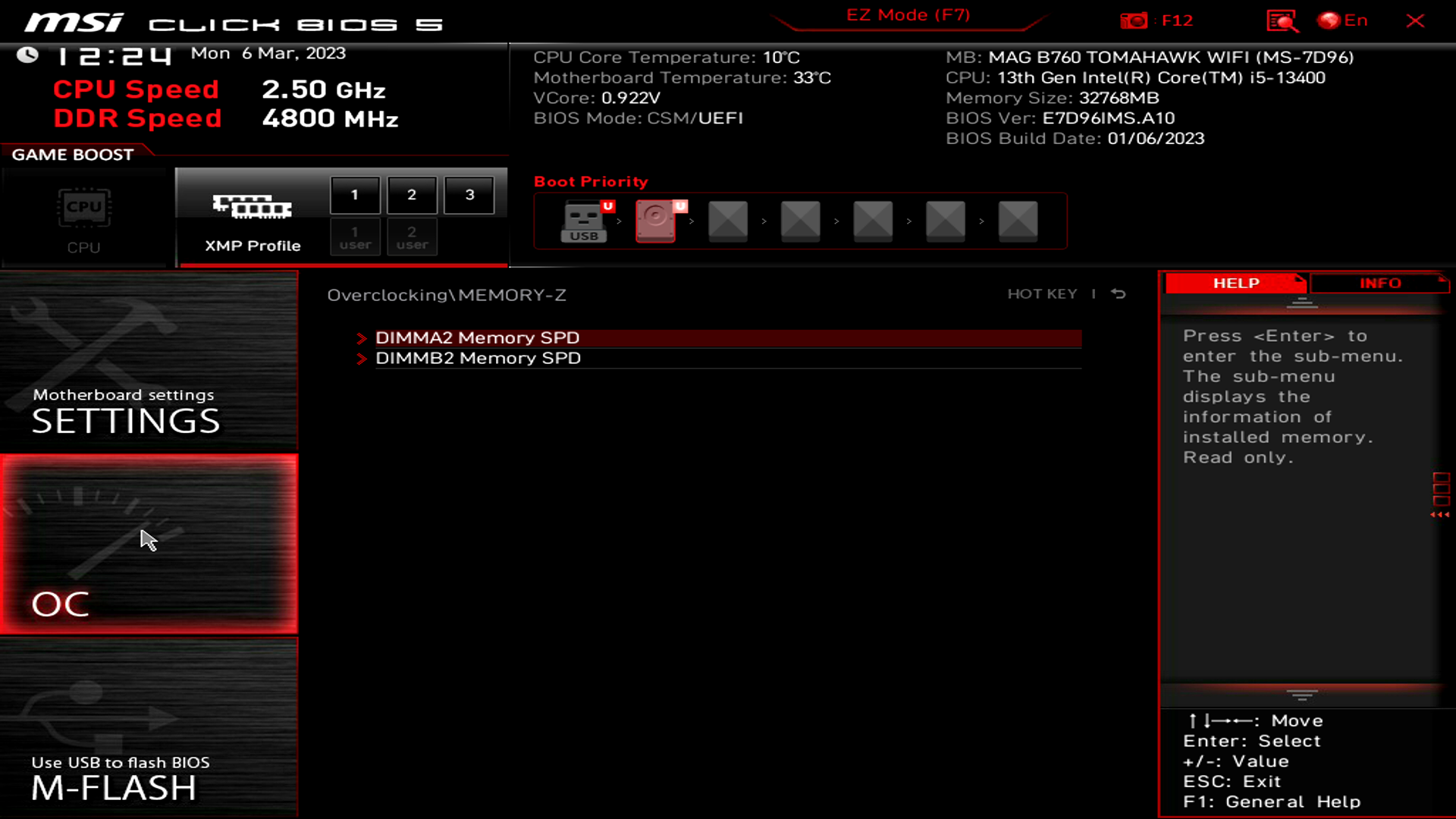

Секція OC, на жаль, не цікава, адже чипсет B760 не дозволяє працювати з BCLK, не має жодних функцій non-K OC, та не дозволяє утилізувати вільний множник K-процесорів. Крім того, відсутня опція напруги Override Mode для CPU, доступний тільки режим зміщення на 0,05 В зі знаками «+» та «–», а це критично для тих, хто хоче оптимізувати свій екземпляр процесора. Це дуже дивно, враховуючи присутність регулювання інших опцій у широкому діапазоні значень.
Діапазони значень зібрано у таблицю нижче (множники виключені зі списку, адже напряму залежать від встановленого процесору):
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU VRM Over Temperature Protection (°C) | 95–150 | 1 |
| CPU Core Voltage (V) | 0,05 | 0,01 |
| CPU E-Core L2 Voltage (V) | 0,6–1,52 | 0,005 |
| CPU SA Voltage (V) | 0,6–1,6 | 0,005 |
| CPU VDDQ Voltage(V) | 0,005–2,5 | 0,005 |
| CPU VDD2 Voltage(V) | 0,85–2,2 | 0,01 |
| CPU 1.05 Voltage | 0,6-2,3 | 0,01 |
| CPU AUX Voltage | 1,4-2,3 | 0,01 |
| DRAM Frequency (MHz) | 1200–10133 | 66–200 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| PCH 0.82 Voltage (V) | 0,6–1,4 | 0,01 |
Секція M-Flash переводить материнську плату у спецрежим для оновлення прошивки.

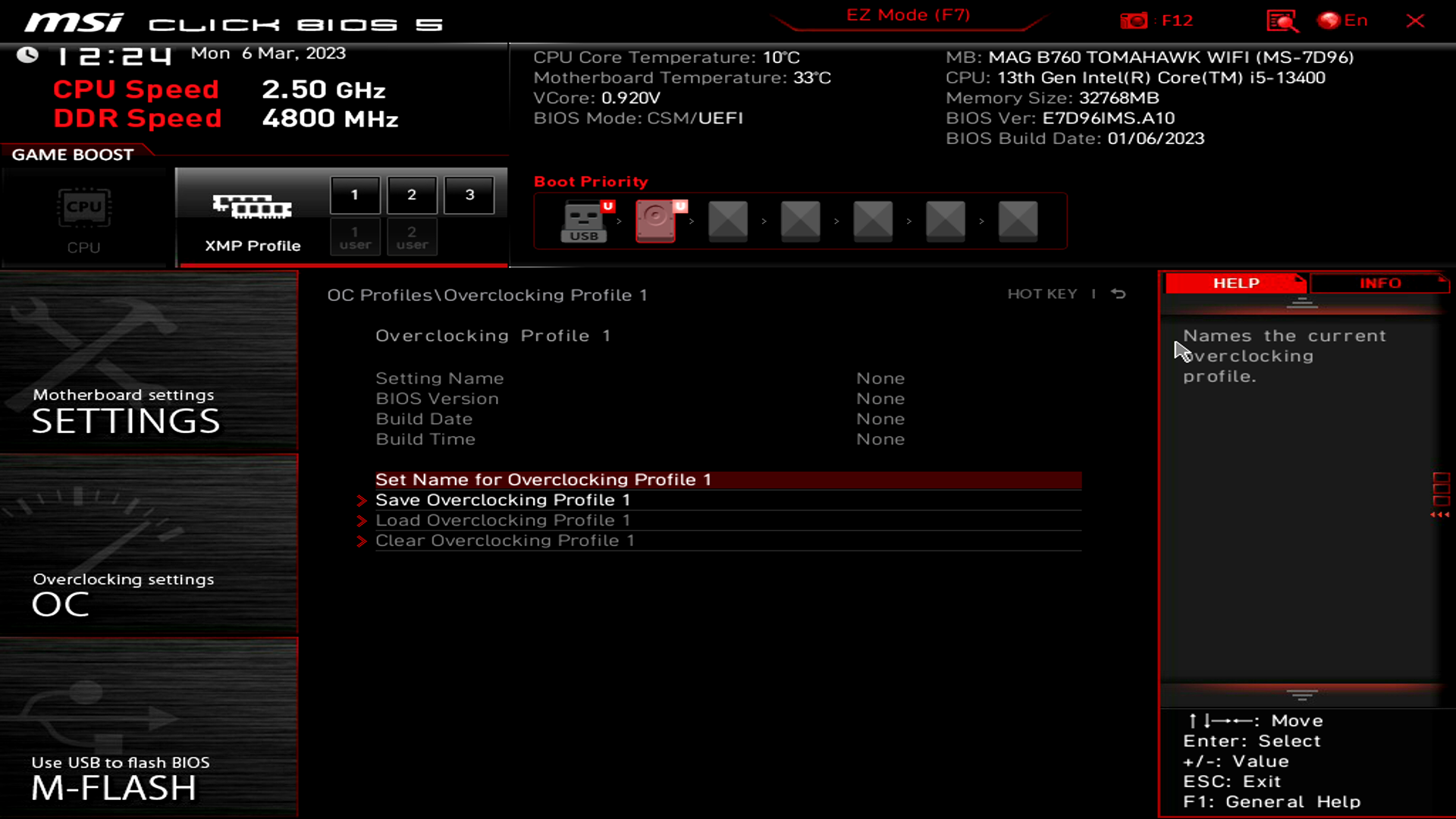

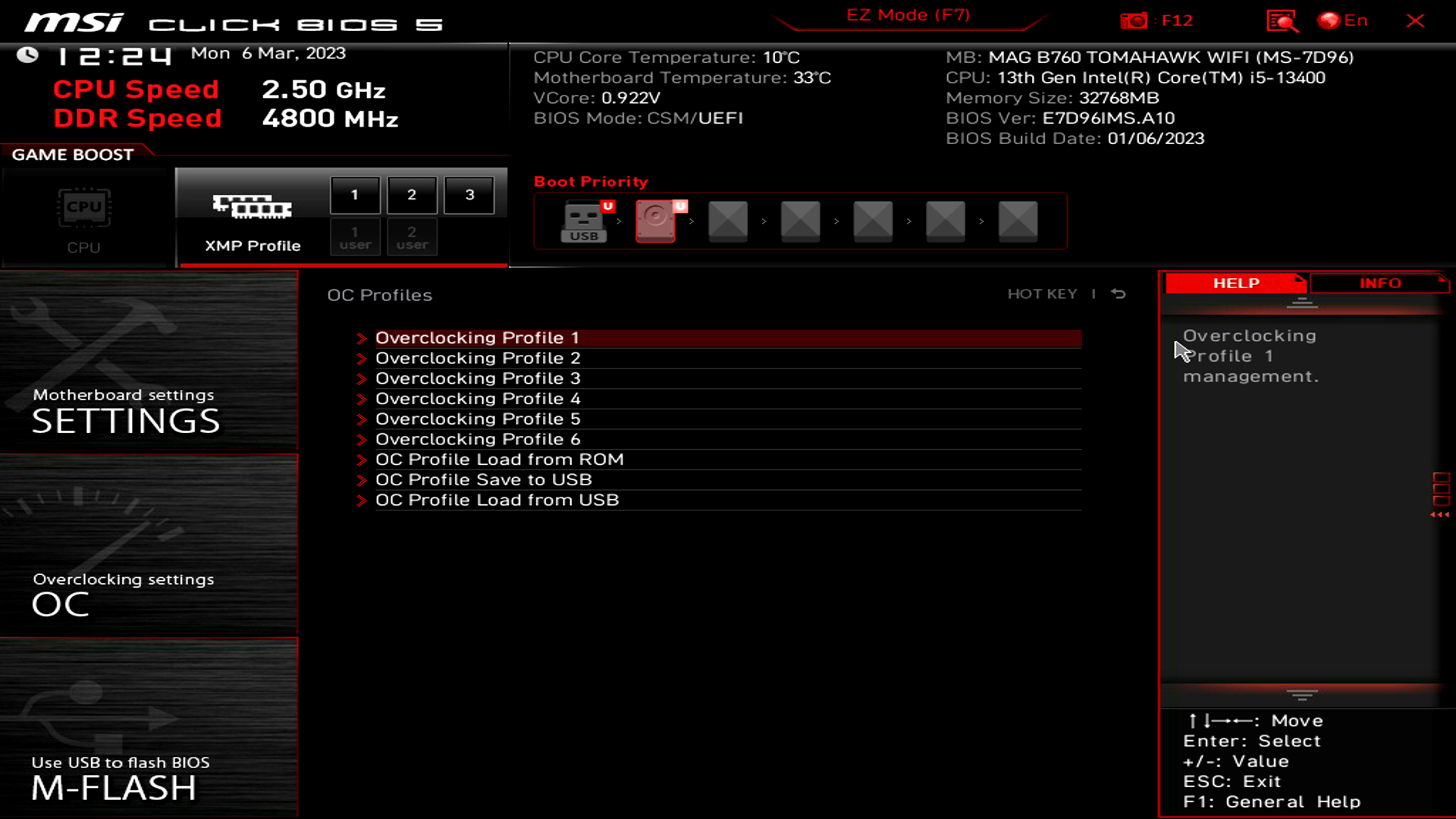

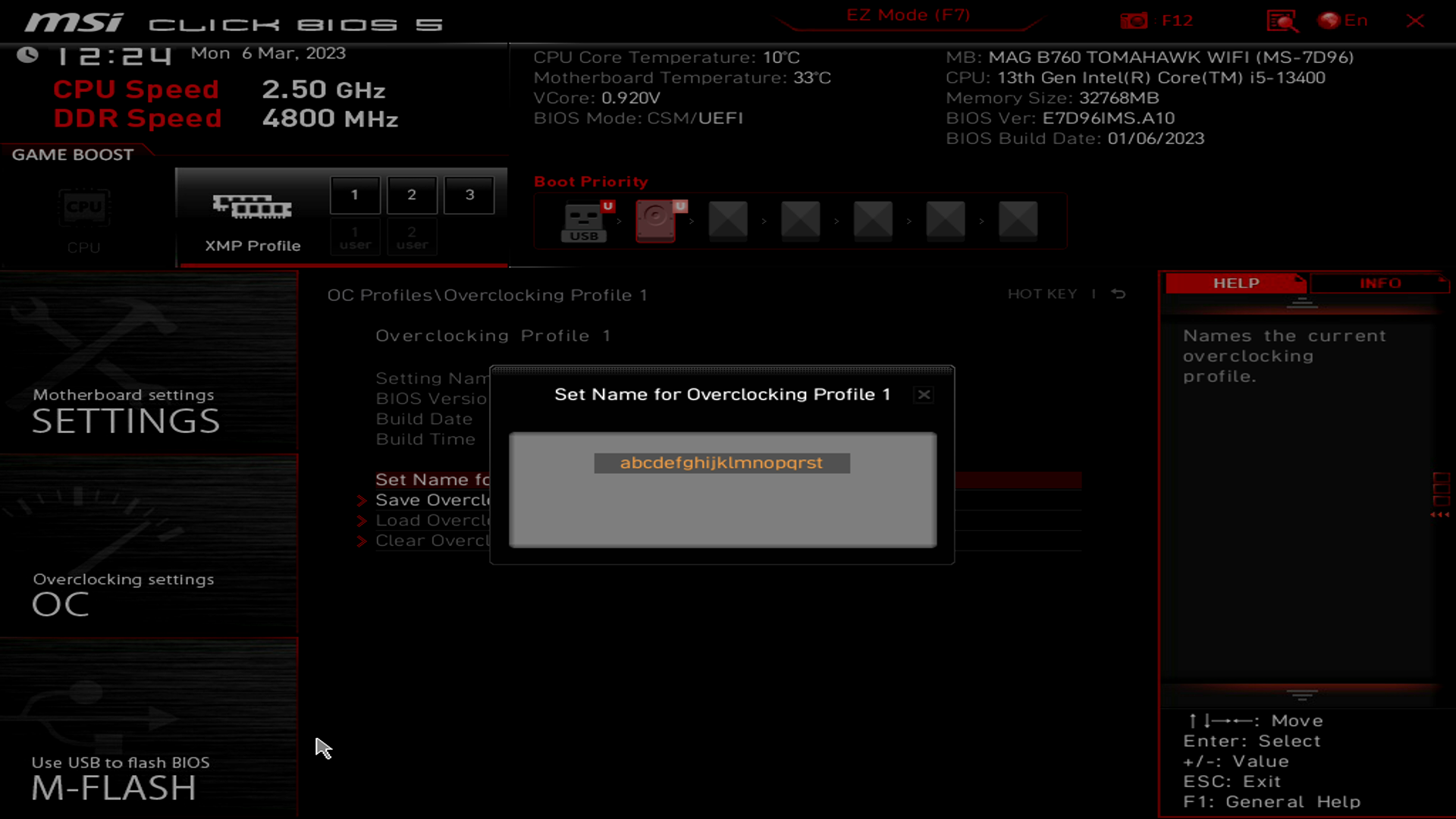

В секції OC Profile користувач може зберігати налаштування як у внутрішню пам’ять (є ліміт назви профілю за кількістю символів), так і імпортувати/експортувати параметри з зовнішніх накопичувачів.
Секція Hardware Monitor — це те ж саме меню управління вентиляторами, що було продемонстровано у режимі EZ Mode в цій статті.

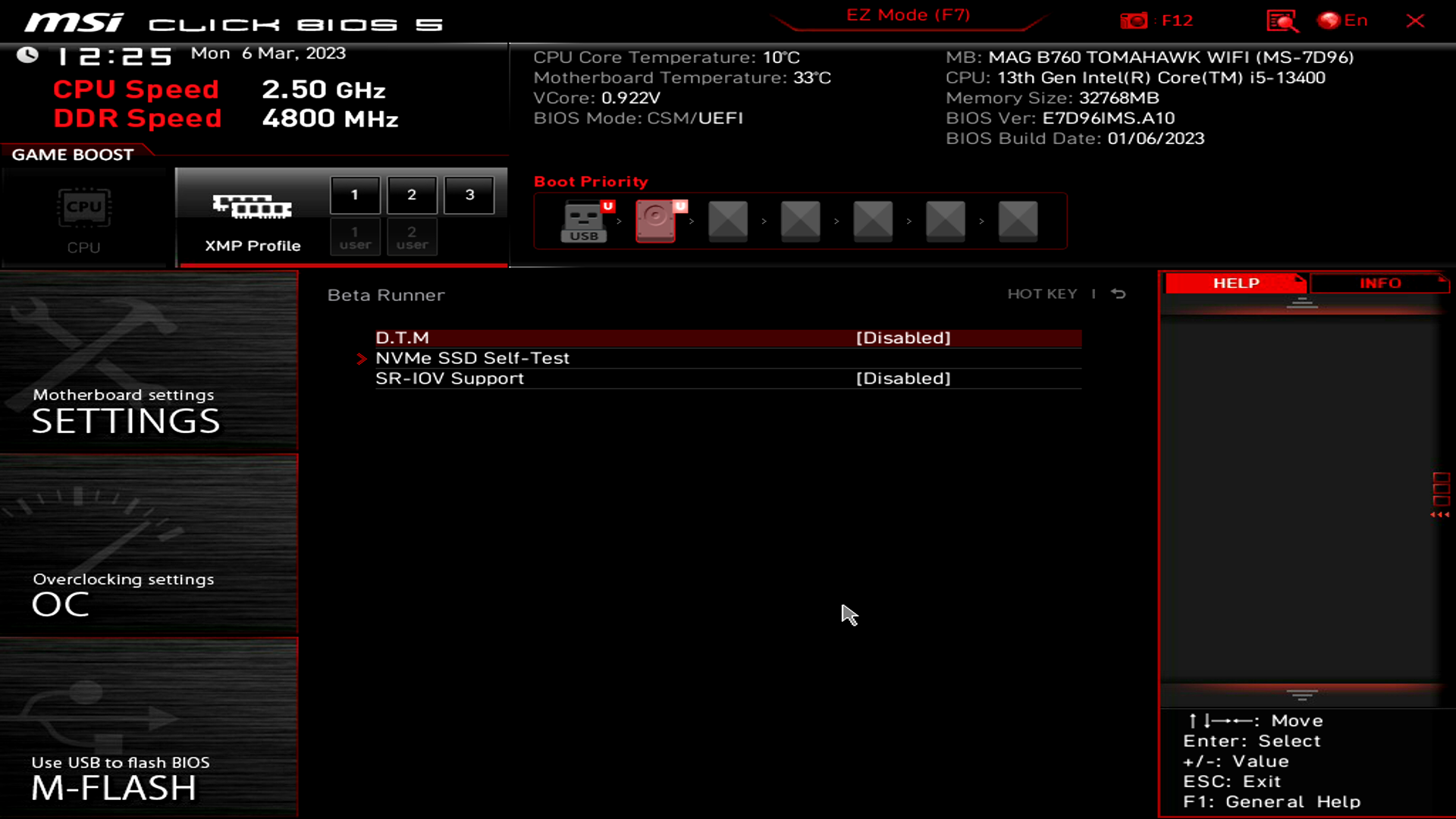

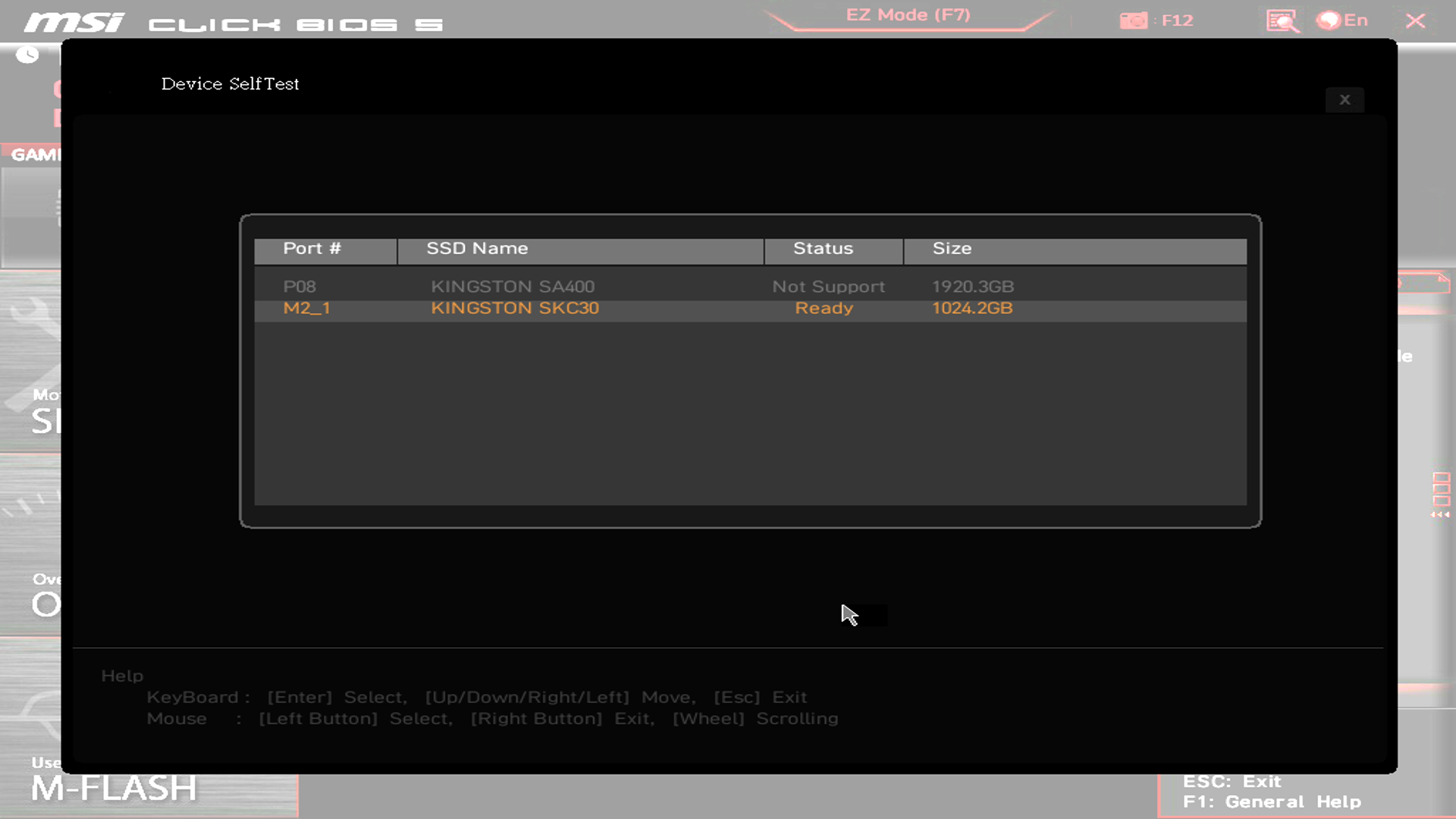

Секція Beta Runner дозволяє запустити самодіагностику накопичувача, а також керувати SR-IOV та DTM.
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling), MSI Display Kit, MSI Wallpaper |
| Додаткове | CPU-Z MSI Gaming, AIDA64 Extreme – MSI Edition, Realtek Audio Control |
В комплекті постачання відсутній будь-який накопичувач з програмним забезпеченням та драйверами, тому доведеться власноруч підготувати усе необхідне для себе.

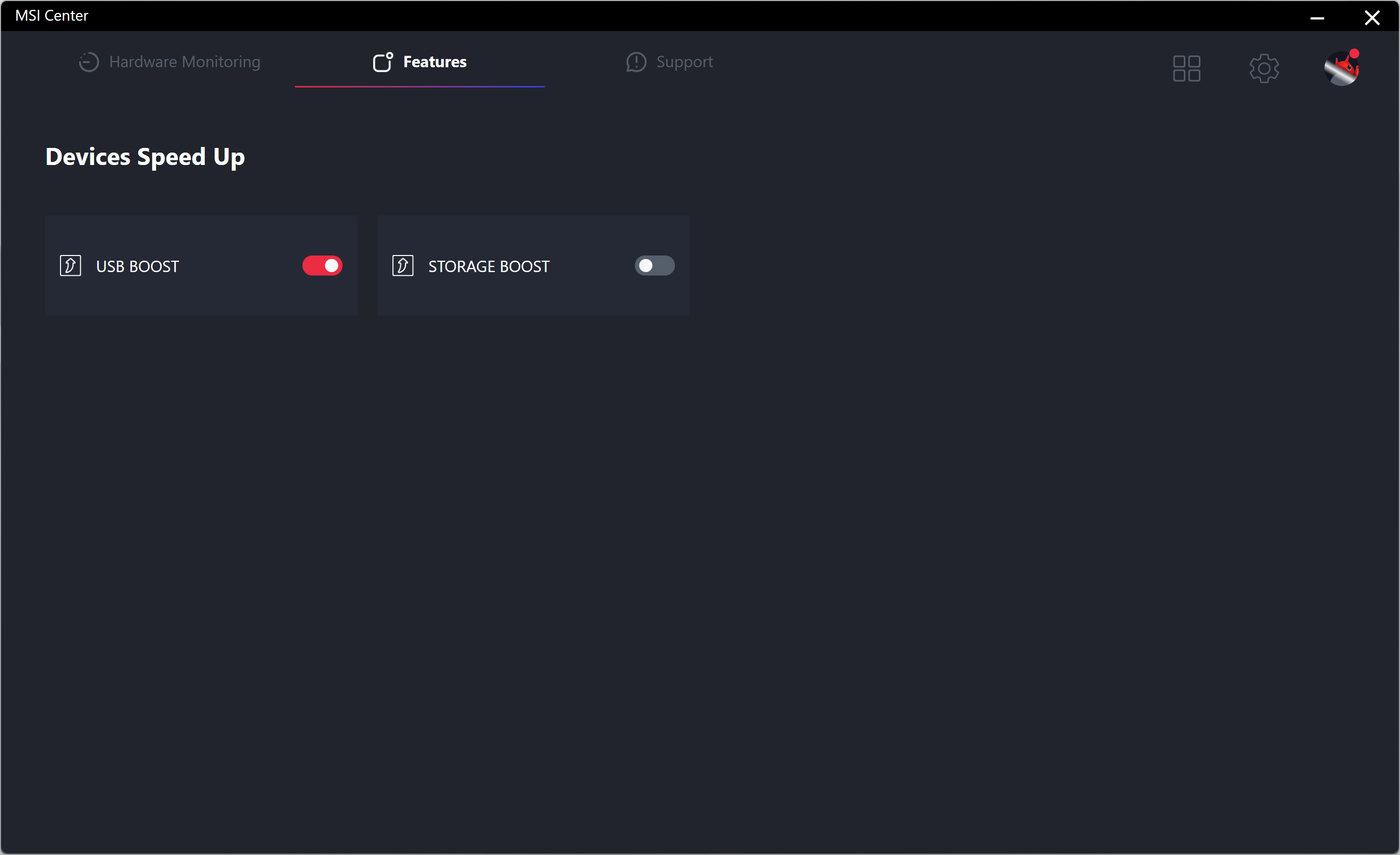

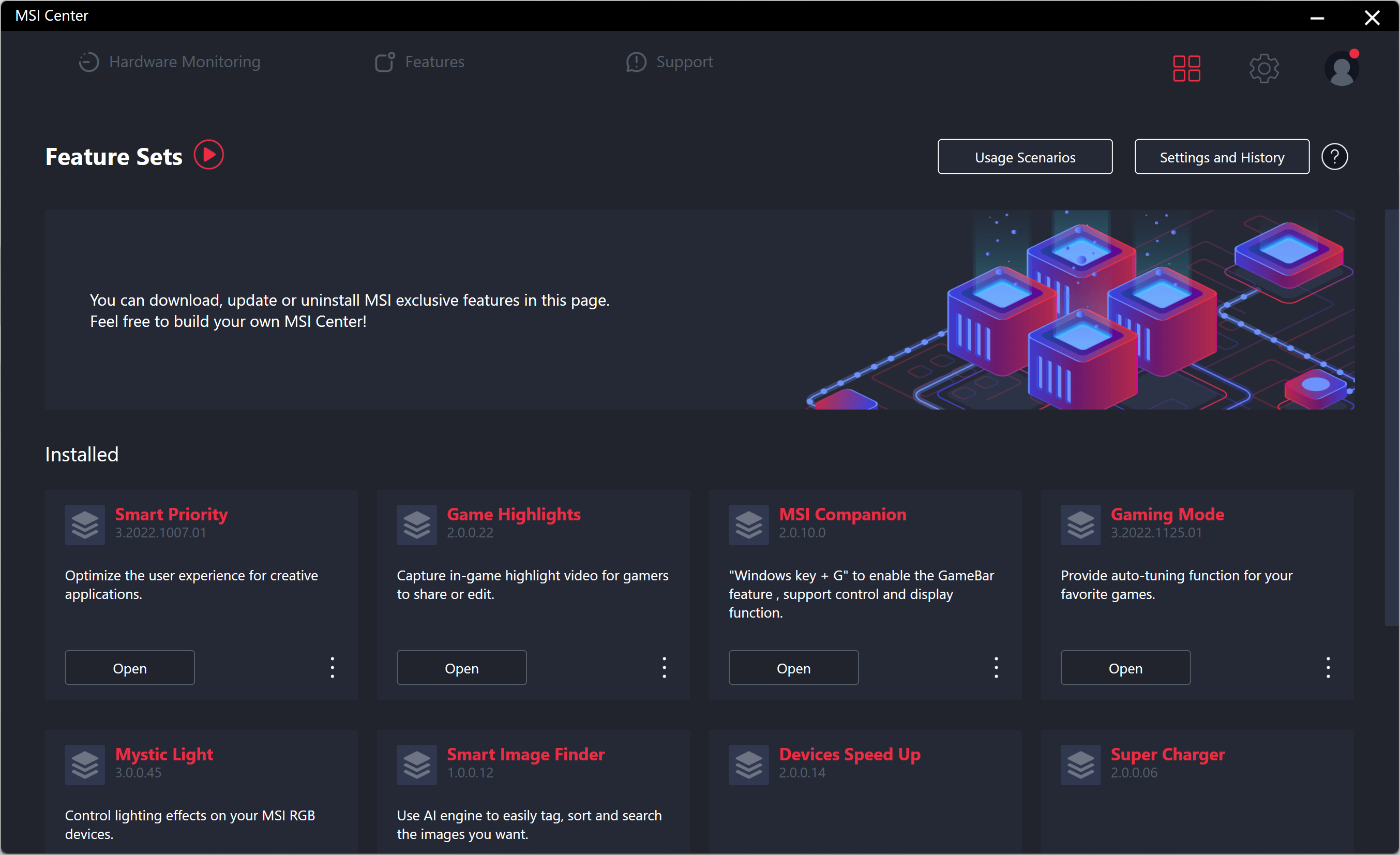

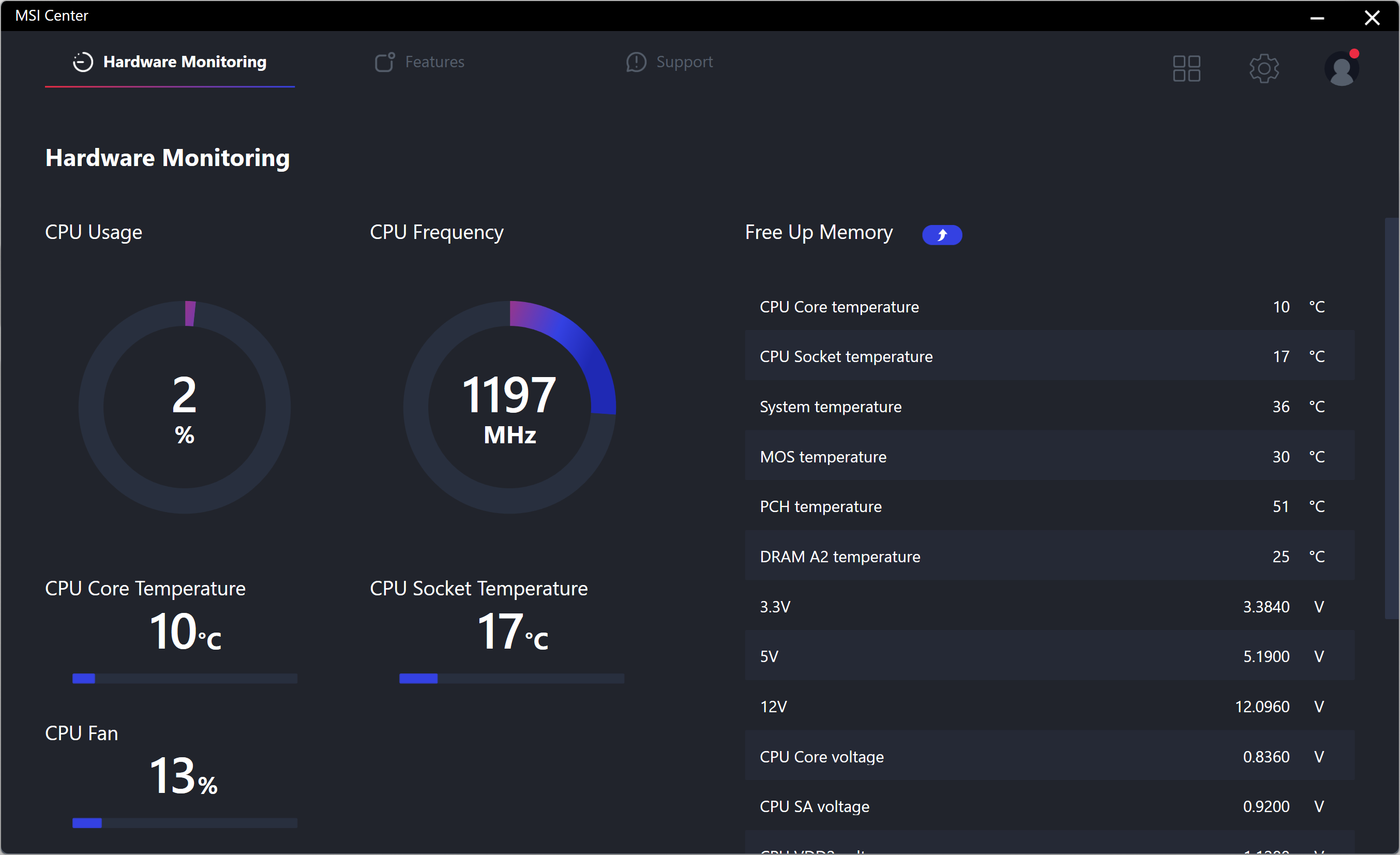

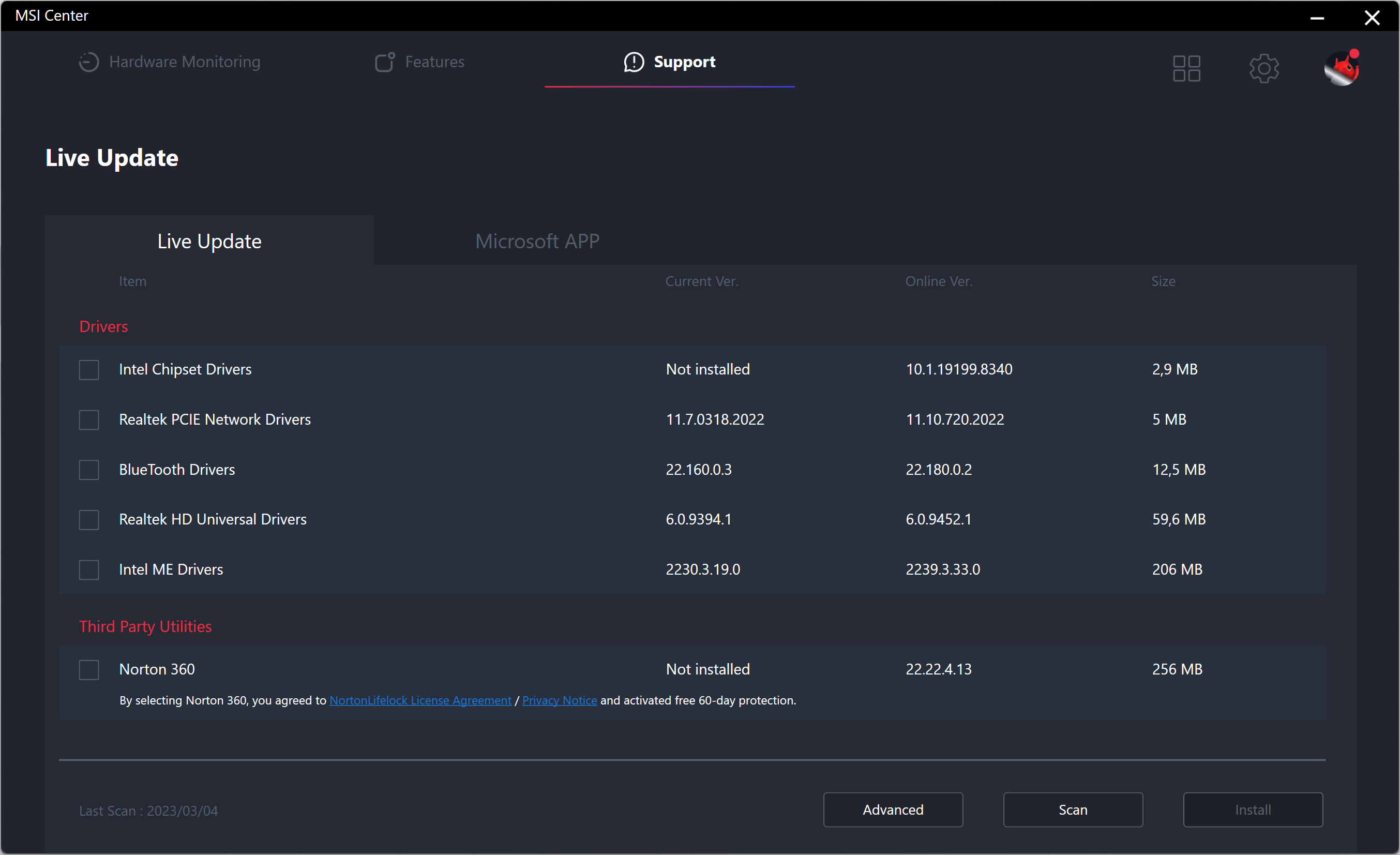

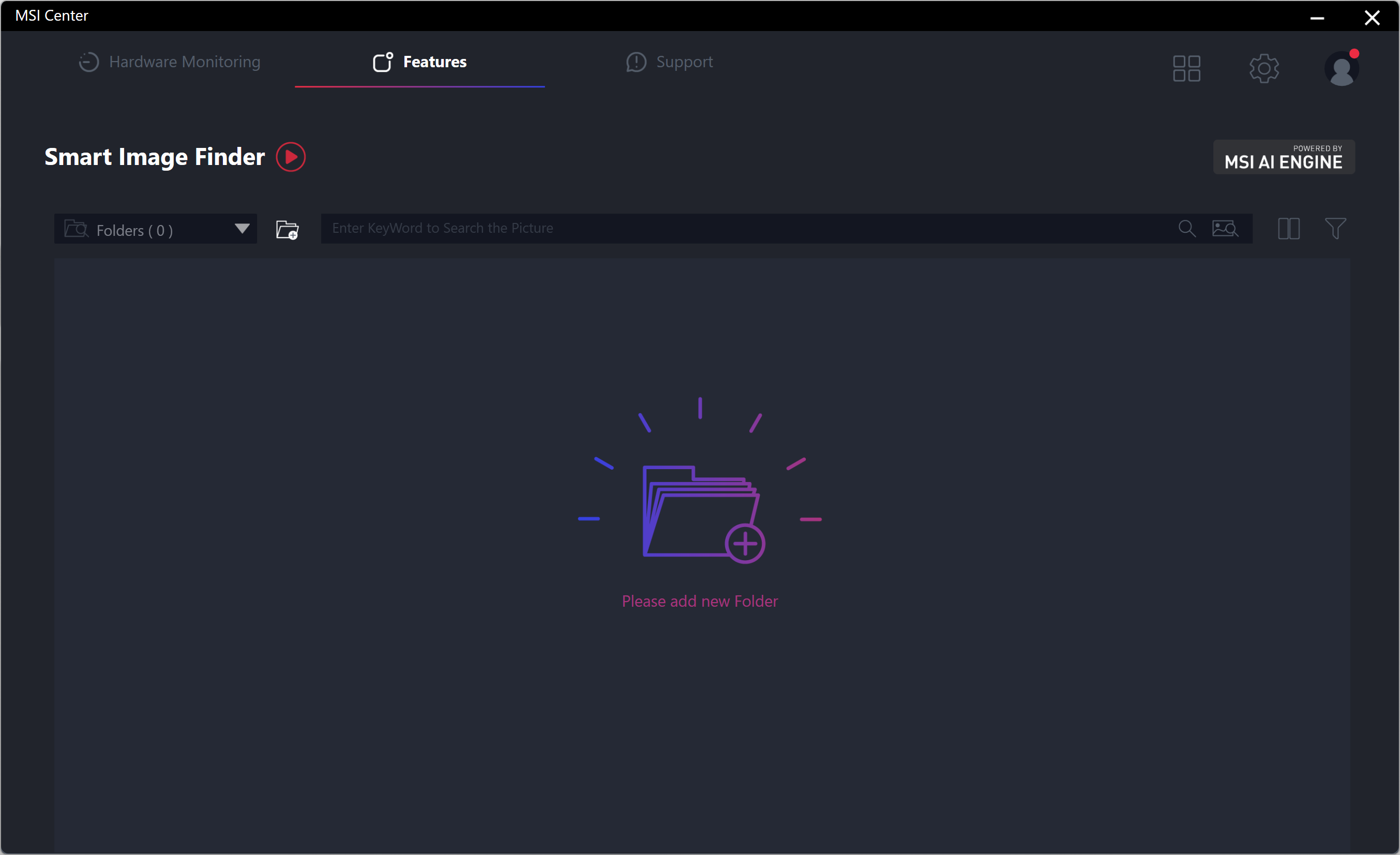

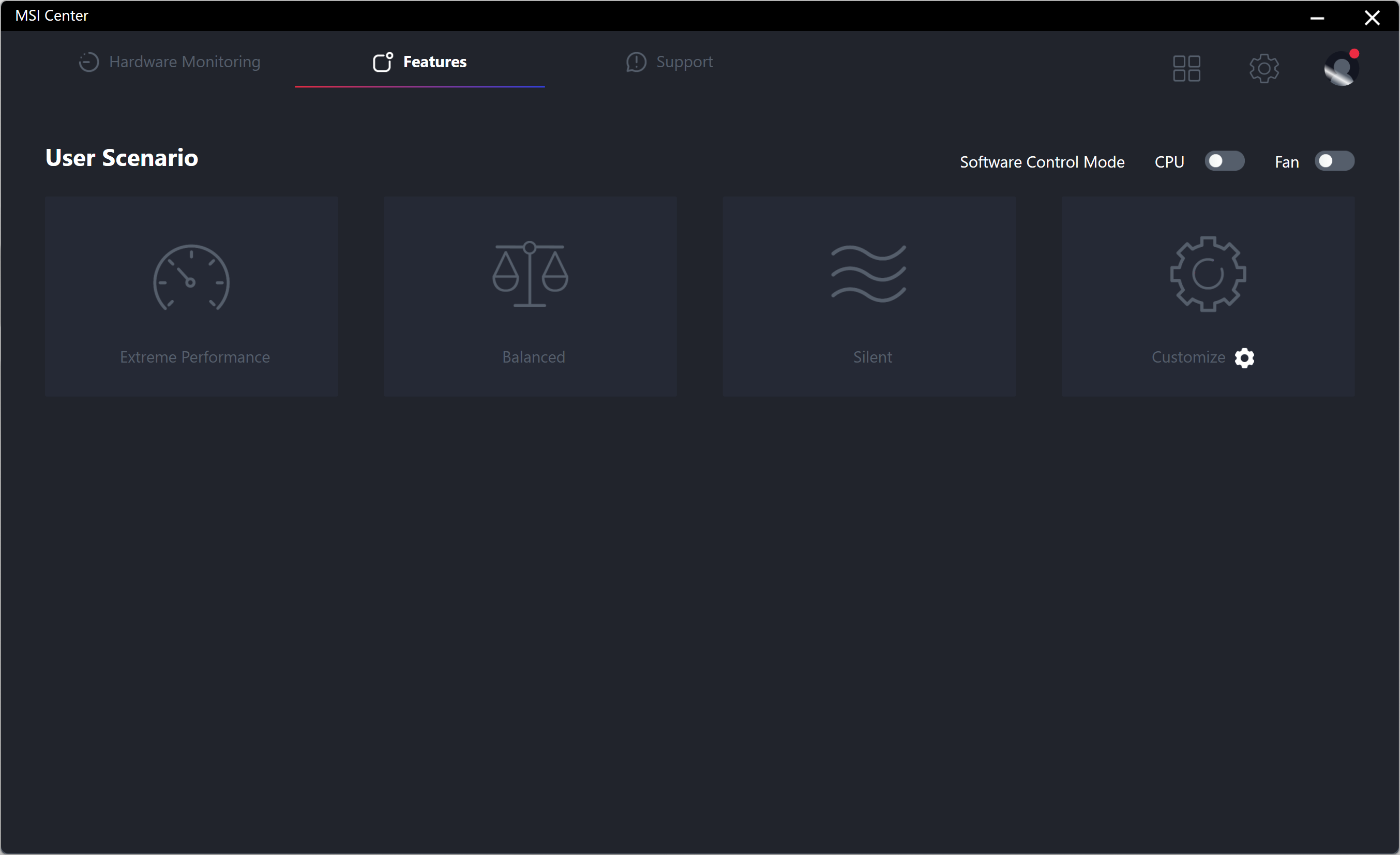

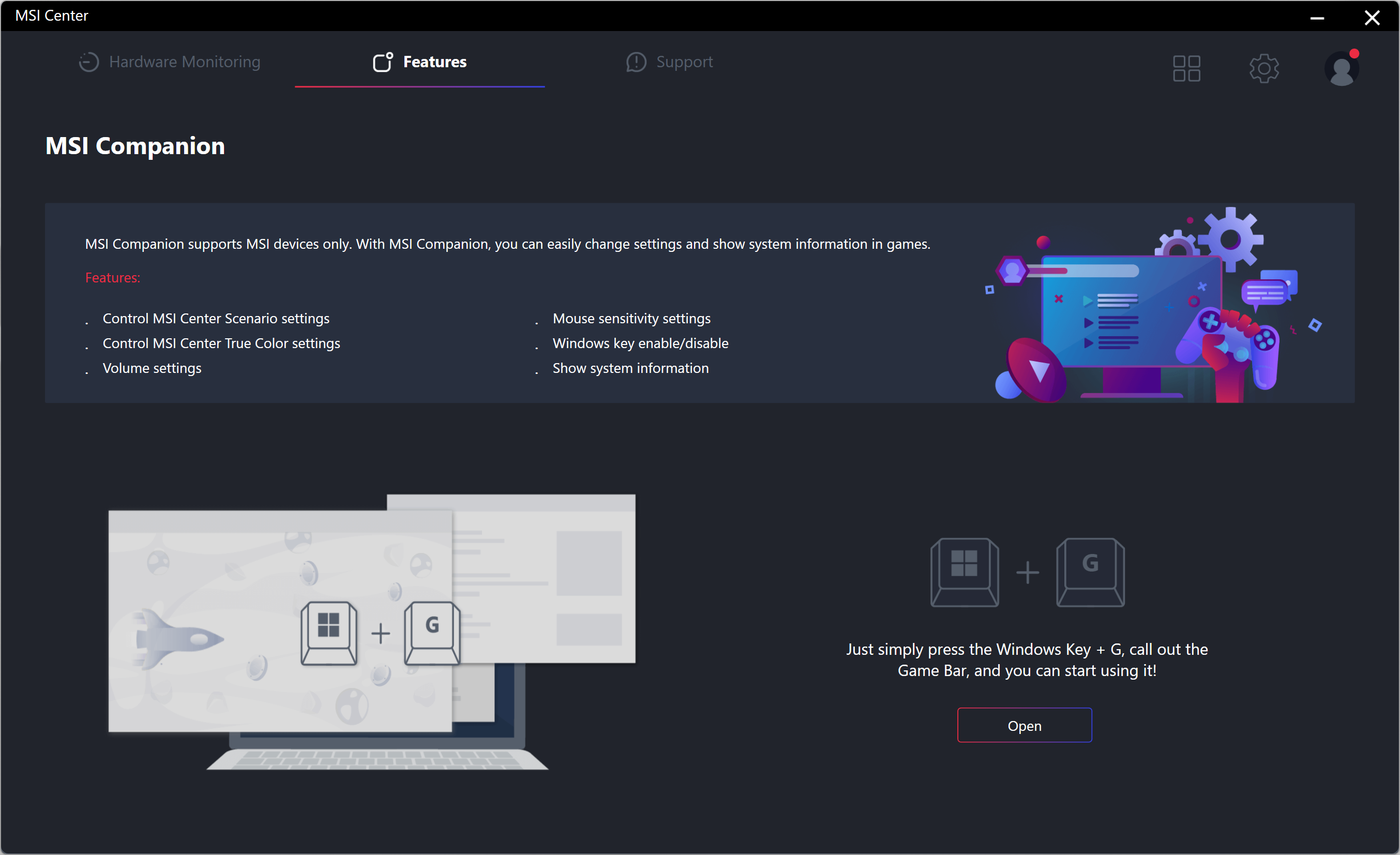

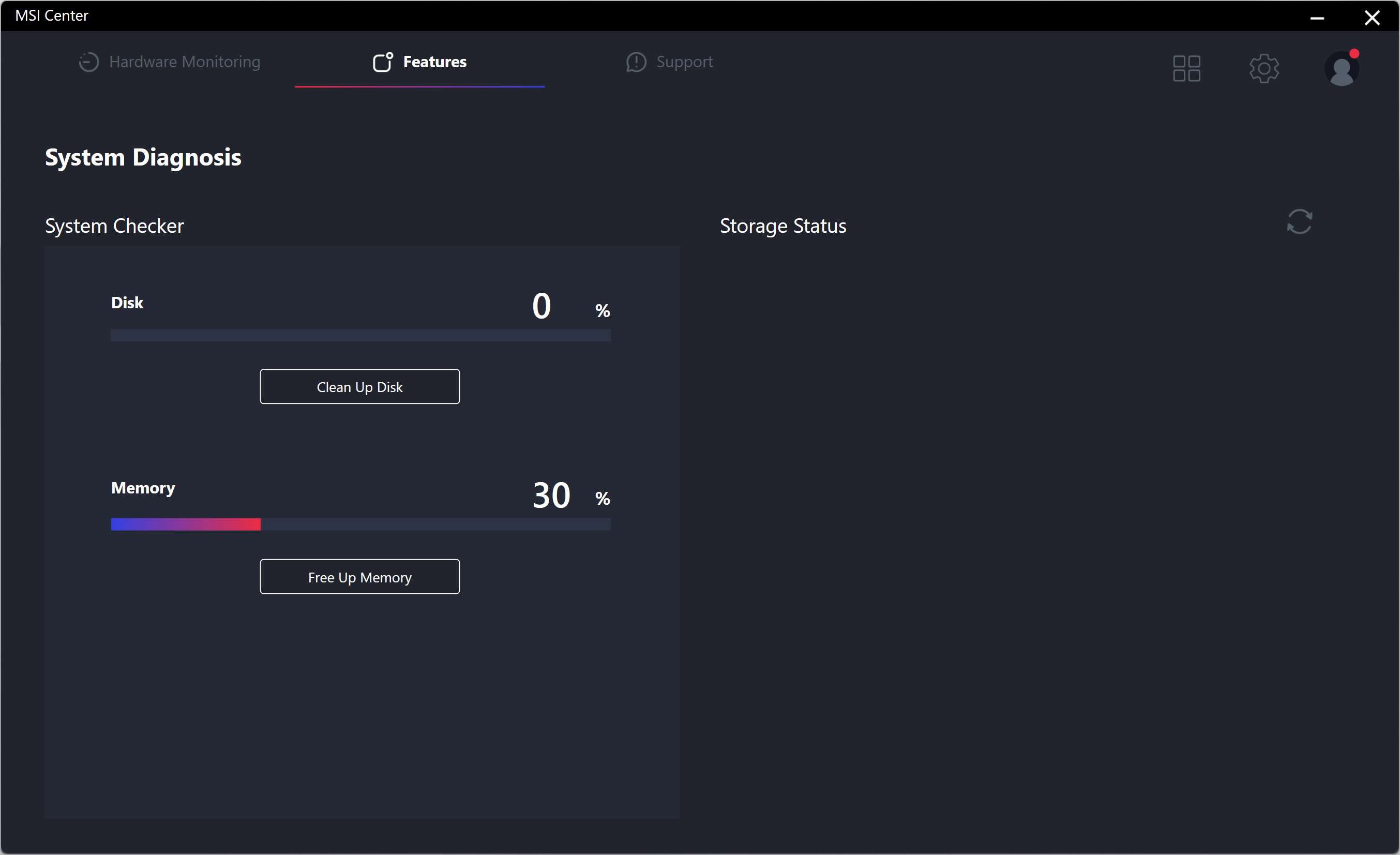

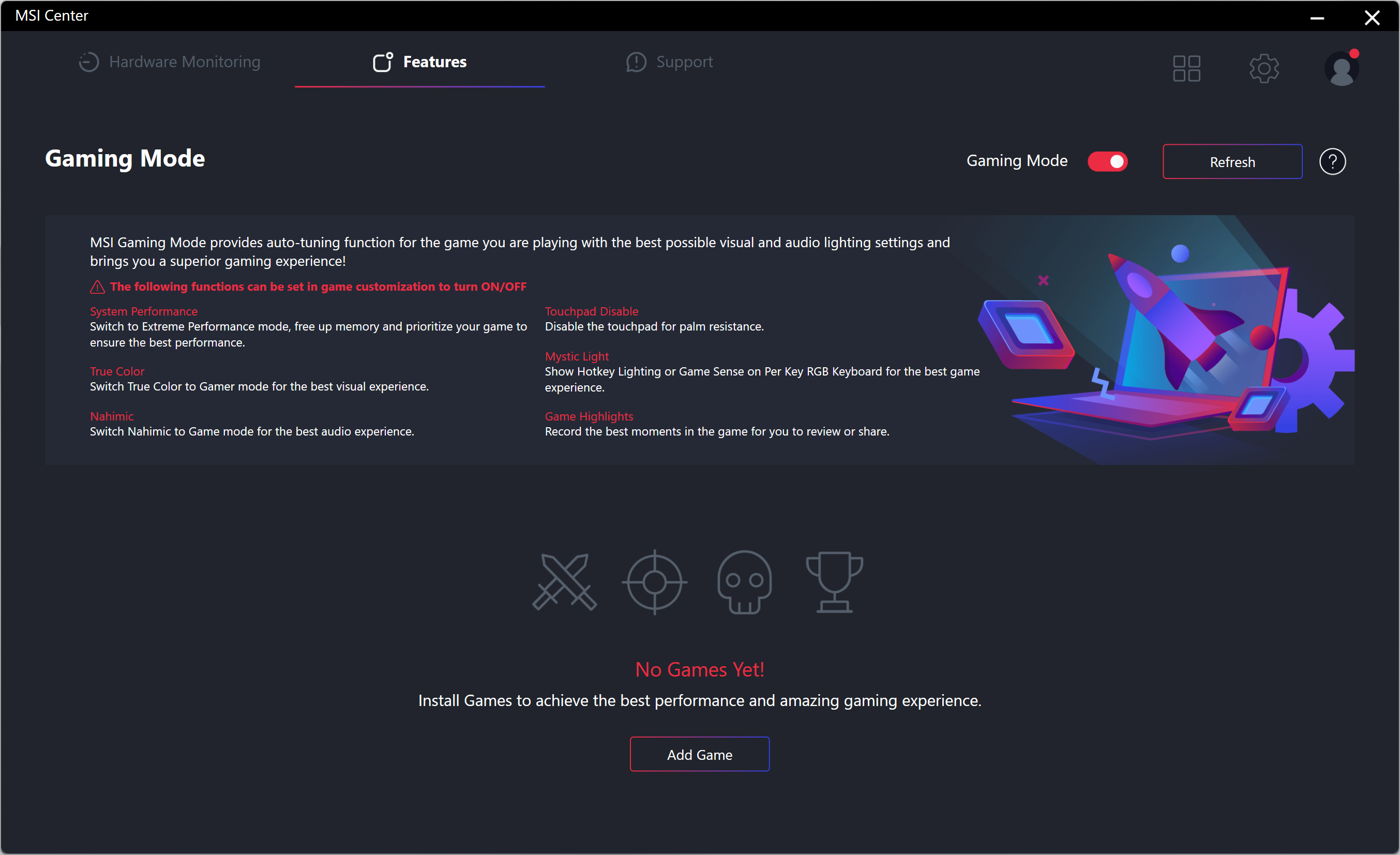

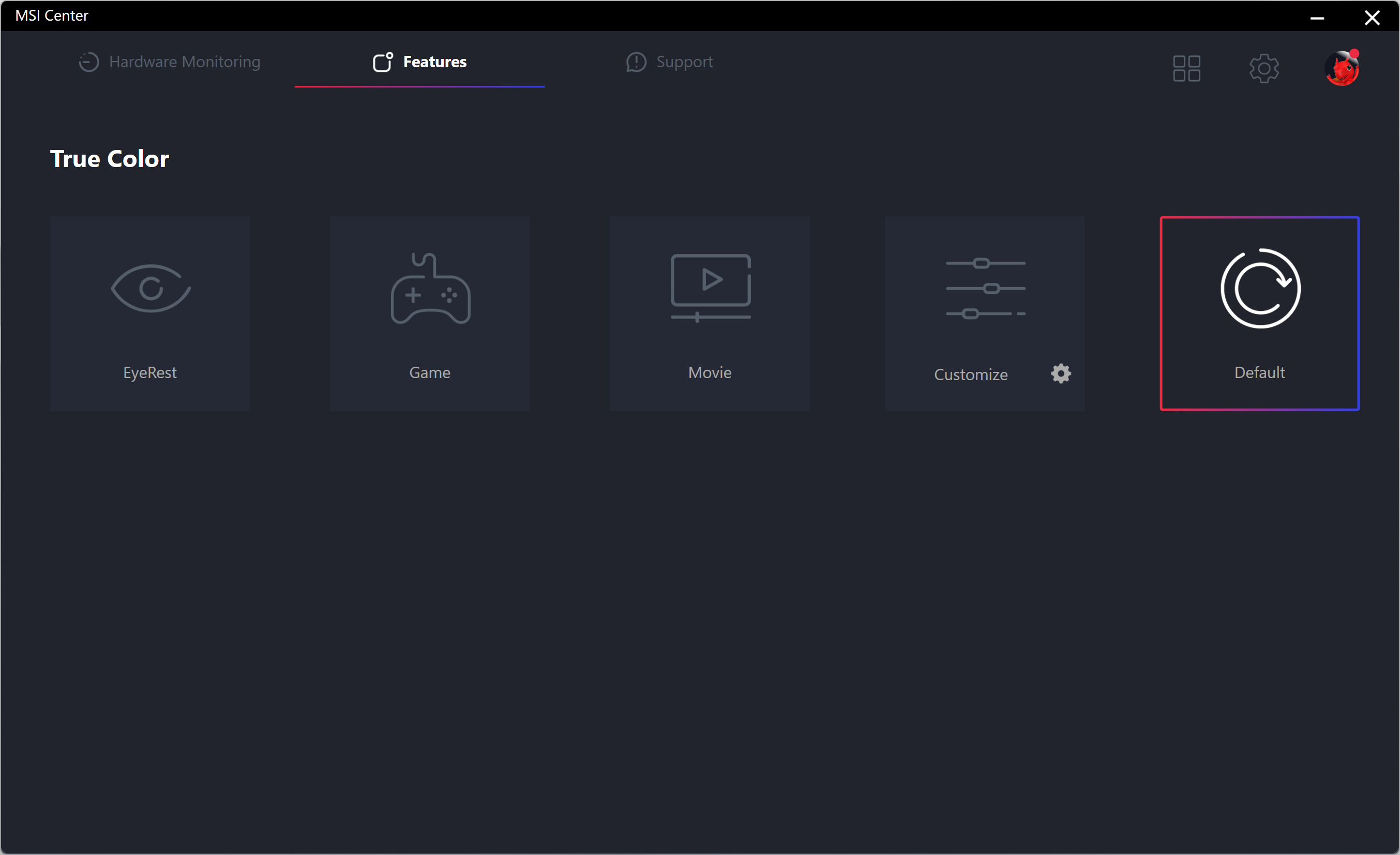

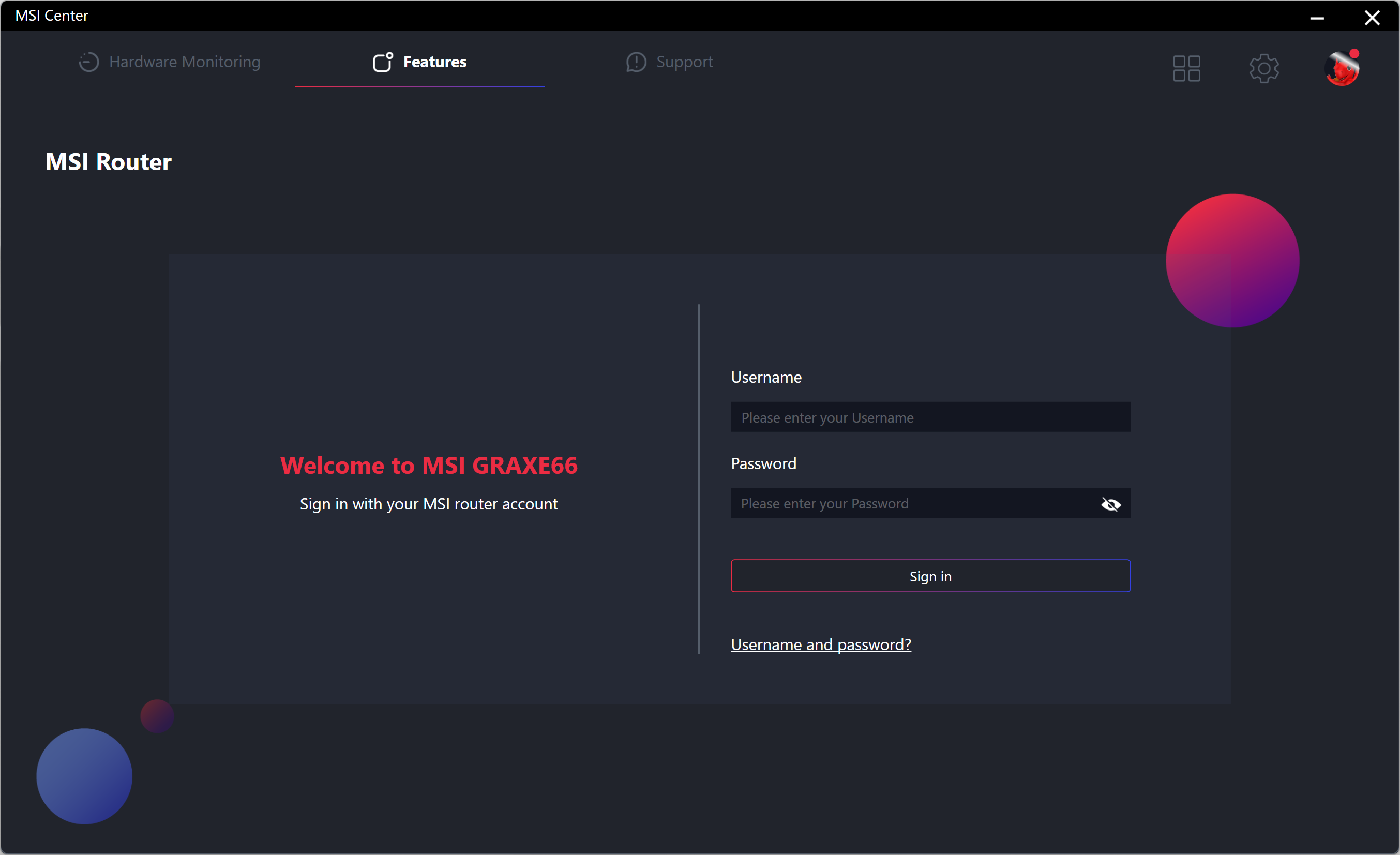

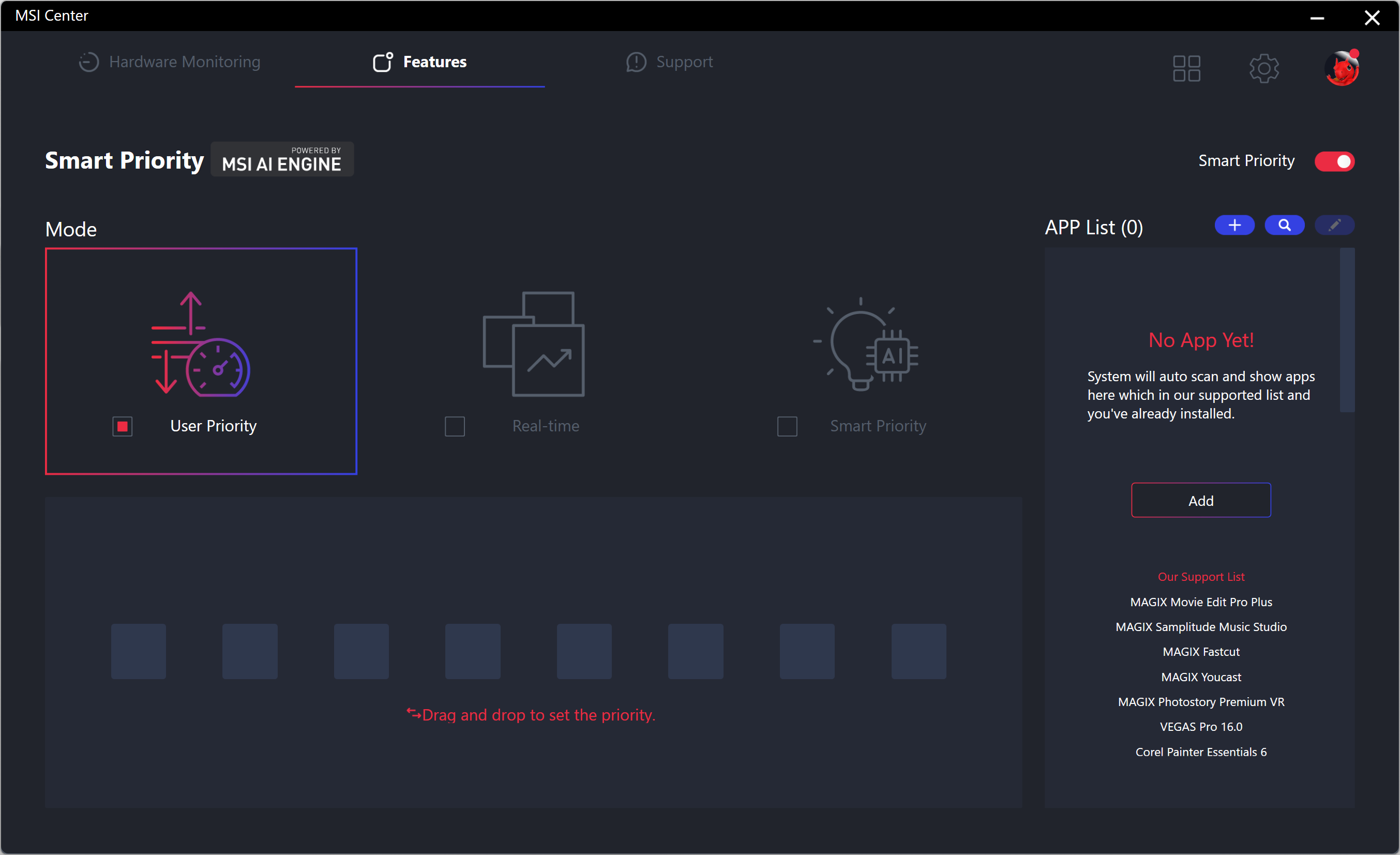

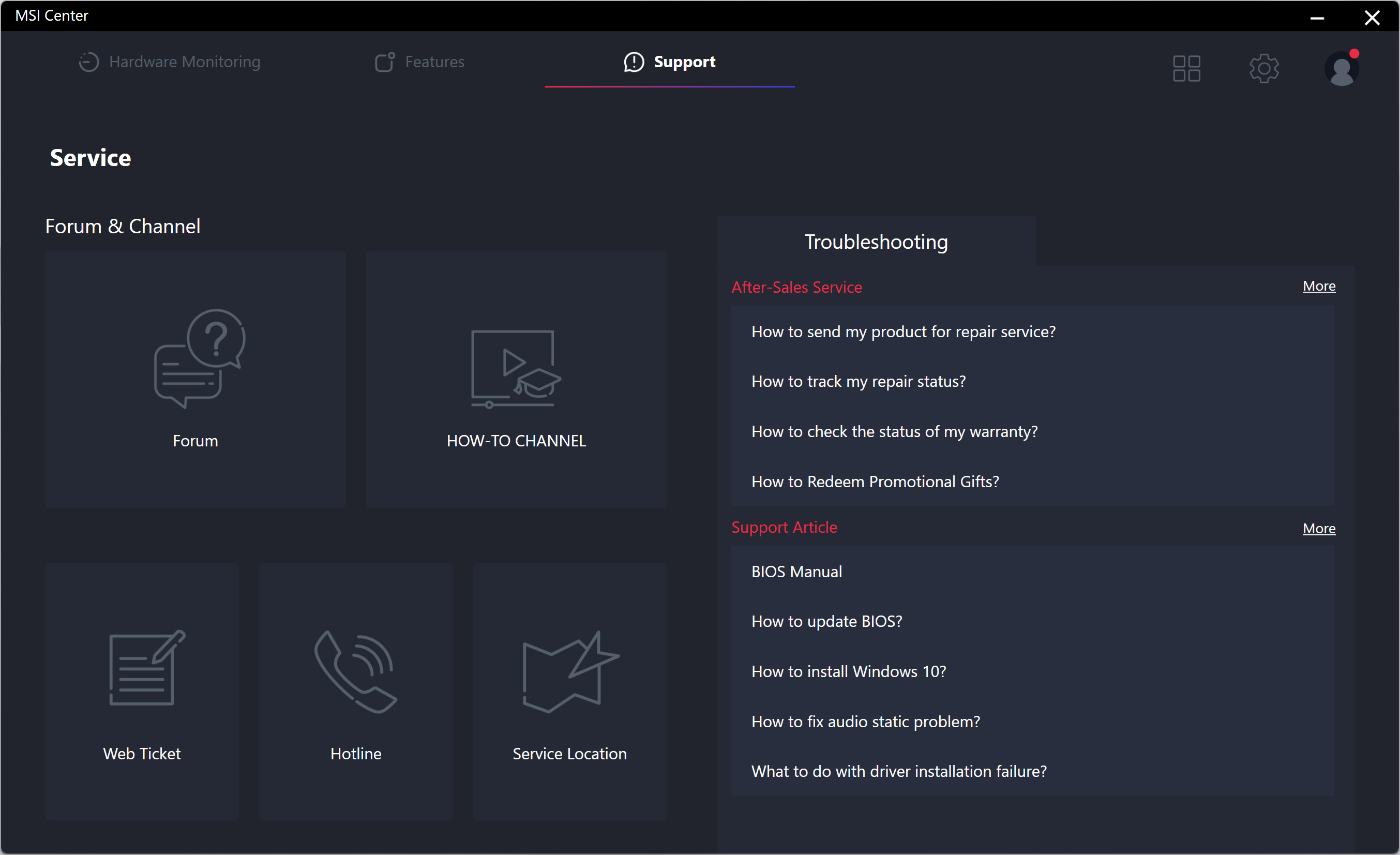

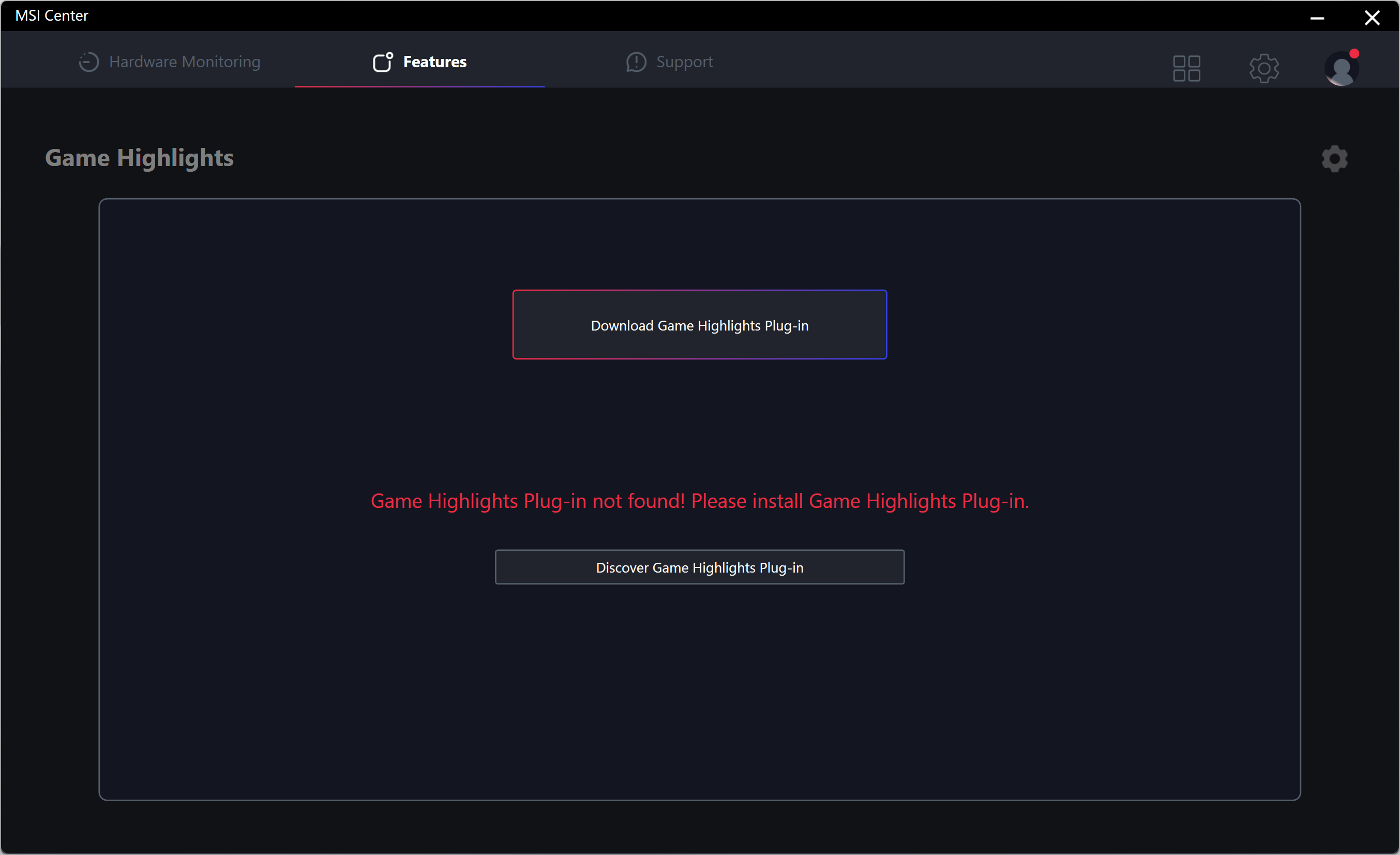

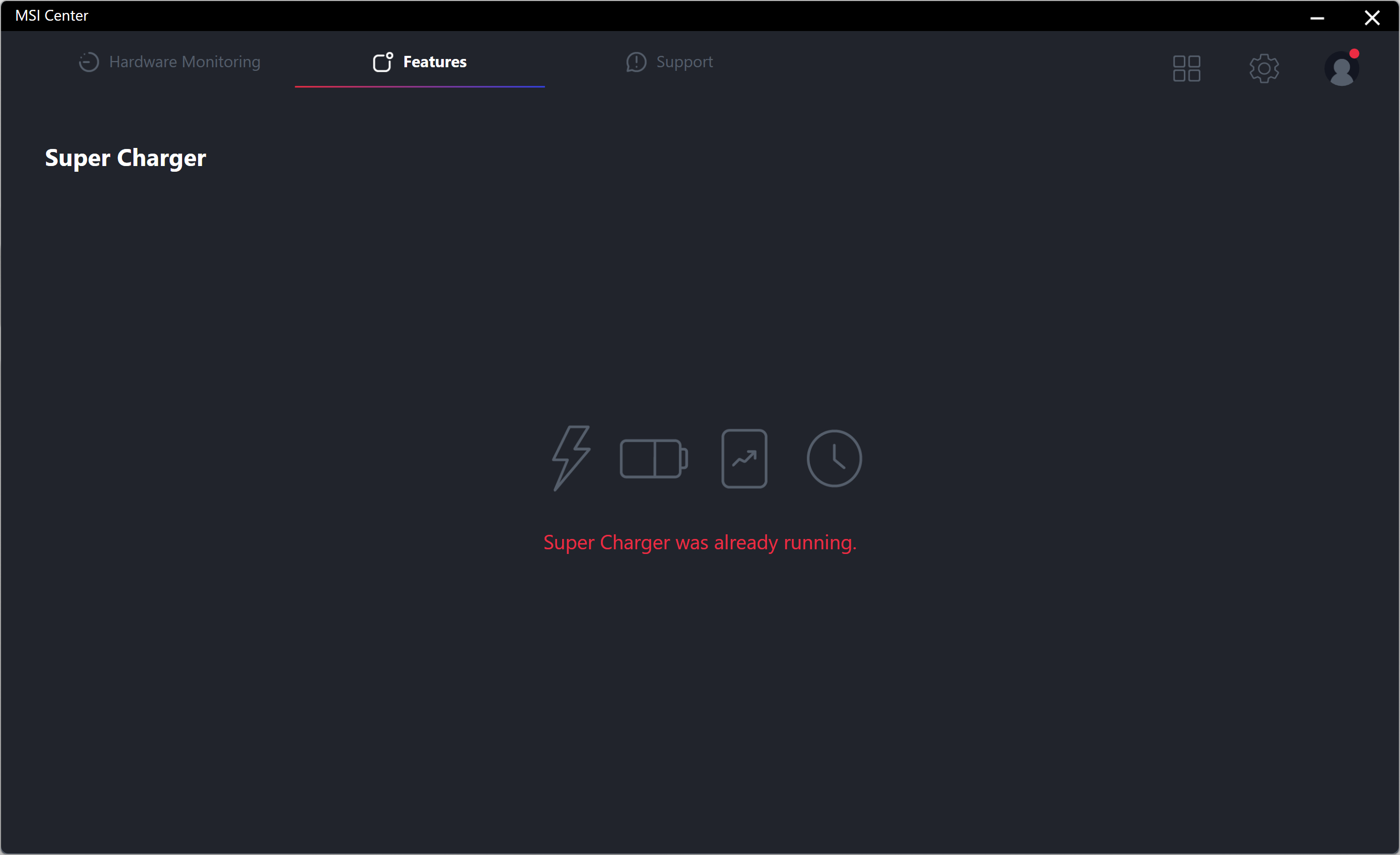

MSI Center — це модульний додаток, який користувач самостійно налаштовує під свої завдання. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.

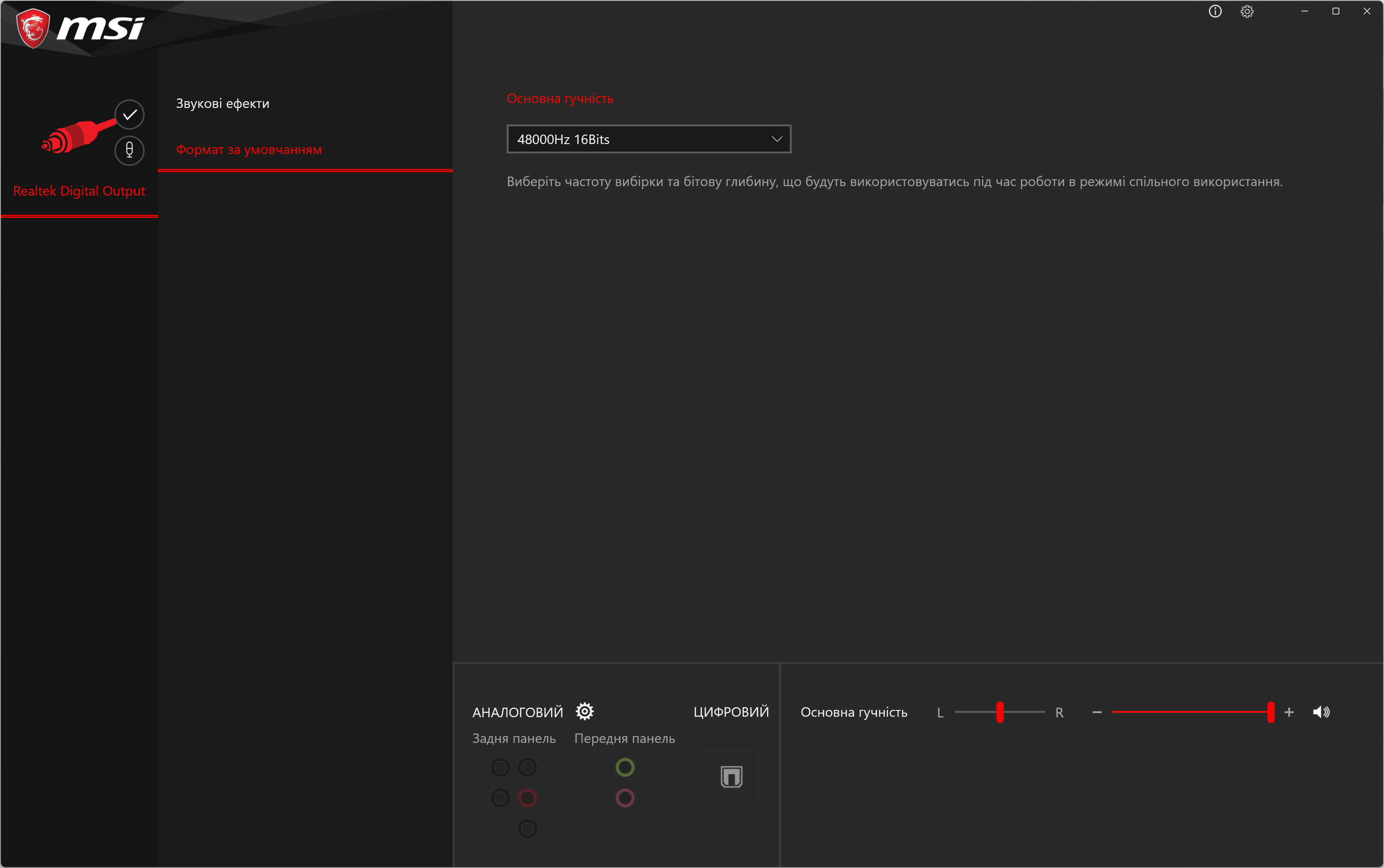

ПЗ Realtek виконано у стилі виробника материнської плати, звідси можна керувати аудіо.
