І знову ми тестуємо черговий TOMAHAWK! Тепер це платформа для процесорів Arrow Lake з чипсетом Intel B860 на борту, тож теоретично — збалансована база для збірки «вставив і забув». Хоча раптом цього разу перед нами секретна зброя оверклокера з обхідними механізмами розгону, як у свій час це була MAG B660 MORTAR MAX? От і розберемось в цьому огляді.

Виробник MSI
Модель MAG B860 TOMAHAWK WIFI
Чипсет Intel B860
Процесорний роз’єм LGA 1851
Процесори Intel Core Ultra (Series 2)
Пам’ять 4 DIMM/CUDIMM DDR5 SDRAM, максимум 256 ГБ:
4800–6400 МГц, 6400–9200+ (OC) МГц
Слоти PCI‑E 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 4.0 x1 — B860
1 x PCI Express 4.0 x16 (x4) — B860
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — B860
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2260/2280) — B860
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 7 x 4pin (8x 4pin з урахуванням використання пропрієтарного EZ Conn-cable V1)
Порти PS/2 –
Порти USB I/O‑панель: 1 x Thunderbolt 4 (з підтримкою USB4), 4 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C), 4 x USB 2.0 Gen 2
Контактні групи: 1 x USB 3.2 Gen 2 Type C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 портів)
Serial ATA 4 x SATA 6 Гбіт/с (B860)
RAID 0, 1, 5, 10 (SATA 6Gb/s)
Вбудований звук Realtek ALC897
S/PDIF +
Мережеві можливості Дротова: 1 x Intel Killer E5000 (5G Ethernet)
Бездротова: Intel Killer BE1750X (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4
COM –
RGB 3 x Addressable Gen 2, 2 x JRGB
LED RGB Header 5
TPM +
Формфактор ATX
Розміри, мм 305×244
Додаткові функції Thunderbolt 4 port, 5G Network Solution, EZ PCIe Release, Extended Heatsink Design, EZ M.2 Shield Frozr II, Lightning Gen 5, Triple M.2 Connectors, Wi-Fi 7, Audio Boost
Вартість, грн 11 699

Комплект постачання

Материнська плата потрапляє в руки користувача в коробці середніх розмірів з мінімалістичною фірмовою поліграфією серії MSI Arsenal Gaming.

На звороті коробки можна знайти технічні характеристики, зображення плати по центру, головні її переваги й сильні сторони. Крім цього присутній опис I/O‑панелі.

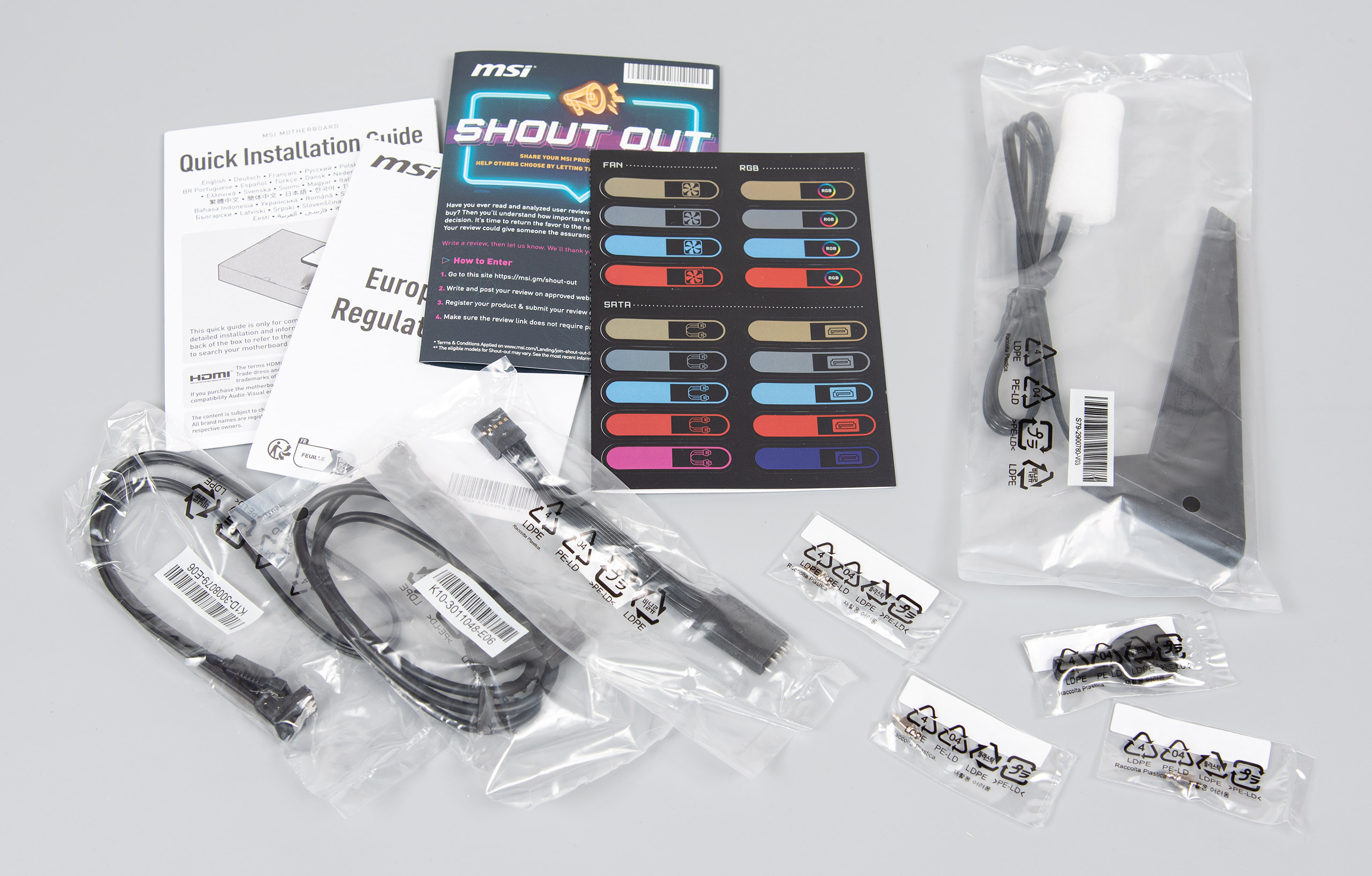

Виробник спорядив плату такою комплектацією:

  • інструкція швидкого початку, гарантія та інше;
  • болти та стійки M.2 з ключем для їх монтажу/демонтажу;
  • кабель-подовжувач FRONT_PANEL;
  • зовнішня EZ Wi-Fi антена з магнітною платформою;
  • EZ Conn-cable V1 для підключення вентиляторів RGB LED;
  • один кутовий SATA-кабель з металевими клямками.

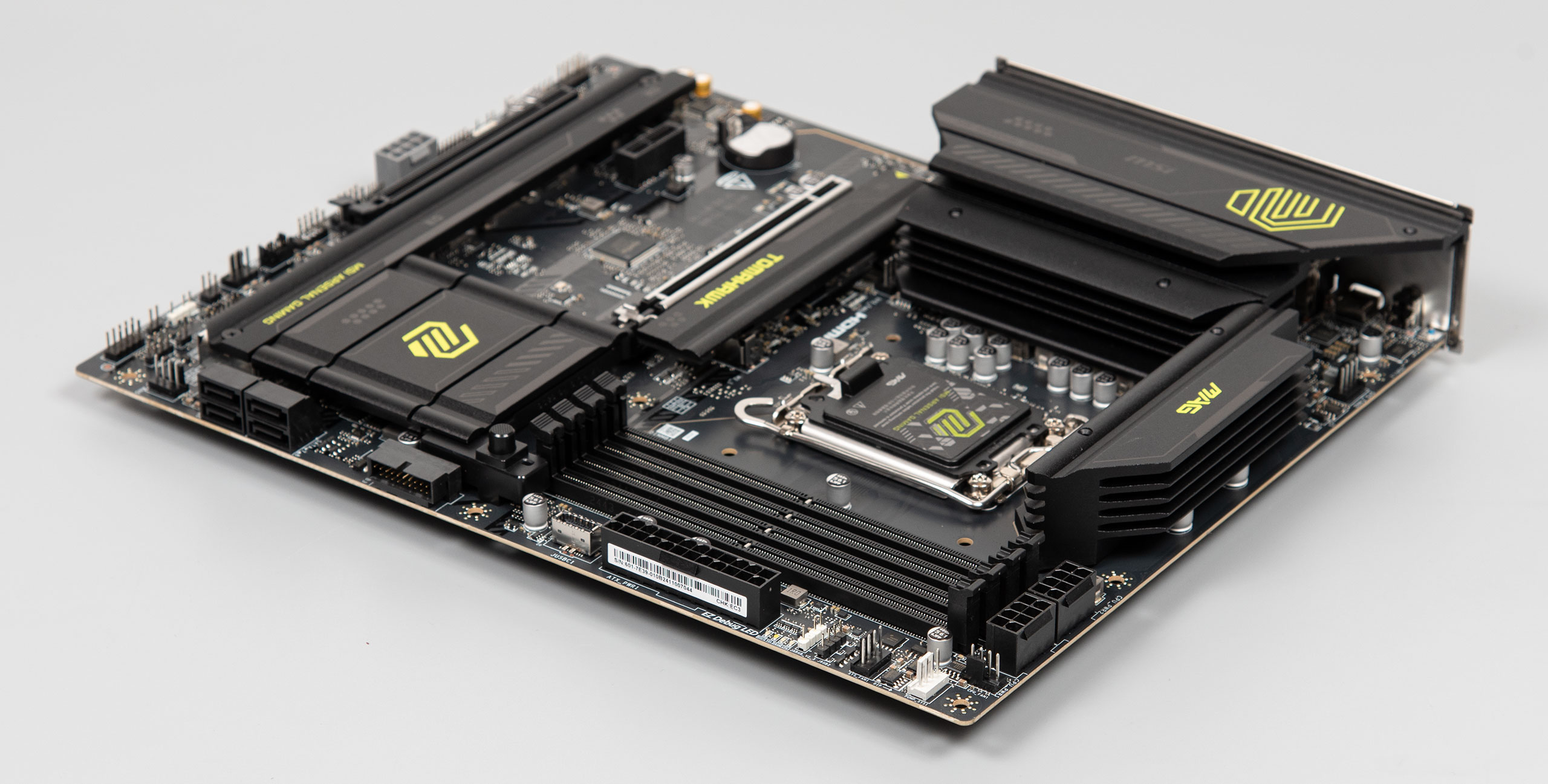

Зовнішній вигляд

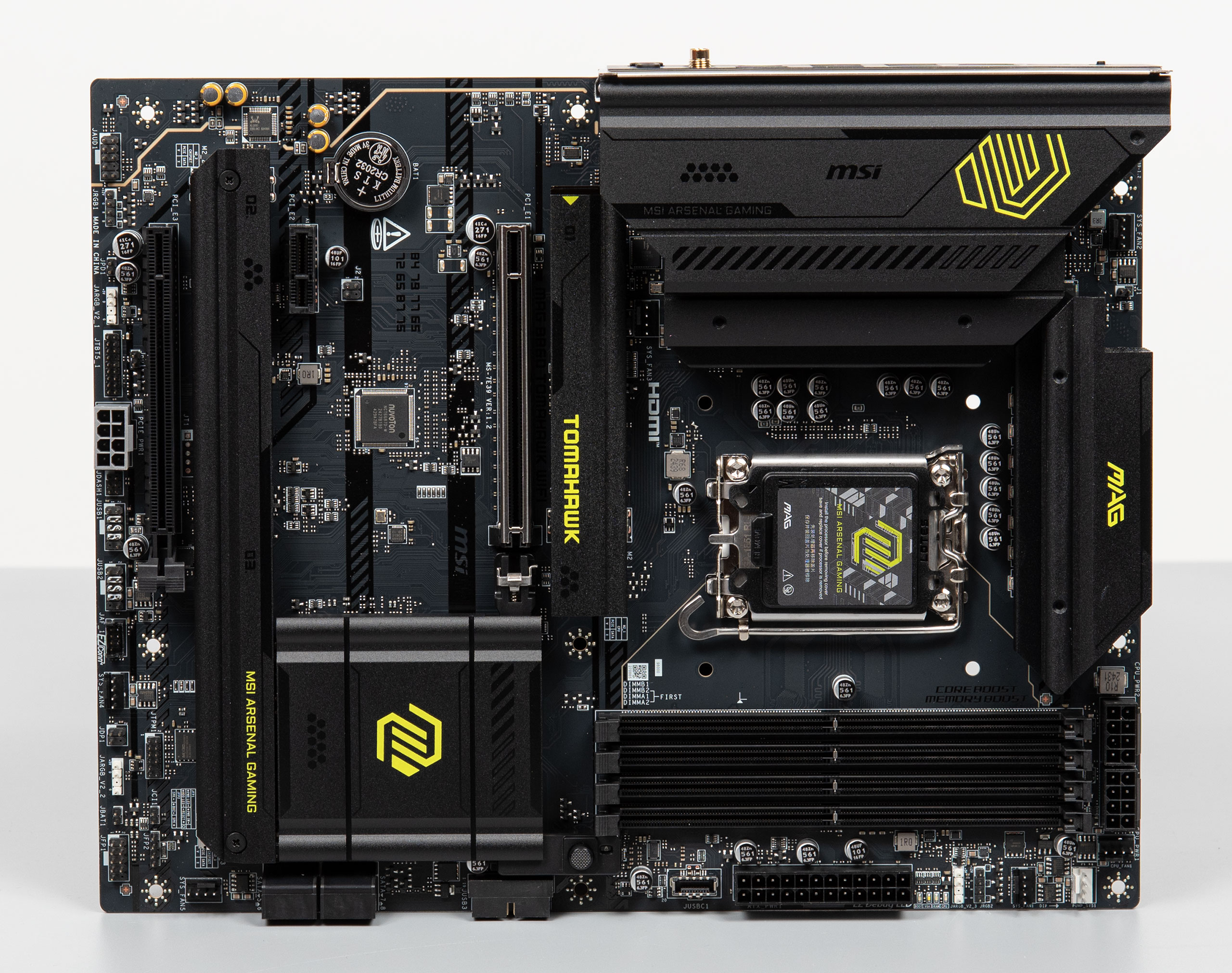

Зовнішність доволі типова, як для виробів серії TOMAHAWK. Домінує колірна гама темних відтінків з лаймовим як акцентуючим.

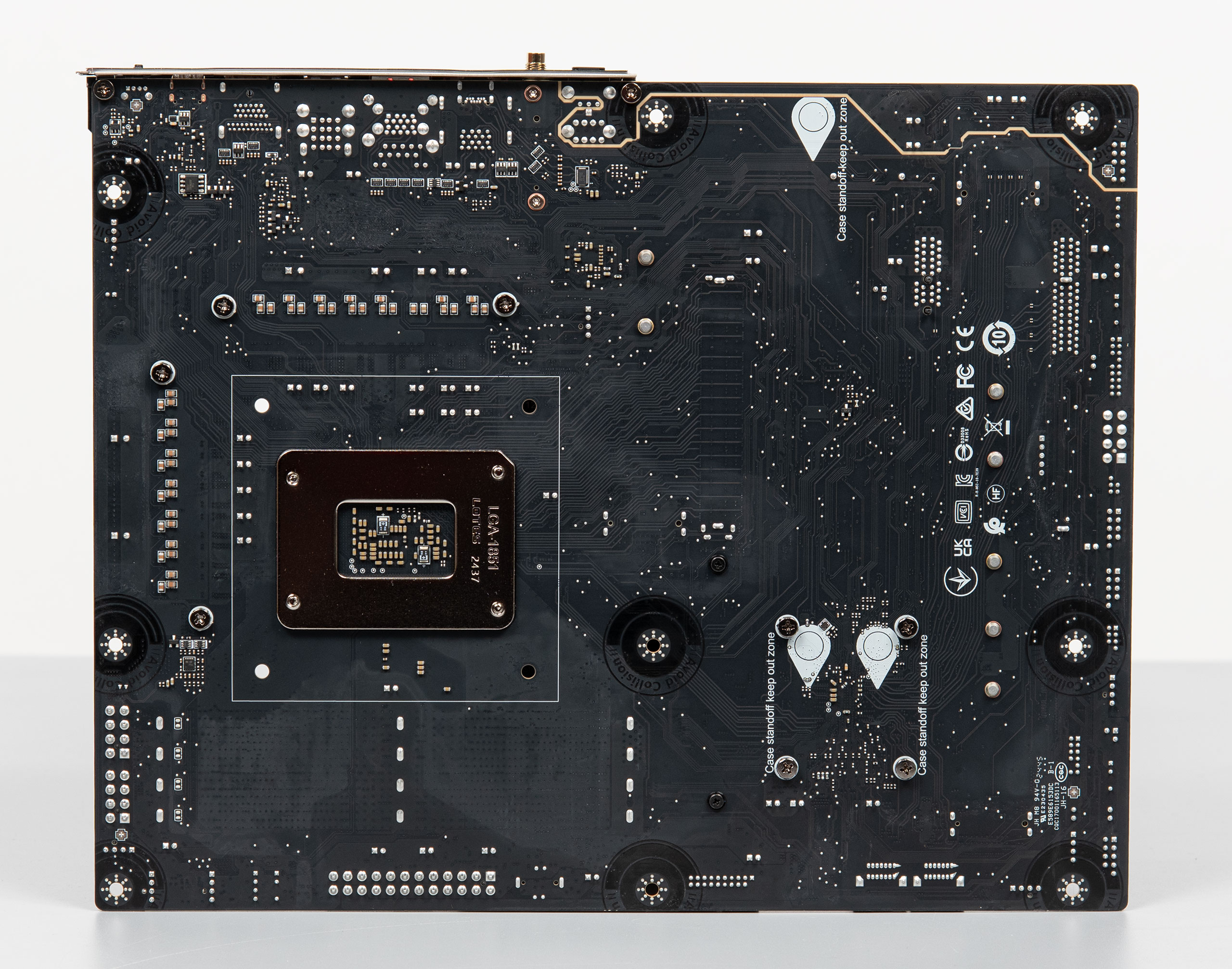

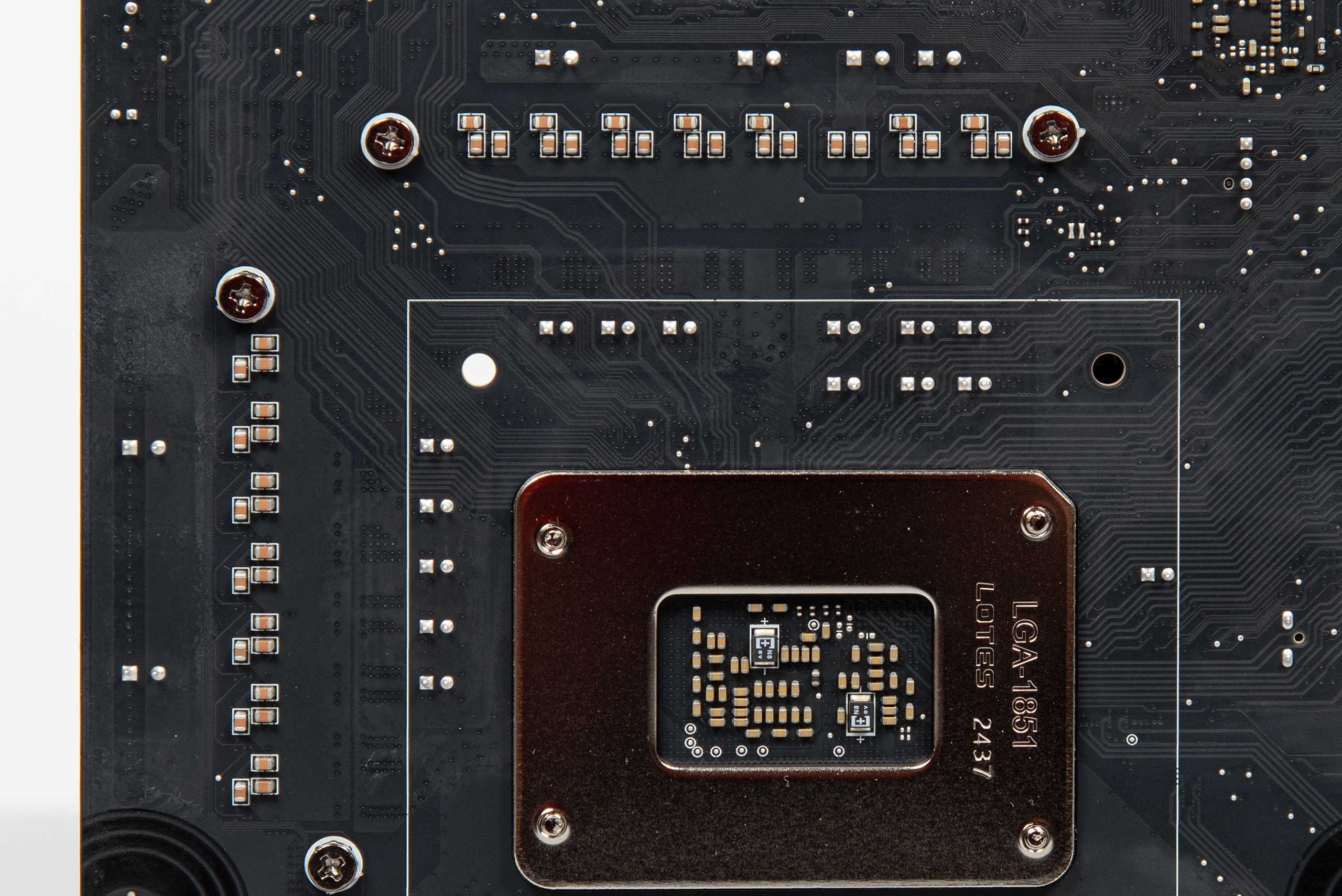

А ось так плата виглядає зі звороту:

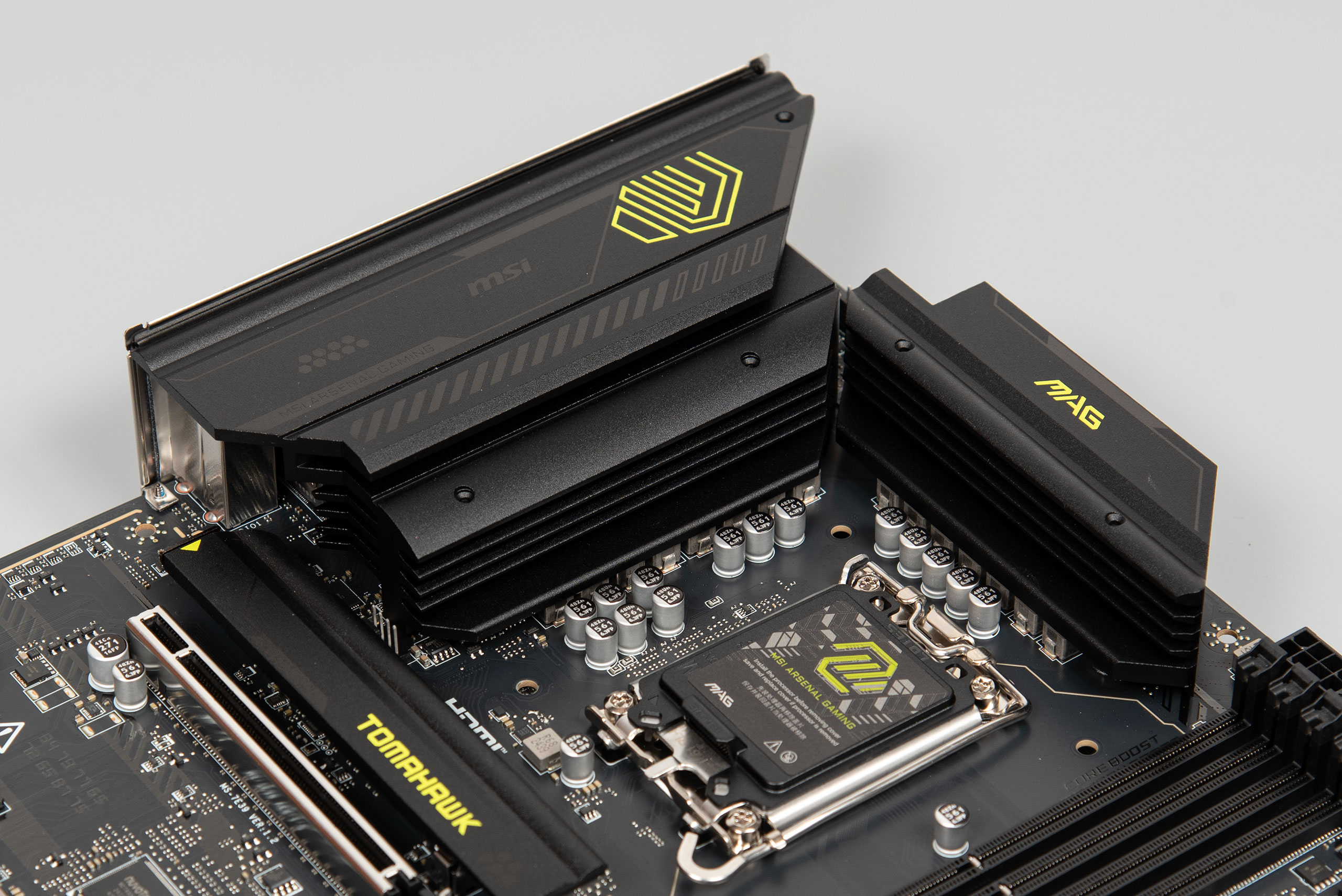

Зону VRM забезпечено охолодженням у вигляді двох окремих радіаторів, що контактують з силовими елементами через термопрокладки та фіксуються на два гвинти кожен. Один з цих радіаторів було розширено до зони I/O.

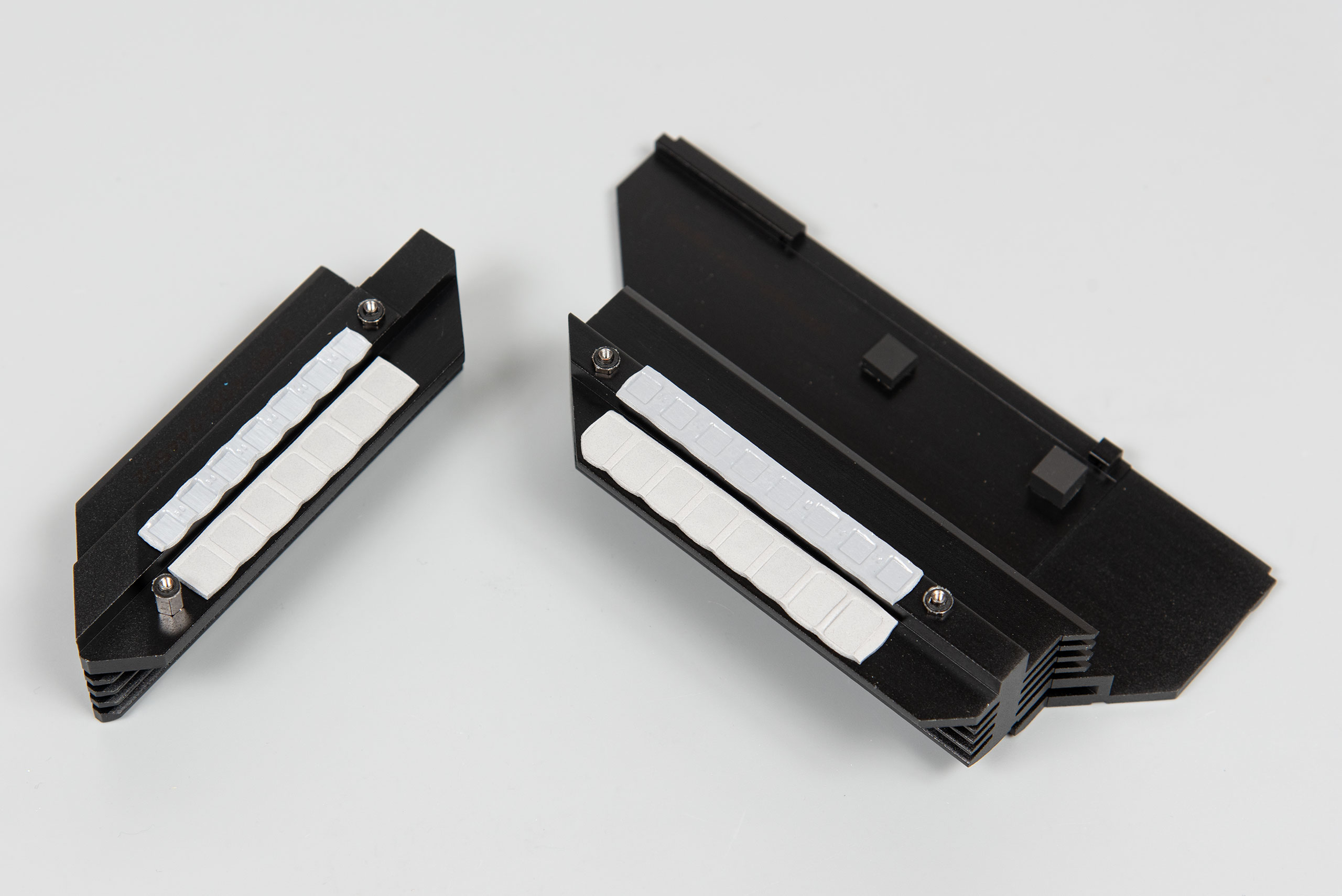

В розборі вони виглядають наступним чином:

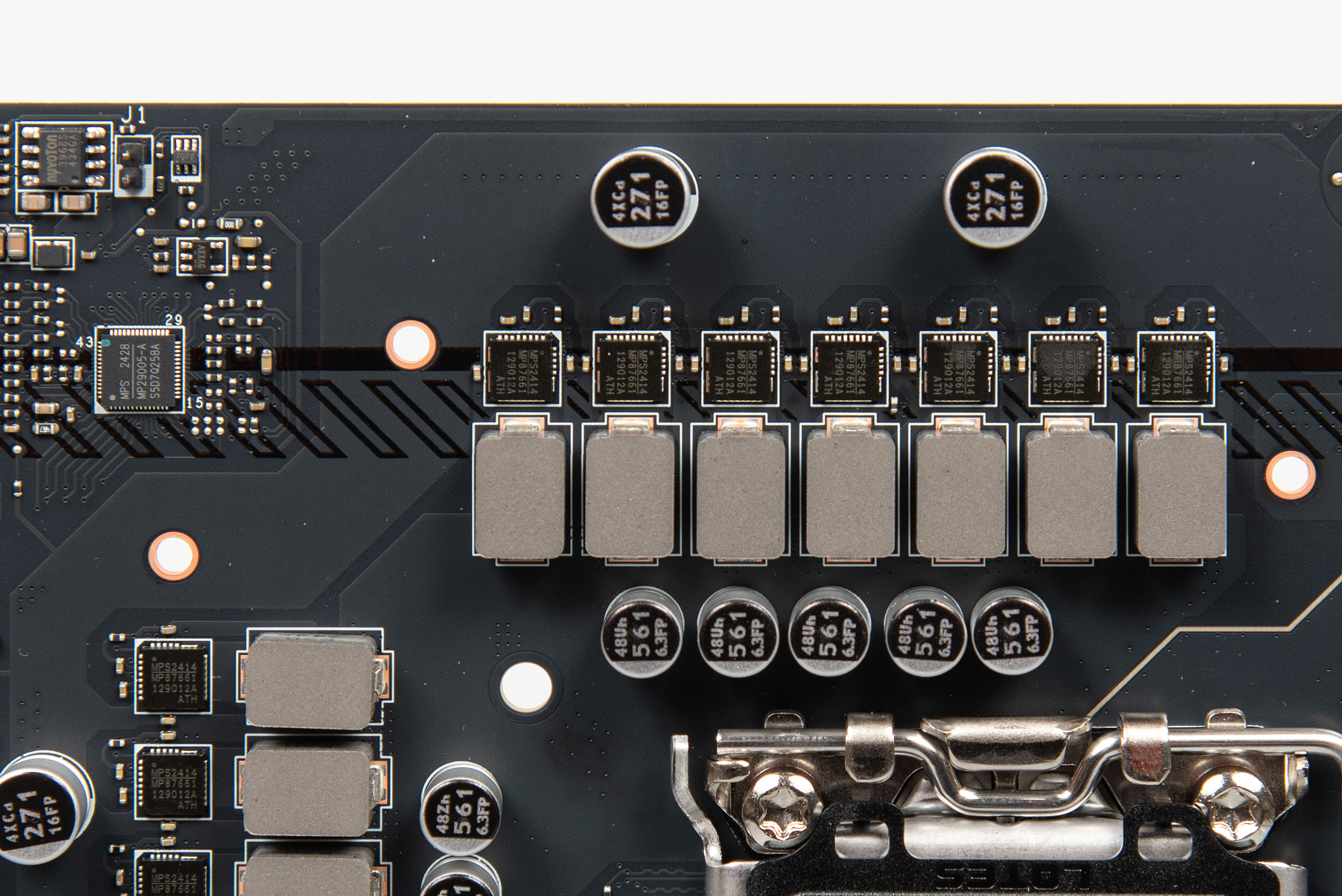

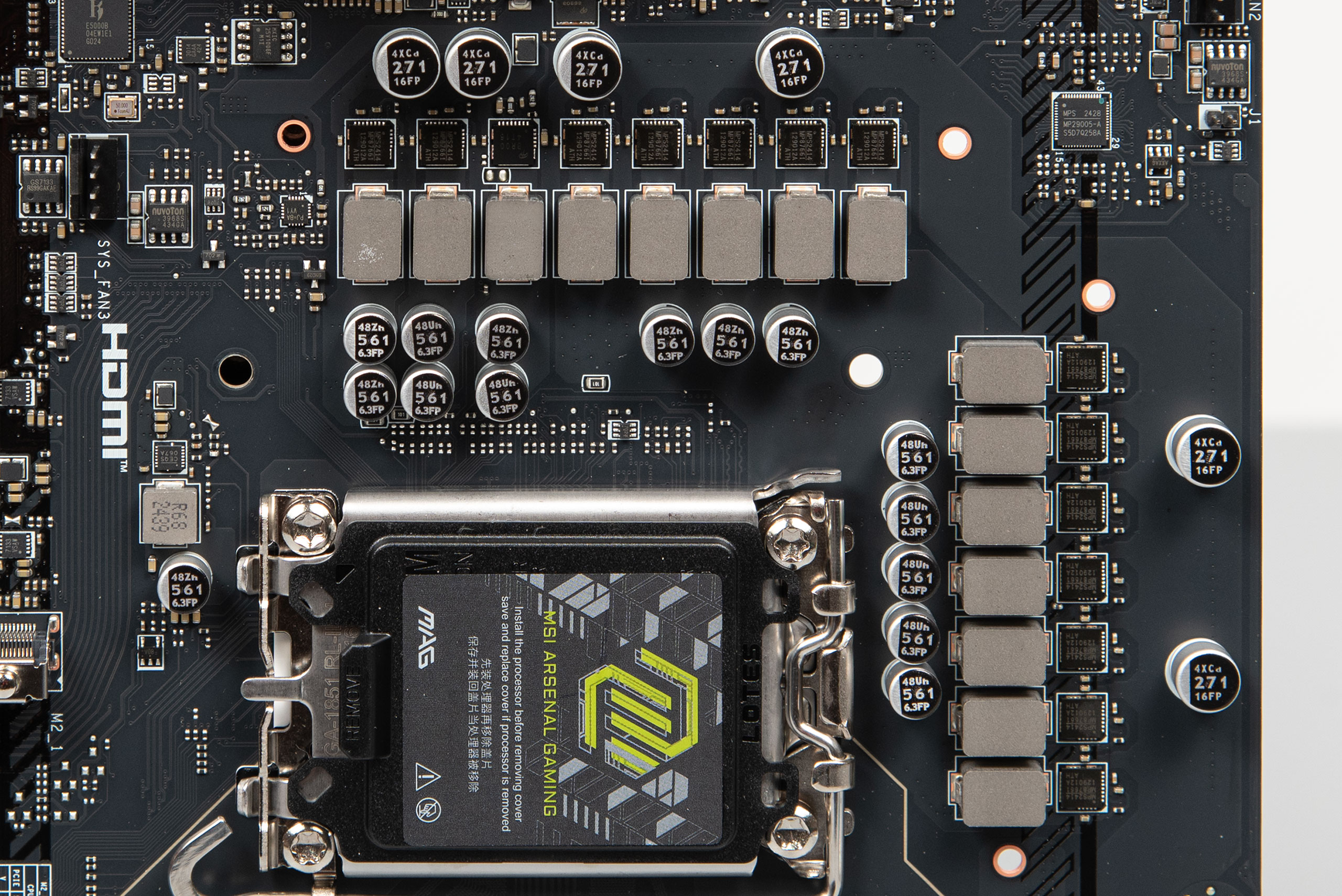

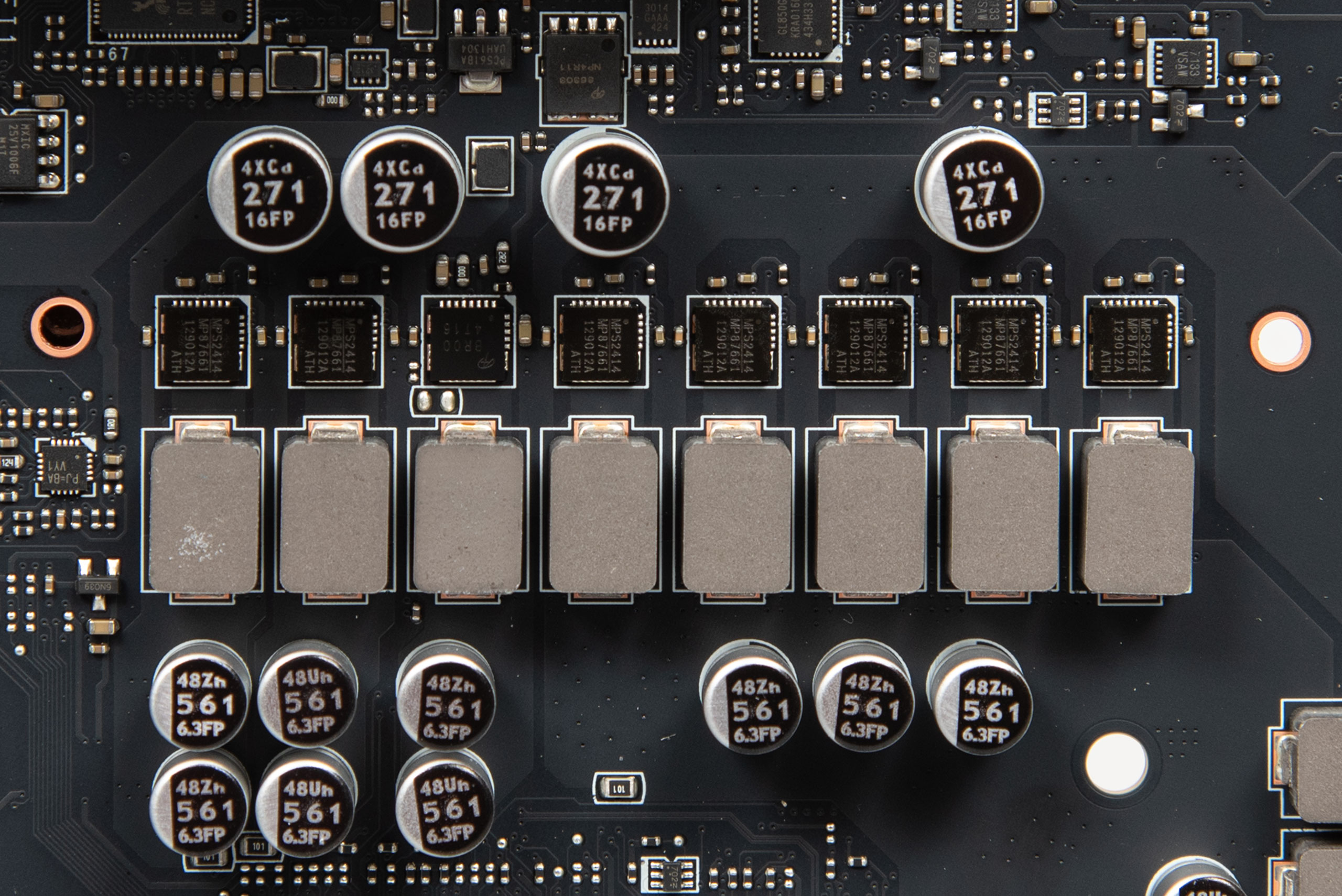

Підсистема живлення реалізована за схемою 12+1+1+1 (VCPU+SA+GT+VNNAON). За керування відповідає ШІМ-контролер Monolithic Power Systems MP29005‑A. Всього в наявності 14 силових елементів Monolithic Power Systems MP87661, що розраховані на 60 А, а останній це Alpha & Omega Semiconductor AOZ5516QI, що розрахований на 55 А. Живлення процесора забезпечується двома конекторами EPS12V. Ці самі конектори зміщені праворуч — вони знаходяться біля слотів оперативної пам’яті.

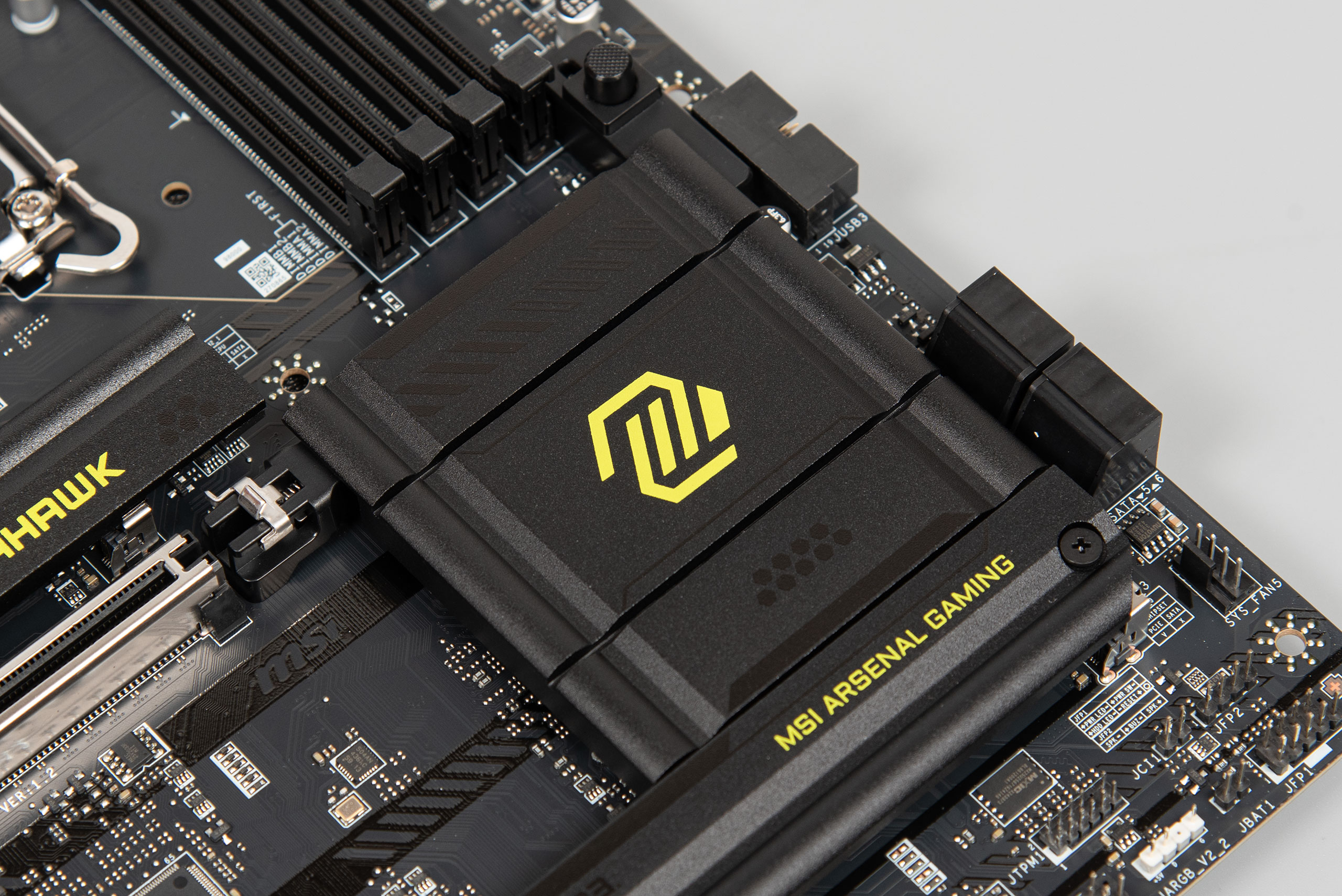

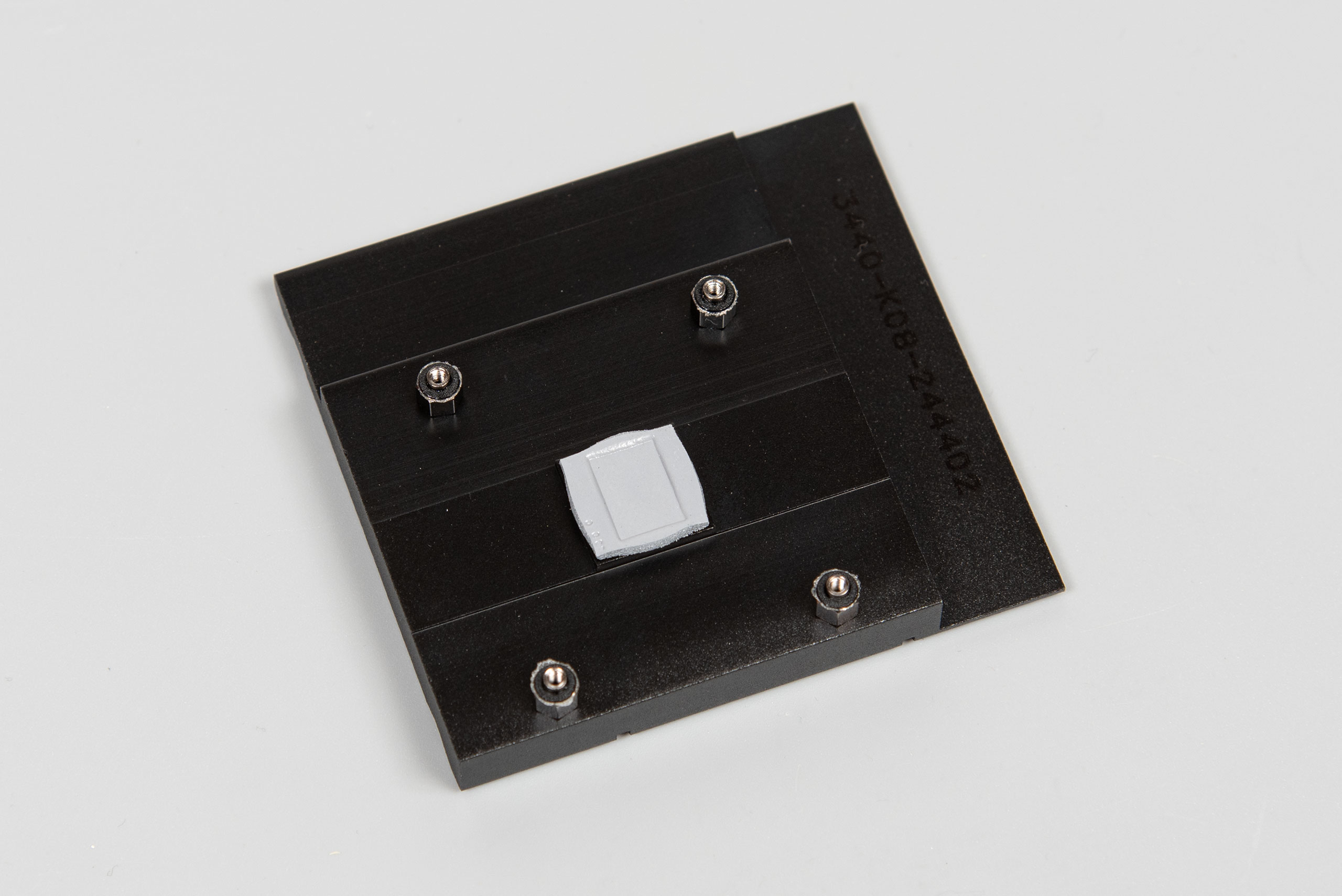

Чипсет знаходиться в традиційному для себе місці праворуч. Він охолоджується типовим радіатором, що фіксується на чотири гвинти й контактує з кристалом через термопрокладку.

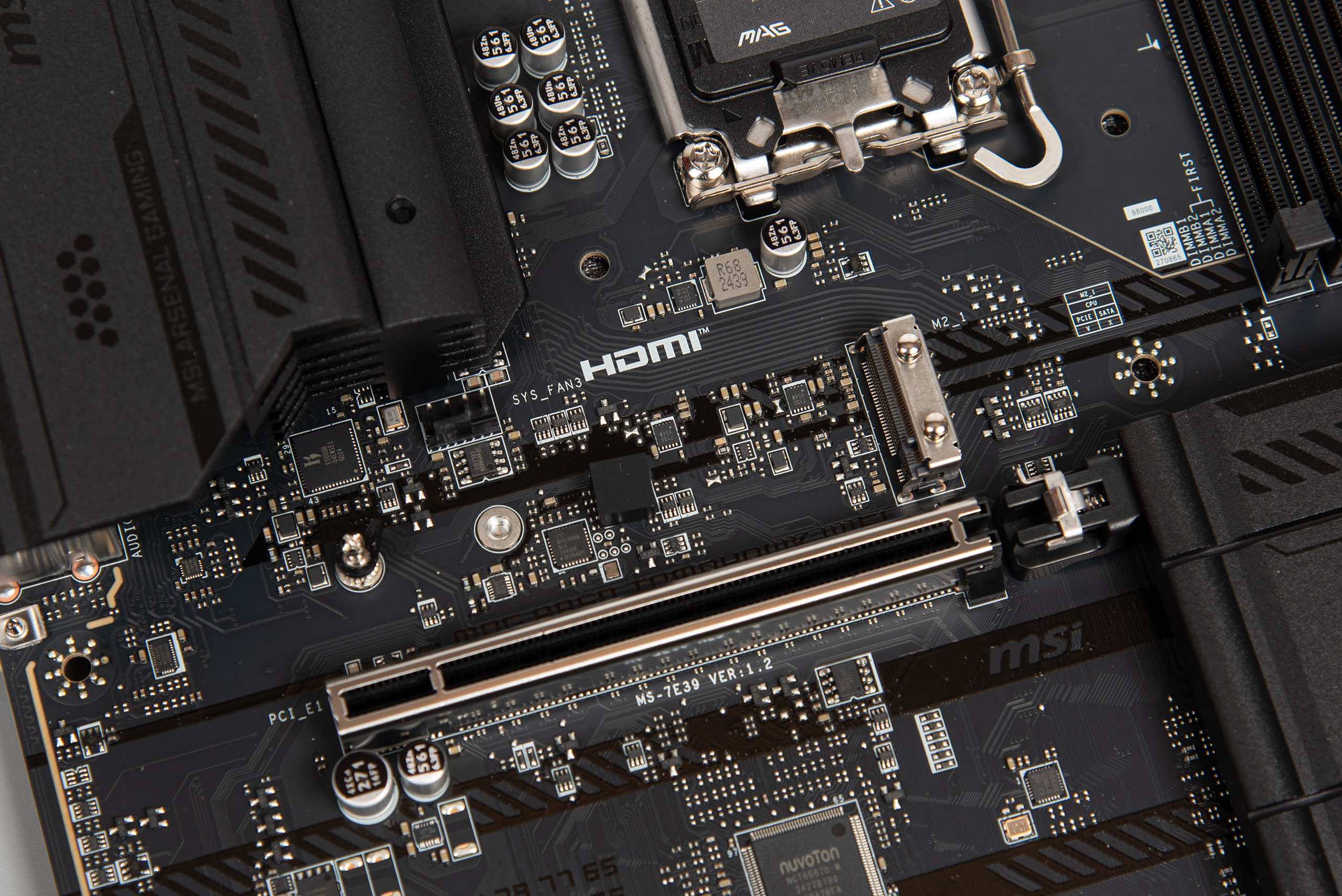

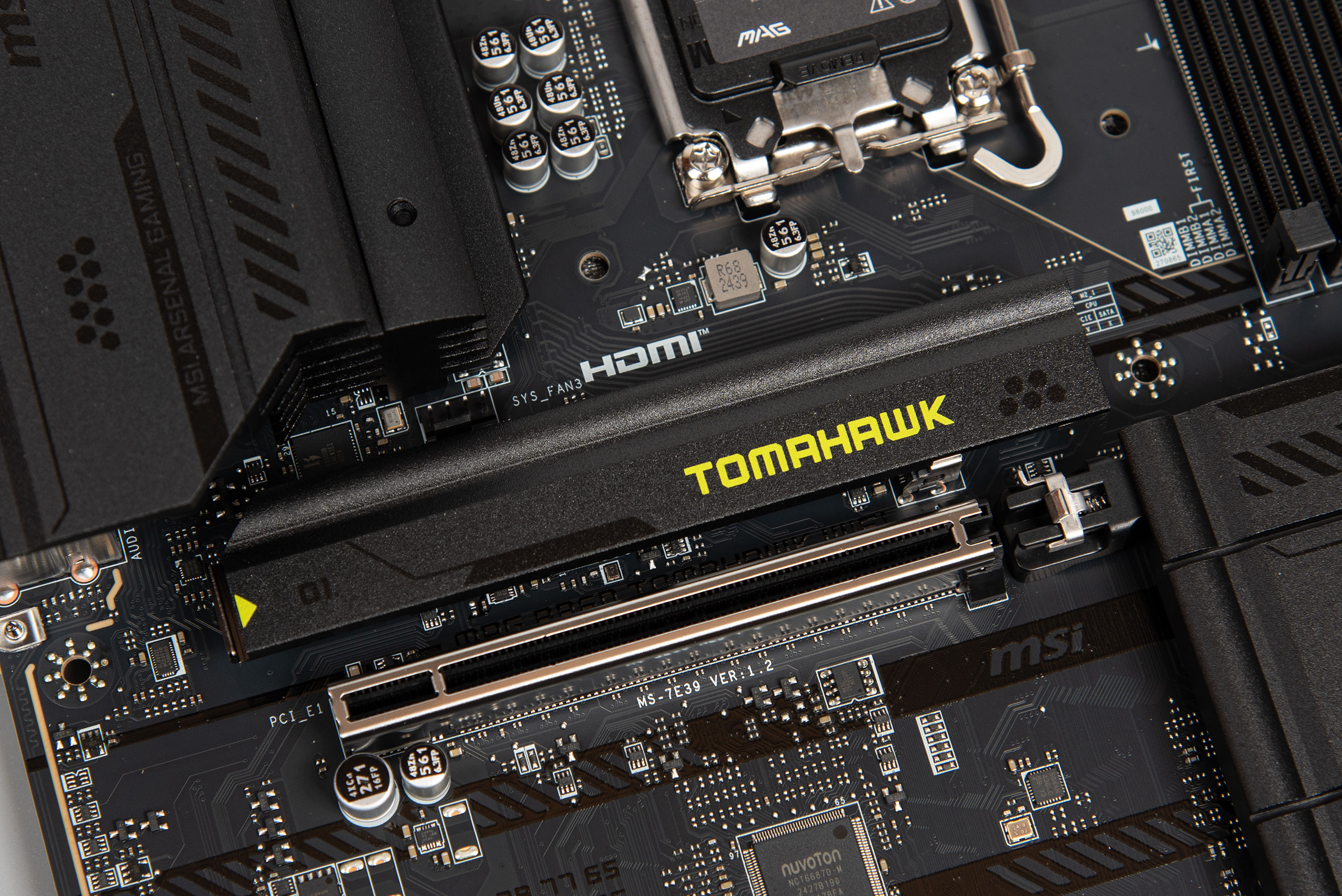

Над цим радіатором розташована кнопка швидкого розблокування головного слота EZ PCIe Release. Цей механізм має два стани: заблокований й розблокований. Коли треба встановити відеокарту, чи будь-який інший пристрій потрібно натиснути кнопку щоби розблокувати слот, далі вставити плату, а потім натиснути кнопку ще раз для блокування.

Зона аудіо відокремлена від основної частини текстоліту. Виробник використовує бюджетний аудіокодек Realtek ALC897.

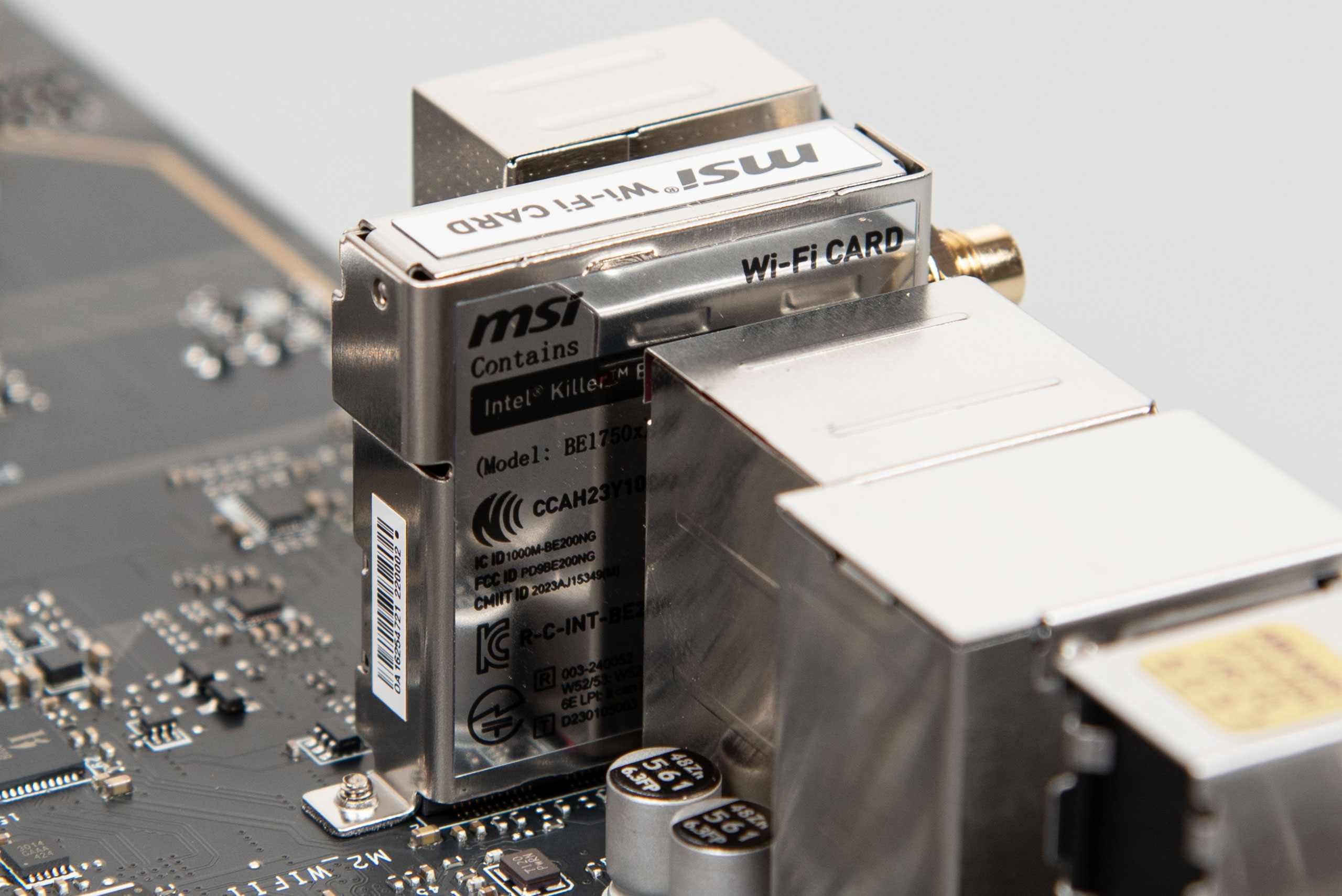

Бездротова мережа реалізована на базі попередньо встановленого модуля M.2 key E, що несе в собі Intel Killer BE1750X. Цей модуль забезпечує підтримку Wi-Fi 7, а також Bluetooth 5.4. Дротова мережа 5G Ethernet реалізована на базі мережевої карти Intel Killer E5000.

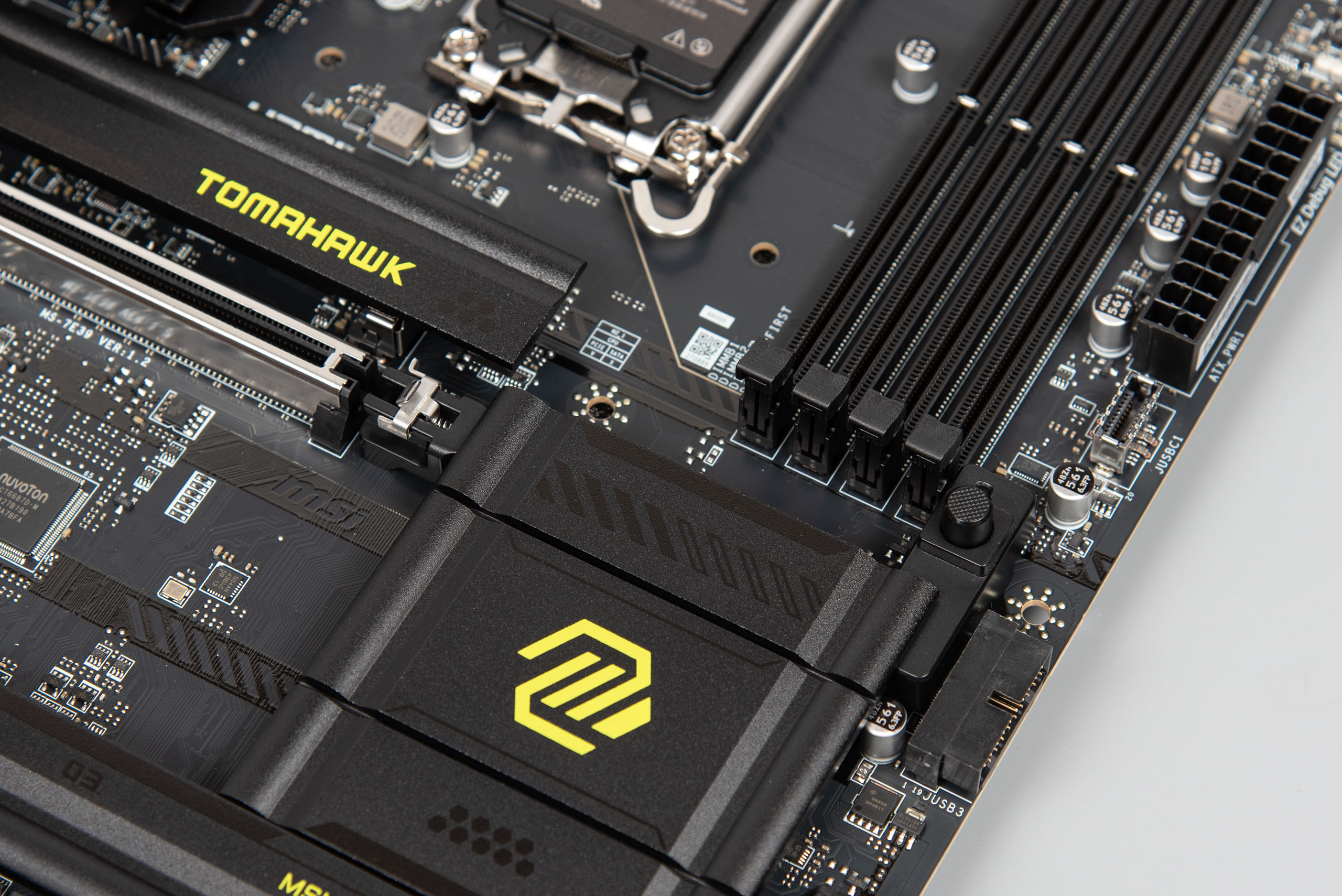

Головний процесорний слот M.2 споряджено механізмом встановлення голими руками EZ M.2 Shield Frozr II.

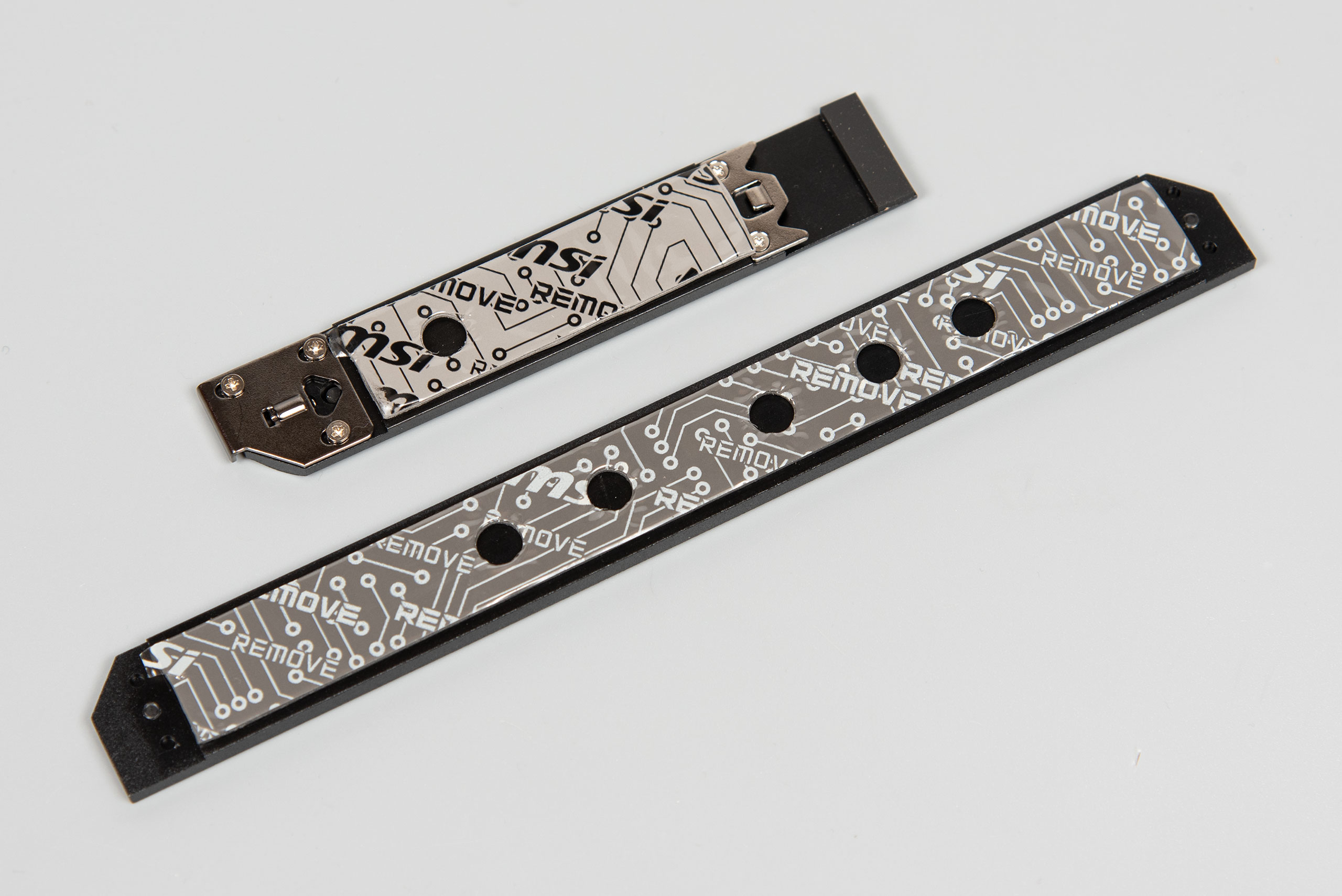

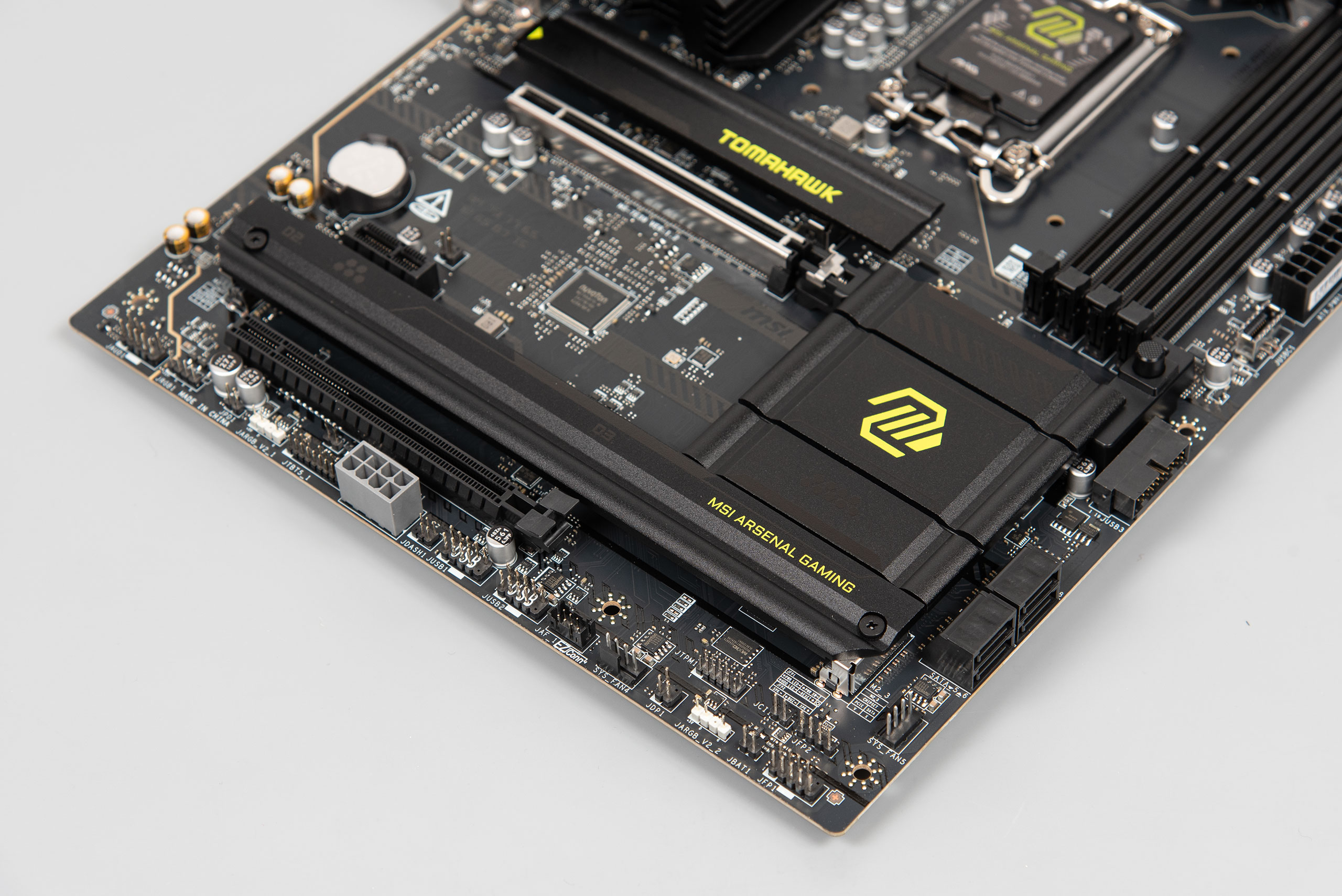

В сумі плата може прийняти на борт до трьох M.2‑накопичувачів й забезпечити кожного радіатором для покращення температурного режиму:

  • M2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до CPU;
  • M2_2 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до чипсета;
  • M2_3 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до чипсета.

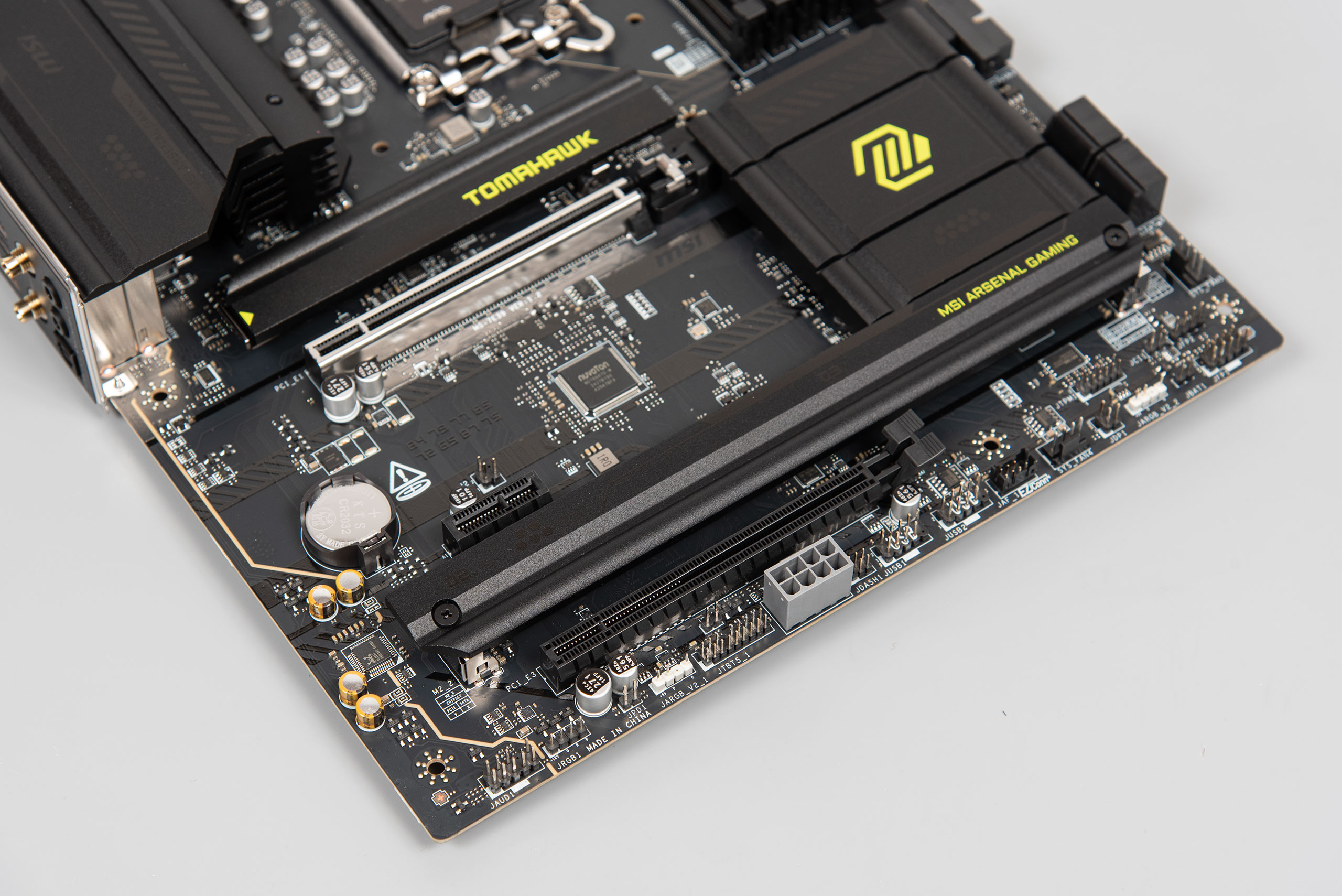

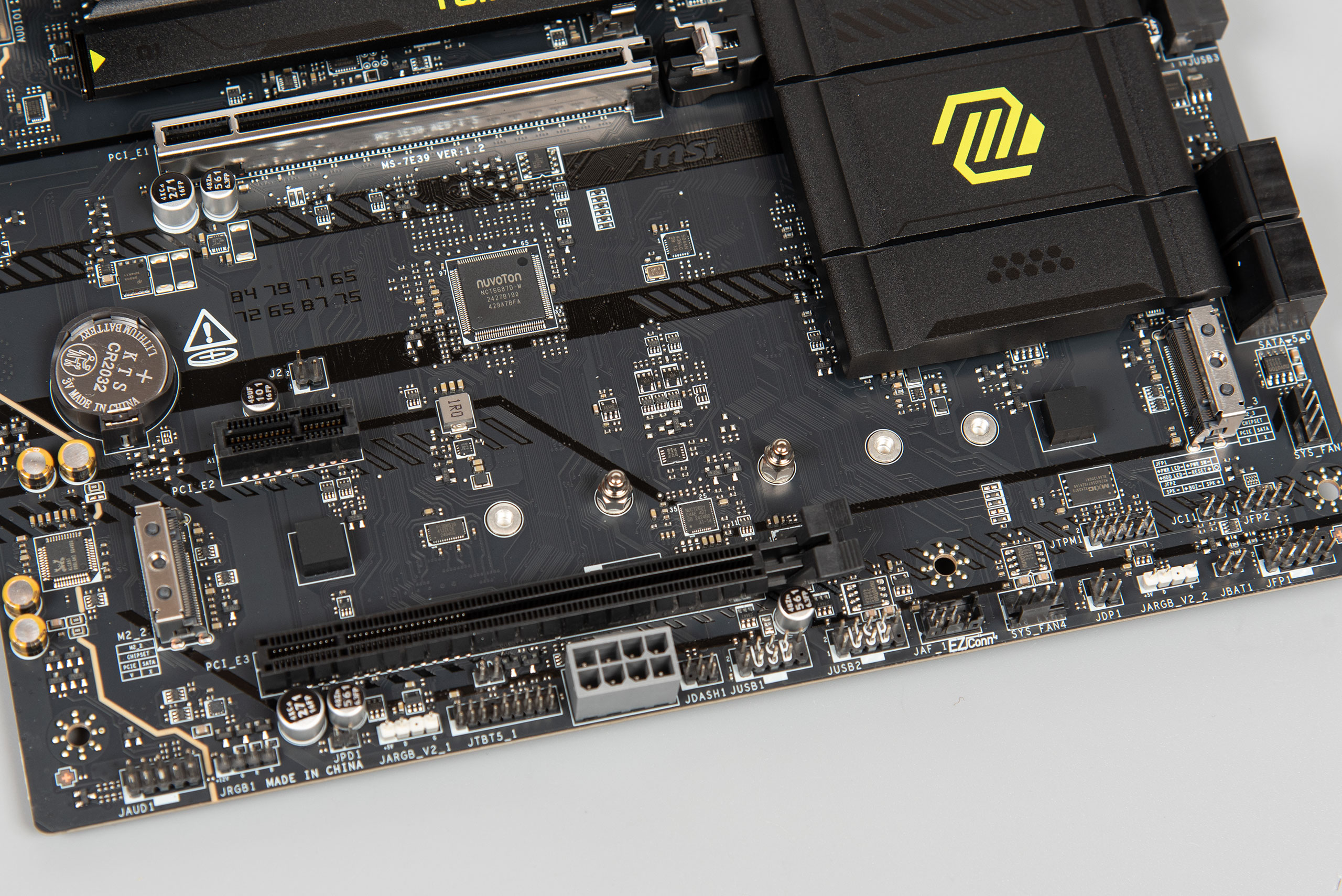

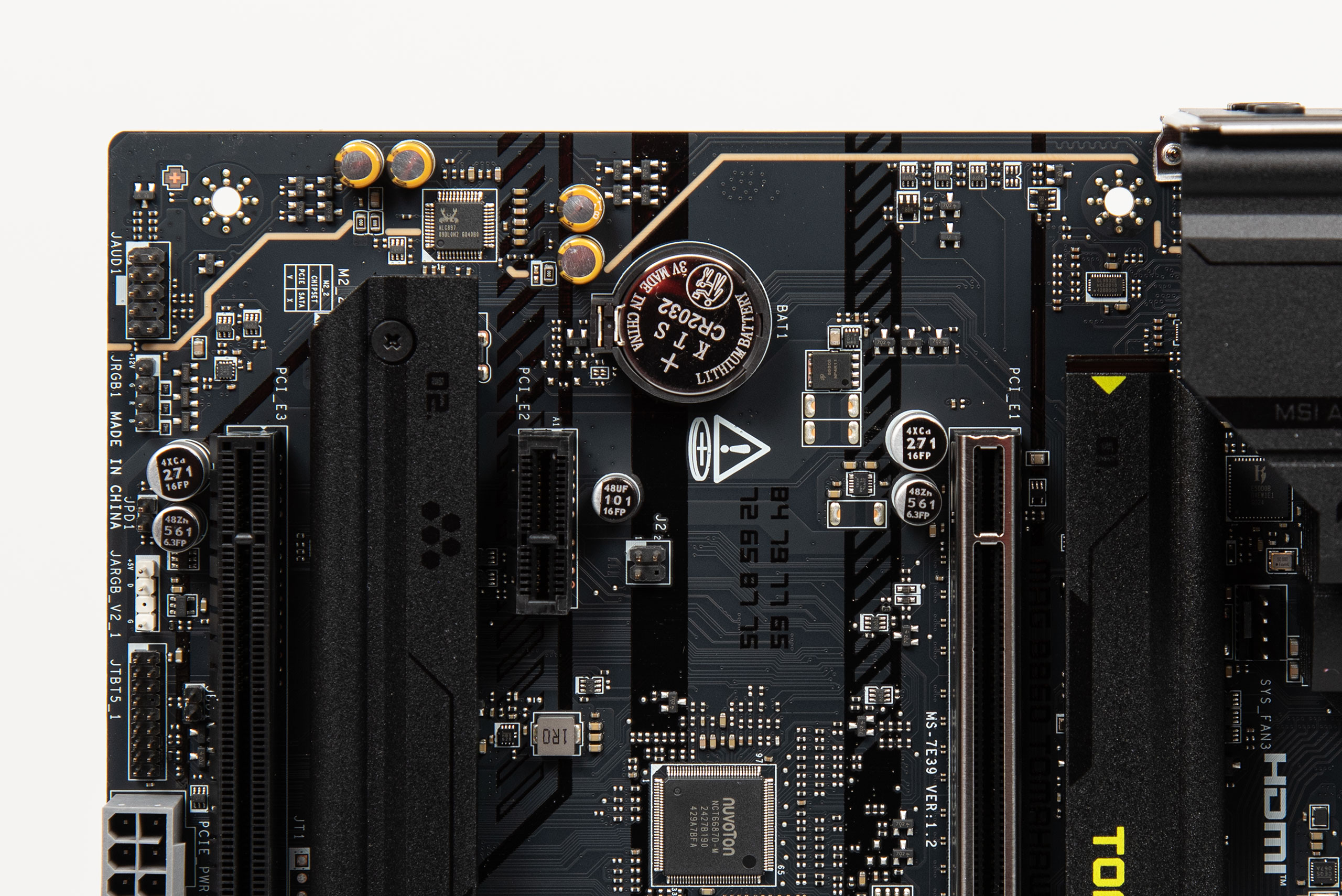

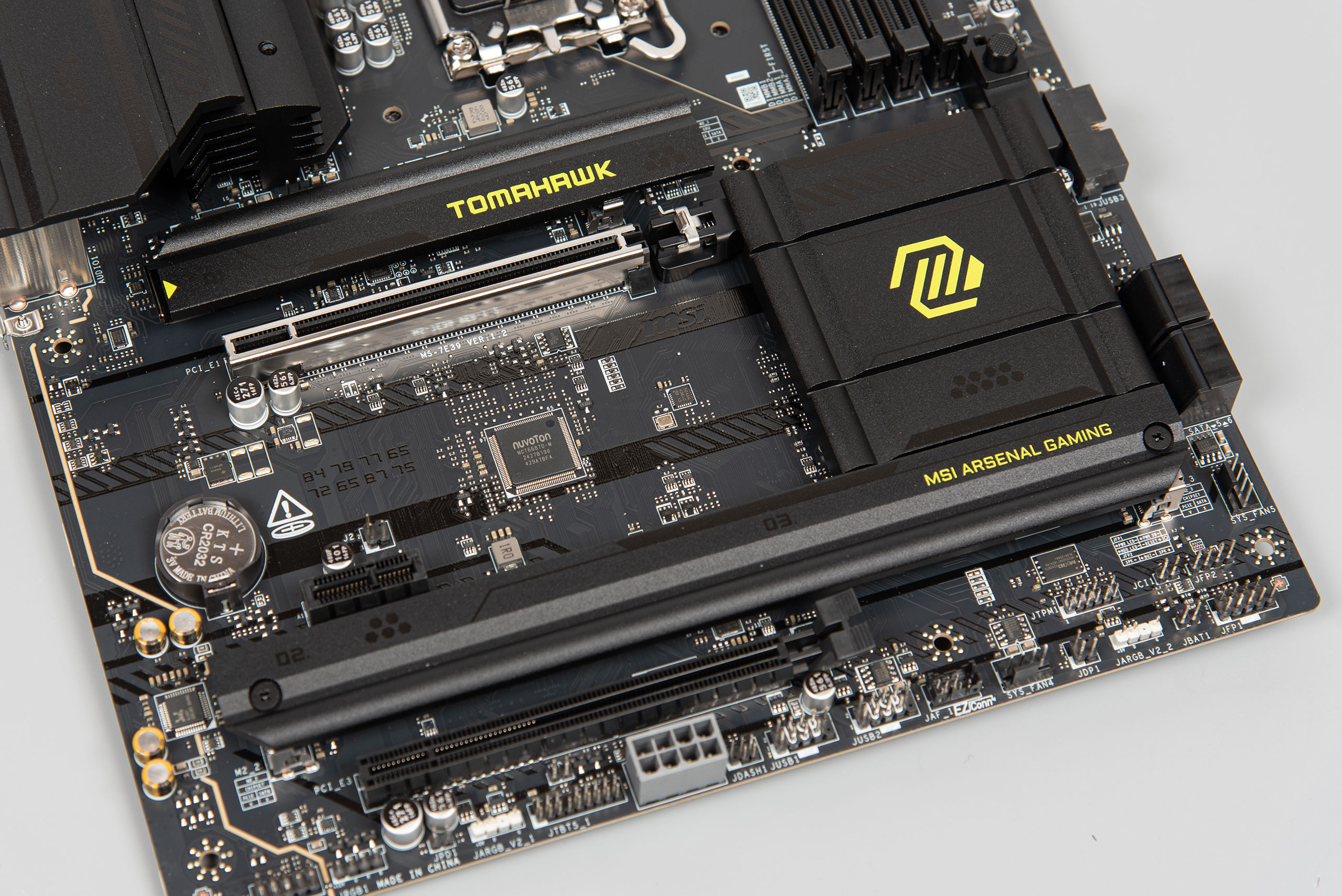

Переходимо до опису контактних груп й інших елементів на текстоліті. Біля зони I/O розташовано роз’єм вентилятора. Біля слота розширення PCIe x1 знаходиться CMOS-батарейка.

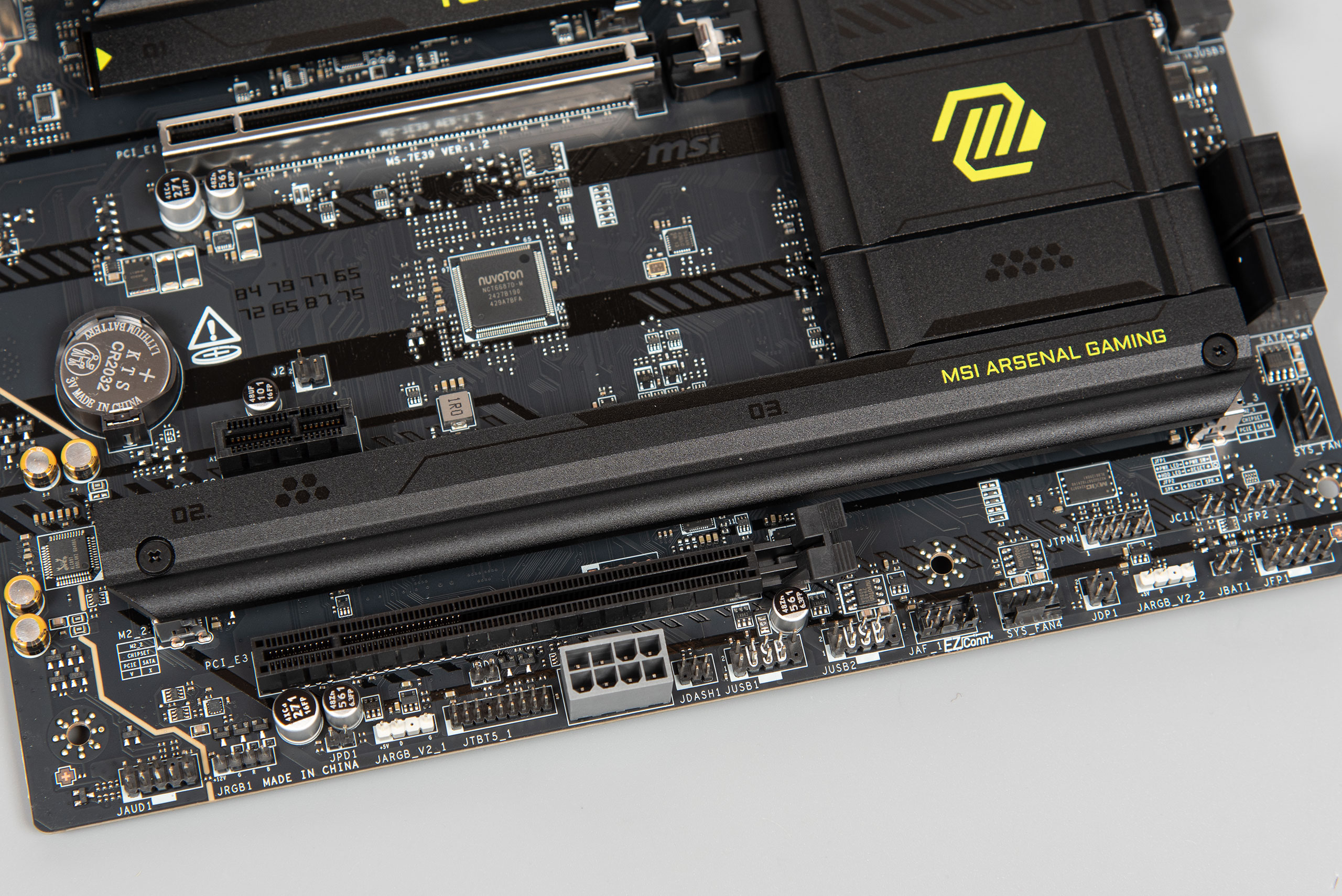

Знизу ліворуч розташовано контактну групу HD_AUDIO, конектор JRGB1 й JARGB_V2 (RGB 12 V й 5 V), контактну групу Thunderbolt 5, конектор живлення PCIe (для роботи більших напруг і струму USB Type C), дві контактні групи USB 2.0, а також конектор JDASH.

Знизу праворуч розташовані EZ Conn V1, два роз’єми вентилятора, конектор JARGB_V2 (RGB 5 V), джампер очищування CMOS, датчик відкриття шасі, конектор TPM, а також традиційна контактна група FRONT_PANEL.

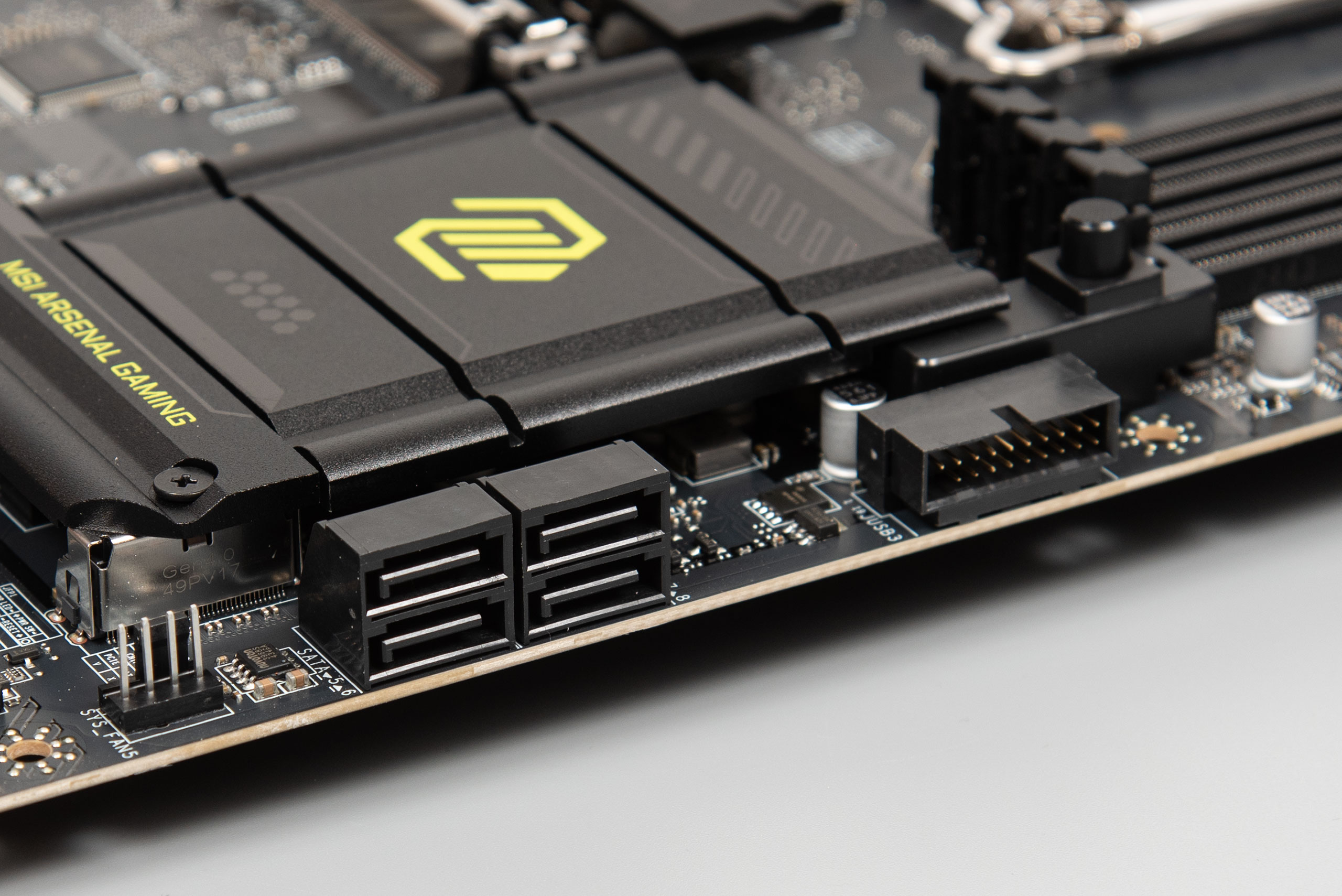

Під кутом 90 градусів виведено контактну групу USB 3.2 gen 1, а також чотири SATA-порти.

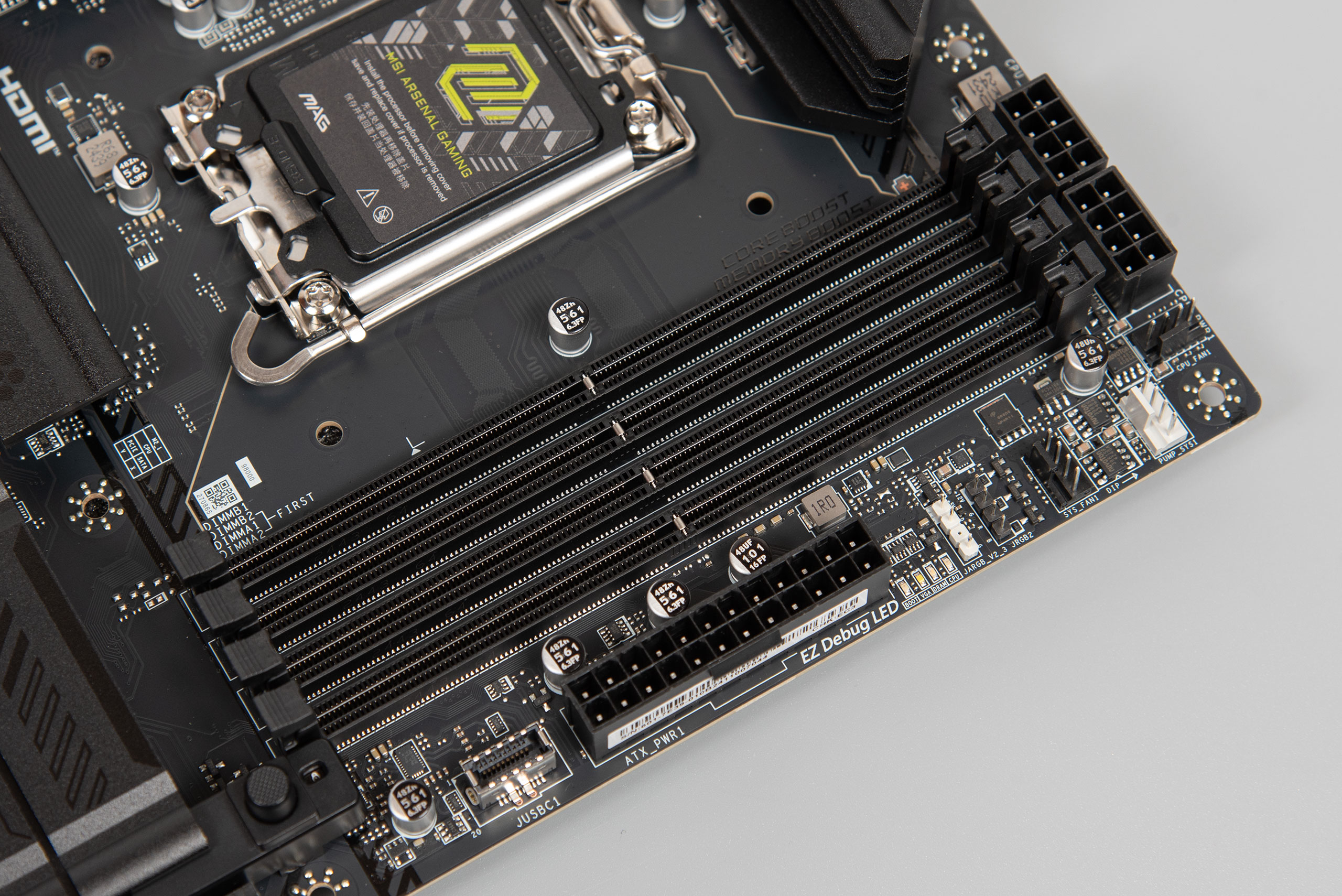

Праворуч вище знаходиться контактна група USB 3.2 gen 2 Type‑C. Праворуч зверху розташовано три роз’єми вентиляторів, по одному конектору RGB 5V та 12V, а також діагностична зона EZ Debug LED.

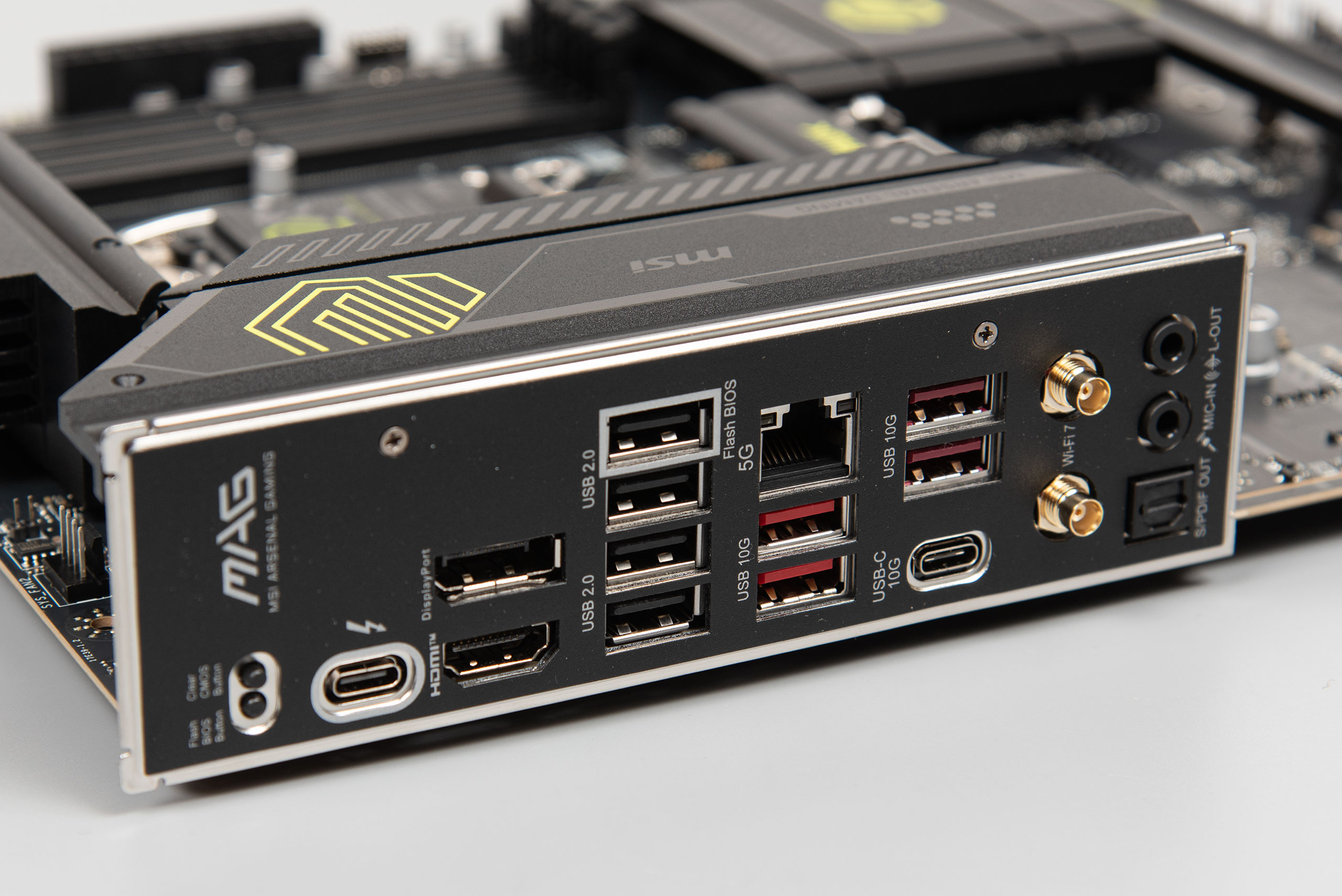

I/O‑панель споряджено заглушкою, яку виробник встановив заздалегідь. З нетипового тут знаходяться кнопки Clear CMOS, Flash BIOS. З традиційного на панелі можна знайти:

  • x1 HDMI 2.1 (є підтримка FRL);
  • x1 DisplayPort 1.4;
  • x1 Thunderbolt 4 (USB4);
  • x4 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2 (Type C) з підтримкою DisplayPort;
  • x4 USB 2.0;
  • x1 5G Ethernet;
  • x2 SMA/EZ Antenna;
  • x1 S/PDIF OUT.
  • x2 Mini Jack (Mic in, Line out).
