Можливості UEFI
MAG B860 TOMAHAWK WIFI керується через інтерфейс MSI Click BIOS X, який оперується в режимах EZ Mode та Advanced Mode.
Панель меню зверху відображується статично в обох режимах. Звідси можна запустити оновлення прошивки, викликати меню обраних налаштувань (додаються вручну), відкрити журнал зміни параметрів, отримати звіт по CPU чи DRAM, перейти в Hardware Monitor для контролю та налаштування кривої обертів/температур, знайти необхідний параметр за пошуком, обрати мову інтерфейсу (української мови все ще нема), зробити скриншот й зберегти його на зовнішній накопичувач, а також банально вийти з інтерфейсу налаштувань.

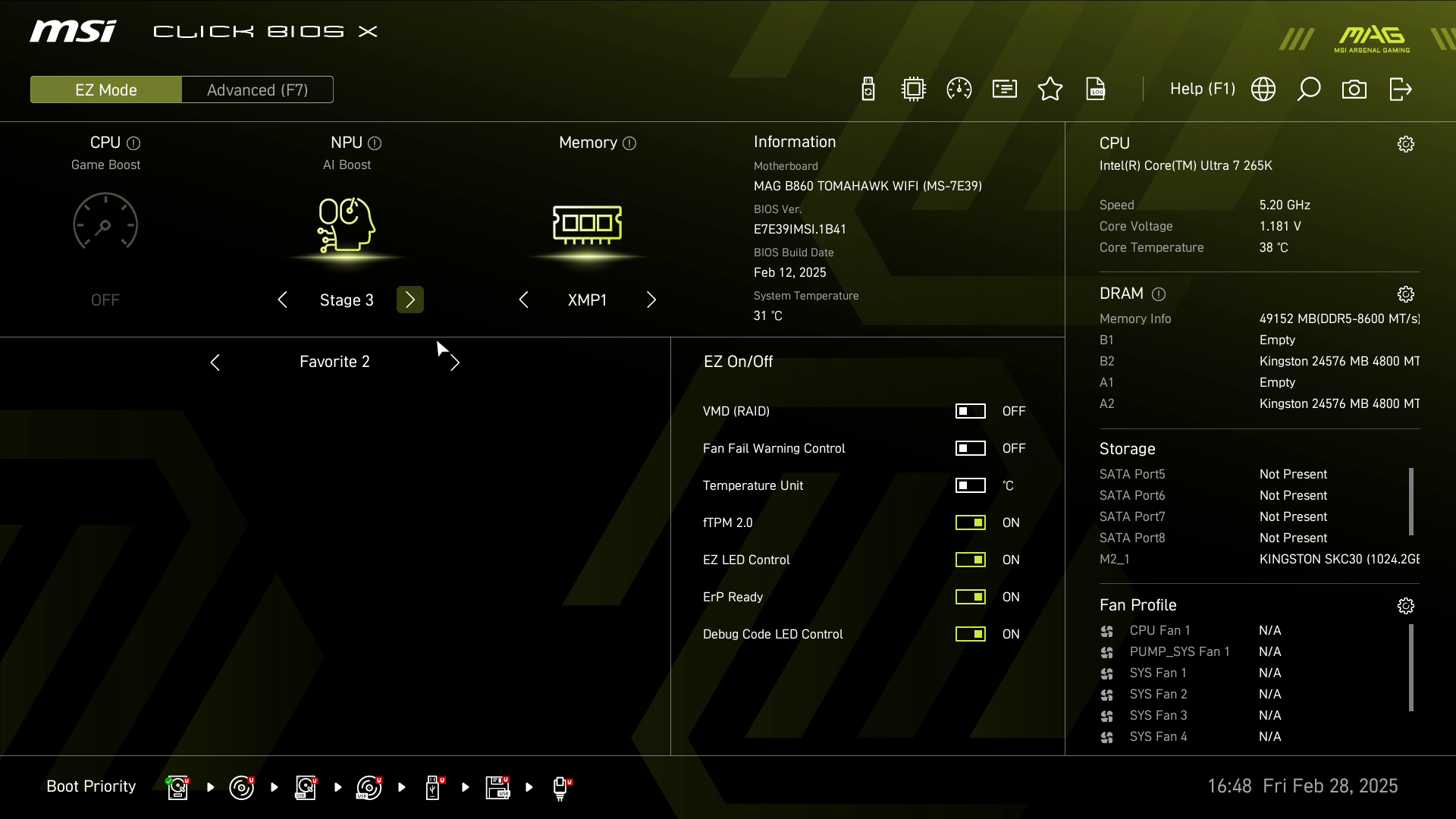

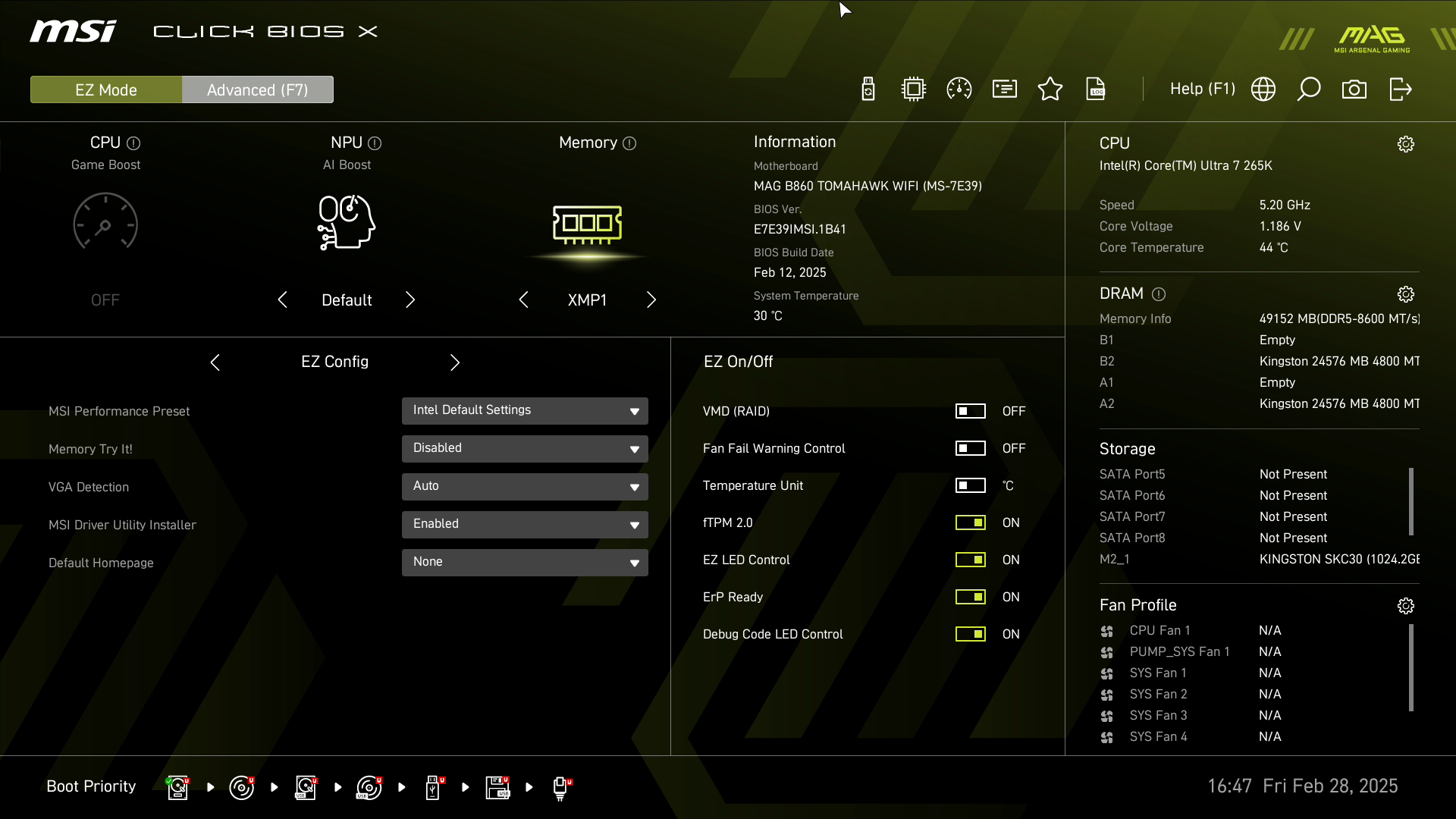

EZ Mode, судячи з усього, мігрував без змін від старших моделей, на це натякає присутність, але неможливість залучення Game Boost. Загалом тут можна отримати звіт по інтерфейсах, слотах, портах та таке інше. Можна в один клік розігнати NPU в різноманітних режимах, залучити XMP-профіль оперативної пам’яті у разі його присутності. Звідси також можна встановити пріоритет завантаження з накопичувачів чи мережі.
Advanced mode дає повний контроль над всіма доступними до зміни налаштуваннями. Цей інтерфейс розділено на шість секцій, які відображуються в стовпці ліворуч.
Секція System Status відображує звіт DMI, а також звіт по ключових параметрах системи.
Секція Advanced відповідає за керування усіма присутніми бортовими пристроями й елементами материнської плати. Також тут присутня функція Secure Erase.
Секція Overclocking на конкретній материнській платі доволі обмежена. Повним можна назвати лише інструментарій для тонкого налаштування оперативної пам’яті.
Таблиця діапазонів регулювання ключових параметрів:
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| SOC Base Clock (MHz) | 70–655 | 0,001 |
| Load-line Calibration Control (Level) | 1–8 | 1 |
| VCC SA Voltage (V) | 0,6–1,85 | 0,01 |
| SOC SA Voltage (V) | 0,6–1,52 | 0,005 |
| VNNAON Voltage (V) | 0,7–1 | 0,01 |
| CPU VDD2 Voltage (V) | 0,85–1,45 | 0,01 |
| CPU IO Voltage (V) | 0,85–1,55 | 0,01 |
| DRAM Frequency (MHz) | 3200–15066 | 133 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,005 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
До уваги користувачів! Відсутні можливості регулювання напруг P/E‑cores, Ring, VCC Core. Це означає, що буде недоступний не тільки оверклокінг, але й андервольтинг й даунклокінг, тобто користувач не зможе зробити умовний оффсет напруги мінус 0,075 В (або інший) для загального зменшення нагріву, енергоспоживання і відповідно більшого вікна турборежиму.
Секція Security має відповідні функції безпеки платформи. Тут також присутні функції Secured Boot, управління TPM, датчик відкриття шасі, а також можливість встановити системний пароль.
В секції Boot сконцентровано функції керування процесом завантаження системи, POST-аудіосигналами, відображення логотипа замість звіту.

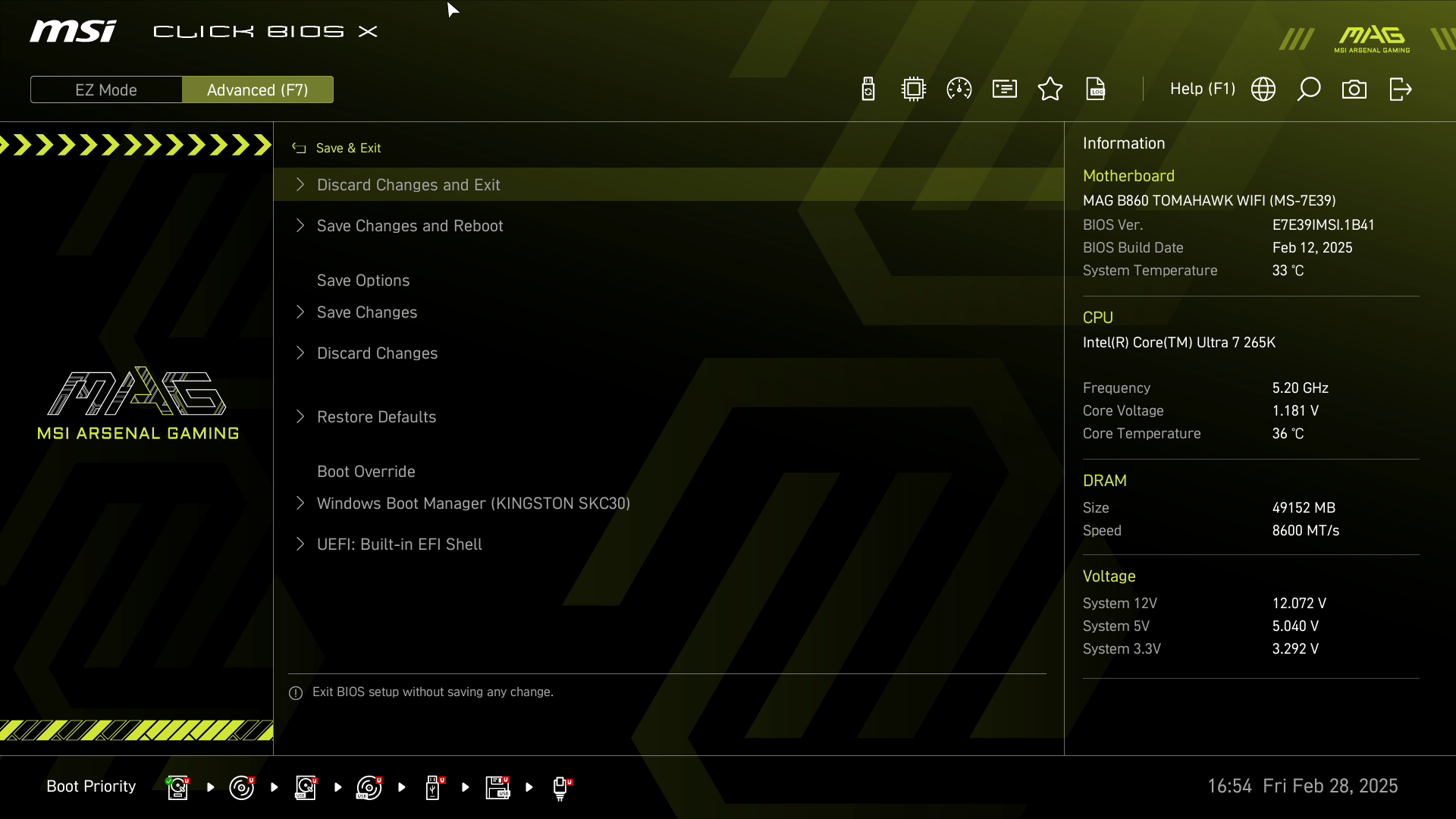

З секцією Save & Exit все і так зрозуміло.

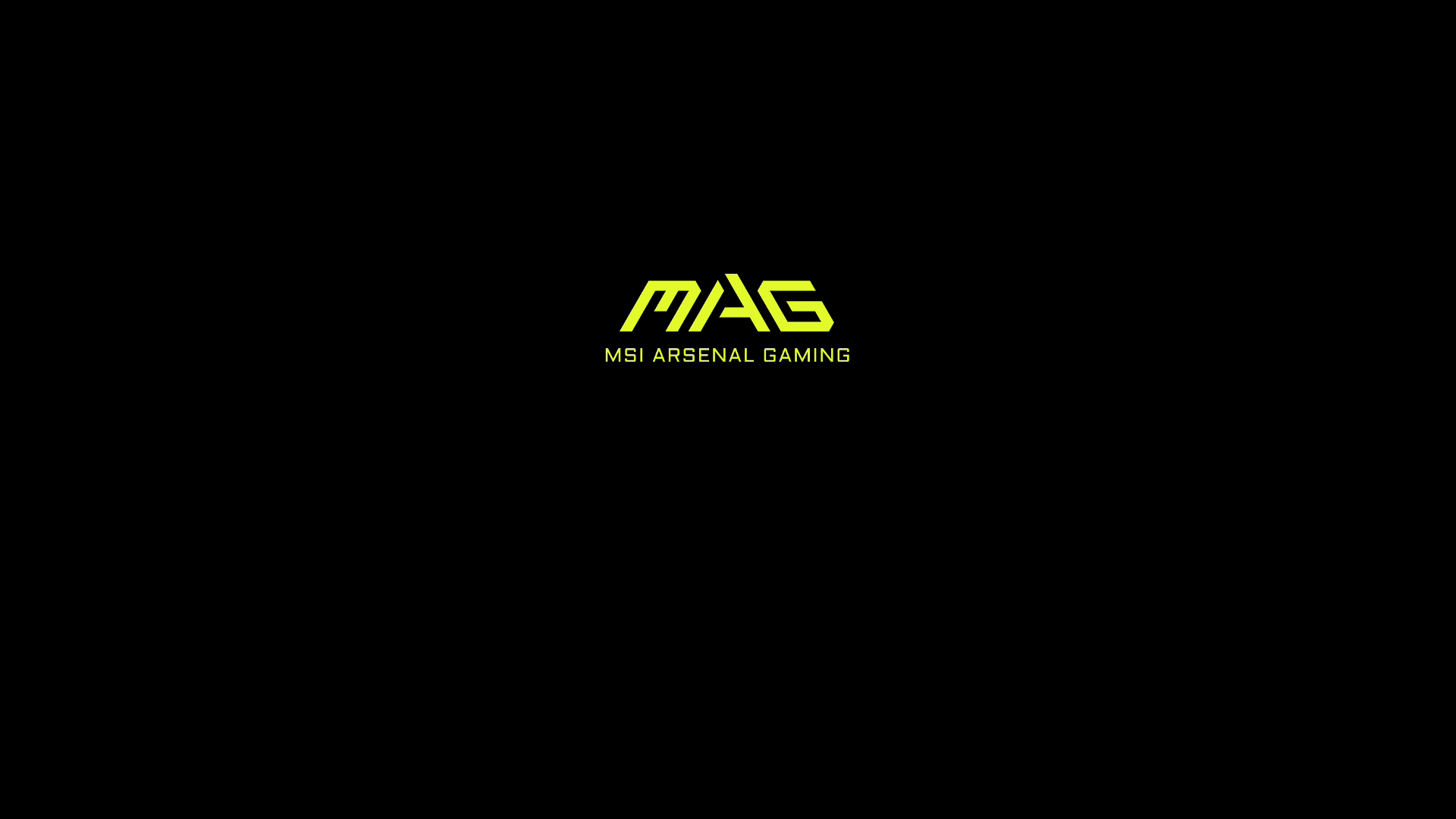

Логотип серії під час завантаження операційної системи:
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | MSI Center (MSI AI Engine, Game Highlights, MSI Companion, AI LAN Manager, Mystic Light, Super Charger +, System Diagnosis, True Color, Cooling Wizard, Live Update), MSI Display Kit |
| Додаткове | CPU‑Z MSI Gaming, AIDA64 Extreme – MSI Edition, Norton 360 Deluxe |
Комплектація материнської плати не передбачає наявність будь-якого накопичувача з ПЗ й драйверами на борту. Користувачу необхідно підготувати усе необхідне власними руками.
Головне ядро фірмового ПЗ виробника — MSI Center. Це модульний застосунок, який користувач самостійно налаштовує під свої завдання. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.
