Загалом «рефреш» в особі 14 покоління процесорів Intel не дуже сподобався глобальній публіці, адже не приніс нічого радикально нового, і більше виглядав як топтання на місці. З виробниками материнських плат, своєю чергою, справа інша. Можна знайти як і типові інкрементно-декоративні «+1» реалізації, так і досить цікаві новаторські рішення та нові можливості, наприклад Wi-Fi 7, нові функції прошивки, або оновлені VRM. На перший погляд здається, що MAG Z790 TOMAHAWK MAX WIFI майже не додав нових креативів, окрім кольорів, але ж це лише зовнішність. Подивимось що ж вкладається виробником в префікс «MAX».
Характеристики
Виробник | MSI |
---|---|
Модель та сторінка продукту | MAG Z790 TOMAHAWK MAX WIFI |
Чипсет | Intel Z790 |
Процесорний роз'єм | LGA 1700 |
Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
Пам'ять | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800-5600 МГц, 5800–7800+ (OC) МГц |
Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x1 — Z790 1 x PCI Express 4.0 x4 — Z790 |
M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280, підтримка SATA) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280) — Z790 |
Вбудоване відеоядро | + |
Кількість вентиляторів | 8x 4pin |
Порт PS/2 | – |
Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 1 x USB 3.2 Gen 2 (Type C), 4 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1 Контактні групи: 1 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт) |
Serial ATA | 8 x SATA 6 Гбіт/с (6 x Z790, 2 x ASMedia ASM1061) |
RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
Вбудований звук | Realtek ALC4080 (USB) |
S/PDIF | + |
Мережеві можливості | 1 х Intel I225-V (2.5 Gigabit Ethernet) 1x Qualcomm QCNCM865 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 |
COM | - |
RGB | 3 x Addressable Gen 2 1 x RGB LED connector |
LED RGB Header | 4 |
TPM | + |
Формфактор | ATX |
Розміри, мм | 305 x 244 |
Додаткові функції | Wi-Fi 7, Screwless M.2 Shield Frozr, Lightning Gen 5, Quadruple M.2 Connectors, Extended Heatsink Design, M.2 Shield FROZR, Latest DDR5 Memory, Core Boost, 2.5G Network Solution, Audio Boost 5 |
Вартість, грн | 13535 |
Комплект постачання
Материнська плата постачається в коробці середніх розмірів з фірмовою поліграфією серії MAG.
На зворотній стороні упаковки можна знайти фото плати, ключові особливості продукту, а також технічні характеристики.

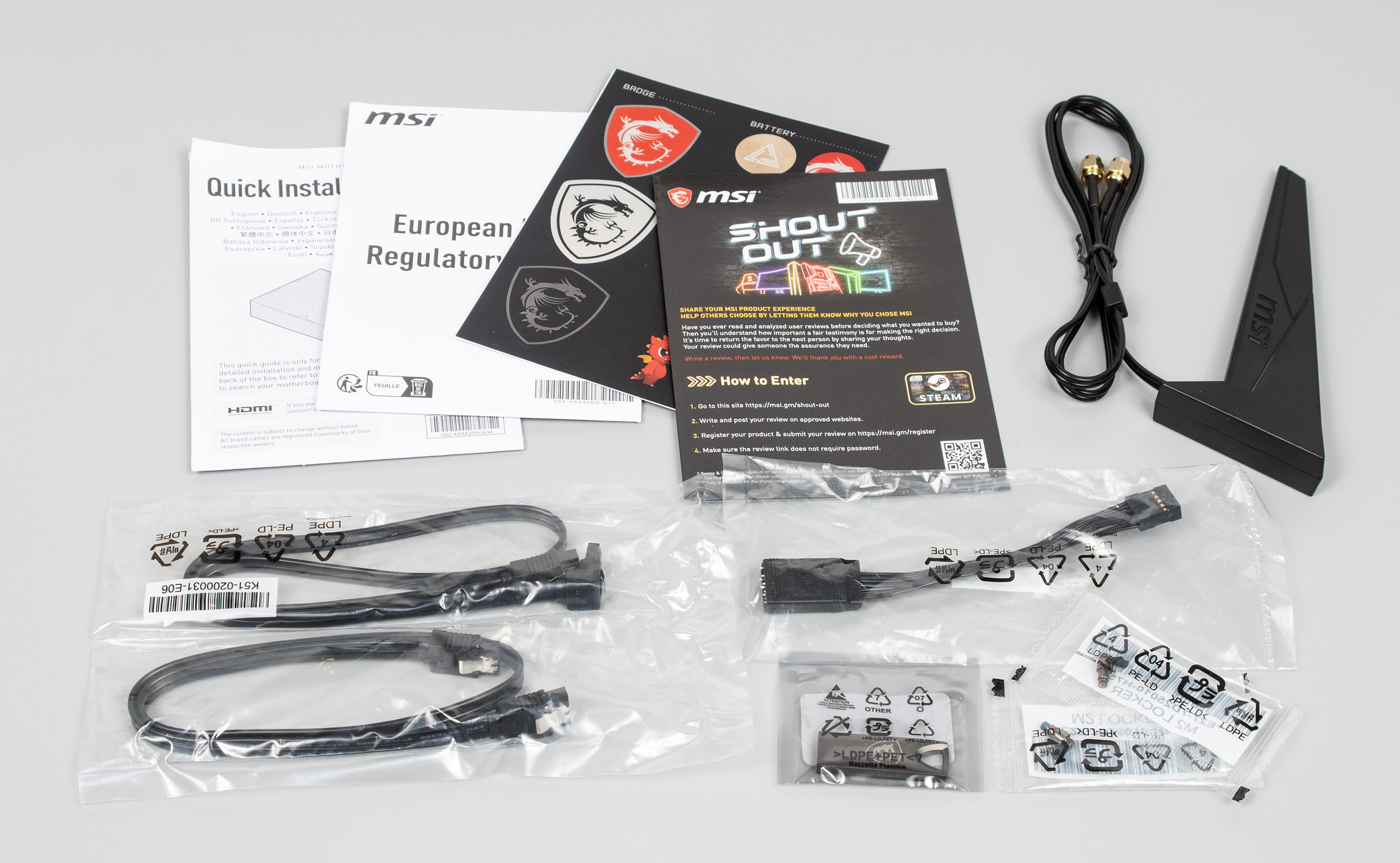

Окрім самої материнської плати виробник забезпечує наступну комплектацію:
- інструкція швидкого початку, гарантія та інше;
- комплект наліпок;
- два чорних SATA-кабелі з металевими клямками (один з них кутовий);
- EZ M.2 clips для монтажу накопичувачів M.2;
- конектор-подовжувач Front_Panel;
- Wi-Fi-антена;
- флеш-драйв об'ємом 32 ГБ з комплектними драйверами та ПЗ.
Зовнішній вигляд

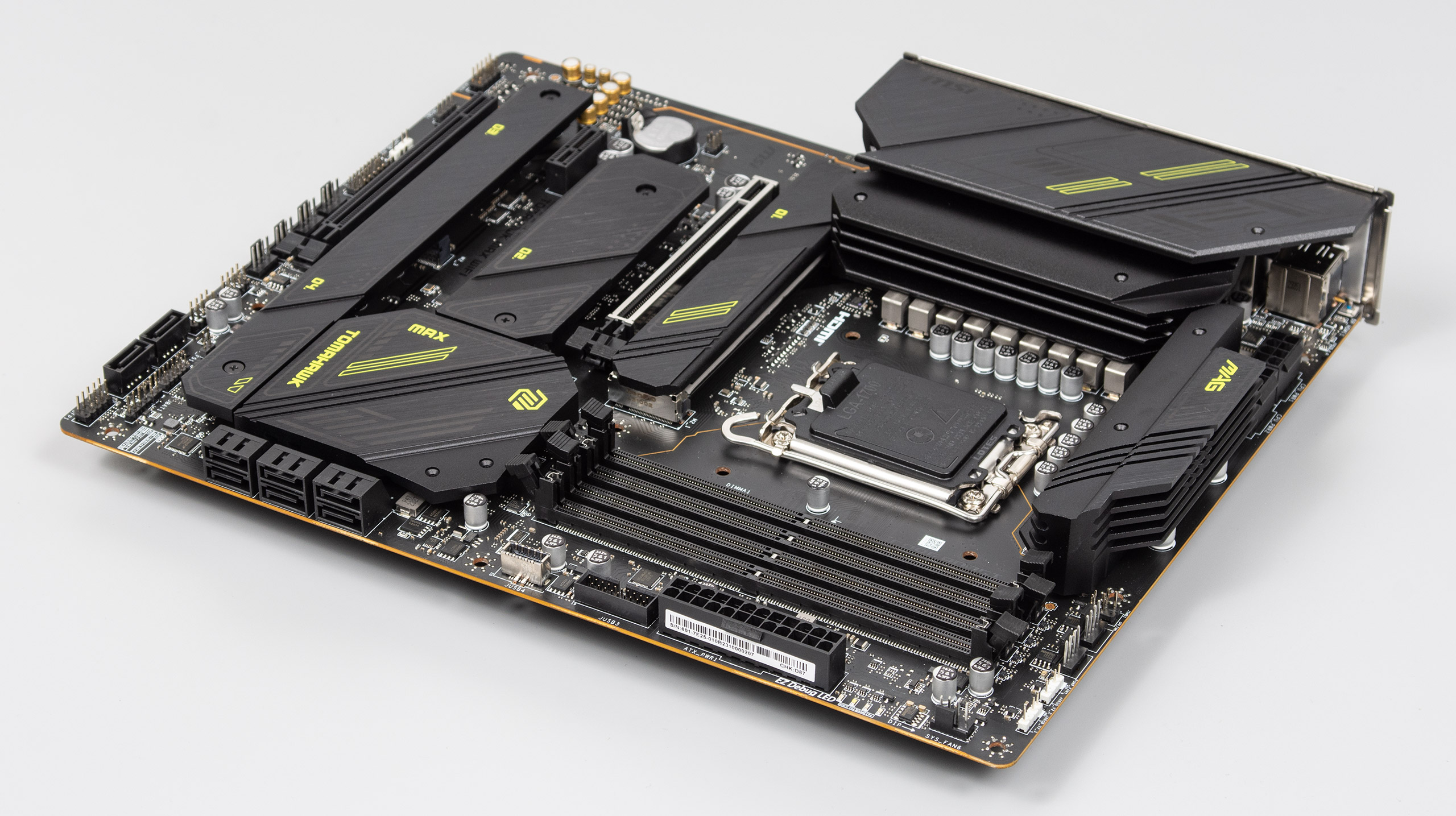

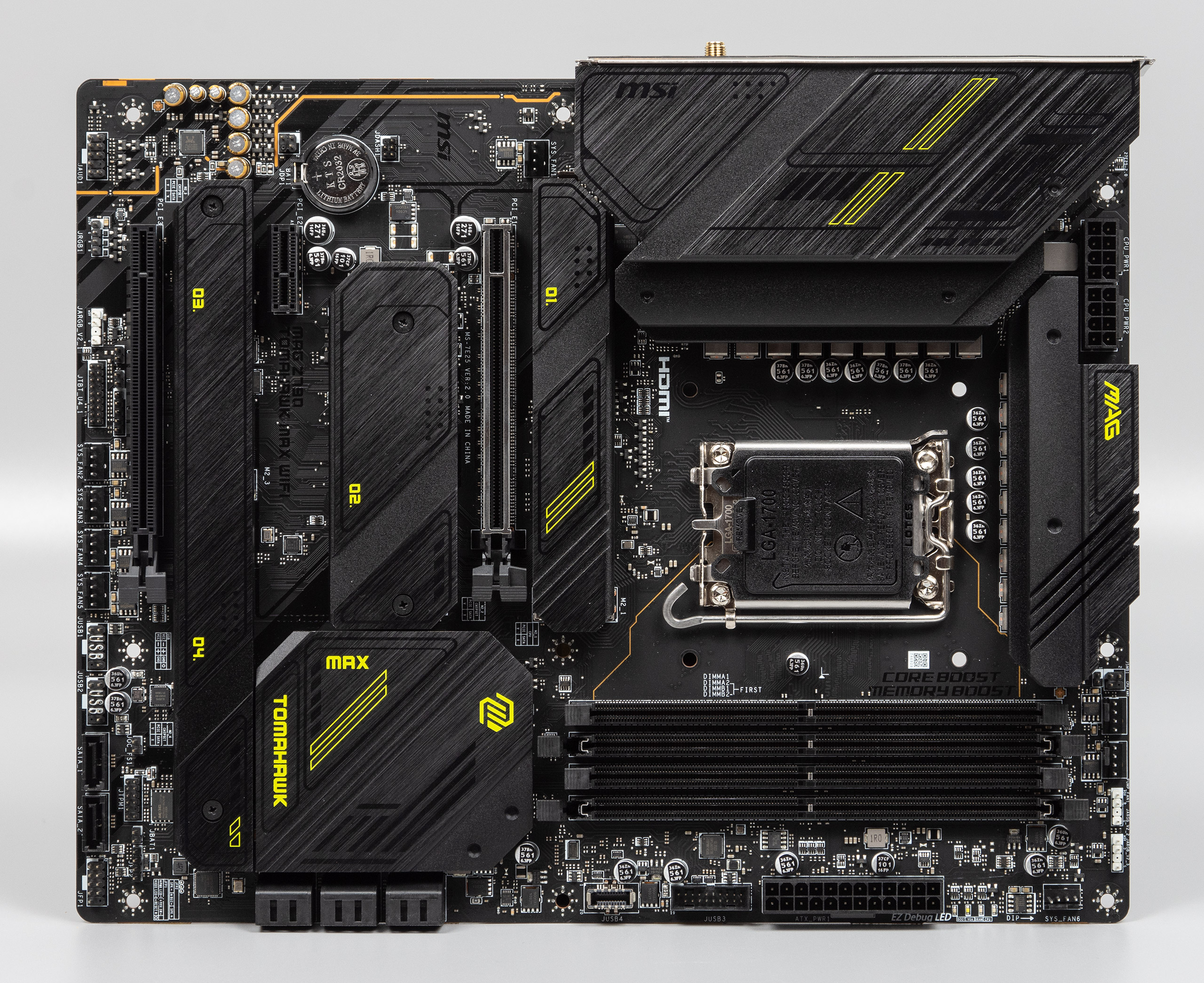

Візуально майже 1:1 виглядає як звичайний TOMAHAWK, але тепер в колірну гаму додано зелений, схожий на лайм. Чимала площа текстоліту накрита різноманітними радіаторами.

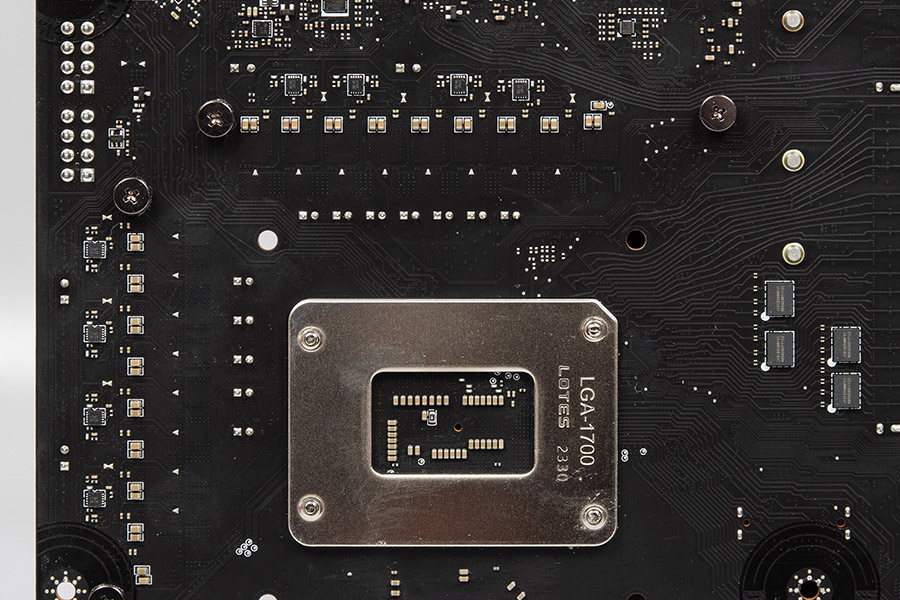

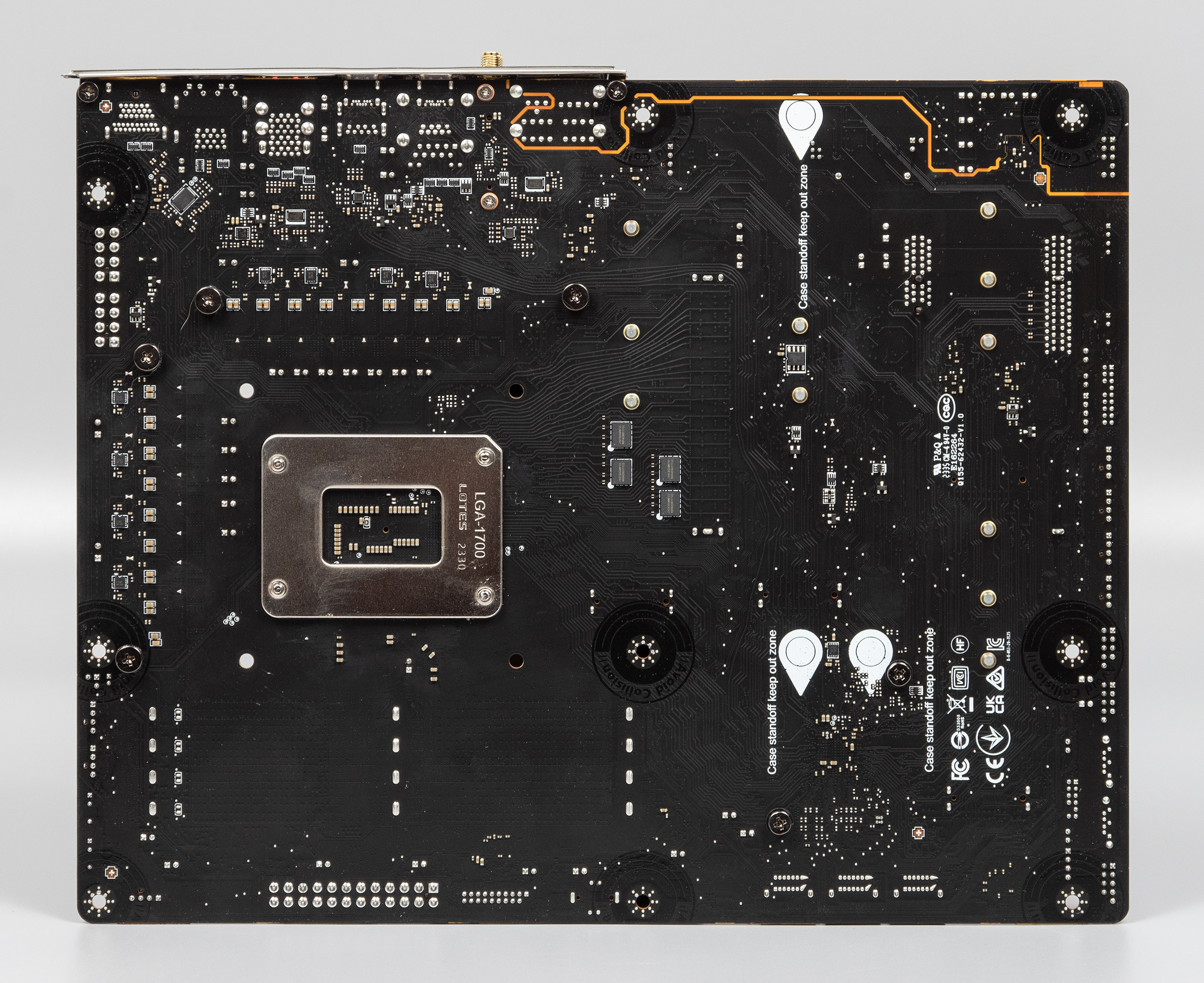

Зворотна сторона плати нічим не примітна, окрім наявності редрайверів PCI-E.

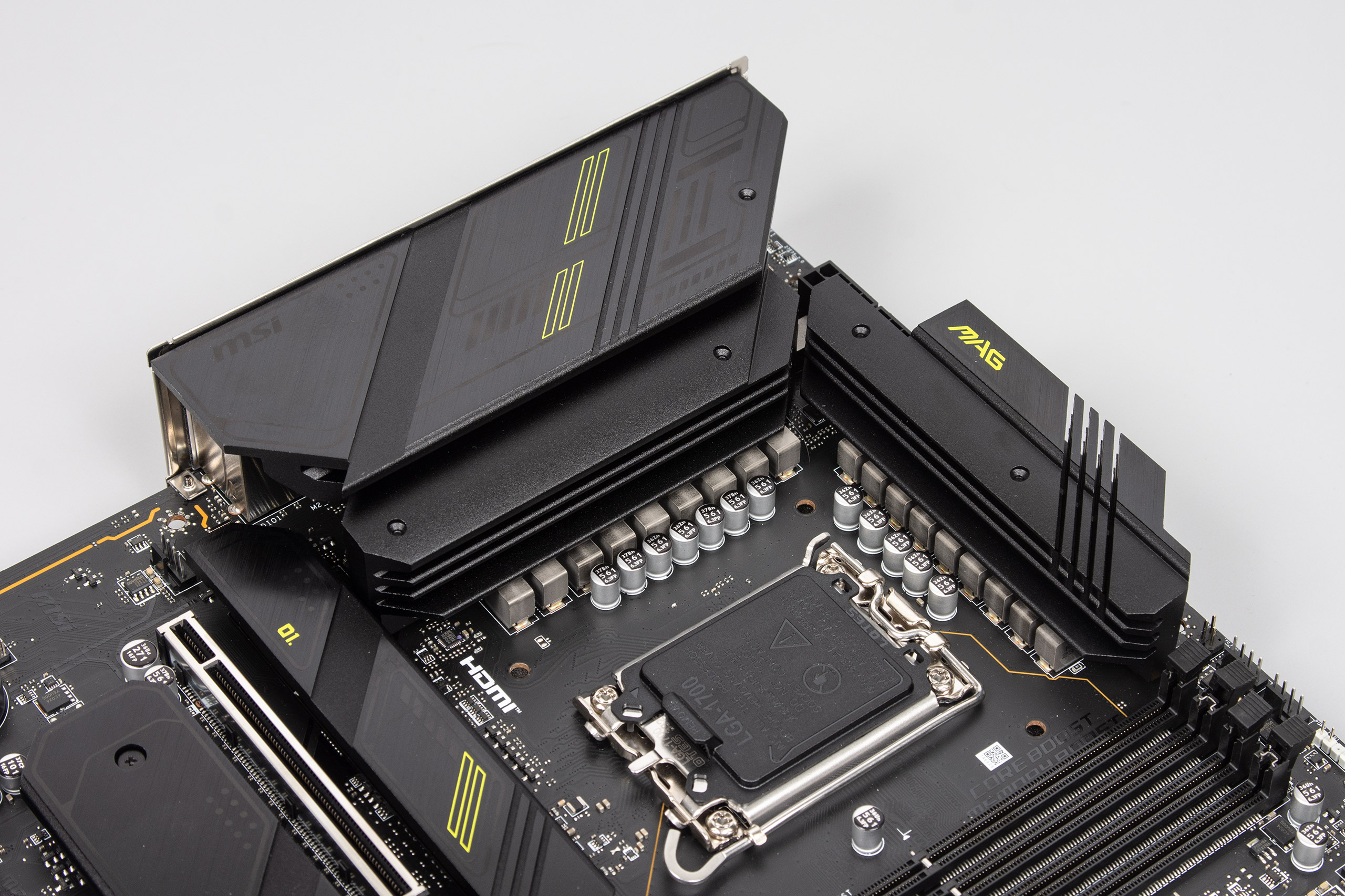

Слоти оперативної пам'яті споряджені засувками з обох сторін. Охолодження VRM довірено двом окремим радіаторам, один з них розширено до зони I/O для збільшення площі відводу тепла. Вони контактують з силовими елементами через термопрокладки, а фіксуються на два гвинти кожен.
Чипсет охолоджується компактним радіатором з ребрами з внутрішньої сторони.

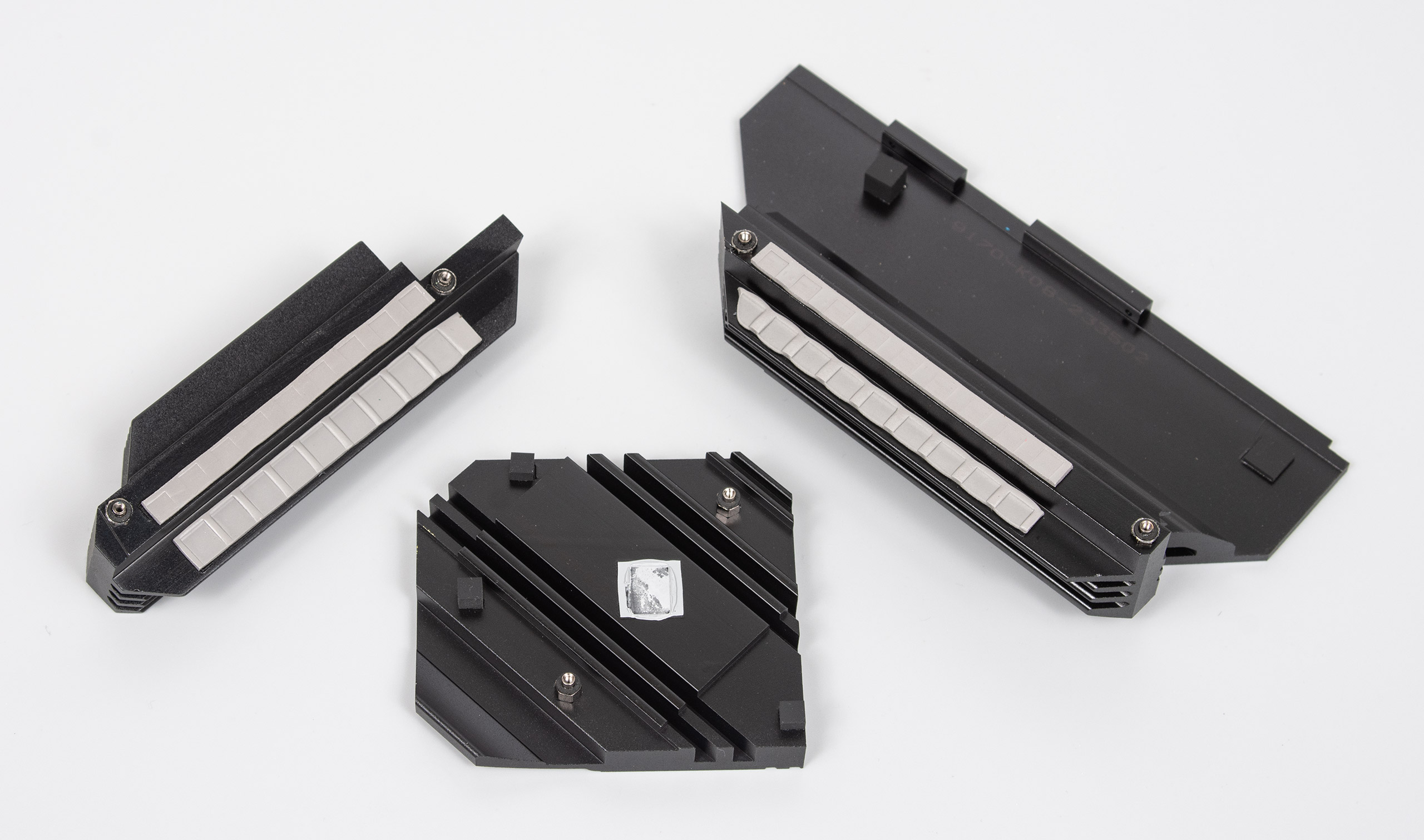

Ось так виглядають вищеописані радіатори в розборі:

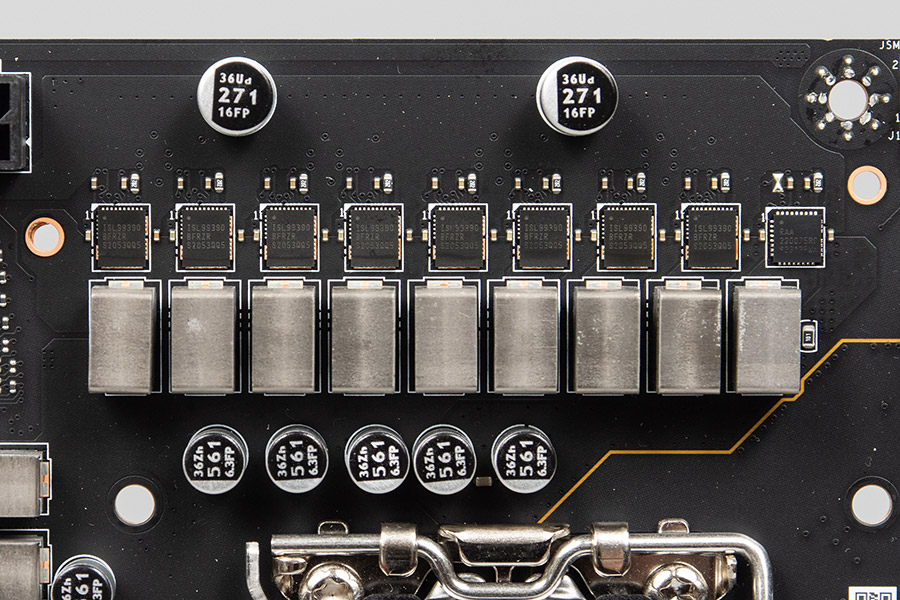

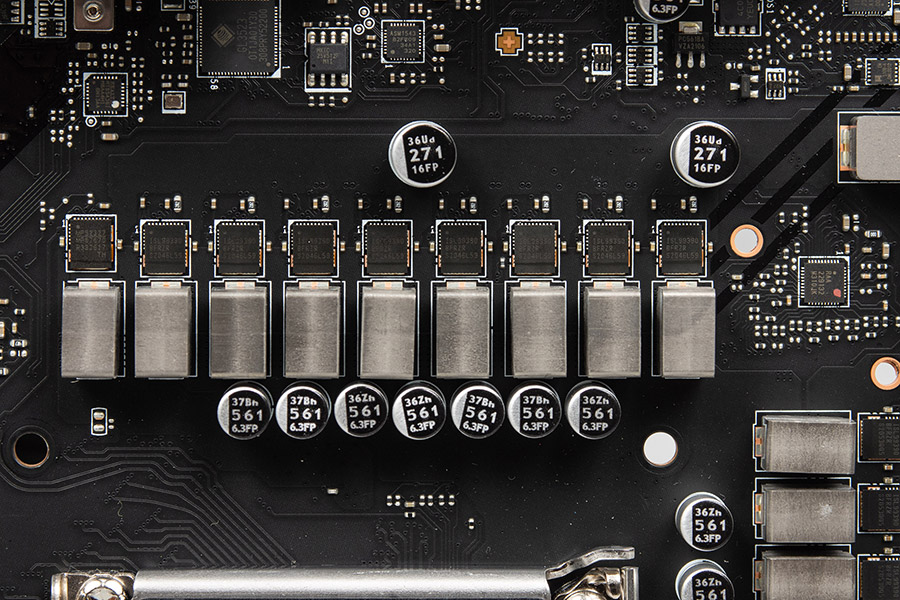

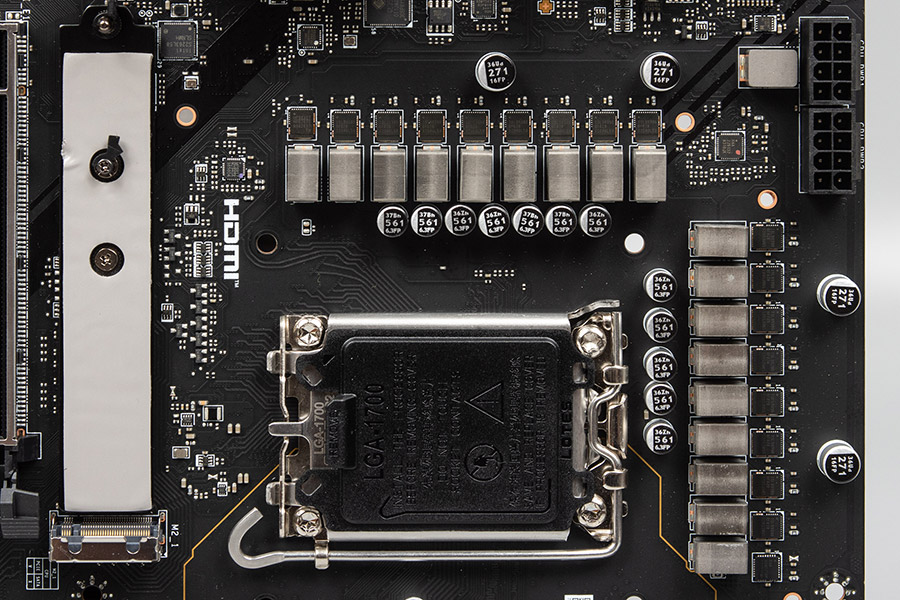

VRM побудовано за схемою 16+1+1. Процесорна група керується ШІМ-контролером Renesas RAA2293132. Фази забезпечені силовими елементами Renesas ISL99390 в кількості шістнадцять штук, розрахованими на 90 A. Для інтегрованої графіки розпаяно один Renesas RAA220075R0, що розраховано на 75 А. VCCIO керується ШІМ-контролером Monolithic Power Systems M2940A, фаза на базі силового елемента Monolithic Power Systems MP87670, що розраховано на 70 А. Живлення подається двома конекторами EPS12V.
![MSI MAG Z790 TOMAHAWK MAX WIFI](/motherboard/msi-mag-z790-tomahawk-max-wifi/10-msi-mag-z790-tomahawk-max-wifi.jpg)
![MSI MAG Z790 TOMAHAWK MAX WIFI](/motherboard/msi-mag-z790-tomahawk-max-wifi/11-msi-mag-z790-tomahawk-max-wifi.jpg)
![MSI MAG Z790 TOMAHAWK MAX WIFI](/motherboard/msi-mag-z790-tomahawk-max-wifi/12-msi-mag-z790-tomahawk-max-wifi.jpg)
![MSI MAG Z790 TOMAHAWK MAX WIFI](/motherboard/msi-mag-z790-tomahawk-max-wifi/13-msi-mag-z790-tomahawk-max-wifi.jpg)

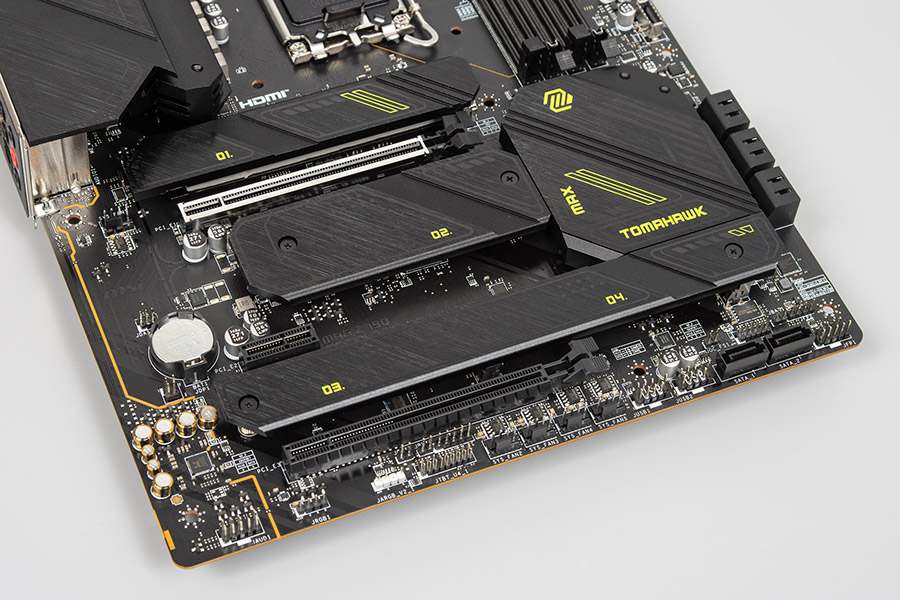

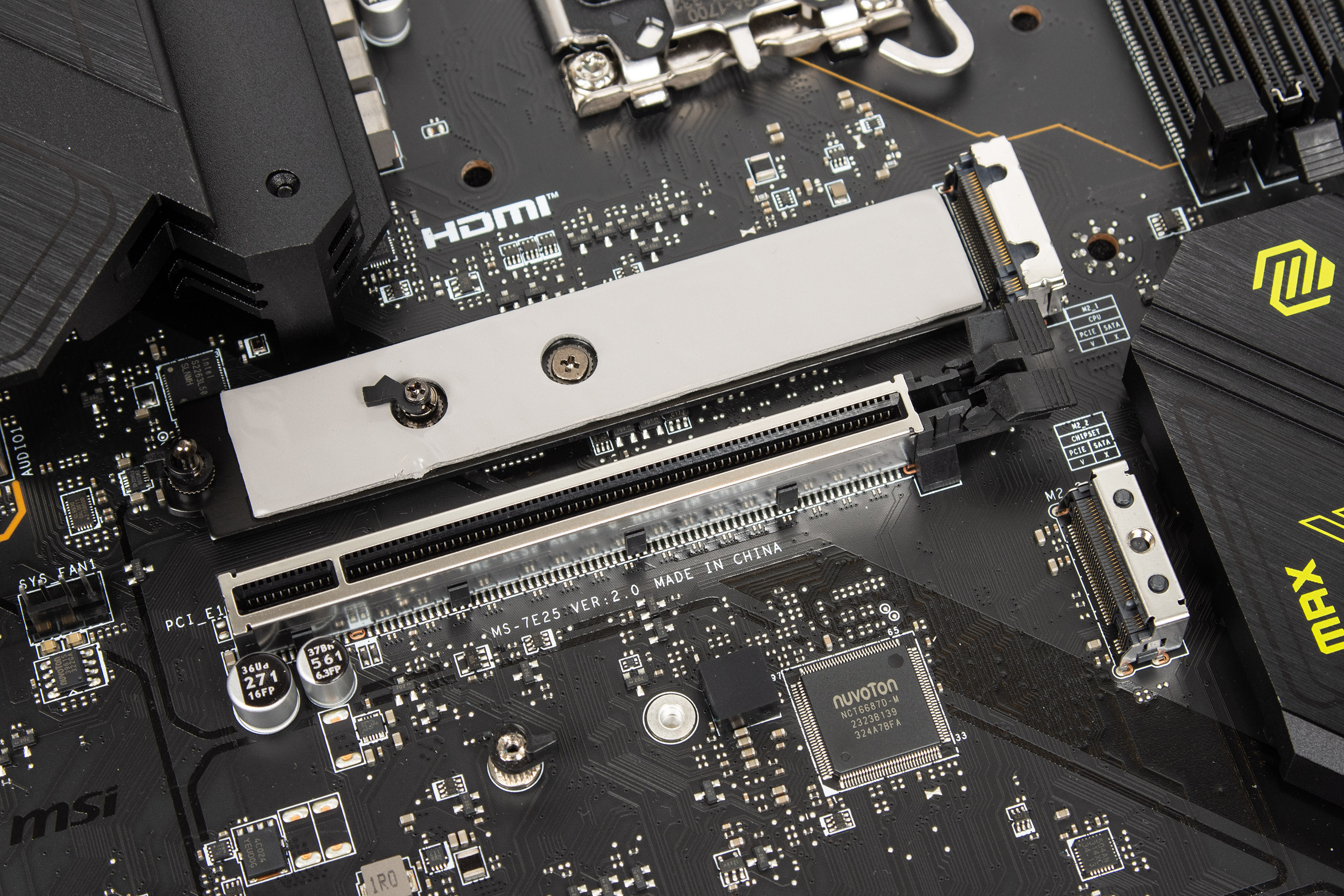

Підсистема накопичувачів M.2 потребує особливої уваги, як і інші материнські плати серії «рефреш» і на це уважному читачу вже натякнула наявність редрайверів. При використанні слота M.2_1 в будь-якому випадку (навіть якщо це старий накопичувач gen 3) головний слот PCI_E1 для відеокарти перейде в режим восьми ліній. Іншого слоту, що дозволить під'єднати M.2 накопичувач до процесора не передбачено, користувачу треба використовувати або чипсетні слоти, або йти на компроміс з кількістю ліній PCI-E відеокарти (чи інших пристроїв, що вставляються в головний слот PCI-E 5.0). Накопичувач можна встановити голими руками в цей самий M.2_1.
Материнська плата може прийняти на борт до чотирьох M.2-накопичувачів:
- M.2_1 працює на швидкості PCI-E 5.0 x4. Сумісний з розмірами 2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до чипсета;
- M.2_3 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Є підтримка SATA (вимикає конектори SATA_1 та SATA_2). Під'єднано до чипсета;
- M.2_4 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до чипсета.
![MSI MAG Z790 TOMAHAWK MAX WIFI](/motherboard/msi-mag-z790-tomahawk-max-wifi/15-msi-mag-z790-tomahawk-max-wifi.jpg)
![MSI MAG Z790 TOMAHAWK MAX WIFI](/motherboard/msi-mag-z790-tomahawk-max-wifi/16-msi-mag-z790-tomahawk-max-wifi.jpg)

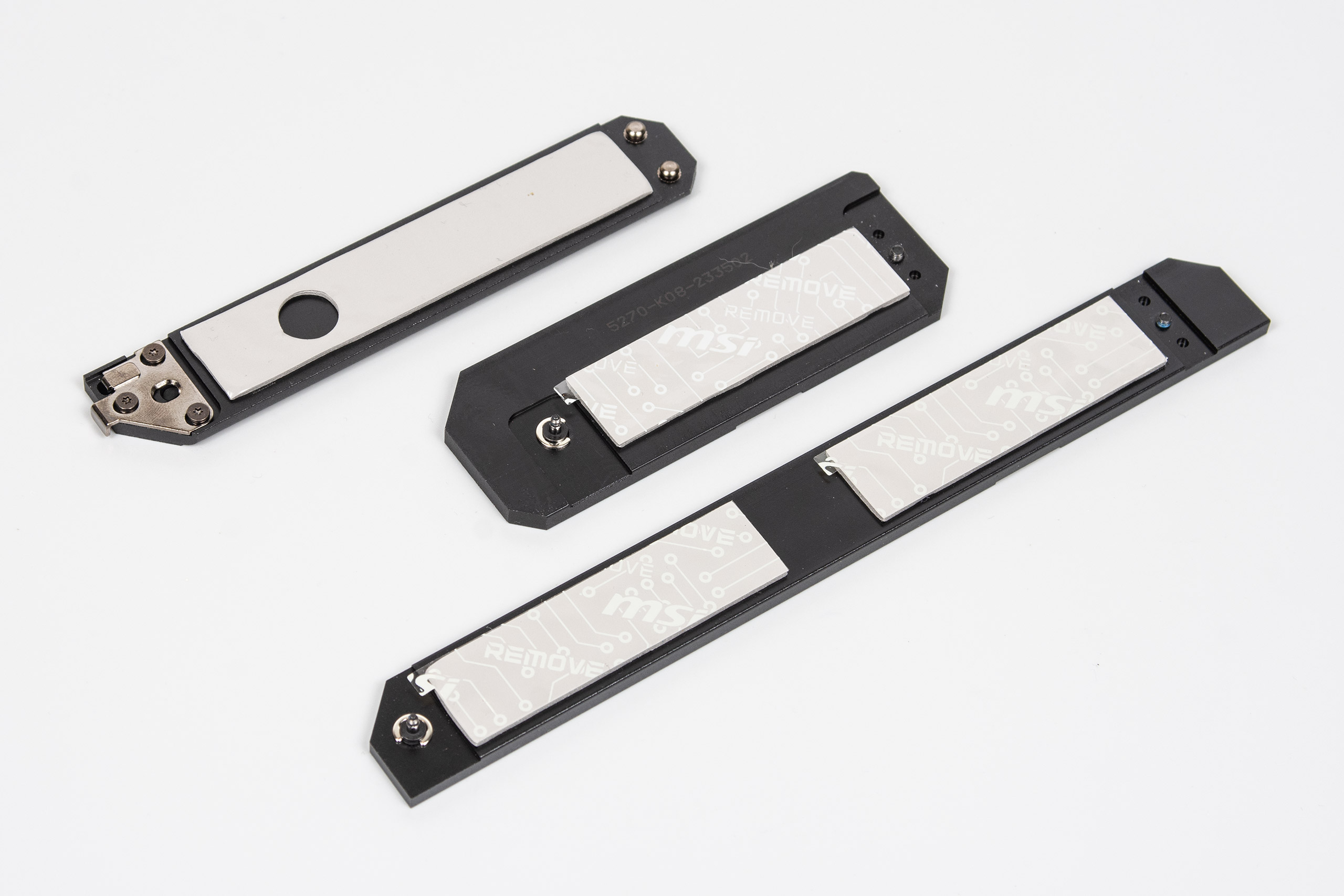

Ось так виглядають радіатори системи охолодження M.2:

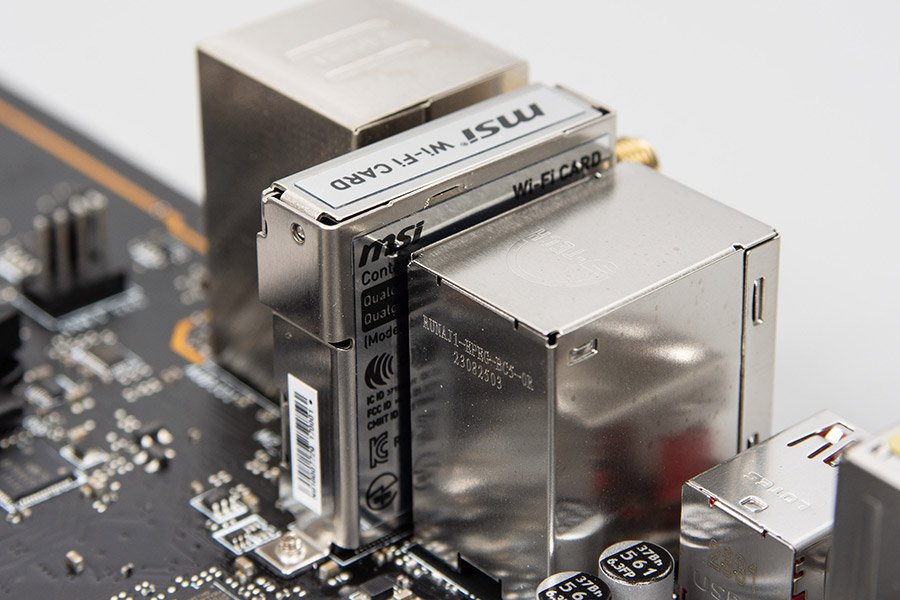

Оновлена бездротова мережа стандарту IEEE 802.11be реалізована на базі модуля Qualcomm QCNCM865 з підтримкою Wi-Fi 7 та Bluetooth 5.4. Дротовий 2.5G Ethernet працює на досить розповсюдженій мережевій карті Intel I225-V.
Зона аудіо відокремлена від основної частини текстоліту. Виробник використовує кодек Realtek ALC4080.

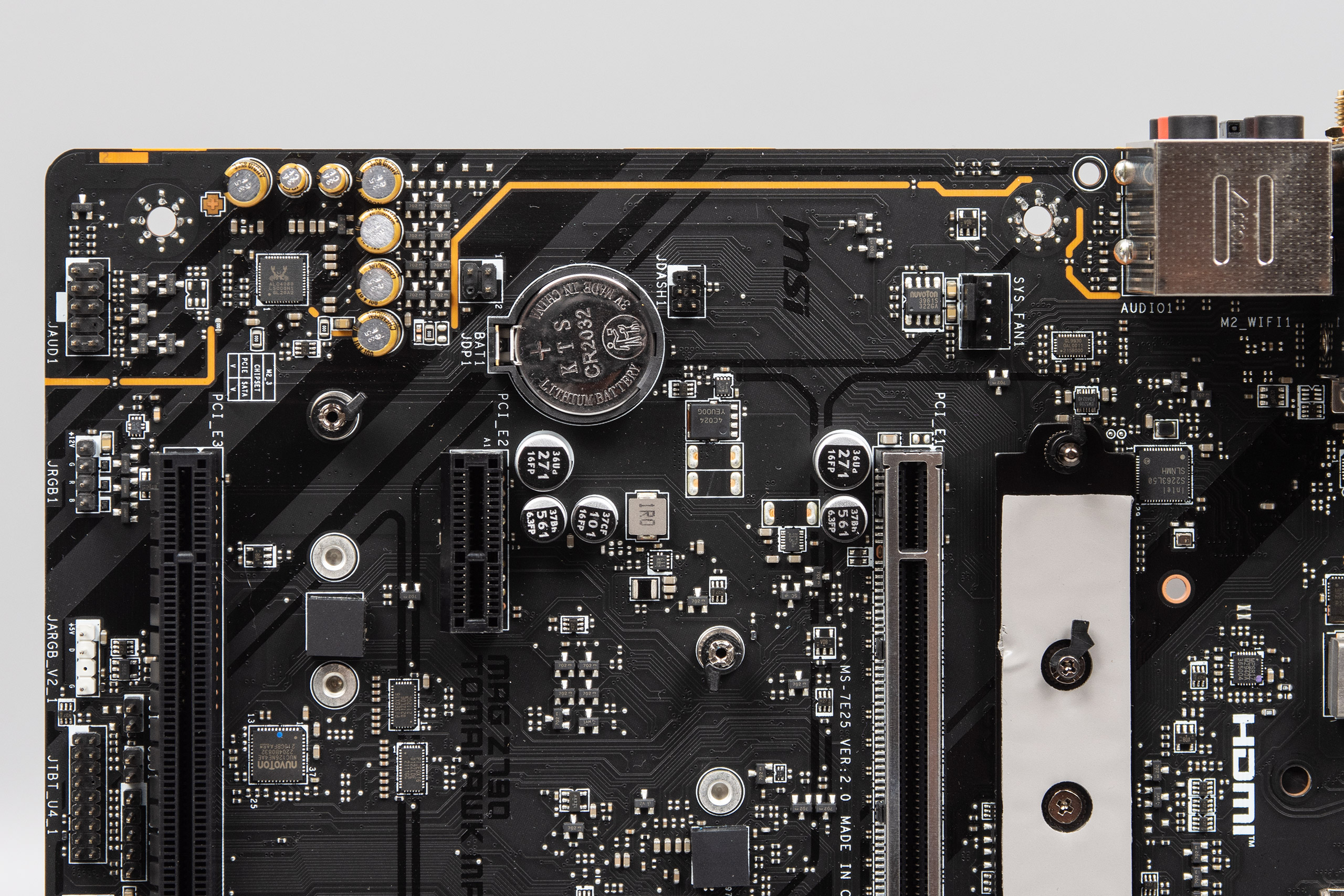

В типовому місці біля I/O-панелі присутній конектор вентилятора. CMOS-батарейка збереже пряму доступність при використанні відеокарт не вище трьох слотів.

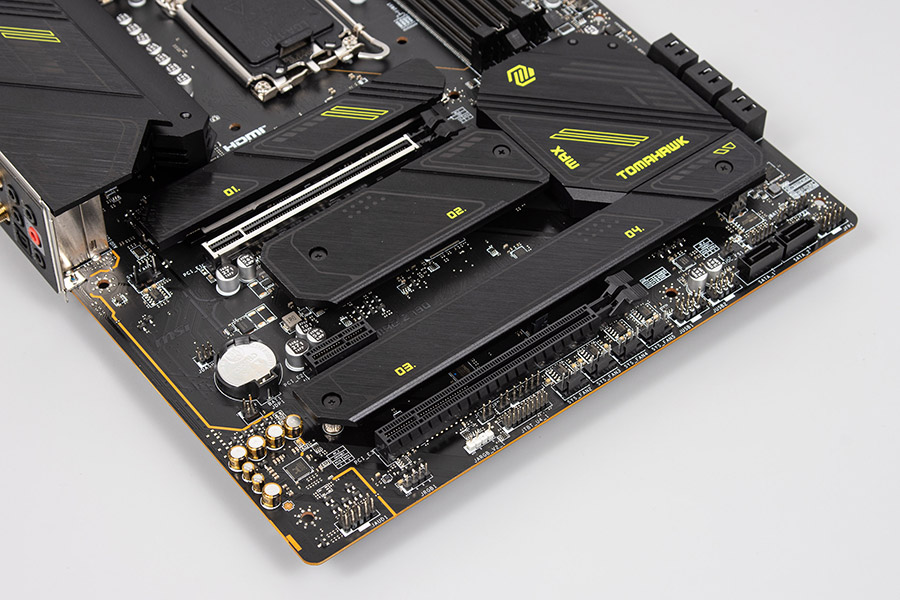

Внизу ліворуч знаходяться: вивід HD_AUDIO, конектори RGB 5V та RGB 12V, контактна група Thunderbolt 4, чотири роз’єми вентиляторів.
![MSI MAG Z790 TOMAHAWK MAX WIFI](/motherboard/msi-mag-z790-tomahawk-max-wifi/20-msi-mag-z790-tomahawk-max-wifi.jpg)
![MSI MAG Z790 TOMAHAWK MAX WIFI](/motherboard/msi-mag-z790-tomahawk-max-wifi/21-msi-mag-z790-tomahawk-max-wifi.jpg)

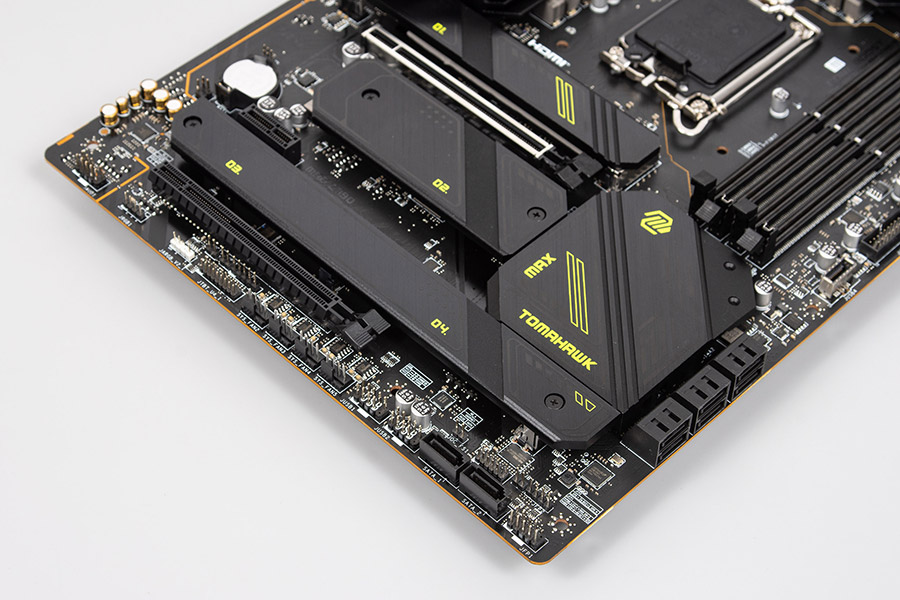

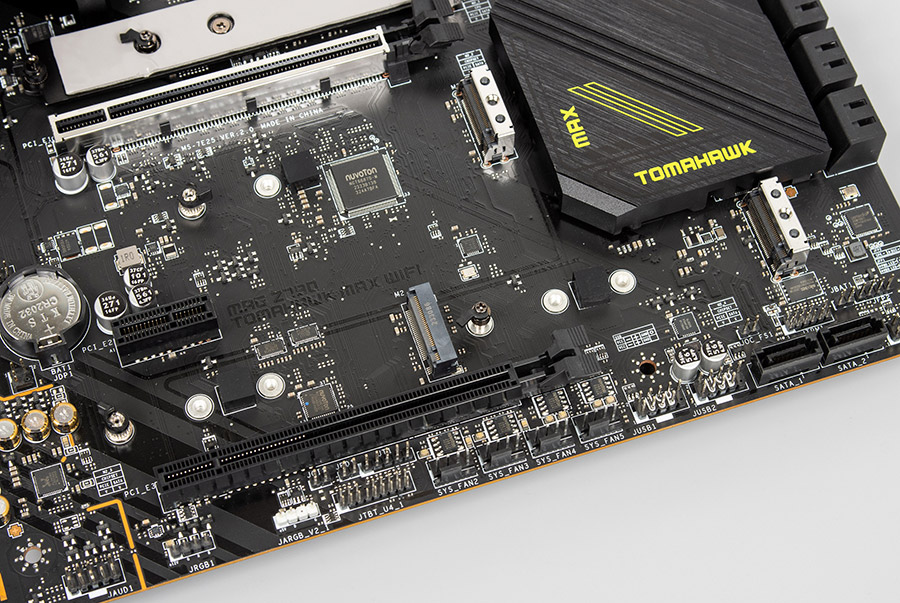

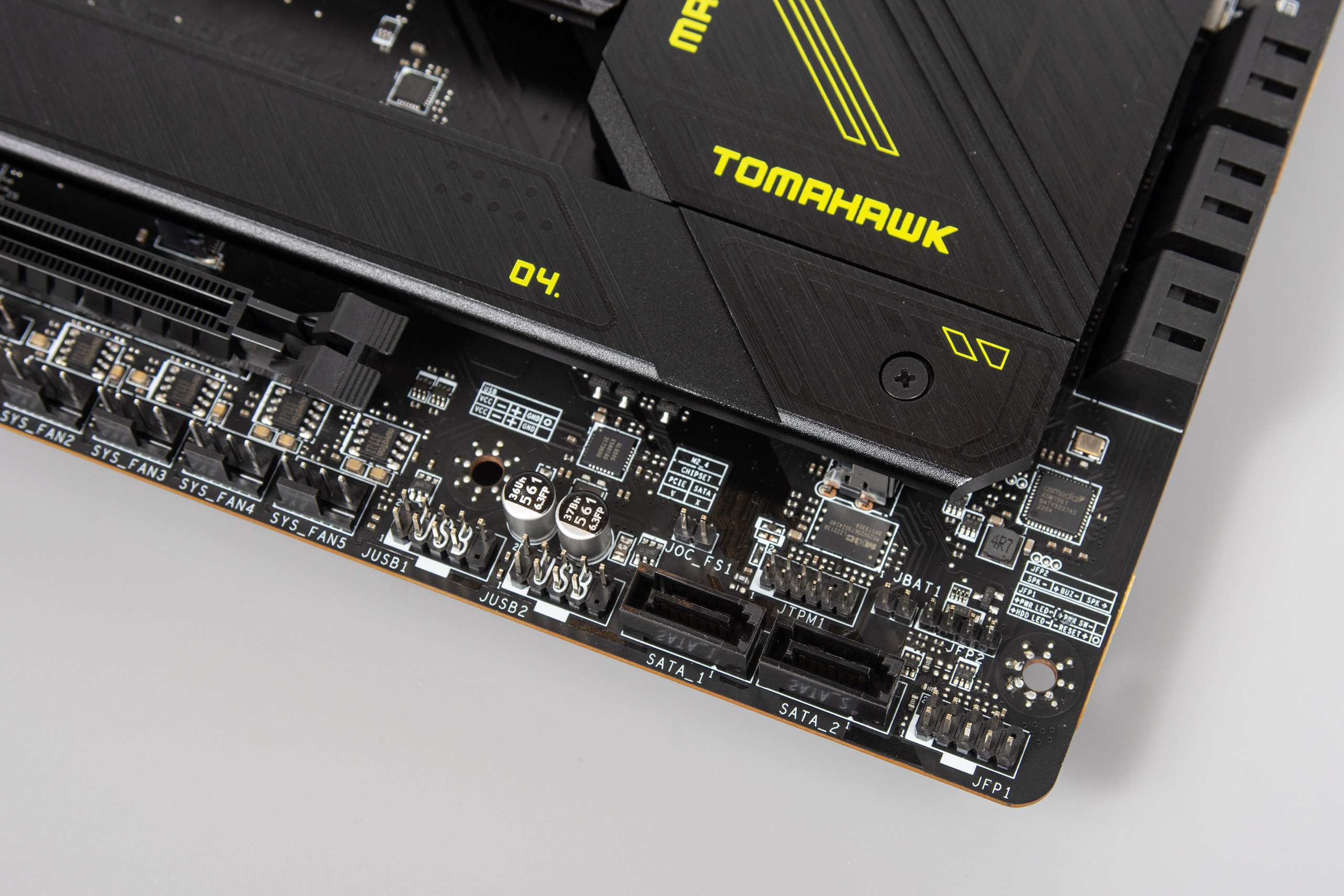

Внизу праворуч розташовано: дві контактні групи USB 2.0, порти SATA_1 та SATA_2, типова контактна група FRONT_PANEL, TPM, CLEAR_CMOS (JBAT1).

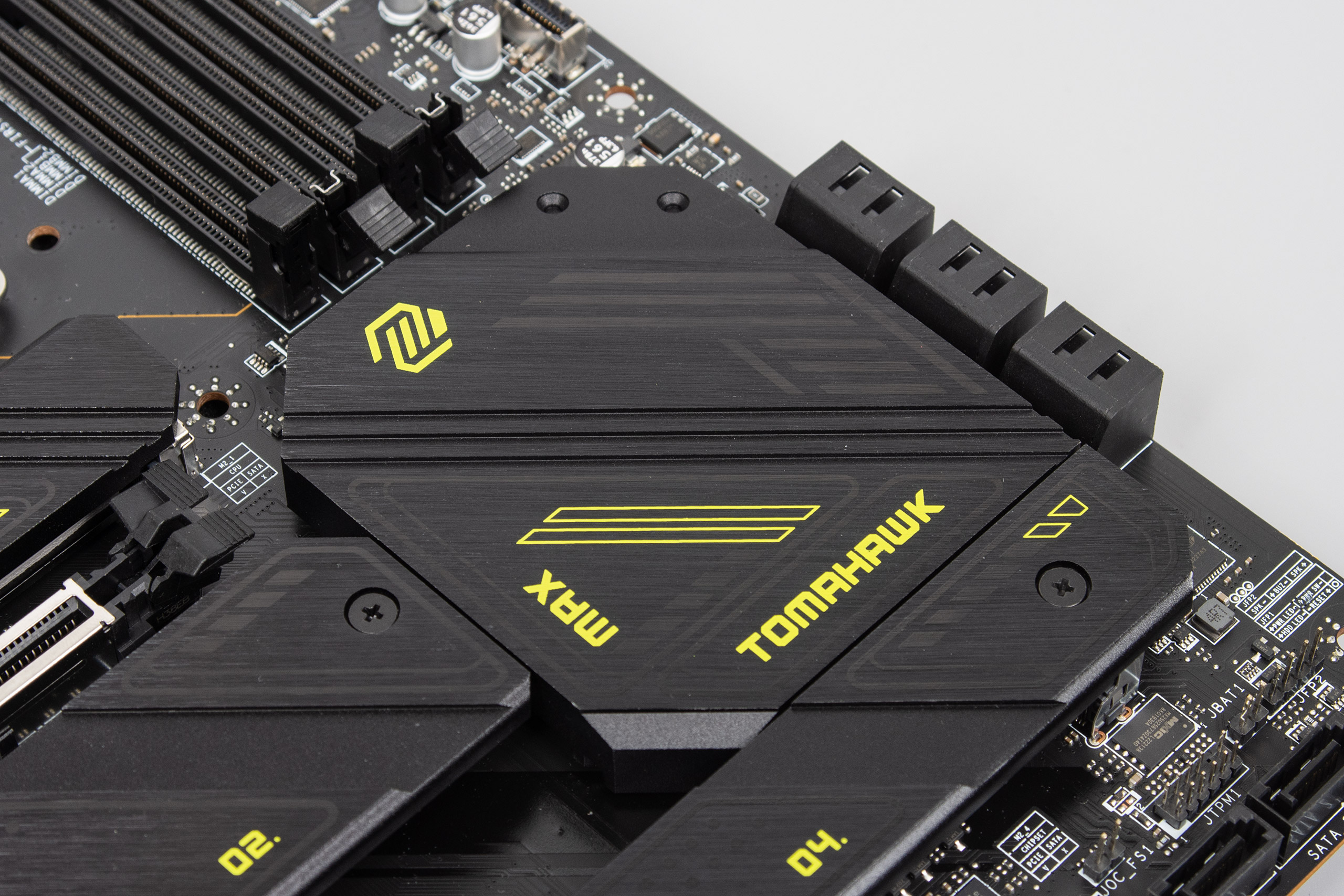

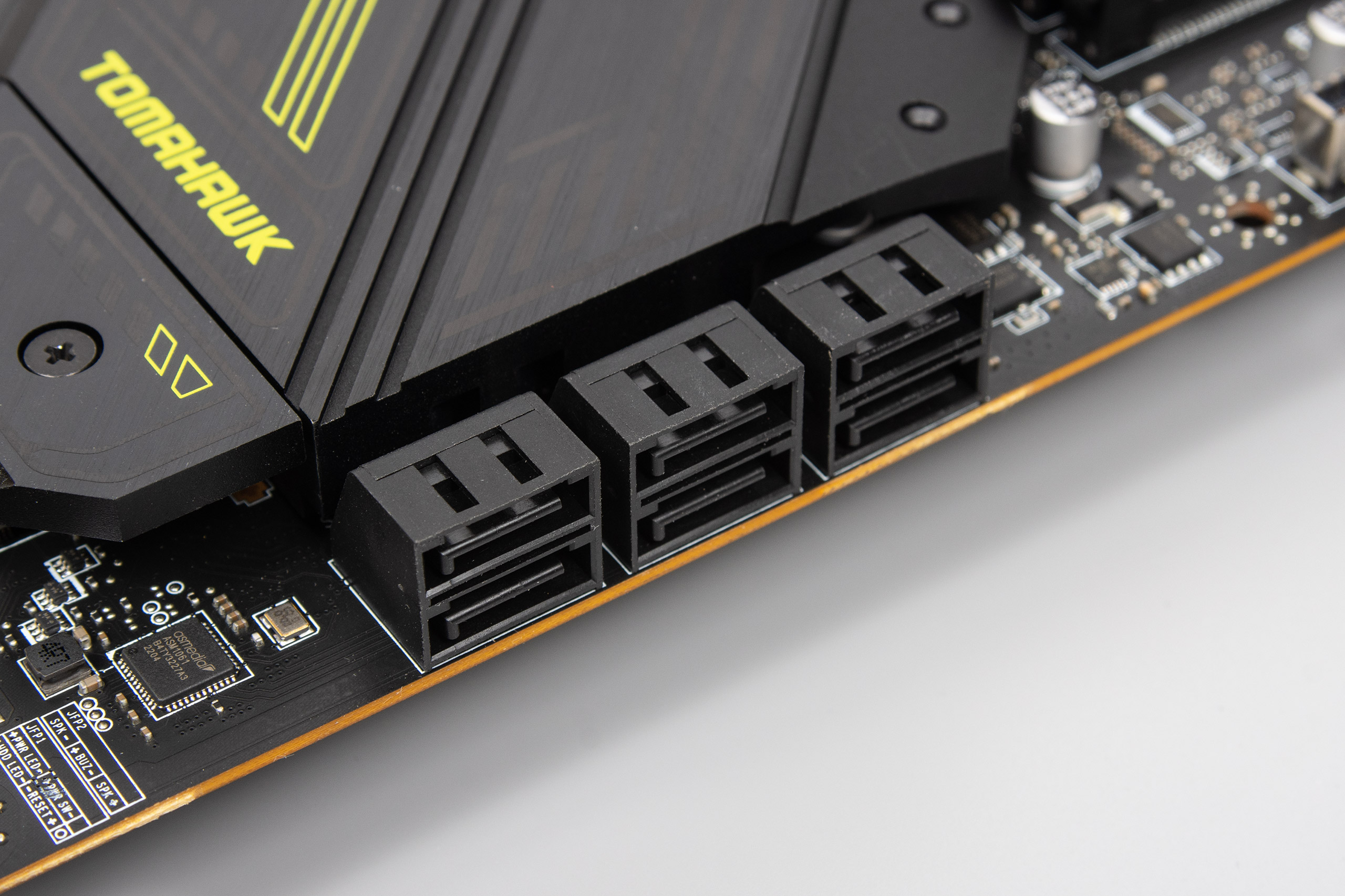

Праворуч під кутом 90 градусів виведено шість портів SATA.
Трохи вище розташовано контактні групи USB 3.2 Gen 1 та USB 3.2 Gen 2 Type C.

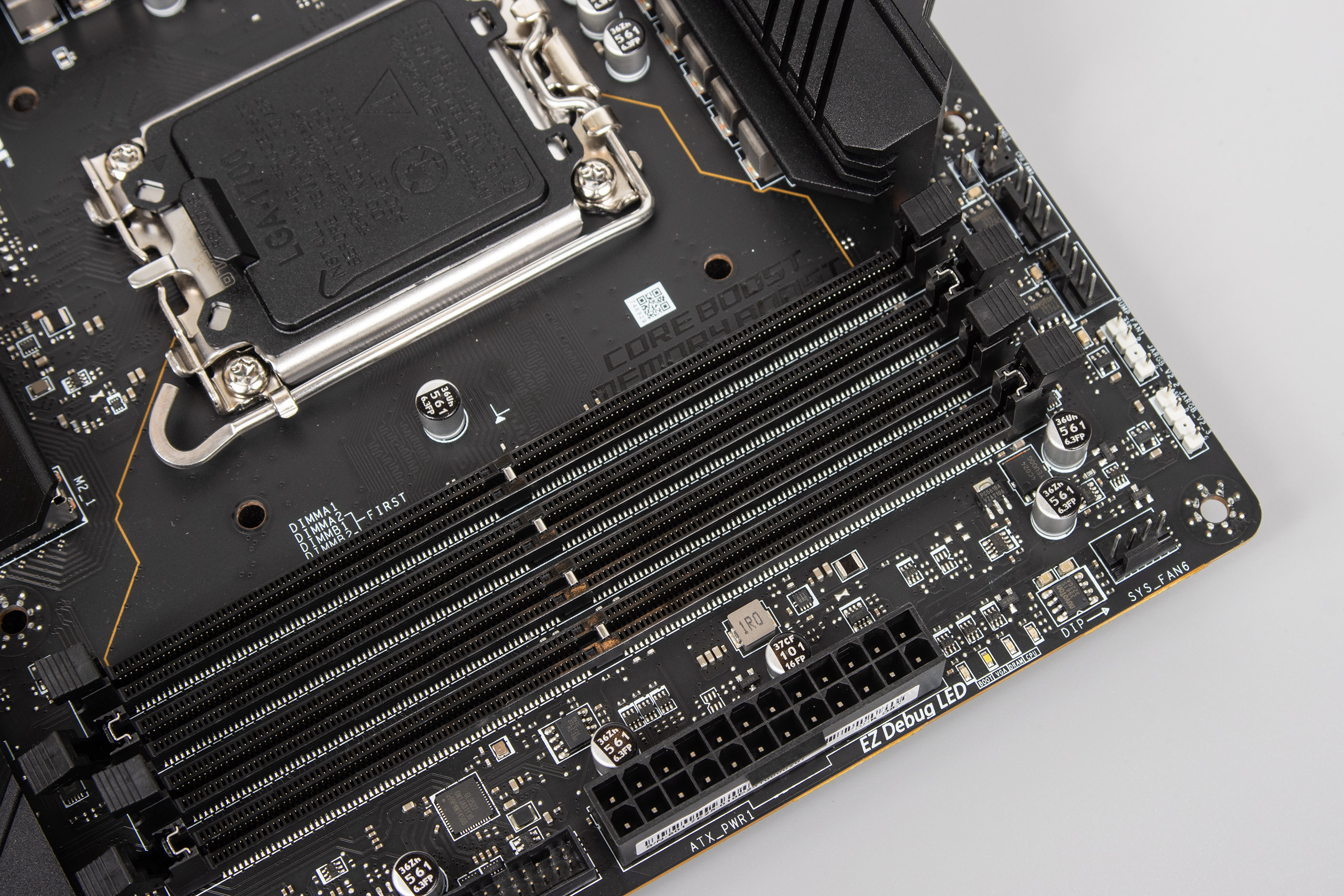

Праворуч зверху знаходяться три конектори вентиляторів, два конектори RGB 5V, діагностична зона EZ Debug LED.

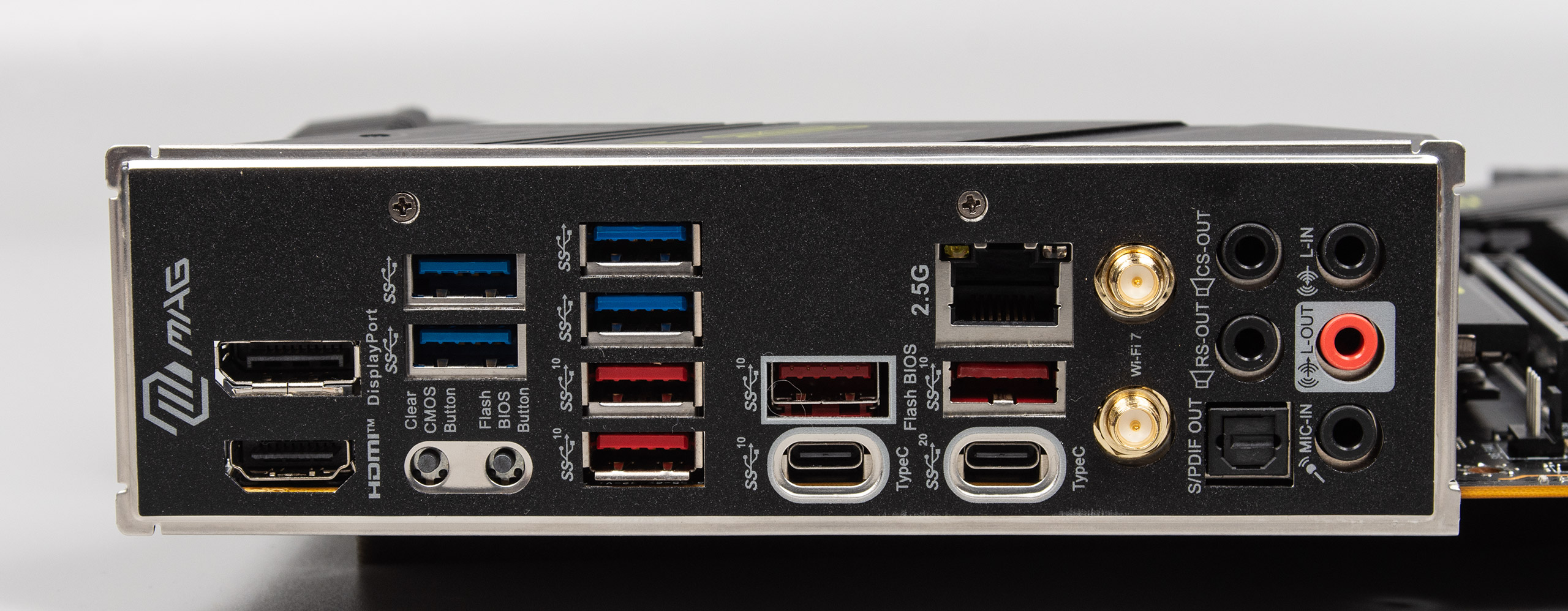

I/O-панель має заздалегідь встановлену заглушку. В арсеналі присутні:
- x1 кнопка Clear CMOS,
- x1 кнопка Flash BIOS;
- x1 HDMI 2.1;
- x1 DisplayPort 1.4;
- x4 USB 3.2 Gen 1 (Type A);
- x4 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G Ethernel;
- x2 SMA (Wi-Fi);
- x1 S/PDIF OUT;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
