Можливості UEFI
Це типовий MSI Click BIOS 5, що роздивлявся на нашому ресурсі безліч раз. Передбачено два типу відображення налаштувань — EZ Mode та Advanced Mode. Традиційно почнемо з простого.

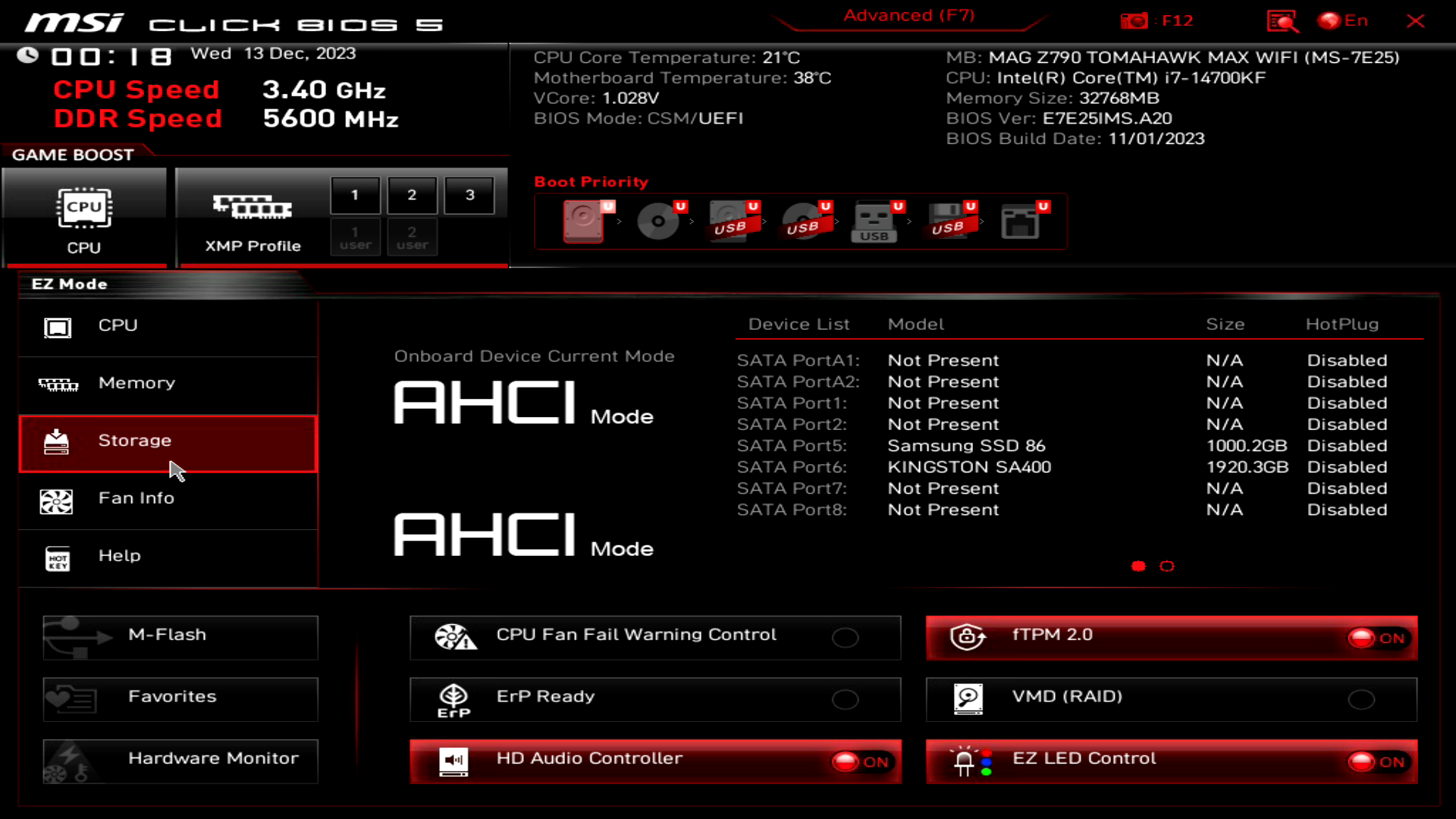

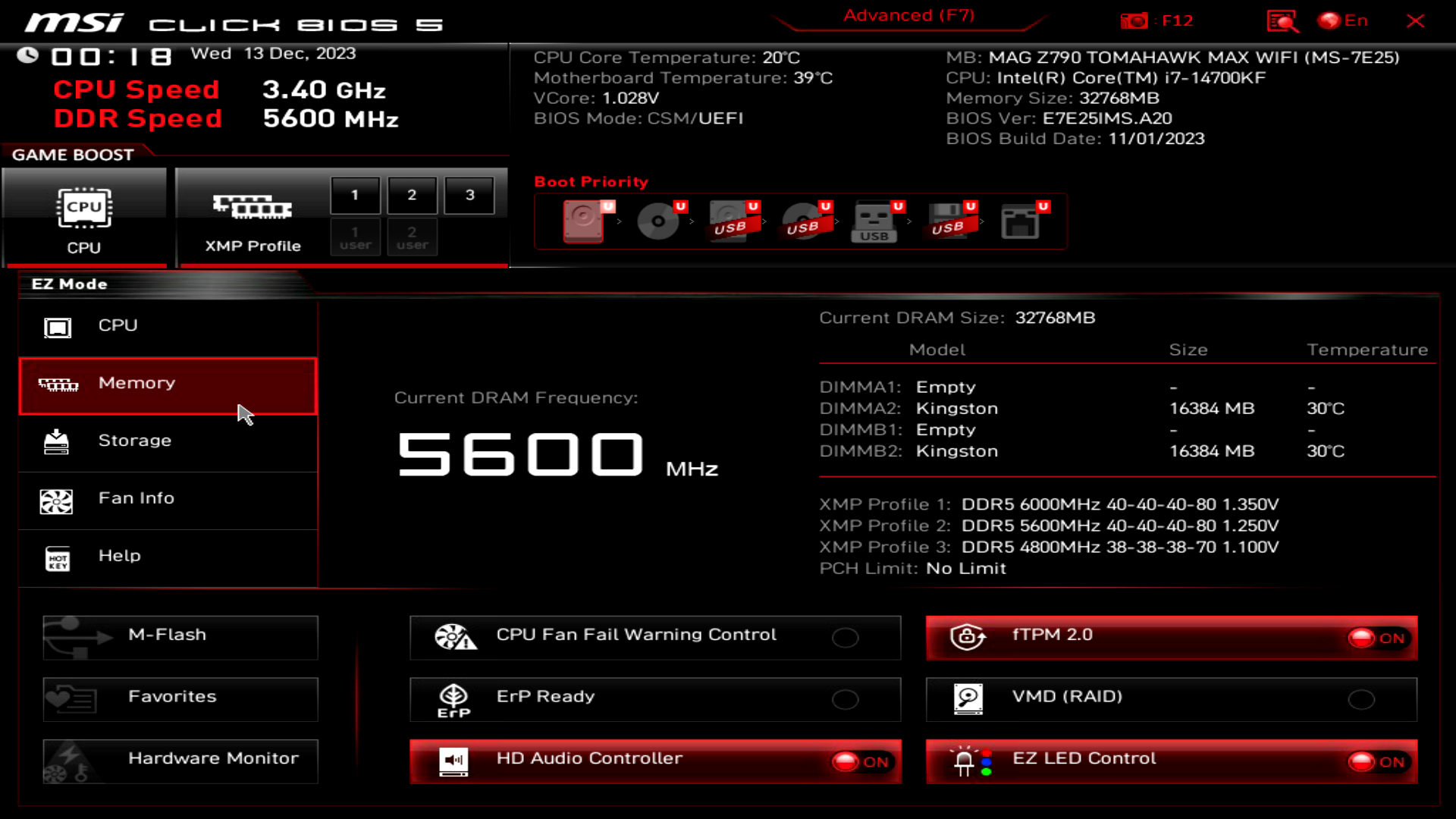

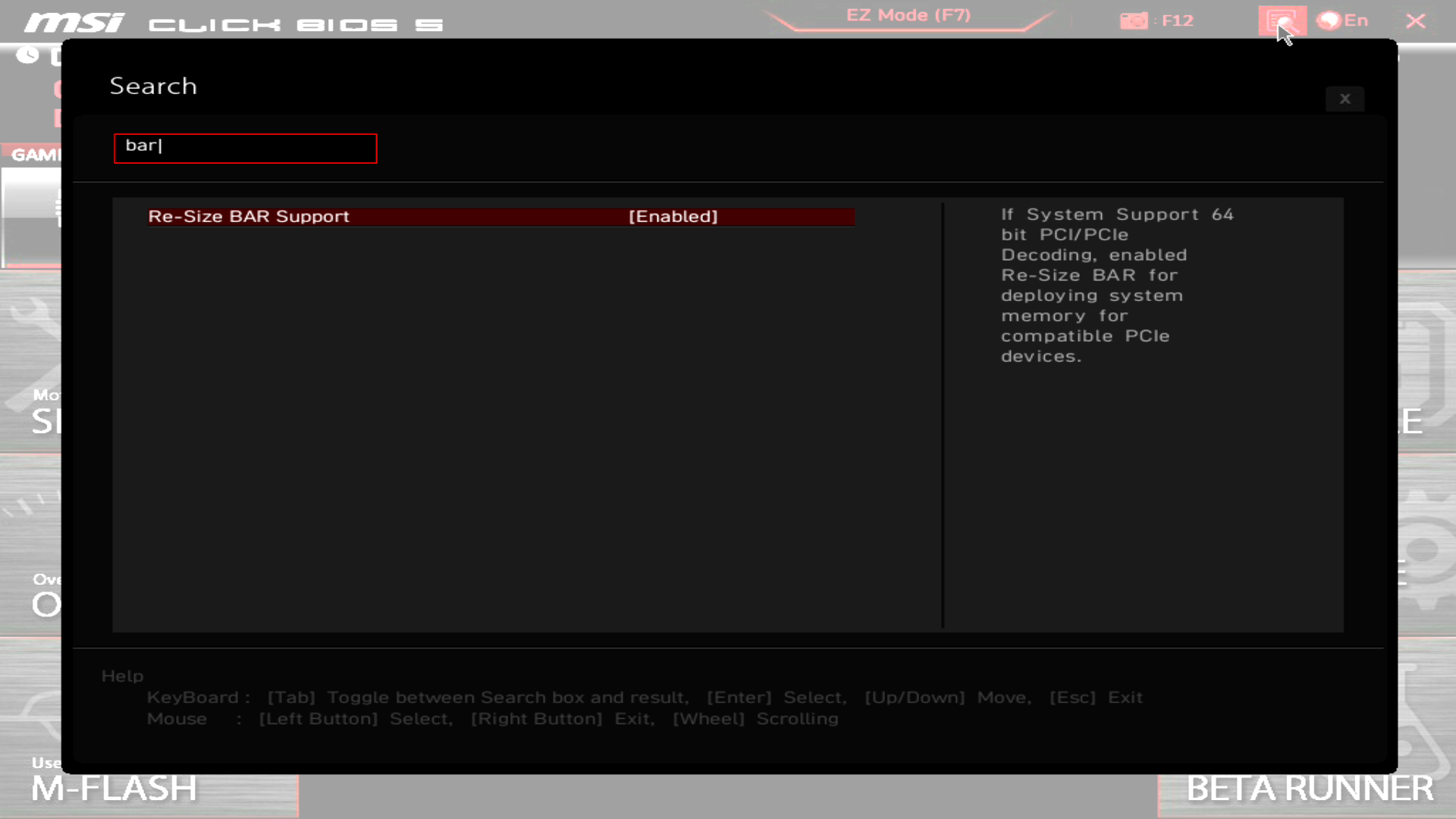

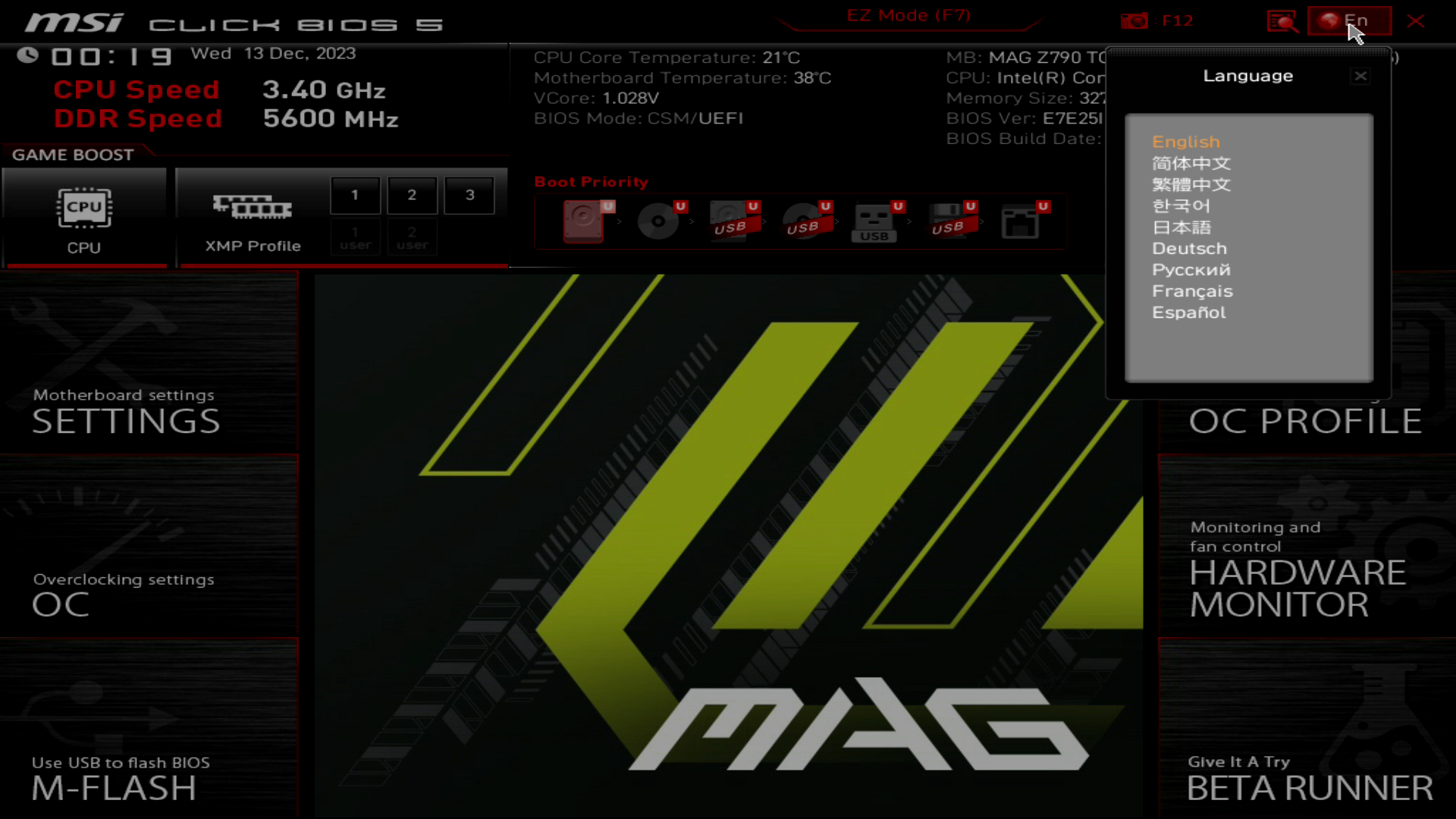

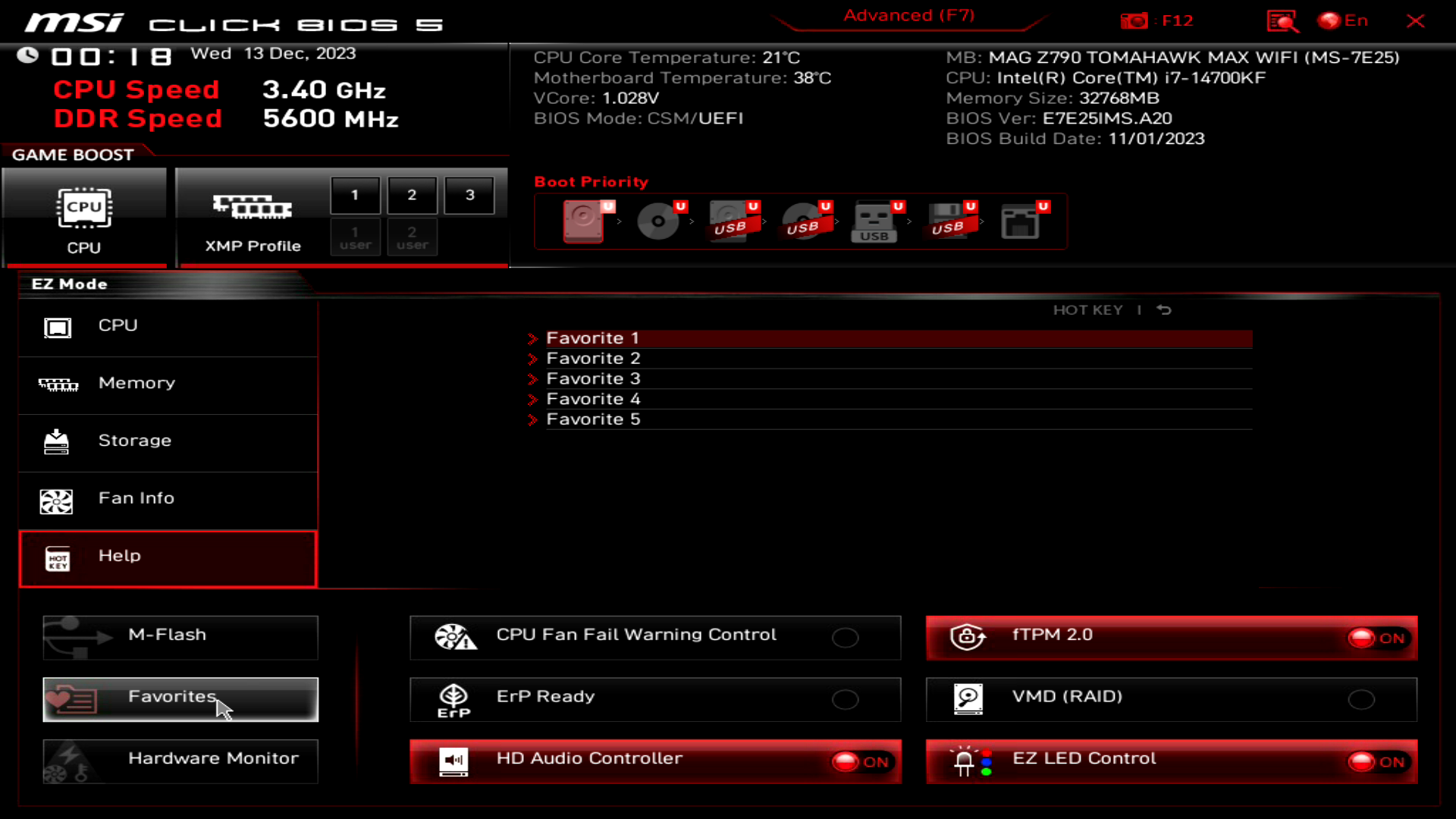

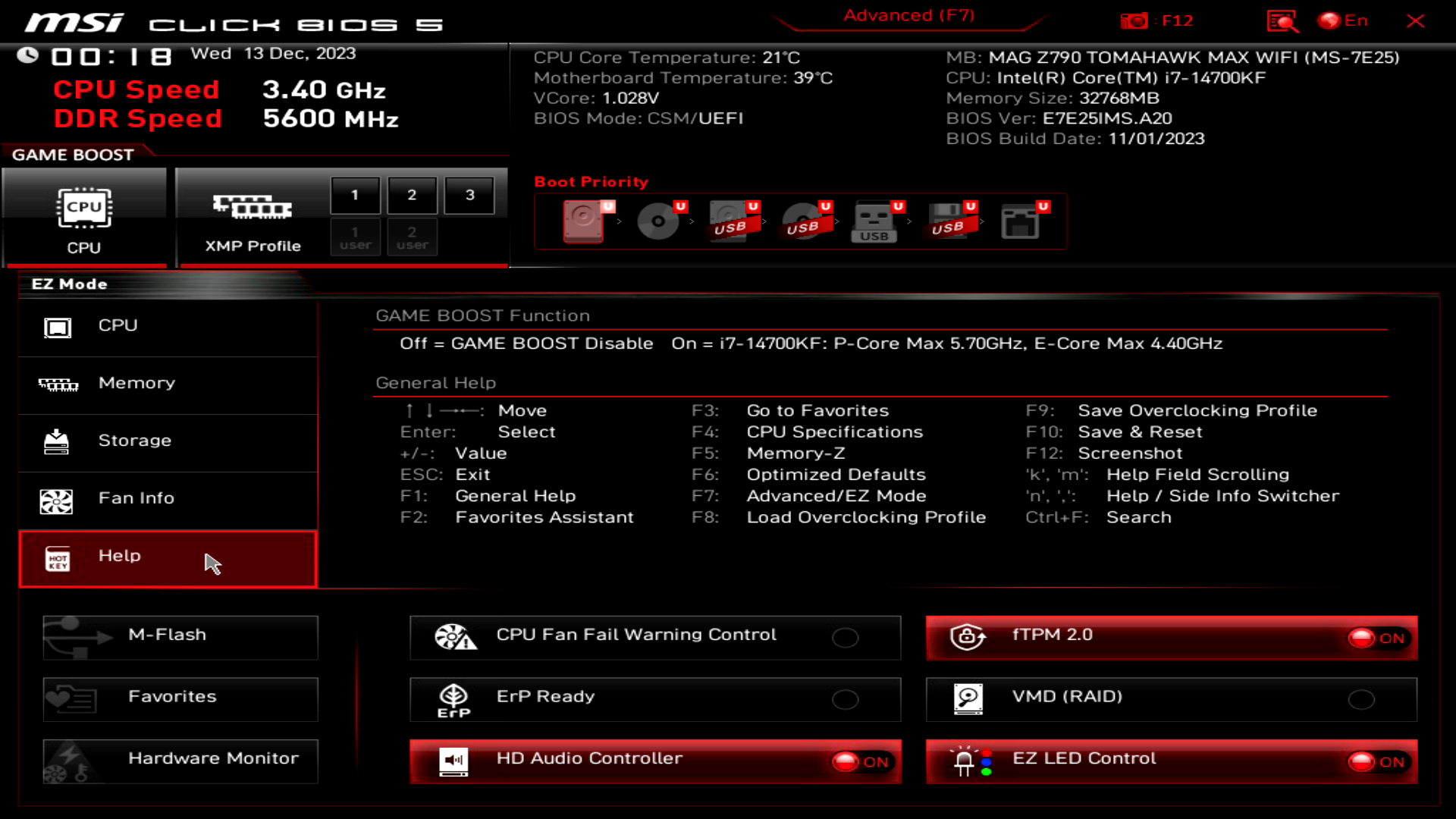

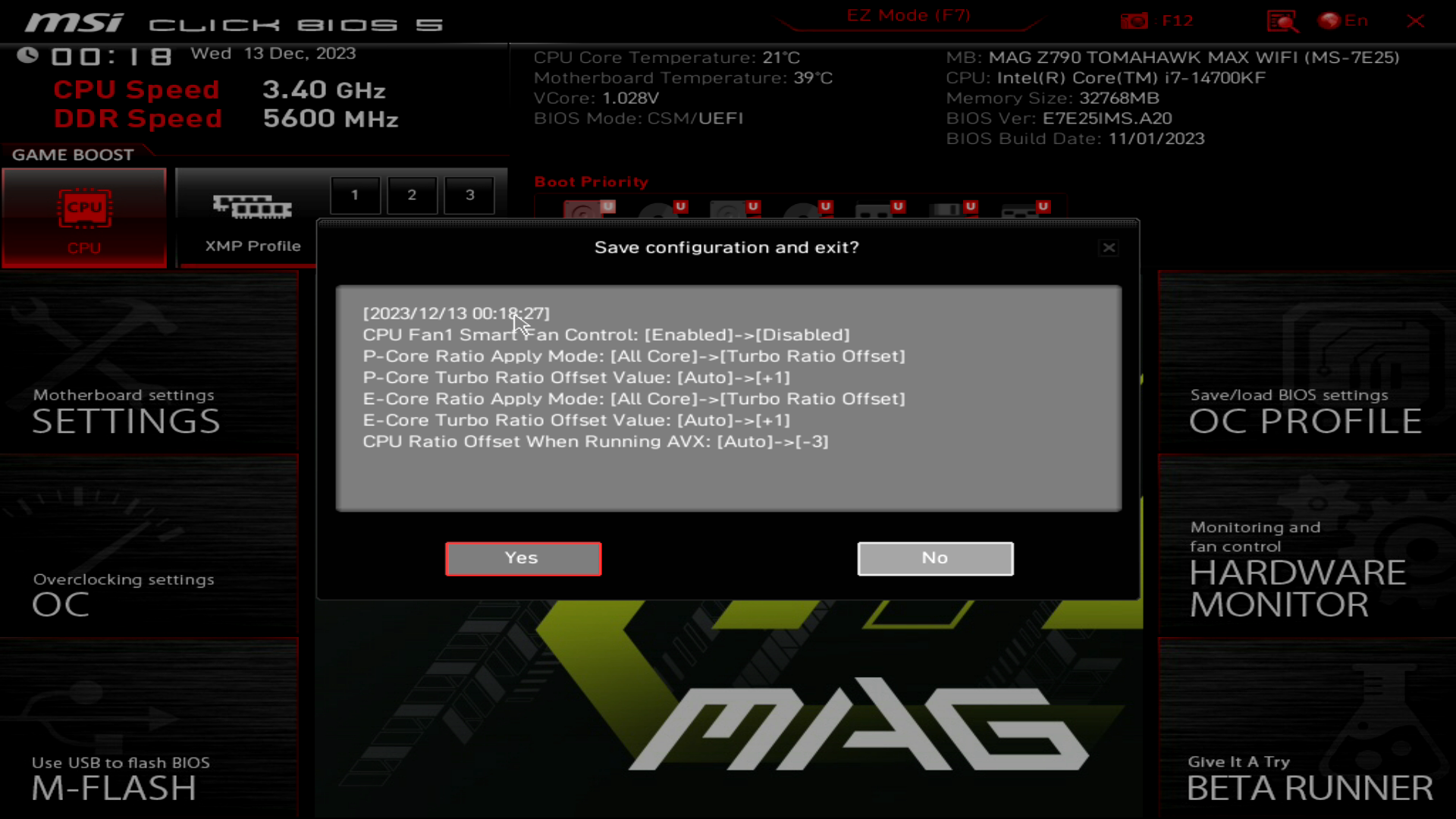

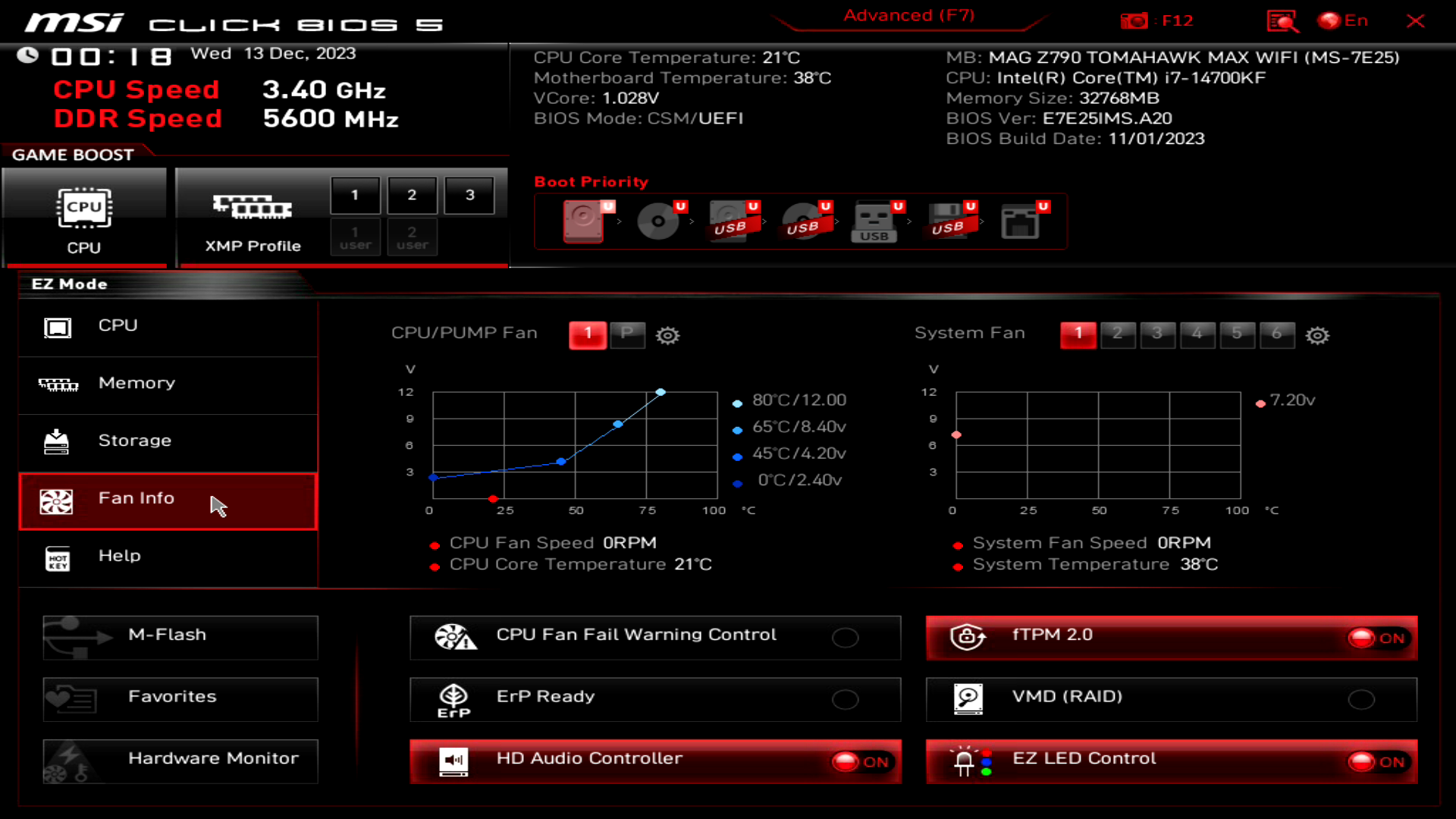

EZ Mode дає можливість отримати звіт по ключових вузлах материнської плати, обрати системну мову, знайти потрібний параметр за пошуком, встановити профіль XMP, встановити пріоритет завантаження системи з накопичувачів чи мережі, налаштувати криву обертів вентиляторів, обрати режими роботи CSM/UEFI, вимкнути чи активувати ключові елементи на кшталт звукової карти, а також запустити GAME BOOST (форсування обертів кулера процесора до 100%, підняття множника турборежиму процесора на 1, та зниження множника на 3 для AVX).
Advanced mode надає повний контроль над материнською платою. Це відображення традиційно поділено на шість секцій.

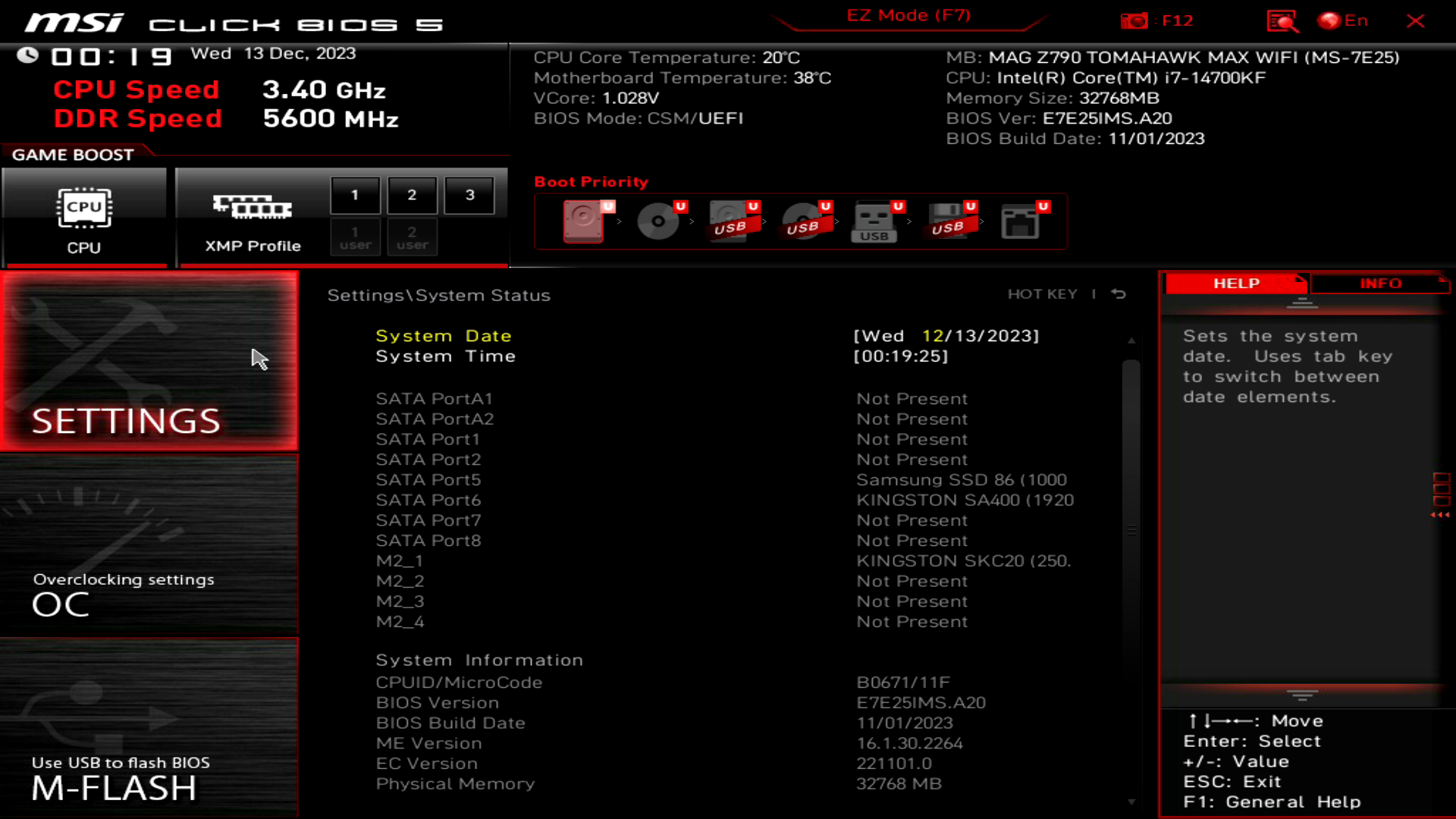

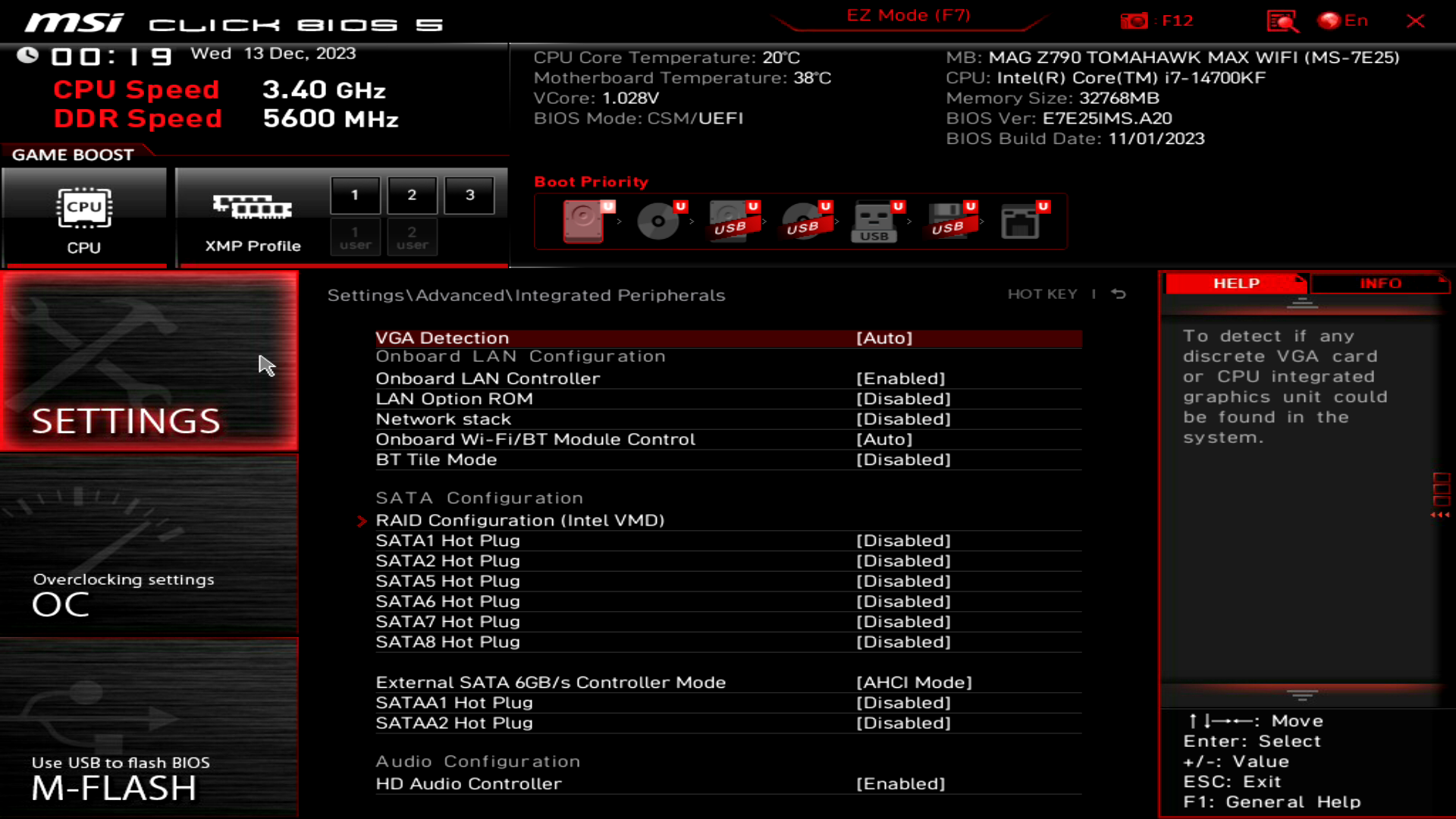

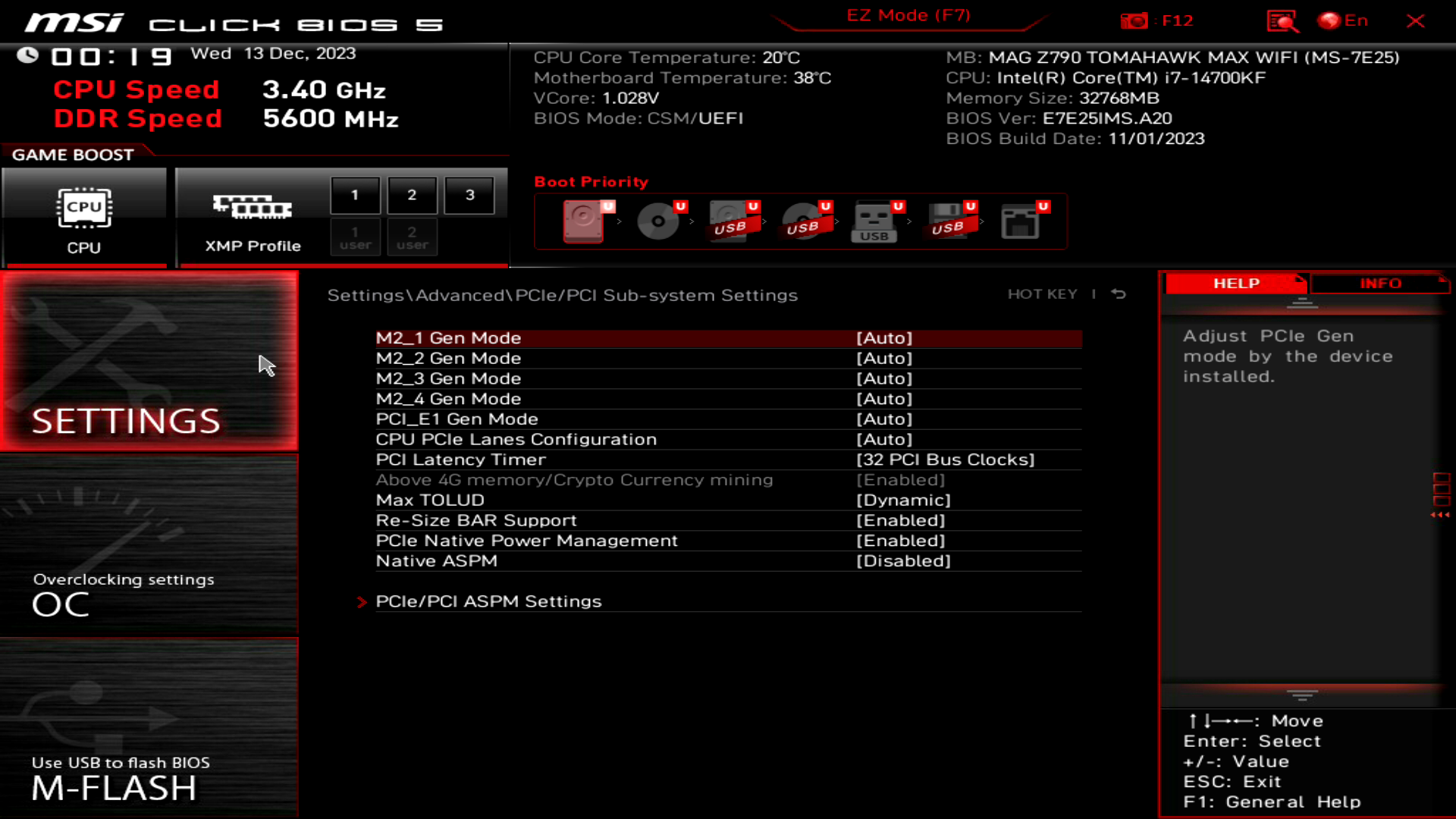

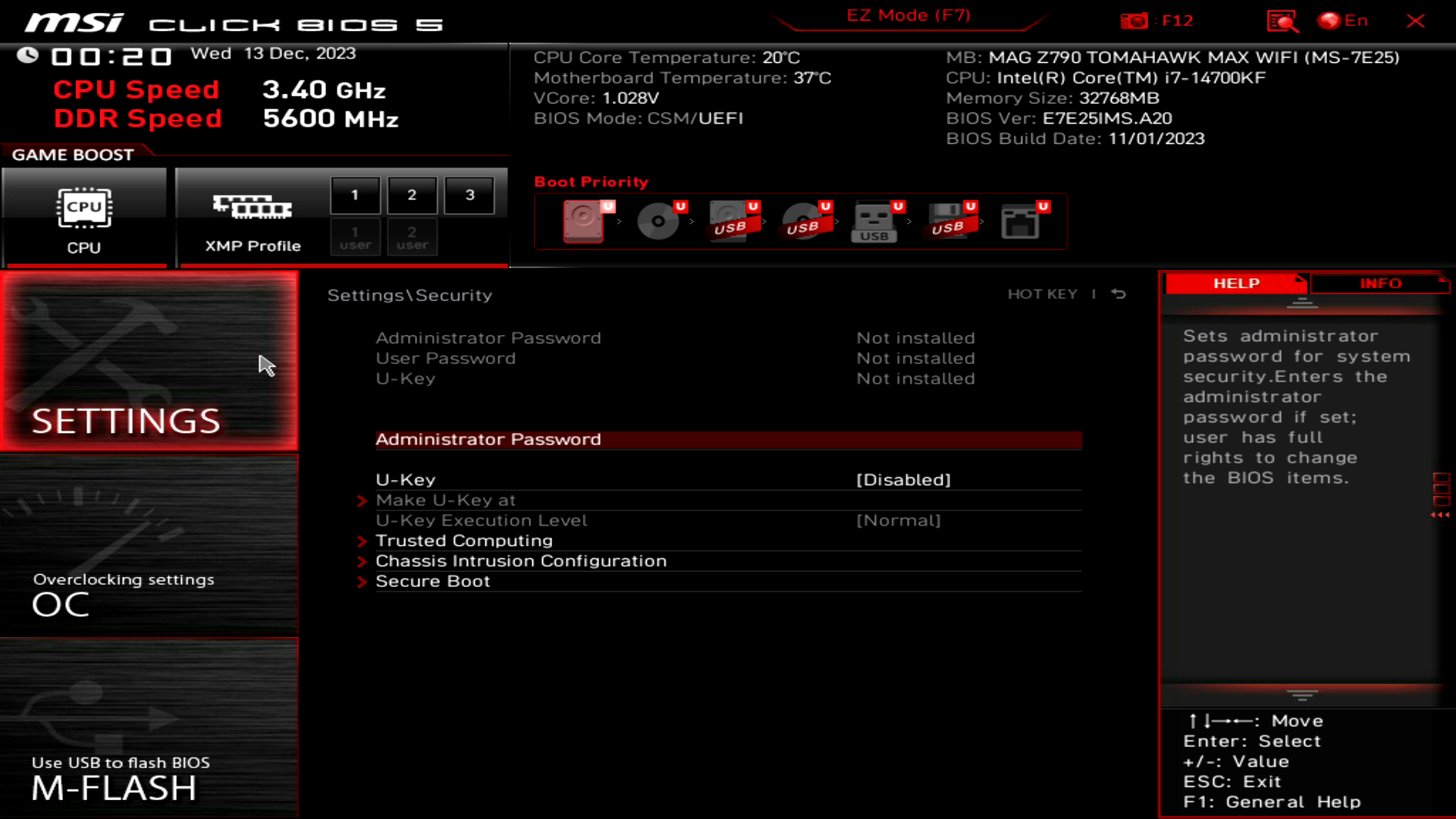

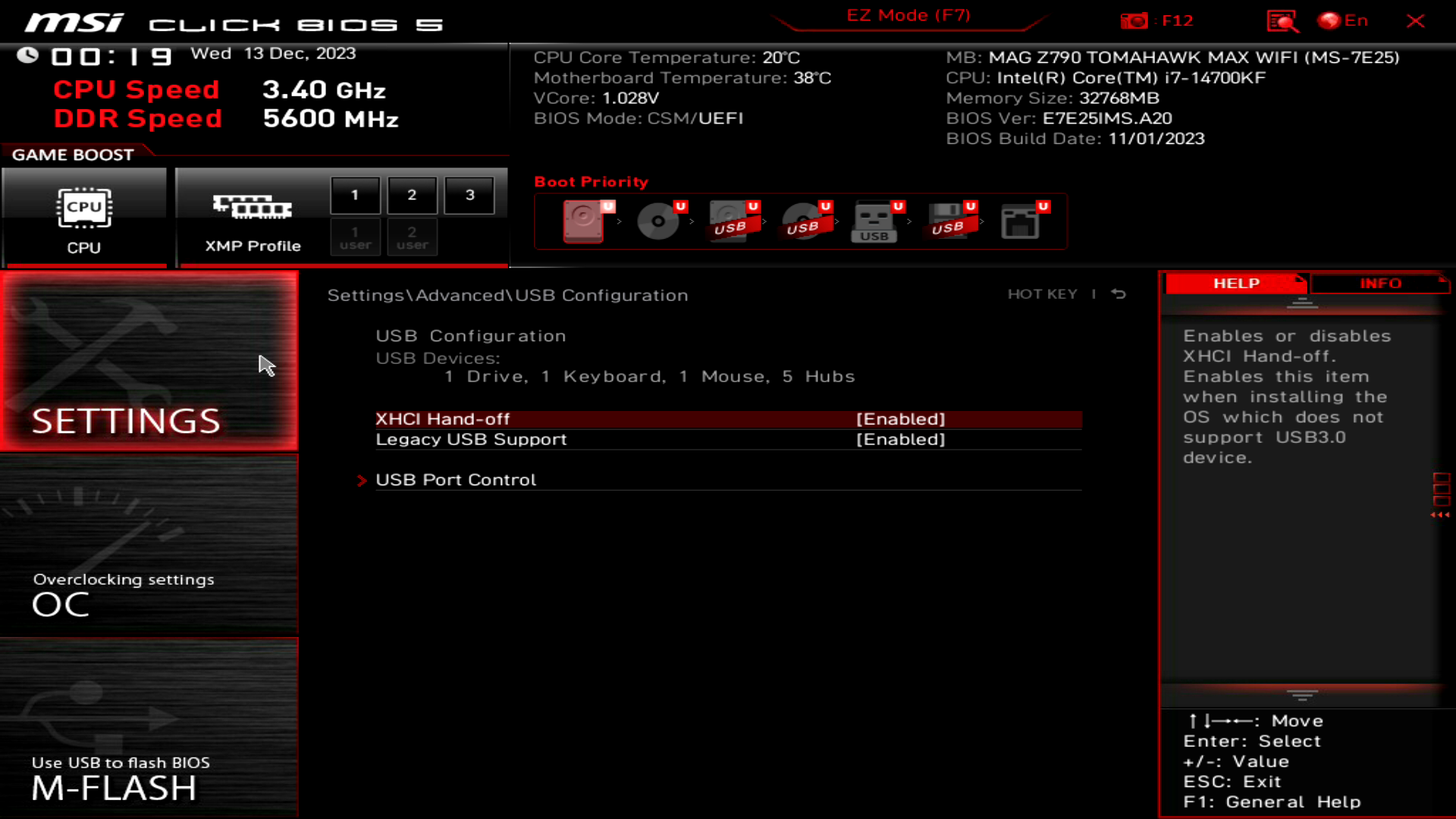

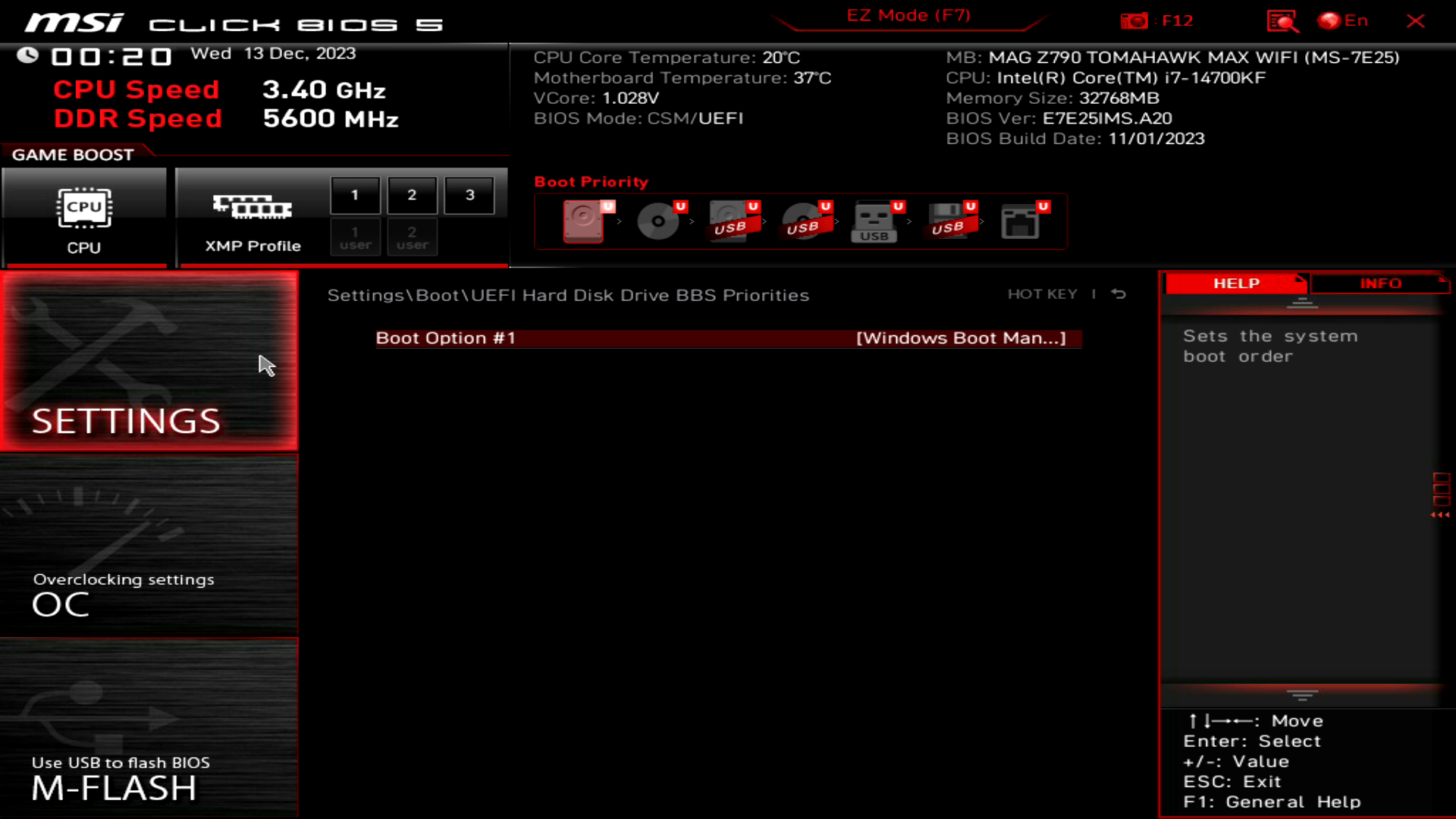

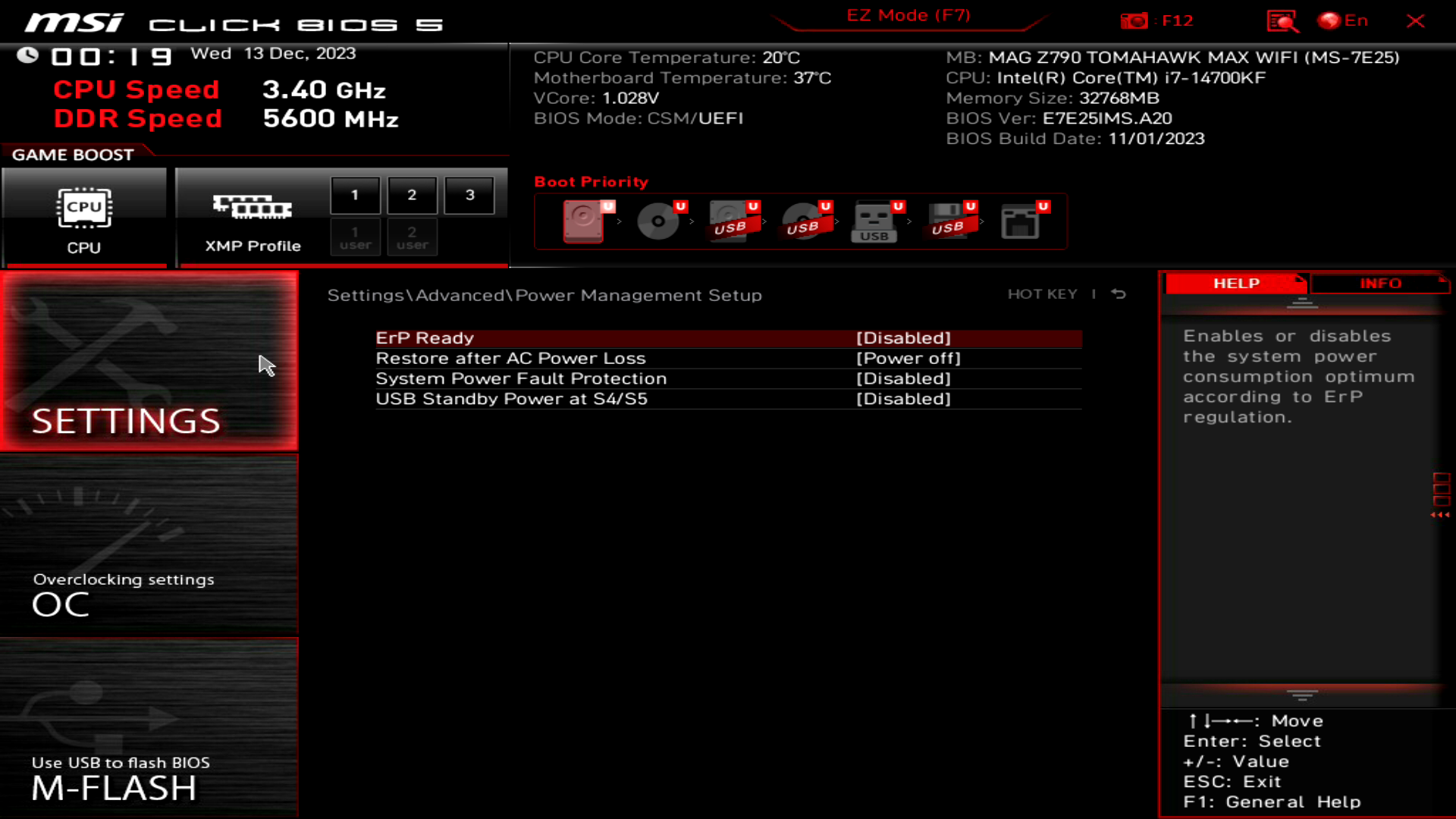

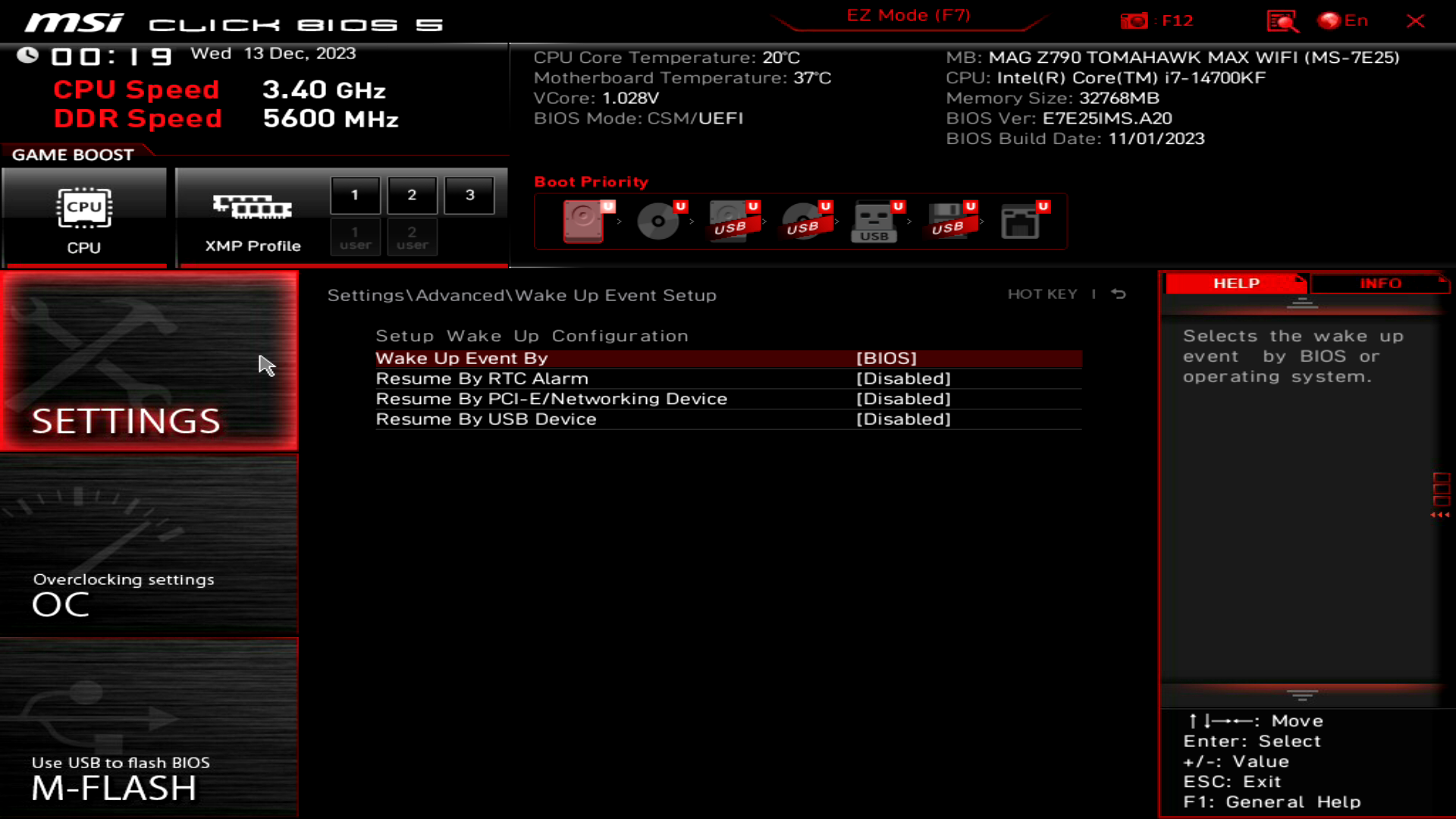

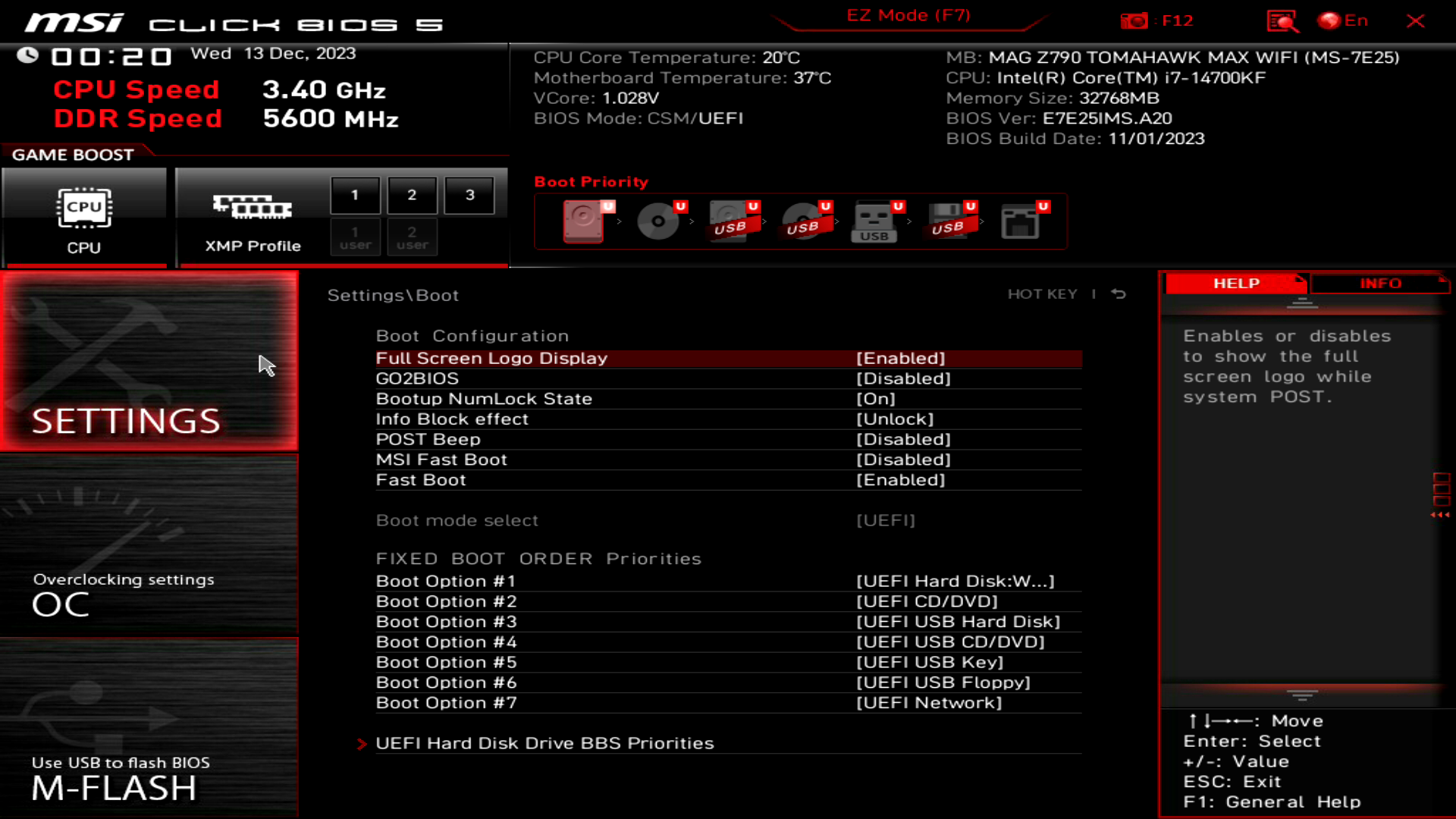

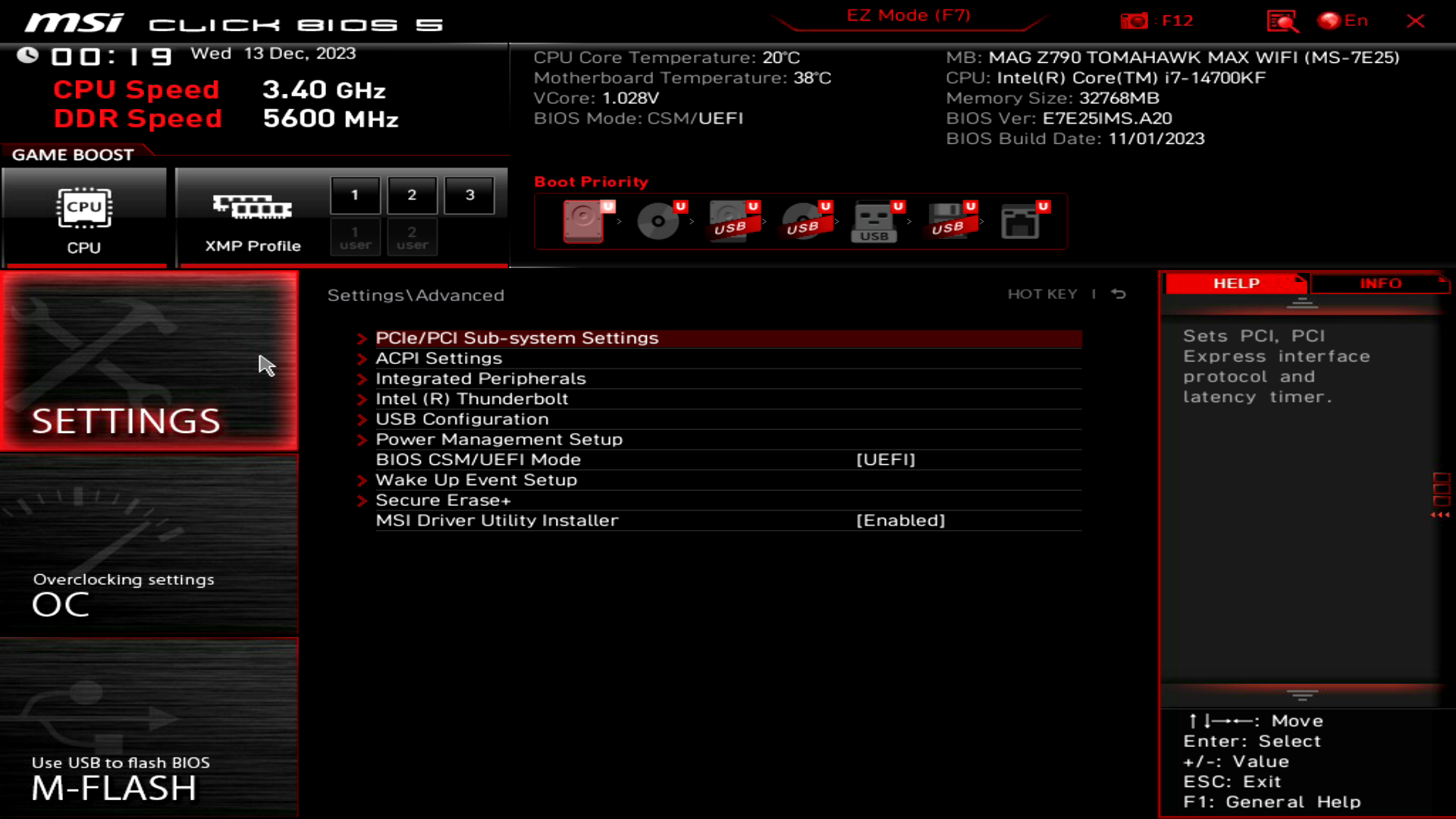

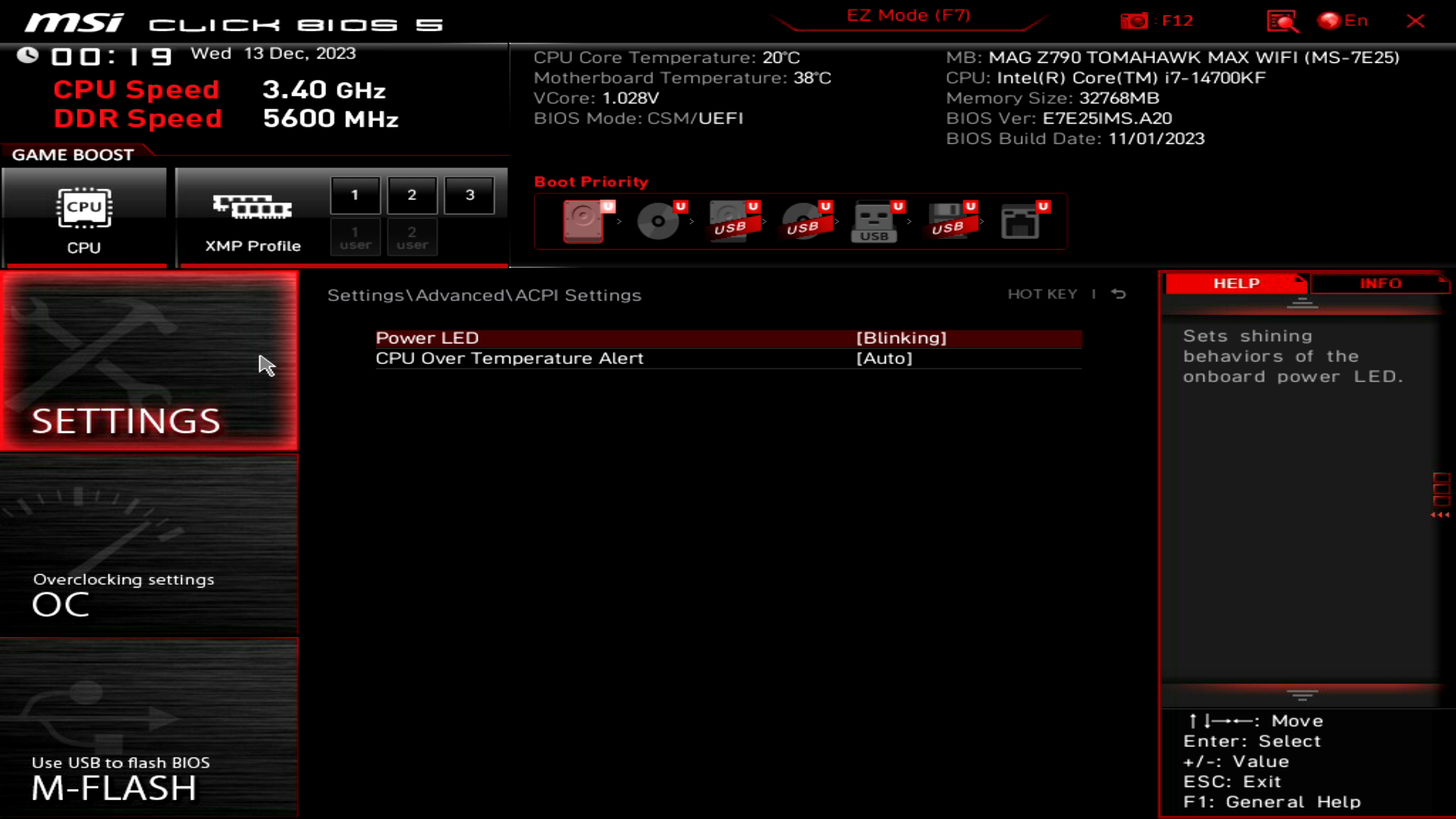

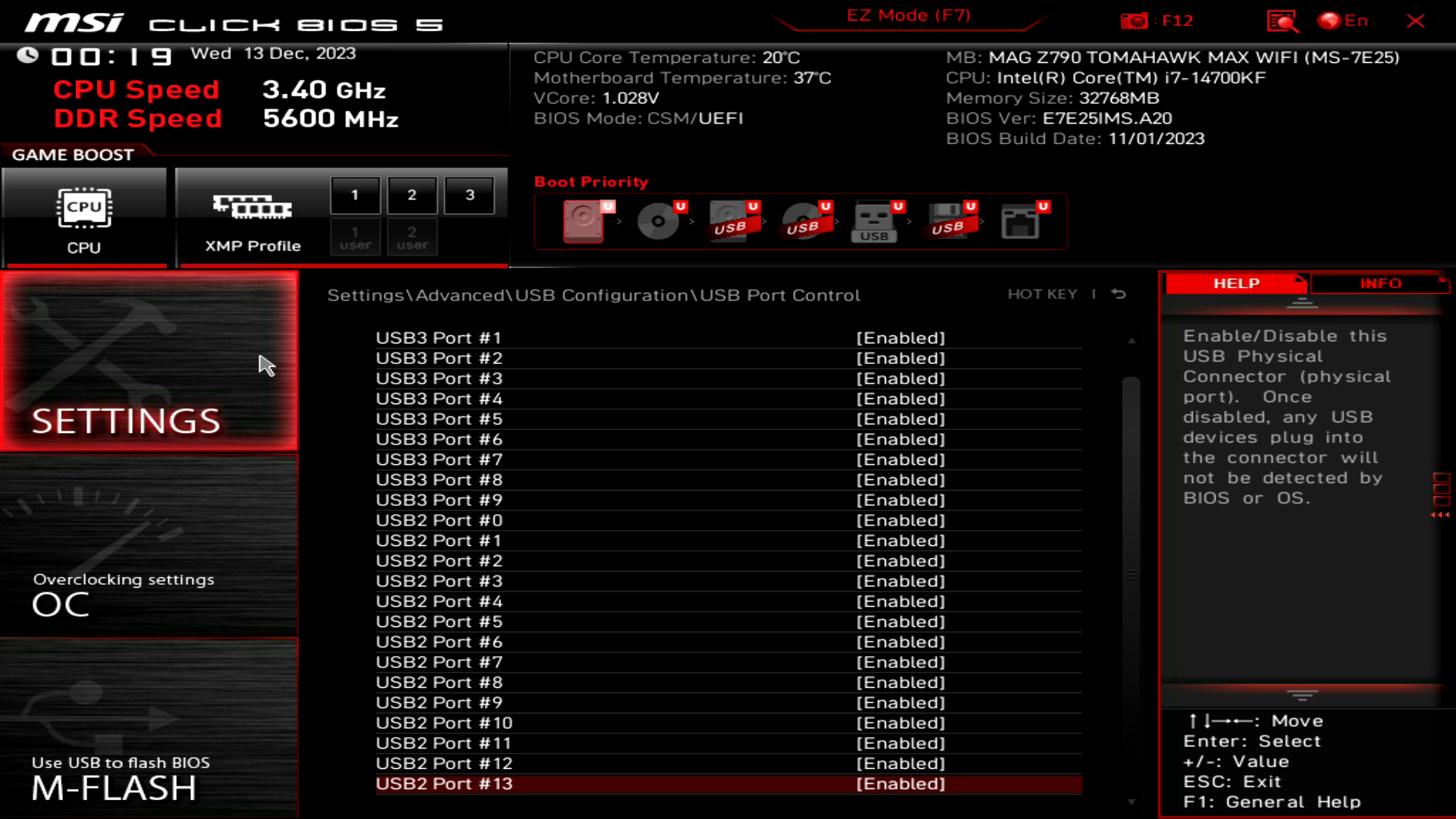

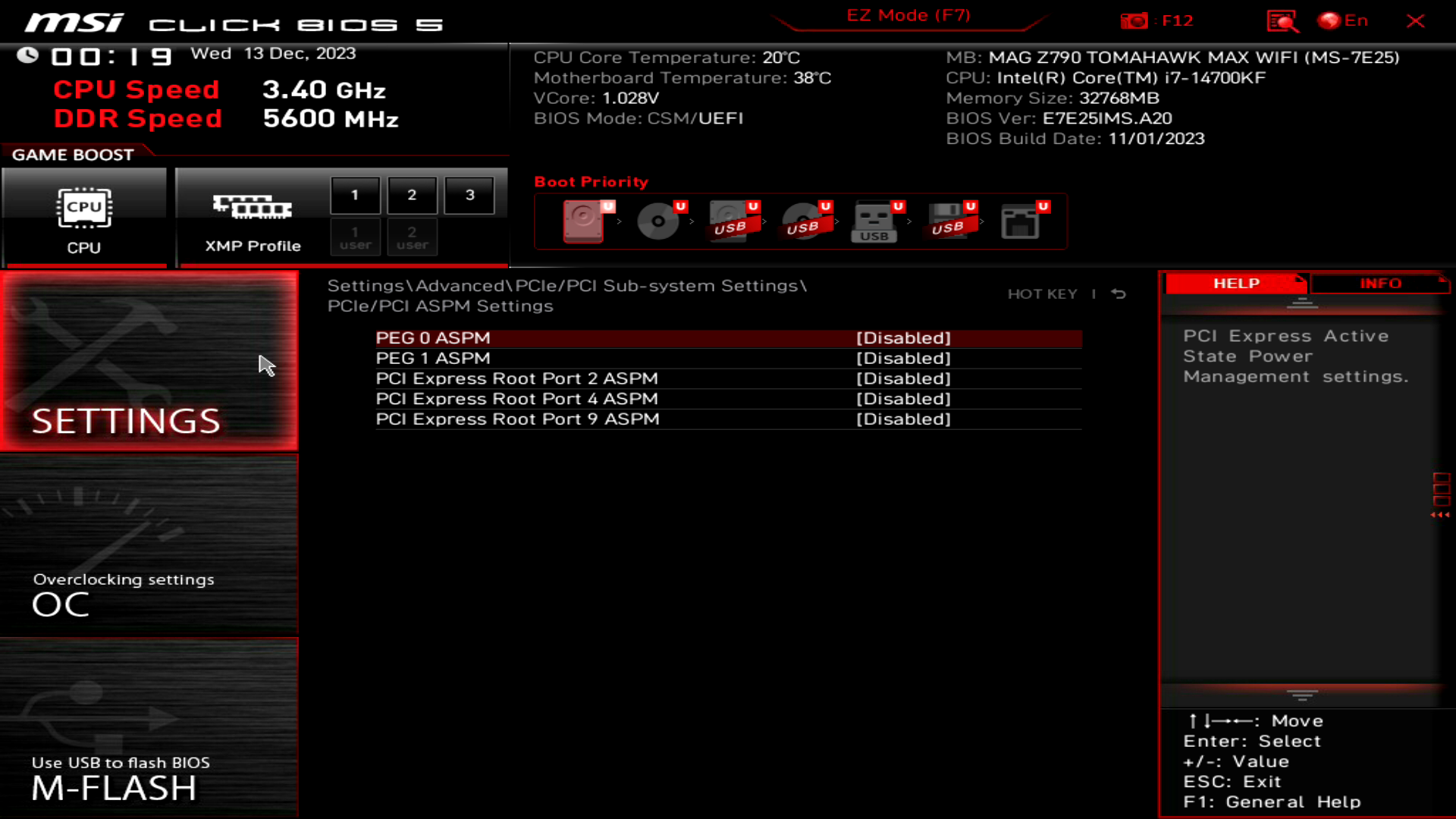

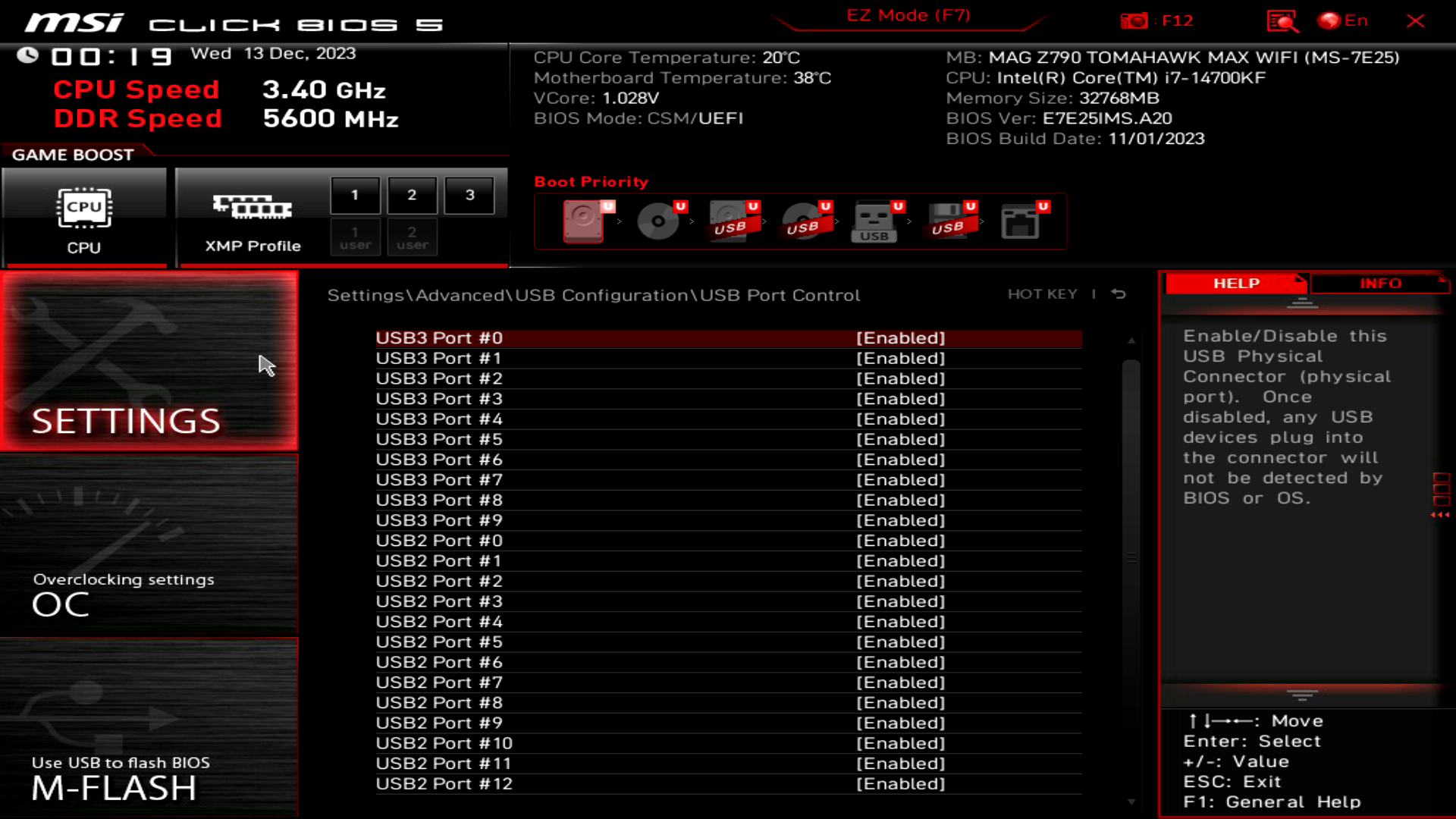

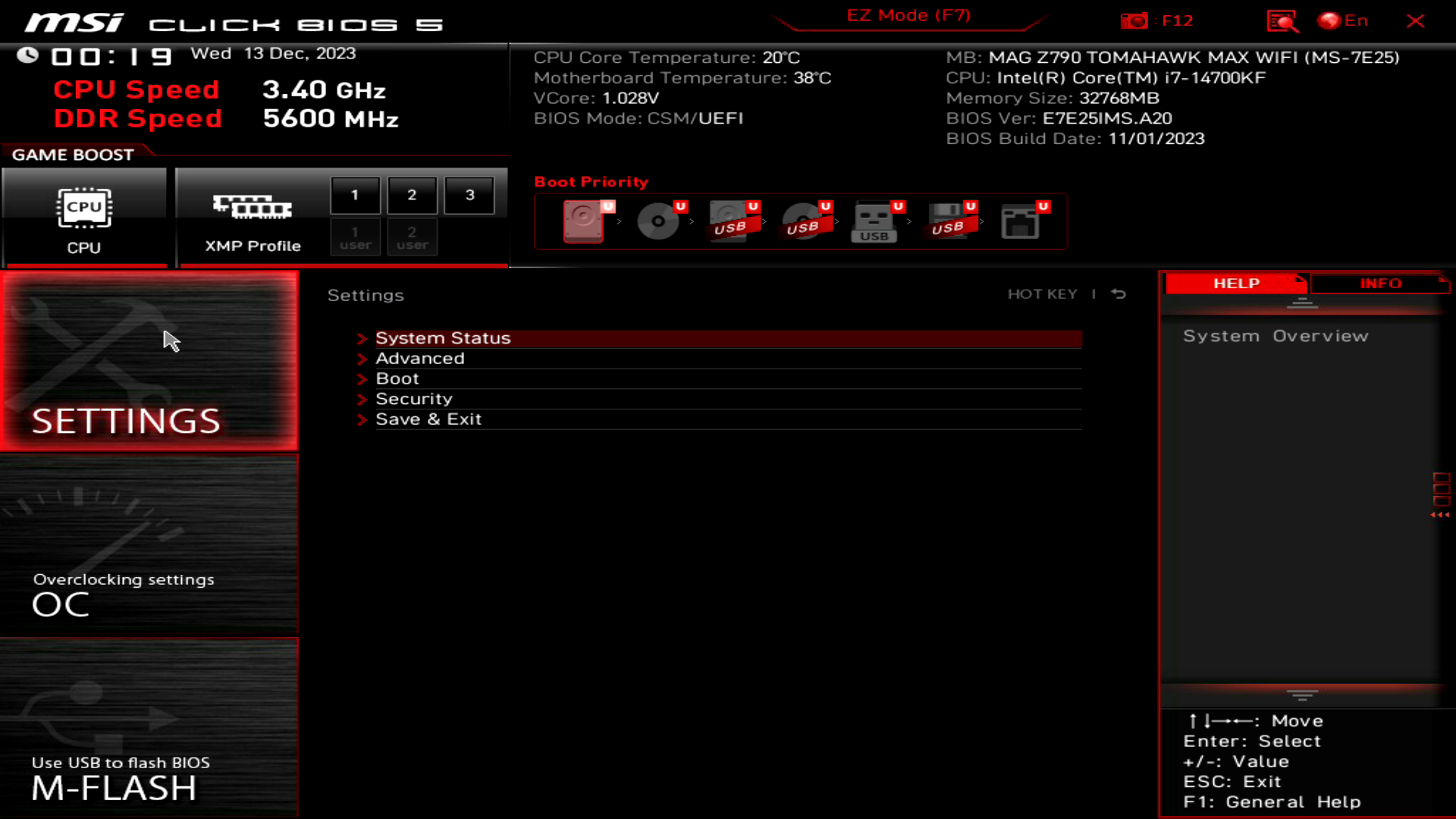

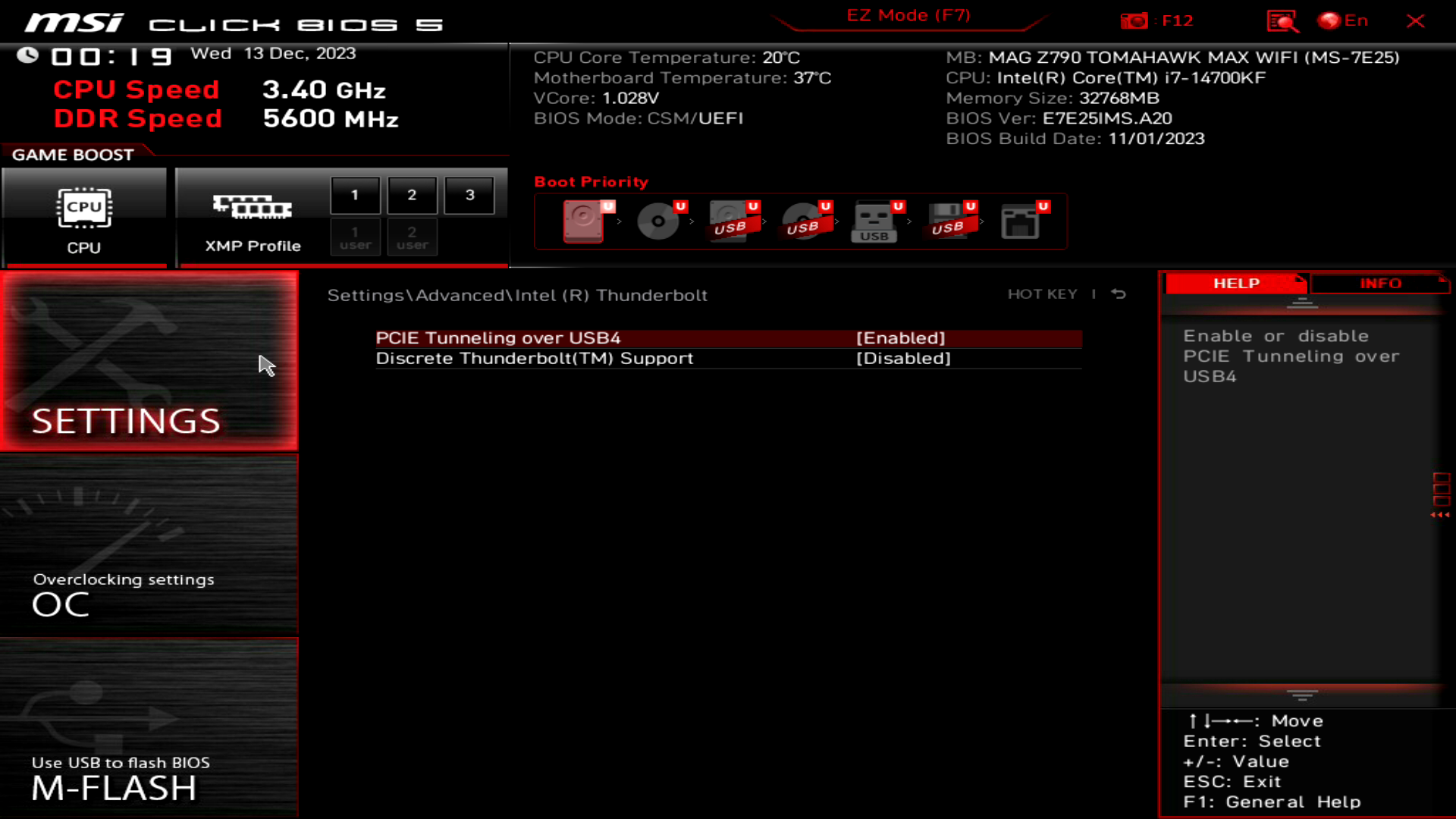

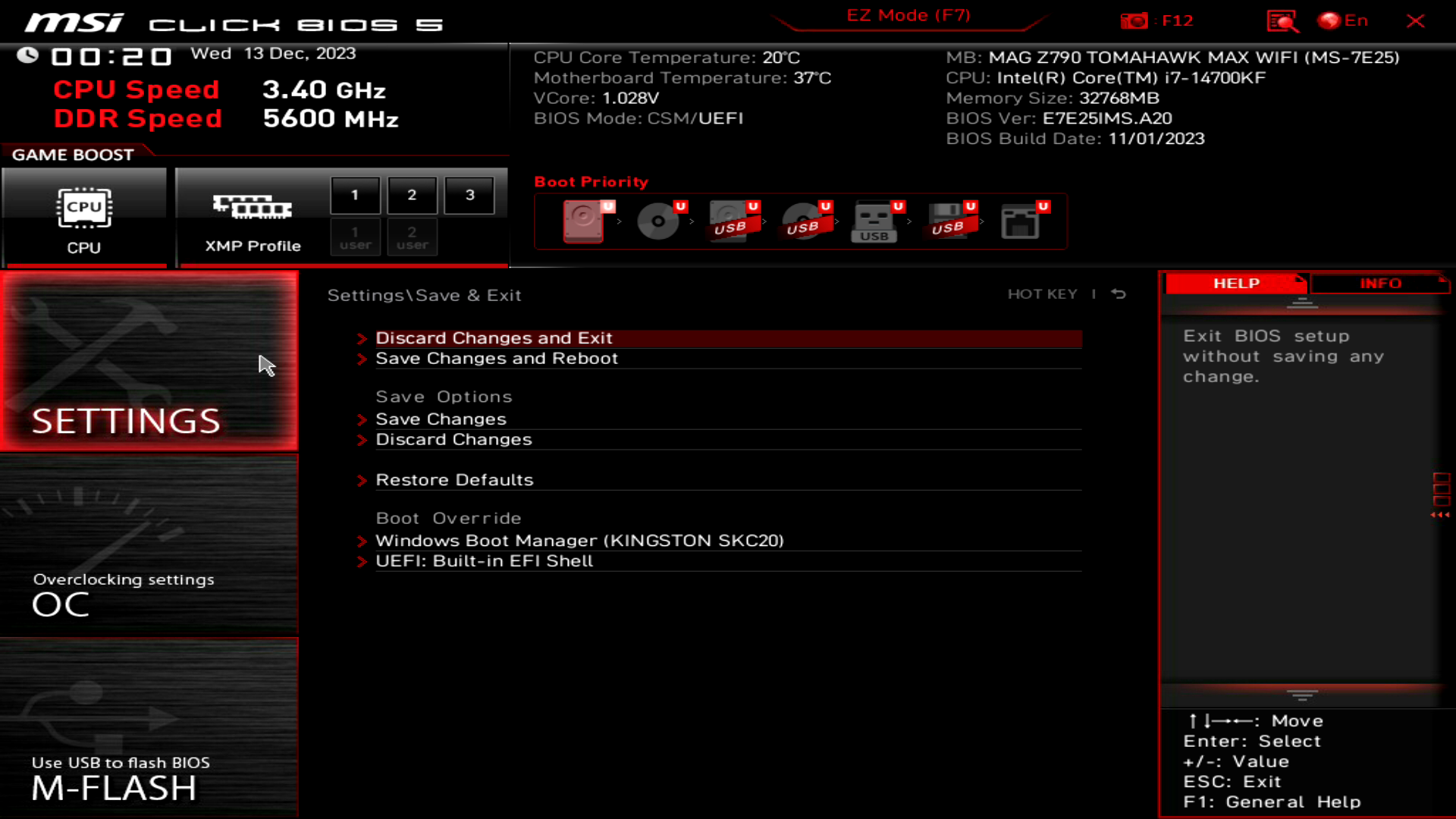

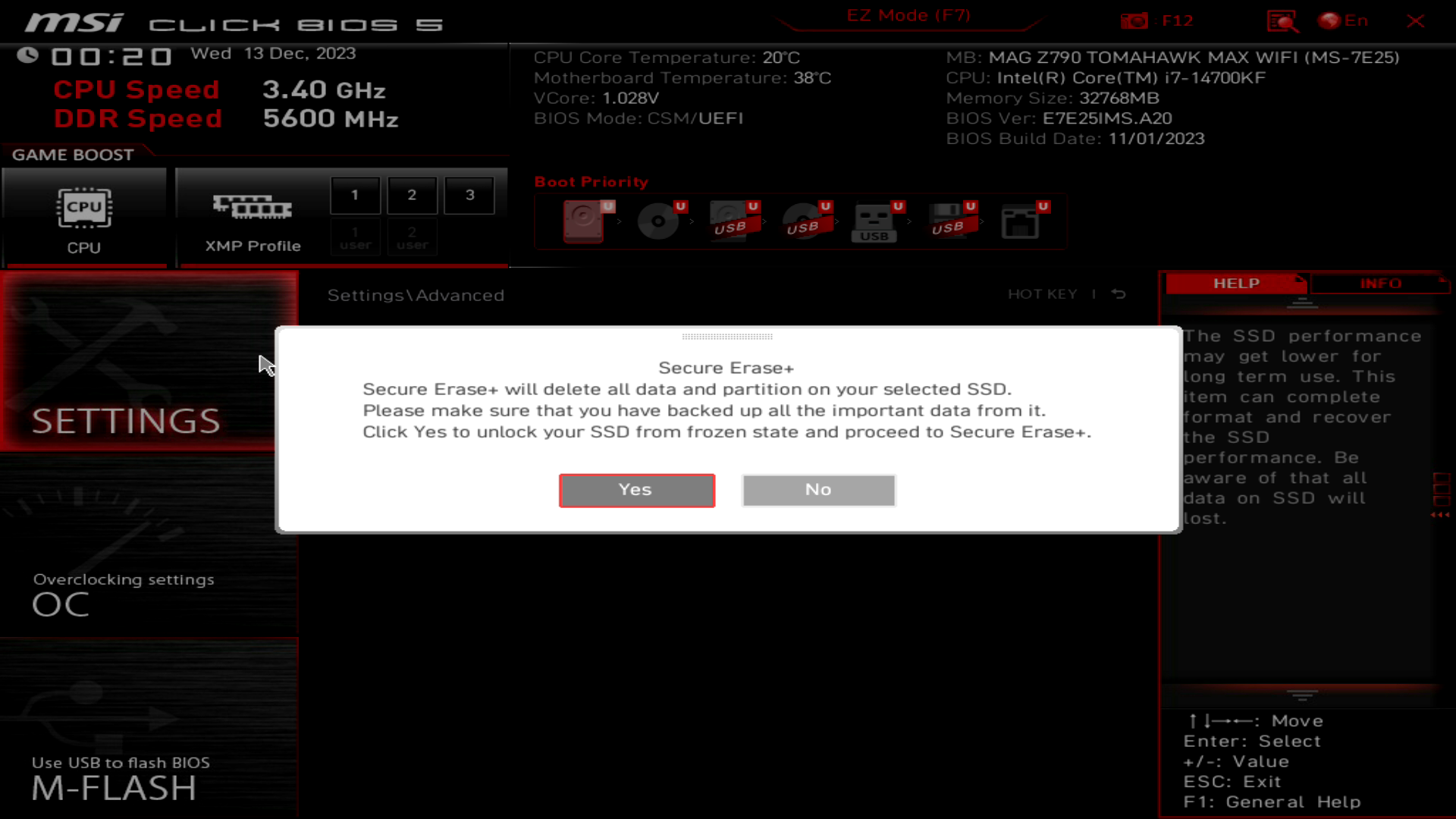

Секція Settings дозволяє задати системний час, налаштувати інтегровану відеокарту та функцію Multi-Monitor у разі наявності відеоядра у процесорі, задати пріоритет завантаження системи з накопичувачів чи мережі, налаштувати VMD та RST (RAID), безпеку, роботу CSM, Thunderbolt 4, швидкості, доступність та лінії інтерфейсів. Також звідти можна викликати функцію Secure Erase+. Тут також можна встановити типові налаштування, зберегти/скасувати зміни, а також обрати інший накопичувач для завантаження поза стандартним порядком завантаження.

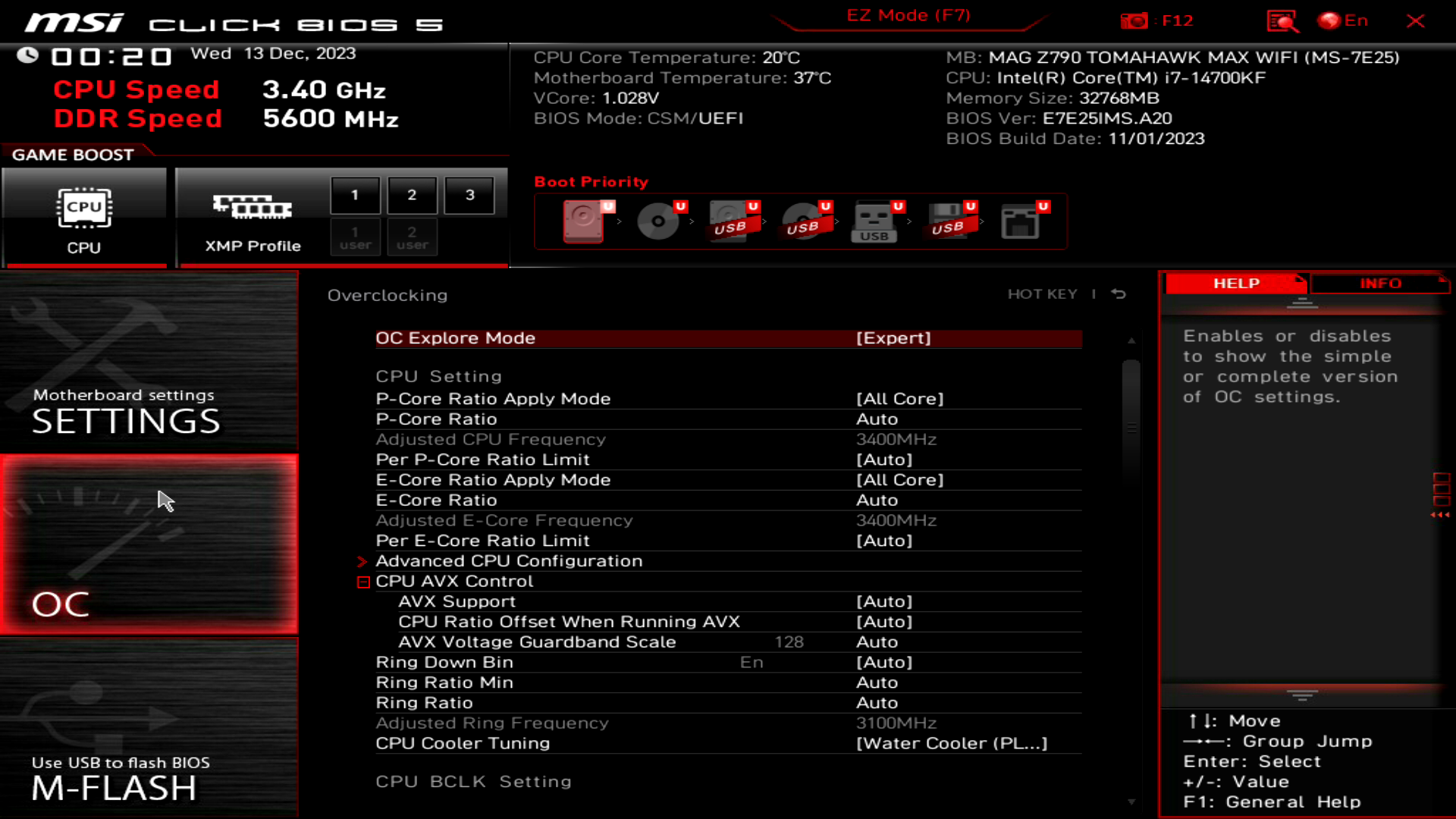

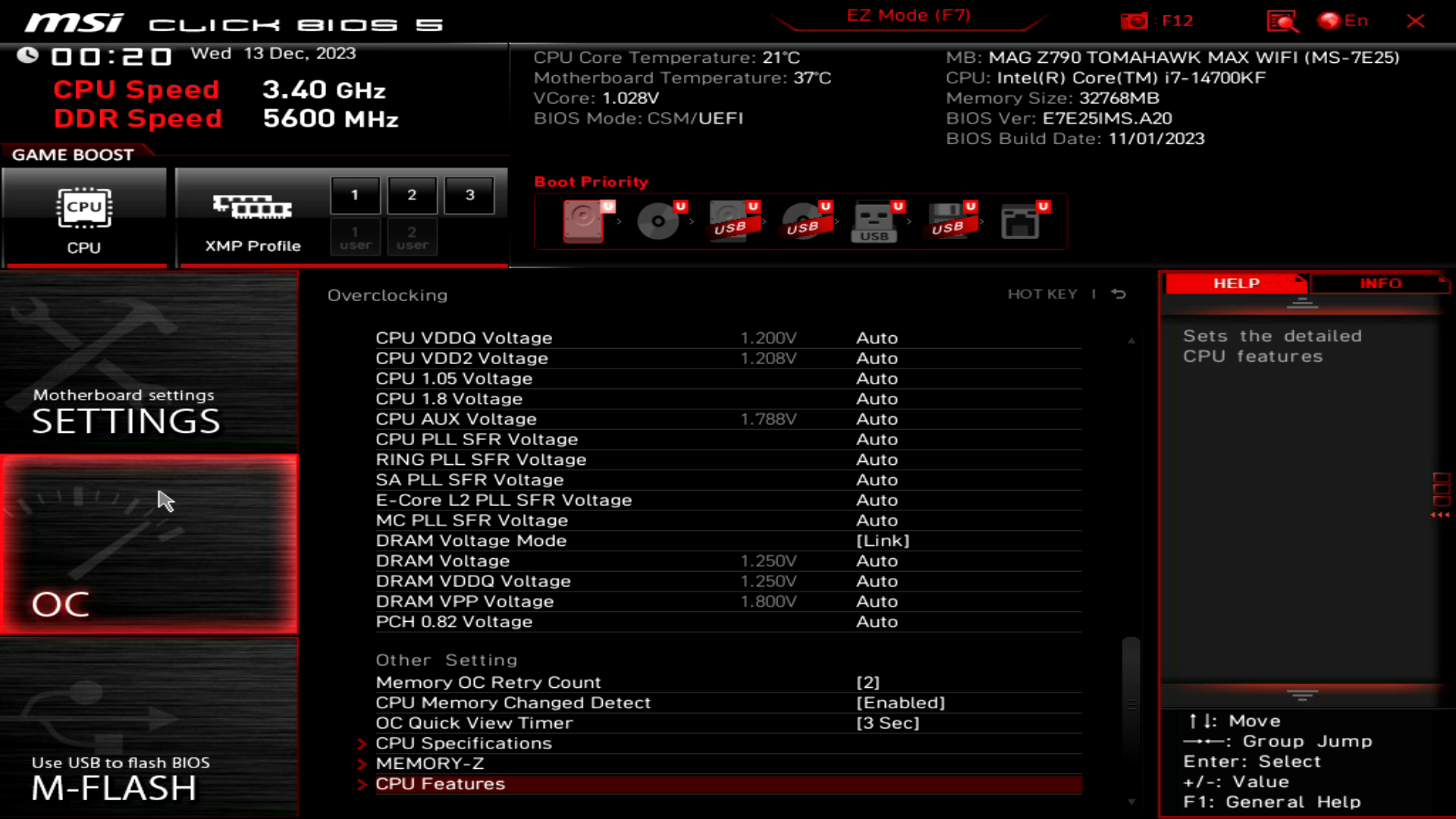

Вкладка OC має захист від ентузіаста-оверклокера, а саме відображення параметрів в режимах Normal та Expert. Звичайно усі можливості будуть доступні в останньому.

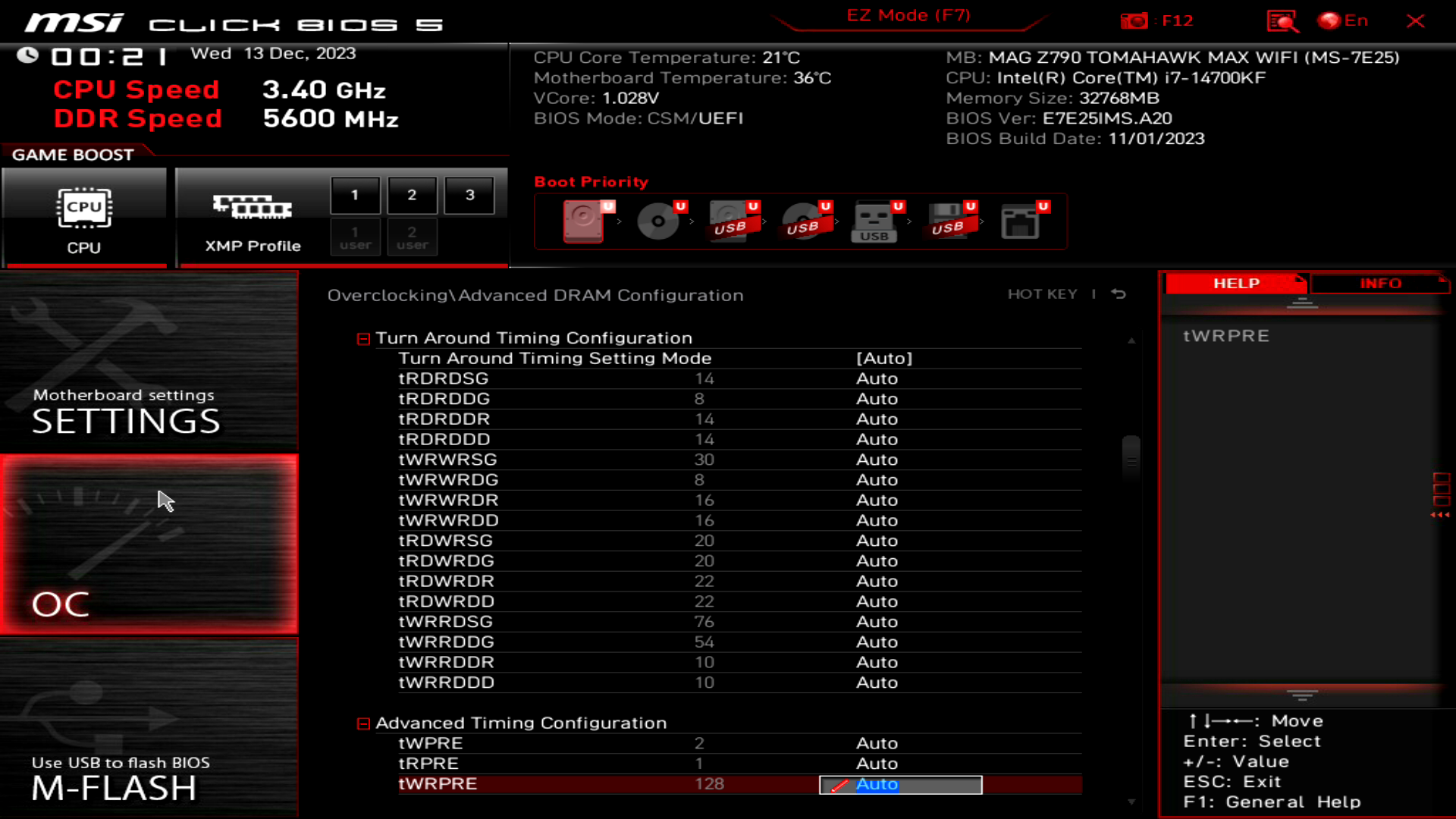

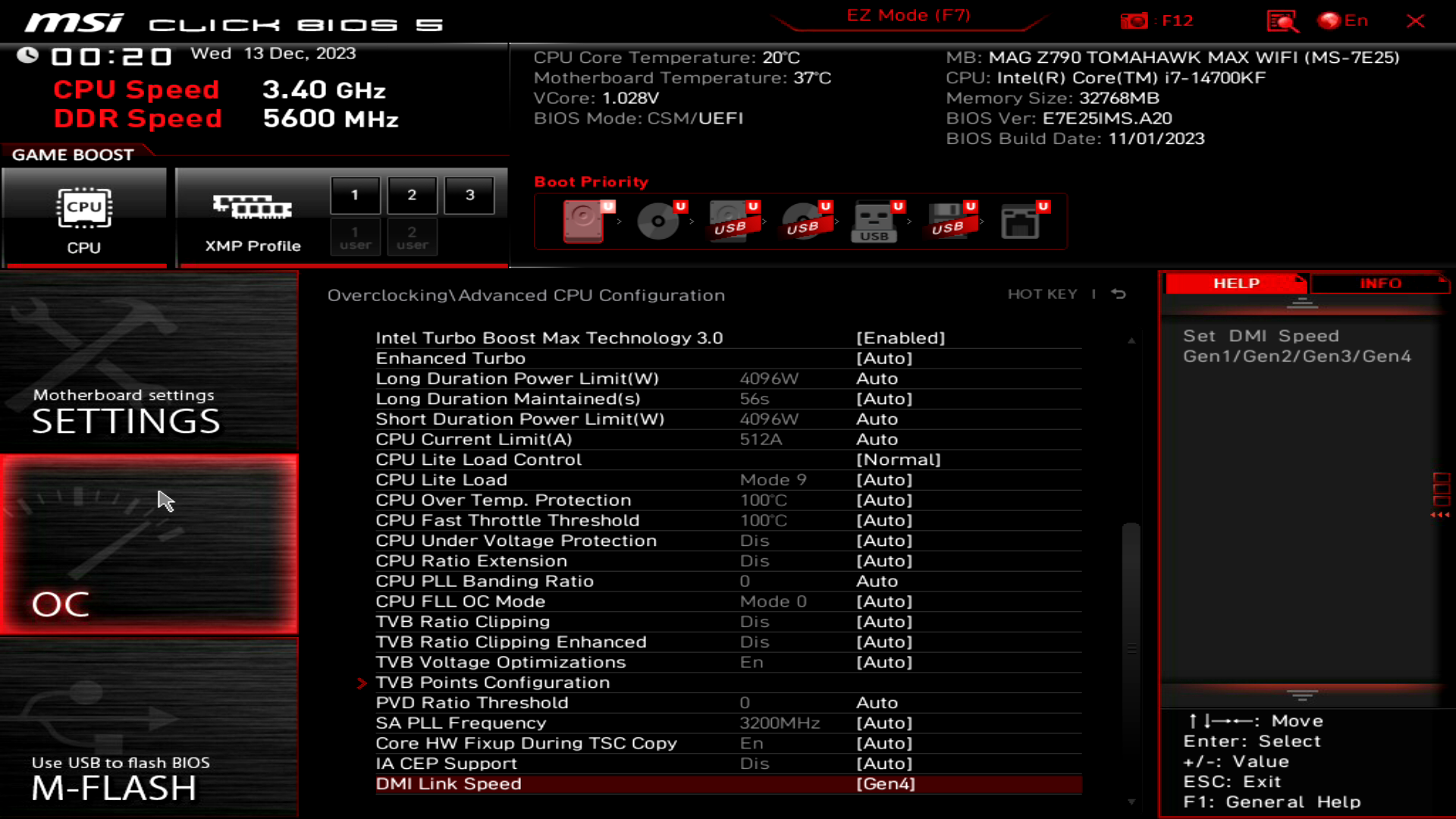

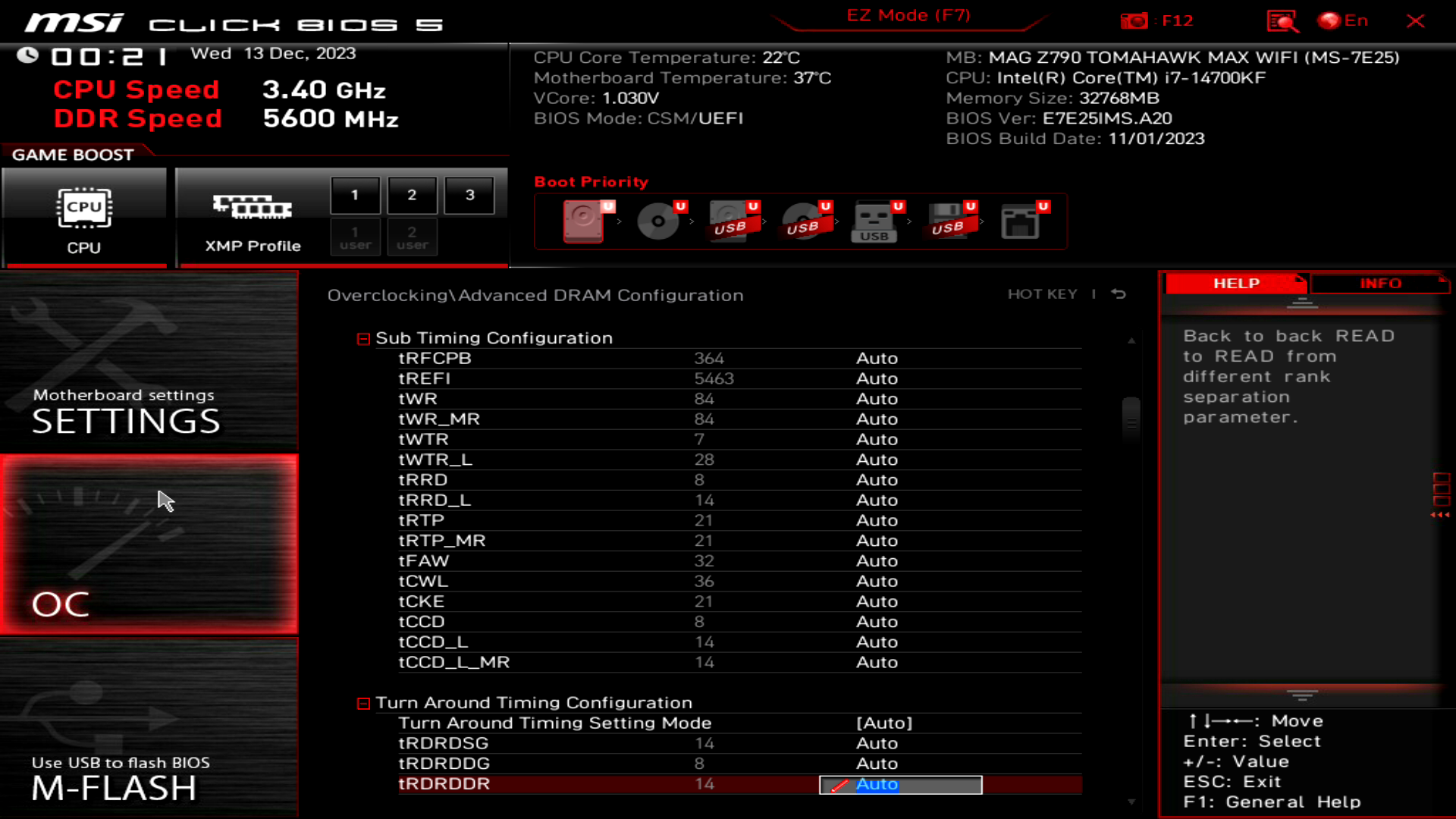

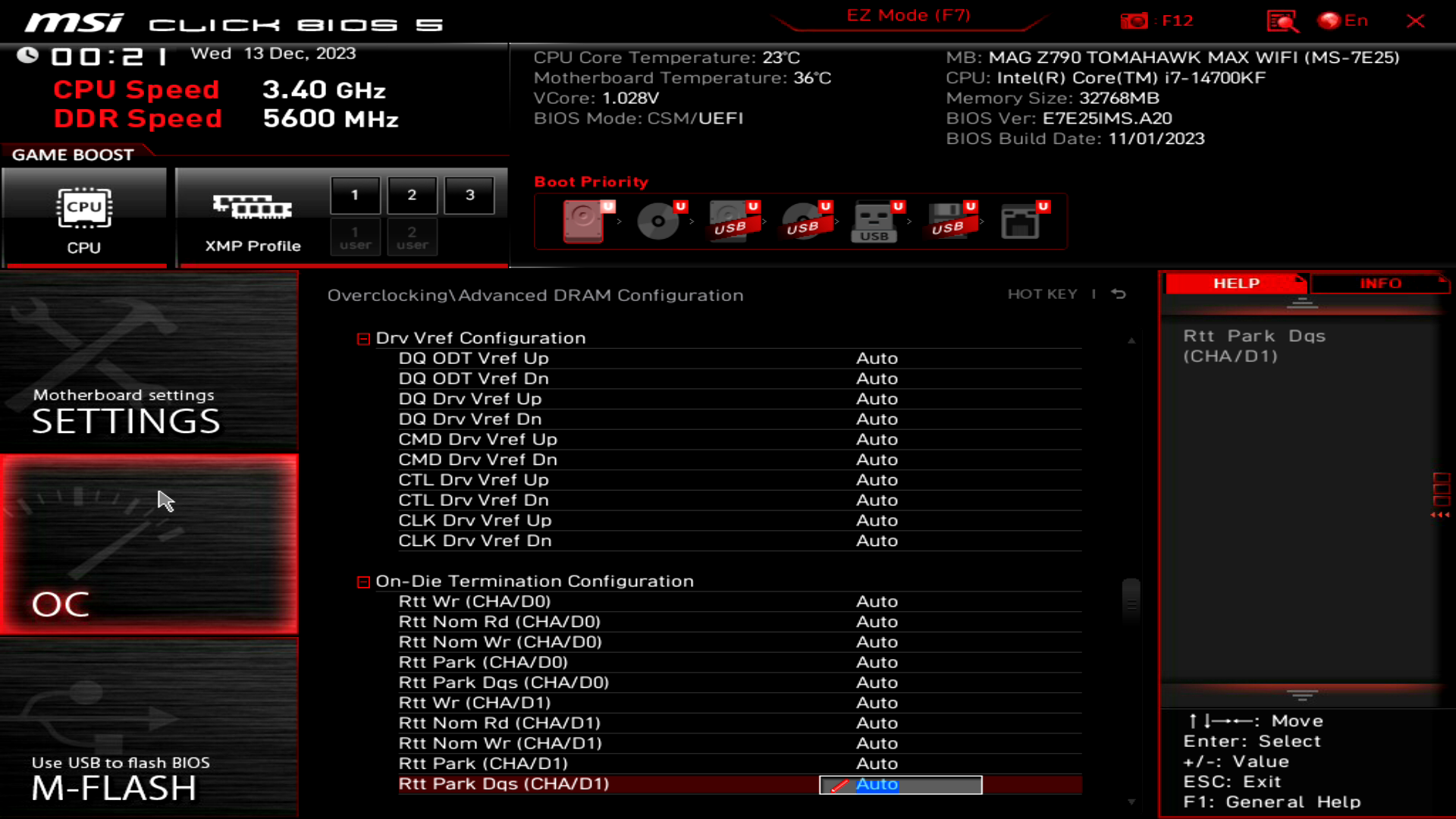

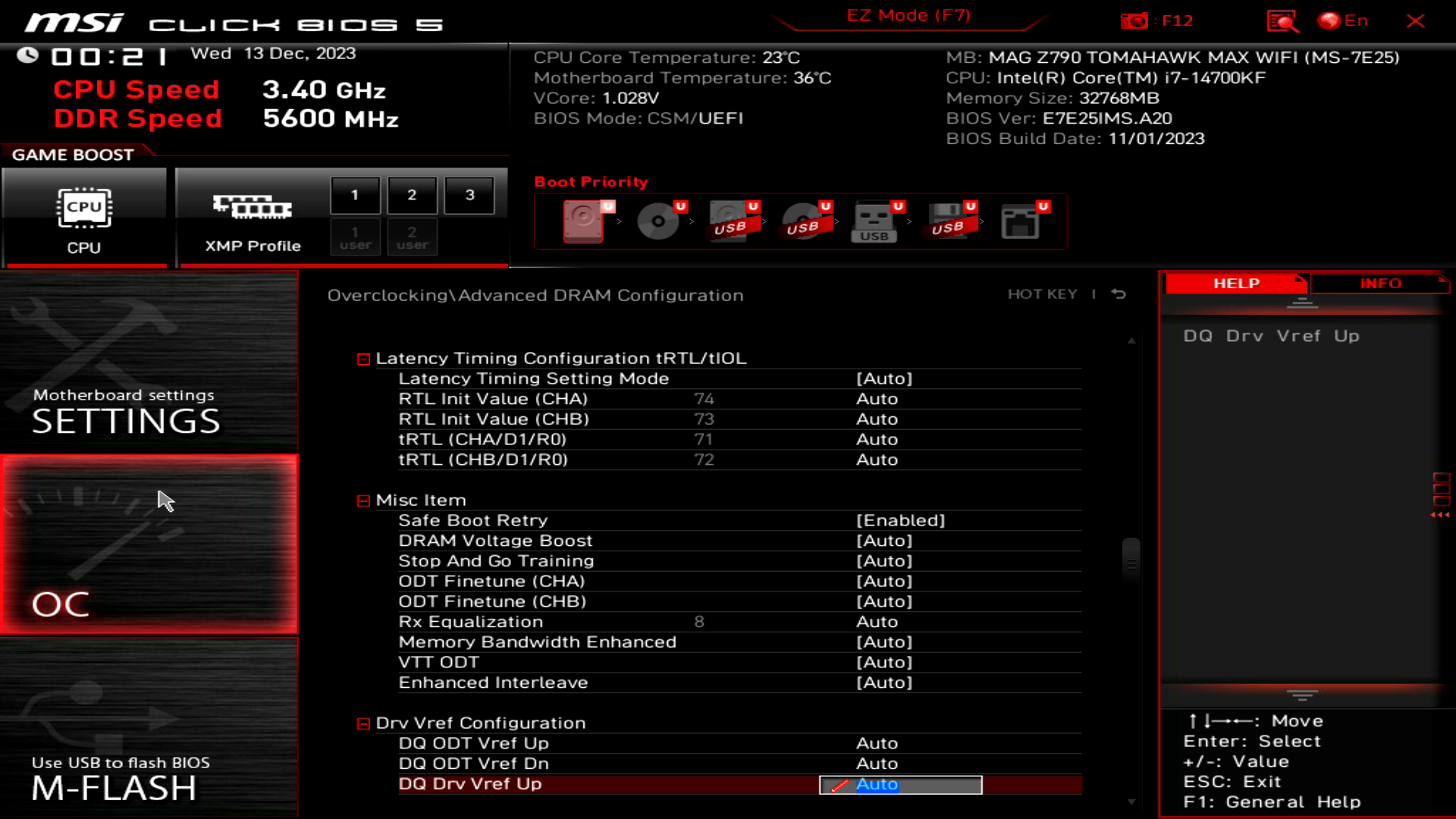

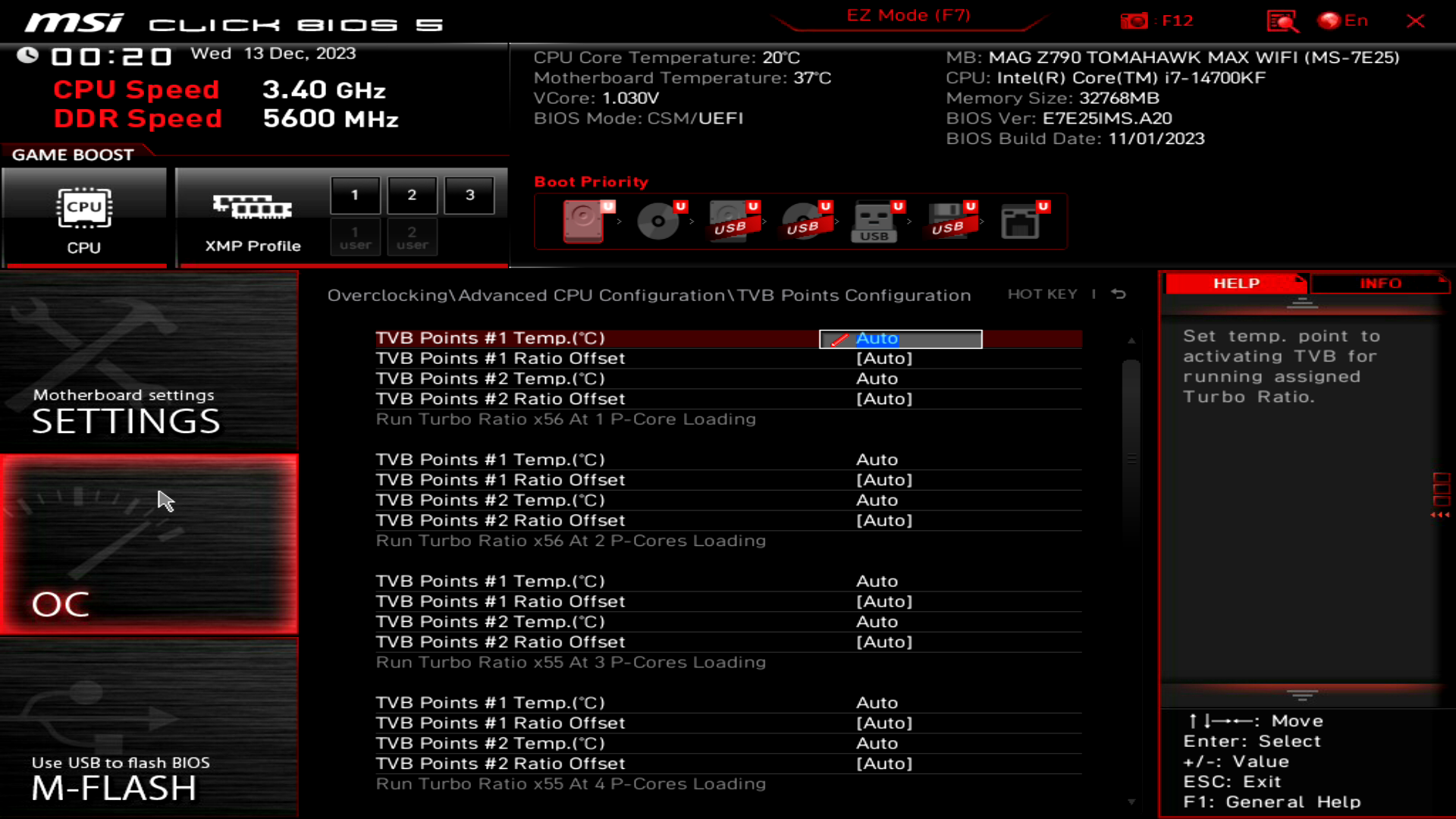

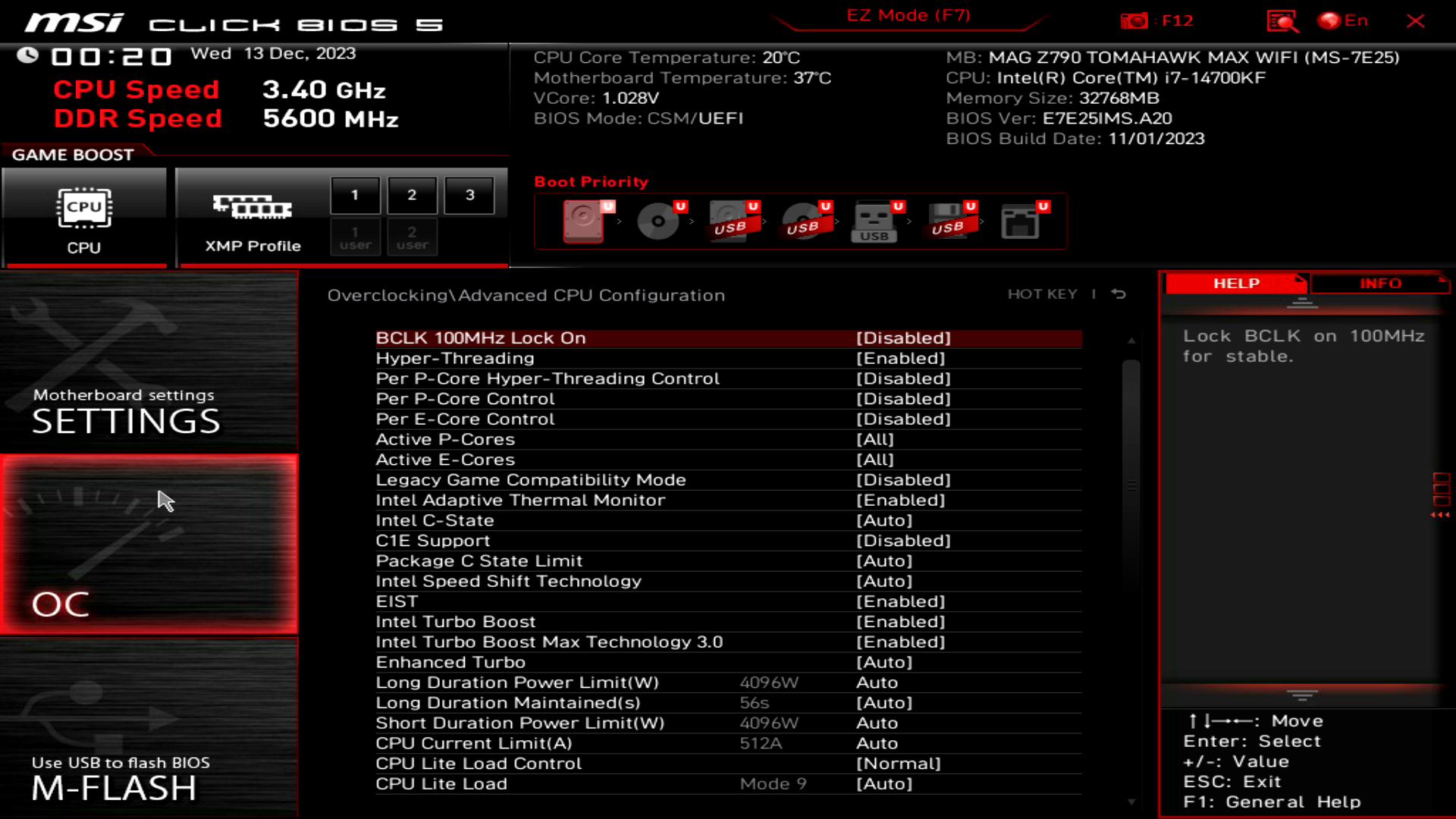

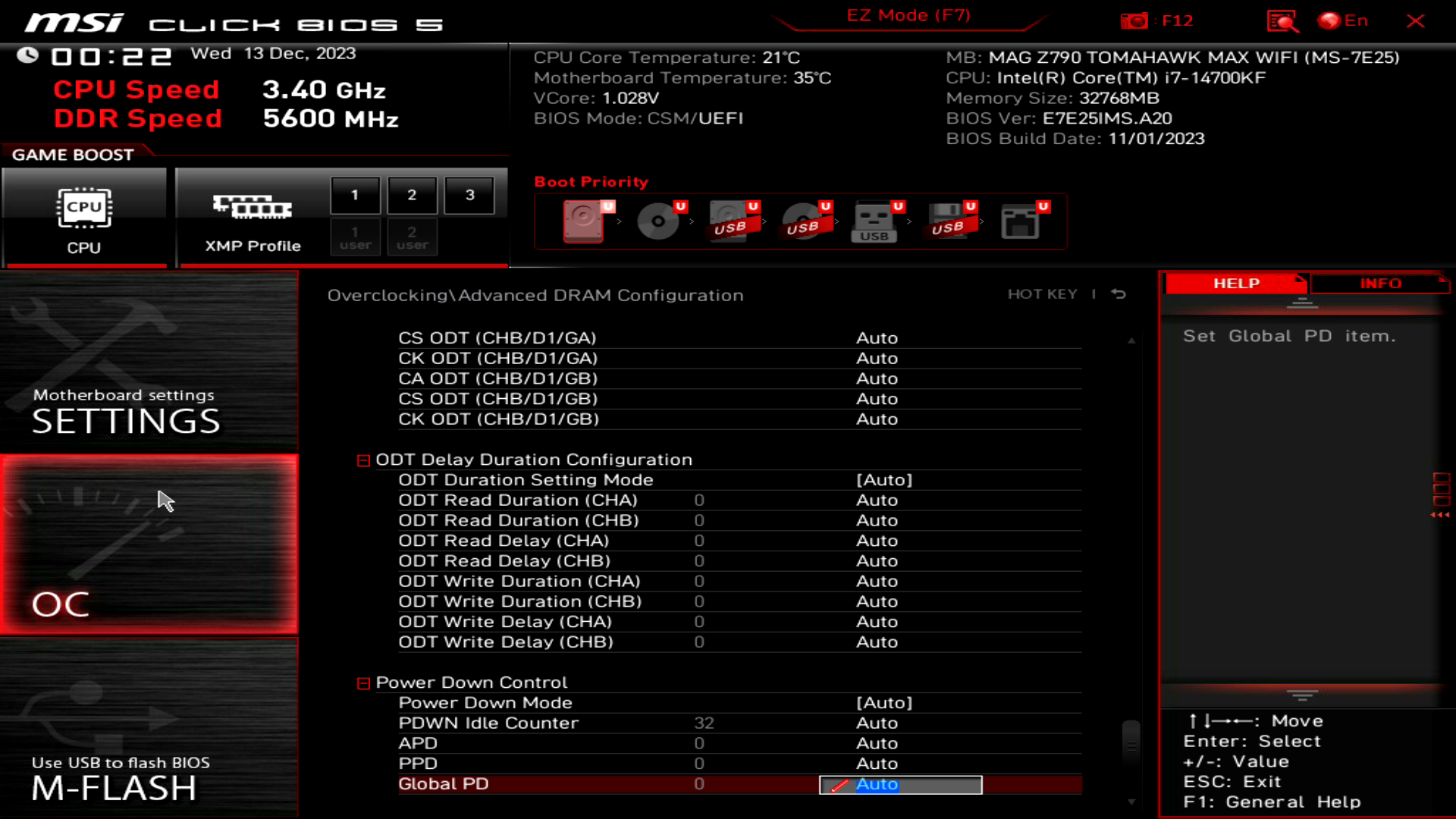

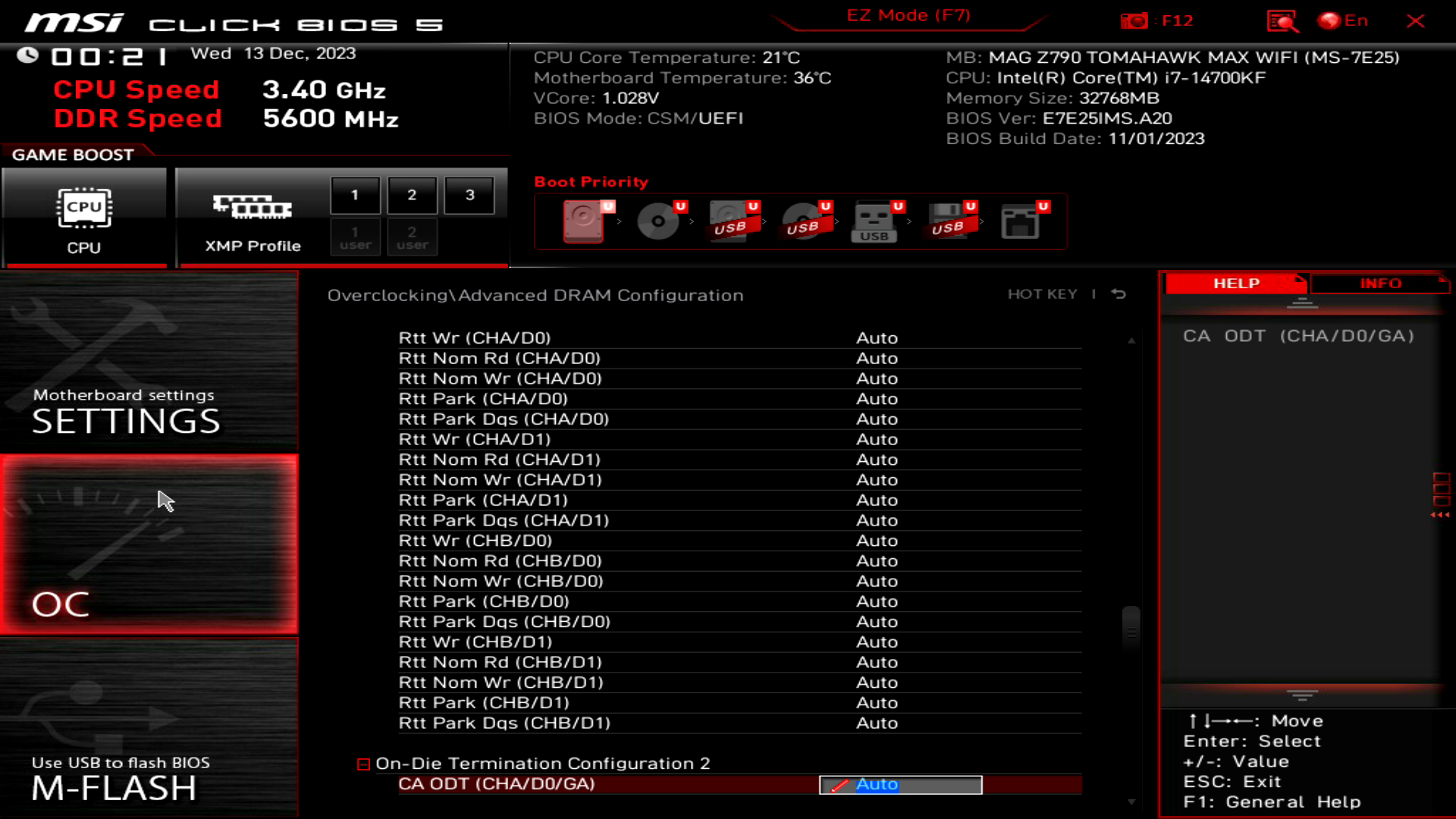

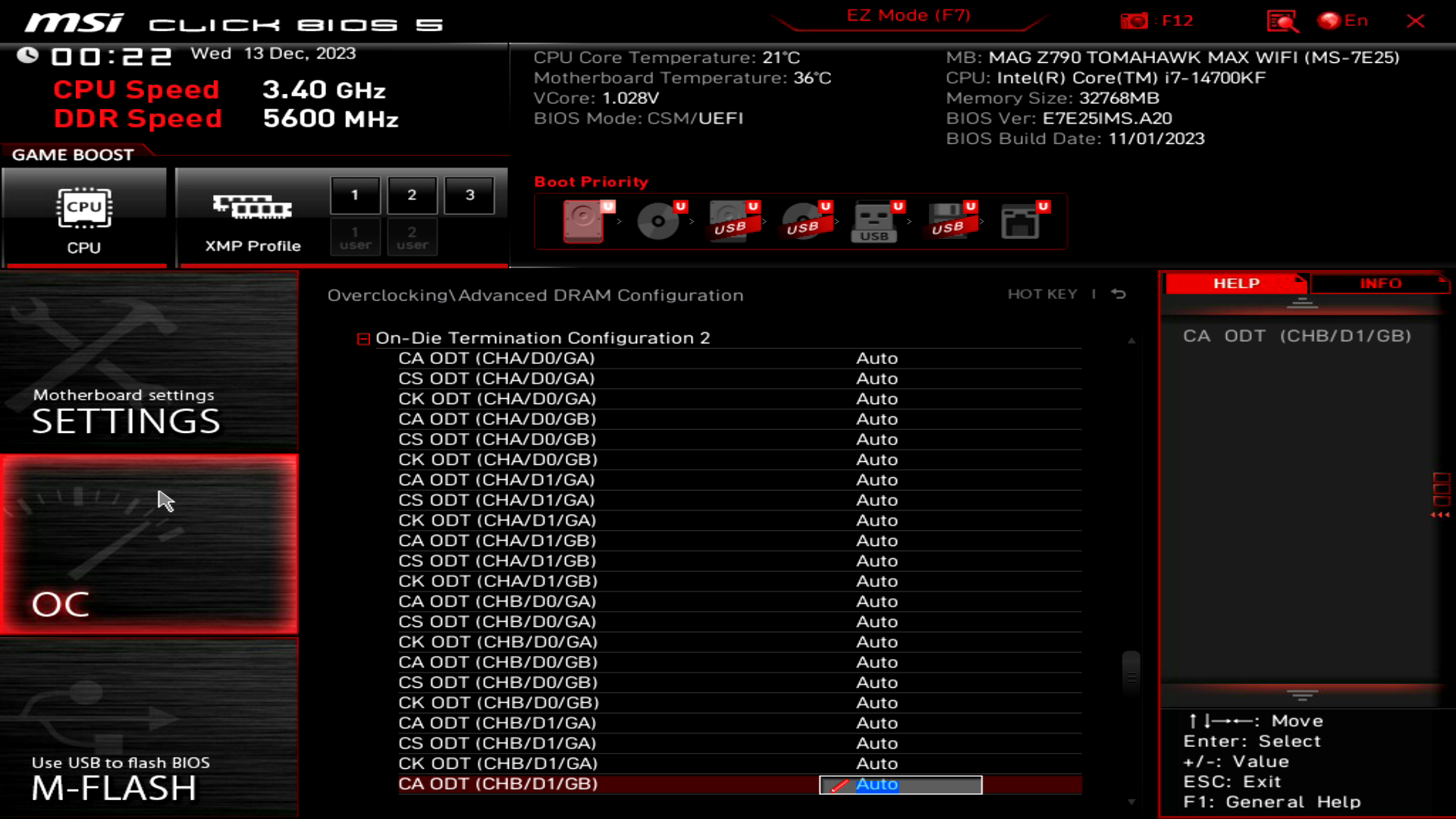

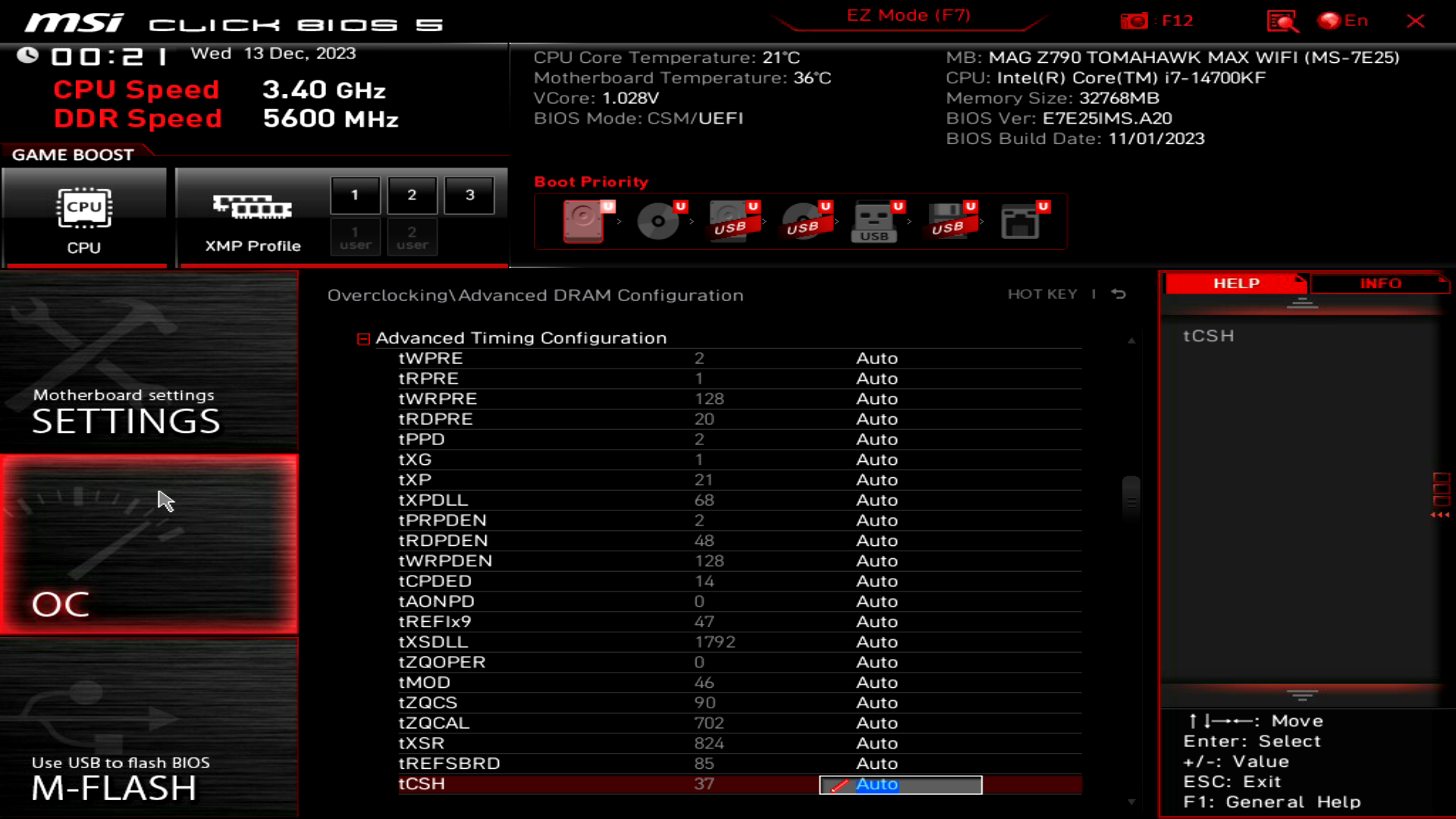

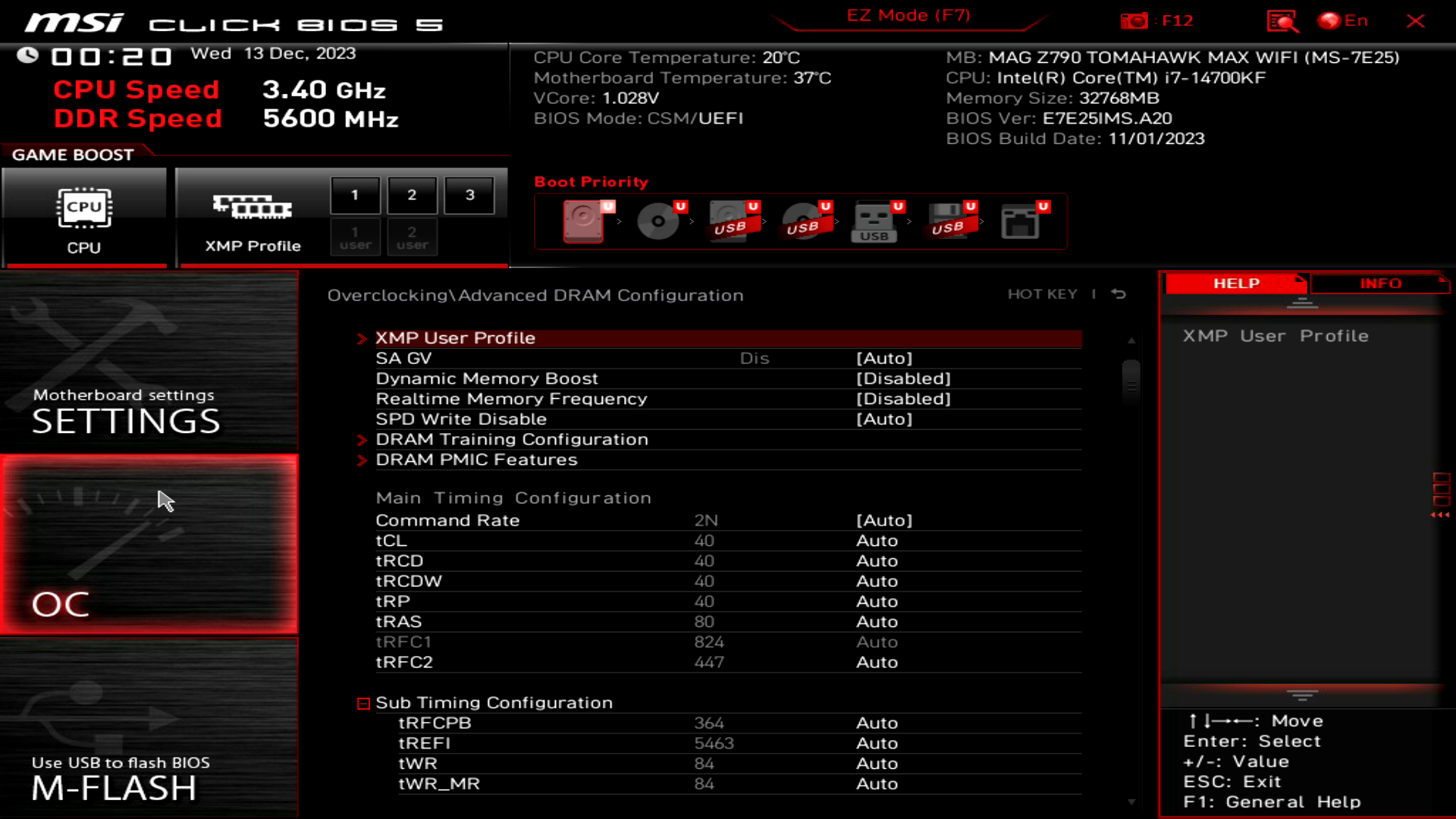

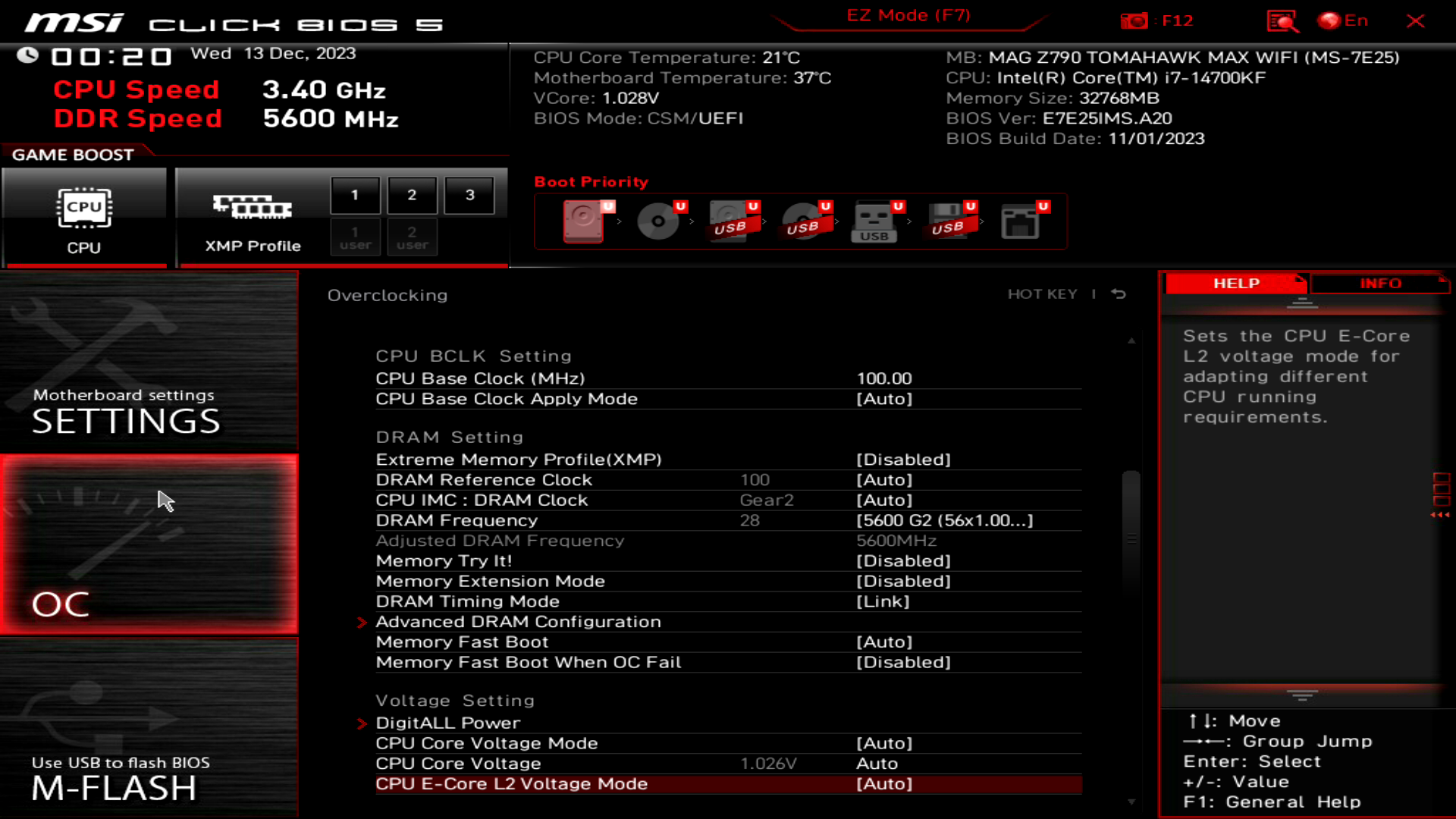

Є можливість повного контролю P-cores та E-cores, TVB, VF Point, AVX, кешу, інтегрованої відеокарти. Для ОЗП окрім традиційних можливостей присутній Memory Try it — набір заготованих профілів частот та таймінгів оперативної пам’яті. Для боротьби з дрейфуванням BCLK в наявності опція BCLK 100 MHz Lock On.

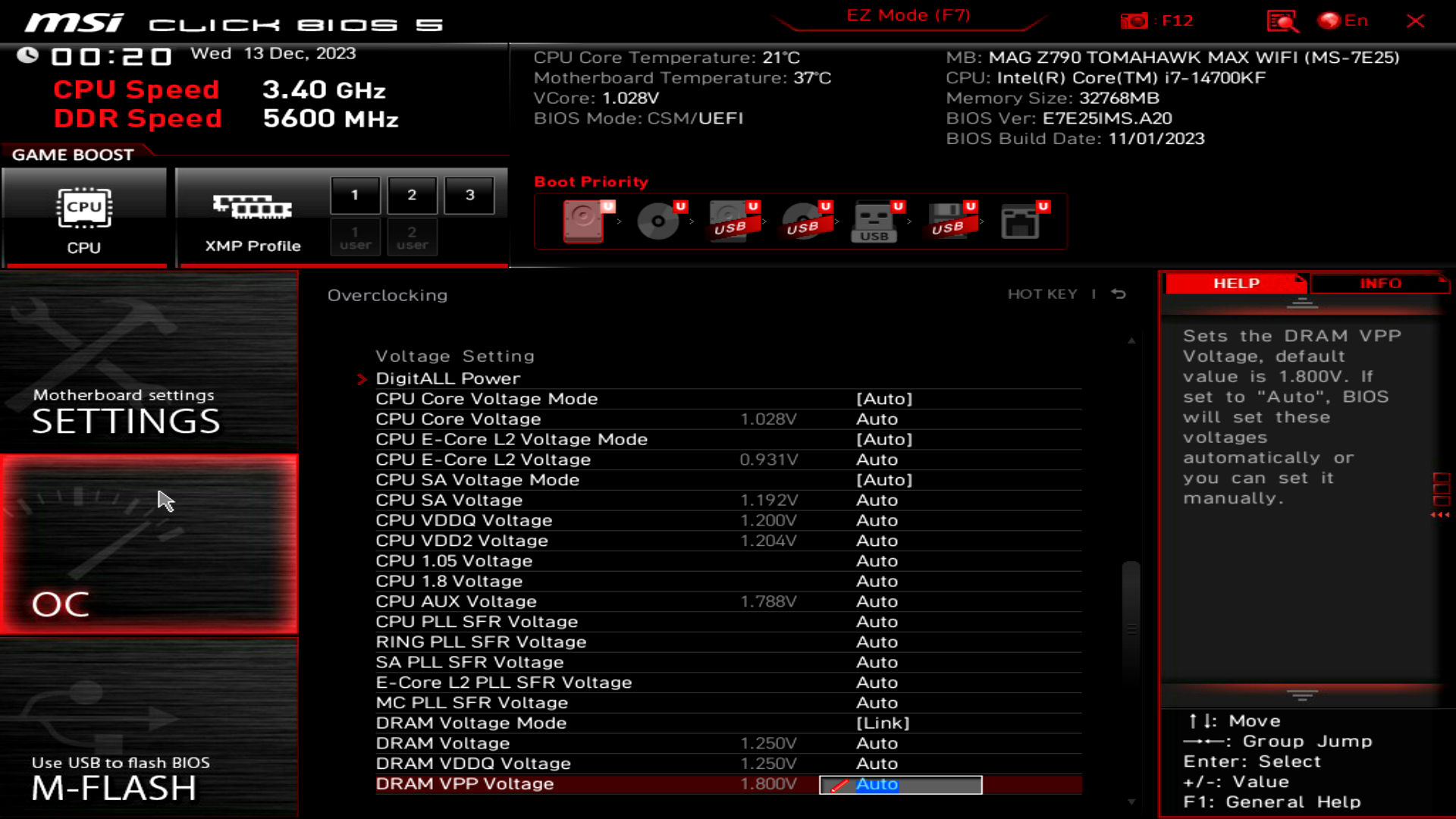

Корисні опції для оверклокінгу та їх можливі діапазони значень зібрано у таблицю нижче:
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Base Clock (MHz) | 70–538,25 | 0,01 |
| CPU P-Core Ratio (Multiplier) | 8–120 | 1 |
| CPU E-Core Ratio (Multiplier) | 8–120 | 1 |
| Ring Ratio (Multiplier) | 8–116 | 1 |
| GT Ratio (Multiplier) | 8–46 | 1 |
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU Switching Frequency (KHz) | 500-1000 | 100 |
| CPU VRM Over Temperature Protection (°C) | 95–150 | 1 |
| CPU Core Voltage (V) | 0,6–1,72 | 0,005 |
| CPU E-Core L2 Voltage (V) | 0,6–1,52 | 0,005 |
| CPU GT Voltage (V) | 0,6–1,55 | 0,005 |
| CPU SA Voltage (V) | 0,6–1,6 | 0,01 |
| CPU VDDQ Voltage (V) | 0,005–2 | 0,005 |
| CPU VDD2 Voltage (V) | 0,86–2,2 | 0,005 |
| CPU AUX Voltage (V) | 1,4–2,3 | 0,01 |
| DRAM Frequency (MHz) | 800–10933 | 133 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,005 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| PCH 0.82 Voltage (V) | 0,6–1,4 | 0,01 |
Секція M-Flash завантажує спецрежим для здійснення оновлення прошивки материнської плати.

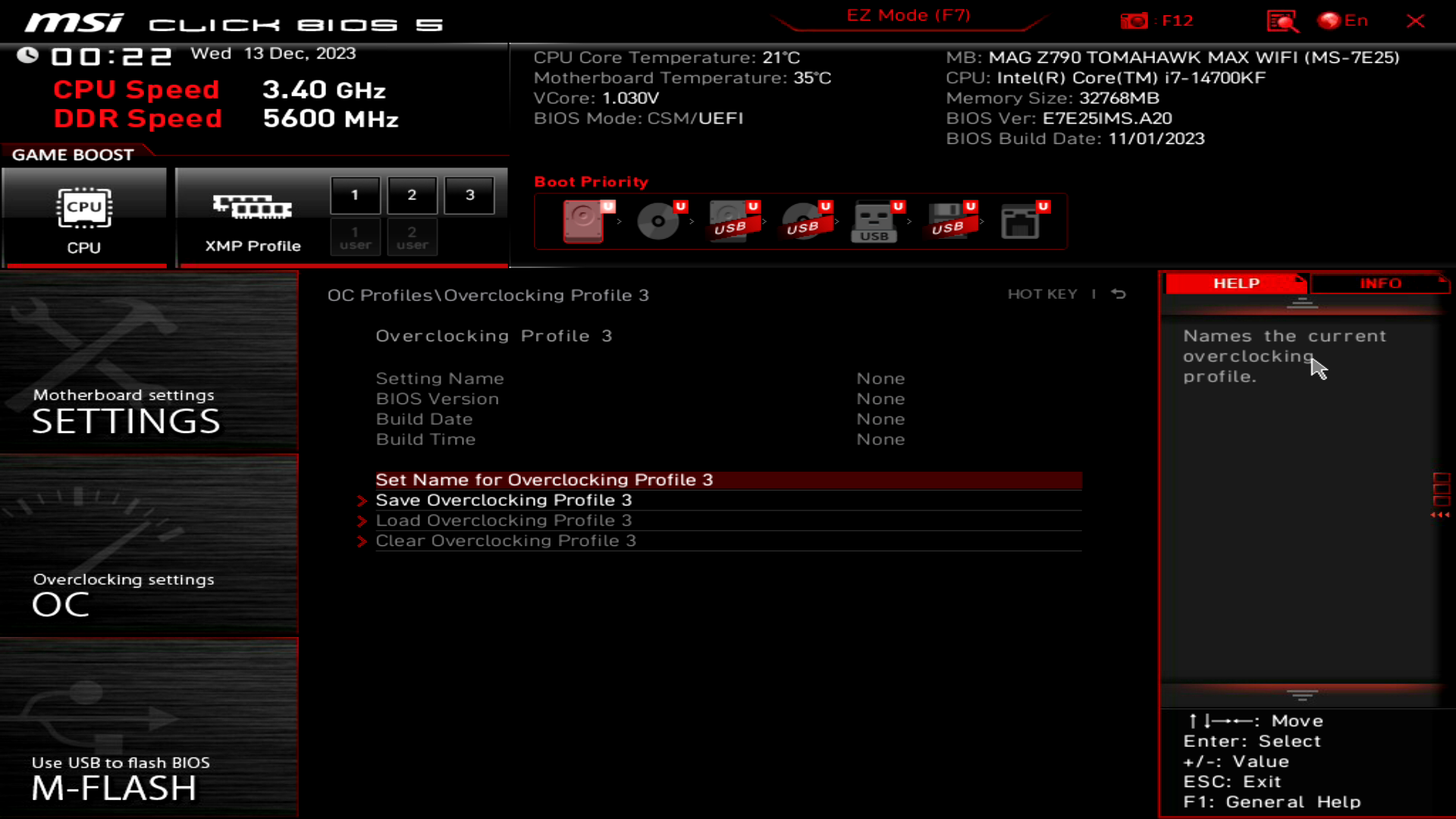

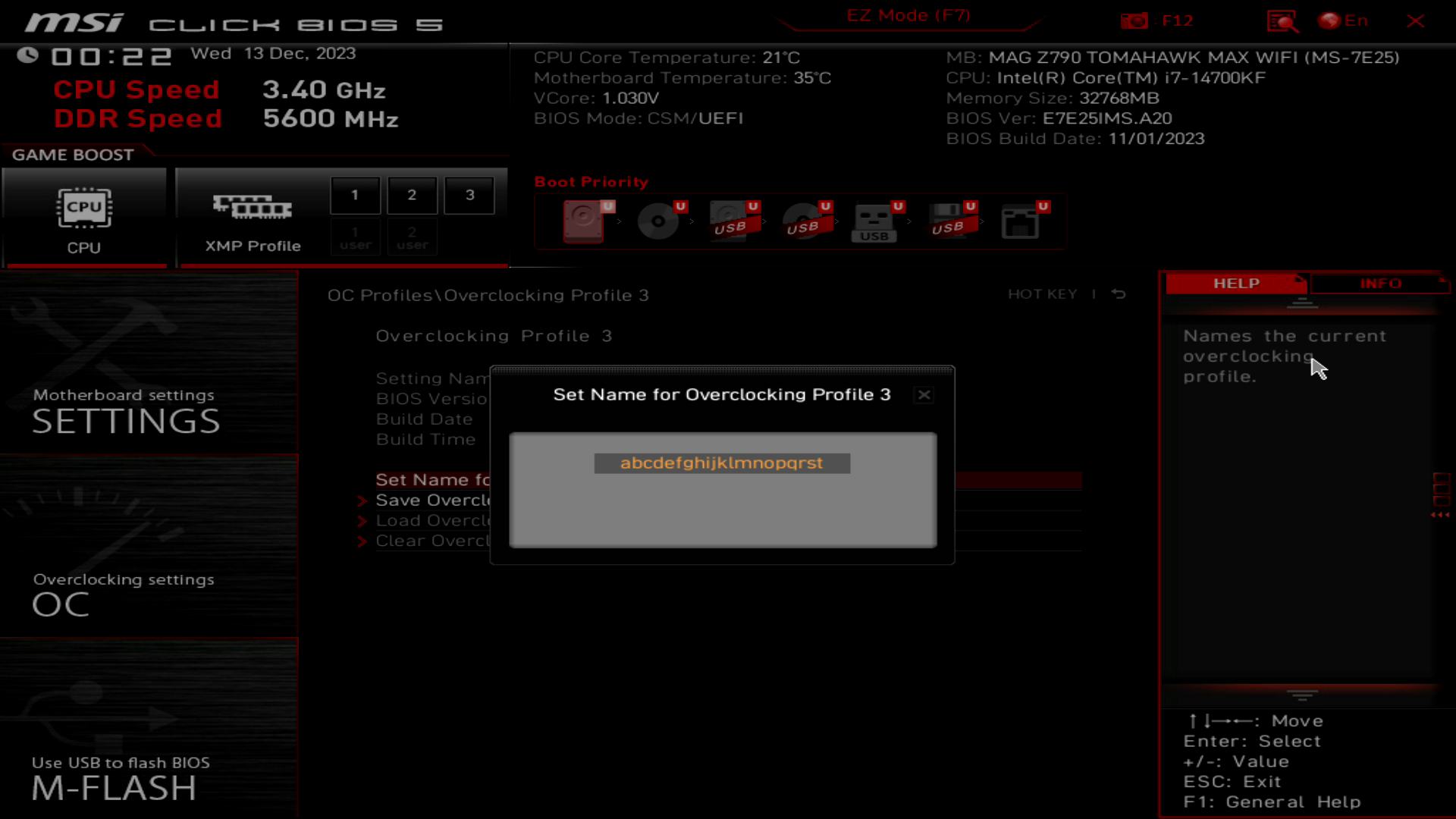

Вкладка OC Profile дає можливість зберігання налаштувань у внутрішню пам'ять, також є можливість імпортувати/експортувати параметри з зовнішніх накопичувачів.

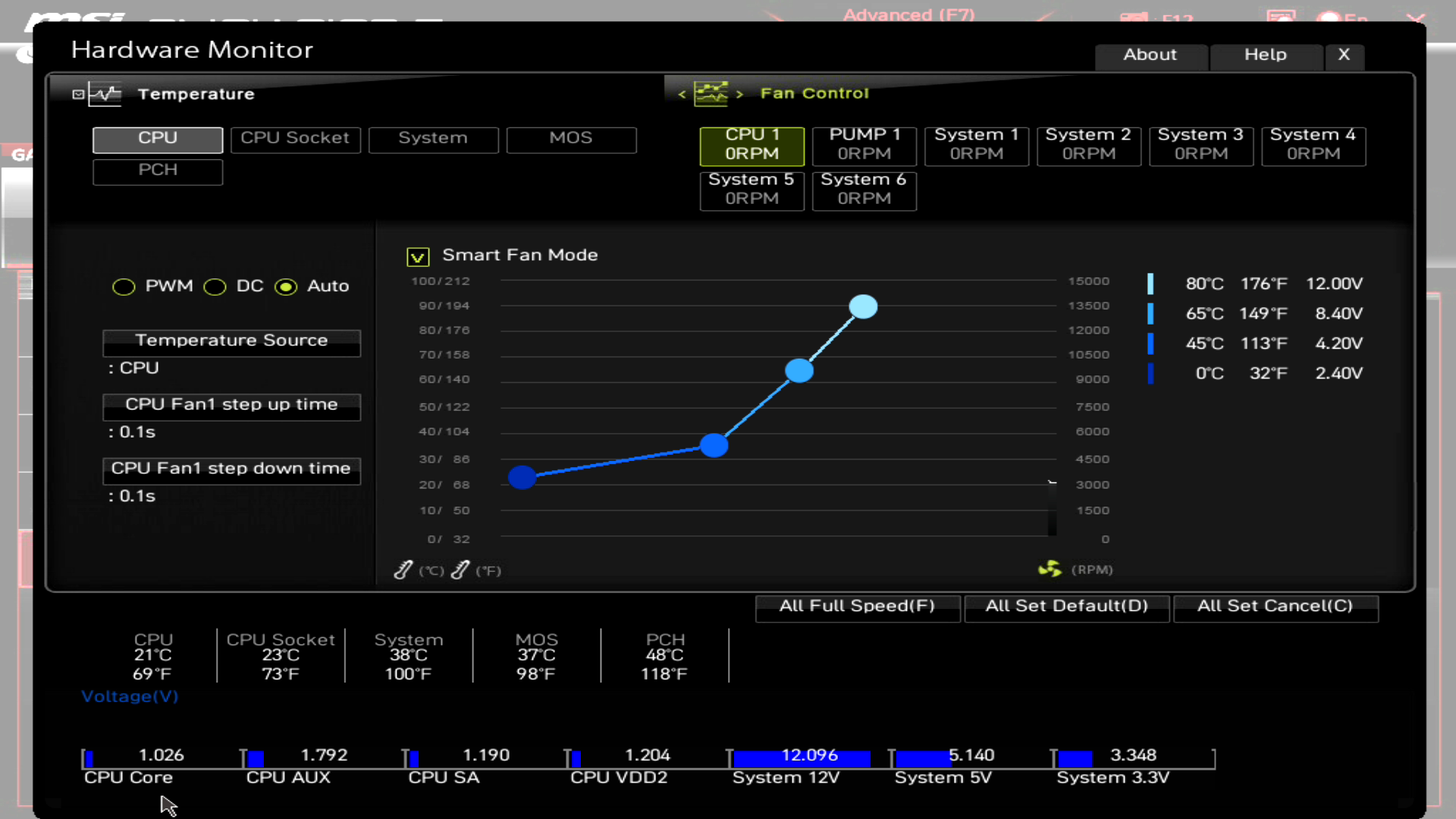

Секція Hardware Monitor — це те ж саме меню управління вентиляторами, що було продемонстровано у режимі EZ Mode в цій статті.

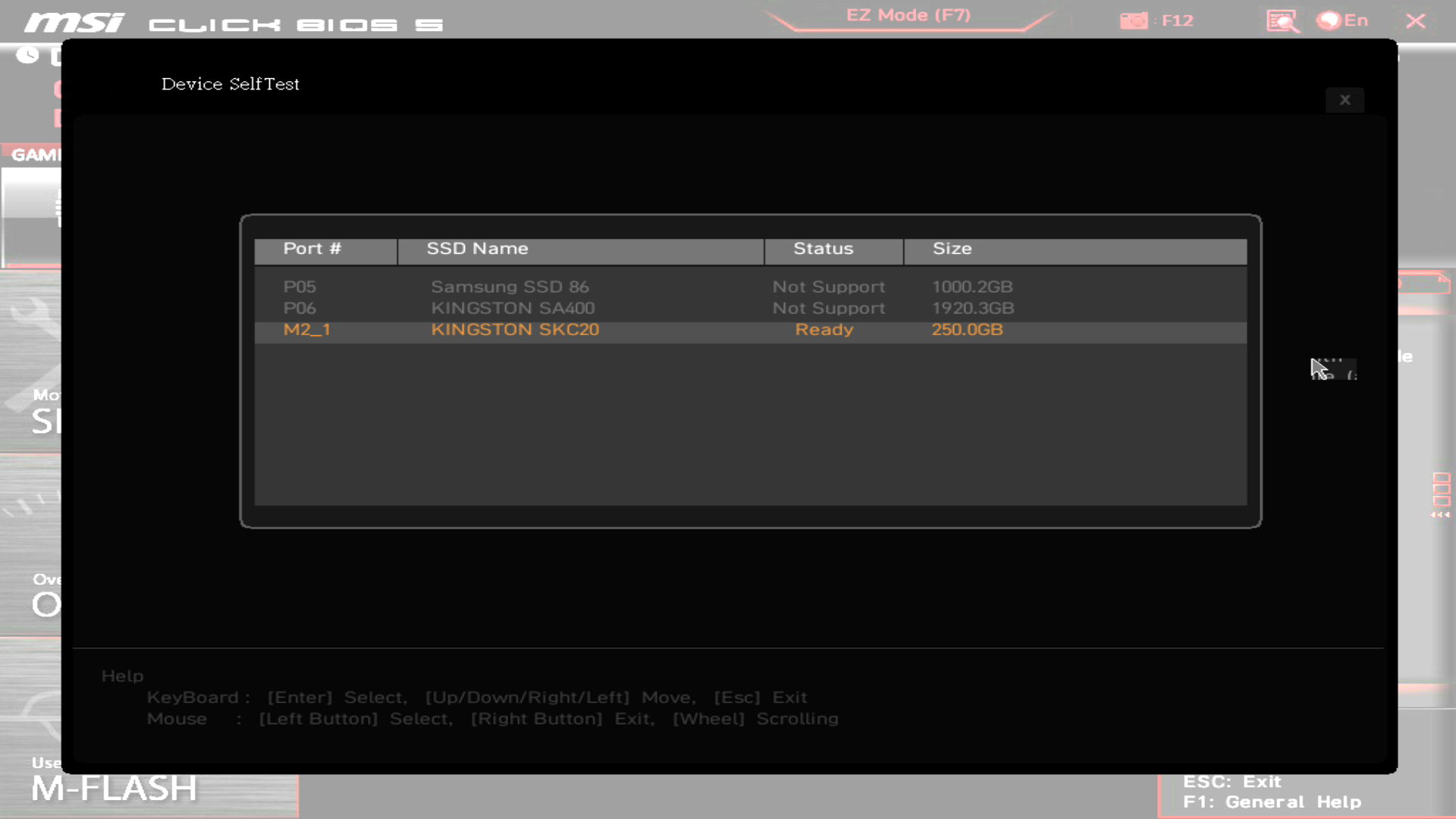

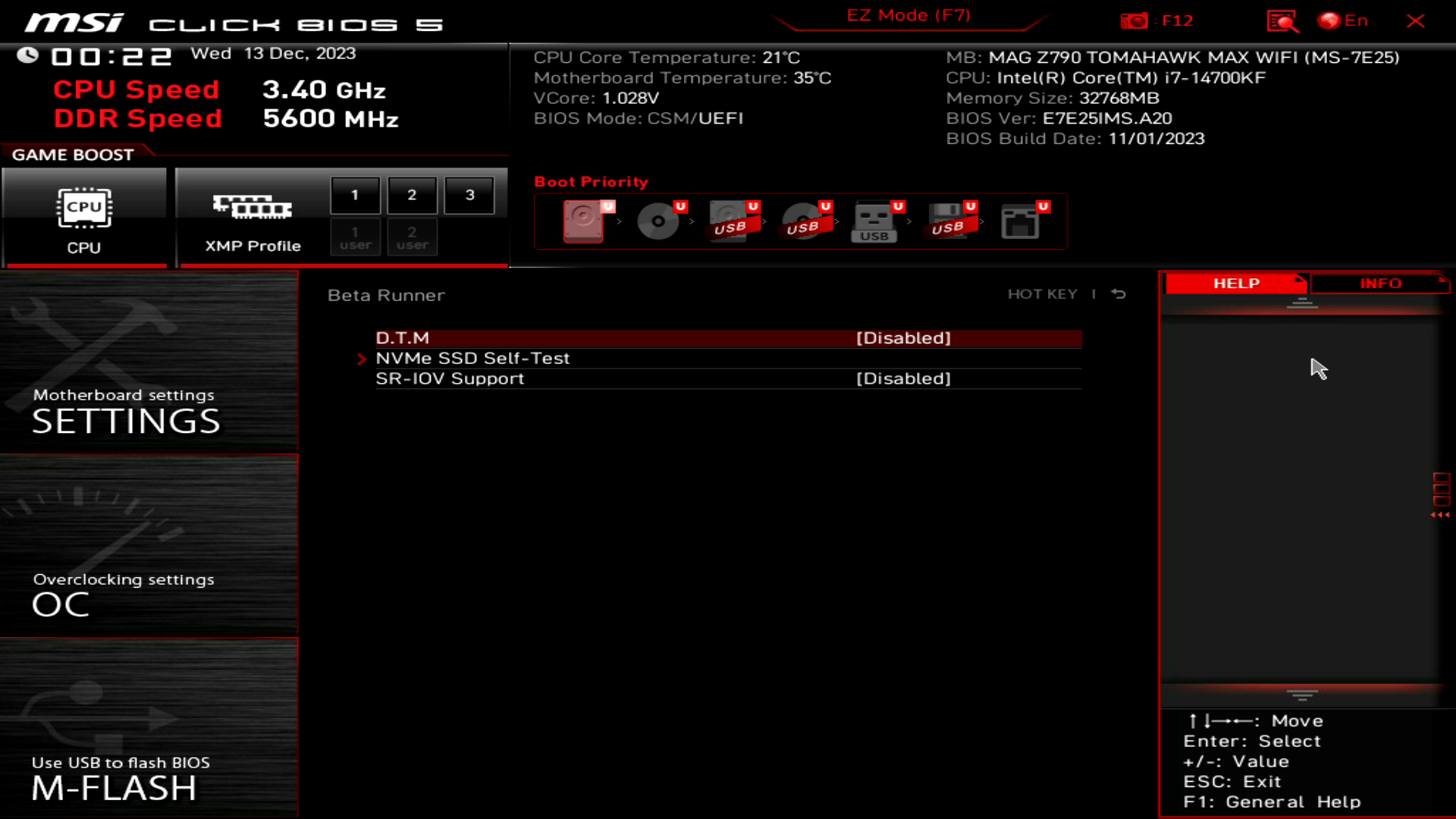

Секція Beta Runner дозволяє запустити самодіагностику накопичувача, а також керувати SR-IOV та DTM. Так, навіть через рік це меню не доповнюється нічим новим.
Логотип під час завантаження системи:
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling), MSI Display Kit. |
| Додаткове | CPU-Z MSI Gaming, 7-ZIP, AIDA64 Extreme – MSI Edition, Realtek Audio Control, Intel Extreme Tuning Utility (Intel XTU) |

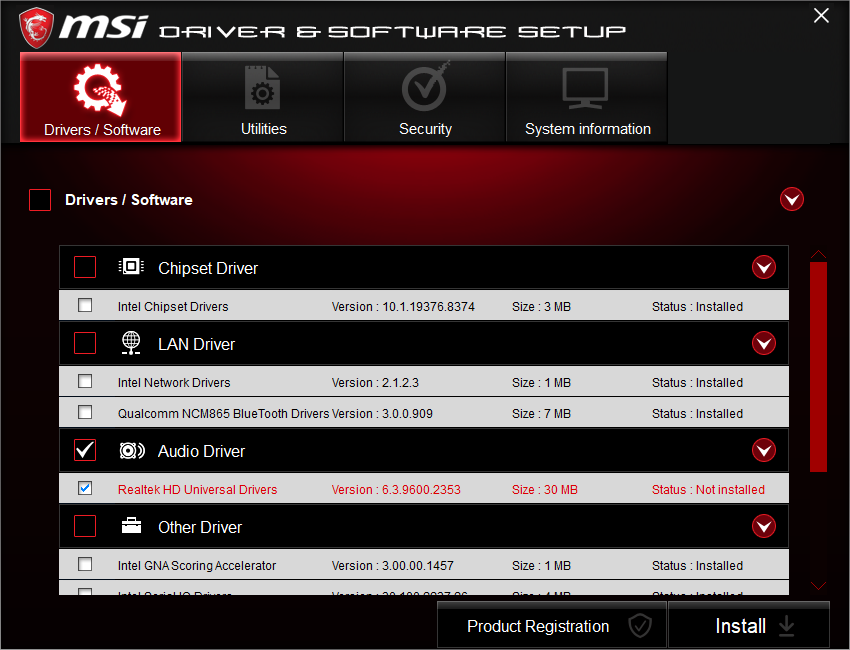

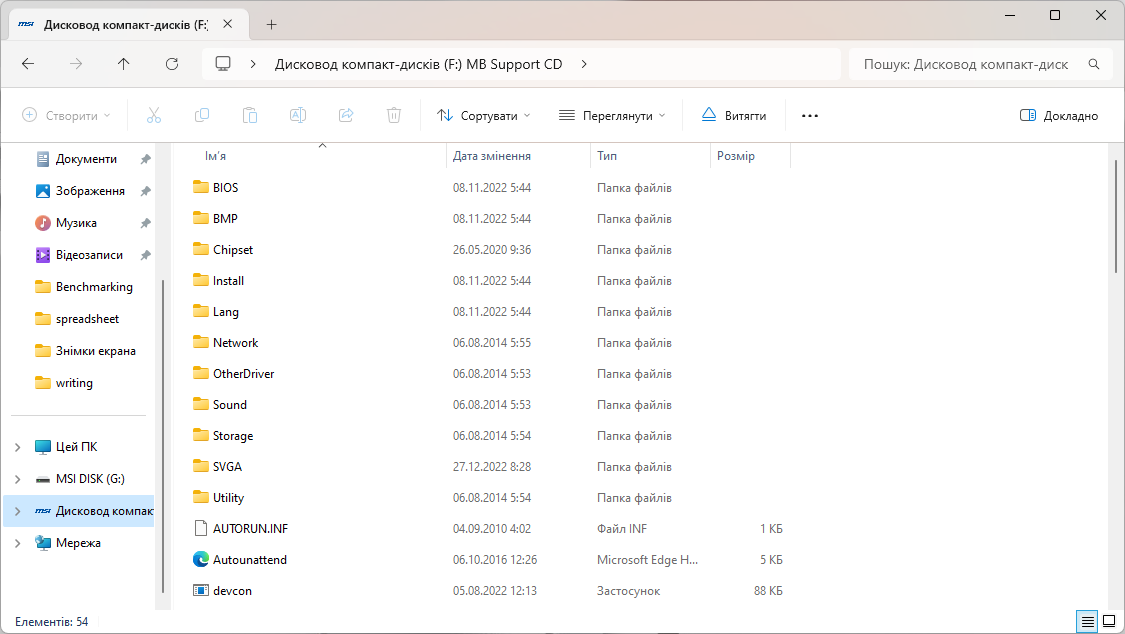

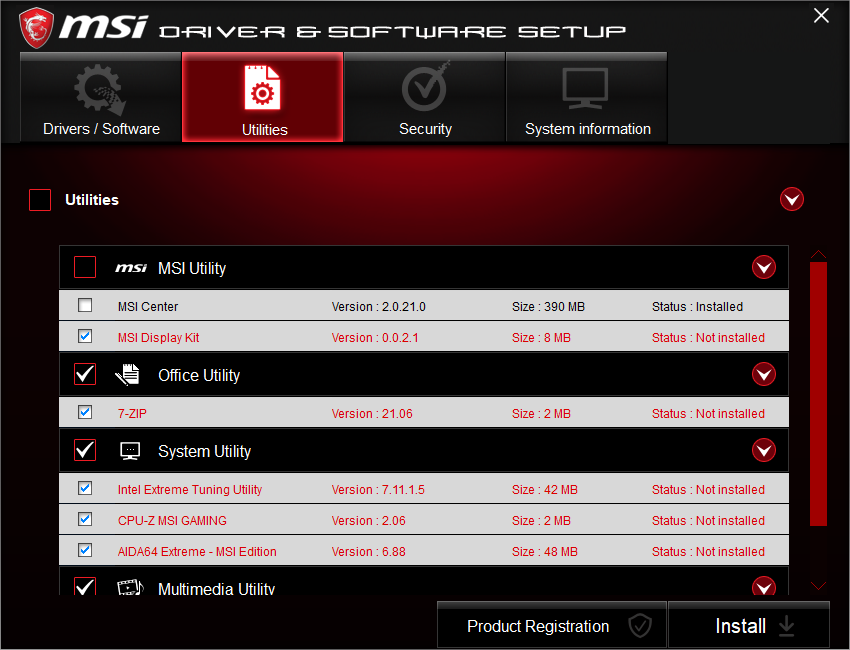

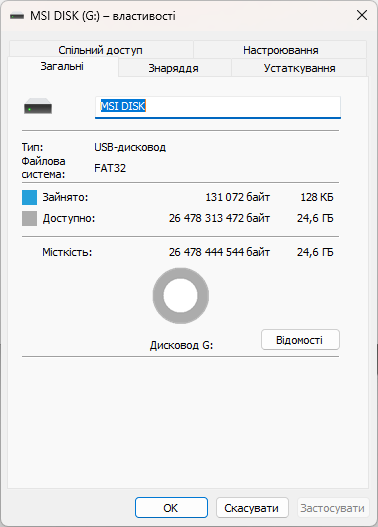

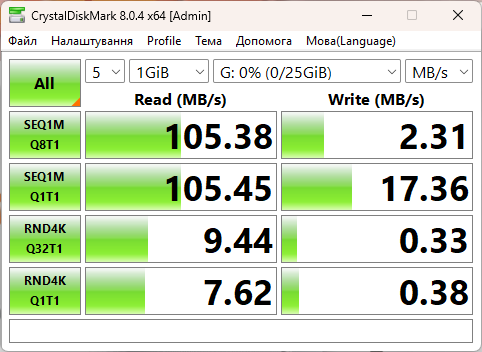

Програмне забезпечення та драйвери присутні на USB-накопичувачі з комплекту материнської плати. Його розділено на дві частини, користувачу доступний розділ обсягом 24,6 ГБ.
В роботі це виглядає наступним чином:
ПЗ Realtek виконано у стилі виробника материнської плати, звідси можна керувати аудіо.

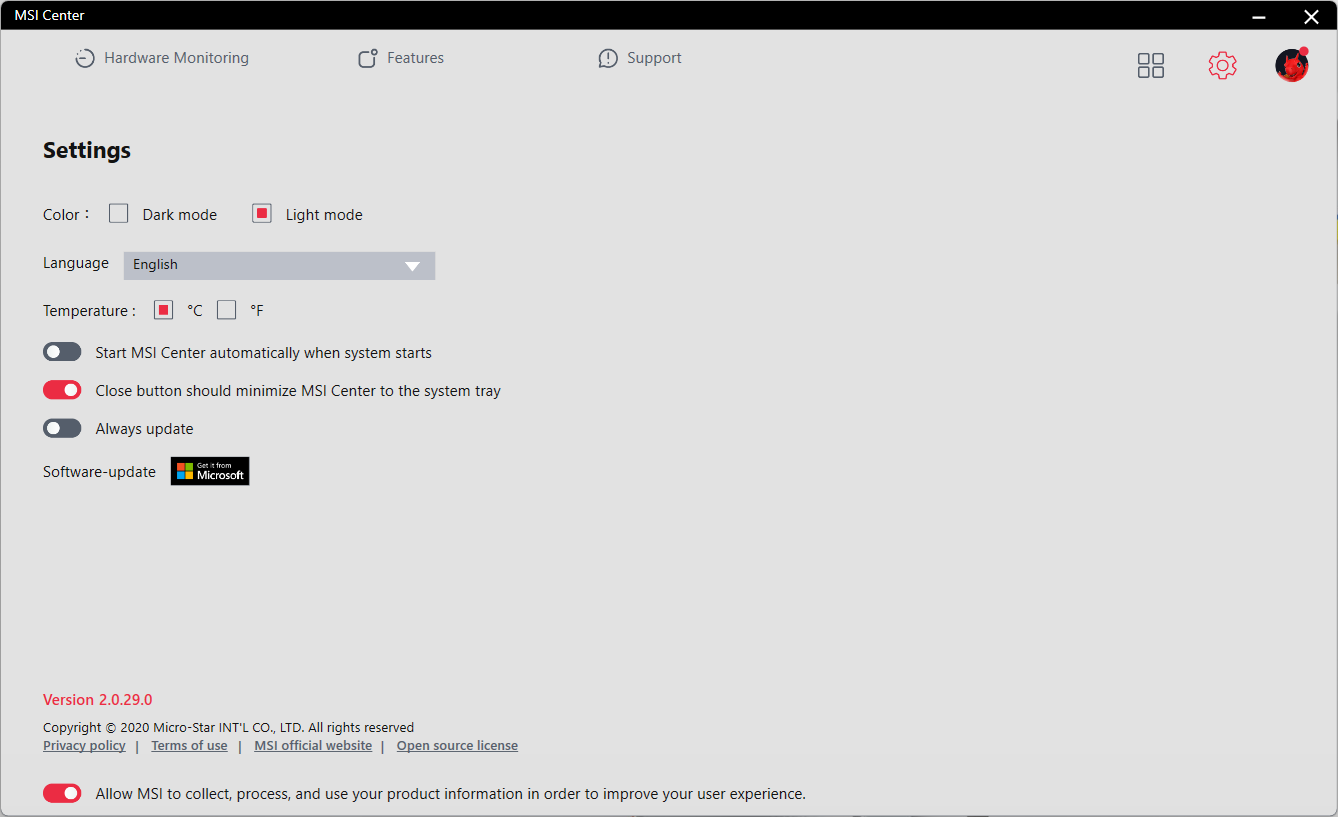

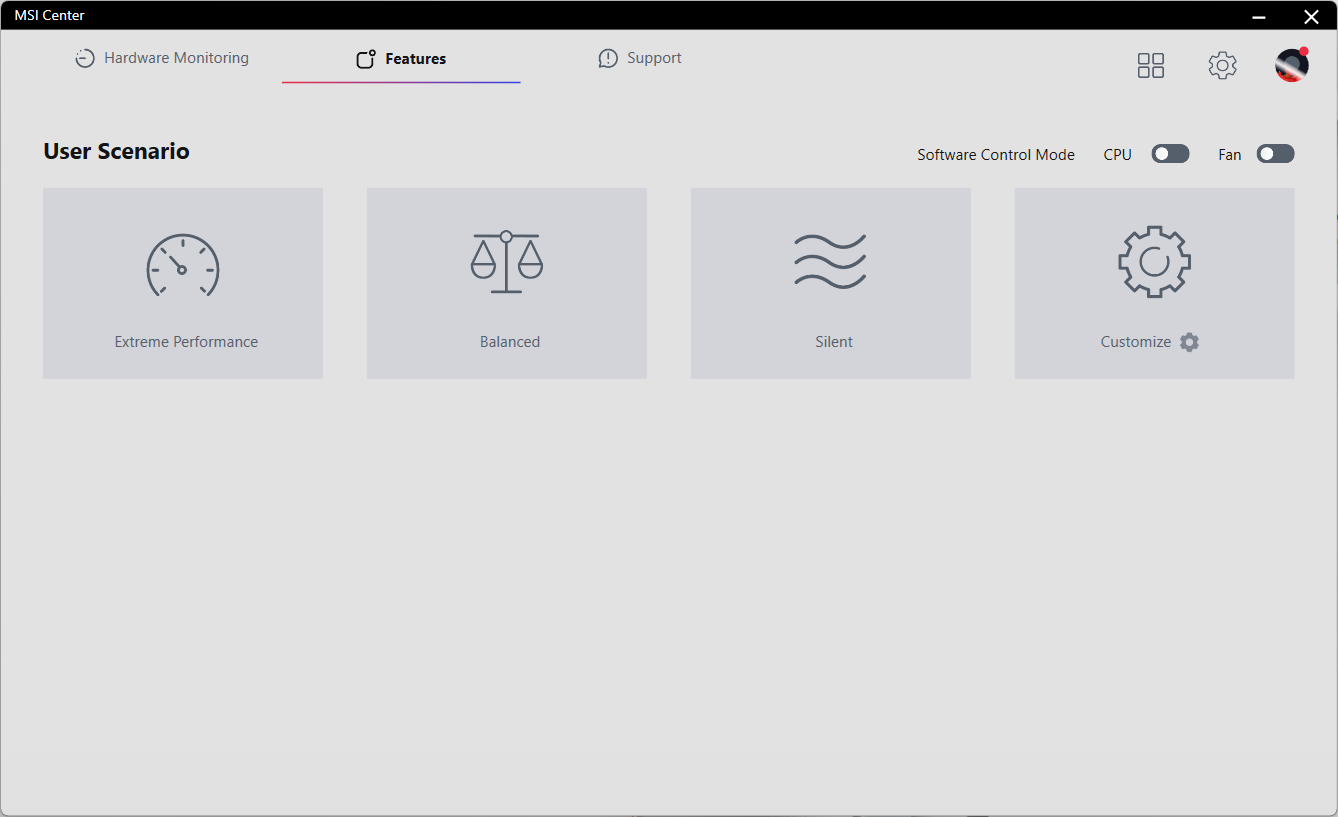

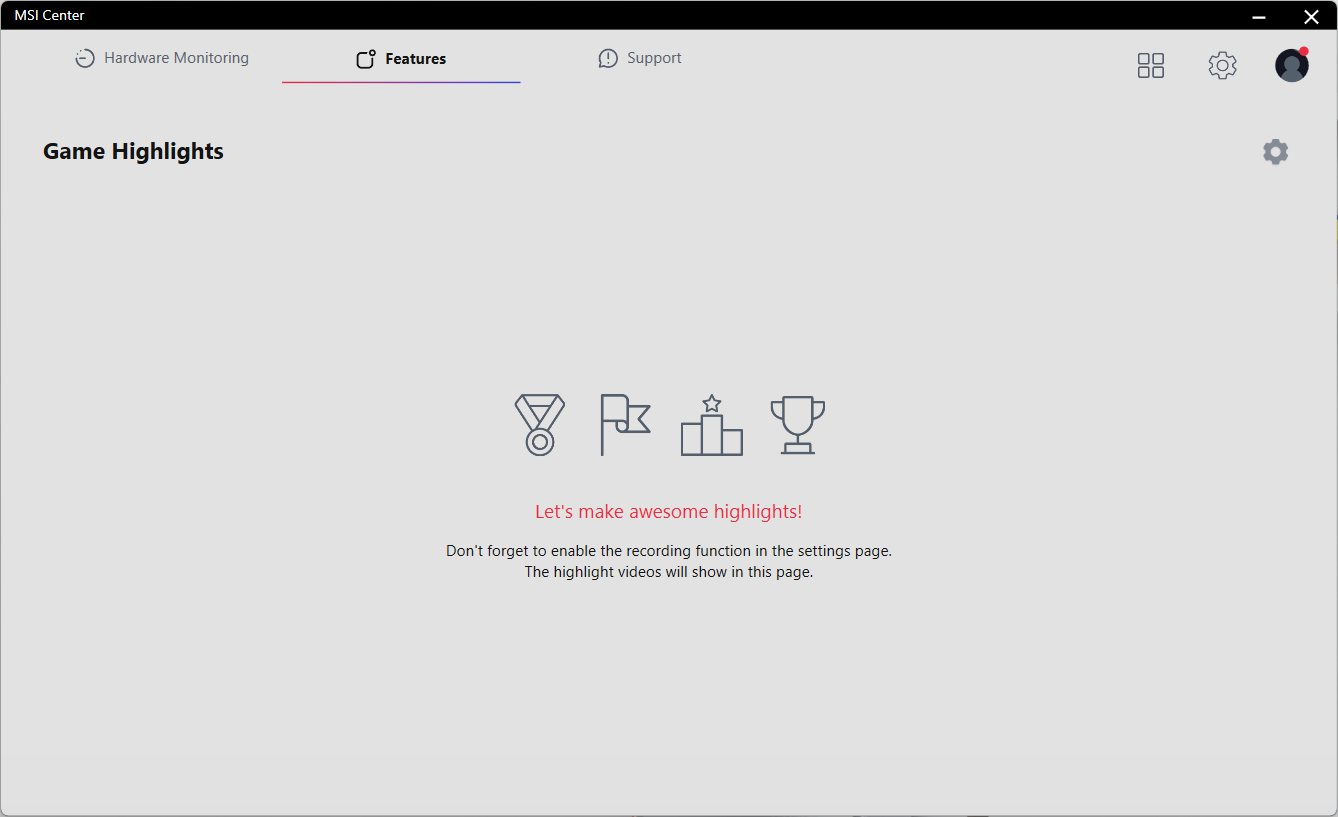

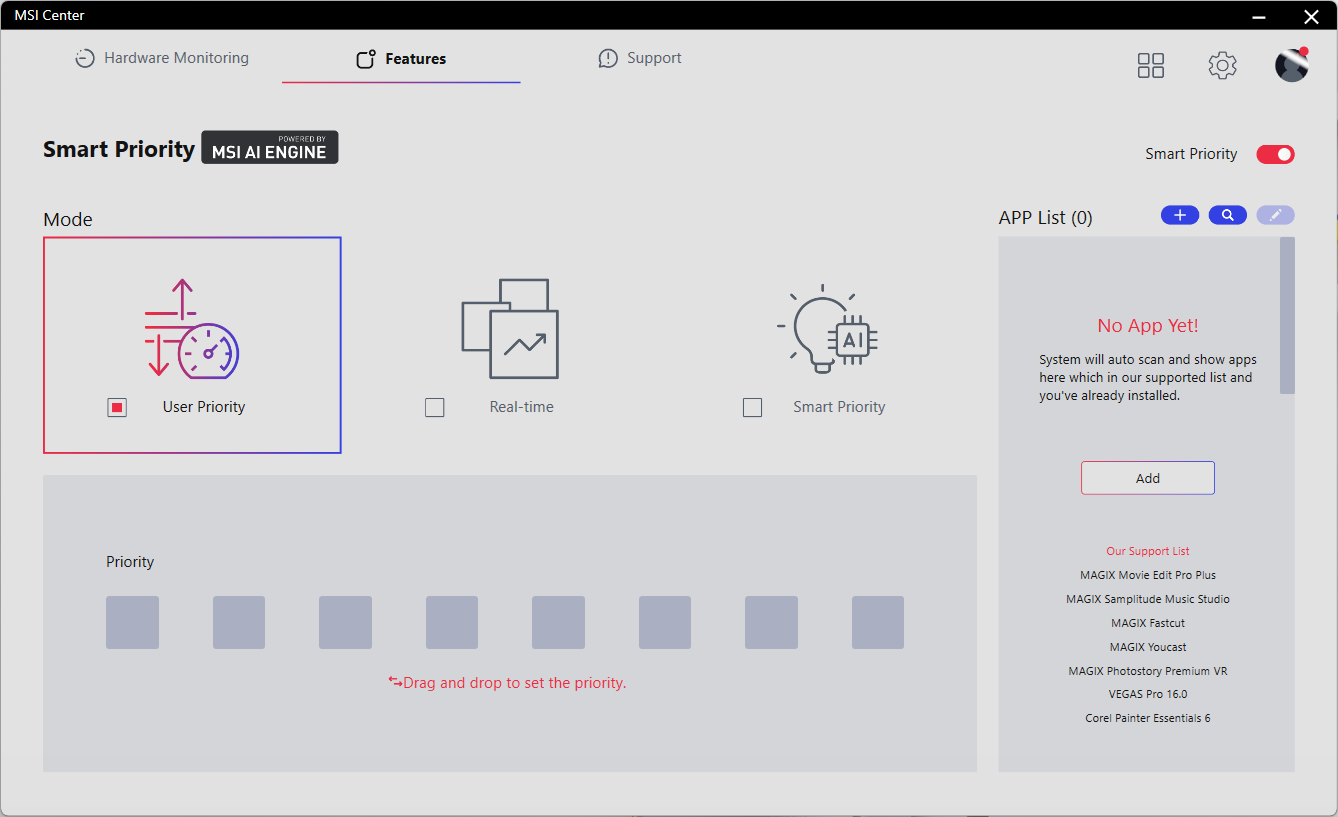

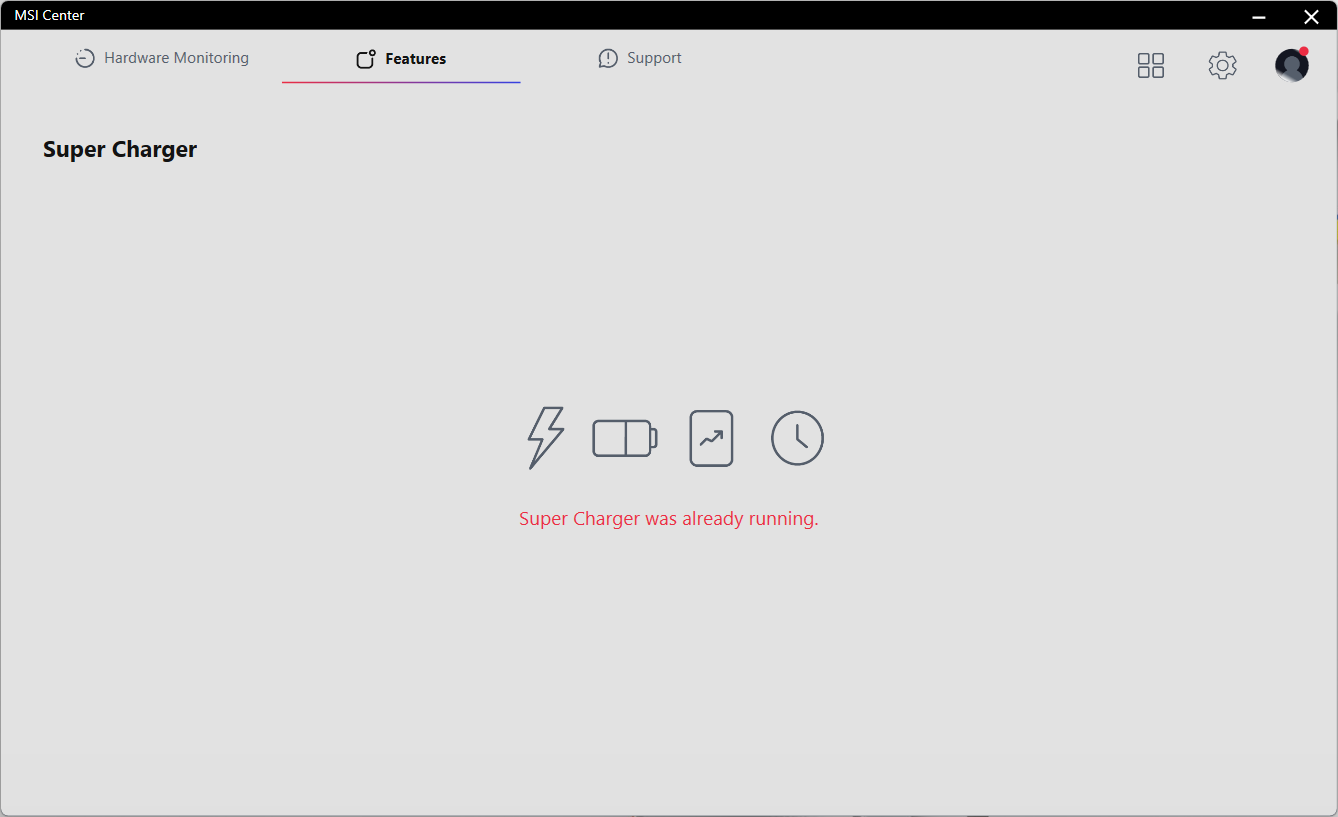

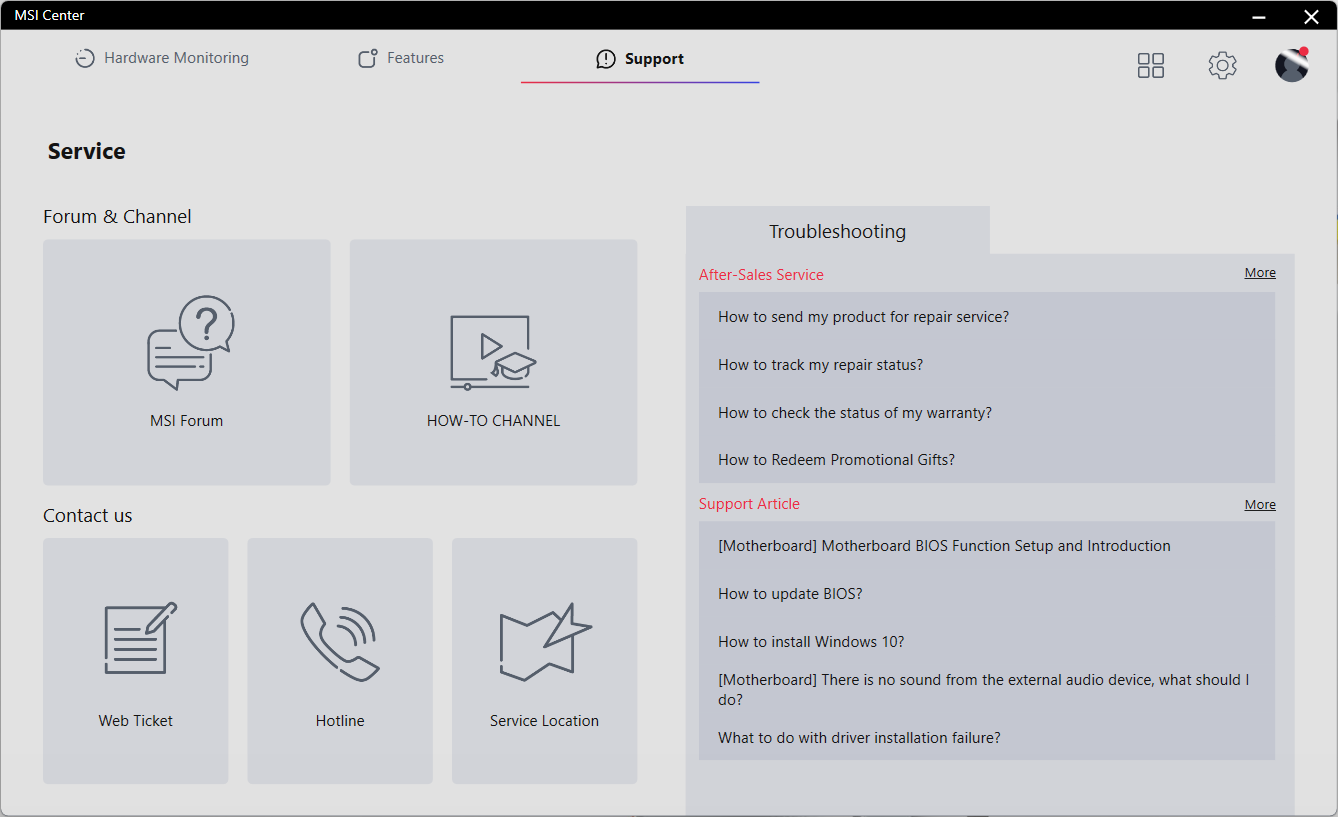

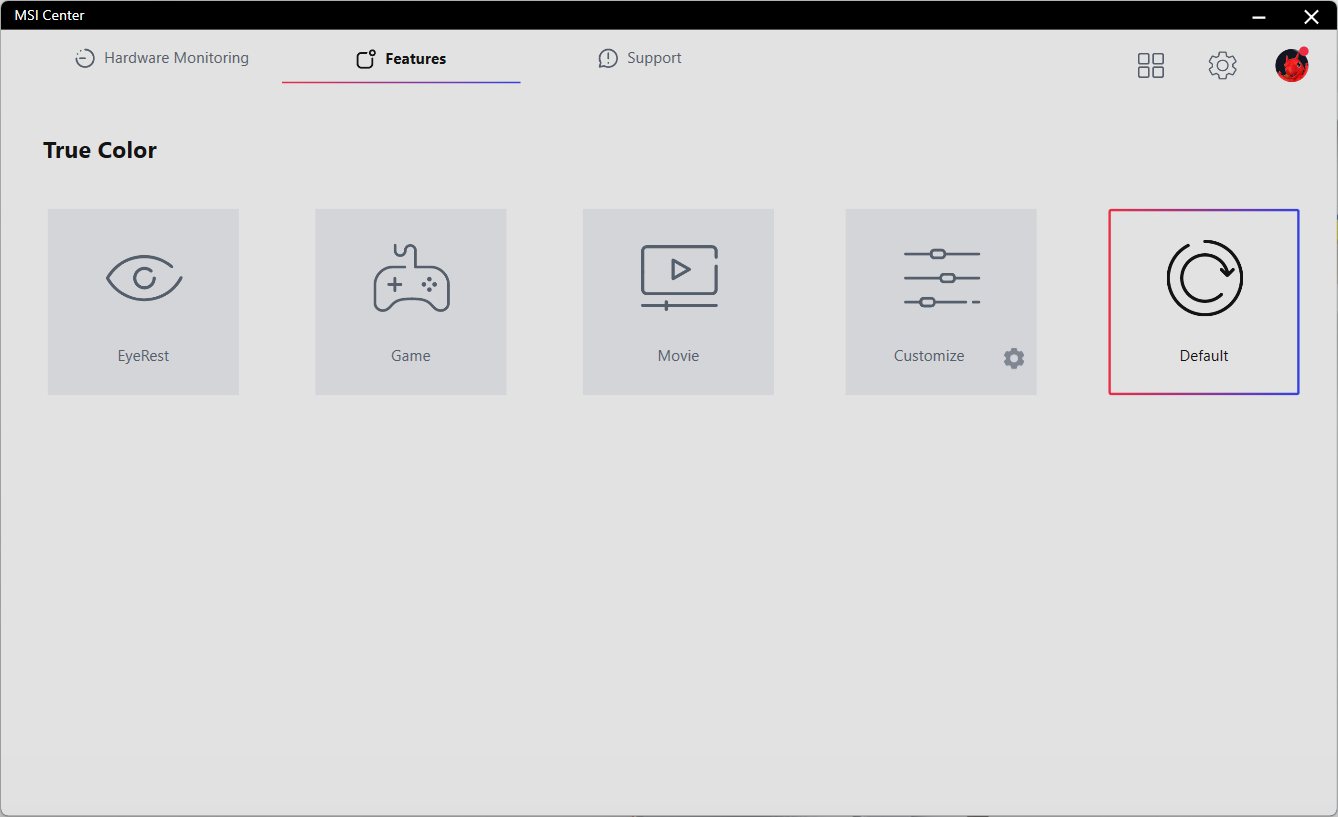

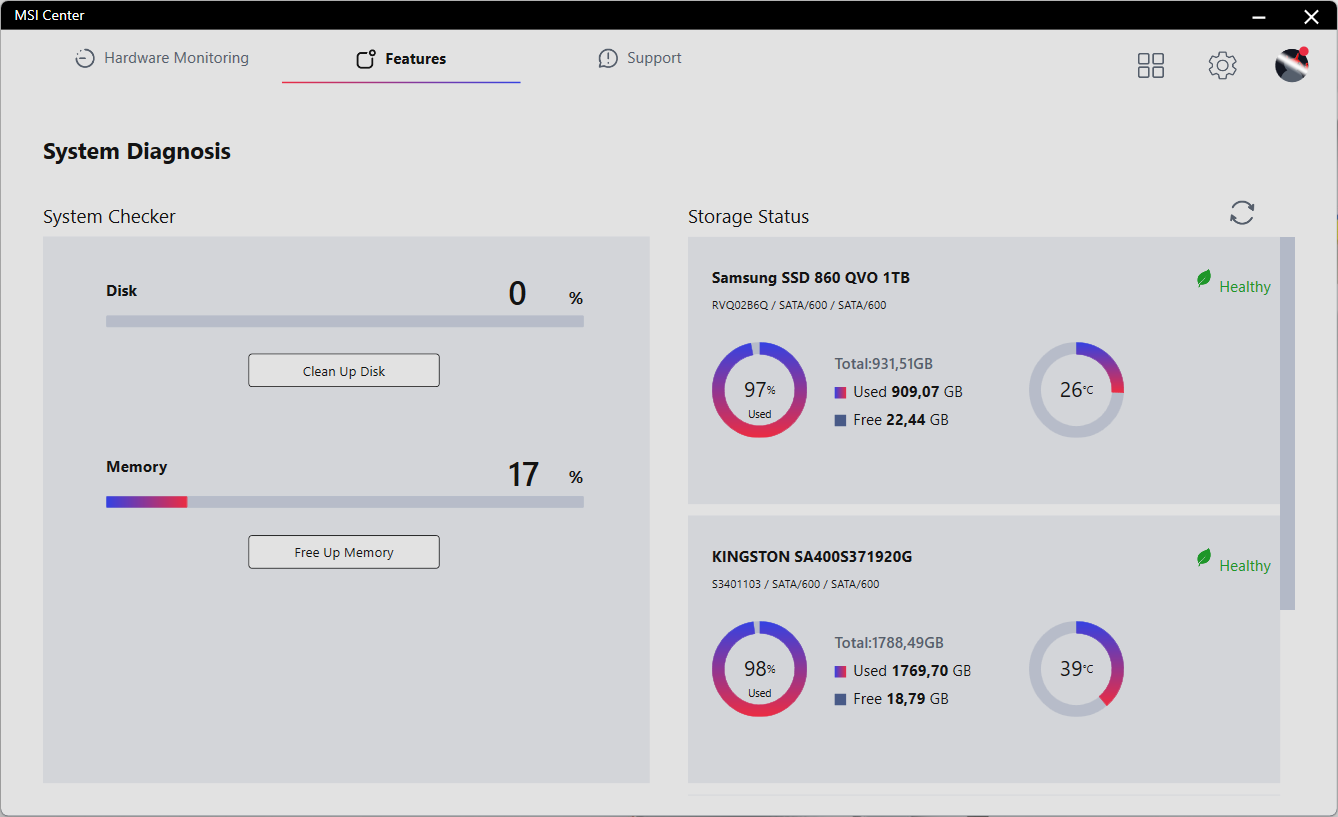

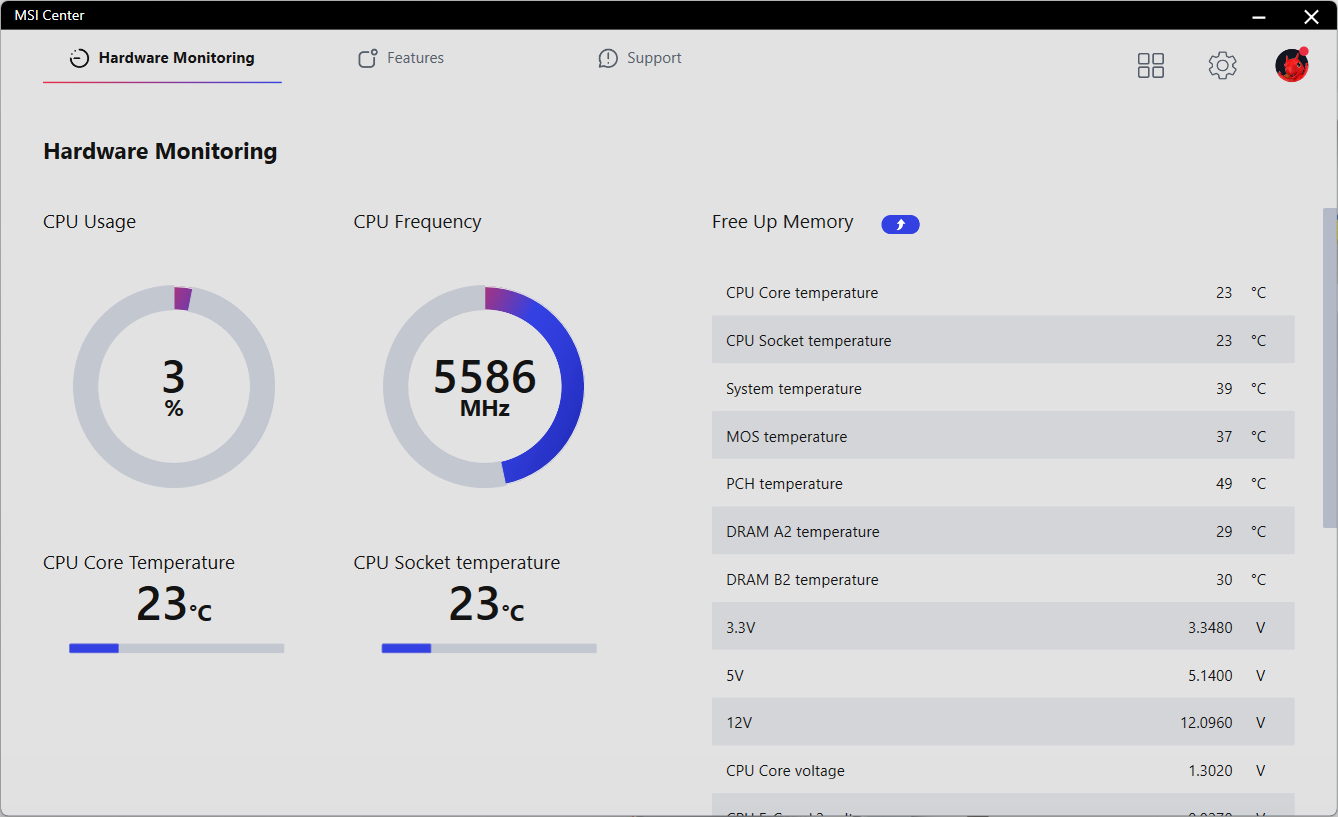

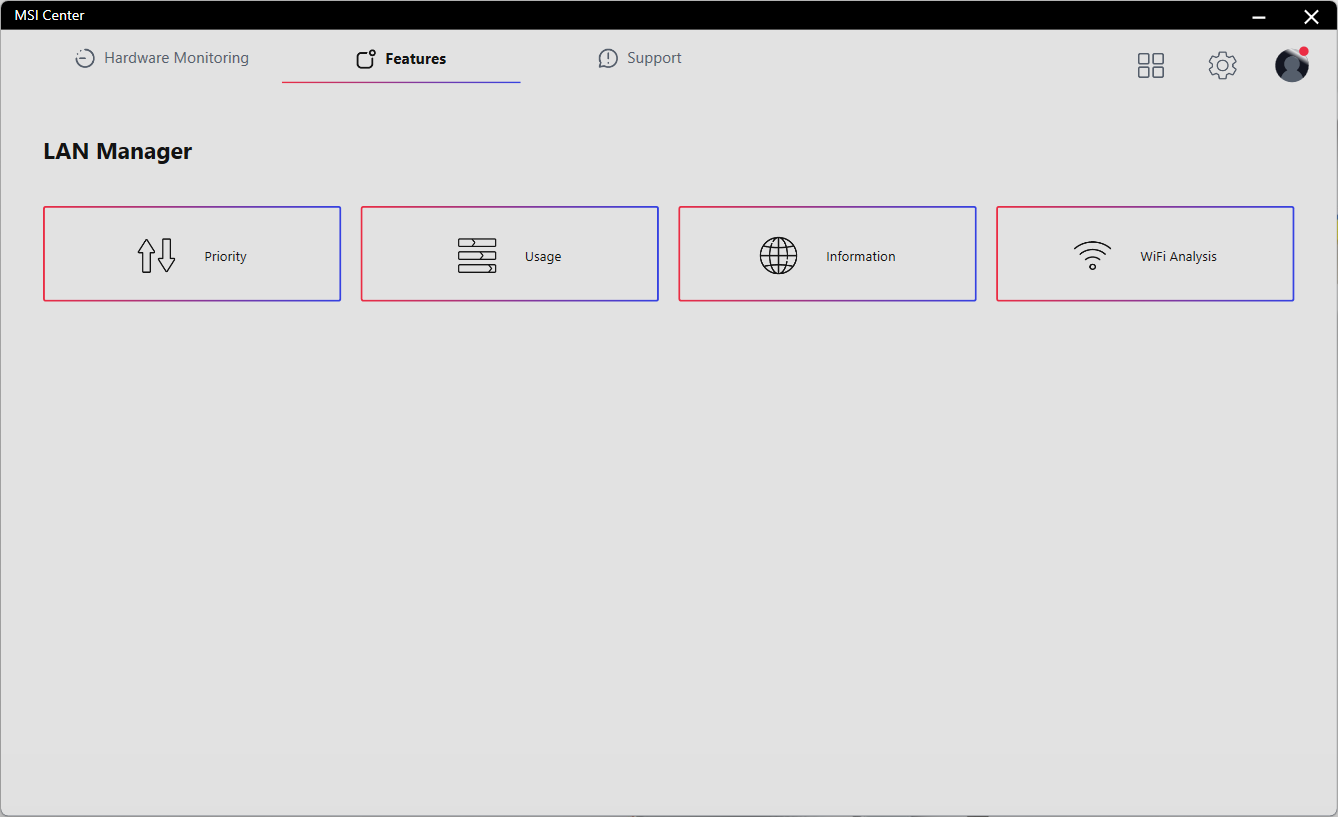

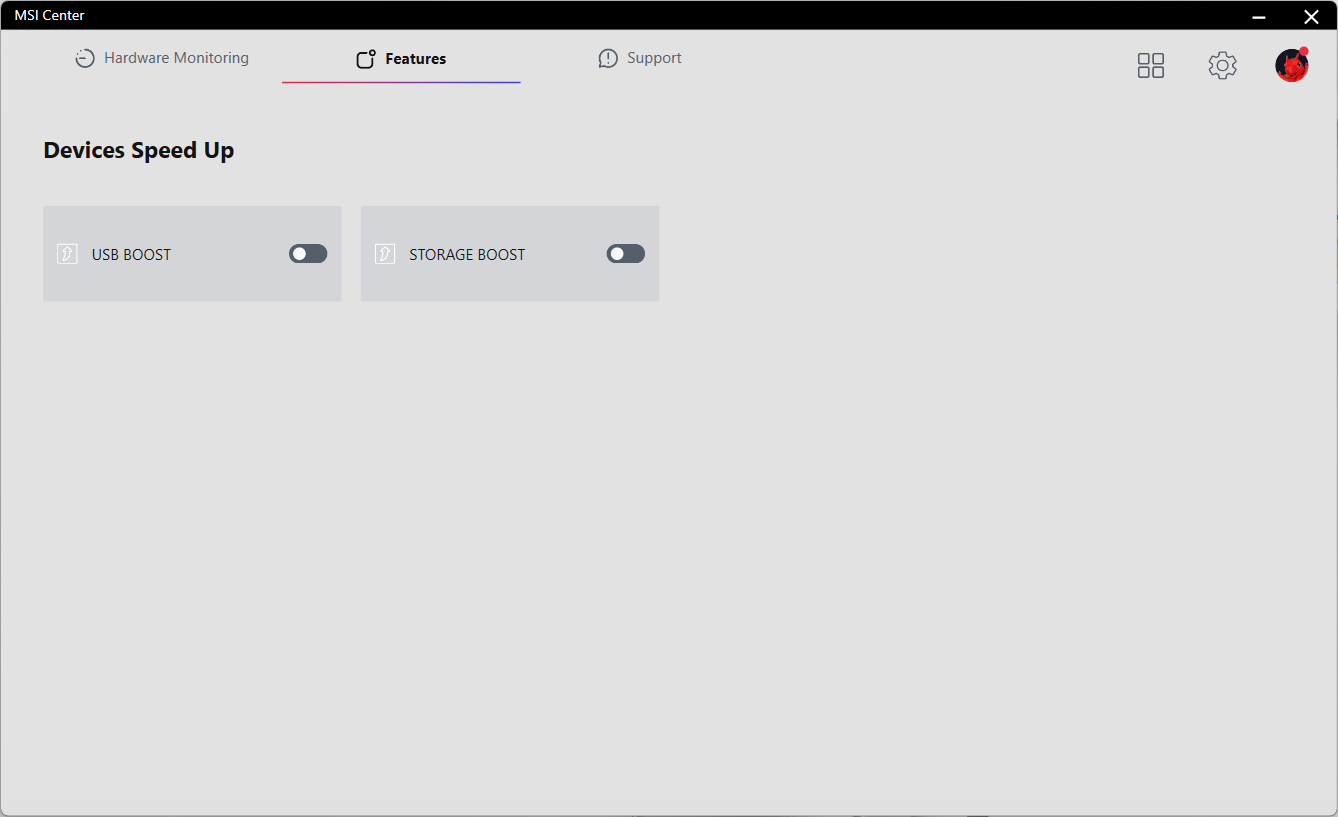

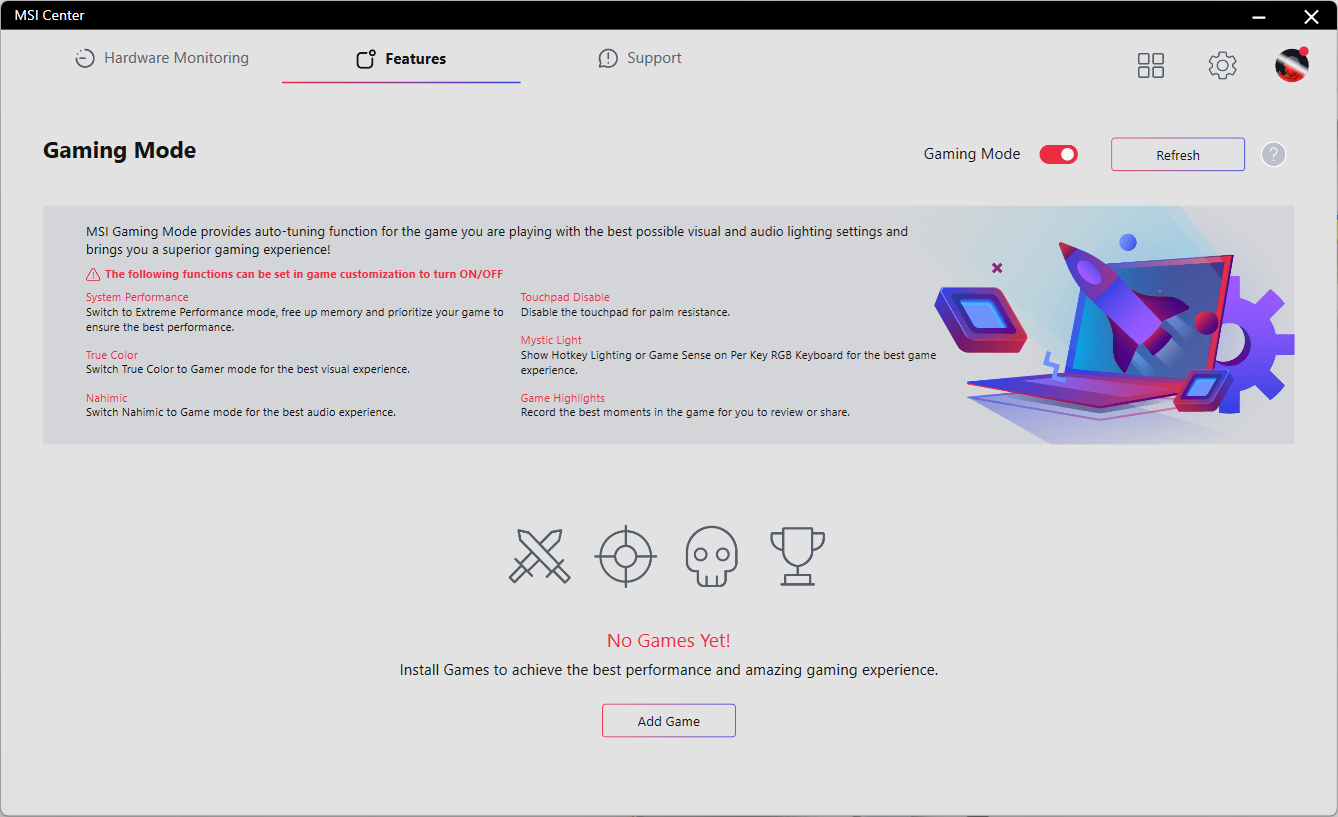

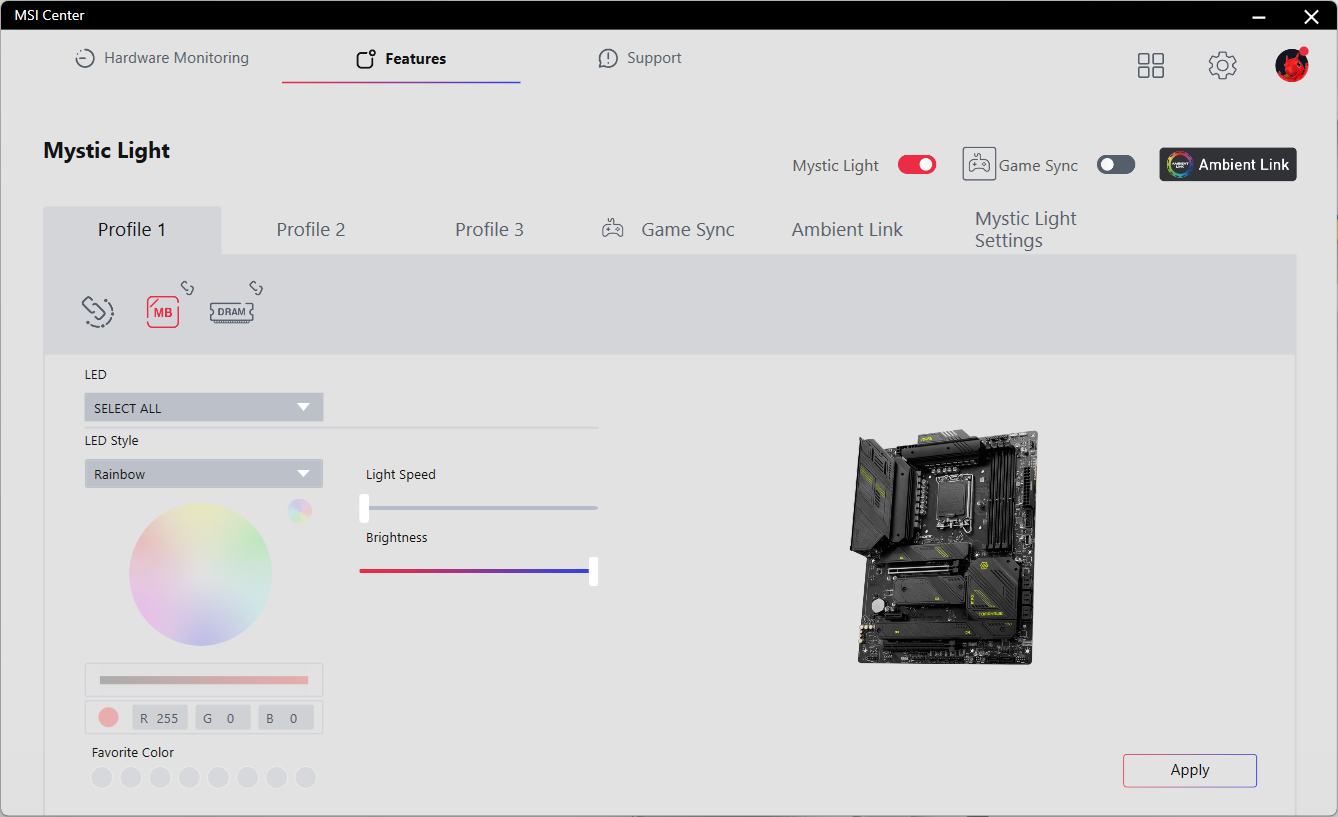

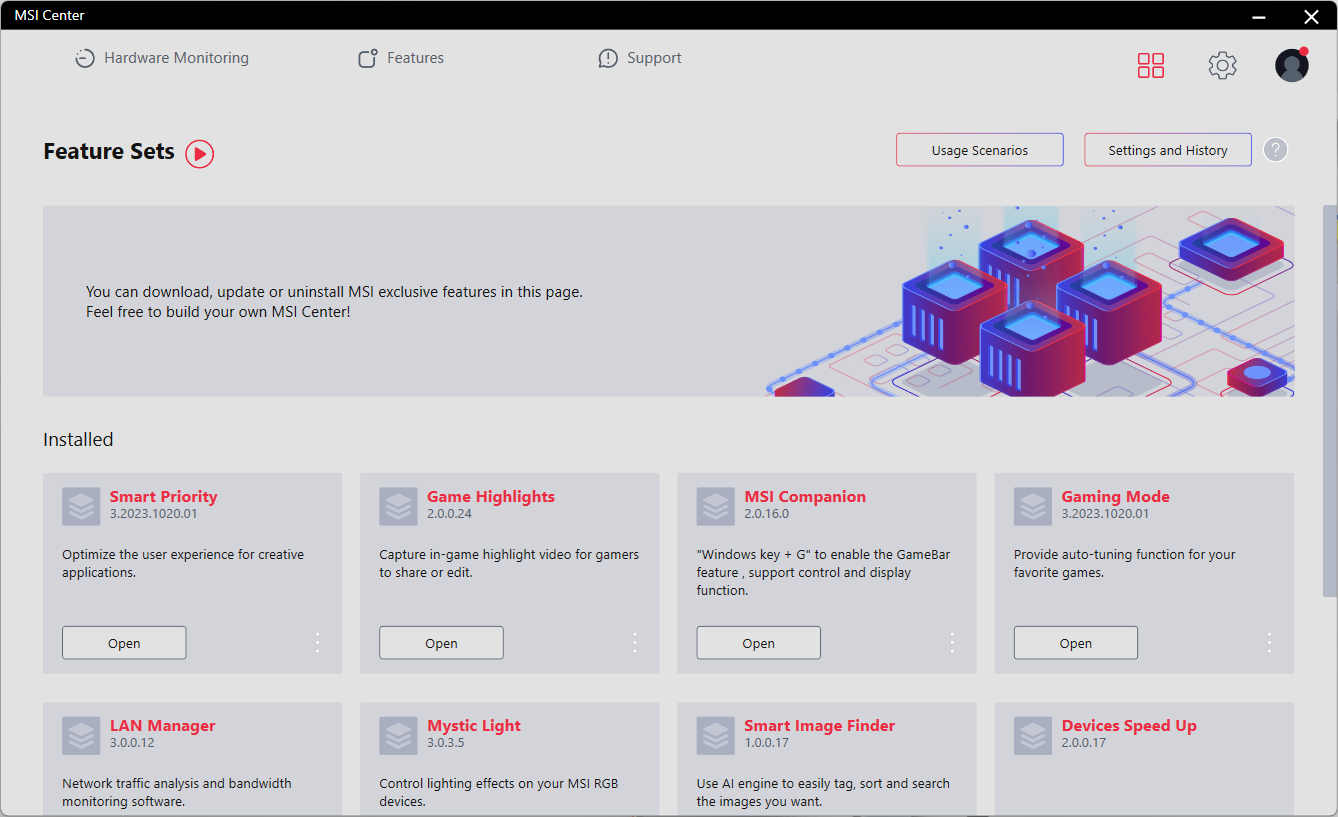

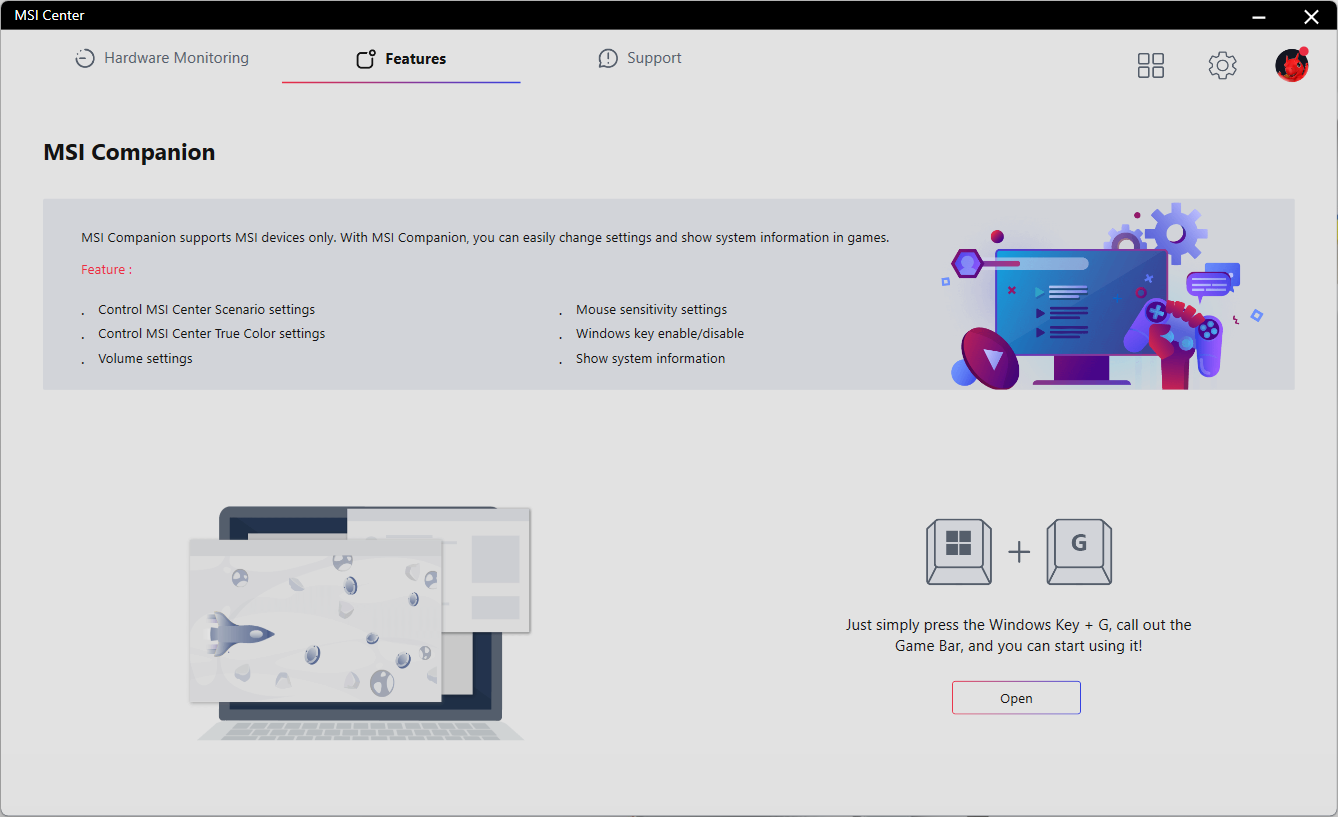

Головне ядро фірмового ПЗ виробника — MSI Center. Це модульний додаток, який користувач самостійно налаштовує під свої завдання. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.
