І знову материнська плата від MSI, і знову це TOMAHAWK! Неочікувано? Сьогоднішня гостя призначена для процесорів Arrow Lake та споряджена чипсетом Z890, що повністю розв’язує руки ентузіаста в експериментах з оверклокінгом й твікінгом свого нового залізяччя. Перевіримо, чи зможе MAG Z890 Tomahawk WIFI розігнати Intel Core Ultra 7 265K без компромісів.
Характеристики
| Виробник | MSI |
|---|---|
| Модель | MAG Z890 Tomahawk WIFI |
| Чипсет | Intel Z890 |
| Процесорний роз’єм | LGA 1851 |
| Процесори | Intel Core Ultra (Series 2) |
| Пам’ять | 4 DIMM/CUDIMM DDR5 SDRAM, максимум 256 ГБ: 4800–6400 МГц, 6400–9200+ (OC) МГц |
| Слоти PCI E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x16 (x4) — Z890 1 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260 / 2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260 / 2280 / 22110) — CPU 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242 / 2260 / 2280) — Z890 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242 / 2260 / 2280) + SATA — Z890 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8 x 4pin (9x 4pin з урахуванням використання пропрієтарного EZ Conn-cable V2) |
| Порти PS/2 | – |
| Порти USB | I/O панель: 2 x Thunderbolt 4 (з підтримкою USB4), 3 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C), 4 x USB 3.2 Gen 1 (Type A) |
| Контактні групи: 1 x USB 3.2 Gen 2×2 Type C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 портів) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s) |
| Вбудований звук | Realtek ALC1220P |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Intel Killer E5000 (5G Ethernet) |
| Бездротова: Intel Killer BE1750X (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x JRGB |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305×244 |
| Додаткові функції | Thunderbolt 4 port, 5G Network Solution, EZ PCIe Release, Extended Heatsink Design, EZ M.2 Shield Frozr II, Lightning Gen 5, Quadruple M.2 Connectors, Wi-Fi 7, Audio Boost 4 |
| Вартість, грн | 14 323 |
Комплект постачання
Материнська плата постачається в коробці середніх розмірів. Вона має фірмову мінімалістичну поліграфію серії MSI Arsenal Gaming.
На звороті коробки розташовано технічні характеристики, зображення плати по центру, опис I/O‑панелі, а також її головні переваги.

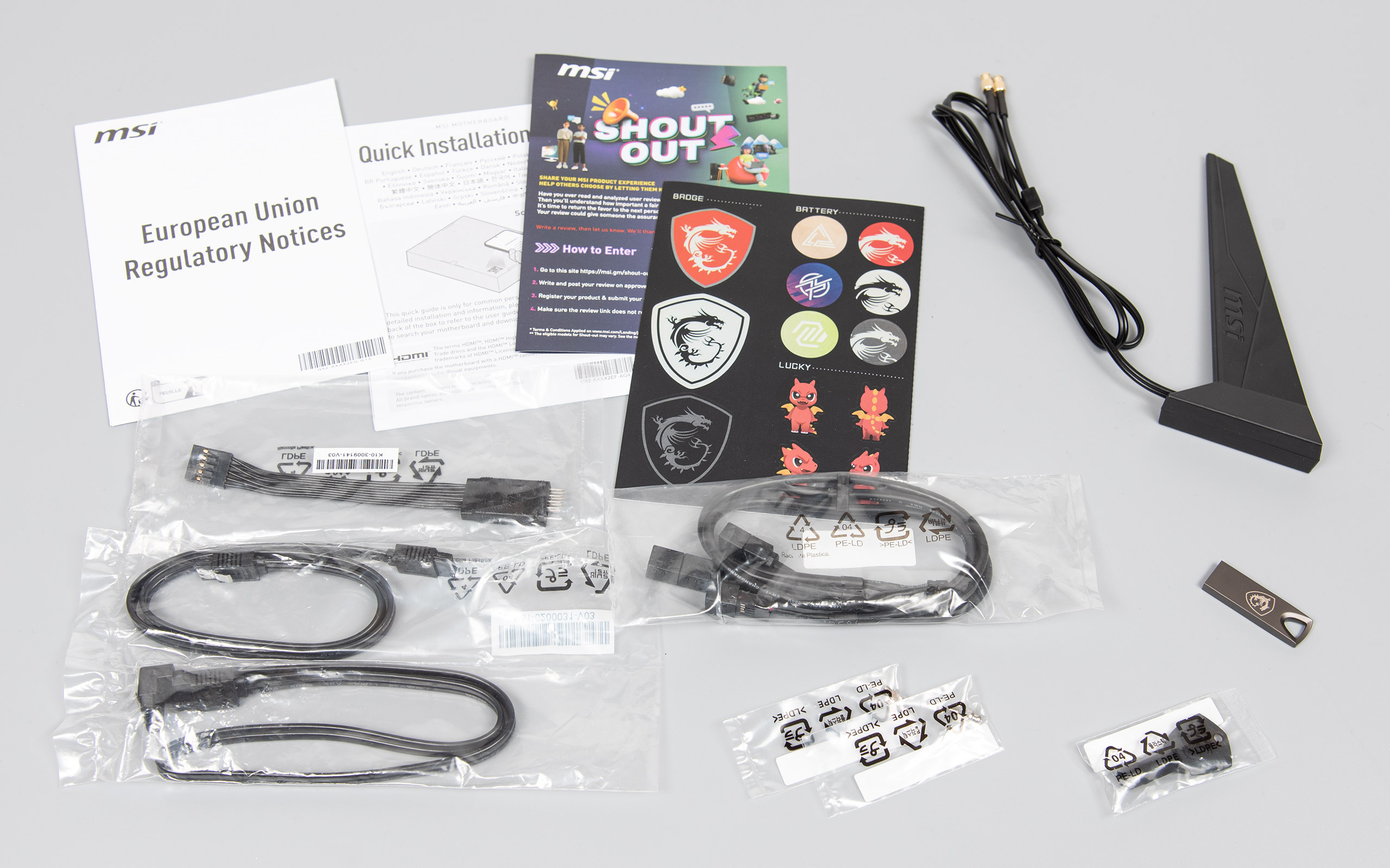

Плата має наступну комплектацію:
- інструкція швидкого початку, гарантія та інше;
- комплект наліпок;
- болти та стійки M.2 з ключем для їх монтажу/демонтажу;
- кабель-подовжувач EZ FRONT_PANEL;
- зовнішня EZ Wi-Fi антена з магнітною платформою;
- EZ Conn-cable V2 для підключення вентиляторів RGB LED;
- два SATA-кабелі з металевими клямками (один з них кутовий);
- флеш-драйв обсягом 32 ГБ з ПЗ й драйверами.
Зовнішній вигляд

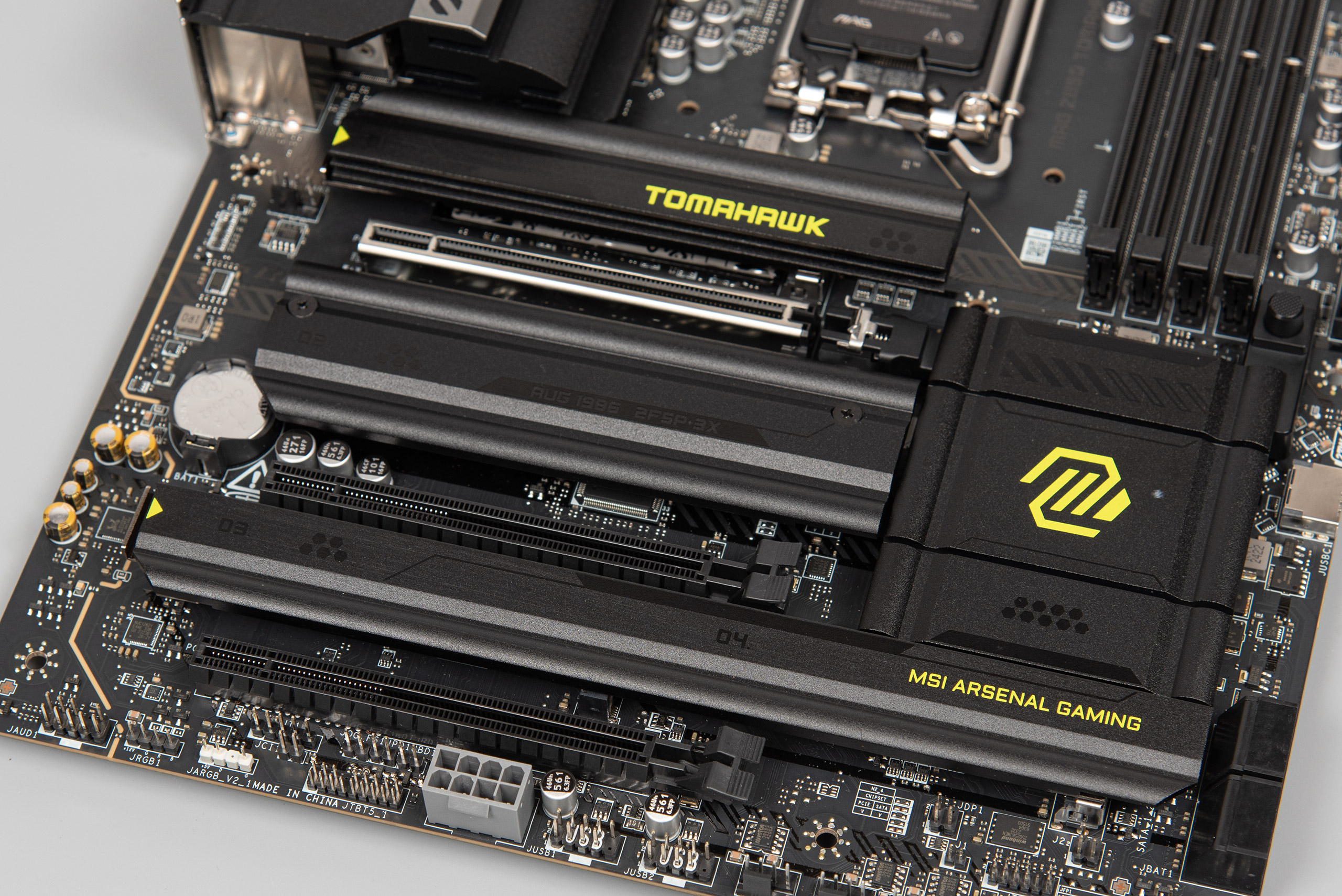

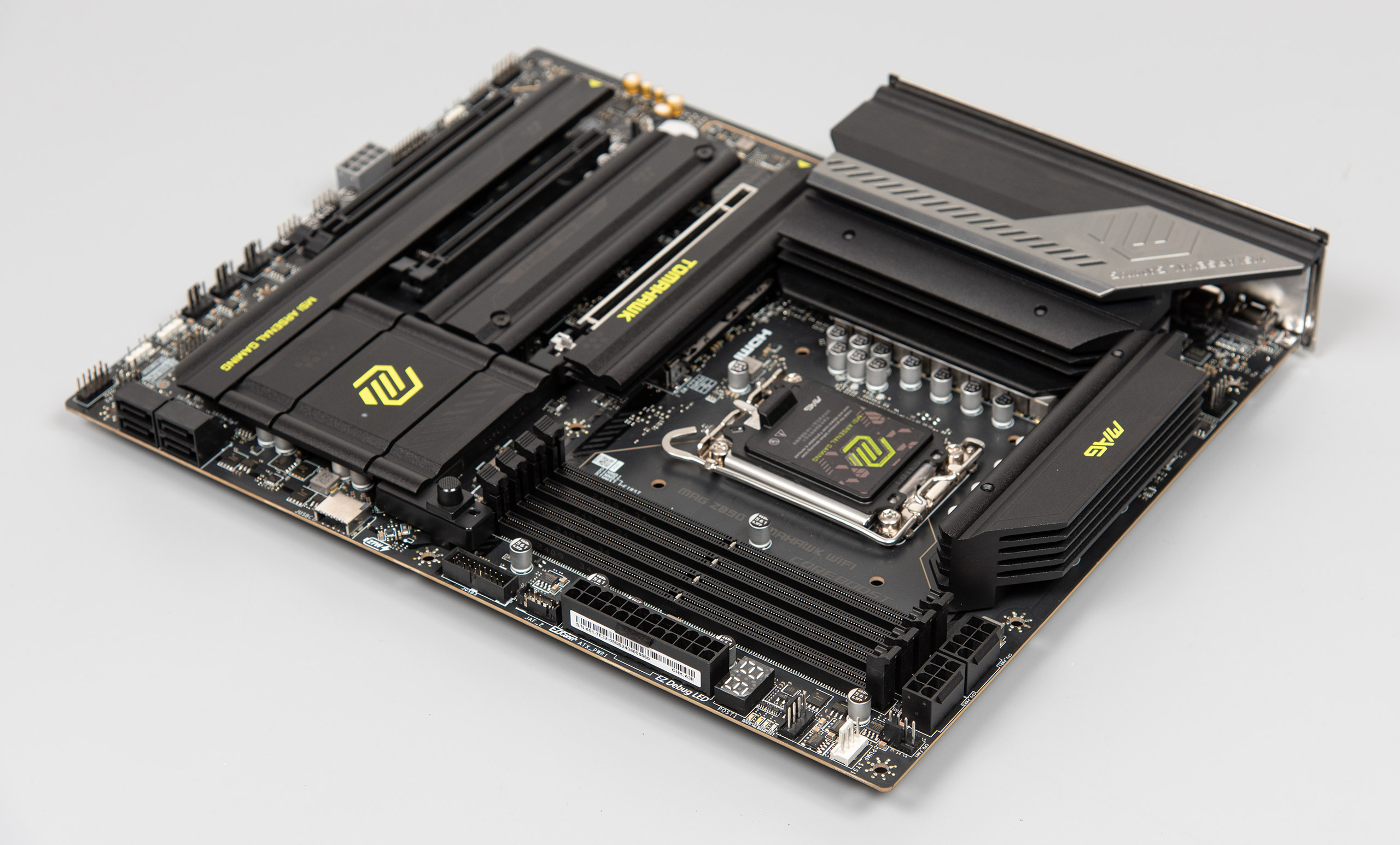

Материнська плата виглядає стандартно для серії продуктів TOMAHAWK, використовується гама темних відтінків з лаймовим як акцентуючим. Помітна частина текстоліту накрита різноманітними радіаторами.

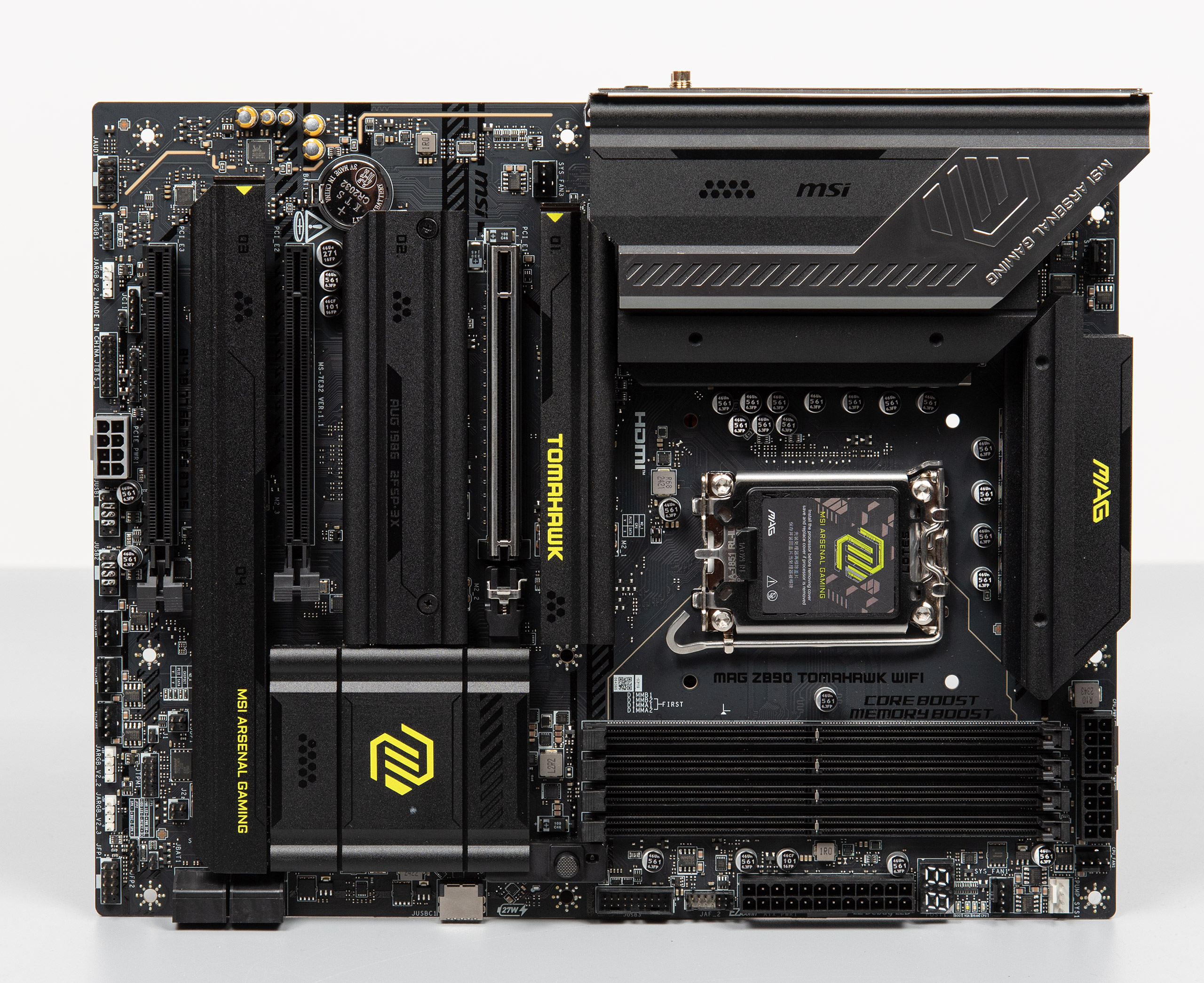

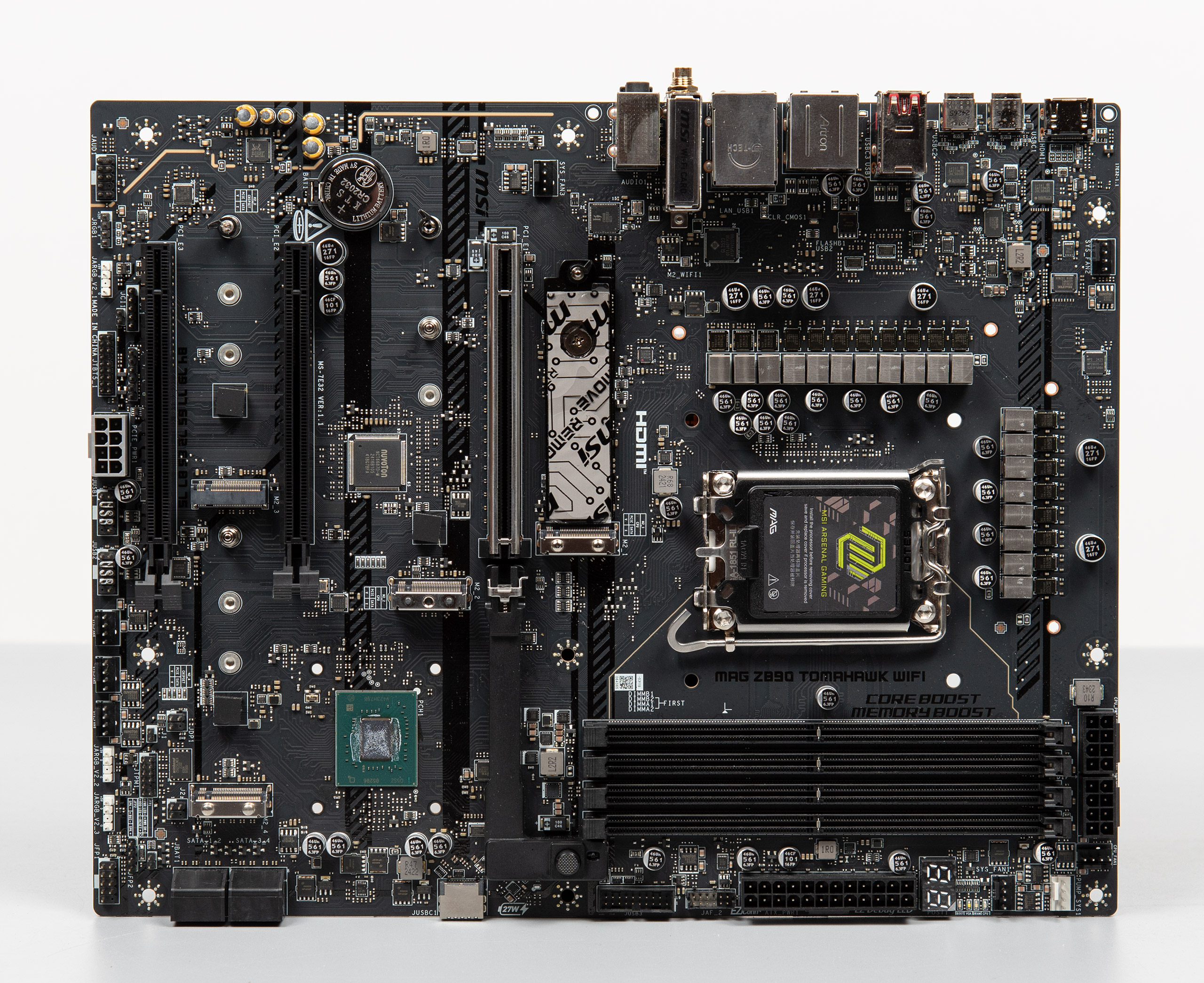

Фото плати «мінус броня»:

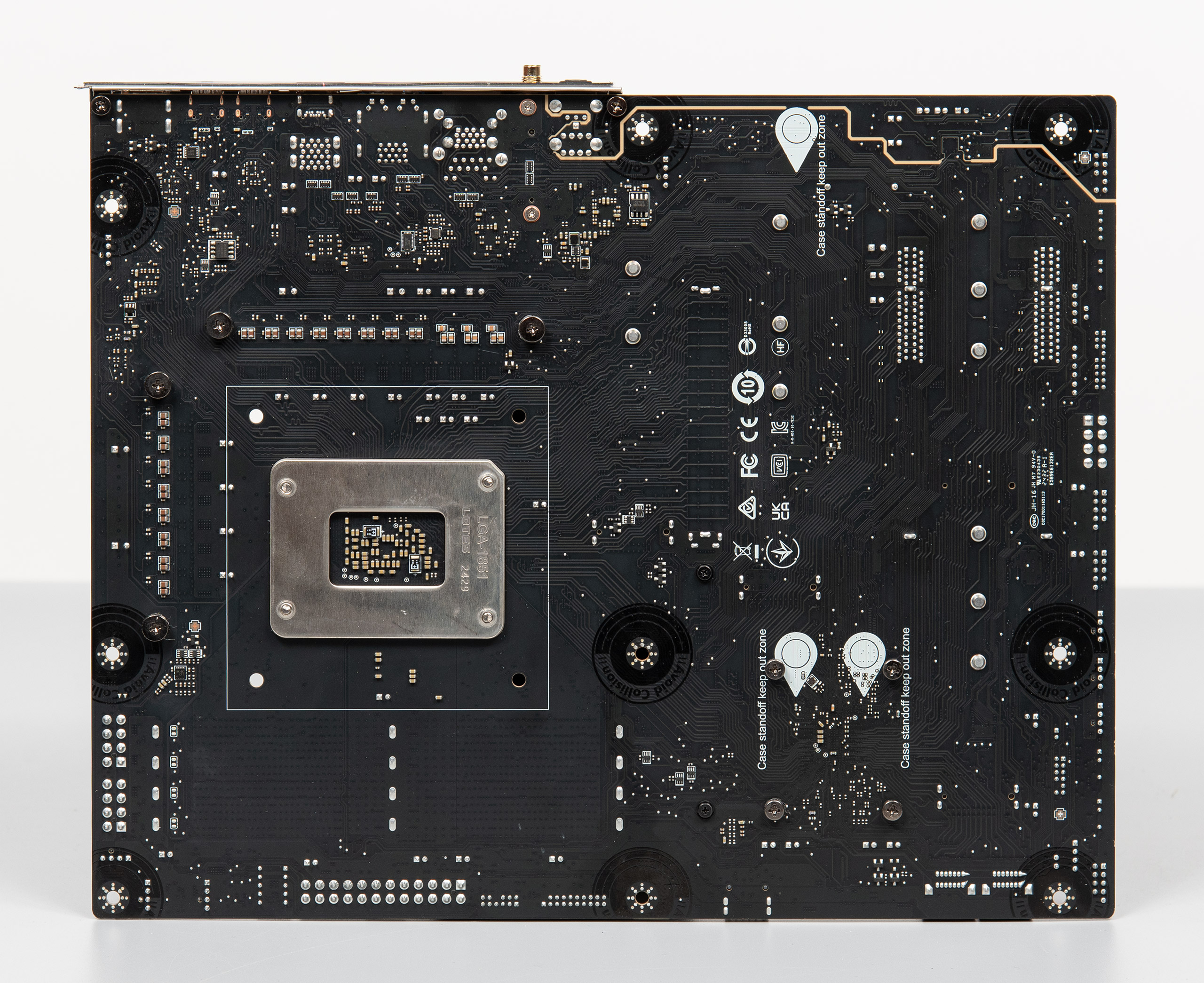

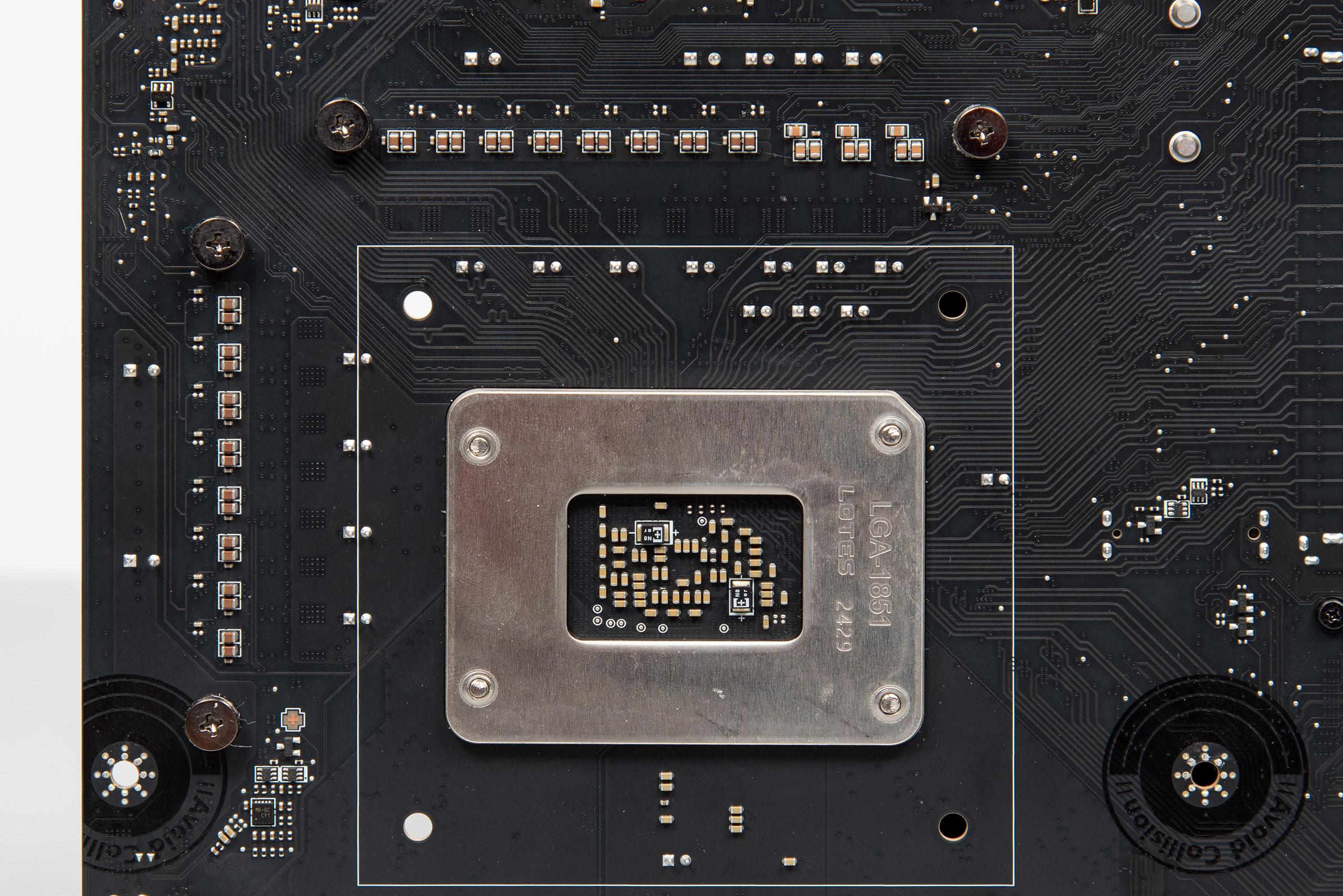

Також фото зворотної сторони:

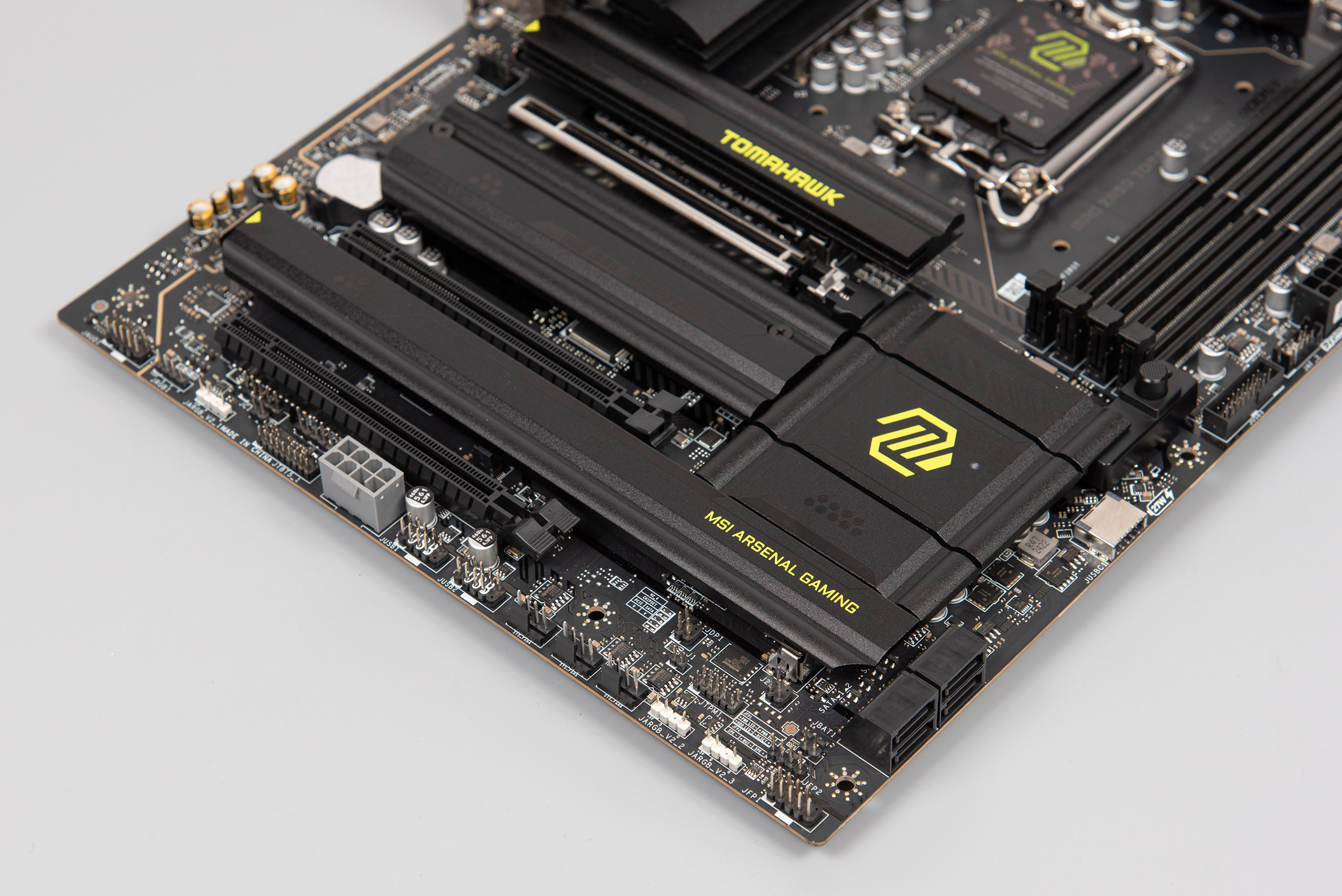

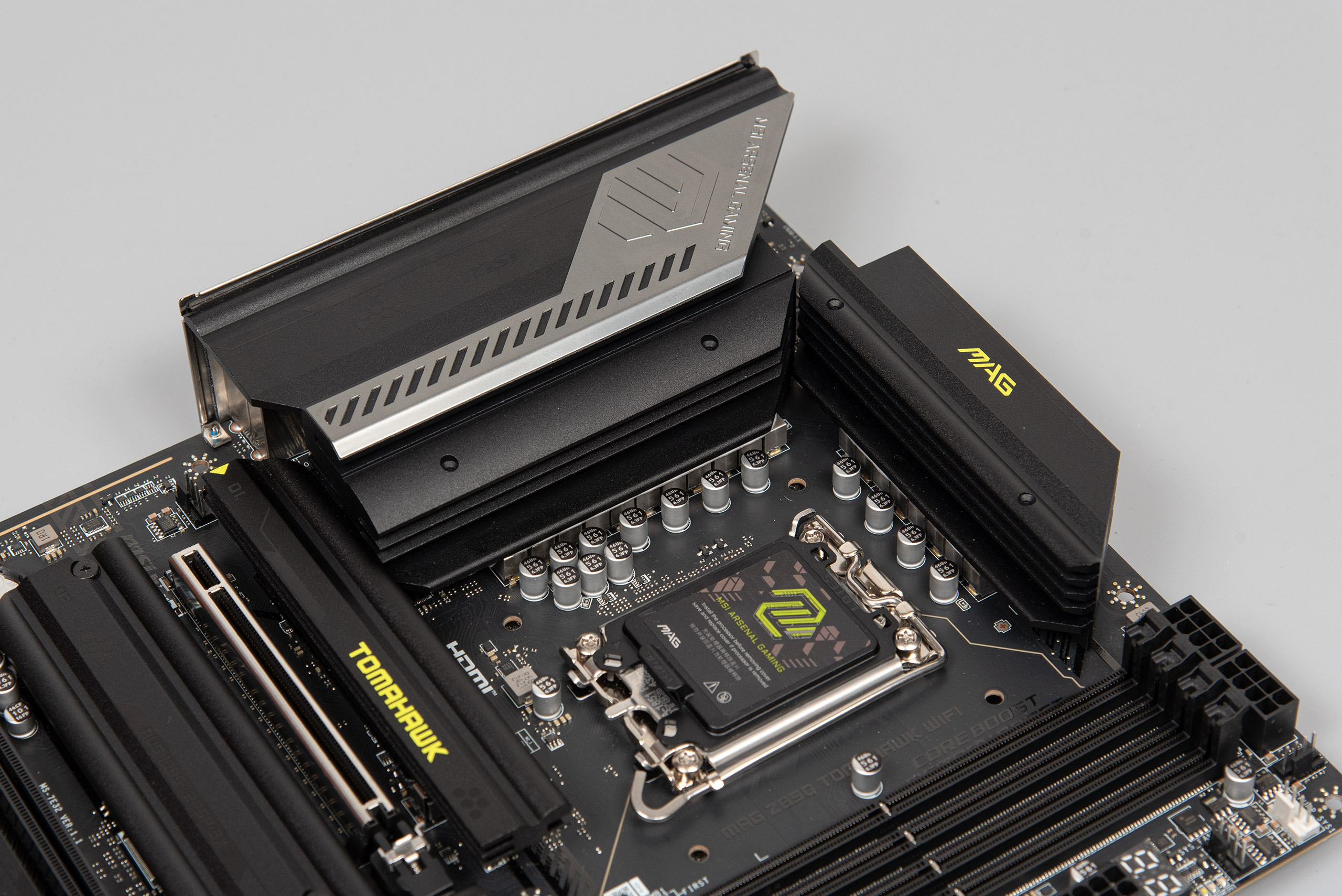

Зону VRM забезпечено двома окремими радіаторами, що контактують з силовими елементами через термопрокладки та фіксуються на два гвинти кожен. Один з радіаторів розширено до зони I/O.

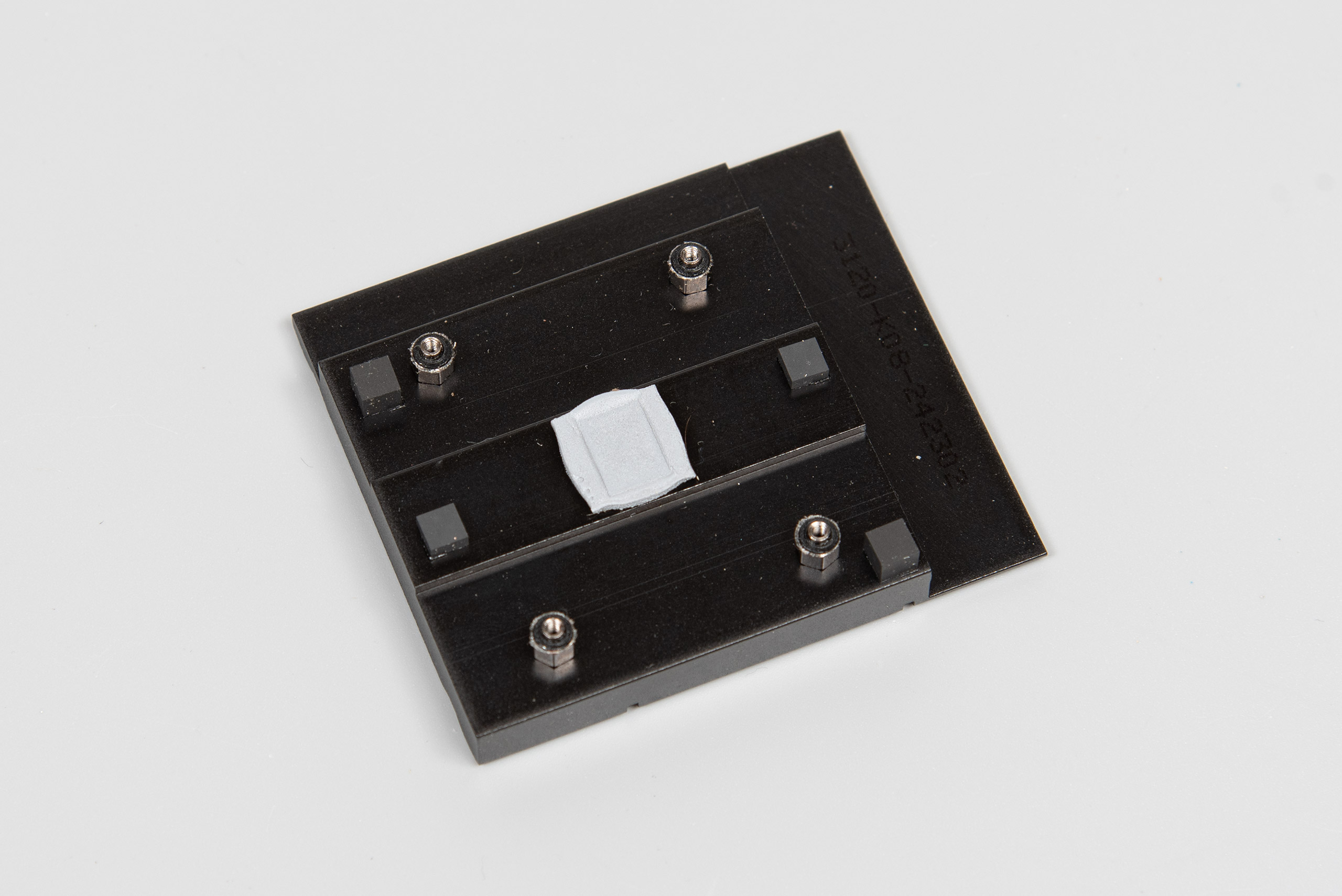

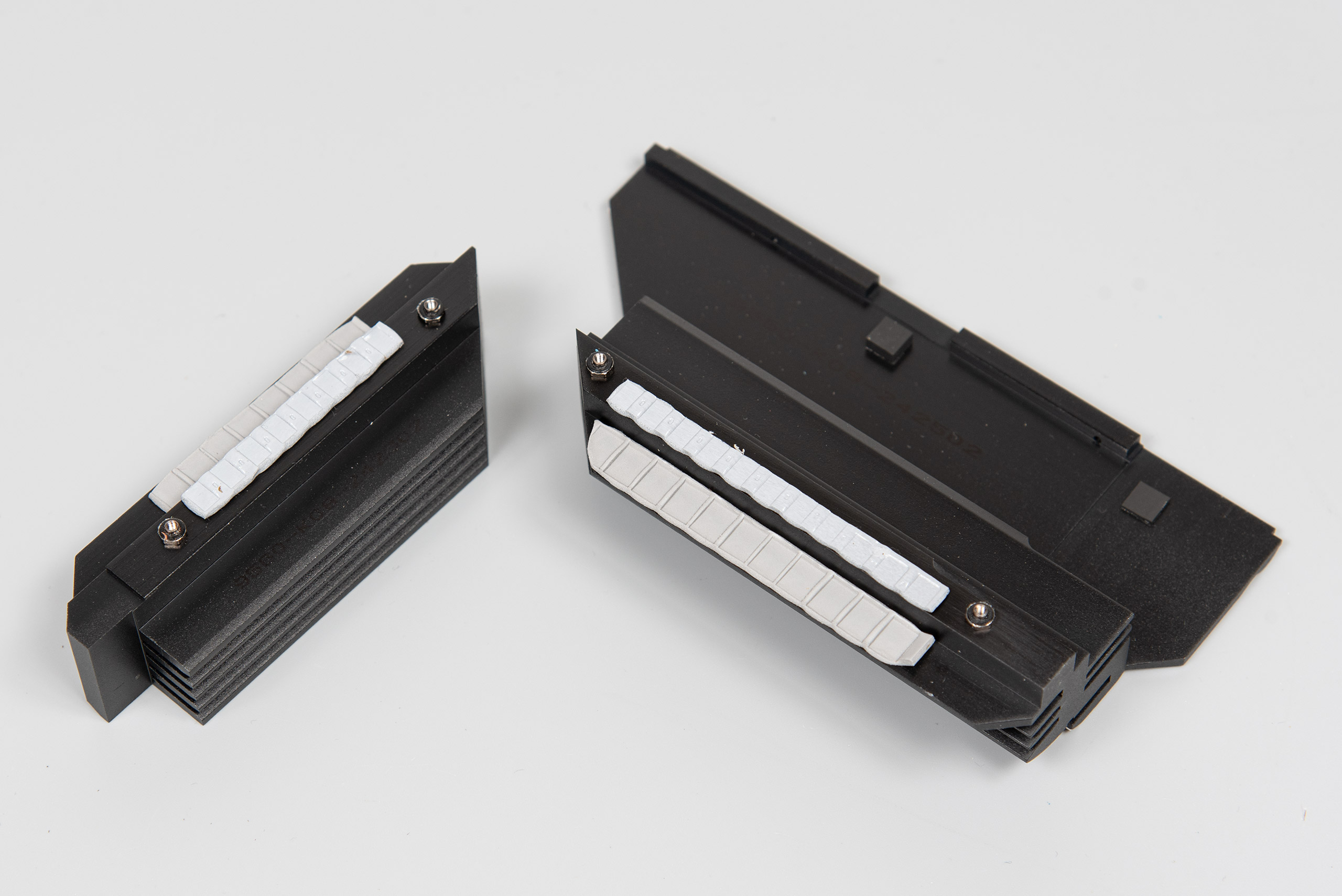

Ось так виглядають ці радіатори в розборі:

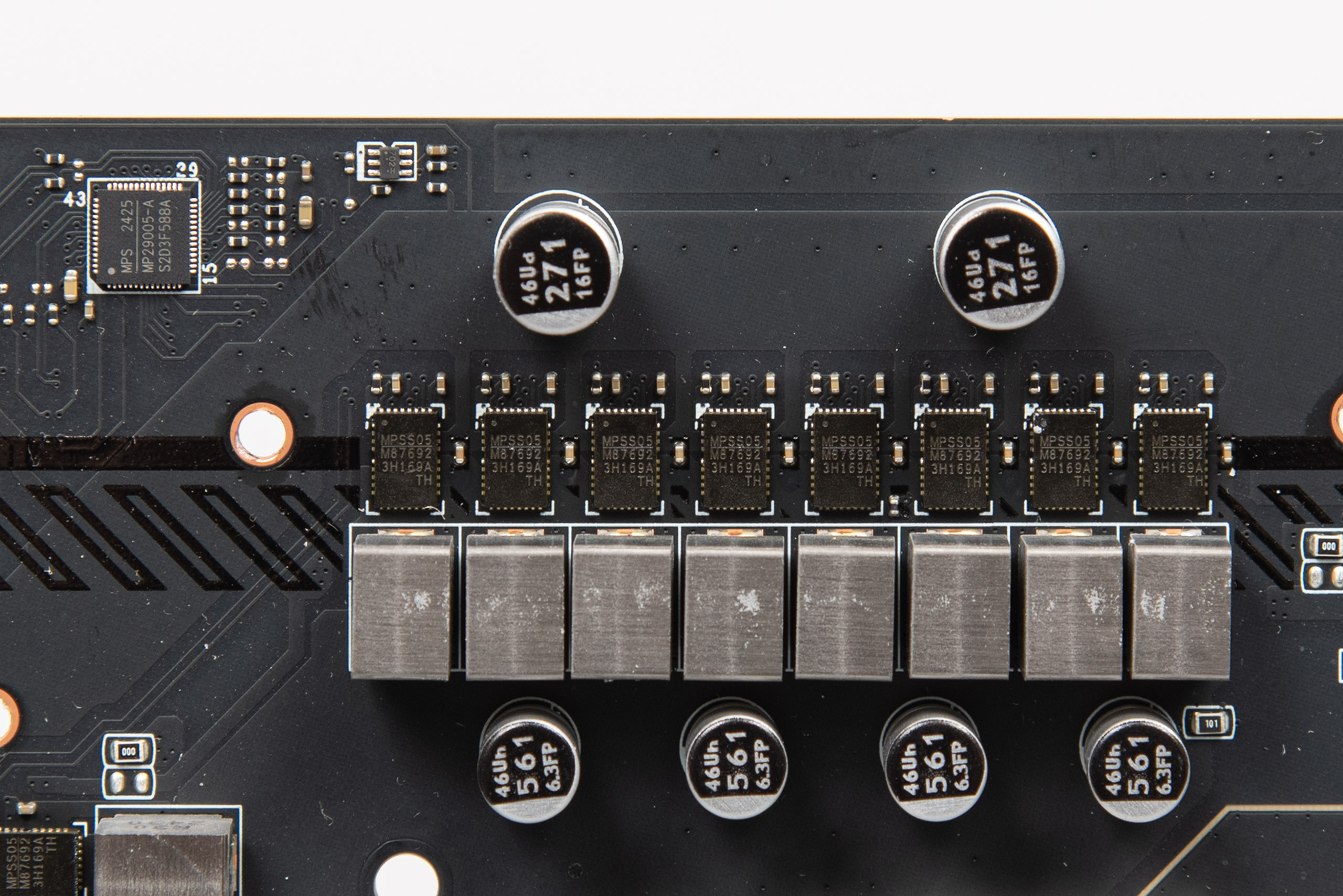

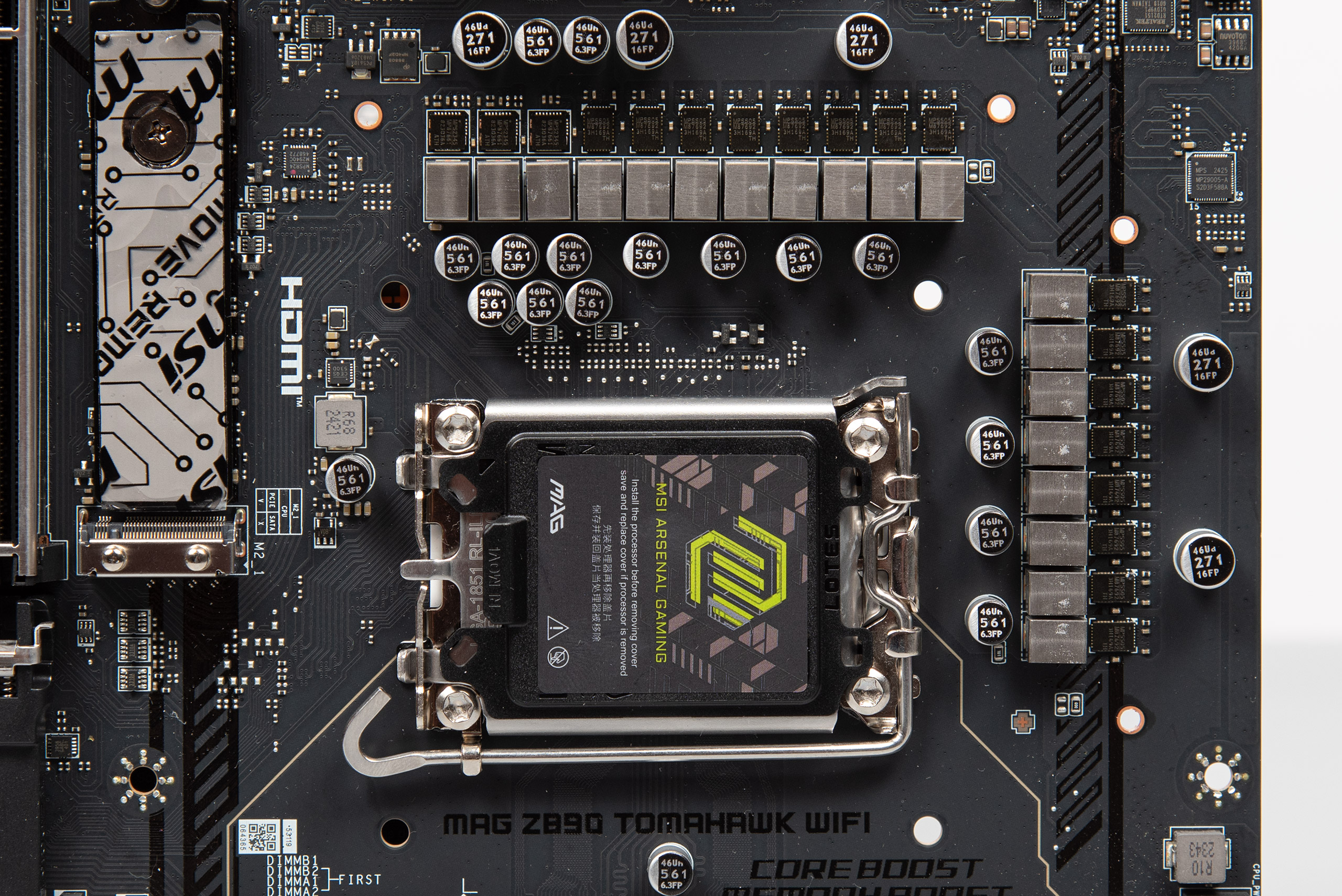

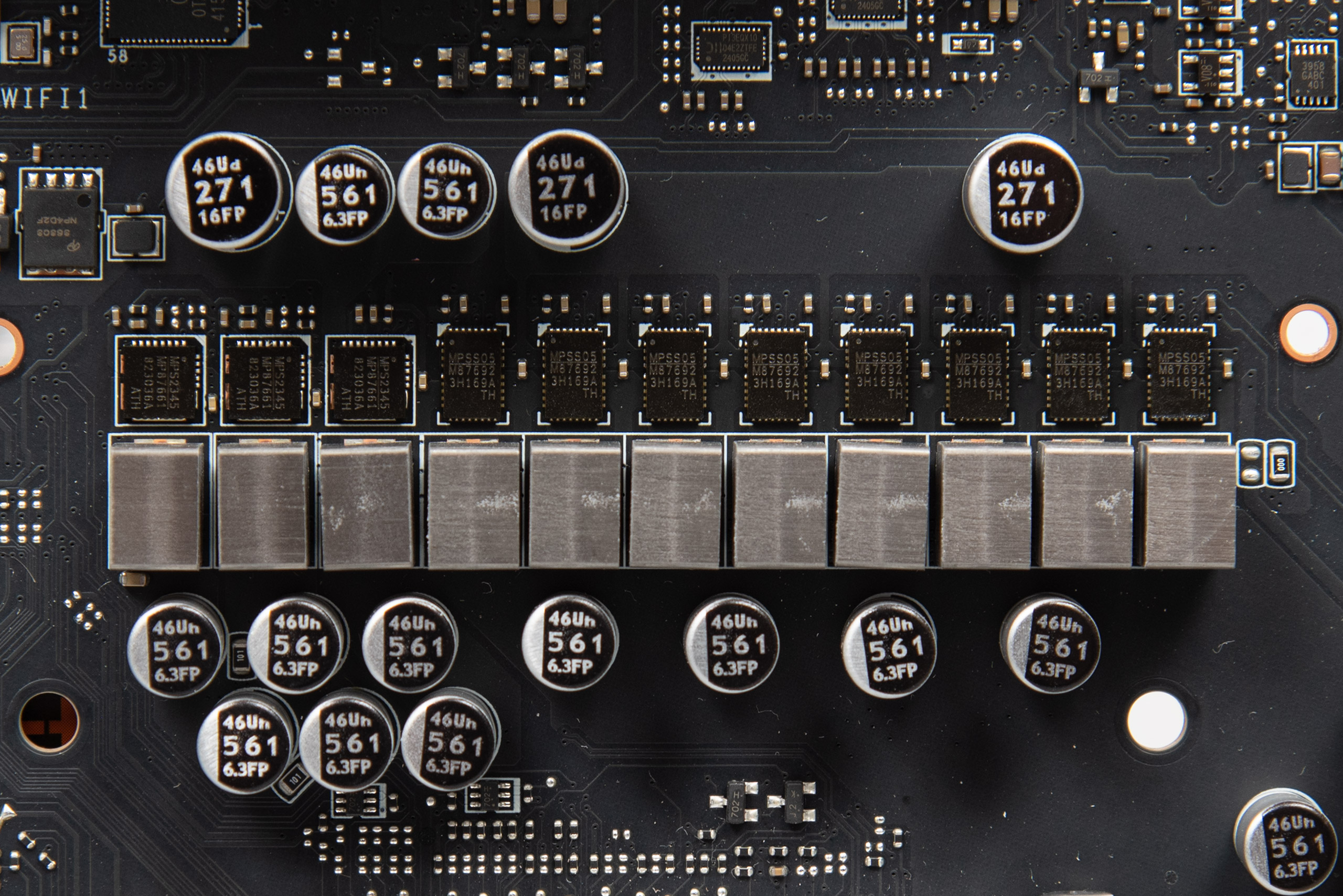

Силова підсистема живлення побудована за схемою 16+1+1+1 (VCPU+SA+GT+VNNAON). Керування цим хазяйством делеговано ШІМ-контролеру Monolithic Power Systems MP29005‑A. Процесорна група представлена 16 силовими елементами MPS M87692, що розраховані на 90 А. Інші вузли мають по одному власному MPS MP87661 на 60 А. Живлення процесора забезпечується двома типовими конекторами EPS12V, однак слід звернути увагу, що ці самі конектори зміщені праворуч — вони знаходяться біля слотів оперативної пам’яті.

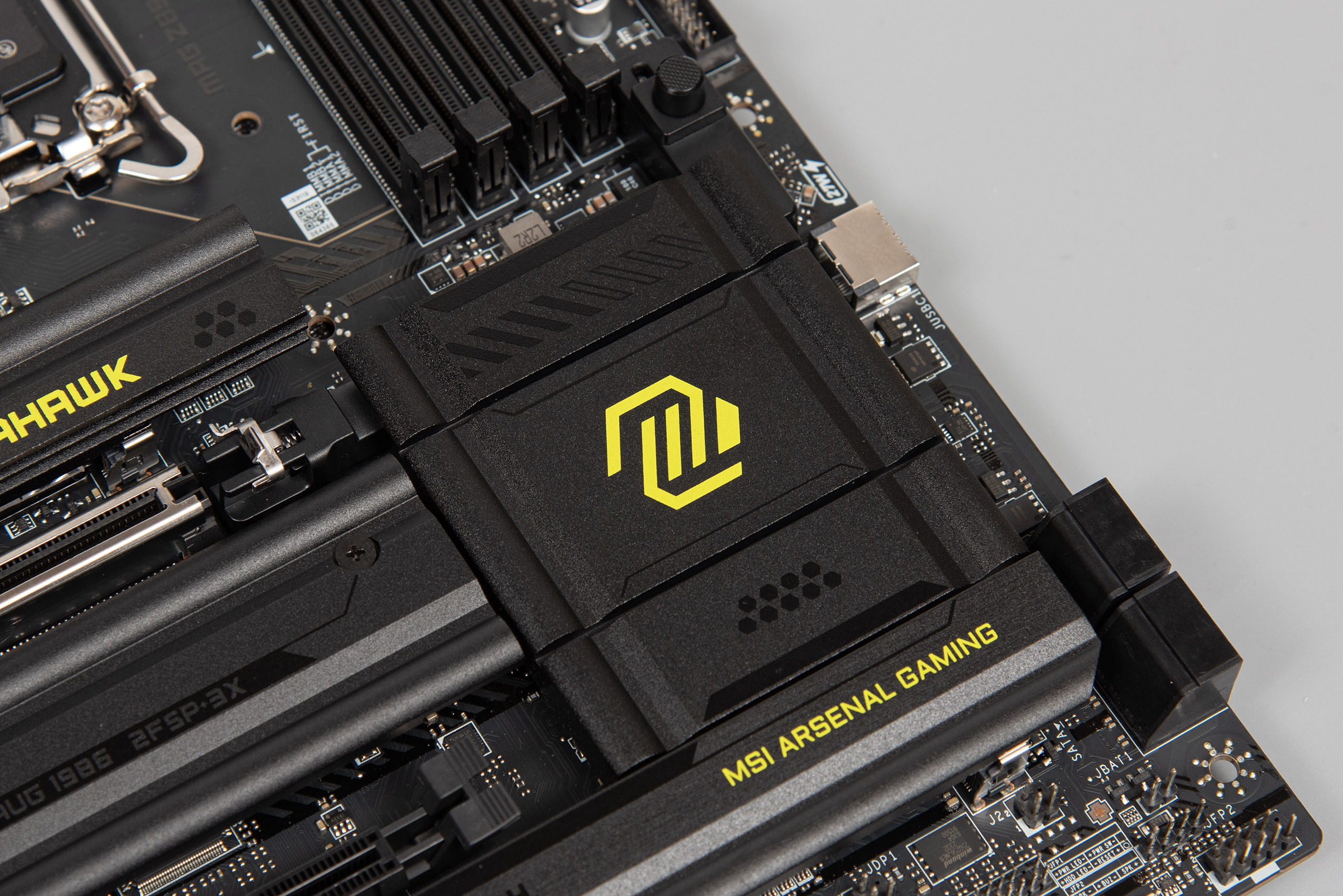

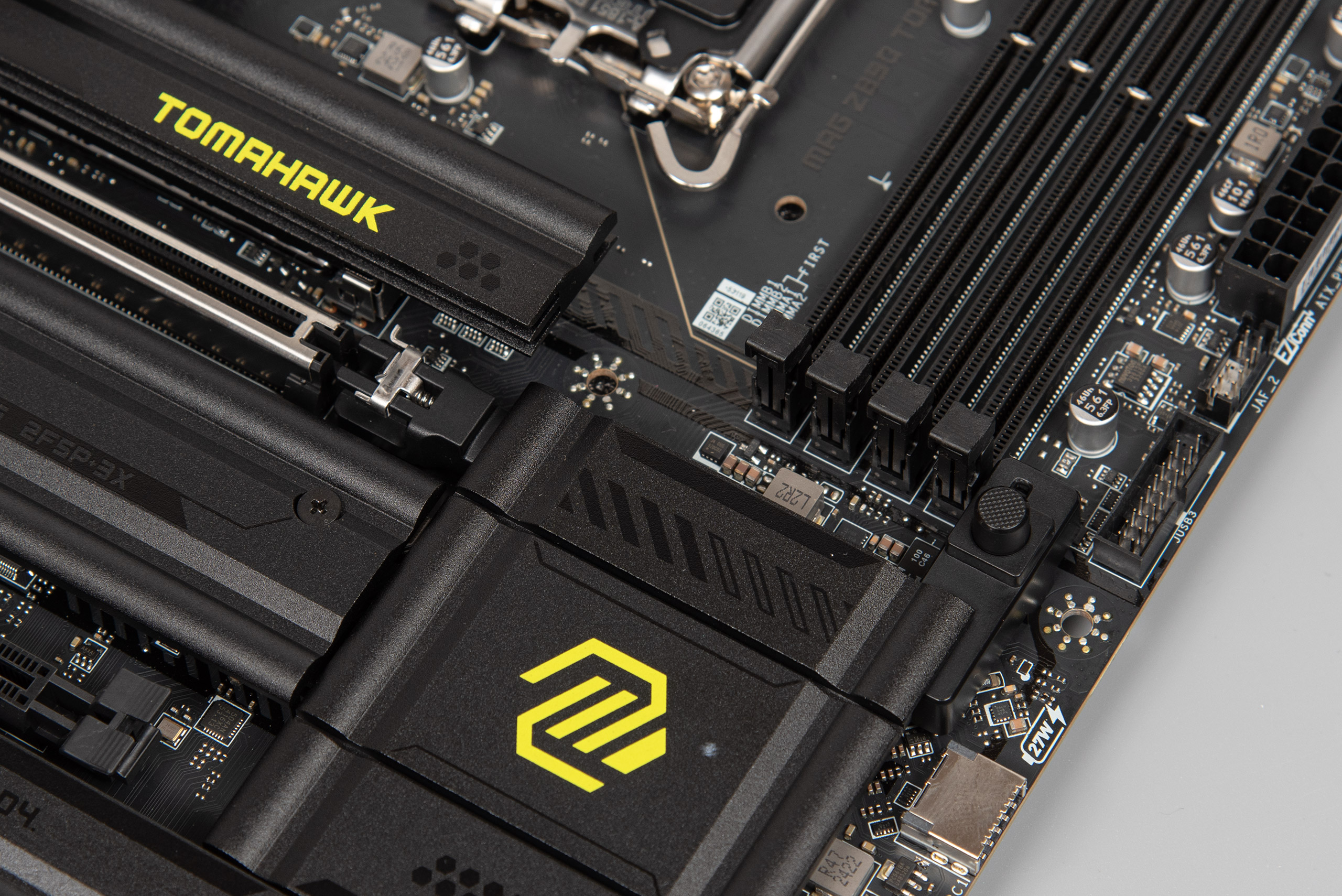

Чипсет знаходиться в типовому для себе місці праворуч ближче до низу. Він охолоджується прямокутним радіатором, що фіксується на чотири гвинти, а з кристалом контактує через термопрокладку.
Над радіатором чипсета ближче до краю плати розташована кнопка EZ PCIe Release, яка відповідає за механізм фіксації головного слота PCIe. Механізм має два стани: заблокований й розблокований. Коли треба встановити відеокарту, чи будь-який інший пристрій, потрібно натиснути кнопку, щоби розблокувати слот, далі вставити плату, а потім натиснути кнопку ще раз для блокування. Ось така проста і логічна процедура.
Аудіозона відокремлена від основної частини текстоліту. Виробник використовує аудіокодек Realtek ALC1220P.

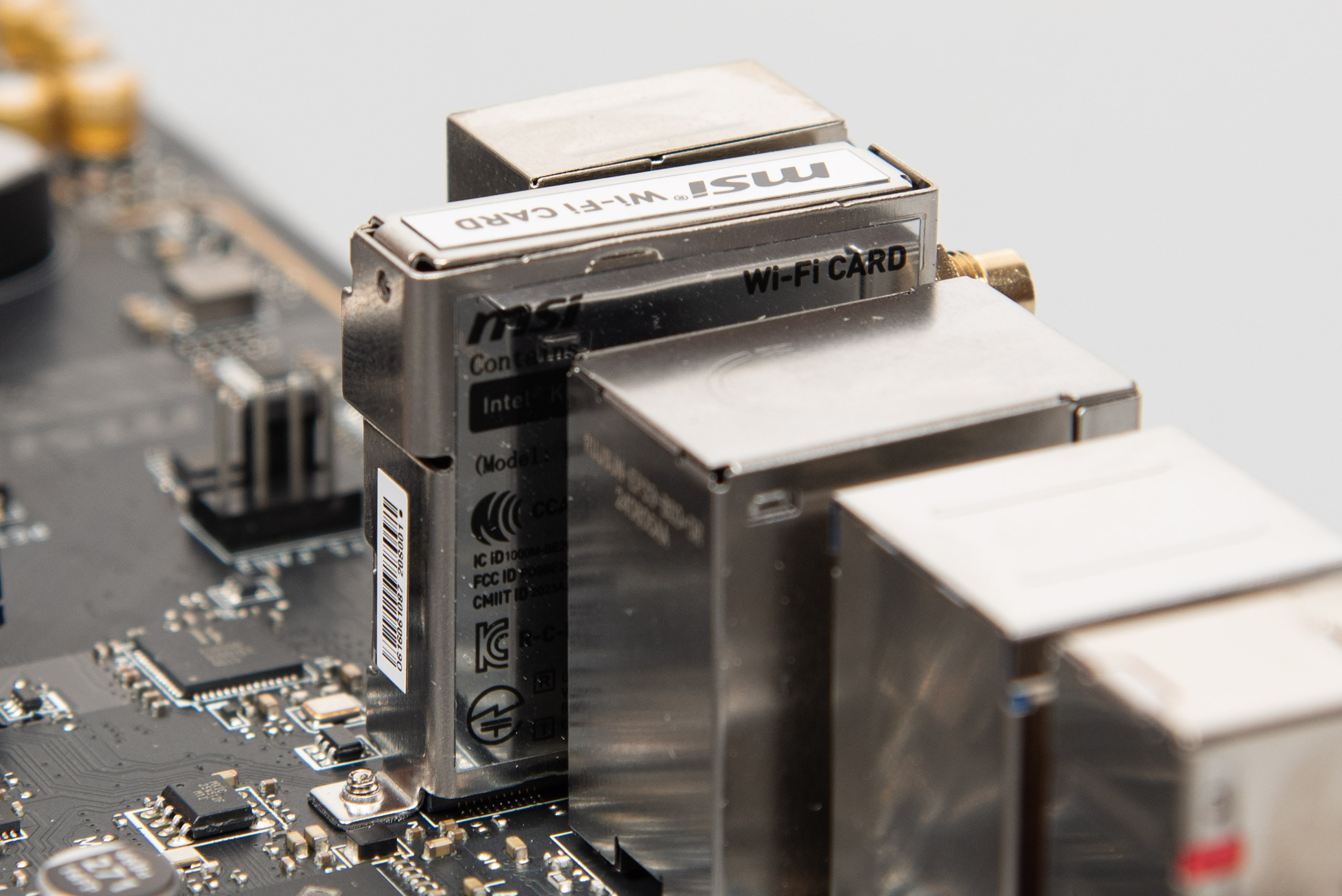

Бездротова мережа Wi-Fi 7 й Bluetooth 5.4 реалізовані на базі попередньо встановленого модуля M.2 key E, на борту якого Intel Killer BE1750X. Робота дротової мережі 5G Ethernet забезпечується мережевою картою Intel Killer E5000.

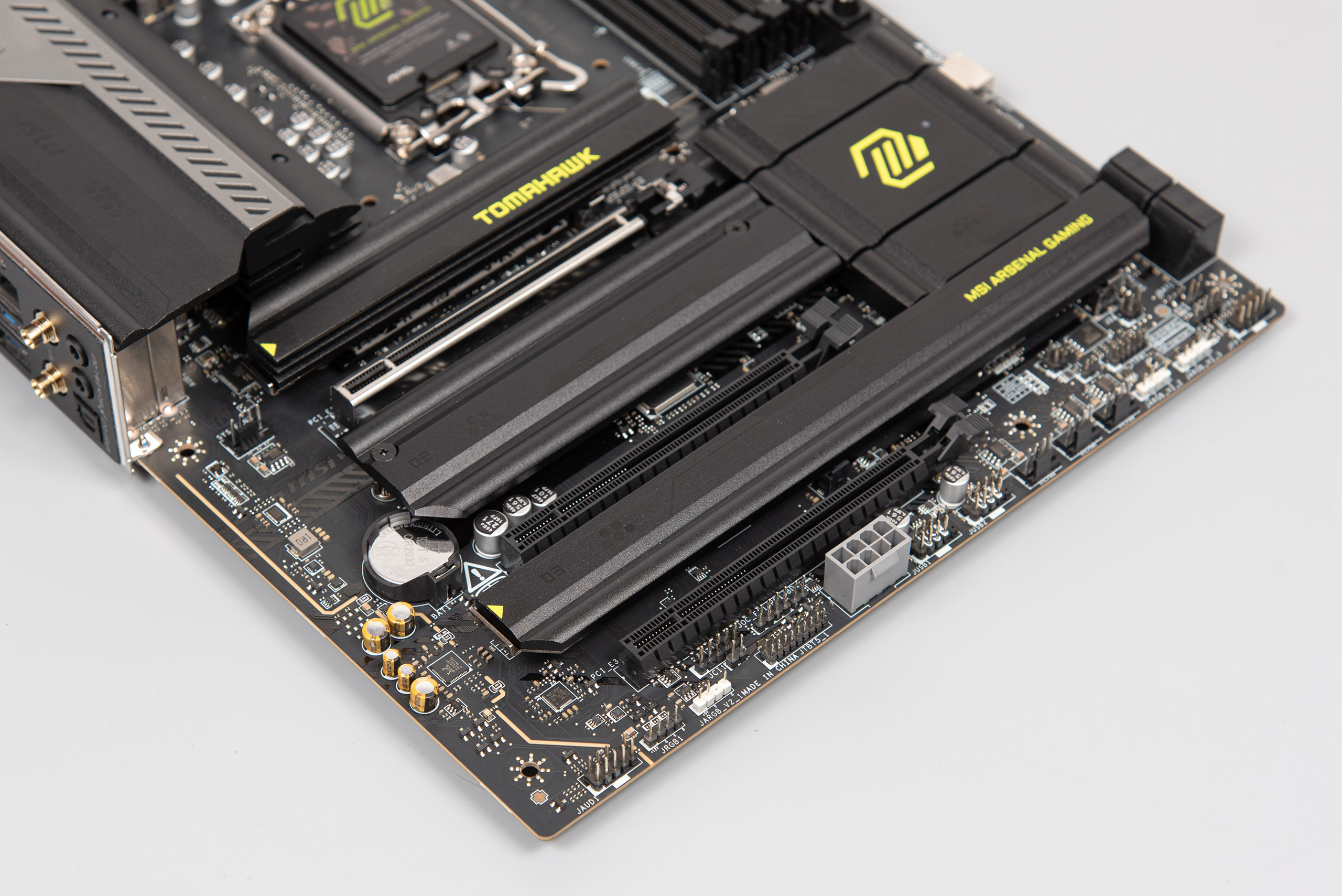

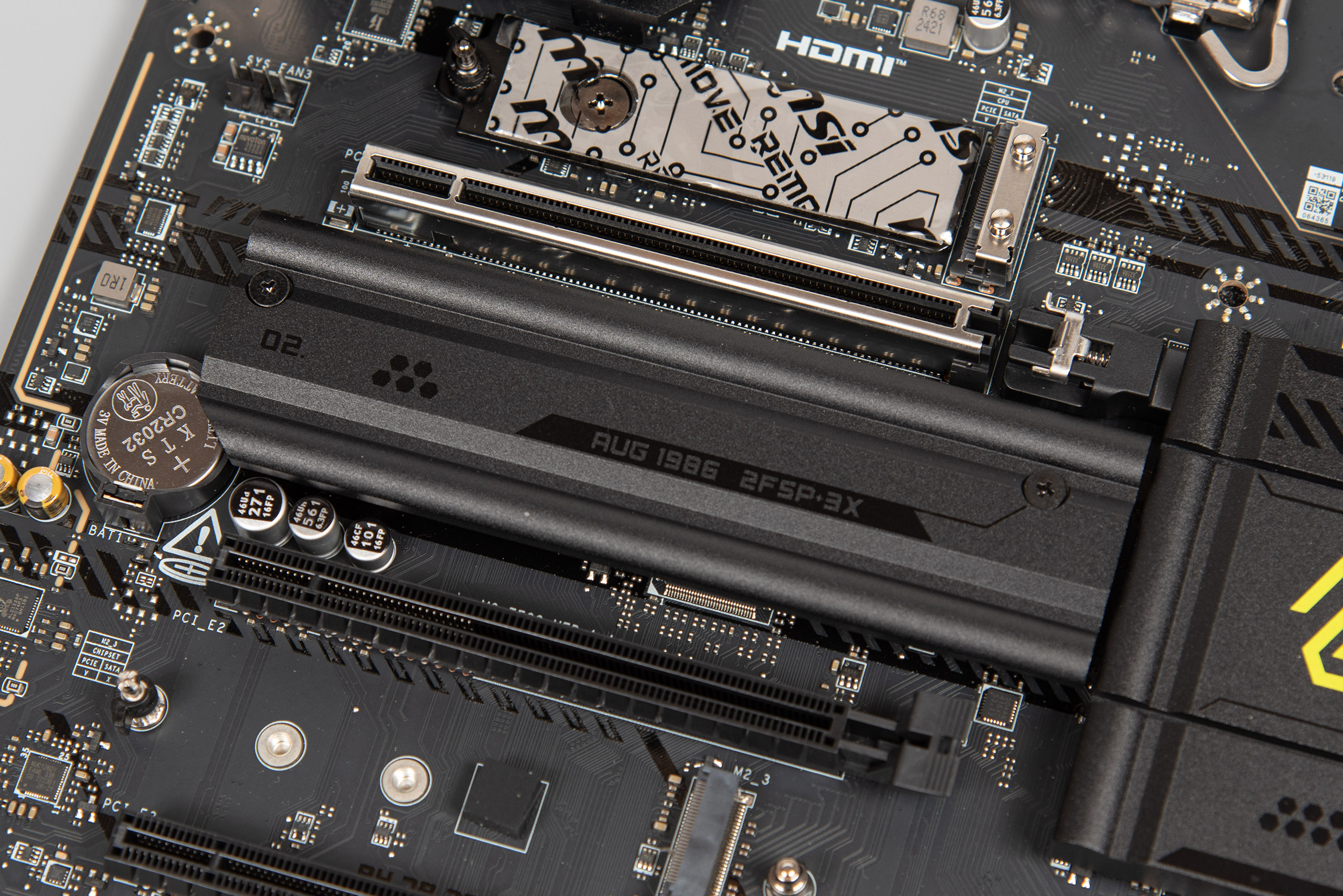

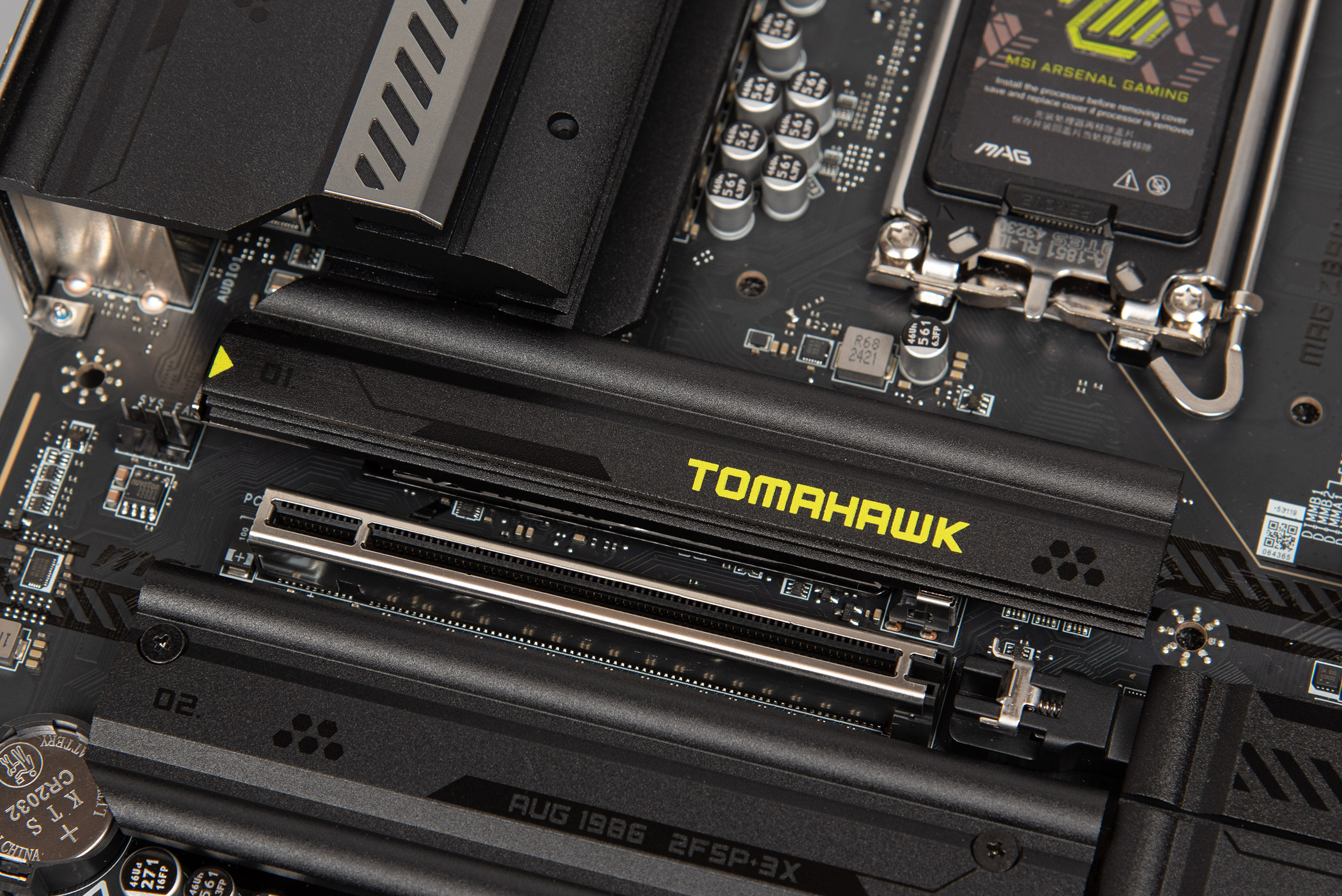

Материнська плата здатна прийняти на свій борт до чотирьох M.2 накопичувачів, а також забезпечити кожного радіатором для покращення температурного режиму.

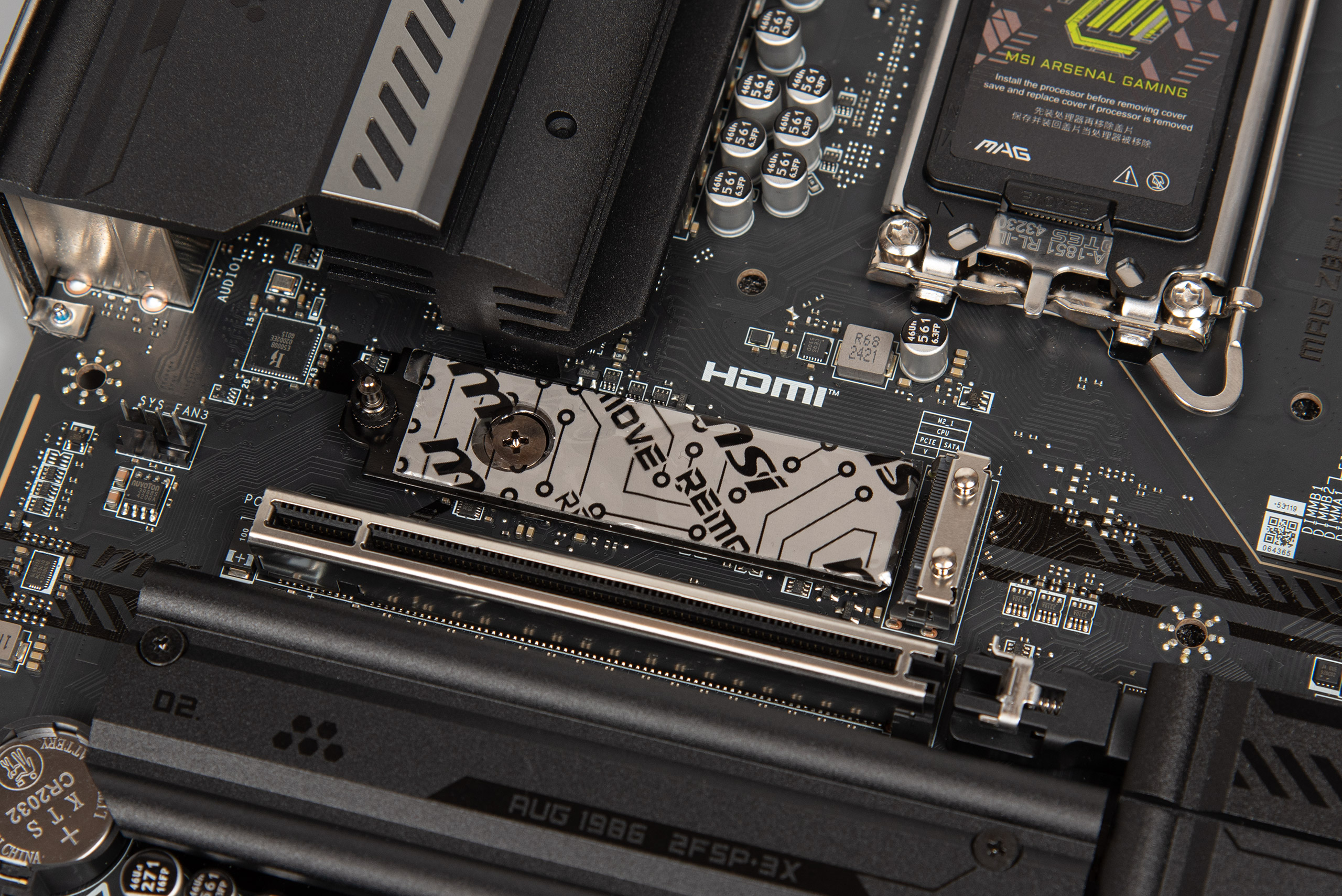

Головний процесорний слот M2_1 має не просто радіатор, а повноцінний механізм встановлення голими руками EZ M.2 Shield Frozr II.
Слот M2_2 також підведено до процесора, однак тут вже простий радіатор.

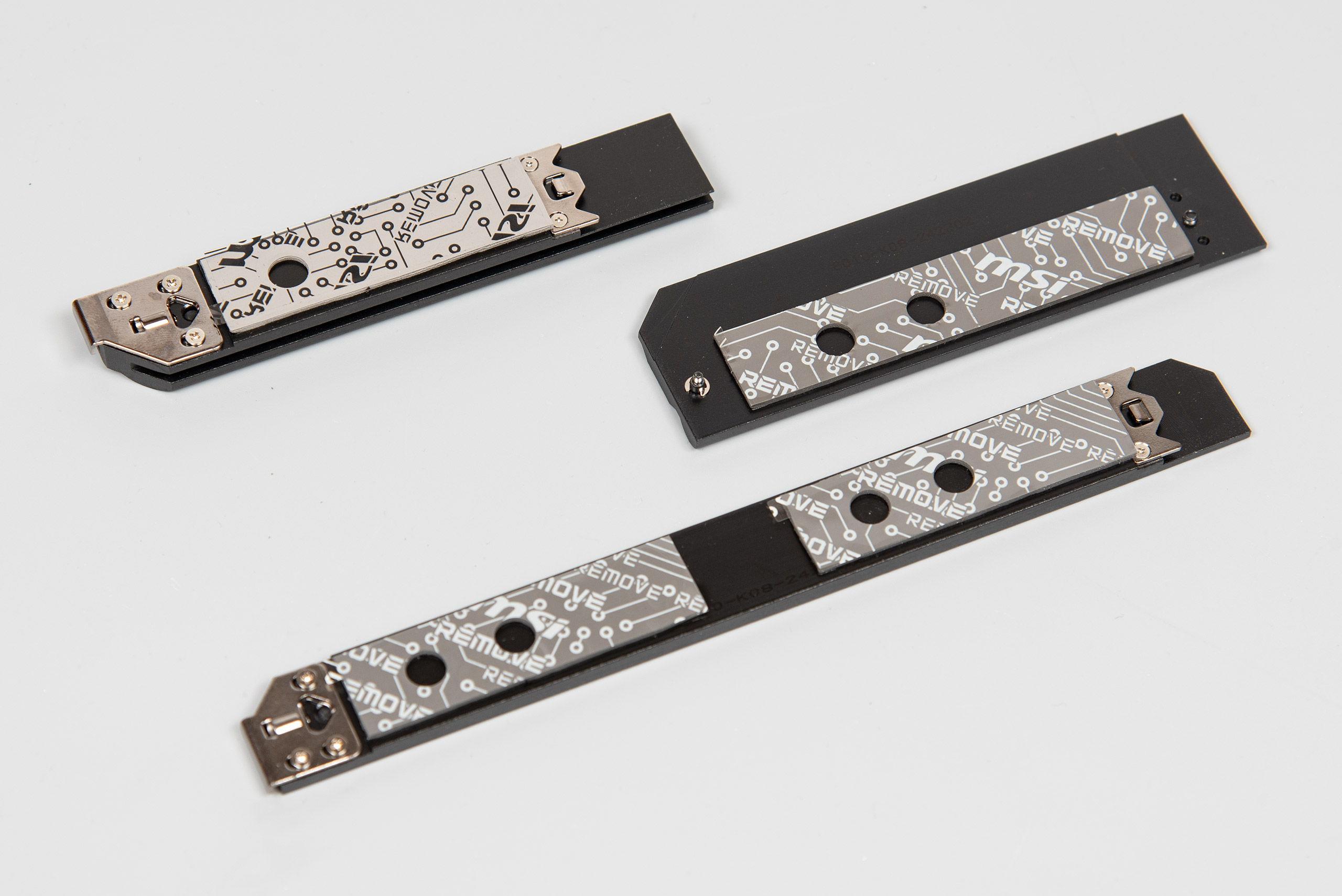

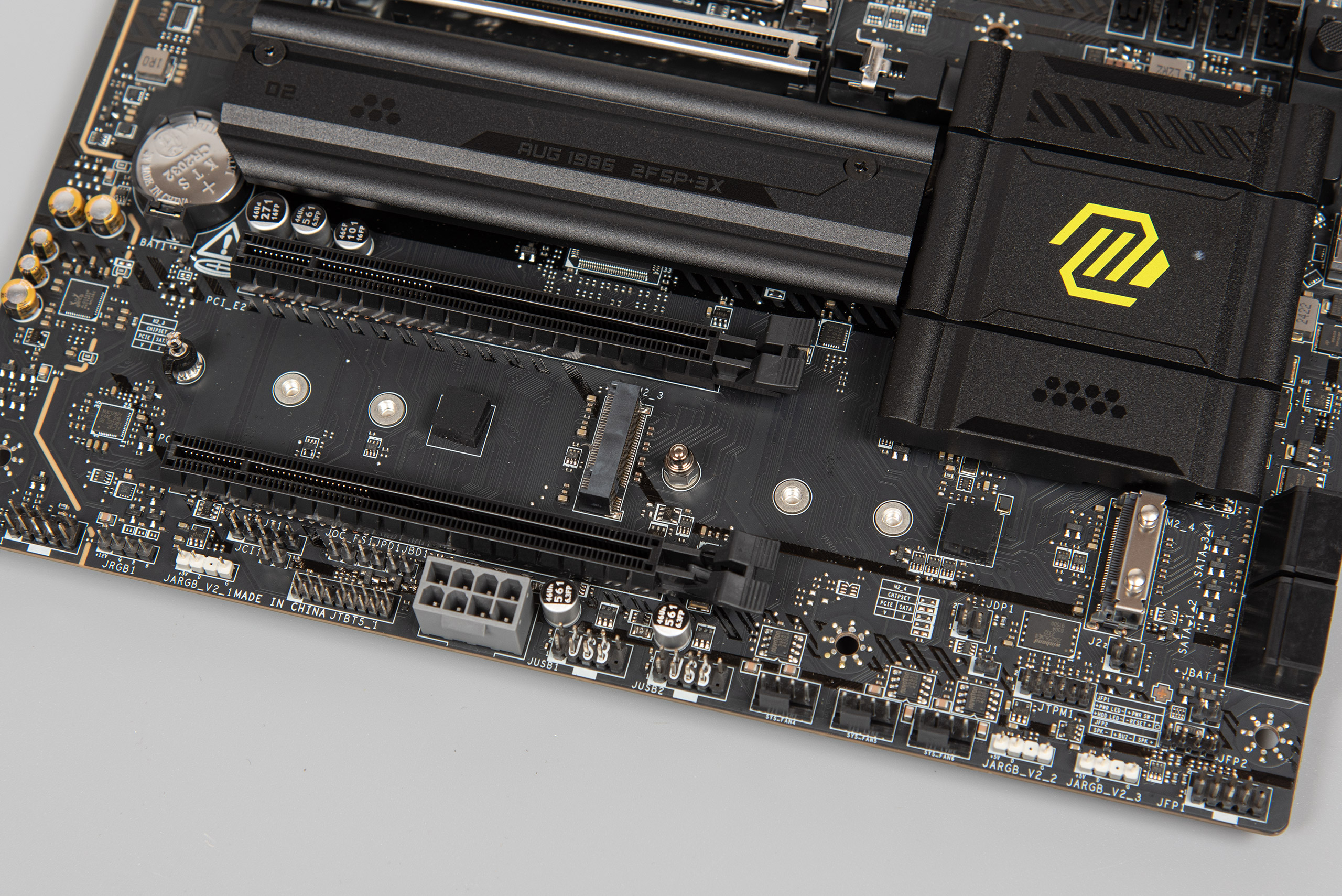

Інші слоти під’єднано до чипсета, а радіатор в них спільний. Цей радіатор також має механізм встановлення голими руками.
Тож в сумі:
- M2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2260 / 2280 (Key M). Під’єднано до CPU;
- M2_2 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260 / 2280 / 22110 (Key M). Під’єднано до CPU;
- M2_3 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2242 / 2260 / 2280 (Key M). Під’єднано до чипсета.
- M2_4 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2242 / 2260 / 2280 (Key M), має підтримку M.2 SATA. Під’єднано до чипсета.

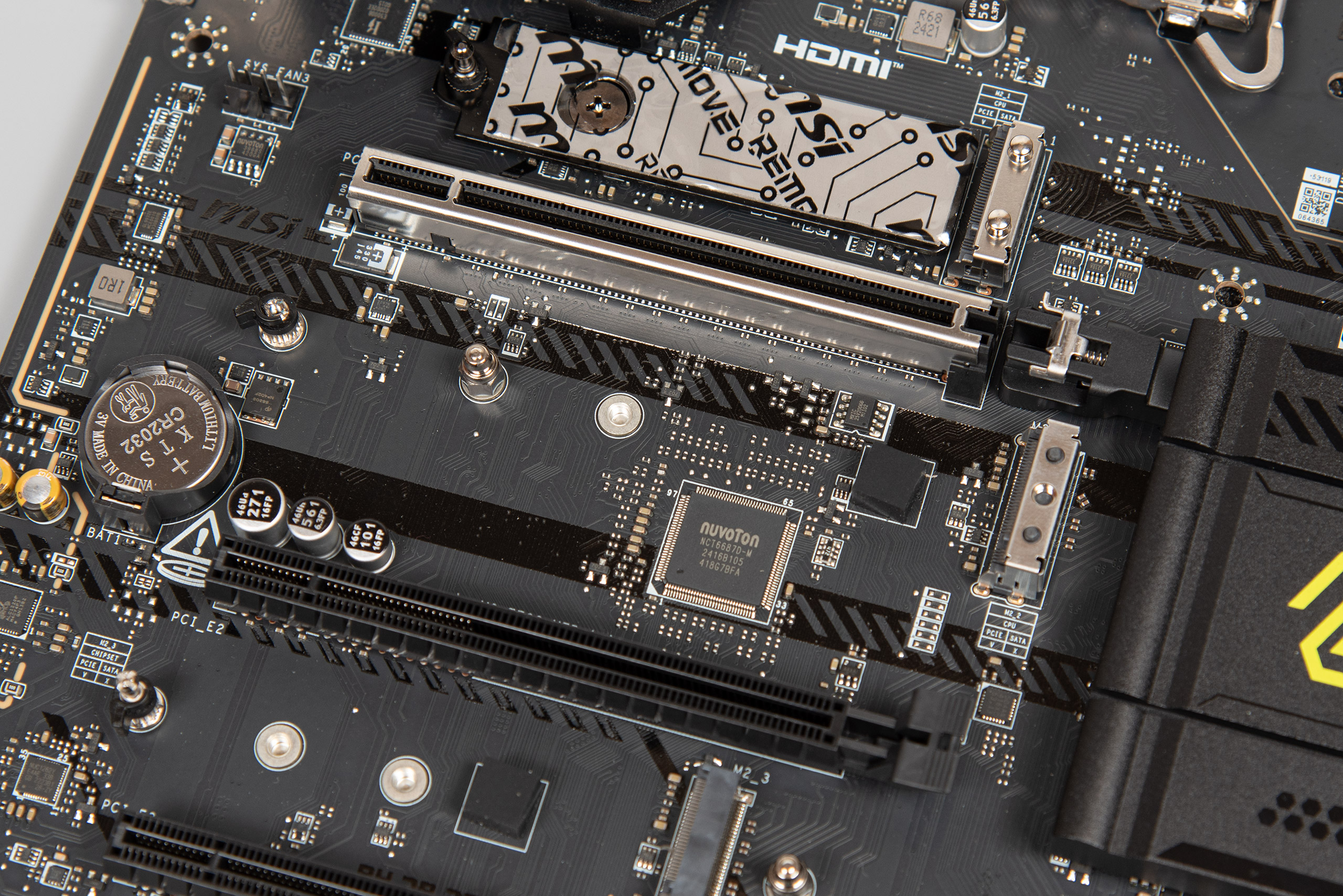

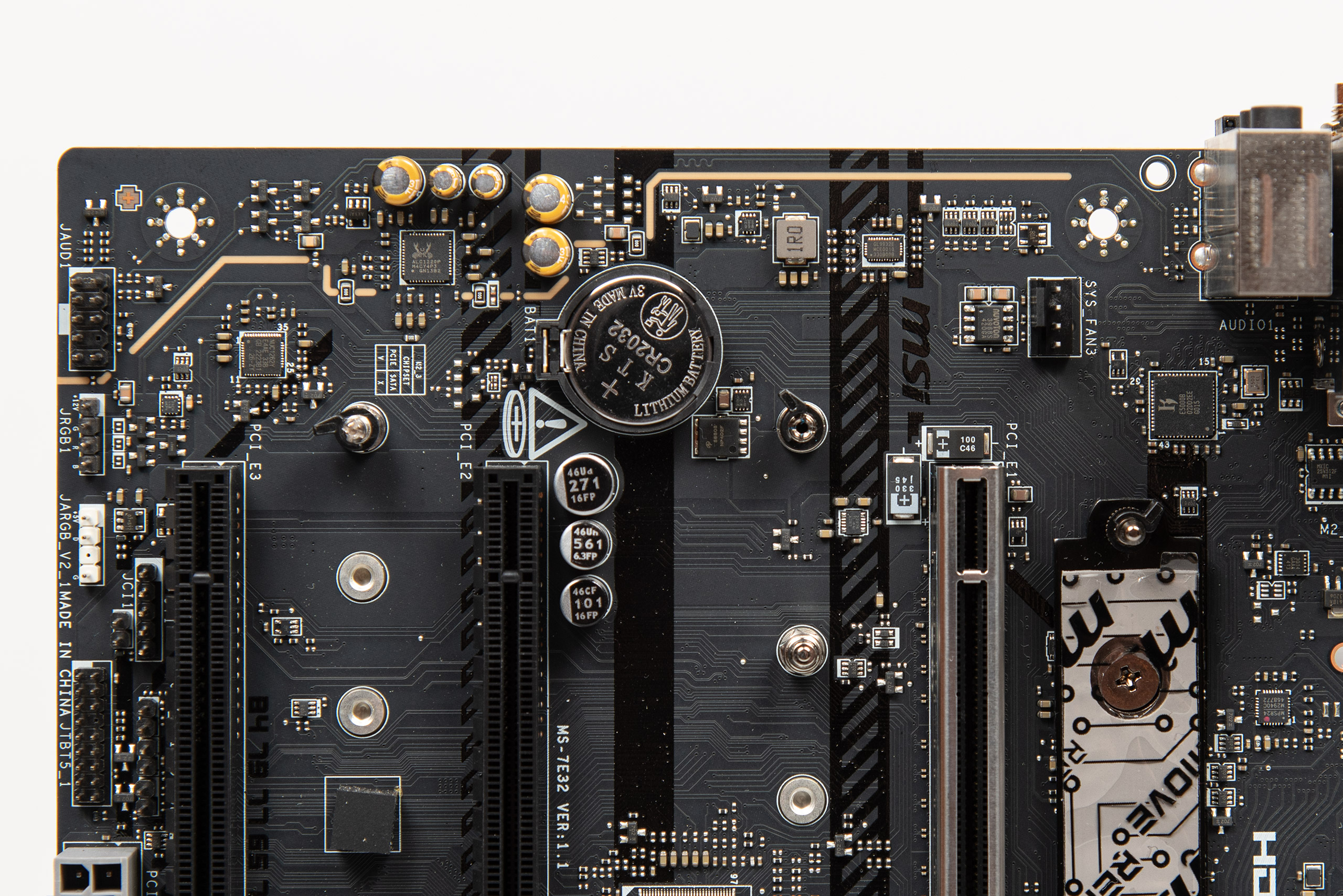

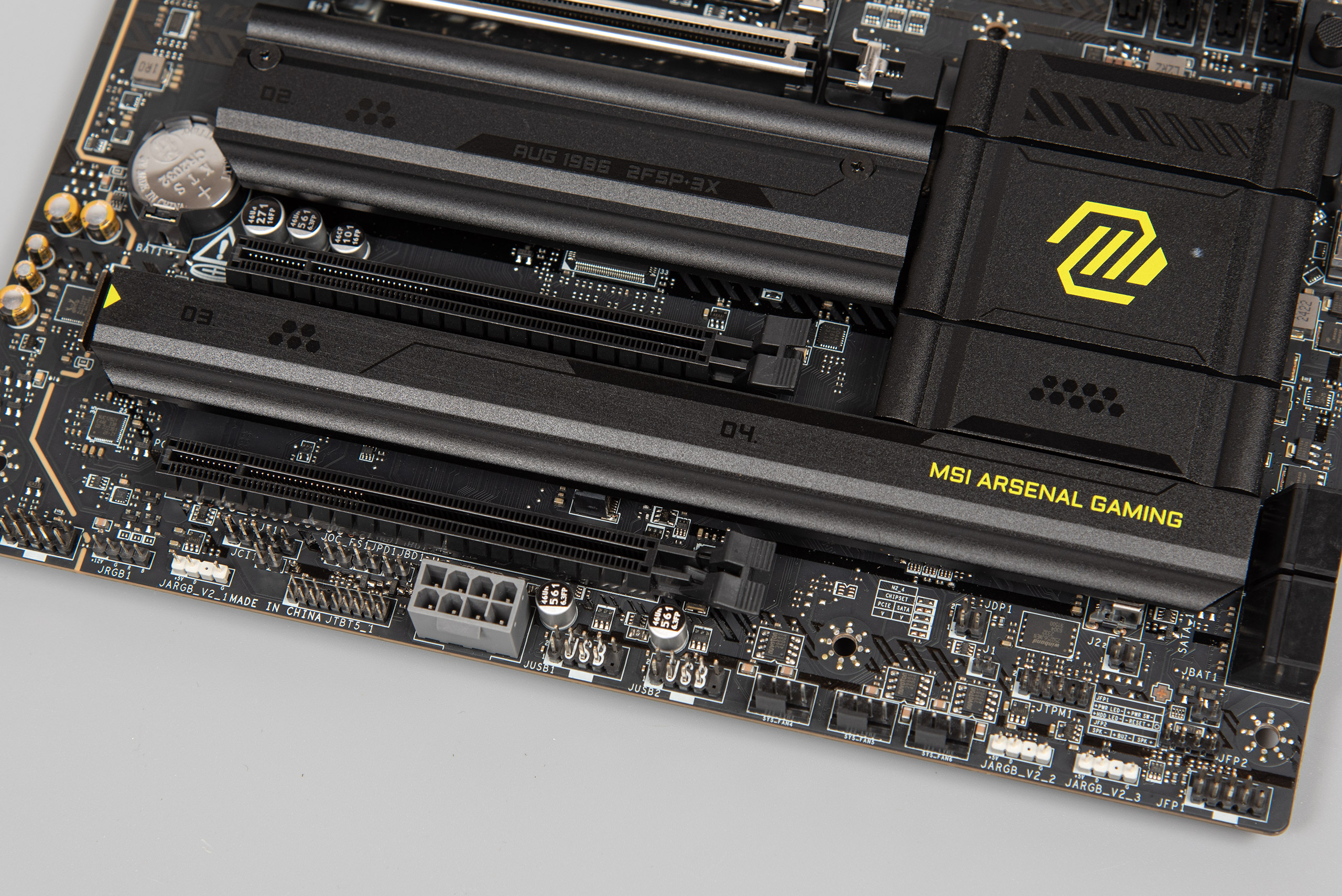

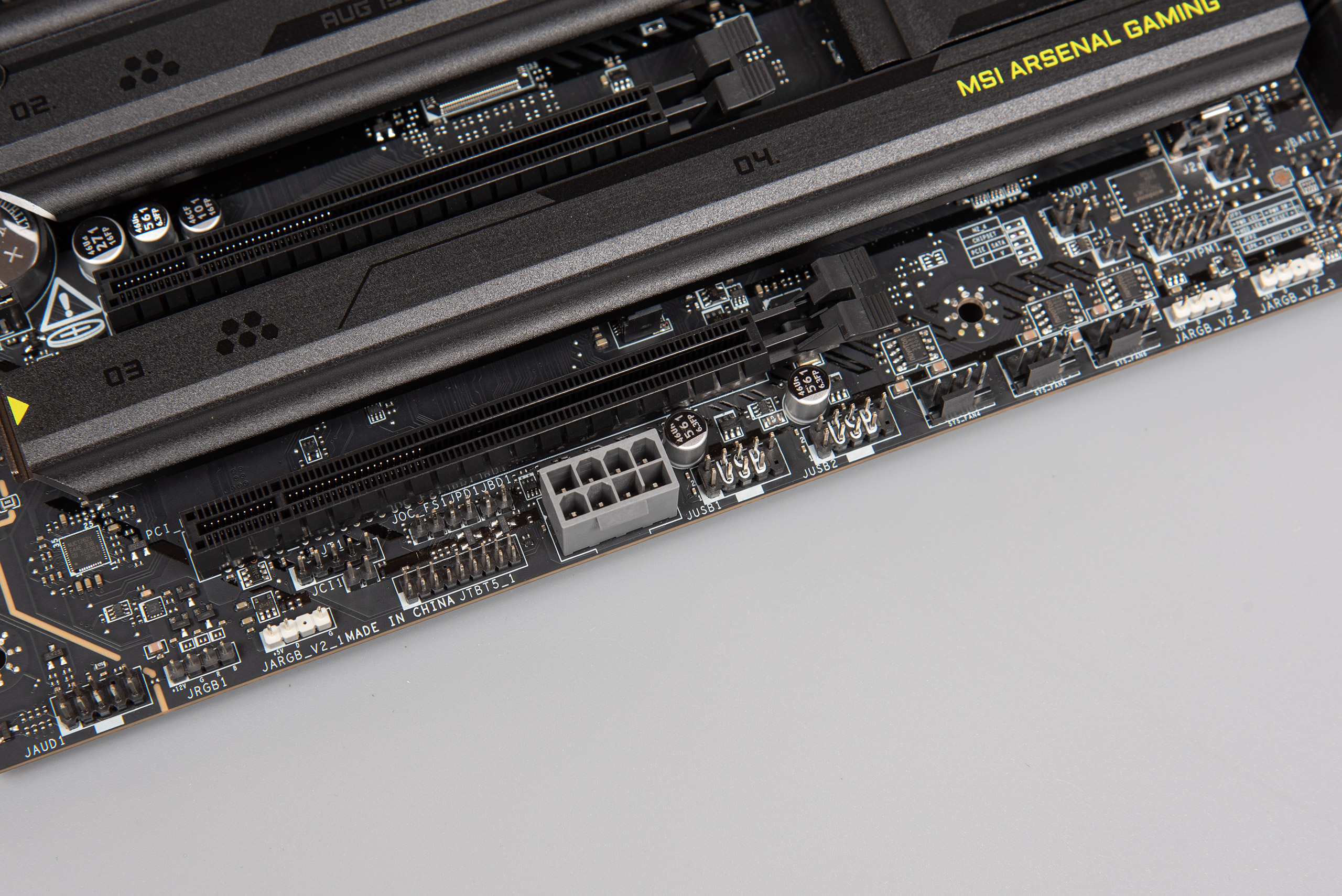

Тепер перейдемо до контактних груп й інших елементів на текстоліті. Біля зони I/O присутній роз’єм вентилятора, а біля другого слота розширення PCIe знаходиться CMOS-батарейка. Вона збереже пряму доступність, якщо використовується відеокарта не вище двох слотів. Знизу ліворуч розташовано контактну групу HD_AUDIO, конектор JRGB1 й JARGB_V2 (RGB 12 V й 5 V), контактну групу JTBT5 (для підключення карти розширення Thunderbolt), конектор живлення PCIe (для роботи більших напруг і струму USB Type‑C), дві контактні групи USB 2.0, датчик відкриття шасі, а також джампер форсування функції Safe Boot.
Праворуч розташовано три конектори вентиляторів, два конектори JARGB_V2 (RGB 5 V), джампер CLEAR_CMOS, конектор TPM, а також традиційна контактна група FRONT_PANEL.

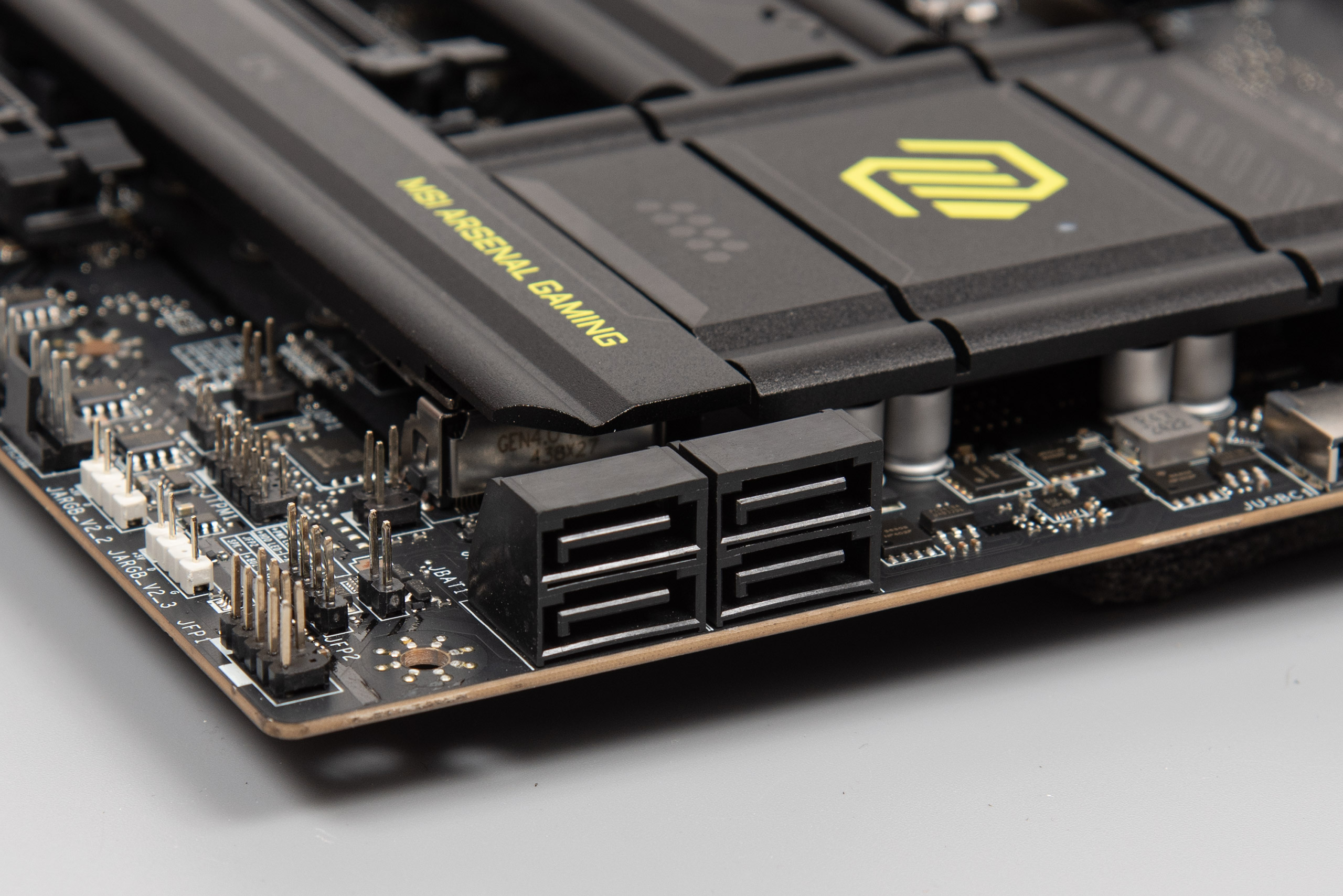

Під кутом 90 градусів виведено не тільки чотири порти SATA, а ще й контактну групу USB 3.2 gen 2×2 Type‑C.
Праворуч вище можна знайти контактну групу USB 3.2 Gen 1, фірмовий конектор EZ Conn v2, діагностичну зону POST, а також три конектори вентиляторів.

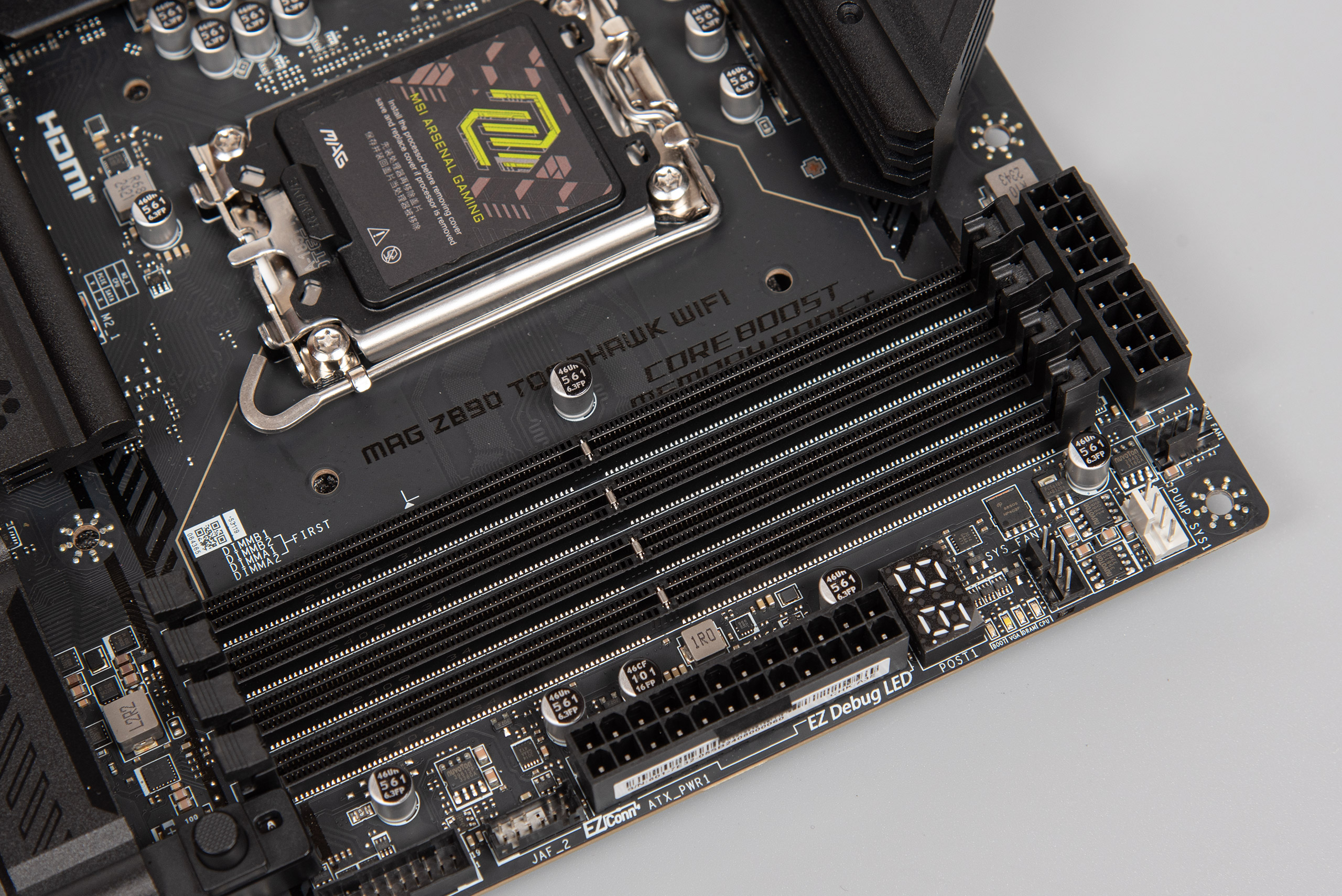

Слоти оперативної пам’яті мають засувки лише з однієї сторони (знизу).

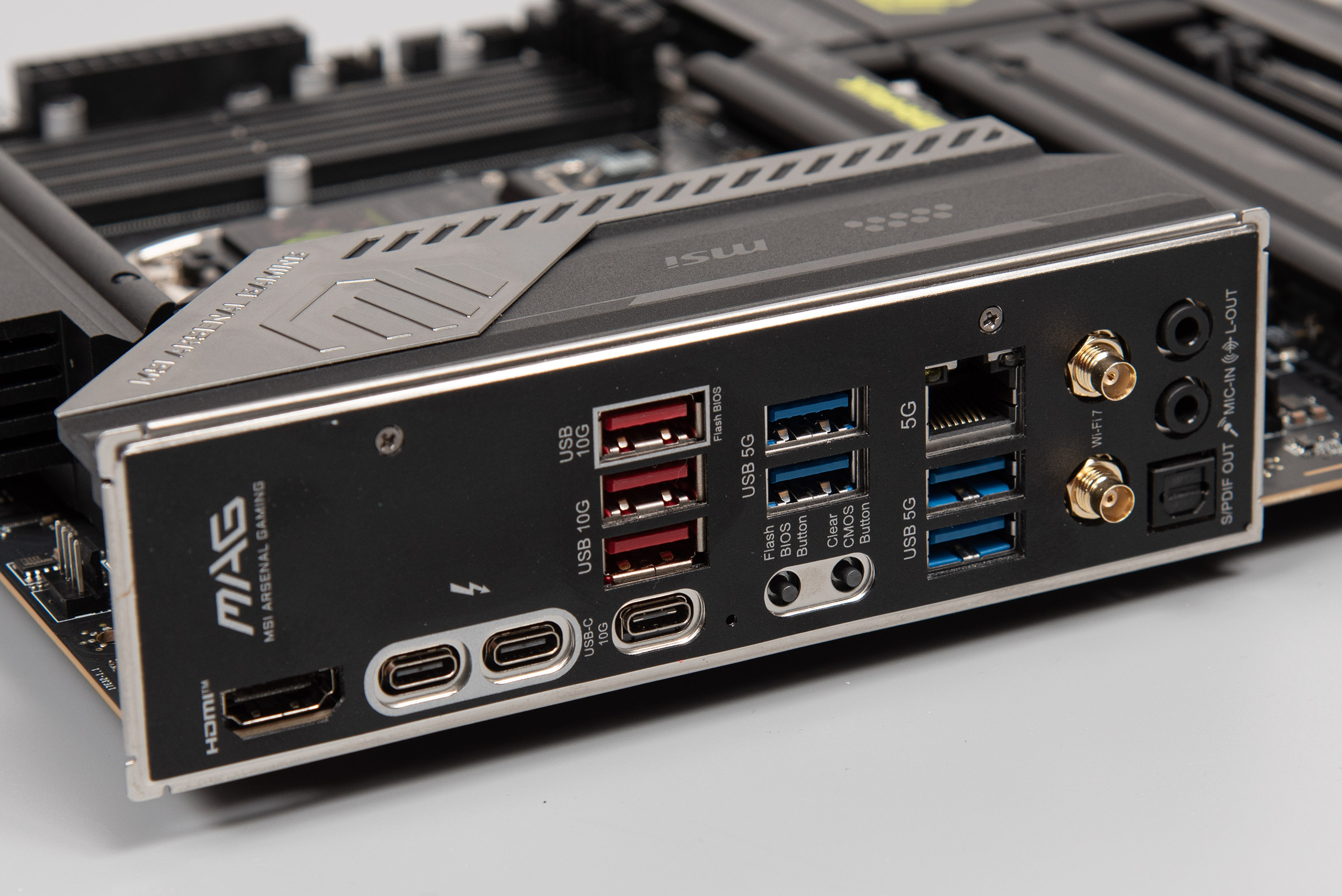

Останній аспект, що потребує детального аналізу — I/O‑панель. Вона споряджена заглушкою, яку виробник встановив заздалегідь. З нетипового тут можна знайти кнопки Clear CMOS, Flash BIOS. З традиційного:
- x1 HDMI 2.1 (є підтримка FRL);
- x2 Thunderbolt 4 (USB4) з підтримкою DisplayPort v2.1;
- x1 USB 3.2 Gen 2 (Type C);
- x3 USB 3.2 Gen 2 (Type A);
- x4 USB 3.2 Gen 1 (Type A);
- x1 5G Ethernet;
- x2 SMA/EZ Antenna;
- x1 S/PDIF OUT.
- x2 Mini Jack (Mic in, Line out).
