Продовжуємо огляди материнських плат для нових процесорів Intel Arrow Lake від MSI. Цього разу будемо уважніше роздивлятись нового представника серії Ace, що заявляється як майже флагманський продукт (крутіше тільки Godlike) здатний «повністю розкрити ігровий потенціал процесорів Intel Core Ultra». І це ж, в тому числі стосується апаратних можливостей, наприклад мережевої карти 10G Ethernet на борту, тож негайно переривайте читання цього абзацу і дивіться на таблицю нижче.
Характеристики
| Виробник | MSI |
|---|---|
| Модель | MEG Z890 Ace |
| Чипсет | Intel Z890 |
| Процесорний роз'єм | LGA 1851 |
| Процесори | Intel Core Ultra (Series 2) |
| Пам'ять | 4 DIMM/CUDIMM DDR5 SDRAM, максимум 256 ГБ: 4800–6400 МГц 6400–9200+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 5.0 x16 (x8) — CPU 1 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2260/2280) — Z890 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280/22110) — Z890 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2280/22110) + SATA — Z890 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 7 x 4pin + 1 x 3pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 2 x Thunderbolt 4 (з підтримкою USB4), 11 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C) |
| Контактні групи: 1 x USB 3.2 Gen 2x2 Type C (1 порт), 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 портів) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Вбудований звук | Realtek ALC4082 + ESS9219Q Combo DAC/HPA |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Marvell AQC113CS (10G Ethernet) |
| Бездротова: Killer BE1750X (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x JRGB |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Ultra Power +, Frozr Design, Dual Thunderbolt 4 ports, 10G Super LAN, Wi-Fi 7, Quintuple M.2 Connectors, EZ Magnetic M.2 Shield Frozr II, EZ PCIe Release, Lightning Gen 5, Audio Boost 5 HD |
| Вартість, грн | 32 870 |
Комплект постачання
Коробка з материнською платою виглядає доволі типовою. Вона має середні габарити, стилізована під серію MSI Enthusiast Gaming (MEG) і споряджена ручкою для переноски.
Технічні характеристики, зображення плати, головні переваги й сильні сторони, а також опис I/O-панелі знаходяться на звороті коробки.
Зміст коробки розділено на два рівні. В першому знаходиться материнська плата в антистатик-пакеті, а в другому — суб-коробка з доволі щедрою комплектацією:
- інструкція швидкого початку, гарантія та інше;
- комплект наліпок;
- фірмовий флеш-драйв місткістю 32 ГБ з комплектними драйверами та ПЗ;
- гвинти та стійки M.2 з ключем для їх монтажу/демонтажу;
- кабель-подовжувач FRONT_PANEL (EZ Front Panel cable);
- кабель-подовжувач ARGB;
- кабель-розгалужувач RGB (12V);
- два термістори;
- зовнішня антена EZ Wi-Fi з магнітною платформою;
- EZ Conn-cable V2 для підключення вентиляторів RGB LED;
- чотири SATA-кабелі з металевими клямками (два з них кутові).
Зовнішній вигляд
Він доволі нетиповий для більшості актуальних продуктів сьогодення. Одразу привертає до себе увагу одна з секцій радіатора VRM, що має велику кількість ребер, наче це продукт 15-річної давнини, хоча в нашому випадку це скоріше заявка на крутість, як було в EVGA Z690 DARK. Значна частина текстоліту накрита різноманітними радіаторами. Візерунок дракону має RGB-підсвічування. Ну й останнє, що впадає в очі — це нетипове розташування конекторів живлення EPS12V, які знаходяться біля слотів оперативної пам’яті. Ми вже торкались цієї специфіки розташування в огляді MSI MPG Z890 Carbon WiFi, тож не будемо повторюватись і продовжимо.

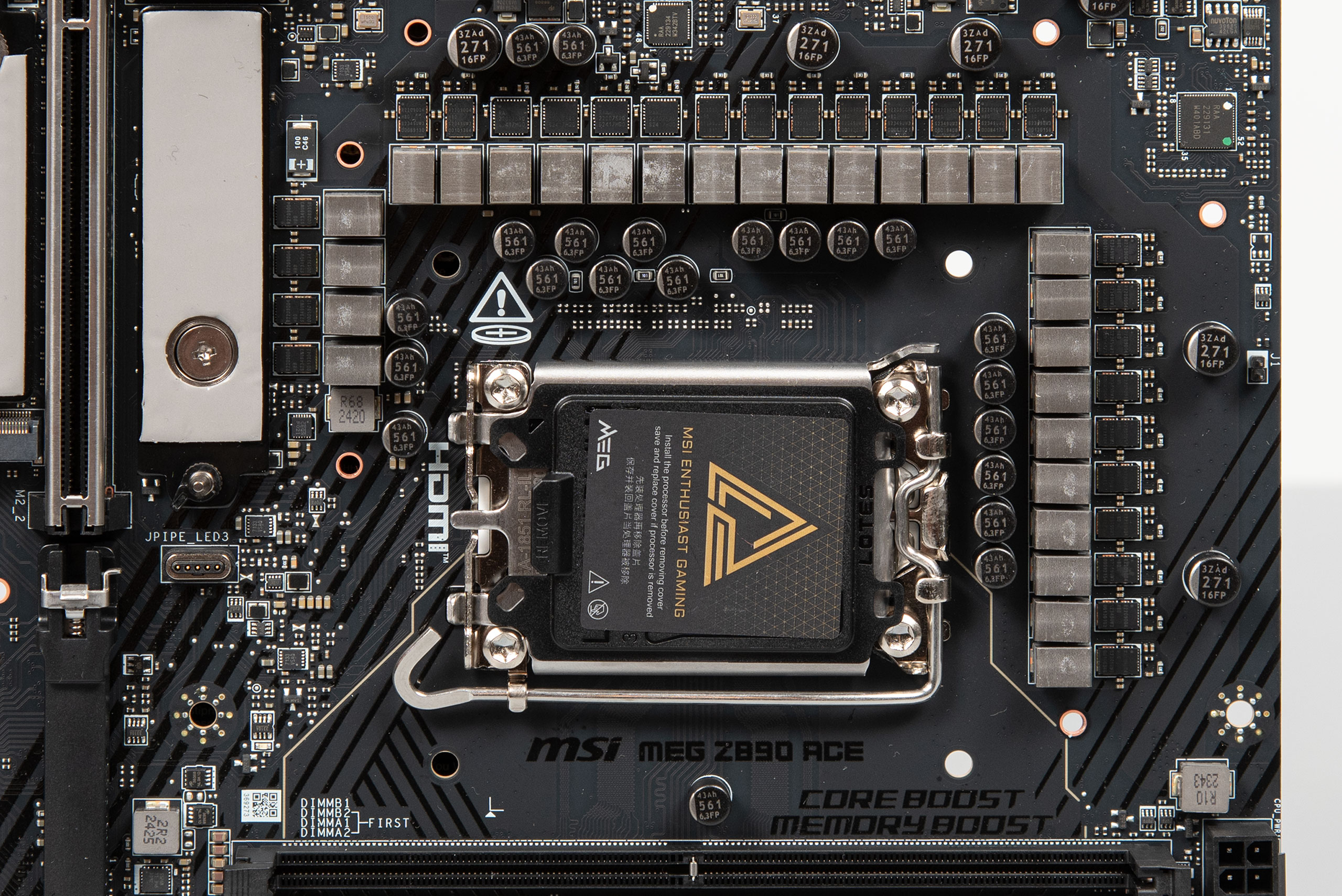

Якщо зняти усе зайве з фронтальної частини, то материнська плата MSI MEG Z890 Ace буде виглядати ось так:

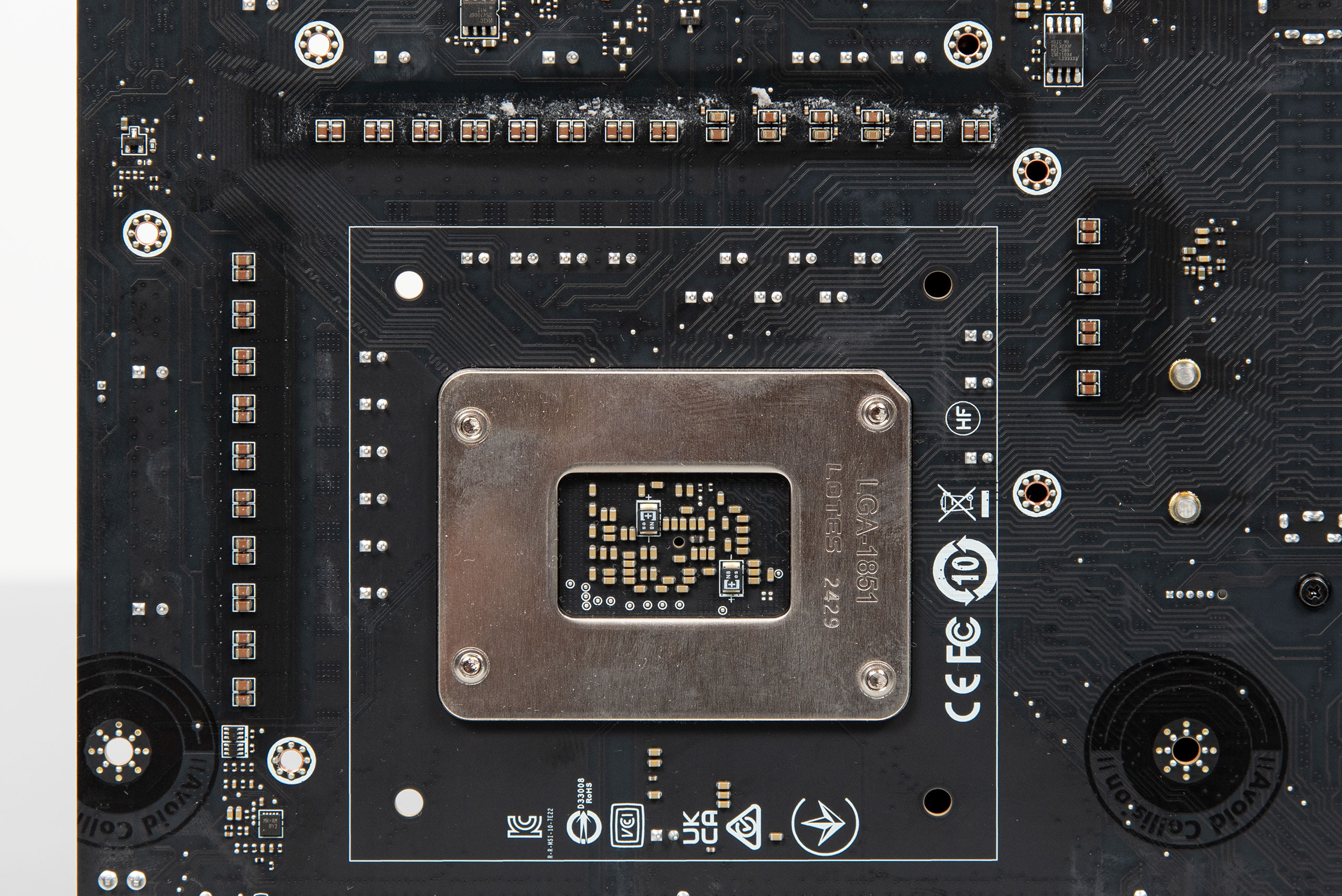

Зворотна сторона плати споряджена бекплейтом, що придає загальній конструкції жорсткості та допомагає у відведенні тепла зони VRM. Він фіксується на гвинтах і контактує з текстолітом через товсті термопрокладки.
Ось так виглядає бекплейт будучі знятим:
Загалом нічого вартого уваги окрім редрайверів PCIe на зворотній стороні не виявлено.
Силова підсистема живлення має повноцінне третє плече, тож радіатор має складну конструкцію, а саме три окремих секції, що нанизані на дві теплових трубки. Крім VRM він також відводить тепло від мережевої карти Ethernet 10G. Центральна секція займає внутрішній простір I/O для збільшення теплоємності, а весь профіль конструкції розширено до краю I/O Shield. Фіксується радіатор гвинтами й контактує з відповідними елементами через термопрокладки.
Як бачимо, конструкція його доволі складна:

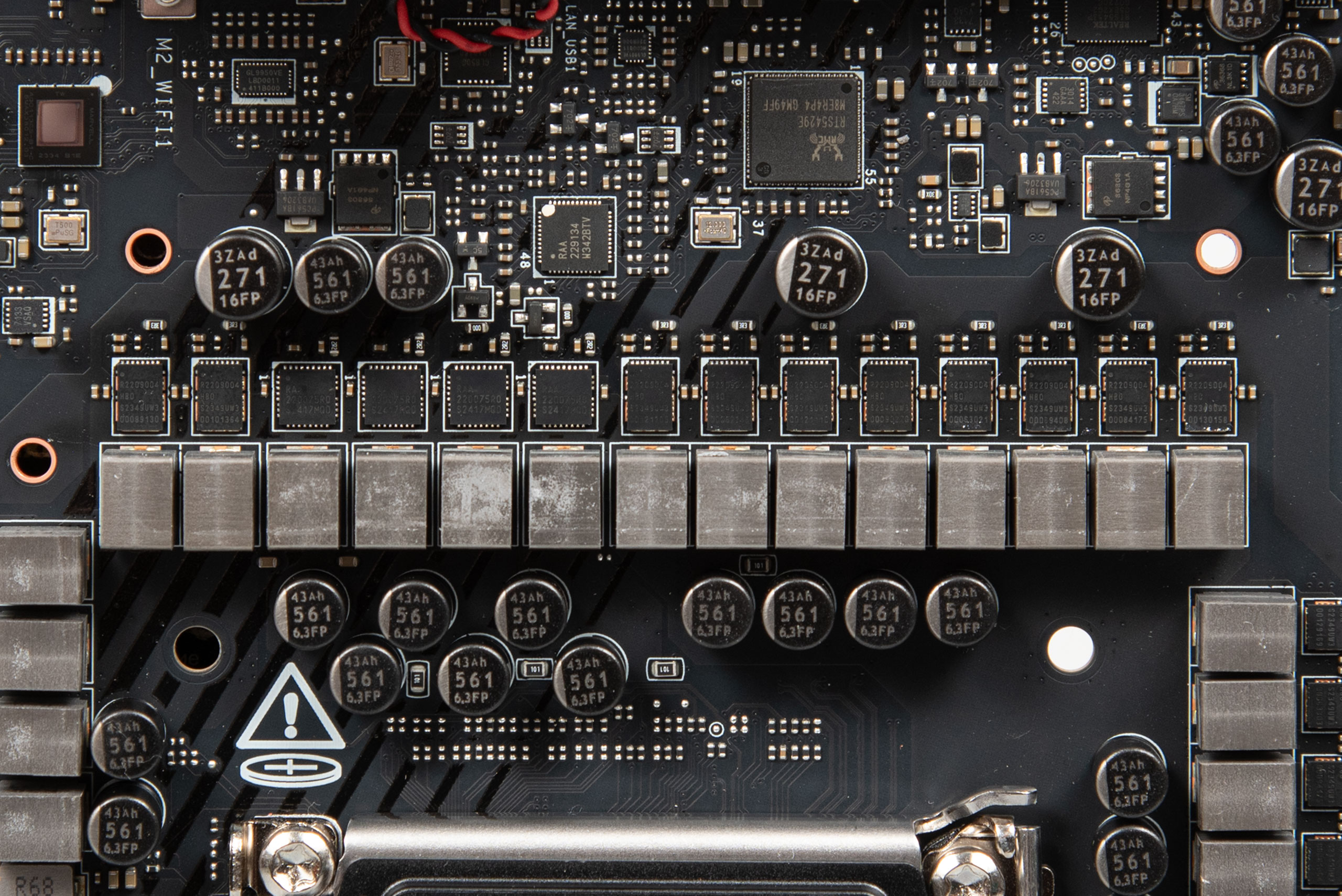

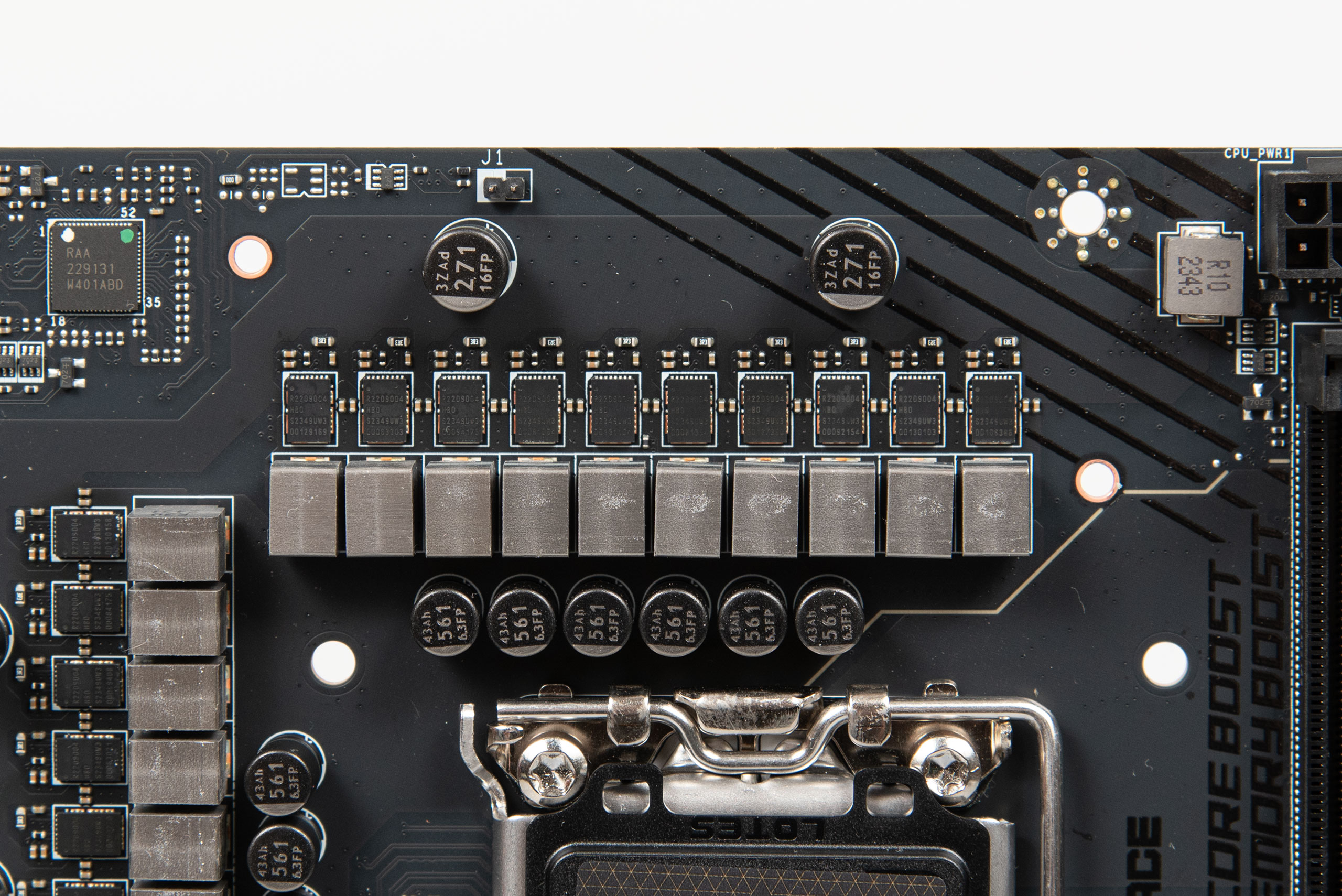

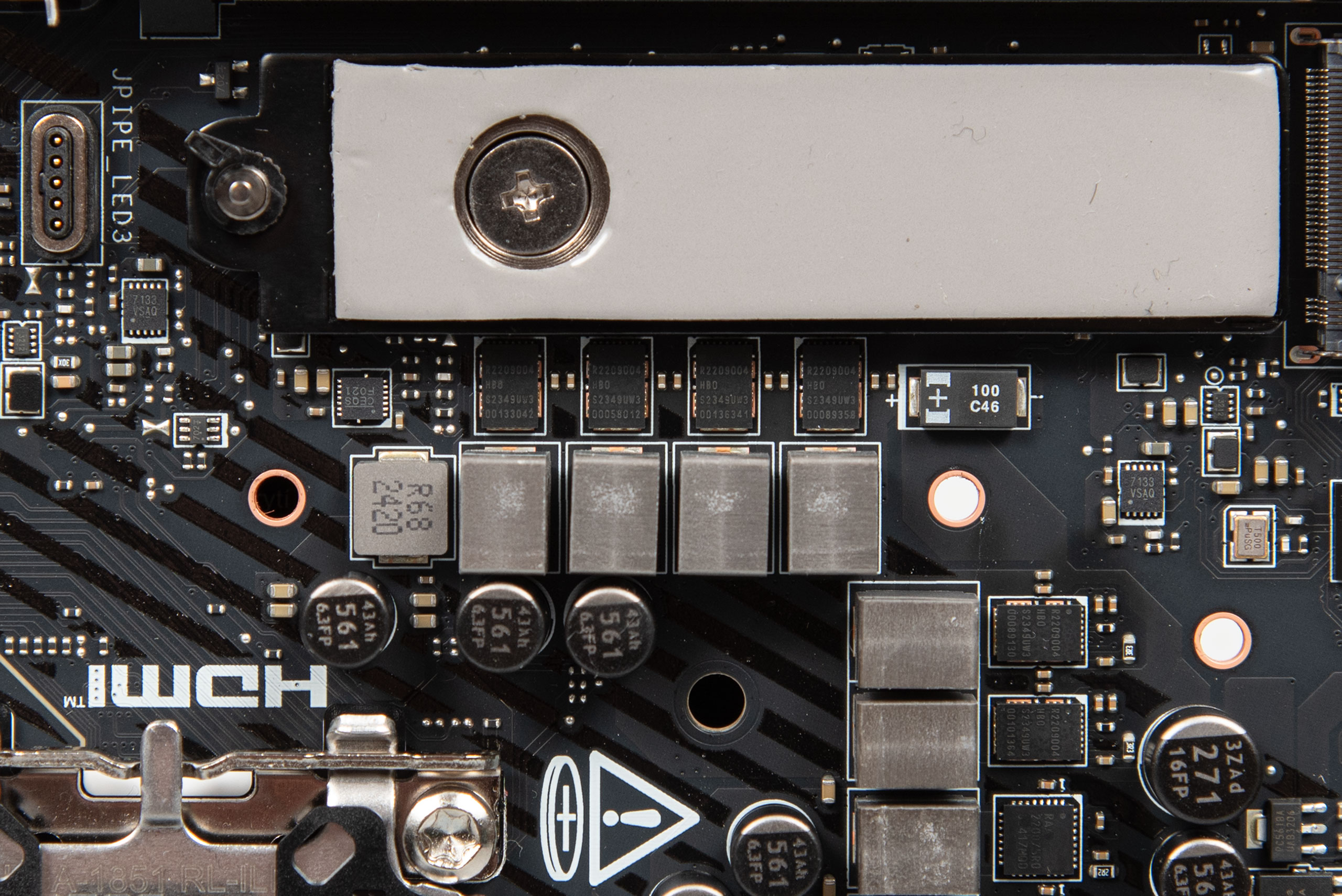

VRM має конструкцію 24+2+1+1 (VCORE+SA+GT+VNNAON). Процесорна група набрана 24 силовими елементами Renesas R2209004, які розраховані на 110 А, а керує ними ШІМ-контролер Renesas RAA229131. Сусідній ШІМ-контролер RAA229134 відповідає за системний агент, який набрано двома силовими елементами RAA220075R0, що розраховані на 75 А. Інтегрована графіка й VNNAON забезпечені тими ж самими одиночними силовими елементами. Живлення подається через два конектори EPS12V, що зміщені з традиційної позиції до слотів оперативної пам’яті.
Тепер опишемо підсистему накопичувачів M.2. Головний слот має радіатор з підтримкою RGB, і при цьому зберіг можливості зняття голими руками завдяки магнітному конектору JPIPE.
Радіатор іншої групи також можна зняти голими руками без спецінструменту.
Ці радіатори мають такий вигляд:
Тож материнська плата споряджена:
- M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до CPU;
- M.2_3 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до чипсета;
- M.2_4 особливий, і працює як від процесора, так і від чипсета, тож це швидкості PCIe 5.0/4.0 x4. Сумісний з розмірами 2260/2280/22110 (Key M).
- M.2_5 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2280/22110 (Key M). Під'єднано до чипсета. Є підтримка SATA.
Як і в багатьох інших плат подібної реалізації чипсетний радіатор знаходиться під одним з радіаторів охолодження M.2. Він фіксується на чотирьох гвинтах і контактує з кристалом через термопрокладку.
Конструктивно його виконано з товстої алюмінієвої пластини з невеличкими «ребрами»:
Тепер про механізм фіксації головного слота PCIe, це MSI EZ PCIe Release. Принцип роботи простий. Потрібно натиснути кнопку для його розблокування, потім вставити відеокарту (або інший пристрій), та натиснути кнопку ще раз для блокування PCIe. Процедуру завершено.
Аудіозона, звичайно, відокремлена від основної частини текстоліту. Виробник використовує власну карту Audio Boost 5 HD, яка технічно складається з аудіокодека Realtek ALC4082, а також DAC ESS9219Q.
Мережевим можливостям приділена особлива увага. Для дротового підключення присутній мережевий адаптер 10G-Ethernet Marvell AQC113CS. Для роботи з бездротовими інтерфейсами є модуль M.2 (Key E) з Intel Killer BE1750x на борту, що забезпечує підтримку Wi-Fi 7 та Bluetooth 5.4.
Знизу ліворуч розташовані контактна група HD_AUDIO, конектор JRGB (RGB 12V), конектор додаткового живлення слотів PCIe 8pin, три конектори термісторів, два роз’єми вентиляторів, дві контактні групи USB 2.0.
Знизу праворуч в нас ще три конектори вентиляторів, перемикач UEFI, кнопки Reset й Start, контактна група FRONT_PANEL, конектор JARGB_V2 (RGB 5V), контактна група JDASH, апаратний вимикач RGB, джампери спец-функцій (LN2, Slow Mode і подібне), контактна група Thunderbolt 5 й датчик відкриття шасі.
Знизу праворуч під кутом 90 градусів розташувались чотири SATA-порти, дві контактні групи USB 3.2 Gen 1, одна USB 3.2 Gen 2x2.
Зверху праворуч розташовані конектор EZ Conn-Header V2 (виводить RGB 5V, USB 2.0, конектор вентилятора для підключення фірмових модульних вентиляторів на кшталт MPG EZ120 ARGB), роз'єм живлення USB (для роботи режиму 60 Вт QC/PD), типовий конектор живлення материнської плати, діагностична зона EZ Debug LED, три роз’єми підключення вентиляторів. Зверху знаходиться ще один конектор вентиляторів. Батарейка CMOS розташована в зоні I/O.
Сама ж I/O-панель має передвстановлену заглушку і має три нетипові кнопки — Flash BIOS, Clear CMOS, Smart (програмується в UEFI на функції вимк/увімк LED, перезавантаження, а також Safe Boot). Тепер про традиційні інтерфейси:
- x1 HDMI v2.1 з підтримкою FRL;
- x2 Thunderbolt 4 (окрім USB4 є підтримка DisplayPort 2.1);
- x2 USB 3.2 Gen 2 (Type C);
- x11 USB 3.2 Gen 2 (Type A);
- x1 10G Ethernet;
- x2 SMA/EZ Antenna;
- x1 S/PDIF OUT;
- x2 Mini Jack (Mic In, Line out).
