«Рефреш» процесорів Raptor Lake показав нульовий прогрес у зниженні енергоспоживання та температур у нових моделей, а раз розробник не заморочувався, то навіщо заморочуватися користувачу? Вставив та забув! Для охочих використовувати саме цей принцип MSI має широкий асортимент продуктів на базі чипсету Intel B760 у різних бюджетах. Цього разу оцінимо можливості серії MPG — цей огляд присвячено MSI B760M EDGE TI WIFI.
Характеристики
| Виробник | MSI |
|---|---|
| Модель та сторінка продукту | MPG B760M EDGE TI WIFI |
| Чипсет | Intel B760 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13 та 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800-5600 МГц, 5800-7800+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x4 — B760 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — B760 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280, SATA support) — B760 |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 6x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 4 x USB 2.0, 3 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2x2 (Type C) Контактні групи: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) |
| Serial ATA | 6 x SATA 6 Гбіт/с (B760) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s) |
| Вбудований звук | Realtek ALC897 |
| S/PDIF | + |
| Мережеві можливості | 1 х Realtek RTL8125 (2.5 Gigabit Ethernet) Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3 |
| COM | – |
| RGB | 2 x Addressable Gen 2, 1 x JRGB |
| LED RGB Header | 3 |
| TPM | + |
| Формфактор | mATX |
| Розміри, мм | 244 x 244 |
| Додаткові функції | Lightning Gen 5, Screwless M.2 Shield Frozr, Wi-Fi 6E, 2.5G Network Solution, 6 Layer PCB with 2oz Thickened Copper, Lightning USB 20G, Memory Boost, Core Boost, Audio Boost |
| Вартість, грн | н/д |
Комплект постачання
Материнська плата поставляється в невеликій коробці білого кольору з поліграфією.
На зворотній стороні зібрано ключові особливості плати, детальні специфікації, структуру I/O-панелі, а також фото зовнішнього вигляду.
В коробці, окрім самої материнської плати користувач знайде:
- інструкцію та умови гарантії;
- комплект наліпок;
- EZ M.2 clip для кріплення накопичувача M.2;
- один чорний SATA-кабель з металевою клямкою (кутовий роз’єм);
- антену Wi-Fi з платформою;
- кабель Front Panel.
Зовнішній вигляд
MPG B760M EDGE TI WIFI виконана на текстоліті чорного кольору. Своєю чергою гама систем охолодження — срібно-біла. Присутня інтегрована RGB-підсвітка, а саме зображення дракону в зоні I/O. Крім того, в наявності додаткові конектори RGB_LED для розширення можливостей підсвічування. Підсистема накопичувачів M.2 споряджена додатковими радіаторами для покращення температур SSD під час експлуатації.
Ось так виглядає плата «без зайвостей»:
Слоти оперативної пам’яті мають засувки з однієї сторони. VRM охолоджується двома окремими радіаторами, фіксація на болтах, контакт з силовими елементами через термопрокладки. Один з радіаторів розширено до зони I/O.
Чипсет охолоджується цільним радіатором. Контакт з кристалом відбувається через термопрокладку, фіксація на двох болтах по діагоналі.
Ось так виглядають елементи системи охолодження в розборі:
Використовується перетворювач напруги живлення, побудованого за схемою 12+1+1. Процесорна група керується ШІМ-контролером Renesas RAA 229132, сюди входять 13 силових елементів (один з них призначено інтегрованій графіці) Renesas RAA 220075R0, що розраховані на 75 А. VCCIO споряджено силовим елементом Monolithic Power Systems MP87670, розрахованим на 70 А, що керується ШІМ-контролером Monolithic Power Systems M2940A. Живлення процесора подається двома конекторами EPS12V.
Користувач може встановити у материнську плату до трьох накопичувачів M.2, які будуть забезпечені відводом тепла за допомогою радіаторів. Процесорний M.2_1 споряджено механізмом фіксації Screwless M.2 Shield Frozr, що дозволяє встановлювати та знімати накопичувач голими руками без інструменту. Схема підключення така:
- M.2_1 підтримує формфактори 2242/2260/2280, під’єднано до CPU;
- M.2_2 підтримує формфактори 2260/2280, під’єднано до B760;
- M.2_3 підтримує тільки формфактор 2280, під’єднано до B760, також є підтримка M.2 SATA.
Зона аудіо відокремлена від основної частини текстоліту плати. Використовується кодек Realtek ALC897. Дротову мережу 2.5G Ethernet реалізовано на контролері Realtek RTL8125. Бездротові Wi-Fi 6E та Bluetooth 5.3 працюють на базі Intel AX211.
Батарейка CMOS знаходиться ліворуч блока M.2-накопичувачів, вона збереже пряму доступність з використанням двослотових відеокарт. Більші рішення доступ перекриють. Біля зони I/O є конектор вентилятора.
Знизу ліворуч можна знайти: контактну групу JAUD1 (HD_AUDIO), конектор JRGB1 (RGB 12V) та JARGB1 (RGB 5V), два конектори вентиляторів, контактну групу Thunderbolt 4, дві контактні групи USB 2.0, датчик відкриття шасі JCI1, JBAT1 (CLEAR CMOS).
Знизу праворуч розташовано два роз’єми SATA, контактну групу TPM, конектор вентилятора та стандартну контактну групу FRONT_PANEL.
Під кутом 90 градусів виведено ще чотири роз’єми SATA, а вище розташовано контактні групи USB 3.2 Gen 2 та USB 3.2 Gen 1.
Зверху праворуч розташовано ще два конектори вентиляторів, роз'єм JARGB2 (RGB 5V) та діагностичну зону EZ Debug LED.
I/O-панель вже має встановлену заглушку, окрім традиційного тут присутня кнопка Clear CMOS. Структура наступна:
- x4 USB 2.0;
- x1 DisplayPort (v1.4);
- x1 HDMI (v2.1);
- x3 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G LAN;
- x2 SMA (для підключення антени Wi-Fi);
- x1 S/PDIF Out;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
Можливості UEFI
Материнська плата споряджена добре відомим багатьом користувачам MSI Click BIOS 5. Є два режими взаємодії з інтерфейсом, почнемо з EZ Mode:
В ньому користувач може отримати звіт по ключових параметрах системи, знайти потрібну опцію пошуком, обрати системну мову, налаштувати криву обертів вентилятора, виставити XMP-профіль, налаштувати режим роботи накопичувачів, RAID, пріоритет завантаження.
Advanced Mode дає весь доступний контроль над усіма можливостями. Інтерфейс поділено на шість секцій з відповідними опціями.
Секція Settings дозволяє працювати з інтегрованою відеокартою та контролерами, а також з пристроями материнської плати, включаючи доступність та лінії інтерфейсів. Ще звідки можна залучити функцію Secure Erase+.
Секція OC не дуже функціональна в рамках чипсета B760. Заборонено працювати з BCLK, не має жодних функцій non-K OC, та не дозволено утилізувати вільний множник K-процесорів. Крім того, відсутня опція напруги Override Mode для CPU, доступний тільки режим зміщення на 0,3 В зі знаками «+» та «–». З пам’яттю можна працювати без проблем.
Діапазони значень зібрано у таблицю нижче (множники виключені зі списку, адже напряму залежать від встановленого процесору):
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU VRM Over Temperature Protection (°C) | 95–150 | 1 |
| CPU Core Voltage Offset (V) | –0,3+0,3 | 0,01 |
| CPU E-Core L2 Voltage (V) | 0,6–1,52 | 0,005 |
| CPU SA Voltage (V) | 0,6–1,6 | 0,005 |
| CPU VDDQ Voltage(V) | 0,005–2,5 | 0,005 |
| CPU VDD2 Voltage(V) | 0,85–2,2 | 0,01 |
| CPU 1.05 Voltage | 0,6–2,0 | 0,01 |
| CPU AUX Voltage | 1,4–2,3 | 0,01 |
| DRAM Frequency (MHz) | 1200–10133 | 66–200 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| PCH 0.82 Voltage (V) | 0,6–1,4 | 0,01 |
Секція M-Flash переводить материнську плату у спецрежим для оновлення прошивки.
В секції OC Profile користувач може зберігати налаштування як у внутрішню пам’ять (є ліміт назви профілю за кількістю символів), так і імпортувати/експортувати параметри із зовнішніх накопичувачів.
Секція Hardware Monitor — це те ж саме меню управління вентиляторами, що було продемонстровано у режимі EZ Mode в цій статті.
Секція Beta Runner дозволяє запустити самодіагностику накопичувача, а також керувати SR-IOV та DTM.
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|
| Фірмове | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling) |
| Додаткове | Realtek Audio Control |
Комплектацією не передбачено накопичувач з програмним забезпеченням та драйверами, тому користувачу доведеться заздалегідь підготувати усе необхідне для себе.
MSI Center — це модульний додаток, який користувач самостійно налаштовує під свої задачі. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.
ПЗ Realtek виконано у стилі MSI, звідси можна керувати аудіокодеком.

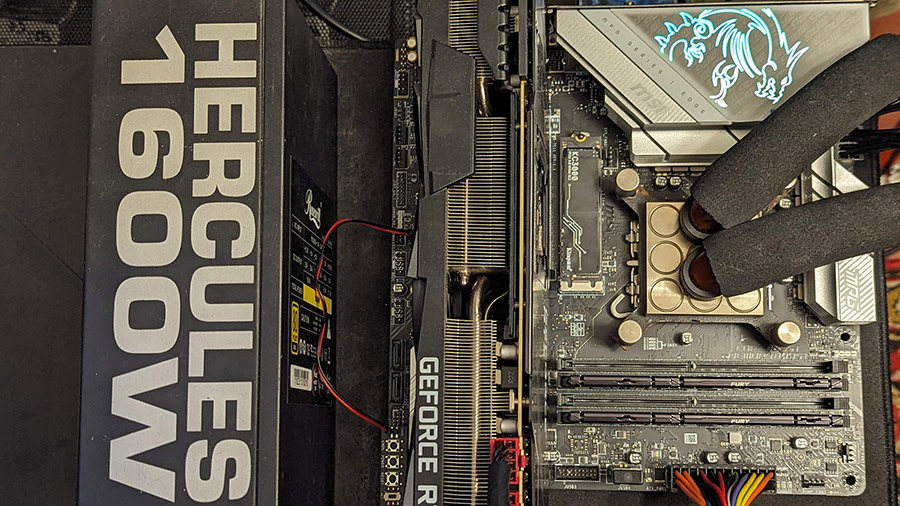

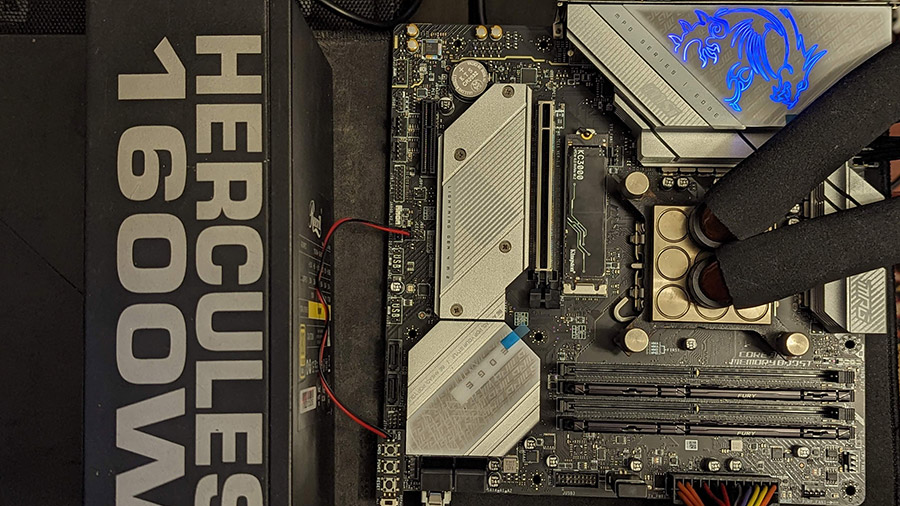

Стенд для тестування
Тестування відбувалося з такими комплектуючими:
- процесор: Intel Core i5-14600K;
- система охолодження: контур СВО із чилером;
- материнська плата: MSI MPG B760M EDGE TI WIFI (UEFI E7E11IMS.107);
- пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- відеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок живлення: Rosewill Hercules 1600S (1600 Вт);
- операційна система: Microsoft Windows 11 Pro 22H2 x64 (22621.2428), актуальні оновлення на момент середини жовтня 2023 року.
Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чілер Hailea HC-300A, бак води 15 л. Температура в контурі — 15 градусів за Цельсієм.
Методика тестування
Типові налаштування аналогічні OPTIMIZED_DEFAULTS, виключення — частота пам'яті, що встановлена в режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях материнської плати), а також режим поведінки автоматики — Water Cooler. Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.
Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою ElmorLabs PMD (режим Averaging 119ms — 4096 samples). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Те саме стосується ігор, в них відбувався запис телеметрії (1% low fps + average fps) за допомогою Riva Tuner Statistics Server якщо не було передбачено власного моніторингу в бенчмарках. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках.
Тестування
З BCLK бавитись неможливо, статичні 100 МГц.
Показники материнської плати в простої:
В режимі навантаження типового профілю материнська плата забезпечує роботу P-cores на середній тактовій частоті 5215 МГц, E-cores працювали на частоті 3990 МГц.
В геймінгу частоти трохи вище, а саме 5287 МГц для P-cores (E-cores залишились без змін).
Подивимось на термофото, порядок наступний: простій, навантаження.
Відмінний температурний режим як для свого класу. Тепер подивимось на графіки енергоспоживання та температур:
Теж файні показники для режиму «вставив та забув». Перейдемо до бенчмаркінгу та геймінгу:
Висновки
Материнська плата MSI MPG B760M EDGE TI WIFI — це файний представник основ сучасних, збалансованих, практичних збірок. Користувач має у своєму розпорядженні все необхідне, швидкі інтерфейси PCI-E 5.0, USB 3.2 Gen 2, потужні мережеві можливості 2.5G Ethernet та Wi-Fi 6E, технічну можливість встановити три M.2-накопичувача. Поціновувачі збірок у світлих тонах також оцінять дизайн продукту.
Навряд чи їй вдасться витримати нових ненажер Core i7-14700K та Core i9-14900K, але мало хто в здоровому глузді буде міксувати їх з поточною материнською платою. VRM забезпечує безпроблемну роботу Intel Core i5-14600K в турбо-режимі, а більшої від цієї плати й не треба.
